Как самому построить крышу: типы крыш и технологии их возведения

Главная » Этапы строительства » Строительство дома » Крыша и кровля » Устройство крыши

Автор admin На чтение 7 мин Просмотров 51 Опубликовано 09.02.2022

Чтобы разительно поменять облик своего загородного дома, нужно просто изменить его крышу.

Конечно, смена облицовки фасада и пристройка дополнительных помещений сделает дом другим, но если построить новую крышу, то дом измениться до неузнаваемости.

Но иногда крышу приходится менять не только по причине изменения дизайна, иногда ее просто необходимо отремонтировать. Правда, ремонт бывает разным, все зависит от степени повреждения. Но в любом случае ремонт кровли сделает дом другим.

Первым делом необходимо отметить, что современные крыши имеют несколько форм. Это крыши:

• Односкатные;
• Двускатные;
• Четырехскатные.

Все остальные виды – это разновидности трех перечисленных. Правда, выделяется из числа круглая крыша, но в загородном строительстве она используется очень редко.

Потому что сложна в монтаже, и сделать ее самому, если вы не специалист, просто невозможно.

Содержание

1. Как построить односкатную крышу
2. Как построить двускатную крышу
3. Как построить четырехскатную крышу

Как построить односкатную крышу

Односкатные крыши обычно применяются для покрытия хозяйственных построек. Это самый простой вариант, да к тому же и самый дешевый.

Построить такую крышу самому не представляет большого труда. Конечно, здесь без помощника не обойтись, поднимать элементы кровли наверх одному тяжело.

Данная конструкция имеет самую простую стропильную систему, которая располагается от одной стены к другой. Уклон такой кровли определяется разницей высот противоположных стен, на которые укладываются и крепятся стропила.

В том случае, если длина стропил будет больше 4,5 метра, то под них необходимо устанавливать дополнительные стойки, который будут поддерживать стропильные ноги. Стойки обычно устанавливают в местах соединения стропил.

Если производится ремонт крыши, и разница высот стен отсутствует, то можно одну из стен нарастить. Но есть способ проще. Для этого на фасадную стену устанавливаются стойки, которые будут определять скат кровли. Они обычно изготавливаются из деревянных бревен, брусков или сдвоенных досок.

Часто для хозяйственных построек укладывают односкатную плоскую крышу, которая не требует использование традиционных кровельных материалов. Это достаточно простой и дешевый вариант.

Для его укладки требуется создание ската, то есть угла уклона, который изготавливают с помощью бетонной стяжки. Это очень важный момент во всем процессе создания плоской крыши, потому что это основа всей конструкции, на которую ляжет кровельный материал.

Для плоских крыш обычно используются рулонные кровельные материалы на основе битума.

Чтобы качественно уложить на крышу такой материал, необходимо точно соблюдать технологию его монтажа. К тому же для этого потребуется наличие специальных инструментов и приспособлений. К примеру, газовая горелка.

Если таковая отсутствует, то можно использовать обыкновенную паяльную лампу.

Как построить двускатную крышу

Как построить двускатную крышу? Такой вопрос можно часто услышать от загородных застройщиков, которые предпочитают некоторые работы производить своими руками, тем самым экономя финансы, выделенные из семейного бюджета на строительство загородного дома.

Строить такой тип крыш не просто, это требует определенных знаний и навыков. Но, как показывает практика, ничего невозможного нет.

Правда, чтобы построить двускатную крышу, придется немного раскошелиться, ведь такая форма требует определенных затрат. Здесь очень важно выбрать угол наклона ската кровли, который будет зависеть от выбранного кровельного материала.

Для крыши из металлочерепицы угол наклона должен быть не менее 30 градусов, для шифера угол должен быть в диапазоне 20-30 градусов, а вот для профнастила можно и небольшой угол, но не меньше 8 градусов.

Основной каркас крыши – это стропильная система. Так вот стропильные ноги устанавливаются по всему периметру вдоль фасадной стены.

Крепятся они обычно к такому элементу кровли, как мауэрлат. Это расположенные по всему периметру и скрепленные между собой деревянные брусы.

Кстати, если дом деревянный, то роль мауэрлата выполняют самые верхние бревна стен дома.

Если вы решили построить двускатную крышу дома сами, то вам придется немного приобрести теоретических знаний, но, как показывает практика, лучше один раз увидеть, чем сто раз услышать. Поэтому на этой странице сайта размещено видео, посмотрев которое, вы можете собственными глазами увидеть весь процесс возведения кровли.

Но необходимо обратить ваше внимание на то, что двускатная крыша, хотя и имеет сложную конструкцию, может быть построена совершенно по облегченной технологии.

Все дело сводится к тому, что можно заказать готовые стропильные ноги точно по чертежам из проекта дома. Их изготовят на современном оборудовании и доставят на строительную площадку. Вам останется всего лишь установить их по месту и закрепить, как в большом детском конструкторе.

Но если вы решили полностью построить двускатную крышу своими руками, то стропильные ноги придется изготавливать на земле, опять-таки строго по чертежам, и поднимать их на крышу вручную.

Затем необходимо установить их на мауэрлат и закрепить с помощью металлических крепежных изделий.

К примеру, это могут быть саморезы, скобы, уголки или вязальная проволока.

Но это не единственное крепление стропил. Обычно поперек здания укладываются опорные балки, которые будут выступать и в роли основы для пола чердачного помещения, и в роли основы для потолка комнат. Стропильные ноги обязательно крепят и к балкам.

Получается, что стропильные ноги в нижней части упираются в мауэрлат и в опорные балки, а в верхней части упираются в коньковый брус.

Если в проекте заложена теплая кровля, то расстояние между стропилами будет определяться шириною теплоизоляционного материала.

После того, как стропила будут установлены, можно переходить к монтажу обрешетки. Обычно элементы обрешетки укладываются в шахматном порядке, это дает возможность не получить разрыва кровельного материала, когда деревянные элементы кровли начнут высыхать.

Вообще к обрешетке есть свои требования, многое будет зависеть от того, какую крышу надо будет возводить, здесь разговор идет о кровельном материале.

Особое отношение к мягкой кровле, ведь для нее необходима ровная поверхность. Поэтому под нее обычно укладывают такие материалы, как фанера, как плиты osb и так далее. К тому же фанера должна быть только влагостойкой.

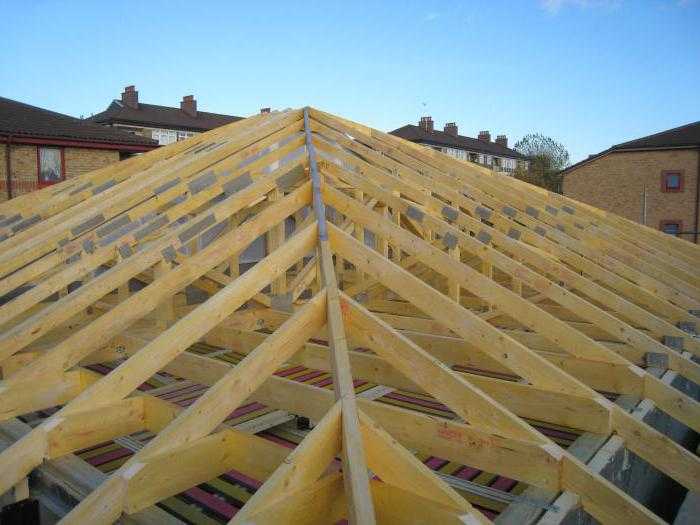

Как построить четырехскатную крышу

Четырехскатная крыша или, как ее называют специалисты, вальмовая крыша имеет необычную конструкцию, в состав которой входят два равнобедренных треугольника и две трапеции.

Самая важная составляющая всего процесса возведения вальмовой крыши, это точный расчет ее стропильной системы, особенно тех мест, где соединяются стропила в угловое соединение. Именно здесь требования предъявляются самые жесткие.

Обычно под такой кровлей не устраиваются чердачные помещения. А это говорит о том, что для ее создания можно использовать укороченные стропильные ноги, да и сечения этих элементов можно уменьшить. О чем это говорит? Это говорит об удешевлении материалов.

Основные стропильные ноги трапециевидных скатов точь-в-точь, как у двускатной крыши. Остальные имеют укороченные размеры и устанавливаются к боковым стропилам. Самое сложное, это правильно закрепить соединение трех стропильных ног, которые соединяются на концах конькового бруса.

Все остальное, что связано с установкой стропил и обрешетки будет похоже на двускатную крышу. Конечно, данный процесс достаточно сложен. Сделать его своими руками не просто.

И ошибиться в возведении четырехскатной крыши может любой мастер, но не ошибается в этой жизни только тот, кто не работает.

Вот таким образом, можно построить три вида крыш без привлечения к процессу строительства специалистов высокого класса. Любой строительный процесс потребует не только вложения определенных финансов, но и терпения, и сил, и, конечно, нервов.

Но если вы решили возводить кровлю своими руками, то не стоит отступать, если решение уже было принято.

сборка, видео, монтаж, установка, как самому сделать кровлю дома

На этапе, когда дом уже практически построен, готов фундамент и возведены стены, можно приступать к монтажу кровли. В этом вам поможет видео: крыша своими руками. Вы сможете узнать о ее устройстве и процессе работ как минимум, самое основное. Начать следует с изучения основных типов кровли, наиболее распространенных в бытовом строительстве.

Содержание

1. Виды крыш
2. Материалы, которые вам понадобятся
3. Последовательность работ
4. Защита и утепление
5. Финишное покрытие

Виды крыш

Существует несколько основных видов данных конструкций, каждый из которых можно усложнять по желанию и необходимости. Если у вас запланирована крыша дома своими руками, первоначально определитесь с ее типом.

1. Односкатная. Самый простой вариант, используемый чаще для покрытия не жилых, а хозяйственных помещений, а также бань или пристроек.
2. Двухскатная. Самый распространенный и легко выполнимый тип кровли, наиболее часто встречающийся на небольших домах, коттеджах и банях. Имеет всего два ската, стыкующихся друг с другом вверху.
3. Четырехскатная вальмовая крыша. Чуть более сложный, но очень распространенный и удобный вариант. Бывает вальмовой, полувальмовой и шатровой. Вальмовый тип представляет собой четыре ската, два из которых имеют форму трапеции, а два других – треугольника. Полувальмовая чуть отличается и представляет собой гибрид двухскатной в верхней части, и четырехскатной в нижней.  Шатровая имеет четыре одинаковых ската в форме равнобедренных треугольников, сходящихся вверху.
4. Ломаная крыша. Может иметь двухскатную форму с изломом посередине каждого ската, а бывает мансардной, со скосами по фронтальным сторонам. Перед тем, как сделать крышу дома своими руками, понаблюдайте за тем, какие типы кровель чаще всего попадаются вам на глаза. Нередко, на частных домах средней величины встречаются ломаные мансардные крыши. Это неудивительно, ведь в этом случае можно обустроить чердачное помещение под жилое. Да и кровля такого типа не слишком сложна в монтаже, надежна, смотрится привлекательно, служит долго.
5. Многощипцовая скатная крыша. Это уже более сложный вариант, разновидностей которого существует великое множество. Каждый хозяин имеет неограниченный простор для фантазии, возводя такую крышу.

Обратите внимание! Чем больше дом, чем сложнее его планировка, тем больше элементов и дополнений может быть на кровле. Однако если вы совсем не знаете, как сделать крышу сложного типа, лучше всего обратитесь за помощью к специалистам. Дело в том, что чем сложнее кровля, тем сложнее стропильная система под нее.

Материалы, которые вам понадобятся

После того, как вы точно определились с разновидностью кровли для своего дома, следует определиться с видом покрытия. Дело в том, что от этого будет зависеть количество и прочность необходимых материалов для системы стропил.

Крепче всего система должна быть под черепичное покрытие. Черепица из обожженной глины имеет самый большой вес по сравнению с металлом и шифером. Поэтому, перед тем как делать крышу, решите вопрос с кровельным материалом.

Для монтажа стропил для крыши своими руками вам понадобится брус, доски, рейки, а также гидроизоляционная пленка, утеплитель, шурупы и гвозди. Расход материалов будет напрямую зависеть от размеров дома, сложности крыши и характера покрытия.

Просчитайте все заранее, еще лучше – если вы привлечете для этого специалистов.

Последовательность работ

Когда необходимые материалы приобретены, можно приступать к строительству. По периметру верха стен необходимо прикрепить мауэрлат.

Это толстый брус, который служит, своего рода, фундаментом и опорой для будущей системы. Чтобы сделать крышу своими руками прочной, с самого начала делайте крепления надежными, а при укладке мауэрлата пользуйтесь уровнем, следя за тем, чтобы не было перекосов.

В качестве крепежных элементов лучше всего подойдут анкерные болты. Их желательно установить при заливке армирующего пояса, оставив выступающие концы для насадки бруса.

Перед тем, как насадить на них брус, следует разметить в нем места отверстий, сверяясь с шагом торчащих болтов, просверлить эти отверстия, затем аккуратно насадить мауэрлат на болты. Пользуйтесь кувалдой при насадке, контролируя, чтобы брус полностью сел на место.

После того, как мауэрлат уложен, наступает время монтажа стропильной фермы. Для стропил берется толстый брус или доски.

Имейте в виду, что стропила будут нести основную нагрузку, поэтому не стоит экономить на материале. В дальнейшем стропила будут скрепляться между собой дополнительными элементами – перемычками, стяжками, ригелями и распорками.

Если вы уже знакомы с монтажом такого рода, и знаете, как сделать крышу своими руками, вам будет намного легче. Для тех, кто делает это первый раз, желательно взять помощника, тогда работа пойдет легче и быстрее.

Обратите внимание! Каждая стропильная нога одним концом должна упираться в мауэрлат, а другим стыковаться наверху с противоположной стропильной ногой. Ширину шага стропильных ног рассчитывайте от величины крыши и веса будущего покрытия. Чем большая предстоит нагрузка – тем меньше должен быть шаг между брусьями.

Верхняя часть системы, где стыкуются стропила, называется коньком. Укрепляющие перемычки между брусьями называют ригелями. Если вы осуществляете монтаж крыши своими руками двухскатного типа, стропильная ферма будет выглядеть как набор треугольников, скрепленных между собой перемычками.

Эти треугольники удобнее делать на земле, а затем монтировать, подняв на крышу.

Монтаж должен производиться после того, как установлены потолочные балки. Стропильные треугольники удобнее всего устанавливать, начав с двух крайних, скрепив их коньковой балкой. Затем устанавливаются остальные.

После этого они скрепляются уже окончательно, при помощи шурупов и гвоздей. Дополнительные стяжки и перемычки ставят в нужных местах, при необходимости усиления укрепления системы.

Теперь на стропильные ноги, вдоль каждой, прибивают рейки для контробрешетки. Она нужна для зазора между стропилами и обрешеткой, для будущей вентиляции пространства между утеплителем и финишным покрытием.

Далее на контробрешоточные планки набиваются рейки, и формируется обрешетка. Рейки крепят поперек стропил с необходимым шагом.

Если вам кажется, что все слишком сложно, советуем просмотреть материал «крыша дома своими руками видео», который вы найдете на нашем сайте.

Тогда вы поймете не только принцип и порядок работы, но и убедитесь в том, что все не настолько сложно, как вы себе представляли.

После того, как вся стропильная система полностью завершена, обрешетка готова, все узлы надежно закреплены, можно приступать к следующему этапу строительства крыши.

Защита и утепление

Кровля до ее покрытия нуждается в обустройстве защиты. Это обязательно, иначе вы не будете застрахованы от холода и регулярных протеканий.

Слои защиты вашей крыши должны располагаться в следующем порядке:

1. Слой пароизоляции, предохраняющий утеплитель;
2. Утеплитель, сохраняющий тепло в вашем доме;
3. Гидроизоляция, препятствующая проникновение влаги внутрь;
4. Финишное покрытие из выбранного вами материала.

Работы по защите удобнее всего проводить в следующей последовательности: укладка утеплителя между стропилами, желательна в первую очередь.

В качестве утеплителя все чаще применяют специальную минеральную вату. Материал износостоек, долговечен, легок и безвреден. Можно использовать пенопласт, но он нежелателен ввиду высокой токсичности и огнеопасности.

Чтобы сделать крышу хорошо утепленной, желательно прокладывать утеплитель в два слоя. У вас получится прокладка толщиной около 10см. Хотя, для не очень холодных регионов, или в целях экономии, можно сделать и 5-ти сантиметровый слой.

Обратите внимание – слой теплоизоляции играет еще одну, немаловажную роль – он препятствует проникновению посторонних звуков в ваш дом.

Это особенно необходимо в местах, близких к дорогам, железнодорожным линиям или аэропортам.

После утеплителя можно приступать к монтажу пароизоляционной пленки. Ее натягивают изнутри, с чердачного помещения, под теплоизоляцией, прикрепляя к стропильной системе. Необходима она для того, чтобы пар, исходящий из помещения, не попадал на утеплительный слой. Таким образом, утеплитель всегда будет сухим, а срок его службы намного продлится. Пленку удобно прикреплять с помощью степлера к стропилам.

Задавшись вопросом – как самому сделать крышу, не игнорируйте опыт и советы специалистов. Старайтесь строго придерживаться последовательности действий, не пропуская ничего.

В противном случае вы рискуете, как минимум, частыми ремонтными работами и безопасностью вашей кровли.

Обратите внимание! После того, как утеплитель и пароизоляция сделаны, вам придется производить следующие этапы работ уже непосредственно с крыши. Сверху, над слоем теплоизоляционного материала, укладывается паропроницаемая гидроизоляционная диффузионная мембрана. Ее свойства таковы, что она пропускает влагу в виде пара изнутри, но не пропускает воду, попавшую извне. То есть, если есть хоть малейшее присутствие влаги в утеплителе, она выйдет наружу.

А попасть воде на утеплитель не даст, благодаря мельчайшим отверстиям в своей структуре, выпускающим пар и не пропускающим влагу. Крепим ее над утеплителем, уже снаружи крыши, опять-таки, воспользовавшись степлером.

Теперь, когда вы узнали большую часть того, как сделать самому крышу, можно сказать, что вся подготовка под финишное покрытие готова.

Считайте, что так называемый, кровельный пирог, у вас уже готов. Вы сделали защиту вашего жилья от воды, холода, шума и погодных условий. Настало время покрывать кровлю окончательным слоем.

Финишное покрытие

Несомненно, вы уже выбрали материал, которым будет покрыт ваш дом. Самый простой, недорогой и функциональный материал – конечно, шифер.

Однако он теряет много, по причине своего внешнего вида. Покрытые им крыши смотрятся не так респектабельно и изящно, поэтому, его применяют чаще для кровли бань, пристроек, хозяйственных помещений, или совсем небольших дачных домиков.

Если мы делаем крышу своими руками, используя натуральную черепицу, необходимо учитывать ее большой вес. При массе плюсов и хороших характеристиках, систему стропил под этот материал следует делать особенно тщательно.

Ведь нагрузки, которые система примет на себя, будут немалые. Черепица очень долговечна, смотрится красиво, можно подобрать любой цвет покрытия, кладется быстро и легко. Однако если у вас грамотно не подготовлена под нее крыша, не стоит рисковать своей безопасностью.

Когда установка крыши дома подразумевает металлочерепицу, можно сказать, что вы приняли разумное решение. Листы из оцинкованной стали, покрытые специальным составом, не только легки по весу.

Они просто монтируются, стоят сравнительно недорого, а покрытие не только прекрасно смотрится, но и отвечает всем необходимым требованиям износостойкости и безопасности. Поэтому, сегодня чаще всего можно встретить крыши, покрытые именно этим материалом.

На первый взгляд, кажется, что крыша выложена отдельными черепичками. Однако, это совсем не так, потому что материал только имитирует отдельные элементы.

На самом деле это – листы, с волнообразной поверхностью, которые просто укладывают в определенной последовательности. И, если мы делаем крышу из отдельных листов, в конечном итоге, она приобретет вид полноценного дизайнерского решения.

Будь то листы, или отдельные фрагменты, укладывайте их, подсовывая один под другой. Для каждого материала существует своя технология, поэтому, либо строго придерживайтесь инструкции, либо посоветуйтесь со знающим в этом толк человеком.

Очень часто мы встречаем сделанные крыши домов своими руками, ничуть не отличающиеся от профессиональной работы. Естественно, ведь каждый хозяин делает для себя, надежно, надолго и качественно.

Пластиковые трубы, распиленные вдоль пополам, прекрасно подойдут для этой цели. А ваши навыки и сообразительность, которой обладают все наши сограждане, помогут вам завершить строительство с успехом.

Вениамин

Задать вопрос

Задавайте вопросы/пишите рекомендации

Помогла ли вам статья?

Как правльно сделать крышу своими руками: двухскатную, односкатную, ломаную, вальмовую

Опубликовано:

27. 09.2013

Как сделать крышу дома самому и правильно произвести монтаж кровли? Не всегда найти ответ на эти вопросы оказывается просто.

Необходимо наличие конструктивного понимания и знаний нужной информации: осведомленности в разборке отдельных элементов, узлов, деталей, применяемой кровли и верной технологии комплектации.

Сегодня большое число самых разнообразных типов крыш находится за рамками привычного представления о них. Формы скатных крыш и элементов конструкции могут изменяться в зависимости от дизайнерских и архитектурных задач. Под крышей можно организовать используемое пространство – мансарду (жилое помещение) или техническое помещение.

Схема составляющих конструкции крыши

Виды современных крыш

Существует множество типов крыш: плоские и скатные, монотонные и разноцветные, соломенные и железные, чердачные и мансардные.

Специалисты классифицируют крыши на плоские и скатные (наклонные) крыши. Плоской называется та кровля, угол уклона которой не превышает 5º.

Скатные крыши по своей геометрической форме подразделяются на:

• Односкатные
• Двускатные
• Многоскатные
• Щипцовые
• Ломаные
• Круглые
• Шатровые
• Вальмовые

Геометрических форм кровли намного больше, и все зависит от ваших предпочтений.

Форма скатной кровли зависит от архитектурной композиции строения в целом и эксплуатационных характеристик чердачного пространства

Каркасом скатной крыши является система стропил или ферма. На стропилах устраивают подкровельный настил или обрешетку. Последняя является основой для кровли и придает конструкции жесткость.

Форма скатной кровли зависит от архитектурной композиции строения в целом и эксплуатационных характеристик чердачного пространства. Сегодня конструктивным решением возведения кровли может быть все, чего душа пожелает: от ровного ската до причудливых пространственных оболочек с разнообразной кривизной – все опирается на наличие и местоположение главных элементов конструкции, из которых строится крыша.

Читайте также:

Мансарда – это что такое и как ее установить.

Особенности устровства ендовой кровли.

Что такое подшива крыши – читайте здесь.

Вернуться к оглавлению

Материалы, которые понадобятся при возведении крыши

Когда вы уже наверняка будете знать, какую именно кровлю выбрать для покрытия на зданиях, вам необходимо будет определиться с выбором покрытия. От этого напрямую зависит прочность и количество необходимых материалов для стропильной системы (каркаса).

Самая крепкая система должна держать покрытие из черепицы. По сравнению с металлом и шифером, черепица из обожженной глины весит больше всего. Поэтому, перед тем как сделать крышу, лучше определитесь с материалом кровли.

При монтаже системы стропил для постройки крыши своими руками вам понадобятся доски, рейки, брус, а также пленка гидроизоляции, утеплитель, гвозди и шурупы.

Расход материала напрямую зависит от размеров здания, сложности кровли и характера покрытия.

Вернуться к оглавлению

Составные части стропильной системы

Стропило, или стропильная нога, является главным элементом каркаса, это скелет крыши

Для правильного понимания конструкции стропильной системы и восприятия инструкций монтажа нужно разобраться с названиями компонентов системы стропил и их основными функциями.

Мауэрлат – это деталь стропильной системы, которая выполняет роль перехода от недеревянной (кирпичной, бетонной, металлической и т.д.) конструкции к деревянной. Представляет собой брус из хвойных пород древесины.

Самыми распространенными размерами мауэрлата являются 150×150 мм, 150×100 мм, реже используются размеры 100×100 мм и 200×200 мм.

Такой элемент каркаса, как лежни, предназначается для снятия весовой точечной нагрузки с перекрытия (пола), которая передается через стойки от конструкции крыши. То есть через лежень распределение нагрузки идет на более обширной площади опирания. Можно провести аналогию с лыжами: если человек на снегу на лыжах, он не проваливается, если без лыж – проваливается.

На размер лежней влияет размер стоек. Главным условием является то, что стойку нужно полностью поставить на лежень.

Стойки в стропильной системе выполняют роль столбиков, держащих прогон и опирающихся на лежни. Они предназначены для поддержки прогона.

Прогоном называется деревянный брус, поддерживающий стропила (точнее, не дающий им прогибаться). Прогоны применяются при тяжелых кровельных покрытиях на длинных скатах.

Стропило, или стропильная нога, является главным элементом каркаса, это скелет крыши. Любые расчеты, связанные с расчетом кровли, сводятся к расчету стропил. Их размер принимается согласно расчетам проекта.

Вернуться к оглавлению

От чего зависит угол наклона крыши

Уклон кровли зависит от высоты стропильной конструкции и размера здания по ширине

Уклон крыши – это угол ее наклона относительно горизонтального уровня. Крыши делятся в зависимости от угла наклона скатов на:

• Малоуклонные
• Средней наклонности
• Сильноуклонные

Сборка малоуклонной крыши производится из расчета наименьшего рекомендованного уклона ската. Для каждого кровельного покрытия существует рекомендуемый минимальный угол наклона.

Уклон кровли зависит от:

• Защитной способности крыши здания от внешних воздействий.
• Кровельного материала, разные виды которого имеют собственный минимальный рекомендуемый угол наклона.
• Ветровых нагрузок, которых тем больше, чем больше уклон крыши. При крутом уклоне повышается парусность и уменьшается сопротивляемость ветру. Чтобы уменьшить нагрузку на несущие конструкции кровли, в местах с сильными ветрами лучше конструировать крыши с минимальным уклоном.
• Атмосферных осадков: на крутом скате не будут накапливаться снег и грязь, чего не скажешь о плоской кровле.
• Архитектурных видений, решений, традиций.

Вернуться к оглавлению

Как правильно замерять уклон кровли

В чертежах уклон крыши имеет обозначение латинской буквы «і». Он измеряется в градусах или процентах. Угол уклона измеряется с помощью уклономера или математическим способом.

Сегодня можно рассчитать угол наклона ската с помощью геодезических приборов-уклономеров, а также электронных и капельных уровней с уклономерами.

Для замера угла наклона нужно знать веритикальную высоту от конька до карниза и горизонтальное расстояние от верхней точки ската до нижней

Если нет в наличии подобных приборов, то можно провести математический расчет угла наклона. Для этого нужно знать значения:

• Вертикальной высоты, измеряемой от конька до карниза,
• Заложения – горизонтального расстояния от верхней точки ската до нижней.

Расчетная формула выглядит следующим образом:

i = H/L, где i – угол наклона ската, H – высота кровли, L – заложение.

Чтобы выразить это отношение в процентах, его нужно умножить на 100.

Вернуться к оглавлению

Минимальные уклоны скатов для разных кровельных покрытий

• Для кровли из битумных рулонных материалов (3-х и 4-х-слойные) – 0-3°или до 5%.
• Для кровли из битумных рулонных покрытий (2-х-слойные) – до 15%.
• Покрытие из ондулина требует минимальный наклон в 5°.
• Для шифера этот угол равен 9° или 16%.
• Минимальный наклон при покрытии из керамической или битумной черепицы равняется 11°.
• С металлочерепицей наклон должен составлять 14°.

Уклоны крыш при различных видах кровли должны иметь конструкции, составляющие ее несущую часть

Вернуться к оглавлению

Шпренгельная система на крыше

Шпренгельными системами называются стержневые системы, которые, помимо основных элементов, содержат в себе дополнительные, предназначенные для уменьшения изгибов, вызываемых внеузловым расположением нагрузки внешней, и еще для большей жесткости системы в целом.

Лучше в качестве шпренгельных систем использовать металлические или деревянные фермы.

Шпренгели находят широкое применение при усилении конструкции. При расчетах шпренгельной системы учитываются как основные ее элементы, так и простые фермы, в чьих узлах сопрягаются образовавшиеся шпренгелями фермы дополнительные.

Вернуться к оглавлению

Элементы шпренгельной системы

• Основные элементы, на которые оказывается основная нагрузка.
• Элементы, на которые действует ближайшая к ним местная нагрузка.
• Относящиеся и к основной ферме, и к шпренгелю элементы.

Для определения нагрузки на последние суммируются значения нагрузок на шпренгели и основные элементы.

Вернуться к оглавлению

Как правильно сделать крышу с теплоизоляцией

«Кровельный пирог» позволяет создать оптимальную влажность

Перед покрытием необходимо обустроить защиту крыши. Сами защитные слои должны быть расположены в таком порядке:

• Пароизоляционный слой, который предохраняет утеплитель.
• Утеплитель.
• Гидроизоляция.
• Финишное кровельное покрытие.

Лучше всего вначале укладывать между стропилами утеплитель. В его качество зачастую применяется специальная минеральная вата. Она стойка к изнашиванию, долговечна, легка и безвредна. Пенопласт использовать не рекомендуется из-за высокой огнеопасности и токсичности.

Слой утеплителя колеблется от 5 до 10 см, что зависит от климата местности.

Вернуться к оглавлению

Как правильно сделать крышу вентилируемой

В утепленной крыше обязательна вентиляция подкровельного пространства между кровлей или ее основанием и утеплителем. Эта необходимость вызвана:

• Во избежание образования конденсата на поверхности обрешетки со стороны холодного чердака; естественная вентиляция чердака должна обеспечиваться с помощью вентиляционных отверстий – вытяжных шахт, вентиляционных окон и т.п.
• Необходимостью удаления влаги с деревянных конструкций и теплоизоляции.
• Снижением возможности обледенения кровли (наряду с пароизоляцией и утеплителем).

Вход воздуха обеспечивается устройством на нижней поверхности карниза зазоров суммарной шириной не меньше 20 мм при деревянной подшивке; при подшивке алюминиевым или пластиковым сайдингом – путем использования перфорированных видов.

Чтобы воздух, циркулирующий из-за разности давлений, выходил из подкровельного пространства, к коньку от карниза устраивают вентиляционный вытяжной выход на расстоянии не больше 1 м от конька.

Вернуться к оглавлению

Как сделать вентиляционный зазор на крыше?

Вентзазор является элементом системы вентиляции подкровельного пространства. Соответственно, устраивается он под кровлю. Вентзазор являет собой щель между кровлей и гидробарьером, по которой циркулирует воздух от карниза крыши к ее коньку, дефлекторам, аэраторам и прочим вентвыходам, располагающимся в верхней части ската (чаще всего у конька).

Вентзазор можно установить с помощью деревянного бруса (контр-рейки) из хвойных пород древесины, размером 50×50 мм. Это связано с тем, что в сечении по ширине стропила имеют размер 50 мм.

Нижний вентиляционный зазор под настилом по всей длине конструкции должен составлять не менее 100 мм

Вернуться к оглавлению

Расчет бруса (контр-рейки) для устройства вентзазора

Размеры входных вентотверстий и высота вентилируемых каналов зависят от уклона кровли и влажности внутреннего слоя крыши.

Итак, при уклоне кровли до 5° высота вентканала должна составлять 100 мм, от 5 до 25º – 60 мм, при 25-40°- 50 мм, а при 45° и более – 40 мм. Данные значения для высоты вентканала уместны при длине ската, не превышающей 10 м. Если длина ската больше, высоту вентзазора увеличивают на 10% или же дополнительно продумывают установку устройств вытяжки – аэрационных патрубков.

Высота вентзазора является одновременно размером контр-рейки. Стандартную длину брусков предлагают пилорамы – 3 м.

Установить контр-рейку нужно поверх гидробарьера, который смонтирован на стропилах. Крепится брус с помощью ершеных гвоздей 90 мм. Сами гвозди забивают на расстоянии около 5 см от краев с промежутком не больше 0,5 метра.

Вернуться к оглавлению

Примыкание крыши к трубам

Обход трубы для каждого вида покрытия осуществляется по-разному, при помощи комплектующих для кровли

Нередко возникает вопрос о правильном примыкании кровли к трубе. Ведь необходимо сделать все не просто эстетично, но и правильно.

Подрезать кровлю (черепицу, шифер и т.п.) не составит особого труда. А вот монтаж всего примыкания является особо важным для предотвращения протеканий и надежности кровли.

Обход трубы для каждого вида покрытия осуществляется по-разному, при помощи комплектующих для кровли. К примеру, для металлопрофиля, металлочерепицы и иных подобных материалов используются планки примыканий из металла, подобранные по цвету покрытия. Для крыши из шифера применяются менее затратные планки из оцинковки. Для битумной черепицы ендовый ковер служит примыканием к трубе. Для керамических и прочих натуральных черепиц применяется специальная клейкая лента в наборе с металлическим фартуком (окладом), подобранными по цвету кровли.

И стоит напомнить о том, что, если делать крышу дома самому, лучше позаботиться о страховке при выполнении высотных работ. Помните, что сделать крышу своими руками может каждый – нужно лишь как можно лучше подготовиться.

Tutorial: Как строить крыши в Sims 4

ВИДЕО: Sims 4 Roofing Tutorial

Как использовать записи минут и ссылки на обучающее видео

• Минута ссылки открываются на YouTube в новой вкладке в этой части видео.
• Это то же видео, что и видео на этой странице .
• Если вы хотите остаться на этой странице , перейдите к видео на этой странице до указанной минуты для просмотра каждого элемента ниже. (Вместо нажатия на минутную ссылку.)

Остроконечная крыша

• Остроконечная крыша в обучающем видео | см. минута: 06:56
• Остроконечная крыша в режиме строительства :

• СЛЕВА: Пример остроконечной крыши (Щелкните изображение, чтобы просмотреть его в галерее или загрузить)
  СПРАВА: Пример остроконечной крыши, используемой в качестве искусственного слухового окна (Щелкните изображение, чтобы просмотреть его в галерее или загрузить)



Половинчатая крыша

• Половинчатая крыша в Учебном видео | см. минута: 08:25
• Полущипцовая крыша в режиме строительства :

• Пример двускатной крыши: (Нажмите на картинку для просмотра в галерее или загрузки)



Шатровая крыша

• Шатровая крыша в обучающем видео | см. минута: 07:07
• Шатровая крыша в режиме строительства :

• Пример шатровой крыши: (Нажмите на картинку для просмотра в галерее или загрузки):


Восьмиугольная крыша

• Восьмиугольная крыша в обучающем видео | см. минута: 10:35
• Восьмиугольная крыша в режиме строительства :

• Пример восьмиугольной крыши: (Нажмите на картинку для просмотра в галерее или загрузки):

• Примеры альтернативной кровли для восьмиугольной комнаты или дома: (Нажмите на картинку, чтобы просмотреть в галерее или скачать):


Диагональная кровля

• Диагональная кровля в обучающем видео | см. минута: 04:20
• Диагональная кровля в режиме строительства :

• Пример диагональной кровли: (Нажмите на картинку для просмотра в галерее или загрузки):


Круглая крыша и купол

• Круглая крыша и купол в Обучающем видео | см. минута: 10:55
• Круглая крыша и купол в режиме строительства :

• Стеклянная купольная крыша может быть создана путем регулировки арки и высоты круглой крыши. С добавленным рисунком стеклянной крыши и с помощью MOO, тестирования размещения, игрового тестирования вы можете сделать крытую обсерваторию !

• Пример круглой или купольной кровли: (Нажмите на картинку для просмотра в галерее или загрузки):


Плоская крыша

• Плоская крыша в обучающем видео | см. минута: 09:04
• Плоская крыша в режиме строительства :
  Плоская крыша с периметром ограждения:   Нарисуйте периметр ограждения:
  Плоская крыша с периметром внешней отделки:
  Шаг 1 : Нарисуйте комнату выше и добавьте внешнюю отделку;
  Шаг 2 : Удалите стены и потолок в комнате выше;
  Шаг 3 : Добавьте напольную плитку или рисунок кровли на плоскую крышу:


Регулировка дуги и шага

• Регулировка дуги в обучающем видео | см. минута: 12:35
• Регулировка арки в режиме строительства : Нажмите на крышу, чтобы выделить ее, и используйте сферы для регулировки арки (кривая) крыши:
  СОВЕТ: Нажмите (Shift + C) для дополнительных сфер регулировки арки!

• Шаг (высота крыши) также можно отрегулировать, потянув стрелку вверх :


Зачем копировать секцию крыши?

• Причины и способы копирования секции крыши в обучающем видео | см. минута: 00:32
• После корректировки угла наклона и/или арки крыши может быть сложно добиться точного соответствия на других участках крыши. В некоторых случаях копирование и вставка секции крыши является отличным способом избежать или свести к минимуму эту проблему.
• Пример: Использование копирования крыши для мансардных крыш :


Мансардная крыша

• Мансардная крыша в обучающем видео – пошаговые инструкции по созданию мансардной крыши включены в мое видео | см. минута: 13:00
• Мансардная крыша с ограждением по верхнему краю и напольная плитка или кровельный рисунок на плоской поверхности:

• Пример мансардной крыши: (Нажмите на картинку для просмотра в галерее или загрузки):


Мансардная крыша и мансардное помещение

• Мансардная крыша (на мансардной крыше) в Обучающем видео | см. минута: 16:20
• Мансардная крыша и мансардная комната, которые мне нравится делать с мансардной крышей (вверху) : Мансардное окно может быть расширено до края или назад от края крыши, вы можете комбинировать их с настилом, и вы даже можете добавить дверь с палубой. Для утопленных мансардных окон меньшего размера (справа) может потребоваться размещение некоторых коротких окон с использованием MOO и тестирования размещения.

• Мансардное окно с двускатной крышей и полущипцовой крышей Учебное видео : 00:01
• Мансардное окно с двускатной крышей и полущипцовой крышей : Ответвления комнаты с окнами создаются, как описано выше, но с использованием полущипцовой крыши на этом этаже, а затем двускатной крыши на этаже выше, как показано ниже:

• Мансардные окна: Мне также нравится добавлять чердаки и использовать слуховые окна для добавления на них окон. Затем я добавляю стеклянную дверь или со стеклянной панелью, и это также добавляет света в комнату. Пример: (Нажмите на картинку для просмотра в галерее или загрузки)


• Искусственные мансардные окна: Вы можете использовать двускатную крышу или полушатровую крышу в качестве ложного мансардного окна. Под этим я подразумеваю, что он только декоративный – под кровельной секцией места нет. Пример: (Нажмите на картинку, чтобы просмотреть в галерее или загрузить)

  (Есть также несколько готовых искусственных слуховых окон в скульптурах на крыше.)

Сад на крыше

• Сад на крыше в Обучающем видео | см. минута: 21:24
• Сад на крыше или патио – откройте мир возможностей!


 Обшивка крыши

• Обшивка крыши в обучающем видео | см. минута: 10:11
• Отделка крыши в режиме сборки :

• Не забудьте об отделке крыши!
  Отделка крыши закроет необработанный край и придаст вашей крыше стиль и блеск. В приведенном ниже примере вы можете увидеть, насколько лучше выглядит край крыши справа с добавленной отделкой по сравнению с необработанным белым краем, который присутствует по умолчанию:


Крышные скульптуры и дымоходы

• Крышные скульптуры и дымоходы в обучающем видео | см. минута: 02:09
• Скульптуры крыши и дымоходы в режиме строительства :


• Скульптуры для крыш и дымоходы добавят характер, баланс и интерес к вашим крышам!
  Подумайте о реализме. Добавьте дымоход над камином. Вытяжка над кухней (плитой) тоже имеет смысл. Если это не коммерческий участок или большой дом, размещение кондиционера на крыше может быть странным. Просто рассмотрите реалистичные сценарии.
  Подберите или дополните домашний стиль украшениями на крыше. Один лишь хорошо расположенный дымоход может сделать вашу крышу эффектной. Он может даже сбалансировать и простить некоторые незначительные недостатки в крыше. Убедитесь, что дымоход соответствует размеру и стилю дома.
  Будьте со вкусом и не загромождайте крышу.

Схемы крыш

• Схемы крыш в обучающем видео | см. минута: 04:10
• Стеклянные крыши в обучающем видео | см. минута: 12:45
• Шаблоны крыш и стеклянные крыши :
  Шаблоны крыш могут быть применены к любой крыше. Тщательно выбирайте узоры, чтобы они соответствовали стилю дома.

• Шаблоны стеклянных крыш уникальны тем, что они заставляют потолок под ними автоматически исчезать. Они прекрасно подходят для создания теплиц, соляриев, крыш крытых бассейнов, световых люков, стеклянных куполов и многого другого.


Построить прочную крышу | Keep Safe

Крыша является частью Главной системы сопротивления ветровым нагрузкам (MWFRS). Он удерживается стенами и фундаментом и поддерживает непрерывный путь нагрузки, передавая ветровые нагрузки от ветровых стен на параллельные несущие стены по бокам и вниз к фундаменту.

Крыша:

• Защищает дом от дождя.
• Защищает дом от ветровых нагрузок.

Крыша должна:

• быть должным образом закреплена, чтобы выдерживать ветровые нагрузки и удерживать солнечные батареи или другое оборудование.
• Наличие дренажа для предотвращения скопления дождевой воды, особенно на крышах с малым уклоном.
• Не должно быть утечек и трещин, так как любые отверстия могут нарушить структурную целостность.

Компоненты прочной крыши:

• Каркас, или фермы, или балки.
• Настил крыши или конверт.
• Прочные соединения со структурной системой или соединениями.
• Один или несколько непроницаемых слоев, включая гидроизоляционную мембрану, для предотвращения проникновения воды в здание и обеспечения изоляции.
• Герметичные углубления для будущих установок фотоэлектрических панелей. Любая перфорация, сделанная на оцинкованном материале после установки, может повредить покрытие и привести к коррозии и растрескиванию.

При проектировании крыши учитывайте следующее:

• Ветер.
• Категория сейсмостойкости
• Дождь.
• Прочность стен и фундаментов.
• Анкерная система на случай стихийного бедствия.
• Бюджет.

Наиболее распространенные неисправности бетонных крыш возникают из-за:

• неподходящей бетонной смеси.
• неадекватные соединения арматуры.
• отсутствие дренажа.
• потеря прочности арматуры из-за коррозии.

Наиболее распространенные неисправности при строительстве деревянных крыш происходят из-за:

• Несоответствующих креплений настила или покрытия крыши.
• Несоответствующие соединения между крышей и каркасом стены.
• Отсутствие непрерывного пути нагрузки через конструкцию.
• Потеря прочности из-за коррозии анкеров и связей.

• 04Оцените приоритеты для вашего дома или структурного состояния здания перед мероприятием
• 05Постройте прочный фундамент
• 06Построить более прочные стены
• 14Борьба с вредителями
• 17Интеграция солнечной тепловой энергии
• 19Сокращение потребления воды

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ

Проконсультируйтесь с лицензированными специалистами по строительству, чтобы спроектировать и построить прочную крышу. Оставайтесь на связи с профессионалами в области дизайна, которые спроектировали и построили крышу вашего дома как важный ресурс, когда придет время для обслуживания. Убедитесь, что отверстия соответствуют действующим кодам

, включая конструктивные положения IBC и IRC 2018 года (принятые PRBC), а также ASCE 7-16 и ASCE 24-14, и сертифицированы Американским обществом по испытаниям и материалам (ASTM) при необходимости. ветроустойчивость.

088

089

ШАГ 1 – ПРИНЦИПЫ ПРОЕКТИРОВАНИЯ КРЫШИ
