Расчёт мансарды: онлайн калькулятор мансардной крыши
Чтобы произвести расчет размеров, площади, материалов и стропильной системы мансарды, вводите значения в миллиметрах (мм):
Y – Высота верхней, обычно более пологой части ската крыши. Значение Y принимают небольшим (до 1500 мм).
X – Половина ширины крыши, (т.е. ширина всей крыши равна 2X), зависит от ширины здания.
C – размер карнизного свеса, (свес необходим, для защиты стен и фундамента от атмосферных осадков) определяется с учетом климатических особенностей Вашего региона (СП 20.13330.2011) и общей архитектурной задумки.
Для одно- и двухэтажных домов с системой водоотвода минимальный размер C – 400 мм (согласно СНиП II-26-76*), без организации наружного стока воды не меньше 600 мм. Оптимальная величина свеса равна примерно 500 мм.
B – Длина крыши задается длиной Вашего дома.
Стройматериалы для кровли:
S1 и S2 – Ширина и Толщина стропила. Выбор параметров S1 и S2 производится с учетом действующих на стропило нагрузок (постоянных, временных и особых) и зависит от качества и вида используемого материала (брус, доска, клееный брус), длины стропильной ноги, расстояния между стропилами. При определении ширины и толщины стропила для мансардной крыши руководствуйтесь рекомендациями, наведенными в СП 64.13330.2011 «Деревянные конструкции» », СНиП II-26-76* «Кровли» с учетом СП 20.13330.2011 «Нагрузки и воздействия».
S3 – Расстояние между соседними стропилинами (часто называют шаг стропил или разбег).
Примерное сечение бруса и шага (S3) для стропил различной длины можно узнать из таблицы.
| Длина стропилины, мм | Шаг стропил, мм | Сечение стропила, мм |
| До 3000 | 1200 | 80х100 |
| До 3000 | 1800 | 90х100 |
| До 4000 | 1000 | 80х160 |
| До 4000 | 1400 | 80х180 |
| До 4000 | 1800 | 90х180 |
| До 6000 | 1000 | 80х200 |
| До 6000 | 1400 | 100х200 |
S4 – Свес со стороны фронтонов. Оптимальное значение S4 примерно 500 мм.
O1 и O2 – это ширина и толщина досок обрешетки Вашей будущей мансардной крыши.
R – Промежуток между досками обрешетки (шаг обрешетки).
Сечение (ширина O1 и толщина O2
Обрешетка должна обеспечивать достаточную поддержку, но в то же время не утяжелять конструкцию. Определить примерные значения ширины (O1), толщины (O2) досок для обрешетки и шаг (R) можно с помощью данных таблицы.| Материал кровли | Уклон наклона крыши, градусов | Сечение обрешетки, мм | Шаг обрешетки, мм |
| Профнастил | 30-45 | 30×100 | 400-1500 |
| Цементно-песчаная или керамическая черепица | 22-30
| 30×50;40×50; 40×60 или 50×50 | 300-340 |
| 30-90
| 50×150; 60×180 | 320-350 | |
| Мягкая (рулонная) кровля, например, битумная черепица | От 8 | 30×100 | 3-5 |
| Металло-черепица | От 20 | 25×100; 30×100 | 300-1000 |
| Асбестоцементные листы – шифер | 14-60 | 50×50; 50×100; 7,5×7,5 | 500-750 |
L1 и L2 – Длина и соответственно Ширина листа кровельного материала, зависит от его вида и особенностей производства.
Ориентировочные значения длины и ширины разных материалов, применяемых для кровли мансардной крыши, приведены в таблице.
| Вид кровельного материала | Высота L1, мм | Ширина L2, мм |
| Профнастил | 1000-1400 | 800-1200 |
| Шифер (ГОСТ 30340-95) | 980, 1125, 1130 | |
| Керамическая черепица | 310, 333, 347 | 190,190, 208 |
| Битумная черепица | 1000 | 317 |
| Металлочерепица | 1120, 1180 | 1040, 1100 |
| Рубероид | 1000 | 750, 1005, 1025 |
| Еврошифер (Ондулин) | 2000 | 950 |
| Оцинкованая сталь | 720-1800 | 2000, 2500 |
| Кровельное железо | 510-1000 | 710-2000 |
L3 – Нахлест листа кровли в процентах.
Нажмите «Рассчитать».
Калькулятор позволяет вычислить размеры ломаной крыши: длину и ширину полотна крыши для каждого ската и площадь крыши. Необходимую длину и количество стропил и обрешетки для постройки мансардной крыши. Объем пиломатериалов для изготовления стропил и обрешетки. Количество рядов досок обрешетки. Подсчитать количество кровельного и подкровельного изоляционного материала (рассчитывается с учетом нахлеста 10% для герметичности укладки) мансардной крыши дома. Использование подкровельной подкладки (т.н. паробарьера) чрезвычайно важно для блокирования проникновения испарений из жилых помещений и недопущения образования конденсата, что позволит продлить срок эксплуатации утеплителя и кровельного материала.
Калькулятор кровли — онлайн расчет стоимости строительства кровли и крыши
Узнайте стоимость кровли лично, выбрав и указав необходимые параметры

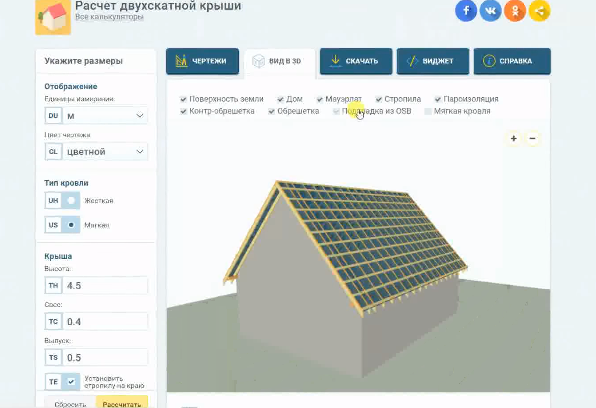

Расчет двускатной кровли
Впишите размеры в метрах.
| Сторона A: | Сторона B: | Высота H: |
рассчитать
кровлю
заказать
кровлю
Жду данных
Что входит в стоимость?
Расчет односкатной кровли
Впишите размеры в метрах.
| Сторона A: | Сторона B: | Высота H: |
рассчитать
кровлю
заказать
Жду данных
Что входит в стоимость?
Двускатная разносторонняя
Впишите размеры в метрах.
| Сторона A: | Сторона B: |
| Длина C: | Высота h: |
рассчитать
кровлю
заказать
кровлю
Жду данных
Что входит в стоимость?
Вальмовая четырехскатная
Привязка размеров.
Впишите размеры в метрах.
| Сторона A: | Сторона B: |
| Высота h: | |
5″>Длина C:рассчитать
фундамент
заказать
фундамент
Жду данных
Что входит в стоимость?
Расчет шатровой кровли
Впишите размеры в метрах.
| Сторона A: | Сторона B: | Высота H: |
рассчитать
заказать
кровлю
Жду данных
Что входит в стоимость?
Расчет мансардной кровли
Впишите размеры в метрах.
| Сторона A: | Сторона B: | Длина C: |
| Высота h: | ||
5″>Высота D:рассчитать
кровлю
заказать
кровлю
Жду данных
Что входит в стоимость?
Расчет шестигранной крыши
Впишите размеры в метрах.
| Сторона A: | Высота h: |
рассчитать
кровлю
заказать
кровлю
Жду данных
Что входит в стоимость?
Как рассчитать углы крыши | Главная Руководства
Автор: Дэвид Робинсон Обновлено 23 мая 2022 г.
Расчеты углов крыши основаны на ширине и высоте крыши. Это связано с тем, что секцию крыши здания можно уподобить треугольнику с шириной основания, высотой посередине и двумя наклонными сторонами.
Используя основные измерения и некоторую тригонометрию, можно рассчитать углы любой крыши.
Расчет углов крыши
1. Начните с карандаша и бумаги
Прежде чем начать, вам нужно взять лист бумаги и карандаш, чтобы вы могли быстро записать все свои измерения.
2. Рассчитать расстояние до самой высокой точки
Определить расстояние от края крыши до точки на той же плоскости непосредственно под самой высокой точкой. Запишите это как ширину крыши. Например, если крыша идет вверх от передней части дома к центральному коньку, измерьте расстояние от передней стены до точки непосредственно под центральным коньком. Если расстояние между стеной и точкой под коньком составляет 15 футов, запишите это как ширину крыши.
3. Расчет высоты по вертикали
Определите высоту по вертикали между основанием крыши и самой высокой точкой.
Это можно узнать из планов архитектора или получить из прямых измерений. Запишите это как высоту крыши. Например, если расстояние от мансардного этажа до вершины крыши составляет 7,5 футов, запишите это как высоту крыши.4. Определите тангенс угла крыши
Рассчитайте тангенс угла крыши, разделив высоту крыши на ширину крыши. Например, если высота 7,5 фута, а ширина 15 футов, тангенс угла крыши равен 0,5, потому что 7,5 разделить на 15 равно 0,5.
5. Преобразование тангенса угла в фактический угол
Преобразование тангенса угла в фактический угол путем установления арктангенса значения, полученного на шаге 3. Используйте функцию арктангенса на калькуляторе, чтобы сделайте это или воспользуйтесь онлайн-калькулятором тригонометрии. Например, арктангенс 0,5 равен 26,57, поэтому угол крыши или угол ската равен 26,57 градуса. В Rapid Tables есть простой в использовании онлайн-калькулятор, к которому вы можете быстро получить нужные вам числа.
6. Округлить до ближайшего градуса
Округлить вычисленное значение до ближайшего целого градуса. Чтобы завершить пример, ближайший целый градус к 26,57 равен 27, поэтому угол крыши равен 27 градусам.
Наконечник
Дважды проверьте все измерения; если вы используете неправильные размеры, вы найдете неправильный угол.
Преобразование измерений в футах и дюймах в десятичные значения перед определением угла наклона крыши. Расчеты станут намного проще.
Предупреждение
Если ширину и высоту крыши необходимо определить прямыми измерениями существующей конструкции, примите соответствующие меры предосторожности перед доступом на крышу. Как отмечает Британское управление по охране труда и технике безопасности, работа на крышах является одной из основных причин смертельных случаев в строительной отрасли. Падения с высоты часто заканчиваются летальным исходом.
Это можно узнать из планов архитектора или получить из прямых измерений. Запишите это как высоту крыши. Например, если расстояние от мансардного этажа до вершины крыши составляет 7,5 футов, запишите это как высоту крыши.
Ссылки
- HSE: Здоровье и безопасность при кровельных работах – Введение
- Rapid Tables: Калькулятор Arctan
Советы
- Дважды проверьте все свои измерения; если вы используете неправильные размеры, вы найдете неправильный угол.
- Перед определением угла крыши преобразуйте измерения в футах и дюймах в десятичные значения. Расчеты станут намного проще.
Предупреждения
- Если ширину и высоту крыши необходимо определить прямыми измерениями существующей конструкции, примите соответствующие меры предосторожности перед доступом на крышу. Как отмечает Британское управление по охране труда и технике безопасности, работа на крышах является одной из основных причин смертельных случаев в строительной отрасли. Падения с высоты часто заканчиваются летальным исходом.
Биография писателя
Дэвид Робинсон профессионально пишет с 2000 года. Он является членом Королевского географического общества и Королевского метеорологического общества. Он писал для газет «Telegraph» и «Guardian» в Великобритании, государственных изданий, веб-сайтов, журналов и школьных учебников. Он имеет степень бакалавра искусств в области географии и образования с отличием, а также сертификат преподавателя Даремского университета в Англии.
