    Монтаж фальцевой кровли своими руками: обзор технологии устройства

    Фальцевая кровля – замечательный вариант для крыш с небольшим уклоном. Изобрели фальцевую кровли немецкие мастера (возможно, вы уже догадались по названию). В переводе «фальц» означает всего-навсего желоб, и из таких простых соединений монтаж фальцевой кровли и состоит – защелкнули или зажали, и все. Но почему тогда при такой простоте фальцевая кровля встречается нечасто?

    Проблема в том, что раньше фальц делали из листов только вручную. Процесс был трудоемок, стыки получались не слишком ровными и о герметичности такой кровли говорить было сложно. И только с появлением профессионального оборудования фальцевая кровля открыла себя заново: ровные соединения, любая длина и скорость монтажа сделали свое дело. Хотите узнать больше?

    Кровлю, которую делают из отдельных металлических листов, называют фальцевой. В России фальцевая кровля появилась чуть более 100 лет назад, и быстро приобрела свою популярность. А с производством механических и электрических закаточных инструментов (раньше фальцы соединялись только вручную) ее монтаж стал доступен всем. Посмотрите сами:

    Из преимуществ:

    • Небольшой вес кровли, что ценно для любых построек.
    • Отличная защита от протечек. Все благодаря герметичности! На фальцевой кровле вообще нигде нет сквозных отверстий, которые могли бы стать очагом коррозии или других проблем.
    • Фальцевая кровля привлекательна также простотой монтажа, с чем справиться способен практически любой человек.
    • Такую кровлю делать можно не только на обычных скатных крышах, но и на более сложных архитектурных объектах.
    • Фальцевая кровля смотрится эстетично и сочетается с любыми видами стройматериалов.
    • Главное преимущество фальцевой кровли – 100% герметичность кровельного покрытия, под которое не пробраться ни снегу, ни дождевой воде. Дело в том, что в такой кровле минимум отверстий, в отличие от металлопрофильной, что означает минимальный риск попадания влаги в подкровельное пространство.
      Никакой коррозии!
    • 20 лет минимального срока службы. В принципе, фальцевая кровля и долговечна благодаря тому, что ее соединения недоступны для воды. Плюс в ней нет поперечных швов и открытых мест соединений, которые бы препятствовали стоку воды и сходу снега.

    А еще достаточно простой монтаж:

    Отметим сразу, что все недостатки, которые обычно приписывают фальцевой кровле, родом как раз из неправильного монтажа.

    • Так, самые распространенные жалобы – на сильный шум от дождя, когда капли просто-таки барабанят по фальцевой кровле. Чтобы этого не было, обрешетку нужно использовать идеально ровную, тогда металлические листы будут прилегать к ней достаточно плотно и не создавать шумовой эффект.
    • Периодически необходим ремонт фальцев. Смотря, как их делали и чем.
    • Сход снега лавиной. Да, на такой ровной кровле ему ничего не остается делать, как быстро съезжать, но для чего тогда снегодержатели? В Европе, к примеру, даже дом не страхуют, если на крыше нет таких элементов.
    • Нехитрый дизайн и отсутствие богатого выбора цвета и текстур. Да, не всем по душе минималистичная эстетичность фальцевой кровли. Но дело вкуса – всегда дело субъективное, и кто-то точно также уже в глаза не хочет видеть вездесущую металлочерепицу.

    А теперь посмотрите, что еще можно сделать, чтобы избавиться от шума:

    Убедили? Идем дальше!

    Чтобы вам было удобно, предлагаем для начала немного разобраться с понятиями.

    Картины – это прямоугольные металлические элементы с фальцами, которые и монтируются на кровлю. Стандартная форма – стальные листы в виде прямоугольника с высеченными углами. Из картин и выкладывают фальцевую кровлю.

    Фальц – это специфичный шов, который получается благодаря скреплению между собой разных полотен металла. Плюс в том, что при таком соединении плотность получается достаточно высокой, и не нужны ни герметики, ни клеевые составы, чтобы обеспечить полную герметичность. И, кроме своей основном задачи, фальцы играют роль еще ребер жесткости для всей кровли.

    Кляммер – это особая деталь крепежа, которую прибивают прямо к основанию крыши. Простой кляммер имеет туже форму, что и будущая заготовка фальца, а подвижный обеспечивает будущее температурное расширение металла (сжатие и растяжение в разное время года).

    Как видите, все просто и ни над чем заморачиваться не надо.

    Материал изготовления картин

    Изготавливают фальцевую кровлю как из оцинкованной стали, так и из разных цветных металлов. Вот из каких материалов сегодня чаще всего делают фальцевую кровлю:

    Вариант #1 — сталь

    Самый распространенный вариант. Стальная фальцевая кровля бывает оцинкованной, неоцинкованной или дополнительно покрытой полимером. Из плюсов – устойчивость к коррозии, невысокая стоимость и долговечность (60 лет службы).

    Но со временем сталь, к сожалению, заметно тускнеет. А потому для устройства фальцевой кровли стальные картины нужно брать только такие, которые покрыты цветным многослойным покрытием. И при покупке таковых проследите за тем, чтобы на них была специальная защитная пленка – только так материал не поцапается во время транспортировки.

    Но в любом случае даже качественное полимерное покрытие на кровле не будет долговечным: из-за солнечных лучей, кислотных дождей и самого главного врага – влажного морского климата.

    Вариант #2 — медь

    Это – самая красивая крыша, которая просто-таки горит в солнечный день. Ее главный плюс – никакая биологическая живность на ней не приживется, особенно мох. Но и минусов немало – такой металл мягковат, требует аккуратного обращения и стоит достаточно дорого.

    С временем медь также покрывается патиной – слоем окислов, и становится темно-коричневого цвета. А еще погодя – зеленого, причем реставрировать ничего не нужно. И именно из-за окислов медь нельзя сочетать с другими материалами на фальцевой кровле.

    Ценна медная фальцевая кровля также своей гибкостью – ею легко делать кровельные архитектурные шедевры, не говоря уже о простых крышах:

    Вариант #3 — цинк

    Цинковая фальцевая кровля дополнительно покрыта еще и защитным слоем – карбонатом цинка. Со временем такая кровля приобретает шикарный серебристо-серый цвет. Служит цинковая кровля около 50 лет, что относительно недолго, и потому в Европе уже такой материал не применяют для изготовления картин.

    Вариант #4 — алюминий

    Такая кровля – наиболее устойчивая к механически повреждениям и коррозии, и способна прослужить более 100 лет! А приятный серебристый блеск только порадует глаз.

    Кроме того, этот материал легче стали и более стоек к коррозии. Но плох алюминий тем, что куда сильнее расширяется и сокращается при температурных перепадах. Вот почему монтаж такой кровли имеет свои особенности:

    Вариант #5 — цинк-титан

    Это крепкий, удачный сплав цинка и титана: цинк не поддается коррозии, а титан обладает одновременно и прочностью, и пластичностью. Ценен также этот спав и для дизайнеров, ведь со временем он покрывается благородной патиной. Кровля смотрится великолепно!

    Вариант #6 — алюцинк

    Алюцинк – это стальные картины с алюминиево-цинковым покрытием, которое обладает ценными самовосстанавливающими свойствами и отлично защищает царапины и срезы от коррозии.

    Вариант #7 — сплав трех металлов

    Титано-цинково-медный сплав. Меди здесь немного, всего 0,005%, но этого достаточно для придания кровельному материалу пластичности, благодаря которой облегчается профилирование.

    Специальное покрытие

    Если же ваш дом находится в приморской местности или зоне с плохой экологической обстановкой, или просто с жарким и влажным климатом, тогда приобретайте фальцевые картины, покрытые пуралом. Только этот полимер способен на высоком уровне защищать от морского воздуха, дождей с кислотными примесями и палящего ультрафиолета.

    Технология производства

    Разделяют фальцевую кровлю также по технологии производства – на литую и рулонную.

    Издавна в России использовалась именно литая кровля, и ее надежность уже проверена. Смонтировать такую фальцевую кровлю легко своими руками и без специальных инструментов, поперечных швов нет, и поверхность получается целостной и прочной. А вот рулонная фальцевая кровля – это уже новая технология со своими преимуществами и недостатками. Это металлические полосы на всю длину ската, и сразу с подготовленными краями на специальной машине. Фальц формируется двойной.

    А по ширине картин и наличию ребер жесткости фальцевую кровлю делят на такие виды:

    • Двойной фальц и два ребра жесткости. Такая кровля наиболее востребована в промышленной сфере. Ею порывают складские помещения и большие здания с самым разным уклоном крыши. Стандартная ширина – 5,57 м, рабочая – 5,45 м.
    • Двойной фальц и два ребра жесткости, но меньше ширина – 35,2 м (рабочая 3,4 м). Такой кровлей покрывают крыши коттеджей, больших жилых зданий и исторические памятки.
    • Двойной фальц без ребер жесткости. Таких кровель тоже два вида, исходя из фактической ширины – 5,57 м и 3,52 м. Обе вполне подходят для жилых зданий и обычных частных домов.

    А еще фальц-панели также могут быть рядовыми и стартовыми, трапециевидными и параллельными:

    Предложения рынка

    Если же говорить о брендах, в России, как и за рубежом, наиболее популярная финская фальцевая кровля от компании Ruukki, с самозащелкивающимися фальцами.

    Более приятные цены – на материалы отечественного завода «Инси». На рынке он уже более 16 лет, и вполне радует качеством своей продукции. В производстве есть как обычные глянцевые и матовые картины, так и уникальные, для создания особого дизайна кровли.

    Для монтажа такой кровли не нужны ни специальные опоры, ни дорогая подъемная техника, ни дополнительные расходные материалы.

    Этап I. Готовим основание

    Устраивать фальцевые кровли можно как по обрешетке, так и по сплошному основанию. Подходят как бруски, так и металлический шляпный профиль.

    Важно только придерживаться шага между стропилами не более 2,5 метров – иначе даже самые крепкие стальные листы рискуют прогнуться, и швы сразу разойдутся:



    А вот как самостоятельно подогнуть подкладочный лист:

    Этап II. Работаем с картинами

    На рабочее место вы можете привезти как готовые картины, так и рулонную сталь, которую будете отрезать уже на месте.

    Как только стальные картины будут готовы, их поднимают на кровлю. Раскладывают вдоль карниза прямо на обрешетку и начинают монтаж с середины.

    Этап III. Заготавливаем дополнительные элементы

    Для кровли краев крыши, ендов, коньков и таких элементов, как дымовая труба, соединение крыши и слуховое окно, необходимо заранее изготовить из рулонной стали готовые картины – но уже фигурной формы.

    Вот подробный мастер-класс, как изготовить самостоятельно капельник для фальцевой кровли:

    Этап IV. Загибаем фальцы

    Итак, мы перешли к самому главному технологическому вопросу: какими делать фальцы?

    Виды соединений

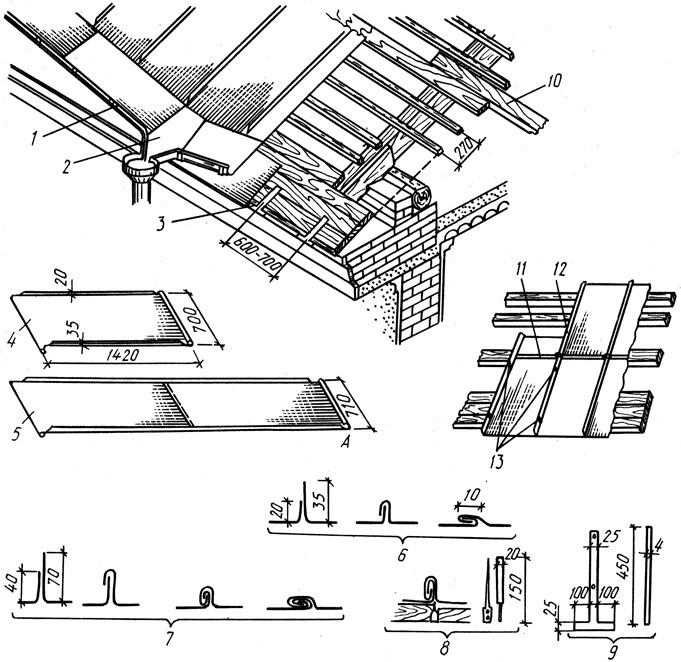

    Фальцы на таких картинах бывают одинарные и двойные, стоячие и лежачие. Если упростить, то лежачими называют все горизонтальные фальцы, а стоячими – вертикальные:

    Одинарный стоячий фальц самый простой в монтаже:

    Двойной фальц – это двойной загиб кромки. Его обязательно нужно делать в самых проблемных местах кровли, где обычно любит скапливаться снег и вода – ендовах, желобах и других сложных соединениях. Это самый крепкий и герметичный, почему и наиболее популярный за рубежом.

    Двойной стоячий фальц рекомендован для крыш, угол наклона которых менее 25°. Правда, в России двойной фальц пока еще считается неоправданно дорогой технологией. Хотя на самом деле цена превышена совсем немного, зато надежность такого соединения получается куда большей. Вот как вы можете его изготовить в процессе монтажа кровли:

    Но, если вы хотите, чтобы швы между картинами не были виды, и вся кровля выглядела ровной – тогда делайте лежачие фальцы. Да и по горизонтали между собой картины соединяются только лежачими фальцами – так, чтобы охват был максимальным.

    Если же захваченная стальная полоса не будет доставать до глубины, такие картины со временем разойдутся.

    Третий вид – это угловой стоячий фальц, который еще называют Г-образным. Он рекомендован для крыш, у которых угол наклона более 25°. В выполнении он проще обычного фальца – нужно просто правильно отогнуть верхнюю кромку шва.

    Высота ребер жесткости

    А теперь поговорим о высоте фальца, который одновременно служит ребром жесткости для такой кровли. Дело в том, что это соединение – абсолютно водонепроницаемо, если его только не подвергать стоячей воде. Но откуда на крыше она может взяться в таком виде? Очень просто – из толщи снега. А потому высота фальца имеет значение, и в особо снежных регионов ее делают немалую.

    Дополнительная герметизация

    Дополнительно, чтобы препятствовать попаданию воды в шов, в фальц еще в процессе монтажа устанавливают специальные уплотняющие прокладки. Используется особый материал, который спокойно переносит воздействие высоких температур (до 90°С) и сжатие, ведь еще будут применяться закатывающие механизмы для фальцев.

    Еще один важный момент: все крепежные элементы, которые вы будете использовать, должны быть только антикоррозийными. Иначе через пару лет новая красивая кровля покроется ржавыми потеками.

    Технология загиба фальца

    Скрепить фальцы между собой можно при помощи молотка и деревянных брусьев, специальным ручным инструментом или при помощи электромеханических машинок. Самый простой вариант – рамкой:

    Перед тем, как загнуть лежачий фальц, картину нужно прикрепить к настилу отдельной узкой полоской, чтобы стабилизировать ее положение.

    Загиб делают с передней и задней части, а слева и справа – вертикальные элементы подфалец.

    Применение кляммера

    Наиболее распространенный способ крепежа – кляммеры. Их отгибают на 25 мм, а картины прибивают гвоздями с правой стороны.

    Кляммер – металлическая полоса из оцинкованной стали, длиной 80-120 см и толщиной 0.5-0.7 мм. Вырезать кляммер вы можете из обычного оцинкованного листа простым ручным инструментом. Далее расположите кляммеры по краю картин через каждые 60 см и прикрутите саморезами (4,8х28).

    Итак, сначала картину кладем на обрешетку, затем крепим кляммером и только потом накрываем другой картиной. Прибивать кляммеры нужно по линии соединения двух картин: один лист кладется на кляммер сверху, а второй подсовывается снизу, и уже три слоя металла заворачиваем в одну сторону, после чего закрываем фальцы до конца. Прижимаем, и получаем прочное и надежное соединение с кляммером, который спрятан внутри и придерживает оба листа на крыше. Такое крепление – 100% гарантия на долгие годы от протечек и холодного воздуха.

    Этап V. Завершаем монтаж кровли

    Теперь загибаем правильно мысики:

    И, наконец, в процессе монтажа фальцевой кровли вам понадобятся вспомогательные профили: фронтон, карниз, фартуки, фальцевые планки и ендовы.

    Вот отличный мастер-класс по изготовлению простой карнизной планки для такой кровли:

    А теперь давайте разберемся, чем отличается работа профессионала от любительской. Так, для обычного домашнего мастера с вполне ловкими руками достаточно одной киянки, ножниц и крюкогиба для установки водостоков.

    А вот опытный человек, специалист в своем деле, вооружается минимум десяткой дорогих специальных ножниц, не говоря уже о рамках, клещах и других инструментах. Причем суммарная стоимость такого набора может быть дороже, чем сам фальцевый станок.

    Для закрытия фальцев сегодня чаще всего используется полуавтоматический инструмент, использование которого дает много весомых плюсов:

    • Высокую производительность.
    • Высокое качество шва.
    • Сохранность полимерного покрытия картин.
    • Возможность работы с металлом любой толщины.

    С недавнего времени стали также производиться картины, фальцы которых легко защелкиваются при нажатии – и никаких инструментов!


    Будьте в курсе!

    Подпишитесь на новостную рассылку

    Монтаж фальцевой кровли — инструкция

    Дата последнего изменения:

    02 октября 2017

    Время на чтение:

    5 минут

    4220

    При соблюдении для фальцевой кровли технологии монтажа, инструкция которой описана ниже, можно предупредить прогибы, деформации и коррозию покрытия. Качественно и правильно выполненные кровельные работы позволят хозяевам дома забыть о ремонте крыши на долгие годы.

    В этой статье

    • Фальцевая кровля: особенности конструкции
    • Варианты фальцевых соединений
    • Виды фальцевой кровли по типу материалов
    • Преимущества фальцевой кровли
    • Недостатки
    • Технология установки фальцевой кровли
    • Преимущества технологии укладки рулонной фальцевой кровли
    • Инструкция монтажа

    Фальцевая кровля: особенности конструкции

    Фальцевая крыша получила такое название из-за особенности соединения листов металла. «Фальц» в переводе с немецкого обозначает «шов», при помощи которого соединяются отдельные элементы кровельного покрова. Металлические листы загибаются по краям, за счет этого и происходит их соединение.

    Варианты фальцевых соединений

    • Стоячий фальц (одинарный или двойной).
    • Лежачий фальц (одинарный или двойной).

    Подобные замковые соединения обеспечивают водонепроницаемость, герметичность, продолжительность эксплуатационного периода, а также привлекательность кровельного покрытия.

    Виды фальцевой кровли по типу материалов

    • Стальная оцинкованная. Отличается прекрасными антикоррозийными характеристиками, срок службы достигает 30 лет.
    • Стальная оцинкованная с полимерным покрытием. Кроме характерных защитных выполняет декоративную функцию, отличается широким ассортиментом цветовых решений.
    • Медная. Отличается наиболее продолжительным сроком службы — от 100 лет. Монтаж медной фальцевой кровли производится при помощи рулонных материалов, которые могут быть разной фактуры.
    • Алюминиевая. Эксплуатационный период — порядка 80 лет. Отличается повышенной устойчивостью к температурным перепадам, деформированию.
    • Цинково-титановая. Период эксплуатации — 100 лет. Обладает повышенной коррозионной стойкостью.

    Преимущества фальцевой кровли

    • Удобство, быстрота выполнения монтажных работ.
    • Минимальное количество строительных отходов.
    • Надежная герметичность.
    • Расположение крепежных элементов под кровельным покровом способствует улучшению внешнего вида крыши, не нарушая при этом герметичность.
    • Применение рулонных материалов предоставляет возможность укладывать один лист на всю длину кровельного ската.

    Недостатки

    • Утепленная металлическая крыша требует выполнения качественной звукоизоляции.
    • Материалу свойственно накопление статического электричества, поэтом требуется обустройство молниезащиты.

    [wpsm_box type=»info» float=»none» text_align=»left»]
    Важно! При выполнении монтажа фальцевой крыши ошибаться нельзя, поэтому рекомендуется для выполнения кровельных работ привлекать специалистов.[/wpsm_box]

    Технология установки фальцевой кровли

    Такая конструкция крыши может отличаться лишь используемым материалом для производства покрытия. Также существуют разные технологии ее монтажа, так как покрытие выпускается в рулонах или листах. Классическим вариантом является листовой материал, но он становится все менее востребованным.

    Основное требование к фальцевым кровлям любого типа — обеспечение особых условий в подкровельном пространстве (на чердаке), предупреждающих формирование на крыше конденсата, который действует разрушительно на кровельный покров.

    Преимущества технологии укладки рулонной фальцевой кровли

    • Удобство, быстрота выполнения кровельных работ.
    • Применение двойного стоячего фальца обеспечивает повышенную герметичность.
    • Возможность применения технологии для кровельных конструкций любой сложности, с любым углом наклона скатов.
    • Возможность монтажа как металлических листов, так и стальных с дополнительным полимерным покрытием, улучшающим эксплуатационные качества материала.

    Инструкция монтажа

    https://www.youtube.com/watch?v=5PB3K_ROkTE

    Монтаж фальцевой кровли необходимо начинать с обрешетки, конструкция которой включает металлический профиль, деревянные брусья (доски). Обрешетка не должна иметь углублений и обязана быть абсолютно ровной.

    • В первую очередь на систему стропил укладываются изоляционные материалы. Крышу обязательно нужно утеплить, гидроизолировать. Для обеспечения вентиляции подкровельного пространства устанавливается легкая обрешетка с интервалом 0,4 м.
    • Следующий шаг — монтаж первого листа покрытия в виде гребня. Предварительно нужно выполнить карнизную часть крыши.
    • В коньковой части монтируется опорная доска.

    [wpsm_box type=»info» float=»none» text_align=»left»]
    Важно! Для равномерного расположения стыков необходимо обрезать первые, крайние листы кровельного материала.[/wpsm_box]

    • На ендове выполняют сплошной настил из досок.
    • Листы необходимо класть внахлест 40 мм, за счет которого осуществляется их выравнивание.
    • На карнизном участке фиксация кровельного материала производится к верхней обрешетке.
    • На торцевых участках листы крепятся саморезами, шайбами. При этом обязательно используются уплотнительные прокладки.
    • Продольная состыковка стальных листов тоже осуществляется внахлест.
    • На стыках кровельного материала монтируются снеговые барьеры.

    При использовании строительных материалов высокого качества, соблюдения всех требований технологии проведения монтажа фальцевой кровли крыша дома будет служить своим хозяевам без необходимости проведения ремонта долгие годы.

    Понравилась статья?

    Поставьте лайк автору и поделитесь в соц. сетях

    Рекомендуем по теме

    Инструкции по монтажу | Фальцевая кровля Кликфальц

    Монтаж

    Монтаж фальцевой кровли Федора Конюхова. Течет кровля.

    Документация

    BIM-модели

    Скачать

    Схемы узлов Барнхаус, Кликфальц, Кликфальц Pro

    Скачать

    Инструкция по монтажу панелей Кликфальц (PDF)

    Скачать PDF

    Инструкции по монтажу оклада EBV-P

    Скачать

    Дополнение к инструкции по монтажу панелей Кликфальц (PDF)

    Скачать PDF

    Узлы фальцевой кровли (JPG)

    Скачать PDF

    Сертификаты на фальцевую кровлю (PDF)

    Скачать PDF

    Чертежи фальцевой кровли и доборных элементов (JPG)

    Скачать JPG



    Особенности:

    Угол кровли от 16°
    Направление монтажа слева направо/справа налево
    Высота вентилируемого канала >=50 мм
    16-25° сплошная обрешетка
    25-35° 50 мм
    35-45° 100 мм
    45-70° 200 мм
    70-90° 300 мм
    Минимальная толщина доски для обрешетки 25 мм



    Список рекомендованных кровельщиков:

    Компания «Юрт»
    Телефон: 8 (915) 331-75-74
    Сайт: www. jurt.pro
    Почта: [email protected]
    Регионы: Москва, Московская область, Калужская, Смоленская, Тверская, Ивановская, Владимирская, Рязанская, Тульская.

    По вопросам монтажа панелей Кликфальц Вы можете проконсультироваться у специалистов техподдержки:

    • Усманов Юрий   +7 960-518-26-57
    • Колбеев Валерий         +7 (962) 178-61-49

    Контакты рекомендованных монтажных бригад, специализирующихся на монтаже панелей Кликфальц можно запросить*:

    Полезные советы:

    1. Выбирайте для панелей Кликфальц покрытия с пониженным блеском Панели Кликфальц в покрытиях Velur, Quarzit Lite, Quarzit PRO Matt это:

    • отсутствие бликов;
    • визуально более ровные панели.

    2. Используйте шумоизоляционную ленту.
    Используется для снижения уровня шума на металлических фальцевых кровлях. Укладывается на кровельную деревянную обрешетку под фальцевые картины.
    Размещать следует по центру фальцевой картины. На обрешетке можно закреплять строительным степлером.

    3. Выровняйте первую картину по торцу и карнизу.
    Особое внимание уделите монтажу первой панели Кликфальц на скате.
    Перед креплением выровняйте первую картину относительно карниза таким образом, чтобы картина и линия карниза образовывали угол 90 градусов.
    Наличие прямого угла позволит сделать внешний вид кровли геометрически правильным, облегчит монтаж последующих панелей.

    Узлы фальцевой кровли:

    • Излом внешний. чертеж (jpg), чертеж Auto Cad
    • Излом внутренний. чертеж (jpg), чертеж Auto Cad
    • Ендова. Вариант 1. чертеж (jpg), чертеж Auto Cad
    • Карниз. чертеж (jpg), чертеж Auto Cad
    • Конек двускатной кровли, хребет. чертеж (jpg), чертеж Auto Cad
    • Конек односкатной кровли. чертеж (jpg), чертеж Auto Cad
    • Примыкание боковое №1. чертеж (jpg), чертеж Auto Cad
    • Примыкание боковое №2. чертеж (jpg), чертеж Auto Cad
    • Примыкание к стене верхнее. чертеж (jpg), чертеж Auto Cad
    • Обход трубы. чертеж (jpg), чертеж Auto Cad
    • Примыкание к трубе вид сверху. чертеж (jpg), чертеж Auto Cad
    • Торец. чертеж (jpg), чертеж Auto Cad
    • Вентиляционная лента. чертеж (jpg)
    • Обход дормера схема (pdf)

    Узлы фасадных панелей Кликфальц:

    • Инструкция по монтажу узлов Кликфальц, Кликфальц Pro просмотр (pdf)
    • Карнизный узел барнхауса. Переход со ската на стену вариант 1. просмотр (jpg)
    • Карнизный узел барнхауса. Переход со ската на стену вариант 2. просмотр (jpg)
    • Внешний угол простой. просмотр (jpg)
    • Внутренний угол простой. просмотр (jpg)
    • Обход проемов боковое примыкание без наличника. просмотр (jpg)
    • Обход проемов верхнее примыкание без наличника. просмотр (jpg)
    • Обход проемов нижнее примыкание. просмотр (jpg)
    • Обход проемов. просмотр (pdf)
    • Стартовый узел с отливом. просмотр (jpg)
    • Стартовый узел без отлива. просмотр (jpg)
    • Финишный узел. просмотр (jpg)

    Алгоритм расчета кляммеров и саморезов:

    При расчете саморезов руководствуйтесь следующим алгоритмом:

    • крепление панелей КликФальц саморезы 4.2×25 Daxmer Pro 6 шт/м2
    • крепление неподвижного кляммера саморезы Pz 3.5*20 2 шт/кляммер
    • крепление скользящего кляммера саморезы Pz 3.5*20 3 шт/кляммер
    • крепление карнизной планки саморезы 4.2×25 Daxmer Pro 3шт/мп
    • крепление капельника конденсата саморезы 4.2×25 Daxmer Pro 3шт/мп
    • крепление самодельных кляммеров (торец , ендова, бок. примыкание) саморезы 4.2×25 Daxmer Pro 3 шт/мп (ендова — 6)
    • крепление крепежной планки заклепки (только сталь) 4 шт/мп
    • крепление торцевой планки саморез 4. 8*29 4 шт/мп
    • крепление вентпрогона саморез 4,8*29 8 шт/мп
    • крепление коньковой планки саморез 4,8*29 6 шт/мп
    • крепление планок примыкания к вентпрогону/бруску саморез 4,8*29 4 шт м/п
    • крепление планок примыкания в штробу и внакладку саморез 4,8*29 4 шт м/п

    Адреса магазинов фальцевой кровли

    Показать еще дилеров

    устройство, технология укладки и монтажа – статьи

    Фальцевая кровля выполняется из рулонов или листов металла (оцинкованной стали, меди, алюминия или цинк-титана), соединенных между собой при помощи фальцев.

    Этот тип соединения позволяет получить герметичное кровельное полотно на крышах самых разнообразных форм. Отсутствие лишних отверстий в кровельном покрытии делает его герметичным и долговечным (от 20 до 150 лет, в зависимости от выбранного материала).

    Подготовка к монтажу

    Первый шаг — разработка проекта будущей крыши. На чертеже обозначаются места соединений картин, стропил, реек обрешетки. Фальцевая кровля подходит для крыш с уклоном не менее 7°, хотя рекомендованный угол составляет 12-30°.

    Так как покрытие металлическое, на нем хорошо заметны любые неровности и дефекты. Это определяет жесткие требования к строительству обрешетки: она должна быть ровной, без выступов или провалов. Допустима как сплошная, так и разреженная обрешетка с шагом, не превышающим 40 см. Ребра крыши и конек должны иметь прямоугольную форму, а лицевая доска карнизного свеса — быть прямой. Для поддержания конькового стыка, вдоль него укладываются две доски, а под разжелобками делают сплошной настил — по 50 см в обе стороны.

    Если обрешетка будет ненадежной, со временем фальцевая кровля начнет прогибаться, герметичность нарушится, и появятся протечки, увеличится парусность.

    Листы металла с кромками, подготовленными к фальцевому креплению, называются картинами. Для перевозки картин используют грузовой транспорт. Переноска листов разрешена только по одной штуке и только в вертикальном положении. Для подъема картин на крышу используются лестницы, доски, брусья. Металл режется, как правило, на земле, а вот швы соединяются уже наверху. По месту соединения фальцы могут быть лежачими (поперек ската) и стоячими (вдоль ската).

    Желательно, чтобы длина картин была равна скату — в этом случае удастся избежать менее надежных лежачих фальцев, применяемых для горизонтальных соединений. Если фальцевая кровля монтируется из рулонного металла, то проблема лежачих фальцев отсутствует вовсе.

    Использование металлических рулонов имеет еще ряд преимуществ:

    • отсутствие проблем, связанных с хранением и транспортировкой картин;

    • более простой и надежный монтаж;

    • минимальное количество отходов металла.

    Инструменты для монтажа кровли

    Монтаж фальцевой кровли требует использования как обычных, так и специализированных инструментов:

    • ножницы для прямой и кривой резки металла;

    • прямоугольная и клиновидная киянки;

    • фальцевый молоток с короткой рукояткой;

    • клещи;

    • плоскогубцы;

    • уголок;

    • фальцевый шалязен;

    • кровельная оправка;

    • ручной (рамки или хапы), полуавтоматический или электрический фальцезакатывающий инструмент;

    • профилировочный станок (для рулонного металла).

    Монтаж фальцевой кровли

    Укладка первого листа выполняется с выбранной стороны (некоторые производители изготавливают картины, монтируемые строго справа налево). Лист должен выступать на 10 см над карнизом. Его необходимо максимально точно выровнять в горизонтальной и вертикальной плоскостях так, чтобы угол между ним и карнизом был прямым.

    Если на картине присутствуют отверстия, то она крепится к обрешетке при помощи саморезов, которые закрываются следующей картиной. Если отверстий нет, в качестве крепежных элементов выступают кляммеры. Это узкие полоски нержавеющего металла, один конец которых крепится к обрешетке, а второй — заводится в шов картины.

    Для листов длиной до 10 м используются жесткие кляммеры, свыше 10 м — плавающие. Последние нужны для того, чтобы фальцевая кровля не потеряла герметичность под влиянием температурных деформаций.

    Вторая картина укладывается таким образом, чтобы кромки листов совпали. С другой стороны она так же закрепляется на стропилах.

    Когда все листы будут уложены, с помощью специального инструмента создаются одинарные (на крышах со скатом не менее 15°) или двойные фальцы. Высота шва определяется, исходя из количества снега, выпадающего в данном — чем его больше, тем выше должен быть фальц. Края листов, выступающие за карниз, загибаются под планку.

    Для укрытия ендовы, конька, труб и других элементов можно приобрести готовые элементы либо вырезать их на месте, а затем соединить при помощи фальца.


    Поделиться

    Фальцевая кровля: пошаговая инструкция по установке своими руками, технология монтажа и устройство

    Фальцевое покрытие считается одним из лучших решений для крыш с небольшим уклоном. Оно герметично, долговечно и монтируется достаточно просто. Изначально фальц собирался только вручную. Это отнимало много времени, качество стыков зависело от квалификации рабочего. После появления профессионального оборудования для сборки скорость монтажа увеличилась, появилась возможность выполнять ровные соединения любой длины. Поэтому растет востребованность такой отделки. Разберем все тонкости самостоятельного монтажа фальцевой кровли.

    Все о самостоятельном монтаже фальцевой кровли

    Что это такое
    Виды фальца
    Устройство кровли
    Этапы монтажных работ
    — Укладка паро- и теплоизоляции
    — Гидроизоляция
    — Установка обрешетки
    — Укладка листов-картин
    — Установка дополнительных элементов

    Покрытие собирается из металлических листов, их называют картины. Они соединяются между собой особым способом — с образованием фальца или технологического загиба. Он может быть одинарным или двойным. В любом случае, выполненное по правилам соединение образует полностью герметичный и надежный шов. Качество и характеристики готовой кровли зависят от металла, из которого изготовлены листы-картины. Вариантов может быть несколько, коротко охарактеризуем каждый.

    Виды металла для кровли

    • Сталь. Ее чаще других выбирают для обустройства покрытия. Стальные листы хорошего качества служат более 50 лет. Предназначенный для крыши стальной прокат покрывают защитным покрытием: цинком или полимерной пленкой. Это улучшает внешний вид материала и его эксплуатационные характеристики.
    • Медь. Самый дорогой из всех металлов. Из меди получается очень красивая и долговечная отделка. Она служит более 150 лет. Со временем медные листы покрываются патиной, приобретают благородный зеленоватый тон. Достоинством металла считается высокая пластичность, что позволяет накрывать основания любой формы.
    • Алюминий. Легкий и пластичный металл. Небольшой вес позволяет изготавливать отделку, которая не дает излишней нагрузки на стропильную систему. По пластичности алюминий похож на медь. Им тоже можно отделывать крыши разных форм, в том числе и с изгибами. Срок службы алюминиевых листов больше 70 лет.
    • Сплав титана с цинком. Лучше других защищен от коррозии, поэтому дополнительное обслуживание не требуется в течение всего срока службы. При условии грамотной сборки он составит 100-120 лет. Сплав очень прочен, достаточно пластичен. Со временем покрывается благородной патиной.

    Instagram kirpichb.ru

    Pixabay

    • Кровля

      От чего нужно защищать крышу: 6 пунктов, которые стоит знать

    Технология монтажа фальцевой кровли зависит от того, какой используется тип фальца. Выпускаются два вида картин: панели под механическую завальцовку и самозащелкивающиеся. Детали для завальцовки соединяются с помощью специального оборудования. Они образуют жесткие соединения, которые могут быть одинарными и двойными. Последний вариант дает максимально герметичный стык. Различают также стоячие и лежачие фальцы. Первые применяют при стыковке панелей вдоль скатов, вторые — при соединении лежащих поперек элементов.

    Защелкивающиеся листы, или клик-фальцы, можно собрать без спецоборудования. Панели легко защелкиваются, образуя достаточно герметичный стык. Однако его герметичность ниже, чем у двойного и даже одинарного завальцованного шва. Двойной фальц с дополнительной укладкой уплотнительной ленты или герметика разрешено монтировать на почти плоские поверхности, с наклоном от 3°. Стык одинарный разрешается ставить на кровлях, наклоненных от 10°. На уклонах больше 16° разрешено применять клик-фальц.

    Instagram orima_ru

    Instagram falzmontage

    • Кровля

      Гид по видам кровель в жилых домах

    Эксплуатационные характеристики и долговечность фальцевого покрытия во многом зависят от того, насколько качественно смонтирован «кровельный пирог», на который оно уложено. Разберем, из каких слоев он должен состоять.

    1. Удерживающая обрешетка. Собирается из реек, на них укладываются пароизоляционная мембрана и утеплитель.
    2. Пароизоляция. Задерживает водяные пары, поднимающиеся из помещения. Не дает им попасть в толщу теплоизоляции.
    3. Утепляющий материал. Служит шумо- и теплоизолирующей прослойкой. Гасит звуковые волны, задерживает тепло.
    4. Гидроизоляция. Не дает влаге с крыши попасть на теплоизоляцию и остальные элементы кровельного пирога.
    5. Контробрешетка. Образует зазор, через который вентилируется подкровельное пространство.
    6. Обрешетка. Основа для укладки и закрепления кровельной отделки.

    Если уклон ската небольшой, обычно используется обрешетка сплошного типа. Тогда затрудняется процесс отведения конденсата, который собирается на внутренней поверхности отделки крыши. Чтобы этого избежать, на обрешеточные доски укладывают еще один слой. Это диффузионная объемная мембрана со структурирующим профилем, который помогает отводить накапливающийся конденсат.

    Для обеспечения хорошего обдува подкровельного пространства обязательно ставится вентилируемый конек, а на свесы карниза монтируется лента-сетка из ПВХ. Важный момент — величина шага обрешетки под фальцевую кровлю. По строительным нормам расстояние между брусками не может быть больше 200 мм. Это делается для того, чтобы шагающий по крыше человек мог наступать на две дощечки сразу. Только так можно уберечь металлические листы от деформации, а стык от разрыва. Около желобов и на участках свесов настил должен быть сплошным. Его ширина — от 700 мм.

    Instagram domgazobeton

    Instagram falzmontage

    • Кровля

      От конструкции до кровли: какую крышу выбрать для дома

    Перед началом работ заготавливают листы-картины. Их можно купить уже готовыми или изготовить самостоятельно из рулонного или листового проката. Для самостоятельного изготовления потребуется оборудование: фальцепрокатный или листогибочный станок. Покупать его ради одного раза нецелесообразно, лучше воспользоваться услугами профессионалов. У них же можно будет заказать изготовление всех необходимых доборных элементов. После того как материал подготовлен, приступают к работам. Разберем инструкцию по монтажу фальцевой кровли.

    1. Обустройство паро- и теплоизоляции

    Начинают с укладки утеплителя. Обычно это плиты минеральной ваты, которые устанавливаются враспор между стропильными стойками. Минвату подрезают с таким расчетом, чтобы она удерживалась внутри стропил без дополнительного крепления.

    Поверх теплоизолятора укладывают пароизоляционную мембрану. Ее нарезают на полосы, кладут на ватные плиты. При пересечении полос обязателен нахлест в 10-15 см. Мембранные полотна скрепляют между собой строительным скотчем. К стропилам мембрану крепят степлером. В результате получается герметичная поверхность, закрывающая внутреннюю сторону утеплителя.

    При необходимости монтируется поддерживающая обрешетка. Если по проекту крыша будет «холодная», то есть чердачное помещение не должно отапливаться, тепло- и пароизоляция не укладываются.

    ShutterStock

    • Кровля

      Подробная инструкция по монтажу ондулина на крышу

    2. Монтаж гидроизоляции

    Гидроизолирующая мембрана укладывается с внешней стороны крыши поверх стропил. Перед тем как ее постелить, вдоль карнизов устанавливают капельники. После этого кладут мембрану. Ее раскраивают на полосы, которые укладываются от карниза к коньку. Гидроизоляцию закрепляют к стропильным опорам степлером.

    Полосы кладут внахлест, величина перехлеста — 100-150 мм. Стыки желательно проклеить скотчем. Натягивать пленку нельзя, она должна крепиться с небольшим провисанием. «Излишек» мембраны между соседними стропилами не может быть больше 35 мм. На фронтонах изоляция должна свисать на 150 мм. В нижней части мембрану приклеивают к капельникам. Для этого используют прочный двусторонний скотч или строительный герметик.

    ShutterStock

    3. Установка обрешетки

    Поверх гидроизоляции монтируют контробрешетку. Ее собирают из деревянных брусков 50х50 мм. Их кладут вдоль стропильных опор и закрепляют саморезами. Перпендикулярно элементам контробрешетки укладывается обрешетка. Для нее берут дощечки толщиной 30-35 мм. Шаг ее установки выбирается в зависимости от уклона крыши. По окончании работ в нижней части собранной конструкции стамеской делают пазы под крюки для удерживания водостока. Крюки ставят на место. После этого ставится на место карнизная планка.

    Instagram fortress_stroy

    Instagram fortress_stroy

    • Кровля

      Как монтировать обрешетку под профнастил на крышу

    4.

    Установка картин

    Монтаж начинают со стартовой панели. Она отличается от других тем, что может с двух сторон закрепляться к основанию. Ее укладывают с торца крыши строго перпендикулярно карнизу. Перекос недопустим. Он испортит вид всей крыши, ведь остальные элементы кладутся параллельно первому. Лист укладывают и закрепляют к обрешеточным брускам. Способ крепления выбирается в зависимости от типа фальца.

    У листов клик-фальца сбоку расположена гвоздевая полка с перфорацией. Их крепят саморезами, размещая крепеж точно в центре овального отверстия. Иначе панель будет деформироваться от теплового расширения.

    Панели под одинарный и двойной фальц закрепляют кляммерами. Крепеж должен точно повторять форму бортика листа. Он прижимает его к основе, но при этом дает ей возможность немного сдвигаться при тепловом расширении.

    У закрепленного листа загибают нижний край. Делают это так. Края у замков надрезаются ножницами по металлу на глубину 2,5 см. Край подгибается под углом 20-30°, подгиб выполняется специальным инструментом. Выступающие металлические элементы у замков обрезаются. Рядом с первой картиной укладывается вторая. Если проводится крепление клик-фальц, их защелкивают.

    Для обустройства соединений под завальцовку второй лист кладут внахлест так, чтобы загнутый край перекрывал гвоздевую полку первого, закрепляют на обрешеточные бруски. Затем проводится обжим фальцевого соединения вместе со скрытыми кляммерами. Сначала рамкой для горизонтальных замков выполняется начальный обжим. После этого окончательно закрывают соединение рамкой под двойной фальц. Аналогично укладываются все оставшиеся картины. Последнюю панель подрезают так, чтобы она не свешивалась на фасадную поверхность. Край листа подгибают и закрепляют на обрешетку кляммерами.

    Instagram timatalo_live

    Instagram gebstroy

    5. Установка дополнительных элементов

    Осталось установить на кровлю дополнительные элементы. Обязательно ставится вентилируемый конек. Это делается в несколько этапов.

    1. По верхним краям установленных картин вдоль коньковой линии монтируется сетчатая аэрационная лента. Она должна полностью закрыть коньковый зазор.
    2. Вдоль конька между замками планок на обоих скатах устанавливается опорный вентпрогон.
    3. На опорный вентпрогон ставится коньковая планка.

    Для обустройства ендовы используются специальные доборные элементы. Планку ендовы закрепляют на крепежном элементе, участки крепления герметизируют. Обрезают по шаблону картины, примыкающие к ендове. Обязательно оставляют припуск 2,5 см. Монтируют ендову в зацеп с карнизной и крепежной планками.

    Для труб и вентшахт выполняются обходы. Для этого из панелей вырезаются боковые фартуки. Они одним краем должны прилегать к стенке дымохода, другим закрепляться к лежащей рядом картине. Плоскость между ними накрывается планками примыкания. На верхней выполняется зацеп. На него укладывается картина, подходящая к трубе сверху. Нижняя планка крепится в зацеп к подходящей снизу фальцевой панели. Все примыкания обязательно промазываются кровельным герметиком.

    Instagram falzkrovly

    Instagram masterkrovel

    Фальцевая кровля — хорошее решение для любой постройки. Она надежна, герметична и долговечна. Если сборка проведена правильно, она не «шумит» как профнастил или металлочерепица, несмотря на то, что сделана из металла. При этом фальцевое покрытие красиво, особенно если сделано из меди или алюминия.

    • Кровля

      Чем лучше крыть крышу в частном доме: обзор плюсов и минусов материалов

    Материал подготовила

    Инна Ясиновская

    Своими руками

    пошаговая инструкция Технология укладки фальцевой кровли

    Очень часто мы видим фальцевую кровлю в упрощенном и даже неприглядном виде. Особенно это касается кровли старых построек.

    Кривые стыки, неровные края, порядком поизносившаяся поверхность – все это портит не только внешний вид, но и настроение наблюдателя. Раньше фальцевое покрытие изготавливалось исключительно вручную. Для его изготовления использовался ограниченный набор материалов и инструментов, что не позволяло полностью раскрыть все преимущества этой довольно перспективной технологии.

    С появлением фальцегибочных станков и современного оборудования для закатки фальцевых стыков значительно расширился и список материалов, из которых можно создавать по-настоящему престижную и долговечную кровлю.

    Сегодня мы решили затронуть вопрос выбора кровельного материала, а также технологические моменты, связанные с его подготовкой к монтажу.

    В статье будут рассмотрены следующие вопросы:

    • Общее понятие о фальцевой кровле.
    • Популярные материалы для изготовления фальцевых панелей, их преимущества и недостатки.
    • Разновидности фальцевых швов, их особенности и области применения.
    • Рекомендации по выбору фальцевых панелей.

    Что такое фальцевая кровля

    Фальцевой кровлей принято называть кровельный материал, изготавливаемый из металлических листов. Отдельные элементы фальцевой кровли соединяются друг с другом посредством специальных соединений (фальцев). Стандартный фальц представляет собой технологический загиб, образованный на боковой поверхности листового материала.

    По сути, фальц – это разновидность пазогребневого соединения. Если фальц подогнут и смонтирован в соответствии с технологическими требованиями, на стыке двух панелей получается надежное и герметичное соединение.

    Выбираем материал для фальцевой кровли

    Качество фальцевой кровли зависит от двух составляющих: от характеристик материала, из которого изготовлены кровельные листы, и от разновидности используемых замков (фальцев). Для начала рассмотрим преимущества и недостатки материалов, которые чаще всего используются для изготовления фальцевой кровли:

    1. Медная кровля – материал, который по праву считается самым долговечным и эстетичным покрытием, способным прослужить более 150-ти лет. Дополнительные преимущества медной кровли состоят в ее эластичности и способности приобретать благородные оттенки, покрываясь со временем слоем окислов (патиной). Существенный недостаток у меди только один – высокая стоимость.
    2. Цинк-титановая кровля – пластичный и долговечный материал, срок эксплуатации которого достигает 100–120 лет. Цинк-титановая кровля хорошо защищена от коррозии и не нуждается в обслуживании на протяжении всего периода эксплуатации. Благодаря перечисленным характеристикам к цинк-титановой кровле проявляется все больший интерес со стороны многих застройщиков.
    3. Алюминиевая кровля – материал с расчетным сроком эксплуатации – более 70-ти лет. Он дешевле, чем медная, а также легче, чем медная или стальная кровля. Эксплуатационные характеристики алюминиевого покрытия практически ни в чем не уступают медной кровле: благодаря пластичности материала им можно без проблем покрывать крыши любой сложности (в том числе, с изгибами), а сравнительно малый вес алюминия позволяет существенно снизить нагрузку на стропильную систему и на несущие стены.
    4. Сталь – самый распространенный материал, используемый при изготовлении фальцевой кровли. Если качество стальных панелей соответствующее, а монтаж выполнен правильно, то срок эксплуатации кровли превышает 50 лет. Стальной прокат, предназначенный для изготовления фальцевой кровли, как правило, имеет защитное покрытие (цинковое или полимерное). Это позволяет сделать кровлю боле эстетичной и улучшает ее эксплуатационные характеристики.

    Выбирая материал для фальцевой кровли, следует руководствоваться не только характеристиками покрытия, но и особенностями работы с ним. Например, во время самостоятельного изготовления картин из алюминиевого проката можно столкнуться с определенными трудностями.

    TIEN Пользователь FORUMHOUSE

    Основная проблема рулонного алюминия состоит в сложности изготовления картин (в сгибании краев под фальц). Если перегнешь неправильно, его будет рвать на сгибе.

    Поэтому при самостоятельном изготовлении картин следует использовать материалы, которые подходят специально для фальцевой кровли (например, кровельный алюминий). В качестве достойной, но более дорогостоящей альтернативы можно приобрести готовые алюминиевые картины с самозащелкивающимся фальцем (защелка). Их монтаж прост, но эксплуатационные характеристики несколько хуже, чем у панелей с классическим фальцевым замком.

    Картинами называются подготовленные к установке панели, имеющие боковые кромки, подогнутые специально под фальцевый тип соединения.

    Как видим, выбор материалов для фальцевой кровли огромен (от дорогостоящих медных сплавов, стоимость которых оправдывается длительным периодом эксплуатации) до бюджетной металлической кровли, которая при правильной эксплуатации может прослужить достаточно долго.

    дерево Пользователь FORUMHOUSE

    Можно оцинковку даже взять, а потом покрасить ее, если захочется (специальной краской для оцинкованного металла). У меня под окном дом с крашеной фальцевой кровлей. Раз лет в 10 ее красят.

    Разновидности фальцевых соединений

    От того, какая разновидность фальца применяется в том или ином случае, зависит герметичность кровельного покрытия, а также сложность его установки.

    По способу монтажа различают две разновидности кровельных элементов: самозащелкивающиеся панели и картины, изготавливаемые под механическую завальцовку (загибку) фальцевых соединений.

    Панели под механическую завальцовку фальца позволяют получать довольно жесткие соединения, которые отличаются между собой как по внешнему виду, так и по степени герметичности.

    На фото представлены основные разновидности фальцев, изготавливаемых под завальцовку. Двойные фальцы по праву считаются более герметичными (в сравнении с одинарными). Это касается и лежачих, и стоячих соединений.

    Картины, монтируемые вдоль скатов, соединяются стоячими фальцами. На поперечных стыках создаются лежачие фальцы. Подобная технология обеспечивает беспрепятственный отвод дождевых и талых вод с поверхности кровли.

    Стоячие (продольные) фальцы позволяют создавать более прочные примыкания. Поэтому, чем меньше в конструкции кровли поперечных лежачих замков, тем надежнее кровельное покрытие.

    Также на открытых и хорошо просматривающихся поверхностях часто создаются Г-образные (угловые) фальцы. Эти швы считаются более эстетичными, но менее герметичными соединениями. Поэтому монтировать их допускается на уклонах – от 25º и более (например, на карнизах или фронтонах).

    Как показывает практика, самым прочным и герметичным соединением является двойной стоячий фальц.

    Arhios Пользователь FORUMHOUSE

    Если одинарный, то любой жестянщик сделает, а двойной – тяжеловато. Но одинарный не даст гарантию от протечек: у меня гараж мужики крыли оцинковкой в одинарный фальц, так он как тек, так и течет. Двойной же фальц, когда закрывается (т.е. завальцовывается), похож на консервную банку – герметичнее не придумаешь.

    Классический завальцовываемый фальц демонстрирует хорошую герметичность даже без применения уплотнителей (герметиков, лент и т. д.). Благодаря этому качеству картины с завальцовываемым фальцем можно использовать на крышах с небольшими углами скатов. Так, в соответствии со сводом правил по обустройству кровли (СП 17.13330.2011), если в конструкцию двойного стоячего фальца заложить кровельный герметик или специальную уплотнительную ленту (ПСУЛ), то фальцевую кровлю можно монтировать на скаты, имеющие уклон от 3° до 7° (но не менее 3°). Правда, это минимум, которого лучше придерживаться только в исключительных случаях.

    Представленные соединения хорошо защищают крышу от дождей, но от тающего снега и стоячей воды может не спасти даже двойной фальц (впрочем, это характерно для любой кровли). Именно поэтому угол скатов рекомендуется делать менее пологим еще на этапе обустройства стропильной системы.

    Schiefer Пользователь FORUMHOUSE

    Серьезных недостатков у панелей, фальцы которых подгибаются и завальцовываются механическим способом, нет. Есть только определенные трудности, связанные с их установкой. Так, качественно закрыть швы без закаточного инструмента (ручные клещи, электрические фальцезакаточные машинки и т. д.) невозможно. Также невозможно прочно закрепить кровлю без специальных крепежей (кляммеров).

    Они позволяют надежно прижать фальцевую панель к основанию по всей ее длине.

    По способу изготовления различают фальцевые картины трех разновидностей:

    1. Стандартные панели, изготавливаемые в промышленных условиях. На современном строительном рынке представлен широкий ассортимент картин, имеющих стандартные размеры и готовые загибы под закатку фальцев.
    2. Панели, изготавливаемые из листового материала, в условиях строительной площадки.
    3. Панели, изготавливаемые из рулонного материала, в условиях строительной площадки.

    Приобретение готовых картин исключает затраты на покупку фальцегибочного (фальцепрокатного) оборудования или на услуги бригад, занимающихся изготовлением фальцевых панелей. Но, учитывая, что стандартные размеры картин не соответствуют размерам и конфигурации стропильной системы, при использовании готовых панелей увеличивается количество отходов, а монтаж усложняется.

    Изготовление картин из листового проката в пределах строительной площадки позволяет более экономно расходовать кровельный материал. Тем не менее, размеры листового проката, как правило, не соответствуют размерам кровельных скатов. Это одновременно увеличивает количество используемых картин, метраж ненадежных лежачих (поперечных) фальцев и число монтажных операций.

    Благодаря рулонному прокату и фальцепрокатным станкам можно изготавливать картины, длина которых совпадает с длиной кровельных скатов. Это позволяет более экономно расходовать материал и сократить количество ненадежных лежачих фальцев.

    Преимущества и недостатки самозащелкивающегося фальца

    В современном строительстве принято различать две разновидности самозащелкивающихся фальцев: обычные «защелки» и клик-фальцевые соединения – «клик-фальц». Большинство застройщиков даже не догадываются о том, что обычные «защелки» и клик-фальцевые панели сильно отличаются по конструкции.

    Хозяин дивана Пользователь FORUMHOUSE

    Разница между обычной защелкой и клик-фальцем заключается в конструкции соединения: оно более надежное. Плюс к клик-фальцу применимы почти все приемы работы с двойным классическим фальцем, что существенно упрощает выполнение узлов кровли, для которых у обычной защелки требуются танцы с бубном вприсядку (обходы, примыкания и т. д.).

    Если уклон кровли составляет менее 15º, максимальную герметичность клик-фальцевого соединения помогает обеспечить дополнительный обжим фальца (обычная «защелка» не обжимается).

    Благодаря дополнительному обжиму и возможности применения герметика (или ПСУЛ) клик-фальц можно использовать с уклоном кровли от 5º. Это дает ему определенное сходство с обычным двойным фальцем.

    Еще одно отличие клик-фальца от защелки состоит в высоте гребня, который призван обеспечивать защиту от протечек.

    Хозяин дивана

    Что до клик-фальца, то это настоящий фальц, хоть и одинарный. Тем не менее, высота гребня у него около 30 мм, и он значительно надежнее всяких там защелок.

    Высота 30 мм стандартом не является. Все зависит от технологических стандартов производителя. При этом, чем больше высота гребня, тем меньше может быть угол ската, на который монтируется панель.

    Определяя угол ската для того или иного материала, не следует выходить за рамки рекомендаций производителя самозащелкивающихся картин. Ведь некоторые панели нельзя монтировать на скаты с углом наклона менее 25°.

    Безусловно, клик-фальцевые и обыкновенные самозащелкивающиеся панели (защелки) имеют определенные сходства. Например, их монтаж не требует применения кляммеров, ведь картины крепятся к обрешетке с помощью обыкновенных саморезов.

    Соединение двух соседних панелей производится простым нажатием, в результате которого клик-фальц защелкивается, образуя прочное соединение. Иногда для защелкивания используется киянка (в качестве вспомогательного инструмента).

    Монтаж защелки на простых кровлях производится без применения специализированного инструмента.

    Выводы

    Материал, из которого будут изготовлены картины фальцевой кровли, выбирается, исходя из личных предпочтений и собственных финансовых возможностей. Что касается выбора конструкции фальцевых панелей, то в решении этого вопроса следует руководствоваться соображениями практичности и эксплуатационной надежности.

    Исходя из опыта пользователей FORUMHOUSE, можно сделать вывод: накатка гребня под двойной стоячий фальц (в условиях строительной площадки) является оптимальным решением при создании фальцевой кровли на различных уклонах. Для изготовления картин в этом случае следует использовать рулонные материалы, разработанные специально для кровельных покрытий. Применение кровельных герметиков или ленты ПСУЛ позволит обеспечить максимальную герметичность фальцевой кровли даже на минимальных уклонах (от 3º).

    Arhios

    А герметик – это не суррогат, сейчас многие хорошие жестянщики ими пользуются. Ребята, работающие в Европе, говорят, что там одинарного фальца нет, а двойной обязательно герметизируется (конечно, не бытовым силиконом, но все равно герметиком).

    Также неплохим решением при создании фальцевой кровли станет настоящий клик-фальц от проверенного производителя, обладающий надежным, высоким гребнем.

    Настоящая статья будет иметь продолжение, из которого вы сможете узнать, как правильно монтировать картины фальцевой кровли, независимо от их разновидностей и особенностей конструкции. Тем же, кто собирается монтировать кровлю, но еще не определился с материалом, мы рекомендуем посетить , который поможет найти всю интересующую информацию по данному вопросу. вы можете узнать из специальной подборки соответствующих статей. А наш небольшой видеосюжет расскажет о том, как правильно обогреть кровлю загородного дома .

    При строительстве частных домов и коттеджей, в последнее время все чаще стала использоваться фальцевая кровля, как наиболее оптимальный вариант исполнения крыши для любого одно и двухэтажного строения, соблюдая пункты СНИП (строительных норм и правил ведения строительных работ).

    Фальцеванием называется определенная технология укладки металлических листов на крыше, узлы которых соединяются особым образом, используя станок (детали можно увидеть на фото ниже).

    Что она собой представляет?

    Фальцовка кровли применяется и при строительстве частных жилых домов, в первую очередь, благодаря доступности и долговечности материала.

    Технология фальцевой кровли возникла в Германии, именно оттуда к нам и пришло это определение (от глагола «falzen», что с немецкого обозначает «сгибать»).

    Также, помимо самого способа, был разработан специальный инструмент для фальцевой кровли и станок, обеспечивающие проведения качественных работ, т.к. согнуть металл голыми руками, создавая, к примеру, купол, не получится.

    В наше время купить качественное устройство, чтобы сделать фальцевый кровельный пирог не составляет никакого труда, огромное разнообразие оборудования присутствует на отечественном и на зарубежном рынках строительного оборудования, а инструкция на понятном языке дополняет такое устройство.

    Само фальцевание и ремонт фальцевой кровли хоть и звучат сложно, в основном не требуют наличия специализированных навыков и умений, немного практики и даже человек, не осведомленный в строительном деле, сможет качественно выполнить данную процедуру или сделать купол как на фото ниже. Главное, соблюдать пункты СНИП.

    Убедиться в качестве работы можно со временем, если листы скреплены надежно и с соблюдением СНИП, в жилье не будет проникать влага.

    Произвести монтаж фальцевой кровли или создать купол можно и на строительной площадке, используя станок, и непосредственно — на самой крыше.

    Классификация фальцевого шва и разновидности используемых материалов

    Существует несколько разновидностей фальцевого шва: лежачий, стоячий, двойной и одинарный. От типа шва во многом зависит и технология укладки.

    Стоячими фальцами соединяются боковые края полос стали, идущие вдоль ската.

    Фальцы выполняем с использованием специального электромеханического закаточного устройства, представленного на фото.

    Самым оптимальным и надежным видом фальцевого шва является двойной стоячий – в таком случае, герметичность будет максимальной, что не позволит просочиться даже капле влаги.

    При создании кровельного фальцевого покрытия, используя станок, могут применяться несколько составляющих.

    Цветные металлы, а именно медь, алюминий или цинк-титановый сплав. С течением времени — красный цвет крыши переходит в коричневый, а следом – в матово-черный.

    Фальцевую медную крышу можно покрыть защитным слоем патины, данная технология продлит срок службы кровли и защитит первоначальный цвет, убережет от порчи и коррозии наш сплошной купол.

    Иными словами, слой патины превратил медь крыши на фото снизу в практически неуязвимый материал.
    Из-за такой особенности медь пользуется наибольшей популярностью среди кровельных материалов.

    На практике известны случаи, когда медная фальцевая кровля, защищенная патиной (при монтаже использовался специальный станок), прослужила больше сотни лет.

    Помимо продолжительного срока службы металлическая крыша из меди популярна по следующим причинам:

    • Фальцевая поверхность абсолютно не будет нуждаться в эксплуатационных расходах. После проведения работ отсутствует необходимость красить или чистить поверхность, используя дорогие устройства и строительную технику, кровельный пирог будет убережен от воздействия неблагоприятных погодных условий;
    • Медь безвредна для организма человека, материал не выделяет вредные вещества;
    • Благодаря высокому показателю пластичности меди ремонт фальцевой кровли выполняется быстро и просто, металл поддается плавке.

    Наравне с медью фальцевание делается с использованием полимерных материалов, при этом соблюдая СНИП (показаны на фото внизу).

    Фальцевая поверхность состоит из нескольких слоев: сталь, цинк, грунт, слой краски и сам полимер.

    Данное сочетание слоев подобрано с использованием многолетнего опыта и практики, все компоненты выполняют свои определенные функции, ремонт фальцевой кровли, инструкция которого доступна каждому, достаточно прост.

    Следует помнить, что не все полимерные покрытия обладают одинаковыми свойствами, согласно СНИП.

    У каждого материала есть свой показатель воздействия ультрафиолетового света на покрытие, предел прочности при различных температурах.

    Следом, по популярности использования, идет профилированное покрытие.

    Используя станок, придание металлическим листам волнистой формы обусловлено декоративными целями, благодаря чему покрытие красиво выглядит (на фото снизу вы можете увидеть пример).

    Такие листы могут производиться с использованием полимерной продукции, но не всегда они включены в состав.

    Технология полимерного профилированного покрытия позволит создать такие формы крыши:

    • Трапециеобразная фальцевая кровля;
    • Обычная, закругленная металлическая крыша;
    • Синусообразная фальцевая кровля.

    Различаются гофрированные листы по ширине готового профиля, по условиям применения, по форме и высоте гофры.

    Кровельной пирог данного вида может подходить как для крупного производства и офиса, так и для обустройства частного жилья, можно даже создать купол для городской постройки с соблюдением требований СНИП.

    Среди построек нестандартной формы (примером может служить купол), строители чаще всего используют алюминий.

    Данный элемент имеет гибкую основу и прекрасную сопротивляемость погодным условиям и коррозии, что немаловажно для городских строений.

    При наличии требуемого количества этого гибкого металла, строительные организации могут выполнить ремонт фальцевой кровли и ее укладку, используя станок, в зависимости от требований можно сделать, например, купол. Также кровельный пирог может принять любую другую форму (самые распространенные представлены на фото внизу).

    Также, при помощи фальцовой технологии, можно добиться различного рельефа.

    Алюминий одинаково хорошо проявляет себя в любой форме, даже декоративные фигуры будут смотреться аккуратно и изящно, если вся работа выполнена квалифицированными профессионалами.

    Само алюминиевое фальцевое покрытие, во время эксплуатации образует специальную защитную пленку, защищающую материал от воздействия окружающей среды.

    При этом отдельное внимание следует уделить свободному доступу воздуха к материалу.

    Помимо хорошей защиты от коррозии, алюминий не пропускает ультрафиолет и не горит. Качественно выполненная алюминиевая фальцевая кровля своими руками прослужит несколько десятков лет!

    На видео ниже показано устройство фальцевой кровли.

    В последнее время стала пользоваться спросом технология фальцевого покрытия с помощью кляммеров.

    Кляммер – специальное приспособление изогнутой формы, с помощью которого лист стали крепится к обрешетке.

    Удобство кляммера в том, что к листам он крепится обычными саморезами, что компенсирует отсутствие специальных отверстий в кровельном материале.

    Как правильно класть фальцевую кровлю?

    Список работ выглядит следующим образом:

    • Для начала устанавливается стропильная система с соблюдением требований СНИП. Элементы системы обрабатываются средством для защиты от воспламенения, а также антисептиком. На данном этапе рассчитываются планируемые в дальнейшем участки наибольшей и наименьшей нагрузки;
    • Монтируются звукоизоляционная и гидроизоляционная мембрана;
    • Необходимо сформировать систему легкого доступа кислорода к слоям фальцевой поверхности. Для этого создаются специальные отверстия в карнизе и коньке;
    • Укладывается обрешетка под фальцевую кровлю, которая в дальнейшем обеспечит вентилируемое пространство;
    • Устанавливается гребень;
    • С нахлестом кладутся листы металла, устанавливается самозащелкивающаяся фальцевая кровля. Соединение листов при этом, происходит на самой крыше, с помощью специального устройства;
    • На открытые места монтируются фартуки, состоящие из идентичного остальному покрытию материала.

    Следует помнить, что фальцевое покрытие можно монтировать, если угол наклона крыши составляет минимум 7 градусов, согласно требованиям СНИП.

    Если градус еще меньше, то материал может деформироваться, а в месте соединения листов металла образуются протекания.

    При обрезании части покрытия, углы среза нужно покрывать веществом, защищающим от коррозии.

    Фальцевая кровля является одной из наиболее герметичных так как монтируется безгвоздевым способом. Подробнее о монтаже такого покрытия читайте в статье.

    Монтаж фальцевой кровли

    Фальцевая кровля выполняется из рулонной, оцинкованной стали, цветных металлов, а также стали с полимерным покрытием. А называется она так, потому что соединения листов выполняются фальцевым методом, когда они крепятся между собой без гвоздей, саморезов и иных приспособлений. В результате получается идеально герметичное покрытие на крыше.

    Для транспортировки листов (картин) используют грузовой транспорт. При выгрузке листы переносят строго в вертикальном положении и по одному. Для подъема их на крышу используют лестницу, брусья или доски, которые устанавливают между землей и кровлей.

    Еще немного теории

    Минимальный уклон скатов, при котором допустимо использование тонколистовой стали для покрытия кровли – 7°, но оптимальный 12-14°. Шаг обрешетки не должен превышать 40 сантиметров. Резать металл надо при помощи ножниц по металлу, на земле. Фальцевая кровля может выполняться как на сплошной, так и разреженной обрешетке.

    Для монтажа понадобятся: молоток, киянка, клещи, кровельные оправки, кровельные рамки, ножницы по металлу.

    Рассмотрим подробно технологию монтажа фальцевой кровли.

    Инструкция по монтажу фальцевой кровли своими руками

    Монтаж начинается с установки карнизных планок на карнизном свесе. Они крепится кровельными саморезами с шагом 30-40 сантиметров встык. Далее, перед монтажом листов под каждый из них на кровле расстилается шумоизоляционная лента . Край ленты внизу и вверху должен находиться на уровне вторых брусьев обрешетки.

    Крепление листов

    Начинать монтаж можно с любого края крыши. Однако листы некоторых производителей надо крепить только справа–налево.

    Первый лист укладывается с выносом 10 сантиметров над карнизом. Если у листов имеется нижний загиб (заранее проведены размеры и листы загнуты в нужных местах), то они упираются им в карниз. Загибать края листов можно и после монтажа, об этом чуть позже.

    Лист надо максимально точно выровнять по вертикали и горизонтали. И только после приступить к креплению. Между ним и карнизом должен быть прямой угол. Определить это можно с помощью большого угольника. Правильно смонтированный первый лист – залог успешной укладки последующих.

    Есть два типа креплений листов: при помощи зажимов и саморезов. У продукции некоторых производителей на листе имеются отверстия, в которые ввинчиваются саморезы. Они перекрываются последующими листами, края которых загибаются. В другом случае, если отверстия отсутствуют, используют кляммеры. Замочные соединения могут быть разными.

    Рассмотрим крепления с помощью зажимов.

    Крепится лист так:

    1. Сначала зажимные кляммеры крепят гвоздями или саморезами к стропильной ноге на фронтоне
    2. После этого противоположные концы зажимов загибаются так, чтобы они надежно держали лист
    3. С противоположной стороны листа для крепления также используются зажимы, только меньшего размера. Шаг между креплениями – 50-60 сантиметров, или через две доски (бруса) обрешетки

    Видео по монтажу фальцевой кровли

    О том, как выбрать материал для фальцевой кровли, а также о том, какие разновидности фальцевых соединений считаются самыми надежными, мы писали в . Сегодня мы поговорим о конструктивных особенностях металлической кровли и о технологии ее монтажа.

    Гарантированно защитить фальцевую кровлю от конденсата, деформации и разгерметизации поможет соблюдение определенных правил, касающихся обустройства кровельного пирога, особенностей укладки самого кровельного покрытия и последовательности его монтажа.

    В этой статье рассмотрим следующие вопросы:

    • Из каких элементов состоит пирог фальцевой кровли.
    • Как обустроить карнизный свес фальцевой кровли.
    • Последовательность и технология монтажа фальцевых панелей.
    • Обустройство ендов и примыканий фальцевой кровли.

    Если строительство дома начинается с основания, то обустройство фальцевой кровли начинается с создания кровельного пирога, который защищает чердачное помещение от конденсата и холода. При этом кровельный пирог служит надежной защитой от шума, возникающего при выпадении осадков.

    Павел Т. Пользователь FORUMHOUSE

    Если утепление крыши 250-300 мм (у меня 300), то никакого шума не слышно (если, конечно, не пойдет град размером с яйцо). Единственное, где слышно дождь у меня (и то слабо), так это в ванной комнате, в которой установлен натяжной потолок.

    Чтобы теплоизоляция получилась требуемой толщины, утеплитель можно укладывать в несколько слоев (между стропилами и под ними).

    Кровельный пирог фальцевой кровли состоит из нескольких слоев:

    Рассмотрим их подробнее.

    Поддерживающая обрешетка – нижние деревянные рейки, на которые ложатся пароизоляционная пленка и утеплитель.

    Пароизоляционная пленка – специальный материал, который не позволяет проникать влаге из помещения внутрь утеплителя.

    Стропила – деревянные балки сечением 200х50 мм. Расстояние между стропилами – 1,2…2 м.

    В качестве утеплителя чаще всего используется минеральная вата. Утеплитель укладывается между стропилами прямо на пароизоляционную пленку, которая, в свою очередь, поддерживается нижней обрешеткой.

    Гидроизоляция – специальная пленка, которая пропускает влагу только в одном направлении (снизу-вверх). Гидроизоляция не дает подкровельному конденсату проникать в утеплитель, но пропускает влажный воздух, скапливающийся в слое минеральной ваты. Гидроизоляционная пленка представляет собой диффузионную (дышащую) мембрану, которая продается в строительных магазинах.

    berd80 Пользователь FORUMHOUSE

    Можно расстелить диффузионную мембрану, можно использовать специальную объемную мембрану (только стоит она прилично). К общему мнению не пришли в этом вопросе.

    Гидроизоляция стелется поперек стропил в направлении – снизу-вверх (начиная с карнизной планки, по направлению к коньку). К деревянным стропилам пленка крепится скобами (с помощью степлера). Отдельные полосы гидроизоляционной мембраны укладываются внахлест (ширина перехлеста – не менее 100 мм). На фронтонных свесах необходимо обеспечить свес пленки (ширина свеса – примерно 150 мм).

    Пленка не должна находиться в натянутом состоянии, а допускаемое провисание мембраны между двумя соседними лагами составляет 35 мм.

    Ни в коем случае нельзя в качестве пароизоляции и гидроизоляции использовать один и тот же материал. Тем более, нельзя менять их местами. Все это приведет к скоплению влаги в утеплителе или, наоборот, в помещении. Развитие плесени и последовательное разрушение строительных конструкций в данном случае – гарантированы.

    Контробрешетка – брус 50х50, который прибивается к стропилам поверх гидроизоляционной пленки. Контробрешетка позволяет создать воздушную прослойку между гидроизоляцией и фальцевым покрытием.

    Под контрбрусья подкладывается специальная уплотнительная лента, которая обеспечивает герметичность в местах гвоздевых соединений и уберегает утеплитель от попадания влаги.

    Обрешетка – поперечные планки, прибитые к контробрешетке через определенное расстояние.

    Arhios Пользователь FORUMHOUSE

    Брусок 50х50 (контробрешетка) прибивается вдоль стропил, а на них (поперек) – планки 100х25 с разбежкой (обрешетка).

    Контробрешетка обеспечивает вентиляцию подкровельного пространства, что избавляет от образующегося там конденсата. Для того чтобы контробрешетка гарантированно выполняла свои функции, карнизный свес фальцевой кровли должен быть выполнен по следующей схеме:

    Обрешетка должна быть прочной, жесткой и ровной. Максимальный просвет между обрешеткой и контрольной рейкой длиной 1 метр не должен превышать 5 мм.

    Эффективную вентиляцию подкровельного пространства обеспечивает вентилируемый конек.

    А также вентиляционная сетчатая лента из ПВХ, которая натягивается между обрешеткой и лобовой доской карнизного свеса.

    Благодаря этим двум элементам обеспечивается постоянный продув подкровельного пространства.

    Особого внимания заслуживает шаг обрешетки – расстояние, через которое прибиваются поперечные планки. В соответствии со сводом правил по обустройству металлической фальцевой кровли (СП 17.13330.2011) расстояние между отдельными планками обрешетки не должно превышать 200 мм. Это позволяет ноге человека, ступающего по кровельному покрытию, опираться сразу на две доски, что защищает металл от деформации.

    По краям кровли (в местах кровельных свесов), а также в желобах создается сплошной дощатый настил шириной не менее 700 мм.

    Некоторые пользователи нашего портала рекомендуют делать сплошную обрешетку по всей площади фальцевой кровли, что, в целом, ошибкой не является (особенно, если это совпадает с рекомендациями производителей фальцевых картин). Например, в соответствии с технологическими требованиями сплошная обрешетка в обязательном порядке «стелется» под цинк-титановую кровлю.

    Сплошная обрешетка – понятие условное. Между каждой поперечной планкой обрешетки обязательно оставляется небольшой зазор (не более 10 мм), который будет компенсировать тепловое расширение древесины.

    Более подробно , можно узнать, посетив соответствующий раздел FORUMHOUSE.

    Заготовка материалов

    Если вы решили изготавливать фальцевые картины из рулонного или листового проката, то без использования листогибочных и фальцепрокатных станков не обойтись. Приобретать подобное оборудование для личного строительства – нецелесообразно. Но это не значит, что гнуть металл следует вручную.

    vasilpolt Пользователь FORUMHOUSE

    Лучше воспользоваться услугой бригады, у которой есть станок для прокатки картин. Качество кровли в этом случае будет лучше, чем если гнуть прокат руками. Существует даже отдельная услуга – «Прокат картин». Фактически каждая кровельная компания, у которой есть необходимое оборудование, предлагают её своим клиентам. Попробуйте поискать в вашем регионе.

    Также с помощью листогибочного оборудования можно изготовить необходимые доборные элементы. Какие именно доборы понадобятся для строительства – это зависит от конструктивных особенностей кровли.

    На фото представлены типовые профили, геометрия и размеры которых могут отличаться в зависимости от особенностей той или иной кровли.

    Устройство и монтаж карнизного узла

    Монтаж фальцевой кровли начинают с обустройства карнизных свесов. Сразу обращаем внимание на то, что карнизные свесы имеют различное исполнение. Оно напрямую зависит от конструкции водосточной системы. Водосточные системы, в свою очередь, могут иметь подвесные или же настенные водостоки.

    Карнизный свес с подвесным желобом не имеет поперечных фальцев, благодаря чему кровля получается более герметичной и простой в обустройстве. Учитывая, что снег и наледь могут легко повредить подвесной водосток, поверхность кровли с длинными скатами приходится оснащать дополнительными элементами для снегозадержания.

    Система с настенными водостоками и плоскими верхними отливами имеет более сложную конструкцию, а ее монтаж лучше доверять опытным жестянщикам. Жесткость системы с настенными водостоками на порядок выше, чем у ее аналога с подвесными желобами.

    Roofer1959 Пользователь FORUMHOUSE

    По поводу желобов: если они выполнены правильно, то хороши любые. Настенный – надежнее в плане жесткости, и за его сохранность я могу ручаться. Но есть слабое место – подводка картин (особенно если фальц одинарный). Подвесной лишен этого минуса, но его жесткость при определенных условиях эксплуатации может быть поставлена под сомнение.

    Единого мнения по поводу того, какой водосток следует монтировать в комплекте с фальцевой кровлей, нет. Но какой бы вариант ни приглянулся лично вам, карнизный узел придется обустраивать по одним и тем же принципам.

    Монтаж карнизного узла начинается с установки капельников и вентиляционной ленты.

    Нижний карнизный профиль – «капельник» (по которому будет стекать конденсат, образующийся в подкровельном пространстве) – монтируется на стропила и накрывается гидроизоляционной мембраной. Делается это еще на этапе обустройства кровельного пирога.

    Между гидроизоляцией и капельником следует нанести тонкий слой клея или кровельного герметика.

    Иногда нижний капельник не используется вовсе: например, если подкровельное пространство хорошо проветривается (с помощью вентилируемого конька – сверху и вентиляционной ленты – снизу). Но лучше, если он, все-таки, установлен.

    nekorsakov Пользователь FORUMHOUSE

    Первым делом смонтировали пластиковую сетку на зазор между обрешёткой и лобовой доской. Поверх сетки набили карнизные планки, которые крепили к обрешётке кровельными оцинкованными гвоздями, забивая их в шахматном порядке. Планки монтировались по натянутому вдоль карнизного свеса шнуру, а сетка просто крепилась вплотную по краю.

    Сетка ПВХ защищает подкровельное пространство от насекомых и мусора. Расстояние между карнизной планкой и вентиляционной сеткой должно быть не менее 2…3 см.

    Если в составе кровли планируется использовать подвесные водостоки, необходимо заранее продумать способ установки карнизных крюков для водосточной системы. Так, длинные карнизные крюки, которые крепятся к верхней обрешетке, заводятся непосредственно под карнизную планку. Под каждый крюк необходимо сделать углубление в поверхности обрешетки. В противном случае фальцевые картины по краю свеса пойдут волнами.

    Для придания карнизному свесу дополнительной жесткости, под карнизную планку устанавливаются металлические кровельные костыли.

    Костыли врезаются в настил заподлицо с поверхностью обрешетки (по аналогии с водосточными крюками) и крепятся к ней саморезами.

    Расстояние между двумя соседними костылями составляет 60…70 см.

    Стандартные костыли имеются в продаже, при этом их вполне можно изготовить самостоятельно. Для изготовления костылей чаще всего используется стальная полоса – 40х4 мм. Заготовки требуемого размера свариваются между собой, после чего сверлятся и подвергаются антикоррозийной обработке (обрабатываются грунтовкой).

    Крепежи для оцинкованной кровли (в том числе и костыли) должны быть изготовлены только из оцинкованной стали.

    Стандартный Т-образный костыль для карнизного свеса имеет ширину от 100 до 200 мм, а его длина зависит от конструктивных особенностей кровли.

    Костыли используются для усиления карнизных свесов, а также других элементов кровли. Поэтому они могут иметь разную геометрию, которая зависит от прямого предназначения изделия.

    Фальцевые соединения сами по себе уже являются ребрами жесткости. Поэтому на кровлях с подвесными водосточными желобами кровельные костыли могут не использоваться, а могут быть заменены полосами из оцинкованного или окрашенного металла. Они устанавливаются вдоль свеса. Стальные полосы располагаются поверх карнизной планки или подкладываются под нее – в зависимости от геометрии карнизного профиля.

    nekorsakov

    Перед монтажом фальцевых картин потребовалась установить дополнительные полосы металла, усиливающие жесткость свеса и формирующие выступ (50мм), за который потом крепили и обжимали загнутые края.

    Фальцевые кровли, оснащенные настенными желобами и плоскими отливами, должны быть усилены кровельными костылями в обязательном порядке.

    Завершив обустройство карнизного узла, можно переходить к следующему этапу работ. Но вначале немного расскажем о строительном инструменте.

    Инструменты и приспособления для монтажа фальцевых картин

    Киянка (пластиковая, деревянная или резиновая) и молоток – инструменты для формирования загибов и других элементов фальцевой кровли.

    Шлязен (оправка, оправка-лопатка) – приспособление, которое служит для формирования гребней и обустройства замков в местах примыканий (ендовы, обходы вентиляционных каналов и дымоходов и т. д.).

    Прямые и угловые клещи (большие и малые) для формирования фальцевых загибов и других сложных элементов и кровли.

    Обжимные кровельные рамки – служат для обжимки Г-образных и двойных фальцев. По сути, обе рамки используются для закрытия двойного фальца, ведь его завальцовка осуществляется в два прохода: Г-рамка закрывает одинарный стоячий фальц во время первого прохода, а рамка для закрытия двойного фальца используется при выполнении второго прохода.

    Также существуют рамки для подгиба кровельных свесов. Их используют при монтаже различных картин (в том числе и самозащелкивающихся).

    Комплект ножниц по металлу с различными углами реза.

    Резать панели болгаркой или другим абразивным инструментом нельзя! Это разрушает защитное покрытие материала.

    Монтаж кровельных скатов на примере двухскатной кровли

    Монтаж кровельных скатов начинается с установки стартовой панели. Ключевое отличие стартовой панели от панели рядовой заключается в особой геометрии профиля, благодаря которой можно крепить картину к обрешетке сразу с двух сторон.

    Шаг между соседними крепежами (кляммерами) равен 40…50 см.

    Кляммеры должны полностью повторять геометрию изгибов, которые имеются на боковых полках фальцевых картин. Подобный крепеж можно изготовить самостоятельно, а можно приобрести на строительном рынке.

    Если длина кровельных скатов превышает 6,5 метров, специалисты рекомендуют использовать подвижные кляммеры, которые позволяют компенсировать возможные деформации от теплового расширения панелей.

    После установки стартовой картины производится монтаж остальной кровли.

    nekorsakov

    Рядом с уложенной и зафиксированной картиной укладывается следующая, которая внахлёст (загнутым краем) закрывает гвоздевую полку предыдущей панели. Обе картины обжимаются в замок вместе с уже установленными (скрытыми) кляммерами. В итоге получается очень надёжное и герметичное соединение, ведь весь крепёж закрывается листами металла.

    Обжим фальцевых соединений производится в стандартной последовательности. Вначале, с помощью рамки для закрытия горизонтального замка, производится первый обжим. Затем при помощи рамки для закрытия двойного фальца производится второй обжим.

    Финишная картина обрезается по размеру (чтобы не выступала за пределы фронтонного свеса), подгибается и крепится кляммерами к обрешетке. Фронтонный свес впоследствии закрывается специальным профилем.

    Вспененная звукоизоляционная лента, которую можно подкладывать под фальцевые панели по всей их длине, дополнительно защищает помещение от шума, возникающего во время дождя. Лента отрезается по размеру и крепится степлером к обрешетке.

    Мы описали последовательность установки картин, изготавливаемых на фальцегибочном оборудовании по индивидуальным размерам. Монтаж самозащелкивающейся кровли имеет свои нюансы.

    Например, во время установки самозащелкивающихся панелей вместо кляммеров используются кровельные саморезы, которые вкручиваются в гвоздевые планки фальцевых картин. На гвоздевых планках имеются продолговатые отверстия, которые помогают компенсировать тепловую деформацию панелей.

    Для крепления кляммеров и самозащелкивающихся панелей к деревянной обрешетке следует использовать кровельные гвозди или оцинкованные саморезы с пресс-шайбой (по дереву), которые имеют плоскую шляпку.

    Чтобы самозащелкивающаяся кровля не пошла волной в жаркую погоду, саморезы необходимо ввинчивать точно в середину продолговатого отверстия. При этом, завинтив саморез полностью, его следует выкрутить примерно на четверть оборота (чтобы панель могла немного смещаться под действием теплового расширения).

    Оформление кровли в местах карнизных свесов

    Гребни фальцевых картин, расположенные в местах карнизных свесов, следует подрезать (буквально на 2…3 см).

    После этого оставшаяся (выступающая) часть картины легко подогнется под карнизный свес, сформировав надежный и герметичный карнизный выступ.

    Вовсе необязательно полностью удалять крайнюю часть гребня. Ее можно подогнуть, сформировав на торце фальца аккуратную декоративную заглушку.

    Монтаж боковых торцевых планок

    Представляем схему установки бокового фронтонного профиля.

    1. Брус, на который крепится ветровая планка (размеры бруса выбираются, исходя из геометрии ветрового профиля).
    2. Кровельный саморез «металл-дерево».
    3. Боковая торцевая планка.
    4. Стартовая/финишная панель фальцевой кровли.
    5. Саморез с пресс-шайбой.
    6. Кляммер.

    На стыке кровельных скатов торцевые планки соединяются следующим образом.

    Монтаж вентилируемого конька

    Основные элементы вентилируемого конька – это: верхний коньковый профиль, вентиляционная решетка и опорные элементы.

    nekorsakov

    Решил нижние (опорные) планки заводить между обрешёткой и картиной, ничем дополнительно не фиксируя. Сверху на них смонтировал планки верхние (с некоторым перехлёстом). Опорную планку в итоге держат не отдельные саморезы, а целый кровельный лист, зафиксированный кляммерами и обжатый с соседними листами. В таком варианте крепления перфорированная стенка опорной планки получилась задвинута глубоко от края, что и эстетически, и функционально мне показалось лучше (подальше от «агрессивной» внешней среды с её осадками).

    Обход трубы

    Дымоходы и вентиляционные шахты – выступающие элементы, обход которых при обустройстве фальцевой кровли требует наличия определенных навыков в выполнении жестяных работ. Рассмотрим стандартный вариант обхода на примере самозащелкивающейся кровли. Его сможет смонтировать любой непрофессиональный кровельщик.

    От стандартных фальцевых панелей отрезаются куски с замками (на схеме обозначены красным). Из них формируются планки примыкания (боковые фартуки), которые с одной стороны прилегают к стенке трубы, а с другой – защелкиваются с соседними картинами. Пространство между боковыми фартуками закрывается планками примыкания (верхней и нижней), которые не имеют защелки. На верхней планке делается зацеп, на который ложится картина, подходящая к дымоходу сверху. Нижняя планка с зацепом ложится на нижнюю картину.

    Примыкания фартуков к стенкам трубы закрываются кровельным герметиком.

    Панели, имеющие прокат под двойной фальц, в месте обхода трубы монтируются аналогичным образом.

    Все четыре фартука, в данном случае, соединяются с примыкающими картинами лежачими и стоячими фальцами.

    Устройство ендовы

    Сразу обратим внимание на требования к обустройству основания под планку ендовы: основанием здесь будет являться сплошная деревянная обрешетка.

    Конструкция металлических примыканий должна обеспечивать максимальную герметичность кровли в местах соединения двух скатов. Поэтому планку ендовы необходимо крепить к обрешетке кляммерами (ни в коем случае не саморезами), а примыкания картин к ендове следует закрывать двойным фальцем.

    Хозяин дивана

    Не лучшее решение – продырявливать картины (а заодно и ендову) саморезами. Правильнее – сделать фальц (подгиб) на кромке картины и завести его на соответствующий фальц ендовы. В итоге получится лежачий фальц. Размер перехлеста – примерно 30 миллиметров. Ендова же, в свою очередь, крепится кляммерами к обрешетке.

    Эти правила актуальны для фальцевых картин и профилей, изготовленных из листового или рулонного проката на листогибочном /фальцепрокатном оборудовании. Монтируя примыкания на «самозащелкивающейся кровле», следует руководствоваться инструкциями и рекомендациями производителей кровельных панелей.

    Примыкания к стене

    Примыкание к стене – элемент конструкции, без которого не обходится ни одна сложная кровля. Подобные примыкания имеют простую конструкцию и выполняются с помощью специального профиля.

    Более подробно узнать , а также о технологических моментах, связанных с ее установкой, можно в соответствующем разделе нашего портала. Получить информацию , можно, прочитав статью, основанную на рекомендациях пользователей FORUMHOUSE. Для тех же читателей, которые захотят увидеть наглядный мастер-класс по монтажу фальцевой кровли , у нас подготовлен небольшой тематический видеосюжет.


    Warning : Use of undefined constant WPLANG — assumed «WPLANG» (this will throw an Error in a future version of PHP) in /var/www/krysha-expert..php on line 2580

    Warning : count(): Parameter must be an array or an object that implements Countable in /var/www/krysha-expert..php on line 1802

    Фальцами называются специальные швы соединения двух металлических листов в единое полотно. Таким способом осуществляются не только кровельные покрытия, фальцевые швы применяются при изготовлении металлических ведер, систем водоотвода, труб, желобов и многих других видов изделий из металла. Эти швы встречаются и на декоративных элементах, бижутерии.

    Наименование происходит от немецкого фальц (Falz) – в переводе паз. В более широком значении используется для наименования места загиба шва, соединяющего два металлических листа. Фальцы могут изготавливаться на заводских гибочных станках или вручную. Первый способ гарантирует ровные поверхности, значительно ускоряет процесс перекрытия крыши. Ручная формовка фальцев считается самой сложной кровельной работой и выполняется далеко не всеми мастерами.

    В зависимости от пространственного положения и количества загибов фальцевые соединения делятся на несколько видов.

    Тип фальцевого соединенияКраткое описание технологии изготовления и эксплуатационных характеристик

    Самый простой и самый используемый вид замка для кровель. Напоминает соединение шип/паз. Край одного листа загибается под углом 90°, край второго делается с двумя подгибами – первый под прямым углом, второй под углом 180°. Такое соединение может подготавливаться на земле, на крыше листы вставляются друг в друга и окончательно фальцуются для придания герметичности.

    Более сложное соединение. Обеспечивает увеличенные показатели герметичности. На крышах применяется редко, чаще используется во время изготовления различных металлических емкостей или бижутерии. Конец одного листа подгибается дважды, первый раз под прямым углом, второй раз под углом 180°. Конец второго листа подгибается три раза. Первый раз под прямым углом и два раза под углом 180°.

    Простое соединение, используется как технологический шов различных изделий для сыпучих материалов. Преимущества – простота исполнения, возможность загибать фальцованные листы поперек шва дугой или под различными углами. Все стоячие швы не позволяют делать такие изгибы.

    Герметичный шов, используется во время изготовления емкостей для хранения жидкостей. Количество изгибов такое же, как и при двойном стоячем, разница в том, что он расположен не вертикально, а прижимается к листам.

    Стоячие швы имеют высокие показатели прочности на изгиб, лежачие соединения не выдерживают вертикальных нагрузок. Все подгибы двойных швов делают на двух листах одновременно. Кровельщик должен предварительно рассчитывать ширину полос погиба и с нужным смещением устанавливать листы.

    Стальной лист фиксируется к обрешетке кляммером. Это металлическая полоса, изготовленная из того же материала, что и кровля. Кляммер прикручивается к обрешетке, потом изгибается под углом 90°, огибает фальц и еще раз подгибается, но уже под углом 180°. Такая технология дает возможности крепить листы к обрешетке без проделывания отверстий в кровле, на фальц-листах промышленного изготовления не применяется.

    Для фальцевой кровли промышленность выпускает специально прокатанный металл с заданным профилем, что намного ускоряет и упрощает процесс покрытия крыши. Кроме того, заводские профили имеют идеально ровные поверхности и одинаковые размеры, что значительно улучшает внешний вид покрытия. Готовые промышленные листы называются картинами или фальц-листами.

    Есть два вида картин.

    1. Стартовые. Устанавливаются первыми с каждой стороны ската крыши, имеют только два шипа.
    2. Рядовые. Используются для основного покрытия, соединяются между собой в шип/паз.

    Для закатывания фальцев применяется ручной инструмент или механические закаточные устройства. Ручная закатка дает возможность соединять не только прямые фальцы, но и элементы сложных конфигураций. Закаточная машинка дает отличный вид и качество соединения, но может использоваться только на прямых участках крыши.

    Ширина панелей стандартизуется, длина выбирается заказчиком с учетом архитектурных особенностей стропильной системы и размеров крыши.

    Эксплуатационные параметры фальцевой кровли

    Цена на снегозадержатель на фальцевую крышу

    Снегозадержатель на фальцевую крышу

    Фальцевые кровли не имеют широкого распространения среди застройщиков, чаще всего встречаются на эксклюзивных зданиях или приусадебных пристройках. Фальц дает возможность соединять между собой листы без использования традиционных метизов, что исключает образование на поверхности отверстий. Именно в этих местах быстрее всего происходит коррозия металла, особенно если резиновые прокладки потеряли свои первоначальные герметичные свойства.

    Важное качество фальцевой кровли — отсутствие на поверхности элементов крепления (в частности поперечных соединений при создании кровельной карты любой длины), что исключает протечки

    Монтировать такие кровли могут лишь профессионалы, имеющие большой опыт изготовления различных швов и полный комплект специальных инструментов и приспособлений. К преимуществам фальцевой кровли можно отнести следующие параметры.

    1. Небольшой вес. Масса квадратного метра покрытия не превышает 5–6 кг, данные колеблются в зависимости от толщины. Небольшой вес позволяет сооружать облегченную стропильную систему, что, учитывая высокую стоимость пиломатериалов, заметно понижает сметную стоимость кровельных работ.

      Еще один плюс фальцевой кровли — небольшой вес всей конструкции, в том числе обрешетки и иных элементов

    2. Минимальная цена. Для фальцевой кровли можно покупать рулонную тонколистовую сталь. Она считается сырьем изготовления металлической черепицы и металлопрофиля. Соответственно, рулонная непрофилированная сталь намного дешевле готовой продукции.

    3. Полное отсутствие отверстий исключает механические повреждения целостности картин. Именно в отверстиях быстро появляются коррозионные процессы. В дальнейшем здесь образуются протечки, крышу приходится менять или ремонтировать.

    Как и все архитектурные элементы, фальцевые кровли имеют и свои недостатки.


    Что касается остальных распространенных проблем (шумности, высокой теплопроводности, накоплению статического заряда), то они точно такие же, как и у металлической черепицы или профилированного кровельного листа.

    Цены на рамки для фальца

    Рамки для фальца

    Из каких металлов могут изготавливаться фальцевые кровли

    Главное требование к металлам – они должны легко гнуться без образования микротрещин. Известно, что микротрещины постепенно расширяются, причина такого явления – усталость металла. Увеличение размеров микротрещин может становиться причиной появления протечек. По своим физическим характеристикам для фальцевой кровли пригодны следующие металлы.

    Медь

    Самый дорогой материал фальцевых кровель, применяется лишь на эксклюзивных домах, во время реконструкции исторических зданий и строительстве культовых сооружений. Со временем поверхность меди окисляется и покрывается тонкой защитной пленкой оригинального цветового решения – патиной. Это придает крышам особую престижность и совершенство.

    Алюминий

    Срок эксплуатации практически неограничен. Поверхность алюминия также покрывается тонким слоем окисла, который препятствует дальнейшему старению. Металл легко сгибается и вытягивается, что позволяет применить его на кровлях с очень сложной геометрией.

    Цинк-титан

    Специально адаптированный под строительные потребности сплав, характеризуется высокой коррозионной устойчивостью и красивым внешним видом. Имеет уникальное свойство самовосстановления – все небольшие царапины затягиваются. Металл может вытягиваться без ухудшения первоначальных физических свойств.

    Оцинкованная сталь

    Для ее изготовления применяются конструкционные стали, цинковое покрытие делается горячим методом. Такая технология изготовления увеличивает сроки эксплуатации кровли. Для дополнительной антикоррозионной защиты и улучшения дизайнерского вида поверхности могут покрываться полимерными красками.

    Монтаж кликфальцевой кровли

    Кликфальцевое соединение отличается от обыкновенного тем, что может герметично защелкиваться без использования специального оборудования и инструментов. Заводом предусмотрены уникальные профильные изгибы, дающие возможность ускорять процесс укладки кровельного материала.

    В зависимости от типа кровли делается кровельный пирог. Для утепленных крыш это довольно сложное и дорогостоящее сооружение, холодные крыши ставить намного быстрее и проще.

    Руководство архитектора: Крыши со стоячим фальцем

    Компания Architizer рада объявить победителей 10-й ежегодной премии A+Awards. Хотите добиться мирового признания для своих проектов? 11-я ежегодная программа A+Awards стартует 17 октября.

    Металлические крыши использовались на протяжении всей истории, чтобы выдержать испытание временем. От римлян, которые использовали медь в качестве кровельного покрытия для Пантеона, до крыш из легированного металла в европейской средневековой архитектуре, эти металлические конструкции характеризуются высокой прочностью, непроницаемостью и долговечностью. Современные фальцевые кровли, какими мы их знаем, были разработаны в 19 веке.60-х годов и использовать в качестве кровельного материала металл вместо асфальта, черепицы или шифера. Сегодня доступно множество вариантов, включая сталь с покрытием из алюминия, меди или алюминиево-цинкового сплава.

    Термин «стоячий фальц» происходит от соединений между выступающими металлическими панелями. Швы проходят вертикально и создаются путем складывания и обжатия краев между панелями. Эти крыши требуют минимального обслуживания и обеспечивают исключительную устойчивость к сильному ветру и высокую огнестойкость. Мы изучаем системы, материалы и характеристики крыш со стоячим фальцем в качестве надежного выбора для кровли.

    Угловой фальц RHEINZINK

    Системы

    Фальцевые кровли доступны в нескольких различных типах, с несколькими методами фальца и различными металлами, используемыми при изготовлении кровельной системы.

    Ненесущая панель:  Система ненесущих панелей состоит из двух секций. Один — это плоская панель, а другой — обрешетка или шов. Шовная часть защелкивается на зажимах, защищая и скрывая застежки. В системе обрешетки распорные зажимы устанавливаются и фиксируются на месте. Этот тип металлической кровли со стоячим фальцем должен быть установлен на твердом основании; его нельзя установить как автономную или приподнятую систему. Доступны конические или изогнутые панели.

    Схема крыши со стоячим фальцем от Maerkang

    Непрерывный фальц с геометрическим замыканием:  В конструкции металлической кровли со стоячим фальцем используется цельный фальц. Каждая панель предназначена для защелкивания поверх предыдущей панели, а затем закрепляется зажимами. Заглушки швов не требуются, и это снижает вероятность расползания шва. Системы с непрерывным швом можно крепить непосредственно к твердому основанию. Установка с принудительной блокировкой снижает трудозатраты в полевых условиях.

    Механический фальц в полевых условиях:  Металлическая кровля со стоячим фальцем может быть механически фальцована в полевых условиях во время установки. Эта система обеспечивает различную высоту шва. Более высокие швы могут добавить структурной устойчивости кровельной системе. Панели устанавливаются с фиксированной или раздвижной клипсовой системой. Скользящие зажимы обеспечивают большую устойчивость к изменениям температуры, так как они скользят при расширении и сжатии. Механические швы, выполненные в полевых условиях, также позволяют создавать кривые с использованием радиуса.

    Shadow House от Matt Gibson

    Материалы

    Металлические кровли со стоячим фальцем могут быть изготовлены из различных цветов и материалов. Более светлые цвета обеспечивают дополнительное преимущество, поскольку они более прохладные, поскольку они противостоят солнечному теплу. Оптимальными материалами для фальцевой металлической кровли являются те, которые обеспечивают прочность, коррозионную стойкость и долговечность. Металлические кровельные системы со стоячим фальцем доступны из различных металлов, включая алюминий, сплав с алюминиево-цинковым покрытием, сталь с покрытием и медь. Выбор материала зависит от климата, эстетики и бюджета; среди наиболее часто указываемых параметров следующие:

    Алюминий : Алюминий обладает отличным соотношением прочности и веса, что означает, что алюминиевые фасадные системы могут быть менее громоздкими, чем системы для стальных панелей. Он естественно устойчив к ржавчине или вздутию, что делает его популярным выбором облицовки для проектов. Современные алюминиевые сплавы также могут выдерживать вес тяжелых стеклянных пролетов, тем самым максимально увеличивая способность здания использовать естественный солнечный свет. Металл и его сплавы легкие, прочные, устойчивые к коррозии и пригодные для вторичной переработки.

    UCONN Social Science East Building Storrs

    Медь: Другим распространенным вариантом облицовки стоячим фальцем является медь, которая очень долговечна по сравнению с другими материалами, а по окончании срока службы здания также на 100 % подлежит вторичной переработке. Его слегка отражающий внешний вид со временем меняется из-за окисления, придавая металлу характерный зеленый цвет.

    Сталь с покрытием/цинк: Хотя для крыш со стоячим фальцем можно использовать множество различных типов покрытия, наиболее распространенным типом является оцинкованная сталь с тонким слоем цинка. Это помогает предотвратить ржавление подобно хрому в нержавеющей стали. Видимые кристаллиты в покрытии придают оцинкованной стали пятнистую эстетическую особенность, известную как «блестки».

    Дополнение Шуркина от Casey Hughes Architects, Лос-Анджелес, Калифорния. Изображение предоставлено Casey Hughes Architects

    Performance

    Металлические кровельные системы со стоячим фальцем устанавливаются поверх изоляционного материала для повышения энергоэффективности. Эта изоляция также уменьшает шумовые проблемы, которые могут быть обнаружены в некоторых металлических системах. Металлические кровельные системы со стоячим фальцем обычно используются для скатов крыш 3:12 или больше. В этой кровельной системе не используются открытые крепежные элементы; приподнятые швы плотно смыкаются и предотвращают проникновение воды.

    Варианты монтажа: Одним из преимуществ стоячего фальца является возможность крепления таких элементов, как солнечные панели, системы удержания снега, охладители болот или другие дополнения на крыше без необходимости проделывать отверстия в поверхность крыши.

    Ребристые ролики от Sheffield Metals

    Долговечность: Правильно установленная металлическая кровля со стоячим фальцем прослужит в 2-3 раза дольше, чем более легкая металлическая кровля с винтовым креплением. Мало того, что сам металл толще, 24 калибра по сравнению с более легкими металлами 29 сорта.датчик, краска также намного лучше. Большинству металлических кровель со стоячим фальцем окрашивают краской kynar, которая держится 35 лет.

    Воздействие ветра: Системы облицовки зданий необходимы для того, чтобы выдерживать воздействие ветра и передавать его на основную конструкцию здания. Руководство, приведенное в главе 30 руководства ASCE 7-10: Минимальные расчетные нагрузки для зданий, можно использовать для определения действия естественного ветра, которое следует учитывать при проектировании облицовки.

    Расширение и сжатие: Некоторые металлы сжимаются и расширяются при изменении температуры, влажности и давления, и если указан неправильный материал, это может привести к необратимому повреждению здания. Проконсультируйтесь с вашим производителем, чтобы определить, какой продукт со стоячим фальцем наиболее подходит для климата, в котором будет расположен ваш проект.

    Огнестойкость : Металл со стоячим фальцем, как правило, очень устойчив к огню, но все же рекомендуется проконсультироваться с производителями по требованиям к огнестойкости крыш со стоячим фальцем. Также важно учитывать, как стоячий фальц соотносится с другими материалами внутри ограждающей конструкции, чтобы избежать непредвиденных последствий.

    Moose Road от Mork-Ulnes Architects

    Стоимость

    Металлическая кровля со стоячим фальцем обычно стоит дороже, чем другие виды металлической кровли. Важно понимать жизненный цикл, когда стальная крыша с покрытием из алюминиево-цинкового сплава может легко прослужить до 100 лет. При рассмотрении стоимости стоячего фальца по сравнению с другими кровельными системами следует понимать последствия открытых винтов, обслуживания с течением времени и того, насколько хорошо крыша защищает от воды.

    Открытые винты : Металлическая кровля, которая привинчивается, требует в среднем 70 открытых винтов на квадратный метр кровли. В доме среднего размера это может составить около 2500-3000 шурупов или 3000 потенциальных утечек в будущем. Металлические кровли со стоячим фальцем не имеют этой проблемы, так как металл удерживается зажимами, которые находятся под металлическими панелями. Это означает, что винт скрыт и не должен иметь проблем с утечкой, а зажим крепится к крыше, а не к металлической кровельной панели со стоячим фальцем, которая позволяет металлической кровле ежедневно расширяться и сжиматься.

    Clicklock Premium, фальц

    Водонепроницаемость: , фальц — это металлическая кровельная система, которая сцепляется сама с собой и не пропускает воду. Металлические кровельные панели со стоячим фальцем плоские в поддоне и могут быть согнуты для создания кромки. Затем кромка надевается на планку, которая при прикреплении заклеивается бутиловой лентой. В результате кровельные детали остаются водонепроницаемыми в течение длительного времени.

    Техническое обслуживание: Поскольку кровельные детали стоячих фальцев вокруг дымоходов, световых люков и ендов сцеплены друг с другом и не нуждаются в уплотнении, они требуют минимального обслуживания. Легкие металлические кровельные панели, которые нельзя подшить, обычно нуждаются в герметике вокруг важных участков, чтобы избежать утечек.

    Практические примеры

    При наличии различных систем и материалов следующие тематические исследования могут помочь получить дополнительную информацию о том, как архитекторы понимают кровли со стоячим фальцем и их технические характеристики. Следующие примеры, от отдельных проектов до коллекций и прецедентов, помогут проиллюстрировать, как фальцевые и металлические крыши могут применяться в современных архитектурных произведениях.

    Художественный музей Колумбуса, Маргарет М. Уолтер Винг от DesignGroup, Колумбус, Огайо

    Архитектор решил обшить это крыло Художественного музея Колумба площадью 50 000 квадратных футов предварительно патинированной медью, в некотором смысле используя проверенный временем материал современным способом, который одновременно противостоит и дополняет бронзовые детали исторического здания. крыло, а также отсылка к естественным окисленным медным крышам и шпилям близлежащей церкви Первого собрания. Медная облицовка также встречается в интерьерах зданий. Стеновые панели представляют собой защитные экраны от дождя, спроектированные и изготовленные компанией Keith Panel Systems с использованием предварительно патинированных листов Zahner. Компания Zahner также изготовила фальцевую крышу по индивидуальному заказу.

    Раздвигая границы: 7 смелых зданий, облицованных металлом

    Металлическая облицовка кардинально меняет динамику здания. В самых необработанных формах он гибкий, прочный и экономичный. В гораздо более масштабных масштабах, и с тех пор, как Музей Гуггенхайма Фрэнка Гери в Бильбао катапультировался на мировую арену, мир архитектуры стал свидетелем неуклонного продвижения массивных металлических фасадов. Как визуально примечательные, так и прагматичные, качества и применимость материала неоспоримы. Эти семь проектов исследуют металлические фасады, обшивки и ограждающие конструкции зданий, которые особенно интересны.

    Klammer Residence by architektur.terminal hackl und klammer, Австрия

    В качестве облицовки архитекторы выбрали предварительно состаренные панели Pro Rheinzink цвета темный сланец, протравленный. Они монтируются методом углового стоячего фальца, где стыки выделяются для эстетического эффекта. Горизонтальные линии шва находятся на неравномерном расстоянии, что прерывает, но придает движение однородным в остальном поверхностям этих стен, и в то же время подхватывает горизонтальный мотив ленточных окон.

    Soda Pop Дизайн: 7 продуманных архитектурных деталей из алюминия

    В строительстве алюминий впервые появился в кровельных материалах, гидроизоляции, стеновых панелях и перемычках. Первое широкое использование алюминия в строительстве произошло в Эмпайр Стейт Билдинг. Как материал алюминий также обладает отличным соотношением прочности и веса, что означает, что алюминиевые фасадные системы могут быть менее громоздкими, чем системы для стальных панелей. Эта коллекция проектов, исследующая алюминиевую архитектуру и ее детали, демонстрирует, как некоторые из самых инновационных архитекторов мира использовали алюминий в современных строительных проектах.

    Компания Architizer рада объявить победителей 10-й ежегодной премии A+Awards. Хотите добиться мирового признания для своих проектов? 11-я ежегодная программа A+Awards стартует 17 октября.

    Металлические кровельные панели с механическим швом — панели SRS

    Металлические кровельные панели с механическим швом — панели SRS | ЦЕНТРИЯ Вход дилера Забыл пароль

    | Архитекторы | Подрядчики | Блог Раскрытия | Свяжитесь с нами

    • Товары

      Архитектурный

      • Formawall Dimension Series
      • Формавью Windows
      • Варианты дизайна

      Коммерческая и промышленная

      • Версавалл
      • Версапанель
      • TotalClad

      Огнестойкий

      • Минеральная вата TotalClad

      Композитные системы резервного копирования

      • Интегрированная серия MetalWrap
      • Серия MetalWrap для длинных пролетов
      • Варианты MetalWrap

      Панели обшивки

      • ТетраШилд

      Модульные металлические панели

      • Перехват

      Панели со скрытым креплением

      • Каскад
      • Концепт серии
      • Серия ИВ
      • Варианты дизайна

      Открытые крепежные панели

      • Открытый крепеж серии

      Специальные продукты и системы

      • Перфорированная перегородка EcoScreen
      • Изготовлено на заказ Paradigm
      • Панели лайнера
      • Система Quietwall
      • Система брандмауэра

      Композитные системы резервного копирования

      Панели обшивки

      Фальцевая крыша

      • СРС
      • СДП

      Изолированная металлическая крыша

      • Версапанель

      Крыша с открытым крепежом

      • Открытый крепеж серии

      Варианты конструкции систем покрытий


      Ресурсы

      Таблица цветов

      Каталог всех товаров

    • Сегменты рынка
    • Галерея дизайна
    • Инструменты и ресурсы

      Технические данные

      Технические характеристики

      Диапазон нагрузки

      Детали PDF

      Детали CAD

      БИМ

      Литература

      Каталог всех товаров

    • О нас
    Поиск

    Промышленный стандарт установки и производительности

    Кровельные панели

    SRS 3 предлагают большую длину панелей и универсальную установку для вашего следующего металлического проекта. Наши металлические кровельные панели с механическим швом отличаются поразительными линиями обзора и возможностью изогнутых панелей для добавления драматических эстетических эффектов.

    Особенности и преимущества

    • Разработана как герметичная система с малым уклоном для кровли как в новом строительстве, так и при реконструкции.
    • Не требующая особого ухода долговечная крыша для любого типа зданий.
    • Ненаправленная, если не используется направленная отделка.

    • СРС 3 ПлюсМинус

    Имя:*

    Фамилия:*

    Эл. адрес:*

    Компания:*

    Конструкционный фальц — панели SDP

    Конструкционный фальц — панели SDP | ЦЕНТРИЯ Вход дилера Забыл пароль

    | Архитекторы | Подрядчики | Блог Раскрытия | Свяжитесь с нами

    • Товары

      Архитектурный

      • Серия Formawall Dimension
      • Формавью Windows
      • Варианты дизайна

      Коммерческий и промышленный

      • Версавалл
      • Версапанель
      • TotalClad

      Огнестойкий

      • Минеральная вата TotalClad

      Композитные системы резервного копирования

      • Интегрированная серия MetalWrap
      • Серия MetalWrap для длинных пролетов
      • Опции MetalWrap

      Панели обшивки

      • ТетраШилд

      Модульные металлические панели

      • Перехват

      Панели со скрытым креплением

      • Каскад
      • Концепт серии
      • Серия ИВ
      • Варианты дизайна

      Открытые крепежные панели

      • Открытый крепеж серии

      Специальные продукты и системы

      • Перфорированная перегородка EcoScreen
      • Изготовлено на заказ Paradigm
      • Панели лайнера
      • Система тихой стены
      • Система брандмауэра

      Композитные системы резервного копирования

      Панели обшивки

      Фальцевая крыша

      • СРС
      • СДП

      Изолированная металлическая крыша

      • Версапанель

      Крыша с открытым крепежом

      • Открытый крепеж серии

      Варианты дизайна систем покрытий


      Ресурсы

      Таблица цветов

      Каталог всех товаров

    • Сегменты рынка
    • Галерея дизайна
    • Инструменты и ресурсы

      Технические данные

      Технические характеристики

      Диапазон нагрузки

      Детали PDF

      Детали CAD

      БИМ

      Литература

      Каталог всех товаров

    • О нас
    Поиск

    Простой и легкий монтаж фальцевой крыши

    Структурные дизайнерские панели (SDP)

    представляют собой универсальное и экономичное решение для крыш с малым уклоном, обладающее исключительной устойчивостью к ветровым нагрузкам. Узнайте больше о наших конструкционных металлических кровельных панелях со стоячим фальцем.

    Особенности и преимущества

    • Панели предназначены для установки поверх открытых прогонов и сплошной изоляции.

    • СДП175 ПлюсМинус
    • СДП200 ПлюсМинус

    Имя:*

    Фамилия:*

    Эл. адрес:*

    Компания:*

    Модернизация кровли для металлических кровель со стоячим фальцем

    Существует два основных типа металлических кровельных систем со стоячим фальцем для коммерческих объектов.

    Архитектурные системы должны быть видны с уровня земли, обеспечивая привлекательный внешний вид, дополняющий внешний вид здания. Конструкционные металлические кровельные системы со стоячим фальцем должны быть более функциональными, чем эстетичными, и обычно используются в зданиях с низким уклоном, где крыша не видна с земли.

    Металлическая кровля практична и экономична в установке во время строительства, обеспечивает надежную защиту от непогоды и при правильном монтаже прослужит долгие годы. Миллиарды квадратных футов введены в эксплуатацию, и, по оценкам, ежегодно устанавливается еще около двух миллиардов.

    Проблемы с металлической крышей

    Хотя конструкционные металлические крыши со стоячим фальцем хорошо служат в течение многих лет, со временем они изнашиваются и возникают протечки. Оставленные без присмотра протекающие металлические крыши могут повредить содержимое здания и представлять опасность для жильцов, но также могут привести к структурным повреждениям. Весна — хорошее время для осмотра кровельных систем, когда снег и лед тают и обнажают проблемы, которые могли возникнуть в суровых погодных условиях.

    Вот некоторые проблемы, с которыми сталкиваются все металлические кровельные системы, будь то несущие, гофрированные, с низким или крутым уклоном:

    Термические силы

    Пожалуй, наиболее существенной причиной повреждения металлической кровли является постоянное перемещение из-за перепадов температуры как ежедневно, так и от сезона к сезону. Постоянное расширение и сжатие, присущее металлу, вызывает раскрытие швов и образование трещин в местах крепления, проходки или при изменении плоскости парапета или пика.

    Поскольку фальцевые кровли изготавливаются из жестких металлических листов, скрепленных между собой, термические силы неизбежно начинают изнашивать и повреждать металлическую кровлю с течением времени.

    Коррозия

    Длительное воздействие влаги на металл хорошо известно. Вода в виде росы или осадков в сочетании с химическими веществами от загрязнения воздуха или промышленных или производственных операций вызывает коррозию или ржавчину, которые в конечном итоге перерастают в перфорации. Повреждение металлической кровли из-за града, движения на крыше или работ на крыше также может способствовать ржавчине или перфорации.

    Внутренняя конденсация

    Низкие температуры наружного воздуха могут привести к образованию влаги на нижней стороне металлических крыш, которые не изолированы должным образом. Это может быть связано с недостаточной изоляцией, зазорами между участками изоляции или повреждением изоляции. Теплый внутренний воздух, несущий пары влаги, поднимается вверх и собирается в виде воды или инея на нижней части металлических кровельных панелей.

    Этот конденсат может привести к образованию капель, даже если на улице сухая погода. Настоящие проблемы возникают, когда металл окисляется и образуется ржавчина на внутренней части настила крыши или других открытых металлических внутренних конструкциях.

    Решение проблем с металлической крышей

    Существует множество возможностей ремонта или перекрытия металлической кровли, некоторые из них очень эффективны, другие классифицируются как краткосрочные или ремонтные.

    Герметизация и покрытие

    Это экономичный метод герметизации швов и добавления водонепроницаемого покрытия. Но это только временное решение, потому что погодные изменения будут продолжать влиять на настил крыши. Металл будет продолжать расширяться и сжиматься, а новые уплотнения и покрытие будут трескаться по швам или точкам возгорания, где продолжается движение металла.

    Покрытия часто демонстрируют эластичность. Первоначально они работают хорошо, но терпят неудачу из-за постоянного сгибания и стресса.

    Напыляемая пена с покрытием

    В этом относительно недорогом варианте металлическая кровля напыляется уретановой пеной, а затем на нее наносится покрытие для защиты пены. Этот подход помогает защитить от осадков и внутренних капель, но пенопластовые покрытия обычно имеют неровную поверхность при нанесении и собирают воду.

    Недостатком кровельного покрытия из пенопласта является сложность его удаления по дороге, если оно намокнет.

    Замена на новую металлическую крышу

    Это может показаться наиболее логичным решением, учитывая, что существующая крыша исправно служила. Замена металлической кровли новой металлической обходится дорого и может нарушить нормальную работу здания.

    Замена металла потребует, чтобы здание было открыто для внешней среды во время работы, что позволяет погодным условиям, загрязняющим веществам и ветру проникать в операционное помещение, подвергая риску операции, содержимое и персонал.

    Лучший выбор: Модернизированная кровля из ПВХ

    Мы считаем, что есть лучшая альтернатива. Стареющие структурные крыши со стоячим фальцем являются отличными кандидатами на модернизацию однослойным металлическим ПВХ, профессионально установленным нашими вежливыми и компетентными бригадами.

    Установка модифицированной мембраны Sentry на вашем коммерческом объекте с металлической крышей проста и не прерывает работы. Мы установим изоляцию между металлическими ребрами, чтобы создать ровную поверхность, а затем наложим еще один слой изоляции, чтобы обеспечить однородную плоскую поверхность.

    Новая поливинилхлоридная мембрана наматывается на изоляцию и механически крепится к конструкции здания или металлической кровле, в зависимости от конкретного типа металлической системы. Вентиляционные трубы, дымовые трубы и другие проходы делаются водонепроницаемыми с помощью предварительно изготовленных накладок, изготовленных по индивидуальному заказу, из того же материала, что и мембрана настила.

    Мы измеряем каждую деталь на вашей крыше, а отливы изготавливаются компанией Duro-Last в соответствии с вашими потребностями в идеальных заводских условиях, что экономит рабочую силу на крыше. На установку распространяется гарантия производителя до 30 лет, в зависимости от выбранных вариантов перекрытия.

    Преимущества решения для модернизации ПВХ

    • Он будет установлен поверх существующей металлической крыши без дорогостоящего демонтажа.
    • Будет добавлена ​​изоляция, повышающая энергоэффективность здания.
    • Мембрана Duro-Last обладает высокой отражающей способностью, что также повышает энергоэффективность и помогает сохранять прохладу в здании в жаркие солнечные дни.
    • Дополнительная изоляция может помочь предотвратить конденсацию влаги внутри металлической крыши.
    • Мембранная система не подвержена расширению и сжатию металлической кровли, что обеспечивает отличный срок службы.
    • Избегайте отказов, характерных для покрытий или кровли из напыляемой пены.
    • Менее дорого и разрушительно, чем замена крыши на новую фальцевую крышу.

    Sentry Roofing является одним из самых опытных уполномоченных подрядчиков Duro-Last, с 35-летним опытом установки Duro-Last и успешными установками в 40 штатах.

    Какими бы ни были ваши коммерческие кровельные потребности, мы будем рады возможности осмотреть существующую кровельную систему и предложить высококачественное, экономичное и долговечное решение. Дайте нам знать, чем мы можем быть полезны!

    Металлическая кровля и стойки Фальцевые кровельные системы

    Главная Кровельные системы

    Custom-Bilt Металлические кровельные системы являются одним из самых красивых и высокофункциональных кровельных решений. Его классический вид подчеркивает линию крыши практически любого архитектурного стиля. После установки эффектные теневые линии непрерывно проходят от конька к карнизу, подчеркивая наклон и плоскость каждого угла крыши.

    Но мы также считаем, что крыша может делать больше, чем просто красиво выглядеть и защищать ваш дом или здание от дождя и ветра. Это также может помочь вам сохранить прохладу в вашем доме и сэкономить энергию. К другим ключевым преимуществам относятся:

    • Панели нашей кровельной системы можно заказать в различных стилях
    • Панели со стоячим фальцем
    • можно формовать на строительной площадке, чтобы избежать повреждений и отходов.
    • Многие из наших систем имеют отражающую технологию PVDF (поливинилиденфторид), например Kynar 500®, Hylar® 5000 или Fluropon®
    • .
    • Более двух десятков вариантов цвета Cool Roof или элегантных «голых металлов».
    • Наши продукты COOL Roof отражают до 70 % солнечной энергии и позволяют сэкономить до 20 % затрат на охлаждение.

    Фальцевая кровля

    Металлочерепица со стоячим фальцем – одно из старейших и наиболее практичных кровельных решений. Его классический вид подчеркивает линию крыши практически любого архитектурного стиля. Наши панели со стоячим фальцем можно заказать в различных стилях, с более чем двумя дюжинами вариантов цвета Cool Roof или элегантными натуральными голыми металлами. Из чистого металла мы предлагаем все профили нашей продукции из меди, Rheinzink® и чистого Zincalume® для традиционного металлического вида. Изделия из настоящей меди со временем покрываются естественной патиной. Ни один из наших продуктов не обладает отражающими или излучающими свойствами. Панели со стоячим швом могут быть профилированы на строительной площадке, чтобы избежать повреждений и отходов.

    • Прохладная металлическая кровля Брошюра
    • Фальцевая кровля — Таблица цветов
    • Винтаж®
    • Брошюра о пожарной безопасности
    • Налоговый кредит для потребителей
    • Ссылка на прокат закаточных машин для кровельных панелей

    Панели со стоячим фальцем

    Панели с механическим стоячим швом имеют шов, который механически фиксируется на месте, обеспечивая высочайшую степень прочности. Они доступны в диапазоне ширины панели с различной высотой шва.

    • CB-2000 Механический шов
    • Высота шва: 2 дюйма
    • Стандартная ширина панели: 14 дюймов, 18 дюймов
    • Минимальный уклон: ½:12
    • Доступен с ребрами жесткости, бороздками
    • Лист продажи CB2000
    • Технические характеристики CB2000
    • Подробная информация о CB2000 и руководство по установке
    • CB2000 CAD Скачать
    • CB-150 Механический шов
    • Высота шва: 1,5 дюйма
    • Стандартная ширина панели: 12 дюймов, 16 дюймов
    • Минимальный уклон: 1:12
    • Доступен с ребрами жесткости, бороздками
    • Лист продажи CB150
    • Технические характеристики CB150
    • Подробная информация и руководство по установке CB150
    • CB150 CAD Скачать
    • CB-100 Механический шов
    • Высота шва: 1 дюйм
    • Стандартная ширина панели: 13 дюймов, 17 дюймов
    • Минимальный уклон: 1:12
    • Доступен с ребрами жесткости, бороздками
    • Лист продажи CB100
    • Технические характеристики CB100
    • Подробная информация и руководство по установке CB100
    • CB100 САПР Скачать

    Панели Snap Lock Standing Seat перекрывают шов, защелкиваются и фиксируются на месте.

    • Замок с защелкой SL-1750
    • Высота шва: 1,75 дюйма
    • Стандартная ширина панели: 14 дюймов, 18 дюймов
    • Минимальный уклон: 2:12
    • Доступен с ребрами жесткости, бороздками
    • SL1750 Продажный лист
    • SL1750 Технические характеристики
    • Подробная информация о SL1750 и руководство по установке
    • SL1750 САПР Скачать
    • Замок с защелкой SL-150
    • Высота шва: 1 1/2 дюйма
    • Стандартная ширина панели: 15 дюймов, 19 дюймов
    • Минимальный уклон: 3:12
    • Доступен с ребрами жесткости, бороздками
    • SL150 Технические характеристики
    • Подробная информация о SL150 и руководство по установке
    • SL150 САПР Скачать
    • Замок с защелкой SL-100
    • Высота шва: 1 дюйм
    • Стандартная ширина панели: 12 дюймов, 16 дюймов
    • Минимальный уклон: 3:12
    • Доступен с ребрами жесткости, бороздками
    • Лист продажи SL100
    • SL100 Технические характеристики
    • Подробная информация о SL100 и руководство по установке
    • SL100 САПР Скачать
    • Замок с защелкой SLZ-1000
    • Высота шва: 1 дюйм
    • Стандартная ширина панели: 13 дюймов, 17 дюймов
    • Минимальный наклон: 3:12
    • Доступен с ребрами жесткости, бороздками
    • Лист продажи SLZ1000
    • SLZ1000 Технические характеристики
    • Подробная информация о SLZ1000 и руководство по установке
    • SLZ1000 САПР Скачать

    Защелкивающиеся швы обрешетки надежно фиксируют эти панели со стоячим швом на месте.

    • CS-100 Стыковый шов
    • Высота шва: 1″, 2″
    • Стандартная ширина панели:
      • Узкая рейка — 14,5″, 18,5″
      • Широкая рейка — 15,75″, 19,75″
      • Другая ширина доступна по запросу
    • Минимальный уклон: 3:12
    • Доступен с ребрами жесткости, бороздками
    • Лист продажи CS100
    • Технические характеристики CS100
    • Подробная информация и руководство по установке CS100
    • CS100 САПР Скачать

    Алюминиевые встряски и черепица

    Наши алюминиевые встряски и черепица придают деревенский вид расщепленной, состаренной древесине. Но в отличие от дерева, они покрыты нашей светоотражающей краской Cool Roof и могут выдерживать ветер до 120 миль в час. Легкие, огнестойкие и изготовленные на 98 % из переработанных металлов, наши гонты Country Manor Shake и Rustic скреплены вместе со всех четырех сторон для создания водонепроницаемого уплотнения.

    Гофрированная металлическая крыша и стеновые панели

    Для конструкций, усиленных гофрированным видом, Custom-Bilt Metals предлагает гофрированные кровельные и стеновые панели двух профилей. Доступны стандартные гофрированные панели с 7/8-дюймовым гофром или 7,2-дюймовые ребристые панели, обе изготавливаются на заводе и могут быть заказаны из различных типов металла и отделки, включая Bare Zincalume®, натуральную медь и атмосферостойкую сталь. Во всех гофрированных кровельных и стеновых панелях Custom-Bilt Metals используется полный 70% PVDF (поливинилиденфторид) или светоотражающие пигменты Kynar 500®, Hylar® 5000 или Fluropon®, которые отражают больше тепла, чем практически любое другое покрытие, и не выгорают. Наши металлические и стеновые панели соответствуют критериям LEED, поскольку на 25 % состоят из переработанной стали и на 100 % подлежат вторичной переработке.

    • Гофрированные панели Продажный лист
    • Руководство по установке контура

    Панели TFR-36 и PBR

    Для экономичной установки на крыше и стене панели TFR-36 и панели PBR являются отличными вариантами для коммерческого, промышленного и сельскохозяйственного применения. Доступны комплекты отделки, подходящие плоские материалы и подходящие мансардные окна из поликарбоната.

    • Панель СКР-36
    • Зона охвата 36 дюймов для быстрой установки
    • Канавка против сифона повышает герметичность
    • Несущая опора для прогона обеспечивает качественный боковой нахлест
    • Устанавливается на открытые каркасы или твердые основания
    • Доступен в оцинкованном исполнении, гальванизированном/цинкалумном исполнении или с покрытием с силиконовым модифицированным полиэстером (SMP) или красками Kynar
    • TFR36 Продажный лист
    • Направляющая PBR-TFR
    • Панель PBR
    • Зона охвата 36 дюймов для быстрой установки
    • Доступен в калибрах 26ga и 24ga
    • Несущая опора для прогона обеспечивает качественный боковой нахлест
    • Устанавливается на открытые каркасы или твердые основания
    • Доступен в оцинкованном исполнении, гальванизированном/цинкалумном исполнении или с покрытием с силиконовым модифицированным полиэстером (SMP) или красками Kynar
    • Лист продажи PBR
    • Направляющая PBR-TFR

    Запросить предложение

    Металлические кровельные профили с механическим замком и защелкой: в чем разница?

    Профили с замком и механическим замком — отличный вариант для металлических крыш со стоячим фальцем. Тем не менее, у каждого профиля есть свои преимущества и недостатки, которые следует учитывать.

    Кэти Боулз26 сентября 2022 г.

    Металлические кровельные профили с механическим швом и защелкой — два наиболее распространенных стиля, используемых в жилых и коммерческих фальцевых кровельных системах. Однако насколько хорошо вы знаете различия между ними? Каковы преимущества и недостатки использования механического замка по сравнению с металлическим кровельным профилем с защелкой?

    В компании New Tech Machinery (NTM) мы производим переносные станки для изготовления кровельных панелей, предназначенные для изготовления профилей панелей со стоячим фальцем, включая оба этих популярных стиля профилей металлических кровельных панелей. Мы понимаем важность исследования того, что делает каждый из этих профилей уникальным, включая плюсы и минусы каждого типа профиля, чтобы вы могли выбрать лучшие профили для своей машины и проектов.

    Понимание характеристик, преимуществ и недостатков этих типов панельных профилей может помочь вам решить, какой профиль лучше всего использовать в вашем следующем проекте металлической кровли.

    В этой статье мы рассмотрим:

    • Характеристики профилей с механическим замком и профилей с защелкой
    • Преимущества и недостатки использования профилей с механическим замком и защелкой
    • На что обратить внимание, чтобы понять, какие профиль для использования в вашем проекте

    Что такое профиль панели с механическим замком?

    Металлические крыши с механическим швом имеют вертикальные стойки, которые выровнены друг с другом и сшиваются вместе с помощью ручного или электрического закаточного станка. Использование электрического швейного инструмента может обеспечить более плотный и равномерный шов, чем просто ручное формование. Скрытые зажимы являются частью механической системы блокировки. Часто для профилей с механическим швом требуются распорные зажимы для учета теплового движения панели.

    Два типа профилей с механическим фальцем, используемых на металлических крышах со стоячим фальцем, – с одинарным замком и с двойным замком.

    Шов с одинарным замком относится к тому факту, что есть только одна складка шва, поэтому это шов под углом 90 градусов. Некоторые из преимуществ использования профиля с одним замком заключаются в том, что для их установки требуется меньше труда, и их легче заменить в случае повреждения, чем альтернатива с двойным замком.

    Швы с двойным замком — это швы, которые были загнуты дважды (или на 180 градусов). Их лучше использовать для зданий с пологим уклоном, где может потребоваться дополнительная водонепроницаемость. Одно из соображений, которое следует учитывать при использовании панелей этого типа, заключается в том, что их установка и замена более трудоемки.

    Профили механических замков, доступные для станков New Tech Machinery SSH™ MultiPro, SSR™ MultiPro Jr. или SSQ II™ MultiPro Roof Panel Machinery, включают следующее (однако не все машины могут производить любой профиль):

    • SS100 (1″
    • SS150 (1,5″ механический профиль)
    • SSQ200 (2″ механический профиль)
    • SSQ210A (2″ механический профиль ARMCO)


    Преимущества использования механических замков

    Может использоваться для крыш с малым уклоном  – Одним из преимуществ использования профилей с механическим фальцом является то, что их можно использовать на зданиях с малым уклоном (с уклоном 2/12 и менее), если иное не предусмотрено спецификациями проекта или панелью. ограничения дизайна. Обычно герметик для швов требуется при шаге ниже 2/12. Пожалуйста, уточните у производителя минимальный шаг, который они рекомендуют.

    Различная высота фальца  – Поскольку этот тип профиля стоячего фальца фальцуется механически в полевых условиях, они могут иметь различную высоту шва, обычно 1″, 1,5″ и 2″.

    Повышенная водонепроницаемость  – Особенно на крышах с малым уклоном вероятность того, что вода останется на крыше, может быть проблематичной. В этом случае лучше всего использовать профиль с механическим замком, поскольку способ соединения этих панелей обеспечивает большую водонепроницаемость и водонепроницаемость.

    Использование фальцевального инструмента для установки механических фальцевых профилей сохраняет шов плотно закрытым и, таким образом, закрывает места, где может скапливаться вода, и снижает вероятность протечки в конструкцию крыши. На ножки панелей также можно нанести герметик для дополнительной гидроизоляции крыши.

    Прочный и прочный профиль  – Механическое соединение этих панелей повышает жесткость конструкции и делает их еще более устойчивыми к сильному ветру и неблагоприятным погодным условиям.

    Недостатки использования профилей с механическим замком

    Более трудоемкий и дорогостоящий  – Из-за того, что для соединения панелей с механическим замком необходимы ручные обжимные станки или электрический закаточный станок, этот стиль может быть более трудоемким в установке и т. д. дорогой. Хотя некоторые компании могут захотеть приобрести собственную закаточную машину, вы также можете арендовать ее, что избавит вас от крупных первоначальных вложений.

    Возможные проблемы при стыковке или расшивке панелей  – Одной из возможных проблем с использованием закаточного устройства для этого профиля является то, что закаточная машина может соскочить и повредить шов. Если закаточное устройство используется неправильно или не отрегулировано, это может привести к дорогостоящему повреждению шва или металлической панели. Все зависит от того, предпочитают ли установщики использовать ручные закаточные машины или электрические, но знание того, как правильно использовать инструмент, — это первый шаг к тому, чтобы избежать потенциальных проблем.

    Другой потенциальной проблемой является «телеграфирование» металлических кровельных зажимов через швы панелей, показывая, где каждый зажим расположен в конструкции панели. Если вам когда-нибудь понадобится расшить панель, существует также потенциальный риск растрескивания материала при расшивке ножек панели или при их соединении вместе.

    Что такое профиль панели с защелкой?

    Профили панелей с защелкой — еще один очень распространенный тип профилей панелей со стоячим фальцем. Их также профилируют в форму либо с помощью заводского, либо с помощью портативного профилегибочного станка, при этом охватываемая и охватывающая ножки соединяются вместе. В отличие от профилей с механическим замком, в этом типе не используется инструмент для соединения ножек панели.

    Этот профиль обычно используется на крышах с уклоном 3:12 и выше, если иное не указано производителем. Профили Snap-lock широко используются как в коммерческих, так и в жилых зданиях.

    Как указано в Руководстве по установке металлической кровли Ассоциации металлоконструкций (MCA), в профилях с защелкой используются крепежные детали или зажимы для крепления металлической панели к настилу крыши, но швы защелкиваются. Тем не менее, очень важно, чтобы весь шов панели был надежно зафиксирован и полностью зафиксирован.

    При формовании профилей с замком на переносном профилегибочном станке обычно требуется больше материала из-за сложности ножек панели и изгибов, необходимых для надежной фиксации профиля панели на месте.

    Профили с защелкой, которые можно изготовить с помощью станков New Tech Machinery SSH MultiPro, SSR MultiPro Jr. или SSQ II MultiPro Roof Panel Machinery, включают следующее (однако не все профили доступны с каждым станком):

    • SS450 (1,5-дюймовый профиль с защелкой)
    • SS450SL (1,5-дюймовый защелкивающийся профиль)
    • SSQ550 (1,5-дюймовый защелкивающийся профиль)
    • SSQ675 (1,75-дюймовый защелкивающийся профиль)

    Преимущества использования замок Профили

    Инструменты для сшивания не требуются.  – У этого профиля есть охватываемая и охватывающая ножки, которые просто соединяются вместе, поэтому для соединения панелей не нужны инструменты для сшивания.

    Как правило, проще и быстрее установить . Поскольку профили с защелкой не требуют механического сшивания, эта система обычно требует меньше труда для установки и, как правило, дешевле.

    Недостатки использования профилей с защелкой

    Должны быть надежно зафиксированы на месте  – Опять же, согласно Руководству по установке металлической крыши MCA, очень важно, чтобы вы плотно защелкивали и соединяли швы панелей для наиболее эффективной защиты от атмосферных воздействий и чтобы они не расцеплялись с течением времени.

    Только для крыш с крутым уклоном  – Профили с защелкой в ​​основном используются только для архитектурных зданий с крутым уклоном, с уклоном кровли 3/12 и более. Причина ограничения их использования на крутых склонах заключается в том, что панели этого стиля предназначены для отвода воды, а не для удержания воды. Вы можете добавить герметик в ножки панелей с защелкой, чтобы обеспечить гидроизоляцию ножек панели.

    Соображения, которые следует учитывать при принятии решения об использовании профилей с механическим швом по сравнению с профилями с защелкой

    Хотите ли вы предлагать клиентам профили с замком и механическим швом?

    В зависимости от машины, которая у вас уже есть или которую вы собираетесь приобрести, все переносные машины New Tech Machinery для панелей крыши могут изготавливать профили панелей с защелкой и механическим швом, поэтому вы не ограничены в том, что можете предложить. клиентам. Некоторые производители машин для производства кровельных панелей могут производить только однопрофильные профилегибочные машины, поэтому использование машины, которая может изготавливать несколько профилей и стилей, увеличивает количество проектов, которые вы можете выполнять, и вашу клиентскую базу.

    Кроме того, для некоторых профилей, доступных с New Tech Machinery (таких как SS100, SS150, SS450/SS450SL), используются одни и те же левосторонние инструменты. Таким образом, если у вас уже есть 1-дюймовый профиль с механическим швом (SS100), все, что вам нужно будет приобрести, — это наборы правых роликов для изготовления 1,5-дюймового профиля с защелкой (SS450/SS450SL).

    Какой уклон крыши?

    Если вы знаете, является ли крыша крутой или пологой, это поможет вам решить, какой профиль использовать.

    Как мы уже говорили ранее, профили с механическим замком лучше всего работают на пологих склонах, так как они более водостойкие и с меньшей вероятностью протекают между швами. Используйте профили с защелкой как более экономичный вариант на крутых склонах, где меньше вероятность скопления воды на крыше. Более высокая высота ножек панели также может способствовать прочности панели.

    Насколько трудоемок и затратен профиль при монтаже металлочерепицы?

    Также следует учитывать, насколько трудоемким будет процесс установки панелей на металлическую кровельную систему и сколько времени это может занять. Процесс установки панели для профилей с защелкой относительно прост: прикрепите металлическую панель к настилу крыши с помощью крепежа или зажимов и защелкните швы панели. Однако для профилей с механическим замком требуется ручная или электрическая закаточная машина, чтобы согнуть ножки панели друг над другом. Этот процесс не только занимает больше времени, но и, как правило, дороже.

    Какая погода и температура в этом районе?

    Наконец, вам нужно подумать о том, какая погода обычно бывает в регионе, где вы будете работать на металлической крыше. Если в этом районе часто бывают суровые погодные условия, сильный ветер или холодные и отрицательные температуры, использование профиля с механическим замком, вероятно, будет вашим лучшим выбором.

    Заключительные мысли

    Профили как с механическим замком, так и с защелкой — отличные варианты для металлической кровли со стоячим фальцем, но есть определенные факторы, которые следует учитывать при принятии решения о том, какой из них использовать или приобрести для вашего портативного профилегибочного станка.

    Related Articles

    Какую пароизоляцию выбрать под металлочерепицу для кровли: из металлочерепицы, из профнастила, под мягкую черепицу

    Содержание Какую пароизоляцию выбрать для кровли под металлочерепицуКак правильно выбрать пароизоляцию для кровли крышиПодбирая пароизоляцию, обратите внимание на следующие параметры материала:Паропроницаемость, адсорбирующие свойстваМеханическая прочностьТемпературный диапазон примененияДолговечностьТипоразмеры и весТрудоемкость монтажаПожаробезопасностьСтоимость пароизоляцииЗаключениеГидроизоляционная пленка для кровлиСодержаниеДля чего нужна гидроизоляционная пленкаВиды гидроизоляционных пленок для кровлиКак выбрать гидроизоляционную пленку для кровлиМонтаж гидроизоляционной пленкиВсе, что вам нужно знать о выборе пароизоляции […]
    Читать далее

    Расчет кровли четырехскатной: Калькулятор четырехскатной крыши, онлайн-расчет стоимости кровли на GrandLine.ru

    Содержание Расчет четырехскатной крыши — Кровля и крышаРасчет материала и площади четырехскатной крышиПлощадь четырехскатной крышиРасчет кровельных материаловКак правильно сделать расчет четырехскатной крышиРасчет четырехскатной крыши — общие понятияПроводим вычисленияКак рассчитать площадь четырехскатной крыши — правила и последовательностьРасчет кровли четырехскатной крыши | Как рассчитать площадь мягкой кровлиКонструктивные особенностиПодготовка к строительным работамРассчитываем площадьРасчет стропильной системы и пропорций элементовРасчет […]
    Читать далее

    Устройство плоской мягкой кровли технология и схема: Please Wait… | Cloudflare

    Содержание Устройство мягкой кровли, цена, технология, схемы плоских крышТрадиционные плоские кровлиУстройство мягкой кровли инверсионного типаДышащие кровлиУважаемые посетители!Виды плоских крыш: конструкция и устройствоСтруктура кровельного пирогаРазуклонка плоской крышиКровельные узлыУстройство неэксплуатируемой плоской кровлиУстройство эксплуатируемой крышиОсобенности инверсионного покрытияУстройство мягкой кровли: технология и схема укладкиКак обустроить мягкую кровлю на обычной скатной крышеУстройство мягкой кровли технология укладки «Технониколь»Устройство крыши под мягкую […]
    Читать далее

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Search for:
