Монтаж дымохода в деревянном доме: устройство, установка

Построить дымоход в деревянном доме не так-то просто. Ведь дерево начинает обугливаться уже при температуре 200°С, а устойчивое горение древесины начинается от 300°С.

Уютный камин в уютном доме требует серьёзного дымохода.

Поэтому нам необходимо установить дымоход в деревянном доме таким образом, чтобы не спалить дом и не отравиться газообразными продуктами горения.

Технические предпосылки к выбору

Если запланирована установка дымохода в деревянном доме, то прежде чем начать монтаж, нужно узнать, какова температура отходящих газов в отопительном приборе в вашем доме? В таблице 1 указана температура отходящих дымовых газов в зависимости от типа отопительного прибора и используемого топлива.

Таблица 1.

Люди живут в деревянных домах уже тысячи лет и пользуются печами, очагами и каминами, и выработали за это время немалый опыт. Этот опыт собран в регламентах по строительству, монтажу и пожарной безопасности. Проводится установка дымохода в деревянном доме в соответствии с нормативными документами, принятыми государственными инстанциями.

Существует руководящий документ СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Именно этим документом руководствуются государственные контролирующие инстанции.

СНиП гласит, что запрещено расположение легковоспламеняющихся элементов ближе 130 мм в свету от бетонных и кирпичных труб или труб керамических в теплоизоляции. Для керамических труб дымохода без теплоизоляции это расстояние должно быть ещё больше — 250 мм.

Дерево является легковоспламеняющимся материалом, большинство современных утеплителей также легко воспламеняется, а полимерные паро- и гидроизоляционные плёнки тем более. Поэтому мы должны предусмотреть, чтобы эти материалы не касались нашего дымохода.

Кирпичный дымоход

Несмотря на массу новых материалов для исполнения дымоходов, кирпич всё равно остаётся достаточно популярным и востребованным.

Напомним вам, что:

1. Кладка трубы должна быть с перевязкой, внутри дома на известковом или цементно-известковом растворе, выше кровли применяется цементный раствор.
2. Согласно «Правилам трубо-печных работ», дымоходы должны быть из полнотелого красного кирпича, шов не толще 10 мм. Запрещено штукатурить внутреннюю поверхность трубы.
3. Серьёзный вес требует фундамента.
4. Кирпичная кладка разрушается кислотным конденсатом, обломки кирпича могут обрушиться внутрь и сузят сечение канала.
5. Из-за шероховатости кирпича, внутри трубы дымохода накапливается сажа.

Для уменьшения негативных моментов, устройство кирпичного дымохода проводят так: в дымовой канал вкладывают асбоцементную трубу и заливают бетоном пространство между ней и кирпичом. Это мероприятие называется гильзовка.

Междуэтажное перекрытие

На рисунке снизу показан проход дымохода через деревянное перекрытие. Слева представлено устройство прохода с использованием 2-х слоёв асбеста, тогда расстояние от трубы до деревянной балки перекрытия равно 1 кирпичу, то есть 250 мм. А справа показан вариант без асбеста, в том случае расстояние от дымохода до деревянной балки перекрытия должно быть не меньше чем 1,5 кирпича, то есть 380 мм.

Рис. 1. Разделка прохода дымохода в междуэтажном перекрытии: 1 дымоход; 2 деревянная балка; 3 разделка толщиной полтора кирпича; 4 двойной слой асбеста; 5 разделка шириной в кирпич с изоляцией асбестом.

Примыкание к деревянной стене.

Стена

1. Деревянная стена должна быть изолирована от дымохода, расстояние от «дыма» до дерева должно быть не меньше 25 см. Если отсутствует асбестовая изоляция, то это расстояние должно быть уже не меньше 38 см. Эту отступку можно закрыть стенками в четверть кирпича с боков.
2. В новых срубах принято устанавливать дощатый щит, прикрепленный на стену на скользящей посадке, чтобы компенсировать неизбежную осадку сруба. И к четверти в этом щите должны примыкать боковая закрывающая стенка
3. В боковых стенках делают отверстия для циркуляции воздуха. Сверху и снизу.
4. Деревянные полы в отступке накрывают одним рядом кирпича, плиткой или другими несгораемыми материалами.

Очень важный вопрос: как вывести дымоход через крышу? Правильно организованный проход дымохода через кровлю показан на рис. 2.

1. Планируя вывести трубу через перекрытие, следует убедиться, что расстояние между наружной поверхностью кирпичной трубы и деревянными стропилами регламентировано не меньше 130 мм.
2. Это пространство заполняется каменной (базальтовой) ватой, выполненной без органического связующего.
3. Если монтаж кровли проводился из легковоспламеняющихся материалов, например рубероида, дистанция должна быть удвоена до  260 мм.
4. В месте, где планируется вывести дымоход, крышу покрывают несгораемыми материалами, например шифером, а лучше кровельной сталью, на расстоянии не менее 500 мм от трубы и тщательно подгоняют под выдру трубы.

Рис. 2. проход через кровлю

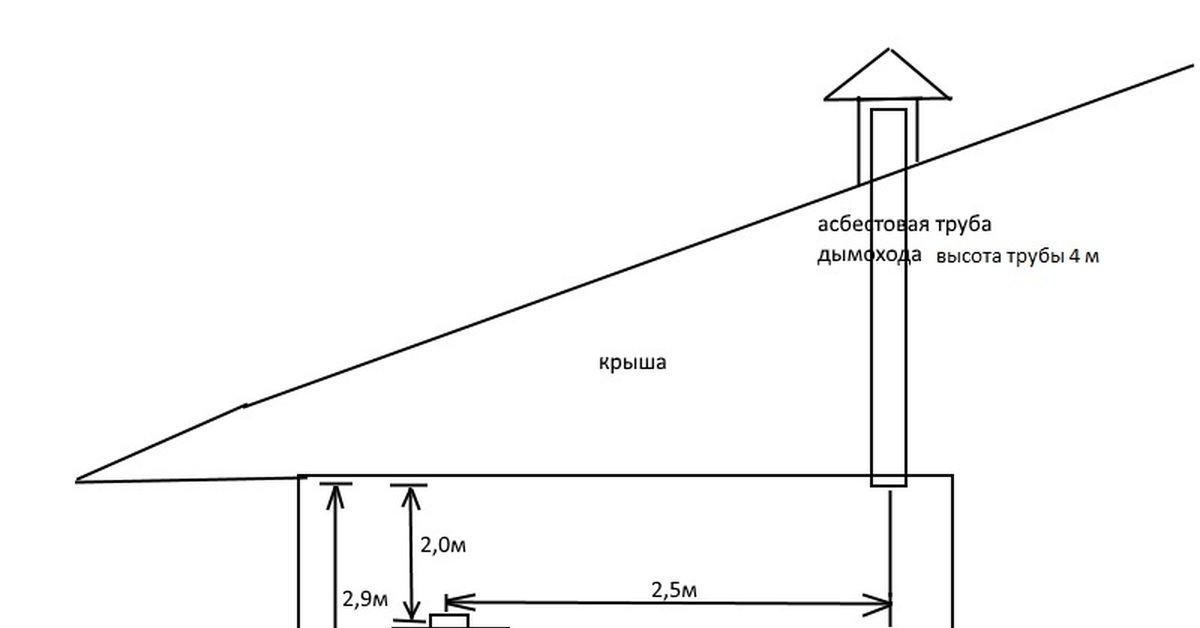

Высота трубы над кровлей

На рисунке ниже показана общая схема высоты трубы над скатной кровлей.

Высоту дымовой трубы над кровлей принимают:

• не менее 500 мм при расположении около конька скатной кровли или в случае плоской кровли;
• не менее 500 мм над коньком кровли при расстоянии выхода оси трубы менее 1500 мм от парапета или конька;
• не ниже конька кровли при выходе оси дымохода от 1500 до 3000 мм от конька;
• не ниже воображаемой линии, проведённой вниз от конька под углом 10° к горизонту, при выходе оси дымохода более 3000 мм от конька.

  Возвышение дымохода над кровлей.

Керамические дымоходы

В последние годы дымоход в деревянном доме часто исполняют из керамики (см. Керамические трубы для дымоходов):

1. Это фактически модульная система, монтаж проводят из сборных элементов полной заводской готовности.
2. Внутренняя труба из жаропрочной, долговечной и кислотоустойчивой керамики.
3. Благодаря гладкости внутренней поверхности керамические трубы, на них не накапливается сажа и не происходит завихрений потока тяги.
4. Из-за существенного веса дымоходной системы требуется монтаж фундамента.

Схема керамического дымохода.

Металлические дымоходы

Дымоходы из сэндвич-труб (см. Сэндвич труба для дымохода) завоевали вполне заслуженную популярность:

1. Удобство и быстрый монтаж.
2. Лёгкие конструкции не требуют отдельного фундамента, не предусматривают устройство фундамента.
3. Заполнение минеральной (базальтовой) ватой требуемой толщины обеспечивает необходимую теплоизоляцию.
4. Гладкость внутренних стенок не позволяет накапливаться саже и не нарушает воздушный поток тяги.
5. Труба имеет сложное устройство, для внутреннего канала используется кислотоустойчивый сорт нержавейки, это гарантирует долговечность и безопасность системе дымоудаления.

Схема устройства сэндвич-трубы.

При выборе дымохода не следует забывать о температурах дымовых газов, изложенных в таблице 1.

Поэтому толщина внутренней нержавеющей стенки трубы должна составлять:

• от 0,5 мм для газовых, солярочных и пеллетных котлов;
• от 0,8 до 1,0 мм для печей, банных печей и каминов;
• от 1,0 мм для котлов на угле.

Толщина слоя теплоизоляции должна составлять до 100 мм в случае печей, каминов и угольных котлов, а в случае автоматизированных котлов толщина слоя должна быть до 50 мм.

Перекрытие

Ещё раз повторю, что несомненным удобством является наличие готовых элементов на все случаи. Если нет у одного поставщика, то легко находим другого поставщика, который сможет поставить весь необходимый комплект.

1. В  случае междуэтажного перекрытия берём готовую разделку заводского исполнения.
2. Эта разделка называется чердачной или межэтажной.
3. Внутренний диаметр должен соответствовать внешнему диаметру сэндвич-трубы.
4. Выпиливаем квадратное отверстие между балками, соответствующее размеру квадратной части разделки, можно сделать запас, чтобы обернуть металл ещё 1-2 слоями негорючего базальтового полотна.
5. Проводим через круглое отверстие дымоход.
6. Заполняем пространство базальтовой ватой

Важно! Все сочленения дымоходных труб должны остаться снаружи. Они не должны попасть в перекрытие.

Разделка заводская.

Разделка смонтированная. Пространство между трубой и металлической стенкой тоже заполняется минватой.

Кровля

Проблема, как провести дымоход через крышу, решается примерно так же, как и в случае перекрытия. Берём готовые элементы, в частности готовую крышную разделку, некоторые называют её кровельной разделкой. Они бывают разных размеров и с разными углами уклона.

Крышная разделка.

1. Произвести монтаж узла прохода кровли всё же намного сложнее, чем устройство узла прохода перекрытия.
2. Отступ от трубы до дерева должна быть не менее 250 мм с каждой стороны. Отверстие и дымоход закрывают сверху специальным элементом — крызой.
3. Эту крызу сверху заводят под шифер или черепицу, а снизу накладывают сверху на черепицу.
4. Сверху крызы на трубу дымохода надевают окапник и его зажимают хомутом. Это обеспечивает защиту от осадков.
5. Пространство между дымоходом и стропилами заполняют негорючей минеральной (базальтовой) ватой и закрывают снизу металлическим отражателем.

Важно! Все сочленения дымоходных труб должны остаться снаружи. Они не должны попасть в перекрытие.

Проход через кровлю.

Проход через стену

Часто трубы в сэндвич-исполнении, выводят наружу дома и пускают по внешней стене. Это имеет свои положительные стороны в том, что не надо осуществлять трудоёмкие проходы через перекрытия и кровлю. Да и снижается пожароопасность. В таком случае добавляется горизонтальный проход через вертикальную стену (см. Как вывести дымоход через стену).

Дымоход внешний.

С точки зрения термоизоляции, этот узел прохождения через стену ничем не отличается от узла прохода через междуэтажное перекрытие. Осложняется монтаж только тем, что бревенчатая стена может усаживаться. И здесь должна быть скользящая посадка разделки.

Важно! В случае дровяных и угольных котлов, дровяных печей и каминов на дымоход сверху обязательно устанавливаем искрогасители. Особенно важно в банях, печки в которых мы любим раскочегарить от всей души!

Расстояние между стропилами под металлочерепицу и профнастил

На этапе проектирования дома стропильная система его крыши, как и все прочие элементы конструкции, должна быть рассчитана по специальным правилам и методикам. Только посредством расчета на основании данных о нагрузках можно точно определить все параметры стропильного каркаса, к числу которых принадлежит и шаг стропил, то есть расстояние между их продольными осями. Если строитель пренебрегает расчетом и определяет частоту установки стропил «на глазок», стропильная система получится либо излишне громоздкой и дорогой, либо недостаточно прочной и надежной. В последнем случае неизбежными будут деформации или полное разрушение стропильного каркаса.

Общий порядок расчета шага стропил

1. Задаемся приблизительным шагом стропил, который можно выбирать из диапазона от 600 до 1200 мм. Делая это, следует учитывать ширину рулонов утеплителя и гидроизоляции, а также выбранный кровельный материал (каким шагом следует задаваться при монтаже профнастила или металлочерепицы, расскажем ниже).
2. Длину ската (по карнизу) делим на шаг стропил, который мы выбрали в предыдущем пункте, округляя полученное значение до целого числа (в большую сторону).
3. К вычисленному вышеописанным способом числу прибавляем единицу, получая таким образом количество стропил на одном скате.
4. Длину ската делим на количество стропильных ног, определенное в п. 3. В результате получаем уточненное значение шага, с которым будут устанавливаться стропила.

Упрощенная таблица расчета для крыш из металлочерепицы и профнастила

Как учитывать вид кровельного материала при расчете шага стропил?

Если в качестве покрытия кровли выбраны такие материалы, как профнастил или металлочерепица, приблизительный шаг стропил в п. 1 вышеизложенной методике расчета следует выбирать из рекомендованного производителем диапазона. Его границы для каждого из этих кровельных материалов мы опишем в следующих пунктах:

А) Расстояние между стропилами крыши под Профнастил

В инструкциях по монтажу большинства популярных марок профнастила в качестве минимального шага стропил указывается значение в 600 мм, максимально же допустимый шаг не превышает 900 мм.

Б) Расстояние между стропилами кровли под Металлочерепицу

На сегодняшний день металлочерепица является самым популярным в индивидуальном строительстве кровельным материалом. Внешне она похожа на классическую черепицу из глины, но отличается от нее меньшим весом, что позволяет применять менее громоздкую стропильную систему. Рекомендуемый шаг стропил при устройстве металлочерепичной кровли лежит в пределах от 600 до 950 мм. Ширина и высота сечения стропильной ноги при этом равны 50 и 150 мм соответственно. Изготавливать стропила из брусьев с меньшим сечением не рекомендуют, поскольку технология монтажа металлочерепичной кровли предусматривает сверление в верхней части стропил отверстий диаметром от 10 до 12 мм с целью вентиляции подкровельного пространства.

Печная труба. Виды, особенности конструкции и технология вывода через крышу

По мере возведения сруба и его обустройства у застройщика на завершающих этапах возникает нужда в установке генератора тепловой энергии. Современные генераторы предусмотрены для функционирования на нескольких видах топлива. Распространенным источником тепловой энергии является и остается углеводородный тип топлива, например, нефтепродукты, газ и уголь, либо древесина.

Дымоходы могут быть выполнены из кирпича и материалов металла и керамики. Кирпичные дымоходы выполняют из огнеупорного кирпича. Металлический дымоход устраивается из нержавеющей стали в один либо два контура, которые разделены теплоизолирующим материалом. Керамические дымоходы представляют собой трехслойные системы, составляющие которых: керамика, изоляция, пенобетон. Каждый из вариантов имеет свои преимущества и недостатки. Например, печная труба из металла проста в монтаже, кирпичный дымоход имеет презентабельный вид, а керамическая система отличается высокой ценой, при всех равных условиях с остальными дымоходами. Не единственное, но самое главное требование к материалу – это газоплотность, т. е. сопротивление проникновения газа через стенки.

Рассмотрим в нашей статье несколько простых правил, касающихся того, как правильно вывести дымоход через крышу. Разберемся, в какой части крыши будет лучше располагаться печная труба, какой высотой она должна быть и как правильно обустроить место прохода дымохода через кровлю.

1. Основные предъявляемые потребности к дымоходу.
2. Выбор места установки дымохода.
3. Кровельный «пирог» и дымоход.

Основные предъявляемые потребности к дымоходу

Дымоходы выводят на поверхность крыши в соответствии с нормативной базой по дымоходам СНиП 41-01-2003 в разделе «Отопление, вентиляция и кондиционирование». Этот момент является основополагающим, поскольку, не смотря на устаревшую нормативную базу, при проверках надзорные службы именно этим документом и руководствуются.

К дымоходу предъявляются основные потребности, например, каналы трубы печей либо других генераторов тепловой энергии, функционирующие на твердом топливе, обязаны обеспечить полное выведение в атмосферу продуктов горения. Для любого отопительного агрегата и любой печи (например русской печи) необходимо предусматривать отдельный дымоход. Рекомендуется, чтобы печная труба устраивалась в вертикальном положении без уменьшения сечения и без уступов. Требуется, чтобы территория сечения канала трубы не была меньше территории патрубка, выполняющего дымовыводящую функцию, отопительного агрегата.

Советуют, чтобы печная труба была прямее и длиннее, тяга в ней будет лучше. При этом КПД печи будет ниже. Поэтому нужно соблюдать баланс, между теплоотдачей и хорошей тягой. Рекомендуют высоту дымового канала принимать не меньше пяти метров.

В дымовых каналах необходимо предусматривать конструкцию, позволяющую производить очистку от сажистых отложений.

Вывести трубу через крышу намного проще, запланировав конструкцию на начальном этапе застройки, поскольку все требования можно учесть на стадии проекта. При процессе реконструкции уже существующей кровли и при установленном генераторе тепловой энергии печная труба также гораздо легче «впишется» в общее обустройство. А вот наиболее проблематичным вариантом является монтаж автономного источника тепловой энергии в уже эксплуатируемом деревянном доме, поскольку дымоход через потолок и кровлю будет прокладывать себе путь внепланово.

Можно упростить задачу с месторасположением отопительного агрегата и выводом его дымохода после полного окончания строительных работ. Например, можно пристроить к срубу помещение небольшого размера, которое будет служить котельной. Такой вариант часто оказывается более простым и дешевым способом обустройства отопительной системы, чем прокладывать проход дымоходу на крышу.

Выбор места установки

Согласно нормативной базе по СНиП 41-01-2003 не регламентируется месторасположение дымохода на скатной крыше. При этом четко определена требуемая высота дымовой трубы. Высота канала над коньком должна составлять не меньше 50 см, при условии расположения трубы от него на расстоянии около 1,5 м, но не ниже верха конька при удаленности от него более 1,5 м.

При всем этом дымовая труба должна располагаться не ниже проведенной от конька вниз под углом десять градусов по направлению к горизонту линии, если дымоход расположен на расстоянии более чем 3 м от конька. Вышеперечисленные требования касались скатных кровель. Требования для плоской крыши фиксировано – расположение дымохода на крыше должно быть на расстоянии, составляющем около 50 см до конька.

Стоит учесть, что дымовую трубу необходимо поднимать на 50 см выше самой высокой точки деревянного дома, к которому пристроено помещение под котельную. Если кровля на здании выполнена из горючих материалов, то вывести трубу дымохода через крышу нужно выше конька на 1,5 м. Одно из требований СНиПа гласит, что в случае, если сооружение, отапливаемое печным способом, пристроено к более высокому зданию, то дымовую трубу необходимо выводить за крышу соседнего сооружения.

Инженеры по котельному и каминному оборудованию рекомендуют располагать печную трубу ближе к коньку, объясняя это тем, что в данном варианте только небольшая часть дымохода окажется в зоне холода, что значительно уменьшит вероятность конденсации водяных паров, которые имеются в дымовых газах, в системе дымохода в зимнюю пору. Конденсат может выпасть как внутри дымохода, так и на окончании (устье) трубы либо на зонтике, который защищает ее от атмосферных осадков. Вообще от разных факторов зависит место образования конденсата. Конденсат чрезвычайно опасен тем, что при минусовой температуре образовывает наледь, которая ухудшает качество тяги в котле либо в камине. Кроме всего прочего, если конденсат стекает по наружным стенкам дымовой трубы, то он портит не только внешний вид трубы и кровли, но и сокращает срок службы самой трубы, ее отделки и кровельного материала, потому что в конденсате имеются достаточно агрессивные вещества (при топке дизтопливом – азотная и серная кислоты).

Что касается практичности месторасположения дымохода, соображения могут быть различны. Печная труба, выведенная через крышу с достаточно большим уклоном, превышающим более 25 градусов, в зимнее время года может быть снесена сходом снежных лавин. В данном случае потребуется установка отдельных снегозадержателей. При близком расположении дымохода к краю кровли – возрастает вероятность образования снежных карманов. Рекомендуют выводить трубу через крышу ближе к коньку, где будет гораздо удобнее устроить примыкания и отсутствует вероятность возникновения снежных карманов.

По мнению многих кровельщиков, вывод дымоходной трубы лучше всего произвести через конек. Во-первых, не будет трудностей в выполнении узла примыкания трубы к покрытию, а во-вторых, это гарантирует отсутствие снеговых карманов и вероятность протечки в зоне примыкания будет минимальна. Правда, появиться необходимость в создании стропильной конструкции без несущей коньковой балки либо придется разрывать коньковую балку дымовой трубой, а в местах разрыва устанавливать опоры, что не всегда возможно сделать, если крыша мансардная.

Кровельный «пирог» и дымоход

Одним из наиболее проблемных вопросов – как вывести дымовую трубу через крышу, которая представляет собой конструкцию «пирога», который состоит из гидроизоляции, пароизоляции и теплоизоляции. Основная сложность заключается в том, что для защиты от наружной влаги и водяного пара утеплителя (чаще всего это базальтовая либо стекловата) слои пароизоляции и гидроизоляции должны составлять непрерывное покрытие по всей кровле. И при этом, по требованиям пожарной безопасности согласно СНиП нормативная база гласит, что расстояние от деталей крыши из легковоспламеняющихся материалов до внешней поверхности дымохода должно составлять от 13 см до 25 см (все зависит от типа трубы). Гидроизоляцией и пароизоляцией служат полимерные пленки, которые являются горючими. Мнения специалистов кровельного дела в данном вопросе расходятся. Оптимальным решением остается отделить зону примыкания к дымоходу: стропильными ногами по бокам от трубы, а снизу и сверху от нее – поперечными балками, принятыми тем же сечением, что и стропила. Другими словами, дымоход будет проходить сквозь крышу в коробе. Расстояние от балок и стропил до дымовой трубы принимают исходя из требований СНиП. Зону по периметру дымохода необходимо заполнить негорючим материалом, в качестве которого часто используют каменную вату повышенной плотности. Данный утеплитель не боится влаги, что дает возможность обойтись без гидроизоляции и пароизоляции в зоне вокруг дымохода.

Узел примыкания гидроизоляционной и пароизоляционной пленки к коробу для трубы обустраивают следующим способом: надрезают полотна «конвертом» и доводят края до поперечных балок либо до стропил, фиксируя скобами либо гвоздевым боем. Затем гидроизоляцию прижимают брусками обрешетки и контробрешетки, а пароизоляцию прижимают основанием-каркасом для отделочного материала мансардного помещения. Для максимальной защиты утеплителя от влаги, рекомендуется места примыканий пленки к деревянным составляющим короба герметично уплотнять клеевым составом либо специальными лентами. Все же угроза нарушения циркуляции воздуха под кровлей остается. Чтобы избежать этого, необходимо ниже и выше по скату приспособить подходящие для данного покрытия вентчерепицы, аэрационные решетки либо им подобные вентиляционные детали.

При использовании широкой трубы в качестве дымоотвода, рекомендуется выше по скату обустроить разуклонку – небольшую собственную кровлю, которая будет отводить воду и снег от дымохода.

Другой способ организации прохода дымоходной трубы через крышу предполагает использование специальных металлических комплектов. Деталь, которая включает в себя некоторое количество комплектующих, каждая из которых выполняет свое определенное предназначение, называется разделкой либо модульным дымоходом. Модульный дымоход из нержавеющей стали состоит из следующих деталей:

— дефлектор, который представляет собой аэродинамическое устройство, использующее поток поднимающегося горячего воздуха, для усиления тяги в дымоходе;

— хомут под стяжки, поскольку труба может оказаться высокой и потребуется дополнительное закрепление;

— юбка, которая защищает место прохода от осадков, потому что диаметр трубы несколько меньше стального фартука, через который она проходит;

— кровельный проход, который представляет собой металлический лист с приваренным фартуком, что укладывается на крышу.

Вышеописанная конструкция на крышах, которые покрыты современными кровельными материалами (например профнастилом), хорошо вписывается в общий вид, создавая при этом меньший проем в материале покрытия.

Стоит знать, что согласно требованиям СНиПа в отношении применения стальных труб для обустройства дымоходов, допускается использовать металл исключительно в том случае, если температура газов, выходящих через дымоход, не более 500°С. Металлический дымоход для печей, которые топятся углем, использовать категорически запрещено. Дымоходы деревянных домов, где производится топка торфом либо дровами, должны быть предусмотрительно оборудованы искроуловителями, изготовленными из металлической сетки с сечением 5х5 мм.

Расстояние от сэндвич дымохода до деревянных конструкций

Каким должно быть расстояние от дымохода до сгораемых конструкций?

При устройстве дымохода необходимо соблюдать ряд требований и правил противопожарной безопасности, так как дымоход проходит сквозь потолок и крышу, где в обязательном порядке присутствуют элементы деревянных конструкций.

Следуя пожарным нормативам следует отступать от пламени, то есть внутренней поверхности трубы до сгораемых конструкций расстояние, равное 380 мм (38см).

А от внешней поверхности трубы до границы сгораемых конструкций должно быть не менее 130 мм (13см).

В соответствии с этими замерами и следует делать отверстие для дымохода.

Зазор между потолком и трубой должен быть забит негорючей теплоизоляцией, чтобы по максимуму сократить теплопотери. Снизу теплоизоляция подшивается листом железа.

Это расстояние, бывалые печники называют “от дыма” Отсчет ведется от стенки дымового канала печной трубы, до края сгораемых конструкций.

Это расстояние регламентируется нормативным документом СНиП 41-01-2003, а в частности его разделом 6.6 “Печное отопление” и его подразделами.

Печные трубы бывают двух основных видом – кирпичные и металлические. При проходе через перекрытия деревянной трубы делается разделка (распушка) (расширение внешних размеров трубы, при сохранении тех же размеров дымохода) а при проходе железной делается проходка в виде гильзы выполненной из негорючего материала.

Эти детали печи как раз и призваны “отдалить” дымоход от сгораемых конструкций (например деревянных потолочных перекрытий.

Расстояние “от дыма” до сгораемого материала в печной трубе, должно быть по нормативу 500 миллиметров, как раз в том случае если материалы сгораемые. И допускается 380 миллиметров, в том случае если те же сгораемые материалы защищены слоем штукатурки толщиной не менее 2,5 сантиметров с армированием металлической сеткой.

Высота разделки над и под перекрытием должна быть не менее 70 миллиметров.

Разделка дымохода не должна быть жестко зафиксирована с перекрытием. Это потому что деревянный дом все равно будет водить (садиться) и плохо если потолок деформирует кладку, а это и щели и выход газов и возможно даже искр, со всеми вытекающими. Лучше сделать расстояние и утеплить минватой или керамзитом.

На кровле здания, расстояние от наружного края дымовой кирпичной трубы до сгораемых конструкций должно быть не менее 130 миллиметров, а от керамической не менее 250 миллиметров.

Верхний край самой печи, так же должен быть на регламентированном расстоянии от потолка.

Так если над кирпичной печью потолок не защищен штукатуркой, то расстояние от ее верхней части до деревянных конструкций должно быть не менее 35 сантиметров при периодической топке и не менее метра для печей длительного горения. Если потолок оштукатурен, 25 и 70 сантиметров соответственно.

Для железных печей не менее 80 сантиметров под оштукатуренным потолком и 120 сантиметров под не оштукатуренным потолком.

И еще, одно очень важное замечание! Никогда соединение труб не должно приходится на плоскость перекрытия! Более того, такое соединение разных фрагментов трубы не должно быть ближе к перекрытию чем на 30 сантиметров, хоть сверху, хоть снизу.

Руководство по монтажу и эксплуатации дымоходов

4. Требования по установке и монтажу систем дымоходов, газоходов

Монтаж систем дымоходов должен осуществляться квалифицированными работники в соответствии с Правилами пожарной безопасности в Российской Федерации ППБ 01-93, СНиП 2.04.05-91* “Отопление, вентиляция, кондиционирование”, Правилами производства работ по ремонту печей и дымовых каналов, настоящим руководством и рекомендациями производителя.

Для каждого теплогенерирующего аппарата следует, как правило, устраивать собственный дымовой канал. Допускается к одному дымовому каналу присоединять несколько теплогенерирующих аппаратов. При этом места врезки соединительных патрубков в дымовой канал обязательно должны находиться на разной высоте (не ближе 1 м).

Дымовые каналы выполняются вертикальными без уступов и горизонтальных участков. При необходимости допускается выполнять не более двух отклонений от вертикали на угол не более 30° с относом не более 1 м, чтобы обеспечить удобство и эффективность чистки канала через оголовок. При наличии люков для прочистки в непосредственной близости от изгиба канала допускается увеличивать угол отклонения канала от вертикали до 45°, а относ – до 1,7 м.

В нижней части дымового канала должен находиться карман глубиной 250 мм для сбора уносимых с дымом частиц золы.

Общая высота дымового канала от колосника теплогенерирующего аппарата до устья трубы должна быть, как правило, не менее 5м, что обеспечивает необходимое разрежение и создает тягу. В бесчердачных зданиях при условии обеспечения устойчивой тяги высота дымового канала может быть принята менее 5 м.

Возвышение дымовых труб над кровлей здания следует принимать:

• не менее 1200 мм над плоской кровлей,
• не менее 500 мм над коньком кровли или парапетом – при расположении дымовой трубы на расстоянии до 1,5 м от конька или парапета,
• не ниже уровня конька кровли или парапета при расположении дымовой трубы на расстоянии от 1,5 до 3 м от конька или парапета,
• не ниже линии, проведенной от конька вниз под углом 10° к горизонту – при расположении дымовой трубы от конька или парапета более 3 м.

Отступ от элементов строения и обрешетки при прохождении дымового канала через перекрытия и кровлю должен составлять:

• для труб с изоляцией – 130 мм,
• для труб без изоляции – 300 мм.

Устанавливать одностенные системы дымоходов рекомендуется не ближе 1 метра от стен и горючих поверхностей (дерево, обои и т.д.), на минимальном расстоянии от имеющегося дымохода (при его наличии), а свободное расстояние должно быть не менее 1,25 м. Расстояние до горючих поверхностей может быть сокращено до 200 мм при использовании утеплённых систем дымоходов или если горючие материалы покрыть штукатуркой толщиной 25 мм или металлическим листом поверх слоя теплоизоляционного материала.

Места соединения элементов системы дымоходов обязательно должны находиться вне потолочных перекрытий. Конструкции зданий из горючих и трудногорючих материалов, примыкающие к дымовым каналам, следует защищать от возгорания путем выполнения разделок и отступов в соответствии со СНиП 2.04.05-91.

В чердачных помещениях не допускается устройство горизонтальных дымоходных каналов, а также отверстий для чистки дымовых каналов.

В зданиях с кровлями из горючих материалов на дымовых каналах должны быть установлены искроуловители из металлической сетки с отверстиями не более 5×5 мм. Обслуживание и чистка дымовых каналов от сажистых отложений должна выполняться специалистами, имеющими лицензию на данный вид деятельности не реже 2-х раз в год.

При прохождении канала через неотапливаемое помещение или вне здания канал следует выполнять из труб с теплоизоляцией.

Крепление элементов систем дымоходов к строительным конструкциям здания должно осуществляться с помощью кронштейнов или хомутов-кронштейнов.

ВНИМАНИЕ! В СЛУЧАЕ УСТАНОВКИ ДЫМОХОДА В ПОМЕЩЕНИЯХ ОРГАНИЗАЦИЙ ИЛИ ЮРИДИЧЕСКИХ ЛИЦ УСТАНОВКУ ДЫМОХОДА НЕОБХОДИМО СДАТЬ ПО АКТУ ПРЕДСТАВИТЕЛЮ ПОЖАРНОЙ ОХРАНЫ.

УСТАНОВКА: установку и монтаж дымохода необходимо проводить с соблюдением требований настоящего руководства, действующих норм и правил пожарной безопасности.

Устанавливать дымоход рекомендуется не ближе 1 метра от стен и горючих поверхностей (дерево, обои и т.д.), на минимальном расстоянии от имеющегося дымохода (при его наличии), а свободное расстояние должно быть не менее 1,25 м. Расстояние до горючих поверхностей может быть сокращено до 200 мм, если горючие материалы покрыть штукатуркой толщиной 25 мм или металлическим листом поверх слоя теплоизоляционного материала.

Какое безопасное расстояние от дымохода до деревянной стены

Ответить односложно на этот вопрос невозможно, т.к. существует несколько видов дымоходных систем – в этой статье мы рассмотрим самые популярные. Данные, приведенные ниже, указаны для дымоходов, применяющихся для твердотопливных приборов (дрова, уголь, брикеты, пеллеты).

Изначально нужно понять о каком дымоходе и из какого материала идет речь. Здесь можно выделить три категории:

1. Одноконтурные (или «голые») металлические дымоходы
2. Металлические сэндвич-дымоходы
3. Керамические дымоходы

Для одноконтурных труб безопасное расстояние до деревянной стены равно расстоянию, применяемому в отношении отопительных приборов:

• 500 мм. если стена ничем не защищена,
• и min 250 мм. – если защитить стенку, например, панелями Минерит или Фламма.

Минерит и Фламма — это фиброцементные плиты, обладающие высокими гидроизоляционными и огнеупорными свойствами. Применяются в качестве экранов для защиты пола и стен от горячих печей и каминов.

Сэндвич-дымоходы имеют слой изоляции, который значительно понижает температуру на наружном контуре трубы – как правило она не превышает 120-130 о С. При использовании таких дымоходов минимальное расстояние до деревянной стены может составлять 200 мм. Установить трубу ближе возможно только при условии изоляции стены не горючими материалами.

Керамические дымоходы нагреваются меньше всего. Снаружи керамический блок еле теплый, поэтому устанавливать такой дымоход к деревянной стене можно практически вплотную.

Согласно пункту «6» руководства по эксплуатации керамического дымохода Шидель минимальное расстояние между оболочкой и горючими конструкциями:

• ≥50 мм – для t до 400˚С (внутри дымохода)
• ≥100 мм – для t до 600˚С и банных печей.

Защищает ли труба типа «сэндвич» от пожара?

Защищает ли труба типа «сэндвич» от пожара?

Трубы дымохода, которые проходят через чердак и второй этаж иногда называются “теплыми” или еще “сэндвич”. Они и правда, имеют слоеную конструкцию. Внутри труба из нержавеющей стали. Через нее и проходят дымовые газы от печки. Вокруг внутренней трубы – слой изоляции. Он из специального материала на основе базальтовых пород и вермикулита. Эти породы выдерживают высокую температуру. При нагревании слой изоляции не воспламеняется и не выделяет неприятных запахов. НО! Не следует “сэндвич” ставить первым модулем от камина или печи. На выходе из печи температура очень высокая и даже такой негорючий материал как вермикулит может “спекаться”, выделять запах. Из-за изоляции двухконтурная труба и называется “теплой”, потому что она не дает металлическим трубам дымохода быстро остывать от наружного воздуха. Поэтому водяные пары, которые присутствуют в дымовых газах, не охлаждаются и не оседают на стенках трубы дымохода вместе с сажей. То есть, уменьшается образование конденсата. Именно для того, чтобы не скапливался конденсат, и служат такие трубы.
Дымоход, имеющий такую слоеную конструкцию, улучшает работу печки. Он быстро прогревается и печка быстрее выходит на нужный режим. У трубы – круглое сечение, которое является лучшей формой для прохождения газов. Нет различных завихрений, как в прямоугольных каналах кирпичных дымоходов. Поэтому лучше тяга.
Существуют нормы, которые определяют минимальные расстояния от трубы дымохода и печки до деревянных легко возгораемых конструкций. Поэтому, если нет возможности их соблюсти, используется дополнительная защита. Например, следует изолировать потолок и стены около печки (изолирующий материал можно закрыть защитными стальными экранами). Если не далеко от трубы “сэндвич” проходят деревянные балки – их тоже необходимо изолировать.

Но и при наличии дополнительной защиты есть соответствующие требования к минимальным расстояниям, которые нарушать нельзя. Себе дороже!

ТРУБЫ ТИПА “СЭНДВИЧ” НЕ ПРЕДНАЗНАЧЕНЫ ДЛЯ ЗАЩИТЫ ОТ ПОЖАРА!

Настоятельно рекомендуем ознакомиться с информацией по монтажу дымохода.

Монтаж выполнять согласно СНиП 41-01-2003, особенно следует обратить внимание на следующую информацию: «Размеры разделок и отступок у печей и дымовых каналов»

Требования к дымоходам

Большая часть пожаров в частном секторе происходит от неисправного печного оборудования. Ежегодно перед началом отопительного сезона и ежемесячно в сезон топки необходимо проверять состояние дымоходов, разделок, отспупок, предтопочного листа и пр.
Очищать дымоходы и печи от сажи надо регулярно, так как на стенках дымовой откладывается значительный слой сажистых отложений (пепел, пыль, смола).
Дымоходы проверяются следующим способом: желательно днем в ясную погоду затопить печь и в чердачном пространстве провести осмотр дымоходов. Там где просачивается дым, там щели, которые надо устранить. Чтобы щели в дымоходе были хорошо заметны его регулярно следует белить. На белой поверхности вы легко заметите пятна сажи, выходящей с дымом их щелей.
Предтопочный лист должен быть размерами не менее 0,5 х 0,7 м. и располагаться длинной его стороной вдоль печи.

При эксплуатации печного отопления запрещается:
• оставлять без присмотра топящиеся печи, а также поручать надзор за ними малолетним детям,
• располагать топливо, другие горючие вещества и материалы на предтопочном листе,
• применять для розжига печей бензин, керосин, дизельное топливо и другие ЛВЖ и ГЖ,
• топить углем, коксом и газом печи, не предназначенные для этих видов топлива,
• перекаливать печи.

Следующие требования пожарной безопасности к системам отопления имеют большую значимость. Соблюдение их гарантирует долгий срок жизни и эксплуатации оборудования и здания.

При хранении грубых кормов в чердачных помещениях следует предусматривать:
• кровлю из негорючих материалов,
• защиту деревянных чердачных перекрытий и горючего утеплителя от возгорания со стороны чердачных помещений глиняной обмазкой толщиной 3 см по горючему утеплителю (или равноценной огнезащитой) или негорючий утеплитель,
• предохранение электропроводки на чердаке от механических повреждений,
• ограждение дымоходов по периметру на расстоянии 1 м.

Золу и шлак, выгребаемые из топок, должны быть пролиты водой и удалены в специально отведенное для них безопасное место.

Требования к дымовым трубам:
• Высоту дымовых труб от колосниковой решетки до устья следует принимать не менее 5 м.
• Высота части дымовой трубы, выступающей над кровлей, должна составлять не менее 0,5 м – над плоской кровлей и над коньком кровли,
• Устья дымовых труб следует защищать от атмосферных осадков,
• Зонты, дефлекторы и другие насадки на дымовых трубах не должны препятствовать свободному выходу дыма.
• Дымовые трубы для печей на дровах и торфе на зданиях с кровлями из горючих материалов следует предусматривать с искроуловителями из металлической сетки с отверстиями размером не более 5х5 мм.

Требования к разделкам:
• Размеры разделок печей и дымовых каналов с учетом толщины стенки печи следует принимать равными 500 мм до конструкций зданий из горючих материалов и 380 мм – до конструкций, защищенных негорючими материалами,
• Разделка должна быть больше толщины перекрытия (потолка) на 70 мм. Опирать или жестко соединять разделку печи с конструкцией здания не следует,
• Разделки печей и дымовых труб, установленных в проемах стен и перегородок из горючих материалов, следует предусматривать на всю высоту печи или дымовой трубы в пределах помещения. При этом толщину разделки следует принимать не менее толщины указанной стены или перегородки,
• Зазоры между перекрытиями, стенами, перегородками и разделками следует предусматривать с заполнением негорючими материалами.

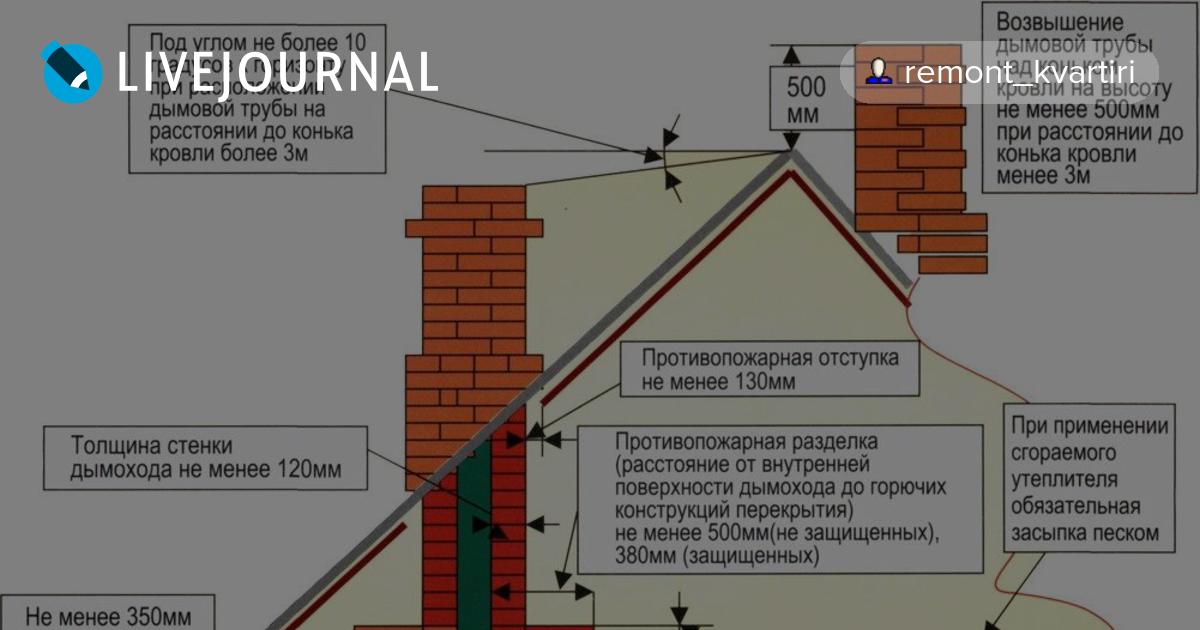

Требования к отступкам — пространство между наружной поверхностью печи, дымовой трубы или дымового канала и стеной, перегородкой или другой конструкцией здания:
• Расстояние от наружных поверхностей кирпичных или бетонных дымовых труб до стропил, обрешеток и других деталей кровли из горючих материалов следует предусматривать в свету не менее 130 мм,
• от керамических труб без изоляции – 250 мм,
• при теплоизоляции с сопротивлением теплопередаче 0,3 м2 • °С/Вт негорючими или трудногорючими материалами – 130 мм,
• Пространство между дымовыми трубами и конструкциями кровли из негорючих и трудногорючих материалов следует перекрывать негорючими кровельными материалами.

Теги: #Расстояние от сэндвич дымохода до деревянных конструкций

Новости — МО Малопургинский район

Пожарная безопасность в отопительный сезон

Необходимо соблюдать следующие требования пожарной безопасности при эксплуатации печного отопления:

— перед началом отопительного сезона печи и дымоходы необходимо прочистить, отремонтировать и побелить, заделать трещины;

— перед началом отопительного сезона каждую печь, а также стеновые дымовые каналы в пределах помещения, и особенно дымовые трубы на чердаке надо побелить известковым или глиняным раствором, чтобы на белом фоне можно было заметить появляющиеся черные от проходящего через них дыма трещины;

— печь, дымовая труба в местах соединения с деревянными чердачными или междуэтажными перекрытиями должны иметь утолщение кирпичной кладки — противопожарную разделку. Не нужно забывать и про утолщение стенок печи;

— чрезвычайно опасно оставлять топящиеся печи без присмотра или на попечение малолетних детей. Нельзя применять для розжига печей горючие и легковоспламеняющиеся жидкости;

— любая печь должна иметь самостоятельный фундамент и не примыкать всей плоскостью одной из стенок к деревянным конструкциям. Нужно оставлять между ними воздушный промежуток – отступок;

— на деревянном полу перед топкой необходимо прибить металлический (предтопочный) лист размерами 500Х700 мм;

— расстояние от топочной дверки до противоположной стены должно быть не менее 1250 мм;

— минимальные расстояние от уровня пола до зольников 140 мм;

— дымовые трубы должны быть вертикальными без уступов из глиняного кирпича со стенками толщиной не менее 120 мм;

— противопожарную отступку (расстояние от наружных поверхностей кирпичных или бетонных дымовых труб до стропил, обрешеток и других деталей кровли из горючих материалов) следует предусматривать в свету не менее 130 мм;

— противопожарная отступка от сгораемых конструкций не менее 260 мм;

— противопожарная разделка (расстояние от внутренней поверхности дымохода до горючих конструкций перекрытия) печей и дымовых каналов с учётом толщины стенки печи следует принимать равными 500 мм до конструкций зданий из горючих материалов и 380 мм – до защищенных конструкций;

— высоту дымовых труб, размещаемых на расстоянии, равном или большем высоты сплошной конструкции, выступающей над кровлей, следует принимать: не менее 500 мм — над плоской кровлей; не менее 500 мм — над коньком кровли или парапетом при расположении трубы на расстоянии до 1,5 м от конька или парапета; не ниже конька кровли или парапета — при расположении дымовой трубы на расстоянии от 1,5 до 3 м от конька или парапета; не ниже линии, проведенной от конька вниз под углом 10° к горизонту, — при расположении дымовой трубы от конька на расстоянии более 3 м;

— чтобы не допускать перекала печи рекомендуется топить ее 2 — 3 раза в день и не более чем по полтора часа;

— за 3 часа до сна топка печи должна быть прекращена;

— чтобы избежать образования трещин в кладке, нужно периодически прочищать дымоход от скапливающейся в нем сажи;

— не сушите на печи вещи и сырые дрова. И следите за тем, чтобы мебель, занавески находились не менее чем в полуметре от массива топящейся печи;

— в местах, где сгораемые и трудно сгораемые конструкции зданий (стены, перегородки, перекрытия, балки) примыкают к печам и дымоходным трубам, необходимо предусмотреть разделку из несгораемых материалов.

ПОМНИТЕ Выполнение мер пожарной безопасности — это залог вашего благополучия, сохранности вашей жизни и жизни ваших близких.

зазоров для дымохода в каменной кладке

Старые камины и дымоходы обычно строились в контакте с горючими веществами.Если они были достаточно массивными или являлись частью каменной стены, стены дымохода толщиной 4 дюйма считались безопасными. Если дымоход имел только один или два дымохода и был построен в деревянном каркасном доме, стены дымохода были построены толщиной 8 дюймов, как и они. прошел через крышу.

Назад к вопросам кода

Указатель обучения
Камин Бакли Рамфорд
Авторские права 1995 — 2014 Джим Бакли
Все права защищены.

Дымоход и горючие материалы

Внутренние одностенные металлические дымоходы

Наши инспекторы ищут открытые внутренние одностенные металлические дымоходы, которые не закрыты постоянно, если они проходят через туалеты, складские помещения или жилые помещения, или где есть поверхность дымохода может контактировать с людьми или горючими материалами.

Мы проверяем наличие внутренних одностенных металлических дымоходов на расстоянии менее 18 дюймов от деревянных каркасных стен или горючих материалов.

Проверка внутренних одностенных металлических дымоходов диаметром 18 дюймов или меньше, которые находятся на расстоянии менее 2 дюймов от негорючих стен, также в нашем списке пунктов наряду с внутренними одностенными металлическими дымоходами диаметром более 18 дюймов, которые меньше более 4 дюймов от негорючих стен.

Существуют определенные типы вентиляционных отверстий, которые могут быть расположены рядом с горючими материалами.

Вентиляционные отверстия типа B

Вентиляционные отверстия типа B подходят только для перечисленных в списке, оборудованных вытяжным колпаком, газовых приборов, включая большинство бытовых систем отопления и горячего водоснабжения.

Их нельзя использовать со следующими приборами:

• дровяные приборы, такие как камины и дровяные печи;
• мусоросжигательных заводов;
• мазутное оборудование;
• оборудование угольное;
• любое устройство, которое сжигает что-либо, кроме сжиженного нефтяного или природного газа; или
• любой прибор, выделяющий дымовые газы с температурой более 480 ° F (249 ° C).

Вентиляционные отверстия типа B должны быть оборудованы собственными специальными заглушками для дымохода.Если колпачок поврежден или утерян, его нельзя заменять чем-то, не рекомендованным производителем. Зазор, необходимый для горючих материалов, указан на внешней металлической поверхности дымохода и обычно составляет 1 или 2 дюйма.

Вентиляционные отверстия типа L

Вентиляционные отверстия типа L предназначены для вентиляции одобренных нефтяных и газовых приборов, которые производят дымовые газы вытяжного колпака, температура которых не превышает 570º F или 926º F в течение 10 минут в течение более 10 минут. -пожарная ситуация.Минимальный зазор от горючих материалов обычно составляет 3 дюйма. Вентиляционные отверстия типа L не следует использовать для вентиляции угольных или дровяных приборов.

Может быть трудно определить разницу между вентиляционными отверстиями типа L и типа B, потому что они сделаны из одинаковых компонентов, но тип вентиляционного отверстия должен быть четко указан на вентиляционном отверстии. Оба имеют двойные стенки, хотя вентиляционные отверстия типа L обычно имеют внутреннюю стенку из нержавеющей стали, а вентиляционные отверстия типа B — нет.

Независимо от типа вентиляционного отверстия мы проверяем следующие дефекты:

• износ внешней стенки, который, вероятно, вызван выходом из строя внутренней металлической футеровки;
• нарушение требований к высоте кровли.Все металлические вентиляционные отверстия должны заканчиваться на высоте не менее 2 футов над поверхностью крыши и всего в пределах 10 футов от вентиляционного отверстия, например, гребня конька крыши;
• недостающие компоненты, например колпак дымохода;
• противопожарные заглушки не установлены ни на верхней, ни на нижней стороне балки, где вентиляционное отверстие проходит через полы или крышу. Противопожарное устройство должно обеспечивать класс огнестойкости, равный или превышающий уровень огнестойкости пола или крыши, через которые проходит вентиляция;
• заблокированные сетки от птиц, часто вызванные замерзанием влаги в более прохладном климате;
• важные балки, стропила или другие несущие элементы конструкции, обрезанные для обеспечения прохождения вентиляционного отверстия.Вентиляционные отверстия также не должны нарушать водопроводные и электрические линии; и
• , является ли вентиляционное отверстие слишком высоким или слишком низким. Производители могут устанавливать требования к минимальной и максимальной высоте для всего вентиляционного узла, например вентиляционного отверстия AirJet Type L, минимальная высота которого составляет 6 футов, а максимальная — 30 футов.

Наши инспекторы могут порекомендовать обеспечить дополнительную коррозионную стойкость для вентиляционных отверстий крышкой из нержавеющей стали, секциями труб с рубашкой из нержавеющей стали или накладками из нержавеющей стали или алюминия и штормовыми воротами. Мы также можем рекомендовать клиентам использовать имеющиеся в продаже присадки к топливу, улучшающие сгорание и нейтрализующие кислоту, чтобы предотвратить повреждение вентиляционных отверстий серной кислотой.

[Проверка вентиляционных отверстий типов B и L, Н. Громицко]

Лучший способ каркасных ферм для проемов дымоходов — SOFTGOODSDESIGN — Association

Каркас крыши иногда строится из палок, включая стропила, которые укладываются в доску. При необходимости их можно переоборудовать, чтобы увеличить проем дымохода по сравнению с 24-дюймовым межцентровым расстоянием, разрезав стропило и сделав коробку из коллекторов и стропил с двойной D для поддержания поддержки крыши. .Фермы — это совсем другая история, так как эти созданные модели никогда не должны сокращаться или уменьшаться. Итак, вы должны предпринять это усилие при строительстве и при проектировании нового дома, чтобы вы могли правильно разместить фермы поперек подготовленного отверстия для дымохода.

Разложите ферму на листе миллиметровой бумаги, обращая внимание на концы фронтона в месте выхода дымохода, а также на любой конец крыши. Отметьте фермы на 24 дюйма по центру, включая концы. Никаких изменений в планировке не требуется, если ширина дымохода меньше 24 дюймов.

Расстояние между фермами для получения отверстия для дымохода шириной от 24 до 48 дюймов за счет фланкирования отверстия дымохода на расстоянии 2 дюймов в дымоходе. Разместите следующую ферму по некоторой формуле: вычтите разделите на 2 и отверстие дымохода из 48 дюймов. В тех, которые расположены по бокам дымохода, например, в случае, если отверстие дымохода имеет ширину 36 дюймов, площадь ферм 6 дюймов, и перезапустите обычный 24-дюймовый

Ваши идеи по размещению ферм для получения отверстия для дымохода шириной от 72 до 48 дюймов за счет включения ферм с двойным D по бокам дымохода.Восстановите интервал 24 дюйма по центру для оставшейся кровли.

Отметьте свои накладки в соответствии с вашими стратегиями, созданными на миллиметровой бумаге. Ураган привязан к крышке на каждой отметке. Уменьшение ферм до места установки ферм с помощью двух помощников и машиниста стрелы, прибивая их гвоздями и закрепляя их двумя на четыре шпильки, прежде чем обшивка крыши будет установлена ​​на место.

Добавьте засыпной каркас для усиления кровли с фермами. Прибейте брус 2 на 4 между ведущими и нижними поясами ферм, обрамляя нижнюю сторону и ведущую часть дымохода.По сути, они играют ту роль, которую играет заголовок в строительстве стропил. Гвоздь добавил секции 2 на 4 пятки фермы, а также пиломатериалы между этими заголовками. Они выполняют роль балки, которая повреждена в оконном или настольном каркасе. Ваши фермы закреплены вокруг отверстия дымохода и, следовательно, самой крыши.

См. Соответствующие

Установка дровяной печи требует безопасного расстояния от потенциальных опасностей. Следуйте инструкциям производителя по защите стен, пола или даже превышайте их.

ДРОВЯНЫЕ печи вырабатывают два вида тепла: излучаемое и кондуктивное.И то, и другое способствует теплу и благополучию, которые вы получаете от огня, но оба несут в себе потенциальную опасность перегрева или даже возгорания всего, что находится слишком близко и слишком долго.

Излучаемое тепло проходит через воздух — это то, что заставляет ваше лицо светиться, когда вы сидите рядом с плитой. Кондуктивное тепло более прямое — например, тепло, которое печь передает поверхности, на которой она сидит.

Излучаемое тепло может превращаться в проводимое тепло, если оно нагревает близлежащую поверхность — скажем, обычную стену — и передает тепло всему, что находится за поверхностью — в случае стены, стойкам за гипсокартоном.

Согласно «Визуальному справочнику по строительству и реконструкции» Чарли Винга (Rodale, 1990, $ 39,95), большая часть тепла от одностенной дровяной печи поступает в виде инфракрасного излучения. Тепло может проникать в горючие материалы, изменять их состав и вызывать воспламенение при более низких температурах. Таким образом, слишком большое количество тепла может привести к возгоранию шпилек еще до того, как вы заметите проблему.

Бетонного пола недостаточно

Вот почему установка дровяной печи так важна, и почему простой установки ее на негорючей поверхности, такой как бетон или кирпич, или рядом с ней может быть недостаточно: она все еще может проводить тепло к теплу. поверхность под ним, и эта поверхность может гореть.

Согласно общепринятому мнению, все горючие материалы — изделия из дерева, незащищенные стены, мебель, дрова, та стопка старых газет, которую вы используете для разжигания огня — должны находиться на расстоянии 36 дюймов от печи. Незащищенная труба печи должна располагаться на расстоянии не менее 18 дюймов от незащищенной стены или потолка.

И если ножки печи обеспечивают зазор менее 6 дюймов, рекомендуется установить от 2 до 4 дюймов пустотелой кирпичной кладки с листом листового металла 28-го калибра под ней.

Защита пола должна выступать как минимум на 12 дюймов от боковых сторон печи и как минимум на 18 дюймов от передней части. Если у вас плита с боковой загрузкой, защита пола должна выступать с этой стороны на 18 дюймов.

Этого зазора должно хватить, чтобы защитить вас от искр и углей. Однако вы должны ознакомиться с инструкциями по установке, прилагаемыми к плите, потому что производитель может рекомендовать более широкую защиту.

Спецификации производителя имеют жизненно важное значение, потому что, по словам Джона Альтмейера, руководителя инспекции кодов в округе Балтимор, это то, на что будут обращать внимание строительные инспекторы, решая, соответствует ли ваша печь нормам.

В интересах здравого смысла и безопасности нет ничего, что могло бы помешать вам превысить рекомендации производителя. Мы думаем, что есть смысл защитить близлежащие стены. Стандартная рекомендация по защите стен — это лист металла 28 калибра, установленный на расстоянии 1 дюйма от стены с негорючими прокладками.

Вы также можете использовать кирпич для стены, если он находится на расстоянии 1 дюйма, с зазорами сверху, снизу и по бокам для обеспечения хорошей циркуляции воздуха.

Как минимум, защита стены должна быть не меньше ширины защиты пола.(Примечание. В старых печах или старых установках в качестве изоляции могут использоваться асбестосодержащие материалы. Если вы собираетесь их удалить, вам понадобится специалист по удалению асбеста, чтобы вырвать их и утилизировать.)

Если вы этого не сделаете. Не хотите класть на пол кирпич, вы можете попробовать использовать плиту.

Доступны плиты для печей

Чарли Льюис из компании Courtland Hardware в Бель-Эйр сказал, что он может заказать плиты для печей у двух производителей. Местный производитель Chesapeake Hearth производит бетонную доску, облицованную плиткой, мрамором или сланцем и отделанную дубом.

Другой производитель, Йодер, в штате Вашингтон, производит аналогичную бетонную плиту с плиточной поверхностью и металлической отделкой. Панели могут быть изготовлены на заказ для установки в углу и одобрены испытательной лабораторией. Цены начинаются примерно от 220 долларов.

Опыт Рэнди, когда он сидел перед печкой в ​​хижине своей семьи и наблюдал, как искры разлетаются достаточно далеко, чтобы опалить ковер, заставляет его рекомендовать не устанавливать ковер от стены до стены вплоть до защиты пола печи. В комнате с печью лучше подойдет деревянный или кафельный пол.

Не забудьте добавить вес

Как бы вы ни устанавливали печь, помните, что вы добавите большой вес на пол. Возможно, вам понадобится укрепить балки внизу. Инженер-строитель или компетентный подрядчик

может посоветовать вам этот вопрос.

После того, как печь установлена, вы можете проверить тепло на близлежащих поверхностях: возложите на них руку. Если вы можете держать руку там, пока печь работает на максимальной мощности, то поверхность не нуждается в дополнительной защите.

Все эти советы — три колонки — могут создать впечатление, будто дровяные печи доставляют больше хлопот, чем они того стоят. Но большинство людей, у которых они есть, любят их, потому что они «не в сети». Они работают независимо от того, есть ли электричество или нет. В полностью электрическом доме это может быть большим преимуществом при отключении электричества в январе.

Рэнди Джонсон — подрядчик по ремонту дома в Балтиморе. Кароль Мензи — автор очерков для The Sun.

Если у вас есть вопросы, советы или опыт, которыми вы можете поделиться по поводу работы над домами, напишите нам по адресу homeworlark.net, или напишите нам через НАЧАЛО РАБОТЫ, The Sun, 501 N. Calvert St., Baltimore 21278. На вопросы, представляющие общий интерес, будут даны ответы в колонке; комментарии, советы и впечатления будут публиковаться в отдельных столбцах.

Дата публикации: 12.01.97

% PDF-1.6 % 79 0 объект > эндобдж xref 79 174 0000000016 00000 н. 0000004346 00000 п. 0000004483 00000 н. 0000004650 00000 н. 0000004775 00000 н. 0000004806 00000 н. 0000005087 00000 н. 0000005119 00000 п. 0000005953 00000 п. 0000006299 00000 н. 0000006646 00000 н. 0000006760 00000 н. 0000007336 00000 н. 0000007968 00000 п. 0000008217 00000 н. 0000008460 00000 н. 0000008537 00000 н. 0000009277 00000 н. 0000009961 00000 н. 0000010714 00000 п. 0000011403 00000 п. 0000012118 00000 п. 0000012595 00000 п. 0000012857 00000 п. 0000013529 00000 п. 0000014348 00000 п. 0000015047 00000 п. 0000015073 00000 п. 0000015145 00000 п. 0000015255 00000 п. 0000015349 00000 п. 0000015390 00000 п. 0000015493 00000 п. 0000015534 00000 п. 0000015660 00000 п. 0000015748 00000 п. 0000015884 00000 п. 0000016042 00000 п. 0000016149 00000 п. 0000016190 00000 п. 0000016327 00000 п. 0000016461 00000 п. 0000016563 00000 п. 0000016604 00000 п. 0000016708 00000 п. 0000016749 00000 п. 0000016867 00000 п. 0000016908 00000 п. 0000017013 00000 п. 0000017054 00000 п. 0000017104 00000 п. 0000017154 00000 п. 0000017204 00000 п. 0000017255 00000 п. 0000017296 00000 п. 0000017347 00000 п. 0000017388 00000 п. 0000017502 00000 п. 0000017543 00000 п. 0000017682 00000 п. 0000017723 00000 п. 0000017836 00000 п. 0000017877 00000 п. 0000017989 00000 п. 0000018030 00000 п. 0000018154 00000 п. 0000018195 00000 п. 0000018327 00000 п. 0000018368 00000 п. 0000018500 00000 п. 0000018541 00000 п. 0000018642 00000 п. 0000018683 00000 п. 0000018788 00000 п. 0000018829 00000 п. 0000018923 00000 п. 0000018964 00000 п. 0000019071 00000 п. 0000019112 00000 п. 0000019229 00000 п. 0000019270 00000 п. 0000019374 00000 п. 0000019415 00000 п. 0000019546 00000 п. 0000019587 00000 п. 0000019697 00000 п. 0000019738 00000 п. 0000019869 00000 п. 0000019910 00000 п. 0000020010 00000 п. 0000020051 00000 н. 0000020101 00000 п. 0000020152 00000 п. 0000020202 00000 н. 0000020252 00000 п. 0000020303 00000 п. 0000020353 00000 п. 0000020403 00000 п. 0000020453 00000 п. 0000020504 00000 п. 0000020555 00000 п. 0000020607 00000 п. 0000020658 00000 п. 0000020709 00000 п. 0000020760 00000 п. 0000020812 00000 п. 0000020863 00000 п. 0000020914 00000 п. 0000020966 00000 н. 0000021016 00000 п. 0000021057 00000 п. 0000021107 00000 п. 0000021148 00000 н. 0000021262 00000 н. 0000021303 00000 п. 0000021443 00000 п. 0000021484 00000 п. 0000021610 00000 п. 0000021651 00000 п. 0000021764 00000 п. 0000021805 00000 п. 0000021927 00000 н. 0000021968 00000 п. 0000022126 00000 п. 0000022167 00000 п. 0000022300 00000 п. 0000022341 00000 п. 0000022443 00000 п. 0000022484 00000 п. 0000022589 00000 п. 0000022630 00000 п. 0000022734 00000 п. 0000022775 00000 п. 0000022884 00000 п. 0000022925 00000 п. 0000023045 00000 п. 0000023086 00000 п. 0000023219 00000 п. 0000023260 00000 п. 0000023417 00000 п. 0000023458 00000 п. 0000023587 00000 п. 0000023628 00000 п. 0000023755 00000 п. 0000023796 00000 п. 0000023908 00000 п. 0000023949 00000 п. 0000024082 00000 п. 0000024123 00000 п. 0000024172 00000 п. 0000024223 00000 п. 0000024276 00000 п. 0000024327 00000 п. 0000024378 00000 п. 0000024427 00000 п. 0000024476 00000 п. 0000024525 00000 п. 0000024574 00000 п. 0000024626 00000 п. 0000024676 00000 п. 0000024726 00000 п. 0000024776 00000 п. 0000024826 00000 п. 0000024876 00000 п. 0000024926 00000 п. 0000024976 00000 п. 0000025026 00000 п. 0000025076 00000 п. 0000025117 00000 п. 0000025166 00000 п. 0000025219 00000 п. 0000025271 00000 п. 0000025312 00000 п. 0000003852 00000 н. трейлер ] >> startxref 0 %% EOF 252 0 объект > поток ?% q *.D: ZXYY

Как установить дымоход дровяной печи через стену или крышу (установка без дымохода)

Краткое руководство по установке без дымохода

1) Начните свою систему с отрезка одностенной стекловидной эмалевой трубы для печи того же диаметра, что и выходное отверстие на плите.

2) Подсоедините переходник одностенной к двустенной, чтобы преобразовать эту одностенную трубу в изолированную двустенную трубу минимум за 150 мм до достижения любой поверхности (потолка или стены).

3) Остальная часть дымоходной системы должна находиться в изолированных двустенных дымоходных трубах только с этого момента.

4) Для внутренних систем, проходящих через территорию, вам потребуются балочные опоры и вентилируемые противопожарные плиты для каждого потолка, через который проходит система.

5) Для наружных систем, поднимающихся вверх за пределы собственности, они должны проходить через стену под углом не более 45 ° с кожухом стены, закрывающим проход через саму стену. Другой отвод 45 ° или тройник можно один раз подсоединить через стену, чтобы повернуть систему в вертикальном направлении.

6) Опоры балок достаточны для поддержки внутренней системы с помощью регулируемых настенных кронштейнов, обеспечивающих опору для внешней системы максимум каждые 2 м.

7) Для внутренних систем необходимы опора для крыши, силиконовая планка и штормовой воротник для безопасного прохода через крышу любого типа.

8) Пройдя через поверхность крыши (внутреннюю) или пройдя линию крыши / желоба (внешняя), системы двойных стен должны достигать минимальной высоты по вертикали 1 м для создания минимального горизонтального зазора 2.3м.

9) Завершите любую систему, выбрав дождевик или защитный козырек.

Что такое установка без дымохода?

Планирование новой системы дымохода поначалу может показаться сложным, но с помощью этого руководства мы надеемся раскрыть тайну создания двустенной системы, подходящей для вашего дома, избежать распространенных ошибок и понять Утвержденный документ J строительных норм на языке, который мы можем все понимаю ( выделено жирным шрифтом ).

Если в вашем доме нет существующего дымохода для установки дровяной печи, необходимо создать новую систему дымохода класса 1 с использованием дымоходных труб с двойной стенкой (или двойной стенкой).Эта система дымохода с двойными стенками будет проходить либо внутри (через этажи здания и выходить через поверхность крыши), либо снаружи (проходит через внешнюю стену и поднимается вверх снаружи здания, очищая линию желоба), в зависимости от ваши предпочтения и комнату, в которой вы хотите разместить новую печь.

Почему мне нужно использовать дымоходы с двойными стенками?

Три основных преимущества запуска дымоходной системы с одностенными трубами заключаются в том, что они связаны с традиционной эстетикой дровяных горелок, могут выдерживать температуры, возникающие в выходном патрубке из-за эмали, и отводят много тепла наружу. трубы, увеличивая тепловую мощность печи.Однако именно по этой причине небезопасно и даже незаконно пропускать одностенную трубу через стену, потолок или крышу, поскольку внешняя поверхность станет слишком горячей и может передать это тепло в близлежащие горючие материалы, такие как балки и т. Д. обстановка.

Именно здесь вступает в действие дымоход с двойными стенками. Как следует из названия, эти трубы имеют отдельные внутреннюю и внешнюю оболочки со слоем изоляции между ними, чтобы предотвратить передачу тепла к внешнему краю трубы, что делает их безопасными для прохода через любую поверхность и соответствует Утвержденному Документу J действующих Строительных норм. Сохраняя газы в дымоходе теплыми, это способствует продолжению подъема вытяжки и предотвращает отрицательное воздействие более холодного воздуха снаружи на эту

Как запустить вашу систему изолированного дымохода

Независимо от того, какую систему дымохода вы собираетесь создать, все они должны начинаться с отрезка стекловидной эмалированной трубы для печи с одинарными стенками. Это будет иметь тот же внутренний диаметр, что и у выпускного кольца вашей печи (5 дюймов или 6 дюймов стандартные, но может быть 7 или 8 дюймов), и будет паз внутри воротника через охватываемый патрубок на нижнем конце труба .И узкий охватываемый патрубок должен находиться только внизу трубы, а не наоборот, независимо от того, подходит ли он лучше в перевернутом виде, так как вы не сможете подключить одинарный переходник к двустенному переходнику не на тот конец. . Диаметр выходного патрубка — это минимальный диаметр для всей системы дымохода, и вы никогда не сможете уменьшить его . Просто закройте это соединение термостойким цементом или силиконовым герметиком с температурой не менее 1200 ° C. Для этой работы мы поставляем продукцию ведущих мировых брендов, таких как Vitcas, Kos и Envirograf.

Можно пропустить этот шаг и подсоединить дымоход с двойными стенками непосредственно к выходному фланцу с помощью переходника, однако со временем это может потускнить отделку трубы с двойными стенками из нержавеющей стали или полностью удалить покрытие с черной трубы с двойными стенками.

Также важно помнить; горячие газы хотят подниматься вверх, поэтому прямая вертикальная длина в начале системы способствует этому. Чем раньше ваши газы попадут в изгиб дымохода, тем меньше они смогут пройти через него, не накапливая сажу и, возможно, не оседая обратно в дымоход, поэтому выход через верхний выход печи идеален, но вы можете выйти через задний выход. при необходимости через одностенный тройник 90 °.

Какой адаптер двойной стены вам нужен?

От печи можно использовать столько одностенных труб, сколько требуется (но должно быть сведено к минимуму), но вы должны переоборудовать из этой трубы в изолированную дымоходную трубу с двойными стенками как минимум на 6 дюймов (150 мм) до достижения нижней стороны вашей потолок / крыша или внутри стены .

Важнейшие строительные нормы, которые следует учитывать на данном этапе, касаются внутреннего диаметра вашей дымовой системы. Минимальный внутренний диаметр дымоходной системы при достижении секции с двумя стенками составляет 6 дюймов (150 мм). легко достигается путем выбора правильного переходника с одинарной на двойную стенку.Распространенное заблуждение состоит в том, что система увеличивает при преобразовании одностенного дымохода в двустенный просто из-за изменения общего размера трубы, но это неверно. Нас интересует только внутренний диаметр системы, поэтому для поддержания одинакового диаметра во всем (например, от 5 до 5 дюймов) вам потребуется переходник с одинарной на двойную стенку и для увеличения диаметра (например, с 4 до 5 дюймов, 5 дюймов). до 6 дюймов и т. д.) только тогда вам потребуется переходник с увеличивающейся одинарной стенкой на двустенную.

Единственное исключение из этого правила — печи, одобренные DEFRA.Из-за более чистого горения этих моделей , только им разрешено оставаться 5 дюймов в диаметре для всей системы дымохода и при этом соответствовать Утвержденному Документу J Строительных норм.

Теперь, когда ваша система запущена правильно и вы успешно осуществили переход с одностенных труб на двухстенные с изоляцией, вы должны спланировать маршрут, по которому будет проходить дымоход; внутреннее, внешнее или их сочетание.

Как установить дымоход дровяной печи через стену (внешний)

Первая распространенная ошибка, допущенная при установке дымохода дровяной печи через стену, заключается в том, что вы можете выйти из задней части печи и пройти горизонтально, прямо через стену наружу.Это неверно, поскольку не должно быть горизонтальных участков общей длиной более 150 мм в дымоходной системе. или 90 ° (прямой угол) поворотов . Опять же, это происходит из-за того, что горячие газы должны подниматься, и, если они вынуждены двигаться в горизонтальном направлении, они теряют свое тепло, откладывают сажу в трубе, врезаются под прямым углом, как преграда, и оседают обратно в систему.

В соответствии со строительными нормами тройник 90 ° (или колено) можно использовать только непосредственно в заднем выпуске печи и нигде больше в системе.Все изгибы не могут превышать 45 ° , чтобы газы продолжали свободно подниматься, и используйте их экономно, так как вы ограничены максимум 4 оборотами на систему .

Есть 4 элемента Twin Wall, необходимых для безопасного прохождения вашей системы через внешнюю стену; Стенная гильза 45 °, две отделочные пластины и фиксированная или регулируемая длина трубы с двойными стенками, достаточной длины, чтобы проходить сквозь стену при подъеме под критическим углом 45 °. Рукав защищает как трубу, так и материал стены от теплового расширения трубы, а пластины убирают все внутри и снаружи.Это применимо только для прохода через стандартные негорючие стены полости. Если стена состоит из горючих материалов (например, деревянная конструкция, , вы должны предусмотреть безопасный зазор по всей длине дымохода 60 мм , хотя это зависит от марки используемой двойной стены).

Теперь, когда ваша система Twin Wall успешно покинула территорию, нам нужно повернуть систему вертикально, что легко достигается с помощью (в идеале) тройника 135 ° и съемного колпачка или колена 45 °.Преимущество тройника и заглушки заключается в том, что он обеспечивает необходимый доступ к внешнему участку дымохода для очистки и слива конденсата и дождевой воды. Колено 45 ° не обеспечивает такого доступа.

Для оптимальной мощности вашей печи и соответствия строительным нормам общая длина вашей дымоходной системы должна составлять не менее 4,5 м. от выпускного отверстия печи до дождевого колпака. Это не представляет проблемы для дымоходов в двухэтажных домах, но необходимо учитывать при более коротких установках, таких как зимние сады и летние домики.В зависимости от длины дымохода, выбранного для прохода через стену, определяется, насколько далеко система будет располагаться от внешней поверхности. Довольно часто расстояние между внешней поверхностью стены и трубой составляет всего 50-80 мм в эстетических целях и используется с самыми короткими (и дешевыми) настенными кронштейнами.

Есть два важных момента, которые следует учитывать при расчете длины дымохода с двойными стенками, необходимого для успешного (и законного) запуска системы за пределами стены вашего дома; 1) общая высота готового дымохода 2) нужно ли обходить препятствия, такие как окна или нависающие потолки? Помните, что строительные нормы допускают не более 4 витков во всей дымовой трубе, и 2 из них уже были заняты (до и после прохождения сквозь стену), поэтому вы можете использовать только 2 дополнительных колена для создания смещения вокруг препятствия, обычно желобов. / Софит.Если вы обнаружите, что у вас есть другие препятствия, то дымоход, к сожалению, придется переставить.

Единственная форма поддержки, обычно необходимая для внешней системы двойных стен, — это регулируемые или фиксированные настенные кронштейны, прикрепляемые к внешней стене здания и фиксирующие систему дымохода не более чем через каждые 2 м. Эти кронштейны могут быть либо зафиксированы на расстоянии 50 мм, либо регулироваться, например, 50-80 мм, 80-130 мм, 130-210 мм (это расстояние от стены до трубы) или еще длиннее, но для длинных внешних участков длиной 4 м и более настоятельно рекомендуется закрепить Регулируемая опора основания в нижней части системы в качестве дополнительного якоря для длинного участка двойной стены выше в дополнение к кронштейнам.Для поддержки дымохода за линией крыши есть выбор оттяжных тросов, распорок и структурных фиксаторов.

Насколько высоко должна подниматься дымовая система?

Последний аспект вашей системы дымохода — обеспечение необходимой общей высоты и выбор подходящего вывода…

Для внешней системы двойных стен, поднимающейся вверх по любой стене, кроме фронтона, вы должны учитывать два требования строительных норм:

• Дымоход должен подниматься достаточно высоко, чтобы образовался 2. Горизонтальный зазор 3 м между верхом последнего отрезка трубы и поверхностью крыши

И

• Он должен подниматься не менее чем на 1000 мм после прохождения линии крыши / перекрытия / желоба (в основном, самой нижней части поверхности крыши) ИЛИ до уровня конька

При подъеме по фронтону все вышесказанное применимо, но с одной оговоркой:

• Если система проходит край крыши в пределах 600 мм от самого конька, то система должна подниматься как минимум на 600 мм над этим коньком

Пара дополнительных моментов, которые часто возникают в связи с соседними зданиями и слуховыми окнами:

a) Если система выглядит из-за окончания ниже окна в скатной крыше или в пределах 2.3 м по горизонтали от любого открываемого окна, солнечного света или слухового окна, тогда вы должны выдвинуть систему на 1000 мм над окном

b) Любые соседние здания в пределах 2,3 м от вашей дымовой системы, к сожалению, также должны быть расчищены. Дымоход должен подниматься как минимум на 600 мм над самой высокой точкой соседнего здания

И, наконец, просто закрепите дождевик, защитный кожух или любой другой терминал Twin Wall, доступный в вашем ассортименте Twin Wall. Их довольно легко понять, но имейте в виду, что дождевик не является водонепроницаемым, а капюшоны Anti-Wind рекомендуются только для более длинных систем, которые создают достаточную тягу и расположены на открытых или открытых участках, таких как склоны холмов, на открытой местности. или набережные.

Как установить дымоход дровяной печи через крышу (внутренний)

Типичная внутренняя система дымохода с двумя стенками начинается идентично системе наружного дымохода от воротника печи до переходника с двумя стенками, как описано выше. Однако с этого момента мы не проходим сквозь стену, а, скорее, поднимаемся вверх по этажам здания, чтобы в конечном итоге выйти через поверхность крыши.

Для каждого перекрытия / балки, через которые вы собираетесь пройти, необходимо приобрести 3 основных компонента; 2 вентилируемые противопожарные плиты и балочная опора.Вентилируемые противопожарные плиты , которые иногда продаются как «противопожарные прокладки», должны быть прикреплены к потолку или полу всякий раз, когда система выходит и / или входит в жилое пространство . В основном это сводится к тому, что эти плиты требуются везде, кроме пола чердака, но даже там это рекомендуется. А почему вентилируемые тарелки? Это необходимо для того, чтобы холодный воздух мог проходить между этажами, сохраняя внешние края дымохода как можно более прохладными, но при этом задерживая возможное распространение огня. Твердые противопожарные плиты предназначены только для газовых систем. . И, как следует из названия, опора балки прикручивается к каждой балке и образует кронштейн для системы примерно через каждые 2,5 м. Следовательно, в типичном двухэтажном доме вам потребуются 4 вентилируемые противопожарные плиты и 2 опоры балки.

Независимо от того, какой тип системы устанавливается, любые стыки между трубами должны быть доступны и не должны быть заглублены в стены или балки, а двойная стена должна быть заключена в коробку или в клетку на верхних этажах.

Самая эффективная форма дымохода — это вертикальный внутренний дымоход, однако у вас есть до 4 изгибов или поворотов внутри системы, если вам нужно преодолеть препятствие на пути в виде колен 45 ° ( никогда 90 ° ), а на стропилах следует использовать опору для крыши в качестве окончательной формы опоры.

Пришло время пропустить дымоход с двойными стенками через поверхность крыши, и для этого есть три важных этапа:

Во-первых, помните, что вокруг всех двустенных дымоходов должно быть безопасное расстояние до горючих материалов, поэтому для трубы с двойными стенками 6 дюймов потребуется отверстие размером прибл.320 мм в поперечнике (зазор 60 мм + внешний диаметр трубы 200 мм + зазор 60 мм).

Во-вторых, очень важно правильно выбрать оклад для вашей крыши. Сам Flashing представляет собой конус из силиконовой или EPDM-резины, который находится на основании (традиционно свинцовом, но в наши дни, скорее, из алюминия) и может быть обрезан, чтобы плотно обхватить дымоход, чтобы обеспечить защиту от атмосферных воздействий на крыше. Тем не менее, Flashings не должны сбивать с толку, поскольку они в основном попадают в одну из двух категорий; либо подходит для черепичной / шиферной крыши, либо нет.Облицовка для черепичных крыш имеет большое основание, которое необходимо закрепить под черепицей, тогда как для каждого другого типа кровли (плоская, гофрированная, деревянная и т. Д.) Имеется небольшое основание, предназначенное для крепления на поверхности крыши.

В-третьих, комбинируйте Flashing с Twin Wall Storm Collar, чтобы сидеть прибл. 100 мм над окладом в качестве дополнительного слоя защиты от непогоды.

Насколько высоко должна подниматься дымовая система?

И последний аспект вашей системы дымохода — обеспечение необходимой общей высоты и выбор подходящего вывода…

Для внутренней системы двойных стен, поднимающейся через поверхность крыши, вы должны учитывать все четыре из следующих требований строительных норм:

• Дымоход должен подниматься достаточно высоко, чтобы образовался 2.Горизонтальный зазор 3 м между верхом последнего отрезка трубы и поверхностью крыши

И…

• Он должен подниматься как минимум на 1000 мм один раз через поверхность крыши

ТАКЖЕ РАССМАТРИВАЕТ…

• Если система проходит через поверхность крыши в пределах 600 мм от самого конька, то система должна подниматься как минимум на 600 мм над этим коньком
• Если система выглядит из-за окончания ниже окна в скатной крыше или в пределах 2.3 м по горизонтали от любого открываемого окна, солнечного света или слухового окна, тогда вы должны выдвинуть систему на 1000 мм над окном

И, наконец, просто закрепите дождевик, защитный кожух или любой другой терминал Twin Wall, доступный в вашем ассортименте Twin Wall. Их довольно легко понять, но, пожалуйста, имейте в виду, что дождевик не является водонепроницаемым, а капюшоны Anti-Wind рекомендуются только для более длинных систем, которые создают достаточную тягу и расположены на открытых или открытых участках, таких как склоны холмов, на открытой местности или водные фронты.

Двустенный дымоход — идеально, если у вас нет дымохода для вашей печи

Мало кто может устоять перед очарованием и привлекательностью дровяной печи. Кому не нравится идея прижаться холодной зимней ночью с горячим шоколадом и DVD? Но что делать, если у вас нет дымохода? У вас все еще есть плита вашей мечты? В сегодняшней публикации мы рассмотрим системы дымохода с двумя стенками… решение этой проблемы.

Назначение дымохода

Назначение дымохода, очевидно, состоит в том, чтобы позволить дыму и дымовым газам безопасно выходить из здания.До современных систем центрального отопления предпочтительным методом отопления дома был открытый огонь. Однако в большинстве современных и новых домов дымоходы отсутствуют.

Дровяная или многотопливная печь сжигает твердое топливо, и для ее правильной и безопасной работы потребуется дымоход или дымовая труба. Домовладельцы с более старыми домами обычно предпочитают выламывать камин и устанавливать облицовку дымохода в существующий дымоход. Поскольку комплекты футеровок обычно стоят 300-600 фунтов стерлингов, это относительно дешевое средство обеспечения безопасной и эффективной работы печи.Но что делать, если у вас нет дымохода?

Системы дымохода с двумя стенками

Практически во всех случаях, когда нет дымохода, требуется система дымохода с двумя стенками. Как следует из названия, они состоят из трубы с внутренним диаметром (обычно 150 мм), через которую проходят дымовые газы, и внешней стены с изоляцией между двумя слоями.

Изоляция двустенного дымохода служит двум целям. Первый — удерживать тепло в системе дымохода, чтобы обеспечить достаточный приток и предотвратить конденсацию. Второй — снизить внешнюю температуру дымовой системы, чтобы она могла проходить относительно близко к горючим материалам. Дымоход с одинарной обшивкой должен располагаться на расстоянии не менее трех диаметров от горючих материалов. Соответственно, однослойная стекловидная труба диаметром 125 мм (5 дюймов) должна находиться на расстоянии не менее 375 мм от балки перекрытия или фермы крыши. Производитель устанавливает расстояние до горючих материалов для двустенной дымоходной трубы и обычно составляет 50-80 мм. Таким образом, вы можете установить двустенный дымоход с внешним диаметром 200 мм (8 дюймов) между балками с узкими центрами 400 мм.

Дымоходы с двойными стенками являются секционными, каждый компонент крепится друг к другу с помощью прочной фиксирующей ленты. Есть много производителей на выбор, но мы предпочитаем превосходную систему Schiedel ECO ICID. Доступен широкий спектр прямых отрезков, угловых изгибов, выводов, а также несущих полос и опор. Таким образом, вы можете добавить двустенный дымоход в большинство домов или зданий.

Стоимость системы дымохода с двумя стенками

По сравнению с облицовкой существующего дымохода, двустенные дымоходы дороги.Цена на полную систему может сильно различаться в зависимости от ее длины и сложности. Затраты на компоненты системы дымоудаления обычно колеблются от 1000 до 2000 фунтов стерлингов. Однако вы должны рассматривать это в контексте проблемы, которую решает дымоход. Без него вам пришлось бы построить целый дымоход с нуля, стоимость которого намного превысила бы стоимость двустенного дымохода. В этом отношении двустенные дымоходы представляют собой исключительное соотношение цены и качества и являются гибким и универсальным решением, которое позволяет размещать печь в различных местах.

Что следует учитывать при выборе двустенного дымохода

Изготовители и Строительные нормы устанавливают многочисленные правила проектирования и установки двустенных дымоходов. Грамотный установщик печи посоветует, чего можно и чего нельзя добиться в своем доме. В дополнение к ранее упомянутому зазору от горючих материалов, есть еще три ключевых момента:

Высота дымохода и окончание

Для получения удовлетворительной вытяжки дымоход должен быть определенной высоты.Обычно это указывается производителем печи или дымоходной системы (или того и другого). Конец дымохода также должен выступать на определенную высоту над скатом или коньком крыши, в зависимости от того, где он выходит из здания. Эти расстояния указаны на страницах 31-32 Утвержденного документа J Строительных норм 2010 г.

На практике это означает, что расположение печи в здании может радикально изменить маршрут и длину дымохода. Здесь необходимо провести обследование печи, так как небольшое внутреннее изменение положения печи может значительно увеличить или уменьшить стоимость дымохода.

Правило четырех изгибов

Система дымохода с двумя стенками не может иметь более 4 изгибов по 45 °. Это может показаться щедрым, но вы используете два из этих изгибов, если вы вынуждены использовать задний доступ на 90 ° к плите, и вы используете 2 изгиба по 45 ° каждый раз, когда вы обходите препятствие (например, балку пола). Следует с особой тщательностью спланировать трассу дымохода через двухэтажный дом. С двумя этажами и крышей, чтобы пройти, плохо спланированная стартовая позиция может быстро израсходовать эти припуски.На изображениях ниже показаны типичные внутренние и внешние трассы двустенных дымоходов.

Внутренний двустенный дымоход через двухэтажный дом

Внутренний двустенный дымоход через одноэтажный дом

Внешний двустенный дымоход через внешнюю стену

Лучше пройти через дом

Как указывалось ранее, одной из целей изоляции в системе с двумя стенками является поддержание тепла дымовых газов до их выхода из терминала.
