Кобылка в стропильной системе: что такое, размеры, устройство, фото

Содержание

что такое, размеры, устройство, фото

Содержание

Что такое кобылка на кровле
Устройство кобылок на кровле
Размеры кобылки кровли
Как сделать кобылки на стропила
Советы и рекомендации
Заключение

В процессе проектирования крыши рекомендуется особое внимание обращать на расстояние, находящееся между краем карнизного света и стеной строения. В случае если данный промежуток составляет до 40 см, то стоит учитывать, что вода, стекающая при осадках с кровли, будет непосредственно попадать на стену и отмостку, при этом в пространство, находящееся под крышей, будут задувать сильные порывы ветра. Кобылка в стропильной системе применяется довольно часто, с ее помощью имеется возможность обустроить свес необходимого размера.

Что такое кобылка на кровле

Кобылка является элементом, который присутствует на кровельном каркасе. Назначением данного элемента является удлинение стропильной ноги, которая опирается на мауэрлат строения, выполненного из кирпича либо блоков и располагающаяся на верхней обвязке строения из бревен либо бруса.

Если выражаться проще, то кобылка в стропильной системе – это отрезок доски, применяемый в качестве продолжения стропильной системы, в результате чего образуется свес на кровле. Как правило, данный элемент подходит для стропильной системы в тех случаях, когда стропильная нога не имеет необходимого размера, что препятствует образованию свеса.

Для обустройства кобылок на стропильной системе рекомендуется выбирать доски, сечение которых намного меньше, чем у доски, подходящих для стропильной системы. Кроме этого, благодаря такому подходу имеется возможность значительно облегчить осуществление монтажных работ.

Использование данного материала в стропильной системе позволяет существенно облегчить проведение монтажных работ по возведению и дальнейшему ремонту каркаса крыши. Кроме этого, есть возможность существенно уменьшить уровень нагрузки на несущие стены и фундамент.

Обусловлено это следующим:

так как длина стропильной ноги будет намного меньше, то не требуется предусматривать вылет за плоскость стен на 40-100 см для дальнейшего обустройства свеса, в результате конструкция получается довольно легкой, короткой и не такой дорогой по стоимости;
монтажные работы осуществляются на доски, которые имеют меньшую толщину по сравнению со строительным материалом, подходящим для обустройства стропильной системы, в результате вес конструкции становится намного меньше;

при необходимости имеется возможность довольно легко выровнять линию у свеса, а в случае если будет допущена погрешность в строительстве, то достаточно будет заменить этот элемент;
если во время эксплуатации опора карнизного свеса начнет гнить, то достаточно будет заменить поврежденный элемент, чем осуществлять ремонтные работы.

Кроме этого стоит учитывать, что кобылки в стропильной системе могут быть применены в процессе строительства в качестве декоративного элемента. При необходимости данному изделию, используемому в стропильной системе, можно придать любую форму, сделать его максимально декоративным.

Внимание! Для лучшего понимания рекомендуется посмотреть, как выглядят кобылки на крыше на фото.

Устройство кобылок на кровле

Карнизный свес, имеющий ширину от 90 до 100 см, довольно легко монтировать. Для этого потребуется закрепить кобылки на крыше, используя для этих целей стропилу. Стропила в данном случае должна быть установлена по мауэрлату либо на верхней обвязке. Кобылки представляют собой продолжение стропильной системы, в результате чего в процессе монтажных работ на них должна быть установлена обрешетка, гидроизоляционный материал и кровельное покрытие. Перед тем как установить настил, рекомендуется по краю крыши монтировать карнизную доску, на которой в дальнейшем будет находиться капельник.

После того как кровля будет полностью установлена, необходимо зашить свес на карнизе. Для этих целей можно выбрать софиты либо фугованные доски. Расположение обязательно должно быть перпендикулярным, при этом должен оставаться небольшой зазор, благодаря которому не будет нарушена вентиляция. Благодаря циркуляции воздуха будет осуществляться вывод влаги, в результате чего можно предотвратить процесс гниения деревянных элементов.

В случае если планируется осуществлять монтаж свеса, длина которого составит больше 1 м, то в данном случае кобылка на кровле будет испытывать довольно большую нагрузку. Для того чтобы предотвратить обрушение крыши, рекомендуется элементы стропильной системы опирать на консоли, которые представляют собой балки, расположенные в вертикальном положении.

Как правило, консоли могут быть отдельными, они необязательно должны быть связаны при помощи горизонтальной связи по периметру всего ската. В данном случае кобылки могут опираться на мауэрлат. Как показывает практика, выбор конструкции полностью зависит от ширины выноса карниза. Применять консоли рекомендуется в том случае, если материал для кобылки превышают 1,5 м.

Размеры кобылки кровли

В случае если в процессе проведения строительных работ было решено использовать кобылки для стропильной системы, то рекомендуется правильно произвести расчеты и вычислить длину кобылки в стропильной системе. Как показывает практика, лучше всего осуществлять монтаж после того, как была установлена крыша. Вычисляя необходимую длину деталей, важно понимать, что должен быть сделан запас порядка 30-50 см, так как крепление будет осуществляться внахлест.

Только после этого можно приступать к выбору материалов для дальнейшей работы. В данном случае допускается использовать доски, сечение которых составляет 50*150 мм, при этом для изготовления кобылок отлично подойдет 120*40 мм либо 100*30 мм. Многие специалисты рекомендуют отдавать предпочтение материалам из хвойных пород деревьев. При этом необходимо следить за тем, чтобы уровень влажности варьировался в пределах от 8 до 10%. На элементах не должно быть гнилых фрагментов и сучков.

Совет! После того как все детали подготовлены и подогнаны под размер, рекомендуется все элементы тщательно обработать антисептическим составом, что позволит предотвратить появление гнили и грибка в процессе эксплуатации.

Как сделать кобылки на стропила

Работы по строительству крыши, где планируется монтаж кобылок на удлиненных стропилах, рекомендуется осуществлять по стандартной технологии. После того как стропила будут установлены, необходимо переходить к подготовке других элементов, количество которых должно быть равно используемым ногам.

Размер элементов полностью зависит от ширины свеса, к которому стоит дополнительно прибавить порядка 30-50 см для осуществления крепежа. Важно помнить одно правило – чем длиннее используемые кобылки, тем больше потребуется оставить запас для осуществления креплений. Только так можно добиться необходимого уровня жесткости и полностью исключить проседание возведенной конструкции.

Рекомендуется использовать доски нужного сечения либо обрезки из брусьев.

Пошаговый алгоритм монтажных работ выглядит следующим образом:

Первым делом стоит приготовить шаблон, согласно которому будут вырезаны используемые во время строительства элементы. Каждый обрезок после этого обязательно нужно обработать при помощи огнебиозащитного состава. Монтаж нужно осуществлять внахлест на стропильную систему – порядка 30-50 см, после чего верхние торцы у всех элементов выравнивают. В качестве крепления можно использовать ершеные либо обычные гвозди. Для обеспечения качественного сцепления на каждый узел должно уходить до 4 гвоздей, которые забивают с каждой стороны по 2 шт. Для того чтобы крепеж в процессе эксплуатации не ослаб, концы гвоздей обязательно должны быть загнуты.
Изначально должны быть закреплены крайние кобылки, располагающиеся на скате, при этом размер нахлеста должен быть измерен максимально тщательно. Между данными элементами потребуется натянуть шнур, после чего осуществлять монтаж дальше. Данный метод отлично подходит для скатов, имеющих небольшую длину, так как используемый шнур не должен провисать.
В случае если в процессе строительства свес предполагает наличие консолей, то крепление кобылок стоит осуществлять заподлицо со стороны горизонтальной балки. Для усиления конструкции рекомендуется дополнительно устанавливать учащенную либо сплошную обрешетку, что позволит добиться желаемого уровня жесткости.
После того как строительные работы подошли к концу, потребуется подшить карниз.

В качестве подшивки допускается использовать софит, сайдинг либо доски – такой метод предотвратит попадание влаги внутрь стропильной системы.

Советы и рекомендации

При проведении строительных работ важно учитывать, что кобылки на стропилах обязательно должны быть отрезаны на одном уровне со стеной строения. Длина используемой доски для обустройства свеса полностью зависит от желаемого размера.

Длина карнизной кобылки должна быть обязательно увеличена на 30-50 см, так как работы будут выполняться внахлест. Кроме этого, такой подход обеспечивает качественное крепление.

Используемые элементы должны быть выполнены из следующих пород деревьев:

лиственница;
сосна;
кедр.

Важно учитывать, что срок эксплуатации напрямую зависит от качества используемых материалов во время строительства крыши и применяемых технологий.

Внимание! Не рекомендуется использовать горбыль.

Заключение

Кобылка в стропильной системе играет важную роль, в результате чего рекомендуется ответственно подходить к проведению работ. В процессе монтажа оптимальнее всего придерживаться пошагового алгоритма и рекомендаций опытных специалистов – только так можно получить желаемый результат.

Виды крыш частных домов
Как правильно крыть крышу шифером

Как крыть крышу профнастилом своими руками
Устройство кровельного пирога под профнастил

Кобылка в стропильной системе: размеры, ГОСТ, фото

Содержание

Пару слов об устройстве крыши
Зачем увеличивать длину стропил
Почему не используют стропила большей длины
Подбираем материал
Монтируем детали на карниз

Завершающим элементом любого строения является крыша, представляющая собой сложную систему балок, скрепленных друг с другом. Основным элементом каркасной системы являются стропила, обеспечивающие необходимый уклон скатов. Для защиты стен строения от стекающей по кровле воды в стропильной системе применяется кобылка. Именно о ней и пойдет речь в дальнейшем.

Пару слов об устройстве крыши

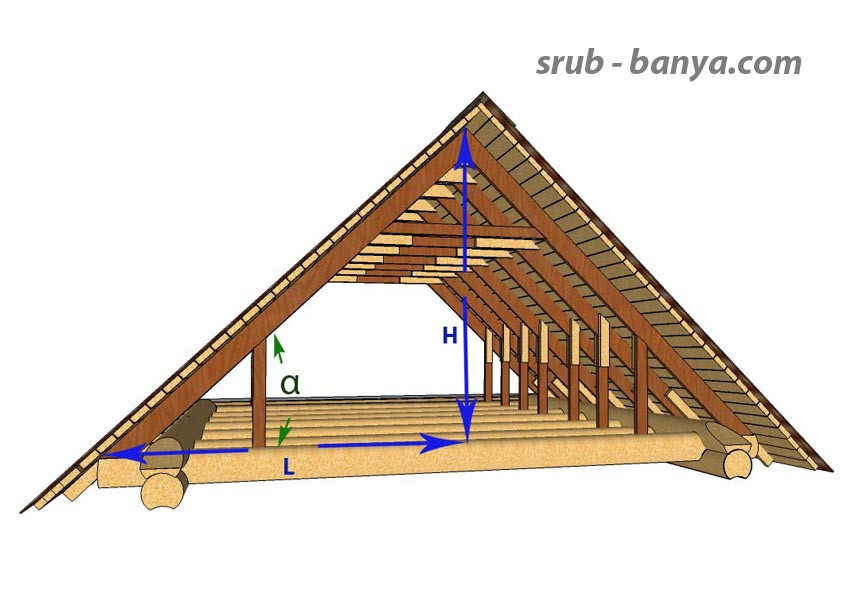

Каркас крыши или стропильная система представляет собой сложный узел дома, состоящий из таких элементов, как:

Стропила – ребра каркаса, изготавливаемые из досок сечением 50х150 и служащие основой для монтажа кровельного пирога.
Мауэрлат – вспомогательный брус, закрепляемый по периметру стен в верхней их части. Основная его задача – опора нижних торцов стропил.
Боковые и коньковый прогоны – продольные доски или бруски, скрепляющие стропильные пары между собой, обеспечивая жесткость крыши и ее прочность.

Стойки – вертикальные подпирающие детали, помогающие сохранить целостность каркаса и передающие нагрузку от кровли на подпирающие части стен дома.
Лежень – продольный брусок нижнего расположения, служащий опорой для стоек.
Затяжка – горизонтальный обрезок доски или бруска, устанавливаемый между стропильными ногами для снижения распирающей нагрузки на стены дома.
Подстропильная нога – устанавливаемый под углом дополнительный подпирающий элемент, обеспечивающий сохранение прочности стропил. Это особенно актуально при большой ширине скатов.

Более подробно читайте в статье элементы крыши.

Каждая из перечисленных деталей по-своему важна и нужна. Каждая выполняет свойственные для нее функции.

Для удлинения стропил в нижней части, выступающей за плоскость стен дома, к деталям прибивают дополнительные обрезки досок меньшего сечения, которые и получили название кобылок.

Зачем увеличивать длину стропил

Как правило, стропила в нижней своей части опираются на верхушку стен. В домах из кирпича и блоков для удобства применяют упоминавшийся выше мауэрлат. В деревянных строениях в нем нет нужды. Крепление стропил выполняют непосредственно к стенам.

Допустим, стропила не будут наращиваться, и кровля будет настилаться, лишь слегка забегая за плоскость вертикальных конструкций дома или хозяйственной постройки. В этом случае влага будет стекать с крыши непосредственно на стены, что приведет к следующим негативным последствиям:

материал стен будет промокать, пропуская влагу внутрь помещений, что обязательно приведет к образованию грибка и плесени, деятельность которых не полезна для человека;
переувлажнение способствует быстрому разрушению материала стен.
аналогичное воздействие на каркас дома оказывают повторяющиеся циклы замерзания и оттаивания.

Все вышеперечисленное привело к необходимости выноса края крыши за стены на 45-60 см в соответствии с имеющимся ГОСТом. Благодаря этому указанные негативные аспекты будут ликвидированы.

Почему не используют стропила большей длины

Первый способ, приходящий на ум для решения проблемы коротких скатов – удлинение стропил на требуемые 65-85 см в соответствие с расчетами по теореме Пифагора. Если учесть, что в зависимости от угла уклона кровли длина ребер каркаса может достигать 8-10 метров, то увеличение на кажущиеся небольшими величины приведет к росту нагрузки на каркас дома, которая и без этого достаточно велика.

Кроме этого, выход стропил за пределы стен потребует изготовления сложной пазовой системы крепления за мауэрлат. При установке нижним торцом процесс соединения происходит значительно проще. Удлинение стропил ведет и к росту массы деталей, что осложняет их подъем наверх. Работа по выравниванию нижних торцов длинных деталей для выведения их в общую плоскость также усложнена.

Использование кобылки позволяет немного снизить остроту данных проблем. Делается это за счет уменьшения толщины и ширины деталей, используемых для удлинения стропил. Если учесть, что нагрузка на нижние части ребер каркаса не велики, такой выход из ситуации считается оптимальным.

Подбираем материал

В случае решения в пользу установки кобылок необходимо выполнить качественный расчет длины будущих деталей. Лучше работы выполнять после монтажа основной стропильной системы крыши. При вычислении длины деталей не забудьте учесть нахлест на ребра каркаса, составляющий 30-55 см.

После этого отбираем материал для работы. В случае использования для стропил досок сечением 50х150 кобылки можно изготовить из досок 120х40 или даже 100х30. В основном в работе применяют пиломатериал хвойных пород. Следите за тем, чтобы влажность его была не выше 8-10%. Кроме этого обязательным является отсутствие в кобылках выпадающих сучков и гнили.

Отобранные и отпиленные по требуемой длине детали обязательно обрабатывают антисептическими составами, препятствующими образованию грибков и плесени. Несмотря на то, что работает кобылка под кровельным настилом, влажность окружающего воздуха может оказать негативное воздействие на материал. Также нелишним будет пропитать древесину и антипиренами.

Монтируем детали на карниз

В настоящее время существует два основных способа изготовления карнизного свеса – с опорой его на стены дома и без нее. Первый вариант более прочен, так как в конструкции присутствует классический прямоугольный треугольник, диагональю которого является наша кобылка. Это способствует значительному снижению нагрузки на стропильное окончание и позволяет снизить размер его сечения.

Второй вариант предполагает подшивку кобылки сверху и снизу или только сверху. Такое решение перераспределяет нагрузку именно на места крепления к стропильной ноге. Да и толщина пиломатериала должна обеспечивать требуемую прочность конструкции.

Независимо от выбранного варианта, крепление кобылки к стропилам необходимо выполнять не менее чем в пяти точках. Длина гвоздя должна превышать суммарную толщину деталей не менее чем на 30-40 мм. Это необходимо для увеличения прочности соединения.

Обязательным условием является забивание гвоздей в противоположных направлениях – один крепеж устанавливают со стороны стропила, второй – от кобылки. И так чередуют в нескольких местах. Выступающие части гвоздей надежно загибают. При использовании саморезов их длину подбирают равной или немного меньшей общей толщины стропила и кобылки. Для лучшего крепления в кобылках можно просверлить 3-4 сквозных отверстия по диаметру шурупов.

Крепление элементов стропильной системы

Обрезают кобылки для бескаркасного карниза параллельно стене. При изготовлении подшивного скоса кровли доски обрезают параллельно почве.

Удобно использовать для этих целей электрифицированный инструмент – циркулярную пилу, электролобзик. Разметку производим с помощью малки или шаблона.

После монтажа всех стропильных удлинителей их обшивают обрешеткой и при необходимости утепляют. Нижнюю подшивку выполняют строгаными обрезными хвойными досками дюймовой толщины с последующей покраской. Вместо пиломатериалов для карниза применяют и перфорированные пластиковые панели – софиты.

Таким образом, технология монтажа карнизных кобылок не составит труда любому домашнему плотнику. Использование их позволяет решить массу задач и надолго сохранить стены дома в первоначальном виде.

Кобылка в стропильной системе — Кровля и крыша

Содержание

1 Как сделать и закрепить кобылку в стропильной системе
- 1.1 Функции кобылки в стропильном каркасе
- 1.2 Преимущества использования кобылок
- 1.3 Как правильно сделать и монтировать кобылку
- 1.4 Как придать кобылке завершенный вид
2 Делаем кобылку в стропильной системе правильно
- 2.1 Пару слов об устройстве крыши
- 2.2 Зачем увеличивать длину стропил
- 2.3 Почему не используют стропила большей длины
- 2.4 Подбираем материал
- 2.5 Монтируем детали на карниз
3 Кобылка в конструкции крыши
- 3.1 Что это такое и для чего необходимо?
- 3. 2 Как это правильно сделать?
- 3.3 Завершаем монтаж карниза
4 Кобылка крыши — устройство конструкции своими руками
- 4.1 Устройство карнизных свесов без кобылок
- 4.2 Устройство карнизных свесов с применением кобылок

Как сделать и закрепить кобылку в стропильной системе

Строительство дома завершается обустройством скатной кровли. Чтобы крыша прослужила долго, важно установить качественную несущую составляющую, добротный каркас. Новички в строительном деле склонны придавать значение трудоемким этапам, а простой пускают на самотек. В итоге состояние крыши дома оставляет желать лучшего уже через пару лет эксплуатации.

К простому этапу, в том числе, относят кобылку, устанавливаемую в стропильной системе. Для чего предусмотрена кобылка и как ее правильно сделать своими руками, подсказывают опытные строители.

Функции кобылки в стропильном каркасе

Кобылка – отрезок бруса, с помощью которого увеличивают длину балок, обустраивая карнизный свес. Вот какие задачи решает правильно монтированная деталь:

отводит воду от дома, помогая избежать намокания стен и фундамента, чреватого разрушением бетона и других материалов, появлением плесени и грибка;
увеличивает срок использования ограждающих изделий;
деталь видна невооруженным глазом, большой выбор детали делает ее незаменимым декоративным элементом, который придает дому завершенный вид.

Владельцы частных домов уверены, что карниз нужно строить всегда, вот только устройство с кобылкой некоторые обходят стороной. Еще один способ возвести эффективную в функционале конструкцию – задействовать в работе стропила длины, достаточной для установки подвесного приспособления. Именно возможность монтировать брус большей длины решает дальнейший этап монтажа. Исчерпывающим аргументом в споре, какое стропило лучше – сборное или единое, цельное, становится мнение профессионалов. Установленная деталь в стропильной конструкции упрощает врубку бруса в мауэрлат.

Преимущества использования кобылок

Послушав специалистов, некоторые склоняются к применению кобылок, которые не заменят при обустройстве свесов крыши никакие другие компоненты. И все благодаря следующим плюсам:

Дерево под балки закупается точной длины, которая измеряется путем наложения рулетки от конька до мауэрлата. Производство кобылок, в свою очередь, предусматривает применение удешевленного варианта доски, сечение которой составляет от 5 до 10 см.
Меньшая длина балки в разы упрощает транспортировку и подъем детали на крышу для последующей установки.
С помощью коротких изделий не составляет особого труда зафиксировать ровную границу свеса.
Если и появляются проблемы, то от них можно избавиться или скорректировать дефект уже во время эксплуатации дома. При порче функционального элемента изделие заменяют новой, полный демонтаж крыши не требуется.
Роскошно и сказочно смотрятся резные приспособления.
Когда на крыше обустраивают деталь, линия, проходящая от стропила, преломляется, что придает строению изысканный, необычный внешний вид.

Как правильно сделать и монтировать кобылку

Чтобы установить кобылку в стропильном каркасе своими руками, следуйте пошаговой инструкции, составленной опытными кровельщиками:

Измерьте расстояние между границей кобылки и стеной, если следовать к настенной конструкции по перпендикуляру. Единого рекомендуемого показателя не существует, ведь материал, используемый для каркаса крыши и всего дома, может значительно отличаться. Если здание сделано из камня, расстояние не может составлять меньше 45 см, а если задействовано дерево, этот параметр достигает 60 см.
Чтобы закрепить деталь к «ноге» для стропила, понадобятся 4 гвоздя, два из которых фиксируют насквозь в обратном направлении, а после дополнительно загибают. Если халатно отнестись к этому требованию, описанному в технологии установки кобылки, конструкции получаются слабыми на разрыв. Деталь никогда не фиксируют непосредственно к стропильной «ноге», обязательно нужно предусмотреть вставку в виде доски. Когда крепеж осуществляется при помощи толстых гвоздей, чтобы не повредить балки, для них заранее предусматривают углубления и только потом забивают гвозди.
Для определения нижних концов изделия относительно одной линии особое внимание стоит уделить закреплению первых изделий и последних. Именно этот шнур становится ориентиром для последующего подгона и установки оставшихся консолей.

Как придать кобылке завершенный вид

Чтобы кобылка, предусмотренная в стропильной системе, вписывалась в единый ансамбль отделки дома, покупайте в магазине декоративные кобылки. Но даже если их не оказалось в наличии, украсить и шикарно оформить можно самое обыкновенное изделие, достаточно приобрести специальную пропитку под древесину.

Если этот вариант кажется слишком простым, впору обустроить карнизный короб. Закрывая каркас коробом, помните, что конструкция должна дышать, ведь дерево портится, если присутствует парниковый эффект. Запланируйте естественную вентиляцию.

Чтобы надежно закрепить кровельный короб, к каждой кобылке зафиксируйте по подшивной доске. Такой подход поможет добиться замкнутого контура, после чего приступайте к подшивке карниза. Полная герметичность и соединение одной детали с другой заподлицо – не самый хороший способ формирования короба, откажитесь от монтажной пены или силиконового герметика.

Как сделать и закрепить кобылку в стропильной системе: пошаговая видеоинструкция

Как правильно сделать и закрепить кобылку в стропильной системе? Читатели могут ознакомиться с пошаговой инструкцией в представленной статье, над которой работали опытные специалисты.

Источник: krovlyamoya.ru

Делаем кобылку в стропильной системе правильно

Пару слов об устройстве крыши

Стропила – ребра каркаса, изготавливаемые из досок сечением 50х150 и служащие основой для монтажа кровельного пирога.
Мауэрлат – вспомогательный брус, закрепляемый по периметру стен в верхней их части. Основная его задача – опора нижних торцов стропил.
Боковые и коньковый прогоны – продольные доски или бруски, скрепляющие стропильные пары между собой, обеспечивая жесткость крыши и ее прочность.
Стойки – вертикальные подпирающие детали, помогающие сохранить целостность каркаса и передающие нагрузку от кровли на подпирающие части стен дома.
Лежень – продольный брусок нижнего расположения, служащий опорой для стоек.
Затяжка – горизонтальный обрезок доски или бруска, устанавливаемый между стропильными ногами для снижения распирающей нагрузки на стены дома.
Подстропильная нога – устанавливаемый под углом дополнительный подпирающий элемент, обеспечивающий сохранение прочности стропил. Это особенно актуально при большой ширине скатов.

Более подробно читайте в статье элементы крыши.

Каждая из перечисленных деталей по-своему важна и нужна. Каждая выполняет свойственные для нее функции.

Для удлинения стропил в нижней части, выступающей за плоскость стен дома, к деталям прибивают дополнительные обрезки досок меньшего сечения, которые и получили название кобылок.

Зачем увеличивать длину стропил

материал стен будет промокать, пропуская влагу внутрь помещений, что обязательно приведет к образованию грибка и плесени, деятельность которых не полезна для человека;
переувлажнение способствует быстрому разрушению материала стен.
аналогичное воздействие на каркас дома оказывают повторяющиеся циклы замерзания и оттаивания.

Почему не используют стропила большей длины

Использование кобылки позволяет немного снизить остроту данных проблем. Делается это за счет уменьшения толщины и ширины деталей, используемых для удлинения стропил. Если учесть, что нагрузка на нижние части ребер каркаса не велики, такой выход из ситуации считается оптимальным.

Подбираем материал

В случае решения в пользу установки кобылок необходимо выполнить качественный расчет длины будущих деталей. Лучше работы выполнять после монтажа основной стропильной системы крыши. При вычислении длины деталей не забудьте учесть нахлест на ребра каркаса, составляющий 30-55 см.

Монтируем детали на карниз

Крепление элементов стропильной системы

Обрезают кобылки для бескаркасного карниза параллельно стене. При изготовлении подшивного скоса кровли доски обрезают параллельно почве.

Кобылка в стропильной системе: размеры, ГОСТ, фото

Для защиты стен строения от стекающей по кровле воды применяется кобылка в стропильной системе. Именно о ней и пойдет речь в дальнейшем.

Источник: besedkibest.ru

Кобылка в конструкции крыши

Одним из самых ответственных этапов в строительстве дома является возведение скатной крыши. При этом недостаточно быть уверенным только в надежности несущей части и в добротности пирога кровли. Зачастую в процессе работы серьезные вопросы вызывает именно тот элемент, монтаж которого казался предельно простым и не стоящим особого внимания. Это в полной мере относится к карнизным вылетам крыши и к такому элементу их конструкции, как кобылка.

Кобылка – это необходимый элемент, увеличивающих длину карнизного свеса.

Что это такое и для чего необходимо?

Кобылка – это отрезок доски, с помощью которого удлиняют стропила для устройства карнизного свеса.

Он, в свою очередь, служит для отвода воды от стен дома, предотвращая их намокание. Это не только продлевает срок службы ограждающих конструкций, но и не ухудшает их теплотехнические показатели, что имеет особое значение для большинства климатических районов нашей страны. Кроме того, каждый видимый элемент крыши влияет на эстетическое восприятие здания в целом, и кобылки могут стать еще и яркими декоративными деталями.

Никто не сомневается в необходимости карнизов, при этом далеко не каждый является сторонником их устройства с применением кобылок. Еще один логичный вариант конструкции – использовать стропила большей длины, достаточной для организации свеса. Именно возможность или невозможность приобрести доску (брус) достаточной общей длины часто становится решающей в этом вопросе. В качестве дополнительного аргумента сторонники этой конструкции обычно приводят то соображение, что надежность целого стропила будет выше, чем составного. Однако в таком случае не следует забывать, что, отказываясь от кобылок, вы приобретаете более сложную врубку стропила в мауэрлат.

Схема присоединения кобылки.

Так или иначе, многие люди решают организовывать свесы кровли именно с применением кобылок. И не зря, ведь данный элемент конструкции дает нам несколько плюсов:

Древесина под стропила берется только необходимой длины от конька до мауэрлата, что уменьшает их общую стоимость. Кобылки же изготавливаются из более дешевой доски сечением 5 на 10 см.
За счет меньшей длины стропила упрощается их подъем и монтаж.
Короткими кобылками просто и легко вывести точную линию свеса.
В случае возникновения проблем с кобылками уже в процессе эксплуатации здания, проще заменить только их, чем все поврежденные части стропильной конструкции, для чего потребовался бы полный демонтаж кровли.
Появляется возможность повысить эстетическую привлекательность дома, применив особенно красивый элемент – резные кобылки.
Использование кобылки позволяет “переломить” идущую от стропила линию крыши и достигнуть этим определенного эстетического эффекта.

Как это правильно сделать?

Если решение об использовании кобылок в конструкции свеса уже принято, то появляются вопросы по поводу монтажа узлов кобылка – мауэрлат – стропила. Рассмотрим этот узел подробнее.

Сначала необходимо определиться с длиной свеса – расстоянием от конца кобылки до стены по перпендикуляру к последней. Следует заметить, что рекомендуемое значение зависит от материала, из которого выполнено здание. Для каменного дома этот параметр не должен быть меньше 45 см, для деревянного – не менее 60 см.

Виды карнизных свесов скобылкой.

Далее следует внимательно отнестись к выбору древесины: любые дефекты (сучки, кора, свилеватость) нежелательны. Перед началом монтажа необходимо обработать все деревянные элементы грунтовкой, антипиренами, антисептиками и подвергнуть любой другой обработке, направленной на продление срока службы. Все процессы должны происходить в соответствии с существующими строительными нормами и правилами. Таким образом, перед началом работ должны быть готовы: строительные леса, калиброванные доски, гвозди, саморезы по дереву, защитные растворы, пропитки и покрытия, материалы для отделки карнизного короба. Из инструментов понадобятся: лестницы, шуруповерты, киянки, молотки.

Кобылка стандартно крепится к стропильной ноге на 4 гвоздя. Причем 2 из них должны быть забиты насквозь в обратных направлениях и загнуты. Если пренебречь этими деталями, то можно получить слабые на разрыв конструкции. Также кобылка не крепится непосредственно к стропильной ноге. Для лучшего закрепления между ними прокладывается вставка – небольшой отрезок доски. Если крепеж производится толстыми гвоздями, то сначала под них следует просверлить небольшие отверстия, чтобы не расколоть стропила вдоль при забивании.

Чтобы выставить нижние концы всех кобылок конструкции по одной прямой, можно воспользоваться следующим способом. Сначала с особым вниманием прибиваются первые и последние кобылки на линии. По их окончаниям натягивается шнур. Дальнейший подгон и монтаж остальных консолей происходит по этому шнуру.

Завершаем монтаж карниза

Если для строительства были выбраны декоративные кобылки, или даже в обычных с помощью пропиток удалось выявить красивую структуру древесины, то в таком случае работа над организацией консолей может быть закончена. В остальных случаях прибегают к монтажу карнизного короба. Главное, что необходимо помнить, это то, что вся кровля должна “дышать”. То есть должна присутствовать циркуляция воздуха, поступающего от карниза, проходящего через все слои кровли и выходящего наружу. Этот процесс – естественная вентиляция, содержащая каждый элемент кровли в сухом состоянии и продлевающая срок службы конструкции в целом.

Для устройства карнизного короба к каждой кобылке горизонтально крепится еще один элемент – подшивная доска. Конструкция необходима для получения замкнутого контура: кобылка – подшивная доска – участок стены. Далее осуществляется подшивка карниза. Выбирая материалы и монтируя короб, следует помнить не только о том, что качество его исполнения будет влиять на эстетическое восприятие дома в целом, но и о необходимости создания именно “дышащей” кровли. Поэтому карниз, как и другие элементы кровли, нельзя монтировать герметично, не приветствуется использование монтажной пены или силикона.

Карниз – важный элемент крыши. Необходимо учесть все детали, ответственно подходить как к его конструированию, так и к оформлению. Пренебрежение приведенными в статье советами советами неминуемо ведет за собой нарушение микроклимата кровли, ускоренное гниение деревянных конструкций и досрочный выход из строя крыши в целом.

Кобылка — элемент конструкции кровли: материалы, детали

Кобылка – элемент конструкции кровли, необходимость которого часто вызывает вопросы.

Источник: kryshikrovli.ru

Кобылка крыши — устройство конструкции своими руками

Схема крыши с кобылкой

Когда речь идет о таком понятии, как кобылка, кровля с ней монтируется с использованием карнизных свесов, закрытых коробами. С помощью кобылок производится их удлинение. Данная статья расскажет об этом важном кровельном элементе и о том, как осуществляется закрытие карнизов.

Кобылка представляет собой отрезок доски, с помощью которого производится удлинение стропильной ноги, используемой при устройстве свесов крыши. Необходимость в ней возникает, когда длина доски, используемой для изготовления стропил, оказывается меньше, чем необходимо для устройства свеса. Без него, практически, невозможно отвести от стен стекающую с кровли воду. Если этого не сделать, то она в виде дождя или талого снега будет стекать непосредственно по стенам, которые будут постоянно мокрыми. Для предотвращения такой неприятной ситуации от стен делают отступ величиной не меньше 40 сантиметров.

Доска, из которой делаются кобылки, по своей ширине обычно меньше ширины стропильной доски. Например, если стропила изготовлены из досок размером 150х50 мм, то для изготовления кобылок можно использовать доску с сечением 100х50 мм.

Использование кобылок в процессе монтажных работ по сооружению крыши и ее стропильной системы дает возможность:

при их изготовлении применять пиломатериалы с меньшей длиной доски;
облегчить подъем и установку на мауэрлат стропил, поскольку они будут иметь меньший вес;
с меньшими усилиями вывести линию свеса карниза, используя при этом более легкие по сравнению со стропильными ногами кобылки;
в случае, когда кобылка повредится или она подвергнется гниению, ее можно безболезненно заменить, не разбирая конструкцию крыши.

В наше время, как и в прошлом, есть мастера, которые могут делать резные кобылки, кровля с которыми приобретает по-настоящему привлекательный вид. Дом с таким декоративным элементом отличается неповторимостью и оригинальностью.

Устройство карнизных свесов без кобылок

Если под карнизом сделать короба или изготовить деревянный каркас, то это будет прекрасной возможностью для облагораживания внешнего вида постройки. Все это позволит закрыть всевозможные выступающие элементы кровельной конструкции, к которым можно причислить обрешетку и стропила. Каким способом будут подшиваться различные элементы карниза, будет зависеть от типа изготовленного карнизного короба.

К наиболее эффективному и простому методу изготовления такого короба относится монтаж каркаса с помощью лобовой или ветровой планки и подшивных реек. Они размещаются на нижней (внутренней) части стропил.

При использовании такого метода могут быть учтены вкусы хозяина постройки, поскольку существует два варианта обрезания концов стропил. Они могут быть обрезаны по отвесу так, что торец будет располагаться параллельно по отношению к стене. В другом случае, концы стропил могут быть обрезаны перпендикулярно стропильной оси.

Остановимся более подробно на варианте с параллельным обрезанием стропильных концов (при таком способе кобылка — элемент конструкции кровли, не предусмотрен):

Выполнение работ потребует использования стропильных лесов, а также выдвижной лестницы. Для крепления кровельных элементов понадобится шуруповерт и саморезы по дереву;
В первую очередь, необходимо прикрепить ветровую доску, затем последовательно крепится внешняя подшивная и внутренняя (стеновая) доски. Все доски имеют одинаковое сечение 150х20 мм;
При изготовлении короба используются отобранные не витые и ровные доски. Они должны быть очищены от коры и не иметь в большом количестве сучков. Когда изготовление короба планируется сделать в качестве «подшивы», без использования отделочных материалов, то работу выполняют с использованием калиброванных сухих досок, имеющих сечение 50х20 мм.
После того, как были закрыты фронтальная обрешетка и стропила, с целью защиты, производится обработка короба специальными растворами. Если есть желание, то короб можно обработать морилкой или покрыть лаком. В этом случает «подшива» будет служить дольше и наиболее эффективно.

Добиться наиболее качественного покрытия можно, используя достаточно дорогой, но по-настоящему эффективный корабельный лак.

В качестве закрывающего короб материала пользуются профнастилом марки С10, имеющим белый или светло-серый цвет. Может также использоваться виниловый сайдинг, который легок в монтаже и имеет небольшой вес.
Некоторые части карниза можно подшивать с использованием специального материала – софитов. Он представляет собой перфорированные пластины, изготовленные из алюминия или пластика. Хотя их стоимость считается довольно высокой, она оправдана за счет привлекательного внешнего вида материала и его высокой функциональности.
Независимо от материала, который был использован для подшивки карнизных планок, закрывать лобовые (ветровые) стороны короба придется с использованием внешних уголков, цвет которых должен совпадать с цветом самого короба. По размеру уголки должны быть 50 мм, их обортовка по размеру должна соответствовать ширине ветровой части.
С целью облагородить боковые стороны короба вырезаются крышки. Делается это вручную, а материалом служат гладкие листы, форма которых будет зависеть от формы торцевой части коробов.
Выполнить фронтальную «подшиву» намного проще. Делается это с помощью двух досок с сечением 150х20 мм, которые крепят к выступающей обрешетке. В дальнейшем их зашивают наиболее подходящим материалом.

Устройство карнизных свесов с применением кобылок

Когда для подшивания карнизов используется горизонтальная кобылка, кровля, особенности проведения работ которой могут отличаться друг от друга, монтируется с некоторыми дополнительными сложностями и требует больших трудовых затрат.

Как конструктивный элемент, кобылка представляют собой не что иное, как доску с сечением 100х30 или 150х30 мм. В этом качестве могут выступать обрезки стропильных брусьев. Их крепление к стропилам осуществляется таким образом, чтобы расположение широких плоскостей было перпендикулярно по отношению к стене.

Осуществляя монтаж кобылок, было бы правильно взять за ориентир кирпичную кладку или же делать работы с использованием уровня.

После установки кобылок приступают к процессу крепления подшивных досок. Как результат, получается короб с нижней плоскостью, расположенной горизонтально. В дальнейшем короб можно оформить или украсить в зависимости от общей архитектуры подстройки и личных вкусов домовладельцев.

Приступая к монтажу карниза, не следует забывать о таком важном моменте, как способность кровли «дышать». Под этим подразумевается, что в подкарнизную часть должен попадать теплый воздух. Проходя через такие элементы кровли, как стропила, обрешетка и кровельное покрытие, он устремляется наружу. Благодаря воздушному потоку происходит эффективная вентиляция, которая создает условия для сухого состояния крыши и продлевает срок ее службы.

Стропила с кобылкой

Исходя из вышеописанного, очень важно не допустить, чтобы какой-либо коньковый элемент или элемент карниза стал герметичным. По этой причине при выполнении монтажных работ нельзя применять монтажную пенку и силикон. Исключением являются только трубы. В противном случае, уже через несколько лет эксплуатации могут начаться нежелательные процессы, связанные с гниением конструкции крыши.

В настоящее время карнизы подшивают разными способами. Когда есть кобылка, крыша может быть отделана обычным треугольным карнизом. Он отличается простотой монтажа и по сравнению с другими выносными карнизами исключает такой нежелательный момент, как неприятное гудение во время зимних вьюжных ветров.

Остановимся на основных правилах устройства треугольного карниза:

Обрезание стропил необходимо делать заподлицо с внешними стенами. При этом не допускается, чтобы карниз свешивался над стеной. Если он все-таки свешивается, в местах стыка стропил и стены прибивают карнизную доску, снабженную водостоком.
Образование карнизного выноса происходит в результате увеличения длины стропил с помощью кобылок. Они прибиваются непосредственно к стропильным ногам. То, что такой способ приобрел большую популярность, объясняется преимуществами, которые он имеет. Например, он гарантированно защищает подкарнизное пространство от дождевых капель, которые может задуть туда сильный ветер. Все это достигается при помощи несложного устройства под названием « кобылка». Кровля, размеры зазора с которой образовывают кобылки, должна быть обеспечена хорошей вентиляцией пространства, находящегося под крышей.
Вынос карниза, там, где расположены кобылки, снизу остается открытым. Его можно закрыть, используя оструганные и прифугованные подшивные доски равной ширины. Их толщина должна быть в пределах 25 миллиметров (подшивной карниз). Подкровельное пространство следует закрывать досками перпендикулярно стене и снизу. Стена и доски для вентиляции кровли также имеют между собою зазор.
Карнизный вынос укрепляют при помощи консолей, снабженных металлическими или железобетонными анкерами. Их заделывают в стену. В таких местах кобылка заделывается с консолью заподлицо. Использование данного способа оправдано, когда подшивной карниз выносится на расстояние, которое является выше допустимого для кобылки из дерева.
Кирпичный свес делается на каменных стенах домов, верхняя часть которых выложена из кирпичей. При этом соблюдается постепенный припуск рядов на величину, которая не превышает третью часть длины кирпича(80 мм). Карнизный кирпичный свес не должен быть больше половины толщины стены.

Долговременная эксплуатация кровли во многом определяется качеством выполнения карнизных свесов. Во время их монтажа существенная роль отводится такому конструктивному элементу, как кобылка. Кровля, особенности проведения работ которой требуют грамотного выполнения карниза, может, в противном случае, промокнуть или потерять свои свойства из-за намокания теплоизоляции.

Для обеспечения долговечности и экономичности эксплуатации фасада и кровли разрабатывается комплекс мероприятий, которые выходят за рамки монтажа и поставки материалов. К вопросу создания качественной кровли необходимо подходить комплексно.

Карнизный свес

Карнизный свес представляет собой визуальную границу, которая отделяет кровлю от внешнего фасада. Он берет не себя архитектурный акцент и является явным и очевидным элементом здания. По этой причине, к процессу оформления карниза следует подходить с особым вниманием, поскольку он является одним из наиболее ответственных элементов постройки. Вследствие естественных теплопотерь на карнизном свесе может образовываться наледь. В результате, карниз может разрушиться или может произойти закупорка подкровельной вентиляции карнизного свеса. Последствия могут быть самыми печальными – образуется конденсат, появится плесень, конструкция кровли начнет гнить и т.п.

Когда речь идет о подшивке карниза, то имеются в виду работы, связанные с монтажом декоративных элементов на нижней плоскости карнизных свесов. Декоративная отделка с использованием сайдинга, дерева, меди и других материалов не относится к наиболее важному этапу в процессе оформления карнизного свеса.

До ее формирования проводится проектирование и монтажные работы несущей конструкции карниза и составляющих кровельного пирога.

Проектные и монтажные работы по устройству карнизного свеса учитывают следующее:

Величину вылета карнизного свеса от опоры в виде несущей стены. Она является проектной величиной, зависящей от несущей способности конструкции и других факторов, которые учитываются при разработке проекта.
Обеспечивает ли карнизный свес достаточное поступление воздуха в подкровельное пространство.
Способы крепления декоративных элементов в виде панелей должны быть такими, чтобы они обеспечивали их надежное функционирование при любой погоде.

Кобылка кровля: размеры, особенности проведения работ

Так ли необходима кобылка при устройстве кровли? И можно ли обойтись без нее? А также ответ на вопрос “Кобылка кровля: особенности проведения работ”, ищите в нашей статье.

Источник: roof-tops.ru

Что такое кобылка: кровля, фотопримеры и видео

Монтаж карнизов без использования кобылок

Короб или деревянный каркас под карнизным свесом позволяет спрятать не столь приятные глазу выступающие элементы стропил и обрешетки. Метод подшивки элементов карниза напрямую зависит от типа короба. Самым простым способом его изготовления является установка каркаса из ветровой планки и установленных на внутренней части стропил так называемых подшивных реек (прочитайте также: «Ветровая доска — что это такое»). Используя данный метод, допускается обрезка концов стропил как по отвесу (торец будет располагаться параллельно к стене), так и перпендикулярно оси стропил. Все зависит от предпочтений застройщика.

Давайте рассмотрим немного подробнее вариант с параллельным обрезанием концов досок стропил:

Для выполнения данной работы необходимо иметь строительные леса и выдвижную лестницу. Крепление будет осуществляться шуруповертом и саморезами по дереву.
Сперва закрепляют ветровую доску, после этого — внешнюю подшивку крыши софитом и наконец — внутреннюю подшивку. Сечение всех досок равное и составляет 150*20 мм.
Для изготовления короба необходимо отобрать ровные доски без сучков и остатков коры. Если короб планируется создавать в качестве так называемой «подшивы», то есть без применения разнообразных отделочных материалов, то используются калиброванные доски сечением 50*20 мм.
После закрытия стропил и фронтальной обрешетки короб необходимо обработать специальным защитным средством. По желанию, древесину можно покрыть морилкой и лаком. Это позволит продлить срок службы короба, а также заметно улучшит его эстетичность.
Для закрытия короба зачастую используют профнастил серого или белого цвета, марки С10. Также популярен виниловый сайдинг, который очень легко монтируется и имеет малый вес.
Подшивка частей карниза осуществляется с использованием специального материала — софитов, которые представляют собой перфорированные пластиковые или алюминиевые пластины. Немалая стоимость данного материала полностью компенсируется его привлекательностью и очень высокой функциональностью, поэтому установка софитов оправдана.
Независимо от выбранного материала для подшивания карнизных планок, необходимо использовать внешние уголки, цвет которых подбирают в соответствии с цветом самого короба. Размер данных элементов составляет 5 см. Отбортовка должна подойти под размер по ширине лобовой доски.
Для облагораживания вида боковых сторон используются специальные крышки, вырезанные из гладких листов. Их форму подбирают согласно форме торцевой части короба.
Фронтальная подшивка крыши выполняется гораздо проще. К выступающей обрешетке крепят две доски с сечением 150*20 мм. После этого они зашиваются подходящим материалом.

Установка кровельных кобылок, подробное видео:

Монтаж карниза и кобылки

Кровля с этим элементом является немного сложнее. Кобылки представляют собой доски сечением 150*30 мм или 100*30 мм. Также для того элемента могут использоваться обрезки стропильных брусьев, которые будут закрепляться к стропилам более широкой стороной. Во время монтажа кобылок ориентирование происходит по кирпичной кладке или по уровню.

После установки кобылок к ним крепят подшивные доски. В результате этой процедуры получается короб с горизонтально расположенной нижней частью. Затем можно переходить к украшению короба соответственно общему стилю дома или пожеланиям его владельца.

Выполняя монтаж карниза необходимо понимать, что кровля в должна «дышать». Под этим подразумевается попадание теплого воздуха в часть крыши под карнизом. После этого воздух, проходя стропила, обрешетку и сам кровельный материал выходит наружу. Это позволяет обеспечить правильную вентиляцию, которая хорошо просушивает крышу, оберегая ее от накопления конденсата и продлевая общий срок эксплуатации. Именно поэтому нельзя герметизировать какие-либо элементы конька или карниза. Их выполняют без использования монтажной пены или силикона. Исключение составляют только вертикальные примыкания к трубам и стенам, так как в этих местах проявляется высокая вероятность проникновения воды под кровлю.

Существует несколько видов подшивных карнизов с кобылками. Наиболее простым является способ укладки треугольного карниза. Кроме простоты монтажа, он отличается отсутствием неприятного гудения во время зимних вьюг, которое присуще другим типам карнизов.

Детали процесса установки

Перечислим основные правила его установки:

Стропила обрезают заподлицо с внешними стенами. При этом карниз не должен свешиваться над стеной. Если же не удалось избежать свешивания, то на стык стены и стропил необходимо прибить карнизную доску с водостоком.
Карнизный вынос образуется методом удлинения стропила кобылкой, которая прибивается прямо к ногам стропила. Данный подход достаточно распространен, так как отличается целым рядом преимуществ. Среди них — гарантированная защита подкарнизного пространства от задувания дождевой воды. Кобылки в конечном итоге должны образовать зазор, который обеспечит проникновение свежего воздуха в подкровельное пространство.
Вынос карниза на кобылке оставляют открытым внизу. Его также можно и закрыть оструганными или прифугованными подшивными досками равной ширины и толщиной не более 25 мм. Подкровельное пространство закрывают досками перпендикулярно стене. Между досками и стеной оставляется зазор для правильной вентиляции.
Карнизный вынос закрепляют с помощью консолей с металлическими анкерами, заделанными в стену. Кобылку в таких местах заделывают заподлицо с консолью. Такой способ оформления применяют для вынесения подшивного карниза на расстояние, которое превышает допустимое для кобылки из дерева.
Кирпичный свес выполняют на стенах из камня, с выложенной кирпичом верхней частью. При этом соблюдается постепенный припуск рядов на треть длины кирпича или меньше (до 8 см). При этом ширина карнизного свеса не должна быть больше половины общей толщины стены.

Срок эксплуатации кровли во многом зависит от того, как был выполнен карнизный свес. В его монтаже очень важную роль имеет кобылка — кровля, выполненная при несоблюдении технологии установки этого элемента не сможет прослужить достаточно долго.

Перед началом работ необходимо выполнить точные расчеты и замеры. Также кобылка крыша и другие деревянные элементы должны обработаться антисептиками. Важно подготовить заранее все необходимые инструменты и материалы. При соблюдении порядка работ и выполнении всех требований по обустройству данного элемента можно улучшить внешний вид крыши, ее вентиляцию, а также продлить срок эксплуатации. Кроме того, такая кровля становится более устойчивой к сильным ветрам.

Кобылка кровли: назначение и способы крепления

Крыша дома обязательно оборудуется свесом, который защищает стены строения и отмостки от атмосферных осадков, падающих с кровли в виде воды. При этом карниз защищает проём между кровельной конструкцией и стенами от ветра. Но иногда случается так, что крыша дома была в своё время собрана неправильно. Или длины стропил не хватило, чтобы создать оптимальную ширину свеса, которая должна быть не менее 40 см. Для удлинения ног используют элемент, носящий название в стропильной системе.

Содержание

Что такое кобылка
Правила установки
1. Варианты крепления
2. Оформление карнизного свеса
3. Видео материал
Обобщение по теме

Что такое кобылка

По сути, это кусок доски, который удлиняет стропила. Он просто крепится к ним любыми средствами и способами, создавая карниз крыши. При этом можно использовать для кобылок доски меньшего сечения. Главное здесь – выставить их в одной плоскости со стропилами, чтобы верхний торец первых составлял продолжение вторых.

Необходимо отметить, что, кроме выше обозначенных преимуществ есть у этого элемента и другим положительные моменты:

Упрощается ремонт свеса, если один из элементов вышел из строя или потерял несущую способность. Надо просто заменить кобылку с изъяном на новую. С вышедшей из строя стропильной ногой ремонт потребовал бы больших вложений сил и средств. К тому же он был бы довольно трудным и трудоёмким.
Упрощается процесс выравнивания линии свеса. Даже при больших перепадах его можно исправить, заменив одну или несколько кобылок другими.
Снижается давление на стены дома и его фундамент.
Чем короче стропила, тем они дешевле.
Кобылка кровли может служить и декоративным элементом кровельной конструкции. Надо придать ей необычный внешний вид, к примеру, при помощи резьбы по дереву.

Правила установки

Есть стандартная технология, которую используют для сооружения свеса кровли из кобылок. Сначала монтируют стропильную систему полностью. Затем готовят шаблон, по которому будут вырезать из досок кобылки. Шаблон выбирается с учётом проектируемых элементов деталей дома и кровли в том числе. То есть устанавливается ширина свеса, к которой прибавляют 30–50 см, используемые на крепление.

При этом применяют такое соотношение – чем длиннее свес, тем длиннее должно быть место крепежа. Суть этого соотношения заключается в том, что кобылка работает, как консоль. Поэтому чем она длиннее, тем больше действуют на неё нагрузки. А значит, необходимо исключить все изменения крыши, происходящие путём проседания свеса под действующими нагрузками.

К примеру, если по проекту дома ширина карниза составляет 40 см, то шаблон подгоняется под размер 70–80 см. Из досок вырезается требуемое количество кобылок, которое равно количеству стропильных ног. Не забываем, что свес кровли изготавливается из пиломатериалов, поэтому кобылки обязательно обрабатываются антисептическими и антипиренными составами. Антисептик борется с паразитами, плесенью и грибками, антипирены являются противопожарным средством. Их так и наносят: сначала первый, после его высыхания второй.

Теперь непосредственно о монтаже. Наращивание стропил производится двумя способами:

Кобылка кровли приставляется к стропильной доске. То есть они соприкасаются боковыми сторонами на длину крепёжного участка (30–50 см). Таким способом они и скрепляются между собой.
Приставляют её к стропилу торец к торцу ширины досок. А между собой они соединяются дополнительной доской, которая прикладывается к ним сбоку.

Для второго варианта используют кобылки, длина которых должна быть равна ширине свеса крыши. И ещё один момент, который лежит в основе свеса крыши. Кобылки не упираются в мауэрлат или стены дома. Они несут только нагрузки от карниза, то есть обрешётки и кровельного материала, которые на нем лежат.

Варианты крепления

Для крепления используют два вида крепёжных изделий: гвозди (обычные или ершовые) и болты. Первые выбирают с учётом толщины используемых досок. То есть длина крепёжного изделия должна быть хотя бы на треть больше толщины элементов свесной конструкции. Их вбивают до упора, сгибая концы, вышедшие с обратной стороны доски. Забивать гвозди надо так – один крепёж со стороны установленной кобылки, другой со стороны стропильной ноги.

Количество гвоздей зависит от длины участка соединения. Минимально четыре гвоздя, максимально восемь. Забивают их парами один над другим. Это в независимости от того, какой способ стыковки выбирается.

Сегодня многие мастера используют саморезы. Их длина не должна превышать толщины спаренной конструкции. При этом лучше сначала просверлить отверстия меньшего диаметра, чем диаметр самореза, куда загоняются крепёжные изделия.

Что касается болтов, то их месторасположение может быть посередине вдоль стропильных ног или в шахматном порядке. Количества болтов выбирается также с учётом длины соединительного участка. Минимальное количество – два, максимальное – шесть.

Сложность второго варианта крепления заключается в том, что необходимо точно просверлить отверстия в двух стыкуемых элементах. Поэтому сначала сверлятся отверстия на кобылках, потом их приставляют по месту установки, где через отверстия делают метки. Кобылку убирают в сторону, а в стропиле делают сквозное отверстие под болт. После чего первую устанавливают ко второй, совмещая сделанные отверстия, в которые вставляются болты, закрепляемые гайками.

Опытные мастера подходят к этому процессу проще. Они сначала производят установку кобылок к стропилам, крепят их саморезами или гвоздями. А затем уже в сдвоенной конструкции делают общие отверстия, куда вставляют болты.

Оформление карнизного свеса

Если для формирования свеса крыши были использованы декоративные кобылки или наращённые участки обработали лаком, то карниз так и оставляют в неизменном виде. Иногда делают обшивку между ними, чтобы не видно было обрешётки и кровельного материала. Обшивку обычно проводят вагонкой или другим панельным или листовым материалом, к примеру, фанерой.

Но чаще отделку карниза проводят с помощью собираемого короба, который формируется кобылкой, подшивной планкой и стеной здания. При этом подшивной элемент – это брус, который соединяет между собой концы кобылок. Обшивка таким способом создаёт не только выступ карниза, но и целого короба, который закрывает собой выступающую часть стропильной системы. В него, а точнее, в нижнюю плоскость короба, вставляются светильники, вентиляционные решётки. Кстати, последний элемент – обязательная деталь свеса крыши, потому что его делать герметичным нельзя. Вентиляция кровли – основополагающая система, которая продлевает срок эксплуатации крыши в целом.

Видео материал

Обобщение по теме

В заключение хотелось бы обозначить тот момент, что кобылки – элементы, которые используют лишь в том случае, если приобретённый пиломатериал недостаточен по длине, чтобы закрыть пролёт ската крыши полностью с учётом свеса. К примеру, если длина купленных досок составляет 6 м (кстати, стандартная, больше не изготавливают), а длина стропильных ног с учётом свеса кровли должен быть 6,25 м (по проекту), то, конечно, кобылки к доскам придётся добавить.

Или другой случай, в котором длина стропильных ног с учётом свеса равна 5,5 м. То здесь без вариантов – кобылки не нужны. Даже придётся устанавливаемые стропила подрезать под требуемый размер.

К тому же учитывайте простую истину, что соединяемые части одной детали по прочности уступают цельному элементу. В месте стыка всегда присутствуют напряжения, снижающие несущую способность материала. Поэтому постарайтесь при сооружении стропильной системы обходиться без кобылок.

Кобылка в стропильной системе: как делать, чертеж, размеры

Необходима ли кобылка в стропильной системе? Для чего применяются кобылки при устройстве кровли и как их сделать самостоятельно можно узнать, прочитав эту статью.

Стоит заметить, что использование кобылок является не обязательной, а скорее, вынужденной мерой. Функция кобылки заключается в увеличении длины стропила.

Монтаж стропильной системы

Использование кобылок целесообразно в том случае, если длина бруса для стропил недостаточная.

Дело в том, что крыша не заканчивается достижением стены – стропила должны выходить за ее пределы, представляя собой основания для стрехи. Стреха (свес) – участок крыши, выходящий за уровень стены.

Стреха выполняет следующие функции:

предупреждает попадание осадочных вод под свод крыши;
обеспечивает защиту карниза и стены здания от сырости и плесени;
препятствует подмыву фундамента дождевыми водами путем отведения ливневых потоков в сторону от цоколя строения;
вкупе с выступающим карнизом перенаправляет потоки ветра, предохраняя от срывов кровли.

Свес должен выступать за пределы стены на расстояние 0,5 – 1 м. Лучше всего если стреха будет оборудована фартуком свеса и системой водостока.

Только наличие надежной системы отведения сточных вод наряду с дренажной канализацией может послужить гарантией долговечности строения.

Помимо устройства водоотвода повысить защитные функции крыши может и подшивка низа свеса ветровой доской.

Использование реек для подшивки кровли позволяет закрыть части каркаса от посторонних глаз, но декоративная функция далеко не единственное предназначение обшивки.

Сформированный из реек короб или мостик препятствует задуванию ветра и попаданию дождевых вод в чердачное помещение.

А если его еще и качественно утеплить, то наличие обшивки благотворно скажется на энергоэффективности всего строения. Вместо деревянных реек можно использовать сайдинг или профнастил.

Для монтажа стропильной системы самый оптимальный вариант – это цельное стропило, нога которого располагается от конька до опорного бруса и продолжается на некоторое расстояние за периметр стен.

После установки каркаса крыши выполняется его обрешетка и покрытие кровельными материалами.

В этом случае кровля представляет собой цельную надежную конструкцию. Такой подход обеспечивает прочность крыши.

Особенно это актуально в регионах:

с повышенной сейсмической активностью;
с обильными снегопадами;
на открытых ветрам пространствах.

Видео:

Однако длина бруса, предназначенного для каркаса кровли, не всегда позволяет использовать цельные стропила.

Иногда длины может не хватать, и в этом случае производится удлинение стропил за счет кобылок.

Удлинение стропил

Кобылки в стропильной системе могут использоваться не только в тех случаях, когда длины подготовленного пиломатериала не хватает.

Применение доборов позволяет сэкономить некоторую сумму денег, так как для кобылок используется более тонкая и дешевая доска, чем для самих стропил.

Так как размер и вес доборных досок сравнительно меньше, то подъем материала на кровлю и его монтаж будет легче осуществить своими руками.

Несколько дешевле при использовании кобылок обойдется и замена отслуживших деталей свеса.

Хотя разбирать для ремонта придется всю кровлю, как и в случае замены всего каркаса.

Тем не менее основным преимуществом использования кобылок является совсем не экономия. Главный плюс добора – возможность изменить линию свода крыши.

С применением кобылок проще сделать фигурную кровлю, так как стреха может располагаться под любым удобным углом к плоскости крыши.

Помимо этого, нижняя часть кобылок часто украшается резьбой, что само по себе делает строение более изящным.

Технология выполнения подготовительных и кровельных работ с применением кобылок несколько сложнее, чем при устройстве цельного каркаса.

При удлинении стропил при помощи кобылок важно уделить должное внимание креплению самих стропил к опорному брусу или мауэрлату.

Каркас должен иметь хороший упор. Для его обеспечения брус может иметь спил под необходимым углом.

Крепление кобылок производится непосредственно к самим стропилам. Для монтажа используются кровельные гвозди, которые забиваются насквозь с противоположных сторон.

Вышедшие концы необходимо загнуть. Даже пара гвоздей может обеспечить прочное крепление, но для усиления мощности конструкции рекомендуется использовать четыре гвоздя.

Их необходимо забивать в шахматном порядке с расстоянием в 15 см. Такое крепление необходимо для того, чтобы вся конструкция не рухнула под тяжестью скопившегося на кровле снега и льда в зимнее время года.

После монтажа кобылок кровельные работы производятся обычным образом.

Элементы конструкции не герметизируются, так как для обеспечения вентиляции ветровой короб должен быть воздухопроницаем.

Видео:

Это защитит стреху крыши и карниз от плесени и грибка. Благодаря вентиляционным отверстиям, микроклимат чердачного помещения также будет здоровым.

Особенности проведения работ

В случае применения кобылок стропила обрезаются вровень со стеной. Длина доски для обустройства свеса зависит от желаемой длины стрехи.

К длине свеса необходимо добавить 30 — 50 см на нахлест. Это обеспечит надежное скрепление между каркасом и свесом крыши.

Рекомендуемыми породами древесины являются:

лиственница;
сосна;
кедр и другие хвойные породы.

Срок эксплуатации стрехи крыши напрямую зависит от качества материалов и соблюдения технологии работ. Доска должна быть ровной, желательно без сучков. Использование горбыля не допустимо.

Для того чтобы продлить срок эксплуатации свеса, рекомендуется обработать пиломатериал специальными антисептическими средствами.

После того как доски отобраны и обрезаны под нужный размер, можно приступать к монтажу.

Каркас свеса формируется отдельно по каждой стороне крыши. Для начала размечают и закрепляют первую и последнюю опорные доски.

Затем между ними натягивается шнур, по которому равняются остальные кобылки. Если планируемая длина свеса больше 70 см от уровня стены, то рекомендуется соединить их сплошной деревянной рейкой — это увеличит жесткость конструкции.

После монтажа каркаса свеса выполняется его обрешетка аналогично тому, как проделывалась обрешетка стропильного каркаса свеса.

Когда обрешетка сделана, можно приступать к укладке кровельных материалов.

Видео:

С фронтонной стороны строения выступ обуславливается обрешеткой. Фронтонный выступ должен выходить за плоскость стены не менее чем на 30 см.

По карнизу фронтона целесообразно пристроить козырек с капельником и водосточным желобом.

На самом деле выполнение кровельных работ не является таким сложным процессом, как может показаться на первый взгляд.

При желании построить каркас и покрыть крышу сможет любой человек, имеющий достаточно свободного времени.

Однако людям, не имеющим никакого опыта в строительстве и работе с деревом, не стоит браться за возведение кровли самостоятельно. Лучше нанять бригаду опытных кровельщиков.

Видео:

Если в силу каких-то причин все работы решено проводить своими руками, то можно взять опытного помощника или руководствоваться советами профессионала.

Если удастся избежать ошибок, то в дальнейшем крыша не принесет никаких проблем.

Успешного строительства и проведения кровельных работ!

его установка на стропила. Что это и для чего? Как это сделать правильно? Размеры и узлы при креплении

Что это такое и зачем оно нужно?
Размеры (изменить)
Установка на стропила
Совет

Кровельные работы являются завершающим этапом любого строительного процесса. Он выглядит как система, состоящая из балок, последние крепятся друг к другу. Основу каркаса составляют стропила, обеспечивающие нужный уклон скатов. Для защиты стены строения от стекающей воды в стропильную систему монтируется кобылка.

Что это такое и зачем оно нужно?

Подшивка свеса крыши на жилых домах один из самых важных и ответственных моментов. От качества этой работы зависит, как будет выглядеть двускатная крыша, насколько она будет надежной. Чтобы удлинить и сделать короб более прочным, тем самым исключив негативное влияние окружающей среды, мастера используют висячие и другие карнизы.

Кобылка в стропильной системе имеет вид сложной конструкции с высокой прочностью и длительным сроком службы. Представляет собой кусок доски, за счет которой удлиняется стропильная нога. Опорой для этого элемента служит кровельный мауэрлат из блоков и кирпича. Другими словами, кобылкой можно назвать доску, благодаря которой стропильная система продолжается при недостаточной длине.

Для обустройства карниза на стропильной системе стоит отдать предпочтение доскам с небольшим сечением. Часто эти части крыши несут декоративную функцию.

При желании мастер может придать конструкции любую форму и дизайн.

Образование кобылки на крыше здания гарантирует следующие положительные моменты:

экономия древесного материала;
простота установки;
снижение нагрузки на конструкцию;
возможность быстрой замены в случае износа;
декоративное оформление кровли.

Можно перечислить ряд основных критериев для вышеуказанных элементов.

Необходимость использования цельной древесины без дефектов. Предварительная обработка материала антисептиком и грунтовкой. Эта процедура предотвратит загнивание и увеличит срок использования.
Рейки должны отличаться надежностью, способностью выдерживать значительные нагрузки. При этом стоит следить за отсутствием перегрузки на стропильную ногу.
Размеры пиломатериала должны быть следующими:

Монтаж кобылки должен производиться в соответствии с требованиями СНиП, поэтому вы можете рассчитывать на надежность и долговечность конструкции.

Основные функции карниза крыши следующие:

защита стены и ее отделки от влаги, образовавшейся после попадания атмосферных осадков;
предотвращение сырости и деформации элементов конструкции;
ограничение проникновения воды в каркас крыши;
защита от прямых солнечных лучей;
эстетическое оформление кровли.

Размеры (редактировать)

При необходимости установки кобылки на крышу мастеру потребуется произвести предварительный расчет размеров материала. По мнению специалистов, начинать монтаж лучше после обустройства кровли. При расчете длины стоит помнить, что обязательно нужно делать запас в 30-50 см. Важно для перекрытия досок.

Затем можно приступать к выбору материала для последующей установки. В этом случае лучше использовать доски сечением от 50 до 150 мм. Лучшим вариантом для кобылок также считается 12 на 4 см и 10 на 3 см.

По мнению специалистов, хвою лучше выбирать влажностью 8-10%.

Установка на стропила

Чтобы правильно установить кобылки, закрепить их на ноге, мастеру потребуется придерживаться стандартных технологий. После установки стропил можно приступать к подготовке узлов и других элементов, количество которых равно количеству стропил. При работе стоит помнить: чем больше планируется кобылок, тем больше должно быть поголовье. Кроме всего прочего, мастер должен соблюдать перекрытие.

Чтобы правильно закрепить кобылку, следуйте пошаговой инструкции.

Готовится шаблон козырька, по которому подготавливается необходимое количество элементов. Каждая из частей должна быть обработана специальными огнезащитными веществами.
Кобылка закрепляется на стропильных ногах, соблюдая нахлест около 0,5 м. Далее можно приступать к выравниванию торцов. Соединение может быть выполнено с помощью щеточных или стандартных гвоздей. Мастер должен позаботиться о том, чтобы хват был максимально качественным. Для этого в каждый узел вводится 4 аппаратных средства. Концы гвоздей следует загнуть, чтобы крепеж со временем не расшатался.
Изначально крайнюю кобылку крепят к скатам, соблюдая требуемый нахлест. После этого между деталями натягивается шнур, и с его помощью монтируются остальные элементы.
Если в конструкции предусмотрена консоль, то конец кобылки следует закрепить горизонтальной балкой.
Для усиления свеса крыши поверх кобылок рекомендуется оборудовать обрешетку. Это добавит жесткости конструкции.

Когда кровельное покрытие будет полностью установлено, необходимо обшить карнизы. Это можно сделать двумя способами:

произвести установку диагональных планок вдоль кобылки;
заранее установите на стену опорные бруски, чтобы получился короб, элементы подшивки прикрепите перпендикулярно стене.

Совет

При проведении строительных работ рекомендуется учитывать, что кобылки на стропилах срезаются на уровне стены здания. Специалисты советуют использовать для работы древесину сосны, лиственницы, кедра, а в качестве оборудования электролобзик, циркулярную пилу. А также не забывайте, что срок использования козырька напрямую зависит от характеристик используемого материала. Профессионалы настоятельно не советуют брать горбыль. Помимо пиломатериалов, для обустройства карниза можно использовать перфорированную пластиковую панель – софит.

Из всего вышеперечисленного можно сделать вывод, что установка карнизной кобылки не составит труда даже домашнему плотнику-любителю. Обустройство такой конструкции на крыше избавит вас от многих проблем, а также надолго сохранит стены в чистоте. Галтели – важный элемент стропильной системы, поэтому к их оборудованию следует подходить максимально ответственно.

В работе необходимо следовать пошаговым инструкциям, а также советам профессионалов.

О кобылке в стропильной системе смотрите в видео ниже.

Комментарий успешно отправлен.

Рекомендуем прочитать

Стропильная система — устройство, конструкция и компоненты

Чтобы перестроенный дом служил долгие годы, был крепким и надежным, ему нужен не только хороший фундамент. Не менее значимым элементом является стропильная система крыши, принимающая на себя все превратности погоды. И она должна выдерживать нагрузки в виде порывов ветра, обильных снегопадов и проливных дождей. Давайте поговорим о том, как это работает и как построить эту систему.

Содержимое:

Требования к стропильной системе
Основные части конструкции стропильной системы
Формы крыш и стропильных систем
Виды стропильных систем — чем они отличаются между собой
Соединительные элементы
Видео: Стропильная система крыши, что нужно знать для правильного проектирования

Требования к стропильной системе

Жесткость

Прежде всего, каждая деталь системы, а также узлы должны быть жесткими, не деформироваться ни под действием поперечной силы, ни под давлением. В основе всей конструкции лежит треугольник. Именно такую форму рамы (фермы) закрепляют параллельно друг другу. Их жесткая фиксация обеспечивает кровле необходимую устойчивость. А вот если ферма оказалась мобильной, не далеко до беды. Такая неполноценная крыша может сама рухнуть, а стены рухнуть.

Легкий вес

Крыша не должна быть тяжелой, поэтому стропильная система обычно выполняется из дерева. Если вес кровли солидный, то несущую основу делают из металла. Или взять хвойное дерево, не ниже первого сорта, с влажностью ниже 18 процентов. Использование антисептической обработки и применение антипиренов для защиты от огня – два обязательных условия. Тогда узлы крепления стропильной системы крыши будут прочными и крепкими.

Материал высокого качества

Дерево для стропил должно быть следующим:

Древесина берется 1 — 3 сорта. Трещины и сучки должны быть сведены к минимуму. На метр может быть 3 сучка высотой не более 3 см. Трещины не допускаются на всю глубину, до половины длины доски.
Несущие элементы выполнены из деревянных деталей толщиной от 5 см, площадью 40 см ² .
Хвойные доски могут быть длиной до 6,5 м, а лиственные — до 4,5 м.
Прогоны, подушки и мауэрлат изготавливаются из твердых пород дерева. Их обрабатывают антисептиком.

Основные части конструкции стропильной системы

Продумывая устройство стропильной системы крыши, необходимо знать, из каких частей состоит эта система.

№1. Мауэрлат – это основа всей системы. Он помогает равномерно распределить нагрузку на стены.

№2. Стропильная нога определяет угол наклона ската, а также общий вид кровли, жестко фиксируя отдельные элементы.

№3. Прогон – скрепляет стропильные ноги. Коньковый прогон – вверху, боковые прогоны – сбоку.

№4. Затяжка – не дает разойтись стропильным ногам, соединяя их снизу.

#5. Стойки и подкосы — придают стропильным ногам дополнительную устойчивость. Они упираются в лежащую (лежащую ниже параллельно хребту).

#6. Обрешетка — Набивается перпендикулярно стропильным ногам и представляет собой распил брусков или досок. Он предназначен для передачи всей нагрузки от кровельного материала на стропильные ноги.

#7. Конек крыши — Это стык двух скатов крыши. По коньку набивается сплошная обрешетка для усиления этой части крыши.

#8. Кобылы – используются для создания свеса в случае, если длины стропильных ног недостаточно.

#9. Карниз – это элемент, предназначенный для защиты от чрезмерных осадков на стенах.

Теперь рассмотрим сложный объект, такой как стропильная ферма. Он имеет плоскую форму, и в него входят, кроме стропил, раскосы, стойки и раскосы. Их располагают так, чтобы нагрузка на стены внутри дома не возникала. Только его наружные стены являются опорами, а нагрузка идет вертикально. Расстояние между фермами определяется расчетным путем. Если пролет большой, то ферма состоит из нескольких частей. На чердаке перекрытием служит нижний пояс фермы.

Выше приведены примеры деревянных ферм, кроме того, в некоторых случаях используются фермы из бетона и металла.

Формы крыш и стропильные системы

Односкатная крыша.

Простейшее устройство стропильной системы имеет крышу с одним скатом, которая наклонена под углом от 14 до 26°. Если дом небольшой, а его пролет не превышает 5 м, то требуется система стропильного типа. Он опирается на внешние стены, а также на стену внутри здания (если она есть). При пролете более 5 м нужно использовать стропильные фермы.

Устройство стропил односкатной крыши.

Двускатная крыша

Крыша с двумя скатами тоже несложная, под ней чердак или мансарда. Его уклон составляет от 14 до 60°. Если наружные стены отстоят друг от друга менее чем на 6 метров, делают висячую стропильную систему. Стропила крыши необходимо использовать при большом пролете и наличии внутренних опор.

Устройство висячих и наслонных стропил двухскатной крыши.

Подробнее об этом в материале: Стропильная система двухскатной крыши и ее устройство

Четырехскатная крыша

Крыша с четырьмя скатами называется вальмовой или полувальмовой. Его уклон составляет от 20 до 60°, а пролет может быть до 12 м. При этом должны быть внутренние опоры. Передних стен в этом случае нет, что позволяет экономить материалы. Однако монтаж такой крыши сложнее, чем двускатной. Для такой конструкции крыши стропильные системы делают либо наслонного типа, либо с применением стропильных ферм.

Особенности устройства двускатной крыши.

Ломаная крыша

Крыша ломаная или мансардная, внизу может иметь уклон до 60°. Но выше он обычно более пологий. За счет этого увеличивается площадь мансарды. Такая крыша хороша для домов, где ширина не достигает 10 м. Как и в предыдущих случаях, можно использовать наслонную стропильную систему. Тем не менее, фермы предпочтительнее.

Сломанное устройство крыши.

Выше перечислены наиболее распространенные, но не все формы крыш, подробнее см. в материале: Виды крыш частных домов по конструкции и геометрическим формам

Виды стропильных систем — чем они отличаются между собой

Тот или иной тип стропильной системы выбирается не стихийно, а в зависимости от конструкции строящегося дома и его размеров. Далее о каждом виде стропильных систем.

Система с висячими стропилами

Хороши для крыш с двумя скатами, где пролет не более 6 метров, а внутри нет стен. Внизу стропила опираются на мауэрлат, а вверху – друг на друга. Также существует затяжка, уменьшающая подкос стропил на стенах дома. Затяжки из бруса располагаются в самом низу стропильных ног – они одновременно служат балками перекрытия. Кстати, роль затяжки может выполнять и перекрытие верхнего этажа, выполненное из железобетона. Если затяжка делается выше, она уже называется перекладиной. При пролете между наружными стенами более 6 м необходимо использовать опорные подкосы и раскосы для поддержания стропильных ног. При этом длина нижней части стропил, т.е. части после опоры, длинной, должна быть не более 4,5 м.

Перечислим несколько важных фактов об их конструкции:

Не стоит опирать свес крыши на низ выдвинутых за стену стропильных ног. Подпирать такие стропильные системы кровли кобылкой намного лучше (при этом ширина свеса до метра). И тогда нога будет всей плоскостью упираться в мауэрлат. Сечение кобылки обычно меньше сечения стропильных ног.
На склоне нужно прибить ветровую доску, от конька до мауэрлата. Уклон делается со стороны чердака. Это необходимо для того, чтобы крыша стала жесткой, не шаталась и не разрушалась ветром.
Если влажность деревянного стропильного материала более 18%, приготовьтесь к тому, что стропильная система после высыхания древесины может стать неустойчивой. Поэтому соединяйте такое дерево не гвоздями, а болтами – их можно подтянуть в случае чего. А еще лучше использовать шурупы или грубые гвозди.

Стропильные системы

Подходят для крыш с пролетом от 10 до 16 м. Уклон может быть любым, а внутри здания должны быть несущие стены или колонны. Вверху стропила опираются на коньковый прогон, внизу – мауэрлат. Коньковый прогон поддерживается либо внутренней стеной (лежачей), либо стойками. Так как нагрузки только вертикальные, затягивать не нужно.

При большом пролете (до 16 м) можно заменить прогон конька на два боковых, которые будут опираться на стойки. Чтобы стропильные ноги не прогибались, нужны раскосы и ригели. Если делается мансарда, в качестве опоры для наращиваемого капрона можно использовать стену высотой от 1 до 1,5 м. Ну или использовать ломаную мансардную крышу (с ломаными скатами).

На что нужно обратить особое внимание:

Каждый из элементов этой системы не должен иметь толщину менее 5 см.
Гладкая, рваная поверхность всех узлов стропильной системы – необходимое условие. Так они не будут гнить и не будут так подвержены грибку.
Добавление дополнительных узлов «от лампы» в расчетную стропильную систему запрещено. В противном случае нагрузка может оказаться не там, где она нужна.
Мауэрлат (его подошва) должен лежать строго горизонтально относительно стен. Требует горизонтального положения и стыковки поверхности мауэрлата со стропильной ногой. В противном случае опора может опрокинуться.
Стойки и распорки у них максимально симметричны.
Чтобы стропила не промокли и не гнили, делают хорошую вентиляцию. Для этого в кровле мансарды предусмотрены зазоры, а в кровле мансарды воздух.
В местах соединения стропил с кладкой необходима гидроизоляция. В противном случае конденсат погубит дерево.
Не имея опоры или подкоса, стропильная нога делается длиной не более 4,5 м.

Соединительные элементы

Чтобы крыша была надежной, необходимо правильно соединить узлы стропильной системы. Необходимо учитывать направление и силу нагрузок (как статических, так и динамических). Также важно предусмотреть возможное растрескивание дерева от усыхания, следя за тем, чтобы узлы стропильной системы не переставали работать исправно.

Раньше все детали стропильной системы скреплялись между собой врубками. Он надежен, но не слишком экономичен. Ведь для этого необходимо, чтобы деревянные конструкции имели большие сечения, что позволило бы безопасно делать врубки, ослабляющие деревянные элементы.

Поэтому в настоящее время узлы стропил скрепляют не врубками, а шпильками и болтами.

Способы крепления стропильных ног.

Популярно использование перфорированных стальных пластин с антикоррозионным покрытием. Закрепите накладки гвоздями или пластинами с утопленными в дерево зубьями. Такой крепеж для стропильной системы удобен тем, что:

Подкладки уменьшают расход древесины на одну пятую, так как требуются элементы меньшего сечения, чем при вырубке;
их может смонтировать мастер с не очень большим опытом;
исправляются очень быстро.

Перфорированные пластины для крепления стропил.

На последок можно посмотреть полезное видео, в котором рассказывается обо всех самых важных моментах проектирования стропильной системы крыши.

Материал подготовлен авторами проекта en.icdself.com

Видео: Стропильная система крыши, что нужно знать для правильного проектирования

Отзывы о котлах Wiesman, газовых и твердотопливных моделях Viessman

Отзывы о водонагревателях Polaris (Поларис) всех моделей

Какие бывают виды ламината по дизайну, форме, классам износостойкости + Фото

Детская двухъярусная кровать своими руками — фото чертежи

Кровля, фото примеры и видео

Содержание статьи:

1. Монтаж карнизов без использования кобылок
2. Установка карниза и кобылки
3. Подробности процесса монтажа

В этой статье мы расскажем, что такое кобылка на крышу, зачем и где она применяется.

Кровельные кобылки применяют для удлинения стропильной ноги в случаях, когда длины досок недостаточно для изготовления стропил. Еще одна функция кобылки – крыша становится надежно защищенной от протечек и выдувания воды.

Кобылка монтируется с отступом 40 см от стены. При этом ширина доски для ее изготовления должна быть меньше стропила. Так, например, если стропила делают из доски сечением 150*50 мм, то для кобылки берут доску 100*50 мм.

Использование кобылки имеет следующие преимущества:

позволяет использовать доски и брус меньшей длины для изготовления стропильной системы;
за счет уменьшения веса стропильной конструкции ее легче поднимать и устанавливать;
становится намного проще провести линию карнизного свеса;
, если кобылка подверглась процессам гниения или повреждена, то этот элемент можно легко заменить, не затрагивая основную конструкцию крыши.

Кобылки можно сделать с помощью декоративной резьбы, которая является дополнительным украшением дома.

Установка карнизов без использования кобылок

Короб или деревянный каркас под карнизным свесом позволяет скрыть не столь приятные глазу выступающие элементы стропил и обрешетки. Способ подшивки элементов карниза напрямую зависит от типа короба. Самый простой способ его изготовления – установка каркаса из ветрового бруса и так называемых подшивочных планок, устанавливаемых с внутренней стороны стропил (читайте также: «Ветровая доска – что это такое»). При использовании этого метода допускается подрезка торцов стропил как по отвесу (торец будет располагаться параллельно стене), так и перпендикулярно оси стропил. Все зависит от предпочтений разработчика.

Рассмотрим немного подробнее вариант с параллельной обрезкой концов стропил:

Для выполнения данной работы необходимо наличие подмостей и раздвижной лестницы. Крепление будет осуществляться шуруповертом и саморезами по дереву.
Сначала крепим ветровую доску, затем внешнюю обшивку крыши с софитом и, наконец, внутреннюю обшивку. Сечение всех досок одинаковое и составляет 150*20 мм.
Для изготовления ящика необходимо отбирать гладкие доски без сучков и остатков коры. Если короб планируется создавать в виде так называемой «подшивки», то есть без использования разнообразных отделочных материалов, то используются калиброванные доски сечением 50*20 мм.
После закрытия стропил и лицевой обрешетки короб необходимо обработать специальным защитным средством. При желании древесину можно покрыть морилкой и лаком. Это продлит срок службы коробки, а также значительно улучшит ее эстетику.
Для закрытия короба часто используется серый или белый профнастил марки С10. Также популярен виниловый сайдинг, который очень прост в монтаже и имеет небольшой вес.
Подшивка деталей карниза осуществляется с помощью специального материала-софита, представляющего собой перфорированные пластиковые или алюминиевые пластины. Немалая стоимость этого материала полностью компенсируется его привлекательностью и очень высокой функциональностью, поэтому установка софитов вполне оправдана.
Независимо от выбранного материала для подшивки планок карниза необходимо использовать внешние уголки, цвет которых подбирается в соответствии с цветом самой коробки. Размер этих элементов 5 см. Отбортовка должна соответствовать размеру ширины лобовой доски.
Для улучшения внешнего вида бортов используются специальные чехлы, вырезанные из гладких листов. Их форма подбирается по форме торцевой части коробки.
Фронтальная подшивка крыши намного проще. К выступающей обрешетке крепятся две доски сечением 150*20 мм. После этого их сшивают подходящим материалом.

Монтаж карниза и кобылки

Кровля с этим элементом немного сложнее. Кобылки – это доски сечением 150*30 мм или 100*30 мм. Также для того элемента можно отрезать стропильные брусья, которые будут крепиться к стропилам более широкой стороной. При монтаже кобылок ориентация происходит по кирпичной кладке или по уровню.

После установки кобылок к ним крепятся картотечные доски. В результате этой процедуры получается короб с горизонтально расположенной нижней частью. Затем можно приступать к декорированию шкатулки в соответствии с общим стилем дома или пожеланиями его хозяина.

При установке карниза необходимо понимать, что крыша должна «дышать». Это означает, что теплый воздух поступает в часть крыши под карнизом. После этого воздух проходит через стропила, обрешетку и сам кровельный материал выходит наружу. Это позволяет обеспечить правильную вентиляцию, которая хорошо просушивает кровлю, предохраняя ее от скопления конденсата и продлевая общий срок службы. Именно поэтому нельзя герметизировать какие-либо элементы конька или карниза. Они выполняются без использования монтажной пены или силикона. Исключение составляют только вертикальные примыкания к трубам и стенам, так как в этих местах высока вероятность проникновения воды под кровлю.

Существует несколько видов подшивки карнизов кобылками. Самый простой способ – укладка треугольного карниза. Помимо простоты монтажа, его отличает отсутствие неприятного гула во время зимних метелей, что присуще другим видам карнизов.

Детали процесса установки

Перечислим основные правила его установки:

Стропила врезаются вровень с наружными стенами. При этом карниз не должен нависать над стеной. Если не удалось избежать нависания, то на стыке стены и стропил необходимо прибить карнизную доску со водостоком.
Удлинение карниза образуется путем удлинения стропил кобылкой, которая прибивается непосредственно к ногам стропил. Такой подход довольно распространен, так как имеет ряд преимуществ. Среди них — гарантированная защита карнизного пространства от задувания дождевой водой. Кобылки должны в конечном итоге образовать щель, которая позволит свежему воздуху поступать в подкровельное пространство.
Вынуть карниз на кобылке оставленной внизу открытой. Его также можно закрыть строганными или рифлеными картотечными досками одинаковой ширины и толщиной не более 25 мм. Подкровельное пространство обшивается досками перпендикулярно стене. Между досками и стеной оставляют зазор для надлежащей вентиляции.
Карнизная надставка крепится с помощью консолей с металлическими анкерами, заделанными в стену. Кобылка в таких местах уплотнена заподлицо с консолью. Этот способ оформления используется для выноса подшивки карниза на расстояние, превышающее допустимое расстояние для кобылки из дерева.
На каменных стенах делается кирпичный навес с обкладкой верхней части кирпичом. При этом соблюдается постепенный припуск рядов на треть длины кирпича и менее (до 8 см). При этом ширина карнизного свеса не должна быть больше половины общей толщины стены.

Срок службы кровли во многом зависит от того, как был выполнен карнизный свес. В ее монтаже кобылка играет очень важную роль — сделанная крыша при несоблюдении технологии монтажа этого элемента не сможет прослужить достаточно долго.

Перед началом работы необходимо выполнить точные расчеты и замеры. Также кобылку и другие деревянные элементы следует обработать антисептиками. Важно заранее подготовить все необходимые инструменты и материалы. Если соблюдать порядок работ и соблюдать все требования по обустройству этого элемента, можно улучшить внешний вид кровли, ее вентиляцию, продлить срок ее службы. Кроме того, такая крыша становится более устойчивой к сильным ветрам.

Строительство стропильных крыш. Типы стропильных систем

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые в совокупности называются стропильной системой. За многовековую историю видов и способов его организации накопилось немало, и каждый имеет свои особенности в построении узлов и разрезов. О том, что такое стропильная система двухскатной крыши и как должны крепиться стропила и другие элементы системы более подробно.

Конструкция стропильной системы двускатной крыши

В разрезе двускатная крыша представляет собой треугольник. Он состоит из двух прямоугольных наклонных плоскостей. Эти две плоскости соединяются в высшей точке v единой системы конькового стержня (прогона).

Теперь о компонентах системы и их назначении:

Мауэрлат — балка, соединяющая крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
Стропильные ноги — образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
Коньковая прогонка (бортовая или коньковая) — объединяет две плоскости крыши.
Затяжка – поперечная деталь, соединяющая противоположные стропильные ноги. Служит для повышения жесткости конструкции и компенсации распирающих нагрузок.
Грядки — бруски, расположенные вдоль мауэрлата. Перераспределить нагрузку с крыши.
Боковые балки — поддерживают стропильные ноги.
Стойки — передача нагрузки с балок на скамейки.

Кобылка все еще может присутствовать в системе. Это доски, которые удлиняют стропильные ноги, образуя свес. Дело в том, что для защиты стен и фундамента дома от атмосферных осадков желательно, чтобы крыша заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но пиломатериалов стандартной длины в 6 метров часто для этого недостаточно. Заказывать нестандарт очень дорого. Поэтому стропила просто выращивают, а доски, из которых это делают, называют «кобылками».

Конструкций стропильных систем довольно много. В первую очередь они делятся на две группы – с наслонными и висячими стропилами.

С висячими стропилами

Это системы, в которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установке вертикальной опоры и системы подкосов ее можно увеличить до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости устанавливать мауэрлат, а это упрощает монтаж стропильных ног: не нужно делать пропилы, достаточно скосить доски. Для соединения стен и стропил используется вагонка – широкая доска, которая крепится на шпильки, гвозди, болты, ригели. При такой конструкции компенсируется большая часть распирающих нагрузок, воздействие на стены направлено вертикально вниз.

Типы стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двускатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно не делать расчет по углу наклона: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при такой конструкции стропила испытывают значительные нагрузки на изгиб. Для их компенсации либо берут стропила большего сечения, либо делают срез коньковой части так, чтобы частично их нейтрализовать. Для придания большей жесткости в верхней части с двух сторон прибиваются деревянные или металлические планки, которые надежно скрепляют вершину треугольника (тоже см. не на картинке).

На фото также показано, как удлинить стропильные ноги для создания свеса крыши. Делается разрез, который должен выходить за линию, проведенную от внутренней стенки вверх. Это необходимо для того, чтобы сместить врубку и снизить вероятность поломки стропила.

Коньковый узел и крепление стропильных ног к подкладной доске в простой версии системы

Для мансардных крыш

Используется вариант с установкой ригеля. В данном случае она является основой для подшивки потолка помещения снизу. Для надежной работы данного типа системы срез ригеля должен быть нешарнирным (жестким). Лучший способ- полужирный (см. рисунок ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Обратите внимание, что в этой схеме присутствует мауэрлат, а стропильные ноги должны выходить за пределы стен для повышения устойчивости конструкции. Для их фиксации и стыковки с мауэрлатом делается вырез в виде треугольника. В этом случае при неравномерной нагрузке на скаты крыша будет более устойчивой.

При такой схеме практически вся нагрузка ложится на стропила, поэтому их надо брать большего сечения. Иногда поднятую стяжку усиливают подвеской. Это делается для того, чтобы предотвратить его изгиб, если он поддерживает материалы обшивки потолка. Если затяжка короткая, ее можно закрепить по центру с обеих сторон досками, прибитыми к гвоздям. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливаются передняя бабка и подкосы. Эта конструкция имеет высокую жесткость, так как компенсируются нагрузки.

При таком большом пролете (до 14 метров) сделать цельную затяжку сложно и дорого, поэтому он делается из двух балок. Он связан прямым или косым срезом (рисунок ниже).

Для надежной фиксации соединение усилено стальной пластиной с болтовым креплением. Его размеры должны быть больше размеров пропила – крайние болты вкручиваются в массив дерева на расстоянии не менее 5 см от края пропила.

Для того, чтобы схема работала нормально, необходимо правильно сделать раскосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжки и обеспечивают жесткость конструкции. Металлические прокладки используются для усиления соединений.

При сборке двускатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно, на каждый элемент приходится большая нагрузка.

С наслонными стропилами

В двускатных крышах с наслонными стропилами их концы опираются на стены, а в средней части на несущие стены или колонны. Некоторые схемы ломают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Безраспорные схемы и режущие узлы

Дома из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двускатной крыши должна быть безнапорной. Поговорим о видах таких систем подробнее.

Простейшая безраспорная схема стропильной системы представлена на фото ниже. В нем стропильная нога опирается на мауэрлат. В этой версии он работает на изгиб без разрыва стены.

Обратите внимание на варианты крепления стропильных ног к мауэрлату. У первых опорная площадка обычно скошена, при этом ее длина не больше поперечного сечения балки. Глубина выреза не более 0,25 его высоты.

Верх стропильных ног укладывается на коньковый брус, без крепления к противоположному стропилу. Сооружение получается из двух скатных крыш, которые в верхней части примыкают (но не соединяются) одна к другой.

Гораздо проще собрать вариант со стропильными ногами, закрепленными в коньковой части. Они почти никогда не дают места стенам.

Для работы этой схемы стропильные ноги внизу крепятся с помощью подвижного соединения. Для крепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу подкладывается гибкая стальная пластина. Смотрите на фото варианты крепления стропильных ног к коньковому прогону.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Это достигается увеличением сечения элементов стропильной системы и усилением конькового узла. фото ниже.

Армирование конькового узла для тяжелого кровельного материала или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш устойчивы при наличии равномерных нагрузок. Но на практике этого практически не происходит. Предотвратить сползание крыши в сторону более высокой нагрузки можно двумя способами: установкой стяжки на высоте около 2 метров или с помощью распорок.

Варианты стропильных систем с насечками

Установка скоб повышает надежность конструкции. Чтобы он нормально работал, в местах его пересечения со стоками нужно закрепить его к ним гвоздями. Сечение бруса для схватки используется такое же, как и для стропил.

Крепится к стропильным ногам боты или гвозди. Возможна установка с одной или двух сторон. См. рисунок ниже для крепления схватки к стропилам и коньковому прогону.

Для того, чтобы система была жесткой и не «ползла» даже при аварийных нагрузках, в данном варианте достаточно предусмотреть жесткое крепление конькового бруса. При отсутствии возможности ее смещения по горизонтали крыша выдержит даже значительные нагрузки.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавляются стропильные ноги, которые еще называют подкосами. Их устанавливают под углом 45° к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Раскос просто ставится под нужным углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: раскос должен быть аккуратно обрезан и плотно прилегать к стойкам и стропильной ноге, исключая возможность его прогиба.

Системы со стропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждого расположены рядом друг с другом. Внизу — возможные схемы крепления стоек

Но не все дома имеют среднюю несущую стену посередине. При этом возможна установка подкосов с углом наклона относительно горизонта 45-53°.

Распорные системы необходимы, если возможна значительная неравномерная усадка фундамента или стен. Стены могут сидеть по-разному на деревянных домах, а фундаменты – на слоистых или пучинистых грунтах. Во всех этих случаях рассмотрим устройство данного вида стропильной системы.

Система для домов с двумя внутренними несущими стенами

Если в доме две несущие стены, устанавливают по две стропильные балки, которые располагаются над каждой из стен. Скамейки укладываются на промежуточные несущие стены, нагрузка от стропильных балок передается на скамейки через стойки.

В этих системах коньковый прогон не устанавливается: он обеспечивает распорные силы. Стропила в верхней части соединяются между собой (врубаются и стыкуются без зазоров), стыки усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней нераспорной системе усилие затяжки нейтрализуется затяжкой. Обратите внимание, что затяжка размещается под прогоном. Тогда он работает эффективно (верхняя схема на изображении). Устойчивость могут обеспечить стойки, либо расшивка – балки, установленные наискосок. В распорной системе (на фото она внизу) поперечиной является поперечина. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без стропильных балок. Затем к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжка в стропильной системе без стропильного прогона

Для крепления стоек используются гвозди 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

При проектировании любого жилого дома архитекторы особое внимание уделяют крыше, так как она выполняет не одну, а сразу несколько функций в зависимости от ее конструктивных особенностей. Надо сказать, что не всех будущих домовладельцев устраивает обычная двускатная крыша, хотя ее можно назвать самой надежной, так как она имеет всего две скатные плоскости и один стык между ними. Многих привлекают более сложные конструкции, придающие сооружению особую привлекательность и оригинальность. Другие, более практичные домовладельцы, отдают предпочтение кровельным конструкциям, способным одновременно выполнять роль крыши и второго этажа.

Основу любой крыши составляет индивидуальная стропильная система, которая имеет свои конструктивные особенности. Сделать выбор нужной каркасной крыши будет намного проще, если заранее разобраться, какие виды и схемы стропильных систем применяются в строительстве упражняться. После получения такой информации станет более понятно, насколько сложны в монтаже такие конструкции. Особенно это важно знать, если каркас крыши предполагается возводить самостоятельно.

Основные функциональные задачи стропильных систем

При устройстве крыш скатных конструкций стропильная система представляет собой каркас для покрытия и удерживания материалов «кровельный пирог». При правильном монтаже каркасной конструкции будут созданы необходимые условия для правильных и неутепленных видов крыш, защищающих стены и внутреннее пространство дома от различных атмосферных воздействий.

Конструкция крыши также всегда является завершающим архитектурным элементом экстерьера здания, поддерживая своим внешним видом его стилистическую направленность. Тем не менее конструктивные особенности стропильных систем должны в первую очередь отвечать требованиям прочности и надежности, которым должна соответствовать крыша, и только потом – эстетическим критериям.

Каркас стропильной системы формирует конфигурацию и угол наклона крыши. Эти параметры во многом зависят от природных факторов, характерных для конкретного региона, а также желания и возможностей домовладельца:

Количество осадков в разные периоды года.
Направление и средняя скорость ветра в районе, где будет возводиться здание.
Планы использования подкровельного пространства — обустройство жилых или нежилых помещений, либо использование его только в качестве воздушной прослойки для теплоизоляции нижележащих помещений.
Тип планируемого кровельного материала.
Финансовые возможности домовладельца.

Атмосферные осадки и сила ветровых потоков дают очень чувствительную нагрузку на конструкцию крыши. Например, в регионах с обильными снегопадами не следует выбирать стропильную систему с малым углом наклона скатов, так как снежные массы будут задерживаться на их поверхности, что может привести к деформации каркаса или кровли или к протечкам.

Если местность, где будет вестись строительство, славится своими ветрами, то лучше выбирать конструкцию с небольшим уклоном ската, чтобы внезапные порывы ветра не ломали отдельные элементы кровли и кровли.

Основные элементы конструкции крыши

Детали и узлы стропильных систем

В зависимости от выбранного типа стропильной системы используемые элементы конструкции могут существенно различаться, однако есть детали, которые присутствуют как в простых, так и в сложных стропильных системах.

К основным элементам стропильной системы скатной крыши относятся:

Стропильные ноги, образующие скаты крыши.
— деревянная балка, закрепленная на стенах дома и служащая для закрепления на ней нижней части стропильных ног.

Конек — стык рам двух скатов. Обычно это самая высокая горизонтальная линия крыши и служит опорой, на которой крепятся стропила. Конек может быть образован стропилами, скрепленными между собой под определенным углом или закрепленными на коньковой доске (прогоне).
Обрешетка – это рейки или брусья, устанавливаемые на стропила с определенным шагом и служащие основанием для настила из выбранного кровельного материала.
Подпорные элементы, к которым относятся лавки, прогоны, подкосы, подкосы, связи и другие детали, служат для увеличения жесткости стропильных ног, поддержки конька, связывания отдельных частей в общую конструкцию.

Кроме вышеперечисленных конструктивных деталей в него могут быть включены и другие элементы, функции которых направлены на усиление системы и оптимальное распределение нагрузок кровли на стены здания.

Стропильная система

делится на несколько категорий в зависимости от разных особенностей ее конструкции.

Чердачное помещение

Прежде чем перейти к обзору разных видов крыш, стоит разобраться, каким может быть чердачное помещение, так как многие хозяева с успехом используют его как подсобное и полноценное жилое помещение.

По конструкции скатные крыши можно разделить на чердачные и мансардные. Первый вариант называется так потому, что подкровельное пространство имеет небольшую высоту и используется только как воздушная прослойка, изолирующая здание сверху. Такие системы обычно включают или имеют несколько скатов, но расположенных под очень небольшим углом.

Мансардная конструкция, имеющая достаточно большую высоту конька, может использоваться по-разному, быть утепленной и неутепленной. К таким вариантам относится мансардный или двускатный вариант. Если выбрана крыша с высоким коньком, то в обязательном порядке следует учитывать ветровые нагрузки в регионе, где строится дом.

Наклон

Для определения оптимальных скатов кровли будущего жилого дома, прежде всего, необходимо присмотреться к уже построенным малоэтажным соседним домам. Если они стоят не один год и выдерживают ветровые нагрузки, то их конструкцию можно смело брать за основу. В том же случае, когда собственники поставили цель создать эксклюзивный оригинальный проект, непохожий на стоящие рядом постройки, необходимо ознакомиться с конструкционными и эксплуатационными особенностями различных стропильных систем и произвести соответствующие расчеты.

Следует иметь в виду, что изменение тангенциальных и нормальных значений силы ветра зависит от того, насколько велик уклон скатов кровли — чем круче угол наклона, тем большее значение имеют нормальные силы и менее тангенциальный. Если крыша наклонная, то сдвиговая ветровая нагрузка больше действует на конструкцию, так как подъемная сила увеличивается с подветренной стороны и уменьшается с наветренной.

Зимняя снеговая нагрузка также должна учитываться при проектировании крыши. Обычно этот фактор рассматривают в комплексе с ветровой нагрузкой, так как снеговая нагрузка на наветренной стороне будет значительно меньше, чем на подветренной. Кроме того, на склонах есть места, где обязательно будет скапливаться снег, дающий большую нагрузку на этот участок, поэтому его следует укрепить дополнительными стропилами.

Уклон скатов кровли может варьироваться от 10 до 60 градусов и должен выбираться не только с учетом консолидированной внешней нагрузки, но и в зависимости от используемого кровельного покрытия. Этот фактор учитывается потому, что кровельные материалы различаются по своему весу, для их крепления требуется разное количество элементов стропильной системы, а значит, и нагрузка на стены дома будет разной, и насколько она будет велика, зависит еще и от угол наклона кровли. Немаловажное значение имеют характеристики каждого покрытия с точки зрения сопротивления проникновению влаги – в любом случае многие кровельные материалы нуждаются в том или ином уклоне для обеспечения беспрепятственного стока ливневых вод или таяния снега. Кроме того, при выборе ската крыши нужно заранее продумать, как будет осуществляться процесс уборки и ремонтные работы на крыше.

При планировании того или иного угла скатов кровли необходимо знать, что чем меньше стыков между листами покрытия, и чем они герметичнее, тем меньше можно сделать уклон ската, конечно, если это не предполагается устраивать в чердачном помещении жилое или подсобное помещение.

Если же для покрытия кровли используется материал, состоящий из мелких элементов, например, керамическая черепица, то уклон скатов необходимо делать достаточно крутым, чтобы вода никогда не задерживалась на поверхности.

Учитывая вес кровельного материала, необходимо знать – чем тяжелее покрытие, тем больше угол наклона скатов, так как в этом случае нагрузка будет правильно распределяться на стропильную систему и несущие стены.

Для покрытия кровли могут использоваться следующие материалы: либо профильный лист, оцинкованная сталь, волнистые асбестобетонные и битумно-волокнистые листы, цементная и керамическая черепица, рубероид, мягкая кровля и другие кровельные материалы. На рисунке ниже показаны допустимые углы наклона для различных типов кровли.

Основные конструкции ферменных систем

В первую очередь стоит рассмотреть основные виды стропильных систем применительно к расположению стен дома, которые применяются во всех конструкциях крыши. Основные варианты делятся на многоуровневые, подвесные, а также комбинированные, то есть включающие в свою конструкцию элементы как первого, так и второго типа систем.

крепления для стропил

Назальная система

В зданиях, где предусмотрены внутренние несущие стены, часто устанавливается наслонная стропильная система. Монтировать ее гораздо проще, чем висячую, так как внутренние несущие стены обеспечивают надежную опору для ее элементов, а кроме того, для такой конструкции потребуется меньше материалов.

Для стропил в этой системе определяющим ориентиром является коньковая доска, на которой они закреплены. Беснапорный тип эшелонированной системы может комплектоваться в трех вариантах:

В первом варианте верхняя сторона стропил закрепляется на коньковой опоре, называемой скользящей, а нижняя их сторона фиксируется врубкой к мауэрлату. Дополнительно стропила в нижней части крепятся к стене с помощью проволоки или скоб.

Во втором случае стропила в верхней части подрезаются под определенным углом и соединяются между собой с помощью специальных металлических накладок.

Нижний край стропильных ног крепится к мауэрлату подвижными креплениями.

В третьем варианте стропила жестко скреплены в верхней части брусками или обработанными досками, расположенными горизонтально, параллельно друг другу по обеим сторонам стропил, соединенных под углом, а между ними зажат коньковый прогон.

В нижней части для крепления стропил, как и в предыдущем случае, используются скользящие крепления.

Необходимо пояснить, почему для фиксации стропил на мауэрлате часто используют скользящие крепления. Дело в том, что они способны разгрузить несущие стены от чрезмерной нагрузки, так как стропила жестко не закреплены, а при усадке конструкции имеют возможность перемещаться, не деформируя общую конструкцию кровельной системы.

Этот вид крепления используется только в многоуровневых системах, что также отличает их от подвесного варианта.

Однако в ряде случаев для наслонных стропил применяется распорная система, при которой нижний конец стропил жестко закрепляется к мауэрлату, а для снятия нагрузки со стен в конструкцию встраиваются затяжки и подкосы . Этот вариант называется сложным, так как включает в себя элементы ярусной и висячей системы.

Укажите запрашиваемые значения и нажмите кнопку «Рассчитать значение превышения Lbc»

Базовая длина (горизонтальная проекция аппарели)

Планируемый уклон крыши α (градусы)

Калькулятор длины стропил

Расчет ведется исходя из значений горизонтальной проекции (Lsd) и высоты стропильного треугольника, определенных ранее (Lbc).

При желании можно включить в расчет и ширину карниза, если он создается выступающими стропилами.

Введите требуемые значения и нажмите кнопку «Рассчитать длину стропил»

Значение превышения Lbc (метры)

Длина горизонтальной проекции стропила Lsd (метры)

Условия расчета:

Требуемая ширина карнизного свеса (метры)

Количество выступов:

Двухскатная стропильная система

Двухскатные стропильные системы наиболее популярны для одноэтажных частных домов. Они аккуратно смотрятся, хорошо вписываются в любой стиль постройки, надежны и могут использоваться, в зависимости от угла их наклона, для обустройства мансарды под жилыми помещениями, подсобными помещениями или просто для создания воздушной прослойки, задерживающей тепло в здании. .

шурупы для дерева

Каждый день на земле появляются новые дома, которые строятся по абсолютно разным технологиям. Методом проб и ошибок люди выбирают для себя оптимальную конструкцию, которая будет служить им долго и качественно. Выбор системы кровельной конструкции – один из важнейших вопросов, который предстоит решить в процессе проектирования дома. В настоящее время становится востребованной стропильная система крыши, которая используется уже довольно давно и имеет множество преимуществ.

Стропильной системой крыши называют несущую конструкцию крыши, являющуюся основой герметичности кровли и устойчивости стен. То есть от качества проделанной работы в этом направлении зависит, насколько долговечным будет дом. Это каркас крыши, который состоит из ряда взаимодействующих частей.

Элементы стропильной системы крыши

Это довольно сложная конструкция, и нельзя недооценивать важность каждой из ее составных частей. Вот из чего его обычно делают:

Стропила или стропильная нога. Это брус, который используется для формирования угла наклона всей крыши. Кроме того, стропила являются еще и опорой для крыши. К выбору материала, из которого будет изготовлена стропильная нога, нужно отнестись серьезно, ведь на него будет влиять ветер, вес людей, атмосферные осадки. Поэтому эти элементы стропильной системы изготавливают из досок, имеющих большие сечения, особенно в вертикальном направлении.
Затяжка. Это брус или доска, соединяющая стропила, находящиеся на противоположных скатах. Он расположен горизонтально и не дает расползаться стропилам.
Выполнить. Это брус, служащий опорой для стропил вверху или посередине.
Стойка. С помощью этого элемента поддерживается прогон или стропила. Стеллаж является вертикальным компонентом системы и часто поддерживается стенами.
мауэрлат. Это брус чаще всего квадратной формы, опора для нижней части стропил. Мауэрлат укладывается по всему периметру конструкции на стены.
Ветровая балка. Этот элемент соединяет стропила между собой, образуя скат крыши. Это доска, которая крепится под углом к стропильным ногам со стороны чердака. Ветровая балка предотвращает смещение стропил при сильном ветре.
Подкос. Стропильная система крыши предполагает наличие балки, которая должна поддерживать стропила, чтобы они не прогибались. Раскос крепится под углом к вертикальным элементам конструкции.
Шпренгель. Это балка из бревна или бруса, благодаря которой вся конструкция усилена. Его расположение горизонтальное. Шпренгель располагается на смежных стенах, правильно будет установить его перпендикулярно биссектрисе угла, который эти стены создают.
Кобылка. Это доска, которая крепится к стропилам, а именно к их низу. Основная роль этого элемента заключается в создании свеса крыши.
Народник. Это стропило, но укороченное, опирающееся одной стороной на мауэрлат, а другой на диагональную ногу.

Особенности стропильной системы двускатной крыши

Двускатная крыша – самый распространенный вид кровли для домов до 3-х этажей включительно. Монтировать такую крышу совсем не сложно; вы можете сделать это самостоятельно. Эта установка стропильной системы предполагает наличие двух прямоугольных плоскостей, наклоненных друг к другу, которые делают верхнюю часть конструкции треугольной.

Двускатные крыши в основном состоят из стропил и мауэрлатов. Существует наслонная и висячая стропильная система этого типа кровли. При наслонной системе стропильные ноги перекрывают крышу и имеют пролет до 7 м. При необходимости перекрытия большего пролета прибегают к установке промежуточных опор, что увеличивает длину пролета до 12-15,5 м. Стропила имеют опоры на верхнюю часть стен или на венец сруба. Опорой служат средние и нижние части стропильных ног.

Стропильная система висячей крыши – это конструкция, в которой стропила опираются на несущие стены, а промежуточные балки отсутствуют. Такой вид кровли приемлем для домов, в которых стены выполнены из легкого материала. Преимущество висячей системы в том, что она отлично подходит для формирования длинных пролетов. Чтобы сделать конструкцию прочной, используют прогоны, подкосы, стойки.

Стропильная система четырехскатной крыши: достоинства и недостатки

Шатровая крыша – одна из самых популярных для современных частных домов. Он имеет ряд преимуществ:

ураганостойкость;
устойчивость к деформации;
хорошая защита фасадов зданий от атмосферных осадков;
красота внешности.

Однако есть и минусы такой стропильной системы:

конструкция дороже двускатной;
ската уменьшают площадь мансарды;
установить четырехскатную стропильную систему самостоятельно очень сложно.

Крепления основной фермы крыши

Чтобы знать, как правильно сделать каркас крыши, нужно понимать, какие бывают основные узлы стропильной системы. Основные узлы следующие:

Крепление к балке. Стропильная нога должна крепиться к балке с помощью шипованного зуба (в стропиле) и раструба (в балке). При этом гнездо должно иметь глубину, которая будет составлять 25-30% объема бруса. Для крыш с уклоном менее 35° применяют двухстоечный узел. Для создания конструкции используются металлические шурупы, гвозди, уголки, болты, а также деревянные косынки, шипы и бруски.
Приставка к мауэрлату. Для крепления делается запил, или наседка на стропиле, затем соединение фиксируется гвоздями, скобами и проволокой. Два гвоздя скрещиваются друг с другом, а между ними в центре забывается третий. Так крепятся стропила двухскатной крыши и мауэрлат.
Коньковый шарнир в сборе. Может крепиться встык, внахлест и на коньковый брус. Чаще всего это делается внахлест, в этом случае стропильные ноги касаются друг друга не торцами, а плоскостями. Крепление происходит шпилькой, гвоздями или болтом.

Видео с ошибками при устройстве стропильной системы. Так строить нельзя:

Пример расчета стропильной системы обычной двускатной крыши

Самостоятельно построить стропильную крышу вполне реально, важно уметь правильно рассчитать количество необходимых для этих работ материалов, а также учесть все существенные нюансы.

Нужно рассмотреть на конкретном примере расчет стропильной системы крыши, и тогда все станет совершенно ясно. Итак, возьмем дом шириной 4 м и длиной 6 м. При этом угол наклона стропил равен 120°. Будет реализовано, между стропилами 1 м. 0,5 — припуск на навес крыши.

Находим высоту центральной опоры: 0,5х(Ширина дома)/tgY/2=0,5х4/1,73=1,2м.
Рассчитываем длину стропильной ноги. Размер стропил для крыши следующий: 0,5х (Ширина дома)/sinY/2+0,5=2,8 м.
Площадь крыши: (Длина дома) x (Длина стропильной ноги) x2 = 33,6 м². Это количество листов металлочерепицы, которое вам потребуется для кровли.
Рассчитаем длину бруса: 2х (Длина стропильной ноги) + (Ширина дома) + (Высота центральной опоры) = 75,5 погонных метров.
Так как длина дома 6 м, а расстояние между стропилами 1 м, то необходимо будет иметь 7 стропил.

Монтаж стропил

Начать работу следует с балок. Чтобы понять, как установить стропила на крышу, нужно разобраться в вариантах монтажа. Если чердак не планируется использовать в качестве жилья, можно взять доски 50х150 мм. Если нужно сделать мансарду, нужен брус 150х150 мм, который будет устанавливаться на несущие стены дома.

Процесс установки стропил включает следующие этапы:

Закупка конструктивных элементов. Для этого изготавливаются доски и брусья. нужного размера с помощью циркулярной пилы.
Разметка всех составных частей конструкции с помощью шаблонов.
Сборка стропильной системы по разметке. После завершения этих работ все элементы следует промаркировать.
В стропильных ногах и других элементах выбирают гнезда. Весь крепеж производится с помощью гвоздей, шурупов, саморезов, металлических уголков, дюбелей и проволоки.

Стропила с малыми пролетами можно собирать вне строительной площадки на специальных предприятиях и приобретать их уже в таком виде. Это делает каркас крыши намного быстрее.

Стропильная система выбрана для устройства крыши не зря, ведь она проста и надежна. Зная алгоритм действий, вы сможете создать прочную крышу, которая защитит от ветра, холода и осадков.

Видео по монтажу стропильной системы:

1.
2.
3.
4.
5.
6.

Трудно представить себе дом без крыши. Без него дом нельзя назвать полноценным. Кровля, как известно, защищает дом от осадков, ненастий и т. д. Кроме того, с ее помощью завершается архитектурный образ возводимого объекта. В этом случае необходимо правильно рассчитать и установить кровельную систему, только тогда крыша будет служить долгие годы и не нуждается в ежегодном ремонте.

Стропила могут быть самые разные. Предлагаем рассмотреть наиболее распространенные их виды и виды, способы их крепления.

Как известно, крыша может быть плоской или скатной. Что касается загородного строительства, то в этом случае особой популярностью пользуется устройство стропильной системы двускатной крыши. Если дом очень большой, то и крыша в этом случае будет соответствующего размера, например, четырехскатная (подробнее: «»). Таким образом, застройщик должен представить себе устройство стропильной системы четырехскатной крыши. Самым простым вариантом устройства стропильной системы считается односкатная крыша, так как это очень трудоемко и требует достаточных знаний.

Все-таки стоит отметить, что устройство стропильной системы двускатной крыши считается самым распространенным вариантом на сегодняшний день. Конструкция состоит из двух плоскостей, находящихся на одном уровне. Они также являются несущей частью, которая опирается на стены дома. Под скатами крыши обычно находится чердак. Если он отапливаемый, то его можно использовать как мансардный этаж, где можно обустроить функциональное помещение.

Стоит отметить, что угол наклона будущей крыши будет зависеть от кровельного материала. Обычно измеряется в градусах.

Определение надежности стропильной системы

При возведении крыши особое внимание застройщики уделяют стропильной системе. Ее необходимо сделать надежной, ведь только от этой системы зависит срок службы кровельной конструкции.

На надежность стропильной системы обычно влияют следующие моменты:

Устройство стропильной крыши: конструктивные узлы

Можно сделать вывод, что при неправильном и непрофессиональном расчете стропильной системы она может просто не выдержать нагрузки в дальнейшем. В этом случае страшных последствий не избежать.

При расчете конструкции стропильной системы необходимо учитывать следующие моменты:

форма крыши;
расположение внутренних опор;
;
расчетных эксплуатационных нагрузок.

В конструкции стропильной системы треугольник является основной фигурой. Стропильные ноги также важны в такой конструкции, их устройству нужно уделить максимум внимания. Их обычно укладывают вдоль ската крыши. Обрешетка опирается как раз на стропильные ноги.

Какие бывают стропила

Сегодня стропила могут быть:

подвесной;
слоя.

Сами оптимальные сечения следующие варианты:

для досок — 16-18х4-5 см;
для балок – 16-18х12-14 см;
для кругляка — 12-16 см.

Расстояния по осям между балками и бревнами должны быть 150-200 сантиметров. Расстояние стропил между планками обычно составляет 100-150 сантиметров.

В конце каждой стропильной ноги следует прибить так называемую кобылку. Для их выполнения подойдет обычная доска. Вокруг всего уступа по скату кобылки нужно прибить опалубку, которая будет служить основанием для дощатого настила. Именно на этот настил крепится кровельный материал.

Устройство стропильной системы двухскатной крыши или любой другой может столкнуться с такой сложностью, как распорка (читай: «»). Чтобы избежать растекания стропильной системы, стропила должны крепиться к коньку очень плотно.

При неправильном устройстве наклон также может быть смещен. Если стропильные ноги врезаться в пол дерева, этого не произойдет. Прочность соединения также может быть обеспечена подкладкой, либо надежными креплениями, которые изготавливаются с помощью болтов, дюбелей.

В этом случае к расчету максимальной нагрузки на крышу нужно отнестись особенно серьезно, и нельзя забывать о снежной шапке. Цена кровельных работ в этом случае значительно возрастет, так как пиломатериалов потребуется больше, да и сама черепица стоит недешево.

Из-за такой высокой стоимости многие выбирают мягкую кровлю. В этом случае нужно помнить об обрешетке, которая делается из цельных досок или фанеры. Такая крыша также нуждается в подкладке. Следовательно, застройщику при покупке стройматериалов тоже придется заплатить небольшую сумму.

Хороший фундамент не означает, что дом будет стоять «верой и правдой» долгие годы. Еще одна крайне важная составляющая – надежная и качественная стропильная система крыши. Давайте посмотрим, как это работает в случае с односкатной крышей, какие бывают виды и из каких элементов она состоит.

Кровельные стропильные системы

Какими должны быть стропила для крыш

Существует несколько типов стропил, наиболее часто используемых в современном строительстве:

металл сложно менять, но этот материал прочен;
просты в использовании и замене, но требуют дополнительной обработки;
(из бруса и ОСП) отличаются ровностью с максимальной длиной до 12 метров, но стоимость выше обычной системы из дерева;
вообще нельзя менять, но они отличаются длительным сроком службы;
смешанные или комбинированные системы.

У каждого из них есть свои плюсы и минусы, к которым относятся прочность, цена, простота монтажа, возможность небольших изменений, связанных, например, с неподходящими габаритами, взаимодействие с окружающей средой… В этом материале мы поговорим о Самый популярный материал для изготовления стропил – дерево. Выделим основные задачи, которые ставятся перед конструкциями этого типа.

В первую очередь — сила каждого предмета. Крыша не должна деформироваться или двигаться. Основа стропил – треугольник. Именно в виде треугольника делаются фермы (рамы), прикрепляемые параллельно. Неподвижные и жесткие, они «возглавляют» всю конструкцию.

Небольшой вес. Тяжелая крыша — это очень плохо. Поэтому большая часть элементов сделана из дерева. Если вес кровельной системы большой, то это армированный металлический каркас. Основа – маловлажные хвойные породы.

На какие требования должно отвечать дерево:

1-3 кл. Без сколов, сучков и трещин.
Элементы из дерева должны быть толщиной не менее 5 см, а площадью до 45 кв.см.
Максимальная длина бруса из древесины хвойных пород не должна превышать 5-6 м.
Мауэрлат и прогоны изготавливаются исключительно из лиственных пород.

Основные конструктивные элементы стропил

Любой собственник, планирующий возведение стропильной системы, должен знать, из чего она состоит.

Мауэрлат … Основа всей конструкции. С помощью этого элемента устанавливается правильная нагрузка на все несущие элементы дома.
Стропильная нога . Соприкасается со скатом ската, придает кровле привлекательный вид, надежно фиксирует конструктивные части системы.
Стяжка … Не дает ногам «разойтись». Крепко держит их внизу.
Прогон . Крепит стропильные ноги к верху системы (коньковый прогон) и к бокам (боковой прогон).
Обрешетка . Устанавливается строго перпендикулярно балкам. Изготавливается из обрезного бруса или досок.
Стойки/распорки … Они «добавляют» еще больше выносливости ногам.
Свес … Защищает основные конструкции здания от различных природных осадков.
Конек … Место закрепления откосов.
Кобылка … Создать выступ. Нужен, когда стропила не имеют необходимой длины.

Детали стропильных систем, например двускатной крыши, которые можно использовать для различных конструкций крыш

Рассмотрим такой компонент стропильной системы, как ферма. Она делается плоской, и, кроме растяжки, в нее входят раскосы и сами балки. Все эти детали крепятся таким образом, чтобы нагрузка на основные конструкции шла вертикально.

В случае, когда пролет достаточно большой, то ферма делается из нескольких составляющих. Нижняя часть фермы – чердачное перекрытие. Точное количество ферм определяется после серьезных расчетов на каждом конкретном объекте.

Типы стропильных систем для разных типов крыш

Все варианты конструкции определяются двумя основными типами стропильных систем: висячими и наслонными.

Подвесной

Идеально подходит для крыш двускатного типа, с малыми пролетами – до 5 м, без внутренних перегородок. Нижняя опора – мауэрлат. В такой системе используется затяжка, уменьшающая расширение конструкции на основные столбы здания.

Висячая конструкция кровли

Висячие стропильные балки расположены внизу — они же выполняют роль балок перекрытия. В случае, когда плиты были изготовлены из железобетонных конструкций, они также могут быть системными связями.

Важные дополнения:

Не используйте ноги в качестве основной опоры для свеса крыши. Более лучший вариант – кобылка (при условии, что свес шириной не более 1 м). Нога при таком решении передает нагрузку по всей своей плоскости на мауэрлат.
При влажности древесины более 20% стоит заранее подготовиться к тому, что после высыхания система начнет «гулять». Решение состоит в использовании болтов в качестве креплений, которые всегда можно подтянуть. Но, еще более «продвинутый» вариант — «мощные» крепежные винты.
В верхней части крыши обязательно закрепить ветровую доску (она должна идти от самого мауэрлата до вершины конька). Угол организован с чердака. Это необходимо для создания максимально прочной кровли, устойчивой к ветровым нагрузкам.

Укрепленный

Применяются для крыш с пролетами 9-15 м. Вверху такие стропила крепятся к коньковому прогону, внизу – к мауэрлату.

Стропильная система

Если пролет более 15 м, то вместо конькового прогона монтируются два боковых, которые дополнительно крепятся к стойкам. В случае, когда будет создаваться мансарда, в качестве опоры для наслонных балок используется стена.

Особенности:

Любая конструктивная часть такой системы не должна быть толще 5 см.
Поверхности элементов должны быть максимально гладкими и обработанными.
Нужно быть очень внимательным при расчете нагрузок на каждый элемент конструкции.
Мауэрлат должен располагаться строго в горизонтальном положении относительно вертикальных опор.
При установке стоек со стойками необходимо соблюдать симметрию.
Хорошая вентиляция – залог того, что ваша стропильная система не прогниет в будущем.
Необходима хорошая гидроизоляция в местах соединения элементов с камнем или кирпичом.

В зависимости от выбранной застройщиком формы крыши, ее каркас также будет разным. Предлагаем изучить разные варианты самых популярных проектов надземных домов.

Односкатные крыши

Делаются под углом 13-25 градусов, такие крыши имеют самые простые (в плане изготовления и монтажа) стропила. В случае небольшого здания с пролетами до 5 м применяется слоистая система. В случае, когда пролеты более 5 м, дополнительно применяют фермы.

Фронтон

Тоже довольно простой вариант. Особенно, когда под такой крышей или мансардным перекрытием обустраивается мансарда. Углы наклона – 15-63 градуса. Если основные перегородки расположены на расстоянии до 6 м (относительно друг друга), монтируются висячие стропила. Для погонных размеров дома 6х6 или 9х9 метров рекомендуем использовать следующие схемы крыши.

Рекомендуемая схема монтажа стропильной системы висячего типа для двускатной крыши

Увеличивая размеры дома, необходимо изменить (усилить) конструкцию. В таких случаях необходимо использовать послойную технологию.

Варианты двускатной крыши для пролетов более 10 метров: применение наслонной стропильной системы

Вальмовая или вальмовая

Правила устройства стропильной системы вальмовой крыши

С углами наклона 20-60 градусов и пролетами не более 13 м. Обязательным условием являются внутренние усиливающие элементы. Для крыш такого типа используют фермы, либо монтируют стропила для многоскатных крыш.

Сломанная крыша

Установка стропил ломаной кровли

В нижней своей части может иметь наклон до 60 градусов, в верхней части она плоская. Ввиду этой особенности площадь мансарды становится несколько больше. Используются те же виды стропил, что и в варианте с четырехскатными крышами. Но, рекомендуются фермы.

Дополнительные элементы

Чтобы создать максимально прочную крышу, каждый компонент конструкции должен быть очень прочно соединен с рамой и другими элементами. При этом крайне важно учитывать силу ветра и направление возможных механических нагрузок.

При этом стоит обратить внимание и на древесину. Может треснуть из-за высыхания. Поэтому важно создать структуру, в которой каждый элемент будет «работать» максимально слаженно.

Предварительно с помощью врубок были закреплены элементы конструкции стропил. Но это было не слишком «дешевое и экономное удовольствие», так как нужно было брать деревянные элементы большого сечения.

Способ крепления стропил к мауэрлату и коньковому прогону

Итак, сегодня для крепежа используются не врубки, а специальные болты и шпильки:

Антикоррозионные металлические накладки — еще один вариант крепежа. Они крепятся к элементам системы с помощью зубчатых пластин или гвоздей. Преимущества таких креплений следующие:

Низкий расход на единицу древесины.
Простота установки.
Высокая скорость зажима.

Крепеж перфорированный: уголки, пластины, балочная опора

Особенности монтажа стропильной системы и двускатной крыши Мауэрлаты

Схема монтажа стропильной системы в случае двускатной крыши

I — мауэрлат, II — стропильная нога, III — перекрытие.

Использование узких стропильных ног – «прямой путь» к провисанию системы в будущем. Чтобы этого не допустить, нужно использовать специальную решетку – арматуру, в состав которой входят распорки, подкосы и ригели. Для его создания нужно взять древесину толщиной 2,2 см и шириной 15 см, либо использовать доски из дерева диаметром не менее 13 см.

Стропила крыши — Базовая конструкция скатов. Он состоит из элементов, которые могут быть соединены между собой поперечинами, распорками, стойками и т. д. Материал для опорных балок, кроме самого распространенного — дерева, может быть любым — металлическим, железобетонным или смешанным.

Таблица расчета стропильной системы в зависимости от расстояния между собой и длины

Древесина (брус) должна иметь сечение от 40 на 150 до 100 на 250 мм. Эта цифра зависит от удаленности ветвей одна от другой и количества осадочных наносов на конкретный участок (расчет ведется отдельно).

Доска не должна быть больше 5 см в сечении. Ширина прямо пропорциональна длине. Например, если длина вашей доски 5 м, то ее ширина не должна быть меньше 13 см. Немаловажен и основной материал обшивки крыши. При его выборе следует обращать внимание на наличие сучков, сколов и трещин. Если вы не можете найти максимально ровные деревянные бруски, то максимальная длина сучков не должна быть больше 1/3 толщины древесины.

Последним этапом монтажа стропил крыши является надежное крепление каждого элемента. Кронштейны и металлические уголки – самые оптимальные элементы для этой цели. Но, в современном строительстве все чаще используются болты.

Крыша двускатная, виды монтажа стропил.

Монтаж двускатной крыши: устройство, расчет, стропильная система

Двускатная крыша используется для различных деревянных домов. Собрать конструкцию можно даже своими руками, так как она проста, в отличие от четырехскатной или мансардной. Основные строительные материалы для монтажа, это доски и брусья из бруса или бревна. Дочитав статью до конца, читатели узнают, из каких основных элементов состоит каркасная двускатная крыша, и как собрать ее своими руками и произвести расчет сечения и длины балок. Про .

Стропильная система двухскатной крыши для строительства дома из бруса состоит из: стропильных ног, мауэрлата, кобылки, конька, подкосов, стоек и обрешетки. Для того чтобы собрать своими руками, нужно представлять конструкцию в полном объеме. Подробнее о каждом элементе мы поговорим ниже.

Мауэрлат

Мауэрлат является основной несущей частью каркасной конструкции двускатной крыши. Он состоит из балки, расположенной по всему периметру дома, на несущих стенах. При строительстве дома из клееного бруса или других видов пиломатериалов его скрепляют обвязкой и металлическими скобами.

Через мауэрлат нагрузка от всей стропильной системы передается на несущие стены дома. Размер мауэрлата для деревянного дома подойдет 100х100 мм или 150х150 мм. Для этого узла используется хвойная древесина. Перед укладкой брус обрабатывается антисептиком и гидроизолируется битумной лентой.

стропильная нога

Основной контур собирается из стропильных ног будущей крыши. Для каркаса крыши деревянного дома используется материал сечением 50х150 или 100х150 мм. Стропильные ноги укладываются в форме треугольника. Вся система держится на стропильных ногах, и от качества материала зависит, выдержит ли крыша ветровые и снеговые нагрузки.

Вес всей кровельной конструкции через стойки переносится на мауэрлат. Стропильные ноги монтируются с шагом 60-120 см в зависимости от тяжести и крепления будущей крыши. Чем он тяжелее, тем чаще шаг монтажа ног стропильной системы.

Конек

Конек — соединительный брус двух стропильных частей ската в верхней части. Он крепится строго горизонтально в месте соединения ножек.

Для деревянной двускатной крыши в качестве конька используется брус сечением 100х100 мм. Его предварительно обрабатывают антисептиком.

Кобылка

Кобылка — это элемент, играющий роль свеса крыши. Эта деталь крепится к стропильной ноге, если ее длины недостаточно для образования свеса не менее 200 мм. Если стропильной ноги хватит, то кобылку можно не монтировать.

Для монтажа используются доски меньшего размера и сечения, чем ножки. Кобылка облегчает монтаж каркаса, так как балки для ножек больше не нужны большой длины. Если крыша собирается своими руками, то специалисты рекомендуют выбирать именно этот вариант.

Порог

Это брус, который укладывается горизонтально на внутренние несущие стены сруба. Основная нагрузка от стоек стропильной системы ложится на станину, а он передает ее на несущую стену.

В установке используется материал сечением 100х100-150х150 мм.

Стойки

Водостоки крепятся вертикально от конька к внутренней несущей стене. Для их изготовления после расчетов используется материал сечением 100х100-150х150 мм. В стропильной системе они играют роль перераспределения нагрузки с конька на несущую стену.

Затяжки

Затяжки, соединенные с ножками каркаса, имеют форму треугольника. это застежка в системе. Именно благодаря затяжкам ноги не разлетаются в разные стороны под давлением конструкции и крыши.

Стойки

Стойки состоят из кусков досок, установленных под углом. С помощью подкосов нагрузка от стропильных ног перераспределяется на несущие стены. В соединении с затяжками подкосы образуют фермы. Ферма состоит из нескольких подкосов и одной затяжки. Они используют фермы для передачи нагрузки, если пролеты слишком велики.

обрешетка

Устройство обрешетки кровли

Обрешетку делают из досок или не толстых брусков. В стропильной системе обрешетка крепится перпендикулярно ногам к ним. С помощью обрешетки нагрузка от конструкции крыши (кровля, утеплитель, пароизоляция — ) равномерно распределяется по всем стропильным ногам. Еще одна функция обрешетки – соединение стропильных ног друг с другом в единую систему. В качестве обрешетки подойдет даже необрезная доска. Но сначала с него нужно снять кору.

Если кровля рулонная, например, битумная, то вместо досок в качестве обрешетки используют листы фанеры. Так подложка под кровлей приобретает твердую и ровную поверхность, на которую легко раскатывать тот же кровельный материал.

Все перечисленные детали каркаса двускатной конструкции перед монтажом просушиваются и обрабатываются антисептическими пропитками, можно сделать своими руками. В противном случае стропильная система быстро сгниет.

Что такое стропильная система для двускатной крыши

Стяжка стропил для двускатной крыши для строительства дома из профилированного бруса может быть натянутой или висячей.

Подвесная конструкция

Эта система имеет конструкцию, основанную на боковых несущих стенах бревенчатого дома. Но при этом стропила негативно взаимодействуют со стенами, распирая их. Чтобы этого избежать, в каркасе двускатной крыши ножки стягиваются специальными затяжками. Завязки и ножки образуют треугольное крепление, которое имеет жесткие ребра и конструкция не деформируется со временем.

В конструкции крыши балки перекрытий могут играть роль затяжек. Так что конструкцию можно использовать как мансарду. Для большей прочности поверх стропила также устанавливается затяжка не менее 50 см от конька крыши.

Делать такую конструкцию необходимо, если пролет между несущими стенами сруба не более 10 см. Если этот пролет больше и между ним есть несущая стена, которая делит его пополам, то можно монтировать висячую систему

Многослойные конструкции

Наслонная стропильная система устанавливается на сруб любого пролета. Его особенность в опорной балке, которая располагается посередине в пролете стен. Такую конструкцию целесообразно использовать при расстоянии между несущими стенами более 10 м.

Если между основными несущими стенами находится несущая колонна, то можно использовать чердачный вариант наслонных стропил. В этом случае стропила будут крепиться к колонне, а между колоннами будут делаться дополнительные стропила. Но сделать это без определенных навыков сложно.

Как рассчитать стропила крыши

Прежде чем приступить к изготовлению каркаса крыши своими руками, необходимо рассчитать длину и толщину балок.

Расчет сечения балок

Сечение стропильных балок напрямую связано с их длиной и шагом крепления. Для определения соотношения этих показателей существуют специальные калькуляторы, с помощью которых не составляет труда рассчитать и ГОСТы.

Расчет соотношения длины и сечения балок в виде таблицы:

Длина стропильной балки, м	Сечение используемого материала, мм		Шаг стропил, м
Длина стропильной балки, м	Брус или доска	Журнал	Шаг стропил, м
С 1 по 3	80×100, 90×100, 90×160	100, 150, 160	1 – 1,35
С 3 по 4	80×160, 80×180, 90×180	160, 180	1,40 – 1,70
С 4-5	80×200, 100×200	200	1,40 – 1,75
С 5 по 5. 8	100×200	200	1,10 – 1,40
От 5.9 до 6.5	120×220	240	1,10 – 1,40

Судя по номерам, если длина стропил большая, то расстояние между ними уменьшается, а сечение увеличивается. Если взять стропила меньшего сечения и не произвести необходимый расчет, то с годами крыша просядет.

Отпиливаем балки — ножки после того, как произведен расчет, нужно иметь одинаковую длину и монтировать каждую пару на эту прямую.

Тонкости монтажа двускатной крыши

Основные этапы возведения каркаса крыши своими руками состоят из:

Крепление мауэрлата
Установка стропильных ног
Крепление конька
Связка ножек
ящик

Как делают монтаж кровли профессионалы можно увидеть на предоставленном видео:

На видео вы можете увидеть готовый каркас из бруса и его описание, каждый узел наглядно. На видео читатели найдут мауэрлат, стропильные ноги, их крепление и т.д.

Крепление мауэрлата

В деревянных домах нельзя монтировать дополнительный мауэрлат. Его роль будет играть верхнее бревно или брус. Но если конструкция крыши должна быть выше, то нужно связать брус.

Укладка бруса начинается с его утепления; для этого стены покрывают сверху двойным слоем рубероида. Брус обрабатывается и укладывается. В углах он своими руками соединяется с помощью металлических скоб и разрезов по половине сечения.

Мауэрлат укладывается строго параллельно противоположной стене, чтобы стропильные ноги впоследствии были одинаковыми.

Подробнее о том, как крепить стропила к мауэрлату, можно посмотреть в видео ниже:

На видео наглядно видно, как должно выглядеть крепление ног — брусьев к брусу от профессионалов.

Установка стропильных ног

Для точного расположения стропильных ног на мауэрлате делается отметка карандашом и метр. Но перед этим нужно составить схему или расчет их расположения.

Подготовку стропильных ног начинают с пропила с нижней стороны на 1/3 ширины, делают пропил. Их нога будет опираться на мауэрлат. От того, из какого материала будут стропила, зависит вариант их крепления.

Уклон будущей крыши будет зависеть от угла, под которым закреплены балки. Нужно сделать его не очень пологим и крутым. Лучше перед этим сделать расчет по показателям региона. Если на территории проживания большие ветровые нагрузки, то угол не может быть больше 20°С. При большом количестве осадков скат делают на 35-40°С. Так не будет скапливаться снег и осадки, а кровля будет самоочищаться.

В верхней части стропильные ноги соединяются с коньком железными скобами в единую конструкцию.

Связка стропильных ног у висячей конструкции

Балки — ноги собираются вместе еще до их установки. Соединительными элементами могут быть болты или гайки с железными пластинами. Завершив сбор треугольных креплений со стропильными ногами, приступают к установке с двух крайних. Затем устанавливаются два последующих. Необходимо зафиксировать раму временными укосинами. Они удаляются в конце установки.

После полной установки ноги крепятся к ним кобылками. От их длины будет зависеть размер свеса будущей крыши. Для деревянного дома это расстояние принимается максимальным, чтобы исключить попадание воды на стены.

Монтаж стропил в наслонной конструкции

При таком монтаже стропила начинают монтировать от станины, на которую устанавливаются две опоры. Поверх опор монтируется коньковая балка. Дополнительную жесткость конструкции придают укосины.

Стропильные ноги крепятся к коньковому брусу. Если при этом взять длину стропильных ног немного больше и после скрутки подпилить их циркулярной пилой, работа будет более продуктивной.

Установка обрешетки

После завершения монтажа стропильных ног приступают к креплению обрешетки. При этом разметку начинают от конька, где сначала монтируются две массивные широкие доски.

Монтировать обрешетку необходимо по всей длине двускатной крыши с шагом под определенную крышу.

Когда стропильная система полностью собрана, зашивают свес и фронтоны крыши. После этого укладывается кровельный материал и утепляется конструкция. О том, как правильно утеплить крышу, мы рассказывали ЗДЕСЬ.

Как видно из статьи, выполнить работу своими руками несложно, но представляя, как выглядит конструкция двускатной крыши, вы легко сможете составить план и расчет своего сруба. А материал, который будет использоваться при монтаже, желательно выбирать самый лучший и качественный.

Двухскатную стропильную систему выбирают многие владельцы жилых домов. Это связано с его высокой практичностью и простотой создания. Если внимательно изучить устройство стропильной системы двускатной крыши, то процесс ее формирования вполне можно осуществить своими руками. Полученная конструкция отличается высокой надежностью и долговечностью, а также гарантирует отличную защиту здания от холода и атмосферных осадков.

Основные элементы системы

Конструкция стропильной системы двускатной крыши считается простой. Он состоит из множества элементов, выполненных из деревянных элементов, имеющих разную длину, конфигурацию и сечение. К основным узлам относятся:

Мауэрлат. Представлен балкой с сечением в виде квадрата. Для его создания обычно используют хвойную древесину. Его размеры варьируются от 10 до 15 см. Его укладывают вдоль всех несущих стен здания. К ним он крепится с помощью анкеров или специальных стержней. Если сделать и прикрепить его правильно, то он будет равномерно распределять нагрузку от стропильных ног по всем стенам строения.
Стропильные ноги. Их создают из бруса размерами 15х10 или 15х5 см в сечении. При правильном их соединении образуется контур крыши, имеющий форму треугольника. Он должен быть прочным и надежным, чтобы выдерживать большие нагрузки от дождя и ветра. Стропильные ноги необходимо закрепить на расстоянии около 1 м друг от друга.
Подоконник. Он создан из квадратного деревянного бруса, сечение которого равно . Укладывается горизонтально на несущую стену внутри здания. За счет него нагрузка, поступающая от багажников на крыше, распределяется равномерно.
Слойка. Этот элемент используется, если выбрана подвесная конструкция. Его устанавливают поверх получившегося треугольника стропильных ног, что обеспечивает его устойчивость.
Стойки. Для их создания используется квадратный брус. Они находятся в вертикальном положении. Они воспринимают нагрузку от конька, после чего она передается на несущую стену внутри здания.
Стойки. Установка этих элементов необходима для того, чтобы получить специальный передающий элемент, расположенный между стропильными ногами и различными несущими частями. Благодаря их надежному соединению с затяжкой гарантировано создание прочной конструкции.
Ящик. Его собирают из брусков или досок. Устанавливаются перпендикулярно ногам стропил. Он обеспечивает передачу силы тяжести с кровельной крыши на ноги стропил. Целесообразно использовать для создания этого элемента обрезную доску. Если вы планируете создать покрытие на крыше из мягких кровельных материалов, например, битумной черепицы, то обрешетка должна быть сплошной.
Скейт. Он представлен самым верхним элементом всей крыши. За счет него соединяются два его склона. Его сборка осуществляется путем соединения ножек стропил в верхней части крыши. Он должен располагаться в горизонтальном положении.
Карнизы. Он выступает из каждой стены здания примерно на 40 см. Его установка обусловлена необходимостью защиты стен от потоков воды в результате атмосферных осадков.
Кобылка. Предоставляет возможность создания свеса крыши. Применяются исключительно в ситуации, когда используются короткие стропильные ноги, поэтому их удлиняют кобылками.

Важно! Шаг между ногами стропил выбирают в соответствии с тяжестью крыши, так как чем она тяжелее, тем меньше должен быть этот зазор.

Таким образом, монтаж стропильной системы двускатной крыши считается достаточно простым, поэтому сделать эту конструкцию своими руками несложно.

Виды конструкций

Правила и особенности монтажа данной конструкции зависят от выбранной разновидности.

Типы стропильной системы двускатной крыши:

Все варианты имеют свои особенности, поэтому их характеристики оцениваются предварительно. Если планируется монтаж стропильной системы двускатной крыши своими руками, то выбирают простую симметричную конструкцию.

Важно! Основой для получения идеального результата являются грамотные расчеты, и если они неверны, то крыша не будет надежной и долговечной, а также в таком доме будет опасно жить.

Как выбрать материал для создания системы?

При выборе материала учитываются следующие правила:

стропила создаются исключительно из качественной древесины, не имеющей гнилых участков, повреждений, сучков и других дефектов;
приобретается для формирования обрешетки;
вся древесина должна быть хорошо обработана антисептиками и антипиренами.

Важно! Допускаются сучки, но их длина не может быть более 1/3 толщины используемого бруса.

Правила расчета

Чтобы стропильная система двускатной крыши была надежной и качественной, большое внимание уделяется грамотным расчетам. Они должны затрагивать все элементы будущей конструкции:

Расчет нагрузки. На любую систему воздействуют два вида нагрузки. На конструкцию будут регулярно воздействовать постоянные, а сюда входит вес от кровельных крыш, обрешетки, теплоизоляционного материала, гидроизоляции, надстроек и отделочных материалов, используемых для мансарды. Обычно эта нагрузка составляет 40 кг/м. кв. Переменные нагрузки могут иметь разную силу, так как включают в себя воздействие ветра, снега и интенсивность осадков. Для расчета нагрузки ветровая нагрузка конкретного региона умножается на специальный поправочный коэффициент.
Определение угла наклона. Крыша с двумя скатами может иметь разный угол наклона, что определяется используемым кровельным материалом. Если монтируется мягкая кровля, то для нее выбирается уклон от 5 до 20 градусов, либо металлочерепица варьируется от 20 до 45 градусов.
Расчет снеговой нагрузки. Зимой на крыше может скапливаться большое количество снега. Во избежание каких-либо проблем с конструкцией каркас должен выдерживать эти нагрузки. Для расчета необходимо умножить вес снега на поправочный коэффициент.
Определение . Промежуток между этими элементами обычно выбирают в пределах от 60 до 100 см, а окончательный выбор зависит от кровли и веса кровли.
Определение . Для этого рекомендуется использовать стандартную теорему Пифагора.
Определение сечения стропил. На этот параметр влияет несколько важных факторов: нагрузки на крышу, тип используемых материалов, длина стропильных ног, а также шаг между ними.

Важно! При расчете нагрузок дополнительно учитывается возможность шторма или смерча, так как если дом находится в районе, где могут появиться такие нагрузки, то для кровли делается запас прочности, подробнее:.

Виды стропил

Перед непосредственными работами по созданию двускатной крыши своими руками следует составить специальный план, который будет содержать чертеж и схему всей конструкции. При этом учитывается, какие стропила будут использоваться, так как могут применяться следующие типы:

. Подходит для небольших построек. Их установка заключается в креплении ножек к несущей стене конструкции, а также к коньковому прогону. Особенностью использования этих элементов является то, что на стропильные ноги действует распирающая сила, а для снижения этого воздействия используются затяжки. Они могут быть изготовлены из дерева или металла.
Слоистый. Подходит для крыш любой формы и размера. Многослойная конструкция используется совместно со стойками и лежа. Станина укладывается параллельно закрепленному мауэрлату, поэтому на него передается определенная часть нагрузки. Это позволяет наклонять ноги стропил, которые дополнительно опираются на стойку, друг к другу.
Комбинированный. Их применяют при использовании необычных конфигураций двускатной крыши.

После определения основных параметров конструкции начинается расчет нужного количества материала. Затем можно переходить к непосредственному созданию стропильной системы.

Сборка конструкции

Стропильная система двускатной крыши своими руками создается только после предварительного формирования чертежей и планов. Схема будущего сужения должна быть четкой и правильно рассчитанной. Для этого рекомендуется использовать специальные компьютерные программы.

Важно! При наличии денежных средств допускается обращение в специализированные строительные организации для правильного расчета.

Монтаж стропильной системы двускатной крыши делится на последовательные этапы:

к стенам здания. Его установка осуществляется по всей их длине. Если дом из бревен, то его верхним венцом выступает мауэрлат. Если для здания выбран ячеистый бетон или кирпич, то он монтируется на верхнюю несущую стену по всей ее длине. Требуется сращивать мауэрлат, для чего брусья распиливаются под прямым углом и соединяются болтами. Его можно крепить со смещением в сторону стены или по ее центру. Укладка осуществляется на гидроизоляционный слой, для чего обычно используется рубероид.
Создание стропильных ферм. Для этого допускается установка брусков на крышу или формирование конструкции на земле, после чего она поднимается на крышу. Чаще выбирают второй вариант, так как выполнить работы на крыше дома сложно. А вот чтобы поднять изготовленную конструкцию, придется использовать специальное оборудование. Перед соединением ножек стропил проверяют правильность их размеров и расположения.
. Сформированные пары поднимаются на крышу, после чего укладываются на мауэрлат. Для грамотного выполнения работы снизу штанин делаются специальные надрезы. Процесс начинается с концов крыши, расположенных друг напротив друга. Для получения идеального результата при монтаже элементов используются временные крепления. Между закрепленными парами натянута веревка, что упрощает монтаж последующих элементов. Монтируются все стропильные ноги, и проверяется правильность шага между ними. Далее устанавливается специальная опора конька. Все дополнительные элементы, используемые в стропильной системе, фиксируются врубкой и скобами. При необходимости допускается удлинение стропильных ног.
Установка коньков. Создается с помощью грамотного соединения поверху всех стропильных ног. Для его формирования используются разные методы, причем допускается использовать для этого опорную планку или можно работать без нее. Если используется брус, то на него допускается ставить конек или использовать метод врубки.
Стропильная система считается сделанной, но для того, чтобы она была прочной и надежной, необходимо тщательно зафиксировать все элементы, поэтому устраняются все временные крепления, на место которых устанавливаются качественные изделия используется для фиксации всех частей системы.
Установка обрешетки. Эта конструкция предназначена для удобного перемещения по кровле, а также служит основой для укладки кровли. Его тип и параметры зависят от выбранной кровли. Сплошная обрешетка создается, если выбрана мягкая кровля. имеет расстояние между досками в пределах 35 см. Для или шифера этот параметр равен 44 см.

1.
2.
3.

При строительстве частных домовладений самыми популярными считаются проекты домов с двускатной крышей, их можно увидеть на фото. Конструкция таких крыш проста по сравнению с вальмовыми (их еще называют вальмовыми). Для создания каркаса двускатной крыши используйте деревянные брусья и доски, небольшой вес которых позволяет построить стропильную систему своими руками.

Элементы двускатных крыш

В конструкцию двускатной крыши входят следующие элементы:

стропила . Состоят из наклонных распорок и вертикально расположенных стоек;
стропильная нога . Для его изготовления нужны доски сечением 100х150 или 50х150 миллиметров. С помощью стропильных ног формируется треугольный контур двускатной крыши. Нагрузки от погодных условий и веса кровли передаются стропильными ногами на мауэрлат, а тот на несущие стены здания. При устройстве двускатной крыши дома шаг установки стропильных ног должен быть не менее 60 сантиметров, а максимум 120 сантиметров. Чем тяжелее кровельные покрытия, тем чаще их следует устанавливать;
стойки . Такой элемент из обрезной доски крепится под определенным углом и тем самым переносит нагрузку несущих элементов вниз со стропильных ног. Стропила, несколько подкосов и стяжка между собой являются составляющими стропильной фермы, выдерживающей нагрузки и передающей их при наличии широких пролетов на стены;
стойки . Представляют собой вертикальные стропильные элементы, передающие нагрузку с конька крыши на несущие внутренние стены зданий. Изготавливаются из бруса сечением 150х150 или 100х100 миллиметров;
Мауэрлат . Так называют деревянный брус, который устанавливается и закрепляется на несущих стенах на шпильках с резьбой или на встроенных в поверхность анкерах. необходимая для передачи нагрузок от стропильных ног на несущие стены. В качестве материала изготовления используется брус из хвойных пиломатериалов, имеющий квадратное сечение размером 150х150 или 100х100 миллиметров. Балки мауэрлата, расположенные на противоположных стенах, должны быть параллельны, чтобы размеры стропильных ног были одинаковой длины;
конек . Этот горизонтально расположенный элемент необходим для соединения скатов в их верхней части. Образуется соединением стропильных ног в верхней точке при устройстве двускатной крыши;
кобылка . Их используют, если длины стропильных ног недостаточно для создания свеса на крыше. они являются частью доски, имеющей меньшее сечение, чем доски, применяемые при изготовлении стропильных ног. Монтаж двускатной крыши можно значительно облегчить, если использовать этот элемент, так как тогда для стропильной конструкции делаются ноги меньшей длины;
порог . Представляет собой горизонтально закрепленный брус сечением 150х150 или 100х100 миллиметров. Он располагается на внутренней несущей стене и в его функции входит распределение нагрузки от стоек крыши после;
слойка. Это один из элементов висячей стропильной конструкции, который со стропильными ногами образует геометрическую фигуру – треугольник – и тем самым помогает им оставаться на месте, а не расходиться в стороны;
карниз . Необходимо защитить стены от намокания в результате осадков, его внешний край должен выступать не менее чем на 40 сантиметров;
ящик . Устройство двускатной крыши предполагает монтаж кровельного материала, для его монтажа необходимо сделать обрешетку. Для этого к стропильным ногам перпендикулярно их направлению крепятся бруски или рейки. Благодаря наличию обрешетки нагрузка от природных явлений и собственного веса крыши равномерно распределяется на стропильные ноги. Также обрешетка, которая может быть сплошной или разреженной, скрепляет ноги стропил в единое целое. Для мягкой кровли, например, из битумной черепицы, этот элемент делают из листов влагостойкой фанеры.

Крыша дома создается с использованием пиломатериалов из древесины хвойных пород, а чтобы они не пришли в негодность из-за гниения в процессе эксплуатации, перед возведением двускатной крыши их предварительно обрабатывают антисептическими составами.

Стропильные системы: их виды и отличия

Стропильные системы бывают двух видов: висячие и наслонные.

Висячие стропила вместе с балками перекрытия применяют в качестве затяжек для устройства мансарды при строительстве двускатной крыши дома своими руками (читай: «»). Кроме нижней затяжки требуется еще и верхняя затяжка на расстоянии не менее 50 сантиметров от конька. Висячие стропильные системы создаются при расстоянии между двумя наружными стенами не более 10 метров и отсутствии внутренней несущей стены, разделяющей на две половины внутреннее пространство здания.

Наслонные стропила устанавливаются при наличии опорной балки, передающей вес кровли с конька на несущую стену, расположенную посередине между наружными стенами дома. Если вместо несущей внутренней стены стоят колонны, чередуются разные типы стропил. Наслонные стропила будут опираться на столбы, и они будут монтироваться между столбами.

Монтаж стропил двускатной крыши, подробное видео:

Особенности создания двускатной крыши

Для грамотного строительства используются чертежи двускатной крыши и проектная документация, в которых указаны все ее размеры (подробнее: «»).

При возведении стен дома из бревна или бруса верхний брус выполняет функцию мауэрлата. Но, если стены здания выполнены из кирпича, для крепления мауэрлата к несущему основанию перед двускатной или четырехскатной крышей в кладку монтируют металлические шпильки с резьбой не менее 10 мм и применяют болты с шайбами. При выполнении соблюдается интервал 1-1,5 метра между соседними креплениями. Во избежание намокания стен гидроизоляцию укладывают из двух слоев рубероида.

Виды двускатных крыш разнообразны, но в любом случае уклон скатов на них должен быть 15-20 градусов в районах с сильным ветром, а при большом количестве осадков 35-40 градусов, то снег и вода будет быстро скатываться с поверхности крыши. Эти нюансы необходимо учитывать еще до.

При использовании наслонных стропил в первую очередь устанавливается станина, а на нее монтируются опоры, на которые укладывается коньковый брус. Для фиксации конструкции используются укосины. Затем на коньковый брус монтируются стропильные ноги, при этом их длина должна быть немного больше необходимой, чтобы после скручивания двух стропил вместе можно было обрезать выступающие концы. Использование этой технологии позволяет значительно ускорить строительство двускатной крыши.

После завершения монтажа стропильной системы зашиваются фронтоны и свес и начинается монтаж кровельного покрытия. Чтобы приобрести материал, нужно знать, как рассчитать площадь двускатной крыши и при этом не ошибиться с ее количеством. Для этого определяют площадь каждого из двух скатов, умножив его длину (высоту) на ширину (длину конька). Учтите, что очень важно изначально правильно рассчитать.

Двускатная крыша благодаря своей простой, надежной и презентабельной конструкции пользуется популярностью уже много лет. В зависимости от уклона скатов применяется в регионах с разным количеством осадков. Стропильная система двускатной крыши обеспечивает естественный сток осадков.

Симметричный — оба ската имеют одинаковую длину и монтируются под одинаковым углом. Такая крыша представляет собой равнобедренный треугольник с тупым или острым углом.
Односкатная крыша создается для размещения мансардного помещения, ее стропильная система подразумевает сложную, двухуровневую конструкцию.
Разные углы наклона — оригинальный дизайн, подчеркивающий необычную архитектуру дома.

Значение угла наклона

Угол наклона выбирается после анализа нескольких показателей: тип кровли, количество осадков, ветровая нагрузка. Для регионов с обильными осадками рекомендуется небольшой угол уклона, но не менее 5 градусов. Снежные массы не задерживаются на крутой поверхности. Односкатные крыши с тупым углом скатов подходят для ветреного климата.

Стропильная система двускатной крыши должна соответствовать принятым стандартам безопасности и быть построена в соответствии со стандартами.

Стропильные системы

Несущие элементы и стропила принимают нагрузку от внешних сил и перераспределяют ее на стены здания. От их надежности зависит прочность всей кровли. При возведении конструкции используются две стропильные системы:

Висячая – стропильные ноги имеют две точки опоры на стены здания. Они подвергаются сжимающим и изгибающим нагрузкам. Для пролетов, превышающих 8 метров, требуется передняя бабка с подкосами. Для уменьшения воздействия стропил на стены здания их соединяют затяжкой.
Многослойные — эти стержни опираются на внутреннюю стену или специальную конструкцию.

Если нет возможности использовать одну из систем в чистом виде, прибегают к гибридной конструкции, позволяющей чередовать висячие и наслонные стропила.

Устройство стропильной системы двускатной крыши позволяет проводить расчеты самостоятельно, опираясь на знания геометрии. Для расчета площади строения нужно задать длину ската. Количество необходимого материала зависит от угла наклона. Острый угол позволяет сэкономить, но при этом минимизирует чердачное пространство.

Рассчитываем высоту конька, длину стропил и площадь крыши по геометрическим формулам. Подходит для визуализации по схеме в домашних условиях. Пример — возьмем угол ската 45 градусов, ширина дома (основание равнобедренного треугольника) 6 м, длина 10 м.

Сначала делим треугольник пополам высотой, опущенной от верхнего угла. Получается два прямоугольных треугольника, и одна из их сторон является крышей нужной высоты. Высота делит равнобедренный треугольник пополам, значит, одна сторона равна 3 м. Второй рассчитывается по формуле:

3 × тг 45 0 = 3 м.

Зная ноги, по теореме Пифагора вычисляем гипотенузу, которая и есть стропило:

3 2 + 3 2 = X 2 .

Длина стропила будет корень квадратный из 18, примерно 4,25

Количество стропил рассчитывается путем деления общей длины на шаг (0,6 м):

10:0,6 = 16,6 — это значение должно быть удвоен.

Рассчитываем площадь, умножив длину ската и дома и умножив значение на 2:

4,25×10×2 = 85 м 2 .

Несущим основанием для кровли является мауэрлат – прочный брус сечением 150×150 мм из обработанного хвойного дерева. Его крепление осуществляется на анкеры, вмурованные в верхний ряд кладки. Они должны возвышаться над брусом на 2-3 см, чтобы обеспечить место для затягивания гайки. Под мауэрлат укладывается слой рубероида для защиты от влаги. Между стенами укладывается поперечный брус, скрепляющий мауэрлат и защищающий его от продольных нагрузок. Для поддержания конька вдоль склона укладывается специальный брус – ложе, сечением равное мауэрлату. При значительной ширине здания необходима установка прогонов.

Сечение стропил определяется шагом и длиной стропильного элемента, обычно это доски 50×150 мм. Стропильные фермы легче собрать на земле и подготовить к установке на крышу. Для шаблона берутся две доски, равные по длине стропилам, и соединяются гвоздем. Свободные концы укладываются на опоры, полученный угол фиксируется ригелем. Места и форма пропилов размечаются вторым шаблоном из фанеры. Балки крепятся под прямым углом болтами, на них делаются пропилы, а после фермы их поднимают для установки.

Первыми устанавливаются стропила на фронтонах. Их крепят к мауэрлату с помощью уголков или скоб. Первые фермы выставлены строго по уровню. Между ними натягивается шнур, который является направляющей для установки остальных элементов.

Для придания достаточной жесткости всей конструкции к стропильной ноге крепятся подкосы и ригели. Коньковый бег крепится болтами к каждой стропильной ферме. Этот соединительный элемент должен быть изготовлен из прочного бруса.

При значительной ширине здания необходимо установить прогоны, это горизонтальный брус размером 50×150 мм, поддерживающий стропила. Для его установки устанавливаются вертикальные стойки, опирающиеся на станину. Эти элементы составят основу каркаса чердачного помещения.

Во избежание затекания воды на стены необходимо предусмотреть навес; для этого стропила делают висячими на 30 см или крепят дополнительные «кобылки».

На готовые стропила набивается обрешетка, для каждого кровельного материала подбирается необходимый шаг, под битумную черепицу делается сплошной настил. Утепление кровли – важная часть строительства. Свести теплопотери к минимуму можно, правильно уложив утеплитель. Для этого берется базальтовая вата, ширина материала равна шагу между стропилами, что позволяет быстро и надежно выполнить утепление. Обеспечить надежную защиту кровли от влаги поможет укладка гидроизоляции.

Симметричная двухскатная модель крыши – самый простой в строительстве и самый надежный в эксплуатации вариант. Нагрузка в стропильной системе распределяется равномерно, что позволяет продлить срок службы конструкции. Наглядные видео уроки помогут освоить тонкости работы.

Видео

В этом видео показано, как построить стропильную систему двускатной крыши:

В этом видео вы можете увидеть стропильную систему на примере односкатной крыши:

3068 0 0

Профессионалы считают двускатную систему самой простой и доступной, отчасти это так, но для домашнего мастера самостоятельный монтаж крыши любой конфигурации может стать проблемой. Поэтому далее мы поэтапно разберем все этапы проектирования конструкции фронтона, начиная с профессиональной терминологии и заканчивая обустройством кровельного пирога.

Основные понятия и тонкости

Прежде чем идти в магазин за материалом и пытаться что-то сделать своими руками, было бы полезно понять, что именно вы хотите, ведь существует несколько видов двускатных систем. А чтобы сделать элементарный проект, нужно знать основные принципы и терминологию.

Что и как называется

Мауэрлат – это брус, служащий опорой для стропильных ног и монтируемый по периметру наружной несущей стены. Минимальное сечение такого бруса 100х100 мм. Он может быть монолитным или наборным, то есть состоять из 2-х брусков меньшего сечения;
стропильная нога — это наклонная балка с опиранием нижней своей стороны на мауэрлат, а верхнее соединение таких балок образует конек, в двухскатной системе их 2. Минимальная толщина стропильной ноги 50 мм. Ширина балок может быть от 150 мм и более;
Ферма — соединение двух стропильных ног (треугольник), называемое фермой. Количество ферм зависит от длины конструкции, минимальный шаг фермы 600 мм, максимальный 1200 мм. Выбор шага зависит от веса кровельного пирога, а также от снеговой и ветровой нагрузки на местности;
Конек — верхняя линия соединения стропильных ног и двух плоскостей крыши, ее еще называют коньковым прогоном;
Кобылка – свесы от края стропильной ноги до наружной несущей стены. С лицевой стороны свес набивается лобовой доской, которая часто служит опорой для установки водосточных желобов;

Стойки — вертикальные опоры, принимающие на себя значительную часть веса стропильной конструкции. В небольших домиках подставка ставится только по центру, и поддерживает конек. При значительных размерах крыши, а также в домах с жилой мансардой монтируют промежуточные стойки;
Подкосы — небольшие балки, которые устанавливаются под углом и обеспечивают дополнительную устойчивость фермам крыши;
затяжка — горизонтальная балка, стягивающая 2 соседние стропильные ноги. Его также можно назвать схваткой или перекладиной;
Порог — это в какой-то мере аналог мауэрлата, только здесь балка монтируется поверх внутренней несущей стены или нескольких внутренних стен;

обрешетка – доски, набитые сверху, перпендикулярно стропилам. Обрешетка может быть сплошной и с зазорами, все зависит от веса и структуры кровельного пирога;
Прогон — аналог конькового бруса, но по всей плоскости крыши монтируются обычные прогоны, они укрепляют фермы и служат дополнительными опорами стропильных ног.

Типы фронтонных конструкций

Иллюстрации	Пояснения
	Симметричная система . Наиболее надежной и простой в монтаже считается симметричная стропильная система. Нагрузки здесь распределяются равномерно, поэтому толщина кровельного пирога большой роли не играет.
	Асимметричная система . Асимметрия хороша не только оригинальным внешним видом, под такой крышей легче обустроить жилое помещение. Но, при этом, расчетов потребуется гораздо больше, т.к. нагрузки на основание и кровельный пирог сильно разнятся.
	Сломанная крыша . Формально в такой кровле уже более 2 скатов, но порядок монтажа ломаной и классической конструкции аналогичен. Поэтому они объединены в одном направлении.

Чем отличаются наслонные и висячие системы

Если расстояние между наружными стенами не превышает 10 м, а внутри дома нет капитальной стены, то устанавливаются висячие стропила. Они опираются на мауэрлат и стягиваются ниже потолочных балок, плюс в некоторых случаях монтируются дополнительные поперечные затяжки.

Монтаж наслонных стропил можно проводить только при наличии внутри дома капитальных стен. При этом габариты здания не имеют большого значения. Многослойная система намного практичнее и долговечнее, ведь значительную часть общей нагрузки берет на себя зазор.

Несколько слов о расчетах

При расчете любой кровли учитываются 3 основные составляющие — это постоянные, переменные и специальные нагрузки.

К постоянным нагрузкам относятся, прежде всего, вес кровли и самой стропильной системы. На неотапливаемых чердаках этот вес зачастую не превышает 30 кг на 1 м², а если обустроить утеплителем полноценный кровельный пирог, то здесь вес может доходить до 50 кг;

Переменные включают снеговую и ветровую нагрузку. Для расчета нужна роза ветров и среднее количество осадков по региону. Здесь вам поможет СНиП 2.01.07-85, по нему в России снеговая нагрузка колеблется от 80 до 320 кг/м². И снеговая, и ветровая нагрузки умножаются на коэффициент, зависящий от угла наклона крыши, и этот коэффициент является постоянным;

Если ваша двухскатная крыша имеет угол наклона, равный или превышающий 60º, то снеговой нагрузкой можно пренебречь, снег на такой крыше не удерживается. Но давление ветра здесь гораздо выше.

К особым нагрузкам относятся стихийные бедствия, такие как землетрясения и ураганы. К счастью, таких мест в нашей стране немного, поэтому их редко учитывают в расчетах. Внизу видео в этой статье дана подробная инструкция расчета крыши.

Этапы монтажа двускатной крыши

Всю установку можно разделить на монтаж мауэрлата, далее идет укладка стропил, стоек и подкосов, а заканчивается все обустройством кровельного пирога.

Как монтируется мауэрлат

Монтаж мауэрлата, в первую очередь, зависит от того, из какого материала построен ваш дом. Так если дом кирпичный или из шлакоблока, то на стену накатывают пару слоев рубероида и сверху прикручивают анкерными болтами или любыми другими шпильками мауэрлатный брус.

С домами из ячеистого бетона (пенобетона или газобетона) все немного сложнее. Ни анкерный болт, ни шпилька в таком блоке не удержатся, поэтому здесь по всему периметру стены заливается армированный железобетонный пояс, в который изначально заделываются железные шпильки под крепление мауэрлата.

В деревянных домах стропильная система монтируется вообще без мауэрлата, точнее роль мауэрлата играет верхняя балка.

Стропильные ноги в деревянных домах соединяются с верхней балкой (мауэрлатом) по скользящему принципу, то есть не жестко. Такой монтаж позволяет смещать стропила при усадке дома.

Монтируем простую стропильную систему

Иллюстрации	Рекомендации
	Мауэрлат . В данном случае мауэрлат устанавливался на встроенную резьбовую шпильку, шпилька стопорилась сверху через шайбу. Плюс рядом вбит анкерный болт для прочности.
	Экстремальные фермы . Для удержания крайних ферм в правильном положении их прикрутили по центру и дополнительно закрепили подкосами и подкосами. Эти стойки нужны только при монтаже стропильной системы, потом их демонтируют.
	Соединение стропил с мауэрлатом . Этап 1 . Вертикальные стойки устанавливаются первыми на мауэрлат. Их вырезают из того же бруса, что и стропильные ноги. Крайние стойки крепятся двумя уголками по 8 шурупов, а средние крепятся так же, только одним уголком.
	Этап 2 . С обратной стороны стропильной ноги устанавливается точно такая же стойка с уголком. Сама стропильная нога соединяется со стойками длинными саморезами и через шпильки диаметром 12 мм.
	Этап 3 . На крайних фермах, кроме крепления на мауэрлат, устанавливаются еще и промежуточные стойки (впоследствии не снимаются).
	Этап 4 . Между двумя стойками, удерживающими стропильные ноги на мауэрлате, жестко крепится треугольник.
	Бег на коньках . Этап 1 . Коньковая балка должна проходить точно под соединением всех ферм. Для крепления этой балки на крайние фермы установили 2 затяжки, а саму балку уголками прикрутили к затяжкам. Стержни этого сечения обычно имеют длину 6 м, поэтому при необходимости их наращивают. Чтобы соединение было прочным, мы приложили одинаковые бруски с обеих сторон и стянули все 4 шпильками 12 мм.
	Этап 2 . Для надежности соединения стропильных ног стянуты металлическими накладками на 6 шпилек 12 мм, по 3 шпильки в каждой балке. Если таких накладок со шпильками на каждую ферму не хватает, то стяните хотя бы крайние, а остальные зафиксируйте с двух сторон пластинами на саморезах.
	Затяжки на крайние фермы . На крайние фермы затяжки устанавливаются внутри, между стропильными ногами и фиксируются с двух сторон металлическими накладками.
	Затяжки на промежуточных фермах . На промежуточные фермы укладывается 2 затяжки, они накладываются с обеих сторон и стягиваются двумя шпильками (12 мм) и четырьмя саморезами.
	Контрольная точка . Для установки промежуточных ферм в одной плоскости сразу после установки крайних ферм между ними натягивается шнур и по нему монтируются остальные фермы.
	Вырез в стропилах . Для того, чтобы стропильные ноги крепче опирались на мауэрлат, в них делают треугольные вырезы. Но такие вырезы делаются только в блочных домах, в деревянных домах вырезов нет, туда должны скользить стропила.
	Кобылка . От края стропильной ноги до стены должно быть не менее 30 — 40 см. В данном случае получилось 50 см. На утепление и обшивку стен сайдингом оставили допуск 10 см.
	Стропильная система — результат . У нас есть легкая стропильная система подвесного типа. Центральные стойки мы не устанавливали, соответственно чердак можно сделать жилым. Пуфы на средних фермах парные, а на крайних одиночные. В верхней части ферм имеется одинарная коньковая балка. Поскольку система висячая, стропильные ноги имеют двойное усиленное крепление.

Есть еще один важный момент: в деревянных домах, кроме скользящего крепления стропильных ног к мауэрлату, коньковое соединение желательно делать еще и подвижным. Проще всего закрепить металлические накладки с обеих сторон стропильной ноги и «пришить» эти накладки с центральным штифтом, как на фото ниже.

Как работает кровельный пирог

Схема кровельного пирога для всех скатных крыш одинаковая, но технология монтажа и последовательность действий могут незначительно отличаться. Если денег хватает на быстрое обустройство, то пирог монтируется снизу вверх и вся крыша делается максимум за неделю. Но если дом строится постепенно, то поступают иначе.

При ограниченных финансовых возможностях можно сначала обустроить крышу под холодным чердаком, а потом (когда появятся деньги и время) все утеплить своими руками.

Для начала поверх стропильной системы монтируется пароизоляция. Рулоны раскатываются перпендикулярно стропилам и накрывают друг друга снизу вверх. По мере раскатки рулона мембрана прибивается к стропилам контробрешетками (50х50 мм), а поверх этих брусков набивается основная обрешетка.

После раскатки и закрепления первого рулона на него наматывается следующий рулон с нахлестом 150 мм. После этого также фиксируется контррешеткой, на которую набивается обрешетка. Нахлест следующего рулона измерять не стоит, на нем для этого есть черточка.

Шаг кровельной обрешетки может быть разным, например, под металлочерепицу полосы набиваются с зазором около полуметра, а если керамическая черепица, то там нужно ориентироваться на размер пластин.

Утеплить крышу изнутри тоже несложно. Плиты минеральной ваты просто вставляются снизу между стропилами. Далее утеплитель подшивается еще одной мембраной, на которую уже можно шить чистовую отделку мансарды.

Если вы предпочитаете мягкую черепицу, то на схеме ниже дана пошаговая инструкция ее укладки.

Заключение

Двускатная крыша – хороший выбор для начинающего домашнего мастера. Я постарался осветить основные этапы и тонкости его аранжировки. Если остались вопросы, пишите в комментариях, постараюсь помочь.

9 октября 2017 г.

Если хотите выразить благодарность, добавить уточнение или возражение, спросить автора что-то — добавить комментарий или сказать спасибо!

Французский рейдер Вадени сыграет с Мишриффом в матче-реванше на турнире Irish Champion Stakes – The Irish Times

В субботу Вадени сразится с Мишриффом и Люксембургом в стильном возобновлении турнира Irish Champion Stakes в Леопардстауне.

Жан-Клод Руже нацелился на своего трехлетнего Вадени в состязании на 10 стадий с тех пор, как он победил своих старших в Затмении в Сандауне.

В тот день он отразил поздний выпад Мишриффа Джона и Тэйди Госдена, которому, по мнению многих, немного не повезло в беге на Сандаун, и он еще раз попытается победить фаворита.

Люксембург был большой трехлетней надеждой Эйдана О’Брайена на сезон, не проиграв в два года. Пробежав такую многообещающую гонку, когда он был третьим в 2000 г. в Гвинее, он, к сожалению, получил травму, из-за которой он не выходил на трассу до победного возвращения в прошлом месяце.

ПОДРОБНЕЕ

О’Брайен также управляет «Каменным веком», выбранным Райаном Муром в Дерби, когда он был шестым, и стабильным стойким Брумом, который числит в своем резюме Хардвик Стейкс и Гран-при де Сен-Клу.

Онесто — еще один французский претендент. Пятый после Вадени во французском дерби, он сломал свою утку в первой группе на Гран-при Парижа в прошлый раз.

Аленкер, тренированный Уильямом Хаггасом, победитель Золотого кубка Таттерсоллс на Карре в начале сезона, завершает поле.

Песня бездомных Дермота Велда упустила много возможностей после ее поразительного успеха в 1000 гиней в Ирландии, но она была объявлена в числе 11 участников конкурса Coolmore America «Justify» Matron Stakes.

Однако ей будет нелегко, поскольку Джейн Чаппл-Хьям в исполнении Саффрон-Бич, которая выиграла ставки Герцога Кембриджского и Приз Ротшильда за последние два выступления, возглавляет оппозицию.

Тенебризм О’Брайена, обладательница Приза Жана Прата и вторая премия Ротшильдов, использует свой шанс вместе с Жемчугом в изобилии Пэдди Туми, сэром Майклом Стаутом, обученным сэром Майклом Стаутом, и Агартой Джозефа О’Брайена.

Саймон и Эд Крисфорд мало что могут сделать плохого в настоящее время, и их Jadoomi, похоже, побеждает в миле бумеранга Clipper Logistics.

Безграничный океан Джима Болджера и Just Beautiful, теперь с Туми, ранее участвовавшим в гонках за Ивана Фуртадо, также входят в число восьми заявленных.

Эйдан О’Брайен Огюст Роден и Лондонский Тауэр входят в пятерку победителей конкурса КПМГ по делам несовершеннолетних. «Ольха» Донначи О’Брайена, «Серьезный вызов» Болджера и «Кэролайн Стрит» Джозефа О’Брайена завершают квинтет.

Нью-Лондон, тем временем, лидирует в субботнем Cazoo St Leger в Донкастере. Жеребенок Дубави выиграл четыре из пяти своих выступлений в карьере, и его единственное поражение произошло в Chester Vase на испытательном полигоне.

Поскольку победитель St Leger Masked Marvel находится среди своих родственников, Чарли Эпплби надеется добавить к прошлогодней победе в гонке Hurricane Lane. Его главный соперник на рынке — Эльдар Эльдаров из Roger Varian, еще один, который на сегодняшний день потерпел только одно поражение в своей карьере, в последний раз на Гран-при Парижа.

До этого он выиграл Королевскую вазу в Королевском Аскоте за поездку в Сент-Леже, и Вариан считает, что его подопечному будет лучше, если он поедет туда свежим.

«В конце мая он участвовал в гонке новичков в Ньюкасле, где выиграл по пенальти, затем отправился в Ройал Эскот и выиграл Королевскую вазу. Ваза королевы была сложной гонкой; оттуда он отправился в Париж, — сказал Вариан.

«Я чувствовал, что поездка в Йорк будет немного похожа на Леже. Я был счастлив, что мы смогли обучить его в Сен-Леже с разумным отрывом, и я думаю, что он хорошо выходит свежим. Я не уверен, был ли он в своих лучших проявлениях [во Франции] или показал ли он в тот день, что он настоящая лошадка».

Лучшие хендлеры

Вариан выиграл St Leger с Kingston Hill в 2014 году, что стало его прорывом в Classic.

— Я бы сказал, что Кингстон Хилл и Эльдар Эльдаров немного отличаются друг от друга, — сказал Вариан. «Кингстон Хилл был большой, крепкой, улучшающейся лошадью. Он занял второе место в Дерби и четвертое в Затмении. Он действительно привнес в гонку форму первой группы и был заслуженным фаворитом. Эльдар Эльдаров в начале своей карьеры был немного менее обставленным, и сейчас он только начинает расцветать.

«Кингстон Хилл не проехал дальше трех, но я надеюсь, что Эльдар Эльдаров будет лучше в четырехлетнем возрасте и еще лучше в пятилетнем возрасте».

Ральф Беккет дополнил свою непобедимую кобылу Хаской, чтобы сразиться с мальчиками, в то время как третья французская претензия ирландского дерби представляет Пэдди Туми. Ху Я Мал был помещен в Дерби, прежде чем его купили австралийские связи для участия в Кубке Мельбурна, а затем он перешел к Джорджу Буги, чтобы попробовать себя в Классике.

В прошлый раз он легко выиграл в Гудвуде. Джавеллотто будет стремиться подарить Марко Ботти и Нилу Каллану первую британскую классику, а Эмили Дикинсон будет представлять Эйдана О’Брайена. Андреа Атцени должен был прокатиться на Захарии Мартина и Фредди Мида, но жеребенок не был заявлен, и теперь он едет на Эль Хабибе, который участвовал в Дерби за Стэна Мура, но теперь с Кевином Филиппартом Де Фоем.

Как натянуть гидроизоляцию на стропила: Как постелить гидроизоляцию на крышу — кладём правильной стороной

Нужно ли обрабатывать доски под крышу: Чем и как правильно нужно обрабатывать стропила?

27 июня, 1979 alexxlab

Как стропила закрепить к мауэрлату: к мауэрлату, брусу, балкам двухскатной крыши

Содержание к мауэрлату, брусу, балкам двухскатной крышиВиды креплений ↑Кровельные крепежные материалы ↑Методы крепления стропил к мауэрлату ↑Жесткий метод крепежа ↑Жесткое крепление с подпорным брусом ↑Скользящие крепления стропил ↑Наслонное крепление ↑Как крепить стропила — способы, как выполнить своими рукамиНесколько слов о стропильной системеКалькулятор расчета длины стропильных ногВарианты креплений в нижней части ногКрепежные элементыЦены на различные виды […]

6 августа, 1975 alexxlab

Из какой доски стропила делать: размеры, как подобрать, расчеты, толщина и длина

Содержание размеры, как подобрать, расчеты, толщина и длинаСпособ №1. Кубометры пиломатериалаСпособ №2. Нарезанные на заказ доскиСпособ №3. Готовые стропильные фермыСтропила для двускатной крыши: простой расчетСтропила для четырехскатной крыши: треугольники + прямоугольникиСтропила для необычных форм крыши: сложное проектированиеГнутые доски для стропил стрельчатой крышиЧто такое предельные состояния крыши?Как узнать типичные нагрузки определенной местности?Напряженные состояния у стропил из разной […]

14 октября, 1974 alexxlab

Онлайн калькулятор стропильной системы: Калькулятор двухскатной крыши и расчёт стропильной системы онлайн

Содержание Калькулятор расчета деревянных стропил крышиПОМОЩЬ И КОНСУЛЬТАЦИИКалькулятор расчета деревянных стропил крышиКОНТАКТЫ КОМПАНИИРекламаРЕКЛАМАЦИЯ КОНКУРЕНТУонлайн калькулятор стропильной системы и материалов ломаной крышиПояснения к результатам расчетов Угол наклона боковых стропил Угол наклона коньковых стропил Площадь поверхности крыши Количество рулонов изоляционного материала Нагрузки на боковую и коньковую стропильную систему Минимальное сечение стропил Количество рядов обрешётки Равномерное расстояние между […]
