    Калькулятор расчета деревянных стропил крыши

     Заказать услуги!

    Расчеты цен, объемов, нагрузок или консультацию специалиста компании по другим вопросам!

    ПОМОЩЬ И КОНСУЛЬТАЦИИ

    Чтобы рассчитать не только количество, но и прочность деревянных стропил для крыши воспользуйтесь данным калькулятором.

    Для того чтобы провести расчет необходимо ввести параметры в определенные ячейки, которые находятся в окошке слева «Исходные данные», и соответственно получить результат в окошке «Результат» справа.

    Для определения условий эксплуатации стропил, вам нужно ввести такие значения как: длина и высота стропил, шаг, и срок службы стропил.

    Определить характеристики стропилин вам поможет расчет с введением таких параметров: материал, ширина и высота стропилины, а также сорт древесины и пропитка.

    Нагрузка на стропилины рассчитывается по таким параметрам: нормативная нагрузка, расчетная нагрузка, и коэффициент.

    Если у вас какой-то параметр идет дробным числом, не бойтесь его вводить, формула запрограммированная под расчет с легкостью и точностью рассчитает все необходимое.

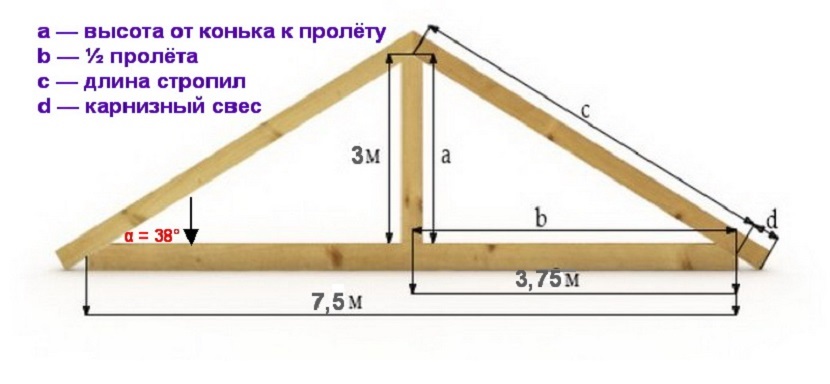

    Калькулятор расчета деревянных стропил крыши

    ИСХОДНЫЕ ДАННЫЕ
    РЕЗУЛЬТАТ
    Условия эксплуатации:
    Длина (L)м.
    Шаг стропил (K)см.
    Высота (H)м.
    Срок службы до 50 лет50-100 летболее 100 лет
    Характеристики стропилины:
    Материал Сосна, ельЕ. лиственницаЛиственницаКедр сиб.Кедр крас.ПихтаДуб, ясеньКлен, грабАкацияБереза, букВяз, ильмОльха, липаОсина, тополь
    Ширина (В)см.
    Высота (D)см.
    Сорт древесины 1 сорт2 сорт3 сорт
    Пропитка НетДа
    Нагрузка:
    Нормативная (qн)кг. /м.2
    Расчетная (qp)кг./м.2
    Коэф. mд НетДа
    Длина (L1)м.
    Угол наклона (P)град.
    Гибкость стропилины
    Расчет по прочности:
    Gстропил.град
    Rтребград
    Запас(%)
    Расчет по прогибу:
    Fстропил.(см.)
    Fmax(см.)
    Запас(%)

    Инструкция к калькуляторуИсходные данныеУсловия эксплуатации:Срок службы — здесь указывается срок, на протяжении которого конструкции должны исправно работать. Про остальные параметры (длины (L и L0), шаг стропил (K), высоты крыши (Н, Н1 и Н2)) и так все понятно. Здесь просто нужно смотреть на рисунок.Характеристики стропилин:Для справки, стропилина — это одна из досок стропил.Материал — здесь выбирается порода дерева, из которой будут изготовлены стропилины, а впоследствии и стропила.Ширина (B) и высота (D) — размеры сечения стропилины.Сорт древесины — здесь выбирается сорт древесины, из которого будут изготовлены стропилины.Пропитка — ставится «Да», если древесина будут подвержена глубокой пропитке антипиренами под давлением.Нагрузка:По СНиП «Нагрузки и воздействия» нагрузка на стропила может быть неравномерной. Другими словами, стропилина слева может быть нагружена больше, чем стропилина справа (подробнее об этом в статье: сбор нагрузок на кровлю и стропила). Поэтому, если рассчитывается лишь одна стропилина, то нормативные (qн) и расчетные (qр) нагрузки берутся максимальные (в нашем случае слева). А если расчет стропил крыши производится так, как в случае с затяжками (когда рассчитывается стропило целиком), то нужно указывать и нагрузки слева (qн1, qr1) и нагрузки справа (qн2, qr2). РезультатДлины (L1 и L2) — расчетные длины стропилин.Углы наклона (P, P1 и P2) — углы наклона стропил и подкоса. В случае с подкосом угол наклона Р2 желательно делать в пределах 45-53°.Реакции (VA, VB и VC) — реакции, возникающие на опорах.Усилия (NA, NC, ND и NE) — усилия, возникающие в затяжке.Гибкость стропилины — параметр необходимый для расчета стропил на сжатие.Расчет по прочности:Gстропил. — напряжение, возникающее в стропилах.Rтреб — требуемое расчетное сопротивление древесины. Если возникающее напряжение превышает его, то стропилы по прочности не проходят. В этом случае нужно, либо уменьшать шаг стропил, либо увеличивать их сечение.Запас — в случае, если Gстропил.>Rтреб, то здесь показывается на сколько превышено напряжение в стропилах; в противном случае (Gстропил.

    Запись опубликована в Калькуляторы, Крыша и кровля, Строительные калькуляторы. Закладка ссылка.

    КОНТАКТЫ КОМПАНИИ

    Костромская Строительная компания ©
    ✆ телефон: +7(4942) 46-74-94
    ☑ пн-пт 9:00-19:00 ☑ сб-вс 10:00-17:00

    Реклама

    РЕКЛАМАЦИЯ КОНКУРЕНТУ

    онлайн калькулятор стропильной системы и материалов ломаной крыши

    Пояснения к результатам расчетов

    Угол наклона боковых стропил


    Так называется угол, под которым боковой скат и боковые стропила наклонены к плоскости пола мансардного этажа. Вводя угол, вы можете не только рассчитать количество материалов для данного угла, но и проверить, возможно ли построение боковых скатов под этим углом при помощи выбранных вами материалов.

    Угол наклона коньковых стропил


    Так называется угол, под которым верхний (пологий, коньковый) скат и висячие стропила наклонены к плоскости пола мансардного этажа. Вводя угол, вы cможете рассчитать количество материалов для выбранного угла и проверить, возможна ли установка коньковых скатов и стропил под этим углом из выбранных материалов.

    Площадь поверхности крыши


    Суммарная площадь скатов крыши, включающая площадь свесов указанной длины. Определяет количество кровельного и подкровельного материала, требуемого для создания крыши.

    Количество рулонов изоляционного материала


    Объем требуемого рулонного подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.

    Нагрузки на боковую и коньковую стропильную систему


    Максимально возможные нагрузки, оказываемые на стропильную систему

    Во внимание берется вес всего кровельного пирога, а также ветровые и снеговые нагрузки вашего региона

    Минимальное сечение стропил


    Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с сечением не менее указанного здесь минимума. При расчёте учитываются материалы, параметры и предполагаемые нагрузки для климата вашего региона.

    Количество рядов обрешётки


    Точное количество рядов обрешетки, которое потребуется для установки выбранной кровли. Если вы хотите определить количество рядов для одного ската, то данное значение нужно разделить на два.

    Равномерное расстояние между досками обрешетки


    Чтобы обойтись без подрезки, а стало быть, без перерасхода труда и материалов, вам нужно выбрать именно это расстояние между досками обрешётки.

    Информация по назначению калькулятора

    О нлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др. Д вускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

    Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

    Другое название двускатной разновидности крыши – щипцовая.

    Она имеет две одинаковых наклонных поверхности. Конструкция каркаса крыши представлена стропильной системой.

    При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

    Двускатную крышу достаточно просто сделать своими руками.

    При этом очень важным моментом для монтажа является правильный расчет необходимых параметров.

    Расчет двускатной крыши можно произвести с помощью нашего онлайн калькулятора.

    Видео описание

    В видео можно увидеть расчет мансардной крыши:

    Снеговые и ветровые нагрузки

    Зоны снеговой и ветровой нагрузки определяются по специальным картам. В зависимости от того в какой зоне находится дом при расчете в формулу мансарды подставляются те или иные коэффициенты.

    Расчёт толщины утеплителя

    Аналогичным образом рассчитывается толщина теплоизоляционного материала для мансарды. По специальной карте выбирается коэффициент теплосопротивления в регионе строительства – это значение поставляется в программу, после чего указывается тип теплоизоляционного материала, а также материала для внутренней отделки с указанием толщины обшивки.

    Расчет площади кровельного покрытия

    Расчёт площади кровли элементарная задача, под которую в универсальности калькуляторах даже не делают отдельную функцию. Как правило, калькуляторы для расчета кровли используется исключительно сайтами по продаже кровельных материалов. Расчет осуществляется по следующей формуле: S=2×D×(Lm+Lk), где

    S

    – общая площадь кровли. При приобретении кровельного материала необходимо учитывать специфику его укладки. Фактически у каждого типа кровли существует коэффициент или процентное отношение, на которое необходимо увеличить количество кровельного материала при покупке.

    D

    – Длина крыши по линии карниза или конька;

    Lm

    – Длина стропила нижнего свеса мансарды;

    Lk

    Длина конькового стропила.

    Информация по назначению калькулятора

    Онлайн калькулятор вальмовой крыши предназначен для расчетов объема строительных материалов, необходимых для обустройства кровли построек различного назначения по заданным параметрам. Производится расчет угла наклона кровельного ската, прочности стропильной системы, а так же количества кровельного, подкровельного материала и обрешетки.

    Система автоматически рассчитает рекомендуемые параметры для данного вида кровли.

    Вальмовая крыша имеет 4 ската и 4 ребра (диагональных стропил). Торцевые скаты имеют треугольную форму от конька до карниза, и называются вальмами. Данная конструкция несколько сложнее обычных двухскатных крыш, но обладает достаточно оригинальным дизайном. Полувальмовая крыша отличается тем, что скаты по своей длине меньше и не доходят до карниза.

    Для вальмовой конструкции подходят практически все популярные виды кровельных материалов, а их выбор чаще всего зависит от личных предпочтений и эксплуатационных характеристик самого материала.

    При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

    Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

    Мансардная крыша

    Такой способ организации может быть выполнен в двух видах:

    • Мансарднаядвускатная. При таком устройстве высота от нулевого уровня крыши до конька составляет до 4-х метров, а угол наклона крыши достигает 55 градусов. Однако ввиду сильной скошенности стен, полезным оказывается лишь пространство в середине.
    • Мансардная ломаная — это разновидность двускатной крыши. Такое устройство кровли отличается от обычного двускатного устройства наличием стыков на плоскостях. Плоскость каждой стороны, спускаясь под определенным углом делится на две части. Вторая часть, более низкая, при этом приобретает еще больший угол падения. Визуально геометрия такой кровли получается ломаной.

    Основное преимущество ломаного мансардного типа состоит в том, что позволяет избежать значительных финансовых издержек и при этом существенно увеличить полезное пространство дома.

    Ведь организовать такое устройство легче и дешевле, нежели построить дополнительный этаж с последующим укрытием кровлей.

    Кроме того, при помощи крыши мансардного типа можно существенно преобразить уже имеющийся дом со старой крышей.

    Двускатная мансардная крыша

    Ломаная мансардная крыша

    Настил кровли

    Последовательность кровельных работ на ломаной крыше определяется прежде всего выбранным материалом. Поговорим о монтаже металлочерепицы, так как она является наиболее популярной в частном строительстве. Для укладки необходим мощный шуруповерт, инструмент пригодный для резки металла, молоток, рулетка, маркер, оцинкованные саморезы с каучуковой головкой. Сначала производят раскрой листов металлочерепицы, а затем монтаж, начиная с конька.

    • Помимо кровельного материала ломаную крышу необходимо оснастить другими важными элементами: коньковой доской, снегозадержателем.
    • Конек устанавливается с нахлестом 10 сантиметров на металлочерепицу на обоих скатах.

    Снегозадержатели служат для того, чтобы предотвратить сход снега, он представляет собой небольшой карниз. Их закрепляют на небольшом расстоянии от окончания скатов на саморезы с учетом того, что снегозадержатели должны выдерживать большую нагрузку, особенно в снегопады.

    Ломаная крыша своими руками, позволит не просто сэкономить на оплате труда бригады рабочих, но даст уверенность, что процессы были выполнены правильно, так как строительство велось с соблюдением технологии.

    Дополнительная теплоизоляция

    Так как мансардное помещение под ломаной крышей используется в жилых целях, необходимо в обязательном порядке утеплить. Специалисты рекомендуют использовать минеральную вату на базальтовой основе в виде рулонов или же плит.

    Утепление ломаной крыши

    На внутренней стороне скатов налаживается контр-обрешетка. Для это используется доска, ширина которой на пару сантиметров больше, чем толщина утеплителя, так как утеплитель ни в коем случае нельзя утрамбовывать.

    То есть для слоя минеральной ваты в 150 мм, подойдет доска 50х200 мм. Этот зазор также необходим для циркуляции воздуха, обеспечивающей естественную вентиляцию. Утеплитель укладывается враспор между брусьями контр-обрешетки, а внутри зашивается выбранным материалом.

    Расчет кровельного покрытия

    Расчет площади крыши необходим нам для точного расчёта необходимого количества кровельного материала.

    Для того чтобы произвести расчет требуемого материала следует знать размеры материала, а также способ крепления его между собой.

    Рассмотрим самые распространенные:

    • Керамическая черепица. Расход на 1 м.кв. около 10 шт.;
    • Металлочерепица. Длина может быть любой, ширина — от 1190 мм;
    • Профнастил. Длина любая, ширина — от 750 до 1100 мм.;
    • Ондулин. Длина 2000 -2400 мм. Ширина 950 — 1250 мм
    • Мягкая кровля шинглас. Длина от 317 мм. Ширина 1000 мм.

    Пример расчета для металлочерепицы

    Покупать кровельный материал следует с запасом в 7-8 % от общей площади.

    Варианты внутренних четырехскатных конструкций

    Давайте внимательно рассмотрим, каких типов бывает вальмовая конструкция стропил и чем существенно они отличаются друг от друга. Классическая вальмовая крыша выглядит таким образом:

    Так собирают вальмовые скаты из накосных стропил:

    Накосные стропила разрешено обрезать на одну высоту, и тогда вся конструкция получается намного прочнее:

    Устройство датской полувальмовой крыши выглядит уже так:

    И, наконец, самые сложные в исполнении вальмовые крыши также нуждаются в точном расчете:

    Кстати, когда речь идет о небольшой беседке, здесь вы можете рискнуть и воплотить в жизнь даже такой необычный проект с красивыми стропилами:

    Разъяснение результатов расчетов

    Угол наклона боковых стропил

    Под этим углом наклонены боковые (более крутые) стропила и боковой скат крыши. Калькулятор не только учитывает указанный вами угол, но и определяет, насколько он совместим с выбранным вами кровельным материалом. Чтобы изменить угол скатов, нужно изменить Ширину заложения (A1, A2) либо Высоту подъемов (B1, B2).

    Угол наклона коньковых стропил

    Под этим углом наклонены верхние (висячие) стропила и верхний (пологий, коньковый) скат крыши. Калькулятор не только учитывает указанный вами угол, но и определяет, насколько он совместим с выбранным кровельным материалом. Для изменения угла скатов следует изменить Ширину заложения (A1, A2) либо Высоту подъемов (B1, B2).

    Площадь поверхности крыши

    Суммарная площадь кровли (включая свесы указанной длины). Определяет количество кровельных и изоляционных материалов, которое понадобится для работ.

    Количество рулонов изоляционного материала с нахлестом

    Общее количество изоляционного материала в рулонах, которое потребуется для изоляции кровли. В расчетах за основу берутся рулоны длиной 15 метров и шириной 1 метр. Учитывается нахлест 10%.

    Нагрузка на боковую/коньковую стропильную систему

    Максимальная нагрузка, приходящаяся на боковую/коньковую стропильную систему. В расчетах учитывается вес всей кровельной системы, форма крыши, а также ветровые и снеговые нагрузки указанного вами региона.

    Минимальное сечение боковых/коньковых стропил, Вес и Объем бруса для стропил

    В таблицах представлены рекомендуемые размеры сечений стропил (по ГОСТ 24454-80 Пиломатериалы хвойных пород). При расчетах учитывается кровельный материал, площадь и форма конструкции крыши, а также оказываемые на кровлю нагрузки. В соседних столбцах отображается общий вес и объем стропил из расчета их использования для всей конструкции крыши.

    Общее количество рядов обрешетки

    Суммарное число рядов обрешётки для всей крыши. Чтобы определить количество рядов обрешетки для половины крыши, достаточно разделить полученное значение на два.

    Равномерное расстояние между боковыми/коньковыми досками обрешетки

    Чтобы равномерно установить обрешетку и избежать лишнего перерасхода материалов, следует использовать указанное здесь значение.

    Количество досок обрешетки стандартной длиной

    Для обрешетки крыши вам потребуется указанное здесь количество досок. При расчетах используется стандартная 6-метровая длина доски. Указано количество досок для всей крыши.

    Объем досок обрешетки

    Объем досок в метрах кубических поможет вам рассчитать стоимости затрат на обрешетку. Указан общий объем обрешетки для всей крыши.

    Примерный вес досок обрешетки

    Предположительный общий вес всех досок обрешетки. В расчетах используется средние значения плотности и влажности для хвойных пород дерева.

    О калькуляторе

    Онлайн-калькулятор мансардной крыши поможет рассчитать углы наклона боковых и коньковых скатов, количество и необходимое сечение стропил, объём обрешётки и других материалов для строительства крыши. Вам не придется выполнять лишние расчеты, поскольку данный калькулятор включает большинство существующих кровельных материалов, таких как битумная черепица, цементно-песчаная и керамическая черепица, металлочерепица, битумный и асбестоцементный шифер, ондулин. Если же вы используете нестандартный материал, или хотите получить более точные расчеты, вы можете указать массу собственного кровельного материала, выбрав соответствующий пункт в выпадающем списке материалов.

    Прежде чем проектировать мансардный этаж, ознакомьтесь со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ» со всей серьёзностью.

    Устройство мансардной (ломаной, покатой) крыши отличается тем, что с каждой стороны она содержит два ската с разными углами наклона: крутой боковой и покатый висячий. Таким образом, под крышей образуется удобное пространство, которое можно использовать в роли жилого помещения. Это помещение называется мансардным этажом или просто мансардой.

    Мансарды впервые были построены в 17 веке. Мансарда возводится относительно легко как при изначальном строительстве здания, так и в роли надстройки на существующее здание. Таким образом, она предоставляет альтернативу в строительстве дополнительного этажа.

    Поскольку боковые скаты отличаются большой крутизной, следует тщательно подходить к выбору строительных материалов. Возможно, мансардная крыша потребует дополнительных затрат

    Особенно это важно для жилых мансардных помещений: им будут нужны увеличенные фронтонные окна и улучшенная теплоизоляция

    При заполнении полей калькулятора ознакомьтесь с дополнительной информацией, расположенной под знаком .

    О любых вопросах или идеях, касающихся данного калькулятора, вы можете написать нам, используя форму комментариев внизу страницы. Будем рады услышать ваше мнение.

    Калькулятор расчета материалов мансардной крыши

    Инструкция для онлайн калькулятора расчета материалов мансардной крыши(кровли)

    B – Протяжность кровли.

    C — Расстояние свеса.

    Все остальные вводные данные смотрите по чертежу.

    Данная программа позволяет выполнить точный расчет мансардной крыши: объем, площадь, размер, количество и площадь подкровельных и кровельных материалов, стропил и доски для обрешетки.

    Кроме этого, данная программа предоставляет возможность выполнить расчет других параметров будущей кровли.

    По итогам подсчета, Вы получаете объем и размер стройматериалов для половины крыши, а рядом будет указаны те же данные только для всей кровли в скобках.

    Важно! Если Вы планируете подсчитать количество листового материала (металлочерепицы, шифера или ондулина), то стоит учесть, что онлайн калькулятор выполняет расчет по площади поверхности. К примеру, 7,7 листов согласно расчетам получилось на один ряд и всего у нас 2,8 ряда при умножении мы получим 3 ряда для нашего реального проекта (так как листы продаются цельными)

    К примеру, 7,7 листов согласно расчетам получилось на один ряд и всего у нас 2,8 ряда при умножении мы получим 3 ряда для нашего реального проекта (так как листы продаются цельными).

    В том случае, если Вы хотите получить точное количество листов для будущей кровли необходимо уменьшить высоту листов до тех пор, пока Вы не получите целое число рядов.

    Важно! Нужно точно определить длину нахлеста (так как для разных материалов, она будет отличаться). Эти данные можно узнать непосредственно у производителей кровельного материала

    Рекомендация! Все строительные материалы для мансарды необходимо покупать с запасом, так как в процессе постройки у Вас в любом случае будут неиспользуемые отходы.

    Все требуемые замеры, Вы можете выполнить строительной рулеткой, а полученные результаты перевести в миллиметры, которые введете в соответствующие ячейки калькулятора.

    Ломаная или мансардная кровля, как правило, состоит из 2-х скатов с разным углом наклона с каждой боковой стороны. Таким образом, получается чердачное пространство объемного типа, которое и получило название – мансардный этаж. Такую конструкцию начинают возводить на уже готовом здании, расширяя тем самым жилую площадь без дополнительных надстроек новых ярусов здания. Сегодня можно встретить огромное количество разных по типу, оформлению, конструкции и предназначению мансардных этажей, где могут располагаться как нежилые, так и жилые помещения.

    В первую очередь, Вам необходимо основательно подойди к подбору материала для кровли, все боковые скаты будут с крутым склоном, что повлечет за собой дополнительные расходы на укрепление кровли. Если Вы планируете на мансарде обустроить жилое помещение, то в этом случае необходимо правильно подобрать теплоизоляционный материал, размер окон и вентиляцию. В некоторых случаях, возможно, понадобиться определить углы наклона висячих стропил, конькового верхнего и полового ската. Изменяя углы наклона стропил боковых наслонного типа и бокового ската. Вы сможете определить, какой оптимальный угол идеально подойдет для выбранного типа кровли. Расчет этих параметров зачастую не требуется, но его можно найти на других ресурсах Интернет.

    Калькулятор поможет Вам рассчитать

    Общий размер всей поверхности крыши, учитывая длины каждого свеса. Общую площадь мансарды, за вычетом пространства под боковыми скатами.

    Объем стройматериала для стропильной системы.

    Нужно количество стропил на всю конструкцию с учетом заданного шага.

    Общее число рядов обрешетки согласно заданным параметрам на всю крышу.

    Требуемое количество доски для постройки обрешетки всей постройки.

    Общую площадь подкровельных материалов с учетом нахлеста.

    Количество и площадь кровельного материала (на примере рубероида) с учетом нахлеста.

    Эта информация поможет вам соорудить мансардную крышу своими руками.

    Выбор кровельного материала

    В зависимости от Ваших предпочтений и финансовых возможностей, облицевать мансардную крышу можно множеством материалов, начиная от простого шифера и заканчивая натуральной черепицей или мягкой кровлей (битумная черепица, ондулин и т.д.).

    При выборе кровельного материала следует учесть, металлочерепица, оцинкованная крыша или профнастил, как и шифер с глиняной черепицей имеют тяжелый вес, который потребует усиленную конструкцию, дабы избежать провисаний кровли.

    Любая мягкая кровля, битумная черепица, ондулин, рубероид и т.д. – достаточно легкий кровельный материал, который не будет давать высокую нагрузку на конструкцию крыши.

    Ограничения в использовании онлайн калькулятора

    Кровельные калькуляторы, предлагаемые интернет-ресурсами — доступный и очень быстрый способ получить необходимую информацию. Но как любые механизмы, рассчитанные на массового пользователя, такие калькуляторы склонны применять обобщенные приемы вычисления. Хуже всего то, что процесс вычислений скрыт от обратившегося к калькулятору человека; перепроверить информацию на выходе весьма затруднительно.

    Калькулятор расчета крыши дома может содержать некие (допустимые) разбросы параметров, которые, тем не менее, скажутся на конечном результате. Среди возможных результатов, которые могут содержать неточные (приблизительные) величины, встречается:

    Определение общего количества кровельного материала

    Стройматериал никогда не укладывается стык в стык, поэтому площадь поверхности крыши и площадь покрытия всегда будут отличаться. При вычислениях кровельную площадь стандартно увеличивают на 15% — это обеспечивает запас при формировании нахлеста.

    Видео описание

    О расчете двускатной крыши бесплатным калькулятором в следующем видео:

    Если крыша имеет сложную конструкцию, расчет тоже усложняется, поскольку опытный проектировщик параллельно решает дополнительную задачу минимизирования отходов. Для таких целей применяют разные алгоритмы (с разной накапливающейся ошибкой и с разным итогом), какой из них вложен в калькулятор, известно только его разработчикам.

    Считается, что калькулятор помогает сэкономить на покупке стройматериалов. Но при монтаже кровли сложной формы в таком случае нередко оказывается, что были приобретены лишние (зачастую недешевые) материалы. Обратная ситуация, когда материала не хватает и приходится оплачивать незапланированную покупку и доставку, не менее досадна.

    Определение уклона для кровли

    Строительные нормы предписывают минимальные показатели уклона для каждого кровельного материала. Они рассчитываются с учетом наклона крыши и дополнительных показателей (ветровой и снеговой нагрузки). Специалисты выполняют расчеты по нормам СНиП «Нагрузки и воздействия» и по дополнительным нормам проектирования. Какие показатели использует в работе кровельный калькулятор, проверить не представляется возможным.

    Некоторые калькуляторы учитывают дополнительные параметры (наличие мансардных окон и водосточных систем)Источник stankotec.ru

    Расчет кровли: как избежать ошибок

    В расчетах можно пойти одним из следующих путей:

    • Расчет кровли провести вручную. При наличии базовых знаний по геометрии, сделать предварительные расчеты можно и вручную. Для этого достаточно запастись бумагой, карандашом, обычным калькулятором, и вспомнить, что любая крыша — это набор простейших фигур (прямоугольников и треугольников), расчет площади которых описывается простейшими формулами из школьного курса. Способ плохо работает, если расчеты усложняются. На них уходит много времени и возрастает риск ошибки.
    • Расчет кровли провести в онлайн сервисе. При этом стоит учитывать, что значения всегда получаются усредненные; возможно, для запланированного вами дома потребуется индивидуальное решение.
    • Расчет кровли калькулятором проконтролировать вручную. Кровельные онлайн калькуляторы являются удобным способом смоделировать конструкцию крыши и узнать требуемое количество стройматериалов. Расчет простых конструкций проверить достаточно легко, но если у вас нет профильного образования, путаница с коэффициентами и процентами неизбежна. Отличающиеся результаты станут причиной продолжительных перепроверок и поиска ошибок, а также недоверия к способностям калькулятора (или своим).

    Проверка результатов расчета потребует времени и внимательностиИсточник transsib6.ru

    Профессиональный расчет кровли. Для предварительных расчетов с целью определиться с материалами и конструкцией крыши этот способ явно не подойдет. Но при заказе дома под ключ, строительная компания подготовит полноценный проект, в котором будут указаны все выкладки по расчетам и смета. Кроме того, как раз предварительные расчеты специалисты могут вам сделать еще на этапе обсуждения проекта.

    Кровельный онлайн калькулятор принято считать хорошим инструментом для определения основных параметров будущей крыши. Но профессиональные строители рекомендуют использовать его только для приблизительной оценки количества и стоимости стройматериалов. Также калькулятор может стать незаменимым инструментом для сравнения затратности различных технологий.

    Строительство мансардной крыши


    Монтаж стропил — фото Монтаж стропильной системы мансардной крыши производится поэтапно. Так как является достаточно сложным и важным процессом, от которого зависит долголетие всей мансардной конструкции.

    При возведении стропильной системы необходимо знать и соблюдать следующие правила:

    1. Стропила для мансарды и прочие элементы каркаса должны строиться из деревянных балок сечением 10 на 10 см.
    2. Необходимо использовать гидроизоляцию, например: рубероид или толь. Особенно необходима укладка каркаса при наличии в основании перекрытий – железобетонных плит.
    3. Несущие узлы мансардной конструкции следует скреплять прочными металлическими скобами, обвязкой из проволоки.
    4. Часто практикуется соединение конструкций из дерева — расшиповкой и дополнительной фиксацией все той же проволокой или скобами.
    5. Используемое дерево должны быть хорошо высушено, влажность не больше 15%.
    6. Необходима антисептическая и противопожарная обстановка.
    7. Желательно использовать хвойные породы деревьев. Они менее подвержены влияниям влажности.
    8. В качестве стоек, которые укладывают на балки, используется деревянный брус, сечением 10 на 10см. в процессе разметка положения стоек, необходимо так рассчитать расстояние, что бы стойки располагались строго вертикально и находились в одной плоскости. Для того, что бы верно расположить стойки, используется отвес. Для лучшего закрепления элементов необходимо использовать крепления растяжками или раскосами. Вертикальные стойки послужат основой стен мансардного помещения. Их необходимо оббить любым обшивочным материалом, например: фанерой, гипсокартоном и так далее. Обшивочные плиты необходимо использовать с двух сторон стоек, а между ними следует уложить какой-либо вид утеплителя.

    Виды материалов для кровли

    Для кровельного настила применяются самые разные виды кровли: плоские и профильные, рулонные, мягкие, жесткие, штучные.

    Разберем основные виды кровли, используемые при строительстве крыш мансардного типа:

    • Металлочерепица — холоднокатаный стальной оцинкованный лист, покрытый полимерным покрытием. Применяют металлочерепицу повсюду — в качестве кровли частных домов, производственных зданий, гаражей, киосков, дач.
    • Кровельный профнастил. Состав материала аналогичен металлочерепице. Используется чаще всего при строительстве промышленных зданий, однако в силу низкой стоимости может быть применен для строительства мансарды;
    • Ондулин. Один из самых дешевых материалов. Состоит из волокон целлюлозы с применением битума и полимерных добавок. Окрашен термостойкой краской. В качестве кровельного покрытия выбирается достаточно редко из-за выцветания на солнце.
    • Мягкая черепица — шинглас. Изготавливается из стеклохолста с применением битума, поверх которого наносится каменная крошка, противостоящая солнечным лучам и предохраняющая от выгорания.
    • Черепица керамическая. Один из самых старых видов кровли. Для ее изготовления обжигается глина при высокой температуре, вследствие чего она приобретает твердость и прочность.
    • Песчано-цементная черепица. Внешнее схожа с глиняной черепицей, однако дешевле в производстве. Изготавливается из раствора цемента и песка методом прессовки. Поверхность — гладкая, либо с фактурой. Используется в строительстве частных домов, коттеджей, дач.
    • Сланцевая кровля. Крайне редко встречается. Характеризуется очень высокой стоимостью при высочайших технических характеристиках. Используется при строительстве уникальных элитных домов и коттеджей. Такую кровлю можно встретить на старинных европейских замках.

    расчет стропильной системы мансардной крыши

    Содержание статьи

    Онлайн калькулятор расчета стропильной системы, обрешетки и угла наклона ската мансардной крыши

    Информация по назначению калькулятора

    Онлайн калькулятор мансардной крыши предназначен для расчета углов наклона коньковых и боковых скатов, количества и сечения стропил, объема обрешетки и других материалов, необходимых для возведения крыши. Для проектирования мансардного этажа, следует внимательно ознакомится со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

    М ансардная (ломаная, покатая) крыша состоит из двух скатов с каждой боковой стороны, с разными углами наклона. Тем самым образуя объемное чердачное помещение называемое мансардой или мансардным этажом. Мансардная крыша может быть достроена на уже готовое здание, тем самым добавляя дополнительное жилое пространство без надстройки полноценного этажа. Данный тип кровли берет свое начало с 17 века. Существует большое множество вариаций исполнения мансардного этажа, с расположением как жилых, так и хозяйственных помещений. Следует внимательно отнестись к выбору кровельных материалов, так как боковые скаты имеют достаточно крутые склоны, в связи с чем могут потребоваться дополнительные затраты на обустройство кровли. А так же следует увеличить количество теплоизоляции и размеры окон, если предусмотрено полноценное жилое помещение.

    Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

    Расчет мансардной крыши

    Воспользуйтесь онлайн калькулятором мансардной крыши для расчета необходимого количества материалов для кровли данного типа. Точный расчет обрешетки, угла наклона стропильной системы, нагрузки на кровлю дома.

    Результаты расчетов

    Уменьшите шаг стропил!

    Уменьшите шаг стропил!

    О калькуляторе

    Онлайн-калькулятор мансардной крыши поможет рассчитать углы наклона боковых и коньковых скатов, количество и необходимое сечение стропил, объём обрешётки и других материалов для строительства крыши. Вам не придется выполнять лишние расчеты, поскольку данный калькулятор включает большинство существующих кровельных материалов, таких как битумная черепица, цементно-песчаная и керамическая черепица, металлочерепица, битумный и асбестоцементный шифер, ондулин. Если же вы используете нестандартный материал, или хотите получить более точные расчеты, вы можете указать массу собственного кровельного материала, выбрав соответствующий пункт в выпадающем списке материалов.

    Прежде чем проектировать мансардный этаж, ознакомьтесь со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ» со всей серьёзностью.

    Устройство мансардной (ломаной, покатой) крыши отличается тем, что с каждой стороны она содержит два ската с разными углами наклона: крутой боковой и покатый висячий. Таким образом, под крышей образуется удобное пространство, которое можно использовать в роли жилого помещения. Это помещение называется мансардным этажом или просто мансардой.

    Мансарды впервые были построены в 17 веке. Мансарда возводится относительно легко как при изначальном строительстве здания, так и в роли надстройки на существующее здание. Таким образом, она предоставляет альтернативу в строительстве дополнительного этажа.

    Поскольку боковые скаты отличаются большой крутизной, следует тщательно подходить к выбору строительных материалов. Возможно, мансардная крыша потребует дополнительных затрат. Особенно это важно для жилых мансардных помещений: им будут нужны увеличенные фронтонные окна и улучшенная теплоизоляция.

    При заполнении полей калькулятора ознакомьтесь с дополнительной информацией, расположенной под знаком .

    О любых вопросах или идеях, касающихся данного калькулятора, вы можете написать нам, используя форму комментариев внизу страницы. Будем рады услышать ваше мнение.

    Дополнительная информация о результатах расчётов

    Угол наклона боковых стропил

    Угол, под которым наклонены боковые стропила к плоскости потолка. Он, как правило, более крутой. Различные кровельные материалы допускают разные предельные углы. Калькулятор покажет, можно ли возвести крышу под данным углом из выбранного кровельного материала.

    Угол наклона коньковых стропил

    Угол, под которым наклонены коньковые (висячие) стропила к плоскости пола мансарды. Этот угол, как правило, более покатый. Различные кровельные материалы допускают разные предельные углы. Калькулятор покажет, возможно ли возвести крышу под указанным углом из выбранного кровельного материала.

    Площадь поверхности крыши

    Площадь всей поверхности кровли включая свесы. Чтобы определить площадь одного ската, достаточно указанное значение разделить на два.

    Площадь мансардного этажа

    Площадь помещений мансарды. Сюда не входит площадь под боковыми скатами.

    Примерный вес кровельного материала

    Вес выбранного кровельного материала для всей площади крыши с учетом свесов.

    Количество рулонов изоляционного материала

    Необходимое количество изоляционного материала для всей площади крыши. Указано количество в рулонах, исходя из стандартного размера рулона — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 % в местах стыков.

    Нагрузки на боковую и коньковую стропильную систему

    Данные значения показывают максимально возможные нагрузки на данную кровлю. В расчетах участвует как общая масса кровельного пирога, так и сумма ветровых и снеговых нагрузок выбранного региона.

    Длина боковых стропил

    Расчетная длина стропил боковых скатов, располагаемых от нижней части ската до верха мансардного этажа.

    Длина коньковых стропил

    Расчетная длина коньковых (висячих) стропил, располагаемых от верха мансардного этажа до конька крыши.

    Количество боковых и коньковых стропил

    Общее количество боковых и коньковых стропил, необходимых для возведения крыши с заданными параметрами.

    Минимальное сечение стропил / Вес стропил / Объем бруса

    1. В первой колонке указаны допустимые сечения стропил по ГОСТ 24454-80 Пиломатериалы хвойных пород. Во внимание берется вес, заданные параметры конструкции, возможные нагрузки на кровлю. Калькулятор рассчитывает суммарные нагрузки, которые могут воздействовать на конструкцию, и подбирает оптимальные варианты сечений стропил.
    2. Вторая колонка содержит информацию о весе стропил с указанным сечением. Здесь указан общий вес стропил для рассчитываемой крыши.
    3. Третья колонка отображает суммарный объем стропил в кубических метрах. Используйте данные значения для расчета стоимости пиломатериалов.

    Количество рядов обрешетки

    Число рядов обрешётки, которое понадобится для всей кровли при заданных параметрах.

    Равномерное расстояние между досками обрешетки

    Расстояние, которое рекомендуется выдерживать между досками обрешёток, чтобы оптимизировать расход материала и обойтись без его подрезки.

    Количество, объем и вес досок обрешетки

    Суммарное количество досок для обустройства обрешетки кровли, их объем в кубических метрах и их общий вес.

    Стропильная система мансардной крыши — чертежи

    Мансарда – это отличная возможность увеличить общую и полезную площадь дома. Она обустраивается в чердачном помещении и вполне пригодна для проживания при условии, что сконструирована правильно. Стропильная система мансардной крыши, чертежи которой можно найти в этом материале, является основой всей конструкции. И именно ей нужно уделить самое пристальное внимание при проектировании.

    Мансардная двухскатная крыша

    Стропильная система мансардной крыши — чертежи

    Особенности мансард

    Мансарда – это помещение, которое находится непосредственно под крышей. Ее фасад частично или полностью образован поверхностями кровли (согласно СНиП 2.08.01-89).

    СНиП 2.08.01-89. Жилые здания. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

    Она является полноценным жилым этажом, здесь может быть одна или несколько комнат в зависимости от параметров конструкции.

    На заметку! Слово «мансарда» пришло из Франции. Именно французский архитектор в 1630 году придумал с пользой обустраивать чердачные помещения. И звали этого человека Франсуа Мансар – отсюда и появилось название данного типа надстройки.

    Особенностями мансардных кровель является не только особая конструкция стропильной системы, но и необходимость детального продумывания остальных аспектов – утепления, влаго- и пароизоляции и т. д. Так как из-за мансарды нагрузка на фундамент и стены самого здания обычно возрастает, то преимущественно все ее элементы строятся из легких материалов. То есть для создания стропильной системы рекомендуется использовать дерево, в качестве утеплителя применяются легкие варианты материалов.

    Мансарда может иметь внушительные размеры и занимать всю площадь здания, но в пределах его стен. Иногда она обустраивается только на части перекрытий, а далее задние закрывает обычная крыша.

    Плюсы и минусы мансарды

    Очень часто мансарда используется в индивидуальном строительстве, ведь это возможность увеличить жилую площадь дома, сделать его теплее (потери тепла через крышу снижаются в среднем на 7-9%). А затраты на обустройство мансарды будут гораздо меньше, чем на строительство полноценного этажа.

    В целом, построить мансарду не очень сложно и можно справиться с задачей самостоятельно. Главное – правильно рассчитать ветровую, снеговую и другие виды нагрузки.

    Мансардная крыша с жилым чердачным помещением

    Типы мансард

    Конструкция мансарды будет напрямую зависеть от того, какой формы предполагается обустраивать кровлю. Ведь часть стен этого помещения будет сформирована как раз скатами крыши. В зависимости от этого, выделяют несколько видов мансардных крыш.

    Односкатная мансардная крыша

    Пожалуй, самый простой вариант обустройства непосредственно самой кровли и мансардного этажа. Эта кровля имеет всего один скат, который опирается на разноуровневые стены строения. Таким образом, формируется угол ската. Он, кстати, не должен выходить за строго ограниченные рамки – 35-45 градусов (если уклон будет меньше, то на кровле будет постоянно скапливаться снег в зимнее время, что значительно увеличит нагрузку на весь дом и станет причиной установки дополнительных опор в и без того небольшой по размеру мансарде). Стропильная система здесь предельно проста.

    Односкатная мансардная крыша

    На заметку! Конструкция стропил не будет нуждаться в дополнительных подпорках, если между двумя стенами, расположенными друг напротив друга, расстояние не превысит 4,5 м.

    Такие мансардные кровли смотрятся оригинально, несмотря на всю простоту их конструкции. Обычно со стороны высокой стены мансарды выполняется довольно большое окно, что позволяет получить хорошо освещенную комнату.

    Конструкция односкатной крыши

    Крыша мансардная с двумя скатами

    Этот вариант тоже относится к относительно простым в исполнении и за счет этого распространен максимально широко. Главное, чтобы высота самой кровли позволила обустроить под ней жилое помещение. Стропильная система у этой кровли выглядит, как и у обычной двухскатной, может быть асимметричной или симметричной в зависимости от места расположения конька.

    Чертеж двускатной мансарды

    Фронтоны, как правило, простые и прямые, а комната внутри будет иметь форму трапеции либо квадрата (последний вариант возможен только при условии, что чердачное помещение достаточно просторное). Высота потолков у стен не должна быть более 1,5 м, выше идет скошенный конусообразный потолок.

    Главный недостаток двухскатной крыши в аспекте обустройства мансарды – это потеря большей части свободного пространства. То есть скатами крыши отсекается львиная доля помещения. Конечно, это свободное пространство обычно используется в качестве складского помещения, но на размерах мансарды этот аспект сказывается очень значительно.

    Чертеж дома с мансардой

    Ломаные кровли мансардного типа

    По сути, это тоже своего рода двухскатная кровля, но ее скаты имеют как бы две части, расположенные под разным углом относительно перекрытий. За счет этого можно получить довольно просторный мансардный этаж, который по площади будет равен практически полноценному второму этажу (будет меньше нижнего этажа всего на 15%). Высота от потолка до пола будет одинаковой по всей мансарде и составит около 2,2-2,3 м.

    Мансардная крыша ломанная — чертеж

    Однако такая конструкция подразумевает сооружение достаточно сложной стропильной системы. И с этой задачей сможет справиться далеко не каждый начинающий мастер. Однако, несмотря на это, вариант ломаной кровли достаточно распространен.

    Стропильная система ломаной крыши

    Крыши четырехскатные (вальмовые) мансардные

    Такая кровля подразумевает создание самого сложного типа стропильной системы, требующей точнейших и кропотливых расчетов. Поверхность самой кровли будет иметь достаточно обширную площадь, из-за чего придется потратить немалые средства на другие материалы – утеплитель, гидро- и пароизоляционные пленки и т. д. Но в целом, мансарда получается достаточно просторной, хоть у нее и отсекаются части полезной площади.

    Стропильная система вальмовой крыши

    Зато такая крыша имеет максимальную устойчивость к снеговым и ветровым нагрузкам. Свесы могут быть достаточно большими и будут готовы защищать стены здания от воздействия осадков. Выглядят такие мансардные кровли очень привлекательно.

    Внимание! При обустройстве четырехскатной кровли важно озаботиться необходимостью усиления наслонных стропил – именно они испытывают максимальную нагрузку.

    Правила подбора оптимальной формы мансардной крыши

    Стропильная система мансардной кровли

    При обустройстве мансардной кровли стропильная система может изготавливаться из элементов наслонного или висячего типа. В первом варианте стропила устанавливаются так, что образуют собой треугольник с ровными гранями. Опора осуществляется в этом случае на мауэрлат, закрепленный по периметру стен, на дополнительные опоры, установленные под стропилами, также опорной точкой служит сопряжение двух досок в области конька.

    При установке стропил висячего типа опор в виде дополнительных балок не предусмотрено. Они опираются только на стены дома. Могут использоваться затяжки. Сами стропилины в этом случае работают на изгиб и сжатие.

    Висячие и наслонные стропила — пример чертежа

    Создание системы стропил при строительстве мансарды является первостепенной задачей. Предварительно важно правильно рассчитать ее и учесть все тонкости ее сооружения. Чтобы понимать, о чем будет идти речь, требуется ознакомиться с основными ее элементами.

    Таблица. Основные детали системы стропил.

    Онлайн-решатель 2D-ферм — FedericoBonfigli.com

    С помощью этого небольшого веб-приложения вы можете решить любую плоскую ферму максимум с 30 узлами. Система рассчитывает осевые силы, смещения соединений и деформации элементов конструкции.

    Он также рисует деформированную конструкцию из-за нагрузок, приложенных к суставам. Система работает, но обязательно проверяйте результаты, так как она не предназначена для профессионального использования.



    1. Добавить суставы Coor X (м)
    Коор Y (м)
    (альтернативно)
    Добавить соединения из списка
    вставьте координаты соединений в соответствии со следующим форматом:
    X1/Y1(пробел)X2/Y2(пробел).
    ..Xn/Yn
    2. Добавить объект кадра
    Первый стык

    (или нажмите на первый стык)

    Последний стык

    (или нажмите на последний сустав)

    Площадь сечения

    мм2

    Модуль Юнга

    Н/мм2

    3.

    Добавить сдержанность Соединение, подлежащее фиксации

    (или нажмите на нужный узел)
    Тип удержания:
    4. Добавить нагрузки Выберите сустав

    (или нажмите на сустав)
    Загрузить X-компонент
    кН

    Y-компонент нагрузки
    кН





    Соединение не выбрано Рамка не выбрана

    Графические опции: Деформированная форма Структура Осевые силы Ограничения Цветовая карта

    Деревянная ферма | Технические руководства | FIN EC

    Деревянная ферма

    class=»h2″>

    Задача

    В этом примере задача состоит в том, чтобы спроектировать симметричную деревянную ферму крыши длиной 13 м и углом наклона 25 градусов . Ферма состоит из деревянных элементов класса С24 и толщиной 40 мм ; шаг ферм 1 м центра. Ферма подвергается постоянной нагрузке 0,2 ​​кН/м как от кровли, так и от потолков и к снеговой нагрузке 1,0 кН/м в соответствии со Snow Area 2 чешской снежной карты.

    Настройка проекта

    После запуска программы 2D появляется главный экран, состоящий из пространства модели с правой стороны, дерева управления с левой стороны и таблицы ввода в нижней части. В таблице отображается информация о проекте, которую впоследствии можно использовать в верхних и нижних колонтитулах выходных документов. Чтобы ввести или отредактировать информацию о проекте, мы можем запустить соответствующее диалоговое окно, щелкнув «

    Кнопка Edit «.

    Кнопка вызова диалогового окна «Информация о проекте»

    В диалоговом окне мы можем ввести, например. название должности или автора проекта. После ввода всех необходимых данных выходим из диалогового окна, нажав кнопку « ОК ».

    Диалоговое окно «Информация о проекте».

    Прежде чем приступить к работе, мы должны сохранить задание, используя, например, ярлык «

    Ctrl+S ». Имя файла вводится и папка назначения выбирается в стандартном окне «Сохранить как».

    Окно «Сохранить как».

    Генерация конструкции

    Мы можем определить геометрию фермы либо путем ввода отдельных узлов и элементов, либо мы можем просто использовать Генератор 2D-структур. В нашем примере мы выберем последний подход. Генератор запускается нажатием кнопки « Generate » в разделе « Topology » дерева управления.

    Запуск «Генератора 2d структур»

    Чтобы сгенерировать структуру в генераторе, мы сначала нажимаем кнопку » Мастер » кнопка в верхнем левом углу диалогового окна.

    Запуск мастера в Генераторе 2D структур

    Появится диалоговое окно, позволяющее выбрать один из основных типов структуры. Выбираем Основные типы ферм и переходим к следующему шагу, нажав кнопку «

    Next ».

    Выбор типа конструкции

    В следующем диалоговом окне мы выбираем желаемую форму фермы и нажимаем кнопку » Next «.

    Выбор формы структуры

    Следующее диалоговое окно предлагает выбор основных типов компоновок заполняющих элементов. Выбираем нужный тип заполнения и в левом нижнем углу отключаем автоматический ввод вертикалей, сняв галочку в окошке « Создать вертикальные элементы «.

    Выбор типа заполнения

    Следующее диалоговое окно « Размеры конструкции » позволяет определить основные размеры фермы. Если мы введем шаг и длину, программа автоматически рассчитает высоту фермы. В поле « Количество отсеков на B.C. » определим, на сколько отрезков нижний пояс будет разбит узлами. Между основными узлами верхнего и нижнего поясов могут быть вставлены дополнительные узлы. В этих узлах будут рассчитываться точные значения внутренних сил и деформаций и могут быть заданы дополнительные узловые силы В поле » Количество промежуточных соединений » мы можем указать, сколько узлов будет добавлено к каждому сегменту

    Диалоговое окно «Размеры конструкции».

    После определения размеров фермы необходимо указать сечения и материалы отдельных элементов фермы. Это будет сделано в следующем диалоговом окне « Профили в группах », в котором мы можем указать профили и материалы отдельно для верхнего и нижнего поясов и заполняющих стоек, нажав кнопку « Профиль » на соответствующих вкладках. Однако мы будем использовать более быстрый подход, указав сначала материал и профиль для всех элементов, щелкнув кнопку » Глобальный профиль » и далее только изменение профилей верхнего и нижнего поясов.

    Диалоговое окно «Профили в группах»

    После нажатия кнопки « Профиль » на экране появится диалоговое окно « Редактор сечений ». В этом диалоговом окне мы выбираем тип « Древесина » и « Сплошной квадрат » и определяем размеры прямоугольного профиля как h=80 мм и b=40 мм .

    Определение размеров поперечного сечения

    После подтверждения размеров нажатием кнопки « OK » появляется диалоговое окно « Каталог материалов – брус », предлагающее выбор стандартных классов прочности бруса. Выбираем C24 и подтверждаем нажатием кнопки « OK «.

    Выбор класса прочности

    После подтверждения выбранный материал и данные поперечного сечения появятся на всех трех вкладках диалогового окна « Профили в группах ».

    Редактирование профилей верхнего и нижнего поясов

    Теперь меняем профили верхнего и нижнего поясов. Сначала во вкладке « Верхний пояс » с помощью кнопки « Профиль » задаем Пи-образный профиль и вводим размеры.

    Размеры поперечного сечения верхнего пояса

    Аналогично определим составное сечение нижнего пояса.

    Размеры составного поперечного сечения нижнего пояса

    После изменения профилей поясов выходим из » Редактор сечений », нажав « OK ». Созданная ферма теперь отображается на экране. Мы можем вернуться к любому из предыдущих шагов, используя соответствующие кнопки в кадре « Структура » слева от пространства модели. в нижней части экрана таблицы для управления загружениями и стержнями организованы в виде вкладок

    Вкладки для редактирования загружений

    Мы выбираем вкладку « Нагружения, загружаем ’ и начинаем определять загружения. Во-первых, выбрав « Собственный вес » мы определяем загружение, которое будет содержать автоматически сгенерированные нагрузки от собственного веса фермы. В диалоговом окне мы можем редактировать название загружения или коэффициенты нагрузки.

    Параметры загружения «собственный вес»

    Добавление нового загружения подтверждается нажатием « OK », и нагрузки, создаваемые собственным весом в этом загружении, мгновенно отображаются в пространстве модели. Продолжаем добавлять нагрузки от кровли, используя «9Кнопка 0148 Кровля «. Диалоговое окно « Кровельная нагрузка » содержит две вкладки, первая предназначена для задания параметров загружения (аналогично собственному весу), во второй определяется величина нагрузки. Переключаемся на вторую вкладку чтобы ввести значение 0,2 ​​кН/м и добавить загружение, нажав « OK «. Затем мы выйдем из диалогового окна, нажав кнопку « Отмена «.

    Вкладки в диалоговом окне «Нагрузка на крышу»

    Повторяем ту же процедуру для определения нагрузки на потолок.

    Определение потолочных нагрузок.

    Для снеговых нагрузок из-за переменного характера нагрузки диалоговое окно свойств загружения содержит данные, отличные от данных для постоянных нагрузок. Можно выбрать краткосрочный или среднесрочный тип нагрузки, а также « Категория », которая устанавливает комбинированные коэффициенты в соответствии с EN 1990.

    Характеристики снеговой нагрузки

    Во второй вкладке мы можем определить нагрузки отдельно для левой и правой стороны фермы; можно определить неравномерно распределенную нагрузку, вызванную сугробами. Величина нагрузки может быть введена как базовое значение, полученное из снежной карты; автоматическое перераспределение по наклонной плоскости запускается установкой галочки « Пересчитать «. Сначала мы определяем случай нагрузки с равномерно распределенными нагрузками 1,0 кН/м , приложенными к обеим половинам фермы; нагрузка прикладывается к конструкции, нажав кнопку » Добавить «. Затем мы можем измените значение s1 на 0,5 кН/м , таким образом, мы получим случай неравномерно распределенной нагрузки, который мы снова применим к ферме, нажав кнопку » Добавить «. Наконец, мы переключаем значения s1 и s2 , чтобы получить загружение, симметричное предыдущему. Мы применяем его, нажав кнопку » Добавить кнопку » и кнопку » Отмена » для выхода из диалогового окна.

    Определение снеговых нагрузок

    Мы можем проверить и изменить определенные загружения, используя таблицу в нижней части Генератора 2D-конструкций. Если загружения определены правильно, мы можем вставить сгенерированную конструкцию в 2D-программу, нажав « OK ». Мы можем определить размещение и поворот структуры в таблице, расположенной в нижней части основного экрана.

    Таблица «Вставить структуру».

    После вставки ферма отображается в пространстве модели программы. Геометрию можно дополнительно редактировать в части « Топология » дерева управления, загружения и нагрузки можно редактировать в части « Нагрузки ». В пространстве модели отображается только активное загружение, выбранное из выпадающего списка в верхней части дерева управления.

    Отображение конкретных загружений

    Определение комбинаций

    Мы можем перейти к определению комбинаций нагрузок, которые определяются отдельно для предельного состояния и предельного состояния пригодности к эксплуатации. Сначала определим комбинацию для конечного предельного состояния. Переключаемся на « Комбинация 1-го порядка ULS » в дереве управления и запустить автоматическое определение комбинации, нажав кнопку « Сгенерировать » в таблице комбинаций.

    Кнопка для автоматического определения комбинаций.

    Автоматическое формирование комбинации запускается в диалоговом окне « Генератор комбинаций «. Диалоговое окно содержит три таблицы. В первом сочетаются загружения, которые действуют одновременно. Во втором можно задать взаимное исключение некоторых загружений в одном сочетании. Последняя таблица содержит перечень переменных нагрузок, которые следует считать основными. В нашем примере необходимо исключить одновременное действие определенных случаев снеговой нагрузки; следовательно, мы создаем новую группу исключения, щелкнув « Добавить кнопку » в таблицу » Исключенное взаимодействие загружений «.

    Диалоговое окно «Генератор сочетаний».

    В диалоговом окне « Исключенное взаимодействие » мы выбираем загружения S4 , S5 и S6 и подтверждаем выбор, нажав кнопку « Добавить ».

    Определение взаимного исключения загружений

    После закрытия диалогового окна в соответствующей таблице появляется новая группа взаимоисключающих загружений. Таким образом, гарантируется, что только одно из этих загружений может появиться в одной комбинации.

    Добавлена ​​группа взаимоисключающих загружений

    Когда мы закончим ввод данных, мы можем создать комбинации, нажав кнопку « Generate ». Список сгенерированных комбинаций отображается в таблице в нижней части экрана; мы можем добавлять, редактировать или удалять комбинации по мере необходимости. Мы также можем отобразить список в виде полной таблицы, нажав кнопку « Таблица ».

    Кнопка запуска «Таблицы комбинаций»

    В « Таблица комбинаций » можем проверить сгенерированные комбинации; для активной комбинации подробное описание, включая используемые коэффициенты нагрузки, отображается в нижней части таблицы.

    Таблица комбинаций

    Аналогично сгенерируем комбинации признаков, переключающиеся на « Комбинации 1-го порядка SLS » в дереве управления.

    Расчет и отображение результатов

    Теперь мы наконец можем приступить к запуску » Расчет » внутренних сил по нажатию одноименной кнопки в дереве управления.

    Выполнение расчетов

    Появится диалоговое окно » Свойства расчетов «; мы можем подтвердить настройки, нажав « OK », после чего выполняется расчет и отображается окно с информацией о процессе расчета. После нажатия кнопки « Cancel » программа автоматически переключается на постпроцессор.

    Диалоговое окно «Свойства расчета».

    После завершения расчета в пространстве модели отображается деформация, возникающая в результате комбинации № 1 . Программа предлагает, помимо многих других функций, множество настроек для отображения результатов, например. позволяет сохранять представления в » Named selections » и впоследствии распечатывать все представления. В нашем примере мы покажем, как отображать огибающую изгибающих моментов. Сначала выбираем в выпадающем списке « ULS, конверт комбинаций 1-го порядка «.

    Выбор отображения конверта

    Чтобы определить огибающую всех комбинаций, нажмите кнопку « Все » в диалоговом окне; таким образом, все комбинации в списке слева выбираются автоматически.

    Выбор комбинации для конверта

    Затем мы запускаем диалоговое окно « Настройки отображения поперечного сечения » и выбираем « Изгибающий момент ».

    Диалоговое окно «Настройка отображения поперечного сечения».

    После подтверждения на конструкции отображается огибающая изгибающих моментов.

    Огибающая изгибающих моментов на конструкции.

    Теперь приступаем к расчетным проверкам сечений конструкции. Сначала мы переключаемся на « Des. groups » в дереве управления. Структура состоит из 11 элементов, представляющих 11 элементов дизайна. Программа позволяет объединять участников в проектные группы, чтобы оценка была максимально быстрой и простой. Члены, объединенные в проектную группу, проверяются как один член; однако нагрузка учитывается для всех элементов отдельно. Такой подход удобен, например, в случае, когда нам нужно проверить несколько бетонных колонн, в которых мы хотим иметь единую арматуру — достаточно объединить их все в одну расчетную группу. Для автоматического создания проектных групп выбираем « Генерация – Группы проектирования » в дереве управления.

    Создание групп проектирования

    Мы можем проверить в диалоговом окне, какие проектные группы были найдены программой. Если мы хотим создать только некоторые из предложенных групп, мы можем снять флажок « Учитывать все сгенерированные элементы » и продолжить работу только с выбранными группами дизайна. В нашем примере мы будем использовать все предложенные группы, поэтому мы закроем диалоговое окно, нажав « OK ».

    Предлагаемые проектные группы

    Поскольку ориентация отдельных элементов различается, нам необходимо оценить, в случае каких элементов это может вызвать трудности – в нашем примере это может быть верхний пояс. Однако; поперечные сечения и параметры потери устойчивости постоянны по длине верхних поясов, поэтому различная ориентация осей не должна влиять на результаты оценки.

    Уведомление о различной ориентации элемента

    Отдельные элементы объединены в 5 групп дизайна и один элемент дизайна. Мы можем назвать членов и группы в таблице в нижней части экрана.

    Таблица с введенными именами элементов конструкции и групп

    Теперь можно приступить к самому дизайну. Выбираем в дереве управления « Design » и « Timber » и запускаем программу проектирования деревянных конструкций, нажав кнопку « Run program ».

    Программа проектирования ходовых деревянных конструкций

    Дизайн элементов

    Программа 2D Timber запускается с автоматическим импортом всех элементов и групп проекта.

    Элементы дизайна в программе 2D Timber

    Все данные о геометрии (длины стержней, поперечные сечения и т. д.) и нагрузке (распределение внутренних сил для всех комбинаций) были импортированы в программу. Данные можно проверить в соответствующих разделах дерева управления. Мы можем подтвердить положение выбранного члена в структуре, нажав кнопку » Предварительный просмотр структуры «.

    Распределение внутренних сил в нижнем поясе

    Приступая к дизайну элементов, мы продемонстрируем процедуру на верхний пояс т.е. « D1 » конструкторская группа. Верхний пояс подвергается сжатию; поэтому необходимо определить параметры потери устойчивости. В нашем примере мы предполагаем, что потеря устойчивости вне плоскости сдерживается прогонами в центрах 0,6 м . Мы переключаемся на « Изгиб » в верхней части хорды дерева управления и запускаем диалоговое окно параметров потери устойчивости, нажав кнопку « Редактировать ».

    Редактирование параметров потери устойчивости

    В » Изменить сектор потери устойчивости » диалоговое окно, мы можем определить параметры для потери устойчивости вне плоскости (« Потеря устойчивости Z «) и потери устойчивости в плоскости (« Потеря устойчивости Y «). Для потери устойчивости вне плоскости мы определяем простые граничные условия и длина сектора для потери устойчивости L z = 0,6 м , для потери устойчивости в плоскости мы также определяем простые граничные условия с длиной сектора 2,4 м. Параметры определяются в диалоговом окне « Изгиб Z ».

    Определение длины потери устойчивости в плоскости

    Когда параметры определены для обоих направлений, мы можем закрыть диалоговое окно, нажав « OK «.

    Определенные параметры потери устойчивости

    Переходим в раздел « Проверить » дерева управления и запускаем вычисления, нажав кнопку « Рассчитать «. В пространстве модели кривая использования поперечного сечения отображается по длине стержня; критическая секция с наибольшей загрузкой проверяется в правом нижнем углу экрана. Если необходимо отобразить детальные проверки в других разделах, их можно добавить с помощью таблицы в нижней части экрана или просто двойным щелчком в выбранном месте диаграммы использования в пространстве модели.

    Проверка участников

    Поскольку максимальное использование стержня очень низкое, мы можем уменьшить размер поперечного сечения. Мы переключаемся на часть дерева управления « Section » и запускаем диалоговое окно « Редактор сечений», где мы можем редактировать геометрию сечений.

    Отредактированы размеры верхнего пояса

    После редактирования геометрии, как показано, мы возвращаемся к части » Check » дерева управления и пересчитываем структуру, получая более приемлемые результаты проверки.

    Проверка оптимизированного элемента

    Теперь приступаем к » нижнему поясу «. Поскольку нижний пояс находится в состоянии растяжения, нет необходимости определять параметры потери устойчивости. Тем не менее, нам необходимо определить параметры боковой потери устойчивости при кручении, поскольку поперечная устойчивость и устойчивость к кручению должны быть проверены в элементах, подверженных сочетанию растяжения и изгиба. Переходим в раздел « LTB » дерева управления и по аналогии с выпучиванием верхнего пояса определяем параметры выпучивания для изгибающего момента M y , нажав кнопку « Редактировать «.

    Редактирование параметров потери устойчивости

    В диалоговом окне » Редактирование сектора устойчивости » мы определяем эффективную длину LTB и выбираем соответствующую балку и тип нагрузки. Закрываем диалоговое окно, нажав « ОК ».

    Параметры потери устойчивости

    Затем снова переходим в раздел « Проверить » дерева управления и проводим проверку конструкции элементов. Также для этого элемента коэффициент использования слишком низкий, поэтому мы снова редактируем поперечное сечение.

    Редактирование геометрии нижнего пояса

    Мы снова проводим проверку конструкции, подтверждая более экономичную конструкцию элемента.

    Проверка конструкции нижнего пояса

    Наконец, осталось проверить диагонали. Поскольку свойства диагоналей почти идентичны, мы можем определить параметры расчета для всех из них вместе. Это можно сделать с помощью функции в разделе « Mass input » главного меню. Сначала мы определяем параметры потери устойчивости.

    Массовый ввод характеристик потери устойчивости

    Хотя было бы достаточно определить параметры потери устойчивости только для сжимаемых стержней, проще назначить их всем диагоналям. Следовательно, мы выбираем элементы от D1 до D4 с левой стороны. В правой части мы отметим « Принять геометрию сектора из анализа », чтобы программа использовала фактические длины стержней в качестве длин потери устойчивости. Наконец, мы определяем простые опоры на обоих концах для обоих направлений y и z. После нажатия « OK «введенные параметры назначаются всем диагоналям.

    Массовый ввод параметров потери устойчивости

    Продолжаем определение параметров потери устойчивости при кручении. На диагонали обычно действуют только осевые силы, поэтому проверки LTB не требуются; однако из-за собственного веса могут возникать небольшие изгибающие моменты. В таких случаях программа требует проверки поперечного изгиба при кручении. В разделе « Mass input » выбираем « LTB »; в левой части диалогового окна снова выбираем все диагонали и из выпадающего списка в правой части выбираем « не учитывать потерю устойчивости «. Таким образом, влияние поперечной потери устойчивости при кручении не будет учитываться при проектных проверках выбранных элементов.

    Массовый ввод параметров потери устойчивости

    Теперь мы можем провести проверку дизайна для всех диагоналей. Диагональ D6 не проходит проверку на изгиб, однако мы можем увеличить его грузоподъемность, уменьшив длину изгиба.

    Диагональ D6 проверить

    Поэтому мы проектируем продольный элемент жесткости в центре диагонали, который уменьшит его длину изгиба вдвое. В « Изгиб » в дереве управления мы настраиваем длину изгиба в диалоговом окне » Изгиб Z «.

    Регулировка длины изгиба

    После пересчета диагональ проходит проверку конструкции.

    Проверенные элементы конструкции

    Теперь все элементы дизайна и группы в структуре проверены, поэтому мы можем выйти из модуля дизайна, нажав « OK ». Программа 2D распознала, что некоторые участники были изменены. Поскольку жесткость отдельных элементов изменилась и, следовательно, на некоторые из них могут действовать различные внутренние силы, необходимо произвести перерасчет конструкции. Программа автоматически предлагает эту опцию. Если мы выберем » Нет «, программа сотрет результаты и вернется к препроцессору. В нашем примере мы выбираем « Да » после чего происходит пересчет структуры.

    Вопрос по пересчету структуры

    После завершения расчета программа обновляет распределение внутренних сил и деформаций и стирает результаты в расчетном модуле. Поэтому мы снова запускаем модуль проектирования и используем команду « Проверить все », расположенную в нижней части дерева управления. Нам не нужно переопределять все параметры, так как они сохраняются после предыдущего определения. Модуль проведет проверки дизайна для всех членов и сообщит нам о результатах.

    Результаты проверки конструкции элементов

    После возврата в программу 2D элементы, прошедшие проверку, отмечаются зеленым цветом, а элементы, не прошедшие проверку, — красным. В нашем случае все элементы отмечены зеленым; Таким образом, проектирование конструкции завершено.

    Расчет фермы Serrurier — Форум банкоматов, оптики и DIY

    #1 гордтуллох

    Размещено 21 января 2019 — 15:33 Здравствуйте! OTA как ферма Serrurier. Я могу подумать о балансировке OTA, чтобы определить, как верхняя и нижняя сборки фермы должны выглядеть в длину, но как мне определить, одинаков ли прогиб с обеих сторон?И, кроме того, как мне рассчитать, где балансировка зубчатого колеса и балансировка провисания совпадают одновременно?



    Я прошерстил сайт, но не нашел никого, кто занимался бы расчетами провисания. Любая помощь будет оценена спасибо! И поскольку я, вероятно, буду кодировать расчеты на веб-странице, я обязательно сделаю их доступными для всех.



    С уважением,

      Горд


    • JohnH и Oberon нравится это
    • Наверх

    #2 Бенах

    Размещено 21 января 2019 — 15:42

    Горд: самый простой способ сделать это — создать модель вашего прицела в САПР. Большинство программ САПР могут рассчитать ЦТ конструкции с учетом геометрии и используемых материалов. Если вы хотите рассчитать свой прогиб, вы можете найти уравнения в любой книге по статике или в книгах Альберта Хайя.


    • Наверх

    #3 Митч Алсуп

    Размещено 21 января 2019 — 16:18

    Альберт Хай, «Портативные ньютоновские телескопы», Уильям Белл фермы или 3-фермы.


    • Наверх

    #4 сх

    Размещено 21 января 2019 — 17:50

    Он поставляется с компакт-диском для этого? Должен купить это.

    Отредактировано ckh, 21 января 2019 г., 17:50.

    • Наверх

    #5 гордтуллох

    Размещено 21 января 2019 г. — 22:26

    Хорошо, у меня есть книга Highe от Abebooks, спасибо, ребята! — gt


    • Вернуться к началу

    #6 Джефф Б1

    Размещено 22 января 2019 — 06:17

    http://rfroyce. com/f8_truss_tube_newt/


    • Наверх

    #7 гордтуллох

    Размещено 23 января 2019 — 14:55

    Отличный сайт! Не вычисляет и не исправляет провисание, но должно дать мне отправную точку, спасибо!


    • Наверх

    #8 Джефф Б1

    Опубликовано 92)





    Прикрепленные миниатюры

    • Наверх

    #9 гордтуллох

    Размещено 23 января 2019 — 16:57

    Спасибо, Джефф, но не совсем уверен, что это говорит мне — L, похоже, является основанием треугольника, который образуют фермы, не уверен, что такое r. Очевидно с 2 = a 2 + b но не знаю, к чему относится первое уравнение. ..

    Отредактировал gordtulloch, 23 января 2019 г. — 17:13.

    • Наверх

    #10 Джефф Б1

    Размещено 23 января 2019 — 17:27

    У меня есть PDF-файл, который слишком велик для этого форума. Он представляет собой хорошее руководство по проектированию трубчатых ферм, «Атермальная ферма и головное кольцо в сборе для 20-дюймового телескопа, окончательный проект». Truss_FDR_EHF_rev3.pdf, но сейчас не могу найти. Может, тебе повезет больше. Извините


    • Наверх

    #11 Джефф Б1

    Опубликовано 24 января 2019 — 06:42

    Это уравнение глупо, и я потерял исходную ссылку на статью. Вот моя ферма для моего 16-дюймового





    Извините, я не обращал внимания на уравнение и пропускал его мимо меня в течение многих лет. Это полная ерунда, и я убрал это из своей статьи. Эй, никогда не следует редактировать свои бумаги. Это как быть слепым.

    Отредактировал Jeff B1, 24 января 2019 г. — 18:37.

    • Наверх

    #12 Джефф Б1

    Размещено 25 января 2019 г. — 12:34

    Итак, вот ответ: Вы можете использовать размеры вашей ферменной системы; Моя 16-дюймовая простая ферменная труба имеет алюминиевую трубку с наружным диаметром 18,25 дюйма для размещения основного зеркала. Я использую алюминиевые фермы с наружным диаметром 1 дюйм, поэтому измерьте расстояние от центра ферм до наружного диаметра трубы, или 18,25 дюйма + 2X).5 дюймов = 19.25», затем примените простое уравнение в поле ниже:




    • Наверх

    №13 гордтуллох

    Размещено 25 января 2019 — 16:38

    Мне не нужна помощь, чтобы рассчитать размеры фермы — расчет c 2 = a 2 + b 2 тривиален. Расчет, который мне нужно сделать, основан на моменте на концах сборки фермы, какая длина мне нужна для верхней и нижней секций фермы на ферме Серрурье, чтобы сделать провисание одинаковым, при этом все еще получая ЦТ в точке поворота. . Я спросил, потому что я предпочитаю не проходить курс статики только для того, чтобы сделать расчет, но вот как это выглядит в конечном итоге!



    Это ферма Serrurier:



    https://en.wikipedia…Serrurier_truss


    • Наверх

    №14 Джефф Б1

    Размещено 25 января 2019 — 17:34

    Проблема в том, что ссылки в моих файлах ведут к неработающим ссылкам, а PDF-файлы слишком велики, чтобы публиковать их здесь. Прочтите старый пост и посмотрите, сможете ли вы найти файлы в Интернете: https://www.cloudyni…sign/?p=6216085 9.0003



    У меня есть электронная книга: Механический дизайн телескопов для любителей Боба Ломбарди в формате PDF, но я не могу разместить ее здесь по нескольким причинам; Авторские права и т. д. и большой файл.



    Это было в Сети несколько лет назад, но теперь большая часть инженерного материала для механических телескопов исчезла. Может быть, вам придется выбросить монету и купить книгу на эту тему.



    Кстати, здесь только что открылась тема, посвященная дизайну фермы: https://www.cloudyni…sign/?p=17



    Попробуйте прочитать следующие статьи:



    Альбрехт, Ричард Э., «Проектирование конструкций телескопов – I», Sky and Telescope, Vol. 77, № 1, стр. 97-101, январь 1989 г.
    https://archive.org/…1-pdf/page/n117



    Альбрехт, Ричард Э., «Проектирование конструкций телескопов — II», S&T, Vol. 77, № 2, стр. 210-214, февраль 1989 г.
    https://archive.org/…2-pdf/page/n101



    Брукс, Джон Дж., «Механические соображения производителей телескопов, S&T, Vol. 51, № 6, стр. 423-428, 19 июня76.
    https://archive.org/…06-pdf/page/n53

    Отредактировано Jeff B1, 26 января 2019 г. , 07:43.

    • Наверх

    №15 Джефф Б1

    Размещено 27 января 2019 — 19:11

    https://archive.org/…2-pdf/page/n123


    • Наверх

    №16 гордтуллох

    Опубликовано 05 февраля 2019 г. — 10:40

    Только что получил книгу Альберта Хайя — вау. Какая чрезвычайно полезная ссылка. Спасибо! — gt


    • Вернуться к началу

    # 17 Джефф Б1

    Размещено 05 февраля 2019 г. — 11:50

    Я нашел старую статью, в которой простыми словами описывается конструкция трубы фермы. Поэтому я немного изменил его, и вот он:   https://dustymars.ne…rg/Tel_Tube.pdf


    • Dave O нравится это
    • Наверх

    # 18 Пьер Лемей

    Размещено 05 февраля 2019 г. — 12:19

    Только что получил книгу Альберта Хайя — вау. Какая чрезвычайно полезная ссылка. Спасибо! — ГТ

    Расчет прогиба, вызванного фермами, касается не только количества, размера, длины, ширины, диаметра и толщины труб фермы. Смещение от идеального треугольника, где встречаются две трубы фермы, также очень важно для определения окончательного отклонения изображения при движении трубы по небу.



    Альберт Хай рассматривает это в нескольких уравнениях на протяжении всей книги, а также многие другие факторы. При расчете прогиба необходимо добавить прогиб, вызванный трубами фермы, к прогибу, вызванному смещением труб фермы друг относительно друга в точках крепления.


    • Наверх

    # 19 Митч Алсуп

    Размещено 05 февраля 2019 г. — 12:37

    Расчет прогиба, вызванного фермами, касается не только количества, размера, длины, размаха, диаметра и толщины труб фермы. Смещение от идеального треугольника, где встречаются две трубы фермы, также очень важно для определения окончательного отклонения изображения при движении трубы по небу.



    Альберт Хай рассматривает это в нескольких уравнениях на протяжении всей книги, а также многие другие факторы. При расчете прогиба необходимо добавить прогиб, вызванный трубами фермы, к прогибу, вызванному смещением труб фермы друг относительно друга в точках крепления.

    Действительно, внецентренная нагрузка на трубы фермы может вызвать больший или даже больший прогиб, чем ферма, «несущая» нагрузку. Вот почему следует пытаться прикладывать нагрузки к центру труб фермы, что, в свою очередь, является причиной, по которой нам нравится заканчивать опоры шарами:





    И почему мы прилагаем все усилия, чтобы наклонить полюса так, чтобы они сходились в центре тяжести конструкции.

    В конце концов, геометрия ферменных стоек в основном сводится к избавлению от посторонних «моментов».

    Отредактировано MitchAlsup, 05 февраля 2019 г., 12:39.

    • Наверх

    #20 Джефф Б1

    Размещено 05 февраля 2019 — 13:07

    К сожалению, «Портативных ньютоновских телескопов» не было, когда я построил свой 16-дюймовый объектив f/6.9 с трубчатой ​​фермой. Математика подсказывает мне, что ферма смещается максимум на 54 угловых секунды; однако я никогда не видел никакой разницы в диске Эйри, куда бы ни был направлен телескоп. Я использовал 1-дюймовые алюминиевые трубки от Home Depot, которые, должно быть, были толще, чем я помню. Мои фермы имеют очень узкий треугольник и должны прогибаться сильнее, если исходить из математики, но это не так, поэтому трубы должны быть толще, подумал я. Прошло 30 лет, так что память у меня туманная и старая.

    Related Articles

    Способы крепления стропил к мауэрлату: Крепление стропил — как правильно крепить стропила к мауэрлату (видео и фото)

    Содержание Крепление стропил к мауэрлату — основные способыКак производить крепление: основные правилаСпособы создания конька стропильной парыМонтаж нижних концов стропилОсновные способы крепления к балкамВиды крепежных элементов для монтажа стропил к мауэрлатуПроцесс крепления к мауэрлатуВЫВОДЫ:способы фиксации и соединения стропильных ногРазновидности соединительных узлов «стропила – мауэрлат»Жесткая посадка стропилСкользящая посадка стропилВидео: пример установки подвижного крепления на стропильную ногу и […]
    Читать далее

    Как натянуть гидроизоляцию на стропила: Как постелить гидроизоляцию на крышу — кладём правильной сторонойСтройкод

    Содержание Как постелить гидроизоляцию на крышу — кладём правильной сторонойСтройкодЧем опасна влага для крыши?ГидроизоляцияОсобенности монтажа мембран и пленокУстановка антиконденсатной пленкиУстановка объемных диффузионных мембранЧто это и какие бывают, инструкция по монтажу, цены за рулонДля чего нужна гидроизоляционная пленкаВиды гидроизоляционных пленок для кровлиДиффузионная мембранаСупердиффузионная мембранаАнтиконденсатная мембранаПленки ОндутисКак выбрать гидроизоляционную пленку для кровлиМонтаж гидроизоляционной пленкиКонденсат на крыше дома […]
    Читать далее

    Сращивание стропил по ширине: различные варианты стыковки, правила соединения брусьев

    Содержание Сращивание стропил по длине: правильные способыРасчет длины и сечения стропил, подготовка материалаКонструктивные особенности сращивания стропилСоединение встыкМетод «косого прируба»Соединение внахлестСпаренные и составные стропила из досокСращивание стропил по длине: правильные способыРасчет длины и сечения стропилин, подготовка материалаОсобенности конструкции сращивания стропилинсоединение встыкСпособ «косого прируба»соединение внахлестСпаренные и составные стропилины из дощечекТехника выполнения сращивания стропил — Блог о строительствеНаращивание […]
    Читать далее

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Search for:
