Как стропила закрепить к мауэрлату: к мауэрлату, брусу, балкам двухскатной крыши

    Содержание

    к мауэрлату, брусу, балкам двухскатной крыши

    • Виды креплений
    • Кровельные крепежные материалы
    • Методы крепления стропил к мауэрлату
      • Жесткий метод крепежа
      • Жесткое крепление с подпорным брусом
      • Скользящие крепления стропил
      • Наслонное крепление

      Надежность любой строительной конструкции обеспечивается за счет двух основных факторов – нужного объема качественного материала, и определенное количество крепежей. То же касается и стропильных каркасов всех типов крыш. Однако возникает закономерный вопрос: как крепить стропила к различным элементам – мауэрлату, коньковым брусьям, подкосам и прочим? Несоблюдение правил монтажа, и недостаточное количество крепежей может привести к опасным последствиям, вплоть до разрушения всей конструкции.

      Чтобы сборка стропильной системы осуществлялась правильно стоит соблюсти все нормативные правила, прописанные в СНиПах, которые регулируют весь процесс строительства крыш, начиная с этапа проекта до крепления доборных элементов.

      Виды креплений ↑

      Одна из задач, которую необходимо решить еще на стадии проектирования, это как наиболее равномерно распределить нагрузку на стены строения, создаваемую весом крыши, в том числе и стропилинами. От этого подбирается схема каркаса (висячая или наслонная), и уже после определяются виды крепежей.

      Однако, несмотря на выбранную схему стропильной системы, все виды фиксации отдельных деталей можно разбить на несколько основных групп:

    1. Крепеж стропилин к брусьям мауэрлата;
    2. Соединение отдельных стропил между собой при наращивании длины;
    3. Обеспечение прочностных характеристик и жесткости стропильного каркаса путем фиксации с дополнительными элементами: подкосами, бабками, прогонами и прочими.

    Однако стоит знать, что, например, крепеж стропилин к мауэрлату не всегда возможен. Такая ситуация может возникнуть в нескольких случаях:

    • На сложных двухскатных или вальмовых типах крыш, когда угол наклона плоскостей скатов различный. В такой ситуации крепеж стропил осуществляют на балках перекрытия здания.
    • В ситуациях, когда проводится реконструкция старого строения и углы наклона разные. Монтаж происходит также на перекрытии здания.
    • Когда состояние стен не позволяет установить на их срезах мауэрлат (в старых строениях), а монтаж балок перекрытия более целесообразен.

    С сочетанием всех этих вариантов соединений обеспечивается сборка всего каркаса крыши. Но, выполнение таких работ невозможно без использования соответствующей номенклатуры крепежей.

    Кровельные крепежные материалы ↑

    Наличие многочисленных точек крепления требует соответствующих объемов и разнообразия номенклатуры крепежных материалов.

    Выполнить различные виды фиксации можно с использованием следующих метизов.

    • Гвозди. Наиболее старый и простой способ соединить две детали стропильной системы. Обычно вбиванием гвоздей можно прикрепить стропилины к мауэрлату, соединить их между собой, осуществить монтаж дополнительных элементов: прогонов подкосов и прочих.
      Наиболее ходовые метизы 150 и 200 мм, более мелкими осуществляют крепеж с помощью дополнительных крепежных материалов.

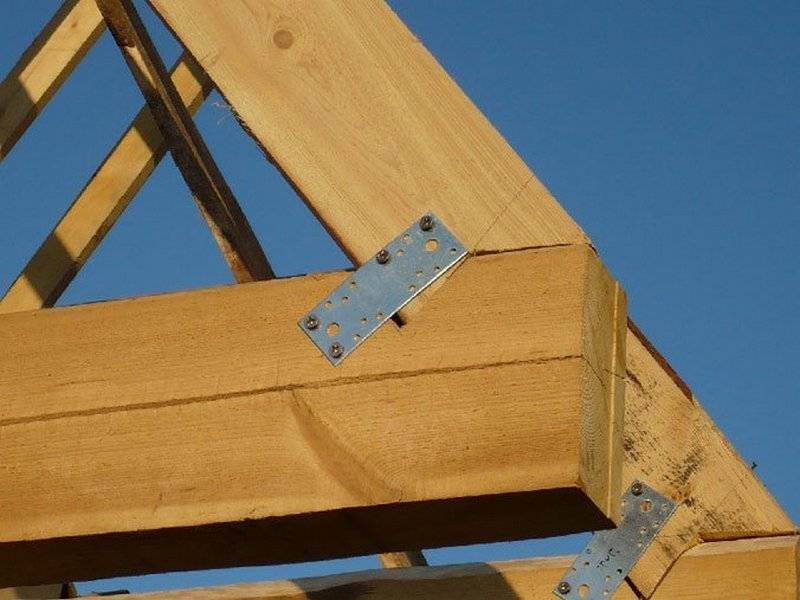

    • Скобы. Применяются для соединений стропил с мауэрлатом, между собой в коньке и другие варианты фиксации. Изготавливаются обычно из обожженной проволоки диаметром 6 мм и заточенными концами.
    • Гвоздевые полосы. Пластинки стали, с цинковым покрытием имеющие несколько рядов зубов длинной до 8 мм. Вбитые в древесину обеспечивают надежную фиксацию деталей.

    Кроме того в креплениях могут использоваться нагели (в деревянных строениях), металлические шпильки для наращивания длинны стропил и прочие варианты крепежей.

    Важно

    При выборе крепежей важно подобрать их соответствующего качества, и с требуемыми размерами. К примеру, гвозди обеспечивают надежное соединение при вбивании их в детали минимум на 50 мм!

    Методы крепления стропил к мауэрлату ↑

    Один из основных креплений в процессе сборки каркаса крыши, это соединение стропил с мауэрлатом. За счет этих точек фиксации обеспечивается равномерное распределение нагрузок создаваемых конструкцией.

    Метод крепежа подбирается зависимо от материала постройки, и конкретных ситуаций.

    Жесткий метод крепежа ↑

    Второе название – крепление с вырубкой. Это наиболее распространенный метод, позволяющий создать надежный монтаж стропил на брусья мауэрлата.

    Осуществляется двумя приемами, с выборкой части материала в месте крепления стропилины, либо с предварительной нашивкой подпорных брусьев. Чаще всего используется первый вариант.

    На заметку

    Стоит знать, что при выборке древесины с тела стропил может немного измениться угол наклона ската, однако это не столь критическая ситуация, главное чтобы все стропила в одном ряду находились на одном уровне!

    Процесс выполняется поэтапно с соблюдением технологии.

    1Изначально готовится шаблон, по которому будет осуществляться вырубка. Однако подготовка стропил таким способом возможна, только если мауэрлат уложен точно по уровню и не имеет никаких изъянов.
    В противном случае придется подгонять каждую стропилину индивидуально.

    Совет

    Глубина зарубки на шаблоне, и соответственно на стропилине не должно превышать 1/3 часть ее ширины!

    Готовый шаблон нужно проверить, пройдясь вдоль балок мауэрлата прикладывая его к поверхности. Небольшие отступления в несколько миллиметров вполне допустимы и не повлияют на качество сборки стропильной системы.

    2Готовый шаблон прикладывается к стропилу при соблюдении одинакового расстояния вырубки от коньковой части (именно от нее, длина карниза потом будет обрезаться!). 3Пропилы делаются с помощью электрической пилы или же ручной ножовки. Пиление нужно осуществлять очень аккуратно не прорезая доску больше требуемой ширины. Чтобы снизить процент брака лучше выполнять резку ручными пилами, в особенности, если опыт работы с электроинструментом отсутствует. 4Шаблоном нужно проверить все готовые посадочные гнезда на стропилах. 5Если сборка стропильных ног осуществляется на крыше, то можно подавать готовые детали наверх, где их крепят к мауэрлату скобами, гвоздями или уголками.

    Жесткое крепление с подпорным брусом ↑

    Подобный способ применяется для монтажа стропил на небольших деревянных строениях. С использованием такого способа намного проще монтировать стропильные пары, так как о жесткой фиксации их можно сдвигать вдоль строения выбирая необходимое положение.

    Для этого к стропилам гвоздями или болтами крепятся дополнительные элементы длиной 400-500 мм, на которых делается вырубка под мауэрлат. Сечение доски может соответствовать толщине стропила, но если они более тонкие, то подпорный брус можно смонтировать с обеих сторон.

    На заметку

    Стоит знать, что единой системы жесткой фиксации стропил не существует, и разные мастера выполняют это крепление разными способами!

    Скользящие крепления стропил ↑

    Этот метод необходимо использовать при сборке стропильных систем на деревянных срубах.

    На заметку

    Это обусловлено тем, что после сборки, сруб должен выстояться с готовой крышей. Вследствие того что древесина за это время усыхает здание дает значительную усадку. Если использовать жесткое крепление стропил, то в  результате данный процесс приведет к деформациям стропильной системы.

    Скользящий метод монтажа заключается в укладке стропил непосредственно на венцы здания, где они и закрепляются.

    Важно

    Важно знать, что мауэрлат не монтируется в деревянных домах, именно верхние венцы стен выполняют его функцию!

    Но, скользящие стропила укладываются только в случае наличия в схеме каркаса конькового бруса с упором на стойки. Эти опоры в свою очередь дополнительно усиливаются подпорками – бабками.

    К мауэрлату и коньковому брусу стропилины прикрепляются за счет использования уголков из оцинкованной стали, или гвоздевых пластин. Но, в первом случае элементы укладываются поверх венцов, а на коньковый брус нужно осуществить вырубку.

    Уголки жестко фиксируются к мауэрлату, но за счет двухсоставной конструкции они должны обеспечить скольжение стропила (так называемая скользящая опора) с возможностью изменения углов наклона.

    Это и компенсирует возможные будущие подвижки всего каркаса крыши.

    На коньках лучше всего для обеспечения скольжения монтировать пластинчатые шарниры.

    Совет

    Также иногда при строительстве бань с оцилиндрованного бруса используется скользящий  крепеж с запилом. Древесина стропила выбирается по дуге под геометрию венца сруба.

    Наслонное крепление ↑

    В отличие от висячего способа наслонное крепление обеспечивается упором стропила в мауэрлат, а не укладкой его поверх бруса.

    На заметку

    Наслонный крепеж отлично подходит для реконструкции старых конструкций, когда можно заменить один из элементов.

    Выполняется такая фиксация следующим образом.

    • Нужно точно определить угол наклона стропил, и отмерить их длину с упором на мауэрлат.
    • При достаточной ширине стропила нужно сделать запил доски под упор. Такой зуб не позволит скользить элементу поперек мауэрлата.
    • Для предотвращения скольжения вдоль опоры, по бокам стропила фиксируются металлическими уголками, или скобами из обожженной проволоки.
    • Чтобы сформировать карниз в таком случае крепежа стропилин на них дополнительно монтируют кобылки, изготовленные из доски с сечением не менее 30-35 мм.
    • В коньках лучше всего выполнить крепление с упором на брус.

    При наслонном креплении стропил длиной более чем 4500 мм, их нужно дополнительно усилить упорами на промежуточные опоры (прогоны, или подкосы).

    Выбирая тот или иной способ крепления стропил, стоит помнить, что только достаточное количество точек крепления обеспечит прочность и жестокость конструкции. Экономия на материалах недопустима, так как и использование несоответствующих по сечению досок и брусьев. В противном случае эксплуатация такой кровли будет попросту недолговечной и опасной.

    © 2022 stylekrov.ru

    Как крепить стропила — способы, как выполнить своими руками

    Можно ли выделить какую-то главную деталь в кровле? Вряд ли это получится, так как здесь каждый элемент выполняет свою функцию. Например, стропила – это часть крыши, имеющей скаты, которую можно назвать каркасом. Именно на них будет укладываться кровельный материал, будут крепиться другие элементы. Именно от того, как собрана и установлена стропильная система, будет зависеть и итоговая форма кровли. Но если работы по созданию крыши выполняются самостоятельно, то как крепить стропила? На самом деле, это достаточно сложный этап работ, от которого будет зависеть и прочность, и надежность, и даже геометрическая правильность крыши.

    Как крепить стропила

    Содержание статьи

    • 1 Несколько слов о стропильной системе
      • 1.1 Калькулятор расчета длины стропильных ног
    • 2 Варианты креплений в нижней части ног
    • 3 Крепежные элементы
      • 3.1 Цены на различные виды крепежа для стропил
    • 4 Соединение стропил в области конька
    • 5 Технология крепления стропил к мауэрлату
    • 6 Монтаж узла в коньковой части
    • 7 Дельные советы
      • 7.1 Цены на популярный модельный ряд электропил
      • 7. 2 Видео – Технология крепления стропил

    Несколько слов о стропильной системе

    Стропильная система – это каркас крыши со скатами, собранный из непосредственно самих стропильных ног, а также мауэрлата и конькового бруса. Мауэрлат – это опорный брус, который располагается по периметру верхней части стен дома, а коньковый брус устанавливается непосредственно в верхней части кровли в том месте, где происходит соединение двух противоположных стропильных ног под углом.

    Основные части стропильной системы

    Проектирование стропильной системы – важная задача, во время которой приходится правильно рассчитывать ветровую и снеговую нагрузки, которые будут приходиться на кровлю, а также учитывать и другие параметры. Первые показатели будут зависеть от того, в каком климатическом регионе будет находиться строящийся объект. Далее на основе полученных данных производится расчет толщины непосредственно стен дома (несущих), а также выбирается качество и тип материала для самой кровли, высчитывается угол наклона ее скатов и другие моменты.

    Проектирование стропильной системы – важная задача

    Внимание! Недочеты и ошибки, допущенные при проектировании, могут негативно сказаться на качестве кровли. В ряде случаев они могут привести к быстрому обрушению или разрушению крыши.

    В конструкцию стропильной системы могут входить сами стропила, стяжки, которые будут располагаться между ними, прогоны, дополнительные опоры – так называемые подстропильные ноги – и прочие элементы. Собранная стропильная система опирается обычно на тот самый мауэрлат либо на балки перекрытия. Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен. В этом главное отличие данного способа крепления. Если крепить стропильную систему на балки перекрытий, то есть без установки мауэрлата, то основная нагрузка будет приходиться на точки крепления, а не распределяться равномерно по всем стенам.

    Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен

    На заметку! Последний случай – не вариант, если стены сделаны из кирпича, который начнет разрушаться со временем в местах, испытывающих максимальную нагрузку. А вот для деревянного сруба такой способ вполне подойдет.

    Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций

    Выше приведены примеры деревянных стропильных ферм, кроме этого, в некоторых случаях применяют фермы сделанные из бетона и металла

    Таблица. Зависимость сечения стропильных ног от их длины и шага.

    Шаг, см / Длина, см300350400450500550600
    604х154х17,55х155х155х17,55х205х20
    905х155х17,55х207,5х17,57,5х17,57,5х207,5х20
    1107,5х12,57,5х157,5х17,57,5х17,57,5х207,5х2010х20
    1407,5х157,5х17,57,5х207,5х207,5х2010х2010х20
    17510х157,5х207,5х2010х2010х2010х2510х25
    21510х1510х17,510х2010х2010х2510х25

    Калькулятор расчета длины стропильных ног

    Перейти к расчётам



    Введите запрашиваемые значения и нажмите кнопку «Рассчитать длину стропильной ноги»

    высота конька (конькового узла) h, метров

    ширина здания D, метров

    Для какой системы произвести расчет?

    — односкатная крыша -двускатная, вальмовая ии шатровая крыша

    Варианты креплений в нижней части ног

    Стропила крепятся либо к мауэрлату, либо к перекрытиям. Но как можно закрепить достаточно массивные стропильные ноги на этих основаниях? Существует два основных способа крепления стропильных ног непосредственно к мауэрлату – жесткий и скользящий вариант соединений. Жесткий вариант подойдет для наслонных стропил – в этом случае нога будет прочно «сидеть» на мауэрлате, чего и необходимо добиться. Это получится сделать благодаря созданию врубки на стропилине либо за счет крепления к ней специального подпорного бруска. В первом случае делается шаблон, и по нему производится выпиливание необходимых размеров врубки на каждой стропильной ноге. Стропила опираются на край мауэрлата как раз этими врубками и фиксируются на месте гвоздями или другими крепежными элементами. Также дополнительно требуется забить гвоздь вертикально в ногу. Соединение будет прочным и жестким.

    Стропила прикреплены к мауэрлату

    Важно! Врубка не должна быть в глубину больше, чем 1/3 ширины стропилины. Иначе система будет ненадежной. В мауэрлате делать врубки и вовсе запрещено, иначе его несущая способность будет сильно ослаблена.

    Создание врубок можно заменить прикреплением к стропилинам брусков, которые будут упираться в мауэрлат. Брусья крепятся к стропилам при помощи металлических уголков – благодаря им нога сдвинуться в сторону просто не сможет.

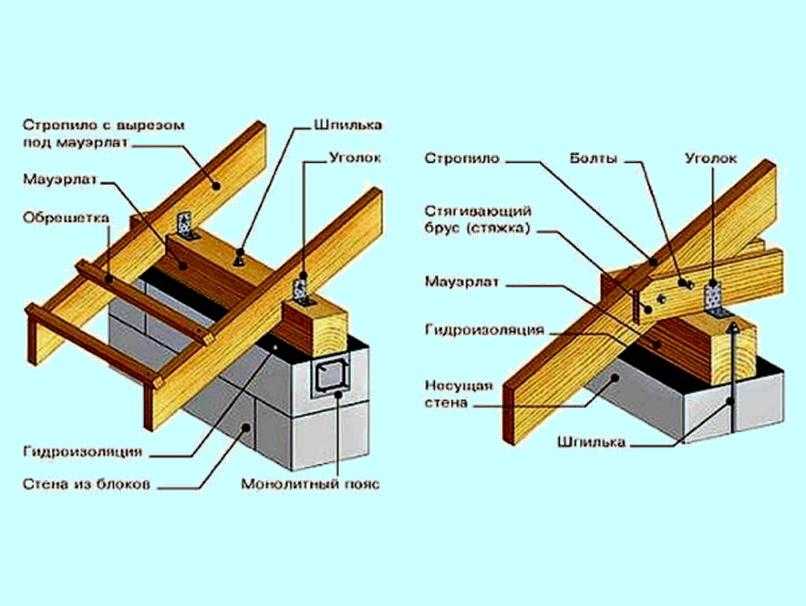

    Узлы опирания стропил на прогон и мауэрлат

    Следует помнить, что если на одной стороне стропилины был реализован именно жесткий тип соединения, то с другой стороны тип крепления должен быть иным. Если же с обеих сторон использовать жесткий способ, то риск деформации деревянной конструкции в будущем возрастает. Дерево – живой и дышащий материал, который обладает способностью сжиматься и расширяться под воздействием ряда факторов, в том числе влажности и температуры.

    Если дом строится из бревен или бруса, то может быть использован скользящий вариант крепления стропильных ног. В этом случае деревянные элементы получают возможность незначительно сдвигаться. В продаже есть даже специальные крепежные системы, именуемые салазками. Но можно использовать также металлические уголки, имеющие продолговатые отверстия, через которые вбиваются/вкручиваются крепежные элементы.

    Пример скользящих стропил

    Крепежные элементы

    Итак, для крепления стропил в нижней части могут использоваться:

    • металлические шпильки. В этом случае понадобятся еще и укрепляющие накладки из металла;
    • гвозди и скобы. Надежно, просто, не дорого. Часто используемый вариант;
    • гвоздевые полосы из оцинкованной стали. Они имеют несколько рядов зубцов высотой около 8 мм. Эти пластины позволяют добиться максимально прочного и надежного соединения.

    Виды крепежных элементов

    Также могут применяться саморезы, болты, различные металлические уголки, кронштейны. Используются хомуты, шпильки и прочие элементы. Что касается уголков, то они бывают с запилом и без него, могут отличаться параметрами, в том числе толщиной металла и количество отверстий для крепежных элементов. Бывают уголки и усиленные, с дополнительным ребром жесткости на сгибе.

    На заметку! Выбирать способ крепления лучше в зависимости от сложности всей конструкции кровли.

    Крепление стропил к мауэрлату

    Цены на различные виды крепежа для стропил

    Крепеж для стропил

    Соединение стропил в области конька

    В верхней части стропильные ноги также крепятся одним из двух основных способов – встык либо непосредственно к коньковому прогону. В первом случае верхняя часть стропил под определенным углом спиливается и две противоположных ноги упираются друг в друга в месте спила. Удобнее всего спилы делать по заранее изготовленному шаблону, с помощью которого будет проще сохранить правильный угол, который зависит от угла наклона ската кровли. Либо спил может производиться непосредственно сразу по двум ногам в верхней части. Между собой две стропильные ноги могут быть соединены различными крепежными элементами. Если используются гвозди, то их длина не должна быть менее 15 см. Вбиваются они под углом.

    Крепление стропил на крыше

    Также стропила могут соединяться внахлест. В этом случае торцы не срезаются, крепление производится между боковыми плоскостями при помощи шпилек. Это, кстати, самый простой способ соединения.

    К коньковому прогону напрямую крепить стропила несколько сложнее. Но, тем не менее, использование этого способа – не редкость. В этом случае фиксация производится на самом коньковом брусе. Стропила не опираются друг на друга.

    Способы крепления стропильных ног

    Технология крепления стропил к мауэрлату

    В данной инструкции рассмотрим, как на стропильных ногах выполняются запилы, как сами детали конструкции крепятся к мауэрлату.

    Шаг 1. Чтобы сделать правильный запил на стропильной ноге, важно нанести разметку. Удобнее всего в этом случае пользоваться угольниками и карандашом.

    Нанесение разметки

    Шаг 2. Далее по нанесенной разметке следует выполнить запилы. Для этого можно использовать электролобзик или обычную ручную пилу. Для ускорения выполнения работы рекомендуется использовать первый вариант. Получившаяся «пятка» или запил будет укладываться непосредственно на уже установленный мауэрлат.

    Выполнение запилов

    Для работы можно использовать ручную пилу

    Получившаяся «пятка»

    Шаг 3. Далее нога с запилом должна быть установлена на свое место.

    Установка ноги с запилом

    Шаг 4. С одной и с другой стороны стропильной ноги устанавливаются два крупных металлических уголка.

    Крепятся металлические уголки

    Шаг 5. В боковых частях уголки фиксируются крепежными элементами – например, саморезами, гвоздями. Вкручивать или вбивать их нужно в мелкие отверстия – не менее 4 штук в каждую сторону.

    Для крепления используются саморезы

    Еще одно фото процесса

    Шаг 6. Далее стропильную ногу нужно просверлить насквозь – отверстие должно подойти для шпильки диаметром 12 мм.

    Проделывается сквозное отверстие

    Шаг 7. Далее нужно вставить в получившееся отверстие шпильку и стянуть уголки между собой, закручивая гайку на другой стороне шпильки.

    Стягивание уголков

    Шаг 8. После этого необходимо установить «глухарь» в мауэрлат через отверстие в другой стороне уголка. «Глухарь» – это тоже крепежное изделие.

    После этого необходимо установить «глухарь»

    Шаг 9. Затем требуется установить маленькие уголки. Они крепятся к мауэрлату и стропильной ноге, но с другой стороны пятки.

    Крепление маленьких уголков

    Кстати, для расчета углов запилов стропил сейчас можно использовать различные онлайн-калькуляторы. Там можно указать все необходимые параметры кровли, и система выдаст искомый результат за считанные секунды.

    Монтаж узла в коньковой части

    Рассмотрим на примере, как можно соединить стропила друг с другом в области конька.

    Шаг 1. Чтобы соединить стропила стык в стык, требуется отпилить их верхнюю часть так и под таким углом, чтобы два противоположно стоящих элемента сошлись друг с другом над коньковым брусом.

    Как будут соединяться стропила

    Шаг 2. Далее нужно изготовить две деревянные накладки (форма показана на рисунке). Они прикладываются с одной и с другой стороны двух состыкованных ранее стропильных ног.

    Также необходимо сделать две деревянные накладки

    Шаг 3. После этого накладки нужно закрепить длинными гвоздями на стропильных ногах. Также соединить стропильные ноги в области конька можно при помощи специальной зубчатой пластины.

    Крепление деревянных накладок

    Также может использоваться специальная пластина

    Дельные советы

    Важно помнить и о нескольких советах, которые знают опытные строители и дают их начинающим.

    1. Важно не забыть обработать деревянные элементы защитными составами против насекомых и влаги. В этом случае дерево проживет намного дольше, хотя само по себе оно в любом случае – достаточно надежный и долговечный материал.
    2. Не стоит пренебрегать мауэрлатом, даже если на участке сооружается небольшой дачный домик.
    3. Вентиляционные зазоры при кровле крыши важно соблюдать. Они обеспечат правильный микроклимат для всех элементов кровли и, соответственно, увеличат срок ее службы.

      Вентиляция крыши

    4. Для мауэрлата и стропил рекомендуется выбирать древесину лиственных пород, качественную и без трещин.
    5. Для фиксации всех узлов важно брать те крепежные элементы, которые смогут сопротивляться воздействию влаги, то есть оцинкованные или имеющие другое защитное покрытие.
    6. Заранее нужно озаботиться наличием всех инструментов, которые могут понадобиться. Это молоток, электрический лобзик, сверла нужного диаметра, дрель, обычная ручная пила, угольники и линейки, карандаш для нанесения разметки, строительный уровень.

      Инструменты, необходимые для монтажа стропил

    7. Все работы на кровле требуется производить со страховкой. Лучше максимально обезопасить себя от возможных падений и травм.
    8. Стропила монтируются так, чтобы образовался карнизный свес. Он необходим для того, чтобы кровля выступала за уровень стен. Тогда дом будет лучше защищен от влаги.
    9. Часть работ (например, создание пяток на стропилах) можно выполнять на земле, а затем уже поднимать стропильные ноги наверх и производить фиксацию.
    10. Важно не ошибиться в расчетах при проектировании стропильной системы.

    Стропила для крыши

    Если не забывать об этих советах и использовать их на практике, то кровля получится надежной, аккуратной. А это – залог того, что прослужит она долго и будет радовать взгляд. Разобравшись со всеми тонкостями, создать качественную стропильную систему самостоятельно сможет даже начинающий строитель.

    Цены на популярный модельный ряд электропил

    Электропила

    Видео – Технология крепления стропил

    Создание стропильной системы своими руками – шаг очень ответственный. Именно от того, насколько правильно и надежно она будет собрана, будет зависеть в целом прочность и качество кровли, ее способность противостоять ветрам и снегу. Если стропила были установлены неправильно, то велик риск быстрого обрушения кровли.

    точек крепления и соединения стропил

    Стропила крепящиеся к мауэрлату

    Мауэрлат является своеобразным основанием для крыши, поскольку позволяет не только надежно закрепить стропильные ноги, но и обеспечить равномерное распределение веса конструкции по верхнему периметру стен здания. Стропила можно крепить к мауэрлату несколькими способами, однако стоит сказать, что неправильный подход приведет к сходу стропильных ног и перекосу крыши. Для того, чтобы этого не произошло, весь материал по установке стропил на мауэрлат мы собрали в этой статье.

    Содержание

    • 1 Правила для исправления стропил

    • 2 Методы для создания конька с парой фермы

    • 3 Установка нижних концов стропил

    • 4 Beam Mount

    • 4 BEAM. 5 Крепление мауэрлата

    Правила крепления стропил

    Обеспечить надежное соединение стропил и мауэрлата в месте соприкосновения непросто, но это все же возможно при соблюдении следующих правил:

    • Используйте качественные застежки. Экономия здесь недопустима, так как неправильная фурнитура – ​​это не то, что нужно для создания прочной кровли. Резку также следует производить очень аккуратно, так как нужно избежать необходимости установки прокладок, вкладышей и т. д. Такие детали могут обеспечить хорошее соединение, но со временем могут деформироваться или вылететь, а сама конструкция ослабнет.
    • Стропила нужно крепить только на металлические уголки или пластины. Многие инструкции по монтажу опускают этот пункт, но если перед креплением стропил не запастись такими элементами, их нужно будет купить уже в процессе. Использование других типов креплений является лишь временной мерой.

    Для установки балки лучше всего использовать гвозди или саморезы, если требуется временное решение. Для создания прочной конструкции рекомендуется использовать специальные крепления для стропил и соединения на болтах или шпильках.

    • Используйте скользящее крепление при создании крыши деревянного дома. Эта технология также подходит для соединения с верхними боковыми бревнами и мауэрлатом. Возможность скольжения стропил обеспечивается специальными элементами – салазками. Употребление таких продуктов обязательно.
    • Перед креплением стропил в мауэрлате выпиливаются седла, обеспечивающие плотное прилегание деревянных элементов друг к другу. Для того чтобы срезы были одинаковыми, используются шаблоны. Если углы скатов разные, то шаблоны нужно будет сделать для каждого из них. Глубина запила выбирается в пределах четверти ширины стропильной ноги. Без использования шаблона тоже можно работать, но для этого потребуются дополнительные замеры, а возможно и корректировки уже в процессе установки.

    Монтаж стропил должен производиться таким образом, чтобы крыша не поднималась даже при сильных порывах ветра. С другой стороны, также необходимо решить проблему с усилием разрыва, которое также может быть достаточно большим.

    Соединение стропил, например, на диагональном стропиле, также должно быть очень прочным. Для достижения требуемых параметров соединения используются прорези, позволяющие элементам конструкции плотно прилегать друг к другу, а фиксация производится скручиванием болтами.

    Способы создания конька стропильной пары

    В коньке крыши можно использовать три основных способа. Первый из них – стыковое соединение. Он предполагает, что верхняя часть стропильной ноги подрезается под углом, равным уклону ската, а затем соединяется с его парой, которая также прошла аналогичную процедуру. Чтобы получить одинаковые точки крепления стропил, необходимо лучше всего использовать готовый шаблон. Фиксация в этом случае осуществляется с помощью длинных гвоздей.

    Второй вариант — крепление стропил на коньковом прогоне. Этот способ очень похож на вышеописанный, но отличается тем, что есть коньковый брус. Получившаяся конструкция достаточно надежна, но иногда требует установки дополнительных опор, что значительно снижает функциональность мансарды. Очевидно, что эта технология не подходит для небольших крыш, которые планируется утеплять и использовать чердак как еще одно помещение. Преимуществом этого метода является возможность выполнить установку балок на место, и для этого не требуется шаблон. Верхняя часть стропил опирается на коньковый брус, а нижняя – на мауэрлат.

    Стропила можно соединить и другим способом — внахлест. Он очень похож на второй, но здесь внахлест верхний стык стропил. Полученное соединение получается достаточно прочным, поскольку стропила имеют большую площадь контакта, а шпильки проходят сразу через оба элемента.

    Установка нижних концов стропил

    Способ крепления нижних концов стропил зависит от типа конструкции. Например, если дом деревянный, то в качестве опоры можно использовать верхнюю обвязку стены, но в случае с газо- или пеноблоками этого делать не следует. Проблема в том, что необходимо крепить стропила к мауэрлату, потому что брусчатка не справляется с удержанием стропил.

    При работе со стенами из пеноблоков нужно понимать, что условия в данном случае особые, а значит, традиционные методы уже не будут так хорошо работать. Например, 10-сантиметровый гвоздь можно вытащить из блока руками, следовательно, исправить скрутки здесь не получится, так как в горизонтальной плоскости есть еще и давление, которое может быть очень большим.

    При использовании кладочных материалов одним из лучших решений является выполнение армированного пояса, что позволяет не изобретать новые способы крепления стропил. Обычно это железобетонная конструкция, расположенная поверху стены. Его высота составляет 200 мм, а ширина совпадает с толщиной стены. Для выполнения заливки потребуется опалубка, созданная из обычных досок, соединенных стяжками.

    Перед заливкой в ​​опалубку устанавливаются анкерные болты (или шпильки, d=14 мм), которые должны располагаться строго вертикально. Они представляют собой крепления для балки, которая монтируется после набора прочности бетоном. Во время заливки необходимо следить за тем, чтобы положение шпилек было вертикальным, а их шаг был не более полутора метров. При использовании крепежа меньшего диаметра он будет не таким надежным и может погнуться.

    Крепление стропил к мауэрлату – самый распространенный способ крепления их нижней части. Эту работу необходимо выполнять особенно тщательно, так как от надежности соединений зависит долговечность кровли. Для создания такого соединения потребуется сделать вырез (выемку) в стропильной ноге так, чтобы она надевалась на мауэрлатный брус. Без этого невозможно надежно установить стропила, потому что ровный край бруска рано или поздно просто соскользнет.

    Иногда в мауэрлате делают ответную выемку. Все зависит от того, из какого дерева изготовлен брус. При изготовлении этого элемента из лиственных пород достаточно сделать прорезь, которая будет выступать вместе с прорезью стропильных ног, образуя упорный замок. Стропила крепятся к мауэрлату из хвойных пород без прорези, так как это только ослабляет надежность конструкции.

    Крепление для балки 2 способа соединения стропил с мауэрлатом

    Самый простой вариант – прикрепить стропило к балке, а затем закрепить конструкцию гвоздями, но надежность такой крыши будет низкой. В лучшем случае , для беседки или небольшой хозяйственной постройки подойдет, а для дома нужно что-то более прочное.

    Во избежание проскальзывания элементов друг относительно друга стропила крепятся к балкам перекрытия через специальные соединения:

    • зуб с шипом;
    • упор на острие балки;
    • зуб с упором.

    Соединение может быть выполнено с 1 или 2 зубьями. Это зависит от того, какой угол наклона выбран. Для повышения надежности также можно использовать металлические уголки.

    Рубка одним зубом выполняется при достаточно крутой кровле (угол наклона скатов более 35 градусов). На пятке стропил делается зуб с шипом, а в брусе выполняется упор с гнездом для шипа. Глубина гнезда должна быть от 0,25 до 0,3 толщины бруса. Требуется соблюдение глубины в указанных пределах, чтобы не произошло ослабления конструкции. Крепление стропил к балкам следует выбирать на расстоянии от 25 до 40 см от края, так как это позволяет избежать сколов торца балки под давлением стропильной ноги. Шип на один зуб можно и не использовать, но именно он нужен для предотвращения поперечного сдвига стропил.

    При угле наклона ложной кровли менее 35 градусов опоры монтируют так, чтобы расширить площадь контакта за счет перекрытия с балкой, т.е. за счет увеличения опорной опоры. В этом случае крепление может быть выполнено следующими способами:

    • упор с шипом или без него;
    • в 2 шипах;
    • 2 шипа в замке.

    В первом случае предполагается использование шиповой насечки с упором только для одного зуба и отдельным упором для второго. В самой стропильной ноге вырубается проушина с требуемыми характеристиками. Крепление стропил к балкам перекрытия в этой ситуации осуществляется с помощью насечки глубиной 1/3 толщины балки. Если глубина вставки отличается, рекомендуется использовать следующие значения: 1/3 для первого и ? для второго.

    Наименее распространенный способ – установка стропил в конце затяжки, для чего в стропильной ноге вырезается упорный зуб. Одна ее плоскость должна лежать на самом краю балки, а вторая должна упираться в вырез, глубина которого выбирается более трети всей толщины балки, причем упор должен осуществляться до упора по возможности с края.

    Для повышения надежности соединения необходимо использовать стропильные болты или хомуты, после чего вся сборка монтируется к стене здания – заделанный в нее анкерный костыль. Для этого используются железные полосы или проволочные петли.

    Рассмотрев способы крепления стропил к балкам, можно переходить к способам их крепления к мауэрлату.

    Крепление для мауэрлата Уголок для стропил

    Как было сказано выше, тип сопряжения следует подбирать с учетом конструкции кровли, ведь где-то без жесткого соединения не обойтись, а где-то лучше всего подойдет скользящее. В первом случае положительной неподвижностью можно отметить полную неподвижность конструкции, а значит, не будет сдвигов, поворотов или кручения элементов. Есть два способа добиться этого:

    • за счет использования уголков с подгибкой;
    • путем создания седла на стропильной ноге, после чего соединение фиксируется гвоздями, проволокой и скобами.

    В первом случае предполагается, что стропила будут крепиться к мауэрлату с помощью опорной балки. Стропильная нога прочно упирается по прижимной линии, что стало возможным благодаря подшивному брусу (размером до 1 м), после чего закрепляются металлические уголки, предотвращающие боковое смещение.

    Первый способ установки сегодня используется редко, так как все большую популярность набирает второй вариант установки. При этом крепление осуществляется гвоздями, забитыми под углом по направлению друг к другу. Их скрещивают внутри материала, а затем уже вертикально забивает третий гвоздь. Полученные крепления обладают достаточной жесткостью, однако в обоих случаях выполняется дополнительная фиксация за счет проволочного стержня.

    Крепление стропил к мауэрлату может быть выполнено и скользящим. В этом случае вам понадобятся крепежи, которые показаны на рисунке ниже.

    Уголок для скользящего крепления

    Позволяет одному из сопрягаемых элементов свободно скользить в обоих направлениях, поэтому хорошо подходит для смещения.

    При использовании таких элементов необходимо:

    • выполнить запил и уложить стропильную ногу на мауэрлат;
    • соедините элементы с помощью креплений, показанных на рисунке.

    Особый интерес представляет скользящее соединение для деревянных построек, склонных к незначительной усадке в процессе эксплуатации, что приводит к нарушению геометрии дома и может привести к повреждению стен или кровли при использовании жестких соединений .

    Подводя итог, стоит сказать, что в данном материале мы рассмотрели способы крепления стропил к мауэрлату и показали способы, позволяющие сделать надежное соединение стропил и балок, однако за кадром остались такие моменты, как восстановительные работы, а также удлинение стропильных ног. Если вам также понадобилась эта информация, ее легко найти на нашем сайте.

    Монтаж стропил к мауэрлу своими руками

    Для того, чтобы возводимая крыша была надежной, требуется очень прочная стропильная система, являющаяся несущей конструкцией крыши. Крепление соединений отдельных элементов влияет как на безопасность кровли, так и на ее характеристики. Обязательным условием прочной крыши является правильное крепление стропил к мауэрлату. Если при строительстве стропильной системы допустить ошибки, то в этом случае все может привести к скорому разрушению крыши дома. Именно поэтому очень важно соблюдать правила и требования СНиП, которые регламентируют устройство крыш.

    Узлы крепления стропильной системы.

    Что такое мауэрлат

    Мауэрлат – это так называемый фундамент для возведения кровли. Все потому, что он позволяет не только надежно зафиксировать стропила, но и равномерно распределить вес всей конструкции по периметру стен здания. Крепление стропил может осуществляться различными способами, однако следует учитывать, что при неправильном монтаже возникает перекос.

    Виды крепления стропил к мауэрлату.

    Мауэрлат монтируется непосредственно под самими стропилами. Для этого используют либо брус, либо бревно с обрезанной стороной. Таким образом стропила к мауэрлату позволяют равномерно распределить нагрузку на верхнюю часть стен дома. Всего крепление стропил к мауэрлату выполняет 2 основные функции: выдерживать временные и постоянные нагрузки. Сейсмические явления временные, а на опору постоянное давление веса кровельной конструкции.

    Чтобы качественно выполнить монтаж стропил, необходимо приобретать исключительно качественные узлы крепления. Все вспышки должны быть очень четкими и плотно прилегать друг к другу. Кроме того, нельзя использовать разнообразные подложки и прокладки. Все это нарушает крепление стропил к мауэрлату. Такие детали могут деформироваться и выпадать из общей конструкции из-за больших нагрузок. Все крепления стропил к мауэрлату выполняются исключительно с помощью металлических пластин, скоб, гвоздей и болтов. Болты и гайки требуют наличия шайб. Такие элементы позволят гайкам не врезаться в древесину стропил и мауэрлата.

    Правила крепления стропил

    Схема крепления мауэрлата к стене из блоков.

    Существует всего несколько основных, очень важных правил крепления стропил к мауэрлату, несоблюдение которых может привести к скорому разрушению или перекосу крыши. Вот основные из них:

    1. Все стропила нужно крепить исключительно на металлические уголки или пластины. Многие игнорируют эту рекомендацию, а ее несоблюдение приводит к тому, что все насадки начинают все глубже и глубже проникать в структуру дерева. Именно поэтому приобретать эти плиты нужно заранее.
    2. Что касается монтажа бруса, то для этого лучше всего вместо саморезов и гвоздей использовать специальные стропильные крепления и болты.
    3. Перед непосредственным креплением стропил к мауэрлату необходимо залить специальные накладки, которые в дальнейшем обеспечат плотное примыкание деревянных элементов друг к другу.
    4. Чтобы сделать зазоры одинаковыми, примените шаблоны. В том случае, если угол наклона скатов разный, то и шаблоны, соответственно, нужно делать разные для каждого из скатов. В среднем глубина запила должна составлять 1/4 ширины стропильной ноги. Если под рукой нет шаблонов, придется постоянно снимать мерки и следить за правильностью изготовления файлов.
    5. При установке необходимо использовать только качественный крепеж. На материалах экономить нельзя, так как впоследствии это приведет к тому, что конструкция крыши не будет долговечной. Запилы для стропил нужно делать очень аккуратно, не торопясь, чтобы не использовать вставки и другие доборные элементы.
    6. Если строится деревянный дом, то используется скользящий крепеж. Такая технология монтажа необходима для соединения как с мауэрлатом, так и с боковыми лагами. Для создания скользящих креплений используются специальные «ползунки». В этом случае их использование обязательно.

    Все крепления должны быть очень прочными, чтобы выдерживать даже самые сильные ветровые нагрузки. Иначе может снести крышу.

    Способы крепления стропил

    Крепление стропил к мауэрлату.

    Всего существует два основных способа крепления: жесткое и скользящее.

    Жесткие — такие крепления стропил к мауэрлату необходимы при креплении наклонных стропил, т.к. при этом очень плотно сидящая на основании нога для данного вида крепления не должна оказывать никакого усилия:. движение, скручивание, поворот и т. д. Чтобы добиться этого эффекта, вы можете выполнить одно из следующих действий:

    • сделать вырез на стропильной ноге;
    • заделайте фиксирующую планку на стропиле.

    Для того, чтобы вырезать фрезу к мауэрлату, необходимо предварительно вырезать вырез на каждой стропильной ноге по шаблону. Затем каждое стропило вставляется в мауэрлат с седлом и крепится гвоздями. Этот метод используется в любой конструкции и обеспечивает жесткое соединение.

    Что касается второго способа, то его реализация осуществляется с помощью метрового бруска, который пришивается к стропильной ноге. Для крепления используются металлические уголки, которые препятствуют смещению линий в разные стороны.

    Раздвижные — такие крепления применяются в случаях, когда дом строится из бруса или бревна, иначе говоря, когда дом из дерева. Впоследствии дерево меняет свои физические свойства, начинает усыхать и сохнуть. Вся конструкция здания начинает оседать. Стропила также имеют свойство давать усадку, поэтому в этом случае нельзя делать сплошные крепления.

    Во избежание деформации здания крепление стропил обеспечивается со свободным ходом.

    Сегодня производители крепежа выпускают для этой цели специальные элементы, называемые полозьями. Кроме того, можно использовать металлические уголки с продолговатыми отверстиями для крепежа.

    Материалы и инструменты для крепления

    • Уголки металлические;
    • кронштейны;
    • проволочные стяжки;
    • косяк;
    • стропила;
    • болты с гайками;
    • электролобзик;
    • отвертки;
    • дрель;
    • ключ.

    Как создать конек из ферменной пары своими руками

    Схема крепления мауэрлата к армопоясу.

    Всего используются три основных метода:

    1. Соединение встык. По этой схеме верхнюю часть стропильной ноги срезают под тем же углом, что и скат. После этого они соединяются. Для более точного угла наклона желательно использовать готовый шаблон. Для фиксации используются длинные гвозди.
    2. На коньковой балке. Этот способ аналогичен предыдущему. Отличается он только тем, что в этом способе присутствует коньковый брус. Такая конструкция очень надежна, но в некоторых случаях требует установки дополнительных опор. Это сильно снижает функциональность такого помещения, как чердак. Таким образом, такая конструкция не подходит для тех, кто планирует сделать из мансарды еще одно утепленное помещение. Основное преимущество этого метода в том, что для построения не требуется никакого шаблона.
    3. Перекрытие. При этом способе верхний стык стропильных ног накладывается внахлест на нижний.

    Related Articles

    Брус стропильный: Как выбрать брус для стропил крыши частного дома

    Содержание Как выбрать брус для стропил крыши частного домаРазмеры бруса для стропилВид брусаТри основные породы дереваСорт древесиныкакие стропила лучше и какими они должны бытьБревна или брус: вековые традиции против современной технологииВопросы влажности: можно ли сушить стропила прямо на крышеТревожные признаки: как приобрести здоровую древесинуВопросы сорта: можно ли делать элементы стропильной системы разного качества?Лиственные породы: прочность и […]
    Читать далее

    Как делать стропила: Как сделать стропильную систему двускатной крыши, как правильно собрать и положить стропила

    Содержание типы стропильных систем, как делать соединение в коньке, как собрать системуВиды крышОсновные виды стропилМатериалы для стропил и их соединенияОпределяем необходимое сечение стропилвсё про ремонт и обустройство жильяСтроим крышуКак сделать стропила для крышиКрепление элементовУстановка стропил согласно типам крышРасчет стропил крышиРезюмируем материалЗаключениеРасчёт стропильной системыНаслонные стропила своими рукамиКак сделать висячие стропилаИзготовление стропил своими рукамиСборка и установка стропилКак […]
    Читать далее

    Крепление ригеля к стропилам: Крепление ригеля к стропилам — Кровля и крыша

    Содержание Крепление ригеля к стропиламКак располагаются ригели конструкции кровли?Чем крепить ригель к стропилам?Как правильно рассчитать висячие стропила с ригелем для двускатной крыши?Как рассчитать ширину пролета висячих стропил?Как крепить стропила и ригеля в мансардной крышеКрепление стропил к балкам перекрытия и мауэрлатуСкользящее и жесткое соединение стропилТехнология монтажаОсобенности мансардной крышиКрепление стропил к мауэрлату — как выполнить правильно?Закрепляем стропила: […]
    Читать далее

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Search for:
