Практика водоотвода: поверхностный и глубинный дренаж

Выбор и монтаж системы поверхностного дренажа

Система поверхностного дренажа по сути представляет собой сеть неглубоких каналов и закопанных на небольшую (30–50 см) глубину труб, отводящих воду с поверхности грунта в ливневую канализацию, а при её отсутствии — в придорожную канаву, реку, на пониженный рельеф или в специальный колодец. Подобная сеть помогает избавиться от луж после таяния снега и сильных дождей, предотвращает смывание плодородного слоя, повреждение отмостки и фундамента потоками воды, льющейся с крыши дома. При её наличии на участке осенью может снизиться уровень грунтовых вод, а значит, уменьшится морозное пучение грунта.

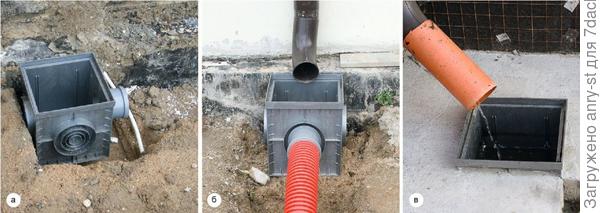

На фото:

• Дождеприёмники устанавливают до сооружения отмостки (а).
• Их подключают к дренажной сети с помощью пластиковых труб (б).
• Если расчёт пропускной способности системы сделан верно, в дождь ёмкости не переполнятся (в).

Точки и линии

Различают точечный и линейный дренаж:

1. Первый представляет собой заглублённые накопительные ёмкости (дождеприёмники), вода из которых отводится по подземным трубам. Дождеприёмники чаще всего располагают под водостоками крыши, а также переливными патрубками системы водоснабжения, реже — в местах, где из-за особенностей рельефа возможно локальное скопление воды.
2. Линейные системы состоят из каналов, уложенных заподлицо с поверхностью грунта, и предназначены для сбора воды с дворовых площадок, дорог и дорожек, которым придают небольшой уклон в сторону водоприёмников.


Раньше для линейного дренажа на дачном участке выкапывали канавки глубиной 20–30 см, заполняли их крупным гравием или укладывали в них асбестоцементные желоба. Для локального отвода воды использовали асбестоцементные и керамические трубы. Но гравийная система служила недолго: после двух-трёх сезонов, особенно на неблагополучных почвах, она засорялась частицами ила и глины. А асбестовые каналы и трубы очень трудно было герметично стыковать.

Элементы дренажных систем: водоотводные лотки (а), коммуникационный лоток с водоотводной трубой (б), дождеприёмник (в)

Сегодня рынок предлагает широкий выбор дренажных лотков с решётчатыми крышками, поддонов, дождеприёмников, пескоуловителей (последние предохраняют систему от засорения) и других комплектующих. Система из готовых модулей с герметичными стыками удобна в монтаже и эксплуатации и не портит вид участка, а порой даже служит своеобразным декором.

Дренажные каналы прокладывают в зонах с дорожным покрытием (а), но когда их используют для отвода воды вместо труб, лотки просто вкапывают в грунт (б)

Выбираем материал

В наши дни главные элементы дренажной системы — водоотводящие лотки и дождеприёмники — производят из бетона (методом вибропрессования), полимербетона, полимерных композитов (полимерных смол с различными наполнителями) и пластика (главным образом полипропилена). Перечисленные материалы, кроме пластика, стоят довольно дорого, к тому же для монтажа бетонных лотков потребуется подъёмная техника. Поэтому чаще всего на дачном участке используют пластиковые детали: прочные, морозостойкие и рассчитанные как минимум на 10 лет эксплуатации. Они имеют пазогребневое соединение, не требующее дополнительной герметизации при монтаже.

Обычно вода из дренажных каналов отводится по трубам, но иногда есть возможность сделать излив прямо на грунт, укреплённый слоем крупного щебня, или в открытый водоём

Лотки закрывают решётками — пластиковыми, из оцинкованной или нержавеющей стали или чугуна. Срок службы решёток из нержавейки — более 20 лет, чугуна — 50 лет, а вот у оцинкованных изделий всего 7–10 лет. Выбор цветов готовых решёток невелик — стальной, чёрный, серый и коричневый. Самостоятельно красить решётки не стоит: в условиях уличной эксплуатации эмалевое покрытие очень быстро начнёт сходить с них.

Для точечного водосбора иногда используют поддоны с перфорированными стенками (а, б, в). С их помощью можно дренировать, например, дорожки из гравия. Ячеистые решётки из нержавеющей стали (г) рассчитаны на значительную нагрузку

Рёбра на стенках и днище лотков нужны для прочного сцепления с фундаментом

Точный расчёт

При выборе элементов дренажной системы важно учитывать внешнюю механическую нагрузку на неё. Многие производители пользуются европейской нормой EN 1433, разделяющей изделия на шесть классов в зависимости от максимально допустимой нагрузки. В частном строительстве используют в основном продукцию трёх первых классов — A15, B125 и C250 (числа после букв означают испытательную нагрузку в ньютонах). Изделия класса A15 рассчитаны на пешеходные зоны, класса В125 и С250 — на автомобильные въезды. Заметим, что пластиковым лоткам может быть присвоен класс C250 и даже выше, то есть они вполне способны выдержать вес грузового автомобиля (разумеется, только при соответствующем способе монтажа). А вот пластиковые решётки могут быть установлены только в пешеходных зонах. Стальные крышки подойдут для дворовых и садовых площадок, пешеходных дорожек, а при толщине металла более 1,2 мм — и для подъездной аллеи (но учтите, что колёса самосвала неизбежно повредят их). Изделия из чугуна рассчитаны на проезд гружёного самосвала.

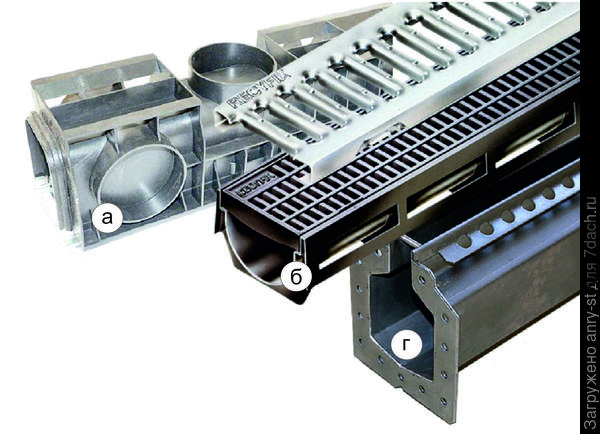

Водосборник с двумя вариантами подключения трубы (а), лоток с решёткой (б) и щелевой лоток (в)

При подборе сечения лотков, труб и накопителей желательно провести гидравлический расчёт. Его могут бесплатно выполнить для вас специалисты компаний, предлагающих комплектующие для дренажных систем. Проектировать сеть каналов и труб лучше с хорошим запасом их пропускной способности.

Стоимость комплектующих для устройства дренажных каналов
(при сечении 140х70 мм)

Стоимость комплектующих для устройства дренажных каналов

Грамотный монтаж

Систему водоотвода следует монтировать вместе с обустройством дренируемых территорий. Иначе она обойдётся дороже из-за частичного разрушения дорожных покрытий, повреждения цветников и газонов. Нельзя будет правильно организовать разуклонку площадок, а значит, протяжённость каналов придётся увеличить. Работы по монтажу начинают с разметки. Каналам нужно придать уклон приблизительно в 1 % в сторону излива; их крышки должны быть расположены заподлицо с дренируемой поверхностью, поэтому уровень прокладки обозначают с помощью колышков и натянутого между ними шнура. Затем приступают к сооружению фундамента под лотки и ёмкости (если последние просто вкопать в землю, они могут не выдержать нагрузок). Фундамент выполняют в виде железобетонной ленты шириной 20–30 см и высотой 22–35 см, причём лучше сделать её с уширенной подошвой, чтобы избежать вертикальных подвижек. Лотки вдавливают в жидкий бетон, соединяя так, чтобы шпунт смотрел в сторону излива. Начинают с того лотка, который расположен ближе к нижней отметке трассы. Трубы точечного водосбора прокладывают в траншеях на выравнивающей песчаной подушке. В местах поворота лотков, а также стыковки лотков и дождеприёмников с подземными трубами устанавливают пескоуловители.

Схема установки дренажного лотка
1 — дорожная плитка;
2 — песчаная подушка;
3 — лоток;
4 — гравийная подсыпка;
5 — фундамент;
6 — грунт.

Схема установки дренажного лотка

Чтобы было чисто

В систему поверхностного дренажа неизбежно попадают грязь и песок, мусор и опавшие листья. Чтобы избежать серьёзных засоров, нужно промывать пескоуловители как минимум 2 раза в год — после весеннего паводка и в сентябре — октябре. Раз в 2–3 года имеет смысл проводить генеральную уборку всей системы. При этом демонтируют решётки, удаляют грязь из лотков, подземные трубы промывают мощной струёй воды, чистят водосборный колодец. Если в трубе всё же образовалась пробка из ила и листьев, то для её ликвидации используют металлический трос.

Чтобы избежать серьёзных засоров, нужно промывать пескоуловители как минимум 2 раза в год

Типичные ошибки при устройстве дренажа

1. Лотки установлены без бетонной подушки. Зимой их, скорее всего, выдавит из земли силами морозного пучения.
2. Лотки уложены без уклона или с контруклоном. Вода при похолодании замёрзнет, что может привести к появлению трещин в стенках каналов.
3. Борт лотка возвышается над дренируемой поверхностью. Вода не будет поступать в лоток и, найдя обходные пути, образует лужи и размоет почву.
4. Нет пескоуловителей. Подземные трубы быстро засоряются, а их прочистка — дело трудоёмкое и хлопотное.

Система водостока с крыши должна быть дополнена точечным водоотводом. Иначе она оказывается почти бесполезной. Канал, расположенный выше прилегающих поверхностей, практически не собирает воду. Причина в том, что решётки установили не до, а после того, как был уложен материал мощения — камень.

Глубинный дренаж

В низинах, на заболоченных участках поверхностный дренаж необходимо сочетать с глубинным. Сооружение последнего обойдётся недёшево, но во многих случаях это единственное средство сделать участок земли пригодным для строительства и садоводства. Глубинный дренаж — это система перфорированных труб (дрен) диаметром 100–200 мм, прокладываемых на глубине 0,5–1,6 м под уклоном к точке водосбора (но ни в коем случае не ниже водоупорных пластов). Обычно обходятся одной-двумя петлями таких дрен по периметру дома. Их помещают внутрь фильтра, состоящего из слоя геотекстиля и пескогравийной отсыпки. Чтобы мелкие частицы ила, проникшие сквозь фильтр, не засорили систему, на поворотах и в местах соединения труб устраивают колодцы-отстойники глубиной 40–60 см, если считать от оси дрен. А в нижней точке системы располагают водосборный колодец, воду из которого выкачивают на рельеф или в канализацию с помощью автоматического дренажного насоса.

Глубинный дренаж устраивают на ранней стадии освоения участка и в любом случае до начала ландшафтных работ


Систему водоотвода следует монтировать вместе с обустройством дренируемых территорий

Подробнее об устройстве такой системы водоотвода вы можете прочесть в статье Дренажные системы на дачном участке: глубинный дренаж.

Читайте также:

Материал подготовил Владимир Григорьев.
Фото: Doorhan, Hauraton, «ГидроГрупп», «Стандартпарк», «Аквастрит», «ВВ-Парк», В. Ковалёв /Burda Media, В. Григорьев /Burda Media.

7dach.ru

Водоотвод на участке своими руками — Всё о септиках

На сегодняшний день строительство новых коттеджей не представляется без системы водоотвода на участке.

Рисунок 1. Схема монтажа дренажной системы на участке.

И это правильно! Дренажная система своими руками выполняется без особых усилий и проблем, главное иметь желание выполнить эти работы

. Естественно, каждый знает, к чему приводят осадки на придомовой территории, даже асфальтированной, но без дренажа. В сырую погоду долго стоят глубокие лужи, в некоторых участках даже строения стоят в воде, что очень плохо влияет на фундамент и стены, кроме того, еще и вымываются плодородные почвы. Все это приводит к различного рода разрушениям. Для зданий это чревато трещинами на фасаде и цоколе, что приводит к дальнейшим проблемам внутри помещений. Особенно неблагоприятное воздействие происходит, если от дождей и паводков сырая почва подмерзает в холодную пору — она подвергается существенным нагрузкам по смещению в различных направлениях. Такие негативные воздействия стихии избежать можно, выполнив на участке дренажную систему.

Дренажная система может быть построена как при помощи подручных средств и материалов своими руками, так и специалистами с применением фабричных материалов. В качестве примера можно привести вариант экономичного монтажа дренажной системы. Работы при этом выполняются своими руками, используются как подручные, так и специальные материалы. Перед любым строительством следует производить подготовительные работы.

Экономичный вариант

Рисунок 2. Схема комбинированного дренажа с вертикальными трубами.

Для подготовки площадки под водоотвод по всему периметру коттеджа необходимо вырыть, отступив минимум 2 м от фундамента, траншею в 0,5 м шириной и глубиной. Теперь необходимо определить наивысшую и низшую точки по естественному уровню грунта. Уровень нижней точки делается еще меньше на следующую величину: уклон составляет 1-1,5 см на 1 пог. м желоба. Как выглядит схематически дренажная система, можно увидеть на Рис.1. Вода может отводиться в местную водосточную канаву, просто по склону или в водоем. Траншеи, приготовленные для воды, называются дренами. При помощи подручных средств дренажная система своими руками изготавливается в нескольких вариантах, пример на Рис. 2. В основе водоотвода лежат следующие материалы: песок, мелкий и крупный щебень, дерн.

Так, первый вариант можно назвать наиболее простым. Выполняется пористая конструкция, сквозь которую вода попадает в дерн и самотеком выходит в сток. Конструкция не уплотнится, если поверх нее уложить железобетонную плиту.

Во второй конструкции строится своего рода треугольник из железобетонных плит, при помощи которого сточная вода уходит по дрене.

Третья конструкция по структуре монтажа похожа на предыдущую, за исключением того, что вместо треугольника выполняется своеобразная крупная камера.

В конструкции четвертого метода используются деревянные доски, обработанные антисептиком.

Рисунок 3. Схема дренажного «пирога».

Отличием пятой конструкции является то, что несущая часть выполнена из фашины — пучков из веток. Формируют из веточек орешника, березы, дуба, хвойных деревьев пучки следующим образом: середина из веточек потолще, края — из тонких. Фашина вяжется цельно ростом веток к сливу, ширина пучка не менее 25 см. Укладывают фашину на землю возле траншеи и туго перевязывают проволокой, при этом еще желательно обложить готовую фашину мхом.

Шестой канал, сооруженный из досок, фиксируется крупным щебнем. Пропускная способность в этом случае обеспечивается козлами из брусьев.

В последних двух способах используются перфорированные асбестоцементная и керамическая трубы.

Устройство дренажа

Дренажная система может быть поверхностной и глубинной.

Поверхностная дренажная система предусматривает сбор воды, стекающей с крыш во время дождей и паводков, с поверхности участка вблизи зданий. Глубинная собирает излишки вод из толщи грунта.

Точечный поверхностный дренаж прокладывается достаточно просто. Устанавливаются точки водозабора в местах скопления воды, закрывают такие точки квадратными решетками. От данных точек под землей прокладываются водоводы, которые подключены к канализации ливневой или к коллекторам. Главное, правильно устроить уклон водоводов, чтобы обеспечить самотек воды к коллектору.

Схема поверхностного дренажа.

Своими руками проложить линейный поверхностный дренаж несколько сложнее, но тоже возможно. Такая конструкция представляет собой желоб, который заглублен и прикрыт декоративно-защитной решеткой, в нижнем конце подключен к пескосборнику и к водоводу, который и отводит собранный объем воды в дренажный коллектор. Такой дренаж предназначен для сбора вод с больших наклонных поверхностей — от ворот, от дорожек, от дворов и т. п.

Сложнее всего прокладывать собственноручно глубинный дренаж, но такой тип дренажной системы необходим, если прокладывается дренаж садового участка.

Для того чтобы выполнить работы по устройству дренажной системы на приусадебном участке, необходимо иметь следующие материалы и инструменты:

• трубы дренажные;
• для соединения труб нужны муфты и фитинги;
• тачка;
• лопата;
• ножовка для труб;
• уровень;
• рейка;
• ручная трамбовка;
• щебень;
• речной песок;
• поворотные пластиковые колодцы;
• геотекстиль.

Ключевые моменты

Естественно, что используя специальные дренажные трубы, можно выполнить дренажную систему более качественно и надежно даже своими руками. Помимо того, работать со специальными материалами гораздо удобнее, чем изобретать велосипед.

Условно систему водоотвода дождевых вод можно разделить на линейную и контурную.

То, что описано в предыдущем разделе, можно отнести к линейной системе дренажа. Сформированная рамка по периметру дома из дренажных труб вполне справится с отводом воды на участке и защитит фундамент от разрушения. Такие дренажные трубы могут быть как с фильтром, так и без него. Использование фильтра продлевает службу системы, а кроме того, он предохраняет отверстия от засорений.

Наклон труб для стока воды делается в соответствии с естественным уклоном ландшафта местности, укладка труб проводится по периметру сооружения в грунт на уровне, не превышающем подошвы фундамента. В углах периметра рекомендуется монтировать дренажные колодцы с пескосборником. После этого собранная вода поступает в водоприемный колодец. Кроме того, такие колодцы показывают и уровень грунтовых вод.

Кроме того, стоит сделать и дождевой дренаж. Под дождевым дренажем подразумевается система для сбора воды, поступающей по дождевым трубам с крыши. С этой целью устанавливается дренажные колодцы с выходом под сливные трубы. Часто для отвода дождевой воды устраивают дополнительный поверхностный желоб возле фундамента, покрывается он решеткой. Выглядит поверхностный дренаж как на Рис. 3. От поверхностного контура стоки попадают в общую систему водоотвода, в которой сходятся стоки всех контуров. Выводятся все они уже в дренажный бассейн или за пределы участка.

masterseptika.ru

выбор материалов и инструкция по монтажу

Чистый и сухой двор после дождя, никаких луж на газоне и размытых грядок, здоровые растения и идеально ровные дорожки – результат грамотного планирования и монтажа поверхностного водоотвода. Добиться такого результата самостоятельно без внушительных расходов сложно, но реально, если сделать своими руками ливневый дренаж для осушения поверхности и вывода дождевой воды. В комплексе с ливневкой (системой отвода воды с крыши) дренажная сеть снизит и количество влаги, проникающей в глубинные слои грунта – нагрузка на глубинную сеть дренажа фундамента снизится.

Планировать схемы разводки дренажных сетей и ливневки стоит еще до начала строительства. Защиту фундамента в виде пристенной системы проще устанавливать, если не засыпан котлован. Пока идет стройка и на площадке есть техника, целесообразно заказать рытье траншей, чтобы не копать вручную и не развозить грязь на облагороженном участке. Защита от талой и дождевой воды – это:

Ливневка и дренаж по периметру дома

• Поверхностный линейный ливневый дренаж – сбор и отвод дождевой воды с поверхности грунта.

• Ливневая канализация – отвод стекающей по водосточным трубам воды.

• Точечный дренаж – осушение локальных участков с проблемным естественным оттоком.

Схема отвода влаги с поверхности: система дренажа

Ливневая канализационная сеть ↑

Ливневая канализационная сеть обустраивается с выводом в общую магистраль, если поблизости есть коллектор или труба городской ливневки. В случае, когда ветки городской сети расположены на большом расстоянии, вывод локальной системы дренажа и ливневой канализации организовывают 2 способами: на фильтрационное поле (засыпанный щебнем участок для отвода влаги в грунт), или в приемный резервуар (дренажный колодец, водоем, придорожный ров). Слив из частной ливневки в общую бытовую канализационную систему запрещен.

Элементы системы:

• Водосборные желоба, которые монтируются по краю скатов крыши.
• Водосточные трубы.
• Водоприемные емкости.

Приемный резервуар с отводом

• Наружные канализационные трубы, которые подсоединяют к водоприемным емкостям.

Емкости монтируют под выходом водосточной трубы, соединяют патрубок с канализационной трубой. Трубы вкапывают под наклоном к месту слива.

Дренаж: особенности поверхностной ливневой системы ↑

Система осушения поверхности участка состоит из точечных и линейных отводных веток, соединенных в одну сеть с выводом в водоприемник. Ливневый дренаж на участке обустраивают в виде открытых каналов, прокопанных под уклоном к месту слива. Разметку выполняют только после изучения направления естественного оттока во время сильного дождя. Обязательно формируют дренажные линии:

Дренажная сеть: точечные водосборники и ливневые траншеи

• По периметру участка.

• На склонах и на площадках в естественных углублениях.

Ветки дренажа на склоне

• Вокруг дорожек.

Ливневый дренаж вокруг дома – это линии траншей, проложенные вдоль отмостки по всему периметру строений. Для осушения двора, выложенного плиткой, формируют каналы на въезде в гараж, около крыльца, ступеней.

Ветка ливневого дренажа

Точечные дренажные отводы вкапывают в местах, где нет необходимости прокладывать дренажные каналы: под поливочными кранами, около выхода водосточных труб (на участках, где нет ливневой канализации). Слив из точечных дренажных колодцев выводят в отводящую трубу общей поверхностной сети.

Интеграция: можно ли совмещать ливневку с дренажной сетью ↑

Две раздельные сети: дренаж и ливневка

Оптимальная схема осушения участка с домом – раздельные сети дренажа и ливневки вокруг дома. Соединять линейные каналы с канализацией нежелательно: во время сильных ливней или быстрого таяния снега одна труба может не справиться и произойдет перелив через водоприемники.

Соединять ливневку и дренаж в одной траншее целесообразно только в одном случае: если траншея выкапывается под отвод от точечного дренажа и используются канализационные, а не перфорированные трубы. Трубы проводят параллельно по дну забетонированной траншеи. Укладывать герметичную канализационную трубу в канал с дренажной засыпкой нельзя: диаметр трубы уменьшит полезный объем канавы, создаст трудности при очистке траншеи.

Общий отвод точечного дренажа и ливневки в фильтрационный тоннель

Вместо того чтобы пытаться соединить в одной трубе ливневку и линейный дренаж, лучше сделать общий приемник, особенно если не удается сделать врезку в городскую магистраль. Дождевую воду можно использовать для полива или наполнения искусственных водоемов. В качестве приемника устанавливают пластиковые баки, или делают колодцы без дна – для отвода поступающей жидкости в грунт.

Ливневый дренаж – это поверхностная система, не требующая объемных земляных работ и рытья глубоких траншей, поэтому сделать простую разводку можно и своими руками. Перед началом работ определяют места обязательного обустройства линий и водосборных точек, планируют траекторию отвода. Обнаружить все места, где естественного оттока недостаточно, можно во время обильных осадков и после начала таяния снега. Также требует установки разветвленного линейного ливневого дренажа участок с глинистым, перенасыщенным влагой грунтом, не впитывающим воду с поверхности.

Для предварительных расчетов количества необходимых материалов стоит начертить схему каналов на плане участка.

План установки ливневого дренажа

Список материалов, которые нужны для самостоятельного устройства ливневого дренажа участка и монтажа системы по периметру дома:

• Лотки (желоба) для установки вокруг фундамента. Материалы изготовления – пластик, полимербетонная смесь, бетон. Пластиковые каналы устанавливают в зонах, где на решетки оказывается минимальное физическое воздействие: по краям газона, в клумбах. Бетонные желоба – прочные и долговечные. Такой лоток выдерживает нагрузку до 25 тонн. Устанавливают в местах повышенных нагрузок: во дворах, где есть постоянное движение транспорта, на подъездных дорогах. Так же выбирают и защитные решетки: металлические и чугунные – для участков с интенсивной нагрузкой, декоративные пластиковые – для газона, сада.

Желоба с решетками

• Соединительные элементы, распорки, основания. Вспомогательные материалы, которые производитель рекомендует использовать при сборке каналов. Обязательно устанавливают распорки внутри пластиковых лотков.
• Пескоулавливатели. Отдельно покупают изделия для установки в линейную систему и для монтажа в дождеприемники.

На стенках – подготовка под отвод трубы

• Дождеприемники. Применяют преимущественно готовые пластиковые емкости. Наружные стенки оборудованы подготовкой под соединение с отводом. Пластиковые приемники легко устанавливаются друг на друга – можно собрать емкость любой высоты.

Емкости с корзиной и насадками

• Геотекстиль. Полотно для дренажных засыпных каналов, не оборудованных желобами.

Синтетическое водопроницаемое полотно

1. Щебень, песок. Фракция щебня – средняя и крупная.
2. Раствор для заливки основания под желоба и водоприемники.
3. Дренажные колодцы. Готовые пластиковые или гофрированная труба большого диаметра.

Заводские ПВХ дренажные колодцы

• Трубы для наружной канализации с фитингами.
• Строительный инструмент. Понадобятся черновые доски для опалубки в каналах, колышки и леска для разметки, лопаты, кирки, строительный уровень.

Установка точечных водоприемников ↑

Точечные водоприемники – элементы ливневки и дренажа, устанавливаемые под выходом водостоков. Необходимо спланировать монтаж так, чтобы поток из слива попадал точно по центру решетки.

Край колодца должен находиться на одном уровне с декоративным покрытием

Размеры ямы для установки емкости определяют по высоте приемника, добавив до 30 – 40 см для подсыпки и основания. По периметру должен быть зазор до 5 см по каждой стороне. Выкапывают углубление, выравнивают стенки и дно. Обязательно проверяют горизонтальность дна и угол, чтобы при установке емкость не сместилась.

Проверка горизонтальности уровнем

На дне формируют плотный десяти сантиметровый слой утрамбованного песка. На песчаную подушку укладывают слой щебня высотой до 25 см. Желательно залить дно бетонным раствором. Залитое основание оставляют на несколько дней до полного затвердевания, или фиксируют емкость в свежем растворе (при необходимости неподвижной фиксации).

Емкость с отводом

На бетонное основание устанавливают дождеприемник так, чтобы крышка емкости находилась на одном уровне с отмосткой. Если монтаж проводят до укладки декоративного покрытия, то оставляют свободный край колодца над землей на высоту плитки или камня.

Правильный монтаж приемника

Боковые зазоры засыпают щебнем или заливают бетоном. Перед засыпкой к выходному отверстию подсоединяют фитинг для отвода трубы. Устанавливают внутренние детали: корзину, перегородки, фиксируют крышку.

Обустройство открытой ливневой системы вокруг фундамента ↑

Дренаж ливневых вод по периметру здания можно спланировать в виде замкнутого в точке сбора кольца, без ревизионных колодцев. Для чистки предусмотрены разборные пескоулавливатели. Правила устройства линейной системы:

• Отступ от края фундамента должен составлять от 50 см. Оптимально – спланировать каналы по краю дорожек или отмостки.

Лотки – по краю отмостки с запасом высоты для тротуарной плитки

• Глубина каналов определяется по высоте лотка с декоративной крышкой с добавлением высоты насыпного слоя – до 40 см.

• Ширина – до 50 см.

Чтобы установленные желоба не сместились и не деформировались со временем, нужно соблюсти несколько правил во время земляных работ. Дно, стенки должны быть ровными и твердыми. На дне обязательно делают стандартную песчаную подушку и щебневую подсыпку.

Пластиковый лоток, установленный на заводскую подставку

Чтобы лоток (особенно пластиковый) не деформировался, лучше сделать бетонное основание под установку. Толщина бетонного слоя – 5 см.

Укладка желоба на раствор

В подготовленные траншеи устанавливают желоба. Конструкции соединяют между собой специальными замками. Крайние точки (в начале и в конце линии) закрывают пластиковыми или металлическими заглушками. Если используются пластиковые желоба, внутри устанавливают заводские распорки.

Пескоулавливатель в дренажной линии

Зазоры между лотками и стенками траншеи засыпают щебнем, или бетонируют. На длинных участках устанавливают пескоулавливатели – углубленные лотки с механическим фильтром. В местах установки к пескоулавливателям подсоединяют отводящие трубы. Траншеи для отводящих труб выкапывают под наклоном.

Бюджетный ливневый дренаж участка: строим открытые каналы ↑

Отвести дождевую воду с садовых дорожек, клумб и вдоль забора можно и экономным открытым способом. Вместо готовых лотков обустраивают засыпные каналы ливневого дренажа. По запланированным линиям выкапывают траншеи. Глубина – от 50 см, ширина – от 50 – 60 см.

Вместо желобов – засыпная траншея

Ветку формируют с уклоном в сторону приемного резервуара. Стенки – под углом ко дну, чтобы снизить напор стекающей воды. На дне выполняют засыпку песком. Проверяют корректность уклона. На один метр – до 3 см перепада высоты.

Труба в щебневой засыпке

На песчаный слой укладывают геотекстиль. Края оставляют свободными. По всей ширине траншеи засыпают щебень слоем до 30 см. Более долговечной будет система с дренажной перфорированной трубой внутри щебневой засыпки. Заворачивают края полотна внахлест.

Сухой ручей с декоративной засыпкой – красивая дренажная линия

Сверху дренажную обойму засыпают декоративным материалом: речной галькой, разноцветной крошкой, камнем. Сухие ручьи – эстетичное и экономное решение.

Дренажный колодец и отвод слива ↑

Дренажный колодец – точка соединения системы. При умеренном количестве воды и хороших водопоглощающих характеристиках грунта дренажный резервуар устанавливают на щебневую подушку. Через колодец без дна вода проникает в грунт.

Дренажный колодец с засыпным дном

Если устройство фильтровального колодца невозможно, то из дренажной емкости отводят жидкость в общую ливневую магистраль или выводят за пределы участка – в природный водоем, ров. Отвод из колодца может быть подведен к пруду или приемному баку, вкопанному на участке.

Видео: монтаж ливневки вокруг дома ↑

Ливневка и линейный открытый дренаж – только поверхностная часть защиты фундамента. По периметру строений на разной глубине необходимо создать 3 – 4 типа дренажных систем. Выбор способа организации и технических параметров сетей зависит от состава грунта, глубины фундамента. Самостоятельно делать глубинные дренажные сети – не стоит. Расчетами должны заниматься специалисты, а установку траншейных веток лучше проводить сразу после заливки фундамента. Еще до начала строительства обустраивают пластовый глубинный водоотвод. От точности расчетов зависит не только способность системы отвести воду в большом количестве, но и долговечность фундамента.

stroy-aqua.com

Водоотведение на даче – для чего нужно и какую систему выбрать

В большинстве случаев письма приходят в течение одной минуты, но иногда для этого требуется до 10 минут. Возможно письмо еще не успело прийти. Проверьте пожалуйста внимательно папку Входящие (Inbox). В некоторых случаях письмо может попасть в папку Спам (Spam).

  Логин или e-mail: Или войдите с помощью этих сервисов:

www.ogorod.ru

Точечный водоотвод: преимущества использования, особенности установки

Для локального отвода поверхностных (паводковых, талых, дождевых) вод используют системы точечного дренажа, которые способны обеспечить сброс жидкости в системы подземной ливневой или дренажной канализации.

Точечный водоотвод позволяет существенно сократить объем выполняемых работ, которые необходимо выполнить при прокладке стандартных поверхностных лотков. Кроме того, единичные точки приема воды не влияют на дизайнерские решения, применяемые при благоустройстве территории, и не создают преград для передвижения разнообразной техники.

Точечный водоотвод

Типы точечных дренажных устройств

В современном строительстве применяют различные устройства, обеспечивающие точечный дренаж.

Но, исходя из экономической целесообразности и технических характеристик таких водоприемников, наибольшим спросом пользуются следующие конструктивные элементы:

Чугунный точечный водоотвод

1. Чугунные элементы точечного водоотвода. Эти устройства отличаются значительной прочностью и долговечностью, могут монтироваться в местах значительного скопления воды, они обладают высокой пропускной способностью. К недостатку такого элемента стоит отнести значительную массу, существенно затрудняющую монтажные работы.
2. Пластиковые приемные устройства появились в продаже сравнительно недавно. Они отличаются небольшой массой, достаточно легко монтируются. Для изготовления данных изделий применяют полимерные материалы, отличающиеся высокой механической прочностью и морозоустойчивостью.Пластиковый дождеприемник имеет отводы, предназначенные для подключения подземной дренажной сети или ливневой канализации. Некоторые модели имеют модульное устройство, позволяющее соединять несколько точек приема воды в один блок.Такие модификации используются для отвода воды в местах их значительного скопления.
   • Водоотводные трапы имеют несколько больший объем, могут быть изготовлены из различных материалов. В конструкцию этих элементов входят сифонные элементы (водяные затворы), препятствующие распространению запаха канализации.

     Ливнеприемник

   • Ливне приемники устанавливаются в местах сброса воды из системы кровельного водоотведения. Они имеют значительную пропускную способность, обеспечивающую залповый прием стоков значительного объема.

   Все конструктивные элементы точечных устройств закрываются декоративными решетками, имеющими значительную прочность. Их установка обеспечивает безопасность эксплуатации системы и предотвращает попадание в подземную сеть мусора.

   Преимущества точечных водоприемников

   Эксперты отмечают целый ряд качеств данных устройств, обеспечивших их повсеместную эксплуатацию:



   Точечный дренаж

   • Возможность подключения к существующим системам подземного водоотведения.
   • Высокая прочность и пропускная способность.
   • Система точечного водоотвода не оказывает влияния на внешний вид благоустроенной территории.
   • Наличие мусоросборников и пескоуловителей, существенно упрощающих обслуживание системы.

   Монтаж устройств данного типа не имеет особых сложностей, поэтому вполне может быть осуществлен самостоятельно.

   На что обращать внимание при выборе точечного водосборника?

   Водоотводные трапы

   В первую очередь необходимо иметь информацию о среднем и максимальном количестве осадков в регионе. От их интенсивности будет зависеть объем и пропускная способность устройства для сбора и отвода воды.

   Кроме того, необходимо проанализировать условия эксплуатации в части возможных механических нагрузок. Так на участке, где предполагается движение транспорта или малогабаритной техники (снегоочистители и другое) необходимо отдавать моделям повышенной прочности. Такие же жесткие требования предъявляются и декоративной решетки, она не должна деформироваться (прогибаться) и ломаться под весом проезжающей техники. В пешеходных зонах требования к прочности устройства не такие жесткие, дождеприемник должен выдерживать вес человека.

   Только после оценки технических характеристик можно обращать внимание на внешний вид защитной решетки.

   Наиболее популярны модели из стали, алюминия или высокопрочного пластика.

   Монтаж точечного водоприемника

   Установка точечного водоотвода осуществляется в соответствии с разработанным проектом.



   Установка точечного водоотвода

   Все работы выполняются в следующей последовательности:

   • В месте монтажа выкапывается приямок, который по размерам должен быть несколько большим, чем габариты устанавливаемой конструкции.
   • Устройство монтируется на подготовленную бетонную подушку, толщина которой не должна быть менее 10 см.
   • После установки дождеприемника в рабочее положение необходимо выполнить подключение к нему подземных магистралей.
   • Перед окончательным креплением устройства необходимо установить на него декоративную решетку и проверить уровень ее расположения. Она должна быть утопленной по сравнению с уровнем грунта или дорожного покрытия на 3-5 мм, это обеспечит наиболее эффективный отвод поступающих стоков. При необходимости уровень глубина установки дождеприемника регулируется.
   • Для крепления точечного водоотвода применяют бетонную смесь, которой заполняется все пространство между стенками элемента и откосами установочного котлована.

   Точеный водоотвод считается наиболее простым, но в то же время эффективным устройством для отведения осадков и талых вод, он может успешно применяться при любых схемах благоустройства прилегающей к дому территории.

   Декоративные защитные решетки обычно не требуют применения дополнительного крепежа, они просто укладываются в пазы лотков.

   Система поверхностного дренажа способно не только избавить вас от излишней влаги на участке, но и стать отличным декоративным элементом благоустройства усадьбы.

   canalizator-pro.ru

   Поверхностный водоотвод для дренажа участка: устройство системы своими руками

   Важная роль в обустройстве придомовых территорий отводится дренажным системам. Грамотно спроектированный и устроенный поверхностный водоотвод избавит приусадебный участок от дождевых и талых вод. Ливневые потоки, устремляющиеся вниз с крыш по водосточным трубам, должны уходить по специально проведенным каналам в канализацию. В этом случае можно не беспокоиться о сохранности фундаментов дома и других построек, возведенных на участке. Также беспрепятственный отвод воды с территории частных владений продлит службу проложенных пешеходных дорожек, автомобильных подъездов. Контроль влажности почвы необходим и многим видам садовых растений, украшающих придомовое пространство. Для устройства эффективного дренажа участка можно использовать готовые системы поверхностного водоотвода, выпускаемые производителями из различных материалов, отличающихся как по цене, так и по длительности срока эксплуатации. Дренаж может быть линейным, точечным, глубинным.

   Под поверхностным (линейным) водоотводом подразумевают систему, состоящую из бетонных или пластиковых желобов, закрытых металлическими решетками, и пескоуловителей. Вода, стекающая по каналам данной системы, попадает в ливневую канализацию или дренажный колодец.

   Спроектировать места прокладки водоотводных желобов лучше заранее, задолго до того, как начнутся работы по дальнейшей застройке усадьбы и благоустройству ее территории. При таком подходе удается наиболее рациональным способом спланировать расположение основных конструктивных элементов подземной канализации и поверхностного водоотвода, предусмотрев места установки дождеприемников. Данные устройства необходимы под кровельными водостоками.

   Устройство линейного водоотвода на участке возле дома

   При выборе лотков для устройства системы поверхностного водоотвода необходимо учитывать назначение участка, по которому они будут пролегать. Там, где будут проезжать автомобили, придется использовать бетонные лотки с армированием и оцинкованными пластинами. В пешеходных зонах можно заменять бетонные изделия пластиковыми конструктивными элементами.

   Важно! Диаметр лотков выбирается в зависимости от объема воды, обрушивающегося на участок во время ливней, а также от количества водоотводящих каналов и угла наклона их поверхности. Зная все эти данные, проектировщик легко просчитывает минимально возможную ширину канала водоотвода.

   Некоторые владельцы усадеб пытаются сэкономить на покупке готовых каналов, выпущенных в заводских условиях в соответствии с требованиями строительных норм, и отлить их самостоятельно в грунте. Не стоит этого делать, так как тягаться с качеством готовых железобетонных изделий трудно. При этом экономия не столь и велика, если прибавить к стоимости необходимых для приготовления раствора материалов время на заливку каналов и их сушку.

   Водоприемная решетка закрывает водоотводные лотки, сохраняя привлекательный вид финишного покрытия

   Водоприемную решетку выбирают исходя из выделенного бюджета и класса нагрузки, рекомендованного для частного строительства:

   • А15 – в зонах движения пешеходов и велосипедистов;
   • В125 – на парковках, предназначенных для легкового транспорта, и подъездных путей.

   Длительность срока службы решеток зависит от материала изготовления. Самыми долговечными считаются чугунные решетки, ведь они служат 25 лет. Почти вполовину меньше срок эксплуатации у металлических оцинкованных решеток – всего 10 лет. Ну а полимерные решетки придется менять уже через пять лет, так как именно на этот период использования они рассчитаны. Обычно готовые лотки продаются вместе с решетками в комплекте, причем цена бетонных изделий дороже пластиковых.

   Дренажные каналы необходимо располагать на территории участка под уклоном, достаточным для быстрого оттока поступающей воды. Добиться нужного угла уклона можно несколькими способами, а именно:

   • использование имеющегося перепада высот и естественного уклона грунта;
   • организация ступенчатого уклона за счет применения бетонных желобов, имеющих разную высоту;
   • укладка специальных бетонных каналов, у которых внутренняя поверхность выполнена под уклоном.

   Важно! Пластиковые желоба прокладываются в траншею, вырытую в грунте под уклоном. При этом грунт не продавливается под их небольшим весом. Бетонные желоба требуют более прочного основания.

   Вода, устремляющаяся с кровли вниз по водостокам, попадает в дождеприемники, проходя сквозь декоративную решетку

   1. Начинают работы с копки траншеи, которая должна быть вдвое шире водоотводного лотка. Глубина траншеи складывается из высот основания и лотка, толщины водоприемной решетки, которая должна быть ниже поверхности покрытия на 3-5 мм.
   2. Подготавливают углубления в траншеях для установки пескоуловителей, если наличие таковых предусмотрено проектом. Пескоуловители обязательны в том случае, если поверхностный водоотвод связывают с подземной канализацией. Периодическая очистка фильтров данных устройств позволяет эффективно работать всему водоотводу.
   3. Далее в траншею заливают 10-сантиметровый слой тощего бетона (класс В75, марка М50-М75). Этого можно не делать в том случае, если в данном месте не будет передвигаться транспорт. Тогда бетон заменяют слоями песка и щебня, толщина которых составляет по 5 см. Причем насыпные материалы должны быть тщательно утрамбованы.
   4. Затем устанавливают пескоуловитель в нижней части трассы в подготовленное углубление. Натягивают бечевку, отмечая линию укладки стока.
   5. Конструкцию водоотвода, собранную по частям, укладывают в траншею. Для соединения отдельных элементов используют пазы, имеющиеся с одной стороны бетонных изделий, и шпунтов, предусмотренных с другой стороны. На готовых дренажных лотках направление движения воды помечается стрелочками. Необходимо учитывать их направление при укладке лотков.

      Так выглядит конструкция линейного водоотвода, используемого для отведения воды со значительной площади

   6. Если требуется соединить каналы под углом, то проводят их распил с помощью ручной пилы с алмазным диском. При распиле обязательно захватывают сразу обе стенки лотка. Место стыковки лотков герметизируют бетоном, чтобы исключить протечку воды.
   7. Проводят фиксацию лотков с двух сторон с помощью камней, которые не дают им раскачиваться в стороны.
   8. Засыпают оставшееся пространство траншеи щебнем или землей, которая была выкопана ранее. Обратная засыпка должна быть утрамбована. Можно засыпку заменить раствором бетона.
   9. Закройте лотки водоприемными решетками.

   Важно! Если планируется проводить соединение поверхностного водоотвода с подземной системой канализации без использования пескоприемника, то устанавливают вертикальный патрубок, изготовленный из поливинилхлорида. Диаметр патрубка составляет 100 мм. Для его подсоединения в лотке проделывают отверстие в предусмотренном для этого месте. Сначала по кругу сверлят, а затем выбивают заглушку молотком, нанося легкие удары.

   Дождеприемники, устанавливаемые под водосточными трубами, позволяют отвести воду, поступающую с крыши, от фундамента дома. Помимо этого устройство дождеприемников способствует поверхностному точечному сбору воды из-под труб, садовых поливочных кранов и др. Дождеприемники оборудуются сифонными перегородками, препятствующими распространению неприятных запахов из ливневой канализации. Также в дождеприемниках имеются корзины для сбора мусора, очищение которых совсем не доставляет хлопот. Просто поднимается решетка и вынимается корзина, наполненная мусором, попадающим туда вместе с потоками воды. В качестве решетки используются чугунные изделия или ячеистые стальные.

   Важно! Монтируя поверхностный водоотвод своими руками, проследите за тем, чтобы во время проведения работ по этому участку не проезжала грузовая техника. Пока система не построена, ее отдельные конструктивные элементы не готовы к нагрузкам.

   Так выглядит конструкция системы точечного водоотвода, предназначенного для отведения воды на локальном участке

   На небольших участках можно выполнить дренажные работы без привлечения специалистов. Если площадь приусадебной территории значительна и имеет сложный рельеф, то лучше к работам по устройству поверхностного водоотвода привлечь профессиональную компанию. Специалист выедет на объект и составит план устройства комплексной дренажной системы, в которую будет входить и линейный водоотвод. Прикинет объем работ и назовет их стоимость с учетом материалов.

   goodkrovlya.com

   Водоотвод на даче своими руками

   Вода играет важную роль в жизнедеятельности человека, растений и всех живых организмов. Каждый владелец дачного участка знает, что без воды он не вырастит хороший урожай. Влага способствует росту растений и деревьев, но ее избыток может быть и губительным для них. Избыток влаги в почве может быть от поверхностного залегания грунтовых вод, частых дождей, после обильного таяния снега весной. Перенасыщенная влагой почва может губительно влиять не только на растения, но и на жилые постройки, канализацию, колодцы с питьевой водой. Поэтому, если вы заметили на своем дачном участке постоянную сырость от большого количества влаги, вам необходимо срочно принять меры по борьбе с ней и задуматься о строительстве водоотвода. Давайте подробно рассмотрим весь процесс строительства, чтобы вы убедились, что водоотвод на даче своими руками может соорудить каждый дачник.

   Виды водоотводов

   Ливневая канализация

   Прежде чем приступить к строительству водоотвода, определите, какой фактор влияет на повышенную влагу вашего участка. Если на избыток влаги влияют дожди и весеннее таяние снега, то вам можно обойтись постройкой поверхностного водоотвода. Иногда его называют ливневой канализацией. Но, когда у вас круглый год во дворе не просыхает из-за поверхностного залегания грунтовых вод, то вам не обойтись без глубинного водоотвода.

   Поверхностный водоотвод

   Поверхностный водоотвод состоит из точечной и линейной канализации.

   • Точечная канализация предусматривает сбор воды с крыш строений и площадок с твердым покрытием в приемные ямы. После сбора, вода сливается в водоотвод.
   • Линейная канализация собирает воду со всей территории двора и всех сливов. Собранная вода по желобам направляется в овраг или септик для переработки. Переработанную в септике дождевую воду используют для полива огорода.

   Монтаж поверхностного водоотвода

   Монтаж поверхностной системы
   1. Перед началом строительства рассчитайте всю систему водоотвода. Сделайте схему укладки водоотводной линии с таким расчетом, чтобы вся вода, стекающая с крыш и асфальтированных дорожек, попадала в водоотводную линию.
   2. Подготовьте место, куда будет уходить сточная вода. Это может быть овраг или септик для очистки сточных вод.
   3. Определитесь с материалом, из которого будете строить водоотвод. Это могут быть желобки с накрывающимися сверху решетками или водоотводные трубы.
   4. После тщательной подготовки, выкапываете траншею по всему периметру, где будет проходить водоотводная линия.
   5. Дно траншеи засыпаете песчаной подушкой толщиной 10 см и разравниваете.
   6. В подготовленную траншею укладываете желобки, так чтобы после засыпки съемная решетка оказалась на поверхности. Желобки укладываются под наклоном в сторону слива. Угол наклона высчитывается, как и для укладки канализационных труб – 2 см на 1 погонный метр.
   7. Если вы решили выполнить водоотвод из труб, то их укладываете немного глубже, чем желобки. Можно применить трубы с дренажными отверстиями, чтобы одновременно собирать грунтовые воды.
   8. Чтобы избежать засорения системы, установите специальные фильтры для задержки мусора. В местах установки фильтров предусмотрите колодец для чистки. Также установите смотровые колодцы на всех поворотах водоотвода.
   9. При монтаже желобков или труб, выполняйте плотное их соединение. Иначе вода на неплотном соединении промоет себе другой путь.
   10. Выполнив весь монтаж, засыпьте зазоры между стенками желобков и канавой. Верх желобков накройте решетками. Если водоотвод выполнен из труб, заройте все трубы, оставив на поверхности только воронки для сбора воды.

   Глубинный водоотвод

   Глубинный водоотвод, как и поверхностный, выполняет ту же самую роль. Только он собирает и отводит грунтовые воды. Принцип его строительства похож на поверхностный водоотвод, только вместо желобков используются дренажные трубы для сбора грунтовых вод.

   Монтаж глубинного водоотвода

   Дренаж участка
   1. Перед установкой водоотвода, необходимо выяснить глубину, на которой залегают грунтовые воды. На этой глубине и будет проходить дренажная труба.
   2. Выполнив разметку, выкапываете траншею под таким же углом, как и для поверхностного водоотвода.
   3. На дно канавы укладываете геотекстильную ленту с таким расчетом, что ее ширины будет достаточно обернуть трубу засыпанную щебнем.
   4. Плотно соединяете дренажные трубы и укладываете в траншею.
   5. После монтажа всей системы, засыпаете трубу щебнем и оборачиваете выступающими краями геотекстильной ленты.
   6. Поверх ленты насыпаете еще раз произвольный слой щебня с песком. После этого засыпаете всю траншею грунтом и разравниваете.

   На этом укладка водоотводов готова. Как видите, это довольно несложная работа и под силу каждому дачнику. В этой статье мы рассмотрели, как сделать водоотвод на даче и порядок монтажа. Не забывайте периодически чистить систему и фильтры для качественной работы и во избежание засорения.

   Также рекомендуем вам прочитать статьи:

   Видео

   В этом видео демонстрируется монтаж систем поверхностного водоотвода :

   Дренаж участка ‒ советы и рекомендации по обустройству:

   Последняя редакция: 07.08.2015 Автор: Александр Кривинда

   kanalizaciyavdome.ru
