Кобылка в строительстве: Кобылка кровли – устройство, размеры и монтаж (видео, фото)

Содержание

Кобылка в стропильной системе – фото, размеры

В процессе кровельного проектирования рекомендовано обращать особе внимание на дистанцию, которая находится между краем света карниза и стеной строения. В случае, если такой промежуток составляет до 0.4 метров, то обязательно следует учесть, что вода, которая стекает при осадках с крыши, будет сразу же попадать на отмостку и стену, и при этом в пространство, которое находится под крышей, будут задувать ужасные ветровые порывы.

Кобылка в стропильной системе используется достаточно часто, и посредством нее есть возможность обустраивать свес требуемых габаритов.

Содержание:

1 Кобылка на крыше – что это такое?
2 Подробности
- 2.1 Устройство кровельных кобылок
- 2.2 Габариты элемента
- 2.3 Как сделать кобылки для стропил
3 Рекомендации и полезные советы
4 Заключение

Кобылка на крыше – что это такое?

Кобылка представляет собой элемент, который есть на каркасе крыши. Назначением такого элемента является удлинение ноги стропил, которая опирается на мауэрлат постройки, сделанного из блоков или кирпича и расположена на верхней обвязке постройки из бруса или же бревен. Если говорить проще, то кобылка в системе стропил является отрезком доски, который применяют в роли продолжение систем стропил, в результате чего появляется свес на крыше. Как правило, такой элемент подойдет для стропильной системы в том случае, когда стропильная нога не будет иметь требуемого размера, и это может препятствовать появлению света.

Для того, чтобы обустраивать кобылки на стропильной системе, рекомендовано подбирать доски, у которых сечение намного меньше, нежели у доски, которая подходит для стропильной системы. Более того, за счет применения такого подхода есть возможность ощутимо облегчить проведение работы по монтажу. Применение такого материала в системе стропил дает возможность ощутимо облегчать проведение работ по монтажу по постройке и дальнейшим ремонтным работам кровельного каркаса.

Более того, есть возможность ощутимо уменьшать нагрузочный уровень на основание и несущие стены.

Это обусловлено следующим:

Так как длина ноги стропил будет куда меньше, то не нужно рассчитывать вылет за стеновую плоскость на 0.4-1 метра для обустройства свеса в будущем, в результате конструкция получается достаточно простой, короткой и не такой дорогостоящей по цене.
Работы по монтажам проводятся на досках, которые имеют меньшую толщину в сравнении с материалом стропильного типа, который подходит для обустройства системы стропил, в результате чего конструкционный вес станет куда меньше.

При необходимости есть возможность достаточно легко выравнивать линию свеса, а в том случае, если будет допущена погрешность постройки, то достаточно будет произвести замену такого элемента.
Если при эксплуатировании опора свеса карниза начинает гнить, то достаточно будет произвести замену поврежденных элементов, чем проводить ремонтные работы.

Более того, важно учесть, что кобылки в системе стропил могут быть использованы в строительном процессе в роли элемента декора. При необходимости такому изделию, применяемому в системе стропил, можно придавать любую форму, сделать его по максимуму декоративным. Учтите, что для лучшего понимая рекомендовано посмотреть, как такие кобылки выглядят на фото.

Подробности

Устройство кровельных кобылок

Свес карнизов, который имеет ширину от 0.9 до 1 метра, достаточно просто устанавливать. Для этого требуется закреплять кобылки на кровле, применяя для этого стропилу. В таком случае стропила должны быть монтированы по мауэрлату или на верхней обвязке. Кобылки являются продолжением системы стропил, в результате чего в процессе работы по монтажу на них должна быть монтирована обрешетка, материал для гидроизоляции и кровельное покрытие.

До того, как монтировать настил, рекомендовано по краю крыши рекомендуется устанавливать доску карниза, на которой в будущем будет расположен капельник. После того, как крыша будет в полной мере установлена, требуется зашить свес на карнизе. Для этого можно выбирать фугованные доски или софиты. Размещение обязательно должно быть перпендикулярным, и при этом должен остаться маленький зазор, за счет которого не будет нарушен вентиляция. За счет циркуляции воздуха будет произведен вывод влаги, в результате этого можно предотвращать гнилостной процесс деревянных элементов. В случае, если вы планируете производить установку свеса, длина которого составляет больше 1 метра, то в таком случае кобылка на крыше будет испытывать достаточно большие нагрузки. Для того, чтобы предотвращать кровельное обрушение, рекомендовано опирать элементы системы стропил на консоли, которые являются балками, размещенными в вертикальном положении.

Как правило, консоли бывают и отдельными, причем они необязательно должны быть связан посредством горизонтальной связи по общему периметру ската. В таком случае кобылки способны опираться на мауэрлат, и как показала практика, выбор конструкции в полной мере будет зависеть от ширины карнизного выноса. Использовать консоли рекомендовано в том случае, если материал для изготовления кобылки больше 1. 5 метров.

Габариты элемента

Вы знаете, для чего нужна кобылка в стропильной системе, и в случае, если в процессе проведения строительных работ было принято решение применять такие элементы для системы стропил, то рекомендовано правильно производить расчеты, а также вычислять длину кобылки. Как показала практика, лучше всего производить монтажные работы уже после того, как была монтирована кровля. Вычисляя требуемую длину деталей, требуется понимать, что должен быть сделан запас от 0.3 до 0.5 метров, потому что крепление будет осуществлено внахлест. Лишь после этого можно приступить к выбору строительных материалов для будущих работ. В таком случае допустимо применять доски, у которых сечение составляет 5*15 см, и при этом для создания кобылок прекрасно подойдет размер 12*4 см или 10*3 см. Большинство специалистов советуют отдавать предпочтение материалам из пород древесины хвойного типа. При этом требуется проследить за тем, чтобы уровень влаги будет варьировать в пределах 8-10%. На элементах не должно быть сучков и гнилых фрагментов.

Полезный совет! После того, как все детали были подготовлены и подогнаны под габариты, рекомендовано все элементы тщательно обрабатывать посредством антисептического состава, что дает возможность предотвращать образование гнили и грибка в эксплуатационном процессе.

Как сделать кобылки для стропил

Работы по кровельному строительство, где планируется установка кобылок на стропилах удлиненного типа, рекомендовано проводить по стандартной технологии. После того, как будут установлены стропила, требуется перейти к подготовительному этапу остальных элементов, число которых должно быть равно применяемым ногам. Габариты элементов в полной мере зависит от свесовой ширины, к которому следует дополнительно прибавлять порядка 0.

3-0.5 метра для создания крепления. Следует помнить одно правило – чем длиннее применяемые кобылки, тем больше требуется оставлять запас для проведения фиксации. Лишь таким методом можно добиваться требуемого уровня жесткости и в полной мере исключать проседание выстраивания конструкции. Рекомендовано применят доски с нужным сечением или брусковые обрезки.

Пошаговый алгоритм работ по монтажу выглядит таким образом:

Первым делом требуется произвести подготовку шаблона, согласно которому будут вырезаны применяемые при строительстве элементы. Каждый обрезок после этого обязательно требуется производить обработку посредством огнебиозащитного состава. Установку требуется проводить внахлест на систему стропил – примерно 0.3-0.5 метров, а после этого верхние торцы у всех элементов нужно выровнять. В качестве крепления можно применять ершеные или даже простые гвозди. Для того, чтобы обеспечивать качественное сцепление на каждый узел должно уйти до 4 гвоздей, которые важно забивать с каждой стороны по пару штук.

Для того, чтобы крепление в процессе эксплуатирования не ослабевало, концы гвоздиков обязательно должны быть загнуты.
Изначально должны быть закреплена кобылки для стропильной системы по краям, на скате, и при этом габариты нахлеста должны быть измерены по максимуму тщательно. Между такими элементами требуется натягивать шнур, и после этого производить монтажные работы дальше. Такой метод прекрасно подойдет для скатов, которые обладают небольшой длиной, потому что применяемый шнур не должен провисать.

В случае, если в строительном процессе свес предполагает наличие консолей, то фиксация кобылок должна быть проведена заподлицо со стороны балки горизонтального типа. Для того, чтобы усилить конструкцию, рекомендовано дополнительно монтировать учащенную или даже сплошную обрешетку, что дает возможность добиваться желанного уровня жесткости.
После того, как работы по строительству подошли к концу, требуется подшивать карниз.

Теперь немного полезностей.

Заключение

Кобылка в системе стропил играют невероятно важную роль, и в результате рекомендуется с большой ответственностью подходить к выполнению работ. В процессе установки оптимальным вариантом будет придерживаться пошаговой инструкции и рекомендаций опытным мастеров – лишь так вы сможете получать требуемый результат.

что такое, устройство, монтаж, фото, зачем нужны, как сделать на крыше, размер, в стропильной системе

Опубликовано:

29.10.2013

Одним из самых ответственных этапов в строительстве дома является возведение скатной крыши. При этом недостаточно быть уверенным только в надежности несущей части и в добротности пирога кровли. Зачастую в процессе работы серьезные вопросы вызывает именно тот элемент, монтаж которого казался предельно простым и не стоящим особого внимания.

Это в полной мере относится к карнизным вылетам крыши и к такому элементу их конструкции, как кобылка.

Кобылка – это необходимый элемент, увеличивающих длину карнизного свеса.

Что это такое и для чего необходимо?

Кобылка – это отрезок доски, с помощью которого удлиняют стропила для устройства карнизного свеса.

Он, в свою очередь, служит для отвода воды от стен дома, предотвращая их намокание. Это не только продлевает срок службы ограждающих конструкций, но и не ухудшает их теплотехнические показатели, что имеет особое значение для большинства климатических районов нашей страны. Кроме того, каждый видимый элемент крыши влияет на эстетическое восприятие здания в целом, и кобылки могут стать еще и яркими декоративными деталями.

Никто не сомневается в необходимости карнизов, при этом далеко не каждый является сторонником их устройства с применением кобылок. Еще один логичный вариант конструкции – использовать стропила большей длины, достаточной для организации свеса. Именно возможность или невозможность приобрести доску (брус) достаточной общей длины часто становится решающей в этом вопросе. В качестве дополнительного аргумента сторонники этой конструкции обычно приводят то соображение, что надежность целого стропила будет выше, чем составного. Однако в таком случае не следует забывать, что, отказываясь от кобылок, вы приобретаете более сложную врубку стропила в мауэрлат.

Схема присоединения кобылки.

Так или иначе, многие люди решают организовывать свесы кровли именно с применением кобылок. И не зря, ведь данный элемент конструкции дает нам несколько плюсов:

Древесина под стропила берется только необходимой длины от конька до мауэрлата, что уменьшает их общую стоимость. Кобылки же изготавливаются из более дешевой доски сечением 5 на 10 см.
За счет меньшей длины стропила упрощается их подъем и монтаж.
Короткими кобылками просто и легко вывести точную линию свеса.

В случае возникновения проблем с кобылками уже в процессе эксплуатации здания, проще заменить только их, чем все поврежденные части стропильной конструкции, для чего потребовался бы полный демонтаж кровли.
Появляется возможность повысить эстетическую привлекательность дома, применив особенно красивый элемент – резные кобылки.
Использование кобылки позволяет “переломить” идущую от стропила линию крыши и достигнуть этим определенного эстетического эффекта.

Читайте также:

Подшива крыши – что это такое и зачем необходима.

Что это такое ендова крыши.

О прравильном креплении стропил здесь.

Вернуться к оглавлению

Как это правильно сделать?

Если решение об использовании кобылок в конструкции свеса уже принято, то появляются вопросы по поводу монтажа узлов кобылка – мауэрлат – стропила. Рассмотрим этот узел подробнее.

Сначала необходимо определиться с длиной свеса – расстоянием от конца кобылки до стены по перпендикуляру к последней. Следует заметить, что рекомендуемое значение зависит от материала, из которого выполнено здание. Для каменного дома этот параметр не должен быть меньше 45 см, для деревянного – не менее 60 см.

Виды карнизных свесов скобылкой.

Далее следует внимательно отнестись к выбору древесины: любые дефекты (сучки, кора, свилеватость) нежелательны. Перед началом монтажа необходимо обработать все деревянные элементы грунтовкой, антипиренами, антисептиками и подвергнуть любой другой обработке, направленной на продление срока службы. Все процессы должны происходить в соответствии с существующими строительными нормами и правилами. Таким образом, перед началом работ должны быть готовы: строительные леса, калиброванные доски, гвозди, саморезы по дереву, защитные растворы, пропитки и покрытия, материалы для отделки карнизного короба. Из инструментов понадобятся: лестницы, шуруповерты, киянки, молотки.

Кобылка стандартно крепится к стропильной ноге на 4 гвоздя. Причем 2 из них должны быть забиты насквозь в обратных направлениях и загнуты. Если пренебречь этими деталями, то можно получить слабые на разрыв конструкции. Также кобылка не крепится непосредственно к стропильной ноге. Для лучшего закрепления между ними прокладывается вставка – небольшой отрезок доски. Если крепеж производится толстыми гвоздями, то сначала под них следует просверлить небольшие отверстия, чтобы не расколоть стропила вдоль при забивании.

Чтобы выставить нижние концы всех кобылок конструкции по одной прямой, можно воспользоваться следующим способом. Сначала с особым вниманием прибиваются первые и последние кобылки на линии. По их окончаниям натягивается шнур. Дальнейший подгон и монтаж остальных консолей происходит по этому шнуру.

Вернуться к оглавлению

Завершаем монтаж карниза

Если для строительства были выбраны декоративные кобылки, или даже в обычных с помощью пропиток удалось выявить красивую структуру древесины, то в таком случае работа над организацией консолей может быть закончена. В остальных случаях прибегают к монтажу карнизного короба. Главное, что необходимо помнить, это то, что вся кровля должна “дышать”. То есть должна присутствовать циркуляция воздуха, поступающего от карниза, проходящего через все слои кровли и выходящего наружу. Этот процесс – естественная вентиляция, содержащая каждый элемент кровли в сухом состоянии и продлевающая срок службы конструкции в целом.

Для устройства карнизного короба к каждой кобылке горизонтально крепится еще один элемент – подшивная доска. Конструкция необходима для получения замкнутого контура: кобылка – подшивная доска – участок стены. Далее осуществляется подшивка карниза. Выбирая материалы и монтируя короб, следует помнить не только о том, что качество его исполнения будет влиять на эстетическое восприятие дома в целом, но и о необходимости создания именно “дышащей” кровли. Поэтому карниз, как и другие элементы кровли, нельзя монтировать герметично, не приветствуется использование монтажной пены или силикона.

Карниз – важный элемент крыши. Необходимо учесть все детали, ответственно подходить как к его конструированию, так и к оформлению. Пренебрежение приведенными в статье советами советами неминуемо ведет за собой нарушение микроклимата кровли, ускоренное гниение деревянных конструкций и досрочный выход из строя крыши в целом.

Кобылка в стропильной системе – фото, размеры

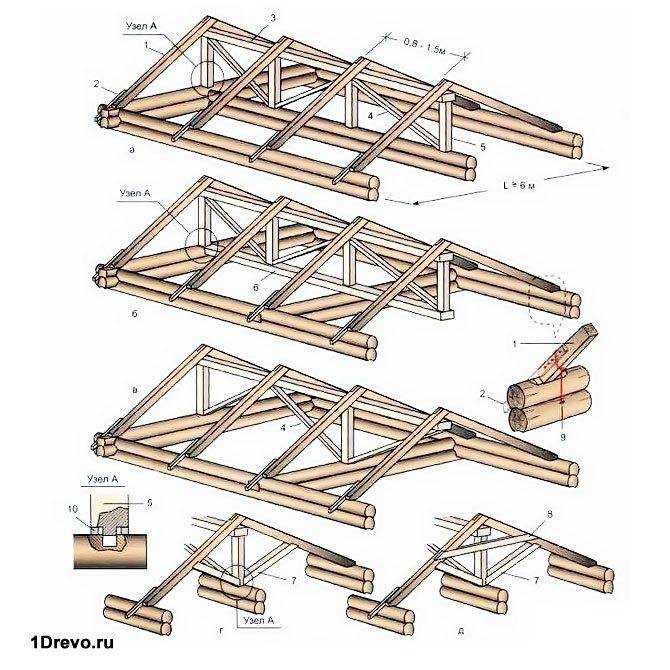

Крепление стропил к мауэрлату

Правильное крепление стропил к коньковому брусу и к мауэрлату является непременным условием профессионально выполненного монтажа крыши.

Для монтажа стропил к мауэрлату используют один из двух типов сопряжения:

скользящий;
жесткий.

Выбор зависит от формы крыши и ее конструкционных особенностей, а соответственно от того, какие выбраны стропила – наслонные или висячие.

Жесткий метод предполагает, что соединение стропил и мауэрлата выполняется таким образом, что исключается возможность поворотов, сдвигов, изгибов, кручения между этими двумя элементами (читайте: «Чем и как крепить стропила к мауэрлату»).

Для достижения такого результата можно воспользоваться одним из ниже перечисленных способов:

используя уголки для крепления стропил и опорный подшивной брус;
путем выполнения запила на стропильной ноге и дальнейшего закрепления соединения с помощью гвоздей, скоб и проволоки.

Что касается второго метода, то его используют чаще, чем первый. Он предусматривает, что с боков под углом прибиваются гвозди в направлении друг к другу (в результате они перекрещиваются внутри мауэрлата). После этого третий гвоздь забивают вертикально. Полученные узлы крепления стропильной конструкции обеспечивают высокую жесткость (прочтите также: «Узлы крепления стропил — элементы конструкции»).

Дополнительно оба способа сопряжения подстраховывают, используя крепление стропил к кирпичной стене или бетонной с помощью проволоки-катанки и анкеров. Подготавливают стропила к монтажу, если они имеют одинаковый угол наклона по всей кровле путем использования шаблона.

Установка стропильной системы, детали на видео:

Скользящее соединение, его еще называют шарнирным, достигается при помощи создания специального крепежа, который обеспечивает возможность перемещаться свободно в заданных пределах одному из сопрягаемых элементов. В данном конкретном случае такой деталью является стропильная нога, а двигаться она будет по отношению к мауэрлату.

Существуют следующие способы установки стропил к мауэрлату, обеспечивающие смещение:

при помощи запила и последующей укладки стропила местом запила на мауэрлат;
путем забивания с боков двух гвоздей наискосок в направлении один к другому;
соединением с применением одного гвоздя, который прибивают в вертикальном положении сверху вниз сквозь стропильную ногу в мауэрлат. В качестве альтернативы можно использовать крепежные пластины для стропил, у которых имеются отверстия для гвоздей;
методом крепления при помощи скобы;
путем выпуска стропильной ноги за пределы стены с применением единичного крепления пластинами;
при помощи использования специально разработанного для стропил стального крепежа, который называют «салазками».

Все описанные способы с одной стороны дают возможность стропильной ноге упереться в мауэрлат, а с другой в случае подвижки конструкции ее элементы могут перемещаться по отношению друг к другу.

Скользящий тип встречается при постройке домов довольно часто, особенно такое соединение стропил и мауэрлата популярно при обустройстве деревянных домов, которые возводятся из бревен или бруса. Со временем изначальная геометрия строения искажается, поскольку происходит усадка стен и использование жестких сопряжений приводит к тому, что целостность стен нарушается. Крепление стропил к срубу при помощи скользящего соединения позволяет бревенчатым стенам, фронтонам и другим элементам здания подстраиваться под усадку.

Также не устраивается жестким способом крепление стропил в коньке. Сборку всей конструкции выполняют сначала на земле. Прежде, чем установить стропила для крыши выполняют замеры, выпиливают врезки в мауэрлате и стропильных ногах, после этого выполняют тщательную подгонку.

Крепежи для осуществления монтажных работ

Чтобы качественно соединить узлы стропил с мауэрлатом, вам понадобятся такие материалы и инструменты, как:

сухой брус;
доски;
топор;
ножовка;
молоток;
рулетка;
отвес;
уровень;
шуруповерт;
дрель;
болгарка.

Особое внимание следует уделить наличию всех крепежных деталей.
Фиксация консолей балок происходит с помощью балочных кронштейнов из оцинкованной стали, которые не уменьшают несущей способности конструкции. Кронштейны в балки врезать не нужно

Нужно купить и перфорированную монтажную ленту, которая усилит узлы мауэрлата. С ее помощью производится прочное соединение всех элементов конструкции. Лента тоже не врезается в балки. Для ее надежной фиксации применяются гвозди и саморезы.

Помимо кронштейнов и перфорированной ленты, для осуществления надежного опирания стропил к мауэрлату следует приобрести:

универсальные соединители бруса;
крепежи для стропил;
закладные опоры;
проволоку-катанку;
стальные уголки;
стоечный крепеж;
саморезы;
гвозди;
скобы;
пластины;
оцинкованные гвозди;
шпильки с шайбами и гайками;
анкерные болты.

Размеры кобылки кровли

В случае если в процессе проведения строительных работ было решено использовать кобылки для стропильной системы, то рекомендуется правильно произвести расчеты и вычислить длину кобылки в стропильной системе. Как показывает практика, лучше всего осуществлять монтаж после того, как была установлена крыша

Вычисляя необходимую длину деталей, важно понимать, что должен быть сделан запас порядка 30-50 см, так как крепление будет осуществляться внахлест

Только после этого можно приступать к выбору материалов для дальнейшей работы. В данном случае допускается использовать доски, сечение которых составляет 50*150 мм, при этом для изготовления кобылок отлично подойдет 120*40 мм либо 100*30 мм. Многие специалисты рекомендуют отдавать предпочтение материалам из хвойных пород деревьев. При этом необходимо следить за тем, чтобы уровень влажности варьировался в пределах от 8 до 10%. На элементах не должно быть гнилых фрагментов и сучков.

Совет! После того как все детали подготовлены и подогнаны под размер, рекомендуется все элементы тщательно обработать антисептическим составом, что позволит предотвратить появление гнили и грибка в процессе эксплуатации.

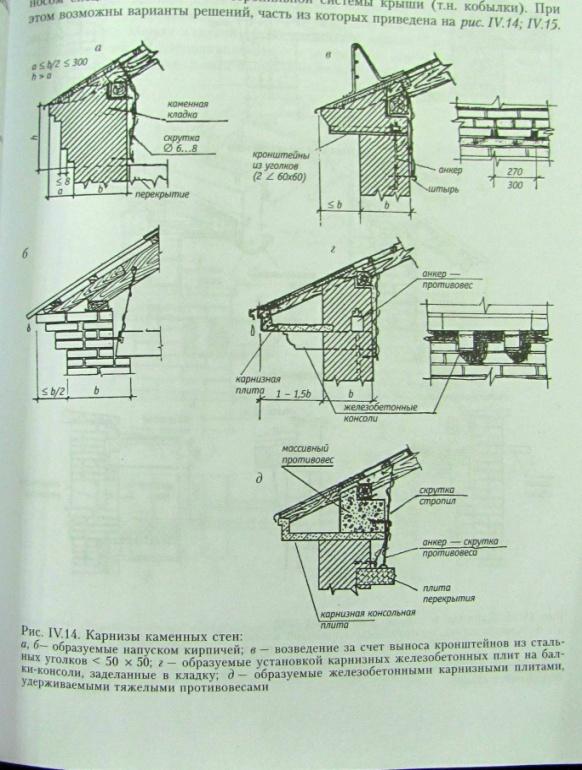

Свесы и их виды

Совет: Свес должен выглядеть так, чтобы он являлся продолжением крыши. В соответствии с особенностями климата региона, выбирается тип свеса и общая конструкция кровли.

Далее, хотелось бы рассказать о конструктивных особенностях кровельных свесов:

Карнизный свес, выполненный заподлицо: при таком варианте стропила не выводятся за фронтальную границу стен. Также от вас потребуется установка по краю стропил сливной доски. Она должна располагаться в горизонтальном положении. Доска защищает торцы от попадания влаги, а также обеспечивает надежную систему крепежа водосточных желобов. В результате будет подчеркнута индивидуальность крыши. Недостаток – отсутствие защиты для верхних частей стен. На них может попасть влага. Свес заподлицо деревянного дома, как правило, имеет длину от 55 сантиметров. Кирпичные и панельные сооружения допускают меньшую длину выступа. При выпуске затяжек со стропильными ногами за фронтальную линию стен – не забывайте об устройстве карнизов такой конструкции (прочитайте: «Как сделать карнизы под крышей «). Это позволит защитить чердак от сквозняка. Также карнизы предотвратят образование снега в щелях конструкции. Если выступы стропильных ног отсутствуют за линией стен – то удлините их «кобылками». Для этой цели подойдут обрезки бруса. Его нужно будет прикрутить или прибить к стропильным торцам. После этого можно будет крепить карнизную доску.

Карнизные кровельные свесы, имеющие открытый тип – выступ главных стропил кровельного каркаса за пределы стен. При таком варианте, система водостока крепится на боковые части стропил или к верхним кромкам. Эта система часто используется при строительстве загородных домов.
Свес крыши от стены закрытого или защитного типа – в этом случае карниз крыши дома закрывает выступающие за фронтонную часть концы стропил. При этом очень часто можно встретить паз с внутренней стороны. В него, как правило, вставляются элементы обшивки.

Совет . Если чердак выполнен в виде изолированного помещения, то закрытый карнизный свес должен иметь обязательные отверстия для вентиляции.

Фронтонный свес. выполненный заподлицо или с выступом за стены. Все зависит от дизайна дома, но оба способа можно спокойно использовать при стандартной конструкции. Отметим, что при выступе свеса за пределы стен, проведите обшивку области незащищенной кровли.

Разновидности

Использование подвижных креплений для фиксации стропильных ног к мауэрлату – единственный способ предотвратить деформацию крыши в процессе усадки деревянных домов. Как правило, ползуны имеют достаточно типичную конструкцию, состоящую из статичного основания-направляющего и уголка с петлей, который по нему передвигается. Различают следующие разновидности подвижных креплений:

Открытого типа. Скользящие крепления для стропил открытого типа представляют собой разборную конструкцию, состоящую из направляющей, прочно фиксируемого к стропильной ноге, и уголка, который крепится к мауэрлату стропильного каркаса. Отличаются различные модели всего по 2 факторам: количеству крепежных отверстий, которых может быть от 1 до 5, а также запасом хода. Минимальный запас хода скользящей опоры составляет всего 60 мм, а минимальный – 160 мм. Чем этот параметр больше, тем лучше крепление защищает от деформаций, обеспечивая максимальную подвижность стропилам.
Закрытого типа. Скользящая опора стропил закрытая, в отличии от открытой, не собирается и не разбирается. Это цельная, монолитная конструкция, которая продается и устанавливается сразу в собранном виде. В таком случает уголок, прикрепляемый к мауэрлату, имеет петельку, через которую в процессе изготовления крепления продевается направляющая планка, фиксируемая на стропила.

Характеристики подвижных креплений

Другой вариант конструкции скользящей опоры

Правила установки стропил наслонного типа

Наслонные стропила распорного типа по своей конструкции практически не отличаются от описанных выше трех вариантов, за исключением одного нюанса: вместо жесткого крепления стропил нужно использовать подвижное крепление. Распорные стропила такого типа отличаются тем, что для них не обязательно устанавливать прогон. Для распорной системы нужно очень тщательно закреплять мауэрлат к стенам дома. При этом они должны быть толстыми и крепкими.

Немного о наслонных стропилах с подкосами. Они представляют собой третью подстропильную ногу, которая работает на сжатие, и устанавливается с наклоном в 45 градусов. В итоге можно перекрывать даже 14-метровые пролеты, при этом балки могут быть использованы не самых больших сечений.

В расчете крепления подкосов нет необходимости, можно просто зафиксировать их с двух сторон, расположив под стропилами. Это предотвратит подкос от смещения

Нужно всего лишь ровно срезать угол подкоса, беря во внимание наклон стропил. Чтобы определиться с тем, какого сечения нужны узлы наслонных стропил, вычисляют усилие на нажатие.

К последнему типу наслонных стропильных систем стоит отнести конструкции на подстропильных балках.

Если в вашем доме будет две несущие стены, ты понадобится устанавливать две подстропильные системы. В них входят балки, смонтированные на стороне крыши, которая длиннее. Под балками смонтированы стойки, а в качестве опор служит лежень и расположенные внутри стены дома. В случае отсутствия прогонов, стойки устанавливаются под всеми стропилами. Верхушки стропильных ног соединяются друг с другом, после чего их перевязывают накладками из дерева или стали. В виду отсутствия конькового прогона создается распор.

Затяжку устанавливают ниже сквозного прогона – таким способом избавляются от распора в безраспорной системе. Снизу стоек для улучшения устойчивости закрепляют схватки. Они выполняют функции ригеля, принимая на себя нагрузки сжатия, а также не дают стойкам упасть. Фиксируются расшивки крест-накрест.

В этой статье мы подробно рассказали о том, как усилить стропила двухскатной крыши, какими бывают такие системы, и как их устанавливать.

Основные преимущества применения кобылок при организации карнизной части кровли ↑

Применение кобылок при монтаже кровельного карниза позволяет:

уменьшить нагрузку на конструкцию;
значительно сэкономить на древесине, которая используется для производства стропил;
облегчить процесс организации карнизного свеса за счет упрощения выведения его линии;
выполнить качественно и надежно подшивку карнизной части кровли, сделать ее соответствующей собственным вкусам и запросам. Кобылки могут производиться с использованием резьбы, что дает возможность придать строению оригинальный вид и украсить его;
продлить срок службы конструкции дома за счет организации надежного свеса кровли, который предотвратит стекание по стенам воды.

Если кобылки в ходе эксплуатации строения сгниют или повредятся, их можно легко заменить без проведения разборки всей кровли.

Срок службы кровли во многом зависит от качества выполнения карнизного свеса, при монтаже которого довольно существенную роль играют кобылки

Завершаем монтаж карниза

Расчет (угол, нагрузка, длина)

Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

Определяют конструкцию и уклон кровли. Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
Определяют совокупную нагрузку на конструкцию. Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
Вычисляют длину стропильных ног. Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
Определяют сечение элементов. Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

Формула расчета высоты конька двухскатной крыши

Выбор сечения стропил

Расчет нагрузок

Выбор материала

Рассчитываем угол наклона

Угол наклона склонов подбирается не в зависимости от эстетических предпочтений, а ориентируясь по погодным условиям, с учетом кровельного материала. Более крутые скаты 40-45 градусов сооружаются в районах с большим количеством снежного покрова, а более пологие 10-20 градусов в местах с сильным порывистым ветром.

Учитывайте, что чем круче склон, тем выше расход материалов, тем больше итоговая стоимость кровли

Обязательно во внимание принимают требования материала:

Черепица, шифер требуют уклона не менее 22 градусов, в противном случае, через стыки между элементами просачиваются осадки.
Металлочерепицу укладывают под углом не менее 14 градусов, так как она сильно страдает при порывах ветра, она может деформироваться или вообще слететь.
Мягкая кровля допускает угол наклона до 5-10 градусов, делая возможным покрытие ею склоны любой геометрии.
Ондулин считается одним из самых надежных материалов и может использоваться даже для крыши с уклоном менее 6 градусов.
Профлисты нельзя укладывать под углом менее 15 градусов, однако склоны даже с допустимым уклоном желательно обработать герметиком для лучшей гидроизоляции.

Угол наклона скатов двухскатной крыши

Преимущества использования кобылок при устройстве карнизных свесов

Использование для их изготовления досок меньшего размера, чем при производстве стропил, дает существенную экономию на древесине.
Соответственно меньший вес стропил облегчает их подъем и крепление к мауэрлату;
Уменьшается нагрузка, оказываемая на конструкцию.
Кобылки для крыши – более легкие, нежели стропильные ноги, поэтому требуют меньших усилий для вывода линии карнизного свеса.
Деревянная конструктивный элемент может в процессе эксплуатации повредиться или начать гнить. В любом случае его можно с легкостью заменить, не разбирая всей кровли.
Нельзя не отметить и возможность декоративного решения подшивки свеса. Использование резьбы при изготовлении кобылки (фото ниже) придаст строению неповторимость и оригинальность.

Плюсы и минусы применения кобылок

Преимущества:

Упрощается сооружение свесов крыши.
Сокращается расход деревянных строительных материалов.
Ускоряется время строительства.
Хороший свес оберегает отмостку здания от преждевременного разрушения.
Здание приобретает привлекательный вид

Одним из главных недостатков такого карниза большая парусность. При сильном ветре конструкция крыши подвергается большим испытаниям.

Некоторые преимущества применения кобылок проявляются после многолетней эксплуатации дома.

Со временем открытые деревянные части свесов от воздействия атмосферной влаги приходят в негодность. В случае с кобылками их реально заменить даже в выборочном порядке, не особо прибегая к серьёзному демонтажу конструкции крыши.

https://youtube.com/watch?v=VIX7ZJfWuBw

Декоративные возможности

Так как нижняя сторона навеса крыши является видимой, то напрашивается желание сделать эту часть сооружения более декоративной. Возможности к этому есть. Можно просто закруглить конечность каждой кобылки, а можно сделать их низ фигурным на всём видимом участке.

С помощью лобзика реально сделать фигурные вырезы в средней части досок. Тут надо знать меру и не переусердствовать с их чрезмерным количеством, что может ослабить конструктивную прочность кобылок.

Для большей декоративности видимые деревянные элементы целесообразно покрыть масляными красками или бесцветным лаком, чтобы сохранить текстуру дерева.

Проектирование стропильной системы крыши

Конструкция стропильной системы дома должна быть проверена на прочность специалистами. При расчете на прочность учитывают, кроме нагрузок. угол уклона скатов и форму крыши, а также вид стропильной системы и коэффициент запаса прочности.

Стропильная система состоит из многих элементов. На каждый элемент действуют силы, разные по величине и направлению. На стропильную систему в целом и на отдельные её детали действуют нагрузки направленные вертикально, горизонтально и стремящиеся повернуть деталь.

При проектировании стропильной системы принимают во внимание, будет ли на крыше чердак или мансарда, наличие окон в кровле или фронтонах, условия опирания стропил на стены, форму плана дома и другие факторы. Крышу дома лучше и правильней возводить по проекту, выполненному специалистом — проектировщиком. Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика

Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика

Крышу дома лучше и правильней возводить по проекту, выполненному специалистом — проектировщиком. Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика.

Стропильная система крыши частного дома должна отвечать следующим требованиям:

Стропильная система должна быть прочной и жесткой — изменение формы или размеров крыши под действием нагрузок не должны превышать допустимых величин.
Крыша должна быть легкой. чтобы своим весом меньше нагружать стены и фундамент дома.
Стропильная система не должна передавать распор (усилие в горизонтальной плоскости) на стены дома.
Стропильная система должна быть долговечной. Замена или ремонт стропильной системы — дорогое удовольствие.

Для выполнения первых двух требований, стропильную систему выполняют из отдельных линейных элементов собранных в конструкцию в виде треугольника. Отдельный плоский треугольник стропильной системы, из двух стропил и связанных с ними деталей, называют стропильной рамой или фермой.

Стропильные рамы или фермы установленные на стенах параллельно друг другу на определенном расстоянии и образуют стропильную систему крыши .

В спроектированную специалистом стропильную систему нельзя по собственному желанию вносить изменения. Добавление или исключение любой детали приведет к перераспределению нагрузок на другие узлы системы. Даже изменение числа гвоздей для соединения деталей, может привести к разрушению дома. Например, увеличение количества гвоздей, которыми прибивают стропило, может привести к появлению недопустимого распора на стены. Об этом читайте ниже.

Старайтесь сделать стропильную систему симметричной. Симметричное расположение стропильных ног, стоек, подкосов, позволит равномерно распределить нагрузки по скатам крыши, что повысит устойчивость крыши и стен дома.

Для удаления влаги из деревянных деталей крыши и конденсата, чердачное пространство должно вентилироваться с помощью продухов. В мансардных крышах для этого устраивают вентилируемые зазоры.

Для защиты от влаги мауэрлат и другие деревянные детали стропильной системы отделяют от каменной кладки стен гидроизоляцией. Если этого не сделать, то дерево быстро загниет.

Стропильную систему для частного дома делают из дерева. Иногда, например, в каркасных домах с металлическим каркасом, для изготовления стропильной системы также используют металлические профили.

Части системы

Стропильная система состоит из ферм, которые представляют собой плоские конструкции в виде треугольника. Они выставляются на мауэрлат, а затем скрепляются между собой при помощи прогонов. Можно выделить несколько составных элементов фермы.

Стропильной ногой называются сами стропила, на которые крепится обрешетка, и укладывается кровля. В состав фермы входят две балки, которые сверху соединены в треугольник. Они должны быть наклонены под одним углом с кровельным скатом.
Затяжкой является перекладина, которая сцепляет стропила по горизонтали, не давая им разъезжаться при нагрузках. Часто можно увидеть в висячих системах.
Ригель – это балка, которая в системе отвечает за сжимание, а по виду напоминает затяжку. Применяется для скрепления балок в верхней части.
Схваткой соединяют балки по горизонтали, чтобы повысить устойчивость фермы. Применяется в наслонных стропилах.
Стойка используется для дополнительного упора при фиксации систем и представляет собой горизонтальную балку.
Подкос монтируется под определенным углом и применяется для придания лучшей устойчивости.
Кобылки нужны, чтобы удлинить стропильные ноги, если надо сделать свесы.

А также есть элементы, которые не относятся к фермам, но являются частью стропильной конструкции.

Прогон в виде балки устанавливается вдоль скатов.
Обрешетка набивается на стропила, чтобы на нее монтировать кровлю. Изготавливается из досок и брусьев.
Мауэрлат монтируется по периметру стен строений в виде досок или бруса. На него крепятся нижние концы стропил.
Лежень ложится вдоль внутренних стен строения, чтобы крепить на него вертикально стойки.

Ттк. устройство двускатной крыши при строительстве индивидуального жилого дома,

Правила установки стропил наслонного типа

К последнему типу наслонных стропильных систем стоит отнести конструкции на подстропильных балках.

Каким критериям должны удовлетворять кобылки кровли ↑

Для изготовления этого конструктивного элемента используют цельную древесину без существенных изъянов, которую перед монтажом рекомендуется покрывать антисептиками и грунтовкой. Такая обработка позволяет предупредить гниение и продлевает эксплуатационный срок данного элемента кровли.
Они не только должны быть надежными, но и быть в состоянии выдерживать нагрузку. При этом не должны перегружать стропильные ноги.
Параметры пиломатериала для кобылки: по ширине эти доски на несколько сантиметров меньше, нежели материал для стропил. По длине они должны быть больше длины свеса примерно на 50 см, которые необходимы для осуществления стыка со стропилами.
Установку элементов выполняют согласно требованиям СНиП, чтобы обеспечить надежность кровли и долговечность постройки.
Они должны вписываться в дизайн кровли, гармонировать с материалом покрытия.

Рекомендуем
Если для короба такого типа не предусмотрена подшивка отделочным материалом, то для подшивки короба желательно воспользоваться калиброванными досками размером 50х20 мм.

Стропильная система односкатной крыши

Такие крыши особенно популярны при строительстве дворовых построек — сараев, гаражей. Просто размеры строений позволяют использовать не очень мощные балки, причем балки требуются в небольшом количестве. При ширине строения до 6 метров, стропильная система односкатной крыши почти не содержит дополнительных усиливающих элементов (подпорок и прогонов), что выгодно. Также привлекает отсутствие сложных узлов.

Для Средней полосы России для пролета до 5,5 метров берут балки 50-150 мм, до 4 метров достаточно 50-100 мм, хотя по-хорошему, надо считать снеговую и ветровую нагрузку конкретно в вашем регионе, и, исходя из этого, определяться с параметрами балок.

Стропильная система односкатной кровли с малой величиной пролета (до 6 метров)

При расстоянии между стенами до 4,5 метров, односкатная крыша состоит из двух брусков мауэрлата, закрепленных на стенах, и стропильных ног, которые на мауэрлат опираются. Действительно очень простая конструкция.

При ширине пролета от 4,5 метров до 6 метров, требуется еще лежень, закрепленный на более высокой стене на уровне перекрытия и подстропильная нога, которая упирается в балку почти в середине. Угол уклона этой балки зависит от расстояния между стенами и уровня установки лежня.

Более сложные стропильные системы в односкатной крыше при ширине зданий более 6 метров. В этом случае оптимально, если дом спроектирован так, что внутри имеется еще она несущая стена, на которую опираются стойки. При ширине дома до 12 метров, фермы все еще простые, расходы на устройство кровли минимальные.

Устройство ферм односкатных крыш при ширине зданий более 6 метров

Для зданий шириной более 12 метров система становится сложнее — подстропильных ног становится больше. Кроме того, изготовление балок длиной более 6 метров — дорогое удовольствие. Если требуется увеличение только на ширину свесов кровли, балки доращиваются по краям кобылками. Это куски балок такого же сечения, соединенные с балкой и закрепленные по бокам двумя деревянными накладками длиной не менее 60 см, скрепленных болтами или гвоздями, допускают использование монтажных пластин.

Вариант сращивания стропил

Если общая длина балки получается более 8 метров, их обычно сращивают. Места стыка дополнительно усиливают, прибив доски или монтажные пластины.











Варианты крепления стропил к мауэрлату: скользящее слава вверху и жесткое вверху справа. Внизу справа вариант врезки без свесов (применяется очень редко)

Еще могут быть вопросы по способам крепления стропил односкатных крыш к мауэрлату. Принципиальных отличий нет. Все также в стропильной ноге делают вырез, которым брус упирается в мауэрлат. Чтобы не мучатся с каждой стропильной ногой, выравнивая ее посадку, выпилив первую, из куска доски, толстой фанеры или бруса делают шаблон, точно повторяющий полученный «выпил». Все последующие стропила запиливаются перед установкой. К ним в нужном месте прикладывается шаблон, обводится и выпиливается выемка требуемой формы и размера.

Это речь шла о жестком креплении стропильных ног к мауэрлату. Оно используется на всех зданиях, которые дают малую усадку. На деревянных домах такой способ крепления использовать нельзя — дом все время оседает или немного приподнимается, из-за чего может появиться перекос. Если кровля будет закреплена жестко, ее может порвать. Потому при устройстве односкатной или любой другой кровли на деревянных домах используют скользящее соединение стропил и мауэрлата. Для этого есть так называемые «скользячки». Это пластины, состояние из уголков, которые крепятся к мауэрлату и подвижно связанных с ними металлических полос, которые крепятся к стропильной ноге. Таких скользячек ставится по две на каждую стропилу.

Висячая стропильная система

Такая конструкция характеризуется тем, что в качестве опор под стропила выступают боковые стены. Негативным нюансом является то, что возникают распирающие нагрузки, которые спустя некоторое время могут повреждать стены. Для недопущения этого, соединение стропильных ног осуществляют при помощи затяжек. Таким образом создается жесткий треугольник, который не деформируется из-за нагрузок, а висячая стропильная система двухскатной крыши остается надежной и устойчивой. Нередко затяжки заменяют балками перекрытия, в особенности это требуется, если вы планируете возводить мансарду под крышей.

У такой стропильной конструкции двухскатной крыши есть и положительные стороны, а именно – можно не производить крепление мауэрлата. К тому же, довольно просто устанавливаются узлы конструкции, в которых стропильные ноги опираются на стены. Для придания ферме ровных очертаний и устойчивости, через слой изоляции прокладывают доску, тем самым увеличивая площадь опоры. Ниже опишем главные типы трехшарнирных висячих стропил.

К первому виду можно отнести обычную треугольную трехшарнирную арку. Такая конструкция является несложной – это закрытый треугольник с двумя верхними сторонами, предназначенными для противодействия нагрузкам на изгиб. Вместо затяжки в этой конструкции можно использовать стальной тяж. Карнизный узел можно выполнить одним из существующих конструкционных решений: при помощи ортогональной лобовой врубки или с использованием дощатых или пластинчатых креплений.

Что это такое и для чего необходимо?

Никто не сомневается в необходимости карнизов, при этом далеко не каждый является сторонником их устройства с применением кобылок. Еще один логичный вариант конструкции — использовать стропила большей длины, достаточной для организации свеса. Именно возможность или невозможность приобрести доску (брус) достаточной общей длины часто становится решающей в этом вопросе. В качестве дополнительного аргумента сторонники этой конструкции обычно приводят то соображение, что надежность целого стропила будет выше, чем составного. Однако в таком случае не следует забывать, что, отказываясь от кобылок, вы приобретаете более сложную врубку стропила в мауэрлат.

Схема присоединения кобылки.

Древесина под стропила берется только необходимой длины от конька до мауэрлата, что уменьшает их общую стоимость. Кобылки же изготавливаются из более дешевой доски сечением 5 на 10 см.
За счет меньшей длины стропила упрощается их подъем и монтаж.
Короткими кобылками просто и легко вывести точную линию свеса.
В случае возникновения проблем с кобылками уже в процессе эксплуатации здания, проще заменить только их, чем все поврежденные части стропильной конструкции, для чего потребовался бы полный демонтаж кровли.
Появляется возможность повысить эстетическую привлекательность дома, применив особенно красивый элемент — резные кобылки.
Использование кобылки позволяет «переломить» идущую от стропила линию крыши и достигнуть этим определенного эстетического эффекта.

3 Крыша с двумя скатами – типы стропильных систем

Более распространенным вариантом стропильной системы для частного дома является двускатная крыша. От надежности и крепости каркаса зависит выполнение основных функций крыши: выдержит ли она ветровые и снеговые нагрузки. Нужно правильно рассчитать расстояние между стропилинами, угол наклона, подобрать материал с необходимым сечением, учитывающим вес материала, которым покрыта кровля, и климатические условия.

При расчете нагрузки на стропильную систему следует учитывать, что существует три ее вида:

1. Постоянная. В нее входит вес всех элементов крови: гидроизоляции, утеплителя, материала кровли, доборных элементов, отделочных материалов. В среднем она составляет 40-45 кг на квадратный метр.
2. Переменная. К этим нагрузкам относятся ветровые, снеговые нагрузки, а также нагрузки во время выпадения осадков. В отличие от двухскатной крыши вальмовая крыша не испытывает больших ветровых нагрузок.
3. Особая. Рассчитывается в местах с сейсмической активностью, штормовыми ветрами, торнадо и т.д.

Двухскатные крыши классифицируются по типу ската и по способу опирания стропил. Конфигурация кровли может быть простой с прямыми скатами, ассиметричной и ломаной. Самой простой по исполнению является крыша с прямыми скатами, но она проигрывает в свободной площади чердачного пространства. Когда строится крыша двускатная с мансардой лучше выбирать кровлю с ломаными скатами, которые имеют линию, где меняется угол наклона. За счет уменьшения угла наклона в нижней части можно увеличить свободное пространство мансарды.

По способу, каким опираются несущие элементы, стропильные системы делятся на виды: наслонные и висячие.

Наслонные. Эти стропильные системы позволяют перекрывать небольшие дома шириной не более 14 метров. Стропилины такого каркаса имеют две опоры: верхним концом они опираются на коньковый прогон, а нижним – на мауэрлат. Устройство стропильной системы наслоннного типа возможно для домов с наибольшей длиной дома, которая не предусматривает усиления центрального ригеля, а также для строений, имеющих внутри не менее одной несущей стены или колоны. На стропила наслонного каркаса действует только нагрузка на изгиб, которую можно уменьшить с помощью различных подкосов.

Висячие. В этой конструкции нет опорных элементов, что позволяет использовать рационально свободное пространство. На мауэрлат опираются только нижние концы стропил, верхние концы остаются в подвешенном состоянии и надежно соединяются между собой, напоминая установку ферм. Висячие стропила испытывают нагрузку на изгиб и распирание, которое компенсируется путем использования ригелей и завязок, связывающих стропильные пары между собой. Для устройства двухскатной крыши висячего типа используются треугольные фермы, которые благодаря жесткой форме не подергаются нагрузкам.

Определяем высоту, на которую требуется поднять стену

Чтобы обеспечить найденный угол уклона односкатной кровли, необходимо одну из стен поднять выше. Насколько выше узнаем, вспомнив формулы расчета прямоугольного треугольника. По ним находим и длину стропильных ног.

Как высчитать параметры односкатной крыши

При расчете не забудьте, что длина получается без учета свесов, а они нужны чтобы защитить стены дома от осадков. Минимальный свес — 20 см. Но при таком маленьком выступе за пределы здания смотрится односкатная крыша куцей. Поэтому обычно делают свесы не менее 60 см на одноэтажных зданиях. На двухэтажных они могут быть и до 120 см. В данном случае ширина свеса определяется исходя из эстетических соображений — крыша должна смотреться гармонично.









6365364e0bcd15c4bb931c0b86885442.jpe


Пример рисунка в ScratchUp

Проще всего определить насколько надо продлить кровлю в дизайнерских программах, позволяющих прорисовать здание в масштабе и «поиграться» со свесами. Отображаться все должно в 3-х измерениях (наиболее популярная программа ScratchUp). Покрутите в ней разные размеры свесов, определитесь, с каким смотрится лучше (это если проекта нет), а потом заказывайте/делайте стропила.

Устройство односкатной крыши

Организовывают требуемый уклон односкатной крыши за счет перепада высот противоположных стен. Одна стена здания получается значительно выше другой. Это ведет к увеличенному расходу материалов для стен, но стропильная система получается очень простой, особенно для построек небольшой ширины.

Односкатная крыша для сарая

При достаточной несущей способности стен стропильная система односкатной крыши опирается на мауэрлат, закрепленный к стене. Чтобы распределение нагрузки было более равномерным, верхний ряд кладки стены армируется продольной арматурой (для кирпичных стен, из бетонных блоков) или поверх последнего ряда заливается армопояс (для стен из легких бетонов, известняка, ракушечника). В случае с деревянным или каркасным строением роль мауэрлата обычно выполняет последний венец или верхняя обвязка.

При недостаточной прочности строительного материала стен большую часть нагрузки можно перенести на перекрытие. Для этого устанавливают стойки (шаг — порядка 1 метра), на которые укладываются прогоны — длинные бруски, идущие вдоль здания. На них и опираются тогда стропильные ноги.

Как перенести нагрузку со стен на перекрытие

При заливке армопояса или кладке последнего ряда, в него, с шагом в 80-100 см устанавливаются шпильки, при помощи которых затем мауэрлат крепится к стенам здания. В деревянных домах, если не делать армопояс, заложить шпильки невозможно. В этом случае допускается установка на штифты с шестигранной головкой. Под штифт, через мауэрлат сверлится отверстие, на пару миллиметров меньше диаметра штифта. В него забивается металлический стержень, который притягивает деревянный брус к стене. Соединение затягивается при помощи шестигранного ключа требуемого размера.

4 Монтируем стропильную систему двухскатной крыши – технология

Перед тем как монтировать каркас, нужно сделать правильно расчеты снеговой, ветровой нагрузок, угла наклона крыши, длины, шага и сечение стропил, подсчитать необходимое количество пиломатериала. Расчет стропильной системы двухскатной крыши выполнятся в следующей последовательности:

Выбираем конструкцию и определяем оптимальный угол наклона крыши, он зависит от климатических условий и используемого материала для кровли. Для мягкой кровли уклон кровли составляет от 5 до 20 градусов, для профнастила, металлочерепицы, шифера, ондулина – от 20 до 45 градусов.

Высчитываем максимально возможную нагрузку, в которую входит постоянная нагрузка (вес кровли) и временная (снеговая и ветровая), умножаем на поправочный коэффициент с учетом угла наклона кровли. К полученному результату добавляем 10%, чтобы был запас прочности для каркаса.

С помощью теоремы Пифагора вычисляем длину стропил. Квадрат длины стропилины равен сумме квадратов половины длины заложения и высоты кровли. Зная длину стропильных ног, можно высчитать высоту конька.

Сечение пиломатериалов выбираем в зависимости от длины стропил, возможных нагрузок и шага между стропилами. Чем выше показатели, тем больше должно быть сечение. Для расчета сечения существует специальная таблица.

Стропильная система крыши с двумя скатами включает в себя следующие элементы: мауэрлат, лежень, стропилины, подкосы, стойки, затяжку.

Когда готовы все элементы стропильной системы, готовим чертежи и приступаем к монтажу, который разбиваем на несколько этапов:

1. Крепление мауэрлата. На верхний пояс наружных стен, которые будут служить опорой для крыши, укладывается мауэрлат. Так как длина пиломатериалов меньше длины мауэрлата, делаем сращивание двух кусков мауэрлата. Спил делаем под прямым углом. Соединение выполняем с помощью болтов. Если выбран наслонный тип, то по внутренним перегородкам монтируем лежень. Все элементы надежно закрепляем с помощью шпилек или анкерных болтов.
2. Далее монтируем стропильные ноги, фиксируя их в узлах гвоздями и скрепляя между собой металлической накладкой. В стропилинах делаем заранее выпил для крепления к мауэрлату. Первыми выставляем крайние стропила, по которым с помощью уровня выравниваем остальные.
3. Когда стропилины установлены, монтируем вспомогательные опорные элементы: затяжки, подкосы, схватки. Для надежной фиксации ригеля делаем так, чтобы его конец выступал на половину толщины бруса, затем подгоняем его к стропилине, фиксируя с помощью гвоздей.
4. На готовую стропильную систему набиваем обрешетку, на нее укладываем кровельный материал. Шаг обрешетки выбираем в зависимости от вида материала, которым покрыта крыша, его эксплуатационных характеристик. Под металлочерепицу шаг составляет 35 см, под шифер и профнастил – 45 см, под мягкую кровлю набиваем сплошную обрешетку.

Монтаж односкатной крыши своими руками проще, чем двухскатной. Но крыша с двумя скатами выглядит эстетичнее. Кроме того, она дает возможность использования чердачного пространства для обустройства мансарды. От качества кровли зависит дальнейшая эксплуатация дома, поэтому, не имея достаточного опыта кровельных работ, лучше обратиться к специалистам.

Монтаж стоек.

Углубления для шипов стоек.

После установки ферм, монтируем стойки. На одинаковом расстоянии от мест опоры стропильных ног при помощи шнура размечаем места установки шипов стоек и при помощи стамески и молотка (киянки) делаем углубления.










5f5fb674e0db3c50fbb735cf997ef958. jpg

Разметка стойки.

Подгонка стойки.

Заготовку стойки строго вертикально вставляем шипом в углубление, карандашом отмечаем место стыка стропильной ноги и стойки. Отпиливаем стойку по разметке и подгоняем.

Сборка стойки.

Прибиваем к стойке заранее заготовленные накладки. Для сборки применяем гвозди 100мм — «сотки».

Монтаж стойки.

Установленные стойки.

Вставляем стойку на место и прибиваем её при помощи накладок к стропильной ноге. Для сборки применяем гвозди 100мм — «сотки».

4. Монтаж кобылок.

Свес крыши.

Следующий этап монтажа стропильной системы — монтаж кобылок. Кобылка — отрезок доски, удлиняющий стропильную ногу для организации свеса крыши.


acbe187342c09b30051fefdb04f7da19. jpg





b34af0a4624b5bd4753b8c006a29c78e.jpe




Кобылки изготавливаем из доски сечением 5см на 10см. Длина кобылки — 1 метр.

Выпуск кобылки за стропильную ногу в нашей конструкции составляет 30см, что позволяет организовать свес крыши (расстояние от конца кобылки до стены) 80 см.

Рекомендую это расстояние делать не менее 75см. Это позволит надёжно защитить стены от атмосферных осадков и, при необходимости, разместить под навесом штабель дров для печки.

Если стропильная система другой конструкции, то значение выпуска кобылки будет другим. Наша задача — сделать такой выпуск, который организует требуемый свес крыши. Для деревянного строения свес крыши должен составлять не менее 60см, для кирпичного — не менее 45см.

Выемка для кобылки.

На конце матицы, рядом со стропильной ногой, при помощи пилы, стамески и молотка (киянки) делаем выемку, куда ляжет кобылка.

Кобылки.

Кобылка прибивается к стропильной ноге гвоздями 100мм.

Шнур для установки кобылок.

Установка кобылок по шнуру.

Смонтированные кобылки.

Для того чтобы выступы кобылок были одинаковы, установим их по шнуру.

Для этого сначала прибиваем крайние с выступами 30см. Затем в нижний торец этих кобылок забиваем по гвоздю. К гвоздям привязываем шнур, который хорошенько натягиваем. Остальные кобылки выставляем по шнуру и прибиваем.

На этом монтаж стропильной системы можно считать оконченным.

1 Односкатная крыша – основные нюансы возведения

Крыши с одним скатом используются в основном при строительстве хозяйственных построек: гаражей, сараев, бытовых сооружений. Достоинствами односкатной крыши является простота расчетов, несложный монтаж, небольшие затраты материалов, устойчивость к ветровым нагрузкам, возможность самостоятельного возведения, ремонтопригодность.










a0dd8aa3a8f13c2d7ecb8c1f7d7199e9. jpg

Конструкция односкатной крыши включает в себя два мауэрлата и стропильные ноги. Если пролеты большие, то необходимо добавить дополнительные элементы, увеличивающие несущую способность кровли, которые укрепляют стропильную систему: подкосы, стойки, схватки, прогоны, лежни.

При расчетах сечения для возведения односкатной крыши в частном доме нужно учитывать вес кровли, ветровую и снеговую нагрузку. По среднестатистическим показателям следует придерживаться следующих рекомендаций:

При длине пролета меньше 4,5 метров используем цельные стропилины, изготовленные из бревен диаметром 120-180 мм и вытесанных из них досок , бруса сечением 100х100 мм.
Если длина пролета находится в пределах от 4 до 6 метров, для стропил используем бревна диаметром 180-200 мм и вытесанные пластины, а брус сечением 150х150 мм. Иногда можно обойтись стандартной шестиметровой длиной бруса. При значительном угле наклона и длине пролета около 6 метров стыкуем стропильные ноги по длине. В качестве дополнительного крепления используем подкосы.
Если пролеты превышают 6 метров, делаем промежуточные стойки, на которые будет ложиться нагрузка, таким образом, меньше будет провисать балка. Расчет в этом случае выполняем, учитывая промежуточные опоры. Для стропил берем материал такого же сечения, что и для пролетов до 6 метров. В этом случае выполняем наращивание стропил по длине.

Рекомендуются следующие параметры бруса: для мауэрлата со стороной 180-200 мм, для опор сечением 80х80 см.

Расстояние между стропилами зависит от нагрузки на крышу, наличие мансардных окон, используемого теплоизолятора. Скат, на который будет опираться стропилина, делим на равные части, чтоб между стропилами был одинаковый шаг. Чем больше длина пролетов, тем меньше делаем шаг между стропилами. Для утеплителя рекомендованы следующие значения шага:

минвата – 58 см;
экструдированный пенополистирол и пенопласт – 60 см;
для пенополиуретан шаг не важен.

Угол наклона ската крыши зависит от материала кровли. Чем выше угол наклона, тем меньшая вероятность протечек. Для битумной черепицы оптимальным углом наклона будет 20-45 градусов, керамической — 30-45 градусов, для металлической – 20-45 градусов, для шифера – 6-27 градусов, для оцинкованных листов – от 14 градусов.

Почему именно односкатная

Конструкция кровли из 1 ската имеет такие преимущества:

При постройке на односкатной крыше можно использовать любые виды кровельного материала. Потому что угол наклона может быть самым малым, можно строить практически плоскую крышу.
Парусность такой конструкции намного меньше чем у двухскатной. Такой вариант можно использовать в местностях с сильными ветрами.
Легкость при монтаже и эксплуатации. Построить ее можно своими руками.
Маленький вес по сравнению с другими видами кровли.
Для односкатной крыши можно сооружать скаты в несколько этажей. Такое решение придаст дизайна вашему дому.
Строительство односкатной крыши самое экономичное и не требует много времени.
В такой конструкции вода скатывается только на 1 сторону.
Кровля подойдет для постройки любого типа.

Как и любая другая конструкция, односкатная крыша имеет несколько минусов:

При маленьком угле наклона площадь чердачного помещения минимальна.
Имеет менее привлекательный вид. Что можно исправит при наличии фантазии дизайнера.

Процесс установки

Строительство каркаса крыши, в котором планируется использовать кобылки для удлинения стропильных ног, ведется по стандартной технологии. После установки стропил на мауэрлат, необходимо подготовить кобылки – их количество должно соответствовать количеству стропильных ног.

Размер кобылки зависит от проекта кровли – длина выбирается в соответствии с запланированной шириной свеса, и к ней прибавляется 30–50 см на крепеж. Чем длиннее кобылка, тем больше должен быть запас на крепление, чтобы обеспечить жесткость конструкции и исключить проседание края крыши под нагрузкой. Для их изготовления используют доску подходящего сечения или обрезки бруса, оставшиеся от монтажа стропил.Кобылки монтируют на завершающем этапе возведения каркаса кровли:

Готовят шаблон кобылки, по которому вырезают необходимое количество элементов. Каждый из них обрабатывают огнебиозащитным составом.
Монтируют кобылки на стропильные ноги с нахлестом в 30–50 см, выровняв верхние торцы элементов. Крепиться они могут с помощью ершенных либо обычных гвоздей

Важно обеспечить качественное сцепление для чего используется по четыре гвоздя на каждый узел. Вбиваются они по два с каждой стороны

Концы гвоздей следует загнуть, чтобы крепеж со временем не ослаб. Для крепления также применяют болты.Пример использования болтов для крепления кобылок со стропилами
В первую очередь крепят крайние кобылки на скате, тщательно измерив размеры нахлестов. Затем между этими элементами натягивают шнур и по нему монтируют остальные. Метод подходит для скатов относительно небольшой длины, на которой шнур не будет провисать.
Если конструкция свеса предполагает использование консолей, конец кобылки крепится заподлицо с горизонтальной балкой.
Чтобы усилить кровельный свес, поверх кобылок монтируют учащенную или сплошную обрешетку, что добавляет жесткость конструкции.
После завершения устройства кровельного покрытия, карниз подшивают.

Правильно подшитый софитом, сайдингом или досками карниз эстетично выглядит, не позволяет влаге попадать на стропильную систему и не мешает свободной вентиляции крыши. Существует два варианта подшивки карнизного свеса:

диагональные планки монтируют непосредственно по кобылкам;
предварительно устанавливают на стене постройки горизонтальные опорные бруски для создания короба и крепят элементы подшивки перпендикулярно стене.

Диагональная подшивка свеса кровли

На завершающем этапе зашивают торцевую часть карнизного короба, устанавливают ветровой уголок вдоль ската – эти элементы защищают каркас крыши от капель во время косых дождей, не позволяют сильному ветру с шумом продувать конструкции и придают завершенный вид облику крыши.

Кобылка в стропильной системе: размеры, гост, фото

Крыша жилого дома имеет технически сложное устройство, в котором каждый элемент конструкции выполняет ему отведенную роль и функцию. От соблюдения технологии монтажа кровли зависит ее надежность, срок службы и несущая способность. Даже такие незначительные по размеру элементы как карниз оказывают влияние на функциональность конструкции.

В нашей местности, которая славится высокой снеговой нагрузкой зимний период, широкий карниз крыши – насущная необходимость, обеспечивающая безопасную эксплуатацию дома. Однако, длина стропил не всегда позволяет сформировать широкий свес, поэтому для его устройства используют кобылки. В этой статье мы расскажем о конструкции и функциях этих элементов.

Расчёт параметров стропильной системы

Стропильную систему образуют не только стропильные ноги. В конструкцию входят мауэрлат, стойки, подкосы и другие элементы, размеры которых строго стандартизированы. Дело в том, что составляющим стропильной системы полагается выдерживать и распределять определённые нагрузки.

Элементы стропильной системы простой двускатной крыши — это стропила, прогон (коньковая доска), стойки, лежень, мауэрлат и подстропильные ноги (подкосы)

Мауэрлат

Мауэрлат — это конструкция из четырёх брусьев, соединяющая кирпичные, бетонные или металлические стены дома с деревянной несущей конструкцией крыши.

Брус мауэрлата должен занимать 1/3 места наверху стены. Оптимальное сечение этого пиломатериала — 10х15 см. Но существуют и другие подходящие варианты, например, 10х10 либо 15х15 см.

Главное, для создания мауэрлата не брать брусья шириной менее 10 см, так как они сильно подведут в вопросе прочности. А вот пиломатериал шириной более 25 см в надёжности сомнений не вызовет, однако будет давить на дом так, что тот в скором времени начнёт разрушаться.

Мауэрлат должен быть уже стены, иначе он будет оказывать на стены чрезмерное давление

Идеальная длина бруса для основания под стропильную систему равна длине стены. Соблюсти это условие не всегда получается, поэтому мауэрлат позволительно сооружать и из отрезков полностью или хотя бы примерно одинаковых по длине.

Лежень выступает элементом стропильной системы, который находится в лежачем положении и служит основанием для стойки (бабки) несущей конструкции кровли.

В качестве лежня обычно берётся брус такого же сечения, как и мауэрлат. То есть оптимальный размер горизонтального элемента на внутренней несущей стене — 10х10 или 15х15 см.

Размером лежень не отличается от мауэрлата

Коньковый брус

Из-за размеров конькового бруса, в который стропила упираются верхним концом, вес крыши не должен выходить за допустимые рамки. Это значит, что для конька требуется брать брус довольно прочный, но нетяжёлый, чтобы под его давлением не прогнулись другие элементы несущей конструкции кровли.

Наиболее подходящий сосновый пиломатериал для конька крыши — это брус сечением 10х10 см или 20х20 см, как у стоек конструкции.

Коньковый прогон не должен быть толще стойки стропильной системы

Кобылка

Кобылка — это доска, удлиняющая стропило, если оно недопустимо короткое.

При использовании кобылок стропильные ноги обрезают вровень с наружной стеной. А доски, удлиняющие их, подбирают таким образом, чтобы они образовывали необходимый свес крыши и были не толще самих стропил.

К длине кобылки обязательно добавляют лишние 30–50 см, которые уйдут на совмещение стропила с дополнительной доской и сделают соединение каркаса и свеса кровли максимально крепким.

По толщине кобылка уступает стропильной ноге

Стойка — это то же самое, что и центральная опора. Высоту вертикального бруса в стропильной системе принято находить по формуле h = b1xtgα – 0,05. h — это высота стойки, b1 – половина ширины дома, tgα – тангенс угла между стропилом и мауэрлатом, а 0,05 — это примерная высота коньковой балки в метрах.

Стойки рекомендуется создавать из брусьев сечением 10х10 см.

Главное требование к стойкам — устойчивость, поэтому в качестве них выбирают толстые, как лежень, брусья

Подкосом называется элемент стропильной системы, который под углом не менее 45° (по отношению к горизонтали среза стен) одним концом монтируется на стропиле, а другим — на затяжке, проложенной в направлении от одной стены дома к другой, вплотную к вертикальной стойке.

Длину подкоса определяют по теореме косинусов, то есть по формуле a² = b² + c² — 2 x b x c x cosα для плоского треугольника. a обозначает длину подкоса, b — часть длины стропила, c — половину длины дома, а α – угол, противолежащий стороне a.

Длина подкоса зависит от длины стропила и дома

Ширина и толщина подкосов должна быть идентична этим же размерам у стропильной ноги. Это значительно облегчит задачу по закреплению элемента в каркасе кровли.

Затяжка устанавливается у основания стропильной системы и играет роль балки перекрытия. Длина этого элемента определяется протяжённостью здания, а его сечение не отличается от параметра стропильных ног.

Затяжка по-другому может называться потолочной лагой

Скользящая опора для стропил

Скользящая опора или элемент стропильной системы, позволяющий ей приспосабливаться к изменению конфигурации, должен характеризоваться следующими параметрами:

длина — от 10 до 48 см;
высота — 9 см;
ширина — 3–4 см.

Размер скользящей опоры должен позволять хорошо фиксировать стропила на основании кровли

Размер досок, которые станут стропилами крыши с симметричными скатами, определить нетрудно. В этом поможет формула из теоремы Пифагора c² = a²+ b², где c выступает в качестве необходимой протяжённости стропильной ноги, a обозначает высоту от основания кровли до конькового бруса, а b — ½ часть ширины здания.

Параметры стропил, отличающихся асимметрией, тоже узнают по формуле Пифагора. Однако показателем b в этом случае будет уже не половина ширины дома. Это значение для каждого ската придётся измерять отдельно.

По формуле Пифагора можно вычислить как длину стропил, так и высоту стойки

Стропилами обычно становятся доски толщиной от 4 до 6 см. Минимальный параметр идеален для строений хозяйственного назначения, например, гаражей. А стропильную систему обычных частных домов создают из досок толщиной 5 или 6 см. Средний показатель ширины главных элементов несущей конструкции кровли — 10–15 см.

При большом шаге и значительной длине сечение стропил непременно увеличивают. Допустим, когда расстояние между ногами несущей конструкции крыши достигает 2 м, для стропил выбирают сечение 10×10 см.

На длину стропила влияет степень наклона кровли и протяжённость пространства между стенами, расположенными друг против друга. С увеличением уклона крыши длина стропильной ноги растёт, как и её сечение.

Размер стропил обусловлен величиной зазора между ними

Таблица: соответствие длины стропильной ноги её толщине и шагу

Угол стропила

Величину угла стропила определяют по формуле α = Н / L, где α – это угол наклона кровли, Н — высота конькового бруса, а L — половина пролёта между противоположными стенами дома. Полученное значение переводят в проценты по таблице.

Как будут наклонены стропила, зависит от двух показателей — высоты конька и ширины дома

Таблица: определение угла стропила в процентах

Видео: вычисление размера стропильных ног

Для каждого элемента стропильной системы существуют усреднённые данные о размерах. На них можно ориентироваться, однако лучше высчитывать параметры стоек, подкосов и иных составляющих несущей конструкции кровли в специальных программах на компьютере или с помощью сложных геометрических формул.

Подписаться на наш канал в Яндекс.Дзен

Ксения Зубкова
Распечатать

Завершаем монтаж карниза

Делаем кобылку в стропильной системе правильно

Завершающим элементом любого строения является крыша, представляющая собой сложную систему балок, скрепленных друг с другом. Основным элементом каркасной системы являются стропила, обеспечивающие необходимый уклон скатов. Для защиты стен строения от стекающей по кровле воды в стропильной системе применяется кобылка. Именно о ней и пойдет речь в дальнейшем.

Пару слов об устройстве крыши

Каркас крыши или стропильная система представляет собой сложный узел дома, состоящий из таких элементов, как:

Стропила – ребра каркаса, изготавливаемые из досок сечением 50х150 и служащие основой для монтажа кровельного пирога.
Мауэрлат – вспомогательный брус, закрепляемый по периметру стен в верхней их части. Основная его задача – опора нижних торцов стропил.
Боковые и коньковый прогоны – продольные доски или бруски, скрепляющие стропильные пары между собой, обеспечивая жесткость крыши и ее прочность.
Стойки – вертикальные подпирающие детали, помогающие сохранить целостность каркаса и передающие нагрузку от кровли на подпирающие части стен дома.
Лежень – продольный брусок нижнего расположения, служащий опорой для стоек.
Затяжка – горизонтальный обрезок доски или бруска, устанавливаемый между стропильными ногами для снижения распирающей нагрузки на стены дома.
Подстропильная нога – устанавливаемый под углом дополнительный подпирающий элемент, обеспечивающий сохранение прочности стропил. Это особенно актуально при большой ширине скатов.

Более подробно читайте в статье элементы крыши.

Каждая из перечисленных деталей по-своему важна и нужна. Каждая выполняет свойственные для нее функции.

Для удлинения стропил в нижней части, выступающей за плоскость стен дома, к деталям прибивают дополнительные обрезки досок меньшего сечения, которые и получили название кобылок.

Зачем увеличивать длину стропил

Как правило, стропила в нижней своей части опираются на верхушку стен. В домах из кирпича и блоков для удобства применяют упоминавшийся выше мауэрлат. В деревянных строениях в нем нет нужды. Крепление стропил выполняют непосредственно к стенам.

Допустим, стропила не будут наращиваться, и кровля будет настилаться, лишь слегка забегая за плоскость вертикальных конструкций дома или хозяйственной постройки. В этом случае влага будет стекать с крыши непосредственно на стены, что приведет к следующим негативным последствиям:

материал стен будет промокать, пропуская влагу внутрь помещений, что обязательно приведет к образованию грибка и плесени, деятельность которых не полезна для человека;
переувлажнение способствует быстрому разрушению материала стен.
аналогичное воздействие на каркас дома оказывают повторяющиеся циклы замерзания и оттаивания.

Все вышеперечисленное привело к необходимости выноса края крыши за стены на 45-60 см в соответствии с имеющимся ГОСТом. Благодаря этому указанные негативные аспекты будут ликвидированы.

Почему не используют стропила большей длины

Первый способ, приходящий на ум для решения проблемы коротких скатов – удлинение стропил на требуемые 65-85 см в соответствие с расчетами по теореме Пифагора. Если учесть, что в зависимости от угла уклона кровли длина ребер каркаса может достигать 8-10 метров, то увеличение на кажущиеся небольшими величины приведет к росту нагрузки на каркас дома, которая и без этого достаточно велика.

Кроме этого, выход стропил за пределы стен потребует изготовления сложной пазовой системы крепления за мауэрлат. При установке нижним торцом процесс соединения происходит значительно проще. Удлинение стропил ведет и к росту массы деталей, что осложняет их подъем наверх. Работа по выравниванию нижних торцов длинных деталей для выведения их в общую плоскость также усложнена.

Использование кобылки позволяет немного снизить остроту данных проблем. Делается это за счет уменьшения толщины и ширины деталей, используемых для удлинения стропил. Если учесть, что нагрузка на нижние части ребер каркаса не велики, такой выход из ситуации считается оптимальным.

Подбираем материал

В случае решения в пользу установки кобылок необходимо выполнить качественный расчет длины будущих деталей. Лучше работы выполнять после монтажа основной стропильной системы крыши. При вычислении длины деталей не забудьте учесть нахлест на ребра каркаса, составляющий 30-55 см.

После этого отбираем материал для работы. В случае использования для стропил досок сечением 50х150 кобылки можно изготовить из досок 120х40 или даже 100х30. В основном в работе применяют пиломатериал хвойных пород. Следите за тем, чтобы влажность его была не выше 8-10%. Кроме этого обязательным является отсутствие в кобылках выпадающих сучков и гнили.

Отобранные и отпиленные по требуемой длине детали обязательно обрабатывают антисептическими составами, препятствующими образованию грибков и плесени. Несмотря на то, что работает кобылка под кровельным настилом, влажность окружающего воздуха может оказать негативное воздействие на материал. Также нелишним будет пропитать древесину и антипиренами.

Монтируем детали на карниз

В настоящее время существует два основных способа изготовления карнизного свеса – с опорой его на стены дома и без нее. Первый вариант более прочен, так как в конструкции присутствует классический прямоугольный треугольник, диагональю которого является наша кобылка. Это способствует значительному снижению нагрузки на стропильное окончание и позволяет снизить размер его сечения.

Второй вариант предполагает подшивку кобылки сверху и снизу или только сверху. Такое решение перераспределяет нагрузку именно на места крепления к стропильной ноге. Да и толщина пиломатериала должна обеспечивать требуемую прочность конструкции.

Независимо от выбранного варианта, крепление кобылки к стропилам необходимо выполнять не менее чем в пяти точках. Длина гвоздя должна превышать суммарную толщину деталей не менее чем на 30-40 мм. Это необходимо для увеличения прочности соединения.

Обязательным условием является забивание гвоздей в противоположных направлениях – один крепеж устанавливают со стороны стропила, второй – от кобылки. И так чередуют в нескольких местах.

Выступающие части гвоздей надежно загибают. При использовании саморезов их длину подбирают равной или немного меньшей общей толщины стропила и кобылки.

Для лучшего крепления в кобылках можно просверлить 3-4 сквозных отверстия по диаметру шурупов.

Крепление элементов стропильной системы

Обрезают кобылки для бескаркасного карниза параллельно стене. При изготовлении подшивного скоса кровли доски обрезают параллельно почве.

Удобно использовать для этих целей электрифицированный инструмент – циркулярную пилу, электролобзик. Разметку производим с помощью малки или шаблона.

После монтажа всех стропильных удлинителей их обшивают обрешеткой и при необходимости утепляют. Нижнюю подшивку выполняют строгаными обрезными хвойными досками дюймовой толщины с последующей покраской. Вместо пиломатериалов для карниза применяют и перфорированные пластиковые панели – софиты.

Части конструкции

Схема стропильной системы включает в себя множество элементов. Чтобы понимать чертежи и правильно воспринимать информацию, нужно знать хотя бы основные из них. Итак, из чего состоит крыша?

Конек, карниз и скаты — основная часть крыши

В первую очередь – это конек, карниз и скаты. Эти элементы являются основными частями. Конек — это самая верхняя часть конструкции. Карниз или свес — нижняя. Скаты — это наклонные поверхности, которые располагаются между коньком и карнизом.

Возведение стропильной системы требует знания несущих элементов. К таким относятся:

Несущие элементы вальмовой крыши

Еще один элемент стропильной системы — ферма. Это цельная конструкция, которая состоит из стропил, затяжек, подкосов и стоек, жестко соединенных между собой. Ферма имеет треугольную форму, а внутри разбита на несколько более мелких треугольников, что обеспечивает ей хорошую устойчивость.

Кобылка – кровля со стропилами, удлиненными кобылками

Карниз кровли и его функции

Карнизом крыши называют нижнюю часть кровельного свеса, которая выходит за пределы наружных стен сооружения.

Он формируется за счет увеличения длины стропильных ног каркаса кровли на 30-100 см, сверху он, как и остальная поверхность ската покрывается, гидроизоляционным материалом, а снизу зашивается софитами, сайдингом или досками. Карниз в конструкции крыши выполняет следующие функции:

Защищает наружную поверхность стен и их отделку от попадания атмосферной влаги во время сильных ливней, снегопадов и обильного таяния снега весной. Благодаря этому внешний вид и целостность облицовки сохраняется намного дольше.
Предотвращает попадание воды внутрь стропильного каркаса крыши. Подшивка карниза защищает от капель, отскакивающих от крыши во время косых дождей, но при этом не затрудняют вентилирование подкровельного пространства.
Придают кровле законченный, аккуратный внешний вид. Подшивка карниза закрывает неприглядную «изнанку» кровельного ската.
Защищает окна от проникновения от проникновения прямых солнечных лучей, что часто является неприятностью в жаркие летние дни.

Обратите внимание, что в средней полосе России опытные строители рекомендуют возводить крыши с карнизами шириной не менее 40-50 см, чтобы защитить отмостку здания от размывания дождями и потоками талых вод, стекающих со ската.

Как формируется карниз?

Широкий карниз крыши – залог безопасной эксплуатации и более удобного обслуживания здания. Он формируется за счет увеличения длины кровельного ската на 40-50 см. Существует 2 технологии монтажа карниза:

За счет использования стропил большей длины. Самый простой способ сформировать широкий карнизный свес – использовать для монтажа стропильного каркаса стропильные ноги, длина которых на 40-50 см превышает длину ската. Однако, у этого варианта есть один минус – каркас получается довольно массивным и дорогим. Кроме того, если скат крыши имеют длину больше 6 метров, то становится достаточно проблематично найти пиломатериалы, размеры которых позволяют сформировать более или менее приличный карниз.
За счет монтажа кобылок. Чтобы сформировать свес необходимой длины модно использовать кобылки. Кобылка кровли нужна, чтобы увеличить длину стропил, при этом излишне не утяжеляя каркас. Они прикрепляются к концу стропильной ноги для увеличения длины ската. Кобылки могут удлинить карниз на любую длину, при этом эта технология дешевле, так как используются доски меньшего сечения, которые стоят недорого.

Что такое кобылки для стропильных ног?
Важно! Профессиональные кровельные мастера рекомендуют использовать для формирования карниза кобылки, так как зачастую это дешевле. Кроме того, это удобнее в плане монтажа, так как не приходится поднимать и перемещать по крыше стропила большого веса и длины.

Устройство

Кобылки – бруски или доски с сечением 50х100 мм, которые используются для удлинения стропильных ног каркаса крыши, необходимого для формирования карнизного свеса. Они дешевле, легче и удобнее в монтаже, чем удлиненные стропильные ноги, для изготовления которых используются доски большей толщины. Достоинствами такого конструктивного решения считают:

Низкий вес. Кобылка кровли имеет меньшее сечение, так как на карниз крыши ложиться меньшая нагрузка. За счет этого общий вес стропильного каркаса крыши снижается, разгружается фундамент и несущие стены сооружения.
Выгодная стоимость. Надставить стропила до необходимой длины с помощью кобылок обходится намного дешевле, чем использовать стропильные ноги большей длины, так как цена пиломатериалов напрямую зависит от их длины. А доски длиной свыше 6 метров вообще считаются нестандартными, а потому встречаются редко и стоят очень дорого.
Удобство монтажа. Подъем на высоту крыши стропильных ног и так представляет собой некоторую трудность, передвижения же элементов каркаса большого размера и веса вообще может вылиться в глобальную проблему, которую не решить без специальной строительной техники. Поэтому намного удобнее увеличить длину стропил кобылками.
Эстетичность. Кобылки для кровли могут выступать не только в качестве функционального элемента, но и как декор. Резные кобылки, характерные для традиционной русской архитектуры, помогают сформировать достаточно широкий карниз, в то же время являясь украшением деревянного дома.

Учтите, что аккуратно врезать в мауэрлат, а затем точно выровнять по длине стропильные ноги, намного выходящие за пределы наружные стен достаточно сложно. Опытные мастера считают, что с точки зрения технологии монтажа, кобылки – более простой, но функциональный вариант.

Технология монтажа

Когда для удлинения стропильной ноги используется кобылка, кровля сначала возводится в обычной последовательности. Изменения в технологии монтажа начинаются после установки стропил.

Чтобы сформировать карниз из пиломатериалов с сечением 50х100 мм нарезаются бруски, длина которых составляет желаемую ширину свеса плюс 35-50 см, необходимые для крепления элемента.

Для фиксации кобылок используются обычные или ершеные гвозди, обеспечивающие оптимальное сцепление между элементами каркаса. Монтаж осуществляется в следующей последовательности:

После завершения установи стропильных ног каркаса по шаблону вырезают необходимое количество кобылок, длина которых позволит сформировать достаточно широкий карниз. Количество кобылок соответствует количеству стропил.
Затем приступают к креплению кобылок крайних стропильных ног. Крепятся они внахлест на 35-50 см, при этом между мини прокладывается небольшой брусок- вставка.
Каждая кобылка фиксируется четырьмя гвоздями, по две с каждой стороны. Концы гвоздей нужно загнуть, чтобы крепление со временем не ослабилось.
Когда первая и последняя кобылка зафиксирована, между ними натягивают шнур, чтобы остальные элементы выравнивать по нему. Однако, этот метод не подходит при большой длине ската, так как шнур будет провисать.
После завершения монтажа кобылок приступают к креплению обрешетки стропильного каркаса. При этом на самих кобылках крепят либо сплошную, либо усиленную обрешетку, чтобы усилить свес кровли.
После завершения кровельных работ снизу карниз кроли зашивают с помощью вагонки, сайдинга или софитов. Эта операция необходима, чтобы защитить карниз от проникновения атмосферной влаги снизу, а также для придания кровле завершенного, аккуратного вида.

Технология крепления кобылок

Стропильная система крови с кобылками

Для подшивки карниза снизу существует два метода – диагональный и прямой. При диагональной технологии монтажа обшивка приколачивается снизу прямо ко кобылкам. Для прямой зашивки с помощью брусков монтируется короб, который пол прямым углом соединяется с наружной стеной дома.

Разновидности

Открытого типа. Скользящие крепления для стропил открытого типа представляют собой разборную конструкцию, состоящую из направляющей, прочно фиксируемого к стропильной ноге, и уголка, который крепится к мауэрлату стропильного каркаса. Отличаются различные модели всего по 2 факторам: количеству крепежных отверстий, которых может быть от 1 до 5, а также запасом хода. Минимальный запас хода скользящей опоры составляет всего 60 мм, а минимальный – 160 мм. Чем этот параметр больше, тем лучше крепление защищает от деформаций, обеспечивая максимальную подвижность стропилам.
Закрытого типа. Скользящая опора стропил закрытая, в отличии от открытой, не собирается и не разбирается. Это цельная, монолитная конструкция, которая продается и устанавливается сразу в собранном виде. В таком случает уголок, прикрепляемый к мауэрлату, имеет петельку, через которую в процессе изготовления крепления продевается направляющая планка, фиксируемая на стропила.

Характеристики подвижных креплений

Другой вариант конструкции скользящей опоры

Крепежи для осуществления монтажных работ

Чтобы качественно соединить узлы стропил с мауэрлатом, вам понадобятся такие материалы и инструменты, как:

сухой брус;
доски;
топор;
ножовка;
молоток;
рулетка;
отвес;
уровень;
шуруповерт;
дрель;
болгарка.

Особое внимание следует уделить наличию всех крепежных деталей. Фиксация консолей балок происходит с помощью балочных кронштейнов из оцинкованной стали, которые не уменьшают несущей способности конструкции. Кронштейны в балки врезать не нужно

универсальные соединители бруса;
крепежи для стропил;
закладные опоры;
проволоку-катанку;
стальные уголки;
стоечный крепеж;
саморезы;
гвозди;
скобы;
пластины;
оцинкованные гвозди;
шпильки с шайбами и гайками;
анкерные болты.

Декоративные возможности

Формы крыш

Кровли скатных крыш бывают разных форм. Здесь стоит выделить:

Наиболее распространены двухскатные и четырехскатные вальмовые крыши

Самый распространенный вариант — это двухскатная или четырехскатная вальмовая крыша. Первая требует устройства фронтонов. Ломаные актуальны при возведении мансарды. Сначала стропила идут под крутым углом, а потом под меньшим. Такая технология позволяет поднять потолок мансардного помещения. Также рекомендуем прочитать про стропильную систему полувальмовой крыши.

Устройство карнизного свеса

Карнизный вынос шириной до 90–100 см можно сформировать, просто закрепив кобылки на стропилах, установленных на мауэрлат или верхнюю обвязку и срезанных заподлицо со стеной. Кобылки являются продолжением стропил, поэтому обрешетка, гидроизоляция и кровельное покрытие на них укладывается в ходе обустройства всего ската крыши. Перед монтажом настила по краю свеса набивается карнизная доска, монтируется капельник.

Элементы карнизного свеса кровли

После обустройства кровли карнизный свес рекомендуется зашить, используя специальные элементы – софиты либо обычные фугованные доски. Их располагают перпендикулярно стене и крепят с небольшим зазором между элементами, чтобы не нарушить вентиляцию пространства под крышей. Циркуляция воздуха позволяет выводить влагу, которая может вызвать гниение элементов стропильной системы

Если запланирован монтаж кровельного свеса шириной более метра, кобылки будут испытывать повышенные нагрузки – вес самой кровли, скапливающийся снег.

Чтобы избежать риска обрушения крыши, эти элементы стропильной системы следует опереть на консоли, которые представляют собой систему из вертикальной балки, закрепленной на стене постройки, горизонтальной балки (на нее опирается кобылка) и раскоса, который придает конструкции жесткость.

Консоли могут быть отдельными, не связанными между собой либо скрепленными горизонтальной связью вдоль всего ската – в этом случае кобылки опираются на этот мауэрлат консолей. Выбор конструкции зависит от ширины карнизного выноса – использование консолей с мауэрлатом рекомендуется при длине кобылки кровли более 1,5 м. Карнизный свес с консолями также подшивается снизу.

Опирание элементов стропильной системы на консоли

Соединения

Перед тем как сделать стропильную систему своими руками, нужно внимательно изучить узлы. Чтобы построить свой дом, не стоит экономить время или деньги. Только в этом случае результат будет радовать долгие годы.

Основные узлы соединения стропил

Узлы крепления стропильной системы кровли, которые заслуживают особого внимания, представлены следующими:

Мауэрлат к стене

Этот узел может быть выполнен несколькими способами. Выбор во многом зависит от материала стены. Строительство здания из кирпича, блоков или бетона позволяет использовать следующие методы:

Соединение мауэрлата со стеной при строительстве кирпичных зданий выполняется с помощью анкеров

При деревянном строительстве в качестве мауэрлата выступает верхний венец стены. Его соединяют с предыдущими на нагеля. В каркасном доме мауэрлат — это верхняя обвязка стен. Ее фиксируют на стойки каркаса за счет врубки и металлических уголков с отверстиями для саморезов. Подробнее о креплении мауэрлата к стене.

Стропила к мауэрлату

Крепеж осуществляют двумя способами:

Жесткое крепление может быть с врубкой или без нее. Врубку рекомендуют делать на стропилах, а не на мауэрлате, поскольку это ослабляет его. В обоих случаях ногу жестко фиксируют гвоздями, саморезами, скобами или металлическими уголками.

При жестком креплении врубку лучше делать на стропилах и фиксировать конструкцию с помощью крепежей

Для шарнирного крепления используют специальную деталь — салазки. Они позволяют балке без препятствий перемешаться при усадке стен здания.

Шарнирное соединение дает балке возможность смещения

Дополнительно стропильные ноги крепят к стене. Это нужно для того, чтобы крышу не сорвало ветром. Для крепления используют скрутку из двух проволочек диаметром 4 мм, закрепленные в стену на анкер или ерш. В деревянном доме скрутку можно заменить скобами. Крепление осуществляют на каждую балку или через одну.

В уровне конька

Наслонные элементы опирают на коньковый прогон с врубкой. Дополнительно с двух сторон делают накладку из доски. Накладка нужна и для висячих элементов. Она может быть деревянной или металлической с отверстиями под саморезы.

Коньковый прогон и стропила соединяют с помощью врубки

Сращивание стропил

Существует несколько методов сращивания стропил на крыше своими руками. Выбор между ними во многом зависит от опыта мастера. Место сращивания располагают на расстоянии 0,15 длины пролета от опоры. При этом опорами считаются не только коньковый прогон и мауэрлат, но и подкосы и стойки.

Сращивание стропил по длине

Выделяют пять способов:

Чтобы построить качественную крышу, нужно внимательно изучить технологию, правильно выбрать тип стропил и способы соединения элементов в важных узлах. Это особенно важно, когда возводится стропильная система своими руками.

Источник

Типы стропил

Выделяют две конструкции:

Устройство крыши деревянного дома возможно только с использованием первых. Это вызвано двумя правилами:

Два этих высказывания противоречат друг другу, поэтому стропильная система деревянного дома может содержать только наслонные элементы.

В деревянном доме монтируют только наслонные стропила

Наслонные балки представляют собой элементы, которые опираются на мауэрлат в нижней точке и на коньковый прогон в верхней. Это позволяет уменьшить горизонтальный распор, который действует на стены, когда стропила пытаются разъехаться и принять горизонтальное положение. Элементы могут быть усилены стойками или подкосами. Схватки в этом случае можно располагать через одну пару ног.

Висячие баки опираются только в нижней точке на мауэрлат. Наверху они просто упираются друг в друга. Чтобы система из деревянных элементов не разъехалась, обязательно делают затяжки. Лучше устанавливать их на каждую пару ног. Такой вариант характеризуется сильным действием распора на наружные стены, но зато позволяет получить больше свободного пространства внутри мансарды.

Кобылка в стропильной системе — Домашний мастер MoyDom-irk.ru

Рейтинг статьи

Загрузка…

Кобылка кровли: понятие + правила и особенности монтажа

Подшивка карнизных частей кровли – ответственная и серьезная работа, от качества выполнения которой зависит внешний вид и надежность дома. Как известно, способов монтажа простого и функционального короба, защищающего крышу от разрушительного воздействия атмосферных осадков, несколько. Более сложным по конструкционному строению, но долговечным считается способ подшивки, где применяется кобылка. Он дает возможность создать короб с горизонтальной нижней плоскостью, делающий кровлю надежной, конструктивно незамысловатой, паропроницаемой и гигроскопичной, что очень важно.

Содержание

Видео-инструкция по установке подшивки карниза крыши ↑

Облагораживать такой вариант подшивки можно разными способами, ориентируясь на собственные вкусы и предпочтения, в виду этого крыша дома, где подшивка карнизной чаши организована путем монтажа кобылки, без всяких сомнений будет выглядеть естественно и привлекательно. Что представляет собой такой важнейший элемент устройства карниза, который включает в свой состав кровля кобылка? Как правильно произвести ее монтаж? Каким требованиям она должна отвечать и какие функции выполнять? Об этом стоит поговорить более подробно.

Кобылка: понятие и предназначение ↑

Кобылка – доска или брусок сечением 100 на 50 миллиметров, удлиняющий нижнюю часть стропильной ноги для расположения на ней сплошной обрешетки, лежащей на карнизе. Она незаменимый конструктивный компонент при организации свеса кровли, предназначенного для отвода воды и предотвращающего намокание стен талыми и дождевыми водами. Ее применяют, когда длина досок для выполнения стропил недостаточная.

Обязательное требование: кобылка должна изготавливаться из доски шириной на несколько сантиментов меньше, чем ширина доски, из которой выполнено стропило. Если, допустим, стропила выполнены из доски 150 на 50 миллиметров, то для кобылок необходимо использовать доски 100 на 50 миллиметров. Расстояние между кобылками и стенами не должно быть менее 40 сантиметров.

Основные преимущества применения кобылок при организации карнизной части кровли ↑

Применение кобылок при монтаже кровельного карниза позволяет:

уменьшить нагрузку на конструкцию;
значительно сэкономить на древесине, которая используется для производства стропил;
облегчить процесс организации карнизного свеса за счет упрощения выведения его линии;
выполнить качественно и надежно подшивку карнизной части кровли, сделать ее соответствующей собственным вкусам и запросам. Кобылки могут производиться с использованием резьбы, что дает возможность придать строению оригинальный вид и украсить его;
продлить срок службы конструкции дома за счет организации надежного свеса кровли, который предотвратит стекание по стенам воды.

Требования, которым должны отвечать рассматриваемые кровельные элементы ↑

Кобылки, используемые для организации свеса кровли, должны отвечать таким требованиям:

изготавливаться из цельной древесины, способной выдержать нагрузку и атмосферные воздействия. Желательно материал перед монтажом обработать антисептическими составами и грунтовкой, это позволит продлить срок его службы и защитить от гниения;
быть выносливыми и надежными;
не создавать дополнительную нагрузку на стропила;
изготавливаться из досок, сечение которых на несколько сантиметров меньше, чем сечение досок, используемых для возведения стропил;
монтироваться в соответствии со всеми правилами и строительными стандартами, в противном случае о надежности крыши и долговечности здания можно забыть;
иметь эстетически привлекательный вид и гармонично сочетаться с кровельным материалом, создавая единую дополненную конструкцию;
устанавливаться с отступом в сорок сантиметров от стены.

Важно знать : желательно для организации короба при помощи кобылки использовать невитые ровные доски без сучков и коры. Если короб будет служить как подшивка карнизной части кровли, и применение отделочных материалов не предусмотрено, то рекомендуется использовать в ходе работ калиброванные сухие доски сечением 50 на 20 миллиметров.

Подготовительные работы перед монтажом кобылок ↑

Перед тем как приступить к монтажу кровельных элементов, следует выполнить точные замеры и рассчитать количество необходимого материала для организации свеса кровли. В ходе работы понадобятся строительные леса, саморезы по дереву, гвозди, невитые и калиброванные сухие доски, специальные защитные растворы, морилка, лак, профнастил, сайдинг или софиты для закрытия короба. Несмотря на то, что данные строительные материалы отличаются высокой стоимостью, их необходимо использовать для организации подкровельного карниза.

Важно также заранее подготовить все необходимые инструменты для выполнения работ: выдвижные лестницы, молотки, киянки, шуруповерт. Доски, из которых будет выполнена кобылка, желательно обработать специальным антисептическим средством в несколько слоев. Это позволит продлить срок службы кобылки и всей кровли в целом.

Особенности монтажа ↑

Подшивка карниза кровли с использованием горизонтальных кобылок в сравнении с другими способами сложный и трудоемкий процесс, требующий специальных умений, навыков и знаний. Выполнить все работы правильно и без ошибок сможет исключительно профессиональный мастер, которому известны правила и стандарты. Самостоятельно лучше никаких манипуляций не выполнять, в противном случае есть большая вероятность того, что функции, возложенные на кобылки и свес кровли, не будут выполняться, что плачевно скажется на всем строении.

Кобылки крепятся саморезами к стропилам плоскостями перпендикулярно к стене. При их установке необходимо ориентироваться на уровень или кладку кирпича. На установленные кровельные элементы крепятся подшивные доски, образующие короб с горизонтальной нижней плоскостью.

Важное условие : кровля в обязательном порядке должна дышать, при монтаже кобылок этот факт следует учитывать. Эффективная вентиляция крыши позволит продлить срок ее службы в несколько раз. Ни в коем случае нельзя допускать герметизации каких-либо элементов карниза, в ходе их монтажа не рекомендуется использовать монтажную пену, силикон, в противном случае скоропостижного процесса гниения крыши не избежать.

Правила монтажа карниза с использованием кровельных кобылок:

если не предполагается свешивание над стеной карниза, то стропила обрезаются с внешней стеной заподлицо, если карниз будет навесным, то на стык стропил и стены крепится карнизная доска с водостоком;
кобылками удлиняются стропила, образующие карнизный вынос. Они крепятся непосредственно к ногам, обеспечивая полную защиту подкровельного пространства от дождя, снега и других осадков;
кобылки при правильном монтаже должны образовывать зазор, гарантирующий вентиляцию воздуха;
вынос карниза на кобылках должен быть снизу открытым. Возможен вариант его закрытия подшивными досками толщиной в 2,5 сантиметров;
закрывать пространство под кровлей лучше досками снизу, при этом зазор между стенами и доской должен быть не менее 40 сантиметров для вентиляции кровли;
крепятся кобылки при помощи консолей с анкерами, которые заделываются в стену.

Важно знать : срок эксплуатации кровли зависит от того, насколько качественно выполнен карнизный свес, при устройстве которого весомая роль отводится кобылкам кровли. Не рекомендуется использовать некачественную доску, экономить на антисептических и специальных защитных составах для ее обработки, а также выполнять монтаж самостоятельно, особенно в тех случаях, если навыки устройства кровли отсутствуют. Желательно, чтобы монтаж кобылок кровли выполняли профессиональные мастера, которые знают все тонкости своей работы. В противном случае промоканий крыши, плохой вентиляции подкровельного пространства и значительного ухудшения теплоизоляции дома не избежать.

Монтаж свеса кровли, используя кобылки, позволит не только в несколько раз улучшить ее вентиляцию, внешний вид, качественные характеристики, но и продлить срок службы. Кроме того, конструкция с использованием данных кровельных элементов более надежна и вынослива. Она выглядит оригинально и эстетически привлекательно, положительно сказывается на теплоизоляции, поскольку исключает возможные промокания кровли.

Кобылка кровли – устройство, размеры и монтаж

Крыша жилого дома имеет технически сложное устройство, в котором любой элемент конструкции делает ему отведенную роль и функцию. От соблюдения технологии монтажа кровли зависит ее надежность, срок работы и несущая свойство. Кроме того такие незначительные по размеру элементы как карниз влияют на функциональность конструкции.

В нашей местности, которая славится высокой снеговой нагрузкой зимний период, широкий карниз крыши – насущная необходимость, снабжающая надёжную эксплуатацию дома. Но, протяженность стропил не всегда позволяет сформировать широкий свес, исходя из этого для его устройства применяют кобылки. В данной статье мы поведаем о конструкции и функциях этих элементов.

Карниз кровли и его функции

Карнизом крыши именуют нижнюю часть кровельного свеса, которая выходит за пределы наружных стен сооружения. Он формируется за счет повышения длины стропильных ног каркаса кровли на 30-100 см, сверху он, как и другая поверхность ската покрывается, гидроизоляционным материалом, а снизу зашивается софитами, сайдингом либо досками. Карниз в конструкции крыши делает следующие функции:

Защищает наружную поверхность стен и их отделку от попадания атмосферной жидкости на протяжении сильных ливней, снегопадов и обильного таяния снега весной. Именно поэтому внешний вид и целостность облицовки сохраняется намного продолжительнее.
Предотвращает попадание воды вовнутрь стропильного каркаса крыши. Подшивка карниза защищает от капель, отскакивающих от крыши на протяжении косых дождей, но наряду с этим не затрудняют вентилирование подкровельного пространства.
Придают кровле законченный, аккуратный внешний вид. Подшивка карниза закрывает неприглядную «изнанку» кровельного ската.
Защищает окна от проникновения от проникновения прямых солнечных лучей, что довольно часто есть проблемой в жаркие летние дни.

Обратите внимание, что в средней полосе России умелые строители советуют возводить крыши с карнизами шириной не меньше 40-50 см, дабы обезопасисть отмостку здания от размывания дождями и потоками талых вод, стекающих со ската.

Как формируется карниз?

Широкий карниз крыши – залог надёжной эксплуатации и более эргономичного обслуживания здания. Он формируется за счет повышения длины кровельного ската на 40-50 см. Существует 2 технологии монтажа карниза:

За счет применения стропил большей длины. Самый несложный метод сформировать широкий карнизный свес – применять для монтажа стропильного каркаса стропильные ноги, протяженность которых на 40-50 см превышает длину ската. Но, у этого варианта имеется один минус – каркас получается достаточно массивным и дорогим. Помимо этого, в случае если скат крыши имеют длину больше 6 метров, то делается достаточно проблематично отыскать пиломатериалы, размеры которых разрешают сформировать более либо менее приличный карниз.
За счет монтажа кобылок. Дабы сформировать свес нужной длины модно применять кобылки. Кобылка кровли нужна, дабы расширить длину стропил, наряду с этим излишне не утяжеляя каркас. Они прикрепляются к концу стропильной ноги для повышения длины ската. Кобылки смогут удлинить карниз на любую длину, наряду с этим эта технология дешевле, поскольку употребляются доски меньшего сечения, каковые стоят недорого.

Принципиально важно! Опытные кровельные мастера советуют применять для формирования карниза кобылки, поскольку обычно это дешевле. Помимо этого, это эргономичнее в плане монтажа, поскольку не приходится поднимать и перемещать по крыше стропила громадного веса и длины.

Устройство

Кобылки – бруски либо доски с сечением 50х100 мм, каковые употребляются для удлинения стропильных ног каркаса крыши, нужного для формирования карнизного свеса. Они дешевле, легче и эргономичнее в монтаже, чем удлиненные стропильные ноги, для изготовления которых употребляются доски большей толщины. Преимуществами для того чтобы конструктивного решения считают:

Низкий вес. Кобылка кровли имеет меньшее сечение, поскольку на карниз крыши ложиться меньшая нагрузка. За счет этого неспециализированный вес стропильного каркаса крыши понижается, разгружается фундамент и несущие стенки сооружения.
Выгодная цена. Надставить стропила до нужной длины посредством кобылок обходится существенно дешевле, чем применять стропильные ноги большей длины, поскольку цена пиломатериалов зависит от их длины. А доски длиной свыше 6 метров по большому счету считаются нестандартными, а потому видятся редко и много стоят.
Удобство монтажа. Подъем на высоту крыши стропильных ног и без того представляет собой некоторую трудность, передвижения же элементов каркаса громадного размера и веса по большому счету может вылиться в мировую проблему, которую не решить без особой строительной техники. Исходя из этого намного эргономичнее расширить длину стропил кобылками.
Эстетичность. Кобылки для кровли смогут выступать не только в качестве функционального элемента, но и как декор. Резные кобылки, характерные для классической русской архитектуры, оказывают помощь сформировать достаточно широкий карниз, одновременно с этим являясь украшением деревянного дома.

Учтите, что бережно врезать в мауэрлат, а после этого точно выровнять по длине стропильные ноги, намного выходящие за пределы наружные стен достаточно сложно. Умелые мастера уверены в том, что с позиций технологии монтажа, кобылки – более простой, но функциональный вариант.

Технология монтажа

В то время, когда для удлинения стропильной ноги употребляется кобылка, кровля сперва возводится в простой последовательности. Трансформации в технологии монтажа начинаются по окончании установки стропил. Дабы сформировать карниз из пиломатериалов с сечением 50х100 мм нарезаются бруски, протяженность которых образовывает желаемую ширину свеса плюс 35-50 см, нужные для крепления элемента. Для фиксации кобылок употребляются простые либо ершеные гвозди, снабжающие оптимальное сцепление между элементами каркаса. Монтаж осуществляется в следующей последовательности:

По окончании завершения установи стропильных ног каркаса по шаблону вырезают нужное количество кобылок, протяженность которых разрешит сформировать достаточно широкий карниз. Количество кобылок соответствует количеству стропил.
После этого приступают к креплению кобылок крайних стропильных ног. Крепятся они внахлест на 35-50 см, наряду с этим между мини прокладывается маленькой брусок- вставка.
Любая кобылка фиксируется четырьмя гвоздями, по две с каждой стороны. Концы гвоздей необходимо загнуть, дабы крепление со временем не ослабилось.
В то время, когда первая и последняя кобылка зафиксирована, между ними натягивают шнур, дабы остальные элементы сглаживать по нему. Но, данный способ не подходит при громадной длине ската, поскольку шнур будет провисать.
По окончании завершения монтажа кобылок приступают к креплению обрешетки стропильного каркаса. Наряду с этим на самих кобылках крепят или сплошную, или усиленную обрешетку, дабы усилить свес кровли.
По окончании завершения кровельных работ снизу карниз кроли зашивают посредством вагонки, сайдинга либо софитов. Эта операция нужна, дабы обезопасисть карниз от проникновения атмосферной жидкости снизу, и для придания кровле завершенного, аккуратного вида.

Для подшивки карниза снизу существует два способа – диагональный и прямой. При диагональной технологии монтажа обшивка приколачивается снизу прямо ко кобылкам. Для прямой зашивки посредством брусков монтируется короб, который пол прямым углом соединяется с наружной стеной дома.

Видео-инструкция

Как изготовить кобылки кровли

Кобылка кровли– это отрезок доски применяемый для удлинения стропильной ноги при выполнении свеса кровли. Используют ее в случаях, когда длина досок, из которых изготовлены стропила недостаточна.

Свес кровли выполняет отвод воды со стен и предотвращает их намокание дождевыми и талыми водами, стекающими на них с кровли.

При строительстве такой крыши кобылки устанавливают с отступом от стены как минимум сорок сантиметров. Используемая для их изготовления доска должна быть уже доски, из которой сделано стропила.

Например, если стропила сделаны из досок сечением 150х50 миллиметров, то для изготовления кобылок используют доску сечением 100х50 мм.

Преимущества использования кобылок

Использование кобылок в процессе изготовления стропильной системы позволяет:

Применять древесину меньшей длины при ее сооружении;

подъем стропил и их монтаж на мауэрлат упрощается за счет снижения веса стропильной системы;

Выводить линию карнизного свеса намного легче при применении коротких легких кобылок, чем с помощью стропильных ног;

При повреждении или гниении кобылки ее можно легко заменить, не разбирая всю кровлю.

Кобылки иметь декоративную резьбу, что дает возможность украсить дом и придать ему неповторимый внешний вид.

Установка карнизных свесов без кобылок

Изготовление деревянного каркаса или короба под карнизом дает возможность закрыть доски, выступающие за пределы кровельного карниза, такие как обрешетка и стропила. Метод подшивки разных элементов карниза напрямую зависит от типа сделанного короба.

При использовании этого метода концы стропил можно обрезать перпендикулярно стропильной оси или по отвесу (торец расположен параллельно стене).

Рассмотрим более подробно вариант с параллельным обрезанием концов стропил:

Для выполнения работ потребуются выдвижная лестница и строительные леса. Крепление выполняется с помощью саморезов по дереву и шуруповерта.
В первую очередь крепят ветровую доску, далее – внешнюю подшивную, и, наконец – внутреннюю (стеновую). Доски должны иметь сечение 150х20 миллиметров.
Короб изготавливают из не витых ровных досок, на которых нет коры и большого количества сучков. При изготовлении короба в роли «подшивы», без применяя отделочных материалов, нужно использовать сухие калиброванные доски с сечением 50х20 миллиметров.
После закрытия стропил и фронтальной обрешетки короб обрабатывают защитными растворами. Его также можно покрыть морилкой или лаком, благодаря чему подшива будет служить эффективно и долго.Для получения покрытия высокого качества использовать достаточно дорогой, но в то же время эффективный корабельный лак.
Для закрытия короба обычно используется профнастил марки С10 белого или светло-серого цвета либо виниловый сайдинг.
Подшивку частей карниза также можно выполнить с помощью софитов. Они представляют собой перфорированные пластины из алюминия или пластика.Их достаточно высокая цена компенсируется привлекательным внешним видом и высокой функциональностью.
Закрывать лобовую сторону короба нужно с помощью внешних уголков. Их расцветка должна совпадать с цветом короба.
Боковые стороны облагораживают при помощи крышек, вырезанных из гладких листов вручную. Их форма должна соответствовать форме торцевой части короба.
Фронтальную подшиву сделать намного проще. К выступающей обрешетке прибивают две доски сечением 150х20 миллиметров. Далее они зашиваются материалом.

Установка карниза с кобылками

Этот способ является более трудоемким и сложным по сравнению с предыдущим.

При установке кобылок нужно ориентироваться по уровню или по кладке из кирпича. После монтажа кобылок на них крепят подшивные доски. В итоге должен получиться короб с горизонтальной нижней плоскостью. Затем можно украсить короб в зависимости от общего стиля кровли здания и личных предпочтений.

При установке карниза нужно учитывать, что кровля должна дышать. Другими словами, теплый воздух должен попадать в подкарнизную часть, затем проходить стропила, обрешетку, кровельный материал и выходить наружу. Так обеспечивается эффективная вентиляция, которая будет сушить крышу, продлевая ее срок службы.

Основные правила его установки:

Стропила обрезают на одном уровне с внешними стенами. Карниз при этом не должен свисать над стеной. При свешивании карниза на стык стропил и стены прибивают карнизную доску, снабженную водостоком.

Карнизный вынос создается за счет удлинения стропил кобылками. При этом кобылки приколачивают непосредственно кстропильным ногам. Этот способ очень популярен из-за множества преимуществ. Кобылки должны создавать зазор, который будет обеспечивать попадание достаточного количества воздуха для вентиляции кровли.

Карнизный вынос оставляют открытым снизу либо закрывают оструганными и прифугованными подшивными досками, имеющими одинаковую ширину. Толщина таких досок не должна превышать 25 миллиметров.Подкровельное пространство закрывают снизу перпендикулярно стене с помощью досок. Между досками и стеной должен быть зазор для осуществления вентиляции кровли.

Карнизный вынос укрепляют с помощью консолей с анкерами из железобетона или металла, заделанных в стену.Кобылку в этих местах заделывают на одном уровне с консолью.

Кирпичный свес выполняют на стенах из камня. Их верхнюю часть выкладывают из кирпича, соблюдая при этом постепенный припуск рядов на величину не более трети длины кирпича (80 мм). При этом карнизный кирпичный свес должен иметь ширину не больше половины толщины стены.

«Разложить по полочкам»: размеры элементов стропильной системы

Пусть сооружение стропильной системы кажется довольно простым делом, но оно требует точных математических расчётов. Правильные размеры элементов несущей конструкции не позволят кровле быть хрупкой и спасут хозяина дома от чрезмерных денежных трат.

Расчёт параметров стропильной системы

Мауэрлат

Мауэрлат должен быть уже стены, иначе он будет оказывать на стены чрезмерное давление

Лежень

Размером лежень не отличается от мауэрлата

Коньковый брус

Коньковый прогон не должен быть толще стойки стропильной системы

Кобылка

Кобылка — это доска, удлиняющая стропило, если оно недопустимо короткое.

По толщине кобылка уступает стропильной ноге

Стойки

Стойка — это то же самое, что и центральная опора. Высоту вертикального бруса в стропильной системе принято находить по формуле h = b₁xtgα – 0,05. h — это высота стойки, b₁ – половина ширины дома, tgα – тангенс угла между стропилом и мауэрлатом, а 0,05 — это примерная высота коньковой балки в метрах.

Стойки рекомендуется создавать из брусьев сечением 10х10 см.

Главное требование к стойкам — устойчивость, поэтому в качестве них выбирают толстые, как лежень, брусья

Подкосы

Длина подкоса зависит от длины стропила и дома

Затяжка

Затяжка по-другому может называться потолочной лагой

Скользящая опора для стропил

длина — от 10 до 48 см;
высота — 9 см;
ширина — 3–4 см.

Размер скользящей опоры должен позволять хорошо фиксировать стропила на основании кровли

Доски или брусья для стропил

По формуле Пифагора можно вычислить как длину стропил, так и высоту стойки

Размер стропил обусловлен величиной зазора между ними

vote

Article Rating

Оценка статьи:

Загрузка…

Сохранить себе в:

Would love your thoughts, please comment.x

Adblock
detector

6344 Filly Cir, Indianapolis, IN 46260

Всплывающее окно почтового агента

Индианаполис, Индиана 46260

Цена 385 273 долларов США
Кровати 3
Ванны 2.00
кв.фут. 1946
Акры 0,14
Год 2021
Дней на сайте 40 дней

Кнопка «Поделиться»

Поделитесь с друзьями — Руководство домовладельца по пчеловодству на заднем дворе

Опубликовано

Руководство домовладельца по пчеловодству на приусадебном участке

Текст

Отправить ссылку на этот пост в текстовом сообщении.

С помощью. Эл. адрес

Отправить ссылку на этот пост по электронной почте.

Фейсбук

Поделиться этой публикацией в Facebook

Твиттер

Твитнуть этот пост в Твиттере

Подробности
Расположение
Просмотр улиц
Индианаполис
Парк Грандвью
Похожие дома
46260
Делиться
Сохранять
Связаться с агентом

Всплывающее окно избранного

Войти Зарегистрироваться

Завести аккаунт

Имя

Фамилия

Пароль

Войти

Пароль

6344 Филли Сир, Индианаполис, IN 46260

Цена 385 273 долларов США
Кровати 3
Ванны 2. 00
кв.фут. 1946
Акры 0,14
Год 2021
Дней 40

Подробности
Расположение
Просмотр улиц
Индианаполис
Парк Грандвью
Похожие дома
46260

Статус: Активный

Новое строительство Д.р. Хортон! Добро пожаловать в отель Rosemont в парке Грандвью. Этот просторный внутренний дворик Особенности 3 спальни, 2 ванные комнаты, столовая и солярий. Разработанный как для развлечения, так и для комфортной повседневной жизни, большая большая комната открыта для столовой и кухни. Красивая кухня с 42-дюймовыми верхними шкафами с короной, кварцевыми столешницами, барной стойкой и кладовой. Расслабьтесь в своем уединенном уединении и насладитесь просторной ванной с кафельным душем, разделенными туалетными столиками, гардеробной и отдельным комодом. В доме есть открытая терраса и солярий для принятия солнечных ванн и отдыха в любую погоду. Наслаждайтесь общественными пешеходными тропами, крытой площадкой для пикников и ямой для костра в этом городке Вашингтон с низкими эксплуатационными расходами.

Детали дома

6344 Филли Сир Индианаполис, Индиана 46260

Статус Активный
МЛС® # 21820004
Цена 385 273 долларов США
Перечисленная дата 08-08-2022
Спальни 3
Ванные комнаты 2.00
Полные ванны 2
Квадратные метры 1946
Акры 0,14
Год постройки 2021
Тип Резиденция для одной семьи

Информация для сообщества Для 6344 Filly Cir Indianapolis, IN 46260

Адрес 6344 Филли Цир
подразделение Парк Грандвью
Город Индианаполис
округ Марион
Состояние В
Почтовый индекс 46260

Интерьер

Техника Посудомоечная машина, измельчитель мусора, микроволновая печь, плита, плита — Газ, холодильник, стиральная машина
Обогрев Камин

Внешний вид

Строительство Активный

Дополнительная информация

Дата перечисления 19 октября 2021 г.

Сведения о листинге

Листинг офис Хмс Недвижимость, ООО
Имя агента Мари Эдвардс
Контакт агента 3178460777

Финансы

$/кв.фут 198 долларов

Описание 6344 Filly Cir Indianapolis, IN 46260

Новое строительство Д.р. Хортон! Добро пожаловать в отель Rosemont в парке Грандвью. Этот просторный дом с патио имеет 3 спальни, 2 ванные комнаты, столовую и солярий. Разработанный как для развлечения, так и для комфортной повседневной жизни, большая большая комната открыта для столовой и кухни. Красивая кухня с 42-дюймовыми верхними шкафами с короной, кварцевыми столешницами, барной стойкой и кладовой. Расслабьтесь в своем уединенном уединении и насладитесь просторной ванной с кафельным душем, разделенными туалетными столиками, гардеробной и отдельным комодом. В доме есть открытая терраса и солярий для принятия солнечных ванн и отдыха в любую погоду. Наслаждайтесь общественными пешеходными тропами, крытой площадкой для пикников и ямой для костра в этом городке Вашингтон с низкими эксплуатационными расходами.

Открытое действие openLocation

Открытое действие openStreetview

Ипотечный калькулятор для 6344 Filly Cir Indianapolis, IN 46260

Прейскурантная цена

Первоначальный взнос

Процентная ставка

Амортизация 30-летняя фиксированная15-летняя фиксированная5/1 ARM

Информация о доме по адресу 6344 Filly Cir Indianapolis, IN 46260:

Этот красивый дом с 3 кроватями и 2 ванными комнатами расположен по адресу 6344 Filly Cir Indianapolis, IN 46260 и стоит 385 273 долларов США с 1946 квадратных метров жилой площади.

6344 Filly Cir был построен в 2021 году и расположен на участке площадью 0,14 акра. Этот дом в настоящее время стоит 198 долларов за квадратный фут и находится на рынке с 8 августа 2022 года.

Если вы хотите запросить дополнительную информацию о 6344 Filly Cir, свяжитесь с нами, чтобы помочь вам с вашими потребностями в недвижимости. Чтобы найти похожие дома, такие как 6344 Filly Cir, просто прокрутите вниз, или вы можете найти другие дома на продажу в Индианаполисе, районе Грандвью-Парк или в 46260. Нажав на выделенные ссылки, вы сможете найти больше домов, похожих на 6344 Filly Cir. Пожалуйста, не стесняйтесь обращаться к нам за помощью в любое время и благодарим вас за использование веб-сайта uphomes!

Детали дома

6344 Филли Сир Индианаполис, Индиана 46260

Статус Активный
МЛС® # 21820004
Цена 385 273 долларов США
Перечисленная дата 08-08-2022
Спальни 3
Ванные комнаты 2.00
Полные ванны 2
Квадратные метры 1946
Акры 0,14
Год постройки 2021
Тип Резиденция для одной семьи

Информация для сообщества Для 6344 Filly Cir Indianapolis, IN 46260

Адрес 6344 Филли Цир
подразделение Парк Грандвью
Город Индианаполис
округ Марион
Состояние В
Почтовый индекс 46260

Интерьер

Техника Посудомоечная машина, измельчитель мусора, микроволновая печь, плита, плита — Газ, холодильник, стиральная машина
Обогрев Камин

Внешний вид

Строительство Активный

Дополнительная информация

Дата перечисления 19 октября 2021 г.

Сведения о листинге

Листинг офис Хмс Недвижимость, ООО
Имя агента Мари Эдвардс
Контакт агента 3178460777

Финансы

$/кв.фут 198 долларов

Дома, похожие на 6344 Filly Cir Indianapolis, IN 46260

НОВИНКА — 7 дней назад
8653 Норт-Меридиан-Стрит
Индианаполис, IN 46260
359 000 долларов США АКТИВ
3 кровати 4 баня 2920 квадратных футов
6365 Путь жеребца
Индианаполис, IN 46260
351 299 долларов США АКТИВ
2 кровати 2 ванны 1724 кв.фута
6373 Путь жеребца
Индианаполис, IN 46260
354 900 долл. США АКТИВ
2 кровати 2 ванны 2177 квадратных футов
6356 Филли Цир
Индианаполис, IN 46260
339 900 долл. США АКТИВ
2 кровати 2 ванны 1536 кв. футов
1711 Норт Нортбрук Доктор
Индианаполис, IN 46260
360 000 долларов США АКТИВ
4 кровати 2 ванны 2281 кв. фут

Всплывающее окно почтового агента

Узнать об этом объекте

Продолжая, вы соглашаетесь получать звонки и текстовые сообщения на указанный вами номер.

Сообщества в Индианаполисе, IN

Индианаполис, Индиана

Другие города Индианы

6362 Филли Сир, Индианаполис, IN 46260 | MLS# 21823666

Местная информация

— мин. Хортон! Добро пожаловать в отель Rosemont в парке Грандвью. Этот просторный дом с патио состоит из 3 спален, 2 ванных комнат и обеденной зоны. Предназначенная как для развлечений, так и для комфортной повседневной жизни, большая большая комната открыта для столовой и кухни. Красивая кухня с 42-дюймовыми верхними шкафами с короной, кварцевыми столешницами, барной стойкой и кладовой. Отдохните в уединении и насладитесь просторной ванной с кафельным душем, раздельными туалетными столиками, гардеробной и отдельным комодом. В доме есть открытый внутренний дворик, где можно понежиться на солнышке и расслабиться в любую погоду. Наслаждайтесь общественными пешеходными тропами, крытой площадкой для пикника и местом для костра в этом поселке Вашингтон, не требующем особого ухода.

Дом. Домашние детали для 6362 Filly Cir

Внутренние особенности
.0003
Уровни, вход и доступность Этажи: 1 Этажи: Виниловые окна
Детали интерьера Количество спален, столовых, столовых, главных комнат: 7 Комната
Техника и коммунальные услуги Посудомоечная машинаУтилизацияМикроволновая печьХолодильник

Внутренние особенности

.0003

Уровни, вход и доступность

Этажи: 1 Этажи: Виниловые окна

Детали интерьера

Количество спален, столовых, столовых, главных комнат: 7 Комната

Техника и коммунальные услуги

Посудомоечная машинаУтилизацияМикроволновая печьХолодильник

2 Информация

3


Year Built Year Built: 2021
Property Type / Style Property Type: Single Family HomeArchitecture: Ranch

Year Built

Year Built: 2021

Property Type / Style

Property Type: Single Family HomeArchitecture: Ranch

Exterior Features
Внешний вид дома Тип фундамента: Плитный
Парковка и гараж GarageParking: Concrete, Garage Attached, Open

Exterior Features

Внешний вид дома

Тип фундамента: Плитный

Парковка и гараж

GarageParking: Concrete, Garage Attached, Open

Price & Status
Price Per Sqft: $189

Price & Status

Price Per Sqft: $189

Agent Информация
Листинговый агент MLS/идентификатор источника: 21823666

Agent Информация

Листинговый агент

MLS/идентификатор источника: 21823666

HOA Fee: $175/Monthly

Lot Information
Lot Area: 6969. 6 sqft

Lot Information

Lot Area: 6969. 6 sqft

All New Дома в Грандвью-Парке

Дома для быстрого вселения (12)

Все (12)

2 сп (7)

3 сп (5)

2 Fillir 6340477

2bd

2ba

1,536 sqft

$339,900

Check Availability

6366 Filly Cir

2bd

2ba

1,730 sqft

$324,900

Check Availability

6360 Filly Cir

2bd

2ba

1 731 кв. фут

334 900 долл. США

Проверить наличие0477

6344 Stallion Way

2bd

2ba

1,779 sqft

$338,910

Check Availability

6362 Filly Cir

3bd

2ba

1,802 sqft

$339,900

Проверить наличие

6351 Stallion Way

2bd

2ba

1758 кв. футов 93 947403

Check Availability

6342 Filly Cir

3bd

2ba

1,719 sqft

$352,696

Check Availability

6373 Stallion Way

2bd

2ba

354 900 $

Проверить наличие

6368 Filly Cir

2bd

04 1,719 sqft

$355,819

Check Availability

6349 Stallion Way

3bd

2ba

1,719 sqft

$359,003

Check Availability

6342 Stallion Way

3bd

2ba

2058 кв. футов

368 287 $

Проверить наличие

3BD

2BA

1 946 кв. All (4)

2 bd (2)

3 bd (2)

Richland Plan	2bd 2ba 1,582 sqft	$339,900+	Check Availability
Bayhill Plan	3bd 2ba 1,575 sqft	$348,894+	Check Availability
Barrymoor Plan	2bd 2ba 1,724 sqft	$351,299+	Проверить наличие
План Rosemont	3bd 2ba 9,000403 9,000403 9,0004030003	$375 763+	Проверить наличие

Сборные планы предоставлены D. R. Хортон — Индианаполис

Описание сообщества

Последние возможности владеть в этом сообществе! Спешите! Добро пожаловать в парк Грандвью, живописный жилой комплекс с внутренним двориком, идеально расположенный в городке Вашингтон. Этому сообществу с низким уровнем обслуживания в Индианаполисе есть что предложить: просторные планировки домов с патио, роскошные удобства и удобства, которые вам понравятся, такие как пешеходные тропы и место для пикника. Парк Грандвью расположен в популярном районе, рядом со всем, что может предложить Инди, включая отличные рестораны, места отдыха, культурные мероприятия и магазины. Чуть дальше по дороге вы найдете Холлидей-парк, загородный клуб Меридиан-Хиллз, Центр искусств Индианаполиса, Ньюфилдс, торговый центр Fashion Mall at Keystone, Broad Ripple Park и многое другое. Grandview Park поддерживается ТСЖ, поэтому вы можете перестать тратить время на работу во дворе и начать уделять больше времени тому, что вам нравится.

Общественный веб-сайт

часы работы

Офис продаж

6365 Way Way

Индианаполис, 46260

(317) 617-0773

. Details

Price

02/15/2022

Pending

MIBOR as distributed by MLS GRID #21823666

$340K

01/17/2022

Listed For Sale

DR Horton

$340K

Similar Homes You May Like

Skip to last item

Перейти к первому элементу

Перейти к последнему элементу

Перейти к первому элементу

Налоги на недвижимость и их оценка

Год	2021	$ 5
Оценка	$ 200

ГОСУ MLS GRID по состоянию на 17 сентября 2022 г. , 12:10:47 по тихоокеанскому времени. Все данные получены из различных источников и могут быть не проверены брокером или MLS GRID. Предоставленная информация о днях открытых дверей может быть изменена без предварительного уведомления. Вся информация должна быть независимо рассмотрена и проверена на точность. Свойства могут быть или не быть перечислены офисом/агентом, представляющим информацию. Некоторые списки IDX были исключены из этого веб-сайта. Щелкните здесь для получения дополнительной информации

6362 Filly Cir, Индианаполис, IN 46260 — это дом для одной семьи площадью 1802 кв. футов с 3 спальнями, 2 ванными комнатами, построенный в 2021 году. 6362 Filly Cir расположен в Делавэр-Трейл, Индианаполис. Эта недвижимость в настоящее время доступна для продажи и была внесена в список MIBOR как распространяемый MLS GRID 8 ноября 2021 г. Номер MLS для этого дома — MLS# 21823666.

Trulia является зарегистрированной торговой маркой Zillow, Inc. Zillow, Inc. имеет лицензии на брокерские операции с недвижимостью во всех 50 штатах, а DC и Zillow (Canada) Inc. имеют лицензии на брокерские услуги в нескольких провинциях.

§ 442-H Стандартные операционные процедуры Нью-Йорка
Уведомление о ярмарке жилья в Нью-Йорке
TREC: Информация о брокерских услугах, Уведомление о защите прав потребителей для лиц с ограниченными возможностями. Мы постоянно работаем над улучшением доступности нашего веб-интерфейса для всех, и мы приветствуем отзывы и запросы на размещение. Если вы хотите сообщить о проблеме или найти жилье, сообщите нам об этом.

19418 Филли Чейз Ct, Томболл, Техас 77377 | MLS #37455678

$ 399 468

3 BD 2 025 кв. 2022

ОтоплениеПриродный газ
ОхлаждениеЭлектрический, потолочный вентилятор(ы)
Parking2 Прилагаемые гаражные пространства
HOA $ 975 Ежегодно плата HOA
LOTNO DATA
Цена/кв. Ден.
|
64
|
0
|
**Дом находится в стадии строительства.** Поселитесь в этом очаровательном доме Beazer в Амире с кирпичным фасадом, кафельным полом, каменным камином, кабинетом с французскими дверями, спринклерной системой и крытым патио. Готовьте новые блюда на кухне с гранитными столешницами, фартуком из плитки, большим карнизом, приборами из нержавеющей стали, 42-дюймовыми верхними шкафами, подвесным освещением и подсветкой под столешницей. В тихом основном люксе есть две раковины, ванна и отдельный душ. Жителям Амиры нравится близость к множеству популярных ресторанов и торговых центров, в том числе Houston Premium Outlets. Пассажиры могут быстро добраться до Гранд-Паркуэй и шоссе 249.. Общественные удобства включают 100-летние дубы, пейзажный бассейн, парк для собак, детскую площадку и фитнес-центр. Школы расположены в соответствии с рейтингом Tomball ISD с самым высоким рейтингом. Не хотите пропустить этот дом – звоните прямо сейчас!
Камин из каменного камняНовая кухняБольшая лепнинаКрытая террасаКабинет с французскими дверямиПлитка из плиткиПриборы из нержавеющей стали
Время в пути
Экскурсия с агентом по закупкам

Подробности интерьера

Спальни и ванные комнаты

Спальни: 3
Ванные комнаты: 3
Фанальные ванные комнаты: 2
1/2 ванные комнаты: 1

Кухня

. Функция: Кухня Открыта. Комната, Кладовая

Пол

Пол: Ковер, плитка

Отопление

Отопление: природный газ

Охлаждение

Приборы

Приборы Energy Star, квалифицированные приборы, газовая печь, свободная ареала, газовый диапазон, посудомоечная машина, утилизация, микроволновая печь
Воздушные особенности. Элементы окон: Изолированные/низкоэмиссионные окна
Внутренние элементы: Ванная комната, Основная кровать — 2-й этаж, Гардеробные, Столешницы (гранит)

Другие элементы интерьера

Общая площадь конструкции: 2 025
Общая внутренняя жизнь. Всего мест: 2
Особенности парковки: Пристроенный
Гаражных мест: 2
Крытых мест: 2

Недвижимость

Этажей: 2
Внешние элементы: Back Green Space, Спринклерная система
Подробная информация о патио и крыльце: покрыто
Фехтование: задний двор

Лот

Функции лота: Cul-DE-SAC, подразделение, задний двор

. Детали конструкции

Тип и стиль

Тип дома: Односемейный
Архитектурный стиль: Традиционный
Подтип недвижимости: Жилой дом на одну семью

Информация о материалах

Строительные материалы: Кирпич, Цементный сайдинг, Камень, Утепление напыляемой пеной
Фундамент: Плита
Кровля: Состав

Состояние

Состояние объекта: В процессе строительства

Другое строительство

Имя застройщика: Beazer Homes

Коммунальные услуги / Зеленая энергия Детали

Коммунальные услуги

Информация о канализации: Общественная канализация
Информация о воде: общественная

Зеленая энергия

Зеленая проверка: дома, сертифицированные ENERGY STAR, индекс HERS
Энергосберегающие элементы: термостат, освещение, ОВК, ОВК>13 SEER

Сообщество и окрестности Безопасность

Функции безопасности: Пожарная сигнализация

Местоположение

Регион: Томбол
Подразделение: Амира

ТСЖ и финансовые данные

HOA

Имеет HOA: Да
Плата HOA: 975 долл. США в год
Ассоциация Телефон: 832-678-4500

Другая финансовая информация

Агентство покупателя.
- Соглашение о листинге: Исключительное право на продажу/аренду
- Условия листинга: Денежные средства, Обычные, FHA, Кредит VA
- Право собственности: Полное право собственности
- Тип дорожного покрытия: Бетон, Бордюры, Желоба
Доступность услуг

00. В детстве я целыми днями развлекался, строя разные вещи, рисуя и рисуя.

Я работаю скульптором по дереву уже 35 лет и разработал свой собственный способ обработки этого прекрасного материала. Мои скульптуры животных включают в себя процесс постоянного добавления и вычитания деревянных блоков, пока не получится сложная, удивительная поверхность. Создавая эти блоки цвета и узора, я также прорабатываю пропорции и выражение персонажа. Этот процесс создания и разрушения дает жизнь характеру животных и создает элемент трансформации.

Еще я люблю красивые сложные механические объекты. Я могу смотреть на объект, который кажется бесконечно сложным, и сводить его к одному простому движению за раз. Дерево – это материал, раскрывающий внутреннюю красоту, ранее невидимую в предмете.

Мне потребовались годы, чтобы научиться обращаться со свободой глины на водной основе, но теперь я работаю с ней очень хорошо, и многие из моих изделий из бронзы отлиты из нее. Некоторые из моих изделий из бронзы были отлиты прямо из моих деревянных скульптур. Некоторые части отлиты из комбинации того и другого. Например, ноги собак и лошадей вырезаны из дерева, а тела слеплены из глины. Затем из прототипа изготавливают форму и отливают из бронзы.

-Silvia Davis

Мысли о ее работе

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Легко заметить, что работа Сильвии Дэвис сложна во многих отношениях. Глядя, например, на одну из ее деревянных кошек, я ловлю себя на том, что пытаюсь разгадать процесс ее создания. Каждая скульптура имеет своего рода геологическую память о ее создании, которая видна в окончательном виде. Почти генетическая перетасовка и перетасовка множества различных форм, цветов и текстур резных деревянных блоков — все, что мы можем видеть, но, тем не менее, очень трудно понять с точки зрения их изготовления. Когда я смотрю на одну из ее кошек, мне приходит в голову мысль, которая может быть похожа на то, что мог подумать Дарвин, глядя на настоящую кошку. То есть: «Как произошло это чудо»? На более глубоком уровне ее работа является метафорой тех моментов благоговения, которые мы все время от времени испытываем перед лицом природы.

Сложность заключается и в выразительных качествах ее работ. Ее животные независимые, разумные существа. Они проецируют внутреннюю жизнь, интеллект и достоинство. Они спокойные с сильным уравновешенным центром. И все же они не лишены тайны. Они достигают полной меры глубины ее идентификации с ее субъектами и чувств к ним.

В своих недавних настенных скульптурах Сильвия начала исследовать совершенно новый мир возможностей натюрморта. Подумайте о заколдованном антикварном магазине, в котором предметы, обычно не имеющие ничего общего друг с другом, оказываются на одной полке. Ум начинает спонтанно размышлять о неожиданных ассоциациях и связях. Почему кролик держит ключ? Эти чашки? Что это за вечеринка? Это свой собственный мир, где большое — это маленькое, а маленькое — это большое, и повседневный контекст обычной реальности больше не требуется, где теперь все идет своим чередом, а воображение следует своей собственной инерции.

Пол Дэвис

Почетный профессор

Образование:

1993 г. — M.F.A. Скульптура Университет Юты

1980 — BFA Университет скульптуры Юты

1978 — Летний институт искусств Snowbird

Выставки:

2012 — Выставка двух человек «Сильвия Дэвис и Венди Чидестер», галерея Coda, Палм-Дезерт, Калифорния

2008 — «Пол и Сильвия Дэвис» , Выставка для двух человек, Галерея Coda, Палм-Дезерт, Калифорния

2007 г. — Ежегодный весенний салон, Художественный музей Спрингвилля, Спрингвилл, Юта

2006 г. — Избранный художник, групповая выставка, галерея «B», Лексингтон, Кентукки

2003 г. — «Животное в искусстве» — групповая выставка, Юта Музей изящных искусств

2002 г. — «Искусство Юты 2000» — Норманн Билдинг, Солт-Лейк-Сити, Юта (выставка каталогов)

2002 г. — «Женщины без границ» — Галерея Art Access, Солт-Лейк-Сити, Юта (выставка каталогов)

2002 — «40 Eyes See» — Публичная библиотека Avenues Branch, Солт-Лейк-Сити, Юта

2002 г. — «Животные, животные» — Галерея Филлипса, Солт-Лейк-Сити, Юта

2000 г. — «Изобретение Запада заново» — Центр искусств Кимбалла, Парк-Сити, Юта

2000 г. — «Животное в современном искусстве» — Галерея Стреммель , Рено, Невада

1998 — Выставка трех человек — Галерея Торри, Торри, Юта

1997 — Выставка трех человек — Галерея Coda, Парк-Сити, Юта

1996 — Выставка одного человека — Работы из дерева и бронзы, Галерея Филлипса, Солт-Лейк-Сити, Юта.

1994 — Скульптура для сада — Работы из бронзы, Галерея Филлипса, Солт-Лейк-Сити, Юта.

1993 — Факультетская выставка — Центр искусств Петерсона

1993 — М.Ф.А. Выставка дипломных работ — Галерея Элвина Гиттинса, Университет Юты

1992 — Приглашение, «Апрельский салон» — Художественный музей Спрингвилля, Спрингвилл, Юта

1991 — Приглашение, «Художники Солт-Лейк-Сити» — Художественный музей УБЯ, Прово, Юта

1991 — Invitational, Выставка скульптур и ремесел в Юте — Union Pacific Depot, Солт-Лейк-Сити, Юта

1991 — «Игрушки художников» — Галерея Кортъярд, Солт-Лейк-Сити, Юта

1991 — Групповая выставка — Галерея Дули, Парк-Сити, Юта

1991 — «75 лет Центра искусств Солт-Лейк-Сити» — Солт-Лейк-Сити , Юта

1990 — Выставка для двух человек — Галерея Coda, Палм-Дезерт, Калифорния

1990 — Групповая выставка скульптуры — Галерея Пирпон, Солт-Лейк-Сити, Юта

1990 — «Совместное искусство» — Галерея Пирпон, Солт-Лейк-Сити, Юта

1989 — Выставка одного человека — Галерея Пьерпон, Солт-Лейк-Сити, Юта

1988 — «Гобелены Пирпонта» — Групповая выставка, Центр искусств Солт-Лейк-Сити, Солт-Лейк-Сити, Юта

1988 — «Местное движение» — Kinetic Group Show — Галерея Пирпон, Солт-Лейк-Сити, Юта Художники», групповая выставка — Арт-центр Солт-Лейк-Сити, Солт-Лейк-Сити, Юта

1987 — «Лучшее из ложи», групповая выставка — галерея Loge, театральная компания Pioneer, Солт-Лейк-Сити, Юта

1986 — выставка для двух человек — Галерея Филлипс, Солт-Лейк-Сити, Юта

1985 — «Североамериканская выставка скульптур», жюри выставки-Центр искусств Предгорья, Голден, Колорадо

1985 — «Генри Мур с 6 скульпторами из Юты» — Галерея Филлипса, Солт-Лейк-Сити, Юта

1984 — «Женщины-художники Юты» , Invitational — Художественный музей Спрингвилля, Спрингвилл, Юта

1984 — «Юта 84», Выставка жюри — Центр искусств Солт-Лейк-Сити, Солт-Лейк-Сити, Юта

1984 — Выставка одного человека — Галерея Loge, Солт-Лейк-Сити, Юта

1983 — «Юта 83», выставка с участием жюри — Центр искусств Солт-Лейк-Сити, Солт-Лейк-Сити, Юта

1983 — «Североамериканская выставка скульптур» — Центр искусств Футхиллс, Голден, Колорадо

1982 — «Апрельский салон», выставка жюри — Художественный музей Спрингвилля, Спрингвилл, Юта Премия в области скульптуры, Североамериканская выставка скульптуры — Центр искусств Предгорья, Голден, Колорадо

Опыт работы:

2008 г. — Скульптор для «Свет на площади» Pioneer Theater Company, Солт-Лейк-Сити, Юта

2005 г. — Скульптор для «Питер Пэн», театральная компания Pioneer, Солт-Лейк-Сити, Юта

2004 г. — Скульптор для канала Showtime, «Чудо Мальдонадо»

2004 — Скульптор для канала Disney, «Не смотри под Кровать»

2003 — настоящее время Частные мастерские по лепке головы человека из глины

1999 — Театральная труппа Пионер, Скульптура к «Забавная вещь, случившаяся на пути к Форуму»

1999 — Компания Houston Grand Opera, Монументальная фигура скульптура для «Маленькая ночная музыка»

1997 — Оперная труппа Юты, Девять больших скульптур для «Коронации Папы» Скульптура

1994 — Инструктор по деревообработке, Университет Юты

1994 — Скульптор, консультант, Edwards and Daniels Architects

1993 — Архитектурная рельефная скульптура для Lowell Construction, Eric Smith Architect

1984–1985 — скульптор, специалист по подготовке ископаемых и отливке, Музей изящных искусств штата Юта, выставка млекопитающих Северной Америки ледникового периода

1988 — преподаватель, Университет скульптуры штата Юта Элизабет для католической церкви Святой Елизаветы, Ричфилд, Юта

1994 — Процент для искусства, Пожарный в натуральную величину, вырезанный из красного дерева для пожарной части, Солт-Лейк-Сити, Юта

1992 — Литургическая работа, Католическая церковь Святой Елизаветы, Ричфилд, Юта. Скульптуры Крестного пути

1992 — Совместный дизайнер и скульптор проекта Public Block 57, Солт-Лейк-Сити, Юта. Работы из бронзы и чугуна

1992 — Проект «Процент для искусства», общественная скульптура для парков Фэрмонт и Уорм-Спрингс, Солт-Лейк-Сити, Юта. Бронза

1992 — Проект «Процент на искусство», Интерьерная скульптура для кабинетов Художественного совета. Деревянная скульптура

1991 — Интерьерная деревянная скульптура по заказу FFKR Architecture для Университета генной инженерии и исследований Университета Юты, корпус

1988 — Совместный дизайнер и скульптор для галереи Pierpont, Солт-Лейк-Сити, Юта

1988 — скульптор для «Pierpont Walkway», бронза. Интерьерная деревянная механическая скульптура

6360 Filly Circle Indianapolis IN 46260 | Дом на продажу по цене $ 334 900 | Дженин Вест Риэлти

39.87081 -86.18006 /listing/306314543-150265572/6360-кобылка-круг-Индианаполис-в-46260

Поиск близлежащих домов

Предоставлено ООО «ГМС Недвижимость»

Одна семья в Индианаполисе

Новое строительство Д. Р. Хортон! Добро пожаловать в Барримур в парке Грандвью. Эта потрясающая парная вилла имеет 2 спальни, солярий, столовую и готовый гараж на 2 машины. Красивая кухня с 42-дюймовыми шкафами с короной, кварцевыми столешницами и барной стойкой. Ванная комната 1 имеет двойную раковину, большой кафельный душ и гардеробную. Приветствуя переднее крыльцо, солярий или задний дворик, чтобы провести время на свежем воздухе или прогуляться по живописным общественным тропам. Наслаждайтесь общественными пешеходными тропами, крытой площадкой для пикника и местом для костра в этом поселке Вашингтон, не требующем особого ухода. Все Д.Р. В домах Horton Indianapolis используется технология Smart Home® нашей Америки.

Предоставлено ООО «ГМС Недвижимость»

2 Кровати
2 Полная ванна
1731 кв. футов
0,20 Много

Основные характеристики

Статус листинга: Ожидание контракта
Год постройки: 2021
Гараж: 2.0
Комнаты: 6
Полная ванна: 2
Школьный округ: Вашингтон Тауншип
Округ: Мэрион
Налоговый год: 2021
Сборы: $175. 00
Подразделение: Парк Грандвью
Номер MLS: 21823655

Дополнительные функции

Охлаждение:
- Централ Эйр
Раскрытие информации:
- Не применимо
Оборудование:
- Детектор дыма
Внутренние элементы:
- Фальшпотолки
Столовая:
- Зал для завтрака
Бытовая техника:
- Посудомоечная машина
Камин:
- Нет
Имя застройщика:
- Д. Р. Хортон
Площадь застройки Источник:
- Строитель
квадратных футов здания:
- 1731
Строительство:
- Кирпич
Гараж:
- Прилагается
- Да
Гараж Площадь:
- 420
Уровни:
- Один
Новое строительство:
- Д
Подтип свойства:
- Резиденция на одну семью
Стиль:
- Ранчо
Ванны в подвале:
- 0
Основание:
- Плита
Состояние:
- Нет
Внешние особенности:
- Бетон подъездной дороги
Диапазон площади:
- <1/4 акра
Крыльцо/Патио/Площадь:
- Крытая веранда
- Открытая терраса
В стоимость входит:
- Уход за газонами
Отопление:
- Принудительная подача воздуха
Канализация:
- Подключение к канализации
Функции сообщества:
- Прачечная, главный уровень
Поселок:
- Вашингтон
Вода:
- Общественный
Финансирование:
- Стоимость закрытия Оплата продавца
Юридическое описание:
- Грандвью Парк Лот 041A
CDOM:
- 143
Частота сборов:
- Ежемесячно
Специальные возможности:
- Н
Камины Всего:
- 0
Номер лота:
- 041А
Номер посылки:
- 4
Владение:
- Закрытие условного депонирования

Цена
Срок 30 лет25 лет20 лет15 лет10 лет
Процентная ставка 6,0%5,5%5,0%4,5%4,0%3,5%3,0%

Расчетный ежемесячный платеж: 38 769,95 долларов США*

Индианаполис
Рыбаки
Кармель
Гринвуд
Вестфилд
Андерсон
Ноблсвилль
Браунсбург
Гринфилд
Маккордсвилл

46074
46201
46203
46143
46218
46239
46202
46205
46055
46112

39. 87081 -86.18006 /listing/306314543-150265572/6360-кобылка-круг-Индианаполис-в-46260

Поиск близлежащих домов

Colucci Contracting Inc 141 Filly Ln, Northfield, OH 44067

Home
COLCORSIN первый отзыв!
12
ЛЕТ
В БИЗНЕСЕ
(216) 396-2766 Посетите веб-сайт Карта и направления141 Filly LnNorthfield, OH 44067Написать отзыв
Это ваш бизнес?
Настройте эту страницу. Нажмите этот бизнес
часы
Обычные часы
Пн — сб: 9:00 — 5:00 вечера
0126.
Македония (4 мили)

Пн — сб:	9:00 — 5:00 вечера

Содержание Сайдинг или деревянный блок-хаус, сравнение качеству и ценеДеревянный блок-хаус во внешней обшивке домаПлюсы деревянного блок-хаусаМинусы блок-хауса по отношению к сайдингуСайдинг для отделки строений снаружиПлюсы сайдинга в обшивке домаМинусы сайдинга во внешней отделкеЧто дешевле – блок хаус или сайдингЧто лучше блок хаус или сайдинг? Сравниваем и выбираем лучшее » Remtra.ruчто лучше для отделки домаДерево или […]

Содержание Защита от голубей. Как прогнать голубей с балкона: полезные советыЗащита от голубей. Как прогнать голубей с балкона: полезные советыОтпугиваем голубейКак избавиться от голубей на балконе форум. Подручные элементы для отпугиванияКак бороться с голубями во дворе. Метод отпугиванияВидео простой и эффективный СПОСОБ ЗАЩИТЫ ОТ ГОЛУБЕЙ на балконеКак отогнать голубей с подоконника — PriborkaГородские голубиКак отвадить […]

Содержание проекты помещения размером 12х12 квадратных метров с отличным дизайном комнатОсобенности проектирования большого строенияИнтересные вариантыПлан дома с тремя спальнямиПроект жилища с мансардойОдноэтажное строение с цоколемПланировка одноэтажного дома 12 на 12 с тремя спальнями: различные варианты проектовОбщие принципы планировкиРаспространенные проекты1 проект2 проект3 проектПодведем итогиТиповые проекты двухэтажных домов 12 на 12 метровПланировка домаСтоит ли выбирать дом с […]

Кобылка в строительстве: Кобылка кровли – устройство, размеры и монтаж (видео, фото)

Кобылка в строительстве: Кобылка кровли – устройство, размеры и монтаж (видео, фото)

Кобылка в стропильной системе – фото, размеры

Кобылка на крыше – что это такое?

Подробности

Устройство кровельных кобылок

Габариты элемента

Как сделать кобылки для стропил

Рекомендации и полезные советы

Заключение

что такое, устройство, монтаж, фото, зачем нужны, как сделать на крыше, размер, в стропильной системе

Что это такое и для чего необходимо?

Как это правильно сделать?

Завершаем монтаж карниза

Кобылка в стропильной системе – фото, размеры

Крепление стропил к мауэрлату

Крепежи для осуществления монтажных работ

Размеры кобылки кровли

Свесы и их виды

Разновидности

Правила установки стропил наслонного типа

Основные преимущества применения кобылок при организации карнизной части кровли ↑

Завершаем монтаж карниза

Расчет (угол, нагрузка, длина)

Рассчитываем угол наклона

Преимущества использования кобылок при устройстве карнизных свесов

Плюсы и минусы применения кобылок

Декоративные возможности

Проектирование стропильной системы крыши

Стропильная система крыши частного дома должна отвечать следующим требованиям:

Части системы

Ттк. устройство двускатной крыши при строительстве индивидуального жилого дома,

Правила установки стропил наслонного типа

Каким критериям должны удовлетворять кобылки кровли ↑

Стропильная система односкатной крыши

Висячая стропильная система

Что это такое и для чего необходимо?

3 Крыша с двумя скатами – типы стропильных систем

Определяем высоту, на которую требуется поднять стену

Устройство односкатной крыши

4 Монтируем стропильную систему двухскатной крыши – технология

Монтаж стоек.

4. Монтаж кобылок.

1 Односкатная крыша – основные нюансы возведения

Почему именно односкатная

Процесс установки

Кобылка в стропильной системе: размеры, гост, фото

Расчёт параметров стропильной системы

Мауэрлат

Коньковый брус

Кобылка

Скользящая опора для стропил

Таблица: соответствие длины стропильной ноги её толщине и шагу

Угол стропила

Таблица: определение угла стропила в процентах

Видео: вычисление размера стропильных ног

Завершаем монтаж карниза

Делаем кобылку в стропильной системе правильно

Пару слов об устройстве крыши

Зачем увеличивать длину стропил

Почему не используют стропила большей длины

Подбираем материал

Монтируем детали на карниз

Части конструкции

Кобылка – кровля со стропилами, удлиненными кобылками

Карниз кровли и его функции

Как формируется карниз?

Устройство

Технология монтажа

Рекомендации и полезные советы

Разновидности

Крепежи для осуществления монтажных работ

Декоративные возможности

Формы крыш

Устройство карнизного свеса

Соединения

Мауэрлат к стене

Стропила к мауэрлату

В уровне конька

Сращивание стропил
