Плиты теплоизоляция: Теплоизоляционные плиты для стен, пола, фасадов, технические характеристики материала

виды, свойства, характеристики и область применения

Вы привыкли самостоятельно решать и контролировать все вопросы по строительству и обустройству вашего дома? Отлично! Здесь Вам решать чем свой дом утеплять. Отдаете ли вы предпочтение базальтовой вате или минеральной вате на основе кварца – ваше право. Приоритет ISOVER —  производить качественную теплоизоляцию и широкую продуктовую линейку, чтобы каждый мог найти оптимальное решение для утепления любого типа конструкции.

А если вы столкнулись с вопросом утепления впервые, эксперты ISOVER помогут разобраться в типах и особенностях минеральной ваты и выбрать оптимальное решение для любого типа конструкций. Ведь только ISOVER производит в России как минеральную вату на основе кварца, так и базальтовую вату. В чем сходства и отличия, что подойдет именно вам? Читайте и определяйтесь.

Для утепления своего дома, квартиры или дачи многие выбирают теплоизоляцию, ориентируясь в первую очередь на цену. Выбирая самый дешевый утеплитель, зачастую покупка приносит ряд неудобств в процессе монтажа и дополнительные расходы: как минимум, на крепежи, т. к. материал не держится в конструкции самостоятельно, и как максимум на новый ремонт через год. Ведь утеплитель низкого качества со временем сползает или осыпается, что приводит к потерям тепла, повышению счетов на отопление и большим затратам на новый ремонт. Всего этого можно не допустить, сделав правильный выбор материала для утепления своего дома и разобравшись в технологии монтажа.

Рассмотрим самый популярный на сегодняшний день утеплитель — минеральную вату или как ее сокращенно называют минвату

Согласно ГОСТ 31309-2005 и Национальному стандарту РЕН ИСЩ 9229 термин «минеральная вата» используется в качестве объединяющего понятия изоляционной продукции, производимой на основе разных видов волокон. Например, минвата на основе минерального волокна. Разные виды минеральной ваты имеют свои особенности производства, влияющие на качество и свойства утеплителя.

Остановимся подробнее на старой-доброй классике — каменной вате, а именно базальтовой, и новой, амбициозной и весьма перспективной для российского рынка минеральной вате на основе кварца.  Именно эти два направления объединил мировой лидер в утеплении и защите от шума —  ISOVER. Имея 80-летний опыт в данной области, компания ISOVER стала первым в России производителем минеральной ваты как на основе базальта, так и на основе кварца. Зная все от этапа разработки продукции, добычи сырья, до производства, установки и утилизации,  эксперты ISOVER готовы дать объективную информации о разных видах минваты. Поэтому если вам предстоит утеплить дом, дачу, квартиру, баню или любую другую постройку, сравнение минваты на основе базальта и кварца будет актуально и полезно.

Состав и способ производства минеральной ваты ISOVER на основе кварца и базальта

В обоих случаях используются натуральные природные компоненты.  Основой минеральной ваты на основе базальта является расплав горных пород, а главным компонентом при производстве минваты на основе кварца выступает кварц (утеплители на основе кварца на 70% состоят из одноименного компонента).  Отличаются эти виды минеральной ваты как составом, так и свойствами волокон, которые образуются в результате расплава сырья при крайне высокой температуре. У базальтовой ваты они более короткие, а у минеральной ваты на основе кварца – длинные, легкие и упругие.


Интересный факт — именно ISOVER более 50 лет назад  разработал технологию TEL  для производства минеральных утеплителей c использованием кварцевого расплава, которую сейчас успешно применяют по всему миру. В 1957 году во Франции эксперты компании «Сен-Гобен», которая к тому времени уже 20 лет производила и поставляла тепло- и звукоизоляцию ISOVER, изобрели инновационную технологию создания длинных, прочных и упругих волокон минеральной ваты. Они выглядят как сахарная вата, и создаются схожим образом. Именно процесс производства сладкой ваты лежит в основе создания минеральной ваты на основе кварца. Изобретатель новой технологии Фредерик Розенгарт, увидев на ярмарке аппарат по изготовлению этого лакомства, смастерил его прототип для кварца. В процессе экспериментов многое было перевернуто с ног на голову, включая сам аппарат (при производстве волокон минеральной ваты они выдуваются теперь сверху вниз) и даже название технологии (переименована с LET на TEL). Такой инновационный подход позволил минеральной вате максимально сохранять тепло в доме, а слову ISOVER стать нарицательным для определения высококачественной теплоизоляции во многих странах мира.



Но из какого бы сырья и по какой технологии не производились бы утеплители из минеральной ваты, все они нацелены на создание тепла в доме. Однако, есть еще ряд ключевых характеристик минваты, на которые важно обращать особое внимание.

Характеристики

Чем ниже его значение, тем меньше вам необходимо будет платить за отопление. В линейке продуктов ISOVER из минваты на основе кварца самый теплый материал – ISOVER Теплые Стены Стронг, а на основе базальтовой ваты — ISOVER Мастер Теплых Стен.


• Долговечность

Согласно заключению НИИСФ РААСН: «При корректно спроектированной и выполненной конструкции изделия ISOVER могут использоваться не менее 50 лет с сохранением основных эксплуатационных характеристик в климатических условиях РФ».  Читать об исследованиях>>


• Негорючесть

Как камень, так и кварц – не горят, поэтому вся минеральная вата без дополнительных покрытий относится к группе негорючих материалов.

Смотрите видео о том, как материалы ISOVER прошли проверку на прочность



• Качество утеплителя

Минвата ISOVER из кварца, как и из базальта всегда на высоком уровне. На заводах ISOVER как сырье, так и готовый продукт проходят многоступенчатый контроль качества. Помимо этого, ISOVER постоянно проходит обязательные и добровольные испытания продукции, а также является первым и на сегодняшний день единственным производителем тепло- и звукоизоляционных материалов на Российском рынке, который подтвердил соответствие продукции ГОСТ. Об этом свидетельствуют сертификаты, которые в открытом доступе представлены на сайте. Смотеть сертификаты>>



• Области применения

Области применения плит из базальтовой ваты и теплоизоляции на основе кварца одинаковы.

Они подходят как для специализированного утепления и звукоизоляции стен, крыш, мансард, полов, потолков отдельным продуктом, например, ISOVER Теплые Стены Стронг, ISOVER Теплая Крыша Стронг, так и для комплексного утепления всего дома одним решением – ISOVER Профи, ISOVER Шумка и т.д. Отметим, что только на одном заводе в России, предприятие ISOVER в Подмосковном Егорьевске, существует технология кримпинга, которая позволяет производить жесткую минеральную вату из кварца с высокой механической прочностью для применения в профессиональном строительстве в конструктивах штукатурных и вентилируемых фасадов, плоских кровлях и трехслойных ЖБИ панелях для многоэтажного строительства.


Об экологичности материалов говорит природное сырье, применяемое для производства теплоизоляции на основе кварца и базальта. Помимо этого, ISOVER получил наивысшую оценку за экологичность продукции и производства — EcoMaterial Absolut Plus и теперь его тепло- и звукоизоляция признана как экологически чистый высокотехнологичный материал. На заводе ISOVER используется полностью замкнутый цикл водопотребления, благодаря этому абсолютно отсутствуют сбросы технологической воды в водные объекты. Немаловажное значение имеет отсутствие слив ливневых и дренажных стоков: вся вода с дорог, крыш и соседнего предприятия «Сен-Гобен» собирается, проходит процесс отчистки и снова отправляется на завод. Это в свою очередь помогает предприятию снизить водопотребление из систем городских систем. Поэтому заводы минимально воздействуют на окружающую среду. Еще одним подтверждением безопасности минваты являются открытые данные о влиянии утеплителей на окружающую среду. С этой информацией можно ознакомиться в экологических декларация продукции на сайте.



• К отличительной особенности минваты на основе кварца можно отнести ее легкий вес, облегчающий процесс монтажа, а также упругость материала, благодаря которой плиты и рулоны сжаты в несколько раз. Это в свою очередь дает ощутимую экономию при перевозке теплоизоляции.

  Есть возможность даже перевезти необходимый объем для утепления небольшого помещения в легковом автомобиле.



• Формостабильность

​



Однако, все эти характеристики могут обойти вас стороной, если утеплитель не будет держаться в конструкции. Именно поэтому ISOVER уделил особенной внимание ФОРМОСТАБИЛЬНОСТИ производимой минеральной ваты.

Благодаря специальной разработке, все теплоизоляционные и шумоизоляционные материалы ISOVER отвечают трем НЕ: НЕ ломаются, НЕ сползают, НЕ осыпаются, как минимум, 50 лет. Гарантия формостабильности позволяет просто установить утеплитель из минваты в каркас с небольшим припуском без применения каких-либо крепежей. Многие бригадиры при тестировании минваты ISOVER на основе кварца были счастливы отметить, что для утепления стены или скатной крыши не нужно тратить время, силы и деньги на крепежи в виде веревок и гвоздей, строительных грибков или дополнительных балок.

Какие материалы выбрать для утепления своего дома

ДЛЯ УТЕПЛЕНИЯ СТЕН



ISOVER Теплые Стены Стронг

---

Для утепления стен выбирайте специализированный продукт ISOVER Теплые Стены Стронг с технологией Formostability, которая гарантирует устойчивость в конструкции.

---

Минвата создает максимальное тепло и комфорт в доме или квартире. Материал производится из природных компонентов: кварц, сода, известняк. Рекомендован для применения даже в медицинских и детских учреждениях, т.к. минвата является безопасным материалом для здоровья человека и окружающей среды.

• Сохраняет комфортную температуру в доме благодаря низкому коэффициенту теплопроводности
•  Не требует дополнительных крепежей при установке за счет высокой упругости
•  Обладает усиленной влагостойкостью
•  Удобен в работе – уже нарезан на плиты под стандартный шаг каркаса
•  Безопасен для здоровья человека и окружающей среды
• Относится к группе негорючих материалов (НГ)

---

Область применения:

• Скатные кровли и мансарды
• Утепление стен изнутри
• Утепление стен снаружи: утеплитель под сайдинг/обшивку/облицовочный кирпич

• Каркасные стены
• Утепление балконов и лоджий

ДЛЯ УТЕПЛЕНИЯ КРЫШИ И МАНСАРДЫ



ISOVER Теплая Крыша Стронг

---

Для крыши используйте материал ISOVER Теплая Крыша Стронг с технологией AquaProtect, которая обеспечивает материалу повышенную влагостойкость.

---

Производится из природных компонентов: кварц, сода, известняк. Минвата безопасна для здоровья человека и окружающей среды, сертифицирована для применения в частном домостроении, а также для утепления детских и медицинских учреждений.



• Отличается усиленной влагостойкостью благодаря технологии AquaProtect
• Надежно фиксируется в каркасе без заломов и сползаний за счет высокой упругости материала
• Остается минимум отходов при утеплении крыши с разным шагом стропил
• Удобно нарезать рулон на нужные размеры благодаря специальной разметке на упаковке
• Безопасен для здоровья человека и окружающей среды
• Относится к группе негорючих материалов

---

Область применения:

• Скатные кровли и мансарды

• Утепление стен изнутри
• Утепление стен снаружи: утеплитель под сайдинг/обшивку/облицовочный кирпич

Параметр	ISOVER Теплые Стены 50 мм.	ISOVER Теплые Стены 100 мм.	ISOVER Теплая Крыша 50 мм	ISOVER Теплая Крыша 100 мм	ISOVER Теплая Крыша 150 мм
Толщина минваты, мм	50	100	50	100	150
Ширина минваты, мм	610	610	1220	1220	1220
Длина минваты, мм	1000	1000	4100	4100	4100
Кол-во в упаковке, м2	6,1	3,05	10	5	4,88
Кол-во в упаковке, м3	0,305	0,305	0,5	0,5	0,735
Кол-во в упаковке, шт	10	5	2	1	1
Теплопроводность при температуре (10±2)0С, λ10, не более (Вт/(м•К), ГОСТ Р 31924	0,034	0,034	0,034	0,034	0,034
Группа горючести, ГОСТ 30244-94	НГ	НГ	НГ	НГ	НГ

Что говорят клиенты Isover

Виталий Тихонов, бригадир:

Мы с братом решили сделать в родительском доме на мансардном этаже детскую комнату. Это был голый каркас стропильной системы, где свободно гулял ветер.
Мы выбрали материал на основе минеральной ваты, так как она безопасна для человека, а нам это очень важно, так как это детская комната, в которой будут находится наши дети.
Работа с материалами ISOVER очень проста и удобна. Хорошо производить заполнение межстропильного пространства, так как за счет упругости утеплителя происходит его плотное прилегание к конструкции.
После выполнения работ мы остались довольны полученным результатом: в помещении в жаркую погоду стало находиться комфортней, увеличилась звукоизоляция, и, что немаловажно, материалы, которые мы использовалb, негорючий.»

Сопутствующие товары

ISOVER Мастер Теплых Стен

ISOVER Мастер Теплых Стен — продукт обеспечивает высокую прочность плит в сочетании с максимальным уровнем теплозащиты для надежного утепления стен дома.

4,8 м2/50 мм2,4 м2/100 мм4,8 м2/50 мм2,4 м2/100 мм4,8 м2/50 мм2,4 м2/100 мм4,8 м2/50 мм2,4 м2/100 мм

ISOVER Мастер Теплых Стен

ISOVER Мастер Теплых Стен — продукт обеспечивает высокую прочность плит в сочетании с максимальным уровнем теплозащиты для надежного утепления стен дома.

4,8 м2/50 мм2,4 м2/100 мм4,8 м2/50 мм2,4 м2/100 мм4,8 м2/50 мм2,4 м2/100 мм4,8 м2/50 мм2,4 м2/100 мм

ISOVER Мастер Теплых Стен

ISOVER Мастер Теплых Стен — продукт обеспечивает высокую прочность плит в сочетании с максимальным уровнем теплозащиты для надежного утепления стен дома.

4,8 м2/50 мм2,4 м2/100 мм4,8 м2/50 мм2,4 м2/100 мм4,8 м2/50 мм2,4 м2/100 мм4,8 м2/50 мм2,4 м2/100 мм

ISOVER Мастер Теплых Стен

ISOVER Мастер Теплых Стен — продукт обеспечивает высокую прочность плит в сочетании с максимальным уровнем теплозащиты для надежного утепления стен дома.

4,8 м2/50 мм2,4 м2/100 мм4,8 м2/50 мм2,4 м2/100 мм4,8 м2/50 мм2,4 м2/100 мм4,8 м2/50 мм2,4 м2/100 мм

ISOVER Мастер Теплых Стен

ISOVER Мастер Теплых Стен — продукт обеспечивает высокую прочность плит в сочетании с максимальным уровнем теплозащиты для надежного утепления стен дома.

4,8 м2/50 мм2,4 м2/100 мм4,8 м2/50 мм2,4 м2/100 мм4,8 м2/50 мм2,4 м2/100 мм4,8 м2/50 мм2,4 м2/100 мм

ISOVER Мастер Теплых Стен

ISOVER Мастер Теплых Стен — продукт обеспечивает высокую прочность плит в сочетании с максимальным уровнем теплозащиты для надежного утепления стен дома.

4,8 м2/50 мм2,4 м2/100 мм4,8 м2/50 мм2,4 м2/100 мм4,8 м2/50 мм2,4 м2/100 мм4,8 м2/50 мм2,4 м2/100 мм

ISOVER Мастер Теплых Стен

ISOVER Мастер Теплых Стен — продукт обеспечивает высокую прочность плит в сочетании с максимальным уровнем теплозащиты для надежного утепления стен дома.

4,8 м2/50 мм2,4 м2/100 мм4,8 м2/50 мм2,4 м2/100 мм4,8 м2/50 мм2,4 м2/100 мм4,8 м2/50 мм2,4 м2/100 мм

ISOVER Мастер Теплых Стен

ISOVER Мастер Теплых Стен — продукт обеспечивает высокую прочность плит в сочетании с максимальным уровнем теплозащиты для надежного утепления стен дома.

4,8 м2/50 мм2,4 м2/100 мм4,8 м2/50 мм2,4 м2/100 мм4,8 м2/50 мм2,4 м2/100 мм4,8 м2/50 мм2,4 м2/100 мм

Утеплитель ИЗОВЕР ТЕПЛАЯ КРЫША СТРОНГ

Очень теплая λ — 0.034 и упругая плита в рулоне

10 м2/50 мм5 м2/100 мм4.88 м2/150мм

Утеплитель ИЗОВЕР ТЕПЛАЯ КРЫША СТРОНГ

Очень теплая λ — 0.034 и упругая плита в рулоне

10 м2/50 мм5 м2/100 мм4.88 м2/150мм

Утеплитель ИЗОВЕР ТЕПЛАЯ КРЫША СТРОНГ

Очень теплая λ — 0.034 и упругая плита в рулоне

10 м2/50 мм5 м2/100 мм4.88 м2/150мм

Ключевые теги

Утепление дома Утепление каркасного дома Утепление балкона/лоджии Утепление деревянного дома Утепление квартиры Утепление гаража

Поделиться

Похожие статьи

08. 07.2022

2 минуты

Утеплитель из кварца – виды, свойства, характеристики

07.07.2022

2 минуты

Теплоизоляционные строительные материалы

Плиты теплоизоляционные Технониколь Logicpir Prof RF Ф/Ф Г1 2385х1185х100

• Описание
• Характеристики
• Модификации
• Эксперты
• Отзывы
• Альтернативные товары
• Новости
• Смежные товары
• Часто ищут

На складе Unimart

Хит продаж

Для увеличения картинки нажмите на изображение

Артикул:

Цена за: м2 2 843. 75 ₽

Цена за: упаковка (16.96 м2) 48 230 ₽

0 ₽ экономия 0 ₽

м2

упаковка

упаковка м2упаковка (16. 96 м2)

В наличии

Длина, мм: 23852385119012002400

Ширина, мм: 11855906001185

Толщина, мм: 1002010015030405060708012011090130140

Итоговая сумма:

—> 48 230 ₽

Порядок оплаты

СравнитьВ сравнении В закладкиВ закладках Купить в 1 клик В корзину В корзине

• Ключевые особенности товара

• Оцените свойства товара до покупки

• Другие варианты товара

• Задайте вопросы профессионалам

• Что говорят наши клиенты о товаре

• Также могут подойти

• События, мероприятия, новинки ассортимента

• Понадобятся на других этапах строительства

• Популярно у наших покупателей

Теплоизоляционные PIR-плиты Технониколь выпускаются в форме плит размером 2385х1185х100мм. Плиты из коллекции Logicpir имеют гладкую поверхность с L-образная кромкой. Они фасуются в термоусадочную пленку по 4шт. Общая площадь плит в 1 упаковке составляет 16,96м2. Теплоизоляционные плиты линии Prof RF используются в частном малоэтажном строительстве для устройства теплоизоляции балконов, кровель, мансард, полов, стен и монтируются на клей. У них минимальное водопоглощение 1% и теплопроводность 0,023ВТ/м гр.С. За счет хорошей плотности 30-35кг/м3 и паропроницаемости 0мг/м*ч*Па этот материал превосходит по свойствам пенопласт и пенополистерол.

Общие характеристики ?

Наши предложения ? :Хит продажНаличие ? :На складе UnimartСтатус товара ? :Цена по запросуТип ? :Теплоизоляционные PIR-плитыАртикул ? :695158Бренд ? :ТехноникольКоллекция ? :LogicpirЛиния ? :Prof RFСтрана-производитель ? :Россия

Применение ?

Объект работ ? :дом

Внешний вид ?

Поверхность ? :гладкаяФорма кромки ? :L-образная

Размеры и вес ?

Длина, мм ? :2385Ширина, мм ? :1185Толщина, мм ? :100

Физические свойства ?

Водопоглощение, % ? :1Плотность, кг/м3 ? :30-35Теплопроводимость, Вт/м гр. С ? :0,023Паропроницаемость, мг/м*ч*Па ? :0

Упаковка и доставка ?

Количество штук в упаковке ? :4Количество м2 в упаковке ? :16,96Количество м3 в упаковке ? :1,69

Теплоизоляционные плиты и изоляционные плиты по немецкой технологии. Производство от ВБМ про

Теплоизоляционные плиты — это плиты, которые применяются для теплоизоляции строительных конструкций. Эффективно применение плит в связи с современными требованиями по энергосбережению при новом строительстве и при реконструкции зданий и сооружений. Все торцы плит выполнены с «четвертью». Высота уступа плиты в направлении толщины плиты — половина толщины плиты.

Экономичны, удобны в применении, обладают высокими тепло-, звуко- изолирующими и энергосберегающими свойствами, не гигроскопичны, воздухопроницаемы, экологически безвредны, долговечны, удобны в монтаже.

Экономический эффект достигается сокращением расходов на материалы, сокращением сроков монтажа и строительства в целом, сокращением расходов на отопление.

Изоляционные плиты сохраняют и позволяют удерживать теплотехнические характеристики различных объектов строительства. Применяя эти плиты в строительстве, люди имеют возможность создавать ровную и эластичную поверхность, которая не дает трещин. В процессе усадки с ней не происходит никаких изменений.

Современное строительство, как сфера жизнедеятельности, развивается очень стремительно. Постоянно появляются новые материалы и развиваются новые технологии строительства. Еще некоторое время назад для того, чтобы сделать жилье теплым, и при этом экологически чистым и безопасным, нужно было прикладывать массу усилий. Сегодня же процесс стал гораздо проще, так как на строительном рынке имеется широкий ассортимент теплоизоляционных материалов.

Группа компаний ООО «ВБМ про-Рязань» предлагает клиентам формованные плиты из вспененного полистирола. При производстве теплоизоляционных плит используется только высококачественное сырье при строгом соблюдении технологических процессов. Вся выпускаемая продукция сертифицирована на соответствие российским строительным нормам и имеет сертификаты пожарной безопасности.

Для чего могут применяться эти плиты? Традиционно их используют для утепления различных строительных конструкций. Все плиты имеют пористую структуру. Наличие воздуха создает дополнительную защиту, и потому внутри зданий обеспечивается правильная теплоизоляция, и, что немаловажно в современных многоквартирных домах, наличие этих плит создает дополнительную звукоизоляцию. Не секрет, что слышимость в многоквартирном доме может быть очень большой. Более того, всем известно, что с течением времени и постепенной усадки дома звукоизоляция может становиться хуже. Установка изоляционных плит решает данную проблему, обеспечивая максимальный комфорт проживания для современного человека. Стоит отметить, что наличие таких плит также значительно упрощает процесс декоративной отделки помещения. Такие плиты являются отличным фоном для проведения декоративных работ и переделок, так как выравнивают помещение.

Пенополистирольные плиты позволяют обеспечить защиту от холода любого помещения в доме, создать комфортные условия для человека, экономя при этом топливо и ресурсы. При строительстве сезонных домов, летних домиков и дач использование таких плит незаменимо. Конструкция устанавливается таким образом, что позволяет снизить потери тепла зимой и не допускает проникновения жары летом

При производстве плит используется материал — пенополистирол, который безопасен для здоровья. Не секрет, что в современном мире многие люди уделяют повышенное внимание своему здоровью. Именно по этой причине очень важно, чтобы материалы, которые используются в строительстве, были безопасными. Плиты из вспененного полистирола экологически  чистые, не содержат фенол-формальдегида, не выделяют фосген, влагостойкие, не деформируются в процессе эксплуатации. Если рассматривать различные строительные материалы с позиций теплоизоляции, то предпочтение в выборе пенополистирола в качестве теплоизоляции очевидно. Сравните сами.

По действующим российским строительным нормам толщина стен, с одинаковым сопротивлением теплопередаче, должна быть не менее:

• Железобетон – 4,20 м;
• Кирпич – 2,10 м;
• Керамзитобетон  — 0,90 м;
• Дерево – 0,45 м;
• Минеральная вата – 0,18 м;
• Пенополистирол  — 0,12 м.

Использование таких плит в строительстве и ремонте домов и квартир является действительно современным решением. Однако покупать изделия необходимо только в проверенных компаниях. Пенополистирольные плиты группы компаний «ВБМ про» позволяют обеспечить защиту от холода любого помещения в доме, создать комфортные условия для человека, экономя при этом топливо и ресурсы.

Мы предлагаем изделия высокого качества по ценам, которые смогут Вас приятно удивить. Что касается условий сотрудничества, то с ними можно ознакомиться, посетив сайт компании.

Длина	1200 мм
Ширина	600 мм
Толщина	от 30 мм до 100 мм с шагом 0,5 мм
Уступ «четверти»	15 мм
Вес	от 0,432 кг до 1,440 кг

Показатели физико-механических свойств материала плит:

Наименование показателя	Значение
Плотность, кг/м³, в пределах	20-25
Прочность на сжатие при 10% линейной деформации, МПа (кг/см2), в пределах	0,05-0,16 (0,51-1,632)
Предел прочности при изгибе МПа (кг/см²) в пределах	0,07-0,25 (0,714-2,55)
Теплопроводность в сухом состоянии при (25±5)°С, Вт/(м К), в пределах	0,037 – 0,042
Влажность плит, отгружаемых потребителю, %, не более	12
Водопоглощение за 24 ч, % , по объему, в пределах	2,0-3,0
Время самостоятельного горения, с, не более	4

Цены:

Полный и подробный прайс вы можете скачать по ссылке: Прайс-лист

Фото упаковки:

Размеры упаковки 1215х615х500 (0,374 м³), включает 5шт. плит толщиной 100мм или 10шт. плит толщиной 50мм

Изоляция кромок плит

| Building America Solution Center

Вкладка «Соответствие» содержит информацию как о программе, так и о коде. Кодовый язык выдержки и обобщены ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать приобретения у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Пожалуйста, свяжитесь с нашим веб-мастером, если вы обнаружите неработающие ссылки.



Новые дома ENERGY STAR для одной семьи, версия 3/3.1 (Rev. 11)

Полевой контрольный список оценщика

Тепловой корпус.
3. Уменьшение теплового моста.
3.2 Для плит класса CZ 4-8, 100% кромки плиты изолированы до ≥ R-5 на глубине, указанной в IECC 2009, и выровнены по термической границе стен ^{15, 16}

Сноска 15) . В соответствии с IECC 2009 г. изоляция кромок плит требуется только для перекрытий, уложенных на уровне земли, с поверхностью пола менее чем на 12 дюймов ниже уровня земли. Изоляция плиты должна доходить до верхней части плиты, чтобы обеспечить полное тепловое разделение. Если верхний край утеплителя устанавливается между наружной стеной и краем внутренней плиты, допускается его срез под углом 45 градусов от наружной стены. В качестве альтернативы разрешается создание термического разрыва с использованием жесткой изоляции ≥ R-3 поверх существующей плиты (например, в доме, где проводится реконструкция кишечника). В таких случаях до 10 % поверхности плиты допускается не утеплять (например, шпалы, подоконники). Утеплитель, установленный поверх плиты, должен быть покрыт прочным напольным покрытием (например, паркет, плитка, ковролин).

Сноска 16) Если утепленная стена отделяет гараж, патио, крыльцо или другое некондиционируемое пространство от кондиционируемого помещения дома, на этом стыке также должна быть установлена ​​плитная изоляция, чтобы обеспечить термический разрыв между кондиционируемой и некондиционируемой плитой. Если определенные детали не могут соответствовать этому требованию, партнеры должны предоставить детали в EPA, чтобы запросить освобождение до сертификации дома. Агентство по охране окружающей среды соберет информацию об исключениях и будет работать с промышленностью над разработкой возможных деталей для использования в будущих версиях программы. Список освобожденных в настоящее время сведений доступен по адресу: energystar.gov/slabedge.

Пожалуйста, ознакомьтесь с графиком реализации программы ENERGY STAR для одной семьи в новых домах , чтобы узнать о версии и редакции программы, применимой в настоящее время в вашем штате.



Дом с нулевым энергопотреблением Министерства энергетики США (редакция 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы ENERGY STAR Qualified Homes или программы ENERGY STAR многоквартирного нового строительства.
Приложение 2, пункт 2) Изоляция потолка, стен, пола и перекрытий должна соответствовать или превышать уровни IECC 2015 года и соответствовать уровню установки 1 в соответствии со стандартами RESNET.



Таблица требований IEC и IRC к изоляции на 2009-2021 гг. IRC, можно найти в этой таблице.



Международный кодекс энергосбережения (IECC) 2009 г.

Раздел R402.2.8, Плиты на уровне пола. Требования к изоляции плит: CZ 1-3: R-0; CZ 4-5: Р-10, 2 фута; CZ 6-8: R-10, 4 фута. R-5 необходимо добавить к требованиям для обогреваемых плит. Глубина изоляции соответствует глубине фундамента или 2 футам, в зависимости от того, что меньше в климатических зонах 1-3 (для обогреваемых плит). Изоляция должна проходить вниз от верхней части плиты внутри или снаружи стены фундамента. При расположении ниже уровня земли изоляция должна простираться на расстояние, требуемое любой комбинацией изоляции, установленной вертикально, под плитой или выступающей за пределы здания. При удалении от здания изоляция должна быть защищена тротуаром или слоем грунта не менее 10 дюймов. IECC не требует изоляции краев плиты в местах, которые официально признаны очень сильно зараженными термитами.

2012, 2015 и 2018 IECC

Раздел R402.2.9 (R402.2.10 в 2015 и 2018 IECC), перекрытия на уровне пола. Требования к изоляции плит: CZ 1-3: R-0; CZ 4-5: Р-10, 2 фута; CZ 6-8: R-10, 4 фута. R-5 необходимо добавить к требованиям для обогреваемых плит. Глубина изоляции соответствует глубине фундамента или 2 футам, в зависимости от того, что меньше в климатических зонах 1-3 (для обогреваемых плит). Изоляция должна проходить вниз от верхней части плиты внутри или снаружи стены фундамента. При расположении ниже уровня земли изоляция должна простираться на расстояние, требуемое любой комбинацией изоляции, установленной вертикально, под плитой или выступающей за пределы здания. При удалении от здания изоляция должна быть защищена тротуаром или слоем грунта не менее 10 дюймов. IECC не требует изоляции краев плиты в местах, которые официально признаны очень сильно зараженными термитами.

2021 IECC

Раздел R402.2.9 «Плиты на уровне земли» требует, чтобы плиты на уровне пола с поверхностью менее 12 дюймов (305 мм) ниже уровня земли были изолированы в соответствии с таблицей R402. 1.3. Требования следующие: CZ 0-2: R-0; CZ 3: R-10, 2 фута; CZ 4-8: R-10, 4 фута. Изоляция должна проходить вниз от верхней части плиты внутри или снаружи стены фундамента. При расположении ниже уровня земли изоляция должна простираться на расстояние, требуемое любой комбинацией изоляции, установленной вертикально, под плитой или выступающей за пределы здания. При удалении от здания изоляция должна быть защищена тротуаром или слоем грунта не менее 10 дюймов. IECC не требует изоляции краев плиты в местах, которые официально признаны очень сильно зараженными термитами.

Модернизация: 2009, 2012, 2015, 2018 и 2021 гг. IECC

Раздел R101.4.3 (в 2009 и 2012 гг.). Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали этому кодексу. (Дополнительные требования и исключения см. в коде.)

Глава 5 (в 2015, 2018, 2021). Положения настоящей главы регулируют переделку, ремонт, пристройку и изменение назначения существующих зданий и сооружений.



Международный жилищный кодекс (IRC) 2009 г.

Раздел N1102.2.8, Полы без перекрытий. Требования к изоляции плит: CZ 1-3: R-0; CZ 4-5: Р-10, 2 фута; CZ 6-8: R-10, 4 фута. R-5 необходимо добавить к требованиям для обогреваемых плит. Глубина изоляции соответствует глубине фундамента или 2 футам, в зависимости от того, что меньше в климатических зонах 1-3 (для обогреваемых плит). Изоляция должна проходить вниз от верхней части плиты внутри или снаружи стены фундамента. При расположении ниже уровня земли изоляция должна простираться на расстояние, требуемое любой комбинацией изоляции, установленной вертикально, под плитой или выступающей за пределы здания. При удалении от здания изоляция должна быть защищена тротуаром или слоем грунта не менее 10 дюймов. IECC не требует изоляции краев плиты в местах, которые официально признаны очень сильно зараженными термитами.

2012, 2015, 2018 и 2021 IRC

Раздел N1102.2.9 (N1102. 2.10 в IRC 2015 и 2018), Плиты на уровне пола. Требования к изоляции плит: CZ 1-3: R-0; CZ 4-5: Р-10, 2 фута; CZ 6-8: R-10, 4 фута. R-5 необходимо добавить к требованиям для обогреваемых плит. Глубина изоляции соответствует глубине фундамента или 2 футам, в зависимости от того, что меньше в климатических зонах 1-3 (для обогреваемых плит). Изоляция должна проходить вниз от верхней части плиты внутри или снаружи стены фундамента. При расположении ниже уровня земли изоляция должна простираться на расстояние, требуемое любой комбинацией изоляции, установленной вертикально, под плитой или выступающей за пределы здания. При удалении от здания изоляция должна быть защищена тротуаром или слоем грунта не менее 10 дюймов. IECC не требует изоляции краев плиты в местах, которые официально признаны очень сильно зараженными термитами.

Раздел R403.3 описывает требования к фундаменту, основанные на индексе замерзания воздуха, включая иллюстрации правильного размещения изоляции для защищенного от замерзания фундамента, примыкающего к отапливаемым и неотапливаемым конструкциям.

Раздел R403.1.4.1 описывает 4 метода защиты фундаментных стен, опор и других постоянных опор зданий от мороза. Методы включают расширение ниже линии промерзания, строительство в соответствии с разделом R403.3 или ASCE 32 и возведение конструкций на твердой скале. Исключения предусмотрены для отдельно стоящих вспомогательных конструкций.

В таблице R405.1 приведены характеристики дренажа и потенциала морозного пучения для грунтов, классифицируемых по единой системе классификации грунтов.

Раздел R403.3 описывает требования к фундаменту, основанные на индексе замерзания воздуха, включая иллюстрации правильного размещения изоляции для защищенного от замерзания фундамента, примыкающего к отапливаемым и неотапливаемым конструкциям.

В таблице 403.3(2) приведен индекс замерзания воздуха, рассчитанный по совокупному количеству градусо-дней при температуре ниже 32° F, для регионов США по штатам и округам.

Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC

Раздел R102. 7.1 Дополнения, изменения или ремонт. Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего Кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали требованиям настоящего Кодекса, если не указано иное. (Дополнительные требования и исключения см. в коде.)

Приложение J регулирует ремонт, реконструкцию, перестройку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Изоляция монолитного фундамента — Хорошее домостроение

В то время как стены и крыши долгое время были в центре внимания, фундамент, кажется, является последним рубежом, когда дело доходит до изоляции. Энергосберегающие строители становятся все более и более совершенными с их стратегиями изоляции  и производители также вносят свой вклад , чтобы быть полезными. Иногда коды специфичны. В других случаях они неясны. Когда дело доходит до изоляционных фундаментов, вы можете обратиться к кодам за требованиями, но знайте, что они могут не отражать лучшие практики. Усиление вашего R-значения или стратегия изоляции, если позволяет бюджет, редко бывает плохой идеей. А так как большую часть времени изоляция фундамента выполняется с помощью жесткой пены, полезно знать, что вы используете правильный тип пены для работы.

Когда дело доходит до изоляционной плиты на ровном фундаменте, необходимо учитывать как минимум четыре фактора: климат, тип фундамента, наличие в плите гидравлических трубок для лучистого тепла и серьезность местной проблемы с термитами.

Наиболее важным фактором является климат. В климатических зонах 1, 2 и 3 большинство строителей не утруждают себя установкой изоляции. Хотя можно утверждать, что изоляция может быть полезной в климатической зоне 3, она действительно не нужна в более теплом климате, где неизолированная плита помогает снизить счета за кондиционирование воздуха по сравнению с изолированной плитой.

В климатических зонах с 4 по 8 наиболее распространенными местами утепления являются периметр плиты (вертикальная установка) и под плитой (горизонтальная установка). Менее распространен третий метод: заглубленная горизонтальная или наклонная изоляция типа «крыло», устанавливаемая по внешнему периметру здания для повышения температуры почвы.

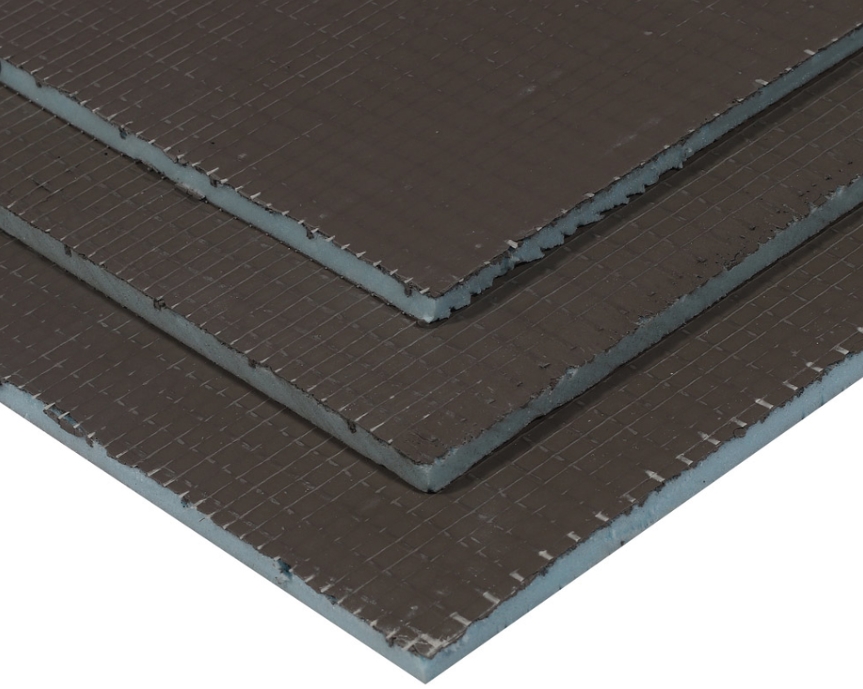

Два типа жесткой пеноизоляции — пенополистирол (EPS) и экструдированный полистирол (XPS) — подходят для использования в этих местах. (Убедитесь, что пенополистирол рассчитан на контакт с землей.)

Зимой, когда температура наружного воздуха ниже температуры почвы, самой холодной частью плиты на уровне грунта всегда является периметр.

Фундаментные стены

В холодном климате большинство фундаментов, основанных на плитах на уровне грунта, включают в себя периметральные фахверковые стены (или антифризные стены), выступающие на 3 фута или 4 фута ниже уровня земли. Пространство между стенками ствола обычно заполняется утрамбованным гравием для поддержки плиты. Поскольку их легче изолировать, плитные фундаменты со стенками предпочтительнее, чем монолитные плиты.

Как минимум, для этого типа фундамента требуется вертикальная изоляция по периметру, чтобы отделить плиту от несущей стены. Большинство строителей устанавливают в этом месте изоляцию XPS или EPS толщиной 2 дюйма. Более толстая изоляция, конечно, лучше, если строитель может придумать деталь, позволяющую легко укладывать чистовой пол рядом с наружными стенами — задача, которая может быть сложной, если изоляция из пенопласта открыта в этом месте. Многие строители срезают верхнюю часть вертикальной изоляции, чтобы после укладки бетонной плиты не было видно жесткой пены.

В холодном климате (климатические зоны 4 и выше) важно установить вертикальную изоляцию с внутренней стороны стены ствола до основания.

Плита на уровне грунта

В большинстве климатических условий важно установить полосу горизонтальной изоляции шириной 4 фута по периметру плиты на уровне грунта и изолировать внутреннюю часть стенок с помощью изоляции минимум R-10.

Скос пенопласта



Если верх вертикального жесткого пенопласта, уложенного по периметру плиты, виден внутри дома, укладка полов может быть затруднена. Обычное решение состоит в том, чтобы скосить верхнюю часть пенопласта так, чтобы бетон покрыл скос.



Требования к изоляции

В климатических зонах 4 и выше также рекомендуется установить горизонтальную изоляцию под плитой на уровне земли. Если вы хотите сэкономить деньги, вы можете установить полосу горизонтальной изоляции R-10 (или выше) шириной 4 фута по периметру плиты в конфигурации фоторамки. Строители с большим бюджетом, особенно в холодном климате, должны рассмотреть возможность установки непрерывной горизонтальной изоляции под всей плитой. Сплошной слой горизонтальной изоляции снижает теплопотери зимой, снижает конденсацию влажного воздуха на плите летом.

Плиты со встроенными водяными трубками для лучистого тепла всегда нуждаются в непрерывном слое горизонтальной изоляции под всей плитой. Если ваша плита нагревается, рекомендуется увеличить значение R вертикальной и горизонтальной изоляции как минимум до R-20.

Монолитные плиты

Монолитные плиты или плиты с утолщенными краями можно изолировать только снаружи. В климатических зонах 4 и 5 строительные нормы требуют как минимум вертикальной изоляции R-10, которая простирается вниз на 2 фута. В климатических зонах 6, 7 и 8 она должна простираться вниз на 4 фута. Основным недостатком внешней изоляции фундамента является то, что надземная часть должна быть защищена от физического повреждения. Варианты материалов включают цементное покрытие (в идеале с рубленым стекловолокном), цементную подложку, фанеру, обработанную давлением, металлическую обшивку, запатентованное пластиковое или самоклеющееся покрытие (Protecto Bond).



А термиты?

Если вы не живете в очень холодном климате, вам, вероятно, придется подумать о термитах. Большинство специалистов советуют строителям обрабатывать землю под плитами и возле фундаментов инсектицидом, в состав которого входит фипронил (например, Термидор), а под накладки на пороги устанавливать термитный щит, залитый мастикой. Требования к защите сильно различаются от штата к штату, поэтому перед началом строительства проконсультируйтесь с местным строительным отделом, чтобы проверить требования.

Код неясен

Требования к изоляции для плит на уровне пола можно найти в разделе R402.2.9 IECC 2012 года и разделе N1102.2.9 IRC 2012 года. Оба кодекса гласят: «Изоляция кромок плит не требуется в юрисдикциях, определенных строительным чиновником как очень сильное заражение термитами». В противном случае оба кодекса требуют, чтобы «плита на уровне пола с поверхностью пола менее 12 дюймов ниже уровня земли» нуждалась в вертикальной изоляции по периметру плиты. Эти коды не требуют какой-либо изоляции для плит, которые находятся более чем на 12 дюймов ниже уровня земли. В нормах ничего не говорится о том, нужно ли утеплять надэтажные плиты.

Это упущение любопытно, так как большинство домов с плитами на уровне земли имеют плиты выше уровня земли. Однако большинство инспекторов требуют, чтобы плиты верхнего уровня были изолированы так же, как и плиты нижнего уровня. В климатических зонах 1, 2 и 3 плиты не требуется изолировать, если только они не включают гидравлические трубы, и в этом случае они должны иметь вертикальную изоляцию R-5, идущую вниз от верха плиты к основанию.

В климатических зонах 4 и 5 нормы требуют, чтобы определенные плиты (плиты ниже уровня земли, менее чем на 12 дюймов ниже уровня земли) имели вертикальную изоляцию R-10 по периметру плиты, простирающуюся вниз от верхней части плиты до глубиной не менее 2 футов. Если плита имеет гидравлические трубки, минимальное значение R этой изоляции увеличивается до R-15. Те же требования к коэффициенту R применяются в климатических зонах 6, 7 и 8, но изоляция должна простираться на глубину не менее 4 футов.

Требования к горизонтальной изоляции под плитами отсутствуют, но требования к изоляции по периметру могут быть частично выполнены за счет горизонтальной изоляции. Этот вариант соответствия объясняется следующим образом: «Изоляция, расположенная ниже уровня земли, должна быть увеличена на расстояние, указанное в таблице N1102.1.1 [а именно, 2 фута в климатических зонах 4 и 5 и 4 фута в климатических зонах 6, 7 и 8. ] любой комбинацией вертикальной изоляции, изоляции, проходящей под плитой, или изоляции, выходящей за пределы здания».

Чертежи: Стив Бачек, архитектор

Для получения дополнительной информации:

• Что лучше: Crawlspace или Slab-on-Grade?
• Фундамент в 15 фото: Подробная информация о подготовке и заливке плиты
• Вопросы о плитах и ​​чистых полах
• Изоляция существующей плиты по уклону в зависимости от тепловой массы

Изолированная плита для глубокого юга

Два дюйма изоляции на краю плиты и под плитой снизили тепловую нагрузку этой плиты Atlanta на уклоне на 8 000 БТЕ/час.

Я архитектор из Атланты. Моя жена Джоди и я переехали в этот район из Тампы, штат Флорида, во время последней рецессии (Джоди также является архитектором и моим деловым партнером).

На пути к восстановлению нашей практики здесь я приобрел компетенцию в области строительства и проектирования ОВКВ. Недавно мы также получили нашу лицензию строителя. В настоящее время наша бизнес-модель основана на подходе «проектирование-строительство» с упором на то, что мы называем «высокоэффективными» домами. Джоди руководит бизнесом и является главным архитектором и руководителем проекта, а я занимаюсь строительной наукой, механическими системами, передовыми методами строительства и обеспечением качества на месте.

Для нас термин «высокая производительность» — это способ соединиться с приоритетами и ценностями наших клиентов. Обычно они не говорят: «Я хочу дом с сертификатом LEED» или «Я хочу пассивный дом». Вместо этого они просят дом, который удобен и долговечен. Но наш рецепт для этого результата включает в себя создание ограждающей конструкции здания, которая защищает структуру дома от износа, сохраняя структуру внутри различных слоев управления зданием для притока и потери тепла, проникновения влаги и инфильтрации воздуха.

Пример, который я здесь показываю, проект, который мы называем «Высокоэффективное бунгало», следует этому принципу, включая 2 дюйма пенопластовой изоляции XPS под плитой и 1 дюйм XPS на внешней стороне стены и обшивка крыши.

Этот дом мы построили на севере Джорджии. Интересно, что широко распространено ошибочное мнение, что дом в нашем климате не нуждается в особом утеплении — уж точно не под плитой. Это убеждение подтверждается отношением некоторых строителей к тому, что требования строительных норм и правил, которые представляют собой самый минимум, уже слишком строги.

Это мнение основано на неверных данных о климате в нашей местности. Просто чтобы дать вам представление: когда Джоди и я вернулись из наших рождественских каникул во Флориде в 2016 году, в нашем доме в Атланте температура опустилась до 9°F. Наша расчетная температура для расчетов вручную J HVAC здесь находится в диапазоне от 23 ° F до 26 ° F, в зависимости от вашего выбора местной метеостанции. В Атланте ежегодно бывает от 3000 до 3500 градусо-дней отопления (HDD). Для сравнения, в Берлингтоне, штат Вирджиния, ежегодно устанавливается от 7 200 до 7 400 жестких дисков при расчетной температуре около -4°F, в то время как в Майами, штат Флорида, имеется только около 200 жестких дисков, а расчетная температура зимой составляет около 52°F. .

Географически север Джорджии находится не на полпути от Майами до Берлингтона. Но с точки зрения климата мы где-то посередине. Наш климат здесь мало чем отличается от балтиморского. За исключением экстремальных холодов и условий пустыни, мы видим все условия, которые можно найти где-либо в США. У нас здесь больше дней обогрева, чем дней охлаждения, и мы тратим больше денег на отопление, чем на охлаждение. Таким образом, для такого дома с нулевым энергопотреблением, как этот, изоляция от холода так же важна, как и изоляция от жары.

Поддержание непрерывности

Для нас теплоизоляция вокруг дома сравнима с зимним пальто. Ставишь снаружи. А в случае с домом пальто как «комбинезон» — в идеале оно должно быть абсолютно сплошным. Чем меньше прерываний (в виде щелей, щелей или отверстий), тем теплее и уютнее будет дом и домовладелец внутри этого пальто, и тем дольше дом прослужит, будучи защищенным от непогоды.

Для «Высокопроизводительного бунгало» мы изолировали железобетонную плиту от земли и фундамента с помощью 2-дюймовой пены XPS. Мы подняли пену на краю плиты, чтобы термически отделить плиту от основания и снаружи.

В нашем климате земля недостаточно холодная, чтобы замерзнуть. Круглогодичная температура почвы колеблется от 55°F до 65°F. Таким образом, теплопотери через плиту никогда не бывают такими значительными, как зимой через стены. С другой стороны, в доме площадью 2400 квадратных футов площадь контакта между плитой и землей велика, поэтому общие потери тепла могут складываться.

Без изоляции подплиты я рассчитал потери тепла через плиту в расчетный день зимой и составил 11 000 БТЕ/час.

С 2-дюймовой изоляцией это число упало до 3000 БТЕ/час. Это определенно стоит затрат, особенно если учесть, что вся отопительная нагрузка дома в день проектирования составляет всего 19 250 БТЕ/час. (Охлаждающая нагрузка близка: 15 000 БТЕ/час.)

Пена дает наибольшую пользу на краю плиты, где условия наиболее экстремальны. Зимой, когда дом нагревается до 70°F, температура почвы под плитой в центре пола составляет от 55°F до 60°F — разница температур составляет всего 10°F или 15°F. На краю плиты, близко к холодному наружному воздуху, разница температур может составлять от 44°F до 47°F.

Щелкните здесь для просмотра увеличенной версии

Так зачем изолировать центральную часть плиты? Ну, во-первых, полированная поверхность плиты — это чистый пол в этом доме. Сохранение даже на несколько градусов тепла под ногами является серьезной проблемой комфорта. Кроме того, сохранение непрерывности изоляции может быть неожиданно важным фактором в ограничении общих потерь тепла. Но в любом случае разница в стоимости материала была небольшой, а устранение части изоляции усложнило бы процесс, добавив трудозатраты.

Пароизоляция

Как я уже упоминал, одно из наших правил проектирования заключается в сохранении непрерывности слоев управления по всему дому, включая полы, стены и крыши. Это правило относится не только к изоляции (терморегулирующему слою), но и к слоям, контролирующим пар, объемную воду и инфильтрацию воздуха.

Пароизоляционный слой под плитой представляет собой лист полиэтилена толщиной 10 мил со швами, проклеенными лентой. Важно расположить этот полиэтилен над изоляцией, непосредственно под плитой. В противном случае вы, вероятно, задержите влагу между пароизоляцией и плитой, где она может ухудшить изоляцию.

Мы тщательно проклеили швы этого пароизоляционного материала и постарались не проколоть его во время строительства. Но сделать полигональную плиту идеально непрерывной не так уж критично. В этом месте нет давления воздуха, чтобы вывести влагу через точечную утечку, поэтому несколько проколов не имеют большого значения.

С другой стороны, изоляция под плитой вносит значительный вклад в контроль влажности. Помещая изоляцию между плитой и прохладной термальной массой земли, мы, по сути, сохраняем плиту при той же температуре, что и воздух в помещении. Таким образом, мы предохраняем плиту от холодной точки конденсации внутренней влаги зимой, а также предотвращаем ее от проникновения внутрь пара летом. 9№ 0003

Изоляция и пароизоляционный полиэфирный слой также способствуют долговечности плиты. Поддерживая температуру и влажность плиты в узком диапазоне, мы предотвращаем циклы расширения и сжатия или конденсации и испарения, которые в течение многих десятилетий могут привести к износу.

Кромочная изоляция по периметру плиты особенно важна, поскольку она термически изолирует бетон от резких перепадов наружной температуры. Таким образом, плита не испытывает различий в расширении и сжатии, которые могут вызвать нагрузку на материал.

Энергосбережение, другими словами, не единственная ценность, которой служит эта конструкция: мы также добиваемся преимуществ комфорта и долговечности, которые являются аспектами ярлыка «высокая производительность».

Кондиционирование помещений

В готовом виде пол, стены и ограждающие конструкции крыши контролируют как потоки тепла, так и потоки влаги, как мы и предполагали. Общая нагрузка на отопление и охлаждение для этого дома площадью около 2400 квадратных футов в расчетных условиях была примерно одинаковой: 19 250 БТЕ/ч

отопления в самый холодный день года и 15 000 БТЕ/час охлаждения в самый жаркий день года.

Это подходящая нагрузка для мини-сплит-теплового насоса. Что касается влажности, то мы установили водонагреватель с тепловым насосом в герметизированном чердачном помещении, которое служит механическим помещением. Эти приборы помогают осушить окружающий воздух, нагревая воду. У нас есть отфильтрованный воздухозаборник для свежего воздуха (не ERV), и мы полагаемся на постоянно работающие вентиляционные отверстия в ванной и управляемые владельцем кухонные вентиляционные отверстия для вытяжки. У нас в доме есть приборы для контроля температуры и влажности, и пока что дом в течение первого года проживания работает именно так, как мы и надеялись.

Но это только начало истории, связанной с HVAC. Несмотря на очень низкую нагрузку в доме, просто чтобы было интересно, наш клиент запросил систему зонирования. Она хотела иметь возможность независимо контролировать температуру в разных комнатах, особенно в спальне.

В прежние времена зонирование было обычным явлением: различные части типичного дома имели сильно различающиеся, большие нагрузки, и типичное оборудование было рассчитано на обеспечение многотонного охлаждения, необходимого для удовлетворения этих нагрузок.

Совсем другая ситуация для спальни, которой требуется всего 2200 БТЕ/час для обогрева и 3000 БТЕ/час для охлаждения — и это в день проектирования. В мягкую погоду требования к этому помещению еще ниже.

В любом высокопроизводительном доме мы рассматриваем мини-сплит-системы с технологией переменного потока хладагента (VRF), потому что они могут самостоятельно набирать мощность до 3300 БТЕ/час, а некоторые из них и ниже. В этих устройствах вентилятор работает постоянно, но компрессор регулирует поток хладагента в зависимости от температуры проходящего воздуха и поддерживает воздух в пределах градуса или меньше заданного значения.

Вы можете зонировать эти мини-сплиты, установив несколько головок в разных комнатах. А у некоторых приборов есть внутренние головки, которые могут обслуживать несколько комнат через воздуховоды. Но ни одна из моделей, представленных в настоящее время на рынке, не имеет центрального кондиционера, который можно зонировать по комнатам.

Но мы смогли найти технологию, состоящую из одного приточно-вытяжного устройства на весь дом с пятью зонами на нем.
