Технология монтажа сэндвич-панелей: пошаговая инструкция

Сэндвич-панели – полностью готовый к монтажу конструктивный элемент быстровозводимых зданий. Монтаж панелей может осуществляться в разных погодных условиях, за короткое время и с минимальными расходами. Главное — соблюдение технологии, благодаря чему строительные работы будут успешно завершены.

Шаг первый: доставка, выгрузка и хранение сэндвич-панелей

Ограждающие конструкции, называемые сэндвич-панелями, относятся к разряду универсальных строительных материалов. Они успешно используются для возведения торговых и логистических центров, складов, гаражей, помещений для скота и птицы. Эти блоки обладают отличными качествами, такими как:

• экологическая безопасность;
• долговечность;
• устойчивость к огню;
• изоляцией звука;
• низкой теплопроводностью.

Но главным их достоинством является простота и быстрота сборки. Однако качественный монтаж сэндвич-панелей с минеральной ватой или пенополистиролом зависит от многих факторов. Их важно соблюдать, начиная с момента, когда готовая продукция отпускается производителем и отправляется на объект строительства.

Для доставки используется транспорт с погрузочной платформой. Упаковки панелей (пакеты) размещаются на ней так, чтобы по ширине они не выступали за ее пределы. Выступ за габариты платформы по длине допускается не больше, чем на 1 м. Погрузка пакетов делается не больше, чем в два яруса.

Выгрузка и складирование продукции проводится на ровной площадке, с покрытием. Упаковки блоков выгружаются с помощью крана. Под груз подводятся полосы стального профиля, к которым крепят стропы. Они расположены так, чтобы нагрузка была равномерной и не возникало перекосов. Сверху на панели кладут деревянные распоры, большие по размеру. Они защитят верхние листы продукции от повреждения при выгрузке.

Сохранение плоскостных габаритов важно, потому что успешная технология монтажа сэндвич-панелей зависит от целостности блоков и всех их пропорций.

После выгрузки пакеты устанавливают на деревянные подкладки, горизонтально.

Для защиты от осадков материалы накрывают брезентом, а не полиэтиленом. Он будет пропускать лишнюю влагу и защитит от дождя и снега. Чтобы не повредить поверхность панелей, но ним нельзя ходить, на них ничего не ставят и их хранят в строго горизонтальном положении.

Шаг второй: подготовка к монтажу сэндвич-панелей

Перед началом работ пакеты освобождают от полиэтиленовой упаковки. К тому моменту, когда начинается монтаж стеновых сэндвич-панелей или ограждающих конструкций крыши, все работы по установке и фиксации вертикальных и горизонтальных несущих конструкций, а также их элементов, должны быть завершены. Они должны соответствовать вертикальным и горизонтальным стандартам, и находиться в одной плоскости. Это важно для того, чтобы при креплении блоков не возникали искажения плоскостей и нарушения целостности их соединения.

Подъем изделий на высоту для крепления выполняется с помощью специального пневматического захвата. Этот способ защищает поверхность блоков от повреждений.

Если такого устройства нет под рукой, его заменит пара струбцин, которые закреплены на коромысле, которое подвешено на монтажных стропах. Фиксация изделия делается вручную.

Монтаж осуществляется по проекту, который предусматривает, что панели будут целиком использованы при строительстве. Но иногда возникает нужда разрезать их на части. Для этого рекомендуется использовать:

• консольную пилу;
• электролобзик;
• ножницы.

Первые два устройства должны быть с пилками, имеющими мелкие зубья с коротким шагом. Благодаря им срез будет ровным, без разрывов, он не повредит защитный слой и краску. Во время резки опилки сразу удаляют.

Категорически запрещено пользоваться режущим инструментом абразивного типа (болгарки). Он разрушает защиту, рвет металл и оставляет «накипь» из мелкой стружки. Работы по подрезке панелей ведутся на специальном столе с мягким покрытием.

Больше об инструментах и приспособлениях для монтажа читайте:

• Инструменты и захваты для подъема и монтажа сэндвич-панелей

Шаг третий: подбор и использование крепежных изделий

Технология монтажа сэндвич-панелей предусматривает, что фиксация изделий делается только к металлу. Навешивать панели прямо на кирпичные или бетонные стены не рекомендуется, это неправильно.

В качестве крепежей используют самосверлящие болты, снабженные резиновым уплотнителем. Это нужно, чтобы защитить отверстие от попадания в него дождевой воды, снега, пыли и грязи.

Длина болтов подбирается, исходя из суммы толщины панелей и характеристик металлоконструкции. К полученной сумме добавляют еще 5 мм в качестве «запаса». А количество болтов, нужных для фиксации одного блока, рассчитывают исходя из того, что для монтажа нужен 1 крепеж на 1 кв. м.

Для работы с саморезами кроме оборудования для их завинчивания будет нужен молоток и кернер. Это облегчит работу и позволит избежать ошибок при разметке. Крепежи ввинчивают под прямым углом к поверхности несущей конструкции. Отклонение от этого показателя не допускается, это нарушит технологию и может стать причиной обрушения плит.

Для того, чтобы фиксация делалась качественно, на колоннах или несущих конструкциях делаются отметки, которые показывают верх и низ каждой панели.

Такие же отметки делают в местах, где будут оконные и дверные проемы, а также технологические отверстия. При этом учитываются размеры панели, зазор между ними и замком.

О том, как правильно подобрать крепление, читайте:

• Саморезы для сэндвич-панелей по металлу и бетону: длина, диаметр, таблица разрушающих нагрузок

Шаг четвертый: монтаж стеновых ограждений

Инструкция монтажа сэндвич-панелей предусматривает несколько основных действий. Первое: подача изделия к месту крепления. Для этого используют струбцины или вакуумный захват. Отметки на панели совмещают со значками на колоннах.

Отметим, что расстояние между торцами плит, а также между плитой и цоколем, крышей или стенами из другого материала не превышает 30 мм.

Следующее действие — монтаж стеновых сэндвич-панелей. Его начинают с цоколя. Уровнем выверяют соответствие блока горизонтали и вертикали. После этого кернят метку под отверстие и высверливают болт. При этом расстояние от верхнего и нижнего края не должно быть меньше 100 мм. Отступ от вертикального стыка составляет не более 50 мм. Для крепления угловых секций нужно не менее 5 крепежей.

Между плитой и опорной конструкцией располагается прокладка из термически устойчивого материала. Торцы панелей покрывают в местах стыков бутилкаучуковой лентой. Силиконовые герметики недопустимы по технологии.

После того, как все саморезы ввинчены, нужно удалить прокладки и переходить к фиксации следующего блока. Операция повторяется до завершения кладки всей горизонтальной поверхности.

Торцы панелей закрываются специальными термостойкими прокладками по ширине изделия. В узловых соединениях используют доборные элементы.

Шаг пятый: укладка покрытия кровли

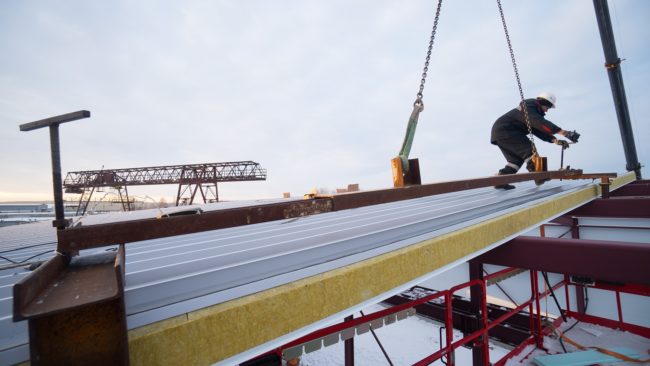

Монтаж кровельных сэндвич-панелей начинается с первого от края крыши ряда. Важно учесть, что должен быть сделан свес, размером не меньше 300 мм, если другое не предусматривается проектом. Для этого срезают часть металлического листа и удаляют минеральную вату. Она не должна выступать за стену.

Первую панель ставят «открытой» волной по направлению к торцу объекта. Ее понимают при помощи описанного выше приспособления и кладут параллельно стене. Если линию не удастся выдержать, край кровли получится ступенчатым.

Зазору между стыками делаются такими же, как и у стен, то есть в 1,5 мм. Для этого используют такие же приспособления.

Порядок крепления также аналогичен описанному выше. Но по углам кровли крепеж делают 4 болтами из-за ветра. Для фиксации боковых сторон крыши берут по 3 самореза на одну прогонную панель.

Читайте подробнее:

• Кровля из сэндвич-панелей: технология монтажа, минимальный уклон, узлы примыкания

Работники, выполняющие установку ограждающих конструкций на крыше, обязаны носить специальную легкую обувь с мягкой подошвой. Грубые ботинки могут повредить декоративно-защитный слой панели.

Завершает процесс сборки крепление отделочных и декоративных элементов. Для этого используют заклепки. По окончании работ с каждой панели аккуратно снимается защитная пленка, которая наклеена на ее поверхность. Также поверхность панелей очищают от пыли и случайных загрязнений мыльным раствором и мягкой тканью.

По вопросам приобретения качественных сэндвич-панелей и строительства БМЗ обращайтесь к менеджеру ООО «НТК»!

Как осуществить монтаж сэндвич панелей своими руками

Содержание:

1. Инструменты и вспомогательные материалы

2. Монтаж стеновых панелей

3. Алгоритм монтажа кровельных панелей

4. Типы и виды нащельников для сэндвич панелей

5. Рекомендации по монтажу нащельников для сэндвич панелей

6. Общие рекомендации по монтажу сэндвич панелей и уходу за ними

О том, что такое сэндвич панели и где они находят свое применение, я уже рассказывал в своей статье «Сэндвич панель: устройство технические характеристики и области применения». В этой же статье я расскажу вам о технологических особенностях монтажа сэндвич панелей, соблюдая которые вы сможете построить прочное и теплое сооружение, например, автомобильный гараж. Должен вас сразу же предупредить, что выполнить монтаж сэндвич панелей своими руками без определенного навыка работы будет очень сложно. Но при большом желании можно освоить любую даже самую сложную работу. Поэтому если вы считаете, что справитесь, то смело приступайте к установке сэндвич панелей.

Однако процессу монтажа предшествует не только покупка сэндвич панелей нужного качества и предназначения (речь идет о стеновых, кровельных и других сэндвич панелях), а также крепежных элементов и нащельников, но и создание специального каркаса (ме6таллического или деревянного). Как самостоятельно изготовить такой каркас, я подробно рассказал в своей статье «Как изготовить каркас для монтажа сэндвич панелей». Поэтому здесь мы пропустим этот этап работ.

Покупка же самих сэндвич панелей не должна составить особой трудности, поскольку, сообщив размеры каркаса будущего, например, гаража продавцу, вам четко ответят, сколько панелей, какого типа вам потребуется в процессе работы, а также порекомендуют нужный тип крепежа и его количество для закрепления этих сэндвич панелей. Это же касается и покупки нащельников.

Поэтому можем сразу же переходить к технологии монтажа. Однако сначала остановлюсь на том, какие инструменты, приспособления и дополнительные материалы понадобятся вам в процессе работы.

Инструменты и вспомогательные материалы

Для успешной работы вам потребуется приобрести (если у вас чего-то нет в хозяйстве) или взять в аренду следующие инструменты:

• строительный уровень для контроля горизонтальной плоскости;

• механизм для подъема панелей наверх сооружения;

• аккумуляторный шуруповерт;

• прижимное устройство;

• дрель электрическая с набором сверл по металлу;

• отвес для контроля вертикальной плоскости;

• специальные устройства – захваты;

• электролобзик.

Чтобы установка сэндвич панелей получилась качественной, понадобятся следующие вспомогательные материалы:





• силиконовый герметик;

• утеплительный материал, например, минвата;

• уплотнительная самоклеющаяся лента;

• U-образный металлический профиль;

• анкерные болты со специальной прокладкой.

Имея все из этого перечня под рукой, можно переходить к обшивке каркаса сэндвич панелями. При этом нужно учесть, что при монтаже сэндвич панели могут быть сориентированы как в вертикально (вертикальный монтаж) так и горизонтально (горизонтальный монтаж).

Давайте поговорим об особенностях горизонтального и вертикального монтажа по-отдельности.

Монтаж стеновых панелей

Монтаж сэндвич панелей может быть, как горизонтально ориентированным, так и вертикально ориентированным. Давайте рассмотрим оба способа установки поочередно, поскольку каждому из них присущи отличительные особенности выполнения монтажа.

Горизонтально ориентированный монтаж данного строительного материала допускается лишь тогда, когда высота стены здания не превышает 3-х метров. Для обеспечения качественной горизонтальной установки стеновых сэндвич панелей необходимо строго придерживаться следующего алгоритма:

1. Подготовьте основание, на котором будет производиться сборка сэндвич панелей. Для этого:

• по периметру нижней части каркаса выложите из кирпича цоколь. Как выполнить кирпичную кладку в полкирпича (если вы строите гараж) или в кирпич (если возводите более массивную конструкцию), подробно описано в статье «Технология кладки кирпича своими руками». Учтите, что верхняя плоскость кирпичного цоколя должна получиться идеально горизонтальной. Проконтролировать правильность горизонта поверхности цоколя можно с помощью строительного уровня.

2. Установите направляющие к цоколю каркаса.

Для этого необходимо прикрепить U-образный металлический профиль ребрами вверх. С этой целью на профиль (по всей его длине) наносится самоклеющаяся уплотнительная лента на ту сторону, на которой профиль будет лежать на цоколе. Теперь необходимо закрепить уголок к кирпичу с помощью анкерных болтов. Для чего с помощью дрели и сверл по металлу и бетону выполните отверстия в профиле и кирпиче (глубина отверстий зависит от длины анкерных болтов). В отверстия установите анкеры и зажмите их до упора, что позволит жестко закрепить металлический профиль в цоколе. Затем внутрь профиля (по всей длина) необходимо уложить полоску минеральной ваты;

3. Выполните монтаж стартовой панели.

Перед началом монтажа стартовой панели необходимо по всей длине вертикальных элементов каркаса в местах прилегания сэндвича наклеить самоклеющуюся уплотнительную ленту. Затем с помощью подъемного механизма и захватов вставьте сэндвич панель в паз направляющего профиля. При этом нужное количество захватов напрямую зависит от толщины и длины используемой панели.

Установленная стартовая панель закрепляется на колоннах каркаса временными зажимами – струбцинами.

4. Произведите крепление сэндвич панели к каркасу с помощью саморезов.

В данном случае использование того или иного типа саморезов (по металлу или по дереву) зависит от того, из какого материала был выполнен каркас для монтажа сэндвич панелей: из металлических или деревянных элементов. При этом, предварительно выполнив разметку, под каждый саморез необходимо подготовить отверстие, как в сэндвиче, так и в каркасе, выполнив его с помощью электродрели. Саморезы устанавливают через каждые 1,2 м длины панели.

В тех случаях, когда панели необходимо закрепить на бетонном основании, используются либо саморезы для бетона, либо саморезы с пластиковыми дюбелями. При этом для изготовления отверстия в бетонной конструкции необходимо установить в электродрель специальное победитовое или алмазное сверло. Обычные сверла по металлу здесь будут просто бесполезными, поскольку они затупятся в первые же секунды работы в бетоне.

Учтите, что крепить панель нужно не по самому ее краю, а отступив 3 см.

Как только панель будет надежно закреплена на каркасе, струбцины можно снять и приступить к установке сэндвич панели следующего яруса, выполняемой по вышеописанному алгоритму. И так до тех пор, пока не будет закрыт весь каркас.

Выполняя горизонтальный монтаж сэндвич панелей необходимо помнить, что:

• сначала монтируются панели, устанавливаемые встык друг к другу, а только потом те, которые будут перекрывать торцы стыковых панелей внахлест (например, это могут быть угловые сэндвич панели, расположенные друг по отношению к другу под углом 90°). Стыки угловых сэндвич панелей обязательно нужно заполнить монтажной пеной;

• монтаж откосов и нащельников можно выполнять только после установки на каркас всех сэндвич панелей.

Если вы монтируете сэндвич панели на каркас, высота этажного уровня которого превышает 3 м (но не более 6 м), то нужно воспользоваться вертикально ориентированной установкой. Технология монтажа данным способом практически ничем не отличается от горизонтального монтажа сэндвич панелей. Однако если при стыковке горизонтально ориентированных панелей вам не нужно было прикладывать никаких усилий, поскольку замковый узел защелкивался под собственным весом изделия, то при вертикальной установке, чтобы защелкнуть замок, вам придется поднатужиться. При этом нельзя производить стыковку панелей посредством ударов по ним каким-нибудь тяжелым предметом, поскольку тогда вы повредите как саму сэндвич панель, так и ее стыковочный узел.

Кроме того, для предварительной фиксации панели в вертикальном положении потребуется применение специальных прижимных устройств, которые можно будет снять лишь после того, как сэндвич панель будет надежно закреплена на каркасе саморезами. Как правило, на одной опоре панель закрепляется саморезами с шагом около 0,9 м.

Однако это расстояние не является панацеей для всех случаев, поскольку шаг должен учитывать:

• нагрузку силы ветра, характерного для данного региона, а также высоту, на которой монтируется сэндвич панель. Кроме того, более часто придется крепить те панели, которые смонтированы на краях стен или кровли, поскольку они будут наиболее интенсивно подвергаться нагрузке ветров;

• тип строительного объекта.

Ниже приведена таблица рекомендуемого количества саморезов для крепления сэндвич панелей различной длины в ветровой зоне, характерной для средних широт:

Все данные приведены для горизонтального монтажа панелей, утеплительный слой которых выполнен из минваты толщиной 120 мм, а длина стены или кровли не превышает 10 м.

Совет: при вертикальном монтаже сэндвич панелей на металлический каркас наклейте на каждую стойку самоклеющуюся уплотнительную ленту, что позволит обеспечить не только более плотное прилегание панели к каркасу, но и значительно увеличит шумоизоляционные свойства стены сооружения.

Теперь можем поговорить и о монтаже кровельных сэндвич панелей.

Алгоритм монтажа кровельных панелей

Для обустройства кровли использовать такие панели рекомендуется лишь тогда, когда угол наклона ската крыши превышает 5°.Весь процесс обустройства такой кровли можно условно разбить на три этапа:

1. Начальный

На данной стадии монтажа необходимо правильно произвести установку стартовой панели. Например, если скаты вашей крыши по длине не превышают 12 м, то начинать выполнять кровлю из сэндвич панелей можно без предварительной подготовки. Для этого аккуратно, чтобы не повредить защитный полимерный слой, панель поднимают с помощью подъемника на крышу и, уложив ее на одном из краев ската крыши так, чтобы ее торцы были строго параллельны свесу кровли и ее коньку, закрепляют на обрешетке с помощью саморезов с уплотнительной резинкой под шляпкой. Затягивать такие саморезы нужно тщательно, но без фанатизма, поскольку можно деформировать металлический лист, что приведет к протеканию кровли в данном месте.

Если же длина ската кровли превышает 12 м, то понадобится предварительная подготовка сэндвич панелей для стыковки с другой панелью. В частности, из панели, которая будет накладываться на первую панель, необходимо на длину стыка удалить нижний металлический лист и утеплитель (обычно, это несколько сантиметров).

Однако длина нахлеста напрямую зависит от уклона ската крыши. Ниже в таблице приведены данные о рекомендуемой длине нахлеста для различных уклонов скатов кровли:

В данном случае, монтировать кровлю необходимо, продвигаясь от свеса ската к коньку крыши, как показано на рисунке «б», поскольку таким образом будет обеспечено полное стекание потоков воды с кровли без затеканий в местах стыков.

2. Поперечная стыковка панелей, уложенных в вертикальном ряду

Как я уже говорил выше, если длина превышает 12 м, то после установки целой торцевой панели необходимо установить вторую панель, предварительно подготовленную и обрезанную до нужной длины. После выравнивания сторон обеих панелей по вертикали эта панель также как и стартовая панель, фиксируется к обрешетке кровли саморезами с уплотнительной резинкой под шляпкой.





3. Этап продольной стыковки панелей путем защелкивания замкового узла

Бывалые кровельщики советуют перед тем, как произвести стыковку соседних панелей, нанесите силиконовый герметик по всей длине замкового паза. Это обеспечит плотное прилегание соседних панелей друг к другу и позволит предупредить возможные протекания кровли в местах стыковки.

По вышеизложенному алгоритму действуйте до тех пор, пока не будет полностью накрыта вся крыша.

Теперь можно переходить к заключительному этапу – установке нащельников, в том числе и конька. Производители выпускают такие декоративные элементы различных типов и видов. Вот об этом пойдет речь в следующем разделе.

Типы и виды нащельников для сэндвич панелей

Данные элементы устанавливаются:

• на стыках соседних сэндвич панелей;

• в местах примыкания сэндвич панелей к оконным и дверным проемам;

• на цоколе здания и коньке кровли.

Для каждого случая производители выпускают специальные нащельники. Именно поэтому в продаже можно увидеть:

• стыковочный нащельный элемент;

• нащельный элемент для установки на наружных углах;

• нащельный элемент для установки на внутренних углах;

• нащельный элемент для установки на парапет (закрывает торец парапета и примыкание кровли);

• нащельный элемент для установки на торцах сэндвич панелей (он придает свесу кровли законченный вид);

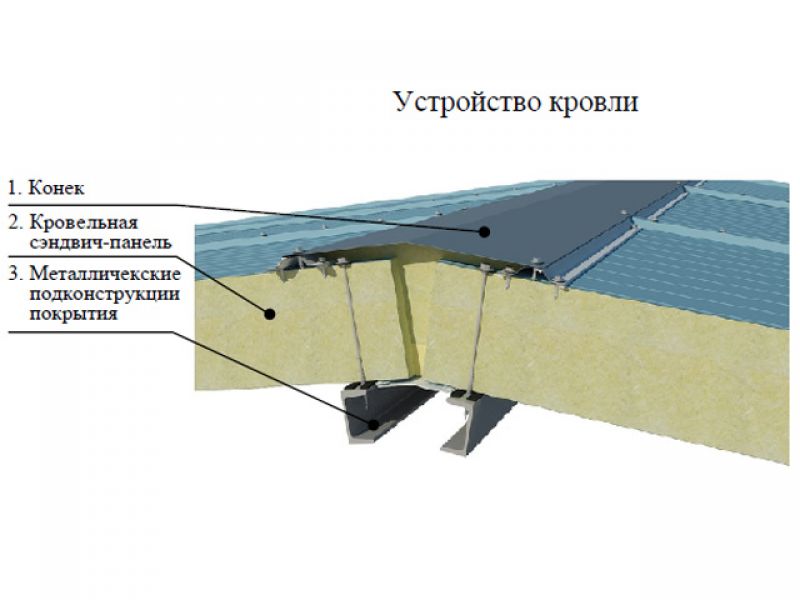

• нащельный коньковый элемент;

• нащельный элемент, позволяющий закрыть стыки стеновых и кровельных панелей в случае, когда у кровли отсутствует свес (лицевой нащельник);

• отлив, устанавливаемый на цоколе сооружения;

• отлив, устанавливаемый на окне;

• доборы для оформления оконного проема.

При этом нащельники могут играть не только декоративную роль но и нести полезную нагрузку, поскольку они будут:

• защищать стыки панелей от попадания в них влаги;

• дополнительно защищать внутренние элементы конька кровли;

• защищать слой утеплителя в торцах кровельных панелей;

• задерживать снег.

Тот или иной тип нащельника может иметь, как простую, так и сложную форму профиля, а также различные углы сгибов. При этом производители нащельников могут предложить потребителю не только элементы стандартных форм и размеров, но при желании заказчика смогут изготовить нащельники по его эскизам. Изготавливаются такие элементы либо из оцинкованной стали, которая затем окрашивается в тот же цвет, что и сэндвич панели, а также покрывается защитным полимерным слоем, либо из алюминия, который затем окрашивается порошковым методом.

Рекомендации по монтажу нащельников для сэндвич панелей

Несмотря на то, что нащельные элементы устанавливаются легко и просто, необходимо помнить, что:

• перед началом их монтажа все стыки должны быть предварительно заполнены монтажной пеной, которая ликвидирует возможные мостики холода и не позволит влаге проникнуть под панели;

• вертикальные нащельники необходимо устанавливать внахлест, продвигаясь снизу вверх. При этом нахлест должен составлять не менее 10 см;

• фиксация нащельников к сэндвич панелям производится с помощью саморезов, устанавливаемых через каждые 30 см;

• для обеспечения плотного примыкания нащельника к панели, которое позволит исключить проникновение влаги внутрь строительной конструкции, необходимо все швы обработать силиконовым герметиком. Особенно важно это сделать при монтаже угловых нащельников цокольного отлива и элементов оконного проема (доборов, отливов или карнизов).

Вот и все, что я хотел вам рассказать о монтаже сэндвич панелей. В заключение хочу дать лишь несколько рекомендаций, которые необходимо соблюдать при монтаже сэндвич панелей и уходе за ними в процессе эксплуатации сооружения.

Общие рекомендации по монтажу сэндвич панелей и уходу за ними

1. Несмотря на то, что такие панели можно монтировать в любую погоду, я бы не советовал этого делать во время дождя, если утеплительный слой выполнен из минеральной ваты, которая при намокании потеряет свои теплоизоляционные свойства.

2. Если во время выполнения монтажных работ вы решили сделать перерыв, например, на обед, то сначала закончите крепление установленных панелей к несущим конструкциям, а уже потом идите обедать. В противном случае, дорогостоящие сэндвич панели, не закрепленные должным образом, могут быть сорваны порывами ветра и безнадежно испорчены.

3. Никогда не крепите на стене из сэндвич панелей какие-либо конструкции и механизмы, например, пожарные лестницы или грузоподъемное оборудование. Если же это необходимо сделать, то все конструкции и оборудование должны крепиться только на несущих конструкциях.

4. Для очистки кровли из сэндвич панелей от снежных масс можно использовать нагревательную систему из кабеля, аналогичную системе «теплый пол» (см. статью «Резистивный электрический теплый пол своими руками»). Эта система позволит вам не очищать механическим способом кровельные сэндвич панели, при котором может быть поврежден их защитный полимерный слой.

5. Хотя бы раз в год производите подтяжку всех крепежных элементов сэндвич панелей.

6. Если вам необходимо удалить с поверхности сэндвич панелей грязевые отложения, то для этого можно использовать лишь мыльный раствор и щетку с мягкой щетиной. В конце мойки обязательно промойте поверхности панелей большим количеством проточной воды, поливая их из шланга сверху вниз.

7. Если вы обнаружили нарушение красочного покрытия на поверхности сэндвич панели, то его можно восстановить с помощью специальной ремонтной краски. При этом следует учесть, что при оцарапывании без нарушения слоя цинка можно нанести один слой краски, а при глубоком оцарапывании, когда затронута стальная основа, необходимо сначала нанести специальный грунт, а затем два слоя ремонтной краски. Однако предварительно не забудьте обработать царапину преобразователем ржавчины (ортофосфорной кислотой), которую затем необходимо удалить с поверхности панели с помощью мягкой ветоши, смоченной в растворителе.

Пусть ваши стены и кровля из сэндвич панелей служат не один десяток лет! Я же, как и прежде, желаю вам успехов во всех ваших начинаниях.

Монтаж сэндвич-панелей: технология и особенности сборки

От правильности монтажа сэндвич-панелей зависит надежность и долговечность объекта. Перед проведением работ по укладке оцените качество строительного материала, доборных элементов и комплектующих. Из этой статьи вы узнаете о технических характеристиках сэндвич-панелей, области их применения, правилах установки.

Содержание

1. Особенности сэндвич-панелей
2. Стандартные размеры сэндвич-панелей
3. Преимущества изделий
4. Разновидности сэндвич-панелей
5. Огнестойкость сэндвич-панелей
6. Монтаж сэндвич-панелей

---

Особенности сэндвич-панелей

Сэндвич-панели в разрезе — многослойные строительные изделия. Они энергоэффективны, прочны, долговечны, легковесны. Панели используют для возведения жилых, административных, промышленных объектов, стен, крыш, перегородок.

Сэндвич-панель состоит из:

• оцинкованного металла с полимерным покрытием;
• утеплителя;
• двухкомпонентного полиуретанового клея.

Чтобы собрать сэндвич-панель, между двумя профилированными листами металла укладывают утеплитель. Их скрепляют специальным клеем, что гарантирует заводскую готовность изделия к монтажу. Прочность конструкции обеспечивают ребра жесткости. Для перевозки материал упаковывают в транспортировочную пленку.

Стандартные размеры сэндвич-панелей

Стандартные размеры сэндвич-панелей рассмотрим в таблице.

Габариты	Кровельные сэндвич-панели	Стеновые сэндвич-панели
Рабочая Ширина	1000 мм	1000 мм, 1190 мм
Длина	от 500 мм до 14 500 мм	от 500 мм до 14 500 мм

На вес сэндвич-панелей влияют толщина и тип утеплителя. В таблице рассмотрим виды материала по весу и толщине.

Толщина сэндвич-панели, мм	Вес сэндвич-панели панелей 1м2
	Пенополистирол		Минеральная вата		ПУР/ПИР
	Стеновые	Кровельные	Стеновые	Кровельные	Стеновые	Кровельные
50 мм	11,7	12,2	16,5	17,5	9,2	—
80 мм	12,2	13	19,8	21,4	10,9	11,5
100 мм	12,5	13,5	22	24	11,5	12,4
120 мм	12,8	14	24	26,6	12,4	13,1
150 мм	13,2	14,7	27,2	30,5	14	14,4
200 мм	14	16	33	37	15,5	—
250 мм	14,7	17,2	38,5	43,5	—	—

Преимущества сэндвич-панелей

Сэндвич-панели — востребованный строительный материал, из которого круглогодично собирают сооружения различного назначения. Рассмотрим преимущества этого материала:

• Быстрый монтаж. Чтобы облицевать здание панелями или построить из них дом, не нужно много времени.
• Небольшой вес. Панельное сооружение весит меньше, чем кирпичное или бетонное. Для его возведения не нужен фундамент.
• Быстрый разбор-монтаж. При необходимости конструкцию из панелей можно разобрать и перевезти на другое место.
• Низкая стоимость. Строение из сэндвич-панелей стоит дешевле, чем из кирпича или блоков.
• Пожарная безопасность. Металлические листы надежно защищают изделия от огня. Исключение — сэндвич-панели с пенополистиролом. При покупке такого стройматериала нужно изучать его свойства.
• Экологичность. Сэндвич-панели создают из безопасных веществ.
• Прочность. Толстые металлические листы, которые используют при производстве сэндвич-панелей, устойчивы к механическим повреждениям.
• Теплоизоляция и звукоизоляция. Важные параметры, которые зависят от толщины утеплителя.

Разновидности сэндвич-панелей

Изделия классифицируют по:

1. Функционалу:
   • Стеновые. Предназначены для возведения ограждающих конструкций и навесных перекрытий.
   • Кровельные. Предназначены для сооружения кровли.
2. Виду теплоизоляции:
   • Минеральная вата. Негорючий материал с волокнистой структурой и низкой влагостойкостью. Намокание минеральной ваты приводит к снижению ее теплоизоляционных характеристик.
   • Пенополиуретан. Легковоспламеняющийся материал с хорошими гидроизоляционными свойствами и низкой теплопроводностью.
   • Пенополистирол. Горючий материал с хорошими влагостойкими и теплопроводными свойствами.
   • Пенополиизоцианурат. Материал с низкой теплопроводностью и высокой термостойкостью.

Сэндвич-панели обшиты оцинкованной сталью, защищенной полимерным покрытием.

Огнестойкость сэндвич-панелей

При выборе изделий обращайте внимание на предел их огнестойкости. Это свойство отличается у разных типов сэндвич-панелей.

В СНиПе 21-01-97 «Пожарная безопасность зданий и сооружений» предусмотрено 5 групп горючести материалов:

1. НГ — отсутствие горючести. Материалы должны отвечать следующим требованиям:
   • стойкое пламенное горение — не больше 10 секунд;
   • увеличение температуры при горении — не более чем на 50⁰С;
   • потеря массы при горении — не больше 50%.

   В группу включены сэндвич-панели с минеральной ватой.

2. Г1 — слабая горючесть. Материалы должны отвечать следующим требованиям:
   • стойкое пламенное горение — 0 секунд;
   • температура образующихся газов при горении — не больше 135⁰С;
   • повреждение по длине при горении — не больше чем на 65%;
   • потеря массы при горении — не больше 20%.
3. Г2 — умеренная горючесть. Материалы должны отвечать следующим требованиям:
   • стойкое пламенное горение — не больше 30 секунд;
   • температура образующихся газов при горении — не больше 235⁰С;
   • повреждение по длине при горении — не больше 85%;
   • потеря массы при горении — не больше 50%.

   В группу включены сэндвич-панели с ППУ и ПИР в качестве наполнителя.

4. Г3 — нормальная горючесть. Материалы должны отвечать следующим требованиям:
   • стойкое пламенное горение — не больше 300 секунд;
   • температура образующихся газов при горении — не больше 450⁰С;
   • повреждение по длине при горении — не больше 85%;
   • потеря массы при горении — не больше 50%.
5. Г4 — повышенная горючесть. Материалы должны отвечать следующим требованиям:
   • стойкое пламенное горение — не больше 300 секунд;
   • температура образующихся газов при горении — не больше 450⁰С;
   • повреждение по длине при горении — не больше 85%;
   • потеря массы при горении — больше 50%.

Материалы, которые относятся к группам Г1 и Г2, не должны образовывать капли расплавленного вещества при воздействии огня. Материалы, которые относятся к группам Г1–Г3, не должны выделять капли горящего расплавленного вещества.

По пожароопасности сэндвич-панели классифицируются на 4 группы:

• К0 — непожароопасные;
• К1 — малопожаропасные;
• К2 — умеренно пожароопасные;
• КЗ — пожароопасные.

При выборе стройматериала обращайте внимание на класс пожарной опасности и учитывайте особенности эксплуатации будущего объекта. Это сведет к минимуму риск его обрушения при возникновении пожара.

Классификация пожарных отсеков в зависимости от конструктивной пожарной опасности по СНиП 21-01-97 представлена в таблице.

Класс конструктивной опасности	Класс пожарной опасности строительных конструкций, не ниже
	Несущие стержневые элементы (колонны, ригели, фермы)	Стены наружные с внешней стороны	Стены, перегороки, перекрытия и бесчердачные покрытия	Стены лестничных клеток и противопожарные преграды	Марши и площадки лестниц в лестничных клетках
						С0	К0	К0	К0	К0	К0
С1	К1	К2	К1	К0	К0
С2	К3	К3	К2	К1	К1
С3	Не нормируется			К1	К3



Монтаж сэндвич-панелей

Перед тем как приступить к работе, подготовьте крепежи и инструменты, продумайте способы подъема панелей к верхней части сооружения. Сделайте это с помощью вакуумного подъемника, крана или лебедки на текстильных канатах.

Подготовка

Перед началом сборки сэндвич-панелей проверьте ровность каркаса. Если он деревянный, предварительно пропитайте его антисептиками и антипиренами. Металлический каркас обработайте антикоррозийными средствами. Изолируйте специальной уплотнительной лентой те части каркаса, которые будут касаться сэндвич-панелей. Положите слой гидроизоляционного материала между несущим профилем и цоколем. В паз профиля уложите утеплитель. Прикрепите трубопроводы к сэндвич-панелям длинными стержнями с шестигранными головками.

Очистите панели от пыли и грязи, снимите с них защитную пленку. При необходимости обрежьте материал до нужных размеров электрическим лобзиком, строительной трубой или дисковой пилой с насадками для металла по горизонтали и по предварительно нанесенной разметке. Засверлите сэндвич-панели, которые будете крепить к основанию.

Горизонтальная и вертикальная установка

Горизонтальным способом изделия устанавливают при возведении небольших объектов, высота стен которых не больше трех метров. Чтобы правильно установить стеновые панели, соблюдайте такую последовательность:

• При установке стартового ряда панелей в направляющий профиль используйте захваты для монтажа. Плиты стыкуйте вертикально, чтобы не деформировать замки.
• Фиксируйте панели струбцинами, но не пережимайте их.
• Панели крепите на каркас саморезами по металлу или бетону. От краев отступайте на 3 см, шаг установки крепежей — 9 или 12 см по ширине панели. Работайте сверху вниз.
• Снимите струбцины.
• Начинайте монтировать следующий ряд плит.

В стыки между сэндвич-панелями горизонтального ряда проложите утеплитель или минеральную вату. Если ширина плит составляет 4 метра, делайте изоляционный шов в 15 мм. Если 6 метров — в 20 мм. Затем стыки оформите нащельниками.

Вертикальный способ укладки стеновых панелей применяют при строительстве объектов высотой 3-6 метров. Технология ничем не отличается от горизонтальной.

При монтаже особое внимание уделите стыковке плит. Большая высота сэндвич-панелей усложняет выполнение замкового соединения. Чтобы осуществить такую операцию, нужны специальные прижимы. Использование ударной силы запрещено.

Монтаж кровельных панелей

Кровельные плиты монтируются под углом не менее 5⁰. Сначала поднимите их на стройплощадку, затем уложите на собранный каркас, который заранее обклеите уплотнительной лентой, и зафиксируйте саморезами.

Кровельные панели укладывайте не встык, а с нахлестом.  Верх стартовой плиты покройте силиконовым герметиком. У следующей панели подрежьте торцевую часть с утеплителем, равной величине нахлеста — на 20-30 см. Помните: чем покатее крыша, тем меньше нахлест. Работайте от свеса крыши к коньку.

Сначала уложите плиты на нужную высоту в поперечном стыке, затем сформируйте продольный. Чтобы качественно заизолировать стыки, уложите в паз замка силиконовый герметик.

Крепление сэндвич-панелей

Чтобы правильно и быстро обшить каркас, изучите инструкцию по монтажу сэндвич-панелей и узлы их крепления. К основным из них относятся:

• угловой;
• панели к цокольному этажу;
• температурный;
• панели к парапету;
• кровельный и стеновой;
• кровельных плит: по ширине и длине;
• конькового соединения;
• ендовы кровли;
• стеновой плиты к построенной стене.

Рассмотрим этапы формирования узлов в таблице.

Этап	Ваши действия
1.	Между элементами уложите теплоизоляционный материал
2.	Плиты на металлокаркасе зафиксируйте с помощью стеновых лотков, крепления бабочки, самонарезающих шурупов.
3.	Нащельники и доборные элементы закрепите саморезами и нанесите на них силиконовый герметик.
4.	Крепежи посадите под углом 90 градусов с помощью шуруповерта или электродрели. Шурупы используйте только с уплотняющей шайбой. Закручивайте их глубоко, но не деформируйте. Чтобы работать было удобнее, отрегулируйте величину крутящего момента на инструменте.

Если у вас нет необходимых для монтажа сэндвич-панелей инструментов, вы не уверены в собственных силах, не обладаете соответствующими навыками и не сможете выполнить работу своими руками, пригласите профессионалов.

Сэндвич-панели | РОКВУЛ

Узнайте, как ROCKWOOL может улучшить характеристики, устойчивость и экологичность ваших сэндвич-панелей уже сегодня.

Товар Загрузка документов Связаться с ROCKWOOL

Сэндвич-панели

Эффективные изолированные сэндвич-панели требуют прочного, надежного и качественного материала сердцевины. Партнерство с ROCKWOOL предлагает именно это.

Тем не менее, наши специалисты также становятся продолжением операций клиентов, работая с производителями сэндвич-панелей над инновационными решениями в области изоляции из каменной ваты. Это, в свою очередь, обеспечивает повышенную противопожарную защиту, акустические характеристики, терморегуляцию и механические характеристики конструкций.

Мы консультируемся напрямую с вами, создавая решения, которые лучше всего подходят для вашего производственного процесса, будь то ламели или плиты. Мы также поддерживаем производителей сэндвич-панелей на этапах сертификации и тестирования.

Кроме того, наши специалисты могут поделиться знаниями, которые помогут вам использовать наши продукты с максимальной эффективностью.

Узнайте, как ROCKWOOL может улучшить характеристики, надежность и экологичность ваших сэндвич-панелей уже сегодня.

Найдите вдохновение, руководства и отчеты

Получите необходимые ресурсы с помощью наших ссылок для быстрого старта

Зачем нужны утепленные сэндвич-панели?

Инженеры, подрядчики, архитекторы и владельцы зданий как никогда нуждаются в строительстве энергоэффективных, безопасных и устойчивых зданий.

Это, наряду с акцентом на скорость строительства, может оказаться серьезной проблемой.

Сэндвич-панели, в состав которых входит наша сердцевина из каменной ваты, могут сыграть свою роль в улучшении изоляции в наиболее важных областях.

Они подходят для изоляции потолков, внутренних и наружных стен (включая перегородки и фасады) и крыш, а также в качестве брандмауэров. При установке изоляция из каменной ваты использует 7 сильных сторон камня ² , предлагая:

• Повышенная противопожарная защита – изоляция из каменной ваты придает сэндвич-панелям негорючие свойства, обеспечивая высший класс огнестойкости A1.
• Акустические возможности – Блокировка нежелательного шума от прилегающих или соседних зданий ⁴ .
• Тепловые характеристики – температура лучше регулируется в зданиях благодаря продуманной волокнистой структуре изоляции из каменной ваты ⁵ .
• Индивидуальное решение – продукты производятся на передовых заводах, что обеспечивает индивидуальный продукт для вашего производства сэндвич-панелей ⁶ .

Калькулятор и экономия

Мы тесно сотрудничаем с производителями сэндвич-панелей на протяжении всего процесса разработки продукта: от начальных этапов подготовки и тестирования до создания самих решений.

Мы также делимся своими знаниями и опытом, чтобы помочь нашим партнерам понять важность характеристик изоляции из каменной ваты и то, как она может принести пользу и сэкономить средства при строительстве зданий из сэндвич-панелей.

Наша прямая работа с производителями сэндвич-панелей выходит за рамки простой поставки. Во-первых, мы утепляем сердцевину сэндвич-панелей каменной ватой. Затем мы предоставляем такие услуги, как сертификационная поддержка, огневые испытания, упаковка, инновации новых продуктов, а также можем дать рекомендации по повышению эффективности производственных линий.

После установки сэндвич-панелей с наполнителем из каменной ваты здания и комплексы могут повысить энергоэффективность благодаря улучшенной терморегуляции.

За счет повышения энергоэффективности с помощью изоляции из каменной ваты экономия передается владельцу или оператору здания.

Узнайте об энергоэффективности

Почему стоит выбрать решения ROCKWOOL?

Мы поставляем высококачественные изоляционные решения из каменной ваты, которые могут повысить противопожарную защиту, акустические характеристики и терморегуляцию.

Большую роль в этом играют услуги, которые мы предоставляем в рамках нашего партнерства.

• Консультативный – мы тесно сотрудничаем с производителями сэндвич-панелей, чтобы понять их производственные процессы и системы. На этапе подготовки наш специалист по каменной вате проконсультирует вас напрямую, поделится передовым опытом и рассчитает необходимое количество каменной ваты для проекта.
• Знающие люди – Затем эти решения будут протестированы в соответствии с последними стандартами и правилами. Наш эксперт по каменной вате будет присутствовать и делиться знаниями о местных продуктах.
• Передовая практика – После того, как наступит этап установки, мы предоставим экспертную консультацию по окончанию установки.
• Bespoke – Мы берем то, что мы узнали о конкретном проекте и ваших системах, а затем оптимизируем наши решения по изоляции сердечника из каменной ваты для создания индивидуального продукта, адаптированного к вашим потребностям.

Кроме того, мы предлагаем доставку точно в срок, что гарантирует, что наши решения будут соответствовать вашим существующим гибким процессам.

ROCKWOOL Core Solutions предлагает высококачественные индивидуальные наполнители из каменной ваты для сэндвич-панелей. После интеграции эти армированные сэндвич-панели используют 7 сильных сторон камня. Самое главное, они добавляют противопожарную защиту зданию, защищая его целостность и способствуя его непрерывности.

Монтаж

Сердечники из каменной ваты интегрируются в сэндвич-панели в ходе стороннего производственного процесса, осуществляемого внешними производителями сэндвич-панелей, с которыми мы работаем.

Это упрощает и ускоряет монтаж, ускоряя процесс строительства.

Ключевые советы:

• Мы будем работать вместе с производителями сэндвич-панелей, чтобы определить наиболее безопасный и эффективный способ интеграции решений на основе каменной ваты.

Вдохновение и руководство для профессионалов

Узнайте, как Power of & может работать на вас как OEM-производителя!

В Группе ROCKWOOL мы гарантируем, что все ваши продукты и системы будут пользоваться преимуществами The Power of &. Это потому, что когда вы добавляете одну силу в продукт с каменной ватой, вы получаете все 7 сильных сторон камня. С ROCKWOOL Core Solutions в качестве вашего партнера вы также получаете «&» во многих других отношениях благодаря качествам, которые отличают нашу организацию.

Устойчивое развитие и энергоэффективность

Наши решения могут помочь производителям сэндвич-панелей разрабатывать продукты и строительные элементы, которые соответствуют своему назначению, экологичны и безопасны для окружающей среды.

В секторе материалов важное значение имеет эффективность использования ресурсов.

Каменная вата может быть повторно использована, когда она больше не нужна, и переработана для создания новых решений для сердцевины из каменной ваты.

Это помогает повысить устойчивость строительной и производственной отраслей в целом.

Загрузки и ресурсы

Местная поддержка

Хотите узнать больше? получить местную поддержку ROCKWOOL.

Найдите местный офис ROCKWOOL

Часто задаваемые вопросы

Что такое сэндвич-панели?

;

Другие соответствующие приложения

Откройте для себя 7 сильных сторон камня

Огнестойкость

ROCKWOOL негорюч и имеет температуру плавления более 1000 ℃. В случае пожара изоляция ROCKWOOL может уменьшить распространение огня и дать драгоценное время для спасения вашей семьи и вашего дома.

Учить больше

Тепловые свойства

Поддержание температуры может значительно сократить расходы на отопление, охлаждение и вентиляцию, а также уменьшить углеродный след здания.

Учить больше

Акустические возможности

Продукция ROCKWOOL отличается высокой плотностью, что делает ее превосходной по шумоподавлению и звукопоглощению, благодаря чему даже самая шумная инфраструктура звучит тише.

Учить больше

Надежность

Стабильность размеров ROCKWOOL означает, что ее характеристики остаются неизменными десятилетие за десятилетием, что обеспечивает экономию затрат на техническое обслуживание на протяжении всего срока службы здания.

Учить больше

Свойства воды

Каменная вата может быть спроектирована так, чтобы поглощать или отталкивать воду по мере необходимости, а также рециркулировать ее в теплице, решая ряд проблем управления водными ресурсами.

Учить больше

Циркулярность

Мы разработали нашу технологию таким образом, что мы можем использовать отходы других отраслей промышленности в качестве альтернативного сырья.

Учить больше

Эстетика

Мы использовали естественную красоту и адаптируемость камня, чтобы упростить проектирование и настройку практически неограниченного диапазона цветов, форм и форм.

Учить больше

Система панелей Paroc — сэндвич-панели

Адрес электронной почты *:

Твоя страна * Your country *AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia-HerzegoviniaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongoCongo (Dem. Republic)Cook IslandsCosta RicaCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (Malvinas)Faroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernsey and AlderneyGuineaGuinea-BissauGuyanaHaitiHeard и острова МакдональдсГондурасГонконгВенгрияИсландияИндияИндонезияИранИракИрландияОстров of ManIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea (Democratic Republic of)Korea (Republic of)KosovoKuwaitKyrgyz RepublicLaosLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldaviaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian TerritoryPanamaPapua-New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRe unionRepublic of DominicaRomaniaRussian FederationRwandaSaint BarthelemySaint HelenaSaint Kitts and NevisSaint LuciaSaint MartinSaint Pierre and MiquelonSaint Vincent and the GrenadinesSamoaSan MarinoSao Tome and PrincipeСаудовская АравияСенегалСербияСейшелыСьерра-ЛеонеСингапурСловакияСловенияСоломоновы островаSo maliaSouth AfricaSouth Georgia and South Sandwich IslandsSpainSri LankaSudanSurinameSvalbard and Jan Mayen IslandsSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad and TobagoTunisiaTurkeyTurkmenistanTurks and Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUnited States Minor Outlying IslandsUruguayUSAUzbekistanVanuatuVatican (Holy See)VenezuelaVietnamVirgin Islands (British)Virgin Islands (U. S.)Wallis and Futuna IslandsWestern SaharaYemenZambiaZimbabweAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia-HerzegoviniaBotswanaBouvet ОстровБразилияБританская территория в Индийском океанеБруней-ДаруссаламБолгарияБуркина-ФасоБурундиКамбоджаКамерунКанадаКабо-ВердеКаймановы островаЦентральноафриканская РеспубликаЧадЧилиКитайОстров РождестваКокосовые острова (Килинг)КолумбияКоморские острова КонгоКонго (дем. Republic)Cook IslandsCosta RicaCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (Malvinas)Faroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernsey and AlderneyGuineaGuinea-BissauGuyanaHaitiHeard and McDonald IslandsHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsland of ManIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea (Democratic Republic of)Korea (Republic of)KosovoKuwaitKyrgyz RepublicLaosLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldaviaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicar aguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian TerritoryPanamaPapua-New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRe unionRepublic of DominicaRomaniaRussian FederationRwandaSaint BarthelemySaint HelenaSaint Kitts and NevisSaint LuciaSaint MartinSaint Pierre and MiquelonSaint Vincent and the GrenadinesSamoaSan MarinoSao Tome and PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia and South Sandwich IslandsSpainSri LankaSudanSurinameSvalbard and Jan Mayen IslandsSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad and TobagoTunisiaTurkeyTurkmenistanTurks and Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияМалые отдаленные острова СШАУругвайСШААУзбекистанВануатуВатикан (Святой Престол)ВенесуэлаВьетнамВиргинские острова (Британские)Виргинские острова (США)Острова Уоллис и ФутунаВестер n СахараЙеменЗамбияЗимбабве

Уведомление о конфиденциальности веб-сайта

Я согласен с условиями Уведомления о конфиденциальности веб-сайта.

Сэндвич-панели из минеральной ваты для стен и крыш

Сэндвич-панели из минеральной ваты для стен и крыш

В процессе производства сэндвич-панелей из минеральной ваты в качестве поверхностной плиты используется цветная стальная плита, а основным материалом является самозатухающая каменная вата с закрытыми порами. представляет собой разновидность высокопрочного композитного строительного материала, который был сформирован в автоматической машине непрерывного формования путем объединения прессованной цветной стали с высокопрочным клеем. Сэндвич-панели из минеральной ваты обладают отличными огнестойкими характеристиками, поскольку цветной стальной лист и материалы из минеральной ваты лучше всего противопожарны.

Сэндвич-панели из минеральной ваты подразделяются на систем стеновых панелей и систем кровельных панелей .

Request A Quote

• Wall Panel System
• Roof Panel Systems
• Core Material
• Specifications
• Applications

Wall Panel System

Rockwool Wall Sandwich Panel with sealing side is recombined into a beautiful, flat , и прочной строительной плиты, выбрав два слоя высококачественных стальных листов с цветным покрытием или других точно профилированных металлических листов в качестве лицевых панелей, вращая зачищенную плиту Rockwool 90 градусов после профилирования (сделать волокна вертикальными к верхнему и нижнему стальным листам) и прочно связать высококачественную минеральную вату с металлическими планшайбами, используя высокопрочное, с высокой адгезией, огнезащитное связующее. Отличные противопожарные, теплоизоляционные, экологические и другие характеристики формованных плит делают их лучшим выбором для систем ограждающих конструкций промышленных зданий.

Сэндвич-панели из минеральной ваты Особенности

1. Простая установка и возможность многократного использования.

2. Легкий и экономичный.

3. Широкое применение: дома, склады, мастерские, стадионы, виллы, сараи, контейнеры и т. д.

4. Защита окружающей среды, стабильная конструкция, пожаробезопасность, водонепроницаемость, долговечность и энергосбережение.

Установка стеновых панелей

Системы кровельных панелей

Уникальная технология бокового уплотнения из огнеупорного полиуретана/PIR улучшает воздухонепроницаемость и водонепроницаемость соединения внахлестку, эффективно предотвращая возникновение явления мостика холода. В то же время предотвращается отслоение стального листа и материала сердцевины в месте соединения внахлестку во время обращения с листом.

Панель крыши

Установка панели крыши Установка панели крыши

Используя высококачественные природные породы, такие как базальт, габбро и другие, в качестве основных материалов, основной материал представляет собой своего рода искусственное неорганическое волокно после процесса высокотемпературного плавления. и волокнообразование с характеристиками очень низкого содержания шлака и пыли и отсутствием абсорбции. Это «настоящая Rockwool»!

Как и пищевой сэндвич, сэндвич-панели также могут быть изготовлены из материала сердцевины. Учитывая функциональность сэндвич-панели, ее сердцевиной в основном являются огнеупорные материалы, звукоизоляция

гидрофобный материал и т. д. Наша фабрика может поставлять более 8 видов материалов для клиентов на выбор: EPS/XPS/PU/MGO/каменная вата/стекловолокно/цемент EPS/алюминиевые соты. Для большего количества основного материала мы также принимаем индивидуальные.

Effective width	Wall panel: 950mm 1150mm  Roof panel: 950mm
Length	According to the customer’s request(consider load in a container)
Materials	Сэндвич-панель из минеральной ваты использовала базовую плиту – цветной стальной лист
Структура	Верхний и нижний слой: цветной стальной лист
Средний слой: минеральная вата/вспененный полистирол/стекловата/полиуретан
3 Толщина
3	Цветная стальная лист: 0,2 мм-0,6 мм Материал ядра Толст: 50 мм 75 мм 100 мм 150 мм 200 мм
Плотность	40-80 кг/м3
. 0265
Характер	Легкий вес, теплоизоляция, экологичность, огнезащита: уровень A

Различные крыши и стены, относящиеся к крупногабаритным заводским зданиям, складским помещениям, чистым помещениям, выставочным залам, спортзалы, сборный дом, межкомнатная перегородка, межкомнатная перегородка, офисная перегородка, заводская перегородка. Панель стены

для панели стены фабрики для мастерской

Что панель сандвича?

Сэндвич-панель представляет собой любую конструкцию, состоящую из трех слоев: сердцевины с низкой плотностью и тонкого слоя обшивки (алюминиевого листа), склеенного с каждой стороны.

1. Наши сэндвич-панели из минеральной ваты обладают следующими характеристиками: малый собственный вес, высокая механическая прочность, отличная устойчивость к сдвигу, сильная коррозионная стойкость, высокая долговечность и т. д.

2. Сэндвич-панели обладают отличными изоляционными характеристиками: теплоизоляция , звукоизоляция и т.  д.

3. Легко устанавливается и может многократно использоваться.

4. В настоящее время сэндвич-панели из минеральной ваты широко используются для очистки мастерских, промышленных зданий, офисных зданий, стадионов, вилл и общественных зданий, сборных домов и т. д.

Зачем покупать в Кхоме?

Сэндвич-панели K-home обладают хорошими показателями теплоизоляции и термостойкости, а также имеют характеристики высокой прочности, красивого внешнего вида, быстрой сборки, огнеупорности, термостойкости, огнестойкости и т. д. Наша продукция в основном используется для ограждающих конструкций зданий. и все виды изоляции стен плакирования для по-разному конструкции. У нас также есть линия по производству композитных панелей из минеральной ваты, большой гибочный станок (6 м), ножницы (6 м), сверлильный станок, оборудование для дробеструйной очистки, а также система управления с ЧПУ и автоматическая резка, автоматическая сборка, автоматическая сварка, автоматическое оборудование для правки.
