Основная причина неработоспособности водосточной системы здания в холодное время года — это скопление льда в желобах и водосточных трубах.

В случае если крыша холодная, то есть не имеет больших теплопотерь, и подтаек снега на самой кровле не происходит, то для решения проблемы обледенения достаточно укладки нагревательного кабеля в желобах и водосточных трубах.

Если же крыша теплая, то потребуется уже комплексное решение — см.: обогрев кровли, обогрев капельника.

Подбор кабеля

Погонная мощность подбирается исходя из диаметра водосточных труб и ширины желобов. Меньшее значение имеет материал водосточной системы — пластик прогревается чуть хуже металла — нужно больше мощности. В таблице №1 приводятся усредненные значения.

Для сложных условий — высотность, ветровая нагрузка — мощности должны быть увеличены, если наледи немного, то мощности можно и снизить.

Таблица №1: Подбор греющего кабеля для обогрева желобов и водостоков

Диаметр труб/ Ширина желобов	менее 100 мм	120-150 мм	150-160 мм	200 мм
Требуемая погонная мощность на участок	30-40 Вт/м	50-60 Вт/м	60-100 Вт/м	80-120 Вт/м
Греющие кабели Х кол-во ниток	Raychem GM2-X х 1  HeatTrace GT-2 x 1              Nelson SLT2 x 1  Nexans DeFrost Pipe 20 x 1	Raychem GM2-X-C x 1  Nelson LT-28-jt x 1    Nelson CLTR-28-JT x 1    Nexans DeFrost Pipe 30 x 1  FreezStop 25K x 1	GM2-X-C x 1  LT-210-jt x 1  DeFrost Pipe 30 x 1  FreezStop 25K x 2	GM2-X-C x 2  LT-28-jt x 2  LT-210-jt x 2  DeFrost Pipe 30 x 2  FreezStop 25K x 2

Резистивный кабель на данных участках следует использовать с осторожностью, т.

к. он в отличие от саморегулирующегося не является стойким к локальным перегревам. А желоба и водостоки — это как раз те участки, на которых скапливается листва и грязь.
Использовать саморегулирующийся кабель выгодней еще и потому, что при монтаже внутри водосточной трубы он значительно экономит электроэнергию находясь в сухом состоянии.

А теперь детально разберем монтаж греющего кабеля на различных участках водосточной системы здания:

Водосточные трубы

В любой водосточной трубе всегда есть восходящий поток воздуха. Фактически водосточная труба работает как поддувало. При установке греющего кабеля внутри водостока поток воздуха даже немного усиливается. Поэтому необходимо выполнять усиление, а именно закладывать дополнительные петли у отмета и вокруг водоприемной воронки. Таким образом, получается что на каждую водосточную трубу потребуется дополнительно 1,5-2 м греющего кабеля.

Если изучать методические рекомендации производителей, то они гласят, что если высота водостока менее 4 м, то кабель можно опустить внутри нее без дополнительных приспособлений. Однако, наш опыт показывает, что для увеличения срока службы нагревательного кабеля необходимо закреплять его на тросе чтобы механическую нагрузку нес не сам кабель, а трос. Желательно также защитить кабель в месте выхода из трубы с помощью металлической накладки.

Внутренние водостоки

В случае внутренних водосточных труб получается, что большая часть водосточной трубы находится в теплом помещении. Поэтому в большинстве случаев достаточно обогревать верхнюю часть трубы, т.е. опускать греющий кабель сверху до перекрытия, на глубину — 0,8-1,5 м, и дополнительно обогревать небольшую площадь вокруг воронки. Это удобно сделать закрепив кабель на металлической сетке. Слабым местом является также выход из трубы (она работает как поддувало). В таком случае электропитание подводится снизу: греющий кабель вводится в трубу через хомут с сальником. Правда подводить электропитание питание и снизу и сверху к одной и той же трубе достаточно трудозатратно, что в некоторых случаях (высота менее 8 м) может свести на нет экономию метража греющего кабеля.

Подвесные желоба

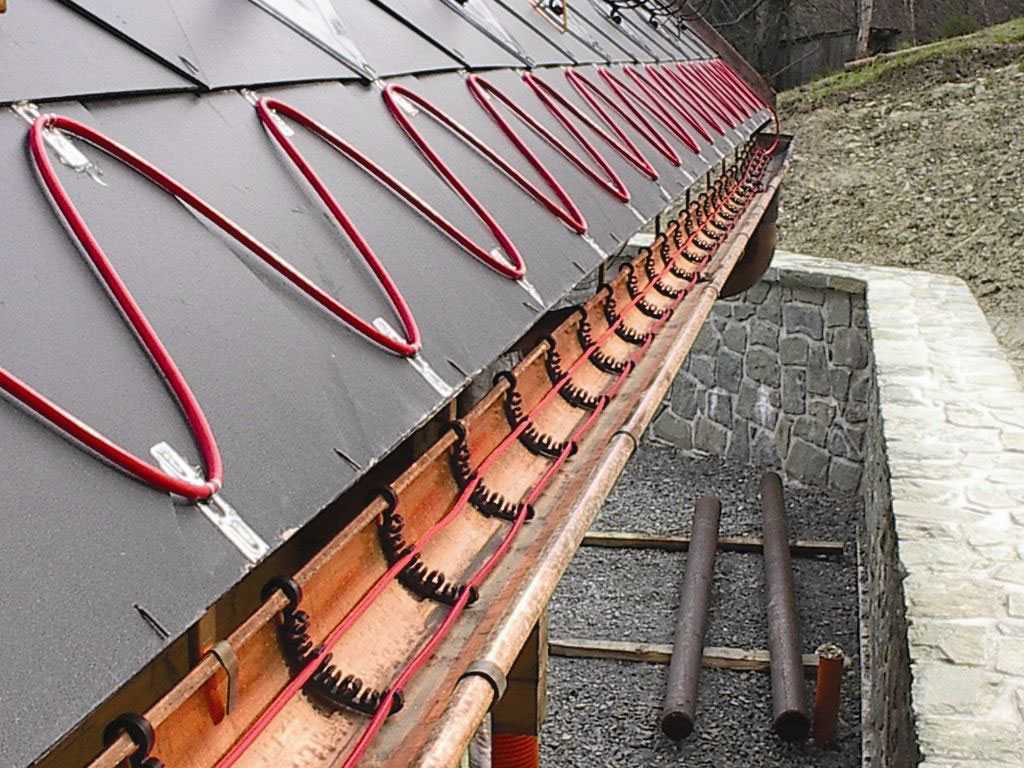

На горизонтальных участках водосточной системы здания греющий кабель закрепляется через каждые 0,3-0,5 м с помощью отрезков монтажной ленты. Сама лента крепится к желобу с помощью заклепок (на металлический желоб) или саморезов (пластиковый желоб). Мощность кабеля подбирается согласно таблице №1. При наличии метеостанции датчик влаги также устанавливается в желобе.

Разуклонные желоба

Поскольку термин «ширина» к разуклонке не применим, то при подборе греющего кабеля ориентируются на количество образующейся наледи. Если наледи образуется много — применяется 30-ватный кабель, если не очень — применяется 25- или даже 18-ватные кабели.

Разветвление

Дабы упростить подсистему подвода питания при большом количестве желобов и водосточных труб применяются узлы разветвления:

Греющие кабели для обогрева водостоков и желобов

Лидеры продаж

• ---

  Кабель нагревательный саморегулирующийся TSD-30P

  566 руб

• ---

  Кабель нагревательный саморегулирующийся Freezstop-25К

  515 руб

• ---

  Саморегулирующийся нагревательный кабель Nexans Defrost Pipe 20

  1450 руб

• ---

  Саморегулирующийся греющий кабель для обогрева кровли Nelson SLT-2-JT

  710. 2 руб

• ---

  саморегулируемый греющий кабель Raychem ICESTOP GM-2X

  1618.46 руб

Терморегуляторы и метеостанции

Лидеры продаж

• ---

  Регулятор температуры электронный РТ-330 (с датчиком ДТ)

  6555 руб

• ---

  Терморегулятор для обогрева кровли OJ electronics ETR/F 1447A

  14690 руб

• ---

  Метеостанция Probatum IS22

  27000 руб

• ---

  Метеостанция Raychem EMDR-10

  65427. 87 руб

Крепеж

Лидеры продаж

• ---

  Монтажная лента оцинкованная тип PVA 12х0,75 10м

  498 руб

• ---

  Монтажная лента оцинкованная тип 2.11

  180 руб

• Монтаж

  ---

  Монтаж кабельных систем обогрева и антиобледенения.
  Основные этапы.
  Взаимодействие с Заказчиком.

  Подробнее
• Греющие кабели для обогрева кровли и водостоков

  ---

  Технические характеристики и цены в каталоге

  Подробнее
• Крепеж для греющего кабеля на кровле

  ---

  Обычный крепеж для теплого пола не подходит. Что используют профессионалы?

  Подробнее
• Обогрев капельника

  ---

  В осенне-весенний период капельник является самым холодным участком кровли.
  При наличии подтаек именно на нем образуются сосульки.
  Подробнее
• Проектирование

  ---

  Расчеты, оформление проектной и рабочей документации.

  Подробнее
• Инструкция: проектирование и монтаж кабельного обогрева кровли и водостоков

  ---

  Данная инструкция была создана на основе собственного 12-летнего опыта и с учетом методических рекомендаций ведущих производителей кабелей.

  Подробнее

Заказать обогрев водостоков и желобов

Свяжитесь с нами по телефону в Москве Москве Санкт-Петербурге Омске

+7 (495) 120-70-11 +7 (812) 407-15-21 +7 (3812) 20-80-18

или оставьте заявку на обратный звонок

Ваш телефон*

Комментарий

Наверх

Шкаф: ШУН-ПК-316/306-1М41

Для получения цены со скидкой, пожалуйста, заполните форму

Я даю согласие на хранение и обработку своих персональных данных

Монтаж греющего кабеля на кровле и водостоках

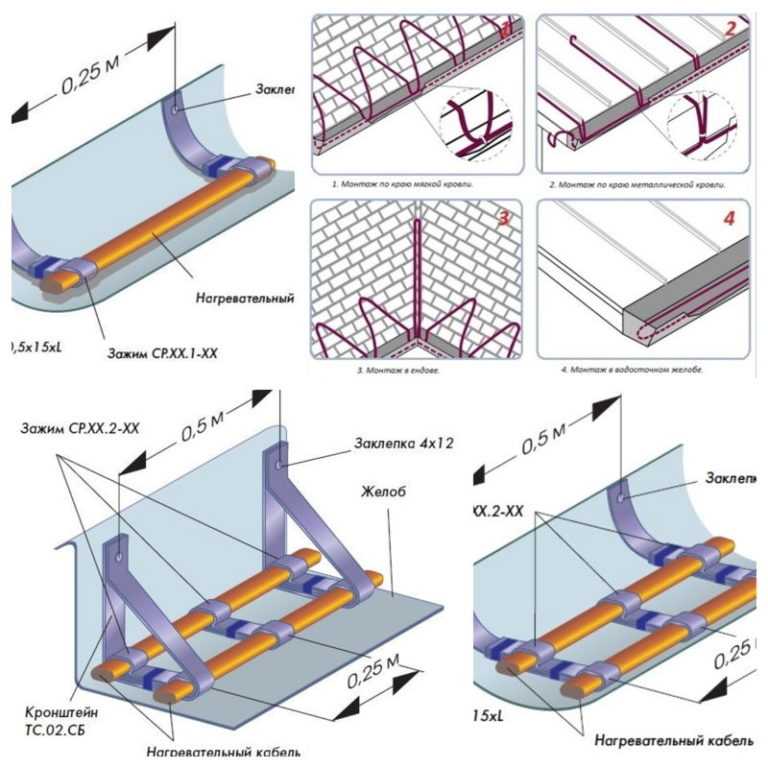

Для крепления греющего кабеля на элементах кровли применяют перфорированную монтажную ленту, зажимы, тросы и пластины, саморезы, а также монтажную сетку. Количество и характер крепежа определяется в первую очередь длиной обогреваемой части объекта, а также количеством элементов.

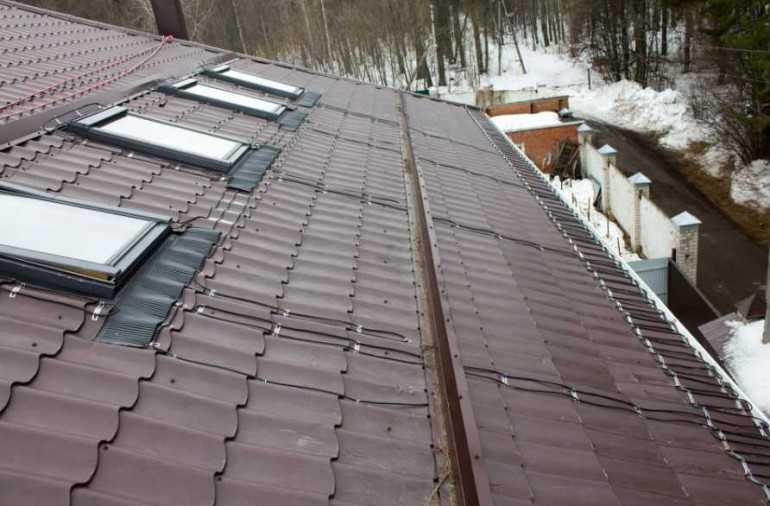

На металлической кровле из профнастила или металлочерепицы кабель крепится при помощи кровельных саморезов на зажимы СР.1-25ЦО, для лучшей герметичности можно изолировать место крепления самореза силиконом. Данный способ монтажа является самым надежным и практичным. Также можно применять монтажную ленту для теплого пола, чтобы сократить количество отверстий в кровельном покрытии.

На мягкой и мембранной кровле из битумной черепицы, полимеров или мастики применяется перфорированная монтажная лента, которая крепится к кровле при помощи отрезков того же материала навариванием (наплавлением) феном или горелкой. На 1 м монтажной ленты наваривают 2-3 отрезка материала (5х5 или 10х10см). Крепить кабель непосредственно к кровле отрезками не рекомендуется, так как сложно соблюсти равномерный шаг укладки, а также сам кабель имеет упругость, что ухудшает сцепление поверхностей.

В ендове греющий кабель крепится на трос при помощи зажимов типа CР/Т (2,3) в зависимости от количества ниток кабеля.

• СР/Т.2-50Ц
• СР/Т.2-100Ц
• СР/Т.3-50Ц
• СР/Т.4-50Ц

Характеристики применяемых зажимов описаны ниже.

В водосборном лотке используется крепление кабеля на монтажную перфорированную ленту, которая фиксируется в лотке саморезами на расстоянии 50см.

Также применяют зажимы:

• СР.2-50Ц
• СР.2-100Ц

в количестве 2шт на 1м лотка.

В водосточных трубах греющий кабель монтируется на тросе ПВХ 2/3, если высота водостока е превышает 4 метра. Сам трос крепится на Т-образную пластину при помощи зажима в месте перехода водосборного лотка в водосточную трубу.

Кабель к тросу крепится зажимами СР/Т.1-25Ц через каждые 0,5м (в 1 нитку) и СР/Т.2-25Ц – в две нитки.

Кабель в ливневой канализации укладывается без крепления (при прокладке в одну нитку). Если прогревочный кабель уложен в 2 нитки, то используется крепление СР. 2-50Ц, которое позволяет сохранять одинаковое расстояние между нитками греющего кабеля.

Зажимы для греющего кабеля

Крепление к кровле		CР.1-25Ц – зажим универсальный для кабеля нагревательного оцинкованный. Расстояние от центра места расположения кабеля до края зажима 25мм
		CР.1-25ЦО – зажим универсальный для кабеля нагревательного оцинкованный с отверстием под саморез. Расстояние от центра места расположения кабеля до края зажима 25мм
Крепление к тросу одной или нескольких ниток кабеля		CР/Т.1-25Ц – зажим универсальный для крепления одной нитки греющего кабеля к тросу оцинкованный. Расстояние от центра места расположения кабеля до края зажима 25мм
		CР/Т.2-50Ц – зажим универсальный для крепления двух ниток греющего кабеля к тросу оцинкованный. Расстояние от центра места расположения кабеля до края зажима 50мм
		CР/Т. 3-50Ц – зажим универсальный для крепления трех ниток греющего кабеля к тросу оцинкованный. Расстояние от центра места расположения кабеля до края зажима 50мм
		CР/2Т.4-50Ц – зажим универсальный для крепления трех ниток греющего кабеля к двум ниткам троса оцинкованный. Расстояние от центра места расположения кабеля до края зажима 50мм
Крепление к капельнику		CР/К.1-25Ц – зажим универсальный для крепления кабеля на капельнике оцинкованный. Расстояние от центра места расположения кабеля до края зажима 25мм
		CР/К.1-25ЦО – зажим универсальный для крепления кабеля на капельнике с отверстием для самореза оцинкованный. Расстояние от центра места расположения кабеля до края зажима 25мм
Фиксация расстояния между нитками		CР.2-50/75/100Ц – зажим универсальный для кабеля нагревательного оцинкованный. Расстояние от центра места расположения кабеля до края зажима 50/75/100мм
		CР/В. 2-75/100Ц – зажим универсальный для крепления двух ниток кабеля кабеля вертикально (при укладке на снегозадержание) оцинкованный. Расстояние от центра места расположения кабеля до края зажима 75/100мм

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-проджект»

Саморегулирующийся кабель для кровли с UF-защитой

Саморегулирующийся кабель SRL 30-2CR

274 р. / м

Саморегулирующийся кабель SAMREG 24-2CR

243 р. / м

Саморегулирующийся кабель SAMREG 30-2CR

284 р. / м

Саморегулирующийся кабель SAMREG 40-2CR

311 р. / м

В раздел

Крепления для монтажа обогревающего кабеля на кровле

Зажим крепежный БРН.2-50 Ц

Зажим крепежный СР/Т.3-50 Ц

Крепежный элемент БРН/Т.1-25 Ц

В раздел

Видео

Для монтажа греющего кабеля на кровле успешно применяются специализированные крепления, изготовленные из прочных, долговечных полимеров. Их преимущество — длительный срок службы (в отличии от оцинкованных креплений они не ржавеют, не пачкают кровлю и имеют защиту от коррозии). В видео пример радиусного крепления для монтажа нагревательной ленты на краю кровли.

Примеры обогрева кровли и водостоков

Другие статьи на тему

Бесплатный расчет обогрева кровли за 2 часа

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Комментарии

Комментарии для сайта Cackle

Обогрев крыши кабелем — как самостоятельно укласть греющий кабель на кровле

Вопрос очистки крыш от снежного покрова и обледенения легко решается с помощью обустройства специальной системы обогрева на крыше.  Помимо функций сохранения кровли и водосточных элементов от быстрого износа, обогрев крыши обеспечивает безопасность людей, которые зимой ходят под свисающими сосульками и подвергают свою жизнь опасности.

Виды греющих кабелей, которые можно использовать для крыши и водостока

Современные электрические системы обогрева крыши определяют три типа кабелей, которые приспособлены для работы в климатических условиях России. Все они представлены и доступны на рынке от разных производителей, как отечественных, так и зарубежных. По своим техническим и эксплуатационным показателям греющие кабели российского производства превосходят аналоги.

Типы нагревательных кабелей, которые используют для обогрева кровли:

• Резистивный, одножильный греющий кабель
• Резистивный, двужильный греющий кабель
• Саморегулирующий кабель

Резистивный кабель для обогрева изготавливается стандартным способом.  Внутри проходит проводник с постоянным сопротивлением, который, нагреваясь, обеспечивает постоянную температуру. В одножильном кабеле только одна нагревательная жила. В двужильном резистивном кабеле одна жила нагревательная, а вторая токопроводящая.

Достоинства резистивных кабелей : невысокая цена, высокие показатели по тепловыделению и долгий срок эксплуатации. Недостатки такого греющего кабеля: выпускаются только определенной длины, что создает неудобства при монтаже; выходят из строя при локальном точечном повреждении; необходимо монтировать дополнительный пульт по управлению системой обогрева.

Саморегулирующийся нагревательный кабель изготавливается более сложным технологическим способом. В нем использован специальный материал – матрица. Матрица обладает уникальным свойством. Она позволяет менять сопротивление в зависимости от внешней окружающей температуры. Благодаря этому и регулируется тепловыделение кабеля.

Преимущества саморегулирующихся кабелей:

• экономия электроэнергии в сравнении с резистивными, особенно, если зима выдалась не очень холодной
• легкоремонтируемые – можно заменить только часть перегоревшего кабеля
• Нет необходимости устанавливать датчик температуры и контролер для отключения

Наибольшую эффективность обогрева кровли и водосточных систем демонстрирует комбинация из резистивных и саморегулирующихся кабелей.  На крыше укладывают резистивную систему с датчиками температуры, влаги, а в желоба и стоки водосточной системы монтируют саморегулирующийся греющий кабель.

Укладка и монтаж обогревательных кабелей на крыше

Система обогрева кровли состоит из нескольких составляющих: нагревательных кабелей, креплений для крыши и водостока, щитка управления, термостанции или ее элементов.

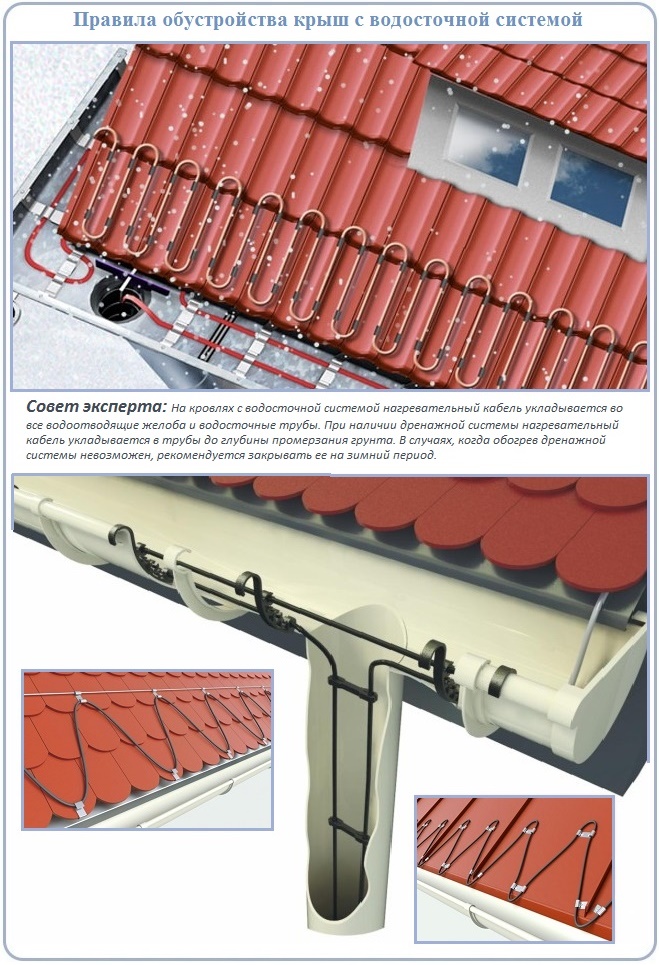

Греющий кабель укладывается не на всю поверхность крыши. Он монтируется по краям крыши и вдоль ендовы с помощью специальных крепежных элементов на глубину 30–35 см. Эти крепежи можно приобрести в том же магазине или торговой точке, где покупали кабель.

Особенности укладки резистивного греющего кабеля на крыше:

• Перед монтажом на кровлю замерьте сопротивление всей секции. Оно должно соответствовать паспортным данным
• Длина одной секции фиксированная. Ее нельзя обрезать или добавить новый кабель. Поэтому необходимо тщательно расчертить и сделать план укладки. Высчитать каждый шаг зигзагообразной петли
• Одножильный кабель нужно монтировать с учетом возвращения обратного конца к месту подключения к сети
• Двужильный кабель нужно просто аккуратно зафиксировать в конце крыши
• В конце обязательно вновь замерьте сопротивление. Если произошли изменения, значит, кабель был поврежден. Его нужно демонтировать с кровли

Монтаж саморегулирующего кабеля происходит проще.  Его укладывают на крышу таким же зигзагообразным способом на глубину 30–35 см и шагом от 15–25 см. Длина одной секции может составлять от 0,3 м до 150 м.

В водосточной системе все просто: измеряете длину трубы или желоба, подбираете резистивную систему или отрезаете необходимую длину саморегулирующего кабеля. Все концы нагревательных кабелей должны быть сведены на крыше в одной точке. Туда же подводят контактные провода от датчиков влажности температуры, которые монтируются в определенном месте водостока с наименьшей вероятностью попадания мусора и листвы.

Монтаж щита управления обогревом крыши

Перед началом монтажа обогрева крыши необходимо выбрать место в доме, где будет располагаться щит управления всей греющей системой. Туда необходимо подвести электричество и заземление.

Оптимальная комплектация щитка управления:

• На входе трехфазный автомат
• УЗО для обогрева. Просчитывается от суммарной мощности нагревательной системы, но не менее 30 А
• УЗО для систем контроля температуры, влажности
• Терморегулятор
• Сигнальные информационные лампочки

Это относится к обязательным приборам и материалам. Также не забудьте о расходных средствах и ресурсах. Для монтажа электрических сетей: силовые кабеля для подсоединения с нагревательными кабелями, сигнальные кабеля для соединения датчиков и пультов управления, монтажные коробки, муфты, изоляционные материалы и герметики для обеспечения безопасности мест соединений.

Для крепления кабеля на кровле и водосточных сливах: специальные крепежи, отдельно для крыши и отдельно для слива; шурупы по металлу и дереву, шуруповерт, рулетка, линейка, набор отверток, пассатижи, резиновые перчатки.

Правила эксплуатации систем обогрева крыши

Существуют определенные правила и рекомендации по эксплуатации систем антиобледенения и обогрева крыш.  Ориентировочный срок службы системы – более 15 лет.

Для этого необходимо соблюдать следующие правила:

• Резистивный кабель легко может перегореть, если на нем собрался мусор или листва. Поэтому в осенне-весенний период необходимо очищать кабель и кровлю от этих наслоений. Особенно важно это делать внутри водостоков
• Саморегулирующийся кабель имеет высокие пусковые токи. Если вы использовали кабели длиной более 50м, то следует ежегодно перед зимой проверять работоспособность УЗО
• Сочетание работы датчиков температуры и влажности позволяет максимально экономить электроэнергию и позволяет продлить срок работы всей системы в целом

Если понадобятся консультации или помощь специалистов, вы всегда можете обратиться на сервис YouDo. Профессиональная работа исполнителей Юду стоит недорого, а помощь оказывается оперативно.

Обогрев кровли и водостоков — монтаж своими руками

• Статья
• Видео

Владельцам домов как со сложными индивидуальными крышами, так и с простой двускатной кровлей знакома проблема обмерзания таящего снега на ее поверхности и замерзшей воды в водосточных трубах, которые впоследствии забиваются льдом и препятствуют необходимому водоотводу. Устранить причину обледенения, а не бороться уже с последствиями в виде свисающих сосулек, поможет обогрев кровли и водостоков.

• Немного теории
• Какой кабель выбрать
• Расчет мощности
• Как смонтировать систему

Немного теории

Обеспечить постепенное и своевременное таяние снега можно с помощью системы антиобледенения, основными элементами которой являются:

1. Часть, отвечающая непосредственно за подогрев – специальные греющие кабели для обогрева водостоков и кровли, а также комплект креплений к ним для разных видов покрытий.
2. Система датчиков, защитного (устройство защитного отключения) и пускового оборудования, отвечающая за управление подогревом.
3. Сеть силовых и оперативных проводников, предназначенных для подачи питания непосредственно к нагревающей части системы, а также соединяющей терморегуляторы и датчики.

Какой кабель выбрать

Для установки систем обогрева применяются три основных типа нагревательных кабелей – резистивный, саморегулирующийся и композитный.

Резистивный очень схож по структуре с типичным двухжильным силовым кабелем. Состоит он из нескольких слоев изоляции, внутри которых расположены изолированные друг от друга греющие жилы, подключаемые в цепь питания. Температура, до которой прогревается провод, всегда постоянна, как полезная мощность и величина сопротивления. На фото ниже представлена его структура:

Саморегулирующий греющий проводник для обогрева кровли и водостоков производится по особой технологии и, исходя из своего названия, способен самостоятельно подстраивать температуру нагрева. Это позволяет сделать его особая структура. В его состав входит матрица (сама регулирует степень нагрева в зависимости от температуры окружающей среды, следовательно, изменяет и сопротивление) и наружная изоляция, с изолирующей оболочкой и оплеткой внутри. На фото ниже показано из чего состоит провод:

Композитный нагревательный кабель — имеет две токопроводящие жилы, встроенную систему резервирования и оболочку из композитных материалов. Композитная оболочка плотная, однородная, эластичная и устойчива к высоким температурам. На фото ниже показано из чего состоит провод:

Чтобы определиться с выбором нагревательного элемента системы, обратимся к их преимуществам и недостаткам. Так, резистивный проводник по стоимости обходится ощутимо дешевле, но его срок службы меньше, чем у саморегулирующегося и композитного кабелей. Кроме этого резистивный кабель имеет строго определенную длину секции и его оболочка не выдерживает более 80 градусов, а это значит, что пересекать такой кабель категорически запрещено и установка в водосточных трубах также не рекомендуется. Саморегулирующийся кабель регулирует свое тепловыделение в зависимости от температуры окружающей среды и изменяет мощность на разных участках, он не боится самопересечения и не перегреет себя сам. Однако этот кабель имеет большие пусковые токи, кроме этого, его матрица со временем стареет и теряет мощность, а еще кабель имеет минимальный радиус изгиба (повреждается матрица).

Композитный нагревательный кабель не имеет пусковых токов, не боится самопересечения, не имеет минимальный радиус изгиба (можно использовать в труднодоступных участках), его можно отрезать любой длины кратно метру. Оболочка кабеля плотная, без воздушных прослоек, выдерживает температуру 180 C. Благодаря композитной оболочке энергоэффективность и теплоотдача кабеля выше на 30% по сравнению с резистивным и саморегулирующимся. Обычно, композитный кабель, применяемый для кровли, имеет постоянную мощность 20 Вт/м, которой вполне достаточно для эффективной работы системы обогрева. Малая мощность позволяет сэкономить на стоимости системы электрораспределения и на затратах на электричество.

Так какой же сделать выбор? При монтаже обогрева водостоков и кровли можно использовать резистивный и саморегулирующийся кабели вместе. Их комбинированное применение снижает общую стоимость проекта и положительно сказывается на окончательном качестве системы. Принято для крыши использовать резистивные, а для водоотводов саморегулирующиеся элементы.

Однако рациональным решением будет применение композитного нагревательного кабеля для всей системы обогрева кровли. Т.к. этот кабель не перегорает в водосточных трубах (как резистивный), имеет УФ защиту и служит долго. По стоимости такая система не уступает комбинации резистивного и саморегулирующегося кабелей, а по долговечности превосходит ее.

Расчет мощности

Допустим, у нас на крыше имеется горизонтальный подвесной желоб длиной 11 м, диаметр которого 15 см, и вертикальная сточная труба диаметром 90 мм и длиной 15 м.

Расчет нужной длины:

• длина желоба 11 м, соответственно, умножая ее на 2 (в желобе нужно укладывать 2 кабеля), получим в общем – 22 м;
• длина сточной трубы 15 м – здесь для обогрева хватит одного провода, то есть умножаем на 1, получаем 15 м; + запас на усиление входа и выхода из трубы 3м.
• Общая длина равна 22 м + 15 м+ 3 м= 40 м.

Сравним расчеты мощности для разных типов кабелей:

1. Мощность резистивного и саморегулирующегося кабелей равна 30 Вт на метр погонный. Суммарная мощность системы с резистивным или саморегулирующимся кабелем равна произведению длины провода на расчетную мощность – 40 м * 30 Вт/м = 1200 Вт.
2. Мощность композитного нагревательного кабеля равна 20 Вт на метр погонный. Суммарная мощность системы с композитным кабелем составляет 20 м * 30 Вт/м = 600 Вт.

Система с композитным нагревательным кабелем экономичнее систем на резистивном и саморегулирующимся кабеле.

Как смонтировать систему

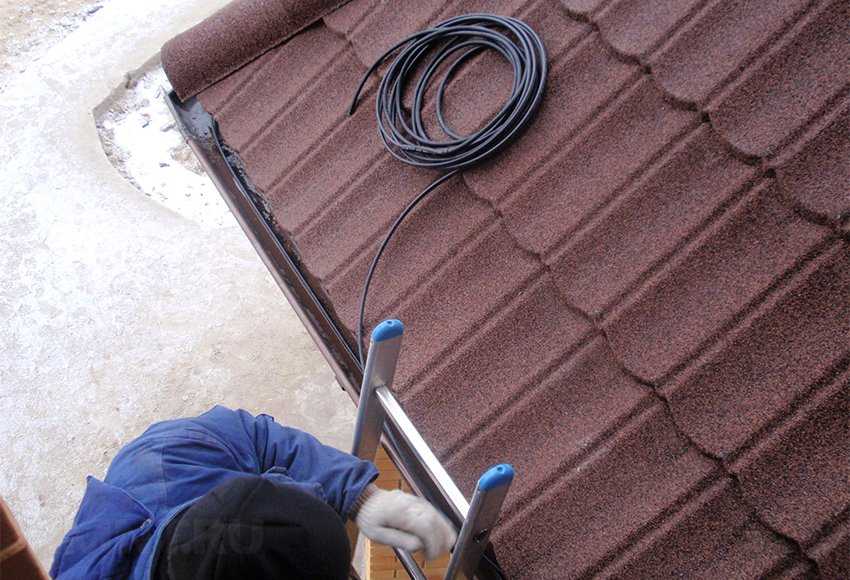

Чтобы во всеоружии приступать к монтажу системы, рассмотрим наглядно пример схемы обогрева кровли и водостоков и будем придерживаться определенной последовательности.

Вначале выбираем место установки системы автоматики и управления внутри помещения. Зачастую основной контроллер и аппараты защиты необходимо расположить около распределительного щитка. Делается это для удобства монтажа, и позволяет сократить длину кабельно-проводниковых трасс и повысить надежность работы схемы. Подключить контроллер не составит особого труда, так как все его выводы и клеммы подписаны и промаркированы. Человек, знакомый с основами электрической разводки и умеющий обращаться с инструментом, быстро сориентируется и выполнит такую работу своими руками.

Монтаж греющего кабеля в водостоках нужно рассматривать исходя из того, что он разделен на четыре составляющие части (желоб, сточная труба, воронка и водоприемник), каждую из которых необходимо подогреть. Для начала необходимо подать в водосточную трубу петлю провода и прикрутить ее в водоприемнике с помощью стальных зажимов. Затем крепим кабель в нижней части сточной трубы как можно выше, располагая его на расстоянии 5 см друг от друга в части трубы, находящейся ближе к дому (по ней обычно и стекает талая вода). Таким же образом крепим проводник и вверху возле нижней части воронки. Важно, если труба состоит из нескольких разборных частей, то в каждой из них нужно организовать промежуточное крепление системы обогрева. В воронке кабель укладывается в форме кольца и прикручивается зажимами в таком положении. Переходим к желобу. В нем провода нужно расположить на боковых противоположных поверхностях. Далее, концы подключаются в распределительной коммутационной коробке к клеммам.

Совет! Саморегулирующий проводник не обязательно укладывать петлей. Подойдет монтаж в одну жилу, конец которой изолируется специальной заглушкой.

В качестве примера инсталляции греющего элемента возьмем плоскую кровлю. Кабель укладывается в нижней части по периметру черты стекания воды и закладывается во внутренней воронке водостока на расстояние от 400 мм, если сточная труба располагается в здании. Если же труба смонтирована снаружи, то применяют схему «капающей петли». В местах соприкасания парапета и кровли уложенный проводник должен иметь мощность около 60-70 Вт/м². Также необходимо, чтобы вокруг обогреваемой воронки на расстоянии 2 м был уложен провод как показано на рисунке ниже:

Последовательность разделки греющего провода показана фото:

В завершение, когда предыдущие этапы окончены, система управления обогревом водостоков и кровли соединяется с греющими элементами с помощью силовых кабелей посредством переходных распределительных коробок. Также, подключаются все необходимые датчики и аппаратура защиты.

Наглядно увидеть процесс монтажа системы антиобледенения вы можете на видео:

Вот и все, что хотелось рассказать вам о том, как сделать обогрев кровли и водостоков своими руками. Надеемся, предоставленная инструкция была для вас полезной и интересной!

Рекомендуем прочитать:

• Обогрев водопроводных труб кабелем
• Подогрев дорожек загородного дома
• Как сделать громоотвод на даче

Греющий кабель для водосточных труб: назначение и особенности установки

Водосточная система обустраивается для защиты несущих конструкций дома: крыши, стен, фундамента – от разрушающего воздействия дождевой и талой воды. Но и самому водостоку нужна защита, ведь в холодное время года ему приходится пройти через серьёзные испытания, связанные с образованием наледи, в результате чего происходит снижение пропускной способности вплоть до полной неэффективности и поломки из-за слишком большого веса намёрзшего льда.

Система обогрева водостока, основным элементом которой является греющий кабель, помогает справиться с этими проблемами, облегчает водоотведение.

Содержание

• Зачем нужен греющий кабель?
• Особенности установки
  • В желобах водостока
  • По краю крыши
  • В местах примыкания крыши к стенам и на ендовах
• Технические требования
• Виды нагревательных кабелей
  • Резистивные кабели
  • Саморегулирующийся кабель

Зачем нужен греющий кабель?

Из-за образования ледяных заторов снижается пропускная способность желобов и труб, увеличивается нагрузка на конструкцию, что может привести к поломке водостока, разрушению прилегающих к кровле участков фасада. В светлое время суток вода будет проникать в стены и перекрытия, а ночью – замерзать, нанося всё больший вред.

Протечки могут стать причиной порчи внутренней отделки помещений, образования в доме грибков, развития вредоносных микроорганизмов. Но и это не самое страшное. Сосульки и ледяные глыбы, сползающие с крыши в оттепель, смертельно опасны для проходящих вблизи стен людей и чреваты серьёзной поломкой стоящей у дома техники.

Исправить уже возникшие последствия намерзания льда на крыше и в водостоке удаётся не всегда, поэтому бороться с этой проблемой лучше путём проведения профилактики. И хотя регулярная очистка крыши и водостока требует серьёзных усилий, эти работы необходимы.

Оборудование системы антиобледенения, состоящей из греющего кабеля и вспомогательных элементов: блока питания, проводящего кабеля, узла защитного отключения (УЗО), терморегулятора, а также соединительных и крепёжных элементов, позволяет упростить обслуживание водостока.

Особенно актуальна установка системы антиобледенения для:

• многоэтажных домов, где сложнее обслуживание водостока и больше высота падения сосулек;
• домов с мансардной крышей: так как крыша над отапливаемым помещением прогревается, снег на кровле тает и увеличивается объем талой воды, поступающей в водосток.

Задача нагревающего кабеля – не давать воде замёрзнуть в желобах и трубах водостока, а также на проблемных участках, где вода может проникнуть в несущие конструкции дома. Температура кабеля может регулироваться вручную или автоматически.

Обратите внимание! В рабочем режиме система антиобледенения находится не всегда – необходимость в её включении появляется в периоды колебания суточной температуры около 0 градусов Цельсия. Обычно такие колебания происходят осенью и весной, когда днём может быть довольно тепло, а по ночам наблюдаются заморозки.

Особенности установки

Различные конфигурации крыши и водостока требуют индивидуального подхода к выбору мест расположения греющих кабелей и форме теплового контура.

Основные места установки греющего кабеля:

• горизонтальные и наклонные жёлоба водостока,
• водосточные трубы,
• свесы крыши,
• места примыкания к смежным стенам,
• ендовы – стыки скатов крыши,

Способы укладки кабеля в разных местах расположения отличаются: на плоскостях формируется змейка, на узких и длинных участках протягивают прямые нити.

Кроме греющего кабеля для устройства полноценной системы антиобледенения потребуются:

• блок питания и “холодный” кабель в двойной оплётке для подачи питания на тепловой контур;
• терморегулятор для регулировки температуры в контуре;
• узел защитного отключения для предотвращения возгорания в случае нарушения целостности самого кабеля или его оплётки;
• муфты для соединения участков контура;
• крепежи;
• герметик.

В желобах водостока

В желобах кабель протягивают в две нити параллельно с отступом 10-15 см.

При ширине трубы до 10 см в ней протягивают одну нить, при увеличении диаметра на каждые 20 см прибавляют ещё по одной нити.

Уложенные нити необходимо зафиксировать монтажной лентой, стальными зажимами или уложить в пластиковые клипсы. Фиксирующие элементы размещают через каждые 25-50 см.

На концах трубы, чтобы увеличить площадь обогрева, закрепляют кабель по спирали или делают свисающую петлю для стока воды.

Места крепления фиксирующих элементов (стальных скоб или монтажной ленты) к частям водостока обрабатывают силиконовым герметиком, чтобы предотвратить протечки.

По краю крыши

Способ размещения нагревательного элемента на краю крыши зависит от формы кровли и кровельного материала, наличия или отсутствия водостока. По поверхности кровли вдоль свеса укладывают змейку из нагревающего кабеля.

Змейка укладывается согласно рисунку кровельного материала:

• по волновым материалам – нижние точки змейки крепятся в нижних точках волны кровли, верхние точки змейки – на гребнях кровельного материала;
• по листовым материалам кабель протягивают вдоль каждого шва по обе стороны от него, а нижнюю часть змейки тянут горизонтально по водосточному желобу, получается контур в виде буквы “Ш”.

При этом ширина контура подбирается таким образом, чтобы занять участок, наиболее подверженный образованию наледи. Обычно достаточно 35-40 см, но в случае небольшого угла наклона крыши или наличия мансардного этажа, ширину змейки можно увеличить.

Обратите внимание! При отсутствии водосточных желобов, кабель монтируют так, чтобы нижний конец в виде петли свисал с крыши, тем самым обеспечивая возможность воде, не попадая на стены, стекать вниз.

В местах примыкания крыши к стенам и на ендовах

Участки, где кровля образует вогнутый угол, наиболее подвержены скапливанию снега и дождевой воды. При малейшем нарушении герметичности покрова влага проникает внутрь конструкции. К таким зонам риска относятся места примыкания кровли к стенам и вогнутые стыки скатов крыши – ендовы.

Чтобы талая вода не задерживалась, вдоль соединения от нижней точки протягивают греющий кабель в две нити, не доходя трети до верхнего края. В ендовах кабель протягивают по обе стороны линии соединения, в примыканиях стены и кровли – в 5-8 см от стены. Расстояние между параллельными кабелями – от 10 до 15 см.

Технические требования

Системы антиобледенения должны выдерживать все капризы природы, не теряя эффективности. А так как по тепловому контуру проходит ток, нарушение целостности контура может стать причиной электрического удара или пожара.

К нагревающему кабелю предъявляются серьёзные требования, соответствие которым сделает систему не только эффективной, но долговечной и безопасной.

Используемый кабель должен иметь следующие качества:

• герметичность внешней оплётки,
• высокий уровень электроизоляции,
• устойчивость к сдавливанию,
• устойчивость к воде и ультрафиолету,
• сохранение всех свойств при любых температурах,

Виды нагревательных кабелей

Модельный ряд греющих кабелей невелик, выделяют всего два типа:

• резистивный – нагревающийся равномерно по всей длине;
• саморегулирующийся – реагирующий на изменения температуры окружающей среды.

Резистивные кабели

При замыкании электроцепи такой кабель нагревается равномерно из-за однородного состава нагревающей жилы.

Типы резистивных кабелей:

• Одножильный последовательный – имеет примитивную конструкцию: провод, закрытый экранирующей оплёткой и полимерной оболочкой. Оплётка выполняет роль заземления и снижает уровень электромагнитного излучения. Внешняя оболочка защищает провод от механического воздействия и служит для изоляции.
• Двужильный последовательный – состоит из двух изолированных жил, проводящих ток в противоположных направлениях, экранирующей оплётки и изолирующей оболочки. Такое строение кабеля позволяет нивелировать электромагнитное излучение.
• Зональный – состоит из двух изолированных параллельных жил и нихромовой спирали, оплётки и внешней изоляции. Изоляция токопроводящих жил имеет окна, через которые нагревающая спираль замыкается то на первой, то на второй жиле, образуя независимые зоны выделения тепла.

Последовательные кабели нельзя нарезать, так как при этом меняется сопротивление нагревающих жил и уровень нагрева. Эти кабели дешёвы, просты и удобны в монтаже, так как благодаря простоте конструкции обладают гибкостью. В эксплуатации тепловой контур малоэффективен и подвержен перегреву, так как нагревается везде одинаково. Вышедший из строя кабель восстановить уже не удастся.

Зональный кабель немного дороже последовательного, но перегрев одной зоны не грозит отключением – ток течёт по параллельной зоне. В монтаже удобен, его можно нарезать на куски, но с учётом того, что длина отрезков кратна длине тепловыделяющей зоны. В противном случае тепловыделяющая зона окажется разомкнута и греться кабель не будет.

Саморегулирующийся кабель

Такой нагревательный элемент имеет сложное строение, позволяющее реагировать на изменения температуры атмосферы.

В составе кабеля:

• две токопроводящих жилы,
• прослойка-полупроводник;
• изолирующий слой,
• оплётка,
• внешняя изоляция.

Саморегулируемость обеспечивает полупроводниковая прослойка: при снижении температуры вокруг участка кабеля уменьшается сопротивление прослойки и кабель нагревается, при повышении внешней температуры участок кабеля остывает. Саморегуляция в кабеле происходит без использования дополнительных устройств, уровень нагрева зависит от условий на конкретном участке.

Благодаря двойному слою изоляции, кабель надёжно защищён от механического воздействия.

Для монтажа теплового контура кабель можно нарезать на отрезки любой необходимой длины. Особая структура обеспечивает эффективность системы антиобледенения, экономит энергию и предотвращает перегрев участков, обеспечивая долгий срок службы теплового контура.

Минусы саморегулирующихся кабелей:

• высокая стоимость кабелей – в 2 и более раза выше цены резистивных;
• долгое прогревание системы после включения.

Обогрев водостоков – как устроены антиобледенительные системы

Содержание:

• Обогревающий кабель для водостока
• Расчёт мощности и длины кабеля
• Монтаж обогревающего кабеля для водостока
• Как работает греющий кабель
• Мнение эксперта
• Итог

Если у вас есть частный дом, оборудованный водосточной системой, скорее всего вы хотя бы раз задумывались: нужен ли для этого водостока обогрев зимой? Какую систему выбрать? Много ли она потребляет энергии? Как ею управлять? На все эти вопросы мы постараемся ответить в статье и, в первую очередь, разобраться – нужен ли обогрев желобов и водостоков зимой?

Обогревающий кабель для водостока

Для борьбы с обледеневшими желобами и водосточными трубами, как правило, используют специальный греющий кабель. Его укладывают по всей длине водосточной системы и подключают к электросети. При нагревании кабель будет растапливать снег вокруг себя.

Кабель для обогрева водостоков бывает двух видов:

• Резистивный

  Обладает определённой заданной мощностью. Продаётся секциями разной длины, которые нужно монтировать полностью, не разрезая. Температура такого кабеля будет одинакова по всей длине, что не всегда хорошо. Различные участки провода могут находиться в разных условиях: один на открытом пространстве в жёлобе, другой скрыт в трубе. Следовательно, количество тепла для устранения наледи потребуется разное. Поэтому часть энергии будет расходоваться напрасно.

  Такой кабель нельзя укладывать с перехлёстом, поскольку он чувствителен к перегреву и может сгореть.

  Несмотря на то, что резистивный кабель гораздо дешевле саморегулируемого, используют его намного реже. В итоге экономия получается мнимая, поскольку этот кабель будет потреблять много электроэнергии.

  Впрочем, если вы решили использовать именно его для обогрева водостоков, рекомендуем брать кабель мощностью от 30 Вт/м и более. Лучше, если температура нагрева не будет превышать 25^°С.

• Саморегулирующийся

  Такой кабель уже можно нарезать любой длины (минимум 20 см) без потери его свойств. Для обогрева водостоков саморегулирующимся кабелем вам не потребуются дополнительные термостаты и датчики. Провод настраивает себя сам, прибавляя или уменьшая мощность и температуру нагрева в зависимости от внешних условий. При этом разные участки кабеля греются по-разному, независимо друг от друга.

  Оболочка саморегулируемого кабеля изготовлена из термостойкого ПВХ пластиката, поэтому он не боится холода или перегрева, его можно монтировать внахлёст. Он также защищён от ультрафиолета и суровых климатических условий.

  Такой термопровод обойдётся вам дороже резистивного, зато он отличается более долгим сроком службы и экономичным потреблением энергии. Правда, в сильные морозы может долго нагреваться до нужной температуры.

Расчёт мощности и длины кабеля

Какой бы вариант вы ни выбрали, рассчитывая длину и мощность кабеля, учитывайте ваш климат, протяжённость всех желобов и водосточных стояков, а также число и диаметр воронок.

Если в вашем регионе очень холодные зимы и выпадает много снега, рекомендуем монтировать саморегулирующийся кабель для наиболее эффективного обогрева водостоков и желобов. Мощность провода лучше брать от 40 до 50 Вт/м. Для хорошо утепленной кровли хватит и 30 Вт/м. В тёплых областях с умеренно-снежными зимами для водостока подойдёт кабель в 24 Вт/м. Этой мощности будет достаточно, чтобы снег не скапливался и не намерзал в желобах. Для выбора мощности также важны материал и диаметр водосточной системы.

Для металлического водостока:

Диаметр жёлоба	Мощность	Количество кабеля
100-150 мм	40 Вт/м	1-2 нитки
более 150 мм	40 Вт/м	3 нитки и более

Для пластиковой водосточки, как правило, берут менее мощный кабель – в 30 Вт/м, укладывая его также в 2-3 нитки.

Важно:

Рассчитывая длину кабеля, не забудьте добавить 1-1,5 м провода для каждой водосточной трубы. Это необходимо для его намотки в нижней части стояка, чтобы в сливном колене не намерзал лёд.

Монтаж обогревающего кабеля для водостока

1. Укладываем в жёлобе.

   Зафиксировать греющий кабель в жёлобе можно с помощью перфорированной монтажной ленты с зажимами или заклёпками. Так он не будет смещаться и деформироваться. Крепления следует размещать на расстоянии 0,5 м, если у вас саморегулируемый кабель, и 0,25 м для резистивного. Если ставите заклёпки, не забудьте обработать места проколов герметиком. Для широких желобов потребуется укладка двух нитей кабеля, при этом между ними оставляйте 10-15 см.

2. Укладываем в трубах.

   Чтобы проложить провод в водосточной трубе, используйте цепь с оболочкой или трос. Они снимут несущую нагрузку с самого кабеля. Закрепить провод в сливном колене можно заклёпками.

3. Питаем от сети.

   Для подключения системы к электросети, потребуется силовой кабель. Один его край присоединяют к нагревательным проводам, а другой – к распределительной коробке (шкафу), а из неё – к электросети.

4. Устанавливаем шкаф.

   Шкаф для контроля за системой обогрева водостоков лучше установить в легкодоступном и удобном месте, желательно в помещении или хотя бы под навесом.

5. Соединяем и проверяем.

   Соединяем все узлы, проверяем механизм защитного отключения (автомат), запускаем контрольную проверку системы.

Как работает греющий кабель

Саморегулируемый кабель рассчитан на температуру от -15^°С до +5^°С. Обычно в этих пределах стоит ожидать выпадение снега, который и должна растопить система обогрева кровли и водостоков. В более сильный мороз её работа будет непродуктивна, поскольку осадки маловероятны, а растопленный снег будет снова быстро замерзать.

При этом стоит понимать, что даже при достижении пороговых температурных значений саморегулируемый греющий кабель не выключается совсем. Он продолжает постоянно работать, только с меньшей мощностью, так сказать, в дежурном режиме. При необходимости он сам усиливает или уменьшает нагрев на определённых участках.

Чтобы отключить его принудительно, например, при устойчивой плюсовой температуре, нужна автоматика. Либо вы будете делать это вручную, полностью обесточивая обогрев кровли и водостоков на летнее время.

Резистивный кабель по умолчанию всегда греет с определенной мощностью. Чтобы управлять температурой нагрева, потребуются дополнительные датчики и термостат. Именно они будут настраивать мощность кабеля, в зависимости от температуры на улице.

Мнение эксперта

Некоторые специалисты считают обогрев крыши и водостоков именно зимой – довольно бесполезной затеей.

«Когда выпадает сразу много снега, кабель просто прогревает вокруг себя тоннель, а сверху снег так и остаётся, — уверен партнёр компании «Металл Профиль», руководитель отдела монтажа компании «КЗФ» (г. Ярославль) Алексей Кошонин. – Особенно в наши нынешние тёплые зимы днём при нуле градусов или с помощью греющего кабеля снег в жёлобе будет подтаивать и стекать в трубу, где успешно намерзать вечером и ночью, образуя в итоге ледяной наплыв под водосточной трубой. То есть, сверху снег подогревается, вода стекает потихоньку, и внизу намерзает глыба льда. При этом вы ещё и платите деньги за электричество».

По мнению Алексея, обогрев водостока греющим кабелем может быть актуален в периоды межсезонья, при частой смене заморозков и оттепелей. В такие периоды в желобах образуется наледь, которая, во-первых, увеличивает нагрузку на водосточную систему, а во-вторых может повредить её элементы

Впрочем, основная причина обледенения водосточных труб и желобов, по мнению мастера, это различные засоры в водосточной системе.

«Просто так лёд в жёлобе не образуется. Если водосток чистый, не засорен, то вода будет естественным образом стекать. А если под воронку вырезали не большое отверстие, а совсем маленькое или вообще много мелких, как дуршлаг, то любой листик перекрывает эти дырочки и водосток не работает, — отмечает эксперт. – Особенно остро стоит эта проблема для мягких кровель – с них постепенно сходит крошка, в ней копится грязь, пыль. Через несколько лет там просто вырастает мох».

Итог

Обогревать водосток греющим кабелем в местности с большим количеством снега и сильными морозами – пожалуй, нерационально. Более оправдано использовать его в периоды межсезонья или в регионах с малоснежными зимами. В таких случаях комплект для обогрева водостоков поможет избежать наледи в желобах и их деформации. Но также не забывайте, что лучше всего – хорошо прочистить систему перед наступлением холодов.

В статье упоминаются категории:

Водосточная система

Водосточные системы

Саморегулирующийся нагревательный кабель

В.   У меня плоская крыша, и мои водостоки зимой часто замерзают, что приводит к повреждению крыши. Что я могу сделать?

A.  Проложить греющий кабель на крыше вокруг водостоков на площади около метра в диаметре, часть кабеля опустить в водостоки до входа водосточной трубы в отапливаемую зону здания. Если кровельные водостоки идут к внешнему водосточному желобу, проложите нагревательный кабель внутри водосточного желоба до точки слива и/или ниже линии замерзания, чтобы предотвратить замерзание и разрыв водосточного желоба и дренажных линий.

В. Почему мои саморегулирующиеся кабели по-прежнему потребляют энергию и нагреваются, несмотря на жару?

A. Саморегулирующиеся нагревательные кабели никогда не перестают выделять тепло, они просто уменьшают тепловую мощность в зависимости от температуры окружающей среды. Даже в самые жаркие летние дни эти кабели согревают трубопроводы, часто без всякой причины. В случае нагревательных кабелей на колодезных линиях и других бытовых линиях холодной воды, когда вы надеетесь выпить стакан холодной воды, вода может быть теплой, потому что кабели все еще нагреваются. Кабели для защиты от замерзания продолжают нагревать трубы без всякой причины. Каждый нагревательный кабель должен иметь термостат и, конечно же, GFI, как того требует код.



В. У меня есть проект по трассировке труб на пищевой фабрике, для которого требуются разные типы труб и разные типы продуктов в трубе, которые необходимо поддерживать теплыми или горячими. Чего мне следует опасаться?

A. Большая часть трубопроводов на заводе будет изготовлена ​​из нержавеющей стали. Используйте правильную ленту для крепления трубы для нагревательного кабеля, чтобы она не повредила нержавеющую сталь. Вам также могут потребоваться термостаты, которые могут контролировать температуру (т. е. заданное значение) в очень узком диапазоне, чтобы жидкость не была ни слишком горячей, ни слишком холодной. Термостаты, контролирующие только минимальную или максимальную температуру, не подходят для этой цели.



В. Я исчерпал саморегулирующийся кабель, и он чист, но выключатель продолжает срабатывать.

A.  Часто длина кабеля может быть слишком большой и создавать слишком большую нагрузку на выключатель. При расчете цепей всегда следует сверяться с таблицами нагрузки и длины от производителя. Например, таблица производителя для кабеля 5 Вт на фут, установленного в цепи 20 ампер 208 вольт, может предусматривать длину кабеля только 375 футов. Если кабель превышает 374 фута, он отключит выключатель.



В. Как я могу убедиться в том, что разрешения на электрооборудование, сертифицированные для Канады, точны?

A.  Нагревательные кабели, излучающие панели и комплекты нагревательных кабелей должны быть сертифицированы в соответствии со стандартом CSA CSA-130.22.2 или более поздней версии. Мы получаем много запросов об одобренных оффшорных продуктах, которые не предназначены для использования в Канаде или были одобрены в соответствии с неправильным стандартом. Если произойдет пожар или травма, я сомневаюсь, что ваш регулятор электробезопасности или ваша страховая компания согласятся с тем, что «вы думали, что все в порядке», потому что на продуктах есть штамп или этикетка. Мы будем рады обсудить с вами любые продукты для утепления пола, снеготаяния, трассировки труб или защиты от обледенения крыш.

В. Нужно ли изолировать трубы после установки кабелей обогрева?

A. Принимая во внимание экстремальные температуры канадского климата, все трассируемые трубы должны быть изолированы. Кабели трубопровода крепятся только к очень маленькому поперечному сечению трубы и при сильном холоде не обеспечивают достаточного тепла, чтобы предотвратить замерзание трубы. В таблицах трассировки труб указывается количество тепла, необходимое в зависимости от диаметра трубы и требуемой толщины изоляции, а также температуры окружающей среды в месте установки трубы.

В.   Сколько нагревательных кабелей можно подключить к термостату?

A. Я спросил об этом двух уважаемых консультантов и ознакомился с разделом 62 правил электротехники. Оба консультанта согласны с тем, что прятать нагревательные кабели под горючие материалы было очень плохой идеей. Они могут перегреться или быть повреждены движением персонала или перекатыванием оборудования через крышу. Раздел 62 Кодекса гласит: «Нагревательная часть комплектов нагревательных кабелей и комплектов нагревательных панелей не должна проникать или проходить сквозь стены, перегородки, полы или аналогичные конструкции».

В. Мы участвуем в крупном проекте, где архитектор требует, чтобы кабели для защиты от обледенения крыши были спрятаны под кровельным материалом. Каково ваше мнение?

A. Я спросил об этом двух уважаемых консультантов и проконсультировался с разделом 62 электрических правил. Оба консультанта согласны с тем, что прятать нагревательные кабели под горючие материалы было очень плохой идеей. Они могут перегреться или быть повреждены движением персонала или перекатыванием оборудования через крышу. Раздел 62 Кодекса гласит: «Нагревательная часть комплектов нагревательных кабелей и комплектов нагревательных панелей не должна проникать или проходить сквозь стены, перегородки, полы или аналогичные конструкции».

В. Мой начальник попросил меня контролировать наши кабели электрообогрева, чтобы определить количество энергии, которое они используют для предотвращения замерзания и технологических требований. Как я могу это сделать?

A.  Я подозреваю, что это промышленное приложение, и у вас может быть несколько систем, работающих под разными приложениями. Доступны контроллеры электрообогрева, которые отслеживают энергопотребление и контролируют каждую цепь. Это сложные элементы управления, которые отслеживают срабатывание GFCI, высокую температуру, низкую температуру, отказ RTD, потерю мощности и потерю проводимости. Они могут быть подключены непосредственно к операционному центру здания через порт RS 485 для мониторинга и управления. Они также должны иметь функцию контроля тока для каждой цепи, чтобы определить потребление энергии и, возможно, помочь определить, правильно ли установлен кабель на трубе или резервуаре. Мы обнаружили много случаев, когда кабели с постоянной мощностью, разрезанные в полевых условиях, являются лучшим применением, чем саморегулирующиеся кабели, для увеличения срока службы, энергосбережения и снижения нагрузки на гидроэнергию.



В. Мы устанавливаем систему трассировки труб на пластиковые трубы в подземном гараже. О каких опасениях мне следует знать?

А . Прежде всего вам необходимо ознакомиться с Разделом 62-308 Электротехнического кодекса Канады. Греющие кабели на неметаллических трубах требуют наличия термостата на каждой трубе. «Комплект нагревательного кабеля или комплект нагревательной панели, установленный на неметаллической трубе, воздуховоде или сосуде, должен контролироваться термостатом или другой подходящей системой ограничения температуры, чтобы это не вызывало повреждения трубы, воздуховода или сосуда. ” Использование одного термостата, чувствительного к окружающему воздуху, для управления всеми трассами труб на отдельных неметаллических трубах не соответствует букве кода.



В. Какие меры предосторожности следует соблюдать при выборе размеров нагревательных кабелей для неметаллических труб?

А . Размер трассировки неметаллических труб, таких как ПВХ, РЕХ или ХПВХ, которые используются для водоснабжения, канализации и ливневой канализации, должен соответствовать диаметру трубы, самой низкой температуре окружающей среды, при которой она будет работать, и количеству установленной изоляции. чтобы он не замерз. Мощность нагревательных кабелей на пластиковых трубах никогда не должна превышать 5 Вт на фут (15 Вт на метр), чтобы не повредить эти трубы из-за чрезмерного нагрева кабеля. На больших трубах, где вам может понадобиться более 5 Вт на фут, проложите два или более отрезков нагревательного кабеля. Кабели должны иметь один участок алюминиевой высокотемпературной ленты, установленный непосредственно на трубу, а затем кабель крепится другим слоем ленты поверх кабеля и первого слоя алюминиевой ленты. Это способствует распределению тепла. Схемы трассировки труб можно получить в компании Britech. Вы можете связаться с нами по адресу www.britech.ca, и мы вышлем вам каталог.



В. Недавно у нас в подземном гараже замерз клапан пожарного шкафа, но когда система трубопроводов была протестирована, она показала отличные результаты. Что может быть причиной?

А . Мы часто видим датчики температуры, отслеживающие трубы, установленные на трубопроводе рядом с термостатом, который находится в электрощитовой, часто в самой теплой части гаража. Датчики температуры следует удлинить и установить возле рулонных ворот гаража или возле жалюзи заборного воздуха, где они могут измерять температуру наружного воздуха, а не теплый воздух в гараже. Шкаф с замерзшим пожарным рукавом будет бесполезен, если он замерзнет и не сможет обеспечить подачу воды в случае пожара.



В. Прошлой зимой замерзла линия к моему септику. Можно ли прокладывать нагревательный кабель внутри трубы?

А . Есть нагревательные кабели, предназначенные для установки внутри некоторых труб, хотя установка нагревательного кабеля в септической линии может быть очень опасной из-за взрывоопасных газов в трубах, баке и септическом дне. Участки очистных сооружений, где могут скапливаться газы, считаются как минимум классом 1, разд. 11 зон, что означает, что они являются опасной зоной. Чтобы ваш дом не взорвался, установите нагревательный кабель снаружи трубы и изолируйте его, чтобы этого больше не произошло.



В. У меня плоская крыша, и мои водостоки зимой часто замерзают, что приводит к повреждению крыши. Что я могу сделать?

А . Проложите нагревательный кабель на крыше вокруг водостоков, охватывающих площадь около метра в диаметре, часть кабеля опустите в водостоки до входа водосточной трубы в отапливаемую часть здания. Если кровельные водостоки идут к внешнему водосточному желобу, проложите нагревательный кабель внутри водосточного желоба до точки слива и/или ниже линии замерзания, чтобы предотвратить замерзание и разрыв водосточного желоба и дренажных линий.



В. Я только что получил нагревательный кабель на катушке и протестировал его. Это не очень хорошо. Кажется неисправным. Что я должен делать?

A. Нагревательные кабели проходят заводские испытания, и качественные производители обычно не поставляют некачественный продукт. Когда кабель наматывается на заводе или на складе электрораспределителя, кабель обрезается по длине, но не закрывается концевым уплотнением в порядке, предусмотренном производителем для установки. У него может быть только временная крышка для защиты от влаги. Когда тест мегомметра выполнен, обычно при 1000 или 2500 вольт ток может закоротить на конце кабеля на катушке и отобразить показания неисправности более 20 МОм.



Schluter®-DITRA-HEAT-E-HK | Утепление пола | schluter.com

Назад к последней посещенной странице Вернуться на страницу категории

1. Утепление пола /

‘+ »+ ‘

‘+ ‘

‘+ »+ ‘

Код продукта:

‘+ »+ » + ‘

‘ + » + ‘

‘+ » + ‘

‘+ ‘

‘+

‘+ ‘

‘ + msrpLocalizedText + ‘

‘+ ‘

‘+ ‘-‘+ »+ ‘+’+ ‘

‘+ ‘

‘ + » + » + » +

‘+ ‘

‘ + » + «Добавить в список» + » + ‘

‘ + ‘

‘ + ‘Добавить в корзину

‘+

‘+ ‘

‘+ » + ‘

‘+ ‘

‘ var deselect_template = ‘

Отменить выбор всех фильтров

‘;

Найдите рекомендуемые аксессуары здесь



ВАЖНАЯ ИНФОРМАЦИЯ Информация для заказа кабелей Schluter®-DITRA-HEAT

• Не покупайте нагревательный кабель того же размера, что и площадь, которую нужно уложить; у вас останется слишком много нагревательного кабеля!
• Очень важно: Никогда не ОБРЕЗАЙТЕ и не модифицируйте нагревательный кабель. Это изменит сопротивление кабеля, вызовет его повреждение и может привести к перегреву кабеля.
• Стандартное расстояние между кабелями составляет 3 шпильки.
• Кабель также может быть проложен с постоянным чередованием 3-2 опор в изолированных местах или по всему полу. Эта практика может быть желательна для увеличения теплоотдачи (например, при чрезмерно неизолированном бетонном основании пола или ниже него) или для использования большей длины кабеля в данной области (например, при использовании стандартного расстояния между 3 стойками не позволяет выбранному кабелю пройти площади пола и соблюдения требований по минимальному расстоянию от стен, перегородок и т. д.)
• Не рекомендуется расстояние между кабелями в 4 шпильки, так как это может привести к непостоянной температуре поверхности пола.
• Минимальное расстояние от стен, перегородок и стационарных шкафов составляет 2 дюйма (50 мм).
• Минимальное расстояние от других источников тепла (плинтусные нагреватели, другие стационарные нагревательные устройства, камины и т. д.) составляет 8 дюймов (200 мм).
• Минимальное расстояние от любого сантехнического водостока и канала принудительного воздушного отопления составляет 4 дюйма (100 мм).
• Минимальное расстояние от осевой линии туалетных сливов составляет 7 дюймов (180 мм).
• НИКОГДА не прокладывайте нагревательный кабель под раковиной без воздушного пространства под раковиной, платформами для ванн, отдельно стоящими ваннами без воздушного пространства под ними, кухонными шкафами и островами, любыми другими приспособлениями в шкафах для хранения или шкафах для одежды. В этих замкнутых пространствах будет накапливаться избыточное тепло, что может привести к перегреву кабеля.
• НИКОГДА не прокладывайте нагревательный кабель под или через стену, перегородку или пол.
• НИКОГДА не устанавливайте заводское соединение (т. е. черное пластиковое соединение между холодным проводом и серым нагревательным кабелем) в стене. Это приведет к перегреву, сбою системы и может привести к повреждению. Это соединение должно быть установлено полностью под напольным покрытием, как показано в инструкции по монтажу нагревательного кабеля.
• Полезно спланировать расположение буферной зоны, так как не всегда можно предсказать, где закончится нагревательный кабель. Буферная зона — это область, где отопление не является существенным, обычно за туалетом или рядом с дверным проемом. В этой зоне можно разместить излишки нагревательного кабеля. Нагревательные кабели также могут быть установлены на расстоянии 6 дюймов (150 мм) от стены для создания буферной зоны.
• Испытание нагревательного кабеля требуется, когда нагревательный кабель находится на катушке, и на двух последующих этапах установки для обеспечения качества кабеля и гарантии. Для проверки сопротивления изоляции нагревательных кабелей требуется мегомметр Настоятельно рекомендуется проводить проверку сопротивления изоляции
• Перед заказом нагревательных кабелей DITRA-HEAT проконсультируйтесь с квалифицированным электриком, чтобы убедиться, что вы заказываете правильное напряжение для вашей установки.

• Функция
• Обслуживание
• Монтаж
• Загрузки
• Часто задаваемые вопросы
• Архитектурный материал
• Таблица продуктов
• Сертификаты

Schluter®-DITRA-HEAT-E-HK — это нагревательные кабели с витой парой, предназначенные для интеграции с развязывающей мембраной DITRA-HEAT в системах обогрева полов внутри помещений.

Все основания должны быть чистыми, ровными и выдерживать нагрузку. Поверхности, препятствующие связыванию, должны быть удалены перед нанесением DITRA-HEAT. Полные инструкции по установке и критерии гарантии см. в загружаемом Руководстве по установке Schluter®-DITRA-HEAT или в онлайн-видео по установке.

Примечание. Тип, толщина и формат покрытия из плитки или камня должны соответствовать предполагаемому применению. Минимальный формат плитки составляет 2 x 2 дюйма (5 см x 5 см).

Альтернативные напольные покрытия поверх DITRA-HEAT Полные инструкции по установке см. в подробном описании DH-AFC (см. Технический бюллетень «Альтернативные напольные покрытия по сравнению с DITRA-HEAT», доступный для загрузки ниже) и в Руководстве по установке Schluter®-DITRA-HEAT.

Воспользуйтесь нашим калькулятором DITRA-HEAT, чтобы узнать, какие продукты вам нужны для завершения вашей конкретной установки.

Справочники

Технический бюллетень – DITRA-HEAT с альтернативными напольными покрытиями

3,81 МБ

Pdf

Руководство по установке DITRA-HEAT

1,62 МБ

Pdf

Расчетный лист DITRA-HEAT

1,28 МБ

Pdf

Технический паспорт

DITRA-HEAT Технический паспорт

262,73 КБ

Pdf

Таблица продуктов

11206-предварительный просмотр

14,39 КБ

Утепление пола

3,98 МБ

Pdf

Брошюры и проспекты

DITRA-HEAT Брошюра

1,27 МБ

Pdf

Гарантия

Гарантия на термостат DITRA-HEAT

56,66 КБ

Pdf

Система Schluter®-DITRA-HEAT 15-летняя ограниченная гарантия

61,2 КБ

PDF

Посмотреть полную таблицу продуктов в формате PDF

Оценки и списки

Греющие кабели Schluter®-DITRA-HEAT-E-HK сертифицированы CSA по CAN/CSA-C22. 2 № 130-16 (Канада)Schluter®-DITRA-HEAT-E-HK Heating Кабели сертифицированы CSA по стандарту UL 1673 (США). Нагревательные кабели Schluter®-DITRA-HEAT-E-HK внесены в список стандартов UL по UL 1683 (США) и CAN/CSA-C22.2 № 130-16 (Канада).

Плеер

Смотреть и учиться

О продукте

Schluter®-DITRA-HEAT: установка кабелей и датчика температуры

09:01

Как укладывать DITRA-HEAT на древесину От начала до конца

32:03

Майк Холмс о Schluter®-DITRA-HEAT

03:40

Найдите несколько существующих учебных пособий и видеороликов с проектной документацией, чтобы узнать, как получить максимальную отдачу от наших продуктов — чтобы получить больше удовольствия от жизни, начните прямо сейчас!

Смотреть больше видео/плейлистов

Schluter ^® -ДИТРА-ТЕПЛО

Разъединительная мембрана (DITRA)

Разъединительная мембрана для кабелей электрического обогрева пола DITRA-HEAT-E-HK

Шлютер ^® -ДИТРА-ТЕПЛО

Schluter ^® -DITRA-HEAT-DUO

Разъединительная мембрана (DITRA)

Разъединительная мембрана со встроенной шумоизоляцией и терморазрывом

Schluter ^® -DITRA-HEAT-DUO

Schluter ^® -DITRA-HEAT-E-WiFi

Программируемый термостат Wi-Fi для системы DITRA-HEAT

Schluter ^® -DITRA-HEAT-E-WiFi

Schluter ^® -DITRA-HEAT-E-RT

Программируемый термостат с сенсорным экраном для системы DITRA-HEAT

Schluter ^® -DITRA-HEAT-E-RT

Schluter ^® -DITRA-HEAT-E-RR

Силовой модуль, увеличивающий выходную мощность системы DITRA-HEAT

Schluter ^® -DITRA-HEAT-E-RR

Schluter ^® -DITRA-HEAT-E-R

Непрограммируемый цифровой термостат для системы DITRA-HEAT

Schluter ^® -DITRA-HEAT-E-R

Schluter ^® -КЕРДИ-БАНД

Гидроизоляция (KERDI)

Гидроизоляционная лента для герметизации стыков мембран и строительных панелей

Schluter ^® -KERDI-BAND

Schluter ^® -ДИТРА-ТЕПЛО

Разъединитель (DITRA)

Разъединительная мембрана для кабелей электрического обогрева пола DITRA-HEAT-E-HK

Schluter ^® -DITRA-HEAT

Schluter ^® -DITRA-HEAT-DUO

Разъединительная мембрана (DITRA)

Разъединительная мембрана со встроенной шумоизоляцией и терморазрывом

Schluter ^® -DITRA-HEAT-DUO

Schluter ^® -DITRA-HEAT-E-WiFi

Программируемый термостат Wi-Fi для системы DITRA-HEAT

Schluter ^® -DITRA-HEAT-E-WiFi

Шлютер ^® -ДИТРА-ТЕПЛО-Э-РТ

Программируемый термостат с сенсорным экраном для системы DITRA-HEAT

Schluter ^® -DITRA-HEAT-E-RT

Schluter ^® -DITRA-HEAT-E-RR

Силовой модуль, увеличивающий выходную мощность системы DITRA-HEAT

Schluter ^® -DITRA-HEAT-E-RR

Schluter ^® -DITRA-HEAT-E-R

Непрограммируемый цифровой термостат для системы DITRA-HEAT

Schluter ^® -DITRA-HEAT-E-R

Schluter ^® -КЕРДИ-БАНД

Гидроизоляция (КЕРДИ)

Лента гидроизоляционная для герметизации стыков мембран и строительных панелей

Schluter ^® -КЕРДИ-БЭНД

отопление — Как я могу предотвратить замерзание линии слива конденсата системы отопления, вентиляции и кондиционирования воздуха?

Спросил 9 лет, 8 месяцев назад

Изменено 4 года, 9 месяцев назад

Просмотрено 124k раз

Прошлой ночью мой жар (принудительный воздух) внезапно прекратился. Сегодня сантехник выяснил, что мой обогреватель работает на 90%, производит много конденсата, а сливная линия замерзла. Мы вышли на улицу и увидели дренажную линию длиной около 2 футов из 2-дюймового ПВХ, установленную вертикально примерно в 6 дюймах от земли. Он отпилил нижнюю часть 9.дюймов, которые замерзли, вода вытекла, и обогреватель снова заработал.

На сегодня проблема решена… но скоро снова может зависнуть. Так вот вопрос: как исправить?

Сантехник порекомендовал перенаправить слив, чтобы использовать канализационную вентиляцию, несмотря на то, что это противоречит кодексу. Но я не хочу этого делать. На мой взгляд, было бы разумнее утеплить, утеплить, укоротить или расширить дренажную трубу, чтобы она не замерзала. Это всего лишь струйка воды.

Я здесь новичок. Вот мои идеи. Что вы о них думаете?

• Укоротить трубу снаружи, чтобы было меньше открытой площади
• Расширить трубу на конце — если лед начинается с конца, от капельницы, расширение до 4 дюймов может сработать
• Изолировать или нагреть трубу с помощью нагревательной ленты или чего-то подобного (о чем я ничего не знаю)
• Что-то еще?

Также:

1. Нужно ли что-то делать с той частью стока, что внутри ? Система мой (некондиционированный, крохотный) чердак
2. Есть ли способ запустить систему в аварийном режиме, чтобы мы все не дрожали, пока не исправим? Я читал об этом в Интернете, но не знаю, как это сделать

---

ОБНОВЛЕНИЕ:

• Я живу в Центральном Нью-Джерси. Зима может похолодать, но не более того.
• В итоге мы отрезали всю наружную трубу. Теперь есть только носик, направленный прямо вниз. Носик находится примерно в 3 футах от земли.
• Должен ли я беспокоиться о том, что вода может повредить вещи? Вода теперь стекает по моему сайдингу. Он находится рядом с внешним блоком переменного тока и окном в цокольном этаже, но не попадает ни в одно из них. Если я сделаю его немного длиннее, он приблизится к этим, если только я не сделаю его намного длиннее
• Кто-то сказал мне, что конденсат не обычная вода, а едкий. Это правда?
• У меня есть домашний увлажнитель воздуха. Я его пока отключил, потому что думал, что это усилит конденсат. Это правда? Могу ли я включить его обратно?

Наконец-то Я действительно новичок в рукоделии. Если мне нужен отрезок (широкой?) трубы (с изоляцией), можете ли вы порекомендовать конкретные продукты и дать мне ссылки?

• ОВКВ
• отопление
• слив
• замораживание
• конденсат

7

Любая или все ваши идеи помогут, это во многом зависит от вашего климата и того, как долго вы можете ожидать мороза. Выход дренажа должен быть на некотором расстоянии от земли, я полагаю, 18 дюймов, поэтому он был сконфигурирован именно так. Таким образом, падение на некоторое расстояние от земли должно было быть сделано внутри.Если возможно, изменение маршрута бега внутри, с очень коротким пробегом снаружи должно решить проблему.

Как предлагает BMitch, прокладка стока через сифон соответствует нормам сантехники и является лучшим решением.

Укорачивание трубы может полностью решить проблему, так как вода может не успеть замерзнуть. Однако в холодном климате любая вода снаружи замерзнет. Высокая розетка может повредить наружную отделку стен и вызвать раздражение у прохожих.

Расширение трубы потребует дополнительного наращивания перед закупоркой, поэтому, если периоды заморозки не слишком длинные, это может сработать. В холодном климате он все равно засорится.

Изоляция трубы, вероятно, будет всем, что нужно, это дает тот же эффект, что и укорачивание трубы, без повреждения стены. Активный нагрев трубы, безусловно, сработает, но, вероятно, нужен только в крайних случаях. Нагревательная лента, которая оборачивается вокруг трубы и подключается к розетке, с термостатом для отключения тока выше точки замерзания, является обычным товаром в хозяйственном магазине в холодном климате.

О чердаке нужно беспокоиться только в том случае, если там будет ниже нуля. Чердаки, хотя и проветриваются наружным воздухом, имеют тенденцию оставаться немного теплее, чем снаружи. Я предполагаю, что если у вас не бывает хороших температур наружного воздуха постоянно ниже 0F (-18C), у вас не должно быть проблем с замерзанием на чердаке.

Не уверен, но подозреваю, что переопределения нет. Засоренный слив может вызвать серьезные проблемы, если печь продолжает работать. Отключение тепла – хороший стимул для владельца решить проблему.

3

У меня была проблема здесь, в северо-восточном Огайо. Заменили старую печь на энергоэффективную. Ребята установили, взяли старый сливной шланг и подключили к нему мою новую печь. Наступили холодные морозы, и бинго, вернулся домой к мокрому ковру и крику конденсационного насоса. У меня нет стока рядом с печкой.

Ну, я перезвонил ребятам из отопления и сказал, что они должны решить проблему. Затем они устроили мозговой штурм, чтобы подключиться к сливу моего туалетного столика у печи с подключением линии посудомоечной машины и сделали кое-какую творческую сантехнику. Он опустошил линию, но раковина с туалетным столиком всегда возвращалась. К тому же мне потребовалась целая вечность, чтобы слить воду.

После долгих размышлений и нескольких советов от пары друзей-самоучек я решил, что все отлично работает. Кстати, в последнее время было 10 градусов и ниже, и эта штука истощается как шарм.

У меня есть утепленный чердак. Я измерил от насоса до стока в прачечной. Подошел с 40 футов. Я купил 55 футов 1-дюймовой трубы, чтобы пройти через чердак и через потолок прачечной к сливу моей стиральной ванны. Я купил резиновую изоляцию для труб и протянул через нее трубку. Я заклеил скотчем там, где был шов, чтобы все было герметично. Я похоронил это, насколько мог, в продуваемой изоляции и для дополнительной меры покрыл трубку рулонной изоляцией. (Купил один рулон и разрезал посередине.) Я просверлил отверстие в потолке прачечной, провел трубку вниз и в канализацию. Помпа работает отлично, мощности хватает.

Этот проект длился добрых 5 часов, но он стоил мне только одной длинной цельной трубы и резиновой изоляции трубы.

Установщики больше не будут выполнять полудрянную буровую установку.

Надеюсь, это поможет.

Мой лучший самодел, который я придумал:

1. Я разделил внешнюю дренажную трубу и изоляцию, чтобы можно было просто отсоединить секции, если они забиваются льдом, и отнести их внутрь, чтобы оттаять в ванне/раковине. Обычно только нижнюю часть. Если наращивание выглядит плохо, я делаю № 2.

2. Я также удлинил вентиляционную трубу и использовал воронку, чтобы налить горячую воду прямо в канализацию с чердака. Это скорее профилактическая промывка, которая удаляет скопившийся лед перед полной закупоркой. Хорошо работает с #1…

3. Отсоедините горячую воду от стиральной машины, подсоедините шланг и просто распыляйте горячую воду на наружный слив, пока она не растает. Мой наименее любимый, потому что садовый шланг тоже нужно сначала разморозить, а отсоединение шайбы требует некоторой работы. Я использую лестницу, чтобы держать шланг на месте, чтобы мне не приходилось долго стоять на улице.

4. Только в крайнем случае я отделил ПВХ прямо от дна печи, затем прикрепил регулирующий клапан и прикрутил шланг к креплению. Когда наружная дренажная труба замерзает, я протягиваю шланг через доступ к потолку в ближайший туалетный бачок. Это не очень красиво, но работает мгновенно, и это лучше, чем выходить на улицу в морозную темноту.

У меня была похожая проблема, но проблема была в сливе конденсата на 3/4 дюйма (а не на выхлопной трубе на 2 дюйма). Мой блок был установлен с тепловым насосом, и слив конденсата проходит снаружи дома с чердака внутри большого куска водосточной трубы с линиями фреона. Я подумал о нагревательной ленте, но производители говорят, что ее нельзя использовать на дренажных линиях и она может перегреть пластиковую трубу.

Одно решение, подсказанное мне ребятами из HVAC (если у вас есть подполье, должно было провести слив по внутренней стене, а затем выйти горизонтально, НО, вместо того, чтобы засовывать локоть под дом, поставьте Т с локтем сзади Таким образом, если/когда канализация замерзнет снаружи, конденсат будет капать под дом, пока не оттает, а затем возобновить капание на улице. время это работает, но он замерзал пару раз в год за последние 2 года Я обнаружил, что выдувание воды из части кондиционера ловушки позволяет небольшому количеству более теплого воздуха выходить из канализации. когда устройство работает и это тоже помогает.

Моя самая большая проблема была, когда было холодно и ветрено. Однозначные числа в безветренную ночь, затем солнечный день и никаких проблем. Но пусть температура поднимется до 10°F при сильном западном ветре, и он замерзнет даже с лампочкой. Затем мне пришлось взять фен и дуть воздухом в водосточную трубу, пока лед не соскользнул со дна.

Я пришел сюда в поисках решения и пока не нашел ничего отличного. Я думаю, что этой весной я попробую трюк с трубой во внутренней стене, так устал от этого в самые холодные ночи. Кстати, я представляю, что печь — это ваш аварийный источник тепла, поэтому переключение на нее в этом случае не поможет. Если другим источником является аварийное тепло, это должно помочь.

1

У меня только что возникла эта проблема. Было холодно несколько недель, и канализация, идущая к внешней стороне дома, должно быть, начала медленно возвращаться назад. Сливной поддон замерз с верхним слоем льда, а затем вода пролилась на потолок.

В любом случае, ответом на вашу проблему с нагревательным кабелем для дренажной трубы является «кабель для легкой заморозки». Вам также понадобится соединительный элемент 10802 (на ebay есть парень, который продает вам весь блок, обжатый на разную длину — без термостата). Соедините это с термокубом, который включается при 35 и выключается при 45 (f) — должно решить проблему. У термокуба также есть один, рассчитанный на включение при 20 и выключение при 30 (f), но я думаю, что это немного рискует. Для 25-футового кабеля требуется около 60 Вт во включенном состоянии.

В качестве дополнительной меры я установил поплавковый выключатель diversitech.

Система в нашем новом доме устроена так, что зимой конденсат от обогревателя стекает через слив стиральной машины.

Конденсационные печи предназначены для установки ТОЛЬКО В КОНДИЦИОНИРОВАННОМ ПОМЕЩЕНИИ. Тот, кто установил его на чердаке, возможно, должен получить квалификацию для выполнения отопительных работ. Получите конкретное руководство для устройства и посмотрите, было ли что-то особенное, что должно было быть сделано, чтобы это устройство можно было установить там, где оно подвергалось воздействию низких температур. Опять же, ответы всегда специфичны для рассматриваемой единицы. Если бы вы предоставили эту информацию, вы могли бы получить ТОЧНЫЙ ответ.

Кроме того, вы НЕ МОЖЕТЕ вентилировать печи через канализационную вентиляцию здания.

Вентиляция и слив конденсата сильно зависят от агрегата и производителя. Сверьтесь с руководством и убедитесь, что ВЫПУСК установлен правильно. Весь конденсат в норме должен стекать внутрь жилища. Возможно, вам потребуется утеплить ВЫХЛОПНУЮ трубу внутри здания. У вас должен быть отдельный СЛИВ конденсата диаметром около 3/4 дюйма (может быть больше или меньше, но, вероятно, ненамного). Опять же, к каждому производителю и к каждой модели предъявляются особые требования. что можно и что нельзя делать

Если конденсат из печи или кондиционера невозможно слить там, где он есть, можно использовать конденсатный насос для удаления конденсата через шланг под давлением. Его можно сбрасывать в р-ловушку, установленную на дренажной трубе, но его нельзя проталкивать внутрь ловушки, так как необходимо поддерживать воздушный зазор. Прямое подключение без сифона может привести к преждевременной коррозии теплообменника канализационными газами, что приведет к отравлению угарным газом.

У меня тоже такая проблема. До сих пор лучшим решением было посветить настольной лампой с лампочкой накаливания на последние пару дюймов трубки перед ее выходом из дома и на отверстие, через которое проходит трубка. Существует только очень короткий участок вне дома. Это работало всю зиму — до этих выходных, когда у нас была беспрецедентно холодная погода — намного ниже нормы! Мне пришлось оттаивать внешнюю часть горячей водой, а внутреннюю часть феном при сильном нагреве.

Этой зимой была такая же проблема, теплотехник установил вентиляционное отверстие в изобилии, чтобы дуть на него дренажная труба. Установлен тройник над сливным концом, чтобы в случае замерзания слив в подполье. кажется, сработало хорошо !! Откройте или закройте вентиляционное отверстие по мере необходимости.

Та же проблема с погодой ниже 20 в Вирджинии. Конденсат перекачивается через стену наружу, выход ~2 фута снаружи. Мое решение:

1. Маломощный аквариумный обогреватель в виде пробирки через резиновую втулку в бак насоса, с термостатом, для подогрева конденсата (внутренний кондиционированный участок до наружной стены ~ 12 футов).
2. Снаружи: наденьте неопреновую трубку большего размера на линию OEM, оставив открытым только кончик линии, проложите ~2 дюйма по трубе OEM в стену, закрепите пластиковой изоляционной лентой на обоих концах, чтобы создать изолирующее мертвое воздушное пространство. пластиковой изоляционной лентой на каждом конце для фиксации.
3. Прикрепите 90-градусный изгиб из ПВХ к пенопластовой изоляции с помощью электрической трубы на конце наконечника (сохраняйте немного теплого воздуха вокруг наконечника? Наконечник меньше подвергается воздействию холодного воздуха?), наклонив его вниз, чтобы он стекал.
4. Закрепите конец стены с помощью герметика с прессовой посадкой (материал, который вы замешиваете, а затем наносите). Добавьте больший внутренний диаметр изоляция труб из пенопласта по внешнему ходу для дополнительной изоляции.

Работаем сегодня при 8 градусах.

Проще говоря, влажный воздух от чего угодно может образовывать конденсат. Если этот влажный воздух или вентилируемый пар печи подвергается воздействию низких температур, в конечном итоге он образует отложения. Температура внутри должна быть выше, чем температура замерзающего воздуха вокруг него, иначе на нем образуется ледяной кубик.

Обратите особое внимание на изолирующий теплообмен, если печь не работает на полную мощность. Например, если печь работает 2 раза в день с 20-минутными циклами, вся труба из ПВХ будет заморожена снаружи дома внутрь. меньше проблем.

Решение состоит в том, чтобы удалить как можно больше конденсата, пока он еще находится в парообразном и жидком состоянии внутри теплого дома и внутри теплых частей трубы, предусмотрев отвод конденсата внутри дома как можно ближе к обогревателю и наклонив всю трубу в направлении вверх от этой точки, пока труба не выйдет наружу. Это позволит парам конденсироваться внутри трубы, где она теплая, и стекать к месту слива конденсата, где она также теплая и не замерзшая. Простой змеевик или петля фактической трубы для слива конденсата предотвратит принудительное попадание сгоревших газов из вентиляционного отверстия в дом. Вода будет конденсироваться в этой петле или змеевике и блокировать низкое давление вентиляционного отверстия.

Как отремонтировать поврежденный нагревательный провод

Необходимые предметы

Ремкомплект нагревательного кабеля

Этот ремонтный комплект нагревательного кабеля содержит компоненты для ремонта 1 места.

Некоторые компоненты нельзя использовать в зависимости от выбранного метода ремонта.

Инструменты для ремонта электрооборудования

Тепловой пистолет:

• Должен нагреваться до температуры около 1000°F.

• Милуоки модель 8975.

Термические стрипперы:

• Для зачистки нагревательных проводов.

• Омега модель TW-1.

Надрез:

• Для кабеля с внешней оболочкой.

• Модель Ideal 45-403 с лезвием K-6502.

Инструмент для зачистки проводов:

• Для резки и зачистки провода 16AWG.

• Модель GB GESP-55.

Маленькая отвертка:

• Для облегчения отделения нагревательного провода от оплетки.

• Можно также использовать скрепку для бумаги или аналогичный остроконечный инструмент

Инструменты для электрических испытаний

Цифровой мультиметр:

• Должен измерять сопротивление до 20 000 Ом. • А.В. Сперри модель DM-2000.

TDR Meter (Time Domain Reflectometry):

• Для диагностического тестирования при обнаружении дополнительных повреждений.

• Модель Harris Corp. TS-90 или TS-100 «Кабельный дефектоскоп».

Другие инструменты

Молоток и долото:

• Для удаления плитки и строительного раствора, если это необходимо, для создания углубления для укладки стыка.

Пистолет для горячего клея со стандартным липким клеем :

• Для приклеивания швов в «долину» в полу.

Ножницы

НАЧАЛО РАБОТЫ

A1 Убедитесь, что питание ВЫКЛЮЧЕНО!

A2 Показаны два метода ремонта. Выберите метод, который лучше всего подходит для вашей установки:

ПРЯМОЕ СОЕДИНЕНИЕ — Этот метод используется, когда поврежденный кабель имеет достаточный «люфт», чтобы его можно было разрезать и перекрыть примерно на 3/4 дюйма.

Это также обеспечивает наилучшую возможную равномерность нагрева в месте соединения по сравнению с соединением с перемычкой.

СОЕДИНЕНИЕ ПЕРЕМЫЧКОЙ — Этот метод используется, когда поврежденный кабель не имеет достаточного «люфта», чтобы его можно было разрезать и наложить внахлест.

Это также приводит к тому, что участок стыка будет иметь очень небольшой нагрев непосредственно над стыком.

A3 В зависимости от установки нагревательный кабель может быть выполнен одним из двух следующих способов:

Греющий кабель с оболочкой:

Два изолированных нагревательных провода, покрытых медной оплеткой с луженым покрытием, покрытых внешней оболочкой. .

Каждый нагревательный провод состоит из 3 или 4 небольших нагревательных элементов, которые важно сохранить целыми и неповрежденными.

Обычно количество элементов соответствует цвету изоляции провода:

Black 4 — коричневый 4

Белый 4 — Желтый 4

Красный 3 — прозрачный 4

Зеленый 4 — Тан 4

Оранжевый 3 — Фиолета 4

3 – Серый 4

Нагревательный кабель из нержавеющей стали:

Два изолированных нагревательных провода, покрытых оплеткой из нержавеющей стали.

Каждый провод состоит из 3 небольших нагревательных элементов, которые важно сохранить целыми и неповрежденными.

СНЯТИЕ ПЛИТКИ И РАСТВОРА

Если вы еще этого не сделали, очень осторожно удалите напольное покрытие из плитки/камня/мрамора на поврежденном участке кабеля.

Удаление затирки вокруг поврежденной плитки (плиток) должно выполняться тупым инструментом, например, ручным инструментом для удаления затирки.

НЕ ИСПОЛЬЗУЙТЕ НОЖ!

Затем осторожно выбейте плитку небольшим молотком, очищая ее от осколков.

Удалите достаточно раствора и плитки, чтобы осталось около 4-5 дюймов свободной проволоки с обеих сторон повреждения для работы.

Часто часть провода можно увидеть, так что раствор можно осторожно удалить вокруг поврежденного провода с помощью молотка и/или долота. Сетку можно разрезать ножницами, чтобы освободить проволоку.

УСТАНОВКА РЕМОНТА

Если вы решите выполнить соединение перемычкой (см. Шаг A2), перейдите к шагу D1

Прямое соединение

Вырежьте место повреждения провода, создав два конца или провода.

Если у вас нет греющего кабеля с оболочкой, ПЕРЕЙДИТЕ к шагу C6.

Для этого поместите кабельный ввод в V-образный паз инструмента и поверните инструмент только на 1 или 2 оборота вокруг кабеля.

Не оказывайте дополнительного давления на головку инструмента для более глубокого резания. Дайте инструменту приложить собственное давление пружины.

C3 Согните трос, чтобы полностью освободить стержень оболочки в месте разреза.

C4 Используйте тепловую пушку (установленную на высокую температуру, около 1000F) и двигайте ею вперед-назад под заготовкой оболочки в течение примерно 3-4 секунд, пока не увидите, что она начинает ослабевать, слегка сжимаясь на концах.

C5 Используйте перчатку или другую защитную ткань, чтобы снять ослабленную заглушку куртки. Не прикасайтесь к горячей втулке рубашки пальцами. Он будет гореть!

C6 Ослабьте оплетку, отодвинув оплетку примерно на 1/4″, чтобы обнажить концы нагревательных проводов.

C7 Согните кабель обратно.

C8 Используйте маленькую отвертку, ноготь или аналогичный тупой инструмент, чтобы осторожно просунуть оплетку, сделав отверстие для протягивания нагревательных проводов. Протяните каждую проволоку через оплетку.

C9 Туго затяните косу, чтобы она превратилась в косичку.

C10 Используйте инструмент для зачистки проводов, чтобы аккуратно снять ровно 1/2″ изоляции с нагревательных проводов.

Сосчитайте маленькие нагревательные элементы, чтобы убедиться, что вы не отрезали ни один из них, что может привести к перегреву и возможному выходу из строя.

Вы также найдете прядь волокна с нагревательными элементами.

Вам не нужно отделять или удалять это волокно .

C11 Прежде чем продолжить, используйте цифровой мультиметр и рефлектометр в этом месте ремонта. Проверьте наличие дополнительных мест повреждения нагревательного кабеля, «посмотрев» в обоих направлениях. Если вам нужно

C12 Наденьте трубку припоя на один из нагревательных проводов

C13 Стяните нагревательные провода вместе, чтобы перекрыть нагревательные элементы обоих проводов. Слегка скрутите элементы вместе, чтобы лучше соединить их. Наденьте трубку припоя на скрученные элементы, расположив их по центру между серыми клейкими полосами. Если это сделать неправильно, элементы могут вырваться, что приведет к нарушению соединения.

C14 Используйте тепловую пушку (установленную на высокую температуру, около 1000F), чтобы осторожно нагреть трубку припоя. Сначала нагрейте непосредственно под кольцом припоя посередине.

ВАЖНО! Когда припой полностью расплавится и потечет в провода, продолжайте нагревать еще 3 секунды. Если вы остановитесь слишком рано, это приведет к неполному паяному соединению, что впоследствии приведет к сбою соединения.

Когда припой полностью расплавится, начните перемещать тепловую пушку вперед и назад под остальной частью трубки для припоя, чтобы усадить трубку и заставить клейкие ленты на концах расплавиться и стечь на изоляцию провода.

После полной усадки трубки и полного расплавления клейких лент прекратите нагревание трубки. Дополнительный нагрев не поможет и может привести к подгоранию трубки или выходу ее из строя. Дайте паяльной трубке остыть в течение примерно 1 минуты.

C15 ПОВТОРИТЕ шаги с C12 по 14 для другого нагревательного провода.

C16 Наденьте заземляющую трубку припоя на заземляющую оплетку. Наложите концы косы внахлест и скрутите их, чтобы лучше скрепить. Наденьте трубку заземления на скрученные концы оплетки, расположив их по центру под кольцом припоя.

C17 Нагрейте трубку, чтобы полностью усадить ее и обеспечить полное попадание припоя в скрученные провода. Когда он остынет, это должно обеспечить надежное соединение.

C18 Теперь у вас должно быть полное соединение, готовое к тестированию. Перейдите к шагу E1 для «ПРОВЕРКИ РЕМОНТА».

СОЕДИНЕНИЕ ПЕРЕМЫЧКИ

Отрежьте участок нагревательного кабеля длиной от 2 до 3 дюймов вокруг повреждения, создав два конца или провода.

Если у вас нет греющего кабеля с оболочкой, ПЕРЕЙДИТЕ к шагу D6.

Используйте инструмент для подрезки, чтобы аккуратно надрезать куртку примерно в 2″ от конца каждого провода. Для этого поместите провод кабеля в V-образный паз инструмента и поверните инструмент только на 1 или 2 оборота вокруг кабеля. Не оказывайте дополнительного давления на головку инструмента, чтобы прорезать глубже. Дайте инструменту приложить собственное давление пружины.

D3 Согните трос, чтобы полностью освободить стержень оболочки в месте разреза.

D4 Используйте тепловую пушку (установленную на высокую температуру, около 1000F) и двигайте ею вперед-назад под утолщением куртки в течение примерно 3-4 секунд, пока не увидите, что она начинает ослабевать, слегка сжимаясь на концах.

D5 Используйте перчатку или другую защитную ткань, чтобы снять ослабленную заглушку куртки. Не прикасайтесь к горячей втулке рубашки пальцами. Он будет гореть!

D6 Ослабьте оплетку, отодвинув оплетку примерно на 1/4″, чтобы обнажить концы нагревательных проводов.

D7 Согните трос на себя.

D8 Используйте маленькую отвертку, ноготь или аналогичный тупой инструмент, чтобы осторожно просунуть оплетку, сделав отверстие для протягивания нагревательных проводов. Протяните каждую проволоку через оплетку.

D9 Туго затяните косу, чтобы она превратилась в косичку.

D10 С помощью термальных инструментов для зачистки проводов аккуратно снимите ровно 1/2 дюйма изоляции с нагревательных проводов. Подсчитайте маленькие нагревательные элементы, чтобы убедиться, что вы не отрезали ни один из них, что приведет к перегреву и возможному сбою. Вы также найдете прядь волокна с нагревательными элементами. Вам не нужно отделять или удалять это волокно.

D11 Прежде чем продолжить, используйте цифровой мультиметр и рефлектометр в этом месте ремонта. Проверьте наличие дополнительных мест повреждения нагревательного кабеля, «посмотрев» в обоих направлениях. Если вам нужна помощь в этом, прочтите Инструкции, прилагаемые к каждому прибору, или обратитесь на завод.

D12 При необходимости укоротите черные провода-перемычки, чтобы они перекрывали зачищенные концы проводов нагревателя.

D13 Используйте инструмент для зачистки проводов с настройкой 16AWG. Снимите ровно 1/2 дюйма изоляции с обоих концов черных соединительных проводов.

D14 Наденьте трубку с припоем на один из нагревательных проводов на один из выводов нагревательного кабеля.

D15 Поместите нагревательные элементы и концы черной перемычки рядом друг с другом.

Слегка скрутите их вместе, чтобы лучше соединить.

Наденьте трубку припоя на скрученные провода и на край изоляции на черном проводе-перемычке. Убедитесь, что скрученные провода полностью находятся внутри трубки для припоя, между клейкими лентами на концах трубки для припоя.

Если это сделать неправильно, элементы могут вырваться, что приведет к нарушению соединения.

Используйте тепловую пушку (установленную на высокую температуру, около 1000F), чтобы осторожно нагреть трубку припоя. Сначала нагрейте непосредственно под кольцом припоя посередине. ВАЖНО! Когда припой полностью расплавится и потечет в провода, продолжайте нагревать еще 3 секунды.

Если вы остановитесь слишком рано, произойдет неполное паяное соединение, что впоследствии приведет к сбою соединения.

Когда припой полностью расплавится, начните перемещать тепловую пушку вперед и назад под остальной частью трубки для припоя, чтобы усадить трубку и заставить клейкие ленты на концах расплавиться и стечь на изоляцию провода. После того, как трубка полностью сожмется и клейкие ленты полностью расплавятся, прекратите нагревать трубку. Дополнительный нагрев не поможет и может привести к подгоранию трубки или выходу ее из строя. Дайте паяльной трубке остыть в течение примерно 1 минуты.

D17 ПОВТОРИТЕ шаги с D14 по D16 для другого нагревательного провода на том же проводе.

D18 На другом конце черных соединительных проводов наденьте трубку припоя на нагревательный провод. ПОВТОРИТЕ шаги с D14 по D17, чтобы завершить подключение перемычек на этом конце.

D19 При необходимости укоротите провод перемычки заземления, чтобы он перекрывал концы проводов оплетки заземления примерно на 1/2″ до 3/4″.

D20 Перекройте концы заземляющей оплетки и заземляющей перемычки примерно на 1/2 дюйма и скрутите их, чтобы соединить их вместе. Наденьте трубку с заземленным припоем на скрученные концы, расположив их по центру под кольцом припоя. Нагрейте трубку, чтобы она полностью усадилась и припой полностью затек в провода. Когда он остынет, это должно обеспечить надежное соединение.

D21 На другом конце заземляющей перемычки наденьте трубку заземляющего припоя на провод. ПОВТОРИТЕ Шаг D20, чтобы завершить подключение.

D22 Теперь у вас должно быть полное соединение, готовое к тестированию. Перейдите к шагу E1 для «ПРОВЕРКИ РЕМОНТА».

Отказ от гарантии:

Этот ремонтный комплект и данное руководство по установке предоставлены компанией SunTouch для помощи в ремонте нагревательного кабеля SunTouch, поврежденного в результате производственных условий. SunTouch никоим образом не гарантирует ремонт или надлежащее функционирование продукта после ремонта. Ремонт изделия SunTouch должен выполнять только квалифицированный электрик. Настоятельно рекомендуется, чтобы опытный установщик плитки удалил плитку поверх повреждения. Для получения дополнительной помощи, пожалуйста, свяжитесь с заводом. SunTouch не дает права электрикам, установщикам плитки или монтажникам SunTouch проводить диагностику, удаление плитки или ремонт кабелей. Установочная сторона или домовладелец обязаны связаться с квалифицированным лицом для выполнения этих указаний. НЕ ИСПОЛЬЗУЙТЕ этот ремонтный комплект для соединения различных кабелей, только для ремонта внутри кабеля. НЕ ИСПОЛЬЗУЙТЕ этот ремонтный комплект для ремонта кабеля в душевой или коврика, проходящего в душевую.

ПРОВЕРКА РЕМОНТА

Завершив соединение и дав ему остыть, проверьте ремонт следующим образом:

E1 Аккуратно потяните за каждое соединение проводов, чтобы убедиться, что оно не разъединилось.

E2 Используйте цифровой мультиметр для измерения сопротивления нагревательного кабеля.

Теперь это измерение должно находиться в пределах диапазона сопротивления, указанного для данного нагревательного кабеля между нагревательными проводами, и не должно быть измерено никакого сопротивления между нагревательным проводом и зеленым проводом заземления. Если вам нужна помощь на этом шаге, выполните шаги, указанные в Руководстве по установке для этого кабеля, или позвоните на завод.

E3 Правильно подключите этот отремонтированный нагревательный кабель к источнику питания через GFCI, например термостат Watts Radiant. Включите кабель в течение нескольких дней или, по крайней мере, 10-15 пятиминутных циклов нагрева. Если срабатывает GFCI или кабель не нагревается, необходимо проверить кабель на наличие дополнительных повреждений, иначе ремонт может оказаться неудачным.

ЗАКЛЮЧИТЕЛЬНЫЕ ШАГИ

Перед укладкой напольного покрытия убедитесь, что соединение защищено и ровно лежит на полу.

F1 При необходимости используйте долото, чтобы аккуратно вырезать канавку в черновом полу под стыком.

F2 С помощью пистолета для горячего клея нанесите каплю клея в ендову и вдавите в нее место соединения.

F3 Если напольное покрытие не будет укладываться немедленно, временно накройте место сращивания и окружающий нагревательный кабель свободной плиткой или подобным твердым материалом для защиты от повреждений на месте установки.

www.suntouch.com

Щелкните здесь для просмотра видео-библиотеки SunTouch

Сравнение продуктов SunTouch A – продуктов SunTouch и продуктов B

Связи ковриков SunTouch для напольного отопления

Спецификация ковриков SunTouch и их установка – Спецификации матов SunTouch – Технические характеристики и установка

7

7

Соединительные звенья катушки для напольного отопления SunTouch

Инструкции по установке SunTouch WarmWire – Лента SunTouch WarmWire – Инструкции по установке WarmWire – Инструкции и информация по заказу WarmWire

Управление отоплением ссылки

Программируемый Sunstat Spec-Руководство владельца программируемого 500670-SB-Руководство владельца Непрограммируемое 500675
-Sunstat не программируем Ограниченная гарантия в год – ЭМП Электромагнитные поля – Часто задаваемые вопросы – Ремонт нагревательного провода – Гарантия низкой цены Suntouch

Сообщение «Как отремонтировать поврежденный нагревательный провод» впервые появилось в блоге магазина напольных покрытий.

Тепловая лента или нагревательный кабель

В чем разница и какой из них мне нужен?

(Часть нашего сборника статей «Все, что вам нужно знать о нагревательном кабеле»)

Мы постоянно общаемся с людьми, которые просят нас о «греющей ленте», хотя на самом деле им нужен нагревательный кабель . кабель , также известный как нагревательный кабель, кабель обогрева или нагревательный кабель. Путаница понятна: многие хозяйственные магазины продают наборы для защиты от обледенения крыш, включающие в себя нагревательный кабель, но называют его «греющей лентой». (Если это то, что вы ищете, вы пришли в нужное место; вы можете найти эти комплекты кабеля обогрева крыши здесь.) Но несмотря на схожесть названий, разница есть! Есть несколько промышленных и научных приложений, в которых вы можете использовать любой из них, но большинство приложений явно требуют того или иного. На этой странице обсуждаются различия между нагревательной лентой и нагревательным кабелем, а также некоторые области применения, в которых следует использовать тот или иной элемент, и вы найдете ссылки на страницы, где можно приобрести наши нагревательные ленты и кабели для обогрева. У нас также есть информация о похожем, менее известном, но очень полезном продукте 9.0003 нагревательные шнуры .

Конечно, если у вас есть какие-либо вопросы о продуктах или вашем применении, пожалуйста, позвоните нам по телефону (866) 685-4443 , отправьте нам электронное письмо по адресу [email protected] или заполните заполните контактную форму, и мы будем рады вам помочь.



Краткое сравнение

Нагревательная лента, нагревательный кабель, нагревательные шнуры: краткий обзор

Нагревательный кабель	Нагревательная лента	Греющий шнур
Низкая плотность мощности и температура с максимальным диапазоном температур от 150°F до 500°F, включая кабели низкой мощности, хорошо подходящие для предотвращения замерзания.	Более высокая плотность мощности и температуры, от лент с максимальным углом наклона 305° до лент для очень высоких температур, рассчитанных на температуру до 1400°F (760°C).	Удельная мощность и конструкция сравнимы с нагревательной лентой.
Доступен с корпусом, устойчивым к воде и многим химическим веществам и подходящим для использования вне помещений.	Некоторые стили устойчивы к влаге или подходят для использования на электропроводящих поверхностях, но их нельзя погружать в воду, и, как правило, они предназначены для использования внутри помещений.
Достаточно жесткий (примерно такой же гибкий, как садовый шланг), но отлично подходит для наматывания вокруг труб.	Очень гибкий, чтобы соответствовать узким контурам и нестандартным формам.	Такая же гибкая, как нагревательная лента, но более терпимая к неточному сворачиванию.
Несколько закругленный, напоминающий кабель типа NM или Romex™. Удельная мощность измеряется в ваттах на фут.	Плоский в поперечном сечении. Плотность мощности измеряется в ваттах на квадратный дюйм.	Круглое сечение.
Многие стили могут быть обрезаны по длине и добавлены окончания в полевых условиях.	Продается фиксированной длины от 2 до 20 футов (в зависимости от стиля).	Изготавливается на заказ или продается фиксированной длины от 3 до 24 футов.



Нагревательный кабель

Нагревательный кабель больше похож на стандартный двухжильный кабель для домашней электропроводки (типа NM или Romex™) и даже близко не такой гибкий, как нагревательная лента — большинство разновидностей примерно такие же гибкие, как садовый шланг. Жесткость связана с одним из основных отличий между ними и нагревательными лентами: нагревательные кабели заключены в кожух, который защищает нагревательные элементы и позволяет использовать нагреватель в более широком диапазоне условий. Нагревательный кабель также может быть обрезан по длине и оснащен электрическими соединениями, и фактически мы продаем его по ноге. Существует два основных типа нагревательного кабеля:

Саморегулирующийся или саморегулирующийся нагревательный кабель изготовлен таким образом, что он не нагревается выше определенной температуры. (Это не означает, что он будет поддерживать нужную температуру без терморегулятора, только то, что он не перегреется и не сгорит. Название вводит многих в заблуждение, поэтому мы написали статью о том, что такое «саморегулирующийся» на самом деле означает. Мы рекомендуем хотя бы базовый термостат.) Они находятся в нижней части температурного диапазона, а стили подходят для приложений до 250°F. Доступны версии на 120 В и 240 В; последние также могут работать при напряжении 208, 220 или 277 В. Саморегулирующиеся кабели бывают двух видов:

• Саморегулирующиеся кабели для стандартных температур до 150°F. Он доступен с номинальной тепловой мощностью 3 Вт/фут, 5 Вт/фут, 8 Вт/фут и 10 Вт/фут.
• Среднетемпературный саморегулирующийся кабель с диапазоном рабочих температур до 250°F. Он доступен с номинальной тепловой мощностью 5 Вт/фут, 10 Вт/фут и 15 Вт/фут.

Нагревательный кабель постоянной мощности, , напротив, не регулирует собственную температуру, поэтому для него требуется контроллер. Он доступен для более высоких температур, в стилях до 500 ° F. Он может работать в более широком диапазоне напряжений: 120, 208, 240, 277 и 480 В. Он бывает нескольких разновидностей, каждая из которых имеет свои преимущества. Для упрощения выбора вы можете воспользоваться этой таблицей:

	Универсальный	Суровая среда высокотемпературный	Стекловолокно высокотемпературный	Полиимид высокотемпературный
Максимум температура воздействия.	400°F 204°С	500°F 260°С	500°F 260°С	500°F 260°С
В наличии мощность	3, 5, 8, 12 Вт/фут 10, 16, 26, 29 Вт/м	4, 8, 12 Вт/фут 13, 26, 39 Вт/м	4, 8, 12 Вт/фут 13, 26, 39 Вт/м	4, 8, 12, 18 Вт/фут 13, 26, 39, 59 Вт/м
Сопротивление к влаге	Отлично	Отлично	Хорошо	Хорошо
Сопротивление к химическим веществам	Отлично	Отлично	Хорошо	Хорошо
Сопротивление к пламени	Выдающийся	Отлично	Выдающийся	Отлично
Сопротивление радиации	От удовлетворительного до хорошего	От удовлетворительного до хорошего	Хорошо	Выдающийся (гибкий после экспозиции до 10 9 рад)
Образец приложения	Средняя химическая обработка Пищевая промышленность Водопроводные линии Мазут Возврат конденсата	Управление высокотемпературным процессом Асфальтобетонные заводы Нефтеперерабатывающие заводы Взрывоопасные и агрессивные среды Сильный холод	Контроль вязкости Управление высокотемпературным процессом Электростанции Нефтеперерабатывающие заводы Взрывоопасные среды	Ядерная среда Трубопроводы мазута Области, где галогены запрещены Линии с продувкой паром высокого давления



Лента нагревательная

Лента нагревательная используется в тех случаях, когда небольшие цилиндрические секции требуют высокой удельной мощности (что обычно также указывает на высокие температуры). Большинство нагревательных лент доступны в версиях на 120 В и 240 В с мощностью от 52 Вт до 3135 Вт. Плотность мощности, которую мы измеряем в Вт/кв. дюйм, находится в диапазоне от 4,3 Вт/кв. -температурные версии. Греющая лента — это продукт с постоянной мощностью, в отличие от саморегулирующихся продуктов, которые имеют встроенную защиту от перегрева, и по этой причине вы должны использовать с ним какой-либо терморегулятор.

Что касается размеров , то одно из самых больших отличий между нагревательной лентой и нагревательным кабелем заключается в том, что нагревательная лента продается фиксированной длины — наша длина варьируется от 2 до 20 футов, в зависимости от стиля. За исключением термоленты, обрезаемой по длине (которая недоступна для онлайн-продажи, хотя вы можете связаться с нами, чтобы узнать больше), вы не можете обрезать нагревательную ленту по длине.

У нас есть несколько разновидностей нагревательных лент для широкого спектра применений:

• Греющие ленты из силиконового каучука хорошо подходят для применения при температурах до 450°F и обладают химической и влагостойкостью. (Обратите внимание, что это не означает, что они химически и влагостойкие; их нельзя погружать в воду! ) Они также доступны
  • со встроенным регулируемым термостатом и
  • в версии с заземлением для применения в обычных условиях при температуре до 305°F.
• Греющие ленты с изоляцией из стекловолокна поставляются без органов управления – без встроенного термостата. Они доступны в нескольких различных конфигурациях:
  • Версия с заземлением, подходящая для применения при температуре до 482°F.
  • Версия, подходящая для использования на неэлектропроводных поверхностях, и
  • один для использования на проводящих поверхностях – оба могут использоваться при температурах применения до 900°F.
• Нагревательные ленты, изготовленные из высокотемпературного тканого материала Samox™, доступны для применения при температурах до 1400°F и представлены в двух вариантах:
  • Версия A для использования на неэлектропроводных поверхностях и
  • Версия для использования на проводящих поверхностях.



Греющие шнуры

Греющие шнуры очень похожи на нагревательные ленты, но имеют закругленное поперечное сечение. Это уменьшает поверхность воздействия и делает теплопроводность несколько менее эффективной, но преимущество заключается в том, что нагреватель гораздо более терпим к неточному обертыванию. Ленты нагревательные 9Лента 0560 должна быть намотана очень аккуратно, чтобы убедиться, что вся плоская ширина ленты находится в постоянном контакте с нагреваемой поверхностью. Если включить нагревательную ленту, в то время как ее часть подвергается воздействию воздуха с обеих сторон — будь то из-за того, что она перекрывает угол или из-за того, что она была перекручена во время намотки, — эта часть не сможет передать свое тепло другому объекту, и все это тепло будет накапливаться в ленте и перегревать ее. Нагревательный шнур , круглый, не перекручивается и не имеет плоских сторон. (Однако вам все равно необходимо убедиться, что никакие участки кабеля не находятся в воздухе без контакта с нагретым предметом, иначе он все равно будет перегреваться. )

Мы можем изготовить нагревательные шнуры на заказ (просто свяжитесь с нами, чтобы получить ценовое предложение), и у нас есть на складе нагревательные шнуры, которые доступны в двух стилях:

• Греющие шнуры для стандартной температуры, для температур до 900° F, при питании 120 В от 64 до 260 Вт.
• Высокотемпературные нагревательные шнуры, для температур до 1400°F, с питанием 120 или 240 В, мощностью от 266 до 1500 Вт.



Итак, какой из них подходит для моего приложения?

Если, прочитав это, вы все еще не уверены, какой тип нагревателя лучше всего подходит для вашего применения, или если вы просто хотите поговорить с инженером по применению, чтобы убедиться, что вы получаете правильный тип, вы всегда можете получить свяжитесь с нами: позвоните нам по телефону (866) 685-4443, заполните одну из наших контактных форм или просто напишите нам по адресу [email protected]. Мы будем рады помочь.

Греющие кабели | Как нагревать кабели

| Как | Продукты для защиты от атмосферных воздействий Frost King®

Этот сайт использует файлы cookie, чтобы предложить вам лучший просмотр. Закрывая этот баннер, прокручивая эту страницу или нажимая на любой из ее элементов, вы разрешаете нам использовать файлы cookie.

Все продуктыОконные комплектыТепловые кабелиКровельные кабелиОбшивка труб и воздуховодовИзоляция водосточных желобовАксессуары для кондиционеровДверные щетки/днища/дверные порогиДверные комплектыГаражные аксессуарыТряпки и пластиковая пленкаМалярная отделкаКоврыОконные сетки и аксессуары

Греющие кабели

Защитите трубы от замерзания зимой. Комплект электрического нагревательного кабеля Frost King со встроенным термостатом автоматически предохраняет водопроводные трубы от замерзания, работает при температурах до 38 градусов ниже нуля.


Популярные ответы на часто задаваемые вопросы

В: Могу ли я использовать комплекты нагревательных кабелей на линии питания мобильного дома?

К сожалению, нет. Мобильные домашние провода, как и садовые шланги, слишком гибкие и недостаточно толстые, чтобы выдерживать температуру нагревательного кабеля. Не делай этого.

В: Должен ли индикатор нагревательного кабеля мигать и гаснуть?

Нет. Свет должен быть сплошного цвета. Если индикатор мигает, это может означать, что кабель работает неправильно, и вам не следует устанавливать кабель на трубы.

В: Имеются ли печатные инструкции для автоматических комплектов электрических нагревательных кабелей Frost King?

Да… см. ниже… Щелкните здесь для получения полных инструкций.

В: Можно ли разместить комплект нагревательного кабеля на трубе, затем изолировать ее и закрыть деревом или гипсокартоном?

Нет, никогда не устанавливайте комплекты нагревательных кабелей на стены, полы и потолки.

В: Как закрепить комплект нагревательного кабеля на трубах?

Чтобы закрепить комплект нагревательного кабеля, наклейте монтажную ленту или любую изоленту хорошего качества с минимальной температурой 176 F с интервалами в шесть дюймов. Вы можете закрепить комплекты нагревательных кабелей практически любым типом ленты, но вам следует держаться подальше от малярной ленты. Малярная лента не обладает достаточной прочностью для фиксации комплекта кабелей на какое-то время, потому что клей имеет тенденцию высыхать. Хотя лучше всего использовать ленту, кабельные стяжки или застежки-молнии будут работать до тех пор, пока они не натянуты настолько туго, что могут врезаться в кабель.

В: Можно ли использовать комплекты нагревательных кабелей на пластиковых трубах?

Да. Комплекты нагревательных кабелей можно использовать на пластиковых водопроводных трубах только в том случае, если они являются трубами первичного подвода с наружным диаметром от 3/8″ до 1½». На трубах должно быть написано «График 40» сбоку.

Популярные ответы на часто задаваемые вопросы

В: Комплекты нагревательных кабелей поставляются с автоматическим термостатом?

Да, все комплекты нагревательных кабелей поставляются со встроенным автоматическим термостатом, который включает кабель, когда температура трубы ниже 38 F, и выключает кабель при температуре выше 45.

В: Могу ли я использовать комплекты электрического нагревательного кабеля на моих трубах с горячей водой? Или мне просто завернуть холодные трубы?

Да. Для горячих труб рекомендуется не устанавливать нагревательные кабели на трубы, нагретые выше 155 F. Вы должны использовать комплект нагревательных кабелей как на трубах горячей, так и на холодной воде, если трубы подвергаются воздействию холодного наружного воздуха. Итак, если ваши трубы находятся под домом, в незащищенном пространстве или у внешней неизолированной стены; тогда было бы неплохо использовать нагревательные кабели как на горячих, так и на холодных трубах. Помните, что вода в линии горячей воды становится холодной, если она не используется постоянно.

В: Горит ли индикатор на вилке комплекта электрического нагревательного кабеля постоянно?

Да, он включен, пока подается питание.

В: Могу ли я использовать комплекты электрических нагревательных кабелей для защиты водяного шланга?

Нет! Комплекты электрических нагревательных кабелей изготавливаются только для медных, железных или пластиковых водопроводных труб сортамента 40. Не делай этого! Нет, никогда не устанавливайте комплекты нагревательных кабелей на шланги любого типа.

В: Как узнать, правильно ли работает комплект электрического нагревательного кабеля?

Если комплект нагревательного кабеля установлен правильно, индикатор в вилке будет гореть, а кабель должен быть теплым на ощупь. Вы также можете проверить кабель, чтобы убедиться, что он работает правильно. Подключите кабель и оберните пакет со льдом вокруг блока термостата, и через 20 минут кабель должен стать теплым на ощупь.

В: Можно ли использовать комплекты нагревательных кабелей на медных трубах водяного отопления внутри помещений?

Да. Тепловые кабели можно использовать на медных трубах водяного отопления внутри помещений.

Популярные ответы на часто задаваемые вопросы

В: Можно ли удвоить нагревательный кабель Frost King даже на небольшом участке трубы?

Нет. Никогда не наматывайте нагревательный кабель! Чрезмерная обмотка может привести к перегреву нагревательного кабеля. Никогда не используйте кабель длиннее длины трубы, для защиты которой он предназначен. Так что не делай этого.

В: Какова мощность на фут комплекта автоматического электрического нагревательного кабеля?

Все комплекты кабелей автоматического электрического обогрева (от 3 футов до 30 футов) рассчитаны на 120 В, 7 Вт на фут с максимальным потреблением 15 А.

В: После того, как я соединил свои трубы с нагревательным кабелем, могу ли я затем надеть изоляцию трубы на кабельный комплект?

Стекловолоконная трубная обертка с пластиковой оберткой или облицованная стекловолоконная трубная обертка — лучший выбор. Обертка лучше справляется с полной герметизацией нагревательного кабеля, чтобы удерживать тепло и лучше защищать трубу. Итак… Да, нагревательный кабель рекомендуется накладывать на трубу, покрытую изоляцией из стекловолокна толщиной ½ дюйма или любой равноценной негорючей изоляцией с пароизоляцией.

В: Есть ли у вас нагревательный кабель Frost King Pipe длиной 100 футов?

Самый длинный нагревательный кабель для водопроводных труб, который производит Frost King, имеет длину 30 футов.
