Конек крыши, его виды и назначение, а также особенности расчета и монтажа
Установка конька между скатами крыши — это финишная операция по монтажу кровли. Он предназначен защищать стык и создавать условия для правильной эксплуатации стропильной системы. Грамотно устроенный конёк обеспечивает вентиляцию в подкровельном пространстве, повышая срок службы деревянного или металлического кровельного каркаса.
Содержание
1 Конёк кровельной системы, его назначение и виды
1.1 Зачем нужен конёк крыши
1.1.1 Фотогалерея: основные виды коньковых планок
2 Виды конька крыши с характеристикой
2.1 Коньки для различных кровельных покрытий
2.1.1 Конёк для металлочерепицы, профлиста и композитной черепицы
2.1.2 Конёк для кровли из шифера
2.1.3 Конёк для ондулина и аналогичных материалов
2.1.4 Коньки для битумной черепицы
2. 1.5 Конёк на фальцевой кровле
2.2 Фотогалерея: коньковые планки при использовании специфичных кровельных материалов
3 Размеры конька крыши
3.1 Плоская коньковая планка (треугольная)
3.2 Коньковая планка прямоугольная (фигурная П-образная)
3.3 Коньковая планка круглая
4 Расчёт высоты конька крыши
4.1 Расчёт высоты конька мансардной крыши
5 Монтаж конька крыши
5.1 Монтаж прямого конька
5.2 Круглая коньковая планка
5.3 Прямоугольный (П-образный) конёк
5.4 Видео: монтаж конька крыши
6 Как сделать конёк на крышу своими руками
6.1 Инструменты для изготовления коньковых планок своими руками
6.2 Процесс изготовления коньковой планки
6.3 Видео: как согнуть лист металла в домашних условиях
Конёк кровельной системы, его назначение и виды
Кровля дома является основным устройством для защиты жилища от воздействия внешних факторов. Кроме того, она выступает как один из основных элементов экстерьера, участка и дома.
Подавляющее большинство кровельных систем имеет такой элемент, как конёк. Он образуется естественным образом при пересечении плоскостей кровли и является наиболее важным элементом, подвергающимся нагрузкам и воздействиям при любых погодных условиях. Конёк образуется при углах наклона скатов более 180°.
Конёк образуется естественным образом при пересечении плоскостей кровли и является наиболее важным элементом крыши
Зачем нужен конёк крыши
На старых кровлях коньком служило бревно, прижимающее основное кровельное покрытие — дранку, выполняя в основном эстетическую функцию. В современных кровельных системах это тоже учитывается, но основное назначение конькового устройства — функциональное, с учётом организации вентиляции кровельного пирога и подкровельного пространства.
На старинных кровлях коньком служило бревно, прижимающее основное кровельное покрытие
Функционирование жилого помещения связано с выделением большого количества влаги в виде пара от приготовления пищи, стирки или влажной уборки. Если не выводить эти продукты из помещения, в нём будет сыро и неуютно. Кроме того, в таких условиях развиваются различные грибки и бактерии, активно воздействующие на все элементы строения в виде плесени и загнивания деревянных конструкций.
Вторым, не менее важным предназначением конька для кровли, является защита места перехода скатов от воды и других осадков, а также ветра, для чего применяются различные уплотнители.
В зависимости от формы крыши и угла между скатами коньки бывают:
- коническими;
- угловыми;
- рельефными;
- фигурными.
Наиболее распространены коньки, изготовленные из металла. Но на отдельных видах кровельного материала могут применяться коньки из керамики (для черепицы). На камышовых и соломенных крышах для образования конька используется основной материал кровли.
На скатах, сходящихся под углом менее 180°, для защиты кровли применяются ендовы. Особенность их применения состоит в том, что они размещаются ниже уровня крыши и выводятся к системе водосбора.
Фотогалерея: основные виды коньковых планок
- Плоский конёк надёжно соединяет противоположные скаты крыши
- Форма перехода скатов крыши повышенной прочности
- Прямоугольный конёк подходит для большинства видов кровельного покрытия
- Скаты соломенной кровли соединяются основным материалом укрытия
Виды конька крыши с характеристикой
Конёк крыши — это прямая линия, образованная пересечением скатов щипцовой кровли. Формирование этой линии происходит в процессе установки стропильных ног под определённым углом. Поэтому решающим фактором для получения прямолинейного конька является правильная установка стропильной системы. Если это условие соблюдено, испортить конёк дальнейшими действиями невозможно.
Коньки для различных кровельных покрытий
Большинство современных кровельных покрытий комплектуются коньковыми элементами, предназначенными для использования именно с ними. Это коньковые планки специальной формы или коньковая черепица. Для изготовления деталей конька применяется такой же материал, как и для основного покрытия.

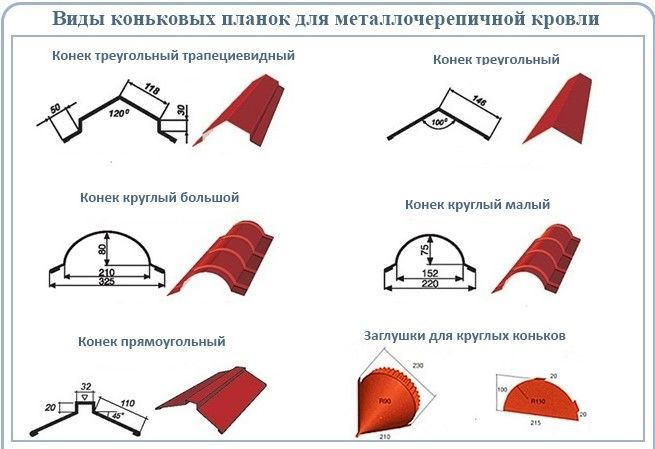

Конёк для металлочерепицы, профлиста и композитной черепицы
Материалом для изготовления коньковых деталей является стальной лист с оцинковкой толщиной от 0,7 мм. Часто поверх него наносится дополнительная защита из полимерных материалов. Цвет покрытия конька подбирается в тон к основному цвету кровли. Гамма расцветок соответствует шкале RAL.
Коньковая планка для крыши из профнастила изготавливается из оцинкованного стального листа толщиной 0,7 мм
Такие же коньки используются для кровли из композитной черепицы.
Установка коньков производится специальным крепежом с эластичными шайбами с применением уплотнителей. Крепёж часто входит в комплект кровельного материала, а цвет подбирается соответственно основному цвету покрытия.
Конёк для кровли из шифера
Учитывая свойства материала, конёк для него подбирается такой же, как для вышеупомянутых покрытий. Если применяется обычный серый шифер, используется конёк из обычной оцинковки. Крепление при монтаже производится специальными шиферными гвоздями с резиновыми прокладками.
Оцинкованные коньки наиболее подходят для шиферной крыши
В настоящее время шифер выпускается различных цветов. В таком случае и конёк подбирается в тон покрытию.
Для цветного шиферного покрытия можно подобрать соответствующий цвет коньковой планки
Конёк для ондулина и аналогичных материалов
При использовании этих материалов конёк поставляется в комплекте с кровлей. Материал изготовления тот же, что и для основного покрытия. А также по цвету подбирается крепёж.
Коньки для ондулина изготавливаются из того же материала, что и основное покрытие
Коньки для битумной черепицы
Для такого покрытия кровли производится конёк специальной формы, который включается в комплект поставки.
Для коньков используются те же изделия, что и для карнизного устройства. По перфорированию гонт карнизных вставок делится на три части, называемые коньковыми черепичками. При подготовке удаляется защитная плёнка с нижней стороны. При монтаже черепичка перегибается пополам и устанавливается перегибом по коньку кровли. Крепление производится четырьмя кровельными гвоздями — по два с каждой стороны.
Конёк для крыши из битумной черепицы устанавливается с перегибом и крепится гвоздями
Конёк на фальцевой кровле
Для фальцевой кровли конёк специально не производится. Его формируют в процессе установки кровли, и называется он коньковым фальцем. Устройство ровного фальцевого соединения на коньке крыши является показателем мастерства кровельщика.
На фальцевой кровле переход между скатами изготавливается в виде конькового фальца
Для других видов кровель, таких как сланцевые, камышовые или соломенные, материалом для конька служит, как правило, основной материал покрытия.
Фотогалерея: коньковые планки при использовании специфичных кровельных материалов
- Для конька по ондулину применяется тот же материал, что и для основного покрытия
- Для черепицы шинглас производится специальный конёк
- Коньки черепичных кровель также изготавливаются из керамики
- По драночной крыше конёк используется деревянный
Размеры конька крыши
Этот элемент имеет решающее значение для качественной изоляции кровли от осадков и создания вентиляционной системы подкровельного пространства и кровельного пирога. Современная индустрия строительных материалов предусматривает выпуск коньков, специализированных для каждого вида кровельного покрытия.
Плоская коньковая планка (треугольная)
Простейшее устройство с одним продольным сгибом. Стандартная длина детали составляет 2 метра, угол сгиба — 90°. Этот размер легко изменить в зависимости от угла схождения скатов. Рекомендуемая величина нахлёста при установке на кровлю — 10–15 сантиметров. Толщина металла составляет 0,7 и более мм.
Плоский конёк практически универсален для многих видов покрытий
Коньковая планка прямоугольная (фигурная П-образная)
Такая форма конька применяется для увеличения размеров вентилируемого пространства. Может применяться для монтажа коньков при большинстве видов финишного покрытия кровель. Ширина прямоугольного выступа может варьироваться в пределах 20–40 миллиметров. Изготавливается путём последовательного выполнения четырёх сгибов. Длина стандартная — 2 метра, величина нахлёста — 10–15 сантиметров.
Прямоугольная форма конька обеспечивает лучшую вентиляцию в пространстве под ним
Коньковая планка круглая
Планка такой формы чаще всего используется с кровлей из металлочерепицы. Стандартная длина 2 метра. Изготавливается способом штамповки из листового металла толщиной 0,45–1,0 мм. Для придания дополнительной жёсткости на детали делают поперечные рёбра жёсткости. Нахлёст определяется расположением крайних рёбер, поскольку при стыковке они совмещаются. Для круглых коньковых планок используются торцевые заглушки.
Круглая коньковая планка чаще всего используется с кровлей из металлочерепицы
Все виды и размеры коньковых планок комплектуются уплотнителями в зависимости от конструкции кровельного покрова.
Расчёт высоты конька крыши
Угол наклона ската крыши имеет большое значение для успешной эксплуатации загородного дома. Слишком маленький угол будет способствовать излишнему скоплению снега и, как следствие, возможности перегруза стропильной системы. Большой угол сформирует обширную по площади крышу, которая будет нести значительные ветровые нагрузки. Если в регионе господствуют сильные ветры, этот фактор может стать решающим для определения срока эксплуатации всего строения. Очевидно, что имеется золотая середина, когда учитываются оба фактора во взаимодействии. Для средней полосы России оптимальным считают угол ската величиной 40° плюс-минус 5°.
Для расчёта высоты конька достаточно воспользоваться элементарными знаниями из области геометрии. Исходные данные:
- длина основания перевода между опорными точками стропильных ног;
- угол наклона между стропильной ногой и переводом;
- таблица значений тригонометрических функций.
Высота конька определяется соотношением: H = L : 2 x tg>, где: H — высота конька; L — расстояние между опорными точками стропил, оно равно пяти метрам; tg> — тангенс угла, в нашем случае он равен 0,83 для угла 40°. Итак, H = 5 : 2 х 0,83 = 2,08 метра.
Высота конька определяется по формуле H = L : 2 x tg>, где H — высота конька, L — расстояние между опорными точками стропил, tg> — тангенс угла
Расчёт высоты конька мансардной крыши
Если принято решение об устройстве мансардного помещения, порядок расчёта не изменяется. В этом случае, как правило, устраивается ломаная крыша, что позволяет увеличить объём внутреннего пространства мансарды и в то же время значительно не наращивать высоту конька, особенно при сильных ветрах в регионе строительства.
Таким образом, высота конька складывается из двух составляющих — расстояния до горизонтальной перемычки прямоугольного проёма и расстояния от неё до линии схождения стропил. Для получения большей площади нижняя часть стропильных ног устанавливается под большим углом у основания (55–80°), а верхняя — под малым (12–30°).
Ломаная (мансардная) крыша позволяет увеличить объем подкровельного пространства для устройства жилого помещения
Рекомендованным и наиболее часто применяемым размером нижней части по высоте является 2,3 метра. Остаётся определить расстояние от горизонтальной перемычки до конька. То есть, предстоит произвести расчёт в точности по приведённому выше алгоритму и к полученному результату добавить 2,3 метра.
Для определения высоты конька и других параметров стропильной системы в интернете можно найти специальные калькуляторы. Пользоваться ими очень просто и удобно.
Монтаж конька крыши
Обязательное условие для установки конька — сплошная обрешётка в подконьковом пространстве из двух или трёх досок, прибитых без зазора. Начало монтажа конька производится со стороны, противоположной господствующему направлению ветра в данной местности. В этом случае нахлёст будет располагаться с подветренной стороны.
Работы по монтажу конька, как и всей кровли, нужно производить в сухую безветренную погоду. При этом нужно обязательно использовать страховочные устройства. Перед началом работы нельзя принимать сильнодействующих лекарств, а тем более принимать спиртное.
Монтаж прямого конька
Установка прямого конька производится в следующем порядке:
- Часть сплошной обрешётки укрывается гидроизолирующей полиэтиленовой плёнкой. Её минимальная толщина должна составлять не менее 200 микрон.
- Поверх гидроизоляции прокладывается уплотнитель с отверстиями для обеспечения вентиляции пространства под коньком.
- Установка собственно коньковой планки производится самонарезающими винтами или шиферными гвоздями. При этом в любом случае необходимо использовать эластичные прокладки. Их нужно закупить при комплектации материала для крыши. Прокладки можно изготовить самостоятельно, используя транспортёрную ленту и трубчатую просечку. Её недостаток состоит в том, что она чёрного цвета и не всегда гармонирует с цветом основного покрытия. А это немаловажно для экстерьера здания.
Установка коньковой планки производится самонарезающими винтами или шиферными гвоздями
Круглая коньковая планка
Круглый конёк чаще всего применяется при установке покрытия из металлочерепицы. При укладке расстояние между краями двух скатов должно быть не более 200 миллиметров, что позволит достаточно надёжно его перекрыть. Далее:
- Под планку устанавливается воздухопроницаемый уплотнитель. Его можно заменить стеклотканью или минеральной ватой, обеспечив продувы. Вентилируемое пространство под коньком образуется контробрешёткой.
- Крепление производится самонарезающими винтами из комплекта поставки с упругими шайбами соответствующего цвета.
- Торцы коньков закрываются заглушками.
- Возможен вариант с использованием дополнительной фиксации кровельного покрытия. При этом на стык укладывается брусок 50х100 миллиметров. Поверх него устанавливается металлическая лента толщиной до 0,5 миллиметра, которая крепится одновременно с краями конька саморезами.
При монтаже круглого конька расстояние между краями двух скатов должно быть не более 200 миллиметров, что позволит достаточно надёжно его перекрыть
Прямоугольный (П-образный) конёк
Прямоугольная коньковая планка монтируется с использованием поддерживающего бруска, который устанавливается вдоль линии конька по линии пересечения скатов. При ширине прямоугольного выступа более 50 миллиметров возможен прогиб этой детали в результате длительной эксплуатации кровли. Уплотнением может служить любой подходящий материал, часто используется поролон. Крепление производится саморезами подходящего размера.
Прямоугольный конёк монтируется с использованием поддерживающего бруска, который устанавливается по линии пересечения скатов
Видео: монтаж конька крыши
Как сделать конёк на крышу своими руками
Обычно такой вопрос не возникает, строительный рынок в достаточной степени насыщен продукцией такого рода. Единственным обоснованием целесообразности самостоятельного изготовления коньковых планок является наличие в хозяйстве неликвидов листовой стали, пригодной для этой цели. Кроме того, нужно владеть хотя бы зачаточными навыками выполнения жестяных работ. Для изготовления коньковых планок понадобятся специальные приспособления и инструмент.
Материалом для этих изделий являются металлические листы из стали, меди, алюминия. Их толщина, в зависимости от вида может составлять от 0,4 до 1,5 миллиметра. Стальные листы могут быть оцинкованными, окрашенными или иметь полимерное защитное покрытие. Задача состоит в том, чтобы способом гибки придать заготовке нужную форму. При этом:
- не допускается повреждение защитного покрытия, особенно это актуально для крашеного материала;
- сгибы должны быть строго параллельны оси изделия;
- не допускаются вмятины на поверхности от воздействия инструмента;
- все размеры на отдельных коньковых планках должны быть строго одинаковыми.
При выполнении чертежа конька нужно следить за тем, чтобы все размеры на отдельных коньковых планках были строго одинаковыми
Инструменты для изготовления коньковых планок своими руками
Для того чтобы изготовить самое простое изделие самостоятельно, нужно иметь в распоряжении специальное оборудование и инструмент кровельщика:
Кроме того, понадобятся деревянные проставки, чтобы не допустить убоин в месте работы киянкой.
Процесс изготовления коньковой планки
Для изготовления этой детали нужно выполнить ряд последовательных операций:
- Из стального листа вырезать заготовку размерами 2000х430 миллиметров.
- Нанести продольную ось изделия маркером.
- Закрепить заготовку на верстаке струбцинами с выпуском за ребро прибойни на 20 миллиметров.
- Выполнить краевой сгиб длиной 15 мм на угол 180°.
- Снять заготовку, развернуть на 180° и снова зажать струбцинами с выпуском на 20 миллиметров.
- Выполнить второй краевой сгиб таким же образом.
- Переустановить заготовку по разметке центральной оси, зафиксировать струбцинами.
- Выполнить сгиб на нужный угол, контролируя его шаблоном.
Размер заготовки зависит от формата имеющегося в наличии листа. Стандартные длины коньковой планки могут быть такими: 100–1250–1500–2000 миллиметров. Чем короче эта деталь, тем больше будет стыков при монтаже. Величина нахлёста составляет 10–15 сантиметров.
Видео: как согнуть лист металла в домашних условиях
Конструкция кровельного конька предельно проста, его установка не требует специальных знаний и навыков. Этому способствует также продуманная конструкция названного элемента кровли. Придерживаясь правил безопасности и имея одного помощника, можно установить конёк в течение одного дня, завершив таким образом сложную и ответственную работу по монтажу кровли.
- Автор: Виталий Калугин
- Распечатать
64 года, пенсионер, образование высшее, инженер — металлург.
Оцените статью:
(2 голоса, среднее: 2. 5 из 5)
Поделитесь с друзьями!
размеры, расчет высоты и монтаж. Конструктивные особенности конька кровли
При обустройстве кровли важны все элементы. Каждый из них выполняет определённую функцию, и слаженная работа кровельных компонентов в итоге делает крышу надёжной, прочной, привлекательной.
Конёк крыши — особенности конструкции
Можно без преувеличения сказать, что конёк — венец крыши, последний штрих её устройства. Издавна этой кровельной детали придавали немалое значение, украшая резьбой и различными фигурками, независимо от того, деревенская это изба или дворянская усадьба.
На старинных кровлях коньком служило бревно — охлупень, обязательно украшенное резной либо вытесанной из дерева фигуркой коня, петуха или птицы
Этот обычай сохранился поныне. Сегодня многие застройщики тоже используют для оформления конька резные или кованые живописные фрагменты, которые оригинально сочетаются с любым из современных кровельных покрытий.
Стародавний обычай украшать конёк крыши резными или коваными фрагментами нередко можно встретить в оформлении современных частных домов
Отчего же такая честь этому, казалось бы, не столь существенному элементу крыши. Оказывается, всё просто — помимо декоративного предназначения, придающего законченность и совершенность всему облику дома, конёк в полном смысле этого слова оберегает строение, поскольку:
Конёк имеет любая крыша, кроме плоской конструкции, купольной, луковичной, односкатной и шатровой, имеющей только рёбра.
Оригинально и стильно выглядят бесконьковые скатные кровли, на возведение которых потребуется гораздо меньше финансовых ресурсов и трудовых затрат
Необходимо различать конёк крыши и конёк кровли. Это разные понятия, хотя обычно их объединяют в одно. Конёк крыши представляет собой часть несущей основы, верхнее горизонтальное ребро, полученное при сопряжении скатов. По своему устройству он бывает двух видов: первый вариант — это брус на вертикальных стойках, на который опираются верхние части стропильных ног, а второй — прогон, проложенный поверх соединения стропил.
Конёк крыши обустраивается в двух вариантах — с укладкой конькового бруса на вертикальные стойки или с прокладкой конькового прогона поверх узла соединения верхней доли стропильных ног
Кровельный конёк предназначен для покрытия щели в самой верхней точке крыши, образующейся при укладке укрывного материала на скаты. Это уже компонент ограждающей системы крыши, который называется коньковой планкой и вместе с сопутствующими деталями — уплотнителем и заглушкой — относится к доборным формирующим элементам.
Ключевая функция кровельного конька — замыкание верхних кромок укрывного настила и прочное соединение скатов
Кровельный конёк может быть:
Чаще всего конёк кровли выполнен из основного вида покрытия. Но иногда его монтируют контрастным по цвету либо из другого материала, хотя в любом случае конёк смотрится красиво, выгодно подчёркивает очертания крыши, если, конечно же, сделан аккуратно.
Чаще всего кровельные коньки изготавливают из таких же материалов, как и основной укрывной настил
Укрывной материал в коньковом узле не должен образовывать плотное соединение, чтобы не нарушать свободную циркуляцию воздуха под кровлей.
Видео: конёк и торцевые планки
Оптимальная высота конькового хребта относительно размеров дома
От высоты конькового прогона зависят эстетические показатели, индивидуальность и технические характеристики строения, поэтому весьма важно подобрать её правильно.
При устройстве крыши нужно знать высоту конька, чтобы в дальнейшем рассчитать необходимое количество материалов на изготовление стропильной конструкции и покрытие скатов
При расчёте нужно уделить внимание следующим значениям:
- Климатическим нагрузкам — с крутых скатов снег сходит быстрее, однако ветер высокие крыши старается опрокинуть, из-за чего в регионах с частыми и сильными ветрами нежелательно возводить кровельные конструкции с большим уклоном или же следует принимать дополнительные меры по соблюдению прочности и безопасности. Определить влияние атмосферных нагрузок для конкретной местности можно самостоятельно по картам районирования, вложенным в норматив 20.13330.2011.
Атмосферные воздействия на крышу дома — один из факторов, влияющих на выбор высоты конька
- Наличию и назначению чердака — для нежилого помещения подъём конька должен быть как минимум 1,6 м, что позволит перемещаться по чердаку для профилактического осмотра и ремонта крыши. Высоту мансардного помещения определяют по росту самого высокого члена семьи плюс 30–40 см запаса, но не менее 1,9–2,2 м от перекрытия до обшивки, а в спальной зоне 1,4 м.
Какой высоты будет конёк, зависит от функционального назначения чердачного помещения
- Типу укрывного материала — минимальный уклон скатов, отчего напрямую зависит высота конька, рекомендуется производителями кровельных покрытий в памятках к своей продукции, что необходимо соблюдать. Нужно запомнить — чем плотнее укрывной настил и герметичнее стыки, тем больше шансов сделать пологую крышу, на которую соответственно затраты будут ниже. А при укладке небольших штучных гонтов или тяжёлых покрытий придётся обустраивать кровельную конструкцию повыше, что обойдётся дороже.
Вид предлагаемого кровельного покрытия учитывается при расчёте уклона любой скатной конструкции и соответственно высоты конька
Рассчитывают высоту конька двумя способами: математическим и графическим. Математический способ довольно прост. Он основан на правилах геометрии и зависит от выбранного уклона кровли, согласно укрывному материалу, природным воздействиям и обустройству чердака. Исчисляется подъём конька по формуле: Н = ½ ширины пролёта х tgα, где α — угол наклона скатов, а ширина пролёта — расстояние между противоположными опорными конструкциями, на которые опираются стропила.
Математически высота конька определяется как произведение половины ширины пролёта на тангенс угла наклона скатов
Чтобы не искать на просторах интернета tgα, существует табличка с готовыми значениями, которой удобно пользоваться при расчёте. Например, ширина дома составляет 8 м, ширина пролёта 7,14 м, уклон кровли 35º, тогда высота подъёма конька Н = ½ 7,14 х 0,79 (коэффициент 35º по таблице) = 2,82 м.
Таблица: коэффициент для расчёта высоты конька соразмерно уклону
Второй метод расчёта — графический, где алгоритм определения высоты конькового бруса сводится к следующему:
Подобным образом высчитывается подъём конька, но не его высота, так как последняя зависит от сжатия древесины, способа крепления стропильных ног, толщины и ширины конькового прогона, глубины врубки и т. д.
Поэтому на практике поступают проще — для вычисления полной высоты конька по любой схеме расчёта к величине подъёма добавляют ⅔ толщины стропильной доски. Если этого не сделать, то при креплении к мауэрлату и соединении между собой в коньковом узле стропильные ноги просядут, что повлечёт уменьшение уклона крыши.
Для определения полной высоты конька к величине подъёма добавляют ⅔ толщины стропильной доски
Конечно же, такие расчёты небезупречны, но погрешность получается незначительная и вполне допустимая нормативными актами, в частности, СП 64.13330. 2011.
Коньковые доборные элементы
Кровельные коньки — сборные устройства, присущие как капитальным строениям, так и сооружениям малых архитектурных форм. Самыми распространёнными являются угловые металлические изделия с загибами не менее 1,5–2,0 см по кромкам. Комплектуются коньки крепёжными деталями, уплотнителями и заглушками, из чего собирается герметичная надёжная конструкция, препятствующая протеканию крыши.
Среди разнообразия коньковых планок полукруглая конструкция образует самый большой вентиляционных карман по сравнению с планками прямой формы
По цвету, материалу и форме кровельные коньки должны разумно подходить конкретному строению и не нарушать его архитектурный стиль, оттого коньковые доборы разработаны для каждого вида укрывного материала.
Самыми распространёнными считаются:
- коньки полукруглой формы с обязательной установкой заглушек с торцов;
- прямоугольные изделия — универсальные, подходят для использования на кровлях любой конфигурации и не требуют установки заглушек;
- узкие коньковые планки — больше используются как декоративные детали на шпилях, шатровых конструкциях и беседках;
- изогнутые усложнённые профили, фиксирующие в местах стыков прямые коньки;
- торцевые доборы — дополнение к коньковым элементам для отделки и защиты фронтонов.
Важную роль при монтаже кровельных коньков играют уплотнители, которые бывают:
- универсальными вспомогательными компонентами, изготовленными из полиуретановой пены и работающими наподобие фильтра — пропускают воздух, но блокируют грязь и снег;
- профильными изделиями, полученными из вспененного полиэтилена, которые подбираются под конкретную форму и размеры коньковых планок;
- а также саморасширяющимися доборами из пенополиуретана с акриловой пропиткой, имеющими клеевой слой и предназначенными для заполнения любых пустот.
Видео: самоклеящийся уплотнитель
Именно уплотнители обеспечивают герметичность конструкции, сухость в подкровельном помещении, долговечность всех структурных элементов, повышают ветрозащиту, тепло- и шумоизоляцию кровли.
Коньковые уплотнители повышают теплоизоляционные свойства утеплителя, защищают кровлю от проникновения влаги, холода, шума и воздействия иных факторов
Для мансардных крыш, где вентиляция подкровельного пространства имеет большое значение, мастера советуют укладывать профильные уплотнители с дополнительной установкой кровельных или скатных аэраторов.
Чтобы обеспечить сохранность всех кровельных элементов и оптимальный уровень влажности подкровельного пространства, используют вентиляционные системы, состоящие из проходных элементов и вентиляционных выходов, благодаря которым отработанный воздух естественным путём или принудительно выводится из помещения.
Проходные элементы бывают нескольких видов и подбираются в зависимости от укрывного материала. Вентиляционные выходы делятся на скатные, монтируемые на крышах с покатостью до 20º, и коньковые изделия, устанавливаемые на кровлях с уклоном свыше 27º.
Вентиляционные системы обеспечивают оптимальную влажность подкровельного пространства и состоят из вентиляционных выходов и проходных элементов
Монтаж конька на различные виды кровель
На способ установки кровельного конька напрямую влияет тип кровельного покрытия, оттого при выборе укрывного материала нужно сразу же продумать, как и какой конёк будет установлен, и приобрести одновременно все фасонные элементы, что намного облегчит самостоятельный монтаж конька.
Согласно СНиП II-26–76* устройство конька на металлочерепичной кровле обеспечивается коньковой планкой, заглушками и уплотнителем. Помимо этого, при монтаже утеплённой кровли нужно предусмотреть в зоне конька хороший вытяжной канал с диффузно-гидроизоляционной плёнкой.
Пошаговое выполнение работ:
- Проверяем геометрию скатов — расхождение не должно превышать 1–2 см, иначе установить конёк будет очень сложно.
- Прокладываем уплотнитель, утрамбовывая его не слишком плотно, чтобы обеспечить хорошую циркуляцию воздуха.
- Монтируем торцевые элементы конька по краю кровли.
- Укладываем карнизную планку с одной стороны конькового хребта, при этом желательно, чтобы помощник следил за ровностью укладки с другой стороны. Убедившись, что планка конька лежит правильно, фиксируем её саморезами.
При монтаже доборных коньковых деталей на крышу из металлочерепицы их крепление должно производиться непосредственно к брусу конька
- По нижнему краю коньковой полки на обоих скатах протягиваем строительный шнур, чтобы обеспечить ровность и быстроту укладки остальных элементов.
- Следующую планку монтируем внахлёст 5–7 см, выравнивая по шнуру.
- После того как уложены все элементы конька, закрепляем их окончательно при помощи шурупов с шагом не менее 80 см.
- Устанавливаем заглушки, если того требует форма коньковых изделий, что придаст кровле завершённый и ухоженный вид.
Обустраивая кровлю из металлочерепицы, конёк всегда можно гармоничного подобрать по цвету и фактуре
Видео: монтаж конька на металлочерепицу
Установка конька на поликарбонат
Качественный поликарбонат легко изгибается, позволяя монтировать красивые арочные конструкции без коньков. Однако нередко возникает необходимость сопряжения светоотражающих листов в зоне конька, и тогда возникает вопрос грамотного крепления поликарбоната в коньковом хребте.
Коньковый профиль — изделие, предназначенное для сопряжения и защиты панелей сотового поликарбоната в коньке светопрозрачных кровельных конструкций
Преимущественно для этого используют поликарбонатный коньковый профиль, который даёт возможность дёшево и удобно оформить конёк почти для любого угла, но с соблюдением кое-каких особенностей:
- поликарбонатные листы нельзя монтировать к коньковому ребру впритык, иначе довольно широкий коньковый профиль без зазора как минимум в 40 мм просто некуда будет устанавливать;
- на края поликарбоната возле конька желательно закрепить перфорированную ленту, которая будет пропускать влагу, но задерживать мусор и пыль;
- светопропускные листы в области конька по кромке не фиксируют, так как установка профиля подразумевает его крепление к несущей основе вместе с листами;
- соединительные профили, скрепляющие прозрачное листовое покрытие, желательно вставлять внутрь конькового элемента. При отсутствии такой возможности соединительные профили следует подрезать, а места стыков залить герметиком нейтрального отверждения.
Порядок установки:
Установка конька на шифер
При обустройстве конька для шиферной крыши нормативными актами рекомендована укладка вдоль конькового хребта дополнительных брусков того же сечения, что и рядовые доски обрешётки (СНиП II-26–76* п. 5.4.8).
В качестве конькового элемента можно использовать готовые планки фабричного изготовления, предназначенные специально для асбестоцементных волнистых покрытий, но допускается также самостоятельное изготовление доборных элементов из досок, сбитых под углом, обработанных антисептиком и огнезащитным составом, или же из оцинкованного железа. В последнем случае нужно предусмотреть, чтобы высота конька и его напуск на шифер надёжно защищали кровельную конструкцию от задувания ветра и снега.
Для обустройства конька на шиферной крыше рекомендуется установка дополнительной опоры, значительно продлевающей срок службы этой части конструкциии
Процесс монтажа заводских формирующих деталей сводится к следующему:
Установка конька на профнастил
Для кровель из профнастила коньковый хребет образуется, как и в других кровельных конструкциях, в результате соединения верхней части стропильных ног и покрывается коньковой планкой из оцинкованной стали. Согласно п. 6.7. СНиП II-26–76* коньковые доборные элементы должны иметь «гребёнку» той же формы, что и поперечное сечение укрывного профлиста.
Элементы конька укладываются с противоположной стороны преобладания ветров и закрепляются саморезами в местах прилегания конька и верхней гофры
Этапы устройства конька на профнастил:
Видео: установка конька и доборных элементов на профнастил
Укладка конька на битумную черепицу
Основное условие при формировании конька на мягкую черепицу — обустроить при монтаже утеплённых кровель необходимый вентиляционный зазор, площадь сечения которого регламентируется нормативами и определяется по формуле: f см²/пог. м = (2 х l х 100 х 0,05) : 100 , где 2 х l х 100 — площадь двух скатов на ширине 1 м. Этот показатель должен быть не менее 0,05% площади обоих скатов и не ниже 5 см²/м. С увеличением длины скатов площадь и высота вентзазора тоже возрастает, согласно прописанным в нормативах значениям, представленным в нижней таблице.
Таблица: площадь и высота вентиляционного зазора
Формируют вентилируемый конёк с использованием кровельных аэраторов, установленных с шагом 10–15 см и соединённых между собой. Хотя часто обходятся и без них, обустраивая на коньковом прогоне вентиляционный зазор нужного сечения в виде треугольной конструкции на брусках.
Монтаж коньковой битумной черепицы следует выполнять по прорезанному вентиляционному зазору и по натянутой нитке, поскольку ровно уложить коньковую черепицу без ориентира практически невозможно
Видео: кровельная вентиляция
Коньковый хребет монтируется из универсальной карнизно-коньковой черепицы либо обрезанных рядовых гонтов. Крепят коньковые фрагменты четырьмя гвоздями с таким расчётом, чтобы каждая следующая деталь перекрывала крепление предыдущего элемента. Укладку коньковой черепицы начинают от торца здания, противоположного направлению преобладающих в конкретной местности ветров.
Конёк на крышу своими руками
Сделать собственноручно кровельный конёк несложно, даже не имея навыков кровельщика и жестянщика. Самый ходовой на сегодняшний день материал для изготовления коньковой планки — оцинкованное железо, которое хорошо поддаётся обработке и приемлемо по цене. Приобрести его можно как на строительном рынке, так и в строймаркетах. Разрешено использовать даже обрезки, самостоятельно изогнув их, но лучше приобрести готовые оцинкованные уголки длиной 2 м, шириной 2,4–3,0 м.
Изготовление уголка для конькового элемента:
При монтаже уголка на шифер предполагается набивка дополнительных досок в районе конькового хребта. Однако от этого можно отказаться, закрепив коньковый элемент из оцинкованного профиля прямо на каркас обрешётки, а для заделки промежутков между самодельным коньком и кровельным настилом использовать монтажную пену.
Изготовление и установка конька своими руками — весьма простое действие, тем не менее важным остаётся соблюдение правил безопасности при работе на высоте.
Видео: самостоятельное изготовление кровельного конька
Осознав, что представляет собой конёк крыши и какие функции на него возложены, можно без труда подобрать наилучшую конструкцию для любого типа стропильной системы. Правильный монтаж конька, грамотный расчёт высоты, соблюдение нормативов и советов производителей, а также качественный материал — гарантия долговечной и надёжной крыши. Удачи вам и пусть построенный уютный дом радует долгие годы.
Установка конька между скатами крыши — это финишная операция по монтажу кровли. Он предназначен защищать стык и создавать условия для правильной эксплуатации стропильной системы. Грамотно устроенный конёк обеспечивает вентиляцию в подкровельном пространстве, повышая срок службы деревянного или металлического кровельного каркаса.
Конёк кровельной системы, его назначение и виды
Кровля дома является основным устройством для защиты жилища от воздействия внешних факторов. Кроме того, она выступает как один из основных элементов экстерьера, участка и дома.
Подавляющее большинство кровельных систем имеет такой элемент, как конёк. Он образуется естественным образом при пересечении плоскостей кровли и является наиболее важным элементом, подвергающимся нагрузкам и воздействиям при любых погодных условиях. Конёк образуется при углах наклона скатов более 180°.
Конёк образуется естественным образом при пересечении плоскостей кровли и является наиболее важным элементом крыши
Зачем нужен конёк крыши
На старых кровлях коньком служило бревно, прижимающее основное кровельное покрытие — дранку, выполняя в основном эстетическую функцию. В современных кровельных системах это тоже учитывается, но основное назначение конькового устройства — функциональное, с учётом организации вентиляции кровельного пирога и подкровельного пространства.
На старинных кровлях коньком служило бревно, прижимающее основное кровельное покрытие
Функционирование жилого помещения связано с выделением большого количества влаги в виде пара от приготовления пищи, стирки или влажной уборки. Если не выводить эти продукты из помещения, в нём будет сыро и неуютно. Кроме того, в таких условиях развиваются различные грибки и бактерии, активно воздействующие на все элементы строения в виде плесени и загнивания деревянных конструкций.
Вторым, не менее важным предназначением конька для кровли, является защита места перехода скатов от воды и других осадков, а также ветра, для чего применяются различные уплотнители.
В зависимости от формы крыши и угла между скатами коньки бывают:
- коническими;
- угловыми;
- рельефными;
- фигурными.
Наиболее распространены коньки, изготовленные из металла. Но на отдельных видах кровельного материала могут применяться коньки из керамики (для черепицы). На камышовых и для образования конька используется основной материал кровли.
На скатах, сходящихся под углом менее 180°, для защиты кровли применяются ендовы . Особенность их применения состоит в том, что они размещаются ниже уровня крыши и выводятся к системе водосбора.
Фотогалерея: основные виды коньковых планок
Плоский конёк надёжно соединяет противоположные скаты крыши Форма перехода скатов крыши повышенной прочности Прямоугольный конёк подходит для большинства видов кровельного покрытия Скаты соломенной кровли соединяются основным материалом укрытия
Виды конька крыши с характеристикой
Конёк крыши — это прямая линия, образованная пересечением скатов щипцовой кровли. Формирование этой линии происходит в процессе установки стропильных ног под определённым углом. Поэтому решающим фактором для получения прямолинейного конька является правильная установка стропильной системы. Если это условие соблюдено, испортить конёк дальнейшими действиями невозможно.
Коньки для различных кровельных покрытий
Большинство современных кровельных покрытий комплектуются коньковыми элементами, предназначенными для использования именно с ними. Это коньковые планки специальной формы или коньковая черепица. Для изготовления деталей конька применяется такой же материал, как и для основного покрытия.
Конёк для металлочерепицы, профлиста и композитной черепицы
Материалом для изготовления коньковых деталей является стальной лист с оцинковкой толщиной от 0,7 мм. Часто поверх него наносится дополнительная защита из полимерных материалов. Цвет покрытия конька подбирается в тон к основному цвету кровли. Гамма расцветок соответствует шкале RAL.
Коньковая планка для крыши из профнастила изготавливается из оцинкованного стального листа толщиной 0,7 мм
Такие же коньки используются для кровли из композитной черепицы.
Установка коньков производится специальным крепежом с эластичными шайбами с применением уплотнителей. Крепёж часто входит в комплект кровельного материала, а цвет подбирается соответственно основному цвету покрытия.
Конёк для кровли из шифера
Учитывая свойства материала, конёк для него подбирается такой же, как для вышеупомянутых покрытий. Если применяется обычный серый шифер, используется конёк из обычной оцинковки. Крепление при монтаже производится специальными шиферными гвоздями с резиновыми прокладками.
Оцинкованные коньки наиболее подходят для шиферной крыши
В настоящее время шифер выпускается различных цветов. В таком случае и конёк подбирается в тон покрытию.
Для цветного шиферного покрытия можно подобрать соответствующий цвет коньковой планки
Конёк для ондулина и аналогичных материалов
При использовании этих материалов конёк поставляется в комплекте с кровлей. Материал изготовления тот же, что и для основного покрытия. А также по цвету подбирается крепёж.
Коньки для ондулина изготавливаются из того же материала, что и основное покрытие
Коньки для битумной черепицы
Для такого покрытия кровли производится конёк специальной формы, который включается в комплект поставки.
Для коньков используются те же изделия, что и для карнизного устройства. По перфорированию гонт карнизных вставок делится на три части, называемые коньковыми черепичками. При подготовке удаляется защитная плёнка с нижней стороны. При монтаже черепичка перегибается пополам и устанавливается перегибом по коньку кровли. Крепление производится четырьмя кровельными гвоздями — по два с каждой стороны.
Конёк для крыши из битумной черепицы устанавливается с перегибом и крепится гвоздями
Конёк на фальцевой кровле
Для фальцевой кровли конёк специально не производится. Его формируют в процессе установки кровли, и называется он коньковым фальцем. Устройство ровного фальцевого соединения на коньке крыши является показателем мастерства кровельщика.
На фальцевой кровле переход между скатами изготавливается в виде конькового фальца
Для других видов кровель, таких как сланцевые, камышовые или соломенные, материалом для конька служит, как правило, основной материал покрытия.
Фотогалерея: коньковые планки при использовании специфичных кровельных материалов
Для конька по ондулину применяется тот же материал, что и для основного покрытия Для черепицы шинглас производится специальный конёк Коньки черепичных кровель также изготавливаются из керамики По драночной крыше конёк используется деревянный
Размеры конька крыши
Этот элемент имеет решающее значение для качественной изоляции кровли от осадков и создания вентиляционной системы подкровельного пространства и кровельного пирога. Современная индустрия строительных материалов предусматривает выпуск коньков, специализированных для каждого вида кровельного покрытия.
Плоская коньковая планка (треугольная)
Простейшее устройство с одним продольным сгибом. Стандартная длина детали составляет 2 метра, угол сгиба — 90°. Этот размер легко изменить в зависимости от угла схождения скатов. Рекомендуемая величина нахлёста при установке на кровлю — 10–15 сантиметров. Толщина металла составляет 0,7 и более мм.
Плоский конёк практически универсален для многих видов покрытий
Коньковая планка прямоугольная (фигурная П-образная)
Такая форма конька применяется для увеличения размеров вентилируемого пространства. Может применяться для монтажа коньков при большинстве видов финишного покрытия кровель. Ширина прямоугольного выступа может варьироваться в пределах 20–40 миллиметров. Изготавливается путём последовательного выполнения четырёх сгибов. Длина стандартная — 2 метра, величина нахлёста — 10–15 сантиметров.
Прямоугольная форма конька обеспечивает лучшую вентиляцию в пространстве под ним
Коньковая планка круглая
Планка такой формы чаще всего используется с кровлей из металлочерепицы. Стандартная длина 2 метра. Изготавливается способом штамповки из листового металла толщиной 0,45–1,0 мм. Для придания дополнительной жёсткости на детали делают поперечные рёбра жёсткости. Нахлёст определяется расположением крайних рёбер, поскольку при стыковке они совмещаются. Для круглых коньковых планок используются торцевые заглушки.
Круглая коньковая планка чаще всего используется с кровлей из металлочерепицы
Все виды и размеры коньковых планок комплектуются уплотнителями в зависимости от конструкции кровельного покрова.
Расчёт высоты конька крыши
Угол наклона ската крыши имеет большое значение для успешной эксплуатации загородного дома. Слишком маленький угол будет способствовать излишнему скоплению снега и, как следствие, возможности перегруза стропильной системы. Большой угол сформирует обширную по площади крышу, которая будет нести значительные ветровые нагрузки. Если в регионе господствуют сильные ветры, этот фактор может стать решающим для определения срока эксплуатации всего строения. Очевидно, что имеется золотая середина, когда учитываются оба фактора во взаимодействии. Для средней полосы России оптимальным считают угол ската величиной 40° плюс-минус 5°.
Для расчёта высоты конька достаточно воспользоваться элементарными знаниями из области геометрии. Исходные данные:
- длина основания перевода между опорными точками стропильных ног;
- угол наклона между стропильной ногой и переводом;
- таблица значений тригонометрических функций.
Высота конька определяется соотношением: H = L: 2 x tg>, где: H — высота конька; L — расстояние между опорными точками стропил, оно равно пяти метрам; tg> — тангенс угла, в нашем случае он равен 0,83 для угла 40°. Итак, H = 5: 2 х 0,83 = 2,08 метра.
Высота конька определяется по формуле H = L: 2 x tg>, где H — высота конька, L — расстояние между опорными точками стропил, tg> — тангенс угла
Расчёт высоты конька мансардной крыши
Если принято решение об устройстве мансардного помещения, порядок расчёта не изменяется. В этом случае, как правило, устраивается ломаная крыша, что позволяет увеличить объём внутреннего пространства мансарды и в то же время значительно не наращивать высоту конька, особенно при сильных ветрах в регионе строительства.
Таким образом, высота конька складывается из двух составляющих — расстояния до горизонтальной перемычки прямоугольного проёма и расстояния от неё до линии схождения стропил. Для получения большей площади нижняя часть стропильных ног устанавливается под большим углом у основания (55–80°), а верхняя — под малым (12–30°).
Ломаная (мансардная) крыша позволяет увеличить объем подкровельного пространства для устройства жилого помещения
Рекомендованным и наиболее часто применяемым размером нижней части по высоте является 2,3 метра. Остаётся определить расстояние от горизонтальной перемычки до конька. То есть, предстоит произвести расчёт в точности по приведённому выше алгоритму и к полученному результату добавить 2,3 метра.
Для определения высоты конька и других параметров стропильной системы в интернете можно найти специальные калькуляторы. Пользоваться ими очень просто и удобно.
Монтаж конька крыши
Обязательное условие для установки конька — сплошная обрешётка в подконьковом пространстве из двух или трёх досок, прибитых без зазора. Начало монтажа конька производится со стороны, противоположной господствующему направлению ветра в данной местности. В этом случае нахлёст будет располагаться с подветренной стороны.
Работы по монтажу конька, как и всей кровли, нужно производить в сухую безветренную погоду. При этом нужно обязательно использовать страховочные устройства. Перед началом работы нельзя принимать сильнодействующих лекарств, а тем более принимать спиртное.
Монтаж прямого конька
Установка прямого конька производится в следующем порядке:
Круглая коньковая планка
Круглый конёк чаще всего применяется при установке покрытия из металлочерепицы. При укладке расстояние между краями двух скатов должно быть не более 200 миллиметров, что позволит достаточно надёжно его перекрыть. Далее:
Прямоугольный (П-образный) конёк
Прямоугольная коньковая планка монтируется с использованием поддерживающего бруска, который устанавливается вдоль линии конька по линии пересечения скатов. При ширине прямоугольного выступа более 50 миллиметров возможен прогиб этой детали в результате длительной эксплуатации кровли. Уплотнением может служить любой подходящий материал, часто используется поролон. Крепление производится саморезами подходящего размера.
Прямоугольный конёк монтируется с использованием поддерживающего бруска, который устанавливается по линии пересечения скатов
Видео: монтаж конька крыши
Как сделать конёк на крышу своими руками
Обычно такой вопрос не возникает, строительный рынок в достаточной степени насыщен продукцией такого рода. Единственным обоснованием целесообразности самостоятельного изготовления коньковых планок является наличие в хозяйстве неликвидов листовой стали, пригодной для этой цели. Кроме того, нужно владеть хотя бы зачаточными навыками выполнения жестяных работ. Для изготовления коньковых планок понадобятся специальные приспособления и инструмент.
Материалом для этих изделий являются металлические листы из стали, меди, алюминия. Их толщина, в зависимости от вида может составлять от 0,4 до 1,5 миллиметра. Стальные листы могут быть оцинкованными, окрашенными или иметь полимерное защитное покрытие. Задача состоит в том, чтобы способом гибки придать заготовке нужную форму. При этом:
- не допускается повреждение защитного покрытия, особенно это актуально для крашеного материала;
- сгибы должны быть строго параллельны оси изделия;
- не допускаются вмятины на поверхности от воздействия инструмента;
- все размеры на отдельных коньковых планках должны быть строго одинаковыми.
При выполнении чертежа конька нужно следить за тем, чтобы все размеры на отдельных коньковых планках были строго одинаковыми
Инструменты для изготовления коньковых планок своими руками
Для того чтобы изготовить самое простое изделие самостоятельно, нужно иметь в распоряжении специальное оборудование и инструмент кровельщика:
- верстак с прибойней из стального уголка с размером полки до 50 миллиметров. Полка устанавливается на край верстака, её длина должна быть не менее 2000 миллиметров по размеру листа. Назначение этой детали состоит в формировании прямолинейного сгиба;
Для изготовления конька понадобится верстак с прибойней из стального уголка с размером полки до 50 миллиметров
- ножницы для разделки листа на заготовки нужной ширины. Можно применить обычные слесарные ножницы, лучшим вариантом будет использование соответствующего электроинструмента. Его необязательно приобретать, можно взять в аренду на короткое время;
Киянка деревянная применяется для гибки металлического листа
- мерительный инструмент и маркер для выполнения разметки;
- шаблон угла осевого сгиба для контроля соблюдения этого важного размера, его можно изготовить из картона.
Кроме того, понадобятся деревянные проставки, чтобы не допустить убоин в месте работы киянкой.
Процесс изготовления коньковой планки
Для изготовления этой детали нужно выполнить ряд последовательных операций:
- Из стального листа вырезать заготовку размерами 2000х430 миллиметров.
- Нанести продольную ось изделия маркером.
- Закрепить заготовку на верстаке струбцинами с выпуском за ребро прибойни на 20 миллиметров.
- Выполнить краевой сгиб длиной 15 мм на угол 180°.
- Снять заготовку, развернуть на 180° и снова зажать струбцинами с выпуском на 20 миллиметров.
- Выполнить второй краевой сгиб таким же образом.
- Переустановить заготовку по разметке центральной оси, зафиксировать струбцинами.
- Выполнить сгиб на нужный угол, контролируя его шаблоном.
Размер заготовки зависит от формата имеющегося в наличии листа. Стандартные длины коньковой планки могут быть такими: 100–1250–1500–2000 миллиметров. Чем короче эта деталь, тем больше будет стыков при монтаже. Величина нахлёста составляет 10–15 сантиметров.
Видео: как согнуть лист металла в домашних условиях
Конструкция кровельного конька предельно проста, его установка не требует специальных знаний и навыков. Этому способствует также продуманная конструкция названного элемента кровли. Придерживаясь правил безопасности и имея одного помощника, можно установить конёк в течение одного дня, завершив таким образом сложную и ответственную работу по монтажу кровли.
Устройство конька крыши представляет собой монтаж горизонтального верхнего ребра крыши на пересечении скатов и всевозможных элементов, располагающихся на этом ребре. Рассмотрим подробнее изготовление конька крыши, правильный расчет его высоты, установка и вентиляция пространства под кровлей.
Представляет собой горизонтальное ребро на самом верху крыши, которое образуется стыком скатов кровли.
Раньше после возведения крыши домов покрытие конька производили материалами на основе асбоцемента. Кровельное железо использовали редко.
Наибольшую популярность для изготовления конька получило оцинкованное железо. Используют уже готовые или делают самостоятельно уголки из оцинкованной стали, имеющие длину около 2 м.
Уголок для конька крыши можно сделать следующим образом: обрезанный по размеру лист оцинкованной стали укладывают на размеченную ровную поверхность и выстукивают до приобретения профилем нужной формы, используя киянку (металлический молоток может нарушить оцинкованное покрытие).
- ширина — от 2,4 до 3 см;
- длина — 200 см.
Устройство конька должно включать в себя следующие элементы:
- кровельный конек;
- стропильная нога;
- кровельный брус;
- обрешетка;
- лист покрытия;
- гвозди;
- оцинкованный профиль.
Необходимо помнить, что элементы конька должны перекрывать друг друга на 10 см, а сторона используемого уголка на 12-15 см.
Все гвозди, проходя сквозь волны кровельного покрытия дома, должны попадать точно в обрешетку. Для удобства зачастую на обрешетку в районе конька монтируют дополнительный брус.
Раньше зазор между кровельным покрытием и коньком замазывали раствором. В настоящее время для этого в основном используют монтажную пену.
Устройство конька своими руками — относительно простая процедура. Требуется лишь правильно исполнять предписания техники безопасности при работе на высоте.
Определение высоты конька и последующий монтаж
Инструменты для монтажа: 1. Шуруповерт; 2. Молоток; 3. Киянка; 4. Щетка с мягкой щетиной; 5. Рулетка; 6. Длинная рейка; 7. Маркер; 8. Уровень; 9. Ножницы по металлу; 10. Круглогубцы.
Для самостоятельного изготовления и может возникнуть необходимость в следующих инструментах:
- отвертка;
- электрический шуруповерт;
- молоток;
- киянка;
- длинная рейка для прямых линий;
- маркеры;
- ножницы по металлу;
- ножовка по металлу;
- пила или электролобзик.
Высота конька имеет прямую зависимость от угла ската, каркаса и материала, из которого изготовлено покрытие кровли.
После того как произведено крепление материала кровли, можно начинать устройство конька.
Установка конька
Определение высоты.
- Сначала производят монтаж коньковой черепицы по краям ската кровли. После этого производят замер расстояния от верхней до внутренней кромки черепицы от самого узкого торца. Бруски являются главной составляющей верхней кромки. Их называют контробрешеткой. Соединяются они между собой на минимальном расстоянии. Это расстояние еще называют коньковый аэроэлемент.
- Необходимо также правильно замерить расстояние между верхней частью держателя бруса, установленного в крепление, и местом сгиба линии крепления. Используя гвозди, производится крепление верхнего бруса конька к контробрешетке (к центральной части).
- Смонтировав с двух сторон конька крепления, между ними натягивается специальный монтажный шнур. Если такового нет в наличии, то используют обычную толстую леску. Шнур требуется для того, чтобы правильно сделать укладку и крепление прогона конька.
- Коньковый брус нужно поставить в крепления и держатели, затем он прибивается оцинкованными гвоздями или гвоздями из нержавеющей стали.
Примечание. При крыши требуется обязательное наличие боковой черепицы облегченного типа, которая предназначена для покрытия прогона конька после окончания вышеперечисленных работ.
Для того чтобы избежать проникновения влаги, конденсата или пара в зазор под коньком, необходимо правильно сделать гидро- и теплоизоляцию крыши дома.
При монтаже конька на двухскатную стандартную крышу все швы и стыки, образовавшиеся при укладке кровельных материалов, должны полностью скрываться за конструкцией конькового прогона.
Не стоит забывать, что крыша, оснащенная коньком, должна быть оборудована отсеком вентиляции. В противном случае будет происходить постоянное образование конденсата вне зависимости от наличия гидроизоляционного слоя.
Вентиляционные короба продают в готовом виде, но можно сделать их и самостоятельно. Установить их можно при помощи специальных креплений либо клея.
Совет: короб для вентиляции должен клеиться только на сухие и очищенные элементы кровли дома. Не рекомендуется производить работы в холодную или слишком жаркую погоду.
После окончания работ по расчету высоты конька и выполнения всех сопутствующих процессов производится непосредственный монтаж самого прогона. Одним из лучших материалов для изготовления прогона считается специальная коньковая черепица, которая также выполняет роль украшения крыши дома.
Устройство такой черепицы начинают с подветренной стороны. Это делается для того, чтобы избежать попадания осадков и задувания ветра под стыки материала кровли. В начале производится монтаж зажимов, на которые затем крепится черепица, прибиваясь гвоздями или прикручиваясь саморезами.
Как правильно сделать вентиляцию конька крыши?
Конек предназначен не только для предотвращения проникновения влаги в зазоры между материалами покрытия скатов, но и для создания вентиляции под кровлей.
Важность вентиляции пространства под кровлей дома приобретает наибольшую актуальность при оборудовании кровли с утеплением.
Коньковую систему вентиляции крыши можно сделать следующим образом:
- После окончания возведения системы стропил поперек ног этих самых стропил производят крепление гидроизоляционной пленки. Укладку верхних полос пленки на нижние нужно делать с напуском, имеющим размер не менее 15 см. Все швы проклеивают специальной соединительной лентой.
- Вдоль стропильных ног набивается контробрешетка. Сверху нее поперек монтируется обрешетка.
- На обрешетку укладывается выбранное кровельное покрытие (шифер, металлочерепица, ондулин, и т.д.).
Растянутая пленка выполняет функции защиты стропильной системы от образующегося с обратной стороны кровельного покрытия конденсата и возможных протечек воды через щели. Также пленка замедляет процесс гниения элементов из дерева и препятствует появлению ржавчины на элементах из металла.
В случае отсутствия вентиляции пространства между материалом покрытия кровли и пленкой, проникающая туда влага не будет высыхать, что в свою очередь приведет к гниению или покрытию ржавчиной элементов обрешетки и контробрешетки.
Создание утепленной крыши подразумевает использование слоя утеплителя под слоем гидроизоляции. Теплоизоляционные материалы в основном состоят из гигроскопичных составляющих, к примеру, базальтового волокна. При отсутствии хорошей вентиляции в них скапливается влага, что значительно снижает теплозащитные характеристики и приводит к гниению стропил, между которых расположен утепляющий слой.
Вентиляционное пространство, предотвращающее вышеназванные проблемы, можно сделать следующим образом: оборудовать нижнюю часть подшивки карнизов вентиляционными зазорами или решетками, обеспечивающими проникновение воздуха.
Помимо этого, перед окончательным закреплением конька необходимо создать достаточное воздушное пространство между гидроизоляционным и основным покрытием кровли и сделать отверстие для выхода увлажненного воздуха между скатами.
Выход воздуха через конек может происходить различными способами. Зависит это от используемого кровельного материала и может потребовать установки дополнительных приспособлений вентиляции.
Коньком называется верхнее горизонтальное ребро, образуемое пересечением кровельных скатов. К коньку относят также прикрепляемые к ребру дополнительные элементы. Это самая высокая точка крыши, посредством которой происходит вентиляция кровельной системы и подкровельного пространства.
Говоря об установке конька, как правило, подразумевают и монтаж его прогона, который соединяет скаты системы стропил.
Конек является в первую очередь элементом двускатных крыш. Однако он необходим и при монтаже кровель более сложной конфигурации – например, ломаной четырехскатной.
В асимметричных крышах используются смещенные коньки. Их конструирование представляет собой довольно сложный процесс.
При монтаже конька особое внимание необходимо уделить двум основным моментам:
- сделать правильный расчет высоты;
- обеспечить хорошую вентиляцию кровли и чердачного пространства.
Функция конька
Основным назначением конька является замыкание верхних кромок кровельного покрытия и прочное соединение скатов.
Главная функция конька – обеспечение свободной циркуляции воздуха в подкровельном пространстве для удаления излишков влаги, предотвращения образования конденсата и соответственно защиты всей кровельной конструкции от гниения.
Выполнение этой функции возможно при условии корректного проведения работ по устройству конька. Надо правильно выбрать как материал, так и дополнительные комплектующие элементы: это важно для качественного проведения монтажных работ, предупреждения протечек и нормализации уровня влажности.
Конек также защищает кровельное покрытие от повреждения вследствие осадков, сильного ветра и придает конструкции дополнительную прочность.
Виды коньков и некоторые принципы их устройства
Второе название конька – кровельная планка. Ее можно выполнять из тех же материалов, которые используются для производства покрытий для кровли:
- керамической черепицы;
- металлочерепицы;
- оцинкованной стали;
- шифера и т.д.
В зависимости от формы коньки делятся на следующие виды:
- рельефные;
- фигурные;
- конусные;
- полукруглые;
- ребровые;
- угловые.
При устройстве данной детали необходимо иметь в виду, что кровельное покрытие не должно плотно соединяться в коньке – в обратном случае оно закроет доступ воздушной массе в подкровельное пространство.
Монтаж конька является последним этапом кровельных работ, на котором производится прокладка вентиляционного материала, защищающего подкровельное пространство от проникновения насекомых, мелких птиц.
Конек также предупреждает попадание дождевой воды, влаги на коньковый брус и доски.
Защитным слоем может служить особый уплотнитель, стеклянная или минеральная вата, некоторые другие материалы.
Необходимо следить, чтобы свободное пространство под планкой не оказывалось плотно заполненным: это может нарушить или ликвидировать естественную циркуляцию воздуха. Поэтому коньковое пространство не следует заклеивать герметичными материалами или обрабатывать монтажной пеной.
Типы кровельного покрытия и коньков
Об устройстве конька следует задуматься уже на этапе выбора кровельного покрытия, поскольку технология его монтажа находится в прямой зависимости от типа кровельного материала.
При применении асбестоцементного шифера следует приобрести также особые фасонные элементы, которые позволяют самостоятельно смонтировать кровельный конек. Они выполнены в форме желоба, укладываемого на доски или коньковый брус и прикрепляемого к ним особыми гвоздями для шифера с резиновой прокладкой.
Следует позаботиться также о гидроизоляции деревянных частей: до начала укладки элементов конька на основе шифера коньковый брус необходимо накрыть лентой из рубероида. Коньковые элементы из асбестоцемента бывают неправильной геометрической формы: немного заужены с одного торца. Следующий шиферный элемент должен накрывать этот торец. Нахлест составляет как минимум 7 см. Крепление первого элемента осуществляется при помощи ветровой скобы.
Производители глиняной черепицы также предусмотрели коньковые элементы в форме желобов или уголков.
При монтаже конька фрагментами на основе керамики применяется известковый раствор и проволока для ее крепления.
В случае устройства конька на кровле из рулонных материалов монтаж конька осуществляется посредством наклеивания этих материалов. Полотна располагаются в зависимости от угла уклона кровельных скатов.
Небольшой угол требует укладки полотнищ со значительным нахлестом параллельно коньку. По мере увеличения кровельного уклона полотнища необходимо располагать параллельно стоку.
Если использовании в качестве кровельного материала оцинкованного железа изготовление коньков, как правило, осуществляется самостоятельно. Можно приобретать также готовые элементы. Их длина составляет 2 метра.
До начала самостоятельного изготовления конька следует сделать необходимые измерения крыши. Планка вырезается из оцинкованного листа. Придание ей необходимой угловой формы осуществляется при помощи киянки (деревянного молотка). Обычный молоток из металла не подходит, поскольку он повреждает цинковое покрытие, что делает лист металла подверженным воздействию влаги.
Дополнительные комплектующие элементы
Комплектующие конька необходимы при его монтаже. Они расширяют назначение этого кровельного элемента, способствуют повышению его функциональности.
Основные из них:
- вентиляционная коньковая черепица;
- вентиляционная лента;
- держатель громоотвода;
- некоторые другие аэроэлементы.
Во время монтажа комплектующих элементов используются некоторые технические аксессуары:
- Коньки полукруглой формы – устанавливаются на стыке скатов.
- Прямоугольные коньки – используются при устройстве скатной кровли с металлочерепичным покрытием; обладают повышенными защитными свойствами и имеют эстетичный вид.
- Заглушки – необходимы во время установки дополнительных кровельных элементов полукруглой формы; предназначены для закрытия стыков скатов.
- Узкие коньки – выполняются из металлочерепицы; не имеют особых функциональных возможностей – скорее служат элементом декора.
- Снегодержатель – один из важнейших коньковых элементов, способствующий сокращению снеговой нагрузки и предотвращающий сползание снега. Деталь должна выдерживать значительный вес, поэтому требуется ее прочная фиксация. Выполняется из самых разных материалов.
- Ветровая планка является комплектующим аксессуаром, закрывает листы кровельного материала с торцевой стороны, защищает от воздействия дождя, других атмосферных осадков, ветра.
- Карниз – выполнят защитную функцию, является важным элементом для деревянной карнизной доски. Его монтаж производится под гидро- и теплоизоляционное покрытие.
- Разжелобок представляет собой комплектующую деталь, закрывает стыки скатов.
- Универсальная прокладка – это особое покрытие, функцией которого является защита кровельной конструкции от излишков влаги и влияния других неблагоприятных факторов окружающей среды.
- Примыкание к стене является конструктивным элементом, служит для закрывания щелей на стыках скатов, предохраняет стены от негативного воздействия дождевой воды, снега и т.д.
- Саморезы – с их помощью производится крепление коньков к кровельному покрытию.
Следует учесть важный момент: дополнительные коньковые элементы должны быть изготовлены из того же материалa, что и кровельное покрытие, быть того же цвета и иметь крепежные детали для надежного и прочного монтажа.
Расчет высоты конька
Для правильного расчета высоты конька необходимо узнать параметры прогона. Коньковый прогон – это балка в центре стропильной конструкции, выполненная из металла, дерева или железобетона. Конек опирается именно на эту деталь.
Высота конька зависит от угла расположения скатов и материала для их оформления.
После выбора материала следует переходить непосредственно к расчетам и последующей установке конька.
На верхнем ребре укладывают две части коньковой черепицы. Они должны опираться на кровельные скаты. После этого измеряется длина отрезка между внутренним и верхним краем фрагмента с самого узкого торца.
Другим необходимым моментом является измерение расстояния между точкой сгиба линии крепления и верхней частью держателя бруса конька.
Есть специальная таблица коэффициентов, которую используют для расчета высоты конька при наличии данных об угле уклона крыши и ширине здания (таблица N1). Например: угол уклона составляет 40 градусов, а ширина дома – 8 метров. Высота конька рассчитывается по следующей формуле: половина ширины дома умножается на коэффициент, в результате получается высота конька (Н):
В данном случае высота конька от перекрытия должна составлять 3,35 метров.
Устройство конька
После всех необходимых расчетов производится монтаж креплений и натягивание специального монтировочного шнура для корректного расположения конькового прогона.
Вместо шнура можно использовать обычную леску (она должна иметь достаточную толщину).
Коньковый брус устанавливается в держатели и крепления. Закрепление производится при помощи гвоздей из нержавеющей или оцинкованной стали.
Обязательным моментом устройства конька является наличие облегченной боковой черепицы, которая предназначена для завершающего покрытия конькового прогона после окончания работ.
Для предупреждения проникновения влаги, пара и обеспечения нормального температурного фона в подкровельном пространстве необходимо создание гидроизоляционного и теплоизоляционного слоя.
При правильном проведении монтажа все образующиеся во время покрытия скатов швы и стыки целиком перекрываются деталями конькового прогона.
Необходимо также позаботиться о создании вентиляционного отсека: его отсутствие приводит к образованию и накоплению конденсата, причем даже при устроенной по всем правилам гидроизоляции.
Вентиляционные короба можно изготовить самостоятельно или приобрести в специализированном магазине. Они монтируются с помощью особых креплений или клеящей смеси.
Вентиляционный короб наклеивается исключительно на сухой и чистый кровельный материал, при средней температуре воздуха.
После осуществления всех перечисленных работ приступают к монтажу конькового прогона.
Оптимальным выбором материала для его изготовления является особая коньковая черепица, одновременно служащая для декорирования кровельного конька.
Монтаж черепицы необходимо начинать с подветренной стороны для профилактики проникновения осадков и продувания стыков материала во время сильного ветра.
В первую очередь надо установить зажимы, после чего уложить на них черепицу и прибить с помощью оцинкованных гвоздей или прикрутить саморезами или шурупами.
Для сокращения ветровой нагрузки на конек и кровлю в целом необходимо в каждом из скатов устроить так называемые антиветры, представляющие собой диагональные связи.
Устройство вентиляции
До устройства самого конька его надо обеспечить звуко-, тепло-, гидроизоляцией и качественной вентиляцией. Говоря по существу, предназначением конька и является хорошая вентиляция кровельной конструкции и подкровельного пространства.
Грамотное устройство системы вентиляции включает в себя осуществление следующих действий:
- После завершения устройства стропильной системы на стропильные ноги в поперечном направлении укладывается гидроизоляционная мембрана. Швы проклеиваются при помощи соединительной ленты, при этом сохраняется 15-сантиметровый напуск.
- Вдоль стропильных бревен набивают контробрешетку и обрешетку.
- Осуществляют обшивку кровли требуемым способом.
Одним словом, качественная вентиляция непосредственно зависит от гидроизоляции, задерживающей влагу и препятствующей ее проникновению в слой теплоизоляционного материала и деревянные детали перекрытий.
Для хорошей вентиляции имеет значение также создаваемое обрешеткой расстояние: благодаря беспрепятственному движению воздушной массы проникающая внутрь влага быстро высыхает.
Вентиляционное отверстие устраивается и в самом коньке. Под ним слой гидроизоляционного покрытия расположен внахлест.
Благодаря наличию отверстия воздух проникает внутрь и способствует выветриванию излишков влаги и пара.
При невозможности устройства вентиляционного зазора в чердачном помещении создаются торцевые окна, также помогающие предотвращать сырость.
Особые отверстия для поступления воздушной массы под крышу устраиваются и в нижней части карнизов.
Дополнительно защитить кровлю и стены от воздействия влаги и воды можно с помощью карнизов с большим свесом.
При недостаточной длине стропил монтируется кобылка крыши – доска или брус для удлинения стропильной ноги с целью создания свеса.
Основными плюсами применения кобылки являются:
- возможность использования при строительстве древесного материала меньшей длины;
- создание более легкой стропильной системы;
- упрощенность работы с короткими кобылками по сравнению со стропильными брусами значительной длины;
- возможность их замены при ремонте без демонтажа всей кровельной конструкции;
- кобылки могут стать элементом декора, улучшающим экстерьер здания.
ВЫВОДЫ:
- Коньком называется верхнее горизонтальное ребро на стыке кровельных скатов.
- Этот элемент обеспечивает вентиляцию кровельной конструкции и подкровельного пространства.
- Основным назначением конька является соединение скатов, а основной функцией – предотвращение скопления влаги.
- Есть шесть основных форм конька, каждая из которых предназначена для определенного типа кровли.
- Конек выполняется из того же материала, что и кровельное покрытие.
- Использование дополнительных элементов повышает функциональность конька.
- До начала работ необходимо произвести расчет высоты конька.
- Высота конька зависит от угла уклона скатов и используемого кровельного материала.
- Важными моментами при монтаже конька являются наличие боковой легкой черепицы, укладка слоя гидро- и теплоизоляции, устройство вентиляционных отсеков.
- Для дополнительной защиты кровли и стен от влаги можно устраивать карнизы с большим свесом.
В видеосюжете представлена технология монтажа конька кровли.
1.
2.
3.
Конек на крыше дома – это горизонтальное верхнее кровельное ребро. В свою очередь, конек образуют скаты кровли и элементы ребра.
Наша статья расскажет о том, как сделать конек на крышу. Мы также расскажем, как правильно высчитывается высота этого элемента. В статье будут затронуты вопросы о вентиляции пространства под кровлей. Готовые варианты таких пространств вы можете увидеть на фото– и видеоматериалах.
Не так давно, сразу после возведения крыши, конек покрывали специальными материалами. Чаще всего использовался асбоцемент. При этом – довольно редкий материал для покрытия конька.
Сегодня наиболее ходовым материалом на строительном рынке является оцинкованное железо. Именно из него изготавливают большинство коньков для четырехскатной вальмовой крыши.
В качестве необходимых элементов для изготовления конька, используют готовые оцинкованные уголки. Их длина обычно составляет 2 м, а приобрести их можно в любом магазине стройматериалов. Не стоит исключать и вариант самостоятельного изготовления уголков. Для этого понадобятся лишь обрезки листов.
Изготавливаем уголок для конькового элемента кровли
Таким образом, самостоятельная установка кровельного конька – довольно простая процедура. Но очень важно соблюдать технику безопасности (ТБ) при работе на высоте.
Конек на крышу и расчет его высоты
Перед проведением монтажных работ, выясните размеры высоты конька и его прогона. Поэтому, речь пойдет о расчете высоты конька, которая связана с углом наклона ската и каркаса кровли. Мы также расскажем и о материалах для покрытия кровли. После выбора кровельного материала, можно начинать устанавливать конек крыши. Но прежде всего, нужно знать точную высоту.
Этапы расчета коньковой высоты:
- Вначале, укладываются как минимум две единицы коньковой черепицы. При этом она должна опираться на кровельные скаты. Далее, происходит замер расстояния между верхней черепичной кромкой и внутренней кромкой с самого узкого торца. Верхнюю кромку составляют бруски, которые еще называют контробрешеткой. Они соединяются друг с другом на очень плотном расстоянии. Это расстояние в свою очередь называется коньковым аэроэлементом.
- Стоит отметить и расстояние от верхней части конькового бруса до места сгиба линии крепления. После учета этого расстояния, можно фиксировать держатель или крепление. Далее, нужно прибить верхний коньковый брус к центру контробрешетки. Для этого рекомендуется использовать гвозди.
- Начало и конец конька также должны иметь свои крепления. После этого можно натягивать специальный шнур. Если под рукой его не окажется – подойдет стандартная леска с большой толщиной. Назначение шнура – контроль за правильно произведенной укладкой прогона конька.
- Наконец, коньковый брус устанавливается в держатели и крепления. Для этой цели рекомендуется использовать гвозди из нержавеющей или оцинкованной стали.
Важно: Конек крыши своими руками предполагает наличие облегченной боковой черепицы. Она предназначена для покрытия прогона конька. Этот процесс проводится уже после окончания всех описанных выше работ.
Конек фигурный для кровли должен быть смонтирован по всем правилам. При этом залогом успешных работ будет перекрытие элементами конькового прогона всех стыков и швов. Напомним, они образуются при покрытии кровельных скатов.
Важно: Во время приклеивания вентиляционного короба, кровельный материал должен быть чистым и сухим. Не рекомендуется проводить работы в слишком холодную или очень жаркую погоду.
После того, как резной конек на крышу будет рассчитан, можно проводить монтаж конькового прогона. Для его изготовления специалисты советуют использовать специальную коньковую черепицу.
Монтаж осуществляется строго с подветренной стороны дома. Такой метод защитит стыки материала от попадания в них осадков или от продувания воздухом. Вначале нужно установить зажимы, а на них уложить черепицу. Для фиксации лучше всего использовать нержавеющие гвозди или шурупы (саморезы).
Обустраиваем вентиляцию кровельного конька
Конек препятствует проникновению осадков в продольное отверстие между покрытиями скатов крыши. Он также служит и для вентиляции подкровельного пространства.
Изготовление системы коньковой вентиляции кровли:
- Завершив обустройство стропильной системы, производится гидроизоляция. Для этого крепится специальная пленка поперек стропильных ног. Уплотнитель под конек требует укладки верхних полос на нижние. Напуск должен составлять как минимум 15 см. Для проклейки швов используется соединительная лента.
- Далее, происходит набивка контробрешетки вдоль стропильных ног. По ее завершению, поверх набивается обрешетка в поперечном направлении.
- На обрешетку укладывается ранее выбранное кровельное покрытие. Например, шифер, ондулин, металлочерепица.
Натянутая пленка защищает стропильные элементы от скопления конденсата внутри кровли (подробнее: » «). Также устраняются протечки воды через различные мелкие щели. При этом резной конек на крышу защищен от гниения, а также от возникновения ржавчин.
При отсутствии вентилирования пространства между пленкой и кровельным покрытием, влага не будет быстро высыхать. Это приведет к мгновенным процессам гниения или покрытием ржавчиной контробрешетки и обрешетки. Таким образом, вся система может прийти в негодность.
Монтаж конька крыши, видео инструкция:
Под устройством теплой кровли подразумевают использование слоя утеплителя. Он обычно располагается под гидроизоляционным слоем. Его изготовление осуществляется из гигроскопичного материала, к примеру, базальтовой или минеральной ваты. Если же будет отсутствовать эффективная вентиляция, то произойдет скапливание влаги. Это в свою очередь ухудшит теплозащитные свойства материала. При этом можно даже не упоминать о гниении стропильных ног стропил. Напомним, что между ними располагаются плиты утеплителя.
Для оборудования вентилируемого пространства, необходимо придерживаться следующих правил:
- В нижней части подшивки карнизов оставляются зазоры для вентиляции. Можно сделать также решетки, которые обеспечат поступление воздуха.
- Немаловажно обеспечить свободное пространство между гидроизоляцией и кровельным покрытием. Параллельно с этим, оставляется отверстие между скатами. Оно обеспечит выпуск влажного воздуха. Все работы выполняются перед тем, как сделать конек на крыше.
как сделать и установить кровельный конек
Для устройства металлочерепичной кровли не достаточно закрепить на обрешетке листы материала. Чтобы крыша приобрела законченный вид и необходимые функциональные свойства (в том числе и защитные), ее конструкцию дополняют различными доборными элементами.
Один из них – кровельный конек для крыши из металлочерепицы, который является обязательной частью любой скатной конструкции. Без него кровля будет протекать, в утеплителе заведется плесень, стропила сгниют. Перспектива нерадостная. Поэтому над выбором конька и его грамотным монтажом следует задуматься на первых порах создания металлочерепичной крыши.
Под термином «кровельный конек» подразумевается верхний элемент кровли, устанавливаемый по ребру пересечения скатов.
Для металлочерепичной крыши выпускают коньки из металлической полосы в виде наружного уголка. На его кромках выполняют отбортовку (металл загибают внутрь конструкции по 1,5 см с обеих сторон) для исключения просачивания влаги под конек. Толщина стенок конька (металлического листа) обычно составляет 1,5 мм, реже встречаются конструкции с толщиной металла до 2,5 мм.
Главное назначение коньковой детали состоит в перекрытии зазора между скатами. Это обеспечивает защиту от попадания в подкровельное пространство атмосферной влаги, мусора, насекомых. Также перекрытие стыка выполняет декоративную функцию, то есть делает кровельное покрытие завершенным и гармоничным.
Ко всему прочему коньковая планка, установленная правильно, становится залогом качественной подкровельной вентиляции. Так как, благодаря профилю металлочерепицы, между ею и плоскостями конька образуются конструктивные зазоры, через них становится возможным выход воздуха из подкровельного пространства.
Как правило, фирмы, производящие металлочерепицу, предлагают и комплектующие к ней. Поэтому подобрать готовую коньковую планку, подходящую по цвету к приобретенному кровельному материалу, не представляет сложности.
Главное, что придется выбирать в любом случае – форму коньковой планки. Встречаются следующие разновидности:
- Треугольные модели (плоские) – наиболее простой и дешевый способ оформить ребро скатов. В этом случае коньковая планка с торца имеет форму треугольника, то есть повторяет геометрию угла соединения скатов.
- Прямоугольные модели (также относятся к плоским, другое их название – фигурные) – имеют более сложную, ломаную форму. Так же, как и треугольные детали, они повторяют форму угла между скатами, но на вершине имеют П-образный излом.
- Полукруглые (или круглые) модели – наиболее декоративные и дорогостоящие. В разрезе имеют форму полукруга. С торцевых сторон конька, собранного из таких планок, устанавливают заглушки, имеющие полукруглую или конусную форму (для вальмовых крыш). Для соединения полукруглых коньков на скатах крыш сложной формы (например, вальмовых) используются T и Y-образные накладки-тройники.
При выборе конькового элемента, кроме формы, следует обратить внимание на его ширину. В монтаже и дальнейшей эксплуатации наиболее предпочтительны изделия шириной от 200 мм. Менее 150 мм – это уже рискованные варианты, требующие особой аккуратности при монтаже, обязательной разметки.
Под узкий конек проще «пробраться» атмосферной влаге и пыли, особенно во время ветреной погоды. Выбор такого конька обычно обусловлен небольшими размерами скатов, на которых более широкая деталь смотрится слишком массивно.
Любая коньковая планка имеет плоскую подошву, которой он крепится к волновой поверхности металлочерепицы. В результате в стыке формируются зазоры. С одной стороны это положительный момент, позволяющий воздуху циркулировать в подкровельном пространстве и обеспечивать качественную вентиляцию.
С другой стороны в открытые зазоры под коньком могут попадать атмосферные осадки (дождь и снег), накапливание которых приводит к гниению деревянных конструкций, намоканию утеплителя.
Поэтому, чтобы защитить подкровельное пространство от атмосферной влаги, мусора и насекомых, но не перекрыть воздухообмен (вентиляцию), между планкой и металлочерепицей монтируют либо уплотнитель, либо специальный аэроэлемент конька. Рассмотрим виды и свойства каждого из этих материалов.
Уплотнители выпускают в виде лент с разными свойствами, которые укладывают по линии стыка между коньковыми деталями и металлочерепицей. Они бывают следующих видов:
- Профильные (жесткие). Выполняются из вспененного полиэтилена, способного принимать форму кровельных листов. Профильные прокладки полностью повторяют профиль конкретной металлочерепицы. Чтобы плотное перекрытие зазоров под коньком не стало причиной нарушения вентиляции, в профильных уплотнителях предусмотрены специальные отверстия. Благодаря им, данных тип уплотнителей характеризуется наилучшей степенью воздухопроницаемости (в сравнении с другими вариантами). Срок их эксплуатации – около 15 лет.
- Универсальные (мягкие). Имеют вид полосок из вспененного пенополиуретана, которые, благодаря своей мягкости, после монтажа самостоятельно принимают необходимую форму и заполняют имеющееся свободное пространство зазоров. Ячеистая структура этого типа уплотнителей работает, как фильтр: пропускает воздух (правда, степень пропуска оставляет желать лучшего), но задерживает капли дождя, снег и мусор. Производители обозначают срок службы изделий из ППУ в районе 15 лет.
- Саморасширяющиеся (ПСУЛ). Изначально представляют собой сжатые пенополиуретановые ленты, пропитанные акрилом. После монтажа такие уплотнители расширяются, толщина их увеличивается до 5 раз. Срок полного расширения и обретения окончательных размеров – около 2-5 часов. Уплотнительные ленты данного типа имеют одну самоклеящуюся сторону с защитной полосой. При монтаже полосу снимают и ленту приклеивают на место под коньком. Саморасширяющиеся уплотнители являются воздухо- и водонепроницаемыми. Поэтому для сохранения достаточной вентиляции кровли при монтаже уплотнителя следует оставлять зазоры 1-2 см на каждые 1,5-2 м.п. Срок службы саморасширяющихся уплотнителей – около 20 лет.
Несмотря на заверения производителей, что уплотнители пропускают достаточное количество воздуха для качественной вентиляции, опытным путем подтверждено, что это не так. Поэтому, при пологих скатах, когда без уплотнителя под конек не обойтись, рекомендуется сочетать коньковую вентиляцию с установкой точечных скатных аэраторов типа «грибок».
Усилить вентиляцию, при наличии уплотнителей, также можно посредством установки на конек специальных коньковых вентилей.
Про виды уплотнителей и особенности их применения рассказывает продавец-консультант строительного магазина:
Вместо уплотнителей для перекрытия зазоров можно воспользоваться специальным аэроэлементом – вентиляционной лентой, свернутой в рулоны. Средняя часть ленты выполнена из полипропиленового полотна (или сетки). Боковые полосы – из плиссированного алюминия с самоклеющейся поверхностью.
В отличие от уплотнителей, вентиляционная лента не становится барьером для вентиляции, благодаря полипропиленовому слою с высокой паропроницаемостью.
Монтаж вентиляционной ленты не требует особых строительных навыков. Рулон разворачивают вдоль коньковой линии, отклеивают защитныю пленку и плотно прижимают материал к поверхности кровли. При наличии конькового бруса ленту изначально закрепляют на брусе при помощи гвоздей или строительного степлера. Затем – приклеивают боковые полосы к металлочерепице.
Информацию про характеристики аэратора конька (на примере аэроэлемента Delta-Eco Roll) и особенности его установки на кровлю можно узнать из видео-сюжета:
После крепления, вентиляционная лента накрывается коньком, который делает ее совершенно незаметной. Внешний вид уплотнителя не важен по той же причине – коньковый элемент после крепления скроет всю свою «начинку». Конечно, в случае грамотного монтажа, выполнить который несложно даже своими силами.
Монтаж коньковой планки выполняют на последнем этапе сооружения кровли, когда по скатам уложены последние укороченные ряды металлочерепицы. Установка конька (наращивание элементов) ведется навстречу направлению преобладающих ветров.
В большинстве случаев для крепления коньковой планки следует внести дополнения в обрешетку и смонтировать выше верхних досок шаговой обрешетки добавочные подконьковые доски. Зазор между подконьковыми досками соседних скатов должен обеспечивать процесс подкровельной вентиляции, обычно он составляет 70-100 мм (цифра зависит от конкретной металлочерепицы и рекомендации ее производителя).
Толщину подконьковых досок увеличивают по сравнению с досками обрешетки на 10-15 мм. Это выполняется для того, чтобы конек не оказался после закрепления просаженным вниз по отношению к торцевой планке.
На вопрос, как сделать конек на крыше из металлочерепицы, нет однозначного ответа. Процесс закрепления (монтажа) конькового элемента на кровле выполняется по инструкциям производителей конкретной металлочерепицы. Эти рекомендации не всегда в точности совпадают, и обычно представляют собой некий «усредненный» вариант, более-менее подходящий для любого вида коньковой планки и любого профиля металлочерепицы.
Обычно в процессе монтажа выполняют следующие действия. Сначала проверяют прямолинейность коньковой оси кровли (например, с помощью натянутого шнура). Допустимое отклонение составляет 2 см. Большая кривизна отрицательно скажется на монтируемом элементе, так как стенки конька придется «подгонять» под неровности стыка скатов. Поэтому дефекты, выходящие за рамки допустимого отклонения, исправляют.
Затем выполняют подготовку элементов конька. Угол коньковой планки подгоняют к углу соединения скатов кровли. Для этого сгибают или разгибают планку, чтобы в свободном состоянии ее крепежные полки соответствовали углу наклона скатов. Если угол наклона выше 45°, планку придется сгибать слишком сильно.
Это особенно сказывается на полукруглых коньках, форма которых при такой «доработке» значительно меняется. В этом случае штатную торцевую заглушку придется подогнать под измененную форму или смонтировать самодельную накладку, сделанную из плоского листа стали.
Установку конька начинают с одного из торцов. Коньковый элемент монтируют поверх торцевой планки, выпуская его край наружу на 20-30 мм. Части плоского конька (треугольного, прямоугольного) состыковывают, накладывая друг на друга с перехлестом не менее 100 мм. Детали круглого конька состыковывают по линиям штамповки. На шатровых кровлях в местах соединения коньков соседних скатов устанавливают Y или T-образные накладки.
Параллельно выполняют укладку уплотнителя, фиксируя его под коньком. Если уплотнитель самоклеющийся, то для его фиксации достаточно снять защитную пленку с клеевого слоя и прижать его к поверхности конька или металлочерепицы. Если клеевого слоя на уплотнителе нет, то клей придется наносить самостоятельно.
При использовании вентиляционного рулона (аэроэлемента конька), монтаж несколько изменяется. Вентиляционную ленту с боковыми самоклеющимися частями укладывают и приклеивают к металлочерепице в первую очередь, до установки планок конька.
Элементы конька закрепляют к листу металлочерепицы или к обрешетке с помощью саморезов, вкручивая их в гребень волны через волну. Нарушать эти рекомендации и вкручивать саморезы в прогиб волны нельзя из-за риска деформации конька, что повлечет за собой неряшливость вида всей кровли. При монтаже используют саморезы 4,8 х 35 мм – при закреплении конька к металлочерепице, и длинные саморезы 4,8 х 80 мм – при креплении через металлочерепицу к обрешетке.
Крепление коньковой планки непосредственно к обрешетке считается более надежным вариантом. В этом случае полностью исключается отрыв конька, возможный в районах с высокой ветровой нагрузкой. В то же время большинство производителей металлочерепицы в своих инструкциях рекомендуют крепление только к кровельным листам. В любом случае, выбор того или иного крепления остается за вами.
Некоторые производители металлочерепицы рекомендуют монтаж конька на предварительно закрепленный коньковый брус. Это обеспечивает более надежную установку и абсолютно ровное расположение коньковой планки. Вдоль ребра кровли набивают брус (иногда – устанавливают его на специальные металлические крепления), шириной 40-50 мм. На него надевают элементы конька и прикручивают их к металлочерепице.
Выполнив крепление всех элементов, проверяют ровность собранного конька. При отсутствии отклонений, работы считают законченными.
Полезное видео по теме
Конек – это не тот элемент, который стоит недооценивать. Его правильная установка гарантирует:
- декоративный внешний вид металлической кровли;
- сухое подкровельное пространство;
- отсутствие конденсата;
- достаточную вентиляцию;
- защиту от протечек через конек.
Поэтому монтаж конька должен производиться с соблюдением вышеописанной технологии, без малейшего пренебрежения к мелочам. Если вы не уверены в своих силах, желательно обратиться за помощью в установке конька к квалифицированным специалистам-кровельщикам.
Будьте в курсе!
Подпишитесь на новостную рассылку
Как сделать конек на крыше. Правильный монтаж конька для крыши из металлочерепицы Крепление конька металлочерепицы
Сейчас кровля из металлочерепицы пользуется огромным спросом, так как это надежное и долговечное покрытие. Выбор этого материала — это правильное решение. Система такого покрытия включает в себя сам материал и элементы дополнения. Значимым элементом крыши, является конек, который обеспечивает вентиляцию крыши.
Типы конька
По своим конструктивным характеристикам, конек подразделяется на следующие виды:
- Доборная планка
- Конек полукруглый
- Врезной конек
- Y и T — образные коньки или пересеченные
- Конек декоративный
Планка конька или прямоугольный конек, используется для закрытия стыковок кровельного материала любого типа и хорошее декоративное дополнение к кровле. Элементы конька можно подобрать под цвет металлочерепицы, что хорошо повлияет на целостность крыши.
Полукруглый конек используется аналогично, он также монтируется на стыках двухскатных и четырехскатных крыш, но с торцов устанавливаются специальные заглушки, которые предотвращают попадание мусора и влаги.
Принцип монтажа врезного конька немного отличается от предыдущих, тем, что он врезается в скат кровли, а горизонтальная его часть располагается ниже основной.
Узкие декоративные коньки применяются больше для эстетической, чем защитной отделки. В основном их устанавливают на шпилях, шатровых крышах или беседках.
Пересеченный конек или Y и T — образный, является дополнительным элементом прямоугольной коньковой планки и предназначается для их крепления друг с другом.
Комплектующие детали
Если выбор упал в пользу металлочерепичной кровли, то рекомендуется приобретать все комплектующие элементы конька и крепеж в одном месте и у одного изготовителя.
В комплект конька входят следующие элементы:
- Вентиляционная планка
- Держатель громоотвода
- Уплотнитель
- Герметик
- Дополнительные аэроэлементы
При помощи этих деталей можно качественно и прочно смонтировать, а также произвести крепление коньковых элементов и обеспечить надежную функциональность после того .
Уплотнитель
Важным элементом при монтаже конька является уплотнитель, который несет защитную функцию от проникновения под крышу атмосферных осадков, мусора и пыли.
Если уплотнитель был смонтирован некачественно или произошла его деформация, то протечка такой крыши обеспечена, что негативно скажется на эксплуатации и ее состоянии.
Специализированные магазины и строительные рынки рады предложить несколько видов уплотнителей:
- Универсальный
- Саморасширяющийся
- Профильный
В состав саморасширяющегося уплотнителя входит пенополиуретан, который пропитывается полимерными составами, такими как акрил. Основным предназначением является закрыть верхнюю часть кромок листов кровли и прочно соединить скаты крыши, тем самым обеспечить дополнительную .
Профильный уплотнитель изготавливается из вспененного полиэтиленового состава, который обладает устойчивостью к влаге, но способен пропускать воздух, благодаря этим качествам он широко применяется для вентиляционной системы кровли. Этот материал имеет свои особенности — он повторяет конфигурацию кровельной формы, что благотворно влияет на герметизацию.
В изготовлении универсальных уплотнителей применяют полиуретановую пленку, которая способна фильтровать пыль и мусор, и при этом не пропускает воздух под кровлю.
Уплотнители рекомендуется устанавливать после крепления металлочерепицы, между коньком и кровельным материалом. Особенно важно для крыш, имеющих шатровый скат и участков, где конек по отношению к кровле устанавливается диагонально.
Инструменты, используемые при монтаже кровли и конька:
- Для резки металлических изделий используют механические ручные ножницы для металла
- Пила с мелким зубом
- Электрический лобзик
- Дисковая пила
Нужно не забывать то, что после резки листов металла необходимо смести опилки, которые могут в последствии проржаветь и повредить покрытие.
Крепление конька металлочерепицы
- Перед монтажом первым делом необходимо убедиться, что ось конька ровная — это место соединения всего верхнего края крыши. Но если и будет незначительная кривизна (допускается до 2 см), она не повлияет на установку конька, но если существуют более максимальные отклонения их нужно исправить
- В коньковые пазы укладывается прослойка стекловаты, это защитит кровлю от снега, заметающего ветром в зимний период. Но важно не переборщить, а иначе можно нарушить вентиляцию
- Справится с монтажом в одиночку, не получится, поэтому понадобится хотя бы два человека. Далее для подъема конька первый помощник должен подать один конец конька, а после другой должен помочь подцепить противоположный конец
- Далее нужно произвести укладку конька на внешнюю кромку крыши, ровно по краю металлочерепицы. При этом должны соблюдаться пропорции и нельзя допустить лишних вертикальных зазоров
- На противоположной стороне помощник должен контролировать край элемента, чтобы не было перекоса по отношению к оси
- Если укладка конька произвелась правильно, то его необходимо закрепить шурупами по внешнему краю. Далее натягивается шнур, по которому будут выравниваться, и фиксироваться внутренние стороны коньковых углов. Натягивая шнур, его закрепляют на ребре конька на нулевой точке
- Следующим этапом будет монтаж остальных планок по этому уровню
- При креплении конька к металлочерепице, шурупы следует вкручивать не часто, но тем не менее периодически нужно проверять уголки, что бы они не отходили
Схема монтажа конька металлочерепицы
- Конек, у которого нет обортовки, является недостаточно жестким и после установки выглядит не эстетично
- Перед заготовкой материала, необходимо высчитать требуемое количество, но учитывая нахлест в 5 см
- Приступая к кровельным работам, нужно подготовить трап и страховку, а из материалов предварительно заготовить: строительный шнур, саморезы, шуруповерт
Для удобства монтажа работу лучше производить вдвоем или втроем, так как перемещения по кровле очень затруднительно.
После установки конька можете перейти к монтажу других элементов. Вы можете осуществить . Данный элемент на кровле обеспечивают безопасный сход снега. Также они необходимы, чтобы не случилось деформации крыши под массой обледенелого снега.Монтаж мансардных окон в металлочерепицу нужно осуществить до установки конька. Неправильная установка или слабая гидроизоляция таких окон сведут на нет все усилия по возведению крыши. Браться за установку мансардных окон лучше тем у кого уже имеется опыт строительных работ, и только при соблюдении инструкции и правил.
Видео о монтаже конька металлочерепицы
В видео наглядно показывают порядок работ по монтажу конька.
Конек для металлочерепицы является неотъемлемым элементом металлической кровли. Он надежно защищает чердачное пространство и стропильную систему от внешнего воздействия (дождя, снега и различного мусора), а также выполняет вентиляционную функцию. Монтаж конька не отличается особой сложностью, поэтому предстоящие работы можно выполнить своими руками, сэкономив определенную сумму на вызове строительной бригады. Главное — это изучить некоторые тонкости установки конька из металлочерепицы и неуклонно следовать всем инструкциям и рекомендациям.
Разновидности коньков для крыши из металлочерепицы
Коньковая планка выполняет не только защитную функцию, но и является важным элементом декора, то есть от правильности ее установки зависит эстетичный вид крыши. Коньки изготавливаются в различном цветовом и фактурном исполнении, так что вы с легкостью подберете наилучший вариант для конкретного случая. А чтобы будущая конструкция выглядела гармонично, такие планки рекомендуется покупать в том же магазине, где была приобретена металлочерепица.
Сегодня на рынке строительных материалов можно встретить такие виды коньков для металлической черепицы (рис. 1):
Рисунок 1. Виды коньковых планок для крыши.
- Полукруглые. Часто используются для защиты состыковочных мест на двухскатных и четырехскатных крышах. Для предотвращения попадания в подкровельное пространство влаги и мусора их торцы оснащаются специальными заглушками.
- Прямоугольные. Их можно устанавливать на любые типы крыш. Они имеют меньшую стоимость, чем первый вид, и не нуждаются в монтаже заглушек.
- Узкие декоративные. Имеют узкий профиль, поэтому их основной функцией является не защита, а декор. Декоративные планки нашли свое применение при обустройстве шатровых кровель, шпилей и беседок.
- Т- и Y-образные. Применяются для соединения между собой прямоугольных коньков.
Покупая коньки для крыши из металлочерепицы, необходимо обращать внимание на их ширину, которая должна быть не менее 15 см. В противном случае при сильном ветре под них будут попадать влага и мусор. При выборе коньков рекомендуется отдавать предпочтение изделиям с обортовкой. В этом случае они будут иметь повышенную жесткость и прочность.
При покупке конька для металлочерепицы его габариты рассчитываются по специальной формуле: H = 0.5xBxk, где Н — высота конька, В — ширина покрываемого здания, k — коэффициент уклона крыши. Коэффициент уклона представлен в таблице (рис. 2).
Вернуться к оглавлению
Конструкция коньков для металлочерепицы
Основными конструктивными элементами коньков под металлочерепицу являются:
Рисунок 2. Коэффициент уклона.
- вентиляционная планка;
- вентиляционная лента;
- уплотнитель;
- крепежные элементы.
Подобное устройство конька крыши из металлочерепицы позволяет надежно закрепить изделие к металлическим листам и обеспечить его высокую функциональность. Одним из самых важных элементов водосточной системы кровли является уплотнитель. Именно он защищает стропильную систему и чердачное пространство от атмосферных осадков и различного мусора. Уплотнитель монтируется между коньковой планкой и металлическими листами (рис. 3).
Уплотнители бывают нескольких типов:
- Профильный. Изготавливается из вспененного полиэтилена. Данный материал характеризуется прекрасной влагозащищенностью и воздухопроницаемостью, благодаря чему кровля из металлочерепицы сохраняет естественную вентиляцию воздуха. Еще одним преимуществом полиэтилена является способность принимать форму кровельных листов, тем самым обеспечивая отличную гидроизоляцию.
- Универсальный. Производится из полиуретановой пленки. Надежно защищает внутреннее пространство от пыли и влаги.
- Саморасширяющийся. Изготавливается из пропитанного акрилом пенополиуретана. Крепится к основанию с помощью самоклеящейся пленки.
Вернуться к оглавлению
Монтаж конька для крыши из металлочерепицы своими руками
Перед тем как установить конек на металлочерепицу, необходимо подготовить следующие инструменты и материалы:
Рисунок 3. Монтаж уплотнителя.
- шуруповерт;
- ножницы по металлу;
- строительный уровень;
- рулетку;
- трап;
- страховочный шнур;
- крепежные элементы.
Монтаж конька металлочерепицы является завершающим этапом кровельных работ, то есть он выполняется после того, как вся крыша покрыта металлическими листами.
Первым делом следует убедиться, что скаты кровли пересекаются по прямой линии. Максимально допустимое отклонение составляет 2 см. Большие неровности отрицательно скажутся на внешнем виде конька и его сроке службы.
Выполнять монтажные работы лучше с двумя помощниками, так как вам придется часто перемещаться по верхнему срезу крыши, а это достаточно сложно, поэтому ваши руки должны быть свободными.
Сидя на трапе, попросите помощников подать вам два противоположных уголка, после чего установите конек на кромку кровли таким образом, чтобы он совпадал с крайними листами.
Ровность укладки контролируйте с помощью строительного уровня и своих помощников. Если все уложено правильно, с помощью шуруповерта прикрутите наружную часть конька к кровельным листам. Точно так же выполняется установка следующих элементов. После того как внешние элементы конька установлены, закрепите внутренние детали.
Крепежные элементы (саморезы) следует ввинчивать с таким шагом, чтобы конек даже при сильном ветре не издавал хлопающих звуков.
Шурупы вкручиваются в гребень «волны» профилированного листа. При этом рекомендуется устанавливать уплотняющие прокладки, которые не только увеличивают сцепление соединяющихся элементов, но и принимают на себя все температурные деформации. Выполнив крепление последнего элемента, необходимо удостовериться в ровности конька. Если никаких отклонений не видно, работы можно считать законченными.
Разобравшись, как крепить конек на металлочерепицу, можно смело приступать к монтажу. При этом не забывайте, что высотные работы отличаются травматизмом, так что не пренебрегайте техникой безопасности, используя страховочный шнур, трап и другие приспособления.
Для устройства металлочерепичной кровли не достаточно закрепить на обрешетке листы материала. Чтобы крыша приобрела законченный вид и необходимые функциональные свойства (в том числе и защитные), ее конструкцию дополняют различными доборными элементами.
Один из них – кровельный конек для крыши из металлочерепицы, который является обязательной частью любой скатной конструкции. Без него кровля будет протекать, в утеплителе заведется плесень, стропила сгниют. Перспектива нерадостная. Поэтому над выбором конька и его грамотным монтажом следует задуматься на первых порах создания металлочерепичной крыши.
Под термином «кровельный конек» подразумевается верхний элемент кровли, устанавливаемый по ребру пересечения скатов.
Для металлочерепичной крыши выпускают коньки из металлической полосы в виде наружного уголка. На его кромках выполняют отбортовку (металл загибают внутрь конструкции по 1,5 см с обеих сторон) для исключения просачивания влаги под конек. Толщина стенок конька (металлического листа) обычно составляет 1,5 мм, реже встречаются конструкции с толщиной металла до 2,5 мм.
Главное назначение коньковой детали состоит в перекрытии зазора между скатами. Это обеспечивает защиту от попадания в подкровельное пространство атмосферной влаги, мусора, насекомых. Также перекрытие стыка выполняет декоративную функцию, то есть делает кровельное покрытие завершенным и гармоничным.
Ко всему прочему коньковая планка, установленная правильно, становится залогом качественной подкровельной вентиляции. Так как, благодаря профилю металлочерепицы, между ею и плоскостями конька образуются конструктивные зазоры, через них становится возможным выход воздуха из подкровельного пространства.
Разновидности коньков для металлочерепицы
Как правило, фирмы, производящие металлочерепицу, предлагают и комплектующие к ней. Поэтому подобрать готовую коньковую планку, подходящую по цвету к приобретенному кровельному материалу, не представляет сложности.
Главное, что придется выбирать в любом случае – форму коньковой планки. Встречаются следующие разновидности:
- Треугольные модели (плоские) – наиболее простой и дешевый способ оформить ребро скатов. В этом случае коньковая планка с торца имеет форму треугольника, то есть повторяет геометрию угла соединения скатов.
- Прямоугольные модели (также относятся к плоским, другое их название – фигурные) – имеют более сложную, ломаную форму. Так же, как и треугольные детали, они повторяют форму угла между скатами, но на вершине имеют П-образный излом.
- Полукруглые (или круглые) модели – наиболее декоративные и дорогостоящие. В разрезе имеют форму полукруга. С торцевых сторон конька, собранного из таких планок, устанавливают заглушки, имеющие полукруглую или конусную форму (для вальмовых крыш). Для соединения полукруглых коньков на скатах крыш сложной формы (например, вальмовых) используются T и Y-образные накладки-тройники.
При выборе конькового элемента, кроме формы, следует обратить внимание на его ширину. В монтаже и дальнейшей эксплуатации наиболее предпочтительны изделия шириной от 200 мм. Менее 150 мм – это уже рискованные варианты, требующие особой аккуратности при монтаже, обязательной разметки.
Под узкий конек проще «пробраться» атмосферной влаге и пыли, особенно во время ветреной погоды. Выбор такого конька обычно обусловлен небольшими размерами скатов, на которых более широкая деталь смотрится слишком массивно.
Зазор под коньком: как его перекрыть?
Любая коньковая планка имеет плоскую подошву, которой он крепится к волновой поверхности металлочерепицы. В результате в стыке формируются зазоры. С одной стороны это положительный момент, позволяющий воздуху циркулировать в подкровельном пространстве и обеспечивать качественную вентиляцию.
С другой стороны в открытые зазоры под коньком могут попадать атмосферные осадки (дождь и снег), накапливание которых приводит к гниению деревянных конструкций, намоканию утеплителя.
Поэтому, чтобы защитить подкровельное пространство от атмосферной влаги, мусора и насекомых, но не перекрыть воздухообмен (вентиляцию), между планкой и металлочерепицей монтируют либо уплотнитель, либо специальный аэроэлемент конька. Рассмотрим виды и свойства каждого из этих материалов.
Виды и свойства уплотнителей
Уплотнители выпускают в виде лент с разными свойствами, которые укладывают по линии стыка между коньковыми деталями и металлочерепицей. Они бывают следующих видов:
- Профильные (жесткие). Выполняются из вспененного полиэтилена, способного принимать форму кровельных листов. Профильные прокладки полностью повторяют профиль конкретной металлочерепицы. Чтобы плотное перекрытие зазоров под коньком не стало причиной нарушения вентиляции, в профильных уплотнителях предусмотрены специальные отверстия. Благодаря им, данных тип уплотнителей характеризуется наилучшей степенью воздухопроницаемости (в сравнении с другими вариантами). Срок их эксплуатации – около 15 лет.
- Универсальные (мягкие). Имеют вид полосок из вспененного пенополиуретана, которые, благодаря своей мягкости, после монтажа самостоятельно принимают необходимую форму и заполняют имеющееся свободное пространство зазоров. Ячеистая структура этого типа уплотнителей работает, как фильтр: пропускает воздух (правда, степень пропуска оставляет желать лучшего), но задерживает капли дождя, снег и мусор. Производители обозначают срок службы изделий из ППУ в районе 15 лет.
- Саморасширяющиеся (ПСУЛ). Изначально представляют собой сжатые пенополиуретановые ленты, пропитанные акрилом. После монтажа такие уплотнители расширяются, толщина их увеличивается до 5 раз. Срок полного расширения и обретения окончательных размеров – около 2-5 часов. Уплотнительные ленты данного типа имеют одну самоклеящуюся сторону с защитной полосой. При монтаже полосу снимают и ленту приклеивают на место под коньком. Саморасширяющиеся уплотнители являются воздухо- и водонепроницаемыми. Поэтому для сохранения достаточной вентиляции кровли при монтаже уплотнителя следует оставлять зазоры 1-2 см на каждые 1,5-2 м.п. Срок службы саморасширяющихся уплотнителей – около 20 лет.
Несмотря на заверения производителей, что уплотнители пропускают достаточное количество воздуха для качественной вентиляции, опытным путем подтверждено, что это не так. Поэтому, при пологих скатах, когда без уплотнителя под конек не обойтись, рекомендуется сочетать коньковую вентиляцию с установкой точечных скатных аэраторов типа «грибок».
Усилить вентиляцию, при наличии уплотнителей, также можно посредством установки на конек специальных коньковых вентилей.
Про виды уплотнителей и особенности их применения рассказывает продавец-консультант строительного магазина:
Альтернатива уплотнителям – аэроэлемент конька
Вместо уплотнителей для перекрытия зазоров можно воспользоваться специальным аэроэлементом – вентиляционной лентой, свернутой в рулоны. Средняя часть ленты выполнена из полипропиленового полотна (или сетки). Боковые полосы – из плиссированного алюминия с самоклеющейся поверхностью.
В отличие от уплотнителей, вентиляционная лента не становится барьером для вентиляции, благодаря полипропиленовому слою с высокой паропроницаемостью.
Монтаж вентиляционной ленты не требует особых строительных навыков. Рулон разворачивают вдоль коньковой линии, отклеивают защитныю пленку и плотно прижимают материал к поверхности кровли. При наличии конькового бруса ленту изначально закрепляют на брусе при помощи гвоздей или строительного степлера. Затем – приклеивают боковые полосы к металлочерепице.
Информацию про характеристики аэратора конька (на примере аэроэлемента Delta-Eco Roll) и особенности его установки на кровлю можно узнать из видео-сюжета:
После крепления, вентиляционная лента накрывается коньком, который делает ее совершенно незаметной. Внешний вид уплотнителя не важен по той же причине – коньковый элемент после крепления скроет всю свою «начинку». Конечно, в случае грамотного монтажа, выполнить который несложно даже своими силами.
Технология монтажа конька на кровлю из металлочерепицы
Монтаж коньковой планки выполняют на последнем этапе сооружения кровли, когда по скатам уложены последние укороченные ряды металлочерепицы. Установка конька (наращивание элементов) ведется навстречу направлению преобладающих ветров.
В большинстве случаев для крепления коньковой планки следует внести дополнения в обрешетку и смонтировать выше верхних досок шаговой обрешетки добавочные подконьковые доски. Зазор между подконьковыми досками соседних скатов должен обеспечивать процесс подкровельной вентиляции, обычно он составляет 70-100 мм (цифра зависит от конкретной металлочерепицы и рекомендации ее производителя).
Толщину подконьковых досок увеличивают по сравнению с досками обрешетки на 10-15 мм. Это выполняется для того, чтобы конек не оказался после закрепления просаженным вниз по отношению к торцевой планке.
На вопрос, как сделать конек на крыше из металлочерепицы, нет однозначного ответа. Процесс закрепления (монтажа) конькового элемента на кровле выполняется по инструкциям производителей конкретной металлочерепицы. Эти рекомендации не всегда в точности совпадают, и обычно представляют собой некий «усредненный» вариант, более-менее подходящий для любого вида коньковой планки и любого профиля металлочерепицы.
Обычно в процессе монтажа выполняют следующие действия. Сначала проверяют прямолинейность коньковой оси кровли (например, с помощью натянутого шнура). Допустимое отклонение составляет 2 см. Большая кривизна отрицательно скажется на монтируемом элементе, так как стенки конька придется «подгонять» под неровности стыка скатов. Поэтому дефекты, выходящие за рамки допустимого отклонения, исправляют.
Затем выполняют подготовку элементов конька. Угол коньковой планки подгоняют к углу соединения скатов кровли. Для этого сгибают или разгибают планку, чтобы в свободном состоянии ее крепежные полки соответствовали углу наклона скатов. Если угол наклона выше 45°, планку придется сгибать слишком сильно.
Это особенно сказывается на полукруглых коньках, форма которых при такой «доработке» значительно меняется. В этом случае штатную торцевую заглушку придется подогнать под измененную форму или смонтировать самодельную накладку, сделанную из плоского листа стали.
Установку конька начинают с одного из торцов. Коньковый элемент монтируют поверх торцевой планки, выпуская его край наружу на 20-30 мм. Части плоского конька (треугольного, прямоугольного) состыковывают, накладывая друг на друга с перехлестом не менее 100 мм. Детали круглого конька состыковывают по линиям штамповки. На шатровых кровлях в местах соединения коньков соседних скатов устанавливают Y или T-образные накладки.
Параллельно выполняют укладку уплотнителя, фиксируя его под коньком. Если уплотнитель самоклеющийся, то для его фиксации достаточно снять защитную пленку с клеевого слоя и прижать его к поверхности конька или металлочерепицы. Если клеевого слоя на уплотнителе нет, то клей придется наносить самостоятельно.
При использовании вентиляционного рулона (аэроэлемента конька), монтаж несколько изменяется. Вентиляционную ленту с боковыми самоклеющимися частями укладывают и приклеивают к металлочерепице в первую очередь, до установки планок конька.
Элементы конька закрепляют к листу металлочерепицы или к обрешетке с помощью саморезов, вкручивая их в гребень волны через волну. Нарушать эти рекомендации и вкручивать саморезы в прогиб волны нельзя из-за риска деформации конька, что повлечет за собой неряшливость вида всей кровли. При монтаже используют саморезы 4,8 х 35 мм – при закреплении конька к металлочерепице, и длинные саморезы 4,8 х 80 мм – при креплении через металлочерепицу к обрешетке.
Крепление коньковой планки непосредственно к обрешетке считается более надежным вариантом. В этом случае полностью исключается отрыв конька, возможный в районах с высокой ветровой нагрузкой. В то же время большинство производителей металлочерепицы в своих инструкциях рекомендуют крепление только к кровельным листам. В любом случае, выбор того или иного крепления остается за вами.
Некоторые производители металлочерепицы рекомендуют монтаж конька на предварительно закрепленный коньковый брус. Это обеспечивает более надежную установку и абсолютно ровное расположение коньковой планки. Вдоль ребра кровли набивают брус (иногда – устанавливают его на специальные металлические крепления), шириной 40-50 мм. На него надевают элементы конька и прикручивают их к металлочерепице.
Выполнив крепление всех элементов, проверяют ровность собранного конька. При отсутствии отклонений, работы считают законченными.
Полезное видео по теме
Конек – это не тот элемент, который стоит недооценивать. Его правильная установка гарантирует:
- декоративный внешний вид металлической кровли;
- сухое подкровельное пространство;
- отсутствие конденсата;
- достаточную вентиляцию;
- защиту от протечек через конек.
Поэтому монтаж конька должен производиться с соблюдением вышеописанной технологии, без малейшего пренебрежения к мелочам. Если вы не уверены в своих силах, желательно обратиться за помощью в установке конька к квалифицированным специалистам-кровельщикам.
Кровля, выполненная из металлочерепицы от карниза до верха, состоит из основного покрытия и дополнительных элементов. Без установки некоторых можно и обойтись, но есть такие, которые неотъемлемо связаны с кровельной системой и являются ее составной частью. К числу последних относится конек для металлочерепицы. Его монтаж лучше всего доверить опытному мастеру — кровельщику. Однако, соблюдая некоторые рекомендации, с этой работой можно справиться и самостоятельно. Тщательно изучив процесс установки конька под металлочерепицу, при его установке можно избежать многих ошибок. Выполнив монтаж этого важного элемента неверно, кровля не сможет полноценно выполнять свои функции, то есть защищать крышу постройки от негативного влияния окружающей среды.
Что представляет собой конек
Понятие конек подразумевает верхнее ребро кровли, являющееся щипцовым горизонтальным пересечением ее скатов.
С его помощью обеспечивается вентиляция и вывод воздуха из-под крыши. Он представляет собой лист из металла прямоугольного профиля, обортованный по кромкам на расстояние 15 мм. Комплектуется конек под металлочерепицу различными аксессуарами — креплениями, уплотняющими шайбами. Они способствуют его герметичности и препятствуют протеканию кровли. Крепление и дополнительные детали изготавливаются из материала кровли, учитывая ее оттенок и стиль. Выполненный правильно, конек под металлочерепицу, практически не выделяется на кровле и зачастую ставится с вентиляционным оборудованием.
При укладке металлочерепицы от карниза, необходимо соблюдать одно условие — это обеспечение хорошей вентиляции. Надо построить основание крыши так, чтобы обеспечить хорошее циркулирование воздуха от карниза до верха, которое в свою очередь приведет к нормальному вентилированию. Если климатические условия, в которых будет эксплуатироваться здание, характеризуются повышенной влажностью, то позаботиться о вентиляции крыши из металлочерепицы придется более серьезно. При монтировании основания под металлочерепицу, не лишним будет предусмотреть и оставить зазор между ними, и приблизительно на 50 мм приподнять обрешетку, затем уложив на нее утеплитель.
Конструкция конька
Конек для металлочерепицы- это самый верх кровли, через который осуществляется вентиляция пространства под крышей. Его угол составляет не менее 180 градусов. Он является самым первым элементом конструкции кровли, принимающим на себя основной удар от влияния плохой погоды, в том числе порывов ветра. Поэтому монтаж данного элемента нужно выполнять достаточно скрупулезно и качественно, не экономя на крепеже. Многие жители частных домов сталкиваются с проблемой протечки кровли. Некоторые считают, что происходит это из-за некачественной установки кровельного покрытия. Однако, эта проблема может возникнуть по причине некачественного монтажа верхнего ребра и его ненадежной герметизации. Вот для этой цели и применяются уплотнители. Благодаря их применению, продлевается срок службы не только теплоизоляции, но и элементов конструкции крыши.
Внутренняя отделка дома прослужит также намного дольше. Крепление уплотнителя осуществляется перед установкой конька. В настоящее время применяются 3 вида уплотнителей. В зависимости от основы, они бывают саморасширяющимися, универсальными и профильными. На сегодняшний день строительный рынок предлагает несколько видов конька под металлочерепицу, основными из которых являются — коньковая планка или прямой конек; полукруглый конек; пересеченные и врезные конструкции.
Основные виды конька и его составляющие
Еще одно название коньковой планки — коньковый профиль. Ее основное назначение — это закрыть место стыка двух скатов крыши. Также она является и декоративным элементом кровли. Выполняя кровлю из металлочерепицы, ее конек всегда можно для гармоничного сочетания подобрать по цвету. Как правило, все элементы кровли от карниза до верха, покупаются у одного производителя. Выбирая прямую конструкцию конька, при монтаже кровли, под нее обязательно подкладывается специальный утеплитель.
Полукруглый вид конька служит для выполнения аналогичных функций. Отличается он более привлекательной и интересной внешностью. Врезные и пересеченные коньки применяются для крыш вальмового типа. Первые врезаются прямо в скат крыши. Их совместным элементом является ендова. Пересеченные коньки всегда располагаются горизонтально, поэтому их нередко путают с вальмами кровли.
Наиболее выгодным и оптимальным является приобретение у одного производителя металлочерепицы, конька, его комплектующих деталей и крепежа. Здесь же можно приобрести и утеплитель. Конек состоит из следующих элементов — сама коньковая планка, уплотнитель, держатель громоотвода, вентиляционная лента и герметик. Кроме названных, могут применяться некоторые аэроэлементы. С помощью этих функциональных деталей возможен правильный и надежный на кровле. Они защищают не только ее стык, но и обеспечивают хорошую вентиляцию.
Инструменты для монтажа конька
Всего лишь одно назначение призван выполнять конек под металлочерепицу — замыкать верхние кромки листов, надежно связывая скаты крыши. Рекомендуется выбирать кромки его полок шириной не менее 15 см, иначе, в зимний период, ветер заметет снег в помещение чердака. Следует обратить внимание и на обортовку. При ее отсутствии, жесткость конька для металлочерепицы не будет достаточной, а вид снизу — некрасивым. Длина этих доборных элементов рассчитывается в соответствии с длиной листов кровли, учитывая метод установки «внахлест». требует небольшого набора инструментов. Для закручивания шурупов потребуется шуруповерт. Измерять длину материала удобно при помощи рулетки. С ее помощью можно измерить и утеплитель. Маркером можно отмечать необходимую длину при резке материала. Выполняя кровельные работы, нужно иметь трап и страховку. Наиболее целесообразным считается выполнение их вдвоем с напарником.
Монтаж конька для металлочерепицы: основные правила
Монтаж конька является завершающим этапом кровельных работ. Его выполняют после того, как все скаты крыши — от карниза до самого верха, покрыты металлочерепицей. Кстати, коньковые элементы лучше всего поднимать на крышу лебедкой или с помощью веревки. Самое первое, что необходимо выполнить — это проверить ось, то есть то место, в котором соединяются верхние края кровли. Допускается небольшая погрешность при измерении кривизны. Ее максимальная величина не должна превышать 20 мм. Если отклонения более существенны, искривление придется исправить.
Даже если прямой конек под металлочерепицу имеет полки более 20 см, все равно в его пазы следует уложить стекловату. Ее количество должно быть таким, чтобы не нарушалась вентиляция. Монтаж конька первым делом предусматривает крепление специального бруска с минимальным сечением 70х90 мм. Далее, по его краям крепят по паре обрешеточных брусьев. Чтобы было удобно работать, можно прикрепить к центральному бруску скобы и подвесить на них мостики, по которым удобно передвигаться от самого карниза, выполняя .
Следующим этапом является крепление коньковой планки к центральному бруску. Специалисты советуют перед этой операцией закруглить верхнюю часть конька. Это обеспечит более плотное прилегание его элементов. Чтобы предотвратить появление плесени или грибка, рекомендуется обить всю поверхность бруса рубероидом или специальным уплотнительным материалом и проложить утеплитель, что будет способствовать продлению срока службы не только самого конька, но и всей кровли от карниза до конька. Дополнительно эти места нужно покрасить эмалью или краской.
Прямой и круглый конек: монтаж
Чтобы предотвратить проникновение влаги либо пара в подконьковое пространство, и для поддержания в нем оптимальной температуры, выполняют тепло-, звуко- и гидроизоляцию. Теплая кровля предполагает, что под слоем гидроизоляции находится утеплитель. Крепление конька к брусу следует выполнять шурупами (4,8 х 80) мм. При этом коньковое покрытие образуется за счет коньков, расположенных на скатах крыши. Основной прямой из металлочерепицы удлиняют приблизительно на 10 мм. Монтаж остальных коньков происходит таким образом, что их расширенные концы располагаются в направлении фронтона.
Крепление конька требует соблюдения некоторых правил. Профессионалы рекомендуют одновременно просверливать отверстия на обоих коньках: на плоской стороне бруска и продольной оси брускового горба. Важным моментом является то, чтобы эти отверстия проходили через гребни волн металлочерепицы. Монтаж конька начинают с одного из его торцов, монтируя его сверху торцевой планки и выпуская наружный край приблизительно на 20 — 30 мм. Все детали плоского конька укладываются «внахлест» размером не менее 10 см.
Чтобы соединить детали полукруглого конька, необходимо осуществить их крепление по штамповочным линиям. Чтобы не ошибиться при монтаже, лучше всего смоделировать узел конька для кровли из металлочерепицы в соответствии с наклоном крыши. Эта мера позволит и при правильном заказе листов кровли. Чтобы подогнать конек к скатам крыши, его можно разгибать и сгибать в разные стороны. Но всегда необходимо помнить, что, находящиеся в свободном состоянии полки конька должны соответствовать углам скатов крыши от самого карниза. Чтобы под прямой конек не попадал снег, между планкой конька и металлочерепицей прокладывают утеплитель и производят установку аэроролика.Торцы конька закрываются декоративными заглушками, а стыки обрабатываются специальным герметиком.
За годы использования крыш металлочерепицы, она зарекомендовала себя как долговечный, надежный и доступный кровельный материал. Его чаще применяют для крыш двухскатного типа, так как листы тонкого и легкого металла с выдавленным рельефом прекрасно подходят для монтажа своими руками. Единственное слабое место такой кровли – угол между скатами, незащищенный от влаги и продуваемый. Чтобы быстро и эстетично устранить этот дефект требуется установка наборного металлического конька.
Причины монтажа
Место стыка между двумя скатами крыши называю коньковым соединением. Как бы идеально не был выполнен монтаж кровельного материала, между листами остаются небольшие щели, зазоры. Мало того, что это выглядит неэстетичное, не заделанные конек вызывает следующие проблемы в эксплуатации крыши из металлочерепицы:
- Проникновение влаги в щели между листами металлочерепицы. Вода просачивается в любые, даже незначительные зазоры, проникая под кровельный материл и разрушая деревянные элементы стропильной системы.
- Задувание холодного воздуха под крышу. Не заделанный конек – пропасть, в которую уходит нагретый воздух из обогретого дома, это брешь не только в кровле, но и в бюджете, ведь чтобы поддерживать оптимальную температуру потребуется больше топлива и энергоресурсов.
- Проблемы с вентиляцией. Монтаж наборного конька на металлочерепицу поможет наладить эффективную вентиляцию мансардного или чердачного помещения. Воздух там будет свежим, без сквозняков.
- Шум. Воздух, попадая под листы металлочерепицы через конек, циркулирует и разделяется на потоки, из-за чего кровельный материал деформируется и издает хлопающие звуки.
Монтаж конька делает внешний вид кровли из металлочерепицы гармоничным и завершенным, сохранят здоровое состояние древесины стропильной системы, увеличивая срок ее использования.
Ассортимент наборных коньков
Если раньше приходилось думать, как оборудовать внешний угол между скатами крыши, то сейчас достаточно прийти в строительный магазин и подобрать готовый конек в цвет металлочерепицы приглянувшейся формы. Производители предлагают следующие варианты:
- Полукруглые модели. Металл, которому с помощью прессовки придают полукруглую форму. С торцевых сторон на наборный конек такой формы необходимо крепить заглушки, чтобы закрыть пустоты, в которые может попасть снег, вода или ветер. Самый дорогостоящий из всего ассортимента коньков.
- Прямые модели. Выполнены в форме прямоугольника, его используют для вальмовых, двухскатных, для оформления конька. Крепление прямоугольного профиля обойдется дешевле, чем полукруглого, однако выглядеть такое соединение будет незамысловато.
- Треугольные модели. Полностью повторяют геометрию угла между скатами, поэтому их монтаж не подразумевает использование заглушек. Самый дешевый способ закончить кровельные работы на крыше из металлочерепицы.
- Декоративные модели. От остальных видов конька они отличаются своим назначение. Крепление декоративных элементов с узкими полочками не решает проблем с гидроизоляцией щели между стыками, а просто придает аккуратный вид.
При выборе металлического конькового соединения нужно обращать внимание на ширину полочек и наличие обортовки. Модели без обортовки не обладают достаточное жесткостью, чтобы оставаться ровными, если крепить их саморезами. А узкие полки, ширина которых меньше 150-200 мм не способны эффективно защищать от проникновения воды и снега.
Выбор уплотнителя
Профессиональные кровельщики советуют перед началом работ осмотреть состояние конькового паза. Если монтаж металлочерепицы выполнялся правильно, то в нем не должно быть зазоров толще 20 мм. В противном случае необходимо использовать уплотнитель. Для этого подойдут следующие виды:
Даже если стык между скатами кажется ровным, его изоляция с помощью уплотнителя перед тем, как начать крепление конька, никогда не будет лишней, ведь от герметичности соединений зависит срок эксплуатации крыши и сохранность внутренней отделки мансарды.
Последовательность установки
Чтобы конек выполнял возложенные на него функции, нужно соблюдать рекомендованную технологию установки. Высотные работы сложно выполнить в одиночку, поэтому лучше обзавестись парочкой помощников. Монтаж следует выполнять в правильном порядке:
Работая с металлочерепицей, надо вкручивать саморезы на гребне ее волны, использовать резиновый уплотнитель, чтобы изолировать отверстия от попадания влаги или специальные саморезы, каучуковая головка которых выполняет те же защитные функции. Выполняя монтаж, не завинчивайте саморезы слишком часто или редко, найдите золотую середину, чтобы металлочерепица не «волнила» от избытка крепежа и не «хлопала» в ветреную погоду при недостатке.
Монтаж на конек металлических доборных элементов защитит кровлю от попадания влаги, сбережет тепло, однако, в ходе установки не забывайте о технике безопасности при работе на высоте.
Видео-инструкция
Конек крыши – что это такое?
Содержание
- Конек крыши — основные характеристики, монтаж и назначение разных видов (100 фото)
- Коньковый узел и его особенности
- Форма конькового профиля
- Виды профиля
- Процесс монтажа
- Фото конька крыши
- Конёк крыши — особенности конструкции
- Видео: конёк и торцевые планки
- Оптимальная высота конькового хребта относительно размеров дома
- Таблица: коэффициент для расчёта высоты конька соразмерно уклону
- Коньковые доборные элементы
- Видео: самоклеящийся уплотнитель
- Монтаж конька на различные виды кровель
- Установка конька на металлочерепицу
- Видео: монтаж конька на металлочерепицу
- Установка конька на поликарбонат
- Установка конька на шифер
- Установка конька на профнастил
- Видео: установка конька и доборных элементов на профнастил
- Укладка конька на битумную черепицу
- Таблица: площадь и высота вентиляционного зазора
- Видео: кровельная вентиляция
- Видео: гибкая черепица — обустройство рёбер крыши и конька
- Установка конька на металлочерепицу
- Конёк на крышу своими руками
- Видео: самостоятельное изготовление кровельного конька
- Как правильно выбрать и установить конёк для крыши
- Конёк кровельной системы, его назначение и виды
- Зачем нужен конёк крыши
- Фотогалерея: основные виды коньковых планок
- Зачем нужен конёк крыши
- Виды конька крыши с характеристикой
- Коньки для различных кровельных покрытий
- Конёк для металлочерепицы, профлиста и композитной черепицы
- Конёк для кровли из шифера
- Конёк для ондулина и аналогичных материалов
- Коньки для битумной черепицы
- Конёк на фальцевой кровле
- Фотогалерея: коньковые планки при использовании специфичных кровельных материалов
- Коньки для различных кровельных покрытий
- Размеры конька крыши
- Плоская коньковая планка (треугольная)
- Коньковая планка прямоугольная (фигурная П-образная)
- Коньковая планка круглая
- Расчёт высоты конька крыши
- Расчёт высоты конька мансардной крыши
- Монтаж конька крыши
- Монтаж прямого конька
- Круглая коньковая планка
- Прямоугольный (П-образный) конёк
- Видео: монтаж конька крыши
- Как сделать конёк на крышу своими руками
- Инструменты для изготовления коньковых планок своими руками
- Процесс изготовления коньковой планки
- Видео: как согнуть лист металла в домашних условиях
- Популярные записи
Конек крыши — основные характеристики, монтаж и назначение разных видов (100 фото)
Конек любой крыши представляет собой элемент, монтируемый там, где встречаются кровельные скаты. Технология укладки кровельного материала подразумевает образование открытого участка по завершении работ. Поэтому монтируемая деталь дополняется специальными средствами для защиты от проникновения насекомых, влаги и холодного воздуха, несмотря на то, что зазор между скатами составляет порой не больше 2-3 см.
Ниже речь пойдет о том, какие виды конькового элемента существуют, как его правильно монтировать.
Коньковый узел и его особенности
С обустройством конькового узла сталкиваются на последнем этапе создания кровельной конструкции. От того, насколько качественно будут выполнены монтажные работы, будет зависеть надежность всей крыши.
Основными задачами, на решение которых направлена установка, являются следующие:
Защита от пагубных факторов. Не обеспечив ее должным образом, можно столкнуться с гниением и полным разрушением всей стропильной конструкции, появлением гнезд, проникновением всевозможных насекомых, избавиться от которых не так просто.
Обеспечение должной циркуляции воздушных масс. В случае правильного монтажа конек работает в тандеме с вентиляционным зазором, обустроенным при установке обрешетки. Он пропускает теплый воздух, богатый парами, создавая условия для должной вентиляции.
Получение эстетически завершенной кровли. Будучи одновременно декоративным элементом, правильно подобранный профиль способен превосходно украсить все строение. Для наглядности можно ознакомиться с многообразием фото конька крыши, выложенным в сети, или обратить внимание на уже построенные дома.
Совет! Рассматриваемый дополнительный элемент лучше приобретать у того же производителя, что изготавливал сам кровельный материал. Тогда нет риска несовпадения по цвету.
Чтобы рассчитать количество, следует узнать длину кровельной конструкции по карнизу. К имеющимся значениям прибавляется 10-15% для обеспечения нахлеста и подгонки. Размеры коньков крыши бывают различными, стандарт длины составляет 2 метра, форму можно заказать по индивидуальным замерам.
Форма конькового профиля
Элементы кровельного узла выполняются из разнообразного материала: оцинкованного металла, керамики или асбестоцемента. Форм может быть три: простая (угол), в виде овала и с ребром буквой П. Простой можно изготовить самостоятельно, все зависит от наличия материала.
Конек для крыши из профнастила зачастую имеет именно эту форму. Овальные модели похожи на желоб, по краям которого устроены крепежные полочки. Имеются и дополнительные торцевые заглушки, поставляемые в комплекте.
Указанная модель подходит для мансардных домов. Декоративный потенциал кровельного элемента весьма велик, однако и стоимость его значительна. Ребро конька в виде буквы П также имеет вентиляционное пространство. Заглушки для него не нужны.
Виды профиля
Чтобы правильно подобрать коньковый профиль, нужно, прежде всего, ориентироваться на практические задачи, после уже исходить из эстетических соображений. Конек должен подходить к тому материалу, который настелен.
Конек крыши из шифера изготавливается из асбестоцемента, выглядит он как желоб в виде полукруга, оснащенный одной широкой крепежной полочкой. Для хорошей защиты он укладывается двумя слоями, чтобы полочка накрывала и тот, и другой скат.
На крыше из настоящей черепицы устанавливаются полукруглые керамические желоба. Отдельный элемент имеет небольшую длину, один из его концов выполняется в меньшем размере, что облегчает монтаж.
Металлочерепичным крышам идеально подходит деталь в форме овала. Конек крыши из металлочерепицы монтируется без особого труда, поскольку для работ не требуются специальные навыки и особый инструмент.
Мягкая кровля оборудуется коньком, который представляет собой специальную клеящуюся полосу. Возможен вариант с использованием небольших кусков мягкой черепицы, размещаемых вдоль зазора между скатами. Однако при такой технологии увеличивается риск образования протечек.
Процесс монтажа
Высокое качество кровельных работ обеспечивает надежную защиту от влаги и должную циркуляцию воздушных масс. Профессионалы своего дела советуют следующее:
- коньковый брус следует оснастить дополнительным бруском, увеличивающим высоту;
- зазор между скатами гидроизолируют при помощи диффузионной мембраны, рубероида или другого защитного материала.
Порядок работ по монтажу будет следующим. Сначала нужно наклеить вдоль зазора специальную вентиляционную ленту. Делается это на двух скатах. Установка ленты позволяет воздуху беспрепятственно проходить в подкровельное пространство.
Крепление профиля ведут с одного края, устанавливая первый элемент с выносом на пару сантиметров. Фиксация осуществляется при помощи саморезов или иного крепежа в зависимости от вида конька.
Сделав нахлест в пределах 10 см, размещается второй элемент и все последующие. На противоположном конце вынос должен получиться равным 2 см.
В случае необходимости профиль подрезается при помощи ножниц по металлу или другого соответствующего инструмента. Если предусматриваются заглушки, их устанавливают в обязательном порядке.
Совет! Поскольку в продаже имеются профили, предназначенные для разных вариантов угла наклона крыши, важно точно высчитать этот показатель. Всегда можно проконсультироваться с продавцом, чтобы избежать ошибок.
Фото конька крыши
Также рекомендуем посетить:
- Правильная крыша
- Утепление мансарды
- Крыша из ондулина
- Монтаж крыши
- Плоская крыша
- Установка крыши
- Мансардная крыша
- Стропильная система
- Крыша из шифера
- Труба на крыше
- Односкатная крыша
- Устройство крыши
- Вальмовая крыша
- Крыша дома
- Крыша гаража
- Четырехскатная крыша
- Ломаная крыша
- Как сделать крышу
- Ремонт крыши
- Кровля крыши
- Проект крыши
- Течет крыша
- Крыша дома своими руками
- Утепление крыши
- Профнастил для крыши
- Угол крыши
- Гидроизоляция крыши
- Система крыши
- Крыша бани
- Двухскатная крыша
- Снегозадержатели на крышу
- Чем покрыть крышу
- Крыша из металлочерепицы
- Снег на крыше
- Красивая крыша
При обустройстве кровли важны все элементы. Каждый из них выполняет определённую функцию, и слаженная работа кровельных компонентов в итоге делает крышу надёжной, прочной, привлекательной.
Конёк крыши — особенности конструкции
Можно без преувеличения сказать, что конёк — венец крыши, последний штрих её устройства. Издавна этой кровельной детали придавали немалое значение, украшая резьбой и различными фигурками, независимо от того, деревенская это изба или дворянская усадьба. На старинных кровлях коньком служило бревно — охлупень, обязательно украшенное резной либо вытесанной из дерева фигуркой коня, петуха или птицы
Этот обычай сохранился поныне. Сегодня многие застройщики тоже используют для оформления конька резные или кованые живописные фрагменты, которые оригинально сочетаются с любым из современных кровельных покрытий. Стародавний обычай украшать конёк крыши резными или коваными фрагментами нередко можно встретить в оформлении современных частных домов
Отчего же такая честь этому, казалось бы, не столь существенному элементу крыши. Оказывается, всё просто — помимо декоративного предназначения, придающего законченность и совершенность всему облику дома, конёк в полном смысле этого слова оберегает строение, поскольку:
- служит преградой атмосферным осадкам на пути проникновения в подкровельное пространство;
- обеспечивает естественную вентиляцию кровли, значительно продлевая срок службы всех слоёв кровельного ковра и стропильного каркаса. Основное назначение конька крыши — обеспечение свободного воздухообмена в подкровельном пространстве
Конёк имеет любая крыша, кроме плоской конструкции, купольной, луковичной, односкатной и шатровой, имеющей только рёбра. Оригинально и стильно выглядят бесконьковые скатные кровли, на возведение которых потребуется гораздо меньше финансовых ресурсов и трудовых затрат
Необходимо различать конёк крыши и конёк кровли. Это разные понятия, хотя обычно их объединяют в одно. Конёк крыши представляет собой часть несущей основы, верхнее горизонтальное ребро, полученное при сопряжении скатов. По своему устройству он бывает двух видов: первый вариант — это брус на вертикальных стойках, на который опираются верхние части стропильных ног, а второй — прогон, проложенный поверх соединения стропил. Конёк крыши обустраивается в двух вариантах — с укладкой конькового бруса на вертикальные стойки или с прокладкой конькового прогона поверх узла соединения верхней доли стропильных ног
Кровельный конёк предназначен для покрытия щели в самой верхней точке крыши, образующейся при укладке укрывного материала на скаты. Это уже компонент ограждающей системы крыши, который называется коньковой планкой и вместе с сопутствующими деталями — уплотнителем и заглушкой — относится к доборным формирующим элементам. Ключевая функция кровельного конька — замыкание верхних кромок укрывного настила и прочное соединение скатов
Кровельный конёк может быть:
- угловой формы;
- конусной, прямоугольной либо полукруглой;
- рельефной, ребровой или фигурной. Кровельные коньки — изделия определённой формы, размера и конфигурации
Чаще всего конёк кровли выполнен из основного вида покрытия. Но иногда его монтируют контрастным по цвету либо из другого материала, хотя в любом случае конёк смотрится красиво, выгодно подчёркивает очертания крыши, если, конечно же, сделан аккуратно. Чаще всего кровельные коньки изготавливают из таких же материалов, как и основной укрывной настил
Укрывной материал в коньковом узле не должен образовывать плотное соединение, чтобы не нарушать свободную циркуляцию воздуха под кровлей.
Видео: конёк и торцевые планки
Оптимальная высота конькового хребта относительно размеров дома
От высоты конькового прогона зависят эстетические показатели, индивидуальность и технические характеристики строения, поэтому весьма важно подобрать её правильно. При устройстве крыши нужно знать высоту конька, чтобы в дальнейшем рассчитать необходимое количество материалов на изготовление стропильной конструкции и покрытие скатов
При расчёте нужно уделить внимание следующим значениям:
- Климатическим нагрузкам — с крутых скатов снег сходит быстрее, однако ветер высокие крыши старается опрокинуть, из-за чего в регионах с частыми и сильными ветрами нежелательно возводить кровельные конструкции с большим уклоном или же следует принимать дополнительные меры по соблюдению прочности и безопасности. Определить влияние атмосферных нагрузок для конкретной местности можно самостоятельно по картам районирования, вложенным в норматив 20.13330.2011. Атмосферные воздействия на крышу дома — один из факторов, влияющих на выбор высоты конька
- Наличию и назначению чердака — для нежилого помещения подъём конька должен быть как минимум 1,6 м, что позволит перемещаться по чердаку для профилактического осмотра и ремонта крыши. Высоту мансардного помещения определяют по росту самого высокого члена семьи плюс 30–40 см запаса, но не менее 1,9–2,2 м от перекрытия до обшивки, а в спальной зоне 1,4 м. Какой высоты будет конёк, зависит от функционального назначения чердачного помещения
- Типу укрывного материала — минимальный уклон скатов, отчего напрямую зависит высота конька, рекомендуется производителями кровельных покрытий в памятках к своей продукции, что необходимо соблюдать. Нужно запомнить — чем плотнее укрывной настил и герметичнее стыки, тем больше шансов сделать пологую крышу, на которую соответственно затраты будут ниже. А при укладке небольших штучных гонтов или тяжёлых покрытий придётся обустраивать кровельную конструкцию повыше, что обойдётся дороже. Вид предлагаемого кровельного покрытия учитывается при расчёте уклона любой скатной конструкции и соответственно высоты конька
Рассчитывают высоту конька двумя способами: математическим и графическим. Математический способ довольно прост. Он основан на правилах геометрии и зависит от выбранного уклона кровли, согласно укрывному материалу, природным воздействиям и обустройству чердака. Исчисляется подъём конька по формуле: Н = ½ ширины пролёта х tgα, где α — угол наклона скатов, а ширина пролёта — расстояние между противоположными опорными конструкциями, на которые опираются стропила. Математически высота конька определяется как произведение половины ширины пролёта на тангенс угла наклона скатов
Чтобы не искать на просторах интернета tgα, существует табличка с готовыми значениями, которой удобно пользоваться при расчёте. Например, ширина дома составляет 8 м, ширина пролёта 7,14 м, уклон кровли 35º, тогда высота подъёма конька Н = ½ 7,14 х 0,79 (коэффициент 35º по таблице) = 2,82 м.
Таблица: коэффициент для расчёта высоты конька соразмерно уклону
Уклон кровли, в градусах → | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
Коэффициент→ | 0,08 | 0,17 | 0,26 | 0,36 | 0,47 | 0,59 | 0,79 | 0,86 | 1,0 | 1,22 | 1,45 | 1,78 |
Второй метод расчёта — графический, где алгоритм определения высоты конькового бруса сводится к следующему:
- Чертим схему кровли в масштабе удобном для визуального восприятия, чаще всего 1:100 (1 см = 1 м) и наносим на неё все известные значения.
- По центру пролёта под прямым углом проводим вверх линию, которая будет осью подъёма конька.
- Транспортиром от угла коробки откладываем запланированный уклон и соединяем с линией подъёма.
- Образовавшаяся точка пересечения укажет высоту прохождения конькового бруса. Графический метод определения высоты конька требует создания схемы крыши в масштабе
Подобным образом высчитывается подъём конька, но не его высота, так как последняя зависит от сжатия древесины, способа крепления стропильных ног, толщины и ширины конькового прогона, глубины врубки и т. д.
Поэтому на практике поступают проще — для вычисления полной высоты конька по любой схеме расчёта к величине подъёма добавляют ⅔ толщины стропильной доски. Если этого не сделать, то при креплении к мауэрлату и соединении между собой в коньковом узле стропильные ноги просядут, что повлечёт уменьшение уклона крыши. Для определения полной высоты конька к величине подъёма добавляют ⅔ толщины стропильной доски
Конечно же, такие расчёты небезупречны, но погрешность получается незначительная и вполне допустимая нормативными актами, в частности, СП 64.13330.2011.
Коньковые доборные элементы
Кровельные коньки — сборные устройства, присущие как капитальным строениям, так и сооружениям малых архитектурных форм. Самыми распространёнными являются угловые металлические изделия с загибами не менее 1,5–2,0 см по кромкам. Комплектуются коньки крепёжными деталями, уплотнителями и заглушками, из чего собирается герметичная надёжная конструкция, препятствующая протеканию крыши. Среди разнообразия коньковых планок полукруглая конструкция образует самый большой вентиляционных карман по сравнению с планками прямой формы
По цвету, материалу и форме кровельные коньки должны разумно подходить конкретному строению и не нарушать его архитектурный стиль, оттого коньковые доборы разработаны для каждого вида укрывного материала.
Самыми распространёнными считаются:
- коньки полукруглой формы с обязательной установкой заглушек с торцов;
- прямоугольные изделия — универсальные, подходят для использования на кровлях любой конфигурации и не требуют установки заглушек;
- узкие коньковые планки — больше используются как декоративные детали на шпилях, шатровых конструкциях и беседках;
- изогнутые усложнённые профили, фиксирующие в местах стыков прямые коньки;
- торцевые доборы — дополнение к коньковым элементам для отделки и защиты фронтонов.
Важную роль при монтаже кровельных коньков играют уплотнители, которые бывают:
- универсальными вспомогательными компонентами, изготовленными из полиуретановой пены и работающими наподобие фильтра — пропускают воздух, но блокируют грязь и снег;
- профильными изделиями, полученными из вспененного полиэтилена, которые подбираются под конкретную форму и размеры коньковых планок;
- а также саморасширяющимися доборами из пенополиуретана с акриловой пропиткой, имеющими клеевой слой и предназначенными для заполнения любых пустот.
Видео: самоклеящийся уплотнитель
Именно уплотнители обеспечивают герметичность конструкции, сухость в подкровельном помещении, долговечность всех структурных элементов, повышают ветрозащиту, тепло- и шумоизоляцию кровли. Коньковые уплотнители повышают теплоизоляционные свойства утеплителя, защищают кровлю от проникновения влаги, холода, шума и воздействия иных факторов
Для мансардных крыш, где вентиляция подкровельного пространства имеет большое значение, мастера советуют укладывать профильные уплотнители с дополнительной установкой кровельных или скатных аэраторов.
Чтобы обеспечить сохранность всех кровельных элементов и оптимальный уровень влажности подкровельного пространства, используют вентиляционные системы, состоящие из проходных элементов и вентиляционных выходов, благодаря которым отработанный воздух естественным путём или принудительно выводится из помещения.
Проходные элементы бывают нескольких видов и подбираются в зависимости от укрывного материала. Вентиляционные выходы делятся на скатные, монтируемые на крышах с покатостью до 20º, и коньковые изделия, устанавливаемые на кровлях с уклоном свыше 27º. Вентиляционные системы обеспечивают оптимальную влажность подкровельного пространства и состоят из вентиляционных выходов и проходных элементов
Монтаж конька на различные виды кровель
На способ установки кровельного конька напрямую влияет тип кровельного покрытия, оттого при выборе укрывного материала нужно сразу же продумать, как и какой конёк будет установлен, и приобрести одновременно все фасонные элементы, что намного облегчит самостоятельный монтаж конька.
Установка конька на металлочерепицу
Согласно СНиП II-26–76* устройство конька на металлочерепичной кровле обеспечивается коньковой планкой, заглушками и уплотнителем. Помимо этого, при монтаже утеплённой кровли нужно предусмотреть в зоне конька хороший вытяжной канал с диффузно-гидроизоляционной плёнкой.
Пошаговое выполнение работ:
- Проверяем геометрию скатов — расхождение не должно превышать 1–2 см, иначе установить конёк будет очень сложно.
- Прокладываем уплотнитель, утрамбовывая его не слишком плотно, чтобы обеспечить хорошую циркуляцию воздуха.
- Монтируем торцевые элементы конька по краю кровли.
- Укладываем карнизную планку с одной стороны конькового хребта, при этом желательно, чтобы помощник следил за ровностью укладки с другой стороны. Убедившись, что планка конька лежит правильно, фиксируем её саморезами. При монтаже доборных коньковых деталей на крышу из металлочерепицы их крепление должно производиться непосредственно к брусу конька
- По нижнему краю коньковой полки на обоих скатах протягиваем строительный шнур, чтобы обеспечить ровность и быстроту укладки остальных элементов.
- Следующую планку монтируем внахлёст 5–7 см, выравнивая по шнуру.
- После того как уложены все элементы конька, закрепляем их окончательно при помощи шурупов с шагом не менее 80 см.
- Устанавливаем заглушки, если того требует форма коньковых изделий, что придаст кровле завершённый и ухоженный вид. Обустраивая кровлю из металлочерепицы, конёк всегда можно гармоничного подобрать по цвету и фактуре
Видео: монтаж конька на металлочерепицу
Установка конька на поликарбонат
Качественный поликарбонат легко изгибается, позволяя монтировать красивые арочные конструкции без коньков. Однако нередко возникает необходимость сопряжения светоотражающих листов в зоне конька, и тогда возникает вопрос грамотного крепления поликарбоната в коньковом хребте. Коньковый профиль — изделие, предназначенное для сопряжения и защиты панелей сотового поликарбоната в коньке светопрозрачных кровельных конструкций
Преимущественно для этого используют поликарбонатный коньковый профиль, который даёт возможность дёшево и удобно оформить конёк почти для любого угла, но с соблюдением кое-каких особенностей:
- поликарбонатные листы нельзя монтировать к коньковому ребру впритык, иначе довольно широкий коньковый профиль без зазора как минимум в 40 мм просто некуда будет устанавливать;
- на края поликарбоната возле конька желательно закрепить перфорированную ленту, которая будет пропускать влагу, но задерживать мусор и пыль;
- светопропускные листы в области конька по кромке не фиксируют, так как установка профиля подразумевает его крепление к несущей основе вместе с листами;
- соединительные профили, скрепляющие прозрачное листовое покрытие, желательно вставлять внутрь конькового элемента. При отсутствии такой возможности соединительные профили следует подрезать, а места стыков залить герметиком нейтрального отверждения.
Порядок установки:
- Укладываем прозрачное покрытие, оставляя необходимые зазоры в области конька.
- Укрываем торцы листов перфорированной лентой для обеспечения вентиляции конструкции.
- Устанавливаем коньковый профиль и выравниваем его по всей длине.
- Проверяем глубину зазоров и при необходимости корректируем, предотвращая касание конькового профиля несущей основы.
- Прикрепляем саморезами к несущему каркасу коньковый профиль вместе с верхней гранью поликарбонатных листов. Для крепления сотового поликарбоната и доборных элементов используют саморезы и специальные термошайбы
Установка конька на шифер
При обустройстве конька для шиферной крыши нормативными актами рекомендована укладка вдоль конькового хребта дополнительных брусков того же сечения, что и рядовые доски обрешётки (СНиП II-26–76* п. 5.4.8).
В качестве конькового элемента можно использовать готовые планки фабричного изготовления, предназначенные специально для асбестоцементных волнистых покрытий, но допускается также самостоятельное изготовление доборных элементов из досок, сбитых под углом, обработанных антисептиком и огнезащитным составом, или же из оцинкованного железа. В последнем случае нужно предусмотреть, чтобы высота конька и его напуск на шифер надёжно защищали кровельную конструкцию от задувания ветра и снега. Для обустройства конька на шиферной крыше рекомендуется установка дополнительной опоры, значительно продлевающей срок службы этой части конструкциии
Процесс монтажа заводских формирующих деталей сводится к следующему:
- Фасонные планки укладываем на скаты с обеих сторон конькового прогона с нахлёстом верхних краёв друг на друга, предварительного проложив толевую прокладку шириной 350 мм в качестве уплотнителя.
- Выравниваем по длине и фиксируем через волну нержавеющими саморезами или гвоздями для шифера. Для кровли из асбестоцементных листов изготавливают фасонные элементы коньковой планки в форме жёлоба, которые прикрепляют к коньковому брусу шиферными гвоздями с резиновыми прокладками
Установка конька на профнастил
Для кровель из профнастила коньковый хребет образуется, как и в других кровельных конструкциях, в результате соединения верхней части стропильных ног и покрывается коньковой планкой из оцинкованной стали. Согласно п. 6.7. СНиП II-26–76* коньковые доборные элементы должны иметь «гребёнку» той же формы, что и поперечное сечение укрывного профлиста. Элементы конька укладываются с противоположной стороны преобладания ветров и закрепляются саморезами в местах прилегания конька и верхней гофры
Этапы устройства конька на профнастил:
- Понижаем рельефность гофролистов, для чего укладываем уплотнитель между гребнями и закрываем его отрезками досок.
- По нижнему краю этих досок прокладываем москитную сетку, заворачиваем её вверх и фиксируем скотчем.
- Укладываем коньковые планки, выравниваем, надрезаем по оси сгиба и фиксируем клёпками. Конёк для крыши из профнастила является неотъемлемой частью кровли и, как правило, незаметен, хотя фактически играет одну из главных ролей в обеспечении надёжности крыши
- В четырёхскатных конструкциях перед укладкой основных коньковых планок монтируем коньковые доборы на вальмовые хребты, что поможет защитить чердачное помещение от проникновения атмосферных вод. Наиболее сложными узлами вальмовой крыши являются точки пересечения рёбер и конька, поэтому их оформление требует особого внимания
Видео: установка конька и доборных элементов на профнастил
Укладка конька на битумную черепицу
Основное условие при формировании конька на мягкую черепицу — обустроить при монтаже утеплённых кровель необходимый вентиляционный зазор, площадь сечения которого регламентируется нормативами и определяется по формуле: f см²/пог. м = (2 х l х 100 х 0,05) : 100, где 2 х l х 100 — площадь двух скатов на ширине 1 м. Этот показатель должен быть не менее 0,05% площади обоих скатов и не ниже 5 см²/м. С увеличением длины скатов площадь и высота вентзазора тоже возрастает, согласно прописанным в нормативах значениям, представленным в нижней таблице.
Таблица: площадь и высота вентиляционного зазора
Длина стропил, м → | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | |
конёк | площадь вентиляционного зазора с одной стороны, см²/м | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
скат кровли | высота вентиляционного зазора, см | 2,4 | 2,4 | 2,4 | 2,4 | 2,4 | 2,6 | 2,9 | 3,1 | 3,3 | 3,6 | 3,8 | 4,0 | 4,3 | 4,5 | 4,8 |
карнизный свес | площадь вентиляционных зазоров, см²/м | 200 | 200 | 200 | 200 | 200 | 220 | 240 | 260 | 280 | 300 | 320 | 340 | 360 | 380 | 400 |
Формируют вентилируемый конёк с использованием кровельных аэраторов, установленных с шагом 10–15 см и соединённых между собой. Хотя часто обходятся и без них, обустраивая на коньковом прогоне вентиляционный зазор нужного сечения в виде треугольной конструкции на брусках. Монтаж коньковой битумной черепицы следует выполнять по прорезанному вентиляционному зазору и по натянутой нитке, поскольку ровно уложить коньковую черепицу без ориентира практически невозможно
Видео: кровельная вентиляция
Коньковый хребет монтируется из универсальной карнизно-коньковой черепицы либо обрезанных рядовых гонтов. Крепят коньковые фрагменты четырьмя гвоздями с таким расчётом, чтобы каждая следующая деталь перекрывала крепление предыдущего элемента. Укладку коньковой черепицы начинают от торца здания, противоположного направлению преобладающих в конкретной местности ветров. Вентиляция кровли из битумной черепицы осуществляется за счёт конька, который укладывают на специальный ребристый профиль
Видео: гибкая черепица — обустройство рёбер крыши и конька
Конёк на крышу своими руками
Сделать собственноручно кровельный конёк несложно, даже не имея навыков кровельщика и жестянщика. Самый ходовой на сегодняшний день материал для изготовления коньковой планки — оцинкованное железо, которое хорошо поддаётся обработке и приемлемо по цене. Приобрести его можно как на строительном рынке, так и в строймаркетах. Разрешено использовать даже обрезки, самостоятельно изогнув их, но лучше приобрести готовые оцинкованные уголки длиной 2 м, шириной 2,4–3,0 м.
Изготовление уголка для конькового элемента:
- На обрезках листа размечаем линию сгиба и выстукиваем по ней киянкой. Использование деревянного молотка имеет принципиальное значение, поскольку обычный молоток неминуемо повредит цинковое покрытие листа.
- Затем с лёгким нажимом изгибаем заготовку и в результате небольших усилий получаем нужный нам коньковый профиль. При этом, если длина перекрытия планки составляет обычно 10 см, то сторона уголка должна быть не меньше 15 см. Несложная коньковая деталь выглядит как простой железный уголок из окрашенной либо неокрашенной оцинковки, который легко сделать самостоятельно
При монтаже уголка на шифер предполагается набивка дополнительных досок в районе конькового хребта. Однако от этого можно отказаться, закрепив коньковый элемент из оцинкованного профиля прямо на каркас обрешётки, а для заделки промежутков между самодельным коньком и кровельным настилом использовать монтажную пену.
Изготовление и установка конька своими руками — весьма простое действие, тем не менее важным остаётся соблюдение правил безопасности при работе на высоте.
Видео: самостоятельное изготовление кровельного конька
Осознав, что представляет собой конёк крыши и какие функции на него возложены, можно без труда подобрать наилучшую конструкцию для любого типа стропильной системы. Правильный монтаж конька, грамотный расчёт высоты, соблюдение нормативов и советов производителей, а также качественный материал — гарантия долговечной и надёжной крыши. Удачи вам и пусть построенный уютный дом радует долгие годы.
- Валентина Трубич
Не идеальная, зато настоящая )))
Как правильно выбрать и установить конёк для крыши
Установка конька между скатами крыши — это финишная операция по монтажу кровли. Он предназначен защищать стык и создавать условия для правильной эксплуатации стропильной системы. Грамотно устроенный конёк обеспечивает вентиляцию в подкровельном пространстве, повышая срок службы деревянного или металлического кровельного каркаса.
Конёк кровельной системы, его назначение и виды
Кровля дома является основным устройством для защиты жилища от воздействия внешних факторов. Кроме того, она выступает как один из основных элементов экстерьера, участка и дома.
Подавляющее большинство кровельных систем имеет такой элемент, как конёк. Он образуется естественным образом при пересечении плоскостей кровли и является наиболее важным элементом, подвергающимся нагрузкам и воздействиям при любых погодных условиях. Конёк образуется при углах наклона скатов более 180°.
Конёк образуется естественным образом при пересечении плоскостей кровли и является наиболее важным элементом крыши
Зачем нужен конёк крыши
На старых кровлях коньком служило бревно, прижимающее основное кровельное покрытие — дранку, выполняя в основном эстетическую функцию. В современных кровельных системах это тоже учитывается, но основное назначение конькового устройства — функциональное, с учётом организации вентиляции кровельного пирога и подкровельного пространства.
На старинных кровлях коньком служило бревно, прижимающее основное кровельное покрытие
Функционирование жилого помещения связано с выделением большого количества влаги в виде пара от приготовления пищи, стирки или влажной уборки. Если не выводить эти продукты из помещения, в нём будет сыро и неуютно. Кроме того, в таких условиях развиваются различные грибки и бактерии, активно воздействующие на все элементы строения в виде плесени и загнивания деревянных конструкций.
Вторым, не менее важным предназначением конька для кровли, является защита места перехода скатов от воды и других осадков, а также ветра, для чего применяются различные уплотнители.
В зависимости от формы крыши и угла между скатами коньки бывают:
- коническими;
- угловыми;
- рельефными;
- фигурными.
Наиболее распространены коньки, изготовленные из металла. Но на отдельных видах кровельного материала могут применяться коньки из керамики (для черепицы). На камышовых и соломенных крышах для образования конька используется основной материал кровли.
На скатах, сходящихся под углом менее 180°, для защиты кровли применяются ендовы. Особенность их применения состоит в том, что они размещаются ниже уровня крыши и выводятся к системе водосбора.
Фотогалерея: основные виды коньковых планок
Плоский конёк надёжно соединяет противоположные скаты крыши Форма перехода скатов крыши повышенной прочности Прямоугольный конёк подходит для большинства видов кровельного покрытия Скаты соломенной кровли соединяются основным материалом укрытия
Виды конька крыши с характеристикой
Конёк крыши — это прямая линия, образованная пересечением скатов щипцовой кровли. Формирование этой линии происходит в процессе установки стропильных ног под определённым углом. Поэтому решающим фактором для получения прямолинейного конька является правильная установка стропильной системы. Если это условие соблюдено, испортить конёк дальнейшими действиями невозможно.
Коньки для различных кровельных покрытий
Большинство современных кровельных покрытий комплектуются коньковыми элементами, предназначенными для использования именно с ними. Это коньковые планки специальной формы или коньковая черепица. Для изготовления деталей конька применяется такой же материал, как и для основного покрытия.
Конёк для металлочерепицы, профлиста и композитной черепицы
Материалом для изготовления коньковых деталей является стальной лист с оцинковкой толщиной от 0,7 мм. Часто поверх него наносится дополнительная защита из полимерных материалов. Цвет покрытия конька подбирается в тон к основному цвету кровли. Гамма расцветок соответствует шкале RAL.
Коньковая планка для крыши из профнастила изготавливается из оцинкованного стального листа толщиной 0,7 мм
Такие же коньки используются для кровли из композитной черепицы.
Установка коньков производится специальным крепежом с эластичными шайбами с применением уплотнителей. Крепёж часто входит в комплект кровельного материала, а цвет подбирается соответственно основному цвету покрытия.
Конёк для кровли из шифера
Учитывая свойства материала, конёк для него подбирается такой же, как для вышеупомянутых покрытий. Если применяется обычный серый шифер, используется конёк из обычной оцинковки. Крепление при монтаже производится специальными шиферными гвоздями с резиновыми прокладками.
Оцинкованные коньки наиболее подходят для шиферной крыши
В настоящее время шифер выпускается различных цветов. В таком случае и конёк подбирается в тон покрытию.
Для цветного шиферного покрытия можно подобрать соответствующий цвет коньковой планки
Конёк для ондулина и аналогичных материалов
При использовании этих материалов конёк поставляется в комплекте с кровлей. Материал изготовления тот же, что и для основного покрытия. А также по цвету подбирается крепёж.
Коньки для ондулина изготавливаются из того же материала, что и основное покрытие
Коньки для битумной черепицы
Для такого покрытия кровли производится конёк специальной формы, который включается в комплект поставки.
Для коньков используются те же изделия, что и для карнизного устройства. По перфорированию гонт карнизных вставок делится на три части, называемые коньковыми черепичками. При подготовке удаляется защитная плёнка с нижней стороны. При монтаже черепичка перегибается пополам и устанавливается перегибом по коньку кровли. Крепление производится четырьмя кровельными гвоздями — по два с каждой стороны.
Конёк для крыши из битумной черепицы устанавливается с перегибом и крепится гвоздями
Конёк на фальцевой кровле
Для фальцевой кровли конёк специально не производится. Его формируют в процессе установки кровли, и называется он коньковым фальцем. Устройство ровного фальцевого соединения на коньке крыши является показателем мастерства кровельщика.
На фальцевой кровле переход между скатами изготавливается в виде конькового фальца
Для других видов кровель, таких как сланцевые, камышовые или соломенные, материалом для конька служит, как правило, основной материал покрытия.
Фотогалерея: коньковые планки при использовании специфичных кровельных материалов
Для конька по ондулину применяется тот же материал, что и для основного покрытия Для черепицы шинглас производится специальный конёк Коньки черепичных кровель также изготавливаются из керамики По драночной крыше конёк используется деревянный
Размеры конька крыши
Этот элемент имеет решающее значение для качественной изоляции кровли от осадков и создания вентиляционной системы подкровельного пространства и кровельного пирога. Современная индустрия строительных материалов предусматривает выпуск коньков, специализированных для каждого вида кровельного покрытия.
Плоская коньковая планка (треугольная)
Простейшее устройство с одним продольным сгибом. Стандартная длина детали составляет 2 метра, угол сгиба — 90°. Этот размер легко изменить в зависимости от угла схождения скатов. Рекомендуемая величина нахлёста при установке на кровлю — 10–15 сантиметров. Толщина металла составляет 0,7 и более мм.
Плоский конёк практически универсален для многих видов покрытий
Коньковая планка прямоугольная (фигурная П-образная)
Такая форма конька применяется для увеличения размеров вентилируемого пространства. Может применяться для монтажа коньков при большинстве видов финишного покрытия кровель. Ширина прямоугольного выступа может варьироваться в пределах 20–40 миллиметров. Изготавливается путём последовательного выполнения четырёх сгибов. Длина стандартная — 2 метра, величина нахлёста — 10–15 сантиметров.
Прямоугольная форма конька обеспечивает лучшую вентиляцию в пространстве под ним
Коньковая планка круглая
Планка такой формы чаще всего используется с кровлей из металлочерепицы. Стандартная длина 2 метра. Изготавливается способом штамповки из листового металла толщиной 0,45–1,0 мм. Для придания дополнительной жёсткости на детали делают поперечные рёбра жёсткости. Нахлёст определяется расположением крайних рёбер, поскольку при стыковке они совмещаются. Для круглых коньковых планок используются торцевые заглушки.
Круглая коньковая планка чаще всего используется с кровлей из металлочерепицы
Все виды и размеры коньковых планок комплектуются уплотнителями в зависимости от конструкции кровельного покрова.
Расчёт высоты конька крыши
Угол наклона ската крыши имеет большое значение для успешной эксплуатации загородного дома. Слишком маленький угол будет способствовать излишнему скоплению снега и, как следствие, возможности перегруза стропильной системы. Большой угол сформирует обширную по площади крышу, которая будет нести значительные ветровые нагрузки. Если в регионе господствуют сильные ветры, этот фактор может стать решающим для определения срока эксплуатации всего строения. Очевидно, что имеется золотая середина, когда учитываются оба фактора во взаимодействии. Для средней полосы России оптимальным считают угол ската величиной 40° плюс-минус 5°.
Для расчёта высоты конька достаточно воспользоваться элементарными знаниями из области геометрии. Исходные данные:
- длина основания перевода между опорными точками стропильных ног;
- угол наклона между стропильной ногой и переводом;
- таблица значений тригонометрических функций.
Высота конька определяется соотношением: H = L : 2 x tg>, где: H — высота конька; L — расстояние между опорными точками стропил, оно равно пяти метрам; tg> — тангенс угла, в нашем случае он равен 0,83 для угла 40°. Итак, H = 5 : 2 х 0,83 = 2,08 метра.
Высота конька определяется по формуле H = L : 2 x tg>, где H — высота конька, L — расстояние между опорными точками стропил, tg> — тангенс угла
Расчёт высоты конька мансардной крыши
Если принято решение об устройстве мансардного помещения, порядок расчёта не изменяется. В этом случае, как правило, устраивается ломаная крыша, что позволяет увеличить объём внутреннего пространства мансарды и в то же время значительно не наращивать высоту конька, особенно при сильных ветрах в регионе строительства.
Таким образом, высота конька складывается из двух составляющих — расстояния до горизонтальной перемычки прямоугольного проёма и расстояния от неё до линии схождения стропил. Для получения большей площади нижняя часть стропильных ног устанавливается под большим углом у основания (55–80°), а верхняя — под малым (12–30°).
Ломаная (мансардная) крыша позволяет увеличить объем подкровельного пространства для устройства жилого помещения
Рекомендованным и наиболее часто применяемым размером нижней части по высоте является 2,3 метра. Остаётся определить расстояние от горизонтальной перемычки до конька. То есть, предстоит произвести расчёт в точности по приведённому выше алгоритму и к полученному результату добавить 2,3 метра.
Для определения высоты конька и других параметров стропильной системы в интернете можно найти специальные калькуляторы. Пользоваться ими очень просто и удобно.
Монтаж конька крыши
Обязательное условие для установки конька — сплошная обрешётка в подконьковом пространстве из двух или трёх досок, прибитых без зазора. Начало монтажа конька производится со стороны, противоположной господствующему направлению ветра в данной местности. В этом случае нахлёст будет располагаться с подветренной стороны.
Работы по монтажу конька, как и всей кровли, нужно производить в сухую безветренную погоду. При этом нужно обязательно использовать страховочные устройства. Перед началом работы нельзя принимать сильнодействующих лекарств, а тем более принимать спиртное.
Монтаж прямого конька
Установка прямого конька производится в следующем порядке:
- Часть сплошной обрешётки укрывается гидроизолирующей полиэтиленовой плёнкой. Её минимальная толщина должна составлять не менее 200 микрон.
- Поверх гидроизоляции прокладывается уплотнитель с отверстиями для обеспечения вентиляции пространства под коньком. Выбор материала для этого зависит от вида кровельного покрытия.
- Установка собственно коньковой планки производится самонарезающими винтами или шиферными гвоздями. При этом в любом случае необходимо использовать эластичные прокладки. Их нужно закупить при комплектации материала для крыши. Прокладки можно изготовить самостоятельно, используя транспортёрную ленту и трубчатую просечку. Её недостаток состоит в том, что она чёрного цвета и не всегда гармонирует с цветом основного покрытия. А это немаловажно для экстерьера здания.Установка коньковой планки производится самонарезающими винтами или шиферными гвоздями
Круглая коньковая планка
Круглый конёк чаще всего применяется при установке покрытия из металлочерепицы. При укладке расстояние между краями двух скатов должно быть не более 200 миллиметров, что позволит достаточно надёжно его перекрыть. Далее:
- Под планку устанавливается воздухопроницаемый уплотнитель. Его можно заменить стеклотканью или минеральной ватой, обеспечив продувы. Вентилируемое пространство под коньком образуется контробрешёткой.
- Крепление производится самонарезающими винтами из комплекта поставки с упругими шайбами соответствующего цвета.
- Торцы коньков закрываются заглушками.
- Возможен вариант с использованием дополнительной фиксации кровельного покрытия. При этом на стык укладывается брусок 50х100 миллиметров. Поверх него устанавливается металлическая лента толщиной до 0,5 миллиметра, которая крепится одновременно с краями конька саморезами.
При монтаже круглого конька расстояние между краями двух скатов должно быть не более 200 миллиметров, что позволит достаточно надёжно его перекрыть
Прямоугольный (П-образный) конёк
Прямоугольная коньковая планка монтируется с использованием поддерживающего бруска, который устанавливается вдоль линии конька по линии пересечения скатов. При ширине прямоугольного выступа более 50 миллиметров возможен прогиб этой детали в результате длительной эксплуатации кровли. Уплотнением может служить любой подходящий материал, часто используется поролон. Крепление производится саморезами подходящего размера.
Прямоугольный конёк монтируется с использованием поддерживающего бруска, который устанавливается по линии пересечения скатов
Видео: монтаж конька крыши
youtube.com/embed/nzlbdl62754?feature=oembed» frameborder=»0″ allow=»encrypted-media»>Как сделать конёк на крышу своими руками
Обычно такой вопрос не возникает, строительный рынок в достаточной степени насыщен продукцией такого рода. Единственным обоснованием целесообразности самостоятельного изготовления коньковых планок является наличие в хозяйстве неликвидов листовой стали, пригодной для этой цели. Кроме того, нужно владеть хотя бы зачаточными навыками выполнения жестяных работ. Для изготовления коньковых планок понадобятся специальные приспособления и инструмент.
Материалом для этих изделий являются металлические листы из стали, меди, алюминия. Их толщина, в зависимости от вида может составлять от 0,4 до 1,5 миллиметра. Стальные листы могут быть оцинкованными, окрашенными или иметь полимерное защитное покрытие. Задача состоит в том, чтобы способом гибки придать заготовке нужную форму. При этом:
- не допускается повреждение защитного покрытия, особенно это актуально для крашеного материала;
- сгибы должны быть строго параллельны оси изделия;
- не допускаются вмятины на поверхности от воздействия инструмента;
- все размеры на отдельных коньковых планках должны быть строго одинаковыми.
При выполнении чертежа конька нужно следить за тем, чтобы все размеры на отдельных коньковых планках были строго одинаковыми
Инструменты для изготовления коньковых планок своими руками
Для того чтобы изготовить самое простое изделие самостоятельно, нужно иметь в распоряжении специальное оборудование и инструмент кровельщика:
- верстак с прибойней из стального уголка с размером полки до 50 миллиметров. Полка устанавливается на край верстака, её длина должна быть не менее 2000 миллиметров по размеру листа. Назначение этой детали состоит в формировании прямолинейного сгиба;Для изготовления конька понадобится верстак с прибойней из стального уголка с размером полки до 50 миллиметров
- ножницы для разделки листа на заготовки нужной ширины. Можно применить обычные слесарные ножницы, лучшим вариантом будет использование соответствующего электроинструмента. Его необязательно приобретать, можно взять в аренду на короткое время;Специальный электроинструмент для резки по металлу можно взять в аренду
- струбцины винтовые для фиксации заготовки на верстаке;Струбцина винтовая нужна для фиксации заготовок при резке и гибке листового металла
- киянка деревянная для выполнения сгибов;Киянка деревянная применяется для гибки металлического листа
- мерительный инструмент и маркер для выполнения разметки;
- шаблон угла осевого сгиба для контроля соблюдения этого важного размера, его можно изготовить из картона.
Кроме того, понадобятся деревянные проставки, чтобы не допустить убоин в месте работы киянкой.
Процесс изготовления коньковой планки
Для изготовления этой детали нужно выполнить ряд последовательных операций:
- Из стального листа вырезать заготовку размерами 2000х430 миллиметров.
- Нанести продольную ось изделия маркером.
- Закрепить заготовку на верстаке струбцинами с выпуском за ребро прибойни на 20 миллиметров.
- Выполнить краевой сгиб длиной 15 мм на угол 180°.
- Снять заготовку, развернуть на 180° и снова зажать струбцинами с выпуском на 20 миллиметров.
- Выполнить второй краевой сгиб таким же образом.
- Переустановить заготовку по разметке центральной оси, зафиксировать струбцинами.
- Выполнить сгиб на нужный угол, контролируя его шаблоном.
Размер заготовки зависит от формата имеющегося в наличии листа. Стандартные длины коньковой планки могут быть такими: 100–1250–1500–2000 миллиметров. Чем короче эта деталь, тем больше будет стыков при монтаже. Величина нахлёста составляет 10–15 сантиметров.
Видео: как согнуть лист металла в домашних условиях
Конструкция кровельного конька предельно проста, его установка не требует специальных знаний и навыков. Этому способствует также продуманная конструкция названного элемента кровли. Придерживаясь правил безопасности и имея одного помощника, можно установить конёк в течение одного дня, завершив таким образом сложную и ответственную работу по монтажу кровли.
- Виталий Калугин
64 года, пенсионер, образование высшее, инженер — металлург.
размеры, установка, фото и видео
Крыша в процессе строительства используется для того, чтобы защитить жилое помещение от проникновения атмосферных осадков в подкровельное пространство. Особого внимания в данном случае заслуживает скатная крыша. Это связано с тем, что именно в данной модели кровли присутствует большое количество стыков. Благодаря крыше имеется возможность сохранить в жилом помещении необходимый уровень тепла, а также обеспечить достойную вентиляцию. Конек для металлочерепицы является самой верхней конструкцией, к обустройству которой рекомендуется подходить максимально ответственно. Важно понимать, если неправильно осуществить установку конька на крышу, выполненную из металлочерепицы, то избежать протечек не получится. Именно поэтому во время работы стоит придерживаться пошагового алгоритма, а также советов и рекомендаций от специалистов.
Виды коньков на металлочерепицу
На сегодняшний день самым популярным кровельным материалом является металлочерепица. Если посмотреть на данный кровельный материал, то можно заметить, что он имеет большое количество сходств с черепицей. Особенностью является то, что для производства первого варианта используют листовую профилированную сталь, на которую наносят специальный полимерный слой. В местах стыков кровельных скатов в процессе осуществления монтажных работ рекомендуется устанавливать специальную металлическую планку.
Выбирая подходящий вариант, стоит учитывать, что необязательно конек для металлочерепицы будет полукруглый – форма может быть совершенно любой. На сегодняшний день выделяют следующие популярные модели коньков для металлочерепицы:
- Полукруглые изделия – данный вариант используют преимущественно в тех случаях, когда требуется оформить ребро, находящееся на верхней части ската крыши. Если присмотреться, то можно заметить, что полукруглые коньки, предназначенные для кровли из металлочерепицы, с внутренних сторон оборваны примерно на 1,5-2 см. Именно по этой причине рекомендуется использовать специальные заглушки, которые устанавливают с торцевой стороны. Благодаря таким заглушкам кровля из металлочерепицы приобретает законченный внешний вид.
- Прямые изделия – подобные варианты отлично подойдут для любых крыш, независимо от вида. Если сравнивать стоимость данного конька с предыдущей моделью, то она будет намного меньше. Однако не стоит забывать, что при низкой стоимости внешний вид такого конька так же будет уступать.
- Декоративные коньки – как показывает практика, такие модели небольшие, они довольно узкие и в большинстве случаев их используют для красоты, а не для выполнения определенных функций. Отдавая предпочтение подобным конькам, стоит брать во внимание тот факт, что под них легко могут проникнуть атмосферные осадки, пыль и грязь.
- Коньки в виде буквы Т и У – форма таких моделей изогнутая, при этом концы изделий могут быть прямыми либо щипковыми. Такие коньки для обустройства крыши из металлочерепицы используют преимущественно для того, чтобы скрепить между собой несколько кровельных материалов.
Перед тем как выбрать конек, рекомендуется предварительно оценить размер кровли. Например, если скат крыши будет небольшой, то отличным вариантом будет выбор декоративного конька. Обусловлено это тем, что широкие и массивные изделия будут смотреться неестественно.
Совет! Перед тем как установить конек на вальмовой крыше из металлочерепицы, рекомендуется предварительно осуществить соответствующие расчеты.
Виды и свойства уплотнителей
Самый простой и дешевый способ — задуть в зазор монтажную пену. Однако при этом щель будет полностью перекрыта, и влажный воздух будет застаиваться под кровлей, разрушительно действуя на обрешетку и стропильную систему. Придется прорезать вентиляционные щели ножом.
Универсальные самоклеящиеся уплотнители из вспененных полимеров гарантируют безупречный внешний вид кровли, но обладают тем же недостатком — препятствуют воздухообмену.
Наилучшим вариантом (но и самым дорогостоящим) будут самоклеящиеся профильные уплотнители. Они подбираются под конкретную модель металлической черепицы и повторяют ее профиль.
С равным шагом в них проделаны отверстия, гарантирующие качественный воздухообмен. При монтаже кровли уплотнители наклеиваются вдоль верхней кромки последнего ряда металлочерепицы и обжимаются кромкой конькового элемента.
Саморасширяющиеся ленты также являются универсальными. При контакте с воздухом они вспениваются и увеличивают свой объем в несколько раз, перекрывая зазор. Для обеспечения вентиляции конька ленты наклеивают с небольшими промежутками.
Какой конек лучше на металлочерепицу
На сегодняшний день в продаже можно найти не только вентилируемый конек для металлочерепицы, но и изделия, которые отличаются по форме и размеру. Довольно сложно дать однозначный ответ относительно того, какой конек для кровли лучше. Каждый вариант обладает определенными преимуществами, недостатками, особенностями, изучив которые, каждый потребитель принимает решение о покупке. Несмотря на то что популярностью пользуется плоский конек для металлочерепицы, это совершенно не означает, что полукруглые модели не заслуживают внимания.
Зазоры под коньковой планкой ↑
Коньковую конструкцию крепят на плоскую планку. Поскольку поверхность кровельного покрытия волновая, то в результате на стыках формируются зазоры.
Воздух проникает через них под кровлю и, циркулируя в подкровельном пространстве, эффективно вентилирует его. Однако через них с таким же успехом туда же попадает снег и капли дождя. Накопившиеся под крышей атмосферные осадки вызывают гниение деревянного каркаса, коррозию металла и могут намочить утеплитель, существенно ухудшая его теплоизоляционные свойства.
Поэтому подкровельное пространство нужно защитить от проникновения извне влаги, мусора, а также насекомых таким образом, чтобы не перекрыть при этом доступ воздуху. Одним из решений станет уплотнитель под конек металлочерепицы, который монтируют между покрытием кровли и планкой. Другой возможный вариант – специальный аэроэлемент. Установка уплотнителя гарантирует герметичность кровли. Иначе говоря, уплотнитель под конек крыши предупреждает появление протечек, то есть таким образом отпадает необходимость в частом проведении ремонтных работ.
Размеры конька для металлочерепицы
Для того чтобы понять, какого размера нужен конек на крышу из металлочерепицы, потребуется осуществить некоторые расчеты. Выяснить, какой высоты требуется конек для обустройства кровли из металлочерепицы можно по следующей формуле:
Н = 0,5 * В * К
В данном случае:
- В – ширина жилого строения;
- К – коэффициент, который полностью зависит от угла наклона ската.
Для того чтобы узнать конкретное значение, имеется возможность воспользоваться специальной таблицей. Например, если наклон кровли составляет 5 градусов, то коэффициент составит 0,08, а при наклоне в 45 градусов его показатель будет равен 1.
Таким образом, если ширина дома будет 6 м, а угол наклона кровли 35 градусов, то можно подставить значения в формулу и получить следующее:
Н = 0,5 * 6 * 0,79
Таким образом, высота конька в данном случае должна составлять 2,37 м.
При необходимости можно рассчитать и количество необходимых планок. В таком случае может быть использована следующая формула:
N = Lc / (Ln – 10)
В данном случае:
- Lc – длина ската кровли;
- Ln – длина используемой планки;
- 10 – размер нахлеста, который измеряется в мм (данный показатель считается оптимальным).
В некоторых случаях допускается нахлест в 5 мм, но это случается крайне редко. В процессе выбора коньковой планки рекомендуется отдавать предпочтение тем изделиям, ширина которых от 15 см и больше. Данный выбор обусловлен тем, что если параметры будут меньше, то конек после установки на крышу из металлочерепицы не сможет справляться со своими обязанностями в полной мере.
Внимание! Независимо от размера, не стоит забывать про использование заглушек на конек металлочерепицы.
Разнообразие форм
По форме коньки выпускают любых видов и размеров. Это могут быть простые варианты под прямым углом, полукруглые, П-образные, многоугольные (трапециевидные), с широкими бортами или узкими. Самые распространённые модели, используемые частными застройщиками, следующие:
- Треугольный – самый простой и бюджетный вариант. По сути, это вдвое сложенный лист металла под углом 90 градусов. Преимущество его перед другими моделями в том, что изделие можно установить на крышу со скатами под любым углом. Если нужно конструкцию расправляют или сужают до нужного угла, чего нельзя сделать с другими моделями.
- Полукруглый – декоративный и дорогой вариант. К каждому торцу прилагается заглушка, которая защищает кровлю от непогоды и придаёт эстетичный вид конструкции. Конёк круглый для металлочерепицы целесообразно покупать для многоскатной, вальмовой крыши, которая сама по себе является произведением искусства.
- П-образный – самый распространённый вариант, компромисс между полукруглым и прямым коньком. Изделие аккуратно ложится на стык кровли, практически не оставляя свободного пространства под собой, чего не скажешь о полукруглой модели. Именно поэтому П-образный конёк выпускают без заглушек, в них нет необходимости, влага и пыль не проникают под кровлю с торцов.
Какой конёк лучше выбрать, во многом зависит от угла самой крыши. Например, на скаты, выполненные под углом 45 градусов, установить полукруглый вариант будет проблематично. Именно поэтому перед принятием окончательного решения нужно произвести расчёты.
Коньковая планка для металлочерепицы
Коньковая планка при обустройстве кровли играет довольно большое значение. Осуществляя монтаж коньковой планки металлочерепицы, стоит брать во внимание то, что подобные элементы обеспечивают надежный уровень защиты подкровельного пространства от проникновения природных осадков.
На сегодняшний день существуют следующие популярные модели планок:
- карнизная – установка осуществляется на нижнем скате кровли, такая модель способствует оттоку дождевой воды;
- торцевая – довольно важный элемент, который обеспечивает защиту боковых скатов от проникновения влаги и сильных порывов ветра;
- нижняя ендова – необходимый вид планки, если планируется обустройство сложной кровли из металлочерепицы, в данном случае происходит закрытие внутренних углов;
- конек – элемент, используемый для защиты верхнего стыка крыши от проникновения природных осадков.
Все элементы имеют большое значение в обустройстве кровли, поэтому пренебрегать ими не рекомендуется.
Совет! При необходимости можно использовать аэроконек для металлочерепицы.
Что такое кровельный конек и зачем он нужен?
Под термином «кровельный конек» подразумевается верхний элемент кровли, устанавливаемый по ребру пересечения скатов.
Для металлочерепичной крыши выпускают коньки из металлической полосы в виде наружного уголка. На его кромках выполняют отбортовку (металл загибают внутрь конструкции по 1,5 см с обеих сторон) для исключения просачивания влаги под конек. Толщина стенок конька (металлического листа) обычно составляет 1,5 мм, реже встречаются конструкции с толщиной металла до 2,5 мм.
Главное назначение коньковой детали состоит в перекрытии зазора между скатами. Это обеспечивает защиту от попадания в подкровельное пространство атмосферной влаги, мусора, насекомых. Также перекрытие стыка выполняет декоративную функцию, то есть делает кровельное покрытие завершенным и гармоничным.
Ко всему прочему коньковая планка, установленная правильно, становится залогом качественной подкровельной вентиляции. Так как, благодаря профилю металлочерепицы, между ею и плоскостями конька образуются конструктивные зазоры, через них становится возможным выход воздуха из подкровельного пространства.
Уплотнитель под конек металлочерепицы
Для укладки конька на металлочерепицу можно использовать несколько видов уплотнителей. Среди них стоит выделить следующие разновидности:
- универсальные;
- фигурные;
- профильные;
- самоклеющиеся;
- саморасширяющиеся.
Каждый вариант хорош по-своему, в результате чего перед покупкой рекомендуется предварительно изучить особенности каждого уплотнителя.
Расчёт высоты конька крыши
Угол наклона ската крыши имеет большое значение для успешной эксплуатации загородного дома. Слишком маленький угол будет способствовать излишнему скоплению снега и, как следствие, возможности перегруза стропильной системы. Большой угол сформирует обширную по площади крышу, которая будет нести значительные ветровые нагрузки. Если в регионе господствуют сильные ветры, этот фактор может стать решающим для определения срока эксплуатации всего строения. Очевидно, что имеется золотая середина, когда учитываются оба фактора во взаимодействии. Для средней полосы России оптимальным считают угол ската величиной 40° плюс-минус 5°.
Для расчёта высоты конька достаточно воспользоваться элементарными знаниями из области геометрии. Исходные данные:
- длина основания перевода между опорными точками стропильных ног;
- угол наклона между стропильной ногой и переводом;
- таблица значений тригонометрических функций.
Высота конька определяется соотношением: H = L : 2 x tg>, где: H — высота конька; L — расстояние между опорными точками стропил, оно равно пяти метрам; tg> — тангенс угла, в нашем случае он равен 0,83 для угла 40°. Итак, H = 5 : 2 х 0,83 = 2,08 метра.
Высота конька определяется по формуле H = L : 2 x tg>, где H — высота конька, L — расстояние между опорными точками стропил, tg> — тангенс угла
Расчёт высоты конька мансардной крыши
Если принято решение об устройстве мансардного помещения, порядок расчёта не изменяется. В этом случае, как правило, устраивается ломаная крыша, что позволяет увеличить объём внутреннего пространства мансарды и в то же время значительно не наращивать высоту конька, особенно при сильных ветрах в регионе строительства.
Таким образом, высота конька складывается из двух составляющих — расстояния до горизонтальной перемычки прямоугольного проёма и расстояния от неё до линии схождения стропил. Для получения большей площади нижняя часть стропильных ног устанавливается под большим углом у основания (55–80°), а верхняя — под малым (12–30°).
Ломаная (мансардная) крыша позволяет увеличить объем подкровельного пространства для устройства жилого помещения
Рекомендованным и наиболее часто применяемым размером нижней части по высоте является 2,3 метра. Остаётся определить расстояние от горизонтальной перемычки до конька. То есть, предстоит произвести расчёт в точности по приведённому выше алгоритму и к полученному результату добавить 2,3 метра.
Для определения высоты конька и других параметров стропильной системы в интернете можно найти специальные калькуляторы. Пользоваться ими очень просто и удобно.
Как установить конек на металлочерепицу
Установка конька на металлочерепицу должна осуществляться по определенному пошаговому алгоритму, который выглядит следующим образом:
- Стоит учитывать тот факт, что работы по установке конька необходимо выполнять после того, как обустройство кровли жилого помещения подошло к концу. Наращивать необходимые элементы рекомендуется в противоположном направлении относительно ветра.
- При обустройстве обрешетки на кровле потребуется внести некоторые дополнения. А именно, на самой верхней части конструкции потребуется установить подконьковые доски. Если сравнивать с основным материалом, то данные доски, как правило, должны быть примерно на 15 мм больше. Благодаря такому подходу после монтажа конька на крыше из металлочерепицы нижняя торцевая планка не просядет.
- Все зазоры под коньковыми планками на соседних скатах не должны быть меньше 7 см и больше 10 см. Такого расстояния, судя по отзывам специалистов, будет вполне достаточно, чтобы обеспечить полноценную вентиляцию. Крепление конька на крышу из металлочерепицы рекомендуется осуществлять строго по инструкции, которую прикладывает производитель при покупке готовой продукции.
Как уже говорилось выше, форма коньков может отличаться, в результате чего принцип монтажных работ будет иметь также некоторые отличия. А именно:
- для прямых изделий требуется наличие дополнительного слоя уплотнителя и гидроизоляции, кроме этого, стоит учитывать также и уклон полки – она обязательно должна находиться под таким же углом, что и скат крыши, если данные показатели отличаются, то их следует подогнать;
- несмотря на то что полукруглые изделия при необходимости можно гнуть, в процессе их установки делать этого не стоит, в противном случае уровень герметичности будет довольно плохим.
Как только работы по установке конька на металлочерепицу завершены, рекомендуется с торцевых сторон установить специальные заглушки, которые обрабатывают при помощи герметика – такой подход позволит добиться завершенного вида.
Важно! Монтаж конька на металлочерепицу для четырехскатной крыши и алгоритм работ практически ничем не отличаются.
Основные правила установки конька
Конек для металлочерепицы устанавливают после того, как все скатные поверхности кровли покрыты кровельным материалом.
Небольшой совет: поднимать штучные коньковые элементы наверх крыши в место их укладки нужно с помощью веревки или лебедки.
Установить специальный брус
Шаг№1. Для того чтобы закрепить коньковые элементы рекомендуем установить специальный брусок, его сечение должно составлять как минимум 70х90 мм. После этого прикрепите к нему с двух сторон по два обрешеточных бруса.
Важно знать: удобное расположение во время укладки металлочерепицы можно обеспечить, закрепив к центральному брусу скобы, на которые подвесьте специальные ходовые мостики. Теперь Вы сможете аккуратно передвигаться и выполнять всю работу по монтажу кровельного покрытия.
Шаг№2. Коньковый брус прикрепите к центральному бруску.
Небольшой совет: для того, чтобы удобнее было крепить коньковый брус, рекомендуем закруглить его верхнюю грань.
Эта мера также обеспечит более плотное прилегание всех коньковых элементов.
Крепление конькового бруса
Для предотвращения появления биологических проявлений (плесени, грибка и загнивания) обейте коньковый брус по всей длине рубероидным материалом или специально для этого предназначенным уплотнителем.
Эта мера продлит срок эксплуатации конька и, соответственно, всей кровли.
Важно знать: крепление конька металлочерепицы и всех коньковых элементов нужно производить непосредственно к коньковому брусу шурупами.
Для того чтобы предотвратить загнивание конькового бруска, те места, где обернули рубероидным материалом, нужно дополнительно покрасить эмалью или масляной краской.
Образовать коньковое покрытие позволяют уложенные на смежные скаты два конька. После этого закрепить основной, более длинный конек (его нужно удлинить на 10 мм).
Другие коньки нужно установить так, чтобы их расширенные концы были расположены по направлению к фронтону.
Советы и рекомендации по креплению конька на металлочерепицу
Важно понимать, что в процессе монтажа круглого либо плоского конька на металлочерепицу необходимо придерживаться определенных правил, благодаря которым можно получить желаемый результат:
- первым делом рекомендуется максимально тщательно проверить коньковую ось, а именно, ее расположение – она обязательно должна быть прямолинейной, возможное отклонение может составлять 20 мм, но это нежелательно;
- также стоит заранее подогнать все элементы конструкции, в данном случае углы у планки стоит подогнуть, планку необходимо сгибать до тех пор, пока крепежная полка и наклон ската не совпадут;
- в том случае, если наклон угла составляет 45 градусов, то планку придется согнуть намного сильнее, но больше всего проблем существует с коньками, имеющими круглую форму, обусловлено это тем, что такие изделия в процессе сгибания могут поменять форму, в результате чего используемая заглушка может не подойти по форме;
- устанавливать конек можно с любого торца – это не принципиально, коньковая планка должна находиться на линии стыка ската на уровне любого среза, нахлест конька на металлочерепицу должен быть примерно 10 см;
- используемый уплотнитель обязательно должен быть расположен в пазах конька, фиксация также осуществляется под ним, крепежные элементы начинают устанавливать с центра изделия, после чего максимально тщательно контролируют расположение изделия с обоих концов;
- крепление конька на металлочерепицу должно осуществляться через обрешетку, необходимо использовать саморезы, которые вкручивают через волну металлочерепицы в гребень, иначе деформации избежать не получится, в результате чего внешний вид готовой конструкции будет безнадежно испорчен.
Так как особой популярностью на данный момент пользуются самоклеящиеся вентиляционные ленты, то монтаж этих элементов обязательно должен быть осуществлен до того, как будут уложены коньковые планки.
Выбор уплотнителя
Профессиональные кровельщики советуют перед началом работ осмотреть состояние конькового паза. Если монтаж металлочерепицы выполнялся правильно, то в нем не должно быть зазоров толще 20 мм. В противном случае необходимо использовать уплотнитель. Для этого подойдут следующие виды:
- Саморасширяющиеся уплотнителя. Пенополиуретан с добавлением полимеров, придающих ему влагозащитные свойства, под давлением подается и специальной установки или пистолета. За считанные секунды он многократно увеличивается в объеме, занимая все свободное пространство. Полностью застывает Пенополиуретан за пару часов. Это относительно дешевый и быстрый способ герметизации паза.
- Профильные уплотнители. Их изготавливают из вспененного полиэтилена с многоячеистой структурой. Форма профильного уплотнителя повторяет изгибы края металлочерепицы, за счет чего стыки надежно изолируются. Стоимость этого метода заделки стыка гораздо выше, однако, он обеспечивает циркуляцию воздуха за вентиляционных отверстий.
Конек трехскатной крыши с профильным уплотнителем - Универсальные. В ту категорию входит минеральная вата на базальтовой основе, льноволокно, стекловата. Чтобы качественно заделать коньковый паз с помощью этих недорогих материалов, потребуется больше времени и сил. Однако, если они остались от утепления крыши, это возможность не тратить деньги на приобретение специализированных видов.
Даже если стык между скатами кажется ровным, его изоляция с помощью уплотнителя перед тем, как начать крепление конька, никогда не будет лишней, ведь от герметичности соединений зависит срок эксплуатации крыши и сохранность внутренней отделки мансарды.
Этапы монтажных работ
- Незначительная степень кривизны до 2 см не может отразиться на коньке, однако если отклонения выявятся более существенные, их необходимо будет исправить.
- Даже для доборных элементов с шириной полок более 20 см следует не забыть уложить в пазы конька легкую прослойку стекловаты. Но с уплотнителем нельзя перебарщивать, иначе можно нарушить вентиляцию.
- Можно использовать промышленные уплотнители, но такие материалы достаточно дороги.
- С помощью подающего помощника необходимо подцепить коньковый уголок в двух сторон.
- Материал коньковой планки должен быть уложен по внешней кромке конька крыши вровень с крайним из покрывочных листов. Необходимо следить, чтобы не возникало лишнего вертикального зазора, и обязательно соблюдать пропорции.
- Напарник в это же время с противоположной стороны крыши должен следить, чтобы внутренний край не съезжал или не перекашивался относительно оси доборного элемента крыши.
- Когда все проверили и определили, что все на своих местах, фиксируем к кровле внешний край конька шурупами. Теперь пришло время воспользоваться шнуром. Концы его крепим любым удобным методом на ребре – нулевой точке металлического конька. Слегка приподнявшись над шнуром, нужно осмотреть линию конька.
- Ориентируясь на эту линию, производим выравнивание и фиксируем внутренние стороны уголков коньковой планки.
- Следом можем устанавливать оставшиеся планки, отслеживая их положение, относительно шнура.
- Крепится конек к металлочерепице при помощи вкручивания шурупов не редко, но и не густо. Нужно проверять уголки, чтобы они не хлопали. Если зазоры останутся большими, при сильном ветре они будут издавать неприятные звуки.
Монтаж ендовы для металлочерепицы
1. Установить между досками шаговой обрешетки дополнительные доски.
2 .Планки ендовы монтируют снизу вверх с нахлестом 20-30 сантиметров.
3. Нижнюю планку обрезают немного ниже карниза и делают отбортовку по карнизу.
4. Под коньком и вдоль отбортовок ендовы помещают уплотнитель.
5. Металлочерепица, подходящая к ендове, должна заканчиваться в 6-10 сантиметрах от ее оси. Для этого листы подрезают.
6. Крепление листов саморезами осуществляется не ближе чем в 25 сантиметрах от оси.
7. Если предполагается монтаж декоративной накладки, ее нужно устанавливать от карниза к коньку с нахлестом от 10 сантиметров.
Монтаж фронтона металлочерепицы
Фронтон (торец), как и конек, принимает на себя большую ветровую нагрузку. Здесь тоже рекомендуется класть уплотнитель между торцевыми планками и листами.
1. Установить по обоим скатам деревянные фронтонные (ветровые) доски.
2. Торцевые планки укладывают поверх металлочерепицы. Соседние кладут с нахлестом не меньше двух сантиметров или по линии отбортовки.
3. К листам планки фиксируют коньковыми саморезами в каждую вторую волну.
4. С другой стороны каждую планку крепят к фронтонной торцевой доске. Тоже саморезами, с интервалом не больше 80 сантиметров.
Обратите внимание
Поскольку это крепление не может быть скрытым, нужно следить, чтобы саморезы располагались симметрично относительно конька.
Невоспетый герой Синема Верите
Давайте погрузимся в историю скейт-видео и в то, как скейтбординг повлиял на видографию и кинопроизводство.
Я помню первое видео о скейтах, которое я когда-либо смотрел. Мне было десять — невысокий, слегка пухлый ребенок, который носил массивные скейтерские туфли Etnies, ожерелье из ракушек puka, плохо сидящую футболку Independent Trucks, и в то Рождество я только что получил свой первый скейтборд. Мы с другом только что отвезли его маму в местный магазин скейтбординга Soundwaves, и он купил DVD с видео Джеффа Роули «Sorry» у своей спонсорской компании Flip. Мы принесли его домой и вставили в DVD-плеер его гигантского ЭЛТ-телевизора. Я помню, как был полностью очарован визуальными эффектами, безумными трюками, которые проделывал Джефф, офигенной музыкой и грязной эстетикой видеокамеры VHS, записывающей на объектив типа «рыбий глаз». Несмотря на то, что в то время я даже не мог сыграть олли, это видео пробудило во мне мечты о том, что однажды меня спонсируют, чтобы я мог быть таким, как мои герои — Тони Хоук, Родни Маллен, Боб Бернквист — и это лишь некоторые из них. Это история большинства детей, выросших в 9-м.0-х до начала 2000-х хорошо знакомы.
Вы знаете, меня никогда не спонсировали, и к концу моей короткой карьеры скейтбордиста я едва мог даже «вручную» работать больше двух секунд. Это случается, когда вы подросток неуклюжего телосложения, который решает, что он может быть лучше в спорте, который не требует такого большого баланса и ловкости. Но что осталось, так это моя любовь к скейт-видео.
Видеосъемка и скейтбординг шли рука об руку с тех пор, как к доске привязали четыре колеса. Скейт-видео — это то, что сильно повлияло на культуру середины 9-го века.0-х до начала 2000-х — мода, чувство анти-истеблишмента, которое они передавали, и особенно стиль съемок, который они использовали. Скейт-культура была в духе времени: многие популярные группы того времени (Blink-182 и Sum 41) черпали вдохновение в эстетике, а популярные кинематографисты подражали этому стилю в своих творческих проектах.
Итак, сегодня мы собираемся погрузиться в историю скейт-видео, что представляет собой стиль скейт-видео и насколько он распространен в кино и видеосъемке по сей день.
История скейт-видео
Поскольку скейтборд начался со скромных начинаний, то же произошло и со скейт-фильмом. В те дни, когда скейтбординг только набирал популярность, большинство соревнований, в которых вы участвовали, были соревнованиями «Верт», которые проводились в заброшенных бассейнах и специально построенных чашах. Эти видео сняла Стейси Перальта — один из первых членов команды Zephyr Skate Crew, показанной в фильме Lords of Dogtown и представленной на видеокассетах под названием 9.0018 Видео-шоу The Bones Brigade , в котором участвовали лучшие фигуристы того времени, в том числе молодой Тони Хоук. Поскольку в то время портативные видеокамеры не были широко доступны, в большинстве этих ранних видеороликов использовалось профессиональное оборудование, спонсируемое Powell — Peralta Productions или скейт-брендом Santa Cruz.
Истинное происхождение скейт-пленки, как мы ее знаем сегодня, произошло вместе с появлением в продаже персональных видеокамер. Многие из фигуристов, которые выросли, наблюдая за 9Ленты 0018 Bones Brigade отчаянно пытались сняться в своих собственных скейт-фильмах, и как только их родители купили камеру для съемки домашних фильмов, стало проще попросить папу одолжить семейную видеокамеру, чтобы снять короткое видео с друзьями. Эта новая волна скейт-видео принесла нам одно из самых влиятельных скейт-видео того времени — «Shackle Me Not» скейт-коллектива H-Street.
H-street возникла благодаря двум приятелям, Тони Мэгу и Майку Тернаски, которые основали первую скейт-компанию, которой управляли скейтбордисты. Они намеревались сделать скейт-видео, напоминающее старые видео Пауэлла, но с ресурсами, которые они могли себе позволить. «Не сковывай меня» (1988) был их первым проектом, который включал в себя все основные принципы того, что мы думаем, когда слышим сегодня «скейт-видео» — линзы типа «рыбий глаз», гранжевая эстетика «сделай сам», забавные вставки между трюками, которые позволяют лучше узнать фигуристов. в видео. В «Shackle Me Not» вы заглянете в жизнь Дэнни Уэя, Мэтта Хенсли, Эрика Костона и многих других фигуристов того времени.
Скейт-видео теперь были дневниками скейтеров, представленных в них — это была возможность продемонстрировать свои навыки и индивидуальность как фанатам скейтбординга, так и (что более важно) спонсорам.
Рост спонсируемого контента
После того, как H-Street вторгся в VHS-плееры современной молодежи, скейт-компании начали осознавать силу скейт-видео. Это был способ донести спонсируемый контент непосредственно до скейтеров, связав их бренд с определенными фигуристами, которые им нравились. Это были взаимовыгодные отношения — скейт-компании создавали узнаваемость бренда, используя фигуристов, которые продвигали их продукцию, а фигуристы получали деньги.
Примерно через три года после «Shackle Me Not» скейт-бренд Blind заручился помощью фотографа экстремальных видов спорта Спайка Джонза, в котором вы, возможно, узнаете известного режиссера фильма «9».0018 Her , Быть Джоном Малковичем и Где дикие твари для создания нового скейт-видео под названием Video Days (1991). В этом видео снялись Марк Гонсалес, Джейсон Ли и другие легенды скейтбординга. Это видео считается одним из определяющих в этом жанре, которое повлияло на бесчисленное множество других видео благодаря своему простому шаблону и формату кадров. От вступления всех пяти скейтеров, разъезжающих на Oldsmobile, до «Low Rider» до абсолютно убийственного уличного скейтбординга, который они все устроили, это видео вошло в историю скейтбординга как одно из лучших видео, когда-либо украшавших жанр.
После Video Days на протяжении 90-х и 2000-х годов последовало еще несколько легендарных скейт-видео, таких как «Mouse» (1996) и «Yeah Right!» от Girl. (2003) и «Добро пожаловать в ад» (1996) фабрики игрушек. Все они следовали одному и тому же архетипу и начали формировать представление о том, как должно выглядеть скейт-видео.
«Да, верно!» Полное видео | Скейтборды для девочек (2003) от Crailtap на Vimeo.
Определяющий внешний вид скейта Видео
После того, как большинство хитов 90-х были выпущены такими компаниями, как Plan B, Toy Factory и Girl, «внешний вид» в значительной степени укрепился. Кто-то скажет, что его определение пришло от «святого Грааля» скейт-кинопроизводства — Sony VX1000. Другие говорят, что это сочетание эстетики и стиля. На мой взгляд, все сводится к трем вещам, которые определяют скейт-видео той эпохи:
- Фишай/Широкоугольные объективы : Большинство скейт-видеооператоров снимают либо с широкоугольным объективом, либо с объективом «рыбий глаз», чтобы запечатлеть все действия, происходящие в кадре. выстрелил. Поскольку фигуристы быстро перемещаются по кадру, лучше оставаться в безопасности и держать его широко на случай, если фигурист сделает трюк, и вы хотите обязательно его зафиксировать. Одним из важных стилистических решений в этом стиле является сохранение кольца объектива «рыбий глаз» в кадре, что придает видео зернистость.
- Crunchy Colors : Из-за цветов, которые видеокамеры в то время снимали, видео со скейтом имеет фирменный «хруст» в своих цветах. Яркая четкость видео действительно заставляет его чувствовать себя живым.
- Макет 4:3 : Как и в случае с другими эстетическими свойствами, описанными выше, формат 4:3 большинства роликов со скейтбордом возник из-за камер, на которые они были сняты, а не из-за стилистического выбора. И из необходимости пришло предпочтение. Макет 4:3 является торговой маркой классического скейт-видео.
Эстетика скейт-видео в кино и на телевидении
После того, как скейт-видео оставило свой след в духе времени, эстетика начала просачиваться в кино- и телеиндустрию. Такие режиссеры, как Спайк Джонз, дебютировавшие в мире видеосъемки скейтборда, начали получать работу в индустрии.
Первое, что приходит мне на ум, это серия Чудаки . Управляемая командой скейтеров, команда Чудаков подражала тому, что принесли миру множество скейт-видео — веселые, непомерные розыгрыши и шутки, демонстрирующие индивидуальность скейтеров. Чудаки взяли эту часть и побежали с ней, снимая совершенно дикие пародии на открытом воздухе, к ужасу большой части публики.
Этот формат также проник в музыку, когда такие группы, как Blink-182, соответствовали скейт-культуре того времени. В их музыкальном клипе на «The Rock Show» было несколько кусочков эстетики скейт-видео, где они обналичивали чек от продюсерской компании и разбрасывали счета по всему городу, делали кому-то макияж и разносили новенький телевизор.
Затем перенесемся в последние годы, и у нас есть люди, которые выросли на скейт-видео в детстве в 90-х и 2000-х, например, рэп-коллектив Odd Future. Эта команда находится под сильным влиянием скейт-культуры: такие артисты, как Tyler, the Creator и Earl Sweatshirt, создают музыкальные клипы со всеми явными признаками добросовестного скейт-видео.
Еще один ребенок, выросший в ту эпоху — Джона Хилл — дебютировал в качестве режиссера хитом года A24 — Середина 90-х . В этом любовном письме к эпохе скейтбординга 90-х присутствуют все влияния, особенно с учетом стилистического решения представить фильм в формате 4:3. Дети в фильме постоянно снимают свои собственные скейт-видео, надеясь однажды получить спонсорство — как и многие из нас, выросших на доске.
Текущее состояние скейт-видео
Благодаря тому, что высококачественное оборудование для видеопроизводства становится все более доступным для потребителей, а телефоны оснащены мощными камерами, людям никогда не было так легко выйти и записать скейт-видео. Социальные сети также сыграли огромную роль — детям больше не нужно выполнять катушечный монтаж на видеомагнитофоне, чтобы получить одну кассету VHS, которую они должны копировать и производить самостоятельно. Теперь все, что вам нужно сделать, это записать что-то на свой телефон, быстро отредактировать, и оно готово к публикации в массы.
Доступ к программам редактирования и потребительским кинокамерам изменил то, что влечет за собой скейт-видео. Мы видим более широкие кинематографические кадры, интеграцию с анимированной графикой и более чистое видео. Скейт-бренды также объединяются с брендами кинопроизводства и влиятельными лицами в социальных сетях, такими как Vans, объединяются с Adobe и брендом образа жизни Life Without Andy, чтобы задокументировать свое последнее соревнование — серию Vans Park. «Жизнь без Энди» была там, чтобы задокументировать серию, а затем отредактировала все кадры в новейшей программе Adobe для редактирования — Adobe Rush.
На самом деле нам нужно сесть с Life Without Andy, чтобы немного поговорить с ними об их отношении к скейт-видео и о том, как они видят будущее скейт-видеосъемки с появлением социальных сетей и доступного оборудования.
Жизнь без Энди сотрудничал с Adobe для документирования серии Vans Park.
PremiumBeat: Расскажите нам немного о своем прошлом и своем отношении к скейт-видео.
Жизнь без Энди: Когда мне было около десяти лет, я начал кататься на скейтборде, а через несколько лет взял в руки свою первую камеру. Для меня скейт-видео было моим детством. Я не спал всю ночь после долгого дня в скейт-парке, просто смотрел скейт-видео и предвкушал следующий день катания. Это вдохновило меня на создание собственных видео и научило меня, что нет единого способа создать или сделать что-то.
PB: Какое скейт-видео, просмотренное вами в детстве, оказало на вас наибольшее влияние?
LWA: Моим самым любимым скейт-видео было «Extremely Sorry» Flip. Я бы смотрел это почти каждый день.
PB: Как, по вашему мнению, скейт-видео повлияло на поп-культуру за эти годы?
LWA: Я думаю, что скейт-видео повлияли на многие аспекты моды и искусства, и я не мог представить, что бы я делал, если бы они не вдохновили меня стать тем, кто я есть сегодня.
PB: Что вам больше всего нравится в работе с командой Adobe и над серией Vans Park?
LWA: Я просто в восторге от путешествия по творчеству с такой командой мечты. Я имею в виду, если бы вы сказали четырнадцатилетнему Ною, что я буду работать с Vans и Adobe над созданием видео, я бы вам не поверил. Путешествовать по миру и учиться у Adobe просто нереально.
PB: Каков ваш опыт работы с Adobe Rush?
LWA: Я только начал использовать его пару месяцев назад, и теперь это программа для меня, когда я хочу что-то состряпать и прямо в социальных сетях. Мне нравится возможность изменять соотношение сторон моих проектов для историй в Instagram и простота инструмента цветокоррекции!
PB: На что вы записывали свои видео, когда снимали скейт-видео?
LWA: Моей первой камерой была Sony VX1000, которая была и остается святым Граалем скейтбордистов. Это заставило меня начать. С тех пор я постоянно меняю свое съемочное оборудование, от цифровых зеркальных камер Cannon до камер Sony Dad, и даже работаю с камерами RED на некоторых работах в эти дни.
PB: Как, по вашему мнению, изменилось скейт-видео с появлением социальных сетей, телефонов с камерами и большей доступностью оборудования для видеосъемки?
LWA: Я думаю, что скейт-видео изменились в том смысле, что из-за того, что выходит так много контента, все постоянно пытаются сделать что-то новое и уникальное, что очень интересно смотреть.
Изображение на обложке через Girl Skateboarding и Spike Jonze (Mouse, 1996).
Хотите узнать больше о киноиндустрии? Ознакомьтесь с этими статьями.
- «Хранители» и искусство создания нелинейных историй
- Министерство юстиции снимет ограничения, связанные со знаменитыми театрами
- Создание Ford против Ferrari: кинематография на скорости 100 миль в час
- Важность движения камеры в «Ирландце»
- Рост TikTok и его значение для производителей цифрового видео
Скейтборд Вики: Колеса | скейтделюкс Блог
- 1. Общая информация
- 1.1 Материал
- 1.2 Что такое плоские пятна?
- 1.3 Сравнение стандартных колес с сердечником
- 2. Как определить
- 2.1 Размер | Высота
- 2.2 Твердость | Дюрометр
- 2.3 Контактная накладка
- 3. Сборка, снятие и обслуживание подшипников
- 3. 1 Сборка
- 3.2 Снятие подшипников
- 3.3 Продление их срока службы
- 3.4 Колеса не катятся?
- 4. Технология колес для скейтборда
- 4.1 Кости 100 с
- 4.2 Кости STF 103A
- 4.2.1 Кости STF 99A – Easy Streets
- 4.3 Кости SPF
- 4. 4 Кости ATF
- 4.5 Спитфайр Формула-4
1
Колеса для скейтборда: общая информация
Не хочется все это читать? Получите самую важную информацию о колесах для скейтборда в этом видео!
Не хочется все это читать? Получите самую важную информацию о колесах для скейтборда в этом видео!
Без колес кататься на коньках было бы довольно сложно. Колеса, наряду с декой и тележками, являются важным компонентом вашего скейтборда. Вот почему мы подробно объясним вам, из чего сделаны колеса для скейтборда, что делать с жесткими и мягкими колесами и какой размер подходит для вашей установки. Мы также дадим вам обзор наиболее важных технологий, касающихся колес для скейтборда.
1.1
Колеса для скейтборда: Материал
1.1 Колеса для скейтборда: Материал
Из чего сделаны колеса скейтборда?
В древние времена скейтбординга колеса скейтборда были изготовлены из металла. Колеса на самом деле предназначались для роликовых коньков, но, тем не менее, фигуристы прикрепляли их к своим доскам. К счастью, этой практике был положен конец с изобретением первого уретанового колеса Фрэнком Насворти в 19 веке.70-е годы.
С тех пор колеса скейтборда изготавливаются из пластикового полиуретана. Однако его часто называют просто уретаном. Этот универсальный материал может быть изготовлен с различной степенью твердости, поэтому он доминирует на рынке колес для скейтборда.
Но не все уретан одинаковы, и не все колеса одинаковы. Различные бренды колес для скейтбордов постоянно пробуют новые смеси материалов, чтобы сделать колеса более прочными, быстрыми, плавными, лучше скользить и сделать их особенно устойчивыми к плоским пятнам. Но мы вернемся к этому позже.
1.2
Колеса для скейтборда: что такое плоские пятна?
1.2 Колеса для скейтборда: что такое плоские пятна?
При выполнении пауэрслайдов (поворот доски боком и скольжение на всех четырех колесах перпендикулярно направлению их качения, чтобы замедлить движение доски), 180 пауэрслайдов (поворот доски на 180° во время катания без выполнения олли или других трюков) и других трюки со скольжением, такие как тупая сторона, возможно, что ваши колеса сильно изнашиваются, и вы разовьете плоские пятна на ваших колесах. Когда это произойдет, ваше колесо больше не будет идеально круглым и, следовательно, не будет катиться должным образом. Чаще всего это происходит с мягкими колесами.
1.3
Колеса для скейтборда: стандартное колесо и колесо с сердечником
1.3 Колеса для скейтборда: стандартное колесо и колесо с сердечником
Основными отличиями колес для скейтборда являются стандартные колеса , и сердечники . В отличие от стандартных колес (также называемых «колеса без сердечника» ), стержневые колеса имеют пластиковый сердечник, более твердый, чем остальная часть колеса. Этот пластиковый сердечник снижает вес, а также помогает подшипникам оставаться на месте, предотвращая их вдавливание в колесо.
1. Стандартное колесо
2. Базовое колесо
2
Колеса для скейтборда: как выбрать колеса
Покупая колеса, вы должны убедиться, что размер и твердость соответствуют вашим настройкам и вашему стилю катания. Однако не паникуйте; мы сообщим вам, что происходит с различными размерами колес, уровнями жесткости и пятном контакта.
2.1
Колеса для скейтборда: Высота
2.1 Колеса для скейтборда: Правильная высота
Колеса скейтборда бывают разных размеров. Спецификация размера указывает диаметр колес и дается в миллиметрах (мм). Как правило, колеса скейтборда имеют диаметр от 50 мм и 59 мм . Все, что больше, не подходит для вашего скейтборда и предназначено для круизеров или лонгбордов.*
1. Уличный скейтбординг
2. Универсальные колеса (улица, парк, мини-рампа)
3. Верт и круизинг
4. Круиз и лонгбординг
1. Ускорение
2. Скорость
* Наша рекомендация предназначена для уличного скейтбординга. Здесь принято использовать колеса диаметром до 59 мм. Конечно, вы также можете использовать колеса большего размера, такие как 60-миллиметровые колеса Bones SPF, для установки скейтборда. Тем не менее, они, скорее всего, будут использоваться для определенных настроек (например, досок Cruiser & Filmer) или для катания на вертикальном скейтборде.
Меньшие колеса разгоняются быстрее, они легче и компактнее. Однако их максимальная скорость ниже, чем у больших колес. Кроме того, с большими колесами вы будете в безопасности при езде по неровной поверхности, поскольку их не остановит каждый маленький камень, который пересекает ваш путь. Колеса большего размера предназначены для достижения более высоких скоростей и более долговечны.
Итак, чтобы разбить все это для вас: для уличного скейтбординга используйте маленькие колеса от 50 до 53 мм, для небольших рамп и мини-рамп используйте колеса среднего размера от 53 до 56 мм, для вертикального скейтбординга используйте колеса большего размера до 59 мм.мм.
Для новичков и тех, кто не определился, рекомендуем универсальные колеса диаметром 53-56мм. Этот размерный ряд в настоящее время наиболее популярен среди фигуристов.
Колеса для скейтборда: рекомендуемые размеры в зависимости от ваших грузовиков
Покупая колеса для скейтборда, вы должны убедиться, что размер вашего колеса соответствует вашей настройке. Решающее значение здесь имеет выбор вашего грузовика. Когда ваши грузовики и колеса не подходят друг другу, вы получите неприятные укусы колес.
Что такое колесные диски?
Укус колеса является результатом контакта деки с колесами. Если вы катаетесь с большими колесами, расстояние между ними и декой скейтборда меньше. Уловки приземления и резкие повороты могут привести к этой неприятной встрече деки и колеса, что приведет к очень резкой и, вероятно, болезненной остановке.
Как вы могли догадаться, большие колеса требуют и более высоких грузовиков. Конечно, с большими колесами и высокими грузовиками вся ваша установка будет немного выше. Есть две вещи, которые вы должны иметь в виду при такой настройке:
1. Во время отрыва хвост должен пройти большое расстояние, пока не коснется земли. Следовательно, угол вашей доски будет круче, а олли (теоретически) выше. Если у вас достаточно силы и длинных ног, это не должно быть проблемой, но маленьким фигуристам и новичкам здесь могут быть трудны времена.
2. Так как доска находится выше над землей, чем с маленькими колесами и низкими тележками, вам придется больше сгибать колени при отталкивании. Это может стать довольно утомительным.
Если размер ваших колес не подходит для грузовиков, вы можете использовать амортизаторы или прокладки для увеличения расстояния между декой и колесами.
1. Размер грузовика
2. Размер колеса
Низкие грузовики
Если вы предпочитаете низкие грузовики и предпочитаете кататься без подступенков и амортизаторов, мы рекомендуем колеса с максимальной высотой 52 мм.
Средние / стандартные грузовики
В случае, если вы катаетесь на средних/стандартных тележках без колодок, мы рекомендуем колеса для скейтборда диаметром от 52 мм до 56 мм.
Высокие грузовики
Для высоких грузовиков без колодок рекомендуем колеса для скейтборда до 58 мм.
БОЛЬШЕ ИНФОРМАЦИИ О СКЕЙТБОРД-ГРУЗОВИКАХ
БОЛЬШЕ ИНФОРМАЦИИ О АМОРТИЗАТОРНЫХ ПРОКЛАДКАХ И ПОДКЛАДКАХ
2. 2
Колеса для скейтборда: твердость
2.2 Колеса для скейтборда: правильная жесткость
Еще одна вещь, о которой следует помнить при покупке колес для скейтборда, — это уровень жесткости.
КАК ОПИСЫВАЕТСЯ ТВЕРДОСТЬ КОЛЕС СКЕЙТБОРДА?
Твердость колес скейтборда указана в Дюрометры с единицей измерения « A. ». Эта так называемая шкала A Scale представляет собой 100-балльную шкалу, в которой колеса скейтборда оцениваются между 75A и 100A. Чем выше число, тем жестче колеса.
Поскольку шкала А может точно описать колеса только до уровня твердости 100А и становится неточной при высоких значениях, такие бренды, как Bones Wheels, используют дополнительную шкалу для более точного описания колес твердостью 101А – 104А.
На этой шкале «B Scale» представлено около 20 дополнительных единиц. Чтобы уточнить, колесо Bones 83B соответствует 103A, а колесо 84B соответствует 104A. Эти колеса значительно тверже, чем колеса по шкале А.
КАКАЯ ЖЕСТКОСТЬ МНЕ НУЖНА?
Мягкие колеса скейтборда имеют большее сцепление с дорогой, работают тише и лучше поглощают неровности поверхности, чем жесткие колеса. Из-за этого они скользят меньше, чем жесткие колеса, и немного медленнее. Ниже вы можете узнать, какая индивидуальная степень жесткости наиболее подходит вам.
МЯГКИЕ КОЛЕСА ДЛЯ СКЕЙТБОРДА | 78А – 92А
Мягкие колеса подходят для очень неровных поверхностей, а также для круизеров и съемочных досок, поскольку они поглощают неровности грунта и минимизируют шум. Эти колеса обладают большим сцеплением и медленнее по сравнению с жесткими колесами. Пауэрслайды намного сложнее выполнять с мягкими колесами.
Мягкие колеса для скейтборда в магазине
Колеса для скейтборда средней жесткости | 93А – 95А
Колеса скейтборда с твердостью от 93A до 95A немного тверже и быстрее, чем мягкие колеса, но все же имеют хорошее сцепление с дорогой. Если у ваших уличных спотов очень неровный грунт, но вы все равно хотите кататься на скейтборде, или если вы просто хотите расслабиться и прокатиться по городу, то колеса этого диапазона подходят именно вам.
Колеса для скейтборда средней жесткости в магазине
Жесткие колеса для скейтборда | 95А – 99А
Колеса для скейтборда с твердостью от 95A до 99A — идеальные колеса для каждого новичка. Независимо от того, катаетесь ли вы по улицам, скейт-паркам или мини-рампам, вам подойдут эти колеса. Они будут скользить, когда вы хотите, дают вам достаточно сцепления и достаточно быстры.
Жесткие колеса для скейтборда в магазине
Очень твердые колеса для скейтборда | 99А – 101А и 83В – 84В
Очень жесткие колеса для скейтборда размером 99A – 101A и выше (а также Bones Wheels 83B – 84B) – идеальные колеса для опытных скейтеров. Из-за своей чрезвычайной твердости они быстро скользят, быстро разгоняются и могут развивать очень высокие максимальные скорости. По этой причине они идеально подходят для техничного скейтбординга. Однако на неровных или очень скользких поверхностях на очень жестких колесах может быть неприятно кататься на коньках.
Очень твердые колеса для скейтборда в магазине
3
Колеса для скейтборда: сборка, удаление подшипников, обслуживание
Здесь вы можете узнать, как вставить подшипники в колеса и как установить колеса на грузовики. Мы также расскажем вам, как вытащить подшипники из ваших колес, как продлить срок службы ваших колес и что делать, если они перестали катиться.
3.1
Колеса для скейтборда: в сборе
3.
1 Колеса для скейтборда: в сбореМы покажем вам, как именно установить колеса на грузовики и как вставить подшипники в колеса, в наших инструкциях по сборке скейтборда и в подробном видео ниже. Убедитесь, что вы не применяете чрезмерную силу при попытке вставить подшипники, чтобы не повредить сердечник колеса или подшипник. Ваши колеса не должны быть ни слишком свободными, ни слишком тугими на оси. Постарайтесь оставить своим колесам достаточно места для клиренса.
Инструкции по сборке скейтборда
3.2
Колеса скейтборда: снятие подшипника
3.2 Колеса скейтборда: снятие подшипника
Вот как вынимаются подшипники из колеса
Если ваши колеса изношены, но подшипники все еще в рабочем состоянии, вы можете снять их с колес, выполнив несколько простых действий.
• Переверните колоду на бок так, чтобы ось была направлена вверх.
• Ослабьте гайку оси и снимите кольцо максимальной скорости.
• Снимите колесо с оси и снова вставьте его под небольшим углом. Таким образом, вы сможете вытащить подшипник из сердечника колеса.
• Старайтесь не прилагать слишком много усилий, иначе вы повредите подшипник. Хотя это потребует немного мышц.
3.3
Колеса для скейтборда: срок службы
3.3 Продление срока службы ваших колес
У каждого фигуриста есть свои предпочтения в фигурном катании. Будь то ваш типичный маршрут в скейтпарке или вы предпочитаете делать пауэрслайды спереди или сзади, все это влияет на износ ваших колес. Чтобы избежать одностороннего износа колес, вы можете регулярно менять положение колес, чтобы они изнашивались равномерно.
• Вариант 1: Вы можете легко поворачивать колеса. Возьмите сторону колеса, которая раньше была обращена наружу, и поверните ее внутрь.
• Вариант 2. Более эффективно переключать колеса по схеме X. То есть вы меняете переднее правое колесо на заднее левое и заднее переднее левое колесо на заднее правое.
3,4
Колеса для скейтборда: Колеса не вращаются
3.4 Колеса для скейтборда: Ваши колеса не вращаются?
Есть несколько причин, по которым колеса вашего скейтборда могут не вращаться должным образом. Сначала вы должны убедиться, что гайка оси не затянута слишком сильно и что область между подшипниками, скоростным кольцом, осью и/или гайкой оси не слишком загрязнена. В этом случае отвинтите колеса и протрите детали влажной тканью.
Если ваши колеса по-прежнему не вращаются, проблема, вероятно, заключается в ваших подшипниках. Скорее всего, их нужно просто почистить. Узнайте, как правильно чистить подшипники, на странице Bearings Wiki. Если после всего этого ваши колеса все еще не работают, пришло время для новых подшипников.
?
Вопросы и ответы
Мы еще не упомянули одну вещь, которая влияет на скорость и характеристики скольжения колес скейтборда, — это уретановая смесь. Бренды используют разные смеси, которые также влияют на характеристики колеса. К сожалению, почти нет информации о уретановых соединениях, используемых различными производителями. Поэтому возможно, что колеса с одинаковыми характеристиками твердости (дюрометр), диаметра, поверхности катания и т. д. будут работать по-разному. Таким образом, имеет смысл просто попробовать другую марку, если вы не были на 100% удовлетворены своими последними колесами.
Если у вас все еще есть вопросы или предложения, вы можете оставить комментарий под этим постом, отправить нам электронное письмо через нашу контактную форму или обратиться в нашу службу поддержки за советом в выборе оптимальных колес.
Вы можете найти другую интересную информацию о деках, колесах, подшипниках, болтах и многом другом на Skatedeluxe Skateboard Wiki. Чтобы дека, тележки и колеса, а также подшипники и болты подходили друг к другу, мы создали Конфигуратор скейтборда Skatedeluxe. Это позволяет вам легко отобразить ваш индивидуальный выбор и создать полностью индивидуальный скейтборд за шесть простых шагов.
Ниже вы можете найти обзор наиболее известных специальных технологий в производстве колес для скейтборда. Получайте удовольствие от катания на коньках!
Дополнительные интересные страницы и ссылки:
КОЛЕСА ДЛЯ СКЕЙТБОРДА В СКЕЙТ-МАГАЗИНЕ SKATEDELUXE ПОПРОБУЙТЕ КОНФИГУРАТОР СКЕЙТБОРА SKATEDELUXE
ХОТИТЕ УЗНАТЬ БОЛЬШЕ? ПЕРЕЙДИТЕ НА SKATEDELUXE SKATEBOARD WIKI
НУЖНА ПОМОЩЬ В СБОРКЕ ПЛАТЫ? ПОСМОТРИТЕ НАШУ ИНСТРУКЦИЮ ПО СБОРКЕ СКЕЙТБОРА
4
Колеса для скейтборда: технологии
Различные производители колес в мире фигурного катания не просто предлагают одни и те же старые колеса, просто разных цветов и дизайнов. Многие производители лихорадочно работают над постоянным улучшением своих колес, чтобы добиться большей скорости, более высокой производительности и лучшего сопротивления плоскому пятну.
Если вы когда-нибудь хотели узнать, как обстоят дела с Bones STF, SPF, ATF и Spitfire Formula Four, вы пришли в нужное место.
4.1 Кости 100
Модель Bones 100 представляет собой довольно простой руль. Bones Wheels специально разработали это колесо как доступное колесо начального уровня 100A. Колеса 100 более устойчивы к проколам, чем многие другие колеса 100А, и поэтому они являются хорошим выбором для катания на улицах и в парках.
4.2 Кости STF 103A
STF является флагманской моделью компании Bones Wheels of California. STF расшифровывается как «Формула уличных технологий». С 103A колесами Bones STF довольно тяжело.
Как следует из названия, колеса предназначены специально для уличного катания. Колеса очень быстрые и удобные для скольжения.
Линия STF разделена на пять различных типов колес; каждая версия STF была адаптирована по ширине и форме для различных конкретных применений.
Кости STF V1 Стандарты
Колесо для скейтборда Bones STF V1 Standard — универсальное прочное колесо для классического уличного катания.
Кости STF V2 Замки
Колесо для скейтборда Bones STF V2 Lock было специально разработано для катания по бордюрам и рейлам. Он очень легкий, быстро скользит, а его профиль облегчает блокировку скольжения и шлифовки.
Кости STF V3 Slims
Колесо для скейтборда Bones STF V3 Slim Skateboard — самое популярное колесо среди профессионалов уличного скейтбординга. V3 легкий, чрезвычайно быстрый и благодаря технологии снижения трения очень удобен в скольжении.
Кости STF V4 Широкие
Колесо для скейтборда Bones STF V4 Wide создано для универсальных скейтбордистов, предпочитающих несколько более широкое колесо. Наряду с универсальностью, V4 выделяется среди остальных своим сопротивлением плоской поверхности.
Кости STF V5 Боковые вырезы
Колесо для скейтборда Bones STF V5 Sidecut было разработано для боулинга, а также для катания по рельсам и бордюрам. Это универсальное колесо очень легкое и обеспечивает более быстрое и продолжительное шлифование и скольжение. Благодаря изогнутому профилю изображение колеса защищено от разрыва.
нажмите, чтобы увеличить
4.
2.1 Кости STF 99A – Easy StreetsС 99A колеса для скейтборда STF Easy Streets от Bones представляют собой более мягкую версию обычных колес STF.
Колеса Easy Street созданы для пересеченной местности и обеспечивают идеальное сочетание плавного скольжения и идеального сцепления.
Колеса Bones STF Ninety-Nines обеспечивают отличные универсальные характеристики, они универсальны, стабильны и долговечны. Кроме того, они дают вам высокий отскок для большей скорости.
Помимо стандартных (V1) и боковых (V5) форм, колеса Bones Easy Streets также доступны в форме Fatties.
Bones Fatties
Колесо для скейтборда Bones Fatties представляет собой еще более широкую версию колеса Bones V4 Wides. Благодаря очень широкому пятну контакта, Fatties обеспечивают большую устойчивость и плавный перекат на любой поверхности.
нажмите, чтобы увеличить
Широкие колеса Bones V6
Колеса Bones V6 Wide-Cut имеют широкое пятно контакта для большей устойчивости во время высокоскоростных выступлений. V6 Wide-Cut был разработан для катания на боулинге, катания по рельсам и бордюрам. Эти более широкие и универсальные колеса легкие и обеспечивают более быстрое и продолжительное шлифование и скольжение. Благодаря изогнутому профилю изображение колеса защищено от разрыва.
4.3 Кости SPF
SPF в этой модели Bones означает «Формула скейт-парка». Колеса для скейтборда Bones SPF изготовлены из очень твердого и высококачественного полиуретана и чрезвычайно устойчивы к плоским пятнам на очень гладких поверхностях, с которыми вы часто сталкиваетесь в скейт-парках или скейт-холлах. Колеса Bones SPF доступны в двух версиях Duros: 101A (соответствует 81B) и 104A (соответствует 84B). Кроме того, колеса имеют хорошее сцепление с гладкими поверхностями без ущерба для скольжения. Они также считаются одними из самых быстрых колес для скейтборда на рынке.
Боковые вырезы SPF P5 для костей
Колеса Bones SPF P5 Sidecut — самые популярные колеса среди профессиональных скейтеров. Это универсальное колесо предлагает полную поддержку при фиксации в слайдах и гриндах. Для этого P5 скользит чрезвычайно быстро. Благодаря изогнутому профилю рисунок колеса защищен от износа.
нажмите, чтобы увеличить
4.4 Кости ATF
«ATF» в модели Bones ATF означает All-Terrain Formula. Эти колеса предназначены для катания на любых поверхностях. Это означает, что эти универсальные колеса подходят как для уличного, так и для переходного катания. Модель ATF состоит из несколько более мягкого полиуретана и отлично подходит для неровных поверхностей. Гладкий; плавный!
4.5 Спитфайр Формула-4
Колеса для скейтборда Spitfire Formula Four — самые популярные колеса на рынке.
Специальная уретановая смесь, используемая в этих колесах, делает их чрезвычайно устойчивыми к пятнам. Кроме того, колеса изнашиваются медленнее, чем большинство других колес на рынке, и являются одними из самых быстрых колес, доступных как для неровных, так и для гладких поверхностей.
Благодаря своим колесам Formula 4 компания Spitfire гарантирует быстрое и контролируемое скольжение. Если вы ищете идеальные универсальные колеса, то колеса Spitfire Formula Four — это то, что вам нужно! Модели Formula Four доступны в размерах 99A и 101A и в шести различных формах.
Классика Формулы-4
Спитфайр Формула Четыре 9Колеса 0018 Classic Shape имеют тот же профиль, что и большинство колес для скейтборда, представленных на рынке. Эта устоявшаяся форма отличается высокой скоростью и универсальностью благодаря узкому пятну контакта. Идеальное универсальное колесо!
Замок Формулы-4
Колеса для скейтборда Spitfire Fomula Four Lock In Shape имеют коническую форму снаружи и прямой срез внутри. Эта асимметричная форма идеально фиксируется на бордюрах и рельсах. Идеально подходит для большего контроля, когда вы катаетесь на улице.
Формула 4, коническая
Колеса Spitfire Formula Four Conical — это классические универсальные колеса с коническим профилем. Эти колеса очень реактивные и легкие, что делает их идеально подходящими для универсального уличного катания.
Формула 4, коническая, полная
Модель Spitfire Formula Four ´ Conical Full шире обычных Conicals. Благодаря большему пятну контакта они более стабильны и управляемы, что делает их очень популярными среди уличных скейтеров, которым также нравится время от времени кататься на мини-рампе.
Радиальные колеса Формулы-4
Спитфайр Формула-4 Radial имеют немного более широкое пятно контакта для лучшего контроля и стабильности. Они по-прежнему быстрые и способны скользить. Потрясающий универсальный руль со склонностью к переходному катанию.
Тонкие радиальные колеса Formula Four
Модель Spitfire Formula Four Radial Slim имеет более узкое пятно контакта, чем обычная модель Radial. Это делает их легче и быстрее.
Проверьте все колеса в скейт-магазине Skatedeluxe.
Попробуйте наш конфигуратор скейтборда
Все о скейтбординге в нашей вики о скейтборде
Посмотрите наши инструкции по сборке скейтборда
40 лучших когда-либо снятых видео о скейтборде – SkateboardersHQ
Видео о скейтборде мотивируют меня взять свой скейтборд и отправиться туда. Будь то дождь, снег или вам просто нужно вдохновение, этот список вас воодушевит! Я собрал лучшие когда-либо снятые видео о скейтбордах, перечислив их в хронологическом порядке.
Начну с классики, легенд, которые сделали скейтбординг таким, какой он есть сегодня. Эти видео вдохновляли многие поколения, раздвигая границы возможного. В честь их наследия и для вдохновения будущих поколений.
Содержание
- 1 40 лучших скейт-видео в хронологическом порядке
- 1.1 1. Видео-шоу The Bones Brigade (1984)
- 1.2 2. Пауэлл Перальта – Поиск подбородка животного (1987) 6 H-3 9030 900 Улица – Не сковывай меня (19)88)
- 1. 4 4. H-Street – Hokus Pokus (1989)
- 1.5 5. Blind – Video Days (1991)
- 1.6 6. Alien Workshop – Memory Screen (1991)
- 1.7 7. Plan B – Под вопросом (1992)
- 1.8 8. 101 – Табак (1993)
- 1.9 9. Скейтборды для девочек – Мышь (1996)
- 1.10 10. Игрушечная машинка – Добро пожаловать в ад (1996)
- 1.11 11. Отстающие (1996)
- 1.12 12. Трилогия World Industries (1996)
- 1.13 13. Shorty’s – Fulfill the Dream (1998)
- 1,14 14. Ноль — в заблуждение молодежь (1999)
- 1.15 15. Эмерика — это скейтбординг
- 1,16 16. Берд -домик Конец (1998)
- 1.17 17. Transworld — Modus Torperandi (2000)
- 1.18 17. 18. eS – Меникмати (2000)
- 1,19 19. Бейкер – Бейкер 2G (2000)
- 1,20 20. Мастерская пришельцев – Фотосинтез (2000)
- 1,21 Globe – Мнение (2001)
- 1,23 23. Transworld – In Bloom (2002)
- 1,24 24. Колизей – Прекрасная ужасная жизнь П.Дж. Лэдда (2002)
- 1,25 25. Флип – Извини (2002)
- 1,26 26. Трансмир – Жуй это (2002)
- 1,27 – Умираю 27. 2002)
- 1,28 28. Девушка — Да, справа (2003)
- 1,29 29. Flip — действительно извините (2003)
- 1,30 30. Darkstar — Батальон (2003)
- 1,31 31. МАТАТ МОЗАЙА (2003)
- 1,31 31. МАТАТАКА (2003)
- 1,31 1,31. 32. Почти – Раунд 3 (2004)
- 1,33 33. Фонд – Это жизнь (2004)
- 1,34 34. Blind – What if (2005)
- 1,35 35. Почти – Cheese and Crackers (2006)
- 1,36 36. Enjoi – Bag of Suck (2006)
- 1,30 – 37. Lakai2
- 1.38 38. Emerica – Stay Gold (2010)
- 1.39 39. Zero – Cold War (2013)
- 1.40 40. Supreme – Cherry (2014)
- 2 Все! А пока
40 лучших скейт-видео в хронологическом порядке
Начнем со знаменитого шоу Bones Brigade от 1984, и закончим Cherry от Supreme 2014 года. Скоро я добавлю больше, сейчас 2022 год, и список может нуждаться в обновлении. Наслаждаться!
1. Видео-шоу The Bones Brigade (1984)
Ради ностальгии, давайте начнем с первого когда-либо снятого видео о скейтборде под названием Видео-шоу The Bones Brigade, , созданного легендами Стейси Перальта и Крейгом Стециком. Он довольно пиксельный, тогда не было HD или 4K, только простая технология VHS.
Должен любить музыку, я ребенок 80-х, и это действительно возвращает меня. Там есть какой-то больной пул и катание на вертушках, и вы будете удивлены тем, что они проворачивают. Бомбардировка холмов, пауэрслайды, плоская посадка (Родни Маллен).
с участием скейтбордистов:
- Steve Caballero
- Tony Hawk
- Mike McGill
- Lance Mountain
- Rodney Mullen
- Стейси Перолта
- PERSIR
- Стейси Перолта
- PERSIR
- Стейси Перолта
- PERIDER
- Стейси Перолта
- PERIDE
- .
Я не мог пропустить это, мы все еще находимся на заре видео о скейтбординге, и снова это Bones Brigade. Это видео имеет сюжет, который отличается (довольно банально?) от их предыдущего видео. Забавный факт, должно было быть Animal Chang , но Стейси Перальта неправильно прочитала имя главного героя, и в результате получилось Animal Chin.
Еще одним интересным фактом является то, что верт в фильме был перестроен к 30-летию фильма. Первоначальный экипаж бригады воссоединился и проехал по рампе, на которой никто не катался 30 лет.
Избранные скейтбордисты:
- Лэнс Маунтин
- Майк Макгилл
- Стив Кабальеро
- Томми Герреро
- Tony Hawk
3.
H-Street – Shackle Me Not (1988)Оставаясь в районе старой школы, это может быть устарело, но дерьмо, которое они делают, вызывает у меня зависть. Хардкорный верт, бассейн и уличное катание, от которых у вас отвиснет челюсть. Это видео входит в этот список! Я уверен Мэтт Хенсли, Дэнни Уэй или Тони Магнуссон звонят в колокол, даже если вы не ребенок 80-х. Даже в 2022+ люди все еще говорят о H-Street, знайте своих классиков, дети!
- Аарон Винсент
- Art Godoy
- Ben Job
- Brennand Schoeffel
- Brian Lotti
- Carl Hyndman
- Chris Livingston
- Danny Way
- Darrin Kimura
- Dave Andrecht
- Dave Sornson
- David Nielsen
- Eddie Elguera
- Jason Richardson
- Jeff Klindt
- И многие другие…
4.
H-Street – Hokus Pokus (1989)Это безумное видео, H-street установила новый стандарт с Hokus Pokus и показал невиданные ранее вещи. Сальто на 360° вниз по 7 ступеням (Дэйв Грейвс) было революционным в то время. В то время это видео о скейтборде стало поворотным моментом и ознаменовало начало новой эры. Какой позор, после этого видео Хенсли ушел из профессионального фигурного катания.
Избранные скейтбордисты:
- Бен Джоб
- Брайан Лотти
- Крис Ливингстон
- Колби Картер
- Дэнни Уэй
- Дэйв Доналсон1
- David Nielsen
- Eddie Elguera
- John Deago
- John Sonner
- Kien Lieu
- Matt Hensley
- Mike Carroll
- Ron Allen
- Ryan Monihan
- Sal Barbier
- Steve Ortega
- Tony Magnusson
5.
Blind – Video Days (1991)Перенесемся на несколько лет вперед. В 1991 году вышел фильм « Video Days » режиссера Спайка Джонза, который впоследствии стал голливудским режиссером. Это видео считается одним из самых влиятельных видео о скейтборде и заняло достойное место в культуре и истории скейтбординга.
Что делает это видео таким особенным, так это то, что Спайк Джонз установил новый стандарт для скейт-видео. Видео оказало огромное влияние на то, как будут производиться будущие фильмы, и смотреть на Марка Гонсалеса — чистое блаженство.
Дело не только в том, что Video Days — это документальный фильм о трансформации индустрии скейтбордов от «корпоративной» собственности и вертикальных конкурсов к уличному скейтбордингу, принадлежащему скейтбордистам. Это открыло эру современного уличного катания.
Избранные скейтбордисты:
- Mark Gonzales
- Rudy Johnson
- Jason Lee
- Guy Mariano
- Джордан Рихтер
6. Worien Workshop — Экран памяти (1991). Это видео несколько экспериментальное и частично было снято в формате Super 8 (что вызывает ностальгию). Далеко опередивший свое время, творческий монтаж, отличный саундтрек и много техничного, виртуального и уличного скейтбординга.
Featured skateboarders:
- Rob Dyrdek
- Steve Claar
- Scott Conklin
- John Pryor
- Thomas Morgan
- Bo Turner
- Duane Pitre
7. Plan B – Questionable (1992)
Если есть одно видео, которое выдержало испытание временем, это Plan B’s Questionable, , возможно, оно установило планку для сегодняшнего скейтбординга . Есть хороший шанс, если вы спросите скейтбордиста постарше, какое видео о скейтборде является его святым Граалем, Сомнительно — ответ.
Мы видим, как мастер Маллен создает искусство, Смиты Пэта и липслайды потрясающие, Колин Маккей катается на вертте и улице, а Iron Maiden’s Aces High играет на заднем плане просто невероятно. Все в этом видео были исключительными, и большинство из них стали легендами. Все это видео — намек на то, каким будет скейтбординг в ближайшие годы.
Избранные скейтбордисты:
- Сэл Барбье
- Майк Кэрролл
- Pat Duffy
- Ryan Fabry
- Matt Hensley
- Rick Howard
- Colin Mckay
- Rodney Mullen
- Sean Sheffey
- Danny Way
8. 101 – Snuff (1993)
When Snuff , часовые видео были обычным явлением. Snuff — очень короткое видео, в котором молодой Джейсон Дилл делает безумные вещи. Некоторые трюки никогда раньше не встречались, и они были исполнены с великолепным стилем и исполнением. Джино Ианнуччи и Дилл сделали несколько сумасшедших вещей, которые в то время полностью изменили игру.
Скорость, точность и исполнение были непревзойденными, и это видео до сих пор актуально. Видео рекламировалось с использованием скандального кавера с изображением полуобнаженной женщины на полу и заголовком «Пуля в голове, карман, полный долларов».
Избранные скейтбордисты:
- Адам МакНатт
- Энди Стоун
- Габриэль Родригес
- Gino Iannucci
- Jason Dill
9. Girl Skateboards – Mouse
.0016
Перейдем к 1996 году, когда молодой фигурист Эрик Костон, а также Рик Ховард и Майк Кэрролл в «Маусе» исполняют безумные трюки, которые большинство из нас даже не могли себе представить. Спайк Джонз написал несколько пародий, и до сих пор это видео считается одним из лучших. Никаких запланированных трюков от мастеров уличного скейтбординга, только 100% сырое и естественное катание. Мышь — второе видео о скейтах для девочек (первое — «Золотая рыбка», 1994).
Это классический фильм режиссера Спайка Джонза, основанный на немецком романе Das Maus, который обязательно нужно посмотреть. Фильм состоит из пародий и тяжелого уличного скейтбординга. Перед финальными титрами появляется Гай Мариано и затмевает всех. Когда я смотрю его роль, я всегда в восторге, я просто обожаю этот стиль. но все видео вдохновляет. Отличный саундтрек и аудиовизуальный шедевр 1996 год был хорошим.
Featured skateboarders:
- Ben Sanchez
- Chico Brenes
- Daniel Castillo
- Eric Koston
- Gabriel Rodriguez
- Gino Iannucci
- Guy Mariano
- Jeron Wilson
- Jovontae Turner
- Keenan Milton
- Mike Carroll
- Майк Йорк
- Ричард Малдер
- Рик Ховард
- Руди Джонсон
- Шон Шеффи
- Шамиль Рэндл
- Тим Гэвин
- Тони Фергюсон
10.
Игрушечная машина – Добро пожаловать в ад (1996)Прежде чем мы двинемся дальше, я хотел бы остановиться на этом году (в конце концов, это был год, когда я начал кататься на скейтборде ). В том же году, когда Girl сняла Mouse , Toy Machine выпустила Welcome To Hell. Даже по прошествии долгого времени первое видео «Игрушечная машина» выдерживает испытание временем, хотя тогда скейтбординг был совсем другим.
Необработанные и корявые кадры Майка Мальдонадо, раздирающие улицы. Мы можем видеть, как Эд Темплтон делает безумные скоростные гринды и слайды с доски, о которых мы, смертные, можем только мечтать. Профессиональная фигуристка Элисса Стимер показывает ребятам, как кромсать, эта женщина умеет кататься на коньках!
Незадолго до того, как видео было выпущено, Чад Маска покинул Toy Machine, чтобы присоединиться к Шори. Его часть была вырезана и позже добавлена в качестве бонуса на DVD.
Featured skateboarders:
- Mike Maldonado
- Elissa Steamer
- Brian Anderson
- Satva Leung
- Donny Barley
- Ed Templeton
- Jamie Thomas
11. Underachievers – Eastern Exposure 3 (1996)
Это видео было снято в основном на улицах восточного побережья (Филадельфия и Нью-Йорк), а также в нескольких скейт-парках и вертикальных секциях. Он имеет безумный темп и посвящен мячам, стилю и грубому уличному катанию. Изначально видео вышло черно-белым, но есть и цветное издание. Снято, отредактировано и продюсировано Дэном Вулфом.
Featured skateboarders:
- Donny Barley
- Jerry Fisher
- Reese Forbes
- Tim O’Connor
- Ricky Oyola
- Jahmal Williams
12.
World Industries Trilogy (1996)Before we move и последнее видео 1996 года, ставшее классикой. Трилогия World Industries Трилогия состояла из команд 101, Blind и World Industries и оказала огромное влияние на скейтбординг. Это видео было попыткой собрать лучших скейтбордистов мира и создать гениальное видео, что им и удалось.
Featured skateboarders:
- Clyde Singleton
- Daewon Song
- Enrique Lorenzo
- Gideon Choi
- Gino Iannucci
- Jason Dill
- Josh Kasper
- Kareem Campbell
- Lavar McBride
- Marcus McBride
- Maurice Key
- Ронни Крегер
- Сэм Девлин
- Шайло Грейтхаус
13.
Коротышка – Исполни мечту (1998)После того, как Чад Маска ушел/был уволен из Toy Machine, он присоединился к Shortys, возможно, это был хороший ход. Здесь мы познакомимся с некоторыми техническими скейтбордистами, в том числе с Чадом. Теперь, большинство предыдущих видео были естественными и необработанными, но теперь мы видим, как скейтбордисты закончили слайды с дополнительным флипом в качестве бонуса. Это довольно сырые и корявые кадры, скейтбординг, каким он и должен быть.
Избранные скейтбордисты:
- Аарон Снайдер
- Брэндон Тернер
- Чад Маска
- Джесси Силви
- Питер Смолик
- Sammy Baptista
- Стив Олсон
- Toan Nguyen
14.
Zero — Misleddled (1999)4. Zero была серьезной компанией, известной своими крутыми вещами. Это было второе и, возможно, лучшее видео, которое они когда-либо делали. Введенная в заблуждение молодежь — это необработанное видео, показывающее безумные трюки и множество вещей, которые идут не так. Видео оказало огромное влияние на скейтбординг, просто посмотрите роль Джейми Томаса, и вы поймете, почему. Он просто убивает!
- Адриан Лопес
- Эрик Эллингтон
- Джейми Томас
- Джим Греко
- Джуд Фергюсон
- Мэтт Мамфорд
- . лицо с самого начала (ой). Смесь разочарования и достижения, как она есть. Затем появляется моноспектакль 17-летнего Брайана Хермана. Трудно описать в нескольких словах, что делает этот парень в его возрасте, вы просто должны это увидеть.
В таком возрасте я был счастлив бросить камень фейки, но этот парень из другого измерения. Я думаю, он был очень взволнован тем, что снялся в клипе Эмерики, это дерьмо ужасное. В этом видео гораздо больше, это хардкорное уличное катание во всей красе.
Избранные скейтбордисты:
- Аарон Суски
- Эндрю Рейнольдс
- Остин Стивенс
- Брейдон Шафрански
- Брайан Герман
- Дар1еретт
- Крис Сенн0071
- ED Templeton
- Эрик Эллингтон
- Heath Kirchart
- Кевин Лонг
- Leo Romero
- Matt Allen
- Tosh Townend
16.
The End, был первоначально выпущен в 1998 году, а обновленная версия была выпущена в 2001 году. В переиздании нет оригинального саундтрека, что немного отстойно.Этот документальный фильм с живыми актерами имел огромный бюджет, более 1 миллиона долларов (я уверен, что массивная хаф-пайп-петля не была дешевой). Несколько фигуристов играют роли в рассказах на протяжении всего фильма, но на самом деле сюжета нет. Баки Ласек убивает Тони Хоука, чтобы, например, стать номером 1.
Маккрэнк начинается с большой грубой и технической части. После этого губа Сантоса скользит по всем предметам на своем пути. Эндрю Рейнольдс как всегда восхитителен, а Стив Берра и Хит Кирхарт просто восхитительны! Должен видеть!
Link to video
Featured skateboarders:
- Ali Cairns
- Andrew Reynolds
- Brian Sumner
- Bucky Lasek
- Heath Kirchart
- Jeff Lenoce
- Jeremy Klein
- Rick McCrank
- Стив Берра
- Тони Хоук
- Вилли Сантос
17. Transworld – Modus Operandi (2000)
Перенесемся в 2000 год, когда Transworld выпускает Modus Operandi. Кажется, что это видео опередило свое время и содержит одну из лучших реплик Майка Кэррола. Что делает это видео таким особенным, так это аудиовизуальные композиции, озвучка, музыка и множество ночных сеансов катания.
Ссылка на видео
Показанные скейтбордисты:
- Брайан Андерсон
- Чани Жангенен
- Марк Джонсон
- Майк Кэрролл
18.
eS – Menikmati (2000)Отличное видео от начала и до конца, одно из лучших. Команда посещает места по всему миру и представляет собой видео в документальном стиле. Катание Тома Пенни действительно выделяется, и мне нравится его роль с Костоном. Не обычная музыка в стиле хип-хоп-панк, а более сдержанный и расслабляющий саундтрек, который хорошо сочетается с трюками. Отличная съемка и отличное катание, настоящее произведение искусства. Вертикальное катание просто невероятное.
Link to video
Featured skateboarders:
- Arto Saari
- Bob Burnquist
- Eric Koston
- Rick McCrank
- Rodrigo TX
- Ronnie Creager
- Tom Penny
19. Baker – Baker 2G (2000 )
Baker даже не входила в совет директоров, когда было снято видео, но оно сильно ударило. Когда Дастин Долфин снимал Baker 2G, он жил с двумя наркоманами, что не помешало ему получить роль в этом фильме. Сырое уличное катание, кровавые колоды и парочка пародий. Может быть, они могли бы расслабиться на слоу-мо, но я думаю, это личное предпочтение.
Link to video
Featured skateboarders:
- Ali Boulala
- Andrew Reynolds
- Brad Hayes
- Brian Sumner
- Dustin Dollin
- Elissa Steamer
- Evan Hernandez
- Heath Kirchart
- Jeff Lenoce
- Jim Греко
- Нокс Годой
- Майк Мальдонадо
- Терри Кеннеди
20. Мастерская пришельцев – Фотосинтез (2000)
Фотосинтез – это ностальгическое видео о уличном скейтбординге. Он представил много талантов, таких как Марк Эпплъярд, и стал началом карьеры Энтони Паппалардо и Брайана Веннинга. В нем также показаны партии Джейсона Дилла, Джоша Калиса, Дэнни Уэя и Тима О’Коннора. Позже Дилл рассказал, что употреблял много наркотиков во время создания и не очень хотел принимать участие.
Link to video
Featured skateboarders:
- Anthony Pappalardo
- Anthony Van Engelen
- Brian Wenning
- Danny Garcia
- Danny Way
- Fred Gall
- Jason Dill
- Josh Kalis
- Kerry Getz
- Марк Эпплъярд
- Пэт Коркоран
- Роб Дирдек
- Роб Плуховски
- Тим О’Коннор
21.
Deca – 2nd to None (2001)Немного необычное видео, но очень креативное. Часть катания на скейтборде происходит на складе, где делают вещи для видео. Если вы на грани просмотра, Дэвон Сонг проворачивает некоторые сумасшедшие вещи. Грубое техничное уличное катание и несколько забавных розыгрышей в довершение всего.
Link to video
Featured skateboarders:
- Brian Hoard
- Chris Haslam
- Cooper Wilt
- Daewon Song
- JB Gillet
- Luis Cruz
- Marcus McBride
- Shiloh Greathouse
- Shin Okada
22. Globe – Opinion (2001)
Родни Маллен в своем лучшем, просто естественном скейтбординге. Не только Маллен затмевает всех, но я также обожаю Рентона Миллера и Бена Паппу, катающихся на вертикали. В вертикальном катании есть что-то волшебное, и это чертовски страшно. Вы также получите техническое уличное удовольствие от Чета Томаса, несколько удивительных чистых линий в этом видео.
Link to video
Featured skateboarders:
- Ben Pappas
- Chad Fernandez
- Chet Thomas
- Danny Gonzalez
- Gershon Mosley
- Jayme Fortune
- Matt Mumford
- Mike Peterson
- Renton Millar
- Rodney Mullen
- Ryan Kenreich
23. Transworld – In Bloom (2002)
Это 2002 год, и вы сразу чувствуете, что это видео отличается от самого начала. На самом деле у них есть специалист по видео по имени Джон Гефром, и это видно. In Bloom чувствует себя целостным; озвучка профи о профи, отличная операторская работа, свет и музыка. Они действительно продумали это, но при этом сохранили реальность, идеально сбалансированную, как и должно быть.
После вступления видео начинается со слов «… этот очень маленький парень, и он хорош », Эван Эрнадес. Теперь этот парень следит за тем, чтобы он делал то, что должен был делать , больные рельсы с задней стороны доски.
Интро Тони Трухильо (Вау! Да!) просто потрясающее. Боже мой, этот парень так усердно кромсает боулинг и стрит, что кажется легким. В итоге стал профессиональным скейтером и музыкантом, возможно, не рок-звездой, которой хотел быть, попал в группу под названием «Bad Shit».
Даже не упомянул выступление Криса Коулза, а музыка просто на высоте. Должен любить MP, у меня до сих пор мурашки по коже, когда я слушаю эту песню.
Ссылка на видео
. Скейтбордисты:
- Алекс Галл
- Крис Коул
- Эван Хернандес
- Mikey Taylor
- Paul Rodriguez
- Tony Trujill 2
- Paul Rodriguez
- Tonyloro
- .. ..
..................... 8. - Alexis Sablone
- Colin Fiske
- Jereme Rogers
- PJ Ladd
- Ryan Gallant
- Southie
- Alex Chalmers
- Ali Boulala
- Arto Saari
- Bastien Salabanzi
- Geoff Rowley
- Mark Appleyard
- Rune Glifberg
- Tom Penny
- Ako Jefferson
- Atiba Jefferson
- Gabe Morford
- Eric Koston
- Jamie Thomas
- Giovanni Reda
- Henry Sanchez
- Lee Dupont
- Marcus McBride
- Lee Dupont
- Тай Эванс
- Adrian Lopez
- Chris Cole
- Jamie Thomas
- John Rattray
- Jon Allie
- Lindsey Robertson
- Matt Mumford
- Ryan Bobier
- Райан Смит
- Brandon Biebel
- Brian Anderson
- Chico Brenes
- Chris Roberts
- Daniel Castillo
- Eric Koston
- Gino Iannucci
- Jereme Rogers
- Jeron Wilson
- Jesus Fernandez
- Джастин Элдридж
- Кинан Милтон
- И многие другие…
- Ali Boulala
- Arto Saari
- Bastien Salabanzi
- Danny Cerezini
- Geoff Rowley
- Mark Appleyard
- PJ Ladd
- Tom Penny
- Chet Thomas
- Chris Dobstaff
- Gailea Momolu
- Guy Kampfen
- Mike Hastie
- Paul Machnau
- Ryan Kenreich
- Sven Kilchenmann
- Windsor James
- Anthony Pappalardo
- Anthony Van Engelen
- Brian Wenning
- Danny Garcia
- Danny Renaud
- Danny Way
- Ed Selego
- Fred Gall
- Heath Kirchart
- Джейсон Дилл
- Керри Гетц
- Роб Плуховски
- Стефан Яноски
- Стив Берра
- Тед ДеГрос
- Тим О’Коннор
- Chris Haslam
- Cooper Wilt
- Daewon Song
- Greg Lutzka
- Rodney Mullen
- Ryan Sheckler
- Angel Ramirez
- Corey Duffel
- Daniel Shimizu
- Ethan Fowler
- Gareth Stehr
- Justin Strubing
- Leo Romero
- Matt Allen
- Mike Rusczyk
- Tony Сильва
- Ronnie Creager
- Markovich
- Craig
- Sheppard
- Brown
- Duncombe
- Aaron Artis
- Evan Schiefelbine
- Patterson
- Carlos Ru
- Крис Хаслам
- Дэвон Сонг
- Касвелл Берри
- Кларк Хасслер
- Jason Adams
- Jerry Hsu
- Jose Rojo
- Louie Barletta
- Alex Olson
- Anthony Pappalardo
- Brandon Biebel
- Cairo Foster
- Danny Brady
- Eric Koston
- Guy Mariano
- JB Gillet
- Jeff Lenoce
- Jesus Фернандес
- Джей Джей Руссо
- Лукас Пуч
- Марк Джонсон
- Майк Кэрролл
- Майк Мо Капальди
- Ник Дженсен
- Рик Ховард
- Роб Уэлш
- Скотт Джонстон
- Aaron Suski
- Andrew Reynolds
- Ben Krahn
- Brandon Westgate
- Braydon Szafranski
- Bryan Herman
- Chris Senn
- Collin Provost
- Ed Templeton
- Heath Кирхарт
- Джейми Танкоуни
- Джерри Хсу
- Джастин Фигероа
- Кевин Лонг
- Лео Ромеро
- Мариса Даль Санто
- Marquis Preston
- Бен Хэтчелл
- Крис Коул
- Дэйн Бурман
- Джеймс Брокман
- Джейми Томас
- Джон Раттрей
- Ник Босерио
- Том Каранджелов
- Томми Сандо
Прекрасная ужасная жизнь была создана магазином Coliseum Skate в 2002 году. Взгляните хорошенько на то, что делает PJ Ladd, великолепный стиль и производительность, и все это выглядит легко. Среди других скейтбордистов — Райан Галлант, Джереми Роджерс и Алексис Саблон. Это видео действительно взлетело, как и их карьера.
Link to video
Featured skateboarders:
25. Flip – Sorry (2002)
Flip’s Sorry был хорошо принят и сразу же взлетел. Флипу не о чем сожалеть, потому что этот фильм до сих пор хорошо держится. Культовый фильм для детей, выросших в 2000-х, один из величайших. В нем есть пара известных клипов (Boulala, Rowley и другие).
Link to video
Featured skateboarders:
26. Transworld – Chomp on This (2002)
Chomp был создан несколькими самыми талантливыми кинематографистами, фотографами и художниками скейтбординга. Все началось с того, что пара друзей просто снимала друг друга, а закончилось шедевром.
Link to video
Featured skateboarders:
27. Zero – Dying to Live (2002)
В этом видео много замечательных моментов, но Zero всегда выделялся. Вам действительно стоит посмотреть Dying to Live, Технический материал Криса Коула потрясающий, а Джейми Томас, как всегда, безумен. Раздел бонусного шлема иногда тяжело смотреть, ой. Но это вступление Мэтта Мамфорда, святой Бэтмен с головной болью!
Link to video
Featured skateboarders:
28.
Girl – Yeah Right (2003)Еще одно скейт-видео, снятое Джонзом. Что делает это видео уникальным, так это сверхзамедленное движение и спецэффекты с использованием технологии зеленого экрана. Никто раньше не видел трюков со скоростью 100 кадров в секунду, хотя сейчас слоу-мо начинает раздражать (ИМХО).
Оуэн Уилсон играет эпизодическую роль, ВАУ ! Возможно, лучшее в этом видео — его длина, 111 минут измельчения! Отличный саундтрек и отличный состав.
Link to video
Featured skateboarders:
29. Флип – Очень жаль (2003)
Опять же, Флип очень сожалеет, за что? Really Sorry — это второе скейт-видео Flips, и оно просто потрясающее. Думаю, это мы должны жалеть Флипа из-за печальных событий до . Очень жаль.
Link to video
30. Darkstar – Battalion (2003)
Свен Килхенманн и Гай Кампфен кромсают улицы, там очень технические вещи. Не забудьте посмотреть часть с Четом Томасом, этот парень нечто иное!
Link to video
Featured skateboarders:
31. Habitat Mosaic (2003)
Habitat Mosaic — это специальное видео о стрит-скейтинге с отличной командой скейтеров. Отличный баланс между съемкой, музыкой и монтажом, а также некоторые приемы запугивания. Никаких пародий или ненужных пауз и общий расслабляющий опыт. Звезды этого видео — О’Коннор, Гетц, Яноски и Паппаллардо, но и остальные тоже впечатляют.
Link to video
Featured skateboarders:
32. Почти – Раунд 3 (2004)
После Раунда 1 и Раунда 2 почти вышел Раунд 3, где легенды Дэвон Сонг, Родни Маллен и другие «соревнуются», что приводит к мгновенной классике. Это видео немного отличается от предыдущих, потому что в нем также участвуют Грег Лутцка, Райан Шеклер и Крис Хаслам.
Скольжение с доски на одной ноге, кастерс со скрещенными ногами, скольжение с переворотом на рейку, первичное скольжение и т. д. — все выполняется с большой последовательностью. Это одно из самых вдохновляющих видео, когда-либо созданных, даже по сей день. Теперь вопрос, который до сих пор не дает мне покоя, кто победил?
Link to video
Featured skateboarders:
33. Foundation – That’s Life (2004)
If вы любите сыроедение, это видео для вас. Ресторан Leo Romero начинается с грайнда, о, этот сладкий звук грузовиков, скользящих по бетону! Это довольно грубый, ностальгический опыт уличного катания, и вы должны серьезно его посмотреть.
Link to video
Featured skateboarders:
34.
Blind – What if (2005)Это грубое и сырое видео захватывает с самого начала. Ты можешь чувствовать боль по доверенности, когда они едят дерьмо, черт возьми. Прошло всего 13 лет, прежде чем Blind выпустили свое второе видео (после нескольких дней видео), несмотря на то, что в то время они были одним из крупнейших брендов. Должен любить старые школьные кадры Ронни Крегера в детстве (19 лет).85), невероятно мило, и он измельчает его на своей старой школьной колоде! Это, безусловно, произведение искусства, и оно заслуживает места в этом списке.
Link to trailer
Featured skateboarders:
35. Почти – Сыр и крекеры (2006)
Веселье на мини-рампе! Лично я считаю, что нет ничего лучше, чем кататься на мини-рампах с друзьями, всегда хорошо проводя время. Что ж. Крис Хаслам и Дэвон Сонг отлично проводят время, некоторые трюки просто ошеломляют. Это не спорт, это искусство! Есть одна вещь, которую я действительно ненавижу в этом видео, это всего 14 минут.
Ссылка на видео
Избранные скейтбордисты:
36. Enjoi – Bag of Suck (2006)
Я не знаю, как они придумали название для этого видео ничего, кроме мешок для сосания . В этом видео рассказывается о команде скейтбордистов Enjoy, и его обязательно нужно посмотреть. Это все еще (как некоторые называют это) творческая эра до того, как крупные бренды начали упадок скейтбординга.
Видео часто хвалят за креативность фигуристов. Это напоминает мне старые добрые времена, когда я катался на коньках с друзьями и веселился. Ничто другое не имело значения.
Ссылка на видео
Избранные скейтбордисты:
37.
Lakai – Fully Flared (2007)Lakai Fully Flared был одним из кадров первого HD-видео скейтборда . Он получил награду за лучшее видео о скейтборде 2007 года на церемонии вручения наград Transworld Skateboard. Гай Мариано выиграл «Лучшую улицу» и «Лучшее видео», а на создание фильма ушло более 4 лет.
Перенесли на пару лет из-за прихода в команду новых фигуристов. Такие скейтбордисты, как Костон, ЭмДжей, Мариано, Кэрролл, Ховард, и молодые люди, такие как Майк Мо, Алекс Олсон и Лукас Пуч, установили новый стандарт скейтбординга на следующее десятилетие.
Link to trailer
Featured skateboarders:
38.
Emerica – Stay Gold (2010)Stay Gold был выпущен через 7 лет после одного из самых влиятельных видео о скейтбординге This is Skateboarding. Этот шедевр трудно превзойти, но это видео достойное продолжение.
В этом прекрасном кинематографическом видеоролике о скейтбординге участвуют многие легенды скейтбординга. Stay Gold — это чистое удовольствие, которое кажется очень естественным. открывает глаза с самого первого взгляда и с каждым разом становится все более впечатляющим.
Link to video
Featured skateboarders:
39.
Zero – Cold War (2013)Не ошибетесь с видео Zero Skate, Cold War – еще один шедевр, и скейтеры уничтожат все на своем пути. Уважение к Джейми Томасу, он все еще крут, несмотря на свой возраст. Спасибо Zero за сохранение панк-рока!
Ссылка на видео
Избранные скейтбордисты:
