Как выложить дымоход для котла из кирпича видео: Как выложить дымоход для котла из кирпича

инструкция по кладке, чертежи и фото

Грамотное возведение дымохода — процесс такой же серьезный, как и строительство самой печи.

Дымоходы из кирпича своими руками

Насколько правильно и аккуратно будет выполнена эта работа, настолько хозяин обезопасит свой дом и домочадцев от пожара или отравления угарным газом. Поэтому к постройке этого элемента нужно отнестись очень ответственно и сделать все максимально правильно и по инструкции. Дымоходы из кирпича своими руками выстроить можно, если есть опыт в этой работе, но в случае, когда она незнакома, лучше доверить ее профессионалу. Если не уверены в своих силах — лучше не начинать.

Содержание

• Виды дымоходов
• Составляющие части дымохода
• Кладка дымохода
  • Схема
  • Возведение надсадной трубы
• Высота трубы над коньком
• Другой, несколько упрощенный вариант дымохода
• Изоляция распушки
• Гидроизоляция прохода
• Советы опытных мастеров
• Видеоурок по кладке дымохода своими руками

Виды дымоходов

Дымоходные трубы из кирпича могут быть двух видов: коренного и насадного. В каждом случае для возведения выбирается один из них, тот, который подходит для конкретной печи.

• Коренные дымоходы отличаются от насадных тем, что возводятся не как продолжение печной конструкции, а автономно, рядом с местом, где будет установлена печь, а затем соединяется с ней патрубком.

Типичный коренной дымоход

Это дымоотводное сооружение подойдет для чугунных и кирпичных отопительных приборов, причем к одному коренному дымоходу могут быть подсоединены даже две или три печи. Естественно, в этом случае он по своему внутреннему сечению должен соответствовать необходимым параметрам для определенного количества подключенных к нему приборов отопления.

Если устанавливается коренной дымоход, к которому будет подводиться патрубок от чугунной печи или котла, работающего на газе, то, возможно, потребуется установка вовнутрь дымоходного канала трубы из металла.

Коренной дымоход устанавливают на фундамент, отдельный от общедомового и печного. Глубина котлована для фундамента должна составлять не менее 30—50 сантиметров, в зависимости от высоты и ширины дымохода, а также его периметр должен быть больше основания конструкции дымохода на 12—15 сантиметров.

• Насадная труба дымохода — это продолжение конструкции печи, являющееся ее неотъемлемой частью. Такая труба предназначена для отведения отходов горения только для одной печи, продолжением которой она является.

Дымоход надсадного типа

Составляющие части дымохода

Принцип устройства обоих видов дымоходов одинаков, но если к коренной трубе подсоединяются две или три печи, она может иметь несколько стояков и несколько разделок, количество которых будет зависеть от числа этажей дома.

Части и отделы дымохода

На данном рисунке можно рассмотреть все части дымоотводной конструкции, которая состоит из следующих элементов и отделов:

• Шейка печи — это часть дымохода, которая идет от печи до разделки. В ней располагают дымовую задвижку, которая будет регулировать тягу, необходимую для интенсивности горения или тления топлива.
• Разделка трубы или распушка устраивается на проходе трубой каждого перекрытия, и предназначена для защиты горючих перекрытий от высоких температур. Она имеет более толстые стенки, по сравнению с остальными частями дымоотводного канала. Ее толщина должна быть не менее 35—40 сантиметров, таким образом создавая по всему периметру изоляцию от 20—25 сантиметров.
• Стояк трубы — это кирпичный столб с дымоотводным каналом внутри. Он располагается, как до разделки, так и в чердачном перекрытии.
• Выдра — эта часть располагается сразу над кровлей и предохраняет трубу от попадания влаги – дождя, снега, конденсата и т.п.
• Шейка трубы возвышается сразу же над выдрой.
• Выдра, имеющая площадку, шейка и выступающая шапка вместе составляют оголовок трубы.
• Сверху шапки закрепляется колпак или зонтик, препятствующий попаданию вовнутрь канала различных загрязнений и влаги. Также это приспособление способно создавать нормальную тягу в канале дымохода.

Кладка дымохода

Схема

Первое, что необходимо сделать — это внимательно ознакомится со схемой дымохода и разобраться в том, как укладывается каждый из его рядов. Схему можно выбрать одну из многих — лучше ту, на которой будет все станет предельно ясно. При кладке обычной кирпичной печи, подойдет порядовка для стандартного дымохода из кирпича.

Одна из самых распространенных порядовок дымохода

Возведение надсадной трубы

При монтаже надсадной трубы, кладка самой конструкции печи заканчивается за 50—60 сантиметров до потолочного перекрытия, а затем начинается непосредственное возведение дымоходного канала. На данной схеме представлено два варианта кладки дымохода: квадратной и прямоугольной формы.

• По схеме первого ряда возводится шейка дымохода до разделки. В каждом последующем ряду кирпичи укладываются таким образом, чтобы середина кирпича перекрывала шов между кирпичами предыдущего ряда.

Выложив три-четыре ряда по этой схеме первого ряда, начинается выведение распушки трубы.

Так внешне выглядит распушка…

• На рисунке второго ряда хорошо видно, что кирпичи укладываются со сдвигом во внешнюю сторону на одну треть кирпича. Чтобы идеально подогнать штучный материал, придется воспользоваться разделением цельного кирпича на две или три части вдоль или поперек.

… а это — ее порядовка

При всем этом нужно помнить, что канал дымохода должен сохранять первоначальное сечение, так как смысл утолщения его стенок – это для повышения безопасности для перекрытия во время эксплуатации. Тем более, что сужение или расширение внутренней полости может негативно повлиять на тягу во время топки.

• Третий, четвертый и пятый ряды распушки также выкладываются со сдвигом в наружную сторону, сохраняя просвет канала.
• Шестой ряд имеет такой же размер, что и пятый ряд и выкладывается вровень с внешним и внутренним краем стены дымового канала.
• Седьмой и восьмой ряды выкладываются по схеме первого ряда.

Закончив укладку распушки, можно переходить к работе над выдрой и тут нужно очень постараться, так как каждый ряд образует очередную ступеньку и выступает в наружную сторону, на одну треть.

Порядовка выдры

• Первый ряд кладут такого же размера, как последний ряд распушки.
• Со второго ряда начинают выкладывать первую ступеньку, и идет расширение дымохода во внешнюю сторону.
• Далее, следуя схеме, выкладываются остальные восемь рядов.

После завершения кладки выдры, выкладывается шейка трубы, которая выводится по схеме первого ряда до двух верхних рядов шапки, где кирпич также укладывают с выступом во внешнюю сторону.

Высота трубы над коньком

Дымоотводная труба должна подниматься над коньком кровли на полметра, если она расположена на полтора метра от него по горизонтали.

Взаимное расположение трубы и конька крыши

Если же она расположена ниже по скату, ее поднимают вровень с коньком или же ниже не более, чем на 10 градусов под углом к коньку. Эти параметры должны строго соблюдаться, так как они обеспечивают безопасность эксплуатации отопительного сооружения, проверены многолетним опытом.

Другой, несколько упрощенный вариант дымохода

Другим вариантом кладки дымохода может быть простая прямая конструкция. Она подойдет тем, кто не имеет опыта в выполнении данного вида строительства.

• Весь дымоход, от печи до оголовка, выкладывается ровной колонной с каналом внутри, а все нужные для него элементы выполняются с помощью опалубки, цементного раствора и армирования металлическим прутом толщиной от четырех до семи миллиметров.
• В области, где должна начинаться распушка, устраивают опалубку, нужного размера и формы.
• На трубе закрепляют металлический прут или сетку.
• Опалубка обмазывается глиняным раствором тонким слоем. Он нужен для того, чтобы с застывшего бетонного раствора можно было легко снять доски опалубки.
• Затем в опалубку закладывается бетонный раствор и оставляется до полного застывания.
• После затвердевания цемента, опалубка снимается, и все бетонные части, при необходимости, выравниваются для придания им аккуратного вида.

Таким образом, можно обойти сложности конфигураций кладки. Конечно же, эта работа займет намного больше времени, но в ней невозможно допустить ошибку. Главное — правильно, аккуратно и ровно устроить опалубку.

Изоляция распушки

Несмотря на толщину стенок распушки, необходимо вокруг нее при проходе через перекрытие устроить теплоизоляцию. Ее делают из асбеста, пропитанного глиной войлока, или же устраивается металлический короб, который засыпается керамзитом или песком. Распушка должна быть изолирована на всю толщину потолочного перекрытия.

Гидроизоляция прохода

После завершения кладки шапки, можно устанавливать зонтик и приступать к гидроизоляции прохода трубы через кровлю.

Примерная схема гидроизоляции дымохода

Гидроизоляция — это очень важный момент в устройстве дымохода, и от нее зависят долговечность и эффективность его работы.

Расстояние, образовавшееся между трубой и кровлей, нужно прикрыть фартуком. Чаще всего для этих целей используется рубероид, который закрепляют на герметик.

Сверху этот слой гидроизоляции оформляется «фартуком», который делается из пристенного профиля или из специальной гидроизолирующей ленты. Она также крепится на кровельный материал с помощью герметика, а на трубе фиксируется предназначенной для этого планкой.

«Фартук» для дымоходной трубы

Советы опытных мастеров

Чтобы дымоотводная система работала качественно, нужно соблюдать некоторые рекомендации, которые всегда учитывают профессиональные печники.

• При кладке кирпичных рядов обязательно следует тщательно подбирать излишний раствор, который будет выступать вовнутрь дымоходного канала. Эти поверхности должны быть очень ровными, чтобы на них как можно меньше оседало сажных отложений.
• Перевязка кирпичей в кирпичной кладке дымохода требует особого внимания, так как в такой конструкции может использоваться большое количество не цельных кирпичей, а их половинки, пластинки, третьи или четвертые части. Для того, чтобы ровно отрезать или отколоть кирпичи, можно использовать «болгарку» (шлифмашинку). Если ею надпилить нужную часть, легче будет отделить фрагмент требуемого размера. Пластины, которые необходимы в некоторых рядах кладки, придется отпиливать полностью, так как такие тонкие части могут просто сломаться.
• Швы в кладке дымохода не должны быть слишком толстыми – их толщина может составлять четыре — пять миллиметров. Это необходимо соблюдать потому, что раствор, даже в застывшем состоянии, больше подвержен разрушению при воздействии внешних факторов, чем закаленный кирпич.
• Ну и, конечно, очень важным мероприятием при обслуживании дымохода в процессе его эксплуатации является его своевременная чистка или периодические профилактические работы для предупреждения его засорения.

Видеоурок по кладке дымохода своими руками

Кладка дымохода — весьма непростое мероприятие, так как она проходит на высоте и требует максимальной внимательности. Поэтому нужно реально оценить свои силы и возможности. Если возникнут сомнения, что эту работу посильно выполнить самостоятельно, то лучше доверить ее опытному мастеру.

Как сделать дымоход из кирпича своими руками: схемы и инструкции

Как построить кирпичную дымоотводящую трубу

За и против конструкции
Элементы системы
Особенности проведения расчетов
Выбор материала
Технология процесса
Гильзование трубы

Эффективность, а главное, безопасность работы твердотопливного котла или печи во многом зависит от системы дымоотведения. Поэтому ей следует уделить особое внимание. В продаже можно найти множество современных стальных моделей, которые выпускаются промышленным способом. Их нужно только грамотно установить. Однако высокая стоимость и недостаточная долговечность нравятся не всем. Многие решают возвести дымоход из кирпича своими руками. Разберем все этапы этого процесса.

Традиционный вариант остается востребованным, несмотря на появление более современных моделей. Бесспорными достоинствами такой конструкции можно считать:

• Длительный срок эксплуатации. Он прослужит не меньше 30 лет.
• Относительно невысокая стоимость, особенно по сравнению со стальными или керамическими аналогами.

Кроме того, дымоотвод из кирпича — традиционный архитектурный элемент дома, который не только функционален, но и красив. Некоторые типы кровли, например черепица, хорошо сочетаются именно с ним.

Instagram bannie_chertogi

Кирпичный дымоход может стать украшением постройки

• Дачный участок

  Уличная печь своими руками: особенности разных видов и советы по строительству

Есть у системы и недостатки, причем значительные. Ее масса очень велика, по этой причине приходится строить надежное основание. Оно должно выдерживать значительную нагрузку. Строительство достаточно сложно и продолжительно по времени, тогда как стальные детали устанавливать намного легче и быстрее. Но и это еще не все минусы. Внутреннее сечение трубы имеет форму четырехугольника.

Это не хорошо, поскольку оптимальным вариантом в этом случае будет круг. В углах четырехугольного дымоотвода образуются завихрения, которые препятствуют нормальной тяге и затрудняют движение газов. Кроме того, внутренняя часть кирпичного дымохода для газового котла, как и любого другого, всегда шероховата, даже если ее оштукатурили. На такой поверхности легко откладывается и накапливается сажа, что приводит к уменьшению сечения прохода и ухудшению тяги.

И еще один значимый минус. Керамика чувствительна к кислотному конденсату, и под его воздействием быстро разрушается. Агрессивное вещество образуется в дымовых газах, температура которых ниже 90 С. Для традиционных печей и котлов это неактуально, потому что поток не успевает настолько остыть. А вот для современных экономичных моделей с низкотемпературным дымом это значимо. В таких случаях необходимо гильзование дымоотвода, иначе он быстро придет в негодность. Иногда для упрощения работ стальную трубу обкладывают кирпичом.

Instagram dachazhuk_

Кирпичный дымовой канал хорош только для печей с высокой температурой дыма. Для низкотемпературных моделей выполняется гильзовка дымохода

• Бани, сауны, бассейны

  Как сделать котел в баню своими руками

Дымоходы различаются по способу строительства на три основных типа:

• Коренной. Сооружение возводится на отдельном фундаменте. Его минимальная глубина 30 см. Таким образом, дымоотвод является самостоятельным, он не связан с другими элементами генерирующей тепло установки. Для отвода газов используется специальный горизонтальный патрубок, который перекидывается к нему от котла. Таким образом, к примеру, сооружается кирпичный дымоход для металлической печи.
• Насадной. Монтируется на верхней части печи. Последняя образует основание для трубы. Учитывая ее вес, на отопительный прибор ложится большая дополнительная нагрузка. Поэтому требуется провести расчеты, чтобы убедиться, что он ее выдержит. В любом случае, толщина печных стенок не может быть меньше двух блоков.
• Настенный. В качестве дымоотвода используются каналы, проложенные внутри несущей стены. Оптимально, если с обеих сторон будут находиться отапливаемые комнаты, это поможет максимально сохранить тепло.

Instagram pechnik.saratov

Для насадного дымохода печь становится основанием

Коренные и насадные сооружения имеют похожую конструкцию, которую составляет несколько основных элементов.

Рассмотрим их, начиная с нижней части.

• Шейка или самый нижний участок дымовой трубы. Здесь находится отверстие с заслонкой. С ее помощью можно регулировать тягу.
• Распушка. Так называется расширение, выполняемое на уровне перекрытия. Оно необходимо для защиты элементов перекрытия от чрезмерного нагрева и возможного воспламенения.
• Стояк. Это участок, находящийся внутри чердачного помещения.
• Проход через кровлю с обязательной теплоизоляцией, что предотвращает возгорание.
• Выдра. Еще одно расширение, но уже над уровнем крыши. Выполняется с целью защиты участка соединения кровли и дымоотвода от попадания влаги. На внешней части выдры устраивают скат для удаления воды.
• Оголовок. Еще одно расширение, располагающееся в верхней части сооружения. Защищает последнее от попадания осадков на поверхность.
• Колпак или зонт. Деталь, закрывающая дымоотводящий канал от мусора, влаги и пыли.

Нужно знать, что расширения выполняются только с внешней части конструкции за счет увеличения толщины ее стенок. Размер канала остается неизменным.

Instagram alekseysever29

На фото дымохода хорошо видна выдра и оголовок, который накрывает колпак

Цель их проведения — выбрать оптимальную для обеспечения эффективной тяги высоту и сечение отводящего газы канала. Последняя характеристика очень важна. Если есть такая возможность, лучше всего провести профессиональные расчеты. Если нет, можно воспользоваться средними значениями. Различают три основных типоразмера, которые повсеместно используются:

• Шестерка. Это труба квадратной формы, имеющая ряд из шести блоков. Размеры внутреннего канала 250х250 мм. Используется для русских печек и каминов, где требуется минимальное сопротивление потоку нагретых газов.
• Пятерка. Дымоотвод с прямоугольным сечением, образован пятью элементами. Сечение 125х250 мм. Применяется для отопительных и варочно-отопительных приборов.
• Четверка. Сооружение из четырех кирпичей в ряду. Размер — 125х125 мм. Устанавливается для твердотопливных котлов малой мощности и для кухонных плит.

При выборе высоты будущего сооружения следует принимать во внимание следующие нормативы:

• Если кровельное покрытие пожароопасно, конструкция ставится выше него минимум на 150 см. Для невоспламеняемых материалов эта величина составляет 50 см.
• Минимальное расстояние между оголовком и решеткой колосника составляет 500 см.
• При возведении дымоотвода на коньке или на удалении не более 150 см от него, высота детали 50 см над уровнем крыши.
• При монтаже сооружения на удалении от 150 до 300 см от коньковой части, его длина равняется высоте конька.
• Если конструкция дальше 300 см от конька, разрешается, чтобы она выполнялась ниже его. Но линия, проведенная условно через конек и дефлектор, должна иметь уклон в 10°.

Instagram ayazgilyazov

Высота дымохода выбирается в соответствии с его расположением на крыше

• Кровля

  8 строительных ошибок, из-за которых приходится чистить снег и сбивать сосульки с крыши

Для постройки дымохода подойдут только полнотелые огнеупорные блоки. Рекомендуемые марки от М150 и до М200. Материал выпускается трех сортов.

• 1 сорт. С нормально выдержанным временем обжига. Ровный, гладкий и плотный. Без выкрошившихся участков. Цвет ярко-красный. При простукивании звук звонкий и четкий.
• 2 сорт. Недожженые детали бледного оранжевого цвета. Пористые, рыхлые, с дефектами. При постукивании звучат глухо. Отличаются слабой морозостойкостью и теплоемкостью, плотность низкая.
• 3 сорт. Пережженные кирпичи. Их отличает темный красный цвет. Видны поры, задиры и сколы на поверхности. При постукивании чрезмерно звонкий звук. Хрупки, не морозостойки, плохо удерживают тепло.

Собирать дымоотводящую трубу следует только из материала первого сорта. Допускается использовать третий, но только для обустройства фундамента. Применение второго сорта исключено.

Instagram brigadir74

Для возведения дымоотвода используется только качественный кирпич первого сорта

• Отделочные материалы

  Облицовка фасада дома кирпичом: как сделать все правильно

Никакой разницы между укладкой печного массива и дымоотводящей трубы нет. Используется глинопесчаный раствор и целые блоки. При выполнении расширений применяются детали размером в 3/4, 1/4, 1/8 и 1/2 от целого. Для их обработки оптимально использовать болгарку с алмазным керамическим диском. Рассмотрим ход работ.

1. Установка шейки

Кладка начинается с фундамента, если речь идет о коренном дымоотводе для металлической печи, например, или с верхней части теплогенератора для насадного. В любом случае очень важно соблюдать точность рядов. Элементы укладываются на раствор, слегка «утрясаются» рукой и простукиваются кирочкой. После чего обязательно контролируется горизонталь и вертикаль. Не доходя 4 рядов до перекрытия, шейка заканчивается.

2. Монтаж распушки

Предполагается, что толщина стенок увеличится вдвое, поскольку по нормативам расстояние от горячих газов до воспламеняемых конструкций должно составлять не меньше 250 мм. Толщина стенки шейки 125 мм, увеличить ее нужно за четыре ряда. Для этого каждый из них сдвигается на 1/8 кирпича относительно предыдущего. Делается это по схеме:

1. Внутренняя поверхность шахты складывается из элементов размером 1/8. Пространство между внешними деталями заполняется фрагментами 1/4.
2. Выполняется аналогично, но с частями 1/4 и 1/2.
3. Кладется также, но используются фрагменты 1/2 и 3/4.
4. Ряд выкладывается целыми блоками.

На этом этапе распушка должна дойти до уровня потолка. Далее выкладывают еще два или три ряда с обязательной перевязкой. После чего возвращаются к изначальным размерам кладки. Посмотреть, как выполняется распушка, можно на видео.

Видео: Дмитрий 62

3. Обустройство стояка

Кирпичное сооружение поднимают до уровня кровли. Обязательно отвесом контролируют вертикаль. Отклонений, даже самых небольших, быть не должно.

4. Формирование выдры

Чтобы правильно ее сложить, расширять стенки начинают после того, как край трубы поднялся над уровнем кровли. Выдру выкладывают в шесть рядов с отступом в каждом на 1/8 ширины детали. Для кладки можно применять цементный раствор. Учитывая, что работы ведутся на крыше, следует быть очень осторожным.

5. Укладка оголовка

После того, как выдра сформирована, переходят к начальному размеру постройки и поднимают ее на требуемую высоту. Затем за два ряда выкладывается последнее расширение. Первый сдвигается на 1/8, второй на 1/2.

Instagram stove40.ru

Работы на высоте должны проводиться с учетом всех требований безопасности

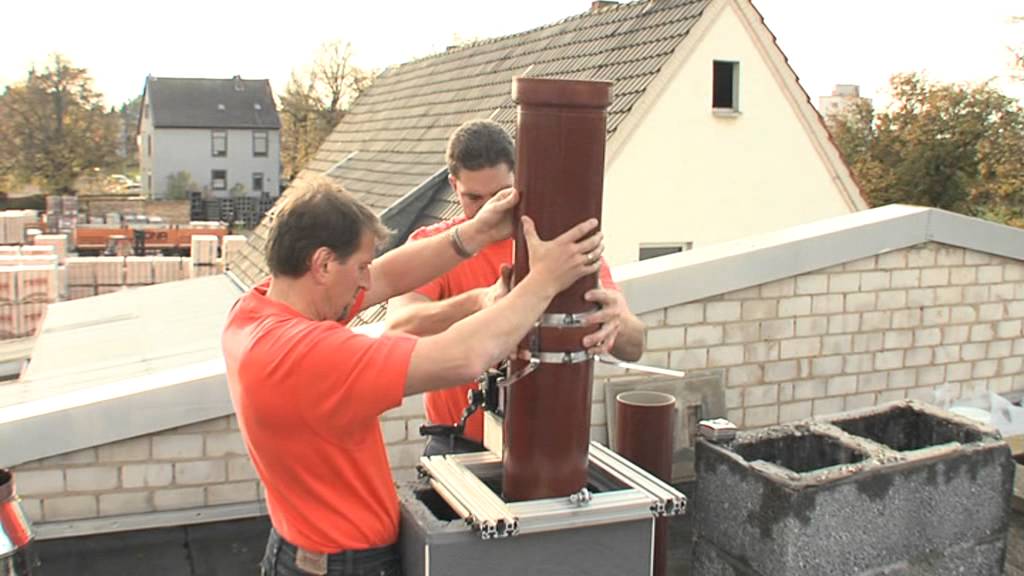

Сделать это можно в процессе возведения конструкции, если по мере продвижения кладки вставлять внутрь фрагменты стальной трубы. Такая процедура достаточно проста. Сложнее загильзовать уже построенный дымоотводящий канал. Для этого:

1. На участке подключения отопительного прибора разбирается фрагмент отводящего газы канала на высоту, чуть большую размера самого длинного элемента вкладыша.
2. Поочередно ставят на место все детали, начиная с самой верхней. Отрезки подаются наверх, при этом освобождается место для расположенных ниже фрагментов.
3. После того, как гильза встанет на место, все свободное пространство между стенками и вкладышем заполняется любым невоспламеняющимся теплоизолятором.

По окончанию гильзовки монтажное отверстие закладывается и при необходимости штукатурится.

Instagram vermilogic

Пространство между гильзой и кирпичными стенками засыпается негорючим теплоизолятором

Может показаться, что построить дымоход из кирпича не так уж сложно. Однако на деле это не совсем так. Каждый этап постройки требует ответственного подхода, а процесс кладки своими руками предполагает наличие определенного опыта и навыков проведения таких работ. Только в этом случае можно получить хороший результат.

• Отопление

  Как своими руками почистить дымоход от сажи

Материал подготовила

Инна Ясиновская

Кладка дымохода из кирпича своими руками

Дымоход – важная составляющая отопительной системы. Его прямое предназначение – отведение продуктов горения, образование тяги для подачи кислорода в топочную часть котла, камина или печи. Современный рынок сегодня предлагает множество готовых дымоходов с инновационных материалов, однако стандартные изделия из кирпича все же остаются довольно востребованными.

Содержание:

• Конструктивные особенности кирпичного дымохода
• Требования к дымоходам
• Размеры и конфигурация кирпичного дымохода
• Материалы, которые потребуются для изготовления дымохода
• org/ListItem»> Как выложить дымоход из кирпича
• Наиболее распространенные ошибки

Конструктивные особенности кирпичного дымохода

С интенсивным развитием строительства загородной недвижимости возрос интерес к печам, каминам. В индивидуальном строительстве дымоход из кирпича является наиболее распространенным. Кирпич – доступный и прочный материал, устойчивый к низким, высоким температурам, в частности к большому нагреву и перепадам.

Конструкция дымохода состоит из следующих составных частей:

• Насадная труба. Эта часть монтируется непосредственно на печь, камин.
• Шейка распушки. Расширение кладки дымохода, выложенное таким образом, что изделие не меняет свое внутреннее сечение.
• Стояк. Ровная зона дымохода, доходящая до самой кровли.
• Выдра. Расширение дымохода со всех сторон, которое препятствует атмосферным осадкам и проникновению влаги на чердак.
• Шейка трубы. Дымоход после выдры, который выложен так, как и стояк.
• Оголовок дымохода. Очередное расширение наружной кладки. На него можно надеть колпак или флюгарку для защиты от атмосферных осадков.

к содержанию ↑

Требования к дымоходам

Комфорт, безопасность в доме, а также расход топлива, чистота воздуха зависят от корректного расчета дымоходной части. Независимо от того, для котла, для печи или для камина обустраивается дымоход, он должен соответствовать определенным критериям:

Требования к печной трубе и дымоходу из кирпича

• Пожаробезопасность. Изделие обязано соответствовать основным требованиям безопасности. Это важнейшее условие. Поверхность стен из воспламеняющих материалов должны располагаться до внешней стороны кладки на расстоянии не менее 380 мм. В межэтажных перекрытиях с прохождениями труб нужно оборудовать специальные утолщения – опушки.
• Высота. Данный параметр оказывает большое влияние на тягу. Правильно выложенный дымоход должен иметь высоту не меньше пяти метров. Существенное значение имеет высота перепадов между поверхностью крыши и оголовками. Верх трубы должен быть не меньше или выше уровня конька при условии, что расстояние до него составляет не больше трех метров. Если крыша плоская, дымоход должен быть выше ее как минимум на метр.
• Толщина стенок. Она должна составлять для жилой недвижимости не менее 10 сантиметров.
• Внутреннее сечение. Выкладывать дымоход стоит таким образом, чтобы площадь всей внутренней части была постоянной.

Каждая дымоходная система является уникальной, поэтому производится по согласованному проекту с указанием подробной схемы кладки по слоям. Однако некоторые рекомендации для всех ситуаций одинаковые. Это обеспечение герметичности, гладкость внутренней поверхности и прочие.

Видео: Кладка кирпичного дымохода

к содержанию ↑

Размеры и конфигурация кирпичного дымохода

По печной трубе дым движется по спирали. Исходя из этого считается, что оптимальная конфигурация внутреннего сечения – это круг. К сожалению, сделать из кирпича дымоход такой формы невозможно, поэтому при строительстве малоэтажных жилых домов дымоход делают прямоугольной формы.

Внутренние углы, шероховатости стенок являются препятствием для выхода продуктов горения. Чтобы это воздействие минимизировать рекомендуется обработать поверхность внутри выравнивающейся смесью. Выполнять такие действия стоит тщательно, так как, применяя например штукатурку, она может осыпаться от частых перепадов температур.

Высота дымоходав зависит от расстояния до конька и его высоты.

Размеры дымохода зависят от габаритов самой конструкции. На слишком маленьком здании большой дымоход будет смотреться комично. Наиболее меньший расход кирпича выходит при строительстве дымохода с внутренними размерами 260 х 130 мм. Получить такую конструкцию можно, если сложить каждый ряд из пяти кирпичей. Часто встречаются дымоходы больших размеров, например для русских печей, внутренние размеры которых составляют 260 х 260 мм.

к содержанию ↑

Материалы, которые потребуются для изготовления дымохода

Для строительства дымохода понадобиться всего лишь несколько составляющих компонента: кирпич, раствор. Для достижения хорошего результата стоит применять качественные материалы.

• Кирпич. Желательно, чтобы он имел марку не ниже М200, стандартные размеры 250 х 120 х 65 мм. Кирпич должен быть хорошо обожжен, иметь ровный окрас, четкие, ровные грани. Именно такой материал можно укладывать с минимальным использованием количества раствора.
• Раствор. Хороший раствор можно получить с воды, песка, глины, цемента. Качество раствора во многом зависит от песка. Чем меньше размеры зерен, тем тоньше выходит шов. Вода должна быть мягкой и чистой, а глина такой, как и в производстве используемого кирпича.

Важно позаботиться о месте примыкания печной трубы к поверхности крыши. Обеспечить качественную гидроизоляцию стыка можно с помощью покрытия. Для улучшения гидроизоляции в месте стыка нужно сделать утолщение (выдру) в месте выхода трубы из кровли.

В случае отсутствия выдры гидроизоляция во многом будет зависеть от используемого отделочного материала. Довольно часто используют оцинкованное железо, которое вставляется в надрез плоскости кладки, выполненный болгаркой.

к содержанию ↑

Как выложить дымоход из кирпича

Начинать выкладывать дымоход стоит с верхней части печи. Работы начинаются с насадной трубы. Выкладка осуществляется в строгой последовательности, ряд за рядом с перевязкой между ними. Кладка кирпича должна повторять устройство стен, перегородок с учетом некоторых нюансов:

• Каждый выложенный ряд должен быть строго горизонтальным. В процессе операции стоит проверять периодически вертикальность конструкции.
• Выкладку рядов стоит проводить на раствор цементно-глиняный. Рекомендуемые пропорции – две части цемента, часть извести, пять частей песка.
• Толщина раствора должна составлять примерно 5-10 мм. Если слой будет толще, он может осыпаться под действием перепадов температур.
• Стоит позаботиться о качестве заделки швов, что позволит предупредить выход искр из трубы.
• Желательно использовать лишь целые кирпичи. Если нужно использовать их части, то стоит использовать минимальное количество раствора.

Схема кладки распушки и выдры.

к содержанию ↑

Наиболее распространенные ошибки

Сложить качественный дымоход для многих печей не так уж и сложно. Достаточно учесть все вышеперечисленные требования. Однако часто можно встретить изделия, работающие неправильно. Что привело к такому результату? Наиболее распространенные ошибки следующие:

• Недостаточная высота дымохода относительно крыши здания. Нельзя добиться хорошей тяги имея слишком низко расположенный оголовок.
• Некачественный раствор, применяемый при кладке, может разрушаться со временем от частых перепадов температур.
• Качественная работа каминов и печей зависит во многом от равномерности внутреннего канала. В ином случае могут появляться завихрения, на стенах откладывается сажа и копоть.
• Желательно не допускать отклонения от вертикали. Данный показатель для каминов, печей не должен превышать тридцать градусов при отклонении не больше метра в сторону.

Видео: 10 самых больших ошибок при установке дымохода в загородном доме.

Устройство печи, в частности дымохода, нуждается в максимальной аккуратности. Правильно выполненный дымоход увенчает эффективную отопительную систему, предоставив максимальный комфорт пользователю.

Как правильно выложить дымоход из кирпича для газового котла?

Технология кладки дымохода из кирпича сама по себе довольно-таки проста и понятна, так как, в отличие от самой кирпичной печи, труба обычно не имеет сложных по конфигурации внутренних каналов. Однако, несмотря на относительную незамысловатость конструкции, нельзя не учитывать колоссальную значимость этого отдела печи, так как от него напрямую зависят качество отопления дома и безопасность как самого строения, так и людей, проживающих в нем. Поэтому для того чтобы вся работа увенчалась успехом, необходимо подойти к ней с максимальной аккуратностью, с опорой на рекомендации опытных мастеров и на разработанные и опробованные схемы конструкции.

Технология кладки дымохода из кирпича

Возводя дымоотводную трубу, следует помнить, что ровность внутренних стенок канала не менее важна, чем эстетичность наружной кладки. От этого обстоятельства зависит не только устойчивость необходимой тяги в печи, но и длительность эксплуатации дымохода без очистки, так как дым, поднимающийся по трубе, оставляет на гладких стенах, без выступающего раствора и углубленных швов, гораздо меньшее количество отходов горения топлива, и канал зарастает намного медленнее.

Содержание

1. Какие бывают кирпичные дымоходы?
2. Параметры кирпичных дымоходов
3. Основные отделы кирпичной дымоходной трубы
4. Сечение канала дымохода
5. Калькулятор расчета линейных параметров сечения канала дымохода
6. Высота трубы дымохода
7. Материалы для кладки кирпичной дымоходной трубы
8. Как выбрать оптимальный кирпич для кладки дымохода?
9. Какой из растворов применяют для кладки дымохода?
10. Процесс кладки дымоходной трубы из кирпича
11. Видео: мастер-класс по возведению печной кирпичной трубы
12. Недостатки дымоотвода из кирпича
13. Где разместить?
14. Размеры конструкции
15. Требования к установке
16. Как сделать кладку?
17. Частые ошибки
18. Заключение

Какие бывают кирпичные дымоходы?

Дымоходы печей из кирпича могут иметь разные типы, в зависимости от места их установки, конструкции печи, а также от того, сколько отопительных приборов будет подключено к трубе. Так, различают три основных разновидности дымоотводных кирпичных труб: это насадные, коренные и стенные.

• Насадные дымоходы. Наиболее широко применяемыми конструкциями являются насадные трубы. Они хороши уж тем, что компактны и совершенно не занимают дополнительной площади в помещении, а просто являются вертикальным продолжением печи.

Насадной дымоход – это, по сути, продолжение печи вверх. Очень часто порядовки печи включают сразу и схему выкладки начального участка трубы

Возводятся они сверху последнего, перекрывающего печь кирпичного ряда, вокруг оставленного отверстия. Затем труба пропускается через чердачное перекрытие, чердак, стропильную систему и поднимается над крышей.

• Коренные дымоходы. Этот тип трубы устанавливается в тех случаях, когда к ней планируется подключить металлическую печь, или же несколько отопительных приборов, расположенных на одном или даже нескольких этажах.

Коренной дымоход позволяет провести подключение к нему металлических печей. А также нескольких отопительных приборов, расположенных на разных уровнях здания.

Кроме металлических, к такой трубе могут быть подсоединены и кирпичные печи. Особенно удобен этот тип дымохода, в том случае, если в доме необходимо возвести две печи в соседних помещениях. Например, для кухни нужна печь с варочной плитой, а для соседней комнаты – только отопительная. Чтобы не выкладывать для каждой из них отдельную трубу, между помещениями выстраивается коренной дымоход, к которому и подключаются оба отопительных прибора. К трубе этого типа может быть подсоединено не только две, но и три — четыре печи, расположенные на разных этажах дома. В любом случае, необходимо очень точно рассчитать размер внутреннего канала дымохода, иначе может не обеспечиться нормальная тяга при одновременной работе нескольких приборов.

• Стенные дымоходы выстраиваются около капитальных (внешних или внутренних) стен или же встраиваются в них. Они могут быть использованы, точно так же, как и коренные, для подключения нескольких печей, расположенных на разных этажах здания.

Стенной дымоход, смонтированный по внешней поверхности наружной стены дома.

Удобство этой конструкции заключается в том, что она находится как бы вне жилых помещений, не занимая их площади. Например, на первом этаже дома может быть построен и подключен к стенному дымоходу камин (там труба будет по принципу строения больше похожа на насадную), а на втором этаже врезан дымоотводящий патрубок металлической печи (у же как в варианте с коренной требой).

Недостатками этого варианта дымохода является немалая затратность проекта и трудоемкость выполнения работ. Во-первых, для возведения этой конструкции потребуется намного больше строительного материала. Во-вторых, дымоход, если он частично окажется на улице, требует серьезных утеплительных мероприятий, иначе в зимний период, при перепадах температур, во внутренних каналах будет образовываться конденсат, который значительно снизит эффективность работы отопительного прибора. Поэтому, если выбирается этот вариант дымохода, то благоразумнее будет все же пожертвовать площадью внутри помещений и вывести трубу по внутренней стене дома.

Параметры кирпичных дымоходов

Основные отделы кирпичной дымоходной трубы

Кирпичный дымоход подразделяют на отделы, которые имеют сове предназначение и именуются по-разному. Эти особенности необходимо сразу уточнить, чтобы в дальнейшем было проще разобраться в описании работ по возведению трубы.

Схема отделов традиционного кирпичного дымохода

1 – Оголовок трубы. Выкладывая эту часть дымохода, кирпичи сдвигают в наружную сторону, чтобы получился своеобразный «козырек», как бы нависающий над нижними отделами, частично предохраняя стенки трубы от атмосферных осадков.

2 – Шейка трубы находится сразу под оголовком и по всей своей высоте имеет одинаковый периметр, без выступов, расширений или заужений.

3 – «Выдра» имеет более сложную схему кладки, так как на нее возлагается защитная функция. Во-первых, кладка «выдры» нависая над просветом, образовавшимся на стыке кровельного материала и стенок трубы, закрывает его от проникновения осадков, и образует пространство для монтажа гидроизолирующего материала. Во-вторых, ее расширенные стенки становятся залогом безопасности – в месте прохода через кровельное покрытие за счет увеличенной толщины создается необходимый уровень термоизоляции.

4 – Металлический или другой лист (фартук), смонтированный в нижней части выдры, образует своеобразный отлив, который закрывает стык кирпичной стенки трубы и кровельного материала.

5 – «Распушка» — эта расширенная часть трубы, расположенная в области ее прохождения через чердачное перекрытие. Стенки «распушки», как и «выдры», имеют большую толщину, чем другие ровные участки дымохода – это необходимо для пожаробезопасности, так как чердачное перекрытие очень часто состоит из возгораемых материалов, и нельзя допустить их перегрева.

6 – Конструкция кровельного покрытия.

7 — Стояк – это прямой участок трубы, имеющий ровную кладку по всей высоте и располагающийся в чердачном пространстве от «распушки» до «выдры».

8 – Чердачное перекрытие.

9 – Сверху оголовка очень часто закрепляется колпак-зонт, который защитит внутренний канал дымохода от попадания в него воды и мусора.

Главная функция дымохода заключается в эффективном выведении продуктов сгорания из топочной камеры в атмосферу. Для этого дымоотводная труба соединяется с многочисленными каналами, находящимися в печной конструкции, с которыми она должна гармонично взаимодействовать. Если печь и дымоход построены правильно, в соответствии с разработанными параметрами, то при эксплуатации отопительного прибора внутри каналов должна создаваться хорошая тяга, которая будет способствовать своевременному выведению дыма на улицу. Однако, вместе с тем это не должно приводить к тому, что из печи будет буквально «в трубу» вылетать выработанное ею тепло. Одним словом, во всем нужна «золотая середина».

Неровности на стенках внутреннего канала кирпичного дымохода – это прямой путь к его быстрому зарастанию сажей

Сечение канала дымохода

Для выбора правильных параметров сечения канала дымохода, нужно учитывать мощность печи, а также размер топочной камеры. Дымоотводные каналы будут дольше оставаться чистыми, если их внутренние стенки сделать гладкими, без выступов и наплывов раствора.

По этой причине во время кладки кирпича выступившие в швах излишки кладочного раствора необходимо счищать не только с наружных, но и с внутренних стенок. Некоторые собственники домов, оснащенных каминами или печами, используют и другой способ добиться гладкости стен канала – внутрь кирпичного дымохода устанавливают керамическую трубу, называемую вкладкой.

Преимущество такой конструкции состоит не только в том, что вкладка имеет абсолютно гладкие внутренние стенки. Она – круглая в сечении, то есть не имеет углов, а это значит, что дымовые потоки не будут встречать на своем пути препятствий и при этом не будет создаваться ненужных завихрений и эффекта «обратной тяги».

Схема, иллюстрирующая движение потока газообразных продуктов сгорания в канале дымохода

Справа на иллюстрации изображено «идеальное» перемещение потока горячих газов, которые в трубе круглого сечения закручиваются в правильную спираль и не встречают сопротивления.

В трубе квадратного сечения эта спираль окружена «паразитными» завихрениями, неизбежно появляющимися по углам (на рисунке – слева). Это уже несколько нарушает, притормаживает нормальное течение газов, и показатели ровной, устойчивой тяги падают. Очевидно, что еще хуже дело обстоит в каналах дымоходов с прямоугольным сечением.

Кроме этого, нужно учесть и то обстоятельство, что дымоходы, имеющие большую ширину, которые до сих пор установлены в старых домах, часто обладают плохой тягой. Это происходит вследствие того, что нагретый в печи воздух в большом пространстве внутри трубы, быстро остывает, что приводит к образованию конденсата, способствующему понижению тяги, также задымлению помещений, быстрому зарастанию канала сажей. Чтобы натопить печь с такой конструкцией дымоотводной трубы, потребуется использовать слишком много топлива. Поэтому наиболее рационально будет их исправить, демонтировав широкую верхнюю часть дымохода, затем сузив шахту и установив в нее круглую или квадратную со скругленными углами, керамическую, металлическую или асбестовую вставку.

Широкая кирпичная труба, зауженная керамическими и металлической вставками требуемого сечения

Теперь от формы – к линейным параметрам. Размер внутреннего сечения дымоходного канала является одной из важнейших характеристик, так как от этого напрямую зависит эффективность работы печи. Обязательно должно быть соблюдено правильное соотношение мощности отопительного прибора и размеров сечения трубы. Еще одним ориентиром для определения правильности размера канала может стать проем поддувальной дверцы – сечение трубы в любом случае не должно быть меньше поддувального отверстия.

Сечение шахты дымохода, относительно размеров окна топочной камеры, можно определить так. Для каминов, имеющих открытую топку, размер отверстия дымохода составляет в среднем 1:10. Однако, в зависимости от формы сечения и высоты трубы этот показатель может варьироваться в ту или иную сторону. Примерные значения площади сечения канала (в процентах) приведены в таблице ниже.

Соотношение f/F в % (f – площадь сечения канала дымохода; F – площадь окна топочной камеры)

КРУГЛОЕ	КВАДРАТНОЕ	ПРЯМОУГОЛЬНОЕ
11. 2	12.4	13.2
10.5	11.6	12.3
10	11	11.7
9.5	10.5	11.2
9.1	10.1	10.6
8.7	9.7	10.2
8.9	9.4	9.8

Понятно, что кроме размеров топочного окна, отталкиваться необходимо и от разумной высоты трубы – совершенно нелепо будет смотреться, к примеру, огромная 10-метровая труба на крыше небольшого приземистого загородного дома.

Расчет сам по себе — несложен. По таблице, на основании высоты трубы и форме ее внутреннего канала, определяется оптимальное соотношение f/F. Затем, исходя из площади топочного окна, не составит труда определить и площадь канала дымохода. Ну а потом, с использованием геометрических формул, останется только привести полученное значение к линейным размерам – диаметру для круглой трубы или длине сторон для прямоугольника.

Этот алгоритм расчета реализован в расположенном ниже калькуляторе:

Калькулятор расчета линейных параметров сечения канала дымохода

Перейти к расчётам

Обратите внимание, что значение рекомендуемого сечения для круга или для квадрата дается в миллиметрах – диаметр или длина стороны. Для прямоугольного сечения возможны варианты, то есть удлинение одной стороны за счет укорочения другой, но с таким расчетом, чтобы площадь сечения была приблизительно равна (не меньше), чем рекомендуемое значение «В» (указано в квадратных сантиметрах).

Другой способ, которым можно воспользоваться при определении сечения канала кирпичного дымохода – исходить от тепловой мощности печи. Он более упрощённый, но зато реально «привязан» к размеру кладочных кирпичей.

Данная таблица поможет выбрать размер сечения (без учета толщины швов, которая может составлять от 6 до 10 мм), в зависимости от теплоотдачи печи:

— в миллиметрах	— в частях кирпича
до 3,5 (3000)	130×130	½×½
3,5÷5,2 (3000÷4500)	130×190	½×¾
5,2÷7,0 (4500÷6000)	130×260	½×1
свыше 7,0 (6000)	190×260	¾×1

Чтобы теплоотдача соответствовала заявленной в проекте, нужно придерживаться выше представленных расчетов.

В соответствии с рассчитанным по этой методике сечением и проводится кладка кирпичной печи. Ниже в таблице показаны варианты кладки, с учетом перекрытия швов кладки, то есть с чередованием четных и нечетных рядов:

Высота трубы дымохода

Вкратце о высоте дымоходной трубы уже упоминалось выше – она участвовала в качестве одного из параметров для расчета сечения канала. Теперь же необходимо более пристально посмотреть – а какой же должна быть оптимальная высота?

• Во-первых, чем дольше нагретый воздух будет находиться внутри дымохода и самой печи, тем больше тепла будет передано в помещения. Поэтому, если высота трубы будет выбрана правильно, это нормализует тягу и поспособствует максимальному сохранению тепла внутри печи на более длительный срок.
• Во-вторых, если дымоход будет слишком высокий, то это приведет к повышенной тяге, поэтому тепло, что называется, будет «вылетать в трубу», а печь не будет успевать полноценно прогреваться. В этом случае для того чтобы хорошо обогреть дом потребуется значительно большее количество топлива.
• В-третьих, недостаточно высокая труба может поспособствовать возникновению в шахте трубы ненужных завихрений и, как результат образование обратной тяги, что приведет к задымлению помещений дома с риском получить отравление от угарного газа.

Существует требование, согласно которому высота дымоходной трубы не может быть менее 5 метров. При этом отсчет высоты начинается от уровня колосниковой решетки топочной камеры и заканчивается обрезом оголовка, но без учета колпака, флюгарки, искрогасителя или и иного приспособления, размещённого сверху трубы.

Важным параметром всегда является высота поднимающегося над кровлей участка трубы, в зависимости от его месторасположения относительно конька, имеющихся на крыше пристроек и от угла ската стропильной системы. Если рассчитать высоту этого участка неверно, то также может закончиться недопустимым снижением тяги. Кроме того, необходимо обезопасить и кровельное покрытие от возможного попадания на него не прогоревших до конца искр.

На этот счет имеются специальные рекомендации, основанные на специальных расчетах, которых и следует придерживаться при возведении кирпичной дымоходной трубы. Внимание на схему:

Схема правильного соотношения высоты дымоходной трубы в зависимости от расположения на кровле

• Если дымоход выходит через кровельное покрытие на расстоянии L1, не превышающем 1500 мм от конька (при измерении по горизонтали), то его верхний торцевой обрез быть поднят над коньком не менее, чем на 500 мм.
• Дымоходная труба, проходящая через крышу на расстоянии от 1500 до 3000 мм от конька (L2 на схеме), должна быть как минимум на уровне конька.
• Дымоход, установленный от конька больше, чем на 3000 мм (L3), должен своим верхним обрезом расположиться на условной линии, проведенной через точку конька под углом в 10 градусов к горизонтали.

В любом из перечисленных случаев, независимо от расстояния до конька, высота трубы над кровельным покрытием не может быть меньше 500 мм. Это в полной мере относится и ко всем плоским кровлям.

В завершение темы параметров дымохода – важная ремарка. Самостоятельные расчеты – это замечательно, однако роль правильно спроектированного и сложенного дымохода настолько велика (и для эффективности отопления, и для обеспечения безопасности), что оптимальным вариантом всегда будет проведение профессионального проектирования. Самодеятельность в столь ответственных вопросах – дело очень рискованное.

К слову, большинство опубликованных разработчиками схем выкладки кирпичных печей и каминов заканчиваются выходом на дымоходную трубу, с уже просчитанным и проверенным сечением. Ни заужать, ни расширять его не следует – работа печи будет наиболее эффективной и безопасной именно с таким, просчитанным и уже проверенным практикой дымоходом.

Материалы для кладки кирпичной дымоходной трубы

Как выбрать оптимальный кирпич для кладки дымохода?

Для кладки дымохода важно приобрести качественный кирпич, так как именно эта часть печной конструкции подвергается экстремальным испытаниям целого комплекса внешних факторов, в который входят перепады сезонных температур воздуха, ветер, атмосферные осадки и влажность, ультрафиолетовые лучи, к которым прибавляется воздействия высоких температур во время топки и агрессивных по химическому составу продуктов сгорания топлива.

Дымоход на крыше подвергается экстремальным внешним воздействиям, и поэтому должен выкладываться исключительно из качественного кирпича

Поэтому трубы дымоходов должны возводиться из качественного полнотелого обожженного кирпича. Особенно это касается открытых, расположенных над крышей участков.

Необходимо знать, что не весь обожжённый красный керамический кирпич одинаков, так как его подразделяют на три сорта, которые в основном определяются интенсивностью проведенного обжига.

Необходимо выбирать кирпич первого сорта – труба, сложенная из него, будет максимально долговечной

• Первый сорт керамического красного кирпича отличается высоким качеством и умеренным обжигом. Он имеет следующие характерные особенности:

— высокая плотность глины, то есть готовый кирпич практически не имеет пор;

— кирпич издает звонкий звук при постукивании по нему молотком;

— для него характерны ровные ребра, без крошения и выбоин, а поверхности — без трещин, углублений и других изъянов;

— максимально высокая морозостойкость;

— в основном, материал имеет красный или оранжевый яркий цвет.

• Второй сорт — это недожженный кирпич, который характеризуется следующим образом:

— при постукивании по нему можно услышать короткий глухой звук;

— кирпич пористый, поэтому плохо подходит для кладки дымохода – у него низкая плотность и морозоустойчивость;

— поверхности могут иметь задиры, а ребра частично выкрошены, что значительно затрудняет кладочный процесс;

— цветовой окрас – ненасыщенный бледно-охристый или светло-оранжевый.

• Третий сорт – пережженный строительный материал, имеющий следующие характерные особенности:

— при постукивании по кирпичу молотком он издает очень звонкий звук;

— структура материала пористая, но вместе с тем – плотная;

— кирпич имеет низкую морозоустойчивость, но высокую теплопроводность, что для дымоходной трубы на открытых участках вовсе не является благом;

— пережженный кирпич хрупкий, поэтому не выдерживает высоких нагрузок, может треснуть или расколоться;

— поверхности могут иметь сколы, а ребра — повреждения;

— цветовые оттенки могут варьироваться от глубокого красного до темно-коричневого.

Для дымоотводной трубы идеально подойдет только первый сорт кирпича, относящегося к марке прочности М150÷200.

Если же по каким-то либо причинам приходится возводить дымоход из второго сорта недожженного кирпича, то наружные стенки трубы, расположенные выше кровельного настила, придется хорошенько оштукатурить, иначе под влиянием влаги и низких температур кирпич начнет быстро разрушаться.

Нередко прибегают к оштукатуриванию кирпичной трубы – чтобы повысить ее стойкость к внешним атмосферным воздействиям

У каждого печника – своя техника кирпичной кладки. Некоторые из мастеров предпочитают замачивать кирпич перед началом работ, другие – укладывают его сухим. Процесс замачивания используется для того, чтобы кирпич, особенно если он второго сорта, не впитывал из кладочного раствора влагу, а постепенное просыхание швов происходило естественным образом. Если применяется такой способ кладки, то она обычно получается гораздо прочнее, чем при использовании сухого кирпича.

На этой иллюстрации показаны поверхности кирпича и их принятые названия

Еще одна информация, которую необходимо знать начинающим каменщикам об этом строительном материале, чтобы говорить «на одном языке» — это термины, которыми обозначаются поверхности кирпича. Они пригодятся для понимания описания кладочного процесса.

Какой из растворов применяют для кладки дымохода?

Печное искусство имеет свои секреты в отношении подбора и применения различных материалов для работы. Не является в этом плане исключением и раствор для кладки.

Чрезвычайно много зависит от правильно подобранного кладочного раствора

Особенно важно подобрать оптимальный состав раствора для кладки тех частей дымохода и печи, которые будут находиться на открытом воздухе, а также соприкасаться с открытым огнем, так как на них выпадают самые большие нагрузки различного характера. Поэтому, при высыхании смеси, она должна создавать герметичные и надежные швы, способные выдержать влияние различных по своей природе факторов.

На представленной ниже иллюстрации показано разделение строения печи с насадной дымоходной трубой на различные зоны, в которых может быть применено до трех разных кладочных растворов.

Различные отделы печи требуют и особого подхода к выбору кладочного раствора

В рамках настоящей публикации есть смысл подробно рассмотреть кладочные работы по возведению самого дымохода и его связи с каналом, выводящим продукты горения из топочной камеры. Поэтому далее будет идти речь о зонах № 7, 8, 9, 10 и 11. Кроме этих областей, необходимо разобраться и с отделом № 3, в том случае, если выбран коренной дымоход, который укладывается от фундамента.

• Отдел № 7 – это начало кладки дымохода вокруг отверстия, оставленного на последнем, всплошную перекрывающим печь ряде. Эта зона называется истоком, и она испытывает достаточно высокие температурные нагрузки, составляющие 360÷400 градусов, поэтому для кладки в этой области применяют глиняно-песчаный раствор.
• Отдел № 8 называется «распушкой» и может состоять из 2÷4 рядов. Иногда она находится только в помещении, как, например, на представленной иллюстрации. Тогда она служит для установки металлического короба, заполняемого изоляционным материалом (здесь он показан под зоной №9). В других вариантах «распушка» начинается в комнате и проходит через всю толщину чердачного перекрытия, до чистого пола чердака. Эта зона дымохода имеет более толстые стенки, и предназначена для надежной изоляции горючих элементов потолка и чердачного перекрытия от жара, доходящего также до 360÷400 градусов, который образуется внутри дымоходного канала во время топки печи. Кирпичи здесь выкладываются также на глиняно-песчаный раствор.
• Отдел № 9 – отдел термоизоляции в виде короба. Разделка изготавливается из металлического листа, и закрепляется вокруг трубы в области ее прохода через чердачное перекрытие. Заполняется металлический короб негорючим материалом. Это может быть керамзит, асбест, вермикулит, минеральная вата и другие негорючие материалы с низким коэффициентом теплопередачи.
• Отдел № 10 – это часть называется шейкой трубы. Одна ее часть находится на чердаке, чаще всего неотапливаемом, а вторая – возвышается над кровельным покрытием. Эта зона подвергается различным внешним воздействиям, поэтому для кладки в этой области необходимо использовать надежный раствор, способный выдержать любые испытания. Такая кладочная смесь состоит из песка и глины, но уже с добавлением определенной доли цемента. Такой же раствор применяется и для «выдры», если она предусмотрена в конструкции трубы.
• Отдел № 11 – оголовок дымохода для него используется тот же раствор, что и для зоны № 10.
• Отдел № 3 будет необходим при установке коренного варианта дымохода, так как его устанавливают на фундамент, рядом с печью. Эта зона подвергается высоким механическим нагрузкам, так как на нее будет оказывать давление кладка всей конструкции трубы. Для этих двух рядов кладки применяют раствор, изготовленный из цемента и песка, в пропорциях 1:3 или 1:4. Некоторые мастера для пластичности и для продления времени схватывания раствора добавляют в него ½ часть извести.

Растворы для возведения печи можно изготовить самостоятельно, если есть возможность раздобыть песок и качественную глину. С песком – понятно, а вот очищенную глину можно приобрести в строительном магазине – специально для печных работ.

Упаковка очищенной глины для приготовления кладочного печного раствора

Кроме этого, производители строительных материалов сегодня предлагают и готовую сухую смесь для печных работ, составленную из очищенных компонентов в уже необходимых сбалансированных пропорциях. При желании выполнить кладку быстро, можно воспользоваться и этим вариантом, но обойдется такой раствор, конечно, несколько дороже.

Очень удобный вариант – воспользоваться готовым кладочным печным раствором, продающимся в виде сухой строительной смеси

Если планируется добыть материалы для изготовления раствора самостоятельно, то необходимо помнить, что над ними придется хорошенько поработать. Прежде всего, ингредиенты должны быть хорошо очищены от примесей и инородных растительных включений. Кроме этого, глину нужно уметь подобрать по правильной жирности.

В таблице ниже приведено несколько «рецептов» печного кладочного раствора

глина	цемент М400	известь	гипс	песок	асбестовые волокна № 6-7	шамотная глина
1	—	—	—	2	0.1	—
1	—	1	—	2	0.1	—
—	—	2	1	1	0.2	—
1	1	—	2	0.1	—
1	—	—	—	4	—	1

Чтобы с раствором было легко работать, его нужно правильно изготовить, особенно в том случае, если составлять придется самостоятельно. И очень важно вымесить до совершенно однородного состояния.

Раствор для кладки печных сооружений требует особого подхода для кладки

Важность правильно составленного кладочного раствора – сложно переоценить. Много полезной информации по этому вопросу читатель получит, если перейдет по ссылке. Откроется специальная публикация нашего портала, посвящённая именно растворам для кладки печей.

Процесс кладки дымоходной трубы из кирпича

Так как самой используемой конструкцией является насадная труба, то ее возведение и будет рассмотрено далее.

Как уже говорилось выше, порядовка этого отдела намного проще, чем схема дымоотводных каналов внутри печи. Тем не менее, эта работа требует ничуть не меньшей аккуратности и серьезности подхода, как и любая из зон, так как от качества кладки зависит безопасность и эффективность эксплуатация.

Существуют различные модели дымоходов, поэтому они имеют несколько отличающиеся порядовки и количество отделов, но перевязка рядов практически всегда производится одинаково.

Несмотря на разнообразие вариантов, общие принципы кладки кирпичного дымохода сохраняются

При проведении кладки хорошо вымешанный раствор наносится на кирпичи толщиной в 8÷ 10 , а при его прижатии верхним рядом он должен образовать шов в 6÷7 миллиметров. Если же кладка производится под расшивку, и швы должны иметь одинаковую ширину, то можно использовать шаблоны в виде деревянных реек или металлических прутков, которые временно закладываются между рядами. Но в этом случае, придется очень аккуратно заделывать швы, чтобы они были полностью заполнены раствором.

Ниже приведена таблица, демонстрирующая последовательность кладки насадного дымохода, начиная от верхнего ряда уже выложенной печи.

В насадной конструкции дымохода шейку трубы начинают выкладывать сверху последнего перекрывающего печь ряда, вокруг оставленного в нем отверстия дымоотводного канала. Показанный на иллюстрации вариант конструкции состоит из 4 кирпичей, так как имеет квадратную форму. Шейка прямоугольных конструкций дымоходов могут выкладываться из 5÷6 кирпичей. Размер дымоходного канала выбирается в зависимости от параметров печи (об этом подробно рассказывалось выше), но он должен оставаться одинаковым на протяжении всей высоты конструкции.

Высота шейки дымохода будет зависеть от высоты печи и потолка комнаты. Обычно этот отдел состоит из трех-семи рядов, но должен заканчиваться за два — три ряда до его прохода через чердачное перекрытие.

Доведя шейку до нужной высоты, переходят к кладке «распушки». Этот отдел дымохода необходим для обеспечения пожаробезопасности, так как делает стенки трубы толще, таким образом, защищая горючие материалы, находящиеся вокруг нее, от перегревания. В целях утолщения стенок первый ряд «распушки» выдвигается наружу, за пределы основного внешнего периметра трубы, на 30 мм. В данном случае для его кладки использовалось 4 целых кирпича, 4 фрагмента шириной в 60 мм и 4 — в 30 мм и толщиной 60 мм для обкладки внутреннего отверстия дымоходного канала, которые компенсируют сдвиг кирпичей наружу.

Второй ряд распушки выступает наружу еще на 30 мм, относительно первого ее ряда, образуя ступеньку. Для кладки потребуется 4 целых и 4 половинки кирпича, а также 4 фрагмента по 60 мм шириной и толщиной, они используются для обкладки внутреннего отверстия. Таким образом, на этом этапе толщина стенок трубы увеличивается до 180÷185 мм. Далее может быть выложен еще один (или больше) такой же ряд, но только со смещением кирпичей, чтобы обеспечивалось перекрытие (перевязка) швов – все зависит от толщины чердачного перекрытия. Эти ряды обычно приходятся на самую толщу перекрытия и поднимают «распушку» на уровень чистого пола чердака. При этом рекомендуется между кирпичом и материалом перекрытия оставлять зазор порядка 10 мм, куда укладываются полоски асбеста – для пущей гарантии пожаробезопасности.

Если предполагается, что распушка будет состоять из трех ступеней, то третья из них должна подниматься до нижнего уровня перекрытия. Этот ряд также выкладывается с выступом наружу на 30 мм. Для его кладки потребуется 5 целых, два ¾ кирпича и два фрагмента по 60 мм, а также 4 фрагмента по 90 мм для обкладки внутреннего канала. В результате толщина стенки уже будет составлять 210÷220 см, в зависимости от ширины шва.

Кладка утолщенного участка распушки ведется до выхода на уровень поверхности чердачного пола. Не будет большой проблемой, если уровень кладки будет и чуть выше поверхности пола – иногда так и поступают, чтобы последний ряд на высоту кирпича выходил наружу: уровень безопасность от этого только выиграет. На этой картинке представлен вид выхода последнего ряда распушки через отверстие в чердачном перекрытии.

Далее, сверху распушки производится кладка стояка, то есть ровной части трубы, проходящей через чердак на всю его высоту, до конструкции стропильной системы. Внешний периметр стояка приводится к первоначальному размеру дымохода, то есть в показанном примере каждый его ряд вновь будет состоять из 4 кирпичей.

Если труба выкладывается после того, как был уложен кровельный материал, то с помощью отвеса на кровле определяется место будущего проема, через которое труба будет проходить на улицу. Чтобы это окошко было удобно выпиливать, лучше это сделать до поднятия стояка.

Далее, до кровельной системы поднимается стояк. Его высота, то есть и количество выкладываемых рядов, будет зависеть от высоты крыши.

Когда стояк будет поднят до нижнего края отверстия в крыше, начинает формироваться отдел, который называется «выдрой». «Выдра» может иметь различную конфигурацию, но на демонстрируемом примере показан один из самых простых ее вариантов. Первый ряд «выдры» выступает на ⅓ часть кирпича с передней (обращённой в сторону карниза) стороны дымохода. Для этого ряда потребуется 5 целых и половина кирпича. Этот выступ должен находить козырьком на кровельный материал, закрывая зазор между ним и стенкой дымохода.

Второй ряд «выдры» начинают выкладывать с передней части трубы. На стенку, заподлицо с нижним рядом монтируются два кирпича, которые должны выступать с левого и правого края на 60÷65 мм. Остальные кирпичи этого ряда укладываются вровень с нижним периметром трубы. Для кладки потребуется 6 целых и ¼ кирпича.

Следующий, третий ряд «выдры» выкладывается заподлицо с передней частью трубы. Кирпичи, выходящие на переднюю сторону конструкции, укладываемые на боковые стенки, монтируются заподлицо с нижним рядом и укладываются тычком вперед. Поэтому их ложок будет выступать в сторону на те же 60÷65 мм, что и передние кирпичи предыдущего ряда, а с боковых сторон трубы они вместе образуют ступеньку. Для кладки этого ряда потребуется 5 целых, один ¾, один ¼ длины кирпича, а также ½ ширины кирпича.

Кладка следующего ряда осуществляется заподлицо с передней стороной трубы и боковыми ступеньками двух предыдущих рядов, поэтому сзади кирпичи будут выступать за пределы основного периметра дымохода на 60÷65 мм. Внутреннее отверстие обкладывается фрагментами, отрезанными от целого кирпича. Для кладки нужно будет подготовить 6 целых, два фрагмента размером 60×80×60 мм и два фрагмента 30×80×60 мм кирпича.

На этой картинке показано, как выглядит сбоку эта самая несложная по конструкции «выдра». Образовавшиеся ступеньки как бы нависают над кровельным покрытием, повторяя его уклон. Последний, самый широкий ряд выдры может быть повторен и выше (естественно, с перевязкой швов), на один или даже несколько рядов – просто для обеспечения ее прочности и необходимой высоты. Выше выдры обычно опять возвращаются к «базовому» периметру трубы. Последние один или два ряда могут выкладываться вновь со ступенчатым уширением на 30–50 мм – так формируется оголовок трубы.

Сверху трубы обязательно нужно установить металлический колпак, который защитит дымоход от попадания в него атмосферной влаги и различного мусора.

Очень важно хорошо гидроизолировать область прохода кирпичной трубы через кровельное покрытие. Такая операция может быть осуществлена различными способами, и для этого в специализированном магазине подыскивают наиболее подходящий к конкретному случаю материал. Например, это может быть металлический сборный фартук, который монтируется в комплексе с эластичным материалом, приклеиваемым на битумную мастику. Подобная система в некоторых случаях настилается под кровельное покрытие или же закрепляется сверху него.

Для волнового кровельного материала хорошо подойдет эластичная водонепроницаемая гидроизоляция. Она отлично сгибается и принимает форму волн, создавая надежную защиту зазору, образовывающемуся на стыке кирпичной стенки трубы и кровельного материала. Этот материал обычно монтируется на битумную мастику и кровельные саморезы.

По завершении работ по возведению и гидроизоляции дымовой трубы, она должна иметь примерно такой вид.

Берясь за проведение работ по возведению кирпичного дымохода, необходимо быть точно уверенным в том, что эта задача окажется посильной для самостоятельного выполнения. При всей кажущейся простоте, утверждать, что с этим справится каждый – было бы преувеличением. Если удачный результат собственноручного выполнения все же вызывает сомнения, и нет возможности заручиться помощью опытного советчика и помощника, то будет целесообразнее доверить возведение трубы специалистам. Мало того что необходимо иметь опыт кладки кирпича – работы проводятся на высоте, что также накладывает свой отпечаток к их сложности.

Но и это – не главная причина обратиться к опытному печнику. Слишком уж много обстоятельств напрямую зависят от качества выполненных работ – начиная от корректной работы печи и заканчивая безопасностью, здоровьем и даже жизнью всех членов семьи.

В завершение – хороший видеопример качественной кладки кирпичной печной трубы

Видео: мастер-класс по возведению печной кирпичной трубы

СНиП разрешают использовать кирпичный дымоход для газового котла. Многие владельцы частных домов останавливают свой выбор на нем из-за дешевизны по сравнению с дымоходной системой. Канал кажется простым, но это очень сложная конструкция, которая должна соответствовать установленным стандартам. Своими руками, не имея навыков каменщика — печника, эту работу лучше не выполнять.

Газовый котел последних моделей работает на принципе экономного расхода ресурсов. Газ на обогрев включается при срабатывании температурного датчика, достигая установленной температуры, отключается. Дымопровод остывает, в нем образуется конденсат. В природном газе в малом количестве содержатся различные микроэлементы. Вступая в реакцию с водой, продукты сгорания образуют растворы соляной, азотной и серной кислот.

Внутри канала образуется агрессивная среда, которая приводит к быстрому разрушению кирпича и растрескиванию швов. Каждые 5 лет трубу необходимо ремонтировать. У газовой службы много предписаний к подобным дымоотводам, и инспекторы весьма требовательны в момент сдачи объекта в эксплуатацию. Низкая себестоимость — существенное, но единственное достоинство дымоходов из моно-кирпича. Перепрофилировать имеющийся канал в дымоход для газового котла возможно только с условием применения специальных, сделанных из стали или керамики, вкладышей.

Многие строители под «дымоходом из кирпича» подразумевают комбинированные варианты кирпича с нержавеющей сталью, керамикой или асбоцементом. Внешне это выглядит как колодцы из камня, а вкладыши из других материалов не видны. Такие системы почти полностью устраняют недостатки конструкций из монолитного камня, но значительно проигрывают в цене.

Вернуться к оглавлению

Где разместить?

Сделать дымоход для котла разрешается внутри дома или снаружи. Оба варианта имеют свои преимущества и недостатки, показанные в таблице:

Расположение	Плюсы	Минусы
В доме	Утепляется часть конструкции на чердаке и крыше	Чаще возникают возгорания и утечки угарного газа
Вне здания	Более безопасен в использовании	Вся труба требует теплоизоляции
	Ремонтные работы делать легко

Вернуться к оглавлению

Размеры конструкции

Высота кирпичной трубы над крышей зависит от степени ее удаленности от конька.

Установка дымохода проводится с учетом требования Горгаза или Облгаза к его высоте и сечению:

• Дымоотвод должен возвышаться над коньком крыши дома на 0,5 м, если находится к нему ближе, чем 1,5 м. Если отступ от 1,5 м до 3 м, высота их совпадает. Когда расстояние еще больше, линия вышины дымохода находится на прямой, отходящей от конька под 10° вниз.
• Размеры дымохода для газового котла определяют после приобретения изделия. Полезное пространство внутри кирпичного колодца (площадь сечения умноженная на высоту) должно превышать объем камеры сгорания. Информацию можно получить из технического паспорта.
• Сторону канала делают кратной размеру кирпича с учетом швов. Часто выбирают 20×20 см (¾×¾ камня), чтобы в случае необходимости легко было провести гильзование.

Вернуться к оглавлению

Требования к установке

В правильно выполненном дымоходе должна быть исключена вероятность возгорания и обеспечен 100% дымоотвод из котла в место, где отравление угарным газом исключено. В этом заключается смысл всех требований:

• Тяжелая кирпичная конструкция должна стоять на мощном фундаменте или прочном перекрытии из железобетона.
• В канал, расположенный в несущей стене, обязательно вставить гильзу.
• Рекомендуется котельную построить рядом с домом или использовать наружный дымоход для газового котла.
• Трубу необходимо построить вертикально, разрешенное отклонение не более 0,1°.
• Горизонтальные каналы следует делать с уклоном не менее 0,01°, они не должны суммарно превышать 3 м, длина каждого — не более 1 м.
• В месте колена устанавливают люк для чистки.
• Часть трубы снаружи дома следует утеплить.

Вернуться к оглавлению

Как сделать кладку?

Для работ закупается материал, прочность которого не ниже М 200.

Чтобы сложить кирпичный дымоотвод используют материалы определенных марок. Применяют полнотелые керамические кирпичи с прочностью М200 или М250, огнестойкостью класса А или Б и морозоустойчивостью F300. Стенки дымохода делают не тоньше, чем полкирпича. Внутренняя часть канала должна быть гладкой, к шероховатым стенам сильнее цепляется сажа.

Лучше купить готовые жаростойки смеси для кладки. Но они не дешевы. В целях экономии можно использовать приготовленные своими силами растворы:

• Камни трубы на крыше скрепляют цементным раствором со специальными присадками для усиления прочности и кислотоустойчивости.
• Внутри здания замешивают раствор на основе глины и песка (процентное соотношение зависит от жирности глины). Такая смесь считается жаростойкой.

Вернуться к оглавлению

Частые ошибки

Кирпичный дымоход рассыпается в связи с образованием конденсата. При монтаже канала допускают ошибки, способствующие ускоренному образованию влаги и уменьшению срока службы конструкции:

Если отопительный прибор неправильно соединен с каналом, то последний может начать быстро рушиться.

• Недостаточная высота трубы. Толстый слой налипшей сажи в связи с несвоевременной чисткой канала и неправильными размерами воздуховода провоцирует слабую тягу.
• Наличие неутепленных участков дымохода (например, чердак).
• Неверно выполненное соединение газового котла и канала. Сращивание должно проводиться нержавеющей трубой или гофрой, с заходом ее не менее чем на 0,5 м вертикально вглубь кирпичного колодца, горизонтальный участок не должен превышать 1 м.

Лучше не экономить на дымоотводе и сделать в кирпичную конструкцию вкладыш из керамики или нержавеющей стали.

Вернуться к оглавлению

Заключение

Требования по приему в эксплуатацию кирпичных дымоходов к котлам на газе очень строгие и относительно часто меняются в сторону ужесточения. При обнаруженных нарушениях инспектор газовой службы не примет работу и придется все переделывать. Поэтому важно перед началом монтажа узнать актуальную информацию, соблюдать все нормы и не затягивать строительство.

Кирпичный дымоход для твердотопливного котла: как установить

Содержание

• 1 Преимущества и недостатки
• 2 Материалы и расчет размеров
• 3 Этапы работы
  • 3. 1 Как установить?
  • 3.2 Особенности кирпичного дымохода для твердотопливного котла
• 4 Как подключить?

Дымоход — важная часть системы камина, поскольку он отвечает за вывод продуктов сгорания. Кирпичный дымоход для твердотопливного котла (ТТК) можно сделать своими руками, но при постройке нужно придерживаться технических норм, чтобы ни на одном этапе работы не совершалось огрехов. Каждая ошибка при проектировании или сооружении может приводят к неприятным последствиям, выходит из строя твердотопливный котел.

Преимущества и недостатки

Дымоход из кирпича для металлической печи имеет свои достоинства:

• Приемлемая стоимость кирпича, что позволяет сэкономить.
• Выдерживает температуры — до 900 градусов С.
• Имеет высокую теплоемкость, что помогает сохранять тепло.
• Время эксплуатации — до 30 лет.
• Отличный внешний вид.

Но у конструкции есть недостатки:

• Кладка дымовой трубы из кирпича — процесс трудоемкий и долгий.
• Большой вес конструкции, отчего требуется создание надежного основания.
• Шероховатость внешних стенок приводит к быстрому накоплению сажи.

Вернуться к оглавлению

Материалы и расчет размеров

Дымоход для котла рекомендуется сделать цилиндрической формы, поскольку углы создают препятствия для выхода дыма — в них скапливается сажа. Размер зависит от мощности твердотопливного котла — на 1 кВт — 8 см² в поперечном разрезе. Труба делается высотой 5 метров, а горизонтальный срез — 1 метр.

Для строительства используется обожженный кирпич.

При постройке конструкции понадобятся кирпич (обожженный) и раствор. Для таких этого смесь, изготовлена из цемента, песка, глины и воды. В смесь не должен попасть мусор, важно отсутствие комков. Из инструментов понадобятся:

• уровень;
• рулетка;
• молоток;
• кельма;
• леска.

Вернуться к оглавлению

Этапы работы

Прежде чем сделать дымоход своими руками, нужно ознакомиться с правилами:

• Делать конструкцию в форме цилиндра.
• При подключении конструкции к котлу использовать кирпичи из огнеупорной глины.
• Защитить конструкцию от влаги и конденсата.
• Кирпичные трубы не делают для систем с низким КПД.
• Приемлемое сечение для ТТ котлов — овальное.
• Тщательно герметизировать стыки.

Вернуться к оглавлению

Как установить?

Снаружи конструкция обкладывается облицовочным кирпичом.

Для начала выбирают правильные размеры кирпича — 25 на 12. Сама конструкция тяжелая, поэтому под нее нужен крепкий фундамент. Кладку выполняют аккуратно, делают максимально гладкой изнутри и прямой — от этого зависит тяга. Как вариант можно использовать оштукатуривание «под варежку», но некоторые специалисты не рекомендует из-за риска облущивания отделки по мере эксплуатации и засора. Снаружи дымоход обкладывается облицовочным кирпичом или кровельным материалом.

Кладка состоит из таких этапов:

1. Выкладка насадной трубы и внутреннего периметра. Кирпич выкладывается вперевязку, в соответствии со схемой без доведения до потолка на 6—7 рядов, что зависит от высоты стен и конструкции ТТК.
2. Расширение распушки и ее установка в области перехода на чердак. Происходит увеличение трубы с кладкой каждого последующего ряд шире на 40 мм.
3. Сооружение и расширение выдры — это защитит трубу от осадков. Состоит из 8—9 рядов, при этом раствор для сооружения должен содержать 10 частей цемента, чтобы обеспечить должную цепкость и прочность кладке. Завершается цементной отделкой в виде ската.
4. Выкладка шейки того же периметра, что и стояк, из 6—7 рядов.
5. Монтирование оголовка из 2—3.
6. Установка колпака для защиты от мусора и осадков.

Вернуться к оглавлению

Особенности кирпичного дымохода для твердотопливного котла

Песок мелкой фракции придаст раствору большую пластичность.

• Чтобы сделать раствор пластичнее, используется песок помельче и глину.
• Каждый новый ряд следует проверять уровнем.
• Швы — 5—10 мм, не больше, но с качественной заделкой, чтобы не образовывались сквозняки.
• Кирпичи использовать по максимуму цельные.

Вернуться к оглавлению

Как подключить?

Подключить дымоход к системе длительного горения легко: это можно сделать самостоятельно при четком выполнении технических норм. Важно установить трубу в безопасном месте, там, где нет легкогорючих материалов. Предусмотрите вывод конденсата, который со временем накапливается. Иногда, подключение камина к системе трудно из-за различия диаметров. В этом случаи можно воспользуйтесь редукционным переходником. Место соединения обрабатывают специальным герметиком.

Как построить дымоход из кирпича своими руками

Содержание статьи:

1. Кирпичный дымоход – классика, проверенная временем
2. Составные части кирпичного дымохода
3. Этапы строительства дымохода
4. Некоторые советы, касающиеся кладки дымохода
5. Альтернативный вариант кирпичной кладки дымохода

Сегодня существует большое количество разнообразных материалов, которые могут быть использованы для сооружения дымоходов, отличающихся сложными формами и способных успешно противостоять коррозионным проявлениям, сажевым отложениям и образованию конденсата. Тем не менее по-прежнему наибольшей популярностью пользуются традиционные кирпичные дымоходы, доказавшие свою эффективность и надежность за многие века эксплуатации.

Кирпичный дымоход – классика, проверенная временем

В последние несколько десятилетий наблюдается неуклонная тенденция переселения жителей больших мегаполисов из тесных городских квартир в просторные загородные дома, где они могут почувствовать себя полноправными хозяевами. При этом большинство людей стремится оборудовать свое жилье печью или камином, сооруженным в соответствии со старинными проектами и древними традициями. Одним из важнейших этапов строительства такого отопительного прибора является устройство дымохода из кирпича. Именно от того, насколько качественно и в соответствии со всеми существующими нормативами он выложен, зависит правильность функционирования самой печи или камина (подробнее: «Устройство дымохода для камина»).

Составные части кирпичного дымохода

Тем, кто видел кирпичный дымоход только на фото, может показаться, что он представляет собой простую прямоугольную трубу, выложенную из кирпича и отличающегося чрезвычайно простой конструкцией. На самом деле это не так, и, не имея достаточного опыта, построить дымоход из кирпича своими руками будет достаточно сложно. Итак, рассмотрим, из каких частей состоит традиционный кирпичный дымоход.

Начинается он с насадной трубы, выложенной непосредственно на печи и часто оснащаемой задвижкой. Эта часть не доводится до межэтажного перекрытия на пять-шесть рядов, в зависимости от высоты самой печи, высоты потолков, а также толщины межэтажного перекрытия. Далее идет разделка распушка, кладка которой ведется с уширением, но таким образом, чтобы сечение дымового канала оставалось неизменным. Наружный дымоход в этом месте расширяется на 250-400 миллиметров. После этого, уже на чердаке, идет ровный отрезок дымохода, называемый стояком и доходящий до самой кровли.Затем идет еще одна разделка, именуемая выдрой. В этом месте дымоход расширяется во все четыре стороны по крайней мере на 100 миллиметров. Благодаря этому расширению образуется препятствие для попадания атмосферных осадков в чердачное помещение через щели между кровлей и дымоходной трубой. Часть дымохода после выдры, выкладываемая так же, как и стояк, называется шейкой. Затем наружная часть кладки трубы на крыше вновь расширяется и образует оголовок дымохода. Для защиты внутренней части трубы от попадания атмосферных осадков и улучшения тяги в дымоходе на оголовок можно дополнительно установить флюгарку или металлический колпак (детальнее: «Колпак на дымоход своими руками»).

Этапы строительства дымохода

Перед тем, как начать строительные работы, необходимо подготовить схемы дымоходов из кирпича, соответствующие конкретному проекту печи, особенностям внутренней планировки помещений, конструкционным отличиям кровли.

После того как выбрана подходящая схема, переходят непосредственно к сооружению дымохода. Как уже было сказано выше, кладка дымохода из кирпича начинается с устройства насадной трубы. Она должна выкладываться в строгом соответствии с правилами кирпичных перевязок. До перекрытия она не доводится где-то на пять-шесть рядов.

Далее до самого перекрытия выкладывается шейка разделки (распушки). Необходимо следить, чтобы, независимо от внешних габаритов, внутреннее сечение дымоходного канала на всей протяженности было одинаковым и составляло приблизительно 140х270 миллиметров (это усредненные параметры, в реальности они могут быть другими, в зависимости от мощности отопительного прибора и размеров дымохода). После пяти рядов шейки начинается кладка самой разделки, наружные размеры первого ряда которой должны составлять около 590х450 миллиметров, что достигается за счет вставки половинок и четвертинок кирпича. Чтобы не произошло отклонения в сечении дымового канала, применяются 60-миллиметровые кирпичные пластины, вставляемые вовнутрь. На третьем ряде разделки размеры дымохода из кирпича вновь меняются и составляют уже 510х650 миллиметров. Внутрь также вставляются кирпичные пластины. Наружные размеры четвертого ряда делаются равными 570х710 миллиметров, а внутрь вставляются кирпичи толщиной 90-100 миллиметров. Пятый и шестой ряды выкладываются из цельных кирпичей при строгом соблюдении правил перевязки. В случае необходимости разделка может быть продолжена еще на один ряд.

После того как кладка разделки завершена, строительство дымохода из кирпича перемещается на чердак, где устраивается стояк. Для его вывода наружу в кровле предварительно должно быть сделано отверстие. Стояк сооружается достаточно быстро и просто, так как предусматривает выполнение обычной кладки и не требует никаких манипуляций с размерами трубы. Как только он доведен до кровли, все работы перемещаются на крышу. Там продолжается выкладывание стояка, который должен на один-два ряда возвышаться над кровлей, после чего начинается сооружение выдры.

Данный отрезок дымохода состоит из девяти рядов, при этом выкладывается он таким образом, чтобы наружный размер каждого последующего ряда превышал предыдущий на четверть кирпича. В то же время размер дымового канала должен оставаться неизменным, поэтому необходимо тщательно подбирать внутренние кирпичные пластины, посредством которых производится его регулировка. Вначале кирпичи кладутся таким образом, что образуется только один выступ, впереди, в то время как по краям наружный размер дымохода не изменяется. В третьем ряду выдра становится шире за счет выдвинутых кирпичей, то есть передний выступ постепенно начинает заходить на бока. В четвертом ряду происходит увеличение боковых выступов в длину. Еще больше их длина увеличивается в пятом ряду, за счет чего перекрывается зазор между дымоходной трубой и кровлей. В шестом ряду этот зазор перекрывается почти полностью, а в седьмом формирование боковых выступов окончательно завершается.

В результате всех вышеописанных преобразований образовался передний и два боковых выступа, осталось еще сформировать задний. Как видим, недаром даже достаточно опытные строители задают вопрос, как класть дымоход из кирпича, ведь дело это достаточно непростое и требует предельного внимания и соблюдения всех технологических требований. Последний, четвертый выступ формируется в восьмом ряду. Тут особенно важно соблюдать перевязку кирпичной кладки и тщательно подбирать кирпичные пластины, которые позволяют дымовому каналу оставаться неизменным при постоянном изменении внешних габаритов трубы. Завершающий, девятый ряд выдры выкладывается аналогично восьмому, и при этом на данном этапе уже начинается формирование шейки дымохода. Ее размер может варьироваться в зависимости от высоты дымохода. На данном этапе необходимо придерживаться правил и нормативов, касающихся высоты дымоходной трубы над кровлей, так как это будет оказывать серьезное влияние на тягу в процессе топки.

Завершающим этапом кладки является формирование оголовка. Проблем с его созданием возникнуть не должно, он выкладывается по аналогии с разделкой. После того как построить дымоход из кирпича, не забудьте установить поверх него флюгарку либо колпак, которые будут выполнять сразу три функции: служить украшением, защищать внутренний канал от непогоды и при этом способствовать улучшению тяги.

Некоторые советы, касающиеся кладки дымохода

Итак, как сложить дымоход из кирпича, мы разобрались, но нужно обратить внимание на некоторые нюансы и трудности, с которыми придется столкнуться в процессе работы.

Во время выполнения кладки нужно следить за тщательностью перевязки кирпичей между собой, особенно это касается половинок, четвертинок и прочих частей, а также кирпичных пластин.

Профессиональному печнику не составит большой проблемы отколоть кусок необходимого размера от целого кирпича, а вот тем, кто не имеет достаточного опыта, сделать это может быть весьма непросто. Оптимальным выходом из данной ситуации станет приобретение специальной шлифовально-отрезной машинки. Она позволяет достаточно просто получать кирпичные элементы для дымохода необходимого размера, что особенно актуально, когда требуются пластины для формирования дымового канала в процессе устройства разделки либо выдры. Важно помнить, что толщина шва непосредственным образом влияет на прочность кирпичной кладки, и чем он тоньше, тем более прочным в итоге окажется дымоход. В связи с этим следует тщательно измерять место будущей установки, в соответствии с этими данными наносить на кирпич линию отреза, и лишь после этого выполнять резку. Иногда и вовсе может понадобиться придать некоторым кирпичам неправильную форму, поэтому ошибка тут может стоить испорченного кирпича и зря потраченного времени.

Подводя итог всему вышесказанному, несложно понять, что выложить дымоход из кирпича своими руками человеку, не обладающему достаточным опытом, будет весьма непросто. Однако не стоит опускать руки, ведь существует более простой способ, которым смогут воспользоваться даже начинающие строители. Читайте также: «Дымоход для банной печи своими руками».

Альтернативный вариант кирпичной кладки дымохода

Если описанный выше способ кладки дымохода кому-то покажется чересчур сложной и непосильной задачей, то не стоит отчаиваться и опускать руки. Существует альтернативный вариант, как выложить дымоход из кирпича, обладая минимумом навыков. Он подразумевает выполнение обычной кладки, при которой весь дымоход, начиная от насадной трубы и заканчивая оголовком, будет иметь одинаковый размер. Возникает закономерный вопрос: а как быть в таком случае с разделкой и выдрой? Они также будут, однако выполнить их вполне и из бетона.

Кладка кирпичной трубы для газового котла и вентиляции, детальная видео инструкция:

Перед тем, как приступить к работе, необходимо заранее подготовить металлические пруты, проволоку или арматуру, имеющую диаметр 5-7 миллиметров. В процессе кладки дымохода в местах, где должны располагаться разделка с выдрой, отрезки этой арматуры следует вмонтировать в кирпичную кладку. При этом важно следить за тем, чтобы металлические элементы не пересекали дымовой канал. После завершения кладки дымохода останется только смонтировать в нужных местах опалубку, приготовить цементный раствор и залить его (прочитайте также: «Чистка дымохода своими руками — методы»).

Как видим, даже не обладая большим опытом и имея лишь минимальные навыки кладки кирпича, можно собственными руками соорудить дымоход, не прибегая к помощи строителей и не выбирая вместо этого установку металлических труб, которые по своим эксплуатационным характеристикам значительно уступают кирпичным дымоходам. Если у вас что-то не получится сразу, не стоит впадать в панику, достаточно более тщательно изучить схемы, почитать советы опытных мастеров, попытаться выяснить, в чем заключается причина вашей проблемы, и следующая попытка наверняка увенчается успехом. Наградой за труды и упорство станет красивый и функциональный дымоход, способны прослужить не одно десятилетие, обеспечивая надлежащую работу отопительного оборудования.

Как увеличить тягу в дымоходе

• 31 марта 2021 г.

Тяга — это движущая сила, которая тянет дым вверх по дымоходу, позволяя огню эффективно гореть в камине или дровяной печи. В камине или дровяной печи с плохой тягой будет трудно разжечь огонь, и из-за передней части камина или дровяной печи будет подниматься дым. Дым, идущий из камина или дровяной печи, очень неприятный и вызывает пятна копоти на стенах и потолке. Это также приведет к тому, что в доме будет пахнуть дымом и сажей, что сделает ваши жилищные условия не идеальными. Улучшение тяги дровяной печи или камина обеспечит выход дыма из дома.

1. Начните с горячего, быстрого огня

Запуск холодной дровяной печи с помощью горячего, быстрого огня вызовет тягу быстрее всего. Если вы будете лениво разводить огонь, в вашем жилом помещении останется много дыма. Лучше всего разжечь огонь быстро и быстро. Выработка большого количества тепла в дымоходе заставит тягу начаться быстрее и эффективно вытянет дым вверх по дымоходу. Лучше всего разжигать огонь методом «сверху вниз».

Как: развести костер сверху вниз

Техника розжига огня сверху вниз создает больше тепла, направленного в дымоход, и увеличивает тягу. Вы начнете с больших кусков дерева нормального размера для основания костра. Затем положите слой бумажных шариков или узелков на нижний слой. Следующий слой будет состоять из еще 5 или 6 мелко расколотых кусков дерева диаметром от 2 до 3 дюймов. Далее еще один слой бумаги. Сверху положите очень тонкий слой растопки и накройте его узлами бумаги. Узлы заставят бумагу гореть медленнее. Когда верхний игрок загорается, каждый из следующих двух слоев загорается, создавая нисходящий огонь. Важно пересекать слои древесины, создавая турбулентность для огня. Турбулентность имеет решающее значение для эффективного горения древесины. Плотно сложенные дрова не будут иметь достаточного движения, чтобы воздух стал достаточно турбулентным, чтобы разжечь огонь.

2. Сжигание дров с очень низким содержанием влаги

Ключом к получению горячего и быстрого огня является сжигание дров с содержанием влаги 20% или ниже. Древесина с высоким содержанием влаги будет гореть медленно и потеряет большую часть эффективности древесины. Огонь в основном выпаривает лишнюю влагу, прежде чем древесина может полностью сгореть. Влажная древесина сделает метод розжига сверху вниз чрезвычайно трудным. Хорошая тяга начинается с хорошо зажженного огня.

Как: использовать бревна с содержанием влаги менее 20%

Лучший способ получить древесину с низким содержанием влаги — правильно складывать и хранить древесину. Как и при разведении костра, дрова следует укладывать свободно, чтобы воздух мог свободно перемещаться вокруг дров. Дрова следует складывать снаружи и накрывать, чтобы на них не попал проливной дождь. Это позволит ветру пройти сквозь древесину и высушить ее. Не следует плотно накрывать древесину брезентом. В этом случае дождь может не попадать на древесину, но брезент удерживает влагу внутри ворса, вызывая образование конденсата, из-за которого древесина сохнет дольше. Твердые породы, такие как дуб, клен и ясень, являются лучшими видами древесины для сжигания в камине или дровяной печи. Древесина лиственных пород при правильном хранении может храниться от 1 до 2 лет в зависимости от размера расколотых бревен. Покупка влагомера — лучший способ измерить влажность древесины.

3. Улучшение воздушного потока вокруг огня

Разведение горячего огня имеет решающее значение для хорошей тяги дымохода. Один из способов улучшить производительность топки — добавить каминную решетку.

Как: использовать решетку для камина

Решетка для камина позволит большему движению воздуха через дерево, создавая больше турбулентности, которую любит огонь. Каждый дровяной камин должен иметь каминную решетку. Если у вас есть дровяная печь, вам придется проконсультироваться с производителем печи, чтобы определить, одобрена ли каминная решетка для этой конкретной печи. Новые дровяные печи с рейтингом EPA предназначены для полной загрузки печи дровами, что обеспечивает более длительное время горения. Решетка камина может фактически снизить эффективность печи с рейтингом EPA, заставляя дрова гореть быстрее. Хотя это поможет улучшить тягу, это снизит эффективность печи. Сжигание каминной решетки в дровяной печи также может привести к аннулированию гарантии на печь. Вы бы хотели проконсультироваться с производителем, прежде чем принимать такое решение.

4. Прогрев дымохода

Один из лучших способов создать тягу в холодном дымоходе – это заправить и нагреть дымоход. В очень холодном климате это может потребоваться даже для создания сквозняка. Очень холодный дымоход может создать холодный пузырь, который в основном блокирует дымоход и тягу. Если вы попытаетесь разжечь огонь с очень холодным дымоходом, вы можете наполнить дом дымом, потому что дымоход настолько холодный, что тепло от огня не может обогнать холодный дымоход, в результате чего камин или дровяная печь дымят.

Как: заполнить дымоход перед тем, как разжечь огонь или увеличить высоту решетки или корзины

Существует множество способов предварительного нагрева дымохода. Вы можете использовать обычные предметы домашнего обихода, такие как фен, большую свечу с тремя фитилями, тепловую пушку или ручную пропановую горелку, чтобы предварительно нагреть дымоход. Поместите нагревательный элемент в дымоход на минуту или две, и это может создать достаточно тепла, чтобы создать сквозняк. Существует также продукт под названием Draw Collar, который представляет собой нагревательный элемент, встроенный в секцию печной трубы. Это создаст до 400 градусов внутри печной трубы и выгонит дым в дымоход. Draw Collar — лучший продукт, гарантирующий, что у вас не будет дымить дровяная печь, когда вы пытаетесь зажечь ее при холодном запуске.

5. Обеспечьте достаточное количество воздуха, чтобы заменить потерянный воздух

Ключевым компонентом для сжигания древесины является кислород и свежий воздух. Чем больше у вас свежего воздуха, тем горячее будет огонь. Когда огонь горит, он вытягивает весь свежий воздух из дома, продолжая гореть. Может быть момент, когда огонь истощит комнату свежим воздухом, и огонь начнет дымиться и угаснет.

Как: открыть окно или вентиляцию в комнате, в которой находится дымоход

В новом доме, построенном с учетом энергоэффективности и герметичности, дровяная печь или камин могут быстрее вытягивать свежий воздух, тем самым препятствуя черновик. В этом случае вы можете приоткрыть окно или дверь на несколько минут, чтобы обеспечить свежий воздух печи или камину. Вы также можете установить забор свежего воздуха непосредственно в дровяную печь, чтобы обеспечить постоянную подачу воздуха в печь, если печь оснащена такой возможностью. Вы можете установить вытяжку для забора свежего воздуха сбоку от дома и провести трубу через стену к задней части печи. Очень важно установить приток свежего воздуха в недавно построенном доме, который спроектирован так, чтобы быть чрезвычайно герметичным.

Что делать, если эти шаги не улучшают тягу вашего камина?

Возможно, вы все делаете правильно, когда храните дрова, разводите огонь и топите печь, но у вас по-прежнему плохая тяга. Это может быть результатом конфигурации вашего дымохода или печных труб. Отдельно стоящая дровяная печь никогда не должна иметь более двух изгибов под углом 90 градусов в конфигурации трубы печи. Более двух 90-градусных колен препятствуют тяге, потому что выхлоп оказывает слишком большое сопротивление. Вы можете решить эту проблему, изменив конфигурацию печных труб и используя колена с углом 45 градусов вместо 9. локти 0 градусов.

Другой причиной может быть длинный участок горизонтальной печной трубы. Дым и тепло стремятся подняться вверх, но наличие длинного горизонтального участка печной трубы заставит дым подниматься медленнее и ухудшит тягу. Горизонтальная печная труба также не должна быть по-настоящему горизонтальной. Труба печи должна иметь высоту не менее 1/4 дюйма на фут горизонтальной трубы печи, ведущей к дымоходу. Длина горизонтальной трубы печи не должна превышать 50% высоты дымохода. Простая реконфигурация трубы печи могут кардинально изменить и помочь тяге печи.Если вы решите не изменять конфигурацию труб печи, вы можете использовать встроенный вентилятор, создающий тягу.Автоматический вентилятор AD-1 крепится сбоку одностенной печи трубу, и дым будет подниматься и выходить наружу, создавая лучшую тягу.0007

Причина, по которой у камина может быть плохой дымоход, может заключаться в недостаточном размере дымохода. Это происходит чаще, чем вы хотели бы видеть. Самый большой строительный провал, который может случиться, — это когда камин был построен слишком большим для размера дымохода. Если размер дымохода не соответствует размеру отверстия камина, это приведет к плохой тяге. В дымоходе просто недостаточно места, чтобы учесть объем дыма, создаваемого большим камином. Общее правило заключается в том, что площадь дымохода должна быть не менее 1/12 площади торца камина для круглых дымоходов и не менее 1/10 площади камина для квадратных и прямоугольных дымоходов с соотношением сторон менее 2 к 1. Для прямоугольных дымоходов с соотношением сторон более 2 к 1 размер дымохода должен быть не менее 1/8 торцевого отверстия камина. Если вы обнаружите, что у вас есть камин, в котором дымоход слишком мал для камина, вы можете улучшить тягу, уменьшив размер отверстия камина. Этого можно добиться, установив дымовую защиту на верхний край камина. Это эффективно уменьшит высоту каминного проема, уменьшив площадь камина. Если размер дымохода слишком мал для камина, вы можете установить верхний вытяжной вентилятор Enervex для выпуска дыма и создания положительной тяги.

Одной из наиболее частых причин плохой тяги в камине и дровяной печи является недостаточная высота дымохода. Несмотря на то, что ваш дымоход может соответствовать нормам и иметь правильную высоту над крышей, ваш дымоход все еще может быть недостаточно высоким для правильной тяги. Как правило, чем больше расстояние между горячим огнем и наружным холодным воздухом, тем сильнее сквозняк. Производители дровяных печей обычно заявляют, что минимальная высота дымохода должна быть не менее 15 футов. Согласно их тестам, 15 футов — это высота, при которой у вас будет оптимальная тяга. Вы можете установить специальный удлинитель дымохода, чтобы увеличить высоту дымохода и улучшить тягу.

Если ваш камин или дровяная печь какое-то время работали отлично, и вы начинаете замечать, что в них нет сквозняка, как всегда. Причиной может быть грязный или забитый дымоход. Когда в дымоходе начинает накапливаться креозот, площадь дымохода начинает уменьшаться. Если дымоход засорен и на стенке дымохода скопилось слишком много креозота, у него не будет достаточно места для надлежащей тяги. Самый простой способ решить проблему с тягой в такой ситуации – просто прочистить дымоход. Роторная система очистки SootEater — отличный инструмент для очистки дымохода. Щеточная насадка проникает в каждую щель облицовки дымохода, удаляя креозот со стенок дымохода, создавая в дымоходе надлежащее пространство для правильного выпуска дыма. Не говоря уже о том, что чистка дымохода чрезвычайно важна для предотвращения возгорания дымохода.

Опубликовано в Статьи и информация: Информация о дымоходе «Сделай сам и подрядчик», Блог трубочиста и камины, Дровяные печи и вставки

Похожие сообщения

Часто задаваемые вопросы — Cherry Hill NJ

3

Дымоход 9000 Часто задаваемые вопросы

9000 Часто задаваемые вопросы 9000 Как часто нужно чистить дымоход?

Национальная ассоциация противопожарной защиты рекомендует проводить ежегодную проверку с очисткой по мере необходимости. Оценка необходима для того, чтобы убедиться, что дымоход имеет достаточную тягу, не имеет мусора и трещин, а также не имеет ослабленных или отсутствующих швов. Сборные дымоходы подвержены вибрации от ветра, и стыки могут выйти из строя.

В какое время года лучше всего чистить дымоход?
Мы чистим дымоходы круглый год, но лучше всего в конце отопительного сезона. Вам не придется ждать встречи неделями, как осенью, а если потребуется ремонт, то его можно выполнить весной и летом.

Как вы чистите дымоходы?
Дымоход чистится специальными щетками. Мы чистим большинство дымоходов внутри дома. Этот метод позволяет лучше контролировать пыль. Щетки прикреплены к гибким стержням; мы добавляем длину к шесту, чтобы протолкнуть щетку в дымоход. Мы делаем это только тогда, когда наш специальный пылесос собирает мусор. Стенки камина очищаются вручную с помощью проволочных щеток.

Удаляет ли чистка черноту со стены камина?
Нет. Копоть можно счистить только с поверхности кирпича. Каждый раз, когда вы жжете огонь, этот черный цвет меняется в зависимости от того, насколько горячо вы жжете огонь.

Приводит ли уборка к беспорядку в моем доме?
Нет. Чистя дымоход внутри вашего дома, мы можем уменьшить количество пыли. Все наше оборудование разложено на чистых салфетках перед вашим камином. Шланг нашего специального пылесоса собирает мусор, когда мы чистим дымоход. Мы можем чистить дымоход только так быстро, как наш пылесос собирает пыль. Чем грязнее дымоход, тем медленнее мы чистим.

Что вы ищете, когда делаете оценку?
Ищем тип дымохода, который у вас есть; тип вкладыша, если он есть; размер ваших дымоходов; тип топлива, которое вы сжигаете, будь то камин или печь; и центральное отопление. Мы проверяем соответствие нормам в отношении конструкции, расстояния до горючих материалов, правильную установку печи или вкладыша, а также правильное подключение печи и/или водонагревателя к дымоходу. Мы также проверяем, есть ли у вас заглушка дымохода.

Что такое дымоход?
Дымоход — это проход внутри дымохода, по которому газы выводятся из дома в атмосферу.

Сколько у меня дымоходов?
На каждый камин, печь, топку или котел необходимо иметь по одному дымоходу. В некоторых домах также есть отдельный дымоход для водонагревателя.

Нужна ли мне крышка дымохода?
Все дымоходы должны иметь заглушки для предотвращения попадания листьев, палок, мусора, животных и, самое главное, дождя и снега в дымоход.

Будет ли колпачок препятствовать правильной вентиляции моего дымохода?
Крышка дымохода разработана по кодам для вашей защиты. Он должен быть установлен и иметь надлежащие размеры для правильной вентиляции. В некоторых случаях колпачки действительно помогают устранить определенные нисходящие потоки и улучшить вентиляцию.

Вы можете починить мою заслонку?
Демпфер, который ослаб или сошел с кронштейна, можно переустановить. Однако, если демпфер стал хрупким и его части отломились, его нельзя отремонтировать и его необходимо заменить. Сменная заслонка устанавливается поверх дымохода и соединяется тросом с регулируемым кронштейном, закрепленным на стене камина. Этот тип заслонки является воздухонепроницаемым и помогает сократить потери тепла и воздуха в закрытом состоянии. В открытом состоянии заслонка также имеет встроенную крышку для защиты от мусора, дождя, снега и животных.

Мой камин дымится. Значит ли это, что его нужно чистить?
Возможно. Дымоход должен иметь достаточную тягу и пропускную способность, чтобы дым и газы могли подниматься вверх и выходить из дымохода. Тяга — это давление воздуха, которое нагнетает комнатный воздух в отопительный прибор или камин и выталкивает дым вверх. Сила толчка зависит от разницы между давлением воздуха внутри дома и воздуха внутри дымохода. Когда в камине нет огня, в гостиную поступает более тяжелый холодный воздух. Даже при пожаре, когда дымоход работает слишком холодно, малой тяги может быть недостаточно для отвода газов из дымохода. Это может привести к тому, что дым будет попадать обратно в жилую зону.

Курение может быть вызвано одной или несколькими из следующих причин:

• Слишком маленький или слишком большой дымоход для прибора, который он обслуживает.
• Соединительная труба слишком длинная или имеет слишком много колен.
• Слишком много изгибов в самом дымоходе.
• Креозот (сажа) накапливается и/или мусор в дымоходе засоряет его или снижает его пропускную способность.
• Сам дом настолько герметичен, что с улицы не может поступать достаточно свежего воздуха для подпитки огня.
• Другие вентиляционные отверстия в доме (вентиляционное отверстие сушилки, вытяжные вентиляторы, газовый водонагреватель или дымоход печи) позволяют выходить избыточному количеству воздуха, создавая низкое давление воздуха в доме.
• Прочистная дверца в дымоходе открыта, отсутствует или неплотно закрыта.
• Воздействие ветра на здание создает отрицательное давление внутри дома и может повлиять на работу дымохода.

Что можно сделать, чтобы решить проблемы с курением?

• Оценка вашей системы может иногда сразу определить причину.
• Первым шагом будет устранение любых засоров дымохода или накопления креозота. Предварительно прогрейте дымоход.
• Вызванные ветром нисходящие потоки часто можно устранить, установив обычную заглушку дымохода.
• Иногда требуется специальный колпачок, предназначенный для нисходящих потоков воздуха, вызванных ветром.
• Нехватку подпиточного воздуха можно решить, открыв окно с той стороны дома, куда дует ветер.
• Убедитесь, что все вентиляторы отключены при работе камина.
• Возможна установка противодымной защиты для корректировки размера проема топки.
• Облицовка дымохода сверху вниз, чтобы его размер подходил для его работы.

Почему важна облицовка дымохода?
Большинство дымоходов построены с терракотовыми вкладышами внутри кирпичной/каменной конструкции. Вкладыш выполняет роль газонепроницаемого и термостойкого изолятора. Когда футеровка трескается или иным образом повреждается, через нее может передаваться тепло к каменной части дымохода. Дымоход вступает в непосредственный контакт с конструкцией дома, которая обычно деревянная. При таком контакте существует риск повреждения конструкции вашего дома. Вкладыш из нержавеющей стали или алюминия вставляется по всей длине дымохода и соединяется с прибором, печью, дровяной печью или камином. Теперь блок будет вентилироваться через вкладыш, решая большинство проблем с тягой и безопасностью.

Могу ли я использовать журналы для чистки дымоходов вместо чистки?
Нажмите здесь, чтобы узнать.

Вентиляционные отверстия осушителя Часто задаваемые вопросы

У вас есть лицензия?
Да, мы являемся сертифицированными CSIA техниками по вытяжке осушителей, и мы обучены правильно выполнять работу с учетом вашей безопасности.

Как часто следует проверять воздуховоды осушителя?
Каналы осушителей следует проверять ежегодно. Воздуховоды системы вентиляции и кондиционирования не требуют ежегодного обслуживания. Общее эмпирическое правило: если кто-то в вашем доме страдает аллергией или респираторными заболеваниями, рассмотрите возможность обслуживания вашей системы каждые 3-5 лет. Если у вас нет аллергии или респираторных заболеваний, обслуживайте систему каждые 5–7 лет.

Почему бы просто не почистить вентиляционные отверстия?
Чаще всего самые грязные части системы находятся дальше всего от вентиляционных отверстий. Существуют специальные инструменты для доступа и очистки каждой части системы.



Мы гордимся областями, которые мы обслуживаем, и хотим привлечь вас к нашим профессиональным услугам, поэтому свяжитесь с нами сегодня.

нормы и требования по установке, сравнительный обзор типов

Если для отопления в доме выбран газ, следует позаботиться об отводе продуктов сгорания. Это значит, что нужно выбрать и правильно установить дымоход для газового котла. Соблюдением норм и правил в этом вопросе пренебрегать не стоит, так как это может поставить под вопрос не только здоровье, но и жизнь жильцов дома.

Готовы поделиться с вами полезной информацией о правилах установки и подключения дымохода для газового агрегата, об особенностях выбора оптимальной конструкции. Информация дополнена наглядными иллюстрациями и видео-инструкциями.

Содержание статьи:

• Зачем вообще нужен дымоход?
• Выбор материалов для конструкции дымохода
  • Дымоходы из нержавеющей стали
  • Керамические дымоходы
  • Коаксиальный дымоход
  • Кирпичный дымоход
  • Дымоходы из асбестоцементных труб
• Тонкости проектирования дымового канала
  • Правило № 1 — соблюдение норм сечения каналов 4 № 2 — Правило

    Управление конденсатом

  • Правило №3 – выбор формы сечения конструкции
  • Правило №4 – выполнение уклонов, поворотов, уступов
  • Правило №5 – Правильное соединение труб
  • Правило №6 – тонкости расположения труба на крыше
  • Правило № 7 — Соответствие пожарной безопасности
• Выбор дымовой трубы в зависимости от типа котла
  • Дымовой трубы для котла с открытой горелкой
  • Дымочки для турбонаддувных котлов
  • Спецификации для двух котлов
  9000
• . ПРЕДОСТАВЛЕНИЯ ПРЕДОСТАВЛЕНИЯ ПРЕЛАМИ НАУЧЕНИВИНАТРИИРУИРЫ ИСПОЛНИТЕЛЬНЫХ ДЛЯ ОБРАЩЕНИЯ ОБРАЗОВАНИЯ КОТРОВ. параметры дымохода
• Варианты монтажа дымохода
  • Конструкция внутреннего дымохода
  • Наружный блок
  • Установка коаксиального дымохода
• Как переделать старый дымоход?
• Выводы и полезное видео по теме

Зачем вообще нужен дымоход?

Одним из наиболее опасных продуктов практически всех видов горения является окись углерода. Это коварное и очень опасное вещество, вдыхание которого грозит тяжелыми формами отравления.

При работе газового котла в процессе сжигания топлива помимо других продуктов сгорания образуется также окись углерода.

Если дымоход для отвода продуктов сгорания установлен неправильно или поврежден, это может привести к отравлению.

На этой схеме показано устройство дымохода для газового котла и отражено его расположение внутри здания или снаружи

Опасность нельзя недооценивать. Угарный газ (он же угарный газ) не имеет запаха и цвета, поэтому отравление может произойти совершенно незаметно для всех в доме.

Попадая в организм человека, молекулы угарного газа взаимодействуют с гемоглобином. В результате образуется так называемый карбоксигемоглобин, препятствующий поступлению молекул кислорода в ткани человеческого организма.

Кроме того, угарный газ может очень плохо влиять на другие биохимические процессы в организме. Бывали случаи, когда отравление угарным газом выявляли слишком поздно, человека было просто не спасти.

Во избежание подобных проблем рекомендуется уделить пристальное внимание правильному проектированию и установке дымохода, а также его дальнейшему обслуживанию.

Фотогалерея

Фото

При устройстве дымоходов к газовым котлам применяются нормы и правила, регламентированные сборником СНиП 41-01-2003

Готовые конструкции, сборные конструкции и элементы, применяемые при строительстве дымоходов, подлежат обязательной сертификации

При строительстве дымоходов и производстве элементов для сборки применяются исключительно негорючие материалы.

При устройстве дымоходов для газовых агрегатов применяются как внутренние, так и наружные схемы кладки основной части дымохода

Рекомендуется установка газовых котлов и устройство дымовых труб в нежилых помещениях частных домов

В многоквартирных домах газоотводы подсоединяются к коллективным дымоходам

Элементы дымоходов необходимо соединять герметично и регулярно следить за качеством соединения

В помещениях с газовым оборудованием рекомендуется устанавливать устройства, сигнализирующие в на случай выброса газа в окружающую среду

Газовое оборудование дымоходное

Сертифицированные дымовые конструкции и элементы

Металлические дымовые конструкции

Внешний контур дымоходного устройства

Прокладка коаксиального дымохода в котельной

Присоединение дымохода к коллективным каналам

Герметичное присоединение дымохода

Внутренние газосигнализаторы

Выбор материалов для конструкции дымохода

Газы, отводимые через дымоход котлы, работающие на этом топливе, имеют низкую температуру – около 150⁰, поэтому требования к материалу дымохода несколько иные.

При его сжигании образуется пар с примесью углекислого газа — вещества нейтральные, не способствующие возникновению деструктивных процессов, но, кроме них, в продуктах сгорания присутствует и агрессивная серная кислота.

Тип дымохода зависит от того, где выполняется монтаж системы отопления. При установке газового котла в строящемся доме дымоход является частью проекта. При установке котла в старом доме вам придется что-то реконструировать

На даче и дымоходе для газового котла следует использовать только очень прочные материалы, устойчивые ко многим внешним факторам. Они должны быть огнестойкими, способными контактировать с влагой и кислотами, выделяющимися при сгорании газа и оседающими на стенках дымохода в виде конденсата.

При выборе материала необходимо обратить внимание на такой параметр, как газопроницаемость материала. Он должен быть равен нулю. Кроме того, материал не должен быть слишком тяжелым, так как такая конструкция создает дополнительную нагрузку на стены и фундамент дома.

Домовладельцы все чаще делают выбор в пользу легких труб из кислотостойкой нержавеющей стали, используя фуранфлекс, защитные рукава и керамические модули.

Галерея изображений

Фото

Дымоходы для отвода продуктов сгорания газа должны беспрепятственно отводить дымовые газы и сводить к минимуму возможность отложений сажи на внутренних стенках

Самый популярный материал для устройства дымоходов для газовых котлов – нержавеющая сталь. Стальные трубы идеально подходят для стенок

Достойным конкурентом нержавеющей стали при изготовлении дымоходов являются стальные трубы из черного металла с полимерным покрытием. Они дешевле, а по техническим характеристикам не уступают изделиям из стали

При выводе дымохода в кирпичную шахту, разделенную на несколько каналов, дымоход оборудуется стальной трубой на всю высоту

Керамические трубы применяются при устройстве дымоходных каналов газового оборудования. Они дороже, но долговечнее стальных.

Настенные и напольные газовые котлы подключаются к керамическим первичным дымоходам с помощью стальных шлангов

Самый маленький асбестоцементный дымоход прослужит меньше всего. Прослужит от 2 до 3 лет, но из-за дешевизны у этого решения до сих пор есть приверженцы

В средней полосе и северных районах страны газовые котлы комплектуются многослойными дымоходами: двойные стальные трубы, между которыми проложена каменка

Наружная часть дымовой трубы газового котла

Дымоход внутренний

Черные стальные трубы с полимерным покрытием

Кирпичная труба со стальной втулкой

Керамический дымоход

Соединение стальной трубы с керамической

Асбестоцементный дымоход

Многослойная труба для газовых котлов

Дымоходы из нержавеющей стали

Такие конструкции считаются лучшим выбором. Они чрезвычайно устойчивы ко многим видам коррозии, имеют относительно легкий вес и обеспечивают отличное сцепление с дорогой. Срок службы дымохода из стали обычно составляет около 15 лет.

Небольшой вес конструкции дымохода из нержавеющей стали позволяет выполнить монтаж своими силами. При этом монтаж такого дымохода не слишком сложен, так как отдельные элементы конструкции продаются в виде готовых модулей

Оцинкованная сталь с удалением продуктов сгорания справляется намного хуже, чем нержавеющая сталь. Влажные и горячие пары с повышенной кислотностью быстро разрушают этот материал. Оцинкованный дымоход придется заменить через пять лет.

Керамические дымоходы

Имеют исключительно высокий срок службы — могут прослужить до 30 лет. Особенно популярны и удобны модели европейского производства с внешним стальным контуром.

Технический термин «керамический дымоход» — это определение трехслойной системы, наружная часть которой выполнена из керамобетонной оболочки, внутренняя — керамический канал. Между оболочкой и швеллером проложена изоляция из минеральной ваты

Но у этого варианта есть ряд серьезных недостатков:

1. Большой вес конструкции, который следует соотносить с несущей способностью фундамента и стен дома.
2. Повышенные требования к установке. Считается, что для максимальной тяги он должен располагаться строго вертикально, а такая конфигурация удобна далеко не везде.

Коаксиальный дымоход

Коаксиальный дымоход — выбор высокоэффективный, современный, но дорогой. Конструкция такого дымохода представляет собой две вложенные друг в друга трубы. Через внутреннюю трубу отводятся продукты сгорания, а внешняя используется для подачи воздуха.

Схема установки коаксиального дымохода в горизонтальном исполнении. Эта конструкция универсальна. Он состоит из нескольких частей, вложенных одна в другую. Отдельные элементы удерживаются благодаря наличию специальных перемычек

Коаксиальный дымоход также поставляется в виде модулей, что облегчает его сборку и монтаж. Еще одним преимуществом является повышенный уровень безопасности. Это, конечно, если в процессе монтажа были соблюдены нормы монтажа коаксиального дымохода и правила строительства.

Коаксиальные дымоходы высокоэффективны, безопасны и относительно просты в установке. Они подходят для отвода продуктов сгорания от газовых отопительных агрегатов.

Кирпичный дымоход

Не лучший вариант для газового котла. Массивная конструкция обычно не отличается хорошей тягой, слишком много весит и служит недолго. Такой дымоход приходится часто чистить, на его поверхности скапливается много конденсата, поэтому срок его службы при использовании с газовым оборудованием невелик.

Кирпичный канал опасен еще и тем, что из-за шероховатости внутренних стен при низкой температуре наружного воздуха может возникнуть эффект или образоваться водяная пробка, что приведет к прекращению процесса горения.

При обустройстве кирпичного дымохода рекомендуется его гильзовать: из кирпичной кладки в кожух вставляется специальный стальной вкладыш, гладкие стенки которого способствуют отводу продуктов горения и препятствуют накоплению отложений

Но если в доме уже есть старый кирпичный дымоход, его можно использовать. Внутрь конструкции вставляется специальная вставка из нержавеющей стали, а кирпичная кладка становится защитным кожухом. Разумеется, диаметр вкладыша и его конфигурация должны соответствовать стандартам, описанным выше.

Дымоходы из асбестоцементных труб

Такие конструкции встречаются достаточно редко. Их вытесняют более эффективные материалы. Если купить относительно недорогую асбестоцементную трубу, то ее монтаж усложняется тем, что она имеет большую массу и должна занимать строго вертикальное положение.

Материал гигроскопичен и поглощает конденсат, образующийся при выходе нагретых газов. Перегрев может привести к взрыву или возгоранию.

Из-за недостатка обустройство такой опции категорически не рекомендуется. Бюджетно, конечно, но можно ли оценить здоровье в деньгах? Срок службы асбестоцементного дымохода не превышает пяти лет.

Рекомендуется оборудовать все варианты дымоходов под газовое оборудование.

Тонкости проектирования дымового канала

У всего есть значение: его размер, конфигурация, сечение, уклон и другие параметры. При устройстве дымохода от газового котла необходимо строго придерживаться требований нормативных документов: СНиП 2. 04.05-91 и ДБН В.2.5-20-2001.

Правило №1 — соблюдение норм сечения каналов

Сечение канала дымохода по площади должно быть не менее сечения патрубка газового котла, с которым устройство подключается к дымоходу.

При устройстве и подключении дымоходов к газовым котлам на всей их длине недопустимы сужение канала, кривизна и применение не подходящих по сечению модулей.

При одновременном подключении к дымоходу двух устройств сечение должно быть увеличено с учетом вероятности одновременной работы двух устройств. Те. сечение канала должно быть равно суммарному размеру патрубков обеих единиц оборудования.

Правило №2 — Управление конденсатом

Современные газовые котлы устроены так, что к теплообменнику подводится максимальное количество тепла. Такой высокий КПД способствует получению продуктов сгорания с относительно низкой температурой.

В результате на стенках дымохода образуется влага. Повышенное количество конденсата, в том числе агрессивных веществ, может оказать разрушительное воздействие на целостность стенок дымохода.

Для подключения газового котла к конструкции дымохода используется специальный тройник, на который монтируется устройство для сбора конденсата

В нижней части дымохода обязательно наличие сборника конденсата в виде съемной емкости из пластика или нержавеющей стали. Не возбраняется использовать стакан из оцинкованной стали, но менять его придется часто.

Для защиты конструкции рекомендуется не только выложить дымоход из кирпича, но и выполнить его обшивку, т.е. вставить внутрь специальную трубу из нержавеющей стали. Такие трубы долговечны и хорошо противостоят коррозии.

Альтернативным решением для борьбы с конденсатом может быть облицовка, т.е. установка специального гибкого дымохода. Для сбора конденсата используется специальный контейнер. Он устанавливается чуть ниже места соединения трубы котла с дымоходом.

Правило №3 — выбор формы сечения конструкции

Традиционная цилиндрическая форма дымохода считается оптимальной для эффективного отвода продуктов сгорания. Кроме того, в таком дымоходе легче проводить профилактическую чистку.

Дымоходы с овальным сечением считаются вполне приемлемыми, хотя и не такими удобными. Квадратные конструкции тоже имеют право на существование, но тяга в них обычно снижена.

Правило №4 — выполнение уклонов, поворотов, уступов

Оптимальным для напольного газового котла является вертикальный дымоход, не имеющий уступов. На практике добиться такого расположения конструкции удается далеко не всегда.

Отклонение от вертикали допускается не более 30 градусов. Следует следить за тем, чтобы размеры поперечного сечения наклонного участка соответствовали нормативным требованиям.

При этом сама труба, соединяющая дымоход и котел, должна включать в себя строго вертикальный участок высотой от полуметра и более. Конечно, при необходимости некоторые участки дымохода можно сделать горизонтальными, но их не должно быть слишком много.

При устройстве конструкции дымохода для газового котла допускается наличие наклонных участков, уклон должен составлять 60° и более градусов относительно горизонта, длина наклонного участка до 1 м

Например, если высота помещения, в котором установлен дымоход, около трех метров, то общая длина горизонтальных участков дымохода не должна превышать этих размеров.

Хотя, как было сказано ранее, чем ближе конструкция дымохода к вертикали, тем лучше. Не допускается уклон дымохода в сторону котла более 0,1 градуса. Что касается витков конструкции дымохода, то их максимальное количество составляет три витка, не более.

Правило №5 — Правильное соединение труб

Для соединения отдельных частей конструкции дымохода используются специальные хомуты. Уклон колена конструкции дымохода может составлять 15-90 градусов. Между соединительными трубами и остальными поверхностями должно быть выдержано определенное расстояние.

Зависит от того, какими материалами покрыты эти поверхности. В местах, где используются горючие или даже трудно горючие материалы, рекомендуется соблюдать дистанцию ​​не менее 25 см.

Расстояние от поверхностей, покрытых огнеупорными материалами, должно быть не менее 5-10 см. Для защиты дымохода от горючих материалов применяют асбокартон, кирпичную кладку и т.п.

При монтаже дымохода для газового котла все его элементы должны быть надежно закреплены, выдержав правильный шаг между креплениями

Особое внимание следует уделить стыку отдельных участков конструкции дымохода. Они должны быть изготовлены из прочных материалов, не прогибающихся при воздействии внешних факторов.

Все крепления дымохода должны иметь одинаковые характеристики. Горизонтальные или наклонные участки дымохода не должны находиться под нагрузкой.

Элементы дымохода вставляются друг в друга на глубину, равную половине диаметра трубы или превышающую этот показатель. Отсутствие зазоров в этих местах недопустимо, соединение должно быть плотным и герметичным.

В случае негерметичности соединения отдельных элементов дымохода в помещение незаметно может попасть угарный газ. Поэтому следует периодически проверять состояние дымохода, а во всех помещениях, где проложены дымоходы, необходимо организовать хорошую вентиляцию.

Правило №6 — тонкости расположения трубы на крыше

Дымоходы должны возвышаться над коньком крыши на 50 см и более, при этом расстояние от края парапета до дымохода должно быть не более 150 см. Если ось дымохода расположена на расстоянии 1-1,5 м от конька крыши, то она должна возвышаться над уровнем конька на 50 см и более.

На этой схеме наглядно показано, как в соответствии с техническими нормами определяется высота трубы дымохода относительно конька крыши, чтобы она не препятствовала образованию тяги

Если работа находится еще дальше от конька, то ее можно сделать той же высоты, что и конек. Труба может быть еще ниже, если ее отделяет от конька крыши расстояние более трех метров.

В этом случае нужно провести условную линию вниз от хребта под углом 10 градусов к горизонту. Высота дымохода должна достигать этой отметки. Получается, что чем дальше труба от конька, тем меньше должна быть ее высота относительно конька крыши.

На плоской крыше нет дымохода, поэтому в соответствии с нормами здесь возводится дымоходная труба высотой 100 см. На комбинированной крыше высота трубы дымохода должна быть около двух метров.

Участок дымохода, расположенный над крышей и в пределах неотапливаемого чердака, обязательно утепляют для улучшения тяги и предотвращения образования конденсата. Один из вариантов такого утепления — базальтовая скорлупа

Внешнюю часть дымохода необходимо утеплить. Если пренебречь этим моментом, на его поверхности будет скапливаться конденсат. Внутрь дымохода может проникнуть влага, что приведет к развитию коррозионных процессов и повреждению конструкции.

Часть конструкции дымохода, расположенная снаружи дома, также нуждается в изоляции. Недостаточное утепление также может снизить КПД дымохода, уменьшить его тягу.

Если невозможно вывести дымоход через верхний потолок и крышу, используйте . Этот вариант можно вывести наружу через стену, при этом интенсивность отвода продуктов сгорания голубого топлива совершенно не снижается.

Правило №7 — Соблюдение пожарной безопасности

На этапе монтажа дымохода необходимо учитывать требования пожарной безопасности. Когда канал проходит через стены из разных материалов, они различаются:

• если стена деревянная, изоляция вокруг нее выполнена из огнеупорного материала, а сама труба обмотана асбестом;
• в кирпичной, бетонной стене достаточно утеплителя из пенополиуретана.

Конструкция дымохода должна соответствовать требованиям, изложенным в прилагаемой к котлу инструкции.

Дымоходы котлов, перерабатывающих газ в тепловую энергию, преимущественно уплотненного конструктивного типа. По схеме патрубка канал устанавливается непосредственно на плиту перекрытия теплового узла. Однако допускается подключение к настенным дымоходам посредством патрубков длиной не более 40 см.

В случае подключения к настенному дымоходу между нижней линией патрубка и горючим потолком должен оставаться зазор 14 см. Между верхней линией патрубка и горючим потолком оставить 50 см, если нет противопожарной защиты, 40 см, если есть защита.

Проход дымохода через сгораемую конструкцию оборудуется негорючими теплоизоляционными материалами или устройствами типа песочницы

Пересечение сгораемого пола оборудуется коробом из песка или заделкой из огнезащитной изоляции.

Выбор дымохода в зависимости от типа котла

Газовые котлы оснащены одним из двух типов камер сгорания: открытыми или закрытыми. Внешне отопительные агрегаты ничем не отличаются, но принцип работы разный. Выбор конструкции дымохода осуществляется в зависимости от типа топочной камеры.

Производители поставляют на рынок множество моделей газовых котлов. Выбирая агрегат для отопления дома, нужно заранее определиться, что больше подходит для конкретного дома – открытая или закрытая горелка. Незнание этих тонкостей может создать эксплуатационные проблемы.

Местоположение дымохода также должно быть определено заранее. Он может быть как внутренним, так и внешним. В проектах новых домов обычно предусматривается установка внутренних дымоходов. При переводе старых домов на газовое отопление устраивают выносной дымоход.

Дымоход для котла с открытой горелкой

Более простое устройство имеет открытую камеру. Он состоит из самой горелки и расположенного под ней змеевика. Последний состоит из тонких трубок, по которым циркулирует теплоноситель. Устройство работает только при наличии воздуха, поэтому горелка называется атмосферной.

Такой котел получает воздух из помещения, где он установлен, хотя есть модели, которые крепятся на стену и делают в ней воздухозаборник.

Настенный котел не шумит при работе. Детали, входящие в его конструкцию, практически не подвержены износу. Обслуживание предельно простое — проверьте розжиг, а вот по расходу топлива эти котлы нельзя назвать экономичными

Чтобы котел хорошо работал с открытой камерой, нужна труба выходящая наружу и отличная тяга, возникающая при попадании воздуха движется по каналу дымоудаления. Агрегат хорошо подходит, когда требуется обогреть дом большой площади, расположенный за чертой города.

Есть 2 решения:

1. Самая прямая труба, расположенная горизонтально, проводится через стену, а снаружи направляется вдоль стены вверх на нужную высоту. Такой вариант дымохода называется наружным.
2. От котла труба вытянута вверх. Она должна проходить через перекрытие и выходить за поверхность крыши. В таком дымоходе допустимо сделать 2 колена по 45⁰.

Первый вариант проще в исполнении, но требуется качественная изоляция. Это уменьшит количество конденсата, но полностью его устранит. На выходе обязательно конденсатосборник и тройник.

Применение второго варианта усложняется тем, что дымоход проходит через потолок и кровельный пирог. Поэтому в этих местах в соответствии с требованиями пожарной безопасности потребуется установка потолочных проходных блоков.

Заводской проходной узел. Устанавливается после предварительного утепления из фольгированной базальтовой ваты, выдерживающей температуру выше 150⁰. Если пренебречь этим требованием, материал будет спекаться и терять свои теплоизоляционные свойства.

Существуют такие термины, как установка дымохода «дым» и «конденсат». Сборка по первому способу производится при установке внутреннего дымохода, а по второму – при возведении наружного дымохода.

В первом случае уже установленный нижний элемент вставляется в верхний, что предотвратит утечку газов в помещение. Во втором случае делают наоборот.

Монтаж дымохода «в конденсат» не позволит влаге проникнуть в слой изоляции, следовательно, предотвратит коррозию трубы. Мастера печного дела советуют собирать дымоход по 3-х комбинированному варианту: «сквозные» горизонтальные участки, и «сквозные» те, которые проходят через чердак или помещения второго этажа, не отапливаемые

Если труба выведена на жилой 2 этаж, она должна быть приведена в эстетический вид. Для этого используются специальные экраны, которые крепятся к полу саморезами. При выходе дымохода на чердак никаких дополнительных работ не требуется.

Дымоходы для котлов с турбонаддувом

Котлы с дутьевой горелкой называются турбированными. Это более прогрессивная конструкция с принудительным впрыском кислорода и закрытой камерой с расположенным в ней соплом. Воздух поступает от установленного снаружи вентилятора по специальному каналу.

Нагревательный блок имеет двойные стенки, между которыми находится вода. Жидкость нагревается при сгорании газа, а нагнетатель вытесняет продукты сгорания в дымоход.

В классическом понимании дымоход как таковой отсутствует — труба просто напросто выведена на улицу, хотя некоторые размещают ее в атмосферном дымоходе

Коаксиальный дымоход подходит для турбированного котла. Через одну из его труб , выхлопные газы отводятся до 3 м, а через другую подается воздух, необходимый для процесса горения.

С точки зрения экологии такой агрегат более безопасен, процесс горения контролируется. Топливо в нем выгорает практически на 100%. Эффективность больше, потому что вода контактирует со стенками камеры.

Возможно использование горизонтальных коротких дымоходов. В результате использования двойной трубы поступающий с улицы воздух нагревается за счет теплоотдачи от выхлопных газов.

Особенности устройства дымохода для двух котлов

Каждое устройство, работающее на газе, должно иметь индивидуальный дымоход. При острой необходимости в виде исключения допускается подключение 2-х единиц одновременно работающего газопотребляющего оборудования. Главное условие – соблюдение минимального расстояния 0,7 м между точками врезки трубы в дымоход.

Если в доме имеется не только газовый котел, но и другое отопительное или водонагревательное оборудование, следует учитывать следующие нормы:

1. К одному можно подключать не более двух таких устройств, расположенных на одном этаже или на разных этажах дымовая труба.
2. При этом отверстия для отвода продуктов сгорания для этих устройств должны находиться на разных уровнях.
3. Входы в дымоход должны быть разделены расстоянием 50 см и более.
4. Ввод продуктов сгорания от двух устройств на одном уровне допускается только при наличии внутри дымохода специальной рассекающей вставки.
5. При этом высота параллельных вводов в дымоход, оборудованных разделителем, должна быть не менее одного метра.

Конечно, строительство нескольких дымоходов обойдется дороже одной конструкции, но не стоит пренебрегать требованиями строительных норм и правил безопасности ради сомнительной экономии.

Строительные нормы допускают возможность подключения двух отопительных приборов к одному дымоходному каналу. В таких случаях делают разрез толщиной 12 см на высоте 1 м от нижней точки соединения труб

При создании дымохода используют материалы с малой плотностью и высокой пористостью, отличающиеся пено- и шлакообразованием бетонные блоки не должны использоваться. Дымоход не должен проходить через жилые помещения.

Установка таких конструкций также не допускается на закрытых лоджиях или балконах. Во всех помещениях, где есть дымоход, необходимо организовать правильную вентиляцию.

Предварительные расчеты параметров дымохода

Выбор дымохода следует начинать только после покупки котла, иначе выбрать его сечение и рассчитать размеры невозможно. Лучшей формой является круглое сечение, хотя допустим и прямоугольник.

Примерный перечень конструктивных элементов дымохода:

• переходник, соединяющий патрубок котла с конструкцией дымохода;
Тройник
• со смотровым отверстием и штуцером для сбора конденсата;
• хомуты для соединения отдельных элементов дымохода;
• кронштейны и прочие крепежные детали;
• конический наконечник;
• трубы телескопические;
• отводы;
• втулка и т. д.

Следует помнить, что отводы обычно рекомендуется устанавливать на расстоянии не более двух метров от патрубка газового котла. Это обеспечит наиболее эффективную тягу.

Отдельные элементы конструкции дымохода для газового котла можно приобрести в готовом виде. Главное правильно рассчитать размеры конструкции и соблюсти требования безопасности

Для правильного монтажа дымохода рекомендуется предварительно рассчитать площадь сечения выходного отверстия.

В этом случае используйте формулу:

F = (K ∙ Q) / (4,19 ∙ √ˉ H) ,

Где:

• K — постоянный коэффициент, его значение варьируется в пределах 0,02 -0,03;
• Q — производительность газового котла, указанная в техническом паспорте устройства;
• N — расчетная высота дымохода.

После того, как площадь поперечного сечения рассчитана по этой формуле, необходимо сравнить полученные данные и при необходимости скорректировать их.

Например, согласно требованиям к дымоходу газового котла, для круглых конструкций рекомендуемое сечение зависит от мощности котла и может оставить:

• 120 мм для котла 24 кВт;
• 130 мм — на 30 кВт;
• 170 мм — на 45 кВт;
• 190 мм — для 55 кВт;
• 220 мм — на 80 кВт;
• 230 мм — на 100 кВт.

Если монтируется дымоход прямоугольного сечения, учитывается тепловая мощность газового оборудования:

• для приборов мощностью менее 3,5 кВт — 140х140 мм;
• для приборов мощностью 3,5-5,2 кВт — 140х200 мм;
• для устройств мощностью 5,2-7,3 кВт — 140х270 мм и т.д.

При применении асбестоцементных труб сечение дымоходного канала должно быть не менее 100 мм. Вертикальные участки дымохода закрепляют на стене с шагом 2,5 м, а на участках с уклоном шаг должен быть чаще – 1,5 м.

Дымоходы для газового котла могут иметь круглое или квадратное сечение, но размеры такого сечения должны соответствовать установленным нормам

Высота дымохода выбирается в зависимости от его расположения по отношению к коньку крыши.

Указанная в таблице высота дымохода минимальна. Можно увеличить указанный параметр, но не уменьшить

Если при расчете окажется, что не выполняется условие, при котором полезное сечение трубы должно быть больше внутренней площади отопительного агрегата, следует брать трубу меньшего сечения, но большей длины.

Варианты монтажа дымохода

Под внутренний дымоход необходимо соорудить фундамент. Если еще добавить защитный канал из кирпича, то это сведет к минимуму количество конденсата. Иногда дымоходы крепятся снаружи к стене, за которой находится агрегат.

Конструкция внутреннего дымохода

Прежде чем приступить к монтажу дымохода, для него выбирают место. Затем отметьте места, где он будет проходить через потолок и крышу. Внимательно проверьте точность разметки и сделайте проемы. Следующим шагом является подключение трубы котла к дымоходу, а затем установка ревизии и тройника.

Закрепить лист стали, установить основной кронштейн, нарастить трубу, при необходимости применить «колена». В зоне соприкосновения с перекрытием используются трубы. Возьмите лист оцинкованной стали с таким отверстием, чтобы через него свободно проходила труба, прикрепите его к потолку. Для укрепления соединений используются хомуты. Через каждые 2 м дымоход закрепляют хомутами, а через каждые 4 м – скобами.

Работа завершается проверкой соединений на герметичность. Для этого возьмите мыльный раствор, нанесите его на все суставы. Если все сделать качественно, то при подключении агрегата к дымоходу в этих местах не появятся пузыри.

Наружный блок

Для выносного дымохода в глухой стене делается отверстие такого диаметра, чтобы через него свободно проходила труба с изоляцией. Установив в отверстие первый элемент будущего дымохода, зафиксируйте его, обмотайте утеплителем. Следующие участки добавляются с улицы, контролируя вертикальность с помощью отвеса.

Открытый дымоход безопаснее, но его необходимо хорошо изолировать. Все элементы купленной конструкции хорошо подогнаны, поэтому сборка не вызовет проблем

Труба к стене крепится скобами до достижения нужной высоты. Процесс завершается присоединением трубы к патрубку котла и герметизацией стыков. Чтобы наружный дымоход быстро прогревался, его по всей длине утепляют базальтовой ватой.

Установка коаксиального дымохода

Дымоход этого типа выводит продукты сгорания наружу и одновременно снабжает горелку котла обогащенным кислородом воздухом. При такой конструкции дополнительная вентиляция не требуется.

Дымоход изготовлен из круглых труб — наружная стальная сечением 10 см и толщиной стенки 0,1 — 0,2 см и внутренняя алюминиевая диаметром 6 см. Трубы не соприкасаются, потому что между ними есть перемычки.

Крепления коаксиальные дымоходы для котлов с закрытой камерой сгорания, изготавливаются для установки на стене и полу, а также для колонок и других газовых агрегатов.

Такой газоотвод имеет ряд преимуществ:

• конструктивно патрубок устроен так, что одновременно с нагревом поступающего воздуха происходит охлаждение отработанных газов;
• дымоход повышает эффективность оборудования;
• имеет компактные размеры, поэтому его используют не только в частных домах, но и в городских квартирах;
• безопасный — выхлопные газы не контактируют с воздухом помещения и выходят не через вентиляционный канал, а непосредственно в атмосферу;
• прост в установке.

Установите коаксиальный дымоход как горизонтально, так и вертикально. Независимо от способа монтажа максимальная длина дымохода не должна быть более 4 м. Есть модели с солидными параметрами, созданные специально для дымохода на большое расстояние.

Непосредственно для монтажа коаксиального дымохода производители выпускают переходники специальной конструкции, используемые для вертикальных переходов через перекрытия и крыши. Для защиты системы от атмосферных осадков и обеспечения герметичности в месте прохождения трубы через потолок предусмотрены специальные наконечники.

На рисунке показаны советы и обязательные требования по установке дымохода коаксиального типа. Все они относятся к газоотводчикам для котлов мощностью не более 70 кВт

В случае использования коаксиального дымохода для котла, монтируемого на стене, его располагают горизонтально. При этом необходимо предусмотреть уклон 3-5%, иначе в котел будет попадать конденсат.

Нормы регламентируют не только размеры дымохода для газового котла, но и расположение отверстия в стене. Он должен быть удален от окна рядом с ним не менее чем на 50 см и не менее чем на 25 см, если он находится над окном.

Как переделать старый дымоход?

Если в давно существующую систему отопления вместо обычной печи включить газовый котел, кирпичный дымоход не придется полностью перестраивать. Его можно модернизировать рукавом. Есть два способа сделать это.

Способ №1. Установите трубу из нержавеющей стали в основание существующего дымохода.

Трубу следует выбирать так, чтобы ее высота была равна высоте старого дымохода, а диаметр соответствовал патрубку котла. Зазор между стенками существующего дымохода и трубой заполняется теплоизоляционным материалом, например пеностеклом, керамзитом или перлитом.

Метод 2 Применение технологии Furan-Flex. Этот вариант дороже первого, но диаметр дымохода остается неизменным. Материал морозостойкий, устойчивый к коррозии, диаметр варьируется от 6 до 100 см.

Технология FuranFlex позволяет быстро и эффективно модернизировать или отремонтировать дымоход с уклоном не более 30⁰

Сама технология заключается в том, что внутри дымохода под давлением помещается эластичная труба. Труба принимает форму дымохода, затем затвердевает и становится сплошной бесшовной оболочкой, не пропускающей дым и конденсат.

Выводы и полезное видео по теме

Видео №1. Подробный обзор монтажа коаксиального дымохода, предназначенного для газового котла можно увидеть в этом видео:

Видео №2. Здесь вы найдете полезную информацию о том, как выбрать дымоход, при этом не допуская распространенных ошибок:

Видео №3. Видео об устранении нарушений технологии монтажа дымохода для газового котла:

Любая бытовая техника , особенно работающие на таком небезопасном источнике энергии, как газ, должны быть установлены с соблюдением всех правил. Устройство для удаления продуктов сгорания из газовых котлов требует грамотного подхода. Сначала проводят инженерные расчеты и только потом реализуют проект, поэтому все это лучше доверить специалистам.

Есть вопросы по монтажу и монтажу дымоходов для газового котла, есть замечания по материалу, хотите поделиться своим опытом в области обустройства дымового канала самостоятельно? Пожалуйста, пишите комментарии в блоке под текстом.

Пошаговое руководство по кладке огнеупорного кирпича

Если вы что-нибудь знаете о каминах, то знаете, что если разобрать их до основания, все они будут практически одинаковыми. За столетия доработок и испытаний камины стали более или менее стандартизированными по своим размерам и общей форме, чтобы обеспечить эффективный нагрев и дымоудаление.

Но это не значит, что ваш камин нельзя персонализировать в соответствии с вашими эстетическими предпочтениями. Творческий подход к огнеупорному кирпичу — один из самых простых способов сделать свой камин собственным. А благодаря разнообразию рисунков, толщины и цветов существуют безграничные возможности для персонализации вашего камина с использованием огнеупорного кирпича.

Но прежде чем мы перейдем к тому, как применить огнеупорный кирпич к камину, давайте обсудим, что такое огнеупорный кирпич.

В отличие от обычного кирпича, который обычно изготавливается из глины, огнеупорный кирпич изготавливается из огнеупорных керамических материалов. Химический состав этих материалов (около 23% глинозема и 73% кремнезема, а остальные 4% составляют оксид железа, титан и другие оксиды металлов) означает, что огнеупорные кирпичи могут выдерживать высокие температуры – до 1700°F – в то время как стандартные кирпичи начинают разлагаться при температуре 1200°F.

Теперь, когда вы понимаете разницу между огнеупорным и обычным кирпичом, вы готовы приступить к работе. Выполните следующие 8 шагов, чтобы уложить облицовку из огнеупорного кирпича, которая будет красивой и функциональной.



1. Выберите огнеупорный кирпич и шаблон

Облицовать топку огнеупорным кирпичом намного проще, если вы потратите некоторое время на планирование заранее, так как необходимо учитывать несколько факторов.

Firebrick (Buff)

Первый фактор, на который следует обратить внимание, это огнеупорный кирпич какой толщины вы хотите использовать. Используемый огнеупорный кирпич должен соответствовать стандартам ASTM C1261 и C27 и должен соответствовать или превосходить требования местных, национальных и международных строительных норм и правил в отношении конструкции каминов и дымоходов. Соответствующая футеровка из огнеупорного кирпича имеет толщину не менее 1 ¼ дюйма (ASTM 1261). Рекомендуется использовать огнеупорный кирпич толщиной 2 ½ дюйма (ASTM 1261) для облицовки пола и задней стены для дополнительной теплозащиты.

Второй фактор — цвет. Из-за химического состава огнеупорного кирпича он естественно белого или желтовато-коричневого цвета. Однако в процессе производства в кирпич могут подмешиваться морилки, придающие ему цветные оттенки.

Последний (и самый забавный) фактор, на который следует обратить внимание, — это шаблон. Популярные узоры из огнеупорного кирпича включают бегущую связку, многослойную связку, полную елочку, разделенную елочку и корзиночное плетение. Узор, наряду с цветом огнеупорного кирпича, является чисто эстетическим выбором, поэтому выберите то, что дополнит ваш дизайн!

Определив толщину, цвет и рисунок, вы сможете заказать огнеупорный кирпич. Огнеупорный кирпич обычно бывает трех размеров:

• Полный огнеупорный кирпич – 4 дюйма (Ш) X 9 дюймов (Д) X 2½ дюйма (Г)
• Разделенный огнеупорный кирпич — 4 дюйма (Ш) X 9 дюймов (Д) X 1¼ дюйма (Г)
• Мыло — 2¼”(Ш) X 9”(Д) X 1¼”(Г)

Убедитесь, что вы заказали достаточное количество огнеупорного кирпича для завершения вашего проекта!



2.

Подготовка рабочего места

Когда вы знаете, какой толщины огнеупорный кирпич вы собираетесь использовать, где и какой узор вы хотите, пришло время подготовиться к тому, чтобы приступить к укладке огнеупорного кирпича. Для эффективной кладки огнеупорного кирпича вам понадобится:

• Ведро (достаточно большое, чтобы смешать раствор)
• Мастерок
• Дистанционные направляющие ½” (их можно легко сделать из фанеры)
• Губка



3. Смешайте раствор

Прежде чем приступить к укладке огнеупорного кирпича, убедитесь, что вы используете раствор, соответствующий требованиям производителя вашего камина.

Если вы укладываете огнеупорный кирпич внутри готового каменного камина FireRock, вам потребуется использовать клей FireRock Adhesive Mortar, чтобы ваша гарантия оставалась в силе. Специально разработанный строительный раствор FireRock представляет собой полимер с низким содержанием песка, модифицированный термостойкими добавками, и предназначен для работы в качестве «клея», а не типичного средства для соединения.

Независимо от того, какой раствор вы используете, его следует замешивать в соответствии с инструкцией на упаковке. Если вы используете раствор FireRock, его следует смешать до консистенции зубной пасты. Убедитесь, что ваш раствор не слишком жидкий или жидкий, чтобы обеспечить максимальную прочность.



4. Нанесите слой строительного раствора

После того, как вы замесили раствор, вам необходимо нанести слой раствора на заднюю стенку топки. Это устраняет любые воздушные зазоры, а также обеспечивает дополнительный слой теплозащиты.

Нанесите раствор мастерком прямо на заднюю стенку и разгладьте ровным слоем толщиной примерно ¹ ⁄ ₁₆ дюймов. Дайте раствору высохнуть в течение 24 часов, прежде чем приступать к укладке огнеупорного кирпича.



5. Укладка пола

Перед укладкой кирпичей обязательно установите направляющие для промежутков – они должны располагаться так, чтобы между задней и боковыми стенками оставался компенсационный зазор ½ дюйма. Этот расширительный зазор позволяет комнате из огнеупорного кирпича расширяться и сжиматься при нагревании и охлаждении. Отсутствие зазора для расширения может привести к растрескиванию огнеупорного кирпича во время использования.

Установив направляющие, можно приступать к укладке кирпичей. С помощью мастерка нанесите раствор на лицевую и боковые стороны огнеупорного кирпича, добиваясь толщины шва ¹ ⁄ ₁₆ дюйма – ¹ ⁄ ₈ дюйма после укладки кирпича на топку. Не беспокойтесь о том, что нанесете слишком много – излишки раствора вытекут, и их можно будет легко соскрести.

Начните укладывать кирпич с переднего края пола и двигайтесь из стороны в сторону, спереди назад. Когда вы закончите, не забудьте удалить направляющую для интервалов.

6. Выровняйте заднюю стену

После того, как пол будет выровнен, вы можете перейти к задней стене. Не забудьте использовать направляющие, чтобы оставить расширительный зазор ½ дюйма вдоль обеих боковых стенок.

Используйте тот же метод затирания, который вы использовали для пола (нанесите раствор на лицевую и боковые стороны огнеупорного кирпича), чтобы нанести раствор на огнеупорный кирпич. Начните с пола и нанесите огнеупорный кирпич на заднюю стену, закрыв расширительный зазор в полу (убедитесь, что вы удалили направляющую) с нахлестом кирпича, но не смывая раствор.

Двигайтесь из стороны в сторону, снизу вверх, пока не доберетесь до верха топки. Когда вы закончите облицовку задней стены, не забудьте снять направляющие.

7. Выровняйте боковые стенки

На этом этапе все, что вам нужно выровнять, это боковые стенки.

Выстраивайте одну боковую стенку за раз. Еще раз используйте мастерок, чтобы нанести раствор на лицевую и боковые стороны огнеупорного кирпича. Нанесите шамотный кирпич на стену, начиная от передней части топки и двигаясь назад, закрывая компенсационные зазоры вдоль пола и сзади нахлестом кирпича, но оставляя его свободным от раствора.

8.

Очистка

При укладке огнеупорного кирпича вы должны соскрести лишний раствор, который просачивается между кирпичами. Однако простого соскабливания раствора недостаточно, чтобы швы выглядели гладкими и законченными.

С помощью влажной губки удалите излишки раствора. Протирание швов и раствора также сохранит его эластичность, когда все высохнет, и поможет обеспечить окончательное сцепление раствора.



После того, как вы закончили обкладывать топку огнеупорным кирпичом, вы почти закончили строительство своего камина! Единственное, что осталось сделать, это добавить окантовку, дать всему этому высохнуть в течение рекомендуемых 28 дней в сухой среде, и вы будете готовы зажечь свой первый огонь! Посетите наш блог, чтобы узнать больше о том, как подготовить свой новый камин к первому огню.

Осмотр дымохода и видеосканирование — Сиэтл WA

Даже если вы пользуетесь камином, топкой или печью круглый год, с системой может произойти множество вещей без вашего ведома. Здесь, в Сиэтле, бывает довольно много дождя, ветра и снега, которые могут серьезно испортить кладку дымохода. Вода не только разъедает каменную кладку, но также может вызывать рост растительности и водорослей на кирпиче и камне. Также возможно, что животные могли устроить магазин, а части дымохода могли быть повреждены или выйти из строя. И это только верхушка айсберга!

К сожалению, без надлежащих и профессиональных осмотров у вас может сложиться впечатление, что ваша система безопасна и готова к следующему сезону сжигания, хотя на самом деле это не так. Вот почему CSIA и NFPA рекомендуют ежегодно проверять вашу дымоходную систему.

Какие существуют три уровня проверки и какой из них мне нужен?

В NFPA есть рекомендации для трех уровней проверок: уровень 1, уровень 2 и уровень 3. Ниже мы дадим вам небольшую информацию о том, что включает каждый уровень и когда каждый из них рекомендуется:

Уровень 1 — проверки уровня 1 предназначены для оценки систем, в которых не произошло никаких изменений с момента предыдущей проверки. Если ваш прибор и система дымохода работают превосходно, и вы не планируете делать что-то другое в этом сезоне, уровня 1 должно быть достаточно. Этот уровень будет включать осмотр всех доступных частей системы, используя фонарик и хороший глазомер.
Уровень 2. Проверки уровня 2 обычно рекомендуются каждый раз при установке нового устройства или типа футеровки, а также при смене топлива или прав собственности. Этот уровень должен включать видеопроверку в дополнение к проверке всего, что включено в Уровень 1.
Уровень 3. Проверки уровня 3 действительно необходимы только в том случае, если проблема не может быть выявлена ​​с помощью проверки уровня 1 или уровня 2. Эти проверки обычно включают удаление частей дымохода или дома и обычно предназначены для систем, в которых произошел пожар в дымоходе или суровое погодное явление.

Что хорошего в видеосканировании?

В вашем дымоходе есть много важных частей и компонентов, которые не видны невооруженным глазом. Бывают случаи, когда у домовладельцев возникают проблемы с этими компонентами (такими как дымовая труба или вкладыш дымохода), и нам нужно присмотреться, чтобы разобраться в сути проблемы.

Когда мы осматриваем ваш дымоход, мы хотим увидеть как можно больше, чтобы мы могли понять истинное состояние вашего дымохода и дать вам точную оценку необходимого ремонта. В каменных дымоходах обычно есть трещины и разрывы вдоль стен внутри дымоходной трубы. Также часто бывает довольно значительный ущерб от воды, особенно здесь, в Сиэтле. Мы хотим быть уверены, что заметим любые повреждения — даже самые маленькие трещины — чтобы мы могли быть уверены, что даем вам самую достоверную и точную оценку состояния вашего дымохода. И не только каменные дымоходы нуждаются в более внимательном рассмотрении; если у вас сборный дымоход, могут быть крошечные отверстия ржавчины или другие дефекты.

Для тщательного осмотра внутренней части дымохода и тщательной проверки структурной прочности системы мы используем цифровую видеокамеру. Наши опытные инспекторы пропустят эту видеокамеру через ваш дымоход, снимая крупным планом все части внутренней части вашего дымохода. Эта видеозапись позволяет нам увидеть части вашей дымоходной системы, которые иначе мы не смогли бы увидеть.

Как используется видеокамера?

Камера поднимается в дымоход на поворотном стержне. К камере прикреплен экран просмотра, чтобы мы могли оценивать видео в режиме реального времени. Это позволяет нам сосредоточиться или вернуться к области, которая, по нашему мнению, может потребовать немного больше внимания. Мы также записываем копию инспекции, чтобы мы могли более внимательно просмотреть ее позже, выискивая любые скрытые повреждения или другие проблемы. Лучшая часть видеосканирования? Они позволяют нам делиться своими выводами с нашими клиентами! Правильно — вы сможете точно увидеть, о чем мы говорим, чтобы принять лучшее решение для вашей системы и вашего дома.

Используя видеокамеру, мы можем проверить наличие различных проблем, в том числе:

• Повреждение дымохода
• Чрезмерное накопление креозота
• Гнезда животных или другой мусор
• Другой износ, связанный с возрастом или использованием

Если вы живете в районе Сиэтла, позвоните в компанию Pristine Sweeps!

Для получения дополнительной информации об осмотре дымохода или видеосканировании позвоните нам по телефону 206-574-8414. Наши специалисты будут более чем рады провести вас через типичный осмотр и помочь вам решить, какой уровень подходит именно вам. Готовы назначить встречу? Кликните сюда!



Выяснить, что не так с вашим дымоходом или камином, не всегда просто. Вот почему мы предлагаем экспертное устранение неполадок, чтобы добраться до источника проблемы как можно быстрее и правильнее.

Типы дымоходов Осмотры и чистки

Осмотр дымоходов Уровни



Осмотр уровня 1

Осмотр уровня 1 применяется ко всем легкодоступным частям внешней части дымохода и доступным частям прибора и соединения дымохода. Обычно это включает в себя отсоединение прибора от дымохода и использование света, чтобы заглянуть в дымоход. Это необходимо для определения общей чистоты вентиляционной системы, того, что система не заблокирована, может продолжать использоваться как есть и не нанесет ущерба другим частям вашего дома. Если дымоход грязный, его необходимо прочистить.

Проверка уровня 2

Проверка уровня 2 немного более тщательна. Здесь применяются те же усилия, что и при осмотре уровня 1, с добавлением подъема на крышу для более полного осмотра всей системы дымохода. Сверху вниз, внутри и снаружи.

Видеосканирование внутренней части дымохода необходимо, если техник не может получить четкое представление о всей конструкции.

Проверка уровня 3

Проверка уровня 3 проводится редко. Некоторые дымоходы имеют изгибы или смещения, и хотя эти изгибы обычно не мешают технику видеть дымоход, они могут рекомендовать проверку уровня 3, особенно если они обеспокоены безопасностью камина. Им может потребоваться демонтировать компоненты стены, здания или дымохода, чтобы завершить тщательную проверку уровня 3. Обычно это включает сканирование видео после получения доступа.

Дымоходы печи

Даже если у вас нет камина, вполне вероятно, что ваша печь и/или водонагреватель выходят через дымоход. Дымоходы вашей газовой печи и водонагревателя служат для удаления вредных газов, таких как угарный газ, из вашего дома. Важно проверить дымоходы и трубы газовой печи и/или водонагревателя.

Сканирование дымохода

Трубочисты используют видеооборудование, опущенное в дымоход, чтобы лучше рассмотреть состояние дымохода. Некоторые развертки делают это как дело или курс. Сканирование дымохода обычно стоит больше, чем визуальный осмотр. Мы просканируем ваш дымоход, если он имеет смещение или другое состояние, затрудняющее визуальный осмотр.

Цель чистки дымохода



Со временем в дымоходе накапливаются остатки, образовавшиеся в результате процесса горения в вашем камине. В других случаях в дымоходе могут скапливаться органические остатки или части конструкции дымохода.

Газовые приборы, такие как печь или водонагреватель, не накапливают креозот или сажу. Однако из-за различий в способах установки или возраста в дымоходе вашей печи/водонагревателя могут быть скопления органического мусора или мусора из дымохода.

Трубочист удаляет эти отложения и/или мусор по трем основным причинам:

• Удаление сажи и/или отложений креозота позволяет технику лучше видеть дымоход.
• Креозот легко воспламеняется, и толстые отложения могут представлять опасность пожара.
• Накопление мусора может повлиять на работу вашего прибора.

Креозот : Тип богатого углеродом химического вещества, высвобождаемого при сжигании древесины и других ископаемых видов топлива при недостаточном притоке воздуха. Когда дым поднимается по дымоходу, он охлаждается, вызывая конденсацию воды, углерода и летучих веществ на внутренних поверхностях дымохода. Это проявляется на дымоходе в виде твердого, темного и блестящего налета.

Дымоход:  Дымоход — это внутренняя камера вашего дымохода, по которой выводятся дымовые газы из вашего дома.

Позвоните или напишите нам, чтобы задать вопросы или записаться на осмотр дымохода.

Свяжитесь с нами

Во время осмотра и зачистки



Наш технический специалист прибудет к вам домой и начнет осмотр внутри. Представившись, технический специалист:

• Обнаружит обслуживаемое устройство, отметит любые повреждения или загрязнения в этом районе и обсудит это с вами, а также любые проблемы, которые могут возникнуть у вас с устройством.
• Укладывается тряпка, после чего техник получает доступ к устройству и проводит визуальный осмотр, включая: топку, заслонку, дымовую камеру, перегородку, разъем для подключения к устройству и весь дымоход, который виден снизу. На этом этапе техник сможет сказать, нужно ли подметать устройство. Если необходима проверка, они проведут ее во время той же встречи.
• Затем наш техник установит лестницу для доступа к дымоходу с крыши. Оказавшись наверху дымохода, они снимут все заглушки, осмотрят дымоход и канал, отметят и сфотографируют любые повреждения.
• Если требуется подметание, внутри у основания прибора будет установлен и включен вакуум. Техник выберет подходящую насадку для вашего дымохода и поднимется на крышу.
• Головка щетки соединяется со стержнями, а затем вдавливается в дымоход, чтобы удалить сажу, скопления креозота и все остальное, застрявшее в дымоходе. Мусор, выметаемый из дымохода, постоянно убирается пылесосом во время подметания. Каменные камины можно подметать изнутри.
• После завершения уборки весь оставшийся мусор будет убран пылесосом. После того, как мусор будет убран, салфетка снимается.
• Затем техник создаст отчет об инспекции. В отчете будут отмечены любые повреждения или другие проблемы, обнаруженные в системе, а также рекомендации по ремонту. Отчет также будет включать фотографии, особенно те, которые выделяют любые повреждения или проблемные области.
• Технический специалист рассмотрит отчет вместе с вами, объяснив свои выводы и ответив на любые ваши вопросы. После встречи вам будет отправлена ​​копия отчета по электронной почте.

• Сколько времени занимает осмотр и чистка дымохода?

  В среднем проверка и трубочист занимает от 45 минут до 1,5 часов.

• Моя печь тоже нуждается в чистке? Вы чистите масляные печи?

  Как и все другие печи, масляные печи нуждаются в чистке.
