Вальмовая крыша своими руками – устройство стропильной системы

Вальмовая крыша – это разновидность четырехскатной крыши, у которой два ската имеют трапецеидальную форму, а два других (торцовые) – треугольную (имеющие одноименное называние «вальмы»). Если торцовые скаты занимают всю площадь от конька до карниза – это вальмовая крыша, если не достают до карниза – полувальмовая.

Крыша дома выполняет двоякую функцию – с одной стороны, на неё возложена защита здания от внешнего воздействия, а с другой – она призвана украсить строение и придать ему индивидуальность.

Исторически сложилось, что в России отдавали предпочтение более простым одно-, двускатным крышам, европейцы же предпочитают четырехскатную или вальмовую крышу, которая обладает достоинствами и недостатками при определенных условиях.

Вальмовая крыша – преимущества и недостатки

Плюсы:

минимальное сопротивление ветровой нагрузке относительно двухскатной кровли. Поскольку все скаты наклонные, ветер не создает разрушительного давления на фронтоны,

большая жесткость конструкции. Достигается за счет угловых ребер, соединяющихся возле опорной балки конька,

возможность обустройства более выступающих свесов, что обеспечивает дополнительную защиту стен дома,

эстетическая привлекательность.

Минусы:

сложность расчета и монтажа,
более высокая стоимость реализации проекта,
уменьшение площади чердачного помещения (в частности в месте установки диагональных опор),
невозможность устройства мансарды,
естественное освещение возможно только посредством установки окон в кровельном пироге.

Поскольку недостатки не критические – четырехскатная крыша вальмового типа активно практикуется в современном строительстве частных домов.

Разновидности (типы и виды) вальмовой крыши

Изучая устройство стропильной системы вальмовой крыши, следует учесть, что в пределах этого вида, есть несколько разновидностей конструкций. В свою очередь, это вносит коррективы в общий процесс возведения каркаса стропильной системы.

Классическая вальмовая крыша

Отличается опиранием диагональных ребер на опорную балку конька и расположение свесов на одинаковой высоте. Отдельные элементы вальмовой крыши соответствуют треугольнику (фронтоны) и трапеции (скаты).

Схема устройства стропильной системы и внешний вид вальмовой крыши (обычной, стандартной)

Шатровая вальмовая крыша

Отличается отсутствием опорной балки конька. Это приводит к тому, что все диагональные ребра сходятся в единой точке, а к ним уже примыкают рядовые короткие стропила. Такой крыше отдают предпочтение при наличии квадратной коробки дома. Но формирование надежного конькового узла достаточно сложное.

Схема устройства стропильной системы и внешний вид шатровой вальмовой крыши

Полувальмовая крыша

Отличается наличием вертикальных фронтонов, в которых можно установить окна. На картинке видно различие двух разновидностей полувальмовых крыш (голландской и датской).

Схема устройства стропильной системы и внешний вид голландской вальмовой крыши Схема устройства стропильной системы и внешний вид датской вальмовой крыши

Ломаная вальмовая крыша или мансардная четырехскатная

Наиболее сложная в плане строительства конструкция стропильной системы вальмовой крыши, так как в этом случае, все скаты кровли имеют разную площадь и расходятся под разными углами. Ломаная (мансардная) крыша позволяют более рационально организовать внутреннее подкровельное пространство и помимо дополнительной жилой площади придать дому эффектный внешний вид.

Схема устройства стропильной системы и внешний вид ломаной вальмовой крыши (мансардного типа)

Конструкция вальмовой крыши

Вне зависимости от разновидности кровли, все виды имеют одинаковые элементы стропильной системы вальмовой крыши:

Схема расположения конькового бруса в стропильной системе вальмовой крыши коньковая опорная балка или коньковый брус – используется для классической вальмовой крыши, выполняет функцию несущего элемента, к которому крепятся диагональные стропила,

Схема расположения диагонального (бокового) стропила вальмовой крыши диагональное стропило (боковое, ребро, накосное или угловое стропило) – более длинная стропильная нога, которая присоединяется к торцу конькового бруса под острым углом, формируя одну из сторон треугольника,

Схема расположения центрального стропила вальмовой крыши центральное стропило – доски, одинаковой длины, которые примыкают к коньковой балке и формируют края трапециевидного ската крыши. Между ними располагаются промежуточные стропила,

Схема расположения промежуточного стропила вальмовой крыши промежуточное или рядовое стропило – формирует плоскость трапециевидного ската, расстояние между ними определяет прогон стропильной системы,

Схема расположения нарожника вальмовой крыши нарожник или короткое стропило – конструктивный элемент, который крепится на диагональное стропило, формируют треугольный свес и угловые части трапеций.

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми,

количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему,

вид кровельного материала.

Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования,

необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица – угол наклона крыши в зависимости от кровельного материала Таблица – угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

сначала на верхнюю обвязку торцевой стены наносится осевая линия,
затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил,
далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила,
на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены,

полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Устройство вальмовой крыши частного дома схема. Вальмовые крыши: устройство стропильной системы

Сложно назвать более важную часть здания, чем крыша. Её выбирают с учетом погодных условий и материалов, которые должны обеспечить ей долговечность и надежность. Само собой разумеется, что привлекательность внешнего вида кровли тоже играет не последнюю роль. При всем разнообразии сегодняшнего выбора необычность крыш вальмового типа заслуженно ставит их на одно из первых мест по приданию привлекательности любому из частных домов.

Что это такое?

Вальмовая крыша состоит из двух наклонных поверхностей, которые имеют формы трапеций, плюс пару скатов меньшей длины, которые выполнены в форме наклонного треугольника.

Основные сложности при обустройстве традиционных вальмовых крыш приходятся на стадию возведений стропильных конструкций, которые состоят из накосного, рядового и наружного стропил.

Вальмовые кровли прекрасно сопротивляются ветровой нагрузке и в общем обладают высокими эксплуатационными характеристиками.

На стадии проектировки нужно соответствие:

выбора оптимального материала для обустройства кровельной конструкции,
определения интенсивности осадков, характерных для места постройки,
установки средних и максимальных показателей сопротивления ветрам.

Учитывая приведенные выше показатели, можно рассчитывать оптимальное значение угла наклона скатов и высот кровельной конструкции.

Чтобы выполнить расчеты и составить проект, можно воспользоваться услугами специалиста или подобрать проекты в открытом источнике. Имея должные навыки, упомянутые мероприятия проводятся самостоятельно.

Особенности

Крыша, про которую идет речь, сконструирована своеобразно. Больший скат используется на любой крыше, но короткий делает такую конструкцию достойной внимания.

Конструкция кровельной системы такова, что скаты не компенсируют вертикальную проекцию здания в длину, а остающаяся свободная площадь заполнена при помощи двух коротких вальм.

Если пробовать составить схему вальмовой кровельной конструкции самостоятельно, нужно пользоваться разметочной рейкой и таблицами Пифагора.

Опорой для стропил крыши вальмового типа служит так называемый «мауэрлат» и коньковые балки.

Состав кровельного «скелета» следующий:

Опорное основание (мауэрлат). Изготавливается из бруса 100х150 мм либо 150х150 мм. Это зависит от конструкционных особенностей дома. Крепеж мауэрлата в горизонтали обеспечивается четырьмя укосинами, которые придают всей структуре жёсткость. Мауэрлат изготавливают из толстого бруса и крепят к верхнему торцу стены с помощью шпильки либо нагеля.
Стойки устанавливают вдоль центральной оси перекрытий по их длинным сторонам и укрепляют с помощью временных подпорок. Впоследствии к ним крепят коньковые брусы. Высоту их выбирают в зависимости от углов наклона ската. Соответственно, стойки тем выше, чем меньше углы между стропильными ногами.

Коньковый брус – это верхние горизонтальные перекладины, которые лежат на стойке и служат в качестве опор стропил. Коньковые брусы крепят к стойке, они служат опорами основного стропила.
Основное стропило имеет опору на мауэрлате и коньковом брусе и закреплено на них специальными стальными оцинкованными пластинами.
Диагональное , или накосное стропило идет от конца коньковых брусов к углу зданий. Временное крепление стойки убирают, когда все диагональные стропила установлены.
Нарожник крепится снизу к мауэрлату, а сверху – к накосным стропилам. Используются как продолжение плоскости основного ската. Имеют промежуточные расстояния, как и между стропилом.

Вальмовая крыша беседки. как построить беседку с четырехскатной крышей

Четырехскатная крыша для беседки: преимущества, проектирование, монтаж

На участках загородных домов все чаще устанавливают всевозможные по форме, типу и размеру беседки. Наиболее надежный вариант кровли для беседки – это традиционная четырехскатная конструкция с коньком в вершине. В этой статье мы расскажем о том, как проектируется четырехскатная вальмовая крыша для беседки в чем ее преимущества, как ее нужно рассчитывать, каковы правила ее монтажа.

Беседка для дачного участка

Разновидности четырехскатной кровли

Четырехскатная кровля может быть шатровой, полувальмовой или вальмовой. Чтобы правильно выбрать вариант кровли нужно рассмотреть особенности каждого из этих трех типов.

Шатровая кровля

Шатровая кровля имеет форму пирамиды. Она состоит из четырех одинаковых треугольных скатов, вершины которых соединены в одной точке. В такой конструкции отсутствует конек. Шатровая кровля может быть использована только в качестве покрытия для квадратных сооружений. Если беседка имеет прямоугольную форму, данный вариант крыши для нее не пригоден.

Вальмовая кровля

Самый универсальный вариант кровли для построек квадратной или прямоугольной формы. Конструкция состоит из различных по конфигурации скатов. В торцах кровли располагаются треугольные скаты, они называются вальмами. Еще два ската трапециевидные. Вершины трапеций соединяются между собой, и линия их соединения называется коньком.

Схема вальмовой кровли

Полувальмовая кровля

Это вариант вальмовой конструкции, у которой треугольные скаты укорочены. Такая кровля идеальна для мансардных коттеджей, но для беседок ее обычно не применяют.

Из вышесказанного можно сделать вывод, что лучший вариант для беседки, это вальмовая кровля. Она подходит для беседок любого размера и любых пропорций, достаточно быстро монтируется и хорошо защищает постройку.

Плюсы четырехскатной вальмовой кровли

Беседку можно накрыть плоской, односкатной, двускатной или шатровой крышей. Но многие домовладельцы предпочитают ставить на своих участках беседки именно с вальмовой кровлей. Это объясняется тем, что вальмовый вариант отличается целым рядом преимуществ:

хорошая зашита постройки от ветра и осадков,

на крутых скатах не скапливаются осадки,

такая кровля сама по себе имеет эстетичный внешний вид,

беседка с четырехскатной кровлей выглядит более солидной,

скатная кровля не закрывает обзор из беседки,

для ее обустройства можно применять любые кровельные материалы,

если несколько видоизменить стропильную конструкцию, можно получить крышу оригинальной формы,

Оригинальный вариант вальмовой крыши для беседки

Однако для того, чтобы крыша получилась прочной и долговечной, ее нужно правильно рассчитать и запроектировать. Собирать стропильную систему и укладывать кровельное покрытие должны высококвалифицированные специалисты.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги по проектированию малых архитектурных форм: беседки, гриль-домики и т.п. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Элементы конструкции

Вальмовая кровля состоит из сложного набора элементов, которые собираются в единую прочную и надежную конструкцию.

Скаты. 4 кровельные плоскости, начинающиеся у конькового прогона и образующие нижней частью свесы кровли. В вальмовой крыше есть 2 треугольных и 2 трапециевидных ската.

Вальмы . Это треугольные скаты. Располагаются над торцевыми фасадами постройки и выполняют функцию фронтона.

Коньковый прогон . Балка в вершине кровли, расположенная между верхними углами треугольных скатов.

Затяжки . Балки перекрытия, которые устанавливаются внизу, в основании кровли.

Ригель . Еще одна затяжка, расположенная непосредственно под коньком.

Мауэрлат . Нижняя опора для стропил. Представляет собой брус с широким сечением, уложенный по периметру стен постройки.

Элементы конструкции вальмовой кровли

Перемычка . Брусовая затяжка, делящая стропильный дуэт пополам.

Нарожники . Короткие стропильные ноги, которые крепятся к диагональным стропилам.

Стропила центральные . Стыкуются с диагональными стропилами и вершиной конька. Таких элементов в конструкции предусматривается обычно 6 штук. Их монтаж должен быть выполнен с особой тщательностью.

Промежуточные стропила . Внизу крепятся к мауэрлату, а вверху к коньковому прогону.

Диагональные стропила . Формируют ребра вальм. Соединяются с углами мауэрлата и завершением конька. Они длиннее промежуточных стропил, их сечение более широкое, а расположение более пологое.

Вальмовая крыша пошаговая инструкция. Особенности вальмовой стропильной системы

Внешний вид вальмовой конструкции отличается от привычного. Два ее ската выполняются в форме треугольников (« вальм »). Остальные два ската имеют форму трапеции. Если с боков скаты не доходят до карниза, а обрываются, такая конструкция называется полувальмовой (голландской).

Обтекаемая форма вальмовой системы и отсутствие вертикальных торцевых стен позволяют надежно защитить кровлю от воздействия ветров. Меньше подвержены в ней разрушению и карнизные свесы.

Вальмовая крыша способна противостоять даже буйным ветрам

Подобная конструкция имеет и иной вид стропил, называемый накосными диагональными . Они не только длиннее традиционных, но и несут гораздо большую (в 1,5 раза) нагрузку, чем в обычных системах.

Так как их длина значительно превышает обычную, допускается их «спаривание» (сдваивание). С помощью подобного удвоенного сечения система, получающая дополнительную прочность, будет способна выдержать даже значительные снеговые нагрузки.

Соединение деревянных брусьев при сдваивании осуществляется внахлест . Их скрепляют накладными уголками из металла. В местах соединения делаются опорные врубки. На стыке деревянных элементов должны быть установлены 1,5-метровые накладки, которые крепятся в нескольких местах.

Стропила соединяются внахлест

На диагональные стропила опираются нарожники – укороченные стропила скатов. С их помощью осуществляется поддержка участка крыши между накосными стропилами и свесом крыши.

Совет. Вальмовая конструкция гораздо сложнее классической двускатной или шатровой крыши. Так как любые ошибки в расположении и угле наклона ее стропил чреваты серьезными последствиями, для расчетов лучше воспользоваться готовыми схемами, использовать компьютерные программы или обратиться к специалистам. Ведь при неверных углах наклона возможен перекос и даже обрушение всей конструкции.

Вальмовая крыша с эркером. Вальмовые крыши: фото конструкций интересного дизайна

Вальмовые крыши — это вид кровель, состоящих из четырех скатов и, в силу своих конструктивных особенностей, имеющих большую устойчивость к сильным порывам ветра. Это объясняется тем, что вместо фронтонов в домах с вальмовой крышей используются вальмы (наклонные треугольные скаты), благодаря которым форма становится более обтекаемой, а сама кровля прочной.

Деревянный дом с четырехскатной вальмовой кровлей

Отсутствие фронтонов делает высоту дома с вальмовой крышей визуально меньшей, однако в целом домостроение с такой кровлей выглядит органично. Фото одноэтажных домов с вальмовой крышей свидетельствуют о том, что зачастую пространство непосредственно под кровлей используется для обустройства уютного мансардного помещения. Для освещения мансарды в крыше располагают полноценные оконные конструкции.

Фото домов с вальмовой крышей иллюстрирует аккуратные внешние очертания кровли, в которой нередко оборудуются слуховые окна. Это делает крышу колоритной и интересной в дизайнерском плане. Четырехскатные крыши обычно применяют для домов большой площади, основание которых образует прямоугольник. Если же периметр дома имеет квадратную форму, то используют другую разновидность вальмовой крыши – шатровую.

Одноэтажный дом с шатровой крышей

Основной особенностью шатровой крыши является то, что все ее скаты имеют одинаковую форму равнобедренного треугольника и идентичный угол наклона. Сходятся все грани такой конструкции в одной верхней точке. Шатровые крыши уместны также в домах, имеющих правильную форму многоугольника. Сколько сторон в многоугольнике, столько и симметричных скатов будет у крыши. С точки зрения архитектуры, такие конструкции не менее привлекательны.

Еще один подвид вальмовой кровли – полувальмовая крыша. Это сочетание в одной конструкции двускатной и вальмовой модели. Для придания крыше обтекаемой формы фронтон накрывают небольшим треугольным скатом (полувальмой), длина которого по уклону укорочена. Такой вариант способствует тому, что коньковый элемент крыши становится недоступным действию ветровых потоков. При использовании пространства под крышей в качестве мансарды есть возможность оборудовать во фронтонной части полноценные окна.

Стропильная система полувальмовой крыши: особенности конструкции и монтажа. Расчеты и этапы строительства. Выбор утеплителя, изоляционного слоя и кровельного материала. Алгоритм монтажа и отделки полувальмовой крыши.

Исключительно выглядят вальмовые крыши с эркером. Эркерные кровли добавляют всему домостроению романтичность и изысканность. Можно встретить крыши с эркерами, пристроенными к основной конструкции или отдельно возведенные над выступом стены. Главным недостатком таких кровель является сложность в проектировании и довольно дорогой монтаж.

Дом с полукруглым эркером

Для покрытия вальмовой конструкции можно использовать практически все современные кровельные материалы: шифер, профнастил, металлочерепицу, керамическую и битумную черепицу и другие материалы. Кровельное покрытие подбирается с учетом уклона кровли, особенностей климата региона, характеристик материала. Кроме того, не последнюю роль играет долговечность, эстетичность и стоимость самого покрытия.

Обратите внимание! Использование в качестве покрытия шатровой конструкции листового кровельного материала повлечет изрядное количество отходов.

Знакомясь с конструкцией вальмовой крыши можно обнаружить, что согласовать между собой все скаты с одинаковым уклоном довольно сложно. Необходимы точные расчеты, грамотный проект и теоретические рекомендации профессионалов. Но, несмотря на сложность сооружения каркаса, вальмовые крыши пользуются несомненной популярностью среди частных застройщиков.

Вальмовая крыша своими руками пошагово. Вальмовая кровля своими руками

Расчёт основного эскиза

Примечание. Будет рассмотрен вариант традиционной (классической) вальмовой крыши с углом 45° к горизонту и вертикали. Монтаж потребует развитых навыков плотника.

Классическая вальма с опорной стойкой a = b: 1 — коньковый прогон, 2 — высота чердака, 3 — центральная стойка (бабка), 4 — скат вальмы, 5 — ряд нарожников, 6 — точка проекции соединения ребер и конька, 7 — лежень, 8 — балка перекрытия (затяжка)

Внедрение вальмы в двускатную крышу подразумевает устройство дополнительных коньков для этого ската. Их называют рёбрами или накосными стропилами. Остальные стропила вальмы называются нарожниками. В соответствии с законами геометрии, длина нарожников будет зависеть от высоты чердака (при соблюдении угла в 45°).

Отталкиваясь в расчётах от показателя в 45°, можно легко рассчитать основные пропорциональные размеры крыши. Самый важный момент при создании эскиза и переносе его на местность — точка проекции сочленения рёбер и конька (далее — точка проекции).

Порядок работы

1. Установить мауэрлат на армопояс при помощи анкеров на глубину не менее 1,5 толщины мауэрлата. Врубка углов — в полдерева.

2. Установить лежни и подготовить затяжки.

3. Обозначить точки проекции и установить на них опорные стойки (с запасом по высоте) строго вертикально на прочных временных подкосах.

4. Определить высоту конька относительно неподвижной горизонтальной плоскости — перекрытия или армопояса, разметить и подрезать стойки по высоте.

5. Соединить стойки коньковым прогоном (доска) с надёжной завязкой и раскрепить центральную раму откосами и обвязками (центральная рама — условное название (ряда) стоек, конькового прогона и лежня, связанных между собой дополнительными тягами и откосами).

6. Установить стропильные ноги двух параллельных скатов в соответствии с проектом. Раскрепить временной обрешёткой и установить подстропильные затяжки (ригели).

7. Если расстояние между опорами накосной стропилы более 2,2 метра, под неё устраивается промежуточный упор, который называется шпренгель. Это вертикальная стойка, установленная на горизонтальную балку, закреплённую к мауэрлату.

8. Подрезать по месту, установить и раскрепить рёбра вальмы. Подразумевается, что устройство свеса крыши утверждено.

9. Смонтировать к рёбрам вальмы накосные стропила основных параллельных скатов.

10. Установить нарожники вальмы, надёжно скрепляя все узлы доступными способами — саморезы, турбовинты, резьбовые затяжки. Под каждую стропильную ногу необходимо делать врубки в мауэрлат.

11. Если проекция рабочей части стропил имеет длину более 1,5 м, необходимо установить промежуточные стойки.

Вальмовая кровля имеет два распространённых частных случая. Обе разновидности некоторым образом влияют на конструкцию узла сочленения конькового прогона и накосных стропил.

Сложная вальмовая крыша. Что такое вальмовая крыша

Кровли из четырёх скатов, два из которых, расположенные напротив друг друга, имеют форму трапеции, а два остальных — треугольника, называются вальмовыми. Вальма — это треугольный скат .

Вальмовая крыша состоит из четырёх и более скатов в форме обычного или усечённого треугольника

Крыши такой конструкции получили довольно широкое распространение в современном загородном строительстве. Кроме удобства и функциональности, они просто красивы. Воспользовавшись таким архитектурным решением даже в самом простом варианте, можно сделать своё жилище изысканным.

Плюсы и минусы вальмовой крыши

Как у всякой строительной конструкции, у вальмовых кровель имеются свои положительные и отрицательные качества.

К положительным сторонам вальмовых кровель относят:

Способность переносить значительные ветровые нагрузки за счёт увеличенного угла между скатами.
Высокую прочность, позволяющую выдерживать значительные снеговые нагрузки.
Возможность устраивать широкие карнизные свесы по всем сторонам здания. Они эффективно защищают стены и фундамент здания от осадков.
Красоту и изящество. Вальмовые крыши визуально скрадывают высоту здания с мансардным помещением.

Имеются и отрицательные моменты при использовании вальмовых кровель:

Высокая сложность конструкции стропильной системы. Это затрудняет расчёты и приводит к удорожанию работ по их изготовлению.
Уменьшение размеров подкровельного пространства за счёт большого угла между скатами. Из-за этого мансардное помещение в таких домах получается маленьким.
Возможность проникновения влаги через мансардные окна. Этого можно избежать, если укрыть их на время непогоды плёнкой, но такой приём крайне неудобен.

Главным отрицательным фактором вальмовой кровли считается высокая сложность стропильной системы, доступная только опытным мастерам. Этим же объясняется и высокая стоимость изготовления четырёхскатных крыш.

Особенности конструкции

Опорами для стропил вальмовой крыши являются мауэрлат и коньковая балка. Кровельный скелет состоит из следующих деталей:

Опорное основание (мауэрлат). Его изготавливают из бруса 100х150 или 150х150 мм в зависимости от конструкции здания. Укрепление рамы мауэрлата в горизонтальной плоскости производится установкой четырёх укосин, придающих конструкции необходимую жёсткость.

Мауэрлат чаще всего изготавливается из мощного бруса и крепится к верхним торцам стен при помощи шпилек или нагелей

Стойки. Они устанавливаются на центральной оси перекрытия вдоль его длинной стороны и укрепляются временными подпорками. Затем на них крепится коньковый брус. Высота стоек зависит от выбранного угла наклона скатов. Чем меньше угол между стропильными ногами, тем выше стойки.

Коньковый брус. Это верхняя горизонтальная перекладина, лежащая на стойках и служащая опорой для всех стропил.

Коньковый брус крепится к стойкам и является опорой для всех основных стропил

Основные стропила.

Они опираются на мауэрлат и коньковый брус и закрепляются на этих деталях с применением специальных пластин из оцинкованной стали.

Диагональные или накосные стропила. Идут от концов конькового бруса к углам здания. После установки всех диагональных стропил можно демонтировать временные крепления стоек.

После закрепления всех диагональных стропил временные подпорки стоек убирают

Нарожники. Закрепляются нижним концом к мауэрлату, а верхним — к накосному стропилу. Применяются для продолжения плоскости основных скатов. Расстояние между ними такое же, как между стропилами.

Шпренгели. Идут от укосин мауэрлата к диагональным стропилам и обеспечивают усиление несущей способности кровли.

Подкосы. Нужны для того, чтобы усилить сопротивляемость кровли ветровым нагрузкам. По теории их рекомендуется устанавливать с той стороны здания, где находится «роза ветров». Но на практике подкосы ставят со всех сторон.

Обрешётка. Выполняется по внутренней поверхности стропильных ног и формирует основание под кровельный пирог.

Стропильная система вальмовой крыши: конструкция и монтаж

Вальмовая крыша, пожалуй, самый популярный вид четырехскатной кровли. Она подходит для перекрытия частных домов большой и малой площади, бань, даже беседок. Узнаваемую геометрию ей придает стропильная система вальмовой кровли, совокупность опорных элементов, работающих как каркас.

Сложность данной конструкции заключается в большом количестве составных частей и узлов крепления, требующих особых навыков и опыта. Эта статья ответит на вопросы о том, из чего она состоит, какие материалы используют для строительства, а также как выполняют монтажные работы.

Конструкция вальмовой крыши

Вальмовая крыша относится к четырехскатному типу, то есть образована из четырех скатов, плоскостей, имеющих одну общую сторону. Два ската, заменяющие собой фронтоны, называют вальмовыми или торцевыми, они имеют треугольную форму. А два других, в виде трапеций, обозначают термином фасадные. Линия, в которой сходятся все четыре ската – конек, самая высокая часть крыши. Конструкция вальмового типа состоит из:

Вальмовых скатов, которые имеют форму треугольника, располагаются на месте, принадлежащем фронтонам.
Фасадных скатов трапециевидной формы.
Конька, линии, которую образуют верхнее соединение стропильных пар, вершины вальмовой крыши.
Свеса, выступающей за пределы периметра дома части крыши, образованной за счет длины стропильных ног или кобылок. Он защищает поверхность стен от талой и дождевой воды.
Стропильной системы вальмовой крыши, каркаса несущего и распределяющего вес кровельной конструкции.
Кровельного материала, покрытия, которое настилают на стропильные ноги вальмовой крыши для защиты от атмосферных осадков.
Водостока, системы отведения воды, скапливающейся на крыше. Он состоит из желоба, водоприемной воронки и водосточной трубы и переносит влагу с поверхности крови к ливневой канализации.
Снегозадержателей, элементов, не дающим снежным массам, накопившимся на крыше, обрушиваться и травмировать проходящих мимо людей.

Виды стропильной системы

Стропильная система вальмовой кровли может быть трех типов, в зависимости от того, как располагаются стропила:

Висячего. Это означает что стропила имеют опору на две точки: в верхней части на коньковый прогон, а в нижней на мауэрлат. Висячая стропильная система испытывает нагрузки на прогиб, сжатие и распирание. Все эти силы оказывают на нее дестабилизирующее действие, поэтому необходимы дополнительные компенсирующие элементы – затяжки, ригели, бабки. Они усложняют конструирование и монтаж вальмовой крыши, поэтому опытные кровельщики советуют отказаться от висячих стропил, если есть такая возможность.
Наслонного. При таком типе стропильной системы вальмовой крыши, стропила имеют опору на три точки: вверху на конек, в середине на стойку, а внизу на мауэрлат. Стойки устанавливают на внутренние несущие стены. Дополнительные вертикальные опоры снижают прогиб стропильных ног и ликвидируют распирающие усилие. Поэтому наслонную систему считают надежнее и устойчивее висячей, а кроме того более простой в монтаже.
Комбинированного. Этот термин означает что стропильная система состоит изчередующихся наслонных и висячих элементов. Это возможно, если в качестве опоры для стойки используют не внутреннюю несущую перегородку, а столб или колонну. Крыша получается открытого типа, то есть все балки и стойки не скрыты обшивкой, а видны.

Важно! При помощи висячей стропильной системы можно перекрыть строение не больше 6 метров шириной. Использование наслонных стропил с одной дополнительной опорой увеличивает это расстояние до 12 м, с двумя – до 18 м.

Используемый материал

Стропильная система крыши вальмового типа состоит из множества составных частей, которые отражает чертеж, они изготавливают из следующих материалов:

Из древесины. Чаще всего применяют дерево твердых хвойных пород, например, сосны. Преимущества очевидны – легкий вес, невысокая цена, простота в обработке. Слабое место деревянной стропильной системы – это подверженность гниению, действию микроорганизмов и вредителей. Однако, эта проблема решается обработкой антисептическими составами. Кстати, те, кто заботится о пожарной безопасности, применяют еще антипирены.

Правильно обработанное и подготовленной дерево – прекрасный материал для изготовления стропильной системы. Работать с ним гораздо проще, он не требует специального инструмента. А приятная цена позволит снизить затраты. Тем более металлический каркас крыши могут позволить себе лишь те, кто уверен в запасе прочности фундамента.

Элементы системы

В зависимости от площади и особенностей планировки дома, стропильная система вальмовой крыши приобретает различные виды, но основу ее составляют следующие элементы:

Мауэрлата, представляющего собой брус сечением 100х100 мм или 150х150 мм. Его задача – равномерное распределение веса кровельной конструкции по периметру несущих стен. К мауэрлату крепят нижние части стропильных ног.
Лежня, изготовленного из бруса толщиной 100 мм и более, который выполняет функции мауэрлата на внутренних несущих перегородках. На лежень монтируют стойки.
Конькового прогона, деревянный брусок, на который опираются верхние части стропильных ног. Его соединяет собой вертикальные стойки.
Диагональных стропил, формирующих ребра вальмовых скатов. Их крепят таким образом, что они продолжают конек и расходятся к углам дома. Всего в вальмовой крыше четыре диагональных стропильных ноги, их крепят к коньковом прогону и мауэрлату. Эти стропильные ноги имеют большую длину и подвергаются большим нагрузкам, поэтому их толщина должна быть в два раза больше рядовых.

Шаг между ними берется 60-120 см, на его размер оказывает влияние применяемый утеплитель и вес кровельного материала.

Нарожников, укороченных стропил, прикрепляемых одной стороной к диагональным, а другой к мауэрлату. Расстояние между нарожниками не должно превышать 70-80 см, а размеры пиломатериала не имеют особого значения, так как нагрузка на них не велика.

Стоек, то есть вертикально расположенных опор из бруса. Стойки устанавливают на лежень, они подпирают стропильную ногу в средней части или коньковый прогон в зависимости от характера использования чердачного помещения.

Затяжек, горизонтальный перемычек между ногами каждой стропильной пары. Затяжки стягивают стропила, снимая распирающую нагрузку на стены. Расположенную высоко у конька затяжку называют ригель, а низкорасположенную используют как балку перекрытия.

Подкосов, подстропильных ног, которые располагают под углом к стропилам для уменьшения их прогиба под собственным весом.

Шпренгелей , вертикальных подпорок диагональных стропил.

Конструкции с вертикальными стойками и горизонтальными схватками называют шпренгельные фермы.

Обратите внимание! Некоторые элементы стропильной системы вальмовой крыши имеют значительную длину. А стандартный размер пиломатериалов из дерева ограничен шестью метрами. Чтобы выйти из этой проблемной ситуации, кровельщики изготавливают клееные или наборные стропила, составленный из двух или трех частей.

Монтаж мауэрлата

Монтаж мауэрлата – отправная точка создания стропильной системы для вальмовой кровли. Правильная установка обеспечит надежное основание для стропил. Во время строительства дома из бруса или бревна роль мауэрлата выполняют верхние венцы. В сооружениях из кирпича, газосиликатных блоков его крепят следующим образом:

На верхнем срезе стен налаживают опалубку и заливают бетонный, усиленный арматурой пояс, в который вмуровывают металлические шпильки.
Мауэрлатный брус обрабатывают антисептиком глубокого проникновения и изготавливают в нем отверстия под шпильки. При чем расположение отверстий рассчитывают таким образом, чтобы они не совпадали с местами крепления стропильных ног, а находились между ними.
После застывания бетонного пояса, которое происходит в течении 2-3 дней, на него монтируют гидроизоляцию. Эти функции обычно выполняет сложенный в два соя рубероид.
Мауэрлат укладывают на гидроизоляцию и притягивают металлическими шпильками.

Обратите внимание, что большое количество отверстий снижают прочность мауэрлата, провоцируют появление трещин, дефектов, снижая его опорные функции. Запомните, в мауэрлате никогда не выполняют выпилы под стропила, нарушать его целостность нельзя!

Этапы сборки

Результат расчета, произведенного вручную или программой, фиксируют, создавая чертеж, котором отражают размеры и взаимное расположение элементов стропильной системы, а затем начинают собирать ее согласно следующему плану:

Устанавливают мауэрлат и лежень описанным в предыдущем пункте способом. На лежень монтируют стойки, чтобы не сохранить их вертикальное расположение используют временные подкосы, углы проверяют строительным уровнем. На стойки с помощью металлических уголков или гвоздей прикрепляют коньковый прогон.
Если этого требует проект ставят подкосы из бруса. Верхнюю часть приколачивают гвоздями у середине стропил, а нижнюю к стокам.
Устанавливают диагональные стропила. Осуществляют двойную врезку под углом 45 градусов, присоединяя их к коньку гвоздями. Нижнюю часть ноги крепят к мауэрлату подвижным соединением по типу ползуна.

Усиливают диагональные стропила шпренгельными фермами. Стягивают смежный стороны мауэрлата схваткой, упирая в нее нижнюю часть шпренгеля. Верхнюю часть подставляют под диагональные стропила.

Монтируют рядовые стопила. Сначала устанавливают фронтальную и тыльную пару ног, между ними натягивают тросик и, выравнивая по нему, укладывают остальные.

Устанавливают нарожники. Берут одну доску, примеряют, размечают на ней выпилы под мауэрлат и диагональные стропила.

Половину нарожников изготавливают по этому лекалу, а остальные в зеркальном отображении. Прикрепляют с помощью гвоздей или уголков. Концы стропил оставляют неподрезанными.

Между диагональными стропилами натягивают нить и подравнивают стропила таким образом, чтобы их длина формировала свес 40-50 см. Монтируют ветровую доску.

Настилают обрешетку. Схема обрешетки выбирается согласно рекомендациям к конкретному типу кровельного материала. Для мягкой, рулонной кровли изготавливают сплошную из листов ОСБ, а для металлочерепицы и профнастила подходит решетчатая обрешетка.

Грамотный расчет, подробный чертеж и качественная установка – залог долгой службы и надёжности стропильной системы крыши.

Стропильная система вальмовой крыши: конструкция и монтаж

Конструкция вальмовой крыши

Вальмовых скатов, которые имеют форму треугольника, располагаются на месте, принадлежащем фронтонам.
Фасадных скатов трапециевидной формы.
Конька, линии, которую образуют верхнее соединение стропильных пар, вершины вальмовой крыши.
Свеса, выступающей за пределы периметра дома части крыши, образованной за счет длины стропильных ног или кобылок. Он защищает поверхность стен от талой и дождевой воды.
Стропильной системы вальмовой крыши, каркаса несущего и распределяющего вес кровельной конструкции.
Кровельного материала, покрытия, которое настилают на стропильные ноги вальмовой крыши для защиты от атмосферных осадков.
Водостока, системы отведения воды, скапливающейся на крыше. Он состоит из желоба, водоприемной воронки и водосточной трубы и переносит влагу с поверхности крови к ливневой канализации.
Снегозадержателей, элементов, не дающим снежным массам, накопившимся на крыше, обрушиваться и травмировать проходящих мимо людей.

Виды стропильной системы

Висячего. Это означает что стропила имеют опору на две точки: в верхней части на коньковый прогон, а в нижней на мауэрлат. Висячая стропильная система испытывает нагрузки на прогиб, сжатие и распирание. Все эти силы оказывают на нее дестабилизирующее действие, поэтому необходимы дополнительные компенсирующие элементы – затяжки, ригели, бабки. Они усложняют конструирование и монтаж вальмовой крыши, поэтому опытные кровельщики советуют отказаться от висячих стропил, если есть такая возможность.
Наслонного. При таком типе стропильной системы вальмовой крыши, стропила имеют опору на три точки: вверху на конек, в середине на стойку, а внизу на мауэрлат. Стойки устанавливают на внутренние несущие стены. Дополнительные вертикальные опоры снижают прогиб стропильных ног и ликвидируют распирающие усилие. Поэтому наслонную систему считают надежнее и устойчивее висячей, а кроме того более простой в монтаже.
Комбинированного. Этот термин означает что стропильная система состоит из чередующихся наслонных и висячих элементов. Это возможно, если в качестве опоры для стойки используют не внутреннюю несущую перегородку, а столб или колонну. Крыша получается открытого типа, то есть все балки и стойки не скрыты обшивкой, а видны.

Используемый материал

Из металла. В таком случае используют уголки и двутавры из оцинкованного металла. Это прочный, коррозионностойкий, долговечный материал, который выдерживает большие нагрузки. У металлических стропил есть ли два существенных минуса – значительный вес и высокая стоимость. Поэтому используют металл в строительстве крыши крайне редко, особенно в частном домостроении.

Кстати, те, кто заботится о пожарной безопасности, применяют еще антипирены.

Элементы системы

Мауэрлата, представляющего собой брус сечением 100х100 мм или 150х150 мм. Его задача – равномерное распределение веса кровельной конструкции по периметру несущих стен. К мауэрлату крепят нижние части стропильных ног.
Лежня, изготовленного из бруса толщиной 100 мм и более, который выполняет функции мауэрлата на внутренних несущих перегородках. На лежень монтируют стойки.
Конькового прогона, деревянный брусок, на который опираются верхние части стропильных ног. Его соединяет собой вертикальные стойки.
Диагональных стропил, формирующих ребра вальмовых скатов. Их крепят таким образом, что они продолжают конек и расходятся к углам дома. Всего в вальмовой крыше четыре диагональных стропильных ноги, их крепят к коньковом прогону и мауэрлату. Эти стропильные ноги имеют большую длину и подвергаются большим нагрузкам, поэтому их толщина должна быть в два раза больше рядовых.

Рядовых стропил, которые служат опорой трапециевидных скатов. Для изготовления используют доски размера 50х150 мм или 100х150 мм. Верхняя часть рядовых стропильных ног опирается на коньковый прогон, а нижняя на мауэрлат. Шаг между ними берется 60-120 см, на его размер оказывает влияние применяемый утеплитель и вес кровельного материала.

Шпренгелей , вертикальных подпорок диагональных стропил. Конструкции с вертикальными стойками и горизонтальными схватками называют шпренгельные фермы.

Монтаж мауэрлата

На верхнем срезе стен налаживают опалубку и заливают бетонный, усиленный арматурой пояс, в который вмуровывают металлические шпильки.
Мауэрлатный брус обрабатывают антисептиком глубокого проникновения и изготавливают в нем отверстия под шпильки. При чем расположение отверстий рассчитывают таким образом, чтобы они не совпадали с местами крепления стропильных ног, а находились между ними.
После застывания бетонного пояса, которое происходит в течении 2-3 дней, на него монтируют гидроизоляцию. Эти функции обычно выполняет сложенный в два соя рубероид.
Мауэрлат укладывают на гидроизоляцию и притягивают металлическими шпильками.

Этапы сборки

Устанавливают мауэрлат и лежень описанным в предыдущем пункте способом. На лежень монтируют стойки, чтобы не сохранить их вертикальное расположение используют временные подкосы, углы проверяют строительным уровнем. На стойки с помощью металлических уголков или гвоздей прикрепляют коньковый прогон.
Если этого требует проект ставят подкосы из бруса. Верхнюю часть приколачивают гвоздями у середине стропил, а нижнюю к стокам.
Устанавливают диагональные стропила. Осуществляют двойную врезку под углом 45 градусов, присоединяя их к коньку гвоздями. Нижнюю часть ноги крепят к мауэрлату подвижным соединением по типу ползуна.

Устанавливают нарожники. Берут одну доску, примеряют, размечают на ней выпилы под мауэрлат и диагональные стропила. Половину нарожников изготавливают по этому лекалу, а остальные в зеркальном отображении. Прикрепляют с помощью гвоздей или уголков. Концы стропил оставляют неподрезанными.

Настилают обрешетку.

Схема обрешетки выбирается согласно рекомендациям к конкретному типу кровельного материала. Для мягкой, рулонной кровли изготавливают сплошную из листов ОСБ, а для металлочерепицы и профнастила подходит решетчатая обрешетка.

Стропильная система вальмовой крыши: конструкция и монтаж

Конструкция вальмовой крыши

Вальмовых скатов, которые имеют форму треугольника, располагаются на месте, принадлежащем фронтонам.
Фасадных скатов трапециевидной формы.
Конька, линии, которую образуют верхнее соединение стропильных пар, вершины вальмовой крыши.
Свеса, выступающей за пределы периметра дома части крыши, образованной за счет длины стропильных ног или кобылок. Он защищает поверхность стен от талой и дождевой воды.
Стропильной системы вальмовой крыши, каркаса несущего и распределяющего вес кровельной конструкции.
Кровельного материала, покрытия, которое настилают на стропильные ноги вальмовой крыши для защиты от атмосферных осадков.
Водостока, системы отведения воды, скапливающейся на крыше. Он состоит из желоба, водоприемной воронки и водосточной трубы и переносит влагу с поверхности крови к ливневой канализации.
Снегозадержателей, элементов, не дающим снежным массам, накопившимся на крыше, обрушиваться и травмировать проходящих мимо людей.

Виды стропильной системы

Висячего. Это означает что стропила имеют опору на две точки: в верхней части на коньковый прогон, а в нижней на мауэрлат. Висячая стропильная система испытывает нагрузки на прогиб, сжатие и распирание. Все эти силы оказывают на нее дестабилизирующее действие, поэтому необходимы дополнительные компенсирующие элементы – затяжки, ригели, бабки. Они усложняют конструирование и монтаж вальмовой крыши, поэтому опытные кровельщики советуют отказаться от висячих стропил, если есть такая возможность.
Наслонного. При таком типе стропильной системы вальмовой крыши, стропила имеют опору на три точки: вверху на конек, в середине на стойку, а внизу на мауэрлат. Стойки устанавливают на внутренние несущие стены. Дополнительные вертикальные опоры снижают прогиб стропильных ног и ликвидируют распирающие усилие. Поэтому наслонную систему считают надежнее и устойчивее висячей, а кроме того более простой в монтаже.
Комбинированного. Этот термин означает что стропильная система состоит из чередующихся наслонных и висячих элементов. Это возможно, если в качестве опоры для стойки используют не внутреннюю несущую перегородку, а столб или колонну. Крыша получается открытого типа, то есть все балки и стойки не скрыты обшивкой, а видны.

Используемый материал

Элементы системы

Мауэрлата, представляющего собой брус сечением 100х100 мм или 150х150 мм. Его задача – равномерное распределение веса кровельной конструкции по периметру несущих стен. К мауэрлату крепят нижние части стропильных ног.
Лежня, изготовленного из бруса толщиной 100 мм и более, который выполняет функции мауэрлата на внутренних несущих перегородках. На лежень монтируют стойки.
Конькового прогона, деревянный брусок, на который опираются верхние части стропильных ног. Его соединяет собой вертикальные стойки.
Диагональных стропил, формирующих ребра вальмовых скатов. Их крепят таким образом, что они продолжают конек и расходятся к углам дома. Всего в вальмовой крыше четыре диагональных стропильных ноги, их крепят к коньковом прогону и мауэрлату. Эти стропильные ноги имеют большую длину и подвергаются большим нагрузкам, поэтому их толщина должна быть в два раза больше рядовых.

Затяжек, горизонтальный перемычек между ногами каждой стропильной пары.

Затяжки стягивают стропила, снимая распирающую нагрузку на стены. Расположенную высоко у конька затяжку называют ригель, а низкорасположенную используют как балку перекрытия.

Монтаж мауэрлата

На верхнем срезе стен налаживают опалубку и заливают бетонный, усиленный арматурой пояс, в который вмуровывают металлические шпильки.
Мауэрлатный брус обрабатывают антисептиком глубокого проникновения и изготавливают в нем отверстия под шпильки. При чем расположение отверстий рассчитывают таким образом, чтобы они не совпадали с местами крепления стропильных ног, а находились между ними.
После застывания бетонного пояса, которое происходит в течении 2-3 дней, на него монтируют гидроизоляцию. Эти функции обычно выполняет сложенный в два соя рубероид.
Мауэрлат укладывают на гидроизоляцию и притягивают металлическими шпильками.

Этапы сборки

Устанавливают мауэрлат и лежень описанным в предыдущем пункте способом. На лежень монтируют стойки, чтобы не сохранить их вертикальное расположение используют временные подкосы, углы проверяют строительным уровнем. На стойки с помощью металлических уголков или гвоздей прикрепляют коньковый прогон.
Если этого требует проект ставят подкосы из бруса. Верхнюю часть приколачивают гвоздями у середине стропил, а нижнюю к стокам.
Устанавливают диагональные стропила. Осуществляют двойную врезку под углом 45 градусов, присоединяя их к коньку гвоздями. Нижнюю часть ноги крепят к мауэрлату подвижным соединением по типу ползуна.

Теги: #Устройство вальмовой крыши частного дома схема

стропильная система крыш- схема, конструкция и монтаж своими руками +Видео

Главным элементом конструкции дома является крыша. Её форму подбирают, учитывая атмосферные условия в выбранном регионе и материалы, используемые при строительстве. Также особое значение имеет внешний вид самой крыши. На строительном рынке в настоящее время среди всех конструкций крыш больше всего выделяется вальмовая кровля.

[contents]

Содержание:

1 Характеристики вальмовой крыши
2 Виды вальмовых крыш
- 2.1 Стропильная система кровли своими руками и ее расчет
- 2.2 Производим установку стропильной системы
  - 2.2.1 Обрешетка и усиление вальмовой крыши
  - 2.2.2 Устройство и установка кровельного пирога

Характеристики вальмовой крыши

Вальмовая крыша наиболее популярна, так как у нее высокие прочностные свойства и характеристики, долгий срок эксплуатации и красивый внешний вид. Вальмовая кровля станет идеальным выбором при устройстве жилого чердачного помещения, так как позволяет в значительной степени упростить процедуру монтирования мансардных окон.

Помимо этого, вальмовая крыша обладает обтекаемой формой. И за счет этого она не так сильно деформируется от ветровых внешних нагрузок, как прочие конструкции.

У вальмовой крыши конек не подрывается порывами сильного ветра. И данный показатель идеально подойдет для установки крыши в южных районах с сильными порывистыми ветрами.

Вальмовая крыша имеет четыре ската. Два ската — боковые, как у классической стандартной крыши. И два оставшихся ската расположены между двумя предыдущими. И в отличие от шатровой кровли, у вальмовой не одна вершина, а две. И соединены эти вершины между собой коньком. Вертикальные фронтоны наклонены в виде треугольных скатов. Их называют вальмами.

Вальмовая кровля состоит из следующих основных узлов:

Коньковый брус. Данный элемент является самой верхней точкой крыши и её основной несущей осью. В данном месте соединены все грани. При возведении вальмовой кровли чаще всего центр конька будет совпадать с центром кровельного покрытия.
Угловые стропила. Как правило, стропильные ноги выступают базовыми силовыми деталями и соединяют коньковый брус и углы всей постройки. Вырезают их из досок, толщина которых должна быть равна толщине конька. Стропильные ноги одним концом закрепляются к коньку, а вторым — заходят за границы каркасного дома.
Короткие стропила. Бывают различными по длине, но выходят обязательно под одним углом. Их количество будет зависеть от площади крыши. Стропила короткого типа соединяются одним концом специальными угловыми стропильными ногами. А другим концом опираются на мауэрлат либо угол дома, и к коньку не закрепляются.
Рядовой каркас. Промежуточные центральные стропила устанавливаются на концах конькового бруса и выводятся на несущие стены дома. Всего их шесть, с каждой стороны – по три штуки.
Промежуточный каркас. Стропила промежуточного типа начинаются на коньке, а второй частью опираются на мауэрлат. И на вальмах они не устанавливаются.

Виды вальмовых крыш

Ниже мы рассмотрим, какие бывают виды вальмовых крыш. Если конструкция крыши с вальмой обрывается немного выше уровня боковых скатов, то данную крышу принято называть голландской. Или она имеет еще другое название — датская крыша. Данную конструкцию намного сложнее построить, чем стандартную классическую вальмовую. Хотя старые дома с такой кровлей целыми десятками лет, а иногда – и дольше, стоят без каких-либо видимых изменений.

Также существуют шатровые вальмовые крыши, их скаты одинаковой формы. Все вальмы формируют одинаковый угол. Данный тип крыши подойдет для загородных домов квадратной формы.

Существуют также разные ломаные варианты вальмовой крыши. Вся конструкция будет состоять из скатов разного размера, которые будут расходиться под различными углами. Сложные ломанные вальмовые крыши встречаются достаточно редко.

Установку вальмовой кровли необходимо начинать с проектирования данной конструкции.

При правильно разработанной схеме, вы сможете собрать ее самостоятельно без привлечения каких-либо специалистов.

Стропильная система кровли своими руками и ее расчет

Стропильная система вальмовой крыши и ее расчет – основная работа. Все стропила обязательно должны выдержать кровельный строительный материал, внешние нагрузки, создаваемые ветром, снегом и дождем. И при расчете необходимо учитывать вес строительных материалов, используемых при создании кровельного покрытия и внешней отделки.

Для данной работы подготовьте специальную замерную рейку и предварительно нанесите на неё все разметочные указатели и обозначения.

При помощи этого вы сможете избежать неточности в измерениях. Для выпуска рейки используйте лист фанеры, который имеет ширину 5 см. Приготовьте также таблицу, с указанием соотношения длины и размещения стропильных ног, для достижения более высокой точности при замерах.

Все расчеты производите по такой схеме:

Длина стропильных ног ровна произведению соответствующего коэффициента.
Ось должна быть размечена с торца дома. Делать это необходимо строго по верхней обвязке.
Необходимо просчитать половину ширины конька и выяснить положение первого элемента стропильной системы.
Конец рейки прикладывайте к размеченной линии. Другой конец — располагайте по линии боковой стены дома. В полученном размеченном месте и будет положение промежуточной стропильной ноги.
Для того чтобы узнать длину стропил, один конец бруса необходимо установить на свес крыши, а оставшийся конец разместите на внешнем углу несущей стены дома.
Для расположения центральных стропил нужно перенести замерную рейку на край стены дома, и оставить на ней соответствующие пометки.
Такие же действия необходимо провести на трех углах дома.

Так определяется размещение конька крыши и торцов промежуточных стропильных ног:

Таблица рассчета угла ската кровли

Для того чтобы рассчитать угол наклона четырехскатной вальмовой крыши необходимо сделать следующее:

Измерять горизонтальную проекцию одной промежуточной стропильной ноги, при помощи замерной рейки.
По таблице определить подходящий угол кровли. Совершить произведение данных показателей.
Измерять длину стропил от места крепления опоры, до конька.
Таким же образом определить длину свеса. Сделать произведение необходимого коэффициента на горизонтальную проекцию.

Производим установку стропильной системы

При установке системы накосных и диагональных стропильных ног необходимо соблюдать следующие инструкции:

Стропила накосного типа закрепляются к внутренним углам стен дома, а диагональные стропила крепятся к внешним.
На стропильные накосные ноги опираются укороченные стропила скатов. Называют их нарожниками. Выпускают их спаренными из двух ног.
Под диагональные стропила устанавливаются опоры — одна либо две. Для их приготовления используют стойки из бруса. Подкосы располагают под углом 45°.
Стропильные ноги промежуточного типа опираются снизу на мауэрлат, а сверху на коньковый брус. При их монтаже и установке необходимо придерживаться шага в 1,2 м. И стропильные ноги промежуточного типа не должны быть длинными.
Каждые вторые стропила крепятся к несущей стене дома при помощи скруток. Промежуточный каркас соединяют с мауэрлатом. Используя для данного процесса обратную скобу.
Стропильные ноги углового типа называют еще нарожники или полуноги, так как они укороченной длины. С одного края нарожники опираются на мауэрлат, со второго – на диагональную ногу. Для того чтобы нагрузка расположилась равномерно нарожники закрепляют к диагональным стропилам в различных местах, по схеме вальмовой крыши.
Для равномерного размещения всех стропил необходимо сделать отметки на коньковом брусе. Главным моментом при выпуске стропильной системы является грамотное соединение всех элементов и деталей в местах пересечения центральных и диагональных стропил.

Обрешетка и усиление вальмовой крыши

Для долговечности вальмовой крыши и ее надежности, не достаточно просто выполнить крепкую стропильную систему.

Нужно усилить ее следующим образом:

В каждом углу для усиления располагают шпренгель – т.е. брус, что перекидываемый между плечами мауэрлата и образующий угол. Данные стойки будут предназначаться для диагональных стропильных ног. При расположении шпренгеля вдалеке от угла пристраивайте к нему ферму.
Стойки устанавливаются на перекрытие, и соединяются сверху брусом. Он будет выступать настоящей подпоркой для стропил. И будет обеспечивать равномерное распределение нагрузки на весь дом. Такие стойки выполняют функции полок.
При стропилах диагонального типа большой длины, необходимо применять сдвоенные балки вместо одинарного бруса.
Для изготовления обрешетки применяйте деревянные доски. Для данной цели подойдут также бруски с сечением 50х50 мм.
Всю древесину и пиломатериалы нужно предварительно обработать специальным защитным составом (пропитками и антисептиками), а после качественно просушить. И не берите для работы сырые доски, они вызовут деформацию кровельного внешнего покрытия.
Обрешетку расположите перпендикулярно к стропильным ногам. А сами стропила разместите сплошным слоем. Или установите их с шагом 15 см. Варианты устройства обшивки зависят от вида кровельного строительного материала.

Устройство и установка кровельного пирога

После монтажа обрешетки на кровле вальмовой крыши можно заняться устройством кровельного пирога.

Для этого вам понадобиться следующее:

Перед началом работы уложите гидроизоляционный слой строительного материала для предотвращения проникновения воды и влаги. Также слой гидроизоляции поможет избежать вам появления конденсата. Защитный слой крепите к стропилам, применяя строительный степлер. Поверх укрепите всю конструкцию контрольной обрешеткой, не забывая об оставленных зазорах между кровельным и гидроизоляционным строительным материалом для создания естественной вентиляции.
Разместите пароизоляционный и теплоизоляционный строительный материал с целью создания в будущем чердачного помещения. И сразу определите его назначение, и каким он будет в будущем – теплым либо холодным. При холодном чердачном помещении утеплите пол. В случае с теплым чердаком утеплите крышу помимо пола также . Утеплитель укладывайте между стропилами.
Под утеплитель положите пароизоляционный строительный материал. Разместите его внахлест. И при покупке пароизоляции рассчитывайте на большой расход данного материала.
При покупке кровельного строительного материала учтите его внешний вид, его прочностные свойства и характеристики, показатели долговечности и надежности. И обратите ваше внимание и на погодные условия в вашем регионе и угол наклона крыши.
Вальмовая крыша – это стандартная классическая конструкция, и она прекрасно будет смотреться с глиняной черепицей, которая не будет деформироваться и не выгорит.
Кровля крыши металлочерепецей имеет бюджетную стоимость, отличаются достаточно простым монтажом и установкой, характеризуются повышенными показателями устойчивости к различным повреждениям.
Можно использовать листовые варианты кровельного строительного материала из металлического профиля. Для достижения оригинального вида вальмовой кровли можно использовать медное покрытие. Это достаточно дорогой материал, и он увеличит цену вальмовой кровли в несколько раз. Но с другой стороны, его стоимость оправдается экологически чистым материалом и высокой выносливостью.

Вальмовые крыши широко распространены. И если вы решили начать строить небольшой загородный дом, то данный вариант кровли для вас.

Вальмовая крыша станет идеальным выбором для оригинальной постройки архитектуры с разными возвышениями и выступами. К тому же вальмовая крыша идеально подходит для устройства мансардного этажа.

Устройство крыши частного дома – изучаем схемы

Дата последнего изменения:

26 декабря 2016

Время на чтение:

9 минут

1133

Одним из последних этапов частного домостроения является устройство крыши частного дома правильная схема которой имеет особую важность. Кровля выполняет множество разнообразных функций, но одно из основных ее предназначений – это защита внутренних помещений здания от природных явлений: ветра, солнца, атмосферных осадков. Не одна постройка, в особенности жилые дома, не обходятся без кровельных конструкций, при возведении которых важно не допускать даже самые элементарные ошибки, присущие неопытным строителям. Иначе уже через несколько лет эксплуатации дома уже придется ремонтировать крышу.

А ремонт кровельной конструкции – это достаточно трудоемкая работа, сопровождающаяся с рядом трудностей, ущемлением комфорта проживания на данный период, ну и, конечно же, дополнительные финансовые затраты. Поэтому прежде чем выполнять устройство крыши частного дома, нужна схема с подробным отражением на ней всех конструктивных элементов кровли, используемого стройматериала, прочих деталей.

В этой статье

Варианты схем кровельных конструкций для частного домостроения
Разновидности многоскатных кровельных конструкций
Конструкционные особенности чердачной крыши
Основные нюансы, которые необходимо учитывать при изготовлении системы стропил своими руками

Варианты схем кровельных конструкций для частного домостроения

При выполнении строительства частных домов для их перекрытия часто применяются скатные конструкции кровли, которые могут быть односкатными или многоскатными.

Чертеж односкатной крыши используется в основном для небольших простых хозяйственных построек.

Разновидности многоскатных кровельных конструкций

Двускатные крыши. Наиболее распространенный тип конструкции, под который можно использовать любой кровельный материал. Такая крыша является достаточно простой в плане ее монтажа, но при этом надежной и долговечной.
Вальмовыеконструкции – крыши конвертом по схеме четырехскатной кровли, когда два ската выполнены в форме трапеции, другие два – в виде треугольника. Чаще всего используются для перекрытия домов в южных регионах, так как отличаются прекрасной способностью противостоять значительным ветровым нагрузкам.
Полувальмовые кровли. Это подтип вальмовой конструкции, у которой длина боковых скатов по линии уклона меньше основных скатов. Большая часть таких конструкций приходится на регионы с неблагоприятными условиями климата.
Шатровые крыши. Их конструкция состоит из четырех скатов треугольной формы, вершины которых соединяются в одной точке.
Ломаные кровельные конструкции. Подобные крыши относятся к двускатным кровлям, состоят из четырех поверхностей, которые пересекаются между собой под тупым углом.
Многощипцовые кровли. Такие крыши имеют достаточно сложную схему конструкции, которая чаще всего применяется для перекрытия домов элитного класса, обладающих сложной геометрической конфигурацией.

Скатные кровли, зависимо от своих конструктивных особенностей, подразделяются на чердачные, безчердачные крыши. В первом случае между перекрытием и кровлей обустраивается чердачное помещение (раздельный тип скатной кровли). Во втором случае все несущие компоненты кровельной конструкции являются также перекрытием крайнего этажа здания (совмещенный тип скатной крыши).

Для перекрытия частных домов часто применяется исполнительная схема кровли чердачного типа.

Конструкционные особенности чердачной крыши

При возведении кровель с чердачным помещением стоит учитывать следующие детали:

Особенное внимание необходимо уделять параметрам пролетов перекрытия. Если достаточно большая ширина, в таком случае стропильная нога должна обладать максимальным сечением. К примеру, пролет перекрытия односкатной кровли составляет 5 метров, тогда сечение бруса, используемого для изготовления стропил, должно составлять 15х5 см, а шаг установки порядка одного метра.

Если сделать частичный разрез крыши с чердачным помещением, можно рассмотреть ее основные составляющие:

материал перекрытия поверхности кровли;
брус коньковый;
несущая внутренняя стенка;
ноги стропильные;
стойки опорные;
мауэрлат;
подкосы;
обрешетка;
металлические крепежные детали.

Обязательно нужно учитывать угол уклона ската. Крыша, имеющая склоны под большим углом, будет быстрее освобождаться от атмосферных осадков, так как вода и снег на такой поверхности не способны удерживаться. Поэтому для кровли с уклоном от 50º можно применять стропила с меньшим сечением, чем для крыш с углом наклона менее 20º. Эти данные должны обязательно отражаться в схеме обустройства кровельной конструкции.

Также стоит помнить о периоде эксплуатации отдельных деталей кровельной конструкции в зависимости от используемого для их изготовления стройматериала. Например, несущие элементы, выполненные из натурального дерева, могут служить без потери первоначальной прочности порядка 30 лет, конструкции из железобетона – 50 лет. При правильной организации деревянной стропильной системы, надлежащем уходе в период эксплуатации, ее можно не менять на протяжении 100 лет. При выборе конструкции будущей крыши нужно учитывать предполагаемые условия ее эксплуатации.

[wpsm_box type=»info» float=»none» text_align=»left»]
Особенное внимание при обустройстве кровли уделяется огнестойкости используемого материала, который дополнительно обрабатывается специализированными негорючими составами. [/wpsm_box]

При проектировании схемы крыш в обязательном порядке должны учитываться ее теплотехнические свойства.

При выполнении расчета сечения бруса для стропильной системы также нужно учитывать массу кровельного «пирога».

Основные нюансы, которые необходимо учитывать при изготовлении системы стропил своими руками

Чтоб не допустить прогиба строительных ног в случае изготовления стропил недостаточного сечения при расчете потребного кровельного материала, ферма в обязательном порядке обустраивается добавочными опорными стойками, подкосами, затяжками.
Когда осуществляется расчет кровли, обязательно нужно учитывать возможность срыва сильными порывами ветра кровельного материала. Чтобы этого не допустить, стропильные ноги должны закрепляться скобами и дополнительно стальной проволокой (сечением до 8 мм, но не менее 4 мм).
Для изготовления прогона кровельного конька рекомендуется использовать бревна (доски в самом крайнем случае, толщина которых должна составлять 5 см и более).
Если схема крыши для мансардной конструкции, тогда затяжки не обустраиваются, они будут компенсироваться за счет перекрытия этажей, которое впоследствии будет выполнять функцию полового основания мансарды.
От используемого кровельного покрытия будет зависеть плотность обрешетки, основным стройматериалом для которой являются бревна (доски) и тес. Основное предназначение обрешетки – это прием на себя нагрузки от всего покрытия кровли, последующая передача ее на систему стропил.
Зависимо от типа обустраиваемой крыши обрешетка бывает разреженной, сплошной. Особенность обрешетки сплошного типа заключается в следующем: она выполняется из двух слоев, между досками допускается зазор не более 2 мм. При этом первый слой разреженный, второй относительно первого монтируется под углом 45º. Это обуславливается особенностью укладки некоторых типов материалов для крыши. При обустройстве обрешетки разреженного типа между досками может выдерживаться расстояние от 6 до 14 см (зависимо от заснеженности региона, в котором возводится дом).
Также нужно запомнить, что сплошная обрешетка всегда выполняется на скатах крыши, стыках системы стропил.

Основные особенности конструкции кровли обязательно отражаются при составлении схемы.

При планировании перекрытия крыши дома своими руками необходимо учитывать, что при выборе схемы ее обустройства стоит опираться не только на условия ее дальнейшей эксплуатации, но и собственные финансовые возможности. Также важно понимать, что от качества монтажа крыши дома своими руками будет зависеть безопасность жителей дома. Прежде чем использовать определенную схему кровельной конструкции, можно предварительно изучить их особенности по фотографиям в интернете.

https://www.youtube.com/watch?v=sxgBJv2HKKM

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

устройство, как сделать правильно, схемы

Одной из самых непривычных российских широт и до сегодня считается вальмовая крыша – конструкция с четырьмя наклонными скатами. При этом любой частный дом с таким стильным верхом выглядит по-европейски добротным.

Остановились именно на этом варианте? Тогда, если вы никогда не вникали в особенности устройства такой крыши, мы постараемся максимально подробно раскрыть вам все секреты и особенности ее устройства, скрытые плюсы и минусы, о которых мало кто догадывается.

А это важно, ведь от того, насколько грамотно устроена крыша дома, зависит насколько он сам будет эффективно справляться со своей задачей сохранять комфорт и безопасность домочадцев!

Вальмовая крыша представляет собой четырехскатную стропильную систему, где два торцевых ската обязательно идут треугольной формы и называются вальмами, а более длинные могут быть как треугольными, так и трапециевидными.

Вальмовая крыша от двухскатной отличается тем, что у нее нет фронтонов, а поэтому нет прямых окон – только наклонные. Такие слуховые окна необходимы, чтобы качественно освещать и проветривать чердак.

Классическая вальмовая крыша имеет высокий угол наклона. Хотя от этого утверждения тоже есть свое отступление: некоторые современные материалы позволяют строить вальмовые кровли с минимальным углом наклона, которые со стороны улицы даже кажутся плоскими.

Вот интересное качественное видео на эту тему:

При умелом подборе кровельного материала вальмовая крыша выглядит особенно стильно и выражено в архитектурном плане. Такие очень популярны в европейских странах, и именно по таким верхушкам домов узнают колорит скандинавского или шведского городка.

Вальмовая крыша идеально подходит для домов европейского стиля, в особенности с голубой, серо-синей или шоколадной раскраской кровли. И, к слову, среди профессиональных дизайнеров и архитекторов считается, что не слишком удачно монтировать на доме яркую вальмовую кровлю – это признак отсутствия вкуса.

Что касается эстетики, вальмовая кровля довольно нелепо смотрится для большого многоэтажного дома, ведь такая высокая надстройка (если крышу можно так назвать) делает строение еще более громоздким. В качестве исключения только назовем французское шато или подобные им по габаритам проекты.

Давайте разберем основные виды вальмовой крыши:

Классическая четырехскатная. В ее конструкции используются прямые стропила, а угловые ребра тянутся от конька. В этой конструкции свесы расположены на одной высоте.
Голландская полувальмовая. Здесь противоположные скаты уже укорочены, примерно в 1,5-3 раза. Такая конструкция хороша для установки вертикальных окон в мансарде, которых обычно так сильно не хватает.
Датская полувальмовая. В этой конструкции есть вертикальные фронтоны, ниже которых монтируется торцевой скат. В качестве фронтонов здесь часто выступают треугольные окна.
Ломаная волевая вальмовая конструкция. Это скаты разных размеров, которые находятся при этом еще и под разными углами. Такая крыша смотрится объемной, и у нее более рационально используется площадь внутренней мансарды. Но и проектирование, и установки у нее немного сложнее, чем у классической.
И наконец шатровая крыша. Такую возможно установить только на дом, имеющий квадратную форму. В этом случае все скаты имеют правильную форму равнобедренного треугольника, и все хребты сходятся в одной точке сверху.

Также один из популярных видов вальмовой крыши – Г-образная. Впервые такая крыша появилась в Италии, еще в XIX веке. А со временем и в США, когда дома стали строить в стиле ранчо. У нее четыре слегка наклонных ската, которые образуют своей формой очертания буквы «Г» за счет перпендикулярного соединения между собой.

Это просто идеальный вариант для дома, который необходимо защитить от сильного ветра. Кроме того, в жаркую погоду от солнечных лучей его отлично закрывает выступающие козырек. И, наконец, благодаря непрерывности карниза Г-образной вальмовой крыши, довольно легко устанавливать водостоки.

Ведь у такой архитектуры есть свои секреты: козырек веранды всегда повторяет очертания большого крыла Г-образной крыши. В таком случае такая крыша смотрится просто великолепно! Но есть и минусы у такой конструкции – сокращение площади чердачного пространства, причем довольно существенно.

Как вы видите, у каждой из формы есть свои преимущества, как в вопросе стиля, так и в вопросе эстетики. В этом как раз вся вальмовая крыша: как сделать правильно проект, стоит ли оставлять небольшие фронтоны снизу или вверху, как у датской и голландской крыши, не подскажет ни один архитектор. Ориентируйтесь только на собственное чувство комфорта и то, какого наполнения и дизайна у вас будет мансарда.

Ввиду сложности возведения вальмовая крыша считается одним из смелых выборов. Среди минусов отметим более высокую стоимость материалов, чем у двухскатной или односкатной крыши, увеличенную трудоемкость укладки кровельных материалов и необходимость точных знаний.

Также считается, что именно в вальмовой крыше более складывается внутреннее подкровельное пространство и куда меньше остается места для того, чтобы поставить там мебель или техника. А теперь – о плюсах.

Современное устройство вальмовой крыши с надежным креплением кровельных материалов позволяет достичь высокого сопротивления потоку воздуха, так как здесь нет вертикальных стен. Поэтому в регионах с сильными ветрами здесь и кровельное покрытие, и сама стропильная система подвержены разрушению куда меньше.

Также вальмовая крыша отлично противостоит также обильным осадкам, шапкам снега и потому как нельзя лучше подходит для местности с неблагоприятными погодными условиями. Весь секрет в том, что угловые ребра обладают увеличенной жесткостью, благодаря чему сама кровля не подвержена значительной деформации, в отличие от двухскатной.

Если у вальмовой крыши обустраивают по всему периметру большие свесы, фасад здания всегда будет надежно защищен от намокания, тогда как ни с односкатной, ни с двухскатной крышей такого эффекта не добиться.

Еще один важный момент: благодаря тому, что плоскости поверхности скатов практически одинаковые и достаточно большие, мансардное пространство под крышей прогревается равномерно, благодаря чему в нем создается приятный температурный режим. Вот так верный выбор формы крыши решает одним махом одну из самых насущных проблем!

Этап I. Монтаж стропильных ног

Теперь немного о процессе строительства такой крыши. Начинается она с монтажа вертикальных опор, на них сверх монтируют коньковый прогон. После этого измеряют получившуюся горизонталь и переходят к монтажу накосных диагональных стропил.

Для этого этого следуйте такой инструкции:

Шаг 1. нижнюю часть стропил в месте подреза соединяют с обвязочным брусом по углам строения, а верхние скрепляют между собой при помощи конькового бруса. При этом на их торцах должны быть специальные угловые срезы, которые позволят достичь максимально плотного соединения.
Шаг 2. Выставленные стропила нужно усилить вертикальными дополнительными опорами, верхний торец которых следует запилить под таким же углом, как у наклона стропил.
Шаг 3. Между собой опоры и стропила скрепляют металлическими пластинами.
Шаг 4. Теперь устанавливаем стропила боковой крыши, с шагом 600 мм. Этот шаг идеально подходит под большинство стандартных утеплителей.
Шаг 5. Нижнюю часть с выемкой нужно закрепить к обвязочному брусу и зафиксировать металлическими скобами.
Шаг 6. Следующим шагом будет установка стропил боковой крыши, шаг установки 600 мм., такой шаг предпочтительней, так как большинство стандартного утеплителя имеют такую ширину. Действуем тут аналогичным способом.
Шаг 7. Нижняя часть с выемкой крепится к обвязочному брусу, для фиксации можно использовать металлические скобы либо уголки. Верхние концы соединяются над коньковым прогоном с помощью пластин. Чтобы стропило максимальной плотно прилегало к коньковому прогону, изготовьте на нем небольшую врубку под прямым углом.

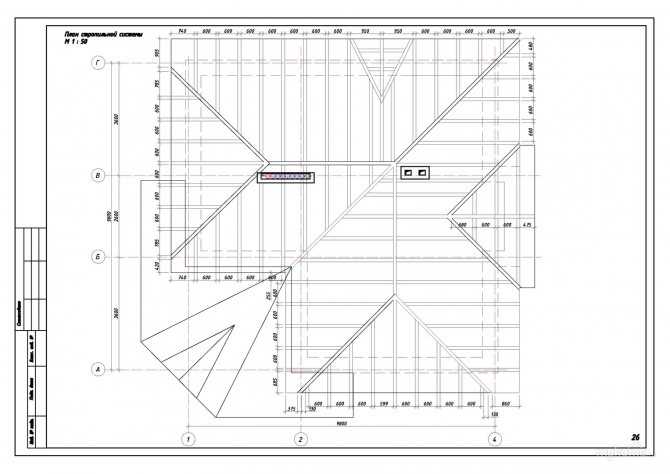

Подробнее вам раскроет этот процесс такая иллюстрация:

В качестве завершающего шага – монтаж укороченных стропил, которые еще называются нарожниками. Шаг такой же, 600 м. Одной своей стороной они должны опираться на обвязочный брус, а второй соединяться с накосной диагональной стропило.

Посередине вальмового ската будет находиться центральный нарожник, который по правилам должен прилегать сразу обеим ногам угловых стропил. У торца их верхней части должен быть двойной мауэрлат по периметру всей наружной крыши.

В такой системе накосные диагональные ребенка обладают самой большой длиной и служат основной нарожников. Для таких стропил недостаточно длины стандартного бруса, а потому угловые ребра делают из спаренных внахлест брусков.

При этом рядовые стропила крепят к мауэрлату перпендикулярно. Дополнительно для прочности их стягивают ригелями и стяжкой. Чтобы закрепить стойки с двух сторон, используются подкосы.

Есть также такая дополнительная деталь, как шпренгель – особая деталь, которая идет из угла мауэрлата и соединяет собой стены углом:

Подробнее про стропильную систему вальмовой крыши читайте здесь.

Этап II. Укладка основания

Каждый кровельный материал диктует свои требования к основанию. Так, под современную черепицу подходит частая обрешетка, для длинных фальцевых листов – более редкая, а для мягких и рулонных покрытий вообще необходимы сплошные и ровные скаты, как здесь:

В это же время под другие виды кровельного покрытия нужна прочная обрешетка, которую рассчитывают по специальным формулам. В классическом варианте выглядит она так:

Этап III. Гидро- и ветроизоляция

Для обеспечения гидроизоляции вальмовой крыши мы советуем вам взять прочную современную мембрану, которая оснащена двумя самоклеющимися лентами. Они находятся на внутренней стороне рулона, и обеспечивают надежную защиту от протечек.

Во-первых, при этом значительно снижаются затраты на укладку материала, ведь здесь не нужно будет приобретать специальный кровельный скотч для герметизации нахлестов.

Во-вторых, на хребте будет легко перебрасывать мембрану через хребет на другой скат, а там просто прижать. Это – важный момент, если вы строите вальмовую крышу своими руками и вам не помогает целая бригада специалистов.

Тогда действительно стоит задумываться про удобство работы, тем более на высоте. Профессиональные кровельщики в таком случае просто подрезают мембрану, переворачивают рулон на 180 градусов и продолжает монтаж прямо на противоположном хребте – вот и все секреты.

В продаже также есть штучная гидроизоляция, которая уже заранее для удобства закреплена на утеплителе:

Этап IV.

Крепление кровельного материала

Проще всего на вальмовой крыше работать с гибкой черепицей, но больше всего в России ее любят покрывать современной металлочерепицей:

В первом ряду первый лист кладут на расстоянии 150 мм от конькового бруса, и укладывают последующие черепицы по направлению к другому коньку.
Далее листы фиксируют на плоскости, а все последующие ряды укладывать на одинаковом расстоянии от конькового бруса.
Чтобы закрыть небольшие разрывы между целым кровельным листом и коньковым брусом, используют обрезанные листы черепицы.

К слову, часто говорят что в работе с вальмовой крышей появляется большое количество отходов. Вот, чтобы этого избежать, каждый лист для хребта заранее отрежьте или согните. Так вы заполните образовавшиеся разрывы.

Если вы выбрали в качестве кровельного материала керамическую или композитную черепицу, не переживайте: с таким монтажом вы тоже справитесь самостоятельно!

Отдельно остановимся на том, как укладывать натуральную черепицу на вальмовую крышу. С таким кровельным покрытием вальмовая конструкция выглядит просто потрясающие, и на самом деле сам процесс монтажа не так уже и сложен.

Давайте по шагам:

Шаг 1. Для керамической черепицы понадобятся дополнительные деревянные держатели, которые нужно смонтировать перед укладкой. Это бруски обрешетки, которые следует закрепить к каждому из четырех ребер и к коньку.
Шаг 2. Закрепите клиновидную доску под водосточный желоб и фартук.
Шаг 3. Установите широкую ветровую доску, которую нужно установить на торцы стропил, заранее отпиленные под углом.
Шаг 4. К клиновидной доске привинтите кронштейны, чтобы закрепить водосточный желоб.
Шаг 5. Закрепите металлический фартук, который будет защищать край свеса от дождя. На него по желанию вы можете привинтить аэроэлемент-гребенку для полноценной вентиляции подкровельного пространства.
Шаг 6. Переходим к монтажу черепицы, для чего нам понадобятся ветровые крючки и молоток. Укладывайте черепицу снизу вверх и прижимайте зажимами-кляммерами.
Шаг 7. Проклейте хребты вальмовой крыши алюминиевой лентой с микроперфорацией.
Шаг 8. Закрепите фасонный вальмовый элемент на хребте и коньке крыши при помощи специального клея-герметика.
Шаг 9. В начале ряда на фронтоне свеса, как и в конце, используйте боковую черепицу. Привентите ее к обрешетке при помощи шурупов.
Шаг 10. Загерметизируйте примыкание кровли к дымоходной трубе при помощи самоклеяющейся ленты. Верхний ее край зафиксируйте прижимной планкой из алюминия при помощи дюбелей.
Шаг 11. Уплотните стык эластичным атмосфероустойчивым герметиком.

Бывают, конечно, и более сложные проекты, но если разделить такой дом визуально на отдельные части, то справиться с каждой не составит труда даже начинающему строителю.

Главное – грамотно обустроить ендовы и примыкания:

Этап V. Утепление крыши изнутри или снаружи

На стропилах расстелите пароизоляцию и привинтите несущие бруски под кровельное покрытие. К нижней части стропил закрепите толстый брус, который будет поддерживать слой изоляционных плит.

Уложите утеплитель. Если вы используете жесткий пенополистирол, соедините его в сплошной слой при помощи гребней и пазов. На хребтах, где нужно будет подогнать плиты, распилите их на нужную форму при помощи обычной ножовки. Все нахлесты проклейте и накройте плиты дополнительной пленкой. Далее сверху привинтите контробрешетку.

Конечно, устройство вальмовой крыши не так уж просто, зато результат однозначно порадует глаз!

Будьте в курсе!

Подпишитесь на новостную рассылку

Вальмовая крыша своими руками — изготовление четырехскатной крыши + фото

Опубликовано: 01.01.2018

Конструкция кровли играет значимую роль к архитектурной привлекательности здания и имеет важную практическую функцию. Надежная и красивая вальмовая крыша часто используется как вариант кровли. Множество привлекательных проектов домов, фото которых вы можете увидеть после прочтения статьи, наглядно показывают какую оригинальную конструкцию имеет вальмовая крыша. Для нее характерно устройство четырех скатов, как минимум, два из них получаются треугольной формы. Они располагаются с торцов здания. Устройство элементов стропильной системы сложнее, чем у двускатной кровли, но вальмовая крыша своими руками тоже может быть построена.

Содержание

Модели вальмовых крыш
Создание проекта
Особенности стропильной конструкции
Разметка
Монтаж крыши
Видео
Фото

Модели вальмовых крыш

Полувальмовая-крыша дома

Полувальмовая или голландская – крыша с усеченными треугольными скатами, которые не продолжаются до карниза, и закрывают лишь часть фронтона. Такой тип оптимально подходит для устройства мансарды. Комната получает много пространства, нет нависания у стен. Низкие скаты конструкции надежно защищают здание от ветра и осадков. Эту модель реализовать сложнее, чем обычную вальмовую крышу.
Шатровая крыша представляет собой четыре ската в виде треугольников с общей вершиной. Такая конструкция уместна для дома квадратной формы.

Создание проекта

Чертеж вальмовой крыши

Выполнить чертеж вальмовой крыши с подробным описанием длины, сечения элементов и угла наклона – эта задача не под силу новичку. Схема должна быть построена с учетом расчетов по специальным формулам. Можно рассчитать, например, при помощи строительного калькулятора. Выбрав угол наклона для скатов, ориентируясь на вид кровельного покрытия и погодные условия, можно рассчитать высоту конька и другие значения. Форма и размеры стропильной конструкции также требуют подробного расчета и описания на схеме. Если вы сомневаетесь, что самостоятельно грамотно составите проект, лучше обратиться к специалистам.

Особенности стропильной конструкции

Стропильная система

Коньковый прогон – несущий элемент кровли, на который крепятся остальные. Он расположен в центре конструкции.
Угловые стропила имеют сечение аналогичное коньковому брусу. Они верхней частью стыкуются с коньковым брусом, а концы выходят за пределы здания.
Промежуточные стропила соединяют конек и верхнюю обвязку.
Короткие стропила (нарожники) соединяются с угловым стропилом и опираются на мауэрлат, их наклон равен промежуточным стропилам.
Центральные промежуточные стропила сходятся на коньке и опираются на мауэрлат, они создают боковые скаты.

Для постройки выбирается сухая ровная древесина хвойных пород – лиственница, кедр, сосна. Предварительно материал проходит обработку антисептиком.

Разметка

Вычисляется осевая линия и расположение стропил

Перед тем как сделать вальмовую крышу, необходимо провести разметку. Точность отметок позволит избежать ошибок при монтаже стропил. Первоначально вычисляется осевая линия, далее расположение стропил. Место расположения центрального стропила отмечают в точке, обозначающей половину толщины конька. Разметку положения различных видов стропил лучше проводить не рулеткой, а мерной рейкой. С ее помощью несложно отметить расположение центрального промежуточного стропила. Один конец рейки совмещают с намеченной линией, а второй направляют вдоль линии боковой стены.

Вальмовая четырехскатая крыша Если представить разметку в виде проекции, то становится понятно, что промежуточные стропила со стеной образуют квадрат, а угловое стропило делит его по диагонали на два прямоугольных квадрата. Длину углового стропила позволяет вычислить теорема Пифагора. Специальная таблица коэффициентов позволяет подсчитать размеры угловых и промежуточных стропил. Для вычисления нужно измерить горизонтальную проекцию, найти угол, соответствующий вашему углу наклона ската и умножить длину на коэффициент. Длина коротких стропил вычисляется методом перемножения заложения нарожника и коэффициента промежуточного стропила. Все замеры последовательно выполняются в четырех углах. По отмеченным точкам ориентируются, как построить как стропильную систему.

Рейка для разметки изготавливается из фанеры, шириной в 5 см. На ней отмечаются необходимые размеры.

Монтаж крыши

Монтаж стропильной системы

Первый этап – укладка опорного пояса из мауэрлата. Под него укладывается слой рубероида для гидроизоляции. Для крепления бруса 20×20 см используются заложенные в кладку анкера. По краям раму из брусьев соединяют скобами. На мауэрлат наносится разметка для крепления стропил.
Следующим шагом является укладывание балок перекрытия, которые располагаются на стене возле мауэрлата. Для надежности между противоположными стенами крепятся затяжки. На балки можно уложить настил из досок, обеспечивающий более комфортные условия работы.
Коньковый прогон закрепляют на вертикальных опорах, расположенных на центральной балке. Стойки устанавливают вертикально по уровню и закрепляют раскосами.
Для боковых стропил потребуются доски 60×150 мм. Предварительно изготавливается шаблон, по которому отпиливаются углы для крепления. В местах соединения с мауэрлатом выполняется запил на 1/3 толщины доски. Стропила устанавливают с шагом в 60 см.
Следом за боковыми устанавливается центральное вальмовое стропило, которое крепится к торцу конька и опирается на мауэрлат.
На следующем этапе крепятся диагональные стропила. Все они имеют одинаковую длину, а по толщине равны коньковому прогону. Для крепления стропил в углах мауэрлата прикручивают по два бруска 50×100 мм. Накосные стропила изготавливаются по шаблону и крепятся к коньку и мауэрлату. Угловое стропило в верхней точке стыкуется сразу с двумя центральными стропилами, поэтому требуется выполнить подрез с двойным скосом. Длинное диагональное стропило требует поддержки в виде опорной стойки.
Короткие стропила устанавливаются с шагом, аналогичным боковым, места их крепления отмечают на мауэрлате. Для закрепления нарожников внизу подойдет шаблон от боковых стропил, а подрез при соединении с диагональным брусом выполняется на месте. Установку начинают с самого короткого стропила.

Дополнительные элементы стропильной системы

В зависимости от величины пролетов и конструкции используются дополнительные элементы:

ригели для соединения стропильных ферм;
стойки для больших пролетов;
подкосы;
шпренгели.

Достаточный свес крыши обеспечивают длиной стропильных ног или с помощью прибиваемых досок «кобылок». Стропильные ноги фиксируются к мауэрлату несколькими способами: скобами, металлическими уголками, гвоздями. На коньке стропила соединяются при помощи скосов и крепятся металлическими пластинами. После этого выполняется монтаж обрешетки.

Фрагменты стропильной системы

Не имея опыта постройки сложной вальмовой крыши, вы можете посмотреть обучающее видео или обратиться за консультацией к специалисту.

Видео

В этом видео автор рассказывает об устройстве четырехскатной вальмовой крыши, наглядно объясняя с помощью макета:

Устройство кровли четырехскатной крыши дома — фото проектов – кровля крыши в видео:

Фото

Для бани

Четырёхскатная конструкция

Полувальмовый вариант

Кровля шатрового типа

Беседка

Гараж

На стоянке

Помогла ли вам статья?

Стропильная система вальмовой крыши: схемы монтажа

Содержание

Что такое вальма
Конструктивные элементы вальмовой крыши
Подготовительные работы
Монтаж

Кровля защищает здание от проникновения неблагоприятных атмосферных явлений в помещения. Чтобы гарантировать надежность и прочность кровельных конструкций, необходимо правильно подобрать тип крыши и знать все ее конструктивные элементы. Нагрузку от покрытия и снегового покрова берет на себя стропильная система. Чаще всего вальмовая крыша становится наиболее оптимальным вариантом. Но что она из себя представляет?

Что такое вальма

Конструкция вальмовой крыши представляет собой четырехскатную систему. В центре которой находится конек или просто точка соединения скатов. Скат кровли — наклонная поверхность,

Лучше всего такой тип подходит для покрытия зданий, в плане приближенных к квадрату, то есть имеющих большую ширину. При возведении нет фронтонов, стены по всему периметру одинаковой высоты. Оптимальным значением угла наклона в градусах станет значение от 20 до 45.

Основными ее частями являются:

Конструктивные элементы вальмовой крыши

Устройство стропильной системы вальмовой крыши предполагает наличие следующих элементов:

Элементы вальмовой кровли

Стропильные ноги (стропила) — основные несущие конструкции (имеются только у прямоугольных вальм), представляют собой наклонные балки, опирающиеся одним концом на мауэрлат, а другим на коньковый ригель.
Нарожники — стропильные ноги, опирающиеся верхним и нижним концом на накосные ноги. В качестве нижней опоры часто выступает и мауэрлат. Эти элементы являются основными конструктивными частями квадратной вальмовой кровли. При прямоугольной форме здания в плане используются совместно с обычными стропилами, шаг и сечение совпадают.
Накосные ноги — диагональные стропила, образующие торцовые скаты. В нижней точке они опираются на угол здания. Имеют обычно большее сечение, чем рядовые стропильные ноги. На них опирают нарожники.
Коньковый ригель — горизонтальная балка, располагающаяся в центральной части здания (отсутствует при квадратной форме строения). Конструкция вальмовой крыши предполагает наличие по нее стоек (при двускатной кровле опирание происходит на фронтоны). Является верхней опорой для наклонных балок.
Мауэрлат — балка, устанавливаемая по обрезу стены с внутренней стороны. Обеспечивает нижнюю опору для стропил, равномерно распределяет по стенам вертикальную составляющую нагрузки и воспринимает горизонтальную (распор). В брусовом или бревенчатом доме мауэрлатом служит верхний венец стеновой конструкции.
Подкосы — наклонные стойки, подпирающие стропила, накосные ноги или ригель. Промежуточные опоры позволяют уменьшить сечение несущих элементов. Стропильная система вальмовой крыши предполагает установку подкосов под углом 60 или 45 градусов относительно горизонтальной плоскости.
Стойки — вертикальные промежуточные опоры.
Шпренгели — горизонтальные балки, диагонально укладываемые в угол здания. Они обеспечивают опору под стойку, установленную для подпирания накосной ноги. Такая конструкция передает нагрузку на перпендикулярные стены и используется, когда нет возможности установить стойку на перекрытие. Например, посередине железобетонной плиты устанавливать опорную стойку нельзя, поскольку плита выдерживает определенную нагрузку, в которой главной составляющей является масса мебели, оборудования и людей.
Схватка — горизонтальный элемент, который стягивает стропила не давая им разъезжаться, может располагаться в уровне мауэрлата или выше.
Обрешетка — доски или бруски небольшого сечения, укладываемые перпендикулярно стропилам поверх них. Служат основанием для кровельного материала. Вальмовая крыша своими руками часто возводится с установкой разреженной обрешетки (через одну доску), но нужно помнить, что в особо ответственных местах (ендовы, карнизы) обрешетка выполняется сплошной.
Контробрешетка — бруски или доски небольшого сечения. В конструкции кровли используются не всегда. Устанавливаются поверх стропильных ног, параллельно им под обрешетку. Нужны, чтобы приподнять обрешетку над утеплителем между стропилами, обеспечивая тем самым необходимый вентиляционный зазор.
Кобылки — доски, прикрепляемые к нижнему концу стропил, обеспечивающие необходимый вылет карниза.

Некоторые из этих элементов отсутствуют в конструкции простой крыши, обязательными конструкциями для вальмы являются:

нарожники;
накосные ноги;
мауэрлат;
обрешетка.

Подготовительные работы

Перед тем как сделать вальмовую крышу, нужно принять несколько конструкторских решений, а именно:

Таблица расчета шага стропил вальмовой крыши

шаг стропил;
сечение стропил и накосных ног;
угол наклона кровли.

Шаг стропил зависит от назначения подкровельного пространства и ширины здания. Чем больше пролет стропильной ноги, тем меньше придется принимать шаг. Если пространство под крышей будет использовано как мансардный этаж или отапливаемый чердак, потребуется дополнительное утепление.

Утепление проводят с помощью трех видов материалов, в зависимости от которых подбирают шаг:

жесткие плиты минеральной ваты — шаг стропил 58 или 118 см;
пенополистирол (пенопласт или экструдированный) — шаг стропил — 60 см;
пенополиуретан (пена) — любой шаг.

Схема установки стропил в соответствии с мансардными окнами

Эти значения обусловлены удобством рабочих. Если принять шаг несущих конструкций 58 см при использовании минеральной ваты, то будет обеспечен удобный монтаж стандартных плит шириной 60 см.

Производитель рекомендует, чтобы теплоизоляционный материал был на несколько сантиметров шире, чем расстояние между стропильными элементами в чистоте, это обеспечит максимально плотное прилегание и предотвращение появления щелей и мостиков холода. Назначение размера 118 см предусматривает укладку плит в две полосы по ширине.

При применении пенополистирола стандартной ширины 60 см предусматривать установку с распором не требуется. Материал удерживается между несущими конструкциями за счет клея, специальных гвоздей и нижней обрешетки. Щели между деревянными элементами и плитами теплоизоляционного материала заполняют монтажной пеной или герметиком.

Пенополиуретан в виде пены снимает требования к шагу стропил. Материал может принять любую, заданную ему форму, что обеспечивает свободу действий в этом вопросе.

Если устанавливаются мансардные окна, их размеры также нужно учесть. Расстояние в свету между наклонными балками принимают на 4-6 см больше ширины окна. Если утепление крыши не предусмотрено, выбирают удобный шаг стропил, обычно это 1 метр.

Опирание накосных стропильных ног на шпренгель

Сечение стропил принимается расчетом, но в общем случае можно указать следующие значения:

5х15 см для пролетов до 3 м;
5х20 см для пролетов до 4 м;
7,5х17,5 для пролетов до 5 м;
7,5х200 для пролетов до 6 м.

Значения приведены для шага стропил 0,9. При увеличении расстояния, требуется увеличивать и сечение. Сечение накосных ног тоже принимается чуть больше.

Монтаж

Вальмовая крыша своими руками — посильная задача, но нужно знать основные узлы соединения конструкций.

Соединение стропильных ног в верхней точке зависит от типа стропил. Они могут быть:

наслонные;
висячие.

Наслонные сверху опираются на ригель. Для этого в горизонтальной балке делается врубка. Крепление производят гвоздями.

Висячие стропильные ноги предусматривают отсутствие ригеля. Они чаще всего применяются при необходимости организации свободной планировки и отсутствие центральной стены. В этом случае опоры под местом соединения нет. Наклонные балки скрепляются между собой на гвозди. Дополнительно в месте соединения предусматривают деревянные накладки толщиной 22-25 см с обеих сторон стропильных ног. Эти накладки стягивают с помощью шпилек или болтов.

Чтобы выполнить закрепление стропил в нижней точке, в мауэрлате делается врубка. Наклонные элементы устанавливаются и закрепляются с помощью гвоздей или металлических уголков. Нарожники к накосным элементам присоединяются встык, в одном уровне.

Для сопротивления кровли ветровым нагрузкам, старающимся сорвать ее, предусматриваются скрутки из проволоки, которые соединяют нижний конец стропил со стеной. В стену скрутка закрепляется на ерш (крепежное приспособление).

При строительстве стен из деревянных материалов вместо скруток можно применять скобы. Скрутки или скобы устанавливаются на каждую стропильную ногу или через одну.
Если построить стропильную систему правильно с грамотным подбором сечения и шага стропил крыша прослужит долгое время.

Устройство четырехскатной крыши частного дома схема. Стропильная система

Крыши частных домов, имеющие четыре, а не один и не два ската, представляют собой гораздо более серьезную конструкцию. Собирать ее не сложнее, чем двускатную, но плюсов у четырехскатной крыши стропильной системы больше. Высокое качество кровли обеспечивается прочностью такой системы. На фото вальмовая крыша своими руками

Особенности кровли четырехскатной

Основное преимущество — отсутствие щипцов и фронтонов. Нетрадиционная конструкция стропильной системы позволяет крыше без последствий переносить сильные ветры, минимизировать возможные повреждения в местах карнизных свесов с течением времени, а отсутствие фронтона – это экономия на строительных материалах и трудозатратах.
Перекрещивающиеся между собой концы стропил, закрепленные на коньковом брусе, придают конструкции жесткость, предотвращают ее деформацию под тяжестью атмосферных осадков, кровельных строительных материалов или оборудования, смонтированного на кровле.
Конструкция и устройство вальмовой крыши предполагает возможность устройства карнизных свесов по периметру всего дома, защищающих фасад от атмосферных воздействий и перепадов температур.
В схеме архитектурного соответствия четырехскатная крыша при пристройке к дому веранды или мансарды делает здание более устойчивым к неравномерно распределенным нагрузкам.
Эстетика кровли доказана практикой и временем – такие конструкции используются с тех пор, когда люди научились строить для себя убежища, которые затем превращались в крепкие и красивые дома.

То, как будет устроена стропильная система четырехскатной крыши, зависит от типа кровли — шатровой или вальмовой. Поэтому стоит более подробно рассмотреть эти разновидности, их особенности и устройство.
Фото Устройство вальмовой крыши

Вальмовая крыша

Вальмовая крыша (см. фото выше) представляет собой сборку из двух трапециевидных или треугольных деревянных сучков. Эти элементы скрепляются между собой плоскостями верхних поверхностей, а края треугольников перекрываются коньковыми скатами.

На стропильный каркас вальмовой крыши монтируется кровельный пирог, состоящий из нескольких слоев: гидроизоляционного утеплителя, теплоизолятора, вентиляционного слоя из строительных материалов и финишного декоративно-защитного покрытия (см. видео). По типу крепления вальмовая кровельная система делится на висячую и наслонную. Наслонная схема четырехскатной стропильной системы более экономична, проще в монтаже и проектировании.
Чертежи стропильной системы

При уклоне вальмовой крыши ≤ 35° необходимы вспомогательные опорные балки для усиления длинного пролета стропилами. Дополнительные опоры защищают дом от атмосферной влаги, сильного ветра и перепадов температур.

Стропила наклонной конструкции – брусок, установленный по диагонали, одним концом упирающийся в мауэрлат, другим – прикрепленный к следующей паре. Так как стропила в разложенном виде имеют очень большие размеры, их необходимо надежно зафиксировать на крыше. Также стропила играют роль опоры для нарожников.
Деревянные конструкции трапециевидной формы для скатов крыш.
Нарожники — небольшие конструкции из стропильных балок небольшой длины, закрепленных на стропилах наклонного типа. Если ширина стен дома ≥ 4,5 м, то конструкцию соединяют в блок из нескольких элементов, чтобы потом сделать из них единую крышу.
Распорки, поперечины и стойки позволяют свести к минимуму размер и использование звездочек. Использование этих элементов позволяет собирать крышу практически без дополнительного армирования.
Станины служат опорами для стоек и подкосов, упираясь нижним концом в кирпичные опоры с внутренней стороны стены или подогнанные по размеру подкладками из деревянных брусков.
Прогон представляет собой балку, уложенную параллельно нижней опорной балке. Служит для обеспечения прочности стропильной конструкции.
Шпренгели повышают жесткость во всех направлениях. Шпренгели должны иметь такое же сечение, как и стропила, и крепятся они по длине пролета.

Схема четырехскатной крыши

Шатровая крыша

Крыша шатрового типа может быть построена из треугольных деревянных конструкций. Неспециалисту будет непросто справиться с возведением такой крыши, так как здесь важно строго соблюдать все размеры и габариты, чтобы добиться полной симметричности четырехскатной крыши. Но благодаря такой крыше ваш дом выдержит ветер любой силы, даже ураганный. Самодельная крыша, стропильная система которой выполнена в виде шатра, отлично защищает жилье от проникновения холода и влаги даже в чердачное или чердачное помещение.

По конструкции чертежи вальмовой и вальмовой стропильных систем аналогичны, так как состоят из одних и тех же узлов и элементов. Отличие только в длине стропил и вариантах крепления. Висячие или наслонные стропила также хорошо работают в шатровой конструкции, но самостоятельно закрепить висячие элементы непрофессионалу очень сложно – потребуется помощь профессионала. Шатровую крышу часто сооружают над участками без внутренних перекрытий, перегородок и стен, а балки для опор укладывают на несущие стены. Слоистые детали дешевле и проще в изготовлении, но для работы с ними требуется внутренняя несущая стена и/или бетонные колонны.

Перед началом работы с любыми изделиями из дерева их необходимо обработать антисептическими и антипиреновыми средствами.
Древесина для любых элементов должна быть хорошо просушена в естественных условиях. Влажность материала должна быть ≤ 22%.
Мауэрлат изготавливают из бруса квадратного сечения 150 мм или прямоугольного сечения 150 х 100 мм.
Стропила должны быть ≥ 50 мм в длину и ≥ 150 мм в ширину.
Для всех изделий используется одна порода дерева, желательно хвойная.
Для изготовления большого количества ригелей, стоек и прогонов с одним обрезным углом используется заранее подготовленный шаблон.

В вальмовой стропильной системе сначала делается опора в виде мауэрлата. От ее ровного устройства зависит не только прочность конструкции, но и эстетичность всей крыши, поэтому опорные балки необходимо укладывать строго горизонтально. Выравнивание мауэрлата можно облегчить, залив небольшой ростверк (опалубку) по всему периметру стен дома. Подробнее об этом смотрите в видео ниже.

Для крепления ростверка используются арматурные штыри, вбитые или вставленные в стену. Через отверстия в этих стержнях мауэрлат крепится резьбовыми соединениями к стенам и ростверку.

Как собрать и смонтировать вальмовую кровельную систему на месте:

Верхние плоскости несущих стен дома перед монтажом необходимо вскрыть гидроизоляционными средствами — мастикой, битумом, гудроном. Поверх гидроизоляционного слоя укладывается рубероид.
Опорная балка, из которой будет собираться мауэрлат, крепится на шпильки в стенах, притягивается гайками и шайбами. При установке мауэрлата нужно постоянно проверять его горизонтальность уровнем.
Далее устанавливается центральная опора — к ней будут крепиться стойки с коньком. Опорный брус укладывается либо на боковые балки мауэрлата, либо на поверхность внутренних несущих стен.
Вертикальные балки устанавливаются для основной опоры конька. Коньковые опоры не нужно жестко закреплять сразу – только после полной сборки стропильной системы. Жесткость можно придать стальными уголками, деревянными распорками или металлическими шпильками.
Чтобы крыша была идеально симметричной, стропила треугольных вальмовых конструкций опираются на мауэрлат в расчетных местах. Разметку для каждого из них нужно сделать заранее, чтобы брус не попал на монтажный стержень. Промежуточные балки нужны для соединения конька со стенами.
Далее устанавливаются косые стропила, которые будут соединять каждый угол дома с концом конькового бруса.

Расстояние ≥ 50 см между выступом и стеной. Если участок выбран в регионе с сильными ветрами, то это расстояние увеличивается вдвое. Таким образом крыша и стены защищены от атмосферных осадков, которые могут задувать и увлажнять поверхность вплоть до фундамента.

Теперь можно прикрепить рядовые стропила для соединения мауэрлата с коньком. Расстояние между стропилами рассчитывается исходя из габаритных размеров крыши и длины промежуточных стропил. Некоторые кровельные строительные материалы необходимо укладывать на часто устанавливаемую обрешетку, поэтому общих рекомендаций по соблюдению расстояний нет. Рядовые стропила в типовом решении устанавливаются в паз через 0,4-0,5 м, а место крепления также можно усилить гвоздями или стальными накладными пластинами.
Если крыша имеет небольшой угол наклона, то стропила необходимо усилить фермами из-за дополнительного давления снега зимой.
Для усиления верхнего конца наклонных брусьев монтируется стропильная ферма. Он состоит из двух стоек, выходящих из одной точки.
Последним этапом строительства стропильной системы является обрешетка. Материал для каркаса обрешетки выбирается исходя из кровельного материала. Чаще всего это квадратные рейки сечением 5 см, а если обрешетка сплошная, то можно использовать доски или пятислойную фанеру.

Четырехскатная крыша (вальмовая) – одна из самых популярных кровельных конструкций в сфере частного домостроения. Крыша четырехскатного типа, в отличие от двускатных кровельных конструкций, имеет дополнительные треугольные скаты. Как сделать четырехскатную крышу своими руками? Для этого сначала нужно изучить его конструктивные особенности, технологию строительства. После создания проекта крыши: рассчитайте необходимое количество строительного материала, создайте чертежи с точным размещением всех элементов конструкции, укажите другие моменты.

В этой статье

Типы конструкций четырехскатной крыши

Вальмовая крыша — классический вариант четырехскатной крыши с двумя трапециевидными и двумя треугольными скатами.
Конструкция полувальмовой крыши — вальмовая крыша, у которой укорочены скаты треугольной формы. Этот вариант используется при наличии мансарды.
Шатровая крыша — конструкция крыши напоминает пирамиду, все четыре ската имеют треугольную форму. Его используют для покрытия построек квадратной конструкции, можно сделать четырехскатную крышу для беседки.

Преимущества применения четырехскатной (вальмовой) крыши

Конструкция четырехскатной крыши состоит из прямоугольного основания, четырех наклонных плоскостей, скатов, два из которых трапециевидной формы, а два треугольных, расположенных в площадь расположения фронтонов на конструкции двускатной крыши. На скаты устанавливаются мансарды, слуховые окна, эркеры, кукушки. Это придает крыше особый вид.

Основные преимущества использования конструкции шатровой крыши

Благодаря отсутствию фронтонов такая крыша более устойчива, чем двухскатная, к сильным ветровым нагрузкам, поэтому рекомендуется для строительства в регионах, где преобладают сильные порывистые ветры.
Большее количество скатов способствует более эффективному отводу талой, дождевой воды и снега. На таких конструкциях практически не задерживается снег.
Под такую конструкцию можно обустроить достаточно просторное чердачное помещение.
Еще один немаловажный плюс четырехскатной крыши – доступная стоимость строительства за счет использования деревянного стройматериала для обустройства стропильной системы, на которую можно укладывать кровельное покрытие любой ценой.

Создание проекта вальмовой крыши

Как построить четырехскатную крышу своими руками? Для этого необходимо предварительно подготовить дизайн-проект с чертежами и подробными деталями его монтажа. Чтобы правильно определить оптимальный угол наклона скатов, нужно внимательно изучить рекомендации производителя кровли, климатические условия. Например, для шифера рекомендуемый угол ската может быть от 15 до 60 градусов, для рулонной мягкой кровли – до 18 градусов, для черепицы – 30-60 градусов.

Важно! Большое значение имеет количество осадков в зимний период. При интенсивном снегопаде скаты лучше делать более крутыми, чтобы снег спокойно скатывался с крыши.

Подобрав оптимальный для вашего региона угол наклона кровли, необходимо рассчитать высоту конька и другие его параметры. При расчете стропильной системы обязательно нужно учитывать длину стропил, сечение деревянного бруса, размер прогона, шаг установки.

При создании проекта четырехскатной крыши необходимо учитывать также следующие нагрузки:

масса используемого кровельного материала, покрытия в целом;
масса гидроизоляционного, теплоизоляционного покрытия;
количество годовых осадков;
ветровая, снеговая нагрузка;
устройство дополнительных элементов на крыше: зенитные фонари, фонари, антенны и т.п.

Важно! Рассчитав все возможные нагрузки на конструкцию крыши, необходимо добавить некоторый запас прочности, который будет гарантировать устойчивость крыши при непредвиденных обстоятельствах.

Также все закупаемые пиломатериалы для возведения стропильной системы необходимо предварительно обработать антисептиком.

стропильная система

Проектирование четырехскатной крыши предполагает выбор определенного сечения составляющих стропильной системы. Сечение выбирают в зависимости от расчета предполагаемых нагрузок на стропильную систему в период эксплуатации. При этом обязательно учитываются ветровые, снеговые нагрузки, используемый угол наклона скатов крыши.

Обязательно предусмотреть запас прочности стропил, рассчитать шаг с учетом их несущей способности. Конструкция стропильной системы выбирается в зависимости от параметров здания: наклонные стропила рекомендуется использовать при наличии столбчатых опор, внутренней несущей стены. Если нет возможности сформировать такую несущую конструкцию, то необходимо обустроить стропильную систему висячего типа. Для некоторых типов зданий используются оба варианта стропильных систем.

При создании проекта необходимо не только правильно выбрать стропильную систему, но и определить необходимость дополнительных элементов крепления, например, затяжек, раскосов, которые придают конструкции большую жесткость, предотвращают ее расшатывание после длительной эксплуатации, а также уменьшить процент нагрузки на сами стропила.

Расчет нагрузки

Подробно рассматривая, как сделать четырехскатную крышу самостоятельно, рекомендуется особое внимание уделить расчетам возможных нагрузок на конструкцию крыши.

Виды возможных нагрузок на кровлю:

нагрузки, постоянно воздействующие на кровлю — это масса обрешетки, защитных материалов (гидроизоляции, утепления), кровельного материала;
временные (непостоянные) нагрузки — масса снега, накопившаяся на кровле в зимний период, ветровые нагрузки, другие воздействия окружающей среды;
дополнительные нагрузки — это дополнительные элементы, закрепленные на стропилах, например, бак для воды, камеры системы вентиляции и т. п. (дополнительные элементы также следует учитывать в процессе создания проекта, расчета стропильной системы).

При проектировании стропильной системы производят два расчета, один из которых направлен на анализ прочности (нужно убедиться, что система способна выдержать предполагаемые нагрузки). Другой расчет направлен на анализ возможных деформаций всех элементов кровли.

После выполнения всех предусмотренных расчетов выполняются чертежи стропильной системы четырехскатной (мансардной) крыши. Подробная схема должна содержать размеры каждого компонента, а также способ их крепления.

Сегодня можно значительно упростить расчеты стропильной системы четырехскатной конструкции крыши с помощью компьютерной программы, что также поможет предотвратить случайные ошибки.

Завершающим этапом обустройства четырехскатной (мансардной) крыши является ее утепление. Для этого рекомендуется использовать пенополистирол или базальтовую вату. Между стропилами укладывается теплоизоляционный материал. Также необходимо положить слой гидроизоляции для защиты кровли от влаги.

Со временем

Четырехскатная крыша — достаточно сложная конструкция для строительства своими руками. Поэтому перед тем, как приступить к обшивке дома рубероидом самостоятельно, следует досконально изучить технологию возведения такой конструкции, проконсультироваться со специалистами в этой области. От того, насколько правильно и качественно будут проведены все этапы возведения кровли, будет зависеть продолжительность ее срока службы в дальнейшем.

Шатровая или четырехскатная крыша – один из самых популярных вариантов кровли при строительстве индивидуального жилья во всем мире.

В отличие от двускатной крыши дома, по бокам которой монтируются фронтоны, шатровая имеет дополнительные скаты в форме треугольника.

Четырехскатная крыша своими руками очень сложна в исполнении, и если вас интересует, как сделать четырехскатную крышу, то вам обязательно стоит предварительно ознакомиться с теоретической частью.

Перед началом работы следует все тщательно просчитать, составить чертежи и проект, в котором нужно указать размещение различных элементов и другие конструктивные особенности.

Расчет четырехскатной крыши и проект должны учитывать все нагрузки, которые будут воздействовать на здание.

Конструкция должна быть очень прочной, выдерживать сильный ветер, снегопад и другие погодные условия. Срок службы кровли зависит от того, насколько правильно подобран кровельный материал.

Именно поэтому при создании проекта и чертежей очень важно все правильно рассчитать. Проект четырехскатной крыши на фото:

Перед созданием проекта и чертежа четырехскатной крыши дома необходимо предварительно узнать угол наклона скатов, который зависит от многих факторов, таких как назначение мансарды, выбор материала крыши и т.д. Особенности атмосферных воздействий.

Чаще всего угол наклона кровли индивидуальных домов составляет от 5 до 60 градусов.

Если в вашем регионе осадки и ветер не очень сильные, то угол наклона конструкции может быть незначительным.

Если в вашей местности часто идут сильные дожди, а зимой идет снег, то угол наклона четырехскатной крыши домов должен быть от 40-45 до 60 градусов.

Материал отделки, а также особенности монтажа также зависят от варианта, какой угол наклона будет у конструкции:

при угле наклона менее 18 градусов для кровли применяют волнистый и плоский шифер, а также рулонные кровельные материалы;
при угле наклона до 30 градусов обычно используют разновидности черепицы;
для кровли, угол ската которой не менее 30 градусов, обычно используется штучный материал.

Расчет уклона крыши на фото.

При проектировании и расчете конструкции необходимо учитывать, где будут располагаться все элементы кровельной системы. Когда вы определили уклон четырехскатной крыши, необходимо рассчитать и высоту конька.

Система стропильных ферм

Устройство кровли данного типа частных домов предполагает расчет нужного сечения стропил. Расчет производится исходя из нагрузок, которые получит ваша четырехскатная крыша.

В расчеты, а также в проект конструкции должны быть включены ветровая нагрузка, максимально возможная масса снега зимой, угол наклона кровли.

При расчете расстояния между стропилами необходимо оценивать их способность выдерживать нагрузки, а также их запас прочности, который должен быть 1,4 и более.

Тип устройства стропильной системы зависит от особенностей здания, поэтому может быть разным.

Если дом имеет несущую стену или опоры из столбов, то обычно применяют наслонные стропила, если же устройство опоры невозможно, то делают висячие стропила.

В некоторых зданиях одновременно используются оба вида стропил.

При выполнении чертежа и проекта будущего здания важно не только определиться с типом стропильной системы, но и учесть дополнительные крепления, которые придадут конструкции прочность и снизят нагрузку на балки.

Расчет нагрузок на крышу

При разработке чертежа и проекта кровли индивидуальных домов важно правильно рассчитать нагрузки.

Нагрузки бывают следующих типов:

константы — масса теплоизоляционного материала, различных отделочных и изоляционных материалов, масса материалов
на массу кровли и обрешетки;
временная — масса снега зимой, негативное воздействие ветра;
дополнительные — различные конструкции, которые крепятся к крыше.

При создании проекта и чертежа крыши вашего дома следует придерживаться средней снеговой нагрузки, которая составляет 180 кг на квадратный метр.

Но если угол наклона 60 градусов и более, то снеговая нагрузка не учитывается.

Что касается ветровых нагрузок, то их среднее значение обычно составляет 35 кг на квадратный метр, но при уклоне крыши менее 30 градусов эта поправка не учитывается.

После проведения всех расчетов можно переходить к выбору материала для устройства кровли.

На фото ниже представлена схема устройства четырехскатной крыши и наименование всех конструктивных элементов.

Выбор материалов для строительства кровли

При покрытии участка вальмовой крыши рубероидом остается много отходов.

Поэтому для покрытия площади четырехскатной крыши обычно выбирают кровельные материалы, элементы которых имеют небольшие размеры.

Наиболее распространенными материалами для покрытия площади кровли являются гибкая или обычная черепица, листы шифера, ондулин, металлочерепица.

Чтобы построить крышу, которая прослужит несколько десятков лет, необходимо особое внимание уделить выбору материалов для возведения стропильной системы.

Обычно для возведения четырехскатной крыши используют пиломатериалы хвойных пород.

Не пренебрегайте качеством древесины, выбирайте материал без дефектов, которые могут еще больше снизить качество и долговечность конструкции.

Важным критерием выбора пиломатериала является его влажность, которая должна быть не более 15 — 20%.

При превышении этого показателя брус необходимо просушить перед использованием, чтобы в процессе эксплуатации шатровая крыша не покоробилась и не деформировалась.

Возведение стропил для крыши дома обычно осуществляется с использованием прямоугольного бруса, сечение которого следует рассчитывать для каждого отдельного случая.

Для возведения такой конструкции обычно используют доски прямоугольного сечения размером 50 на 100, 50 на 200, 100 на 150 и другие.

Если необходимо, то в процессе работы можно сдвоить доски для получения нужного диаметра.

Для возведения четырехскатной крыши часто используют специальные стальные элементы, прочно удерживающие стропила в одном положении на протяжении многих лет.

Кроме того, опоры для конькового прогона также часто изготавливают из металла.

Строительство скатной крыши

Все деревянные детали каркаса крыши обработаны специальным составом, который защитит дерево от огня. В местах, где брус будет примыкать к кирпичу или камню, его необходимо обмотать гидроизоляцией.

Возведение четырехскатной крыши начинается с укладки мауэрлата по периметру участка кровли.

Закрепите его проволочными петлями или шпильками, заделанными в стену или в плиты перекрытия. Далее установите центральную балку, которая находится на центральной оси дома.

Должен опираться на плиту пола или внутреннюю стену.

Чтобы конструкция была абсолютно симметричной, важно правильно рассчитать и разметить расположение диагональных стропил, а также коньковой опоры.

Высота конька также должна быть отмечена с максимальной точностью.

Четкая симметричная разметка конструкции сделает распределение нагрузки равномерным и предотвратит перекос кровли в будущем.

После установки мауэрлата по периметру участка кровли балки укладываются под коньковый прогон. Высота конька должна строго соответствовать чертежам конструкции.

Диагональные балки выдерживают высокие нагрузки при эксплуатации, поэтому их необходимо очень хорошо монтировать.

Если длины бруса или доски недостаточно, диагональные опоры изготавливаются из двух частей. Для того чтобы место соединения не испытывало максимальной нагрузки, под него устанавливается опорный брус.

Конструкцию можно сделать максимально жесткой, если стык с опорой расположить на таком расстоянии, которое равно четверти длины стропильной балки от ее верхнего края, который крепится к коньку.

Диагональные стропила лучше всего реализовать с помощью сборных стропильных ног, которые удобно монтировать. Процесс установки диагональных стропил вы можете посмотреть на видео.

Устройство данной кровли предполагает установку не только полноразмерных стропил, которые соединяются с коньком, но и тех, что крепятся к диагональным балкам — нарожникам.

Чем ближе к углу дома, тем короче перемычки.

Расстояние между стропилами определяется при разработке проекта крыши, но следует учитывать, что каждый скат должен иметь не менее трех центральных стропил.

Для придания конструкции максимальной жесткости в необходимых местах крепятся опоры, раскосы и затяжки. Схему крепления стропил можно увидеть на фото.

Завершающим этапом устройства крыши является монтаж стропильной обрешетки. Обычно для обрешетки используется брус размером 50 на 50 мм. Шаг обрешетки зависит от того, какой кровельный материал вы выбрали.

Если чердачное помещение будет использоваться как жилое помещение, то необходимо также установить вентиляцию.

На сегодняшний день все производители кровельных материалов также предлагают коньковые детали таких же фактур и расцветок.

На вальмовую крышу устанавливается основной конек, и коньки, перекрывающие зазоры между основными скатами и вальмами.

Завершить монтаж четырехскатной крыши установкой карнизов и водосточных желобов. Весь процесс показан на видео.

После публикации статьи о строительстве двускатной крыши своими руками, на мою почту стало приходить много писем с просьбами показать, как строится четырехскатная вальмовая крыша. Действительно, такой вариант стропильной системы достаточно популярен, но его конструкция сложнее, чем такая же двускатная крыша или даже ломаная.

Эта сложность связана с наличием в конструкции угловых стропил. В разных источниках они называются по-разному — диагональные, косые, вальмовые… Буду использовать для простоты термин угловой.

При описании конструкции двускатной крыши я также использовал конструкцию, в которой стропила опираются на балки перекрытия этажа ниже. Теперь для разнообразия рассмотрим пример, когда стропила опираются непосредственно на мауэрлат.

Итак, допустим, у нас есть фут дома размером 7х11 метров. Его высота составляет 3,5 метра. Под крышей у нас будет неотапливаемый чердак. На фотографиях ниже показано, как мы установили мансардный этаж и мауэрлат (нажмите на картинку, чтобы увеличить изображения).

Расчет сечения балок перекрытий производился в описанной программе. Я выбрал сечение 100х200 мм.

Балки рассчитаны как нагруженные распределенной нагрузкой. Шаг балок максимально возможный при таком сечении 0,7 метра. При расчете мансардных этажей я всегда использую стандартную распределенную нагрузку 300 кг/м². Здесь 200 кг/м² приходится на вес самого пола с утеплителем и 100 кг/м² добавляется как временная нагрузка от людей, которые будут передвигаться по этажам при строительстве кровли и возможно при эксплуатации (некоторые хранят различные вещи на чердаке).

Расчетная нагрузка «Нагрузка(расч.)» определяется увеличением стандартной нагрузки (в данном случае на 10%) для обеспечения большего запаса прочности.

Балки перекрытия, для равномерного распределения нагрузки, мы установили на доску сечением 50х150 мм. Особенно это важно для несущей перегородки, ведь помимо самих перекрытий на нее будет приходиться еще и часть нагрузки от кровли. В качестве бруса используется брус 100х150 мм.

Любая четырехскатная вальмовая крыша начинается с установки конькового бруса. Соответственно, нам нужно на что-то опираться. Если под коньковым брусом есть несущая перегородка, то все просто – опираемся на нее.

В нашем примере несущая перегородка в доме расположена перпендикулярно будущему коньку. Опирать скейт на балки пола нельзя, т.к. их сечение для этого не рассчитывалось. Поэтому поступаем следующим образом. На мауэрлат устанавливаем несущую балку строго посередине. Он состоит из двух досок сечением 50х200 мм (см. фото). Зазор между ними 50 мм. Почему именно две платы — будет понятно ниже.

Обратите внимание, где находятся вставки между досками (правый рисунок — размер 676 см измеряется рулеткой; разделив это значение на 2 и отняв от него 2,5 см — получаем нужный размер). Эти вставки делаются из обрезков доски 50х150 мм и прочно пришиваются гвоздями.

Теперь собираем так называемую «скамейку». Стойки из доски 50х150 мм, коньковый брус из доски 50х200 мм. Ставим стойки строго вертикально по уровню (или отвесу) на показанные выше вставки. Каждая стойка фиксируется временными раскосами (на рисунке показаны раскосы только на одной стойке). Все соединения выполнены с помощью саморезов, чтобы их можно было легко демонтировать. Почему — будет ясно позже.

Высота стоек определяется методом, указанным в статье про ломаную мансардную крышу. Те. перед началом строительства необходимо начертить на бумаге эскиз коробки дома и будущей крыши в масштабе (чем крупнее рисунок, тем он нагляднее). Эскиз рисуется исходя из личных эстетических предпочтений.

По полученной схеме определяем высоту стоек. В данном примере меня вполне устраивают стойки высотой 2,5 метра.

Следующим этапом будет изготовление и установка стропил, упирающихся в коньковый брус. Чтобы не запутаться, назовем их обычными стропилами. Расчет показал, что в качестве рядовых стропил в нашем примере (регион Нижегородская область, крыша металлочерепица) можно использовать доски сечением 50х150 мм с шагом 0,6 метра.

Для начала сделаем шаблон из дюймовой доски 25х150 мм. Порядок его разметки показан на рисунках ниже:

Немного поясню. Берем дюймовую доску подходящей длины. Применяем его, как показано на левой картинке. Размечаем верхний запил, как показано на среднем рисунке, используя любой брусок высотой 5 см. Эта высота равна глубине запила стропила в месте стыка с мауэрлатом. Обычно я беру эту глубину равной примерно одной трети высоты стропильного сечения. То есть, например, если бы стропила были из доски 50х200 мм, то запил был бы глубиной 7 см.

Нижняя часть шаблона разложена в соответствии с рисунком справа. Запилили стропила на мауэрлат еще раз, используя любой брус высотой 5 см. Затем, отмерив от наружной поверхности стены 40 см (у нас такой ширины будет свес карниза), проводим вертикальную линию по уровню или отвесу.

На правом рисунке видно, что при разметке шаблона оказалось, что нам мешает верхний ряд облицовочного кирпича. Поэтому мы просто сняли его. Можно было выбивать отдельные кирпичи в местах установки стропил. Я уже писал ранее, что облицовочную кладку кровлей нагружать не нужно.

Итак, шаблон рядовых стропил готов. Конечно, соорудить коробку дома, а также установить мауэрлат и коньковый брус с соблюдением идеальной геометрии очень сложно. Всегда будут ошибки. Поэтому перед подготовкой следующего стропила возьмите шаблон и приложите его в том месте, где будет располагаться это стропило. Если вы видите какие-то нестыковки, сразу учитывайте их при изготовлении стропил. Возможно, его нужно будет удлинить на несколько миллиметров или наоборот укоротить. В общем, в процессе работы все станет ясно.

После того, как все рядовые стропила установлены и закреплены, в этом примере, перед установкой угловых стропил, я бы разгрузил нашу среднюю несущую балку (которая из 2-х досок 50х200). Для этого снимаем стойки, на которые ставим коньковый брус. В этот момент нагрузка будет полностью распределяться на стенки коробки дома. А теперь немного укорачиваем наши стойки и ставим их на место. Они должны свободно входить между коньком и балкой с минимальным усилием (здоровым молотком их не забивать).

Если бы наши стойки опирались не на балку, а на несущую перегородку, мы бы пропустили этот шаг.

Теперь перейдем к самому интересному – изготовлению и установке угловых стропил. Угловое стропило должно одновременно располагаться сразу в 2-х смежных плоскостях скатов. Это обязательное условие того, что обрешетка и крыша будут ровными без прогибов. Разные застройщики делают это по-разному. Позвольте мне рассказать вам, как мы это делаем.

Расчет сечения угловых стропил довольно сложный, вникать в него нет смысла. Делаем их всегда из 2-х досок такого же сечения, сшитых вместе, как и обычные стропила. Эта практика проверена многолетним опытом многих строителей. Могу поручиться за надежность, естественно с установкой необходимого реквизита (о них мы поговорим ниже).

Для начала на каждом углу непосредственно к мауэрлату прикрепляем две пиленые (см. рис.) обрезные доски (50х100 мм) длиной около 30 см. Срезы делаются под углом 45º.

Далее, на любой угол, с которого решили начать, крепим кусок доски (в данном случае 50х150 мм) согласно рисунку. Обратите внимание – обращенная к нам плоскость бруска совпадает с линией, соединяющей внутренний и внешний углы мауэрлата. Одним словом, брус стоит в том месте, где будет стоять правая доска будущего углового стропила.

Теперь на обычном стропиле отмеряем угольником размер, указанный на рисунке, и отмечаем его на установленном бруске. Назовем получившуюся точку — точка 1. Вкрутите в нее саморез.

Вверху по рисунку делаем разметку. Размер 10 см – это толщина углового стропила. Главное, чтобы треугольник был равнобедренным. Назовем точку справа (отмечена на рисунке маленькой черточкой) — точка 2. В нее также вкручиваем саморез.

Между точками 1 и 2 протягиваем шнурок (показан синим цветом). Затем берем любой небольшой кусок доски шириной 15 см (такой же, как у стропил) и, совмещая ее верхний край со шнурком (см. рисунок), упираем этот кусок в мауэрлат. В месте касания начертите карандашом отметку и измерьте размер опоры углового стропила (в данном случае 11 см). Назовем эту отметку — точка 3.

Теперь нам нужно измерить угол наклона углового стропила. Для этого используем малку. Малку лучше приобрести с транспортиром в сборе (левое фото). Если вы не смогли его найти, вы также можете использовать простой скос плюс обычный школьный транспортир (среднее изображение). Какой угол мы измеряем, показано на рисунке справа:

Полученную заготовку вверху (см. левый рисунок) прикладываем к нашей точке 2 и, совмещая ее со шнурком, проводим карандашом линии, параллельные рядовому стропилу справа. По этим линиям делаем новый надрез. Что должно получиться, видно на правом рисунке. На рисунке также видно, что в нижней точке соприкосновения шаблона и рядового стропила мы ставим еще одну отметку. Назовем его Точкой 4.

Наконец, снимаем шнурок, измеряем рулеткой расстояние между точками 3 и 4 и делаем угловое стропило. Последовательность такая: измеряем свес рядового стропила. Выше на рисунке, где показано обычное стропило с размерами, нужный нам размер равен 0,67 метра. Умножим это значение на 1,5. К полученной цифре прибавляем расстояние между точками 3 и 4. Так мы получаем длину заготовки углового стропила. Эта длина сделана с достаточным запасом. Свес получится больше, чем нужно, он вырезается уже на месте, когда делается карниз.

Теперь сшиваем две доски 50х150. При большой длине заготовки стыкуем доски – делаем стыки в разных местах. Я думаю тут все очевидно. С помощью шаблона размечаем и подпиливаем верхний торец правой доски. Затем, как бы делая зеркальное отражение, пропиливаем левую доску. Откладываем расстояние между точками 3 и 4 на заготовке (откуда должно быть понятно из рисунков выше). Делаем нижний срез, сохраняя угол α и наш опорный размер углового стропила 11 см. Теперь стропило можно поставить на место и зафиксировать.

Для других угловых стропил все вырезы делаем одинаково. Единственное, что можно уточнить, это расстояние между точками 3 и 4.

Наиболее нагруженная точка углового стропила находится на расстоянии 1/4 пролета от верхней точки. Поэтому здесь нужно поставить дополнительные стойки. Как я уже говорил, в нашем примере стойки нельзя ставить на балки перекрытия, поэтому подкладываем под них дополнительные балки сечением 100х200 мм.

Теперь нам нужно изготовить и установить так называемых «пауков». Здесь, в принципе, все не так сложно, как может показаться. Для начала на мауэрлате карандашом делаем разметку с необходимым шагом (0,6 метра) и отмечаем места, где будут стоять веточки. Теперь делаем самую короткую крайнюю веточку прямо на месте. Его нижние срезы и длина свеса размечаются по оставшейся у нас выкройке рядовых стропил. Они одинаковые. Верхний запил можно сделать прямо на месте без сложных конструкций. Ручка не тяжелая. Взяли, подкрутили, разобрались, пару раз поправили бензопилой верхний запил и все получится. Если копье сдвинется на несколько сантиметров влево или вправо по мауэрлату, это не страшно. Главное следить, чтобы при виде сверху угол между ним и мауэрлатом был 90º. Я думаю, это понятно.

Теперь мы можем использовать эту короткую раковину в качестве шаблона для всех остальных. Выкройки все одинаковые, только длина разная. Смотрите рисунок: измеряем длину рядового стропила и отнимаем от него длину изготовленного короткого стропила. Полученную цифру делят на общее количество воробьев в углу. Ведь мы сделали разметку на мауэрлате и знаем, сколько их будет. В нашем случае пять. Итак, мы получили расстояние, на которое будет отличаться длина каждой последующей веточки. Те. у нас короткий, прибавляем к нему это расстояние, получаем длину следующего и так далее. Я уверен, что если вы сами построите крышу и дойдете до этого этапа, то здесь у вас не возникнет никаких проблем.

Теперь небольшое отступление. Если пролет, перекрываемый угловым стропилом, более 7,5 метров, в дополнение к установленной нами стойке необходимо поставить дополнительную стойку на расстоянии 1/4 пролета от нижней точки опоры. Если позволяют потолки, ставим на них рейку, либо делаем так называемый «шпренгель» (см. рис.).

Если пролет больше 9 метров, посередине ставим больше стоек. Ну и тут соответственно надо будет рядовые стропила усилить. В процессе их расчета это станет очевидным.

Итак, вернемся к нашей крыше. Теперь нужно сделать карнизный свес. В этой статье я не буду углубляться в процесс. Устал писать. Приведу лишь несколько рисунков, из которых, думаю, все будет понятно.

На этом я хотел бы закончить. Конечно, чем сложнее процесс, тем сложнее его описать в понятной и доступной форме. Тем не менее, я надеюсь, что люди, решившие построить вальмовую крышу своими руками, разберутся и у них это обязательно получится. Есть вопросы или дополнения по теме, пишите в комментариях. Давайте обсудим.

И еще одно наблюдение. По моему личному предубеждению, вальмовая крыша в чистом виде, как мы ее строили в этой статье, выглядит как-то скучновато. Он просто преображается, если сделать хотя бы одно спящее окно.

Строительство каркаса четырехскатной крыши – сложный процесс с характерными технологическими особенностями. При строительстве используются собственные конструктивные элементы, последовательность работ другая. Зато результат поразит своей эффектной формой и стойкостью при отражении атмосферных атак. А домашний мастер сможет гордиться своими личными достижениями в области кровельщика.

Однако, прежде чем решиться на устройство подобной конструкции, стоит ознакомиться с алгоритмом, по которому строится стропильная система четырехскатной крыши и со спецификой ее устройства.

Класс шатровых крыш объединяет два типа конструкций, напоминающих в плане квадратную и прямоугольную оболочку. Первая разновидность называется шатровой, вторая – вальмовой. На фоне своих скатных собратьев они отличаются отсутствием фронтонов, называемых в кровельном деле щипцами. При возведении обоих вариантов четырехскатных конструкций используются наслонные и висячие стропила, монтаж которых осуществляется в соответствии со стандартными технологиями возведения скатных стропильных систем.

Характерные отличия в классе четырехскатных:

У четырехскатной крыши все четыре ската имеют форму равнобедренных треугольников, вершины которых сходятся в одной высшей точке. Конька как такового в конструкции палатки нет; его функцию выполняет центральная опора в наслонных системах или вершина висячей фермы.
У вальмовой крыши пара основных скатов имеет трапециевидную конфигурацию, а вторая пара – треугольную. Вальмовая конструкция отличается от шатрового аналога обязательным наличием конька, к которому трапеция примыкает верхними основаниями. Треугольные скаты, они же вальмы, примыкают вершиной к коньку, а их стороны состыкованы с наклонными сторонами трапеции.

Исходя из конфигурации крыш в плане видно, что над квадратными зданиями принято возводить шатровые конструкции, а над прямоугольными домами — вальмовые. В качестве покрытия подходят как мягкие, так и мягкие. Характерную квадратную или прямоугольную форму повторяют чертежи стропильной системы четырехскатной крыши с четко обозначенным расположением элементов в плане и вертикальными проекциями скатов.

Часто вальмовые и вальмовые системы используются вместе при строительстве одного объекта или эффектно дополняют двускатные, односкатные, ломаные и другие крыши.

Конструкции с четырьмя скатами могут опираться непосредственно на верхний венец деревянного дома или на мауэрлат, служащий верхней обвязкой кирпичных или бетонных стен. Если вы можете найти верхнюю и нижнюю опоры для каждого стропила, каркас крыши строится по наслонной технологии.

Установка стропильных ног проще и доступнее для неопытного кровельщика, которому необходимо учитывать, что:

При жестком креплении верхней и нижней пяток стропил металлическими уголками или с помощью деревянной опорной плиты потребуется усиленное крепление мауэрлата, т.к. на него будет переноситься распорка.
При жесткой фиксации верхней пятки и шарнирном креплении нижней части стропила усиление крепления мауэрлата не требуется, т.к. при превышении нагрузки на крышу шарнирное крепление, например, на полозьях, позволит стропилине немного смещаться, не создавая давления на мауэрлат.
При шарнирном креплении верха стропил и жесткой фиксации низа распор и давление на мауэрлат также исключаются.

Вопросы крепления мауэрлата и тесно связанного с ним способа установки стропильных ног по правилам решаются на этапе проектирования дома. Если здание не имеет внутренней несущей стены или нет возможности соорудить надежные опоры под центральной частью крыши, кроме висячей схемы сборки стропильной системы ничего не получится. Правда, в большинстве случаев используется наслонный метод строительства, для реализации которого необходимо заранее предусмотреть несущую опору внутри здания.

При устройстве стропильных систем шатровых и вальмовых крыш применяются специфические конструктивные элементы, это:

Диагональные стропильные ноги, образующие коньковые стыки скатов. В вальмовых конструкциях диагонали, они же стропила, соединяют консоли конькового прогона с углами крыши. В тентовых системах наклонные ножки соединяют вершину с углами.
Нарожники, или стропильные полуноги, устанавливаемые перпендикулярно карнизам. Они опираются на диагональные стропила, располагаются параллельно друг другу, поэтому отличаются разной длиной. Нарожники образуют плоскости шатровых и вальмовых скатов.

Диагональные стропила и лаги также используют для устройства ендов, только тогда устраивают вогнутые углы крыши, а не выпуклые, как вальмовые.

Вся сложность возведения каркаса для крыш с четырьмя скатами заключается в установке диагональных стропил, от которых зависит результат формирования конструкции. Кроме того, скаты обязаны стойко держать нагрузку в полтора раза большую, чем обычные стропильные ноги скатных крыш. Потому что они подрабатывают в качестве хобби, т.е. опоры для верхней пятки веточек.

Если вкратце описать процедуру возведения слоистого каркаса для четырехскатной крыши, то можно встретить следующие этапы:

Устройство мауэрлата на кирпичные или бетонные стены. Процесс установки мауэрлата на стены из бревна или бруса можно отменить, т. к. его с успехом можно заменить верхней коронкой.
Установка центральной опоры вальмовой конструкции или несущего каркаса основной части вальмовой крыши.
Монтаж рядовых наслонных стропил: пара для вальмовой крыши и ряд, определенный проектным решением для вальмовой конструкции.
Установка диагональных стропильных ног, соединяющих углы систем с вершиной опоры или крайними точками конька.
Изготовление по размеру и креплению веточек.

В случае использования схемы висячего каркаса началом возведения вальмового каркаса будет установка треугольной стропильной фермы по центру. Монтаж ряда стропильных ферм будет началом монтажа четырехскатной вальмовой стропильной системы.

Строительство системы вальмовых ферм

Рассмотрим один из распространенных примеров устройства вальмовой крыши с наслонными стропильными ногами. Им придется опираться на балки перекрытия, уложенные поверх мауэрлата. Жесткое крепление с насечкой будет использоваться только для фиксации верха стропильных ног на коньковом прогоне, поэтому усиливать крепления мауэрлата не нужно. Размеры коробки дома, показанного в примере, составляют 8,4×10,8 м. Фактические размеры крыши в плане увеличатся с каждой стороны на величину свеса карниза, на 40-50 см.

Базовое устройство мауэрлата

Мауэрлат – это сугубо индивидуальный элемент, способ его монтажа зависит от материала стен и архитектурных особенностей здания. Способ укладки мауэрлата планируется по правилам в период проектирования, т. к. для надежной фиксации мауэрлата рекомендуется:

Легкие пенобетонные, газосиликатные и аналогичные стены должны быть снабжены армированным железобетонным поясом, залитым по периметру, с установленными в период заливки анкерами для крепления мауэрлата.
Кирпичные стены должны быть окантованы бортиком в один-два кирпича по наружной кромке с образованием уступа по внутренней кромке для кладки деревянного каркаса. При кладке между кирпичами укладываются деревянные пробки для крепления мауэрлата скобами к стене.

Мауэрлат изготавливается из бруса размером 150×150 или 100×150 мм. Если предполагается эксплуатация подкровельного пространства, желательно брать бруски потолще. Брус соединяется в единый каркас косыми спилами. Затем стыки усиливаются саморезами, обычными гвоздями или глухарями, а углы укрепляются скобами.

Поверх выровненного по горизонтали мауэрлата, устроенного наилучшим образом для конкретного здания, укладываются балки перекрытий. Используется брус сечением 100×200 мм. В первую очередь укладывается брус, проходящий точно по центральной оси здания. В примере длины бруса для строительства сплошных брусьев недостаточно, потому что они собираются из двух брусьев. Место стыковки должно располагаться над надежной опорой. В примере опорой является внутренняя несущая стена.

Шаг между балками перекрытия 60 см. Если оборудованный короб не имеет идеальных параметров, как это бывает в большинстве ситуаций, расстояние между балками можно немного изменить. Такая подгонка позволяет немного «наверстать» недостатки конструкции. Между крайними балками с обеих сторон и стенами дома должен быть зазор шириной 90 см, необходимый для установки надставок.

Так как балки перекрытия могут самостоятельно образовывать только два карнизных свеса, к их концам крепятся короткие полубалки перекрытия — надставки. Сначала их устанавливают только в районе основной части вальмовой крыши, именно там, где предстоит монтировать стропильные ноги. Их прибивают к мауэрлату гвоздями, к брусу крепят саморезами, крупнокалиберными гвоздями, дюбелями, усиливают крепеж уголками.

Строительство конька

Центральная часть вальмовой крыши представляет собой обыкновенную двускатную конструкцию. Стропильная система для нее устраивается по правилам, которые диктуют. В примере есть некоторые отступления от классической трактовки скатного принципа: не используется станина, на которую традиционно устанавливаются опоры для конькового прогона. Работу кровати придется выполнять центральной балкой перекрытия.

Для сборки коньковой части стропильной системы вальмовой крыши необходимо:

Соорудить опорный каркас для стропильных ног, верх которого будет опираться на коньковый прогон. Прогон будет опираться на три опоры, центральная из которых установлена непосредственно на центральной балке перекрытия. Для установки двух крайних опор укладываются первые два поперечных бруска, перекрывающих не менее пяти балок перекрытия. Стабильность повышена за счет двух распорок. Для изготовления горизонтальной и вертикальной частей несущей рамы использовался брус сечением 100×150 мм, подкосы изготовлены из доски 50×150 мм.
Изготовление стропильных ног, для чего предварительно необходимо изготовить шаблон. К месту установки прикладывается доска подходящих размеров, на ней чертятся линии будущих пропилов. Она будет шаблоном для поточного изготовления стропил.
Установите стропильные ноги, уперев их зарубкой в коньковый прогон, а нижней пяткой в вынос, расположенный напротив.

Если бы балки перекрытия клали поперек короба, то стропила основной части крыши опирались бы на балки перекрытия, что намного надежнее. Однако в примере они полагаются на вынос, поэтому под них необходимо устраивать дополнительные мини-опоры. Эти опоры следует располагать так, чтобы нагрузка от них и расположенных выше стропил передавалась на стены.

Затем монтируются по три ряда надставок с каждой из четырех сторон. Для удобства осуществления дальнейших действий контур крыши оформляется карнизной доской. Его нужно прибивать к балкам перекрытия и надстройкам строго горизонтально.

Установка угловых отступов

В пространстве, ограниченном карнизной доской, остались незаполненные деталями стропильной системы угловые участки. Здесь вам потребуются угловые выносы, установка которых осуществляется следующим образом:

Для того, чтобы указать направление установки, натягиваем шнур. Протягиваем от точки условного пересечения крайней опоры рамы с балкой перекрытия до угла.
Сверху вдоль шнурка прикладываем на его место планку. Придерживая брусок, снизу намечаем линии спилов в месте пересечения бруска с балкой перекрытия и угловым соединением карнизных досок.
Готовый вынос с отпиленными излишками крепим к мауэрлату и к балке перекрытия уголками.

Остальные три угловых надставки изготавливаются и монтируются таким же образом.

Установка диагональных стропил

Диагональные, они же косые, стропильные ноги изготавливаются из двух сшитых между собой досок сечением, равным размеру рядовых стропил. В примере одна из досок будет немного выше второй из-за разницы углов вальм и трапециевидных скатов.

Последовательность работ по изготовлению и монтажу кос:

От самой высокой точки конька протягиваем шнурок к углам и к центральной точке ската. Это вспомогательные линии, по которым мы будем отмечать предстоящие разрезы.
Столярным угломером — малым измеряем угол между шнурком и верхней стороной углового смещения. Это определяет угол нижнего среза. Предположим, что оно равно α. Угол верхнего среза рассчитывается по формуле β = 90º – α.
Под углом β спиливаем один край произвольной обрезки доски. Прикладываем его к месту верхнего крепления, совмещая край этой заготовки со шнуром. Намечаем излишки, мешающие плотной установке. Нужно снова разрезать по отмеченным линиям.
Под углом α отпиливаем нижнюю пятку на другом куске доски.
Первую половину диагонального стропила делаем по выкройкам верхней и нижней опоры. Если цельной доски недостаточно по длине, можно срастить два куска. Можно срастить их метровым отрезком дюйма, посаженным на саморезы, он должен располагаться с внешней стороны сооружаемой косой ножки. Устанавливаем готовую первую часть.
Вторую часть стропила делаем точно так же, но учитываем, что она должна быть немного ниже первой ее половины. Участок соединения досок в один элемент не должен совпадать с участком стыка досок в первой половине ската.
Две доски сшиваем гвоздями в разбежку с шагом 40-50 см.
На протянутой к центру ската шнурке проводим линию, по которой необходимо будет подогнать врез для стыковки с соседним стропилом.

По описанному алгоритму необходимо установить еще три диагональные ножки. Под каждую из них следует установить опоры в месте крепления угловых отступов к балкам. Если пролет более 7,5 м, по диагонали ближе к коньку устанавливается еще одна опора.

Изготовление и монтаж вальмовых стропил

Шнурок между верхом конька и центром склона уже натянут. Она послужила осью для наметки разрезов, и теперь по ней нужно измерить угол γ и вычислить угол δ = 90º – γ. Не отклоняясь от проверенного пути, готовим шаблоны верхней и нижней опоры. Прикладываем верхнюю обвязку к предназначенному для нее месту и отмечаем на ней линии пропила для плотного прилегания между диагональными стропилами. По заготовкам делаем центральную ножку бедра и закрепляем ее там, где положено.

В пространстве между угловыми аутригерами и карнизной доской устанавливаем короткие растяжки для придания жесткости конструкции и обеспечения прочной фиксации самых коротких аутригеров. Далее следует заняться изготовлением шаблонов самих воробьев:

Доску обрезаем под углом δ и прикрепляем к месту крепления к диагональному стропилу.
По сути, намечаем излишки, которые нужно снова урезать. Полученный шаблон используется при изготовлении всех веточек, например, правой стороны бедра. Для левой стороны верхний шаблон будет подпилен с противоположной стороны.
В качестве шаблона для нижней пятки рожков используем отпиленный под углом γ кусок доски. Если все предыдущие действия были выполнены правильно, то по этому шаблону делаются нижние точки крепления для всех остальных веточек.

В соответствии с фактической длиной и «показаниями» шаблонов изготавливаются нарожники, необходимые для формирования вальмовых плоскостей и частей основных скатов, не заполняемых обычными стропильными ногами. Их устанавливают так, чтобы верхние места крепления нарожников к диагональным стропилам располагались в прогоне, т. е. верхние соединительные узлы соседних скатов не должны сходиться в одном месте. Нарожники крепятся к наклонной стропильной ноге уголками, к балкам перекрытий и надставкам более разумным и удобным способом: уголками или металлическими зубчатыми пластинами.

Технология вальмовой крыши основана на уже известных принципах вальмовой конструкции. Правда, в их конструкции отсутствует коньковая часть стропильной системы. Строительство начинается с установки центральной опоры, к которой крепятся наклонные стропила, а затем нарожники. Если при строительстве крыши с оболочкой используется висячая технология, то сначала устанавливается готовая стропильная ферма.

Предлагаем вам воспользоваться нашим бесплатным онлайн-калькулятором расчета стройматериалов при устройстве вальмовой крыши – и следовать инструкции.

Полезные видеоинструкции

Кратко с последовательностью и правилами монтажа стропильной системы четырехскатной крыши вальмовой и вальмовой категорий ознакомит видео:

Ознакомившись со спецификой устройства и освоив тонкости устройства крыш с четырьмя скатами, можно смело приступать к реализации планов по ее строительству.

Мансардная крыша: виды, варианты, конструкция, фото

Задумываясь о строительстве собственного дома или даже дачного участка, хочется, чтобы дом был красивым, непохожим на соседей, удобным и функциональным. И было бы хорошо, если бы он был недорогим. Крыша мансардного типа позволяет решить практически все эти задачи. Внешний вид дома получается интересным, и здание может быть оформлено в разных стилях – всех вариантов сочетаний кровли, типа и формы крыши, окон и балконов, наверное, и не сосчитать. Стоимость обговаривается отдельно.

Сочетание пандусов, направленных в разные стороны, дает очень необычный эффект. Именно такой дом обычным не назовешь

Содержание статьи

1 Сколько стоит построить мансарду
2 Виды мансардных крыш
- 2.1 Односкатная
- 2.2 Двускатная
- 2.3 Ломаные
- 2.4 Четырехскатная
3 Мансардная крыша с балконом

Сколько стоит построить мансарду

Устройство мансардного этажа считается выгодным из-за того, что нет необходимости тратить деньги на возведение стен. Это верно лишь отчасти.

Во-первых, большие деньги уйдут на создание стропильной системы. Его стоимость зависит от выбранного типа мансардной крыши (см. ниже) и от цены пиломатериала в вашем регионе.

Во-вторых, за утепление и пароизоляцию мансардной крыши придется выложить немалую сумму. Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых условий воздуха для жилых помещений (если мансарда планируется быть жилым). Придется утеплять, причем слой утепления должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.

В-третьих, окна намного дороже. Если делать их слуховыми, то строят особую конструкцию стропил, что усложняет рельеф крыши, а значит, удорожает материалы и монтаж. Даже на обычном фронтоне приходится думать об устройстве ендов и снегозадержании над окнами.

Установка мансардных окон в крышу

Второй вариант — окна в плоскости кровли — требуют особо тщательной герметизации, чтобы внутрь не попали осадки. Это удорожает установку в 1,5-2 раза. Сами окна примерно такой же стоимости: они должны иметь усиленную раму и армированное стекло, выдерживающее снеговые нагрузки. Кроме того, для обслуживания рама должна быть поворотной, а это еще удорожание.

Что необходимо для установки мансардного окна и порядок установки комплектующих

На чердаке устанавливаются два типа окон — вертикальные и в плоскости крыши. Оба типа могут использоваться в одном проекте. Фото ниже — хороший пример такого сочетания. Нельзя однозначно сказать, что дом запоминающийся. Сколько еще вариантов может быть?

Мансардная крыша в несколько уровней также является распространенным приемом.

Кроме того, такие популярные и недорогие кровельные покрытия — материалы на основе металла, как профлист, металлочерепица, кровельное железо — не советуют использовать при устройстве мансардной крыши в частном доме. Причин две:

Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать теплоизоляционные материалы большой толщины. В противном случае летом на чердаке будет слишком жарко, а зимой холодно.
Повышенный шум от покрытия во время дождя. Даже обычная крыша, покрытая металлом, звучит как барабан под дождем. Чердак намного больше по площади и «инструмент» мощнее. Если с уровнем шума внутри помещения можно бороться с помощью дополнительной звукоизоляции, то снаружи звук убрать не получится. Если дома соседей находятся на значительном расстоянии, может быть и не страшно, но если застройка плотная, могут возникнуть конфликты.

При правильном расчете дополнительная изоляция и звукоизоляция минимизируют затраты на покупку кровельного материала. Возможно, другое, изначально более дорогое кровельное покрытие в итоге окажется более выгодным. Так что тут нужно просчитывать варианты.

Все это было описано для того, чтобы вы лучше представляли, действительно ли так дешево построить мансардный этаж. Оказывается — не совсем. Тем не менее, у этого решения есть свои преимущества:

Мансардный этаж легкий. Поэтому фундамент для частных домов потребуется лишь немногим более мощный, чем при возведении одного этажа. Так как стоимость фундамента составляет значительную часть себестоимости, то и выгода ощутимая.
В случае нехватки средств утепление мансарды и ее сдача в эксплуатацию могут быть отложены на необходимый срок. Более того, эта задержка будет полезна. Вот почему. При строительстве почти всегда используется брус повышенной влажности. Если начать утепление сразу, влага будет впитываться в утеплитель. Если «пирожок» сделать правильно, он уйдет естественным путем. Но если есть нарушения, могут возникнуть проблемы. Если крыша под рубероидом какое-то время простоит без утепления (но с гидроизоляцией, обязательно уложенной под кровельное покрытие), то дерево хорошо просохнет и проблем будет меньше.
Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае постройка получается более выразительной и индивидуальной – вариантов оформления очень много.

Мы постарались максимально полно описать недостатки мансардной крыши и ее преимущества. Если трудности вас не испугали, выбирайте, какой дизайн вам больше нравится.

Как сделать двускатную крышу читайте здесь.

Виды мансардных крыш

Крыша мансардного типа, применяемая в строительстве частных домов, имеет различные варианты устройства. Можно сделать все существующие виды крыш, кроме, пожалуй, плоской. Все остальные могут реализовываться как в «чистом» виде, так и в комбинации.

Односкатный

Необычно выглядят дома с односкатными мансардными крышами. Его устройство наиболее простое из-за отсутствия конька и проблем, связанных с его обустройством. Балки поддерживаются мауэрлатом, закрепленным на многоуровневых стенах. Скос образован разницей в высоте между двумя противоположными стенками. При этом угол наклона должен быть в районе 35°-45°. Меньший уклон приведет к скоплению большого количества снега, что требует усиления несущих балок и установки дополнительных опор, а это уменьшает и без того не очень большую жилую площадь в таком мансардном этаже.

Односкатная крыша

Если говорить о внешнем оформлении дома, то постройки выглядят нестандартно. Чаще всего в высокой стене мансардного этажа делают большое окно: оно есть у самой конструкции. Для примера смотрите фото ниже.

Этот дом с односкатной мансардой самый консервативный

Устройство односкатной крыши самое дешевое, если расстояние между двумя противоположными стенами не превышает 4,5 метра: на стены можно уложить бруски стандартной длины и не делать несущие конструкции. Видимо в этом и причина решения на фото ниже, но получилось очень интересно.

Если расстояние между стенами меньше, то конструкция довольно проста

Нестандартное решение: две скатные крыши образуют между собой террасу

Фронтон

Мансардная двускатная крыша наиболее распространена: при общей конструкции можно быть много решений. Сама конструкция является наиболее оптимальной: при относительно невысокой стоимости она позволяет удовлетворить различные требования к требуемой площади помещения.

Проще всего реализовать мансарду под обычной двускатной крышей, но ее высота должна быть достаточной, чтобы под ней можно было выделить жилое помещение (если этаж предполагается сделать жилым). Может быть:

симметричный — конек расположен над серединой здания;
асимметричный — ребро смещено от центра.

Фронтоны прямые. Комната трапециевидная; в достаточно широких постройках можно выделить квадратную. Минус двускатной мансарды в том, что по бокам отсекается большое пространство, что не всегда приемлемо в частных домах. Чтобы большие площади не гуляли, их используют для обустройства кладовых или шкафов.

Конструкция мансардного этажа под двускатной крышей

При таком устройстве в крыше делаются окна, их расположение зависит от угла наклона. Они могут быть слуховыми, как на фото выше или в плоскости крыши, как на фото ниже.

Окна могут располагаться в плоскости кровли

Есть еще один вариант обустройства мансардной крыши частного дома с двумя скатами — полуторный этаж. Его устанавливают на стены, выгнанные на определенный уровень. Дом тогда называется «полтора этажа» (один из таких домов на фото выше).

Разница в полезной площади очевидна, но затраты выше (по материалу стен)

Это два типа двускатных крыш. Есть и третья — битые. Их можно выделить в отдельную категорию — у устройства есть существенные отличия.

Про устройство двускатной мансарды читайте здесь.

Ломаные

Устройство ломаной мансардной крыши одновременно сложнее и проще. По сути, это те же два ската, но состоящие из двух частей с разным уклоном. Такое строение позволяет, не тратя денег на возведение стен, получить жилую площадь, лишь немногим меньшую, чем на нижнем этаже (примерно на 15%). В этом смысле его структура проще. Но стропильная система имеет более сложную конструкцию, и в этом смысле ее устройство сложнее.

Устройство ломаной мансардной крыши — наиболее часто применяемый вариант стропильной системы — с выносом части стропил за поверхность стены. Таким образом образуется свес, защищающий примыкание к стенам от атмосферных осадков

Именно такой вид наиболее распространен при самостоятельном возведении. Он легко позволяет увеличить полезную площадь, надстроить небольшие постройки типа гаража или летней кухни, получить дополнительное, практически отдельное, жилье. Так как материалы, используемые в строительстве, как правило, легкие, то несущей способности фундамента обычно достаточно, но расчет не подходит. (Про расчет ленточного фундамента читайте здесь).

Небольшое помещение из бревен внизу, а сверху — обширный чердак, опирающийся на стеллажи

Четырехскатная

Это уже сложные системы, которые надо просчитывать. Площадь большая, значительно возрастает стоимость утепления, при этом размеры мансардного помещения уменьшаются: части помещения отсекаются со всех четырех сторон.

Их плюсом является высокая устойчивость к сильному ветру: все поверхности наклонные и ветровая нагрузка не так сильно давит на склоны. Конструкция такова, что свесы можно делать низкими, защищая стены от воздействия осадков и ветра. Кроме того, дома с такими крышами многие считают самыми привлекательными. Классический вариант вальмовой крыши – вальмовая.

Одним из видов четырехскатных крыш является вальмовая крыша и чердачное помещение под ней. Встать в полный рост можно только в центральной части

При их установке усиливают наклонные стропила — на них приходится большая часть нагрузки. В целом его стропильная система является одной из самых сложных, материалоемких и, следовательно, дорогих. Чтобы вы могли оценить весь объем работ и затраты, рассмотрим его конструкцию на фото ниже.

Стропильная система вальмовой крыши

На верхнем рисунке видны все упоры, скаты, которые необходимо поставить, на втором более четко прорисована конструкция и расположение стропил.

Есть и переходной вариант — полубедро. Она представляет собой нечто среднее между двускатной и четырехскатной крышей. При этом вальма делается только на часть высоты пола.

Крыша мансардная полувальмовая. Организация ее стропильной системы

Описаны только основные виды мансардных крыш. Есть и их комбинации. Например, бедро тоже можно сломать, как и односкатное. Вариантов действительно много. Главное не допустить грубых ошибок при разработке стропильной системы, а потом все правильно реализовать.

Мансардная крыша с балконом

Выше уже было описано, как изготавливаются световые люки. Балконы строятся практически по такому же принципу. Существуют даже специальные оконные системы, позволяющие делать это в поверхности пандуса. Хоть реализация и проще, но стоит такое окно прилично.

Один вид малого балкона

Если позволяет несущая способность стен, за счет увеличения размера окна мансардного типа можно сделать подвесной балкон.

Мансардное окно также можно превратить в небольшой балкон.

Балконная площадка может поддерживаться колоннами. Только в этом случае вынос производится над входом. Тогда колонны органично вписываются, а также служат украшением.

Колонны, образующие входную дверь, поддерживают платформу

Балкон на фронтоне дома с мансардой строится по другому принципу. Защищается выдвинутым вперед свесом, если позволяет стена, площадка делается подвесной.

Балкон на фронтоне мансардной крыши

В небольших домах балкон часто делают в связи с тем, что фронтон мансардного этажа смещен от несущей стены. За счет этого углубления получается площадка. Козырьки в таких крышах делаются путем расширения крыши хотя бы до одного уровня с наружной стеной, а еще лучше — дальше. Этот выступ защитит и фронтонную стену, и уменьшит количество осадков, которые будут выпадать на открытую площадку.

Фронтон мансарды сдвинут внутрь. Полученная площадь используется как открытый балкон

Конструкция этого типа крыши такова, что, расширив ее, можно сделать даже крытую террасу. Его край может опираться на декоративную стену или на столбы.

Сложность этого проекта в длинных стропилах

В этом проекте реализована аналогичная идея, но крыша здесь многощипцовая. Самостоятельно рассчитать его сложно, еще сложнее правильно сделать ендовы, потому что они редкие.

Если говорить о нестандартных решениях, то «Г»-образная мансардная крыша — из двух навесов получится функциональной. Это также недорогой способ украсить такое нестандартное здание.

Г-образная односкатная мансардная крыша

Если вам нужен недорогой способ построить дом — читайте про каркасное домостроение.

Виды крыш частных домов, их формы и варианты + Фото

Крыша современного дома – это не просто покрытие для него, существующее для того, чтобы защитить его от дождя, снега и солнечных лучей. Крыша является своеобразным продолжением дома в архитектурном плане, благодаря чему формируется его общий вид. Более того – от того, какой тип крыши установлен на доме, и зависит его общий комфорт.

Хотя крыша должна быть не только красивой, но и надежной. В принципе, видов крыш частных домов много, но наиболее распространены лишь некоторые из них, о которых и пойдет речь в этой статье.

Крыши в зависимости от конструктивных особенностей

Итак, если говорить в целом, то все кровли конструктивно делятся на скатные и плоские по своим особенностям. И те, и другие имеют ряд достоинств и недостатков.

1. Например, в настоящее время плоские крыши в процессе возведения жилых частных домов практически не используются. Причина кроется в том, что 3-х градусный уклон, который имеет этот тип кровли, приводит к тому, что осадки плохо «скатываются» с нее. А это значит, что о хорошей надежности плоской кровли говорить не приходится. Да и с точки зрения конструкции плоская крыша намного хуже скатной. Поэтому в большинстве случаев плоскую крышу обустраивают, если на ней планируется организовать какое-либо дополнительное пространство, такое как бассейн, палисадник или терраса.

Строительство плоских крыш. Фото — jwroof.com

2. Гораздо практичнее в этом плане скатная крыша, имеющая ряд преимуществ по сравнению с плоской крышей. Достаточный угол ската обеспечивает самостоятельное очищение крыши от воды и снега и в целом является более надежной конструкцией, чем плоская крыша. Под такой крышей легко можно сделать мансарду или мансарду. Несмотря на ряд достоинств, скатная крыша имеет и некоторые недостатки, которые связаны с дороговизной конструкции и сложностью ее ремонта в процессе эксплуатации.

Конструкция скатной крыши.

Мансардные и безмансардные скатные крыши

Справедливости ради стоит сказать, что владелец будущего дома старается выбрать любой из нескольких предложенных вариантов крыш дома. Те. либо конструкция мансардного типа, либо бесчердачная (мансардная) конструкция.

1. Крыша мансардного типа отличается простотой конструкции, поэтому такую крышу можно легко построить даже самостоятельно. Очень часто угол наклона крыши мансарды зависит от типа кровельного материала. При этом следует учитывать как нагрузку, которую должна держать такая крыша, так и стоимость стройматериала при ее возведении. Кроме того, этот тип предусматривает возможность ремонта без замены всей кровли. Если выбор сделан в пользу мансардной крыши, то нужно сразу решить, будет ли в дальнейшем использоваться мансарда или нет. Те. именно от этого решения будет зависеть выбор верхнего этажа мансарды, который может быть как деревянным, так и бетонным.

Мансардная крыша — общая для всего номера.
Фото — energysavers.gov

2. Еще один вид крыши – чердак. Она бессрочная. Его главное отличие от других видов мансардных крыш в частных домах заключается в том, что в данном случае в качестве наружных стен будут выступать стропильные конструкции. Такая крыша очень оригинальна, поэтому и внешний вид самого дома будет очень необычным. И все бы ничего, но рабочая площадь чердачного помещения в этом случае уменьшается, а процесс возведения мансардной крыши усложняется. очень сложно и непросто справиться с ним самостоятельно без соответствующего опыта.

Мансардная крыша внутри.

Как правило, кровля без трещин имеет излом, поэтому для ее усиления необходимо ставить изнутри деревянные опоры. Впрочем, при должной фантазии можно извлечь и из этого выгоду, если обшить такой реквизит фанерой и превратить все это в полезные шкафчики и ниши для временно ненужных вещей.

Разновидности скатных крыш по геометрическим формам

Кроме того, конструктивные особенности крыш могут определять различные формы крыш частных домов.

Односкатная крыша

На данный момент самой простой и дешевой считается односкатная крыша. Это плоский вид крыши, которая опирается на стены разной высоты. В результате крыша наклонена в одну сторону. Обычно его чаще всего используют при строительстве сараев, гаражей и других хозяйственных построек.

Но часто его можно увидеть на даче. При всех своих преимуществах, главный недостаток такой крыши заключается в том, что обустроить мансарду в доме с такой крышей невозможно. Да и внешность у нее убогая.

Дом с двускатной крышей.

Двускатная крыша

2-скатная крыша Распространена в селах и малых городах. Этот вид кровли дошел до наших дней издревле. Как нетрудно догадаться, такая крыша состоит из 2-х скатов, соединенных друг с другом при помощи конька. Интересно, что такие скаты как симметричны друг относительно друга, так и отличаются друг от друга углом наклона или длиной.

Под такой крышей легко можно обустроить мансарду или мансарду. Этот вид кровли смело можно считать самым практичным и самым распространенным. Части стен здания, ограничивающие чердачное помещение с двух сторон, называются фронтонами.

Одним из наиболее распространенных типов крыш является скатная крыша. Фото — barntoolbox.com

Вальмовая крыша

Если вместо фронтонов установлены 2 ската треугольной формы, то такая крыша называется вальмовой, а сами скаты — вальмовыми. Верхняя часть пандусов имеет слуховые окна. Если сравнить этот вид кровли с вышеперечисленными, то построить его намного сложнее. Поэтому возведение такой крыши стоит доверять только профессионалам. Зато устойчивость таких крыш к осадкам и сильному ветру просто феноменальна.

Пример дома с шатровой крышей. Фото — barntoolbox.com

Полувальмовая крыша

Тип полувальмовой крыши Считается промежуточным звеном между 2-мя скатными и вальмовыми крышами. Торцевые фронтоны в этом случае выполнены в виде трапеции, а их вершина прикрыта полувальмами. Как правило, в таких крышах на фронтоне можно разместить вполне полноценное окно, а сами полувальмы являются достаточно интересными декоративными элементами.

Существует еще один вид полувальмовой крыши, когда нижняя часть фронтона просто перекрывается скатом. Это позволяет обеспечить правильную треугольную форму остальной части фронтона, в которой обычно организуют слуховое окно. Судя по внешнему виду такая крыша представляет довольно большой интерес для проектировщиков.

Слева первая разновидность, справа вторая разновидность вальмовой крыши.

Шатровая крыша

Шатровая крыша имеет еще один вариант, который называется шатровой крышей. Конструктивно имеет 3 и более скатов, сходящихся в одной верхней точке. Этот вид крыши не имеет конька, к тому же симметричность скатов по отношению друг к другу просто поражает. Если дом имеет форму правильного многоугольника или квадрата, то для него обычно используется четырехскатная крыша. С точки зрения ветроустойчивости этот тип кровли зарекомендовал себя достаточно хорошо. Кроме того, с точки зрения дизайна альтернатив таким крышам немного.

Пример тентовой крыши. Фото — homeplas.com

Многощипцовая крыша

Если здание имеет форму сложного многоугольника, то его обычно покрывают многощипцовой крышей. Такие крыши очень сложны из-за сложных стропил. Тем не менее, при удачном оформлении такой крыши можно создать весьма уникальный дизайн.

Пример многощипцовой крыши.

Ломаная крыша

К типам мансардных крыш частных домов часто относят ломаную крышу. Такую крышу иногда называют крышей мансардного типа. Они имеют достаточно большой угол наклона излома, что позволяет более полно использовать полезную площадь чердака в здании.

Вариант ломаной крыши.

Купольные и конические крыши

Купольные и конические крыши очень редко встречаются в частных домах. Как правило, это конструкции круглой формы, однако они охватывают не все помещения дома, а лишь отдельные его элементы, к которым, например, относятся круглые веранды или декоративные башенки.

Левая купольная и правая коническая крыши.

Комбинированные крыши

Но самыми сложными по конструкции являются комбинированные виды крыш. Говоря более простым языком, такие крыши представляют собой сочетание многощипцовой, шатровой, полувальмовой конструкции. Несмотря на это, если в коттедже совмещенная крыша, то обращает на себя внимание ее очень необычный внешний вид, поскольку он имеет большое количество мансардных окон, крытых небольших балконов, а также открытых и закрытых веранд. И все бы ничего, но такие крыши не просто строить и обслуживать в дальнейшем.

Пример комбинированной крыши.

Как бы там ни было, но крыша, вне зависимости от ее формы и типа, постоянно совершенствуется и дополняется новыми элементами.

Отзывы о сайдинге HOLZPLAST (ХОЛЗПЛАСТ), его качестве и надежности

Отзывы о ламинате Berry Alloc (Ягода Алок) его достоинствах и недостатках

Опилкобетонные блоки — отзывы и мнения о целесообразности их применения

Отзывы о мойках для кухни: оценки пользователей, оценки и мнения посетителей

Шатровая крыша Мансардная крыша одноэтажного или двухэтажного каркасного частного дома, виды и конструкции, варианты односкатных и двухскатных проектов

Все чаще в частном строительстве при проектировании домов предпочтение отдается четырех- двускатные крыши. Именно к этому типу относится вальмовая крыша.

Преимущества и недостатки вальмовых крыш

Наиболее распространенным и простым видом является вальмовая крыша, у которой два ската имеют трапециевидную форму и расположены вдоль более длинной стороны дома. Два других имеют форму треугольника, их называют бедрами. Характерной чертой этой конструкции является отсутствие фронтонов. Благодаря этому сила ветра на крыше становится минимальной. Кроме того, вопрос утепления конструкции намного проще и эффективнее.

Прочие виды вальмовых крыш: полувальмовые, шатровые, мансардные, сложной формы. Полувальмовая крыша имеет как фронтоны, так и вальмы, которые расположены над ними. Шатровые крыши состоят из четырех скатов в виде треугольников, вершины которых сходятся в одной точке.

Одноэтажный дом с вальмовой крышей идеально подходит для установки шатровой конструкции. Вальмовая мансардная крыша предполагает наличие скатов с ломаными краями. Вальмовая крыша сложной формы получается за счет объединения нескольких ярусов или использования некоторых дополнительных элементов. Один из таких вариантов – вальмовая крыша с эркером. Часто этими системами покрывают каркасные дома, так как они создают меньшую нагрузку на каркас здания.

Двухэтажный дом с вальмовой крышей будет смотреться эффектнее и интереснее, чем с обычной двускатной крышей.

Основными преимуществами данного вида кровли можно назвать прочность, надежность, ветроустойчивость, отличный дизайн. Чем меньше уклон плоскостей кровли по отношению к земле, тем труднее задерживаться воде и снегу. Кроме того, пространство под вальмовой крышей можно более рационально использовать для устройства мансардного этажа.

К недостаткам можно отнести сложность их установки, особенно своими силами, и высокую стоимость. Чтобы знать, как правильно сделать вальмовую крышу, нужно иметь четкую конструкцию. Несмотря на то, что любую многоскатную систему монтировать намного сложнее, чем односкатную крышу (или самую распространенную, двускатную), ее вполне можно сделать своими руками.

Конструкция вальмовой крыши

Рассмотрим, из чего состоит вальмовая крыша. Стропильная система является основой всей конструкции. Его основные элементы:

стропила угловые;
основных стропил;
промежуточных стропил;
коротких стропил;
балка коньковая;
стоек вертикальных;
стяжек;
Мауэрлат;
ветровых лучей.

Угловые стропила крепятся к концам конькового бруса, их угол наклона всегда меньше, чем у промежуточных стропил. На этот элемент приходится наибольшая нагрузка. На концах конька перпендикулярно ему монтируются четыре основных стропила. По оси конькового бруса устанавливаются два вальмовых основных стропила. Промежуточные балки крепятся к боковой поверхности конька с шагом, необходимым для расчетов, и опираются на мауэрлат. Если длина конька очень маленькая, то можно обойтись и без них. Короткие стропила фиксируются на боковых поверхностях угловых балок.

Вертикальные стойки располагаются на стыке коньковой и наклонной балок, они опираются на стяжные балки. Но часто для оптимального использования чердачного пространства их заменяют другими несущими элементами.

Мауэрлат

изготавливаются из цельных брусьев и образуют каркас по периметру стен дома — основу для стропильной системы. В качестве балок перекрытий обычно используются связи, расположенные внутри этого каркаса. Ветровые балки нужны для укрепления всей стропильной конструкции; устанавливается либо с наветренной стороны дома, либо с обеих сторон. Имеются доборные элементы: распорки, кобылки, веточки, веточки.

Угол наклона поверхностей вальмовых крыш обычно составляет 20-45 градусов. Но в зависимости от климатических особенностей местности (много снега, частые ветры) и типа планируемого типа кровли (мягкая, жесткая) оптимальный уклон вальмовой крыши рассчитывается индивидуально для каждого проекта.

Подготовка к монтажу

Учитывая тот факт, что этот вид кровли не очень простой, предварительно составляются проекты домов с вальмовой крышей со всеми необходимыми расчетами и чертежами. Прежде всего, они определяются с конфигурацией крыши. Чем сложнее будет вариант, тем больше потребуется материалов и времени на возведение конструкции.

В зависимости от наличия мансарды определяется высота крыши. При расчете размеров и количества всех деталей необходимо учитывать временные и постоянные нагрузки, которым будет подвергаться стропильная система, интенсивность воздействия ветра и осадков. Оценивается несущая способность фундамента и стен здания, определяются углы наклона основных балок, площадь вальмовой крыши, рассчитываются доборные элементы: наличие окон, проемов для вентиляционных труб и дымоходов.

Основными материалами, необходимыми для устройства кровли, являются хорошо просушенные пиломатериалы: брус и доски. Кроме того, нужно запастись в достаточном количестве кровельными гвоздями, шурупами, анкерными болтами. По расчетам применяют различные металлические крепления, которые служат для надежного соединения частей стропильной системы. В первую очередь это уголки, опоры и держатели для балок, соединительные пластины, монтажные профили и другие конфигурации креплений. Если конструкция новая, то требуется наличие плавающих креплений, амортизирующих возможные деформации всей системы при усадке стен дома. При установленных стенах в качестве соединительных элементов брусьев и балок между собой можно использовать простые металлические скобы.

Устройство вальмовой крыши

После того, как проект выполнен, все материалы в наличии, можно приступать непосредственно к монтажу вальмовой крыши. Основные этапы установки:

По контуру стен укладывается гидроизоляционный материал.
Обвязка мауэрлата по всему периметру. Закрепите его на стене с помощью анкеров и скоб.
Затем необходимо тщательно разметить монтаж стропильной конструкции по ранее сделанным расчетам. Чтобы все элементы были уложены ровно, отметки на противоположных стенах должны находиться строго на одинаковом расстоянии друг от друга.
Балки перекрытий можно укладывать непосредственно на мауэрлат и выполнять роль стяжек или размещать на более низком уровне. В последнем случае их монтируют на предварительно установленные на внутренней стене дома опоры из дерева.
Мауэрлатная стяжка выполняется поперечными брусками. Чтобы облегчить дальнейший процесс монтажа, можно накрыть получившуюся конструкцию настилом из свободно лежащих досок.
Вертикальные опоры крепятся к балкам перекрытий или стяжкам. Если планируется дом с мансардой, то такие опоры обычно не используют. Поверх них устанавливается коньковая балка. Конек вальмовой крыши располагается строго по оси, параллельной стенам здания. Тщательно измеряют вертикальность и горизонтальность полученного кадра. Любые перекосы в нем приведут к дальнейшим отклонениям всей стропильной конструкции.
Далее к коньку крепятся промежуточные стропила.
Угловые стропила при необходимости дополнительно укрепляются подкосами.
В соответствии с проектом устанавливаются все остальные части стропильной системы.
Если деревянные части конструкции не были предварительно обработаны защитными составами, то это можно сделать после ее монтажа.
Следующий шаг – разметка будущих проемов под окна, трубы и шахты. По контуру которого набиваются дополнительные рейки.
Вся конструкция сверху покрыта пароизоляционными материалами.
На стропилах набивается обрешетка досок под крышу.
Уложен утеплитель, который покрыт слоем утеплителя от влаги и ветра.
Затем крепится контррешетка.
Завершающий этап – непосредственное покрытие вальмовой крыши. Обычно выбирают мягкий кровельный материал, так как его легче монтировать на различные варианты вальмовой крыши. Но под него нужно подложить листы фанеры или плиты ОСП. Жесткую крышу можно монтировать сразу на контробрешетку.

Мауэрлат применяется в кирпичных и блочных домах; в каркасных домах выполняется верхняя обвязка каркаса. В домах из бруса или обычных деревянных верхний венец стен выполняет роль мауэрлата.

Некоторые важные моменты

Крепление стропил к мауэрлату можно выполнить несколькими способами:

с помощью двух металлических уголков, по одному с каждой стороны стропила;
гвозди вбивают под углом так, чтобы, проходя через стропила, они прочно фиксировались в мауэрлате;
с помощью специальных металлических скоб;
с применением плавающих креплений.

Конек вальмовой крыши несет значительную нагрузку, поэтому необходимо правильно закрепить на нем стропила. Это можно сделать с помощью различных опций:

обшивка стропил над балкой внахлест и болтами;
, если для крепления используются деревянные или металлические подкладки, то стропила на коньке необходимо подогнать под необходимый угол.

Подбор пиломатериалов необходимо производить исходя из нагрузки, которую им придется выдерживать. Для основных элементов конструкции берется древесина только первого сорта; для дополнительной можно использовать древесину второго сорта.

При выборе материала для кровли стоит обратить внимание на процент отходов, которые останутся после настила. При использовании листовых изделий она может составлять до 30 процентов. Поэтому рациональнее использовать варианты мягкой кровли или сборку из отдельных элементов.

Когда для крыши частного дома выбирают вальмовую крышу, необходимо помнить, что для того, чтобы защита конструкции была прочной, прочной и надежной, необходимо тщательно ее спроектировать и установить. Любые просчеты и ошибки в будущем могут привести к значительным затратам на их исправление или полную замену конструкции. В случае неуверенности в себе лучше обратиться к профессионалам.

Building Division – City of Centennial

Строительный департамент обеспечивает соблюдение норм и правил, установленных Международным строительным кодексом 2015 года, регулирующих строительство, перестройку и техническое обслуживание зданий и сооружений в City of Centennial для защиты жителей и имущества.

Строительный департамент рассматривает и выдает разрешения на строительные проекты, такие как новые дома, реконструкция кухонь, отделка жильцов, установка печей/кондиционеров, замена окон, замена крыш и многое другое.

Нужно ли мне разрешение?

Permit-Class.pdf(PDF, 154 КБ)
Процесс проверки разрешения (PDF, 81 КБ)

Подать заявку на получение разрешения

Чтобы проверить статус вашего разрешения, перейдите на онлайн-портал разрешений

Просмотрите графики сборов и многое другое на странице Подать заявку на получение разрешения на строительство.

Вы планируете построить палатку или другое временное сооружение? Все палатки и временные сооружения, построенные в городе, должны соответствовать применимым нормам.

Вы должны получить разрешение на строительство, прежде чем строить временную постройку.
Пожарно-спасательной службе Южного метро также требуется временное разрешение на строительство. Пожарно-спасательная служба Южного метро будет диктовать требования к дизайну.
Временные сооружения, связанные с Временным использованием, должны иметь Разрешение на временное использование.

Требования к палаткам и временным сооружениям

— Разрешается только на 180 дней.

— Запрещено находиться во время снегопадов, если нет утвержденного плана по предотвращению скопления снега. Этого можно добиться с помощью одобренных обогревателей для палаток и/или персонала, специально предназначенного для очистки палатки от снега, чтобы снег не скапливался на конструкции.

— Необходимо обогревать, когда они заняты.

Требования к пропановые обогреватели :

— Если используются пропановые обогреватели для палаток, пожарно-спасательная служба Южного метро должна будет проверить их.
— Баллоны с пропаном должны быть установлены на расстоянии 10 футов от боковых стен или палаток, закреплены на месте и защищены от несанкционированного доступа, а вентиляция должна выходить за пределы временной конструкции в соответствии с инструкциями производителя.
— Портативные пропановые обогреватели (обычно называемые грибовидными обогревателями) должны находиться на расстоянии не менее пяти (5) футов от зданий и путей выхода и не менее 10 футов от любых горючих материалов. Этот тип обогревателя нельзя использовать под палатками .
— Они должны быть перечислены и иметь функцию отключения в случае опрокидывания.
— Для хранения баллонов с пропаном требуется разрешение пожарно-спасательной службы Южного метро.
— Баллоны с пропаном не могут быть заменены, пока зона открыта для публики. Пожарно-спасательная служба Южного метро регулирует количество и место хранения, защиту от несанкционированного доступа и защиту от ударов транспортных средств.

Требования к переносным электрическим обогревателям :

— Они должны быть подключены непосредственно к электрической розетке (без удлинителей, удлинителей и т. д.).
— Они должны находиться на расстоянии не менее трех (3) футов от горючих материалов.
— Они должны быть перечислены и иметь функцию отключения в случае опрокидывания.

Подать заявку на получение разрешения

Планировать, отслеживать и просматривать информацию о проверках.

Запросить инспекцию

Посмотреть расписание инспекций на сегодня

Примечание: инспекции на следующий рабочий день должны быть запланированы до 16:30. накануне. Время осмотра с 8.00 до 17.00.

Чтобы построить или отремонтировать недвижимость в Городе Столетия, подрядчики должны быть зарегистрированы, чтобы подтвердить свою сертификацию. Регистрация подрядчика защищает домовладельцев и город от юридической ответственности и обеспечивает структурную целостность наших зданий.

Подать заявку и продлить онлайн

Полезную информацию о проекте можно найти в следующих руководствах:

Навесы для патио и навесы для жилых помещений (PDF, 613 КБ)
Отделка цокольного этажа на одну семью (PDF, 650 КБ)
Жилой дом для одной семьи (PDF, 724 КБ)
Отдельно стоящий жилой дом на одну семью (PDF, 630 КБ)
Открытые террасы и веранды для одной семьи (PDF, 1 МБ)
Политика замены кровли жилых помещений (PDF, 116 КБ)
Варианты для пропущенной проверки средней части крыши (PDF, 235 КБ)
Контрольный список коммерческих планов (PDF, 175 КБ)
Заявление на получение сертификата владения (CO) и временного свидетельства о праве владения (TCO) (PDF, 203 КБ)
Руководство по установке фотогальванических элементов (солнечных батарей) (PDF, 3 МБ)

Текущие строительные нормы и правила, принятые городом, включают:

См. поправки к местным строительным нормам здесь

Кодекс обслуживания имущества столетия 2018 г. (PDF, 594 КБ)
Национальный электротехнический кодекс (NEC) 2020 г.
2015 Международный кодекс проживания (IRC)
Международные строительные нормы и правила (IBC) 2015 года
2015 Международный сантехнический кодекс (IPC)
2015 Международный механический кодекс (IMC)
Международный кодекс по топливному газу (IFGC) 2015 года
Международный кодекс энергосбережения (IECC) 2015 года
Международный кодекс плавательных бассейнов и спа-центров 2015 г. (ISPSC)
2015 Международные действующие строительные нормы и правила (IEBC)
ANSI 2009 г. (в соответствии с Международными строительными нормами и правилами 2009 г.)

Существует несколько программ помощи жителям города Столетия.

Узнайте о программах помощи на дому

Программа улучшения жилья Centennial, или HIP, помогает домовладельцам, отвечающим определенным требованиям, получить максимальную отдачу от потраченных на ремонт и реконструкцию долларов за счет денежных скидок.

Просмотр информации о программе улучшения дома.

Город Столетия хочет, чтобы его жители процветали в своих домах столько, сколько они того пожелают, независимо от возраста или обстоятельств.

Узнайте о программе Centennial Lifelong Homes.

Свяжитесь с нами

Телефон

303-754-3321

Эл.

80112

Посмотреть карту

Рабочие часы

с понедельника по пятницу
с 8:00 до 17:00

Примечание

Разрешения и лицензии подрядчиков подаются онлайн. Если вам нужна помощь, рабочие места находятся в офисе отдела строительства для вашего использования.

Дополнительная информация

Круглосуточный центр помощи гражданам

303-325-8000

Горячая линия по планированию и зонированию

303-754-3308

Была ли эта страница полезной? * (обязательно)

Помогите нам улучшить этот сайт

Да

Возможно

№

Как мы можем улучшить эту страницу?

Адрес электронной почты

Введите символы, которые вы видите на изображении ниже * (обязательно)

Создать новое изображение Читать вслух

Пожалуйста, введите текст с картинки

Шатровые крыши: знакомство с конструкцией вальмовой крыши

Сегодня вальмовая крыша является одной из излюбленных конструкций крыш домовладельцев и управляющих недвижимостью благодаря своей долговечности и непревзойденной привлекательности, которую она придает домам.

При выборе кровельного материала и конструкции крыши необходимо учитывать множество факторов. Поскольку для вас существует широкий спектр вариантов, выбор стиля крыши может кардинально изменить внешний вид вашего дома. Каждый стиль и дизайн кровли по-разному влияют на эстетическую привлекательность дома. Выбор правильного дизайна — это сочетание понимания структуры вашей крыши, проблем климата и архитектуры. Но одна из конструкций крыши, которая выделяется среди остальных, — это вальмовая крыша, применяемая благодаря своей структурной целостности и эстетической ценности.

Что такое вальмовые крыши

Вальмовые крыши имеют четыре наклонных стороны без фронтонов. Данная конструкция крыши имеет прямоугольную форму. В 18 веке стали популярны вальмовые крыши. Многие дома в Среднеатлантическом и Южном регионах Америки имели эти крыши с кирпичной конструкцией. Шатровые крыши оставались распространенным выбором домовладельцев в 50-х годах.

Перенесемся в 21 век, и вальмовые крыши остаются любимым выбором многих домовладельцев. Это благодаря многим преимуществам, связанным с этими крышами.

Преимущества вальмовых крыш

Эстетическая привлекательность: эти крыши имеют высокую эстетическую привлекательность при добавлении к дому и могут увеличить стоимость здания. Поскольку углы на вальмовых крышах менее выражены, для них подходит практически любая текстура или материал гонта. Будь то глиняная черепица, асфальт или шифер, вальмовые крыши могут вместить их все.

Эти типы крыш также улучшают внешний вид зданий. Этот впечатляющий дизайн был использован при строительстве церкви и некоторых высокопоставленных правительственных зданий. Они предлагают интересное сочетание традиционного домашнего стиля и современного дизайна.

Долговечность: Шатровые крыши очень прочны благодаря своей конструкции. Статистические отчеты показали, что этот тип кровли может прослужить до пятидесяти лет, если правильно сконструирован с максимальной осторожностью.

Защита от непогоды: В регионах с сильным ветром и обильными снегопадами рекомендуется использовать вальмовые крыши. Благодаря их наклону дождь и снег легко соскальзывают. Они также способны противостоять ураганам и, таким образом, хорошо работают в районах, подверженных ураганам. 9№ 0003

Энергоэффективность: Шатровые крыши не только хорошо работают в дождливую или ветреную погоду, но и в теплом климате. Летом вальмовые крыши хорошо справляются с отводом тепла и сохраняют прохладу в доме. Секрет того, как они это делают, кроется в их конструкции. Четыре стороны крыши адекватно защищают дом от всех форм экстремальных погодных условий, делая их энергоэффективными.

Дополнительное жилое пространство: Благодаря своей конструкции под вальмовыми крышами можно создать дополнительное жилое пространство, если они оборудованы мансардным окном.

Эффективная дренажная система: Скаты крыши служат отличной дренажной системой для вашего дома. Мало того, они также могут поддерживать желоба для правильного отвода воды.

Факторы, которые следует учитывать при установке вальмовой крыши

Прежде чем устанавливать эту крышу, следует учесть несколько моментов, когда речь идет о вальмовых крышах. Во-первых, это стоимость установки. Шатровые крыши относительно дороже двускатных. Их более сложная конструкция требует от рабочих больше строительных материалов, чтобы построить их должным образом. И, конечно же, для работы потребуются высококвалифицированные рабочие, способные справиться с ее сложностью. Это также увеличит стоимость работ по кровле. Все это способствует более высокой стоимости, связанной с вальмовыми крышами.

Ранее мы упоминали, что наклонные стороны крыши обеспечивают надежный дренаж здания. Однако это не меняет того факта, что здание по-прежнему подвержено повреждениям от воды. Увеличенное количество швов повышает риск протечек. Однако с помощью правильной установки и обслуживания вы можете решить эту проблему.

Еще одна вещь, которую следует учитывать при установке этой крыши, — это варианты вентиляции. Добавить вентиляцию в вальмовые крыши непросто из-за их аэродинамической природы. Всякий раз, когда вы вмешиваетесь в профиль крыши с одной стороны, все остальные стороны ощущают воздействие. Кроме того, это может привести к образованию плесени и грибка, что негативно скажется на жильцах дома. Один из способов обойти вентиляцию здания при использовании вытяжных вентиляторов — использовать вытяжные вентиляторы.

Типы вальмовых крыш

Пирамидальная вальмовая крыша

Пирамидальная вальмовая крыша полностью соответствует своему названию. Четыре равных треугольника встречаются в одной точке на крыше, образуя пирамиду.

Голландская двухскатная вальмовая крыша

Этот тип крыши представляет собой гибрид двускатной и вальмовой крыш. Конструкция крыши обычно имеет полный или частичный фронтон на конце конька. Это позволяет увеличить внутреннее пространство крыши. Это также улучшает эстетическую привлекательность здания, потому что это менее распространенный дизайн.

Вальмовая крыша

Лучший способ визуализировать вальмовую крышу — представить два четырехскатных здания вместе.

Утепление потолка в доме с холодной крышей видео: Как утеплить потолок в частном доме своими руками

Фото дома 8 на 6 с мансардой: план помещения 6х8 м, постройки из пеноблоков, бруса и каркасные мансардные дома

19 сентября, 2019 alexxlab

Чем промазать швы на крыше: Герметизация стыков кровли

Содержание Как заделать крышу гаража от протечекПочему протекает крыша гаражаКак избавиться от протечекУстраняем небольшие трещины – чем можно залитьЛатаем полотно при помощи заплатокКак правильно выполнять текущий ремонтПочему протекает крыша гаражаКак избавиться от протечекУстраняем небольшие трещины – чем можно залитьЛатаем полотно при помощи заплатокКак правильно выполнять текущий ремонтКрыши гаражей: ремонтРулонная мягкая кровляМеталлическое покрытиеШиферБитумная черепицаЗаключениеПолезное видеоТечет крыша […]

7 июня, 1971 alexxlab

Гидроизоляция изнутри крыши: Как утеплить крышу дома изнутри: утепление кровли, пароизоляция, гидроизоляция

Содержание Как утеплить крышу дома изнутри: утепление кровли, пароизоляция, гидроизоляцияВиды утеплителейПароизоляционные материалыУтепление перекрытия чердакаУтепление скатов крыши минеральной ватой или пенополистироломКак утеплить крышу изнутриУтепление кровли дома изнутри пенополиуретаномУтепление мансарды изнутри если крыша уже покрытаУтепление крыши, у которой нет контробрешетки и гидроизоляцииУтепление крыши, у которой нет контробрешетки, но есть пароизоляцияУтепление П-образного контура мансардыПароизоляция крыши изнутри дома под […]

23 июля, 1979 alexxlab

Крыша из доски: как ее сделать и стоит ли?

Содержание как ее сделать и стоит ли?Какие доски нужны для кровли крышиВертикальный монтажГоризонтальный монтажКрыша из досок внахлест вертикальноКровля из досок, установленных горизонтальноКрыша из досок внахлест своими рукамиКакими бывают деревянные крышиДеревянная черепицаКрыши из поперечной доскиКрыши из продольных досокПлюсы и минусы крыш из деревянных досокОригинальностьПрочностьЭкологическая чистотаКрасотаНедолговечностьВлагобоязньДороговизнаКрыша из горизонтальных досокКрыша из вертикально уложенных досок Кровельные доски DensDeck | Гипсовые кровельные […]

Устройство вальмовой крыши частного дома схема: Устройство вальмовой крыши частного дома схема

Устройство вальмовой крыши частного дома схема: Устройство вальмовой крыши частного дома схема

Устройство вальмовой крыши частного дома схема

Вальмовая крыша своими руками – устройство стропильной системы

Вальмовая крыша – преимущества и недостатки

Разновидности (типы и виды) вальмовой крыши

Конструкция вальмовой крыши

Расчет вальмовой крыши

Устройство вальмовой крыши частного дома схема. Вальмовые крыши: устройство стропильной системы

Популярные материалы

Устройство вальмовой крыши частного дома схема. Вальмовые крыши: устройство стропильной системы

Вальмовая крыша беседки. как построить беседку с четырехскатной крышей

Вальмовая крыша пошаговая инструкция. Особенности вальмовой стропильной системы

Вальмовая крыша с эркером. Вальмовые крыши: фото конструкций интересного дизайна

Вальмовая крыша своими руками пошагово. Вальмовая кровля своими руками

Сложная вальмовая крыша. Что такое вальмовая крыша

Стропильная система вальмовой крыши: конструкция и монтаж

Конструкция вальмовой крыши

Виды стропильной системы

Этапы сборки

Стропильная система вальмовой крыши: конструкция и монтаж

Конструкция вальмовой крыши

Виды стропильной системы

Этапы сборки

Стропильная система вальмовой крыши: конструкция и монтаж

Конструкция вальмовой крыши

Виды стропильной системы

Этапы сборки

стропильная система крыш- схема, конструкция и монтаж своими руками +Видео

Характеристики вальмовой крыши

Виды вальмовых крыш

Стропильная система кровли своими руками и ее расчет

Производим установку стропильной системы

Обрешетка и усиление вальмовой крыши

Устройство и установка кровельного пирога

Устройство крыши частного дома – изучаем схемы

Варианты схем кровельных конструкций для частного домостроения

Разновидности многоскатных кровельных конструкций

Конструкционные особенности чердачной крыши

Основные нюансы, которые необходимо учитывать при изготовлении системы стропил своими руками

устройство, как сделать правильно, схемы

Этап I. Монтаж стропильных ног

Этап II. Укладка основания

Этап III. Гидро- и ветроизоляция

Этап IV.

Этап V. Утепление крыши изнутри или снаружи

Вальмовая крыша своими руками — изготовление четырехскатной крыши + фото

Модели вальмовых крыш

Создание проекта

Особенности стропильной конструкции

Разметка

Монтаж крыши

Видео

Фото

Стропильная система вальмовой крыши: схемы монтажа

Что такое вальма

Конструктивные элементы вальмовой крыши

Подготовительные работы

Монтаж

Устройство четырехскатной крыши частного дома схема. Стропильная система

Особенности кровли четырехскатной

Вальмовая крыша

Шатровая крыша

Типы конструкций четырехскатной крыши

Преимущества применения четырехскатной (вальмовой) крыши

Основные преимущества использования конструкции шатровой крыши

Создание проекта вальмовой крыши

стропильная система

Расчет нагрузки

Со временем

Система стропильных ферм

Расчет нагрузок на крышу

Выбор материалов для строительства кровли

Строительство скатной крыши

Строительство системы вальмовых ферм

Базовое устройство мауэрлата

Строительство конька

Установка угловых отступов

Установка диагональных стропил

Изготовление и монтаж вальмовых стропил
