Ширина между стропилами крыши: Расстояние между стропилами двухскатной, односкатной крыши

Какое расстояние между стропилами двускатной крыши, как выбрать максимальный шаг установки стропильной системы под металлочерепицу, фото+видео

Содержание статьи:

1. Методика вычисления расстояния между стропилами
2. Стропильная конструкция под профнастил
3. Стропильная конструкция под керамическую черепицу
4. Стропильная конструкция под металлочерепицу
5. Стропильная конструкция под ондулин
6. Стропильная конструкция под покрытие из шифера
7. Стропила для односкатной и двухскатной кровли

Каркас крыши должен быть надежным и прочным. Но без грамотно проведенных расчетов этого достигнуть сложно. В процессе проведения вычислений определяют, на каком расстоянии ставить стропила на крыше.

К чему может привести неверный или неточный расчет нагрузок, которым подвергнется стропильная конструкция? К самым негативным последствиям, начиная от деформации стропильных ног и порчи покрытия кровли и заканчивая обрушением основания каркаса крыши. Поэтому при проектировании зданий в перечне обязательных расчетов имеются данные, какое должно быть расстояние между стропилами крыши. Существует определенная методика, позволяющая рассчитать эту величину.

Методика вычисления расстояния между стропилами

Расстояние между стропилами на крыше получило название шаг стропил. Как правило, шаг стропильных ног в конструкции крыши обычно превышает один метр, а минимальный промежуток колеблется в пределах 60 сантиметров.

Расчет необходимого количества стропил для кровли определенной длины и шаг стропил производят следующим образом:

• до того как рассчитать длину стропил, по карнизу крыши измеряют длину ската;
• полученную величину делят на выбранное расстояние между стропилами. Например, шаг составляет один метр, значит разделить надо на единицу, а если это 60 сантиметров, тогда делитель будет равен 0,6;
• затем к результату прибавляют единицу, и итог округляют в большую сторону.

Таким образом, путем несложных вычислений определяется количество стропил, которое нужно установить для обустройства одного ската крыши. После этого длину ската делят на полученное количество стропил, в результате чего получают значение межосевого промежутка между стропилами, называемое шагом.

Например, при протяженности кровельного ската, равного 25, 5 метра и шаге длиной 0,6 метра вычисление выполняется следующим образом:

25,5: 0,6 = 42,5 + 1= 43,5, после округления до ближайшего целого числа результат составит 44 – столько стропил потребуется для ската крыши.

Далее для определения расстояния между осями стропил надо 25,5: 44 = 0,58 (метра).

Данная несложная методика позволяющая определить, через какое расстояние ставятся стропила для крыши, не учитывает особенности используемого кровельного материала. Существуют профессиональные рекомендации относительно шага стропильной системы для наиболее популярных покрытий.

Стропильная конструкция под профнастил

Шаг стропильной системы при создании кровли из этого материала должен составлять не менее 600 миллиметров, а максимальный шаг стропил под профнастил – не более 900 миллиметров. Когда промежуток больше, тогда необходимо установить поперечные доски, имеющие большое сечение. При этом сечение самих стропил подбирают размером

50х100 миллиметров либо 50х150 миллиметров (читайте: «Монтаж и размеры стропил для крыши»).

Для укладки профнастила требуется обрешетка из досок 30х100 миллиметров, ее монтируют с 500-миллиметровым шагом и более — в зависимости от толщины кровельного материала и высоты трапеции. Когда создается обрешетка для профнастила, выходящая на карниз доска должна быть на 10-15 миллиметров толще остальных. Конструкция обрешетки должна обеспечивать возможность прохода для крепления таких вертикальных элементов как вентиляционные трубы, дымоход и т.д.

Стропильная конструкция под керамическую черепицу

Особенности конструкции стропил под укладку керамической черепицы связаны с тем, что сырьем для ее изготовления является глина – материал достаточно тяжелый, ее вес больше, чем у металлочерепицы раз в 10.

Таким образом, нагрузка на несущую систему кровли из расчета на один квадратный метр площади равна от 40 до 60 килограммов.

Стропила под такую каркасную систему необходимо изготавливать из хорошо высушенной древесины, влажность которой не превышает 15%. Для их производства используется брус сечением 50х150 миллиметров или 60х180 миллиметров (для надежности). При этом шаг стропильной системы составляет 80 – 130 сантиметров в зависимости от крутизны уклона кровли. Так при угле наклона, равном 15 градусам, расстояние между стропилами равно 80 сантиметрам, а при 75 градусах – 130 сантиметров.

Когда вычисляется шаг между стропилами, специалисты учитывают их длину. При максимальном значении длины элементов при выполнении работ соблюдают минимальное расстояние между ними. При коротких стропилах оно должно быть максимально большим. Безопасное передвижение по крыше с уклоном меньше 45 градусов можно совершать, если стропильный шаг не превышает 80-85 сантиметров.

При обустройстве керамической кровли имеется еще одна особенность – это определенный размер шага обрешетки, с которым ее набивают на стропила. Он зависит от типа приобретенной черепицы. Наиболее простым способом произвести расчет шага обрешетки можно, если учесть, что в большинстве своем черепица имеет длину 400 миллиметров, а нахлест при укладке составляет от 55 до 90 миллиметров. Поэтому в данном случае шаг обрешетки равен длине черепицы минус величина нахлеста, а это 310-345 миллиметров (читайте: «Обрешетка крыши под металлочерепицу: монтаж и крепление»).

Когда крыша имеет несколько скатов как на фото, шаг обрешетки и количество рядов черепицы рассчитывают для каждого шага стропил в отдельности. Разметку рядов выполняют при помощи шнура, закрепляемого на контробрешетке, которая находится на противоположных сторонах ската крыши (читайте ещё статью: «Шаг обрешетки под профнастил»).

Стропильная конструкция под металлочерепицу

При строительстве загородной частной недвижимости металлочерепичную кровлю можно встретить чаще всего. Этот кровельный материал похож на настил, выполненный из глиняной черепицы, но по сравнению с ним имеет ряд достоинств. Листовую металлическую черепицу легко монтировать, поэтому возвести крышу можно в более короткие сроки, стропильная система под металлочерепицу также не отличается сложностью.

Металлочерепица легче, чем керамическая продукция, различие в весе иногда достигает 35 килограммов из расчета на квадратный метр в зависимости от толщины изделий (прочитайте также: «Устройство стропильной системы под металлочерепицу – варианты конструкции, шаг стропил»). Благодаря значительному снижению веса настила кровли появляется возможность уменьшить толщину элементов стропильной конструкции и размеры сечения брусков обрешетки, увеличить шаг установки стропил.

Под металлочерепичное покрытие стропильные ноги монтируют с расстоянием от 600 до 950 миллиметров, при этом сечение материала изготовления конструкции составляет 150 на 50 миллиметров.

По мнению специалистов, в данном случае, если разместить между стропилами утеплитель толщиной в 150 миллиметров, то такая теплоизоляция позволит создать комфортные условия для пребывания в помещении мансарды. В то же самое для большей надежности желательно выбрать 200-миллиметровый утеплитель.

При монтаже стропил для обеспечения вентиляции пространства, которое заполнено утеплителем, в стропилах около верхней кровли сверлят отверстия, имеющие диаметр 10-12 миллиметров.

Технология создания стропильной системы под металлочерепицу не имеет существенных отличий от конструкций для других видов кровельных материалов. Единственная особенность заключается в том, что у стропил верхняя опора монтируется на коньковый прогон сверху, а не сбоку на коньковый брус. Наличие свободной зоны между стропилами обеспечивает циркуляцию воздуха под настилом кровли, а это в силу использования материала из металла понижает риск появления конденсата.

При выполнении монтажа кровли в деревянном доме, когда предусмотрена замена мауэрлата на верхний венец, если неверно рассчитать, на каком расстоянии ставят стропила, исправить ошибку будет сложно.

Стропильная конструкция под ондулин

При создании кровли из ондулина шаг стропильной системы должен составлять не менее 600 миллиметров, а максимальное расстояние между стропилами — не более 900 миллиметров. Для стропильной системы подбирают доски 50х200 миллиметров и тем самым обеспечивают незначительный запас прочности с учетом стропильных прогонов.

Сверху контробрешетки и стропильной конструкции настилают обрешетку из бруса 40х50 миллиметров и межосевым шагом 60 сантиметров (читайте статью: «Ондулин или металлочерепица — что лучше»).

Стропильная конструкция под покрытие из шифера

Шифер относится к одному из наиболее популярных кровельных материалов. Для его монтажа выбирают стропила сечением 50х100 или 50х150 миллиметров. При решении вопроса, через какое расстояние ставить стропила, надо исходить из того, что минимальное значение не может быть менее 600 миллиметров, а максимальное – 800 миллиметров (подробнее: «Как ставить стропила на дом»).

Для изготовления обрешетки используют деревянный брус сечением 50х50 миллиметров или доску 25х100 миллиметров. Шаг обрешетки подбирается в зависимости от угла уклона ската кровли. Если он незначителен, тогда достаточно, чтобы лист материала опирался на 4 бруска с шагом 45 сантиметров, а при большом уклоне хватит 3-х брусков с шагом от 630 до 650 миллиметров.

Как сделать монтаж кровли из профнастила своими руками, подробная видеоинструкция:

Стропила для односкатной и двухскатной кровли

При создании стропильной конструкции следует помнить о необходимости обеспечивать системе дополнительный запас прочности, учитывая при этом шаг стропил.

Расстояние между стропилами односкатной крыши выбирают в зависимости от толщины дерева и материала кровли — оно может составлять от 60 до140 сантиметров. Толщина древесных элементов зависит от площади и нагрузки на крышу.

Расстояние между стропилами двускатной крыши делают с учетом размера теплоизолятора, который укладывают между ними. Примерный шаг между стропильными ногами 1-1,2 метра. Стропилами регулируют величину свеса кровли.

какой шаг должен быть между стропилами

Задача правильно рассчитать расстояние между стропилами – очень ответственная. От того, насколько серьезно вы приступите к ее решению, будет зависеть не только надежность и долговечность крыши, но и все последующие работы на ней: укладка утеплителя, монтаж кровельного покрытия, установка доборных элементов. Если просто подогнать шаг стропил под листы кровли, как это многие делают, то не факт, что между стропилами потом войдет утеплитель.

Если же ориентироваться только на утеплитель – первая же зима с ее обильным русским снегом сокрушит стропильную систему. Вот почему важно подобрать оптимальный шаг стропил для всех скатов, и как это сделать мы сейчас расскажем.

Вот хороший видео-урок, как самостоятельно рассчитать расстояние между стропилами:

Итак, расстояние между стропилами определяется такими важными факторами, как:

1. Форма крыши (двускатная, односкатная или многоскатная).
2. Угол наклона крыши.
3. Параметры бруса, который используется для изготовления стропил (ширина, толщина).
4. Конструкция стропильной системы (наслонная, висячая или скользящая).
5. Совокупность всех нагрузок на крышу (вес покрытия, атмосферные осадки и др.).
6. Материал обрешетки (доска 20х100 или брус 50х50) и ее параметры (сплошная из дерева, с пробелами 10 см, 20 см или сплошная из фанеры).

Каждый из этих параметров нужно непременно принимать во внимание.

Для правильного расчета сечения стропил и шага их установки сегодня существует много сложных формул. Но помните, что такие формулы были в свое время разработаны больше для того, чтобы была возможность не столько идеально рассчитать конструктив  крыши, сколько изучить работу таких элементов.

Например, сегодня пользуются популярностью несложные онлайн-программы, которые неплохо рассчитывают параметры стропил. Но идеально, если вы сможете самостоятельно поставить конкретные задачи и вычислить все, что вам нужно. Важно понять до мелочей, что именно происходит в стропильной системе во время эксплуатации, какие именно силы на нее воздействует и какие нагрузки. А компьютерная программа не всегда может учитывать все, то что замечает человеческий мозг. Поэтому мы советуем вам произвести расчеты все-таки вручную.

Первым делом определитесь с самым главным пунктом: типом крыши и ее назначением. Дело в том, что крыша жилого дома зимой выдерживает большую шапку снега, постоянный ветер на высоте, ее нередко утепляют изнутри, а вот к стропильной системе небольшой беседки, спрятанной под кронами деревьев, предъявляют совсем другие требования.

Например, если вы строите перголу в ее классическом понимании, то совершенно не важно, какое именно будет у нее расстояние между стропилами – это уже чисто эстетический фактор:

В приведенной иллюстрации видно, что даже в такой постройке есть свой шаг стропил. Ведь здесь он обеспечивает и эстетический фактор, и жесткость самой конструкции. Но выбирают шаг произвольным путем.

Подходим к главному вопросу: какое расстояние должно быть между стропилами крыши жилого дома? Вот здесь запаситесь терпением и внимательно изучите все нюансы.

Пункт 1. Длина стены и выбор шага стропил

Первым делом шаг установки стропил на крыше жилой постройки обычно выбирают конструктивно размеру здания, хотя и с учетом многих других факторов.

Например, проще всего устанавливать стропила с шагом 1 метр, поэтому для стены длиной 6 метров ставится стандартно 7 стропил. В тоже время можно сэкономить, поставив их с расстоянием 1 и 2 метра, и получится ровно 5 стропил. Можно поставить также с расстоянием 2 и 3 метра, но зато усилить обрешеткой. Но крайне нежелательно делать шаг стропил более 2 метров.

Пункт 2. Влияние снеговых и ветровых нагрузок на форму крыши

Итак, мы остановились на том, что среднее расстояние между стропилами обычной крыши – 1 метр. Но, если в местности значительная снеговая или ветровая нагрузка, крыша пологая или просто тяжелая (например, покрыта глиняной черепицей), тогда такое расстояние необходимо уменьшить до 60-80 см. А вот на крыше с уклоном более 45 градусов его можно даже увеличить на расстояние 1,2 м-1,4 м.

Почему это так важно? Давайте разберемся. Дело в том, что воздушный поток сталкивается на своем пути со стеной под крышей здания, и там происходят завихрения, после чего ветер ударяет в карнизный свес крыши. Получается, что ветровой поток как бы огибает скат крыши, но при этом стремясь ее приподнять. И в крыше в этот момент возникают силы, которые готовы ее сорвать или опрокинуть – это две наветренные стороны и одна подъемная.

Есть еще одна сила, которая возникает от давления ветра и действует перпендикулярно склону, стараясь словно вдавить скат крыши вовнутрь. И чем больше угол наклона ската кровли, тем больше имеют значение безопасные силы ветра и меньше касательные. А чем больше угол ската, тем реже нужно ставить стропила.

Понять, делать вам высокую крышу или пологую, поможет эта карта среднего значения ветровой нагрузки:

В российском климате на стандартную крышу дома значительную часть года воздействует такое атмосферное явление, как снег. И здесь тоже нужно учитывать, что снеговой мешок обычно скапливается больше на какой-то одной стороне крыши.

Вот почему в таких местах, где возможен снеговой мешок, нужно ставить спаренные стропильные ноги либо делать сплошную обрешетку. Проще всего определить такие места по розе ветров: с наветренной стороны ставят одиночные стропила, а с подветренной – спаренные.

Если вы впервые строите дом, тогда не найдетесь на собственную интуицию, а определите среднестатистическую снеговую нагрузку для своей местности по официальным данным:

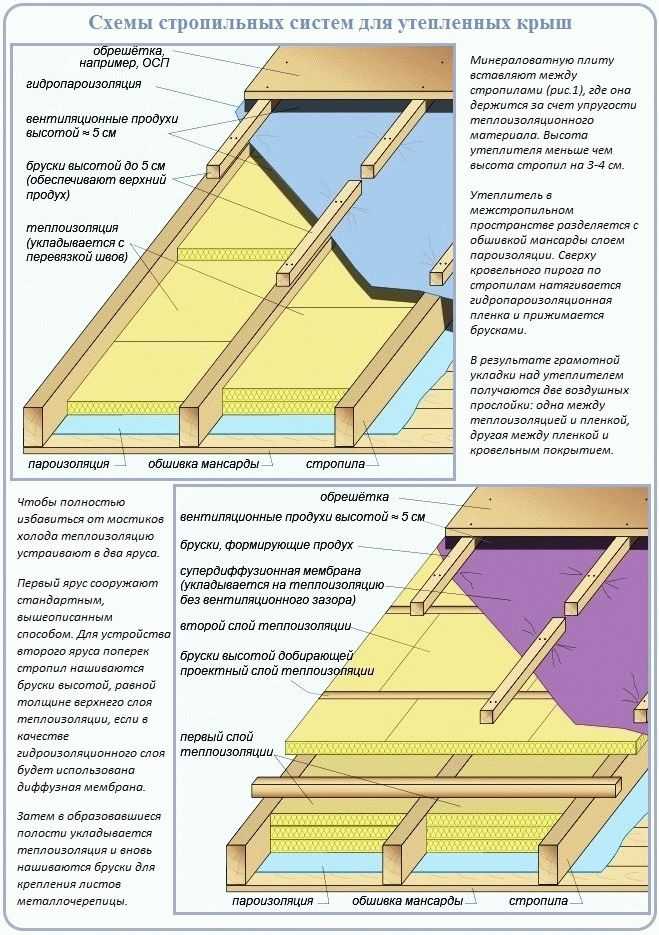

Пункт 3. Вопрос утепления и стандартной ширины матов

Если вы планируете утеплять кровлю, тогда шаг стропил целесообразно ставить под стандартные размеры плит теплоизоляции, а это 60, 80 или 120 см.

Если потом подгонять утеплитель под уже существующие параметры крыши, будет много отходов, щелей, мостиков холода и прочих проблем.

Пункт 4. Качество и прочность используемого пиломатериала

Огромное значение также имеет то, какой именно материал вы используете для строительства стропильной системы. Так, для каждой породы древесины существует своя нормативная документация, которая касается ее несущей способности:

Т.к. для изготовления стропильной системы крыши в России чаще всего используется сосна и ель, их прочность на изгиб и особенности использования уже давно прописаны. Если же вы будете использовать древесину других пород, то нужно будет выводить поправочный коэффициент.

Кроме того, если на стропилах будут сечения, врубки или отверстия под болты, в этих местах нужно рассчитывать несущую способность бруска с коэффициентом 0,80.

Пункт 5. Расстояние между затяжками и балками перекрытия

Если крыша строится со связанными между собой стропильными фермами, и их нижний пояс используется одновременно в качестве балок перекрытия, тогда расстояние между фермами нужно делать в пределах 60-75 см, чтобы учитывать конструкцию будущего пола.

Пункт 6. Нагрузки на стропильные узлы

Итак, вот основные нагрузки, которые действуют на стропильную систему крыши:

1. Статические, куда входит вес самой стропильной системы, вес кровли, лежащего на крыше снега и доборных элементов.
2. Динамические, куда входит сила ветра, неожиданные повреждения кровли, вес человека и техники для ремонта и им подобные факторы.

И все они способны в определенный момент воздействовать на крышу одновременно, а поэтому и существует такое понятие, как критическое значение. Это именно то значение нагрузок, при котором крыша не выдерживает и деформируется.

Поэтому, если здание строится со значительными пролетами, то обязательно применяются стальные стропильные фермы. Дело в том, что напряжение в таких стержнях отсутствует, и вся нагрузка приходится на узлы – на них воздействуют сжимающие и растягивающие силы. А расстояние между такими фермами рассчитывается в зависимости от типа кровли и конструкции самой крыши.

Обычно унифицированную ферму ставят с пролетом, кратным шести, и поэтому между узлами фермы делается расстояние, кратное полутора метрам.

Пункт 7. Вес стропильной системы и кровельного пирога

Не забывайте, что главное предназначение стропил – удерживать на себе всю крышу, и ее вес при этом имеет немаловажное значение:

Пункт 8. Удобство монтажа кровельного покрытия

Влияет на расстояние между стропилами также такой фактор, как выбранное кровельное покрытие. Чем выше уклон крыши, тем больше кровельных материалов при этом будет использовано. А чем они тяжелее, тем чаще придется ставить под них стропила. И сплошная обрешетка также имеет свой вес:

У каждого вида кровли – свой оптимальный шаг стропил. Ведь многие стандартные листы по краям нужно крепить прямо в стропила или обрешетку, и важно, чтобы они совпадали. Иначе работа по покрытию кровли легко превратится в сущий ад на высоте, поверьте.

Вот почему даже перед началом монтажа нужно обязательно сделать раскладку, все несколько раз проверить. И знать некоторые важные тонкости по каждому из видов покрытий.

Итак, мы определили, что, помимо других конструктивных факторов, на стропильную систему крыши одновременно действует целая совокупность нагрузок: вес обрешетки, шапка из снега, давление ветра. После того, как вы сложите все нагрузки вместе, обязательно умножьте их на коэффициент 1,1. Необходимо делать расчет на разрушение, т.е. на полную нагрузку, которая действует на крыше, плюс небольшой запас. Так вы сможете заложить дополнительную 10% прочность на случай непредвиденных обстоятельств.

Теперь остается только разделить общую нагрузку на планируемое количество стропил и выяснить, справится ли каждое из них со своей задачей. Если кажется, что конструкция будет хилой – смело добавьте 1-2 стропила в общее количество, и вы будете спокойны за свой дом.

Стандартная конструкция крыши – это стропила, решетчатые прогоны, и каждый из этих элементов срабатывает только на ту нагрузку, которая давит именно на него, а не на всю крышу в целом. Т.е. на каждое отдельно взятое стропило действует своя нагрузка: общая, но поделенная на количество стропильных ног. Поэтому изменением шага стропил вы изменяете площадь и силу нагрузки – уменьшая ее или увеличивая. Если же менять шаг стропил вам неудобно, поработайте с параметрами сечения стропильных ног, и общая несущая способность крыши увеличится в разы:

При этом расчете старайтесь добиться, чтобы самое длинное стропило было у вас в проекте не более шести с половиной метров, в противном случае – наращивайте их по длине. Для чего это нужно? На крышах с уклоном скатов до 30 градусов стропила — так называемые «сгибаемые элементы». Т.е. они работают именно на изгиб, и к ним есть определенные требования. А возможность прогиба стропил рассчитывают по специальной формуле. Если результат превышает норму, тогда стропила увеличивают по высоте и делают новый расчет.

А вот на крыше с уклоном скатов более 30 градусов такие стропила будут считаться «сгибаемо-сжатыми» элементами. То есть, стропила не только немного прогибаются под весом крыши, но и сдавливаются от конька к мауэрлату. Кроме того, на растяжение необходимо проверить и ригель, который обычно сдерживает две стропильные ноги.

Как видите, с подобными расчетами справится даже далекий от строительства человек. Главное – все учесть, быть внимательным и готовым потратить немного больше времени на проектирование, чтобы потом вся работа прошла быстро и четко.

---

Будьте в курсе!

Подпишитесь на новостную рассылку

Расстояние между стропилами — Кровля крыши для дома

Автор Кровельщик На чтение 8 мин Просмотров 8. 7к. Обновлено 17.01.2022

Стропильная система, бесспорно, является важнейшим структурным элементом любой скатной крыши. Последствием ее неправильной установки может стать не только деформация кровли, требующая дорогостоящего ремонта, но и полное обрушение крыши на голову несостоятельного строителя.

На устойчивость стропильной системы к различным нагрузкам влияют следующие четыре основных фактора:

1. прочность креплений стропил к коньку и мауэрлату;
2. верный расчет опорной конструкции для стропил в зависимости от длины пролета;
3. выбор стропильного материала;
4. шаг между стропилами.

Темой этой статьи является выбор материала и шага между стропилами с учетом предполагаемого типа кровли.

Содержание

1. На чем основываются расчеты?
2. Методика вычисления расстояния между стропилами
3. Шаг стропильной ноги в зависимости от материала
4. Стропильная конструкция под профнастил
5. Стропильная конструкция под керамическую черепицу
6. Стропильная конструкция под металлочерепицу
7. Стропильная конструкция под ондулин
8. Стропильная конструкция под покрытие из шифера
9. Стропила для односкатной и двускатной кровли
10. Полезные советы

На чем основываются расчеты?

При проведении расчетов учитываются четыре главных показателя:

• нагрузка на квадратный метр крыши;
• конструктивные особенности кровельного материала;
• длина пролета между опорами;
• угол монтажа стропильной ноги.

Наиболее важным является расчет максимальной нагрузки на крышу, состоящей из:

• веса стропил,
• веса обрешетки,
• веса кровельного материала и утеплителя,
• снеговой нагрузки (справочная информация, уникальная для каждого региона),
• ветровой нагрузки (тоже справочная информация),
• веса человека (при необходимости ремонта или чистки, 175 кг/кв.м).

Для проведения точных расчетов специалисты используют особые формулы из сопромата, но при постройке частного можно воспользоваться приблизительными рекомендациями.

Методика вычисления расстояния между стропилами

Расчет точного расстояния между стропилами основывается на результатах предварительного вычисления максимально допустимого шага. Чтобы произвести это вычисление, учитывают общую нагрузку, конструкцию крыши и используемый на стропильные ноги материал.

Методика расчета шага каркаса крыши:

1. Замерить длину крыши от торца до торца.
2. Полученное расстояние поделить на максимальный размер шага.
3. Полученное значение округлить до большего целого. Это количество межстропильных пролетов.
4. Общую длину крыши поделить на количество пролетов. Это искомый размер шага стропил.
5. К количеству пролетов добавить единицу. Это необходимое количество стропил.

Для некоторых видов кровельного материала желательно применять фиксированные расстояния между стропилами, в таком случае на одном из торцов крыши устанавливается дополнительное стропило с нестандартным шагом.

Шаг стропильной ноги в зависимости от материала

Расстояние между стропилами можно увеличивать по мере увеличения прочности материала, из которого они изготовлены. Чаще всего к каждому кровельному материалу указывается необходимый под него шаг стропил и допустимые сечения стропильных ног с учетом нагрузки.

Эти рекомендации носят региональный характер и применимы к центральной полосе России и более южным регионам. Перед разработкой чертежа стоит обязательно проверить уровень ветрового давления и заснеженности в своем регионе, и скорректировать шаг и/или сечение стропил.

В тех регионах, где снеговая нагрузка значительно превышает ветровую, рекомендуется применение крыш со скатом 35 — 45 градусов.

Стропильная система в частных домах чаще всего выполняется из бревен диаметром 12 — 22 см, бруса/доски толщиной 40 — 100 мм и шириной 150 — 220 мм. При расчетах можно допустить применение вместо бревен определенного диаметра брусьев аналогичной ширины, толщиной 100 мм.

Стропильная конструкция под профнастил

• Профнастил — достаточно легкий и жесткий материал, поэтому стропила под него монтируют небольшого сечения, с относительно редким шагом — 0,6 — 1,2 м.
• Рекомендованное сечение стропильной ноги берут исходя из длины пролета между опорами — 40х150 мм на 3 м пролета, 50х150 мм на 4 м, 50х180 мм на 5, 60х200 мм на 6 м.
• При выборе шага более 80 см рекомендуется увеличить площадь сечения стропильных ног на 25% — с 40х150 мм до 50х150 мм, с 60х200 мм до 75х200 мм и так далее.
• Угол ската для профнастила выбирают от 12 до 45 градусов.
• Особое внимание уделяют обрешетке — чем больше шаг между стропилами, тем толще понадобится доска на обрешетку. Допустимые параметры сечения — 25х100 мм для шага 0,6 м, 30х100 мм для 0,8 м, 50х50 мм или 40х60 мм для 1 м, 40х100 мм для 1,2 м.
• Обрешетка устанавливается с шагом 50 — 80 см, в зависимости от толщины и жесткости профнастила, а также возможных нагрузок. Подробные таблицы обычно приводятся в инструкциях к материалу.

Стропильная конструкция под керамическую черепицу

Керамическая черепица имеет существенные отличия от других видов кровельных материалов, которые необходимо учитывать при проектировании стропильной системы под нее:

• В 5 — 10 раз больший вес, приводящий к удвоению веса всей крыши. Это приводит к необходимости использовать частый шаг (0,6-0,8 метра) и увеличенную на 25% площадь сечения стропил.
• Мелкосборный характер материала. Увеличивает требования к точности установки поперечной обрешетки. Шаг обрешеточного бруса, допустимые сечения и углы установки всегда указываются в инструкции к каждой конкретной модели черепицы.

Существуют модели черепицы, предназначенные для установки под углом 12 — 60 градусов, рядовые модели рекомендуется монтировать под углом 20 — 45 градусов. Для обрешетки чаще всего используют брус 50х50 мм.

Стропильная конструкция под металлочерепицу

Металлочерепица по сути представляет собой менее жесткий и более легкий декоративный вариант профнастила, поэтому требования по стропильной системе, в частности по рекомендуемым сечениям стропильных ног, во многом совпадают.

Особенностью стропильной конструкции под металлочерепицу можно назвать значительное уменьшение шага обрешетки, который должен быть равен длине продольной волны (30 см для большинства видов). Это приводит к необходимости уменьшить расстояние между стропилами до 0,6 — 1 м, для снижения расходов пиломатериала на обрешетку. Угол ската крыши выбирается от 22 до 45 градусов.

Стропильная конструкция под ондулин

Ондулин — шифер на основе стекловолокна и битума, выпускается только одним производителем и имеет унифицированные технологические нормы по установке:

• допустимый угол монтажа — 5 — 45 градусов;
• расстояние между стропилами — 60 см при угле ската до 15 градусов, до 90 см — при угле более 15 градусов;
• обрешетка — сплошная фанерная на склоне до 10 градусов, доска 30х100 мм с шагом 45 см на склоне 10 — 15 градусов, брус 40х50 мм с шагом 60 см на склоне свыше 15 градусов.

Учитывая небольшой вес материала, сечение стропильных ног подбирается исходя из тех же рекомендаций, что и для профнастила.

Стропильная конструкция под покрытие из шифера

Шифер — традиционный, достаточно жесткий и тяжелый кровельный материал, хрупкий, но устойчивый к постоянным нагрузкам. Такие свойства меняют рекомендации по оптимальному устройству стропильной системы в сторону использования более прочных элементов и увеличения шага между ними:

• Из-за низкой герметичности нежелательно использовать шиферные крыши с углом ската менее 22 градусов. При необходимости монтажа такой крыши в качестве инструкции можно использовать рекомендации по установке ондулина, с поправкой на универсальный шаг обрешетки — 55 см.
• Допустимый угол для установки стропил под шифер — до 60 градусов.
• Шаг установки выбирается от 0,8 до 1,5 м, в зависимости от сечения стропильной ноги, нагрузки и наличия обрешеточного материала.
• Материал на стропила подбирается несколько большего сечения, чем для легких кровель. Для наиболее популярного шага 1,2 м берется брус сечением от 75х150 до 100х200 мм, в зависимости от длины пролета между опорами.
• Материал под обрешетку подбирается в соответствии с величиной расстояния между стропилами — брус 50х50 мм до 1,2 м, брус 60х60 мм — 1,2 м и более.
• Шаг обрешетки подбирается таким образом, чтобы каждый лист лежал на трех брусьях, и имел нахлест на 15 см с соседним. Учитывая стандартную длину листа 1,75 м, используется шаг 80 см.

Стропила для односкатной и двускатной кровли

Какое расстояние стропил для односкатной кровли? Односкатная крыша не требует сложной стропильной конструкции. Стропила укладываются от стены к стене, чаще всего без использования мауэрлата, прямо на венец.

Отсутствие дополнительных ребер жесткости устанавливает максимальный угол уклона — 30 градусов и допустимую длину пролета — менее 6 м (для деревянных стропил). Оптимальный угол — 15 — 20 градусов.

Такие крыши обычно не подвержены ветровым нагрузкам, но требуют защиты от осадков. В регионах, где давление ветра сравнимо со снеговой нагрузкой, правильная установка односкатной крыши «по ветру» способна привести к самоочищению кровли.

Двухскатная крыша представляет собой систему параллельных треугольников, соединенных между собой мауэрлатом и коньком. Существует множество элементов для прочного скрепления сторон треугольника между собой и передачи нагрузок от стропильных ног стенам — стойки, стяжки, укосины, опорные балки и так далее.

Шаг между стропилами двускатной крыши делают с учетом размера теплоизолятора, который укладывают между ними. Примерный шаг между стропильными ногами 1-1,2 метра

Прочность жесткого треугольника возрастает по мере приближения его формы к равнобедренному, поэтому при повышении угла ската до 60 градусов можно расширять шаг между стропилами.

Однако, это также приведет к увеличению расхода материала и к многократному усилению парусности крыши. Оптимальный угол уклона для снежных регионов — 45 градусов, для ветреных — 20 градусов.

Расстояние между стропилами крыши мансардного типа определяет, какая часть нагрузки приходится на каждый элемент. При проектировании вальмовой кровли шаг стропил должен составлять от 60 см до 1 м.

Полезные советы

• Верное крепление стропил не менее важно, чем правильный расчет конструкции. Перед самостоятельным монтажом крыши стоит взять урок у опытного плотника и почитать обучающую литературу.
• При выборе шага стропил не забывайте о теплоизоляции. Все виды утеплителя способны немного сжиматься, поэтому покупать их можно по приблизительному размеру. Наиболее часто выпускаемые размеры — 60, 80, 100, 120 см.
• Для крыш с уклоном от 45 градусов и более можно не учитывать вес человека на крыше. Это снимает 175 килограмм расчетной нагрузки на квадратный метр и позволяет ставить стропила в среднем на 20% реже.
• Снежную и ветровую нагрузку в регионах России можно узнать по нормативным документам — картам в приложении Ж к СП 20.13330.2011 «Нагрузки и воздействия».
• В сети существует множество онлайн-калькуляторов для крыши, способных если не рассчитать верно все нюансы, то хотя бы посоветовать подбор верного сечения для стропила.

какой шаг между стропилами использовать

Крыша является одним из главных элементов дома, поэтому стоит уделить особое внимание правильному расчету каркаса крыши. Который будет выполнять функции скелета в вашем доме. Неправильный расчет всех нагрузок может привести к плачевным результатам в виде деформации кровли с последующим ее обрушением.

Содержание:

1. На что стоит обратить внимание перед проведением расчета

2. Методика расчета

3. Зависимость шага стропил от материала кровли

4. Определение шага стропил для односкатной крыши

5. Расстояние между стропилами для двухскатной крыши

Прежде чем приступить к монтажу кровельного покрытия необходимо произвести расчет стропильной системы, который будет зависеть от используемого материала, конструкции, климатических условий.

На что стоит обратить внимание перед проведением расчета

Перед началом строительства крыши необходимо выбрать тип стропильной системы. После чего произвести расчет всех нагрузок, которые будут приходиться на кровлю. К основным нагрузкам относят – вес каркаса, материала кровли, утеплителя, потолка, а также учитываются временные нагрузки, среди которых выделяют – вес снегового покрова, возможные порывы ветра, вес человека при проведении монтажа и эксплуатации крыши.

Расстояние между стропилами рассчитывают исходя из выбранного вида стропил и материала которым будет покрываться кровля.

Виды стропил

При строительстве крыш различной конструкции используют висячие или наслонные стропила. Наслонные – используются при установке одно- или двухскатных крыш. Они имеют две точки опоры – несущие стены или несущая стена и коньковый брус. Висячие стропила используют, когда необходимо перекрыть большие пролеты или создается ломанная крыша. В этом случае стропила опираются одним концом на стену, а вторым на встречную стропилу. Качество материала из которого изготовляется каркас, будет непосредственно влиять на надежность всей кровли.

Материал для стропил

В настоящее время используют дерево и металл. Деревянный брус или бревно используют в строительстве жилых домов, гаражей и прочих постройках. Железобетонные или металлические стропила используют при строительстве промышленных объектов, торговых центров, где необходимы широкие пролеты.

Методика расчета

Расстояние между стропильными ногами называют шагом стропил. Он не должен превышать одного метра, а минимальное значение – 60 см. Прежде чем произвести расчет необходимо измерить величину ската крыши. После чего полученное значение делим на ориентировочную величину шага меду стропилами. К результату прибавляют единицу и производят округление до целого числа в большую сторону. Так мы узнаем число стропил, которое нам понадобиться. Для того чтобы узнать точную величину расстояния между стропилами, для этого нам надо поделить длину скоса крыши на число стропильных ног.

Для большей наглядности, рассмотрим пример расчета:

1. длина скоса кровли – 28,5 м

2. шаг между стропилами выбираем равный 80 см

3. далее вычисляем: 28,5/0,8 = 35,625 м

4. к полученному числу прибавляем единицу: 35,625+1 = 36,625

5. в результате получаем, что нам необходимо 37 стропильных ног

6. точная величина шага стропил будет равна: 28,5/37 = 0,77 м

Это общая методика расчета, которая требует корректировки в зависимости от кровельного материала.

Зависимость шага стропил от материала кровли

Самыми распространенными кровельными материалами являются шифер, металлочерепица, профнастил, ондулин, мягкая кровля.

Стропильная конструкция для крыш из шифера

Шифер имеет широкое применение как кровельный материал, благодаря своей невысокой стоимости, устойчивости к перепадам температур. Из-за тяжести материала, необходимо устанавливать мощную стропильную систему. Расстояние между стропилами в этом случае будет зависеть от сечения бруса. Оптимальным значением является расстояние в 80 см, которое позволит не только выдержать повышенный вес, но и значительные снежные, ветровые нагрузки. Обрешетку в этом случае выполняют доской шириной не менее 3 см. В зависимости от вида шифера, обрешетку выполняют сплошной для гладких листов или разреженной для волновых.

Важно: шифер должен иметь не менее трех точек опор по краям и центру.

Шаг между стропилами для металлочерепицы

Все большее распространение среди кровельных материалов приобретает металлочерепица. Которая характеризуется простым процессом монтажа, а также поможет создать вашему дому свой уникальный вид. Листы металлочерепицы имеют малый вес, которые позволяют увеличить расстояние между стропилами от 600 до 950 мм, при сечении бруса 150х50 мм. Обрешетка в этом случае будет зависеть от шага волны листа. Так для волны в 350 мм возможно расстояние между досками в 30-40 см.

Важно: на свесах карнизов, ребрах скосов шаг обрешетки делается минимальным для большей надежности кровли.

Шаг стропил под профнастил

Профнастил – это оцинкованный лист стали, покрытый специальным покрытием, защищающим его от вредного воздействия окружающей среды. Большой выбор цветового решения, ширины гофры, позволит создать надежную и эстетически привлекательную крышу. Шаг стропил под профнастил будет напрямую зависеть от характеристики применяемого вида профиля, угла наклона кровли, ее конфигурации. Так же следует учитывать тот факт, что обрешетка под профлист крепится перпендикулярно. Стропильную систему изготавливают из брусьев сечением 50-75 мм либо из доски толщиной 20-50 мм и шириной – не более 15 см. Обрешетка может быть – сплошной с зазором между досками не более 10 мм, с обычным шагом – 20-40 см, и разреженная – расстояние между досками 50-75 см. Шаг стропил под профнастил рассчитывается по общей схеме и составляет 60-90 см.

Шаг стропил кровли из ондулина

Ондулин представляет собой волнистые листы, которые имеют высокую прочность и долговечность. При такой кровле стропильная система выполняется из сосновых досок сечением 50х200 мм, с шагом – 60-90 см. Сверху выполняется разреженная обрешетка 40х50 см.

Важно: если крыша имеет угол наклона больше 50 градусов, то обрешетка должна быть сплошной.

Определение шага стропил для односкатной крыши

Односкатная крыша проста и не потребует от вас особых навыков монтажа. Чаще всего ее устанавливают на гаражи, бани, пристройки. Каркас крыши состоит из брусьев, которые опираются на стены здания. Расстояние между стропилами односкатной крыши будет зависеть от длины стропил. Здесь следует правильно подойти к выбору сечения бруса, так как чем больше расстояние, тем больше нагрузка на стропила. Для правильного подбора шага односкатной крыши следует воспользоваться данными из таблицы:

Расстояние между стропилами для двухскатной крыши

Двухскатная крыша имеет наибольшее распространение, не только из-за простоты устройства, но также из-за высокой надежности. Шаг стропил двухскатной крыши вычисляется по общей схеме. Если скосы одинаковые с обоих сторон, то можно произвести расчет одной части. Для этого определяем угол наклона скоса, здесь следует учитывать материал, которым вы будете покрывать крышу. Так при угле в 45 градусов и более можно использовать все виды покрытий. Для шифера, черепицы минимальный угол наклона составляет 22 градуса, для профнастила и мягкой черепицы – 12 градусов, для металлочерепицы – 14 градусов, для ондулина – 6 градусов. Длину стропил для двухскатной крыши рассчитывают с помощью теоремы Пифагора, в которой длина – гипотенуза, а высота крыши и половина ее ширины – катеты. Если пролеты больше 6 метров, то стропильная система дополнительно укрепляется подкосами и бабками, которые не позволят деформироваться стропильным ногам под тяжестью кровельного материала.

Добавить комментарий

Как определить расстояние между стропилами (шаг стропил)

Содержание

1. Шаг стропил двускатной крыши
2. Стропильная система мансардной крыши
3. Стропила в односкатной крыше
4. Стропильная система вальмовой крыши
5. Зависимость шага стропил от кровельного материала
6. Кровля из профлиста
7. Кровля из металлочерепицы
8. Стропильная система под ондулин
9. Шиферная кровля
10. Поликарбонат на крыше
11. Стропила под мягкую кровлю
12. Шаг стропил под утеплитель
13. Схема расчета шага стропил

О важности крыши для любого строения спорить бессмысленно. Недаром за всю историю человечества было изобретено более десятка различных видов кровель от простых до достаточно сложных в проектировании и строительстве. Важным элементом при планировании возведения крыши является шаг между стропилами – прочными брусками, являющимися основой конструкции. Об этом и пойдет речь в данной статье.

Расстояние между основой кровельных скатов не является постоянной величиной и зависит от следующих составляющих:

• вида кровли;
• угла наклона ската;
• вида предполагаемого к установке кровельного материала;
• размеров сечения стропил.

Прежде чем приступать к процессу возведения верхней конструкции дома следует выполнить расчет, определив оптимальное, расстояние между стропилами.

Шаг стропил двускатной крыши

Наибольшее распространение в нашей стране получили двускатные крыши. Они представляют собой конструкцию, имеющую две параллельных плоскости, с углом наклона относительно горизонта от 20 до 50 градусов.

При недостаточном уклоне кровли двускатной крыши в заснеженных районах есть опасность скопления больших снежных масс, что может привести к разрушению конструкции. Увеличение угла скатов в регионах с преобладанием сильных ветров также чревато высокой нагрузкой и опасностью разлома не только кровли, но и всего строения в целом.

Стропильная система мансардной крыши

Большинство частных домов имеет эксплуатируемое подкровельное пространство, называемое мансардой. Такая конструкция отличается увеличенной высотой ската, что вызвано необходимостью создания жилого помещения удобной высоты. Как правило, скаты мансардной крыши ломаные, имеющие изменяющийся угол уклона. Для их установки применяют двойную стропильную систему.

Крутизна нижних полускатов мансардной крыши значительно превышает наклон верхних их продолжений. Плоскостная нагрузка, воспринимаемая ими, не велика. Благодаря этому стропила в нижней части могут устанавливаться с максимальным шагом. Верхние коньковые скаты рекомендуется монтировать с уменьшенным промежутком друг от друга.

Стропила в односкатной крыше

Для хозяйственных построек и некоторых домов в частном исполнении применяются крыши, имеющие один скат. В связи с ограничением угла наклона на них оказывается высокое давление. Специалисты рекомендуют для стропил односкатной крыши использовать пиломатериал увеличенного сечения, с установкой минимального шага друг от друга.

При расчете расстояний, на которых устанавливаются балки кровли, особое внимание следует уделить величине снеговой нагрузки в конкретной местности. При малом уклоне эта характеристика имеет большое значение. Кровельный материал для подобных крыш лучше выбирать с минимальной собственной массой, что позволит снизить изгибающую нагрузку.

Стропильная система вальмовой крыши

Наиболее сложной в строительстве считается стропильная система вальмовой крыши. Данный вид называют четырехскатной, так как кровля образуется не только боковыми, но и дополнительными торцевыми скатами, где установка стропил осуществляется не на конек, а на угловые тетивы. Это предъявляет особые требования к организации кровельного каркаса.

Под вальмовой крышей мансарду устраивают не часто. Это связано с небольшим углом наклона стропил и кровли в целом. В случае увеличения угла скатов к горизонту, расстояние между стропилами увеличивают, при уменьшении — наоборот. Дополнительным аспектом расчета служит и используемый кровельный материал.

Зависимость шага стропил от кровельного материала

Кроме снеговых и ветровых нагрузок, относящихся к переменным, на кровлю действует и постоянная (статическая), усилие которой, зависит от используемого кровельного материала. Не секрет, что различные виды кровли обладают собственной массой, которая может отличаться в 10 и более раз.

Правильный выбор материала оказывает влияние не только на верхнюю, но и на все остальные части конструкции жилого дома и других строений. Недаром, при проектировании фундамента необходимо заранее определиться с выбором кровли.

Кровля из профлиста

В настоящее время, одним из наиболее распространенных кровельных материалов, является профилированный лист, выпускающийся оцинкованным или с последующим полимерным покрытием. К отличительным особенностям профлиста отнесят следующие параметры:

1. Высокая коррозионная стойкость;
2. Как следствие, продолжительный (более 15 лет) срок эксплуатации;
3. Легкий монтаж даже без необходимой квалификации;
4. Малая масса листа (вес 1 м² составляет 4-5 кг).

Так как данный кровельный материал не оказывает высокой нагрузки на стропильную систему, расстояние между элементами выбирается максимально возможным для того или иного угла наклона. Кроме этого профлист не требует высоких прочностных характеристик от обрешетки крыши. Все это вкупе позволяет минимизировать общую нагрузку на фундамент и стены.

Кровля из металлочерепицы

Вторым распространенным видом стальных кровельных материалов является металлочерепица. Этот вид профлиста, удачно имитирующий натуральный глиняный материал, но с меньшей массой (в 10 и более). Особенностью стропил под металлочерепицу является меньший размер сечения.

Выбирая, на каком расстоянии устанавливать стропила, в первую очередь следует руководствоваться динамической нагрузкой. Как и профлист, металлочерепица не требовательна к размерам стропильных ног и хорошо монтируется на обрешетку из дюймовой доски хвойных пород. Все это делает металлическую кровлю малозатратной.

Стропильная система под ондулин

В 21 веке на смену волнистых листовых материалов пришел более долговечный и легкий аналог – ондулин. Среди прочих — самый легковесных материал. Масса листа не превышает 6 кг.

Малая толщина листов ондулина при углах скатов менее 15^о требует обустройства сплошной обрешетки из листов фанеры, например, что потребует соответствующего шага стропил. На это следует обратить внимание при расчетах.

Шиферная кровля

Не так давно, широкое распространение имел волнистый материал из асбесто-цементной смеси, называемый шифером. Высокая масса и хрупкость – основные недостатки, однако и поныне он находит своих поклонников при строительстве различных хозяйственных построек.

Высокая масса, сравнимая с весом глиняной черепицы не позволит применить ту же стропильную систему, что и под металлочерепицу. Строительными нормами определен минимальный угол уклона крыши из шифера в 22^о и более. В противном случае нагрузка от самого материала и стропильной системы с обрешеткой превышает допустимые параметры. Шаг наклонных брусьев, как и их сечение выбираются индивидуально в каждом конкретном случае.

Поликарбонат на крыше

В последние годы все чаще на крышах веранд и беседок стал использоваться искусственный полимерный материал – поликарбонат. Выпускаемый в двух исполнениях – монолитный и сотовый. Первый по своим свойствам схож с обыкновенным кварцевым стеклом, но значительно превосходит его по прочности. Второй обладает меньшими механическими свойствами, но высокой теплоизоляцией и светопропускной способностью.

Сотовый поликарбонат стандартно значительно легче монолитного собрата. Его используют в качестве кровли без использования обрешетки при условии шага, не превышающего ½ ширины листа материала. Высокая прочность монолитного аналога также позволяет избегать поперечных стропилам элементов. Достаточная гибкость позволяет крыть полукруглые крыши на металлическом каркасе, шаг которого не превышает 0,9 метра.

Пользователи часто ищут:

• Стропила из доски 50х150
• Кобылки – продолжение стропильных ног
• Элементы крыши

Стропила под мягкую кровлю

Оригинальный узор можно получить благодаря использованию мягких кровельных материалов, стелящихся при помощи клеевого слоя. Устанавливаются которые на сплошную обрешетку из фанеры или ОСП. Шаг стропил должен позволять закрепить листы, поэтому его выбирают кратным ½ ширины. При условии стандартных размеров фанеры 1520х1520 мм, межосевое расстояние между стропилами будет равно: 1520:3=506 мм.

Шаг стропил под утеплитель

Монтаж жилых подкровельных пространств часто совмещают с укладкой листов утеплителя в стропильном промежутке. Наиболее распространены плиты с размерами 600х1000мм. Эти параметры и используем в качестве отправных.

Схема расчета шага стропил

По строительным нормам шаг стропил крыши располагается в интервале 0,6 – 1 метр. Окончательный его расчет выполняют по несложной формуле в зависимости от общей длины крыши. Для расчета необходимо выполнить следующий перечень действий:

1. определить, какое расстояние должно быть между стропилами для ваших конкретных условий строительства. По справочнику определяется величина ветровых и снеговых нагрузок в местности.
2. длина крыши делится на желаемое расстояние, прибавив единицу. Полученный результат будет равен количеству стропильных ног, которые устанавливаются на одном скате кровли. В том случае, если величина не является целым числом, её округляют.
3. длина крыши делится на рассчитанное выше количество стропил, получаем окончательный шаг в метрах.

Например, при наклоне ската в 30 градусов максимальное расстояние между стропилами двускатной крыши под металлочерепицу составляет 0,6 мера. Длина предполагается равной 16 метров. Следовательно:

1. 16:0,6+1=27,66;
2. округлив результат, получим 28 стропил на один скат;
3. 16:28=0,57 метра – межосевой промежуток стропильных ног для данных конкретных условий.

Как видно, технология расчета не сложна, но это лишь примерная схема. Учет многих других указанных выше параметров может внести определенные коррективы.

Расчет расстояние между стропилами односкатной и двухскатной крыши

До возведения стропильной системы и организации кровли нужно провести ряд несложных мероприятий, которые выступят залогом целостности конструкции. Сюда входит выбор типа крыши. Она может быть висячей или наслонной, а может быть и комбинированный вариант. Это когда два типа объединены в одном строении. Далее следует вычислить расстояние между стропилами (шаг стропил). Этот параметр зависит от временных и постоянных нагрузок.

Временные нагрузки – это снежный покров на крыше зимой, потоки воды от дождя летом, ветер, нагрузка, которую оказывает человек, проводя сервисные работы в ходе эксплуатации крыши и др.

К постоянным нагрузкам относятся – вес самой стропильной системы, вес кровельного материала и подкровельного пирога, масса внутренней отделки, если на чердаке здания предполагается организовать мансарду.

Расчет стропильной системы

При создании проекта односкатной либо двухскатной крыши в первую очередь выбирают тип стропильной конструкции, угол наклона кровельных скатов, а также материалы для строительства конструкции. При вычислении расстояния между стропилами следует учесть нагрузки, которые будут воздействовать на крышу постройки в ходе эксплуатации.

К постоянным нагрузкам относится:

• Вес кровельного материала;
• Вес стройматериалов, из которых построен стропильный каркас крыши;
• Вес утеплителя, пароизоляции, гидроизоляции;
• Вес отделочного материала мансарды или жилого чердачного помещения.

На крышу сооружения также воздействуют следующие временные нагрузки:

• Вес снега;
• Ветровая нагрузка;
• Вес работника, выполняющего обслуживание и ремонт кровли.

Для правильного расчета шага стропил нужно учитывать сечение элементов возводимой конструкции, наличие теплоизоляции крыши, тип обрешетки и кровельного покрытия. Расчеты следует выполнять на основании СНиП 2.01.85 «Нагрузки и воздействия».

Видео о том, как выполнить расчет стропильной системы:

Схема расчета расстояния между стропилами

Все подсчеты ведутся еще на стадии проектирования здания. Они выполняются инженерами-проектировщиками той организации, где заказывался проект дома.

Если же проект не был составлен и человек полагается только на опыт мастеров, которым доверено возведение кровли, то в таком случае нужно ознакомится с соответствующей документацией. Это СНиП 2.01.85 «Нагрузки и воздействия» и «Изменения с СНиП 2.01.85».

Там имеется подробная схема ведения подсчетов и карта климатических зон страны.

Далее определяются с типом кровельной системы и предназначением чердачного помещения. Ведь в зависимости от того, будет ли это неотапливаемый чердак или жилая комната, то и нагрузки на стропила будут разными, а, следовательно, меняется и ход вычислений.

В расчетах обязательно должно учитываться климатическая зона, где проводятся работы, конструкционный материал стропил и его сечение.

Итак, шаг стропил – это расстояние между стропильными ногами. Оно может варьировать в пределах 0,6 м – 1,0 м.

Ход расчетов:

1. сначала измеряется длина ската крыши. Далее эта величина делиться на длину шага стропил выбранного материала. Этот показатель берется из СНИПа и для каждого стройматериала он уникален и зависит также от используемого сечения балки;
2. к результату предыдущих расчетов добавляют единицу и округляют в сторону большего числа. Таким образом, получается целая величина и она указывает на необходимое количество балок;
3. длина ската крыши делится на полученное целое число. Результат покажет, сколько балок нужно для возведения качественной и долговечной крыши.

Специалисты указывают на следующую особенность крыш с крутым скатом. При их возведении можно уменьшить расстояние между стропилами. Это обуславливается перенесением нагрузки с балок на стену дома.

Расстояние между стропилами для разных типов кровли

Однако расчет расстояния между стропилами так однозначно проводить нельзя. Ведь данный показатель зависит и от типа используемого конструкционного материала кровли.

Расстояние между балками для кровли из металлочерепицы

Средний вес, который оказывает металлочерепица на кровлю равняется 35 кг/м². Чтобы ее выдержать крыша должна иметь шаг стропил 0,6-0,9м. При этом используется брус с сечением 50х150мм.

Однако металлочерепица часто используется при строительстве загородных домов и коттеджей. А в подобных конструкциях чердачное помещение часто оборудуют под жилую комнату.

Это приводит к монтажу кровельного пирога и всевозможных утеплителей, которые, в свою очередь, оказывают на стропила дополнительную нагрузку. Потому рекомендуется увеличивать сечение бруса для балок. Особенно это касается регионов с низкими температурами воздуха зимой. Рекомендуемые размеры стропил 50х200мм.

Кроме этого, расстояние между стропилами можно подгонять под ширину утеплителя. Это не только увеличит несущую способность крыши, но и упростит обустройство теплоизолирующего слоя, снизит расход утеплителя.

Расстояние между балками для кровли из профнастила

Рекомендуемый шаг стропил для кровли из профнастила – 0,6 м – 0,9 м. Однако здесь нужно учесть эксплуатационные характеристики самого профнастила. Если шаг будет большим, то профнастил “провиснет” под своей тяжестью, тем самым изменив геометрию крыши и ее технические характеристики.

Чтобы предотвратить подобное нужно монтировать дополнительные доски с большим сечением в качестве обрешетки. Они будут выполнять в некотором роде роль стропил.

Сечение стропил для кровли из профнастила 50х100 мм либо 50х150 мм. Обрешетку выполняют из доски, сечением 30х100 мм.

Расстояние между балками для кровли из керамической черепицы

Керамическая черепица – тяжелый материал для кровли. Он оказывает нагрузку на стропила в пределах 40-60 кг на м². Именно поэтому расстояние между стропилами в этом случае будет минимальным – 80-130 см. Чем больше вес, тем меньше расстояние. Однако последний показатель может и уменьшится, в зависимости от угла наклона кровли. Чем он больше, тем реже можно монтировать балки.

Монтаж конструкции под ондулин

Шаг стропильных ног под ондулин должен составлять 60-100 сантиметров. Для изготовления стропил применяют пиломатериал сечением 200×50 мм. Этого достаточно для создания максимально прочного и надежного стропильного каркаса.

Следует отметить, что под этот кровельный материал нужно изготавливать сплошную обрешетку. За счет этого материал будет более качественно сопротивляться снеговым нагрузкам и солнечному воздействию.

Иногда применяется прореженный тип обрешетки. Для ее изготовления применяют деревянный брус. Расстояние между соседними элементами должно быть менее 30 сантиметров. Этот вариант, как правило, является более затратным по сравнению со сплошной обрешеткой.

Стропильная система под шифер

Кровельное покрытие из шифера считается наиболее распространенным в России. Основная причина – низкая стоимость данного кровельного материала, легкость и быстрота выполнения монтажных работ. Также важным преимуществом является возможность замены отдельных поврежденных шиферных листов на новые.

Расстояние между стропильными ногами для кровли из шифера должно быть 80 сантиметров. Такое расстояние считается наиболее оптимальным. Обрешетка под шифер должна быть прореженной. Для ее изготовления применяется доска либо брус сечением не менее 30 миллиметров. Именно такая толщина бруса или доски требуется для качественного распределения веса кровельного покрытия и зимних осадков.

При возведении стропильной системы следует помнить о постоянном запасе прочности. Он может понадобиться в случае непогоды и при механических нагрузках.

Стропильный каркас под мягкую кровлю

К мягкой кровле относят мягкую черепицу, битум-полимерные и битумные рулонные материалы, а также кровельные мембраны. К основным преимуществам кровли этого типа относят малый вес, а также отсутствие необходимости возведения массивной системы стропил.

Минимальный шаг стропил составляет 60 сантиметров, а максимальный – 150 сантиметров. При возведении стропильного каркаса под мягкую кровлю следует учитывать угол наклона скатов. Другими словами, чем меньше угон наклона кровельных скатов, тем меньше нужно делать расстояние между стропильными ногами для сплошной обрешетки.

Расстояние между стропилами также зависит от материала, из которого будет изготавливаться обрешетка. Чем больше толщина листа фанеры либо ОСП, тем больше можно делать шаг стропил.

Кровля из сэндвич-панелей

Кровля этого типа, как правило, возводится на постройках ангарного типа либо домах из сип- панелей. Сэндвич – панели обладают жесткостью на изгиб, поэтому для их установки не требуется монтаж традиционных стропильных ног.

Если пролеты от верхней части стены до конька двухскатной крыши небольшие, то сэндвич –панели монтируют без дополнительных опор.

При длине пролетов более 400 сантиметров необходимо выполнять монтаж дополнительных прогонов. При строительстве крыши из сэндвич – панелей на жилом доме достаточно часто возводят традиционный стропильный каркас. Однако в таком случае расстояние между стропильными ногами можно сделать большим, поскольку они служат опорой для прогонов.

Выбирают расстояние между стропилами отталкиваясь от длины несущих стен и длины материала для прогонов. Кровля из сэндвич – панелей способна выдерживать высокие эксплуатационные нагрузки.

Возведение стропильного каркаса под поликарбонат

В последнее время поликарбонат часто применяют при возведении кровельного покрытия. Он используется при строительстве навесов, зимних садов и беседок. Стропильный каркас и обрешетку изготавливают из металла либо дерева.

Поликарбонат отличаются по весу, который зависит от толщины листа. Шаг обрешетки под поликарбонат должен составлять от 60 до 80 см. Обрешетку, выполненную из металла или дерева крепят на стропила (прямые либо арочной формы).

Расстояние между стропильными ногами под поликарбонат, как правило, составляет 150- 230 см. Для правильного вычисления расстояния между стропилами нужно учесть площадь остекления, толщину и размеры листов. Также следует помнить о том, что листы поликарбоната монтируют с небольшими зазорами.

Outdoor Structural Applications — Woodhouse

Rafters and Verandah Beams

Rafters F7 Span Guide Sheet Roof – Maximum allowable spans (mm)

0024 230 x 30

138 x 30	2150	138 x 42	2800
185 x 30	2450	185 x 42	3730
3730
3730
2600	230 x 42	4400
280 x 30	3200	280 x 42	4780

Примечание: Максимальный уклон 25 градусов, N3, однопролетный, без перекрытия и нагрузки на крышу – 25 кг/м2. Используйте рисунок выше, чтобы определить соответствующие размеры для расчета размеров стропил и балки веранды.

Балки веранды F7 Направляющая Листовая крыша – максимально допустимые пролеты (мм) Ширина нагрузки на крышу (мм)

138 x 42	2470	2240	2060	1910	1800
185 x 42	3070	2770	2550	2380	2230
230 x 42	3450	3120	2870	2670	2510
280 x 42	3640	3300	3030	2820	2650

Verandah Beams GL8 Span Guide Sheet Roof – Maximum allowable spans (mm) Roof load width (mm)

180 x 65	3590	3310	3000	2760	2570	2410	2280	2170	2070
240 x 65	4230	3970	3680	3390	3150	2960	2800	2660	2550
280 x 65	4900	4600	4280	3930	3660	3440	3250	3100	2960

Несущие балки и балки

Deck Joist F7 Span Guide Single Span – Maximum allowable spans (mm) Joist Spacing (mm)

138 x 42	2100	2000
185 х 42	2900	2600
230 x 42	3500	3300
280 x 42	4000	3700

Deck Bearer F7 and GL8 Span Guide Single Span – Максимально допустимые пролеты (мм) F7 – Ширина перекрытия (мм)

2 5 9 7 2 9 0 00024 1730	1530
230 x 42	2640	2210	1940
280 x 42	3290	2730	2390

GL8- Floor Load Width ( mm)

280 x 65	3440	3000	2710
240 x 65	2920	2550	2310
180 x 65	2160	1890	1720
140 x 65	1650	1450	1320

Постоянная нагрузка 3,0 кПа — один пролет Пролеты могут быть увеличены на 10%, если они непрерывны более двух или более пролетов. См. формулу расчета ширины пола (FLW).

Столбы

Листовая крыша – N1/N2/N3 Ветер

Post Size D x B (mm)
88 x 88	4800	4800	4500	4100	3200	2800	2300
112 x 112	4800	4800	4500	4500	4500	4500	4500
135 x 135	4800	4800	4800	4500	4500	4500	4500

Черепичная крыша – N1/N2/N3 Ветер

csv» data-unique_identifier=»ninja_table_unique_id_1643528131_8142″>

Размер стойки D x B (мм)
88 x 88	4800	3400	2800	2600	2200	2000	1500
112 x 112	4800	3500	3300	3000	2800	2500	2300
135 x 135	4800	3500	30025	4 3000 3000	3500	300	4 3000 3000	3500	300	4 3000	3500		4 3000	3500		4 3000	3500		400240025	2800	2500	2400

ПРИМЕЧАНИЯ: Эти таблицы стоек не учитывают нагрузку на пол, которая может воздействовать на стойки. Ветер N4, N5 и N6 аналогичен, но каждый случай должен быть проверен инженером для конкретных нагрузок, например. дополнительные нагрузки на пол и требования к креплениям.

Каркас стропил – Southwest New Brunswick Service Commission

Хотя существуют всевозможные стили и подсистемы крыш (мансардные, двускатные, двускатные, двускатные мансардные, амбарные мансардные), в конце концов, когда речь идет о большинстве жилых крыш, существует всего два вида систем: стропила и фермы. Обе системы имеют сходства и различия.

Вот критическая разница: чтобы строительный инспектор мог сертифицировать ферму как соответствующую Кодексу, она должна быть сертифицирована инженером как пригодная для снеговых нагрузок в данном районе. Так делают все местные производители ферм.

Или, проще говоря, плотник или подрядчик может построить ферму, но она не может считаться соответствующей Кодексу.

С другой стороны, плотник или подрядчик может построить стропильную систему, и если все сделано правильно, стропильные системы могут соответствовать требованиям Национального строительного кодекса Канады.

Итак, вот важная информация о стропилах.

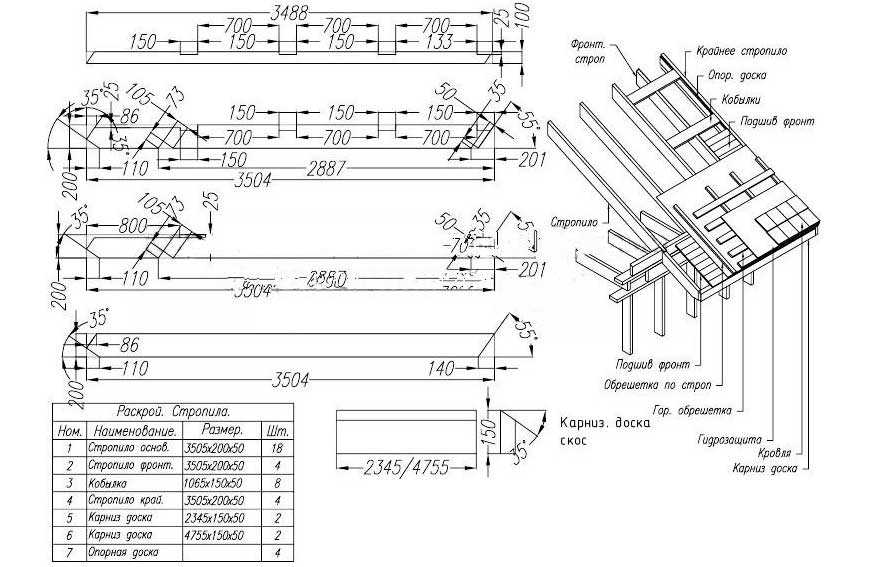

Иллюстрация некоторых типовых элементов стропил. Обратите внимание, что на этом чертеже некоторые из выделенных элементов могут не понадобиться; они включены исключительно в пояснительных целях.

Определения

Хомутная стяжка: часть дерева, соединяющая две противоположные стропила вместе. Это часто используется для уменьшения пролета стропил.

Карликовая стена: небольшая стена, состоящая из верхней и нижней пластин (и двойной верхней пластины, если стропила не опираются непосредственно на вертикальные стойки), которая строится для поддержки стропил частично вверх по склону. (Обычно строится довольно близко к стене — вспомните кровлю в стиле «Кейп-Код».)

Пролет стропил: это расстояние между несущей стеной и центром крыши, измеренное по горизонтали. Пролет НЕ является расстоянием между несущей стеной и пиком крыши, измеренным по диагонали.

Стропила: Это древесина, которая проходит от центра (вершины) к несущей стене.

Пролет стропил: это расстояние между несущей стеной и центром крыши, измеренное по горизонтали. Пролет НЕ является расстоянием между несущей стеной и пиком крыши, измеренным по диагонали.

Коньковая балка: Если крыша имеет пологий скат, то нагрузка на крышу должна приходиться на вершину балки, которая проходит по всей длине вершины и поддерживается системой, которая в конечном итоге ведет непосредственно к фундамент конструкции, либо аналогичный набор несущих элементов. Обычно это требуется только при наклоне 1:3 (шаг 4:12) или больше.

Коньковая доска: В некоторых случаях может потребоваться коньковая доска. Коньковая доска — это не что иное, как цельный элемент из дерева, который проходит по всей длине вершины.

Уклон: В строительстве уклон – или угол – крыши измеряется как функция увеличения высоты (подъема) на 12-футовом горизонтальном расстоянии (пробеге).

1/12	4,76°
2 / 12	9,46°
3 / 12	14,04°
4/12	18,43 °
5 / 12	22,62°
6/12	26,57 °
7 / 12	30,26°
8 / 12	33,69°
9 / 12	36,37°
10/12	39,81°
11 / 12	42,51°
12/12	45°
13 / 12	47,29°
14/12	49,4°
15/12	51,34°
16 / 12	53,13°
17 / 12	54,78°
18/12	56,31°
19/12	57,72°
20/12	59,04°

Обратите внимание, что крыши с углом 60 градусов и более рассматриваются как стены для целей Кода – за исключением наружной обшивки и кровельного материала.

Стойка: вертикальный опорный элемент. Обычно размещается у внешнего края, но также может использоваться на внутреннем козырьке. Должен располагаться под углом не более 45 градусов (от горизонтали) и опираться на несущий элемент.

Стропила

Стропила для крыш с уклоном 1:3 или меньше

Если уклон крыши составляет 1:3 (шаг 4:12), то в игру вступают два ключевых элемента.

• 1) Центр козырька должен поддерживаться одной из двух вещей:
  • Либо коньковая балка с опорой на концах (и/или посередине, если необходимо), либо
  • Коньковая доска из пиломатериалов стандартных размеров высотой, равной поверхности стропила или превышающей ее; поддерживается на расстоянии не более 1,2 метра (4 фута) несущей стеной или деревянными стойками 2×6, поддерживаемыми соответствующими несущими элементами. [9.23.14.8(3)]
• 2) Стропила в месте их соприкосновения с верхней плитой несущей стены должны быть скреплены потолочными балками с обоих концов; или, как вариант, рулевые тяги. [9.23.14.8 (5)]

Стропила для крыш с уклоном 1:3 и более

Стропильные системы для более крутых скатов крыш предъявляют несколько менее строгие требования. Во-первых, если нижние концы стропил «адекватно привязаны для предотвращения смещения наружу» [9.23.14.8(4)], нет необходимости в коньковой доске. В этом случае боковыми связями обычно служат потолочные балки или система перекрытий.

Хомутные стяжки

Хомутные стяжки можно использовать для уменьшения пролета стропил – они обеспечивают промежуточную опору для стропил, но только для крыш с уклоном более 1:3. Однако нельзя предполагать, что они обеспечивают поддержку соединения (см. ниже).

Сращивание стропил

В тех случаях, когда диагональная длина пиломатериала превышает доступную длину 16 футов, стропила должны быть сращены на опоры (стойки или стены), которые достигают подходящей опоры. [9.23.14.1(1)] Стойки могут быть установлены по диагонали, если они находятся под углом не менее 45 градусов к горизонтали. [9.23.17.14(4)]

Соединение на вершине

Стропила могут быть смещены на 1-1/2″, как показано здесь, если используется коньковая доска.

Если требуется коньковая доска, то стропила могут быть смещено на 1-1/2 дюйма. Это позволяет немного облегчить прибивание гвоздей.

В противном случае стропила должны быть естественным образом соединены по коньку. Косынка может использоваться для соединения стропил на пике, где не требуется коньковая доска. Код не указывает тип косынки — это означает, что можно использовать кусок фанеры — если в качестве соединителей используются гвозди (не обычные шурупы!), конструкция будет приемлемой.

Размеры стропил

Размеры стропил основаны на четырех переменных: размере пиломатериалов, пролете стропил, шаге стропил и расчетной снеговой нагрузке. 908:13 Мы немного подсчитали и предоставили две таблицы, чтобы помочь определить пиломатериалы, необходимые для двух ключевых климатических зон в нашем районе: округа Йорк и округа Шарлотт. Обратите внимание, что это для снеговой нагрузки 41 фунт/фут (2 кПа), а в некоторых случаях можно предположить меньшую снеговую нагрузку: как всегда, позвоните нам для получения инструкций.

Стропильный стол (общий)
	2×4	2×6	2×8	2×10	2×12
12-дюймовый разгонный диск	8’1	12 футов 9 дюймов	16 футов 9 дюймов	21 фут 5 дюймов	25 футов 7 дюймов
16-дюймовый разгонный клапан	7 футов 4 дюйма	11 футов 7 дюймов	15 футов 3 дюйма	19 футов 1 дюйм	22’2”
24-дюймовый разгонный клапан	6 футов 5 дюймов	10 футов 1 дюйм	12 футов 9 дюймов	15 футов 7 дюймов	18 футов 1 дюйм

Размеры коньковых балок

Если коньковая балка необходима, обратите внимание, что она должна быть изготовлена ​​из трех-, четырех- или пятислойных пиломатериалов размером 2×8 или больше. Позвоните нам для спецификаций.

Прибивание стропил

К соединениям стропил и верхней плиты предъявляются особые требования. Вот таблицы для прибивания гвоздей, которые помогут в строительстве.

Элемент конструкции	Минимальная длина гвоздей, мм	Требуемая длина, дюймы	Минимальное количество или максимальное расстояние между гвоздями
Стропила, стропильные фермы или кровельные балки к плите – гвоздь	82	3,23	3
Стропильная пластина для каждой потолочной балки	101	3,98	2
Стропила к балке (с опорой на конек)	76	2,99	3
Стропила к балке (с коньком без опоры)	76	2,99	См. таблицу 9.23.14.8 ниже
Косынка для каждой стропила на вершине	57	2,24	4
Стропила к коньковой доске – гвоздь заостренный – гвоздь торцевой	82	3,23	3
Хомут к стропилу – каждый конец	76	2,99	3
Боковая опора для каждой стяжки воротника	57	2,24	2
Нарожное стропило к вальмовому или ендовному стропилу	82	3,23	2
Подкос к стропилу	76	2,99	3
Распорка крыши к несущей стене – гвоздь	82	3,23	2

Информация о гвоздях для стропил

Изоляция пространств под стропилами

Если пространство под стропильной крышей представляет собой неотапливаемый чердак, то изоляция — это просто вопрос доведения изоляции чердака до уровня R50, необходимого для чердаков.

Если пространство под стропильной системой отапливается, то диагональные элементы стропильной системы необходимо утеплить и оформить как соборное перекрытие. В этом случае эта сборка должна быть R26.

Если пространство над стяжками рассматривается как неотапливаемый чердак, то требуется чердачный люк, а изоляция должна соответствовать стандартам R50. Требование R26 в соборном потолке может наложить некоторые конструктивные соображения на строителя/владельца дома.

К счастью, пространство можно считать «замкнутым» с точки зрения возможности использования целлюлозы и других насыпных изоляционных материалов [9.25.2.4(2)], но целлюлоза и стекловолокно обычно имеют значение R 3,5 на единицу площади. дюйма толщины, что представляет проблему при изоляции стропил. R 3,5/дюйм означает только R190,5 для стандартного стропила 2×6 и 25,3 для стропила 2×8. Теперь другие материалы — обшивка, пароизоляция, гипсокартон — добавят немного, но фактор теплового моста пиломатериала и даже сборка стропил 2×8 все равно не будет соответствовать нормам с использованием стекловолокна или целлюлозного наполнителя. Решения включают в себя переход на стропила 2×10 или добавление слоя пеноизоляции (обычно со стороны крыши и настила) для соответствия требуемому значению R. Другой вариант, который используется при реконструкции многих существующих крыш в стиле стропил в старых зданиях, — это наносимая на месте пена с закрытыми порами, средняя стоимость которой составляет около 7 рандов на дюйм.

Какое расстояние между стропилами крыши. Расстояние между стропилами для разных типов крыш. Особенности каркаса крыши под металлочерепицу.

• Примитивный способ расчета
• При выборе профнастила
• Керамическая черепица
• Как рассчитать шаг для металлочерепицы
• Ондулиновое покрытие и шифер

Расстояние между стропилами двухскатной крыши — один из важнейших параметров при ее возведении. Именно это расстояние влияет на прочность каркаса и стропильной системы соответственно, и от него зависит прочность всей крыши. Чтобы определить его правильно, необходимо произвести достаточно сложные расчеты. В этом случае настоятельно рекомендуется обратиться за их выполнением в архитектурную студию. Неверные расчеты и, как следствие, неправильное расстояние между скатами могут привести к серьезным негативным последствиям, таким как деформация опор стропильной системы, деформация и нарушение целостности кровельного покрытия, обрушение кровли. Поэтому в процессе проектирования двускатной крыши крайне важно использовать максимально точные исходные данные, исходные значения следует брать строго в соответствии с конкретными условиями строительства, а расчет производить по методология указана ниже.

Расстояние между стропилами двускатной крыши – один из важнейших параметров при ее возведении.

Примитивный способ расчета

Обычно строители называют расстояние между стропилами своим шагом. Практически всегда стропила разводят максимум на 1 м (в основании), при этом минимально допустимый интервал между ними обычно находится в пределах 0,5 м. Алгоритм расчета необходимого количества опор для сооружения прочной кровли следующий:

1. Сначала измеряется длина ската по карнизу крыши (фактически длина стены параллельно скату + расчетные выступы).
2. Полученное при замере значение делится на выбранный интервал между «ногами» стропильной системы. Далее выбираем интервал, с которым будут разводиться «ножки». Например, 80 см. В этом случае знаменатель дроби будет равен 0,8.
3. Последний этап: к полученному частному прибавляется единица, если полученное число не целое, то оно увеличивается до целого, всегда в сторону увеличения.

Такой простой расчет позволит определить количество стропил, а также расстояние между опорами. Важно помнить, что полученные значения будут определять количество опор только одного из двух скатов. Когда расчет закончен, продольный размер ската делится на предполагаемое количество стропильных опор. Результатом этого будет точное расстояние между опорами. Рассмотрим один пример: длина скатов двускатной крыши (не общая) равна 20 м. Изначально выбран шаг 0,75 м. Делаем предварительный расчет: 20/0,75=26,7. Прибавляем к полученному значению 1, получаем 27,7. Далее округляем в большую сторону и в итоге имеем 28 шт. стропила. Именно столько «ног» будет иметь стропильная система одного ската. Далее определяем точное расстояние между ними: 20/28=0,72 м. С помощью этого простого приема можно определить минимальный интервал, на котором будут располагаться стропила. Однако важно также учитывать, какой кровельный материал выбирается.

Вернуться к содержанию

Если выбран гофрокартон

Профнастил хоть и легкий, но очень гибкий материал. Поэтому для него минимально допустимый шаг должен быть 0,5 м, а максимальный не должен превышать 0,9 м. При этом каркас стропильной системы должен выдерживать не только массу профлиста, но и обрешетки. Для профлиста обрешетку набивают из бруса или досок размером не менее 30х100, средний шаг установки обрешетки должен быть 0,5 м (зависит только от толщины листа). Доски обрешетки, идущие на карниз при набивке профнастила, должны быть толще основной обрешетки на 1,5-2 см. Важно не забывать о необходимости проветривания конструкции.

Вернуться к содержанию

Керамическая плитка

Основная особенность этого материала в том, что керамическая плитка очень тяжелая. Это логично, ведь сырая глина – это обычная глина, имеющая большой удельный вес. Если сравнивать металлочерепицу и керамику, то по массе они отличаются более чем в 12 раз. Средневзвешенный показатель давления такого покрытия составляет 45-70 кг на квадратный метр обрешетки.

Керамическая плитка очень тяжелая, потому что глина-сырец – это обычная глина, имеющая большой удельный вес.

Каркас с опорами для такого материала должен быть изготовлен из идеально высушенного бруса, влажностью около 15%. Для монтажа следует использовать бруски примерно 50х150 мм (рекомендуется 60х180 мм). Шаг опор под керамическое покрытие будет в пределах 0,8-1,25 м. Угол наклона имеет большое влияние на это значение.

Например, если угол равен 15°, интервал минимальный – 0,8 м. При уклоне около 45° — все 1,25 м. Для этого вида кровельного материала специалисты рассчитывают и длину стропил (при расчете интервала между опорами).

Итак, если длина максимальна для конкретной крыши, то и значение шага должно быть минимальным. Короткие стропила требуют максимально возможного расстояния между ними. При этом передвигаться по крыше можно только при шаге стропил не более 0,8-0,9 м при уклоне 45°. Не стоит также забывать о необходимости вентиляции данной конструкции.

Для этого обычно предусмотрены отверстия в утеплителе, диаметр которых находится в пределах 9-12 мм. Процесс возведения стропильной системы под металлочерепицу аналогичен процессу возведения стропил под другие виды покрытия.

Важно помнить, что помимо тщательного расчета необходимого количества стропил, следует также рассчитать шаг для обрешетки.

Варьируется в зависимости от типа керамической плитки. Например, длина плитки керамической плитки составляет 0,4 м, при нахлесте шва 0,5-0,9 м. В этом случае шаг обрешетки будет 0,31-0,35 м. Важно помнить, что для каждого ската необходимо производить отдельный расчет, так как невозможно построить стропильную конструкцию точно такую ​​же (даже если она будет такой по проекту): ошибки и неточности в сборке могут дать погрешность 0,2 м.

При строительстве дома важно, чтобы каркас крыши и конструкция ее крыши были надежными. Для этого нужно знать оптимальный размер зазора между стропилами. Как правильно провести расчеты стропильной системы двухскатной крыши с учетом различных кровельных материалов, расскажут наши специалисты в этой статье.

Как правильно рассчитать расстояние между стропилами (для двускатной крыши)

Расстояние под различные кровельные материалы

Специалисты советуют: определяя шаг между стропильными опорами, учитывайте кровельный материал, из которого будет создаваться двускатная крыша. Рассмотрим самые распространенные варианты кровли, подходящие для частных домов.

1. Профнастил — для этого кровельного материала нужное нам расстояние до цифрового показателя от 60 до 90 сантиметров (при увеличении шага хотя бы до одного метра придется устанавливать дополнительные поперечные доски с большим сечением — 5 × 10 см). В этом случае под профнастил необходимо будет установить обрешетку, которая даст возможность монтировать обязательные вертикальные составляющие – дымоход, вентиляционную систему.
2. Керамическая черепица – крыша из такого материала имеет довольно большой вес, поэтому нагрузка на стропильную систему будет выше, чем при покрытии крыши профнастилом. Соответственно, расстояние, которое мы ожидаем, будет другим: от 80 сантиметров до 1 метра 30 сантиметров. Но этот вариант также учитывает крутизну ската крыши (если угол наклона 15 градусов, то зазор будет минимальным – 80 см, при 75 градусах – 130 см).
Металл
3. – этот кровельный материал легче предыдущего и продается сразу в листовом виде, поэтому толщина составляющих стропильной системы уменьшена, а, следовательно, и расстояние между элементами в ней уменьшено. Для стропил сечением 15×5 сантиметров зазор следует выбирать от 60 сантиметров до 95 сантиметров. Такое расстояние позволит качественно утеплить чердачное помещение (для этого необходимо разместить утеплительный материал непосредственно между стропилами). Монтаж Особенностью стропильной конструкции под металлочерепицу является то, что опоры устанавливаются поверх конькового прогона (обычно их монтируют на коньковую балку сбоку). Но в этом случае не стоит забывать о вентиляционных отверстиях возле верхней кровли.
4. Ондулин – этот материал называется «еврошифер», и он прекрасно подходит для кровли частных жилых домов. Для стропильной конструкции под ондулин используют стропила из досок 5×20 сантиметров, что обеспечивает определенный запас прочности (учитываются и стропила). Расстояние между такими стропилами стандартное – от 60 до 90 сантиметров, а деревянный брус для обрешетки должен быть сечением 4×5 см, с межосевым расстоянием 60 см.
5. Шифер – один из самых распространенных кровельных материалов в нашей стране; под нее следует подбирать стропила сечением 5×10/5×150 сантиметров. Расстояние между ними будет немного в меньшем диапазоне – 60-80 см. Обрешетка из деревянного бруса имеет свой зазор между элементами, который напрямую зависит от угла наклона ската крыши: при малом уклоне – от 45 см, при большем – от 60 см.

Таким образом, общие цифровые показатели для определения расстояния между стропилами (в зависимости от кровельного материала) будут колебаться в следующих пределах: минимум 60 см и максимум 130 см. Если вы сами не можете определиться с выбором такого цифрового индикатора, стоит обратиться за помощью к квалифицированным специалистам.

Возведение кровли является завершающим этапом любого строительства. Этот конструктивный элемент представляет собой несущую конструкцию, которая принимает на себя все нагрузки, а затем равномерно распределяет их по поверхности несущих стен дома.

Двускатная крыша

Двускатная крыша по праву считается самым распространенным вариантом обустройства загородного жилья. И этому есть логическое объяснение. Не секрет, что чем проще конструкция, тем проще ее возводить и тем выше ее надежность и производительность.

Двускатная крыша имеет треугольную форму и состоит из двух скатных плоскостей, соединенных в высшей точке коньковым прогоном, и такого же количества и формы фронтонов.

Размер между стропилами в этом случае составляет от 600 до 900 мм, а сечение пиломатериалов от 50 до 150 мм. Такой шаг между стропилами позволит создать максимально надежный несущий каркас крыши.

Однако в районах, характеризующихся малоснежными зимами, предпочтительно обустраивать расстояние между стропилами 200 мм, а для изготовления элементов конструкции использовать брус сечением от 50 до 200 мм.

Чтобы не монтировать специальную систему поддержания утепления, можно подогнать расстояние между стропилами под ширину теплоизоляционного материала.

Стропила под ондулин

Ондулин или следует укладывать на прочную, идеально ровную обрешетку, причем лучше, если она будет из любого листового материала, который позволит кровле выдерживать все нагрузки.

Обрешетка крепится к стропилам, которые располагаются на расстоянии от 600 до 1000 мм в зависимости от угла наклона скатов двускатной крыши.

Правильно подобранное расстояние между элементами стропильной системы гарантирует высокую степень прочности и долговечности всей конструкции до всего несущего каркаса.

Односкатная стропильная система пришла к нам из США и Европы. Пользующиеся им жители отмечали надежность и дешевизну, поэтому популярность этого вида распространилась очень быстро. Несмотря на то, что для возведения одного ската требовалось небольшое количество бруса, мало кто решался на такое строительство. Дело в том, что большинство застройщиков считали такую ​​систему слишком простой для жилых домов, а другая часть просто не могла построить ее, чтобы доказать обратное. В этой статье я постараюсь объяснить вам, как легко и быстро создать такие системы и правильно выбрать скат стропил односкатной крыши.

Основа расчета

Несмотря на свою простоту, один пандус должен соответствовать всем правилам установки. Ведь при серьезных ошибках кровельное покрытие деформируется, что неизбежно приведет не только к протечкам, но и к обрушению всей кровли.

Для достижения максимальной устойчивости кровельной системы необходимо обратить внимание на четыре составляющие:

1. Надежность крепления стропильных ног к опорному брусу и коньку;
2. Правильный подбор вспомогательных деталей для стропильной системы;
3. Прочный пиломатериал и вспомогательные элементы;
4. Ступенька стропильная.

Не думайте, что следуя всего четырем пунктам, вы добьетесь максимально стабильной конструкции. Для этого вам придется использовать все известные методы и технологии.

Значения для расчетов

Без знания определенных показателей проводить расчеты невозможно, верно? Поэтому, прежде чем начать, нужно убедиться, что у вас есть четыре основных значения.

Параметры кровельного материала

Ступень стропильной ноги

Наклон стропил

Помимо всех этих показателей, основной задачей любого проекта является расчет максимально допустимой нагрузки на крышу. В него входит довольно много значений и вот список элементов, масса которых особенно важна при расчете:

• Стропильные ноги
• Ящик
• Кровельный пирог

Если вы далеки от строительной сферы, то вам придется помнить, что расчет максимальной нагрузки на крышу состоит из двух частей. Первый учитывает все используемые материалы, а второй — снеговую нагрузку вашего региона. Его значение написано в специальном справочнике, который вы без труда найдете в сети.

Но и на этом показатели не будут точными, потому что вы забыли о ветровой нагрузке и весе самого рабочего, который будет проводить монтажные работы и последующее техническое обслуживание (ремонт, чистку).

При разработке проекта строительной организацией используют сложные формулы сопромата, так что если вы не хотите с этим заморачиваться, то можете воспользоваться рекомендациями опытных людей.

Как рассчитать необходимое расстояние между стропилами

Расстояние между стропилами односкатной крыши во многом зависит от предварительно рассчитанного максимально возможного шага. Для выявления этого значения необходимо иметь значение полной нагрузки, параметры крыши и данные о древесине стропил.

Оптимальный шаг стропильной ноги можно рассчитать по следующей методике:

1. В первую очередь необходимо найти полную длину крыши. Это значение должно включать любые концы и выступы;
2. Полученное значение разделить на максимально допустимое расстояние между стропилами;
3. Ответ округлен. Это число будет обозначать количество пролетов;
4. Далее берем значение длины крыши и делим его на пролеты. Так вы найдете лучший шаг;
5. А чтобы найти количество стропильных ног нужно прибавить к пролетам единицу.

Это правило работает для подавляющего большинства крыш, но есть и такие, которые нельзя рассчитать таким образом. Если у вас именно такой случай, то вам придется обзавестись дополнительным стропилом на один из концов.

Кровельная система в зависимости от кровли

Не секрет, что чем больше масса кровли, тем больше стропил нужно установить. Большинство производителей этого материала в инструкции к своему изделию указывают оптимальное количество стропил и их размеры.

Не доверяйте слепо этой инструкции только в том случае, если вы не проживаете в средней полосе России, потому что они написаны именно для этой территории. Перед разработкой чертежа необходимо внимательно изучить господствующие ветры и нарисовать своеобразную розу, которая будет ориентиром для будущего строительства.

Стоит отметить, что в регионах страны, где выпадает большое количество атмосферных осадков в виде снега, лучше всего создавать крутые крыши с уклоном ската 35-45 градусов. Это обеспечит быстрый естественный сбор   снежного покрова с поверхности.

В большинстве случаев стропильная система частных домов создается из бревен, диаметр которых составляет от 12 до 22 сантиметров, бруса или досок толщиной от 40 до 100 и шириной от 150 до 220 миллиметров.

Стропильная система для профнастила

Профнастил является достаточно легким материалом и при этом обладает хорошими прочностными характеристиками. Поэтому в качестве стропильных ног можно использовать пиломатериал небольшого сечения, но с частым шагом: 0,6 – 1,2 метра. Уклон кровли должен быть от 12 до 45 градусов.

Необходимое сечение можно выбрать исходя из пролета между опорами. Если расстояние около 3 метров, то сечение можно взять 40х150 миллиметров, при 4 метрах это значение увеличивается до 50х180 миллиметров, а при 6 метрах необходимо использовать пиломатериал сечением 60х200 миллиметров.

Кстати, ящик в этом вопросе тоже играет немаловажную роль. В случае, когда шаг стропил имеет приличное значение, придется использовать более широкие доски. Например, для шага 0,6 метра понадобятся элементы сечением 25х100 миллиметров, а для 1,2 метра – 40х100.

Обрешетка для профнастила устраивается разрядным методом , а шаг ее элементов должен быть 50-80 сантиметров. Однако эти значения могут выходить за рамки самого кровельного покрытия. Вы также можете найти советы по расположению этих деталей в инструкции, прилагаемой к купленному материалу.

Кровельная система под керамическую черепицу

Керамическая черепица – уникальное кровельное покрытие. Он сделан из глины, что делает этот материал очень тяжелым. Проектируемые стропильные системы должны соответствовать следующим требованиям:

В кровельной сфере существует всего 3 разновидности обрешетки. Одну из них можно расположить под углом 12-60 градусов, а две другие под углом 20-45 градусов. В качестве элементов обрешетки под глиняную черепицу часто можно увидеть брус сечением 50х50 миллиметров.

Стропила по металлу

Благодаря тому, что металлические листы имеют значительно меньшую толщину, вам не придется устраивать серьезную стропильную систему. Поэтому можно смело следовать советам и рекомендациям производителей кровельного материала.

Стоит сказать несколько слов о единственном нюансе, который позволит немного сэкономить пиломатериалы. Так, он заключается в том, что минимальный шаг обрешетки можно увеличить до 1 метра. Это связано с размерами листового материала. Когда металлочерепица тройная, то, как правило, она опирается на обрешетку лишь в нескольких местах, а при шаге стропил 0,6 метра невозможно создать «экономную» обрешетку, поэтому приходится ее менять вместе со стропильной системой.

Стропильная конструкция под ондулин

Сегодня ондулин уступил место более современным покрытиям, но, несмотря на это, застройщики, чьи крыши были уложены асбошифером, стали рассматривать этот материал как выгодную альтернативу. Производится на основе битума и стекловолокна, имеет малый вес и высокое качество.

Стропильная система для ондулина должна соответствовать следующим параметрам:

• Уклон ската должен быть в пределах от 5 до 45 градусов;
• При небольшом уклоне шаг стропил должен быть минимальным: 0,6 метра, а при более крутой крыше это расстояние увеличивается до 0,9 метра;
• При плоской кровле допустим до 10 градусов необходимо устраивать сплошную обрешетку. Для этого лучше всего использовать влагостойкую фанеру, плиты ОСП или обрезную доску сечением 30х100 или брус 40х50 миллиметров.

Что касается сечения самих стропил, то оно выбирается по тем же правилам, что и для профнастила.

Стропильная система для волнистых асбестоцементных листов (шифер)

Удивительно, но всем известен кровельный материал под названием «шифер», ведь подавляющее большинство частных домов покрыто именно этим продуктом. Благодаря своей жесткости и составляющим этот материал имеет достаточно солидный вес, поэтому необходимо соблюдать рекомендации по монтажу стропильной системы, чтобы она не разрушилась еще до начала эксплуатации.

• Низкая герметичность готовой плоскости не позволяет использовать шифер при уклоне ската менее 22 градусов, это приведет к протечкам. Если вы не можете найти рекомендаций по монтажу асбестоцементных листов (что маловероятно), то вы всегда имеете право воспользоваться прилагаемой к ондулину инструкцией;
• Максимально возможный уклон стропил с шиферной крышей менее 60 градусов;
• Оптимальный шаг стропил лежит в пределах от 0,8 до 1,5 метра. Здесь все будет зависеть от нагрузки и сечения пиломатериала;
• Как правило, деревянная система под шифер требует несколько большего сечения стоек, чем при легкой кровле. Примером может служить ситуация, когда шаг стропил равен 1,2 метра. Для стропил придется взять брус сечением 75х150 или 100х200;
• Что касается обрешетки, то ее элементы также будут отличаться шагом стропильных ног. Если до 1,2 метра, то полностью пойдет брус 50х50 миллиметров, а с большим шагом – 60х60 миллиметров;
• Шаг балки обрешетки следует выбирать таким образом, чтобы один лист поддерживал 3 элемента. Шифер должен выходить за края на 15 сантиметров с обеих сторон. Например, если рассматривать стандартные размеры асбестоцементного листа (175 сантиметров), то можно использовать шаг обрешетки 80 сантиметров.

Наверное, стоит напомнить, что асбест вредное вещество поэтому при работе с материалом, в котором содержатся его частицы, необходимо соблюдать технику безопасности. В котором указано, что работник должен иметь при себе средства индивидуальной защиты.

Стропильная система одного и двух скатов

В последнее время все большую симпатию завоевывает скатная крыша. Оно и понятно, ведь материалы только дорожают, а так хочется сэкономить. Благодаря простой конструкции это можно сделать. Стропильная система одного ската достаточно примитивна. Для этого нужно просто надеть лучи на венец и закрепить. Разумеется, не стоит забывать и о теплоизоляционном материале.

Максимальный уклон односкатной крыши может быть 30 градусов, а пролет 6 метров (это правило касается пиломатериалов). Наиболее оптимальным уклоном считается 15-20 градусов. С этого ракурса ветровая нагрузка не причинит особого вреда, а вот снежный покров доставит некоторые неудобства. Решением этой проблемы может стать размещение вашей постройки «на ветру», что позволит ей естественным образом удалять снежную массу с крыши.

Альтернативой скатной крыше является двускатная крыша. Он представляет собой определенное количество прямоугольников, соединенных между собой при помощи мауэрлата и конька. Стоит отметить один интересный факт. Когда форма треугольника приближается к равнобедренной, его жесткость увеличивается. В связи с этим при уклоне крыши до 60 градусов можно позволить расширить шаг между стропилами.

Но не стоит заигрывать с расчетами, ведь это может привести к увеличению парусности и расхода пиломатериалов. Самый оптимальный уклон скатов для двускатной системы – 45 градусов.

Если вы решили построить крышу самостоятельно, то вам пригодятся некоторые советы, которые не только облегчат вам работу, но и увеличат срок эксплуатации вашей кровли в целом.

• Правильно рассчитать конструкцию – задача не из легких, но даже при правильном ее выполнении можно нарушить ее при неправильном креплении. Поэтому, монтируя стропильные ноги на место, подходите к работе со всей ответственностью. Для повышения квалификации можно почитать информацию в сети, либо пригласить знающего человека на сайт;
• Шаг стропильных ног никак не должен влиять на теплоизоляцию. Стоит помнить, что пластины способны незначительно изменяться в размерах. Воспользуйтесь этим и засуньте их как можно плотнее. В строительном магазине есть стандартные размеры плит утеплителя в 60, 80, 100 и 120 сантиметров;
• Для большинства крыш, уклон которых менее 45 градусов, необходимо включать в расчет вес рабочего. Что касается более острых крыш, то в этом нет необходимости, поэтому можно уменьшить шаг стропил на 20%;
• Воспользуйтесь преимуществами современных технологий и рассчитайте свою крышу с помощью онлайн-калькуляторов. Все, что вам нужно сделать, это ввести точные параметры;
• Нормативные документы по ветровым и снеговым нагрузкам можно найти в сети или у мастеров на стройке;
• Любая древесина, используемая в строительных целях, должна быть максимально высушена. Это позволит избежать его деформации в будущем.

Крыша здания является одним из важнейших элементов всего здания. Если вы начнете экономить на кровельном пироге, то вскоре вам предстоит дорогостоящий ремонт, который коснется не только этого участка, но и всего здания. Поэтому, если вы хотите получить максимальный срок эксплуатации с комфортом, то не стоит использовать некачественные материалы.

Крыша является одним из основных элементов дома, поэтому следует уделить особое внимание правильному расчету каркаса крыши. Который будет служить скелетом в вашем доме. Неправильный расчет всех нагрузок может привести к плачевным результатам в виде деформации кровли с последующим ее обрушением.

Прежде чем приступить к монтажу кровельного покрытия, необходимо произвести расчет стропильной системы, который будет зависеть от используемого материала, конструкции, климатических условий.

  На что следует обратить внимание перед расчетом

Перед началом строительства крыши необходимо выбрать тип стропильной системы. Затем рассчитайте все нагрузки, которые будут на крышу. К основным нагрузкам относятся — вес каркаса, материал кровли, утеплителя, перекрытия, а также учитываются временные нагрузки, среди которых выделяются — вес снежного покрова, возможные порывы ветра, вес человека при монтаже и эксплуатации кровли.

Расстояние между стропилами рассчитывается исходя из выбранного типа стропил и материала, которым будет покрыта крыша.

Типы стропил

При устройстве крыш различной конструкции применяют висячие или наслонные стропила. Всплывающие – используются при устройстве односкатных или двускатных крыш. Они имеют две точки опоры – несущие стены или несущую стену и коньковую балку. Висячие стропила используют, когда необходимо перекрыть большие пролеты или создается ломаная крыша. В этом случае стропила опираются одним концом на стену, а вторым на встречное стропило. Качество материала, из которого изготовлен каркас, будет напрямую влиять на надежность всей крыши.

Материал для стропил

В настоящее время используется дерево и металл. Деревянный брус или бревно применяют при строительстве жилых домов, гаражей и других построек. Железобетонные или металлические стропила используются при строительстве промышленных объектов, торговых центров, где необходимы широкие пролеты.

  Метод расчета

Расстояние между стропилами называется шагом стропил. Она не должна превышать одного метра, а минимальное значение составляет 60 см. Перед расчетом необходимо измерить величину ската крыши. После этого полученное значение делится на примерный размер шага с медовыми стропилами. К результату добавляется единица и выполняется округление до ближайшего целого числа. Так мы узнаем количество стропил, которое нам нужно. Для того чтобы узнать точное расстояние между стропилами, для этого нам нужно длину скоса крыши разделить на количество стропильных ног.

Для большей наглядности рассмотрим пример расчета:

длина ската крыши — 28,5 м

шаг между стропилами выбирается равным 80 см

к полученному числу прибавьте единицу: 35,625 + 1 = 36,625

в итоге нам нужно 37 стропил

точное значение шага стропил будет равно: 28,5/37=0,77 м

Это общая методика расчета, требующая корректировки в зависимости от кровельного материала.

  Зависимость шага стропил от материала кровли

Наиболее распространенными кровельными материалами являются шифер, металлочерепица, профнастил, ондулин, мягкая кровля.

Стропильная конструкция крыши

Шифер широко применяется в качестве кровельного материала, благодаря невысокой стоимости, устойчивости к перепадам температур. Из-за тяжести материала необходимо установить мощную стропильную систему. Расстояние между стропилами в этом случае будет зависеть от сечения бруса. Оптимальное значение – расстояние в 80 см, которое не только выдержит повышенный вес, но и значительные снеговые, ветровые нагрузки. В этом случае обрешетка делается из доски шириной не менее 3 см. В зависимости от вида шифера обрешетка сплошная для гладких листов или разреженная для волнистых листов.

Важно: шифер должен иметь не менее трех точек опоры по краям и в центре.

Ступенька между стропилами для металлочерепицы

Металлочерепица получает все большее распространение среди кровельных материалов. Который характеризуется простым процессом установки, а также поможет создать неповторимый облик вашего дома. Листы металлочерепицы легкие, что позволяет увеличить расстояние между стропилами с 600 до 950 мм, при сечении бруса 150х50 мм. Обрешетка в этом случае будет зависеть от шага волнового листа. Так для волны 350 мм возможно расстояние между досками 30-40 см.

Важно: на карнизных свесах скосы ребер, шаг обрешетки минимизирован для большей надежности кровли.

Ступенька под профнастил

Профнастил представляет собой оцинкованный лист стали, покрытый специальным покрытием, защищающим его от вредного воздействия окружающей среды. Широкий выбор цветов, ширины гофра позволит создать надежную и эстетически привлекательную крышу. Шаг стропил под профнастил будет напрямую зависеть от особенностей используемого типа профиля, угла наклона крыши, ее конфигурации. Также следует учитывать, что обрешетка под профлист крепится перпендикулярно. Стропильная система выполняется из досок сечением 50-75 мм или из доски толщиной 20-50 мм и шириной не более 15 см. Обрешетка может быть сплошной с зазором между досками не более 10 мм, с нормальным шагом 20-40 см, и разреженной — расстояние между досками 50-75 см. Шаг стропил под профнастил рассчитывается по общей схеме и составляет 60-90 см.

Ступенька стропил крыши из ондулина

Ондулин – волнистый лист, обладающий высокой прочностью и долговечностью. При такой кровле стропильная система выполняется из сосновых досок сечением 50х200 мм, с шагом 60-90 см. Сверху делается разреженная обрешетка 40х50 см.

Важно: если крыша имеет угол наклона более 50 градусов, то обрешетка должна быть сплошной.

Определение шага стропил для скатной крыши

Односкатная крыша проста и не требует особых навыков монтажа. Чаще всего его устанавливают на гаражи, бани, хозяйственные постройки. Каркас крыши состоит из брусьев, которые опираются на стены здания. Расстояние между стропилами односкатной крыши будет зависеть от длины стропил. Здесь следует правильно подойти к выбору сечения бруса, так как чем больше расстояние, тем больше нагрузка на стропила. Для правильного подбора уклона односкатной крыши используйте данные из таблицы:

Расстояние между стропилами для двускатной крыши

Двускатная крыша является наиболее распространенной не только из-за простоты устройства, но и из-за высокой надежности. Шаг стропил двухскатной крыши рассчитывается по общей схеме. Если скосы одинаковые с обеих сторон, то можно рассчитать одну деталь. Для этого определите угол наклона скоса, здесь следует учитывать материал, которым вы будете крыть крышу. Так при угле 45 градусов и более можно использовать все виды покрытий. Для шифера и черепицы минимальный угол наклона составляет 22 градуса, для профнастила и мягкой черепицы – 12 градусов, для металлочерепицы – 14 градусов, для ондулина – 6 градусов. Длину стропил для двускатной крыши рассчитывают по теореме Пифагора, в которой длина – это гипотенуза, а высота крыши и половина ее ширины – это ноги. Если пролеты более 6 метров, то стропильная система дополнительно укрепляется подкосами и рейками, которые не позволят стропильным ногам деформироваться под тяжестью кровельного материала.

Как определить расстояние между стропилами перголы

Я провел счастливые восемь месяцев, работая плотником на Национальном побережье Канаверал во Флориде. Морской берег является заповедником дикой природы, и для защиты уникальной экосистемы дюн нам было поручено построить дощатые настилы, смотровые площадки и другие возвышенности, чтобы посетители не наступали на нежную флору дюн своими сандалиями. Иногда мы строили перголы на существующей поверхности настила этих платформ. У службы парка была тенденция заказывать слишком много пиломатериалов, и строительство пергол было полезным способом использовать излишки пиломатериалов, предоставляя посетителям несколько затененное место для отдыха, когда они получали слишком много солнца.

Эти дополнительные перголы оказались ужасными поглотителями времени. Причина заключалась в том, что структуры не были частью первоначальных планов и были добавлены на полпути. Обычно мы делали это, оставляя некоторые столбы в центре платформы слишком длинными, чтобы мы могли использовать их как столбы в перголе. Это привело к странным формам, странным расстояниям и постоянным поездкам обратно к уже готовым дощатым настилам, чтобы возиться со стропилами, чтобы попытаться привести все в порядок. Может быть сложно точно подобрать расстояние между стропилами перголы, особенно если это пергола необычных размеров.

Стандартное расстояние между стропилами перголы

Существует два стандартных расстояния между стропилами, и не случайно они точно такие же, как и расстояния между балками, используемыми под полами. Размеры составляют 12 дюймов и 16 дюймов от центра стропила к стропилу. Это измерение средней линии от центра доски, то есть около трех четвертей дюйма от стороны доски на ее самой узкой стороне.

Когда использовать 12-дюймовый интервал: Вы хотите использовать 12-дюймовый интервал на небольших перголах, где вес многих стропильных ног, расположенных близко друг к другу, не вызовет провисания балки, или на перголах шириной 14 футов и ниже.

• Поскольку расстояние в 12 дюймов соответствует четному футу, размещение стропил на перголе становится простым путем определения того, будет ли количество стропил четным или нечетным. Если ширина перголы составляет нечетное количество футов, у вас будет нечетное количество стропил; если это четное количество футов, у вас будет четное количество стропил. Это определяется общим количеством целых футов в вашем измерении без учета оставшихся дюймов. Например: 12-футовая восьмидюймовая пергола получит четное количество стропил, а 13-футовая восьмидюймовая пергола получит нечетное количество стропил.
• Например, если у вас есть пергола шириной девять футов в ширину, легко сместить стропила на фут от центра.
• Вы просто найдете центр перголы, поместите стропило в этой точке, а затем проложите свой путь к концам перголы, размещая каждое последующее стропило на расстоянии фута от центра предыдущего стропила, всего восемь стропил, которые останавливаются примерно на в футе от края балки перголы.
• Если ваша пергола имеет четное количество футов в ширину, вы находите центральную точку, отмеряете шесть дюймов с каждой стороны и размещаете там свои первые стропила. Затем вы разместите последующие стропила на расстоянии фута от центра этих стропил, пока не дойдете до конца, всего девять стропил, которые останавливаются на фут от края.

Когда использовать 16-дюймовый интервал: 16-дюймовый интервал используется для более длинных пролетов, где вес такого количества стропил, разделенных всего на фут, может быть проблемой для балки. Это означает примерно что-либо более 14 футов в ширину.

• Простой способ определить расстояние между стропилами при работе с более широким расстоянием — перевести общее количество футов, с которыми вы работаете, в дюймы и разделить полученное число на 16.
• Итак, для перголы шириной 20 футов вы должны преобразовать это число в дюймы — в данном случае получается 240 дюймов — а затем разделить его на 16, чтобы получить общее количество необходимых стропил. В данном случае это число равно 15.
• Поскольку это нечетное число, вы должны найти центральную точку вашей перголы, разместить там свое первое стропило, а затем разместить каждое последующее стропило на расстоянии 16 дюймов от центра последнего стропила, пока не дойдете до конца схемы.
• Если четное число получится путем деления числа дюймов на 16, то вы найдете центр перголы и поместите стропила по восемь дюймов по обе стороны от центральной точки.
• В приведенном примере, поскольку мы разделили перголу по всей длине, в итоге мы получим стропила, расположенные на самом конце, и, если строго соблюдать 16-дюймовую схему, стропила фактически будут нависать над концом. на три четверти дюйма.
• Одним из решений этой проблемы является просто оставить последние стропила на обоих концах для стропил, которые заканчиваются на расстоянии 15 с четвертью дюйма от края балки. Другой вариант — отрегулировать расстояние по мере продвижения, чтобы распределить любые неравномерные размеры по нескольким стропилам, чтобы они не были замечены посторонними.

Любой, кто что-либо строит, удивительно много приспосабливает, или «придумывает», и в этом есть что-то от искусства, особенно если вы полны решимости быть точным. Далее мы поговорим о регулировке расстояния между стропилами, когда цифры не совсем подходят.

Изменение расстояния между стропилами на вашей перголе

В приведенном выше примере с расстоянием в 16 дюймов можно добавить стропила по самым краям без регулировки расстояния. Если эти стропила будут добавлены таким образом, что их внешняя поверхность будет заподлицо с балкой, расстояние между центрами двух последних стропил будет составлять 15 с четвертью дюймов от центра к центру по сравнению с четными 16 дюймами от центра к центру для балки. остальные стропила на перголе.

Вряд ли это кто-то заметит, кроме строителя, человека с наметанным глазом или особо придирчивого человека. К сожалению, в эту последнюю категорию часто попадают супруги, которые являются самыми стойкими критиками самодельщиков. Решение состоит в том, чтобы сделать разницу в расстоянии намного меньше и распределить ее по нескольким стропилам.

Общепринятое эмпирическое правило заключается в том, что вы можете отклониться от расстояния на одну восьмую дюйма так, чтобы это не было видно глазу. В данном примере последнее пространство на конце каждой стороны перголы составляет три четверти или шесть восьмых дюйма. Таким образом, вам нужно сдвинуть шесть стропил, ближайших к краю перголы, на одну восьмую дюйма, чтобы это пространство исчезло и создать перголу, которая выглядит симметричной для наблюдателей. Если вы начинаете с размещения стропила по центру, это будет второе стропило от центра с каждой стороны, которое должно войти. Если ваш пролет длиннее, у вас будет больше места для работы, и вы можете использовать меньший размер, например, одну шестнадцатую дюйма, чтобы исчезли различия в интервалах.

Если число, которое вы получили путем деления на 16, является четным числом, то у вас фактически есть немного больше гибкости, потому что нет фиксированного центрального стропила, только центральное пространство между стропилами. Если, например, с каждой стороны перголы с 16 стропилами было расстояние в три четверти дюйма (в отличие от нашего предыдущего примера с 15 стропилами), вы могли бы просто подтянуть все стропила ближе к центральной точке беседки. пергола, чтобы компенсировать это пространство. Вот один из способов сделать это:

• Общее пространство, которое вам нужно уменьшить, составляет полтора дюйма, или шесть четвертей дюйма, или двенадцать восьмых дюйма, или, деля это далее, 24 шестнадцатых дюйма. Более того, это 48 тридцатисекунд дюйма.
• Поскольку число 16 трижды равно 48, вы можете получить число, необходимое для уменьшения зазора для симметричного расстояния между перголами: три тридцатисекунды дюйма или 3/32.

Таким образом, расстояние между стропилами должно быть 15 дюймов и 29/32 дюйма для абсолютно равномерного расстояния.

Единственное жесткое и быстрое правило определения расстояния между стропилами

Главное, что нужно помнить, когда дело доходит до определения расстояния между стропилами перголы, это то, что расстояние между стропилами от центра к центру не может превышать 16 дюймов. Несмотря на то, что у большинства пергол ничего нет поверх стропил, большинство строительных норм требуют, чтобы они имели такое же расстояние, как и конструкции, поддерживающие полы или крыши. Это связано с тем, что крыши и другие надстройки очень часто размещаются на перголе позже. Поскольку расстояние в футах используется для балок, подвергающихся большей нагрузке, чем обычно, вы можете безопасно увеличить расстояние за его пределами. Тем не менее, 16 дюймов считается максимальным расстоянием между поверхностями при нормальных нагрузках, поэтому вы не можете расширить его, не нарушая строительных норм и правил.

Если вы будете следовать этим рекомендациям, у вас будет пергола, которая не только соответствует нормам, но и отлично выглядит и может поддерживать крышу позже, если вы решите добавить ее. Эти рекомендации также работают с многоуровневыми перголами. Еще одна важная часть строительства перголы, которая хорошо выглядит и простоит со временем, — это использование качественного оборудования и крепежных элементов, которые придают ей большую прочность перед лицом стихии. А поскольку перголы обычно представляют собой конструкции, основанные на внешнем виде, они должны хорошо выглядеть и быть прочными. Когда я работал во Флориде, Служба национальных парков использовала простые оцинкованные гвозди, соединители и зажимы для стропил, и это портило внешний вид построенных нами пергол. Для вашего собственного двора вы захотите найти что-то, что может придать вашей перголе более законченный вид.

Одним из примеров является фурнитура Laredo Sunset от OZCO Building Products. Это линейка прочной стальной фурнитуры, оцинкованной горячим способом для защиты от коррозии и покрытой черным слоем порошковой краски для красивого, прочного вида прямо из кузницы, который идеально дополняет и придает вес деревянному каркасу перголы. Это оборудование предназначено для работы и хорошо выглядит рядом с шурупами и болтами OZCO для дерева OZCO для полного, сплоченного вида.

Расстояние между стропильными фермами

Понимание расстояния между фермами крыши имеет решающее значение, когда вы собираетесь построить дом или здание. Как всегда, крыша считается одной из неотъемлемых частей здания.

Без крыши у здания не будет защитного экрана. Без правильного расстояния между фермами крыша обязательно рухнет и повредит все, что находится под ней.

Содержание

Какое расстояние между стропильными фермами?

Вы должны знать о зазорах для стропильных ферм, особенно тех, чья работа связана со строительством зданий. Ферма крыши представляет собой структурный каркас, соединяющий одну сторону крыши с другой стороной.

По сути, это как продольные балки, которые поддерживают всю крышу, предотвращая ее обрушение. Интервал обычно используется для описания пространства между каждой фермой или обычно называется заливом.

См. также: 10 типов стропильных ферм

Стандартное расстояние между стропильными фермами

Существуют стандарты расстояния между стропильными фермами. Они отличаются от одного типа здания к другому. Однако, поскольку дом становится наиболее типичным зданием для строительства, кровля дома является стандартной. Вот дополнительная информация, которую вам нужно знать, когда вы ищете ответ на стандартный интервал:

Типовой стандарт

Типовой стандарт расстояния между фермами крыши составляет 24 дюйма. Скорее всего, это стандартный размер, который вы найдете на готовых стропильных фермах. Поскольку в настоящее время в большинстве зданий используются готовые фермы на крыше, 24 дюйма становятся основным размером для любой кровельной конструкции, когда дело доходит до установки фермы.

Пиломатериалы

Для размера 24 дюйма необходимо установить определенное количество пиломатериалов. Согласно стандартному размеру, крыша должна быть построена правильно, когда всю конструкцию поддерживают два-четыре пиломатериала. Прочность кровли будет сильно зависеть от прочности этих досок.

См. также: Как построить стропильные фермы для гаража

Расстояние между стропильными фермами для металлической крыши

Традиционно стропильные фермы изготавливаются из дерева. Это делалось веками. Древесина считается самым прочным и эластичным материалом для поддержания конструкции крыши. Однако по мере развития технологий металлические кровельные фермы становятся все более популярными. Металл, конечно, даже прочнее дерева.

Ниже приведена информация о расстоянии между фермами крыши.

Алюминиевые кровельные фермы

Алюминий — более легкий металл. Он крепкий, но больше похож на легкий. Те, кто хочет использовать алюминиевые кровельные фермы, должны убедиться, что тип здания, которое они собираются построить, также меньше и легче, например, дом для переездов или дом-контейнер.

Железные фермы крыши

В отличие от алюминия, железо является тяжелым металлом. Он твердый и его невозможно согнуть. Фермы крыши, сделанные из железа, обычно устанавливаются на высоком, массивном здании, которое требует правильной и прочной конструкции кровли.

Навес для стропильных ферм

Навес — это уникальное здание. Это в основном небольшой дом во дворе. Сарай часто воспринимается как должное, когда дело доходит до строительства из-за его небольшого размера. Тем не менее, для строительного сарая также потребуются фермы крыши. Вот информация о его зазоре для стропильных ферм для тех, кто планирует построить сарай.

См. также: Идеальный уклон для односкатной крыши

Стропила и фермы

Сарай обычно использует стропила на крыше. Тем не менее, фермы также отлично подходят для кровли. Стропила представляют собой наклонные балки, установленные горизонтально на крыше, обеспечивающие более высокий потолок. Фермы, наоборот, используют большое количество перемычек. Последний обеспечивает лучшую поддержку, поскольку может удерживать более тяжелое бремя. Именно по этой причине фермы все-таки лучше использовать в качестве опоры для крыши навеса.

Преимущества ферм для сарая

Использование ферм вместо стропил на крыше сарая дает несколько преимуществ. Во-первых, фермы определенно дешевле. Это стоит меньше денег по сравнению со стропилами. Это хорошо, учитывая, что сарай обычно является второстепенным зданием в собственности, и в первую очередь его строительство не должно стоить вам больших денег.

Во-вторых, фермы намного прочнее стропил. Они обеспечивают больше опор и лучшую устойчивость крыши к весу. Поскольку сарай будет размещен снаружи без всего вышеперечисленного, фермы будут удерживать сарай прочно даже в ужасную и хаотичную погоду.

Теперь вы знаете все о стропильных фермах и регулировке расстояния между ними. Вы должны быть в состоянии построить крышу должным образом. Учитывая, что крыша будет скреплять все в этом здании, рушащаяся крыша — это последнее, что вам нужно. Вот почему расстояние для стропильных ферм должно быть хорошо продумано заранее.

Опубликовано в Типы крыш

Расстояние между фермами крыши – Myrooff.com

Расстояние между фермами крыши – Самое важное, что следует отметить в отношении расстояния между фермами крыши, это то, что оно сильно зависит от местных строительных норм и правил. Эта статья поможет вам узнать все факторы, которые могут повлиять на расстояние между фермами крыши.

Погода. Определение правильного расстояния между фермами крыши, а также правильных материалов и того, как построить фермы крыши, будет в значительной степени, если не полностью, зависеть от погоды, которую вы можете ожидать в своей части мира.

Нужна ли мне новая крыша? 1

Включите JavaScript

Нужна ли мне новая крыша? для этой конкретной области на условиях, в которых крыши, возможно, в каждой области должны работать, чем общие советы, которые вы можете найти в Интернете.

Если вы выбрали неправильное расстояние для стропильных ферм и построили крышу, которая не рассчитана на то, чтобы выдерживать давление погодных условий в вашем районе, то крыша может обрушиться сама по себе.

Поэтому стоит связаться с местными властями и выяснить, каковы последствия строительства или укрепления вашей крыши. И стоит обратиться к эксперту или архитектору, который может гарантировать, что ваш дизайн, а затем и ваша физическая крыша, соответствуют погодным условиям.

Следует учитывать тот факт, что у вас может быть снег или лед, которые повлияют на вес вашей крыши, у вас могут быть дожди, что означает, что вам необходимо разработать дренажные решения, и вам также необходимо принять во внимание ветер.

Мы думали об этих вещах позже в статье, поэтому пока оставим это и вернемся к этому позже.

Ширина здания. Это очень важно определить, потому что когда дело доходит до строительных конструкций, проектирование и дизайн должны быть точными.

Если вы находитесь всего в нескольких миллиметрах, то ваши фермы с канавками могут испытывать огромное давление, если здание слишком широкое или слишком узкое. Это потому, что в процессе проектирования вам нужно, чтобы вершина крыши находилась в самой высокой точке посередине.

Поэтому имеет смысл только то, что фермы крыши должны быть специально измерены, чтобы они поддерживали крышу точно в нужной точке.

Вам необходимо знать ширину здания, потому что ширина здания будет определять площадь поверхности вашей крыши. Очевидно, что более широкое здание потребует больше ферм, чем очень узкое здание.



Материал, используемый для изготовления кровли. Кроме того, потому что материал, который вы используете для строительства крыши, повлияет на толщину материала для стропильных ферм, а также повлияет на то, сколько их вам нужно в определенном пространстве.

Если в соответствии с правилами вы строите дом в старинном стиле, например, вам может понадобиться тяжелый сланец или другие материалы на основе камня.

Это будет очень тяжело, поэтому вам нужно, чтобы фермы были ближе друг к другу и могли выдерживать больший вес.

Если вы используете металл, в зависимости от того, что это за металл, он может быть тяжелым или очень легким. Например, алюминий — очень легкий материал для крыши, он обычно используется в домах на колесах и караванах; это означает, что вы сможете получить больше пространства между фермами.

В качестве альтернативы у вас может быть что-то совершенно другое, например, соломенная крыша или другой органический материал.

В течение срока службы крыши на нее будет воздействовать множество различных давлений, поэтому вам нужны фермы, которые будут поддерживать вашу крышу, несмотря ни на что.

Также на расстояние между фермами крыши влияют три фактора:

1. Нагрузка собственного веса. Нагрузка от собственного веса крыши — это все различные конструктивные элементы, которые могут влиять на величину давления, которое может оказываться на каждой ферме крыши. Например, материал, используемый в кровле, может быть сланцем, и это будет означать, что фермы крыши построены с другим интервалом и из другого материала, чем, например, материал и как далеко размещать фермы крыши, если бы у вас был, скажем, алюминий. крыша.
2. Нагрузка живым весом. Нагрузка живого веса крыши в основном сводится к давлению, которое она оказывает на нее во время реальной ситуации — это может быть что угодно, от дождевой воды (при этом очень важно, чтобы ваш инженер или вы сами учитывали это и обеспечивали определенные дренажные решения, которые работают) снегу и скопившемуся мусору.
   Важно помнить, что если вы живете в экодоме, где у вас на крыше растут растения или дерн, это значительно усложнит задачу проектирования крыши. С другой стороны, если вы думаете о размещении металлической крыши, то это решение будет намного проще; расстояние между фермами для металлической крыши, особенно угол, обеспечивающий идеальный дренаж, относительно прост по сравнению с некоторыми другими вещами, для которых вам, возможно, придется проектировать.
3. Сила ветра, падающая на крышу, может показаться чем-то несущественным, но количество дождя, в зависимости от того, где вы живете, будет меньше, чем давление, которое давление воздуха и ветра ежедневно оказывает на вашу крышу. Особенно, если вы живете в зоне ураганов или в районе, где вы обычно испытываете ураганные ветры, давление воздуха, скорость и сила ветра значительно повлияют на вашу крышу. Кроме того, это повлияет на то, можете ли вы иметь типичное расстояние между фермами крыши или вам нужно что-то более мощное, надежное и лучше усиленное для вашей конкретной крыши.

Стандарт расстояния между фермами крыши важен, потому что восемьдесят процентов новых домов построены со стандартными сборными фермами. Это означает, что если вы отвечаете за ремонт или установку кровельных ферм, вы должны будете придерживаться этих стандартов.

Эти стандарты следующие: типичное расстояние между фермами крыши означает, что они обычно находятся на расстоянии около 24 дюймов от центра, что означает, что в центре одной фермы будет зазор в два фута или двадцать четыре дюйма, до центра следующей фермы.

Кроме того, каждая кровельная ферма будет сделана из куска пиломатериала размером два на четыре, или, в районах с ожидаемым или обычным сильным снегопадом, будут фермы размером два дюйма на шесть дюймов.

Также важно отметить, что два дюйма в размерах два на четыре или два на шесть составляют всего полтора дюйма в фактическом весе.

Прочие постройки:

В гараже расстояние между стропильными фермами крыши гаража обычно делается в соответствии с местными строительными законами — ведь гараж — это такое же занятое пространство, как и дом.

С точки зрения того, как это обычно работает, стоит отметить, что это тоже с тем же материалом два на четыре, и фермы также будут примерно на том же расстоянии, то есть на двадцать четыре дюйма от центра.

Расстояние между опорными фермами крыши амбара обычно составляет десятки, чтобы работать в соответствии с аналогичными принципами расстояния, хотя есть некоторые сторонники увеличения расстояния между опорными фермами крыши амбара; особенно когда речь идет о расстоянии между стальными фермами крыши, некоторые инженеры утверждают, что расстояние между фермами крыши может составлять только четыре фута от центра — предлагалось даже восемь футов!

Тем не менее, мы рекомендуем, если вы участвуете в строительстве сарая с опорами и хотели бы узнать, возможно ли это, вы соглашаетесь на проект с более высокими размерами между вашими фермами крыши только в том случае, если вы поговорили с высококвалифицированным инженером-архитектором и вы работаем с командой строителей и инженеров, которые имеют огромный опыт в этой области строительства.
