Дом без крыши — это нонсенс. Каждый владелец загородного дома, равно как и житель обычной многоэтажки хочет, чтобы над его головой была надежная и долговечная крыша. Такая конструкция не только защищает постройку от внешних воздействий, но и обеспечивает ей более привлекательный вид.

Форма, конструкция и цвет крыш могут быть самыми разнообразными. Одним из ключевых аспектов здесь является кровельный материал.

Что входит в состав крыши? И какой она должна быть? Чтобы ответить на все эти вопросы, сначала нужно разобраться в том, что она собой представляет. Крыша — это элемент, находящийся в верхней части постройки и выступающий в качестве ее завершения. Такая конструкция способна выполнять и ограждающую, и несущую функцию.

Основными конструктивными элементами крыши являются:

1. стропила;
2. настил;
3. кровельный материал.

Стропила представляют собой наклонные балки. На них держится настил, который закрывается кровельным материалом.

Любая крыша должна отвечать определенным требованиям, основные из которых следующие:

1. способность поддерживать в помещениях необходимые показатели влажности и температуры;
2. стойкость к воздействию порывов ветра;
3. влагонепроницаемость;
4. шумоизоляционные свойства;
5. способность выдерживать большие скопления снега;
6. ремонтопригодность;
7. экономичность в эксплуатации;
8. антикоррозионная стойкость;
9. способность противостоять гниению и образованию конденсата.

Стропила являются основой крыши. Они влияют на устойчивость, прочность и долговечность всей конструкции. Для обустройства стропильных систем чаще всего используют брус. Его габариты и диаметр определяются размерами и весом кровли. Стропильные системы очень редко обустраивают с использованием железобетона и металла, так как эти материалы много весят.

К поддерживающим элементам крыши прикрепляют настил. В качестве последнего могут использоваться асбестоцементные плиты или рулонные покрытия. Чтобы не образовывались разрывы или провисания мягких материалов, на балках обустраивают сплошную обрешетку. Для нее обычно используют доски или бруски, которые устанавливают поперек балок.

Обрешетка выступает в качестве основания для укладки кровельного материала. Выбор последнего определяется климатическими условиями местности, в которой находится дом, архитектурными особенностями постройки, финансовыми возможностями хозяина участка и прочими факторами.

Предпочтение отдают преимущественно легким, огнестойким и современным материалам, обладающим высокой прочностью. Рынок кровельных материалов представлен самой разнообразной продукцией, начиная от традиционной натуральной черепицы и заканчивая элитными медными покрытиями.

Главное в обустройстве крыши — это способность материалов конструкции сочетаться между собой по весу, противостоять резким перепадам температур, надежно скрепляться друг с другом и обеспечивать помещениям необходимый уровень тепло-, звуко- и гидроизоляции.

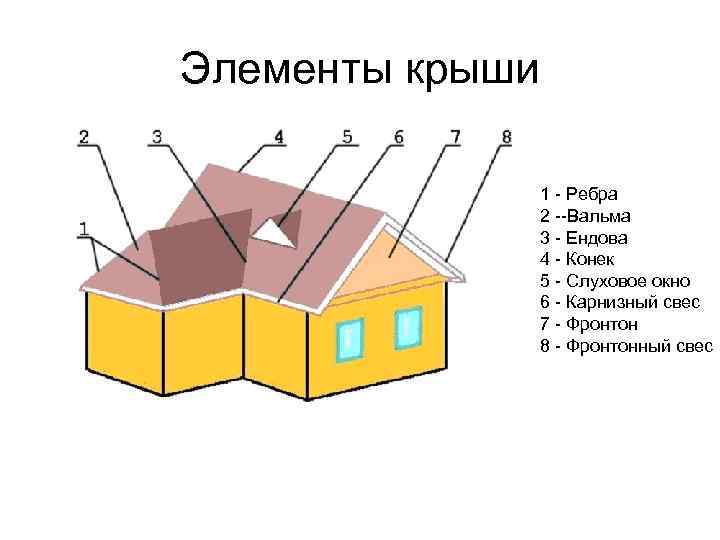

Устройство крыши дома: основные элементы

Устройство крыши дома и ее основные элементы рассмотрим на примере скатной конструкции.

Скатная крыша состоит из несущих (стропильная система) и ограждающих (кровельная система) конструктивных элементов.

Конструктивные элементы крыши, выполняющие несущую функцию,  состоят из стропильной системы и прогонов, а также дополнительных крепежных материалов (стоек, ригелей, распорок, подкосов и т.д.), с помощью которых придается жесткость стропильной ферме. Несущие элементы составляют скелет крыши и принимают нагрузку ветра, выпавших осадков собственной массы крыши перераспределяя эти нагрузки на стены и специальные опоры. Требования к материалам и прочности несущих элементов достаточно высокие.

Прогон — балка, которая расположена горизонтально, опирающаяся на несущие элементы строения (стены, колонны).

Прогон связывает стропильную систему всей крыши и может быть изготовлен из дерева либо металла. Деревянные прогоны, как правило, могут быть сплошными, либо имеющие замкнутые или открытые поперечные сечения. Металлические прогоны бывают сплошные или решётчатые.

Кровельные прогоны делятся на три вида: коньковый прогон, боковой прогон и мауэрлат.

Коньковый прогон служит опорой верхней части крыши (конька).

Боковые прогоны располагаются между коньком и основанием крыши и являются дополнительной поддержкой стропильных ног.

Мауэрлат — брус, уложенный поверх наружных стен, на который опираются наклонные стропила.

Он жестко крепиться к несущей стене с помощью шпилек или анкерных болтов и является основой конструкции крыши. Между мауэрлатом и несущей стеной обязательно прокладывают гидроизоляцию, для избегания подпитывания деревянной конструкции влагой.

Стропильная система

Стропильная система — состоит из наклонных стропильных ног (стропил), вертикальных стоек и наклонных подкосов. Понизу стропильная система связывается горизонтальными подстропильными балками – ригелями. Стропила бывают деревянные или металлические, они подразделяются на висячие (распорные) и наслонные .

Висячие (распорные) стропила имеют точку опоры только на наружных стенах здания и применяются в строениях, где при больших габаритах дома (ширине), нет возможности использования промежуточных опор.

Висячие стропильные конструкции обычно применяются при устройстве мансардных крыш. Особенностью висячей стропильной системы является применение такого элемента, как затяжка.

Затяжка – это поперечный брус, который стягивает стропильные ноги в поперечном сечении, препятствуя скольжению вдоль наружной стены и разъезжанию стропильных ног, а также устраняя направленную распирающую горизонтальную нагрузку на стены.

Наслонные стропила кроме точек опор на наружных стенах имеют дополнительные точки опоры в средней части на промежуточные опоры, которые передают нагрузку на внутренние несущие стены. Наслонные конструкции стропильной системы применяют в проектах, где есть средняя несущая стена или столбчатые промежуточные опоры. Крыши с использованием наслонной стропильной конструкции более экономичны в количестве используемых пиломатериалов, а также более простые в сборке по сравнению с другими типами кровельных систем.

Ограждающие элементы крыши (кровельная система или кровля)

Ограждающие элементы крыши состоят из обрешетки и кровельного пирога, собственно кровли.

Обрешётка — сплошной настил, решетчатой конструкции, который устанавливается поверх стропильных ног.

Она устанавливается поперек стропил, усиливая пространственную структуру крыши и служит основанием для крепления кровельного материала. Обрешетка обычно изготавливается из дерева (доски, брусья, фанера) или металла (кровельные прогоны).

В зависимости от использования кровельного материала конструкция обрешётки может быть разреженной и сплошной.

Сплошная обрешетка (зазор настила до 1 см) применяется для мягких кровельных материалов (битумная черепица), рулонных материалов, плоского шифера.

Разреженная обрешётка больше применима под волнистый шифер, металлочерепицу, керамическую черепицу.

При любой нагрузке на кровлю, вне зависимости от вида крыши, обрешетка должна оставаться ровной и жесткой.

Обрешётка бывает однослойной или двухслойной. Первый слой обычно крепится горизонтально, параллельно коньку. Для сплошного настила выполняют второй слой вдоль спуска — от конька к спуску.

Кровельный пирог или собственно кровля укладывается по обрешетке и состоит из пароизоляции, утеплителя (при утепленной кровле), гидроизоляции и кровельного материала.

19 частей крыши дома (детальная схема)

Опубликовано Опубликовано: 31 марта 2018 г.  — Последнее обновление: 18 октября 2022 г.

Категории Домашний экстерьер

Пользовательская схема поперечного сечения крыши дома, показывающая множество различных частей жилой крыши, включая структурные части , различные слои, внешний вид и различные элементы крыши, такие как световой люк и дымоход.

Как и многие элементы дома, крыша довольно сложна. В доме довольно много частей крыши, включая разные слои и особенности.

Ниже мы создали очень полезную пользовательскую диаграмму, которая иллюстрирует различные элементы и слои типичной крыши. Для получения дополнительной информации о крышах ознакомьтесь с нашей статьей о типах крыш и схемами.

Связанный:

Стили вальмовой крыши | Дома с крышами Gambrel | Как долго служат крыши?

Коньковая доска: Горизонтальная деревянная или металлическая пластина, опирающаяся на вершину крыши. Стропила и фермы соединяются с коньковой доской для получения цельного каркаса.

Массивный настил: Композитный настил из твердых материалов. Он напоминает настоящее дерево и особенно прочен и стабилен, чтобы выдерживать большие нагрузки.

Подложка из войлока: Это гидроизоляционный слой из обычного войлока, который укладывается поверх сплошной доски настила и затем полностью покрывается гонтом или другим кровельным материалом.

Черепица: Кровельное покрытие, как правило, плоской и прямоугольной формы, изготовленное из различных материалов, таких как шифер, дерево, плитняк, пластик, металл и композитные материалы.

Обшивка вентиляционной трубы: Внешняя установка на крыше, использующая систему вентиляционных труб для предотвращения просачивания воды и создания повреждений.

Мансардное окно: Окно, установленное на крыше или потолке для дневного освещения.

Обшивка дымохода: Гидроизоляция, устанавливаемая в месте пересечения крыши и дымохода и используемая для предотвращения проникновения влаги.

Дымоход: Вертикальная конструкция через крышу, которая выводит дым и продукты сгорания из камина, котла или печи во внешнюю атмосферу.

Опорная балка: Горизонтальная балка, соединяющая две стропила, пересекающиеся на коньке.

Стропила: Один из ряда диагональных элементов фермы, которые сходятся на вершине, чтобы поддерживать настил крыши и его нагрузки.

Облицовка ендовы: Гидроизоляция, устанавливаемая вдоль линии ендовы крыши.

Подложка ендовы: Гидроизоляционный слой, защищающий ендовы крыши от протечек.

Обшивка с промежутками:

Также называемая пропущенной настилкой, это относится к установке плоских панелей с промежутками друг от друга и приводит к внешнему виду лестницы .

Облицовка: Обшивка, закрывающая концы стропил.

Смотровая площадка: Горизонтальная балка, консольно выступающая из стеновой плиты.

Рейка: Наклонные стороны фронтона.

Желоб: Канал для системы водоотведения здания.

Водосточная труба: Канал для отвода дождевой воды из желоба.

Брызговик: Находится под водосточной трубой и используется для отвода дождевой воды из желоба в сторону от дома.

Связанные:

• 36 типов крыш
• 30 типов кровельных ферм
• Части фермы крыши
• Варианты ремонта крыши своими руками





Знай свой дом: компоненты крыши

Не путайте фермы, стропила и прогоны. Узнайте об особенностях крыши и их назначении здесь

После того, как вы заложили фундамент, уложили конструкцию пола и возвели стены, пришло время построить крышу — один из важнейших архитектурных элементов. На самом деле, от колониального дома с двускатной крышей до дома в стиле прерий с шатровой крышей, от современного дома с пологой крышей до элегантной мансарды в городском таунхаусе, мы не можем себе представить стиль дома, который бы не имеет связанной конфигурации крыши.

Согласование формы и конфигурации крыши с общей эстетикой, к которой вы стремитесь, имеет важное значение для получения желаемого вида.

Крыша также влияет на интерьер. Проще говоря, если все внутренние помещения имеют плоские потолки одинаковой высоты, вы можете сэкономить время и деньги и построить крышу из готовых ферм. Если вы ищете какое-то разнообразие высоты потолка и сводчатый потолок в некоторых комнатах, вы, вероятно, выберете крышу из палочек, которая обеспечивает такую ​​​​гибкость. Или вы можете комбинировать эти два подхода, чтобы сэкономить время и деньги, где это возможно, и получить те специальные места, которые вы хотите.

Вот различные части простой конструкции крыши, как они соединяются и как влияют на внутреннее пространство.

Bud Dietrich, AIA

Простая конструкция треугольной крыши из палочек состоит из трех основных компонентов.

Во-первых, есть коньковая доска , , которая представляет собой горизонтальный деревянный элемент на пике крыши, образующий вершину треугольника крыши.

Далее идут стропила

, , которые крепятся к коньковой доске и имеют уклон вниз к наружным стенам. Стропила выполняют тяжелую работу по конструкции крыши. Сопротивляясь нисходящей силе тяжести, наклонные стропила также служат средством, с помощью которого дом сбрасывает воду, сохраняя внутренние помещения сухими и пригодными для жилья.

И наконец, потолочные балки и , которые также служат стяжками. В то время как стропила сопротивляются нисходящей силе тяжести, потолочные балки будут сопротивляться любой внешней нагрузке. Только подумайте об этом так: Стропила, выдержав гравитацию, хотят передохнуть и лечь. Но если бы им позволили, они бы выдвинули внешние стены наружу — нехорошо. Потолочные балки этого не допустят; они просто продолжают тянуть стены обратно.

Бад Дитрих, AIA

Важным фактором при проектировании является расположение потолочных балок или стропильных связей. Их не обязательно устанавливать в верхней части внешней стены; их можно установить выше, что позволяет сделать потолок на выше.

Важно, чтобы стяжки для стропил располагались в нижней трети общей высоты конструкции крыши. Это имеет смысл, так как большая часть направленного наружу действия, которому противостоят эти связи, расположена ниже в конструкции крыши, ближе к тому месту, где стропила соприкасаются с наружными стенами.

Установка потолочных балок выше, с добавлением некоторого обрамления по краям комнаты, также метод, используемый для создания лоткового потолка.

Бад Дитрих, AIA

Допустим, вам нужен действительно высокий сводчатый потолок для большой большой комнаты. Если это так, вам нужно полностью избавиться от стропильных связей и заменить тонкую и легкую коньковую доску на более тяжелую и прочную коньковую балку.

Стропила будут надежно прикреплены к этой коньковой балке, так что вся сборка будет сопротивляться распору стропил наружу. И поскольку эти коньковые балки могут быть довольно массивными, они сами по себе становятся отличительным архитектурным элементом.

Bud Dietrich, AIA

Еще один элемент крыши, хотя и не самый распространенный, — это прогон . Это доска, которая перекрывает стропила или фермы, обеспечивая способ крепления обрешетки крыши и последующих кровельных материалов.

Прогоны традиционно использовались, когда стропила располагались дальше друг от друга, чтобы сэкономить на материалах в утилитарных зданиях, таких как амбары. Но прогоны стали популярными в жилом строительстве из-за их уникального архитектурного вида. На самом деле, использование прогонов создаст иллюзию того, что реальный потолок парит над стропилами, что может быть архитектурно отличительным.

Bud Dietrich, AIA

И последнее, но не менее важное: изготовленные фермы , изготовленные из пиломатериалов размером 2 на 4 (иногда 2 на 6) и металлических соединительных пластин. Подобные фермы довольно часто используются при застройке больших участков из-за эффективности их повторяющейся конструкции.
