Крышные вытяжные вентиляторы Shuft

Одной из самых распространенных и эффективных систем вытяжной вентиляции жилых и общественных сооружений является система с крышным вентилятором. Из названия устройства становится понятно, что устанавливают его на кровле здания. Через кровлю происходит удаление отработанного воздуха из обслуживаемого помещения.

Крышные вентиляторы применяются для удаления отработанного воздуха из помещений на улицу. Эти устройства являются очень эффективным решением при создании вытяжной вентиляции в частных домах, коттеджах, ведь при помощи одного крышного вентилятора можно обеспечить качественную вытяжку из всех комнат жилого здания. В общественных и производственных помещениях крышные вентиляторы применяются не менее часто.

В ассортименте SHUFT представлены сразу несколько серий крышных вентиляторов, что обеспечивает гибкость при подборе нужного оборудования.

Вентиляторы серий RMH и RMV представляют собой наиболее распространенные варианты моделей крышных вентиляторов.

Серия RMH с горизонтальным выбросом воздуха включает в себя 4 типоразмера максимальной производительностью до 1100 м3/час. Корпуса вентиляторов серии RMH изготовлены из высококачественной стали с порошковой окраской. Двигатели с внешним ротором имеют степень защиты IP44, клеммные коробки IP54.

Серия RMV с вертикальным выбросом воздуха и максимальной производительностью от 1840 до 16100 м³/час включает в себя 19 моделей в 9 типоразмерах. Вентиляторы серии RMV имеют прочный разборный корпус из оцинкованной стали. Высокоэффективная крыльчатка с назад загнутыми лопатками защищена специальной сеткой от попадания посторонних предметов.

Крышные вентиляторы монтируются на специальных коробах с использованием аксессуаров: обратный клапан, гибкая вставка, присоединительные фланцы. Рекомендуется использовать воздушные фильтры, уменьшающие скопление грязи на крыльчатке вентилятора. Скопившаяся грязь нарушает балансировку крыльчатки, появляется вибрация. Может нарушиться работа двигателя вентилятора.

На рисунке показаны два способа установки крышного вентилятора серии RMV с вертикальным выбросом воздуха. Оборудование можно подключать таким образом, чтобы оно вытягивало воздух непосредственно из вентилируемого помещения или по системе воздуховодов. Второй способ прекрасно подходит для зданий, где удаление воздуха необходимо осуществлять только из некоторых определенных помещений.

При установке некоторого количества вентиляторов с вертикальным выбросом воздуха серии RMV на кровле одного здания нет ограничений по расстоянию между ними. Другими словами, существует возможность установки сколь угодно большого количества крышных вентиляторов с вертикальным выбросом воздуха на минимальном расстоянии друг от друга.

Помимо традиционных моделей, рассмотренных выше, SHUFT представляет две серии высокотемпературных крышных вентиляторов RMV-HT и IRMV-HT (шумоизолированная версия, вентиляторы оснащены изоляцией из слоя минеральной ваты толщиной 40 мм).

Такие крышные вентиляторы предназначены для удаления из помещений воздуха повышенной температуры и особенно хорошо подходят для кухонь ресторанов и кафе, где необходимо отводить большое количество горячего воздуха с высоким содержанием жира. Максимальная температура воздуха, перемещаемого вентиляторами RMV-HT и IRMV-HT, составляет 120°С. Эти вентиляторы имеют прочный корпус из коррозионностойкого сплава AlMg3. Двигатель вентилятора, управляемый по напряжению, находится вне воздушного потока. Вентиляторы откидываются для проведения визуального контроля. Непосредственно на корпусе вентиляторов располагается сетевой выключатель, предназначенный для обеспечения безопасности при техническом обслуживании. Вентиляторы имеют лоток для сбора жира с отверстием для его удаления, предназначенный для защиты поверхности крыши от загрязнения частицами жира, которые содержатся в удаляемом воздухе.

Вентилятор Крышный ВКР №4.5 1.1 кВт цены и характеристики

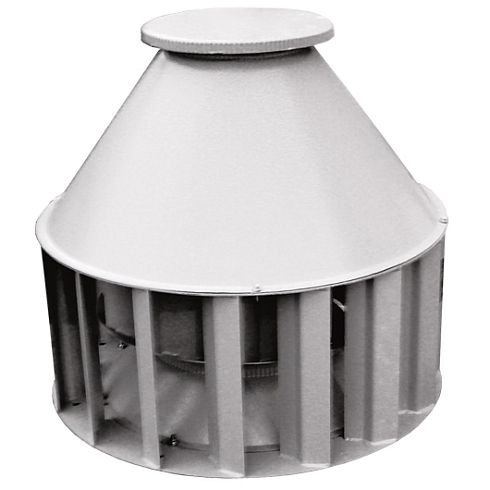

Вентилятор крышный ВКР 4. 5 — промышленное оборудование систем вытяжной вентиляции с радиальным рабочим колесом диаметром 450 мм. Вентилятор крышный радиальный монтируется на кровле жилых и нежилых зданий для вытяжки или дымоудаления.

ВКР-4.5 могут работать без подключения к воздуховодам, но при необходимости можно подключить и к системе канальной вентиляции.

Производство по ТУ 4861-003-85589750;
Низкого давления и одностороннего всасывания;
Тип рабочего колеса — радиальный;
Количество лопаток рабочего колеса — 12 шт.;
Двигатель АИР — 1.1 кВт, 1500 об.мин.;
Масса — 65 кг.

Крышные вентиляторы имеют широкую область применения: многоэтажные жилые дома, различные общественные, спортивные и административные здания. На производстве так же применяют

вентиляторы ВКР на кровле складских и производственных помещений, в сооружениях сельскохозяйственного назначения.

Подобрав необходимый типоразмер и мощность двигателя можно организовать эффективную вытяжную систему в здании любого размера. Вентиляторы ВКР ДУ применяются в системах дымоудаления.

Конструктивные особенности ВКР №4.5 1.1 кВт

Вытяжные вентиляторы на крышу имею моноблочную конструкцию, состоящую из металлического корпуса, радиального рабочего колеса и асинхронного двигателя на 1.1 кВт 1500 оборотов в минуту. Рабочее колесо включает 12 лопаток, отогнутых в противоположную вращению сторону. Электродвигатель расположен вертикально и защищён от осадков металлическим кожухом.

Варианты исполнения общепромышленных ВКР №4.5

Общепромышленный вид производится из углеродистой стали и рассчитан на эксплуатацию при температурах окружающей среды от -60° до +40/45°С, максимальная температура перемещаемого воздуха не более +80°С. Воздух не должен быть агрессивным или слишком влажным;
Коррозионностойкое исполнение производится из нержавеющей стали, применяется для вытяжки в зданиях, где воздух и газопаровоздушные смеси имеет высокую влажность или повышенную агрессивность по отношению к углеродистой стали.

Дополнительная комплектация вентилятора ВКР-4.5

Монтажный стакан — может быть как ровный, так и с уклоном, применяется для облегчения монтажа и установки обратного клапана;
Поддон (зонт) — необходим для сбора и удаления конденсата, который может образоваться при удалении влажного воздуха и его соприкосновении с холодным металлом.

Обратный клапан — применяется для предотвращения перетекания воздуха из помещения наружу, особенно актуально для ВКР ДУ (дымоудаления).
Воздушный клапан с электроприводом — позволяет контролировать из диспетчерской состояние вытяжки (открыто/закрыто) или можно настроить автоматическую работу с помощью контроллеров. Регулирующий привод с возвратной пружиной или реверсивный.

Купить крышный вентилятор ВКР-4.

5 1.1 кВт

Купить ВКР №4.5 и дополнительный монтажный набор в компании ООО «ГРАНДСТРОЙ Инжиниринг». Мы предлагаем большой выбор промышленных вентиляторов всех типов: крышные, осевые, радиальные, канальные для применения в приточной и вытяжной вентиляции, а так же в системах дымоудаления. Большой опыт работы с различным вентиляционным оборудованием и заводами производителями напрямую позволяет нам предоставлять низкие цены и бесплатную квалифицированную консультацию своим заказчикам. А на нашем сайте Вы всегда можете найти подробную техническую информацию (характеристики, инструкции, паспорта и т.д.) на интересующий продукт.

Доставка промышленного оборудования производится во все регионы Российской Федерации.

Вентилятор Крышный ВКР №4.5 1.1 кВт вытяжной — Характеристики

Электродвигатель
Модель вентилятора	ВКР
Марка вентилятора	4.5
Тип вентилятора	Крышный
Полное давление	435-0 Па
Технические условия	ТУ 4861-003-85589750
Категория давления	Низкого давления
Относительный диаметр колеса	1
Вариант всасывания	Одностороннего всасывания
Лопатки рабочего колеса	Загнутые назад
Количество лопаток рабочего колеса	12
Вес	65 кг
Мощность двигателя	1. 1кВт
Частота вращения	1500 об.мин
Вариант без двигателя	Нет
Варианты изготовления
Варианты изготовления	Общепромышленные, К1 (коррозионностойкие)
Параметры в рабочей зоне
Производительность	0,95-1,95 м³/сек

Вентилятор Крышный ВКР №4.5 1.1 кВт вытяжной отзывы

Габаритные размеры вентилятора ВКР №4.5

Габаритно-присоединительные размеры ВКР №4.5
D, мм	D1, мм	F, мм	H, мм	K, мм	d, мм	d1, мм	d2, мм	h, мм
720	595	530	601	—	12	15	—	—

Скачать документацию на крышный вентилятор ВКР-4. 5

Грибовидные вытяжные вентиляторы | Чердачные вытяжные вентиляторы

Если вам нужны грибовидные вытяжные вентиляторы, у нас они есть по низким ценам каждый день.

Купить грибовидные вытяжные вентиляторы

Чердачный вытяжной вентилятор, тип управления гигростат, термостат, материал лопастей сталь, поток отработанного воздуха при 0,000 дюйма SP 1, 500 куб. футов в минуту, основной материал сталь, противопожарная защита нет, высокоэффективный двигатель нет, материал корпуса сталь, включает гигростат да, Включает жалюзи Нет, Включает термостат Да, Максимальная площадь чердака 2, 100 кв. футов, Мощность двигателя 1/6 л.с., Место установки Крыша, Напряжение на паспортной табличке 120 В переменного тока, Общая высота 8 дюймов, Общая длина 24 дюйма, Общая ширина 24 дюйма, Форма купола Круглый
