Как соединить пластиковую трубу с металлической
Автор Монтажник На чтение 12 мин Просмотров 42.1к. Обновлено
Полимерные трубы повсеместно вытесняет изделия из металлов во всех сферах, особенно это заметно в строительной отрасли. При этом перед монтажниками нередко встает задача, как соединить пластиковую трубу с металлической на участках, где полная замена трубопровода невозможна по разным причинам.
Соединение полимерных и металлических труб актуально как для специалистов строительной отрасли, особенно сантехников, так и для рядовых потребителей, проводящих различные виды ремонтных работ в своих квартирах или загородных домах. Чтобы получить герметичный и надежный стык, следует изучить разные способы соединения труб из разнородных материалов, знать применяемые для проведения работ комплектующие и необходимый для этого инструмент.
Рис. 1 Примеры того, как соединить пластиковую трубу с металлической
Содержание
- Когда производят соединение пластиковых труб с металлическими
- Виды соединяемых труб
- Металлические
- Полимерные
- Способы соединения труб из пластика и металла
- При помощи резьбовых фитингов
- Как соединить пластиковую трубу с металлической без резьбы
- Как соединить пластиковую трубу с металлической в канализации
Когда производят соединение пластиковых труб с металлическими
Сопряжение разнородных труб в строительной и бытовой сфере производят:
- При врезании в стальной трубопровод, транспортирующий воду, газ, часто используют полимерное ответвление, отходящее от тройника.
- При прокладке подземных газовых трубопроводов из полиэтилена при выходе наверх его стыкуют со стальным отводом для входа в здания.
- При замене поврежденных участков стояка канализации или подземной канализационной линии чугунные секции меняют на пластмассовые, при этом их соединяют по разным технологиям.
- При замене стальных фрагментов водопровода ну улице и внутри помещений на полимерные.
- В особых случаях, когда один отрезок трубопровода располагается в зоне повышенных температур или существенных нагрузок, его делают из термостойкого и прочного железосодержащего сплава, а далее соединяют с линией из полимеров.
Рис. 2 Трубы из металлов (сталь, оцинковка, нержавейка, медь) для эксплуатации в системах водоподачи, отопления и канализации
Виды соединяемых труб
Для того, чтобы провести работы по состыковке качественно без возможного разрушения труб из разнообразных материалов, полезно знать их разновидности и физические свойства.
Металлические
Все металлы отличаются отличными прочностными характеристиками, высокой стоимостью, также сталь и чугун подвержены коррозии. Металлические трубы изготавливают из следующих сплавов:
Сталь. Во всех коммуникациях прокладывается по поверхности земли, обладает наивысшей прочностью и твердостью среди всех металлов и полимеров. Часто встречается ее оцинкованные разновидности, обладающие повышенной коррозионной стойкостью. Стали гибки и пластичны, на них относительно несложно нанести резьбу, однако из-за твердости и прочности они трудно поддаются обработке.
Чугун. Довольно популярный материал, трубные чугунные изделия большого диаметра изготавливают в настоящее время, отличается более высокой коррозионной стойкостью, чем сталь, однако имеет практически нулевую пластичность и раскалывается при деформации.
Нержавейка. Имеет аналогичные со сталью физические характеристики, в отличие от нее нержавейка обладает повышенной коррозионной стойкостью, но из-за значительной стоимости практически не встречается в бытовых и коммунальных линиях.
Медь. Дорогие трубопроводы из меди обладают пластичностью, гибкостью, соединяются между собой пайкой, их нередко используют для прокладки теплосетей индивидуальных домов в зоне отопительного котла.
Рис. 3 Полипропиленовые переходные фитинги
Полимерные
Основное преимущество труб из полимеров — инертность к большинству агрессивных химических веществ, коррозионная стойкость, простота обработки и невысокая стоимость. В строительной и бытовой сфере применяют полимерные трубы из следующих пластмасс:
Полиэтилен низкого давления ПНД. ПНД — основной компонент изготовления магистралей, прокладываемых под землей для транспортировки воды в коммунальные и индивидуальные дома и природного газа. Отличается эластичностью и гибкостью, изделия малого диаметра соединяют друг с другом посредством компрессионных фитингов, электросварных (с закладным нагревательным элементом) или сваркой встык. Так как трубы ПНД становятся эластичными при температурах выше + 60 °С, их используют только для транспортировки холодной воды.
Полипропилен ПП. Основной вид материала для монтажа внутридомовых магистралей холодной и горячей воды, отличается неплохой прочностью, трубопровод прокладывают методом спайки отдельных участков. Стенки ПП-труб довольно толстые и прочные, поэтому трубопровод обладает не слишком хорошей гибкостью. Один из недостатков полипропилена — высокий коэффициент температурного расширения, поэтому для отопления используют изделия, имеющие внутренний слой из стекловолокна или алюминиевой фольги, придающий им повышенную прочность и снижающий температурную зависимость. Соединение полипропилена проводят по технологии пайки, используя для этого специальный паяльный утюг.
Поливинилхлорид ПВХ. Жесткий и хрупкий материал, из которого изготавливают канализационные трубы большого диаметра, трубопровод монтируют раструбным методом. ПВХ трубы имеют довольно тонкие стенки, поэтому трубопровод прокладывают на поверхности земли с незначительными нагрузками. Для подземной прокладки выпускают многослойные ПВХ трубы, которые имеют легкий вес и более высокие характеристики.
Рис. 4 Переходники с полиэтилена на металл – принцип работы и внешний вид
Непластифицированный поливинилхлорид НПВХ. Прочный, жесткий и хрупкий материал, обладающий сходными с поливинилхлоридом характеристиками, но более устойчивый к нагрузкам. Наружные НПВХ трубы для канализации выпускают рыжего цвета, при прокладке в траншеях под землей они выдерживают нагрузки земляного пласта высотой до 6 м.
Сшитый полиэтилен PEX. Трубопровод из сшитого полиэтилена обладает хорошими параметрами прочности, термостойкости и гибкости, из него прокладывают контуры теплых полов, которые затем заливают стяжкой. Трубы подключает коллектору, имеющему металлические патрубки, их концы надевают на штуцеры и зажимают компрессионными фитингами.
Металлопластик PE-AL-PE. Для укрепления оболочки и снижения температурного расширения пластиковые трубы упрочняют внутренними алюминиевыми оболочками. Встречаются следующие разновидности полимерных труб с фольгированным слоем, маркировка которых наносится на их поверхность:
- PE-R — указывает, что материалом изготовления изделия является полиэтилен;
- PP-R — означает, что стенка изготовлена из полипропилена;
- PE-X — основной материал изготовления стенки — сшитый полиэтилен;
- PE-RT – стенка сделана из термостойкого полиэтилена.
Рис. 5 Канализационные НПВХ и ПВХ трубы
Способы соединения труб из пластика и металла
Трубопроводные магистрали, применяемые в системе отопления, водопровода, газоснабжения, находятся под довольно высоким давлением, поэтому к стыкам предъявляются повышенные требования по прочности и герметичности.
Так как металл и пластик являются разнородными материалами, не может быть речи об их совместной сварке, спайке, склеивании при монтаже, эффективны только механические варианты состыковки.
При помощи резьбовых фитингов
Резьбовые соединения — одни из самых известных и популярных видов сращивания различных деталей, имеющих цилиндрическую форму. Принцип резьбового крепления состоит в нарезании на стенках стальных труб резьбы внутри или снаружи, а на ответную деталь из пластика крепится соответствующий резьбовой фитинг.
Типовой переходник с металлической трубы на пластиковую состоит из двух частей — один участок подсоединяется к пластмассовой детали, а второй патрубок с резьбой внутри или снаружи, фитингом типа американка, прикручивается к стальному элементу.
Рис. 6 Сопряжение фитингов с изделиями из ПЭ (НСПС), ПП (пайка), PEX (напрессовка) и PE-AL-PE (опрессовка)
В зависимости от материала труб используются следующие способы монтажа на их торцах резьбовых фитингов:
Полипропиленовые ПП
Полипропиленовые трубы можно соединить с металлической, имеющей наружную резьбу чуть большего диаметра, чем внутренний полипропиленовый, более простым способом. Для этого паяльным утюгом разогревают внутреннюю полость ПП-трубы и быстро одевают ее на стальной резьбовой отвод, обжимая руками, после остывания полипропиленовую деталь можно вкручивать и выкручивать по своему усмотрению.
Полиэтиленовые ПЭ. Самое распространенное соединение водопроводных ПЭ труб с металлическими производится при помощи компрессионных фитингов, которые выполнены из пластика (полипропилена или полиэтилена). Принцип компрессионного фитинга заключается в обжиме муфты специальной цанговой шайбы, которая находится внутри фитинга. Эта цанга имеет обратные пазы, которые врезаются в тело трубы и не дают стыку разъединяться при высоких давлениях. Данным методом соединяются водопроводные трубы диаметром от 20 до 110 мм, а также скважинные адаптеры к водопроводной магистрали.
В промышленной сфере для сопряжения ПЭ-труб со стальными применяется неразъемное соединение полиэтилен-сталь НСПС, представляющее собой терморезисторную сварку под давлением двух коротких патрубков из указанных материалов.
Рис. 7 Принцип сопряжения компрессионной муфтой
Сшитый полиэтилен, металлопласт. Существует несколько технологий крепления переходных фитингов на трубы из сшитого полиэтилена и металлопласта:
- Компрессионная муфта. На пластиковую трубу одевается накидная гайка с внутренней резьбой, под которой находится зажимное кольцо с прорезью. Внутрь трубной оболочки вставляют переходную муфту с уплотнительными кольцами для обеспечения жесткости стенок. При прикручивании наружной резьбовой гайки к резьбе металлической трубы происходит прижимание ее стенок к внутреннему переходнику, что обеспечивает герметичность и одновременную стыковку.
- Опрессовка. Переходной металлический фитинг с уплотнительными кольцами или ребрами в виде елки вставляют внутрь трубы, сверху на трубную оболочку одевают гильзу, которую затем сдавливают специальным инструментом, прижимая внутренний штуцер к стенкам трубы. Ответная металлическая деталь может иметь любую форму и наружную или внутреннюю резьбу, американку – ассортимент опрессуемых фитингов весьма широк.
- Напрессовка. Переходной фитинг вставляют внутрь трубы, сверху на ее оболочку одевают гильзу. Далее с помощью специального инструмента гильзу сдвигают вперед, сдавливая тем самым трубную оболочку снаружи и прижимая ее к стенкам внутреннего переходника, имеющего различные форму, тип и размер резьбы.
Рис. 7 Варианты соединения труб с помощью специальных муфт
Рис. 8 Втулка полиэтиленовая и бурт из полипропилена в сборе для реализации флацевого соединения
Как соединить пластиковую трубу с металлической без резьбы
Рассмотренные выше соединения основывались на том, что к пластиковой трубе припаивался или крепился каким-либо способом фитинг, имеющий резьбу для соединения с металлической деталью, имеющей ответную резьбовую часть.
Данная технология является общепринятой и обеспечивает высокое качество, герметичность, и прочность соединения, ее единственный и основной недостаток — невозможность стыковки с трубами, имеющими гладкую поверхность. Следует отметить, что непосредственно соединить пластиковую трубу с железной без резьбы при прокладке любого вида инженерных коммуникаций невозможно, для их сопряжения разработана технология с применением электросварных муфт и переходных элементов НСПС.
При прокладке трубопроводных магистралей большого диаметра промышленного назначения используется стыковка разнородных трубных участков с помощью фланцев, к примеру фланцевое соединение металлической трубы с полиэтиленовой или полипропиленовой. Для его реализации к стальным трубам приваривают фланцы, а к пластиковым специальные бурты. За бурт предварительно перед сваркой устанавливается ответный фланец. Стыкуется узел при помощи болтов, которыми стягиваются фланцы.
Рис. 9 Соединение с помощью хомутов — примеры
Соединение пластиковой трубы с металлической без резьбы можно провести следующими полукустарными методами, не гарантирующими приемлемое качество стыка:
При помощи хомутов.
Метод довольно прост, пластиковая труба обычно из сшитого полиэтилена одевается на стальную и зажимается стальным хомутом, помещенным на ее наружную оболочку, при помощи прижимного винта. По технологии этот способ напоминает подсоединение труб из сшитого полиэтилена, используемых при укладке теплых полов, к коллектору, имеющему безрезьбовые входные металлические штуцеры.
Если стальная и полимерная труба имеют приблизительно равные диаметры, можно вставить внутрь полимерной стальную гильзу для увеличения прочности ее стенок и соединить обе трубы сверху стальным накладным хомутом, прижав его четырьмя винтами. Правда при данном методе соединения придется хорошо подумать о герметизации стыка.
Переходных муфт. Переходные муфты из достаточно прочных и эластичных обрезков полимерных труб можно использовать как кустарный способ стыковки двух элементов. Для этого в отрезок муфты, имеющий внутренний диаметр стыкуемых полимерной и металлической деталей, вставляются обе соединяемых элемента и прижимаются по краям накладными хомутами.
Рис. 10 Gebo – внешний вид и принцип работы
Фитинга Gebo. Одна из новейших разработок зарубежных специалистов — компрессионный фитинг Gebo, предназначенный для состыковки двух отрезков металлических труб одинакового диаметра, подходящего к внутреннему размеру Gebo. Отличительная особенность Gebo — наличие в конструкции компрессионной муфты уплотнительного резинового кольца, которое исключает протечки. Хотя данный фитинг по инструкции не может осуществлять сопряжение металла и пластика, теоретически жесткая ПП-труба с внутренней прослойкой из стекловолокна или алюминия может быть надежно и герметично состыкована с металлической при одинаковом размере их внешних диаметров.
Поэтому применение фитинга Gebo довольно грамотный ответ на вопрос, как соединить металлическую трубу с полипропиленовой, когда обе детали имеют гладкие стенки и одинаковые размеры в окружности.
Как соединить пластиковую трубу с металлической в канализации
Выше рассматривалась методика присоединения труб в магистралях водоснабжения и тепловых сетей, находящихся под давлением. В отличие от напорных коммуникаций, бытовая канализация работает в безнапорном режиме, то есть на стыки трубопровода не оказывается физическое воздействие от транспортируемого по нему рабочего тела. Поэтому основное требование к стыкам в канализационном трубопроводе — обеспечение герметичности.

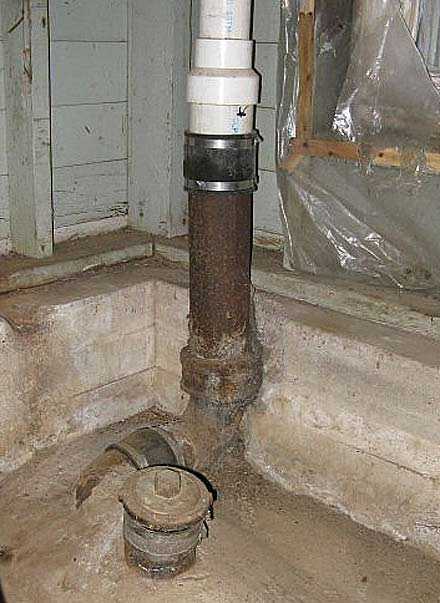

Рис. 11 Как соединить пластиковую трубу с металлической — пример соединения посредством манжет
Канализация обычно прокладывается трубами из чугуна и поливинилхлорида ПВХ, при необходимости их стыковки используют следующие варианты:
Присоединение посредством манжеты.
Если в чугунной канализации имеется расширяющийся раструб на конце, в него вставляют ПВХ-трубу, герметизируя стык каучуковой манжетой. Аналогичным образом стыкуют чугун с ПВХ-трубами большего размера, просто вставляя их в последние и герметизируя щели уплотнительными кольцами.
Хомуты. Соединить канализационную пластиковую трубу с железной из чугуна можно посредством накладных хомутов подходящего размера, приобретенных в торговой сети, или сделанных самостоятельно.
Для изготовления хомутов своими руками вырезают лист из резины, оборачивают им место стыка двух труб и зажимают его хомутиками, вырезанными из полосок жести при помощи болтов с гайками. При отсутствии времени или желания можно просто обмотать место стыковки проволокой, плотно скрутив ее концы.
Переходники. Одна из методик, как соединить ПВХ трубу с металлической, является использование переходников в виде гофротруб с манжетами. Также для состыковки труб разных размеров выпускают пластмассовые фасонные изделия с переходом с большого на малый диаметр.
Соединительные муфты. Можно состыковать две трубы из чугуна и поливинилхлорида с помощью переходной муфты, вырезанный из отрезка жестяной или ПВХ-трубы. Ее одевают сверху на место стыкуемых элементов, а образовавшиеся щели запенивают монтажной пеной или забивают водонепроницаемыми эластичными прокладками.
Рис. 12 Сопряжение чугуна и ПВХ-труб переходниками
Правильное соединение металлической и пластиковой трубы достигается только при использовании резьбы на двух деталях. Безрезьбовое соединение металлических и пластиковых труб в бытовых условиях любыми способами относится к полукустарным методам и не обеспечивает условий герметичности и прочности соединений, необходимых при высоких давлениях в магистрали.

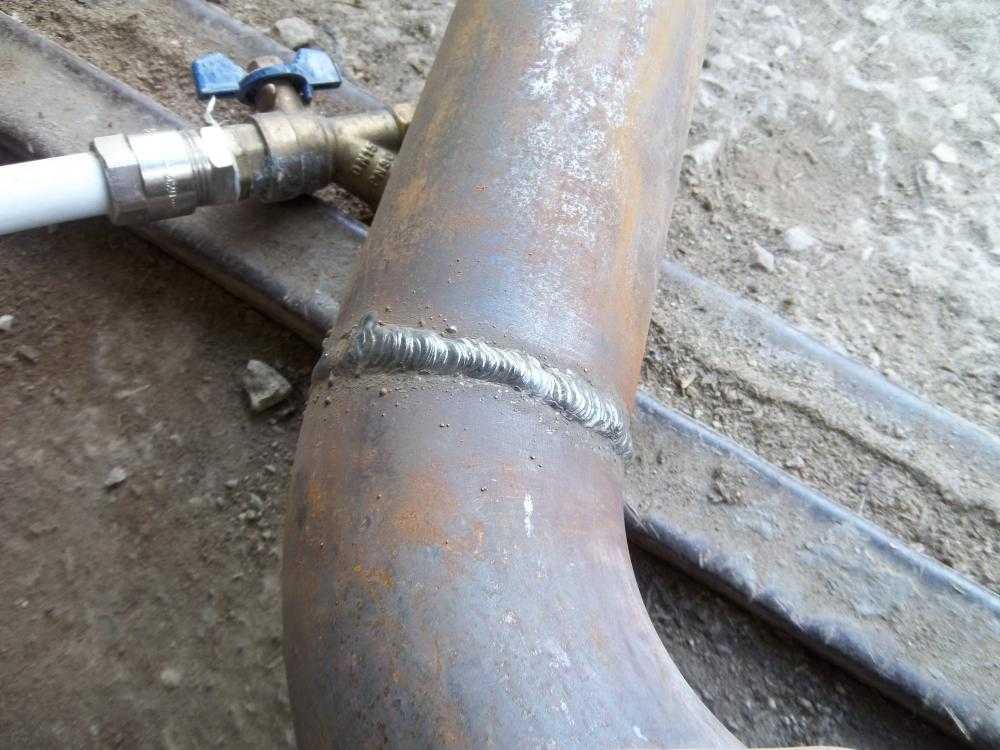

Соединение пластиковых труб с металлическими
Если вас заинтересовал этот вопрос, то угадывается два варианта развития событий: у вас уже есть соединение пластиковых и металлических труб, которое доставляет вам головную боль или вы только собираетесь соединить этих двух антагонистов.
Рассмотрим первый вариант: у вас протечка на стыке металла и металло-(или)пластика.
Беспокоить он может только из-за протечек. А протечки неизбежны при резких перепадах температур или гидроударах. Второе, конечно, редкость, а вот перепады температур — это да, проблема. При каждом включении-отключении (точнее, наоборот) горячей воды, или даже замены горячей холодной, ожидайте подставу от этого инженерного решения. Причины — плохие фитинги и разный коэффициент термического расширения металла и пластика. В общем, дело в том, что горячая вода сильно нагревает металл, что приводит к его расширению, неравномерному по сравнению с пластиком или металлопластиком.
Как следствие, рано или поздно фитинги дают трещины или, в лучшем случае, ослабляют «хватку».
Обычно это фитинги китайского производства, но качественные тоже не «железные» и могут дать слабину. Сантехникам приходится либо поджимать самораскрутившийся фитинг, либо заменять треснувший на новые. Правда сейчас в номенклатуре поставщиков можно отыскать фитинги с защитой от самораскручивания или использовать систему с опрессовкой фитингов. Поэтому настоятельно не рекомендуется экономить на комплектующих в таких ситуациях.
Второй вариант: вы только собираетесь соединить металлопластиковые или просто пластиковые трубы с металлическими.
Не знаю причины, но догадываюсь. Вы хотите сэкономить. У вас или уже есть металлический стояк, а вы хотите сделать себе разводку пластиком, или какая-то похожая причина, например, хочется удлинить металлический трубопровод. Настоятельно рекомендуется устранить проблему основательно. Например, скинуться с соседями и поменять весь стояк на пластик. Почему? Потому, что вас ждут проблемы, описанные выше в первом варианте, плюс еще одна.
Если вы самовольно врежетесь в общую инженерную конструкцию со своим кардинально отличным материалом, то вы будете нести полную материальную ответственность за аварии. Любой ЖЭК, ЖКО или как-там-она-сейчас-называется управленческая компания (и даже ваш сосед!) заактирует это дело и с радостью навесит на вас весь ущерб от аварии и материальные расходы на ее ликвидацию.
Как практически соединить металл с пластиком.
Вы прочитали все вышесказанное, это вас не останавливает и вы полны решимости провернуть аферу. Как обычно, пути два: или вызываем сантехников и умываем руки, или закатываем рукава и делаем сами.
Сантехники дело знают. Рассмотрим самостоятельную работу.
Для соединения стальной трубы с пластиковой (или металлопластиковой) вам потребуется:
1) пресс фитинг или переходник, один конец которого оснащен резьбой для металлической трубы, а другой раструбом для надвижного соединения пластиковых труб;
2) два раздвижных ключа;
3) пакля или тефлоновая лента.
Пресс фитинг для соединения металлической и пластиковой труб
Сначала необходимо открутить муфту металлического трубопровода в том месте, где будет соединение с пластиковой трубой. Или кардинально: отрезаем болгаркой старую трубу. Резьборезом нарезаем резьбу, предварительно смазав край трубы маслом или солидолом, до выхода трубы из плашки. Протираем резьбу, наматываем паклю или фумленту, смазываем силиконом. Накручиваем прессфитинг. Желательно рукой без применения ключа, так как фитинг может треснуть. Лучше докрутить фитинг после включения воды, до остановки протечки, чем сразу его пережать ключом.
Как вы уже знаете, пластик и металл имеют разный коэффициент температурного расширения, поэтому не рекомендуется накручивать фитинги с внутренней резьбой из ПВХ на металл. При монтаже систем центрального отопления и горячего водоснабжения нужно использовать переходные муфты с уплотнительной резинкой или же латунные разъемные муфты с элементом из ПВХ.
Фитинги под приварку внахлест Типы и области применения
Как известно, существует четыре типа соединений для трубных фитингов: под сварку внахлест, под сварку встык, резьбовые и фланцевые.
Что касается фитингов для стальных труб, которые вы могли бы использовать для своих трубопроводных проектов, вы обнаружите, что два из них весьма популярны: фитинги для сварки враструб и фитинги для сварки встык.
Однако, поскольку у обоих из них есть свои плюсы и минусы, вы можете запутаться, какой из них лучше всего подходит для вашей конкретной цели. По этой причине мы взяли на себя ответственность провести сравнение между ними. Таким образом, вы узнаете отличия сварки внахлест от сварки встык.
Чтобы узнать больше об этом, продолжайте читать ниже.
Что такое фитинги для сварки враструб
Фитинги для сварки враструб представляют собой деталь крепления трубы. В этом случае труба будет вставлена в углубление трубы, фитинга, клапана или фланца. Для соединения труб или клапанов с другими участками трубы будут применяться уплотняющие сварные швы углового типа. Таким образом, в некоторых случаях фитинги с раструбной сваркой являются хорошим выбором.
Это связано с тем, что преимущества высокой прочности конструкции и высокой герметичности будут весьма важными факторами, которые необходимо учитывать при разработке проекта трубопровода.
Как показано на рисунке ниже, вы можете видеть форму 90-градусного колена под приварку:
Как правильно описать размеры фитингов для приварки враструб
Если вы размещаете запрос на фитинги такого типа, вам необходимо указать размеры внешнего диаметра и с требованиями к давлению (или таблицей толщины), номинальное давление фитингов для сварки враструб обычно выражается в классе 3000, классе 6000 и классе 9000.
Фитинги для сварки враструб обычно упрощаются как фитинги для труб SW, поэтому вы увидите некоторые описания, такие как колено SW , тройники SW, муфты SW и т. д.
Использование фитингов под сварку враструб
Поскольку эти фитинги относятся к высокому давлению, их можно легко использовать в различных промышленных процессах.
• Фитинги для сварки враструб, такие как отводы, тройники, переходники, могут использоваться на трубопроводах для транспортировки токсичных, легковоспламеняющихся или дорогих материалов, где не может быть места утечки.
• Используется вместе с трубой ASME и для перехода на другие размеры.
• Применяется в местах, где трубопровод считается постоянным. Кроме того, они также были спроектированы таким образом, чтобы обеспечить характеристики хорошего потока.
• Изготовлено в соответствии со стандартами ASTM A234, а также может соответствовать ASME B16.11. Это стандарт охватывает размеры, номинальные значения давления и температуры, маркировку, допуски и требования к материалам для углеродистой стали и кованого углерода. Что касается форм материалов, которые были бы приемлемыми, это могут быть стержни, поковки, бесшовные трубы и бесшовные трубы, которые соответствуют требованиям к химическим веществам, механическим свойствам и практике фитингов.
Фитинги для сварки враструб, типы
Как и фитинги для сварки встык, в зависимости от типа материала, фитинги для сварки враструб также подразделяются на фитинги для труб из нержавеющей стали, углеродистой стали и легированной стали.
В зависимости от области применения, он включает колено под приварку враструб, тройник под приварку враструб, тройник-переходник, переходники, муфты, фланцы SW и т. д.
Масса в кг для фитингов SW – соответствует ASME B16.11
Муфты под сварку враструб
• Полное соединение
Эта труба предназначена для соединения двух труб или ниппеля.
• Полумуфта
Его можно приварить непосредственно к отводной трубе, чтобы сделать ответвление.
• Муфта переходная
Помогает соединить два разных наружных диаметра трубы.
• Переходная вставка
Изготовлены в соответствии с MSS SP-79. Это помогает обеспечить экономичные и быстрые комбинации сокращений трубопровода. Таким образом, они могут быть изготовлены с использованием стандартных фитингов для сварки враструб.
Муфта сварная внахлест
Муфта представляет собой резьбовое соединение и состоит из трех частей, которые соединены между собой.
Он включает в себя две внутренние резьбы и центральную часть, которая сближает концы при вращении. Таким образом, соединения должны быть плотно завинчены перед сваркой концов. Это поможет свести к минимуму коробление сидений.
Колено под приварку враструб
Колено под приварку враструб (SW) имеет типы 45 градусов и 90 градусов, изготавливается методом ковки, а также модели с большим радиусом (LR с 1,5 X OD) и коротким радиусом (SR с 1 X 0D) , это были обычные фитинги для сварки враструб, которые использовались в трубопроводах для изменения направления жидкости.
Тройник под сварку враструб (тройник SW)
Тройник Прямой и редукционный тройник
Это поможет сделать ответвление под углом девяносто градусов от основного участка трубы. Редукционный тройник с раструбным швом имеет отвод меньшего диаметра, который соединяет меньший отвод трубы.
Муфта
Муфта (муфта + цапфа) представляет собой типичный тип фитингов для сварки враструб, он используется для тех же целей, что и сварка и резьба, для приваривания трубы малого диаметра к корпусу трубы большого диаметра. В отличие от гнезда, оно имеет уникальное гнездо, подходящее для сварки (гнездо находится внутри гнезда). Он обеспечивает хороший поворот на 90 градусов и более высокую прочность, чтобы выдерживать высокое давление. Одно отверстие, соединенное с выходным отверстием, встречное отверстие будет охватывать наружный диаметр выходного отверстия, чтобы поддерживать трубу, сидящую на раструбе, для стабильной установки и прочности сварки. Как и фитинги с раструбом, раструбы имеют диапазоны давления 3000#, 6000# и 9.000#.
Крестовина SW
Крестовина также поможет сделать ответвление под углом девяносто градусов от основного участка трубы.
Крышка SW
Крышка — торцевая крышка. Он используется для герметизации конца трубы.
Фланец под приварку враструб – Другие фитинги SW
Фланец под приварку враструб (SW фланец) обычно используется для небольших труб с высоким давлением. Форма фланца состоит из утопленного буртика во внутреннем отверстии, что позволяет трубе правильно вставляться в буртик, а затем выполнять сварочные работы для соединения труб и фланцев. Эта сварная конструкция по существу обеспечивает гладкий канал и хорошие характеристики передачи жидкости в трубопроводах.
Фланцы SW включают фланцы типа RF (с выступом), FF (с плоской поверхностью) или RTJ (с кольцевым шипом), номинальное давление классифицируется как 150#, 300#, 600# и до 2500#.
Сварка враструб Преимущества и недостатки
Преимущества
• Для подготовки сварного шва необходимо снять фаску с трубы
• Временная сварка прихватками обычно не требуется для выравнивания. Это связано с тем, что принцип подгонки поможет обеспечить правильное выравнивание.
• Металл раструбного шва не может проникнуть в отверстие трубы
• Установлено, что затраты на строительство ниже, чем сварка встык. Из-за исключения специальных машин и отсутствия точных требований к подгонке.
Недостатки
• Сварщик должен убедиться, что компенсационный зазор между буртиком муфты и трубой должен составлять 1,6 мм
• Внутренние щели и компенсационный зазор в системах сварки враструб будут способствовать коррозии.
Именно по этой причине они считаются менее подходящими для радиоактивных или коррозионных применений
• Фитинги такого типа также неприемлемы для сверхвысокого гидростатического давления в пищевой промышленности. Это связано с тем, что в дополнение к невозможности полного проникновения он также оставит щели и зазоры, которые затем будет очень трудно очистить.
По вышеуказанным причинам стыковая сварка лучше, чем сварка враструб, поскольку обеспечивает более высокую прочность и более высокое сопротивление давлению.
Различия между фитингами под сварку враструб и встык
В случае фитингов под размер SW используется стандарт ASME B16.11. Здесь труба может быть вставлена в углубление фитинга. И фитинг, и труба должны иметь прямоугольную форму и не требуют какой-либо подготовки или скоса на конце, кроме очистки снаружи. Это облегчит монтаж и сварочные процессы.
Что касается фитингов BW для стыковой сварки, то упомянутым стандартом является ASME B16.
9. при приваривании их концов к концу трубы толщина будет такой же, как у труб. В этом случае конец арматуры может быть скошенным.
Различия в применении фитингов SW и BW
Сварной шов внахлест обычно имеет вдвое меньшую прочность, чем фитинги для сварки встык. Следовательно, фитинги SW в основном используются для небольших трубопроводов с диаметром NPS 2 или даже меньше.
С другой стороны, фитинги для стыковой сварки помогают сохранить большую прочность. И лучше для трубопроводов с высокой температурой или высоким давлением. Его также можно использовать, когда требуется сварное соединение с прочностью не выше, чем у основного металла.
Как установить – Сварка внахлест или сварка встык
В случае с фитингами SW вы обнаружите, что их довольно легко установить. Поскольку для обеспечения доступа к сокету требуется около 1/6 дюйма зазора в нижней части зазора, он также допускает тепловое расширение. Однако этот зазор может затем привести к проблеме чрезмерного напряжения, которое приведет к растрескиванию углового сварного шва фитинга.
Кроме того, было обнаружено, что раструбный шов проблематичен при работе с агрессивными жидкостями из-за щелевой коррозии. Кроме того, было обнаружено, что он довольно легко подвергается коррозии из-за нарушения целостности гладких внутренних частей трубы.
С другой стороны, фитинги для сварки встык признаны лучшими с точки зрения усталостной прочности, прочности, устойчивости к температуре и коррозионной стойкости. Однако его также может быть сложнее сварить и правильно установить. Что требует больше времени и опыта квалифицированных сварщиков.
Различия в цене сварки внахлест и встык
При рассмотрении вопроса об использовании фитингов для любого строительного проекта цена является основным фактором, который необходимо принимать во внимание.
Что касается фитингов под сварку враструб, то цена намного выше, чем у фитингов под сварку встык аналогичного размера. Однако дополнительные затраты, связанные с фитингами для стыковой сварки, выше при установке, чем SW.
Это связано с тем, что квалифицированный сварщик и другие расходы на рабочую силу также должны быть учтены.
Надеемся, что мы могли бы помочь вам лучше понять, что такое фитинги для сварки враструб и для сварки встык. Если у вас есть какие-либо вопросы относительно фитингов SW, просто свяжитесь с нами.
Запросить цену
Как сделать заглубленную газонную розетку из ПВХ
Поиск
Дом Сегодняшний домовладелец Простые решения Как сделать заглубленную газонную розетку из ПВХ
Воспроизведение видео не поддерживается
Гнездо для газона из трубы ПВХ. Гнезда для газонапозволяют легко ставить и снимать все, от зонтиков и флагштоков до волейбольных сеток и разбрызгивателей.
Для изготовления раструбов газонных приспособлений из труб ПВХ:
- Купите кусок ПВХ, внутренний диаметр которого соответствует размеру светильника.
- Обрежьте один конец трубы под углом примерно 45 градусов, чтобы получился острый конец.
- Обрежьте другой конец трубы до такой длины, чтобы раструб уходил в землю.
- Закопайте трубу в землю.
- Вытащите трубу из земли и удалите из нее грязь.
- Вставьте трубу обратно в отверстие так, чтобы она была на одном уровне с землей.
- Вставьте приспособление в трубу.
Посмотрите это видео, чтобы узнать больше.
Дополнительная информация
- Советы по установке игрового комплекса (видео)
- Как безопасно установить качели на дереве (статья)
- Не дать собакам копать под воротами
- Как отремонтировать ландшафтное освещение (видео)
Джо Труини: Скорее всего, рано или поздно вам придется застолбить некоторые приспособления на своей территории, будь то зонт от патио, флагшток, волейбольные сетки, в этом случае мы устанавливаем переносную лужайку. разбрызгиватель. Но если их просто поставить кольями, то они всегда мешают — о них можно споткнуться или придется их косить.
Вот решение, при котором вы просто делаете заглубленную розетку из куска ПВХ. В данном случае мы используем полудюймовый ПВХ, который идеально подходит для разбрызгивателя. Но вы можете получить ПВХ разного диаметра, так что вы всегда сможете найти тот, который подойдет для вашего проекта.
Первое, что вам нужно сделать, это взять ПВХ и с помощью ножовки отрезать острый угол на одном конце, а затем отрезать его на три-четыре дюйма длиннее, чем вам нужно. Затем вбейте его в землю, вытащите и вытряхните грязь. Затем обрежьте его по размеру.
В итоге вы получите яму идеального размера и глубины на газоне, куда вы сможете закопать розетку. Просто вставьте его, убедитесь, что он находится на одном уровне с землей, и тогда вы сможете установить, в данном случае, разбрызгиватель для газона. И когда вы закончите с ним, просто вытащите его, розетка всегда есть для повторного использования, и вы можете косить прямо над ней, не беспокоясь о том, чтобы задеть.
Предыдущая статьяПочему эти выжившие после урагана Катрина выбрали металлическую крышу
Следующая статьяКомплекты формул Подкормка растений и садовая почва
ДЖО ТРУИНИ
https://todayshomeowner.
