      Полувальмовая крыша своими руками: схемы, обустройство, строительство

      Крыши домов во все времена придумывалась и реализовывались исключительно с практической точки зрения. А поэтому учитывать многовековой опыт однозначно стоит.

      Например, если взять Россию, в ее центральной части чаще всего встречались двускатные кровли, а вот ближе к югу и степям уже появлялись вальмы. Это объясняется тем, что в центре страны нет таких сильных ветров, как в степных регионах с их ураганами. Там приходилось строить крыши посложнее, более обтекаемые.

      Так в свое время возникла необычная, но красивая крыша – полувальмовая по своей форме, с двумя полноценными и двумя укороченными скатами. Ее называют голландская. В ней сочетаются самые ценные преимущества обеих классических кровель: двускатной и вальмовой, при этом конструкция получилась надежной и прочной.

      И хотя проектирование, расчет и строительство таких крыш достаточно сложное, их все-таки с удовольствием стоят как на небольших дачах, так и на внушительных семейных особняках.

      В чем же их секрет?

      Многие люди считают дизайн дома с такой усеченной крышей достаточно привлекательным. Хотя изначально их строили исходя из особенностей климата, на сегодня и датская, и голландская крыша – это уже классика архитектуры. Тем более что в условиях плотной городской застройки укороченные скаты в какой-то мере решили проблему пространства.

      С самого начала полувальмовые крыши были достаточно высокими, чтобы противостоять плохой погоде. Сегодня эти условия уже необязательны. Но даже при небольшой высоте конька проектирование и устройство таких крыш все еще достаточно трудоемкое.

      Подобная кровля в ее классических вариантах до сих пор наиболее популярна в Дании и Голландии. Однако у полувальмовой крыши есть несколько подвидов и модификаций, которые далеко ушли от каркаса по датской или голландской схеме:

      Из всех видов четырехскатной кровли самой совершенной и продуманной считается именно голландская полувальмовая. Она сочетает в себе сразу все преимущества и четырехскатной, и двускатный стропильной системы, но при этом лишена их недостатков.

      Так, например, двускатная конструкция считается слишком простой и примитивной, зато под ней получаются достаточно просторные мансарды, у которых минимум две стены – вертикальные, что довольно удобно. А вот под классической вальмовой крышей места остается мало, к тому же все стены — наклонные.

      Под полувальмовой кровлей (датской или голландской) в мансарде уже имеются вертикальные стены, на которые можно устанавливать не мансардные, а обычные окна. При этом верхушка дома не потеряет ни в своей функциональности, ни во внешнем виде.

      Проблема вальмовых мансард состоит в том, что каким бы уютным ни получилось подкровельное пространство, наклонные стены психологически «давят» на человека, и находиться в таком помещении не всем комфортно.

      Вот почему крайне важно, когда хотя бы две плоскости выглядят более привычно. Кроме того, для окон это тоже имеет значение: несмотря на самую качественную гидроизоляцию, мансардные окна часто подвержены протечкам. Что уж говорить, если вы открыли окно и забыли про него, а на улице пошел дождь.

      У голландской кровли две вальмовые части «срезаются», лишь слегка нависая сверху. У датской напротив — вальмовая часть с двух сторон начинается ниже конькового элемента, а сверху образуются небольшие фронтоны. Их часто используют для обустройства окна, а пространство под ним продолжают до пола гипсокартонной перегородкой.

      Одним словом, полувальмовая крыша отличается от классической четырехскатки тем, что треугольные скаты у нее как бы открывают большую часть фронтона. У обоих видов это происходит по-разному: у голландских крыш открывается нижняя часть фонтана, а у датских – верхняя. Благодаря этим различиям такая крыша делится по своей конструкции на два вида: двускатная полувальмовая и четырехскатная полувальмовая:

      Стропильную систему полувальмовой крыши называют одновременно и самой сложной, и самой совершенной. Ее придумали и реализовали впервые 300 лет назад на побережье балтийского моря, что было продиктовано влажным и снежным климатом.

      Полувальмы необходимы не ради эстетического эффекта, хотя и он важен. Такие элементы хорошо закрывают конек от ветра, тем самым существенно снижая ветровую нагрузку на всю стропильную систему.

      Неудивительно, что полувальмовые крыши обычно раньше строили на домах, которые расположены в степях или на ветреном побережье. Вот почему при строительстве дома всегда есть смысл сначала узнать о ветровой и снеговой нагрузке в вашей местности. Дело в том, что эти параметры обычно ставят при выборе формы крыши в довольно жесткие рамки, но совсем не плохо, если одним из рекомендуемых вариантов окажется именно датская форма. Ведь смотрится она на доме замечательно!

      Главная сложность устройства полувальмовой крыши состоит в том, что даже при самом дотошном подходе и точном измерении всех деталей часто оказывается так, что приходится что-нибудь подрезать и корректировать. Здесь всю стропильную конструкцию собирают как лего, и не всегда детали подходят друг другу.

      Абсолютно точных размеров можно достичь только в заводских условиях на специализированных линиях изготовления подстропильных каркасов. Поэтому имеет смысл заказать готовые фермы, чтобы не беспокоиться о геометрии своей кровли. В случае с двускатной крышей небольшие погрешности особой роли не сыграют, но у вальмовой кровли отдельные элементы могут не сойтись в контрольных точках, что повлечет за собой немало проблем.

      Кроме того, у полувальмовой кровли достаточно много швов и мест соединений скатов, а это – потенциально слабые места для протечек или нарушений целостности кровельного покрытия. Поэтому придется немало потрудиться, чтобы достичь абсолютной герметичности всего кровельного покрытия на такой крыше.

      Голландская кровля обладают более простой конструкцией, чем датская, но при этом почему-то получила меньшее распространение.

      Скорее всего дело в том, что она рассчитана на большой стропильный каркас, а его не так-то просто возводить на высоте. И сегодня подобные крыши строят в основном на двух- или трехэтажных усадьбах:

      У полувальмовой голландской крыши торцевые скаты в 1,5-3 раза короче боковых.

      Благодаря этому получается избежать потерь полезной площади в мансардном помещении и установить там обычные окна.

      Шаг 1. Устройство мауэрлата на разной высоте

      Строительство начинается с установки мауэрлата. Именно на него будут опираться вальмовые или рядовые стропильные ноги. Но мауэрлат будет находиться не на одном уровне, а на разных. На иллюстрации хорошо видно, как это должно быть:

      Балки перекрытия нужно укладывать перпендикулярно мауэрлату. Если вам приходится состыковать два бруса, то место их соединения нужно располагать обязательно над несущей стеной, так как оно само по себе слабое.

      Шаг 2. Установка и закрепление конькового прогона

      Как только мауэрлат закончен, по центру выставляют коньковые прогоны – один или несколько, в зависимости от того, насколько большой получилась крыша.

      Для этого часто используют раму, верхняя часть которой и служит прогоном. К слову, в строительстве полувальмовой крыши рекомендуется использовать одинаковые материалы как для стропил, так и для каркаса, доски не должны быть меньше, чем 50 на 150 мм. Если ширина здания больше, чем 4,6 м, стропильные балки делают составными.

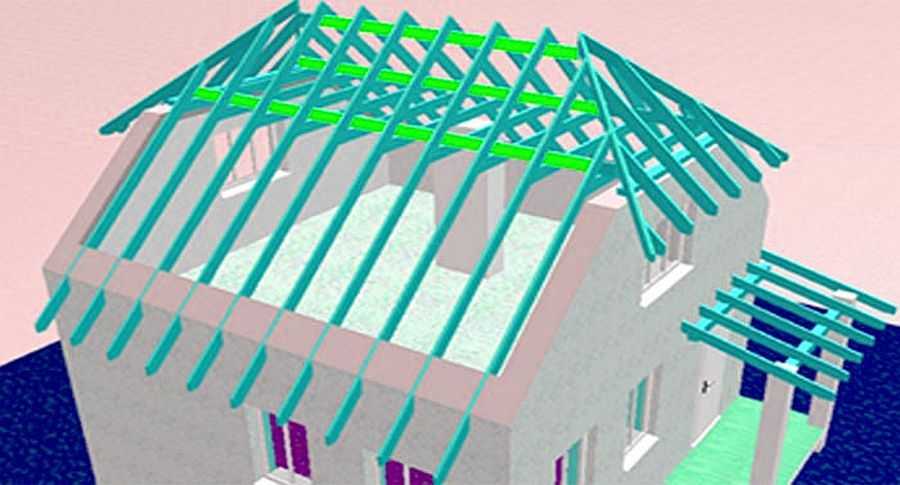

      Шаг 3. Закрепление стропильных ног

      Затем ставят стропильные ноги. Это классические стропила по бокам крыши и укороченные диагональные ноги с нарожниками для формирования небольших скатов. Для этого между двумя основными скатами устанавливается горизонтальная перемычка. Ее часто называют прибоиной. И к ней как раз под углом присоединяют диагональные стропильные ноги.

      Укороченные стропила крепят к коньковой балке двумя гвоздями. И важно, чтобы такие стропила между наклонными полками и нижней опорой были с жесткой фиксацией.

      Для этого в верхней точке крепления конец нарожника прибивают под углом, чтобы он соединялся со стропилами как можно более плотно. Чтобы еще лучше закрепить каркас, нижнюю плоскость, служащую опорой для стропил, закрепляют брусками с сечением 50 мм.

      При установке диагональных стропил самое важное – это сформировать ими идеальную плоскость будущих скатов крыши.

      А вот в этом примере все стропильные элементы соединены между собой при помощи врубки:

      В приведенной иллюстрации построена висячая стропильная система, без конькового элемента. Наклон полувальм здесь обеспечен за счет более коротких стропильных ног. Все стропильные элементы соединены между собой на металлические пластины.

      Вообще всю голландскую кровлю можно построить из готовых стропильных ферм, как и двускатную, в чем и состоит ее основное преимущество перед датской:

      Готовые фермы выглядят следующим образом и вы можете заказать их уже готовыми:

      Шаг 4. Усиление стропильной системы

      Чтобы полувальмовая крыша получилась достаточно жесткой и надежной, все участки соединений обязательно усиливают подкосами. Кроме того, с обеих сторон крайние стропильные фермы в этих местах делают двойными.

      Места крепления перемычки к стойке усиливают при помощи коротышей – отрезков доски, которые прибиты снизу. Именно они при повышенной ветровой нагрузке предотвращают деформацию всей стропильной конструкции.

      Шаг 5. Изоляция и монтаж кровельного покрытия

      Когда все будет готово, можно приступать к изоляционным работам. Кровельное покрытие в таких случаях рассматривают как пары геометрических фигур, и по ним достаточно легко вычислить площадь крыши.

      Например, в датской полувальмовой конструкции это по две большие и малые трапеции у основных скатов, а у голландской – две трапеции и два небольших треугольника.

      Подведем итог: голландская форма крыши хороша тем, что долгие годы не требует ремонта и достаточна устойчива. Но при ее возведении необходим высокий профессионализм, так как существует определенный ряд сложностей.

      А любые ошибки в стропильной системе обычно проявляют себя со временем не лучшим образом. Как вариант, можно заказать по своему чертежу отдельные стропильные элементы, чтобы быть уверенными в их геометрии.

      Переходим ко второй конструкции. В самой Дании принято строить датские крыши с ломанными скатами, часто достаточно высокие. Такие крыши в какой-то мере напоминают сказочные остроконечные шляпы, и выглядят довольно интересно. Неспроста ведь остроконечная средневековая шляпа действительно очень удобна и в дождь, и в снег.

      И дело не только в эстетике. Верхнюю часть стропильной системы такой крыши строили всегда под большим углом – до 70 градусов, а вот нижние срезы делали достаточно пологими, всего лишь до 20 градусов. В таком доме обычно жили на втором этаже, а на первом располагались большая печь и кухня.

      Конечно, если речь идет о современном жилом доме, то такая необычная крыша уже редкость. И встретить подобные «шляпы» на жилых домах реально уже только в Копенгагене, который ими и славится. А их современный вариант выглядит примерно так:

      Датская крыша считается более сложной и при этом более прочной в сравнении с традиционной вальмовой или голландской крышами. Здесь накосные и рядовые стропила у трапециевидных скатов уже не подходят к коньковому брусу, а упираются в специальный брус с прибоиной на основании фронтонов. Снизу они ставятся на мауэрлат. Одним словом, если стропила состыковать не в коньке, а с крайними стропилами классической двускатной крыши, как раз и получается датская.

      Здесь вальма во фронтальной части не будет доходить до конька, и образуется небольшой выступ. А выступ может быть разных размеров и глубины, в зависимости от уклона вальмы и высоты конька.

      В итоге в такой конструкции боковые скаты связываются между собой при помощи шпренгеля. А в верхней части этих скатов формируются маленькие фронтоны, которые хорошо подходят для организации слухового или обычного окна.

      Шаг 1. Выбор материала и ориентации волокон

      Начнем с самого важного момента. Дело в том, что при узловой нагрузке на такую крышу возникают сжимающие и растягивающие продольные усилия. Все эти напряжения, в идеале, распределяются равномерно. Но чтобы чтобы крыша действительно служила вам верой и правдой долго, крайне желательно свести к минимуму работу деревянных элементов на растяжение.

      Этого непросто добиться в нижнем поясе фермы, а поэтому для этой части крыши следует выбирать качественную древесину только первого сорта. Второй момент: чтобы деревянные элементы не повело, все стыки и узлы ферм изготавливаются так, чтобы усилия передавались только вдоль волокон.

      И, кстати, неплохо использовать для нижнего пояса еще и профилированный металл, который замечательно предотвращает разрушение при растягивающих нагрузках. Такие фермы тоже обычно заказывают уже готовыми.

      Шаг 2. Установка коньковых рам

      Мауэрлат у датской кровли монтируется на одном уровне, как и в случае с обычной вальмовой крышей. Сама стропильная система будет выглядеть так:

      Итак, прямо в центре потолочного перекрытия ставят две вертикальные стойки. На них будет опираться брус конька. Саму раму дополнительно крепят временными подкосами, чтобы она не накренилась в процессе долгой стройки.

      Идем далее. Все опоры для конькового прогона нужно ставить и опирать на внутреннюю стену. При этом расстояние между рядовыми стойками важно сохранять одинаковым, иначе нагрузка на крышу не будет распределяться равномерно. Это со временем повлечет за собой деформацию всей стропильной системы. Вот почему в процессе крепления вертикальных опор лучше пользоваться строительным лазерным уровнем – он более точный.

      Как только будут готовы стойки, временно закрепите их вспомогательными укосинами.

      Шаг 3. Монтаж стропильных ног

      Далее на коньковую раму монтируют две пары стропильных балок. Балки соединяют со стропилами. После чего, чтобы начать формировать скаты, ставят ригели — это опорная поперечина. И это – самый ответственный этап в строительстве подобной крыши. Здесь важно все максимально точно разметить.

      Теперь переходим к установке рядовых стропильных ног. Здесь дальнейшее действие зависит от того, какую систему вы решили использовать: наслонную или висячую. Конкретно у датской крыши диагональные стропила будут соединяться с краем конька и углами фронтона. Для этого:

      1. С внешней стороны фронтонного мауэрлата устанавливают доску размером 50 на 150 мм.  Эту доску закрепляют надежными гвоздями, чтобы она не сдвинулась при дальнейших манипуляциях.
      2. Далее на рядовые стропила укладывают еще одну доску, уже произвольного размера, чтобы она была параллельной коньковому прогону. Здесь тоже важно проверить горизонтальность при помощи лазерного уровня.
      3. После этого из доски 50 на 200 мм изготавливают специальный диагональный элемент. Теперь вам потребуется помощь еще одного человека — он поможет приложить доску к верху самой крайней стропильной фермы и прочертить горизонтальную линию вдоль центральной оси.
      4. Следующим шагом вам нужно будет сделать точные запилы.
      5. Теперь устанавливают диагональные стропильные ноги, и именно на этом этапе следует избавиться от вспомогательной доски. Теперь уже готовые изделия нужно надежно зафиксировать.

      Вот о чем идет речь:

      Из-за того, что диагональные накосные стропила у такой крыши обычно длинные, их часто наращивают, для чего используют стыковочный узел и укрепляют место стыка стяжными болтами:

      Затем ставят вальмовые стропила. Как только они будут выровнены, уже капитально крепят ригель и наконец укладывают по бокам крыши рядовые стропила и обрешетку, настилают пароизоляцию с утеплителем и фиксируют финишное кровельное покрытие.

      В случае с датской крышей используется специальная подстропильная нога-опора – подкос. Обычно нижняя его часть опирается на нижнюю обвязку, и реже – на вертикальную стойку. А стропила при этом обязательно располагают на одинаковом расстоянии друг с другом:

      Вот еще один достаточно интересный любительский вариант, который сегодня часто встречается у дачников:

      Шаг 4.

      Оформление треугольного фронтона

      В процессе строительства верхний треугольник остается закрытым, для удобства и чтобы под крышу во время работ не попадала дождевая вода. Уже потом в нем вырезают окошко или оставляют, как есть:

      Если треугольник совсем небольшой, то его действительно можно зашить, к примеру, сайдингом:

      Шаг 5. Усиление стропильной системы

      Следующий важный момент. Если крыша дома достаточно большая, существует риск провисания стропил, особенно диагональных и центральных. Поэтому всю стропильную систему лучше дополнительно усиливать специальными стойками, которые устанавливают сразу под все длинные стропила. Эти стойки дополнительно укрепляют укосинами.

      Еще один вариант усиления стропильной системы – по всей длине крыши соорудить сразу несколько стоек, на которые уже будет помещаться продольная балка под стропила. Т.е. она будет находится в самом центре стропил и принимать на себя всю нагрузку от крыши.

      Шаг 6. Дополнительная изоляция

      В некоторых местах полувальмовой крыши ради дополнительной гидроизоляции прямо на стропила укладывают металлический фартук из тонкой оцинковки. Например, самое слабое место — это зона примыкания верхней кромки покрытия к вертикальной поверхности фронтона. По сути, такой узел ничем не отличается от узла примыкания крыши к обычной стене по своей сложности и проблематичности, а потому его лучше защитить.

      Мы рассмотрели с вами классические методы устройства полувальмовых крыш. Но, например, есть такие конструкции, у которых все четыре стороны изготовлены по датскому или голландскому принципу, или же укорочены только с одной стороны. Выглядят тоже не плохо!

      А если хочется совсем что-то интересное, попробуйте такой вариант. Это – одна из самых красивых и дорогостоящих видов вальмовой крыши, называется «ломаная вальмовая». Как и у ломанной мансардной, подкровельное пространство под ней получается довольно большим:

      Готовы создать свой интересный проект крыши?

      Будьте в курсе!

      Подпишитесь на новостную рассылку

      Ломаная крыша своими руками: фото, видео

      Владельцы частных домов обдумывают каждую деталь своего жилища: тип фундамента, отделку фасадов и форму кровли. Мансардная ломаная крыша является одной из самых популярных конструкций этой части здания.

      Устройство

      Стропильная система двускатной ломаной крыши отличается от прочих большим количеством изломов на скатах. Считается, что это одна из самых красивых форм, но, при этом, и, как и вальмовая, довольно дорогостоящая. Она обустраивается для домов, в которых планируется жилая или нежилая мансарда.

      Конструктивные элементы

      Особенности стропильной системы:

      1. В отличие от классической двускатной крыши, в данной модели присутствуют специальные ребра жесткости. Эти стойки обеспечивают прочность кровле и создают ровные стены внутри мансарды;

        Стропильная система с бабкой

      2. Между висячими стропилами и затяжкой обязательно устанавливается бабка. Она гарантирует жесткость затяжки и создает дополнительную опору;

        Схема без бабки

      3. В свою очередь, между стойками (их еще называют схватки) и наслонными стропилами (которые придают форму кровле) монтируются подкосы. Они также являются ребрами жесткости, но уже для внутренней системы стропил – стоек;
      4. Ломаная полувальмовая крыша также может быть четырехскатная. Количество скатов зависит от высоты стоек – чем они выше, тем больше изломов. Четырехскатная кровля более удобна в эксплуатации;

        Разница между двускатной и четрехскатной ломаной крышей

      5. Угол наклона не может быть менее 15 градусов. Односкатная, двух и более ломаная крыша обязательно должна иметь хороший уклон для правильного отвода осадков. В противном случае дом или пристройка с таким видом кровли будет постоянно подтапливаться.

      Специалисты рекомендуют в качестве материалов для стропильной системы частного дома выбирать хвойные породы дерева. Такие балки выдерживают резкие перепады температур, противостоят воздействию влаги и снега, а также обладают отличными антисептическими свойствами.

      Варианты крыши

      Виды ломаных крыш для частных строений:

      1. Квадратный. Здесь между наслонными стропилами и стойками образован прямой треугольник. Внутренний разрез мансарды напоминает квадрат, откуда схема и получила своей название. Идеальный вариант для домов с небольшой площадью и возможностью обустроить высокую мансарду. Этот вариант идеально подойдет для беседки или небольшого каркасного дома;

        Конструкция квадратной ломаной крыши

      2. Прямоугольный. Этот тип конструкции подразумевает увеличение карнизного свеса за счет более широких откосов и балки перекрытия. Этот вариант подойдет, если дома имеет большую квадратуру. Для предупреждения деформации наслонных стропил, подкосы укрепляются при помощи небольших стоек. Так оформляются как жилые дома, так и дачные, т. е., сезонные;

        Пример прямоугольной системы

      3. Комбинированная. Эта схема сочетает в себе конструктивные особенности предыдущих. В качестве дополнительных опор могут быть установлены балки подпорок и наслонных стропил. Часто укрепляется бабка. Система применяется для больших жилых мансард. Главным удобством такой конструкции является прочность, благодаря чему на поверхности кровли можно установить башенки или купола. Таким образом часто оформляется коттедж или загородный дом с верандой;
      4. Трехфронтонная и более. Узлы фронтона в этой конструкции дополнительно укрепляются специальными элементами, т. к. в противном случае они могут деформироваться. Главным отличием этой конструкции от классической ломаной является наличие особых укрепленных коньковых прогонов. Также здесь присутствуют диагональные стропила, которые значительно больше накосных. Этот тип конструкции используется для кирпичного здания, строения из бруса или блоков. Благодаря такой схеме установки можно сделать интересный интерьер мансарды с ломаной крышей.

        Интерьер мансарды ломаной крыши

      Помимо этого, ломаная кровля может использоваться для любых подсобных помещений (гаража, бани) и домов со встроенными комнатами (верандами, теплицами и т. д.).

      Монтаж

      Перед началом работы нужно сделать чертежи ломаной крыши. Различные варианты с балконом, окнами и прочими элементами есть в свободном доступе в сети интернет, в формате dwg, например. Нужно учитывать, что это модульная конструкция, её узлы требуют соответственного соединения. Для крепления балок между собой используются кронштейны. Чтобы произвести расчет крепежных элементов также понадобится чертеж и технологическая карта.

      Чертеж ломаной крыши с окномПример профессионального чертежа

      Пошаговая инструкция, как сделать своими руками ломаную крышу:

      1. Сначала монтируется мауэрлат и балки перекрытия. Они будут служить потолком для нижнего этажа. Перед установкой их необходимо обработать антисептиком для защиты от воздействия влаги и микроорганизмов;
      2. Под деревянный скат устанавливается пароизоляция и гидроизоляция. Эти меры нужны для защиты потолка от конденсата из дома и возможной влажности под стойками;
      3. В зависимости от того, какая выбрана планировка, нужно заранее продумать размеры стоек. Стандартно они на 10 см превышают необходимую высоту потолка, т. к. после установки стропильной системы будет производиться внутренняя чистовая отделка;
      4. Нужно отметить, что от размера вертикальных стоек будет зависеть уклон всей крыши. Поэтому подбирайте их высоту так, чтобы кровля была под углом 15 и более градусов. В противном случае, с неё будет затруднен отвод жидкости;

        Пошаговая инструкция с фото

      5. Далее, устанавливаются стойки. Их строительство подразумевает монтаж вертикальных балок с временными распорками, которые убираются после установки верхнего перекрытия и бабки. В противном случае, конструкция деформируется и схема кровли будет нарушена;
      6. Над стойками устанавливаются доски перекрытия. Для соединения верхнего перекрытия и вертикальных балок применяются специальные угловые распорки. Для установки бабки нижние горизонтальные доски дополнительно укрепляются ригелями. Они гарантирую жесткость временной установки;
      7. После производится расчет необходимого расстояния между нижними стропилами. Делать это можно исходя из материала, которым будет перекрываться кровля, или при помощи стандартных значений. Специалисты рекомендуют использовать шаг 1 метр, если площадь большая – 1,2. Они должны быть встроены в вертикальные стойки;
      8. Наслонные стропила должны несколько нависать на стены. Это поможет обеспечить дополнительную защиту дома из сруба или пеноблоков от воздействия дождя и снега. По окончанию монтажа, карниз подшивается. Для этого можно использовать пластиковый сайдинг под сруб, профнастил или деревянные доски;
      9. Когда крепеж завершен, временные ригеля заменяются постоянными кронштейнами.

      Стоимость установки стропильной системы профессионалами варьируется в пределах от 1000 у. е. до десятка. Все зависит от выбранной конструкции и размера дома.

      Утепление и отделка

      После окончания монтажных работ выполняется утепление и отделка мансарды с ломаной крышей. Технология теплоизоляции аналогична другим типам кровельных конструкций. На балки сначала укладывается пароизоляционная пленка, поверх неё настилается гидроизоляция. Эти поверхности крепятся с нахлестом, установка производится при помощи тонких маленьких гвоздей.

      Гидроизоляция кровли

      Для утепления может использовать прессованная минеральная вата, пенопласт, пеноизол и другие материалы. Монтаж теплоизолятора производится таким образом, чтобы при его установке оставались видимыми просветы между балками – это поможет при дальнейшей отделке.

      Отделка ломаной крыши производится в зависимости от того, какой материал был выбран для покрытия. Сейчас очень популярен ондулин – он отлично переносит перепады температуры и воздействие ультрафиолетовых лучей. Наиболее дешевым и доступным вариантом является шифер. Но проще всего на ломаной крыше работать с панелями металлочерепицы – эта конструкция требует постоянной подрезки покрытия, но с черепицей это не нужно.

      11 Апрель 2016       Автор: Владимир Бакаев


      Ломаная крыша: фото домов, проекты, расчет

      Существует несколько вариантов домов с ломаной крышей. Это, например, простая двухскатная крыша, имеющая слом на уровне перекрытия потолка мансардного помещения. Одним из вариантов является сложная щипцовая крыша, которая устанавливается в том случае, когда в доме имеется несколько мансардных помещений, с выступающими за пределы скатов оконными нишами. Среди разных ломаных крыш встречаются и полувальмовые ломаные и сложные, в которых объединены несколько разных видов.

      Виды сложных крыш

      Насколько разнообразна фантазия человека в строительстве домов, настолько и много конструкций крыш, которые можно сгруппировать в несколько вариантов, от самой простой до сложной конструкции. Это односкатные, двухскатные и многоскатные. Все они разделены на несколько групп, которые еще названы ломаными. Над одним домом может сводиться крыша, которая имеет несколько скатов разной конфигурации, а иногда и с разными углами наклона.

      Системы с разным углом наклона и названы ломаными. Скат как бы сломан, и в нем меняется угол наклона. Но это стандартное наименование ломаной крыши. Так же названы и другие, с множеством скатов. О таком многообразии и будет говориться в этой статье. Нужно ознакомиться с действительно ломаной крышей, в прямом смысле этого слова.

      Ломаная крыша своими руками

      Начнем с того, что ломаная конструкция покрытия устанавливается в основном над домом с мансардой, когда под крышей устраивается одно или несколько помещений. Мансарда – это жилые комнаты на чердачном пространстве дома. Помещение зависит от конструкции стропильной системы, но существуют общие правила строительства. Система имеет сложную «ломаную» конструкцию, когда стропильный каркас состоит из нескольких плоскостей. Это так называемая ломаная крыша. С помощью такого исполнения можно расширить помещение, используя скаты в качестве стен.

      Единственным недостатком такого применения элементов крыши является то, что для создания в помещении нужного температурного климата нужна более качественная кровля. Но для современных технологий это не является проблемой. В наше время материалы позволяют создать кровлю, которая мало чем отличается от кирпичной стены. Для этого, конечно, потребуется дополнительное сырье для утепления, гидроизоляции, пароизоляции и облицовки. И, конечно, важную роль в подобном «пироге» играет кровельный материал.

      Строение и конструкция

      Ломаная крыша состоит из двух нижних и двух верхних скатов. Они имеют разный угол наклона. Верхние скаты служат покрытием для мансарды, а нижние являются одновременно защитой для остальной части здания и еще могут служить стенами для комнат под крышей. Конструкция и расчет ломаной крыши имеют несколько вариантов, в зависимости от кровельного материала. Например, для укладки металлочерепицы верхний скат должен иметь карниз, свисающий в месте состыковки элементов.

      В некоторых конструкциях соединение скатов производится без большого карниза. Но в этом случае требуется хорошая гидроизоляция на стыках. В том случае, если нижний скат используется вместо стены помещения, устанавливается усиленная кровля с качественным утеплением кровельного пирога, гидроизоляцией и пароизоляцией со стороны помещения в доме с ломаной крышей. Также производится облицовка теплоизоляционными материалами с хорошей вентиляцией.

      Размеры стропил

      При ширине дома в 6-7 м, мансардного помещения 4-5 м и высотой в 2,2 м, длина балки нижнего ската будет в пределе 3,2-3, 5 м. Верхний стропильный каркас дома с ломаной конструкцией будет иметь, соответственно, стропило 2,2-2,5 м. Нужно рассчитать таким образом, чтобы стропильную балку в 6 м можно было использовать на два стропила.

      Полустропила (кобылки) нижнего ската своей «лапой» устанавливаются на мауэрлат, а верхней укрепляются на стяжной поперечной балке в месте установки прогона, который служит в качестве основания верхнего перекрытия потолка мансардного помещения. Стыковка стропил осуществляется методом косых срезов на уровне продольной балки, к которой они прибиваются гвоздями или крепятся саморезами.

      Вторая балка стропила верхнего ската соединяется в коньке такими же косыми срезами. Дом с ломаной крышей состоит из двух отдельных стропильных каркасов. Они имеют разный наклон, отдельное соединение и крепление к основанию перекрытия. Нижний стропильный каркас дома с ломаной крышей присоединяется к мауэрлату и основанию (полу), а верхний — только к коробке мансардного помещения. Основанием для верхнего стропильного каркаса служат прогоны и стяжные распорные балки.

      Проектирование стропильной конструкции

      При продумывании, каким будет верхний этаж, нужно придерживаться некоторых правил, которые являются общими для большинства проектов домов с ломаной крышей мансардных помещений.

      • Ширина помещения не должна превышать 6 м.
      • Угол наклона не может быть больше 40-70 градусов.
      • При высоте мансардного помещения в 2,5 м, высота излома не должна заходить за 3,5 м.
      • Используется облегченный деревянный материал, лучше всего профильный брус и доски.
      • Для каркаса стропильной системы используется брус 100 х 50 мм, а для основания — 150 х 50 мм.
      • Просушка материала должна быть приближенная к 100%.
      • Брусья для стропил не должны иметь никаких изъянов, сучков, трещин.

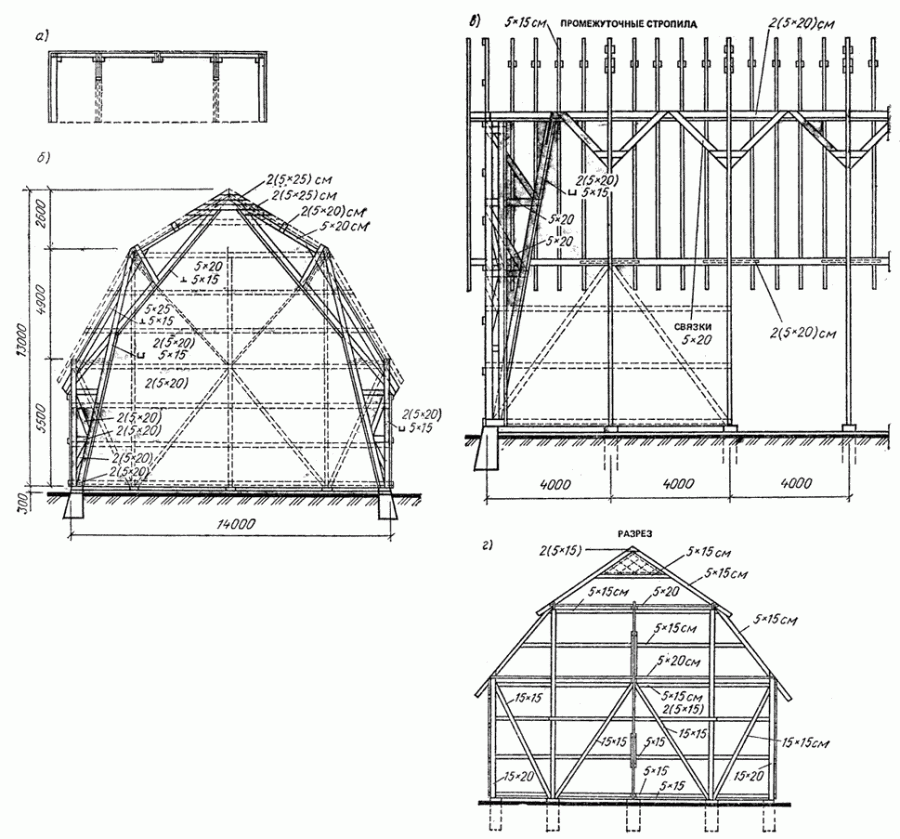

      Расчет ломаной крыши

      Первым делом создаем каркас фронтонной стены шириной 4,5 м. Высоту помещения мансарды с ломаной крышей определяем по формуле А:2. Здесь А является шириной помещения. Если в нашем примере ширина помещения 4,5 метра, то половина этой ширины и будет размером высоты мансарды до перекрытия на сломе. Это будет составлять 2,25 м. Устанавливаются вертикальные балки высотой 2,25 м на краях мауэрлата и соединяются с поперечной балкой.

      Таким образом конструируется прямоугольник фронтонной стены помещения. По такому же принципу строится семь каркасных конструкций стены мансарды. На каждую из них устанавливаем сначала стропило верхнего ската под углом 30-40 градусов, а потом нижнего — на 60-70 градусов. Все эти работы проделываются на земле. И после полного их изготовления начинаем конструировать стропильный каркас ломаной крыши. Фото дома показывает, как она выглядит. В стенной ферме есть три точки соприкосновения стропила — нижняя на обвязочной балке, средняя на стыке и коньковая. Во всех узлах соприкосновения балки стропил укрепляются к основанию гвоздями и угольниками.

      Односкатная крыша

      Самой простой по конструкции является односкатная крыша. Скат такой конструкции всегда наклоняется в одну сторону. Такие системы используются только в небольших строениях или промышленных зданиях: гаражах, складах, небольших дачных домиках с небольшим углом наклона. Как сделать ломаную крышу, чтобы получить желательный дизайн своей дачи, если условия не позволяют сооружать сложную конструкцию покрытия?

      Это зависит, прежде всего, от конфигурации здания. Ведь односкатная конструкция имеет наклон на заднюю часть. Фасад в этом случае становится открытым для ливневых дождей и снегопадов. Поэтому уровень наклона ската должен иметь минимальную крутизну. Больший угол требует длинного карниза для прикрытия фасада.

      Таким образом, односкатный каркас устанавливается на основание задней и передней стены. Для наклона ската на фасадную часть задняя стенка имеет большую высоту, чтобы создать нужный угол. Если же предполагается обратный вариант, то в этом случае достраивается передняя стена. Высота ее зависит от угла наклона. В односкатной конструкции он не превышает 30 градусов.

      Надстройку можно создавать, как из деревянных брусьев, так и из других материалов. Во многих случаях, когда крутизна скатов превышает допустимую норму и наклон направлен на фасад, нужно делать удлиненный козырек, чтобы он мог перекрыть веранду или крыльцо. Иногда, чтобы защитить фасад строения, односкатная крыша дополняется козырьком с другим углом наклона.

      Вальмовая конструкция

      Это четырехскатное сооружение, в котором ломаная мансардная крыша дополняется еще двумя скатами в виде треугольных ферм на фронтонных стенах. Обычно такую конструкцию планируют в тех регионах, которые подвергаются воздействию больших ветров. Вальмовую модель используют для мансардных помещений и бесчердачных домов, когда хотят обезопасить здание от природных стихий.

      Нужно также иметь в виду, что висячая система дает большую нагрузку на растяжку и на стены дома. Для усиления стропильной системы используют коньковую балку, к которой укрепляются стропильные ноги. Также для усиления каркаса стропила укрепляются дополнительными откосами к основанию обвязочной балки. Для вертикального упрочнения стропильной висячей системы мансарды с ломаной крышей ставятся стояки, которые своим верхнем концом подпирают стропильную конструкцию в коньке, а нижней — на поперечной балке, связывающей стропильные ноги.

      Плоская эксплуатируемая крыша

      Среди многообразия конструкций можно еще выделить эксплуатируемую крышу с площадкой для отдыха, на которой можно создать оранжерею или просто уголок для чаепития. Обычно конструкцию таких крыш устраивают в регионах с большим количеством солнечных дней, в теплых краях. Можно создать и открытую, и площадку под навесом. Здесь поле для фантазий большое. Важно то, чтобы поверхность на крыше дома была защищена от стихий. Иногда ее создают из чисто практических потребностей.

      Еще один вид плоской крыши — это вариант с минимальным углом наклона до 5 градусов для отвода дождевой воды. С помощью этой конструкции можно создать оригинальный дизайн дома с открытым многоуровневым фасадом.

      Полувальмовая конструкция

      Одной из многих конструкций в проекте домом с ломаной крышей является сложная каркасная система. Она немного отличается от обычной двухскатной крыши. Различие состоит в двух дополнительных скатах, которые перекрывают мансардное помещение с фронтальной части дома. Полувальмовые строения имеют ломаную конструкцию в том случае, когда фронтальный скат используется в качестве стены помещения мансарды с окном.

      Разница полувальмовой ломаной крыши в конструкции стропильного каркаса. В этом случае мауэрлат дома устанавливается на выпуск с обеих сторон не менее чем на 100 см. Боковые балки стропила устанавливаются на концах мауэрлата не до конька крыши, а только до основания верхнего прогона перекрытия мансардного помещения, который тоже ставится на такой же выпуск, как и мауэрлат. На каждой стороне от конца бокового полустропила устанавливается короткая балка для полувальмового бокового ската, которая нижним концом укрепляется к крайнему стропилу и прогону, а верхним — к коньку главного ската.

      Многоскатная конструкция

      Сложная крыша устанавливается в домах со многими мансардными помещениями большого квадратного многоугольного дома, в котором на каждую сторону имеется комната с отдельной крышей, выступающей в разные стороны от главной. Стропильный многощипцовый каркас имеет сложную конструкцию. Кроме главной коробки, создается дополнительный двухскатный каркас каждого мансардного помещения, выступающего за пределы чердака в разные стороны дома второго этажа. Такая конструкция имеет много ребер и ендовых желобов. О ломаной крыше (фото ниже) говорят, что она состоит из многих скатов. Каждый из них имеет отдельную стропильную конструкцию в виде двухскатной, шатровой или полувальмовой структуры.

      Каждый скат щипцовой крыши имеет отдельные обрешетки, которые создают ендовые желоба между скатами крыши. С виду такая конструкция имеет форму многих трапеций или треугольников, которые располагаются на каждой стороне крыши дома и выступают в сторону за пределы скатов. Создается впечатление, что над каждым из них создана небольшая надстройка над окном мансардного помещения.

      Для этого используются дополнительные стропильные балки, которые вклиниваются в главный стропильный каркас. Стропильные балки имеют разную длину. Основание состоит из элементов, создающих между собой ендовой желоб, в котором сходятся все дополнительные части конструкции разной длины. Каждое стропило многоскатной щипцовой крыши имеет сложную систему креплений при помощи откосов, упоров, стяжных и распорных реек.

      Таким образом, получается боковая полукрыша, которая будет перекрывать фронтальную часть мансардного помещения. В зависимости от формы, полувальмовая конструкция может устанавливаться и для второго, и для первого этажа.

      Сводчатая крыша

      Для высотных и монументальных зданий или строений спортивного характера часто используют сводчатую конструкцию, которой характерна своеобразная вогнутая внутрь форма. Плоскость каждого ската имеет схожесть со сводом, который охватывает всю площадь дома. Иногда в сводчатых конструкциях используют крыши разной формы, чтобы подчеркнуть монументальность здания.

      Шпильцевая мансардная

      Можно встретить дома, в которых имеется несколько видов крыш: и односкатная над крыльцом, и шатровая. Иногда мансардные помещения второго и третьего этажей покрываются полувальмовой крышей, которая хорошо защищает фронтон здания. Шпильчатая конструкция состоит из нескольких треугольных скатов, соединенных вокруг своими острыми концами в точке конька.

      Нет какого-то типичного проекта шпильцевой крыши. Она может выполняться как из треугольных конструкций, так и из шатровых. И в том, и в другом случае крыша кончается тонким шпилем, в котором сходятся все скаты. Оригинальность такой конструкции в том, что дом со шпильчатыми конусами имеет дизайнерский вид богатого и изысканного дома.

      Шатровая крыша против двускатной крыши: что нужно знать домовладельцу

      Мы поняли! Вы не являетесь профессиональным подрядчиком по кровельным работам или специалистом по реконструкции экстерьера, поэтому мы хотим упростить для вас задачу!

      Уклон крыши и архитектурное решение у разных домов разные, и, честно говоря, это не первое, что приходит на ум, когда видишь дом, не говоря уже о собственном! Хотя крыши, по меньшей мере, важны, оставление в неведении важных компонентов вашей крыши может оказать вам медвежью услугу, и если это вы, вы не одиноки.

      Когда дело доходит до вашего дома, у вас либо двускатная, либо вальмовая крыша, и хотя эти термины могут быть вам знакомы, а могут и не быть, сегодня вы узнаете разницу между ними и все, что вам нужно знать. о них. Мы поможем вам быть в курсе уклона вашей крыши. Пойдем!

      Шатровые и двускатные крыши: как отличить?

      Шатровые и двускатные крыши используются в миллионах домов по всей территории США и имеют особые атрибуты, давшие им само название, что облегчает их различие. Это довольно просто:

      Вальмовая крыша имеет низкие наклонные стороны, в то время как двускатная крыша имеет более высокие наклонные стороны.

      Все, что вам нужно знать о вальмовых крышах!

      Все, что вам нужно знать о вальмовой крыше, начинается с ответа на главный вопрос: Что такое вальмовая крыша?

      Как правило, вальмовая крыша считается более элегантной и стильной, чем двускатная, но недостатком является то, что вальмовые крыши дороже в строительстве и замене новой черепицей.

      Однако продолжайте читать, чтобы понять разницу!

      Что такое вальмовые крыши?

      Вальмовые крыши представляют собой скаты, в которых стороны крыши наклонены вниз, а стены расположены под карнизом крыши, что обеспечивает низкий уклон среди скатов крыши. Отсутствие вертикальных концов приводит к тому, что края наклоняются внутрь к соседним наклонным сторонам или гребню. Когда эти две смежные наклонные стороны образуют конек, они создают угол, который называют «шатровой» крышей.

      Разновидности вальмовых крыш

      • Голландская двускатная крыша (Звучит нелогично, я знаю!) – В верхней части этой крыши находится небольшой фронтон.
      • Половина вальмовой крыши (двускатная крыша/обрезной фронтон) – двускатная крыша, к которой прикреплена небольшая секция вальмовой крыши.
      • Мансардная крыша – Шатровая крыша с двумя разными углами наклона, где нижний угол имеет более высокую степень крутизны, чем верхний.
      • Шатровая крыша – многоугольная шатровая крыша с прилегающими скатами, которые сходятся на пике. Подумайте о типичном церковном здании!
      • Крыша-павильон (открытая двухскатная крыша) – четырехскатная четырехскатная крыша с основанием квадратной конструкции, образующим пирамидальную крышу.
      Плюсы:
      • Высокая энергоэффективность
      • Долговечность, самофиксация вместо диагональной фиксации.
      • Прекрасная привлекательность на обочине
      • Устойчивость к сильному ветру, сильному снегу и другим устойчивым элементам!
      • Конгруэнтность карнизов и желобов
      Минусы:
      • Склонность к протечкам через слуховые окна
      • Дороговизна из-за дополнительного кровельного материала, особенно при добавлении черепицы.
      • Меньше чердачного пространства и, следовательно, вентиляции
      • Состояние крыши иногда может быть проблематичным (так много места)
      • Требуется больше строительных материалов из-за более высокого уровня знаний и дизайна

      ✔ Знаете ли вы: Ваш Водосточные желоба дома будут зависеть от типа выбранной вами крыши. Шатровая крыша требует большего количества водосточных желобов, так как вода будет стекать со всех четырех сторон по сравнению с двускатной крышей, где вода будет стекать только спереди и сзади или с двух сторон. Всегда важно взвесить все факторы!

      Замена двускатной крыши и водостока в гараже

      Все, что вам нужно знать о двускатных крышах!

      Теперь, когда вы понимаете, что лежит в основе вальмовой крыши, давайте подробнее рассмотрим, из чего состоит двускатная крыша и какие преимущества она имеет.

      Примечание. Двускатные крыши более распространены и, как правило, дешевле в строительстве!

      Что такое двускатные крыши?

      Двускатные крыши являются наиболее популярными стилями крыш на рынке, которые обычно встречаются в традиционно умеренных и более холодных регионах, но их можно увидеть повсюду среди распространенных стилей крыш.

      Разновидности двускатных крыш

      • Вальмовая крыша – Вальмовые крыши характеризуются многоугольной шатровой крышей со скатами, сходящимися на вершине.
      • Летящая двускатная крыша (носовая двускатная крыша) – двускатная крыша, в которой карнизный свес спрятан под выступающим верхним коньком.
      • Открытая двухскатная крыша – шатровая крыша с основанием квадратной конструкции, образующим пирамидальную крышу.
      • Поперечная двускатная крыша – Двускатная крыша, в которой угол 90 градусов образован за счет пересечения двух линий двускатной крыши.
      • Коробчатая двускатная крыша – Шатровая крыша с двумя разными углами наклона, где нижний угол имеет более высокую степень крутизны, чем верхний.
      Плюсы:
      • Больше чердачного пространства со сводчатыми потолками и, следовательно, больше вентиляции благодаря фронтонным форточкам
      • Универсальный и многогранный; можно комбинировать с другими конструкциями ската крыши (например, с двускатной крышей)
      • Экономичнее, меньше гонта, меньше кровельных материалов
      • Больше места по вертикали
      • Простая конструкция
      Минусы:
      • Меньшая привлекательность на обочине
      • Меньшая устойчивость к сильному ветру, снегу и т. д. Крыши?

        При правильной установке четырехскатные и двускатные крыши являются частью дизайна крыш типичного американского дома; однако их различия требуют большого внимания.

        Нет двух одинаковых конструкций крыш; то же самое можно сказать и о потребностях вашей крыши.

        Хотя я уверен, что вы ждали окончательного ответа между дизайном вальмовой крыши и дизайном двускатной крыши, правда в том, что нет единственно правильного ответа!

        Кто-то предпочитает двускатную крышу, а кто-то предпочитает вальмовую. У нас были клиенты, которые снимали свою вальмовую крышу, чтобы заменить ее металлической двускатной крышей со стоячим фальцем (серьезно)!

        Вот несколько факторов, которые следует учитывать при выборе между двускатной и вальмовой крышами:

        • Бюджетный вариант = двускатная крыша
        • Шикарная перепродажа = четырехскатная крыша
        • Больше черепицы = четырехскатная крыша
        • Меньше черепицы = двускатная крыша
        • Металлическая кровля = двускатная крыша определить, подходит ли любой из них!

          Профессиональный опыт и помощь помогут вам выбрать правильное направление, и все начинается с телефонного звонка! Если у вас есть какие-либо вопросы, не стесняйтесь обращаться к нам, и мы будем более чем рады помочь вам в качестве вашей надежной кровельной компании.

          Информация о кровле и водосточных желобах:

          Категория: Ремонт, замена кровли, кровля

          О Джоше

          Джош работает с Top Dog Home Pro с 2018 года, выступая в качестве директора по маркетингу и создателя контента. Кроме того, Джошу нравится работать с клиентами в роли оценщика Top Dog. Интересный факт: Джош и Люк дружат с 2001 года и были соседями по комнате в колледже WVU! У него шоколадная лаборатория по имени Морган, сын на подходе, а его жену зовут Лорен.

          Шатровая крыша — Тип крыши, у которой все стороны наклонены вниз к стенам

          Шатровая крыша — Тип крыши, у которой все стороны наклонены вниз к стенам | ВикиZ

          Из Википедии, в визуальном современном виде

          Эта статья о формах крыши с участием вальмы. Чтобы узнать о других значениях, см. Стропила .

          Приподнятое бунгало в Чикаго с шатровой крышей

          Дом с шатровой крышей в городе Хаммам, Индия

          A шатровая крыша , шатровая крыша [1] или шатровая крыша , представляет собой тип крыши, все стороны которой спускаются вниз к стенам, обычно с довольно пологим уклоном (хотя шатровая крыша по определению представляет собой шатровую крышу с крутыми скатами, поднимающимися к вершине). Таким образом, четырехскатная крыша не имеет фронтонов или других вертикальных сторон крыши.

          Квадратная вальмовая крыша имеет форму пирамиды. Вальмовые крыши на домах могут иметь две треугольные стороны и две трапециевидные. Вальмовая крыша на прямоугольном плане имеет четыре грани. Они почти всегда имеют один и тот же шаг или наклон, что делает их симметричными относительно осевых линий. Шатровые крыши часто имеют ровную фасцию, а это означает, что водосточный желоб можно установить повсюду. Вальмовые крыши часто имеют наклонные стороны слухового окна.

          Узнайте больше о темах, связанных с вальмовой крышей

          Крыша

          Крыша

          Крыша – это верхнее покрытие здания, включая все материалы и конструкции, необходимые для его поддержки на стенах здания или на стойках, обеспечивающие защиту от дождя, снега, солнечного света, экстремальных погодных условий. температуры и ветра. Крыша является частью ограждающей конструкции здания.

          Шатровая крыша

          Шатровая крыша

          Шатровая крыша — разновидность многоугольной четырехскатной крыши с крутыми скатами, поднимающимися к вершине. Шатровые крыши, отличительная черта средневековой религиозной архитектуры, широко использовались для покрытия церквей с крутыми коническими конструкциями крыши.

          Фронтон

          Фронтон

          Фронтон представляет собой обычно треугольную часть стены между краями пересекающихся скатов крыши. Форма фронтона и то, как он детализирован, зависит от используемой конструктивной системы, которая отражает климат, доступность материалов и эстетические соображения. Термин «фронтонная стена» или «конец фронтона» чаще относится ко всей стене, включая фронтон и стену под ним. Некоторые виды крыш не имеют фронтона. Один из распространенных типов крыш с фронтонами, двускатная крыша, назван в честь ее выдающихся фронтонов.

          Пирамида

          Пирамида

          Пирамида представляет собой структуру, внешние поверхности которой имеют треугольную форму и сходятся на вершине к одной ступени, что в геометрическом смысле делает форму примерно пирамидальной. Основание пирамиды может быть трехсторонним, четырехугольным или иметь форму любого многоугольника. Таким образом, пирамида имеет как минимум три внешние треугольные поверхности. Квадратная пирамида с квадратным основанием и четырьмя треугольными внешними поверхностями является распространенной версией.

          Фасция (архитектура)

          Фасция (архитектура)

          Фасция — это архитектурный термин, обозначающий вертикальный фриз или полосу под краем крыши или образующую внешнюю поверхность карниза, видимую наблюдателю.

          Мансардное окно

          Мансардное окно

          Мансардное окно представляет собой крытую конструкцию, часто содержащую окно, которое выступает вертикально за плоскость скатной крыши. Слуховое окно представляет собой форму мансардного окна.

          Строительство

          Конструкция вальмовой крыши в Северной Австралии с многогвоздевой ферменной конструкцией. Синие элементы представляют собой гнутые металлические кровельные рейки или прогоны

          Обычная вальмовая крыша прямоугольной формы со скатами, поднимающимися к коньку.

          Шатровая крыша «Павильон» квадратного плана со скатами, поднимающимися к вершине.

          Шатровые крыши конструировать сложнее, чем двускатные, для них требуются более сложные системы стропил или ферм. Вальмовые крыши могут быть построены в самых разных формах в плане. Каждый гребень является центральным над прямоугольником здания под ним. Треугольные грани крыши называются вальмовыми концами, и они ограничены самими вальмами. «бедра» и 9Вальмовое стропило 0184 с садится на внешний угол здания и поднимается к коньку. Там, где здание имеет внутренний угол, ендовы образуют соединение между наклонными поверхностями (и опираются на стропила ендовы ). Преимущество вальмовых крыш заключается в том, что они придают конструкции компактный и прочный вид. Уклон крыши (скат) может быть разным.

          Использование

          Шатровые крыши в современной домашней архитектуре обычно используются в бунгало и коттеджах и являются неотъемлемой частью таких стилей, как американский Foursquare. Тем не менее, они использовались во многих стилях архитектуры и в самых разных структурах.

          Преимущества и недостатки

          Вальмовая крыша разнообразного плана, «h» обозначает вальмовую, «v» обозначает ендову

          Вальмовая крыша является самонесущей и требует меньшего количества диагональных связей, чем двускатная крыша. Таким образом, вальмовые крыши гораздо более устойчивы к ветровым повреждениям, чем двускатные. У вальмовых крыш нет больших, плоских или плоских концов, которые могли бы ловить ветер, и они по своей природе намного более устойчивы, чем двускатные крыши. Однако для ураганного региона крыша также должна иметь крутой скат; предпочтителен уклон не менее 35 градусов от горизонтали или круче. Когда ветер обдувает шатровую крышу с пологим скатом, крыша может вести себя как крыло самолета. Затем создается подъемная сила с подветренной стороны. Чем плоская крыша, тем больше вероятность, что это произойдет. Шатровая крыша с более крутым скатом имеет тенденцию задерживать ветер, когда он проходит через крышу, разрушая эффект. Если уклон крыши менее 35 градусов от горизонтали, крыша будет подвержена подъему. Более 35 градусов, и не только ветер, дующий над ней, сталкивается с эффектом срыва, но и крыша фактически прижимается к стенной пластине давлением ветра.

          Недостатком вальмовой крыши по сравнению с двускатной на том же плане является то, что внутри подкровельного пространства меньше места; затруднен доступ для обслуживания; вальмовые крыши труднее проветривать; и нет фронтона с окном для естественного освещения. [2] [3] Элегантные, органичные дополнения довольно сложно сделать в домах с шатровой крышей.

          Варианты

          Мансардная крыша

          Мансардная крыша

          Основная статья: Мансардная крыша

          Мансардная крыша представляет собой разновидность вальмовой крыши с двумя разными углами крыши, причем нижний намного круче верхнего.

          Двускатная крыша или голландский фронтон

          Двускатная крыша

          Основная статья: Двускатная крыша

          Другим вариантом является двускатная крыша (терминология Великобритании) или голландская двускатная крыша (терминология США и габлет) над ним. Этот тип упрощает конструкцию крыши; балочные фермы не требуются, но он по-прежнему имеет ровные стены и ровные карнизы.

          Восточноазиатская вальмовая крыша схожа по своей концепции с двускатной крышей.

          Полувальмовая крыша

          Полувальмовая крыша

          Вальмовая кровельная конструкция

          Полувальмовая, двускатная или вальмовая крыша имеет фронтон, но верхняя точка фронтона заменена небольшим вальмом, прямоугольным с вершины фронтона. Нижний край полувальма может иметь желоб, ведущий к остальной части крыши с одной или обеих сторон. И двускатная крыша, и полувальмовая крыша занимают промежуточное положение между двускатной и полностью вальмовой: у двускатной крыши фронтон над вальмой, а у полувальмовой — вальма над фронтоном.

          Полушатровые крыши очень распространены в Англии, Дании, Германии и особенно в Австрии и Словении. Они также типичны для традиционных деревянно-каркасных зданий в районе Велден на юго-востоке Англии.

          Полувальмовые крыши иногда называют «голландским вальмом», но этот термин легко спутать с «голландским фронтоном».

          Крыша павильона

          Крыша с равноскатными скатами в квадратном или правильном многоугольном плане, имеющая пирамидальную или почти пирамидальную форму. [4] Низкие варианты обычно используются для отделки беседок и других павильонных конструкций. Варианты крутых башен или церковных башен известны как пирамидальные крыши.

          Рейнский шлем или крыша Шлема

          Основная статья: Рейнский шлем

          Остроконечная крыша на шпиле или башне, ориентированная так, что у нее четыре фронтона. Посмотрите церковь Святой Марии Пресвятой Богородицы, Сомптинг в Англии или Шпейерский собор и Лимбургский собор в Германии.

          Шатровая крыша

          Основная статья: Шатровая крыша

          Шатровая крыша представляет собой тип многоугольной шатровой крыши с крутыми скатами, поднимающимися к пику или перекрестку.

          Узнайте больше о вариантах, связанных с темами

          Мансардная крыша

          Мансардная крыша

          Мансардная или мансардная крыша представляет собой четырехскатную вальмовую четырехскатную крышу, характеризующуюся двумя скатами с каждой стороны, с нижней откос, пробитый слуховыми окнами, под более крутым углом, чем верхний. Крутая крыша с окнами создает дополнительный этаж жилой площади и уменьшает общую высоту крыши на заданное количество жилых этажей. Верхний скат крыши может быть не виден с уровня улицы, если смотреть с близкого расстояния от здания.

          Карнизы

          Карнизы

          Карнизы — это края крыши, которые нависают над поверхностью стены и, как правило, выступают за пределы здания. Карнизы образуют навес, чтобы отводить воду от стен, и могут быть богато украшены как часть архитектурного стиля, например, китайские кронштейны доугун.

          Восточноазиатская двускатная крыша

          Восточноазиатская двускатная крыша

          Восточноазиатская двускатная крыша, также известная как «крыша покоящегося холма», состоит из вальмовой крыши с наклоном вниз со всех четырех сторон и объединяет фронтон с двух противоположных сторон. Обычно он состоит из двух больших наклонных секций крыши спереди и сзади соответственно, в то время как каждая из двух сторон обычно имеет меньшую секцию крыши.

          Англия

          Англия

          Англия — страна, входящая в состав Соединенного Королевства. Он граничит по суше с Уэльсом на западе и Шотландией на севере. Ирландское море лежит на северо-западе, а Кельтское море на юго-западе. Он отделен от континентальной Европы Северным морем на востоке и Ла-Маншем на юге. Страна занимает пять восьмых острова Великобритании, расположенного в Северной Атлантике, и включает в себя более 100 более мелких островов, таких как острова Силли и остров Уайт.

          Дания

          Дания

          Дания — скандинавская страна в Северной Европе. Это самая густонаселенная и политически центральная часть Королевства Дания, конституционно унитарного государства, включающего автономные территории Фарерских островов и Гренландии в северной части Атлантического океана. Европейская Дания — самая южная из скандинавских стран, расположенная к юго-западу от Швеции, к югу от Норвегии и к северу от Германии.

          Германия

          Германия

          Германия, официально Федеративная Республика Германия, является страной в Центральной Европе. Это вторая по численности населения страна в Европе после России и самая густонаселенная страна-член Европейского Союза. Германия расположена между Балтийским и Северным морями на севере и Альпами на юге; он занимает площадь 357 022 квадратных километра (137 847 квадратных миль) с населением почти 84 миллиона человек в 16 штатах, входящих в его состав. Германия граничит с Данией на севере, Польшей и Чехией на востоке, Австрией и Швейцарией на юге, Францией, Люксембургом, Бельгией и Нидерландами на западе. Столица страны и крупнейший город по численности населения — Берлин, а ее финансовый центр — Франкфурт; самая большая городская территория — Рур.

          Австрия

          Австрия

          Австрия, официально Австрийская Республика, не имеющая выхода к морю страна в южной части Центральной Европы, расположенная в Восточных Альпах. Это федерация девяти земель, одна из которых является столицей, Веной, самым густонаселенным городом и государством. Страна граничит с Германией на северо-западе, Чехией на севере, Словакией на северо-востоке, Венгрией на востоке, Словенией и Италией на юге, а также Швейцарией и Лихтенштейном на западе. Он занимает площадь 83 879км2 (32 386 квадратных миль) с населением 9 миллионов человек.

          Правильный многоугольник

          Правильный многоугольник

          В евклидовой геометрии правильный многоугольник — это прямой равноугольный и равносторонний. Правильные многоугольники могут быть выпуклыми, звездообразными или косыми. В пределе последовательность правильных многоугольников с увеличивающимся числом сторон аппроксимирует окружность, если периметр или площадь фиксированы, или правильный апейрогон, если фиксирована длина ребра.

          Беседка

          Беседка

          Беседка представляет собой павильонную конструкцию, иногда восьмиугольную или башенчатую, часто возводимую в парке, саду или на просторной общественной территории. Некоторые из них иногда используются как эстрады.

          Павильон

          Павильон

          В архитектуре павильон имеет несколько значений: Это может быть вспомогательное здание, расположенное отдельно или как пристройка к основному зданию. Часто это связано с удовольствием. Во дворцах и традиционных особняках Азии могут быть павильоны, которые либо отдельно стоящие, либо соединены крытыми переходами, как в Запретном городе, дворце Топкапы в Стамбуле и в зданиях Великих Моголов, таких как Красный форт. Как часть большого дворца, павильоны могут быть симметрично расположенными строительными блоками, которые примыкают к основному строительному блоку, или внешними концами крыльев, отходящими с обеих сторон центрального строительного блока, corps de logis. Такие конфигурации обеспечивают выразительное визуальное завершение композиции большого здания, подобное держателям книг.

          Церковь Святой Марии Пресвятой Богородицы, Сомптинг

          Церковь Святой Марии Пресвятой Богородицы, Сомпинг

          Церковь Святой Марии Пресвятой Богородицы, также известная как церковь Святой Марии Богородицы и церковь Святой Марии, приходская церковь англиканской церкви Сомптинг в районе Адур в Западном Суссексе. Он стоит на сельской дороге к северу от городской территории, которая сейчас окружает деревню, и в нем сохранилась большая часть построек 11 и 12 веков. Его наиболее важной архитектурной особенностью является саксонская башня, увенчанная рейнским шлемом, четырехгранным остроконечным куполом в стиле пирамиды, что необычно для Англии. English Heritage присваивает церкви I степень за ее архитектуру и историю.

          Лимбургский собор

          Лимбургский собор

          Лимбургский собор (немецкий: Limburger Dom, также известный как Georgsdom после его посвящения святому Георгию, расположен над старым городом Лимбург в Гессене, Германия. Это собор католической епархии Лимбурга. Его высокое расположение на скале над рекой Лан обеспечивает его видимость издалека. Это результат ранней готической модернизации изначально раннероманского здания и, следовательно, демонстрирует переходный романско-готический стиль.

          Нравится Wikiz?

          Получите наше БЕСПЛАТНОЕ расширение прямо сейчас!

          Загрузить расширение

          Дополнительная литература

          Карниз

          Мансардное окно

          Стальной квадрат

          Стропила

          Шатровая крыша

          Скат крыши

          Каркас портала

          Домашняя крыша

          Старый Верный Исторический Район

          Голландская двускатная крыша

          Нормандия Грейндж

          Епископальная церковь Св.

          Марка (Хузик-Фолс, Нью-Йорк)

          Троицкая церковь (Томастон, Коннектикут)

          Двускатная крыша

          Англиканская церковь Святого Георгия, Бинли

          Объединяющая церковь Святого Иоанна, Варунга

          См. также
          • Список форм крыш
          • Крыша дома 9 «Крыша павильона». Словарь по строительству, геодезии и гражданскому строительству . Издательство Оксфордского университета. 18 апреля 2013 г. ISBN 978-0-19-953446-3 .
            • Внешние ссылки
            • Шатровая крыша — Британская энциклопедия
            • Схема вальмовой крыши
            • 3D-модель Google SketchUp, в которой можно опросить каждый элемент крыши и скос
            Категории
            • Все статьи без ссылок в тексте
            • Статьи без ссылок в тексте за август 2013 г.
            • Статьи с идентификаторами GND
            • Статьи с кратким описанием
            • Крыши
            • Краткое описание соответствует Викиданным
            • Используйте даты dmy с мая 2020 г.

            Содержание этой страницы основано на статье Википедии, написанной участниками.
            Текст доступен по лицензии Creative Commons Attribution-ShareAlike, а медиафайлы доступны по соответствующим лицензиям; могут применяться дополнительные условия.
            Используя этот сайт, вы соглашаетесь с Условиями использования и Политикой конфиденциальности.
            Wikipedia® является зарегистрированным товарным знаком Wikimedia Foundation, Inc., некоммерческой организации, не связанной с WikiZ.com.

            WikiZ обновляет статьи Википедии!

            Автоматическое суммирование статей

            Выделение важной информации

            Удивительный новый интерфейс

            Визуальное обнаружение нового контента

            Получите расширение WikiZ БЕСПЛАТНО!

            Сделайте Википедию красивой!

            Выбор между типами крыш | Ranger Roofing

            Вы ломаете голову, пытаясь решить, какая крыша вам нужна над вашим домом. Какой бы дизайн вы ни выбрали, он должен быть подходящим для вашего дома, поскольку в настоящее время общепризнано, что крыша служит многим целям. Он защищает дом, вас и вашу семью от непогоды, подчеркивает красоту вашего дома, может обеспечить больше места, увеличить срок службы вашего дома, повысить его энергоэффективность и водостойкость.

            По данным компании Ranger Roofing of Oklahoma, подрядчика по кровельным работам в Талсе, штат Оклахома, типы конструкций крыш включают:

            Двускатные, скатные или остроконечные крыши дизайн в США. Она бывает разных видов – боковая, скрещенная, фронтальная и двускатная голландская крыша.

            Преимущества : Простая, легкая и дешевая конструкция, на них легко попадает вода и снег, имеется место для чердачного или сводчатого потолка и улучшенная вентиляция.

            Недостатки : Если они плохо построены, они быстро разрушатся перед лицом сильных ветров и ураганов.

            Шатровая крыша

            Ее четыре стороны, сходящиеся вверху и образующие конек, имеют одинаковую длину и наклон вниз. Он бывает разных конструкций — простой, вальмовой, крестовинной и полувальмовой.

            Преимущества: Внутренний наклон делает их прочными, долговечными и менее восприимчивыми к сильным ветрам и ураганам. Они идеально подходят для ветреных и снежных районов, так как вода и снег легко стекают. С слуховым окном или вороньим гнездом они предлагают вам дополнительное жилое пространство.

            Недостатки: Строить их сложнее и дороже, чем двускатные крыши. Неправильная установка слухового окна может привести к образованию щели для утечки воды в ендовах.

            Мансардная или французская крыша

            Две пары четырех сторон наклоняются с каждой стороны, прежде чем соединиться, образуя пологую крышу. Склоны не на одном уровне, а две стороны плоские или изогнутые.

            Преимущества: Если вам нужна дополнительная жилая комната, мансардная крыша – ваш выбор. Большинство домовладельцев проектируют на таких крышах полноценные мансарды или жилые помещения, называемые чердаками. Они хороши, если вы планируете построить дополнительные пристройки к вашему дому в будущем.

            Недостатки: Они дороги в конструкции и не подходят для заснеженных участков из-за их пологих участков.

            Вальмовая или амбарная крыша

            Имеет две стороны, наклоненные в обе стороны. Использовались в амбарах, фермерских домах, бревенчатых хижинах, домах в голландском колониальном и георгианском стиле.

            Преимущества: Обходится дешевле в установке, но предлагает дополнительное пространство на чердаке, чердаке или мансарде.

            Недостатки: Открытая конструкция делает их непригодными для ветреных и снежных районов, так как они могут быстро разрушиться. Они требуют постоянного осмотра для ремонта. Им нужно больше окон для адекватного освещения дома.

            Плоская крыша

            Плоская крыша с небольшим уклоном для стока воды. Хотя их можно использовать в жилых домах, они идеально подходят для промышленных и коммерческих зданий.

            Преимущества: Они обеспечивают, пожалуй, самое большое наружное жилое пространство среди всех крыш. Вы можете иметь сад, патио или номер в пентхаусе. Вы также можете разместить на них солнечную и вентиляционную, охлаждающую и нагревающую системы, как в промышленных и коммерческих зданиях. Они доступны по цене.

            Недостатки: Они легко протекают и, следовательно, не идеальны для районов с сильными дождями или снегопадом. Долгосрочные затраты на техническое обслуживание и ремонт делают их более дорогими, чем другие.

            Купольная крыша

            Представляет собой перевернутую чашеобразную конструкцию. Они используются для того, чтобы подчеркнуть эстетическую красоту дома, особенно для вороньего гнезда, беседки или купола.

            Преимущества: Прочны и приятны на вид.

            Недостатки: Они требуют опыта для строительства и, следовательно, стоят дороже.

            Крыша-бабочка

            Это V-образная крыша, расположенная так, что ее стороны обращены наружу. Центральная часть обращена вниз, где две стороны соединяются, создавая впечатление крыльев летящей бабочки. Это модно в современных, экологически чистых и тропических домах. 9№ 0005

            Преимущества: Обеспечивает достаточно места по краям больших окон, обеспечивая более естественное освещение в доме. Дождевую воду легко собрать, используя долину, где сходятся две стороны.

            Недостатки : Строить сложно и поэтому дорого. Даже затраты на его содержание выше.



            Если вы не уверены, какой дизайн крыши лучше всего подходит для вашего дома, свяжитесь с Ranger Roofing of Oklahoma, лучшей кровельной компанией в Талсе, штат Оклахома, и мы будем рады дать вам профессиональный совет.

      Related Articles

      7 марта, 1970 alexxlab

      Фото домов двускатная крыша: Дома с двускатной крышей фото – 135 лучших примеров, фото фасада частных загородных домов и коттеджей

      Содержание Дома с двускатной крышей фото – 135 лучших примеров, фото фасада частных загородных домов и коттеджейпроекты и цены на строительство под ключ в СПбПроекты домов 10 на 10 с двускатной крышей: фото, планировки и чертежиКрыша для частного дома: 80 фото идейПлоская крышаМансардная крышаОдноскатная крышаДвускатная крышаВальмовая крышаМногощипцовая крышаМатериал для кровлиДвускатная крыша двухэтажного домаПроекты домов с […]
      Читать далее
      21 сентября, 2020 alexxlab

      Как правильно сделать крышу: Строим крышу дома своими руками пошагово: подробная информация – Крыша дома своими руками: пошаговая инструкция по возведению

      Содержание 85 фото пошаговой инструкции постройки крышиВыбор проектаРасчет основных параметровПодбор материаловЭлементы крышиОсновы утепленияЗаключениеФото крыши дома своими рукамиПравильная крыша — 110 фото лучших идей и советы по выбору конструкцииПопулярные виды крышНеобходимые расчетыЭтапыКак правильно покрыть крышу?Установка стропилОбрешеткаВозможные материалыФото правильной крышиКак правильно сделать крышу — Всё о кровлеКак правильно сделать крышу своими руками?Виды возводимых крышМатериалы для выполнения работМетодика […]
      Читать далее
      15 марта, 2020 alexxlab

      Угол крыши 30 градусов фото: как рассчитать минимальный угол наклона крыши, малоуклонная и наклонная конструкции

      Содержание как рассчитать минимальный угол наклона крыши, малоуклонная и наклонная конструкцииОсобенностиВидыВлияние климатаДля разных материаловНормативные значенияКак рассчитать?СоветыМинимальный уклон кровли из металлочерепицы: односкатной, двухскатнойЧто такое уклон кровлиОптимальный угол наклона крыши из металлочерепицыМинимальный уклон крыши из металлочерепицыУглы крыши домаУгол наклона крыши: минимальный и оптимальный Что на него влияет Нагрузка снеговая Выбираем уклон в зависимости от используемого кровельного материала […]
      Читать далее

      Добавить комментарий

      Ваш адрес email не будет опубликован. Обязательные поля помечены *

      Search for:
