    Как сделать односкатную крышу пристройки к дому своими руками | Школа ремонта

    Односкатная крыша пристройки к дому имеет простую конструкцию, поэтому ее можно довольно быстро построить своими руками без особенных проблем и значительных затрат. О том, как сделать крышу, какие для этого могут потребоваться материалы и инструменты, и какова должна быть последовательность выполнения работ, мы расскажем более подробно.

    Выбираем угол наклона крыши

    Прежде чем приступить к работе, следует выполнить несколько предварительных действий. Во-первых, необходимо спроектировать крышу пристройки. Для это делается чертеж, в котором обязательно нужно определить угол наклона поверхности крыши.

    Угол наклона — очень важная величина, которая оказывает влияние на долговечность и эффективность кровли. Правильно выполненные расчеты помогут качественно и быстро справиться с работой. Чем выше угол, тем больше материалов придется потратить на то, чтобы построить крышу пристройки.

    Этот показатель подбирается с учетом преобладающих погодных условий в местности, где стоит дом. Чем больше выпадает в этом регионе осадков, тем большим должен быть угол. Благодаря этому вода и снег не будут скапливаться и разрушать поверхность крыши. В местности, где дуют сильные ветра, лучше выбрать небольшую величину угла.

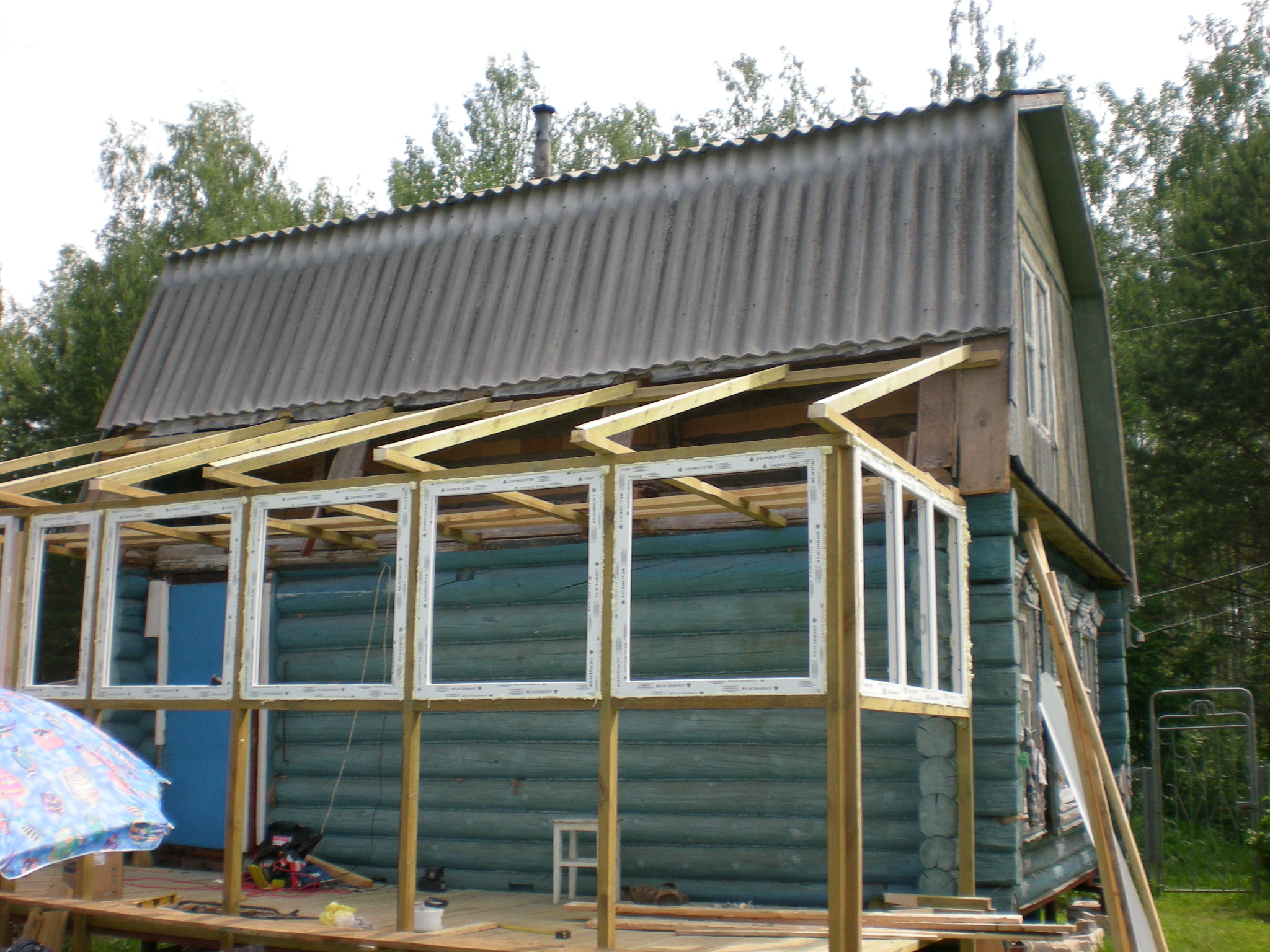

    Односкатная крыша пристройки к дому

    Угол наклона тоже подбирается в зависимости от материала, из которого изготовлена кровля:

    • черепица или шифер — минимум 22 градуса;
    • рубероид — минимум 5 градусов при двухслойном покрытии, и 15 градусов — при трехслойном;
    • профнастил — минимум 12 градусов;
    • металлочерепица — 14 градусов;
    • ондулин — минимум 6 градусов;
    • мягкая черепица — минимум 11 градусов.

    Как показывает практика, крыша пристройки к основному сооружению может иметь максимальный угол наклона, равный 45 градусам. Но выбирая показатель в промежутке между минимальными и максимальными, важно учитывать не только эстетику кровли, но и помнить о нагрузках, которые будут возникать при выпадении осадков или порывах ветра.

    Неправильно выбранный угол наклона приведет к непредвиденным расходам денег на ремонт в случае падения пристройки.

    Подбираем материалы

    Традиционно односкатная крыша строится из деревянных брусьев, на которые укладывается кровельный материал. Дерево подбирается твердых пород, хорошо просушенное и обработанное защитными веществами от насекомых и атмосферных воздействий. Кроме того, все деревянные детали, из которых будет построена односкатная крыша пристройки, нужно пропитывать противопожарными средствами. Благодаря этому значительно увеличится срок эксплуатации стропил и балок конструкции.

    Для того, чтобы возвести крышу пристройки, потребуются следующие материалы:

    • брус для балок, стропил и опор;
    • доска для обрешетки и обшивки торца и боковин;
    • утеплитель и гидроизоляция;
    • кровельные материалы.

    О последних следует поговорить отдельно. Обычно крыша пристройки к жилому дому делается из того же материала, что и основная крыша. Но в случае, если такой возможности нет, кровельный материал подбирается исходя из финансовых возможностей владельца дома.

    Материалы для крыши

    Брус для стропил выбирается с размерами от 120х120 миллиметров и до 150х150 миллиметров. Они зависят от веса материала, который был выбран для кровли. Чем он тяжелее, тем толще должен быть брус. Также нужно взять «запас» на нагрузку в виде снега, дождя или ветра.

    Для выполнения работ своими руками будут нужны инструменты:

    • электрическая или ручная пила;
    • электрическая дрель;
    • шуруповерт;
    • молоток;
    • топор;
    • нож;
    • мебельный степлер;
    • саморезы или гвозди;
    • уровень;
    • рулетка.

    Гвоздями и саморезами запасаются из расчета, что на 1 квадратный метр поверхности потребуется 8-10 штук. А при покупке изоляционного материала и утеплителя для кровли нужно помнить, что к необходимому размеру нужно добавить еще 10-15%, которые пойдут на нахлесты, обрезку или стыковку материалов.

    Количество стропил берется из того расчета, что устанавливаются они на расстоянии не более 1 метра друг от друга.

    Выполняем строительные работы

    В случае, когда не предусмотрен дом с пристройкой под одной крышей, необходимо, чтобы крыша дома выступала над пристройкой не менее, чем на 5 сантиметров. Нужно тщательно продумать, как привязать конструкцию к стене, иначе внутрь будет попадать дождевая вода или снег.

    Стропила будут опираться на наружную стену, поэтому на ней при помощи уровня горизонтально крепится несущий брус, он же мауэрлат. Это самый толстый брус, и чем выше делают угол крыши или чем тяжелее выбранный кровельный материал, тем массивнее он должен быть.

    Мауэрлат максимально надежно крепится к стене, потому что на нем будут закреплены концы стропил в месте, где будет стыковка пристройки и стены основного здания. Как соединить их между собой? Стропила лучше вставлять в пазы, предварительно вырезанные в мауэрлате. Рекомендуемое расстояние между ними должно быть около 0,6-0,8 метра, но не более одного метра.

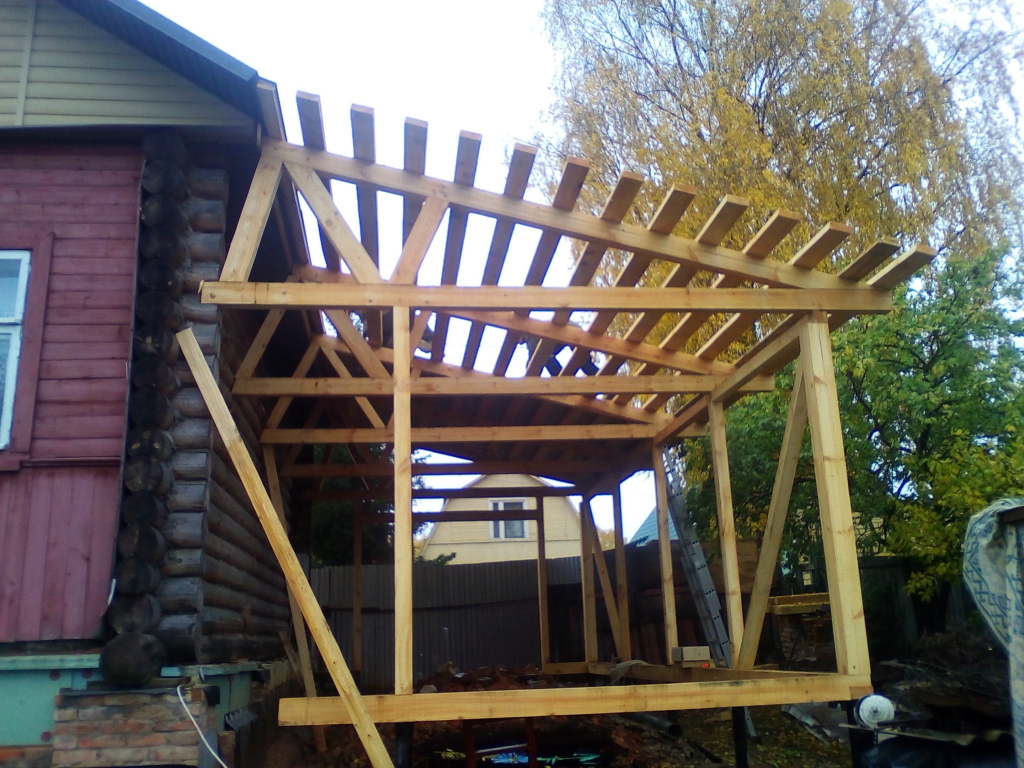

    Установка стропил

    При укладке стропил необходимо следить за тем, чтобы все они имели одинаковый угол наклона. Иначе может возникнуть перекос, и вода, скапливаясь, будет разрушать крышу пристройки.

    После того, как стропила закреплены, начинается второй этап строительных работ — гидроизоляция. Если стропила длинные, между ними добавляются дополнительные опоры. На них сверху поперек брусьев раскладывается рубероид, толстая пластиковая пленка или другой гидроизоляционный материал. Специалисты рекомендуют делать соединение внахлест и каждый стык проклеивать клейкой лентой. А сам рубероид крепить к стропилам степлером.

    Чтобы вода не попадала в щель между кровлей пристройки и стеной дома, стык дополнительно изолируют. Как соединить кровлю пристройки со стеной? Для этого край самой верхней полосы рубероида выводят над поверхностью крыши пристройки и разогревают паяльной лампой, после чего приклеивают к стене.

    Правильное крепление к стене дома

    Поверх слоя гидроизоляции делают обрешетку. Для этого используют брус размером 5х5 см, который крепится поперек стропил. Для твердой кровли расстояние между брусьями берут такое, чтобы один лист лежал как минимум на двух из них. Для мягкой кровли обрешетка делается сплошной, из досок или ОСБ.

    Заключительный этап — укладка кровельного материала. Его кладут, начиная с нижнего ряда по направлению к верху, закрепляя по технологии, присущей каждой из разновидностей. При этом важно следить, чтобы соединение не имело щелей.

    Остается зашить досками торцевые части боковины, чтобы под крышу не попадали вода и снег.

    Теплая или холодная?

    Некоторые мастера рекомендуют утеплять крышу пристройки.

    Это уменьшит потерю тепла в доме, если пристройка не будет отапливаться. Это будет необходимо, если в ней делают отдельный источник отопления.

    Утепление крыши пристройки

    Для утепления перед укладкой на кровлю гидроизоляции в пристройке делают черновой потолок. Не него укладывают слоями утеплитель, сверху его покрывают гидроизоляционным слоем. И только после этого проводятся все описанные выше работы.

    Снизу потолок пристройки можно зашить фанерой или гипсокартоном.


    Кроме того, следует утеплить и торцевые часть кровли, чтобы боковой ветер не выдувал тепло. Для этого можно использовать любой материал, исходя из финансовых возможностей.

    Некоторые мастера, делая кровлю пристройки, обшивают торцевые части поверх досок разными отделочными материалами, например, пластиком. Благодаря этому такая крыша приобретает более нарядный и законченный вид.

    Оцените статью: Поделитесь с друзьями!

    Как лучше сделать крышу к пристройке дома?Стройкод

    Когда строительство дома подошло к концу, нередко появляется нужда делать пристройку. Это может быть помещение для хозяйственных нужд, гараж, оранжерея, беседка для отдыха. Возведение пристройки выполняется по такому же принципу, как и строительство самого здания. Но остается важный вопрос: как сделать крышу на пристройке к дому? Прежде всего она должна вплотную примыкать к дому и иметь уклон, дабы не было скопления осадков.

    Кровля пристройки должна не только гармонировать с общей конструкцией, но также быть надежной и долговечной. А для этого важно выбрать подходящий материал для кровли и соблюдать правила стройки.

    Общие принципы сооружения крыши пристройки

    Не обязательно пристроенная часть должна выглядеть скромнее самого дома. В зависимости от финансовых возможностей, фантазии хозяина и его пожеланий пристройка может быть не просто скромным дополнением здания, но и полноценной его частью и даже украшением. Поэтому варианты постройки крыши могут быть самые разные, но существуют основные моменты строительства, общие для любой крыши пристройки.

    1. Пристройка для крыши может быть как сложной конструкции, так односкатной. Причем вариант односкатной крыши для пристройки является наиболее распространенным.
    2. Чтобы осадки не задерживались на крыше пристройки, угол ее уклона должен составлять двадцать и больше градусов.
    3. Крыша пристройки должна быть заведена под крышу дома, чтобы вода не попадала на стену через стык.
    4. Крыша пристройки, как и сама пристройка, должна гармонично вписываться в общий внешний вид всего здания.
    5. При строительстве важно прежде всего рассчитать вес конструкции крыши для пристройки, определиться с практичным углом ската крыши, затем проводится монтаж каркаса, устанавливается стропильная конструкция, укладывается кровля.

    Конструкция односкатной крыши для пристройки

    Односкатная крыша — это легкая кровельная конструкция, имеющая один скат. Составляющие такой крыши:

    • деревянный стропильный каркас;
    • обрешетка;
    • фронтон;
    • материал покрытия.

    Строительство односкатной крыши пристройки отличается от строительства такой же крыши самостоятельного строения тем, что она крепится одной стороной к несущей стене дома.

    Стропильная система односкатной крыши имеет такие составляющие.

    1. Мауэрлат. Это брус, который играет роль опоры для стропильных ног. Материалами изготовления мауэрлата являются твердые породы дерева, обработанные антисептиком. На этот элемент каркаса переносится вес кровли, который он распределяет и передает на фундамент и стены. Для строительства пристроечной крыши один из брусов укрепляется на стене основного здания, а второй укладывается на столбы опоры.
    2. Стропильные ноги. Для изготовления этой части стропильной системы используются доски, имеющие габариты 50х150 мм либо 100х150 мм. Оба конца стропил должны иметь запилы для закрепления на мауэрлат. Стропильные ноги несут вес кровли, распределяя равномерно нагрузку и перенося на опорный брус.
    3. Подкос. Это дополнительный элемент системы. Его функция — усиление конструкции, если скат длиннее четырех метров. Упирается одна сторона подкоса в мауэрлат, а другая — в среднюю часть стропильной ноги.
    4. Обрешетка. Обрешетка изготавливается из досок 40х150 мм. Настилается она поверх стропильных ног и создает прочное основание для покрытия кровельным материалом.

    Проектирование и расчеты

    Любые конструкции кровли, даже самые простые, требуют предварительных расчетов и проекта, хотя бы схематичного.

    Прежде всего необходимо вычислить угол уклона и площадь ската, разницу между высотами опорных стоек, длину стропил, поскольку данные параметры являются основополагающими для эффективности и долговечности крыши.

    Вычисления можно выполнить при помощи специальных компьютерных программ либо рассчитать по формулам.

    • Уклон рассчитывается как частное разницы высоты опорных стоек и ширины пристройки. Уклон ската может быть 15—40 градусов.
    • Разницу между высотой опорных стоек вычисляют умножением ширины пристройки на уклон ската.
    • Для расчета длины стропильной ноги необходимо разделить разницу высот опорных стоек на синус угла между скатом и основанием крыши.
    • Площадь вычисляется путем умножения длины на ширину.

    Необходимые материалы

    Для строительства односкатной крыши пристройки используются твердые породы дерева. Оно должно быть хорошо просушено и обработано веществами, защищающими от насекомых и воздействий атмосферы. Помимо этого, все деревянные элементы крыши лучше обработать противопожарными составами.

    Для возведения крыши пристройки необходимы следующие материалы:

    • брус для изготовления балок, опор, стропил;
    • доска для обрешетки, а также обшивки боковых частей и торца;
    • гидроизоляция и утеплитель;
    • кровельные материалы.

    Брус для стропил должен иметь размеры от 120х120 мм до 150х150 мм. Эти размеры выбираются с учетом веса материала кровли. Чем тяжелее материал, тем толще должен быть брус. Также необходимо добавить к тяжести материала нагрузку в качестве ветра, снега, дождя.

    Что касается кровельных материалов, то лучше всего использовать те же материалы, что использовались для кровли основного здания. Но если это невозможно, то материал подбирается в соответствии с финансовыми возможностями.

    Количество стропил берется из расчета, что их установка производится на расстоянии метра друг от друга.

    При покупке гидроизоляции и утеплителя необходимо рассчитывать запас на нахлесты, стыки, обрезку. Это примерно еще десять процентов от общего количества.

    Для проведения работ необходимы будут такие инструменты:

    • электропила или ручная;
    • электродрель;
    • шуруповерт;
    • молоток;
    • нож;
    • топор;
    • мебельный степлер;
    • уровень;
    • рулетка;
    • гвозди, саморезы с расчетом 10 штук на метр квадратный.

    Этапы монтажных работ односкатной крыши пристройки

    1. Первый этап — это выполнение расчетов и чертежей. Вычисление уровня наклона возводимой крыши. Следует помнить, что слишком покатая крыша будет удерживать осадки, а чересчур крутая более сложна в монтаже, кровле и обслуживании.
    2. Следующий шаг — это крепление балки, служащей упором для конструкции, к краю пристройки. Производится разметка точек крепления стропил через каждые шестьдесят сантиметров — один метр. Брус для стропил крепится с помощью анкерных клиньев к нижней балке и верхней обвязке. Важно строго выставить на балку крайние стропила, а остальные части конструкции выставляются по шнурку на точки разметки. Это и есть построенный каркас.
    3. Далее монтируются гидроизоляционный слой и обрешетка. В качестве гидроизоляции можно применить:
      • рубероид;
      • рубемаст;
      • пергамин;
      • стеклоизол;
      • подложку;
      • пленку.
    4. Если пристройка должна быть теплой, прокладывается утеплитель между стропилами и обрешеткой. Стропила зашиваются фанерой, щитами из дерева.
    5. Затем укрепляется кровельное покрытие, в соответствии с инструкцией производителя.

    Заключение

    Рассмотрев поэтапно монтаж, становится понятным, как сделать крышу на пристройке. В случае возникновения надобности построить добавочное помещение, используя все вышеописанные пункты, можно правильно возвести односкатную крышу на ней своими руками.

    чертеж сарая своими руками, строительство стропильной системы, проект кровли пристроя

    Содержание:

    В каждом доме всегда находится множество предметов и хозяйственных инструментов, которым просто не находится подходящего места внутри жилого здания. Для хранения таких вещей обычно используют сараи или гаражи, если позволяет придомовая территория.


    Однако нередко на участке нет места, чтобы соорудить отдельно стоящую конструкцию, поэтому хозяева решают сделать к своему дому пристройку. В данной статье мы расскажем, как сделать односкатную крышу на пристройке и какие материалы для этого могут понадобиться.

    Как сделать крышу пристройки к дому

    Облегченную кровельную конструкцию, которая состоит лишь из одного наклонного ската, принято называть односкатной крышей. Давайте рассмотрим, как сделать крышу на пристройке к дому, какие есть нюансы и особенности строительства. Данная конструкция включает систему стропил, фронтоны, обрешетку и финишный кровельный материал. Особенностью пристроя односкатной крыши к дому является необходимость ее закрепления к одной из несущих стен основного здания.


    Конструкционные элементы односкатной крыши данного типа таковы:

    1. Мауэрлат. Это главная опорная балка, на которую приходится основной вес всех стропильных конструкций и кровельного материала крыши. Она же и перераспределяет нагрузку на несущие стены и фундамент здания. Для укладки этого элемента используют твердое дерево, обработанное антисептиками. Решая построить односкатную крышу пристройки к дому своими руками, одну балку мауэрлата фиксируют на несущей стене здания, а вторую – закрепляют на вертикальных опорах.
    2. Стропила. Данные элементы поддерживают кровельный материал и передают его массу далее на мауэрлатный брус. Для создания стропильных ног используют доску сечением 50×150 или 100×150 мм. Для крепления их на опорной балке с обоих концов стропил делают запилы.
    3. Подкосы. Это дополнительные опорные элементы каркаса, которые поддерживают стропильные ноги, если длина ската превосходит 4 м. Одним концом они упираются в стропила, а другим – в мауэрлат.
    4. Обрешетка. Для ее обустройства применяются доски размерами 40×150 мм. Они набиваются поверх стропил с определенным шагом, чтобы создать опору для укладки финишного покрытия. Сплошную обрешетку из фанеры или стружечных плит выполняют для мягкой кровли.


    Стоит отметить, что чертеж сарая с односкатной крышей, пристроенного к дому, можно выполнить самостоятельно, поскольку такая конструкция является самой простой из всех возможных. При этом не нужны сложные математические расчеты. Правда, особое внимание следует уделить методу стыковки крыши пристройки с основным зданием. Важно позаботиться о надежной гидроизоляции шва, чтобы избежать протечек.

    Проектные вычисления и чертеж односкатной крыши

    Безусловно, чтобы готовая конструкция была долговечной и не доставляла хлопот в период осадков или в холодное время года, перед началом строительства нужно составить проект сарая с односкатной крышей, который будет примыкать к дому. При этом нужно будет высчитать площадь поверхности ската, его уклон, длину стропильных ног и разницу высоты опор. Все это должен содержать проект крыши дома. Правильность расчетов обеспечит долговечность крыши и ее эффективность. Определить нужные параметры можно с помощью готовых программ-калькуляторов или с использованием формул.


    Вручную искомые величины вычисляют так:

    • Угол наклона крыши определяется, как результат деления разницы высоты опорных столбов на ширину сооружения. Как правило, он находится в пределах 15-40º и определяется, исходя из погодных условий местности и требованиями производителей кровельного материала.
    • При заданной величине уклона ската, разницу высот опорных столбов можно вычислить умножением угла на ширину пристройки. Эти параметры высчитывают для того, чтобы при сооружении односкатной крыши пристройки к дому можно было соблюсти нужный уклон.
    • Для определения длины стропил необходимо поделить разницу высоты опор на синус уклона ската. Полученное значение позволит рассчитать количество материала, требуемого для создания стропильной системы пристройки к дому.
    • Вычислить площадь поверхности можно, перемножив длину и ширину ската – параметр служит для определения количества кровельных и гидроизоляционных материалов для крыши. Учтите, что приобретать их нужно с 15-20 % запасом на подрезку и нахлесты.


    Погодные условия местности существенно влияют на долговечность крыши. Так, если предполагаются существенные снеговые нагрузки – лучше делать скаты более крутыми, а если преобладает ветреная погода – более пологими, с уклоном менее 15º.

    Какие потребуются материалы для крыши сарая

    Давайте подумаем, чем дешево покрыть крышу сарая, чтобы сократить затраты. Наиболее разумным с точки зрения безопасности от ветра и обильных осадков будет строительство сарая с односкатной крышей, поскольку понадобятся достаточно недорогие материалы. К тому же, никаких проблем с их приобретением у вас не возникнет – все есть в свободном доступе в магазинах. Да и количество расходников будет намного меньше, чем у крыш более сложной конструкции.


    Во время строительства кровли пристройки к дому вам потребуются:

    1. Древесина. Понадобится брус из сосны сечением 100×100 или 150×150 мм, обрезные доски 50×150 мм, необрезные доски 40×150 мм и рейка сечением 25×50 мм для возведения стропильной системы. Влажность материала не должна превышать 15-16 %, а его поверхность должна быть без сколов, трещин и пятен. Используя антисептики глубокого проникновения, можно избежать гниения и образования плесени из-за проникающей влаги.
    2. Кровельное покрытие. Подобрать подходящий материал по качеству и стоимости можно из широкого перечня разновидностей, представленных на рынке. Бюджетным вариантом будет шифер, профнастил или рубероид. В два раза дороже обойдется более качественный и презентабельный внешне материал – мягкая кровля, ондулин, металлочерепица. Если речь идет о перекрытии зимнего сада, теплицы или веранды, можно использовать поликарбонат – прозрачный материал, прекрасно пропускающий солнечный свет, термоизоляционный материал.
    3. Гидроизоляция. Данный слой предназначен для защиты деревянной стропильной системы крыши пристройки от проникновения влаги и, как следствие, порчи конструкций. Для этого может использоваться рубероид, пленка или диффузная мембрана. Однако на практике наилучшим образом себя показал рубероид, поскольку он самый прочный из приведенных.
    4. Крепления. Вариантов крепежных расходников при монтаже крыше может использоваться много – саморезы с каучуковыми шайбами, гвозди, анкеры, металлические уголки. В случае с саморезами, их расход на 1 м2 площади составляет около 10 штук. Так, для расчета количества, норму расхода нужно помножить на площадь.


    Обратите внимание, что выбор аналогичного с основным зданием кровельного покрытия позволит сделать пристройку гармоничным продолжением дома. Однако если это невозможно в силу финансовых возможностей, стоит подобрать материал, максимально близкий по цветовой гамме. Выбор нетяжелых материалов (ондулин, рубероид или профнастил) сделает возможным создание облегченного простого каркаса.

    Методика строительства кровельной конструкции своими руками

    Итак, если вы все же решили делать крышу пристройки к дому своими руками, после проектирования и закупки материалов, можно начинать строительство. Для работы вам понадобится ножовка или болгарка, шуруповерт, рубанок, дрель, степлер, линейка, маркер и шнурка.


    Строительство проводится в несколько этапов:

    • Используя анкерные болты или металлические шпильки, на несущей стене дома устанавливают первую балку мауэрлата.
      На нее будут укладываться стропильные ноги, так что фиксация должна быть надежной.
    • Вторую балку мауэрлата монтируют либо на несущую стену будущей пристройки, либо на опорные столбики. Их высота должна быть ниже основной несущей стены дома, чтобы обеспечить необходимый уклон крыши. На столбиках балка крепится шпильками, а на несущей стене – анкерными болтами.
    • Далее изготавливают расчетное количество стропильных ног одинаковой длины и выполняют в каждой из них запилы под укладку на мауэрлат. Первыми крепятся крайние стропилины, затем между ними натягивают шнурку, и по данному уровню крепят все оставшиеся ноги.
    • Поверх стропил настилают гидроизоляцию. Рубероид на стыке пристройки с главным домом заводят на стену на 15-20 см и приплавляют к ней, используя газовую горелку.
    • Крепление гидроизоляционного слоя выполняется рейкой контробрешетки, прибитой гвоздями к стропилам. Перпендикулярно контробрешетке монтируется основная обрешетка под кровельный материл с шагом в 10-15 см.
    • Последним этапом будет укладка кровельного покрытия на обрешетку. Начинать настил нужно справа налево и снизу вверх, укладывая листы с нахлестом в 10-15 см. На пологих крышах нахлест материала увеличивают, а стыки дополнительно промазывают герметизирующим составом.

    Стоит отметить, что движение воды по односкатной крыше будет производиться только в одном направлении, следовательно, необходимо установить качественные водостоки. В последнюю очередь можно приступить к утеплительным работам и окончательной подшивке фронтонов.



    Как сделать крышу на пристройке к дому своими руками: пошаговый инструктаж

    Практически каждый владелец аккуратного и компактного дома со временем приходит к понимаю, что в его проекте так не хватает гаража для новой машины, уютной веранды для летних посиделок или даже светлой мастерской. Благо, современные строительные технологии позволяют присоединить к имеющейся постройке, не зависимо от ее габаритов, что угодно – главное только грамотно присоединить новый фундамент со старым.

    Но на самом деле вопрос надежности основания еще не самый насущный: а как сделать крышу на пристройке к дому так, чтобы она не свела на «нет» всю архитектурную гармонию дома? Как не только построить ее надежной, но и вписать в общий экстерьер?

    Для этого нужно правильно сделать первый ответственный шаг: выбрать подходящую конструкцию крыши пристройки. А наши советы экспертов и фото мастер-классы помогут вам в этом.

    Пристройкой официально называют часть здания, которая не является частью капитальных стен дома, а примыкает к ним с какой-нибудь стороны дома. Обычно пристройка имеет внутреннее сообщение с основным зданием – т.е. входную дверь.

    Построить крышу на пристройку к дому своими руками вполне реально, но учитывайте, что в проектировании крыши пристройки есть свои тонкости.

    Например, чем ниже здание, тем проще сохранить в гармонии облик его архитектуры. А вот если здание высокое, особенно с ломаной или островерхой крышей, тогда придется повозиться с проектом.

    В таком случае самую пристройку лучше располагать или на заднем фасаде или со стороны главного, но не сбоку. И при этом стараться не нарушать стилевое единство дома.

    Конечно же, во всех нас живет русский дух и хочется порой пристроить резные карнизы с витиеватыми украшениями крыши, но на фоне современного дома они будут выглядеть совершенно нелепо.

    Идеально, если крыша веранды будет в чем-то повторять крышу дома и будет состоять из тех же кровельных материалов. Даже краску для всех деталей лучше подобрать в тон! Как здесь:

    Если мы говорим о крыше пристройки, проще всего ее соорудить односкатной, с наклоном от 5 до 25 градусов. Вот самый быстрый и простой вариант:

    Причем посмотрите, насколько красивой может быть такая пристройка, если подойти к делу с дизайнерским талантом:

    Куда сложнее на практике окажется двухскатная и трехскатная крыша.

    Позаботьтесь так и также о запасе прочности. Дело в том, что стропила пристройки способны прогнуться под тяжестью снега, который не только попадает на самую крышу в обычный снежный зимний день, но и способен лавинообразно сходить с основной крыши дома.

    Поэтому запас прочности здесь должен быть в полтора-два раза больше, чем был при строительстве вашей крыши. Вот пример строительства двускатной крыши таких пристроек:

    И куда объемнее и органичнее выглядит вальмовая крыша пристройки, которая огибает дом:

    Хороша вальмовая крыша и в самостоятельном исполнении, особенно, когда речь идет о пристроенной веранде дома:

    Мы советуем вам подбирать такое же кровельное покрытие для пристройки, как и на доме. Тогда вся постройка будет выглядеть, как одна композиция.

    Но бывает и так, что провернуть такое не получается возможным. Например, крыша дома у вас покрыта эксклюзивным материалом, или ни на одной фабрике нет такого же оттенка.

    А такое бывает часто, особенно, когда речь идет о керамической черепице, оттенок которой всегда получается индивидуальным. И порой лучше выбрать какой-нибудь другой материал, чтобы окончательно не испортить внешний вид дома. Тем более, что вариантов не мало и многие из них вполне удачные.

    Скажем, самый бюджетный и далеко не всегда эстетичный вариант кровли пристройки – фальцевая. Хотя и она имеет право на существование:

    Стеклянные и прозрачные конструкции

    Пожалуй, сама красивая крыша пристройки получается из стекла. Одно из самых ценных достоинств стеклянной крыши – высокая светопропускная способность и долговечность.

    Единственное, весит этот материал не мало и довольно сложно в монтаже. Для такой крыши нужны надежные опорные элементы, которые распределят нагрузку.

    Для прозрачной крыши пристройки зачастую использует закаленное стекло толщиной в 1 см. Такое особенно прочно для противостояния погодным условиям. И ввиду его особенностей нередко делают частичное остекление крыши, когда пропускают свет только вставки или часть потолка.

    Установку стеклянной крыши веранды или террасы мы советуем вам доверить специалисту, ведь в этом деле есть определенная опасность: если стекло, примером, не выдержит вес снега и рухнет, то пострадать от осколков могут все люди, находящиеся внутри.

    Но, если у вас есть нужный строительный опыт, то ознакомьтесь внимательно с технологией монтажа такой крыши и постарайтесь перестраховаться во всех важных моментов.

    Итак, самый главный аспект – это прочность конструкции, которая будет держать стекло. В этом плане хорош прочный и относительно легкий алюминий, также подходит податливое для обработки дерево. Главное требование – абсолютная герметичность стыков стеклянных панелей.

    Стекло при этом вовсе не обязательно должно быть прозрачным: эффектно рассеивают свет матовые и декорированные крыши.

    Но если вам не нравится идея с тяжелым стеклом, а крышу хочется прозрачную, тогда отдайте предпочтение куда более легкому поликарбонату.

    Работать с ним не сложно, а выглядит этот материал не менее эффектно:

    К слову, пристройку можно накрыть и обычным шифером, если подойти к делу с умом и чувством вкуса:

    Необычные крыши пристройки

    Наверняка, когда вы проектировали крышу еще для своего дома, то задумывались над самыми разными затеями, даже необычными. Почему бы не воплотить в жизнь какой-нибудь популярный исторический стиль или по-русски душевные резные наличники?

    Все это невероятно здорово смотрится на фото и в 3D-реализации проекта, но многие ли рискнут воплощать необычный дизайн во время строительства собственного дома?

    Конечно, нет, ведь хотя крышу и называют пятым фасадом по важности, как раз на нее чаще всего и не хватает запланированного бюджета. Поэтому приходится обходиться «стандартным набором» – прочная стропильная система и одно из проверенных кровельных покрытий с минимумом проблемных мест на крыше.

    А вот на крыше пристройки уже можно отвести душу. Здесь не так критичны ошибки строительства, не так заметны ляпы и, если та же веранда будет спрятана в тени от деревьев или будет находиться с задней стороны дома, то никак не сможет повлиять на облик всего здания с плохой стороны.

    Вот отличный пример такого строительства:

    В качестве первого шага здесь к кирпичным столбам прикрепили кровельные балки из сосны, а поверх их – стропильную систему.  Далее каркас закрыли гидроизоляционной пленкой, поверх которой построили сплошную обрешетку и кровельный настил.

    Теперь важно сделать правильный узел примыкания крыши к стене дома. Именно здесь чаще всего возникают протечки. Кроме того, на каком на каком бы фундаменте не стояла бы пристройка, она всегда немного подвижна. А поэтому узел должен быть рассчитан на растяжение и сжатие.

    Все эти вибрации и напряжение в стропильной системе не будут заметны для вашего глаза, но со временем могут разрушить всю крышу и навредить дому.

    Поэтому примыкание важно устроить не только водонепроницаемым, но и в какой-то мере эластичным. При этом нужно будет защитить стену кровельным материалом на высоту не менее чем 30 см. Немного пояснений:

    Вся стропильная конструкция крыши пристройки будет у вас опираться на обвязку, или так называемые стойки-бабки, либо крепиться верхним концом стропил к стене дома при помощи анкеров или кронштейнов.

    А от того, какой именно будет уложен кровельный материал, зависит сложность узла примыкания крыши пристройки к стене дома.

    Чтобы присоединить крышу с кровлей из мягкой черепицы, следуйте такой пошаговой инструкции:

    • Шаг 1. Если стена кирпичная, тогда оштукатурьте ее и обмажьте битумным праймером.
    • Шаг 2. В предполагаемом месте стыка нужно набить треугольную рейку (подходит деревянная из бруса 50х50 мм), а на нее завести рядовую черепицу.
    • Шаг 3. Далее поверх черепицы нужно смонтировать полосы специального ковра для ендовы. Берите тот, который будет шириной не 50 см и проклеен битумной мастикой на тыльной стороне. Такие, например, сегодня выпускает Технониколь. На стену эту полосу нужно завести не меньше, чем на 30 см, а если в вашем регионе достаточно жесткий климат – то еще больше.
    • Шаг 4. Далее верхнюю часть примыкания закройте металлическим фартуком, который нужно завести в штробу и закрепить.
    • Шаг 5. После этого загерметизируйте стык фартука и стены тиоколовым, силиконовым или полиуретановым герметиком.

    Кровля из ондулина крепится к стене дома по такому принципу:

    И шифер, и ондулин крепят к стене дома по одной технологии. Разница только в том, что на стене еврошифер крепят в каждую решетину.

    Ведь ондулин – мягкий материал, поэтому нужно запастись немалым количеством гвоздей. Зато для обустройства примыкания ондулина к стене выпускают специальную самоклеящуюся ленту, благодаря которой не обязательно делать нишу в стене (хотя совсем не помешает).

    Давайте рассмотрим процесс такого строительства шаг за шагом:

    На практике ондулин особенно полезен тем, что аккуратно смотрится даже на сложной по форме крыше пристройки!

    Если вы планируете использовать пристройку к дому и в зимнее время, тогда ее крышу нужно обязательно теплоизолировать. Ведь крыша – основной мостик холода. Кроме того, из-за разницы температуры на ее поверхности будет образовываться конденсат.

    Утепление такой крыши ничем не отличается от работы с обычной. Сначала нужно уложить ветроизолирующую пленку, затем – утеплитель (лучше каменную вату, но подойдут и другие варианты).

    Изнутри помещения закройте утеплитель пароизоляцией, ведь даже пар от дыхания, а особенно от горячего чая всегда будет впитываться в потолок крыши. Со временем это приведет к отсыреванию утеплителя, и он испортится.

    А изнутри закройте весь этот пирог обшивкой потолка:

    Уделите строительству крыши особое внимание, и пристройка получится теплой, уютной и надежной!

    Как сделать крышу на пристройке к дому

    Пристройки к дому, как правило, сооружаются в тех случаях, когда необходимо расширить жилое пространство, обустроить веранду или террасу для летнего отдыха, получить дополнительные площади для размещения в них гаража или каких-либо хозяйственных помещений. Безусловно, такая пристройка должна иметь надежную крышу. И очень часто в подобных случаях вопросы вызывает состыковка крыши пристройки со стенами основного строения или с его кровлей. Эти участки — наиболее уязвимы по вероятности возникновения протечек, что при неправильном монтаже случается, увы, нередко.

    Как сделать крышу на пристройке к дому

    Чтобы разобраться, как сделать крышу на пристройке к дому качественно, есть смысл подробно разобрать некоторые нюансы различных вариантов ее возведения. Естественно, обращая при этом особое внимание на выполнение гидроизоляционных работ при обустройстве линий стыков и примыканий.

    Несколько слов о базовой конструкции крыши

    Чтобы в дальнейшем было проще разбираться в терминологии, так сказать, «говорить на одном языке», имеет смысл рассмотреть принципиальную схему конструкции крыши. В качестве примера взят вальмовый ее вариант, просто потому, что он обычно включает в себя практически все элементы, из которых состоит стропильная система любого типа.

    Пример строения стропильной системы. Большинство из элементов входят в состав систем любого типа крыш

    Итак, стропильная система состоит из следующих деталей, каждая из которых имеет конкретное предназначение:

    • Мауэрлат — это мощный брус, укладываемый и закрепляемый по периметру дома на его несущие стены. Он предназначен для наиболее равномерного распределения веса всей конструкции крыши и выпадающих на нее внешних нагрузок. Очень часто именно на этот элемент конструкции фиксируется нижняя сторона стропильных ног.
    • Стропила — это, можно сказать — основные детали любой системы, формирующие скаты крыши и служащие основой для крепления обрешетки и кровельного материала. Изготавливаются стропила из доски, имеющей необходимое для обеспечения прочности сечение.
    • Диагональные (накосные) стропила — эти элементы входят в состав вальмовой, полувальмовой и многощипцовой стропильной системы. Они устанавливаются по углам строения и соединяют их с коньковым прогоном (коньком).
    • Нарожники — это также стропила, но имеющее меньшую длину. Они опираются своими концами на мауэрлат и диагональное (вальмовое) стропило. (при многощипцовой крыше – на коньковый прогон и диагональное стропило)
    • Коньковый прогон — продольная доска или брус, на которую фиксируются стропила в верхней их части.
    • Затяжка — горизонтальныq брус или доска, скрепляющиq между собой противоположные стропильные ноги в паре, в нижней или средней их части. Нижние затяжки также могут одновременно служить балками чердачного перекрытия. Если же их устанавливают в средней части стропил, то дополнительно в стропильную систему может входить брус, который выполняет роль балки перекрытия.
    • Стойки или бабки — элементы усиления конструкции. Устанавливаются на затяжку (или на лежень, установленный на внутреннюю капитальную стену) и подпирают коньковый прогон иди непосредственно стропильную ногу, уменьшая тем самым ее пролёт между точками опоры.
    • Подкос — диагонально расположенный элемент усиления, упирающийся с одной стороны в стропильную ногу, а с другой — в затяжку, лежень или стойку. Эта деталь стропильной системы служит для придания ей дополнительной жесткости, а также помогает снять часть нагрузки от веса конструкции со стен строения.
    • Шпренгель — элемент, свойственный  вальмовым стропильным системам. Это брус,  стягивающий по углам мауэрлат и служащий основой для стоек, подпирающих диагональные стропила (которые обычно получаются самыми большими по длине). Такая деталь  усиления также способствует снятию нагрузки со стен дома.
    • Ветровая балка — необязательный, но все же довольно часто применяемый элемент усиления системы. Это диагонально расположенная доска, которая фиксируется на стропильных ногах со стороны чердачного помещения и делающая конструкцию более жесткой. Этот элемент необходим в том случае, если скаты крыши имеют крутой уклон. Обычно размещается на наветренной стороне.
    • Кобылка — доска или брус, с помощью которого наращиваются стропильные ноги в нижней части. Они, как правило, предназначены для формирования карнизного свеса скатов кровли.

    Цены на крепления для стропил

    крепления для стропил

    Итак, основными в любой стропильной системе являются элементы, формирующие скаты крыши — это стропила и коньковый прогон. Остальные детали можно считать вспомогательными, поэтому в различных системах могут применяться только некоторые из них.

    Типы крыш пристроек

    Какие варианты возможны в принципе

    Для начала стоит разобраться, какой может быть крыша пристройки к дому. Совершенно очевидно, что ее тип будет напрямую зависеть от конструкции основной стропильной системы и того, как расположена пристройка относительно основного здания.

    Часто используемые варианты пристроек к дому, и взаиморасположение их крыш с крышей основного здания

    Итак, или расширение самого жилого строения, или же пристройка отдельного от него вспомогательного помещения может осуществляться с одной, двух или даже трех сторон дома. Поэтому и крыша для нее может иметь разные типы конструкции.

    Самым популярным вариантом крыши пристройки является односкатная система, так как она имеет наиболее простую конструкцию и не особо сложна в монтаже. Этот вариант обычно используется, когда пристройка делается только с одной стороны дома, обычно – по его длинной стороне.

    Однако, крыша пристройки может иметь и двускатную, полувальмовую или вальмовую конструкцию. Встречаются даже более сложные конфигурации стропильных систем, которые в сочетании с крышей основного здания образуют многощипцовую конструкцию. Но их обычно планируют при полной реконструкции дома, таким образом даже меняя его архитектурный стиль.

    Чаще всего владельцы среднестатистических частных домов особо «не заморачиваются», и выбирают простую односкатную крышу, для пристройки, расположившейся вдоль одной из стен здания.

    Варианты односкатных крыш пристроек

    Односкатные крыши пристроек тоже могут быть построены по-разному, поэтому, задумывая расширение дома или же постройку отдельного дополнительного помещения, одна стена которого будет общей с основным строением, необходимо все продумать все нюансы конструкции.

    Вариант пристройки с односкатной крышей с фронтонной стороны здания.
    • Первый вариант односкатной крыши может быть использован в том случае, если к дому решено присоединить веранду или террасу, а также гараж или хозяйственную постройку, то есть нежилые помещения, которые не потребуют эффективного утепления крыши. Такая односкатная кровля не имеет чердака, поэтому является холодной, и мало подходит для жилого строения дома, расположенного в регионе с суровыми зимами. Все тепло из комнат будет уходить через потолок.
    Небольшая пристройка на входе в дом, для которой достаточно простейшей односкатной крыши

    Именно поэтому под такой кровлей чаще всего располагают помещения, используемые в летний период или не требующие постоянного отопления в холодное время года. Конструкция подобной крыши несложна, и вполне может быть смонтирована своими силами. Кроме того, она не требует сложных расчетов, так как достаточно расположить скат кровли под нужным или даже возможным уклоном, по конкретной ситуации.

    Конструкция стропильной системы односкатной крыши, пристраиваемой к стене дома, получается довольно прочной. Обычно ей придается небольшой уклон, а стропила прочно связываются с мауэрлатом и балками перекрытия, поэтому эта система выдержит самый тяжелый кровельный материал.

    • Если же в пристроенной к дому части планируется обустроить жилое помещение, то угол скатов желательно все же сделать покруче. В этом случае между стропильной системой и чердачным перекрытием образуется более просторное пространство, которое позволит применить один из видов утепления крыши. Подойдет этот вариант конструкции и в том случае, если к дому пристраивается отапливаемый гараж или мастерская.
    Схема объединения ската кровли, чтобы он стал общим и для дома, и для пристройки

    Как можно видеть на данном 3D-проекте, стропила крыши пристройки привязываются к коньку основной стропильной системы. При этом старое покрытие ската можно даже не демонтировать, оставив его в прежнем состоянии. Исключением будут те участки, через которые пройдут установленные опорные стойки, поддерживающие стропильные ноги. А также придется освободить от кровельного материала полосу примыкания стропил к коньковому прогону.

    Такая, по сути, полная реконструкция доброй половины крыши основного строения потребует точных расчетов, которые лучше всего доверить специалистам. Это связано с тем, что нагрузка на некоторые элементы значительно увеличившейся стропильной системы, а также на несущие стены существенно возрастет. Поэтому, прежде чем заниматься закупкой материалов для работы, необходимо произвести точные расчеты, которые определят возможности старой крыши и стен строения, иначе они могут не выдержать увеличенной нагрузки.

    Односкатной крыше чаще всего придается не слишком большой уклон, который может составлять 20÷30 градусов. И настоятельно не рекомендуется делать на пристройке плоскую крышу, так как на ней в зимний период будет скапливаться большие снеговые наносы, массу которых стропильная система может не выдержать. А кроме того, бурное весеннее таяние снега на таком скате нередко проводит к протечкам по линиям стыка со стенами или со старым кровельным покрытием.

    Цены на снегозадержатели

    снегозадержатели

    Двускатные крыши пристройки

    Двускатная крыша на пристройке делается реже, так как она более сложна в монтаже и привязке к основной стропильной системе. Если выбирается такой вариант, то один из его фронтонов чаще всего закрепляется на стене дома или же на его фронтонной части.

    Пристройка состыкована с торцевой стеной дома, и над ней возведена двускатная крыша

    Однако в этом случае необходимо помнить, что старое строение должно быть достаточно надежным, так как на его несущую стену нагрузка будет значительно увеличена.

    Пристройка с двускатной крышей меньше по ширине, и сдвинута влево от центра основного здания

    Двускатную пристройку чаще всего располагают с торцевой стороны дома. Она может иметь такую же ширину, как и основное строение, быть меньше его, располагаться по центру или же быть сдвинутой в одну или другую сторону относительно центра.

    Смещённые от центра пристройки, и выходящие при этом за пределы торцевой стороны дома, иногда продлеваются и вдоль одной из его сторон. Последний вариант возможен в том случае, если дом имеет довольно большую высоту, так как крыша боковой стороны пристройки будет начинаться от карниза кровли основного строения.

    Вальмовые или полувальмовые крыши пристроек

    Вальмовый или полувальмовый тип крыши на пристройке возможен, если она располагается вдоль двух стен дома. Иногда эту конструкцию кровли выбирают и для пристройки, возведенной с одной стороны здания, но имеющей достаточно большую ширину.

    Вальмовые крыши над пристройками возводятся нечасто – их обычно предусматривают еще на этапе общего проектирования всего дома

    Такой вариант конструкции тоже достаточно труден в монтаже и требует весьма сложных расчетов. Опорные балки, которые становятся основой стропильной системы, должны быть закреплены на стене основного строения, а это значит, что нагрузка на нее и на фундамент — значительно возрастет.

    Проектирование конструкции крыши пристройки

    Расчеты базовых параметров стропильной системы

    Расчеты проводятся при проектировании любого типа крыши. Если работы будут производиться самостоятельно, то необходимо выполнить рисунок от руки, а лучше — аккуратный или чертеж основного строения с будущей пристройкой в определенном масштабе.  По данной схеме можно будет точно просчитать возможный угол уклона ската, а также высоту стоек и размер мауэрлата. Причем, производя расчеты, необходимо помнить, что от каждого из этих параметров зависит прочность и долговечность конструкции.

    Цены на профлист

    профлист

    Чтобы расчеты были более точными их проводят с помощью специальных программ. В них обязательно  учитываются характеристики основной постройки и возможности закрепления на ее стене элементов пристройки.

    При расчетах крыши пристройки, учитываются следующие ее параметры:

    • Уклон ската крыши, который чаще всего выбирается в диапазоне от 15 до 45 градусов. Во многом уклон будет зависеть и от выбора кровельного материала.
    • Длина стропильных ног с учетом размера свеса.
    • Длина элементов и расположение элементов усиления, устанавливаемых под стропильные ноги системы.
    • Площадь одного или нескольких скатов крыши.

    Кроме того, данные параметры, определят количество необходимого материала для возведения крыши пристройки. Однако, необходимо помнить, что приобретая древесину для стропильной системы, к найденному количеству необходимо добавить 15÷20%. А покупая кровельное покрытие, необходимо предусмотреть нахлест листов друг на друга. При этом для расчётов берется не общая, а полезная площадь листа.

    Ниже расположены несколько калькуляторов, которые, возможно, помогут с определением некоторых важных параметров создаваемой стропильной системы пристройки.

    Калькулятор зависимости высоты стропильной системы от угла  крутизны скатов

    Одними из основополагающих параметров любой стропильной системы являются крутизна скатов кровли и высота конструкции. Для двускатной или вальмовой крыши пристройки высота будет равна превышению конька над плоскостью мауэрлата. Для односкатной пристройки – превышение, также над плоскостью мауэрлата, линии крепления стропильных ног к стене основного здания.

    Очевидно, что крутизна ската и его высота — тесно взаимозависимы. Проследить эту зависимость поможет предлагаемый калькулятор. Так, если планируется конкретный угол уклона под выбранное кровельное покрытие, можно определить, какое превышение над мауэрлатом получится в самой высокой точке кровли. Или, если необходимо сделать крышу с фиксированной высотой в коньке, несложно определить, какой уклон при этом получится.

    Перейти к расчётам

    Калькулятор расчета длины стропил

    Теперь несложно определить и длину стропильных ног, пользуясь геометрическими зависимостями прямоугольного треугольника. Расположенный ниже калькулятор способен рассчитать длину как обычных стропил для односкатной или двускатной системы, так и накосных (диагональных) – для вальмовой или шатровой крыши.  Надо лишь указать «направление расчета».

    Калькулятор расчета удлинения стропил для карнизного свеса

    Стропила обычно не обрываются на мауэрлате – делается их вынос наружу для формирования карнизного свеса кровли. Или же, в целях экономии материала, этот вылет формируется наращиванием с помощью специальной детали – кобылки. Расположенный ниже калькулятор поможет вычислить величину этого удлинения стропильной ноги или рабочий (без учета участка крепления) размер кобылки. Расчет также можно провести для обычной или для накосной стропильной ноги.

    Материалы для возведения крыши

    Надёжность и долговечной будущей крыши пристройки напрямую зависит от правильности выбора пиломатериалов для монтажа стропильной системы и их качества:

    • Для мауэрлата обычно применяется Брус, изготовленный из хвойных пород, размером в сечении 100×150 мм.
    • Для стропил очень часто используют доски сечением в 50×150 мм. Для небольшой пристройки запаса прочности таких стропильных ног хватает с избытком. Но если планируется перекрывать довольно большое сооружение, и стропила будут иметь при этом немалый пролет, то лучше подстраховаться, и провести соответствующий расчет, который покажет требуемую величину сечения стропил для конкретного случая. Аналогичный материал, как правило, применяется и для деталей усиления стропильных ног — стоек и подкосов.

    Расчет же можно провести по упрощённому, но сохраняющему вполне приемлемые показатели точности алгоритму. Он заключается в том, что учитываются основные максимальные нагрузки, с которыми предстоит справиться стропильной системе:

    — Это вес самой стропильной системы, обрешетки, кровельного покрытия и его термоизоляции, если она планируется. Сюда же закладывается и так называемый «эксплуатационный резерв», чтобы стропила выдерживали повышенные нагрузки, например, от веса работающего на крыше человека.

    — Принимается в расчет масс снежных наносов.

    — Немалую составляющую общей нагрузки  дает и ветровое воздействие, особенно  если крыша имеет большую высоту и площадь.

    Суммарная нагрузка обычно выражается в килограммах на квадратный метр. Но лучше ее привести к распределённой, то есть выпадающей на погонный метр каждой стропильной ноги. Понятно, что чем чаще будет установлены стропила, то есть чем меньше будет их шаг, тем меньше будет показатель распределенного воздействия на них.

    Ну а зная величину распределенной нагрузки можно по таблице найти значение сечения пиломатериала (доски, бруса, бревна), способного гарантированно противостоять такому воздействию. Таблица приведена ниже:

    Расчетная величина распределенной нагрузки кг/пог. метр стропильной ногиСечение пиломатериала для изготовления стропильных ног
    75100125150175доска или брусбревно
    толщина доски (бруса), ммдиаметр, мм
    405060708090100
    Планируемый пролет стропила между точками опоры, мвысота доски (бруса), мм
    4.543.532.5180170160150140130120120
    54.543.53200190180170160150140140
    5.554.543.5210200190180170160160
    65.554.54220210200190180180
    6.565.554.5230220210200200
    6.565.55240230220220

    Работать с таблицей несложно.

    — Если известно значение распределённой нагрузки (кг/м), то его округляют в большую сторону до указанных значений: 75, 100 , 125, 150 и 175 кг. Это задаст столбец в левой стороне таблицы.

    — Затем в этом столбце выбирается значение планируемой величины пролета стропила в метрах. Так мы получаем строку.

    — В этой строке в правой стороне таблицы указаны сечения пиломатериалов, которые по своему прочностному потенциалу гарантированно подходят для таких условий.

    Важно – расчёт всегда ведется по максимальному пролету стропил в системе. За него принимается расстояние между точками опоры. Понятно, что установкой дополнительных усиливающих элементов эту длину можно уменьшить.

    А подсчитать распределенную нагрузку тоже не столь сложно, если воспользоваться предлагаемым онлайн-калькулятором.

    Калькулятор расчёта распределённой нагрузки на стропильные ноги.

    Перейти к расчётам

    Несколько пояснений по проведению расчета с калькулятором:

    — Вектор приложения силы снеговой нагрузки, величина ветрового давления зависят от угла крутизны скатов кровли. Нам это значение уже известно.

    — Следующим шагом нужно выбрать тип кровельного покрытия. Каждое из них характеризуется свое массой – она уже учтена в программе калькулятора. Кроме того, сразу учтены весовые показатели обрешетки и утепления, заложен «эксплуатационный резерв».

    — Следующим шагом по карте-схеме необходимо определить, к какой зоне по уровню снеговой нагрузки относится ваш регион проживания. Эта зона указывается в выпадающем списке соответствующего поля калькулятора. Значения снеговой нагрузки для каждой из зоны уже внесены в базу программы.

    Карта №1 — для определения своей зоны по уровню снеговой нагрузки

    — Аналогичным образом по второй карте схеме определяется номер зоны по уровню ветрового давления. Номер зоны также указывается в соответствующем выпадающем списке.

    Цены на шифер

    шифер

    Карта №2 — для определения зоны по уровню ветрового давления

    — Показатель ветрового давления зависит еще и от особенностей окружающей местности. Необходимо выбрать соответствующую зону, наиболее подходящую к своему конкретному случаю. Критерии оценки указаны в калькуляторе. Но следует иметь в виду, что искусственные или естественные преграды для ветра только тогда принимаются в расчет, если они расположены от дома в радиусе, не превышающем высоту крыши, умноженную на 30. Так, скажем, для дома с высотой в коньке 5,5 метров, например, лесопосадка, удаленная до 165 метров, считается преградой для ветра. Но если она расположена дальше, то местность уже правильнее считать открытой.

    — Еще одной необходимой величиной для расчета является высота самого дома, считаемая по коньку крыши.

    — И, наконец, следует указать планируемый шаг установки стропильных ног. С этой величиной вполне можно «поиграть», то есть варьируя значения шага – пронаблюдать, как будут изменяться показатели распределённой нагрузки на стропила. Это, возможно, поможет выбрать наиболее оптимальные параметры создаваемой конструкции.

    • Для монтажа обрешетки самым ходовым материалом обычно является доска сечением 25×100 или 150 мм.
    • При выборе для покрытия пристройки мягкой кровли, или если этого требует малый угол уклона для профнастила или других листовых материалов, применяется сплошная обрешетка. Это может быть как дощатый настил с минимальным просветом между досками, так и листы фанеры или ОСП.

    Монтаж обрешетки под кровельное покрытие – задача ответственная!

    Может показаться, что это – вообще простейшая операция, не требующая сколь-нибудь серьезного похода. Однако, и в этом вопросе имеется немало важных нюансов. Подробнее о монтаже обрешетки своими руками — читайте в соответствующей статье нашего портала.

    • Для обрамления линии карниза и фронтонных границ кровли используются лобовые и ветровые доски. Здесь также уместно применение материала с сечением 25×100 или 150 мм. То есть не слишком толстого, но достаточно прочного.
    • Все деревянные детали стропильной системы должны пройти предварительную обработку составом, который защищает древесину от биологического разложения, от поражения плесенью, грибком и насекомыми. Специалисты рекомендуют использовать комплексный раствор, включающий в себя и антисептик, и добавки-антипирены, которые значительно повышают устойчивость древесины к возгоранию.
    Весь пиломатериал, используемый для монтажа стропильной системы пристройки, должен быть обработан составом, повышающим его стойкость к биологическому поражению и к возгоранию
    • Кроме пиломатериалов, необходимо подготовить крепежные детали и элементы. Это могут быть различные металлические уголки, кронштейны или пластины. В качестве крепежа используются гвозди и (или) саморезы. Правда, специалисты рекомендуют для особо нагруженных деталей (тех же, скажем, стропильных ног) применять всё-таки не саморезы, а ершённые гвозди.
    Если верить рекомендациям специалистов на строительных форумах, для монтажа нагруженных участков стропильной системы лучше применять не саморезы, а ершённые гвозди.
    • Для создания кровельного пирога потребуются утеплительные, пароизоляционные и гидроизоляционные материалы. В качестве утеплителя, чаще всего используется минеральная вата на базальтовой основе.
    • В комплекте с выбранным кровельным материалом необходимо сразу же приобретать дополнительные элементы, которые завершат оформление крыши – ветровые планки, карнизные элементы, профили для закрытия внутренних и внешних углов на пересечении скатов (если они будут по проекту), детали для примыкания скатов к стенам дома и другие.

    Процесс сооружения крыши пристройки к дому

    Монтаж вальмовой крыши над пристройкой

    В этом разделе будет рассмотрена вальмовая крыша для небольшой пристройки, которая может использоваться в качестве навеса над входной дверью, террасы или же даже прихожей, если между опорами будут возведены стены.

    ИллюстрацияКраткое описание выполняемых операций
    В данном случае крыша будет возводиться над пристройкой с размерами по периметру 3000×3000 мм. Основой этого сооружения являются четыре кирпичных столба, установленные по его углам.
    В дальнейшем, при желании, между столбов могут быть установлены стены, и под крышей можно будет обустроить, например, прихожую.
    Если же данное пространство останется открытым, то впоследствии крыша этой пристройки будет выполнять роль навеса.
    Еще при кладке кирпичных столбов, в их средней части устанавливаются закладные из стальных уголков, так, чтобы обеспечивался их выход сверху на торце примерно на 100 мм. Они потребуются для фиксации на столбах мауэрлата.
    Сам же мауэрлат будет служить верхней обвязкой для пристройки и, одновременно, основанием для дальнейшего монтажа стропильной системы.
    В некоторых случаях вместо закладных мастера используют квадратную стальную трубу, закрепляемую на фундаменте пристройки, вокруг которой и производится кладка опорных столбов.
    Теперь на столбы укладывается мауэрлат, для которого используется брус сечением 150×100 мм.
    Фиксация бруса мауэрлата на столбах производится с помощью саморезов, которые вкручиваются через просверленные в металлических уголках отверстия.
    Следующим шагом выставляются и скрепляются между собой в коньке пары стропильных ног.
    Перед началом этого процесса необходимо тщательно провести разметку — наметить осевые линии и конкретные отметки с выбранным для установки стропил шагом.
    Чтобы стропила прочно были установлены на мауэрлате, в них делаются вырезы.
    Чтобы было более понятно, что собой представляют вырезы на стропилах, приведена данная схема. Хотя на ней показано крепление мауэрлата на блочную стену, фиксация стропил на этот элемент производится точно таким же образом.
    Кроме этого, стоит обратить внимание на то, что под укладку мауэрлата настилается гидроизоляционный материал, который не будет лишним и при монтаже этого элемента на столбчатую основу.
    Дополнительно стропильные ноги крепятся к мауэрлату с помощью металлических перфорированных уголков.
    Крайние, примыкающие к стене основного здания стропила, можно, кроме того, дополнительно закрепить к ней с помощью дюбелей.
    Когда обычные стропильные пары будут закреплены на мауэрлате, выставляются диагональные (накосные) стропила и центральное стропило вальмы.
    Для того чтобы диагональные стропильные ноги плотно прилегали к установленным прямым стропилам, их края необходимо  подрезать под углом, который определяется в каждом конкретном случае отдельно.
    Здесь необходимо уточнить то, как должен быть сделан вырез в диагональном стропиле, так как он будет отличаться от вырезов в ногах, устанавливаемых на прямую часть мауэрлата. На диагональном стропиле приходится делать два среза, так как он устанавливается на угол конструкции.
    Кроме того, срез так называемой «пятки», должен быть немного больше, чем положено, то есть между срезанной частью в стропиле и мауэрлатом должен оставаться зазор в 5÷7 мм, для компенсации деформаций от нагрузок.
    Теперь, когда прямые и накосные стропила закреплены на мауэрлате, устанавливаются и фиксируются короткие стропила-нарожники. Одним краем они опираются, как и все остальные, на мауэрлат. Верхний же их край крепится к накосным стропилам.
    Для упрощения этой операции, по нижнему краю накосных стопил с обеих их сторон часто крепится черепной брусок.
    Стропила-нарожники придадут общей конструкции необходимую жесткость, завершат задание плоскостей будущих скатов кровли. Благодаря этому на стропильную систему будет проще крепить остальные материалы кровельного «пирога».
    В данном варианте предусмотрен вынос стропил за линию мауэрлата наружу — для формирования карнизного свеса (о размере этого выноса говорилось выше).
    После закрепления нарожников, все стропила в нижней части вначале подрезаются по вертикальной линии, а затем связываются лобовой доской, которая должна иметь ширину, равную ширине стропила, а толщину в 20÷25 мм.
    Фиксация доски к торцам стропил осуществляется с помощью саморезов, шляпки которых должны быть утоплены в древесину, во избежание прямого попадания на них атмосферных осадков.
    На данной схеме представлены все слои кровельного «пирога», которые используются для покрытия строений, в которых будут расположены жилые помещения.
    Если же пристраивается летняя веранда или терраса, из «пирога» можно исключить утеплительный материал и пароизоляционную мембрану, остальные материалы должны быть закреплены в той последовательности, которая будет описана ниже.
    Итак, кровельный «пирог» состоит из следующих слоев:
    1. Кровельное покрытие.
    2. Обрешетка.
    3. Контробрешетка (брус 50×30 мм).
    4. Гидроизоляционный настил.
    5. Стропильные ноги.
    6. Утеплительный материал.
    7. Пароизоляционная мембрана.
    8. Обшивка кровельного «пирога» с чердачной стороны.
    Итак, после того как будет завершен монтаж стропильной системы, можно переходить к ее подготовке к укладке кровельного материала.
    Первым этапом в этих работах идет процесс настила пароизоляционной мембраны.
    Если крыша имеет достаточно крутой уклон, то пароизоляция фиксируется со стороны чердака. Ее растягивают и закрепляют с помощью скоб и степлера перпендикулярно стропилам, начиная снизу ската. Полотна пароизоляции расстилаются внахлест — верхнее полотно на нижнее на 150÷200 мм.
    Если же крыша пологая, и со стороны чердака закрепить мембрану невозможно, то ее настилают на стропила со стороны улицы, таким образом, чтобы она провисала между ними на толщину утеплителя.
    Затем сверху пароизоляционного материала, между стропил укладываются утеплительные маты базальтовой минеральной ваты.
    Сверху утеплитель закрывается гидроизоляционным полотном, которое растягивается также перпендикулярно стропилам внахлест, на те же 150÷200 мм. Гидроизоляция укладывается начиная от нижнего края стропил так, чтобы полотно немного свешивалось вниз, закрывая половину или даже весь торец стропильных ног или же лобовую доску. Это необходимо для того, чтобы защитить утеплитель и торец деревянных элементов от попадания влаги. Закрепляется гидроизоляционный материал с помощью скобок степлера.
    Далее, сверху гидроизоляции, на стропильные ноги закрепляются брус контробрешетки сечением 50×30 мм. Этот элемент необходим для фиксации гидроизоляции и создания вентиляционного зазора в 30 мм.
    Следующим шагом на контробрешетку, перпендикулярно ей, прибиваются или прикручиваются доски обрешетки.
    Расстояние между ними может быть разным, и зависит оно от того, какой кровельный материал выбран для крыши.
    Для обустройства мягкой кровли настилаются фанерные листы с расстоянием между ними в 3 мм (температурный зазор).
    Под ондулин также желательно делать сплошную обрешетку из фанеры или же широкой доски шириной в 150÷200 мм, толщиной в 25 мм, которую закрепляют на расстоянии 30÷50 мм друг от друга.
    Следующим шагом идет монтаж системы сбора и отвода воды со скатов кровли.
    Для этого на первую доску обрешетки, идущую вдоль карниза, закрепляются кронштейны-держатели для водосточного желоба. Если обустроено сплошное покрытие, то кронштейны закрепляются на его край.
    Желоба могут быть установлены сразу после закрепления кронштейнов или же после того, как на скаты будет установлено кровельное покрытие. Это зависит от того, какое покрытие для крыши будет выбрано. Например, если выбрано любое жесткое покрытие, то лучше всего монтаж желобов производить после его укладки, чтобы не повредить их в процессе подъема листов на скаты. При выборе же битумного шифера (ондулина), желоба можно устанавливать в любое время — как до, так и после настила кровельного покрытия.
    OLYMPUS DIGITAL CAMERAМожно смело сказать, что в последние годы самым популярным кровельным покрытием становится металлочерепица. Она привлекает владельцев домов эстетичным внешним видом? а также доступной ценой.
    Однако, необходимо учитывать то, что при покрытии вальмового типа крыши от листов кровельного покрытия останется большое количество отходов. Поэтому, приобретая этот или другой жесткий материал для вальмовой или полувальмовой конструкции, необходимо произвести точные расчеты необходимого количества материала с учетом отходов.
    Для закрытия стыков жестких листов покрытия на углах соединения скатов можно использовать специальные металлические коньковые элементы которые фиксируются на покрытии кровельными саморезами.
    Стык между скатом и стеной или фронтонной частью крыши основного здания закрывается с помощью специального пристенного профиля который защитит этот участок от проникновения влаги.
    Этот элемент может быть закреплен по-разному, в зависимости от того, из какого материала выстроена стена. Однако, в любом случае перед фиксацией профиля на стену по его верхней линии наклеивается специальный уплотнитель, идущий с ним в комплекте.
    Другой способ герметизации стыка заключается в нанесении на стык примыкания герметика предназначенного для кровельных или внешних работ. Его наносят после того как профиль будет закреплен на кровле и на стене.
    Если крыша пристройки примыкает к каменной или бетонной стене, то рекомендовано верхний сгиб планки утопить в канавку глубиной в 20÷25 мм, которая штрабится в стене по заранее сделанной на ней разметке.
    По ширине эта штраба также делается в пределах 15-20 мм, чтобы сгиб пристенного профиля вместе с уплотнителем плотно входил в нее.
    К кровельному покрытию профиль фиксируется кровельными саморезами.
    Пример обустройства такого узла примыкания кровли к стене хорошо показан на иллюстрации.

    Цены на гибкую черепицу

    гибкая черепица

    Система водостока – важный элемент любой крыши здания

    Большую глупость делаю те хозяева домов, которые относятся к этому вопросу, как ко второстепенному. Организованный сбор с крыши дождевой и талой воды и ее отвод в систему ливневой или дренажной канализации – это залог долговечности всего здания в целом. Как смонтировать систему водослива с крыши своими руками – читайте в специальной публикации нашего портала.

    Односкатная крыша пристройки

    Самой популярной крышей для пристройки к дому все же является односкатная, так как она имеет самую простую стропильную систему. Высчитать количество стройматериалов, а также кровельного покрытия для этой конструкции не столь сложно, так как в ней обычно, за ненадобностью, не предусматривается сложных конфигураций. Благодаря этому, такой тип крыш можно назвать самым экономным вариантом в плане закупки материалов и выполнения работ по ее монтажу.

    Односкатная крыша пристройки – намного проще и в проектировании, и в монтаже

    Процесс ее возведения, после расчетов и составления проекта, включает примерно те же этапы, что и рассмотренное выше строительство полувальмовой крыши:

    • На стены или опорные столбы пристройки, закрепляется мауэрлат (брус размером в сечении 100×150 мм). Понятно, что уровень мауэрлата должен быть нижу уровня запланированной линии крепления стропил к стене основного здания.  О величине этого превышения и получающейся при этом крутизне ската крыши — подробно рассказывалось ранее.
    • Далее, производится разметка мауэрлата под укладку стропильных ног в соответствии с рассчитанным шагом их установки.
    Один из вариантов усиления стропильной ноги односкатной крыши
    • Если крыша будет расположена под большим уклоном, то на мауэрлате также закрепляются балки перекрытия, обычно с тем же шагом, что и стропильные ноги. Для балок перекрытия может быть использована доска 50×100 мм. Такие элементы конструкции будут особенно необходимы, если планируется произвести обшивку потолка пристройки доской или фанерой.
    Крепление стропильных ног на брусе верхней обвязки пристройки (или на мауэрлате) с помощью стальных уголков

    Если же пристройка будет выполнять роль открытой террасы или веранды и имеет небольшую ширину, до 2 ÷ 2,5 м, то вполне можно обойтись и без балок перекрытия.

    • Если все-таки было принято решение монтировать балки перекрытия, то на них размечаются и закрепляются стойки разной высоты, которые станут дополнительными подпорками для стропильных ног. Такие элементы конструкции лучше всего делать из бруса такого же размера, что и балки перекрытия. Подобная мера бывает необходима, если пролет стропила достигает значительной величины, и требуются элементы его усиления, то есть дополнительные точки опоры для распределения нагрузки.
    • Следующим шагом на стене основной постройки по всей ее длине под карнизом закрепляется брус или же металлические кронштейны, на которые своими верхними концами будут опираться стропила. Брус выглядит предпочтительнее, так как он сразу задает и линию крепления и становится хорошей опорой для стропильных ног. Нередко применяют комбинирование этих способов – то есть стропила опираются на брус, и крепятся дополнительно кронштейнами.
    Вариант узла крепления стропила односкатной крыши пристройки к стене основного здания
    • После того как для стропил будут созданы опорные точки, их укладывают и закрепляют на мауэрлате, стойках и брусе на стене дома. Крепление стропильных ног производится с помощью металлических перфорированных уголков и саморезов (гвоздей). Стропила рекомендуется вынести вперед за линию мауэрлата – такой свес отлично защитит стены пристройки от дождя. С величиной выноса мы уже разбирались.
    Вариант кровельного «пирога», который отлично подойдет и для утепленной односкатной крыши пристройки к дому
    • Если постройка будет «летней», то есть неотапливаемой, сверху стропил сразу закрепляется обрешетка. Если же задуман монтажа утепленной крыши, то кровельный «пирог» будет состоять из пароизоляции, утеплителя, гидроизоляции, контробрешетки и обрешетки – все точно так же, как в выше рассмотренном варианте.
    Специальный угловой профиль, заведенный под кровлю крыши дома и закрепленный поверх кровли пристройки обеспечит «непротекаемость» линии их стыка
    •  Сверху обрешетки закрепляется кровельный материал. Линия его прилегания к стене здания отделывается таким же образом, как было показано в предыдущем примере. Но нередко скат крыши пристройки объединяют (стыкуют) со скатом кровли здания. Во избежание протекания по этой линии, монтируется угловой металлический профиль. Его заводят под кровельное покрытие основной крыши, и укладывают сверху кровельного материала пристройки, а затем закрепляют кровельными саморезами.
    • Водоотводная система может быть установлена перед монтажом кровельного материала или после того, как он будет завершен. Об этом тоже уже говорилось выше.

    *  *  *  *  *  *  *

    Подведём итоги. Какая бы крыша пристройки ни была выбрана, очень важным этапом является проведение точных расчетов ее параметров. Ну а в процессе строительства потребуется четкое следование составленному проекту и соблюдения очередности технологических операций. Но в целом задача возведения крыши над пристройкой к дому видится вполне выполнимой для любого хозяина, умеющего работать с базовым набором столярных и слесарных инструментов.

    И чтобы дополнить информативность статьи еще одним наглядным примером, ниже размещен видеосюжет с показом процесса монтажа стропильной системы пристройки к дому.

    Видео: Возведение стропильной системы для пристройки к дому

    Как состыковать крышу пристройки и дома: архитектурные, конструктивные варианты

    У владельцев дачных домиков и индивидуальных домов вне городской черты иногда возникает проблема с тем, как сделать пристройку к дому. То ли семья увеличилась, то ли простору захотелось, то ли ещё по какой-либо причине. С инженерной точки зрения, самое разумное решение в этом случае, это именно не строить ещё один отдельный домик, а сделать пристройку к существующему. Именно сюда и коммуникации подведены, и планировка участка не потребует изменений. Строители в этом случае должны решить очень ответственную задачу: как состыковать крышу пристройки и дома. При этом, одна стена будет общей, остальные придётся достроить. Организация прохода между старой и новой частями дома позволяет рассматривать пристройку именно как добавленную площадь. Об этом и пойдёт речь в нашем обзоре.

    Дом с пристройкой
    ФОТО: vashdompriozersk.ru

    Содержание статьи

    Виды пристроек – почему важна функциональность

    Пристройку, в зависимости от желания хозяев, возлагаются различные функции. Она может быть летней террасой или кухней, дополнительной тёплой комнатой, мастерской или гаражом. Некоторые выполняют роль вестибюля для основного дома или имеют свой отдельный вход. Она может располагаться со стороны главного фасада, с любого торца или быть пристроена к задней стене. А по высоте она, как правило, ниже основного дома.

    Силовой каркас у пристройки свой, независимый от главной постройки. И даже соседствующие стены могут быть раздельными. А жёсткое крепление пристройки к дому не является обязательным. Но стык двух строений обязательно должен быть закрыт сверху от протекания дождевых вод. Для этого и совмещают крышу пристройки с основным домом.

    Задача стыковки кровли пристройки с основным домом имеет много решений, которые зависят от формы и конструкции основного покрытия.

    Возможны различные варианты. Крыши бывают одно- , двух- и трёхскатные. Есть и более экзотические ситуации, но здесь они рассматриваться не будут.

    Односкатная крыша пристройки к дому

    Если крыша пристройки односкатная, это простейший вариант. Примыкать она должна к стене основного дома. А его крыша несколько выше, и на конструктивные решения никакого влияния не оказывает. Важно только проявить художественный вкус и сохранить единство архитектурного стиля в комбинации дома и пристройки.

    Поверхность крыши представляет собой одну плоскость. Имеет небольшой уклон вниз от стены основного дома наружу. Конструктивной основой является набор стропил – балок, идущих от стены основного дома к дальней от него стене пристройки. Верхние концы стропил укладываются на прикреплённую к стене дома специальную горизонтальную балку. Нижние концы стропил закрепляются на балке новой стены пристройки.

    Односкатная крыша пристройки своими руками

    В этом случае, односкатная крыша пристройки примыкает к стене дома. Материал покрытия нового строения следует уложить впритык к стене дома.  Между ним и стеной нужно проложить уплотнение, которое для большего эффекта промазать герметиком или глиной. Более технологичный вариант с использованием специального пристенного профиля. Вместе с ним в комплекте продаётся уплотнитель и специальный герметик. Если стена основного дома бетонная или кирпичная, то верхний край профиля надо утопить в специально проштроблённую канавку.

    Крыша пристройки обязательно должна иметь скат наружу. Это необходимо для стока воды летом, и для сползания снега зимой.

    На стропила по всей ширине крыши поперёк укладывается обрешётка – набор реек, меньшего, чем у стропил, сечения. Частота укладки обрешётки определяется материалом покрытия крыши – размером черепицы, листов шифера или листов кровельного железа.

    Пристройка с односкатной крышей
    ФОТО: yandex.ru

    Стыковка крыши пристройки с крышей дома

    Существует конструктивный вариант, когда крыша пристройки начинается от нижней кромки крыши основного дома.

    Примыкание крыши пристройки к дому

    Это простой вариант. Обе крыши имеют разную крутизну ската, у основного дома крыша круче. Листы или черепицу покрытия пристройки нужно подвести под свес крыши основного дома. При этом совсем не помешает применение пристенного профиля с уплотнением. Это обезопасит стык от протекания.

    Стыковка двух крыш
    ФОТО: sk-murom.ru

    Пристройка к дому с двухскатной крышей

    Двухскатная крыша представляет собой два плоских четырёхугольника, которые соединены наверху с коньковой балкой и разведены внизу.

    Монтаж крыши пристройки

    Одним краем эти прямоугольники прикреплены к стене основного дома, нижний край опирается на стены пристройки. Основой прямоугольников являются стропила. Наверху стропила двух плоскостей связаны с коньковой балкой, нижними концами они упираются в стены пристройки. По стропилам идёт обрешётка, на неё укладывается кровельный материал.

    Как пристроить крышу пристройки к дому

    К стене основного дома крыша пристройки крепится через ближние к ней стропила. Линия примыкания уплотняется так же, как и в случае с односкатной крышей. Поскольку граница крыши наклонная, опасность протечек в этом случае значительно ниже, чем в случае с односкатной крышей.  Но всё равно к уплотнению стыка надо отнестись со всей серьёзностью.

    Пристройка с двухскатной крышей
    ФОТО: yandex.ru

    Трёхскатная крыша пристройки к дому

    Трёхскатная крыша формируется из трёх плоскостей. Одна из них – наклонённый треугольник, две другие плоскости образованы либо трапециями, либо треугольниками.

    Как сделать крышу на пристройке к дому

    Трёхскатная форма – дань архитектурной фантазии строителя, практической пользы она не приносит. Нижние края опираются на стены пристройки. Сверху проходит коньковая балка. Технология сборки напоминает сборку двухскатной крыши.

    Стыковка крыши к дому

    Трёхскатная крыша примыкает к дому по двум линиям. Требования к стыковке те же самые, что и в предыдущих конструкциях.

    Пристройка к дому с ломаной крышей

    Крыша пристройки может иметь два, три и более скатов. Многоскатную конструкцию в разговорной речи ещё называют ломаной крышей, а иногда шатровой.

    Как сделать крышу пристроя к дому

    Если пристройка с многоскатной крышей строится своими руками, то и конструкция самой пристройки будет соответствующая. Каждый излом поверхности крыши пойдёт по своей балке стропил. Нижний конец этой балки опирается на столб. Между столбами создаются стены пристройки.

    Технология стыковки крыши пристройки со стеной дома в принципе не зависит от количества её скатов. Самая главная задача в этом случае заключается в защите мест примыкания кровли к стене дома от протечек. Самая опасная в этом смысле часть – это горизонталь. Но в многоскатной крыше её может вообще не быть, только наклонные стыковки. Они меньше подвержены протечкам. Но всё же желательно применение специального профиля с уплотнительной водостойкой прокладкой.

    Пристройка с многоскатной крышей
    ФОТО: m-strana.ru

    Конструкция крыши отличается от трёхскатной тем, что отсутствует коньковая балка. Поверхности, образующие крышу, имеют форму треугольников, их вершины сходятся в одной точке. Стороны соседних треугольников соединяются. Их стыковка должна быть сверху закрыта уголком, защищающим от протечек дождевой воды.

    Примыкание крыши к дому

    Крайние стороны крайних треугольников примыкают к стене основного дома. Требования к организации примыкания те же, что и для других типов.

    Стыковка крыши пристроя с крышей дома

    Бывает ситуация, когда крыша пристройки начинается от нижнего края основной крыши, но, при этом, они имеют разную крутизну. В этом случае кровлю новой крыши следует примерно на 15 -20 см подвести под нижний край основной. Свес основной крыши защитит линию примыкания от протечек. Соединять между собой старую и новую кровлю не требуется, так как каждая из них закреплена на своей обрешётке.

    Как продлить крышу дома на пристройку

    Интересны конструкции, объединяющие оба строения под одной крышей.  Здесь тоже могут быть варианты. Стропила крыши основного дома продлеваются вниз, на продление укладывается кровля, и под нижний край крыши ставятся подпорные столбы или стены пристройки. Но в этом варианте пристройка будет невысокой. Этот вариант годится для создания небольшого служебного помещения, например, кладовки.

    Как сделать дом с пристройкой под одной крышей

    Дом и пристройку накрыть одной крышей вполне реально. Монтируются новые, более длинные стропила, на них укладывается своя обрешётка и новое покрытие общей для дома и пристройки крыши. На стене пристройки под стропила укладывается специальная рама из хорошего бруса. На профессиональном языке она называется «мауэрлат». Верхние концы стропил укладываются и закрепляются на балке «конькового прогона». Нижние концы стропил закрепляются на одной из сторон мауэрлата.

    После окончания работ с новой крышей, старую можно демонтировать. Тем самым немного поднять высоту потолка.

    Продление крыши на оба дома
    ФОТО: im0-tub-ru.yandex.net

    Утеплённая крыша

    Если пристройка будет выполнять функцию жилого помещения, да ещё и в холодную погоду, то строителю придётся принимать решение об утеплении крыши. Это уже более сложное сооружение. Такая же конструкция используется и при строительстве двух- и трёхскатных поверхностей.

    Утеплённая крыша комплектуется несколькими слоями разнообразных материалов. Необходимо обеспечить выход наружу пара из помещения, не допустить протечки воды внутрь дома, создать теплоизоляционный слой, обеспечить этим слоям механическую защиту и сверху, и снизу. Для каждой из этих функций применяется соответствующий материал.

    Конструкция утеплённой крыши
    ФОТО: stroyday.ru

    Заключение

    Стыковка крыши пристройки – вполне доступная работа для умелого мужчины. Просто надо делать всё внимательно и аккуратно.



    Предыдущая

    ПостройкиДелаем отдых у открытого бассейна идеальным в любую погоду — раздвижной павильон

    Следующая

    ПостройкиОткатные ворота своими руками: различные решения

    Понравилась статья? Сохраните, чтобы не потерять!

    ТОЖЕ ИНТЕРЕСНО:

    ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

    Крышу к пристройке к дому в г. Миассе

    Если вы решили соорудить пристройку к дому, то важно заранее продумать, какой тип крыши вы будете использовать, и как ее увязать с существующим сооружением. Проще всего обустроить односкатную крышу над пристраивающейся частью дома. Она просто монтируется и легко комбинируется с постройками и крышами любого типа. В нашей статье мы подробно рассмотрим, как делается односкатная крыша пристройки к дому. Форма односкатной крыши настолько универсальна, что она может подойти к домам как со скатной крышной системой, так и с плоскими кровлями.

    Угол ската

    Выполняя односкатную крышу, очень важно правильно подобрать угол наклона ската. От этого зависит долговечность конструкции и эффективное отведение ливневых и талых вод. При устройстве односкатной крыши на выбор угла наклона влияют следующие факторы:

    1. Форма существующей крыши дома. Если дом одноэтажный, то крышу пристройки нужно соединить с существующей конструкцией. Намного проще, если пристройку делают ниже, чем сам дом, в этом случае соединения двух кровель можно избежать.
    2. Погодные условия. Если в регионе строительства выпадает много осадков, то угол наклона должен быть как можно больше для эффективного удаления воды и снега с поверхности крыши.
    3. Если частный домик стоит в местности, где господствуют сильные ветра, то лучше уменьшить уклон до минимума, чтобы сократить парусность крыши.
    4. Не менее важно при выборе угла наклона учитывать тип кровли, то есть особенности покрытия. Так, для пристройки частного дома можно использовать следующие виды кровельных покрытий:
      • минимальный уклон крыши с покрытием из шифера или натуральной черепицы может быть 22°;
      • рубероид в два слои может использоваться на крыше с минимальным уклоном в 5°, для трехслойной укладки этот показатель равен 10°;
      • для кровли из профнастила минимальный уклон равен 12°;
      • ондулин можно класть при минимальном уклоне в 6°;
      • для металлочерепицы этот показатель равен 14°;
      • мягкая черепица укладывается на крышу с уклоном минимум 11°.
    Выбор материалов

    Перед тем как сделать крышу на пристройке, стоит заранее продумать и приобрести необходимые материалы. Как правило, для устройства каркаса используют деревянную стропильную систему. Стропила и другие несущие элементы каркаса лучше делать из древесины хвойных пород с влажностью не более 15%. Все деревянные конструкции обязательно обрабатываются антисептиками для защиты от гниения и антипиренами для предотвращения возгорания. Все это позволит значительно увеличить срок эксплуатации крыши.

    Стропила лучше изготавливать из бруса сечением 50х150 мм. Шаг установки стропильных брусьев равен 90 см. Однако вам нужны будут не только стропила, но и брус мауэрлата (сечением 100х100), а также прогон, который будет крепиться к дому и станет опорой для верхнего края стропильных ног. Стоит напомнить, что мы не будем рассматривать более сложное устройство крыш над пристройками, поскольку в этом случае понадобятся точные расчеты и большее количество деревянных элементов каркаса.

    Существуют разные варианты крыш над пристройками. Они могут быть вентилируемые или нет, совмещенные, с чердаками или без. В любом случае вам необходимо использовать гидроизоляцию. Для этих целей можно взять специальную пленку или рубероид.

    Важно: при расчете необходимого количества материалов (утеплителя, кровельного покрытия, гидроизоляции) необходимо брать запас в 10-15 % на обрезку, нахлесты или стыковку.

    При необходимости утепления крыши пристройки вам понадобится теплоизоляционный материал. Лучше взять минераловатные плиты. Они достаточно жесткие и хорошо справляются с задачами утепления.

    В случае выполнения крыши пристройки к дому своими руками вам понадобятся крепежные элементы. Гвоздей и саморезов покупают из расчета, что на каждый квадратный метр покрытия понадобится примерно 10 штук.

    Узел примыкания

    Перед тем как сделать крышу пристройки, необходимо тщательно продумать соединение дома и пристройки. Стыковка крыши пристройки со стенами существующего дома может быть боковой и верхней. В первом случае пристройка располагается так, что скат крыши будет иметь уклон вдоль одной из стен дома. В последнем случае к стене дома будет подходить верхняя горизонтальная линия ската. Иными словами односкатная крыша может примыкать к дому либо под наклоном, либо по прямой горизонтальной линии.

    При выполнении стыка существующего дома и крыши вы можете использовать один из следующих способов:

    1. Крепление при помощи рейки делается в уже возведенной стене дома. Для этого на требуемой высоте в стене необходимо выполнить штробу глубиной 25 мм. В эту канавку закладывают уплотнитель, который идет в комплекте со стыковочной планкой. Уплотнитель должен плотно заполнять всю канавку. После этого работу ведем в таком порядке:
      • Необходимо зафиксировать уплотнительную планку при помощи дюбелей или саморезов.
      • Далее эту планку прикрепляется к кровле над пристройкой при помощи тех же саморезов. Обычно их вкручивают в верхнюю волну кровельного покрытия.
      • В результате уплотнительная планка будет заходить на кровельное покрытие на 10 см.
      • Штроба замазывается силиконовым герметиком.

    Внимание: штробить стены панельного дома запрещено. Это существенно снижает их несущую способность.

    1. Если же скат пристройки примыкает к дому по наклонной линии, то в качестве герметизирующей планки будет выступать изгиб крайнего кровельного листа. Его подрезают и подгибают на стену дома так, чтобы он закрывал ее на высоту 5 см. Далее устанавливается планка, которая будет прикрывать верхнюю часть листа. Поверх самой планки крепится фасонный элемент.
    2. Более щадящий способ оформления узла примыкания называется флэшинг. Он подходит для стен из пеноблоков и кирпича. Прочный и герметичный стык получается за счет использования геотекстиля и мастики. Такой способ организации узла примыкания очень простой и выполняется в таком порядке:
    3. Поверхность стены тщательно подготавливается. Кирпич штукатурится, бетон покрывается праймером, гладкие поверхности обезжириваются. Щели и дыры тщательно замазываются.
      • Наносим первый мастичный слой и хорошо разравниваем его.
      • Прикладываем и прижимаем подготовленный отрезок геотекстиля.
      • Далее выполняем еще один мастичный слой.
      • Через три часа повторяем нанесение мастики.
      • Через сутки, когда замазка высохнет, можно наносить цветное покрытие под цвет стен дома.

    На фото в сети можно найти варианты пристройки, когда ее крыша и кровля дома соединяются под определенным углом. Стоит отметить, что такой вариант намного проще выполнить на этапе возведения дома. Если же пристройка возводится около уже построенного дома с крышей, то такая конструкция затронет крышу дома и может потребовать ее переделки. Поэтому намного лучше, когда крыша к пристройке к дому примыкает к стене сооружения ниже свесов его кровли на 5-10 см.

    Последовательность работ

    Когда с пристройкой, вернее ее стенами, вы разобрались, можно приступать к возведению крыши. Рассмотрим вариант, когда крыша пристройки стыкуется со стеной дома по прямой линии. В этом случае стропила одним концом опираются на одну продольную стену пристройки, а для опирания другого конца необходимо зафиксировать горизонтальный несущий брус на стене дома.

    Этот брус выполняет такие же функции, как и мауэрлат, на который опираются стропила своим нижним концом. Брус необходимо  максимально прочно закрепить на стене дома, поскольку на него будут опираться стропила. Для установки стропильных брусьев в мауэрлате прорезают специальные пазы.

    Важно: чем больше уклон крыши и вес кровельного покрытия, тем массивней и прочнее должен быть брус мауэрлата, который крепится к стене дома.

    Далее работы ведем в такой последовательности:

    1. После укладки и фиксации брусьев мауэрлата приступаем к монтажу стропил. Оптимальный шаг стропильных ног 80-90 см, но не более 1 м. При установке стропильной системы важно соблюдать одинаковый уклон всех стропильных ног.
    2. Далее приступаем к укладке гидроизоляционного материала. Полиэтиленовая пленка или рубероид раскатываются поперек стропильных ног и крепятся к ним посредством строительного степлера. При этом полосы материала укладываются с нахлестом, а стыки проклеиваются лентой.
    3. Для вентиляции подкровельного пространства поверх гидроизоляции к стропилам прибивают контррейку. Это брус высотой 3-4 см, который позволит получить необходимый вентиляционный зазор.
    4. Теперь можно выполнять обрешетку. Она может быть сплошной или разреженной в зависимости от выбранного покрытия крыши. Сплошную обрешетку можно выполнить из досок, ОСП или влагостойкой фанеры. Для изготовления разреженной обрешетки используются доски.
    5. После этого можно начинать укладку кровельного материала от низа ската к его верхней части.
    6. Место примыкания крыши к стене дома наиболее уязвимо в плане протечек, поэтому его нужно особенно тщательно защищать от протекания. Для этого здесь устанавливается специальный защитный
    7. фартук из оцинкованной кровельной стали. Подробно варианты выполнения узла примыкания мы описали выше

    Стоит добавить, что для выполнения герметичного узла примыкания без штробления стен можно сделать двойной фартук. В этом случае верхняя планка накладывается на нижнюю. Завершающим этапом будет зашивка досками торцевых частей конструкции и подшивка карнизных свесов.

    Как построить навес с наклоном

    Бесплатные планы, схемы и пошаговые инструкции для строительства простого навеса на открытом воздухе размером 4 на 6 футов. И пошаговые инструкции тоже!

    Вы давно мечтали о сарае, где можно было бы хранить газонный и садовый инвентарь, спортивный инвентарь, компактную уличную мебель, а также различные инструменты и принадлежности? Когда незаметное функциональное хранилище — это все, что вам нужно, навес с навесом — идеальное решение.

    Судя по названию, конструкция просто прислоняется к дому или гаражу для дополнительной поддержки и обеспечивает водонепроницаемое убежище для защиты оборудования от непогоды.Если у вас есть умеренные навыки и инструменты для самостоятельной работы, это проект выходного дня. Если вы решили, что это больше, чем вы рассчитывали, обратите внимание на эти удобные комплекты навесов для навесов на Amazon. Накладные навесы обеспечивают простое укрытие для садового инвентаря и многого другого. © Sunset Publishing Corporation

    Найдите инструменты для этого проекта на Amazon
    • Комбинированные квадраты
    • Циркулярные пилы с приводом
    • 4-футовые уровни
    • 16-футовые рулетки
    • Гвоздезабиватели рамы
    • Воздушные компрессоры для блинов

    Конструкция навеса для хранения

    Поскольку навес спроектирован таким образом, чтобы примыкать к другой конструкции, фундамент должен быть только из салазок, обработанных давлением, крыша наклонена только в одном направлении для отвода воды, а задняя стенка обшита фанерой CDX толщиной 1/2 дюйма. , который выдерживает непрямое воздействие влаги.Чтобы узнать больше о типичной конструкции навеса, см. Анатомию навеса под открытым небом или домика. Сараи и гаражи на закате предлагают множество планов для многих типов наружных конструкций. Просто нажмите, чтобы заказать на Amazon.

    Внесение изменений в план

    Не требуется, чтобы этот сарай был построен у стены, но конструкция спроектирована с учетом преимущества стены для повышения прочности. Поэтому, если вы сделаете его отдельно стоящим сараем, вам нужно будет построить обычную стену с карнизами сзади и облицевать ее фанерным сайдингом того же типа, что и остальная часть сарая.Для получения информации о том, как разметить, вырезать и закрепить стенные стойки, см. Раздел «Как обрамить внутреннюю стену» (игнорируйте часть о работе с гипсокартоном, потому что вместо этого вы будете использовать наружный сайдинг T1-11).

    Для отдельно стоящего навеса вы можете построить навес поверх бетонной плиты (см. Заливка бетонной плиты) вместо салазок и балок перекрытия, подвергнутых обработке давлением; это фактически приведет к более прочной — более прочной — конструкции. В противном случае для отдельно стоящего сарая фундамент должен быть построен на бетонных опорах или наливных опорах (см. Заливка бетонных опор и опор).Имейте в виду, что постройка на опорах поднимет сарай над землей.

    Необходимые материалы
    Чтобы построить показанный здесь навес, вам понадобятся:

    • Обработанные давлением 4×4 для салазок
    • Обработанные давлением 2×4 для перекрытий перекрытий
    • Фанера с пазом 3/4 дюйма для настила
    • 2x4s Для шпилек, перемычки, стропил, гвоздезабивателей верхней плиты и т. д.
    • T1-11 Фанерный сайдинг
    • Фанера CDX 1/2 ″ для обшивки крыши
    • Дверная обшивка 1 × 3
    • Фасция 1 × 4 и грабли
    • Кровельное покрытие из битумной черепицы, 15-фунтовый войлок, металлические каркасные кронштейны, дверные петли и защелки, разные оцинкованные гвозди и наружные шурупы, а также краска, морилка или консервант.Базовая схема строительства навеса с навесом

    Строительство навеса

    Показанный навес имеет длину 6 футов и ширину 4 фута. Вы можете легко увеличить его размеры с шагом 2 или 4 фута.

    1 Чтобы построить каркас для пола сарая, вырезал две обработанные давлением 2 на 4 балки на длину 6 футов для балок обода. Затем поместите шесть балок пола длиной 45 дюймов между балками обода на 16 дюймов по центру (за исключением последней, как показано на детали балки пола справа).Прикрепите их гвоздями 16d. Деталь балки перекрытия

    Отрежьте две обработанные давлением 4 на 4 шайбы на длину 6 футов для салазок. Поместите раму на салазки и, если она квадратная, пригвоздите балки пальцев ног к салазкам.

    Прикрепите фанерный пол с пазом 3/4 дюйма к раме.

    2 Стены навеса строятся отдельно и затем поднимаются на раму. Схема каркаса стены навеса: передняя

    Начните с задней стены, которая имеет высоту 8 футов с верхней и нижней пластинами длиной 6 футов и четыре шпильки, расположенные по центру на 18 дюймов.Верхние части стеновых стоек скошены под углом 18 градусов. Прикрепите стену к каркасу пола и временно закрепите ее.

    Передняя стена имеет верхнюю пластину длиной 6 футов и две нижние пластины длиной 1 фут, оставляя место для двери шириной 4 фута. Четыре настенных стойки имеют длину 81 1/4 дюйма; установите их, как показано на передней детали рамы слева. Затем установите шпильки домкрата длиной 73 дюйма, а затем прикрепите сдвоенный заголовок длиной 51 дюйм. Наконец, прикрепите штифты длиной 6 1/4 дюйма.

    Поднимите переднюю стену, прикрепите ее к полу и временно закрепите.

    Боковые стенки имеют верхнюю и нижнюю пластины длиной 41 дюйм и шпильки высотой 81 1/4 дюйма. Поднимите их, прикрепите к полу и при необходимости временно закрепите. Когда все секции стены будут квадратными, прикрепите их по углам с помощью шурупов. Размеры стропила односкатного сарая

    3 Каркас крыши состоит из четырех стропил 2 на 4, разрезанных таким образом, чтобы они опирались на переднюю и верхние пластины задней стенки, как показано на детали стропил справа. Установите шпильку фронтона прямо над центральными стойками на обеих боковых стенках, чтобы она могла поместиться между концевым стропилом и верхней пластиной.Установите подрамник, а затем облицовку на передние концы стропил.

    4 Расположите части сайдинга T1-11 спереди и по бокам сарая так, чтобы они были заподлицо с нижней частью балок обода. Прикрепите сайдинг оцинкованными гвоздями 8d через каждые 8 ​​дюймов.

    Покройте заднюю стену фанерой CDX толщиной 1/2 дюйма от нижней части балок обода до вершин концов стропил.

    5 Обшить стропила 1/2-дюймовой фанерой CDX ; расположите стыки в шахматном порядке, чтобы ни один из них не попал на стропило.Прибейте их гвоздями 6d. Прикрепите облицовку граблей, чтобы закрыть открытые края обшивки крыши, и установите водосточную кромку. Раскатайте 15-фунтовый рубероид и установите черепицу (см. «Установка асфальтовой крыши»).

    6 Постройте двери из сайдинга T1-11 и обрежьте их 1 на 3. Добавьте поперечные накладки по центрам обеих дверей и установите дверные защелки. Используйте петли для ремня, чтобы прикрепить двери.

    Рекомендуемый ресурс: Найдите предварительно проверенного местного строителя навесов

    СЛЕДУЮЩИЙ СМОТРЕТЬ:

    • Анатомия навеса или игрового домика на открытом воздухе
    • Строительство навеса или игрового домика
    • Крепление крыши патио to the House
    • Как построить конюшню

    О Доне Вандерворте

    Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 статей. книги по усовершенствованию и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт

    Как построить пристройку к односкатной крыше

    • Facebook
    • Pinterest 24
    • LinkedIn

    Наш навес на заднем дворе — идеальное место для хранения наших садовых инструментов и садовых принадлежностей.Поскольку наш сарай очень мал по площади, надстройка односкатной крыши практична по нескольким причинам. Если вы ищете пристройку для односкатной крыши, выполните следующие действия и узнайте, как построить пристройку для односкатной крыши для существующего садового навеса.

    ПОЧЕМУ МЫ УДЛИНИЛИ КРЫШУ?

    Наш садовый сарай довольно маленький, но мы каким-то образом умудряемся хранить в нем необходимые инструменты. Некоторое время нам требовалось дополнительное пространство, не нарушая местные законы планирования.Итак, мы работали над этим и добились этого, расширив только крышу.

    Робот-газонокосилка пострадала от постоянного воздействия дождя, и теперь пристройка крыши служит для него укрытием. Зимой мы храним робота в подвале, так как газон не нужно стричь. Так что мы взялись за этот проект ближе к концу лета прошлого года.

    На фото выше наш небольшой садовый сарай перед пристройкой крыши. Во время строительства, около 4 лет назад, мы должны были соблюдать местные законы о зонировании.Это происходит из-за ручья на заднем дворе, подпадающего под действие законов о сохранении, и мы не можем строить так, как нам нравится. Как видите, укрытия у робота нет.

    КАК МЫ ПОСТРОИЛИ НАШУ НАСЫЩЕННУЮ КРЫШУ

    Это было простое прямое расширение. Более того, мы хотели уложиться в бюджет, поэтому остановились на основных материалах.

    Ниже приводится краткий список некоторых основных инструментов и инструментов, которые вам необходимы для проекта:

    Раскрытие информации: этот пост содержит партнерские ссылки, а это означает, что без каких-либо дополнительных затрат для вас мы получим небольшую комиссию, если вы перейдете по ссылке и сделаете покупку. Узнать больше

    НАШ ПЛАН НАДВИЖЕНИЯ КРЫШИ

    После того, как вы выбрали каркас крыши и материалы, подходящие для типа односкатной крыши, составьте план. Я просто нарисовал это на листе бумаги. Если хотите, вы можете составить графический план на компьютере.

    После этого вам просто нужно выполнить ряд инструкций и действовать в соответствии с установленным планом.

    Как видно из диаграммы выше, заштрихованная область — это существующая односкатная крыша.Длина 3,5 м при ширине 1,5 м. Мы хотели расширить крышу на 1 метр в сторону и на 1 метр вперед. Поэтому сделали сетку 6 х 6 с 6 стропилами и 6 обрешеткой.

    Использовали стропила (кровельные балки) шириной 6 см х 4 см и обрешетку толщиной 5 см х 2,5 см.

    Для самой крыши мы использовали гофрированный асфальт и лист из стекловолокна для дополнительного освещения вблизи дома.

    ЭТАПЫ ПОСТРОЕНИЯ КРЫШИ

    Если вы хотите пропустить чтение, вы можете посмотреть видео, нажав на миниатюру.

    ШАГ 1:

    УСТАНОВИТЕ СТРОИТКИ НА УДЛИНИТЕЛЕ КРЫШИ

    Во-первых, мы удалили существующие кровельные листы перед тем, как закрепить стропила. Поскольку наша крыша уже была скатной, нам не нужно было много делать в этом аспекте. Так мы закрепили стропила и обрешетку поверх имеющейся. Как правило, односкатная крыша будет иметь другой уклон, чем ваша существующая крыша. При необходимости обрежьте кровлю существующего здания, чтобы новая крыша могла правильно поместиться под ним.

    ШАГ 2: РАЗМЕЩЕНИЕ РАССТОЯНИЯ

    Начиная с одного конца, измерьте пролет, который вы определили по своим планам, затем проложите расстояние между обрешеткой. На существующей крыше мы разместили стропила на расстоянии 90 см друг от друга.

    Обрешетка — это полосы, проходящие перпендикулярно стропилам, к которым вы будете крепить жестяную жестяную банку или другой кровельный материал. Мы разместили их на расстоянии 50 см друг от друга. Затем надежно прибейте обрешетку, как минимум по два гвоздя на каждое стропило, соблюдая осторожность, чтобы они были выровнены.

    Для лучшего прилегания мой муж проделал канавку на стропиле и вставил ее в обрешетку перед тем, как забить ее гвоздями (см. Также видео выше, чтобы получить более полное представление)

    ШАГ 3: ДОБАВЬТЕ КРОВЕЛЬНЫЙ МАТЕРИАЛ

    Положите металлические листы на обрешетку, начиная с одного конца . Некоторые кровельные металлические профили имеют направление движения, так что нахлестки точно подходят для обеспечения хорошей погодоустойчивой кровельной системы.

    Далее закрепите металлическую кровлю подходящим крепежом.Шурупы для дерева с шестигранной резьбой и неопреновыми прокладками идеально подходят.

    ШАГ 4. ИСПОЛЬЗУЙТЕ ПРОЗРАЧНУЮ КРЫШУ ДЛЯ БОЛЕЕ СВЕТА

    Так как наш сарай находился очень близко к гостевой уборной, мы установили прозрачную крышу из стекловолокна. Мы поняли, что обычная крыша скомпрометировала естественное освещение в этой комнате. Поэтому мы удалили его и заменили прозрачную панель крыши. Счастливы, мы смогли обойти эту проблему. В случае, если у вас нет такой проблемы, продолжайте работу по плану с обычными кровельными листами.

    ШАГ 5. УСТАНОВИТЕ ОТДЕЛКУ НА УДЛИНИТЕЛЬ ВАШЕЙ КРЫШИ

    Установите обшивку по вашему выбору, чтобы завершить односкатную крышу . Мы использовали существующую отделку, немного отполировали ее и прикрепили обратно к существующей конструкции. Отделка также придает достойный законченный вид.

    ШАГ 6: ЗАПЛАТИТЬ ЗАЗОР МЕЖДУ КРЫШЕЙ И СТЕНКАМИ

    Для герметизации зазора между металлом и обрешеткой используйте специальный кровельный резиновый уплотнитель. Эти специальные кровельные резиновые или поролоновые ленты можно приобрести в своем центре «Сделай сам».Это закроет зазор между металлом и обрешеткой, чтобы вода не проникала сквозь них.

    Мы смогли успешно завершить расширение односкатной крыши за 3 дня. Теперь у нашего робота есть хорошее убежище, и мы получили дополнительную тень.

    В этом посте я постарался как можно лучше описать, как построить пристройку односкатной крыши. Я не разбираюсь в технике и не разбираюсь в технике, но мой муж мне помог. А перевести множество технических терминов с немецкого на английский непросто.

    КОНТАКТ ДЛЯ ПОЗЖЕ

    Ваш отзыв ценен

    Спасибо за посещение Swiss Home Garden — мы так счастливы, что вы здесь! и спасибо, что нашли время прочитать — Как построить пристройку односкатной крыши. Я был бы рад, если бы вы могли поделиться этой публикацией с помощью кнопок социальных сетей.

    Просмотры сообщений: 189

    Связанные

    Легкое создание каркаса односкатной крыши

    Обрамление односкатной крыши не так сложно, как вы думаете.Если вы похожи на большинство людей, которые пытаются построить сарай, вы, вероятно, хорошо представляете, как делать все с умом.

    Конечно, кроме крыши.

    Обрамление пола, стены и строительство двери не так уж и сложно.

    А как насчет односкатной крыши? Как, черт возьми, вы выберете ферм или углы стропил для стиля гамбрель? Или стиль фронтона или даже солянки?


    Стоит ли «наклеивать каркас» или строить «фермы»? Что проще, а какое будет крепче?

    Что такое крыша с решетчатым каркасом и чем она отличается от кровли с фермами?

    Что такое односкатная крыша с решетчатым каркасом?

    Обрамление кровли коньковой доской

    Крыша с решетчатым каркасом использует 2х4 или 2х6 или все, что вы используете, но имеет коньковую доску, идущую по средней линии конька.

    Затем стропила спускаются с этой коньковой доски и опираются на верхние плиты стены.

    Иногда стропила имеет «хвост» и выступает за стену, так что получается потолок или выступ.

    Односкатная крыша без каркаса будет построена на фермах.

    Строительство односкатной крыши с фермами

    Образец планов фермы Gambrel

    За все годы строительства навесов я обнаружил, что использовать готовые фермы намного проще и проще, чем построить односкатную крышу с коньковой доской, особенно если вы строите навес на открытом воздухе самостоятельно.Большинство монтажных работ можно выполнять на земле!

    Вы можете построить приспособление на полу сарая или на любом открытом плоском полу, в котором достаточно места. Постройте одну ферму, проверьте, подходит ли она, и если да, то можете использовать остальные фермы. Вы можете построить их все так же, как и первый, и все они будут идентичными.

    Упростите строительство фермы с помощью зажимного приспособления для фермы!

    Односкатная односкатная крыша

    Каркас односкатной односкатной крыши

    Фронтальный стиль построить проще всего, но на чердаке очень мало места для хранения вещей.
    Если, конечно, у вас очень крутой уклон ваших ферм или стропил. Тогда у вас будет больше места для хранения.

    Но чем круче уклон, тем сложнее укладывать черепицу! Однако одно очень важное соображение при любой односкатной крыше — это строительство крыши со слишком низким уклоном.

    Не делайте этой ошибки при строительстве односкатной крыши …

    Черепичная односкатная крыша с низким уклоном будет протекать!

    Я на собственном опыте узнал, что когда вы строите свой сарай и собираетесь его покрыть гонтом, у вас не может быть уклона крыши ниже 3/12.Как я узнал это на собственном горьком опыте?

    Я построил красивый навес с односкатной крышей. Уклон крыши был фактически 2/12. Несколько недель спустя у нас был ужасный ливень и низкий уровень воды, и вот, крыша моего сарая протекает, как будто кто-то открыл водопроводный кран на чердаке!

    Что пошло не так, как я думал? После разговора с приятными джентльменами в местном строительном управлении он сообщил мне, что если крыша, любая крыша, имеет уклон менее 3/12 и будет покрыта черепицей, из нее будет протекать вода.Неважно, идет ли дождь или у вас тает снег. Будет течь.

    Я спросил, какое решение проблемы с утечкой воды на моей крыше. Он сказал мне, что я должен оторвать всю черепицу и положить резиновую кровельную мембрану, которая фактически будет приклеена к кровельному покрытию, после чего я смогу перекрашивать ее. Или я мог бы просто поставить металлическую крышу. В итоге я сделал резиновую мембрану и добавил черепицу.

    Из-за этой ошибки мне пришлось заменить не только крышу, но и внутренние повреждения сарая.

    Подробное руководство по устройству двускатной крыши для сарая.

    Каркас крыши Gambrel

    Гамбрель Стиль

    Мой самый любимый из всех односкатных крыш — это стиль gambrel. Этот стиль имеет два ската
    , в отличие от конструкции с фронтоном или соляной ямы. Эта конструкция предлагает больше всего места для хранения сарая при условии, что боковые стены имеют высоту 6 футов или более.

    Построить чердак в полости крыши легко, и он обеспечивает гораздо больше места для хранения, чем навесы с фронтоном или соляной ящик.

    Односкатная крыша в стиле Gambrel предлагает самую большую площадь лофта

    Как сделать каркас односкатной односкатной крыши

    Крыша солярия

    Вы хотите построить сарай, из которого получится идеальный садовый сарай? Дизайн крыши соляной коробки придает заднему двору характер и очарование. Настолько, что это мой самый любимый сарайчик для садового сарая.

    Каркас крыши соляного ящика

    Добавьте яркие цвета для окраски наружных стен и цветочных ящиков под окнами, и вы получите действительно аккуратный садовый сарай, который вы можете построить в саду своей жены.

    Он предлагает так много стиля и комфорта для сада, что вы можете спроектировать интерьер как зону отдыха, где можно расслабиться и насладиться пейзажем вашего прекрасного сада или теплыми летними ночами, глядя на ночное небо.

    Руководство по строительству и обрамлению крыши в стиле солянки.

    Три важных момента


    при строительстве односкатной крыши

    Высота кровли

    Одна вещь, которую вы никогда не захотите делать при проектировании своей крыши, — это строить крышу с уклоном ниже 3–12.Это означает, что для каждого горизонтального участка на 12 дюймов вам потребуется подъем как минимум на 3 дюйма.
    Когда вы видите эту деталь ниже, это относится к наклону крыши.

    Высота крыши

    Для односкатной крыши, изображенной выше, задняя часть имеет уклон 5-12.
    Если вам нужно использовать крышу с уклоном менее 3–12, то это должна быть металлическая крыша или крыша, покрытая резиновой мембраной для предотвращения проникновения воды.

    Уклон кровли и соответствующий угол наклона

    Сдайте набор чертежей зданий с уклоном менее 3-12 или постройте односкатную крышу с низким уклоном, и ваш строительный инспектор не пропустит строительство, и необходимо будет принять меры для увеличения шага до приемлемые стандарты, если это будет черепица.

    Фетровая и липкая бумага

    Возможно, ваш сарай непригоден для проживания, но, тем не менее, это структура, в которую вы собираетесь вложить приличную сумму денег и хотите, чтобы она прослужила как можно дольше без необходимости делать какой-либо капитальный ремонт. .

    Добавление водостока и войлочной бумаги на крышу перед укладкой черепицы — это определенно вариант, но его нельзя игнорировать. Если вы не инвестируете немного денег, которые потребуются для этих двух предметов, вы напрашиваетесь на проблемы в будущем.

    Капельная кромка и войлочная бумага

    Особенно, если вы живете в той части страны, где в зимние месяцы преобладает снег и лед. Замораживание и оттаивание может нанести серьезный ущерб односкатной крыше, если на ней не установлены фетровая бумага и бортик для сбора капель.

    Подложка будет в основном гнить в течение определенного периода времени, и вы будете думать о расходах на замену или ремонт вашей крыши. Будьте мудры и добавьте в сарай фетровую бумагу и бортик.

    Капельный край следует укладывать поверх фетровой бумаги по передним краям или боковым краям крыши и под фетровой бумагой по нижнему или горизонтальному краю.Дополнительной мерой или защитой может быть добавление отслаиваемой от льда и воды резиновой мембраны
    вдоль нижних краев вашей крыши.

    Галстуки с ураганом

    Многие округа по всей стране теперь требуют использования ураганных стяжек для обрамления крыш домов, и ваш сарай ничем не отличается. Если сильный ветер может повредить крышу, приподняв фермы дома, подумайте, что это может сделать с навесом!

    Использование ураганов Стяжки

    Hurricane прибиваются к нижней части стропила или фермы, а также к верхним стеновым плитам, как показано на рисунке выше.

    Если вы заинтересованы в строительстве ферм для своего сарая, у меня есть несколько планов ферм, которые вы можете проверить. Вы можете найти их здесь.

    Вопросы о строительстве односкатной крыши?

    Есть вопрос, как построить или построить односкатную крышу?

    Домашняя страница Шедкинга.

    Планы строительства односкатной крыши | Конструкция односкатной крыши

    Чертежи односкатной кровли

    Узнайте больше о типах крыш из руководства «Как построить крошечный дом»!

    Существует много типов крыш, когда дело доходит до проектов небольших домов, и сегодня мы собираемся рассмотреть один из них поближе — односкатную крышу, также известную как односкатная крыша или скиллионная крыша: односкатная крыша с небольшим уклоном внутрь. в одну сторону.Это один из самых простых типов крыши, который хорошо подходит для крошечных домов, небольших домиков, садовых навесов, патио, укрытий, гаражей или различных пристроек к жилым домам.

    Очевидно, односкатную крышу можно увидеть как на отдельно стоящих конструкциях, так и на крышах, прислоненных к стене, забору или другой крыше, что придает конструкции современный минималистичный вид.

    Чертежи односкатной кровли

    Преимущества односкатной кровли

    Конструкция односкатной крыши сочетает в себе преимущества двускатной и плоской крыши с балками, проходящими между двумя стенами, одна из которых выше другой, создавая таким образом наклон, обычно от 7 ° до 35 °; в зависимости от конкретного дизайна небольшого дома, его пропорций и погодных условий местности.Это приводит к устранению или минимизации пространств с наклонными потолками, обеспечивая вместо этого более просторный интерьер, но при этом достаточный дренаж по-прежнему обеспечивается благодаря наклону крыши. На дополнительном пространстве можно установить большие окна или дополнительные окна на потолке, которые пропускают больше дневного света и зрительно увеличивают комнату.

    Узнайте больше о крышах и других деталях строительства деревянных домов своими руками. Наше удивительное пошаговое руководство Как построить крошечный дом здесь для вас! Здесь можно заказать множество иллюстраций, фотографий и руководств.

    Еще одно преимущество односкатной крыши — это удлинение крыши и увеличение перекрытия, при котором не требуется внутренний желоб и который можно использовать для создания крытого настила. Хотя важно убедиться, что односкатная крыша с консольной частью спроектирована должным образом, чтобы избежать любых повреждений, таких как снеговая нагрузка и т. Д.

    Конструкция односкатной крыши, малогабаритная кабина Cheryl

    Каркас односкатной крыши

    Без необходимости использовать слишком много деталей или сложный процесс строительства, конструкция односкатной крыши может быть построена легко и быстро с довольно низкими затратами.Он равномерно распределяет нагрузку на несущие стены, так как не включает в себя много элементов крыши; Основные части односкатной кровли — стропила и балки. Стропила — это наклонные элементы, которые проходят от передней стены к задней и поддерживают кровлю и потолок. Балки располагаются горизонтально. В случае, если стропила длиннее рекомендованной длины, чтобы они оставались без опоры, балки служат в качестве , блокируя , обеспечивая опору и обеспечивая прочность и устойчивость конструкции крыши.

    К верхней части этой крыши прикреплена обшивка . Для односкатной крыши не подходит типичное кровельное покрытие из черепицы или черепицы. Крупноформатные цельные металлические листы или войлоки используются с различными профилями, такими как битумные листы или пленка из ПВХ.

    Малая кабина с каркасом односкатной крыши — планы односкатной крыши
    1. Блокировка
    2. Стропила двойная
    3. Стропило
    4. Обрешетка, фиксирующая пленку, создает вентилируемый зазор между плитами OSB
    5. Подвесной потолок
    6. Теплоизоляция
    7. Пароизоляция
    8. Плиты OSB
    9. Металлический гофр
    10. Удлинитель над доской 2 ″ / 5 см

    Руководство по строительству односкатной крыши своими руками

    У вас остались вопросы или вы не уверены в том, как построить односкатную крышу? Или вы хотите узнать больше о небольших домах, деревянных конструкциях и планах строительства своими руками? Что ж, у нас есть для вас книга! Построение крошечного дома — это пошаговое руководство со множеством полезных иллюстраций, фотографий и руководства, доступное в виде печатной версии или электронной книги прямо здесь!

    Вам нужно разрешение на строительство? Нажмите ЗДЕСЬ

    Как построить сарай

    Лето — сезон постройки навесов, и не только потому, что погода позволяет работать на открытом воздухе.Большинство навесов строятся летом по более практической причине: в конце сезона никто не хочет забирать все летнее снаряжение и припасы, которые были вынесены на улицу, и заталкивать их обратно в и без того переполненные гаражи, подвалы и дома.

    Итак, многие домашние мастера мудро решают построить навес для хранения до конца лета.

    🛠 Чтобы получить больше крутых DIY-проектов, присоединяйтесь к Pop Mech Pro!

    Эти семь советов и приемов помогут вам получить идеальный сарай для вашего дома и двора.И многие из этих предложений полезны независимо от того, строите ли вы сарай с нуля, нанимаете ли подрядчика для его строительства или покупаете сборную флигель в Интернете, в местном доме или на складе древесины.

    Шаг 1. Получите разрешение на сборку

    Getty Images

    Прежде чем строить что-либо на своей территории, включая сарай, вы должны обратиться в местный строительный департамент и подать заявление на получение разрешения на строительство.Скорее всего, вам также понадобится согласие комиссии по внутренним водно-болотным угодьям, департамента здравоохранения и совета по зонированию. Фактически, во многих городах строительный департамент не рассматривает вашу заявку до тех пор, пока вы не получите одобрение от других агентств.

    После того, как вы пройдете испытания и получите все необходимые разрешения, подайте заявку на разрешение на строительство — и, чтобы ускорить процесс, не забудьте предоставить набор планов сараев. Вы можете составить планы самостоятельно или купить планы в любом количестве онлайн-источников, включая Better Barns или Shed King.

    Строительный инспектор рассмотрит планы, чтобы убедиться, что сарай соответствует всем местным и национальным строительным нормам. Если есть какие-либо нарушения кода, инспектор укажет на них и предложит совместимые с кодом решения.

    Шаг 2: Размещение сарая

    Определение местоположения означает просто определение точного места на вашей собственности, где будет размещен сарай. Это может показаться достаточно простой задачей, и это может быть в зависимости от вашего двора. Но если вы выберете неправильное место, вы получите недолговечную, непригодную для использования пристройку.

    Помните эти три правила, которых нельзя делать, когда решаете, где поставить сарай:

    Не стройте сарай у подножия холма или в низинной местности, где собирается вода. Чрезмерная влажность приведет к гниению дерева, образованию пузырей и появлению ржавчины на петлях. Это также будет способствовать росту плесени и грибка на предметах, хранящихся в сарае. Кроме того, после каждого ливня земля возле сарая превращается в сырое, илистое болото.

    Не засовывайте сарай глубоко в лес , где он будет полностью окружен деревьями и почвопокровным покровом.В сарай будет мало солнечного света или воздушного потока, и в нем будет темно и сыро, создавая идеальные условия для роста плесени и грибка. Кроме того, лесные навесы постоянно подвергаются атакам из-за падающих веток, желудей, листьев, хвои и других видов обломков кроны деревьев. Пушистые лесные существа с гораздо большей вероятностью могут перебраться в или под навес, построенный в лесу. И всегда есть вероятность повреждения упавшим деревом.

    Этот контент импортирован из {embed-name}.Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

    Не нарушайте предписываемые кодами расстояния понижения. Строительный инспектор установит, насколько далеко ваш сарай должен быть от таких вещей, как боковые, передние и задние границы собственности; улицы, проезды и тротуары; дома, гаражи и террасы; септики и поля выщелачивания; водно-болотные угодья и сервитуты. Расстояние возврата сильно различается от города к городу, но обычно составляет около 10 футов.(от задней линии участка) до 100 футов и более (от водно-болотных угодий). Обратитесь к местному совету по зонированию или строительному отделу за конкретной информацией и обязательно соблюдайте букву закона. Если вы нарушите неудачи, город может по закону заставить вас привести сарай в соответствие.

    Шаг 3. Приготовьтесь к работе

    Чтобы построить сарай, независимо от его размера, потребуется полный комплект столярных ручных инструментов и электроинструментов. А если вы соберете инструменты заранее, вам не придется прекращать работу, чтобы купить инструмент.Для ручных инструментов вам понадобятся все очевидные столярные инструменты, включая молоток, рулетку, рамный квадрат, комбинированный квадрат, 2 фута. и 4-фут. уровень, меловая катушка, ножовка и плоская монтировка.

    Для электроинструментов вам абсолютно необходимы аккумуляторная дрель и ударный отвертка для сверления отверстий и заворачивания шурупов. (Убедитесь, что у вас есть хотя бы одна дополнительная батарея, чтобы вам не пришлось останавливаться, когда батарея заряжается.) Настольная пила на стройплощадке очень полезна, но не является абсолютно необходимой; можно делать длинные продольные пропилы переносной циркулярной пилой.И если у вас нет сложной торцовочной пилы (показанной ниже), определенно подумайте о ее приобретении. Хотя вы можете делать поперечные пропилы с помощью циркулярной пилы, торцовочная пила работает намного быстрее и точнее.


    Инструменты, которые могут вам понадобиться 🛠

    Кроме того, приобретите пояс для инструментов с множеством мешочков, чтобы инструменты и крепежи всегда были под рукой. (Ремень для инструментов с подтяжками особенно удобен.) И не забудьте о средствах защиты, включая очки, средства защиты органов слуха, респираторную маску, каску и рабочие перчатки.

    Шаг 4. Начните с прочного фундамента

    Ни один навес не прослужит долго, если он установлен на слабом основании. Большинство навесов может поддерживаться фундаментным фундаментом, который состоит из твердых бетонных блоков или обработанных под давлением деревянных балок, установленных непосредственно на земле. Бетонные блоки или брус (также известные как полозья) должны быть идеально ровными и располагаться достаточно близко, чтобы поддерживать каркас пола сарая. А чтобы защитить фундаментные блоки или салазки от эрозии почвы, установите их на 4 дюйма.-глубокая подстилка из утрамбованного щебня. Если фундамент относительно небольшой, утрамбуйте гравий вручную трамбовкой. Но для любого навеса размером более 8×10 футов сэкономьте кучу времени и пота, арендовав пластинчатый уплотнитель, который представляет собой большую машину для измельчения грунта с газовым двигателем.

    Если вы планируете построить сарай площадью более 200 кв. Футов, инспектор, скорее всего, потребует от вас установить постоянный фундамент, который простирается до линии замерзания. Этот тип фундамента обычно возводится из литых бетонных опор или заглубленных деревянных столбов, обработанных давлением.Уточните в строительном отделе конкретные требования норм и глубину линии замерзания в вашем районе.

    И имейте в виду, что если вы покупаете сборный сарай, он не идет в комплекте с фундаментом, который необходимо построить перед доставкой.

    Шаг 5. Изготовьте водостойкий каркас пола

    МаскотGetty Images

    Каркас перекрытия сарая включает глиняный грунт, балки перекрытия и балки по периметру. Поскольку рама расположена относительно близко к земле, она наиболее подвержена гниению и насекомым, которые сверлят дерево.Вот почему очень важно построить каркас пола из пиломатериалов, подвергнутых обработке давлением. И даже не думайте о сборных сараях, у которых каркас пола сделан из необработанной строительной древесины.

    Для настила пола сарая используйте ¾ дюйма. фанера наружного качества; что-нибудь более тонкое прогнется между балками. (Двойной слой наружной фанеры толщиной ½ дюйма тоже можно.) Если вы планируете хранить тяжелые предметы, такие как трактор для газонов или деревообрабатывающие станки, подумайте об использовании ¾ дюйма. шпунтовая фанера.Он стоит немного дороже и сложнее в установке, но его края плотно соединяются, создавая прочный пол. Если вы живете в зоне с чрезмерно высокой влажностью, используйте для настила пола фанеру, обработанную давлением; он особенно устойчив к влаге и насекомым.

    Шаг 6: Упростите каркас крыши

    Для большинства домашних мастеров самая сложная часть строительства сарая — это создание каркаса крыши, что требует точного выполнения множества повторяющихся разрезов под углом. Чтобы упростить эту задачу, гораздо проще собрать стропила и потолочные балки в кровельные фермы, которые затем можно поднять и установить поверх стен.Этот процесс намного быстрее и безопаснее, чем строить каркас крыши по одной доске. После того, как фанерный настил пола прикреплен к каркасу пола, вы можете использовать его как гигантский верстак для сборки стропильных ферм.

    Шаг 7. Знание важности типа двери и ее размещения

    Двери, наиболее часто используемые в навесах, — это распашные и раздвижные, и обе хорошо подходят для всех стилей навесов. Распашные двери занимают меньше места и закрываются более плотно и надежно.Раздвижные двери легче установить и полностью отодвигаются. Однако имейте в виду, что для раздвижных дверей требуется дополнительное пространство на стене по обе стороны от проема.

    Расположение двери также важно. Вы часто видите двери, расположенные на фронтоне здания, что выглядит красиво, но затрудняет доступ к предметам, хранящимся в задней части сарая. Лучшая альтернатива — поставить дверь на длинную боковую стенку, чтобы вы могли получить доступ к предметам справа, слева и сзади.Другой вариант — установить двери на обеих двускатных стенах, чтобы вы могли легко добраться до предметов с любого конца сарая.

    Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

    Как построить фермы односкатной крыши

    Прошлая зима была плохой для снега и льда, и у моего соседа по улице была очень большая недостроенная крыша с односкатной крышей.Перенесемся в эту осень, и мой сосед приходит поболтать о том, как построить фермы односкатной крыши. Он решил купить готовые фермы в нашем местном магазине для дома, чтобы сэкономить время, хотя я убедил его, что он может сделать это сам.

    В этой статье мы рассмотрим, как просто построить прочную односкатную крышу без каких-либо необычных инструментов или сложной математики. Мы будем использовать два разных типа материала, крепежные детали и пару пил для работы.

    Существует миллион различных методов построения ферм, но я считаю, что это один из самых простых.Это также исключает использование дорогостоящего оборудования и обширных вычислений. Ниже вы найдете более подробную схему того, как сделать фермы для сарая.

    Примечание: конструируйте фермы крыши перед возведением стен сарая!

    Что такое ферма?

    Ферма — это деревянная конструкция, которая удерживает вашу крышу. Они также служат для того, чтобы удерживать стены вашего сарая вместе, поэтому они очень важны.

    В наши дни люди, кажется, используют термины «ферма» и «стропила» как синонимы, что неточно.Представьте себе чердак. Если у вас есть брус большой ширины, поддерживающий вашу крышу, и относительно открытый чердак, то у вас, вероятно, есть стропила. В фермах используются пиломатериалы меньшей ширины, например, 2х4, чтобы создать паутину из треугольников, чтобы поддерживать крышу. Так же эффективно, но на чердаке останется меньше места.

    Если они занимают больше места, то зачем использовать ферму? Во-первых, они намного дешевле стропил. Кровельные фермы 2х4, а для стропил можно использовать доски 2х8, 2х10 или даже 2х12. 16 футов 2 × 12 стоит дорого, и если вы сделали всю конструкцию крыши с ними, вы получите очень большой счет за пиломатериалы.Но если вы используете все 2х4, то ваша стоимость будет экспоненциально снижаться.

    Во-вторых, фермы несложны в изготовлении и просты в установке. Они легче и могут быть сборными. Так что, если вы строите сарай, вам просто понадобится еще пара рук и большая часть дня, чтобы их установить. Установка стропил обременительна и требует гораздо больше времени на установку.

    Распространенные типы ферм, используемых в навесах

    Существует множество различных конструкций ферм, и многие из них используются в зависимости от пролета конструкции, которую они покрывают.Как правило, чем сложнее выглядит ферма, тем длиннее пролет, который она перекрывает.

    Для нашего сарая мы установим ферменную конструкцию с двускатной стойкой, которая является самой простой конструкцией фермы для сарая, которую вы можете построить. Давайте посмотрим на другие типы ферм для сарая, которые вы можете использовать ниже.

    King Post

    Как я только что сказал, мы рассмотрим, как установить систему стропильных ферм в вашем сарае. Ферма с королевской стойкой состоит из двух верхних поясов, нижнего пояса и части, которая соединяет нижний и верхний пояса по вертикали — так называемый царь.

    Простые в изготовлении и требующие небольшого количества пиломатериалов фермы с цапфами идеальны для небольших конструкций. Они хороши только до 16 футов, так как более крупные конструкции требуют большего распределения веса.

    Queen Post

    Также известный как веерная ферма, этот тип фермы похож на центральную стойку, за исключением того, что у нее есть две диагональные распорки, или полозья, идущие от нижней части центральной стойки к верхним поясам с обеих сторон. Они делают конструкцию веерного типа, отсюда и название «веерная ферма».

    Эти фермы могут обрабатывать пролеты длиной до 22 футов. Связи придают этим фермам дополнительную прочность, но также требуют большего количества пиломатериалов, косынок и времени. Если вы строите сарай в районе, где много снега, подумайте об этом типе фермы вместо королевской стойки.

    Fink

    Ферма этого типа, также известная как W-ферма, обычно продается в местном магазине Reno для дома. Эти типы ферм, способные работать с пролетами до 33 футов, используются во многих новостройках.

    Ферма Fink не использует центральную стойку, но вместо этого опирается на четыре полозья в форме буквы «w». Хотя они эффективны, они требуют нескольких пропилов под углом и дополнительных пиломатериалов. Это было бы излишним для большинства навесов, сделанных своими руками.

    Хау

    Ферма Howe также известна как «К ферма». Он выдерживает пролеты длиной до 36 футов. Одно из различий между Howe и Fink — это использование королевской стойки. Это делает Howe даже более сложным в изготовлении, чем Fink, потому что вы разрезаете 3 разных длины перемычки, помимо верхнего и нижнего пояса.

    Как и в случае с Fink, ферма Howe, вероятно, не понадобится для вашего сарая. Если вы строите большой гараж, мастерскую или даже крошечный дом, подумайте о покупке сборной версии этих ферм. Вы сэкономите время и, вероятно, не потратите намного больше, чем если бы вы сделали это сами.

    Двойной вентилятор

    Ферма с двумя вентиляторами сочетает в себе элементы фермы Fink и фермы с одним вентилятором. Это ферма Fink, но с распорками между веерами.

    Также способной перекрывать расстояние до 36 футов, эта ферма потребует 3 различных разрезов, чтобы приспособить перемычку разной длины.Это еще один тип фермы, который лучше покупать готовым.

    Гамбрель

    Двусторонняя крыша — это четырехсторонняя крыша, которую люди обычно ассоциируют с крышей в стиле амбара или чем-то подобным. У традиционной двускатной крыши есть четыре стороны, которые вписываются в полукруг или верхнюю половину восьмиугольника. Если вы строите сарай с двускатной крышей, то, вероятно, вы бы использовали его вместе с нижним поясом.

    Однако на крыше ферменной конструкции используется конструкция фермы Howe под верхними поясами опоры для усиления конструкции крыши и увеличения пролета.

    Как построить простую ферму крыши для сарая

    Теперь давайте посмотрим, как построить простую ферму крыши для сарая. Помните, как было сказано выше, этот процесс намного проще, если у вас уже построен пол сарая, но не стены. Причина в том, что вы можете использовать свой недостроенный пол сарая в качестве шаблона для ваших ферм.

    Опять же, для простоты построим ферму для двускатной крыши. Двускатная крыша — это типичная двухсторонняя крыша, которая пересекается в одной точке посередине.Даже если вы не знаете, как построить ферму, любой домашний мастер с уверенностью может построить простую ферму крыши для сарая.

    1. Определите угол наклона односкатной крыши

    Наклон — это то, насколько крутой вы хотите, чтобы ваша крыша. Вы увидите крышу, обозначенную как 3:12 или 6:12, что означает, что на каждые 12 дюймов горизонтального пробега крыша будет подниматься на 3 или 6 дюймов соответственно.

    Заезд 12:12 — это угол 45 градусов. Крыша 4:12 составляет около 19 градусов. Мы рассмотрим, как сделать ферму королевского столба на сарае с крышей 4:12, но это можно сделать на любом типе поля.Многие строительные нормы и правила не допускают, чтобы высота крыши сарая была меньше 3:12, поскольку более плоские крыши более склонны к протечкам и повреждению снегом.

    2. Выберите подходящий тип фермы

    Посмотрите выше, чтобы решить, какой тип ферм сарая подходит для вашего сарая. Не зацикливайтесь на этой части — небольшому сараю нужна только ферма. Если у вас большой сарай или мастерская, то вам нужна веерная ферма.

    Теперь, если у вас большой гараж или крошечный дом, я рекомендую сборную ферму Howe.Да, вы можете сделать это самостоятельно, но вы сэкономите время, купив их уже сделанными. Кроме того, вы не хотите идти на компромисс с безопасностью, чтобы сэкономить пару долларов на строительстве ферм односкатной крыши.

    3. Создание детального проекта фермы односкатной крыши


    Перед тем, как приступить к распиловке дерева, вам необходимо иметь план фермы сарая со всеми соответствующими размерами. Наиболее важными из них являются пролет вашего сарая, длина и высота площадки.

    Пролет будет определять длину необходимых пиломатериалов, а длина навеса укажет, сколько ферм вам понадобится.

    Пролет вашего сарая — от внешнего края одной внешней стены до другой, по ширине сарая. Он не принимает во внимание какой-либо свес крыши, который у вас может быть, а может и нет.

    Еще одно соображение — свес. Вы хотите, чтобы ваша крыша свешивалась над краями сарая? Если да, то на сколько? Добавление дополнительной ножки увеличит количество используемой древесины и вашу общую стоимость. Тем не менее, выступ может быть как декоративным, так и функциональным, направляя воду дальше от основания вашего сарая.

    4. Определение расстояния между фермами крыши

    24 дюйма по центру подходят для сарайных ферм. Если вы живете в районе, где выпадает очень много снега и у вашего сарая низкая скатная крыша, тогда поставьте их на 16 дюймов по центру.

    Дома имеют расстояние между фермами 24 дюйма. Однако в большинстве домов используются сборные фермы, рассчитанные на 24 дюйма по центру. Поскольку вы строите фермы самостоятельно, вы действительно не можете сказать, какую нагрузку может выдержать каждая из ваших ферм.

    Но если вы не торопитесь и правильно сконструируете ферму, нет причин, по которым 24 дюйма с межосевым расстоянием не подойдут для вашего сарая.Если вас это не устраивает, сделайте еще несколько и установите их на расстоянии 16 дюймов друг от друга.

    5. Подготовьте необходимые инструменты и материалы

    См. Ниже инструменты и материалы, которые вам понадобятся для завершения фермы односкатной крыши.

    Инструменты
    • Торцовочная пила
    • Циркулярная пила или лобзик
    • Пила
    • Молот
    • Аккумуляторная дрель
    • Рулетка и угольник
    Материалы
    • 2x4s — без давления
    • ⅝ ”фанера
    • Соединительные пластины фермы — 3 × 6
    • Гвозди
    • Винты для настила 1 ½ ”
    • Строительный клей

    6.Обрежьте верхние пояса фермы

    Пришло время приступить к работе. Ранее я упоминал, что строить фермы намного проще, когда у вас есть голый пол сарая, с которым можно работать, без стен. Через секунду вы поймете почему. Теперь, когда вы знаете, насколько крутой вам нужна односкатная крыша — уклон — и какой вы хотите свес, вы можете сразу перейти к этому калькулятору конструкции фермы односкатной крыши.

    Перед тем, как ввести свои значения, обязательно учтите дополнительные 4 дюйма с каждой стороны для пролета вашего сарая.Почему? Потому что мы будем избегать надрезов — также известных как надрезы птичьего рта — в наших верхних аккордах. Вместо этого наш нижний пояс будет полностью опираться на верхние части стен сарая. Это позволяет сократить количество разрезов без нарушения структурной целостности.

    Теперь у вас есть длина и угол, под которым вы обрежете оба конца ваших верхних поясов. Для этого навеса, для нашего шага 4:12 требуется угол 18,5 градусов. Используя наш квадрат скорости, мы разместим точку поворота (вершину квадрата скорости) в верхнем углу нашего квадрата 2 × 4, лежащего на вашей рабочей поверхности.Поверните точку поворота, пока угол 18,5 на гипотенузе квадрата скорости не совпадет с длинным концом 2 × 4.

    Проведите линию от точки поворота вниз через 2 × 4. Используйте торцовочную пилу, чтобы сделать этот пропил, поворачивая пилу, пока она не совпадет с вашей отметкой. Теперь используйте тот же процесс, чтобы сделать такой же разрез на другом конце вашего верхнего пояса. Обратите внимание: убедитесь, что ваши угловые вырезы параллельны друг другу!

    7. Создайте нижний пояс

    Нижний пояс проходит между двумя верхними нижними поясами.Это будет точно такая же длина пролета вашего сарая. Используйте основание сарая для точного измерения.

    Оба конца вашего нижнего пояса потребуют разрезов под углом, но они будут перпендикулярны друг другу, в отличие от верхних поясов. Чтобы найти угол между углами нижней хорды, просто вычтите угол верхней хорды на 90. Затем используйте тот же метод, чтобы найти и отметить ваши углы. Опять же, концы вашего нижнего пояса будут перпендикулярны друг другу.

    Я использую лобзик, чтобы пропилить торцовочную пилу.Некоторые люди предпочитают циркулярную пилу, но я считаю, что лобзик быстрее и проще в обращении. Какой бы инструмент вы ни предпочли, делайте надрезы под углом.

    Теперь выровняйте верхние и нижние пояса на полу вашего сарая без стен. Верхние пояса должны идеально сочетаться с нижним поясом. Нижний пояс также должен выступать за обе стороны стен сарая примерно на ½ дюйма. Это сделано для того, чтобы края верхнего пояса не касались стен сарая.

    8. Измерьте и отрежьте стойку King

    Найдите центр своего нижнего пояса.Измерьте расстояние оттуда до нижней части места пересечения верхних поясов. Отрежьте 2 × 4 до такой длины — это ваш королевский столб.

    Затем найдите центр наверху столба вашего короля. Если ваш 2 × 4 имеет ширину 3,5 дюйма, то он будет ровно 1,75 дюйма от края.

    Сделайте надрез под углом по обе стороны от отмеченной точки. Он будет таким же, как вырез, который вы сделали для верхнего пояса — 18,5 градусов. Используйте квадратик скорости с осью на центральной отметке и вращайте. Вы обнаружите, что квадрат скорости слишком велик для этой конкретной задачи.В качестве альтернативы вы можете использовать верхние отрезки пояса в качестве шаблона.

    Верх вашего королевского столба должен выглядеть как острие или стрелка. Низ плоский и должен располагаться по центру средней отметки вашего нижнего пояса. Теперь вы готовы к сборке фермы!

    9. Вырезанные косынки из фанеры

    Пришло время обрезать фанерные фермы. Поместите кусок фанеры на козлы. Вы хотите, чтобы ваши косынки были в два раза длиннее ширины приклада. Таким образом, ширина 2 × 4 составляет чуть менее 4 дюймов, поэтому вы сделаете ваши косынки длиной 8 дюймов с каждой стороны, а в итоге получите 16 дюймов в поперечнике.Для высоты подойдет 8 дюймов.

    Обведите косынку на фанере с помощью квадрата скорости. Я использую кусок картона под вершиной фермы, чтобы очертить верхнюю часть фермы на 8 дюймов вниз с каждой стороны. Затем я вынимаю картон из-под фермы и провожу прямую линию, пересекающую оба конца — готово! Это ваш шаблон. Вырежьте это.

    Используйте картонный шаблон, чтобы нарисовать контур на фанере. Вырежьте фанеру лобзиком. Помните, что вам нужны косынки с обеих сторон фермы.Чтобы упростить задачу, вы можете использовать эту косынку также на нижней части центральной стойки и нижнем поясе. Итак, для одной фермы вам понадобятся четыре косынки этого размера.

    Теперь вырежьте косынки по бокам фермы. Вы можете использовать оригинальный картонный шаблон, но вам понадобится только половина. Сложите картон пополам, наметьте его на фанере и вырежьте. Вам тоже понадобятся четыре штуки. Теперь все готово к сборке.

    10. Соберите фермы навеса

    Разложите ферму на полу сарая.Выровняйте нижний пояс по ширине одного конца вашего пола. Проверьте выравнивание и размеры фермы по сравнению с полом. Убедитесь, что нижний пояс выступает за каждый конец не более чем на ½ дюйма, а вершина фермы совпадает с центром ширины сарая.

    Для крепления фанерных вставок понадобится строительный клей. Чем сильнее, тем лучше — я использую строительный полиуретановый клей PL Premium. Вам может понадобиться более одной трубки. Кроме того, я рекомендую прибить или скрутить детали 2 × 4 перед установкой косынок.Убедитесь, что вы предварительно просверлили, иначе 2 × 4 может расколоться.

    Начиная с верхней вставки, нанесите клей на ферму 2 × 4, которая будет закрыта косынкой. Поместите косынку на клей и используйте шурупы для дерева диаметром 1 ½ дюйма, чтобы прикрепить косынку. Я бы использовал по четыре винта с каждой стороны, плюс два в центральной стойке.

    Продолжайте устанавливать косынки так же, как описано выше. По завершении переверните ферму и установите косынки с другой стороны.

    Вариант: использование стальных косынок для сборки ферм

    Используйте стальные косынки, также называемые соединителями ферм, для крепления ферм сарая.Перед установкой соединителей я люблю закреплять их 3-дюймовыми шурупами. Это скрепляет все вместе, при этом ударяя молотком по соединителям фермы. Я также советую вам предварительно просверлить, если вы решите сначала закрутить винты, так как 2×4 склонны к раскалыванию.

    Очень важно, чтобы используемые разъемы были рассчитаны на нагрузку. Во многих магазинах бытовой техники Reno продаются только металлические вставки или соединители, не являющиеся конструктивными. Не используйте их для создания ферм.

    Когда вы будете готовы забить разъемы, вам понадобится лом размером 2 × 4, чтобы надеть на разъем, который вы можете забить.Если ударить прямо по разъему, он погнется и не подключится должным образом. Если у вас есть плоский кусок стали вместо дерева, это сработает еще лучше.

    Забейте соединители на каждом стыке ломом. Убедитесь, что каждый соединитель полностью прибит к каждой деревянной доске. Используйте разъемы с обеих сторон.

    При соединении ферм со стальными косынками к навесу можно использовать Simpson h3.5A Hurricane Tie. Иногда стальная вставка не помещается в соединитель, поэтому я дал вам два варианта на выбор — любой из них работает нормально.

    Как установить фермы на навес

    Когда вы закончите строить фермы для сарая и возвести стены своего сарая, самое время бросить их на свой сарай.

    Помните, я предлагал 24 дюйма на центральных фермах сарая. Вам также понадобится по одному с обоих концов. Ваша первая ферма будет заподлицо с передней частью сарая. Измеряя вместе с верхней пластиной длину стены сарая, начните 1,75 дюйма от передней части сарая и двигайтесь вдоль стены с шагом 24 дюйма, отмечая каждое положение по мере продвижения.

    Каждые 24 дюйма будут там, где вы разместите фермы сарая. Я очерчиваю центр, затем по 1,75 дюйма с каждой стороны. Это создает хороший контур для того, где будет сидеть ферма. Это поможет при установке фермы на соединители верхней пластины.

    Сделайте то же самое на противоположной стене, так как так вашему помощнику будет легче выровнять каждую ферму.

    Затем установите эти разъемы или аналогичный разъем с номинальной нагрузкой на одну сторону верхней пластины так, чтобы пластина совпала со стрелкой на разъеме с надписью «верхняя пластина».

    Когда я это делаю, я устанавливаю соединитель на передней стороне одной стены и на противоположной стороне другой стены. Таким образом, когда вы поднимаете ферму, она будет поддерживаться с обеих сторон соединителем. Так вам будет легче забивать гвозди в соединитель.

    Поднимите ферму вместе с другом и прикрепите соединитель к ферме с помощью гвоздей 8d.

    Установите еще один соединитель того же типа по сторонам фермы, на которых их еще нет, так, чтобы каждая ферма поддерживалась четырьмя стяжками — по 2 на каждой стене.

    Примечание: в некоторых юрисдикциях требуется использовать ураганные связи при прикреплении ферм к навесу. На ум приходят места с сильными ветрами, такие как Средний Запад или Флорида. Всегда проверяйте местные строительные нормы и правила, прежде чем строить кровельные фермы и навес.

    Заключение

    Надеюсь, вам понравилось учиться строить фермы крыши сарая. Надеюсь, вы сможете использовать это руководство при выполнении следующего проекта строительства сарая.

    Помните, безопасность всегда превыше всего. Никогда не приступайте к установке фермы без пары помощников.

    И если вы все еще не совсем уверены, как построить фермы навеса, вы всегда можете купить готовые фермы в местном магазине для дома Reno. Не так весело, но намного быстрее, чем строить самостоятельно!

    Как всегда, оставляйте отзывы и комментарии ниже, если вы нашли эту статью полезной.

    Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других.Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

    44 БЕСПЛАТНЫЕ планы навесов для самостоятельного строительства

    Если вы ищете простой в строительстве навес 6 x 4 с одной дверью и небольшим окном, это может быть именно то, что вам нужно.

    Конструкция с одной дверью / окном, установленная на салазках, делает этот навес отличным вариантом для любого. Планы очень подробны и помогут вам в процессе строительства.

    Вы можете скачать свой бесплатный набор прямо здесь.

    # 2 Постройте свой собственный склад 8 x 10

    Планы этого навеса написаны как со стандартными, так и с метрическими размерами и включают одну входную дверь и одно окно.

    Планы включают список материалов, способы сборки двери, подробные инструкции и многое другое. Как и многие другие навесы меньшего размера, этот также построен на основании салазок, так что вы можете перемещать его.

    Эти удобные планы доступны здесь.

    # 3 Идеальный крошечный сарай

    Этот сарай 4 x 4 идеально подходит для тех, кто хочет построить крошечный сарай для хранения таких вещей, как оборудование для бассейна или садовые инструменты.

    Построенный из 2 x 4 и наружного сайдинга фанеры, вы можете построить и подготовить к использованию весь навес за один день.

    Этот сарай имеет скатную крышу и одинарную входную дверь. Об этом подробнее здесь.

    # 4 Сплошной навес 10 x 8 с покатой крышей

    Если вы ищете навес 10 x 8, который идеально подходит для районов с высокими снеговыми нагрузками, это может быть он.

    Эти подробные планы и инструкции проведут вас через весь процесс строительства сарая с одной входной дверью и одним окном в передней стене.

    Вы можете скачать бесплатную копию планов здесь.

    # 5 Универсальность, не требующая обслуживания 8 x 5 Shed

    Эта забавная конструкция с несколькими окнами и одной входной дверью — идеальный проект для тех, кто имеет хорошие столярные навыки.

    Возможно, он не подходит для новичков, но его можно пройти в течение 3-4 выходных. Узнайте больше об этом сарае вместе с бесплатными тарифными планами здесь.

    # 6 Solid Secure 8 x 12 Value Shed

    Это проект, который начинается как навес 8 x 12, но благодаря тому, как были разработаны планы, вы можете легко увеличить размер в соответствии с вашими потребностями.

    Планы охватывают все аспекты строительства прочного безопасного навеса с двойными дверями для легкого доступа. Ознакомьтесь с планами здесь и загрузите их бесплатно.

    # 7 Передвижной навес для хранения 8 x 6

    Если вам нужен простой в строительстве навес для хранения, который можно перемещать по территории вашей собственности, то этот навес идеально подойдет.

    Простая конструкция с скользящим основанием, одной дверью и боковым окном для большего естественного света. Простые в использовании планы доступны бесплатно здесь.

    # 8 10 x 12 Сарай на заднем дворе

    Эти планы предлагают множество вариантов, вы можете построить свой сарай со стенами 7 футов 7 дюймов или 8 футов 1 дюйм в зависимости от ваших потребностей.

    Вы также можете построить свою дверь, используя предоставленную информацию, или добавить заводскую предварительно подвешенную дверь. Наряду с этим вы можете поставить дверь где угодно, сбоку, спереди или даже сзади.

    Подробнее об этом сарае здесь.

    # 9 12 x 12 Прохладный Сарай в стиле Кейп-Код

    Традиционный дизайн Кейп-Код отличается скатной крышей с односторонней входной дверью и двойной дверью на одном конце.

    Крыша со скатом 10/12 отлично подходит для мест, где идет много снега. Планы включают инструкции для пяти различных типов фундамента.

    Планы достаточно просты для новичков и могут быть легко загружены отсюда.

    # 10 Пошаговые планы навесов 4 x 8

    Эти простые для выполнения планы проведут вас через каждый шаг от строительства фундамента на салазках до установки скатной крыши.

    Этот простой сарай имеет самодельную дверь с одной стороны и может быть завершен за выходные.Посмотреть планы или скачать их в формате pdf можно здесь.

    # 11 Легко построить сарай с остроконечной крышей

    Это переносной сарай, построенный на салазках размером 8 x 8 футов.

    Простая конструкция с двойными дверями домашнего изготовления с одной стороны и скатной двускатной крышей, что делает его отличным выбором в районах с большим количеством дождя или снега.

    Здесь вы можете увидеть простые в использовании планы.

    # 12 Тюдоровский стиль 8 x 7 Сарай

    Это идеальный садовый сарай для тех, кто хочет стильный сарай, который немного отличается от обычного.В планы включены размеры как в стандартных, так и в метрических единицах для простоты строительства.

    В отличие от большинства деревянных сараев, облицовка которых находится снаружи, в данном случае она прикреплена к внутренней, что придает им «тюдоровский» вид.

    Вы можете бесплатно скачать набор этих планов e.

    # 13 Сарай из досок и обрешеток 7 x 8

    Это простой в строительстве навес с рамным полом для дополнительной прочности. Он имеет пару самодельных распашных дверей спереди и красиво наклонную крышу.

    Вы можете просмотреть бесплатную копию ее планов или, если вы предпочитаете версию для печати, вы также можете купить набор.

    Хорошо продуманный дизайн и высокая крыша предлагают много места для хранения вещей или рабочего места.

    # 14 Сарай 10 x 10 в тюдоровском стиле

    Никто не говорит, что ваш сарай не может быть стильным. Этот сарай 10 x 10 в стиле Тюдоров ставит раму снаружи, придавая ему вид «Тюдоров», который обязательно впишется в ваш дом и двор.

    Максимальная внутренняя высота 8 футов 8 дюймов, размеры внутреннего пространства 8 футов в ширину и 10 футов в длину, обеспечивая достаточно места для чего угодно.

    Посетите здесь, чтобы увидеть полные планы и подробные инструкции по строительству.

    # 15 6 x 6 Playhouse

    Эти планы можно использовать для постройки хорошего прочного игрового домика, который очень похож на настоящий дом.

    Ваши дети могут использовать его не только для игр, когда они маленькие, но и когда они вырастут, вы можете легко превратить его в удобный навес для хранения вещей с одной дверью и четырьмя окнами для максимальной вентиляции.

    Узнайте больше об этом игровом домике и получите бесплатные планы здесь.

    # 16 Отличный сарай с узким двором

    Этот сарай глубиной 4 фута имеет ширину 7 футов и идеально подходит для людей с ограниченным пространством.

    Конструкция с скатной крышей и двойными дверями делает его отличным выбором для различных целей хранения, таких как садовые инструменты или велосипеды.

    Вы можете увидеть планы и подробную информацию о строительстве.

    # 17 Простой универсальный навес 6 x 6

    От садового инвентаря до места для ваших велосипедов — этот простой дизайн сарая имеет крышу с уклоном 7/12 и единственную дверь «сделай сам».

    Крыша спроектирована так, что закрывает дверь, чтобы защитить от дождя и снега. Вы можете увидеть планы здесь или скачать их в формате pdf, если вы предпочитаете распечатать их.

    # 18 Сделай сам, наклоняясь к навесу

    Если у вас ограниченное пространство для работы, этот удобный отдельно стоящий навес с навесом станет идеальным вариантом.

    Скошенная крыша защищает от дождя и снега, а большие двойные двери позволяют легко входить и выходить. Ознакомьтесь с простыми и понятными планами здесь.

    # 19 Садовый сарай DIY 8 x 6

    Каждому нужно где-нибудь, чтобы убежать от всего этого, этот садовый сарай DIY 8 x 6 может дать вам все это и многое другое.

    Исходя из новостей Mother Earth, эти планы были созданы только для тех, кто не имеет ничего, кроме базовых столярных навыков.

    Вы можете следовать подробным инструкциям и планам строительства здесь.

    # 20 Традиционный сарай 12 x 16

    Этот набор планов сарая позволяет вам решить, сколько дверей и окон вы хотите и в каком стиле.У вас могут быть двойные двери на одном конце и одинарная сбоку или любой из нескольких других вариантов.

    Планы доступны здесь и включают 6 различных вариантов фундамента на выбор.

    # 21 Сарай 8 x 12 в колониальном стиле с крыльцом

    Навесы предназначены не только для хранения вещей, этот навес 8 x 12 имеет крытое крыльцо, что делает его идеальным стилем для превращения в художественную студию или мастерскую.

    В планы включены подробные инструкции, которые помогут вам построить этот сарай в условиях ограниченного бюджета.Посмотреть подробные инструкции и планы можно здесь.

    # 22 Симпатичный сарай 8 x 10 Кейп-Код

    Добавьте настоящий шарм Новой Англии на свой задний двор с этим навесом 8 x 10 в стиле Кейп-Код. Он имеет конструкцию из досок и реек, разделенное окно и единственную дверь.

    Вы можете построить свою собственную дверь или, благодаря большой высоте стены 7 футов 8 дюймов, использовать заводскую предварительно подвешенную дверь. Скатная крыша 10/12 защищает от снега.

    Узнайте больше об этом навесе прямо у нее E.

    # 23 Handy 8 x 8 Кейп-Код Сарай

    Уменьшенная версия вышеупомянутого сарая с крутой крышей и крыльцом.Такая же доска и планка в стиле Кейп-Код обязательно сделают этот навес идеальным местом для хранения ваших садовых инструментов и принадлежностей, ваших велосипедов или чего-либо еще.

    Планы также включают инструкции по установке боковой двери для облегчения доступа. Взгляните на планы здесь.

    # 24 2-дверный сарай 8 x 12 Кейп-Код

    Если вам нужно немного больше места, но все же хочется, чтобы стиль Кейп-Код был выполнен, этот сарай 8 x 12 — именно то, что вам нужно. Он имеет две двери, одну на торце и одну сбоку.

    Высота стороны 6 футов 7 дюймов позволяет использовать предварительно подвешенные двери или построить свои собственные.Крыша со скатом 10/12 идеальна для заснеженных регионов.

    Узнайте больше об этом сарае и закажите свои планы здесь.

    # 25 8 x 12 сарай с двойными дверями

    Если вам комфортно работать с инструментами для деревообработки, этот сарай 8 x 12 может быть именно тем, что вы ищете.

    Он имеет полностью каркасный пол для дополнительной прочности и может быть установлен на бетонную плиту или несколько плит 4 x 4. В планах есть инструкции по созданию двойных дверей.

    Планы можно посмотреть здесь.

    # 26 DIY 12 x 12 Gambrel Shed

    Если вы думаете о красивом сарае, который выглядит как маленький красный сарай, этот сарай в стиле Gambrel — именно то, что вам нужно.

    Простые и понятные планы помогут вам построить его с нуля, включая основание в виде салазок для облегчения передвижения. Загрузите бесплатные планы и списки материалов здесь.

    # 27 DIY 12 x 10 Gambrel Shed

    Двойной скат этого сарая в стиле сарая идеально подходит для мест, где часто идет снег.Вы можете использовать добавленную высоту, чтобы построить чердак для дополнительного хранения.

    Сарай оснащен двойными дверями, сделанными своими руками, что дает вам достаточно места, чтобы въезжать и выезжать на газонокосилке. Бесплатные планы можно скачать здесь.

    # 28 DIY 10 x 12 Gambrel Shed

    Двойные двери для тех, кому нужно много места для хранения вещей на заднем дворе. Полностью обрамленный пол покрыт фанерой для дополнительной прочности конструкции и обеспечения того, чтобы внутри можно было хранить практически все, что угодно.

    Планы включают все необходимое для постройки этого большого сарая. Вы можете скачать свои бесплатные планы здесь.

    # 29 DIY 10 x 12 Gambrel Shed

    Дверь высотой 6 футов 5 дюймов дает вам достаточно места, чтобы разместить что угодно в вашем сарае, и гарантирует, что даже более высокие люди не будут бить головой, входя и выходя.

    Размер этого навеса без сайдинга составляет 10 x 12, что дает вам много места для садовых инструментов, велосипедов и всего остального, что вам нужно убрать с дороги.

    Бесплатные планы доступны здесь вместе с полными списками материалов.

    # 30 Сарай для соли «Сделай сам»

    Этот необычный навес имеет двускатную крышу и двойные двери в передней стене. Внутренние размеры 10 х 8 без сайдинга.

    Рама имеет размер 2 x 4 для превосходной прочности. В планах есть инструкции по созданию двойных дверей в стиле амбара. Салазки установлены для облегчения передвижения.

    Бесплатные планы и списки материалов доступны здесь.

    # 31 Сарай с фронтоном 8 x 8

    Крутой скат этой крыши делает сарай 8 x 8 Gable идеальным дополнением к любому двору, где часто бывают сильные снегопады и дожди.Фундамент на салазках упрощает перемещение сарая на место.

    Эти простые для выполнения планы включают в себя список всех необходимых материалов и планы для двойных дверей в стиле амбара. Здесь можно найти бесплатные планы.

    # 32 8 x 8 Gambrel Shed

    Отличный набор простых для выполнения планов строительства сарая 8 x 8 Gambrel с двускатной крышей. Этот сарай имеет полностью рамный пол, установленный на салазках, что делает его легко переносимым.

    74-дюймовые двойные двери домашнего изготовления предлагают много места для входа и выхода, а приподнятая крыша дает дополнительное место для хранения вещей.Ваши бесплатные планы доступны ей e.

    # 33 Сарай с двускатной крышей 7 x 12 или домик для игр

    Если вы ищете навес, который можно использовать как игровой домик или рабочую комнату, это может быть тот, который вам нужен.

    Особенности включают одну дверь и два окна в 12-футовой передней стене, но вы можете изменить планы, добавив еще больше окон, если вам нужно больше света.

    Если размер слишком велик, инструкции бесплатных тарифных планов, доступных здесь, покажут вам, как уменьшить навес.

    # 34 Простой навес с навесом

    Если пространство для постройки сарая ограничено, но вам нужно место для хранения садовых инструментов или велосипедов, этот навес с навесом идеально подходит для вас.

    Несмотря на то, что он предназначен для размещения у стены, вы можете поставить этот прочный навес в любом месте вашего двора.

    Единственное отличие состоит в том, что вам нужно будет построить заднюю стенку с гвоздями вместо того, чтобы просто покрывать эту область оболочкой. Узнайте больше об этом изящном сарае здесь.

    # 35 Long Lasting 8 x 8 Shed

    Если вы одарены высокими столярными навыками, вы готовы взяться за этот сарай 8 x 8.

    Отличается многоуровневой крышей, одинарной входной дверью и двумя окнами на передней стене.

    Бесплатные планы доступны не для новичков, но опытные специалисты могут завершить строительство примерно за семь дней.

    # 36 Постройте доступный сарай

    Предварительно построенный сарай может стоить целое состояние, бесплатные планы, доступные здесь, могут помочь вам сэкономить до 3000 долларов на садовом сарае, просто показывая вам, как построить его самостоятельно.

    Эти планы относятся к сараю с двускатной крышей с одной дверью и двумя окнами в передней стене. Подробные инструкции по сборке прилагаются к планам.

    # 37 Бесплатные планы сарая Gambrel

    Хотя строительство сарая в стиле Gambrel немного сложнее, чем в стиле фронтона, эти простые для выполнения планы избавят вас от путаницы.

    Стиль «гамбрель» дает вам место, чтобы добавить чердак для хранения небольших предметов. Бесплатные планы на строительство сарая 12 x 8 доступны здесь.

    # 38 Планы сарая 8 x 8

    От строительства фундамента до установки черепицы на крыше в стиле gambrel и нанесения последнего слоя краски — эти подробные и легко читаемые планы проведут вас через строительство сарая 8 x 8, которое идеально подходит для любого проекта хранения на заднем дворе.

    Ваши бесплатные планы навесов доступны здесь.

    # 39 Навес с навесом 8 x 8

    Никто никогда не говорил, что навес с навесом должен быть маленьким по размеру. Этот навес размером 8 x 8 из дерева и металла дает вам много места для хранения внутри, но занимает очень мало места снаружи благодаря своей односкатной конструкции.

    Вы можете получить бесплатные тарифные планы прямо здесь.

    # 40 Симпатичный сарай в деревенском дворике

    В этом симпатичном деревенском сарае не только много места для хранения вещей, двойная раздвижная боковая дверь и множество окон, но и скатная крыша создана для создания тенистого места для отдыха или работы. Выполнено.

    Хотя это и не для новичков, у тех, у кого есть некоторый опыт строительства, не должно возникнуть проблем со строительством этого большого сарая. Прочтите об этом подробнее и посмотрите полные планы здесь.

    # 41 The Ultimate Garden Shed

    Если вы готовы взяться за серьезный проект сарая, этот сарай для вас. Это больше, чем сарай, с несколькими окнами и вентиляционными отверстиями на фронтонах, этот сарай превращается в отличную мастерскую или художественную студию.

    Дизайн рассчитан на кладовую 8 x 9 1/2 и меньшую комнату 8 x 5 1/2 с большим количеством окон.Бетонный пол из брусчатки, сайдинг из кедра и металлическая крыша помогут создать навес, который прослужит вечно. Прочтите все об этом сарае здесь.

    # 42 7 1/2 x 13 1/2 Многооконный навес

    Этот многооконный навес, безусловно, не для новичков, предлагает много света и отлично подойдет для тех, кому нужна рабочая комната.

    Круто скатная крыша идеально подходит для заснеженных регионов, а двойные входные двери идеально подходят для езды на газонокосилках или мотоциклах. Вы можете получить бесплатные планы прямо здесь.

    # 43 Сарай с крыльцом

    Если вы ищете навес, который является чем-то большим, чем просто местом для хранения садовых инструментов и хлама, это может быть для вас.

    Сам навес имеет размеры 8 x 16 с входной дверью 3 1/2 фута. Но лучшая часть дизайна — это полностью крытое крыльцо размером 8 x 16 футов.

    Вы можете использовать это место как тенистое рабочее место или как место для отдыха на заднем дворе вдали от солнца. Полные планы доступны здесь.

    # 44 Планы и руководство по строительству садовых сараев 6 x 6

    Если вы ищете супер простой в строительстве садовый сарай 6 x 6, то эти планы могут быть именно тем, что вам нужно.

    Полностью деревянная конструкция с обрамленным полом, установленным на полозьях для облегчения передвижения. Может устанавливаться на цементных опорах, блоках или ровном грунте.

    Подробные планы включают информацию о том, как построить собственную дверь. Получите бесплатные планы здесь.

    Вкратце …

    Надеюсь, вам понравилось смотреть на различные бесплатные планы сараев, которые я нашел для вас, и, что более важно, я помог вам найти идеальный садовый сарай. Я создал этот список после многих часов поиска подходящего сарая, который бы соответствовал моим потребностям.

    Related Articles

    Как утеплить крышу двухскатную крышу: Утепление двухскатной крыши: правильная последовательность действий

    Содержание Утепление двухскатной крыши: правильная последовательность действийКак правильно организовать утепление?Как правильно выбрать материал для утепления двускатной кровли?Основные способы утепления двускатной крышиРаспространенные ошибкиПорядок работОсновные виды утеплителейКак правильно утеплить двускатную кровлюВЫВОДЫ:как утеплить двухскатную крышуКак сделать утепление крыши деревянного дома изнутри – выбор материала и правила устройстваСтруктура внутреннего утепленияЧем лучше утеплить – какие материалы можно использовать для деревянного […]
    Читать далее

    Крыша в бане своими руками пошаговое руководство: пошаговое руководство по устройству, односкатная и двускатная стропильная система, как сделать стропила пошагово, как рассчитать

    Содержание пошаговая инструкция по строительству, видеоВиды крыш, формы крыш для баниСтроительство односкатной крыши баниШаг 1. Крепление мауэрлатаШаг 2. Монтаж потолочных балокШаг 3. Утепление и гидроизоляция кровлиШаг 4. Монтаж кровлиСтроительство двускатной крыши баниШаг 1. Установка потолочных балокШаг 2. Сборка стропильных фермШаг 3. Установка фермШаг 4. Монтаж обрешеткиШаг 5. Монтаж кровельного покрытияШаг 6. Теплоизоляция крыши баниПристройка крыши […]
    Читать далее

    Чем накрыть крышу лучше: Чем лучше покрыть крышу дома и дешевле

    Содержание каким материалом крыть кровлю, кровельные материалы для плоской и скатной кровлиОпределяемся с кровельным материаломМеталлочерепицаНатуральная керамическая черепицаОндулинШифер для крыши домаПрофнастил — чем лучше покрытьГибкая кровляпрактичные решения и особенности применения (105 фото)Выбор материала для кровли крышиПокрытие крыши своими рукамиПошаговая инструкция: как покрыть крышуФото рекомендации чем покрыть крышуЧем лучше покрыть крышу дома и можно накрыть кровлюОндулинРубероидШиферЧерепицаЕврошиферВыбор кровельного материалаКрыша […]
    Читать далее

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Search for:
