Узлы кровли мягкой кровли: устройство конька, монтаж фронтона, ендовы, примыкание на мягкой черепице

Проектированию и устройство из рулонных гидроизоляционных кровельных материалов

• Главная ремонт кровли
• Технология кровли
• Поиск по сайту

• Конструктивные решения элементов мягкой кровли для устройства пароизоляции

• Выбор вида и толщины теплоизоляции для рулонной мягкой наплавляемой кровли

• Варианты сочетаний кровельного наплавляемого гидроизоляционного материала на поверхности пустотных, ребристых железобетонных плит, минераловатных плит, сборных стяжек

• Сопряжение наплавляемого кровельного гидроизоляционного материала с выступающими кровельными конструкциями, парапетами и стенами

• Примыкание кровельного наплавляемого рулонного гидроизоляционного ковра к трубам

• Устройство температурно-деформационного шва на рулонной наплавляемой кровле

• Для кровель, имевших протечки. Применение кровельного гидроизоляционного современного рулонного наплавляемого материала Унифлекс ВЕНТ (устройство “дышащих” кровель)

• Узел примыкания для одиночных холодных труб диаметром до 250 мм

• Узел примыкания для одиночных холодных труб с юбкой из оцинкованной стали диаметром до 250 мм

• Узел примыкания для одиночных холодных труб без юбки из оцинкованной стали диаметром до 250 мм

• Узел пропуска кабеля через мягкую рулонную гидроизоляционную наплавляемую кровлю

• Узел с устройством парапета на гидроизоляционной мягкой кровле

• Узел колонны из металлопроката проходящей через наплавляемую мягкую кровлю

• Узел без парапетов на мягкой кровле

• Узел сопряжения кровельного наплавляемого гидроизоляционного ковра с внешним водостоком

• Узел устройства свеса на гидроизоляционной мягкой кровле

• Узел колонны проходящей гидроизоляционную мягкую кровлю

• Узел примыкания мягкой кровли к зенитному фонарю

• Узел колонны из металлопроката изолированной негорючим утеплителем, проходящей через гидроизоляционную мягкую кровлю

• Узел колонны из металлопроката изолированный кирпичной кладкой проходящей через рулонную наплавляемую гидроизоляционную мягкую кровлю

• Узел пропуска горячего пучка труб через рулонный кровельный гидроизоляционный наплавляемый ковер

• Узел пропуска горячего пучка труб изолированного кирпичной кладкой через мягкую кровлю

• Узел водосточной воронки на мягкой кровле

• Узел пропуска пучка труб через гидроизоляционную мягкую кровлю

• Узел деформационного разделителя в примыкании к кирпичной кладке на рулонной наплавляемой гидроизоляционной мягкой кровле

• Узел деформационного разделителя сжимающего утеплитель, обернутый пароизоляцией на гидроизоляционной мягкой кровле

• Узел деформационного шва из теплоизоляции на наплавляемой рулонной гидроизоляционной мягкой кровле

• Узел деформационного шва из сжимаемой теплоизоляции, проходящего через кирпичную кладку на рулонной наплавляемой гидроизоляционной мягкой кровле

• Узел примыкания к кирпичной кладке закрытый фартуком из оцинкованной стали мягкой кровле

• Узел примыкания к кирпичной стене без фартука из оцинкованной стали на мягкой кровле

• Узел примыкания к парапетной стене на мягкой рулонной наплавляемой гидроизоляционной кровле высотой не более 600 мм

• Узел примыкания к парапетной стене на мягкой рулонной наплавляемой гидроизоляционной кровле высотой более 600 мм

• Узел конька наплавляемой рулонной гидроизоляционной мягкой кровли

• Узел раскладки кровельного материала в примыканиях к вертикальным поверхностям на мягкой кровле

Узлы мягкой рулонной наплавляемой гидроизоляционной кровли по профнастилу




• Узел примыкания к трубе по основанию из профнастила на рулонной наплавляемой гидроизоляционной мягкой кровле

• Узел примыкания кровельного наплавляемого рулонного гидроизоляционного ковра к трубе по основанию из профнастила с использованием телескопического крепежа “Технониколь”

• Узел примыкания кровельного ковра к аэратору на рулонной наплавляемой гидроизоляционной кровле

• Узел примыкания кровельного ковра к горячей трубе на рулонной наплавляемой гидроизоляционной мягкой кровле

• Узел сопряжения рулонного наплавляемого кровельного ковра с внешним водостоком

• Узел устройства свеса на мягкой рулонной наплавляемой гидроизоляционной кровле

• Узел колонны проходящей через мягкую кровлю с основанием из профнастила и наплавляемым рулонным гидроизоляционным кровельным материалом и креплением утеплителя телескопически крепежом “Технониколь”

• Узел колонны проходящей через мягкую кровлю с основанием из профнастила и наплавляемым рулонным гидроизоляционным материалом без крепления утеплителя телескопическим крепежом “Технониколь”

• Узел примыкания к зенитному фонарю с основанием из профнастила и рулонным наплавляемым гидроизоляционным кровельным материалом

• Узел колонны из металлопроката проходящей через основание из профнастила и наплавляемый современный гидроизоляционный рулонный кровельный материал

• Узел пропуска пучка труб через основание из профнастила и рулонный наплавляемый гидроизоляционный кровельный ковер

• Узел водосточной воронки по основанию из профнастила

• Узел пропуска пучка холодных труб через основание из профнастила

• Узел деформационного шва в примыкании к кирпичной стене по основанию из профнастила

• Узел деформационного разделителя по профнастилу

• Узел деформационного шва из теплоизоляции по профнастилу

• Узел примыкания к сэндвич-панели по профнастилу

• Узел примыкания к установленному аэратору (флюгарке) по основанию из профнастила

• Узел сопряжения с вертикальными поверхностями по основанию из профнастила

• Узел сопряжения с вертикальными поверхностями по основанию из профнастила с использованием металлической скобы или металлического уголка

• Узел сопряжения с вертикальными поверхностями по основанию из профнастила с использованием деревянного бруса

Монтаж узлов на кровле в 2 слоя из материалов ТЕХНОЭЛАСТ.

Примыкание к вертикальной поверхности осуществляется по технологии, рассмотренной в блоках ранее. Единственным отличием является то, что кровельный материал необходимо завести на высоту не менее 300 мм и дополнительно закрепить его краевой рейкой.

Высота заведения нижнего дополнительного слоя на вертикальную поверхность должна составлять не менее 250 мм.

Верхний дополнительный слой на вертикальную поверхность рекомендуется завести на высоту не менее 300 мм.

В зависимости от типа основания вертикальной поверхности возможны два варианта фиксации края кровельного материала.

Вариант № 1

Стена выполнена из сборных и монолитных железобетонных конструкций, а также из штучных материалов, которые полностью оштукатурены.

Наплавленный на вертикальную поверхность материал закрепите краевой рейкой при помощи остроконечных саморезов ТЕХНОНИКОЛЬ EDS-S 4,8 мм с полиамидной гильзой.

Разрежьте краевую рейку в местах внутренних или внешних углов. Изгибать рейку в углах запрещено.

Край краевой рейки крепите на расстоянии не менее 50 мм от угла стены. Во внешнем углу это предотвратит скол стены.

В местах углов расстояние между первым и вторым саморезами (считая от угла) — 100 мм, все последующие саморезы устанавливаются с шагом 200 мм.

Между смежными элементами крепления оставляйте температурный зазор 5–10 мм.

Зазор между стеной и отгибом краевой рейки заполните Мастикой герметизирующей ТЕХНОНИКОЛЬ № 71.

При наличии вертикальных переходов, расположите краевую рейку вертикально. Между смежными элементами крепления оставляйте зазор 5–10 мм. Мастику герметизирующую ТЕХНОНИКОЛЬ № 71 нанесите с двух сторон вертикальной рейки.

Вариант № 2

Приведен случай, если вертикальная поверхность выполнена из штучных материалов и не оштукатурена. Оштукатурьте стену цементно-песчаным раствором М150 по металлической сетке на всю поверхность заведения дополнительного гидроизоляционного слоя (не менее 350 мм).

1. Мастика герметизирующая ТЕХНОНИКОЛЬ №71
2. Механическая фиксация кровли, с помощью металлической шайбы D=50 мм и остроконечных саморезов ТЕХНОНИКОЛЬ
3. Отлив из оцинкованной стали
4. Нижний слой кровельного материала
5. Верхний слой кровельного материала

Наплавьте материал на вертикальную поверхность.

Закрепите кровлю металлическими шайбами D=50 мм при помощи остроконечных саморезов ТЕХНОНИКОЛЬ EDS-S 4,8 мм с полиамидной гильзой.

Сделайте штробу в стене выше оштукатуренного участка на глубину не менее 50 мм.

Установите фартук из оцинкованной стали в штробу. Фартук должен перекрывать край кровельного ковра минимум на 100 мм. Нижний край фартука должен находиться на высоте не менее 150 мм от кровли.

Закрепите фартук кровельными саморезами с резиновой прокладкой с шагом 200 мм.

Длина одного фартука не должна превышать 2500 мм.

Нахлест в соединении фартуков — 30–50 мм. В нахлестах крепеж не устанавливайте.

Сверху нанесите Мастику герметизирующую ТЕХНОНИКОЛЬ № 71.

При наличии выдры (углубления) на вертикальной поверхности стены:

1. Мастика герметизирующая ТЕХНОНИКОЛЬ №71
2. Механическая фиксация кровли, с помощью металлической шайбы D=50 мм и остроконечных саморезов ТЕХНОНИКОЛЬ
3. Отлив из оцинкованной стали
4. Нижний слой кровельного материала
5. Верхний слой кровельного материала

Наплавьте материал на вертикальную поверхность. Материал заведите в выдру.

Закрепите кровлю металлическими шайбами D=50 мм при помощи остроконечных саморезов ТЕХНОНИКОЛЬ EDS-S 4,8 мм с полиамидной гильзой.

Установите фартук из оцинкованной стали. Фартук должен перекрывать край кровельного ковра минимум на 100 мм. Нижний край фартука должен находиться на высоте не менее 150 мм от кровли.

Закрепите фартук кровельными саморезами с резиновой прокладкой с шагом 200 мм.

Длина одного фартука не должна превышать 2500 мм.

Нахлест в соединении фартуков — 30–50 мм. В нахлестах крепеж не устанавливайте.

Сверху нанесите Мастику герметизирующую ТЕХНОНИКОЛЬ № 71.

При заведении материала на высоту более 700 мм, необходимо делать промежуточное крепление кровельного материала:

Важно!

Верхняя часть парапета на кровле должна быть защищена кровельной сталью или покрыта парапетными плитами с герметизацией швов.

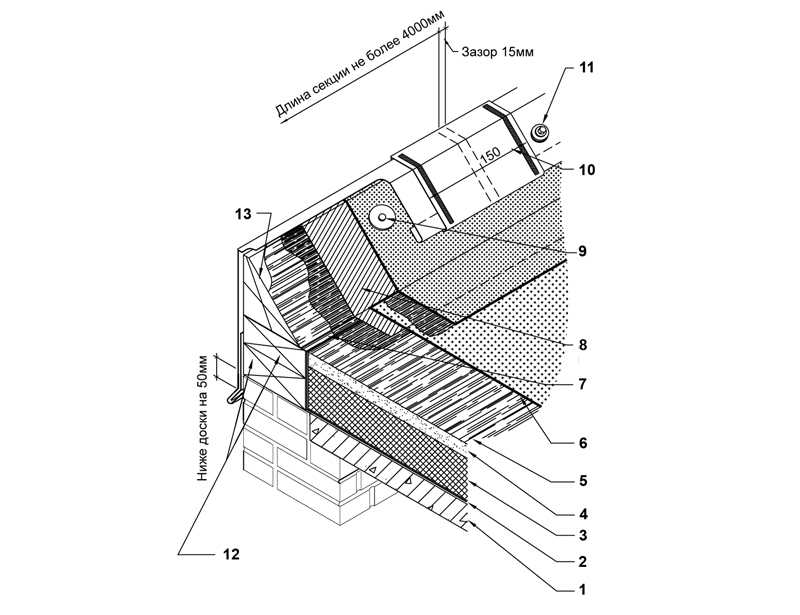

Рассмотрим вариант покрытия парапета кровельной сталью:

Наплавьте на горизонтальную часть парапета материал Техноэласт ЭКП с заведением на вертикальную часть (с фасадной стороны и со стороны кровли) на 50 мм.

Установите Т-образные кровельные костыли с каждой из сторон парапета с шагом 1000 мм.

Ряд кровельных костылей с одной стороны парапета должен быть смещен на 500 мм относительного другого ряда.

Т-образные костыли должны выступать за грань парапета на 80–120 мм.

Установите оцинкованный фартук на кровельные костыли.

Фартук будет предохранять парапет от воздейстия атмосферных осадков и механических повреждений.

Общий вид примыкания к высокому парапету:

#плоская #крыша #кровля #мягкая #КМС #ПГС #Поддержка #Консультация #техническая #описание #ГИ #брм #битумные #рулонные #материалы #рм #как #монтировать #монтаж #устройство #шеф-монтаж #узел #узлы #узлов

Оцените эту статью

4. 5 (12)
