Как сделать крышу у бани: Крыша бани своими руками – односкатная и двухскатная варианты

Чаще всего монтаж двухскатной крыши для бани осуществляется, если владелец собирается сделать на бане чердачное помещение.

Существует два способа установки стропил при создании двухскатной крыши:

Конструкция двухскатной крыши популярнее, чем односкатной, т.к. в этом случае угол наклона крыши будет более острый, что предотвратит образование снежных наметов на кровельном материале.  Двухскатная крыша представляет собой ряд идентичных по размеру и форме равнобедренных треугольников, установленных на одном и том же месте вдоль всей крыши. Вершину деревянного треугольника их стропил принято называть коньком, а поперечный деревянный брус под вершиной треугольника – ригелем. Ригель предназначен для укрепления конструкции двухскатной крыши. Чем меньше шаг установки стропильных ферм, тем более устойчивой будет конструкция крыши бани. Обращаем ваше внимание на то, что стропильные фермы собираются на земной поверхности, после чего подаются на крышу. Крепление стропильных ферм к телу бани осуществляется после того, как будут установлены потолочные балки (потолок бани можно сделать позже). Что бы более просто создавать идентичные деревянные треугольники, мастера-кровельщики используют специальные заготовки.

Монтаж двухскатной крыши осуществляется следующим образом:

1. Крепится мауэрлат к стене бани
2. Создаётся стропильная ферма
3. Устанавливаются две стропильные фермы по разные концы крыши. Для крепления стропил к мауэрлату используют шурупы типа «глухарь».
4. Для обеспечения устойчивости зафиксированных стропильных ферм, конструкции дополнительно упрочняются специальными подкосами.
5. Между крайними стропилами на уровне конька натягивается веревка, которая будет показывать точное место установки остальных стропильных ферм (что бы ряд шел ровно, в одну линию)
6. По веревке устанавливается остальные стропильные фермы таким же образом

Односкатная крыша для бани

Монтаж односкатной крыши для бани является менее популярным мероприятием, т.к. в этом случае угол наклона крыши будет более пологий, что влечет за собой образование снежных наметов на крыше бани. Очень часто под весом снега крыши начинают деформироваться и разрушаться.

Конструкцию односкатной крыши вы можете увидеть на данном проекте:

Односкатная крыша для бани

Односкатная крыша для бани — проект

Как вы видите, разные по высоте опоры стропил опираются на стены бани и удерживают весь каркас крыши. Чем больше разница в высоте между опорами, тем круче будет угол падения односкатной крыши для бани. Обращаем ваше внимание на то, что монтаж пологой крыши обойдется на порядок дешевле, чем монтаж крутопадающей.

Рекомендуемый угол наклона односкатной крыши должен варьироваться от 20 до 30 градусов.

Как и в случае с двухскатной крышей, каркас односкатной крыши для бани крепится на мауэрлат. Крепление должно осуществлять с помощью металлических уголков, а так же медной проволоки. Шаг установки стропильных ферм должен составлять около 0,6 метра. Для того, что бы защитить внешние стены бани от дождя, рекомендуется выносить стропила за пределы короба бани на расстояние от 0,3 до 0,5 метра.

Детальнее технологию строительства односкатной и двухскатной крыши бани своими руками вы можете увидеть на подробных видео-уроках:

Технология строительства односкатной крыши

http://youtu.be/kX7aFQz8aNI

Строительство двухскатной крыши бани

Монтаж стропильной системы бани своими руками

После того, как каркас крыши бани будет смонтирован, необходимо осуществить гидро-, паро- и теплоизоляцию крыши.

Мероприятия по гидроизоляции, пароизоляции и утеплению крыши бани

Паро- и гидроизоляция крыши

Паро- и гидроизоляция крыши бани пленкой

Схема паро- и гидроизоляции крыши бани пленкой

Изначально следует обратить ваше внимание на то, что каркас крыши должен изготавливаться из хорошо просушенного пиломатериала. Помимо этого деревянные брусья и доски необходимо вручную вскрыть антисептиками, которые предотвратят гниения древесины и увеличат ее срок службы.

Для паро- и гидроизоляции крыши бани рекомендуется использовать рубероид (для гидроизоляции), а так же мембранную пленку. Рубероид крепится на стропила в 2 слоя, это обеспечит достаточно высокую защиту каркаса крыши от попадания атмосферных осадков.

Что касается мембранной пленки, она является хорошим теплоизоляционным и гидроизоляционным материалом. Для того, что бы пленка качественно функционировала, ее необходимо  уложить на стропила и зафиксировать строительным скотчем. Полоски мембранной пленки не должны быть шире 15 см. Каждая новая полоса должна укладываться внахлест предыдущей. Обращаем ваше внимание на то, что запрещается натягивать пленку на стропила, это может привести к ее повреждению в результате деформации пиломатериала (расширении, сужении) при нагреве и остывании (жарким летом).

Утепление крыши бани

Утепление крыши бани пенопластом

Утепление крыши бани минеральной ватой

Говоря об утеплении крыши бани, необходимо обратить внимание на несколько важных нюансов этого мероприятия:

• Утеплять крышу бани рекомендуется минеальной ватой. Она не горит, долговечна и хорошо держит тепло.
• Не рекомендуется использовать пенопласт для утепления крыши бани своими руками, т.к. данный материал при нагревании выделяет вредные вещества.
• Слой утеплителя должен быть не менее 10 см.
• Поверх утеплителя укладывается гидроизоляция, а потом уже кровельный материал

Что бы вы более наглядно узнали о том, как правильно утеплить крышу бани своими руками, предоставляем вашему вниманию соответствующий видео-урок:

Утепление крыши бани – вариант 1

http://youtu.be/SNiTAWK1n3I

Утепление крыши бани – вариант 2

http://youtu.be/xQONVF46Khk

Утепление крыши бани – вариант 3

Вот и все, что хотелось рассказать о строительстве крыши бани своими руками! Надеемся что данная статья принесла вам массу новых знаний!

Как сделать и построить крышу на бане своими руками: фото и видео

Сооружение крыши для бани это один из последних этапов строительства, который предназначен для защиты постройки от климатических воздействий. Крыша бани может придать сооружению индивидуальности, однако чаще всего, она представляет собой простую конструкцию, которая может быть сделана и своими руками.

Для тех кто задался вопросом, как построить крышу бани необходимо тщательным образом изучить все нюансы строительства, и тогда баня не только станет украшением приусадебного участка, но и позволит не опасаться за комфорт при принятии водных процедур.

Вернуться к оглавлению

Содержание материала

• 1 Конструкция крыши для бани
• 2 Угол наклона скатов крыши
• 3 Основание для крыши
• 4 Способы монтажа стропил
• 5 Стропильная ферма двускатной кровли
• 6 Стропильная ферма односкатной кровли
• 7 Гидроизоляция, пароизоляция и утепление крыши

Конструкция крыши для бани

Крыша бани представляет собой два основных элемента:

1. Стропильная система, которая является силовой частью крыши.
2. Настил, который предназначен для установки защитных элементов (изоляционные и кровельные материалы).

Стоит отметить, что некоторые бани построены с мансардой или чердаком. Наличие этого элемента необязательно, потому как есть варианты исполнения бань с плоскими крышами без полезного пространства под кровлей. Какая бы баня ни планировалась на участке, скорее всего, что крыша у нее будет односкатная или двускатная.

Кроме того, существуют варианты исполнения крыш с четырьмя скатами, а также более сложные варианты с многочисленными изломами.

Наверняка те, кто задумывается о том, как сделать крышу бани своими руками, мучаются выбором: что лучше, односкатная крыша для бани или двускатная. Разберемся, в каких случаях тот или иной вариант будет предпочтительней.

Вернуться к оглавлению

Угол наклона скатов крыши

Как правило, угол наклона скатов находится в пределах 2,5 – 60 градусов. Более крутые скаты способствуют лучшему удалению осадков с поверхности кровли. Однако стоит внимательно отнестись к выбору высоких конструкций, если строительство ведется в местности, для которой сильные порывы ветра – это норма.

Для степной местности, с характерным сильным ветром и небольшим количеством осадков зимой предпочтительней всего построить плоскую крышу каркасной бани. В северных регионах, для которых характерно выпадение большого количества снега, лучше всего для бани подойдет высокая крыша с углом скатов 45 градусов. Необходимо отметить, что с увеличением высоты крыши растет и стоимость возводимой конструкции, а также сложность ее монтажа.

Вернуться к оглавлению

Основание для крыши

Опорой для двускатной кровельной конструкции является верхнее перекрытие или мауэрлат, закрепленный наверху постройки. Мауэрлат монтируется, как правило, на кирпичных стенах и стенах из всевозможных блоков. При монтаже крыши для деревянных бань из профилированного бруса или сруба в верхнем венце конструкции предусматриваются углубления, для монтажа балок перекрытия.

Стоит отметить, что балки перекрытия могут выходить за границы сруба, однако существует правило: выходящая более чем на полметра балка должна опираться на усиливающую конструкцию или столб.

Возведение бань с односкатным типом крыши предполагает, что каркас крыши будет держаться на стенах с различной высотой.

Для того чтобы закрепить стропильные фермы на такой конструкции необходимо использование прогонов и стропильных брусков.

Вернуться к оглавлению

Способы монтажа стропил

Стропила представляет собой звено стропильной конструкции, которая опирается на мауэрлат либо верхний венец, в зависимости от того какая баня возводится: из кирпича и газобетонных блоков, или из профилированного бруса и сруба. Воспринимая на себя нагрузку кровли, стропила работают на сжатие и изгиб.

Для того чтобы собрать конструкцию своими руками можно приобрести готовые детали либо сделать их самостоятельно из следующего материала:

Монтаж стропильной фермы будет прост, если использовать готовые детали либо материал из бруса или доски. Для крепежа элементов можно использовать саморезы или гвозди.

Разберем, какими могут быть стропила, и что подойдет лучше всего:

1. Висячие стропила упираются друг в друга в верхней точке кровли, а внизу упор идет на опоры. Стропильная ферма с висячими элементами, отличается большим горизонтальным давлением. Уменьшить их распор можно путем строительства нижнего пояса в виде треугольника с равными сторонами. Висячие стропила могут быть обеспечены ригелями. В случаях, когда при строительстве кровли необходимо сделать конструкцию легче, и для монтажа применяется элементы с малым сечением — прочность крыши увеличивается прогонами. Необходимо сказать, что крепеж стропильной конструкции должен быть выполнен весьма надежно, чтобы нагрузки в процессе эксплуатации бани не стали причиной ее разрушения.
2. Наклонные стропила применяются, как правило, когда возводится односкатная крыша бани. Нижний пояс для этого вида стропильной фермы не применяется. Стропила монтируются вдоль одного ската и опираются на мауэрлат. Стропила крепятся через мауэрлат к стене с помощью стальных шпилек или шурупов. Для того чтобы правильно определить какой должна быть по сечению стропила, необходимо рассчитать нагрузку от зимних осадков и веса кровли. Нагрузка также зависит от количества стропил, и от того какой планируется угол наклона скатов.

Вернуться к оглавлению

Стропильная ферма двускатной кровли

Ферма представляет собой установленные через определенное расстояние одинаковые стропила. Полученная конструкция необходима для расположения на ней кровельного материала, утеплителя, а также других видов изоляционных покрытий (гидроизоляция, пароизоляция). Обычно крыша выполняется в виде равнобедренного треугольника. Оттого насколько сложной будет конструкция будущей крыши и какой предусматривается шаг расположения стропил, будет зависеть наличие накладок, подкосов, балок и других деталей, необходимых для усиления крыши.

Собрать стропильную ферму возможно на земле.

Необходимо отметить, что сборка конструкции непосредственно на перекрытии не так удобна и несет в себе определенную опасность.

Недостатком сборки стропильной фермы на земле является необходимость в ее транспортировке наверх, что повлечет за собой лишние траты в виде аренды спецтехники.

Будет ли сделан выбор в сторону безопасности или в сторону экономии денежных средств решать каждому. Однако если строительство каркасной бани, ровно, как и строительство других типов бань (из блоков, кирпича), производится своими руками, лучше всего выбрать более безопасный вариант.

Для удобства строительства крыши, рекомендуют выполнить шаблон. В этом случае все элементы фермы будут полностью идентичны. Шаблон изготавливают следующим образом: два стропила скрепляются в верхней точке, а нижние их точки ставятся на опору и фиксируются с помощью ригеля.

После установки двух стропильных ферм на противоположных концах бани между ними натягивается уровень. По этому уровню устанавливаются остальные элементы с определенным шагом. Очень важно соблюдать вертикальность монтажа стропил, для этого лучше всего использовать отвесы.

Вернуться к оглавлению

Стропильная ферма односкатной кровли

В случаях, когда расстояние между опорами односкатной крыши меньше четырех с половиной метров, дополнительные опорные стойки не используются. Стропила рекомендуют класть на расстоянии полуметра друг от друга. Для надежного крепежа стропильных ферм, в мауэрлате, с одной стороны, и в брусе с другой, вырезается паз, с расчетом на то, чтобы стропила туда плотно заходили. Стропила могут выходить за периметр постройки на 500 мм, тем самым создавая карнизы.

Обрешетка крыши может быть выполнена с помощью бруса или досок. В зависимости от того, какой тип кровельного материала будет применяться, выбирается сечение материала для обрешетки и шаг его установки. Мягкая кровля предполагает установку обрешетки с зазорами в один сантиметр.

Если будет применяться листовой материал, то на обрешетке можно сэкономить, ведь зазор между отдельными ее частями может составлять до полуметра. Монтаж обрешетки следует начинать с конька крыши, с последующим продвижением к карнизам с помощью саморезов или шурупов.

Вернуться к оглавлению

Гидроизоляция, пароизоляция и утепление крыши

После того, как обрешетка выполнена, производится утепление крыши бани. Следует отметить, что конструкция крыши каркасной или кирпичной бани должна быть выполнена из просушенного материала. Кроме этого, следует произвести антисептическую обработку, что позволит предотвратить гниение конструкции, и увеличит срок ее эксплуатации.

Для гидро- и пароизоляции следует использовать рубероид и мембранную пленку. Существуют рекомендации укладывать гидроизоляцию в два слоя, тем самым создавая надежную защиту от влаги. Мембранная пленка считается качественной тепло- и гидроизоляцией. Качественное функционирование пленки достигается ее надежным крепежом и заделыванием стыков скотчем.

Отдельные элементы пленки не должны превышать по ширине 150 мм, и укладываются они друг на друга внахлест.

Не рекомендуется укладывать пленку на стропила в натяг, иначе, из-за расширения деревянных конструкций, материал может порваться.

Утепление крыши бани производится в несколько этапов, это утепление самого помещения парной и утепление кровли.

Если ведется строительство бани с мансардой, которая не является отапливаемой, то потребность в утеплении скатов отсутствует, так как это может привести к образованию конденсата и гниению деревянных конструкций. Помещение в основном используется для хранения вещей.

Бани с отапливаемой мансардой, которая будет использоваться как жилое помещение, должны быть утеплены как со стороны крыши, так и со стороны парилки. Для бань с жилой мансардой необходимо произвести качественную пароизоляцию перекрытий, для того чтобы влажность из основного помещения не влияла на микроклимат второго этажа. Особое внимание следует обратить на герметизацию места, где труба от каменки проходит через кровлю, но об этом чуть позднее.

Утепление крыши каркасной или брусовой бани, может производиться материалами как природного исполнения (утеплитель на основе глины смешанной с песком или опилками), так и более современными вариантами (базальтовая или минеральная вата). Кроме основного утеплителя, немаловажную роль играют доски, которыми отделывается потолок. Не рекомендуется утеплять потолок пенопластом, ведь этот материал при нагреве выделяет опасные для здоровья вещества, а также пожароопасен.

Труба каменной печи в бане нагревается до высоких температур, поэтому применение легковоспламеняющихся материалов недопустимо. Для утепления скатов можно применять вспененные утеплители, к примеру, полистирол.

Наверняка многих смутит тот момент, что труба, выходящая из крыши, нарушает целостность утепления. Для того чтобы развеять все вопросы рассмотрим этот момент подробней.

Для соблюдения всех противопожарных требований при строительстве необходимо чтобы труба и горючая паро- и гидроизоляция находились на расстоянии не менее 13 сантиметров друг от друга. Для того чтобы обезопасить баню, зону, где труба от каменки проходит через кровлю, отделяют от строительной конструкции специальным коробом.

Получившееся расстояние заполняется базальтовой ватой, которая отличается стойкостью к высоким температурам и воздействиям влаги.

Для того чтобы герметичность кровли не была нарушена, края материалов заворачивают до стропил и надежно закрепляют.

В тех случаях, когда труба бани из сруба не нагревается свыше шестидесяти градусов, можно обеспечить герметизацию прохода через крышу с помощью герметика и клейких лент.

Как правильно сделать крышу на бане своими руками: пошаговая инструкция, видео

Содержание:

• Возведение односкатной крыши для бани
• Возведение двускатной крыши для бани
• Как правильно сделать крышу на бане своими руками: видео

Этот вопрос волнует тех, кто строит баню собственными силами. Но для начала стоит определиться с видом самой крыши.

По своей форме банные крыши бывают:

• Двускатными. Универсальный вариант. Удобный, надежный. Уклон зависит от силы ветров и осадков. Можно сделать чердак. Но стоит понимать, что сама конструкция такой бани сложная и требует большого количества строительных материалов и подготовительных работ, как на земле, так и наверху бани.
• Односкатными. Такой вариант хорош для небольшой бани и просто идеален, если постройка стоит вплотную к стене другого здания. Данный тип не подразумевает строительство чердачного помещения. Если порывы ветра сильные, то нельзя делать большой угол.

По типу чердака:

• Чердачные. Подойдет для использования парной как летом, так и в зимний период. На чердаке можно сделать комнату отдыха, кладовку, сушилку и т.д. Такой вариант многофункциональный. Также теплоотдача будет высокой.
• Бесчердачные. Эконом-вариант, тень от кровли не будет сильно падать на участок. А наверху можно сушить овощи, фрукты, зелень.

Как лучше сделать крышу на бане? Об этом поговорим ниже.

Возведение односкатной крыши для бани

Односкатные крыши, как правило, практически не используются для частных домов и коттеджей, но зато вполне применимы к баням. Сделать кровлю бани односкатного типа вполне несложно. Для этого, при строительстве стен, на одну из них добавляют 2-3 лишних бревна, блока или ряда кирпичей. Таким образом, для кровли будет обеспечен оптимальный уклон нужного градуса. Чтобы нагрузка не была сильной, уклон делают порядка 20 градусов. Если в местности выпадает много снежных осадков, то уклон делают больше, вплоть до 45 градусов. Если баня больше 15 м2, то нужно выбирать двускатный вариант.

Итак, делаем крышу бани своими руками. Для односкатного типа нам понадобится следующий набор:

• Брус;
• Балки;
• Доски;
• Барьер для воды в виде мембранного материала;
• Теплоизолятор;
• Материал для самой кровли;
• Инструменты для работы с этими типами материалов.

Брус должен быть максимально прочным, его сечение 60 на 80 мм. Доски – 250 на 30 мм.

Шаг 1. Закрепляем мауэрлат

Чтобы знать, как правильно сделать крышу на бане, важно понимать все составляющие конструкции. И самой первой будет мауэрлат. Это основной брус, который укладывается поверх всех четырех стен бани. Если постройка из бревен, то в роли мауэрлата может служить последний ряд, к нему и будет крепиться конструкция кровли. Но если баня кирпичная или блочная, мауэрлат придется закреплять.

Для крепления несущей балки используется металлическая прочная проволока, анкера или строительные шпильки. Выбирать для односкатной крыши предпочтительней вариант под номером 3.

В кладку устанавливают шпильки, но не полностью, а так, чтобы они на несколько сантиметров выступали над мауэрлатом. Поверх кладется рубероид, который просто накладывается на выступы шпилек. Затем на балке нужно сделать отметины на расстоянии, равном шпилькам на кладке. Эта разметка поможет установить мауэрлат в нужное место и закрепить. После установки на резьбу закручиваются гайки.

Шаг 2. Установка балок потолка

Пошаговая инструкция как делать крышу на баню вторым шагом предполагает монтаж балок потолка.

• В мауэрлате необходимо вырезать отверстия для балок.
• После этого вставляются балки. За стены они должны выступать не менее чем на 300 мм.
• Закрепить балки лучше забив в них гвозди или же крепко скрутить проволокой.
• Важно, чтобы они были в одной плоскости.
• По окончанию работы все нужно хорошо загрунтовать антисептическим раствором.
• Эти потолочные балки будут служить перекрытиями.

Шаг 3. Прокладка тепло- и гидроизолятора

Как правильно сделать крышу бани своими руками? Недостаточно установить балки и саму кровлю, крышу нужно утеплять и защищать от проникновения влаги. Иначе вы рискуете замерзнуть в бане и промокнуть там под дождем, ведь кровельное покрытие не может на 100% защитить от влаги и холода, необходимы дополнительные меры.

Очевидно, что перед тем как сделать крышу сруба бани заранее необходимо подумать об утеплителе и гидроизоляционном материале.

В качестве гидроизолятора можно выбрать любой, предназначенный для этих целей материл. Но для банной постройки чаще всего выбирают самый бюджетный – полиэтиленовую пленку. А вот утеплитель следует брать либо рулонный, либо листовой. Второй вариант удобнее для кровли.

Также про слой пароизоляции не стоит забывать, с этим справится пароизоляционная пленка.

Итак, делаем кровлю бани, утепляем и защищаем от влаги:

• С внутренней стороны балок перекрытия нужно набить доски.
• Поверх стропил кладется пленка внахлест, а стыки проклеиваются скотчем.
• Затем идет в дело утеплитель, его плотно кладут между стропилами.
• Если есть какие-то зазоры и щели, то их нужно запенить монтажной пеной.
• Затем кладут выбранный гидробарьерный материал, стыки также закрепляются скотчем.

Теперь вы знаете, как сделать утепленную крышу в бане.

Шаг 4. Укладка материала крыши

Как самому сделать крышу бани? Как уложить верно кровлю?

• Первый этап – это подготовка брусьев обрешетки. Их нужно обработать антисептиком и хорошо просушить на солнце и свежем воздухе.
• Затем брусья на гвозди прибивают к несущим балкам, прямо поверх слоя гидроизолятора.
• Получается каркас, на который прибиваются доски.
• Доски крепятся не вплотную, а с зазорами, которые могут быть разными, зависит от купленного материала крыши.
• Когда все готово, можно начинать заключительный этап — укладку материалов кровли. Это может быть шифер, черепица, профлист или любой другой материал.
• Листовая кровля крепится на саморезы.

Вот и все работы. Теперь стало понятно, как сделать простую крышу бани своими руками.

Возведение двускатной крыши для бани

Как определить, какая крыша подойдет для бани лучше? Все зависит от размеров строения и предпочтений хозяев. Например, чтобы сделать крышу на баню 4х5 более компактной и простой, то подойдет односкатная. Если баня просторная, широкая, то лучше для нее выбрать двускатную крышу. Там образуется чердак, на котором можно хранить банные принадлежности.

Стропильная система более сложная, чем в предыдущем варианте, необходимо собрать стропильные фермы, делается это на земле.

Понадобится:

• Балки, брус, доски;
• Отвес, уровень;
• Молоток, шурупы и гвозди;
• Ножовка;
• Грунтовка;
• Электрическая дрель.

Диагональ бруса должна быть 50 на 50 и 50 на 100 мм. А балки 100 на 80 мм.

Шаг 1. Установка балок потолка

Ели баня деревянная, то в последнем ряду выпиливают отверстия для балок, если есть мауэрлат, то это работу делают в нем. Вырез нужно делать глубиной до 9 см на расстоянии примерно 1000 см.

Балки обрабатывают антисептиком, сушат и на гвозди сажают в подготовленные пазы.

Балки могут выступать за стены. Но тогда стыки балка-мауэрлат нужно хорошо утеплить.

Шаг 2. Схема сборки стропильных ферм

Под фермой понимается конструкция крыши треугольной формы. Все элементы фермы крепят на шурупы.

Она состоит из стропильных ног, двух брусьев и перемычек.

На краях досок делаются углы в 40-45 градусов и между собой доски скрепляются шурупами.

Стропилы состыкуются с собой, и от этого стыка на расстояние 50 см вырезается паз для перемычки, в самой перемычке также делается паз и эта конструкция вставляется в стропильные ноги. Все элементы крепятся на шурупы.

По такой системе делаются остальные фермы. Перед тем, как самому сделать крышу бани, важно разобраться тщательно с системой фермы. Если неверно что-то приложить и закрепить, то в последующем могут быть проблемы с крышей.

Скаты крыши нужно обшить, делается это на земле. Поперек прибиваются доски с шагом в 300 мм. По диагонали набиваются два бруска, для придания еще большей прочности.

Получается решетка, которую забивают досками по вертикали, отступая пару сантиметров от края.

Иногда делают наоборот, доски обрешетки крепят вертикально, а верхние доски горизонтально.

Кода будете делать вторую часть боковой фермы, не забудьте о дверце, которую нужно будет вырезать.

Шаг 3. Установка ферм

После подготовки ферм на земле, их предварительно ставят на распорки уже на крыше. Затем выравнивают со всех сторон. Первыми ставят боковые фермы, они прикручиваются к мауэрлату. На перемычку вешается отвес.

После того, как ферма установлена, ее закрепляют дополнительно вертикальными балками, одна сторона которой упирается в несущий брус, а вторая в район перемычки.

Затем переходят к другим фермам, их также изначально ставят на распорки. Выравнивают и крепят. После того, как все элементы соединены, на верхнем угле крыше по всей длине с двух сторон прибиваются две доски по горизонтали. Это называется козырьком.

Шаг 4. Установка обрешетки

Доски обрешетки должны быть длинными, хорошо, если они миллиметров на 200 выступают за ферму. Конечно, можно взять и короткие доски, но тогда крыша будет более подвержена ветрам.

Расстояние между досками может варьироваться от 1 см до полуметра, зависит от выбранного покрытия.

Доски прибиваются гвоздями. Не забудьте сделать отверстие для дымохода.

Затем кладут гидроизоляционную пленку внахлест, крепят степлером строительным. В месте дымохода пленка должна немного свисать внутрь, на 5-10 см.

Шаг 5. Монтаж кровли

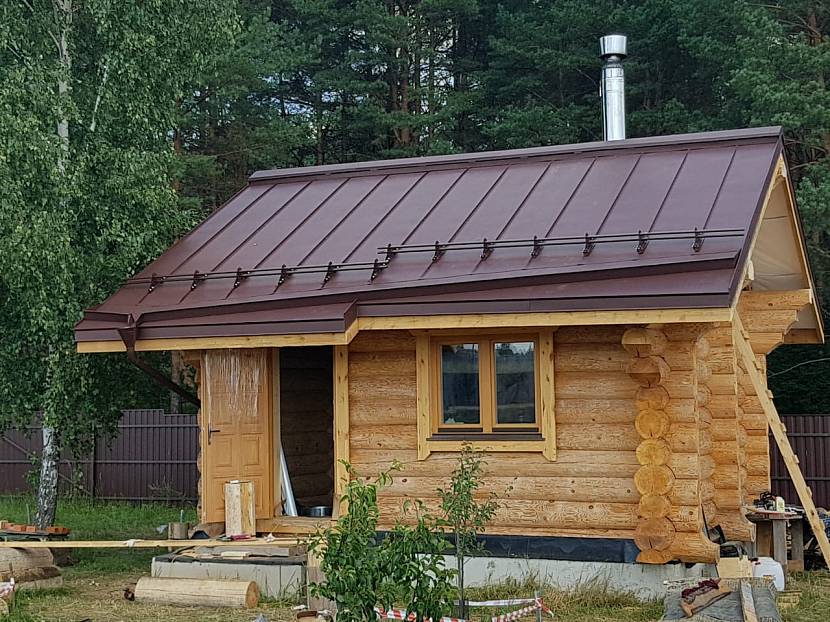

Как сделать крышу бани своими руками, если она двускатная? После установки ферм и гидроизоляции крепят брусья для внешней обрешетки. На них и будет крепиться кровельный материал, поэтому предварительно их обрабатывают антисептиком и сушат.

Кровля крепится от карниза. Выбирать можно любой материал. Монтируют по инструкции, оставляя припуски по краям для отвода воды. В покрытии вырезается отверстие для дымохода. Стыки промазывают строительным клеем или мастикой, а поверх набивается лист железа, чтобы вода точно не попадала в дымоход.

Шаг 6. Укладка теплоизолятора

И последний шаг того, как делать крышу на баню – это укладка теплоизоляционного слоя.

Делается это изнутри. Теплоизолятор укладывается между стропилами, плотно, но, не деформируя его, иначе свойства его снизятся. Стыки и углы пропениваются.

Фронты бани утепляются особенным образом:

• Сначала крепят гидроизоляционную пленку.
• Поверх делают обрешетку из брусьев или алюминиевых листов;
• Затем кладут утеплитель;
• После чего идет пароизолятор, все кладется внахлест и фиксируется скотчем.
• Если есть время, силы и желание, то внутри крышу обивают досками или фанерой.

Как сделать крышу бани из блоков? Процедура аналогичная, только первоначальными этапами будет установка опорного бруса и мауэрлата из дерева. А далее последовательность точно такая же, как и для любого типа бани.

Как правильно сделать крышу на бане своими руками: видео

Другие материалы в этой категории: « Как правильно залить фундамент под баню своими руками: пошаговая инструкция, видео Как сделать ленточный фундамент под баню своими руками: пошаговая инструкция, видео »

Как установить ванную комнату на чердаке

По

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также более 12 лет дает советы по благоустройству дома.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 07.08.22

Рассмотрено

Джонатан Брюэр

Рассмотрено Джонатан Брюэр

Джонатан Брюэр — эксперт по благоустройству дома с более чем двадцатилетним профессиональным опытом работы в качестве лицензированного генерального подрядчика, специализирующегося на кухне и ванной. Он был показан в сериалах HGTV «Super Scapes», «Curb Appeal the Block», «Elbow Room», «Незваных гостях» DIY Network, «Этот старый дом» и в шоу OWN Network, получившем премию «Эмми», «Home Made Simple». Джонатан также является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Джонни Грейг / Getty Images

Обзор проекта

Многие домовладельцы, расширяющие свои семьи или просто заинтересованные в большем пространстве, часто обращают внимание на заброшенную область над головой: чердак. Как и подвалы, чердаки — это пространства, которые созрели для расширения, потому что крупномасштабное структурное строительство сведено к минимуму. Большая часть строительной конструкции, состоящая из наружных стен, крыши, балок и других дорогостоящих элементов, осуществляемых подрядчиками, уже установлена.

Одна особенность, которая делает чердачную спальню такой ценной для домовладельца и возможной перепродажи, — это ванная комната. Мансардная спальня без ванной на том же уровне может быть сложной задачей как для нынешних жильцов, так и для потенциальных покупателей. Изучите общие принципы установки простой, недорогой ванной комнаты на чердаке, будь то проект «сделай сам» или проект, который, по вашему мнению, лучше оставить в руках строительного подрядчика.

Предупреждение

В отличие от модернизации существующей ванной комнаты, установка новой ванной комнаты может потребовать значительных работ по сантехнике и электропроводке. Это проект не для новичков или тех, кто не является ветераном по благоустройству дома. Для добавления или обновления этой степени наши специалисты настоятельно рекомендуют нанять профессионала.

Оценка и планирование вашего проекта

Полноценные ванные комнаты, состоящие из туалета, раковины и ванных комнат, сделают ваш чердак максимально полезным и привлекательным. Полноценные ванны также являются наиболее дорогостоящим и трудоемким типом ванной комнаты, поскольку ванна или душ значительно увеличивают вес пола, а также создают дополнительные сложности с водопроводом и дренажными линиями. Вместо полноценной ванной многие домовладельцы решают установить полуванную: только раковину и унитаз, без средств для купания.

Подумайте о размещении ванной на чердаке. Самый высокий возможный потолок для ванной комнаты на чердаке обычно достигается за счет расположения комнаты ближе к центру дома, где пик крыши находится на самом высоком уровне. Рассмотрим жизненно важные коммуникации, которые необходимы для строительства ванной комнаты: провода электроснабжения, линии водоснабжения, ответвления дренажных линий, канализационную линию и вентиляционную трубу. Поскольку эти услуги находятся в ванной или на кухне этажом ниже, имеет смысл расположить ванную комнату на чердаке прямо над любой из этих комнат, предпочтительно над ванной.

Разработка четкого плана этажа ванной комнаты имеет решающее значение для размещения всех необходимых предметов в этом ограниченном пространстве. Начните с рассмотрения самого большого предмета, который будет установлен в пространстве, и работайте с уменьшением размера. Если это будет небольшая полноценная ванная комната, стандартный размер ванны в нише составляет 60 дюймов в длину. Это означает, что ванна должна быть ограничена тремя стенами, и ванна будет плотно прилегать к стенам. Следующим по размеру является туалетный столик. Если две стены имеют длину 60 дюймов, то две другие стены должны быть длиннее 60 дюймов, чтобы создать прямоугольное пространство, в котором может поместиться комбинация раковины и туалетного столика шириной от 24 до 36 дюймов. Если пространство ограничено, вы можете установить компактную раковину на пьедестале.

Совет

Наем лицензированного подрядчика и дизайнера ванных комнат является хорошей инвестицией, когда вы начинаете масштабный проект реконструкции.

Кодексы, разрешения и правила

Из соображений безопасности переоборудование чердака любого типа регулируется строительными нормами. Уточните в местном разрешительном органе, какие виды разрешений вам необходимо получить, прежде чем строить жилое помещение на чердаке. Кроме того, пристройка ванной комнаты в любой части дома всегда связана с кодовыми ограничениями и требованиями к разрешению.

Прежде чем начать

Затраты на чердачную ванную комнату своими руками, как и на помещение, построенное подрядчиком, могут сильно различаться в зависимости от ее размера, функций, которые вы решите включить, и качества выбранных вами строительных материалов. В большинстве случаев квалифицированный мастер может выполнить работу примерно за половину стоимости работы подрядчика. Но простая ванна с напольным покрытием из листового винила и сборной душевой кабиной будет гораздо более доступной, чем ванна с дизайнерской мраморной напольной плиткой и гидромассажной ванной по специальному заказу.

Что такое живой вес, мертвый вес?

Если это не предусмотрено специально для будущего увеличения жилой площади, необходимо усилить потолочные балки или стропильные связи для пола в ванной комнате. Мансардные этажи часто строятся так, чтобы выдерживать только максимальную нагрузку собственного веса. Собственный вес по сути означает чердак, который используется только для хранения ящиков и для очень ограниченного движения. Нагрузка от живого веса относится к общему весу пола, включая мебель, людей и все другие постоянные и временные объекты. Таблицы пролетов балок перекрытия помогут вам получить информацию о том, нужно ли вам укреплять балки. А еще лучше проконсультируйтесь с инженером-строителем или квалифицированным подрядчиком.

Оборудование/инструменты

Для этого дополнения потребуется широкий спектр инструментов. Убедитесь, что у вас есть полностью укомплектованный сарай для инструментов, прежде чем приступать к созданию ванной комнаты на чердаке.

• Пилы различных типов
• Отвертки
• Ключи
• Молоток
• Рулетка, угольник и другие измерительные инструменты
• Уровень и меловая линия

Материалы

Необходимые материалы и их количество зависят от вашего окончательного дизайна.

• Туалет
• Черный пол: фанера A/C толщиной 1/2 или 3/4 дюйма.
• 2×4 пиломатериал
• Напольное покрытие, такое как роскошная виниловая доска
• Водостойкий гипсокартон
• Шурупы для гипсокартона
• Состав для гипсокартона и шлифовальные листы
• Туалетный столик и раковина
• Ванна (по желанию)
• Ванна/душ с прямым комплектом для окантовки стойки (дополнительно)
• Электрические кабели: 14-го и 12-го калибра
• Розетки GFCI и электрические коробки
• Водопроводные и дренажные трубы

1. Создание чернового пола и внутренних стен

   Используйте целые листы фанеры класса A/C толщиной 1/2 дюйма или 3/4 дюйма, уложенные поперек усиленных балок, чтобы сформировать основу для напольного покрытия.

   Внутренние, ненесущие стены должны быть построены в пределах чердака, чтобы сформировать пространство ванной комнаты. Используйте 2×4, чтобы построить стены с шипами, расположенными через каждые 16 дюймов в центре. Через эти стены будут проходить электрические провода и водопроводные трубы. Из-за уникальной треугольной структуры чердаков короткие стены, называемые коленными стенами, используются для ограждения нижней части этих треугольников.

   Облицуйте узлы стоек гипсокартоном, прикрепленным к стойкам винтами для гипсокартона. После нанесения состава для гипсокартона дайте ему высохнуть, а затем отшлифуйте его до гладкости.


2. Установка электрических цепей в ванной

   Ванной на чердаке потребуется электричество для питания как минимум двух 20-амперных розеток GFCI и одного потолочного светильника с переключателем. Вытяжные вентиляторы для ванных комнат не требуются в большинстве кодов. Вместо этого будет достаточно окна площадью 3 квадратных фута или более, которое можно открыть хотя бы наполовину. Однако из-за сложности добавления открываемых окон на чердаке настоятельно рекомендуется использовать вентилятор для ванной комнаты.


3. Установить водопровод

   Установка сантехники в ванной на чердаке может быть сложной. В то время как для самодельщика может быть довольно легко протянуть линии водоснабжения вверх от нижнего этажа, дренаж и вентиляцию может быть сложнее спланировать и установить. Расположение одной ванной комнаты над другой ванной (или кухней) не обязательно означает, что вся сантехника продолжается вертикально линейным образом.

   Врезка чердачного стока в линию непосредственно над нижней ванной комнатой может создать проблемы с дренажом из-за затрудненной вентиляции. Возможно, потребуется прорезать слив на нижнем этаже или даже спуститься до подвала или подвала, чтобы обеспечить надлежащую вентиляцию. Из-за этих опасений настоятельно рекомендуется заручиться помощью лицензированного сантехника для сантехники в ванной на чердаке.


4. Установка душа/ванны и окантовка

   Сборные душевые/ванные и настенные блоки обеспечивают самый простой и быстрый способ установки ванных комнат на чердаке. Из-за соображений веса плиточные блоки не рекомендуются, так как они могут быть очень тяжелыми.

   Сборные блоки из акрила или стекловолокна намного легче плиточных блоков. Комплекты для окантовки стен, устанавливаемые непосредственно на стойки, устраняют необходимость установки более низких уровней цементной плиты или водостойкого гипсокартона. Как следует из названия, эти окантовки заделаны и привинчены непосредственно к открытым шпилькам, образующим стены ванной комнаты на чердаке. Поскольку доступ на чердак может быть затруднен, может потребоваться использовать комплекты для обшивки стен из трех или пяти элементов, а не комплекты из одного элемента.


5. Укладка напольного покрытия

   Чтобы уменьшить вес, рассмотрите возможность установки более легкого напольного покрытия для ванной комнаты на чердаке. Роскошные виниловые доски, виниловые плитки и листовые виниловые полы намного легче, чем керамическая или керамогранитная плитка. Мало того, роскошные виниловые доски и плитка подходят для самостоятельной работы. Даже если вы нанимаете подрядчика для строительства ванной комнаты, вы можете сэкономить деньги, выполнив эту часть проекта самостоятельно.


6. Установите туалетный столик, раковину и унитаз

   Установите туалетный столик и раковину в ванной и подсоедините их к патрубкам сантехники, которые были установлены ранее во время чернового монтажа сантехники.

   Установите унитаз, установив восковое или силиконовое кольцо поверх фланца унитаза. Аккуратно поместите унитаз поверх фланца туалета, затем закрепите его с помощью прилагаемого крепежа. Не закручивайте слишком сильно, иначе вы рискуете треснуть унитаз. Подсоедините линии подачи воды к унитазу и включите их.


Смотреть сейчас: 8 вопросов, которые следует учитывать при покупке напольного покрытия

Дополнение (сделай сам) | Семейный мастер на все руки

Обновлено: 20 марта 2019 г.

Ванна тесная? Добавьте эффектное дополнение и узнайте о магии шести квадратных футов!

Следующий проект›

Семейный мастер на все руки

Выступающая надстройка — отличный способ расширить маленькую ванную комнату, не затрагивая другие близлежащие комнаты. Это сложно, но полученный интервал стоит затраченных усилий. В этой статье рассматриваются основные проблемы, с которыми вам придется иметь дело.

Авторы журнала «Сделай сам» из журнала The Family Handyman Magazine

Обзор пристройки «выступ»: преимущества и планирование

Создание «выступа» — это большой проект, который увеличивает площадь комнаты всего на несколько квадратных футов. (Вот несколько других способов увеличить площадь вашего дома.) Но в некоторых комнатах, особенно в ванных комнатах, дополнительные 6 или 7 кв. футов позволяют полностью преобразиться. С этим небольшим дополнением вы можете превратить половинную ванну в полноценную ванну, установить роскошную раковину с двумя раковинами или даже установить спа. Выступ, показанный здесь, позволил Чарли Аволесу расширить ванную комнату и заменить маленькую ванну большой удобной душевой кабиной.

Бампер — это пристройка к дому. И хотя он намного меньше, чем большинство, он поднимает многие из тех же вопросов планирования. В этой статье рассматриваются основные проблемы, с которыми пришлось столкнуться Чарли; это те же самые вещи, которые вам придется учитывать, если вы заинтересованы в том, чтобы научиться самостоятельно строить пристройку к комнате.

Если после рассмотрения всех этих соображений вы решите, что пристройка к дому своими руками стоит затраченных усилий, получите разрешение на строительство. Это может показаться болью в шее. Но подумайте об этом так: эксперт заранее проверит ваши планы, чтобы убедиться, что ваш удар будет построен правильно. Затем, во время строительства, другой профессионал приедет на дом, чтобы проверить вашу работу. Неплохо по цене от 50 до 100 долларов (не считая платы за сантехнику и электричество).

Познакомьтесь с профессионалом

Чарли Аволес — один из лицензированных мастеров-сантехников, который проверяет и перепроверяет каждую часть информации о сантехнике, которая появляется в The Family Handyman. Когда он не придирается к журнальным статьям, Чарли является совладельцем компании St. Paul Pipeworks в Сент-Поле, штат Миннесота, и иногда носит шляпу генерального подрядчика, как он это сделал для показанного здесь подъема.

«Выступ не добавляет много квадратных метров, но подумайте об этом так: эта ванная комната выросла более чем на 25 процентов!»
Charlie Avoles

Перед тем, как прорезать отверстие в доме…

Установка несущей стены

Установка временной несущей стены, чтобы удерживать вещи, пока вы вырезаете отверстие, расширяете пол и устанавливаете коллектор.

В большинстве случаев вам нужно будет построить «опорную стену» (временную стену из стоек) внутри дома, в паре футов от внешней стены. Опорная стена будет поддерживать потолок и стены наверху, пока вы вырезаете отверстие в стене и устанавливаете перемычку.

Перемычка выдерживает вес выше

Когда вы удаляете часть стены, вам нужно добавить на ее место перемычку. Выброс Чарли потребовал двойного коллектора 2 × 8, но нет простого эмпирического правила для определения размера коллектора — проконсультируйтесь со своим строительным инспектором. В некоторых (редких) ситуациях заголовок не требуется.

Как далеко может выскочить выпуклость?

Готовое дополнение отбойника

Расстояние консольного отбойника ограничено размером балок перекрытия.

Балки перекрытий, как правило, могут выступать в четыре раза по высоте. Таким образом, если ваши существующие балки имеют размер 2×8 (глубина 7-1/4 дюйма), новые балки могут удлиняться на 29дюймов снаружи (7-1/4 х 4 = 29). Обратитесь к своему строительному инспектору. Выступ, установленный на фундаментах, ограничивается только требованиями к отступам и другими местными нормами.

Два способа поддержки пола

Выступающая надстройка Чарли опирается на балки, которые выступают из дома и не имеют опоры под ними — что-то вроде балкона. Эти «консольные» балки прибиваются к бокам старых балок (так называемые «сестринские») внутри подвала. Конечно, этот подход работает только в том случае, если существующие балки идут в правильном направлении. Вы также можете установить выступ на опорах, как если бы вы строили колоду. Чарли выбрал консольный метод, чтобы избежать рытья ям до глубины промерзания (42 дюйма в южной Миннесоте) и заливки бетонных оснований. Фундаменты гораздо меньше работают в более теплом климате.

Новые балки должны заходить глубоко внутрь

В большинстве случаев консольные балки должны выступать на 2 фута внутрь фундамента на каждый 1 фут снаружи, поэтому балки с консолью на 2 фута должны достигать 4 футов внутри. Это может означать перемещение водопроводных, электрических или отопительных линий, которые проходят между существующими балками. (Так что выясните, во что вы ввязываетесь, прежде чем начать!) Еще одна вещь: вам придется вырезать ободную балку, чтобы получить доступ к балкам для установки новых.

Рассмотрим более низкий потолок

Иногда перемычка, спускающаяся с потолка, создает красивый перерыв в комнате. В этом случае заголовок был бы бельмом на глазу по центру над душем. Решение Чарли состояло в том, чтобы опустить весь потолок. Это создало ровный, непрерывный потолок. Кроме того, маленькая комната кажется больше с более низким потолком.

Линии крыши

Односкатную крышу, подобную той, что была у Чарли, проще всего построить, и Чарли смог соединиться с существующей линией крыши для более аккуратного вида (см. фото выше). Во многих домах решение еще проще: проложите новые наружные стены прямо до существующего софита крыши, и вам вообще не понадобится крыша. Разумеется, вам придется ограничить глубину выступа глубиной свеса крыши.

Первоначально опубликовано: 29 ноября 2018 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Как установить вытяжной вентилятор в ванной

Детали проекта

Навыки

3 из 5 Умеренный Может перерасти в сложность, в зависимости от того, насколько легко вывести воздуховод на улицу.

Стоимость

От 120 до 175 долларов

Расчетное время

От 6 до 8 часов

Установка вентилятора в ванную поможет избавиться от запотевших окон, запотевших зеркал и затхлых запахов. Но что еще более важно, это поможет предотвратить проблемы, связанные с влажностью, такие как рост плесени и грибка. Здесь, Генеральный подрядчик проекта Old House Том Сильва показывает, как правильно установить вентилятор для ванны. В этой конкретной установке Том провел вытяжной воздуховод на чердак и через боковую стену наружу.

Другие варианты вентиляции включают прокладку воздуховода вверх через крышу или вниз через софит. Обратите внимание, что вытяжной вентилятор в ванной всегда должен выводить воздух наружу; никогда не допускайте, чтобы воздуховод просто уходил на чердак, в подполье или в другое закрытое помещение. Кроме того, установка вытяжного вентилятора в ванной пойдет намного быстрее, если вы попросите супруга или друга помочь вам находиться на чердаке, пока вы работаете снизу, или передать вам инструменты, пока вы стоите на лестнице.

Шаг 1. Обзор вентиляционных отверстий для ванны

Ванная комната без вентилятора — это как камин без дымохода: если не вытягивать из ванной влага, она мигрирует на стены и обрастает грибком или плесенью, краска пузырится, а обои отклеиваются. Одна из причин, по которой во многих семьях до сих пор нет вентиляторов для ванн, заключается в том, что их установка может быть пугающей.

Вот почему мы спросили Этот старый дом 9Генеральный подрядчик 0269 Том Сильва покажет нам, как это сделать. Ванная здесь находится под доступным чердаком, поэтому Том протянул выхлопную трубу через чердак и вышел через фронтон.

Вентиляторы для ванных комнат оцениваются по тому, сколько кубических футов воздуха они могут перемещать за одну минуту, что известно как рейтинг CFM. Чтобы определить, какой размер вентилятора купить для вашей ванны, умножьте площадь комнаты на 1,1. Например, для ванны площадью 100 квадратных футов потребуется вентилятор мощностью 110 кубических футов в минуту. Вентиляторы также имеют рейтинг звука, измеряемый в сонах. (Современный холодильник работает примерно на одну сону.)

Вентиляторы с мощностью от 0,5 до примерно 6,0 сонов. Вы найдете номинальные значения CFM и sone, напечатанные на коробке вентилятора.

Шаг 2. Просверлите контрольное отверстие

Фото Keller & Keller Photography

• Отметьте на потолке ванной место, где вы хотите установить вытяжной вентилятор. Для оптимальной работы поместите его между душем и туалетом.
• С помощью сверхдлинного сверла диаметром 3/8 дюйма просверлите контрольное отверстие в потолке и на чердаке. Поднимитесь на чердак и очистите изоляцию вокруг отверстия. Теперь используйте эталонное отверстие, чтобы определить точное положение вентилятора.
• Измерьте корпус вентилятора. Попробуйте расположить вентиляционный вентилятор прямо между двумя балками рядом с эталонным отверстием. Примите во внимание любые близлежащие трубы или другие препятствия. Обратите внимание на конечное положение вентиляционного вентилятора относительно эталонного отверстия.

Шаг 3. Отметьте потолок

Фото Keller & Keller Photography

• Вернувшись в ванную, измерьте внутренние размеры впускного отверстия вытяжного вентилятора, чтобы определить размер отверстия, которое вам нужно вырезать в потолке.
• Используйте эталонное отверстие в качестве ориентира для переноса измерений с чердака на потолок.
• С помощью макетного угольника или рамочного угольника нарисуйте прямоугольный контур впускного отверстия на потолке.

Шаг 4. Вырежьте отверстие впускного отверстия

Фото Keller & Keller Photography

• С помощью лобзика (также подойдет сабельная пила или пила для гипсокартона), в защитных очках и респираторе прорежьте потолок по линиям разметки.
• Когда вы почти закончите делать прямоугольный вырез, поддержите кусок отходов одной рукой, чтобы он не упал и, возможно, не унес часть окружающего гипсокартона или гипсового потолка.

Шаг 5. Разместите вентилятор

Фото Keller & Keller Photography

• Вернувшись на чердак, прикрепите 4-дюймовое колено воздуховода под углом 90 градусов к выходному отверстию сбоку корпуса вытяжного вентилятора. Направьте колено прямо вверх и прикрепите его к порту клейкой лентой из фольги.
• Снимите выбивное отверстие сбоку корпуса вентилятора и подсоедините кабельный разъем.
• Вставьте четыре металлических скобы в выступы, выступающие по бокам вентиляционного вентилятора.
• Установите вентилятор на место между балками по центру отверстия в потолке.

Совет: Используйте клейкую ленту из фольги; в отличие от тканевой клейкой ленты, она не портится со временем.

Шаг 6. Прикрепите вентилятор к балкам

Фото Keller & Keller Photography

• Полностью выдвиньте кронштейны, пока они не коснутся боковых сторон балок.
• Закрепите каждый конец кронштейна одним 1½-дюймовым винтом для гипсокартона.
• Возьмите гибкий воздуховод, входящий в комплект настенной заглушки, и наденьте один конец на колено, прикрепленное к вентилятору. Закрепите его скотчем из фольги.
• Пропустите существующий или новый электрический кабель через разъем, затем затяните винт разъема, чтобы зафиксировать кабель.

Шаг 7. Вырежьте отверстие для воздуховода в боковой стенке

Фото Keller & Keller Photography

• Изнутри чердака выберите место на боковой стене для выхода гибкого воздуховода из дома. Место должно быть между двумя стойками стены и в пределах 6 футов от вентилятора.
• Выполните несколько контрольных измерений, чтобы определить местонахождение точки снаружи — из ближайшего окна, потолка или другого объекта, к которому вы можете получить доступ снаружи.
• Отметьте положение отверстия на сайдинге, используя эталонные размеры.
• Вырежьте отверстие для воздуховода в стене дома с помощью 4-дюймовой кольцевой пилы.

Шаг 8. Прикрепите вытяжной воздуховод к настенной крышке

Фото Keller + Keller Photography

• Закрепив заглушку на внешней стене, двигайтесь на чердак.
• Возьмитесь за свободный конец гибкого воздуховода и осторожно протяните его к внешней стене.
• Прикрепите конец воздуховода к воздуховоду соединителя настенной заглушки с помощью клейкой ленты из фольги.

Шаг 9. Установите настенную заглушку

Фото Keller & Keller Photography

• Прикрепите соединительный канал длиной 12 дюймов к стенной крышке с помощью скотча из фольги.
• Снаружи вставьте заглушку в отверстие воздуховода и плотно прижмите ее к обшивке дома. Вырежьте прокладку из пенорезины, чтобы она поместилась в тех местах, где заглушка не соприкасается с сайдингом.
• Снимите настенную заглушку и нанесите каплю силиконового клея на обшивку и прокладку вокруг отверстия.
• Вставьте заглушку в отверстие и прижмите ее к обшивке. Закрепите его на сайдинге четырьмя полуторадюймовыми винтами из нержавеющей стали.

Шаг 10. Подсоединение проводов

Фото Keller & Keller Photography

• Из ванной открутите и снимите двигатель вентилятора с корпуса вентилятора. Сохраните винты.
• Затем отвинтите встроенную розетку изнутри корпуса, чтобы получить доступ к ее проводке. Опять же, сохраните винты.
• Используйте проволочные гайки, чтобы соединить провода того же цвета с проводами электрического кабеля, которые вы вставили в корпус на шаге 5: белый к белому, черный к черному.
• Оберните оголенный медный провод под зеленым винтом заземления внутри корпуса и затяните винт.
• Установите электрическую розетку на место и закрепите ее двумя винтами, ранее снятыми с нее.

Шаг 11. Прикрепите решетку

Фото Keller & Keller Photography

• Поднимите двигатель вентилятора к потолку, затем вставьте его вилку в электрическую розетку внутри корпуса.
• Закрепите двигатель на корпусе ранее снятыми с него винтами.
• Держите пластиковую решетку вентилятора близко к потолку. Вставьте монтажные провода решетки в пазы внутри корпуса вентилятора.
• Надавите на решетку так, чтобы она плотно прилегала к потолку.
• Снова включите питание и проверьте вентилятор.

Совет: Если решетка не плотно прилегает к потолку, раздвиньте монтажные провода, чтобы создать большее натяжение.

---

Инструменты:

Инструменты и материалы

• Пистолет для герметика

• Квадрат макета

• Дрель/винтоверт

• Бита лопата, удлиненная на 3/8 дюйма

• » data-url=»»>

  Коронка для кольцевой пилы — 4 1/2 дюйма.

• Электролобзик

• Рулетка

• Защитные очки

• Удлинительная лестница

• Стремянка

Как проветрить ванную комнату без доступа снаружи ~

Самая влажная комната в вашем доме — это ванная. Души с паром, туалеты со смывом, раковина стекает, а случайные капли — все это приводит к большому количеству влаги. Эти условия могут привести к плесени, грибку и другим неприятным проблемам.

Нужна ли вентиляция в ванной на цокольном этаже? Да, каждую ванную нужно проветривать.

Во многих местах строительные подрядчики требуют обеспечить достаточную вентиляцию в ванных комнатах.

Так делают не всегда. Обычно это приводит к недостаточной вентиляции, что может привести к проблемам в будущем. Установка потолочного вентиляционного отверстия – самый простой способ вентилирования такой ванной комнаты. Однако есть и другие возможности для рассмотрения.

Вентиляция ванной комнаты и строительные нормы и правила

Давайте сначала рассмотрим требования строительных норм и правил, прежде чем решать проблемы с вентиляцией ванной комнаты.

Ванные комнаты должны иметь надлежащую вентиляцию для устранения запахов и избыточной влаги. По мере совершенствования технологий в ванных комнатах накапливается больше влаги. Когда вы принимаете горячий душ, на стенах и окнах образуется конденсат, запотевающий все зеркала.

Действующие строительные нормы и правила большинства муниципалитетов требуют вентилирования ванных комнат. Это можно сделать через открывающееся окно или вытяжной вентилятор. Однако имейте в виду, что вариант с окном — это просто минимальное требование.

 Поэтому ее нельзя считать надежной или эффективной системой вентиляции. (Upgrade Home, 2021)

Общие признаки того, что ваша ванная комната нуждается в проветривании Подробнее

Избыточная влажность

Души, раковины и ванны есть почти в каждой ванной комнате. Это означает, что даже если вы не очень часто пользуетесь ванной комнатой, в ней будет задерживаться влага, если она плохо проветривается.

Заложенность

Вы когда-нибудь были в помещении с плохой циркуляцией воздуха? Вы, наверное, заметили, какой удушающей была атмосфера. А теперь представьте ситуацию в ванной и насколько душно и неловко вам там будет.

Плесень

Это наиболее распространенная проблема в ванных комнатах с плохой вентиляцией. Поскольку в этих ванных комнатах влага задерживается на более длительные периоды времени, плесень и грибок процветают на стенах и плитке.

Плесень в ванной чрезвычайно опасна. Он может вызывать различные аллергические реакции и респираторные заболевания.

Пятна на потолке

У вас недостаточно вентиляции, если на стенах или потолке есть пятна. Это означает, что влажный воздух в ванной комнате вызвал избыток влаги в доме.

Запахи, которые остаются

Если вы собираетесь пользоваться совмещенным туалетом и душем, позаботьтесь о достаточной вентиляции. Представьте ситуацию, когда кто-то воспользовался туалетом, а вы хотите принять душ через несколько минут. Вы, наверное, не смогли бы справиться с вонью, верно?

Запахи из туалета имеют свойство долго задерживаться в плохо проветриваемой ванной или туалете. Даже через 30 минут и более не удивляйтесь, если в ванной появится запах. (Expert Home Report, 2021)

ProTip Takeaway: При плохой вентиляции ванная комната будет долго сохнуть после того, как вы ею воспользовались. Например, потребуется некоторое время, чтобы душевая кабина высохла после того, как вы приняли душ.

Как вентилировать ванную комнату, если у вас нет выхода на улицу?

Если вам нужно проветрить ванную комнату, но у вас нет выхода на улицу, у вас есть несколько вариантов. Для этих необычных установок потребуется вентилятор для ванны и услуги профессионального подрядчика по ОВКВ. Вы можете создать надлежащую вентиляцию, используя следующие методы.

Использование потолочного вентиляционного отверстия

Установка потолочного вентиляционного отверстия, вероятно, является наиболее эффективным способом вентиляции ванной комнаты без доступа снаружи. Потолочная вентиляция — это уникальная машина, которая позволяет воздуху выходить из ванной комнаты. Другими словами, это машина, которая, как открытое окно, позволяет влаге выходить из вашей ванной комнаты.

Установка потолочного вентиляционного отверстия в вашей ванной комнате гарантирует, что в ней не останется влаги. Если у вас нет возможности установить его самостоятельно, вам следует нанять для этого профессионалов. (Vircet, 2020)

ProTip Takeaway: Светильник находится на большинстве потолочных вентиляционных отверстий. В результате они могут функционировать как потолочное вентиляционное отверстие и как источник света.

Использование напольного вентиляционного канала

Вентиляция через крышу невозможна, если ваша ванная комната расположена вдали от внешней стены. Это распространенная проблема в ванных комнатах, расположенных под лестницей.

В ванных комнатах без доступа снаружи можно использовать воздуховоды для вентиляции ванных комнат, если потолочная вентиляция невозможна.

 Напольный вентиляционный канал — это специальная машина, в которой используются напольные решетки для удаления влаги и плохого воздуха из вашей ванной комнаты.

Другими словами, вентиляционный канал в полу обеспечивает дополнительную точку выхода неприятных запахов и снижает уровень влажности в вашей ванной комнате. Это достигается созданием, открытием и вытягиванием воздуха.

Потолочные вентиляционные отверстия считаются более эффективными, чем напольные. И это несмотря на то, что напольные воздуховоды эффективны.

ProTip Takeaway: Запросите у своего подрядчика по ОВКВ установку вентилятора в ванне через пол. В этом случае вентиляционное отверстие проходит между стыками пола и выходит за наружную стену.

Использование дополнительных воздуховодов

Недостаточная вентиляция в вашей ванной комнате может быть связана с тем, что имеется только одноэтажный воздуховод, когда требуется два или три. Итак, если воздуховод на одном этаже не обеспечивает достаточную вентиляцию, вам следует добавить еще один.

Если один из воздуховодов на потолке вашей ванной комнаты не работает должным образом, ситуация аналогична. Чтобы увеличить мощность вентиляции, просто добавьте еще один или два потолочных воздуховода. (Vircet, 2020)

Вентиляция через балку

Вентиляция через потолок аналогична этому методу. Вместо того, чтобы полагаться на сложную систему воздуховодов, вы бы прорезали отверстие в полости балки первого этажа, чтобы выводить воздух из ванной комнаты наружу. Это недорогой и эффективный способ проветрить воздух в ванной комнате в подвале.

Сложность установки вентиляции через полость балки. Полости перекрытий представляют собой тесные, труднообрабатываемые помещения. Вы также можете столкнуться с трубами или другими препятствиями, которые необходимо обойти, чтобы пройти через воздуховод.

Использование правильного вентилятора для ванны

Подрядчик по ОВКВ установит соответствующий вентилятор для ванны. Он также установит надлежащую систему вентиляции от ванной комнаты до ближайшего выхода. Это позволяет вентилятору выводить влагу и запахи из ванной комнаты наружу. В результате место для купания остается сухим и гигиеничным.

Размер вентилятора для ванны определяет, сколько воздуха он может перемещать в любой момент времени. Размер вентиляторов измеряется в CFM (кубических футах в минуту) (CFM). Это относится к тому, сколько воздуха вентилятор может удалить за одну минуту в кубических футах.

Вентилятор мощностью 1 куб. фут в минуту (CFM) требуется на каждый квадратный фут площади ванной комнаты. Для надлежащей эффективности в стандартной ванной комнате потребуется вентилятор мощностью 40 кубических футов в минуту.

Вам необходимо точно определить частоту использования ванной комнаты в дополнение к размеру ванной комнаты. Например, если несколько человек делят ванную комнату, вам понадобится вентилятор с немного более высоким рейтингом CFM. (Посаженная лачуга, 2021)

Использование рециркуляционного вентилятора для половинной ванны

Важно помнить, что рециркуляционный вентилятор не выбрасывает воздух наружу. Он очищает воздух в вашей ванной комнате через фильтр, гарантируя устранение всех запахов. Поскольку нет установленных душевых кабин, уровень влажности недостаточен. Поэтому это отличный выбор для полуванн.

ProTip Takeaway: Если у вас напряженный утренний график, рассмотрите возможность установки вытяжного вентилятора в ванной комнате с автоматическим датчиком влажности. Эти устройства определяют, когда уровень влажности в помещении слишком высок, и регулируют скорость вращения вентилятора.

Наймите специалиста

Самостоятельно проветривать ванную комнату может быть слишком сложно, и что-то может пойти не так. Поэтому следует нанять профессионала.

 Профессионалы обучены действовать в различных ситуациях. Они также способны проветривать практически любое помещение. У большинства домовладельцев нет знаний или инструментов для установки определенных типов вентиляционных систем.

Единственным недостатком найма профессионала для установки новой вентиляции является то, что это обычно дорого. В результате вам следует нанимать профессионала для установки или улучшения вентиляции ванной комнаты только в том случае, если вы уверены, что не сможете сделать это самостоятельно. (Экспертный домашний отчет, 2021 г.)

ProTip Takeaway: Наймите подрядчика по HVAC при установке вентиляционного отверстия под ванной на улицу.

Вытрите любые лужи

Капли капают, а лужи нельзя упускать из виду. Немедленно вытрите любые лужи воды, которые вы заметите, с помощью впитывающего коврика для ванной.

 На полу в ванной комнате без луж безопаснее. Это также гарантирует максимально быстрое высыхание полной ванны в течение 15+ минут работы вентилятора. Это помогает предотвратить рост спор плесени и грибка.

Заключение

Установка вентиляционного отверстия в ванной без доступа снаружи потребует услуг опытного подрядчика, если вы находитесь в Хьюстоне, штат Техас. Подрядчик поможет вам определить, какой метод наиболее подходит для вашей ситуации.

Smart Remodeling LLC — лучший подрядчик по ремонту ванных комнат в Хьюстоне. Мы являемся лицензированными профессионалами в области дизайна и ремонта ванных комнат с самым полным набором услуг в этой области. Запишитесь на бесплатную консультацию по ремонту ванной комнаты прямо сейчас на нашем сайте. Вы также можете позвонить нам по телефону 832-800-8889

просмотров 41384

Вентиляция ванной комнаты: 9 простых способов ее улучшить

Фото: istockphoto.com

Ванная комната — самая влажная комната в вашем доме. Душевые с паром, туалеты со смывом, текущие раковины и случайные капли создают высокую влажность. А с большой влажностью возникают потенциальные проблемы: плесень и плесень, неприятный запах, отслаивающиеся обои, краска, которая легко отслаивается и царапается, и даже подъем или раскалывание туалетных столиков из ламинированной фанеры. К счастью, надлежащая вентиляция ванной комнаты может контролировать влажность и связанные с ней проблемы. Вот девять способов предотвратить чрезмерное накопление влаги в вашей ванной комнате.

Выберите правильный вентилятор для ванной комнаты.

Если в вашей ванной комнате нет окна, скорее всего, согласно строительным нормам вашего города требуется вентилятор для ванной комнаты. Эти вентиляторы вытягивают из помещения насыщенный влагой воздух, а также запахи из ванной комнаты и выводят их наружу. Вы найдете несколько типов на выбор, в том числе простые коробчатые вентиляторы, которые устанавливаются на потолке, комбинированные вентиляторы для ванных комнат / светильники, комбинированные вентиляторы для ванных комнат / светильники / обогреватели, а также настенные вентиляторы для ванных комнат для ситуаций, когда вам необходимо вентилировать вентилятор. через стену без особых воздуховодов. Чаще вентиляторы для ванных комнат выходят через воздуховод, идущий на крышу.

Свяжитесь со специалистом по ванным комнатам

Найдите лицензированных специалистов по дизайну и ремонту ванных комнат в вашем районе и получите бесплатную оценку вашего проекта без каких-либо обязательств.

Найдите профессионалов сейчас

+

Хотя большинство вентиляторов для ванных комнат довольно просты, некоторые из них имеют навороты, такие как датчики движения, которые включают устройство, когда вы входите в ванную, и выключают его, когда вы выходите. Некоторые устройства даже имеют функцию теплообмена, которая использует вентилируемый теплый воздух для нагрева поступающего более холодного воздуха, что предотвращает высасывание вентилятором тепла из вашего дома в зимние месяцы. Вы также найдете вентиляторы/светильники с декоративными шарами и отделкой, которые добавят немного стиля.

Не забудьте измерить ванную комнату.

Стандартные строительные нормы требуют полного воздухообмена — измерения движения воздуха из помещения, деленного на квадратные метры этого помещения, — пять раз в час, но большинство подрядчиков и строительных экспертов считают, что на самом деле это немного мало, и рекомендуем выбирать вентилятор, обеспечивающий не менее восьми полных воздухообменов в час. Однако не нужно возиться с калькулятором и математическими уравнениями; Как правило, вы приближаетесь к этой цели, выбирая вентилятор для ванной комнаты с производительностью в кубических футах в минуту (CFM), которая равна площади вашей ванной комнаты. Например, если площадь вашей ванной комнаты составляет 80 квадратных футов, вам нужен вытяжной вентилятор мощностью 80 кубических футов в минуту. Добавьте дополнительные 100 CFM, если в вашей ванной комнате есть гидромассажная ванна, чтобы компенсировать дополнительную влагу, выбрасываемую в воздух при волнении воды.

Примите правильное решение об установке.

Если вы просто заменяете старый вентилятор для ванной комнаты на новый, этот проект подходит для самых практичных домашних мастеров, поскольку вы сможете использовать существующие вентиляционные отверстия и электрические соединения. Однако, если работа с электричеством вам не по душе, доверьте эту работу профессионалу. И вам понадобится профессионал, чтобы установить вентилятор в ванной комнате, в которой в настоящее время его нет, так как для этого проекта потребуется обширная электропроводка и установка вентиляционных отверстий, идущих на крышу.

Реклама

Не устанавливайте его не в том месте.

Выбрав вентилятор для ванной комнаты нужной мощности, установите его в нужном месте. В идеале ваш вентилятор должен быть рядом с ванной или душем, но не рядом с вентиляционным отверстием кондиционера/отопления, так как нагнетаемый воздух может создавать потоки, которые нарушают постоянный впуск влажного воздуха вентилятором в ванной комнате. А для надлежащей вентиляции ванной комнаты ваш вытяжной вентилятор должен выходить наружу, а не на чердак или в другую часть дома.

СВЯЗАННЫЕ С: 7 ошибок, которые не следует делать при ремонте ванной комнаты

Дайте вашему вентилятору поработать достаточно долго.

Включите вытяжной вентилятор в ванной или душе и, что не менее важно, оставьте его включенным как минимум на 15 минут после того, как вы закончите, чтобы полностью проветрить помещение. Выключение вентилятора сразу после душа или ванны не дает устройству достаточно времени, чтобы выпустить весь пар из душа. Если ваше утро очень беспокойное, рассмотрите возможность установки вытяжного вентилятора в ванной комнате с автоматическим датчиком влажности; эти устройства обнаруживают, когда уровень влажности слишком высок, и при необходимости включают и выключают вентилятор.

Фото: istockphoto.com

Не забудьте почистить вентилятор.

Даже самый лучший вентилятор для ванной комнаты не может улучшить вентиляцию, если он забит пылью и грязью. Не реже двух раз в год проводите тщательную очистку вентилятора. Процесс прост:

• Отключите электрическую цепь в вашей ванной комнате, чтобы избежать риска поражения электрическим током.
• Снимите крышку вентилятора — большинство из них крепятся с помощью проволочных штифтов по бокам, которые сжимаются, чтобы освободить крышку.
• Используйте щетку для обивки или щелевую насадку на пылесосе, чтобы удалить пыль, паутину и другие загрязнения с вентилятора и его корпуса.
• Замените крышку вентилятора.
• Включите электричество.

Вытрите лужи.

Никогда не закрывайте глаза на потеки, капли и лужи. Мало того, что мокрый пол в ванной комнате опасен, но поверхность без луж также гарантирует, что полная ванна высохнет как можно быстрее в течение 15+ минут работы вентилятора, препятствуя росту спор плесени и грибка. Используйте впитывающий коврик для ванной и вытирайте любые лужи воды, которые вы заметите, как можно скорее.

Реклама

СВЯЗАННЫЕ С: 8 способов защитить ванную от плесени

Фото: istockphoto.com

Не оставляйте дверь душа или занавеску закрытой.

Если у вас есть дверь душа, оставьте ее открытой после того, как вы выйдете, чтобы вентилятор циркулировал по всему пространству, чтобы дверь душа, стены, пол и потолок высыхали быстрее. С другой стороны, если у вас есть занавеска, не оставляйте ее полностью отодвинутой в сторону после выхода. Сохранение пластика/ткани в основном ровной и устранение складок, удерживающих влагу, предотвратит размножение спор плесени и грибка. Закройте занавеску почти полностью, оставив только щель, чтобы циркулирующий воздух от вентилятора мог выполнять свою работу внутри душа.

Открой окно.

Если в вашей ванной комнате нет вентилятора, воспользуйтесь дверью и окном для выпуска пара. Всякий раз, когда позволяет погода, открывайте окно во время душа или ванны и оставьте окно открытым как минимум на 15 минут после выхода. Если окно не вариант, держите дверь в ванную открытой — чуть-чуть, если конфиденциальность является проблемой — во время душа, а затем полностью откройте дверь, как только вы закончите в ванной.

Свяжитесь со специалистом по ванным комнатам

Найдите лицензированных специалистов по дизайну и ремонту ванных комнат в вашем районе и получите бесплатную оценку вашего проекта без каких-либо обязательств.

Найти профессионалов сейчас

+

Создание мокрой ванны и душа в автофургоне Promaster DIY Camper

Обновление, май 2021 г. Во время пандемии Covid-19 я как бы «застрял» в своем доме в Панаме. Я планировал пробыть там около 5 месяцев, а затем вернуться в свой фургон, который оставил в доме моего отца в Колорадо. Короче говоря, закрылись границы, закрылся аэропорт, весь мир изменился, и мой фургон простоял там около 13 месяцев.

Подожди, есть момент, связанный с мокрыми ваннами в фургонах… Летом в Колорадо очень жарко, а зимой очень холодно. Плохие вещи произошли с моей мокрой ванной. Пластиковый материал, который я использовал для покрытия/водонепроницаемости фанерных стен, вздулся во многих местах. Я предполагаю, что тепло вызвало некоторое расширение и клей не сработал. Кроме того, около 40% наклеенной плитки отслоилось. Когда я впервые увидел все это в феврале, было возмутительно холодно (по моему мнению, ниже 50 градусов по Фаренгейту), и я надавил на лист плитки, чтобы посмотреть, прилипнут ли они обратно, и треснут ли они на куски, как листы льда.

Итак, я был очень обескуражен и сразу понял, что мне придется начинать отделку ванной комнаты заново. Пока некрасиво, все работало в веб-ванне, поэтому я подождал, пока я приеду во Флориду, чтобы сделать работу. Я документирую «реконструкцию» ниже в посте, и вы можете перейти к ней здесь.

Не хотите возиться со специальной влажной ванной или занимать место в своей сборке? Прочтите этот другой пост о складной душевой системе Tetravan.

Одной из моих любимых особенностей моего переоборудованного кемпера Promaster (Miles Van Camper) является влажная ванна с душем и туалетом. Для многих людей это просто пустая трата места, и они предпочитают использовать душ в кемпинге или иметь абонемент в спортзал для душа. Для других достаточно иметь какой-то туалет, который можно спрятать под скамейкой, когда он не используется, а другие вообще не могут представить себе использование туалета в фургоне и предпочитают пользоваться ванными «где бы они ни были», поскольку их так много. . Для нас душ с горячей водой и туалет в фургоне — необходимость. Я ненавижу мысль о том, чтобы выйти из фургона, чтобы отлить, особенно посреди ночи. Кроме того, у моей (удивительной) подруги самый маленький в мире мочевой пузырь, и ей нужно пописать 9 раз.0268 все время (много раз за ночь), так что она даже не подумала бы, что у нее нет туалета. Также стоит подумать о логистике использования скрытого туалета. Когда вы вытащите его, вы действительно хотите быть «там», занимаясь своими делами без уединения? Помещение унитаза во влажную ванну также решает эту проблему. В любом случае, одна из лучших вещей в создании автофургона своими руками заключается в том, что вы можете спроектировать его в соответствии со своими личными предпочтениями и тем, как вы будете его использовать!

Может быть, вы больше любите складной душ?

Некоторым людям кажется, что отдельный душ/ванна занимает слишком много драгоценного места. Я люблю роскошь иметь его. Преимущество самодельных фургонов в том, что вы можете спроектировать их по своему вкусу! Один из умных подходов к компромиссу — складная душевая система Tetravan, которую мы продаем в нашем магазине. Проверьте их.

Прежде чем я расскажу о том, как я построил свою ванну с водой, я укажу, что У меня есть список всех деталей, которые я использовал в своей сборке , помимо тех, которые вы можете легко купить в любом хозяйственном магазине.

Вас также может заинтересовать другой пост , в котором подробно описывается вся моя сантехника, включая схему в формате PDF.

Поддон для душа

Я начал с изготовления рамы, на которой будет стоять поддон для душа размером 32 дюйма в длину и 24 дюйма в ширину. Сама рама немного длиннее (33-1/4), чтобы стены могли поместиться в «зазор», который проходит под душевым поддоном (см. рисунок ниже).

Я хотел, чтобы «ловушка Hepvo», которую я использовал на сливе душа, находилась внутри фургона, а не под ним. Этот особый тип сифона обеспечивает полезность традиционной «p-ловушки» — предотвращает утечку запахов из серого резервуара — но может быть установлен горизонтально для экономии места, а также имеет механизм, предотвращающий обратный поток воды из резервуара в резервуар. поддон для душа. При необходимости я могу получить доступ к этой ловушке / сантехнике, сняв «панель», закрывающую переднюю часть рамы душевого поддона. Вы можете увидеть, как рама немного приподнята над полом фургона, а также доступ спереди на фотографиях ниже. Поднятие душевого поддона таким образом также позволяет вам определить, где именно вы хотите, чтобы сливная линия проходила через пол фургона. Часто под полом фургона прямо там, где должен быть слив, есть препятствия — например, металлический каркас, выхлопные трубы и так далее. Я хотел, чтобы душевой поддон располагался как можно ниже к полу (но при этом оставался приподнятым), чтобы не уменьшать доступное место для стояния в душе. Итак, я поставил этот кадр непосредственно на пол фургона, а не на фанерный пол. Поэтому черный пол как бы обходит эту раму. В фургоне важны каждые 3/4 дюйма! Я также использовал шумоглушитель Noico под душевой кабиной.

Примечание: фотографии ниже относятся к моей первой сборке. Рама почти идентична в моих более поздних сборках (Miles 2 и Miles v3), но сантехника отличается и подробно описана в этом посте.

Душевой поддон и стенки Иллюстрация

Строительство ванной комнаты

«Комната» мокрой ванны состоит из трех стен: 1) передней – обращенной к кабине, 2) задней – обращенной к задним дверям и 3) задней стены – обращенной к стороне пассажира фургон в моем макете. Дверь в проем (четвертая «стена») – это «исчезающая» и самоочищающаяся душевая дверь Nautilus.

Процесс сборки начинается с «задней» стенки, которая обращена к пассажирской стороне фургона (за раздвижной дверью). Эта часть фургона очень сложная, со множеством контуров и изгибов. Итак, первый шаг — «выровнять» это пространство с помощью деревянного каркаса. Ниже есть фото, иллюстрирующее это. Цель состоит в том, чтобы создать раму, которая будет по существу «прямой» примерно на первых четвертях стены, а затем изгибается внутрь по направлению к потолку.

После того, как этот «каркас» был готов, я вырезал кусок фанеры толщиной 1/4″, который будет использоваться для задней стенки, и привинтил его к деревянному каркасу. 1/4-дюймовая фанера была достаточно гибкой, чтобы соответствовать изгибам фургона, но достаточно прочной, чтобы казаться прочной.

Затем я приклеил 1/16-дюймовый белый пластиковый материал к фанере задней стенки с помощью клея FRP. Ниже я приложил фотографию этикетки этого материала — он называется «Водонепроницаемая стеновая панель Plas-Tex» и производится компанией Parkland Plastics. Я купила его в Home Depot. Он тоньше стандартного FRP и менее глянцевый. Просто напомню, что все это не удалось и пришлось переделывать — подробнее об этом внизу этого поста.

Передняя и задняя стенки обрамлены брусом 2″ x 4″ и 2″ x 2″. Вертикальная рама крепится к полу фургона и верхним металлическим «ребрам» на фургоне с помощью металлических уголков, а также вкручивается в раму поддона. Горизонтальный каркас крепится к вертикальным элементам в нескольких местах. Это создало 2-дюймовую полость в стенах, которая была необходима на передней стене для электропроводки / коробок и панелей для монитора батареи, инвертора и мониторов резервуара. На задней стенке полость используется для линий горячей и холодной воды и душевого крана.

Далее я прикрепляю 1/2″ фанеру к передней и задней стенкам. Эти стены «прямые» со стороны, обращенной к проему/двери, и изогнуты, чтобы встретиться с «задней» стеной с другой стороны. Фанера проходит вниз в «зазор» между каркасом стены и самим душевым поддоном (см. иллюстрацию душевого поддона выше). Затем на эти фанерные стенки был наклеен такой же белый пластик толщиной 1/16″, который также уходит «под» поддоном в «зазор».

После того, как все стены и пластиковый материал, покрывающий фанерные стены, установлены, я заделываю все зазоры и швы между стенами белым Loctite Polyseamseal.

В конце концов, дверь устанавливается в соответствии с предоставленными инструкциями. Это простой процесс, но я рекомендую использовать силиконовый герметик в качестве клея на «кассетной» стороне двери. Он поставляется с двухсторонней лентой, чтобы удерживать его, но для автофургона я бы порекомендовал что-то более прочное. Силикон обеспечивает достаточную адгезионную способность, а также позволяет снимать его при необходимости для ремонта или замены в будущем.

Аксессуары

В моей влажной ванне у меня есть зеркало и держатель для кускового мыла на передней стенке, а смесительный клапан для душа, насадка для душа и дозатор мыла/шампуня на задней стенке. На задней стенке имеется водонепроницаемый держатель для туалетной бумаги.

На данный момент мокрая ванна/душ выглядит примерно так:

В моей последней сборке я решил пойти еще дальше и улучшить стиль с помощью наклеиваемой плитки. Они украшают пространство, и я думаю, что они выглядят великолепно! Тем не менее, они водонепроницаемы по стандарту , а не по стандарту , поэтому перед установкой плитки важно использовать пластиковую пленку и сделать душ водонепроницаемым. Приклеиваемые плитки несколько полупрозрачны и довольно тонкие. Таким образом, белый пластик и гладкая поверхность пластика действительно помогают придать наклеиваемой плитке законченный вид. Просто напомню, что все это не удалось и пришлось переделывать — подробнее об этом внизу этого поста.

Примерно через 6 месяцев один из «листов» плитки начал отваливаться. Я подозреваю, что я недостаточно очистил эту часть пластиковой подложки в этом месте, когда устанавливал этот конкретный лист. Я отремонтировал это, удалив этот лист, очистив пластик за ним денатурированным спиртом, а затем заменив этот лист новым. Я слышал от других, что если вы покрываете все стены (все листы наклеиваемой плитки) полиуретаном, это помогает им оставаться «застрявшими». Я не пробовал это, и я хотел бы протестировать его на запасном отдельном листе, чтобы увидеть, как это выглядит, но подумал, что этот совет может быть полезен другим, кто использует наклеиваемые плитки.

Ниже представлены несколько фотографий установки и готовых душевых стен с плиткой.

Туалет

Туалет, которым я пользовался, был кассетным туалетом Thetford Curve. Я использовал монтажную пластину, которая продается специально для этой цели. Пластина крепится к душевому поддону (как можно дальше назад, чтобы освободить место для стояния впереди во время принятия душа) с помощью винтов из нержавеющей стали. Унитаз защелкивается на монтажной пластине и может быть легко удален из зоны влажной ванны, чтобы освободить место или опорожнить.

Наш опыт использования этого кассетного туалета очень положительный. Основное преимущество «кассетного» туалета заключается в том, что он устраняет необходимость в «черном резервуаре», в котором обычно хранятся сточные воды. Обычно он отделен от вашего «серого резервуара», в котором хранятся сточные воды из раковины/душа и т. д. в доме на колесах. Черные резервуары обычно осушаются с помощью того, что часто называют «вонючим обтекателем» — 3-дюймовым канализационным шлангом, который вы подключаете от черного резервуара вашей буровой установки к канализационной линии в парке для автодомов или кемпинге при опорожнении резервуаров. Это не весело .

Кассетный туалет, напротив, использует съемную «кассету» в качестве черного бачка. В моем конкретном унитазе верхняя часть представляет собой резервуар для пресной воды с водой для смыва (есть электрический насос, который подает воду вокруг унитаза при необходимости), а нижняя часть представляет собой «кассету» или резервуар для отходов. Когда он наполняется (на передней панели есть индикатор), вы просто вытягиваете «верхний» резервуар для воды, откладываете его в сторону, а затем отсоединяете нижний (кассету), чтобы опорожнить его прямо во все, что вы сбрасываете. Это устраняет «вонючий облегающий» и значительно более гибкий. Вы можете не только сбрасывать в обычную канализацию, но и использовать такие вещи, как переносной горшок или даже стандартный туалет на заправочной станции. Справедливости ради, сбрасывать кассету тоже не весело, но, на мой взгляд, значительно лучше, чем иметь дело с черным танком.

Мы широко использовали этот туалет как для «номер один» , так и для «номер два», и, если мы используем правильные химические вещества и оставляем немного свежей воды из смывного механизма поверх «створки». который открывается и закрывается, чтобы все отходы, которые находятся в чаше, попадали в резервуар, мы никогда не чувствуем запаха резервуара!

Также во влажной ванне на стене висит дозатор мыла и на передней стене небольшое зеркало с полочкой, на которую крепится вешалка для туалетной бумаги.

Реконструкция

Я писал о том, что случилось с мокрыми стенами моей ванны, пока фургон пережил пандемию Covid-19. Вот что я сделал, чтобы исправить это!

Сначала я оторвал плитку. На самом деле это было очень просто, потому что клей был мусором, и они уже отваливались. Прямо в мусорку пошли.

Затем мне пришлось снять оригинальную пластиковую пленку, что потребовало значительно больше усилий! Что в конечном итоге сработало лучше всего, так это использовать лезвие бритвы и делать вертикальные «срезы» сверху вниз на расстоянии примерно 6-8 дюймов друг от друга. Затем я использовал тепловую пушку, чтобы нагреть пластик/клей, и металлический скребок, чтобы снять небольшой участок пластика с фанеры. Как только у меня было что-то, за что можно было ухватиться, я мог использовать тепловую пушку, чтобы нагреть/ослабить клей примерно на 3-4 дюйма за раз и снять его. Казалось, что это займет целую вечность, но я все удалил.

Проведя небольшое исследование и проверив, что другие производители фургонов использовали в своих влажных ваннах, я в конечном итоге использовал «стандартные» листы FRP (толщина 0,9 дюйма) для фанеры. Я обрезал их по форме с помощью лобзика с лезвием с мелкими зубьями и приклеил их на место с помощью клея FRP, который я нанес очень обильно! В дополнение к тому, что он немного толще, чем оригинальный пластик, который вышел из строя, FRP намного «прочен». На самом деле мне нравится внешний вид переделки больше, чем я думал.

Эта работа была проделана в мае 2021 года, и скоро он пройдет «Флоридское летнее испытание», во время которого фургон обжаривается в течение лета во Флориде. Я на самом деле надеюсь, что он не пузырится и остается на месте. Если он сможет выдержать «Летний тест во Флориде», я думаю, в целом он выдержит хорошо. Я обязательно обновлю этот пост, как только узнаю, как все обернется!

Ниже приведены некоторые фотографии «реконструкции» и новой установки FRP.

Мы ценим вашу поддержку!

Мы рекомендуем вам делать покупки в нашем магазине . Мы тщательно отобрали лучшие продукты, которых нет в наличии — от единственных в своем роде продуктов для сборок кемперов Promaster до лучших приборов и продуктов, которые мы используем в наших собственных фургонах. Кроме того, когда вы покупаете у нас, вы помогаете Vanlife Outfitters поддерживать сообщество Vanlife частью всей нашей прибыли.

Но давайте будем реалистами — мы полностью понимаем, что подавляющее большинство из вас будет получать много своих строительных материалов от Amazon, потому что они продают все и имеют доставку Prime. Итак, в дополнение к уникальным предметам, которые мы продаем в нашем магазине, мы составили обширный список продуктов, которые мы используем в наших сборках.
