Технология производства и устройство вентилируемых фасадов

Хотите узнать все преимущества использования вентилируемых фасадов? Если да, то предлагаем вам познакомиться с основными принципами изготовления этой конструкции. Для понимания их устройства не обязательно иметь техническое образование или проводить за статьями и учебниками бессонные ночи. Вентилируемые фасады, как и всё гениальное, чрезвычайно просты.

Что такое вентилируемый фасад?

Начнём с того, что представляет собой вентилируемый фасад. Конструкция вентилируемого фасада предусматривает циркуляцию воздуха между облицовочным материалом и стеной здания, несущей саму фасадную систему. Воздушные потоки, проходя сквозь это пространство, удаляют попавшую туда влагу, что позволяет увеличить срок службы фасадной системы и усилить теплоизоляцию дома.

Стена, на которой держится вентфасад, утепляется минераловатным или, для цокольных этажей, экструзионным утеплителем. Слой утеплителя дополнительно покрывается своего рода ветрозащитной мембраной, которая решает сразу две важные задачи:

• защищает структуру утеплителя от выдувания из него воздуха (если в структуре утеплителя не останется воздуха, он потеряет часть своих свойств)

• позволяет высушивать его от попавшей в него влаги (продлевает срок его службы)

Технология вентилируемого фасада позволяет выбирать то расстояние, на которое вентилируемый фасад выносится от стены.

Определить оптимальное расстояние может инженер проекта, учитывая ограничения самой фасадной системы. Заметим, что фасадные системы АЛЮКОМ могут обеспечить это расстояние длиной вплоть до 1,5 м.

На чём держатся фасады, или что такое подконструкция?

У Вас мог возникнуть вопрос: если между стеной и фасадом воздушная прослойка, то на чём же они держатся? Технология вентилируемых фасадов подразумевает использование системы анкеров, кронштейнов, несущих, соединительных элементов, а также элементов крепления. Одним словом, множество всего. Но самое основное — подконструкция.

Подконструкция вентилируемых фасадов — это важнейший элемент фасадной системы, ведь именно от него зависит, как будет выглядеть объект строительства спустя один-два сезона. Подконструкция представляет собой своеобразный каркас, который и выносит облицовочный материал от стены.

Сегодня используются металлические каркасы из алюминия, нержавеющей или оцинкованной стали. Ранее нередко можно было встретить и деревянные подсистемы, однако сейчас это можно назвать пережитком прошлого. Несмотря на кажущуюся дешевизну деревянных подсистем, их использовать мы не рекомендуем: эта конструкция пожароопасна и недолговечна. В наших подсистемах мы используем алюминий: он лёгок, не подвержен коррозии, долговечен.

Подконструкция вентилируемых фасадов АЛЮКОМ подразумевает крепление направляющей для облицовки на кронштейнах. Сама направляющая снабжена кляммерами (скрытыми или открытыми «лапками», удерживающими облицовочный материал).

В своём производстве мы используем максимально долговечные материалы: нержавеющие, легкие и прочные. Это позволяет значительно увеличить срок полезной службы фасада.

К тому же, небольшой вес конструкции вентилируемого фасада позволяет снизить нагрузку на фундамент и на несущие стены, что благоприятно сказывается на самом объекте строительства.

5 конструктивных преимуществ вентилируемых фасадов

Именно устройство вентилируемого фасада даёт ему множество преимуществ перед другими фасадными системами. От производителя к производителю, в зависимости от используемых материалов и оборудования, преимущества могут иметь более или менее выраженный характер. Мы ценим вентилируемые фасады АЛЮКОМ за следующие свойства:

1. Отличная теплоизоляция. Использование слоя теплоизоляции на несущей стене и воздушная прослойка, которая только улучшает теплоизоляционные свойства конструкции, позволяет говорить о том, что в домах, облицованных при помощи системы вентилируемых фасадов, теплее, чем в других.
2. Пожарная безопасность. От разрушительного воздействия пламени изначально страдает только облицовочный материал. Конструкция позволяет держать пламя на расстоянии от горючих материалов, чем повышает безопасность здания. Конечно же, это не относится к вентилируемым фасадам, построенным на деревянных подсистемах.
3. Длительный срок эксплуатации. Конструкция довольно-таки долговечна как раз за счёт синергетического эффекта следующих факторов: небольшой вес, нержавеющие материалы, защищенность внутреннего пространства от негативного воздействия влаги. Всё это позволяет фасаду выполнять все свои практические и эстетические функции в течение всего срока службы объекта строительства.
4. Простота монтажа и ремонта. Устройство вентилируемого фасада позволяет быстро и, что главное, правильно осуществить его монтаж на объекте в любое время года. К тому же, учитывая сложившуюся конъюнктуру рынка рабочей силы в строительном бизнесе, для монтажа не потребуется высшего образования или чрезвычайно высокой квалификации.
5. Экологически безопасны. Элементы системы крепления вентилируемых фасадов не выделяют в атмосферу никаких газов, поэтому они безопасны даже в местах скопления детей или экологических заповедниках. Для больших городов, где с экологией уже и так не всё просто, вентилируемые фасады — отличное решение.

Без сомнений, вентилируемые фасады достойны того, чтобы Вы выбрали именно их. Позвоните нам прямо сейчас +7 (495) 268 0444!

Что нужно знать о конструкции вентилируемого фасада?

Автор На чтение 7 мин Просмотров 2. 8к. Опубликовано 10.08.2021

Не так давно о системах навесных вентилируемых фасадов не было ничего известно, но сегодня эти конструкции все чаще применяются в строительстве новых зданий и отделке внешних стен уже послуживших свое строений. Технологии устройства вентилируемых фасадов широко используются и крупными строительными компаниями, и частными застройщиками.

Рисунок 1. Схема теплообмена стены с вентилируемым фасадом.

Все дело в том, что современные способы отделки позволяют улучшить эффективность энергосбережения в здании, а при возведении его стен уже может быть использован более легкий и дешевый материал. Благодаря системам навесных вентилируемых фасадов, старые дома становятся не только более теплыми, но и гораздо привлекательнее внешне.

Следует добавить, что облицовкой фасадов можно добиться единого архитектурного стиля целых кварталов.

Вам может быть интересно: Сайт про системы канализации.

Содержание

1. Достоинства вентилируемых фасадных систем
2. Недостатки обрешетки из древесины
3. Как устроен вентилируемый «пирог»?
4. Рекомендации по возведению фасада
5. Запомните!
6. Все не так трудно, как кажется

Достоинства вентилируемых фасадных систем

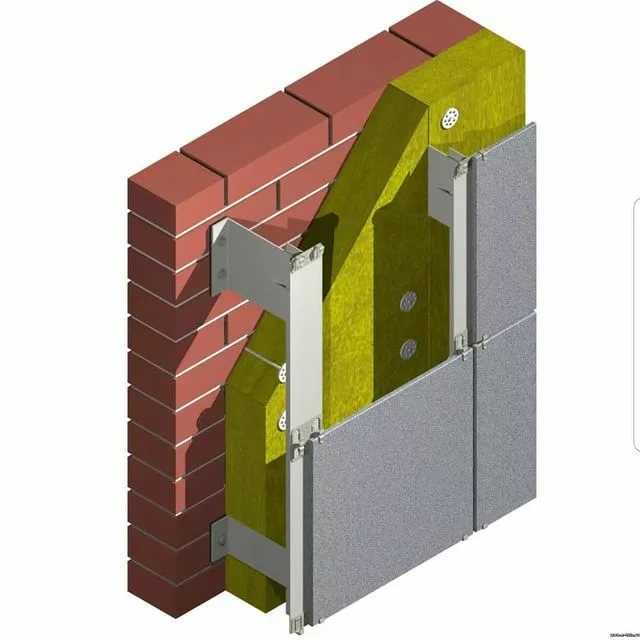

Рисунок 2. Устройство вентилируемого фасада.

Но не только своими дизайнерскими и теплосберегающими характеристиками конструкция вентилируемого фасада привлекает строителей, ведь одной из ее главнейших функций является защита дома от воздействия внешней среды. Раньше с подобной задачей справлялись и другие строительные материалы, но их недостатком была такая же «эффективная защита» от отвода из помещений конденсата. Пожалуй, самым наглядным примером неудачной отделки внешних стен может служить облицовка не пропускающими воздух материалами (рубероидом или металлическими листами) деревянных или глиняных строений, применяемая в былые годы довольно часто.

Защищая дом от влаги снаружи, владельцы домов обрекали стены на ускоренное разрушение из-за конденсата, который не мог через них отводиться изнутри.

Системы вентилируемых фасадов как раз устроены таким образом, чтобы обеспечить между ними и несущей стеной циркуляцию воздуха, необходимую для эффективного отвода внутренней влаги и создающую дополнительную воздушную подушку для сохранения тепла в доме. Наглядно принцип работы вентилируемого фасада показан на рисунке.

Рисунок 3. Конструкция подвеса для вентилируемого фасада.

«Дыхание» стене обеспечивает зазор между ней или утеплителем и облицовочным материалом. Без этого зазора удаление паров было бы затруднительным, так как многие современные облицовки (из ПВХ или металла, к примеру) пропускать воздух не могут. Ширина зазора зависит от материала облицовки и внешних стен, эксплуатационных характеристик здания, климатических условий. Диапазон ширины зазора составляет 20-120 мм. Все перечисленные выше факторы влияют и на общую толщину «пирога» вентилируемого фасада.

В зависимости от климатических условий, от того, насколько толсты стены и из какого материала они сделаны, выбирается необходимый теплоизолятор. Его толщина составляет 50-150 мм. К толщине «пирога» нужно добавить поперечные размеры обрешетки и облицовочных панелей.

Недостатки обрешетки из древесины

Инструкция по монтажу профиля вентилируемого фасада.

Стоит подробнее рассказать и о самой обрешетке. Для укладки утеплителя и устройства вентилируемого фасада используются 2 вида материала — деревянные брусья и металлический профиль. Правда, применение брусков из древесины ограничено некоторыми условиями. Так, их не следует использовать при облицовке цоколей (повышенная влажность), создании системы с утеплителем толще 50 мм (неоправданные денежные расходы на брус, общая тяжесть конструкции). Кроме того, при выборе древесины на обрешетку нужно обращать внимание на то, насколько она высушена. Недостаточно просушенные брусья впоследствии могут стать причиной деформации финишного слоя вентилируемого фасада. С другой стороны, обрешетка из брусков идеально подходит для устройства вентилируемых фасадов в деревянных домах.

Как устроен вентилируемый «пирог»?

Теперь настало время узнать, каково устройство вентилируемого фасада. На этом рис. 1 показана конструкция без утепления.

Правила устройства обрешетки для вентилируемого фасада.

Здесь все достаточно просто: на профиль или брусья, крепящиеся к внешней стене, навешиваются панели. Шаг обрешетки не должен превышать 600 мм. Подобная облицовка зданий предполагает, что они не требуют дополнительного утепления, а вся ее роль сводится к внешнему оформлению строения и его защите от внешнего воздействия. К такой отделке можно было бы добавить необходимость навешивания на стенку под каркас паропроницаемой мембраны — пленки, которая станет дополнительным препятствием для наружной влаги, но будет свободно отводить внутренние пары.

Гораздо более слоеной оказывается конструкция вентилируемого фасада, где стены были подвергнуты предварительному утеплению. На рис. 2 показано устройство этого «пирога».

Схема теплоизоляции вентилируемого фасада.

На стене крепится обрешетка для укладки теплоизолятора (рулонной или листовой минеральной ваты, пенополистирола и т.п.). Для лучшей гидроизоляции необходимо навесить паропроницаемую пленку гладкой стороной наружу еще до установки первого слоя профилей. Кроме того, полотна мембраны на поверхности стыкуются в горизонтальный нахлест (край верхней полосы перекрывает край нижней). После того как изолятор уложен, на него навешивается мембрана, которая крепится к обрешетке саморезами или степлером.

Дополнительно в стену через пленку вбиваются тарельчатые дюбели, которые надежно закрепят теплоизолятор на поверхности. На их шляпки наносится водоотталкивающий состав, а крепления мембраны к профилю закрываются скотчем или фольгированной лентой. После этого устанавливается второй слой обрешетки, толщина которой будет обеспечивать зазор для циркуляции воздуха, а к ней уже крепятся облицовочные панели.

Рекомендации по возведению фасада

Схема устройства цоколя вентилируемого фасада с различными узлами крепления.

В общем, сооружение конструкции вентилируемых фасадов не представляет особой сложности. Но для того, чтобы после отделки дом не выглядел покосившимся, а теплоизолятор был надежно закреплен на стене и, следовательно, исправно выполнял свои функции, нужно не отмахиваться от рекомендаций, которые поначалу могут показаться несущественными. Любая работа начинается с подготовительного этапа. Готовясь к устройству вентилируемого фасада, нужно:

• очистить стены от пыли, грязи, краски, разрушающихся фрагментов штукатурки и выступающих из поверхности деталей;
• дверные и оконные проемы освобождаются от отливов, откосов наличников;
• впадины и трещины на поверхности заделываются раствором;
• стена обрабатывается грунтовкой;
• обрешетка устанавливается по уровню и отвесу, чтобы обеспечить идеальную плоскость (лучше создать систему провесов, натянутых по периметру стены через вбитые по ее углам стальные прутья нитей, соединенных поперечными шнурами).

Запомните!

Устройство теплоизоляции цоколя вентилируемого фасада.

1. Если утепление будет производиться минеральной ватой, то расстояние между направляющими профилями должно быть несколько меньше ширины листа утеплителя.
2. Перед укладкой изолятора установите по уровню стартовую планку, которая должна соответствовать его толщине.
3. Начинайте утепление в тех местах, где требуется использование целых кусков изоляции, фрагменты укладывайте в последнюю очередь.
4. Не допускайте зазоров между соседними полотнами утеплителя.
5. Клей, который будет удерживать изоляцию на поверхности, не сможет справиться с задачей самостоятельно, поэтому дополнительно крепите изоляцию тарельчатыми дюбелями (о способе крепления написано выше).

Далеко не каждая стена может похвастаться идеальной вертикалью или ровной поверхностью. Исходя из этого, часто не стоит растрачивать кубометры раствора на ее выравнивание, ведь затраты получатся «космическими». После черновой подготовки стены можно построить из профиля вертикальную плоскость с помощью П-образных креплений. Здесь то и пригодится система провесов. Ориентируясь по ниткам, крепите к П-подвесам брус или профиль. Вы можете воспользоваться заводским подвесом (рис. 3) или изготовить его самостоятельно.

Главное, обеспечьте его надежное крепление к стене дюбель-гвоздями. Шаг между П-образными элементами не должен превышать 400 мм.

Все не так трудно, как кажется

Помимо сложностей, в данном процессе есть свои приятные «мелочи»:

• вторая обрешетка не требует построения плоскости, если первая была выставлена верно;
• работа по созданию системы вентилируемого фасада может производиться одним человеком.

После окончательной отделки ваш дом будет не только лучше сохранять тепло в холодный сезон, но и защищать от зноя в жаркий период.

Преимущества вентилируемого фасада вы ощутите практически сразу, как только подойдете к счетчикам электроэнергии или газа, чтобы снять показания для оплаты.

Для поддержания нужного температурного режима в доме отопительная система или система кондиционирования могут работать уже с меньшей интенсивностью.

Стена с вентилируемым фасадом: описание устройства + видео-урок

• 1 Типы популярных фасадных панелей
• 2 Что представляет собой вентилируемый фасад
• 3 Соблюдение технологии монтажа
• 4 Как выбрать материал?
• 5 Каркас для навесных фасадов
  • 5.1 Металлический каркас
  • 5. 2 Деревянный каркас
• 6 Крепление навесных панелей к каркасу
• 7 Монтаж вентилируемых фасадов с плитами из керамогранита
  • 7.1 Похожие статьи

Вентилируемые фасадные системы широко применяются для отделки стен частных домов, промышленных строений и высотных зданий. Существует несколько разновидностей таких систем, которые применяются в современном строительстве. Они используются как частными мастерами, так и солидными строительными организациями. Технология монтажа обрешетки зависит от типа облицовочного материала, который будет украшать, и оберегать от негативных факторов строение. Устройство вентилируемого фасада может быть как с утеплителем, так и без него.
Примечание – такой способ отделки можно применять летом и зимой.

Типы популярных фасадных панелей

1. Керамогранитные плиты – применяются на больших фасадах, цоколях и входных группах. Применяются с утеплителем или без него. Крепятся на металлический каркас при помощи специальных кляммеров. Служат до 60 лет, не выцветают. Эти плиты тяжелее других отделочных материалов, поэтому на высотных зданиях монтируются на усиленную подсистему. Ее параметры можно рассчитать с помощью специального калькулятора.
2. Композитные панели – представляют собой алюминиевые кассеты, которые вырезают и загибают из листа композитного материала. Стандартные размеры листа различны для каждой толщины. Так для листа толщиной 3мм – 1,5*4м, для листа толщиной 4мм- 1,25*2,5. Обладают небольшим весом порядка 7кг на 1м2, гибкостью и разнообразием вариантов расцветки. Такие навесные панели обеспечивают защиту стен от агрессивных природных воздействий. В основном применяются на промышленных зданиях, торговых центрах, и в качестве отделочного материала жилых домов.
3. Фиброцементные плиты – отличаются особой прочностью и долговечностью. Изготавливаются в различных цветах.
4. Натуральный камень – применяется для отделки цоколя зданий, или же в качестве облицовочного материала крупных, муниципальных зданий. В отличии от керамогранита такой материал тверд и более устойчив к ударам.

Что представляет собой вентилируемый фасад

Для обеспечения благоприятного микроклимата в помещении и защиты наружных стен здания конструкция вентиляционного фасада состоит из различных материалов. В ее состав входит: утеплитель, мембрана, подсистема, облицовочный материал и элементы крепежа. В результате отделки фасада получается система, обеспечивающая утепление стен и вентиляцию между утеплителем и облицовочным материалом. При монтаже материалов на стены здания должна соблюдаться технология, о которой поговорим далее.

Соблюдение технологии монтажа

Вентилируемые фасадные системы работают в комплексе с утеплителем. В случае когда монтаж осуществлен с нарушениями технологии, система теряет свою эффективность. Например, когда слой утеплителя неплотно прилегает к стене и имеет разрывы, возникают мостики холода, которые снижают эффективность утеплителя. Между мембраной и облицовочным материалом должен быть воздушный буфер. Некоторые типы фасадных панелей имеют высокий коэффициент температурного расширения, поэтому необходимо правильно осуществлять крепление этих элементов.

Многие частные заказчики совершают одну и ту же ошибку: самостоятельно закупают материалы для отделки своего дома. При этом опираются на советы малокомпетентных продавцов со строительных рынков, которые «впаривают» им лишние доборные элементы или производят подсчеты, опираясь на размеры заказчика. На деле оказывается, что заказчик приобрел лишние элементы или не докупил какие-либо материалы. Более разумно будет доверить расчеты организации или частному мастеру, который будет обшивать фасад.

Совет от автора

Добавьте 3-4% запаса к материалам. К общей длине профиля стоит прибавить не менее 5%

Большинство крупных строительных организаций имеют в своем штате квалифицированных инженеров и сметчиков, которые правильно подсчитают количество материалов, выберут соответствующий утеплитель и навесные панели. Но что же делать владельцу небольшого частного домика, который желает сделать свое жилище красивым и теплым. Ведь не каждая крупная организация берется за маленькие объемы. Нанимать частных мастеров, но на их заявление при выборе материалов, что «так уже делали» и «все нормально», не стоит сильно рассчитывать.

Как выбрать материал?

Этот вопрос касается утеплителя. Другие элементы фасада могут применяться в любых условиях и их можно подобрать, опираясь на свой вкус и размер кошелька. Для того чтобы выбрать тип утеплителя и его толщину нужно поступить также как квалифицированные инженеры. Ознакомиться со СНиПом по утеплителю, который соответствует вашей климатической зоне.
СНиП – свод норм и правил, применяемый в строительстве.

В этих документах вы найдете информацию о том, какой слой утеплителя необходимо заложить под облицовочные панели. При этом учитывайте тип строения. Кирпичный дом или деревянный, панельный или каркасный. Материалы, из которых сделаны эти дома, имеют различный коэффициент теплопроводности, поэтому слой начинки под облицовкой будет разным. Зарядившись информацией, из компетентных источников, которые вы можете найти в интернете, вам удастся сделать свой дом очень теплым, привлекательным с соблюдением технологии.

Каркас для навесных фасадов

Каркас – это конструкция, которая представляет собой решетку из металлических профилей или деревянных брусков. В ее состав входят крепежные элементы для облицовочного материала, несущие направляющие и кронштейны, которые различаются формой и способностью выдерживать нагрузки(несущей способностью). Например, для отделки стен натуральным камнем понадобятся усиленные кронштейны, а для отделки небольшого здания сайдингом или металлокасетами понадобится прямой подвес (облегчённый кронштейн).

Металлический каркас

В зависимости от типа отделочного материала при изготовлении каркаса соблюдают определенное расстояние между профилями и подвесами. Например, для керамогранита при применении оцинкованной подсистемы расстояние между вертикальными и горизонтальными профилями составляет 60 см. Такой же шаг между подвесами. В конструкции такого каркаса имеются кляммеры, посредством которых крепится плитка. Крепежные элементы выбираются в зависимости от типа стены. Для деревянной применяют саморезы, а для кирпичной дюбеля. Такой каркас обеспечивает высокую надежность всей фасадной конструкции. Для изготовления такого каркаса требуется профессиональный инструмент и навыки строителя.

Деревянный каркас

Изготавливается из брусков сечением 50–50 мм. Крепление к стене производится с помощью прямых подвесов или на шурупы длиною в 100 мм. Конструкция такого каркаса достаточно проста и его может изготовить начинающий монтажник. Стоит отметить, что на такую обрешетку не следует крепить тяжелые отделочные материалы. На такой каркасной конструкции следует применять виниловый или металлический сайдинг.

Крепление навесных панелей к каркасу

Керамогранит крепится к фасаду с помощью кляммеров, алюмокомпозитные панели крепятся на салазки – это специальные крепежные элементы. Кляммеры крепят на каркасе заклепками, а затем на них монтируется керамогранитная плита.
В инструкции, которая поставляется в комплекте с отделочными панелями, есть вся необходимая информация, помогающая осуществить качественный монтаж. Шурупы, с помощью которых производится крепление панелей, подбираются в зависимости от материала, из которого сделан каркас. Для металлического каркаса применяют саморезы по металлу, а для деревянного по дереву. Но для крепления винилового сайдинга лучше применить шурупы с пресс-шайбой. Это обеспечит надежность фасадной конструкции.

Как правило, суть сборки подсистемы для всех видов облицовочного материала одинакова, различаются лишь элементы крепления, кляммеры, салазки или профили которые применяют для крепления. Далее, рассмотрим монтаж керамогранита, так как он является одним из самых распространенных отделочных материалов.

Монтаж вентилируемых фасадов с плитами из керамогранита

Перед началом работ производят разметку стены. В местах расположения кронштейнов наносят метки и сверлят отверстия. Диаметр и длинна бура, которым производят сверление, должны соответствовать размеру анкерного дюбеля. После крепления кронштейнов приступают к монтажу утеплителя. Он должен непрерывным слоем покрывать всю поверхность стены и быть надежно закреплен на ней. Для этого используют рондоли. Они представляют собой пластиковый дюбель со шляпкой большого диаметра. При монтаже рондолей утеплитель покрывают пароизоляционной мембраной и производят крепление сквозь нее. Таким образом, мембрана надежно держится на утеплителе.

В состав конструкции вентфасадов входят металлические профиля, которые необходимо закрепить на кронштейнах и при этом с помощью них создать одну плоскость. Для этого закрепляют первый профиль у угла здания и второй у противоположного. При монтаже профилей контролируют вертикаль с помощью уровня. Для того чтобы создать единую плоскость между профилями натягивают капроновые нитки расстояние между ними должно быть не более одного метра. После этого приступают к монтажу следующих профилей, которые крепят на кронштейнах с помощью вытяжных заклепок.

Совет от «фасадца»

Примечание — в целях экономии допускается применение шурупов, но такой тип крепежа не рекомендуется, так как винтовое крепление со временем выкручивается под воздействием акустических эффектов.

По технологии монтажа керамогранитных панелей следует применить специальные кляммеры, которые предназначены для крепления плит на каркасе и входят в комплектацию фасадной системы. Такая комплектация позволяет собрать вентилируемый фасад очень быстро и качественно. Клямеры крепят к каркасу с помощью заклепок. Перед началом крепления этих элементов можно натянуть нитку вдоль каркаса, которая будет определять расположение нижних кляммеров.

Стоит отметить, что комплектация фасадных систем включает в себя несколько разновидностей кляммеров.

В ее состав входят кляммеры, которые располагаются снизу плиты, сбоку и сверху. После монтажа нижних креплений устанавливают первую плиту у угла и закрепляют ее боковым кляммером. Так осуществляют монтаж всего нижнего ряда фасадных плит. После этого крепят верхние кляммеры, которые являются нижними для второго ряда плит и повторяют действия описанные выше. Если все сделать согласно этой инструкции в вашем доме будет тепло, а фасадная система прослужит много лет.

Похожие статьи

Вентилируемый фасад из керамогранита, технология монтажа, облицовка плиткой

Внешний облик любой постройки имеет немаловажное значение для владельцев недвижимости, поэтому в большинстве случаев после формирования стен приступают к обустройству наружной стороны здания. Навесные вентилируемые фасады, отделанные различными материалами, широко используются столичными застройщиками. Для их оформления можно использовать сайдинг, камни природного или искусственного происхождения, штукатурку, панели из фиброцемента, прочие строительные решения. Одним из них является отделка керамогранитом — современным долговечным материалом с повышенными прочностными характеристиками.

Керамогранит обеспечивает надежное предохранение утеплителей стен от сырости и воздействия низких температур. Вентилируемый фасад конструируется с использованием воздушного зазора, что обеспечивает свободное перемещение воздуха под облицовкой.

Специфические особенности

Керамогранит, используемый для отделки фасадов зданий, изготавливается из песка, глины и полевого шпата. Плиты из этого материала обжигаются при температуре свыше тысячи градусов, что позволяет увеличить его долговечность и прочность, во многих случаях она выше в сравнении с природным камнем. При производстве керамогранита применяются современные разновидности красителей, благодаря чему в продаже можно найти варианты любых расцветок. Керамогранит с каждым годом становится все более востребованным на рынке стройматериалов.

Использование керамогранитных плит для оформления фасада строений — непростая задача, браться за которую без должных знаний и умений не рекомендуется. У материала есть множество достоинств, благодаря которым любой отделанный им фасад будет выглядеть эстетично и привлекательно.

Современные исследования показывают, что срок эксплуатации керамогранитных плит может достигать 50 лет. Долговечность материала обуславливается его устойчивостью к влиянию параметров внешней среды — температуры и влажности. Керамогранит дополнительно характеризуется высокой прочностью, сопротивлением износу, истиранию и деформации, что имеет решающее значение при отделке фасадов зданий.

Несмотря на довольно высокую цену, главным достоинством материала является возможность длительного сохранения изначального внешнего вида строения. Наиболее распространенный вариант при отделке фасадов современных строений — полированный керамогранит с толщиной плит, различающейся на несколько миллиметров. Вторая по популярности разновидность — ректификованный керамогранит, характеризующийся точно подогнанной толщиной и идеальной геометрией. Стоимость такого материала выше в сравнении с полированным искусственным камнем. Для обоих вариантов цена определяется главным образом страной производства и техническими характеристиками.

Устройство вентилируемого фасада и принцип его работы

Вентилируемый фасад функционирует на основе разности температур окружающей среды и строения. В холодное время года тепловой поток, формируемый снаружи дома, перемещается от более теплых участков поверхности стены к более холодным. Результатом перемещения воздушных масс через материалы становится повышение температуры наружной поверхности теплоизоляции — в сравнении с уличной она выше на 1-3 градуса.

В летний период проявляется противоположный эффект — лишнее тепло переходит с поверхности облицовки на теплоизоляцию, тем самым формируется аналогичная разница температур. Следовательно, летом вентилируемые фасады позволяют удерживать прохладный воздух, зимой — поддерживать комфортную температуру внутри строения.

Циркуляция воздуха в вентилируемом фасаде обеспечивается внутренним строением конструкции и пространством между плитами из керамогранита, он может развивать скорость до 50 см в секунду.

При создании фасада такого типа важно принять во внимание, что теплообмен также зависит от кронштейнов. Потери тепла через них могут достигать от 15 до 50 %, поэтому толщину теплоизоляции в зависимости от ситуации нужно увеличить в соответствии с указанными параметрами.

Структура вентилируемого фасада из керамогранита

В состав типичной конструкции вентилируемого фасада входят следующие компоненты:

• несущая стена;
• утеплитель;
• Г- и П-образные профили;
• термоизоляционная прокладка;
• кронштейны;
• тарельчатые и анкерные дюбели;
• паропроницаемая мембрана для защиты от ветра и влаги;
• керамогранит;
• вытяжная заклепка, и т. д.

Пространство, где осуществляется вентиляция, находится между внешней облицовкой и теплоизоляционным слоем. Воздушный слой позволяет снизить потери тепла и выводить излишки конденсируемой влаги. Пространство между стеной и теплоизоляцией должно быть минимально для исключения охлаждения конструкции при проникновении ветра в зазоры.

Основные технические характеристики вентилируемых фасадов

Керамогранитные вентилируемые фасады характеризуются следующими особенностями:

1. Огнестойкостью. Искусственный камень начинает плавиться при температуре свыше 1300 градусов Цельсия, что обеспечивает надежную защиту фасада от возгорания и замедление скорости распространения огня при пожаре.
2. Повышенной прочностью и длительным сроком службы;
3. Стойкостью к износу, деформации, замерзанию и воздействию влаги, коэффициент водопоглощения керамогранита — менее 0.05 %;
4. Безопасностью эксплуатации в течение всего срока службы.

Описанные характеристики доказывают, что выбор керамогранита для отделки фасадов в большинстве ситуаций является отличным решением.

Правила выбора керамогранита

Покупку материала нужно проводить, принимая во внимание несколько важных моментов:

1. Использование крупногабаритных плит из керамогранита размером 60 х 60 см позволяет уменьшить количество соединительных швов, визуально придать строению больший размер. Варианты меньших размеров — 30 х 30 или 40 х 40 см, более просты в установке и обладают меньшей массой.
2. Керамогранитные плиты рекомендуется приобретать с запасом, общий объем должен превышать площадь стен примерно на 10 %.

Одним из основных параметров при покупке керамогранита является его фактура. Наиболее распространенные варианты и их отличия:

1. Полированная. Характеризуется высоким коэффициентом отражения, плиты — блестящие и гладкие, что следует из названия.
2. Матовая. Поверхность не полируется и не шлифуется, стоимость минимальна в сравнении с прочими вариантами фактур, обладает высокой твердостью и прочностными характеристиками.
3. Неполированная. Керамогранит полируется частично, его отражательная способность не превышает 20 %.
4. Рустикальная. Плиты подвергаются искусственному старению, что позволяет создавать уникальные архитектурные проекты.
5. Шлифованная. Керамогранит обрабатывается грубыми абразивными материалами.

Многообразие оттенков керамогранита, представленных в продаже, позволяет без труда оборудовать вентилируемые фасады в соответствии с любым дизайнерским решением.

Как рассчитать количество керамогранита для вентилируемого фасада?

При обустройстве вентилируемых керамогранитных фасадов рекомендуется приобретать материал с запасом до 15 %, точное количество определяется в зависимости от угла монтажа плитки по отношению к базовым поверхностям, а также от типа используемого шва.

Основная масса отходов во время строительных работ формируется из-за неоднократной резки и сверления керамогранита. Запасной материал в размере до 2 % от требуемого для выполнения работ объема позволит быстро заменить разбитые плиты и продолжить монтаж без дополнительных поездок по магазинам.

Преимущества и недостатки керамогранитного фасада

Положительные моменты в использовании материала:

• простота установки и обслуживания;
• разнообразие оттенков;
• возможность воплощения в жизнь любого решения дизайнера;
• повышенная стойкость к УФ-излучению, воздействию внешней среды, нагрузкам;
• низкий класс пожароопасности;
• круглогодичная возможность применения для облицовки фасадов;
• безопасность и экологичность материала;
• надежная звукоизоляция внутренних помещений постройки;
• замена отдельных частей доступна без разбора всей конструкции;
• длительный срок эксплуатации;
• нет необходимости в предварительной подготовке к монтажу;
• меньшая стоимость в сравнении с композитными отделочными материалами;
• привлекательный внешний вид, идентичный природному камню;
• в продаже представлены множество различных вариантов исполнения.

Основные недостатки керамогранита:

• общая стоимость монтажа может быть весьма значительна из-за большого веса материала;
• необходимость предварительного создания подсистемы с повышенной надежностью.

Навесной вентилируемый фасад, созданный с использованием керамогранита, прослужит несколько десятков лет при качественной установке. По этой причине выбор оптимального варианта материала и монтаж лучше доверять профессионалу в строительной сфере, не занимаясь самодеятельностью.

Процесс установки вентилируемого фасада

Наиболее распространенные в строительстве технологии монтажа вентилируемых керамогранитных фасадов — скрытая и с использованием кляммеров.

Монтаж керамогранита скрытым способом

Первый метод предусматривает использование анкерных элементов при монтаже фасада на каркасную подсистему. Его использование помогает добиться сокрытия соединительных швов и стыков, создавая видимость сплошной стены. Скрытый способ крепления обеспечивает эффективное проветривание внутреннего пространства и привлекательный внешний вид конструкции, при этом конечная стоимость строительства и время выполнения работ значительно возрастают.

Технология скрытого монтажа с использованием специальных навесных крепежей — аграфов, предусматривает следующие этапы строительства:

• создание углублений в форме трапеций на внутренней поверхности плитки;
• фиксацию особыми анкерными болтами;
• последующее крепление аграфами;
• фиксацию плиток аграфами на несущей поверхности, состоящей из поперечно закрепленных направляющих.

Также широко распространен способ крепления путем создания прорезей на торце плитки, предназначенных для последующей фиксации керамогранита к поверхности. Они могут располагаться по всей площади или в определенных местах.

Монтаж с использованием кляммеров

Кляммер — дюралюминиевая или стальная пластина с изогнутыми лапками для размещения отделочных плиток. Фиксация кляммера на основании выполняется при помощи болтов или саморезов.

Установка керамогранитного фасада при помощи кляммеров пользуется высокой популярностью, так как значительно проще в сравнении с использованием скрытых креплений при монтаже. Дальнейшая информация в статье приведена именно для такого способа оборудования вентилируемого керамогранитного фасада.

Последовательность действий при установке вентилируемого фасада

При использовании открытого способа монтажа фасада из керамогранита используются положения СНиП № 3-01-85, определяющего основные стадии процесса. В документе описываются 5 главных этапов:

• предварительная подготовка поверхности стены;
• монтаж фиксирующих элементов каркаса;
• размещение гидро- и теплоизоляции;
• формирование несущего основания;
• размещение облицовочных плит.

Проведение строительных работ в соответствии с этим порядком помогает получить качественный результат по окончании отделочных работ.

Подготовка стены

На начальном подготовительном этапе визуально оценивается поверхность стены. Выступы и углубления значительных размеров нужно устранить, незначительные отклонения по вертикали компенсируются посредством свободного перемещения фиксирующих элементов.

Следующая стадия подготовительных работ предусматривает разметку поверхности, она определяется проектом будущего фасада. На стене делаются отметки для фиксирующих элементов, предназначенных для последующего размещения направляющих профилей.

Дополнительно для разметки поверхности можно использовать лазерные уровни с функциями настройки по горизонтали и вертикали. Необходимо обозначить начальную линию параллельно земле, после чего разметить остальную часть стены в соответствии с высотой плитки из керамогранита. Ее ширина используется как ориентир для разметки точек соединения, в которых будут размещаться крепежи для фиксации каркаса.

Установка кронштейнов

Установка фиксирующих элементов проводится посредством анкерных болтов и перфоратора, при этом важно учитывать вылет кронштейна, определяемый по толщине листов теплоизоляционного материала. Размещение нужно выполнять так, чтобы пространство между теплоизоляцией и стеной по окончании монтажа составило от 0. 3 до 0.5 см — это обеспечит достаточный уровень вентиляции.

Уменьшить уровень термоусадки — чередования циклов расширения-сжатия в зависимости от колебаний температурного режима, позволяют резиновые или паронитовые прокладки, размещаемые между стеной и кронштейнами.

Монтаж утеплителя и гидроизоляции

Установка утеплителя и пароизоляции проводится после размещения крепежей. Для создания прослойки, защищающей от пара, чаще всего применяется изоспан. Материал позволяет предотвратить попадание влаги снаружи, одновременно способствуя удалению ее излишков из стен.

Следующий этап — размещение утеплителя. Его толщину следует выбирать, исходя из минимальных значений температуры для конкретного региона и характеристик теплопроводности. Самыми популярными утеплителями являются пенополиуретан, минеральная вата и пенополистирол. Каждый из указанных материалов характеризуется специфическими особенностями и теплоизоляционными свойствами.

Пенополиуретан — довольно дорогой материал в сравнении с пенополистиролом и минеральной ватой, он позволяет формировать бесшовный однородный слой теплоизоляции. Работа с ним выполняется посредством применения агрегатов, в которых создается смесь из химических составляющих.

Минеральная вата обладает разными характеристиками проводимости тепла и плотностью. Материал обычно продается в форме плит или рулонов, монтаж на стену при выполнении строительных работ проводится с помощью закрепления особыми дюбелями с шляпками большого диаметра. При работе с минеральной ватой важно учитывать — теплоизоляционные свойства материала исчезают под воздействием влаги, просушивание в таком случае не даст положительного эффекта. Это обстоятельство определяет необходимость предварительной гидроизоляции при использовании минеральной ваты.

Листы из пенополистирола или пенопласта можно фиксировать с помощью дюбелей и клейких смесей, этот материал также отлично защищает от проникновения тепла. Размещение пенопластовых блоков на базовом основании проводится в два-три слоя, при этом важно исключить совпадение швов нижних и верхних листов. для исключения доступа холодного воздуха внутрь строения места соединения заливаются герметиком.

Особенности монтажа профилей

Следующий этап, реализуемый по окончании теплоизоляционных работ — установка каркаса. На поверхности стены фиксируются угловые, Т-образные или U-образные стойки в вертикальном положении. Выбор конкретного вида зависит от места расположения — облицовки проемов окон и дверей, углов, внешних и внутренних мест соединения.

Т-образные стойки — наиболее распространенный тип, используемый для формирования однородной гладкой плоскости на обрабатываемой поверхности строения. Главное предназначение вертикальных фиксирующих элементов — формирование основы для фиксации кляммеров, предназначенных для размещения керамогранита.

Отделка поверхности плитами из керамогранита

Монтаж облицовочных плит выполняется после оборудования несущего каркаса. Кляммеры фиксируются на каркасном профиле в соответствии с формой плитки, при этом каждая из них должна точно совмещаться с лапками крепежа. Рекомендуется сделать их упругими для более качественного крепления.

Закрепление материала на стене необходимо начинать снизу, последовательно формируя горизонтальные ряды. Точки соединения с откосами дверей и окон, а также угловых стыков облицовываются плитами, обрезанными до подходящих габаритов алмазной болгаркой.

Советы по монтажу керамогранитного вентилируемого фасада

Профессиональные строители рекомендуют придерживаться нескольких правил, которые помогут избежать ошибок при монтаже конструкции:

1. Кляммеры не следует размещать близко друг к другу во избежание чересчур плотной фиксации, это может привести к деформации и разрушению плиты в результате воздействия прямых солнечных лучей летом.
2. Кронштейны на поверхность стены не следует монтировать без прокладки, так как изменение температуры окружающей среды в зависимости от времени года приводит к постепенному ослаблению крепежа.
3. Не рекомендуется выполнять установку несущих каркасов при минусовой температуре, ее повышение может повлечь снижение жесткости конструкции из-за ослабления крепежей.
4. Размещение нескольких слоев теплоизоляции нужно проводить так, чтобы швы не совмещались друг с другом. Это позволит избежать формирования, отрицательно воздействующих на сохранение тепла холодных мостов.

Керамогранит — современный экологически чистый материал с улучшенными эксплуатационными характеристиками. Соблюдение правил монтажа, рекомендуемых профессиональными строителями, позволит создавать красивые и долговечные фасады в любое время года.

Конструкция НВФ (навесного вентилируемого фасада) и преимущества применения — Статьи

Навесной фасад представляет собой конструкцию, состоящую из материалов облицовки и подоблицовочной констукции которая, в свою очередь, крепится к стене таким образом, чтобы между защитно-декоративным покрытием и стеной оставался воздушный промежуток.
Применение навесного вентилируемого фасада и теплоизоляционного слоя существенным образом повышают звукоизоляционные характеристики ограждающей конструкции, поскольку фасадные панели и теплоизоляция обладают звукопоглощающими свойствами в широком диапазоне частот (например, звукоизоляция стены из легкого бетона повышается в 2 раза при устройстве навесного фасада с применением отделочных панелей).
К вспомогательным элементам систем вентилируемых фасадов относятся: уплотнительные ленты (EPDM) между панелью и профилем подоблицовочной конструкции, декоративные уголки и вставки для закрытия торцов и зазоров между панелями, перфорированные металлоконструкции для вентиляции системы снизу и вверху: заклепки и кляммеры для крепления панелей к профилям. Подоблицовочная конструкция может крепиться как на несущую, так и на самонесущую (в каркасном варианте) стену, выполненную из различных материалов (бетон, кирпич). Применяют вентилируемые фасады не только в новом строительстве, но и при реконструкции старых зданий.
Наличие воздушного промежутка в вентилируемом фасаде принципиально отличает его от других типов фасадов, т.к. благодаря перепаду давления этот промежуток работает по «принципу действия вытяжной трубы». В результате чего из ограждающей конструкции в окружающую среду удаляется атмосферная и внутренняя влага. Вентилируемый воздушный промежуток снижает и теплопотери, т.к. он практически является температурным буфером (воздух в нем примерно на три градуса выше, чем снаружи).
Наружный экран из облицовочных материалов защищает расположенный за ним слой теплоизоляции, а также ограждающую конструкцию, от атмосферных воздействий. Летом он выполняет функцию солнцезащитного экрана, отражающего значительную часть падающего на него теплового потока. Рассмотрим в разрезе систему НВФ с применением фасадных панелей компании ООО «ТД ЛТМ», рисунок 1:

Рисунок 1 – Система НВФ с облицовкой плитами LTM

Благодаря специально разработанной схеме монтажа вентилируемого фасада к стене конструкция имеет возможность поглощать термические деформации, возникающие при суточных и сезонных перепадах температур. Это позволяет избегать внутренних напряжений в материале облицовки и несущей конструкции, что исключает появление трещин и разрушение облицовки.
Из вышесказанного ясно, что вентилируемый фасад является современным конструктивным решением, которое можно применять как для новых, так и для реконструируемых зданий. Его использование защищает материал наружных стен от влаги и резких температурных перепадов. Такой фасад отличается длительным сроком службы, он долгое время сохраняет привлекательный внешний вид и не нуждается в ремонте. Монтаж вентилируемых фасадов не требует особой предварительной подготовки поверхности наружных стен, что является дополнительным достоинством навесных вентилируемых фасадов.

Можно выделить ряд преимуществ, к ним можно отнести:
— монтаж облицовочных панелей позволяет придать зданию архитектурный дизайн и претворить в жизнь самые смелые и неожиданные проекты, благодаря широкой палитре цветов отделочного материала и неограниченного формообразования фасадов из фасадных панелей компании ООО «ТД ЛТМ»;
— возможность реконструкции фасада и придания старому зданию обновленный экстерьер;
— система крепления подконструкции при монтаже вентилируемого фасада позволяет при необходимости произвести дополнительную теплоизоляцию дома;
— облицовочный материал, используемый в системах навесных вентилируемых фасадов, является экологически чистым, не загрязняет окружающую среду и не вредит здоровью;
— навесные фасады имеют высокие эксплуатационные свойства, например фасадные плиты марки LTM устойчивы к изменениям температуры в широком диапазоне, имеют возможность поглощать термические деформации, возникающие при суточных и сезонных перепадах температур, что позволяет избежать внутренних напряжений в материалах облицовки и несущей конструкции, и, как следствие, исключает возможность появления трещин и разрушения облицовки. Монтаж вентилируемого фасада с применением панелей LTM  обеспечит зданию превосходную тепло- и шумоизоляцию;
— еще одним несомненным достоинством навесных фасадных систем является то, что теплоизоляция в данной конструкции расположена снаружи. Наружный экран защищает расположенный за ним слой теплоизоляции от атмосферных воздействий, а летом отражает значительную часть падающих на него солнечных лучей, что предотвращает перегревание здания. При монтаже вентилируемого фасада не используются «мокрые» процессы, что позволяет проводить фасадные работы в любое время года.

виды, схема, устройство своими руками (фото, видео)

Устройство вентилируемого фасада – это ответственное мероприятие, правильность выполнения которого зависит от соблюдения технологических нюансов и выбора подходящего для работы материала. Эта конструкция призвана улучшить технические характеристики объекта и избавить его от многочисленных проблем. За счет наличия зазора между облицовкой и основой свободно циркулируют воздушные потоки, не нарушающие защитных свойств поверхности.

Содержание

• 1 Что такое вентилируемый фасад?
• 2 Разновидности конструкций
  • 2.1 Каркасный вариант
    • 2.1.1 Достоинства и недостатки каркасных вентфасадов
  • 2.2 Бескаркасный метод
• 3 Особенности устройства вентилируемого фасада
• 4 Технология монтажа

Что такое вентилируемый фасад?

Вентилируемые фасады играют большую роль в сохранении долговечности и надежности здания. Дело в том, что именно благодаря их устройству стены не теряют возможность свободного парообмена. Если говорить проще, они дышат. Это позволяет избежать скопления влаги, которое приводит к разрушению строения, а также появления плесени и грибка. Образуется «подушка», которая оберегает здание от сезонных колебаний температур и создает более комфортную среду для жизни внутри помещения.

Что же собой представляет такая конструкция? Вентфасад – это внешняя облицовка частного или многоэтажного дома, которая имеет технический зазор между основанием (утеплителем) и отделочным материалом. Дополнительно в лицевой части есть отверстия, которые обеспечивают свободный поток воздуха.

Схема движения воздуха

Чтобы устроить вентилируемый фасад своими руками для коттеджа или дома, не нужно обладать особыми навыками и использовать сложное оборудование. А вот работы с промышленными, складскими или высотными жилыми строениями нуждаются в специальных согласованиях и расчетах в зависимости от специфики объекта.

Разновидности конструкций

Существующие виды вентилируемых фасадов различаются по используемым материалам и общей технологии монтажа.

Каркасный вариант

Это самый простой и популярный метод. Особенность его в том, что по периметру здания возводится металлическая, деревянная или комбинированная обрешетка. Она может включать в себя ряд слоев, которые нужны для сохранения тепла, защиты дома от излишков влаги и лучшего парообмена.

Пример вентилируемого фасада каркасного типа

При возведении каркаса в качестве внешней облицовки используются следующие материалы:

1. Керамогранит. Это продукция искусственного происхождения, изготавливается из прессованной и обожженной глины. Выпускается в виде плит, которые отличаются большим весом и хорошей устойчивостью к воздействиям. Особенность крепления керамогранита заключается в том, что элементы устанавливаются на каркас при помощи специальных кляймеров (скоб). Между фрагментами образуются зазоры, которые способствуют лучшей вентиляции. Но такой вариант нуждается в усиленной защите от проникновения влаги.
2. Композитные или другие виды панелей. Технология производства позволяет получить надежный и легкий материал, который обладает отличными свойствами. Монтаж панелей может производиться различными способами, которые позволяют создавать открытый или закрытый стык. При этом открытые промежутки могут оборудоваться специальным влагозащитным экраном.
3. Стеклянные панели. Используются преимущественно при работах с многоэтажными офисными или промышленными объектами. Сложны в эксплуатации, поэтому укладка проводится только профессионалами.

Облицовка стен керамогранитными, композитными и стеклянными панелями

Достоинства и недостатки каркасных вентфасадов

Каркасные конструкции имеют ряд достоинств, которые выделяют их среди других способов создания внешней облицовки.

Преимущества:

• Быстрое возведение. При наличии всех компонентов монтаж можно провести в сжатые сроки. К тому же, если стена без значительных повреждений, не нужна серьезная подготовка.
• Защита. Конструкция надежно оберегает дом от различного рода воздействий, а также увеличивает долговечность, поскольку нет застаивания влаги за счет свободной паропроницаемости.
• Декоративность. Благодаря богатому ассортименту материалов для облицовки можно подобрать вариант, который будет отвечать всем требованиям и предпочтениям.

Имеются и недостатки:

• Необходимость четкого и правильного выполнения работ. Именно технические ошибки (неподходящий размер зазора, отсутствие дополнительных вентиляционных отверстий) приводят к нежелательным последствиям.
• Сложность при использовании продукции, укладываемой на клей. Так, применение искусственного и натурального камня или клинкерной плитки весьма затруднительно. Но есть выход: при выборе таких изделий каркас предварительно укрепляется и обшивается плиточными материалами. Работы должны проводиться с особой тщательностью, ведь к конструкции предъявляются серьезные требования.

В любом случае вентилируемые фасады набирают все большую популярность. Этому способствует разнообразие отделочной продукции и долговечность поверхности. Внешняя облицовка при правильно возведенном каркасе без труда заменяется на более современную.

Бескаркасный метод

Применяется при отсутствии обрешетки. Эта технология предполагает использование материалов, которые устанавливаются на некотором расстоянии от поверхности. Классическим примером является облицовочный кирпич. Кладку монтируют так, чтобы образовался вентиляционный зазор. Для его функционирования в нижних и верхних рядах кирпичей между деталями оставляют участки без раствора. Часто верхний ряд выкладывают с зазором, который прикрывается декоративной планкой.

На заметку! Такой метод более трудоемкий. Для получения качественного результата необходимо соблюдать множество нюансов, в том числе правильно распределять арматурную или проволочную связку. Поэтому первый вариант является предпочтительным, особенно при самостоятельном выполнении.

Схема устройства бескаркасного вентилируемого фасада

Особенности устройства вентилируемого фасада

Такие фасады имеют определенную схему устройства, которая не должна нарушаться:

1. Верхний слой – облицовка из любого подходящего материала. Нельзя допускать создания сплошного покрытия, полностью лишенного отверстий.
2. Стойки каркаса. Они удерживают отделку при помощи специальных креплений.
3. Вентиляционный промежуток. Именно он создает нужный эффект и защищает строение от скопления влаги и перепадов температуры.
4. Мембрана. Закрывает теплоизоляционный материал и способствует паропроницаемости.
5. Слой утеплителя. Для этого используется подходящая по параметрам продукция.
6. Фиксация каркаса. Кронштейны устанавливаются разными способами, предпочтительным считается крепеж непосредственно на основание.

Схема устройства вентилируемого фасада каркасного типа

При расположении объекта рядом с источником сильного шума дополнительно укладывается слой звукоизоляции.

Технология монтажа

Чтобы создать вентилируемую конструкцию своими руками, необходимо выполнить ряд последовательных действий.

1. Проводится подготовка поверхности. Это мероприятие включает в себя очистку от всего лишнего: удаляются любые предметы, которые мешают проведению работ, трещины замазываются, поверхности обрабатываются антисептическими растворами длительного действия. Если конструктивные особенности предполагают наличие на фасаде точек освещения, вывесок, декоративных элементов, то их расположение продумывается заранее. В случае необходимости устраиваются закладные, чтобы избежать лишней нагрузки на участки каркаса.
2. Создается разметка. Определяются места расположения крепежных и направляющих элементов, выполняется фиксация кронштейнов.
3. Утеплитель устанавливают до или после создания обрешетки. В первом случае плиты теплоизоляции буквально нанизываются на основные участки крепежных элементов и дополнительно фиксируются специальными анкерами с большой шляпкой. Второй вариант предполагает укладку утеплителя по созданным ячейкам. Все стыки обрабатываются монтажной пеной.

   Монтаж утеплителя до создания обрешетки

4. Натягивается мембрана. Она не должна иметь складок и заломов. Деревянные основания предварительно защищают гидроизоляцией.
5. Монтируется металлический профиль или деревянный брус. При необходимости используется их комбинация. Изделия из металла более предпочтительны, ведь они долговечны, не подвержены сезонной деформации и не впитывают влагу.
6. Установка профиля должна соответствовать всем требованиям надежности. Именно поэтому способ фиксации кронштейнов выбирается в зависимости от вида материала фасада. Если требуется, производится дополнительное укрепление.
7. Последующая укладка облицовки не должна располагаться вплотную к утеплителю или основанию, между ними необходимо оставлять вентиляционный зазор. Фиксация внешней отделки выполняется способом, который предусмотрен для каждого конкретного материала.

Итогом станет фасад, который будет надежно оберегать дом от различных воздействий и создаст особый микроклимат.

Эффективно создавайте файлы проекта вентилируемых фасадов и холодногнутых стальных каркасов с помощью программного обеспечения BIM на основе Revit®

Вентилируемые фасады Программное обеспечение позволяет быстро и легко проектировать вентилируемые фасады в Revit® с высокодетализированными элементами и полными обновлениями проекта в режиме реального времени. Это гарантирует, что вы получите точные спецификации материалов и рабочие чертежи строителей, а также точную сборку на месте благодаря функциям BIM-to-Field.

      Совместимость с Autodesk® Revit® 2023, 2022, 2021, 2020

С помощью входящей в комплект функции Metal Framing Wall+ программа Ventilated Facades позволяет мгновенно вставлять крупномасштабные крепления, крепления и кронштейны в вашу модель Revit. Это означает, что вы получите высококачественные каркасные модели с требуемым уровнем детализации.

Элементы проекта можно легко маркировать в соответствии со свойствами и местоположением. Кроме того, информация о производстве может автоматически генерироваться со всеми требуемыми видами, расписаниями и чертежами.

РАБОЧИЙ ПОТОК >>

МОЩНЫЕ ФУНКЦИИ

Wall+

Автоматизируйте каркас стен из тонкой стали в Revit® с помощью мощного, гибкого и простого в использовании решения Metal Framing Wall+. Это поможет вам сделать оптимальный выбор, двигаться намного быстрее и избежать ошибок на каждом этапе BIM — от проектирования и документации до изготовления и строительства стеновых панелей.

• Создание подробного многослойного металлического каркаса стены для любого проекта Revit в одно мгновение с использованием предопределенных или пользовательских правил и шаблонов; решение поддерживает системы каркаса C+C (включая C+C Chamfered), C+U (включая C+U Special) и системы каркаса U+U.
• Каркас многоэтажных домов в 10 раз быстрее, чем при использовании стандартного интерфейса Revit.
• Простая настройка несущей конструкции, проемов, сложных L- или T-образных соединений, деталей, положений сервисных отверстий и т. д. для прямых или арочных стен с легким каркасом.
• Автоматизация раскладки обшивки.
• Каркас архитектурных навесных стен с элементами высокой детализации (включая стойки, ригели, держатели оконных стекол, прижимные плиты, накладки, изоляторы и т. д.) эффективно.
• Каркасные шторные панели (включая сложные заполнения и внутренние рамы) точно.
• Свободно пересматривайте свою модель Revit, просто выбирая элементы и свойства, которые вы хотите изменить.
• Поиск структурных и инженерных коллизий; вырезать и обрамлять проемы в соответствии с заранее определенными правилами.
• Создание рабочих чертежей и списков резки одним щелчком мыши; получать снимки и виды в реальном времени, автоматическую сортировку и определение размеров, а также опциональный экспорт на любые станки с ЧПУ (Howick, Metroll, Pinnacle и т. д.).
• Настенные рамы обновляются и адаптируются к каждому изменению.
• Выполняйте структурный анализ, не выходя из Revit и не экспортируя металлические каркасы во внешнее программное обеспечение для расчета на любом этапе процесса проектирования.

Метка сортировки

Перенумеруйте элементы Revit® так, как вам нужно, найдите и перенумеруйте сетки, определите направление и ориентацию поворота (и добавьте их в качестве свойств), пересчитайте общие координаты и многое другое.

• Определяет геометрию сетки и автоматически перенумеровывает ее после любого изменения проекта.
• Перенумеровывает любые элементы Revit (двери, окна, колонны, трубы и т. д.) различными способами.
• Записывает направление открывания дверей в свойства двери.
• Записывает ориентацию отражения/зеркального отражения для выбранных элементов.
• Создает новые общие параметры, пересчитывает общие координаты X, Y, Z.
• Возможность сохранения настроек нумерации под отдельным именем.
• Возможность сортировки элементов по возрастанию/убыванию и многие другие функции.

Smart Connections

Решение Smart Connections мгновенно добавляет любое количество интеллектуальных деталей лица, которые адаптируются к изменениям основных элементов, во все модели BIM. Легко настраивайте правила для вставки или настройки деталей на основе точки притяжения, глубины, соседних элементов и т. д. Это экономит много часов на проект, особенно для инженеров-строителей.

• Простая настройка правил вставки.
• Вставка деталей на любую грань основного элемента.
• Используйте параметры основных элементов, чтобы сделать ваши детали умными и адаптивными к длине, толщине, высоте и т. д. основы.
• Вставьте детали в соответствии с точкой притяжения.
• Вставка деталей на основе окружающих элементов.
• Экономьте время, используя параметры обновления и изменения.
• Используйте взаимодействие со смарт-сборками для подготовки рабочих чертежей.

Smart Views

Легко получайте разрезы и чертежи фасадов для любого элемента здания, используя функции, которые быстро создают виды и размеры для выбранных элементов.

• Использует конфигурации вместо ручной работы
• Обрезает виды до размера элемента
• Создает автоматические размеры на основе определенных конфигураций
• Применяет шаблоны видов ко всем новым видам
• Создает количество видов, заданное вами в конфигурациях для нескольких выбранных elements
• Переименовывает виды на основе конфигураций
• Применение правил определения размеров к любому виду Revit или выбранным элементам на виде

---

Хотите узнать, подходит ли вам это решение? Наши специалисты помогут вам быстро понять, как это программное обеспечение поможет вам в процессе проектирования.

30-дневная пробная версия

Для правильной оценки программного обеспечения вам потребуются образцы семейств, образцы конфигураций и индивидуальное обучение с нашими инженерами. Для этого мы предлагаем 30-дневную пробную версию*, которая включает:

• Проект Revit с примерами семейств и конфигураций
• Персональное платное онлайн-обучение (1 час) + ответы на ваши вопросы
• 30-дневная пробная версия программного обеспечения с технической поддержкой

*Дополнительную информацию см. на странице часто задаваемых вопросов.

Спросите о 30-дневной пробной версии

ИСТОРИИ КЛИЕНТОВ

Другие истории клиентов >>

Разработано в соответствии со стандартами и рекомендациями:

AISI S100-07/S2-10 Конструктивные элементы из холодногнутой стали с Приложением 2. Американский институт чугуна и стали, Вашингтон, округ Колумбия.
AISI S200-07, 2007 г. Североамериканский стандарт для каркаса из холодногнутой стали – Общие положения. Американский институт чугуна и стали, Вашингтон, округ Колумбия.
Стандарт NASH — Жилой и малоэтажный стальной каркас, Часть 1: Критерии проектирования. 2010.
Стандарт NASH – Жилой и малоэтажный стальной каркас, Часть 2: Проектные решения. 2010.
Руководство по проектированию ограждений зданий – многоквартирные жилые дома с деревянным каркасом. Управление защиты домовладельцев (HPO), Ванкувер, Канада, 2011 г.
AISI D110-07, Руководство по проектированию каркасов из холодногнутой стали, 2-е издание. Американский институт чугуна и стали, Вашингтон, округ Колумбия.
AISI D100-08, руководство AISI, конструкция из холодногнутой стали. Американский институт чугуна и стали, Вашингтон, округ Колумбия.
Спецификации станков с ЧПУ Pinnacle
Ресурсы Metroll для производителей и поставщиков
Стальной каркас ClarkDietrich Спецификации продукции
Спецификации CEMCO

БРОШЮРЫ ПРОДУКЦИИ

Узнайте больше о продуктах AGACAD, прочитав наши избранные брошюры.

Ариостея | Вентилируемые фасады

Внешняя облицовка зданий играет решающую роль в современной архитектуре и в характеристике городского ландшафта, а также выполняет важную функцию защиты от атмосферных воздействий.

1. Дом
2. Технология
3. Вентилируемые фасады

Дизайн, совместимость с окружающей средой, акцент на конструкции

 Внешняя облицовка зданий играет важнейшую роль в современной архитектуре и в характеристике городского ландшафта, а также выполняет важную функцию защиты от атмосферных воздействий. Таким образом, дизайн городских пространств требует согласования эстетических требований с потребностями, связанными с долговечностью различных элементов, совместимостью с окружающей средой и экономической устойчивостью в отношении всего срока службы проектируемого пространства. В частности, наружные поверхности зданий подвержены многочисленным видам нагрузок: механическим, химическим, термическим, гигрометрическим, нагрузкам, связанным с деятельностью человека, качеством воздуха и погодными условиями. Эти поверхности играют важную роль как в эстетическом воздействии здания, так и в его интеграции в окружающий ландшафт, а материалы должны соответствовать требованиям защиты окружающей среды и устойчивого развития.

Обладая современным производством высокотехнологичных материалов для полов и стен, Ariostea предлагает свой опыт в разработке и производстве облицовки для больших наружных поверхностей. Технический персонал Ariostea может разрабатывать как традиционные, так и сложные строительные системы для облицовки, предоставляя дизайнерам и архитекторам наибольшую свободу в создании ограждений, которые одновременно защищают здание и улучшают архитектурную структуру. Высокотехнологичный мрамор и камень Ariostea с их богатым разнообразием цветов и поверхностей предлагают огромную гибкость дизайна, гарантируя превосходные эстетические результаты и отличные технические характеристики с точки зрения долговечности, простоты установки и сокращения затрат на техническое обслуживание.



Вентилируемые фасады

Система вентилируемого фасада в настоящее время является наиболее полным синтезом характеристик, которыми должны обладать наружные стены для обеспечения благополучия внутри здания. Основной функцией системы действительно является защита здания от атмосферных воздействий и, в частности, от проникновения дождевой воды в стены здания, что является основной причиной износа. Отступ облицовочных плит от стены также создает вентилируемый воздушный зазор, который в сочетании с действием изоляционного слоя, нанесенного на стены здания, значительно повышает тепловую эффективность здания. Другими важными преимуществами системы являются рассеивание водяного пара через стены, улучшение звукоизоляции, а также сокращение операций по техническому обслуживанию и возможность выносить некоторые фитинги за пределы здания. Гибкость системы подходит как для строительства новых зданий, так и для реконструкции старых зданий. Эта система является отличным средством для последнего, так как помогает улучшить качество существующего здания. Также с точки зрения композиции вентилируемый фасад предлагает новые выразительные возможности за счет смешивания и сочетания различных



Строительная система

Вентилируемая стена представляет собой сложную строительную систему, разработанную в соответствии с критериями промышленного дизайна. Каждая деталь должна быть изучена и определена заранее, чтобы избежать необходимости внесения существенных изменений, пока работа уже идет. Система крепится к стенам здания, выступающим в качестве опоры, и включает «наложенные» слои, включающие:

• изоляционное одеяло
• Несущая стальная конструкция
• облицовочные элементы

Таким образом, между изоляцией и облицовкой создается воздушный зазор, который за счет «эффекта дымохода» создает эффективную естественную вентиляцию, обеспечивая значительные преимущества, связанные с отводом тепла и влаги.

Строительные стены

Стена по периметру здания должна обеспечивать надлежащее анкерование несущей конструкции вентилируемого фасада и должна быть выполнена из материалов (каменная кладка, железобетон, блоки) и систем, обеспечивающих надлежащее сопротивление ветровым нагрузкам, допускаемым в дизайн-проект. Подходящий выбор толщины и типа опорного материала, наряду с преимуществами вентилируемой стены с точки зрения тепловых характеристик, устраняет необходимость в традиционной внутренней контрстене из пустотелого кирпича, тем самым обеспечивая полезную поверхность для жилья. Тем не менее, при прокладке электропроводки и кабелей в стенах необходимо всегда уделять внимание тому, чтобы они не мешали анкеровке облицовки фасада. Чтобы уменьшить любые неровности нижележащей стены, рекомендуется равномерно распределить слой раствора по внешней поверхности опоры.

Изолирующее одеяло

Теплоизоляционное покрывало состоит из теплоизоляционного материала различной толщины в зависимости от используемого материала и теплотехнических требований дизайн-проекта. Он крепится непосредственно к стене с помощью механических болтов. Механическое крепление полотна особенно показано при ремонте фасадов, так как клей не может гарантировать идеальное сцепление с неровными поверхностями, изношенными под воздействием погодных условий. Изолирующее покрытие должно состоять из полужестких или жестких панелей из минерального волокна или ячеистых материалов. Выбор изоляционного материала зависит от следующих эксплуатационных требований:

• теплоизоляционная способность
• гидроизоляция
• негорючий
• акустика
• окраска поверхностного слоя (в некоторых случаях размеры швов между элементами облицовки могут обнажать изоляционный слой).

Вентилируемый воздушный зазор

Воздушный зазор между изоляцией и наружной облицовкой должен быть соответствующего размера, чтобы обеспечить хорошую циркуляцию воздуха и, прежде всего, создать «эффект дымохода» (восходящий поток теплого воздуха). Толщина обычно составляет от 30 до 80 мм. Функционирование этого зазора зависит от условий его внутренней циркуляции воздуха, поэтому в нем не должно быть никаких препятствий, которые могут ограничивать поток (узких мест, вызванных наличием конструктивных или анкерных элементов, неровностей поверхности изоляционного слоя или облицовочного материала, так далее.). Чтобы обеспечить движение воздуха внутри зазора вверх, внизу и вверху должны быть предусмотрены вентиляционные отверстия соответствующего размера, при необходимости с защитными решетками для предотвращения проникновения инородных тел. Наличие вентилируемого воздушного зазора означает:

• удаление водяного пара, поступающего изнутри здания
• отвод тепла восходящим движением воздуха
• уменьшение теплового потока снаружи внутрь здания.

Несущая конструкция

Несущая конструкция состоит из интегрированных металлических элементов, как правило, из экструдированных алюминиевых профилей, включая кронштейны, стойки, поперечины и анкерные устройства, которые собираются таким образом, чтобы получить необходимую модульность фасада. Небольшие металлические аксессуары для крепления облицовочных плит с прокладками для разделения элементов и предотвращения вибраций либо вставляются в прессованные алюминиевые профили, либо приклепываются к ним. Несущая конструкция работает следующим образом:

• стойки фасада крепятся к конструкции здания скобами и подходящими болтами;
• любые крестовины (используемые только в некоторых системах) крепятся к стойкам через прорези;
• облицовочные плиты крепятся к стойкам с помощью специальной металлической фурнитуры.

Соединения между анкерными скобами и стойками, а также между стойками и поперечинами выполняются с помощью заклепок, передающих вес каждого элемента и связанной с ним облицовочной плиты на конструкцию здания. Кронштейны также передают ветровые нагрузки и другие нагрузки, которые должна выдерживать конструкция. Анкерная система предназначена для компенсации разницы размеров конструкции здания в трех ортогональных направлениях. Путем изменения конструкции анкерной системы, где это необходимо, фасадная система может быть спроектирована с более высоким допуском на поглощение, чем строительные конструкции. Соединение между различными элементами разработано таким образом, чтобы обеспечить расширение каждого компонента. Компоненты с разными коэффициентами расширения разделяются и соединяются с помощью пазовых анкеров, допускающих соответствующие перемещения. Размеры этих соединений позволяют компенсировать движения без повреждения конструкции, а прокладки уменьшают трение между элементами.

Обзор | Mirage Engineering

• Поделись на:

Запрос информации

Запрос оценки

Mirage является партнером FVHF Ассоциация производителей материалов и компонентов для вентилируемых фасадов (Fachverband für vorgehängtehinterlüftete Fassaden e. V. (FVHF)) базируется в Берлине, Германия. Представляет интересы производителей, производящих облицовку, подконструкции, теплоизоляционные материалы и элементы для крепления, крепления и соединения тыловых вентилируемых фасадов.

---

Вентилируемый фасад – средство покрытия здания; Поверхность из керамогранита крепится к стене здания благодаря алюминиевой конструкции и механическим анкерным устройствам.

Таким образом, между двумя поверхностями создается вентиляционный зазор; воздух в камере перемещается за счет конвекции, создавая эффект микровентиляции, который позволяет стенам здания дышать.

Установка подходящего изоляционного слоя устраняет мостики холода, уменьшает рассеивание тепла зимой и накопление тепла летом; все это в интересах экономии энергии и комфорта людей в здании.

Сплошная наружная поверхность:
Вентиляция «STACK EFFECT»

Преимущества

Энергосбережение:

Вентилируемый фасад обеспечивает шумоизоляцию, малое рассеивание тепла в холодные периоды и малое поглощение тепла в жаркие месяцы.

Более здоровая среда:

Вентилируемый фасад предотвращает образование мостов холода, способствует рассеиванию влаги в здании и гарантирует отличную шумоизоляцию.

Неизменные технические и эстетические характеристики:

цвета плит не меняются с течением времени, а поверхности не впитывают пыль и грязь.

Защита от воды:

Вентилируемый фасад предотвращает попадание дождевой воды и льда на стены, тем самым снижая износ и соответствующие затраты на техническое обслуживание.

Идеально подходит для ремонтных работ:

Вентилируемый фасад можно наносить поверх существующей штукатурки без необходимости реставрационных работ.

Мираж Сервис

Проект вентилируемого фасада

ПОСМОТРЕТЬ +

Дизайн вентилируемого фасада

Вентилируемый фасад состоит из ряда функциональных слоев с определенными характеристиками, отвечающими требуемым характеристикам.

Вентилируемый фасад состоит из следующих функциональных слоев:

Функциональные слои

1. стеновой опорный слой
2. изоляционный слой
3. вентиляционный слой
4. несущая конструкция
5. внешняя отделка (или покрытие)


Решение о выборе вентилируемой стены требует знания эксплуатационных характеристик каждого функционального слоя, а также оценки ряда других аспектов и реквизитов.
Наши системы для вентилируемых стен спроектированы и рассчитаны с учетом эстетических и функциональных требований рассматриваемого архитектурного проекта; наша внутренняя служба предлагает широкий спектр инженерных предложений, которые оптимизируют эстетические, технические и экономические аспекты создаваемой системы.

Исполнительный план фасада

ПОСМОТРЕТЬ +

Исполнительный план фасада

Конструкции проработаны до мельчайших деталей и прикреплены к опоре таким образом, чтобы гарантировать, что единственными нагрузками, действующими на конструкции, являются вес (конструкции и облицовки) и ветер (напор и депрессия).

Расчеты основаны на стандартах и ​​сертификатах отдельных компонентов, полученных от европейских институтов в соответствии с действующими нормами.

Поверхностная отделка фасада

ПОСМОТРЕТЬ +

Surface finishes of the facade

“Overcoming” corner

“Overcoming” corner

“Jolly” corner

Micro perforated flashing for lower surface finish

Flashing for upper surface finish

Решения

Видимая система крепления

Читать далее

Невидимое анкерное устройство

Читать далее

Система скрытого крепления Walltech

Читать далее

Закрытые соединения

Читать далее

Читайте также…

Индивидуальный фасад

Цель проекта «Индивидуальный фасад» — предоставить инновационный инструмент для инженера-проектировщика, дающий полную творческую свободу для персонализации архитектурных работ, идеально совместимый с качеством, регулярно гарантируемым использованием Mirage 9. 0451 ® керамогранит.

Читать далее

Нестандартный фасад

Целью проекта «Нестандартный фасад» является предоставление инженерам-конструкторам инновационного инструмента, дающего полную творческую свободу для персонализации архитектурных работ, полностью совместимого с качеством, регулярно гарантируемым использованием Mirage ^® . керамогранит.

Возможность персонализации вентилируемых и клееных фасадов не ограничивается отдельными деталями, а можно создавать составную графику, фрагментируя первоначальную творческую концепцию на большой поверхности, а затем собирая ее заново, изучая схему укладки отдельных плит на исполнительный план здания. Такая персонализация плит позволяет придать отличительный, оригинальный штрих зданиям, используемым для любых целей: магазинам и офисам, общественным местам и отелям, а также жилым помещениям. Можно разработать графику, разработанную с использованием широкого спектра методов, таких как цветная трафаретная печать, нанесение слоев глазури , матовое или глянцевое стекло, все из которых способны придать плитам материальную составляющую, способную обеспечить сохранение цвета и эстетических элементов на долгие годы.

Большой размер

Большие плиты Mirage ^® в размерах 120×240, 120×120 и 30×240 являются результатом передовых исследований в области керамики, умело сочетая стиль и технические характеристики керамогранита.

Читать далее

Большой размер

Большие плиты Mirage ^® в размерах 120×240, 120×120 и 30×240 являются результатом передовых исследований в области керамики, умело сочетая стиль и технические характеристики керамогранита.

Новый эталон для дизайнеров и инженеров-конструкторов.

Совершенно новая архитектурная концепция, обеспечивающая максимальную гибкость для инженеров-проектировщиков. Аутентичный экологический способ «украсить» наружные стены жилых и коммерческих зданий: поверхности с однородной поверхностью, обеспечивающие максимальную производительность и требующие минимального регулярного обслуживания.

[PDF] Исследование конфигурации затеняющих устройств, влияющих на эффективность естественной вентиляции и энергоэффективность двухслойного фасада

• DOI:10.1016/J.PROENG.2015.08.432
• Идентификатор корпуса: 108865998

 @article{Lee2015ASO,
  title={Исследование конфигурации затеняющих устройств с точки зрения эффективности естественной вентиляции и энергоэффективности двуслойного фасада},
  автор = {Джихван Ли, Мохаммед Альшайеб и Джэ Д.  Чанг},
  журнал = {Procedia Engineering},
  год = {2015},
  объем = {118},
  страницы={310-317}
}

• Джихван Ли, Мохаммед Альшайеб, Джэ Д. Чанг
• Опубликовано в 2015 г.
• Инженерное дело
• Procedia Engineering

Просмотр через Publisher

doi.org

Численное исследование тепловых характеристик двухслойной фасадной системы со средним затенением

• Shaoning Liu, Xiangfei Kong, Hua Yang, Minchao Fan, Xin Zhan

• Engineering 3 13 9002 900

Архитектурная тень — эффективный метод повышения энергоэффективности здания. Был представлен новый оттенок в сочетании с системой двойного фасада (DSF), названный средним оттенком (MS), и…

Применение солнечного излучения для вентиляции экспериментальной камеры через набор двойных фасадов

• E. Conceicao, João Gomes, M. Lúcio, M. Conceição, H. Awbi

• Engineering

• 9030 2020

Целью данной числовой работы является оценка влияния набора из трех фасадов с двойной обшивкой (DSF) на тепловой комфорт и качество воздуха внутри виртуальной обитаемой экспериментальной камеры под…

Параметрическое исследование по определению оптимальных методов затенения для городских Многоэтажки

• Shorouk Omar Elshiwihy, Hassam Nasarullah Chaudhry

• Engineering

  Urban Science

• 2019

Методы затенения представляют собой одну из самых пассивных и выгодных стратегий снижения энергопотребления в городских жилищах. Затенение влияет на многие факторы, например, на приток солнечного света и…

Исследование эффективности ветровой естественной вентиляции и анализ затенения на типологии жилой квартиры

• Т. П. Медшинге, П. Вайдья, М. Роян

• Проектирование

• 2020

Жилые квартиры в Индии, спроектированные с использованием прототипов и решений на основе естественной вентиляции для углов падения ветра (WIA), могут решить проблему повышения охлаждения нагрузки. В данном исследовании изучается…

Типология эффективной ветровой естественной вентиляции в жилом помещении

• Медшинге Т.П., Вайдья П., Роян М.

• Инженерия

• 2019

Резюме. В Индии холодильные нагрузки в жилом секторе вносят основной вклад в общее потребление энергии. В связи с растущей потребностью в охлаждении проникновение кондиционеров на рынок составляет…

Производство энергии с использованием солнечной энергии DSF для потолочных локализованных систем распределения воздуха в виртуальном классе

• E. Conceicao, João Gomes, M. Lúcio, H Авби

• Инженерное дело

  Здания

• 2022

В этом документе представлено применение производства энергии в солнечном двойном фасаде (DSF), используемом в системе отопления, вентиляции и кондиционирования воздуха (HVAC) для потолочного локализованного воздуха…

Сравнительное исследование чистой технологии На основе использования DSF в жилых зданиях для повышения комфорта в зимний период

• E. Conceicao, João Gomes, M. Lúcio, M. Conceição, H. Awbi

• Engineering

  Чистые технологии

9 20031

В данной статье представлено сравнительное исследование экологически чистой технологии на основе ДФС (фасад с двойной обшивкой), используемой в зимних условиях для повышения комфорта жилых помещений, а именно теплового комфорта…

Разработка системы фасадов с двойной обшивкой, применяемой в Виртуальная жилая камера

• E. Conceicao, João Gomes, M. Lúcio, H. Awbi

• Engineering

• 2021

жалюзи и четырех неоснащенных жалюзи, применяемых в виртуальной камере. В…

Естественная вентиляция двухслойных фасадов, управляемая ветром и плавучестью

• А. Дама, Д. Анджели

• Инженерное дело

• 2016

РЕФЕРАТ Данная работа посвящена исследованию гидродинамики (CFD). надежность допущений, используемых для фасадов с двойной обшивкой (DSF), упрощена…

Оптимизация энергопотребления материала оболочки здания в арендуемых офисных зданиях

Это исследование направлено на определение влияния материалов, используемых в ограждающих конструкциях зданий, на потребление энергии в офисных зданиях. Для получения данных анализа энергопотребления используются параметры, основанные на стандарте ASHRAE 90.1 — 2013, в…

ПОКАЗЫВАЕТ 1-10 ИЗ 12 ССЫЛОК

СОРТИРОВАТЬ ПОРелевантность Наиболее влиятельные статьиНедавность

Двойные фасады для регионов с теплым климатом: анализ решения со встроенным подвижным элементом система затемнения

• G. Baldinelli

• Engineering

• 2009

Наиболее эффективное положение затененных устройств на фасаде с двойной кожей

• E. Gratia, A. Herde

• Инженерные

• 2007

НАСТОЯЩИЕ СТРАТЕГИ двухслойный фасад

• E. Gratia, A. Herde

• Engineering

• 2004

• N. SAFER, M. Woloszyn, J. Roux

• Engineering

• 2005

Высокоэффективные коммерческие здания Facades

• ELEAROR S. Lee, S. Selkowitz, V. Bazjanac, voraritcat, vorarit, vorritac, voraritcat, vorarit, vorarit, vorrit, vorrit, vorrit krit. Кристиан Колер

• Инжиниринг

• 2002

Ежегодный международный обзор передовых фасадов проводится для лучшего понимания возможностей и ограничений существующих систем, а также инструментов и процессов, используемых для их создания, для создания основы для решения проблем. недостающие инструменты, технологии, процессы и базы данных, которые потребуются, чтобы превратить обещания передовых фасадов в реальность.

A review on wind driven ventilation techniques

• Naghman Khan, Yuehong Su, S. Riffat

• Engineering

• 2008

Double Skin Facades for Office Buildings — Literature Review Report

• H. Poirazis

• Engineering

• 2004

Целью данного отчета является описание концепции фасадов с двойной обшивкой на основе различных литературных источников. Хотя концепция не нова, среди архитекторов наблюдается растущая тенденция…

Обзор информации об энергопотреблении зданий

• Л. Перес-Ломбар, Хосе Ортис, К. Поут

• Инженерное дело

• 2008

Вентилируемые двойные фасады в жарких зимних зонах в Китае и зимой в Китае

• Fang Shan-shan

• Engineering

• 2009

Двустенные фасады (DSF) разработаны для более холодного климата, поэтому мало кто задумывается о том, можно ли их использовать и в жаркое лето. и холодные зимние зоны в Китае. Проанализировав…

Устойчивые фасады: методы проектирования высокоэффективных ограждающих конструкций зданий

• Айла Аксамия

• Искусство, инженерия

• 2013

По мере того, как энергия и другие природные ресурсы истощаются, стратегии становятся ясными. позволяют нам поддерживать нашу удовлетворенность внутренней средой, потребляя…

Керамика для фасадов — Casalgrande Padana

КОНТАКТ chevron_right

Вентилируемый фасад представляет собой систему, в которой наружные стены здания облицованы механическими крепежными и подвесными устройствами.
Система включает в себя пространство, где теплоизоляционная панель может быть закреплена на стене здания, что также обеспечивает достаточную циркуляцию восходящего воздуха (эффект дымовой трубы).
Вентилируемые фасады защищают здание от непогоды и загрязняющих веществ, а также обладают замечательными преимуществами с точки зрения тепло- и звукоизоляции и могут считаться одними из самых эффективных наружных покрытий, поскольку они:
— защищают основные стены
— пропускают энергию экономия
— устранение мостиков холода
— устранение поверхностного конденсата
— улучшение внешнего вида здания
— сохранение первоначальных технических и эстетических характеристик с течением времени
— являются практичным решением при ремонте

Большие размеры и широкий ассортимент керамогранитных плит Casalgrande Padana позволяют облицовывать большие вертикальные, наклонные и криволинейные поверхности; таким образом, дизайнеры могут свободно выражать свои архитектурные идеи без ограничений.
Области применения охватывают все типы строительства от общественных и служебных зданий до торговых и бизнес-центров , престижных офисных зданий , промышленные и жилые постройки .
Различные размеры и цвета вместе с определенной структурой поверхности доступны для всех этих секторов, и все они подходят для крепления как видимыми, так и невидимыми системами крепления.
Для новостроек , а также для реноваций вентилируемые фасады с керамогранитными плитами предлагают значительные преимущества как с экономической, так и с эстетической точки зрения.

Узнайте больше!



Крупноформатные плиты из керамогранита, элегантный и утонченный внешний вид, а также простота очистки и ухода благодаря новому Bios Self-Cleaning®  , являются основными причинами использования керамических плит для наружных облицовочных систем.

Casalgrande Padana Granitogres , Pietre Native и Плиты Granitoker особенно подходят для этого типа применения благодаря своим техническим характеристикам, таким как морозостойкость, отсутствие гигроскопичности, высокая прочность на изгиб и высокая устойчивость к химикаты, погодные агенты и загрязняющие вещества.
Новый ассортимент плит SOTTILE (толщиной всего 4,9 мм) расширяет область применения для всех типов решений, требующих легкости и уменьшенной толщины.

SOTTILE доступен для серий Pietre di Sardegna и Pietre Etrusche линии Pietre Native в следующих размерах: 45×45 см, 45×90 см, 60×60 см, 60×120 см и дольных.
Как стандартные плиты (толщиной 10,5 мм), так и новые плиты SOTTILE (толщиной 4,9 мм) предоставляют проектировщикам инновационные архитектурные и технологические решения для внешней облицовки новых и реконструируемых зданий как с традиционными клеевыми, так и с более современными системами покрытий.
В дополнение к техническим и эстетическим критериям выбора керамического материала, применение керамики на фасадах должно руководствоваться подходящим процессом проектирования, который учитывает тип конструкции, качество основания, условия окружающей среды и цели, на достижение которых направлена ​​керамическая плитка. облицовка.
Клеи, клеи, растворы для затирки швов и герметики должны быть идентифицированы вместе с основными производителями клеев и наполнителей.

Важно подчеркнуть, что в некоторых нормативных актах установлено, что фасадные плиты, превышающие определенный размер и высоту, должны устанавливаться с помощью смешанного клея и системы предохранительных зажимов.
Архитекторы часто выбирают эту смешанную систему, даже если тип основания, погодные условия, условия укладки и размер плиты требуют установки механического зажима между основанием и плитой.
Casalgrande Padana предлагает две системы с зажимами безопасности, расположенными между клеем и плитой: система CP-KERCLIP с открытыми зажимами и система CP-KERFIX с утопленными зажимами.

Узнайте больше!



Система термопокрытия «Cappotto» представляет собой многослойное покрытие, повышающее тепло- и звукоизоляцию здания и состоящее в основном из изоляционных панелей и керамогранитных плит облицовки наружных стен. Это повышает энергоэффективность здания и устраняет тепловые мосты, ответственные за рассеивание тепла, конденсацию и местную плесень.
Потребность в прочной и более привлекательной отделке поверхности привела к разработке специальных продуктов и систем для укладки керамогранитных плит на изоляционные панели для создания системы термического покрытия «Cappotto».
SOTTILE , ассортимент керамогранитных плит толщиной 4,9 мм от Casalgrande Padana, безусловно, отвечает техническим и эстетическим требованиям для этого специального применения. Легкие, морозостойкие, водонепроницаемые, простые в уходе и неприхотливые в уходе плиты SOTTILE отличаются высокой устойчивостью к износу, истиранию, химическим воздействиям, атмосферным воздействиям и загрязнениям, а благодаря разнообразию цветов предлагают множество возможностей для творчества. и поверхности в распоряжении.
Фарфоровые плиты SOTTILE доступны в Серия Pietre di Sardegna и Pietre Etrusche (линия Pietre Native) в размерах 45×45 см, 45×90 см, 60×60 см, 60×120 см и дольных. Благодаря простоте монтажа и термической эффективности система термического покрытия Cappotto с плитами SOTTILE используется при новом строительстве или реконструкции жилых, а также коммерческих и сервисных объектов.
Плиты SOTTILE можно укладывать с помощью системы термопокрытия Cappotto в зданиях высотой до 20 метров с максимальным размером плиты 60×120 см.
Что касается оттенков керамических плит, то предпочтительны бледные цвета с показателем преломления 20%.

Использование керамогранитных плит SOTTILE с системой термического покрытия Cappotto дает следующие преимущества и преимущества:
— s labs просты в обращении, обработке, резке и сверлении;
— имеют те же эстетические и основные технические характеристики, что и стандартные керамогранитные плиты толщиной 10,5 мм, с возможностью смешивания двух материалов;
— предлагают такие же низкие эксплуатационные расходы и e asy для очистки элементов другой фарфоровой керамики;
— а уменьшен вес несущей конструкции;
— снижение воздействия на окружающую среду за счет ограниченного использования сырья и энергетических ресурсов в производственном процессе.

Технология HYDROTECT® была лицензирована для более чем 100 производителей по всему миру в самых различных областях применения, от автомобилестроения до строительства. Владельцем патента является японский холдинг TOTO, мировой лидер в области фотокаталитических технологий, с которым Casalgrande Padana заключила Генеральное соглашение.
Благодаря технологии HYDROTECT® самоочищающаяся керамика Bios Self-Cleaning® в облицовке и вентилируемых стенах обеспечивает важные отклики благодаря своим свойствам самоочищения и снижения содержания NOx (NOx представляют собой оксиды азота и соединения, в значительной степени ответственные за городские загрязнение воздуха).
В частности, Bios Self-Cleaning® может сочетать в себе хорошо известные эстетические особенности и эксплуатационные характеристики неглазурованной керамической облицовки из керамогранита с резким сокращением потребности в очистке или уходе за поверхностями, что приводит к значительной экономии и долговечному качеству и внешний вид архитектурных элементов. Эксклюзивная формула Bios Self-Cleaning® содержит диоксид титана (TiO2) , натуральное вещество, традиционно используемое в качестве белого пигмента и для изготовления пищевых добавок, зубной пасты, косметики и так далее.
Благодаря содержанию диоксида титана
Bios Self-Cleaning® может соответствовать самым высоким стандартам, особенно в качестве облицовки, к которой он добавляет:
— фотокаталитические свойства , которые под действием света могут разрушаться органические вещества и загрязняющие вещества на поверхности плитки для эффекта самоочистки и очистки воздуха.
— супергидрофильные свойства , которые максимально используют его свойства самоочищения.
Чем выше уровень УФ-излучения на обрабатываемой поверхности, тем меньше угол ее контакта с водой, который через разумное время становится близким к нулю.
Это означает, что вода легко растечется и смоется.
В основном действие диоксида титана, разрушающего органические вещества на обработанной поверхности, благодаря фотокатализу поддерживается гидрофильным эффектом, при котором дождевая вода смывает любые пятна с поверхности плитки.
— антибактериальные свойства , в результате воздействия УФ-лучей на солнце.
Радиация вызывает реакцию на обработанной поверхности керамических плит, которая вырабатывает активный кислород и разлагает бактерии.

Свойства самоочищения Bios Self-Cleaning®  обусловлены содержащимся в покрытии диоксидом титана, который разрушает любые органические вещества, в сочетании с супергидрофильным действием поверхностей, которые очищаются путем экстремальной мойки. влияние дождевой воды.

Самоочищающееся свойство Bios Self-Cleaning® чрезвычайно эффективно и сертифицировано, но вы должны помнить, что:
— ОНИ НЕ МОГУТ удалить все пятна, которые превосходят их свойства самоочищения, например, пятна, которые прилипают к столкновение быстро, массивно и упорно, т.е. силиконовые герметики.
— ОНИ НЕ МОГУТ удалить ржавчину или кристаллы.
— НИКАКОЙ процесс самоочистки не может происходить без дождя или воздействия УФ-лучей.

Одним из основных источников загрязнения атмосферы, которое реально угрожает здоровью людей и окружающей среде, являются NOx (оксиды азота как побочные продукты сгорания) от транспортных средств, отопления и некоторых промышленных процессов.
Активный кислород (–OH, O2–) , производимый облицовкой Bios Self-Cleaning® , окисляет NOx до безвредных веществ (NO3– водорастворимый нитрат) , которые смываются дождевой водой.
NO3–, окисляющийся в результате фотокаталитической реакции, слишком мал, чтобы оказывать какое-либо влияние на подкисление почвы.
Гарантированные свойства Bios Self-Cleaning® по снижению NOx вносят заметный вклад в улучшение экологических стандартов городских поселений.
Только подумайте, что 150 кв.м. Bios Self-Cleaning® f acing может очистить воздух, как дерево размером с футбольное поле, или удалить оксидов азота (NOx), выбрасываемых 11 автомобилями в течение одного дня.

Широкая цветовая гамма Casalgrande Padana для вентилируемых фасадов, а также для керамогранитных плит прямого приклеивания включает три больших цветовых семейства: от более теплых оттенков (коричневый, красный, желтый, бежевый) до нейтральных оттенков (белый, серый, черный) и далее до более холодных. оттенки (голубой, бледно-голубой, зеленый).

Внешний вид и привлекательность этой цветовой палитры еще больше обогащаются возможностью смешивания и сочетания цветов, доступных в каждой гамме, каждый из которых имеет характерную текстуру по всему телу плиты, а не только на поверхности. Они варьируются от идеальной ровности однотонных цветов Unicolore и Architecture до гранитоподобных текстур Granito 1 , Granito 2 , Granito 3 , 91834 Granito Evo  , мягкие оттенки и полосы, пронизывающие всю мраморную текстуру  , серию Pietre Native с ее поверхностями, напоминающими очарование натурального камня, или современные гладкие поверхности серии Granitoker . Что касается форматов, то помимо небольших размеров и стандартных плит 30×60, 45×45 и 60×60, Casalgrande Padana также может предоставить большие прямоугольные плиты таких размеров, как 15×120, 20×120, 30×120, 60×120, 45×90 см, 90×180 см, 120×120 см, 120, 120×260 см, 160×320 см или квадратные, например новые 90х90.

Что касается отделки поверхности, ассортимент высококачественных материалов Casalgrande Padana включает чрезвычайно разнообразные решения с натуральными, сатинированными, полированными, шлифованными, притертыми, глянцевыми, бучардированными и текстурированными поверхностями. требования дизайна, но они также могут быть смешаны и подобраны в уникальные комбинации различных текстур.

Vorgehängte,hinterlüftete Fassaden aus Keramik

Эстетика, экономическая эффективность и устойчивость: сочетание этих трех факторов является основой растущего успеха навесных вентилируемых терракотовых фасадов. Решающей причиной технического превосходства этих систем является конструктивное разделение функций теплоизоляции и защиты от атмосферных воздействий.

Вентилируемая полость между керамическими панелями и изоляционным материалом регулирует влажностный баланс здания, направляя влагу наружу и гарантируя быстрое высыхание влажных наружных стен. Изоляционный материал остается сухим и полностью функциональным, а микроклимат в помещении улучшается. Вне зависимости от высоты здания и назначения, для вентилируемых фасадов из терракоты обычно используются минеральные изоляционные материалы групп теплопроводности 040 или 035. Поскольку система позволяет устанавливать изоляционный материал любой толщины, требования Постановления об энергосбережении также могут быть легко соблюдены. Постоянно надежное соединение между керамическими панелями и несущей наружной стеной обеспечивается подконструкцией, где сложные конструкции обеспечивают эффективную установку и компенсируют неровности поверхности стен.

Кроме того, алюминиевые подконструкции играют ключевую роль в молниезащите. Являясь неразрушимым материалом, керамика не только обеспечивает оптимальную защиту от дождя и снега — панели и специальные элементы в современной цветовой гамме также характеризуют внешний вид здания и помогают архитектору в реализации его идей. Предлагаемые AGROB BUCHTAL системы навесного вентилируемого фасада с их большим разнообразием цветов, форматов и текстур поверхности представляют собой идеальную основу и максимальную свободу дизайна при планировании новых зданий или реконструкции существующих. И те, кто ищет что-то особенное, также найдут здесь то, что ищут, ведь индивидуальное специальное производство — одна из сильных сторон компании.

---

Система: конструкция и функции

Благодаря воздушному пространству между облицовкой наружного фасада (керамика), защищающей здание от снега и дождя, и изоляцией (в основном минеральной ватой), навесные вентилируемые фасадные системы улучшают микроклимат в помещении, экономят расходы на отопление и сохраняют естественные Ресурсы.

1. Влага уносится
2. Анкерная база
3. Минеральная изоляция
4. Задняя вентиляция ≥ 2 см
5. Настенный кронштейн
6. Керамика AGROB BUCHTAL
7. Несущий профиль

---

Экологичность и сохранение ресурсов также играют все более важную роль при планировании и проектировании фасадов. Керамические навесные вентилируемые фасадные системы практически не имеют себе равных в этой области. Поскольку панели морозостойкие, свето- и цветостойкие, негорючие и очень ударопрочные, они имеют практически неограниченный срок службы. Глазурованная или неглазурованная, высокопрочная поверхность из обожженной керамики делает их устойчивыми к обширным загрязнениям, таким как граффити. А покрытие Hytect с эффектом самоочищения также снижает потребность в очистке. Когда приходит время снести здание, все компоненты облицовки фасада — керамика, минеральная вата и алюминий, используемые для основания, — можно легко отсортировать и перенаправить в соответствующие циклы материалов. Благодаря этим свойствам материала керамические навесные вентилируемые фасадные системы в высшей степени подходят для использования в проектах устойчивого строительства, направленных на получение сертификатов «зеленого строительства», таких как LEED, BREEAM или DGNB, особенно с учетом того, что AGROB BUCHTAL оказывает архитекторам поддержку во время процесс аттестации в виде документов для аудиторов, специально разработанных для этой цели.



Orchard Hotel, Ноттингем, Великобритания / Архитектор: RHWL Architects / Продукт: KeraTwin ^®

Разнообразие дизайна Навесные вентилируемые фасады позволяют проектировать фасад независимо от сетки здания. Благодаря широкому выбору материалов и размеров, а также широкой гамме гармонично сочетающихся цветов с различными вариантами отделки поверхности у планировщиков и архитекторов есть широкие возможности для воплощения своих идей. Соответственно, можно подчеркнуть функцию и характер здания, привлечь внимание к важным компонентам или окружающим цветам, интегрированным в дизайн.

Защита Разнообразие дизайна для защиты от жары и холода В сочетании с минеральными изоляционными материалами и инновационной несущей конструкцией навесные вентилируемые фасады могут достигать любого коэффициента теплопередачи. Это обеспечивает хорошую теплоизоляцию и низкие теплопотери зимой, а летом – хороший микроклимат в помещении. Энергозатраты на обогрев и охлаждение снижаются. Кроме того, в отличие от других материалов, таких как металл или композиты, керамика практически не подвержена температурному линейному расширению.

Замена отдельных панелей В случае повреждения или по любой другой причине отдельные или несколько панелей можно легко снять и заменить без особых усилий.

Свето- и цветостойкие Обожженные при высоких температурах свыше 1200 °C факторы окружающей среды, такие как жара, холод и солнечное излучение (ультрафиолетовое излучение), не оказывают долговременного влияния на внешний вид поверхности. Цвета остаются неизменными даже спустя несколько десятков лет.   9№ 0005

Антиграффити Фасадная керамика AGROB BUCHTAL соответствует требованиям по очистке согласно ReGG III Gütegemeinschaft Anti-Graffiti e.V., благодаря чему достигается максимальный класс эффективности. Это также было подтверждено независимым испытательным институтом.

Защита от солнца и зрения Солнцезащитное оборудование, установленное снаружи, наиболее эффективно снижает потребление энергии через полупрозрачные слои. Задняя вентиляция также компенсирует нагрев поверхности.

Меньше отходов на стройплощадке Поскольку керамические элементы прочны и устойчивы к атмосферным воздействиям, таким как дождь и мороз, они не требуют сложной упаковки, а надежно закрепляются на стандартных поддонах для доставки на строительную площадку. Это ускоряет процессы на месте и означает, что образуется мало отходов, которые, в свою очередь, необходимо утилизировать.

Экологичность Вентилируемые фасады навесного типа подходят как для новых зданий, так и для реконструкции и обеспечивают длительный срок службы или продлевают срок службы существующих зданий. Покрытие Hytect с эффектом самоочищения, поставляемое AGROB BUCHTAL, обеспечивает низкие затраты на очистку и улучшает качество воздуха вблизи здания. Все компоненты могут быть легко переработаны после демонтажа.

Экономическая целесообразность Навесной вентилируемый фасад защищает расположенные под ним компоненты от различных факторов окружающей среды. Это приводит к длительному сроку службы всей конструкции, низкой подверженности повреждениям, сравнительно низким затратам на техническое обслуживание, стабильности затрат на этапе планирования и независимой от погодных условий установке.

Пожарная безопасность Навесные вентилируемые фасады специалисты по пожарной безопасности оценивают как очень безопасные с точки зрения технической пожарной безопасности. Свободный подбор компонентов системы позволяет выполнить все технические требования пожарной безопасности. По общему правилу действует следующее: все элементы навесных вентилируемых фасадов должны быть выполнены из негорючих материалов. DIN 18516-1 и ссылка на Приложение 2.6/11 регулируют пожарную безопасность навесных вентилируемых фасадов. Подробную информацию о мерах, мерах предосторожности и правилах можно также найти в применимых строительных законах 16 земель Германии (LBO), в общих положениях DIN и VDE, а также в информации, предоставленной строительным надзором.

Морозостойкость Панели из экструдированного керамогранита обжигаются при температуре ок. 1260 °C и чрезвычайно устойчивы. Это также включает морозостойкость в соответствии с DIN ISO 10545-12. В процедурах испытаний панели насыщаются водой перед испытанием на прочность в вакууме после 100 циклов замораживания-оттаивания.

Сейсмостойкость Вся продукция постоянно тестируется в признанных институтах по испытанию материалов в Германии и за рубежом. Доступны, например, специальные национальные сертификаты, регулирующие устойчивость к землетрясениям. По запросу копии этих сертификатов и разрешений могут быть предоставлены в любое время.

Расчетные нагрузки В качестве статического звена подконструкция воспринимает все нагрузки и безопасно направляет их на анкерное основание. Крепления облицовки, прикрепленные к основанию, соединяют компоненты системы без технических ограничений и передают все нагрузки.

Молниезащита Система также зарекомендовала себя во время грозы и грозы. Металлические подконструкции отводят удары молнии или могут быть объединены с устройствами молниезащиты. Соответственно, молния проводится на землю и также образует электромагнитный экран, защищающий электронику внутри здания.

Защита от шума Навесные вентилируемые фасады не только снижают тепловые потери; они также защищают внутренние помещения здания от шумовых иммиссий. Благодаря большой поглощающей способности минеральных изоляционных материалов в сочетании с обширной внешней обшивкой можно достичь индекса шумоподавления, который выше на 14 дБ.

Безопасность прежде всего

Терракотовые фасады, предлагаемые AGROB BUCHTAL, не только эффективны и недороги в установке, но и отвечают даже повышенным требованиям безопасности в качестве сложных систем — как в новых зданиях, так и при реконструкции.

Фасадные элементы из терракоты

особенно хорошо зарекомендовали себя в соответствии с требованиями пожарной безопасности: эта облицовка для наружных стен соответствует наивысшему классу «негорючести», а также соответствует дополнительным требованиям, регулирующим дымообразование и горящие капли/частицы согласно DIN. Стандарт EN 13501. Даже в случае пожара не выделяются пары или ядовитые газы. В качестве строительного материала фасадная керамика считается признанной и стабильной с точки зрения ее реакции на огонь, поскольку она не содержит никаких органических материалов. Когда проектировщики или подрядчики выбирают негорючую минеральную изоляцию и рассматривают возможность установки противопожарных барьеров, в результате получается общая конструкция, обеспечивающая максимальную пожаробезопасность. Нет необходимости идти на какие-либо компромиссы с точки зрения дизайна: керамика уже по своему материалу соответствует требованию «негорючести», в результате чего доступен широкий выбор цветов, размеров, отделки поверхности и специальных керамических изделий. в полном объеме для творческих решений с высокой степенью индивидуальности и качества дизайна.



Naabtal-Realschule (средняя школа), Наббург, Германия / Архитектор: Architekturbüro Schönberger / Продукция: KeraTwin ^® / Фото: Atelier Bürger

Каталоги заказов

Компания*: Компания

Департамент/должность: название работы

Заголовок*: anrede_salutation_nur_fur_formulare_

пожалуйста, выберитеMsMr

Имя*: Имя

Фамилия*: фамилия

Улица*: адрес

Почтовый индекс* / Город*:

молния

город

Страна*: land_forms_only_

Germany——————-AfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua & BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicCeuta & MelillaChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCôte d’IvoireCroatiaCubaCuraçaoCyprusCzechiaDenmarkDiego GarciaDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuine a-BissauGuyanaHaitiHondurasHong Kong SAR ChinaHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SAR ChinaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Burma)NamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorth MacedoniaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian TerritoriesPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPseudo-AccentsPseudo-BidiPuerto RicoQatarRéunionRomaniaRussiaRwandaSamoaSan MarinoSão Tomé & PríncipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & South Sandwich IslandsSouth KoreaSouth SudanSpainSri Lanka св. Бартелеми Св. ЕленаСв. Китс и НевисСент. Люсия Св. МартинСт. Пьер и МикелонСв. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТристан-да-КуньяТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Отдалённые островаСША Виргинские островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Адрес электронной почты*:

Телефон:

rechtliche_grundlage_fur_die_verarbeitung_von_kontaktdaten_forms_only_ Я принимаю условия заявления о защите данных.
