Двускатная крыша асимметричная: непростая и оригинальная. Настоящее “спасение” для мансарды

Содержание

Двускатная крыша с разными скатами

Дата последнего изменения:

26 сентября 2017

Время на чтение:

5 минут

4738

Вы только решили построить собственный дом на загородном участке, подыскиваете нестандартный строительный проект? Тогда вам стоит подумать об асимметричной или несимметричной кровле. От стандартной крыши такая конструкция отличается тем, что имеет два ската разной длины или с разным уклоном. Двускатная крыша здания с разными скатами обычно обустраивается при совмещении жилого дома с какой-нибудь дополнительной пристройкой.

В этой статье

Для чего делают разные скаты
Как влияют на расчет крыши погодные условия
Организация подкровельного пространства
Расчет каркаса для несимметричной крыши

Для чего делают разные скаты

Подобным вопросом задаются начинающие строители. Выбор кровельной конструкции основывается, в первую очередь, на ее эксплуатационных характеристиках и внешнем виде.

Если вы желаете построить красивый дом, не похожий на соседние, дизайн крыши необходимо учитывать уже при создании строительного проекта. Симметричные строения уже давно всем приелись, современные тенденции оформления строительных конструкций предполагают искажение стереотипов, правильных геометрических форм.

Поэтому двускатная крыша с разными скатами эффектно выделяется среди симметричных аналогов. Возможность менять параметры классического треугольника предоставляет простор для создания оригинальных проектов двухскатных кровельных конструкций. Это также позволяет выделить дом на фоне соседних сооружений, привлечь к нему внимание, так как именно кровля задает внешний вид любому строению.

Как влияют на расчет крыши погодные условия

Технологические особенности кровельной конструкции основываются также на ее геометрических формах.

Насколько эффективно крыша будет противостоять воздействиям природной среды, зависит от угла наклона кровельных скатов. Именно исходя из климатических показаний региона, в котором возведено здание, подбирают наиболее оптимальный уклон кровли.
При создании строительного проекта обязательно учитывают розу ветров, изучают сведения за последние несколько лет. Это позволяет определить наиболее частое направление ветра, его силу.

[wpsm_box type=»info» float=»none» text_align=»left»]
Важно! Кровельный скат с наименьшим уклоном устанавливается со стороны частых и сильных порывов ветра. Это позволяет существенно уменьшить нагрузку, передаваемую на несущую конструкцию, снизить шумовой эффект от вибрации кровельного покрытия.[/wpsm_box]

Организация подкровельного пространства

Увеличение угла наклона ската асимметричной крыши предоставляет возможность выгодно использовать чердачное пространство, например:

Под кровлей можно обустроить достаточно вместительную кладовку или уютную жилую комнату.
Более длинный кровельный скат может перекрывать одновременно несколько этажей.
При обустройстве террасы в качестве ее козырька может также выступать более длинный скат кровли.

Одним из распространенных способов увеличения площади является применение ломаных конструкций крыш, когда угол наклона кровельного ската меняется, не достигая основания. Конечно же, это дополнительные расходы на строительные материалы, и монтаж кровли несколько усложняется.

Расчет каркаса для несимметричной крыши

При выполнении расчетов двухскатной крыши с разными скатами обязательно принимаются в учет следующие моменты:

масса кровельного материала;
ветровые нагрузки, их преобладающее направление;
климатические условия региона, в котором возведен дом.

[wpsm_box type=»info» float=»none» text_align=»left»]
Важно! Кровельное покрытие формирует постоянные силовые воздействия на элементы каркасной конструкции. Поэтому при заготовке расходного пиломатериала для создания каркаса необходимо учитывать, что керамическая черепица значительно тяжелее мягких кровельных материалов.[/wpsm_box]

Все эти нюансы одновременно создают общие требования к системе стропил:

какой материал лучше использовать для строительства каркаса;
количество, толщина, шаг стропильных ног.

По готовым чертежам двускатной несимметричной кровли можно прочитать, какие элементы необходимы для строительства несущей конструкции:

Мауэрлат — прочная рама, при помощи которой стропила крепятся к зданию.
Прогон коньковый — второй опорный элемент для кровельных скатов, который монтируют на верхние фронтонные углы.
Стропила — опоры покрытия крыши, соединяют кровельный конек с несущими стенами здания. В качестве элементов усиления между противоположными стропилами монтируются металлические или деревянные стяжки.
Прогоны боковые — закрепляются параллельно кровельному коньку. Для сокращения нагрузки их выводят немного дальше фронтона.

Двускатная асимметричная крыша — это смелое решение для загородного дома, обустройства собственного жилья капитальной кровельной конструкцией, предоставляющей возможность максимально эффективно использовать свободное пространство под ней.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

асимметричная крыша своими руками

Содержание статьи

Двускатная крыша с разными скатами: описание и конструкция

Двускатной называется крыша, образованная двумя наклонными поверхностями. Они направлены встречно друг другу, а пересечение соединяется одним коньком параллельно длинной стороне дома. Двускатная крыша с разными скатами – это разновидность конструкции. От традиционного симметричного исполнения ее отличают в первую очередь геометрические параметры, а уже потом – специфические особенности.

Основы геометрии

Чтобы понять, как устроена такая крыша, нужно рассмотреть эти свойства и сравнить фото двух типов конструкций. Так как речь идет именно о двускатной разновидности, в профильном разрезе такая форма всегда образует треугольник. Верхний потолок здания является основанием фигуры и служит опорной поверхностью конструкции. Скаты крыши – это боковые стороны треугольника.

Рассматривая симметричную крышу (первое фото), можно увидеть, что наклонные поверхности равны по длине и находятся под одним и тем же углом к основанию треугольника. Конек, скрывающий пересечение склонов, располагается точно по центру здания и проходит через ось симметрии. Разноскатная конструкция характеризуется разной длиной скатов и отличающимися углами при основании (второе фото). Такая концепция – результат геометрического преобразования. Между элементами треугольника существует пропорциональная зависимость. Если изменить один, преобразуются и все остальные.

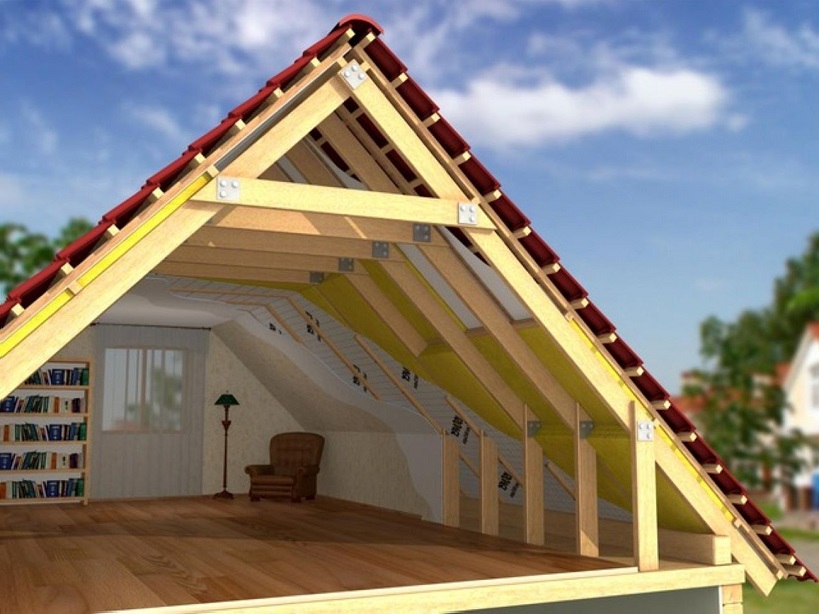

Фото №1 — двускатная крыша с одинаковыми скатами

Исходя из этой зависимости, у рассматриваемой конструкции крыши выделяют два основных параметра: длину скатов и уклон. Используя такое название, последнее значение было бы правильно рассчитывать в процентах. Для этого необходимо вычислить тангенс угла при основании крыши, умноженный на 100%. Тем не менее, для удобства и быстрого понимания в качестве единицы измерения используют чаще всего градусы. Таким образом, каждый скат у асимметричной крыши характеризуется отдельными длиной и уклоном.

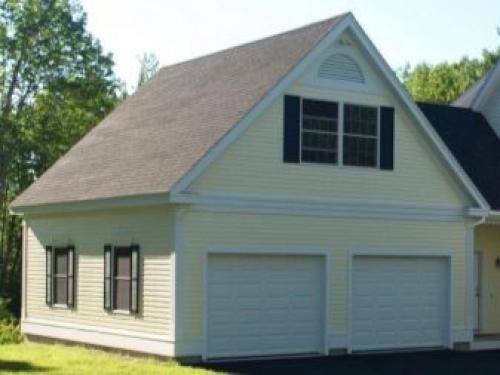

Фото № 2 — конструкция крыши с разными скатами

Зачем нужны разные скаты

Такой вопрос задаст начинающий строитель. Выбор конструкции основывается на двух направлениях: дизайн и эксплуатационные свойства.

Внешний вид крыши важен с самого начала для того, кто хочет сделать здание красивым, неповторимым с эстетической точки зрения. Симметрия во всем часто надоедает, а многие современные тенденции в сфере дизайна полагаются на ломку стереотипов и уход от правильных геометрических форм.

Именно поэтому в таком плане выделяется конструкция с разными скатами. Возможность играть размерами и углами даже в классическом треугольнике позволяет строить оригинальные и интересные в исполнении крыши. Вариативность дает шанс выделить здание на фоне других, сделать его более заметным. Все потому что именно крыша является основным элементом, формирующим внешний вид строения.

Влияние погодных условий на расчет конструкции

Технологические особенности исходят из тех же геометрических параметров. От уклона ската зависит то, как конструкция будет переживать погодные условия. Именно по климатическим данным определяют значение угла, которое обеспечит надежность и долговечность крыши. Разумным шагом при планировке становится изучение розы ветров за последние 2-3 года в располагаемой местности.

По ней можно судить о силе ветра и его самом частом направлении. Со стороны крыши, откуда порывы приходят в большинстве случаев, рекомендуется устанавливать скат с меньшим углом наклона. Это снизит нагрузку на несущую конструкцию, а также уменьшит шум, создаваемый вибрацией кровли.

На расчет скатов влияют осадки. В сухих и теплых районах углы могут быть наименьшими, а длины – самыми большими. Местность же с обильными осадками требует от конструкции более крутых скатов, чтобы вся влага и твердые осадки как можно быстрее покидали кровлю, не застаивались и не создавали излишних нагрузок. Диапазоны углов крыши широко колеблются: от 11º до 70º.

Выбор конструкции кровли в зависимости от уклона крыши

Организация пространства

Увеличение уклона кровли позволяет выгодно использовать место на чердаке. С таким подходом под крышей можно устроить вместительную кладовую, удобную комнату или просторную мансарду. Нередко одна кровельная поверхность перекрывает сразу два этажных пролета. Это как раз тот случай, когда скаты очевидно различаются по длине. Также, становится возможным обустройство террасы, козырьком которой будет продолжение одного из скатов.

К распространенным методам увеличения площади относится применение ломаных конструкций, когда один из скатов, не доходя до основания, меняет угол наклона. Однозначно, такие изощрения несут в себе затраты на дополнительные стройматериалы и выполнение сложных работ.

Материал конструкции

Кровля крыши держится на стропильной системе. В качестве материала для конструкции испокон веков традиционно используют древесину, но может быть металл или железобетон. Первая лидирует благодаря возможности точной обработки, прочностью и оптимальным весом каркаса. Для возведения конструкции выбирают определенные породы древесины:

Универсальной является сосна. Хвойная порода прочна, смоляниста, что снижает риск гниения. Ствол дерева прямой и легкий. Невысокая стоимость соснового бруса объясняется его широким распространением.
Лиственница долговечна.
Ель так же прочна, но больше подвержена влиянию влаги.
Мощный дуб применим для ответственных элементов, например, мауэрлата. Его легко обрабатывать. Материал дорогой по сравнению с другими породами.
Осина упруга, но часто встречается с гнилой сердцевиной, что ограничивает область ее применения

Бук прочен, служит много лет, но с трудом поддается обработке.

Используя древесину в строительстве двускатных крыш с разными скатами, настоятельно рекомендуется применять только хвойные или только лиственные породы для всех элементов каркаса.

Металл, как и железобетон, в основе создания несущей конструкции выигрывает только для крупных строительных объектов, где разноскатные крыши встречаются редко. Один цельный пролет может достигать 2-3 десятков метров. В остальном он намного уступает древесине: дорогой, сложно обрабатывается, пропускает холод, накапливает конденсат.

Устройство каркаса и правильный расчет

При расчете разноскатной конструкции учитываются климатические условия, ветровые усилия, вес кровли. Последнее немаловажно: слой покрытия создает постоянную нагрузку на опоры каркаса. Большой вес, например, имеет керамическая черепица, мягкая кровля гораздо легче. В сочетании все эти факторы формируют общие требования к стропильной системе крыши и определяют такие параметры, как шаг стропил, количество элементов, толщина бруса и материал каркаса.

Чертеж двускатной конструкции позволяет понять, из каких элементов состоит несущая конструкция:

Крепление стропил к зданию производится с помощью мауэрлата – прочной рамы, укладываемой к боковым несущим стенам из кирпича, блоков. С внешней стороны строения рекомендуется обложить этот элемент каркаса дополнительным кирпичным рядом для надежной фиксации.
Коньковый прогон – вторая опора скатов. Он устанавливается на верхние углы фронтонов.
Боковые прогоны крепятся параллельно коньку крыши. Вместе с центральным брусом их выводят чуть дальше фронтона с целью снижения нагрузки.
Стропила – опоры для кровли. Они служат соединением конька и несущих стен. Для усиления противоположные стропила соединяются специальными стяжками из дерева или металла. Сборка элементов крыши производится двумя способами: висячим и наслонным. Первый характеризуется тем, что встречные стропила удерживают друг друга прочным соединением, нагрузка крыши является распирающей. Наслонная конструкция включает в себя дополнительные центральные опоры, соединяющие лежень и коньковый брус. Такое устройство используется при наличии внутренних несущих стен. Наличие разных скатов подразумевает установку между стропилами и другими брусами дополнительных стяжек, регулирующих нагрузку.

Двускатная крыша с асиметричными поверхностями – смелый шаг строителя собственного дома.

Это возможность благоустроить свое жилище капитальной крышей с эффективным использованием пространства.

Варианты двухскатных крыш и их особенности: расчет и этапы монтажа, фото

Двускатная крыша – кровельная конструкция, которая чаще других используется в частном домостроении. Она не только проста в сооружении, она надежна, обойдется недорого, если правильно провести расчет количества элементов.. В статье рассмотрено, из каких элементов состоит эта разновидность кровель, и как ее можно собрать своими руками. Вы узнаете про основы расчетов, правила и этапы сборки, что позволит «на одной волне» разговаривать с подрядчиками строительной компании.

Дом с двускатной крышей

Из каких элементов состоит крыша в два ската

Из самого названия становится понятным, что такие крыши имеют всего лишь два ската, которые могут быть одинаковыми или разными по площади. Первые называют симметричными, вторые асимметричными

Не все двухскатные кровли состоят из одних и тех же элементов. Но есть среди них основные, которые присутствуют во всех конструкциях.

Мауэрлат – брус 100х100 мм (сечение минимальное), на который упирается стропильная система. Главное назначение – распределить равномерно нагрузку, действующую со стороны кровельной конструкции на стены постройки. Крепят мауэрлат именно к стенам (существует несколько вариантов).

Стропила, по-другому их называют стропильными ногами. Это доски (редко брусы) с минимальной толщиной 50 мм, расположенные с уклоном к стенам. Они и формируют скаты. Нижним концом они крепятся к мауэрлату, верхним к коньковому брусу или друг к другу.

Брус конька используется не всегда, а только когда крышу покрывают наслонными стропилами. Об этом чуть ниже. Его назначение – опора для стропильных ног.

Стропила, прикрепленные к мауэрлату

Дополнительные деревянные элементы, которые применяются не на всех двускатных конструкциях.

Опоры под брусок конька. Устанавливаются их только в том случае, если в кровельной конструкции таковой присутствует.

Стойки под стропила. Применяют, если ширина строения больше 12 м. Чем длиннее стропила, тем ниже у них несущая способность.

Прогон, он же брус, уложенный на стойки поперек стропильных ног. На него, а не на опоры, упираются стропила.

Лежень – брус, расположенный параллельно прогону, только в нижней части. На него монтируют стойки для стропил.

Затяжки. Это бруски, стягивают парные стойки (между собой).

Разновидности стропильных систем

Их две: висячие и наслонные. Первая разновидность, в которой верхние концы стропил опираются друг в друга, между собой и скрепляются. Для повышения прочности соединения и надежности конструкции нередко между ними устанавливают затяжку.

Вторая разновидность – ноги, опирающиеся на конек. Они также могут быть стянуты затяжкой, если ставится задача увеличить несущую способность всей системы.

Внимание! Функции затяжки для висячей разновидности может выполнять балка перекрытия, на которую ноги упираются.

Висячие и наслонные стропила На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу расчета, монтажа и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Правила сборки двускатной крыши

Двухскатная крыша собирается по-разному. Зависимость – тип стропильной системы. Разберемся по отдельности с каждой.

Сборка висячих стропил

Существует строгая последовательность проводимых операций:

Производят монтаж мауэрлата на стены. К ним он крепится при помощи шпилек, которые устанавливают в заливаемый армирующий пояс. Верхний конец шпильки – резьбовая часть, на которую накручивают гайку с широкой шайбой. Именно ими и прижимается мауэрлат к стене.

Производят монтаж конькового бруса. Для этого вдоль кровельной конструкции прямо посередине (если сооружается симметричная крыша) устанавливаются опорные стойки из бруса или досок. Они крепятся к лежню или к балкам перекрытия специальными металлическими уголками на саморезы. Дополнительно устанавливаются подпорки и укосины, чтобы выдержать вертикальность стоек.

На последние укладывается коньковый брус, который закрепляется к стойкам теми же металлическими профилями (уголками, пластинами и прочими). Основная задача производителя работ – выставить коньковый прогон в горизонтальной плоскости.

Устанавливаются стропила попарно, образуя треугольники кровельной системы.

Если есть необходимость, то под стропильные ноги устанавливаются дополнительные стойки. Их крепят или непосредственно между собой, или укладывают поверх стоек прогон поперек ног.

Поверх стропильной системы устанавливается обрешетка из деревянных брусков или досок.

Поверх обрешетки набивается кровельный материал.

Сборка наслонных

Наслонная стропильная система двухскатной крыши каркасного дома, и не только каркасного, собирается не на крыше, а на земле. Все дело в том, что сложно подогнать элементы между собой, когда у них нет опоры на одном конце. Для этого придется сооружать дополнительную опорную конструкцию временного типа. Это затраты времени, сил и средств, никому не нужные.

Поэтому парные стропила, они же в собранном виде носят название фермы, собираются в плоскости земли. Так как конструкция фермы – это треугольник, в симметричной кровле к тому же равнобедренный, то собрать его не составит большого труда. Основная задача производителя работ – соблюсти размерные параметры элементов фермы. Потому что подгонять фермы на крыше будет сложнее, если между ними достаточно большие размерные погрешности.

Поднимают стропила в сборе на крышу подъемным краном или другим приспособлением.

Монтаж наслонных стропил

Сначала устанавливают две крайние фермы по фронтонам дома, выставляют их между собой по высоте и закрепляют к балкам перекрытия подпорками и укосинами (временными).

Натягивают между верхними точками двух ферм нить, по которой монтируют остальные стропильные треугольники.

Остальное, как и в случае с висячими стропильными ногами: набивается обрешетка и кровельный материал.

Расчет стропильных ног

Важное подготовительное мероприятие, от которого зависит несущая способность системы в целом. Самостоятельно провести расчет, если вы в этом не разбираетесь, невозможно. Поэтому обыватели пользуются онлайн калькуляторами либо таблицами. В основе расчетных манипуляций лежит сечение брусков (в мм) или досок, зависящее от длины ног и шага установки.

Зависимость такая: чем длиннее ноги и больше расстояние между ними, тем больше должно быть сечение брусов. К примеру:

шаг установки 2,15 м, длина стропилы 3 м, для этого используют брус сечением 100х150 мм;

шаг 1,4, длина 3, сечение 75х125 мм;

шаг 2,15, длина 5 м, сечение 100х250;

шаг 0,9, длина 5,5, сечение 50х200 мм.

Для каждой позиции найдется свой параметр применяемых брусков. Таблицы есть в свободном доступе.

Схема распределения стропильных ног

Уклон скатов

Определить уклон конструкции двухскатной крыши непросто. Учитывают вид кровельного покрытия. Зависимость такая:

если используется асбоцементный шифер, то угол должен быть не меньше 22°, снижение данного параметра приведет к протечкам в местах стыковки соседних листов;

металлочерепица – угол в 14°;

битумная черепица – угол не должен превышать 15°, в противном случае появляется вероятность сползания покрытия с обрешетки;

рулонный материал (рубероид, толь и прочие) – наклон в пределах 3-25°.

Но здесь есть один нюанс. Чем круче крыша, тем меньше нагрузок действует на ее скаты, потому что дождевая вода и снег быстро сходят с поверхностей. Но при этом увеличивается парусность конструкции. То есть ветровые нагрузки увеличиваются. При этом высокие крыши – это возрастание затрат на стройматериалы, которые повышают себестоимость сооружения.

Угол наклона скатов крыши Это может быть интересно! В статье по следующей ссылке читайте про строительство крыши частного дома.

Разноскатные крыши

Двускатная кровля с разными скатами сегодня встречается достаточно часто. Нельзя сказать, что они лучше симметричных, но оригинальность конструкции сделала их популярными. Добавим, что такие кровли более сложны, чем традиционные с одинаковыми скатами.

Делятся эти крыши на три вида:

Несимметричные. У них коньковый прогон располагается посередине дома. Скаты располагаются друг к другу под одним углом наклона. Но один из них всегда длиннее другого.

Асимметричные. По длине скаты могут быть одинаковыми или разными, но угол наклона обоих разный.

Асимметричные со смещением. То же самое, что и предыдущий вариант, только коньковый прогон смещен относительно середины дома в одну из сторон.

Асимметричная двускатная крыша со смещением конькового прогона

Правила сооружения асимметричных двускатных крыш

Двухскатная крыша с разными скатами – сооружение непростое. Вся сложность заключается в том, что смещение конькового бруса относительно середины здания создает совершенно другие нагрузки. Они теперь не распределяются по коньку. Основное их давление (центральное) приходится на длинный более пологий скат. Именно поэтому на стадии проектирования и проведения расчетов нужно точно определить место установки дополнительных стоек. Их устанавливают под стропильные ноги длинного пологого ската.

При этом не проводят монтаж всей стропильной системы на глаз. Даже самое небольшое отклонение от проекта может привести к непоправимым последствиям. Вносить изменения в конструкцию будет сложно, а иногда просто невозможно.

Стропильная ферма асимметричной крыши

И еще один момент. Для асимметричной крыши (двускатной) требуется сооружение очень прочного мауэрлата, с помощью которого придется перераспределить неравномерные нагрузки. Особое внимание креплению мауэрлата к стенам дома.

Что касается строительства крыши с разными скатами, то сама технология ничем от традиционной не отличается. Главное – строго придерживаться требований, обозначенных выше. Обычно такие конструкции собираются из наслонных стропильных ног с установкой конькового бруса. Поэтому главная задача производителя работ – точно выставить конек по горизонтали на участке строго по проекту. Обязательно точно выдерживаются размеры стропил, в основном это касается длины.

Это может быть интересно! В статье по следующей ссылке читайте про дома с односкатной крышей.

Разноуровневые кровли

Еще одна разновидность крыш с двумя скатами. Чтобы понять, о чем идет речь, посмотрите фото ниже.

Разноуровневые двускатные кровли

По своей конфигурации кровля двускатная, покрывает собой весь дом. Но по отдельности каждый скат представляет собой односкатную конструкцию. Обычно между ними возводится несущая стена, на которую оба ската опираются.

Но при этом больший по размерам скат опирается на верхний торец стены, где устанавливается коньковый брус или балка мауэрлата, а меньший на его вертикальную плоскость, где обычно закрепляется несущая балка. Строительство таких крыш проводится по технологии односкатного сооружения.

Двускатные кровли с ломаными скатами

Эти конструкции в основном используются в домах, где запланировано сооружение мансарды. Под традиционными скатами организовать комнату проблематично. Причина – наличие «мертвых» зон на участках стыка стропильной системы и стены дома. Чтобы убрать эти зоны, необходимо часть ската сделать более крутой в плане наклона относительно вертикали.

В сечении крыша будет не треугольной, а пятиугольной. Собирать ее непросто, слишком много элементов, располагаемых под разными углами. Но у нее серьезные преимущества пред всеми остальными:

хорошо выдерживает снеговые нагрузки;

отлично противостоит давлению ветра.

Минус один – большой расход строительных материалов. Но выигрыш явный – дополнительная жилая комната за небольшие денежные расходы.

Ломаная мансардная крыша

Возведение мансардной крыши – это установка стоек, на которые укладываются лежни и упираются нижние концы стропильной системы. Вверху концы стропил соединяются на коньке. Крутые нижние стропильные ноги упираются снизу в мауэрлат, а сверху на лежни. Получается достаточно устойчивая и прочная конструкция.

Обобщение по теме

Разнообразие крыш с двумя скатами дает возможность подобрать тот вариант, который впишется в архитектуру возводимого дома. Эффектность сооружения – это всего лишь видимая часть. В основе же конструкции лежит точный расчет элементов и нагрузок на них. Но, как показывает практика, большинство крыш в категории частного домостроения именно двускатные.

Как устроена двускатная крыша с разными скатами – виды кровли и правила монтажа

Постройка собственного дома – задача явно не из легких. Трудности начинаются не при обустройстве стен и даже не при закладке фундамента – сложнее всего подобрать оптимальный вид конструкции, спроектировать здание так, чтобы оно было и функциональным, и достаточно привлекательным визуально.

Одним из наиболее заметных элементов здания является крыша, поэтому ее конструкцию нужно продумать заранее и во всех подробностях. При выборе типа крыши большинство застройщиков забывают о существовании двускатных конструкций с асимметричными скатами. В данной статье будет рассмотрена двускатная крыша с разными скатами и ее особенности.

Предпосылки к появлению асимметричных крыш

За все время существования человечества архитектура претерпела значительные изменения. Огромное количество самых разнообразных конструкций было придумано, построено и переделано – и раз за разом находились новые, все более изощренные архитектурные решения и задумки, которые по мере возможностей претворялись в жизнь, порой становясь непреднамеренными шедеврами.

Все это в полной мере относится и к кровельным конструкциям. Крыша жилых зданий за прошедшие тысячелетия невероятно изменилась, пройдя через массу исторических эпох и географических особенностей. В разные времена этот элемент здания использовался как для решения сугубо практических задач, так и для демонстрации степени свободы полета творческой мысли.

Со временем мода на изощренные решения стала проходить – возможно, именно потому, что творческая мысль стала идти вразрез со здравым смыслом и функциональным назначением крыши. Полученные знания и интересные наработки никуда не ушли, просто их стали использовать более рационально и с умом.

Что касается двускатных крыш, то одним из решений, показавших себя достаточно выгодными, было следующее:

Один из скатов крыши располагался с южной стороны;

Противоположный скат располагался под другим углом или увеличивался в длине;
Нагрузки на кровлю тщательно высчитывались, равно как и внутренние площади здания.

Внесение таких изменений в классическую конструкцию кровли позволило повысить ее эффективность и придать ей оригинальный вид. Немаловажным фактором является и возможность более грамотно распределить свободное внутреннее пространство в здании.

Развитие двускатных крыш с разными скатами

Крыша с разной длиной скатов – это далеко не новое изобретение. Конечно, точные даты и периоды неизвестны, но можно предположить, что самые первые варианты кровли уже были асимметричными – хотя бы потому, что у строителей тех времен попросту не было знаний и возможности сделать конструкцию ровной.

Для измерений использовалась длинная рогатина с привязанным к ее концам шнуром и отвесом. Рогатина устанавливалась вертикально таким образом, чтобы отвес обозначал центр торцевой стены будущего здания. Края шнура растягивались к углам постройки. После определения свеса к стене прибивалась доска. В результате получалась вполне понятная конструкция, отображающая границы будущей кровельной конструкции.

С первым скатом особых сложностей не возникало, а вот обустройство второго было сопряжено с рядом проблем. Если для постройки дома использовались круглые бревна (а так зачастую и было), то выравнивание стен по одному уровню было практически непреодолимой задачей, и попытки сделать ровную конструкцию из-за этого тоже оказывались безуспешными.

Для точности измерений требовался водяной уровень – он позволял выровнять крышу так, чтобы конек располагался по центру, а скаты были равномерными. Архитекторы и профессиональные городские строители имели доступ к хорошим инструментам, а вот в деревнях и селах приходилось строить дома без точных замеров, поэтому кровля нередко получалась асимметричной.

Впрочем, ненамеренную асимметрию нельзя назвать обдуманной и проверенной временами наработкой – она достигалась случайно и каких-то характерных особенностей не имела. Совсем другое дело – сознательные творения опытных зодчих, которые выделяли разноскатную крышу в отдельный архитектурный вид. Чаще всего такие конструкции использовались при обустройстве домов богачей и были необходимы для демонстрации богатства их владельцев.

Методов обустройства крыш с разными скатами было немало. Часто встречаемым явлением были конструкции, состоящие из нескольких отдельных построек с собственными крышами. Скаты могли заворачиваться в самые разные стороны и отличаться по всем параметрам. Конечно, эти конструкции не были похожи на современные двускатные асимметричные крыши, но некоторые сходства просто нельзя не заметить.

Достоинства и недостатки разноскатных крыш

Здание с асимметричной крышей на фоне классических двускатных конструкций будет ярко выделяться, поэтому остается только определиться с простым вопросом – нравится или не нравится такая конструкция.

Следующий аспект, который не так заметен с первого взгляда, но тесно связан с уникальным видом разноскатных крыш – возможность использовать внутреннее пространство здания по максимуму. Традиционная двухскатная крыша в этом плане не столь удобна, поскольку она создает определенные рамки, выйти за пределы которых не представляется возможным.

Двускатная крыша с коротким и длинным скатами позволяет совместить здание с любыми пристройками и объединить их под одной крышей. При желании под разноскатную крышу можно установить не только жилой дом, но и гараж, беседку или веранду. Самое главное – это заранее изобразить будущую конструкцию на бумаге и грамотно спроектировать все ее элементы.

Как правило, двускатная крыша с разными углами наклона скатов устанавливается в том случае, если второй этаж здания должен иметь меньшую площадь, чем первый. Помимо более рационального использования площади, такая конструкция позволяет разгрузить фундамент и отлично подходит для монтажа различного оборудования (например, солнечных батарей).

Следующее положительное качество асимметричных крыш – возможность противостоять различным природным явлениям. Если в районе, где проходит строительство здания, постоянно дует направленный в одну сторону ветер, то с ветреной стороны стоит расположить пологий скат, а на противоположной стороне вполне может быть и крутой наклон. Помимо сопротивления ветру, такая конструкция еще и хорошо подходит для снежных регионов.

Еще один весомый плюс в копилку достоинств разноскатных крыш – они отлично подходят для обустройства жилой мансарды. Стандартная двускатная конструкция лишена некоторых достоинств, в частности, мансарда в ней зачастую выглядит не очень комфортно. Конечно, есть немало способов, позволяющих более полноценно использовать такое пространство, по крайней мере – визуально, но в большинстве случаев это всего лишь полумеры.

Крыша с разными углами наклона дает возможность расширить полезную площадь второго этажа без дополнительных надстроек. Увеличение площади будет не фактическим, а визуальным – но использовать освободившееся пространство можно будет более рационально, чем под двумя традиционными скатами.

Если собрать все «за» и «против» двускатной крыши с разными скатами, то можно прийти к следующим выводам:

Асимметричная крыша имеет уникальные визуальные характеристики, позволяет реализовать различные дизайнерские решения и более рационально использовать имеющуюся площадь;

Основная проблема заключается в сложности обустройства крыши с разными скатами.

Если трудности, которые неизбежно возникнут на этапе проектирования и монтажа асимметричной крыши, не страшны, то такая конструкция станет отличным решением и придаст зданию очень интересный вид.

Виды разноскатных крыш с коротким и длинным скатами

Все конструкции разноскатных крыш можно разделить на несколько основных категорий:

Несимметричные крыши. В такой конструкции скаты сходятся к коньку и располагаются под одинаковым наклоном. Асимметричность достигается за счет того, что один скат имеет увеличенную длину. Увеличение может быть и не очень большим – крыша все равно будет выглядеть необычно, даже если удлиненный скат не бросается в глаза.

Частично ломаные крыши. Основное отличие данного вида крыш от традиционных двускатных решений заключается в том, что один скат имеет ломаную форму, которая позволяет перекрыть пристройку. Для проектирования крыши с изломом требуется такой же расчет, как и для любой разноскатной крыши.
Асимметричные крыши. Данный вид конструкций по праву считается самым оригинальным. Асимметричная крыша – это лучшее решение, позволяющее сделать мансарду предельно комфортной, светлой и просторной. Конструктивная особенность такой схемы заключается в изменении длины и уклона одного из скатов.
Асимметричные крыши со смещенным центром. На первый взгляд такая крыша не отличается от стандартной двухскатной, но при подробном рассмотрении отличие все же находится – коньковая линия кровли в данном случае смещается относительно центра. Это смещение естественным образом приводит к изменению длины ската и угла наклона конструкции. Такие крыши очень удобны в использовании, но их проектирование и монтаж требуют максимальных усилий.

Стандартные проекты двухскатных крыш с разными углами наклона

Постройка крыши с разными скатами может иметь массу незначительных нюансов, но основных параметров будет немного. Например, скаты в асимметричной крыше могут иметь одинаковую длину, но располагаться под разным углом, или же наоборот – установленные под одним углом скаты будут иметь разную длину.

Есть несколько стандартных вариантов конструкции, которые стоит рассмотреть немного подробнее:

Одинаковая длина скатов, разный угол наклона. Один из скатов в данной конструкции располагается под большим углом. Такая крыша позволяет с одной стороны обустроить хорошую террасу, а под более низким скатом расположить хозяйственные помещения. Делать всю крышу пологой было бы невыгодно – на ней в таком случае будет скапливаться слишком много снега. Данный вариант асимметричной крыши достаточно прост и не требует особых усилий – в частности, нет никакой необходимости в усилении фундамента. Правда, один недостаток все же есть – придется основательно повозиться с проектированием. Крышу с одинаковым наклоном скатов проектировать намного проще.
Одинаковый угол наклона, разная длина скатов. Этот вариант конструкции – полная противоположность предыдущему. Увеличение длины одного ската позволяет накрыть все находящиеся возле дома пристройки, вроде веранд и беседок. Особых требований к фундаменту в данном случае тоже нет, потому что часть нагрузки от крыши будет приходиться на пристройку. Впрочем, при отсутствии пристроек или иных нюансов строительства можно увеличить длину ската, находящегося над основным зданием. В общем, даже такая простая схема имеет немалую вариативность.
Разная длина и форма скатов. Для оптимизации нагрузок, приходящихся на стропильную систему дома, нередко используется разноскатная крыша с разной длиной и формой скатов. Основной чертой такой конструкции является наличие излома, благодаря которому часть нагрузок самоустраняется. Правда, на месте излома возникают новые нагрузки, и их приходится компенсировать дополнительными распорками – но это вполне разумная плата за балансировку воздействующих на кровлю сил.
Нестандартные конструкции. Разноскатные крыши по умолчанию дают максимальную степень свободы в обустройстве, поэтому нет ничего удивительного в появлении весьма интересных конструкций. Например, существует схема, в которой все усилия направлены на создание интересного второго этажа. Если срезать углы здания, то можно снизить степень давления на фундамент, а значит, и сэкономить на постройке.
Крыша со смещенным коньком. С такими конструкциями работать сложнее всего, но при правильной реализации всех этапов обустройства получится едва ли не самая интересная крыша. Основная сложность заключается в точном расчете нагрузок на стропильную систему, особенно если речь идет о деревянных домах – они некоторое время усаживаются, поэтому нужно не допустить перекоса кровли.

Существуют и другие чертежи двускатной крыши с разными скатами, но описанные выше конструкции встречаются чаще всего.

Монтаж двускатной крыши с разными скатами

Устройство асимметричной крыши, как можно заключить из всего сказанного выше, нельзя назвать простым. Даже самые примитивные крыши с разными скатами сложнее в обустройстве, чем традиционные двухскатные конструкции. Если же говорить о крышах со смещенным центром, то сложность проектирования и монтажа сразу же возрастает на порядок. Основная нагрузка в асимметричных крышах концентрируется не на коньке, поэтому классические вертикальные подпорки в данном случае не имеют смысла.

Впрочем, процесс расчетов и восприятие столь сложной конструкции можно упростить – достаточно представить крышу не в виде асимметричной схемы, а в виде двух треугольников с разными сторонами и углами. Конечно, оба треугольника будут находиться в сложном взаимодействии, поэтому просто рассчитать их отдельно друг от друга нельзя – но такое рассмотрение конструкции крыши серьезно упрощает процесс ее обустройства.

Одним из важнейших элементов конструкции, позволяющих полноценно обустроить асимметричную крышу, является мауэрлат, который принимает на себя всю нагрузку от кровли. Правильный расчет и монтаж мауэрлата – это уже полдела, если речь идет о разноскатной конструкции.

Расчет крыши с разными скатами

Чтобы конструкция крыши была качественной и надежной, ее необходимо грамотно рассчитать. Для расчетов лучше всего воспользоваться соответствующими программами, которые позволят точно вычислить нагрузки, приходящиеся на мауэрлат, и определить расположение необходимых подпорок. Самостоятельное вычисление этих параметров возможно, но процесс в таком случае будет чересчур сложным – а обустройство крыши с разными скатами и без того не отличается простотой.

Если описать расчет крыши с разными скатами несколькими тезисами, то все это будет выглядеть следующим образом:

Скат, имеющий большую длину, оказывает наибольшее влияние на стропильную систему и находящуюся под ней стену дома;
Чтобы компенсировать нагрузки от длинного ската, стоит установить одну или несколько дополнительных подпорок;
Если здание выполнено из прочных материалов и установлено на достаточно мощном фундаменте, то можно обойтись и без дополнительных элементов.

О процессе ручного расчета асимметричной крыши можно сказать так – в конечном итоге он сведется к определению параметров двух односкатных крыш, которые сведены к единому коньку. Учитывая описанные выше факторы, можно спроектировать конструкцию довольно точно.

Распределение нагрузок по скатам

Описанные выше схемы конструкций – это всего лишь самые популярные виды крыш. Существует и масса других, более изощренных и сложных форм, реализация которых доступна только профессиональным строителям. Впрочем, попробовать всегда можно, но на кону будет стоять эффективность всего здания – основная цель обустройства крыши все же заключается в защите от атмосферных осадков и морозов.

Чтобы кровельная конструкция была надежной, выполняется ряд расчетов, направленных на равномерное распределение нагрузок по скатам. Крыша должна полноценно опираться на все стены здания, иначе ветровые и снеговые нагрузки приведут к перекосам или даже полному разрушению кровельной конструкции.

На отечественном пространстве разноскатные крыши пока не приобрели достаточной популярности, поэтому однозначно сказать что-то об их эффективности и долговечности трудно. Если судить по опыту зарубежных строителей, то асимметричные крыши вполне сравнимы с обычными двухскатными конструкциями, но только при условии грамотного расчета скатов, стропильной системы и нагрузок на коробку здания.

И последний момент – при отсутствии уверенности в том, что двухскатная крыша с разными скатами получится качественной, от ее обустройства лучше отказаться. Все-таки самостоятельный монтаж таких конструкций достаточно сложен и требует наличия соответствующего опыта. Большинство профессиональных строителей с таким опытом просто отказываются работать с асимметричными крышами, мотивируя отказ трудностями, возникающими при монтаже подобных конструкций.

Заключение

Двухскатная крыша с разными скатами, несмотря на свою многолетнюю историю, не только не устарела, но и стала весьма современным решением. Правильно рассчитанная и обустроенная крыша может проработать столько же, сколько и более традиционные аналоги, при этом демонстрируя повышенную эффективность в вопросах сохранения тепла и рационального использования свободного пространства.

двухскатная кровля с коротким и длинным скатами, асимметричная с разными углами наклона и длиной, чертежи, расчет

Содержание:

Предпосылки к появлению асимметричных крыш
Развитие двускатных крыш с разными скатами
Достоинства и недостатки разноскатных крыш
Виды разноскатных крыш с коротким и длинным скатами
Стандартные проекты двухскатных крыш с разными углами наклона
Монтаж двускатной крыши с разными скатами
Расчет крыши с разными скатами
Распределение нагрузок по скатам

Предпосылки к появлению асимметричных крыш

Что касается двускатных крыш, то одним из решений, показавших себя достаточно выгодными, было следующее:

Один из скатов крыши располагался с южной стороны;
Противоположный скат располагался под другим углом или увеличивался в длине;
Нагрузки на кровлю тщательно высчитывались, равно как и внутренние площади здания.

Внесение таких изменений в классическую конструкцию кровли позволило повысить ее эффективность и придать ей оригинальный вид. Немаловажным фактором является и возможность более грамотно распределить свободное внутреннее пространство в здании.

Развитие двускатных крыш с разными скатами

Достоинства и недостатки разноскатных крыш

Двускатная асимметричная крыша имеет массу характерных особенностей. Конечно, в первую очередь стоит рассмотреть именно визуальные характеристики – они наиболее заметны, и уже даже по ним можно понять, нужно ли использовать такую крышу в собственном доме. Здание с асимметричной крышей на фоне классических двускатных конструкций будет ярко выделяться, поэтому остается только определиться с простым вопросом – нравится или не нравится такая конструкция.

Как правило, двускатная крыша с разными углами наклона скатов устанавливается в том случае, если второй этаж здания должен иметь меньшую площадь, чем первый. Помимо более рационального использования площади, такая конструкция позволяет разгрузить фундамент и отлично подходит для монтажа различного оборудования (например, солнечных батарей).

Если собрать все «за» и «против» двускатной крыши с разными скатами, то можно прийти к следующим выводам:

Асимметричная крыша имеет уникальные визуальные характеристики, позволяет реализовать различные дизайнерские решения и более рационально использовать имеющуюся площадь;
Основная проблема заключается в сложности обустройства крыши с разными скатами.

Виды разноскатных крыш с коротким и длинным скатами

Все конструкции разноскатных крыш можно разделить на несколько основных категорий:

Несимметричные крыши. В такой конструкции скаты сходятся к коньку и располагаются под одинаковым наклоном. Асимметричность достигается за счет того, что один скат имеет увеличенную длину. Увеличение может быть и не очень большим – крыша все равно будет выглядеть необычно, даже если удлиненный скат не бросается в глаза.
Частично ломаные крыши. Основное отличие данного вида крыш от традиционных двускатных решений заключается в том, что один скат имеет ломаную форму, которая позволяет перекрыть пристройку. Для проектирования крыши с изломом требуется такой же расчет, как и для любой разноскатной крыши.
Асимметричные крыши. Данный вид конструкций по праву считается самым оригинальным. Асимметричная крыша – это лучшее решение, позволяющее сделать мансарду предельно комфортной, светлой и просторной. Конструктивная особенность такой схемы заключается в изменении длины и уклона одного из скатов.
Асимметричные крыши со смещенным центром. На первый взгляд такая крыша не отличается от стандартной двухскатной, но при подробном рассмотрении отличие все же находится – коньковая линия кровли в данном случае смещается относительно центра. Это смещение естественным образом приводит к изменению длины ската и угла наклона конструкции. Такие крыши очень удобны в использовании, но их проектирование и монтаж требуют максимальных усилий.

Стандартные проекты двухскатных крыш с разными углами наклона

Есть несколько стандартных вариантов конструкции, которые стоит рассмотреть немного подробнее:

Одинаковая длина скатов, разный угол наклона. Один из скатов в данной конструкции располагается под большим углом. Такая крыша позволяет с одной стороны обустроить хорошую террасу, а под более низким скатом расположить хозяйственные помещения. Делать всю крышу пологой было бы невыгодно – на ней в таком случае будет скапливаться слишком много снега. Данный вариант асимметричной крыши достаточно прост и не требует особых усилий – в частности, нет никакой необходимости в усилении фундамента. Правда, один недостаток все же есть – придется основательно повозиться с проектированием. Крышу с одинаковым наклоном скатов проектировать намного проще.
Одинаковый угол наклона, разная длина скатов. Этот вариант конструкции – полная противоположность предыдущему. Увеличение длины одного ската позволяет накрыть все находящиеся возле дома пристройки, вроде веранд и беседок. Особых требований к фундаменту в данном случае тоже нет, потому что часть нагрузки от крыши будет приходиться на пристройку. Впрочем, при отсутствии пристроек или иных нюансов строительства можно увеличить длину ската, находящегося над основным зданием. В общем, даже такая простая схема имеет немалую вариативность.
Разная длина и форма скатов. Для оптимизации нагрузок, приходящихся на стропильную систему дома, нередко используется разноскатная крыша с разной длиной и формой скатов. Основной чертой такой конструкции является наличие излома, благодаря которому часть нагрузок самоустраняется. Правда, на месте излома возникают новые нагрузки, и их приходится компенсировать дополнительными распорками – но это вполне разумная плата за балансировку воздействующих на кровлю сил.
Нестандартные конструкции. Разноскатные крыши по умолчанию дают максимальную степень свободы в обустройстве, поэтому нет ничего удивительного в появлении весьма интересных конструкций. Например, существует схема, в которой все усилия направлены на создание интересного второго этажа. Если срезать углы здания, то можно снизить степень давления на фундамент, а значит, и сэкономить на постройке.
Крыша со смещенным коньком. С такими конструкциями работать сложнее всего, но при правильной реализации всех этапов обустройства получится едва ли не самая интересная крыша. Основная сложность заключается в точном расчете нагрузок на стропильную систему, особенно если речь идет о деревянных домах – они некоторое время усаживаются, поэтому нужно не допустить перекоса кровли.

Монтаж двускатной крыши с разными скатами

Расчет крыши с разными скатами

Скат, имеющий большую длину, оказывает наибольшее влияние на стропильную систему и находящуюся под ней стену дома;
Чтобы компенсировать нагрузки от длинного ската, стоит установить одну или несколько дополнительных подпорок;
Если здание выполнено из прочных материалов и установлено на достаточно мощном фундаменте, то можно обойтись и без дополнительных элементов.

Распределение нагрузок по скатам

Заключение

Двухскатная крыша с разными скатами асимметричная

Асимметричная двухскатная крыша с разными скатами

Для чего делают разные скаты

Как влияют на расчет крыши погодные условия

Технологические особенности кровельной конструкции основываются также на ее геометрических формах.

Насколько эффективно крыша будет противостоять воздействиям природной среды, зависит от угла наклона кровельных скатов. Именно исходя из климатических показаний региона, в котором возведено здание, подбирают наиболее оптимальный уклон кровли.
При создании строительного проекта обязательно учитывают розу ветров, изучают сведения за последние несколько лет. Это позволяет определить наиболее частое направление ветра, его силу.

Организация подкровельного пространства

Под кровлей можно обустроить достаточно вместительную кладовку или уютную жилую комнату.
Более длинный кровельный скат может перекрывать одновременно несколько этажей.
При обустройстве террасы в качестве ее козырька может также выступать более длинный скат кровли.

Расчет каркаса для несимметричной крыши

масса кровельного материала;
ветровые нагрузки, их преобладающее направление;
климатические условия региона, в котором возведен дом.

Все эти нюансы одновременно создают общие требования к системе стропил:

какой материал лучше использовать для строительства каркаса;
количество, толщина, шаг стропильных ног.

Мауэрлат — прочная рама, при помощи которой стропила крепятся к зданию.
Прогон коньковый — второй опорный элемент для кровельных скатов, который монтируют на верхние фронтонные углы.
Стропила — опоры покрытия крыши, соединяют кровельный конек с несущими стенами здания. В качестве элементов усиления между противоположными стропилами монтируются металлические или деревянные стяжки.
Прогоны боковые — закрепляются параллельно кровельному коньку. Для сокращения нагрузки их выводят немного дальше фронтона.

Двускатная асимметричная крыша — это смелое решение для загородного дома, обустройства собственного жилья капитальной кровельной конструкцией, предоставляющей возможность максимально эффективно использовать свободное пространство под ней.

Двухскатная крыша – виды оформления и варианты установки.

110 фото возведения конструкции

Обустройство крыши является последним этапом строительства, если рассматривать стандартные варианты, то хозпостройки строят с односкатной конструкцией, а дома с двухскатной крышей. Технология строительства имеет многовековую историю, последовательность операций практически не меняется, несмотря на то, что сегодня применяются современные кровельные материалы.

Преимущества двухскатной конструкции

Разные архитектурные схемы
Экономия средств
Простые расчеты
Естественный сток дождя и снега
Геометрическая форма снижает риск протекания крыши
Возможность обустроить на чердаке мансардное помещение
Ремонтопригодность, надежность, долгий срок службы, стойкость к износу.

Вариации крыш

Симметричная. Данный выбор вполне оправдан: надежная конструкция формируется за счет симметричных скатов, нагрузка распределяется равномерно. При необходимости увеличить нагрузку устанавливают стропильную систему.

Асимметричная. Наклон скатов выполнен под разными углами, на одной из сторон хозяин сможет обустроить помещение. В этом случае нагрузка распределяется неодинаково, понадобится тщательно рассчитать нагрузочную способность фундамента с несущими стенами, грамотно выбрать кровельные материалы, рассчитать их количество, изменить способ утепления, наружной отделки и гидроизоляции.

Несимметричная. Для конструкции характерно наличие внутреннего или наружного излома, как на фото двухскатной крыши.

Каждый из вариантов обладает своими особенностями и преимуществами, которые следует внимательно изучить, чтобы не ошибиться в выборе конструкции.

Подготовительный этап, предшествующий возведению крыши

Правильная двухскатная крыша сначала создается на чертеже, в большинстве случаев форму конструкции выбирают по проекту дома.

Важно учитывать множество факторов: размеры дома, материал, из которых построены несущие стены, а также географическое расположение земельного участка. Необходимо точно рассчитать, какую нагрузку будет выдерживать двухскатная кровля при эксплуатации.

Если скат имеет угол наклона 400 или более, возможности оборудовать на чердаке полноценное мансардное помещение сильно ограничены.

Когда угол наклона равен 100 и больше, увеличивается нагрузка на кровлю от атмосферных осадков и ветра. Владельцам, желающим обустроить мансарду на чердаке, рекомендуется выбирать асимметричную крышу.

Как рассчитывается площадь двухскатной крыши?

Выполняя расчеты, следуйте аксиоме – чем меньше кровельные материалы по весу, тем меньше нагрузка на фундамент и стены здания. Если строить кровлю из древесины, нужно подбирать подходящие породы дерева, чтобы сделать деревянные элементы более прочными, понадобится увеличить их сечение.

Главным параметром при выполнении расчетов выступает общая площадь крыши, его легче всего просчитать для симметричной конструкции: значение периметра одного ската умножается на 2, и получается точный результат.

Длинные стены здания должны выдержать основную нагрузку конструкции крыши: стропильная система создается, чтобы перераспределить нагрузку равномерно.

Если дом в длину не более 6 м, ставить подпорки не требуется, подходит система висячих стропил. Когда планируется возводить большое загородное сооружение, используются наслонные стропила, у которых более сложная конфигурация.

Чертеж крыши двухскатной должен указывать на расположение всех необходимых узлов и элементов:

мауэрлат;
стропильная система;
подкосы с коньками;
обрешетка;
теплоизоляция и влагозащита;
покрытие кровли.

Ломаная двухскатная крыша своими руками возводится, когда по проекту предусмотрено строительство полноценной мансарды на чердачном пространстве.

Монтажные работы

Мауэрлат предназначен для того, чтобы выдерживать вес кровли, он обеспечивает равномерное распределение нагрузки на фундамент со стенами, ширина бруса для его изготовления равняется ширине стены. Крепление выполняется с помощью стальной проволоки, скоб, шпилек, металлических пластин, анкеров или деревянных прибоин.

Фронтоны и нижняя часть обрешетки фиксируется на мауэрлате или брусе с меньшим сечением, последний элемент прикручивают или прибивают к верхней обвязке.

Балочные перекрытия создаются из деревянных брусьев 200х100 мм, обрешетку располагают на продольных балках с шагом 50 или 60 см, их крепят к мауэрлату с помощью длинных гвоздей (200 мм). Стропильную систему изготавливают из балок с сечением 100х50 мм, высота каждой стойки равна расстоянию между полом и верхней частью мауэрлата.

Опытные строители, которые знают, как построить двухскатную крышу, обязательно зашивают фронтон, с этой целью можно применять сайдинг, профлисты или вагонку. Для вентиляции и освещения внутреннего пространства чердака в фронтоне оставляют оконный проем.

По всему периметру устанавливают карниз и пластиковую систему водоотлива. Монтаж кровли требует выполнения паро-, гидро- и теплоизоляции, в качестве кровельных материалов используют черепицу, ондулин и другие.

Двухскатная крыша с разными скатами: непростая и оригинальная

Последние десятилетия пятый фасад дома стал привлекать к себе больше внимания, поскольку именно форма крыши выделяет дом из общей массы своих собратьев, придает ему оригинальность. Она способна существенно увеличить площадь дома, предназначенную для жилья, его удобство и функциональность.

Классическая двухскатная крыша – это самое простое конструктивное решение из многоскатных конструкций. Скаты формируют две наклонные плоскости и фронтоны с противоположных сторон. Поскольку совсем необязательно, чтобы их уклоны были равнозначными, значит и длины могут быть различными. Кстати, двухскатная крыша с разными скатами в последнее время стала завоевывать большую популярность.

Два ската, как правило, пересекаются в коньке, который параллелен более длинной стороне здания. Такая простая конструкция позволяет получить дом, имеющий традиционную форму. По сравнению с другими видами крыш , она прекрасно справляется со своими защитными функциями: дождевой воде не препятствуют заломы скатов, нет также у нее ендов – вогнутых углов, которые образуются в местах пересечения разных по высоте сторон, в них обычно собирается снег. Форма торцевых стен дома с щипцовой крышей в верхней части – треугольник, величина угла при вершине которого зависит от наклона скатов.

Основные виды двухскатных крыш: от стандартной до разноуровневой ↑

Симметричная– в ее основе лежит равнобедренный треугольник, и это, пожалуй, самый распространенный вид.
Двухскатная ломаная – позволяет получить на чердаке достаточно пространства, которое можно использовать под мансарду.
Двухскатная несимметричная – выглядит она довольно необычно и оригинально, но чердачное пространство получится значительно скромнее.
Асимметричная — имеет принципиально ту же конструкцию, что и стандартная, только конек расположен не по центру, а с некоторым смещением.

Конечно, это не единственные виды строений. Они могут быть также разноуровневыми. Скаты у подобных строений заканчиваются на различной высоте, а не сходятся у конька. За счет этого формируется конструкция необычной ломаной формы. Конечно, она под силу только мастеру, да и обходится дороже, но это тот случай, когда результат оправдывает средства.

Уклон ската – один из важных параметров ↑

Угол наклона двухскатной крыши может меняться в довольно значительном диапазоне – 11°– 45° и больше. Он зависит от кровельного материала, климатических условий и архитектурных решений. Чем климат теплее и суше, тем крыша может быть более пологой. Чем она круче, тем меньше на ней скапливается снега, а, значит, снеговая нагрузка будет меньше.

При угле наклона в 45° вес снежного покрова вообще можно не учитывать.

План кровли нужно составлять также с учетом ветровой нагрузки. С увеличением уклона давление ветра резко увеличивается, что вынуждает усиливать стропила и обрешетку.

При изменении угла наклона стропил от с 11° до 45° давление ветра увеличивается в 5 раз. Поэтому в регионах с постоянными сильными ветрами рекомендуется делать крышу более пологой.

В случае нестандартного варианта можно также учесть, что двухскатная с разными по высоте сторонами позволяет получить крышу для веранды или оформить над террасой навес .

Угол наклона определяет также выбор материала для кровли. Например, для черепицы — с наибольшей крутизной.

Стропила и вид ↑

Основополагающим элементом стропильной системы являются стропила, которые по форме ската подразделяют на:

Симметричные стропила. Стропильные фермы в этом случае обычно представляют собой равнобедренные треугольники, поэтому противоположные скаты крыши одинаковы по своим геометрическим размерам и углу наклона. Такая конструкция проста в сборке и способна выдерживать высокие нагрузки.

Несимметричные стропила. В этом случае получается двухскатная неравнозначная крыша, стороны которой отличаются как по уклону, так и по размерам. Такие конструкции отличаются необычным и красивым внешним видом.

Расчет кровли ↑

Какого бы вида двухскатная крыша ни была, она должна быть прочной и надежной. Поэтому еще на стадии составления проекта должен быть произведен расчет нагрузок на кровлю. В него включают:

Несущая способность стропильной конструкции при подсчетах ее шага приравнивается к ожидаемым нагрузкам. Она зависит от материала, использованного при изготовлении стропильной конструкции, а также сечения стропил. При расчете нагрузок всей системы принимается во внимание вес обрешетки и материала для покрытия кровли. В вычисления следует включить также вес материалов для тепло-, паро- и гидроизоляции. Вес определяют на один кв.м поверхности. Все полученные данные используют с запасом прочности – на 10%.

Особое внимание необходимо уделять снеговым и ветровым нагрузкам, характерным для данного региона. Для их расчета используют специальные готовые таблицы и карты, которые были составлены для разных регионов страны. Прописанные в них показатели дождевой и снеговой нагрузки необходимо соотнести с готовящимся проектом.

Виды и преимущества ассиметричной крыши

Хотите построить дом с крышей, которая будет не только оригинальной, но практичной и энергосберегающей? Тогда асимметричная крыша – ваш вариант. В отличие от традиционных двускатных крышных конструкций асимметричные системы имеют два ската, расположенные под разным углом наклона или отличающиеся длиной. У таких крыш есть свои преимущества и особенности, о которых мы и расскажем.

Особенности асимметричной конструкции

Несимметричная крыша в доме появилась не только вследствие погони за оригинальностью и отказа от традиционных решений. Как оказалось, в постройках с такими крышными конструкциями тепло распределяется иным образом. Так, если наиболее короткий скат разместить с южной стороны дома, то помещения под крышей будут лучше прогреваться, а более длинный скат, повернутый в северную сторону, будет лучше защищать постройку от холода. Более того, под удлиненным скатом может находиться часть пространства, которое не используется вообще по причине небольшой высоты. Это будет способствовать дополнительному сохранению тепла в домах, расположенных в северных широтах.

Если же сооружение возводится в регионах с жарким климатом, то скаты можно развернуть наоборот, и тогда асимметричная двускатная крыша будет надежно защищать помещения от жары и палящих лучей солнца. Кроме того, если хотя бы один скат будет установлен под углом более 45°, это способствует существенному уменьшению неиспользуемой площади под крышей.

Важно: на сегодняшний день разноскатные крыши – это вопрос не только красоты, но и энергосбережения и компактности постройки, поэтому все чаще можно встретить проекты с такими крышными системами.

Стоит добавить, что постройки с асимметричной крышей возводятся в том случае, если второй этаж запланирован неполным, например, площадь первого уровня составляет 150 квадратов, а второго только 80. Именно асимметричная крышная система может перекрыть только 2/3 верхнего этажа. При этом под удлиненным скатом на нижнем ярусе можно организовать двухсветную гостиную или холл, когда высота помещения будет выше, чем в другой части дома.

Преимущества

Двухскатная асимметричная крыша дома имеет следующие преимущества:

Оригинальный дизайн и уникальность. Такая конструкция всегда смотрится стильно, а тем более в нашей стране, где возведение двускатных щипцовых крыш стало традицией. На их фоне дом с асимметричной кровлей смотрится необычно и притягивает удивленные взгляды.
Если вы хотите построить дом с уникальной архитектурой, то с несимметричной крышей это сделать намного проще.
Удобство и простота проектирования для архитекторов. Если раньше проектировщику приходилось впихивать в рамки традиционного прямоугольного дома под правильной двускатной крышей все те помещения, которые возжелал иметь заказчик, то теперь он может сначала спроектировать внутреннее пространство, а потом водрузить на него крышу. При этом форма и расположение помещений могут быть самыми разнообразными, ведь скаты можно сделать под любым углом и с любой длиной. Такой конструкцией можно сразу перекрыть дом, гараж и веранду.
Дом с разноскатной крышей проще увязать с рельефом и организовать освещение помещений.
Появляется возможность сэкономить на обустройстве фундамента, ведь на его 1/3 часть приходится меньшая нагрузка благодаря отсутствию полноценного второго этажа. Кроме этого, за счет того что часть помещений вы можете перенести под высокий укороченный скат крыши, вам не нужно обустраивать широкий фундамент, чтобы получить дополнительную жилую площадь на первом этаже.

Совет: на и под асимметричной крышей очень удобно устанавливать технологическое оборудование, например, солнечные батареи, системы отопления или кондиционирования.

Такой вариант идеально подходит для местностей, где преобладают ветра постоянного направления. Тогда очень легко решается проблема с парусностью и снеговыми нагрузками. Для этого крышу достаточно расположить так, чтобы с подветренной тихой стороны находился более крутой скат, а с ветреной стороны – более пологий. Таким образом, мы решаем сразу две проблемы: защищаем конструкцию от сильного ветра и уменьшаем снеговые нагрузки.
Мансарда под традиционной щипцовой крышей кажется уютной и удобной только на картинке, на самом деле жить в ней весьма некомфортно по причине нехватки полезной площади и наличия острых углов. Более практичное и удобное помещение получится под асимметричной крышей со смещенным коньком. При этом решении геометрия мансарды будет более удобной для проживания за счет большей площади и ровных стен. Более того, три стены могут быть вертикальными на всю высоту, что намного удобней в плане расстановки мебели. Так вы можете обустроить не просто мансарду, а полноценную жилую комнату.

Виды разноскатных систем

Среди разноскатных асимметричных конструкций можно выделить такие разновидности:

Обычная несимметричная крыша выполняется в виде двух скатов, расположенных под одинаковым углом наклона, но имеющих разную длину. Причем один из скатов будет значительно длиннее другого. За счет этого постройка смотрится оригинально и необычно. Если же разницу в длине сделать небольшой, то асимметрия будет практически незаметна.
Частично ломаная конструкция отличается от традиционной щипцовой крыши только тем, что один скат имеет излом для обустройства крыши над пристройкой. Хоть внешне крыша очень похожа на двускатную систему, ее расчет выполняется по-другому.
Асимметричная конструкция с коньком по центру. Именно этот вариант используют тогда, когда нужно получить полноценное удобное помещение на втором этаже. В этом случае один из скатов имеет не только другую длину, но и отличающийся угол наклона.
Асимметричная система со смещением конька. Этот вариант похож на предыдущий, разница только в том, что конек смещен в сторону от центральной оси дома. Этот прием используют тогда, когда необходимо получить удобное для проживания пространство под крышей, которое ничем не отличается от полноценного этажа.

Нюансы выбора

Решая, нужна ли вам традиционная двухскатная крыша или ее асимметричная разновидность, стоит помнить, что на одной чаще весов у вас уникальность постройки, оригинальный дизайн, функциональные и планировочные преимущества, а на другой сложность расчетов и исполнения проекта.

Именно поэтому нужно оценить свои силы и решить, сможете ли вы самостоятельно выполнить чертежи и расчеты сложной конструкции или для вас важнее простота и быстрота выполнения. При нехватке опыта и знаний вы рискуете неправильно рассчитать и смонтировать такую сложную крышу, что поставит под угрозу целостность всей постройки. Если вы все же хотите получить неординарный в плане дизайна дом и выиграть удобное жилое пространство, то проектирование можно доверить специалистам.

Готовые проекты

В сети можно найти множество фото домов с асимметричными крышными конструкциями. Рассмотрим самые удачные из них:

Разная длина и угол наклона скатов крыши в этом проекте позволили не только обустроить удобное жилое пространство на втором этаже, но и накрыть гараж. За счет выступающих боковых свесов более длинного ската под ним удачно разместился балкон и входная группа.

Такая конструкция крыши за счет смещения конька в сторону более крутого ската позволила получить на втором этаже не просто мансарду, а полноценные жилые комнаты. За счет понижения уровня пола некоторых помещений под нижней частью удлиненного ската удалось разместить не только гараж, но и гостиную с удобным балконом.

Этот вариант дачного домика с асимметричной системой и скатами, расположенными под одинаковым углом, но имеющими разную протяженность, понравится тем, кто хочет не только перекрыть дом, но и организовать возле него удобный затененный навес. По сути, сам дом имеет щипцовую крышу и мансардное помещение, но за счет удлиненного одного ската вся постройка смотрится более оригинально и отличается от традиционных дачных домиков.

Учтите, что проектировать и возводить асимметричную крышную систему со скатами разной длины, но расположенными под одним углом намного проще, чем тот же вариант с разными углами скатов. Такие конструкции не только сложно рассчитать, стропила в этих системах намного сложнее крепить к коньку. Поэтому если вы не уверены в своих силах, проектирование и монтаж таких конструкций лучше доверить специалистам.

Возможные виды двускатных крыш. Обзор видов конструкции двускатной крыши

По сути двускатная крыша – это два ската, которые скреплены под определенным углом. А вот под какими, одинакомыми ли, и цельны ли сами скаты, и зависит от того, какого вида крышу вы собираетесь строить:
– Традиционную симметричную.
– Несимметричную, с разным углом скатов.
– Ломанную, с преломлением скатов посередине.
– Двускатную крышу с коньком не по центру здания.

И их интересные комбинированные варианты.

Веками проверенная классика: от 30 до 60 градусов

Конечно, наиболее популярна сегодня и вчера именно симметричная двускатная крыша. Самая простая в постройке и в просчетах, с эргономичным классическим дизайном, в основе которого лежит равнобедренный треугольник. острый угол хорошо отводит любые атмосферные осадки, не накапливается снег, а кровельный материал можно использовать любой.

Классическую симметричную двускатную крышу называют также щипцовой. По сути, это две наклонные плоскости-скаты прямоугольной формы, которые установлены под нужным углом к стенам здания. А уже от самого угла зависят функциональные особенности такой крыши.

Двускатная крыша, в зависимости от углов скатов, бывает таких видов:

– Классическая с углом 45 градусов. Самый распространенный вариант для домов с шириной до 8 метров.
– Пологая, с углом менее 45 градусов. Встречается чаще небольших домах в особо ветренных регионах.
– Остроконечная с углом наклона 60 градусов. Это – самый дорогостоящий вариант строительства, но оправданный, когда у соседей крыши ломаются от тонн снега.
– Ломанная со скатами разных углов: 30 и 60 градусов.

Понятно, что чем круче скаты, тем легче сбросить им с себя снег и не давать дождевой воде задерживаться на покрытии слишком долго. Но такую крышу способен сорвать ветер, что чревато немалыми убытками и проблемами. А потому, если ваша местность больше ветренная, чем снежная (а ветер снег с крыш обычно сдувает), тогда скаты следует делать пологими. Вот и вся разница между этими подвидами классической двускатной крыши: пологой и крутой.

Скаты разной длины: для дополнительных пристроек

Да, такая крыша смотрится необычно. Зато такая конструкция имеет огромное преимущество в том, что для той же беседки, гаража или бассейна уже не нужно сооружать отдельную крышу или навес. Это немалая экономия, согласитесь. а еще привлекательны запоминающийся дизайн.

Суть такого вида крыши в том, что у неё один скат заметно длинее другого.

Тем более, что в плане строительства ничего сложного здесь нет:

Ломанная крыша: всё для уюта мансарды

В основе такого вида (даже подвида) двускатной крыши лежит прямоугольник, над ним треугольник, над ним – треугольник и еще два треугольника по бокам. Потолок в мансарде получается высоким, окна можно ставить вертикальные, и в общем пространство выглядит уютным и максимально приближенным к обычной жилой комнате. Да, геометрия всё ещё необычна, но это уже скорее плюс. Зато теперь с одной из сторон мансарды вы смело можете пристраивать балкон.

Ломаную двускатную крышу строят тогда, когда собираются в будущем оборудовать под ней жилую мансарду. Ведь чтобы помещение получилось уютным и тёплым, обычной двускатной крыши недостаточно из-за таких минусов:

– На скатах довольно сложно сделать качественные мансардные окна. Их сложно открывать, они протекают во время дождя и визуально намного проигрывают вертикальным.
– На таких скатах не сделать почти никаких пристроек в виде балкона и других дополнительных элементов.
– Наклонные стены в интерьере, как бы их не обыгрывали дизайнеры, выглядит не слишком уютно. А на некоторых людей ещё и давят психологически.
– Острые углы в помещении – на самом деле не бонус, а проблема, и их довольно сложно комфортно обыграть.
– Утеплить такую крышу гораздо сложнее, чем ломанную.

Вот почему изломы на каждом скате так важны: изменяется угол, и внутреннее пространство мансарды получается более уютным и просторным.

Как вы можете убедиться сами, проще не бывает:

Или вот такие ломанные-переломанные:

Ассиметричная крыша: дизайн и практичность

В основе ассиметричной крыши, преломление которой идет по центру, в основе уже – произвольный треугольник. Просто он имеет разные углы, а потому и разные стороны. В итоге один скат крыши по площади уже больше, чем другой, и нагрузка на него также будет другая. Поэтому ассиметричная крыша более сложна в расчетах: нагрузки на оба ската не одинаковы, и в стропильной системе одинаковых элементов будет мало. Где-то что-то придется делать толще, что-то усиливать, а на чём-то экономить.

Необычное “ломанное” внутреннее пространство такой мансарды получается вполне уютным, а как бы срезанные стены прячут за встроенными шкафами. Да и психологически любому человеку жить в такой мансарде куда комфортнее: не давят острые скатные стены.

Большим преимуществом такого варианта двускатной крыши служит то, что теперь окна в мансарде будут не наклонными, а вертикальными, и воде уже сложнее пробраться во внутреннее пространство. Больше того, в таких помещениях есть возможность даже пристроить полноценный балкон.

Так зачем такая морока? Для чего такие сложные расчеты, если из моды никогда не выходит классика? Такие крыши, с ассиметричными элементами и формами обычно не только каприз архитекторов и дизайнеров, но и отличная возможность сделать жилое пространство под кровлей более уютным и просторным.

Асимметричная крыша сама по себе действительно выглядит стильно, и способна сделать интересным любой скучный серый дом. Тем более, что при помощи современных компьютерных программ вы можете легко составить подробный проект двускатной крыши самой разной вариации:

“Вычурности” стропильных систем двускатной крыши

А вот здесь мы для вас подобрали самые популярные необычные виды двускатных крыш:

Строить такие необычные двускатные крыши не сложно: в них заложены все те же принципы, просто по-другому соединяются стропила. Единственное, что необходимо сделать, так это тщательно просчитать заранее будущие нагрузки кровли и то, насколько такие стропила готовы их выдеожать. А все затраты времени и сил на постройку необычной крыши обязательно окупятся более интересным дизайном, просторной и удобной мансардой и другими функциональными бонусами.

С чердаком и без: меняем хлам на ценные метры

По сути, что хранится на чердаках обычных частных домов? Конечно же, хлам! А во всем мире уже давно стало модно отказываться от такой части крыши в пользу уютной мансарды или настоящего второго этажа, только со слегка скошенными стенами. А сам чердак в более правильном своем понятии как пространство для подкровельной вентиляции остаётся, правда, под самым покрытием.

Но всё это касается только жилых домов. А вот для настоящей русской бани крайне важно создать воздушную прослойку между горячим от пара потолком и верхним кровельным покрытием. Иначе снег зимой на такой крыше будет постоянно подтапливаться, а потом намерзать и свисать сосульками. А потому чердаку в таких постройках быть.

Уровни: мансарды с размахом

Планируете сделать мансарду более просторной, чем просто обжитый чердак под крышей? Тогда решите сначала, сколько же у неё будет уровней. Да-да, мансарды бывают (и нередко) двухэтажными!

Почему это важно решить заранее? Дело в опорах и устойчивости стропильной системы:

– Одноуровневые мансардные крыши – самые простые в плане устройства. Их обычно не считают частью конструкции дома ввиду легкости и простоты. Но приэтом вам никто не помешает сделать сразу две мансардные комнаты и даже приподнять одну из них на подиум.
– Двухуровневые мансардные крыши строятся уже как часть дома, такая же, как второй этаж. Точно рассчитывается вес и нагрузка на фундамент.

Из плюсов двухуровневых крыш – вертикальные стены, в два раза больше жилого пространства, необычная стильная архитектура. И при всём при этом, это всё-таки не полноценный второй этаж, а потому затраты совсем не те.

Выбрали для себя понравившийся вариант? Тогда приступайте к выбору проекта, а наша команда мастеров проекта “Дом Дока” готова построить для вас крышу любой сложности .
Надёжно!

Виды двухскатных крыш

При строительстве жилого дома мало кто применяет нестандартные инженерные ходы. Проверенные временем конструкции обеспечивают необходимую безопасность, поэтому они популярны и востребованы. В качестве примера одного такого элемента хотелось бы привести привычный двускатный каркас крыши. Он прост в исполнении, при этом подобная конструкция хорошо противостоит самым разным климатическим условиям. Уже не одно столетие подобная кровля демонстрирует достаточную устойчивость, при этом сегодня можно увидеть исполнение разных видов двускатных крыш. Неравные углы наклона, ломаные линии, наличие асимметрии – иногда подобные ходы – не желание хозяев выразить архитектурную особенность строения, а существующие эксплуатационные требования, которые необходимо соблюсти.

В данной статье более подробно расскажем о том, какими преимуществами обладает традиционная симметричная двускатная кровля, что такое двускатная крыша с фигурным эркером, для чего некоторые хозяева намеренно увеличивают длину стороны стандартного ската.

Особенности двускатной крыши

Что такое двускатная крыша? Это конструкция, при которой кровля формируется при помощи двух скатов, скрепленных между собой под определенным углом. Изменение градуса угла и помогает формировать разные виды кровли. На фото видно, какими разными могут быть описываемые конструкции. По сути, два ската сходиться между собой могут по-разному. В зависимости от того, как они это делают, кровельщики выделяют четыре вида двускатной крыши:

Традиционный симметричный вариант.
Сложная разноуровневая крыша.
Ломаные скаты с преломлением посередине.
Двускатная несимметричная крыша с коньком не по центру, а со значительным смещением.

Традиционный симметричный вариант

Обычная небольшая кровля со скатами, расположенными друг к другу симметрично под углом 30 или 60 градусов – традиционный вариант исполнения. Равнобедренный треугольник – проверенная веками конструкция, ее строение не отличается особой сложностью, поэтому и расчеты стропильной системы, ка правило, достаточно просты.

Чем хорош острый угол?

Его скаты хорошо отводят любые атмосферные осадки.
На подобной крыше не скапливается снег, поэтому отпадает необходимость проводить зимой очистительные работы.
Покрывать такую крышу можно любым кровельным материалом.

Строители называют такую крышу «щипцовой». Недостаток у данного варианта исполнения кровли один – стандартное дизайнерское исполнение.

Традиционный вариант исполнения представлен несколькими модификациями. Название зависит от градуса угла между двумя стропилами.

Классическая щипцовая крыша имеет угол, равный 45 градусом. Такой вариант кровли поменяется тогда, когда ширина строение не превышает восьми метров.
Пологая крыша имеет угол между скатами, равный менее 45 градусов. Такая кровля устанавливается в особо ветреных регионах.
Остроконечная кровля (угол наклона 60 градусов) устанавливается тогда, когда дом строится в регионах, в которых зимой выпадает большое количество снега. Это самый дорогостоящий вариант возведения кровли.
Ломаный вариант исполнения – щипцовая крыша со скатами разных углов.

Сложная разноуровневая кровля

Сложная разноуровневая крыша – оригинальный вариант исполнения. Посмотрите на фото, подобное решение всегда смотрится вполне выигрышно. Преимуществ у него много. Главное – возможность использовать пространство под длинным скатом, обустраивать в нем беседку или гараж, бассейн или хозяйственный блок. Возводить крышу под всеми этими объектами дополнительно не нужно, а это огромная экономия.

Особенность сложной разноуровневой крыши заключается в том, что один скат у нее больше, чем другой. Подобные ассиметричные практичные двускатные крыши возводятся по той же технологии, что и щипцовые, с одной лишь разницей: скат один больше другого.

Ломаные скаты

Что такое ломаная крыша? Это кровля, в основе которой лежит прямоугольник, над ним – треугольник, по бокам еще два треугольника. Такой вариант исполнения выбирается тогда, когда планируется сделать подкрышное пространство жилым. При такой конструкции потолок мансарды получается высоким, поэтому жить в подобном пространстве вполне комфортно. Геометрия подобной комнаты, конечно, будет необычной, но это скорее плюс, чем минус с дизайнерской точки зрения.

Почему нельзя обустроить мансарду под обычной двускатной крышей? Причин довольно много.

На крутых скатах довольно трудно установить мансардные окна, без них пространство под чердаком получится темным и непригодным для жизни.
Обычные двускатные кровли трудно дополнительно чем-либо декорировать, возле нее уже нельзя будет установить балкон, других декоративных элементов.
Наклонные стены трудно сделать частью жилого помещения, даже архикаде опытного архитектора не может похвастаться работами, которые бы смогли продемонстрировать приемлемое решение подобного вопроса. Скаты, расположенные под прямым углом, образуют стены, которые выглядят как-то неуютно, многие люди отмечают, что они давят, их трудно воспринимать чисто психологически.
Обыграть острые углы в интерьере практически невозможно.
Утеплить острую крышу гораздо труднее крыши с ломаными линиями.

Ассиметричный вариант исполнения

При сборке асимметричных крыш коньковое преломление выполняется не посередине, а со смещением. В результате получаются кровли, у которых площадь одного ската больше, чем другого. Сделать расчеты подобной конструкции довольно сложно, главное – правильно рассчитать нагрузку на оба ската. Она будет на каждом неодинаковой. Такой непростой ход диктует свои требования. Где-то стропильную систему придется сделать толще, где-то придется кровлю усиливать, а где-то можно и сэкономить.

Пространство под асимметричной крышей получается вполне уютным. Опытные дизайнеры, срезанные стены в мансарде маскируют платяными шкафами, они помогают выравнивать стены и делать помещение вполне привычной прямоугольной формы. Острые скатные стены уже не давят на психику. Поэтому человеку жить в подобном пространстве становится вполне комфортно.

На асимметричной крыше можно устанавливать вертикально расположенные окна, при таком раскладе влага уже не сможет просачиваться внутрь. Еще одно преимущество описываемого варианта крови – возможность устанавливать в мансарде полноценный балкон. Выбор подобного проекта кровли оправдан тогда, когда чердачное помещение планируется использовать, как жилое пространство. Внешне асимметричные крыши выглядят очень стильно, подобный архитектурный прием позволяет любое скучное строение сделать оригинальным и запоминающимся.

Двухуровневая мансарда

Заканчивая описание разновидностей двускатной крыши, хотелось бы еще рассказать о двухуровневых мансардах. Да, бывают и такие варианты использования чердачного пространства. Двухэтажная мансарда, сегодня – не роскошь, а вполне практичное решение.

Чем двухуровневая мансарда отличается от одноуровневой? – Схемой строения. При ее создании используется сложная стропильная система, она выстраивается, как часть дома, как второй его этаж. Предварительно производится расчет нагрузки на стены и на фундамент. В результате хозяин получает полноценное двухуровневое помещение, созданное с минимальными затратами.

Обобщение

Подводя итоги, необходимо отметить, что правильно выбранный вариант кровли помогает значительно упростить эксплуатацию жилого дома, важно выбрать тот вид двускатной крыши, который позволит рационально распорядиться и самим строением, и близлежащим пространством вокруг него. Любая небольшая ошибка в расчетах приводит к непоправимым последствиям, устранять которые проблематично и дорого.

Возведение двускатной кровли имеет свои технологические тонкости. Главное – правильно установить стропильную систему, выполнить каркас, направляющие которого способны будут справиться с существующими нагрузками. От того, насколько качественно он выполнен, будет зависеть безопасность эксплуатации кровли.

При сборке каркаса не стоит экономить на покупке качественного леса, на найме профессиональных специалистов. Это – залог долговечности крыши. Нужно учитывать, что все нагрузки на кровлю извне ложатся на стены строения. Вот почему так важно предварительно производить технические расчеты и выводить общую смену проекта. Узнать, каким образом собирается стропильная система двускатной крыши, поможет видео:

Двухскатная крыша с разными скатами: асимметричная, несимметричная, уклон ската

Основные виды двухскатных крыш: от стандартной до разноуровневой
Уклон ската – один из важных параметров
Стропила и вид
Расчет кровли

Два ската, как правило, пересекаются в коньке, который параллелен более длинной стороне здания. Такая простая конструкция позволяет получить дом, имеющий традиционную форму. По сравнению с другими видами крыш, она прекрасно справляется со своими защитными функциями: дождевой воде не препятствуют заломы скатов, нет также у нее ендов – вогнутых углов, которые образуются в местах пересечения разных по высоте сторон, в них обычно собирается снег. Форма торцевых стен дома с щипцовой крышей в верхней части – треугольник, величина угла при вершине которого зависит от наклона скатов.

Основные виды двухскатных крыш: от стандартной до разноуровневой ↑

Симметричная– в ее основе лежит равнобедренный треугольник, и это, пожалуй, самый распространенный вид.
Двухскатная ломаная – позволяет получить на чердаке достаточно пространства, которое можно использовать под мансарду.
Двухскатная несимметричная – выглядит она довольно необычно и оригинально, но чердачное пространство получится значительно скромнее.
Асимметричная — имеет принципиально ту же конструкцию, что и стандартная, только конек расположен не по центру, а с некоторым смещением.

Уклон ската – один из важных параметров ↑

При угле наклона в 45° вес снежного покрова вообще можно не учитывать.

Угол наклона определяет также выбор материала для кровли. Например, для черепицы — с наибольшей крутизной.

Стропила и вид ↑

Основополагающим элементом стропильной системы являются стропила, которые по форме ската подразделяют на:

Расчет кровли ↑

определение оптимального шага стропильных систем,
выбор конструкции и сечения обрешетки.

Двухскатная крыша с разными скатами асимметричная — вот мастак

Стойкость к атмосферным явлениям и нагрузкам

Четырехскатная крыша отличается большей прочностью конструкции и высоким сопротивлением экстремальным нагрузкам. Для российских широт, особенно северной – это идеальный вариант. С другой стороны, четырехскатная крыша имеет большую теплоотдачу, а поэтому для снежных регионов ей необходима дополнительная термоизоляция.

Вот почему опытные проектировщики и архитекторы знают, что руководствоваться лишь одно выбором одной формы крыши из-за бюджета недостаточно. Все должно быть завязано в один прочный логический узел: внешний вид крыши, планировка, возможность использовать подкровельного пространства как жилого, предпочитаемый кровельный материал, конструктив, сложность устройства и даже цвет.

Вот интересное видео на эту тему, которые мы советуем посмотреть:

Монтаж стропильной системы дома

Чтобы построить крышу дома своими руками, требуется выполнить все работы в определенном порядке. Установка элементов не вызывает затруднений, но нужно контролировать качество узлов и соединений. Самыми важными участками становятся:

крепление мауэрлата к стене;
крепление стропил к мауэрлату;
скрепление стропил между собой.

Основные этапы возведения двускатной крыши

Чтобы правильно построить кровлю своими руками работу стоит выполнять в следующем порядке:

установка мауэрлата;
монтаж стропил под проектным углом;
скрепление ног в верхней части;
раскрепление несущих конструкций с помощью стоек, подкосов и схваток;
монтаж контробрешетки, обрешетки, гидроизоляции;
утепление кровельной системы своими руками;
установка нижней обрешетки, монтаж кровельного покрытия.

Далее стоит рассмотреть основные узлы стропильной системы, чтобы установка была выполнена с соблюдением технологии.

Крепление мауэрлата к стене

При установке своими руками важно понять, куда укладывать мауэрлат. Брус сечением 150х150 мм или 200х200 мм устанавливают на внутреннюю грань наружных стен

При этом важно обеспечить достаточную теплоизоляцию такого участка. Наружную часть ограждения на этом участке можно выполнить из того же материала, что и стены.

При этом укладку выполняют под углом равным уклону скатов. Второй вариант – пространство заливают керамзитобетоном. Эти способов актуальны для каменных домов (кирпич, пенобетон, керамзитобетон и тому подобное). Если планируется построить каркасный или деревянный дом в качестве мауэрлата будет выступать верхняя обвязка или венец стены.

Выполнить работу можно несколькими способами:

Закрепление на скобы. Для этого в предпоследнем ряду кладки устанавливают деревянные бруски, к которым будет крепиться нижняя часть скоб, а верхняя заводится в мауэрлат. Деревянные пробки обязательно пропитываются антисептиком.
Закрепление на проволоку. Чтобы выполнить такой вариант потребуется заложить проволоку толщиной 3-4 мм в кладку стен или монолитный пояс, длина ее должна быть такой, чтобы обернуть брус и закрутить катанку.
Крепление на болты или шпильки. Варианты похожи, но первый обеспечивает большую надежность. Крепежные детали закладываются в монолитный пояс. После этого брус укладывается на шпильки или болты. Чтобы изготовить отверстия под них в нужных местах, по мауэрлату легонько постукивают. Образовавшиеся углубления и будут местами для просверливания отверстий. После их подготовки выполняют окончательную установку бруса в проектное положение и затягивают гайками.

При строительстве дома также важно знать способ наращивания мауэрлата. Стандартные размеры пиломатериала – 6 м, а стены могут быть большей длины

Чтобы соединить два элемента по длине потребуется выполнить прямой замок. Для этого у одного элемента выпиливают нижнюю часть, а другого верхнюю. Скрепление выполняют болтами. Выполнять срез под углом в этом случае не рекомендуется. С помощью прямого запила делаются и угловые соединения.

Выбор способа крепления мауэрлата во многом зависит от материала стен, точнее от его прочности. Для легких бетонов обязательным мероприятием станет заливка монолитного пояса по периметру.

Крепление стропил к мауэрлату

Существует два наиболее распространенных варианта выполнения работ своими руками при постройке дома:

с запилом;
без запила.

В обоих случаях дополнительно стропила закрепляют металлическими уголками с обеих сторон. При использовании системы с запилом, потребуется обработать брус под углом, соответствующим наклону кровли дома. При установке без запила необходимо подготовить своими руками опорный брус, который не позволит элементу системы смещаться поперек мауэрлата. В качестве дополнительной фиксации забивают гвозди и заводят скрутку из проволоки от ноги к стене (можно выполнять такое крепление через одну ногу).

2 вида крепления стропил к мауэрлату

Тем как будет установлена двухскатная стропиловка дома своими руками для получения подробной и наглядной информации рекомендуется ознакомиться с серией «узлы деревянных крыш жилых сельских зданий». В этом альбоме приведено большое количество вариантов закрепления всех элементов, которые помогут без ошибок выполнить монтаж.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.





082e7de31639aee886bc2732f2269123.jpe



6f7837a43db2370439a86909b324557c.jpe


822cbd9d862d102900feb86c3bb00c5d. jpe

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Двухскатная крыша с разными скатами: непростая и оригинальная

Типы двускатных крыш

трёх типов:

симметричная;
с разными углами наклона скатов;
ломаная щипцовая (мансардная).

Все эти типы отличаются друг от друга не только формой, но и площадью чердачного помещения, которое можно использовать в качестве дополнительного пространства для хранения вещей и прочих хозяйственных целей.

Также можно сделать мансарду – комнату для проживания кого-то из членов семьи. Обустройство кровли в этом случае будет иметь свои особенности, так как необходимо утеплить мансарду.

Чтобы понять, какой конструкции отдать предпочтение, необходимо рассмотреть каждый тип в отдельности.

Симметричная двускатная крыша

распространённыйкоттеджей.

Симметрия помогает сделать нагрузки на стены и мауэрлат равномерными.

При такой форме конструкции стропила прогибаться не будут, а подпорки можно устанавливать в любом месте.

Отлично подходит для такой конструкции в качестве кровли профнастил – надёжный и прочный материал, который хорошо противостоит ветру и атмосферным невзгодам.

Двускатная крыша с разными углами наклона скатов

45 градусов,обустроитьжилое

При возведении асимметричной двускатной крыши необходимо произвести правильные расчёты, так как нагрузка на стены и основание дома в такой конструкции будет распределяться неравномерно.

Кроме того, от угла наклона зависит длина ската, что следует учитывать при выборе кровельного покрытия. Например, профнастил не рекомендуется использовать на крышах, у которых длина скатов превышает 12 м.



b9a8e6a5ee7665e6b6e37a1d9b2bcc99.jpe



f0bde1730c6946bc1def325bf8d6d97b.jpe



2c92f1614032ed731b21c700cf46546c. png

18b25dfcbd69aebc0edfe57938c56733.jpe

Важно! При угле наклона ската в 45 градусов вес снега можно не учитывать, так как снежный покров будет самостоятельно спадать с крыши под своей тяжестью.

Ломаная щипцовая, или мансардная крыша

второйкомнатами.

В этом случае линия излома крыши должна проходить на высоте не менее 2,8 м.

Такой вид крыши существенно отличается от обычной симметричной или асимметричной крыши, и не только в визуальном плане.

В качестве кровельного покрытия используются металлочерепица и другие материалы.

Обратите внимание! Расчёты при создании такой крыши будут сложными, поэтому лучше обратиться к специалистам, которые смогут рассчитать расположение стропил и других элементов данной конструкции.

комбинаций.многощипцовая

ендов;
фронтонов;
рёбер;
щипцов.

Ещё одна комбинация такого вида конструкции – полувальмовая крыша. Это не только красивое, но и практичное решение, благодаря которому можно получить просторную мансарду и долговечную крышу.

Тонкости проектирования и учет придомной территории

Вам будет интересно узнать, что в строительном мире четырехскатная крыша – это четкий индикатор сбалансированности проекта. Если контур такой крыши получается замкнутым прямоугольником, а края скатов сходятся в одной точке – это верное доказательство того, что дом был построен идеально правильной формы. Тогда как двускатная крыша ничего из этого не сможет показать, и достаточно много недостатков не будут видны неопытному глазу. Заказываете дом под ключ? Тогда есть смысл остановиться именно на вальмовой или шатровой крыше.

Еще один интересный момент: вода с двускатной крыши отводится только в двух направлениях – от скатов, тогда когда у четырехскатной крыши она стекает сразу в четыре стороны. Этот момент имеет решающее значение для планировки придомовой территории. Если вы хотите сделать большую проходную зону прямо возле дома, с садовыми фонарями, беседками и ландшафтными элементами, тогда, конечно, более рационально поставить двухскатную крышу, ведь в российской местности при большом количестве снегов и осадков водостоки не смогут полноценно защитить пространство под крышей возле дома.

Если вы проживаете ближе к северу России, то ни кабельный обогрев, ни снегозадержатели не смогут 100% гарантировать, что однажды большой кусок льда не свалится на вас или на дорогой придорожный светильник. А поэтому придомовая территория домов с этой формой крыш устраивается обычно по таким принципам:

Комфорт в использовании подкровельного пространства

С точки зрения опытных строителей, двускатная крыша – это самая простая форма, особенно, если вы строите ее со стандартной стропильной или стропильно-ригельной системой. Ее легко просчитать, легко скрыть недостатки и ошибки во время строительства стен, а достаточная высота фронтона позволяет установить большие мансардные окна и даже двери с выходом на балкон.

Если же еще двухскатная крыша опирается при этом еще и на аттиковые стены, тогда подкровельное пространство получается просторным и уютным:

А вот под четырехскатной крышей полезная площадь мансарды при те же параметрах дома уже будет меньшей, в ней станет больше заломов, из-за чего свободную планировку мансарды вам делать будет сложнее. И если у такой мансарды нет аттиковой стены, тогда дело совсем плохо. Ведь, чтобы обустроить уютную и функциональную мансарду под крышей, аттиковая стена должна быть высотой от 115 сантиметров:

Двускатная крыша в этом плане хороша тем, что у нее минимум две прямые стены. Но если вальмовая крыша накрывает достаточно большую площадь дома и под ней обустроено сразу четыре мансарды с промежуточными стенами, тогда они тоже получаются уютными и с двумя прямыми стенами.

А вот четырехскатная крыша в этом плане проигрывает двускатной. При обустройстве внутренней мансардой под ней вам придется ставить больше дополнительных вертикальных стен, а окна придется располагать в виде наклонных, что поведет за собой растраты на усиленную их гидроизоляцию. А вот среди преимуществ четырехскатной крыши также выделим такие: чем меньше нижний размер вальмы, тем чердачное помещение получается функциональнее.

Да, есть доля истины и в том, что вальмовая и полувальмовая крыша не позволяют построить настолько обширную мансарду по площади, как классическая двускатная. Но вот опытные кровельщики знают, что при грамотном подходе и правильной организации вентиляции подкровельного пространства для обустройства мансарды все-таки лучше четырехскатная вальмовая кровля.

Кроме того, чердачное пространство или жилая мансарда у четырехскатной крыши прогревается равномерно со всех сторон, а потому температурные режимы в ней наиболее комфортные. Поверьте, это крайне важный момент!

Да, мансарда под четырехскатной крышей имеет больше скатов, и дизайн внутреннего помещения – та еще задача. С другой стороны, дом с четырехскатной крышей имеет замкнутый объем, упорядоченный и спокойный образ. А это уже вопрос восприятия.

2b0d00371639a37e6390450b1a2e680d.jpe


a290b9059fbc7056b04814f5fd815945.jpe



36047162131e98d1a4500cadee182d8d. jpe





Виды двухскатных крыш

Плоскости двухскатной крыши соединяются под углом, образуя треугольник. В зависимости от угла фиксации получаются разные варианты кровли. Каждый из видов двухскатной кровли характеризуется определёнными особенностями, например, формой и размерами скатов.

Симметричная или простая двухскатная кровля

Классический вариант двухскатной кровли — симметричная конструкция, скаты которой имеют одинаковую площадь и длину. Угол соединения плоскостей может быть различным. Например, крутые скаты позволяют создать мансарду на чердачном помещении. При этом угол ската составляет 35–40 градусов.

Симметричная кровля имеет форму равнобедренного треугольника, а длина основания может быть различной. Сооружение такой конструкции предполагает наличие всех основных элементов стропильной системы. При этом вес крыши равномерно распределён на две стены, служащие непосредственной опорой скатов.

Кровля асимметричной простой формы

Асимметричная крыша имеет два ската разной площади. Таким образом, верхнее ребро смещено от середины в одну из сторон. В результате этого образуется крыша в форме треугольника с неравными сторонами.

Крыша в неравными сторонами выглядит современно и подходит для различных стилей дизайна, например, модерн. Чердачное помещение под такой кровлей имеет меньшие размеры, чем при симметричной конструкции. Проектирование предполагает строгий и точный расчёт нагрузки на стены, так как одна сторона кровли осуществляет большую нагрузку, чем другая.

Двухскатная ломаная конструкция крыши

Ломаная конструкция с внутренним или внешним углом излома является наиболее сложным вариантом. Самостоятельное строительство такой крыши чрезвычайно сложно и требует профессионального расчёта всех параметров

Обусловлено это тем, что при проектировании ломаной кровли важно определить угол излома, нагрузку, параметры стропильной системы в месте искривления

Кровля с внутренним или наружным изломом нуждается не только в точном расчёте наклона скатов, но и правильной эксплуатации. В зимний период на верхних скатах могут скапливаться большие объёмы снега, которые следует своевременно устранять. Ломаная крыша позволяет создать просторное помещение мансарды, что особенно актуально при внешнем изломе поверхности. В таком случае высота потолка мансарды довольно комфорта.

Фотогалерея: варианты двухскатных кровель

Двухскатная крыша в разрезе

В процессе проектирования создаётся чертёж конструкции кровли в разрезе. Это позволяет отобразить все особенности сооружения, указать внутренние элементы и их размеры.

Подробный чертёж значительно упрощает строительство, позволяет учесть все особенности сооружения. Проект крыши в разрезе предполагает чёткий контур, отображение как внешних, так и внутренних элементов.

Возведение двускатной крыши поэтапно

Чтобы самостоятельно построить кровлю с нуля, нужно сначала подобрать лес подходящего сечения. В общем случае для строительства применяются пиломатериалы таких размеров:

доски толщиной 4—6 см и шириной 200 мм без сучков – на стропильные ноги и прогоны;
цельный квадратный брус 100—140 мм либо двойные доски такой же ширины – на мауэрлат;
доска 15 х 2,5 см – на стойки, подкосы и ригели.

Для определения количества стройматериалов необходимо рассчитать угол уклона и длину скатов, о чем подробно рассказывается в отдельной инструкции. Зная эти параметры, вы также можете уточнить размеры брусьев и шаг их установки, пользуясь таблицей:

Монтаж мауэрлата

Способ крепления лежней на стены и перегородки зависит от материала, из которого они построены:

На несущих конструкциях из дерева обвязка мауэрлатом не производится. Балки крепятся непосредственно к стенам методом врубки, для чего в верхней части вырезаются специальные пазы.
К бетонным и кирпичным ограждениям брус крепится анкерными болтами либо шпильками, заблаговременно вмурованными в кладку. Снизу под обвязкой на битумную мастику приклеивается слой рубероида для гидроизоляции.
На стенах, сложенных из пеноблоков или газобетона, перед укладкой лежней делается армирующий железобетонный пояс, как изображено на фото. Дальнейшее крепление – как описано в п. 2.

Правильное крепление обвязочного бруса двускатной крыши подробно показана в тематическом видео:

Установка стропил и подкосов

Ферму висячего типа вполне можно собрать на земле, а затем подать наверх для монтажа, о чем подробно рассказывается в соответствующей статье. Но без грузоподъемных приспособлений вдвоем с помощником выполнить такую операцию нелегко, поэтому лучше монтировать все элементы по месту.

Пошагово сборка стропильной системы наслонного типа выглядит следующим образом:

Выполните разметку точек крепления стропильных ног к мауэрлату и вырежьте в нем пазы по ширине досок. Если планируется крепление на стальных уголках, то надо выставить балку в проектное положение, наметить и сделать в ней вырез, чтобы получилась ровная площадка.
На центральной перегородке установите крайние стойки конькового прогона, зафиксировав их временными подкосами.
Соедините опоры коньковым брусом 200 х 50 мм, подперев стойками в местах крепления стропильных ног. Соединения выполняйте на саморезах через металлические уголки.

Когда коньковый прогон установлен, нужно примерить стропило с одной стороны и выпилить в нем посадочную площадку. Затем повторить операцию с противоположной стороны, приставить обе балки к коньку и подрезать, чтобы совместить в одну плоскость. После этого прикрепите обе ноги сверху и снизу уголками, а между собой свяжите пластинами.

Таким образом каждая нога крепится сверху и снизу

Таким же образом смонтируйте остальные фермы, устанавливая их с расчетным шагом.

Для ужесточения конструкции к наслонным балкам крепятся горизонтальные затяжки. Первоначально они прикручиваются к фермам саморезами, а затем крепятся сквозными болтами.



0e8f9c91db22629d8fb70cddc9401802.jpe


7797d9acf8524a77b10bd35e1ddcfa0f. jpe



736acb713f51bd6f808a3d2ab5358775.jpe



В последнюю очередь формируется карнизный свес. Для этого концы стропил подпиливаются и обшиваются планками, как это сделано на фото.

Настилаем покрытие

Последний этап строительства крыши дома своими руками – укладка гидроизоляции, монтаж обрешетки и финишного настила. Технология, которую мы предложим в пошаговой инструкции, подходит к большинству кровельных материалов, отличается только расстояние между досками для различных покрытий. Пример: для металлочерепицы следует выдержать шаг 35 см, для шиферной кровли – 500—600 мм, а интервал под профлист выбирается в зависимости от его марки и толщины металла.

Укладка кровельного материала производится в таком порядке:

Укройте стропильную систему полотнами гидроизоляции – супердиффузионной мембраной, прибивая ее планками толщиной 4—5 см к балкам. Пленка раскладывается горизонтально снизу вверх с перехлестом 10—15 см и проклеиванием стыков скотчем.
Перпендикулярно планкам набейте доски контробрешетки, соблюдая требуемый шаг.
Уложите выбранное покрытие и прикрепите его к подготовленному основанию.
Установите коньковую планку, обрамление дымохода и другие нащельники.

Если двускатную крышу необходимо сделать теплой, то заложите между стропил минеральную вату и пароизоляцию, как показано на разрезе кровли. Больше подробностей по монтажу смотрите в последнем видеоролике:

Сложность устройства стропильной системы

Как мы уже говорили, конструкция четырехскатной крыши более сложна. Вам придется в процессе строительства продумывать больше опор и учитывать не только конструктивные требования к крыше, но и удобство планировки внутреннего подкровельного помещения.

Стандартная двускатная крыша состоит из двух прямоугольных скатов одинаковых параметров, которые одной стороной соединяются в коньке, а другой лежат на несущих стенах дома. Такие скаты могут быть как одинаковыми и симметричными, так и располагаться на разной высоте и быть разных параметров.

Двускатные крыши достаточно практичны и привлекательные, но любители асимметрии – современные архитекторы – сегодня все больше отдают предпочтение разноскатным крышам, когда один из скатов выше второго или короче. Здесь кроется основной недостаток такой конструкции: если ей пытаются придать такого рода оригинальность, тогда придется усиливать стропила и более точно рассчитывать нагрузку крыши на стены и фундамент дома. И по экономической составляющей такая крыша не будет выгоднее вальмовой.

Кроме того, нередко по стенам таких домов даже со временем идут трещины из-за неправильно распределенной нагрузки. Одним словом, если вы хотите построить что-то однозначно проще вальмовой крыши, тогда придется остановиться только на классической двускатной безо всяких архитектурных излишеств.

Четырехскатная крыша не только более привлекательна: ей легче придать оригинальный вид при помощи современных кровельных материалов. Сама же стропильная конструкция более прочная и надежная, чем двускатная, и обладает высокой сопротивляемости внешним нагрузкам. Но у такой крыши, куда больше, чем у двухскатной, ребер и внутренних углов.

Главное отличие четырехскатной крыши от двускатной в том, что в ней отсутствует щипцовая и фронтонные стены. Кроме того, в местах пересечения скатов необходимо располагать диагональные и накостные стропильные ноги, в которые ко всему врубают укороченные стропильные – нарожники.

При этом такие диагональные стропильные ноги обладают большей длиной и несут большую нагрузку, из-за чего в пролете им необходима промежуточная опора, которая называется шпренгельной конструкцией. Скажем, повозиться с такой стропильной системой придется точно.

Вот как выглядят стандартные стропильные системы обоих крыш:

Типы крыш и виды кровель

Продуманный экстерьер частного дома создаст приятное впечатление, как для самого собственника жилья, так и для его знакомых или соседей, ведь по внешнему восприятию дома формируется мнение и о его хозяине. В идеальном случае дизайн дома и пристройки должны соответствовать друг другу, правильно сочетаться между собой.Для того чтобы это стало возможным необходимо использовать единый кровельный материал, как для дома, так и для пристройки к нему. Исключением из правил станут стеклянные пристройки для обеденного стола с видом на окружающую среду или же оранжерея. В этом случае кровля также должна иметь прозрачный вид, в независимости от дома и его покрытия. Необходимо понимать специфику слов, понимать их суть, так как крыша – это верхняя часть дома, конструкция, имеющая в себе слои теплоизоляции и гидроизоляции. В свою очередь кровля – декоративное покрытие, защищающее крышу от атмосферных осадков.Выбор кровельных материалов для пристройки зависит от нескольких факторов:

Функциональной роли помещения.
Архитектуры пристройки.
Строительных материалов, используемых при строительстве дома.
Кровельных материалов крыши.
Финансовых возможностей.

Если использовать единый кровельный материал невозможно, то нужно продумать то, как это будет выглядеть внешне, что в данном случае уместно, а что нет

Важно выдерживать дом и пристройку в едином стиле, чтобы пристройка не показалась лишней. В идеальном случае дополнительное сооружение должно подчеркивать дом, быть его оригинальным украшением

Если хорошо продумать проект, то можно создать такой эффект, что будет казаться, словно крыша частного дома «перетекает» на террасу или веранду, образуя, таким образом, одно целое. Типы крыш:

Плоская.
Скатная (наименование зависит от количества скатов)
Одно- и многокаскадные.
Купольные и конические.
Сложные (ломаная, многощипцовая и т.д.)
Потолочные и чердачные.

Сложную крышу используют только для пристроек, которые должны соответствовать стилю дома, например, классицизм или готический стиль. В целом более популярной для пристроек является простая односкатная крыша, ведь именно она будет оптимальным, практичным и недорогим вариантом.Односкатную крышу можно соорудить разными методами, однако изначально нужно определить:

Конструкцию дополнительного здания.
Используемый кровельный материал.
Особенности крыши.
То, какими будут слои теплоизоляции и гидроизоляции.
Финансовые возможности.

Устройство и элементы двускатной крыши

Двускатная крыша состоит из двух наклонных плоскостей, называемых скатами, соединенных в районе конька и расположенных под углом друг к другу. Этот угол называется углом наклона кровли, от него зависят функциональность, механические характеристики крыши и выбор кровельного покрытия. С торцевых сторон скаты образуют треугольники. Они называется фронтонами крыши.





b2668b53004f4b799bcbf9dfa3bb6c80.jpe






«Скелет» крыши, ее остов, состоит из следующих элементов:

Мауэрлат – опорный брус, уложенный на верхнюю часть противоположных стен строения и передающий нагрузку от крыши на стены дома. На мауэрлат опираются балки перекрытия либо стропильные ноги – это зависит от типа крыши. Роль мауэрлата в деревянном доме обычно играет верхний венец сруба, в каменном строении мауэрлат крепят к верхнему ряду кладки с помощью анкерных болтов. Материал, применяемый для мауэрлата – брус из сухой древесины хвойных пород сечением 100х100 мм или 150х150 мм.
Стропильные ноги предназначены для формирования «треугольника» крыши – они устанавливаются попарно с обеих сторон крыши и соединяются в районе конька, образуя стропильную систему. Стропила формируют основной контур крыши, шаг их установки зависит от геометрических размеров и вида кровельного покрытия, а также от расчетной снеговой и ветровой нагрузки. Обычно он находится в диапазоне 60-120 см. Материал – обрезная доска толщиной не менее 50 мм, хвойных пород. Для увеличения прочности доску кладут на торец.
Стойки – опоры, предназначенные для поддержания стропильной системы. Стойки устанавливают вертикально в области конька, при ширине крыши более 8 метров устанавливают также в промежутке между коньком и карнизом. Их выполняют из бруса 100х100ммили150х150 мм.
Прогоны – горизонтально уложенный брус, предназначенный для поддержки стропильной системы. Прогоны опираются на стойки и идут параллельно мауэрлату. Материал – брус 100х100 мм или 150х150 мм.
Затяжка – брус, уложенный горизонтально перпендикулярно мауэрлату. Его назначение – скрепление стропильных ног, затяжка не позволяет конструкции расходиться в разные стороны. Сечение бруса такое же, как у мауэрлата.
Лежень – горизонтальный опорный брус, расположенный на внутренней несущей стене. На него устанавливают стойки, поддерживающие стропильную систему. Материал – брус 100х100 мм или 150х150 мм.
Подкосы – наклонные опоры, устанавливаемые под определенным углом к стропилам и соединяющие стропильную систему в ферму – жесткую конструкцию, способную выдерживать значительные нагрузки. Подкосы устанавливают на затяжку или лежень и выполняют из доски 50х150 мм или 100х150 мм.
Обрешетка крыши – система из досок или бруска, а иногда из фанеры, на которую укладывают кровельное покрытие выбранного типа. Конструкция обрешетки и ее шаг зависят от жесткости кровельного покрытия.

Элементы двускатной крыши

Наличие тех или иных элементов в «скелете» крыши зависит от ее типа и геометрических размеров. Стропильная система двускатной крыши бывает двух типов: наслонная и висячая. Стропила наслонного типа опираются верхним концом на коньковый брус, или прогон, уложенный на стойку, а нижним – на мауэрлат. В деревянных строениях соединение стропил и мауэрлата выполняют скользящим, чтобы избежать деформации крыши при усадке дома. Висячие стропила опираются в верхней части друг на друга, а в нижней – на балки перекрытия или затяжку. Для придания дополнительной жесткости стропильную ферму стягивают ригелем и устанавливают подкосы.

Варианты крыш с наслонными и висячими стропилами

Влияние погодных условий на расчет конструкции

Выбор конструкции кровли в зависимости от уклона крыши

Стандартные проекты двухскатных крыш с разными углами наклона

Есть несколько стандартных вариантов конструкции, которые стоит рассмотреть немного подробнее:

Одинаковая длина скатов, разный угол наклона. Один из скатов в данной конструкции располагается под большим углом. Такая крыша позволяет с одной стороны обустроить хорошую террасу, а под более низким скатом расположить хозяйственные помещения. Делать всю крышу пологой было бы невыгодно – на ней в таком случае будет скапливаться слишком много снега. Данный вариант асимметричной крыши достаточно прост и не требует особых усилий – в частности, нет никакой необходимости в усилении фундамента. Правда, один недостаток все же есть – придется основательно повозиться с проектированием. Крышу с одинаковым наклоном скатов проектировать намного проще.
Одинаковый угол наклона, разная длина скатов. Этот вариант конструкции – полная противоположность предыдущему. Увеличение длины одного ската позволяет накрыть все находящиеся возле дома пристройки, вроде веранд и беседок. Особых требований к фундаменту в данном случае тоже нет, потому что часть нагрузки от крыши будет приходиться на пристройку. Впрочем, при отсутствии пристроек или иных нюансов строительства можно увеличить длину ската, находящегося над основным зданием. В общем, даже такая простая схема имеет немалую вариативность.
Разная длина и форма скатов. Для оптимизации нагрузок, приходящихся на стропильную систему дома, нередко используется разноскатная крыша с разной длиной и формой скатов. Основной чертой такой конструкции является наличие излома, благодаря которому часть нагрузок самоустраняется. Правда, на месте излома возникают новые нагрузки, и их приходится компенсировать дополнительными распорками – но это вполне разумная плата за балансировку воздействующих на кровлю сил.
Нестандартные конструкции. Разноскатные крыши по умолчанию дают максимальную степень свободы в обустройстве, поэтому нет ничего удивительного в появлении весьма интересных конструкций. Например, существует схема, в которой все усилия направлены на создание интересного второго этажа. Если срезать углы здания, то можно снизить степень давления на фундамент, а значит, и сэкономить на постройке.
Крыша со смещенным коньком. С такими конструкциями работать сложнее всего, но при правильной реализации всех этапов обустройства получится едва ли не самая интересная крыша. Основная сложность заключается в точном расчете нагрузок на стропильную систему, особенно если речь идет о деревянных домах – они некоторое время усаживаются, поэтому нужно не допустить перекоса кровли.

#7 Асимметричная крыша – что вам нужно знать…

Раз в месяц мы делимся важными советами по строительству дачи в нашей серии: «Что делает дачу качественной?» Наши архитекторы и специалисты по дереву объясняют детали, которые важны, когда вы хотите, чтобы дача прослужила как можно дольше. От выбора материала до окончательной сборки, все охвачено. Таким образом, вы сами можете стать экспертом по деревянным беседкам!

Ни один дом не будет полным без крыши, и это относится и к беседкам – кровля является очень важной частью каждой дачи и играет ключевую роль в обеспечении того, чтобы ваше здание прослужило долго. Поэтому очень важно выбрать правильную крышу для дачи, и необходимо учитывать два ключевых аспекта: во-первых, она должна быть высокого качества; и, во-вторых, вы должны выбрать правильный тип крыши для формы вашего сада. В то время как первый аспект вполне очевиден и может быть достигнут, просто следуя указаниям профессионалов, есть много вещей, которые необходимо учитывать при выборе типа крыши для вашего летнего домика, что может сделать выбор правильного варианта намного сложнее. сложно. Чтобы помочь вам выбрать правильный тип крыши для дачи, мы написали серию статей, в которых рассматриваются различные типы крыш, их преимущества и недостатки. В предыдущих постах мы рассмотрели вершинные, плоские и пирамидальные крыши, и теперь пришло время представить нашим читателям еще один тип крыши. Асимметричная крыша встречается реже, чем другие типы крыш, но она может дать большие преимущества с точки зрения дизайна, функциональности и пространства. Если вы считаете, что асимметричная крыша может вам подойти, продолжайте читать эту статью, чтобы узнать больше о том, как ее построить и обслуживать, а также о том, как они сравниваются с другими типами крыш.

Что такое асимметричная крыша?

На первый взгляд асимметричная крыша может показаться похожей на вершинную крышу, так как обе они образуют конек крыши наверху, но есть одно ключевое отличие – в то время как вершинная крыша имеет две одинаковые стороны, которые образуют прямую линию по краям, асимметричная крыша имеет несимметричный свес с одной из сторон (отсюда и название). Это означает, что каждая сторона крыши имеет разную длину и иногда даже разный уклон, а их края образуют неровный угол. Благодаря этому беседки с такой крышей могут предоставить своим владельцам больше полезного пространства, чем дачи с обычной остроконечной крышей, а также они очень полезны в местах, где в холодные месяцы идет много дождя или снега, так как более крутые склоны уклон крыши облегчает сток или соскальзывание воды или снега.

В чем преимущества асимметричной крыши?

Асимметричная крыша имеет ряд преимуществ, которые могут сделать ее привлекательной для потенциальных владельцев дач. Как уже было сказано, основным преимуществом является дополнительное пространство, которое может предоставить этот тип крыши, что достигается благодаря увеличенной длине одной стороны крыши. Благодаря этому под ним создается дополнительное пространство, что дает возможность создать дополнительную комнату или предоставить больше места для хранения. Еще одним важным преимуществом асимметричных крыш является более легкий и быстрый слив воды и снега с крыши, что гарантирует, что эти тяжелые жидкости не накапливаются до опасного уровня. Асимметричные крыши избавляются от снега и дождевой воды быстрее, чем другие типы крыш, из-за формы крыши, так как уклон обеих ее сторон довольно крутой, особенно на более длинной стороне. Кроме того, увеличенная длина одной стороны означает, что снег или дождевая вода распределяется по большей поверхности, что снижает вероятность опасных скоплений. И последнее, но не менее важное преимущество этого типа крыши — ее внешний вид, поскольку ее необычная форма мгновенно делает ее более интересной, чем более распространенные типы крыш. Кроме того, асимметричные крыши могут предоставить множество отличных и изобретательных вариантов дизайна и, как упоминалось ранее, в эффективных проектах они могут максимально использовать доступное пространство.

Кровельный материал

Кровельный материал — это еще одна область, в которой асимметричные крыши имеют некоторые общие характеристики с верхушечными крышами, поскольку битумная черепица чаще всего используется для обоих этих типов крыш. Черепица легкая, хорошо гнется и легко режется. Они также очень устойчивы к дождю, снегу и другим погодным условиям и обеспечивают очень хорошую звукоизоляцию, которая защитит вас от внешнего шума. Lugarde использует высококачественную черепицу с несущим слоем из стекловолокна, пропитанного битумом с обеих сторон. С верхней стороны черепица покрыта цветными минеральными гранулами, которые придают ей цвет – обычно они доступны в нескольких различных цветах, что означает, что цвет крыши можно подобрать к общему виду сада. Стандартные цвета, предоставляемые Lugarde: синий, коричневый, зеленый, красный и черный, что позволяет вам выбрать наиболее подходящий.

Как построить асимметричную крышу?

Учитывая ее необычную форму, некоторые люди могут отказаться от выбора асимметричной крыши из-за опасений, что ее будет сложно построить. Это понятно, так как люди часто испытывают отвращение к вещам, которые им мало известны — в жизни, а не только в дизайне дачи. Также понятно, что асимметричная треугольная форма крыши этого типа может создать впечатление, что ее сложно построить, но так ли это на самом деле? Ну, на самом деле это не так — асимметричные крыши не намного сложнее в установке, чем вершинные крыши, которые являются их ближайшими родственниками, поскольку имеют схожую структуру и способ строительства. Конечно, есть некоторые особенности, характерные для этого типа крыш, но в целом конструкция асимметричных крыш довольно проста. После того, как стены собраны, следующим шагом является установка досок крыши. Их следует оставить немного выше середины и прибить к конструкции крыши. Убедитесь, что доски крыши не прижаты друг к другу слишком плотно — необходимо оставить зазор около 1 мм для расширения. После этого черепицу следует прикрепить рядами. Первый ряд должен быть уложен в перевернутом виде, пазами вверх, а второй и последующие ряды – пазами вниз. Важно, чтобы верхние и нижние нахлесты были одинаковыми, а выемки располагались по центру поверхности гонта под ним. После того, как вы закончили закреплять ряды гонтов, коньковые гонты необходимо обрезать по размеру, слегка согнуть и один за другим прибить к крыше. Затем доску можно скрепить винтами и прикрепить к крыше, завершив процесс. Теперь вы знаете, что такое асимметричная крыша и в чем ее основные преимущества, а также как ее установить. Если вы рассматривали асимметричную крышу, надеюсь, эта статья побудила вас выбрать именно ее. Между тем, если вы все еще не уверены, какой тип крыши вам подходит, взгляните на другие статьи этой серии, где мы обсуждаем другие типы крыш.

Дом B от Format Elf с асимметричной крышей

Джессика Мейрс | 23 июня 2015 г. 7 комментариев

Format Компания Elf Architekten замаскировала трехэтажный семейный дом под двухэтажное здание, объединив оба верхних этажа с большой асимметрично скатной крышей (+ слайд-шоу).

Баварская архитектурная студия спроектировала дом B для небольшого участка на окраине Мюнхена.

Скатная крыша является доминирующей особенностью дома, спроектированной так, чтобы максимизировать количество жилой площади на ограниченном участке за счет двух верхних этажей здания.

Неровные углы уклона определялись с учетом необходимого расстояния отступа от прилегающей дороги и соседних домов.

Format Elf Architekten добавляет коттеджи из черненого дерева на загородный немецкий курорт

«Задача заключалась в том, чтобы сохранить свободное пространство, которое требовалось властями государственного строительства», — рассказали Dezeen соучредители студии Роберт Майер и Стефан Ханнингер. «Ограничения сократили доступное пространство до одной трети».

«Уклоны крыши, которые были определены математически в соответствии с правилами двора и отступа, были реализованы инновационно в виде асимметричной крыши, чтобы создать максимальное жилое пространство на небольшом участке», — добавили они.

Гостиная и кабинет расположены под скатной крышей на самом верхнем этаже, а спальни и ванные комнаты расположены этажом ниже. Обеденная зона открытой планировки и кухня занимают первый этаж здания.

Углубленные и выступающие окна протыкают фасад, выходящий на улицу, а со стороны сада были добавлены большие площади остекления. Это позволяет много света проникать в здание, но также обеспечивает конфиденциальность жителей.

Два задних угла дома, где расположены гостиная и кухня, полностью застеклены, а световой люк, установленный на одном из скатов крыши, обеспечивает дополнительное освещение гостиной на верхнем этаже.

Дом имеет деревянный каркас, что позволило сократить сроки строительства всего за полгода. Нижняя сторона деревянных полов оставлена открытой для создания деревянных потолков в комнатах на первом и втором этажах.

Архитекторы также создали мебель для объекта площадью 250 квадратных метров. Взяв за основу дизайн деревянного каркаса дома, они интегрировали два черных деревянных блока, чтобы отделить гостиную и кухню от лестничной клетки.

Для создания лестницы и других встроенных кладовых помещений использовалась древесина натурального цвета.

Деревянная мебель в сочетании с белыми стенами и белыми полиуретановыми полами призвана создать иллюзию большего пространства.

«Преобладающие цвета и материалы, использованные в здании, отражены в дизайне интерьера», — добавили архитекторы. «Белый пол придает комнате яркость и глубину».

Компания

Format Elf Architekten, базирующаяся в баварском городе Тёгинг-ам-Инн, ранее создала три коттеджа для отпуска из черненого дерева в сельской местности Баварии и офис с шестиугольной перфорацией, придающей ему вид спичечного коробка.

Фотография Кордулы де Блум.

План участка – щелкните, чтобы увеличить изображениеПланы этажей и разрезы – щелкните, чтобы увеличить изображение

Подпишитесь на нашу рассылку

Ваша электронная почта

Dezeen Debate

Наш самый популярный информационный бюллетень, ранее известный как Dezeen Weekly. Рассылается каждый четверг и содержит подборку лучших комментариев читателей и самых обсуждаемых историй. Плюс периодические обновления услуг Dezeen и последние новости.

Новинка! Dezeen Agenda

Рассылается каждый вторник и содержит подборку самых важных новостей. Плюс периодические обновления услуг Dezeen и последние новости.

Dezeen Daily

Ежедневный информационный бюллетень, содержащий последние новости от Dezeen.

Dezeen Jobs

Ежедневные обновления последних вакансий в области дизайна и архитектуры, рекламируемых на Dezeen Jobs. Плюс редкие новости.

Dezeen Awards

Новости о нашей программе Dezeen Awards, включая сроки подачи заявок и объявления. Плюс периодические обновления.

Dezeen Events Guide

Новости от Dezeen Events Guide, справочника, посвященного ведущим событиям, связанным с дизайном, происходящим по всему миру. Плюс периодические обновления.

Мы будем использовать ваш адрес электронной почты только для отправки вам запрошенных вами информационных бюллетеней. Мы никогда не передадим ваши данные кому-либо еще без вашего согласия. Вы можете отказаться от подписки в любое время, нажав на ссылку отказа от подписки в нижней части каждого письма или написав нам по адресу [email protected].

Для получения более подробной информации см. наше уведомление о конфиденциальности.

Спасибо!

Вскоре вы получите приветственное письмо, поэтому проверьте свой почтовый ящик.

Вы можете отказаться от подписки в любое время, щелкнув ссылку внизу каждого информационного бюллетеня.

Дизайн асимметричной крыши — Обсуждение дизайна

Асимметричная конструкция крыши — Характерный для Кейп-Код и ранних колониальных домов, этот стиль добавляет дополнительное жилое пространство, но при этом обеспечивает сток воды. 17 марта 2021 г. mysticwords ежедневно, семь. Saltbox был нашим сайтом, полезным для решения проблемы асимметричной крыши. продолжить чтение «асимметричная крыша». Солончак — это асимметричная конструкция крыши, предлагающая гораздо больше места, чем стандартная остроконечная крыша. Несмотря на то, что предоставляется больше жилой площади, это не так много, как обычная скатная крыша. Другая часть крыши предназначена для солнечных батарей, которые будут генерировать достаточно энергии. Покатая крыша находится над плоской крышей. Ландшафтный дизайн » Асимметричная крыша. Это добавляет больше жилой площади, делая дом полутора-двухэтажным. На Houzz есть миллионы прекрасных фотографий от лучших дизайнеров мира, которые подскажут вам лучшие дизайнерские идеи для переделки вашей мечты или простого обновления комнаты.

Основные различия между симметричным и асимметричным дизайном включают в себя: Просмотрите различные типы доступных ферм, двустворчатые / моно / чердачные фермы, асимметричные фермы, нестандартные фермы — вот некоторые из вариантов, которые предлагает эндо ферма. Просмотрите 100 асимметричных крыш на houzz, хотите ли вы вдохновиться для планирования асимметричной крыши или строите дизайнерскую асимметричную крышу с нуля, на houzz есть 100 фотографий от лучших дизайнеров, декораторов и архитекторов страны, включая архитекторов Allard Ward и домов на острове. Асимметричный дизайн крыши 7 маленьких слов. Посмотрите больше идей на темы «дизайн дома, архитектура, дом».

Отличный асимметричный дизайн крыши

Асимметричные формы крыши создают волнообразную композицию форм, которые сливаются с окружающими холмами. Посмотрите больше идей на темы «дизайн дома, архитектура, дом». Асимметричный дизайн крыши 7 маленьких слов были частью ежедневной программы 7 маленьких слов 19 марта 2021 года.

Показать изображение

Лучшие идеи дизайна асимметричной крыши и фото реконструкции Houzz

Посмотрите больше идей на темы «дизайн дома, архитектура, дом». Характерный для Кейп-Код и ранних колониальных домов, этот стиль добавляет дополнительное жилое пространство, но при этом обеспечивает сток воды. Если что-то не так или отсутствует, дайте мне знать, и я буду более чем счастлив помочь вам с правильным решением для каждого из 7 маленьких слов.

Показать изображение

Асимметричная крыша Rex Adu Inchoate An асимметричная

Dave Dykstra architects 2811 Fairview Avenue. Если что-то не так или отсутствует, дайте мне знать, и я буду более чем счастлив помочь вам с правильным решением для каждого из 7 маленьких слов. Основные различия между симметричным и асимметричным дизайном включают в себя:

Показать изображение

Асимметричная линия крыши и форма от пола до потолка

Вертикальная стена обычно имеет либо несколько окон, либо длинное окно, демонстрирующее уникальный дизайн. Поскольку вы уже решили подсказку с асимметричным дизайном крыши, в которой был ответ на солонку, вы можете просто вернуться к главному сообщению, чтобы проверить другие ежедневные подсказки кроссворда. Просмотрите различные типы доступных ферм, двустворчатые / моно / чердачные фермы, асимметричные фермы, нестандартные фермы — вот некоторые из вариантов, которые предлагает эндо ферма.

Показать изображение

Дом с асимметричной линией крыши Дом Pinterest, самый маленький

Ландшафтный дизайн » Асимметричная крыша. Вот почему многие спортивные бренды используют асимметричный дизайн в своих логотипах и макетах. Если что-то не так или отсутствует, дайте мне знать, и я буду более чем счастлив помочь вам с правильным решением для каждого из 7 маленьких слов.

Показать изображение

Эта асимметричная крыша прекрасна! Конструкция крыши

Асимметричный дизайн крыши 7 маленьких слов были частью ежедневной программы 7 маленьких слов 19 марта 2021 года. Асимметричный дизайн крыши 7 маленьких слов. Если что-то не так или отсутствует, дайте мне знать, и я буду более чем счастлив помочь вам с правильным решением для каждого из 7 маленьких слов.

Показать изображение

Идеи дизайна дома с асимметричной крышей, фотографии, реконструкция и

Ознакомьтесь с ответами «7 маленьких слов» на сегодня! Он состоит из открытого фронтона, один конец которого простирается дальше, чем другой конец крыши. Я не могу найти способ создать простую двускатную крышу, которая доходит до вершины 2-го этажа на востоке, но идет до конца.

Показать изображение

Кентаро Исида добавляет полосатую стальную обшивку к асимметричному дому

Если вы хотите увидеть другие идеи асимметрии в дизайне, взгляните на следующие 20 ярких примеров асимметрии в дизайне, которые вдохновят вас. Вертикальная стена обычно имеет либо несколько окон, либо длинное окно, демонстрирующее уникальный дизайн. Joos & mathys architekten и daniel nyffeler architekten построили новый приходской зал в Рюти.

Показать изображение

Результат изображения для асимметричной двускатной крыши Деревенский дом

Симметрия — это стандартный инструмент дизайна, формальный, упорядоченный и простой, в то время как асимметрия менее формальна и способствует меньшему визуальному пониманию, но большей интриге. E., suite 1003, Сиэтл, Вашингтон, 98102, телефон: Покатая крыша находится над плоской крышей.

Показать изображение

Асимметричная двускатная крыша Конструкции асимметричной двускатной крыши

Дженнифер Боннер скрупулезно создает звуковую среду, в которой эстетика конструкции и компоновки ошеломляет тех, кто за ними наблюдает. Цвет и материал крыши дополняют структурную целостность здания. Всего за несколько секунд вы найдете ответ на подсказку «асимметричный дизайн крыши» в «Игре из 7 маленьких слов».

Показать изображение

Приходской зал с асимметричными скатными крышами от joos & mathys + daniel nyffeler в швейцарии. Посмотрите фотографии асимметричных крыш разных цветов и . Дженнифер Боннер скрупулезно создает звуковую среду, в которой эстетика конструкции и компоновки ошеломляет тех, кто за ними наблюдает. Добро пожаловать на страницу с ответом на разгадку дизайна асимметричной крыши. После того, как все фермы будут закреплены и закреплены, может быть уже невозможно развернуть их, и это сделал инженер. Асимметричная линия двускатной крыши была результатом сочетания шести традиционных конструкций. Динамический дизайн — это дизайн, в котором взгляд зрителя перемещается по макету дизайна вместо того, чтобы видеть все элементы как единое целое. Saltbox был нашим сайтом, полезным для решения проблемы асимметричной крыши. продолжить чтение «асимметричная крыша». Просмотрите различные типы доступных ферм, двустворчатые / моно / чердачные фермы, асимметричные фермы, нестандартные фермы — вот некоторые из вариантов, которые предлагает эндо ферма. Цвет и материал крыши дополняют структурную целостность здания.

Он состоит из открытого фронтона, один конец которого простирается дальше, чем другой конец крыши. Прокладываться между кровельной системой без сверления или вырезания отверстий. Крыша — неотъемлемая часть здания, и люди пытаются персонализировать дизайн крыши, чтобы добиться оптимального архитектурного великолепия. Асимметричные формы крыши создают волнообразную композицию форм, которые сливаются с окружающими холмами. Крыша солончака представляет собой асимметричный колониальный дизайн, распространенный, в частности, в Новой Англии с 17 по 18 века. Посмотрите больше идей на темы «дизайн дома, архитектура, дом». Поскольку вы уже решили подсказку с асимметричным дизайном крыши, в которой был ответ на солонку, вы можете просто вернуться к главному сообщению, чтобы проверить другие ежедневные подсказки кроссворда. Покатая крыша находится над плоской крышей. Асимметричный дизайн крыши 7 маленьких слов были частью 7 маленьких слов ежедневно 19 марта2021. Ландшафтный дизайн » Асимметричная крыша.

Это всего лишь одна из 7 головоломок, найденных на этом уровне. E., suite 1003, Сиэтл, Вашингтон, 98102, телефон: Асимметричный дизайн крыши 7 маленьких слов. Несмотря на то, что предоставляется больше жилой площади, это не так много, как обычная скатная крыша. Асимметричный дизайн крыши 7 маленьких слов. Вот почему многие спортивные бренды используют асимметричный дизайн в своих логотипах и макетах. Просмотрите 100 асимметричных крыш на houzz, хотите ли вы вдохновиться для планирования асимметричной крыши или строите дизайнерскую асимметричную крышу с нуля, на houzz есть 100 фотографий от лучших дизайнеров, декораторов и архитекторов страны, включая архитекторов Allard Ward и домов на острове. Если что-то не так или отсутствует, дайте мне знать, и я буду более чем счастлив помочь вам с правильным решением для каждого из 7 маленьких слов. Это добавляет больше жилой площади, делая дом полутора-двухэтажным. Основные различия между симметричным и асимметричным дизайном включают в себя:

Формы и стили крыш — Archtoolbox

Каждая крыша предназначена для определенной цели, при этом эстетическая привлекательность является лишь одним из многих соображений, которые необходимо учитывать. В этой статье мы рассмотрим некоторые из наиболее распространенных стилей и форм крыш, дав вам представление об их отличительных характеристиках.

Имейте в виду, что многие из этих форм крыш можно комбинировать или соединять в одном здании, чтобы создать более сложную крышу, что может привести к более интересной композиции.

Разница между крутой и пологой крышей
Плоская крыша
Односкатная крыша или крыша Skillion
Двускатная крыша
А-образная крыша
Шатровая крыша
Мансардная крыша
Гамбральная крыша
Крыша солончака
Крыша капота
Крыша монитора
V-образная крыша или крыша-бабочка
Арочная крыша
Купольная крыша

Разница между крышами с крутым и пологим уклоном

Все крыши можно разделить на крыши с крутым и пологим уклоном. Крыши с пологим уклоном обычно называют плоскими крышами (см. описание ниже), в то время как крыша с уклоном 3:12 или более (что означает, что крыша возвышается на 3 дюйма над 12-дюймовым прогоном) известна как крыша с крутым уклоном.

Плоская крыша

Хотя название говорит об обратном, плоские крыши не являются полностью плоскими. Это гарантирует, что дождевая вода сможет должным образом стекать на уровень земли. Уклон крыши определяет используемые материалы, например, уклон черепичной и шиферной крыши может варьироваться от 12,5 до 22 градусов, в зависимости от производителя. Обычные мембранные материалы для плоских крыш включают системы модифицированного битума, термопласта или синтетического каучука. Однако для фальцевых крыш с уклоном 1,5 градуса можно использовать такие материалы, как цинк или медь.

Плоская крыша

Односкатная крыша или Skillion Roof

Односкатная или Skillion крыша имеет четкую конструкцию с заметным уклоном, состоящим из одной плоской поверхности. Их также иногда называют односкатными крышами, односкатными крышами и односкатными крышами. Крыша наклонена под перпендикулярным углом и не прикреплена к какой-либо другой поверхности крыши, что было популярной техникой крыши, использовавшейся в викторианский период. Недвижимость с мансардной крышей, как правило, бывает круглой или бабочкообразной. Круглые скиллионные крыши имеют плавно изогнутый край, а конструкции бабочки наклоняются к определенной точке.

Односкатная крыша

Двускатная крыша

Это один из самых традиционных стилей крыши, также известный как скатная крыша, которая отличается треугольной формой «А». Наклонные стороны сходятся на коньке, а на дальнем конце образуют стены с треугольным расширением, известным как фронтон. Размеры сторон диктуются потребностями недвижимости и не обязательно должны быть одинаковыми по размеру. Бывают также случаи, когда в большом жилом доме требуется более двух фронтонов для создания дополнительной глубины и структурной поддержки. Другие варианты двускатных крыш включают вальмовые, изогнутые двускатные и восьмиугольные.

Двускатная крыша

Крыша с А-образным каркасом

Как следует из названия, крыша с А-образным каркасом имеет остроконечную форму буквы «А» с симметричными наклонными сторонами. Отличительный дизайн часто можно увидеть в зданиях в традиционном стиле, таких как коттеджи и деревенские хижины, а также в домах с А-образным каркасом. Владельцы недвижимости, живущие в более холодных местах, получают выгоду от естественного дренажа, обеспечиваемого формой крыши, которая позволяет соскальзывать сильному снегу, снижая вероятность его замерзания, что создает дополнительные проблемы.

А-образная крыша

Шатровая крыша

Шатровая крыша характеризуется наличием четырех наклонных граней, соединяющихся с каждой стороной здания. Прямоугольные конструкции являются наиболее распространенными и обычно имеют четыре грани с одинаковым уклоном, образуя уникальную симметричную крышу. Варианты квадратной формы также являются популярным выбором, и при использовании они будут напоминать пирамидальную отделку, поскольку в конструкции не используются фронтоны или другие вертикальные стороны. Водосточные желоба можно легко прикрепить благодаря положению линии крыши наверху стены, а вальмовые крыши являются надежным выбором для зданий, расположенных в ветреных местах.

Шатровая крыша

Мансардная крыша

Мансардные крыши представляют собой разновидность вальмовых крыш, каждая наклонная секция которых разделена надвое. Секция, ближайшая к стенам, круто поднимается, чтобы максимально увеличить пространство под крышей, с небольшим наклоном, продолжающимся к центру. С внешней точки зрения это создает впечатление, что плоская крыша находится на вершине дома, поскольку видна только крутая часть. Это стиль, популярный в традиционных домах во Франции и Германии, поскольку его архитектура была представлена французским дизайнером Франсуа Мансаром в 15 и 16 веках.

Мансардная крыша

Вальмовая крыша

Есть некоторое сходство между вальмовой крышей и мансардой из-за двух скатов, которые присутствуют в конструкции. Тем не менее, разница между стилями заметна: у Gambrel вдвое меньше сторон, чем у Mansard. Вальмовые крыши имеют крутой, почти вертикальный скат, а верхний скат имеет более пологий уклон. Крыша обычно нависает над фасадом здания и имеет вертикальные фронтоны. Их обычно можно увидеть на таких зданиях, как фермерские дома, амбары и бревенчатые хижины, а также на старинных объектах, относящихся к эпохе грузинской и голландской колоний.

Крыша Gambrel

Крыша солончака

Фронтоны расположены на каждом конце крыши солончака, но имеют асимметричную форму, одна сторона которой длиннее другой. Их обычно можно найти на старых владениях в колониальном стиле, в которых когда-то жили первые поселенцы в Новой Англии, а также в регионах Среднего Запада. В течение этого периода владельцы недвижимости с растущими семьями, нуждающимися в дополнительном пространстве, превратили существующие двускатные крыши в солонку, чтобы создать необходимое им помещение, оставаясь при этом экономными в использовании материалов. Также бывает, что некоторые дома с крышами из соляных ящиков были построены с уже установленной односкатной крышей.

Крыша солончака

Крыша капота

Крыша капота имеет двойной скат со всех четырех сторон. По этой причине многие люди видят в ней модифицированную двускатную или вальмовую крышу. Его также называют крышей с карнизом из-за пологого наклона, нависающего над краем собственности, который удваивается как покрытие крыльца или патио. Верхняя часть спроектирована так, чтобы иметь более заметный угол и более крутой шаг. Капот тесно связан с французской народной архитектурой, встречающейся в южных регионах, таких как Миссисипи и Луизиана, но также по-прежнему популярен для коттеджей и ранчо.

Капотная крыша

Мониторная крыша

Мониторная крыша создает «вторую» крышу на приподнятой части здания и проходит параллельно основной крыше. Мониторный элемент дизайна относится к самой высокой части конструкции, которая создает эффект «атриума». Жалюзи или окна фонаря и вентиляционные отверстия, обеспечивающие дополнительный свет и вентиляцию, обычно располагаются на крыше монитора по длине приподнятого центрального прохода. Этот стиль обычно ассоциируется с фермерскими домами и промышленными зданиями, хотя он также может быть расположен в сельской местности, где иногда используется для жилых домов.

Мониторная крыша

V-образная крыша или крыша-бабочка

Легко понять, почему этот тип крыши известен как крыша-бабочка или V-образная крыша, дизайн которой четко определяет его название. Вместо наклонов, направленных вверх, они перевернуты, чтобы создать букву «V» в середине секции крыши. Крыши-бабочки, которые обычно считаются современным стилем, хорошо сочетаются с экологически чистыми зданиями, а отсутствие водосточных систем упрощает установку и скрытие солнечных панелей. Французский архитектор Ле Корбюзье ввел этот стиль в 19Чили 30-х годов, прежде чем он прибыл в Соединенные Штаты в середине 1940-х годов. В основном они встречаются в старых кварталах, построенных во времена атомной эры.

Крыша в форме бабочки или V

Арочная крыша

Широкая изогнутая форма арочной крыши придает этой конструкции уникальный профиль. Они могут быть самонесущими или несущими, в зависимости от ширины и армирования, используемого при строительстве здания. Крыши с бочкообразным сводом и сводчатые крыши являются двумя наиболее распространенными типами арочных конструкций, которые некоторые также называют радужной или готической арочной крышей. Вы увидите арочные крыши на амбарах, конюшнях, складах и исторических зданиях, в то время как минималистская привлекательность также хорошо сочетается с современными, экологически чистыми объектами, стремящимися максимизировать распределение естественного дневного света.

Арочная крыша

Куполообразная крыша

Полукруглая форма куполообразной крыши сохраняет одинаковую структуру по всему периметру, а ее вершина иногда имеет круглое отверстие. Этот тип крыши имеет долгую историю, восходящую к римскому и персидскому периодам, а также является неотъемлемой частью многих местных строительных традиций. На протяжении веков использовался ряд различных стилей купольных крыш, в том числе луковичный купол, составной купол, свод монастыря и бесчисленное множество других. Этот тип крыши не только создает эффектный внешний вид, но и обладает высокой ветроустойчивостью, а при изготовлении из подходящего материала обеспечивает надежное энергосбережение.

Купольная крыша

Статья обновлена: 27 августа 2022 г.

Помогите сделать Archtoolbox лучше для всех. Если вы обнаружили ошибку или устаревшую информацию в этой статье (даже если это всего лишь незначительная опечатка), сообщите нам об этом.

Полезные инструменты для архитекторов и проектировщиков зданий

Архитектурные стили — Монтгомери, Огайо

Колониальный стиль Новой Англии

Пример: Weller House c.

1897

Этот народный стиль характеризуется использованием натуральных материалов в простой конструкции. Типичные элементы включают квадратную форму, выдающийся дымоход и широко расставленные маленькие окна (часто створчатые). Форма соляного ящика, обычно ассоциирующаяся с Новой Англией, является результатом добавления комнат в задней части дома и расширения заднего ската крыши. Обычно ассоциируемый с развитием Новой Англии в семнадцатом веке, коренные жители Новой Англии принесли этот стиль с собой, когда заселяли новую территорию.

Federal

Пример: Pioneer Building c.1818

Федеральный стиль характеризуется пологой крышей и узкими, стройными (вытянутыми) пропорциями. Другие характеристики включают гладкий симметричный фасад и эллиптический веерный свет с тонкими боковыми фонарями по бокам у главного входа, а также изысканный и элегантный декор. Примерами могут быть кирпичные или каркасные. Народные примеры часто очевидны из-за их пропорций: двухэтажные дома с симметричным фасадом и дверью по центру или сбоку, а также шесть на шесть или восемь на восемь окон створки.

Возрождение эпохи Тюдоров

Пример: Дом Стикс-Дарброу около 1928 года

Стиль Возрождения Тюдоров был высоким стилем для домов конца девятнадцатого и начала двадцатого веков и был вдохновлен английскими зданиями елизаветинского и якобинского периодов. Его быстро приспособили для загородных домов среднего класса. Характеристики включают асимметричную массу, крутые скатные крыши, один или несколько пересекающихся фронтонов и фахверк, который носит скорее декоративный, чем структурный характер. Окна часто представляют собой створки с ромбовидными панелями. Природные материалы часто используются в сочетании, например, соломенные крыши, каменные дымоходы, лепнина и кирпич.

Греческое возрождение

Пример: Универсалистская церковь ок. 1837

Стиль греческого возрождения подражал древнегреческой системе пропорций и использовал почти исключительно прямоугольные отверстия и один из греческих ордеров. Этот стиль первоначально развился в Новой Англии, но был быстро принят зарождающейся американской демократией после Войны за независимость из-за его ассоциации с идеалами древнегреческой демократии. Он часто использовался для гражданских и институциональных зданий. Характеристики включают портик с колоннами, поддерживающий треугольный фронтон, и шесть более шести окон с двойными створками. Народные примеры предполагают фронтон, поворачивая фронтон дома вперед, добавляя пилястры к карнизу и окрашивая здание в белый цвет.

Возрождение готики

Пример: Пресвитерианская церковь Хоупвелл-Монтгомери ок. 1829

Стиль Возрождения готики является первым из так называемых «романтических» или живописных стилей и был первым стилем, отклонившимся от симметрии классической архитектуры. Он был вдохновлен средневековыми европейскими готическими соборами и был одним из первых стилей, продвигаемых через книги стилей. Главными сторонниками готического возрождения являются архитектор Александр Джексон Дэвис и ландшафтный дизайнер Эндрю Джексон Даунинг. Характерными чертами готического возрождения являются: крутые скатные крыши со слуховыми окнами или поперечными фронтонами (или с тем и другим), многоугольные дымоходы, наличники на окнах, криволинейная пряничная отделка по краям карнизов и фронтонов, стрельчатые и стрельчатые арочные дверные и оконные проемы и ромбовидные стекла. окна.

Итальянский стиль

Пример: Blair-Barker House c.1875

Вероятно, ключевой характеристикой итальянского стиля являются декоративные кронштейны на карнизе или карнизе. На карнизе часто встречается также небольшое окно-фриз; это обеспечивало как декоративный элемент здания, так и перекрестную вентиляцию чердачного помещения. Дополнительным признаком являются высокие, узкие пропорции. Итальянский стиль находится под сильным влиянием классического дизайна, но менее «контролируемый», чем более ранние стили. Буйное украшение стиля, в том числе декоративные формы капота и карнизы с скобками из жести, дерева или камня, чугунные витрины, даже 2/2 окна, производились массово. Этот стиль был легко адаптирован к таунхаусам, коммерческим зданиям и многоквартирным домам. Многие примеры можно найти в окрестностях Цинциннати девятнадцатого века, особенно в районе Рейна, поскольку этот стиль был наиболее популярен в период значительного расширения города.

Королевы Анны

Пример: дом Камерон-Фейнтель около 1891 года

Отличительной чертой архитектуры королевы Анны является разнообразие форм, цветов, форм, материалов и текстур. Выступающие эркеры, эркеры, необычные линии крыши, закругленные крыльца, башни, башенки, высокие дымоходы и асимметричная масса — все это характеристики стиля. Используемые материалы включают образцы резного и формованного кирпича, терракоты и каменной кладки; и декоративная штукатурка, фигурная черепица, резное дерево, шпиндели, скобы и вырезы на примерах каркаса. Некоторые образцы также включают классические колонны и другие классические декоративные мотивы. Во внутренней планировке домов королевы Анны использовалось недавнее новшество центрального отопления.

Колониальное возрождение

Пример: Заправочная станция Pure Oil c.1931

После празднования столетия Америки в 1876 году возродилось чувство гордости за прошлое страны, что, в свою очередь, привело к возвращению к архитектурным стилям, характерным для колониального периода Америки. Масштабы зданий колониального возрождения намного больше, чем у исторических прототипов. Стили колониального возрождения изначально встречались в больших резиденциях, спроектированных архитекторами для богатых клиентов. Этот стиль также был отчасти реакцией на изобилие деталей, цвета, текстуры и формы, связанное с викторианскими стилями.

Бунгало

Пример: дом Парротт-Смит ок. 1897 г.

Типичное бунгало высотой в полтора этажа с широкой двускатной крышей, перемежающейся мансардными окнами. Было выбрано глубокое крыльцо и натуральные материалы, в том числе кирпич, камень и деревянная черепица. Деревянные элементы были окрашены в натуральные цвета, а не окрашены. Обычно используется комбинация материалов, таких как кирпич на нижнем этаже и деревянная черепица наверху. Элементы конструкции, такие как концы стропил, остаются открытыми. Также встречаются одноэтажные бунгало меньшего размера; эти примеры имеют пологую крышу. Другие общие элементы включают в себя обшарпанные опоры крыльца, использование контрастных материалов и дымоходы из камня.

Художник по эскизам

Эскизы Дайан П. Эберхард

Библиография

Бейкер, Джон Майнс, AIA, 1994, Стили американских домов: краткое руководство . Нью-Йорк, В.В. Нортон и компания.

Блуменсон, Джон Дж. Г., 1981, Определение американской архитектуры: иллюстрированное руководство по стилям и терминам, 1600–1945, второе издание. Нью-Йорк, W.W. Нортон и компания.

Карли, Рэйчел, 1994, Иллюстрированный словарь американской домашней архитектуры: графическое руководство по 500-летнему стилю американского дома от типи до трактира. Нью-Йорк, Генри Холт и компания.

Макалестер, Вирджиния и Ли, 1984 г., Полевое руководство по американским домам. Нью-Йорк, Альфред А. Кнопф.

Достопримечательности Большого Портленда. Определение архитектуры

Элементы, определяющие колониальный стиль:

Одно- или двухэтажная форма, часто с мансардным уровнем глубиной в одну или две комнаты
Симметричный фасад, обычно три или пять пролетов шириной
Низкий фундамент из бутового или тесаного камня
Небольшие многостворчатые окна, расположенные близко к карнизу
Обычно большая центральная труба
Центральная входная дверь, обычно филенчатая, иногда с фронтоном, пилястрами или окном над дверью
Форма крыши обычно двускатная, но иногда двускатная или вальмовая
Обычно деревянный каркас и деревянный сайдинг

Примеры архитектуры в колониальном стиле в Большом Портленде:

The Tate House, Westbrook Street, Portland, Maine

Определяющие элементы федерального стиля:

Обычно два или более этажа, чтобы подчеркнуть высоту.
Фасад симметричный, шириной обычно пять пролетов.
Высокий каменный фундамент, иногда устанавливаемый на приподнятой части участка под застройку.
Многостворчатые окна, симметрично расположенные и часто прикрытые деревянными ставнями.
Обычно дымоходы внутри стен.
Центральная входная дверь с боковыми фонарями по бокам и верхним вентилятором.
Полукруглый или прямоугольный портик.
Форма крыши обычно представляет собой вальмовую или двускатную крышу с небольшим уклоном.
Детали и масштаб подчеркивают высоту и легкость.
Использование обычного окна Палладио.
Кирпичная и деревянная каркасная конструкция.

Примеры архитектуры в федеральном стиле в Большом Портленде:

Определяющие элементы стиля греческого возрождения:

Один или два этажа в высоту.
Примеры с симметричным фасадом обычно имеют ширину в пять пролетов. Пример с асимметричным фасадом обычно имеет ширину в три пролета.
Городские примеры, часто асимметричные с боковым холлом.
Примеры высокого стиля имитируют фасад греческого храма с большими колоннами или пилястрами, поддерживающими треугольный фронтон.
Народные образцы обычно имеют пилястры и могут иметь треугольный фронтон на фронтоне.
Кирпичная и деревянная каркасная конструкция обычная.
Большие многокамерные окна с двойными или тройными створками Обычны схемы окон 6/6 или 9/9.
Обычно широкий карниз под карнизом.
Входные двери часто с декоративными перемычками и широкими пилястрами, часто с боковыми фонарями.
Сайдинг может быть заподлицо для имитации каменной поверхности.

Примеры архитектуры в стиле греческого возрождения в Большом Портленде:

Морская церковь, Портленд
Здание школы Winn Road, Камберленд

Элементы готического стиля:

Один или два этажа в высоту.
Крутая скатная крыша с поперечными фронтонами или двускатными мансардными окнами.
Обычно симметричный фасад шириной в три или пять пролетов.
Острые арочные окна и двери.
Одностворчатые или парные многостворчатые окна, некоторые со свинцовым стеклом.
Декоративные бортовые доски, также называемые «имбирными пряниками», в торце фронтона.
Наиболее распространена конструкция с деревянным каркасом, хотя есть примеры и с кирпичной кладкой.
Деревянный сайдинг может быть заподлицо для имитации каменной поверхности. Распространены дощатый и реечный сайдинг.
Эркер и веранды общие.
Накладка машинной резки.
Тонкие детализированные кирпичные дымоходы.
Сайдинг может быть заподлицо для имитации каменной поверхности.

Примеры готической архитектуры в Большом Портленде:

Готический дом, Спринг-стрит, Портленд

Элементы итальянского стиля:

Высота от одного до трех этажей.
Низкая скатная крыша с широким нависающим карнизом. Народные образцы могут иметь двускатную крышу, фронтон которой обращен к улице.
Модильоны или карнизные кронштейны, поддерживающие нависающие карнизы.
Обычно асимметричный фасад.
Планы бокового или центрального зала.
Украсьте углы крючками.
Очень распространены выступающие ниши, один или два этажа в высоту и приподнятые крыльца.
Высокие узкие окна, некоторые из них арочные или изогнутые вверху. Иногда в паре. 2/2 створки распространены.
Двустворчатые входные двери, некоторые с арочным верхом или матовым стеклом.
Выступающие колпаки, поддерживаемые кронштейнами над дверями и окнами.
Купол или башня.
Деревянная каркасная или каменная конструкция.

Примеры итальянской архитектуры в Большом Портленде:

Victoria Mansion, Danforth Street, Portland
Safford House, High Street, Portland

Элементы, определяющие стиль Второй империи:

В деталях подобен итальянскому стилю, но с мансардной крышей, часто со слуховыми окнами.
Модильоны или карнизные кронштейны, поддерживающие нависающие карнизы.
Симметричный или асимметричный фасад.
Планы бокового или центрального зала.
Украсьте угловые застежки.
Очень распространены выступающие ниши, один или два этажа в высоту и приподнятые крыльца.
Высокие узкие окна, некоторые из них арочные или изогнутые вверху. Иногда в паре. 2/2 створки распространены.
Выступающие колпаки, поддерживаемые кронштейнами над дверями и окнами.
Квадратная башня или башня общая.
Деревянная каркасная или каменная конструкция.
Очень распространено в Портленде для зданий, построенных после Великого пожара 1866 года, коммерческие и многоквартирные дома этого периода обычно каменные.
Коммерческие здания часто имеют сложные деревянные или чугунные витрины.
Крыши из многоцветного шифера обыкновенные.

Примеры архитектуры в стиле Второй ампир в Большом Портленде:

Определяющие элементы стилей Истлейк и Стик:

Двускатная или шатровая крыша с выступающими карнизами и открытым каркасом.
Имитация обрамления наружных стен, особенно фронтона.
Симметричный или асимметричный фасад.
Планы бокового или центрального зала.
Крыльца с крышами на колоннах с диагональными связями.
Обычны выступающие ниши или верхние этажи.
Одиночные или парные окна. 2/2 створки распространены.
Деревянная рама.
Обычно деревянная черепица или дощатый сайдинг.

Примеры архитектуры в стиле Истленд и Стик в Большом Портленде:

Элементы стиля королевы Анны:

Эклектичная форма и асимметричный фасад.
Крутые скатные крыши неправильной формы.
Несколько фронтонов и мансардных окон.
Неправильные планы этажей.
Башни и турели обычны.
Крыльца с крышами, поддерживаемыми колоннами с диагональными связями.
Обычны выступающие ниши или верхние этажи.
Различные формы и группы окон. Обычны геометрические оконные стекла и витражи.
Деревянный каркас обычно используется, хотя в некоторых местах существуют образцы из кирпича.
Несколько высоких узких дымоходов с декоративной кирпичной кладкой и декоративными деталями.
Различные текстуры и материалы для облицовки.
Множество ниш и обширные веранды с обработанной отделкой и деталями.

Примеры архитектуры в стиле королевы Анны в Большом Портленде:

Определяющие элементы стиля гонта:

Сводчатая крыша с крутым скатом.
Вальмовые крыши распространены.
Деревянная черепица для облицовки или опалубки крыш и стен.
Асимметричный фасад.
Широкие веранды.
Фундамент из натурального камня.
Большие дымоходы, иногда из натурального камня.
Преувеличение горизонтали с верхним этажом, нависающим над нижним этажом, и длинным обтеканием крыльца.

Примеры архитектуры в стиле гальки в Большом Портленде:

Пятый музей штата Мэн, Пикс-Айленд, Мэн

Определяющие элементы стиля колониального возрождения:

Прямоугольная форма, обычно симметричный фасад.
Один или два этажа.
Шатровые, двускатные или вальмовые крыши. Типы Gambrel называются голландским колониальным возрождением.
Акцентная входная дверь, часто с портиком или фронтоном, поддерживаемым пилястрами.
Окна обычно представляют собой многокамерные створки, обычно сгруппированные попарно. Одинарное стекло в нижней створке является обычным явлением.
Обычны крыльца и закрытые солярии с колоннами или пилястрами.

Примеры архитектуры в стиле колониального возрождения в Большом Портленде:

Определяющие элементы классического стиля возрождения:

Прямоугольная форма, обычно симметричный фасад
Две или больше историй
7
. Шатровая крыша
Акцентная входная дверь, часто с портиком или закругленным фрамугой и пилястрами
Подробности под влиянием греческого стиля возрождения и графической формы храма

Примеры классического стиля возрождения в Большом Портленде:

Городской зал, Конгресс -стрит, Портленд
Nathan Clifford School, Портленд
Nathan Cliffcord School, Портленд
Nathan Clifford School, Портленд
Окружной суд округа Камберленд, Портленд
West Mansion, Портленд

Современный и интернациональный стиль:

Плоская крыша без уступа или выступа на линии крыши.
Гладкие поверхности стен без орнамента.
Окна заподлицо с большими стеклами.
Без декоративных элементов на дверях и окнах.
Асимметричный фасад.

Современный и интернациональный стиль в Большом Портленде:

Публичная библиотека Южного Портленда, 482 Бродвей, Южный Портленд.

Стропильная система ломаная крыша: Стропильная система ломаной крыши ее устройство и монтаж

Опускающаяся лестница: Чердачная лестница с люком своими руками – разные варианты сборки + видео

14 апреля, 1971 alexxlab

Элементы крыши деревянного дома: Устройство крыши деревянного дома, руководство по монтажу

Содержание Устройство крыши деревянного дома, руководство по монтажуПланируем будущую крышуВарианты обустройства крышиКак строят крышу деревянного домаКрепление мауэрлатаМонтаж мауэрлата для двускатной крыши деревянного домаСтропильная системаОбрешеткаОбрешетка односкатной крыши под профнастилМонтаж кровли«Кровельный пирог» теплой крыши в разрезеСтраница не найдена | Легко вместеСтраница не найдена | Легко вместеСтраница не найдена | Легко вместеназвания частей, конструктивное строение кровли, из каких […]

27 июня, 2019 alexxlab

Звукоизоляция крыши из металлочерепицы: Шумоизоляция крыши дома из металлочерепицы

Содержание Шумоизоляция крыши дома из металлочерепицыОшибки монтажаСпособы звукоизоляцииВыбор материалаПорядок работВыводШумоизоляция металлочерепицы: варианты реализацииОсобенности металлочерепичной кровли«Громкая» кровля: основные причиныКакой материал выбрать для шумоизоляции?Работы по шумоизоляции при монтаже кровельного пирогаШумоизоляция готовой крышииз профнастила,из металлочерепицы. Стоит ли делать шумоизоляцию крышиПричины шумаОсновные способы шумоизоляции крышиОбратите вниманиеВыбор звукопоглощающего материалаОсобенности шумоизоляции крыши дома из профнастилаОбратите вниманиеДополнительные материалы по темеДобавить комментарийШумоизоляция для […]

30 октября, 1970 alexxlab

Крыша из мягкой черепицы пошаговая инструкция: Технология монтажа гибкой черепицы (мягкой кровли) своими руками: пошаговая инструкция

Содержание Монтаж мягкой кровли — пошаговая инструкция от профессионалаКак соорудить кровлю из битумной черепицыПодготовительный процессУстройство вентиляцииПодкладочный слойУкладкаФинансовая сторона делаЗаключение по темеМягкая кровля своими руками с пошаговым фото: Инструкция к действиюПодготовительный этапМонтаж мягкой кровли своими рукамиЭтап 1Этап 2Особенности установки кровельных элементовМонтаж щипцовМонтаж конькаУстановка ендовОформление примыканийВентиляционные выходыВидео монтажа мягкой кровлиВажные нюансыМонтаж гибкой битумной черепицы своими рукамиВыбор крепежей […]
