Минимальный уклон скатной кровли снип: снип угол наклона кровли

снип угол наклона кровли

Содержание статьи

Как рассчитать уклон плоской кровли

Плоская крыша имеет преимущества перед скатной по способности противостоять вызовам непогоды.

Парусность плоской крыши значительно меньше, поэтому она может выдерживать большие ветровые нагрузки.

Но на плоской крыше настилают кровлю, которую называют плоской условно, потому что она обязательно имеет уклон.

Почему на плоской кровле делают уклон

Крыша принимает на себя все воздействия окружающей среды и призвана защитить от них здание.

Кроме ветра, серьезные испытания приносят атмосферные осадки.

В функции кровли входит, чтобы влага не задерживалась, а стекала к водосточным трубам.

Правильно организованный сток воды значительно способствует продлению срока службы кровли.

Плоская кровля, из каких бы материалов ни была выполнена, не выдержит увлажнения, если вода будет на ней задерживаться, особенно в холодные месяцы года.

Процессы превращения воды в лед и оттаивание будут разрушать слои крыши.

В застоявшихся лужах на покрытии со временем осаждается пыль, ветер приносит семена растений, что способствует их прорастанию.

Так на крыше появляются трава, кустики и даже деревья, которые своей корневой системой окончательно разрушают укрывной материал.

Для предотвращения этих негативных явлений на плоском покрытии делают наклон, а процесс этот называется разуклонкой.

Минимальный уклон крыши

Уклон – это величина, обозначающая, под каким углом линия крыши находится по отношению к основанию, измерить его можно геодезическим инструментом уклономером.

Каждый вид кровельных материалов имеет допустимые нормами наименьшие и наибольшие величины наклона крыши.

Данные этих значений собраны в график, по которому легко определить, какие кровельные покрытия соответствуют каким значениям уклонов кровли.

В этом же графике можно перевести величину в процентах в градусы и обратно.

Существуют таблицы такого перевода.

Если разделить высоту крыши на ширину, поделенную на два (проекцию ската) и результат умножить на сто, то получится величина уклона в процентах.

Наклон определяется климатическими условиями региона, назначением здания, видом покрытия.

Величина угла, на который следует наклонить крышу, рассчитывается на стадии проектирования.

СНиП II-26-2010 “ Кровли” определяет его минимальное значение для кровли из рулонных материалов и из мастик от 1,5 % (1 о ) и до 10 % (6 о ).

Для эксплуатируемых кровель его минимальная величина в пределах 1,5 % ÷ 3 % или 1 о ÷ 2 о.

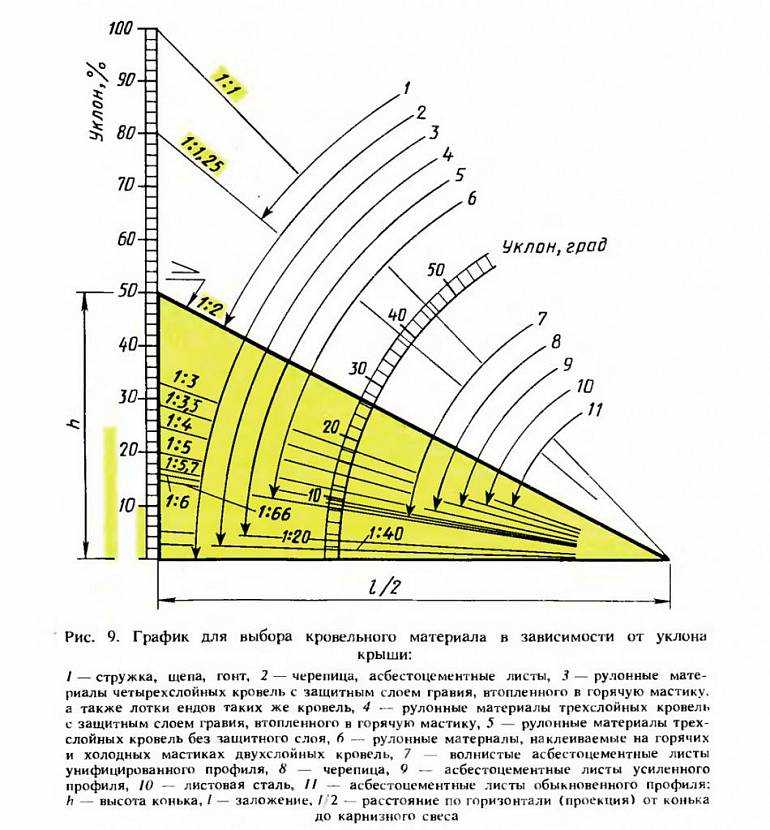

График взаимного перевода процентов и градусов, выражающих уклон и соответствия ему материала кровельных покрытий, приведен ниже.

Строение плоской кровли

Основанием для плоской крыши может служить железобетонная плита перекрытия или листы металлопрофиля.

Плоская крыша состоит из слоев:

• цементно-песчаная стяжка, если основание бетонное;
• пароизоляция с использованием рулонных материалов или битумных мастик;
• утеплитель: маты минеральной ваты, пенополистирольные плиты, подсыпка из керамзита, бетонные смеси;
• гидроизоляция: несколько слоев из рулонного материала.

Если для плоской крыши используют наплавляемые материалы, то будут несколько иные составляющие кровельного пирога.

В здании, где проектом предусмотрен внутренний водосток, в устройстве крыши будут присутствовать воронки для водосбора.

Материалы, используемые для разуклонки

Насыпные утеплители

Керамзит, перлит, шлак и другие насыпные утеплители используют для планировки наклона на плоской кровле.

Особенности этих материалов, а именно то, что они сыпучие, создают некоторые сложности.

Минимальный уклон со временем может нарушиться и утеплитель примет горизонтальный уровень.

Кроме того, если присутствуют крупные гранулы, то создать небольшой уклон будет сложно.

Иногда при применении сыпучего утеплителя, поверх него делают стяжку, что утяжеляет кровлю.

В качестве гидроизоляции используют стеклоизол.

Бетонные смеси

В качестве утеплителя могут применяться бетонные смеси с наполнителями из шлака, керамзита, перлита.

В связи с тем, что этот материал тяжелее других утеплителей, его применяют во время строительства или если производится капитальный ремонт.

Для выполнения работ потребуются квалифицированные работники и специальное оборудование, что удорожит строительство.

Полимерные материалы в качестве наполнителя

Бетонные смеси с полимерным наполнителем являются хорошим вариантом для создания уклона плоских крыш.

Недостаток – все же вес бетона, хоть и облегченного, по сравнению с другими утеплителями значительно больше.

И, как и в предыдущем случае, привлечение специалистов увеличивает стоимость работ.

Пластиковые панели

Панели собираются на крыше как пазлы, заливаются жидкой резиной.

Недостаток этого метода – высокая стоимость материала.

Утепляющие материалы

Одним из наиболее популярных способов для обеспечения уклона плоской кровли – использование утеплителей: минераловатных и пеностирольных плит.

Еще об утеплении крыши изнутри.

Об угле наклона крыши из профнастила по ссылке. Как рассчитать и измерить угол наклона крыши.

О цене андулиновой кровли за лист здесь. А также о монтаже андулиновой кровли.

Такие материалы экономичны, легко крепятся к основанию мастиками или клеями.

Создание минимального уклона

Уклон крыше создают в момент укладки утеплителя.

Способ формирования наклона зависит от вида выбранного утеплителя.

Если сыпучий материал, насыпают его, задавая необходимый угол.

Для закрепления заливают цементным молочком.

Из пенобетона уклон выполнят специалисты, без них при этом способе не обойтись.

При использовании теплоизоляционных материалов для создания заданного уклона либо применяют теплоизоляционные плиты, изготовленные с уклоном, либо используют пластиковые опоры, которые можно регулировать.

Главная задача разуклонки – обеспечить беспрепятственное движение воды к водосборным воронкам в любом месте крыши.

Если провести проверку – вылить ведро воды, она должна уйти без задержки.

Качественно выполненные работы по разуклонке кровли значительно продлят ее срок службы.

Расчет параметров уклона кровли

Уклон кровли является одним из важнейших параметров при проектировании крыши наряду с выбором и расчетом стропильной системы, расчетом утеплителя и кровельного покрытия.

От наклона крыши зависит ее эффективная работа, а рассчитывается параметр в зависимости от региона размещения строения, назначения чердачного пространства и типа кровельного материала.

Прежде чем начать составлять план будущей конструкции, нужно обязательно узнать о параметрах скатов все необходимое, чтобы провести грамотный монтаж и увеличить срок службы кровли.

Что нужно знать об уклоне скатов?

Уклон крыши – это величина наклона скатов относительно уровня горизонта. Этот показатель измеряется в градусах на практике, но в нормативных документах может указываться в процентах, как, например, в СНиПе II-26-76 «Кровли».

Уклон кровли в процентах сильно отличается от значений в градусах, например, 1 градус = 1,7 %, а 31 градус будет составлять уже 60 %, поэтому такие соотношения важно знать, чтобы не ошибиться при расчетах.

Для проектируемых крыш актуально вычисление величины наклона, но при оформлении готовой стропильной системы можно использовать специальный прибор – угломер, который поможет определить угол.

В случае готовой конструкции из стропил знание угла нужно для расчета материала покрытия.

Величина уклона скатов зависит от следующих параметров:

• возможность защиты здания от внешних негативных воздействий с помощью возводимой конструкции;
• дизайнерские решения и архитектурные особенности региона;
• используемый материал: каждый материал требует определенных допустимых показателей, при которых его можно устанавливать;
• ветровые нагрузки: чем выше угол, тем больше крыша будет играть роль паруса – крутые скаты будут ловить больше ветра;
• снеговые и дождевые нагрузки: крыши с большим углом наклона способны быстрее избавляться от выпавших осадков;
• функция будущего чердачного помещения: если планируется мансарда, для рационального использования пространства у двускатных крыш делаются не слишком крутые уклоны;
• финансовые возможности: у строений, угол уклона кровли которых составляет 45 градусов и более, вырастают затраты на стройматериалы.

Разуклонка скатов подразумевает собой работы по созданию наклона у плоских крыш, устройства на них коньков, ендов и обустройства дымоходов и фронтонов.

За счет таких действий односкатная крыша избавляется от проблем с осадками и мусора на поверхности.

Минимальным значением наклона для плоских скатов считается полтора процента. При таком показателе подойдут далеко не все виды кровельных материалов.

При этом скаты обязательно оборудуются системой водоотведения для эффективного удаления осадков.

Разуклонку лучше проверять до монтажа скатов на земле, выстроив нужный угол наклона у небольшого элемента ската.

Его поливают водой, и если жидкость эффективно пройдет к водосливу, то выбранный наклон можно считать достаточным.

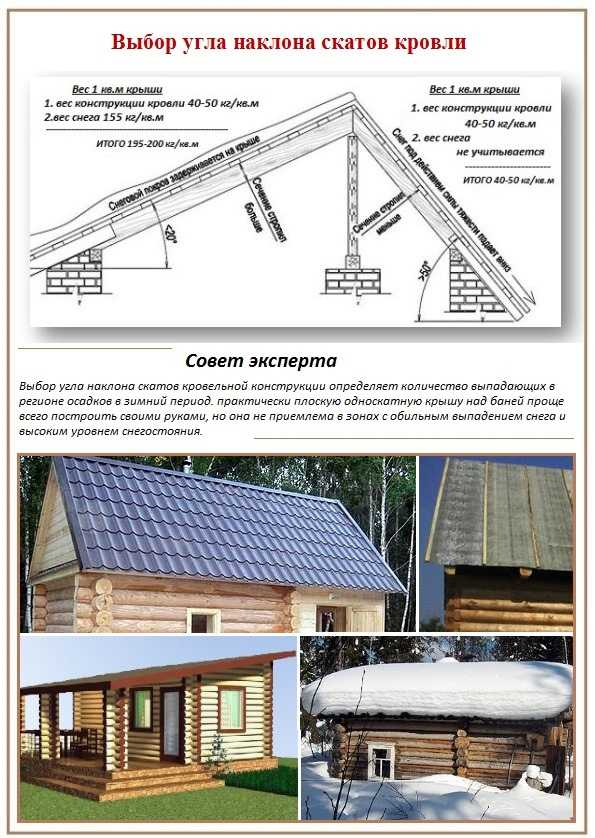

Взаимосвязанность кровельного материала и угла уклона скатов

При разработке дизайна будущей крыши нужно четко представлять, как кровля будет выглядеть. Соответственно, уже на этом этапе нужно решить, какой кровельный материал будет использоваться.

Стоит отметить и связь уклона крыши с количеством изоляционных материалов. Например, чем меньше угол скатов, тем больше потребуется уложить слоев гидроизоляции, так как вода с пологой кровли будет уходить медленнее.

На крышах с крутым углом будет создаваться повышенная ветровая нагрузка, поэтому это тоже нужно учитывать при расчете стропильной системы и выборе кровельного материала.

По своим физическим, техническим и монтажным свойствам материалы для укладки конструкции можно разделить на следующие подгруппы:

• минимальный уклон кровли 1,5 – 10 градусов (до 10 %) – четырехслойные кровли из рулонных целлюлозно-битумных материалов;
• уклон от 6 градусов – применяется фальцевый профнастил;
• 11 градусов и более – применяется ондулин;
• уклон от 20 градусов – используется асбестоцементный шифер;
• 22 градуса и более – керамическая, цементно-песчаная и битумная черепица;
• от 12 градусов – применяются листы металлочерепицы;
• от 22 градусов – используется композитная и цементноволокнистая плитка.

Для скатов из битумных рулонных материалов необходимо выполнить определенные действия против сползания по основанию.

Укладывание шифера и керамической черепицы возможно при меньшем наклоне, но с обеспечением должной гидроизоляции.

При обустройстве кровли рекомендуется придерживаться следующих советов:

• в районе ендовы величина наклона должна составлять не менее 1 %;
• у скатов, угол наклона которых не превышает 10 %, покрытие обязательно обрабатывается слоем гравия и мастикой. Ендовы и дымоходы обшиваются и обрабатываются теми же материалами;
• при выборе шифера или профнастила в качестве кровельного материала обязательно выполняется герметизация и защита стыков;
• угол наклона вычисляется для каждой крыши индивидуально, вне зависимости от близости построек;
• от показателя угла зависит конструкция системы водостоков крыши и канализации по периметру дома.

Чтобы знать, как рассчитать уклон, можно воспользоваться актуальными ГОСТами и СНиПами, специальными калькуляторами либо доверить эту задачу опытным специалистам.

Расчет угла наклона кровли

Следует разобраться, как посчитать уклон кровли. Расчет наклона – важный процесс, от которого зависит надежность крыши и строения в целом.

Чтобы верно определить угол будущих скатов, нужно грамотно подойти к учету нагрузок на стропильную систему. К этим нагрузкам относятся вес возводимой конструкции и возможные нагрузки от ветра и осадков.

Расчет уклона кровли можно сделать как самостоятельно, так и с помощью калькулятора.

Для самостоятельного расчета в первую очередь необходимо знать высоту конькового прогона от карнизной части крыши и длину заложения.

Заложение – это расстояние нижней горизонтальной части ската от угла до проекции верхней точки кровли к карнизной части.

Наклон рассчитывается в градусах или процентах и обозначается латинской буквой «i». Расчет угла ската в виде формулы выглядит так:

i= H/L, где Н – это высота кровли, а L – длина заложения.

Далее результат переводится в проценты – умножается на 100. Для перевода угла наклона в градусы нужно воспользоваться соотношениями процентов к градусам, представленным в виде таблицы.

Этот расчет покажет, каким кровельным материалом можно воспользоваться при имеющемся значении уклона.

Расчет снеговых нагрузок определяется по карте и зависит от региона размещения. Основная задача такого расчета — учесть проектируемый наклон кровли.

Для учета показателя требуются поправочные коэффициенты:

• угол менее 25 градусов — коэффициент 1;
• от 25 до 60 градусов — 0,7;
• скаты более 60 градусов не предполагают расчет таких нагрузок.

Для определения снеговой нагрузки значение региона по карте умножается на коэффициент.

Например, при угле наклона кровли 45 градусов в Москве расчет будет выглядеть следующим образом: по карте это третья зона со средней нагрузкой 180 кг/м². Это значение умножается на 0,7, получается 126 кг/м².

Ветровая нагрузка более непредсказуемая, и для ее вычисления понадобится карта ветровых нагрузок.

К примеру, рассчитывая нагрузку для одноэтажного дома в частном секторе Московского региона, нужно умножить среднюю нагрузку по карте на корректирующий коэффициент для домов ниже 5 метров.

Это выглядит так: 32 кг/м² * 0,5 = 16 кг/м². К этому значению добавляется коэффициент аэродинамической составляющей ветра.

Общие нагрузки на стропильную систему не должны превышать 300 кг/м², в результате чего при необходимости уклон изменяют либо выбирают другой кровельный материал.

Можно сделать вывод, что расчет уклона крыши со всеми нагрузками – непростая задача, которая зачастую под силу только опытным мастерам.

Такой расчет повлияет на надежность крыши и безопасность нахождения под ней, поэтому к этому процессу нужно подойти с ответственностью и умом.

Уклон плоской кровли минимальный и максимальный – что говорят СНиП

Выбор типа кровли, определение угла наклона и прочих параметров крыши – важная и ответственная задача, требующая знания нормативов и учета климатических особенностей в регионе. В статье дается описание плоской кровли, ее достоинств и особенностей. Подробно объясняется, для чего нужен и каким образом делается уклон плоской кровли. Информация будет полезна всем владельцам участков, планирующих строительство жилого дома, вспомогательных или хозяйственных построек.

Строение плоской кровли

Плоская кровля представляет собой единое полотно, не разделенное на отдельные участки, имеющее определенный наклон для организации стока воды. Существуют здания сложной архитектуры, состоящие из нескольких отделений с разным уровнем высоты. Каждая часть обычно имеет собственную кровлю, но общие правила для каждого отдельного участка сохраняются.

Плоские кровли традиционны для архитектуры южных стран, но в северных регионах используются преимущественно для нежилых строений – хозяйственных или вспомогательных. Причина такого отношения – обилие осадков, которых в таких количествах не бывает в регионах, близких к экватору.

Основная проблема заключается в снегопадах, создающих на поверхности тяжелый слой дополнительной нагрузки

Традиционное устройство плоских кровель состоит из опорной системы (стропил), образующей наклонную плоскость с выбранными параметрами. Поверх стропильной системы создается настил из досок, на котором крепится кровельное полотно. Такая конструкция проста, возводится достаточно быстро и позволяет обеспечить вывод влаги из подкровельного пространства.

Недостатком является использование древесины, имеющей склонность к короблению, гниению и представляющей пожарную опасность. Кроме того, деревянные стропила имеют ограниченную несущую способность, требующую тщательного расчета на соответствие снеговым нагрузкам. Немалую опасность представляет собой воздействие ветра, сильные порывы которого способны сорвать кровлю, причинив при этом значительные разрушения.

Для частичного решения вопроса вместо деревянных деталей используются металлические балки

В целях увеличения прочности и повышения несущей способности плоских кровель разработана методика строительства, при которой от строительства стропильной системы отказываются, заменяя ее плотным насыпным слоем – разуклонкой. она укладывается под определенным углом к горизонту, образуя наклонную плоскость, на которую укладывается кровельное покрытие. В результате опорной системой становится перекрытие верхнего этажа, а разуклонка плоской кровли усиливает ее и образует требуемый угол наклона, оптимальный для данных условий и материалов.

Такой вариант годится не для всех видов кровельного покрытия, но из-за простоты и надежности пользуется высокой популярностью

Достоинства плоских кровель

Основное достоинство плоской кровли заключается в простоте и экономичности строительства. Такая поверхность удобна и безопасна, позволяет производить обслуживание или ремонтные работы в оптимальных условиях. Площадь поверхности такой крыши значительно меньше, чем у скатных конструкций, что позволяет существенно экономить на кровельном материале.

Дополнительным преимуществом плоских крыш является удобство и простота установки на них различных технических приспособлений и оборудования – спутниковых антенн, солнечных батарей и т.п. упрощается ремонт и обслуживание техники, которое может производиться в любое время года.

Существуют плоские крыши, поверхность которых оборудована под газоны, бассейны, уголки отдыха и прочие участки. В этих случаях использование поверхности наиболее эффективно, хотя и требует существенных затрат на оформление и обслуживание площадок.

Уклон для плоской крыши: прихоть или техническая необходимость

Уклон – это необходимость, которую вызывает обилие осадков. Дождевая или талая вода должна иметь возможность вывода с поверхности, иначе кровельное покрытие будет быстро разрушаться и выйдет из строя. В летнее время застой дождевой воды спровоцирует агрессивное воздействие химических элементов и кислорода, растворенных в массе осадков. В зимнее время наличие влаги еще опасней – при понижении температуры она замерзнет и начнет расширяться. Мельчайшие трещины поверхности, куда проникнет влага, станут увеличиваться.

Рано или поздно это приведет к появлению протечек и потребует производства серьезных ремонтных работ На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Для организации оперативного стока воды необходим хотя бы минимальный уклон плоской кровли, позволяющий воде самотеком удаляться с крыши. Оптимальным вариантом решения проблемы для крыш большой площади является разуклонка плоской кровли материалами насыпного типа, образующая плоскость с нужным углом и параллельно выполняющая функции утепления и звукоизоляции.

Минимальный и максимальный уклон плоских кровель по СНиП

Угол наклона кровли – величина, регламентированная техническими нормативами. В СНиП имеется СП 17.13330.2011, или, проще, в Своде правил кровли. В нем определяются нормативные значения угла наклона кровельного покрытия в зависимости от конструкции крыши, а также – используемых материалов. Значения, которые имеет разуклонка плоской кровли, СНиП определяет в соответствии со свойствами поверхности различных кровельных покрытий. Степень шероховатости металлического полотна намного меньше, чем у мягких или волнистых поверхностей.

Величина уклона измеряется в различных единицах:

Отношение высоты к длине.

Величина уклона измеряется в процентах, градусах и отношении высоты к длине

Такое обилие единиц измерения вызвано спецификой строительных работ – производить контроль угла с помощью транспортира на площадке намного сложнее, чем измерить линейные размеры.

Несколько сложнее обстоит ситуация при строительстве кровли с большой площадью. Делать уклон в таких условиях не всегда рационально. Решением вопроса становится уклон плоской кровли с внутренним водостоком, когда все полотно делится на относительно небольшие участки с водосточными воронками. Вода, попадая в них, выводится по системе трубопроводов в ливневую канализацию. Такая конструкция крыши сложнее и требует создания системы водосточных коммуникаций, но на больших зданиях этот вариант является оптимальным.

Минимальная и максимальная величина уклона, определяемая СНиП, не превышает 60° в самых максимальных допустимых значениях

На практике углы наклона гораздо меньше и во многом зависят от местных климатических условий. Основными факторами, влияющими на выбор, являются:

Количество снега в зимний период.

Сила ветров, преобладающих в данном регионе.

Вес снега составляет значительную нагрузку. Определить его можно по таблицам в приложениях СНиП, где указаны среднегодовые значения по разным регионам страны. Чем ниже угол, тем меньше возможность самостоятельного схода снеговых масс. При этом, большой угол наклона увеличивает ветровые нагрузки, опасные тем, что кровельное покрытие может быть сорвано с опорной поверхности. Разрушения, происходящие при этом, могут привести к человеческим жертвам и угрожают не только данной постройке, но и всем объектам, расположенным поблизости.

Выбор угла основан на величине ожидаемых нагрузок и принимается в соответствии с ними. Если конструкция крыши состоит из прочных материалов, способных выдерживать статичную нагрузку от веса снега, то обычно стараются минимизировать ветровые воздействия, имеющие динамичный характер и непредсказуемое направление.

Выбор угла основан на величине ожидаемых нагрузок Это может быть интересно! В статье по следующей ссылке читайте про дачный домик из СИП панелей — комфорт и уют по доступной цене.

Как рассчитать уклон плоской кровли

Специализированный расчет угла наклона – крайне сложная инженерная задача. Требования СНиП в этом вопросе имеют рекомендательное значение и определяют только допустимые пределы для каждого вида кровельного покрытия. Для неподготовленного человека выполнение подобного расчета недоступно и даже опасно. Необходимо, чтобы проектирование выполнялось грамотными и опытными специалистами.

Как вариант, можно воспользоваться онлайн-калькулятором, которые в избытке имеются в сети интернет. Полученное значение рекомендуется продублировать на другом ресурсе, чтобы сравнить данные и сбалансировать результаты. Необходимо учитывать, что онлайн-расчеты имеют лишь рекомендательное значение и не должны использоваться при строительстве ответственных конструкций.

Угол уклона кровли

Кровельные материалы для плоской крыши в зависимости от угла ее уклона

Выбор кровельного материала в первую очередь должен быть обусловлен углом наклона крыши. Существует масса вариантов:

Кровли из штучных материалов и волнистых листов

Образовать угол наклона можно с помощью создания опорной конструкции нужной конфигурации или путем засыпки поверхности наклонным слоем утеплителя. Существуют и специализированные виды материалов, например – клиновидный утеплитель от фирмы Технониколь, разуклонка кровли с которым создается путем укладки плит специфической формы.

Ассортимент клиновидных теплоизоляционных плит

Выбор наиболее подходящего материала производится путем сопоставления местных климатических условий, параметров постройки, возможностей и предпочтений владельца. Все эти факторы одинаково важны, но приоритет в принятии решений рекомендуется отдать представителям строительной компании, обладающим опытом и специальными знаниями.

Заключение

В завершение следует отметить увеличение количества построек с плоской кровлей. Мода на подобные архитектурные решения, пришедшая из Европы, требует использования соответствующих технологий и материалов. Подходить к строительству с обычными мерками, распространенными в России, нерационально и непрактично. Для построек с плоскими кровлями требуется создание специального проекта, учитывающего особенности климата, свойства материалов, гидрогеологические условия.

Страница не найдена «

Последние посты

1 Ноя 2022 / / Комментариев 0

На сегодняшний день мебельный рынок имеет огромный выбор. На первый взгляд, даже у самого требовательного покупателя не должно возникнуть проблем […]

Далее >>

27 Окт 2022 / / Комментариев 0

Небольшие дома часто заставляют задуматься о покупке многофункциональной мебели. Кресло-кровать гармонично вписывается в интерьер и при этом очень удобно в […]

Далее >>

26 Окт 2022 / / Комментариев 0

Строительное и промышленное оборудование продается во многих специализированных магазинах. Однако найти по-настоящему качественные товары нелегко. А если и попадается качественная […]

Далее >>

26 Окт 2022 / / Комментариев 0

На многих трубах загородного дома можно увидеть различные дымники на кирпичную трубу. Многие из них кажутся декоративными, но на самом […]

Далее >>

18 Окт 2022 / / Комментариев 0

Профнастил представляет собой металлический лист с рифленой поверхностью (ребрами). Его получают путем холодного прессования на специальных машинах. Ребра жесткости (гофры) […]

Далее >>

13 Окт 2022 / / Комментариев 0

Натяжные потолки представляют собой конструкции из панелей, прикрепленных к пластиковым или металлическим прямоугольникам (профилям) под основным потолком. Впервые натяжные потолки […]

Далее >>

7 Окт 2022 / / Комментариев 0

Ремонт квартир можно назвать грандиозным делом, так как в сознании владельцев рисуются необычные образы, а новые ожидания становятся все более […]

Далее >>

4 Окт 2022 / / Комментариев 0

Эффективность очистки поверхностных сточных вод зависит от исправности и состояния дорожных поддонов, используемых для дренажа. Мало того, что дренажный лоток […]

Далее >>

19 Сен 2022 / / Комментариев 0

В каждом загородном доме необходима чистая вода. Добиться этого можно путем бурения скважины на своем участке. На помощь в данном […]

Далее >>

7 Сен 2022 / / Комментариев 0

Строительство объемных модульных малоэтажных жилых домов появилось в моей стране всего 10-15 лет назад. Большинство методов быстрого малоэтажного строительства основаны […]

Далее >>

»

По категориям

Sheffield Metals 1,5-дюймовый профиль Snap-Lock 550: характеристики, применение и многое другое

Вы подрядчик, производитель, изготовитель, архитектор или другой специалист в отрасли, который ищет 1,5-дюймовый металлический кровельный профиль с защелкой со стоячим фальцем? Или вы владелец здания и исследуете различные типы панелей и швов, которые можно использовать для новой металлической крыши вашего дома или участка?

1,5-дюймовые профили с защелкой являются стандартом в архитектурной металлургии, поэтому вы можете спросить: предлагает ли Sheffield Metals International 1,5-дюймовый профиль с защелкой?

Да; на самом деле, у нас есть пара 1,5-дюймовых вариантов профиля с защелкой. А пока мы собираемся рассказать о 1,5-дюймовом замке Sheffield Metals Snap-Lock 550, его характеристиках, конструкции, использовании и многом другом.

Sheffield Metals с гордостью предлагает полную линейку инженерных и неинженерных профилей со стоячим фальцем для металлических кровельных и стеновых систем. Независимо от того, является ли ваш проект коммерческим или жилым, с низким или крутым уклоном, сплошным или открытым настилом — у нас есть профиль, который подходит именно вам.

Подробно поговорим о профиле Sheffield Metals 1,5” Snap-Lock 550.

Sheffield Metals 1,5” Snap-Lock 550 Технические характеристики

Профиль Sheffield Metals 1,5” Snap-Lock 550 — это новый профиль в отрасли, но он все еще имеет несколько сокращенных названий, в том числе:

• SMI 1,5 Snap-Lock 550
• SMI 1,5” SL 550
• SL 550
• 1,5” SL 550

Другие производители предлагают профили, аналогичные SMI 1,5” Snap-Lock 550. Однако мы ТОЛЬКО обсуждаем Профиль Sheffield Metals 1,5” Snap-Lock 550, а не продукты других производителей для этой статьи.

Тип панели и шва

Профиль Sheffield Metals 1,5” Snap-Lock 550 представляет собой панель со стоячим фальцем и имеет стандартный шов с защелкой. Профили панелей с защелкой представляют собой системы скрытого крепления, включающие профилированные штыри и штыри, где штырь защелкивается поверх штыря (штырь крепится к настилу крыши с помощью скрытых зажимов и застежек). Профили Snap-lock не требуют ручного или механического сшивания во время установки.

Металлические материалы

Для 1,5-дюймового профиля Snap-Lock 550 и его конструкции можно использовать сталь калибра 22–24 (Galvalume) или алюминий калибра 0,032–0,040 для формирования панелей. Для справки: вы можете использовать те же металлические материалы в более толстой (более толстой) толщине или в панели с меньшей шириной и при этом иметь действующую конструкцию.

Имейте в виду, что медь не является подходящим материалом для любых систем профилей с защелкой.

Ширина панели

Благодаря 1,5-дюймовому профилю Snap-Lock 550 ширина панели для наших инженеров составляет 15 дюймов для алюминия и 19 дюймов.” для стали (Galvalume). Для этой конкретной панели требуется примерно 5-1/8 дюйма металлического листа/рулона для изготовления швов и краев, что означает, что вам нужно будет заказать 24-дюймовые рулоны для стальных панелей и 20-дюймовые рулоны для алюминия. панели.

Для справки: если вы возьмете площадь крыши в квадратных футах и ​​умножите это число на 1,27, оно будет равно количеству рулонов, необходимому для изготовления панелей в профиле SMI 1,5” SL 550 (в этом расчете не учитываются отходы ).

---

---

Высота шва

Высота шва составляет примерно 1,5 дюйма.

Минимальный уклон и требования

Профиль SMI 1,5” Snap-Lock 550 может быть установлен на скатах крыши с уклоном 2/12 при определенных обстоятельствах, что ниже, чем у большинства других вариантов профилей Snap-Lock. Мы обсуждаем дополнительные требования к уклону для этого профиля в разделе «Когда использовать профиль Sheffield Metals 1.5 Snap-Lock 550» этой статьи.

Подложки для настила крыши

Мы протестировали 1,5-дюймовую сборку Snap-Lock 550 Galvalume поверх фанеры для нашего проектирования на этом профиле. Тот же профиль был также протестирован в качестве алюминиевой сборки поверх фанеры, b-deck (металлический настил) и b-deck с ISO (полиизоциануратной изоляцией).

Этот профиль не предназначен для использования в приложениях с открытым кадром.

Гарантия водонепроницаемости

Компания Sheffield Metals предлагает дополнительную гарантию водонепроницаемости от 5 до 35 лет на коммерческие конструкции, в которых используются избранные профили, разработанные SMI. Профиль панели SMI 1,5” SL 550 соответствует этим гарантиям водонепроницаемости (на основе проекта).

Гарантия на краску и подложку

Как стальные, так и алюминиевые кровельные системы SMI 1,5” SL 550 имеют 40-летнюю передаваемую гарантию на краску/покрытие PVDF (доступно в Sherwin-Williams). Кроме того, доступны гарантии на подложку; продолжительность гарантии, включения и исключения зависят от типа материала.

Сведения об установке

Этот профиль содержит сведения об установке стальных систем на фанеру и алюминиевых систем на фанеру, настил B и настил B по стандарту ISO. Подробные сведения об установке металлической крыши представляют собой подробные руководства по продуктам, в которых подробно описывается расположение компонентов/аксессуаров и объясняются основные практические методы установки в различных точках крыши. Посетите страницу профиля, чтобы загрузить информацию об установке профиля 1,5” SL 550.

Прочие характеристики и требования

Для профиля SMI 1,5” Snap-Lock 550 рекомендуется несколько других спецификаций, в том числе:

• Варианты поверхности панели: гладкая или рельефная (дополнительно) ): Требуется по инженерному номеру
• Совместимость с S-5! зажим(ы) крепления: S-5-S или S-5-U

Проектирование, испытания и сертификация SMI 1,5” Snap-Lock 550 Profile

Тестирование поднятия: UL 580 и 1897 (Стандарт для испытаний для сопротивления подъемам на крыше сборок)

Материал подложки: Сталь

Тип палубы (S): Фанера

. Класс 90 и перешел в UL 1897. Во время UL 1897 система поддерживает положительное давление и увеличивает отрицательное давление до тех пор, пока система не выйдет из строя).

Материал основания: Алюминий

Тип(ы) деки: Фанера , b-дека и b-дека с ISO

Результат: Пройдено (завершение класса 90 и переход в UL 1897)

Степень утечки воздуха через наружные металлические панели крыши)

Материал подложки: Сталь

Тип(ы) настила: Фанера

Результат: Пройдено

0 Материал подложки0010

Тип(ы) настила: Фанера , Настил b и Настил b по ISO

Результат: Пройдено

Испытание на проникновение воды

Материал основания: Сталь

Тип(ы) настила: Фанера

Результат: Pass

9000:9 Материал основания:0009 Алюминий

Тип палубы: Фанера , B-Deck и B-Deck с ISO

Результат: Pass

Испытание на ударное сопротивление: UL 2218 (Impact Aspestances of Previcance. Материалы кровельного покрытия)

Материал основания: Сталь

Тип(ы) настила: Фанера

Результат: Класс 4 (наилучшая оценка/наиболее высокая устойчивость к проникновению через поверхность на основе критериев испытаний)

Материал подложки: Алюминий

Тип(ы) деки: Фанера , b-дека и b-дека с ISO

Класс огнестойкости: UL 790 (Стандарт стандартных методов испытаний кровельных покрытий на огнестойкость)

Материал подложки: Сталь

Тип(ы) настила: Фанера

Результат: Класс A (наилучшая оценка/наименьшая вероятность воспламенения или воспламенения)

Материал основания: Алюминий

Тип(ы) деки: Фанера , b10, b-deck 900 -палуба с ISO

Результат: Класс A (наилучшая оценка/наименьшая вероятность воспламенения или воспламенения)

Строительные нормы и правила Флориды (FBC) – не HVHZ

Материал подложки: ТОЛЬКО Сталь

Тип колоды: Фанера только

Результат: утверждено

Департамент страхования Техаса (TDI)

Материал субстрата: Сталь только

Тип палубы:

9

. UL 90 Строительные номера

SMI 1,5″ SL 550 Испытание UL 90 — Строительный № 373

• Панель шириной 12 дюймов толщиной 24 над прогонами на расстоянии 4 фута

SMI 1,5″ SL 90 Испытание – Конструкция № 467

• Ширина 18 дюймов (UL 90) / ширина 19,5 дюймов (UL 60) Панель толщиной 24 дюйма над прогонами, расположенными на расстоянии 3 футов 550 Профиль

  Уклон крыши составляет 2/12 или выше – Профили с защелкой обычно предназначены для применения на крутых уклонах, поскольку они представляют собой гидрокинетические системы, что означает, что они должны быстро отводить воду, чтобы оставаться водонепроницаемыми. Для большинства профилей с защелкой требуется минимальный уклон 3/12, но SMI 1,5” SL 550 отличается. Благодаря испытаниям на проникновение воды ASTM E 1646 компания Sheffield Metals позволяет устанавливать его на уклонах до 2/12; однако имейте в виду, что эта способность основана на определенных условиях, таких как географическое положение и конструкция здания. Этот профиль так хорошо показал себя в тестах, потому что он имеет непрерывный механизм блокировки на охватываемой ножке по всей длине панели, а не другие системы защелки, которые фиксируются только на зажимах.

  Вы хотите или должны установить инженерную металлическую кровельную систему . Одна из причин популярности SMI 1,5” Snap-Lock 550 заключается в том, что она спроектирована, испытана и доказала свою эффективность при работе с многочисленными типами материалов и основаниями кровли. Выбор специально разработанного профиля панели гарантирует, что вы устанавливаете систему, опирающуюся на фактические данные, собранные сторонней испытательной компанией, и оценивается в соответствии с общеотраслевыми стандартами.

  Вам нужна коммерческая гарантия герметичности — Еще одна причина, по которой вы можете захотеть выбрать и установить SMI 1,5” SL 550, заключается в том, что на него распространяются наши коммерческие гарантии водонепроницаемости, в том числе ограниченные и безлимитные гарантии водонепроницаемости. Если у вас есть коммерческий проект, и владелец недвижимости уже вкладывает значительные средства в металлическую крышу, мы настоятельно рекомендуем подумать о защите своих инвестиций с помощью гарантии водонепроницаемости.

  Вы не хотите тратить дополнительное время или трудозатраты на фальцовку панелей – С профилями с защелкой панели имеют охватываемую и охватывающую ножки, которые соединяются вместе после профилирования, поэтому нет необходимости в трудоемком механическом стыковании. Еще одним побочным эффектом отсутствия механического шва является то, что установка профиля с защелкой занимает меньше времени, чем профиль с механическим швом.

  Ваш проект является жилым или коммерческим – Система SMI 1,5” SL 550 часто устанавливается как в жилых, так и в коммерческих проектах, что еще больше повышает универсальность этого профиля.

  Вы выполняете проект «Сделай сам» . Хотя мы всегда рекомендуем привлекать квалифицированных монтажников металлической кровли, некоторые мастера смогут установить этот тип металлической кровли, поскольку он требует менее трудоемких методов установки. Например, у нас были домашние мастера, которые покупали панели в этом профиле у дистрибьютора и успешно устанавливали их в своих крошечных домах, сараях и акцентных элементах.

  Вам нужен проверенный 1,5-дюймовый защелкивающийся профиль — этот профиль часто используется в качестве альтернативы варианту SMI 1,5-дюймового SL 450, поскольку 1,5-дюймовый SL 550 имеет более доступную конструкцию. Кроме того, некоторые владельцы недвижимости выбирают 1,5-дюймовый SL 550, потому что высота шва меньше, чем у профиля SMI 1,75-дюймового SL, и поэтому он немного более низкопрофильный.

  Когда НЕ следует использовать профиль Sheffield Metals 1,5” Snap-Lock 550

  Когда уклон крыши ниже 2/12 – Как правило, профили с защелкой не следует использовать для крыш с уклоном 2/12 или меньше, и SMI 1,5” Snap-Lock 550 не является исключением. Более плоские уклоны не позволяют воде стекать должным образом, что приводит к преждевременной деградации, пятнам/изменениям цвета и общему выходу из строя кровельной системы.

  Над открытой рамой – Мы не рекомендуем устанавливать 1,5-дюймовый профиль SL 550 на кровельную конструкцию с открытым каркасом (без сплошного настила). Тем не менее, мы предлагаем варианты профиля со стоячим фальцем для использования поверх открытого каркаса, включая механический шов Sheffield Metals 2.0”.

  Вам не нравится внешний вид квадратного, более широкого шва – Форма профиля SMI 1,5” SL иногда считается слишком индустриальной или громоздкой, поскольку он имеет более широкий, более коробчатый шов, который имеет тенденцию меньше привлекательности для жилых приложений.

  Завершенные проекты с использованием SMI 1,5″ SL 550
  Заключительные мысли о SMI 1,5″ Snap-Lock 550 Профиль со стоячим фальцем применения на крыше, поэтому он обычно устанавливается в архитектурных проектах металлической кровли.

  В этой статье мы обсудили спецификации, проектирование/тестирование и варианты использования этого профиля. Однако, если вы все еще пытаетесь выбрать между 1,5″ SL 550 или другим профилем, вы можете лучше понять, какой из них лучше для вас, задав себе следующие вопросы:

  • Каков шаг моей кровельной конструкции?
  • Является ли мой проект коммерческим или жилым?
  • Нужна ли мне инженерная металлическая кровля?
  • Нужна ли мне гарантия водонепроницаемости?
  • Сколько я хочу потратить?
  • Является ли мой бюджет гибким? Могу ли я покрыть дополнительные трудовые или материальные затраты?
  • Эта крыша устанавливается профессионалом? Сделай сам?
  • Мне нужна быстрая и менее трудоемкая установка?
  • Насколько длинными и широкими должны быть панели?

  Здесь, в Sheffield Metals, мы посвятили себя предоставлению нашим клиентам материалов, инструкций, деталей и поддержки по всем проектам металлических кровельных и стеновых систем. Вот почему мы предлагаем различные проверенные и зарекомендовавшие себя профили панелей, в том числе SMI 1,5″ Snap-Lock 550, которые предназначены для удовлетворения требований вашего проекта.

  Чтобы узнать о вариантах профиля панели, свяжитесь с одним из наших опытных технических представителей сегодня!

  ---

  ---

  Угол наклона крыши и коэффициент уклона для шифера, черепицы, гонта и металла

  Уклон крыши — это термин, используемый в кровельной промышленности для описания угла (ската) кровельной конструкции. Чаще всего угол наклона крыши составляет от 0 (плоский) до 12 (45°). Шаг крыши определяется 2 числами: высота и длина. Например, если высота крыши 6:12, это означает, что при длине 12 дюймов крыша возвышается на 6 дюймов. Таким образом, мы можем определить угол этой крыши. Обычно вы слышите только одно число: например, «шаг 6», поскольку в некоторых регионах общеизвестно, что это означает эта крыша 6 дюймов (подъем) больше 12 дюймов (длина).

  Уклон крыши (уклон)	Угол крыши (градусы)	Коэффициент наклона (множитель)	Фактор долины и бедра (множитель)
  Шаг 1:12	4,76°	1. 0035	1,4167
  шаг 2:12	9,46°	1,0138	1.4240
  шаг 3:12	14,04°	1.0308	1,4362
  шаг 4:12	18,43°	1.0541	1,4530
  шаг 5:12	22,62°	1,0833	1,4743
  Шаг 6:12	26,57°	1.1180	1.5000
  шаг 7:12	30,26°	1.1577	1,5298
  Шаг 8:12	33,69°	1.2019	1,5635
  шаг 9:12	36,87°	1,25	1,6008
  Шаг 10:12	39,81°	1.3017	1,6415
  Шаг 11:12	42,51°	1,3566	1,6853
  12:12 шаг	45°	1,4142	1,7320

  Аксессуары:

  Riverside имеет все аксессуары, необходимые для установки фальцевые, стеновые и кровельные панели с плоским замком.
