Молниеприемная сетка на кровле: Молниеприемная сетка на плоской кровле: правила и принципы устройства

Молниеприемная сетка на плоской кровле: правила и принципы устройства

Защитой дач, гаражей и  загородных домов от грозовых разрядов наше государство пока не занимается. О средствах предотвращения возгорания частной собственности от молний хозяин заботится сам. Самостоятельно выбирает тип защитной системы, чаще всего сооружает ее собственными руками.

В обустройстве плоских крыш это дело не слишком заковыристое, хотя и требующее подробных сведений об основных технологических принципах. Домашнему умельцу следует досконально знать, как устроена молниеприемная сетка на плоской кровле, какие правила необходимо соблюдать для безукоризненной работы итога усилий.

О реальных фактах разрушения жилых домов и хозяйственных строений в результате поражения молнией мы слышим довольно редко. Правда это не повод расслабляться и пренебрегать мерами защиты от природного негатива.

Каждый удар представляет собой серьезную угрозу для владельцев частной усадьбы и их питомцев, даже если конкретные воздействия поначалу не обнаружены.

От ударов молнии могут пострадать:

• Люди и животные. Разряд, проникающий внутрь постройки по проводам воздушных коммуникаций, может поразить живой организм. Он вызывает искрение в точках соединения и подключения приборов, питающихся электроэнергией. Если у дома нет системы заземления или заземленных металлических трубопроводов, токи могут пройти через тело. Последствия крайне опасны.
• Жилые и хозяйственные постройки. Особенно строения, стены которых выполнены из возгораемого материала — древесины. Для бетонных и кирпичных домов разряды тока молнии также весьма нежелательны. От точки удара до заземленного объекта или земли возникает высокое давление вместе с температурой. Этот участок подвержен внутренним разрушениям. Известны случаи, когда кирпичные и деревянные стены, выдержавшие ранее несколько грозовых дождей, расщеплялись при попадании молнии.
• Частные гаражи и небольшие склады топлива. Разряд молнии сопровождается резким повышением температуры своеобразного разветвленного или линейного канала, по которому происходят токи. Контакт канала с легковоспламеняющимися продуктами однозначно повлечет возгорание и пожар.

Токи молнии не угрожают металлическим проводникам сечением от 35мм². Не страшны они металлоконструкциям, детали которых надежно соединены между собой металлической связью и нижние элементы заземлены.

Например, металлическая обрешетка связана сваркой с арматурой железобетонных стен, а она в свою очередь связана с арматурой фундамента. Элементы кровли принимают разряд, распределяют его и переправляют арматурным пруткам стен. Затем токи передаются арматуре фундамента, который с облегчением отправляет их в землю.

Кроме арматуры фундамента передачу молниевых разрядов земле могут осуществлять проложенные в грунте металлические трубопроводы и кабели в металлических гильзах.

Выяснили, что для защиты строений от ударов молнии, необходимо соорудить систему. Называется она молниеотводом и включает три равных по значению части:

• Молниеприемник – устройство, воспринимающее непосредственно разряд молнии.
• Токоотвод – система металлических линейных деталей, принимающих токи от молниеприемника и передающих их заземлению. Элементами токоотвода могут служить уже упомянутые прутки арматуры, металлические трубы водостока и т.п.
• Заземлитель – линейный или замкнутый металлический контур. Состоит он из забитых в грунт вертикальных штырей, соединенных прутком или полосой. Заглубляется заземлитель минимум на 0,5м. Длину штырей и расстояние между ними определяют расчетными методами.

Молниеотвод постройки любого архитектурного типа обязан включать все три перечисленных части, иначе в устройстве системы не будет малейшего смысла. Различия заключаются в типе составляющих, зависящем от конфигурации крыши и здания.

Например, скатные кровли защищают от молнии посредством установки стержневых приемников. Над вытянутыми домами устраивают молниеотводы с тросовыми приемниками. Применение указанных разновидностей несколько портит архитектурный ансамбль, но в итоге оказывается наиболее экономичным.

Защиту от молнии домов и хозяйственных построек с плоской крышей производят по стандартной, проверенной на практике схеме:

• Молниеприемник выполняют в виде сетки из горизонтально уложенной круглой стали Ø 6-8мм. Вместо катанки может использоваться стальная полоса сечением 4×20мм. В качестве ветвей молниеприем
• Токоотводом служат соединенные с заземлением металлические проводники из круглой стали Ø не менее 6мм. подземная часть выполняется из проката Ø 10мм. Элементами отведения токов на плоских крышах могут служить трубы и арматура, если применение ее в качестве токоотвода учитывалось при проектировании строения. Рекомендованное расстояние между токоотводами 25м.
• Система заземления представляет собой замкнутый контур, охватывающий защищаемый объект по периметру. Расстояние между контуром заземления и стеной дома с плоской крышей не более 1м.

Молниеприемником плоской крыши может служить металлическая кровля, соединенная с металлической обрешеткой или напрямую с токоотводами металлической связью. Для подобных схем подходят только металлические кровли, соединенные фальцами. В подобных случаях для устройства защитной сетки нет причин, но это совершенно другая, «покровная» история.

Профилированные листы с защитным покрытием и металлочерепица исключены из числа возможных вариантов из-за отсутствия соединений, достаточных для прохождения токов, а также из-за влияющей на свойства материала полимерной оболочки.

Подробно о сетчатых приемниках разрядов

Устройство сетчатого молниеприемника можно провести в процессе строительства или смонтировать защитную систему после укладки покрытия.

Вариант №1 возможен, если применяется негорючий утеплитель, гидроизоляция и покрытие. Сетка укладывается под водозащитную прослойку. Схема реализации молниеотвода подобного типа разрабатывается на стадии проектирования.

Вариант №2 используется без ограничений. Его устройство практически не влияет на внешний вид дома. Сетка укладывается поверх покрытия, фиксируется в специально для нее разработанных держателях.

Первая схема предопределяет устройство защитной сетки по плитам перекрытия перед укладкой кровли. Для соединения ветвей сетки с арматурой стен или колонн в швы между плитами кровли устанавливаются соединительные приспособления, к которым с одной стороны приваривается сетка, а с другой арматура. В сооружении молниеотводной системы подобного типа используется только сварка.

Вторая схема предполагает установку элементов приемника поверх кровли. Элементарный проект ей тоже нужен, чтобы предусмотреть возможность чистки зимних осадков и беспрепятственного стока дождевой воды. Металлические элементы системы обязательно защищаются от коррозии.

Молниеотводы с сетчатыми приемниками рекомендовано устраивать на крышах с уклоном 4º к внутреннему или наружному водостоку. Нередко сетчатые системы комбинируются со стержневыми собратьями, которые монтируются в углах постройки и в местах пересечения проводников.

Правила сооружения молниеприемной сетки

Сознаемся, что с реализацией первого варианта у большинства домашних мастеров наверняка возникнут проблемы. Ведь надежные сварные соединения обязаны безупречно связать сетку с арматурой стен и фундамента.

К их качеству и своевременности выполнения предъявляются довольно высокие требования. Разберем правила устройства второго варианта молниезащиты на плоской кровле, с осуществлением которого сможем справиться своими руками.

Общие правила монтажа молниеприемной сетки:

• Ветви молниеприемника укладываются перпендикулярно, образуя ячейки с равными сторонами.
• В соответствии с регламентом МЭК (Международной электротехнической комиссии) шаг между ветвями сетки над жилыми домами не должен превышать 12м, над гаражами с хранением топлива до 5м. Отечественные требования несколько мягче: 15м и 7м. Однако желательно придерживаться международных нормативов.
• Все возвышающиеся над уровнем устройства должны быть оборудованы дополнительными стержневыми приемниками.
  Это трубы и мачты антенн, которые следует присоединить к общей сети.
• В приоритете сварные соединения, но допускаются и болтовые аналоги. Особенно, если для их устройства используются универсальные плашечные зажимы, ощутимо облегчающие монтажные процедуры.
• Ветви сетчатого приемника рекомендовано присоединять к токоотводу с каждой стороны.

Более жесткий регламент МЭК диктует оснащать стержневыми приемниками каждое крестовое соединение сетки. Высоту стержня требует принять 25см. Токоотводы предписывает заземлять двумя заземляющими прутками и устанавливать на них разъемные плашечные контакты для проверочных операций. Сомнений нет, пора привыкать к международным нормам, но в противоречия с ними зачастую вступают наши финансовые возможности.

Отечественные стандарты за номером РД34.21.122-87 не выставляют столь драконовских притязаний, а сооруженные в соответствии с ними системы пока не дают сбоев. Не исключено, что у нас не слишком навороченный молниеотвод работает у нас хорошо по причине умеренной грозовой нагрузки. Жителям южных регионов отечества все же лучше ориентироваться на международные нормативы.

Вспомним, что в ряду покрытий для плоской крыши есть возгораемые и невозгораемые материалы. Классифицируем их согласно горючему признаку и разберем наиболее распространенные схемы.

Молниеприемная сетка по несгораемому основанию

К категории несгораемых оснований относится бетонная стяжка, кровельный оцинкованный профнастил, сэндвич панели и гравийная засыпка, применяемая в качестве балласта в инверсионных кровельных системах.

В зависимости от типа несгораемого основания выбирается схема монтажа молниеприемной сетки:

• По профилированным листам, не имеющим полимерного покрытия, укладка производится поперек направления гофры. Металлический пруток укладывается с запланированным шагом и приваривается к поверхности волны профнастила через каждый метр. Отличной альтернативой сварке являются металлические болтовые держатели, позволяющие провести монтаж сетчатого приемника любой степени сложности.
• По бетонным кровлям согласно проектным данным устанавливаются пластиковые держатели с бетонным заполнением — утяжелителем. Масса заполнения от 12 до 17кг в зависимости от марки продукции. Внушительный вес изделий гарантирует устойчивость системы и сопротивляемость порывистым ветрам. В продаже есть держатели без утяжеляющего заполнения, для установки которых груз из морозостойкого бетона заливается самостоятельно на объекте. Для малоэтажных строений в регионах с низкой ветровой активностью выпускаются держатели с креплением саморезами или приклейкой на битумную мастику.
• По гравийной засыпке балластных крыш устанавливаются держатели с бетонным балластом и без него. При желании зафиксировать держатели на основании они монтируются до засыпки балласта. В таких случаях рекомендовано использовать дистанционные модели с приклеиванием к основанию на мастику.

Максимальный шаг установки держателей не должен превышать 1м для всех перечисленных схем.

Сооружение молниеотвода с сетчатым проводником не рекомендуется устанавливать на металлические кровли, выполненные из материала тоньше 4мм. Прямой удар в покрытие может запросто его прожечь.

Потому кровли из тонкого профлиста принято оснащать сеткой на дистанционных держателях, зона защиты которых все же побольше, чем у контактирующих с кровлей приспособлений.

Сетчатый приемник по сгораемому основанию

К ним отнесем кровельные покрытия слабогорючей категории и материалы, поддерживающие горение, потому что беспрекословно возгораемые материалы в строительстве не используются. В списке опасных по критериям горения покрытий плоских крыш числятся битумные и битумно-полимерные гидроизоляционные материалы и полимерные мембраны – т.е. мягкие кровли.

Для того чтобы исключить прямой контакт приемника молниевого разряда с битумным и полимерным покрытием, применяются так называемые дистанционные держатели. Суть конструкции несложных приспособлений заключается в том, что между поверхностью крыши и веткой сетки создается воздушный промежуток, достаточный для затухания возможной искры.

Согласно предписаниям СО 153 3.2.2.4. расстояние это должно быть не меньше 10см. Требования МЭК указывают на необходимость применять в расчетах изоляционные коэффициенты материалов, указанные литерами km.

Изоляционные промежутки создаются с помощью вертикальных стержней, входящих в комплект дистанционных держателей. Фиксируются они в пластиковой подставке, на которую водружают бетонный утяжелитель. Задачу крепления провода решает втулка, завершающая крепежное устройство.

Алгоритм устройства молниеприемной сетки с дистанционными держателями на мягкой кровле:

• Производим разметку площадки работ согласно разработанному проекту. Держатели устанавливаются через 1м вдоль линий, соответствующих ячейкам сетки. Максимальное расстояние между приспособлениями 1,2м, возможность увеличения оговаривается в инструкции производителем. Проектная разработка должна учитывать, что участки подключения ветвей к токоотводам и токоотводов к заземлению должны быть минимальными. Не забываем, что функцию ветки может выполнить металлический щиток парапета и подобные длинномерные металлические детали.
• Стержни, сделанные из стеклопластика, обрезаем или обрубаем на заранее рассчитанную величину, требующуюся для формирования воздушного изоляционного зазора.
• Согласно разметке производим установку пластиковых подставок, центр которых обязан совпасть с отмеченной точкой. В случае обустройства кровли из полимерной мембраны под каждую подставку укладываем резиновую прокладку, чтобы тяжелые детали не повредили покрытие.
• На подставки укладываем бетонные утяжелители.
• В каналах, расположенных в центре подставок, свободно располагаем обрезанные стержни.
• Верхушки стержней оснащаем крепежными устройствами с втулками, рассчитанными на фиксацию провода Ø до 8мм.
• Прокладываем ветви молниеприемной сетки, элементарно защелкивая их во втулках держателей.

Выступающие над поверхностью трубы и мачты антенн должны иметь электрическую связь с молниеотводом. Их оборудуют стержневыми приемниками или металлическими фартуками и присоединяют к токоотводам плашечными зажимами. Аналогично с токоотводами состыкуются края ветвей, что гораздо удобнее сварки. К тому же неопытный исполнитель с их помощью сможет в высоком темпе создать качественные узлы.

Соединение токоотводов с ветвями сетки

Сборка сетчатого приемника разрядов – только первый этап устройства молниезащиты и полноценной системы заземления. Ее необходимо грамотно подключить к заземляющему контуру так, чтобы принятые токи без препятствий текли в грунт.

Правила прокладки и подключения токоотводов:

• Трассы прохождения токоотводов необходимо запроектировать с учетом кратчайшего расстояния между точками подключения к молниеприемнику и заземлению.
• К возгораемым стенам токоотводы крепятся с помощью дистанционных кронштейнов. Расстояние между стеной и проводником не менее 10см. Допускается контакт металлического кронштейна и материала стены.
• Токоотводы могут фиксироваться на трубах водостока металлическими хомутами.
• Допускается прокладка токоотводов, выполненных из оцинкованной круглой стали, непосредственно по кирпичной или бетонной стене.
• Расстояние между точками крепления горизонтальных участков 1м, вертикальных участков 2м.
• Не допускается прокладка с образованием петель.
• При выборе места для прокладки токоотвода рекомендуется выбрать участки здания с наименьшей вероятностью присутствия людей.

Трассы токоотводов прокладывать принято по углам обустраиваемых домов. Максимальное расстояние между ними 25м. Нижний край каждого токоотвода опускается в грунт, где крепится с помощью болтового устройства к системе заземления. Участки ввода проводника в почву рекомендовано обмотать антикоррозионной лентой.

С общим принципом устройства молниеотвода для частного дома ознакомит видео:

Технологию сооружения молниеприемной сетки для системы защиты частного дома можно освоить, не обладая фундаментальными познаниями в сфере электробезопасности. Имеющиеся сейчас в продаже монтажные приспособления помогут провести работы в краткие сроки и без особых хлопот. Главное не забывать о правилах устройства, чтобы система защиты собственности была полноценной.

Будьте в курсе!

Подпишитесь на новостную рассылку

Молниеприемная сетка на кровле: особенности установки

• Укладка сетки
• Установка токоотводов
• Заземление

• Несгораемое основание
• Монтаж молниезащиты на крыше с мягкой кровлей

Владельцы недвижимости загородом сталкиваются с необходимостью защиты кровель от разрядов молнии. Предотвращать возгорание загородного дома чаще всего приходится самому. При этом не только выбирается защитная система, такая как молниеприемная сетка на кровле, но и самостоятельно проводится монтаж.

Почему нужна молниезащита ↑

Если говорить о последствиях грозовых разрядов, то в опасности находится не только само сооружение, но также оборудование, имущество и люди, находящиеся в здании.
Попадание молнии в незащищенную кровлю может вызвать:

• пожар;
• механические разрушения. Чаще всего это – разрушение или повреждение чердачной конструкции, поскольку остаточная влага в деревянных элементах мгновенно испаряется;
• поражение током человека и домашних питомцев;
• повреждение или поломка электронного и бытового оборудование. Ток молнии уходит в землю, выбрав кратчайший путь. Поэтому, если разряд поражает строение (трубу, антенну или конек) без молниезащиты на кровле, то, как правило, он растекается по электропроводке, проходящей под ребром конька. Ток молнии буквально в одно мгновение настолько сильно нагревает электропроводку, что она сгорает.

Защитные конструкции бывают различных типов. Один из самых распространенных вариантов – это молниеприемная сетка на кровле. Молниезащитную сетку чаще всего рекомендуют использовать на плоских кровлях или на крышах с небольшим (минимальным) уклоном ската. Хотя, не с меньшим успехом она может заменить вертикальный молниеприемник на двухскатной крыше чисто из эстетических соображений.

Сетчатую молниезащиту кровли можно размещать даже на электропроводных покрытиях, металлочерепице и профнастиле.

Устройство молниеотвода сетчатого типа  ↑

Для защиты дома, подсобного строения или гаража нужен молниеотвод. Классическое устройство состоит из трех равнозначных частей:

• молниеприемник,который непосредственно воспринимает грозовой разряд. Он должен быть в состоянии противостоять электрическому напряжению в миллионы вольт, высокой температуре и значительному ударному воздействию;
• токоотвод – связующее звено между молниеприемником и заземлителем;
• заземление (ЗУ), через которое ток из токопровода беспрепятственно растекается в землю.

В сетчатой системе молниеприемник имеет вид сетки, собранной из горячеоцинкованных прутьев из стали сечением 6 мм и более на поверхности. Максимальный размер стороны квадратной ячейки варьируется в пределах 5 – 20 м. Оптимальные размеры молниеприемной сетки – 10 х10 из проволоки 8 мм.

Токоотводы в виде металлических проводников из катанки (сечение 6 мм и более) заземляются по отдельности. Оптимальное расстояние между ними – 250 мм. На плоских крышах в качестве элементов токоотведения может выступать арматура и трубы, но при условии, что это было учтено при проектировании.

Замкнутый контур системы заземления должен защищать дом по периметру. Контур заземления проходит на расстоянии не более 100 см от стены дома.

Молниеприемная сетка на кровле может быть расположена:

• поверх кровельного покрытия. Молниеприемная сетка при этом не должна выходить за ее пределы. Такой вариант преимущественно используют в частном строительстве. Он более рациональный с различных точек зрения: удобный монтаж и ремонт – прутья можно с легкостью заменить, пожаробезопасность и другое. Для надежной фиксации рекомендуется использовать специально разработанные держатели: гравитационные опоры. Молниезащитную сетку на кровле укладывают таким образом, чтобы последние не выступали за пределы настила кровли.

На строительном рынке представлен широкий ассортимент комплектующих, разных по размеру, форме и цвету, что позволяет вписать молниезащиту практически в любой экстерьер дома. Поэтому установка подобной конструкции ничем не портит внешний вид дома.

Эффективность защиты молниеприемной сетки достаточно высока, поскольку ее большая площадь позволяет уловить больше молний.

• Под кровлей. Сетку располагают на бетонных плитах перекрытия в процессе строительства. Поверх нее укладывают кровельный пирог, обязательно состоящий из негорючих материалов: утеплителя, гидроизоляции и самого верхнего покрытия. Этот вариант подходит исключительно для плоских крыш.

И в том и другом случае необходима проектная разработка. Это не только позволит грамотно уложить молниезащитную сетку, но и точно рассчитать количество требуемого материала.

Принципы проектирования в общем также схожи, хотя укладка поверх кровли имеет свои особенности. В проекте должен быть предусмотрен вариант беспрепятственного удаления дождевой воды и снега с крыши. Иногда в силу архитектурных особенностей дома решить этот вопрос не представляется возможным. В этих случаях проводники необходимо проложить под слоем гидроизоляции кровельного пирога.

Правила сооружения молниеприемной сетки поверх кровли ↑

Укладка сетки ↑

Элементы молниеприемника натягивают по всей крыше. Отдельные ветви укладывают параллельно и под прямым углом друг к другу, формируя ячейки в форме квадрата .

В точках пересечения ветки крепят друг с другом преимущественно с помощью болтов, к примеру, на универсальный плашечный зажим. Такой вид крепежа предпочтительнее сваривания, поскольку позволяет сохранить целостность оцинкованной поверхности и, как результат, уменьшить риск ржавления материала.

Крепление молниезащиты на кровле выполняют при помощи специальных держателей особой конструкции (гравитационные опоры). Функционально они еще поднимают молниеприемную сетку над поверхностью кровельного покрытия примерно на 10 м. Держатели для молниезащиты по форме могут быть круглыми и прямоугольными.

Они бывают двух видов:

• пустой, в который заливается морозостойкий бетон. Фиксируют их на битум, крепежи или клей;
• залитый, вес которого равен 1 кг.

Подбор вида держателей зависит от особенностей кровли. Их располагают на кровле на расстоянии 1 м друг от друга.

Совет

При организации молниезащиты этого типа на односкатной крыше сетку укладывают по периметру и на коньке крыши. Если площадь скатов большая, то сетку рекомендуется разделить на части, чтобы не превысить нормативные размеры ячеек.

Согласно регламенту отечественной электротехнической комиссии шаг укладки ветвей сетки выбирают в зависимости от назначения строения:

• для жилых домов – не более 15 м,
• гаражей, где хранится топливо – до 7 м.

Международные требования жестче – 12 м и 5 м соответственно.

Шаг ячейки зависит также от класса молниезащиты.

Вентиляционные и дымовые трубы, а также другие токонепроводящие кровельные элементы, которые выступают относительно кровли, обычно требуют установки дополнительных молниеприемников. Их крепят к выпирающим частям крыши на особые держатели, после чего их соединяют с основной молниезащитной сеткой.

Установка токоотводов ↑

Элементы токоотвода выполнены из того же материала, что и молниеприемная сетка. Располагают их вертикально, как того требуют технические и эстетические нормы. При этом расстояние между входными проемами и стержнями должно равняться самое меньшее 3 м.

Шаг между ними зависит от категории СМЗ и колеблется в пределах 100-200 см. Крепить токоотводы к фасаду либо трубам водостока лучше на специальные держатели.

Заземление ↑

Для заземления токоотводов используют два различных варианта исполнения:

• одиночный, то есть для каждого токоотвода формируют собственный контур заземления. Он более затратный, поэтому менее востребован;
• общий, когда все токоотводы объединяют в один контур, полностью охватывая молниеприемную сетку. Выполнить такой контур заземления можно самостоятельно из металлической полосы размером 4 на 40 мм. Ее прокладывают на расстоянии самое меньшее одного метра от стены дома и на глубину 50 см, прокладывается металлическая полоса, которую закольцовывают вокруг дома. Металлическую полосу соединяют с каждым токоотводов. На этом заземление готово.

Порядок монтажа молниеприемной сетки на плоской кровле ↑

Как известно, плоскую кровлю можно выполнить из возгораемых и невозгораемых материалов. Так вот схема устройства сетчатой молниезащиты зависит от степени горючести кровельного материала. Рассмотрим в отдельности каждый случай.

Несгораемое основание ↑

• Молниезащиту металлической кровли из профлистов без полимерного покрытия, укладывают перпендикулярно направления гофры. Стальной пруток укладывают с расчетным шагом и приваривают к поверхности гофры профлиста через каждый 1 м. Сварку можно заменить на болтовые держатели. Металлические крепежные элементы позволят монтировать сетчатый приемник любой сложности.

Важно

Специалисты не рекомендуют установку молниеотвода с сетчатым проводником на металлическую кровлю толщиной менее 4мм. При прямом ударе молнии в покрытие оно с легкостью прожигается.

Вот почему молниеприемную сетку на кровлях из тонкого профнастила необходимо монтировать на дистанционных держателях. В этом случае зона защиты будет больше, нежели у приспособлений, контактирующих с металлической поверхностью.

• Бетонное основание для молниеприемника полностью меняет схему монтажа. Согласно проекту по бетонной поверхности устанавливают пластиковые держатели с заполнением из бетона. Масса утяжелителя 12–17 кг. Солидный вес держателей обеспечивает системе устойчивость, к тому же они успешно сопротивляются порывистым ветрам.

Можно приобрести и также и пустые держатели. При их установке морозостойкий бетон в качестве утяжеляющего заполнения заливают самостоятельно непосредственно на объекте. Для регионов, где низкая ветровая активность в малоэтажных домах используют держатели, которые крепят на саморезы или клеят на мастику из битума.

• На балластных крышах, имеющих  засыпку из гравия, используют как держатели с бетонным утяжелителем, так и без бетона. Держатели фиксируют на основании до засыпки гравия.

Монтаж молниезащиты на крыше с мягкой кровлей ↑

Согласно критериям горения битумные и полимерные покрытия опасны с точки зрения возгорания. Поэтому при монтаже в этом случае используются дистанционные держатели. Дело в том, что эти несложные приспособления создают воздушный промежуток между веткой сетки и кровельным покрытием. Его высоты (более 10 см) достаточно, чтобы возможная искра погасла. Для защиты от порывов ветра пластиковые подставки либо утяжеляют, залив морозостойкий бетон, либо крепят на клеящую ленту.  Задачу фиксации ветвей провода решает втулка, завершающая крепежное устройство.

Алгоритм устройства молниезащитной сетки на мягкой кровле:

• В соответствии с разработанным проектом на поверхность кровли наносится разметка. Вдоль линий разметки с шагом в 100–120 см устанавливаются дистанционные держатели.
• В проекте должно быть учтено, что количество участков подключения токоотводов к ветвям и к заземлению должно быть минимальными.
• Длину стержней из стеклопластика подгоняют под величину, необходимую для создания воздушного зазора, которую рассчитывают заранее.

Согласно разметке устанавливаются подставки из пластика таким образом, чтобы их центр обязательно совпадал с отмеченной точкой.

Совет

Если речь идет мембранной кровле, то под каждую из подставок укладывается резиновая прокладка, чтобы в дальнейшем не повредить покрытие.

• На них укладывают утяжелители из бетона.
• Обрезанные стержни с легкостью помещаются в каналах, которые проходят по центру подставок.
• Верхушки стержней дополняют крепежными устройствами, оснащенными втулками, на которые фиксируют провода молниеприемной сетки.
• Все готово к прокладке ветвей сетки, которые элементарно защелкиваются во втулках на держателях.

Кровельные элементы, выступающие на кровлей, должны быть гальванически связаны с молниеотводом. Для этого их можно оборудовать стержневыми приемниками либо металлическими фартуками, которые присоединяются к токоотводам через плашечные зажимы. Аналогично состыковываются края ветвей с токоотводами, что, несомненно, удобнее сварки. Да и неопытному мастеру не придется беспокоиться о качестве узлов даже при высоком темпе работы.

© 2022 stylekrov.ru

Молниеприемная сетка на кровле, ее испытание и схема, видео и фото примеры

С целью защиты зданий от прямых ударов молнии во время грозы необходимо создать внешнюю и внутреннюю системы молниезащиты. В качестве молниеприемника часто используется сетка для молниезащиты. Также потребуется обустроить и другие элементы для защиты здания от последствий стихии: токоотводы и заземлители.

Прежде всего, необходим проект и схема молниезащиты и заземления здания, для чего нужно определиться с ее категорией или классом, поскольку от этих данных зависит шаг ячейки сетки для молниеприемника и расстояние между токоотводными опусками. Дальше, потребуется определить, каким образом расположится молниезащита — сетка: будет находиться поверх кровли (как на фото) или под кровельным покрытием.

В данной статье будет рассмотрена схема молниезащиты здания, когда молниеприемник находится на поверхности материала для крыши. Молниеприемную сетку, согласно нормативной документации, можно монтировать при уклоне кровли 1/8, но в последнее время ее укладывают на скатную конструкцию крыши независимо от угла уклона.

Следует отметить, что отечественные требования к молниезащите не такие строгие как европейские. Проектом защиты здания от негативных последствий прямого попадания молнии предусматривается составление, в том числе комплекта документации и чертежей, в котором должна найти отражение следующая информация:

• общие данные;
• схема молниезащиты, с указанием места расположения молниеприемника (в данном случае специальной сетки) и заземлителей;
• спецификация необходимого для выполнения работы оборудования, материалов и изделий.

Средства молниезащиты для кровли устанавливают в определенном порядке.

1. Выбирается пруток для создания сетки. Необходимое изделие производят из горячеоцинкованной стали, а диаметр прутка-катанки должен составлять не менее 8 миллиметров.
2. Составляется схема, каким образом будет располагаться на кровле молниемприемная сетка. Если предстоит создание зоны защиты от молнии на плоской кровле, шаг ячейки выбирается, исходя из категории молниезащиты и максимального значения радиуса катящейся сферы. Границей защитной зоны считается поверхность, которую могла бы очертить сфера радиуса R вокруг молниеотвода. Для I – IV категории защиты радиус в стандарте МЭК (Международной электротехнической комиссии) установили соответственно равным 20, 30 , 45 и 60 метрам. Шаг ячейки, с которым устанавливается молниезащитная сетка на кровле, при этом равен 5х5, 10х10, 15х15 и 20х20 метров.
   Например, когда молниезащита 3 категории, радиус катящейся сферы будет равен 45 метрам, а шаг ячейки 15 на 15 метров.

   Если молниеприемную сетку монтируют на скатную кровлю, то ее размещают по коньку здания и по периметру поверхности крыши. Когда ячейки больше допустимых параметров, их разбивают на более мелкие прямоугольники или квадраты. Если сварка невозможна, прутки между собой соединяют при помощи крестовых или универсальных соединителей.

3. Подбираются держатели молниеприемной сетки. Например, для плоской кровли они выпускаются двух видов:

   — пустые – их затем заполняют вручную морозоустойчивым бетоном;
   — с грузом – в пластиковом корпусе, уже залитые бетоном, весят такие держатели около одного килограмма каждый.

   Устанавливают их с шагом от одного до двух метров. Проволоку при монтаже помещают в приемную часть и защелкивают, а держатель на месте удерживается за счет собственного веса. На скатных кровлях пруток вдоль конька прикрепляют с помощью конькового держателя.

   Установка молниезащиты в частном доме, полезный видеоролик:



4. Для монтажа соединений прутка на черепичных и шиферных крышах параллельно или перпендикулярно используют специально предназначенные для таких кровель держатели.
5. Устанавливают токоотводы. Промежутки между токоотводами и кольцевыми проводниками также зависят от категории молниезащиты. Минимальные расстояния для I – IV категории защиты соответственно составляют 10, 10, 15, 20 метров. Располагают токоотводы не ближе, чем 3 метра от входа в строение. Материал, из которого их изготавливают, как и диаметр поперечного сечения (8 миллиметров) аналогичны тому, что имеет пруток молниеприемной сетки. К фасаду токоотвод монтируют с применением фасадного держателя.
6. Прокладывают заземлитель молниезащиты. Можно воспользоваться одним из двух способов создания заземления. Первый вариант — для каждого токоотвода обустраивают свой заземлитель, второй — вокруг здания прокладывают общую систему кольцевого заземления с использованием стальной полосы размером 4×40 миллиметров на расстоянии одного метра от здания на глубине не менее полуметра. Иногда в качестве заземлителя используют фундамент дома, но такой метод применяют на этапе возведения строения.
7. Монтируют дополнительное количество молниеприемников. Прежде чем произвести испытание молниезащиты, надо смонтировать дополнительные молниеприемники при наличии на кровле выступающих над ее поверхностью частей, таких как дымовая труба. С этой целью используют классические системы такие, как тросовая молниезащита и отдельно стоящие молниеприемники.
8. Составляют спецификацию. Для этого считают все элементы и заносят в спецификацию оборудования и материалов. Читайте также статью: «Молниезащита кровли, зачем нужны громоотводы».

устройство, принцип работы и монтаж

Для защиты от прямых ударов молнии применяются различные системы молниезащиты. Все способы защиты делятся на внешние (непосредственная нейтрализация заряда) и внутренние (защита от перенапряжений). Один из вариантов внешней защиты — молниеприемная сетка.

Содержание

• Технология сетчатой защиты
• Особенности защиты плоских крыш
• Сетка по несгораемому основанию
• Сетка по сгораемому основанию
• Соединение токоотводов с ветвями

Технология сетчатой защиты

Правила защиты от молнии регулируются на законодательном уровне. В частности, существуют инструкции Ростехнадзора, документ под названием «Инструкции по устройству молниезащиты зданий и сооружений» (РД. 34.21.122-87) и другие нормативные акты.

Сетчатая система представляет собой совокупность металлических проводников и токоотводов, заземленных по отдельности. Данный способ защиты от молнии считается самым эффективным, так как позволяет защитить от разряда молнии все элементы конструкции дома. Система считается наиболее надежной по сравнению с конкурентами.

Однако монтаж такого молниеприемника представляет немало сложностей. К недостаткам сетчатой системы относится ее заметность, что ухудшает внешнее восприятие здания.

Сеть состоит из стальных горячеоцинкованных прутьев диаметром от 6 миллиметров и более. Прутья раскладывают по кровле в виде сетки. Шаг между прутьями выбирается исходя из категории молниезащиты. Максимальный шаг не должен превышать 6 на 6 метров. При выходе за рекомендованные размеры ячеек необходимо распределить имеющееся пространство на более мелкие участки.

Соединения создаются при помощи сварочного аппарата или болтов. Болтовое соединение предпочтительнее, поскольку позволяет избежать повреждения оцинкованной поверхности, в результате чего уменьшается вероятность ржавления материала. Все выступающие части токопроводящих элементов должны иметь гальваническую связь с сеткой. Токонепроводящие участки оснащаются дополнительными приемниками.

Молниеприемная сетка на кровле может быть уложена как поверх кровельного материала, так и под ним. Чаще всего сетку располагают сверху кровельного материала. Если сетка кладется сверху на кровельный материал, рекомендуется применять специальные держатели (другое название — гравитационные опоры). В некоторых случаях наружная укладка невозможна (к примеру, при сложной конфигурации крыши). В таких ситуациях молниеприемную сетку располагают под кровлей.

Обратите внимание! Сетчатая защита несовместима с горючими кровельными материалами. В противном случае при пробое сетки произойдет возгорание крыши.

В прежние годы расположение сетки под кровлей считалось более предпочтительным, поскольку конструкция портила внешний вид дома. Однако сейчас появился большой выбор современных материалов, позволяющий качественно замаскировать сетку. С технической точки зрения нахождение сетки снаружи более целесообразно.

Особенности защиты плоских крыш

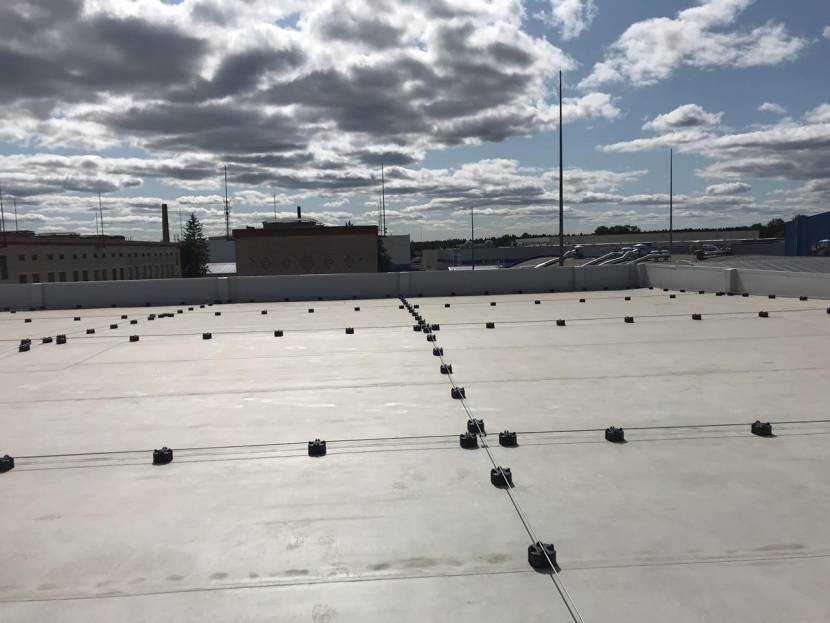

Технология, по которым укладывается молниеприемная сетка на плоской кровле, регулируется государственным стандартом РД 34.21.122-87. В нормативном акте указывается, что монтаж целесообразен только на кровли с уклоном не более 1 к 8. Однако на деле сетчатые системы устанавливают и на более крутых склонах, поскольку решение о необходимости укладки отдается на усмотрение заказчика работы.

Установка сетчатой системы возможна с применением одного из двух способов:

1. Технология первого типа состоит в укладке молниеприемной сетки на бетонное основание кровли в период возведения здания. На сетке находятся слои покрытия, состоящие из пожаробезопасных материалов, которые выступают в качестве утеплителя, гидроизоляции и отделочного материала.
2. Второй способ используется при создании защиты на плоских кровлях частных домов, гаражей, дачных строений. В этом случае конструкционные элементы кладутся сверху кровли и опираются на держатели.

В таблице, представленной ниже, указаны размеры ячеек на плоских кровлях в зависимости от категории защиты.

Сетка по несгораемому основанию

К несгораемым основаниям относят:

• бетонные поверхности;
• кровельный профнастил из оцинковки;
• сэндвич-панели;
• засыпка гравием (используется в виде балластного вещества в инверсионных кровлях).

Схема установки сетки молниезащиты на кровле определяется видом несгораемого основания:

1. В случае с профнастилом без полимерного покрытия укладка осуществляется поперек гофры. Стальные прутки закладывают с определенным шагом и приваривают их к поверхности волны профилированных листов. Частота сварочных швов — 1 метр. Вместо сварки нередко используют болтовые держатели молниеприемной сетки. Такой крепеж позволяет осуществить монтаж любой сложности.
2. Для бетонных крыш используют пластиковые держатели, заполняемые бетоном для утяжеления. В каждый держатель кладется от 12 до 17 килограммов бетона (в зависимости от его вида). Благодаря большому весу удается добиться устойчивости системы, способности противостоять мощным порывам ветра. В продаже имеются держатели без утяжелителя, бетон в которые заливают уже после установки на крыше. Для невысоких зданий в районах с малой активностью ветров предлагаются держатели молниеприемных сеток с фиксацией саморезами или наклеиванием на битумную мастику.
3. Для гравийных поверхностей балластных крыш применяют держатели с бетонным наполнителем и без такового. Как и в случае с бетонными крышами, возможна фиксация саморезами и мастикой.

Обратите внимание! Шаг для монтажа фиксатора во всех случаях должен быть равным метру или превышать это расстояние.

Молниеотводы сетчатого типа нельзя устанавливать на крыши, выполненные из слишком тонкого металла (менее 4 миллиметров). Такой слой материала не защитит от удара молнии, существует высокая вероятность ее прожигания.

Сетка по сгораемому основанию

К сгораемым относят поверхности слабогорючего типа. Безусловно, возгораемые материалы в строительстве не применяются. К слабогорючим относят битумные и битумно-полимерные гидроизоляционные материалы, полимерные материалы (так называемые мягкие кровли).

Чтобы не допустить непосредственного контактирования разряда молнии со сгораемым основанием, используют дистанционные держатели. Их суть состоит в наличии воздушного промежутка между поверхностью кровли и веткой сетчатой защиты, что позволяет создать достаточную дистанцию для затухания возникшей искры.

По правилам, указанным в СО 153. 3.2.2.4, расстояние между кровлей и молниеприемной сеткой должно превышать 10 сантиметров. Инструкции МЭК определяют необходимость использования в расчетах коэффициентов изоляции материалов. Коэффициенты обозначают литерами km.

При помощи вертикальных стержней создают изоляционные промежутки. Стержни имеются в комплекте дистанционных держателей. Крепят держатели, используя пластиковые подставки, в которые устанавливают утяжеляющие бетонные конструкции. Провод фиксируют с помощью втулки.

Инструкция установки молниезащитной сетки на кровле с применением дистанционных держателей:

1. Размечаем рабочую поверхность, исходя из требований проекта. Монтируем держатели через каждый метр по линиям, соответственно ячейкам сетки. Наибольшее расстояние между держателями — 120 сантиметров. Возможность других расстояний указывается компанией-производителем в сопроводительной документации. Проект должен составляться с учетом того, что участки подключения веток к токоотводам и токоотводов к заземлителю должны быть минимально возможных размеров. Иногда функционал ветки возлагают на металлический щит парапета или другие подобные продолговатые элементы из металла.
2. Укорачиваем стеклопластиковые стержни до нужной величины. Под нужной подразумевается длина, необходимая для создания воздушной изоляции.
3. Монтируем пластиковые подставки, исходя из разметки. Центр подставок должен соответствовать с точкой на разметке. При создании защиты для крыши из полимерной мембраны под каждую подставку нужно подложить резиновую прокладку. Это позволит защитить покрытия от механических повреждений после контактов с тяжелыми деталями.
4. Раскладываем по подставкам бетонный наполнитель.
5. Устанавливаем в каналы по центрам подставок стержни нужного размера.
6. Концы стержней оснащаем фиксирующими приспособлениями с втулками. Они должны подходить под закрепление провода сечением до 8 миллиметров.
7. Проводим ветки сети для защиты от молнии. Защелкиваем ветки во втулках держателей.

Обратите внимание! В случае со установкой молниеприемной сетки на скатной кровле пруты раскладывают по периметру скатов и по коньку. Если скаты большие и ячейки выходят за допустимые пределы, их уменьшают в соответствии с размерами крыши.

Выступающие над крышей дымоходы и мачты антенн должны быть соединены для электрического контакта с молниеотводом. Для этого понадобятся стержневые приемники или стальные фартуки. С токоотводами их соединяют плашечными зажимами. Точно так же с токоотводами стыкуют края веток: такой способ считается удобнее сварочного шва. Кроме того, такой вариант стыковки позволяет выполнить работу быстрее.

Соединение токоотводов с ветвями

Установленная молниезащитная сетка — лишь первая задача, которую следует выполнить при создании защитной системы. Далее необходимо выполнить подключение к заземляющему контуру. В конечном счете все поступившие в молниеприемник токи должны беспрепятственно уходить в землю.

Инструкция по подключению токоотводов:

1. Трассы для токоотводов должны быть спроектированы таким образом, чтобы добиться наименьшего расстояния между участками подключения к приемнику и заземлительному контуру.
2. К стенам с возгораемым покрытием токоотводы прикрепляют дистанционными кронштейнами. Расстояние между стеной и проводником — 10 сантиметров и более. Разрешается контактирование металлического кронштейна со стеной.
3. Фиксация токоотводов на водосточных трубах осуществляется металлическими хомутами.
4. Токоотводы могут выполняться из круглой оцинковки в кирпичной кладке или бетонной стене.
5. Расстояние между точками фиксации участков по горизонтали — 1 метр, по вертикали — 2 метра.
6. Нельзя создавать петли на пути прокладки.
7. При выборе места для монтажа токоотвода следует отдавать предпочтение участкам с небольшой вероятностью посещения их людьми.

Трассы токоотводов создают по углам зданий. Наибольшее допустимое расстояние между трассами — 25 метров. Нижний конец каждого токоотвода погружают в землю. Фрагмент проводника на участке ввода в грунт следует обмотать антикоррозионным материалом. Крепление к заземлителю осуществляется болтами.

Молниеприемная сетка — что это и как установить?

• о компании
• Строительные работы
• материалы
• Проектирование. Дизайн

Подробнее

Подробнее

Подробнее

Подробнее

Подробнее

Подробнее

Подробнее

Статьи

28 11 2019

Что такое стяжка пола и зачем она нужна

Выравнивание поверхности пола — это один из главных этапов хорошего ремонта. Эффективным вариантом в данной ситуации является стяжка.

25 10 2019

Виды гидроизоляционных материалов для кровли

Гидроизоляция крыши — важный этап строительства дома. Основная ее функция — предотвращение попадания влаги внутрь конструкции крыши, которое влечет за собой отсыревание утеплителя, снижение теплоизоляционных свойств материала и загнивание каркаса крыши.

24 04 2019

Ондулин для устройства кровли: обзор материала

Все более популярным материалом для кровли становится ондулин, который иногда называют еврошифером.

25 02 2019

Молниеприемная сетка на кровле

Молниеприемная сетка — одна из разновидностей молниезащиты. Ее установка наиболее приемлема на зданиях с плоской или слегка покатой кровлей.

24 01 2019

Фальцевая кровля: преимущества

В переводе с немецкого «фальц» обозначает шов, который используют в кровельных работах для соединения гладких листов металла.

27 11 2018

Ремонт крыши из оцинкованной стали

Оцинкованные стальные листы являются отличным материалом для покрытия скатной крыши малоэтажного многоквартирного дома, таунхауса или коттеджа.

29 10 2018

Кровля из черепицы

Черепица — это классическое кровельное покрытие, которое используется для обустройства как коттеджей, так и сельскохозяйственных построек.

28 09 2018

Ошибки при монтаже мягкой черепицы

Монтаж мягкого кровельного покрытия из гибкой черепицы, произведенный с нарушением технологии, часто приводит к более высоким затратам на ее обслуживание.

30 07 2018

Термопанели для вентфасада

При создании вентилируемых фасадов практически всегда проводится утепление. В пространство между облицовкой и стеной укладывается утеплитель.

25 06 2018

Облицовочный кирпич для отделки зданий

Благодаря разнообразию современных строительных материалов легко изменить дизайн наружных стен дома с помощью облицовочного кирпича.

28 05 2018

Утепление фасада кирпичного дома

Кирпич как строительный материал является самым востребованным при возведении жилых домов. Однако у него есть один важный недостаток — высокая теплопроводность.

26 04 2018

Правила выбора кровельного материала

Верный выбор кровли — одно из ключевых условий долговечности всей крышной конструкции. И внешняя привлекательность — далеко не самый важный критерий выбора.

22 03 2018

Негорючий утеплитель для фасада

В природе нет вообще негорючих материалов. Самый распространённый утеплитель для фасадов — это каменная вата.

29 01 2018

Утепляем дом эковатой

С каждым днем коммунальные услуги дорожают, ведь энергоресурсы истощаются и становятся все менее доступными.

10 01 2018

Вакансии

Компания ООО «СтройНовация» приглашает на работу сотрудников: Менеджер по оптовым продажам, Бетонщик, Фрезеровщик…

23 11 2017

Мягкая кровля для двускатной крыши

Двускатные крыши совместимы с любыми кровельными материалами. Оптимальным вариантом считается мягкая кровля.

23 11 2017

Быстротвердеющий наливной пол

Если необходимо быстро и качественно выровнять напольную поверхность, используют наливной быстротвердеющий пол — состав из песка, полимерных добавок, минерального связующего и наполнителя.

30 10 2017

Принципы сооружения обрешетки под ондулин

Ондулином называют инновационный кровельный материал, выглядящий как гофрированные листы размером 1х2 м.

20 09 2017

Преимущества наружного утепления стен

Чтобы утеплить стены здания, можно пойти двумя путями. В одном случае монтаж утеплителя на стену проводится со стороны улицы, во втором — со стороны жилища.

18 08 2017

Металлокассеты как облицовка фасада

Сегодня отделка фасадов осуществляется с помощью множества материалов, среди которых можно выделить металлокассеты — это прочный и надежный вариант.

25 07 2017

От чего зависит цена на наливной пол

Наливные полимерные полы обладают особой эстетичностью и долговечностью. Однако высокая стоимость делает для многих недоступной эту роскошь.

21 06 2017

Полиуретановая пена в утеплении фасадов

При внешней отделке нового здания или ремонте старой постройки большое внимание стоит уделять утеплению.

29 05 2017

Что стоит знать о мастичной кровле?

Мастичная кровля относится к числу мягких покрытий, не требующих при нанесении дополнительных рулонных материалов.

2 05 2017

Минеральная вата – эффективный материал для утепления фасадов

Выполняя фасадные работы, важно правильно выбрать способ и материал для утепления, особенно в регионах с суровой зимой.

27 04 2017

Отличия металлических и полимерных фасадных панелей

Фасадные панели — современные и долговечные материалы, используемые для облицовки фасадов.

15 02 2017

Особенности выбора наружной рекламы в Орле

Наверное, нет такого человека, который, идя по улице современного города, не пробегал бы глазами по рекламным щитам, по магазинным вывескам и даже по листовкам, которые раздают промоутеры.

15 02 2017

Мягкая кровля и фасадные панели – недорогая внешняя отделка для зданий любого типа

При достаточных финансовых возможностях придать красивый внешний облик зданию в Орле не представляется слишком сложной задачей.

7 11 2016

Функциональность наливных полов в квартире

В современном процессе строительства используется огромное количество функциональных и эстетически привлекательных материалов.

26 08 2016

Чем хороша сухая стяжка пола?

При строительстве или ремонте дома или квартиры, используются самые разные материалы и конструкции.

11 07 2016

Билборды – вариант наружной рекламы

В настоящее время наружная реклама в Орле является крайне востребованным видом подачи рекламной информации.

16 06 2016

О фасадных работах

Фасадом называют наружную плоскость любого строения.

4 04 2016

Полимерные полы: эстетика и функциональность

Напольное покрытие давно стало частью декора помещения.

28 03 2016

Особенности наливных полов

Красивый пол – важная составляющая любого жилого помещения. Но помимо красоты он должен быть еще и практичным.

23 03 2016

Быстровозводимые здания — новый формат строительства.

В наше время в бизнесе ценится функциональность, экономия времени и финансовых затрат. Всем этим ценностям соответствуют быстровозводимые здания.

15 03 2016

Металлочерепица – популярный кровельный материал

Металлочерепица в качестве материала для кровли применяется довольно давно, но в последнее время снискала особую популярность благодаря своему отменному качеству и относительно невысокой цене.

10 03 2016

В чем секрет популярности наливных полов

Сделать в своем жилище наливной пол задумываются многие, и это вполне понятное желание.

29 02 2016

Выбор и монтаж навесных фасадов

Оптимальный выбор фасадных систем основан на сочетании предпочтений, вкусов, пожеланий, финансовых возможностей заказчика с эксплуатационными характеристиками навесных панелей.

26 02 2016

Мягкая кровля – разумный выбор для вашего дома

Мягкая кровля — современный, экономичный, красивый и надежный кровельный материал.

17 02 2016

Навесной фасад: стиль и качество в отделке зданий

Технология навесного вентилируемого фасада широко используется в современных строительных работах по наружной отделке зданий.

9 02 2016

Вентфасад – надежная защита от пожара

Ключевой особенностью навесных вентиляционных фасадов является наличие облицовки и утеплителя на металлокаркасе, а также воздушного зазора между ними.

2 02 2016

Виды ремонта крыши

Рано или поздно любая крыша потребует ремонта. Как скоро – зависит от качества кровельных материалов и проведенного монтажа.

25 01 2016

Клинкерный кирпич для вентфасадов

Клинкер, или керамический кирпич, является безопасным и экологически чистым отделочным материалом.

18 01 2016

3D-визуализация – в помощь архитектору и заказчику

Проектирование зданий — процесс, требующий высочайшей точности расчетов, фантазии и наблюдательности, огромного количества времени и сил.

11 01 2016

Ветрозащита в навесных фасадах

Навесной вентилируемый фасад обеспечивает надежную защиту здания от негативных погодных условий.

30 12 2015

История вентилируемого фасада

По свидетельствам историков, первые навесные фасады появились в средневековой Норвегии несколько столетий назад.

28 12 2015

Быстровозводимые дома – не только быстро, но и надежно

Постройка быстровозводимых зданий — востребованная строительная услуга. Цены на недвижимость стабильно растут, причем не только в жилом, но и коммерческом секторе.

15 12 2015

От чего зависит стоимость вентилируемого фасада?

Установка вентилируемых фасадов — очень востребованная услуга в строительной сфере.

11 12 2015

Особенности установки кондиционеров

Самый первый и важный шаг в выборе кондиционера — выбор правильной фирмы, которая гарантирует качество работы своих специалистов, а также дальнейшее сервисное обслуживание смонтированной системы.

2 12 2015

Часто встречающиеся ошибки при устройстве кровли

Главное предназначение крыши — защита строения от влаги и осадков. Однако нередко случается так, что неправильная организация кровли отрицательно сказывается на микроклимате всего строения.

27 11 2015

Вентилируемые фасады: их преимущества

Популярность вентилируемых фасадов обусловлена целым списком преимуществ, которые присущи данному типу отделки экстерьеров зданий.

19 11 2015

Выбираем систему кондиционирования в офис

Производители техники данного типа не занимаются изготовлением офисных ее вариантов. Наиболее часто устанавливаются в офисах либо потолочно-напольные системы кондиционеров, либо сплит-системы.

12 11 2015

Плюсы и минусы наливных 3D-полов

Наливные 3D-полы — технология, позволяющая неожиданным и оригинальным образом преобразить интерьер любого помещения.

3 11 2015

Об управляемых вентиляционных системах

Как сделать лучшую вентиляцию для утепленного дома?

26 10 2015

О возведении кирпичных домов под ключ

Этапы строительства кирпичных домов.

22 10 2015

Можно ли монтировать кровлю зимой?

Плюсы и минусы зимнего монтажа кровли.

14 10 2015

Насколько надежны стеклянные фасады?

Красивое внешне здание — не самая важная характеристика. Материал оболочки должен быть надежным.

8 10 2015

Несколько интересных фактов о металлических конструкциях в строительстве зданий

Сооружения из металла как часть современной городской и промышленной архитектуры.

3 08 2015

Требуются монтажники вентилируемых фасадов

Требуются монтажники вентилируемых фасадов. Опыт работы с сайдингом, керамическим гранитом и композитными панелями.

Партнеры

• о компании
• Строительные работы
• материалы
• Проектирование. Дизайн

• Главная /
• Статьи /
• Молниеприемная сетка на кровле

25 02 2019

Принцип действия различных систем молниезащиты заключается в установке на максимально возвышенных частях здания металлических токоприемников, соединенных с устройством заземления. Таким образом, во время грозового периода, молния попадает не на само здание, а на тот его участок, который имеет максимально близкий к земле потенциал, то есть в молниеотвод.

На зданиях с разновысотной кровлей, например, двускатной, наиболее эффективными являются штыревые молниеприемники. Молниеприемная сетка является одной из разновидностей молниезащиты. Ее установка наиболее приемлема на зданиях с плоской или слегка покатой кровлей.

Технически выполнение молниезащиты на основе сетки очень просто. Молниеприемник представляет собой ряды толстого оцинкованного провода, уложенного взаимно-перпендикулярно по всей плоскости кровли. Расстояние между проводниками, то есть, сторона квадрата, не должно превосходить 6 метров. Слишком маленькие значения излишне утяжеляют конструкцию и нагрузку на кровлю, а также усложняют монтаж.

Для проводов молниеприемника используется стальной оцинкованный прокат диаметром 6 — 8 мм. Между собой проводники соединяются сваркой либо болтовым соединением. Сварка имеет высокую надежность, но ее применение ограничивается по нескольким соображениям:

• сложности со сварочными работами на высоте;
• высокая пожароопасность сварочных работ, особенно на кровле из горючего материала.

Для болтового соединения используются специальные хомуты из оцинкованного профиля.

Способ крепления сетки к крыше зависит от материала кровли. На негорючих покрытиях сетку укладывают непосредственно на поверхности. В противном случае, необходимо использовать проставки из изоляционного негорючего материала с таким расчетом, чтобы расстояние от сетки до поверхности составляло не менее 10 см. Такие меры необходимы для защиты от возгорания при попадании молнии в устройство грозозащиты.

Для соединения молниеприемника с заземлением используют стальной прокат с диаметром, не меньше, чем на сетке. Молниеотводы крепят вертикально по стенам здания с тем расчетом, чтобы расстояние до оконных и дверных проемов составляло не менее 0.5 м.

Расстояние между молниеотводами должно быть не менее 25 м. Общее количество рассчитывается, исходя из величины периметра здания.

Молниеотводы крепят при помощи болтового или сварочного соединения к контуру заземления сооружения.

Узнать больше о кровле, а также рассчитать стоимость покрытия для вашего здания вы можете на странице Кровельные работы.

Назад

Молниеприемная сетка на кровле: особенности установки

Хозяева недвижимого имущества загородом встречаются с необходимостью защиты кровель от разрядов молнии. Предупреждать загорание дома за городом очень часто приходится самому. При этом не только подбирается система защиты, данная как молниеприемная сетка на кровле, но и собственными силами ведется монтаж.

Содержание:

• 1 Почему необходима молниезащита
• 2 Приспособление молниеотвода сетчатого типа
• 3 Правила сооружения молниеприемной сетки сверху кровли
  • 3.1 Кладка сетки
  • 3.2 Установка токоотводов
  • 3.3 Заземление
• 4 Очередность монтажа молниеприемной сетки на мягкой кровле
  • 4.1 Несгораемое основание
  • 4.2 Монтаж молниезащиты на крыше с плоской кровлей

Почему необходима молниезащита

Если говорить о последствиях грозовых разрядов, то в опасности находится не только само сооружение, но еще оборудование, имущество и люди, находящиеся в здании.

Шестигранные самоконтрящиеся гайки DIN 982 и DIN 985 делают: из углеродистой конструкционной стали с защитным покрытием из цинка или без покрытия; из нержавейки А2 (AISI 304) и стали А4 (AISI 316). Прочностные классы: 8, 10.
Попадание молнии в незащищенную кровлю может вызвать:

• пожар;
• механичные разрушения. Практически всегда это – разрушение или повреждение чердачной конструкции, потому как конечная влага в элементах из дерева очень быстро выветривается;
• поражение электричеством человека и питомцев проживающих в доме;
• повреждение или неполадка электронного и бытового оборудование. Ток молнии уходит в землю, подобрав очень короткий путь. Благодаря этому, если разряд поражает строение (трубу, антенну или конек) без молниезащиты на кровле, то, в основном, он растекается по электрической проводке, проходящей под ребром конька. Ток молнии практически мгновенно настолько сильно нагревает электрическую проводку, что она горит.

молниеприемная сетка на мягкой кровле

molniepriemnaya-setka-na-sk

Конструкции защиты бывают разных типов. Один из наиболее популярных вариантов – это молниеприемная сетка на кровле. Молниезащитную сетку очень часто советуют применять на плоских кровлях или на крышах с меньшим (очень маленьким) уклоном ската. Хотя, не с небольшим успехом она может сменить вертикальный молниеприемник на крыше с двумя уклонами чисто из соображений красоты.

Сетчатую молниезащиту кровли можно разместить даже на электропроводных покрытиях, металлической черепице и профнастиле.

Приспособление молниеотвода сетчатого типа

Для спасения дома, подсобного сооружения или гаража необходим молниеотвод. Традиционное приспособление состоит из трех равносильных частей:

• молниеприемник,который конкретно воспринимает грозовой разряд. Он обязан быть в состоянии сопротивляться электричеству в миллион вольт, большой температуре и существенному ударному действию;
• токоотвод – связующее звено между молниеприемником и заземлителем;
• заземление (ЗУ), через которое ток из токопровода беспрепятственно растекается в землю.

В сетчатой системе молниеприемник имеет вид сетки, собранной из горячеоцинкованных прутьев из стали сечением 6 мм и более на поверхности. Самый большой размер стороны ячейки квадратной формы меняется в пределах 5 – 20 м. Хорошие размеры молниеприемной сетки – 10 х10 из проволки 8 мм.

Токоотводы в виде железных проводников из катанки (сечение 6 мм и более) заземляются в отдельности. Идеальное расстояние между ними – 250 мм. На плоских крышах в качестве компонентов токоотведения как правило выступает арматура и трубы, но при условиях, что это было учтено во время проектирования.

Закрытый контур системы заземления должен оберегать дом вдоль периметра. Заземляющий контур проходит на расстоянии не больше 100 см от поверхности стены дома.

Молниеприемная сетка на кровле может быть расположена:

• сверху покрытия кровли. Молниеприемная сетка при этом не должна выходить за ее пределы. Подобный вариант в основном применяют в приватном строительстве. Он более рациональный с разных мнений: хороший монтаж и ремонт – прутья можно очень легко сменить, пожаро-безопасность и другое. Для хорошей фиксации лучше всего применять специально разработанные кронштейны: гравитационные опоры. Молниезащитную сетку на кровле кладут так, чтобы последние не выступал за пределы настила кровли.

На рынке строительных материалов представлен большой ассортимент деталей, различных по размерам, цвету и форме, что дает возможность вписать молниезащиту почти что в любой экстерьер дома. Благодаря этому установка аналогичной конструкции ничем не портит внешний вид дома.

Результативность защиты молниеприемной сетки очень большая, потому как ее приличная площадь позволяет поймать больше молний.

• Под кровлей. Сетку располагают на бетонных частях перекрытия в строительных работах. Сверху нее кладут пирог кровли, в первую очередь который состоит из устойчивых к огню материалов: теплоизолятора, защиты от негативного воздействия влаги и самого верхнего покрытия. Данный вариант годится лишь для крыш плоского типа.

В обоих случаях нужна проектная разработка. Это не только даст возможность правильно положить молниезащитную сетку, но и точно высчитать кол-во требуемого материала.

Принципы проектирования в общем также похожи, хотя кладка сверху кровли имеет собственные специфики. В проекте предусматривается вариант свободного убирания ливневой воды и снега с крыши. Порой в силу особенностей архитектуры дома решить данный вопрос возможным не представляется. В данных случаях проводники нужно провести под гидроизоляционным барьером пирога кровли.

Правила сооружения молниеприемной сетки сверху кровли

Кладка сетки

Детали молниеприемника натягивают по всей крыше. Некоторые ветки кладут параллельно и под прямым углом друг к другу, формируя ячейки квадратной формы .

В точках пересекания ветви прикрепляют между собой в основном при помощи болтов, например, на многофункциональный плашечный зажим. Такой крепежный вариант лучше сваривания, потому как дает возможность сохранить цельность оцинкованной поверхности и, в конечном итоге, сделать меньше риск ржавления материала.

Крепление молниезащиты на кровле исполняют с помощью специальные держатели особенной конструкции (гравитационные опоры). Практично они еще поднимают молниеприемную сетку над поверхностью покрытия кровли ориентировочно на 10 м. Кронштейны для молниезащиты по форме могут быть округлыми и прямоугольными.

Они могут быть двух вариантов:

• пустой, в который заливается морозоустойчивый бетон. Фиксируют их на битум, крепления или клей;
• залитый, вес которого равён 1 кг.

Выбор вида держателей зависит от свойств кровли. Их располагают на кровле на расстоянии 1 м один от одного.

Совет
При организации молниезащиты данного типа на односкатке сетку кладут вдоль периметра и на коньке крыши. Если площадь скатов большая, то сетку рекомендуется поделить на части, чтобы не превысить нормативные размеры ячеек.

Согласно регламенту отечественной электротехнической комиссии шаг укладки ветвей сетки подбирают в зависимости от назначения сооружения:

• для домов для жилья – не больше 15 м,
• гаражей, где хранится горючее – до семи метров.

Международные требования жёстче – 12 м и 5 м исходя из этого.

Шаг ячейки зависит также от класса молниезащиты.

Вентиляционные и дымовые трубы, а еще иные токонепроводящие элементы кровли, которые выступают относительно кровли, в большинстве случаев просят установки добавочных молниеприемников. Их прикрепляют к выпирающим частям крыши на особенные кронштейны, после этого их объединяют с главной молниезащитной сеткой.

Детали токоотвода сделаны из аналогичного материала, что и молниеприемная сетка. Располагают их вертикально, как того просят технические и художественные нормы. При этом расстояние между дверными проемами и стержнями должно равняться наименьшее 3 м.

Расстояние между ними зависит от категории СМЗ и может колебаться в границах 100-200 см. Крепить токоотводы к фасаду либо водосточным трубам лучше на специальные держатели.

Заземление

Для заземления токоотводов применяют два самых разных варианта выполнения:

• одиночный, другими словами для любого токоотвода формируют свой заземляющий контур. Он наиболее дорогой, благодаря этому менее популярен;
• общий, когда все токоотводы соединяют воедино в один контур, полноценно охватывая молниеприемную сетку. Сделать такой заземляющий контур можно без посторонней помощи из полосы металла размером 4 на 40 мм. Ее кладут на расстоянии наименьшее 1 метра от поверхности стены дома и на глубину 50 см, ложится полоса из металла, которую закольцовывают возле дома. Полосу из металла объединяют с каждым токоотводов. На этом заземление готово.

Очередность монтажа молниеприемной сетки на мягкой кровле

Как все знают, кровлю с малым уклоном можно сделать из возгораемых и невозгораемых материалов. Так вот схема устройства сетчатой молниезащиты зависит от степени горючести материала для кровли. Рассмотрим по отдельности каждый случай.

Несгораемое основание

• Молниезащиту кровли из металла из профилированных металлических листов без покрытия на основе полимеров, кладут перпендикулярно направления гофры. Стальной пруток кладут с расчетным шагом и приваривают к поверхности гофры металлопрофиля через каждый 1 м. Сварку можно поменять на болтовые кронштейны. Метизы позволят устанавливать сетчатый приемник разной сложности.

Главное
Профессионалы не советуют установку молниеотвода с сетчатым проводником на фальцевую кровлю толщиной менее 4мм. При прямом ударе молнии в покрытие оно очень легко прожигается.

Вот почему молниеприемную сетку на кровлях из тонкого профильного листа нужно устанавливать на дистанционных держателях. В данном варианте территория защиты будет побольше, чем у устройств, контактирующих с поверхностью металла.

• Основание бетона для молниеприемника полноценно меняет схему монтажа. Согласно проекту по поверхности из бетона устанавливают пластиковые кронштейны с заполнением из бетона. Масса утяжелителя 12–17 кг. Внушительный вес держателей обеспечивает системе стойкость, они также удачно сопротивляются порывистым ветрам.

Можно выбрать и также и пустые кронштейны. При их установке морозоустойчивый бетон в качестве утяжеляющего наполнения заливают собственными силами конкретно на объекте. Для регионов, где невысокая ветровая активность в таунхаусах применяют кронштейны, которые прикрепляют на самосверлящие шурупы или клеят на мастику из битума.

• На балластных крышах, имеющих  засыпку из гравия, применяют как кронштейны с бетонным утяжелителем, так и без бетона. Кронштейны фиксируют на основании до засыпки гравия.

Монтаж молниезащиты на крыше с плоской кровлей

Согласно параметрам горения битумные и покрытия на полимерной основе опасны с точки зрения загорания. Благодаря этому при установке в данном варианте применяются дистанционные кронштейны. А дело все в том, что эти несложные устройства создают воздушный зазор между веткой сетки и покрытием кровли. Его высоты (более 10 см) достаточно, чтобы предполагаемая искра погасла. Для спасения от порывов ветра пластиковые подставки либо отягчают, залив морозоустойчивый бетон, либо прикрепляют на клеящую ленту.  Задачу фиксации ветвей провода решает втулка, заключительная крепежное приспособление.

Метод устройства молниезащитной сетки на гибкой черепице:

• В согласии с разработанным проектом на кровельную поверхность наносится разметка. Вдоль размеченных линий с шажком в 100–120 см ставятся дистанционные кронштейны.
• В проекте должно быть учтено, что кол-во участков подсоединения токоотводов к ветвям и к заземлению должно быть самыми маленькими.
• Длину стержней из стеклокомпозита подгоняют под величину, надлежащую для создания зазора воздуха, которую рассчитывают заблаговременно.

Согласно разметке ставятся подставки из пластика так, чтобы их центр в первую очередь совпадал с выделенной точкой.

Совет
Если речь идет ПВХ кровле, то под любую из подставок ложится прокладка из резины, чтобы в последующем не повредить покрытие.

• На них кладут утяжелители из бетона.
• Обрезанные стержни очень легко помещаются в каналах, которые проходят по самому центру подставок.
• Верхушки стержней восполняют крепежными устройствами, оборудованными втулками, на которые фиксируют провода молниеприемной сетки.
• Все готово к прокладке ветвей сетки, которые просто защелкиваются во втулках на держателях.

Элементы кровли, выступающие на кровлей, должны быть гальванически связаны с молниеотводом. Для этого их можно оснащать стержневыми приемниками либо железными фартуками, которые подсоединяются к токоотводам через плашечные зажимы. Подобно соединяются края ветвей с токоотводами, что, безусловно, удобнее сварки. Да и малоопытному мастеру не придется волноваться про качество узлов даже при высоком темпе работы.

Системы молниезащиты крыши для коммерческих зданий

Системы молниезащиты крыши необходимы для защиты зданий от молнии. Жильцы и имущество подвергаются риску, если молния ударит в здание, в котором не установлена ​​одна из этих защитных систем. В этом руководстве мы предоставим ценную информацию как для кровельщиков, так и для управляющих недвижимостью о различных видах систем молниезащиты и о том, как они работают.

Во-первых, для владельцев и менеджеров недвижимости понимание этих систем поможет вам принимать более правильные решения, чтобы вы могли защитить жильцов и имущество в вашем здании. Хотя молнии случаются редко, это риск. По данным Underwriters Laboratories (UL), забастовки ежегодно наносят ущерб строениям в США на сумму более миллиарда долларов. В этом руководстве вы узнаете, как работают различные системы молниезащиты, чтобы свести риск к минимуму.

Во-вторых, для специалистов по коммерческим кровлям важно понимать системы молниезащиты, чтобы гарантировать, что любая ваша работа не будет мешать им, и что системы освещения также не будут мешать установленным вами крышам. Обе системы будут работать только в том случае, если они находятся в хорошем состоянии и работают в гармонии друг с другом. В этом руководстве мы подробно расскажем, как эти две системы влияют друг на друга и как кровельщики могут решить общие проблемы, с которыми они сталкиваются при работе на крыше с системой молниезащиты.

Что такое система молниезащиты?

Большинство систем молниезащиты представляют собой системы перехвата, которые не снижают вероятность попадания молнии в здание. Вместо этого они снижают риск удара молнии, контролируя и безвредно рассеивая создаваемую ими энергию. Эти системы предназначены для безопасного направления разряда молнии на землю, в идеале без воздействия на что-либо внутри.

Система не только улавливает энергию удара молнии. Он должен передавать энергию на землю, не затрагивая структуру здания или электрическое оборудование внутри. Молния также может генерировать значительное количество тепла. Система защиты должна свести к минимуму воздействие этого тепла от удара, чтобы оно не привело к возгоранию или расплавлению компонентов здания.

Доступны различные системы молниезащиты, многие из которых содержат специальные элементы, которые могут удовлетворить специфические потребности вашего здания.

Как работает система молниезащиты?

Система улавливания молний создает предпочтительную точку удара молнии и безопасно отводит энергию в землю, чтобы защитить здание и людей.

Все начинается с устройств прекращения забастовки. Молния предсказуема, поскольку она предпочитает ударять в самую высокую точку конструкции и в проводящий металл. Стержни создают предпочтительную точку удара. Устройство прекращения удара должно находиться в самой высокой точке здания и быть изготовлено из проводящего металла, чтобы привлечь удар.

Кроме того, для больших зданий требуется более широкое покрытие. Поэтому их системы защиты часто проектируются с несколькими устройствами прекращения удара. По данным Underwriters Laboratories (UL), терминалы высотой 10 дюймов должны находиться на расстоянии не более 20 футов друг от друга, чтобы обеспечить адекватную защиту здания внизу. Установщики системы могут размещать более высокие клеммы дальше друг от друга.

Системы молниезащиты направляют энергию удара молнии по кабелям. Кабели проходят от оконечных устройств по краям крыши и затем вниз по зданию. Там будет соединение или фитинги, чтобы закрепить кабель на крыше. В системе молниезащиты клетки Фарадея кабели образуют сеть по всему зданию. Вдоль крыши будут дополнительные фитинги, соединяющие различные кабели, чтобы сделать следующий.

От кабелей энергия передается на заземляющий механизм, который позволяет рассеивать энергию удара в землю, где она не может причинить никакого вреда.

Однако другие более новые и сложные системы молниезащиты работают по-другому, в том числе:

• Системы притяжения молнии: В то время как системы улавливания пассивно собирают молнии, которые уже должны были ударить в заданной области, эти системы активно привлекают молнии в конкретное место. Тем самым они обеспечивают защиту гораздо большей площади, чем системы перехвата. Часто системы притяжения молнии имеют один стержень. Поэтому для их установки требуется меньше материалов и меньше времени. Их часто выбирают в ситуациях, когда создание целой сети кабелей является непомерно дорогостоящим или сложным в проектировании и установке. Существует два основных примера систем притяжения молний: раннее излучение стримера (ESE) и электронно-активируемое излучение стримера (EASE). Оба накапливают электрический заряд перед грозой, а затем посылают поток этого заряда раньше, чем что-либо еще в этом районе. Этот поток притягивает любую молнию, которая могла бы ударить на исключительно большой площади.

• Системы защиты от молний: Эти системы защиты от молний пытаются сделать прямо противоположное. Они активно предотвращают попадание молнии в определенную область. Существует два типа систем защиты от молний: системы рассеяния (DAS) и системы переноса заряда (CTS). Они используют клемму рассеивания заряда для снятия статического заряда у земли во время грозы. Без этого заряда стример не может сформироваться. Таким образом, вся область является непривлекательной целью для молнии, и вместо этого она ударит где-то за пределами диапазона системы, где она может встретить косу.

Каждый производитель по-своему относится к этим системам, и вашему зданию может потребоваться индивидуальное решение. Вы должны использовать только систему молниезащиты, одобренную Underwriters Laboratories (UL) и другими соответствующими органами безопасности в вашем регионе.

Основные части системы молниезащиты

Самым основным типом системы молниезащиты является система молниезащиты. Существует два основных варианта этой системы: системы молниезащиты со стержнем Франклина и системы молниезащиты клетки Фарадея. Системы Франклина обычно полагаются на один стержень, в то время как системы клетки Фарадея имеют несколько стержней и создают сетку из кабелей.

Система молниезащиты состоит из пяти основных частей:

• Устройства прекращения разряда: Эти устройства, также называемые громоотводом, франклиновым стержнем или молниеотводом, располагаются вдоль крыши. Хотя раньше они были острыми, большинство из них теперь закруглены, поскольку исследования показали, что закругленные кончики лучше наносят удар. Кроме того, закругленные наконечники более безопасны для работы кровельщиков. Для разных мест на крыше есть разные воздухораспределители. Системы молниезащиты клетки Фарадея имеют больше клемм, чем стержневые системы Франклина, и могут защищать более крупные здания.

• Токопроводящий кабель: Кабель соединяет ответную планку с заземлением. Кабель может быть изготовлен из меди или алюминия. Вес или калибр троса зависит от высоты здания и от того, насколько далеко должен пройти трос. Вы не найдете их в обычных размерах AWG, и они имеют специальную многожильную конструкцию (непрерывную или гладкую).

• Соединение: Проходя кабель по краю крыши, вы можете найти фитинги и сращиватели, которые удерживают кабель или соединяют несколько кабелей вместе. Эти соединения могут быть бронзовыми, медными или алюминиевыми. Важно, чтобы они были из металла, совместимого с поверхностью, на которой они установлены. Их можно монтировать на водосточные желоба, оклады и многое другое.

• Заземление: Система должна быть постоянно и должным образом заземлена для безопасного рассеивания удара молнии. Соединения с высоким сопротивлением могут привести к отказу. Заземление может включать заглубленные стержни, пластины или кабельные сетки. Заземление может быть герметизировано или засыпано химической засыпкой для снижения сопротивления системы. Снижение электрического сопротивления системы позволяет молнии более успешно отводиться в землю.

• Защита от перенапряжения: Устройства защиты от перенапряжения должны быть установлены на каждом служебном входе, чтобы предотвратить распространение молнии по инженерным сетям в здание.

Конструкция каждой системы отличается, но эти основные элементы присутствуют во всех молниезащитных молниеприемниках. Кроме того, некоторые системы молниезащиты будут иметь более качественные или более сложные элементы, чтобы свести к минимуму конкретные риски, связанные с имуществом. Например, у них могут быть электролитические стержни, чтобы лучше рассеивать электричество в земле. Или у них может быть активное восполнение влаги в почве.

Требуется ли молниезащита?

В Канаде Национальный строительный кодекс не требует молниезащиты для большинства зданий. Провинциальные строительные нормы и правила также редко предписывают системы молниезащиты. Однако из-за повсеместного распространения чувствительного электронного оборудования и чувствительности к другим рискам, связанным с ударами молнии, большинство коммерческих зданий в любом случае имеют молниезащиту. Вы можете найти официальное руководство по деталям и установке систем молниезащиты из следующих источников:

• Канадская ассоциация стандартов CSA B72 Код установки для систем молниезащиты.
• Underwriters Laboratories Компоненты молниезащиты UL96 и требования к установке UL96A.
• Стандарт Национальной ассоциации противопожарной защиты NFPA 780 по установке систем молниезащиты.
• Стандарт практики Института молниезащиты LPI 175.

Вам следует ознакомиться с вашими местными стандартами, чтобы узнать, существуют ли дополнительные правила или строительные нормы, которые могут применяться к вашей системе молниезащиты. Например, в Онтарио система должна соответствовать условиям Закона о громоотводах Управления пожарной охраны Онтарио.

Кроме того, после установки вашей системы молниезащиты вы должны получить ее сертификат UL. Сертификаты UL по установке должны быть продлены через пять лет.

Что происходит без молниезащиты?

Хотя системы молниезащиты могут не требоваться в вашем районе, все же целесообразно установить ее в своем здании. Без молниезащиты вы рискуете нанести серьезный вред людям и имуществу. Риски включают:

• Повреждения: Удары молнии могут повредить конструкцию здания, включая крышу и стены. Кроме того, энергия удара может повредить внутренние компоненты здания, в том числе его собственную электрическую систему, а также хранящееся внутри чувствительное оборудование и электронику. Ваш инвентарь, инвентарь и другие предметы также могут быть повреждены в результате забастовки.
• Пожары: Ненаправленные удары молнии могут вызвать пожар в здании либо из-за самого удара, либо из-за повреждения электрической системы. Горючесть кровли – не единственный фактор, так как молния может вызвать возгорание в других частях здания.
• Травмы: Наиболее важно то, что удар молнии может прямо или косвенно вызвать серьезное телесное повреждение или смерть человека. Есть много источников потенциальных травм для вашего персонала, клиентов и гостей. Они могут быть ранены в результате самого удара, падающих обломков, пожара, дыма и опасностей, связанных с электричеством, таких как неисправности и отказы.
• Время простоя: Восстановление после удара молнии и возобновление работы в здании может занять значительное время. Ремонт и замена могут быть дорогими и трудоемкими, особенно если в здании есть чувствительное и дорогое оборудование.
• Ответственность: Без исправной системы молниезащиты вы подвергаетесь ответственности. Любое лицо, пострадавшее в результате забастовки, может возбудить против вас судебное дело.

Как кровельные системы и системы молниезащиты влияют друг на друга

Кровельные системы и системы молниезащиты влияют друг на друга способами, о которых должны знать специалисты в обеих областях. Есть много вещей, которые определяют риск молнии для конкретного здания, в том числе горючесть кровельных материалов. Некоторые плоские кровельные системы предназначены для обеспечения дополнительной защиты от тепла, чтобы снизить риск возгорания. Защитные листы IKO PrevENT™ имеют класс огнестойкости А. Эти защитные листы обладают огнезащитными свойствами, чтобы лучше справляться с пламенем и замедлять распространение огня, который может быть вызван ударом молнии.

Когда кровельщик устанавливает новую кровельную систему в здании, необходимо переоценить опасность молнии в здании. Хотя есть и другие факторы, которые способствуют риску от молнии, такие как плотность вспышек молнии в этом районе, высота здания и местная топография.

К сожалению, Национальная ассоциация кровельных подрядчиков (NRCA) в настоящее время не имеет стандартов о том, как кровельщики могут интегрировать системы молниезащиты в крышу. Вместо этого кровельщики должны полагаться на координацию с профессионалами, которые устанавливают системы молниезащиты.

Прежде чем приступить к кровельным работам, обратитесь к электрикам, работающим над системой молниезащиты, и убедитесь, что эти две системы совместимы друг с другом. Пока вы работаете, вы можете удалить систему или ее части, а затем переустановить после завершения своей части работы.

Если система будет оставаться на месте, пока вы работаете, убедитесь, что ваша команда знакома с системой и ее различными элементами, а также с тем, как избежать их нарушения или отключения. Во время работы с системами молниезащиты может быть полезно иметь профессиональный надзор со стороны специалистов-электриков. После этого следует проверить систему освещения, чтобы убедиться, что она по-прежнему обеспечивает защиту.

Общие проблемы молниезащиты крыш

Для кровельщиков важно понимать общие проблемы, которые могут возникнуть, когда кровельные системы и системы молниезащиты плохо интегрированы. К этим распространенным проблемам относятся:

• Повреждение битума : Если проводник находится непосредственно на битумном кровельном материале, проводник может утонуть в поверхности из-за тепла и, следовательно, создать уязвимость в крыше.
• Истирание поверхности: Отсоединенные разъемы или разъемы со слишком большим расстоянием между ними могут привести к износу поверхности крыши. Истирание гранул или полимеров кровли может ограничить срок службы кровли.
• Изменения крыши: Элементы, которые вы добавляете на крышу, возможно, потребуется интегрировать в систему молниезащиты. Эти дополнения могут включать в себя оборудование HVAC, спутники, камеры безопасности, вентиляционные отверстия и многое другое.
• Интенсивное движение: Чем больше людей ходит по крыше, тем выше вероятность того, что они случайно отключат часть системы молниезащиты.

В системы молниезащиты можно внести несколько изменений, чтобы упростить их интеграцию с кровельными системами. К ним относятся:

• Биметаллические фитинги: Когда два металла вступают в контакт друг с другом, они могут вызвать разрушение. Вам может понадобиться специальная биметаллическая арматура, чтобы разместить арматуру системы молниезащиты на металлических частях крыши, таких как оклад.
• Поворотные патрубки: Доступны воздухораспределители с поворотными патрубками. Они могут быть установлены на более широком диапазоне уклонов крыш, чем с фиксированными основаниями.
• Пружинные основания: Для ограничения воздействия движения транспорта на крышу некоторые основания терминалов оборудованы пружинами.

Что делать, если у вас возникли проблемы с интеграцией кровельной системы и системы молниезащиты? Вы всегда можете рассмотреть систему молниезащиты, которая занимает меньше места на крыше и требует меньшего прямого контакта с кровельными материалами. Хорошим вариантом является система притяжения молнии, так как для нее может потребоваться только один большой стержень.

Всегда помните о системе молниезащиты

До и после завершения кровельных работ вам следует обратиться к профессионалам, которые устанавливали или устанавливают систему молниезащиты, чтобы вы могли работать вместе и настраивать обе системы, чтобы гарантировать, что каждая функционирует должным образом. Как кровельщик, после того, как ваша работа будет завершена, вы должны организовать проверку системы молниезащиты как службой технического обслуживания объекта, так и UL. Держите управляющих или владельцев зданий в курсе вашей работы с профессионалами в области освещения, чтобы они знали, что их здание защищено.

Если вы являетесь владельцем недвижимости, менеджером или заинтересованным лицом и беспокоитесь о том, насколько хорошо интегрированы ваша крыша и системы освещения, вам может помочь профессиональный кровельщик. Также разумно проверить крышу после удара молнии на наличие повреждений. Найдите подходящего подрядчика по кровельным работам с помощью системы поиска подрядчиков IKO.

Молниезащита кровли из профнастила. Молниезащита для фальцевой кровли. Сетчатый приемник на горючей основе

С давних времен гроза была страшным, непонятным для людей природным явлением, пугавшим и несущим опасность пожара и даже смерти. Поэтому долгое время молния считалась наказанием, которое боги посылали для наказания грешников. Сейчас природа возникновения грозы досконально изучена и знакома даже школьнику, хотя и не стала от этого менее опасной.

Для предотвращения пожаров в результате ударов молнии на кровле организуется молниезащита частного дома. В этой статье мы расскажем о наиболее эффективных мерах молниезащиты, которые необходимы для каждого здания.

При строительстве собственного жилого или загородного дома многие не задумываются о том, как работает молниезащита кровли. Распространенным заблуждением является то, что металлические виды кровли не нуждаются в защите от ударов молнии, хотя это мнение является большой ошибкой. Для жилого или нежилого здания, каким бы ни было покрытие кровли, основными опасностями являются:

• Прямые удары молнии. Молниезащита скатной крыши – залог безопасной эксплуатации любого дома, так как конек – это, как правило, самая высокая точка в округе, привлекающая удары молнии. Даже если на крышу уложить негорючее покрытие, в случае попадания заряда существует опасность возгорания, так как стропильный каркас выполнен из легковоспламеняющейся древесины.
• Статическое электричество. Кровли из металлочерепицы и других металлических кровельных материалов хорошо накапливают статическое электричество, возникающее при трении мелких частиц пыли о покрытие. Накопленное напряжение может разрядиться, если человек, стоящий на земле или на лестнице, случайно коснется поверхности крыши здания с металлической крышей, что может привести к серьезной травме.

Важно! Опытные кровельщики считают, что молниезащита кровли является обязательным элементом конструкции, независимо от формы кровли и вида кровельного материала, используемого для ее покрытия.

Устройство

Молниезащита кровли из металла или любого другого кровельного материала представляет собой комплекс мероприятий, обеспечивающих безопасную эксплуатацию здания во время грозы и предотвращающих травмы при обслуживании кровли вследствие разряда статического электричества. Кроме того, наличие грамотно спроектированной и установленной молниезащиты является дополнительной защитой установленного в доме электрооборудования от скачков напряжения в сети. Он состоит из следующих компонентов:

1. Громоотвод. Громоотвод – это проводник, встречающий удар молнии о крышу. Представляет собой шпильку, трос или специальную сетку. Громоотвод следует монтировать в самой высокой точке кровли – на коньке, дымовой трубе или вентиляционной трубе. Если крыша имеет сложную конструкцию или большую площадь, то для эффективной работы молниезащиты нужен не один, а сразу несколько молниеотводов.
2. Токоотвод. Устройство молниезащиты дома должно включать токоотвод, который по безопасному маршруту отводит электрический заряд от молниеотвода к заземлителю. Он изготовлен из надежной и прочной стальной проволоки толщиной не менее 6 мм.
3. Заземлитель. Дома с металлической крышей должны быть оборудованы не только молниеотводом и токоотводом, но и заземлителем. Заземлитель — это специальное устройство, которое подключается к токоотводу; это необходимо для того, чтобы в земле произошел разряд электрического заряда. В качестве заземлителя используется конструкция, сваренная из металлических уголков или труб, имеющая достаточно большую площадь контакта с грунтом.

Внимание! Чтобы определить, какая требуется молниезащита для металлической кровли, пользуются простым правилом: считается, что один молниеотвод защищает от ударов молнии конус, вершина которого находится на его вершине, а стороны расходятся под углом 45 градусов от него.

Установка молниезащиты

Молниезащита плоской кровли или скатной конструкции крыши осуществляется при монтаже кровли или уже при эксплуатации здания. Важно правильно рассчитать количество молниеотводов и площадь контакта заземлителя, чтобы защита от электрических разрядов сработала эффективно. Считается, что чем выше громоотвод, тем большую площадь он защищает от ударов молнии. Необходимо, чтобы в эту безопасную зону входил не только жилой дом, но и необходимые хозяйственные постройки. При установке молниезащиты необходимо учитывать следующие требования:

• Громоотвод устанавливается в самой высокой точке крыши. Обычно монтаж производят на коньке, на телевизионной мачте, дымовой или вентиляционной трубе. Недостаток такого способа установки в том, что высокий металлический шпиль создает дополнительную ветровую нагрузку, а также может деформироваться. Альтернативным местом установки может стать высокое дерево, расположенное недалеко от дома.
• Громоотвод соединен с заземляющим электродом токоотводом. Для его изготовления используется стальная проволока толщиной не менее 6 мм, которая должна выдерживать напряжение до 200 000 ампер. Токоотвод прокладывается по кратчайшему пути, а сварка между ним и молниеприемником должна быть очень прочной, чтобы он не разрушился под напряжением. От молниеотвода токоотвод опускают сначала по кровле, а затем по стенам здания на максимальном расстоянии от окон и дверей. Необходимо надежно закрепить его к стенам металлическими хомутами.
• Заземлители изготавливаются из нержавеющей стали или меди, так как они обладают хорошей проводимостью. Его закапывают в землю на глубину не менее 2-3 метров на расстоянии более 5 метров от проездов к дому, крыльцу, отмостки. Почва в месте установки заземлителя должна быть суглинистая или глинистая, влажная. Перед грозой можно даже специально увлажнить почву, если она песчаная и плохо держит воду.

Помните! Грозозащита нуждается в регулярном обслуживании для поддержания ее функциональности. Рекомендуется ежегодно осматривать молниеотвод, тщательно проверяя места его крепления к токоотводу. Ослабшие контакты следует заменять или укреплять один раз в три года, а каждые 5 лет следует выкапывать заземлитель и проверять глубину его коррозии. Если заземляющий элемент проржавел более чем на треть, то его следует заменить.

Во все времена люди опасались грозы. И это правильно, так как молния несет в себе очень большую опасность: она может поражать здания, высокие деревья и даже людей. Большое количество пожаров возникает именно из-за ударов молнии, кроме того, в здании могут замыкаться электрические сети. Наши далекие предки научились спасаться от ударов молнии с помощью громоотводов. Современные архитекторы также не пренебрегают этим элементом защиты. Это необходимо для всех типов крыш, хотя некоторые считают, что это не обязательно для металлических крыш. Разберемся, как работает молниезащита металлической кровли, как правильно ее установить и нужна ли она.

Известно, что металлическая кровля укладывается непосредственно на деревянную обрешетку или рубероид. И это не безопасно. Бывали случаи, когда молнии, попадая в элементы кровли, вызывали прожоги и оплавления, что становилось причиной пожара от воспламенения материала футеровки. Кроме того, прямой удар молнии нагревает металлический настил до температуры, превышающей температуру воспламенения деревянной стропильной системы, что также может стать причиной пожара.

Металлическая кровля может служить молниезащитой только в том случае, если она крепится к негорючему материалу, а также если все металлические элементы надежно соединены и между ними имеется электрическая связь. Хорошим дополнением к этому является заземление металлического покрытия.

Молниезащита перехватывает разряд молнии и направляет его в землю

Устройство молниезащиты

Молниезащита может не только защитить здание от пожара, но и спасти электрооборудование. Есть внешняя и внутренняя защита. Внешняя часть системы обеспечивает защиту от прямых ударов молнии, а внутренняя часть – сохранность электросети от сильных скачков электрического тока.

В системе внутренней молниезащиты используются специальные разрядные устройства для электросетей, ограничивающие напряжение. Самый дешевый и простой способ внутренне обезопасить себя — выключить все электроприборы, особенно если молния следует за громом менее чем через 8 секунд.

Внешняя система состоит из:

• громоотвод;
• заземление.

Задача внешней молниезащиты достаточно проста — громоотвод встречает молнию у самой кровли, далее она проходит в безопасном канале по токоотводу, а заземлитель нейтрализует ее в земле. Эту систему можно изготовить самостоятельно, причем в довольно короткие сроки. Для этого вам понадобится громоотвод, токоотвод, заземлитель, а также сварочный аппарат и металлические скобы или хомуты для соединения токоотводов.

Количество токоотводов определяется размерами объекта, но в любом случае их должно быть не менее двух

Установка молниеотвода на металлическую крышу

крепится к крыше дома для приема электрических разрядов. Установите его на самом высоком месте. Если здание имеет сложную конструкцию или очень большое, то целесообразно установить несколько молниеотводов.

По конструкции могут быть нескольких типов:

• в виде металлического штифта;
• металлический трос по коньку крыши;
• Молниезащитная сетка.

Для металлической кровли обычно применяют молниеотвод в виде длинного металлического стержня (0,2-1,5 м). Устанавливается вертикально в самой высокой точке здания. Штифт должен быть изготовлен из металла, который не окисляется на открытом воздухе, например, из оцинкованной стали, меди, дюралюминия или алюминия. Площадь поперечного сечения верхней части такого молниеотвода должна быть более 100 мм. кв., диаметр — около 12 мм. Если используется полая труба, то верхний конец необходимо заварить.

Важно! Не окрашивайте и не изолируйте громоотвод.

Чем выше громоотвод, тем большую площадь он защищает от молнии

Если на крыше есть телевизионная мачта (металлическая, неокрашенная), то из нее может получиться хороший громоотвод. Также можно использовать для этих целей высокий металлический флюгер. Главное, не забыть все это заземлить. Иногда на дымоход устанавливают молниеприемник, но это не всегда правильно, так как прикрепленный металлический стержень будет создавать сильные ветровые нагрузки, способные повредить трубу.

В качестве альтернативного способа установки громоотвода можно использовать высокое (выше крыши) дерево, стоящее недалеко от дома. При этом громоотвод крепится к самой верхушке дерева так, чтобы оно возвышалось над кроной на полметра и более.

Установлено, что громоотвод защищает территорию от попадания молнии в воображаемый конус, вершина которого находится на конце молниеотвода, а боковые поверхности расположены под углом 45 градусов к устройству. Полученный круг является безопасной зоной. Отсюда можно сделать вывод, что чем выше громоотвод, тем шире безопасная зона. Другими словами, высота молниеприемника равна двум измерениям безопасной зоны. Желательно, чтобы под защитный конус попадал не только дом, но и хозяйственные постройки.

Видеообзор активных молниеотводов

Токоотвод – это та часть защиты, которая проводит молнию от молниеотвода к заземлителю. Он имеет вид стальной проволоки (6 мм), которая приваривается к молниеотводу и в связи с ним выдерживает нагрузку до 200 тысяч ампер. Сварка между молниеотводом и токоотводом должна быть надежной, чтобы не было разрывов при сильном ветре или при выпадении слоя снега.

Токоотвод опущен с крыши по стенам. Его прибивают специальными скобами и направляют к заземлителю, в землю. При наличии нескольких токоотводов расстояние между ними должно быть не менее 25 метров. Их следует укладывать подальше от окон и дверей здания.

Важно! Ни в коем случае нельзя перегибать токоотводы, так как может возникнуть искровой разряд и дальнейшее воспламенение.

Для маскировки токоотвода можно опустить его в водосточную трубу, закрепив хомутами

По правилам токоотводы должны быть как можно короче и их следует прокладывать ближе к краям фронтонов, слуховых окон, на острые уступы, то есть на самые опасные места.

Заземляющее устройство

Заземлитель представляет собой устройство, обеспечивающее контакт токоотвода с землей. Его основным элементом является металлическая конструкция, имеющая достаточно большую поверхность для лучшего контакта с почвой.

В качестве заземлителя очень удобно использовать сварную конструкцию из труб или уголков. Также можно зарыть в землю лист толстого железа, большой кусок толстой проволочной сетки или старую металлическую бочку. Если нет времени и желания копать глубокую яму, то можно использовать для заземления стальные стержни, которые легко вбиваются в землю на 2-3 м.

Материал заземляющего электрода также имеет большое значение. Если используется обычное железо (сталь), есть большая вероятность, что оно со временем сгниет. Оцинкованное железо ничем не лучше, так как цинк быстро растворяется в агрессивной среде. Лучшими материалами для заземления являются нержавеющая сталь и медь (достаточно толщины 2-3 мм). Также можно использовать железо, только оно должно быть толстым, чтобы не успело сгнить.

Заземлитель закапывается в землю на глубину 1-2 метра

Бывает, что даже очень хороший заземлитель плохо выполняет свои функции, например, на песчаных грунтах или в засушливые летние сезоны. Вода поможет исправить ситуацию. Желательно, чтобы почва на участке заземления всегда была влажной. Это место можно использовать для слива воды из раковины или намеренного увлажнения земли, особенно перед грозой. Для повышения электропроводности грунта раз в несколько лет в почве можно бурить небольшие ямки и засыпать в углубления селитру и соль.

Важно! Заземлитель должен располагаться на расстоянии 5 и более метров от крыльца, дорожек, проходов и не менее одного метра от стен здания.

Поддержание молниезащиты в рабочем состоянии

1. Ежегодно перед началом грозового сезона необходимо осматривать молниеотвод и все узлы крепления с целью их замены и покраски при необходимости.
2. Раз в 3 года необходимо подтягивать или менять ослабленные соединения и чистить контакты.
3. Раз в 5 лет необходимо размыкать заземлитель и проверять глубину образовавшейся коррозии. Если он проржавел более чем на 1/3, то его необходимо заменить.

Зона молниезащиты

Устройство молниезащиты здания для неподготовленных людей может оказаться не очень простым делом. Необходимо все правильно рассчитать, учитывая размеры и тип здания, тип кровли и другие параметры. Специалисты в этом вопросе не только грамотно выполнят все расчеты и построят надежную защиту от разрядов молнии, но и позаботятся о том, чтобы система не портила внешний вид здания.

Современный подход к безопасности зданий любого типа – это комплексные мероприятия, где одна из позиций отвечает за защиту кровельных конструкций от ударов молнии. Эта система называется молниезащитой. В этой статье мы поговорим о производстве молниезащиты двускатной крыши, из чего она состоит, каких видов бывает, по каким критериям ее следует выбирать, можно ли обойтись без этой системы. Сразу отметим, молниезащита технически сложная система.

Источник freesmi.by

Что такое молниезащита

Это комплекс конкретных мероприятий, включающих проектирование, монтаж и обслуживание, которые направлены на защиту кровли от прямых ударов молнии, а также от сопутствующих им электрических разрядов. явления. Крайне важно защищать крыши от молнии, ведь это природное явление имеет мощный электрический разряд, под воздействием которого плавится даже песок.

Поэтому молниезащиту устанавливают на крышах зданий, особенно на тех, которые выше всех остальных соседних объектов. Если эта система не установлена, то велика вероятность того, что попадание молнии в крышу вызовет пожар. Но это не единственная причина установки, следует учесть, что во время грозы воздух электризуется. А это возможность спровоцировать электромагнитные импульсы большой мощности, негативно влияющие на электросеть, питающую дом. В нем также могут образовываться импульсы большой амплитуды, что непременно скажется на скачках напряжения. А это, в свою очередь, станет причиной выхода из строя бытовой и компьютерной техники, разного рода коротких замыканий и пожаров.

Источник www.inaktau.kz

Многие владельцы частной недвижимости, особенно малоэтажной, считают, что молния бьет только в высокие дома. А если крыша дома покрыта металлочерепицей. Это ложное мнение. Молния может поразить любой объект, особенно если он находится далеко от других построек. Что касается кровли, то во время грозы крыша становится влажной. А всем известно, что вода — отличный проводник электричества. Поэтому неважно, из какого материала сделана крыша. Достаточно молнии, чтобы не промокать.

Типы молниезащиты

Крышная молниезащита делится на две категории:

внешняя ;

внутренний .

Первая — всем знакомая конструкция. Он состоит из металлического штыря, возвышающегося над крышей дома. Этот элемент называется громоотводом. От него идет токоотвод. Обычно это проволока большого диаметра (катанка) и стальная арматура малого диаметра. Или стальная лента толщиной 3 мм и шириной 5 см. И последняя часть – система заземления, расположенная в земле. По сути, это несколько штырей, вбитых в землю и соединенных на верхних концах шинами. Внешняя молниезащита собирается именно в таком порядке, где токоотвод является соединительной деталью между молниеотводом и землей.

Источник www.elec.ru

Следует отметить, что все выше обозначенные части системы защиты могут быть собраны из стальных, алюминиевых или медных элементов. В зависимости от выбора материала подбирается и их сечение. Потому что все металлы имеют разную электропроводность. И это необходимо учитывать на этапе проектирования молниезащиты.

В таблице приведены размерные параметры элементов системы молниезащиты в зависимости от выбранного материала.

Второе, то есть внутренняя молниезащита, это специальное устройство, вставляемое в систему электроснабжения дома. Такие устройства так и называются — устройства защиты внутренних сетей от импульсных перенапряжений, или сокращенно — УЗИП. Это устройство выбирается в месте удара молнии. Здесь есть две категории:

Бить прямо … Это самая опасная ситуация и часто приводит к неприятным последствиям.

Воздействие косвенное … Здесь сила импульса в 20 раз меньше, чем в первом случае. Но это тоже опасная ситуация.

Цель нашей статьи рассказать вам о внешней молниезащите.

Источник jumpic.com

Устройство молниезащиты на конструкции крыши

Следует отметить, что штырь, торчащий в небо, установленный на крыше дома, является простейшей системой отвода электричества. И они называют это пассивным. То есть, если в него попала молния, то будет проведено его удаление. Сегодня производители предлагают активную систему, но о ней чуть ниже.

Что, кроме выступающего штыря, предлагают компании, занимающиеся расчетом и монтажом системы молниезащиты. В принципе, предложений немного. Он:

Веревочная система . Обычно по коньку крыши (вдоль) протягивается трос, который специальными скобами крепится к кровельному материалу.

Сетчатая система , для которой используют трос или катанку, которые устанавливаются на скаты крыши в виде сетки.

Обычно тип молниезащиты выбирают с учетом площади скатов кровли, угла их наклона и материала, которым они покрыты. Понятно, что самый сложный вариант — сетчатый. Здесь необходимо точно рассчитать расстояние между уложенными элементами решетки, а затем правильно провести монтаж.

Рассмотрим правила устройства сетчатой ​​конструкции на примере крыш, покрытых разными кровельными материалами.

Источник vseokrovle.com

На нашем сайте вы можете посмотреть самые популярные проекты — от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Защита на металлической кровле

Молниезащита на металлической кровле требует особого подхода. Ведь металлическое покрытие само по себе является отличным проводником электричества. Поэтому как таковой громоотвод в их конструкции использовать не обязательно. Это указано даже в «Инструкции по устройству молниезащиты зданий и сооружений». Но даже в такой ситуации специалисты рекомендуют в обязательном порядке установить штырь или трос, как дополнение к повышению эффективности разряда молнии.

Если все же в качестве основного элемента молниезащиты была принята металлическая кровля, то к ней придется жестко крепить токоотвод, для чего необходимо использовать сварку. Если по каким-то причинам огневые работы на крышах проводить нельзя, то допускается применение болтового соединения, которое придется раз в год проверять на предмет коррозии стыка.

Тем не менее, специалисты в один голос уверяют, что металлическое покрытие – не самое надежное приспособление для отвода молнии. В кровельной конструкции всегда есть вероятность некачественного соединения металлических листов, панелей или штучных изделий между собой. Это означает, что эффективность резко падает. Поэтому рекомендуется даже такие крыши оборудовать стержневыми или контактными молниеотводами.

Источник www.remontnik.ru

И один момент. Удар молнии в металлическую крышу – это повышение температуры в месте попадания электрического разряда. А если толщина металла незначительна, то велика вероятность возгорания деревянных стропил. Поэтому существуют стандарты толщины, которые необходимо учитывать. Например, если покрытие представляет собой материал из стали, то его оптимальная толщина составляет 4 мм. Понятно, что такого размера на кровельном рынке не существует. Поэтому есть три выхода из этой ситуации:

Проведение стропильной системы утепления из рубероида.

Использовать не деревянные, а металлические стропила .

Установить молниезащиту .

По понятным причинам третья позиция является наиболее оптимальной.

Теперь о шаге, с которым должны устанавливаться элементы сетчатой ​​конструкции. Все будет зависеть от высоты крыши. Чем она выше, тем больше шаг. Примерное соотношение следующее:

высота крыши 15 м , шаг установки — 3 м ;

25 – 4 ;

35 – 5 ;

45 – 6 .

Что касается элементов крепления, на которые «сажается» сетчатый громоотвод, то здесь имеется достаточно большой ассортимент. На фото ниже показан один из сортов.

Источник elmashpromblog.com

Защита на мягкой кровле

Молниезащита на мягкой кровле требует особого подхода. Ведь установка большого количества монтажных кронштейнов – это проколы, которые становятся местами протечек в подкровельное пространство. Поэтому оптимально использовать либо стержни, установленные по краям конькового прогона двускатной крыши, либо трос, натянутый по коньку, либо идеальный вариант – установить активную защиту.

Обратите внимание на фото ниже, где показано, как на крышу, покрытую мягкой черепицей, устанавливается стержневой молниеотвод, соединенный тросом с таким же стержнем с противоположной стороны конька. То есть для защиты дома использовались два метода: канат и стержень.

Источник elmashpromblog.com

Что касается активной молниезащиты, то на сегодняшний день это самый идеальный вариант. Специально для крыш, покрытых неметаллическими кровельными материалами. Что такое активная молниезащита?

Видео описание

На видео показано как работает активный громоотвод:

На нашем сайте вы можете найти контакты строительных компаний, которые предлагают. Пообщаться напрямую с представителями можно, посетив выставку домов «Малоэтажная страна».

Активная молниезащита

Это упреждающая система. С чисто конструктивной точки зрения это обычный штырь, закрепленный на крыше дома, на конце которого крепится электронное устройство. Он генерирует высоковольтные импульсы, которые распространяются на определенное расстояние от штыря, образуя своеобразный импульсный круг. Его диаметр варьируется от 17 до 44 м.

Источник espakiran.com

Таким образом, этот импульсный круг просто захватывает молнию и проводит ее через токоотвод к системе заземления. Удивительно, но нет необходимости подключать это устройство к электросети. Во время грозы электрическое поле в воздухе возрастает до 20 кВ/м. И этого достаточно, чтобы зарядить устройство.

Добавим, что активная молниезащита является экономичной системой. Ведь для этого требуется всего лишь установка одного штифта, и не обязательно на крыше. Выбрав устройство с максимальной дальностью действия, вы сможете покрыть импульсным полем не только дом, но и близлежащие строения. Единственный недостаток – высокая цена. Хотя все это компенсируется меньшим количеством используемых материалов и эстетичным внешним видом. Добавим, что импульсное устройство должно быть установлено на высоте не менее 2 м над крышей.

Описание видео

На видео показаны две системы защиты двускатной крыши дома от ударов молнии: пассивная и активная:

На нашем сайте вы можете найти контакты строительных компаний, имеющих собственное производство, которые подберут и . Пообщаться напрямую с представителями можно, посетив выставку домов «Малоэтажная страна».

Молниезащита плоской кровли

Лучшим вариантом устройства молниезащиты плоской кровли является сетчатая модификация. Размер ячеек в этом случае подбирается с учетом категории молниезащиты. Вот соотношения двух показателей:

Что касается технологии сборки системы молниезащиты, то существуют определенные правила. Вот некоторые из них:

Для крепления элементов сетки молниеотвода используются специальные скобы из пластика. Они могут быть пустотелыми или заполненными бетоном.

Расстояние между креплениями — 1-1,2 м .

Источник watson-energo. com

Сегодня брекеты, заполненные бетоном, выбрасываются. Они создают точки давления на мягких плоских крышах. Их сменили крепеж с самоклеящейся лентой с обратной стороны крепления.

Обратите внимание, что крепление молниезащиты на крыше осуществляется пассивно … То есть к крыше дома не крепятся кронштейны любого типа. Они поддерживают сетчатую структуру только собственным весом.

Периметр уложить трос или катанку на парапет с креплением на концах.

Если на крыше есть трубы, антенны и другие конструктивные элементы, то на каждый из них требуется установите молниеотвод в форму стержень и соедините его с сеткой.

Источник energygroup.lv

Токоотвод и заземлитель

Итак, мы разобрались с громоотводом, расположенным на крышах разной конфигурации и покрытых разными кровельными материалами. Переходим к рассмотрению вопроса о том, как выполняется монтаж токоотвода и заземления.

Требования к токоотводу

К токоведущей части молниезащиты предъявляются достаточно жесткие требования. Ведь через него проходит электрический разряд огромной мощности. Некоторые из основных требований:

токоотвод должен быть прямым , без поворотов, петель и других ответвлений;

его длина должна быть кратчайшим расстоянием от молниеотвода до системы заземления;

оптимально, если соединить громоотвод с землей несколько параллельных токоотводов;

расстояние между отводными элементами зависит от периметра кровли и категории молниезащиты , среднее значение — 20 м, но не менее 10 м;

прокладку токоотвода необходимо производить на расстоянии полуметра от оконных и дверных проемов ;

если дом построен из негорючих материалов, то выходной контур может быть проложен вплотную к стенам или проложен внутри них ;

если используются горючие материалы то расстояние от стен до площадки прокладки не должно быть менее 10 см;

установка токоотвода запрещена внутри дренажной системы .

Источник makemone.ru

Некоторые строительные конструкции содержат металлические элементы, которые можно использовать в качестве токоотвода. Но если они соответствуют нормативным показателям в сечении и представляют собой целостные изделия по всей длине. Например, стальная арматура, входящая в состав железобетонного изделия.

Описание видео

На видео показан монтаж токоотвода на фасаде храма:

Требования к системе заземления

Назначение заземляющего контура — отвод электрического разряда в землю. Возможны два варианта организации системы заземления:

Плоский . Это когда контур прокладывается на небольшой глубине в виде стальной ленты по периметру дома. К нему с разных сторон подведены токоотводы.

Глубинный … Это несколько штырей, вбитых в землю на глубину не менее 2-3 м, связанных между собой стальной лентой толщиной 3 мм и шириной 40-50 мм.

В качестве штифтов можно использовать стальную арматуру диаметром не менее 18 мм, трубу диаметром не менее 32 мм и толщиной стенки 3,5 мм. Штифты обычно вбиваются в концы равностороннего треугольника. Все соединения выполняются электросваркой, пайкой или с помощью болтов. Стыки должны быть закрыты изоляционными материалами.

Видео описание

На видео показано как правильно и профессионально смонтировать заземление для молниезащиты:

Заключение по теме

Итак, с молниезащитой кровельных конструкций мы разобрались. Несмотря на кажущуюся простоту самой системы, на самом деле это сложная конструкция с точки зрения правильного расчета и проектирования. Для этого потребуется обратиться к специалисту. Да и сама установка – процесс непростой, без квалифицированной помощи не обойтись.

Молниезащита для крыш из мягких материалов помогает защитить здания, особенно деревянные, от воздействия грозы. Громоотвод можно установить несколькими способами. При самостоятельной установке системы важно соблюдать рекомендации, приведенные в инструкции РД 34.21.122-87.

Крышная часть молниезащиты

Удар молнии в здание приводит к пожару и повреждению имущества, а также представляет непосредственную угрозу жизни человека. Системы молниезащиты крыш состоят из:

• приемник;
• токоотвод;
• заземлитель.

Приемник удара молнии — это устройство, которое первым вступает в контакт с током. Исходя из особенностей здания, можно использовать естественные источники защиты, однако в большинстве случаев требуется установка специальных конструкций.

Токоотвод — провод, соединяющий приемник с заземлителем. Устанавливается на стену здания или водосточную трубу. Нейтрализация молнии происходит в земле. Примерно 50 % общего разряда принимается на заземление, остальное напряжение распределяется между оболочками кабелей и водопроводными трубами.

Внешний вид и размеры устройства зависят от высоты здания, типа кровли и индивидуальных пожеланий заказчика, в том числе эстетических. В некоторых случаях возможно объединение нескольких систем защиты (активной и пассивной).

Крышная часть обычно состоит из молниеотвода в различных модификациях. Это может быть классический шпиль или сетка. Для мягких кровель обычно используется пассивная защита, однако каждый монтаж индивидуален. При установке молниеотвода необходимо соблюдать все рекомендации, изложенные в инструкции по установке. В противном случае система будет ненадежной и не справится со своей задачей.

Активная молниезащита на мягкой кровле

Этот тип устройства представляет собой крышную мачту. Приемная головка с источником ионов активно притягивает высоковольтный разряд. Такая конструкция позволяет ловить молнии, не оставляя шансов.

Существенным преимуществом этой системы является то, что мягкая кровельная конструкция здания не повреждается, при этом уровень защиты на порядок выше, чем у других. Установка активной защиты удобна, так как требуется минимальное количество перемещений по крыше. При работе учитывайте следующие моменты:

1. Количество мачт молниезащиты зависит от площади кровли, защищаемой площади от ударов, а также от типа кровли (плоская или скатная).
2. Штанга приемника устанавливается в самой высокой точке здания, при этом возвышаясь не менее чем на 2 метра в высоту.

Важно! При установке молниезащиты на мягкую кровлю следует заранее продумать систему крепления штырей (к дымоходу или водопроводным трубам).

Пассивная молниезащита на мягкой кровле

Этот тип молниеотвода рассеивает электрический разряд благодаря своей особой конструкции. Пассивная защита используется довольно часто, особенно в малоэтажных жилых домах и на промышленных объектах. Громоотвод может выглядеть так:

1. Металлический штифт. Конструкцию устанавливают на краю конька крыши. От него к контуру заземления опускают провод сечением 6 мм и более. Особенность этой защиты заключается в том, что ее часть, находящаяся в земле, располагается на 30 см глубже уровня промерзания грунта.
2. Кабель. Он крепится к основному молниеотводу и проходит через всю крышу. Заземление устраивается любым удобным способом.
3. Молниезащитная сетка. Устанавливается непосредственно на крышу, над или под мягким покрытием. Данная молниезащита на плоской крыше представляет собой сетку сечением 6 мм. Для двускатной крыши обустраивают две конструкции: сначала на одну половину, потом на другую. Заземление не должно выполняться одновременно.

Внимание! При установке молниезащиты под крышей важно, чтобы изоляционный материал был устойчив к высоким температурам. В последнее время из-за риска возгорания крыш этот метод монтажа не используется.

Преимуществом пассивной молниезащиты является простота установки. Кроме того, квалифицированные рабочие смогут поставить любую из перечисленных установок, не нанося вреда покрытию плоской кровли.

Токоотвод

Этот элемент молниезащиты мягкой кровли обеспечивает электрический разряд в контур заземления. Токоотвод выполнен из толстой проволоки (более 6 мм), чаще всего из меди. Это устройство вместе с молниеотводом способно погасить напряжение в 200 тысяч ампер.

Для снижения вероятности образования искр данный элемент молниезащиты располагают таким образом, чтобы разряд равномерно распределялся по двум параллельным путям, длина которых должна быть минимальной. Все соединения в конструкции выполнены сваркой.

Токоотводы располагаются следующим образом:

• как снаружи, так и внутри (при условии, что изоляционный материал негорючий) фасада;
• на 0,1 мм и более от легковоспламеняющейся поверхности, если облицовочный материал здания является пожароопасным;
• вдали от дверных и оконных проемов.

Важно! При прокладке токоотвода стараются создать кратчайший путь к контуру заземления, избегая петель и скруток.

Если не обойтись без проводных соединений, то их количество должно быть минимальным. Токоотводы крепятся максимально надежно во избежание разрыва токопроводов из-за ветра или других физических воздействий.

Возможно использование в качестве токоотвода близлежащих сооружений или конструктивных особенностей здания при соблюдении следующих параметров:

• металлический каркас;
• соединенная между собой стальная арматура;
• толщина элементов не менее 0,5 мм;
• половина крепежа изготавливается сваркой или жесткими способами (болты, тугая скрутка).

Если в качестве токоотводов планируется использовать арматуру из железобетона или каркас здания, то горизонтальные пояса можно не прокладывать.

Монтаж контура заземления

Эффективная молниезащита невозможна без конструкции, улавливающей и нейтрализующей электрический заряд. Площадка должна располагаться в 5 метрах от входа в здание и в недоступном для детей и домашних животных месте. Материал, из которого изготовлена ​​эта часть молниезащиты, может быть любым, но предпочтительны нержавеющие металлы: медь, алюминий и латунь. Контур состоит из нескольких стержней, минимальное значение 3-4 штуки для одно-двухэтажного дома.

Стержни совмещены друг с другом с помощью электрического проводника. Таким образом создается закрытая система, внешне напоминающая букву «Ш».

На заметку! Соединение контура заземления выполняется с помощью сварки или болтов. Ни в коем случае не применяется скручивание. Строение находится на расстоянии 1 метра от стен дома. Для усиления эффекта проводимости рекомендуется периодически смачивать землю в зоне заземления водой.

Испытание контура

Перед вводом в эксплуатацию системы молниезащиты на мягкой кровле проводятся испытания, в ходе которых выявляются возможные нарушения и несоответствие проекта нормативным требованиям. Проверка включает несколько этапов:

1. Сличение молниезащиты здания с нормами, приведенными в документе РД 34.21.122-87. Проверить правильность выбора радиуса действия и конструкции.
2. Проверка элементов системы молниезащиты на прочность соединения. Особое внимание уделяется качеству крепления и отсутствию коррозии на металле.
3. Места сварки проверяют физическим воздействием (ударами молота) на прочность.
4. Измерение значений сопротивления контура заземления. Оно не должно превышать 10 Ом.

Трехполюсное испытание используется для измерения сопротивления системы молниезащиты. Для его выполнения заземлитель вставляется в розетку специального устройства. Амперметр вкапывается в землю на расстоянии около 40 м от молниезащиты и подключается к измерительному прибору. Металлический потенциальный зонд вбивается в грунт в 20 м от системы молниезащиты и также подключается к устройству. Все элементы выстроены, переключатель на измерительном блоке установлен в положение РЭ 3р. После этого, нажав кнопку «Старт», можно считать показания.

Важно! Согласно СНиП, необходимо ежегодно проверять заземлители на уменьшение толщины сечения и при уменьшении ее вдвое проводить ремонтные работы.

Правильно установленная система молниезащиты на мягкой кровле поможет сохранить имущество и жизнь людей, поэтому ее установка должна производиться с соблюдением всех нормативных требований.

Наше государство пока не занимается защитой дач, гаражей и загородных домов от грозовых разрядов. Хозяин заботится о средствах предотвращения возгорания частной собственности от молнии. Он самостоятельно выбирает тип защитной системы, чаще всего строит ее своими руками.

В устройстве плоских крыш дело не очень хитрое, хотя и требует подробного ознакомления с основными технологическими принципами. Домашний мастер должен досконально знать, как устроена молниезащитная сетка на плоской крыше, какие правила необходимо соблюдать для безупречной работы результата усилий.

Мы редко слышим о реальных фактах разрушения жилых домов и хозяйственных построек в результате поражения молнией. Правда, это не повод расслабляться и пренебрегать защитными мерами от природного негатива.

Каждый удар представляет серьезную угрозу для владельцев частной усадьбы и их питомцев, даже если изначально конкретные удары не обнаружены.

От ударов молнии могут пострадать:

• Люди и животные. Разряд, проникший в здание по проводам воздушных коммуникаций, может заразить живой организм. Вызывает искры в местах соединения и подключения приборов, питающихся от электричества. Если в доме нет системы заземления или заземленного металлического трубопровода, токи могут проходить через тело. Последствия крайне опасны.
• Жилые и хозяйственные постройки. Особенно строения, стены которых выполнены из легковоспламеняющегося материала — дерева. Разряды тока молнии также очень нежелательны для бетонных и кирпичных домов. От точки удара до заземленного предмета или земли с температурой нарастает высокое давление. Эта область подлежит внутреннему разрушению. Известны случаи, когда кирпичные и деревянные стены, ранее выдержавшие несколько гроз, раскалывались при ударе молнии.
• Частные гаражи и небольшие склады горючего. Грозовой разряд сопровождается резким повышением температуры своеобразного разветвленного или линейного канала, по которому текут токи. Контакт воздуховода с легковоспламеняющимися продуктами обязательно вызовет возгорание и возгорание.

Токи молнии не опасны для металлических проводников сечением 35мм² и более. Им не страшны металлические конструкции, части которых надежно соединены между собой металлическим соединением, а нижние элементы заземлены.

Например, металлическая обрешетка приваривается к арматуре железобетонных стен, а та, в свою очередь, соединяется с арматурой фундамента. Элементы кровли принимают сток, распределяют его и направляют к арматурным стержням стен. Затем токи передаются на арматуру фундамента, которая с рельефом направляет их в землю.

Кроме армирования фундамента, передача грозовых разрядов на землю может осуществляться по металлическим трубопроводам и кабелям, проложенным в земле в металлических рукавах.

Устройство молниезащиты

Мы выяснили, что для защиты зданий от ударов молнии необходимо построить систему. Он называется громоотводом и включает в себя три равные части:

• Громоотвод — устройство, непосредственно воспринимающее удар молнии.
• Токоотвод — система металлических линейных частей, принимающих токи от молниеотвода и передающих их на землю. Элементами токоотвода могут быть уже упомянутые арматурные стержни, металлические водосточные трубы и т. д.
• Заземлитель — линейная или замкнутая металлическая цепь. Он состоит из вертикальных штырей, вбитых в землю, соединенных стержнем или полосой. Заземлитель углубляют не менее чем на 0,5 м. Длина штифтов и расстояние между ними определяются расчетными методами.

Громоотвод здания любого архитектурного типа должен включать в себя все три перечисленные части, иначе в конструкции системы не будет ни малейшего смысла. Различия заключаются в типе компонентов, в зависимости от конфигурации крыши и здания.

Например, скатные крыши защищают от молнии установкой стержневых приемников. Над вытянутыми домами расположены молниеотводы с контактными приемниками. Использование этих разновидностей несколько портит архитектурный ансамбль, но в итоге получается наиболее экономичным.

Особенности молниеотводов плоской кровли

Молниезащита домов и хозяйственных построек с плоской кровлей осуществляется по типовой, апробированной схеме:

• Громоотвод выполнен в виде сетки из горизонтально уложенной круглой стали Ø 6-8мм. Вместо катанки можно использовать стальную полосу сечением 4×20мм. Молниеотводы в виде ответвлений
• Токоотводом служат металлические жилы из круглой стали диаметром не менее 6 мм, соединенные с землей. подземная часть выполнена из проката Ø 10 мм. Трубы и арматура могут служить элементами токоотвода на плоских крышах, если при проектировании конструкции было учтено их использование в качестве токоотвода. Рекомендуемое расстояние между токоотводами составляет 25 м.
• Система заземления представляет собой замкнутый контур, охватывающий защищаемый объект по всему периметру. Расстояние между контуром заземления и стеной дома с плоской крышей не более 1м.

Громоотвод для плоской кровли может представлять собой металлическую крышу, соединенную с металлической обрешеткой или непосредственно с токоотводами с помощью металлического соединения. Для таких схем подходят только металлические кровли, соединенные швами. В таких случаях защитная сетка ни к чему, но это уже совсем другая, «прикрывающая» история.

Листы профилированные с защитным покрытием и исключены из числа возможных вариантов из-за отсутствия соединений, достаточных для прохождения токов, а также из-за полимерной оболочки, влияющей на свойства материала.

Устройство сетчатого молниеотвода может быть осуществлено в процессе строительства или установка защитной системы после укладки покрытия.

Вариант №1 возможен при использовании негорючего утеплителя, гидроизоляции и покрытия. Сетка укладывается под гидроизоляционный слой. Схема реализации молниеотвода данного типа разрабатывается на стадии проектирования.

Вариант №2 используется без ограничений. Его устройство практически не влияет на внешний вид дома. Сетка укладывается поверх покрытия и фиксируется в специально разработанных держателях. В случае устройства молниезащиты для мягкой кровли держатели обеспечивают расстояние 10-12 см между горючим материалом и молниеотводом.

Первая схема предопределяет устройство защитной сетки на плитах перекрытий перед укладкой кровли. Для соединения ответвлений сетки с арматурой стен или колонн в швы между плитами крыши устанавливают соединительные устройства, к которым с одной стороны приваривают сетку, а с другой арматуру. При строительстве системы молниезащиты такого типа используется только сварка.

Вторая схема предполагает установку элементов приемника над крышей. Ей также необходим элементарный проект, чтобы предусмотреть возможность очистки зимних осадков и беспрепятственный отвод дождевой воды. Металлические элементы системы должны быть защищены от коррозии.

Молниеотводы с сетчатыми приемниками рекомендуется устанавливать на крышах с уклоном 4º к внутреннему или внешнему водостоку. Часто сетчатые системы комбинируют со стержневыми собратьями, которые монтируют в углах здания и на пересечении проводников.

Правила устройства молниеприемной сетки

Признаемся, что с реализацией первого варианта у большинства домашних мастеров наверняка возникнут проблемы. Ведь для безупречного соединения сетки с арматурой стен и фундамента необходимы надежные сварные соединения.

К их качеству и своевременности выполнения предъявляются достаточно высокие требования. Разберем правила устройства второго варианта молниезащиты на плоской крыше, с которым мы справимся своими руками.

Общие правила установки сетки молниеприемника:

• Ветви молниеотвода укладывают перпендикулярно, образуя ячейки с равными сторонами.
• В соответствии с нормами IEC (Международной электротехнической комиссии) шаг между ветвями сетки над жилыми домами не должен превышать 12м, над гаражами с топливными хранилищами до 5м. Внутренние требования несколько мягче: 15м и 7м. Однако желательно придерживаться международных стандартов.
• Все приподнятые устройства должны быть оснащены дополнительными стержневыми приемниками. Это трубы и антенные мачты, которые следует соединить в общую сеть.
• В приоритете сварные соединения, но допускаются и болтовые аналоги. Особенно, если для их устройства используются универсальные тарельчатые зажимы, существенно облегчающие монтажные процедуры.
• Ветки сетчатого приемника рекомендуется подключать к токоотводу с каждой стороны.

Более строгие правила IEC требуют, чтобы каждая поперечная ячейка сетки была оборудована приемниками стержней. Высота стержня требуется 25см. Токоотводы предписывается заземлять двумя заземляющими стержнями и устанавливать на них разъемные плашечные контакты для проведения испытаний. Нет сомнений, что пора привыкать к международным нормам, но наши финансовые возможности часто вступают с ними в противоречие.

Отечественные стандарты под номерами РД34.21.122-87 таких драконовских претензий не предъявляют, и построенные по ним системы пока не дают сбоев. Не исключено, что наш не очень сложный громоотвод хорошо работает из-за умеренной грозовой нагрузки. Жителям южных регионов отечества все же лучше ориентироваться на международные стандарты.

Напомним, что в ассортименте покрытий для плоских крыш есть горючие и негорючие материалы. Классифицируем их по характеристике топлива и разберем наиболее распространенные схемы.

Молниезащитная сетка на огнеупорном основании

К категории негорючих оснований относятся бетонная стяжка, оцинкованная кровля, сэндвич-панели и гравийная засыпка, используемая в качестве балласта в инверсионных кровельных системах.

В зависимости от типа противопожарного основания выбирается схема монтажа молниеприемника:

• По профилированным листам , не имеющим полимерного покрытия, укладка производится поперек направления гофра. Металлический брусок укладывается с запланированным шагом и приваривается к поверхности волны профнастила через каждый метр. Отличной альтернативой сварке являются металлические болтодержатели, позволяющие монтировать сетчатый приемник любой степени сложности.
• На бетонных кровлях по проектным данным устанавливаются пластиковые держатели с заливкой бетоном — утяжелителем. Вес наполнения от 12 до 17 кг в зависимости от марки продукта. Внушительный вес изделий гарантирует устойчивость системы и устойчивость к порывистым ветрам. В продаже есть держатели без весового заполнения, для установки которых загрузка морозостойкого бетона заливается самостоятельно на объекте. Для малоэтажной застройки в регионах с низкой ветровой активностью держатели выпускаются с креплением саморезами или приклеиванием на битумную мастику.
• На гравийной засыпке Балластные кровельные держатели устанавливаются с бетонным балластом и без него. При желании зафиксируйте держатели на основании, они монтируются до заполнения балласта. В таких случаях рекомендуется использовать распорные модели, приклеиваемые к основанию мастикой.

Максимальный шаг установки держателей не должен превышать 1 м для всех перечисленных схем.

Не рекомендуется устанавливать молниеотводную конструкцию с сетчатым проводником на металлические кровли из материала толщиной менее 4 мм. Прямое попадание в пол может легко прожечь.

Поэтому принято кровли из тонкого профлиста оснащать сеткой на дистанционных держателях, зона защиты которых все же больше, чем у устройств, контактирующих с кровлей.

Ресивер сетчатый на сгораемом основании

К ним относятся слабогорючие кровельные и материалы, поддерживающие горение, т.к. в строительстве не используются бесспорно горючие материалы. В перечень плоских кровельных покрытий, опасных по критериям горения, входят битумные и битумно-полимерные гидроизоляционные материалы и — т.е. мягкие кровли.

Для исключения прямого контакта приемника грозового разряда с битумно-полимерным покрытием применяют так называемые дистанционные держатели. Суть конструкции простых устройств заключается в том, что между поверхностью кровли и ответвлением сетки создается воздушный зазор, достаточный для затухания возможной искры.

Согласно требованиям СО 153 3.2.2.4. это расстояние должно быть не менее 10 см. Требования МЭК указывают на необходимость применения в расчетах коэффициентов изоляции материалов, обозначенных буквами km.

Изоляционные зазоры создаются с помощью вертикальных стержней, входящих в комплект прокладок. Они закреплены в пластиковой подставке, на которую уложен бетонный утяжелитель. Проблему крепления провода решает втулка, дополняющая крепежное устройство.

Алгоритм установки молниеприемника с выносными держателями на мягкую кровлю:

• Размечаем место проведения работ согласно разработанному проекту. Держатели устанавливаются через каждые 1 м по линиям, соответствующим ячейкам сетки. Максимальное расстояние между устройствами 1,2 м, возможность увеличения указана в инструкции производителя. При разработке проекта следует учитывать, что сечения для присоединения ответвлений к токоотводам и токоотводов к заземлению должны быть минимальными. Не забывайте, что функцию ответвления может выполнять металлическая защита парапета и подобные длинные металлические детали.
• Отрезаем или откалываем стержни из стеклопластика на заданное количество, необходимое для образования воздушно-изоляционного зазора.
• По разметке устанавливаем пластиковые стойки, центр которых должен совпадать с отмеченной точкой. В случае устройства кровли из полимерной мембраны под каждую опору подкладываем резиновую прокладку, чтобы тяжелые детали не повредили покрытие.
• Ставим бетонные грузы на подставки.
• В каналы, расположенные по центру опор, свободно помещаем нарезанные стержни.
• Верхушки стержней оснащаем крепежными приспособлениями с втулками, предназначенными для крепления проволоки Ø до 8мм.
• Укладываем ветви сетки молниезащиты, просто защелкивая их в держатели держателей.

Выступающие над поверхностью трубы и антенные мачты должны быть электрически соединены с молниеотводом. Они оснащаются стержневыми приемниками или металлическими фартуками и соединяются с токоотводами с помощью плашечных зажимов. Точно так же края ответвлений присоединяются к токоотводам, что гораздо удобнее сварки. Кроме того, неопытный исполнитель с их помощью сможет создавать качественные узлы в высоком темпе.

Соединение токоотводов с сетчатыми ответвлениями

Сборка приемника разряда сетки является только первой ступенью устройства молниезащиты и полноценной системы заземления. Его нужно правильно подключить к цепи заземления, чтобы принимаемые токи беспрепятственно утекали в землю.

Правила прокладки и присоединения токоотводов:

• Трассы токоотводов должны проектироваться с учетом кратчайшего расстояния между точками присоединения к молниеотводу и заземлению.
• Токоотводы крепятся к горючим стенам с помощью дистанционных скоб. Расстояние между стеной и проводником не менее 10 см. Допускается контакт между металлическим кронштейном и материалом стены.
• Токоотводы можно закрепить на дренажных трубах металлическими хомутами.
• Допускается укладка проводов из оцинкованной круглой стали непосредственно на кирпичную или бетонную стену.
• Расстояние между точками крепления горизонтальных секций 1м, вертикальных секций 2м.
• Укладка с образованием петель не допускается.
• При выборе места прокладки токоотвода рекомендуется выбирать участки здания с наименьшей вероятностью присутствия людей.

Токопроводящие трассы принято прокладывать по углам обустраиваемых домов. Максимальное расстояние между ними составляет 25 м. Нижний край каждого токоотвода опускается в землю, где прикручивается к системе заземления. Участки входа проводника в грунт рекомендуется обмотать антикоррозийной лентой.

Видеоинструкция для самодельщиков

Видео ознакомит с общим принципом устройства молниеотвода для частного дома:

Технологию устройства молниеприемника для системы защиты частного дома можно освоить, не имея фундаментальных знания в области электробезопасности. Имеющиеся сейчас в продаже монтажные принадлежности помогут провести работы в короткие сроки и без особых хлопот. Главное не забывать о правилах устройства, чтобы система защиты имущества была целостной.

Системы молниезащиты — Kingsmill Industries

I. Риски грозовых переходных процессов

Молния состоит из электрического разряда в длинном воздушном зазоре, связанного с электростатическим явлением пробоя воздуха между облаком и землей. В этом случае ясно, что задействовано огромное напряжение, что означает огромное количество энергии. На самом деле молния отдает предпочтение путям с низким сопротивлением/импедансом; особенно хорошие электрические проводники, такие как металлы. Обычно путь молнии не уникален и часто встречается в виде множества ветвей, из которых можно выделить главную ветвь. Именно здесь проходит большая часть энергии, которая может нанести ущерб. Как поясняется в Характеристики разрядов молнии – Kingsmill Industries , физическое явление молнии соответствует идеальному источнику импульсного тока с реальной формой волны, которая очень изменчива (по форме и параметрам). Например, амплитуда тока составляет от нескольких кА до 250 кА, а температура канала превышает 15 000 ◦ C. Волна тока имеет нарастающий фронт до максимальной амплитуды, от нескольких микросекунд до 20 мкс, за которым следует хвост спада длительностью в несколько десятков микросекунд. Спектральный диапазон, связанный с атмосферными грозовыми разрядами, простирается в полосе частот от нескольких кГц до нескольких МГц.

В целом, грозовые разряды облаков на землю всегда вызывают интенсивные токи, протекающие по направлению к земле, иногда через естественные (например, деревья) или искусственные (строительные конструкции, деревья) или искусственные элементы. ветряные турбины, · · · и т.д.). Всплески молнии возникают, по сути, либо от прямого удара, либо от электростатического (или электромагнитного) воздействия.

A. Прямой удар молнии

Прямые удары молнии встречаются реже, чем другие способы поражения людей, но они, вероятно, являются наиболее смертоносными. Более трети смертей от ударов молнии происходят на открытых территориях. Другими распространенными местами являются промышленные объекты и частные дома. Строительство и погрузочно-разгрузочные работы, такие как погрузка и разгрузка, являются двумя наиболее распространенными видами деятельности, связанными с работой, при которых случаются удары молнии. Как правило, прямые удары чаще всего случаются с людьми, находящимися на открытой местности, так что человек становится частью основного канала разряда молнии. Тепло от движения молнии по коже может вызвать ожоги, а часть тока движется по телу – обычно через сердечно-сосудистую систему и/или нервные устройства. Этот ток, проходящий через тело, представляет большую опасность, и вероятность выжить при любом ударе молнии зависит от немедленной медицинской помощи, а также от величины тока, проходящего через тело. Последствия прямого удара молнии возникают путем проведения тока молнии по более или менее токопроводящим элементам, что приводит к поражению людей электрическим током, отказу оборудования или разрушению конструкции. На рис. 1 представлены наиболее распространенные прямые последствия разряда молнии.

Из-за своей огромной энергии этот тип разряда легко приводит к воспламенению, в первую очередь при относительно большой продолжительности молнии. Также могут проявляться многие другие тепловые эффекты, которые связаны с количеством зарядов, вводимых в действие во время ударов молнии. Они приводят к более или менее значительным температурам плавления на ударном уровне, когда речь идет о материалах с высоким удельным сопротивлением. На материалах с плохой проводимостью большое количество энергии выделяется в виде тепла. Содержащаяся в них влага вызывает внезапное локализованное избыточное давление, которое может продолжаться до тех пор, пока они не лопнут.

Рис. 1. Представление некоторых прямых воздействий разрядов молнии

B. Косвенный удар молнии

Хорошо известно, что непрямой удар молнии представляет собой ситуацию, при которой человек или конструкция косвенно подвергается поражению электрическим током в результате удара молнии увольнять. Например, это происходит, когда человек приближается к физическому объекту, который ранее подвергался поражению электрическим током, вызванному молнией. Более того, ток молнии может передаваться на большие расстояния по проводам или другим металлическим поверхностям. На рис. 2 показано, как токи молнии могут косвенно воздействовать на конструкцию.

Как показано на этом рисунке, ток может передаваться излучением электромагнитного поля, повышением потенциала земли, проводимостью и т. д. Большинство поражений молнией и повреждений электроники, возникающих внутри конструкций, вызваны проводимостью, возникающей в результате удара молнии. Металлические материалы обеспечивают токопроводящий путь для тока молнии. Другими словами, человек подвергается риску при прикосновении к предметам, соединенным с металлическими проводами, сантехническими трубами или поверхностями во время грозового разряда.

Рис. 2. Изображение косвенных процессов грозовых разрядов

Кроме того, металл, выступающий наружу, может представлять опасность, включая все, что подключено к электрической розетке, водопроводные краны, проводные телефоны, окна и двери.

Когда молния ударяет в дерево или любой другой объект на поверхности земли, большая часть энергии молнии передается на землю и распространяется по поверхности, что приводит к повышению потенциала земли. Наведенный потенциал может поразить любого человека, находящегося рядом с местом удара молнии, и чаще нарушить работу электроустановок и систем связи в окрестностях.

Защита от грозовых и коммутационных переходных процессов необходима в электроустановках. Следует отметить, что эта защита зависит от характера (атмосферного или промышленного) и параметров (амплитуда, форма, продолжительность, · · · и т.д.) перенапряжения, а также от размеров и характеристик защищаемой электрической системы. Для этого в этой области защиты предлагаются различные топологии и процедуры защиты.

II. Принцип системы молниезащиты

В области молниезащиты основной функцией системы защиты является создание пути с низким импедансом для эффективного прохождения токов молнии в землю. Из соображений безопасности системы молниезащиты также должны реагировать на любой наведенный электрический потенциал, например, возникающий на поверхности земли вокруг точки подачи тока. Следовательно, система защиты может отличаться от одной системы к другой в зависимости от множества факторов, таких как защищаемая система и источник переходных процессов. На самом деле защита предназначена для того, чтобы избежать таких токов и наведенных потенциалов – путем перехвата канализирующих и затем отводящих токов в землю. На рис. 3 показаны основные конфигурации, используемые для защиты от молнии.

Принцип работы остается прежним, но конструкция системы может отличаться по нескольким критериям, таким как уровень защиты и расположение конструкции. В целом, этот тип системы защиты называется внешней системой молниезащиты, которая отвечает за перехват ударов молнии с помощью молниеприемников . Количество, положение и технология этих молниеприемников варьируются в зависимости от защищаемой конструкции. Кроме того, хорошо продуманный 9Система токоотвода 0476 обычно используется для безопасного отвода тока молнии на землю через систему заземления .

Рис. 3. Представление основных систем молниезащиты

Действительно, системы и сооружения не могут быть изолированы от внешнего мира и от воздействия грозовых разрядов. Это означает, что на конструкцию могут воздействовать и косвенные воздействия молнии, которых очень много. Например, при ударе молнии в проводники передающих или распределительных линий перенапряжение может распространяться по проводникам и, возможно, передаваться на устройства, расположенные в подключенных сооружениях. По этой причине внешние системы молниезащиты должны быть дополнены дополнительными мерами, чтобы избежать индуцированных и/или передаваемых токов. Эту систему широко называют внутренней системой молниезащиты.

Все электрические, электронные и компьютерные элементы должны быть защищены от косвенного воздействия молнии. Важнейшим элементом внутренней системы защиты является ограничитель перенапряжения. В общем, ограничители перенапряжения предназначены для защиты от переходных перенапряжений, вызванных молнией или промышленного происхождения (например, коммутация в силовой электронике, феррорезонанс и т. д.). Функция разрядников защиты от перенапряжения заключается в нейтрализации перенапряжения путем безопасного отклонения соответствующего сверхтока на землю. Рисунок 4 иллюстрирует представление основ внутренней системы молниезащиты.

Рис. 4. Представление базовой внутренней системы молниезащиты

В отличие от предохранителей разрядники или УЗИП имеют повторяющуюся операцию и не требуют регулярной замены после каждой операции. Конструкция этих устройств зависит от множества факторов, таких как постоянная времени и величина перенапряжения. Кроме того, правильное подключение этих компонентов имеет важное значение для их эффективности. В целом предотвращение опасного искрения в конструкции является одной из основных функций внутренней системы молниезащиты.

III. Внешняя система молниезащиты

Для защиты конструкции от молнии система защиты должна быть спроектирована в соответствии со стандартами молниезащиты, такими как BS EN 62305, NF EN 62305, NF C 17-102, UTE C 15-443 и скоро. Эта система состоит из нескольких элементов, обеспечивающих защиту целостности конструкции: это внешняя установка защиты от молнии. Как было показано ранее, внешняя система молниезащиты представляет собой внешнюю часть системы молниезащиты, предназначенную для безопасного перехвата, проведения и отвода тока молнии на землю. Типичная внешняя защита состоит из (i) системы молниезащиты, предназначенной для использования в качестве предпочтительной точки удара молнии, (ii) одного или нескольких токоотводов, используемых для обеспечения прохождения токов молнии на землю, и (iii) заземление, обеспечивающее рассеивание этих токов и ограничивающее риски для систем и людей, находящихся рядом с установками

A. Молниеприемник

Различные системы позволяют перехватывать удары молнии в конструкции. Самый простой метод заключается во внешней сетчатой ​​клетке, установленной вокруг защищаемой конструкции. Актуальный рынок предлагает множество вариантов и широкий спектр материалов и комплектующих, таких как одножильные ленты различной формы и многопроволочные жилы . Эти неизолированные проводники и/или проводники с покрытием обеспечивают проектировщикам необходимую гибкость для интеграции эффективной сети молниезащиты, особенно в фасад здания. На рис. 5 показан пример внешней сетчатой ​​клетки, используемой в качестве молниеприемника.

Рис. 5. Пример внешней сетчатой ​​клетки

Как показано на этом рисунке, решение для пассивной защиты зданий состоит из внешней сетчатой ​​клетки, образующей «клетку Фарадея», в которой защищаемая система должна находиться внутри этой клетки. В большинстве случаев эта система дополняется шипами, расположенными в разных местах на крыше здания, например, по периметру здания. Эти простые шипы должны быть связаны между собой сеткой, образованной либо проводником, размещенным на крыше, либо проволокой, натянутой поперек крыши над защищаемым сооружением. На рис. 6 показаны наиболее часто используемые молниеприемники в системах пассивной защиты.

Рис. 6. Примеры молниеприемников

Следует отметить, что молниеприемник может быть оснащен электронным устройством, генерирующим высоковольтные импульсы для обеспечения более быстрого срабатывания восходящего трассера, и предназначен для больших площадей ( стандарт NFC 17-102).

Одиночный молниеприемник (пассивные и/или активные устройства) может использоваться без сетки для защиты небольших площадей (стандарт NF EN 62305). Эти системы также идеальны там, где пространство ограничено, например, при установке на крыше или солнечных фотоэлектрических панелях, что позволяет оптимизировать конструкцию молниезащиты.

Выбор между сеткой проводников крыши, вертикальными молниеприемниками, случайными элементами здания или любой другой подходящей комбинацией зависит от нескольких факторов и критериев, таких как уровень молниезащиты и характер самой конструкции. Это означает, что каждое здание должно быть исследовано отдельно, а система должна быть разработана в соответствии с этой конкретной структурой. Kingsmill предлагает широкий ассортимент молниезащитных молниеприемников и молниезащитных мачт как для тяжелых, так и для легких условий эксплуатации. Кроме того, 9Руководство по выбору 0042 можно найти на нашем веб-сайте, где представлены наиболее важные критерии выбора системы молниезащиты.

Следует отметить, что размеры этих внешних систем молниезащиты зависят от уровня молниезащиты, который зависит от таких параметров, как чувствительность установки (наличие опасных материалов, риск паники и т. д.) и ее воздействие к явлению молнии. В зависимости от результатов анализа грозового риска компетентным органом должно быть проведено техническое исследование с точным определением мер профилактики и устройств защиты, места их установки, а также методов их проверки, контроля и обслуживания.

B. Токоотводы и система молниеприемника

В случае грозы ток, улавливаемый системой молниеприемника, направляется через проводники на землю. Поэтому токоотводы играют важную роль в защите от ударов молнии. Проводники должны обеспечивать эффективное протекание токов молнии между точками удара (сеткой или мачтой) и землей. Эти токоотводы должны быть достаточного размера, чтобы снизить любой возможный риск воспламенения от металлических масс установок. Кроме того, особое внимание следует уделить электромагнитному излучению, связанному с прохождением токов большой величины.

Поэтому токоотводы обычно прокладывают вне здания, избегая близости электрических и газовых труб.

Следует отметить, что траектория токоотводов должна быть как можно более прямой, по кратчайшему пути к земле и без образования изгибов или внезапных подъемов.

На рисунке 7 показано сравнение двух вариантов расположения токоотвода в типичном здании.

Рис. 7. Пример рекомендуемого расположения токоотвода

Для обеспечения пути токов молнии от мачты к земле должна быть установлена ​​эффективная система заземления . На самом деле выбор систем заземления зависит от множества факторов (параметры молнии, конструкция и т. д.). Различные методы реализации системы заземления, которая может иметь форму петли, пластины, стержней, заземляющей сетки или ячеистой сети, как показано на рисунке 8.

Рис. 8. Пример устройств системы заземления

Характеристики заземляющей установки устанавливаются по результатам расчета конкретной системы заземления, например по количеству необходимых полюсов. В целом, основная цель состоит в том, чтобы установить низкое сопротивление данной системы заземления, которое способно эффективно рассеивать ток в землю и может снизить касательные и шаговые напряжения в пределах ограниченных значений.

Следует отметить, что все компоненты молниезащиты изготовлены из материалов, устойчивых к коррозии, и их необходимо защищать от ускоренного износа, так как многие компоненты системы будут подвергаться воздействию атмосферы и климата. По этой причине не следует использовать комбинации материалов, образующих электролитические пары в присутствии влаги, а компоненты токоведущей системы должны обладать высокой проводимостью. Кроме того, преобладающие почвенные условия площадки будут влиять на компоненты внутриземной системы. Поэтому размеры и материалы проводников заземления должны соответствовать требованиям местных и международных стандартов, таких как IEC 62561-2.

Установка счетчика ударов молнии над защитной трубой рекомендуется для проверки и обслуживания установки. Хорошо известно, что сопротивление заземления необходимо измерять, чтобы обеспечить хороший уровень защиты человека, конструкции и установок.

IV. Внутренняя система молниезащиты

Скачки напряжения, вызванные грозовыми разрядами, могут повлиять на электрическую сеть и привести к повреждению бытовых приборов. Кроме того, переходные перенапряжения, один из основных источников инцидентов, связанных с молнией, обычно вносятся в установку через внешние проводные линии, такие как низковольтные, телекоммуникационные, информационные или радиокоммуникационные сети. Для обеспечения постоянной защиты от ударов молнии необходимы дополнительные меры по защите электронных устройств и систем от этих перенапряжений. Ограничитель перенапряжения — это устройство, предназначенное для ограничения переходных перенапряжений и отвода токов молнии на землю. Термин «ограничитель перенапряжения» определяет все устройства защиты оборудования от кратковременных перенапряжений атмосферного или сетевого происхождения (например, коммутационные перенапряжения и т. д.). Термин «устройство защиты от перенапряжения» или «устройство защиты от перенапряжения» часто используется в повседневном языке для обозначения разрядника для защиты от перенапряжения.

Чтобы эффективно реагировать на ограничения, накладываемые различными сетями, доступно несколько технологий защиты от перенапряжений, в том числе разрядники с искровым разрядником, варисторы или диоды, а также комбинированные разрядники с использованием нескольких компонентов. В общем, цель этих компонентов состоит в том, чтобы быстро ограничить напряжения, появляющиеся на их клеммах, путем резкого изменения их импеданса при определенном пороге напряжения. Таким образом, устройство защиты от перенапряжения содержит по крайней мере один нелинейный компонент.

Следует отметить, что эффективность этой защиты зависит от нескольких факторов, таких как выбор ОПН, подходящих для защищаемых сетей, и расчетная амплитуда атаки. Выбор оптимальных мест расположения ОПН, а также качество соединения ОПН влияют на эффективность системы защиты.

Если у вас есть какие-либо вопросы по этому изделию или вам нужна дополнительная информация, пожалуйста, не стесняйтесь свяжитесь с нами через наш веб-сайт, чтобы отправить запрос.

Ссылки

[1] Стандарт МЭК, МЭК 62305, Защита от молнии, 2012 г.
[2] NF C17-102, Защита от молнии – Системы молниезащиты с ранним выбросом стримеров, 2011 г.
[3] Union Technique de l’Electricité et de la Communication, UTE C 15-443, Защита электрических установок от низкого напряжения против внешних воздействий, 2004.
[4] Стандарт IEC, IEC 62561-2, Компоненты системы молниезащиты (LPSC) — Часть 2: Требования к проводникам и заземлителям, 2018.

Системы заземления Воздушные стержни и медные ленточные проводники Сеть заделки крыши

Опубликовано 11 июня 2018 г.

Заземляющие ленты — медные ленты без покрытия и с покрытием



Медные ленты заземления

Thorne & Derrick International, ведущий поставщик и дистрибьютор медных заземляющих лент производства AN Wallis и ABB Furse, представляет обзор роли и взаимосвязи ленты заземления и воздушные стержни в отношении проектирования систем молниезащиты для сетей заделки на крыше в соответствии с британским стандартом BS EN 62305.

Крышная оконечная сеть

Концевая сеть крыши может быть скрыта под черепицей или облицовкой при условии, что воздушные стержни/ответные накладки выступают над плиткой или облицовкой (см. рис. 15 ниже).

Воздушные стержни выбираются на основе метода угла защиты. Ударные площадки должны быть предусмотрены в соответствии с шагом сетки.

Система молниеприемника обычно состоит из воздушных стержней, плоских ленточных проводников, таких как медные заземляющие ленты в сетке или, в некоторых конструкциях, из контактной сети (в случае изолированной СМЗ). определить систему молниеприемника в LPS, каждая из которых соответствует стандарту BS EN 62305.

Конструкция заземления исходит из одного из трех уже подробно описанных вариантов: катящаяся сфера, защитный угол или варианты сетки, каждый метод имеет разные критерии для кровельной сети.

Везде, где возможно, должна быть расположена молниеприемная сеть:

• По углам здания
• В наиболее уязвимых местах здания
• Как можно ближе к краю здания (на парапетной стене обычно максимально близко)

Кровельная сеть должна проходить по самому прямому маршруту с минимальными изгибами. Там, где черепица не проводит ток, проводник молниеприемника может быть размещен либо под черепицей, либо над ней (всегда предпочтительнее над ней). на расстоянии не более 10 м для воздушных стержней и 5 м для ответных планок (соответствует классу ЛПС).

Крышная оконечная сеть, скрытая под черепицей или облицовкой, при условии, что воздушные стержни или ответные планки выступают над черепицей или облицовкой

В случаях, когда два горизонтальных проводника молниеприемника СМЗ расположены параллельно над горизонтальной базовой плоскостью, расстояние, на которое катящаяся сфера проникает ниже уровня проводников в пространстве между горизонтальными проводниками, составляет:

Где

p = расстояние проникновения r = радиус катящейся сферы

d = расстояние между двумя параллельными воздухораспределителями

стержни или проводники

Расстояние проникновения (p) должно быть меньше высоты молниеприемника/проводника над поверхностью крыши/базовой плоскостью (ht) минус высота защищаемых объектов.

[BS EN 62305-3, E4] p = r — (gr2 – (d/2) ²

защита

для автостоянок открытой крыши

Защита парковки с открытой крышей

Для конструкций автостоянок, крыша которых представляет собой открытую парковочную площадку (как показано на рис. 17) для автомобилей, обычно окруженных парапетной стеной, не рекомендуется иметь какие-либо кондукторы на крыше, так как по ним постоянно проезжают и ходят на.

В этих случаях стандарт допускает использование воздушных стержней на стене парапета с сеткой на кровле, скрытой между краями соседних плит или уложенной в бетон, с установленными ответными накладками, видимыми над асфальтом или бетоном.

Люди и транспортные средства на этой стоянке находятся выше системы молниезащиты и не защищены от молнии.

Если необходимо защитить верхний уровень автостоянки, то можно спроектировать воздушные стержни, контактную сеть и естественные мачты, такие как фонарные столбы, чтобы обеспечить улучшенную защищенную зону.

Потенциальный риск шага и прикосновения на верхнем уровне автостоянки может быть преодолен при условии, что крыша изготовлена ​​из железобетона с соединенной между собой стальной арматурой с непрерывностью, обеспечиваемой сваркой или зажимами.

Токопроводящая арматура на крыше

Токопроводящие кровельные приспособления, такие как блоки переменного тока, находящиеся за пределами зоны защиты, можно не учитывать, если их высота менее 300 мм, или менее 1 м/2, или менее 2 м в длину.

Непроводящие кровельные приспособления за пределами зоны можно игнорировать, если их высота менее 500 мм.

Токопроводящая арматура, такая как трубы или блок кондиционирования воздуха, нуждающаяся в защите, должна быть защищена системой молниеприемника. токопроводящие установки. [BS EN 62305-3, E5.2.4.2.4]

Проводящие устройства, такие как трубы или кондиционеры, должны быть защищены системой молниеприемника

Когда непроводящий дымоход выходит за пределы защитной зоны молниеприемника, он должен быть защищен с помощью молниеприемных стержней или молниеприемников. Стержень молниеприемника на дымоходе должен быть такой высоты, чтобы весь дымоход находился в пределах защитного пространства стержня.

[BS EN 62305-3, E 5.2.4.2.4]

следует приклеивать к молниеприемной системе, когда невозможно обеспечить необходимый зазор для соблюдения разделительного расстояния.

[BS EN 62305,3, E5.2.4.2.4]

Токопроводящие электроприборы и арматура на крыше являются одними из самых сложных проблем, стоящих перед проектировщиком СМЗ, если требования BS EN 62305-3 полностью соблюдены, а система полностью соответствует требованиям. См. рис. 19..

Для полного соответствия стандарту BS EN 62305

• Металлические кровельные приспособления, такие как кондиционеры, должны попадать в зону защиты, предлагаемую в соответствии с углом защиты (или методом катящейся сферы)
• Блоки также должны поддерживать разделительное расстояние между светильником и защитным молниеприемником для предотвращения опасного искрения (не требуется, если металлические приспособления механически и электрически неразрывны со структурой)

На практике этого очень трудно добиться из-за того, что средний многоквартирный дом иногда переполнен.

Защитные приспособления, не выдерживающие прямого удара по корпусу

Это когда площадь поперечного сечения корпуса недостаточна для соответствия требованиям стандарта по толщине, в этих случаях необходимо установить систему молниеприемника для закрытия этих блоков.

Между устройством молниеприемника и молниеприемником должно сохраняться расстояние, чтобы предотвратить искрение между молниеприемником и устройством в случае удара молнии.

Если невозможно выполнить требования BS EN 62305, молниеприемник все равно должен быть установлен, а арматура должна быть соединена с проводником, соединяющим молниеприемник.

Кабели от светильника, входящего в здание, должны быть соединены с эквипотенциальной шиной и защищены установкой устройства защиты от перенапряжения типа 1.

Защитные приспособления, способные выдержать прямой удар по корпусу

Здесь можно рассмотреть возможность использования корпуса самого светильника как части молниеприемника, аргумент против которого заключается в том, что электромагнитное воздействие прямого удара молнии, вероятно, будет больше, чем если бы светильник был защищен в воздухе оконечная сеть.

Если кожух используется как часть молниеприемника:

• Светильник должен быть подключен к сети молниеприемника при входе в здание и подключен к шине уравнивания потенциалов
• Любая броня или экранирование должны быть подключены к шине уравнивания потенциалов, а их жилы под напряжением должны быть подключены к той же шине с помощью УЗИП
.

Можно утверждать, что это приводит к попаданию молнии в здание, но альтернативой этому подходу может быть обеспечение изоляции всех механических коммуникаций в местах их входа в здание и разделение кабелей, оснащенных УЗИП, что в большинстве случаев не практичный.

В случае невозможности размещения в зоне защиты антенных мачт, спутниковых антенн и другого электрооборудования они должны быть как минимум вклеены в СМЗ не менее чем в двух местах.

Маловероятно, что все кабели и другие средства будут вводиться в здание в одном и том же месте, поэтому все токопроводящие оболочки и токопроводящие механические защиты должны быть соединены с молниеприемником молниезащиты с помощью общего шина заземления .

Молниезащита сооружений, покрытых грунтом

Сооружения со слоем грунта на крыше, где люди не находятся регулярно, должны быть оснащены сетчатой ​​системой молниеприемника, расположенной поверх грунта. Практически можно установить постоянную фиксированную сетку. В качестве альтернативы можно использовать стержни молниеприемника, расположенные в соответствии с методом катящейся сферы или защитного угла и соединенные заглубленной сеткой, см. BS EN 62305-3, E.5.2.4.2.8.

Если есть вероятность присутствия людей, под землей следует установить сетку размером 5 м x 5 м для защиты от ступенчатого потенциала, но на практике должны быть предусмотрены визуальные предупреждения для населения с рекомендациями не находиться в этом районе в случае грозы.

В случае подземных бункеров, содержащих взрывчатые вещества, должна быть установлена ​​взаимосвязанная изолированная СМЗ, а также сетка.

Натуральные компоненты как часть молниеприемника

Все перечисленные ниже допустимы как часть сети молниеприемника в LPS в соответствии с BS EN 62305.

Металлические листы

• При условии надежной и долговечной электрической непрерывности между различными частями и отсутствия изоляции
• Толщина металлического листа соответствует минимальным размерам, указанным в таблице 1
• R допустимо использовать эту металлоконструкцию, но вряд ли какой-либо проектировщик согласится с проколом мембраны в случае прямого удара, поэтому по периметру необходимо установить как минимум воздушные стержни
• Металлоконструкции на крыше, перилах, фонарях, резервуарах для воды, покрытиях при условии, что металлоконструкции соответствуют минимальным размерам, указанным в таблице 1
• Даже трубы и резервуары, транспортирующие горючие материалы, могут рассматриваться при условии, что они изготовлены из материала толщиной не менее допускаемой стандартом (подробная информация [BS EN 623053, Приложение E]

Если металлический парапет будет использоваться как часть молниеприемника, он должен быть электрически и механически непрерывным, минимальная толщина должна соответствовать размерам, указанным в таблице 1 и на рисунке 23.

Таблица 1

Если в сети молниеприемника не используется металлический парапет на крыше, его следует приклеивать через каждые 20 метров по всей длине и к каждому токоотводу (или на расстоянии между токоотводами).

Токопроводящие металлические предметы над поверхностью крыши и проходящие через конструкцию крыши должны быть присоединены к сети молниеприемника ^. , например, резервуар для воды с трубопроводом, проходящим через крышу в конструкцию.

Пример облигаций Wallis Earth Bonds

Торн и Деррик Интернэшнл

Свяжитесь с нами, чтобы обсудить все ваши требования «Заземление, соединение и заделка кабелей подстанции» для установки высоковольтных кабелей НН СН, медных заземляющих лент и инфраструктуры, включая распределительные устройства, трансформаторы и электрооборудование до 33 кВ.

Категории продуктов :  Уплотнения воздуховодов  | Кабельные скобы  | Кабельные вводы  | Электробезопасность  | Защита от вспышки дуги  | Инструменты для соединения кабелей  | Протяжка кабеля  | Заземление  | Столбы питателя  | Кабельные муфты LV  | Соединения и соединения СН ВН

Крупнейшие запасы медных заземляющих лент в Великобритании

Заземляющие стержни | Бары Земли | Земляные коврики | Зажимы заземления — изготовлены из меди с высокой проводимостью компанией AN Wallis и поставлены Thorne & Derrick

Дополнительное чтение

• Системы заземления и молниезащиты — Справочник AN Wallis Размер: 676,61 КБ

Молниезащита для фальцевой кровли.

Крыши с углом более 10 градусов наиболее распространены в частных домовладениях. Когда решается вопрос, нужно ли делать молниезащиту в частном доме, в защите от молнии нуждается в основном скатная крыша. В зависимости от конструкции дома крыша с уклоном может быть, например, односкатной или двускатной, мансардной, вальмовой или вальмовой. Вероятность накопления снега, талой и дождевой воды на ее поверхности значительно ниже по сравнению с плоской крышей, что делает ее более практичной в использовании. Кроме того, в домах со скатной крышей необходимо учитывать наличие снегозадерживающих решеток и водосточных труб, а также любых других выступающих конструктивных элементов. Расположение и размеры дымоходов, вентиляционных труб, антенн, карнизов и мансардных окон необходимо учитывать при выборе оптимальной конфигурации здания.

Расчет стоимости наружной молниезащиты начинается с определения габаритов дома и характеристик кровли. Помимо вопросов, общих для всех типов конструкций, в данном случае высота дома от земли до конька и до свеса крыши, угол наклона кровли и длина ската, форма и длина хребта имеют важное значение. От этого в случае установки молниезащиты непосредственно на кровле зависят размеры и количество молниеотводов, длина проводников и количество элементов их крепления к поверхности. Помимо установки молниеприемника, необходимо отдельно защитить выступающие части кровли и надстройки.

Электрический ток проложен по коньку и скатам крыши, спускается по фасадам и подключается к земле. Различные виды материалов, из которых может быть изготовлена ​​крыша и фасад, требуют использования специально подобранных держателей. Для фиксации бруса на коньке расположите дугообразные держатели (арт., ) с шагом около 0,7 метра. Этот коньковый держатель представляет собой скользящий кронштейн из латуни или оцинкованной стали с серым, коричневым, белым или прозрачным зажимом. Зажим фиксирует круглый проводник диаметром 6-8 мм. Универсальный держатель из оцинкованной стали (арт.) Используется для крепления на коньке прутка диаметром 8-10 мм. Коньковый держатель с универсальной клипсой (арт.) также позволяет фиксировать стержень молниезащитной сетки диаметром 8-10 мм практически в любом направлении. Хомут изготовлен из латуни, благодаря чему можно при необходимости соединять стержни из разных материалов, например, из оцинкованной и омедненной стали. Стальное оцинкованное Y-образное основание держателя крепится к коньку саморезами. Скобы такой же Y-образной формы используются в конструкции держателя воздухораспределителя для конька (арт. №). С его помощью устанавливаются молниеотводы высотой до 2 метров. А держатели молниеприемника с углом наклона от 15 до 60 градусов (арт.,) могут быть установлены непосредственно на скате крыши. Также при помощи специальных держателей (арт.,) молниеприемник устанавливается на вертикальную поверхность, например, на фронтон или на дымоход. Параллельные зажимы (поз. №

Многие считают, что металлическая кровля не нуждается в молниезащите. Но все равно органы надзорных служб требуют применения торсовых или штыревых громоотводов.

Молниезащита металлических крыш

Конечно, это не заблуждение. Крыша используется как молниеприемник, элементы, не являющиеся металлическими, должны иметь громоотвод.

Конечно, это не может быть стопроцентной гарантией. Безусловно, металлическая кровля – это молниеприемник, и она должна иметь надежный электрический контакт по всей своей поверхности.

В этом случае заземлитель должен быть приварен к токоотводу и молниеотводу. Но если невозможно выполнить сварочные работы, то следует соединить болтами.

Обратите внимание на ! Металлочерепица и листы должны быть электрически соединены друг с другом.

К стропилам необходимо армировать не только металлические кровли, но и громоотводы. По статистике, если молния попадает прямо в крышу, за этим действием следует пожар. Происходит это из-за того, что при настиле металл нагревается до высокой температуры, которая выше температуры воспламенения стропил из дерева.

Конечно, чаще всего укладка металлочерепицы производится на обрешетку из дерева, либо укладывается на рубероид.

Если используется металлическая крыша, лучше всего соединить ее с заземлением. Это действие выгодно и экономично, но все же не безопасно. Часто бывает так, что молния ударяет в определенный участок кровли, образуя наплав.

Известны случаи, когда молния ударяла в саму кровлю, имевшую толщину кровельных материалов менее одного миллиметра, на месте образовывались оплавления, которые впоследствии переходили в пожар.

С помощью перечисленных нами сведений сделаем вывод. Если металлические листы надежно соединены, между ними сохраняется электрическая связь, и при этом они крепятся к негорючим материалам, то кровля будет считаться громоотводом. При этом толщина листов не учитывается.

Посоветуйтесь ! Альтернативный способ – заземлить крышу, из металла, установив тросовые и стержневые металлоприемники.

Молниезащита своими руками

Рассмотрим устройство громоотвода подробнее:

Лучше всего для каждого здания иметь громоотвод, чтобы защитить дом от пожаров, тем самым сохранив бытовую технику. Эта система имеет два вида защиты: внешнюю и внутреннюю. Что касается внутреннего, то он предназначен для защиты электросети от перенапряжения после удара молнии. Внешний помогает защитить от ударов.

В систему внешней защиты входят молниеотводы, токоотводы, устройства, предназначенные для заземления кровли. В качестве громоотвода используется металлический стержень или конус.

Система внешней защиты включает в себя специальные разрядные устройства, способные ограничивать перенапряжение.

Разумеется, внутренняя система самостоятельному строительству не подлежит, возможно только использование в электрической сети уже готовых устройств. Внутренняя молниезащита имеет самый простой и дешевый способ: отключить все электроприборы, если через десять секунд молния имеет разрыв после грома.

Внешняя молниезащита изготавливается самостоятельно, не занимая много времени.

В дополнение к вышеперечисленным устройствам для подключения токоотвода потребуется сварочный аппарат, зажим или скобы. В данном случае его делают из проволоки, которая имеет круглое сечение. Этот вид токоотвода способствует соединению в точке заземления с молниеотводом.

Возможно изготовление заземлителя из металла сечением не менее ста пятидесяти квадратных миллиметров. Хорошо работает стальной стержень диаметром восемнадцать миллиметров. Эти элементы соединяются электросваркой или с помощью металлического хомута.

Важно! Необходимо произвести заземление на расстоянии полутора метров от нахождения дома. Если рассматривать высоту расположения молниеотвода, то она зависит от расположения защитного угла, ориентировочно его координаты равны семидесяти градусам.

Высшая точка выполнена в виде вершины зонта. Во избежание повреждения молниеотвода необходимо использовать установку молниеотвода немного выше.

Как сделать заземление?

Для выполнения заземления необходимо использовать металлический предмет, лучше всего, чтобы он имел максимально большую площадь, закопать его на самую глубину. Для заземления хороша толстая труба или металлический уголок.

Закопать нужно на глубину, превышающую промерзание почвы. Лучше всего использовать армирующую сетку, которая вкапывается в почву. Он сделан из более толстой проволоки.

Во время засухи имеющийся ток очень плохо проникает в землю. Из-за этого рекомендуется в месте проведения заземления обязательно поддерживать слои влажной почвы. Для этого нам понадобятся сточные воды с крыши, которые будут подаваться на землю. Если этот способ не работает, то используйте периодические поливы по грунту.

Для того, чтобы электропроводность была на высшем уровне, рекомендуется через определенный интервал годовых периодов просверлить яму и засыпать в нее соль.

Молниезащита представляет собой неизолированный провод, который в свою очередь защищен от коррозии. Чаще всего его изготавливают из алюминия или проволоки.

1. и — общая форма;
2. б — крепление «заглушки» к трубе;
стержень громоотвода
3. ;
4. молниеотвод контактной сети;
5. стойки;
6. отмостки;
7. заземлитель;
8. зона увлажнения;
9. токоотвод

Существует мнение, что молниеотвод может защитить конус от удара молнии различного типа. Это зависит от вершины своего вида, включая боковую поверхность.

Полезный совет ! Площадь его защиты зависит от того, насколько высоко вы поднимете громоотвод. Если разместить громоотвод на высоте десяти метров, то и конус от громоотвода будет заканчиваться на десяти метрах. Лучше всего иметь высокое дерево на участке рядом с домом. В этом случае можно будет установить громоотвод на столб, который необходимо зафиксировать хомутом. Подъем громоотвода будет выше самого дерева.

Если нет дерева, то громоотвод можно прикрепить к антенне, если он не имеет металлической поверхности и не окрашен. В этом случае он будет отличным громоотводом.

Если все же антенна имеет деревянную обшивку, то ее следует обмотать проволокой. Затем необходимо подключить провод к заземляющей розетке.

Бывает, что рядом с домом нет высокого дерева, нет в наличии мачты. В таких случаях, используя дымоход, можно закрепить на нем воздухораспределитель. Для установки громоотвода к трубе прицепляется металлический штырь, соединенный с уровнем земли.

Единственное, что нужно учитывать в данном случае. Используемый штифт будет способен создавать ветровые нагрузки, что может привести к повреждению дымохода при его неправильном креплении.

В этом случае молниезащита выполняется таким образом.

1. на площадках установлены двухметровые мачты;
2. затем протягивается плотный провод, который имеет уровень изоляции.
3. то этот провод выводится на участок заземления.

Эта опция создает зону для защиты самого дома.

Как рассчитать молниезащиту?

Конечно, расчет молниезащиты имеет сложный и трудоемкий расчет. Сегодня существует множество калькуляторов, которые могут все это просчитать.

Для расчета пассивной защиты необходимо знать тип защищаемого здания. Будь то тип прямоугольного здания, имеющего определенную высоту, и другие расчеты измерений. Это расширенный объект или единая структура.

Тогда вам нужно знать, сколько гроз бывает в год. От этого будет зависеть количество ударов молнии на квадратный километр. Для этого есть специальные карты. Если вы получите все значения, то сможете легко рассчитать молниезащиту для своего объекта.

Наше государство еще не занимается защитой дач, гаражей и загородных домов от грозовых разрядов. Собственник сам заботится о средствах предотвращения пожара частной собственности от молнии. Он самостоятельно выбирает тип защитной системы, чаще всего строит ее своими руками.

При обустройстве плоских крыш дело не очень хитрое, хотя и требует подробного ознакомления с основными технологическими принципами. Домашний мастер должен досконально знать, как устроена молниезащитная сетка на плоской крыше, какие правила необходимо соблюдать для безупречной работы результата усилий.

Мы редко слышим о реальных фактах разрушения жилых домов и хозяйственных построек в результате поражения молнией. Правда, это не повод расслабляться и пренебрегать защитными мерами от природного негатива.

Каждый удар представляет серьезную угрозу для владельцев частной усадьбы и их питомцев, даже если поначалу конкретные удары не обнаруживаются.

Удары молнии могут пострадать:

• Люди и животные. Разряд, проникший в здание по проводам воздушных коммуникаций, может заразить живой организм. Вызывает искры в местах соединения и подключения приборов, питающихся от электричества. Если в доме нет системы заземления или заземленных металлических трубопроводов, токи могут проходить через тело. Последствия крайне опасны.
• Жилые и хозяйственные постройки. Особенно строения, стены которых выполнены из легковоспламеняющегося материала — дерева. Разряды тока молнии также очень нежелательны для бетонных и кирпичных домов. От точки удара до заземленного предмета или земли с температурой нарастает высокое давление. Эта область подлежит внутреннему разрушению. Известны случаи, когда кирпичные и деревянные стены, ранее выдержавшие несколько гроз, раскалывались при ударе молнии.
• Частные гаражи и небольшие склады горючего. Грозовой разряд сопровождается резким повышением температуры своеобразного разветвленного или линейного канала, по которому текут токи. Контакт воздуховода с легковоспламеняющимися продуктами обязательно вызовет возгорание и возгорание.

Токи молнии не опасны для металлических проводников сечением 35мм² и более. Им не страшны металлические конструкции, части которых надежно соединены между собой металлическим соединением, а нижние элементы заземлены.

Например, металлическая обрешетка приваривается к арматуре железобетонных стен, а та, в свою очередь, соединяется с арматурой фундамента. Элементы кровли принимают сток, распределяют его и направляют к арматурным стержням стен. Затем токи передаются на арматуру фундамента, которая с рельефом направляет их в землю.

Помимо армирования фундамента, передача грозовых разрядов на землю может осуществляться по металлическим трубопроводам и кабелям, проложенным в земле в металлических рукавах.

Устройство молниезащиты

Мы выяснили, что для защиты зданий от ударов молнии необходимо построить систему. Он называется громоотводом и состоит из трех равных частей:

• Громоотвод — устройство, непосредственно определяющее удар молнии.
• Токоотвод — система металлических линейных частей, принимающих токи от молниеотвода и передающих их на землю. Элементами токоотвода могут быть уже упомянутые арматурные стержни, металлические водосточные трубы и т. д.
• Заземлитель — линейная или замкнутая металлическая цепь. Он состоит из вертикальных штырей, вбитых в землю, соединенных стержнем или полосой. Заземлитель углубляется не менее чем на 0,5 м. Длина штифтов и расстояние между ними определяются расчетными методами.

Громоотвод для здания любого архитектурного типа должен включать в себя все три перечисленные части, иначе смысла в конструкции системы не будет. Различия заключаются в типе компонентов, в зависимости от конфигурации крыши и здания.

Например, скатные крыши защищают от молнии установкой стержневых приемников. Над вытянутыми домами расположены молниеотводы с контактными приемниками. Использование этих разновидностей несколько портит архитектурный ансамбль, но в итоге получается наиболее экономичным.

Характеристики молниеотводов для плоских крыш

Молниезащита домов и хозяйственных построек с плоской крышей выполняется по стандартной, проверенной схеме:

• Громоотвод выполнен в виде сетки из горизонтально уложенной круглой стали Ø 6-8мм. Вместо катанки можно использовать стальную полосу сечением 4×20мм. Молниеотводы в виде ответвлений
• Токоотводом служат металлические жилы из круглой стали диаметром не менее 6 мм, соединенные с землей. подземная часть выполнена из проката Ø 10 мм. Трубы и арматура могут служить элементами токоотвода на плоских крышах, если при проектировании конструкции было учтено их использование в качестве токоотвода. Рекомендуемое расстояние между токоотводами составляет 25 м.
• Система заземления представляет собой замкнутый контур, охватывающий защищаемый объект по периметру. Расстояние между контуром заземления и стеной дома с плоской крышей не более 1м.

Громоотвод для плоской кровли может представлять собой металлическую крышу, соединенную с металлической обрешеткой или непосредственно с токоотводами с помощью металлического соединения. Для таких схем подходят только металлические кровли, соединенные швами. В таких случаях защитная сетка ни к чему, но это уже совсем другая, «прикрывающая» история.

Листы профнастила с защитным покрытием и исключены из числа возможных вариантов из-за отсутствия соединений, достаточных для прохождения токов, а также из-за полимерной оболочки, влияющей на свойства материала.

Устройство сетчатого молниеотвода может осуществляться при строительстве или установка защитной системы после укладки покрытия.

Вариант №1 возможен, если используются негорючие утеплитель, гидроизоляция и покрытие. Сетка укладывается под гидроизоляционный слой. Схема реализации молниеотвода данного типа разрабатывается на стадии проектирования.

Вариант №2 используется без ограничений. Его устройство практически не влияет на внешний вид дома. Сетка укладывается поверх покрытия и фиксируется в специально разработанных держателях. В случае устройства молниезащиты для мягкой кровли держатели обеспечивают расстояние 10-12 см между горючим материалом и молниеотводом.

Первая схема предопределяет устройство защитной сетки на плитах перекрытий перед укладкой кровли. Для соединения ответвлений сетки с арматурой стен или колонн в швы между плитами крыши устанавливают соединительные устройства, к которым с одной стороны приваривают сетку, а с другой арматуру. При строительстве системы молниезащиты такого типа используется только сварка.

Вторая схема предполагает установку элементов приемника над крышей. Ей также необходим элементарный проект, чтобы предусмотреть возможность очистки зимних осадков и беспрепятственный отвод дождевой воды. Металлические элементы системы обязательно защищают от коррозии.

Молниеотводы с сетчатыми приемниками рекомендуется устанавливать на крышах с уклоном 4º к внутреннему или внешнему водостоку. Часто сетчатые системы комбинируют со стержневыми собратьями, которые монтируют в углах здания и на пересечении проводников.

Правила устройства аэровокзальной сети

Признаемся, что с реализацией первого варианта у большинства домашних мастеров наверняка возникнут проблемы. Ведь для безупречного соединения сетки с арматурой стен и фундамента необходимы надежные сварные соединения.

К их качеству и своевременности выполнения предъявляются достаточно высокие требования. Разберем правила устройства второго варианта молниезащиты на плоской крыше, с которым мы справимся своими руками.

Общие правила установки молниеприемника:

• Ветви громоотвода уложены перпендикулярно, образуя ячейки с равными сторонами.
• В соответствии с нормами IEC (Международной электротехнической комиссии) шаг между ветвями сетки над жилыми домами не должен превышать 12м, над гаражами с топливными хранилищами до 5м. Внутренние требования несколько мягче: 15м и 7м. Однако желательно придерживаться международных стандартов.
• Все приподнятые устройства должны быть оснащены дополнительными стержневыми приемниками. Это трубы и антенные мачты, которые следует соединить в общую сеть.
• В приоритете сварные соединения, но допускаются и болтовые аналоги. Особенно, если для их устройства используются универсальные тарельчатые зажимы, существенно облегчающие монтажные процедуры.
• Рекомендуется прикрепить ответвления сетчатого приемника к токоотводу с каждой стороны.

Более строгие правила IEC требуют, чтобы каждая поперечная ячейка сетки была оборудована приемниками стержней. Высота стержня требуется 25см. Токоотводы предписывается заземлять двумя заземляющими стержнями и устанавливать на них разъемные плашечные контакты для проведения испытаний. Нет сомнений, что пора привыкать к международным нормам, но наши финансовые возможности часто вступают с ними в противоречие.

Отечественные стандарты под номерами РД34.21.122-87 таких драконовских претензий не предъявляют, и построенные в соответствии с ними системы не дают сбоев до сих пор. Возможно, наш не слишком сложный громоотвод хорошо работает из-за умеренной грозовой нагрузки. Жителям южных регионов отечества все же лучше ориентироваться на международные стандарты.

Напомним, что в ассортименте покрытий для плоских крыш есть горючие и негорючие материалы. Классифицируем их по характеристике топлива и разберем наиболее распространенные схемы.

Молниезащитная сетка на огнеупорной основе

К категории негорючих оснований относятся бетонная стяжка, оцинкованная кровля, сэндвич-панели и гравийная засыпка, используемые в качестве балласта в инверсионных кровельных системах.

В зависимости от типа огнезащитного основания выбирается схема монтажа молниеприемника:

• По профилированным листам , не имеющим полимерного покрытия, укладка производится поперек направления гофра. Металлический брусок укладывается с запланированным шагом и приваривается к поверхности волны профнастила через каждый метр. Отличной альтернативой сварке являются металлические болтодержатели, позволяющие монтировать сетчатый приемник любой степени сложности.
• На бетонных кровлях по проектным данным устанавливаются пластиковые держатели с заливкой бетоном — утяжелителем. Вес наполнения от 12 до 17 кг в зависимости от марки продукта. Внушительный вес изделий гарантирует устойчивость системы и устойчивость к порывистым ветрам. В продаже есть держатели без весового заполнения, для установки которых загрузка морозостойкого бетона заливается самостоятельно на объекте. Для малоэтажной застройки в регионах с малой ветровой активностью держатели изготовляют саморезами или наклеивают на битумную мастику.
• На гравийной засыпке Балластные кровельные держатели устанавливаются с бетонным балластом и без него. Если вы хотите закрепить держатели на основании, их монтируют до заполнения балластом. В таких случаях рекомендуется использовать распорные модели, приклеиваемые к основанию мастикой.

Максимальное расстояние для установки держателей не должно превышать 1 м для всех вышеперечисленных схем.

Не рекомендуется устанавливать молниеотводную конструкцию с сетчатым проводником на металлические кровли из материала толщиной менее 4 мм. Прямое попадание в покрытие может легко прожечь его.

Поэтому принято кровли из тонкого профлиста оснащать сеткой на дистанционных держателях, зона защиты которых все же больше, чем у устройств, контактирующих с кровлей.

Сетчатый ресивер на горючей основе

К ним относятся слабогорючие кровельные материалы и материалы, поддерживающие горение, т.к. в строительстве не используются бесспорно горючие материалы. В перечень плоских кровельных покрытий, опасных по критериям горения, входят битумные и битумно-полимерные гидроизоляционные материалы и — т.е. мягкие кровли.

Для исключения прямого контакта приемника грозового разряда с битумно-полимерным покрытием применяют так называемые дистанционные держатели. Суть конструкции простых устройств заключается в том, что между поверхностью кровли и ответвлением сетки создается воздушный зазор, достаточный для затухания возможной искры.

Согласно требованиям СО 153 3.2.2.4. это расстояние должно быть не менее 10 см. Требования МЭК указывают на необходимость применения в расчетах коэффициентов изоляции материалов, обозначенных буквами км.

Изоляционные зазоры создаются с помощью вертикальных стержней, входящих в комплект прокладок. Они закреплены в пластиковой подставке, на которую уложен бетонный утяжелитель. Задачу крепления провода решает втулка, завершающая крепежное устройство.

Алгоритм установки молниеприемника с выносными держателями на мягкую кровлю:

• Размечаем место проведения работ согласно разработанному проекту. Держатели устанавливаются через каждые 1 м по линиям, соответствующим ячейкам сетки. Максимальное расстояние между устройствами 1,2 м, возможность увеличения указана в инструкции производителя. При разработке проекта следует учитывать, что сечения для присоединения ответвлений к токоотводам и токоотводов к заземлению должны быть минимальными. Не забывайте, что функцию ответвления может выполнять металлическая защита парапета и подобные длинные металлические детали.
• Отрезаем или откалываем стержни из стеклопластика на заданное количество, необходимое для образования воздушно-изоляционного зазора.
• По разметке устанавливаем пластиковые стойки, центр которых должен совпадать с отмеченной точкой. В случае устройства кровли из полимерной мембраны под каждую опору подкладываем резиновую прокладку, чтобы тяжелые детали не повредили покрытие.
• На подставки укладываем бетонные утяжелители.
• В каналы, расположенные по центру опор, свободно помещаем нарезанные стержни.
• Верхушки стержней оснащаем крепежными приспособлениями с втулками, предназначенными для крепления проволоки Ø до 8мм.
• Укладываем ветви сетки молниезащиты, просто защелкивая их в держатели держателей.

Выступающие над поверхностью трубы и антенные мачты должны быть электрически соединены с молниеотводом. Они оснащаются стержневыми приемниками или металлическими фартуками и соединяются с токоотводами с помощью плашечных зажимов. Точно так же края ответвлений присоединяются к токоотводам, что гораздо удобнее сварки. Кроме того, неопытный исполнитель с их помощью сможет создавать качественные узлы в высоком темпе.

Соединение токоотводов с сетчатыми ответвлениями

Сборка приемника разряда сетки – это только первый этап устройства молниезащиты и полноценной системы заземления. Его нужно правильно подключить к цепи заземления, чтобы принимаемые токи беспрепятственно утекали в землю.

Правила прокладки и присоединения токоотводов:

• Трассы токоотводов должны проектироваться с учетом кратчайшего расстояния между точками присоединения к молниеотводу и заземлению.
• Токоотводы крепятся к горючим стенам с помощью дистанционных скоб. Расстояние между стеной и проводником не менее 10 см. Допускается контакт между металлическим кронштейном и материалом стены.
• Токоотводы можно закрепить на дренажных трубах металлическими хомутами.
• Допускается укладка проводов из оцинкованной круглой стали непосредственно на кирпичную или бетонную стену.
• Расстояние между точками крепления горизонтальных секций 1м, вертикальных секций 2м.
• Укладка с образованием петель не допускается.
• При выборе места прокладки токоотвода рекомендуется выбирать участки здания с наименьшей вероятностью присутствия людей.

Токопроводящие трассы принято прокладывать по углам обустраиваемых домов. Максимальное расстояние между ними составляет 25 м. Нижний край каждого токоотвода опускается в землю, где прикручивается к системе заземления. Участки входа проводника в грунт рекомендуется обмотать антикоррозийной лентой.

Видеоинструкция для домашних мастеров

Видео ознакомит вас с общим принципом работы громоотвода для частного дома:

Технологию устройства молниеприемника для системы защиты частного дома можно освоить, не обладая фундаментальными знаниями в области электробезопасности. Имеющиеся сейчас в продаже монтажные принадлежности помогут провести работы в короткие сроки и без особых хлопот. Главное не забывать о правилах устройства, чтобы система защиты имущества была целостной.

Удар молнии в здание вызывает разрушение, иногда необратимое. Здания в открытой сельской местности особенно подвержены риску. Правильно спроектированная и установленная молниезащита на мягкой кровле надежно защитит дом от непогоды. Системные требования, а также рекомендации по устройству описаны в инструкции РД 34.21.122-87.

Элементы молниезащиты

Различают активную и пассивную молниезащиту. Системы схожи по конструкции — громоотвод, токоотвод, заземление — но имеют принципиальное отличие в работе. Активная технология работает упреждающе, провоцируя и принимая молнии, защищая определенный радиус вокруг себя. Используется громоотвод с генератором ионов, который притягивает разряд.

В качестве молниеотвода для пассивной защиты используются металлические стержни, трос или сетка. Система не притягивает, а отражает и нейтрализует удары, попадающие в зону действия молниезащиты. Правильный выбор технологии зависит от особенностей и формы кровли, ландшафта местности и климатических условий региона.

Металлическая крыша

Установка молниеотводов – лучший способ защиты металлических крыш. Активная система уместна, если нужно защитить большую территорию: установка одного аккуратного молниеотвода предпочтительнее десяти металлических. Металлическая кровля тоже может быть проводником: если обрешетка из негорючих материалов и удар молнии не вызовет пожар. В этой версии токоотвод подключается непосредственно к поверхности крыши.

Черепица

Глиняная или битумная черепица — отличные изоляторы. Надежным методом защиты является устройство молниезащитной металлической сетки. Для двускатных крыш укладывают две сетки, которые подключают к разным токоотводам.

Мягкая крыша

Из пассивных методов допустима сетка воздухораспределителя. Однако при установке можно повредить кровельный материал. Установка активной молниезащиты заключается в установке одного молниеотвода: минимум перемещений по крыше. Именно поэтому активная система больше подходит для мягких кровель.

Система активной молниезащиты на мягкой кровле

Принцип действия

Создается опережающий разряд, провоцирующий удар молнии. Перехватываемый ток отводится в систему заземления и нейтрализуется. В зависимости от модели радиус защищаемой зоны составляет от 17 до 44 метров. Профессиональные системы оснащены счетчиком ударов молнии, защитным кожухом и инспекционным блоком.

Преимущества активной технологии

• быстрая и простая установка;
• зона повышенной защиты;
монтаж
• без риска повредить мягкую кровлю;
установка
• не зависит от особенностей поверхности;
• минимум комплектующих.

Особенности установки

На крыше установлены мачты молниеотвода. Сумма зависит от предполагаемой площади, для которой организуется защита, а также от формы кровли. Громоотвод должен возвышаться не менее чем на 2 метра от самой высокой точки здания. Чтобы не повредить крышу, монтаж осуществляется на кронштейны к дымоходу или другой подобной конструкции на крыше.

Для каждого ресивера устраивается отдельный токоотвод, который крепится вдоль стока на специальных держателях. В качестве токоотвода используется алюминиевый стержень диаметром 8 мм, который необходимо заземлить. Металлоконструкции в радиусе действия защитного поля подлежат взаимному соединению.

Пассивная молниезащита

Разновидности молниеотводов

• Металлический штифт … Устанавливается на пересечении скатов.
• Молниезащита контактной сети … По коньку крепится стальной трос.
• Молниезащитная сетка … По всей поверхности устанавливается стальная сетка, которая должна быть защищена от молнии.

Любой молниеотвод соединяется с токоотводом, который должен быть должным образом заземлен. При попадании в защиту разряд направляется в землю и рассеивается.

Молниезащита

Установку удобно проводить перед монтажом мягкой кровли – в этом случае исключается риск повреждения гидроизоляции. Сетка размещается на заранее подготовленных держателях. Используется стальная катанка сечением 6 мм, предварительно выровненная специальным инструментом. Оптимальный шаг ячеи 6х6 м, но допускается увеличение до 12х12 м. Провод поставляется цельной намоткой в ​​бухте или отдельными стержнями по 3-6 метров. Крепление стержней происходит быстрее, но для соединений используются дорогие хомуты. Целесообразнее использовать бухту, однако возрастает риск повреждения поверхности. Установка молниезащиты возможна под негорючий теплоизоляционный материал или непосредственно на крышу.

Неполный перечень комплектующих различных производителей, наиболее часто используемых при монтаже системы молниезащиты на объектах с фальцевой кровлей.

Металлические здания очень распространены. К металлическим покрытиям относятся профнастил, металлочерепица, фальцевые или плоские кровли из рулонной или листовой стали. Фальцевая кровля представляет собой металлическое покрытие, в котором листы соединяются швами. Фальцевую технологию применяют для крыш с уклоном более 10°. Иногда их монтируют на более плоские, но тогда соединяют двойным фальцем и дополнительно изолируют герметиком. Одним из недостатков такой кровли является способность накапливать статический заряд. Это может привести к удару молнии в крышу. Чтобы обезопасить себя от негативных последствий, стоит заземлить крышу. Люди, не слишком разбирающиеся в правилах и нормах молниезащиты на металлической кровле, считают, что металлическая кровля сама по себе является молниезащитой. Действительно, в РД 34.21.122-87 указано, что в качестве громоотвода можно использовать металлическую кровлю. Но следует помнить, что, во-первых, металл должен быть достаточно толстым – 4–5 мм, либо под ним не должно быть горючих материалов (а это, согласитесь, довольно редко). А во-вторых, громоотвод не является самодостаточным элементом системы молниезащиты – требуются еще и токоотводы, и заземление. Поэтому для защиты здания, а также находящихся в нем людей и оборудования необходимо правильно рассчитать и установить систему молниезащиты, иначе кровля с подобным покрытием будет накапливать электрический заряд, который, если его не отводить в заземление, может вызвать искрение между крышей и металлическими конструкциями. или электрооборудование и тем самым спровоцировать возгорание.

№	Обзор	Код	Тип	Наименование продукта	Блок вер.	Базовая цена без учета скидки и НДС
1		5021081	РД 8-ФУТ	Стальная оцинкованная проволока	М	66,24
2		800008		Круглая жила D=8 мм, St/tZn 50 кг/128 м	М	48,56
3		5317207	270 8-10 футов	Зажим для изогнутой проволоки	ШТ.	484,08
4		365050	*	Угловая клеммная колодка с увеличенной площадью контакта 0,7-8мм Ст/тЦН	ШТ.	291,67
5		5311500	249 8-10 СТ	Универсальный соединитель для проводов	ШТ.	138,31
6		3	*	Клемма МВ Rd=8-10 мм с болтом с шестигранной головкой St/tZn	ШТ.	141,67

Соединение металлической кровли с молниезащитной сеткой

Заземление кровли из профнастила Молниезащита для скатной крыши

В любом доме, особенно в деревянном, нужен громоотвод. Для разных типов крыш эти конструкции устроены по-разному.

Молниезащита на мягкой кровле чаще всего представляет собой сетку из металлических проводников, уложенных по коньку. Подойдет и универсальный способ: мачты на коньке возле фронтонов и натянутый между ними трос.

Установка молниезащиты на мягкую кровлю

Монтаж молниезащиты на мягкой кровле состоит из двух этапов:

• расположение самого молниеотвода на крыше;
Устройство контура заземления
• .

Часть крыши

Имеется пассивная и активная молниезащита мягкой кровли.

Типы молниеотводов пассивной защиты:

• штифт. Металлический штифт, закрепленный на коньке. От штыря к земле спускается токоотвод (провод сечением 6 мм и более), он крепится к заземлителю — металлическому штырю, погруженному в землю на полметра ниже уровня промерзания почвы;

• кабель. По коньку натягивается трос, к нему приваривается токоотвод. Токоотвод идет вниз по склону и по стене к земле, здесь замыкается на заземлитель;

• молниезащитная сетка. Он изготовлен из стальной проволоки сечением 6 миллиметров. Шаг ячеек – 6 х 6 или 12 на 12 кв.м максимум. Сетка укладывается либо поверх покрытия, либо устанавливается под слой негорючего теплоизоляционного материала. При втором способе покрытие страдает от удара молнии, поэтому чаще используют первый. На двускатных крышах сетка укладывается на скаты отдельно. Обе секции должны быть заземлены.

Под активной защитой понимается мачта с головкой молниезащиты. Головка состоит из корпуса и генератора ионов. Он крепится к мачте с помощью муфты. Эта конструкция также требует токоотвода и заземляющего электрода.

Количество молниеотводов на гибкой кровле зависит от площади и конфигурации кровли.

примечание

Штифты должны возвышаться над линией конька не менее чем на полтора метра. Их можно сделать из двух кусков арматуры.

Токоотвод

Для изготовления токоотвода шины можно использовать:

• стальная проволока от 6 миллиметров;
Шина
• 15 на 3. Максимальная толщина — 6 миллиметров. Толще брать не рекомендуется, т.к. при ударе молнии может происходить разбрызгивание плазмы;
• пучок тонкой оцинкованной проволоки общим сечением 45 миллиметров кв. Провода должны быть сварены перед установкой.

Контур заземления

Для заземления:

• стержни стальные круглые диаметром 16 миллиметров;
• трубы полые сечением 32 мм и более с толщиной стенки 3,5 мм;
• профильная труба или уголки, сечение от 10 см, стенка от 4 мм.

Количество заземлителей зависит от площади дома и суммарной нагрузки всех устройств в нем. Существует три варианта конфигурации сети:

• линейный — две группы заземлителей по углам дома;
• полный контур по периметру конструкции.
• самый простой – три заземлителя, вкопанные в землю в полутора метрах от дома;

Заземлители соединяются одной общей шиной в единую цепь. Автобус заходит в дом (там на него заземлены электроприборы).

Все элементы конструкции на земле и на крыше соединяются сваркой.

Проверка контура

После установки необходимо измерить сопротивление заземляющей части. Это можно сделать с помощью индукционного мегомметра.

Измеряется сопротивление самих заземлителей и сопротивление растекания. Для этого измерения электроды погружают в землю на расстоянии не менее 12 метров от контура. Расстояние между самими электродами в пределах полутора метров. Сопротивление не должно превышать 4 Ом.

Во все времена люди опасались гроз. И это правильно, так как молния несет в себе очень большую опасность: она может поражать здания, высокие деревья и даже людей. Большое количество пожаров возникает именно из-за ударов молнии, кроме того, в здании может произойти короткое замыкание электрических сетей. Наши далекие предки научились спасаться от ударов молнии с помощью громоотводов. Современные архитекторы также не пренебрегают этим элементом защиты. Он необходим для всех типов крыш, хотя некоторые считают, что для металлической кровли он не нужен. Давайте разберемся, как работает молниезащита металлической кровли, как правильно ее установить и нужна ли она.

Известно, что металлическая кровля укладывается непосредственно на деревянную обрешетку или рубероид. И это не безопасно. Были случаи, когда молния, попадая на элементы кровли, вызывала ожоги и плавление, что вызывало пожар от воспламенения материала облицовки. Кроме того, прямой удар молнии нагревает металлический настил до температуры, превышающей температуру воспламенения деревянной стропильной системы, что также может привести к пожару.

Металлическая кровля может служить молниезащитой только в случае ее крепления к негорючему материалу, а также при надежном соединении всех металлических элементов и наличии между ними электрической связи. Хорошим дополнением к этому станет заземление металлического покрытия.

Молниезащита перехватывает разряд молнии и отправляет его в землю

Устройство молниезащиты

Молниезащита может не только защитить здание от пожара, но и спасти электрооборудование. Есть внешняя и внутренняя защита. Внешняя часть системы обеспечивает защиту от прямого удара молнии, а внутренняя защищает электросеть от сильных скачков электрического тока.

Внутренняя система молниезащиты использует специальные разрядные устройства для электросети для ограничения напряжения. Самый дешевый и простой способ внутренней защиты — отключить все электроприборы, особенно если молния следует за громом менее чем через 8 секунд.

Внешняя система состоит из:

• громоотвод;
• заземление.

Задача внешней молниезащиты достаточно проста — громоотвод встречает молнию у самой крыши, далее она проходит в безопасном канале по токоотводу, а заземлитель нейтрализует ее в земле. Эту систему можно изготовить самостоятельно, причем в довольно короткие сроки. Для этого вам понадобится громоотвод, токоотвод, заземлитель, а также сварочный аппарат и металлические скобы или хомуты для соединения токоотводов.

Количество токоотводов определяется размерами объекта, но в любом случае их должно быть не менее двух на крыше дома, чтобы на нее попадали электрические разряды. Установите его в самом высоком месте. Если здание имеет сложную конструкцию или очень большое, то целесообразно установить несколько молниеотводов.

По конструкции могут быть нескольких типов:

• в виде металлического штифта;
• металлический трос по коньку крыши;
• Молниезащитная сетка.

Для металлической кровли обычно применяют громоотвод в виде длинного металлического штыря (0,2-1,5 м). Устанавливается вертикально в самой высокой точке здания. Штифт должен быть изготовлен из металла, который не окисляется на открытом воздухе, например, из оцинкованной стали, меди, дюралюминия или алюминия. Площадь поперечного сечения верхней части такого молниеотвода должна быть более 100 мм. кв., диаметр — около 12 мм. Если используется полая трубка, то ее верхний конец необходимо заварить.

Важно! Окрашивать и изолировать громоотвод невозможно.

Чем выше громоотвод, тем большую площадь он защищает от молнии

Если на крыше есть телевизионная мачта (металлическая, неокрашенная), то из нее можно получить хороший громоотвод. Также для этих целей можно использовать высокий металлический флюгер. Главное не забыть все это заземлить. Иногда на дымоход устанавливают громоотвод, но это не всегда правильно, так как прикрепленный металлический штырь будет создавать сильные ветровые нагрузки, способные повредить трубу.

В качестве альтернативного способа постройки громоотвода можно использовать высокое (выше крыши) дерево, стоящее недалеко от дома. При этом громоотвод крепится к самой верхушке дерева таким образом, чтобы оно возвышалось над кроной на полметра и более.

Установлено, что молниеотвод защищает от молнии территорию, попадающую в воображаемый конус, вершина которого находится на конце молниеотвода, а боковые поверхности расположены под углом 45 градусов к устройству. Полученный круг и есть безопасная зона. Отсюда можно сделать вывод, что чем выше громоотвод, тем шире безопасная зона. Другими словами, высота громоотвода равна двум измерениям безопасной зоны. Желательно, чтобы под защитный конус попадал не только дом, но и хозяйственные постройки.

Видеообзор активных молниеотводов

Токоотвод – это та часть защиты, которая отводит молнию от молниеотвода к заземлителю. Он имеет вид стальной проволоки (6 мм), которая приваривается к молниеотводу и в связи с ним выдерживает нагрузку до 200 тысяч ампер. Сварка между молниеотводом и токоотводом должна быть надежной, чтобы не было разрывов при сильном ветре или при выпадении слоя снега.

Токоотвод опущен с крыши по стенам. Его прибивают специальными скобами и направляют к заземлителю, в землю. При наличии нескольких токоотводов расстояние между ними должно быть не менее 25 метров. Их следует укладывать подальше от окон и дверей здания.

Важно! Ни в коем случае нельзя перегибать токоотводы, так как может возникнуть искровой заряд и дальнейшее воспламенение.

Для маскировки токоотвода можно опустить его по водосточной трубе, закрепив хомутами

По правилам токоотводы должны быть как можно короче и прокладывать их следует ближе к краям фронтонов, слуховых окон, острых уступов, то есть к наиболее опасным местам.

Заземляющее устройство

Заземляющий провод — это устройство, обеспечивающее контакт между токоотводом и землей. Его основным элементом является металлическая конструкция, имеющая достаточно большую поверхность для лучшего контакта с почвой.

В качестве заземлителя очень удобно использовать сварную конструкцию из труб или уголков. Также можно зарыть в землю лист толстого железа, большой кусок толстой проволочной сетки или старую металлическую бочку. Если нет времени и желания копать глубокую яму, то для заземления можно использовать стальные прутья, которые легко вбиваются в землю на 2-3 м.

Материал заземляющего электрода также имеет большое значение. Если используется обычное железо (сталь), то велика вероятность, что оно со временем сгниет. Оцинкованное железо ничем не лучше, так как цинк быстро растворяется в агрессивной среде. Лучшими материалами для заземления являются нержавеющая сталь и медь (достаточно толщины 2-3 мм). Железо тоже можно использовать, но оно должно быть толстым, чтобы не успело сгнить.

Заземлитель закапывается в землю на глубину 1-2 метра

Бывает, что даже очень хороший заземлитель плохо выполняет свои функции, например, на песчаных грунтах или в засушливое летнее время. Вода поможет исправить ситуацию. Желательно, чтобы почва на участке заземления всегда была влажной. В этом месте можно слить воду из умывальника или намеренно увлажнить землю, особенно перед грозой. Для увеличения электропроводности почвы можно раз в несколько лет просверливать в почве небольшие отверстия и насыпать в углубления селитру и соль.

Важно! Заземлитель должен располагаться на расстоянии 5 и более метров от крыльца, дорожек, проходов и не менее одного метра от стен здания.

Поддержание молниезащиты в рабочем состоянии

1. Ежегодно перед началом грозового сезона необходимо осматривать молниеотвод и все узлы крепления с целью их замены и покраски при необходимости.
2. Раз в 3 года необходимо подтягивать или менять ослабленные соединения и чистить контакты.
3. Раз в 5 лет необходимо вскрывать заземлитель и проверять глубину образовавшейся коррозии. Если он проржавел более чем на 1/3, то его необходимо заменить.

Зона молниезащиты

Установка молниезащиты здания для неподготовленных людей может оказаться не очень простым делом. Необходимо все правильно рассчитать, учитывая размеры и тип здания, тип кровли и другие параметры. Специалисты в этой области не только грамотно выполнят все расчеты и построят надежную защиту от ударов молнии, но и позаботятся о том, чтобы система не портила внешний вид здания.

Молния ударяет в здание, причиняя ущерб, иногда необратимый. Здания в открытой сельской местности особенно подвержены риску. Правильно спроектированная и установленная молниезащита на мягкой кровле надежно защитит дом от непогоды. Требования к системе, а также рекомендации по устройству описаны в инструкции РД 34.21.122-87.

Особенности молниезащиты

Различают активную и пассивную молниезащиту. Системы схожи по конструкции — громоотвод, токоотвод, заземление — но имеют принципиальное отличие в работе. Активная технология упреждающая, провоцирующая и принимающая молнии, защищающая определенный радиус вокруг себя. Используется громоотвод с генератором ионов, который притягивает разряд.

В качестве молниеотвода для пассивной защиты используются металлические стержни, трос или сетка. Система не притягивает, а отражает и нейтрализует удары, попадающие в зону действия молниезащиты. Правильный выбор технологии зависит от особенностей и формы кровли, ландшафта местности и климатических условий региона.

металлическая крыша

Установка молниеотводов – лучший способ защиты металлических крыш. Активная система уместна, если нужно защитить большую площадь: установка одного аккуратного молниеотвода предпочтительнее десятка металлических. Металлическая кровля тоже может быть проводником: если обрешетка выполнена из негорючих материалов и разряд молнии не вызовет возгорания. В этом варианте токоотвод соединяется непосредственно с поверхностью крыши.

Черепица

Глина или черепица являются отличными изоляторами. Надежным способом защиты является устройство молниезащитной металлической сетки. Для двускатных крыш укладывают две сетки, которые подключают к разным токоотводам.

Мягкая крыша

Из пассивных методов допустима молниезащитная сетка. Однако при установке можно повредить кровельный материал. Установка активной молниезащиты заключается в установке одного молниеотвода: минимум перемещений по крыше. Именно поэтому активная система больше подходит для мягких кровель.

Система активной молниезащиты на мягкой кровле

Принцип действия

Создается опережающий разряд, провоцирующий удар молнии. Перехватываемый ток отводится в систему заземления и нейтрализуется. В зависимости от модели радиус защищаемой зоны составляет от 17 до 44 метров. Профессиональные системы оснащены счетчиком ударов молнии, защитным кожухом и инспекционным блоком.

Преимущества активной технологии

• быстрая и простая установка;
• зона повышенной защиты;
монтаж
• без риска повредить мягкую кровлю;
установка
• не зависит от характеристик поверхности;
• минимум компонентов.

Особенности монтажа

Молниеотводы установлены на крыше. Сумма зависит от предполагаемой площади, для которой организуется защита, а также от формы кровли. Громоотвод должен возвышаться не менее чем на 2 метра от самой высокой точки здания. Чтобы не повредить крышу, монтаж осуществляется на кронштейны к дымоходу или другой подобной конструкции на крыше.

Для каждого ресивера устраивается отдельный токоотвод, который крепится вдоль стока на специальных держателях. В качестве токоотвода используется алюминиевый стержень диаметром 8 мм, который подлежит обязательному заземлению. Металлоконструкции в пределах защитного поля подлежат взаимному соединению.

Пассивная молниезащита

Разновидности молниеотводов

• металлический штифт . Устанавливается на пересечении склонов.
• Тросовая молниезащита . По коньку крепится стальной трос.
• Молниезащитная сетка . По всей поверхности устраивается стальная сетка, которая должна быть защищена от молнии.

Любой молниеотвод соединяется с токоотводом, который должен быть должным образом заземлен. При попадании в защиту разряд направляется в землю и рассеивается.

Устройство молниезащиты

Установку удобно проводить до монтажа мягкой кровли – в этом случае исключается риск повреждения гидроизоляции. Сетка размещается на заранее подготовленных держателях. Используется стальной стержень сечением 6 мм, предварительно выровненный специальным инструментом. Оптимальный шаг сетки 6х6 м, но его можно увеличить до 12х12 м. Крепление стержней происходит быстрее, но для соединений используются дорогие хомуты. Целесообразнее использовать бухту, однако возрастает риск повредить поверхность. Установка молниезащиты возможна под негорючий теплоизоляционный материал или непосредственно на крышу.

Наше государство пока не занимается защитой дач, гаражей и загородных домов от грозовых разрядов. Хозяин сам заботится о средствах предотвращения возгорания частного имущества от молнии. Самостоятельно выбирает тип защитной системы, чаще всего строит ее своими руками.

При устройстве плоских крыш это дело не слишком хитрое, хотя и требует подробного ознакомления с основными технологическими принципами. Домашний мастер должен детально знать, как устроена молниезащитная сетка на плоской крыше, какие правила необходимо соблюдать для безупречной работы результата усилий.

Мы редко слышим о реальных фактах разрушения жилых домов и хозяйственных построек в результате ударов молнии. Правда, это не повод расслабляться и пренебрегать мерами защиты от природного негатива.

Каждый удар представляет серьезную угрозу для владельцев приусадебных участков и их питомцев, даже если поначалу никаких конкретных последствий не обнаружено.

Удары молнии могут повредить:

• Люди и животные. Разряд, проникающий в здание по проводам воздушных коммуникаций, может воздействовать на живой организм. Вызывает искры в точках подключения и точках подключения приборов, питающихся от электричества. Если в доме нет системы заземления или заземленного металлического трубопровода, токи могут проходить через тело. Последствия крайне опасны.
• Жилые и коммерческие здания. Особенно строения, стены которых выполнены из горючего материала — дерева. Для бетонных и кирпичных домов также крайне нежелательны разряды тока молнии. От точки удара до заземленного предмета или земли вместе с температурой создается высокое давление. Эта область подлежит внутреннему разрушению. Известны случаи, когда кирпичные и деревянные стены, ранее выдержавшие несколько гроз, раскалывались при попадании молнии.
• Частные гаражи и небольшие склады горючего. Грозовой разряд сопровождается резким повышением температуры своеобразного разветвленного или линейного канала, по которому протекают токи. Контакт канала с легковоспламеняющимися продуктами обязательно приведет к воспламенению и пожару.

Токи молнии не опасны для металлических проводников сечением 35мм² и более. Им не страшны металлические конструкции, детали которых надежно соединены между собой металлической связкой, а нижние элементы заземлены.

Например, металлическая обрешетка приваривается к арматуре железобетонных стен, а она, в свою очередь, соединяется с арматурой фундамента. Элементы кровли принимают сток, распределяют его и направляют к арматурным стержням стен. Затем токи передаются на арматуру фундамента, которая сбрасывает их в землю.

Помимо армирования фундамента, передача грозовых разрядов на землю может осуществляться по металлическим трубопроводам и кабелям, проложенным в земле в металлических рукавах.

Устройство молниезащиты

Выяснилось, что для защиты зданий от ударов молнии необходимо построить систему. Он называется громоотводом и состоит из трех равных частей:

• Громоотвод — устройство, непосредственно воспринимающее разряд молнии.
• Токоотвод — система металлических линейных частей, принимающих токи от молниеотвода и передающих их на землю. Элементами токоотвода могут быть уже упомянутые арматурные стержни, металлические водосточные трубы и т. д.
• заземлитель — линейный или замкнутый металлический контур. Он состоит из вбитых в землю вертикальных штырей, соединенных стержнем или полосой. Заземлитель заглубляется не менее чем на 0,5 м. Длину штифтов и расстояние между ними определяют расчетными методами.

Громоотвод здания любого архитектурного типа должен включать в себя все три перечисленные части, иначе в конструкции системы не будет ни малейшего смысла. Различия заключаются в типе компонентов, в зависимости от конфигурации крыши и здания.

Например, скатные крыши защищают от молнии установкой стержневых приемников. Громоотводы с кабельными приемниками располагаются над вытянутыми домами. Использование этих разновидностей несколько портит архитектурный ансамбль, но в итоге получается наиболее экономичным.

Характеристики молниеотводов для плоских крыш

Молниезащита домов и хозяйственных построек с плоской крышей осуществляется по типовой, проверенной схеме:

• Громоотвод выполнен в виде сетки из горизонтально уложенной круглой стали Ø 6-8мм. Вместо катанки можно использовать стальную полосу сечением 4×20 мм. Как ответвления громоотвода
• Токосъемник представляет собой металлические проводники из стали круглого сечения Ø не менее 6 мм, соединенные с землей. подземная часть выполнена из проката Ø 10 мм. Трубы и арматура могут служить элементами отвода токов на плоских крышах, если при проектировании конструкции было учтено их использование в качестве токоотвода. Рекомендуемое расстояние между токоотводами 25м.
• Система заземления представляет собой замкнутую цепь, опоясывающую защищаемый объект по периметру. Расстояние между контуром заземления и стеной дома с плоской крышей не более 1м.

Металлическая кровля, соединенная с металлической обрешеткой или непосредственно с токоотводами с металлическим соединением, может служить громоотводом для плоской кровли. Для таких схем подходят только металлические кровли, соединенные фальцами. В таких случаях нет смысла устанавливать защитную сетку, но это уже совсем другая, «прикрывающая» история.

Профнастил с защитным покрытием исключен из списка возможных вариантов из-за отсутствия соединений, достаточных для прохождения токов, а также из-за полимерной оболочки, влияющей на свойства материала.

Устройство сетчатого молниеотвода может осуществляться в процессе строительства или монтироваться защитная система после укладки покрытия.

Вариант №1 возможен, если используются негорючие утеплитель, гидроизоляция и покрытие. Сетка укладывается под гидроизоляционный слой. Схема реализации молниеотвода данного типа разрабатывается на стадии проектирования.

Вариант 2 используется без ограничений. Его устройство практически не влияет на внешний вид дома. Сетка укладывается поверх покрытия, фиксируется в специально предназначенных для нее держателях. В случае конструкции молниезащиты мягкой кровли держатели обеспечивают дистанционный зазор 10-12 см между горючим материалом и проводником молниеотвода.

Первая схема предопределяет установку защитной сетки поверх плит перекрытий перед укладкой кровли. Для соединения ответвлений сетки с арматурой стен или колонн в швы между плитами крыши устанавливают соединительные устройства, к которым с одной стороны приваривают сетку, а с другой — арматуру. При строительстве системы молниезащиты такого типа используется только сварка.

Вторая схема предполагает установку элементов приемника поверх крыши. Ей также необходим элементарный проект, чтобы предусмотреть возможность очистки зимних осадков и беспрепятственный сток дождевой воды. Металлические элементы системы должны быть защищены от коррозии.

Молниеотводы с сетчатыми приемниками рекомендуется устанавливать на кровлях с уклоном 4º к внутреннему или наружному водостоку. Часто сетчатые системы комбинируют со стержневыми аналогами, которые монтируют в углах здания и в местах пересечения проводников.

Правила устройства молниезащитной сетки

Допускаем, что с реализацией первого варианта у большинства домашних мастеров наверняка возникнут проблемы. Ведь для идеального соединения сетки с арматурой стен и фундамента необходимы надежные сварные соединения.

К их качеству и своевременности предъявляются достаточно высокие требования. Разберем правила устройства второго варианта молниезащиты на плоской крыше, с выполнением которых мы справимся сами.

Общие правила монтажа молниезащитной сетки:

• Ветви громоотвода уложены перпендикулярно, образуя ячейки с равными сторонами.
• В соответствии с нормами IEC (Международной электротехнической комиссии) шаг между ветвями сети над жилыми домами не должен превышать 12м, над гаражами с топливными хранилищами до 5м. Внутренние требования несколько мягче: 15м и 7м. Однако желательно придерживаться международных стандартов.
• Все приподнятые устройства должны быть оснащены дополнительными стержневыми приемниками. Это трубы и антенные мачты, которые следует соединить в общую сеть.
• В приоритете сварные соединения, но допускаются и болтовые аналоги. Особенно, если для их устройства используются универсальные пластинчатые зажимы, значительно облегчающие процедуры монтажа.
• Рекомендуется подключать ответвления сетчатого приемника к токоотводу с каждой стороны.

Более строгие правила IEC требуют, чтобы каждое перекрестное соединение с сетью было оборудовано стержневыми приемниками. Высота стержня должна быть 25 см. Заземлять токопроводы предписывается двумя заземляющими стержнями и устанавливать на них разъемные плоские контакты для поверочных работ. Нет сомнений, что пора привыкать к международным стандартам, но наши финансовые возможности часто вступают с ними в противоречие.

Отечественные стандарты под номером РД34.21.122-87 таких драконовских требований не предъявляют, и системы, построенные в соответствии с ними, еще не вышли из строя. Вполне возможно, что у нас есть не слишком сложный громоотвод, который у нас хорошо работает из-за умеренной грозовой нагрузки. Жителям южных регионов отечества все же лучше ориентироваться на международные стандарты.

Напомним, что в ассортименте покрытий для плоских крыш есть горючие и негорючие материалы. Мы классифицируем их по признаку горючести и проанализируем наиболее распространенные схемы.

Молниезащитная сетка на огнеупорной основе

К категории огнезащитных оснований относятся бетонная стяжка, оцинкованная кровля, сэндвич-панели и гравийная засыпка, используемые в качестве балласта в инверсионных кровельных системах.

В зависимости от типа негорючего основания выбирается схема монтажа сетки молниезащиты:

• Для профилированных листов , не имеющих полимерного покрытия, укладка осуществляется поперек направления гофра. Металлический брусок укладывается с запланированным шагом и приваривается к поверхности волны профнастила через каждый метр. Отличной альтернативой сварке являются металлические болтодержатели, позволяющие монтировать сетчатый приемник любой сложности.
• На бетонных кровлях по проектным данным устанавливаются пластиковые держатели с заливкой бетоном — утяжелителем. Вес наполнения от 12 до 17 кг в зависимости от марки продукта. Внушительный вес изделий гарантирует устойчивость системы и устойчивость к порывистым ветрам. В продаже есть держатели без весового заполнения, для установки которых загрузка морозостойкого бетона заливается самостоятельно на объекте. Для малоэтажной застройки в регионах с низкой ветровой активностью держатели выпускаются с креплением саморезами или приклеиванием к битумной мастике.
• На гравийной засыпке Держатели балластной кровли устанавливаются с бетонным балластом и без него. Если вы хотите закрепить держатели на основании, их монтируют до заполнения балластом. В таких случаях рекомендуется использовать дистанционные модели с приклеиванием к основе на мастику.

Максимальный шаг крепления держателей не должен превышать 1м для всех вышеперечисленных схем.

Конструкцию молниеотвода с сетчатым проводником не рекомендуется устанавливать на металлические кровли из материала толщиной менее 4 мм. Прямой удар по покрытию может легко его прожечь.

Поэтому принято кровли из тонкого профлиста оснащать сеткой на выносных держателях, зона защиты которых все же больше, чем у устройств, контактирующих с кровлей.

Сетчатый ресивер на горючей основе

К ним относятся кровельные покрытия слабогорючей категории и материалы, поддерживающие горение, т.к. в строительстве не используются однозначно горючие материалы. В перечень покрытий плоских кровель, опасных по критериям горения, входят битумные и битумно-полимерные гидроизоляционные материалы и — т.е. мягкие кровли.

Для исключения прямого контакта приемника грозового разряда с битумно-полимерным покрытием применяют так называемые выносные держатели. Суть конструкции простых устройств заключается в том, что между поверхностью крыши и сетчатой ​​веткой создается воздушный зазор, достаточный для гашения возможной искры.

Согласно требованиям SO 153 3.2.2.4. это расстояние должно быть не менее 10 см. Требования МЭК указывают на необходимость использования в расчетах коэффициентов изоляции материалов, обозначенных буквами km.

Изоляционные зазоры создаются с помощью вертикальных стержней, входящих в комплект прокладок. Они закрепляются в пластиковой стойке, на которую ставится бетонный груз. Задачу крепления провода решает втулка, завершающая крепежное устройство.

Алгоритм установки сетки молниезащиты с выносными держателями на мягкую кровлю:

• Размечаем место проведения работ согласно разработанному проекту. Держатели устанавливаются через каждые 1м по линиям, соответствующим ячейкам сетки. Максимальное расстояние между устройствами 1,2 м, возможность увеличения указана в инструкции производителя. При разработке проекта следует учитывать, что площади присоединения ответвлений к токоотводам и токоотводов к земле должны быть минимальными. Не забывайте, что функцию ответвления может выполнять металлический щит парапета и подобные длинные металлические детали.
• Стержни из стеклопластика нарезают или рубят на заранее рассчитанную величину, необходимую для образования воздушного изоляционного зазора.
• По разметке устанавливаем пластиковые стойки, центр которых должен совпадать с отмеченной точкой. В случае устройства кровли из полимерной мембраны под каждую стойку подкладываем резиновую прокладку, чтобы тяжелые детали не повредили покрытие.
• Укладываем бетонные грузы на подставки.
• В каналах, расположенных по центру стоек, свободно размещаем нарезанные стержни.
• Верхушки стержней оснащаем креплениями с втулками, предназначенными для фиксации проволоки Ø до 8мм.
• Укладываем ответвления сетки молниезащиты, элементарно защелкивая их во втулки держателей.

Выступающие над поверхностью трубы и антенные мачты должны быть электрически соединены с молниеотводом. Они оснащаются стержневыми приемниками или металлическими фартуками и присоединяются к токоотводам плоскими зажимами. Точно так же края ответвлений присоединяются к токоотводам, что гораздо удобнее для сварки. Кроме того, неопытный исполнитель с их помощью сможет создавать качественные узлы в высоком темпе.

Соединение токоотводов с ответвлениями сетки

Сборка приемника разряда сетки – это только первый этап устройства молниезащиты и полноценной системы заземления. Его нужно правильно подключить к контуру заземления, чтобы принимаемые токи беспрепятственно утекали в землю.

Правила прокладки и присоединения токоотводов:

• Трассы токоотводов должны проектироваться с учетом кратчайшего расстояния между точками соединения с молниеотводом и землей.
• Токоотводы крепятся к сгораемым стенам с помощью выносных скоб. Расстояние между стеной и проводником не менее 10 см. Допускается контакт между металлическим кронштейном и материалом стены.
• Токоотводы можно закрепить на дренажных трубах металлическими хомутами.
• Допускается укладка проводов из оцинкованной круглой стали непосредственно на кирпичную или бетонную стену.
• Расстояние между точками крепления горизонтальных секций 1м, вертикальных секций 2м.
• Укладка с образованием петель не допускается.
• При выборе места прокладки токоотвода рекомендуется выбирать участки здания с наименьшей вероятностью присутствия людей.

Трассы токоотводов принято прокладывать по углам обустраиваемых домов. Максимальное расстояние между ними составляет 25 м. Нижний край каждого токоотвода опускается в землю, где с помощью болтового устройства крепится к системе заземления. Места входа проводника в грунт рекомендуется обмотать антикоррозийной лентой.

Видеоинструкция для домашних мастеров

Видео ознакомит вас с общим принципом устройства молниеотвода для частного дома:

Технологию возведения молниезащитной сетки для системы защиты частного дома можно освоить, не обладая фундаментальными знаниями в области электробезопасности. Поступившие сейчас в продажу монтажные аксессуары помогут провести работы в короткие сроки и без особых хлопот. Главное не забывать о правилах устройства, чтобы система защиты имущества была полной.

С давних времен гроза была страшным, непонятным для людей природным явлением, пугавшим и несущим опасность пожара и даже смерти. Поэтому долгое время молния считалась наказанием, посланным богами для наказания грешников. Сейчас природа возникновения грозы досконально изучена и знакома даже школьнику, хотя и не стала от этого менее опасной.

Для предотвращения пожаров в результате ударов молнии молниезащита частного дома организуется на крыше. В этой статье мы поделимся наиболее эффективными мерами молниезащиты, которые необходимы для каждого здания.

Многие люди при строительстве собственного жилого или загородного дома не задумываются о том, как работает молниезащита кровли. Распространено заблуждение, что металлические крыши не нуждаются в защите от ударов молнии, хотя это мнение является большой ошибкой. Для жилого или нежилого здания, независимо от покрытия кровли, основными опасностями являются:

• Прямые удары молнии. Молниезащита скатной крыши – залог безопасной эксплуатации любого дома, так как конек – это, как правило, самая высокая точка участка, привлекающая удары молнии. Даже если на крышу уложить негорючее покрытие, в случае заряда есть риск возгорания, так как стропильный каркас выполнен из легковоспламеняющейся древесины.
• Статическое электричество. Крыши из металлочерепицы и других металлических кровельных материалов хорошо накапливают статическое электричество, возникающее при трении мелких частиц пыли о покрытие. Накопленное напряжение может разрядиться, если человек, стоящий на земле или лестнице, случайно коснется поверхности крыши здания с металлической крышей, что может привести к серьезной травме.

Важно! Опытные кровельщики считают, что молниезащита кровли является незаменимым конструктивным элементом, независимо от формы кровли и вида кровельного материала, используемого для ее покрытия.

Устройство

Молниезащита кровли из металла или любого другого кровельного материала — комплекс мероприятий по обеспечению безопасной эксплуатации здания во время грозы и предотвращению травматизма при обслуживании кровли вследствие разряда статического электричества. Кроме того, наличие грамотно спроектированной и установленной молниезащиты является дополнительной защитой электрооборудования, установленного в доме, от скачков напряжения в сети. Он состоит из следующих компонентов:

1. Громоотвод. Громоотвод – это проводник, встречающий удар молнии о крышу. Представляет собой шпильку, трос или специальную сетку. Крепление молниеотвода должно производиться в самой высокой точке кровли – на коньке, дымовой или вентиляционной трубе. Если крыша имеет сложную конструкцию или большую площадь, то для эффективной работы молниезащиты молниеотвод нужен не один, а сразу несколько.
2. Токоотвод. Устройство молниезащиты дома обязательно включает в себя токоотвод, который по безопасному маршруту отводит электрический заряд от молниеотвода к заземлителю. Изготавливается из надежной и прочной стальной проволоки толщиной не менее 6 мм.
3. Заземление. Дома с металлической крышей должны быть оборудованы не только молниеотводом и токоотводом, но и заземлителем. Заземлитель – это специальное устройство, которое подключается к токоотводу, оно необходимо для того, чтобы в земле происходил разряд электрического заряда. В качестве заземлителя используется конструкция, сваренная из металлических уголков или труб, имеющая достаточно большую площадь контакта с грунтом.

Внимание! Чтобы определить, какая требуется молниезащита металлической кровли, используется простое правило: считается, что один молниеотвод защищает от молнии конус, вершина которого находится на его вершине, а стороны расходятся под углом 45 градусов. от него.

Установка молниезащиты

Молниезащита плоской кровли или скатной конструкции кровли осуществляется при монтаже кровли или уже при эксплуатации здания. Важно правильно рассчитать количество молниеотводов и площадь контакта заземлителя, чтобы защита от электрических разрядов сработала эффективно. Считается, что чем выше громоотвод, тем большую площадь он защищает от ударов молнии. Необходимо, чтобы в эту безопасную зону входил не только жилой дом, но и необходимые хозяйственные постройки. При установке молниезащиты необходимо учитывать следующие требования:

• Громоотвод устанавливается в самой высокой точке крыши. Обычно монтаж осуществляется на коньке, на телевизионной мачте, дымовой или вентиляционной трубе. Минус такого способа установки в том, что высокий металлический шпиль создает дополнительную ветровую нагрузку, а также может деформироваться. Альтернативным местом установки может стать высокое дерево, расположенное недалеко от дома.
• Токоотвод соединяет громоотвод с заземляющим электродом. Для его изготовления используется стальная проволока толщиной не менее 6 мм, которая должна выдерживать напряжение до 200 000 ампер. Токоотвод прокладывается по кратчайшему пути, а сварка между ним и молниеотводом должна быть очень прочной, чтобы он не разрушился под напряжением. От молниеотвода токоотвод опускают сначала по кровле, а затем по стенам здания на максимальном расстоянии от окон и дверей.
