    Деревянные фермы. Выбор схемы фермы и её расчет

    1. ОБЩИЕ СВЕДЕНИЯ.

    В современном  промышленном и гражданском строительстве применяют деревянные фермы – однопролетные балочные. В отдельных случаях находят применение также трехшарнирные арки, составленные из балочных ферм или клееных блоков. Деревянные фермы изготовляют из круглого леса или пиломатериалов — брусьев и досок. Фермы имеют следующие элементы: верхний пояс, нижний пояс, решетку (стойки и раскосы).

    Взаимное сопряжение указанных  элементов в узлах осуществляют при помощи различных соединений (врубки, нагели, хомуты, шпонки).

    Верхний пояс балочных ферм при вертикальной  нагрузке,  направленной сверху вниз, работает на сжатие, а нижний — на растяжение. Усилия в стойках и раскосах зависят как от направления  этих стержней, так и от расположения нагрузок.

    Самыми ответственными элементами деревянных ферм являются стержни нижнего растянутого пояса, на работе которых в большой мере сказывается вредное влияние неизбежных в строительной  древесине пороков (сучков, косослоя, трещин), поэтому при конструировании, отборе лесоматериалов, изготовлении и наблюдении за фермами во время их эксплуатации, стержням нижнего пояса нужно уделять особое внимание.

    С целью  наиболее рационального использования  достоинств конструктивных материалов, растянутые элементы деревянных ферм часто выполняют из стали. Такие фермы называют металлодеревянными.

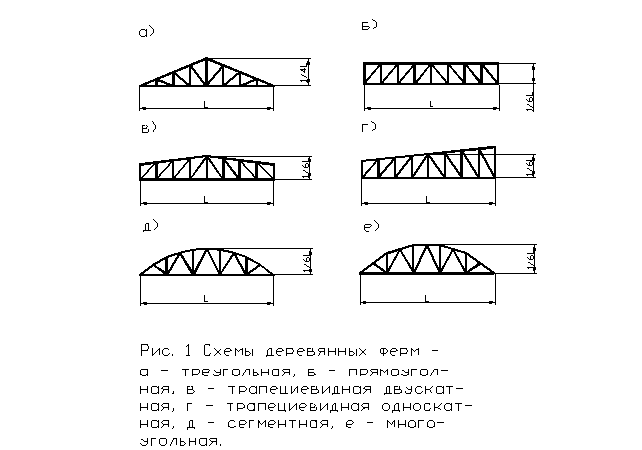

    По очертанию наружного контура фермы подразделяют на: треугольные, прямоугольные (с параллельными поясами), трапецивидные или полигональные с наклонным (двускатным или односкатным) прямолинейным верхним поясом[1], сегментные и многоугольные (рис.1).

    При равномерной загрузке всей фермы вертикальной нагрузкой, усилия в стержнях решетки прямоугольных и пологих (уклон  ~1/10) полигональных  ферм возрастают от середины пролета к опорам, а в треугольных от опор к середине. Характер изменения усилий в поясах  и решетке треугольных, прямоугольных и полигональных ферм представлен на рис.2.

    Экономичность ферм определяется прежде всего расходом древесины и металла, а также трудоемкостью изготовления и монтажа конструкции.

    При оценке типов деревянных ферм в отношении расхода древесины  необходимо иметь в виду, что стоимость древесины в большой мере зависит от степени обработки и сортамента применяемых лесоматериалов. Так стоимость окантованных брусьев почти в полтора раза, досок в 2 раза и чистообрезных брусьев примерно в 2,5–3 раза выше стоимости круглых лесоматериалов.

    Существенное влияние на расход древесины и металла может оказать очертание наружного контура фермы. Теоретически наивыгоднейшим очертанием контура является такое, при котором контур фермы приближается к очертанию эпюры моментов.

    При одних и тех же нагрузках, качестве лесоматериалов, пролетах и высотах ферм наиболее легкими, а следовательно, и требующими наименьшего расхода древесины, будут сегментные фермы и трехшарнирные арки из них. Простота конструкции и экономичность, обусловленные статическими свойствами сегментных ферм, обеспечивают широкое распространение этих ферм в строительстве.

    Многоугольные фермы с ломаным очертанием верхнего пояса также  имеют относительно небольшой вес и отличаются простотой узловых сопряжений и экономичностью.

    Полигональные фермы с наклоном верхнего пояса в 1/10-1/5 получаются более тяжелыми, чем сегментные фермы, но все же значительно более экономичными, чем фермы прямоугольного и треугольного очертания.

    Наиболее тяжелыми из всех типов ферм оказываются треугольные фермы. Их применяют, как правило, для кровель из материалов, требующих значительного уклона (черепица, шифер и т.д.).

    2. ВЫБОР СХЕМЫ  ФЕРМЫ.  ОСНОВНЫЕ  ПРЕДПОСЫЛКИ К ПРОЕКТИРОВАНИЮ.

    В студенческом курсовом проектировании обычно используются два  типа ферм – треугольная ферма и пологая полигональная ферма (рис.3).

    Фермы и автофермы для майнкрафт, схемы, план, скриншоты, файл schematic

    Список построек в категории Ферма, отсортированный по дате, вверху самые новые схемы.

    Ферма збс

    Большая ферма виде башни

    2 2 3754 610 Ферма

    истребитель

    Хорошо все скачать круто ход истребитель ок майн-итатор лайк

    1277 345 Ферма

    Everadan

    Everadan

    1 761 58 Ферма

    farm shed

    ferma

    4 3737 773 Ферма

    Конюшня

    Конюшня

    10 11017 2068 Ферма

    Мельница

    Красивая Мельница)

    7 12588 2221 Ферма

    Мельница в средневековом стиле

    Простая красивая ме

    Деревянные фермы. Выбор схемы фермы и её расчет, страница 7

    Если усилия в элементах фермы велики, то опорные узлы могут быть решены на стальных хомутах, с тяжами из круглой стали.

            11. ОПОРНЫЙ УЗЕЛ ФЕРМЫ НА ЛОБОВОЙ ВРУБКЕ С ОДНИМ ЗУБОМ

    Конструкция узла представлена на рис.6.  Верхний сжатый элемент (ВП или опорный раскос) упирается частью своего торца в вынутое для этой цели гнездо в нижнем растянутом элементе (нижнем поясе фермы). Площадка смятия а-б располагается перпендикулярно к оси верхнего сжатого элемента; центр площадки смятия должен совпадать с осью верхнего элемента. Площадка  в-б в работе врубки участия не принимает. Площадка  б-г работает на cкалывание.

    Глубина лобовой врубки hвр в опорных узлах должны быть не более 1/3 высоты бруса нижнего пояса. Наименьшая глубина врубки для бруса – 2 см.

    Длина плоскости скалывания должна быть не менее четырех глубин врубки и не менее 20 см.

    Для связи верхнего и нижнего элементов должен быть поставлен стяжной болт диаметром 16-25 мм, обеспечивающий необходимую плотность сопряжения. В случае скалывания площадки б-г болт может предотвратить обрушение фермы или замедлить его, вследствие чего эти стяжные болты иногда называют «аварийными». Болты располагают перпендикулярно к оси сжатого элемента; иногда при очень больших углах наклона сжатого элемента к нижнему растянутому элементу возможна постановка болтов перпендикулярно биссектрисе угла  наклона.

    Упором для нижней шайбы болта служит скошенная плоскость деревянной опорной подкладки – подбалки, прибиваемой к нижнему элементу гвоздями. Подбалку опирают на опорную подушку, которая распределяет опорное давление на большую площадь стены. В подбалке, в месте примыкания к опорной подушке, обычно делают уступ примерно на 2 см. Постановка подбалок в опорных узлах ферм совершенно обязательна. Помимо создания упора для закрепления стяжного болта, подбалка усиливает ослабленное сечение растянутого пояса и своим выступом фиксирует положение опорной подушки, чем облегчает и ускоряет правильную установку ферм на место. Толщину подбалки принимают не менее глубины врубки h

    вр.

    В фермах  из брусьев для предотвращения появления значительных изгибающих моментов, возникающих вследствие несимметричного ослабления растянутого элемента, рекомендуется центрировать опорные узлы по оси, проходящей через середину ослабленного сечения нижнего пояса (рис.7а).

    При разметке врубки с площадкой смятия, расположенной  симметрично относительно оси сжатого элемента, наиболее простое графическое ее построение может  быть получено следующим  образом (рис.7б). На  расстоянии 0,5hвр от верхней кромки нижнего пояса проводят прямую, параллельную этой кромке, до пересечения с осью сжатого элемента в точке n. Через точку n затем проводят прямую а-б, перпендикулярную к оси сжатого элемента.

    На рис.7в приведен другой вариант лобовой врубки; он отличается от основного тем, что в нем осевая линия сжатого бруса не совпадает с  серединой площадки смятия,  вследствие чего в сжатом элементе возникает изгибающий момент М = Ne. Такое решение не рекомендуется для основных узлов ферм, но оно иногда допускается в промежуточных узлах подкосных конструкций с обязательным  учетом дополнительных напряжений, возникающих в сжатом элементе от эксцентричного приложения сжимающего усилия.

        В лобовых  врубках  с одним зубом необходимо проверить прочность рабочих поверхностей на смятие и на скалывание. Ослабленный врубкой нижний пояс надо проверить на возможность разрыва. Проверку на смятие производят по формуле:

                                                 (6)

    где Nсм=Nс – усилие смятия, равное усилию в примыкающем сжатом элементе верхнего пояса (опорного раскоса в случае полигональной фермы) и направленное перпендикулярно к плоскости смятия;
