Длина стропил максимальная: Максимальная длина стропил без подкосов. Особенности конструкции наслонных стропил

как рассчитать прочность и сечение, сращивание стропил по длине

Крыша служит не только для защиты дома  от внешних воздействий окружающей среды, но и придает зданию законченный вид. А для этого застройщики устраивают разнообразные виды кровель, где стропильная система может иметь весьма сложную конструкцию, в которой длина стропил превосходит обычные размеры стандартной доски или бруса.

Стропильная система играет главную роль при устройстве кровли любого типа. Она принимает на себя все нагрузки, как от кровельного покрытия, слоев паро-  и гидроизоляции, утеплителя, так и временные в виде снежной массы, дождевых потоков, веса людей  и прочем оборудовании , необходимом  для успешного функционирования кровли. Поэтому стропильная система, сделанная качественно по всем правилам строительного искусства  дает гарантию того, крыша будет служить долгие годы, а внешний вид дома будет соответствовать задуманному дизайну. Важно  при постройке крыши сделать верный расчет длины стропил и прочих элементов всей системы.

При расчете нагрузок принимается во внимание особенности местного климата:

• максимальная толщина снежного покрова;
• ветровые нагрузки в зависимости от розы ветров;
• количество выпадающих летних осадков.

Составляющие стропильной системы

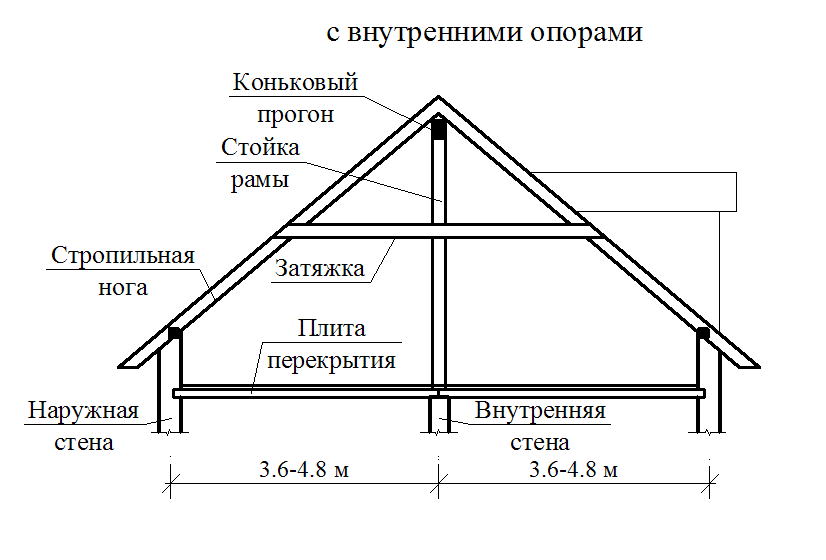

Любая стропильная система – это целый комплекс различных деталей связанный между собой  в соответствии с расчетом  всей конструкции кровли. Стропильная система состоит из следующих элементов:

• стропильные ноги, иногда их называют диагональными или накосными;
• подстропильные ноги или нарожники;
• вертикальные стойки; ригели, затяжки или балки потолка;
• упоры, подкосы, шпренгели и прочие элементы, необходимые для придания жесткости и прочности стропильной системе.

стропильная система мансардной крыши

Следует внимательно относиться к расчету длины стропил, поскольку ошибки в расчетах могут повлечь за собой нарушение геометрии кровли, и как следствие, её обрушение. При некомпетентности в этом вопросе лучше всего доверить проектирование кровли квалифицированным специалистам. При самостоятельном проектировании можно воспользоваться калькулятором расчета или различными таблицами, внимательное использование которых поможет избежать ошибок при расчетах стропильной системы.

Виды стропильных систем

Как правило, при возведении индивидуальных домов для устройства стропил  используют древесину хвойных пород. Дерево легко поддается обработке, легче в монтаже, чем металл. Деревянные части стропильной системы можно, в случае ошибки в расчетах, быстро и легко заменить. Как деревянная,  так и металлическая стропильная система  должна прочно крепиться к стенам дома. Существуют стропильные системы из железобетона, но обычно, их  как и металлические, используют на производственных зданиях большой площади.

Перед тем как рассчитать длину стропил необходимо знать ширину дома. При небольших размерах стропильные ноги не требуют наращивания, но в зависимости от конфигурации крыши, даже при небольших размерах дома может понадобиться усиление стропильных ног.

 Стропила бывают:

• наслонные;
• висячие.

Вид наслонных стропил более широко используется в строительстве частных домов, но бывает, что в одной конструкции крыши могут применяться,  как наслонные, так и висячие стропила. В зависимости от используемого кровельного покрытия может возникнуть необходимость в усилении стропильной системы. Такие материалы, как керамическая черепица, асбоцементные листы усиленного профиля  требуют повышенной прочности  стропильной системы.

Обычно для стропил используется доска сечением 50х150 или 60х200мм, но в случае усиления стропильной системы можно воспользоваться брусом большего сечения, или сделать  усиление стропильных ног определенным способом сращивания досок.

Пример расчета

Если стоит вопрос, как узнать длину стропил, то нужно вспомнить школьный курс геометрии и знаменитого Пифагора. Стропильная система состоит из треугольных конструкций, а посчитать длину диагонали  в прямоугольном треугольнике может любой школьник.  При расчете стропильной системы необходимо принимать во внимание:

• расчет прочности — сможет ли выдерживать балка заданную нагрузку
• расчет вероятности деформации  — какую нагрузку способны выдерживать балки прогибаясь, но не ломаясь.

Согласно значениям ГОСТ, показатель прогиба стропила не должен быть большим 1/250  части длины самого стропила. Допустим,  длина стропила —  5000 мм. Умножаем  эту цифру на 0,004  и получаем максимальное значение прогиба равное 20 мм.

Расчет сечения стропильной ноги с помощью таблицы. Допустим, длина стропильной ноги равна 4 000 мм. Из таблицы мы видим, что для нашего случая доступны 3 варианта с разным шагом между стропилами (при расстоянии между стропилами 100см — рекомендуется использовать брус сечением 8 на 16 см и т.д. )

таблица расчета сечения стропил

Способы соединения (сращивания) стропил

Существует несколько методов сращивания стропил:

• соединение досок встык;
• сращивание стропил методом «косой прируб»;
• увеличение длины стропил внахлест.

Соединение стропильной ноги  встык достигается путем соединения торцевых частей двух досок, обрезанных строго под углом в девяносто градусов. Место стыковки досок закрывается накладками с обеих сторон, причем, длина накладок должна быть не менее 50см.

соединение стропила встык

Дополнительные коротыши, закрывающие соединение стропил по длине,  прибиваются гвоздями или длинными саморезами в шахматном порядке. Иногда соединение досок может быть выполнено с применением металлических пластин скрепляемых с древесиной при помощи болтов и гаек.

Метод косого прируба подразумевает соединение стропильных ног под углом в сорок пять градусов. Концы каждого соединяемого элемента должны быть обрезаны под  углом. Приложенные друг к другу концы досок  скрепляются   сквозным соединением при помощи болтов, имеющих диаметр  12-14 мм.

метод косого прируба

Третий способ соединения стропил, называемый внахлест, заключается в том, что концы досок  укладываются  один на другой с заходом не менее метра.

При этом вид среза торцов досок не играет важной роли, и может быть любым. Соединяют доски между собой или гвоздями, саморезами или болтами с шайбами и гайками все в том же шахматном порядке.

соединение внахлест

• Стропильные ноги могут быть спаренными или составными.

При возведении вальмовых крыш максимальная длина стропил наблюдается у  тех, которые с торца здания образуют треугольные фронтоны. Иначе они называются накосными или диагональными. Для этого вида стропил наиболее подходящий вариант будет спаривание стропильных досок. Способ заключается в наложении двух досок друг на друга и скрепления их между собой в шахматном порядке гвоздями или саморезами по дереву. Если спаренные стропила требуется удлинить, то делается это одновременно встык и внахлест со второй частью спаренного стропила.

стропила составные

Сращивание стропил по длине можно получить,  используя конструкцию составного стропила. Для этого берутся две одинаковые по размерам доски, между ними вставляются короткие обрезки доски одинаковой толщины. Длина вкладышей должна быть равной высоте двух досок или больше, но никак не меньше.

Скрепление досок между собой происходит при помощи гвоздей или саморезов, расположенных в два ряда. Использование составных стропил позволяет экономить пиломатериал, поскольку в нижней части стропила, где происходит основная нагрузка, его можно сделать усиленным ,составным из двух досок, а в верхней коньковой части оставить одну доску. Т. е. внизу стропило будет иметь толщину равную трем доскам (с учетом вкладыша), вверху толщину одной доски.

Важно помнить, что составные стропила нельзя применять в качестве накосных или диагональных стропил, при устройстве вальмовых или полувальмовых кровель.

Сращивание стропил с мауэрлатом или балками перекрытия производится путем устройства врубок и врезок.  Такие соединения подразумевают под собой вход одного элемента в другой, благодаря специальной  конфигурации соединения. Существуют различные виды врезок, но все они относятся к категории узлов соединения стропильной системы. Также соединяются между собой стропильные ноги в верхней части – на коньке кровли.

Возведение стропильной системы из досок обходится дешевле, чем из бруса, а прочность всей конструкции  от этого не становится меньше.

Какими должны быть стропила для односкатной крыши

Еще 20 лет назад односкатные кровли делали разве что у гаражей и дач. Сейчас же они — один из основных трендов в строительстве. Односкатные кровли отлично подходят для домов в современных стилях за счет яркой асимметричности, а практичность делает их отличным вариантом для утилитарных стилей, включая индастриал и баухаус.

Но небольшая популярность односкатных крыш в недалеком прошлом — следствие не только и не столько эстетических вкусов владельцев частных домов. Основная причина в другом — в сложности устройства таких кровель. В особенности в подборе стропил для односкатной крыши и повышенных требованиях к прочности несущих конструкций. Ну и советские жесткие строительные ограничения тоже сыграли немалую роль.

Начнем с азов. Односкатная крыша опирается только на две стены дома. Никакого промежуточного узла вроде конькового прогона у нее нет. Из этого следуют три особенности:

1. Длина стропил односкатной крыши почти в два раза больше, чем у двускатной.
2. Уклон односкатной кровли существенно меньше, чем у любой другой скатной крыши такой же ширины.
3. При устройстве стропильной системы почти всегда нужны промежуточные опоры: стойки, подстропильные ноги.

И у всех этих особенностей есть последствия.

Большая длина стропил для односкатной крыши сильно осложняет поиск и покупку подходящих пиломатериалов. А если длина ската 8 м и более, то нужны уже составные стропильные ноги.

Помимо этих сложностей, есть еще один побочный эффект — большой вес стропил. Тут все просто: с ростом длины при том же сечении пропорционально растет и масса. Поэтому работать с такими стропилами неудобно, а иногда — невозможно без привлечения спецтехники.

Более пологий скат тоже приводит к проблемам. Чем меньше уклон кровли, тем выше на нее снеговая нагрузка. И эта разница — десятки килограмм на единицу площади. Чтобы кровля выдержала увеличенный вес, приходится наращивать сечение элементов стропильной системы. Причем обычно увеличивать нужно толщину стропил односкатной крыши, потому что высота у них и так часто максимальная. А при работе на изгиб прирост толщины намного менее эффективен, чем увеличение высоты. Отсюда еще больший вес стропил для односкатной крыши и повышенные требования к несущей способности опорных стен и фундамента.

Необходимость промежуточных опор накладывает серьезные ограничения на планировку дома. Стойки должны опираться на несущие стены или колонны, которые будут передавать нагрузку на фундамент. Поэтому в домах с односкатными крышами сложнее сделать большие просторные комнаты.

Для сравнения: при использовании висячей схемы монтажа стропил при устройстве двускатной кровли, у стропильной системы нет иных опор, кроме двух противоположных стен дома. Поэтому внутри дома несущих стен вообще может не быть. Следовательно, планировка жилого пространства может быть любой, нет никаких принципиальных ограничений.

Стропила для односкатной кровли бывают четырех видов:

1. Доски — классика стропильных систем. Используются в подавляющем большинстве случаев.
2. Брус — редко применяется для стропил для односкатной крыши из-за большой толщины. Но если достигнута максимально возможная высота досок (из доступных пиломатериалов), то для увеличения несущей способности иногда приходится заменять их брусом.
3. Деревянные двутавровые балки — сравнительно новый материал, который представляет собой два бруса с плитой OSB между ними. Высота таких балок достигает 450 мм при весе около 5 кг/м.п. Это оптимальный материал для стропил односкатной крыши, но стоит он достаточно дорого по сравнению с обычными пиломатериалами.
4. Металлические двутавры и другой металлопрокат. Сталь тяжелая и дорогая, но очень прочная. К тому же, использование металлических стропил — единственный способ не делать промежуточных несущих опор у больших домов. Ведь стальные фермы легко могут опираться только на две точки.

Для сравнительно небольших домов с длиной ската до 10-12 м доски и брус — это оптимальные материалы.

Металл используют в полярных ситуациях. Первый вариант — очень маленькие строения: гараж, навес, веранда, беседка и так далее. В этом случае вместо тяжелых и дорогих двутавров можно использовать намного более доступную профильную трубу. Второй вариант — очень большие коттеджи, крышу которых из других материалов сделать сложно.

Деревянные двутавровые балки — отличный выбор для средних и больших домов. Но из-за небольшого количества производителей доступны они далеко не во всех регионах России.

Если говорить о стандартных размерах стропил, то для односкатной крыши они такие же, как и для других скатных кровель. Это 50×180 мм, 50×200 мм и 50×200 мм. Для увеличения несущей способности можно взять более толстые доски — 75 мм. Или уже брус 100×150 мм, 100×200 мм, 150×150 мм, 150×200 мм, 180×180 мм и даже 200×200 мм.

Но при устройстве односкатной крыши лучше не опираться на стандартные сечения, а вычислить, какие доски использовать для стропил односкатной крыши.

Расчет сечения стропил для односкатной крыши

Расчет размеров стропил односкатной крыши непрост, поэтому лучше заказать его у профессионального проектировщика. Так вы, скорее всего, получите лучший результат. Во-первых, проектировщик как профессионал может подсказать решения, о которых вы не знаете. Во-вторых, он сделает расчет быстрее и точнее.

Но если вы полны решимости сделать все лично, вот алгоритм этого расчета:

1. Выбираем угол наклона ската крыши и расстояние между точками опоры стропил — рабочую длину стропильной ноги L_max. Если опоры планируется расположить неравномерно, берется большее расстояние. Например, если стропило опирается на мауэрлат карниза, потом через 6 м на стойку, а потом через 9 м на мауэрлат второй стены, то L_max будет равен 9 м.
2. Определяем постоянную нагрузку на кровлю. Это сумма масс всех составляющих кровельного пирога в перерасчете на 1 м².
3. Считаем переменные нагрузки. Это ветровая и снеговая нагрузка, а также запас на обслуживание кровли. Проще говоря, на вес человека, который будет по ней ходить. Тоже из расчета на 1 м².
4. Выбираем шаг стропил А. Обычно его выбирают из диапазона от 0,8 м до 1,2 м так, чтобы в скате помещалось целое число стропильных ног.
5. Складываем переменные с постоянными нагрузками и получаем общую нагрузку Q.
6. Переводим общую нагрузку на площадь в нагрузку на метр длины стропил односкатной кровли Q_r. Это делается по формуле: Q_r=A·Q.
7. Выбираем, какой толщины стропила для односкатной крыши лучше сделать. Этот параметр обозначается буквой B и обычно равен стандартным величинам: 50 мм или 75 мм.
8. Если угол наклона ската меньше 30°, рассчитываем высоту стропильной ноги по формуле: H_min=8,6·L_max·√(Qr/(B·R_изб)). В ней  R_изб — сопротивление на изгиб, которое берется по таблице 3 из раздела 6 СП 64.13330.2017 «Деревянные конструкции» или из других нормативов.
9. При угле наклона ската 30° и более высота стропильной ноги считается по немного другой формуле: H_min=9,5·L_max·√(Qr/(B·R_изб)).

Дальше минимальную высоту нужно округлить в большую сторону до ближайшего стандартного размера доски или бруса. Желательно, чтобы был запас 100-150 мм.

Часто после первого расчета результат получается неподходящим. Например, расчет может показать, что для стропил односкатной крыши вам нужно использовать такие доски, каких просто не существует в природе. Тогда его нужно повторить, но уже с другими исходными данными: уменьшить шаг стропильных ног, увеличить количество промежуточных опор, сделать скат более крутым, изменить толщину доски.

После того как вы сделали расчет и вас все устроило, полученные размеры стропил односкатной крыши нужно проверить на изгиб. Это делается по формуле:

3,125· Q_r·L³_max/(B·H³)≤1

Если неравенство выполняется, значит, вы все сделали верно. Если нет, тогда нужно пересчитать стропила, снова изменив условия на более «лояльные».

Длина стропил односкатной крыши

Максимальная длина стропил односкатной крыши при использовании двутавровых деревянных балок равна 12-14 м. Теоретически, их могут изготовить под заказ и большей длины, но не каждый производитель предоставляет такую услугу.

Если используются доски или брус, то длина не может превышать 8-9 м. Более длинные пиломатериалы практически невозможно купить. Стандартная длина еще меньше — 6 м, поэтому обычно без сращивания стропил не обойтись.

Металлические детали просто сваривают вместе, поэтому длина стальных стропил ограничена только их весом и схемой распределения нагрузки.

Стропила для односкатной крыши длиннее, тяжелее и сложнее в монтаже, чем стропильные ноги других скатных кровель. Обычно их делают из досок или бруса, но в сложных случаях могут использовать деревянные двутавровые балки и металлические фермы.

Из-за повышенной нагрузки на кровлю стропила односкатной крыши желательно рассчитывать, а не выбирать среди стандартных сечений.

---

Будьте в курсе!

Подпишитесь на новостную рассылку

Наращивание стропил по длине: спаренные и составные стропила

Приступая к строительству крыши, многие интересуются, как удлинить стропила. Для этого между собой обычно соединяют короткие элементы конструкции: стропильные доски, брусья и прочее – это показано на фото. Добиться жесткости на изгиб в местах, где стыкуют стропила, получается редко – обычно там присутствуют пластинчатые шарниры. Для того чтобы решить данную проблему, стык делают там, где возможности изгиба приближаются к нулю.

При использовании пластинчатого шарнира, расстояние от него до опоры для стропил считают как 15% от длины пролета (шага установки стропил), где и располагают соединение. Поскольку расстояние пролетов между промежуточной опорой и мауэрлатом, коньковой и промежуточной опорами разная, то при стыковке стропил используют равноправную, а не равнопрогибочную схему, которая используется при стыковке прогонов. Что касается того, как стыковать стропила, то важно обеспечить одинаковую прочность, а не создать равный прогиб. А вот в коньковом прогоне главное – обеспечить равный прогиб, чтобы конек крыши оставался на одной высоте.

При сооружении вальмовых крыш задействуют стропила, направленные к внутренним или внешним углам стен. В этом случае стропильные ноги называют накосными стропилами. Они получаются более длинными, чем обычные, и становятся опорой для коротких стропил скатов.

Способы, как срастить стропила:

• соединением встык;
• косым прирубом;
• соединение внахлест.

При соединении встык для того, чтобы все было надежно закреплено, у обоих стропил обрезают стыкуемые концы под прямым углом. Чтобы место соединения стропил не подвергалось прогибу, срез торца каждого элемента должен производиться под углом точно в девяносто градусов. Соединяют срезанные концы стропил металлическим крепежным элементом или накладкой из доски и закрепляют. С целью прикрытия стыка стропил с обеих сторон используют накладки из доски, для крепления которых берут металлические гвозди для стропильной системы. Прибивают их в шахматном порядке, через один.

Если используют метод косого прируба, соприкасающиеся концы стропил подрезают под углом в 45 градусов. Затем концы стропил соединяют вместе, и посередине скрепляются болтом, имеющим диаметр 12 или 14 миллиметров.

Что касается того, как нарастить стропила внахлест, то деревянные элементы накладывают друг на друга с нахлестом в метр или больше, точность среза стропил соблюдать не обязательно. Потом, как и в случае соединения стропил встык, гвозди прибивают по всей области соприкосновения сращиваемых элементов в шахматном порядке.

Вместо гвоздей можно использовать также шпильки, закрепляемые с обеих сторон шайбами и гайками. Соединение элементов стропильной системы должно происходить таким образом, чтобы на места стыка приходился минимум нагрузки. Чтобы соединять стропила с мауэрлатом, используют скобы для стропил.

Сопряжение стропил

Сопряжение – это соединение деталей, при котором они полностью или частично входят друг в друга. Стропила соединяют с мауэрлатом или балками путем врезки или с помощью зуба с шипом, создавая узлы.

Верхнюю часть стропильной ноги укладывают на коньковый прогон с частичным или полным соединением с другой стропильной ногой. Простая стропильная система, собранная из досок, оказывается не менее прочной, чем изготовленная с применением деревянного бруса и жердей. Доски наращивают или соединяют в определенном порядке, и в ряде случаев их применение оказывается более выгодным по сравнению с тяжелым брусом, как со стороны универсальности, так и экономии.

Можно привести такие примеры стропильных систем из доски, как конструкция крыши с чердаком, которые можно утеплить и переделать в мансарду. Для увеличения длины ног иногда используют стропила, соединенные при помощи двух досок с просветом. Особенность такой конструкции состоит в том, что в нижней части системы достаточно прикрепить одинарные стропила, а в верхней – спаренные элементы.

Таким способом можно сэкономить на строительном материале, а сборка стропил друг с другом и с ригелем происходит проще. Вкладыши, выполненные из обрезков ног, укладывают между стропилами таким образом, чтобы расстояние между ними составляло не больше семи высот соединенных досок. В таком случае гибкость стропила, спаренного между вкладышами, равна нулю, и оно может работать в качестве цельного элемента. При этом длина вкладышей должна составлять две высоты досок и больше (прочтите также: «Какое расстояние между стропилами, методика вычисления»).

Стропила из досок бывают двух видов: составные и спаренные.

Спаренные стропила

Спаренные стропила слагают не менее чем из двух досок, которые прикладываются друг к другу широкой стороной вплотную, не оставляя зазоров, и прошиваются по всей длине гвоздями в шахматном порядке, через один.

Удлинение стропил из спаренных досок происходит одновременным соединением частей встык и внахлест ко второй стропильной доске, благодаря чему не только увеличивается длина элемента, но и его прочность. При выборе стропил необходимо обращать внимание на то, чтобы расстояние между стыками объединяемых досок соединения были более одного метра и располагались по изделию в шахматном порядке. Шарнирные соединения не должны находиться друг напротив друга, а каждый стык должен быть защищен цельной доской.

Накосные стропила – это самые длинные элементы стропильных систем, и самым лучшим материалом для их создания является спаренная стропильная доска.

Как срастить брус по длине, смотрите на видео:

Составные стропила

Такие элементы как составные стропила никогда не используют в качестве диагональных элементов. Для их создания две доски одинаковой длины укладывают на ребро и соединяют между собой вкладышем (третьей доской). Потом три доски приколачиваются гвоздями в два ряда. Длина вкладыша должна превышать две высоты доски.

Шаг монтажа стропил между вкладышами должен быть менее величины толщины соединяемых досок, умноженной на цифру семь. Первый вкладыш должен находиться в начале стропил – в этом случае стропильная нога будет равна толщине трех досок.

Верхняя часть стропила делается из одной доски, ее, как вкладыш, прикрепляют между боковыми досками гвоздями и монтируют на коньковый брус.

В том, как зарезать стропила, нет ничего сложного. Существует несколько способов увеличить длину стропил. Главное – сделать все правильно, учитывая малейшие нюансы, чтобы крыша получилась прочной и надежной, и стропильная конструкция долгие годы не нуждалась в ремонте.

Как далеко может пролет стропил 2″×6″, 2″×8″, 2″×10″, 2″×12″ и 2×14

Как далеко может пролет стропил 2″×6″, 2″× Пролет стропил 8″, 2″×10″, 2″×12″ и 2×14 | какой максимальный пролет для стропил 2×6, 2×8, 2×10 и 2×12 | Какой максимальный пролет для стропил 2×6 | максимальный пролет для стропила 2×8 | максимальный пролет для стропила 2×10 | максимальный пролет для стропила 2×10 | максимальный пролет для стропила 2×12 | максимальный пролет для стропила 2×14.

Стропила – это конструктивный элемент из дерева или стали, который используется как часть конструкции крыши. Стропила проходят от конька или вальмы крыши до стеновой плиты наружной стены. Стропила, как правило, поставляются последовательно, бок о бок, образуя пластину для поддержки кровельных настилов и кровельных покрытий.

Во многих странах, таких как США, Канада, Великобритания, стропила крыши из дерева/дерева широко используются для строительства дома. Многие породы дерева используются для изготовления древесины, обладающей большой прочностью. Стропила обычно изготавливаются из сосны или кедра, для стропил с большим пролетом несколько производителей строительных материалов создали стропила из клееного бруса (LVL), которые могут быть в 2–5 раз длиннее обычных деревянных стропил. В США большинство деревянных стропил имеют максимальную длину 20 футов.

Наиболее распространенный размер стропил крыши : 2″×6″, 2″×8″, 2″×10″, 2″×12″ и 2″×14″ используются в каркасе крыши. Толщина стропил должна быть не менее 2 дюймов, а их глубина должна быть в пределах от 4″ до 12″. Длина стропил в зависимости от климатических условий, стиля, уклона и типа строения. Он используется на кирпичной внешней стене, стеновой плите, на двух опорах и на верхней части балки.

Стропила — это конструктивный элемент, который используется как часть конструкции крыши. Как правило, он проходит от конька или вальмы крыши. Проектирование и строительство кровли зависит от многих факторов, но одним из наиболее распространенных факторов является климатическое и погодное состояние окружающих вас территорий, городов и стран. Район с сильными дождями и снегопадами требует хорошего дренажа для крыши, дренаж крыши в зависимости от уклона крыши, в зависимости от уклона крыши, он подразделяется на два типа: плоская крыша и скатная крыша или наклонная крыша.

Расстояние между стропилами крыши является лишь одним из компонентов, используемых для определения минимального размера стропил крыши. Стандартных размеров расстояния между стропилами не существует. Но обычно стропила располагаются на расстоянии 12, 16 или 24 дюймов друг от друга с одним из нескольких стандартных шагов.

ТАКЖЕ ЧИТАЙТЕ:- Какой размер прогона для пролета 3 м, 4 м, 5 м, 6 м и 8 м

Размер стропил для пролета 10, 12, 15, 16, 18, 20 и 24 футов Какой размер пролета

lvl2 32 фута

Из этой статьи вы узнаете, какой максимальный пролет для стропил 2×6, 2×8, 2×10 и 2×12 поможет вам лучше понять и вычислить или оценить максимально допустимую охватывать. Обычно пролет — это расстояние между двумя концами опоры.

Термин «чистый пролет» представляет собой расстояние между двумя торцевыми опорами, обычно часто встречается при строительстве дома, сарая или террасы. Пролет относится к расстоянию, которое может пройти кусок габаритного пиломатериала, прежде чем его нужно будет поддерживать фундаментом или опорной стойкой.

Когда даются указания по пролету, они относятся к расстоянию между центром одной опоры и центром другой. Таким образом, в случае балок настила пролет относится к расстоянию между центром одной опорной стойки и центром следующей стойки.

◆Вы можете подписаться на меня в Facebook и

Подпишитесь на наш канал на Youtube

Максимальный пролет стропил зависит от широкого спектра факторов, таких как порода дерева, качество древесины, а также статическая и динамическая нагрузка на конструкцию пиломатериалы несут, все влияет на то, насколько далеко могут безопасно пролететь 2 × 6, 2 × 8, 2 × 10, 2 × 12 и 2 × 14. Древесина имеет различную прочность и качество в зависимости от породы, южная прекрасная древесина, возможно, наиболее распространенная древесина, используемая для размерных пиломатериалов, прочнее, чем другие мягкие породы, такие как кедр, красное дерево, пихта Дугласа и красная сосна. У пиломатериала сорта №1 меньше сучков, чем у пиломатериала №2, поэтому он более прочный. Однако в северном климате могут потребоваться более прочные стропила, чтобы выдерживать большую снеговую нагрузку. Каков максимальный пролет для стропил 2×6, 2×8, 2×10 и 2×12.

На какую длину может пролетать стропила 2×6 без поддержки

Максимально допустимый пролет для стропил 2×6 :- Максимально допустимый пролет для стропил 2×6 составляет 16 футов 5 дюймов при расстоянии 12 дюймов от центр, 14 футов 8 дюймов при 16 ″ OC и 12 футов 8 дюймов при 24 ″ OC из пиломатериалов из южной сосны высшего качества № 1 на крыше с уклоном 3/12 или меньше (плоская крыша) с максимальной временной нагрузкой 20 фунтов на квадратный фут (lbs/ft2) и статическая нагрузка 15 фунтов на квадратный фут.

также прочитайте:-Какого размера LVL промежуточно 30 футов

, какой размер LVL до 28 футов

Какой размер LVL до 26 футов

Какого размера LVL до 25 футов

Какой размер LVL до 24 футов

Какой размер LVL до 22 футов

Какой размер LVL до 20 футов

Какой размер LVL до 18 футов

Какого размера LVL до Span 16 футов

Какого размера LVL до 15 футов

Какой размер LVL до 14 футов

Какой размер LVL до 12 футов

может ли пролет стропила 2×6 :- стропила 2×6 может иметь пролет 14 футов 8 дюймов при расстоянии 16 дюймов от центра, 16 футов 5 дюймов при 12″ OC и 12 футов 8 дюймов при 24″ OC без опоры с лучшим пиломатериалы из южной сосны качества № 1 на крыше с уклоном 3/12 или меньше (плоская крыша) с максимальной временной нагрузкой 20 фунтов на квадратный фут (фунты / фут2) и статической нагрузкой 15 фунтов на квадратный фут. Таким образом, стропила 2 × 6 могут безопасно пролететь до 14 футов 8 дюймов при расстоянии 16 дюймов от центра.

2D и 3D Ghar ka Naksha banane ke liye sampark kare

На какое расстояние может пролетать стропило 2×8 без поддержки

Максимально допустимый пролет для стропила 2×8 :- Максимально допустимый пролет для стропила 2×8 составляет 21 фут 7 дюймов при расстоянии 12 дюймов от центра, 19 футов 6 дюймов при 16 ″ OC и 18 футов 6 дюймов при 24 ″ OC с пиломатериалами из южной сосны высшего качества № 1 на крыше с уклоном 3/12. или меньше (плоская крыша) с максимальной динамической нагрузкой 20 фунтов на квадратный фут (фунт/фут2) и статической нагрузкой 15 фунтов на квадратный фут.

◆Вы можете подписаться на меня в Facebook и

Подпишитесь на наш канал Youtube

На какую длину может пролетать стропила 2×8: кроме центра, 21 фут 7 дюймов при 12 ″ OC и 18 футов 6 дюймов при 24 ″ OC без опоры с пиломатериалом из южной сосны высшего качества № 1 на крыше с уклоном 3/12 или меньше (плоская крыша) с максимальная временная нагрузка 20 фунтов на квадратный фут (фунт/фут2) и статическая нагрузка 15 фунтов на квадратный фут. Таким образом, стропила 2×8 могут безопасно пролететь до 19футов 6 дюймов при расстоянии 16 дюймов от центра.

На какую длину может пролетать стропила 2×10 без опоры

Максимально допустимый пролет для стропил 2×10 центр, 24 фута 8 дюймов при 16 ″ OC и 21 фут 3 дюйма при 24 ″ OC из пиломатериалов из южной сосны высшего качества № 1 на крыше с уклоном 3/12 или меньше (плоская крыша) с максимальной временной нагрузкой 20 фунтов на квадратный фут (lbs/ft2) и статическая нагрузка 15 фунтов на квадратный фут.

Насколько далеко может пролет стропила 2×10 :- стропила 2×10 может иметь пролет 24 фута 8 дюймов при расстоянии 16 дюймов от центра, 27 футов 6 дюймов при 12″ OC и 21 фут 3 дюйма при 24″ OC без опоры из пиломатериалов из южной сосны высшего качества № 1 на крыше с уклоном 3/12 или менее (плоская крыша) с максимальной временной нагрузкой 20 фунтов на квадратный фут (фунты / фут2) и собственной нагрузкой 15 псф. Таким образом, стропила 2 × 10 могут безопасно пролететь до 24 футов 8 дюймов при расстоянии 16 дюймов от центра.

Какой пролет может иметь стропила 2×12 без опоры

Максимально допустимый пролет для стропил 2×12: – максимально допустимый пролет для стропил 2×12 составляет 33 фута 5 дюймов при расстоянии 12 дюймов от центр, 30 футов 0 дюймов при 16 ″ OC и 25 футов 10 дюймов при 24 ″ OC из пиломатериалов из южной сосны высшего качества № 1 на крыше с уклоном 3/12 или меньше (плоская крыша) с максимальной временной нагрузкой 20 фунтов на квадратный фут (lbs/ft2) и статическая нагрузка 15 фунтов на квадратный фут.

Насколько далеко может пролетать стропило 2×12 :- стропило 2×12 может иметь пролет 30 футов 0 дюймов при расстоянии 16 дюймов от центра, 33 фута 5 дюймов при 12″ OC и 25 футов 10 дюймов при 24″ OC без опоры из пиломатериалов из южной сосны высшего качества № 1 на крыше с уклоном 3/12 или менее (плоская крыша) с максимальной временной нагрузкой 20 фунтов на квадратный фут (фунты / фут2) и собственной нагрузкой 15 псф. Таким образом, стропила 2 × 12 могут безопасно пролететь до 30 футов 0 дюймов, если они расположены на расстоянии 16 дюймов от центра.

На какую длину может пролетать стропила 2×14 без опоры

Максимально допустимый пролет для стропил 2×14 :- Максимально допустимый пролет для стропил 2×14 составляет 25 футов 11 дюймов при расстоянии 12 дюймов от центра , 22 фута 6 дюймов при 16 ″ OC и 18 футов 4 дюйма при 24 ″ OC из пиломатериалов из южной сосны высшего качества № 1 на крыше с уклоном 3/12 или менее (плоская крыша) с максимальной временной нагрузкой 60 фунтов на квадратный фут (фунт/фут2) и статическая нагрузка 15 фунтов на квадратный фут.

На каком расстоянии могут быть пролеты стропил 2″×6″, 2″×8″, 2″×10″, 2″×12″ и 2×14

Насколько далеко может пролетать стропило 2×14 :- стропило 2×14 может иметь пролет 22 фута 6 дюймов при расстоянии 16 дюймов от центра, 25 футов 11 дюймов при 12″ OC и 18 футов 4 дюйма при 24″ OC без опоры из пиломатериалов из южной сосны высшего качества № 1 на крыше с уклоном 3/12 или менее (плоская крыша) с максимальной временной нагрузкой 60 фунтов на квадратный фут (фунты / фут2) и собственной нагрузкой 15 псф. Таким образом, стропила 2 × 14 могут безопасно пролететь до 22 футов 6 дюймов, если они расположены на расстоянии 16 дюймов от центра.

, какой размер LVL до 18 футов

Какой размер LVL для промежутка 16 футов

Какой размер LVL до 15 футов

Какой размер LVL до 14 футов

пролет 12 футов

Какой размер lvl для пролета 10 футов

Заключение :-
стропила 2×6 могут иметь пролет 14 футов 8 дюймов, стропила 2×8 могут иметь максимальный пролет до 14 футов 8 дюймов, 2× 10 могут иметь пролет от 24 футов до 8 дюймов, 2 × 12 могут иметь пролет от 30 футов до 0 дюймов, а стропила 2 × 14 могут иметь пролет до 22 футов 6 дюймов при размещении на расстоянии 16 дюймов от центра.

Проектирование с помощью таблиц пролетов стропил

Часть 4 учебного пособия по проектированию жилых домов

На этой странице мы объясним, как проектировать с помощью таблиц пролетов стропил крыши и как читать таблицы всех типов балок и пролетов крыши для каркаса жилых домов.

Эта страница является частью онлайн-руководства «Создай собственный дом». Если вы только начинаете проектировать свой дом, вы можете перейти на карту нашего учебного сайта, чтобы пройти учебник по порядку или прыгать по нему, как вам удобно.

Деревянный каркас крыши

Продолжая часть 3: Таблицы пролетов балок перекрытий для проектирования жилых домов, мы теперь рассмотрим конструкцию стропил и балок крыши.

Рассмотрим базовую конструкцию каркаса двускатной деревянной крыши. На изображении ниже показано поперечное сечение нашего простого дома размером 12 на 13 футов из раздела таблиц пролетов балок этого урока. Здесь у нас двускатная крыша с деревянным каркасом. Вдоль верхней центральной части дома проходит балка, к которой крепятся стропила. Каждое стропило, в свою очередь, крепится к верхней части наружных несущих стен.

Как мы обсуждали в разделе «Проекты экстерьера дома», существует множество различных типов крыш домов. Сначала мы обсудим каркас двускатных крыш, чтобы мы могли узнать основы того, как определить размеры стропил, балок или балок крыши.

В большинстве регионов первое, на что следует обратить внимание перед определением размера деревянного каркаса крыши, — это максимальная снеговая нагрузка, которую должна выдержать крыша. Все таблицы каркаса крыш организованы по максимальной снеговой нагрузке. Если вы живете в регионе, где зимой выпадает снег, обратитесь в муниципальный строительный отдел, чтобы узнать, на какие максимальные снеговые нагрузки вам необходимо рассчитывать.

В зависимости от вашего региона вам может потребоваться расчет максимальной снеговой нагрузки от нуля до 65 фунтов на квадратный фут (или примерно 0–3 кПа).

Давайте посмотрим на образец таблицы ниже, в которой показаны максимальные пролеты стропил при снеговой нагрузке 31,3 фунта на квадратный фут (psf).

Таблица каркаса для максимальных пролетов стропил крыши

Образец Максимальные пролеты (футы-дюймы) Дугласова пихта или лиственница, № 1 или № 2 со снеговой нагрузкой 31,3 фунта на фут

Эта таблица является просто образцом и может быть недействительна для вашего региона.

Максимальные пролеты в приведенной выше таблице относятся к горизонтальному расстоянию, которое может охватывать стропило (НЕ расстояние по диагонали или фактическая длина стропила). Таким образом, если ваш дом имеет ширину 26 футов, а балка конька крыши находится по центру дома, вам понадобится стропило, которое может охватывать 13 футов. Давайте воспользуемся этим примером и найдем подходящий размер стропил. Просматривая центр таблицы, мы можем найти пару вариантов. В таблице указано, что 2 X 6 стропил, расположенных на расстоянии 16 дюймов от центра (o.c), могут охватывать максимальное расстояние 13 футов 5 дюймов. Другой вариант — стропила 2 х 8, расположенные на расстоянии 24 дюйма друг от друга.

При выборе учитывайте, как вы будете утеплять крышу. Изоляция крыши для 1 1/2 этажных домов (дом, где у вас есть жилая площадь на чердаке) обычно устанавливается в стропильных пространствах. Таким образом, если ваши стропила имеют глубину всего 5 1/2 дюйма, это все пространство, которое у вас есть для изоляции. Однако можно добавить куски дерева на стропила, чтобы обшить их мехом, чтобы обеспечить дополнительную изоляцию. дешевле, чем строительство из пиломатериалов большего размера.Разумно изучить типы изоляции, которые вы рассматриваете, и R-фактор, который вы надеетесь получить, а затем рассчитать, какая глубина вам нужна в стропильной полости.

Если вы строите одно- или двухэтажный дом, но когда-нибудь можете переоборудовать чердак в жилое помещение, убедитесь, что в проекте предусмотрено достаточно места для адекватной изоляции крыши.

Сборные балки крыши

Вам понадобится балка крыши в качестве поверхности для крепления стропил. Обычно балка крыши изготавливается путем сбивания нескольких кусков габаритного пиломатериала. Опять же, вам нужно будет посмотреть на свои местные диаграммы и использовать местный коэффициент снеговой нагрузки, чтобы определить максимальный пролет для данного размера деревянных стропил. В таблице ниже показаны сборные балки для снеговой нагрузки 31,3 фунта на фут.

Образец таблицы максимальных пролетов балок крыши (футы-дюймы)

Ель, сосна или пихта, № 1 или № 2 со снеговой нагрузкой 31,3 фунта на квадратный фут
Максимальный пролет стропил 16 футов

Эта таблица является просто образцом и может быть недействительна для вашего региона.

Пролеты в этой таблице основаны на максимальном пролете поддерживаемых стропил, равном 16 футам, где поддерживаемый пролет представляет собой общее горизонтальное расстояние между стропилами крыши, разделенное пополам (НЕ расстояние по диагонали или длина стропила). Таким образом, этот стол может вместить дом с общим пролетом стропил (или шириной дома) 32 фута.

Теперь вспомните, что в части 3 этого модуля «Таблицы пролетов балок» мы обсуждали, что нам могут понадобиться структурные стойки для поддержки балок перекрытия. Точно так же вам могут понадобиться стойки для поддержки балки крыши. Если ваша таблица пролетов показывает, что балка крыши не может поддерживать стропила крыши по всей длине вашего дома, вам следует выбрать составную балку крыши, максимальные пролеты которой равны (или немного больше) пролетов выбранных вами балок перекрытия. . Таким образом, вы можете продолжить структурные стойки балки перекрытия от основания до балки крыши. Однако это не непрерывный пост. Стойка для каждого этажа находится на поверхности пола вверх, чтобы поддерживать балку пола над ней. Следующая стойка располагается на этой балке перекрытия (непосредственно над нижней стойкой) и доходит до следующей балки перекрытия или до балки крыши.

Подведение итогов

В этом учебном модуле «Конструктивное проектирование жилых домов» мы рассмотрели основные нагрузки на конструкции деревянных каркасных домов, определение размеров балок перекрытий, балок перекрытий и балок крыши. Для деревянного каркасного дома или дома, в котором используется клееный брус или LVL, принципы те же, но вы будете использовать разные таблицы. Ваш местный строительный инспектор может направить вас к источникам таблиц, необходимых в вашем регионе.

Следующий модульЧертежи планов этажей

Наконец-то пришло время рисовать планы этажей. Переходим к:

Модуль 8: Начертить план этажа

Если вы с самого начала не следовали учебному пособию «Создание собственных планов дома», вы можете перейти к введению в учебное пособие, прежде чем переходить к рисованию планов этажей.

Более подробное техническое обсуждение проектирования с деревянным каркасом крыши см. в учебном пособии по таблицам пролетов от Американского совета по дереву.

Вернуться к началу страницы и панели навигации

Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные интернет-копии будут обнаружены Copyscape.

Как далеко может пролететь 2X8 без поддержки?

При возведении прочной конструкции или каркаса очень важно знать, как далеко могут простираться балки и балки без поддержки. Также полезно знать, какие факторы могут повлиять на размах 2×8. Но сначала, как далеко может пролететь 2×8 без опоры?

В зависимости от различных факторов максимальный пролет балки пола 2×8 составляет 16 футов 6 дюймов. Максимальный пролет стропил крыши составляет 23 фута 9 дюймов. Для заголовков максимальный пролет составляет 11 футов 2 дюйма. Наконец, одинарная палубная балка имеет максимальный пролет 5 футов 11 дюймов, а двойная — 8 футов 9 дюймов.».

Однако максимум определяется породой и сортом древесины, расстоянием, нагрузкой и т.д. В этой статье рассказывается о различных факторах и о том, как они могут повлиять на пролет дерева 2 × 8, а также о весе, который может выдержать 2 × 8, и о том, как вы можете оценить пролет.

Содержание (Перейти к теме)

• Что такое пролет в строительстве?
• Какие факторы определяют диапазон?
  • Породы древесины
  • Глубина структурного элемента
  • Сорт
  • Шаг
  • Использование
  • Нагрузка
• Как далеко может пролет 2×8 без поддержки?
  • Стропила крыши
  • Балки пола или настила
  • Потолок
  • Коллектор
  • Балка
  • Пергола
• Как далеко можно использовать двойной пролет 2×8?
• Какой вес может выдержать 2×8?
• Как далеко вы можете откинуть балку 2×8?
• Диаграмма размаха 2×8
• Заключение

Что такое пролет в строительстве?

Пролет — это термин, обозначающий линейное расстояние, которое может пройти балка, стропила или доска, не изгибаясь и не ломаясь без опоры. Поскольку на пролет 2 × 8 могут влиять многие различные факторы, Международный кодекс жилищного строительства (IRC) от 2018 года предлагает максимальный пролет, также известный как допустимый пролет, для балок, балок, перекрытий и стропил в качестве эталона для строительных норм и правил.

Допустимый пролет — это расстояние, на которое элемент конструкции может простираться без опоры. Чтобы измерить пролет, вы должны начать от центра одной опорной точки до центра следующей опорной точки. Этими точками могут быть стена, конек, балка или любая другая несущая конструкция.

Знание допустимого размаха поможет вам определить, где поясничный отдел нуждается в поддержке для устойчивости. Тип структурного компонента, включая балку, балку и стропило, определяет, где должна быть размещена опора.

Какие факторы определяют диапазон?

Несмотря на наличие максимально допустимых пролетов, они определяются различными факторами. Каждый фактор может повлиять на пролет, и его следует учитывать для обеспечения оптимальной поддержки.

Порода дерева

Порода дерева влияет на прочность, гибкость и другие характеристики, которые играют роль в поддержке и пролете. Популярные конструкционные породы дерева включают южную сосну, дугласову пихту, подол пихты, красное дерево и ель-сосну-пихту (SPF).

Как правило, дугласова пихта очень прочная и будет иметь больший охват, чем SPF и южная сосна, если другие факторы идентичны. Южная сосна прочнее и длиннее, чем SPF, но SPF популярен, потому что он силен для своего веса.

Глубина элемента конструкции

Глубина балки, балки или другого элемента конструкции имеет решающее значение для допустимого пролета. Эмпирическое правило состоит в том, чтобы умножить эту глубину на 1,5 и изменить количество на футы, чтобы определить пролет. Хотя это не включает другие факторы, оно все же может дать представление о том, как глубина может влиять на размах. Используя это правило, 2×6 охватит 9футов, 2×8 — 12 футов, а 2×10 — 15 футов. Как видите, чем больше глубина, тем длиннее пролет.

Сорт

Пиломатериалы сортируются по качеству. Уникальная оценка будет основываться на дефектах, таких как сучки, а также на общих характеристиках. Классификация также включает внешний вид и рассматривает полосы, наплывы и другие дефекты. Характеристики основаны на классах напряжения для использования в конструкциях, и эти классы являются стандартными.

Марка № 1 является самой прочной и обычно используется для строительных проектов, а № 2 также обычно используется для поддержки. Самый низкий класс — № 4, и он не подходит ни для каких структурных систем.

Зазор

Зазор — это площадь между балками или стропилами, которая важна для точного определения области, которую должен поддерживать конструктивный элемент. Расстояние между параллельными деревянными элементами обычно составляет 12 дюймов, 16 дюймов или 24 дюйма. Расстояние измеряется от центра одной балки, стропила или балки до центра следующей балки, стропила или балки. Чем длиннее интервал, тем короче допустимый пролет.

Использование

Использование относится к способу расположения 2×8 и работает ли он как балка, балка пола, балка потолка, стропила или перемычка. Кроме того, это также касается того, используете ли вы один луч или хотите удвоить или утроить луч.

Нагрузка

Нагрузка относится к величине, которую может выдержать 2×8 или другой конструктивный элемент до того, как будет нарушена целостность. Это означает, что балки и стропила должны выдерживать нагрузку всех конструкционных материалов и любого другого веса. Статическая нагрузка является постоянной нагрузкой и обычно составляет 10 или 20 фунтов на квадратный фут (psf). Нежилые помещения также часто имеют более низкие рейтинги нагрузки.

Постоянная нагрузка является временной нагрузкой и включает мебель, людей, домашних животных и все остальное, что непостоянно. Постоянная нагрузка имеет более высокое значение, чем статическая нагрузка, обычно около 30 или 40 фунтов на квадратный фут. Нагрузка также должна учитывать снег, лед и другие факторы, которые могут увеличить вес стропил или балок. Поэтому в более холодных районах постоянная нагрузка должна быть увеличена до 70 фунтов на квадратный фут.

Еще одним соображением является продолжительность нагрузки, то есть количество времени, в течение которого балки или балки должны выдерживать нагрузку. Полная загрузка является стандартом, который можно умножить для определения нагрузки. Для снеговой нагрузки умножьте полную нагрузку на 1,15, а для 7-дневной нагрузки умножьте ее на 1,25. Например, 2×8 с полной нагрузкой 1795 Фб будет иметь приблизительную снеговую нагрузку 2065 Фб и 7-дневную нагрузку 2244 Фб.

Комбинация размеров балок и расстояния между ними также определяет значение прочности Fb и значение жесткости E. Например, балка пола 2×8, изготовленная из южной сосны, имеет 2650 Fb, а такая же балка 2×8 будет иметь более высокое Fb, 3040 Fb, при использовании для стропил крыши. Продолжительность нагрузки не изменит значение E.

Как далеко может пролететь 2×8 без поддержки?

Итак, при всех этих факторах лучше всего начать с использования. Это может иметь огромное значение с одним и тем же компонентом 2 × 8 при использовании его для стропил крыши по сравнению с использованием его в качестве балки пола. Если вы не уверены в точном допустимом диапазоне, вам следует проверить IRC 2018 или проконсультироваться со специалистом.

Стропила крыши

Длину пролета стропил необходимо измерять от внешней поверхности обшивки несущей стены до центра коньковой балки или доски. Стропила крыши 2×8, как и любой другой конструктивный элемент, будут иметь пролет в зависимости от различных факторов.

Следует помнить, что стропила крыши имеют уклон. Это приводит к тому, что нагрузка оказывает давление иначе, чем с балками или балками. Самый низкий пролет стропил крыши составляет 6 футов 7 дюймов, а максимальный пролет составляет 23 фута 9 дюймов в соответствии с IRC 2018, в зависимости от нагрузки, класса, породы и многого другого.

Балки пола или настила

Пролет для балки пола 2×8 может составлять от 7 футов 1 дюйм до 16 футов 6 дюймов. Кроме того, балки пола и настила должны выдерживать довольно высокую динамическую нагрузку, поскольку они обеспечивают поддержку под жилыми помещениями. Вы можете обнаружить, что 2×8 сами по себе не обеспечивают необходимой поддержки. Тем не менее, вы можете удвоить пол или балки настила, чтобы увеличить пролет.

Удвоение балок перекрытия 2×8 может увеличить пролет примерно на 25 процентов при прочих равных условиях. Например, это означает, что одна балка перекрытия с пролетом 9 футов будет иметь пролет 11 футов 2 дюйма при удвоении. Вы даже можете утроить балки пола 2 × 8 для еще большего пролета.

Потолок

Потолочные швы имеют разные пролеты в зависимости от расположения. Для свободной зоны с ограниченным пространством для хранения пролет потолочных швов будет варьироваться от 10 футов до 21 фута 7 дюймов. Для населенного пункта без каких-либо складских помещений пролет колеблется от 14 футов 2 дюйма до более чем 26 футов.

Коллектор

Пролет коллектора во многом зависит от того, поддерживает ли он только крышу и потолок или он также должен поддерживать центральную опору пола или чистый пролетный этаж. Только для кровельных и потолочных коллекторов диапазон одинарного коллектора составляет от 2 футов 10 дюймов до 4 футов 6 дюймов, а для двойного коллектора — от 4 футов 1 дюйма до 6 футов 10 дюймов

Если коллектор должен поддерживать крышу, потолок, и центральный несущий этаж, один пролет коллектора находится между 2 футами 8 дюймов и 3 футами 11 дюймов. Для поддержки крыши и потолка, а также чистого пролета пола диапазон начинается с 2 футов 7 дюймов и доходит до 3 футов 6 дюймов для одинарного коллектора и от 3 футов 6 дюймов до 5 футов для двойного коллектора.

Балка

Согласно IRC 2018, ширина одинарной балки может варьироваться от 3 футов 5 дюймов до 5 футов 11 дюймов. При удвоении диапазон увеличивается с 5 футов до 8 футов 9 дюймов, а при увеличении втрое — с 3 футов 8 дюймов до 10 футов 10 дюймов. Южная сосна имеет более высокий пролет, чем другие популярные породы дерева. Тем не менее, еще одним вариантом является клееный брус из шпона, LVL, который имеет пролет, предоставленный производителем, который обычно составляет от 12 до 15 футов.

Пергола

IRC 2018 не указывает максимальный пролет для балок перголы. Из-за этого лучше всего пойти по стандартному правилу и умножить глубину на 1,5. Это даст вам 12 футов. Вы можете уйти еще на 1-2 фута в зависимости от вида и качества древесины, но не превышайте это значение.

Как далеко может пролетать двойная 2×8 без поддержки?

Если вы удвоите количество балок 2×8, вы сможете увеличить пролет примерно на 25 процентов. Он также увеличится примерно на 25 процентов, если вы удвоите толщину до 4×8. Однако если увеличить ширину в два раза, то пролет может значительно увеличиться.

Например, одинарная палубная балка может иметь максимальный пролет 5 футов 11 дюймов, но при удвоении глубины пролет увеличится до 8 футов 9 дюймов. Это более чем 50-процентное увеличение диапазона. Для получения дополнительной информации см. IRC 2018.

Какой вес может выдержать 2×8?

A 2×8 будет адекватно выдерживать стационарную нагрузку 20 фунтов на квадратный фут и временную нагрузку 40 фунтов на квадратный фут в зависимости от некоторых факторов, включая допустимый пролет. Это соответствует общей нагрузке 60 фунтов на квадратный фут. Следовательно, для 2x8x10 общая нагрузка будет равна 600 фунтам на линейный фут.

Важно отметить, что количество веса, которое может удерживать 2×8, сложно и зависит от различных уникальных факторов. Если вас беспокоит, какой вес он выдержит, лучше всего поговорить с экспертом о вашей уникальной ситуации.

Как далеко вы можете наклонить балку 2×8?

Как правило, консоли не должны выходить за пределы ¼ пролета самих балок. Возьмите фактический, а не максимальный диапазон, и разделите это число на четыре. Это будет расстояние, на которое вы сможете выдвинуть балку.

Например, для 2×8 с пролетом 12 футов вы должны разделить 12 на 4. Это даст вам 3. Таким образом, максимальное консольное расстояние должно быть 3 фута.

Таблица пролетов 2×8

Эта диаграмма даст вам представление о том, как различные виды, виды использования и интервалы комбинируются для определения пролета. На этой диаграмме для расчетов используется статическая нагрузка 20 фунтов на квадратный фут и временная нагрузка 30 фунтов на квадратный фут. Он также предлагает только пролет для древесины сорта № 2.

	Максимальный диапазон
Виды / Расстояние (в дюймах от центра)	Балка перекрытия	Палубная балка	Стропила крыши (снежная нагрузка)
Сосна южная
12	15 футов 10 дюймов	13 футов 1 дюйм	15 футов 10 дюймов
16	14 футов 5 дюймов	11 футов 10 дюймов	14 футов 5 дюймов
24	11 футов 11 дюймов	9 футов 8 дюймов	12 футов 7 дюймов
Дугласова пихта
12	14 футов 9 дюймов	12 футов 6 дюймов	15 футов 7 дюймов
16	12 футов 9 дюймов	11 футов 1 дюйм	13 футов 8 дюймов
24	10 футов 5 дюймов	9 футов 1 дюйм	11 футов 2 дюйма
Редвуд, западные кедры
12	14 футов 11 дюймов	11 футов 8 дюймов	14 футов 2 дюйма
16	13 футов 6 дюймов	10 футов 7 дюймов	12 футов 10 дюймов
24	11 футов 10 дюймов	8 футов 8 дюймов	11 футов 3 дюйма

Заключение

Знание допустимого пролета, а также факторов, которые могут на него повлиять, имеет решающее значение для создания прочной конструкции.
