Воронка водоприемная: Воронка ТЕХНОНИКОЛЬ ВБ, 110х450 мм (Комплектация)

Водосточная воронка кровельная ТехноНИКОЛЬ.Воронка с фланцем и обогревом.ПВХ воронка.ТПО воронка.

На главную > Гидроизоляционные материалы > Мембрана  LOGICROOF > Комплектующие LOGICROOF > Воронка кровельная



Водосточная воронка кровельная ТехноНИКОЛЬ — это вид специализированных кровельных устройств для водостока производства российской компании «ТехноНИКОЛЬ». Кровельная воронка ТехноНИКОЛЬ предназначена для отведения воды с поверхностей крыши, и является одним из основных элементов водосточной системы кровельной конструкции. Водосточные воронки ТехноНИКОЛЬ производятся из различных материалов, имеют широкий ассортимент и выпускаются различных видов и конструкций, что позволяет использовать их на всех существующих типах кровельных поверхностей, и применять их во всех климатических зонах России.

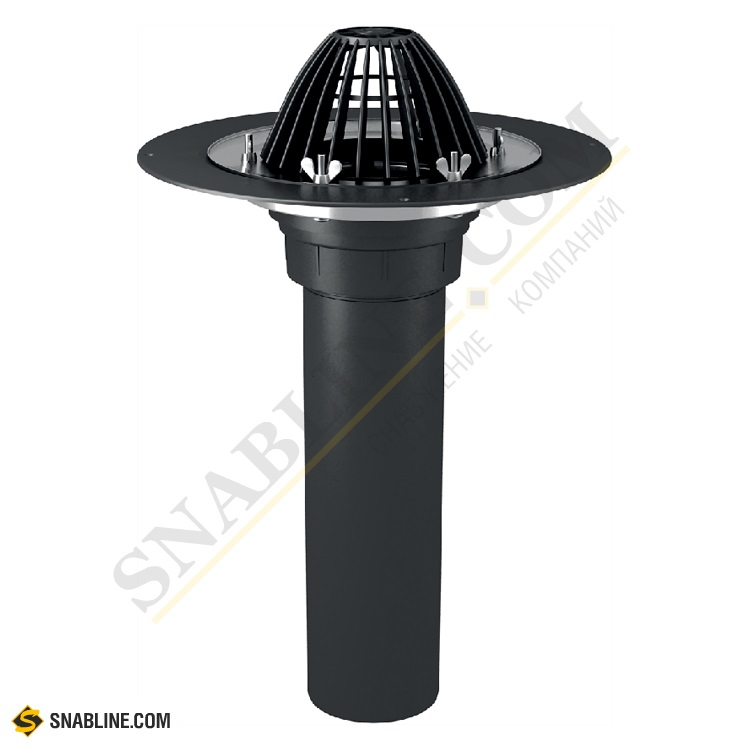

Воронка с фланцем ТН

Воронка с фланцем является современной универсальной кровельной воронкой, относящейся к сегменту Премиум. Она представляет собой водосточную воронку с листвоуловителем и  обжимным фланцем. Корпус производится из высокопрочного комбинированного полипропилена (блок-сополимера пропилена и этилена), а обжимной фланец и внутренний крепеж изготавливается из нержавеющей стали. Так как данный тип воронок имеет механический способ крепления, то они могут использоваться для всех типов гидроизоляционных кровельных  материалов.

Кровельные воронки с фланцем ТехноНИКОЛЬ существуют двух видов, стандартная без обогрева и с обогревательным кабелем, и выпускается следующих типов: воронка с обжимным фланцем ТН (ВФ) 110х450 мм, воронка с фланцем и обогревом ТН (ВФО) 110х450 мм, и воронка с фланцем и обогревом ТН (ВФО) 160х450мм. Стандартная воронка с фланцем без обогревательного элемента как правило используется в плоских кровлях, выполненных из полимерных гидроизоляционных рулонных материалов с внутренним водостоком. А воронка с фланцем и обогревательным кабелем используется в кровлях, имеющих внутренний водосток, и расположенных над необогреваемыми помещениями.



Технические характеристики



Наименование характеристики	Значение показателя
	ВФ 110х450мм ВФО 110х450мм	ВФО 160х450мм
Тип материала	полипропилен (ПП)	полипропилен (ПП)
Пропускная способность	7,8 л/сек	11,0 л/сек
Высота воронки	450 мм	450 мм
Диаметр основания	340 мм	340 мм
Монтажный диаметр	110 мм	160 мм
Срок эксплуатации	не менее 25 лет	не менее 25 лет
Цвет	черный	черный
Количество в упаковке	1 шт.	1 шт.

ПВХ воронка экструдированная

Экструдированная воронка ПВХ с пластиковым листвоуловителем – это кровельное водосборное устройство (коллектор). Изготавливается данный тип ПВХ воронок из мягкого поливинилхлорида высокого качества. Выпускаются экструдированные воронки с листвоуловителем двух видов: стандартная с размерами 110/240 мм, и ремонтная с размерами 110/240 мм. ПВХ воронка экструдированная марки ТехноНИКОЛЬ применяется на кровлях, выполненных из гидроизоляционных полимерных мембран, монтаж с мембранами осуществляется с помощью сваривания горячим воздухом. Основные места установки для сбора и отвода воды, это пониженные участки кровли (ендовы).



Технические характеристики

Наименование характеристики	Значение показателя
	ПВХ воронка 110/240мм	ПВХ воронка ремонтная 100/240мм
Тип материала	Поливинилхлорид (ПВХ)	Поливинилхлорид (ПВХ)
Высота воронки	240 мм	240 мм
Диаметр водоприёмной воронки (верх/низ)	140/110 мм	90 мм
Длина водоприёмной трубы	250 мм	250 мм
Диаметр защитной решётки (верх/низ)	90/140 мм	160/180 мм
Диаметр юбки	380 мм	290 мм
Масса	510 г	600 г
Цвет	серый	серый
Количество в картонной упаковке	5 шт.	10 шт.



ПВХ воронка парапетная

Парапетная воронка ПВХ – это специальная водосборная воронка для парапетов и балконов на плоских мембранных кровлях. Данный тип воронок ПВХ имеет нестандартную конструкцию с прямоугольным сечением и поставляется в комплекте с угловым отводом и элементом жесткости. Корпус воронки производится из поливинилхлорида высокого качества, угловой отвод изготавливается из полипропилена, а дополнительный элемент жесткости выполнен из алюминия. Угловой отвод служит для соединения парапетной воронки с водосточными трубами, а алюминиевый элемент вставляется внутрь квадратной отводящей трубы воронки, и обеспечивает усиления её жёсткости.

ПВХ воронка парапетная марки ТехноНИКОЛЬ используется для отвода талой и дождевой воды на кровлях, устроенных из полимерных гидроизоляционных мембран, соединение с мембранами выполняется с помощью сварки горячим воздухом. Основные области применения это плоские кровли, которые выполнены из ПВХ мембран, и оборудованы с внешним водостоком через парапеты и балконы.



Технические характеристики

Наименование характеристики	Значение показателя
Тип материала	Поливинилхлорид (ПВХ)
Высота воронки	65 мм
Ширина воронки	100 мм
Длина отводящей трубы	550 мм
Диаметр отвода углового	100 мм
Пропускная способность	л/сек
Масса	930 г
Максимальная разрешённая нагрузка	не более 150 кг
Цвет	серый
Срок службы	не менее 25 лет



ТПО Воронка экструдированная

Экструдированная ТПО воронка 100х300мм – это специальная водосточная воронка для кровель, выполненных из гидроизоляционных ТПО мембран. Производится данный тип воронок из высококачественного термопластичного полиолефина, поэтому при сваривании горячим воздухом юбки воронки с полотнами кровельных ТПО мембран, образуется гомогенное и прочное соединение. Устанавливаются ТПО воронки марки ТехноНИКОЛЬ в пониженных участках кровли, что обеспечивает эффективный сбор и отвод воды с кровельной поверхности.



Технические характеристики

Наименование характеристики	Значение показателя
Тип материала	термопластичный полиолефин (ТПО)
Высота воронки	300 мм
Диаметр воронки	100 мм
Цвет	серый





Водосточные воронки для плоских крыш зданий и сооружений | C.

O.K. archive | 2018

Водосточные, водосборные или же водоприёмные воронки (ВВ) для плоских крыш должны отвечать требованиям, связанным с сезонами их эксплуатации, конструкциями и функциональным назначением крыш, видами кровель на них и т.п. Для этого ВВ должны иметь размеры, соответствующие объёмам выпадающих на крыши дождевых осадков, быть прочными и долговечными, технологичными в монтаже независимо от материала ковра кровли, позволять достигать водонепроницаемого с ним сопряжения и, естественно, иметь приемлемую стоимость. Представляется, что желание соответствовать этим требованиям явилось причинами разработки разнообразных конструкций ВВ в прошлом.

Рассмотрим водосточные воронки с конца 1950-х годов [4].

Водосточная воронка типа ПСП-1, разработанная в Государственном проектном институте промышленного строительства (ГПИ «Промстройпроект»). Воронка (рис. 1) отливается целиком из чугуна и состоит из корпуса чаши диаметром поверху 250 мм с патрубком внутренним диаметром 100 мм, толщиной стенки 6 мм и общей высотой 480 мм.

Чаша снабжена закраинами диаметров 460 мм, заделываемыми в крышу при установке ВВ, приёмным цилиндром с рёбрами и прорезями, а также съёмной крышкой высотой 150 мм с рёбрами и прорезями. Наружное кольцо корпуса делают с уклоном к выпуску для лучшего стока воды. При её монтаже чашу воронки соединяют с кровельным ковром с помощью «клебемассы» (кровельной мастики из каменноугольного пека), затем устанавливают приёмный цилиндр, основание которого сделано в виде кольца с выступами для сопряжения с закраинами корпуса, и заливают мастикой. Положительная сторона в конструкции — простота сопряжения с покрытием. Недостатки — громоздкость, обусловленная значительными габаритами, сложность отливки и большой вес.

Водосточная воронка ПСП-11 (рис. 2) состоит из корпуса диаметром 250 мм с патрубком, имеющим внутренний диаметр 100 мм, приёмного купола высотой 125 мм с прорезями и рёбрами, а также находящейся на нём решётки.

При установке ВВ кровельный ковёр уплотняют посредством кольца приёмного цилиндра, входящего в паз корпуса.

Водосточная воронка (ГПИ «Промстройпроект») универсального типа (для установки на кровлях из дегтевых материалов — общего назначения и на заливаемых слоем воды). ВВ (рис. 3) состоит из сливного удлинённого патрубка внутренним диаметром 150 мм (толщина стенки 10 мм) с фланцем поверху диаметром 380 мм и перехода понизу на внутренний диаметр 100 мм. При установке воронки в удлинённый патрубок вставляется прижимной фланец диаметром 380 мм с имеющимся на нём понизу укороченным патрубком с наружным диаметром 140 мм. При этом между фланцами размещается кровельный материал. Затем на верхнем фланце размещается приёмный купол, имеющий рёбра и между ними прорези, высотой 200 мм с фланцем понизу. После этого все три фланца стягиваются болтами с тем, чтобы получилось водонепроницаемое сопряжение ВВ с кровлей. Достоинством воронки является то, что кровельный ковёр плотно зажимается между двумя плоскими фланцами. Это предохраняет гидроизоляцию от изломов и складок. Относительно высокий бортик прижимного фланца служит для удержания защитного (так называемого «броневого») слоя кровли. Для кровель без защитного покрытия используется прижимной фланец без бортика.

Водосточная воронка (тип I) дизайна Центрального научно-исследовательского института промышленных сооружений (ЦНИПС) запроектирована для использования на промышленных зданиях и состоит из двух элементов (рис. 4). Конусообразная сливная чаша высотой 200 мм, в нижнюю часть которой ввернут на резьбе сливной патрубок внутренним диаметром 100 мм, имеет в верхней части фланец диаметров 180 мм с отверстиями с внутренней резьбой под болты. Купольная решётка с рёбрами и прорезями между ними для приёма воды высотой 150 мм имеет понизу фланец диаметром 180 мм с отверстиями для пропуска болтов. При установке ВВ между фланцами заводится кровельный ковёр, и они стягиваются медными болтами с тем, чтобы получить водонепроницаемое соединение между кровлей и ВВ. Преимуществом ВВ, по заявлению авторов, является применение медных болтов, что облегчает демонтаж воронки, хотя и вызывает некоторый расход дефицитного цветного металла.

Водосточная воронка ЦНИПС (тип 2) состоит из корпуса (конусной воронки), отлитого из чугуна в виде конуса высотой 150 мм с переходом на патрубок диаметром 100 и длиной 200 мм (рис. 5).

Верхняя часть конуса заканчивается фигурным фланцем с диаметрами внутренним 200 и наружным 350 мм. В него устанавливается посредством фигурного фланца с диаметрами 218 (внутренним) и 276 мм (наружным) стакан с рёбрами и прорезями между ними. Купол высотой 165 мм имеет отверстия шириной 15 мм и рёбра шириной 10 мм. При установке водосточная воронки рубероид, используемый в качестве кровельного материала, зажимается водоприёмным куполом и корпусом посредством закраин на фланцах. Преимуществом ВВ, по заявлению авторов, является отсутствие соединений на болтах. Соединение всех частей водосточной воронки происходит за счёт отлитых закраин.

Водосточная воронка (рис. 6) разработана специалистами Управления строительства Дворца Советов для установки на крышах высотных зданий.

Воронка состоит из корпуса, выполненного в виде конуса высотой 150 мм с цилиндром в верхней части диаметром 200 и высотой 70 мм, на котором расположен фигурный конус с наружным диаметром верха 300 мм, а также имеющего патрубок диаметром 100 мм в нижней части. При монтаже ВВ на корпус накладывается кровельный ковёр, а поверх него крышка, имеющая снизу фигурный конус с наружным диаметром 300 мм. В таком виде производится их стягивание посредством затяжной серьги и винта. После этого в крышку сверху укладывается водоприёмная решётка в один уровень с крышкой.

Недостатком воронки является её громоздкость, а также использование затяжной серьги и винтового соединения.

Стальная водосточная воронка конструкции А. И. Шнеерова изготавливается с использованием сварки и предназначается для установки на крышах с рулонным покрытием. ВВ (рис. 7) состоит из водоприёмного корпуса с крышкой и патрубка длиной 470 мм, который изготовлен из отрезка стальной трубы диаметром 100 мм. Сверху к нему приварен фланец d = 350 мм, которым установленная в рабочее положение ВВ опирается на перекрытие. К фланцу патрубка приварены четыре шпильки, на которые при сборке ВВ насаживается фланец корпуса воронки и посредством которых эти фланцы стягивают части кровельного ковра, размещаемые межу ними. Приёмный корпус воронки высотой 150 мм состоит из 16 стальных элементов подковообразной формы, образующих решётку для приёма дождевых стоков. Стальные элементы расположены по её внешнему контуру. К её верхней части приваривается кольцо из круглой стальной арматуры диаметром 16 мм. Крышка воронки в форме диска выполнена из листовой стали толщиной 5 мм. При сборке ВВ она укладывается внутрь кольца на верхнюю часть рёбер корпуса. Водосточную воронку устанавливают фланцем заподлицо с настилом, вдавливая в предварительно уложенный на него слой битума. Рулонный ковёр у воронки в радиусе 4 м не приклеивают. Тем самым обеспечивается возможность относительно свободных вертикальных перемещений собранной воронки, которые могут вызываться перепадами температур, что не будет сопровождаться разрушениями узла сопряжения ВВ и кровли при эксплуатации. Вся остальная часть кровли плотно склеивается. Битумный слой укладывают заподлицо с верхней гранью фланца. Недостатками этой конструкции являются наличие в ВВ мелких рёбер из тонких материалов и соединения на стальных шпильках и гайках.

Чугунная водосточная воронка (см. рис. 49 в [4]), разработанная институтом «Моспроект» в 1959 году, состоит из приёмной решётки куполообразной формы с водоприёмными прорезями, устанавливаемой на прижимное кольцо диаметром 150 мм, конусообразной чаши (общей длиной около 600 мм) такого же диаметра поверху, оканчивающуюся снизу прямым удлинённым патрубком диаметром 100 мм с закраинами. Ими ВВ заделывается при установке в цементный раствор. Перед этим чаша воронки, в которую предварительно помещают внутреннюю решётку-фильтр, вставляется в другой патрубок длиной 250 мм. Затем к нему присоединяют посредством сальникакомпенсатора стояк водосточной приёмной канализации (ВВПК).

Водонепроницаемое сопряжение ВВ с кровлей, обеспечивается зажатием между прижимным кольцом и чашей воронки части гидроизоляционного ковра, укладываемого на цементный раствор. Снаружи прижимное кольцо по кровле заливается битумом.

Водосточная воронка типа Вр-3б разработана Всесоюзным научно-исследовательским институтом санитарно-технического оборудования (ВНИИСТО). ВВ (рис. 8) предназначена для неэксплуатируемых крыш жилых и промышленных зданий и состоит из трёх деталей: водосборного стакана, прижимного фланца и водоприёмного купола с рёбрами и прорезями между ними.

Стакан выполнен в виде цилиндра диаметром 150 и длиной 200 мм (с фланцем поверху диаметром 240 мм и снизу патрубком диаметром 100 мм и длиной 400 мм). Прижимной фланец (диаметром 240 мм) выполнен с закраинами и патрубком (диаметром 100 мм и длиной 120 мм). Купол выполнен в виде усечённого конуса (с диаметрами вверху 150 мм, внизу — 210 мм) и имеет фланец диаметром 230 мм понизу. При сборке ВВ стакан вводится в отверстие в перекрытии и опирается на фланец. Поверх него укладывается кровельный ковёр. В стакан задавливается прижимной фланец. Прижимной фланец удерживается в стакане благодаря уплотнению зазора тугоплавкой битумной мастикой с наполнителем (асбестовым волокном). Тем самым создаётся водонепроницаемое сопряжение ВВ с кровельным ковром (его части, срезаемые прижимным фланцем, удаляются). Затем в закраины прижимного фланца помещается водоприёмный купол имеющимся в его низу фланцем.

Водосточные воронки фирмы Esser (Германия) различных типов устроены практически одинаково. В них имеются конусообразная водосборная чаша с патрубком, прижимное кольцо и полусферический либо конусообразный купол с рёбрами и прорезями. В одном из типов (см. рис. 51а в [4]) предусматривается, чтобы при установке ВВ на крыше между имеющейся в чаше выточкой и прижимным кольцом закладывалась фольга, которая затем плотно обжимается, что обеспечивает водонепроницаемость сопряжения воронки с кровлей.

Такая воронка проста по конструкции, но применима лишь для кровель с прослойкой из фольги или эластичной пластмассовой плёнки, так как в ней отсутствуют устройства для прижима кровельного ковра. Воронки этого типа изготовляют с патрубками условным проходом 70, 100, 125 и 150 мм.

Другой тип (см. рис. 59в в [4]) ВВ предназначен для установки на промышленных зданиях в местах со значительной задымлённостью или запылённостью воздуха и имеет грязеотстойник, который, по предположению разработчиков, уменьшает возможность засорения ВВПК.

Водосточные воронки (см. рис. 63 в [4]) третьего типа предусматривают обогрев электрическим током. Для этого по оси воронки установлен трубчатый электронагревательный элемент (ТЭН) с распределительной коробкой, к который подаётся электрический ток. Сам ТЭН проходит сквозь водоприёмный конусообразный купол, а распределительная коробка, к который подаётся электрический ток, остаётся вне его. Электропроводка от источника тока к распределительным коробкам воронок должна выполняться по крыше здания. Обогрев воронки осуществляется за счёт лучистого и конвективного теплообмена. По данным разработчиков, такие воронки применяют как в неотапливаемых, так и в отапливаемых зданиях.

Водосточные воронки (рис. 9), выпускаемые фирмой Barret (США), предназначены для использования на совмещённых железобетонных крышах.

Совмещённые крыши бывают вентилируемые или невентилируемые. Нижнюю поверхность, являющуюся потолком помещения, делают горизонтальной или с уклоном. В первом случае уклоны кровли для водоотвода создаются при сплошных многослойных конструкциях покрытия за счёт переменной толщины утеплителя, а в вентилируемых крышах посредством переменной высоты воздушной прослойки.

Воронка отличается тем, что патрубок, к которому присоединяется водосточный стояк, примыкает непосредственно к верхней плоскости корпуса воронки и является её водоприёмной частью. ВВ состоит из корпуса и прижимного кольца, выполненных в виде патрубков с фланцами с одного их конца, а также куполообразного колпака с отверстиями в виде вытянутых овалов.

При монтаже ВВ в подготовленное заранее отверстие в железобетонной плите сверху устанавливается корпус так, чтобы он опирался своим фланцем на плиту. Затем для обеспечения герметичности сочленения воронки с кровлей поверх корпуса укладывается прокладка в виде тонкого медного листа 500×500 мм с отверстием, совпадающим с отверстиями в корпусе и в плите. На медную прокладку укладывается прижимное кольцо так, чтобы фланец опирался на неё, а патрубок кольца заходил в отверстия — оба патрубка скрепляют винтами. Затем снизу в отверстие прижимного кольца вводят трубу (часть водосточного стояка). Зазор между внутренней поверхностью патрубка прижимного кольца и наружной поверхностью трубы заделывают поочерёдно снизу — зачеканкой свинцом, установкой графитовой и медной прокладок. Поверх прижимного кольца устанавливают водоприёмный колпак и закрепляют его на нём. В завершение насыпают вокруг ВВ гравийный слой.

Воронка сложна по конструкции, имеет много болтовых соединений и вряд ли может быть рекомендована для применения в наших климатических условиях.

Продолжение следует.

Требования к водосточной воронке

01.04.2015

Еще совсем недавно плоская кровля использовалась для обустройства промышленных зданий и многоэтажных сооружений различного типа. В наше время ситуация изменилась коренным образом. Сегодня все чаще этот вид крыши применяется для обустройства частных домов.
[contents]

Это в первую очередь связано с тем, что плоские кровли начали использоваться для обустройства на них бассейнов, спортивных площадок, оранжерей и теплиц.

Водосточная воронка для плоских кровель

Плоская кровля подразумевает под собой обустройство специальной системы водостоков, для организации отвода воды с ее поверхности, так как ,в противном случае вряд ли удастся избежать не только разрушения кровли, но и стеновых элементов сооружения. Важной частью такой водосточной системы является кровельная воронка.

Давайте с вами более детально рассмотрим, какую функцию в водосточной системе выполняют кровельные воронки и какое количество этих элементов является оптимальным.

Кровельная воронка

Воронка водосточная для плоской кровли выполняет водозаборную функцию. Кровельная воронка представляет собой незаменимый элемент, так как именно в ее просвет попадает вода, благодаря чему удается организовать полноценный отвод атмосферных осадков с поверхности крыши.

Типы водосточных систем

Для кровель, у которых отсутствует уклон, целесообразна установка водосточных систем двух видов: традиционного или гравитационно-вакуумного.

Традиционные водосточные системы характеризуются наличием огромного количества труб и воронок, в то время как гравитационно-вакуумные конструкции при такой же пропускной способности требуют обустройства гораздо меньшего количества этих элементов.

Особенности традиционной водосточной системы

Установка системы этого вида осуществляется на специальных выступах либо на кровельных свесах, располагающихся достаточно низко. Очень важно, чтобы для организации качественного отвода воды элементы водостока были установлены в специально сформированных углублениях.

Если же обустройство водостока осуществляется ниже уровня кровельных свесов, то для его монтажа целесообразно использовать трубы и желоба, имеющие прямоугольную геометрическую форму, крепление которых выполняют посредством вертикально расположенных кронштейнов.

Также необходимо, чтобы все элементы слива максимально плотно прилегали к каналам посредством отверстий, формирующихся в выступе.

При этом каждая кровельная воронка устанавливается в наиболее низких местах с уклоном около 3%. Количество элементов выбирается исходя из расчетов: одна воронка водосточная на 25 м длины поверхности крыши.

Не менее существенно, чтобы каждая кровельная воронка подсоединялась к общей сливной трубе, находящейся под определенным уклоном.

Не стоит пренебрегать и монтажом дополнительных, аварийных воронок. Следует заметить, что в этом случае нелишним будет совместно с внутренним водостоком организовать наружное отведение атмосферных осадков.

Гравитационно-вакуумная водосточная система

Данный вид водостоков был изобретен около 30 лет тому назад в Скандинавии, и с тех пор он широко используется во многих странах по всему миру. Особой популярностью при устройстве плоской кровли он пользуется на территории Европы.

Работа данной системы базируется на эжектирующей способности – увлечении каких-либо сред за собой (в данном случае воздуха и жидких сред в системе трубопроводов).

Следует отметить, что сначала газообразные массы, попадая в стояк водосточной системы движутся вверх, и только после попадания воды в трубы и последующем ее движении, под воздействием силы земного притяжения, наблюдается ход воздушного слоя в обратном направлении.

Благодаря образованию вакуума, жидкость на огромной скорости перемещается по трубам по направлению к коллектору. Основной особенностью гравитационно-вакуумной конструкции является то, что она не требует формирования уклона, так как в этом случае движение воды осуществляется под давлением мощных воздушных потоков.

Важными достоинствами этого типа водостока является высокая скорость перемещения водных потоков, возможность использования труб с небольшим сечением, высокие самоочищающиеся способности, низкий вес конструкции, необходимость установки небольшого количества кровельных воронок.

Для сравнения вам будет полезно знать, что кровельные воронки вакуумной конструкций с горизонтальным выпуском 75 мм пропускают за 1 с более 15 л жидкости, в то время как классический водосток для достижения той же пропускной способности должен быть оснащен элементами с выпускной способностью не менее 200 мм.

Обустройство системы водостоков для плоской кровли

Следует заметить, что элементы водосточной системы изготавливаются из самых разнообразных материалов. Выбор этих изделий осуществляется исходя из материала изготовления кровельного покрытия, архитектурных особенностей крыши, ее цвета и финансовых возможностей владельца.

Из всего вышесказанного можно сделать вывод, что если в качестве кровельного материала был выбран вариант устройства кровли из профнастила или металлочерепицы, то, следовательно, и все элементы водостока, включая кровельные воронки также должны быть металлическими.

А вот для крыш, изготовленных из мягких кровельных материалов, таких как битумная, гибкая черепица или ондулин, вне всяких сомнений, больше подойдут водостоки, изготовленные из полимерных материалов.

Самая простая кровельная воронка представляет собой конструкцию, имеющую достаточно широкие борта, позволяющие максимально эффективно организовать сбор воды, а также стакан и колпак.

В связи с тем, что кровельные воронки представляют собой элементы, имеющие огромное функциональное значение, они должны изготавливаться в соответствии со всеми строительными нормами.

Требования к кровельной воронке

• Воронка водосточная должна соединяться с остальными элементами водосточной системы посредством максимально герметичного и надежного соединения.
• Очень важно, чтобы крышка этого элемента была съемной, при этом стакан со всей остальной системой представлял собой единую монолитную конструкцию.
• Колпак элемента должен надежно закрепляться на предусмотренном месте.
• Каждая кровельная воронка должна быть надежно защищена от попадания в ее просвет мусора предохранительным зонтом (фильтром).

Воронка водосточная – это важный элемент любой водосточной системы, особенно актуальным ее монтаж если у вас  плоская кровля, не имеющей никакого уклона.

Это полезно будет почитать:

• Отливы для крыши своими руками
• Что такое желоб водосточный
• Что такое водосточная труба
