    Нормальные конусности и углы

    Источник: ГОСТ 8593-81

    Конусность К есть отношение разности диаметров двух поперечных сечений конуса к расстоянию между ними.

    Уклон «i» есть отношение разности размеров двух поперечных сечений к расстоянию между ними.

    Таблица 1. Углы конусности

    Конусность К

    Угол конуса 2а

    Угол уклона а

    Исходное значение (К или 2а)

    1:200

    0°7’11»

    0°8’36»

    1:200

    1:100

    0°34’23»

    0°17’11»

    1:100

    1:50

    1°8’46»

    0°34’23»

    1:50

    1:30

    1°54’35»

    0°57’17»

    1:30

    1:20

    2°51’51»

    1°25’56»

    1:20

    1:15

    3°49’6″

    1°54’33»

    1:15

    1:12

    4°46’19»

    2°23’9″

    1:12

    1:10

    5°43’29»

    2°51’45»

    1:10

    1:8

    7°9’10»

    3°34’35»

    1:8

    1:7

    8°10’16»

    4°5’8″

    1:7

    1:5

    11°25’16»

    5°42’38»

    1:5

    1:3

    18°55’29»

    9°27’44»

    1:3

    1:1,866

    30°

    15°

    30°

    1:1,207

    45°

    22°30′

    45°

    1:0,866

    60°

    30°

    60°

    1:0,652

    75°

    37°30′

    75°

    1:0,500

    90°

    45°

    90°

    1:0,289

    120°

    60°

    120°



    К оглавлению



    как посчитать, считать и определить оптимальную, допустимую разуклонку

    ГлавнаяРазноеКалькулятор уклона


    как посчитать, считать и определить оптимальную, допустимую разуклонку

    При создании проектной документации очень часто уклон обозначается не в градусах, а в процентах. Это позволяет избежать проблем с монтажом готовой конструкции.

    Уклон в градусах рассчитывается для крутых скатов крыш, так будет удобнее. Но когда речь идет о небольшом угле, то использование процентов для обозначения значения уклона поможет избежать ошибок при расчете и монтаже.

    Чтобы узнать процентное значение уклона на земельном участке, можно воспользоваться следующими методами:

    • самым простым и точным способом определения угла склона будет нивелирование. При помощи специального прибора измеряются все необходимые величины и путем простого соотношения производятся несложные вычисления. Разность высот делится на расстояние, затем результат умножается на 100%. Современные нивелиры оснащены встроенной памятью, которая значительно облегчает работу замерщиков;
    • измерить уклон можно и на своем участке без использования дорогостоящего оборудования. На плане участка или топографических картах часто обозначаются высоты. На земельном участке эти места намечаются, можно использовать для этой цели колышки, затем расстояние между ними измеряется землемерным циркулем.
      Математические расчеты производятся по той же схеме, что и при работе с нивелиром;
    • используя метод интерполирования, значение уклона в процентах, можно вычислить по топографической карте. Для этого также определяется разность отметок, которая делится на расстояние и умножается на 100%.

    Определение уклона при строительных работах

    Специалисты, производящие кровельные работы, очень часто сталкиваются с необходимостью измерять уклоны крыш. Знание этих параметров позволяет выбрать тип материалов, которые будут использоваться, свериться с рекомендуемыми значениями для строений, выбрать метод ведения кровельных работ.

    Чтобы не производить сложные математические расчеты каждый раз, был разработан специальный инструмент, который называется уклономер. Это приспособление устроено довольно просто. На рейку крепится специальная рамка, внутри которой закрепляется маятник, он имеет грузик и указатель. Рейку устанавливают в горизонтальном положении на измеряемом участке кровли и по указателю определяют на шкале численное значение уклона.

    В случае, когда известно значение уклона крыши в градусах, перевести его в проценты можно воспользовавшись специальными таблицами. В них уже прописаны процентные значения для каждого угла от одного до сорока пяти градусов.

    Как запилить стропила под нужным углом и нужных размеров смотрим в видео:

    Инструкция

    Самый удобный способ определить уклон — нивелирование. Этот инструмент позволяет определить и расстояние между нужными точками, и высоту каждой по отношению к уровенной поверхности Земли. Современные цифровые нивелиры оснащены запоминающими устройствами. Для определения уклона остается только найти между ними разность.

    Формулу для вычисления уклона в процентах в этом случае можно представить в виде простой дроби.Числитель ее представляет собой разность отметок, а знаменатель — расстояние между ними. Все это умножается на 100%. Таким образом, формула выглядит так: i=Δh/l*100%, где Δh — разница между отметками, l – расстояние, a i – уклон.

    Однако не всегда есть смысл покупать довольно сложный и дорогостоящий инструмент. Значительно чаще приходится пользоваться теми средствами, которые есть в распоряжении. С такими ситуациями чаще всего приходится сталкиваться во время дачных работ. Выберите две точки, отметки которых вам известны . Они могут быть, например, обозначены на плане участка, который составляется при разбивке территории. Может быть, под рукой окажется крупномасштабная карта , где обозначения высоты также нередко бывают . На самом участке отметьте эти точки колышками и измерьте расстояние между ними с помощью землемерного циркуля. Дальше пользуйтесь той же самой формулой, что и при пользовании нивелиром. Расстояние должно быть выражено в метрах.

    Если вам нужно определить уклон по топографической карте , внимательно посмотрите на обозначения. Там обязательно есть горизонтали и отметки. Горизонталью в топографии принято называть след пересечения физической поверхности Земли с ее уровневой поверхностью, и все точки той или иной горизонтали имеют одинаковую абсолютное значение высоты. Отметка выражает собой численное значение высоты той или иной точки. В правом нижнем углу топографической карты всегда находится график заложений, по которому можно очень быстро определить угол наклона.

    При работе с топографической картой учтите несколько моментов . Отметку точки найдите на ближайшей к ней горизонтали. Если точка находится на самой линии, то численное значение ее отметки точно совпадает с указанным значением. Для точек, находящихся между горизонталями, применяется метод интерполирования. В простейших случаях находится просто среднее значение. Расстояние вычислите по масштабу. Найдите соотношение разности отметок и расстояния между точками и умножьте дробь на 100%.

    Тангенс угла — это отношение противолежащего катета к прилежащему. Нужно уметь определять его, так как, зная тангенс угла, можно найти и сам угол. Это можно сделать с помощью тригонометрических формул.

    Вам понадобится

    • Тригонометрические формулы, калькулятор, таблица Брадиса.

    Инструкция

    Второй способ. Если вам дан только косинус угла. Существует такая тригонометрическая формула : 1+тангенс в квадрате =1/косинус в квадрате . Выразите из данной формулы тангенс. У вас должна получиться следующая формула: тангенс угла=корень квадратный из (1/косинус в квадрате-1). Сосчитайте.

    Третий способ. Если вам дан котангенс угла и синус двух таких углов. Существует такая тригонометрическая формула: котангенс+тангенс=1/синус двух таких углов. Выразите из данной формулы тангенс. У вас должна получиться следующая формула: тангенс угла=1/синус двух таких углов-котангенс. Сосчитайте.

    Четвертый способ. Если вам дан только котангенс данного угла и котангенс двух таких углов. Существует такая тригонометрическая формула: котангенс-тангенс=2*котангенс двух таких углов. Выразите из данной формулы тангенс. У вас должна получиться следующая формула: тангенс угла=котангенс-2*котангенс двух таких углов. Сосчитайте.

    Пятый способ. Если вам дан только косинус двойного угла. Существует такая тригонометрическая формула: тангенс в квадрате=(1-косинус двойного угла)/(1+косинус двойного угла). Выразите из данной формулы тангенс. У вас должна получиться следующая формула: тангенс угла=корень квадратный из [(1-косинус двойного угла)/(1+косинус двойного угла)]. Сосчитайте.

    Шестой способ. Если вам дан прямоугольный треугольник, и нужно найти тангенс какого-либо угла в нем, и дан противолежащий катет этого угла и прилежащий. Тогда чтоб найти сам тангенс данного угла, просто разделите значение противолежащего катета на значение прилежащего. Теперь вы знаете шесть способов нахождения тангенса угла от самого простого до самого сложного . Вам также пригодится таблица тригонометрических формул. Найдя тангенс, если нужно, вы можете найти сам угол. Это можно будет сделать с помощью таблицы Брадиса. И наоборот, по значению угла вы можете в ней посмотреть его тангенс.

    Видео по теме

    Если вам нужно вычислить уклон ската крыши или уклон дороги, ваши действия будут разными, хотя принцип расчета одинаков. Выбирать формулу для расчета уклон а следует в зависимости от того, в каких единицах нужно получить результат.

    Вам понадобится

    • — нивелир;
    • — рулетка;
    • — уровнемер;
    • — уровень;
    • — рейка.

    Инструкция

    В первую очередь фактически или мысленно постройте прямоугольный треугольник, в котором одной из сторон будет опущенный на землю перпендикуляр. Чтобы построить такой треугольник на участке земли или дороге, воспользуйтесь нивелиром. Определите высоту в двух точках измеряемого объекта над уровнем моря, а также расстояние между ними.

    Если нужно найти уклон небольшого объекта, расположенного на земле , возьмите ровную доску или и, используя уровнемер, расположите ее строго горизонтально между двумя точками. В нижней точке под нее придется подложить подручные средства, например, кирпичи. Померяйте рулеткой длину доски и высоту кирпичей.

    Чтобы найти уклон ската крыши, зайдите на чердак и от определенной точки ската опустите вниз нить с грузом, до самого пола. Измерьте длину нити и расстояние от опущенного груза до пересечения ската с полом чердака. Способы измерения могут быть самыми разными, вплоть до фотографирования объекта и изм

    starer.ru

    Расчет уклона в процентах — Всё о металлочерепице

    Калькулятор уклонов

    Калькулятор уклонов поможет Вам в нужный момент рассчитать уклон, превышение либо расстояние без всяких проблем.

    Калькулятор способен рассчитать уклон крыши. уклон трубопровода. уклон лестницы. уклон дороги и тд. Также есть возможность рассчитать превышение между точками или расстояние от точки до точки (полезно в геодезии).

    Порядок работы:1. Выбрать ту величину, которую Вам нужно рассчитать2. Выбрать в какой единице измерения вы хотите задать/рассчитать уклон (на выбор 3 вида: градусы, промилле, проценты)3. Задать 1-ую неизвестную4. Задать 2-ую неизвестную5. Нажать кнопку «Расчет»

    Для справки:— уклон в градусах считается через тангенс угла: tgx = h / L— уклон в промилле считается по следующей формуле: x = 1000 * h / L— уклон в процентах считается по следующей формуле: x = 100 * h / L

    Калькулятор уклонов создан как дополнение к основным онлайн расчетам на сайте, и если он Вам понравился, то не забывайте рассказывать про него своим друзьям и коллегам.

    Уклон в процентах

    Уклоны в градусах и процентах1º — 1,7 %1 % — 34′ 20″Просто для справки.

    вы бы не позорились, утверждать что величина уклона прямо и линейно пропорциональна углу — это просто незнание основ математики! или просто дезинформация! «по секрету»: уклон — это отношение противолежащего катета к прилежащему — в математике называют «тангенс угла», теперь откройте учебник и посмотрите график этой функции — как видите, он совсем не похож на прямую линию.

    Даже простейший пример: угол 45º. а уклон = 100% — это уже в вашу формулу не вписывается. или вы считаете что при 45º катеты не равны ?

    в некоторых документах увидел что этот уклон пишут намного больше, с чем это связано?

    так может с тем и связано — что уклон в некоторых случаях намного больше! у нас например некоторые и уклон скатной кровли до сих пор пишут в долях, а не в градусах. так что если сравнивать уклон в долях для дороги и уклон для ската кровли — разница может быть огромной, но в этом нет ошибки.

    Что означает уклон в процентах, и как перевести его в градусы

    December 13, 2013

    Когда идет речь о кровле зданий, то под словом «уклон» подразумевают угол наклона оболочки крыши к горизонту. В геодезии данный параметр является показателем крутизны склона, а в проектной документации это степень отклонения прямых элементов от базовой линий. Уклон в градусах не вызывает ни у кого вопросов, а вот уклон в процентах порой вызывает замешательство. Пришла пора разобраться с этой единицей измерения, чтобы четко представлять себе, что это такое и, если потребуется, без особого труда переводить ее в другие единицы, например в те же градусы.

    Расчет уклона в процентах

    Попробуйте представить прямоугольный треугольник АВС, лежащей на одном из своих катетов АВ. Второй катет ВС будет направлен вертикально вверх, а гипотенуза АС образует с нижним катетом некий угол. Теперь нам предстоит немножко вспомнить тригонометрию и рассчитать его тангенс, который как раз и будет характеризовать уклон, образуемый гипотенузой треугольника с нижним катетом. Предположим, что катет АВ = 100 мм, а высота ВС = 36,4 мм. Тогда тангенс нашего угла будет равен 0,364, что по таблицам соответствует 20˚. Чему же тогда будет равен уклон в процентах? Чтоб перевести полученное значение в эти единицы измерения, мы просто умножаем значение тангенса на 100 и получаем 36,4%.

    Как понимать угол уклона в процентах?

    Если дорожный знак показывает 12%, то это означает, что на каждом километре такого подъема или спуска дорога будет подыматься (опускаться) на 120 метров. Чтобы перевести процентное значение в градусы, нужно попросту вычислить арктангенс этого значения и при необходимости перевести его из радиан в привычные градусы. То же самое касается и строительных чертежей. Если, к примеру, указывается, что угол уклона в процентах равен 1, то это означает, что соотношение одного катета к другому равно 0,01.

    Почему не в градусах?

    Многих наверняка интересует вопрос: «Зачем для уклона использовать еще какие-то проценты?» Действительно, почему бы просто не обойтись одними градусами. Дело в том, что при любых измерениях всегда имеет место некоторая погрешность. Если в проектной документации станут применять градусы, то неминуемо возникнут сложности с монтажом. Взять хотя бы ту же канализационную трубу. Погрешность в несколько градусов при длине в 4-5 метров может увести ее совершенно в другую от нужного положения сторону. Поэтому в инструкциях, рекомендациях и проектной документации обычно применяются проценты.

    Применение на практике

    Предположим, что проект строительства загородного дома предполагает устройство скатной кровли. Требуется проверить ее уклон в процентах и градусах, если известно, что высота конька составляет 3.45 метра, а ширина будущего жилища равна 10 метрам. Так как спереди крыша представляет собой равносторонний треугольник, то ее можно разделить на два прямоугольных треугольника, в которых высота конька будет являться одним из катетов. Второй катет находим, разделив ширину дома пополам. Теперь у нас есть все необходимые данные для расчета величины уклона. Получаем: atan -1 (0.345) ≈ 19˚. Соответственно, уклон в процентах равен 34,5. Что нам это дает? Во-первых, мы можем сравнить это значение с рекомендуемыми специалистами параметрами, а во-вторых, свериться с требованиями СНиПа при выборе кровельного материала. Сверившись со справочниками, можно выяснить, что для укладки натуральной черепицы такой уровень наклона будет слишком малым (минимальный уровень равен 33 градусам), зато такой крыше не страшны мощные порывы ветра.

    7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

    11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

    13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

    Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

    Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

    Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

    Источники: http://prostobuild.ru/onlainraschet/223-kalkulyator-uklonov.html, http://forum.dwg.ru/showthread.php?t=41080, http://fb.ru/article/119159/chto-oznachaet-uklon-v-protsentah-i-kak-perevesti-ego-v-gradusyi

    stroykrishu. ru

    Как рассчитать уклон в процентах

    Калькулятор уклонов

    Калькулятор уклонов поможет Вам в нужный момент рассчитать уклон, превышение либо расстояние без всяких проблем.

    Калькулятор способен рассчитать уклон крыши. уклон трубопровода. уклон лестницы. уклон дороги и тд. Также есть возможность рассчитать превышение между точками или расстояние от точки до точки (полезно в геодезии).

    Порядок работы:1. Выбрать ту величину, которую Вам нужно рассчитать2. Выбрать в какой единице измерения вы хотите задать/рассчитать уклон (на выбор 3 вида: градусы, промилле, проценты)3. Задать 1-ую неизвестную4. Задать 2-ую неизвестную5. Нажать кнопку «Расчет»

    Для справки:— уклон в градусах считается через тангенс угла: tgx = h / L— уклон в промилле считается по следующей формуле: x = 1000 * h / L— уклон в процентах считается по следующей формуле: x = 100 * h / L

    Калькулятор уклонов создан как дополнение к основным онлайн расчетам на сайте, и если он Вам понравился, то не забывайте рассказывать про него своим друзьям и коллегам.

    Что означает уклон в процентах, и как перевести его в градусы

    December 13, 2013

    Когда идет речь о кровле зданий, то под словом «уклон» подразумевают угол наклона оболочки крыши к горизонту. В геодезии данный параметр является показателем крутизны склона, а в проектной документации это степень отклонения прямых элементов от базовой линий. Уклон в градусах не вызывает ни у кого вопросов, а вот уклон в процентах порой вызывает замешательство. Пришла пора разобраться с этой единицей измерения, чтобы четко представлять себе, что это такое и, если потребуется, без особого труда переводить ее в другие единицы, например в те же градусы.

    Расчет уклона в процентах

    Попробуйте представить прямоугольный треугольник АВС, лежащей на одном из своих катетов АВ. Второй катет ВС будет направлен вертикально вверх, а гипотенуза АС образует с нижним катетом некий угол. Теперь нам предстоит немножко вспомнить тригонометрию и рассчитать его тангенс, который как раз и будет характеризовать уклон, образуемый гипотенузой треугольника с нижним катетом. Предположим, что катет АВ = 100 мм, а высота ВС = 36,4 мм. Тогда тангенс нашего угла будет равен 0,364, что по таблицам соответствует 20˚. Чему же тогда будет равен уклон в процентах? Чтоб перевести полученное значение в эти единицы измерения, мы просто умножаем значение тангенса на 100 и получаем 36,4%.

    Как понимать угол уклона в процентах?

    Если дорожный знак показывает 12%, то это означает, что на каждом километре такого подъема или спуска дорога будет подыматься (опускаться) на 120 метров. Чтобы перевести процентное значение в градусы, нужно попросту вычислить арктангенс этого значения и при необходимости перевести его из радиан в привычные градусы. То же самое касается и строительных чертежей. Если, к примеру, указывается, что угол уклона в процентах равен 1, то это означает, что соотношение одного катета к другому равно 0,01.

    Почему не в градусах?

    Многих наверняка интересует вопрос: «Зачем для уклона использовать еще какие-то проценты?» Действительно, почему бы просто не обойтись одними градусами. Дело в том, что при любых измерениях всегда имеет место некоторая погрешность. Если в проектной документации станут применять градусы, то неминуемо возникнут сложности с монтажом. Взять хотя бы ту же канализационную трубу. Погрешность в несколько градусов при длине в 4-5 метров может увести ее совершенно в другую от нужного положения сторону. Поэтому в инструкциях, рекомендациях и проектной документации обычно применяются проценты.

    Применение на практике

    Предположим, что проект строительства загородного дома предполагает устройство скатной кровли. Требуется проверить ее уклон в процентах и градусах, если известно, что высота конька составляет 3.45 метра, а ширина будущего жилища равна 10 метрам. Так как спереди крыша представляет собой равносторонний треугольник, то ее можно разделить на два прямоугольных треугольника, в которых высота конька будет являться одним из катетов. Второй катет находим, разделив ширину дома пополам. Теперь у нас есть все необходимые данные для расчета величины уклона. Получаем: atan -1 (0.345) ≈ 19˚. Соответственно, уклон в процентах равен 34,5. Что нам это дает? Во-первых, мы можем сравнить это значение с рекомендуемыми специалистами параметрами, а во-вторых, свериться с требованиями СНиПа при выборе кровельного материала. Сверившись со справочниками, можно выяснить, что для укладки натуральной черепицы такой уровень наклона будет слишком малым (минимальный уровень равен 33 градусам), зато такой крыше не страшны мощные порывы ветра.

    15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

    20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

    Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

    Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

    Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

    10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

    Как посчитать уклон в процентах

    При создании проектной документации очень часто уклон обозначается не в градусах, а в процентах. Это позволяет избежать проблем с монтажом готовой конструкции.

    Уклон в градусах рассчитывается для крутых скатов крыш, так будет удобнее. Но когда речь идет о небольшом угле, то использование процентов для обозначения значения уклона поможет избежать ошибок при расчете и монтаже.

    Методы вычислений уклона в процентах

    Чтобы узнать процентное значение уклона на земельном участке, можно воспользоваться следующими методами:

    • самым простым и точным способом определения угла склона будет нивелирование. При помощи специального прибора измеряются все необходимые величины и путем простого соотношения производятся несложные вычисления. Разность высот делится на расстояние, затем результат умножается на 100%. Современные нивелиры оснащены встроенной памятью, которая значительно облегчает работу замерщиков;
    • измерить уклон можно и на своем участке без использования дорогостоящего оборудования. На плане участка или топографических картах часто обозначаются высоты. На земельном участке эти места намечаются, можно использовать для этой цели колышки, затем расстояние между ними измеряется землемерным циркулем. Математические расчеты производятся по той же схеме, что и при работе с нивелиром;
    • используя метод интерполирования, значение уклона в процентах, можно вычислить по топографической карте. Для этого также определяется разность отметок, которая делится на расстояние и умножается на 100%.

    Определение уклона при строительных работах

    Специалисты, производящие кровельные работы, очень часто сталкиваются с необходимостью измерять уклоны крыш. Знание этих параметров позволяет выбрать тип материалов, которые будут использоваться, свериться с рекомендуемыми значениями для строений, выбрать метод ведения кровельных работ.

    Чтобы не производить сложные математические расчеты каждый раз, был разработан специальный инструмент, который называется уклономер. Это приспособление устроено довольно просто. На рейку крепится специальная рамка, внутри которой закрепляется маятник, он имеет грузик и указатель. Рейку устанавливают в горизонтальном положении на измеряемом участке кровли и по указателю определяют на шкале численное значение уклона.

    В случае, когда известно значение уклона крыши в градусах, перевести его в проценты можно воспользовавшись специальными таблицами. В них уже прописаны процентные значения для каждого угла от одного до сорока пяти градусов.

    Советы в статье «Виды укладки ламината» здесь .

    Как запилить стропила под нужным углом и нужных размеров смотрим в видео:

    Источники: http://prostobuild.ru/onlainraschet/223-kalkulyator-uklonov.html, http://fb.ru/article/119159/chto-oznachaet-uklon-v-protsentah-i-kak-perevesti-ego-v-gradusyi, http://domkrat.org/kak-poschitat-uklon-v-protsentah/

    stroykrishu.ru

    как рассчитать по формуле, СНИП

  • Основные требования, определяющие уклон плоской кровли: СНИП
  • Как рассчитать уклон кровли: какой способ лучше
  • Выбирать уклон кровли только исходя из своих эстетических предпочтений было бы несколько опрометчиво. Поскольку надежность и прочность  будущей конструкции во многом зависят от правильно рассчитанной величины угла наклона, учитывающей климатические особенности местности. То есть, уклон крыши должен быть оптимальным как с практической, так и с эстетической точки зрения.

    То что идеально «плоских» крыш просто не может быть не подлежит сомнению. Ведь должна же дождевая вода каким-то образом отводиться с нее. Поэтому на них делают разуклонку, чтобы получить хотя бы минимальный уклон плоской кровли.

    Она обеспечивает возможно эффективный сбор дождевой воды с поверхности кровельного покрытия  и направляет ее либо к парапету, либо к внутренним воронкам.

    Вид кровельного покрытияВес 1 м.кв,кгБезразмерный уклон крышиПроцентная мера уклонаВеличина уклона в градусах
    Шифер (среднего профиля/усиленного профиля)11/131:10 / 1:510%  /  20%6°  /  11,5°
    Целлюлозно-битумные листы61:1010%
    Профнастил (однофальцевый)3-6,51:425%14°
    Мягкая рулонная кровля9-151:1010%
    Профнастил (двухфальцевый)3-6,51:520%11,5°
    Металлочерепица51:520%11,5°
    Керамическая черепица50-601:520%11,5°
    Цементная черепица45-701:520%11,5°

    минимальный угол наклона крыши

    Минимальный уклон кровли зависит от многих параметров, включая материал гидроизоляционного покрытия, типа самой крыши (стандартная или инверсионная), количества гидроизоляционных слоев и другого.

    Основные требования, определяющие уклон плоской кровли: СНИП ↑

    Каким будет минимальный уклон кровли, в зависимости различных факторов диктуют специальные строительные правила и нормы.

    Зависимость угла наклона крыши от гидроизоляции регулирует п. 4.3 СП 17.13330 за 2011 год, согласно которому уклон плоской кровли изменяется в интервале 1,5–10%. Большие углы (до 24%) выполняют крайне редко, поскольку выбор материала для гидроизоляции, который не сползал бы к основанию покатой кровли при повышении температуры, очень затруднителен.

    На заметку

    Наименьший уклон для плоской кровли равен 1.5% или 1°.

    Как правило, кровля с малым уклоном имеет довольно большую площадь поверхности и добиться его идеального значения весьма проблематично. Наверняка останутся участки, где будет застаиваться вода, что может стать причиной износа кровельного материала или протечек. Относительно точно можно выполнить геометрию уклона при помощи стяжки. Возможно также использовать  заливку из полистиролбетона или пенобетона. Для повышения прочности  поверх уложенного слоя делают  уже тонкий слой прочной бетонной стяжки.

    В свою очередь, существует конкретная связь между крутизной кровельной конструкции  и количеством слоев гидроизоляции. Чем больше она будет, тем вода, естественно, уходит быстрее, а значит, гидроизоляционных слоев потребуется меньше (п. 5.5).

    Разуклонку можно легко проверить при помощи ведра с водой. Воду выливают на выбранный участок, если вода практически без остатка отойдет к воронке, значить уклон у плоской крыши достаточный. Аналогичную проверку можно провести на всей поверхности крыши.

    На стадии проектирования расчетным путем определяется сколько для данной крыши требуется водоприемных воронок, а уже во время строительства при помощи разуклонок необходимо обеспечить для воды беспрепятственный отток в воронку из любой точки крыши.

    Как рассчитать уклон кровли: какой способ лучше ↑

    Как известно, помимо плоских (пологих) конструкций  существуют также скатные и высокие, а материалов для кровельного покрытия еще больше. Для того чтобы правильно сориентироваться в этом многообразии, согласно СНиП разработаны специальные таблицы и диаграммы, в которых отражается взаимосвязь между крутизной ската  и видом крыши.

    Уклон крыши определяют следующие параметры:

    • тип и количество материала, предназначенного для покрытия крыши;
    • необходимая защита от ветра и влаги;
    • высота конька для случая ремонта уже существующей кровли.
    ↑Как вычислить угол наклона в градусах и процентах

    Рассчитать искомый  угол крутизны  кровли можно различными способами.

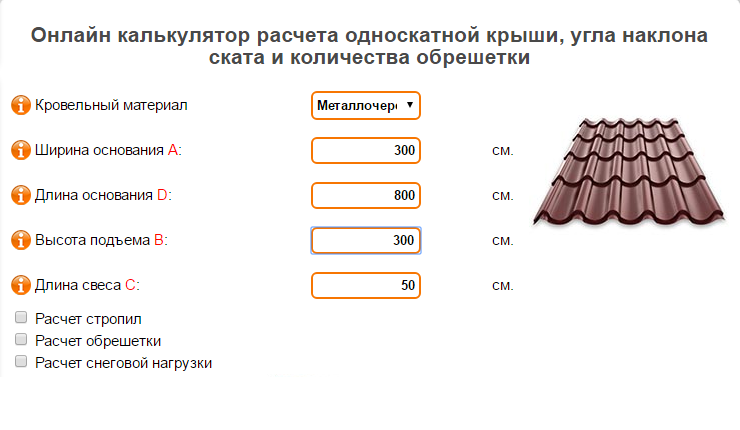

    Калькулятор для расчета уклона кровли

    Пользоваться данным калькулятором предельно просто. По сути любую кровлю можно разделить на обычные двухскатные, в основе расчета которых лежит треугольник. Именно на этом положении и базируется работа калькулятора. Используются следующие параметры:

    • H – высота конька, то есть катет прямоугольного треугольника;
    • W – второй катет, равный половине ширины основания;
    • L – длина стропил, она же – гипотенуза.

    Подставив два известных параметра, можно практически сразу определить угол покатости крыши с подобными характеристиками. Кстати, третий параметр вычисляется автоматически. Программное обеспечение калькулятора использует свойства равнобедренного треугольника и простейшие тригонометрические формулы.

    Использование угломера

    Этот прибор, который называют еще уклономером, имеет незамысловатую конструкцию: несколько реек с нанесенными делениями и маятник. При расчетах главную рейку располагают перпендикулярно к коньку. На необходимый  угол на шкале делений показывает указатель маятника. Как видите, ничего сложного.

    Формула расчета уклона кровли

    И, наконец, требуемую  крутизну ската можно рассчитать самому без использования приборов замера ската, математически. Для этого потребуются знать величину

    • вертикальной высоты (H), отмеренной от наивысшей точки ската, обычно это конек, до самой нижней – карниза;
    • заложения – горизонтального расстояния от нижней до проекции верхней точки ската.

    Рассчитывают угол наклона кровли в градусах или процентах и обозначают на чертеже буквой «i».

    Математически расчет величины крутизны крыши в процентах проводят следующим образом.

    i = Н : L, т. е. угол уклона крыши находят из отношения высоты кровли к заложению.

    После чего, чтобы получить искомую величину в процентах, значение полученного отношения умножают на 100. Выразить значение наклона в градусах помогает специальная таблица соотношений.

    Рассмотрим, как вычислить угол наклона в градусах  на конкретном примере.

    Пример расчета

    Допустим, длина заложения при высоте крыши в 2,5 м оказалась равной 4,5 м.

    Получается, что уклон i = 2.5 : 4,5 = 0,55. А после умножения 100 получим, соответственно, 55%.

    Теперь можно по таблице перевести полученное значение в градусы, получаем — 29°.

    Наименьшую крутизну ската для того или иного кровельного покрытия можно определить из следующего графика.

    Допустим, речь идет о листовой стали.

    • Ищем на графике, в какую наклонную линию упирается дугообразная стрелка 10.
    • Точка пересечения наклонной и вертикальной оси  дает ответ на поставленный вопрос  – самое меньшее 28%.

    Пример расчета

    Проведем расчеты для конкретного дома.

    Если  H составляет 3 м, а L – 12 м, тогда i = 50%.

    Таким образом, в случае приведенных  конструктивных размеров необходима крутизна ската  в 50% (или 27 градусов), чтобы был обеспечен нормальный сброс дождевой воды.

    © 2018 stylekrov.ru

    stylekrov.ru

    Расчет и нанесение уклона на обмерных чертежах

    С необходимостью посчитать уклон постоянно сталкиваются проектировщики, строители, архитекторы, а также люди ряда других профессий, в силу того, что на земной поверхности очень трудно найти идеально ровный участок. Уклон выражается в градусах или в процентах. Обозначение в градусах показывает угол кривизны поверхности. Но уклон может быть представлен и в виде тангенса этого угла, умноженного на 100%.

    Как рассчитать уклон поверхности?Уклон – это отношение превышения (ВС) к заложению (АС) и обозначается в текстовых документах буквой i.Например, i=1:6

    Разделите противолежащий катет (вертикальное расстояние) на прилежащий (расстояние между точками). Если вам нужно получить уклон в процентах, умножьте полученное число на 100%. Чтобы получить уклон в промилле, умножьте результат деления на 1000‰.

    Если вам необходимо получить уклон в градусах, воспользуйтесь тем, что полученный при делении катетов результат – тангенс угла наклона. Посчитайте его арктангенс при помощи инженерного калькулятора, в результате вы получите значение уклона в градусах.

    На видах (фасадах), разрезах, сечениях и схемах перед размерным числом, определяющим величину уклона, наносят знак , острый угол которого должен быть направлен в сторону уклона.Обозначение уклона наносят непосредственно над линией контура или на полке линии-выноски. На планах направление уклона плоскостей указывают стрелкой, на которой, при необходимости, проставляют величину уклона (см.рис.).

    Построение и обозначение уклона. Пример изображения уклона на планах.

    Величину уклона (тангенс угла наклона) указывают в виде простой или десятичной дроби с точностью до третьего знака.

    Уклон (в строительстве) — показатель крутизны склона (а также ската кровли).

    Укло́н (в геодезии) — показатель крутизны склона; отношение превышения местности к горизонтальному проложению, на котором оно наблюдается. Иными словами, величина уклона равна тангенсу угла между поверхностью склона и горизонталью.

    Уклон поверхности равен тангенсу угла α, tgα = h/l — отношение перпендикуляра, опущенного из точки поверхности на прямую поверхность, к длине прямой поверхности от начала склона (при вершине угла α) до перпендикуляра.

    Например, подъёму 12 м на 100 м перемещения по горизонтали соответствует уклон, равный 0,12 (12 % или 120 ‰). При чтении нотации знак «%» произносится «сотых», а «‰» — «тысячных».

    Источник:

    книга: Единые требования по выполнению строительных чертежей.М.: Изд-во «Архитектура-С», 2004. Справочное пособие. Автор: Георгиевский О.В.

    Аннотация:Справочное пособие по строительному черчению для студентов средних и высших учебных заведений. Пособие выполнено в соответствии с требованиями ГОСТов.Настоящее справочное пособие выполнено в соответствии с требованиями ГОСТов ЕСКД (Единой системы конструкторской документации) и СПДС (Системы проектной документации для строительства).Пособие может быть использовано при выполнении заданий по архитектурно-строительному черчению, а также при выполнении курсовых и дипломных проектов студентами всех строительных специальностей средних и высших учебных заведений.

    распечатать

    Вконтакте

    Facebook

    Twitter

    Одноклассники

    Google+

    photogrammetria.ru

    Уклон кровли в процентах: рассчитать самостоятельно

    В системе основных конструктивных элементов (фундамент, стены, перекрытия, крыша) любого дома или здания роль архитектурного завершения принадлежит крыше, которая не только определяет внешний вид дома, но и в главной своей части выполняет функции защиты от атмосферного воздействия (снег, дождь, солнечное излучение). И оттого, как эти функции выполняются, в немалой степени зависят безопасность, комфорт и самочувствие жильцов.

    Конструктивно любая крыша делится на две части: несущая (стропила, фермы, панели) и ограждающая кровля (оболочка).

    Крыша и ее части

    Крыши делятся на односкатные и многоскатные. В свою очередь, у многоскатных крыш есть свои подвиды (в зависимости от количества и расположения скатов): вальмовая, шатровая , мансардная, щипцовая и другие.

    Конструктивно любая крыша делится на две части: несущая (стропила, фермы, панели) и ограждающая кровля (оболочка). Для выполнения своих защитных функций крыши строятся под некоторым углом (уклон ската) к горизонту. Угол может измеряться в градусах или в процентах. Прилагаем таблицу перевода одних единиц измерения в другие (см. таблицу). Если уклон не превышает 3-5 градусов (в процентах 5-9), то крыша называется плоской. Для больших углов получаем скатные крыши (скат — наклонная плоскость). По форме, в зависимости от количества скатов, крыши делятся на односкатные и многоскатные. В свою очередь, у многоскатных крыш есть свои подвиды (в зависимости от количества и расположения скатов): вальмовая, шатровая , мансардная, щипцовая и другие.

    Итак, необходимо отметить еще раз, что уклон кровли крыши колеблется в широких пределах.

    Что же влияет на этот параметр крыши?

    1. Сила ветра — чем больше уклон, тем большую величину ветровых нагрузок выдерживает крыша.
    2. Атмосферные осадки — для регионов с большим количеством осадков в виде снега, дождей рекомендуются крутые крыши, препятствующие скоплению снега, листьев, грязи.
    3. Кровельное покрытие — для каждого материала покрытия рекомендуется свой оптимальный наклон.
    4. Архитектурные предпочтения — по местным традициям в разных регионах предпочтение отдается той или иной конструкции.

    Уклон кровли: факторы влияния

    Остановимся более подробно на каждом из факторов.

    Ветровая нагрузка. Параметр, прямо пропорциональный углу ската: чем больше наклон, тем большее сопротивление ветру оказывает крыша, но и тем выше вероятность того, что покрытие может быть разрушено. Малый угол ската — меньше сопротивление, но в этом случае ветер проникает под стыки и может сорвать листы кровли. Специалисты рекомендуют для районов с частыми сильными порывами ветра угол ската — 15-20 градусов (в процентах 27-36), для местности с несильными ветрами — 35-40 (в процентах 70-84).

    Дождь и снег. Чем больше уклон ската, тем быстрее и лучше сходит снег и уходит вода. Практика показывает, что для районов с большим количеством осадков самый оптимальный вариант — 45 градусов, а для небольших осадков достаточным будет угол в 30 градусов. При меньшей величине уклона кровли вода может загоняться под стыки и нарушать герметичность кровли даже при небольшом ветре.

    Материал для кровли. Самый важный фактор, при правильном учете которого кровля будет служить долго и надежно. Укажем рекомендуемые углы наклона.

    1. Штучные материалы: черепица и шифер. Для керамической и битумной черепицы наименьший уклон — 11 градусов. Для шифера (асбоцементные листы) — 9 градусов. Такие скаты предотвращают накапливание и просачивание воды на стыках.
    2. Рулонные материалы — рубероид, рубемаст, мембранное покрытие и другие. Кровля состоит из нескольких слоев: небольшой уклон (2-5 градусов) — 3,4 слоя, больший угол (до 18) — 2 слоя. Материалы достаточно дешевы, легко укладываются, ремонтируются, но недолговечны и требуют для скатной кровли сплошной обрешетки (конструкция из досок, на которую крепится кровля).
    3. Профнастил — рекомендуемый угол наклона составляет 12 градусов. При меньших углах необходимо проклеивать стыки кровли герметиками.
    4. Ондулин — облицовочный и кровельный материал. Оптимальный угол ската — 5-6 градусов.

    Отметим, что перечисленные материалы обладают своими относительными преимуществами и недостатками для разных климатических и температурных условий, разных строений, разных конструкций крыши и, наконец, разных предпочтений и возможностей хозяина постройки. Но, в любом случае, чтобы рассчитать количество материала, обязательно надо учитывать указанные минимальные или оптимальные углы ската кровли.

    Самостоятельный математический расчет элементов крыши

    Таблица преобразования градусов в проценты.

    Рассмотрим примеры практического применения таблицы преобразования градусов в проценты. Чтобы найти высоту конька (точки соединения скатов) математическим способом, применим следующий алгоритм.

    Пусть ширина строящегося дома составляет 8 метров. После выбора материала кровли, учета климатических условий, бюджетных возможностей определяем, что угол уклона должен составлять 24 градуса. Берем половину ширины дома (4 метра), умножаем на 44,5 (из таблицы для угла в 24 градуса) и делим на 100. Получаем результат: 4*44,5/100 = 1,78 м. Примерно 1,8 м — это и есть высота конька, на которую должны быть подняты стропила.

    Таким образом, варьируя материал (ассортимент широко представлен на современном рынке) согласно климатическим условиям и бюджету, вы сами сможете выбрать нужный уклон кровли и рассчитать высоту крыши, используя в качестве инструментов только рулетку, угольник и калькулятор.

    Бывают случаи, когда необходимо определить уклон ската кровли уже готового строения. Найти его несложно по следующей формуле: i = H / L, где i — уклон кровли, H — высота конька, L — половина пролета (ширины здания). Если нужно произвести расчет в процентах, то применяем формулу: i = H / L * 100%.

    Уклон = 1,78 / 4 * 100% = 44,5%

    Из таблицы преобразования “градусы в проценты” для 44,5% находим величину 24 — градусная мера.

    Вот так, доступно и просто вы можете самостоятельно посчитать параметры кровли: ее уклона, формы, материала.

    Заметим, что посчитать параметры крыши (высота конька, угол уклона) можно и с помощью специализированных программ, которые можно найти в интернете.

    1metallocherepica.ru

    Что означает уклон в процентах, и как перевести его в градусы

    Когда идет речь о кровле зданий, то под словом «уклон» подразумевают угол наклона оболочки крыши к горизонту. В геодезии данный параметр является показателем крутизны склона, а в проектной документации это степень отклонения прямых элементов от базовой линий. Уклон в градусах не вызывает ни у кого вопросов, а вот уклон в процентах порой вызывает замешательство. Пришла пора разобраться с этой единицей измерения, чтобы четко представлять себе, что это такое и, если потребуется, без особого труда переводить ее в другие единицы, например в те же градусы.

    Расчет уклона в процентах

    Попробуйте представить прямоугольный треугольник АВС, лежащей на одном из своих катетов АВ. Второй катет ВС будет направлен вертикально вверх, а гипотенуза АС образует с нижним катетом некий угол. Теперь нам предстоит немножко вспомнить тригонометрию и рассчитать его тангенс, который как раз и будет характеризовать уклон, образуемый гипотенузой треугольника с нижним катетом. Предположим, что катет АВ = 100 мм, а высота ВС = 36,4 мм. Тогда тангенс нашего угла будет равен 0,364, что по таблицам соответствует 20˚. Чему же тогда будет равен уклон в процентах? Чтоб перевести полученное значение в эти единицы измерения, мы просто умножаем значение тангенса на 100 и получаем 36,4%.

    Как понимать угол уклона в процентах?

    Если дорожный знак показывает 12%, то это означает, что на каждом километре такого подъема или спуска дорога будет подыматься (опускаться) на 120 метров. Чтобы перевести процентное значение в градусы, нужно попросту вычислить арктангенс этого значения и при необходимости перевести его из радиан в привычные градусы. То же самое касается и строительных чертежей. Если, к примеру, указывается, что угол уклона в процентах равен 1, то это означает, что соотношение одного катета к другому равно 0,01.

    Почему не в градусах?

    Многих наверняка интересует вопрос: «Зачем для уклона использовать еще какие-то проценты?» Действительно, почему бы просто не обойтись одними градусами. Дело в том, что при любых измерениях всегда имеет место некоторая погрешность. Если в проектной документации станут применять градусы, то неминуемо возникнут сложности с монтажом. Взять хотя бы ту же канализационную трубу. Погрешность в несколько градусов при длине в 4-5 метров может увести ее совершенно в другую от нужного положения сторону. Поэтому в инструкциях, рекомендациях и проектной документации обычно применяются проценты.

    Применение на практике

    Предположим, что проект строительства загородного дома предполагает устройство скатной кровли. Требуется проверить ее уклон в процентах и градусах, если известно, что высота конька составляет 3.45 метра, а ширина будущего жилища равна 10 метрам. Так как спереди крыша представляет собой равносторонний треугольник, то ее можно разделить на два прямоугольных треугольника, в которых высота конька будет являться одним из катетов. Второй катет находим, разделив ширину дома пополам. Теперь у нас есть все необходимые данные для расчета величины уклона. Получаем: atan-1(0.345) ≈ 19˚. Соответственно, уклон в процентах равен 34,5. Что нам это дает? Во-первых, мы можем сравнить это значение с рекомендуемыми специалистами параметрами, а во-вторых, свериться с требованиями СНиПа при выборе кровельного материала. Сверившись со справочниками, можно выяснить, что для укладки натуральной черепицы такой уровень наклона будет слишком малым (минимальный уровень равен 33 градусам), зато такой крыше не страшны мощные порывы ветра.

    fb.ru


    • Пила как выглядит
    • Шлифовальная машинка ручная
    • Солигаличский известковый комбинат
    • Инфракрасная саморегулирующаяся пленка
    • Гаражи юзао
    • Как сделать столик детский своими руками
    • Врезка мойки
    • Расчет стропильной системы двухскатной крыши калькулятор
    • Шпатлевка геркулес финишная
    • Штукатурка по утеплителю фасада технология
    • Пилка для лобзика по дереву для фигурного выпиливания

    Конус 1 20 сколько градусов. Что такое конусность? Формула для расчёта конусности

    НОРМАЛЬНЫЕ УГЛЫ
    (ГОСТ 8908-81)

    &nbsp Таблица не распространяется на угловые размеры конусов. При выборе углов 1-й ряд следует предпочитать 2-му, а 2-й — 3-му.

    НОРМАЛЬНЫЕ КОНУСНОСТИ и УГЛЫ КОНУСОВ
    (ГОСТ 8593-81)

    &nbsp Стандарт распространяется на конусности и углы конусов гладких конических элементов деталей.

    &nbsp Примечание. Значения конусности или угла конуса, указанные в графе «Обозначение конуса», приняты за исходные при расчете других значений, приведенных в таблице. При выборе конусностей или углов конусов ряд 1 следует предпочитать ряду 2.

    КОНУСЫ ИНСТРУМЕНТОВ УКОРОЧЕННЫЕ
    (ГОСТ 9953-82)

    &nbsp Стандарт распространяется на укороченные инструментальные конусы Морзе.

    &nbsp *z — наибольшее допускаемое отклонение положения основной плоскости, в которой находится диаметр D от теоретическогот положения.
    &nbsp ** размеры для справок.

    Обозначение
    конуса
    Конус
    Морзе
    D D 1 d d 1 l 1 l 2 a,
    не более
    b c
    B7 0 7,0677,26,56,811,014,03,03,00,5
    B10
    B12
    1 10,094
    12,065
    10,3
    12,2
    9,4
    11,1
    9,8
    11,5
    14,5
    18,5
    18,0
    22,0
    3,5
    3,5
    3,5
    3,5
    1,0
    1,0
    B16
    B18
    2 15,733
    17,780
    16,8
    18,0
    14,5
    16,2
    15,0
    16,8
    24,0
    32,0
    29,0
    37,0
    5,0
    5,0
    4,0
    4,0
    1,5
    1,5
    B22
    B24
    3 21,793
    23,825
    22,0
    24,1
    19,8
    21,3
    20,5
    22,0
    40,5
    50,5
    45,5
    55,5
    5,0
    5,0
    4,5
    4,5
    2,0
    2,0
    B32 4 31,26731,628,651,057,56,52,0
    B45 5 44,39944,741,064,571,06,52,0
    Размеры D 1 и d являются теоретическими, вытекающими соответственно из диаметра D и номинальных размеров а и l 1

    КОНУСНОСТЬ НАРУЖНЫХ И ВНУТРЕННИХ КОНУСОВ
    И КОНУСОВ С РЕЗЬБОВЫМ ОТВЕРСТИЕМ

    КОНУСЫ ИНСТРУМЕНТАЛЬНЫЕ МОРЗЕ И МЕТРИЧЕСКИЕ НАРУЖНЫЕ
    (ГОСТ 25557-2006)

    Тип
    конуса
    Метрический Морзе Метрический
    Обозн. 4 6 0 1 2 3 4 5 6 80 100 120 160 200
    D 4,06,09,0459,06517,7823,82531,26744,39963,34880100120160200
    D 1 4,16,29,212,218,024,131,644,763,880,4100,5120,6160,8201,0
    d* 2,94,46,49,414,619,825,937,653,970,288,4106,6143179,4
    d 1 М6М10М12М16М20М24М30М36М36М48М48
    d 4 max2,54,06,09,014,019,025,035,751,067,085,0102,0138,0174,0
    l min16,024,024,032,040,047,059,070,070,092,092,0
    l 1 23,032,050,053,564,081,0102,5129,5182,0196,0232,0268,0340,0412,0
    l 2 25,035,053,057,069,086,0109,0136,0190,0204,0242,0280,0356,0432,0
    l 11 4,05,05,58,210,011,5
    * — размер для справок.
    — угол конусов Морзе №0-№5 соответствует углу укороченных конусов Морзе; №6 — 1:19,180 = 0,05214
    — угол метрических конусов — 1:20 = 0,05.

    &nbsp Профиль резьбового отверстия соответствует отверстию центровому форма Р по ГОСТ ГОСТ 14034-74 .

    &nbsp В ГОСТ 25557-2006 все размеры центрового отверстия приводятся в общей таблице. Стандарт также определяет размеры пазов канавок и отвестий, необходимых для конструирования конусов, в случае подачи смазочно-охлаждающей жидкости (СОЖ) через инструмент.

    &nbsp В зависимости от конструкции инструментальный хвостовик может иметь соответствующее обозначение:

    BI — внутренний конус с пазом;
    BE — наружный конус с лапкой;
    AI — внутренний конус с отверстием по оси;
    АЕ — наружный конус с резьбовым отверстием по оси;
    BIK — внутренний конус с пазом и отверстием для подачи СОЖ;
    ВЕК — наружный конус с лапкой и отверстием для подачи СОЖ;
    AIK — внутренний конус с отверстием по оси и отверстием для подачи СОЖ;
    АЕК — наружный конус с резьбовым отверстием по оси и отверстием для подачи СОЖ.

    КОНУСЫ ИНСТРУМЕНТАЛЬНЫЕ МОРЗЕ И МЕТРИЧЕСКИЕ ВНУТРЕННИЕ
    (ГОСТ 25557-2006)

    КОНУСЫ ВНУТРЕННИЕ И НАРУЖНЫЕ КОНУСНОСТЬЮ 7: 24
    (ГОСТ 15945-82)

    &nbsp Допуски конусов внутренних и наружных конусностью 7:24 по ГОСТ 19860-93.

    КОНУСЫ ИНСТРУМЕНТОВ
    Предельные отклонения угла конуса и допуски формы конусов
    (ГОСТ 2848-75)

    &nbsp Степень точности инструментальных конусов обозначается допуском угла конуса заданной степени точности по ГОСТ 8908-81 и определяется предельными отклонениями угла конуса и допусками формы поверхности конуса, числовые значения которых указаны ниже.

    &nbsp Примечания:
    &nbsp 1. Отклонения угла конуса от номинального размера располагав в «плюс» — для наружных конусов, в «минус» — для внутренних.
    &nbsp 2. ГОСТ 2848-75 для наружных конусов предусматривает также степени точности АТ4 и АТ5. Допуски по ГОСТ 2848-75 распространяются на конусы инструментов по ГОСТ 25557-2006 и ГОСТ 9953-82.

    &nbsp Пример обозначения конуса Морзе 3, степени точности АТ8:

    Морзе 3 АТ8 ГОСТ 25557-2006

    &nbsp То же метрического конуса 160, степени точности АТ7:

    Метр. 160 АТ7 ГОСТ 25557-2006

    &nbsp То же укороченного конуса В18, степени точности АТ6:

    Морзе В18 АТ6 ГОСТ 9953-82

    Похожие документы:

    ГОСТ 2848-75 — Конусы инструментов. Допуски. Методы и средства контроля
    ГОСТ 7343-72 — Конусы инструментов с конусностью 1:10 и 1:7. Размеры
    ГОСТ 10079-71 — Развертки конические с коническим хвостовиком под конусы Морзе. Конструкция и размеры
    ГОСТ 22774-77 — Конусы и трубки шлифовальные. Типы и размеры
    ГОСТ 25548-82 — Основные нормы взаимозаменяемости. Конусы и конические соединения. Термины и определения

    Иногда, в задачах по начертательной геометрии или работах по инженерной графике, или при выполнении других чертежей, требуется построить уклон и конус. В этой статье Вы узнаете о том, что такое уклон и конусность, как их построить, как правильно обозначить на чертеже.

    Что такое уклон? Как определить уклон? Как построить уклон? Обозначение уклона на чертежах по ГОСТ.

    Уклон . Уклон это отклонение прямой линии от вертикального или горизонтального положения.
    Определение уклона. Уклон определяется как отношение противолежащего катета угла прямоугольного треугольника к прилежащему катету, то есть он выражается тангенсом угла а. Уклон можно посчитать по формуле i=AC/AB=tga.

    Построение уклона . На примере (рисунок) наглядно продемонстрировано построение уклона. Для построения уклона 1:1, например, нужно на сторонах прямого угла отложить произвольные, но равные отрезки. Такой уклон, будет соответствовать углу в 45 градусов. Для того чтобы построить уклон 1:2, нужно по горизонтали отложить отрезок равный по значению двум отрезкам отложенным по вертикали. Как видно из чертежа, уклон есть отношение катета противолежащего к катету прилежащему, т. е. он выражается тангенсом угла а.

    Обозначение уклона на чертежах . Обозначение уклонов на чертеже выполняется в соответствии с ГОСТ 2.307-68. На чертеже указывают величину уклона с помощью линии-выноски. На полке линии-выноски наносят знак и величину уклона. Знак уклона должен соответствовать уклону определяемой линии, то есть одна из прямых знака уклона должна быть горизонтальна, а другая должна быть наклонена в ту же сторону, что и определяемая линия уклона. Угол уклона линии знака примерно 30°.

    Что такое конусность? Формула для расчёта конусности. Обозначение конусности на чертежах.

    Конусность . Конусностью называется отношение диаметра основания конуса к высоте. Конусность рассчитывается по формуле К=D/h, где D – диаметр основания конуса, h – высота. Если конус усеченный, то конусность рассчитывается как отношение разности диаметров усеченного конуса к его высоте. В случае усечённого конуса, формула конусности будет иметь вид: К = (D-d)/h.

    Обозначение конусности на чертежах . Форму и величину конуса определяют нанесением трех из перечисленных размеров: 1) диаметр большого основания D; 2) диаметр малого основания d; 3) диаметр в заданном поперечном сечении Ds , имеющем заданное осевое положение Ls; 4) длина конуса L; 5) угол конуса а; 6) конусность с. Также на чертеже допускается указывать и дополнительные размеры, как справочные.

    Размеры стандартизованных конусов не нужно указывать на чертеже. Достаточно на чертеже привести условное обозначение конусности по соответствующему стандарту.

    Конусность, как и уклон, может быть указана в градусах, дробью (простой, в виде отношения двух чисел или десятичной), в процентах.
    Например, конусность 1:5 может быть также обозначена как отношение 1:5, 11°25’16», десятичной дробью 0,2 и в процентах 20.
    Для конусов, которые применяются в машиностроении, OCT/BKC 7652 устанавливает ряд нормальных конусностей. Нормальные конусности — 1:3; 1:5; 1:8; 1:10; 1:15; 1:20; 1:30; 1:50; 1:100; 1:200. Также в могут быть использованы — 30, 45, 60, 75, 90 и 120°.

    И исполнению.

    Конус Морзе и метрический конус

    Конус Морзе — одно из самых широко применяемых креплений инструмента. Был предложен Стивеном А. Морзе приблизительно в 1864 году .

    Конус Морзе подразделяется на восемь размеров, от КМ0 до КМ7 (англ. MT0-MT7 , нем. MK0-MK7 ) . Конусность от 1:19,002 до 1:20,047 (угол конуса от 2°51’26″ до 3°00’52″, уклон конуса от 1°25’43″ до 1°30’26″) в зависимости от типоразмера.

    Метрический конус

    По мере развития станкостроения понадобилось расширить диапазон размеров конусов Морзе как в большую, так и в меньшую стороны. При этом, для новых типоразмеров конуса, выбрали конусность ровно 1:20 (угол конуса 2°51’51″, уклон конуса 1°25’56″) и назвали их метрическими конусами (англ. Metric Taper ). Типоразмер метрических конусов указывается по наибольшему диаметру конуса в миллиметрах. ГОСТ 25557-2006 также определяет уменьшенные метрические конуса № 4 и № 6 (англ. ME4, ME6 ) и большие метрические конуса № 80, 100, 120, 160, 200 (англ. ME80 — ME200 ).

    Конструктивных различий между конусом Морзе и метрическим нет.

    Размеры наружного и внутреннего конуса (по ГОСТ 25557-2006), мм

    Таблица 1

    Обозначение конусаКонусностьDD 1dd 1d 2d 3 maxd 4 maxd 5l 1 maxl 2 maxl 3 maxl 4 maxl 5 minl 6
    Метрический№ 41:2044,12,92,5323252521
    № 61:2066,24,444,632353429
    МорзеКМ01:19,2129,0459,26,46,1666,7505356,359,55249
    КМ11:20,04712,06512,29,4M698,799,753,5576265,55652
    КМ21:20,02017,7801814,6M101413,51414,9646975806762
    КМ31:19,92223,82524,119,8M1219,118,51920,280,18694998478
    КМ41:19,25431,26731,625,9M1625,225,22426,5102,5109117,512410798
    КМ51:19,00244,39944,737,6M2036,535,735,738,2129,5136149,5156135125
    КМ61:19,18063,34863,853,9M2452,4515154,6182190210218188177
    КМ71:19,23183,058285. 75294.1
    Метрический№ 801:208080,470,2M3069676771,5196204220228202186
    № 1001:20100100,588,4M3687858590232242260270240220
    № 1201:20120120,6106,6M36105102102108,5268280300312276254
    № 1601:20160160,8143M48141138138145,5340356380396350321
    № 2001:20200201179,4M48177174174182,5412432460480424388

    Укороченные конуса Морзе

    Для многих применений длина конуса Морзе оказалась избыточной. Поэтому были придуманы девять типоразмеров укороченных конусов Морзе, полученных удалением более толстой части конуса Морзе. Цифра в обозначении короткого конуса — диаметр новой толстой части конуса в мм. Российский стандарт на укороченные конуса ГОСТ 9953-82 «Конусы инструментов укороченные. Основные размеры.».

    • B7 — укороченный до 14 мм КМ0 .
    • B10 , B12 — укороченный до 18 и 22 мм соответственно КМ1 .
    • B16 , B18 — укороченный до 24 и 32 мм соответственно КМ2 .
    • B22 , B24 — укороченный до 45 и 55 мм соответственно КМ3 .
    • B32 — укороченный до 57 мм КМ4 .
    • B45 — укороченный до 71 мм КМ5 .

    Или при выполнении других чертежей, требуется построить уклон и конус. В этой статье Вы узнаете о том, что такое уклон и конусность, как их построить, как правильно обозначить на чертеже.

    Что такое уклон? Как определить уклон? Как построить уклон? Обозначение уклона на чертежах по ГОСТ.

    Уклон . Уклон это отклонение прямой линии от вертикального или горизонтального положения.
    Определение уклона. Уклон определяется как отношение противолежащего катета угла прямоугольного треугольника к прилежащему катету, то есть он выражается тангенсом угла а. Уклон можно посчитать по формуле i=AC/AB=tga.

    Построение уклона . На примере (рисунок) наглядно продемонстрировано построение уклона. Для построения уклона 1:1, например, нужно на сторонах прямого угла отложить произвольные, но равные отрезки. Такой уклон, будет соответствовать углу в 45 градусов. Для того чтобы построить уклон 1:2, нужно по горизонтали отложить отрезок равный по значению двум отрезкам отложенным по вертикали. Как видно из чертежа, уклон есть отношение катета противолежащего к катету прилежащему, т. е. он выражается тангенсом угла а.


    Обозначение уклона на чертежах . Обозначение уклонов на чертеже выполняется в соответствии с ГОСТ 2.307-68. На чертеже указывают величину уклона с помощью линии-выноски. На полке линии-выноски наносят знак и величину уклона. Знак уклона должен соответствовать уклону определяемой линии, то есть одна из прямых знака уклона должна быть горизонтальна, а другая должна быть наклонена в ту же сторону, что и определяемая линия уклона. Угол уклона линии знака примерно 30°.

    Что такое конусность? Формула для расчёта конусности. Обозначение конусности на чертежах.

    Конусность . Конусностью называется отношение диаметра основания конуса к высоте. Конусность рассчитывается по формуле К=D/h, где D – диаметр основания конуса, h – высота. Если конус усеченный, то конусность рассчитывается как отношение разности диаметров усеченного конуса к его высоте. В случае усечённого конуса , формула конусности будет иметь вид: К = (D-d)/h.


    Обозначение конусности на чертежах . Форму и величину конуса определяют нанесением трех из перечисленных размеров: 1) диаметр большого основания D; 2) диаметр малого основания d; 3) диаметр в заданном поперечном сечении Ds , имеющем заданное осевое положение Ls; 4) длина конуса L; 5) угол конуса а; 6) конусность с. Также на чертеже допускается указывать и дополнительные размеры, как справочные.

    Размеры стандартизованных конусов не нужно указывать на чертеже. Достаточно на чертеже привести условное обозначение конусности по соответствующему стандарту.


    Конусность, как и уклон, может быть указана в градусах, дробью (простой, в виде отношения двух чисел или десятичной), в процентах.
    Например, конусность 1:5 может быть также обозначена как отношение 1:5, 11°25’16», десятичной дробью 0,2 и в процентах 20.
    Для конусов, которые применяются в машиностроении, OCT/BKC 7652 устанавливает ряд нормальных конусностей. Нормальные конусности — 1:3; 1:5; 1:8; 1:10; 1:15; 1:20; 1:30; 1:50; 1:100; 1:200. Также в могут быть использованы — 30, 45, 60, 75, 90 и 120°.

    Во многих деталях машин используются уклоны и конусность. Уклоны встречаются в профилях прокатной стали, в крановых рельсах, в косых шайбах и т. д. Конусности встречаются в центрах бабок токарных и других станков, на концах валов и ряда других деталей.

    Уклон характеризует отклонение прямой линии от горизонтального или вертикального направлений. Для того чтобы построить уклон 1:1, на сторонах прямого угла откладывают произвольные, но равные величины (рис. 1). Очевидно, что уклон 1:1 соответствует углу в 45 градусов. Чтобы построить линию с уклоном 1:2, по горизонтали откладывают две единицы, для уклона 1:3 — три единицы и т. д. Как видно из чертежа, уклон есть отношение катета противолежащего к катету прилежащему, т. е. он выражается тангенсом угла а. Величину уклона на чертеже в соответствии с ГОСТ 2.307-68 указывают с помощью линии-выноски, на полке которой наносят знак уклона и его величину. Расположение знака уклона должно соответствовать определяемой линии: одна из прямых знака должна быть горизонтальна, другая — наклонена примерно под углом 30° в ту же сторону, как и сама линия уклона.

    На рисунке в качестве примера построен профиль несимметричного двутавра, правая полка которого имеет уклон 1:16. Для ее построения находят точку А с помощью заданных размеров 26 и 10. В стороне строят линию с уклоном 1:16, для чего по вертикали откладывают, например, 5 мм, а по горизонтали 80 мм; проводят гипотенузу, направление которой определяет искомый уклон. С помощью рейсшины и угольника через точку А проводят линию уклона, параллельную гипотенузе.

    Конусностью называют отношение диаметра основания к его высоте. В этом случае конусность К=d/l. Для усеченного конуса К = (d-d 1)/l . Пусть требуется построить конический конец вала по заданным размерам : d — диаметр вала — 25 мм; I — общая длина конца вала — 60 мм; l 1 — длина конической части — 42 мм; d 1 — наружный диаметр резьбы — 16 мм; К — конусность 1: 10 (рис. 3, б). Прежде всего, пользуясь осевой, строят цилиндрическую часть вала, имеющую диаметр 25 мм. Этот размер определяет также большее основание конической части. После этого строят конусность 1:10. Для этого строят конус с основанием, равным 10 мм, и высотой, равной 100 мм (можно было бы воспользоваться и размером 25 мм, но в этом случае высота конуса должна быть взята равной 250 мм, что не совсем удобно). Параллельно линиям найденной конусности проводят образующие конической части вала и ограничивают ее длину размером 42 мм. Как видно, размер меньшего основания конуса получается в результате построения. Этот размер обычно не наносят на чертеж. Запись М16X1,5 является условным обозначением метрической резьбы , о чем подробнее будет сказано дальше.

    TEnd—>

    Рис. 1. Построение уклонов

    Перед размерным числом, характеризующим конусность, наносят условный знак в виде равнобедренного треугольника, вершину которого направляют в сторону вершины самого конуса. Знак конусности располагают параллельно оси конуса над осью или на полке линии-выноски, заканчивающейся стрелкой, как в случае надписи уклона. Конусность выбирают в соответствии с ГОСТ 8593-57 .

    Рис. 2. Пример построения уклонов

    TEnd—>

    Рис. 3. Построение конусности

    МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ

    ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

    «РОСТОВСКИЙ ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»

    Утверждено на заседании кафедры начертательной геометрии и черчения

    ГЕОМЕТРИЧЕСКИЕ ПОСТРОЕНИЯ –

    УКЛОНЫ, КОНУСНОСТЬ, СОПРЯЖЕНИЯ

    Методические указания для всех специальностей

    Квалификация выпуска «Бакалавр»

    Ростов-на-Дону

    Геометрические построения – уклоны, конусность, сопряжения:

    Методические указания для всех специальностей. — Ростов н/Д: Рост. гос.

    строит. ун-т, 2011. – 8с.

    Составитель: ассист. А.В. Федорова

    Редактор Н.Е. Гладких Темплан 2011 г., поз. 137.

    Подписано в печать 6.07.11. Формат 60х84/16.

    Бумага писчая. Ризограф. Уч.-изд.л. 0,3. Тираж 20 экз. Заказ 341.

    ____________________________________________________________________

    Редакционно – издательский центр Ростовского государственного строительного университета.

    344022, Ростов – на – Дону, ул. Социалистическая, 162

    Ростовский государственный строительный университет, 2011


    ГЕОМЕТРИЧЕСКИЕ ПОСТРОЕНИЯ – УКЛОНЫ, КОНУСНОСТЬ,

    СОПРЯЖЕНИЯ

    При изготовлении профилей прокатной стали, боковые полки выполняют так, что плоскости, ограничивающие их, не параллельны, а расположены под некоторым углом между собой.

    В технике часто применяются конические детали. При вычерчивании чертежей многих деталей приходится выполнять ряд геометрических построений, и в этой связи рассмотрим следующие понятия : уклоны, конусность, сопряжения.

    Уклон – наклон одной прямой линии к другой (рис.1).

    Уклон i прямой АС определяется из прямоугольного треугольника АВС как отношение противолежащего катета ВС к прилежащему катету АС (рис.2):

    Уклон может быть выражен в процентах (например, уклон в 10%

    внутренних граней полок швеллера по ГОСТ 8240-89, рис. 3), отношением двух чисел (например, уклоны 1:20 и 1:4 граней рельса по ГОСТ 8168-75*) или в промилях (например, уклон 5‰ арматуры).

    Знак уклона “ “, вершина которого должна быть направлена в сторону уклона, наносят перед размерным числом, располагаемым непосредственно у изображения поверхности уклона, или на полке линии – выноски, как показано на рисунках.

    Построение уклонов

    1. Провести прямую с уклоном i = 1:6 относительно прямой АЕ через точку А, лежащую на прямой АЕ (рис.3).

    А 1 2 3 4 5 6С Е

    Отложим на прямой АЕ от точки А шесть произвольно выбранных единиц. Через полученную точку В восстановим перпендикуляр к АЕ длиной в одну единицу.

    Гипотенуза АС построенного прямоугольного треугольника АВС

    является искомой прямой с уклоном 1:6.

    Построение полок швеллера и двутавра

    На рис. 4 и 5 показано построение уклона внутренней грани верхней полки швеллера и двутавра. Построен вспомогательный треугольник ВСD с

    катетами 10 и 100мм для швеллера и 12 и 100мм для двутавра.

    На горизонтальном отрезке «b» отложим отрезок, равный (b-d)/2 – для швеллера и (b-d)/4 – для двутавра. Из полученной точки проведем перпендикуляр длиной t. Отложенные размеры определили положение точки К,

    через которую проходит прямая с уклоном 10% для швеллера и 12% — для двутавра. Через точку К провести прямую, параллельную гипотенузе построенного треугольника.

    КОНУСНОСТЬ

    Конусностью называется отношение диаметра окружности основания D

    прямого конуса к его высоте h (рис.6).

    Для усеченного кругового конуса – отношение разности диаметров двух нормальных сечений конуса к расстоянию между ними (рис. 7), т.е.

    Конусность, как и уклон, может быть выражена отношением целых чисел или в процентах. Перед размерным числом, характеризующим конусность,

    наносят знак “ ”, острый угол которого должен быть направлен в сторону вершины конуса.

    При одном и том же угле конусность в два раза больше уклона, так как уклон образующей конуса равен отношению радиуса его основания к высоте, а

    конусность – отношению диаметра к высоте.

    Таким образом, построение конусности i: n относительно данной оси сводится к построению уклонов i: 2n с каждой стороны оси.

    СОПРЯЖЕНИЯ

    Сопряжением называется плавный переход по кривой от одной линии,

    прямой или кривой, к другой.

    Построение сопряжений основано на свойствах прямых, касательных к окружностям, или на свойствах касающихся между собой окружностей.

    Построение касательной к окружности

    При построении прямой, касательной к

    А окружности в заданной точке С, проводят прямую перпендикулярно к радиусу ОС. При

    нахождении центра окружности, касающейся заданной прямой в точке С, проводят через эту точку перпендикуляр к прямой и откладывают на нем величину радиуса заданной окружности (рис.8).

    Построение внешней касательной к двум окружностям

    Из центра О1 проводят вспомогательную окружность радиусом R3 = R1 -R2

    и находят точку К. Построение точки К аналогично построению точки С. Точку О1 соединяют с точкой К прямой и проводят параллельную ей прямую из точки О2 до пересечения с окружностью. Точки сопряжения С1 и С2 лежат на пересечении прямых О1 К и ранее проведенной линии из центра О2 с

    окружностями радиусов R1 и R2 (рис. 9).


    Сопряжение двух дуг окружностей

    При внешнем касании двух окружностей расстояние между центрами О1

    и О2 равно сумме радиусов R1 и R2 . Точка касания С лежит на прямой,

    соединяющей центры окружностей (рис.10).

    При внутреннем касании окружностей О1 О2 = R1 — R2 . Точка касания С лежит на продолжении прямой О1 О2 (рис. 11).

    Рис.10 Рис.11

    Сопряжение двух дуг окружностей дугой заданного радиуса

    Из центров О1 и О2 описываются дуги вспомогательной окружности радиусом R3 = R + R1 и R4 = R + R2 (при внешнем сопряжении, рис.12)

    или R3 = R — R1 и R4 = R — R2 (при внутреннем сопряжении, рис.13). Точка О является центром искомой дуги окружности радиуса R.

    Точки сопряжения С1 и С2 будут находиться на линии центров О1 О и О2 О

    (рис.12) или на продолжении линии центров (рис.13).

    При нахождении радиуса внешне–внутреннего сопряжения вспомогательные дуги проводятся радиусами R3 = R — R1 из центра О1 и

    R4 = R + R2 из центра О2 (рис.14).

    Сопряжение окружности с прямой по дуге радиуса R

    Из центра О1 проводится дуга радиусом R2 = R1 + R и прямая,

    параллельная заданной, на расстоянии R. Пересечение вспомогательной дуги окружности и прямой определит искомый центр О. Точка сопряжения дуг С1

    лежит на линии центров О1 О, а прямой и дуги сопряжения С – на перпендикуляре, проведенном к заданной прямой из центра О (рис. 15).

    R 3 = R — R 1 O

    НОРМАЛЬНЫЕ УГЛЫ
    (ГОСТ 8908-81)

    &nbsp Таблица не распространяется на угловые размеры конусов. При выборе углов 1-й ряд следует предпочитать 2-му, а 2-й — 3-му.

    НОРМАЛЬНЫЕ КОНУСНОСТИ и УГЛЫ КОНУСОВ
    (ГОСТ 8593-81)

    &nbsp Стандарт распространяется на конусности и углы конусов гладких конических элементов деталей.


    &nbsp Примечание. Значения конусности или угла конуса, указанные в графе «Обозначение конуса», приняты за исходные при расчете других значений, приведенных в таблице. При выборе конусностей или углов конусов ряд 1 следует предпочитать ряду 2.

    КОНУСЫ ИНСТРУМЕНТОВ УКОРОЧЕННЫЕ
    (ГОСТ 9953-82)

    &nbsp Стандарт распространяется на укороченные инструментальные конусы Морзе.


    &nbsp *z — наибольшее допускаемое отклонение положения основной плоскости, в которой находится диаметр D от теоретическогот положения.
    &nbsp ** размеры для справок.

    Обозначение
    конуса
    Конус
    Морзе
    D D 1 d d 1 l 1 l 2 a,
    не более
    b c
    B7 0 7,0677,26,56,811,014,03,03,00,5
    B10
    B12
    1 10,094
    12,065
    10,3
    12,2
    9,4
    11,1
    9,8
    11,5
    14,5
    18,5
    18,0
    22,0
    3,5
    3,5
    3,5
    3,5
    1,0
    1,0
    B16
    B18
    2 15,733
    17,780
    16,8
    18,0
    14,5
    16,2
    15,0
    16,8
    24,0
    32,0
    29,0
    37,0
    5,0
    5,0
    4,0
    4,0
    1,5
    1,5
    B22
    B24
    3 21,793
    23,825
    22,0
    24,1
    19,8
    21,3
    20,5
    22,0
    40,5
    50,5
    45,5
    55,5
    5,0
    5,0
    4,5
    4,5
    2,0
    2,0
    B32 4 31,26731,628,651,057,56,52,0
    B45 5 44,39944,741,064,571,06,52,0
    Размеры D 1 и d являются теоретическими, вытекающими соответственно из диаметра D и номинальных размеров а и l 1

    КОНУСНОСТЬ НАРУЖНЫХ И ВНУТРЕННИХ КОНУСОВ
    И КОНУСОВ С РЕЗЬБОВЫМ ОТВЕРСТИЕМ

    КОНУСЫ ИНСТРУМЕНТАЛЬНЫЕ МОРЗЕ И МЕТРИЧЕСКИЕ НАРУЖНЫЕ
    (ГОСТ 25557-2006)


    Тип
    конуса
    Метрический Морзе Метрический
    Обозн. 4 6 0 1 2 3 4 5 6 80 100 120 160 200
    D 4,06,09,0459,06517,7823,82531,26744,39963,34880100120160200
    D 1 4,16,29,212,218,024,131,644,763,880,4100,5120,6160,8201,0
    d* 2,94,46,49,414,619,825,937,653,970,288,4106,6143179,4
    d 1 М6М10М12М16М20М24М30М36М36М48М48
    d 4 max2,54,06,09,014,019,025,035,751,067,085,0102,0138,0174,0
    l min16,024,024,032,040,047,059,070,070,092,092,0
    l 1 23,032,050,053,564,081,0102,5129,5182,0196,0232,0268,0340,0412,0
    l 2 25,035,053,057,069,086,0109,0136,0190,0204,0242,0280,0356,0432,0
    l 11 4,05,05,58,210,011,5
    * — размер для справок.
    — угол конусов Морзе №0-№5 соответствует углу укороченных конусов Морзе; №6 — 1:19,180 = 0,05214
    — угол метрических конусов — 1:20 = 0,05.

    &nbsp Профиль резьбового отверстия соответствует отверстию центровому форма Р по ГОСТ ГОСТ 14034-74 .

    &nbsp В ГОСТ 25557-2006 все размеры центрового отверстия приводятся в общей таблице. Стандарт также определяет размеры пазов канавок и отвестий, необходимых для конструирования конусов, в случае подачи смазочно-охлаждающей жидкости (СОЖ) через инструмент.

    &nbsp В зависимости от конструкции инструментальный хвостовик может иметь соответствующее обозначение:

    BI — внутренний конус с пазом;
    BE — наружный конус с лапкой;
    AI — внутренний конус с отверстием по оси;
    АЕ — наружный конус с резьбовым отверстием по оси;
    BIK — внутренний конус с пазом и отверстием для подачи СОЖ;
    ВЕК — наружный конус с лапкой и отверстием для подачи СОЖ;
    AIK — внутренний конус с отверстием по оси и отверстием для подачи СОЖ;
    АЕК — наружный конус с резьбовым отверстием по оси и отверстием для подачи СОЖ.

    КОНУСЫ ИНСТРУМЕНТАЛЬНЫЕ МОРЗЕ И МЕТРИЧЕСКИЕ ВНУТРЕННИЕ
    (ГОСТ 25557-2006)


    КОНУСЫ ВНУТРЕННИЕ И НАРУЖНЫЕ КОНУСНОСТЬЮ 7: 24
    (ГОСТ 15945-82)


    &nbsp Допуски конусов внутренних и наружных конусностью 7:24 по ГОСТ 19860-93.

    КОНУСЫ ИНСТРУМЕНТОВ
    Предельные отклонения угла конуса и допуски формы конусов
    (ГОСТ 2848-75)

    &nbsp Степень точности инструментальных конусов обозначается допуском угла конуса заданной степени точности по ГОСТ 8908-81 и определяется предельными отклонениями угла конуса и допусками формы поверхности конуса, числовые значения которых указаны ниже.

    &nbsp Примечания:
    &nbsp 1. Отклонения угла конуса от номинального размера располагав в «плюс» — для наружных конусов, в «минус» — для внутренних.
    &nbsp 2. ГОСТ 2848-75 для наружных конусов предусматривает также степени точности АТ4 и АТ5. Допуски по ГОСТ 2848-75 распространяются на конусы инструментов по ГОСТ 25557-2006 и ГОСТ 9953-82.

    &nbsp Пример обозначения конуса Морзе 3, степени точности АТ8:

    Морзе 3 АТ8 ГОСТ 25557-2006

    &nbsp То же метрического конуса 160, степени точности АТ7:

    Метр. 160 АТ7 ГОСТ 25557-2006

    &nbsp То же укороченного конуса В18, степени точности АТ6:

    Морзе В18 АТ6 ГОСТ 9953-82

    Похожие документы:

    ГОСТ 2848-75 — Конусы инструментов. Допуски. Методы и средства контроля
    ГОСТ 7343-72 — Конусы инструментов с конусностью 1:10 и 1:7. Размеры
    ГОСТ 10079-71 — Развертки конические с коническим хвостовиком под конусы Морзе. Конструкция и размеры
    ГОСТ 22774-77 — Конусы и трубки шлифовальные. Типы и размеры
    ГОСТ 25548-82 — Основные нормы взаимозаменяемости. Конусы и конические соединения. Термины и определения

    Конусность и уклон

    На изображениях конических элементов деталей размеры могут быть проставлены различно: диаметры большего и меньшего оснований усеченного конуса и его длина; угол наклона образующей (или угол конуса) или величина конусности и диаметр основания, длина и т. п.

    Конусность

    Отношение разности диаметров двух поперечных сечений конуса (D-d. ) к расстоянию между ними (l ) (рис. 6.39, а ) называется конусностью (К ): К = (D – d )/l.

    Рис. 6.39.

    Например, конический элемент детали с диаметром большего основания 25 мм, диаметром меньшего основания 15 мм, длиной 50 мм будет иметь конусность К = (D – d )/l = (25 – 15)/50 = 1/5 = 1:5.

    При проектировании новых изделий применяются величины конусности, установленные ГОСТ 8593–81: 1:3; 1:5; 1:7; 1:8; 1:10; 1:12; 1:15; 1:20; 1:30. Стандартизированы также величины конусности, которые имеют элементы деталей с часто встречающимися углами между образующими конуса: углу 30° соответствует конусность 1:1,866; 45° – 1:1,207; 60° – 1:0,866; 75° – 1:0,652; углу 90° – 1:0,5. В чертежах металлорежущих инструментов часто конусность определяется надписью, указывающей номер конуса Морзе. В этих случаях размеры конических элементов устанавливают по ГОСТ 10079–71 и др.

    На чертежах конусность наносят согласно правилам ГОСТ 2.307–2011. Перед размерным числом, определяющим величину конусности, наносят условный знак в виде равнобедренного треугольника, острие которого направлено в сторону вершины конуса.

    Знак и цифры, указывающие величину конусности, располагают на чертежах параллельно геометрической оси конического элемента.

    Они могут быть проставлены над осью (рис. 6.39, 6 ) или на полке (рис. 6.39, в). В последнем случае полка соединяется с образующей конуса с помощью линии выноски, заканчивающейся стрелкой.

    Уклон

    Плоские поверхности деталей, расположенные наклонно, обозначают на чертеже величиной уклона. Как подсчитать эту величину, покажем на примере. Клин, изображенный на рис. 6.40, я, имеет наклонную поверхность, уклон которой нужно определить. Из размера наибольшей высоты клина вычтем размер наименьшей высоты: 50 – 40 = 10 мм. Разность между этими величинами можно рассматривать как размер катета прямоугольного треугольника, образовавшегося после проведения на чертеже горизонтальной линии (рис. 6.40, б ). Величиной уклона будет отношение размера меньшего катета к размеру горизонтальной линии. В данном случае нужно разделить 10 на 100. Величина уклона клина будет 1:10.

    Рис. 6.40.

    На чертеже уклоны указывают знаком и отношением двух чисел, например 1:50; 3:5.

    Если требуется изобразить на чертеже поверхность определенного уклона, например 3:20, вычерчивают прямоугольный треугольник , у которого один из катетов составляет три единицы длины, а второй – 20 таких же единиц (рис. 6.41).

    Рис. 6.41.

    При вычерчивании деталей или при их разметке для построения линии по заданному уклону приходится проводить . Например, чтобы провести линию, уклон которой 1:4, через концевую точку вертикальной линии (рис. 6.42), отрезок прямой линии длиной 10 мм следует принять за единицу длины и отложить на продолжении горизонтальной линии четыре такие единицы (т.е. 40 мм). Затем через крайнее деление и верхнюю точку отрезка провести прямую линию.

    Рис. 6.42.

    Вершина знака уклона должна быть направлена в сторону наклона поверхности детали. Знак и размерное число располагают параллельно направлению, по отношению к которому задан уклон.

    Основным нормативным документом для определения уклона пандуса и его длины в РФ является С Изменением №1 — актуализированная версия СНиП 35-01-2001.

    Допустимые значения угла наклона пандуса

    — Допустимый угол уклона пандуса должен быть не круче 1:20 (5%), а максимальная высота одного подъема (марша) пандуса не должна превышать 0,8 м.
    — При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 (10%)
    — На временных сооружениях или объектах временной инфраструктуры допускается максимальный уклон пандуса 1:12 (8%) при условии, что подъем по вертикали между площадками не превышает 0,5 м, а длина пандуса между площадками — не более 6,0 м.
    — Пандусы при перепаде высот более 3,0 м и расчетной длиной более 36 м следует заменять лифтами, подъемными платформами и т. п
    — В соответствии с приказом Минстроя России №750/пр от 21 октября 2015 г. «Об утверждении изменений №1 к СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» «При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%)».

    Что обозначают цифры

    1:10 — 10% — один к десяти, т.е. при перепаде высот в 1 м, длина пандуса должна быть 10 м, при высоте 0,5 м — длина пандуса должна быть 5 м и т.д.
    В этом случае угол уклона пандуса будет соответствовать 5,7 градусам.

    1:12 — 8% — один к двенадцати, т.е. при перепаде высоты в 1 м, длина пандуса должна быть 12 м, при высоте 0,5 м — длина пандуса должна быть не менее 6 метров и т.д.
    Угол уклона пандуса будет равен 4,8 градусам.

    1:20 — 5% — один к двадцати, т.е. при перепаде высот 1 м, длина пандуса должна быть 20 м, при высоте 0,5 м — 10 м.
    Угол уклона пандуса будет равен 2,9 градусам.

    Какой длины делать пандус?

    Расчет длины пандуса в зависимости от высоты

    Высота пандуса, м

    Длина пандуса, м

    (используется при перепаде высот менее 0,2 м)

    (для временных, приспосабливаемых и реконструируемых сооружений)

    (стандартный показатель)


    Зеленый — допустимые значения, красный — недопустимые.

    Как определить уровень высоты | Как рассчитать уклон | Как найти изменение высоты | Как измерить высоту | Как использовать транзит для высот

    • Как рассчитать уклон высоты
    • Как установить ставки



    Что такое уровень высоты?

    Уровень физической характеристики объекта, рельефа или линии (плоскости) используется для обозначения наклона измеряемого объекта. Применение уклона включает в себя физические особенности, такие как холмы, берега рек и каньоны, а также аспекты строительства, такие как дороги, уклон крыши и ландшафтный дизайн. Другими словами, как найти уклон высоты является важным навыком во многих областях.

    Сорт также обычно называют наклоном или подъемом . В зависимости от метода, используемого для нахождения уровня высоты, он может быть выражен различными способами, такими как десятичная дробь, проценты и градусы.

      Как рассчитать уклон

      Прежде чем вычислить уклон, необходимо взять отметки от начальной и конечной точек для сравнения, а также начальное и конечное расстояния. Имейте в виду, что пройденное расстояние — это не то же самое, что «бег» (рассматривается в следующем разделе). «Пройденное расстояние» — это расстояние, пройденное между начальной и конечной точками, а не обязательно «беговое» расстояние.

      Убедитесь, что все ваши юниты одинаковы.

      В виде десятичной дроби

      Легко запоминающееся уравнение для нахождения изменения высоты в виде десятичной дроби: «подъем над прогоном», означающий подъем (изменение вертикального расстояния), деленный на прогон (изменение горизонтальное расстояние). В качестве примера предположим, что подъем равен 2, а пробег — 6. Итак, вы должны взять 2 больше 6 (или 2/6), чтобы получить 0,33 — это ваша оценка в виде десятичной дроби.

      В процентах

      Процесс измерения высоты в процентах такой же, как и нахождение изменения высоты в виде десятичной дроби, но с одним дополнительным шагом. Итак, находим подъем над пробегом. В нашем примере это 2 на 6 (2/6) — это 0,33. Затем просто умножьте десятичную дробь на 100, чтобы найти процент. В данном случае 33%. Положительный процент указывает на восходящий наклон. Положительное число указывает на восходящий наклон, и наоборот.

      В градусах

      С точки зрения тригонометрии уклон представляет собой тангенс угла измеряемой поверхности к горизонтали. Чем больше число, тем больше степень (или «наклон»). В этом случае оценка выражается в градусах. Например, уклон улицы может составлять 6,2°, что означает, что улица наклонена вверх на 6,2° от горизонтали (горизонта). Другими словами, вы едете в гору.

      При расчете уклона высоты в градусах полезно представлять задачу как прямоугольный треугольник. Используя базовую тригонометрию, вы можете быстро найти степень в градусах. На приведенной ниже диаграмме показаны три основных аспекта, которые вам понадобятся для получения оценки.

      Просто возьмите «подъем над пробегом» и используйте арктангенс (тангенс -1 ), чтобы найти тета (θ) — это ваша оценка в градусах. Возвращаясь к нашему примеру, рост равен 2, а пробег равен 6. Таким образом, вы должны взять 2 больше 6 (или 2/6), чтобы получить 0,33. Возьмите арктангенс числа 0,33, что равно 18,26. Следовательно, ваша оценка 18,26°. Положительное число указывает на восходящий наклон, и наоборот.

      Практическое применение расчета и нахождения уровня высоты

      Уравнение превышения высоты может быть применено для установки простого уровня для внутренних двориков, пешеходных дорожек или проездов. Каждый проект уникален, и нет единого способа установить ставки для каждой рабочей площадки.

      Вот пошаговое руководство по профилированию простого склона в одном направлении с помощью разметок. Вы можете пометить любой кол как «вырезать» или «заполнить» в зависимости от ландшафта. В этом примере мы описываем сценарий, в котором вы будете снижать оценку.

      Как установить рейки

      1. Вбейте рейки в землю на каждом конце участка, который вам нужен. Кол в верхней части склона называется шарниром. Кол в нижней части склона называется носком.
      2. Определите желаемый уклон — обычно 1–2% (от 1/8 дюйма на фут до 1/4 дюйма на фут) достаточно для обеспечения достаточного стока.
      3. Привяжите веревку на фиксированной высоте к петле.
      4. Пропустите веревку через площадку и туго завяжите ее на носке на той же фиксированной высоте на столбе.
      5. Поместите линейный уровень на натянутую струну. Переместите струну с носка, чтобы сделать струну ровной.
      6. Отметьте, где шнур уровня привязывается к стойке. Допустим, для этого примера вы переместили строку вверх на 0,5 дюйма (это означает, что текущее падение составляет 0,5 дюйма).
      7. Предположим, что расстояние между стойками составляет 6 футов, и вам нужен уклон 2%. 1/4″ x 6 = 1,5 дюйма. Это означает, что схождение должно быть на 1,5 дюйма ниже шарнира.
      8. Разница между требуемым уклоном (1,5 дюйма) и текущим уклоном (0,5 дюйма) заключается в том, сколько вы должны отпилить от передней стойки.
      9. В этом случае вы должны копать на 1 дюйм ниже текущего уровня, чтобы достичь желаемого уровня 2%.

      Как использовать переход для высот

      Каждый угол представляет собой результат сравнения набора из 3 точек. Уровни транзита можно использовать, чтобы помочь вам определить угол, создаваемый набором из трех объектов, и расстояние между каждым объектом относительно двух других. Как только вы узнаете эти измерения, вы можете подставить числа в приведенные выше уравнения и вычислить наклон.



      Для получения дополнительной информации или справки обратитесь к коллекции практических руководств Johnson Level.

      Уклон – градусы, градиенты и диаграммы уклонов « Книга для монтажников трубопроводов

      Наклон или уклон линии описывает направление и крутизну линии. Уклоны, уклоны и уклоны в % указаны ниже:

      Уклон
      градусов Градиент % уклон
      Y X
      0. 1 1 573.0 0.17
      0.2 1 286.5 0.35
      0.3 1 191.0 0.52
      0.4 1 143.2 0.70
      0.5 1 114.6 0.87
      0.57 1 100 1
      0.6 1 95.49 1.05
      0.7 1 81.85 1.22
      0.8 1 71.62 1.40
      0.9 1 63.66 1.57
      1 1 57.29 1.75
      2 1 28.64 3.49
      3 1 19. 08 5.24
      4 1 14.30 6.99
      5 1 11.43 8.75
      5.74 1 10 10
      6 1 9.514 10.5
      7 1 8.144 12.3
      8 1 7.115 14.1
      9 1 6.314 15.8
      10 1 5.671 17.6
      11 1 5.145 19.4
      12 1 4.705 21.3
      13 1 4.331 23.1
      14 1 4.011 24. 9
      15 1 3.732 26.8
      16 1 3.487 28.7
      17 1 3.271 30.6
      18 1 3.078 32.5
      19 1 2.904 34.4
      20 1 2.747 36.4
      21 1 2.605 38.4
      22 1 2.475 40.4
      23 1 2.356 42.4
      24 1 2.246 44.5
      25 1 2.145 46.6
      26 1 2.050 48.8
      27 1 1. 963 51.0
      28 1 1.881 53.2
      29 1 1.804 55.4
      30 1 1.732 57.7
      31 1 1.664 60.1
      32 1 1.600 62.5
      33 1 1.540 64.9
      34 1 1.483 67.5
      35 1 1.428 70.0
      36 1 1.376 72.7
      37 1 1.327 75.4
      38 1 1.280 78.1
      39 1 1.235 81.0
      40 1 1. 192 83.9
      41 1 1.150 86.9
      42 1 1.111 90.0
      43 1 1.072 93.3
      44 1 1.036 96.6
      45 1 1.000 100.0
      46 1 0.9657 103.6
      47 1 0.9325 107.2
      48 1 0.9004 111.1
      49 1 0.8693 115.0
      50 1 0.8391 119.2
      51 1 0.8098 123.5
      52 1 0.7813 128. 0
      53 1 0.7536 132.7
      54 1 0.7265 137.6
      55 1 0.7002 142.8
      56 1 0.6745 148.3
      57 1 0.6494 154.0
      58 1 0.6249 160.0
      59 1 0.6009 166.4
      60 1 0.5774 173.2
      61 1 0.5543 180.4
      62 1 0.5317 188.1
      63 1 0.5095 196.3
      64 1 0.4877 205.0
      65 1 0. 4663 214.5
      66 1 0.4452 224.6
      67 1 0.4245 235,6
      68 1 0,4040 247,5
      69 1.0133 69 1013333 3 1.0133.6 1.0133. 69 1.0133. 69 10133 09 1

      33.0133.0107
      70 1 0.3640 274.7
      71 1 0.3443 290.4
      72 1 0.3249 307.8
      73 1 0.3057 327.1
      74 1 0.2867 348.7
      75 1 0.2679 373.2
      76 1 0. 2493 401.1
      77 1 0.2309 433.1
      78 1 0.2126 470.5
      79 1 0.1944 514.5
      80 1 0.1763 567.1
      81 1 0.1584 631.4
      82 1 0.1405 711.5
      83 1 0.1228 814.4
      84 1 0.1051 951.4
      85 1 0.08749 1143
      86 1 0.06993 1430
      87 1 0.05241 1908
      88 1 0.03492 2864
      89 1 0. 01746 5729
      90 1 0.00000
      • % уклона = 100 Y/X (подъем по вертикали / расстояние по горизонтали)
      • градусов = тангенс -1 (Y/X)

      Пример — уклон

      • 1% уклона = 0,57 градуса = 1 см на 100 см = 1 дюйм на 100 дюймов = 0,125 дюйма на фут

      Преобразование склонов с определенным диапазоном степени уклона из файла DEM в класс полигональных объектов в ArcMap

      Назад к результатам

      Распечатать Делиться

      Будьте первыми, кто получит обновления поддержки

      Хотите знать о последних технических материалах и обновлениях программного обеспечения?

      Получать уведомления

      Наверх

      Резюме

      В файле цифровой модели рельефа (DEM) хранятся данные о рельефе, которые можно использовать для извлечения параметров уклона и выполнения анализа поверхности. В некоторых случаях файл DEM преобразуется в полигоны, чтобы определить области, покрытые склонами с определенным диапазоном степени уклона. Например, участки с уклоном более 20 градусов преобразуются в полигоны для дальнейшего анализа и используются в целях разработки.

      Инструкции о том, как это сделать в ArcGIS Pro, см. в разделе: Как преобразовать уклоны с определенным диапазоном уклонов из файла DEM в класс полигональных объектов в ArcGIS Pro

      Процедура

      В этих инструкциях описано, как преобразовать уклоны с определенным диапазоном уклонов из файла ЦМР в класс полигональных объектов. В этом примере склоны со степенью уклона более 20 градусов преобразуются в класс полигональных объектов.

      1. В ArcMap используйте инструмент Извлечь по маске , чтобы извлечь нужную область изучаемой области в файл ЦМР. Для получения дополнительной информации см. веб-справку ArcMap: Извлечь по маске.
      2. Используйте инструмент Slope из Spatial Analyst Tools > Surface для создания уклонов из каждой ячейки ЦМР. Дополнительную информацию см. в веб-справке ArcMap: Уклон.
      3. Измените символы карты уклона, чтобы классифицировать символы в соответствии с желаемым значением диапазона степени уклона.
        1. Щелкните правой кнопкой мыши слой, созданный с помощью инструмента Уклон , и выберите Свойства .




        2. В диалоговом окне Свойства слоя щелкните Символы и выберите Классифицированный > Классифицировать .

        3. В диалоговом окне Classification выберите метод Manual и укажите количество классов. Установите Break Values ​​ вручную. В этом примере классы разделены на два и Разрыв Значения установлены на (0-20) и (>20). Щелкните OK .
        Примечание  :
      Используйте ручной метод для определения классов. Установите диапазоны классов и значения разбивки в соответствии с данными и требуемым диапазоном. Для получения дополнительной информации см.  веб-справку ArcMap: Классификация числовых полей для градуированных символов.
      1. Щелкните Применить > OK , чтобы закрыть диалоговое окно Свойства слоя .
      1. Используйте инструмент Reclassify из набора инструментов Spatial Analyst , чтобы переклассифицировать значения диапазона, установленные для классифицированного файла DEM в Step 3 .
        1. В диалоговом окне Переклассифицировать установите слой Шаг 3 в качестве входного растра.
        2. Нажмите клавишу Удалить , чтобы удалить значения NoData в столбце Старые значения и Новые значения .
        Примечание  :
      Новое значение 1 представляет склоны с диапазоном степени наклона от 0 до 20, а новое значение 2 представляет склоны с диапазоном степени наклона от 20 до 47,305378.
      1. Установите выходной растровый слой и нажмите OK .

      1. Используйте инструмент Raster to Polygon из набора инструментов Conversion для преобразования растровых данных в класс полигональных объектов.
        1. Открыть таблицу атрибутов нового слоя, созданного из Шаг 4 и выделите строку для преобразования в класс полигональных объектов. Например, чтобы преобразовать области с диапазоном более 20 градусов, выделите строку с Value 2 .




        2. В диалоговом окне Растр в полигон установите слой Шаг 4 как Входной растр и установите Выходные полигональные объекты . Щелкните OK .

      На карте отображается новый полигональный слой, содержащий участки склонов со степенью уклона более 20 градусов из поля Значение 2.


      Дополнительная информация

      • Веб-справка ArcMap: Извлечение по маске
      • Веб-справка ArcMap: Наклон
      • Веб-справка ArcMap: Повторная классификация
      • Веб-справка ArcMap: Расклассификация по диапазонам значений числовые поля для градуированных символов
      • Веб-справка ArcMap: Преобразование данных поверхности в векторные данные
      • Веб-справка ArcMap: Классификация данных
      • Как: преобразовать уклоны с определенным диапазоном уклонов из файла ЦМР в класс полигональных объектов в ArcGIS Pro 1, 10.

      Related Articles

      Труба высота от конька – расстояние трубы над коньком, какая должна быть высота над кровлей дома, на сколько печная труба выступает, расчет

      Содержание Высота трубы относительно конька крышиТребования к высоте дымоходаНюансы выбора дымоходаВиды дымоходных трубПодведение итоговКак правильно определить высоту дымохода над коньком крышиособенности расчета, параметры и требованияЧто влияет на высоту трубы?Оптимальная величинаДымоход и функциональность отопленияВозможные проблемыКаким должен быть дымоход?Важные моменты при расчете дымоходаЗависимость высоты от сеченияМатериалы для строительства дымохода Высота трубы относительно конька крышиК сожалению, производители и […]
      Читать далее

      Треугольные окна на мансарде – рулонные шторы в спальню мансардного типа со скошенным потолком, римские шторы на окна со скосом и другие варианты

      Содержание Треугольные окна на мансарде фотоТреугольные Окна На Мансарде ФотоПример дизайна гостиной в мансарде: проходные зоны под участками потолка наибольшей высоты. Совет! Если вам хочется внести яркие брызги разнообразия, нанесите насыщенные цвета на центральную стену мансарды. Спальня с видом на звездное небо. Место под активные игры поместите подальше от лестницы. Чтобы шторы не «съезжали»Альтернатива обычным […]
      Читать далее

      Как красить стены латексной краской: как проводится интерьерная покраска, как выбирать технику нанесения и в чем особенности и недостатки латексного состава – Латексная краска: 3 варианта и технология нанесения за 5 шагов

      Содержание как проводится интерьерная покраска, как выбирать технику нанесения и в чем особенности и недостатки латексного составаЧто собой представляетСвойстваХарактеристикиИзносоустойчивостьГде можно использоватьЛатексная краска в интерьереКакими преимуществами и недостатками обладаетКаких видов бываетРаботы с латексными краскамиПолезное видеоКак покрасить потолок латексной краскойОбзор материалаСвойства краскиПреимущества составов на основе латексаНедостаткиМетодика окраскиПодготовка основанияОбработка потолкаВыводВиды латексных красокПреимущества и недостатки материалаТехнология окрашивания потолкаВыбираем краскуОсобенности […]
      Читать далее

      Добавить комментарий

      Ваш адрес email не будет опубликован. Обязательные поля помечены *

      Search for:
