Своими руками водоотвод поверхностный – Изготовление водоотводных лотков своими руками. Поверхностный водоотвод, материалы и монтаж своими руками. Линейный водоотвод из лотков

Грунтовые воды и их опасность

Также для участка могут представлять опасность и грунтовые воды. Если ваш дом находится неподалеку от речки, озера или даже болота, то можно быть уверенным в том, что таковые на участке имеются. Опасность подземных вод заключается в том, что они залегают в глубинах земли. Если вода от дома во время ливней и дождей будет поступать туда же, то высока вероятность нарушения равновесия и устойчивости дома, что может в последующем привести к его обрушению. Именно из-за этой причины настолько важно правильно сделать отвод дождевой воды от жилого здания.

Отведение воды с крыши: особенности

Отвод воды с крыши должен быть обязательно. Например, зимой на крышу попадает огромное количество снега, который на ней залеживается и может просто-напросто проломить ее. Также есть еще одна весомая опасность: во время дневного таяния снега к вечеру могут образоваться сосульки. Они в свою очередь могут упасть кому-то на голову. Если сделать водоотведение от дома оттаявшего снега и дождевой воды, то про образование сосулек и опасность их падения кому-то на голову можно навсегда забыть.

Как сделать систему отвода самостоятельно, вот в чем вопрос. Можно сразу ответить, что это не является сложным процессом, с ним можно справиться собственноручно. Для этого необходимо купить в строительном гипермаркете или на рынке желоба и водосточные трубы, которые позволят отводить воду с крыши. Желоба для отвода воды с крыши — это менее затратный и наиболее простой вариант. Он же является и самым популярным. Установить желоба для отвода воды с дома достаточно просто и своими руками.

Существует три вида желобов:

• полукруглый,
• прямоугольный или квадратный
•  трапециевидный.

Как определиться, какой лучше подойдет для вашего здания? Полагаться можно только на свой вкус, а также стоит учитывать и дизайн строения. По функциональности эти желоба практически не отличаются, можно сказать, что они одинаковые по своим свойствам и характеристике. Поэтому выбор полностью падает на ваши плечи.

Можно помочь только с выбором цвета: не следует покупать светлые желоба, так как зимой снег на них будет таять медленнее, чем если бы они были более темными. Это происходит из-за того, что темные цвета «притягивают» к себе больше солнечной энергии. Светлые цвета наоборот, отражают энергию солнца, поэтому и снег на них будет таять медленнее. Также многие эксперты рекомендуют устанавливать ливневые желоба, которые имеют больший размер, поэтому и могут выдерживать нагрузки во время сильных ливневых осадков.

В установке желобов нет ничего сложного, нужно просто следовать указаниям из приложенной инструкции.

Система отвода дождевой и талой воды с помощью желобов представляет следующее:

Вода стекает с крыши в прикрепленный желоб, по желобу она проходит путь до водосточной трубы, по которой стекает вниз, на землю. Но проблема так и остается нерешенной, вода продолжает поступать прямо под фундамент дома. Чтобы довести систему отвода воды от дома до ума надо сделать дополнительную дренажную систему.

Дренажные системы

Что представляет собой дренажная система? Для чего она используется? Каких видов она бывает? В каких случаях ее необходимо использовать?

По сути, дренажная система – это и есть система отвода воды от дома, только она отводит воду практически полностью, что хорошо скажется на здании и продлит срок его эксплуатации.

Виды систем дренажа:

• Дренаж наземный (поверхностный)
• Водоотведение линиями
• Дренаж в определенных местах (точечный)
• Открытая водоотводная система
• Закрытая дренажная система
• Траншей засыпанные
• Глубинное водоотведение

Когда возникает острая необходимость устанавливать сложную систему водоотведения:

• Если рядом с домом находятся природные водные объекты.
• Дом стоит на низине.
• На глинистых почвах, так как вода на таких почвах уходит достаточно медленно, особенно после ливней.
• В вашей местности выпадает большое количество осадков на протяжении всего календарного года.
• Грунтовые воды находятся близко к поверхности земной коры.
• Наличие на участке бетонных или плиточных дорожек, так как они не пропускают воду.
• Низкий фундамент дома, потому что возможность подтопления в разы возрастает.

Устройство системы, которая обеспечит отвод дождевой воды своими руками, поможет сэкономить деньги на дальнейшем ремонте здания из-за возможного подтопления.

Виды систем отвода воды

Поверхностный дренаж

Поверхностный дренаж позволит осуществить отвод ливневых вод, также его называют еще водостоком от ливней. Обустроить такой вид водостока, отводящего ливневую воду очень просто. Такая система поможет справиться исключительно с отводом дождевой и талой воды, а с поземными водами такая система справиться не сможет. Сам по себе поверхностный дренаж подразделяется еще на два вида: на линейный и точечный.

Линейный отвод воды работает следующим образом: по всему участку вырываются специальные траншей, которые сливаются в один общий отводной колодец. Обычно траншеи закрывают решетками.

Точечный отвод воды позволяет сливать вводу с разных мест участка в общий колодец, при этом такая система обычно используется одновременно с линейным. Точечный дренаж обычно устанавливают в тех местах, где нет необходимости в постоянном обязательном отводе вод. Например, в хозяйственных постройках или банях.

Существует также и комбинированный дренаж, то есть одновременно и линейный и точечный. Чаще всего используется на дачных подворьях и в загородных домах именно такой вид дренажных систем.

Системы водоотведения на частных участках не повлияют на водоснабжение, так как обычно вода в них берется из более глубоких колодцев или скважин.

Дренажные системы: открытый и закрытый тип

Открытые системы представляют собой совокупность траншей, каналов и желобов, которые позволяют отвести воду от дома в специально предназначенное место, обычно таким местом является колодец.

Закрытые дренажные системы также представляют совокупность различных стоков и каналов, но имеют они более эстетичный вид, так как накрыты декоративными решетками. Отводящий канал в виде трубы часто зарывается под землю и никак не виден сверху.

Все эксперты в строительстве сходятся в одном общем плане при организации водоотводных систем на частном участке: «Устроить водоотводящую систему на свой участок в современных условиях не так уж и сложно. Перед строительством желательно взять план участка и на нем разметить все каналы и траншей, а также определить лучшее место для колодца, в который и будет отводиться вода. Следующим важным шагом должен быть подсчет необходимых материалов. Сделать это нужно для того, чтобы потом не тратить свое время на ненужную езду по магазинам. Начинать работы надо с крыши, а уже потом проводить поверхностные отводящие каналы на земле».

Source: domcoms.ru

Читайте также

Поверхностный дренаж: способы устройства и оформления

Так как основная водяная нагрузка приходится на тёплое время года, то для отвода воды не во всех случаях требуется зарываться ниже глубины промерзания. Поверхностный дренаж вполне эффективен, особенно если участок расположен на небольшом

Канавы и канавки

Канавы направляются в сторону водоприёмника, расположенного в самой нижней части участка. Это может быть уличная канава, проходящая вдоль дороги, ливневая канализация, если посёлок ею оборудован, а также водоём — естественный или искусственный.

Кроме канав по границам при необходимости применяют устройство поверхностных водоотводов и по территории самого участка.

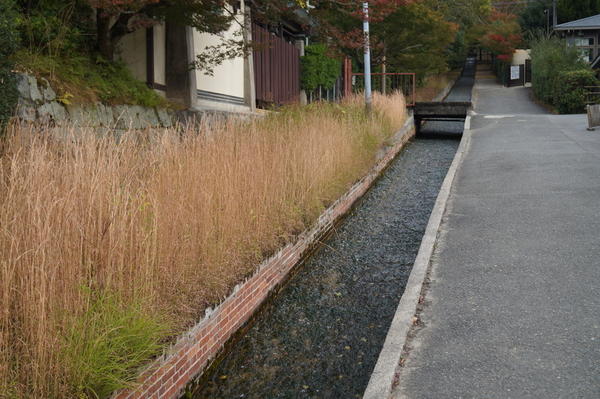

Уличная канава

Дно и стенки канав делают просто грунтовыми или облицованными каким-либо материалом, к примеру, камнем или плитами из бетона. При обустройстве каналов нужно различать сточную и дренажную канавы.

Сточная канава принимает в себя потоки воды, уже собранные ранее, или воду, поступающую сверху — например, во время дождя. Поэтому её стенки могут быть водонепроницаемыми. Такой канал оформляют в виде бетонных или пластиковых лотков. Дренажная же канава вбирает лишнюю влагу из почвы, поэтому её стенки должны быть проницаемы для воды.

Поверхностные дренажные канавы могут быть устроены над трубами глубинного дренажа, расположенными в почве, в качестве дополнительной меры.

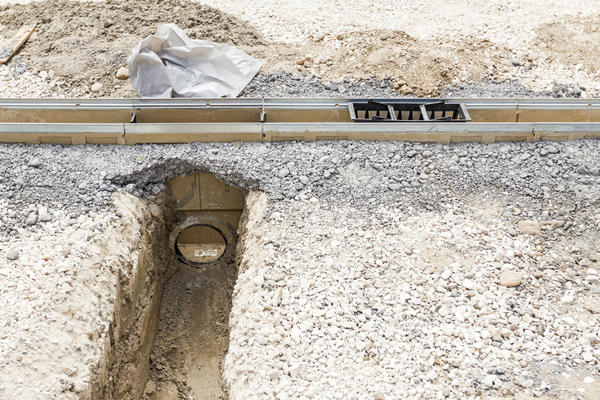

Пластиковые дренажные лотки

Не стоит смущаться тем, что на вашем участке появятся траншеи. Существует несколько способов их декорирования, способных превратить утилитарную дренажную конструкцию в элемент ландшафтного дизайна. Выбор стиля зависит от дизайна всего участка.

Канал для стока воды с использованием готовых лотков оформляют декоративными решётками — пластиковыми или металлическими.

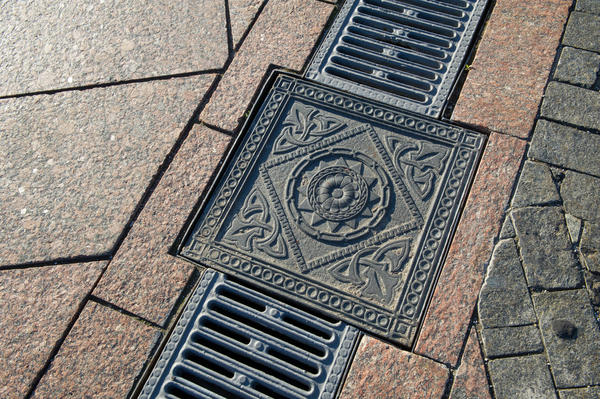

Декоративные решётки канавы и люк дренажного колодца

В качестве материала для отделки стенок канавы можно использовать натуральный камень, только не забывайте, что если для фиксирования камня используется раствор, то такой способ подойдёт для сточной канавы. Дренажную канаву нужно отделывать камнями большого размера, используя метод «сухой кладки» — тогда стенки останутся водопроницаемыми.

Декоративно оформленная сточная канава

На фото ниже вы видите дренажную канаву, выложенную натуральным камнем по технологии «сухой кладки» — функциональную составную часть дренажной системы и декоративный элемент ландшафта.


Дренажная канва, отделанная натуральным камнем

Другой способ отделать и одновременно укрепить от осыпания стенки — использование так называемых матрацев Рено. Это аналоги габионов — металлических сеток, наполненных щебнем или булыжниками, — только ориентированных не вертикально, а горизонтально или наклонно.

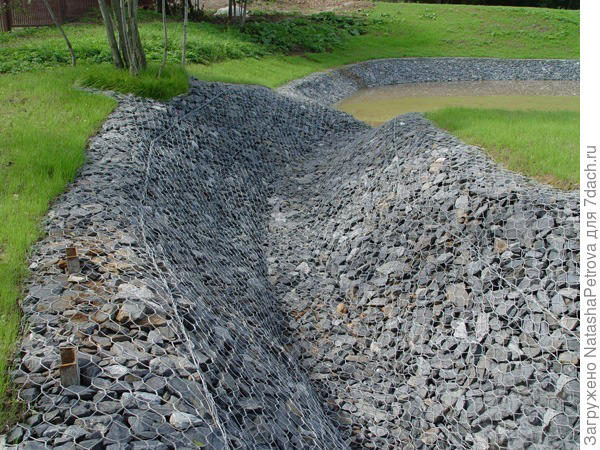

Дренажная канава и склон берега пруда, укреплённые матрацами Рено. Фото с сайта sitkazahid.com

Использование матрацев Рено — это не только способ дренировать грунт, но и возможность укрепить его на склонах дренажных канав, а также оврагов и водоёмов, если они есть на вашем участке. Укрепление грунта на склонах таким приёмом в дизайне участка можно скомбинировать с габионами в качестве подпорных стенок или ограждений.

Помимо собственно канавы (неглубокого и неширокого рва), поверхностный дренаж можно оформить в виде:

• Природного ручья

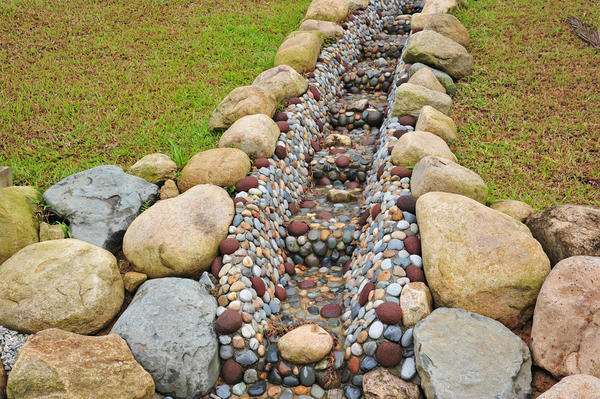

Дренажная канава в виде ручья

• «Французской» канавы

Французская канава

• «Сухого» ручья

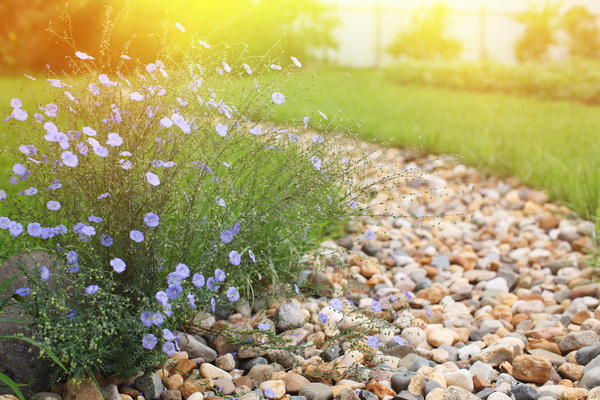

Сухой ручей — маскировка для дренажной канавы

Французские канавы прямолинейны, они впервые появились в регулярных парках, популярных во Франции в эпоху барокко. Сухие русла имитируют путь высохшей природной реки или ручья или курум — каменную реку.

Садовые дорожки — часть дренажной системы

При устройстве таких дорожек не забывайте, что их поверхность должна быть водопроницаема. В качестве материала используйте мелкий гравий, гранитную крошку, брусчатку, уложенную без раствора, в песок. Дополнительно дорожки в саду по наружным сторонам могут снабжаться водоотводящими лотками, направленным в общую систему дренажа.

Садовые водоёмы как элементы дренажной системы

Пруд на участке

Пруд, если он устроен не с помощью готовой пластиковой ёмкости, а имеет естественное дно, сам по себе является дренажом. Если он располагается в нижней точке участка, лишняя грунтовая и поверхностная вода будет стекать в него, осушая территорию. В простых случаях подтопления территории пруд, выкопанный в нужном месте, может быть единственным и достаточным элементом дренажной системы.

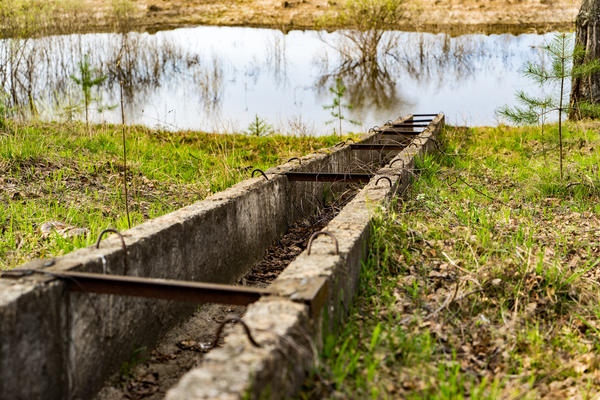

Поверхностный лоток для отвода воды в природный водоём

Если места для садового дренажного водоёма на участке нет, но зато поблизости имеется естественный пруд, озеро или река, то можно отвести собранную воду туда. Конечно, если целесообразность такого мероприятия адекватна трудозатратам по производству земляных работ. Отвести воду можно поверхностным способом, всё той же канавой (лотком), или проложив подземную трубу.

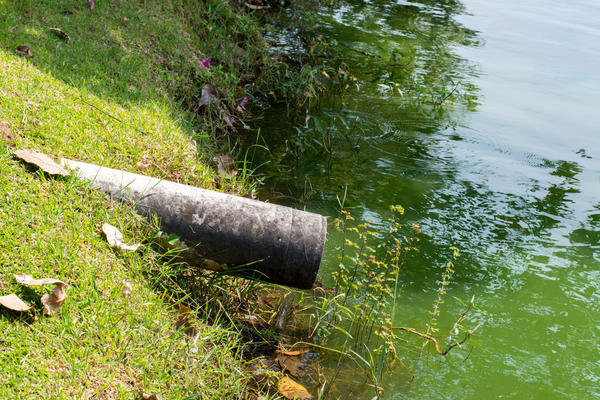

Труба дренажной системы, направляющая сток в естественный водоём

Нужно только заранее убедиться в том, что уровень водоёма всегда ниже трубы, даже в весенний паводок. Иначе весной вы получите обратный эффект: вместо отвода лишней воды с участка к вам по трубе притечёт и часть водоёма. Или труба должна быть оборудована обратным клапаном.

Не забудьте, что в естественный водоём нельзя сливать сильно загрязнённые воды, например из системы фильтрации септика.

Системы поверхностного водоотвода « Строим дом своими руками

Поверхностный водоотвод на собственном участке необходим для отвода воды с территории, на которой расположены дом и прилегающие постройки. Причиной постоянного переизбытка воды может быть близкое расположение грунтовых вод на участке. Также поверхностный водоотвод необходим при чрезмерном выпадении осадков в виде дождя и снега, затоплении территории, подтоплении погребов и подвалов талыми и дождевыми водами.

Создание надежной дренажной системы позволяет домовладельцам избавиться от многих проблем, связанных с затоплением участка. Монтаж системы поверхностного водоотвода рекомендуется выполнять всем владельцам участков, ведь в нашей климатической зоне выпадает достаточно много осадков в любое время года. Дождевые и талые воды могут доставить серьезные неприятности, если не подойти к их отводу с участка ответственно и продуманно.

Содержание статьи

Разновидности систем дренажа

Существует два типа дренажной системы, применяемые для отвода воды на участке. Это глубинный (закрытый) дренаж и поверхностный водоотвод. Принцип работы каждой из систем исходит непосредственно из их названия.

Поверхностный открытый водоотвод выполняет функцию отведения талых вод и дождевой воды с открытой зоны участка и дорожного покрытия. Принцип работы такой системы дренажа основан на сборе излишней воды и ее последующем отведении в созданную канализационную сеть.

Система поверхностного водоотвода состоит из открытых водоприемных лотков и дождеприемников. Для безопасности и удобства обслуживания водоотвода все его устанавливаемые элементы комплектуются съемными стальными или чугунными решетками, сифонами и корзинами для сбора мусора. Такая комплектация позволяет создать качественный и долговечный поверхностный водоотвод на личном земельном участке.

Закрытый (подземный) дренаж предназначен для понижения и отведения с участка близко расположенных к поверхности грунтовых вод. Такой водоотвод состоит из системы дренажных труб, уложенных в толще грунта на нужной глубине.

Для создания этой системы на участке в необходимых местах роют канавы, смотровые колодцы и отстойники. Внутрь канавы, в которую будет закладываться труба, насыпают слой песка, перемешанного с мелким щебнем. Оборудование смотровых колодцев и отстойников очень важно и необходимо для контроля уровня поднимающейся воды и осуществления ее очистки. Глубинная закрытая дренажная система должна быть обязательно задействована в районах с близким подходом к поверхности грунтовых вод и в том случае, если участок находится в заболоченной местности или низменности.

Две представленных дренажных системы – закрытый дренаж и поверхностный водоотвод, не заменяют друг друга, так как выполняют разные задачи по отводу воды с обустроенного участка. Подземную дренажную систему нет смысла устанавливать при расположении участка на возвышенности или в том случае, если грунтовые воды идут ниже отметки уровня в 1,5 метра.

При необходимости монтирования глубинной дренажной системы следует особое внимание обратить на установку открытого водоотвода. Правильно выполненный поверхностный водоотвод способствует уменьшению длины глубинной дренажной системы. Тем самым могут быть значительно сокращен объем строительных работ и получена экономия трудозатрат и средств на оборудование.

Виды

Поверхностный водоотвод предназначен для защиты участка от избытка дождевой и талой воды. Такая система особо популярна у домовладельцев, подходящих ответственно к обустройству частной территории и защите строений. Монтаж открытого водоотвода не допускает проседания и разрушения фундамента зданий, асфальтовых покрытий и вымощенных дорожек, защищает корни деревьев от переизбытка влаги.

Поверхностный водоотвод представлен двумя типами:

• линейный;
• точечный.

Линейный водоотвод представляет собой протянутые по территории участка углубленные желоба, смонтированные из пластика или выполненные из бетона. Такая система устанавливается на участках, занимающих большие площади.

Конструкция и схема монтажа систем линейного водоотвода

Точечный водоотвод – это система дождеприемников, соединенных с ливневыми канализациями. Также в эту систему входят приемники песка, предназначенные для предотвращения засорения канализации. О засорах канализации многое знают ребята из компании «Прочистка-МСК».

Сравнивать два этих типа водоотвода нет смысла, каждый из них дополняет друг друга. Специалисты, для более практичного и качественно отведения воды, рекомендуют соединять эти два типа. В таком случае водоотвод будет максимально эффективным.

Конструкция и схема обустройства точечного водоотвода

Что потребуется при монтаже

Для обустройства такого открытого дренажа потребуются следующие строительные материалы:

• Смесь бетонная для заливки каналов;
• Желоба пластиковые;
• Пескоприемники;
• Декоративные решетки чугунные или стальные.

Выполнение работ по монтажу

Как и при любом строительстве, в самом начале идут все необходимые подготовительные работы. На первом этапе на бумаге размечается план участка и выполняется чертеж будущей дренажной системы, затем выполняются необходимые расчеты строительных материалов.

Далее начинается непосредственно подготовка каналов для будущего дренажа. Траншеи необходимо рыть глубиной не менее 10 см и с учетом того, что декоративные решетки устанавливаются с небольшим заглублением в грунт. После того, как каналы выкопаны и создано основание, приступают к заливке бетонной смеси. Толщина слоя бетона около 10 см. Затем в бетон устанавливаются пескоуловители и уже на них укладываются пластиковые желоба. Для получения максимально качественного и долговечного водоотвода рекомендуется дополнительно выполнить гидроизоляцию: между желобами и бетоном проложить гидроизоляционный материал (рубероид или толь).

Завершающий этап включает в себя подключение водоотвода к канализации. Выполняется это при помощи патрубка. В довершение производится установка декоративных защитных решеток.

Внимание! Специалисты рекомендуют ответственно подходить к очистке дренажной системы. Чистить ее во время проливных дождей и наибольшего таяния снега необходимо через каждые три дня. В другое время в среднем один раз в неделю.

Особенности установки и применения ливневого водоотвода

Ливневая канализация, или ливневка, является разновидностью поверхностного водоотвода. Правильно установленная данная система способна надежно защитить участок от излишков воды, образующейся из-за атмосферных осадков. Владельцам частных домов и дач будет весьма полезно и важно узнать все нюансы подготовительных работ и особенности этапов монтажа ливневки своими руками.

Самое первое, что необходимо выяснить владельцу участка, это состав и структуру грунта. Уровень подземных вод желательно уточнить у геодезистов. Это необходимо для знания о том, является ли необходимой установка закрытой дренажной системы. Также крайне важно правильно выбрать способ сброса воды, отводящейся с поверхности участка.

Сброс собираемой воды можно организовать непосредственно самотеком или принудительно дренажным насосом, установленным в колодце для сбора воды. Первый (естественный) способ можно задействовать только в том случае, когда уклон участка достаточен для того, чтобы вода сходила самотеком. Иначе придется создавать принудительный сток воды.

Тому, кто проживает на ровной местности, необходимо искусственно создать напор воды, отводящейся с участка. Точка сбора воды должна быть установлена в самом низком месте участка. Правильный расчет площади водоприемника является важным этапом установки ливневой канализации. От объема принимающего резервуара зависит пропускающая способность всей системы водосбора и водоотвода. Чем больше территория участка, тем больше протяженность всего водоотвода, что существенно повышает число лотков для сбора воды и затраты на всю систему.

Себестоимость самих лотков зависит от прилагаемой к ним внешней механической нагрузки. Следует учитывать то, в каком месте должны располагаться водоприемники: будут ли это места для пешеходов, либо каналы будут проложены в местах для проезда автомобилей. Вес самой машины также следует учитывать при выборе водоотводящих лотков. Строительная промышленность выпускает линейку водоотводных лотков, которые классифицируются в зависимости от выдерживаемых нагрузок. На рынке имеется пять категорий: от A15 до F 900. Цифра указывает возможную нагрузку. К примеру, F 900 рассчитан на машины массой в 90 тонн, а A15 способен выдержать только легковой транспорт в 1,5 тонны.

В заключение можно отметить, что работы по созданию поверхностного водоотвода на личном участке вполне возможно выполнить самостоятельно, при этом требуется строгое соблюдение всех требований по организации необходимого стока воды и правильному подбору материалов.

Технология монтажа поверхностного линейного водоотвода на дачном участке

Предназначение поверхностного водоотвода

Вы спросите: «Зачем вообще нужен водоотвод на дачном участке?», ведь раньше наши предки справлялись и без данного приспособления, и их жизнь не была хуже.

Поверхностный линейный водоотвод своими руками

Что бы ответить на данный вопрос предоставим вам несколько причин, по которым лужам нельзя образовываться на дачном участке:

1. Постоянное образование скоплений воды вблизи с постройкой способствует сдвигу стен и разрушению несущих конструкций.
2. Образование луж над подвалом приводит к тому, что сооружение затапливается и в нем образуется плесень.
3. Скопление воды в садовом-огородном участке территории негативно влияет на растительность территории, т.к. многие растения погибают от переизбытка влаги.
4. Скопление луж на садовых дорожках не позволит наслаждаться прогулкой под приусадебной территории.

Как вы видите, негативные последствия от  образования луж на дачном участке являются весомой причиной для того, что бы создать простую, но эффективную систему поверхностного линейного водоотвода.

Устройство системы поверхностного линейного водоотвода

Основные составляющие поверхностного линейного водоотвода это дождеприемники, желоба, пескоприемники и канализация.

Устройство системы поверхностного линейного водоотвода

Желоба являются транспортной магистралью стекающей дождевой воды, которая в дальнейшем направляется в канализацию. Желоба, как правило, устанавливаются на 3-5 мм ниже земной поверхности, что позволяет не спотыкаться о них и защищает решетки желобов от механического воздействия. На сегодняшний день рынок строительных материалов предлагает широкий ассортимент желобов разной формы и материала изготовления. Наиболее популярными являются желоба из полимербетона, морозостойкого пластика и армированного фибробетона. Различие между материалами изготовления желобов заключается в их сроке эксплуатации, дороговизне и устойчивости к механическому воздействию.

Формы желобов

Виды желобов

Следующий элемент системы поверхностного линейного водоотвода это дождеприемники. Данные приспособления представляют собой контейнеры с крышкой, имеющей решетчатую структуру. Дождеприемники устанавливаются в местах слива дождевой воды с крыш построек. Материал изготовления дождеприёмников может быть как пластик, так и чугун. Чаще всего дождеприемники используются в точечной системе поверхностного водоотвода.

Дождеприменик

Что касается пескоприемников , их основная задача заключается в фильтрации дождевой воды от различного мусора (песка, земли, мелких камешков и т.д.). Как правило, пескоприменики устанавливаются перед канализацией и защищают ее от засорения.

Пескоприемник

Канализация является последней основной составляющей поверхностного водоотвода и служит в качестве емкости для скопления не только дождевой воды, но и фекальных масс, а также  остальной воды, которая использовалась в быту.

Помимо вышеперечисленных элементов системы поверхностного линейного водоотвода в его устройство могут входить придверные поддоны, газонные решетки и другие вспомогательные элементы, способствующие эффективному отводу воды с территории дачного участка.

Материалы и инструменты для создания поверхностного водоотвода своими руками

Монтаж поверхностного линейного водоотвода является довольно простой работой, которая требует небольших навыков строительного дела и немного свободного времени.

Что бы монтаж системы водоотвода был быстрым, необходимо заранее подготовить следующие инструменты и материалы:

• Штыковая лопата
• Отбойный молоток
• Бетонный раствор
• Мастерок
• Строительный уровень
• Молоток и зубило
• Киянка
• Элементы поверхностного линейного водоотвода
• Колышки и веревка

Собрав все необходимые материалы и инструменты, переходим к делу!

Монтаж поверхностного линейного водоотвода своими руками

Технология монтажа поверхностного линейного водоотвода своими руками

Что бы сделать поверхностный линейный водоотвод своими руками необходимо выполнить следующие пункты:

1. Создаем чертеж участка, на котором указываем схему расположения элементов водоотвода. Чертеж нужно создавать в точном масштабе, что бы не прогадать с протяженностью желобов. После того, как чертеж будет создан, подбиваем смету и идем за покупкой всех элементов поверхностного линейного водоотвода.
2. С помощью деревянных колышков и веревки размечаем границы водоотвода. Если водоотвод будет проходить по заасфальтированной территории, размечаем ее песком.
3. Выкапываем траншею под желоба. Если желоба будут проходить через бетонные стяжки либо асфальтированную площадку, то создаем траншею аккуратно отбив границы с помощью отбойного молотка. Как мы уже говорили ранее, в конечном результате решетка желобов должна находиться на 3-5 мм ниже уровня земной поверхности. Исходя из этого, глубина траншеи должна быть следующая: высота желоба + 10 см подушки из бетонного раствора + 0,5 см. Что касается ширины траншеи, она так же должна быть немного больше ширины желоба: по бокам желоба будет создаваться подушка из бетонного раствора (10 см с каждой стороны).
4. В выкопанную траншею заливаем бетонный раствор, создав 10-сантиметровую подушку снизу и по бокам. Бетонную подушку по бокам создаем в виде откосов.
5. В самой нижней точке системы водоотвода устанавливаем пескоприемник. Соблюдаем ровность установки, для этого используем строительный уровень.
6. Приступаем к укладке желобов. Чаще всего сбоку на желобах выбита стрелочка, которая показывает направление соединения желобов между собой. Большинство существующих желобов оснащены пазами, поэтому крепление элементов между собой не должно составить труда.  Стыки между желобами по необходимости заделываем герметиком (некоторые модели этого не требуют).
7. Когда транспортная магистраль водоотвода из желобов будет создана, с помощью переходников и патрубков соединяем желоба с пескоуловителем, а потом с канализацией. Обращаем ваше внимание на то, что пескоуловители имеют специальные отверстия, в которые монтируется патрубок. Эти отверстия могут быть заглушены пробкой либо выгравированы узором на бетонном изделии. В последнем случае отверстие необходимо будет выбить, используя молоток и зубило (как показано в видео-уроке).
8. Ну и, в конце концов, поверх установленных желобов укладывается решетка и система поверхностного линейного водоотвода готова к эксплуатации. Обращаем ваше внимание на то, что если вы используете в качестве водоотвода пластиковые желоба, то решетку необходимо устанавливать до укладки желобов в раствор. В этом случае решетка защитит желоба от деформаций, которые будут образовываться при застывании бетонного раствора.

На этом технология монтажа поверхностного линейного водоотвода  своими руками считается оконченной! Как вы видите, ничего сложного нет, главное время от времени (раз в неделю-две) чистить пескоуловитель и решетку желобов от мусора и тогда ваша система водоотвода прослужит много лет!

Дренаж участка своими руками: виды, устройство, схемы

В местности, где очень близко к поверхности залегают пласты грунтовых вод и в течение года выпадает внушительное количество осадков, происходит естественное заболачивание почвы, подмывание фундамента капитальных строений и затопление подвалов.

Чтобы обезопасить дом от этих неприятных явлений и удалить излишки влаги из земли, можно нанять стройбригаду со спецтехникой. Она быстро и профессионально проведет все работы, однако обойдется это «удовольствие» недешево, что не всегда приемлемо, согласны?

В целях экономии семейного бюджета можно сделать дренаж участка своими руками, потратив на это гораздо больше времени и сэкономив весьма солидную сумму. А как это правильно сделать и с чего начинать мы рассмотрим в нашей статье – разберем особенности поверхностного и глубинного дренажа, приведем рекомендации по устройству каждого из этих типов водоотвода.

Содержание статьи:

Какие проблемы решает дренажная система?

Корректный отвод излишней воды от подошвы жилых зданий и хозяйственных построек защищает строения от осадки, появления не эстетичных сырых пятен, потемнения углов и образования плесневых грибков, а подвалы – от ежегодного сезонного затопления.

Почва не «плывет», а при низких температурах не возникают последствия морозного пучения, «выдавливающие» постройки из грунта. Отводки, дорожки и тротуары, размещенные на территории, не трескаются и сохраняются в идеальном состоянии.

На хорошо дренированных участках долго и надежно работают очистные коммуникации и сооружения. Даже при повышении сезонного уровня грунтовые воды получают путь к оттоку и не провоцируют выход септиков и нечистот из выгребных ям наружу.

Влага от выпавших атмосферных осадков, своевременно уходящая по отводным каналам, не вступает в реакцию с солями, содержащимися в почве, и не образует агрессивных соединений, разлагающих строительные материалы.

Галерея изображений

Фото из

Предпосылки для устройства дренажной системы

Затопленный котлован для фундамента дома

Ослабление минерального основания под фундаментом

Накопление воды в траншее для трубопровода

Формирование условий для жизни растений

Ландшафтное благоустройство территории

Дренажная система на садовой территории

Ливневка — веское дополнение дренажной системы

Качественный дренаж не позволяет лужам, образующимся после дождя, застаиваться и переувлажнять почву в , тем самым вызывая водную эрозию.

На участках с выраженным уклоном система отвода во время интенсивных осадков перенаправляет потоки воды в дренажные каналы, тем самым препятствуя размыванию грунта и сохраняя привлекательный внешний вид общей поверхности почвы.

В комплексе с кровельными ливнестоковыми коммуникациями дренажная система быстро удаляет лишнюю воду с периметра землевладения, не дает ей просачиваться в подвально-цокольные помещения и предотвращает подтопление как строений, так и всего участка.

Водная эрозии негативно сказывается на состоянии земельного покрова и существенно снижает уровень урожайности садовых и огородных культур

Где необходима организация водооттока?

Ровный участок непременно нуждается в дренаже. Если влага, образующаяся в результате ливневых дождей и тающих снегов, не находит путей оттока, то просто остается на месте, интенсивно пропитывает грунт и приводит к заболоченности, появлению грязи и глобальному переувлажнению земли.

Участок, расположенный в низине, без хорошей дренажной системы пропадает. Вся вода с более высоких мест стекает на него, и территория, в лучшем случае, перенасыщается влагой, а в худшем оказывается затопленной.

Земля, расположенная под резким уклоном, без дренажа теряет ряд своих ценных качеств. Слишком быстро убывающая вода размывает верхний плодородный слой почвы и существенно снижает уровень урожайности.

Галерея изображений

Фото из

Расположенный в низине земельный участок

Высокий уровень грунтовых вод

Дренажное благоустройство на участке с уклоном

Прокладка дренажной трубы в суглинках

Для территорий с глинистыми и суглинистыми грунтами дренирование – объективная потребность. Породы такого типа отличаются высокой плотностью и плохой проводимостью. Выпавшая в форме атмосферных осадков влага долго застаивается в них и приводит к общему заболачиванию местности, сдвигам грунтов и нарушению фиксированной стабильности фундаментов жилых и хозяйственных строений.

Не обойтись без полноценной дренажной системы и там, где уровень залегания природных грунтовых вод составляет менее 1 метра. Если игнорировать отвод, возникает риск затопления цокольных и подвальных помещений, нарушается целостность фундамента, а на капитальных, несущих стенах появляются трещины. Все это в будущем может привести к частичному или полному обрушению жилых и хозяйственных строений.

В случае сезонного повышения естественного уровня грунтовых вод в зону риска попадают жилые дома и хозяйственные постройки с заглубленным фундаментом. Его подошва в этом случае оказывается под угрозой, и в подвалах и цоколях, даже оснащенных хорошей гидроизоляцией, могут появиться влага и сырость.

Чтобы избежать этих неприятных моментов, необходимо и внедрить ее еще на стадии планирования строительства дома либо сразу же после приобретения недвижимости.

Почти обязательное явление, к которому приводит отсутствие качественной дренажной системы на участке, это трещины в стенах. Конечно, их можно зашпаклевать, но целостность внутреннего пространства уже будет нарушена и помещение станет уязвимым к проникновению сырости и холода

Для участков, частично или полностью забетонированных, вымощенных брусчаткой, тротуарной плиткой либо цветной мозаикой, наличие дренажных каналов и просто обязательно. Иначе после дождей или таяния снегов на поверхности будут застаиваться лужи, провоцирующие растрескивание верхнего декоративного слоя и нарушающие целостность всего покрытия.

Оборудовать дренаж необходимо и там, где располагаются газоны, оснащенные прогрессивными комплексами автоматического орошения. Это позволит контролировать уровень увлажнения почвы и не допустит гибели редких растений в результате заиливания грунта.

Дренажные каналы дают возможность быстро убрать воду с участка и не позволяют ей подтоплять строения, портить ландшафтный дизайн и вредить инфраструктуре территории.

Типы и виды водоотводных систем

Водоотводные комплексы различаются по техническим характеристикам, эффективности и способу обустройства. Для создания своими руками на частных земельных участках больше всего подходят дренажи глубинного и поверхностного типа залегания. Выбор зависит от цели, для которой в будущем планируется использовать установленную систему.

Галерея изображений

Фото из

Ливневая канализация на мощеной площадке

Ливневка на частично мощеном участке

Дренаж и ливневка в одной траншее

Устройство открытой дренажной системы

Особенности поверхностного водоотвода

Организация поверхностного дренажа своими руками на частных земельных участках оправдана и актуальна.

Несмотря на простоту, система эффективно удаляет излишки влаги, образовавшиеся в процессе выпадения осадков и таяния снегов. Кроме того, способствует отводу воды, скапливающейся в процессе мытья автомобиля, полива газонов или ополаскивания расположенных на территории владения бетонированных или брусчатых дорожек.

Поверхностные комплексы дренирования относятся к разряду бюджетных. Их обустройство не влечет за собой использования дорогостоящих материалов, а сводится к установке дождеприемников и лотков, способствующих корректному оттоку излишков воды с участка

Стоковые коммуникации размещаются вокруг жилых зданий и хозяйственных построек, в местах расположения мощеных площадок и при выезде из гаража и с самой территории участка.

Разновидность #1 – линейная система

Линейная система представляет собой конструкцию из лотков, размещенных в специально подготовленных траншеях наравне с уровнем воды. В процессе монтажа каналы копают с соблюдением условия постоянного уклона в сторону .

В таком варианте вода идет по системе самотеком и для ее движения не используются никакие дополнительные средства.

Галерея изображений

Фото из

Ливневая канализация линейного типа

Устройство системы линейного типа

Точечный водоприемник под водосточным стояком

Трубопровод ливневки с точечными водоприемниками

Для полноценного функционирования комплекс оснащается пескоуловителями, препятствующими заиливанию коммуникаций, а сверху закрывается прочными решетками, которые позволяют спокойно передвигаться по поверхности участка и пешеходам, и транспортным средствам (не только малолитражным, но и грузовым).

Линейные каналы имеют высокую проходимость и обладают способностью пропускать через себя большое количество воды. Считаются наиболее удачными вариантом дренирования для больших территорий и крупногабаритных землевладений.

Пескоуловитель из сверхпрочного пластика обладает сразу несколькими достоинствами. Он имеет малый вес, легко монтируется, надежно защищает дренажные каналы от возможного засорения и стоит вполне разумных денег. Эти параметры и обусловливают высокую популярность элемента в частном строительстве

Разновидность #2 – точечный водоотвод

Точечный водоотвод собирает воду на отдельных участках и перенаправляет ее излишки в общую ливнево-канализационную систему. Обычно используется там, где проложить линейный дренаж не представляется возможным либо не считается целесообразным.

При монтаже коммуникаций дождеприемники располагаются в местах наибольшего скопления воды, например, непосредственно под ливневыми водостоками, поливными кранами, водяными колонками, при въезде в гараж, под входными воротами или даже просто в районах территории, где вода после полива или обильных осадков застаивается наиболее часто.

Даже небольшие лужицы, образующиеся после полива, выпадения осадков или таяния снегов, способны спровоцировать проблемы и привести к порче жилых и хозяйственных построек. Чтобы избежать этих неприятностей, в зонах риска нужно установить точечные дренажные колодцы

Точечный вариант водоотвода эффективно функционирует самостоятельно там, где требуется локальный сбор воды либо служит практичным дополнением любой другой системы. Нуждается в обслуживании и регулярной прочистке.

Объемный вариант пользуется значительно меньшей популярностью, нежели два других вышеописанных варианта. Он отличается большей трудоемкостью и влечет за собой масштабные земляные работы. Сама система формируется из смеси песка, щебенки, геотекстильной прослойки, решеток и грунта. Все эти элементы располагаются на участках, где имеется открытая почва.

При наличии объемного дренажа в грунте остается лишь вода, необходимая для естественного увлажнения. Все излишки через систему уходят в глубинные слои и не доставляют хозяевам владения никаких неудобств и сложностей. Наиболее часто такие коммуникации монтируют в парковых зонах, на игровых площадках и газонах с целью поддержания оптимальной влажности полезной территории.

Выбор дренажной системы осуществляют индивидуально для каждого земельного участка, учитывая его расположение, размер, рельеф, физико-механические свойства грунтов, уровень грунтовой воды и склонность местности к заболачиванию.

По глубине  закладывания дренажные системы делятся на глубинные и поверхностные:

Галерея изображений

Фото из

Глубинный дренаж для защиты фундамента

Система для сбора воды из почвы

Устройство трубы дренажной системы

Уклон трубопровода в сторону разгрузки

Отличительные черты глубинного дренажа

Далеко не во всех случаях удается обойтись только поверхностным водоотоком. Для решения более глобальных проблем, например, понижения общего уровня грунтовых вод или защиты от подтопления определенного участка приходится прокладывать на территории глубинную дренажную систему.

Глубинный дренаж бывает:

• трубным;
• пластовым;
• кольцевым.

Далее разберем особенности каждой из этих разновидностей дренажа.

Вид #1 – трубный способ укладки

Трубный способ укладки актуален там, где грунтовые воды залегают на большой глубине. Обустройство предусматривает использование дренов – . Их размещают под землей, предварительно обеспечив соответствующий уровень уклона по направлению в сторону коллектора.

Влага проникает в дрены через отверстия и, пройдя по каналам, стекает в колодец ливневой канализационной системы, в коллектор или естественный либо искусственный водоем, расположенный за пределами обустраиваемого земельного участка.

Система глубинного дренажа располагается на участках, где грунтовые воды залегают на расстоянии до 2,5 метров от поверхности. Отличается высокой эффективностью, но влечет за собой значительные земляные работы. Прокладывать такие коммуникации рекомендуется до начала капитального строительства и обустройства ландшафтного дизайна

Вид #2 – пластовый дренаж

Пластовый дренаж очень распространен и осуществляется на площадях со сложными гидрогеологическими условиями.

Кроме того он:

• Обеспечивает отток влаги от жилых построек даже при наличии близко залегающего массивного водного пласта или напорных подземных вод.
• Помогает снизить уровень грунтовых вод там, где с этой задачей не справляются другие виды дренажных систем.
• Демонстрирует высокую эффективность на территориях со слоистым строением водоносного пласта и справляется с отводом влаги от построек, нуждающихся в абсолютной сухости и категорически не приемлющих проникновения воды в силу определенных эксплуатационных характеристик.

В случае острой надобности пластовый дренаж может монтироваться на суглинистых и глинистых почвах, выполняя роль профилактического барьера для сырости и влаги.

При закладке у подножия здания в непосредственной близости от фундамента предусматривается обязательное обустройство щебневой подушки, исполняющей роль естественного фильтра для водного потока.

Дрены из современного полимерного материала предлагаются на рынке в самых разных модификациях. Их главные достоинства – экономичность, надежность, простота в монтаже и отличные эксплуатационные характеристики

Вид #3 – кольцевой дренаж

Кольцевой дренаж применяется для защиты от подтопления подвалов и цокольных помещений зданий, возводимых на грунте песчаного типа. При желании или в случае необходимости дренажной системой можно оборудовать не только один дом, но и группу сооружений, имеющуюся на участке.

Если грунтовые воды очень близко подступают к постройкам лишь с одной стороны, допустимо проложить незамкнутое дренажное кольцо и создать преграду для влаги и сырости конкретно в самом уязвимом месте.

Для частых земельных участков допускается организация дренажа какого-то одного наиболее подходящего вида либо компоновка нескольких систем для обеспечения максимально эффективного оттока излишней влаги.

Дренажная система для сбора воды, проникающей в первый от поверхности слой грунта или почву в зоне озеленения участка, устраивается в традиционной последовательности:

Галерея изображений

Фото из

Этап 1: Разработка траншеи и укладка геотекстиля

Этап 2: Укладка дрены и засыпка ее гравием

Этап 3: Оборачивание дренажного канала

Этап 4: Обратная отсыпка и планирование участка

Как организовать поверхностный отвод воды?

Перед тем, как начать осуществлять дренажные мероприятия на личном земельном участке своими руками, определяют, какая именно система нужна, а потом составляют примерный план работы.

Если сложности с уходом воды касаются лишь отдельных частей территории и возникают только в период обильных дождей или активного снеготаяния, хозяева, как правило, ограничиваются локальным дренированием.

Если на участке в целом вода уходит равномерно, то в крупномасштабной дренажной системе нет потребности. Достаточно разместить водосборники под ливневыми трубами, и проблема с подтоплением или проникновением сырости в дом навсегда исчезнет из круга ваших интересов

Для этого в местах максимального скопления воды размещают водоприемники: герметичные емкости либо дренажные колодцы, соединенные каналами с общей ливневой канализацией. При более глобальной проблеме по участку прокладывают коммуникации для линейного дренирования.

Для оборудования системы сначала составляют проект расположения всех коммуникаций и определяют место размещения основного резервуара для забора лишней воды. Всю территорию участка покрывают сетью траншей глубиной около полуметра. Частоту расположения определяют исходя из уровня заболоченности всей территории. Если земля очень влажная, готовят максимальное количество каналов для отвода.

Для полноценной и качественной работы системы водоотводные траншеи прокладывают с уклоном в сторону расположения будущего водоприемника. Если земля на территории имеет неровную поверхность, каналы копают строго вниз по отношению к рельефу.

Когда же участок представляет из себя ровную площадь, уклоны создают искусственно. Это нужно для того, чтобы вода не застаивалась в дренажных коммуникациях, а максимально быстро уходила в естественные или искусственные водозаборники.

Самую частую дренажную сетку обустраивают на участках с глинистой и суглинистой почвой. На более легких грунтах каналы прокладывают реже. Узкие траншеи копают по краям периметра всей площади, постепенно увеличивая их широту по мере приближения к главному сливному колодцу. Максимально широкую траншею оставляют для канала, по которому весь объем воды проходит в сливной отсек.

Устанавливая лоток для линейного дренажа, в траншее сначала делают бетонную подушку высотой не менее 10 сантиметров. Она четко фиксирует водоотвод в земле и не дает ему сместиться в процессе возможного проседания почвы. Для дополнительной надежности внутри канала прокладывают армирующую сетку

Когда система полностью проложена, ее тестируют на работоспособность. Для этого с нескольких точек при помощи шлангов пускают мощные потоки воды. Если вода уходит на всех участках равномерно, значит комплекс функционирует нормально.

Когда же в некоторых местах влага течет медленней или застаивается, уровень уклона траншеи увеличивают. Потом лоточные каналы закрывают решетками, чтобы туда не попадали листья, мелкий мусор и прочие инородные элементы, способные забить стоковую систему.

Для оборудования поверхностных дренажных систем стоит использовать бетонный лоток с решеткой из оцинкованной стали. Он имеет отличные эксплуатационные характеристики, пропускает воду со скоростью более 4 л/сек и выдерживает нагрузку до полутора тонн

По окончании работ, связанных с обустройством линейного дренажа, прилегающую территорию декорируют сообразно собственным вкусам и общей идее ландшафтного дизайна, принятого на участке.

Как правильно сделать глубинный дренаж?

Для корректного монтажа глубинного дренажа на личном земельном участке в первую очередь формируют четкий проект всех работ, установив виды имеющейся на территории грунты, особенности рельефа и уровень залегания грунтовых вод.

Такой вид исследований поручают инженерно-геологическим организациям. Они совершат полное изучение площади, а потом предоставляют заказчику топографическую съемку, во всех подробностях описывающую рельеф, гидрогеологические особенности и геологическое строение участка. Имея под рукой такую информацию, установить эффективную водоотводную систему не составляет никакого труда.

Сооружение системы выполняется в следующем порядке:

Галерея изображений

Фото из

Устройство дренажной системы, предназначенной для понижения уровня грунтовой воды путем ее сбора и отвода к разгрузке, разрабатываем траншею. Глубина ее на 20 см ниже подошвы фундамента или выше водоупорного слоя

Дно траншеи засыпаем песком, трамбуем его и разравниваем так, чтобы в сторону приемного пункта (смотрового, коллекторного, поглощающего колодца) соблюдался уклон 2-3 см на погонный метр

Отсыпанное песком дно траншеи застилаем геотекстилем, укладываем дренажную трубу, оборачиваем ее и заполняем траншею сначала гравием, затем песком. Ливневку и дренаж можно прокладывать одновременно

Для приема и утилизации в грунт собранной грунтовой воды устраиваем поглощающий колодец из бетонных колец. Дно колодца должно быть заглублено в грунт с хорошей пропускной способностью ( в песок, гравийно-песчаные или щебенистые отложения)

Дно колодца застилаем геотекстилем, чтобы улучшить очищение сбрасываемой в грунт воды. Затем засыпаем песок и гравий, в общей сложности мощность грунтового фильтра должна быть не менее 1 м

В устроенный поглощающий колодец вводим дрену, а также трубы ливневой канализации

Дренажный трубопровод и ливневую канализацию засыпаем песком послойно

Траншеи заполняем песком послойно, не трамбуем его, а даем естественным образом усесть. Трассы систем отмечаем любым способом, чтобы не повредить во время производства других работ

Шаг 1: Разработка траншеи для устройства дренажа

Шаг 2: Засыпка песка на дно траншеи

Шаг 3: Укладка дренажной трубы в траншею

Шаг 4: Сооружение фильтрующего колодца

Шаг 5: Устройство грунтового фильтра в колодце

Шаг 6: Ввод трубопровода в поглощающий колодец

Засыпка траншеи с трубопроводом песком

Шаг 8: Планирование участка с подземными системами

Основные элементы системы глубинного водооттока – дрены (трубы специфической конструкции). Их располагают ниже фундаментной подушки здания, которое планируют защитить, либо по всему периметру землевладения на глубине от 80 сантиметров до полутора метров.

Необходимый делают в сторону коллектора, сливного колодца или любого другого естественного либо искусственного водоема, расположенного за пределами участка.

Таким способом собирают влагу, собравшуюся в результате осадков, и понижают до некритичного состояния общий уровень залегающих рядом грунтовых вод. В центре участка и по краям дрены располагают на расстоянии 10-20 метров друг от друга. Конструкции придают форму елочки, где крайние каналы перенаправляют всю воду в основную траншею, ведущую к главному водозаборнику.

Для усиления эффективности работы глубинной дренажной системы стоит использовать трубы, оснащенные двухслойным геотекстильным фильтром и круговым перфорированным слоем. Такой вариант коммуникаций подходит для грунтов всех видов и обладает способностью отводить большее количество воды

На абсолютно ровных участках необходимого уклона добиваются путем понижения при выкапывании дна траншеи. Для суглинистых и глинистых грунтов оптимальным уровнем уклона считается 2 сантиметра на каждый метр трубы, для песчаных – 3 сантиметра. Если участок имеет масштабную площадь, во избежание слишком глобальных земляных работ устанавливают несколько .

Коммуникационные трубы оснащают поворотными и водоприемными колодцами. В случае надобности и при невозможности вывести излишки воды за пределы участка добавляют к остальным элементам , предназначенный для слива основного объема воды.

Под основанием поглотительного колодца обязательно делают насыпной слой щебня или битого кирпича. Это нужно для того, чтобы собранная жидкость равномерно уходила в почву и не размывала нижние слои, провоцируя проседание грунтов

Непосредственно перед укладкой труб в траншеи засыпают 10-сантиметровый слой крупнозернитого песка и такой же слой щебня.

Получившаяся амортизационная подушка не позволяет коммуникациям ломаться под тяжестью почвы. Во избежание заиливания труб каналы простилают геотекстилем.

Укладку глубинного дренажа на участке желательно провести уже после всех тяжелых строительных работ, чтобы коммуникации не просели и не треснули в результате интенсивной эксплуатационной нагрузки

Поверх разложенных труб делают еще по одному слою из песка и щебня, а оставшиеся пустоты заполняют землей, делая на поверхности холмики. Когда система окончательно «сядет» в траншеи, насыпанная земля сама опустится до естественного уровня.

Правильно и четко установленная система обеспечивает своевременный и быстрый отвод влаги с участка и надежно оберегает строения от подтопления и последующего разрушения.

Выводы и полезное видео по теме

Видеосоветы для тех, кто решил самостоятельно заняться устройством дренажной системы на собственном дачном или садовом участке.

В ролике наглядно показано, как обустроить систему поверхностного водоотвода на участке:

Полезная видео-информация по организации дренажа вокруг жилого дома:

Зная правила установки дренажных систем и следуя вышеизложенным советам, сделать водоотвод на личном земельном участке не составит никакого труда. Если же возникнут сложности, можно обратиться к специалистам, и они профессионально помогут в решении проблем.

Вы задумались об устройстве дренажа вокруг дома? У вас остались вопросы после прочтения нашего материала? Задавайте их под статьей – мы постараемся максимально прояснить спорные моменты.

Или вы соорудили своими руками эффективную дренажную систему и хотите рассказать о своем опыте другим пользователям? Пишите свои рекомендации, добавляйте фото – новички в этом деле будут вам весьма признательны.

назначение, варианты, что такое поверхностный, глубинный водоотвод, особенности устройства системы

Избыточное увлажнение почвы на дачном участке приводит ко многим проблемам, а потому, вопрос правильного водоотвода или качественной системы дренажа следует решить, как можно быстрее.

Переувлажнение почвы участка, обусловленное сходами снега, частыми дождями или высоким уровнем грунтовых вод, может негативно сказываться на садовых и огородных растениях, подтапливать фундамент дачных построек, а также, негативно влиять на работу разнообразных систем земельного надела — канализацию, орошение и так далее. Поэтому, если вы заметили, что грунт на даче слишком влажный, а в некоторых местах, даже в сухую погоду, сохраняется избыточная влага, вам срочно необходимо заняться устройством водоотвода, чтобы лишняя вода уходила с вашего участка своевременно.

На данный момент, существует несколько видов водоотвода с частного участка, и каждый из них в силах справиться с подобной проблемой на достаточно серьезном уровне. Поэтому, чтобы облегчить вам выбор и подсказать, как работает дачный водоотвод, мы и затеяли написание данного материала, который, мы надеемся, вам очень поможет.

Водоотвод на даче: с чего начать

Когда проблема перенасыщения почвы влагой становится явной, дачники сразу задумываются о том, как ее устранить, но, порой, даже не знают, с чего начать.

В первую очередь, следует решить для себя, каким именно будет водоотвод и с какими задачами он должен справляться. Для этого необходимо будет определить причину переувлажнения почвы, далее, нужно будет решить, кто будет заниматься устройством водоотвода на дачном участке – бригада специалистов, или же вы сами? И, напоследок, необходимо будет найти ответ еще на один вопрос: куда будет происходить сброс воды? Если первые два вопросы решить не очень сложно, то над последним стоит задуматься, так как некоторые виды сброса воды с дачного участка потребуют узаконения, а это и время, и деньги.

Поверхностный водоотвод на даче

Поверхностный водоотвод имеет несколько решений, каждое из которых справляется четко со своей задачей: точечный водоотвод и линейный водоотвод.

Поверхностный водоотвод – это простейший вариант убрать влагу от атмосферных осадков с дачной территории, но его устройство требует изучения и дальнейшей правильной закладки, так как воду придется убирать с крыш зданий, дорожек, площадок и других мест и территорий.

Устройство поверхностного водоотвода

Устроить поверхностный водоотвод очень просто, и данная система сразу поможет вам избавиться от лишней дождевой воды и влаги от снега, которая образовывается в весенний период. При помощи специальных ливневых систем, вода с крыш зданий будет поступать в специальные трубы и желоба и выводиться в канализацию или другое место, например, овраг или даже дачное озеро, и не будет пропитывать землю чрезмерно, запредельно превышая нормальный уровень влажности.

Самое главное в системе поверхностного водоотвода – это корректно состыковать точечный водоотвод и линейный водоотвод, а также, устроить слив. Не забывайте, что чем качественнее решетки и фильтры на подобных системах, тем имеется больше возможностей использовать подобные воды в личных целях, тем более что это абсолютно бесплатно.

Глубинный водоотвод на даче

Глубинный водоотвод – это своеобразный дренаж, который способствует удалению лишней влаги с участка при высоком уровне грунтовых вод. Его можно сделать и собственными руками, но если бюджет на водоотведение с дачи позволяет, мы бы советовали поручить данные труды профессионалам, так как они точно знают все о системе каналов, их правильном уклоне и выборе труб и стоков для водоотвода.

Устройство глубинного водоотвода

Глубинный водоотвод на небольшом участке устроить довольно просто, здесь главное, правильно провести все расчеты до начала работ. Вам необходимо будет определить уровень залегания грунтовых вод, сезонность изменения данного уровня, возможность сочетания проблемы атмосферных и грунтовых вод, просчитать правильное количество труб на единицу площади, количество каналов и уклон желобов. Именно от подобных решений и зависит качество устройства глубинного водоотвода на даче. Дальше же, все действительно просто – по заранее проведенным расчетам и чертежам, необходимо вырыть сетку траншей, выбрать размер и материал труб, устроить подсыпку и дренаж и, так сказать, окончательно построить глубинный водоотвод, который, скорее всего, будет просто убирать воду с участка, а не отфильтровывать ее.

Перед тем, как начать устройство водоотвода на даче, самым правильным будет его определение и выбор, а также, проект, схема закладки и выбор места для сброса воды.

Видео об устройстве водоотвода на дачной территории

Как видите, выбрать и установить систему водоотведения с дачного участка своими руками достаточно просто, необходимо только правильно определить причины переувлажнения участка, далее, следует настроить себя на работу, запастись проектом, материалом и инструментами, и приступать. Сразу по окончанию устройства, если, конечно, оно было проведено верно, вы увидите существенную разницу и перестанете беспокоиться о чрезмерной влажности почвы на вашем участке.

Поверхностный водоотвод для дренажа участка: устройство системы своими руками

Важная роль в обустройстве придомовых территорий отводится дренажным системам. Грамотно спроектированный и устроенный поверхностный водоотвод избавит приусадебный участок от дождевых и талых вод. Ливневые потоки, устремляющиеся вниз с крыш по водосточным трубам, должны уходить по специально проведенным каналам в канализацию. В этом случае можно не беспокоиться о сохранности фундаментов дома и других построек, возведенных на участке. Также беспрепятственный отвод воды с территории частных владений продлит службу проложенных пешеходных дорожек, автомобильных подъездов. Контроль влажности почвы необходим и многим видам садовых растений, украшающих придомовое пространство. Для устройства эффективного дренажа участка можно использовать готовые системы поверхностного водоотвода, выпускаемые производителями из различных материалов, отличающихся как по цене, так и по длительности срока эксплуатации. Дренаж может быть линейным, точечным, глубинным.

Видео-мануал по монтажу системы поверхностного водоотвода ↑

Проектирование поверхностного водоотвода на участке ↑

Под поверхностным (линейным) водоотводом подразумевают систему, состоящую из бетонных или пластиковых желобов, закрытых металлическими решетками, и пескоуловителей. Вода, стекающая по каналам данной системы, попадает в ливневую канализацию или дренажный колодец.

Спроектировать места прокладки водоотводных желобов лучше заранее, задолго до того, как начнутся работы по дальнейшей застройке усадьбы и благоустройству ее территории. При таком подходе удается наиболее рациональным способом спланировать расположение основных конструктивных элементов подземной канализации и поверхностного водоотвода, предусмотрев места установки дождеприемников. Данные устройства необходимы под кровельными водостоками.

При выборе лотков для устройства системы поверхностного водоотвода необходимо учитывать назначение участка, по которому они будут пролегать. Там, где будут проезжать автомобили, придется использовать бетонные лотки с армированием и оцинкованными пластинами. В пешеходных зонах можно заменять бетонные изделия пластиковыми конструктивными элементами.

Важно ! Диаметр лотков выбирается в зависимости от объема воды, обрушивающегося на участок во время ливней, а также от количества водоотводящих каналов и угла наклона их поверхности. Зная все эти данные, проектировщик легко просчитывает минимально возможную ширину канала водоотвода.

Некоторые владельцы усадеб пытаются сэкономить на покупке готовых каналов, выпущенных в заводских условиях в соответствии с требованиями строительных норм, и отлить их самостоятельно в грунте. Не стоит этого делать, так как тягаться с качеством готовых железобетонных изделий трудно. При этом экономия не столь и велика, если прибавить к стоимости необходимых для приготовления раствора материалов время на заливку каналов и их сушку.

Водоприемную решетку выбирают исходя из выделенного бюджета и класса нагрузки, рекомендованного для частного строительства:

• А15 – в зонах движения пешеходов и велосипедистов;
• В125 – на парковках, предназначенных для легкового транспорта, и подъездных путей.

Длительность срока службы решеток зависит от материала изготовления. Самыми долговечными считаются чугунные решетки, ведь они служат 25 лет. Почти вполовину меньше срок эксплуатации у металлических оцинкованных решеток – всего 10 лет. Ну а полимерные решетки придется менять уже через пять лет, так как именно на этот период использования они рассчитаны. Обычно готовые лотки продаются вместе с решетками в комплекте, причем цена бетонных изделий дороже пластиковых.

Дренажные каналы необходимо располагать на территории участка под уклоном, достаточным для быстрого оттока поступающей воды. Добиться нужного угла уклона можно несколькими способами, а именно:

• использование имеющегося перепада высот и естественного уклона грунта;
• организация ступенчатого уклона за счет применения бетонных желобов, имеющих разную высоту;
• укладка специальных бетонных каналов, у которых внутренняя поверхность выполнена под уклоном.

Важно ! Пластиковые желоба прокладываются в траншею, вырытую в грунте под уклоном. При этом грунт не продавливается под их небольшим весом. Бетонные желоба требуют более прочного основания.

Основные этапы обустройства поверхностного водоотвода ↑

1. Начинают работы с копки траншеи, которая должна быть вдвое шире водоотводного лотка. Глубина траншеи складывается из высот основания и лотка, толщины водоприемной решетки, которая должна быть ниже поверхности покрытия на 3-5 мм.
2. Подготавливают углубления в траншеях для установки пескоуловителей, если наличие таковых предусмотрено проектом. Пескоуловители обязательны в том случае, если поверхностный водоотвод связывают с подземной канализацией. Периодическая очистка фильтров данных устройств позволяет эффективно работать всему водоотводу.
3. Далее в траншею заливают 10-сантиметровый слой тощего бетона (класс В75, марка М50-М75). Этого можно не делать в том случае, если в данном месте не будет передвигаться транспорт. Тогда бетон заменяют слоями песка и щебня, толщина которых составляет по 5 см. Причем насыпные материалы должны быть тщательно утрамбованы.
4. Затем устанавливают пескоуловитель в нижней части трассы в подготовленное углубление. Натягивают бечевку, отмечая линию укладки стока.
5. Конструкцию водоотвода, собранную по частям, укладывают в траншею. Для соединения отдельных элементов используют пазы, имеющиеся с одной стороны бетонных изделий, и шпунтов, предусмотренных с другой стороны. На готовых дренажных лотках направление движения воды помечается стрелочками. Необходимо учитывать их направление при укладке лотков.

Важно ! Если планируется проводить соединение поверхностного водоотвода с подземной системой канализации без использования пескоприемника, то устанавливают вертикальный патрубок, изготовленный из поливинилхлорида. Диаметр патрубка составляет 100 мм. Для его подсоединения в лотке проделывают отверстие в предусмотренном для этого месте. Сначала по кругу сверлят, а затем выбивают заглушку молотком, нанося легкие удары.

Устройство точечного водоотвода для локального сбора воды ↑

Дождеприемники, устанавливаемые под водосточными трубами, позволяют отвести воду, поступающую с крыши, от фундамента дома. Помимо этого устройство дождеприемников способствует поверхностному точечному сбору воды из-под труб, садовых поливочных кранов и др. Дождеприемники оборудуются сифонными перегородками, препятствующими распространению неприятных запахов из ливневой канализации. Также в дождеприемниках имеются корзины для сбора мусора, очищение которых совсем не доставляет хлопот. Просто поднимается решетка и вынимается корзина, наполненная мусором, попадающим туда вместе с потоками воды. В качестве решетки используются чугунные изделия или ячеистые стальные.

Важно ! Монтируя поверхностный водоотвод своими руками, проследите за тем, чтобы во время проведения работ по этому участку не проезжала грузовая техника. Пока система не построена, ее отдельные конструктивные элементы не готовы к нагрузкам.

На небольших участках можно выполнить дренажные работы без привлечения специалистов. Если площадь приусадебной территории значительна и имеет сложный рельеф, то лучше к работам по устройству поверхностного водоотвода привлечь профессиональную компанию. Специалист выедет на объект и составит план устройства комплексной дренажной системы, в которую будет входить и линейный водоотвод. Прикинет объем работ и назовет их стоимость с учетом материалов.
