Размер стандартного листа шифера: Размер шифера: стандартные параметры по ГОСТ

Содержание

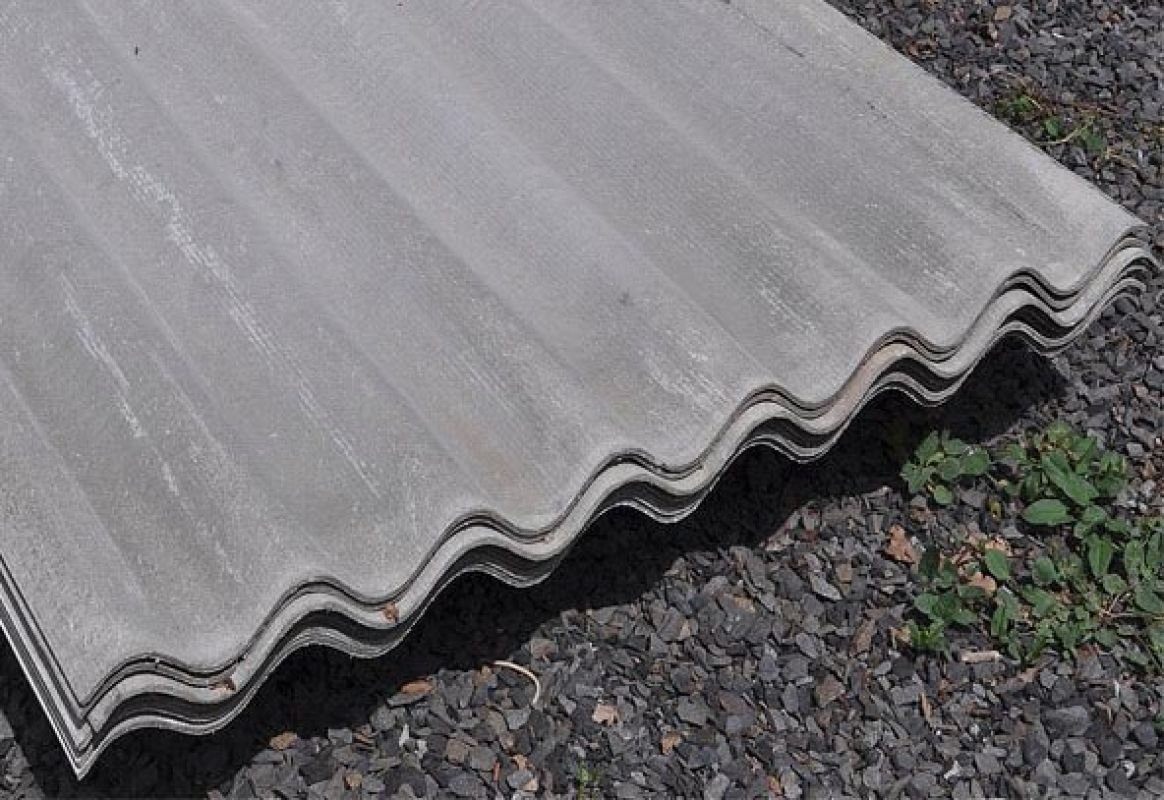

Какой размер шифера: ширина листа, высота волн

Шифер волнистый: размеры листов помогают смонтировать кровлю в два, а то и в три раза дешевле, чем при использовании других материалов. Однако не стоит отрицать, что у шифера есть и ряд недостатков. Давайте рассмотрим их более подробно.

Если бы всё было так плохо, продажи шифера со временем становились бы всё меньше и меньше, а потом и вовсе пропали бы. Но этого не происходит. В чём же причина?

По этим признакам ГОСТ выделяет два основных типоразмера: 40/150 и 54/200, где первая цифра определяет высоту волны, а вторая показывает расстояние между гребнями. Для каждого типа размер листа шифера регулируется согласно количеству волн. Отдельные значения установлены для участков нахлёстов.

Какой размер шифера сейчас выпускается промышленностью?

Есть несколько размеров, которые отличаются в зависимости от вида:

Плоский шифер выпускается следующих размеров: с шириной 1,2 или 1,5 м, с длиной 2,5, 3 или 3,5 м и с шириной 6, 8 и 10 мм.
Выпускается плитка размером 40х60 мм, вырезанная из плоских листов шифера.
В некоторых магазинах можно приобрести экспериментальный вид шифера с пятью волнами. Заслуживает внимания полезная площадь покрытия: так как шаг одной волны равен 262 с половиной мм, общая площадь листа составляет 1,98 кв.м. Большие нахлёсты забирают немногим менее 0,4 кв.м, поэтому полезная площадь составляет 1,6 кв.м. Таким образом, более 20% каждого листа используется только под нахлёсты.

6-волновой шифер применяется обычно в производственных зданиях. Размер – 54/200, ширина шифера – 1125 мм. Стандарт допускает два варианта ширины: 6 и 7,5 мм.
Самым популярным является шифер с семью волнами. Он часто используется в частных постройках и жилых домах.
Почти такой же популярностью пользуется и 8-волновой шифер, размеры которого более выгодны по сравнению с предыдущим вариантом.

Конечно, есть и нестандартные варианты производства, но основные размеры шифера следующие: длина 1170 мм для любого вида и ширина 1130 мм для шифера с пятью и восемью волнами, 1125 мм для 6-волнового шифера и 980 мм для 7-волнового. Некоторые производители предлагают различные нестандартные размеры под заказ, поэтому есть смысл уточнять нужные вам размеры при заказе.

Как упоминалось ранее, размеры шифера меняются в зависимости от марки.

Ниже приведены некоторые самые распространённые марки и их размеры:

УВ – волнистый шифер унифицированного профиля с ходовым размером 1750х1125 мм;

ВО (3) – волнистый шифер обыкновенного профиля с размерами 1200 на 680 мм;
ВУ – волнистый шифер усиленного профиля с длиной до 2800 мм.

Как размер листа шифера может помочь вычислить его полезную площадь? Всё очень просто. Длина, умноженная на ширину, затем умножается ещё на коэффициент (0,7 для перекрытия в две волны и 0,8 для нахлёстов в одну волну). Полученный результат и есть полезная площадь листа. При расчёте важно также учитывать площадь вертикальных нахлёстов, вычитая её из получившегося результата.

Требования ГОСТа к фасонным деталям

ГОСТ регулирует не только размеры и высоту шиферных листов, но и других важных деталей, например, фасонных. Хотя обычно они изготавливаются из оцинкованного железа, некоторые в качестве исходного материала используют асбоцементные смеси.

Среди этих деталей ГОСТом выделяются следующие:

коньковая перекрывающая;
коньковая перекрываемая;
упрощенная коньковая перекрывающая;
упрощенная коньковая перекрываемая;
равнобокая угловая;
лотковая;

Длина деталей может быть разной и составлять 112,5, 113, 131 или 175 см.

Высота перекрывающей волны тоже разнится и может быть как 46, так и 60 мм. Такие фасонные детали применяются в устройстве кровельных коньков, ендов и водосборных систем. Они особенно важны для шиферной кровли, так как материал не имеет гибкости, но имеет уникальный специфический рельеф.

Использование плоских шиферных листов

Есть ещё один способ применения шифера в повседневной жизни. С его помощью можно создать разнообразные заграждения и даже использовать листы как стены помещения. Для этих целей прямой шифер подходит лучше волнистого из соображений целесообразности применения и дальнейшей экономии.

В сочетании с длиной большая ширина помогает закрывать большое пространство одним листом. При этом не потребуется прикладывать большие усилия для установки листов, что объясняется их небольшой толщиной. С другой стороны, небольшая толщина (до 10 мм) не даст шиферному забору выдержать сильный удар или столкновение с автомобилем. Хрупкость материала очень влияет на его защитные свойства.

Интересно, что есть две технологии производства шиферных плит. Плиты могут быть прессованными и не прессованными. Первый тип гораздо прочнее, но в то же время и дороже.

Вредность шифера — правда или миф, подробнее на видео:

На прочности материала стало положительно сказываться добавление пигментов в его состав. В последнее время многие производители начали практиковать подобные варианты производства шиферных листов. К тому же, пигментная окраска позволяет листам долгое время сохранять свой естественный цвет и не выгорать на солнце. А упрочнение покрытия объясняется минеральным происхождением металла.

Типоразмеры этих листов полностью совпадают со стандартными.

Укладку шифера на кровле нужно производить, начиная каждый второй ряд с половинки листа. Это поможет избежать образования в одном и том же месте 4-ых стыков сразу.

Хотя шифер совсем не гибкий материал, его лёгкий монтаж при помощи любого инструмента с лихвой покрывает этот недостаток. Можно с уверенностью сказать, что шифер нескоро исчезнет с рынка кровельных продуктов!

Крыша Дома

Циркулярная пила и другие инструменты, которые нужны для самостоятельной укладки кровли
Самостоятельная укладка кровли из шифера, металлочерепицы или профнастила не обходится без электрифицированного и ручного инструмента. На разных этапах выполнения кровельных работ задействованы разные приборы и приспособления.

Glims — современная надёжная гидроизоляция
Со временем эксплуатационные свойства подземных и заглубленных сооружений ухудшаются, что приводит к аварийным ситуациям на объектах, а иногда и к разрушению целой системы.

Как рассчитать высоту крыши правильно – самый простой и верный способ
Кровля является одним из важнейших элементов конструкции частного дома, поскольку препятствует проникновению атмосферных осадков, талых вод и холодных воздушных масс в помещения. Если знать, как правильно рассчитать высоту крыши и конька, ее устройство позволит самотеком отводить с кровельной поверхности влагу, не увеличивая нагрузку на систему стропил.

Как сделать утепление перекрытия холодного чердака – чем лучше утеплить

Чтобы снизить потери тепла в частном доме, одной эффективной системы отопления недостаточно – для их минимизации необходимо утепление всех элементов постройки. Это же касается и кровли. Если не планируется обустройство мансарды, потребуется утепление перекрытия холодного чердака.

Какую доску для обрешетки крыши лучше использовать
Долговечность кровельной конструкции зависит от качества обустройства основания, на которое предстоит укладывать слои кровельного пирога. Для создания обрешетки часто используют разнообразные пиломатериалы, в том числе и доску для кровли крыши.

Как вывести трубу через крышу из профнастила – избегайте ошибок
Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Какой кровельный поликарбонат лучше выбрать для крыши
На отечественном рынке стройматериалов появилось много современной продукции, среди которой значится и кровельный поликарбонат. Светопропускающие крыши, возведенные с его использованием, позволяют создать устойчивую связь между внешним пространством и внутренним интерьером домовладения, что является новым направлением в архитектуре.

Как сделать демонтаж шифера – как правильно снять материал с крыши
Перед тем, как приступить к реконструкции или выполнению капремонта стропильной конструкции, а также, если нужно поменять прежнее покрытие кровли из листов асбестоцемента на новый современный материал, следует продумать, как снять старый шифер с крыши.

Как сделать расчет водостока правильно – нюансы в деталях
Во время проливного дождя или обильного снегопада на всех крышах зданий собирается значительное количество осадков. Чтобы они не попадали в грунт под фундамент или не скатывались потоком по стенам, необходимо обустройство конструкции водоотведения.

Как сделать подшивку фронтонов – варианты отделки свесов крыши
С целью защиты кровли от негативного воздействия окружающей среды производится подшивка фронтонов. Кроме этого она придает строению завершенный внешний вид. Это мероприятие выполняется после завершения кровельных работ.

Как сделать стропила мансардной крыши – особенности установки стропильной системы
Надежность каркаса кровли с жилым чердаком зависит от того, насколько качественно выполнен монтаж стропил мансардной крыши. Сложность данного процесса объясняется необходимостью учитывать нескольких важных составляющих, оказывающих воздействие на стропильную конструкцию.

Как выбрать профлист для кровли — технические характеристики кровельного материала
Приобретая профнастил, особое внимание следует уделить параметрам листа данной кровельной продукции, поскольку от этого зависит количество мест стыковки при его монтаже, а значит и герметичность создаваемой поверхности. Подбирают формат кровельного материала, исходя из размеров скатов, благодаря чему удается минимизировать количество отходов.

Оптимальный и минимальный уклон кровли из профлиста – допуски и нормативы
Профнастил имеет отличные эксплуатационные качества, благодаря чему он получил широкое применение в гражданском и промышленном строительстве. Создать качественное покрытие крыши с его использованием можно при условии соблюдения технологии укладки и уклона кровли из профлиста.

Какая вентиляция на крышу дома нужна – выбираем элементы системы
Влага может проникать в дом извне в виде выпавших осадков и изнутри в качестве конденсата. Ее наличие в помещениях приводит к распространению вредных микроорганизмов и плесени, справиться с которыми будет сложно. Предотвратить это и увеличить срок эксплуатации домовладения с теплой мансардой поможет система вентиляции кровли.

Как сделать расчет водосточной системы правильно – инструкция по шагам
Одной из важных защитных мер, способствующих увеличению срока эксплуатации фасада, основания и кровельного покрытия строения, является надежная конструкция водоотведения атмосферных осадков с поверхности крыш.

Крыша Дома

Как сделать утепление перекрытия холодного чердака – чем лучше утеплить
Чтобы снизить потери тепла в частном доме, одной эффективной системы отопления недостаточно – для их минимизации необходимо утепление всех элементов постройки. Это же касается и кровли. Если не планируется обустройство мансарды, потребуется утепление перекрытия холодного чердака.

Крыша Дома

Размеры шифера 8 волнового: сколько весит, площадь, ширина

Для обустройства кровли лучше всего использовать наиболее ходовые восьмиволновые асбестоцементные листы, размеры 8 волнового шифера лучше подходят для двухскатной крыши, да и работать с ним быстрее, чем с «семеркой». Из-за большого размера и веса восьмиволнового шифера физическая нагрузка при подъеме материала увеличивается, но процесс укладки явно получается быстрее, да и сама кровля на 8 волнах выходит более надежной и прочной.

Размеры 8-ми волнового шифера

Выбирая подходящий тип кровельного покрытия, необходимо обращать внимание не только на размерные характеристики изделия. Базовым критерием для определения параметров волнового асбестоцементного кровельного материала является высота профиля.

Две основные модели

Для бытовых кровельных покрытий на основе волнового асбестоцемента используют два типа профиля:

Средний шиферный лист с профилем 40/150. Может иметь 7 и 8 волн на одном изделии. Именно этот тип асбестоцемента используется для малоэтажного строительства;
Прочные марки кровельного покрытия 54/200, толщина материала может быть 0,6 см и 0,7 см, масса в 1,5-2 раза выше, чем вес листа шифера 8 волнового профиля 40/150.

Кровля размерностью 54/200 используется преимущественно для крыш промышленных объектов, многоэтажных зданий, складов, гаражей и специальных объектов. Из-за больших габаритов, а это примерно 112,5х250 см, уложить такую кровлю в одиночку практически невозможно.

Характеристики кровельного покрытия

Размеры и вес шиферного полотна с периодом волны в 15 см определен ГОСТом № 20430-84. Габариты восьмиволнового полотна закладываются в маркировку изделия. Например, стандартная кодировка 40/150—1750—8 ГОСТ 20430—84 означает:

Цифры 40/150 обозначают высоту и шаг профиля;
Обозначение 1750 – размер в длину кровельного покрытия, в миллиметрах;
Цифра 8 – количество волн в изделии.

Промышленность выпускает лист 8 волнового шифера с размером в длину 1750 мм и 2500 мм. Ширина в обоих стандартна и составляет 1130-1150 мм. Толщина асбестоцемента для размера 175 см равна 5,8 мм. Более длинные полотна в 250 см имеют толщину до 6 мм. В новом ГОСТе № 30340-95 толщина восьмиволновой модели может быть 0,5 см, 0,52 см и 0,6 см.

Шиферные листы семиволнового исполнения отличаются от 8 модели только габаритом в ширину. По стандарту это 98 см, но из-за увеличенного допуска на форму кромки, в продаже можно встретить полотно 97 см и 100 см. Такая же ситуация сложилась и со стандартным восьмиволновым пакетом. Из-за погрешностей в форме и высоте кромок и крайних волн габарит в ширину может отличаться на 10 мм с каждой стороны.

Поэтому, если продольная размерная величина указана в стандарте точно – 175 см и 250 см, и его можно проверить рулеткой, то габарит по ширине считают справочным и принимают к сведению. На укладку данный факт никак не влияет, так как материал монтируется на обрешетку с обязательным перехлестом крайней волны. Для бытовых целей рекомендуется измерять расстояние между гребнями крайних волн, по стандарту для восьмиволновой модели принят размерный параметр в 105 см.

Размерные характеристики и максимальные погрешности в габаритах полотна зависят и от категории шифера. Для высшего сорта отклонения составляют не более 1,0 см по длине и ширине, для первого сорта разброс увеличивается до 1,5 см.

Сколько весит лист шифера 8 волновой

Важным технологическим параметром является масса одного полотна или листа. Вес шифера используется для определения массы пакета кровельного материала при транспортировке и расчете нагрузки на обрешетку крыши.

В зависимости от толщины полотна вес 1 листа 8 волнового шифера составляет 20 кг для асбестоцементного полотна в 0,5 см толщиной, для 0,52 см -23 кг, для сечения 0,58 см масса составит 26,1 кг.

Вес асбестоцемента зависит от влажности, поэтому приведенные в документах и стандартах значения веса — это всего лишь справочные данные для идеально высушенной шиферной пластины стандартного размера.

Наиболее точным способом определения веса является взвешивание пакета волнового материала. Перед тем как закладывать определенное значение массы кровельного покрытия, пакет из 10 листов проверяют на обычных строительных весах, и только после этого делают расчет.

Заключение

Как и большинство строительных деталей на цементной основе, размеры шифера 8 волнового могут отличаться от приведенных в ГОСТах и СНиПах, поэтому перед покупкой, особенно старых или некондиционных кровельных покрытий, имеет смысл проверить габариты изделия рулеткой или любым другим мерительным инструментом. В теории материал, даже после 20 лет пребывания на крыше, не должен менять размерных характеристик, на практике случается увеличение длины изделия и просадки высоты гребня.

стандартные габариты 7-ми и 8-волнового шиферного листа, длина и высота волны старого образца, как рассчитать полезную площадь

Число кровельных материалов, продающихся на рынке, растет пропорционально появлению технологических новшеств. Конкурентные особенности некоторых материалов остаются прежними. Например, шифер сегодня востребован так же как и 10 лет назад. Этот материал имеет стабильную покупательскую популярность независимо от окружающих условий. Наша статья расскажет о параметрах шифера и о том, где применяется этот кровельный материал.

Особенности материала

Конкурентносособность шифера обеспечивается благодаря следующим преимуществам:

низкая цена;
удобство в применении;
высокая надежность;
стандартные размеры.

Эти качества шифера позволяют качественно выполнить монтаж, при этом не будет особых затруднений. На строительном языке шифер имеет наименование асбестоцементный волнистый лист. На деле же листы различают плоские и волнистые.

Шифер с изгибами делится на несколько подгрупп, так как встречается пяти-, шести-, семиволновые варианты. Все они с успехом применяются как кровельный материал. Для волнистого шифера до сих пор сохранен ГОСТ 30340-95. Основными параметрами для выбора являются длина и ширина шиферного листа. В качестве дополнительного параметра имеет значение ширина изгибов. Эта величина еще называется шагом волны. Также есть такое значение, как высота волн.

Обычный волновой шифер представляет собой профилированные листы, которые незначительно отличаются габаритами. Основной производственный компонент шифера – асбоцемент.

Асбоцемент отечественного производителя безвреден для здоровья человека. В состав основы входят такие компоненты, как хризотил-асбест, который является безопасным и для человека, и для животных. Европейский плоский шифер отличается менее безопасными характеристиками, поэтому его можно применять не для всех целей.

Хризотил-асбест – водный силикат магния, содержит небольшое количество минеральных примесей. Структура материала характеризуется волокнистым строением. Волокна имеют большую механическую плотность, тогда как чистый асбест является канцерогеном. Эти вещества вредны как для человека, так и для животных.

Современные листы шифера окрашивают в разные цвета, что расширяет декоративные качества материала. Это преимущество недорогого кровельного материала оценили многие. Кроме того, цветные пигменты формируют защитный поверхностный слой, который продлевает срок службы кровли.

Эксплуатационные достоинства этого материала следующие:

Абсолютная негорючесть. Поэтому материал успешно применяется в регионах даже с очень высокими температурными показателями.
Легкий монтаж. Шифер часто выбирают для оформления крыш со сложной формой, так как материал можно резать и укладывать кусками.
Высокая прочность. Благодаря этому показателю материал популярен на рынке.

Гарантийные обязательства производителей – 50 лет службы. При этом в течение 40 лет шифер не должен потерять своих первоначальных технических качеств.

Недостатки шифера заключаются в большом удельном весе материала. При монтаже на кровле стоит учитывать необходимость усиления веса стропильных конструкций. Кроме того, шифер – достаточно хрупкий материал. Даже малейшая механическая нагрузка способна стать причиной поломки листов. Транспортировка и монтаж листов требует крайней осторожности.

Еще один существенный недостаток шифера – подверженность обрастанию мхом. Особенно часто это явление можно наблюдать на тех участках кровли, которые постоянно в тени. Еще мох на шиферной кровле появляется с северной стороны здания. Специалисты рекомендуют сразу же обрабатывать эти места специальными грунтовками.

Технические характеристики

Согласно ГОСТу, предприятия выпускают следующие варианты шифера с изгибами:

Тип 40*150. Расстояние между изгибами 15 см, а высота изгибов – 4 см.
Тип 54*200. Расстояние между изгибами 20 см, а высота – 5,4 см.

Шифер имеет различия не только волнами, но и размерами профиля. Первый вариант – унифицированный профиль (УВ). Главный его плюс в том, что при работе с ним меньше всего отходов. Этот вид кровельного материала можно чаще встретить на кровлях жилых домов. Ширина листов 1,125 м, длина – 1,75м.

Второй вариант – обыкновенный профиль (ВО). Листы характеризуются следующими габаритами: ширина – 0,68м, длина – 1,12 м.

Есть еще третий вариант профиля, который имеет аббревиатуру ВУ – усиленный. В основном, он используется в промышленном строительстве. Габариты листов следующие: ширина – 1 м, длина – 2,8 м.

Плоский шифер нечасто укладывают на крышу. Его используют для обшивки наружных стен и перегородок, в основном, хозяйственных построек. Из этого шифера возводят заборы, монтируют ограждения уличных дачных душевых, хозяйственные постройки.

Наиболее оптимальными для частного строительства являются размеры шифера с изгибами 7 и 8. Эти листы имеют большую популярность на строительном рынке. Листы чаще покупаются для дач или покрытия крыш небольших домиков. Основное отличие шифера от прочих материалов – небольшая разница полезной площади от фактической.

Стандартный перехлест листов – в 1-2 волны. Это достигается благодаря отличительным чертам волн, которые расположены по краям листа. Они другие, нежели те, которые расположены в центре.

При покупке материала важно уточнить стандарт шиферных листов. Современные производители часто предлагают материал с нестандартными параметрами.

Цвет основного покрытия для шифера – светло-серый. Благодаря применению пигментов цветовая палитра значительно расширена. В продаже можно встретить красные, зеленые, синие, коричневые, желтые листы. Особенно популярен шифер кирпичного оттенка, так как он хорошо сочетается с цветом стены из облицовочного кирпича.

Технически окрашивание листов может быть выполнено несколькими способами. Красящие вещества вводят в жидкую асбестовую массу на стадии формовки листов. Пигмент шифер получает стойкий, так как он проникает через весь слой материала.

Окрашенный шифер производится по ТУ производителя, поэтому он часто не соответствует действующим ГОСТам.

Собственные технические условия производителя иногда подразумевают применение пигментов на поверхности листов. Например, это могут быть акриловые, алкидные, полимерные краски. Также готовые листы шифера можно декорировать собственноручно. Таким образом, владельцы домов, покрытых шифером, недорого улучшают внешний вид кровли.

Кроме того, технология окрашивания увеличивает стойкость материала, уменьшает водоплоглощение, защищает от растрескивания. Долговечность цветного шифера подтверждается многими владельцами, а также производственными характеристиками.

Впрочем, декоративность традиционного серого шифера отлично вписывается в архитектуру современных зданий и сооружений. Например, он отлично сочетается с домами, построенными из белого кирпича или стандартного сибита.

Благодаря отличным техническим качествам шифер продолжает оставаться перспективным покрытием кровли с достаточно широким выбором видов.

Виды

Словом «шифер» обозначается множество материалов со схожими чертами. Основная характеристика всех этих изделий – профилированная основа и изготовление листами.

Один из видов шифера – природный сланец. Сланцевые пластины бывают разными по форме и размерам. Однако материал отличается хорошими декоративными качествами. Изделия обычно серого, коричневого, зеленоватого оттенков. Изменяемые толщина и длина изделий позволяют выбрать материал нужных параметров. Сланцевый шифер не боится сильной жары. Даже при палящем солнце материал не изменит своих характеристик.

Сланцевый шифер характеризуется низкой теплопроводностью, является хорошим звукоизоляционным материалом. Сланцевый шифер применяется даже в регионах со значительными температурными перепадами.

Новинка последних лет – еврошифер. Он также известен под названиями мягкий, безасбестовый, битумный. Материал также продается в виде волнистых листов, окрашенных в разные цвета. В сравнении со стандартным шифером имеет гибкую основу, не ломкий, легкий. Еврошифер используется в качестве второго слоя кровли, покрытой обычным шифером. Материал отличается прочностью. По стоимости он дороже обычного шифера.

Технологии развиваются, и современный рынок представляет еще и пластиковый шифер. Материал имеет спрос у населения. Его, в основном, применяют для навесов, оград, заборов, крыш хозяйственных построек. Изделия могут быть из ПВХ или поликарбоната различных оттенков.

Пластиковый шифер отлично справляется с негативными природными воздействиями. Из материала часто возводят ограждения для бассейнов, оранжерей, навесов. Пластиковый шифер сохраняет свои свойства при действии агрессивных сред. Это покрытие пропускает солнечные лучи, достаточно морозоустойчиво. Шифер из пластика удобен в монтаже, так как он легкий, не требует тяжелой обрешетки.

Еще один вид современного шифера – резиновый. На производствах для этих изделий используют резиновые отходы или стекловолокно. Материал отличается легким весом и простым монтажом. Резиновый шифер хорош на многоуровневых кровлях, в частности, на непрямых участках кровли. Резина не только легко режется, но и гнется. Резиновое покрытие не устойчиво при сильных морозах. Еще резиновый шифер легко воспламеняем.

Пожаробезопасными свойствами отличается металлический шифер. Волнистые листы производятся из стали. Они бывают различных размеров, а волны разных конфигураций. Листы могут иметь верхний защитный слой из полимеров. Они редко применяются в частном строительстве. Обычно этот вариант используют для крыш промышленных зданий.

Каждый вид шифера имеет положительные и отрицательные стороны. Из-за разнообразия видов бывает сложно сделать выбор. Покупайте надежный материал у известных производителей. Проверьте сведения о выбранном производителе у знакомых или у тех, кто уже пользовался материалом выбранной фирмы.

Стандарты

Производители приводят следующие габариты по популярным видам волнистого шифера.

Семиволновой шифер:

площадь листа – 1,71 кв. м;
полезная площадь – 1,33 кв. м;
вес листа – 23 кг;
длина – 1,75 м;
ширина – 0,98 м.

Восьмиволновой шифер:

полная площадь – 1,97 кв. м;
рабочая площадь – 1,57 кв. м;
вес – 26,1 кг;
дина – 1,75 м;
ширина 1,13 м.

У шифера в пять или шесть волн велика разница между рабочей и полной площадью листа. В итоге с применением шестиволнового шиферного листа получается значительный перерасход. Поэтому в частном строительстве варианты старого образца используются редко. Чаще таким шифером накрывают кровли производственных помещений.

Его выбирают из-за достаточной толщины материала, которая составляет порядка 7,5 мм. Толстый шифер меньше ломается. Также он лучше выдерживает температурные перепады.

Стандартный лист шестиволнового шифера характеризуется следующими параметрами:

длина – 1,75 м;
ширина – 1,12 м;
высота волны – 20 см.

Шифер плоский имеет толщину листов от 8 до 20 мм. Габариты листов:

длина – 3 метра, ширина – 1,5метра;
длина – 2 метра, ширина – 1,5 метра;
длина – 1,75 метра, ширина – 1,13 метра;
длина – 1,5 метра, ширина – 1 метр.

Популярность листового шифера с параметрами 1,75*1,13 обуславливается соответствием ГОСТ. Плоский шифер имеет одинаковую полезную и полную площадь, поэтому с ним легче всего произвести расчеты.

Расчет необходимого количества

Шифер – отличный выбор для простой прямоугольной двускатной или односкатной крыши. С правильно подобранным вариантом шифера получится менее всего отходов. Еще меньше их получится, если правильно рассчитать необходимое количество материала. Например, за основной параметр можно принять унифицированную длину листов – 1,75 м.

Еще потребуются такие параметры, как:

длина фасада сооружения;
длина ската от конька до внешней стены дома;
угол наклона ската кровли можно подобрать, а можно рассчитать используя транспортир и нивелир.

Расчеты выполняются с учетом фронтонных и карнизных свесов. Для этого можно учесть стандартные параметры свесов, равных 0,3 м. Для примеравозьмем восьмиволновой шифер с высотой изгибов в 40 мм.

Все эти показатели нужны для того, чтобы рассчитать количество листов для укладки в горизонтальном ряду, а также количество листов в вертикальном порядке.

Например:

длина одной стороны фасада – 9 метров;
длина одного ската – 6 метров;
угол ската – 10 градусов.

Значит, для одного горизонтального ряда потребуется 12 листов восьмиволнового шифера, 15 листов семиволнового и 14 листов шестиволнового шифера. Вертикальный ряд будет включать порядка 2 листов любого типа шифера, поскольку длина у них стандартная. Итого на одну сторону должно получиться 24-30 листов в зависимости от количества волн в одном элементе.

Однако стандартный размер листа при укладке уменьшится из-за перехлестов листа на лист. Также существует перехлест и по высоте. Значит, площадь листов следует учитывать с меньшими значениями.

Упрощенный вариант расчета предполагает знание таких величин, как:

длина кровли;
ширина листа (минус перехлест).

При длине крыши 9 метров и ширине листов 1,13 м (8-волновой) значение будет следующим: 9: (1,13-0,08) = 27 целых листов шифера на один скат.

Более удобно делать расчеты, зная площадь ската и площадь одного листа шифера с учетом перехлеста. При этом расчете общая площадь кровли делится на площадь листа, так получится общее количество материала в штуках.

Например, для той же 9-метровой кровли площадью 9*6 = 54 метра при укладке семиволнового шифера площадью 1,7 м2 потребуется 32 листа на один скат, а при укладке восьмиволнового шифера потребуется 28 листов на один скат.

Варианты расчета каждый выбирает наиболее удобные. Как видно, числовые параметры итоговых результатов по всем вариантам только примерно одинаковые. Поэтому специалисты советуют брать материал с запасом. Так вам не придется вновь заказывать доставку материала и тратить дополнительные средства на эту услугу.

Советы по работе от профи

Типичные повреждения из-за растрескивания листов шифера возникают из-за сильного давления от винтов, которые слишком сильно прикручены к основанию. Иногда листы трескаются из-за маленьких отверстий, которые нужны для крепежных элементов. Чтобы листы не подвергались растрескиванию в местах соприкосновения с крепежными элементами, нужно сверлить чуть большие по диаметру отверстия, чем гвозди. Таким образом, гвоздь не будет упираться в лист, оставляя его в сохранности.

Малозаметные трещины появляются при неаккуратной транспортировке или складировании. Впоследствии листы растрескиваются еще больше, поэтому их лучше изначально заменить на целые. Мастера советуют также использовать заплатки из толя или других материалов на основе мастики. Толем перекрываются места соединений на не менее чем 10 см.

Шиферные листы из асбоцемента чувствительны к механическим воздействиям. Чтобы не возникало повреждений при укладке, перемещаться по ремонтируемой поверхности можно только по лестницам.

Для резки шиферных листов из асбоцемента применяют пилку для металла. Некоторые специалисты предлагают выдерживать листы перед распилом в воде. В жидкости они должны находиться в течение 24 часов.

Другие специалисты не советуют долго выдерживать в жидкости материал, а лишь смачивать его при резке, так как пыль, которая образуется при резке, может серьезно навредить монтажнику. Мокрый асбест образует меньше пыли, поэтому будет легче проводить работы.

Профессионалы сразу же советуют определять правильно место проведения работ. Резку шифера нельзя проводить в помещении. На улице следует расположиться с подветренной стороны. Мелкие частички асбеста будет уносить ветром.

Еще проблему безопасности решит использование средств защиты. В качестве таковых советуют применять респиратор, специальные очки, перчатки. Особенно защитные средства нужны, если для резки материала используется болгарка.

Если вы применяете в работах шифер, соответствующий стандартам, то подойдет обрешетка облегченного типа. Бруски можно использовать примерно 5*5 см. Обрешетку профессионалы советуют монтировать таким образом, чтобы для каждого листа имелась опора.

Профессионалы советуют выбирать для обрешетки только сухие брусья. Древесину нужно обработать огнезащитой. Пропитка не только защитит древесину, но и будет способствовать увеличению срока службы обрешетки.

Укладку листов важно начинать с той стороны кровли, которая наименее подвергается воздействию ветров. Если монтировать листы с правильной точки, то в места перехлеста в дальнейшем будет попадать меньше снега и дождевых вод.

Для ориентира в выравнивании рядов можно применить шнур, который натягивается вдоль ската.

Алгоритм работ может быть следующим:

Сначала укладывают горизонтальный ряд внизу. При обустройстве этого ряда нужно брать только целые листы. Перехлест листов может составлять 1-2 волны.
Второй горизонтальный ряд укладывают в шахматном порядке в отношении к первому (вертикальные линии не должны совпадать). Перехлест поверх нижнего ряда может составлять 15-20 см.

В итоге должно получиться, что все нечетные листы на кровле будут уложены цельным шифером, а четные начинаться с разрезанного листа. Коньковый ряд монтируется в последнюю очередь. Если нужно, листы последнего ряда режут поперек. Кровля, крытая шифером способом со смещением рядов, выгоднее благодаря экономной трате материалов.

Способ отличается большими трудовыми затратами, так как резать листы в одиночку сложно. Профессионалы советуют пригласить помощника для этой работы. С ним будет легче выполнять и монтаж на высоте.

О том, как правильно уложить шифер на крыше, смотрите в следующем видео.

Размер 7-ми и 8-ми волнового шифера по стандартам ГОСТ

Какие бывают асбестоцементные листы

Размер шифера: 6, 7 ми и 8-ми волнового

Сегодня предпочтения отечественных застройщиков по прежнему остаются на стороне шифера. Этому есть немало объективных причин – взять хотя бы стоимость материала или его функциональность. Для правильного расчета подобной кровли необходимо знать возможные габариты асбоцементных листов.

Размер листа шифера может варьироваться в зависимости от значений таких его параметров, как его длина, ширина и толщина, а также его видов.

Какие бывают асбестоцементные листы ↑

АЦЛ бывают плоскими и волнистыми. Первые, как правило, редко используют при устройстве кровель. Они более приемлемы для отделки стен и устройства перегородок. Волнистые – рекомендованы для покрытия кровли с наименьшим углом наклона в 12⁰. Надо сказать, что почти нет каких-либо оснований, которые помешали бы использовать их в качестве кровельного покрытия.

Дело в том, что размер шифера волнового – универсальный. Иначе говоря, ширина и длина материала отлично соответствуют конструкции скатов современных крыш, причем это покрытие экономичное с малым количеством отходов.

АЦЛ выпускают, следуя госстандартам 3034095, хотя в процессе производства допускаются определенные отклонения от стандартов в пределах собственных ТУ, разработанных самими производителями. Таким образом, очевидно, что в материалах могут быть существенные отличия, которые следует учитывать при расчете кровельного покрытия.

Для закрепления профиля используют от шести до девяти специальных гвоздей с широкой шляпкой. Крепежный элемент забивают в волну с учетом ее высоты.

Размер шифера: 6, 7 ми и 8-ми волнового ↑

Помимо основных габаритов волнистых АЦЛ (длина, ширина и толщина) немаловажное значение для грамотного устройства кровли имеют шаг и высота волны. По их количеству материал разделяют на шифер 7 -ми, восьми- и шестиволновой. Размеры листа, цена шифера волнового взаимосвязаны. Цена определяется такими параметрами, как:

размеры;
количество волн;
цвет.

Российский ГОСТ определяет две марки асбоцементного материала в соответствии с параметрами волны высота /шаг в мм, то есть по поперечному сечению: 40/150 и 54/200. При расчете необходимого кровельного материала принимают во внимание и профиль прямоугольного АЦЛ.

Наиболее распространенные – следующие:

унифицированный, со стандартыми длиной/шириной – 1750/1125 мм, благодаря относительно большим показателям это наиболее экономичный вариант покрытия кровли;
обыкновенный (ВО) – 1120/680 мм;
усиленный (ВУ) – 2800/1000 мм.

шифер волновой: размеры листа цена

В жилищном строительстве наиболее востребованы унифицированные профили, для промышленного больше подходят усиленные, тем более что их толщина достигает 8 мм.

Крайняя волна – пониженная. Ее отличают меньший радиус и пониженная высота. Она считается перекрываемой, то есть при укладке покрытия крайнюю перекрывает рядовая.

При расчете требуемого для кровельного покрытия количества листов поступают следующим образом:

для 7-ми волнового – площадь крыши делят на 1,5;
для восьмиволнового – на 1,3.

Шифер 6 волновой, восьми-, семи-: параметры по ГОСТ ↑

Стандартные габариты материала и количество волн взаимосвязаны и нормируются ГОСТ. К примеру, размеры шифера 8 волн и 7 волнового определяют некоторые качественные различия изделий.

Большая толщина способствует большей прочности и долговечности кровли. Правда, АЦЛ хрупкие и плохо справляются с нераспределенными нагрузками, то есть при сильном граде или чересчур резких порывах ветра они могут разрушиться.

Важно

В районах с высокими ветровыми и снеговыми нагрузками используют материал большей толщины. Для дополнительного упрочения кровли в подобных условиях рекомендуется увеличивать наклон скатов. Это довольно эффективная мера, хотя и приводит к большему расходу материала.

Восьмиволновой АЦЛ

8-волновые АЦЛ нашли широкое применение при устройстве кровель еще в 50-е годы прошлого века, и по сей день их популярность нисколько не понизилась. Их одинаково ценят и обычные застройщики, и профессионалы. Секрет подобной востребованности в эксплуатационных характеристиках, демократичной цене шифера 8 вол. 1,750х1,130 м при толщине 0,5, 0,52 или 0,58 см, которая, в частности, определяет вес материала. К примеру, самый тонкий весит 20 кг.

Данные асбоцементные профили – огне- и водостойкие, малошумные, устойчивые к перепадам температуры. Чаще всего используют при устройстве кровель в частном и промышленном строительстве.

Семиволновой АЦЛ

Стандартные показатели для 7 волн. 1,75 на 0,98 м. Укладывать его легче, чем шифер 8 волновой: размер и вес его значительно меньше. Подобные изделия имеют толщину 0,52 и 0,58 см и весят соответственно 18,5 и 23 кг. При этом расход крепежных элементов увеличивается порядка пятнадцати процентов.

На заметку

Обе модификации стройматериала привлекают застройщиков тем, что разница между номинальной площадью и полезной достаточно мала.

6 волновые асбоцементные листы с габаритами 1,125х1,75 м в основном используют в качестве покрытия для производственных зданий и складов. Из-за большого нахлеста расход материала довольно большой и полезная площадь сильно отличается от номинальной.

© 2021 stylekrov.ru
Sheldon Slate Products, Company Inc. — Монсон, Мэн + Мидл-Гранвиль, Нью-Йорк
Натуральный кровельный сланец прослужил веками и известен своими эксплуатационными качествами, эстетическими качествами и долговечностью. Кровельный сланец отличается своей естественной красотой, стойкостью к огню и кислотам, а также долговечностью. Мы используем современные методы производства в сочетании с квалифицированными мастерами для производства шиферной кровли высочайшего качества.
Наша стандартная толщина кровельного шифера составляет от 1/4 «до 5/16».
Стандартные размеры кровельного шифера
Размер шифера
(дюймы) штук на
квадрат фунтов на
квадрат
24 х 12 114 700
22 х 12 126 710
22 х 11 138 710
20 х 12 141 725
20 х 11 154 725
20 х 10 170 725
18 х 12 160 800
18 х 11 175 800
18 x 10 192 800
18 x 9 213 800
Размер шифера
(дюймы) штук на
квадрат фунтов на
кв.
16 х 12 185 750
16 х 10 221 750
16 х 8 227 750
14 х 12 219 780
14 х 10 261 780
14 х 8 327 780
12 х 12 267 800
12 х 12 320 800
12 х 8 400 800
12 х 6 355 800
Sheldon Slate Products, Inc.производит кровельную черепицу по индивидуальному заказу. Доступны специальные размеры, а также стандартные размеры, перечисленные выше.
FAQs Список и факторы для выбора
Новые и бывшие в употреблении сланцы
В последние годы, особенно после урагана Катрина, использованная шиферная черепица стала дороже из-за высокого спроса на ремонт существующих конструкций, когда не заменяется вся шиферная крыша. В результате стоимость использованной сланцевой плитки примерно равна стоимости новой сланцевой плитки.В случае неувядающего серого / черного цвета, такого как PA Peach Bottom и Buckingham, валлийская шиферная черепица и шиферная черепица Munson, цена вторичной шиферной кровли иногда превышает стоимость новой подходящей шиферной крыши.
Еще до того, как это стало правдой, мы всегда рекомендовали использовать новую сланцевую черепицу при полной замене или новых сланцевых крышах по той простой причине, что использованная сланцевая черепица не имеет такой же срок службы, как новая сланцевая черепица. Этот фактор трудно определить с некоторыми использованными шиферными кровлями, если не известны происхождение карьера и первоначальная дата изготовления.Из-за длительного срока службы сланцевой кровли и того факта, что сланцевая черепица из многих различных карьеров может быть визуально неотличима после старения, но имеет значительно отличающийся ожидаемый срок службы, всегда существует неизвестный риск при использовании вторичной сланцевой черепицы.
Есть также веская причина использовать мелиорированную шиферную кровлю в случае частичной замены и ремонта. Поскольку первоначальный источник определенного сланца, требующего ремонта, обычно неизвестен, лучший способ сопоставить существующий сланец, подвергшийся воздействию погодных условий, — это использовать вторичный сланец.Даже сланец из одного и того же карьера, добытого с разницей в несколько лет, может выдерживать разные погодные условия. Сланец — это натуральный камень, ежедневно в котором содержится различное количество минералов. Вариации меньше с неувядающими черными сланцами, но с неувядающими зелеными, серыми и, особенно, полупрозрачными или выветривающимися сланцами, вариации в выветривании могут быть значительными.
Таким образом, рекомендация по чистой прибыли остается неизменной независимо от цены. Когда вы заменяете всю шиферную крышу или устанавливаете новую шиферную крышу, новая шиферная черепица — лучший вариант.При исправлении или ремонте существующей шиферной крыши, где старая шиферная крыша будет использоваться повторно, лучше всего использовать вторичную шиферную черепицу.
Если будет использоваться регенерированный сланец, необходимо оценить материал, чтобы убедиться, что он пригоден для повторного использования. «Кольцевой тест» и визуальный осмотр — лучшие методы вместо определения исходного карьера. Когда грифель держится за угловой наконечник, он должен издавать звук или звенеть при ударе твердым предметом о нижнюю часть. Если полученный звук является «глухим», срок службы грифельной плитки истек.Это может длиться 5 или 10 лет, но стоимость труда и установки сводит на нет осуществимость с точки зрения затрат. Сланцевая плитка с высоким влагопоглощением, используемая в холодном климате, может демонстрировать визуальные признаки расслоения, даже если она все еще «звенит». Многие из исторических сланцев Пенсильвании относятся к классу S-2 со сроком службы от 40 до 50 лет и действуют таким образом. Таким образом, если поверхность сланца легко отслаивается, сланец не подходит для повторной установки. Лучший совет при использовании регенерированной сланцевой плитки — покупать ее или проверять у кого-то, кто хорошо осведомлен и имеет опыт работы с сланцевой кровлей и, в частности, сланцевой черепицы.
Характеристики шиферной кровли и сайдинга
Раздел 07315 — Сланцевая черепица
1.1 КВАЛИФИКАЦИЯ
Подрядчик должен предоставить квалифицированных рабочих, обученных и опытных в установке систем шиферной кровли данной конфигурации, и представить документацию о трехлетней работе этого типа. Подрядчик должен знать и выполнять работы в соответствии с NRCA 0405. Должен быть предоставлен список выполненных установок с указанием того, когда, где и для кого были выполнены установки.
1.2 ПОСТАВКА, ХРАНЕНИЕ И ОБРАЩЕНИЕ
Материалы должны доставляться в закрытых упаковках и контейнерах производителя с четкой маркировкой бренда и наименования производителя. Битумную черепицу следует хранить в соответствии с напечатанными инструкциями производителя. Рулонные товары хранятся вертикально в вертикальном положении. Непосредственно перед укладкой рубероид следует хранить в течение 24 часов в помещении, поддерживаемом при температуре не ниже 10 ° C / 50 ° F.
1.3 УСЛОВИЯ ПРОЕКТА / ПЛОЩАДКИ
1.3.1 Требования к окружающей среде
Работы по кровле из шифера должны продолжаться, когда существующие и прогнозируемые погодные условия позволяют выполнять работы в соответствии с рекомендациями производителя и требованиями гарантии.
1.3.2 Хранение материалов
Материалы не должны храниться на настилах крыши таким образом, чтобы они вызывали чрезмерную нагрузку и / или повреждали настил и опорную конструкцию. Следует избегать размещения нагрузок в середине пролета каркаса. Наложенные нагрузки должны быть хорошо распределены.
1.3.3 Единицы работы
Должны быть установлены единицы работы, включая удаление существующих материалов, подготовку существующих поверхностей и нанесение подкладки и гвоздей, а также соответствующие временные и / или постоянные гидроизоляции, чтобы единицу работы можно было завершить до конца каждого рабочего дня .
1.3.4 Материалы временной защиты
Материалы должны быть предоставлены и поддерживаться на площадке в любое время для временной кровли, гидроизоляции и другой защиты, когда задержки и / или измененные погодные условия не позволяют завершить каждую единицу работы до конца каждого рабочего дня.Материалы, которые использовались для временной кровли, гидроизоляции и другой защиты, должны быть удалены и утилизированы.
1.3.5 Чертежи
Подрядчик должен представить чертежи, как указано в параграфе «Предоставление документов» в SD-02.
1.4 ГАРАНТИЯ
Гарантия предоставляется на дефекты материалов и изготовления при сборке шиферной кровли, включая соответствующий металлический оклад, сроком на 10 лет с даты окончательной приемки работы.
2.1 МАТЕРИАЛЫ
(Отредактируйте эти абзацы в соответствии с требованиями проекта. Наиболее распространенные методы выделены светло-зеленым.)
2.1.1 Существующий шифер
(ТОЛЬКО в случае повторного использования существующего шифра)
Неповрежденные и исправные существующие шиферные материалы должны быть восстановлены и использованы повторно, когда это возможно. Новый шифер, добавляемый к существующим шиферным крышам, должен максимально соответствовать существующим…
2.1.2 Сланец
Сланец должен соответствовать ASTM C 406. Сланец должен быть класса A (ASTM S1), твердый, плотный камень, пробитый или просверленный для двух гвоздей каждый.Не использовать сланец с трещинами. Открытые углы должны быть заполнены. Сломанные углы на закрытых концах, снижающие прочность гвоздей, или укладка водонепроницаемой кровли не допускаются.
2.1.2.1 Кровельный шифер стандартной толщины
Сланец должен быть [[гладкая текстура], [грубая текстура]] стандартной толщины дюйма. Сланец должен иметь размер [[_____] по [_____] постоянной ширине] или [(16 дюймов, 18 дюймов, 20 дюймов, 24 дюйма ____ длины с произвольной шириной] [градуированная длина]. Свяжитесь с Black Diamond Slate LLC (877-229- 9277) для наличия стандартного размера.Дополнительная толщина сланца может составлять от 3/8 до ½ дюйма и от ½ до ¾ дюйма.
2.1.2.2 Градуированный шифер
(ТОЛЬКО если должны использоваться градуированные размеры)
Сланец должен быть [[гладкая текстура] [грубая текстура]] и иметь разную толщину от [_____] у карниза до [_____] у конька; процент каждой толщины должен быть соответственно [_____]. Толщины должны быть смешаны в различных слоях, изменяясь от более тяжелых и толстых сланцев в нижних ярусах крыши до более тонких сланцев на коньке.Шифер должен иметь стандартную произвольную ширину, градуированную по длине от [_____] у карниза до [_____] у конька, и наноситься со стандартными 75 мм / 3 дюймами внахлест и обнажениями.
2.1.2.3 Цвета шифера
Сланец не должен быть выцветающим и не подверженным атмосферным воздействиям. Цвет должен быть [черный, темно-серый, светло-серый, зеленый, серо-зеленый, фиолетовый, красный или эквивалент существующего шифера]. Свяжитесь с Black Diamond Slate LLC (877-229-9277) для получения образцов документации.
2.1.2.4 Утвержденный поставщик
Планшет должен быть предоставлен Black Diamond Slate LLC, Саванна, Джорджия (877) 229-9277 или (912) 964-9601.www.blackdiamondslate.com
2.1.3 Подкладочная мембрана
На всех поверхностях, покрываемых шифером, должна быть установлена подкладочная мембрана. Мембрана должна состоять из [войлока, пропитанного асфальтом] или [высокопрочной композитной самоклеящейся мембраны].
2.1.3.1 Рубероид
Рубероид представляет собой пропитанный асфальтом тряпичный войлок, тип II, асфальтовый войлок № 30 в соответствии с ASTM D 226.
2.1.3.2 Подложка эластомерной мембраны
Мембрана должна представлять собой композитную самоклеящуюся мембрану, наносимую холодным способом, толщиной не менее 0.Высокопрочная полиэтиленовая пленка 10 мм / 0,004 дюйма с противоскользящим тиснением, покрытая с одной стороны толстым слоем прорезиненного асфальта липкой консистенции, перемотанная одноразовым разделительным листом с силиконовым покрытием. Значения прочности на разрыв и относительного удлинения должны быть не менее 1,7 МПа / 250 фунтов на квадратный дюйм при испытании в соответствии с ASTM D 412, а гибкость не должна изменяться при испытании в соответствии с ASTM D 146.
2.1.3.3 Принадлежности для эластомерных мембран
Двухкомпонентный уретан, мастика и грунтовка должны соответствовать требованиям производителя мембраны.Гидроизоляция, крышки компенсаторов, временная защита от ультрафиолета и угловые швы должны соответствовать рекомендациям производителя мембраны.
2.1.4 Гвозди
Гвозди должны быть массивными медными гвоздями с большой головкой из металла № 10 или 11. Гвозди должны быть 3-го размера для сланцев длиной 450 мм / 18 дюймов или менее; Гвозди 4d следует использовать для сланцев длиной 500 мм / 20 дюймов или более, а гвозди 6d следует использовать для сланцев на бедрах и гребнях. Для более толстого сланца требуются более длинные и тяжелые гвозди. Правильный размер определяется добавлением 25 мм / 1 дюйма к двойной толщине сланца.Гвозди должны быть достаточной длины, чтобы надлежащим образом проникать в кровельную обшивку. Гвозди, используемые для фиксации медного фартука и шифера на передних кромках, бедрах, выступах и карнизах, подверженных повреждению ветром, должны иметь конструкцию с кольцевым стержнем.
2.1.5 Мигает
Гидроизоляция должна быть из легкой холоднокатаной меди (H00) весом 0,57 кг / 20 унций в соответствии с ASTM B 370. Облицовка должна соответствовать требованиям, указанным в Разделе 07600 ОКРАШИВАНИЕ И ЛИСТОВЫЙ МЕТАЛЛ.
2.1.6 Эластичный цемент
Эластичный цемент — это утвержденная марка водостойкого эластичного цементного сланца, цвет которого максимально приближен к общему цвету сланца.
2.1.7 Кислотно-нейтрализующая промывка
(ТОЛЬКО если существующие участки шифера должны быть очищены и оставлены в эксплуатации)
Кислотонейтрализующая промывка должна быть неразрушающей промывкой, разработанной для нейтрализации воздействия кислотных отложений, образовавшихся в результате прошлого сжигания ископаемого топлива (особенно угля). Промывка не должна изменять цвет, внешний вид или срок службы шиферной крыши, медного оклада и аксессуаров, подложки, клея или поверхностей стен здания.
2.1.8 Герметики
Герметики, если они требуются, должны соответствовать рекомендациям производителя шифера.
3.1 ЗАЩИТА ПОВЕРХНОСТЕЙ КРЫШИ
Должно использоваться оборудование (например, коньковые лестницы с мягкой подкладкой) и методы, предотвращающие повреждение крыши в результате пешеходного или материального движения. Подрядчик несет ответственность за контроль над поломкой нового или существующего шифера сверх указанного. Ход работ должен быть спланирован и представлен сотруднику по контрактам, чтобы не допустить, чтобы другие специалисты работали на готовой кровле или над ней.Персонал, работающий на крыше, должен иметь подходящую обувь, которая не будет в дальнейшем повредить шифер, а подошва обуви должна быть изготовлена из материала, который поможет предотвратить падение.
3.2 УДАЛЕНИЕ ПЛИТЫ
(ТОЛЬКО если работа связана с частичной заменой или ремонтом крыши)
Подрядчик должен проверить каждую пластину на герметичность и возможность дальнейшего использования. Испытания проводят плоскогубцами с широкими плоскогубцами. Сланцы, закрепленные не медными креплениями, должны быть повторно закреплены соответствующими медными креплениями.
3.3 ПОДГОТОВКА ПОВЕРХНОСТИ
Поверхности настила крыши должны быть гладкими, чистыми, прочными, сухими и не иметь незакрепленных досок, больших трещин и выступающих концов, которые могут повредить кровлю. Должны быть удалены посторонние частицы из зон взаимоблокировки, чтобы обеспечить правильную посадку и предотвратить попадание воды. Перед установкой шифера вентиляционные отверстия и другие выступы через крышу должны быть должным образом заделаны и закреплены на месте, а выступающие гвозди должны быть надежно забиты.
3.4 КРОВЕЛЬНЫЙ ВОЙЛОК
Войлок должен быть уложен горизонтальными слоями с стыками внахлест в сторону карниза и на концах не менее 50 мм 2 дюйма и закреплен внахлестках и на концах по мере необходимости, чтобы удерживать войлок на месте и защищать конструкцию до тех пор, пока она не будет покрыта шифером. Войлок должен храниться целым, плотным и целым. Войлок должен охватывать бедра и гребни не менее 300 мм / 12 дюймов, чтобы образовать двойную толщину, и должен перекрываться на 50 мм 2 дюйма по металлу впадин или встроенных желобов.
3.5 ПОДСТАВКА ЭЛАСТОМЕРНОЙ МЕМБРАНЫ
(Композитная самоклеящаяся мембрана будет использоваться в областях, где нарастание льда (ледяные дамбы) и ветровые дожди являются потенциальными проблемами. В таких областях установка подложки будет подробно описана на чертежах. Отредактируйте эти параграфы в соответствии с требованиями проекта .)
3.5.1 Подготовка поверхности
Удалить пыль, грязь, незакрепленные гвозди и другие выступы. Грунтовка не требуется для деревянных или металлических поверхностей, но необходима для бетонных или кирпичных поверхностей.
3.5.2 Праймер
Primer наносится с расходом покрытия 6-9 кв. Метров / л / 250-350 кв. Футов / галлон. Грунтовку следует наносить распылителем или малярным валиком. Палубы из сосновой древесины должны быть покрыты фанерой толщиной не менее 6 мм / ¼ дюйма до покрытия мембраной.
3.5.3 Температура
Мембрана должна применяться только в хорошую погоду, когда температура воздуха и поверхности выше 5 ° C / 40 ° F.
3.5.4 Мембрана
Мембрана должна применяться в соответствии с инструкциями производителя.Мембрана должна приклеиваться непосредственно к настилу крыши. Мембрана должна быть разрезана на отрезки от 3 до 4,5 метров / от 10 до 15 футов и повторно свернута. Разделительная бумага должна быть отогнута на 300–600 мм / от 1 до 2 футов; мембрана должна быть выровнена по нижнему краю крыши, и должны быть размещены первые 300-600 мм / 1-2 фута. Защитная бумага под мембраной должна быть отделена от мембраны. Мембрана должна быть прижата к месту. Нижние края плотно прикатать обоями или ручным валиком.Для защиты ледяной плотины мембрана должна быть применена так, чтобы достичь точки выше наивысшего ожидаемого уровня ледяной плотины; см. чертежи для определения степени. Концы и края должны перекрываться минимум на 150 мм / 6 дюймов. Мембрану нельзя загибать на открытую поверхность края крыши.
3.5.5 Приложение «Долина и хребет»
Мембрана должна быть разрезана на отрезки длиной от 1,2 до 1,8 метра / от 4 до 6 футов. Лист защитной бумаги снимается и центрируется над впадиной или гребнем, затем драпируется и прижимается к месту, работая от центра впадины или гребня наружу в каждом направлении.Для впадин мембрану следует применять, начиная с нижней точки и двигаясь вверх. Все листы должны перекрываться как минимум на 150 мм / 6 дюймов.
3.5.6 Вертикальные мембранные элементы
Вертикальные настенные конструкции должны быть покрыты грунтовкой перед нанесением мембраны. Праймер наносится с расходом 6-9 кв. Метров / л / 250-350 кв. Футов / галлон. Мембрана должна быть повернута вверх по стенам и мансардным окнам, как указано на чертежах. Концы вертикальных мембран должны быть закреплены механически.Вертикальные концевые заделки должны быть покрыты мастикой, одобренной производителем мембраны. Мембрану можно сложить на фасцию при условии, что она будет закрыта металлическим краем желоба или другим материалом.
3.5.7 Защита
Подложка из эластомерной мембраны не должна подвергаться постоянному воздействию солнечных лучей. Мембрана должна быть как можно скорее покрыта оголенными кровельными материалами. Мембрана, поврежденная из-за воздействия солнечных лучей, должна быть заделана перед нанесением окончательного кровельного покрытия.
3,6 МЕТАЛЛИЧЕСКАЯ ВСПЫШКА
Металлический оклад должен быть таким, как показано, на пересечениях вертикальных или выступающих поверхностей через крышу или на которых крыша упирается, например, в стены, парапеты, слуховые окна и боковые стороны дымоходов. Установка окладов должна производиться в соответствии с Разделом 07600 ПРОФИЛЬ И ЛИСТОВЫЙ МЕТАЛЛ.
3,7 РЕЗКА
3.7.1 Ремонт и замена
Существующие многоразовые плиты, удаленные из зоны ремонта, должны быть смешаны с новыми плитами, чтобы обеспечить плавный визуальный переход между новыми и существующими зонами.Планировку следует наносить, как показано.
3.7.2 Грифельная доска
Шифер должен выступать на 50 мм / 2 дюйма у карниза и на 25 мм / 1 дюйм на торцах, и должен укладываться горизонтальными рядами с перехлестом головы 75 мм / 3 дюйма (если не указано иное), и каждый слой должен разрушать стыки с предыдущими один минимум на 75 мм / 3 дюйма. Сланцы у карниза или линии карниза должны быть сдвоены и наклонены на 6 мм / ¼ дюйма деревянной брусчаткой, с использованием сланца той же толщины для под карниза на первом открытом участке.Сланец под карнизом должен быть примерно на 75 мм длиннее первого слоя. Не должно быть сквозных стыков от поверхности крыши к подстилке.
3.7.3 Гвоздь
Каждый сланец должен быть закреплен минимум двумя медными гвоздями достаточной длины, чтобы проникнуть в настил крыши не менее 19 мм / ¾ дюйма или через толщину настила, в зависимости от того, что меньше. Там, где нижняя сторона настила крыши видна, например, при нависании карниза, гвозди должны быть достаточно длинными, чтобы проникать в настил крыши, но не настолько длинными, чтобы их можно было забить через настил.Головки гвоздей должны касаться гвоздя и не должны загибаться «домой» или притягивать гвоздь, а должны оставаться так, чтобы головки просто касались гвоздя, так что гвоздь висит на гвозде. Гвозди в шифере внахлестку листового металла не должны протыкать листовой металл. Открытые гвозди допустимы только в топовых слоях, где это неизбежно. Открытые шляпки гвоздей покрыть эластичным цементом. Боковые и коньковые сланцы укладываются в эластичный цемент, густо намазанный по неэкспонированной поверхности под слоями шифера, надежно прибитыми гвоздями и заостренными эластичным цементом.
3.7.4 Вертикальные поверхности
Сланец должен быть аккуратно уложен вокруг труб, вентиляторов, дымоходов и других вертикальных поверхностей.
3.7.5 Бедра
Бедра должны быть расположены так, чтобы образовывать [седло] [веер] [скошенное] [бостонское] бедро, как показано.
3.7.6 Гряды
Гребни должны быть устроены так, чтобы образовывать гребни [седловые] [гребенчатые] [ленточные седельные]. Гвозди гребенного сланца должны проходить через стыки сланца ниже. Гребнеобразный сланец укладывается с такой же экспозицией, как и следующий слой вниз.
3.7.7 Долины
Долины должны быть заложены в форме [открытых] [закрытых] [круглых] долин.
3.8 ПРИНАДЛЕЖНОСТИ ДЛЯ ШЛАНЦЕВЫХ КРЫШ
3.8.1 Сверчки или седла
Вертикальные поверхности, которые выступают через поверхность крыши под прямым углом к уклону крыши, должны иметь сверчок (иногда называемый седлом), встроенный в крышу, чтобы отводить воду от задней части вертикального элемента, как показано. Сверчки легкой стропильной конструкции, покрытые обшивкой, подкладкой и медным листом, указанным в Разделе 07600 МЕТАЛЛ ЛИСТОВЫЙ И ЛИСТОВЫЙ.Если площадка для игры в крикет большая и открыта для обзора, она должна иметь такой же план, как и другие зоны на крыше. На площадках для игры в крикет должны быть образованы долины открытого типа с основной крышей. Размер сверчка во многом определяется состоянием кровли. Если не указано иное, уклон сверчка должен быть таким же, как и уклон крыши.
КОНЕЦ РАЗДЕЛА
Информационный бюллетень по шиферу
— Совет по натуральному камню
ОБЗОР РЫНКА:
Соединенные Штаты являются одним из ведущих производителей габаритного камня в мире, производя около 2 штук.73 миллиона тонн в 2017 году. Продажи шифера часто составляют самую маленькую часть этого рынка.
Обширные и продуктивные месторождения сланца существуют в восточной части США, и большие объемы сланца импортируются в США из Китая, Индии, Бразилии, Канады и Испании. Сравнительно небольшие количества сланцевой продукции экспортируются из США в Канаду и Великобританию.
Источники: Dolley, T.P. 2018. Сводные данные о минеральном сырье за 2017 год. Геологическая служба США. Типография правительства США.Вашингтон, округ Колумбия: 156-157. Журнал Stone World. Ежемесячная статистика. По состоянию на 07 августа 2018 г.
https://www.stoneworld.com/Stone-Import-Export-Stats/2018-April.
Продукты и приложения
Общие размеры
Характеристики добытого камня зависят от свойств месторождения, из которого был добыт камень; Каждый карьер может предложить своим месторождениям ряд продуктов, уникальных по размерам, цвету и структурным свойствам.Следовательно, предпочтительно, чтобы проектировщик и поставщик камня тесно сотрудничали до и на протяжении всего процесса проектирования, поскольку планирование проекта вокруг легкодоступного камня снижает воздействие добычи сырья на окружающую среду. Сланец добывают в виде плит неправильной формы путем раскалывания по естественному расколу. Размеры плиты часто попадают в следующие диапазоны, но могут также извлекаться и большие размеры, если позволяет месторождение:
ПЛОЩАДЬ (длина x ширина): 1-60 футов ²
ТОЛЩИНА: 4-24 дюйма
Стандартные строительные приложения
Облицовка (внешняя / внутренняя)
Столешницы
Ландшафтный дизайн
Кровля
Тротуарная
Колпачок
Напольные покрытия
Доступная отделка
Индивидуальная отделка также может быть предоставлена вашим поставщиком камня.
Формирование и источники
Предоставлено Майклом Рейсом, BNP Media
Сланец — это метаморфическое месторождение, образовавшееся из осадочной породы, состоящей из глины или вулканического пепла. Хотя обычно он состоит из множества минералов, преобладающие компоненты включают кварц, мусковит или иллит.
Сланец, добываемый в Северной Америке, поступает в основном из восточных регионов США и Канады, особенно из сланцевых поясов Нью-Йорка, Пенсильвании и Вермонта.
Данные по окружающей среде
Источник: Natural Stone Council. Добыча и обработка сланцевого габаритного камня: перечень жизненного цикла. Август 2009. Центр чистых продуктов. Университет Теннесси.
Качество воздуха в помещении
Летучие органические соединения (ЛОС)
Непосредственно из шифера не излучается
Может происходить из нанесенных клеев и герметиков; На рынке доступны варианты с низким содержанием летучих органических соединений
Ресурсы: см. Паспорт безопасности используемых химикатов
Физические свойства
На рынке существует большое количество сланцев, как иностранных, так и отечественных, и они могут сильно различаться по плотности, твердости, пористости и эстетике.Пользователи должны убедиться, что планшет, который они планируют использовать, соответствует требованиям проекта и имеет успешную историю таких установок. Данные испытаний ASTM — это наиболее распространенные данные, доступные для сравнения свойств любого камня, включая сланец.
Предоставлено Майклом Рейсом, BNP Media
Предоставлено Майклом Рейсом, BNP Media
Прочность
Напольные покрытия: 100 лет при правильном уходе
Кровля: 20-40 лет для класса S, 40-75 лет для класса S и более 75 лет для класса S1 при надлежащем уходе
Другие наружные применения: срок службы
Источник: Американское общество испытаний и материалов.Стандартные технические условия ASTM C-406 для кровельного шифера. 2006.06.01 (E 2006).
Национальная ассоциация строителей жилья. 2007. Исследование продолжительности жизни компонентов дома. http://www.nahb.org/fileUpload_details.aspx?contentID=72475.
Повторное использование и переработка
Убедитесь, что регенерированный сланец соответствует спецификациям ASTM, прежде чем использовать его в строительных целях
Примеры приложений
Заполнитель / заполнитель
Памятники / памятники
Подпорные стены
Дорожки
Ландшафтный дизайн
Повторная установка на другие здания
Насколько велик кровельный шифер?
Насколько велик шифер?
США
По согласованию с представителями промышленности в 1924 г.Департамент торговли США опубликовал стандартный набор размеров кровельного шифера (Рекомендация по упрощенной практике № R14-28 , все в дюймах):
Длина Ширина Экспозиция Толщина
6 7 8 9 10 11 12 14
10 3½ 3/16, ¼, ⅜
12 4½
14 5½
16 6½ 3/16, ¼, ⅜, ½, ¾,
1, 1¼, 1½, 1¾, 2
18 7½
20 8½
22 9½
24 10½
Основное отличие этого набора размеров от предыдущих каталогов заключалась в том, что некоторые из более широких размеров в больших размерах, такие как 24 × 18, были устранены.
Чаще всего используется толщина 3/16. Проход карьера 3/16 сланца полностью пригодны к использованию, но различаются по толщине. Можно указать «не менее 3/16», что будет дороже. Для сланцев толщиной ¼ дюйма и толще отклонения в толщине могут быть только положительными.
По архитектурным причинам некоторые шиферные крыши имеют градуировку. В такой ступенчатой крыше используется случайная ширина повсюду, но толщина и длина меняются. Например, сланцы толщиной ¼ дюйма можно уложить на верхнюю четверть, сланцы толщиной ½ дюйма — на вторую четверть, сланцы толщиной ¾ дюйма — на третью четверть, а нижнюю четверть покрыть сланцами толщиной 1 дюйм.Теперь разделите то же расстояние от конька до карниза на большее количество отрезков, скажем, в данном случае 5:16, 18, 20, 22 и 24. Положите верхнюю пятую часть сланцами длиной 16 дюймов, а вторую пятую — с Сланцы длиной 22 дюйма и так далее. Очевидно, что рядом с коньком полей на фут будет больше, чем возле карниза.
Шиферные крыши, как правило, имеют уклон не менее 6: 12. Если в этом районе ожидается скопление снега, рекомендуется еще больший уклон — 8: 12.
Соединенное Королевство
Уэльс был крупнейшим производителем сланца.Тысяча сланцев составила 1200 сланцев (см. mille ). Имперские и большие размеры продавались тоннами, а не подсчетом, и назывались «тонными сланцами». Традиционные названия размеров были
.
Имя Размеры,
дюйм Комментарий
Квинс 36 × 24
Тряпки 35 × 24
Имперская система 30 × 24
Принцесс 24 × 14 только из Порт-Мадока
Герцогини 24 × 12
Малые княжны
22 × 12
Марчини 22 × 11
Маленькие маркизы 20 × 12
Графини 20 × 10
Широкие графини 18 × 10
Виконтесс 18 × 9 только из Порт-Мадока
Женские 18 × 10
16 × 10
16 × 8
15 × 8 не производится в Порт-Мадоке
14 × 12
14 × 8
Плантации 13 × 11,
некоторые говорят 13 × 10
Двухместные 13 × 18
12 × 20
13 × 6 не производится в Порт-Мадоке
12 × 8 не производится в Порт-Мадоке
Императорские меры были длиной от 18 до 36 дюймов; Королевы были от 26 до 33 дюйма в длину; ширина менялась.
Источники: Джон Т. Херст, Справочник формул , … (1865), стр. 203; Х. Л. Дж. Уоррен (1898 г.).
Германия
американских экспортеров пришли к выводу, что нужен размер 24 x 16.
источников
1
ДОБЫЧА И ПРОИЗВОДСТВО Сланца.
Независимость друг от друга расщепления и напластования играет важнейшую роль при добыче сланцевых блоков. Когда используется термин «жила», в соответствии с популярным обычаем, он означает или должен означать ту часть породы, в которой расщепление наиболее совершенное и пригодное для обработки, хотя часто это означает нечто иное.Суставы или трещины, разделяющие вены, нормальны для расслоения. При добыче блоков карьерные работники стремятся вывести их до раскола. Полосы или ленты шириной от доли дюйма до дюйма и более темного или более светлого цвета, чем основная часть сланца, отмечают линии подстилки. Обычно сланцевые отложения покрыты землей и гравием на глубину от 10 до 40 футов, и первым шагом в поисках сланцевого карьера после учета признаков поверхности является снятие кровли и выветрившихся обнажений породы.Если все пойдет на пользу, конная вышка будет введена в эксплуатацию вскоре после того, как появится компактная порода. По мере увеличения глубины лошадь заменяется подъемным двигателем, а позже, если откроется прибыльная жила, — поскольку хороший сланцевый карьер найти почти так же трудно, как и хороший золотой рудник, — устанавливается наклонная канатная дорога. Канатная дорога является одновременно подъемно-транспортным устройством, каретка перемещается по подвесному подвесному кабелю в качестве путепровода. Его внедрение в горную промышленность открытым способом около 10 лет назад стало важнейшим экономическим достижением в современном производстве сланца.В некоторых карьерах есть от трех до восьми канатных дорог, каждая из которых приводится в действие отдельным двигателем, которые обычно называют подъемниками или буровыми вышками.
При добыче сланца отверстия просверливаются под прямым углом к плоскостям спайности, чтобы ослабить большие блоки. Используется черный порох, поскольку желаемая сила — это тупое вздыбление, которое смещает породу, не разрушая ее без надобности. Отверстия размещены в таких положениях, а взрывы отрегулированы таким образом, что блоки едва ли больше чем освобождаются от кровати и никогда не перемещаются, кроме пустяка.Эти большие блоки делятся на более мелкие блоки, толщиной в фут или более, шириной два или более футов и длиной от 6 до 12 футов, которые поднимаются из карьера, загружаются на автомобили и транспортируются к лачугам, где находятся сланцы. сделал. Каждый блок перед загрузкой на канатную дорогу маркируется как один из четырех классов; а именно, три или четыре прямые метки указывают на блок № 1; «L» — это «взгляд», когда блокирующий сверху определяет его достоинства; «B» означает, что это с большой кровати или без лент; «H», что это «hollabobber» или практически бесполезный.Выброшенные «смотрители» и «голлабобберы» иногда обрабатываются щебенщиками, которые делают такие сланцы, как могут, из материала, предназначенного для свалки.
Поражает количество пустой породы при добыче сланца и скорость, с которой мусор собирается в большие кучи. Фактически, удаление отходов — одна из самых серьезных трудностей, с которыми приходится сталкиваться, и большая и обширная свалка так же необходима, как и при гидравлической добыче золота. Нередко случается, что гора мусора складывается на землю, на которой оказываются прочные грядки из хорошего сланца, и возникает озадачивающий вопрос: убирать мусор или бросать землю.Говорят, что от 1/6 до 1/20 — это примерно пропорция готовой продукции к общему количеству удаленной породы, хотя в некоторых карьерах дела обстоят лучше. В Уэльсе, где запасы обрабатываются более тщательно, чем в Соединенных Штатах, поскольку они превращают все в какой-то товарный продукт, эта пропорция редко превышает 1/8, а в одном из самых высокооплачиваемых карьеров всего 3½ тонны. товарного сланца производится из каждых 100 тонн битого.
Электродрели и канальные машины используются там, где они признаны полезными.Когда угол расщепления не слишком крутой, как в крупных карьерах Бангора, каннелеры часто пригодны для использования. Часто они очень существенно снижают процент отходов и позволяют выбраться из огромного блока, который дает плиты самых больших размеров, необходимых для структурных целей, с большей готовностью, чем это можно было бы сделать в противном случае.
Блоки были доставлены в лачуги, где производятся готовые кровельные шиферы, следующая операция — это подготовка небольших блоков или плит для колоколов, которая выполняется за пределами лачуг иногда одним человеком, а другими. двумя работающими вместе.Сначала блокирующий, главный, если их двое, который является бригадиром бригады лачуг, определяет, как каждый большой блок будет делиться с наименьшими возможными отходами, избегая дефектов, лент, изгибов, ножей, швов лонжерона и т. Д., Иногда поднося их к концам сланца, чтобы их можно было отрезать при повязке. Если блок широкий, его разрезают по длине, чтобы уместить два сланца одинаковой или разной ширины. Это делается путем создания выемки на одном конце с помощью долота в точке, необходимой для начала поперечного раскола, и, при помощи раскола зерна, блока от 6 до 8 футов.long обычно делится на две части, ловко поворачивая шпагат с этого конца. Иногда необходимо проделать отверстие где-нибудь на полпути на линии разделения, в которое вставляются два железных клина, а третий забивается между ними, прежде чем разделение будет доведено до совершенства. Эти уменьшенные блоки разделяются на более тонкие блоки или плиты толщиной около 2 дюймов, и они снова разбиваются на такие отрезки, которые лучше всего подходят для заготовки. Поперечное разделение выполняется путем прорезания выемки на одной стороне в точке, где желателен разрыв, поворота плиты так, чтобы эта выемка была направлена вниз, а затем резкого удара тяжелым деревянным молотком по противоположной стороне, когда происходит разрыв. между насечкой и острием, пораженным молотком.Эти уменьшенные блоки или плиты готовы для раскалывания. Как правило, необходимо, чтобы концы блоков были влажными, так как большая часть сланца не расколется, когда высохнет, и блокатор свободно использует для этой цели тампон. Помощник складывает 2 дюйма. плиты в хижине рядом с разделителем, который сидит немного выше земли, а блоки находятся слева от него. Приложив к своему левому бедру блок самым прямым и гладким концом вверх, он делит его пополам длинным тонким зубилом от 2 до 3 дюймов.в конце называется разветвитель. При этом он делает два или три надреза по центральной линии деревянным молотком, причем удар по дереву лучше подходит для изготовления сланца, чем удар по стали. Средний направляется дальше в плиту, которая начинает делиться, когда вставляется второй разделитель и перемещается вперед и назад, расширяя разделение вниз до полного разделения. Процесс повторяется, разделяя каждую часть на половинки, пока они не уменьшатся до требуемой толщины, обычно от пяти до семи дюймов.Каждый раз требуется большая осторожность, а когда материал капризен, необходимы такт и рассудительность, чтобы уравновесить раскол, чтобы не разрушить хороший материал. Наконец, разделитель грубо формирует каждую деталь, выявляя недостатки и т. Д., Примерно до того размера, который он будет изготавливать, когда он будет готов к последней обрезке. Мальчик берет эти планшеты с эмбрионами и складывает их возле комода. Раскол значительно облегчается смазыванием разделителей маслом или смазкой.
Комод работает у окна в хижине, стоя перед обрезным станком, у которого с одной стороны есть датчики для различных размеров сланца.В округе Нортгемптон, штат Пенсильвания, возведение в квадрат осуществляется с помощью педали, опускающей нож, прикрепленный к саженцу, один конец которого закреплен в горизонтальном положении над головой. Более красивый запатентованный триммер используется в Вермонте и в других местах, где нож является частью машины, которая также приводится в действие педалью. При раскалывании и отделке кровельного сланца следите за тем, чтобы волокна были параллельны длинной стороне прямоугольника. Текстура сланца, хотя и никогда не выраженная так хорошо, как у древесины, оказывает такое же влияние на прочность в разных направлениях; сланец, например, более склонен к растрескиванию в продольном направлении, чем в поперечном.Комод с первого взгляда, поднимая каждую деталь, знает, какого размера сланец он будет делать, и с быстрым, ловким обращением и четырьмя движениями ножа готовый сланец готов. На полке спереди, а точнее справа, каждая кладется вместе с другими такого же размера. Размер кровельного сланца варьируется от 24xl4 дюйма до 12×6 дюймов
.
В лачуге обычно работают два сплиттера и один комод, хотя некоторые сланцы раскалываются так легко, что достаточно одного сплиттера. Работники карьеров Бангора говорят, что они не используют более современную обрезную машину, потому что ее движение разбивает сланцы.В Уэльсе дисковые пилы используются для формовки блоков по размеру перед их разделением. Грифельная пила была представлена компанией Eureka Co., Фэйр-Хейвен, штат Вирджиния, но другие утверждают, что она более дорогостоящая, чем модный метод.
В Бангоре и Пен Аргыл все работы, как правило, выполняются по контракту по системе «вход и выход»; то есть люди «в» карьере, которые добывают и добывают блоки, находятся в партнерстве с людьми, «находящимися на берегу», которые делят большие блоки и превращают запасы в сланцы.Они работают бригадами из шести или восьми человек, двое в карьере, а остальные на поверхности, и им платят очень много за квадрат за изготовленные сланцы. Компания осуществляет общий надзор, поднимает блоки из карьера, доставляет их в лачуги и вывозит отходы; подрядчики поставляют свои инструменты и распределяют работу между собой по своему усмотрению. В некоторых случаях порошок поставляется компанией, а когда используются канальные машины, ими управляет компания. Иногда заключаются два отдельных контракта, один «на вход», а другой «на выход», или порода добывается по одному контракту, а сланцы изготавливаются по другому.В этом регионе стоимость квадратного сланца составляет около 2,50 долларов США, включая расходы компании на инженеров, пожарных, трамваев, помощников, мальчиков и т. Д. В Вермонте, Нью-Йорк, и округе Лихай, штат Пенсильвания, контрактов нет, все мужчины получают почасовую оплату, работая обычно девять часов в день зимой и десять часов летом. Заработная плата в Вермонте и Нью-Йорке колеблется от 12 центов. к 22c. в час, средний показатель для карьера 18 центов; в графстве Лихай они примерно такие же или немного ниже. Похоже, что в Вермонте преобладает убеждение, что заключение контрактов приводит к большим потерям, а в других отношениях это менее удовлетворительно с их точки зрения.В «зеленых» карьерах они рассчитывают получить квадрат в день на одного занятого человека, в то время как в неувядающих зеленых и красных карьерах он проходит по три-четыре квадрата на каждые пять-восемь человек. В регионе Вермонт практически все производители сланца и большинство шахтеров — валлийцы; в Бангоре и его окрестностях меньше валлийцев и немного итальянцев, а в районе Лихай пенсильванские голландцы составляют большинство. Последние, касающиеся Слатингтона, демонстрируют, что не обязательно быть валлийцем, чтобы понимать причуды и завитки сланца сверху вниз.Вероятно, самый большой объем добычи на хижину приходится на карьер Хейзел Делл, недалеко от Слатингтона, где в день обычно делают 14 квадратов. В районе Бангора менее половины этого числа считается хорошим средним показателем, и то же самое верно и для других мест.
Х. Л. Дж. Уоррен.
Сланец.
в
Ричард П. Ротуэлл, изд.
Минеральная промышленность , т. 6.
New York: The Scientific Publishing Co., 1898.
хотите больше?
Джозеф Дженкинс.
Библия с шиферной крышей .2-е издание.
Joseph Jenkins, Inc., 2003.
National Roofing Contractors Assn.
Кровля NRCA Учебное пособие: Системы крутых крыш — 2009 .
NRCA, 2009.
ASTM C406-10 / C406M-10. Стандартные технические условия на кровельный шифер.
Изображение цвета сланца, добытого на границе Нью-Йорка и Вермонта, который является основным производителем в США, показан на Slate Веб-сайт Музея долины.
Икс
Извините. Для этой страницы нет информации об участниках.
Copyright © 2001-2015 Sizes, Inc. Все права защищены.
Последняя редакция: 21 января 2015 г.
Национальная сланцевая ассоциация | Виды шиферной кровли
Типы шиферной кровли
Функция шиферной крыши — обеспечивать укрытие, защищать от дождя и снега, а также противостоять ветру и другим нагрузкам. Это достигается с помощью простых и адаптируемых методов установки, которые веками доказали свою эффективность во всем мире. Во многих случаях местные требования или необходимость приводят к развитию стилей планок, которые подходят или извлекают выгоду из региональных поставок материала.В других случаях именно гений профессионала-проектировщика, подрядчика по кровле или владельца здания заслуживает похвалы за создание впечатляющего кровельного ландшафта.
Стандартные (однородные) шиферные крыши — Стандартные системы шиферных крыш состоят из шифера 1/4 ″ — 3/8 ″ одной стандартной длины и ширины и с квадратными торцами. Стандартные крыши укладываются равномерно расположенными горизонтальными рядами с тщательно выровненными чередующимися вертикальными стыками.

Сланцевые крыши с рисунком — Добавляя сланцы разных цветов или форм в конкретный дизайн или ряды, можно создать отдельные акценты или полосы как часть дизайнерской характеристики шиферной крыши.Из соображений компоновки эти узоры чаще всего включают в стандартные шиферные крыши. Акценты могут включать цветочные и геометрические узоры, даты, слова или имена. В прошлом каталоги образцов можно было получить в некоторых карьерах и у дистрибьюторов сланца.

Сланцевые крыши произвольной ширины — Сланцевые крыши произвольной ширины имеют общие черты стандартной укладки сланца, но используют сланцы одной длины и толщины различной ширины. Эти сланцы укладываются рядами, чтобы обеспечить адекватное смещение стыков, но без сохранения выравнивания стыков.

Разноцветные (смешанные) шиферные крыши — Там, где доступно множество цветов, обычно смешивают смеси разных цветов вместе, чтобы создать разноцветную шиферную крышу. Хотя это возможно для шиферной кровли одинакового размера, разноцветные шиферные крыши чаще всего достигаются при установке произвольной ширины. Можно использовать всего два цвета, а обычно до 4; однако возможно любое количество. Там, где неувядающие сланцевые цвета являются частью смеси, может быть эффективным использование некоторых дополнительных полупрозрачных цветов, чтобы облегчить переход между цветами.

Сланцевые крыши с градуированной длиной — Практика установки сланцев разной длины и ширины на крышу возникла в те времена, когда на некоторых карьерах сланец производился по принципу «как есть», а не определенной длины и ширины. Это привело к тому, что подрядчик по кровельным работам отсортировал сланец на месте и установил самые длинные и самые широкие сланцы на карнизах (где они переносили больше всего воды) и «ступил» на несколько других длин в крышу курсами, так что самые короткие и самые узкие сланцы были на верх крыши, куда они пронесли наименьшее количество воды.Нормальная экспозиция каждой длины была сохранена, уменьшаясь от карниза до вершины крыши. Хорошо спланированная градуированная шиферная крыша не должна иметь заметного разрыва между сланцами различной длины, используемыми при движении вверх по крыше.
Сланцевые крыши со ступенчатой длиной / ступенчатой толщиной — Сланец трех, четырех или более последовательных толщин обычно используется в ступенчатых крышах с самыми большими и самыми толстыми сланцами на карнизе. Затем сланцы укладываются с уменьшающейся длиной и толщиной до тех пор, пока самый маленький и самый тонкий сланец не окажется наверху.Сланцы у карниза могут быть толщиной 1 дюйм или более и толщиной 3/16 дюйма на вершине склона.

Текстурные шиферные крыши — Использование шифера с более грубой текстурой поверхности и толщины, смешанных по всей крыше, создает текстурную шиферную крышу. В результате укладки сланцы разной толщины прилегают друг к другу, создавая более грубый вид. Поскольку сланцы более грубые и толстые, стыковые углы текстурного сланца обычно отсутствуют до приемлемых размеров.

Висячие (ступенчатые) шиферные крыши — Другим архитектурным вариантом базовой установки шиферной крыши является случайное использование более длинных шиферных крыш, при этом их головы укладываются на ту же линию курса или выше, а их дополнительная длина выступает за пределы стыковая линия из других сланцев. Это создает видимость свисания.
Amazon.com: Только простынь с плоским верхом California Design Den — двойное сланцево-серый цвет Роскошное мягкое постельное белье с атласным переплетением из 100% хлопка с плотностью 400 нитей
Особенности + преимущества: автономный цельный плоский лист
Sateen Luxe Weave — Блестящая, плотно сплетенная ультрамягкая, гладкая и блестящая ткань
Двойной 1 кусок —
1 плоский лист: 66 дюймов Ш x 100 дюймов; (168 см x 254 см)
Ключевые детали:
100% длинноволокнистый хлопок — однослойная пряжа.
Аутентичные, 400 нитей на квадратный дюйм
Стильный кромка с одной складкой
Оцените высочайшее качество и роскошь плоского листа Twin Size, который продается отдельно California Design Den. Посмотрите информацию о продукте, чтобы узнать, что вы ищете:
Двойная плоская простыня с плотностью 400 нитей изготовлена из 100-процентного хлопка с сатиновым переплетением для мягкости и комфорта. Наши двойные плоские простыни предлагают качество и роскошь египетских простыней и простыней Supima, напоминая вам об уютных гостиничных простынях.
Размеры верхнего листа двойного размера 66 дюймов Ш x 100 дюймов Д, который может быть заправлен под низкопрофильный матрас; он не содержит резинки по всему периметру, как простыня.
Изготовлен из натуральных хлопковых волокон.
Машинная стирка, охлаждение и устойчивость цвета, поэтому уход за хлопковым плоским листом не составит труда. Используйте короткие циклы сушки и сразу же сложите лист, чтобы он не сминался.
Обычная двойная плоская простыня может сочетаться с нашим комплектом простыней, пододеяльником, одеялом и покрывалом для создания полноценного постельного белья.

Имя	Размеры, дюйм	Комментарий
Квинс	36 × 24
Тряпки	35 × 24
Имперская система	30 × 24
Принцесс	24 × 14	только из Порт-Мадока
Герцогини	24 × 12
Малые княжны	22 × 12
Марчини	22 × 11
Маленькие маркизы	20 × 12
Графини	20 × 10
Широкие графини	18 × 10
Виконтесс	18 × 9	только из Порт-Мадока
Женские	18 × 10
16 × 10
16 × 8
15 × 8	не производится в Порт-Мадоке
14 × 12
14 × 8
Плантации	13 × 11, некоторые говорят 13 × 10
Двухместные	13 × 18
12 × 20
13 × 6	не производится в Порт-Мадоке
12 × 8	не производится в Порт-Мадоке

Устройство дымохода в бане: Дымоход в бане своими руками

Крепление стропильной ноги к стропильной балке: Крепление стропил к балкам перекрытия: основные способы

28 марта, 2020 alexxlab

Фронтон что это такое фото – Что такое фронтон, его виды, функции и варианты отделки

Содержание Что такое фронтон, его виды, функции и варианты отделкиФронтоны – что это такое, их функцииВиды фронтоновВарианты декоративной отделки фронтонов частных домов с фото примеровДеревянные дома с фото фасадовКирпичные домаОкна на фронтоне дома с фото фасадовИспользование сайдингаДекоративный камень – как элемент декорирования строительных конструкцийВидео: устройство фронтона в деревянном домеЧто такое фронтон дома — Всё о […]

Читать далее

25 октября, 1975 alexxlab

Отделка стен камнем в квартире: Отделка стен камнем — фото лучших решений оформления интерьереДекор и дизайн интерьера

Содержание 120 фото примеров внутренней отделки стен камнемПреимуществаРазновидности искусственного камняБетонныйКерамическийГипсовыйКварцевыйПанели из ДВП и гипсаАкриловыйФото отделки стен камнемОтделка стен камнемВызовите замерщика Ведущие брендыНаши услугиОтделка стен камнемОтделка стен декоративным камнемОтделка стен искусственным камнемОтделка стен натуральным камнемГарантия лучшей ценыВыгодное предложение по камнюСхема сотрудничестваОтзывыОставьте заявку на бесплатный замерЗаявка на расчет стоимостиРасчет стоимости изделияЗапрос стоимостиЗаявка на вызов замерщикаЗакажите обратный звонокСпасибо […]

Читать далее

29 сентября, 1975 alexxlab

Дымовая труба: Дымовые трубы | Проектирование и производство дымовых труб

Содержание Производство дымовых трубы для котельных из нержавеющей сталиРасчет и проектирование дымовой трубыПроизводство дымовых труб для котельныхДымовые трубы на оттяжках — Дымогар.РуХотите купить дымовую трубу или проект?Cтальная дымовая труба котельнойДымовая труба 22 м, Ду-500Дымовая труба 22 м, Ду-700, без см. площадкиДымовая труба 35м, Ду-1200, на оттяжкахДымовая труба 43 м, Ду-800, на оттяжкахДымовая труба 18 м, […]

Читать далее

Размер стандартного листа шифера: Размер шифера: стандартные параметры по ГОСТ

Размер стандартного листа шифера: Размер шифера: стандартные параметры по ГОСТ

Какой размер шифера: ширина листа, высота волн

Требования ГОСТа к фасонным деталям

Использование плоских шиферных листов

Крыша Дома

Крыша Дома

Крыша Дома

Размеры шифера 8 волнового: сколько весит, площадь, ширина

Размеры 8-ми волнового шифера

Две основные модели

Характеристики кровельного покрытия

Сколько весит лист шифера 8 волновой

Заключение

стандартные габариты 7-ми и 8-волнового шиферного листа, длина и высота волны старого образца, как рассчитать полезную площадь

Особенности материала

Технические характеристики

Виды

Стандарты

Расчет необходимого количества

Советы по работе от профи

Размер 7-ми и 8-ми волнового шифера по стандартам ГОСТ

Какие бывают асбестоцементные листы ↑

Размер шифера: 6, 7 ми и 8-ми волнового ↑

Шифер 6 волновой, восьми-, семи-: параметры по ГОСТ ↑

Восьмиволновой АЦЛ

Семиволновой АЦЛ

Sheldon Slate Products, Company Inc. — Монсон, Мэн + Мидл-Гранвиль, Нью-Йорк

Стандартные размеры кровельного шифера

FAQs Список и факторы для выбора

Новые и бывшие в употреблении сланцы

Характеристики шиферной кровли и сайдинга

— Совет по натуральному камню

ОБЗОР РЫНКА:

Продукты и приложения

Общие размеры

Стандартные строительные приложения

Доступная отделка

Формирование и источники

Данные по окружающей среде

Качество воздуха в помещении

Физические свойства

Прочность

Повторное использование и переработка

Насколько велик кровельный шифер?

США

Соединенное Королевство

Германия

источников

хотите больше?

Национальная сланцевая ассоциация | Виды шиферной кровли

Типы шиферной кровли

Previous Post

Устройство дымохода в бане: Дымоход в бане своими руками

Next Post

Крепление стропильной ноги к стропильной балке: Крепление стропил к балкам перекрытия: основные способы

Related Articles

Фронтон что это такое фото – Что такое фронтон, его виды, функции и варианты отделки

Отделка стен камнем в квартире: Отделка стен камнем — фото лучших решений оформления интерьереДекор и дизайн интерьера

Дымовая труба: Дымовые трубы | Проектирование и производство дымовых труб

Добавить комментарий Отменить ответ
