Как крепить стропила к балкам перекрытия: подробная информация

Стропильные ноги могут фиксироваться к мауэрлату или балкам потолочного перекрытия.

Как крепить стропила к балкам перекрытия

Конкретное решение принимается с учетом индивидуальных архитектурных особенностей строения. Какие отличия имеют оба способа крепления стропилин?

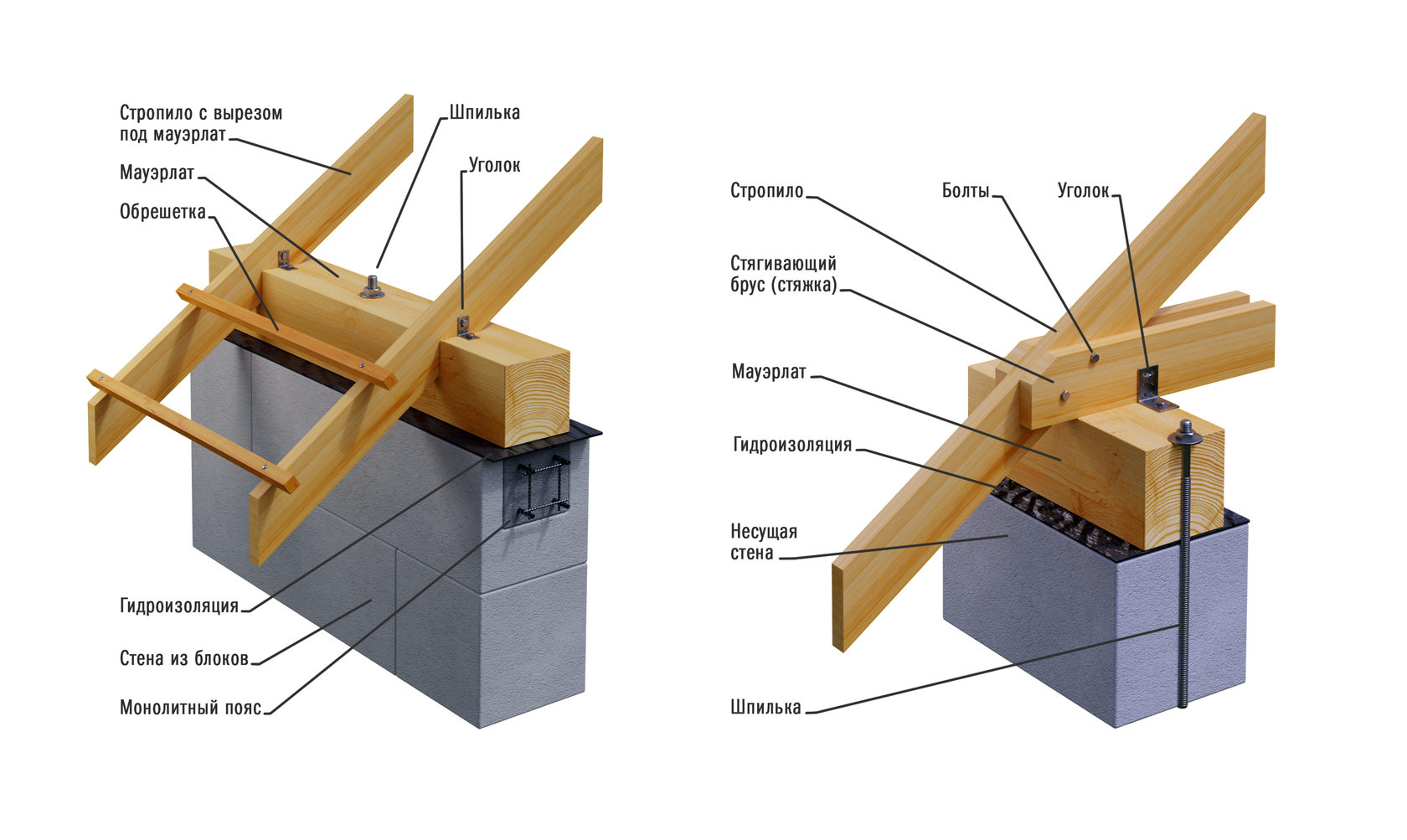

Тип крепления стропилин	Эксплуатационные характеристики
К мауэрлатам	Такой метод чаще всего используется на строениях из кладочных материалов и с бетонными чердачными перекрытиями. Мауэрлаты устанавливаются на несущие фасадные стены домов, при необходимости изготавливается специальный армирующий пояс для усиления опорной площадки стропильной системы. Преимущества: возможность увеличить высоту чердачного помещения за счет подъема армированного пояса по периметру строения. Недостатки – большая распирающая нагрузка на фасадные стены.
К балкам перекрытия	Рекомендуется применять в тех случаях, когда несущие стены не отличаются большими показателями устойчивости. Стропила крепятся только к балкам в легких каркасных домах из ОСП плит. Крепление к балкам перекрытия позволяет не только снимать распирающие нагрузки с фасадных стен, но и более равномерно распределять их по периметру строения. Еще одно преимущество – за счет нескольких дополнительных упоров стропильной системы можно облегчить конструкцию и сделать ее более устойчивой. Это уменьшает сметную стоимость строительства дома. Балки перекрытия можно выносить за периметр дома на значительную величину, а упор стропильных ног на эти конструкции увеличивает площадь чердачного помещения.

Тип крепления стропилин

Эксплуатационные характеристики

К мауэрлатам

Такой метод чаще всего используется на строениях из кладочных материалов и с бетонными чердачными перекрытиями. Мауэрлаты устанавливаются на несущие фасадные стены домов, при необходимости изготавливается специальный армирующий пояс для усиления опорной площадки стропильной системы. Преимущества: возможность увеличить высоту чердачного помещения за счет подъема армированного пояса по периметру строения. Недостатки – большая распирающая нагрузка на фасадные стены.

К балкам перекрытия

Рекомендуется применять в тех случаях, когда несущие стены не отличаются большими показателями устойчивости.

Стропила крепятся только к балкам в легких каркасных домах из ОСП плит. Крепление к балкам перекрытия позволяет не только снимать распирающие нагрузки с фасадных стен, но и более равномерно распределять их по периметру строения. Еще одно преимущество – за счет нескольких дополнительных упоров стропильной системы можно облегчить конструкцию и сделать ее более устойчивой. Это уменьшает сметную стоимость строительства дома. Балки перекрытия можно выносить за периметр дома на значительную величину, а упор стропильных ног на эти конструкции увеличивает площадь чердачного помещения.

Есть один очень важный момент, который следует учитывать во время проектирования такого типа стропильной системы. Расстояние между балками перекрытия и стропильными ногами должно быть одинаковым, а этот параметр зависит от нескольких факторов.

Максимальная нагрузка на кровлю. Имеются в виду снеговые и ветровые нагрузки и вес кровельных материалов. Чем больше нагрузка, тем прочнее должна быть стропильная система. Выдерживается эта зависимость за чет трех факторов: уменьшение шага ног, увеличения размеров пиломатериалов, используемых для изготовления стропильной системы, и увеличения количества дополнительных раскосов, прогонов и упоров. Если шаг ног не может изменяться, то проектировщики дома могут изменять только два параметра для математических расчетов максимальных нагрузок.
Особенности снеговой нагрузки
Тип потолка и кровли. В зависимости от назначения строения они могут быть теплыми, теплым только потолок или теплой только крыша. Все утеплительные материалы имеют стандартную ширину, что позволяет ускорять работы и уменьшать количество непродуктивных отходов. Соответственно, расстояния между стропилами и балками перекрытия также должны быть стандартными. Это требования ограничивает возможности подбора материалов изготовления и использование схем крепления стропильных систем.
Пример пирога теплой кровли

Решение о типе фиксации стропильных ног должно приниматься профессионалами на стадии проектирования дома. Следует помнить, что стропильная система считается не только одним из самых важным архитектурных элементов, но и одним из самых сложных. Непрофессионалам браться за монтаж кровли не стоит, такие работы могут выполнять только опытные строители.

Содержание статьи

Какими способами могут крепиться к балкам стропила

Мы рассмотрим все возможные методы фиксации элементов, некоторые из них используются крайне редко и только во время строительства аутентичных домов по старинным технологиям. Такие работы выполняют плотники высочайшего класса, умеющие работать топором, долотом, стамеской и прочими традиционными плотницкими инструментами.

Специальными металлическими крепежными пластинами

Строители применяют два типа пластин. Соединение прочное, делается быстро и без ручного труда. В развитых странах стропильные фермы домов собираются на производственных линиях, при этом все процессы почти полностью автоматизированы. Технология сборки дает возможность увеличивать производительность оборудования и снижать себестоимость продукции. Элементы домов на строительной площадке быстро собираются, количество ручного труда сводится к минимуму. Деревянный дом под ключ ставится всего за две-три недели в зависимости от этажности и размеров.

Крепежные пластины

Какие пластины применяются для крепления стропилин к балкам?

Зубчатые

В нашей стране, к сожалению, малоизвестны, в развитых странах используются давно. Зубчатое крепление – металлические пластины с различными линейными размерами. По всей площади имеются зубья, которые вбиваются в деревянные конструкции. Длина и расстояние между зубьями выбирается с учетом размеров стропильных ног и балок перекрытия. Такое соединение дает возможность автоматизировать процесс производства ферм стропильной системы. Зубчатые пластины устанавливаются с двух сторон соединяемого узла.

Стальные зубчатые пластины

Важно. Использовать такие соединения с двух сторон можно только на пиломатериалах с одинаковой толщиной. Максимальное отклонение ±1 мм. Именно это условия не позволяет широко применять зубчатые соединения в нашей стране, большинство отечественных пиломатериалов не выдерживают требуемые поля допусков.

Зубчатые пластины можно забивать и вручную, но необходимо следить за правильностью их положения.

Перфорированные

Хорошо известные крепежные элементы, универсального использования. Могут фиксировать все элементы стропильной системы, имеют различные размеры и толщину. Пластины накладываются на узел, стягивание выполняется саморезами, болтами или обыкновенными гладкими гвоздями. Могут монтироваться с одной или двух сторон соединения. Преимущества – нет строгих требований по качеству пиломатериалов, большое количество отверстий позволяет выбирать самые удачные места вкручивания саморезов. Недостатки – требуют довольно много ручного труда. Работать с ними тяжелее, чем с зубчатыми. Кроме того, возрастает время монтажа стропильной системы.

Использование перфорированного крепежа

Общий вид на стропильные фермы

Практический совет. Прочность крепления пластинами во многом зависит от точного соблюдения рекомендованной технологии, даже незначительные нарушения могут заметно уменьшать устойчивость стропильной системы. Для того чтобы исключить вероятность появления неприятных ситуаций во время эксплуатации зданий, практики рекомендуют стягивать стропильные ноги и балки перекрытия ригелями, использовать вертикальные стойки. Эти элементы компенсируют ошибки монтажа стропильной системы, увеличивают время и повышают безопасность эксплуатации дома.

Крепление ригеля к стропилам

Крепить стропила к балкам перекрытия рекомендуется том случае, когда оба элементы изготовлены из одинаковых досок. Такой метод на сегодняшний день считается самым распространенным.

Болтовое

Крыши небольших хозяйственных зданий и пристроек не имеют значительных нагрузок, во время их изготовления используются упрощенные методы соединения стропилин и балок перекрытия. Самый распространенный вариант – болтами. Проделываются отверстия в балках перекрытия и стропилинах, элементы располагаются рядом, в отверстия вставляются болты, узел прочно стягивается.

Соединение стропил болтами

Соединение врезкой

Более сложное соединение, требуется практический строительный опыт. Врезка полностью исключает вероятность подвижек стропилин в местах соединения с потолочными балками, узел более прочный и статичный. На балке выпиливается углубление, а на стропилине выступ, детали должны плотно входить друг в друга.

Такой метод фиксации делается только на доме, что усложняет процесс строительства. Кроме того, каждое соединение подготавливается индивидуально, что еще больше увеличивает сроки строительства и повышает его стоимость. Еще один недостаток врезки – каждое соединение уменьшает толщину досок стропилин и балок, это становится причиной уменьшения их несущих показателей. Как следствие, проектировщики должны во время расчетов предусматривать увеличенные размеры пиломатериалов с учетом уменьшения их ширины в результате запиливания.

А это негативно сказывается на стоимости строения.

Конструктивные узлы опоры стропил на балки перекрытия

Соединение врубкой

Старинный метод, в настоящее время применяется крайне редко. Работы делаются плотниками, умеющими обращаться с ручными инструментами и топором. Врубка делается только на толстых стропилинах и балках. Топором, долотом и стамеской делается соединение шип/паз под необходимым углом. Работа физически тяжелая, в качестве дополнительного соединения могут использоваться металлические самодельные скобы. Длина скоб и диаметр прутка выбираются с учетом конкретного места установки и предполагаемой максимальной нагрузки.

Варианты врубки стропил в балку

Важно. Врезка и врубка чаще всего применяется для висячей стропильной системы. За счет дополнительной фиксации конструкция может выдерживать значительные распорные усилия.

Практические советы по креплению стропилин к балкам перекрытия

Для примера возьмем самый распространенный способ фиксации элементов, он пригоден для всех типов крыш, отвечает современным требованиям по прочности и устойчивости узла. Еще одно преимущество – некоторые работы можно делать на земле, а на строении лишь собирать уже готовые конструкции. Такой метод выполнения строительных работ существенно их упрощает и ускоряет, сметная стоимость кровли уменьшается.

Стропила и балки перекрытия изготовлены из досок 150×50 мм. Стропильная система самая сложная – вальмовая многоскатная. Соединительные элементы – металлические перфорированные пластины. Для ускорения и упрощения работ рекомендуется подготовить простой, но очень функциональный шаблон из отрезков досок. Как сделать приспособление?

Заготовьте четыре отрезка досок толщиной 25–30 мм. Два куска длиной примерно 20 см и два длиной 40 см.
Две короткие доски прикрутите уголками к двум длинным, при этом оставьте между ними зазор, равный толщине доски перекрытия. Во время соединения стыкуйте их не точно по торцам, а приподнимите на 2–3 см от края длинных. Этот выступ служит упором о мауэрлат во время пользования шаблоном.
На расстоянии примерно 30 см от низа длинные доски скрепите между собой металлическим перфорированными пластинками, для повышения прочности с противоположной стороны стяните их досками или кусками фанеры. Добейтесь, чтобы приготовленный шаблон был жестким и не шатался во время пользования.

Такое простое приспособления существенно облегчает выполнение запилов стропилин для их соединения с балками перекрытия.

Функциональный шаблон из отрезков досок

Как быстро и качественно делать запилы для соединения

Во время замеров будем пользоваться самодельным приспособлением.

Шаг 1. Поставьте приспособление короткими досками на мауэрлат, балка потолка должна располагаться между ними. Небольшие выступы в нижней части упираются о мауэрлат с наружной стороны. Длинные доски строго вертикальны и располагаются на одной линии с плоскостью фасадной стены дома.

Установка шаблона

Шаг 2. Немного прикрутите приспособления к мауэрлату, это облегчит дальнейшие работы. Для прикручивания лучше пользоваться длинными и тонкими саморезами, до конца затягивать их не надо.

Фиксация шаблона

Шаг 3. Отрезанную по длине стропилину поставьте ребром на верхнюю плоскость балки перекрытия. Угол доски должен опереться о металлические пластины приспособления.

Установка доски

Верхняя часть стропилины должна лежать на своем месте, в нашем случае на диагональной (вальмовой) стропильной ноге.

На фото показано, где должна находиться верхняя часть доски

После запиливания угол стропильной ноги должен лежать точно по краю мауэрлата. Желательно, чтобы такое же положение занимали и балки перекрытия, но некоторые строители не могут точно снимать их размеры. Балки получаются различной длины и редко располагаются в нужном положении.

Расстояние между стропилами 58 см

Шаг 4. Отмерьте горизонтальную линию отрезания примыкания. Делать это можно двумя способами.

При помощи строительного уровня. Можно пользоваться небольшим инструментом. Проведите с угла стропильной ноги горизонтальную линию. Все просто, быстро и точно.
При помощи строительного угольника. Замерьте расстояние от балки перекрытия до верхнего угла стропильной ноги. Поставьте угольник на плоскость балки и ведите его до тех пор, пока щель между балкой и стропилиной не будет равной такому же значению, в нашем случае 13 см. В нужном месте поставьте метку. Соедините эту метку с углом стропильной ноги. Должна получиться линия, параллельная плоскости балки перекрытия. Отнимите доску и отрежьте лишний кусок.

Угольником откладывают расстояние, чертят линию

Далее чертят горизонтальную линию

Соединение получится ровным, никаких выступов стропильных ног не будет. Далее нужно сделать замеры отрезания верхней части стропильной ноги. Для этого нижний участок ставится на место и придерживается помощником. В месте состыковки верхней части обыкновенной и вальмовой стропилин при помощи линейки нарисуйте линии отрезания. По очереди плотно прижимайте линейку к боковым граням вальмовой стропилины и с двух сторон отметьте вертикальные линии.

Важно. Никогда не делайте разметку верхнего узла примыкания без запиливания нижнего. Некоторые неопытные строители одновременно отмечают нижнюю и верхнюю части стропилин, а потом их отрезают. При таком алгоритме работы всегда будут зазоры, для их ликвидации стропилину придется смещать в сторону. А это изменяет шаг между ними. Дело в том, что после зарезания нижнего стыка изменяется угол примыкания верхнего узла.

Как готовить стропила к креплению на земле

Настоящие профессиональные строители почти все элементы стропильной системы готовят на земле по чертежам или шаблонам, нумеруют их и в таком виде поднимают на здание. Такой метод работы не только в разы ускоряет процесс строительства, но и значительно повышает безопасность труда. Плотникам больше нет необходимости много раз ходить по временному настилу для снятия размеров и запиливания досок, соединение элементов выполняется с первого раза. Но для того чтобы готовить элементы на земле, нужно иметь большой опыт, работы выполнять внимательно и ответственно. По такому алгоритму строятся дома за рубежом, большой производительностью труда рабочих объясняются их высокие, в сравнении с отечественными, заработки. Рассмотрим процесс изготовления на земле самых простых стропильных ферм для соединения с балками перекрытия.

Шаг 1. Если нет точных рабочих чертежей стропильных ферм, то следует изготовить шаблон. Делается он из обыкновенных досок толщиной примерно 25 мм. Готовить шаблон надо на доме, проверять правильность в нескольких местах. Дело в том, что каменщики иногда допускают ошибки, из-за которых фасадные стены непараллельные, разброс по углам может достигать несколько сантиметров. Этот брак не оказывает влияния на крепление стропилин к балкам перекрытия по отдельности, но в случае с готовыми фермами могут возникать проблемы.

Шаблон на земле

Шаг 2. Положите шаблон на ровный участок возле дома. Принесите первую стропильную ногу и уложите ее на одну сторону шаблона фермы, выровняйте положение.

Уложена первая доска

Шаг 3. Таким же образом уложите вторую ногу на свободную сторону шаблона. Карандашом нарисуйте линии примыкания стропильных ног в верхней части фермы. Обращайте внимание, чтобы элементы не смещались во время разметки.

Укладка второй доски

Отчерчивание линий

Отчерчивание линий на верхней доске

Шаг 4. Бензиновой или электрической пилой отрежьте лишние куски досок.

Сначала отрезают лишний край

Важно. В верхней части ферм стропильные ноги будут соединяться в полдерева, для этого нужно сделать специальные запилы. Работать можно бензиновой пилой.

Как правильно запилить соединение?

Точно по линии сделайте пропил на половину толщины доски. Работать надо очень внимательно, все размеры выдерживаются на глаз. Если бензопила используется редко и практики недостаточно, то лучше позвать на помощь профессионала.
Рисуют линию, разделяющую доску на две части вдоль
Делают надпил на половину толщины доски
Поверните доску на ребро и сделайте пропил вдоль стропилины. Глубина резания такая же – половина толщины пиломатериала. Для контроля начертите на стропилине линию в соответствующем месте.
Распиливают доску вдоль

Практический совет. Такие точные запиливания можно делать только полностью исправной бензиновой пилой с идеально заточенной цепью. Если угол заточки неверный, то полотно пилы ведется в сторону, ровно удержать инструмент руками невозможно. Эту пилу можно использовать лишь во время заготовки дров.

Шаг 5. Такие же операции сделайте и со второй стропилиной. Положите отрезанные ноги на шаблон, проверьте правильность отрезания, поправьте положение досок вдоль всей длины шаблона. Все в норме – соедините ноги фермы в верхнем узле. Можно пользоваться обыкновенными гвоздями, это быстро, дешево и надежно.

Повторяют процедуру со второй доской

Соединяют доски гвоздями

Шаг 6. Для повышения прочности и устойчивости фермы в верхней части зафиксируйте ноги горизонтальной стяжкой. В этих целях допускается пользоваться тонкими досками, элемент работает на разрыв, толщины 20–25 мм вполне достаточно для сопротивления нагрузкам. Пиломатериалы на растяжение имеют высокие показатели прочности, проблемы возникают при их сжатии. Доски прогибаются, конструкция полностью теряет устойчивость и первоначальные геометрические формы.

Прикладывают доску, которая будет выполнять функцию ригеля

Ригель прибивают гвоздями

Шаг 7. Пилой отрежьте нижние концы стропильных ног.

Отпиливают излишки длины стропил

Угол на шаблоне должен быть таким, чтобы соединение элементов было максимально плотным.

Важно знать, что при правильном соединении узлов стропильной системы прочность конструкции должна поддерживаться и за счет сил трения между элементами. Доски должны прижиматься друг к другу с такой силой, чтобы трение не позволяло им смещаться. Какие условия для этого надо соблюдать?

Первое. Плоскость примыкания должна быть максимально ровной, площадь максимально большой.
Второе. Усилие прижатия элементов должно быть таким, чтобы силы трения достигали больших значений.

Ни в коем случае элементы стропильной системы в узлах крепления не должны держаться только на метизах. Всегда надо помнить, что они предназначены для притягивания досок, а не для их удержания. Все болты рассчитываются на разрыв, а не на срез.

Загибают гвозди молотком (стропильная ферма перевернута)

Перевернули стропильную ферму и шаблон, сделали разметку для обрезки нижних краев

Как показывает практика, изготовление стропильных ферм и подготовка узлов соединения с балками перекрытия на земле ускоряет процесс строительства крыши в несколько раз. Сам узел может фиксироваться металлическими пластинами по бокам, гвоздями или болтами в торец, скобами и т. д. Как уже упоминалось, для увеличения устойчивости стропильной системы такого типа рекомендуется устанавливать между стропилами и балками вертикальные упоры.

Видео – Как запиливать стропила под нужным углом и нужных размеров

Крепление стропил к балкам перекрытия крыши: установка, способы соединения

Во время возведения крыши, как и любой другой конструкции дома, нужно обращать внимание на все мелочи. От этого, так же как и от качества используемых материалов, будет зависеть прочность и долговечность всего строения. Например, крепление стропил к балкам перекрытия, как проводится подобная работа? Такая конструкция крыши, где используется такое соединение, встречается не так часто. Но если вам предстоит выполнить эту операцию, то знать все ее нюансы вы должны. Именно об этом и пойдет речь в статье.

Когда так поступают

Прежде чем рассмотреть вопрос о том, как производится соединение стропил с балками, следует разобрать с тем, когда такой способ крепления может понадобиться. При возведении крыши нужно внимательно относиться ко всем ее элементам. Но наиболее важным по праву считается вопрос о надежности стропильной системы. Именно этот компонент будет нести на себе все основные нагрузки.

Крепление стропил к балкам перекрытия можно проводить как в случае если дом деревянный, так и тогда, когда стены выполнены из кирпича или блоков (пеноблоков или подобных им). Но в каждом случае у такого соединения есть свои особенности, а именно:

если крепление стропил двухскатной крыши к балкам перекрытия делается в деревянном доме, то такая конструкция получается достаточно прочной. Хотя в этом случае точечная нагрузка возрастает, тем не менее, это не влияет на прочность стен. Дело в том, что при строительстве используются длинные бревна или брусья. Балка перекрытия и стропила оказывает давление именно на них. В результате нагрузка равномерно распределяется по всей стене;
дела обстоят по-другому, если дом кирпичный. В этом случае в местах соединения стропильной системы и балок перекрытия на стену оказывается слишком большое давление. Причем такая нагрузка является точечной. В результате такое опирание постепенно разрушает кирпичи верхнего ряда стен. Чтобы этого избежать, балки перекрытия нужно укладывать на мауэрлат, а потом к ним крепить стропила;
практически тоже самое относится и к тому случаю, если стены выполнены из пеноблока или другого подобного материала. Стропильная система должна упираться на балки, которые укладываются на мауэрлат. И если в случае с кирпичным домом этим правилом (на свой страх и риск) можно пренебречь, то в дано ситуации так поступить нельзя.

Многие специалисты советуют использовать дополнительную защиту в случае, если дом из кирпича или блоков. Если вы решили произвести установку стропил крыши на балки перекрытия, то верхний ряд стен укрепляют армированным поясом. Для этого вначале делается опалубка. После этого укладывается арматура, и все заливается бетонным раствором. В этом случае точка, где происходит опирание стропил на балки перекрытия, не будет разрушать стены.

Что может понадобиться

Установка стропил на балки перекрытия – это, чаще всего, вынужденная мера. Как уже было указано выше, лучше всего крепить стропила к мауэрлату. В этом случае вся нагрузка будет равномерно распределяться по периметру стены, что прибавит ей срок службы. Но если крепление стропил крыши будет все-таки проводится к балкам перекрытия, то следует к этому подготовиться.

В первую очередь вам следует запастись крепежными приспособлениями. Для такой работы чаще всего используются следующие материалы и элементы:

стальные уголки;
саморезы;
стяжки из толстой проволоки;
пластины;
болты с гайками;
кронштейны WB;
крепежные элементы LK.
разновидности усиленного уголка КР;
монтажная лента перфорированная ТМ.

При покупке стоит очень внимательно отнестись к выбору. Стропила – эта важный элемент крыши. Поэтому их крепление должно быть надежным. В связи с этим при выборе приспособления и материалов нужно обращать внимание на их качество. Металлические элементы должны быть без следов ржавчины. Также крепежные элементы должны быть качественными. Лучше заплатить чуть больше, но зато получить надежное и долговечное крепление.

Конечно, не стоит забывать и про сами стропила. Тут к подбору материала нужно подойти ответственно. В первую очередь нужно провести расчет стропильной системы, чтобы узнать какое сечение вам понадобится. Для этого можно использовать специальные программы. В них вводятся данные о площади крыши, используемых материалах, о нагрузках и так далее. Результатом вычисления программ становятся сечение материалов и примерный чертеж мест крепления стропил.

После этого подбирается материал – это может быть как деревянный брус, так и доски. Тут нужно внимательно «изучить» материал. Доски или брус не должен иметь следов гниения, крупных сучков и трещин. Кроме того, древесина должна вылежаться. В этом случае в ней будет мало влаги, а значит, стропила не начнут коробиться со временем.

Жесткий способ

Крепление стропил на балки можно провести с использованием нескольких методов. Один из таких способов крепежа называется жестким. Такое крепление стропил к балке производится в следующей последовательности:

Вначале подготавливают балку. В ней необходимо вырезать выемку. Делать ее нужно с таким расчетом, чтобы глубина была не боле трети от толщины балки перекрытия. Также место крепления стропил должно быть не ближе двадцати сантиметров от края. В этом случае можно избежать скола балки.
Выемка делается в зависимости от используемого способа крепления стропил. Чаще всего используют два способа жесткого крепежа – это с одним или с двумя шипами. Если крыша дома имеет крутые скаты, то она будет испытывать меньшую снеговую нагрузку. В этом случае применяют способ крепления стропил с одним шипом. При меньшем угле наклона лучше использовать крепеж с двумя шипами. В этом случае стропила будут более надежно сцеплены с балками и смогут выдержать большие нагрузки.
Следующий шаг – это подготовка стропильных ног. В их нижней части нужно вырезать выступы, которые будут точно повторять выемки в балках перекрытия.
В обоих случаях, как с балкой, так и со стропилами, всю работу нужно проводить аккуратно. Нужно чтобы выступ совпал с выемкой. Чтобы облегчить эту задачу желательно заранее сделать шаблон.
Далее крепим стропила на свои места. Они устанавливаются в выемки. Но такое крепление стропил все равно не сможет выдержать нагрузки. Поэтому его усиливают гвоздями, вбитыми под углом. Кроме того, лучше использовать дополнительно металлические планки и уголки.

Есть еще одна рекомендация от специалистов по поводу крепления стропил к балкам перекрытия. Такие соединения нужно усиливать, обмотав кованой проволокой достаточного сечения. При этом она закрепляется на стене к заранее вмонтированным анкерам. В этом случае стропильная система крыши будет более прочной и долговечной.

Применяем болты

Способы крепления стропил к балкам достаточно разнообразные. Один из таких подразумевает использования болтового соединения. В этом случае работы по крепления стропил проводятся в следующей последовательности:

первым делом на выступающем за пределы стены краю балки делают треугольный надрез. При этом его гипотенуза должна быть расположена под тем же углом, что и запил на нижней части стропил;
Далее проводится сборка соединения. Для этого делают установку стропил на балку перекрытия в сделанный ранее надрез. Место крепления усиливают гвоздями, вбитыми под уклоном, их необходимо использовать не менее трех штук;
Для следующего этапа вам понадобится дрель и толстое сверло по дереву. Ее сечение должно быть чуть больше (на несколько миллиметров) чем сечение используемого болта. С помощью дрели делается сквозное отверстие. Ее располагают под углом девяносто градусов относительно плоскости стропил;
После этого в отверстие вставляют болт. При этом он должен проходить снизу вверх. На него нужно надеть шайбу. После этого болт закрепляют с помощью гайки.

Такое крепление стропил к балке некоторые специалисты считают более надежным. К тому же такой способ более легкий. В таком креплении не нужно вырезать в балке и стропиле сложные выемки и выступы.

Но и тут есть один нюанс. Чтобы крепление было надежным и долговечным, необходимо выбирать болт, шайбу и гайку из хорошей стали, способной противостоять коррозии. Так же прежде чем крепить, все металлические элементы желательно обработать специальным покрытием. Можно поступить и проще. Место крепления красят.

Некоторые рекомендации

Какой бы способ вы не использовали, следует помнить о некоторых правилах. Крепление стропил будет надежным, если:

При монтаже использовались качественные материалы. Причем это относится не только к самим стропилам и балкам. Качественными должны быть и материалы, которые вы используете для крепежа (болты, скобы, хомуты, саморезы и так далее).
Не следует спешить. Установка стропил и их крепление должно проходить строго с соблюдением технологии.
Все используемые запилы нужно выполнять аккуратно и делать это нужно так, чтобы выступы на стропилах строго совпадали с выемками на балках перекрытия.

Для облегчения работы лучше сделать шаблон. Он выполняется при креплении первого стыка стропил. Далее по такому шаблону все выемки и выступы будут одинаковы. В результате крепить будет легче, и работа пройдет быстрее.

Стоит помнить, что возведение крыши – эта работа сложная. Тут важно наличие опыта. Если вы делаете это впервые, то лучше заранее проконсультироваться со специалистом. А если нет вообще никакого опыта в работе с деревом, то крепить стропила к балкам перекрытия лучше доверить профессионалу. В этом случае крыша дома будет надежной и долговечной и не доставит вам хлопот при эксплуатации.

Видео по теме:

Посмотрите еще статьи:

Крепление стропил к балкам перекрытия — принципы, варианты, особенности

Прочность крыши – это суммарная прочность и качество всех ее составляющих элементов: стропил, балок, конькового прогона и обрешетки. А также то, насколько крепко и грамотно эти элементы соединены между собой. Ведь разобраться с сечением и расчетом нагрузки крыши способен почти каждый из нас, но вот как закрепить стропила так, чтобы крыша служила верой и правдой не менее полувека?

На самом деле это – целая наука, и в каждом виде кровельного узла есть свои плюсы и минусы, и один и тот же вид крепления может оказать самое разное влияние на прочность разных крыш. Поэтому давайте подойдем к этому вопросу со всей ответственностью!

Как вы видите, все выполнимо своими руками:

Блок: 1/7 | Кол-во символов: 688
Источник: https://KrovGid. com/montazh/kak-zakrepit-stropila.html

Какими способами могут крепиться к балкам стропила

Специальными металлическими крепежными пластинами

Крепежные пластины

Какие пластины применяются для крепления стропилин к балкам?

Зубчатые

Стальные зубчатые пластины

Важно. Использовать такие соединения с двух сторон можно только на пиломатериалах с одинаковой толщиной. Максимальное отклонение ±1 мм. Именно это условия не позволяет широко применять зубчатые соединения в нашей стране, большинство отечественных пиломатериалов не выдерживают требуемые поля допусков.

Зубчатые пластины можно забивать и вручную, но необходимо следить за правильностью их положения.

Перфорированные

Использование перфорированного крепежа

Общий вид на стропильные фермы

Практический совет. Прочность крепления пластинами во многом зависит от точного соблюдения рекомендованной технологии, даже незначительные нарушения могут заметно уменьшать устойчивость стропильной системы. Для того чтобы исключить вероятность появления неприятных ситуаций во время эксплуатации зданий, практики рекомендуют стягивать стропильные ноги и балки перекрытия ригелями, использовать вертикальные стойки. Эти элементы компенсируют ошибки монтажа стропильной системы, увеличивают время и повышают безопасность эксплуатации дома.

Крепление ригеля к стропилам

Болтовое

Соединение стропил болтами

Соединение врезкой

Конструктивные узлы опоры стропил на балки перекрытия

Соединение врубкой

Варианты врубки стропил в балку

Важно. Врезка и врубка чаще всего применяется для висячей стропильной системы. За счет дополнительной фиксации конструкция может выдерживать значительные распорные усилия.

Блок: 2/3 | Кол-во символов: 5547
Источник: https://krysha-expert.ru/kak-krepit-stropila-k-balkam-perekry

Виды стропильных систем по уровню нагрузки на узлы

Существует два вида стропил – наслонные и висячие. Основные конструкционные особенности:

Висячие стропила отличаются тем, что всегда опираются верхними концами друг в друга и под их местом стыка опоры нет. А чтобы уравновесить нагрузку от крыши, в нижнюю часть их стропил соединяют еще одним элементом – затяжкой.

Получается правильный треугольник, у которого на растяжение работает только нижний элемент. Еще одна балка в крыше, куда так же нужно крепить стропила, называется лежнем. Она расположена горизонтально и поддерживает коньковый прогон.

Блок: 2/7 | Кол-во символов: 601
Источник: https://KrovGid.com/montazh/kak-zakrepit-stropila.html

Методика крепления

В нынешних условиях практикуется несколько вариаций крепления стропил к стенкам строений.

Используя мауэрлаты.
К балкам (перекрытию).
Конструкция с затяжками.
Скрепление с венцом вверху при строительстве срубов из брусьев.
Верхняя обвязочная система для строения, которое возводится по каркасным технологиям.

Блок: 3/8 | Кол-во символов: 328
Источник: https://viascio.ru/krovlya/kreplenie-stropil-k-balkam-perekrytiya

Особенности создания проекта крыши

Ошибки при создании стропильной системы могут привести к обрушению крыши и к образованию протечек. На стадии проектирования важно правильно заложить угол наклоны крыши, чтобы она выдержала нагрузку от снега и других осадков. Кроме того, вам нужно учесть расстояние между элементами, чтобы крыша имела оптимальный вес.

При подготовке проекта обратите внимание на следующие моменты:

форма крыши;
используемый материал для кровли;
места расположения внутренних опор;
стропильная система;
под каким углом будет расположен скат крыши;
расстояние между стенами.

От этих моментов будет зависеть внешний вид будущей крыши. Использование такого конструктивного элемента, как мауэрлат, зависит от материала стен дома и расстояния между ними. Если оно менее шести метров, то эту балку можно не прокладывать.

Блок: 3/11 | Кол-во символов: 833
Источник: https://astgift.ru/kreplenie-stropil-k-balkam-2/

Детали для крепежа

Для монтажа стропильных систем применяются деревянные, а также детали из металла. К первым можно отнести: брусок, треугольник и нагель, тому подобное. Металл в деталях крепежа довольно широко представлен: гвоздями, уголком, болтами и шурупами, хомутами и скобками. А также спецустройствами для установки стропила, которые именуются «салазки».

Крепления такого рода применяемы при монтажных работах на несущих балках перекрытия, в ходе возведении зданий из древесины. Их главные преимущества: не требуется врезок в сами балки, а закрепление осуществляется с помощью болтов с шурупами больших гвоздей.

Блок: 4/8 | Кол-во символов: 622
Источник: https://viascio.ru/krovlya/kreplenie-stropil-k-balkam-perekrytiya

Как крепить стропила, если использован мауэрлат

Без мауэрлата можно обойтись в каркасных и деревянных домах, но иногда он является обязательной частью конструкции. Например, при использовании для стен пенобетонных блоков и подобных им материалов:

передачей влаги от стен стропильной системе;
особенности материала, из-за которой крепления в ней не задерживаются;
хрупкость стен;
невозможность выдержать на себе крышу без использования мауэрлата.

Если дом строят из материала, не дающего усадку, желательно использовать жесткое крепление, в противном случае соединение может иметь степень свободы. Система стропил крепится сначала к мауэрлату, а на свободных концах соединяется с балками перекрытия.

Блок: 4/11 | Кол-во символов: 699
Источник: https://astgift.ru/kreplenie-stropil-k-balkam-2/

Практические советы по креплению стропилин к балкам перекрытия

Заготовьте четыре отрезка досок толщиной 25–30 мм. Два куска длиной примерно 20 см и два длиной 40 см.
Две короткие доски прикрутите уголками к двум длинным, при этом оставьте между ними зазор, равный толщине доски перекрытия. Во время соединения стыкуйте их не точно по торцам, а приподнимите на 2–3 см от края длинных. Этот выступ служит упором о мауэрлат во время пользования шаблоном.
На расстоянии примерно 30 см от низа длинные доски скрепите между собой металлическим перфорированными пластинками, для повышения прочности с противоположной стороны стяните их досками или кусками фанеры. Добейтесь, чтобы приготовленный шаблон был жестким и не шатался во время пользования.

Функциональный шаблон из отрезков досок

Как быстро и качественно делать запилы для соединения

Во время замеров будем пользоваться самодельным приспособлением.

Установка шаблона

Фиксация шаблона

Установка доски

На фото показано, где должна находиться верхняя часть доски

Расстояние между стропилами 58 см

Шаг 4. Отмерьте горизонтальную линию отрезания примыкания. Делать это можно двумя способами.

При помощи строительного уровня. Можно пользоваться небольшим инструментом. Проведите с угла стропильной ноги горизонтальную линию. Все просто, быстро и точно.
При помощи строительного угольника. Замерьте расстояние от балки перекрытия до верхнего угла стропильной ноги. Поставьте угольник на плоскость балки и ведите его до тех пор, пока щель между балкой и стропилиной не будет равной такому же значению, в нашем случае 13 см. В нужном месте поставьте метку. Соедините эту метку с углом стропильной ноги. Должна получиться линия, параллельная плоскости балки перекрытия. Отнимите доску и отрежьте лишний кусок.

Угольником откладывают расстояние, чертят линию

Далее чертят горизонтальную линию

Важно. Никогда не делайте разметку верхнего узла примыкания без запиливания нижнего. Некоторые неопытные строители одновременно отмечают нижнюю и верхнюю части стропилин, а потом их отрезают. При таком алгоритме работы всегда будут зазоры, для их ликвидации стропилину придется смещать в сторону. А это изменяет шаг между ними. Дело в том, что после зарезания нижнего стыка изменяется угол примыкания верхнего узла.

Как готовить стропила к креплению на земле

Шаблон на земле

Уложена первая доска

Укладка второй доски

Отчерчивание линий

Отчерчивание линий на верхней доске

Шаг 4. Бензиновой или электрической пилой отрежьте лишние куски досок.

Сначала отрезают лишний край

Важно. В верхней части ферм стропильные ноги будут соединяться в полдерева, для этого нужно сделать специальные запилы. Работать можно бензиновой пилой.

Как правильно запилить соединение?

Точно по линии сделайте пропил на половину толщины доски. Работать надо очень внимательно, все размеры выдерживаются на глаз. Если бензопила используется редко и практики недостаточно, то лучше позвать на помощь профессионала.
Рисуют линию, разделяющую доску на две части вдоль
Делают надпил на половину толщины доски
Поверните доску на ребро и сделайте пропил вдоль стропилины. Глубина резания такая же – половина толщины пиломатериала. Для контроля начертите на стропилине линию в соответствующем месте.
Распиливают доску вдоль

Практический совет. Такие точные запиливания можно делать только полностью исправной бензиновой пилой с идеально заточенной цепью. Если угол заточки неверный, то полотно пилы ведется в сторону, ровно удержать инструмент руками невозможно. Эту пилу можно использовать лишь во время заготовки дров.

Повторяют процедуру со второй доской

Соединяют доски гвоздями

Прикладывают доску, которая будет выполнять функцию ригеля

Ригель прибивают гвоздями

Шаг 7. Пилой отрежьте нижние концы стропильных ног.

Отпиливают излишки длины стропил

Угол на шаблоне должен быть таким, чтобы соединение элементов было максимально плотным.

Первое. Плоскость примыкания должна быть максимально ровной, площадь максимально большой.
Второе. Усилие прижатия элементов должно быть таким, чтобы силы трения достигали больших значений.

Загибают гвозди молотком (стропильная ферма перевернута)

Перевернули стропильную ферму и шаблон, сделали разметку для обрезки нижних краев

Видео – Как запиливать стропила под нужным углом и нужных размеров

Блок: 3/3 | Кол-во символов: 10015
Источник: https://krysha-expert.ru/kak-krepit-stropila-k-balkam-perekry

Крепление стропил к мауэрлату

Таким образом, они не способны ослабить несущую способность конструкции.

Во-вторых, при работе с кронштейнами не требуется какого-либо профессионального оборудования, инструментов. Они крепятся простыми гвоздями, шурупами, анкерными болтами.

Обычно кронштейны изготавливают из листовой оцинкованной стали, толщина которой составляет 2 миллиметра;

Крепление балок раздельного типа WBD. В этом случае балки могут быть нестандартного размера.

Такой крепеж стропил к мауэрлату имеет также множество достоинств. Во-первых, не нужно врезать его в несущую балку, то есть, как и в предыдущем случае. Главным преимуществом является то, что этот кронштейн может применяться для брусьев нестандартных размеров. В-третьих, такой крепеж также не требует какого-либо дорогого профессионального оборудования, инструментов. Крепление происходит при помощи таких же анкерных болтов, гвоздей, шурупов;

Соединитель универсальный также востребован в подобных работах;
Соединитель бруса;
Крепеж для стропил LK. Такой элемент отлично подойдет для балок перекрытий и стропил стропильно-подстропильной системы деревянных построек. Преимущества в этом случае такие же, как и у крепления первого варианта;
Перфорированная монтажная лента ТМ. Такая лента необходима для усиления несущей способности узла конструкции. При помощи нее можно также прикреплять и поправлять вспомогательные элементы кровли.

При помощи монтажной перфорированной ленты можно надежно соединить детали, важные элементы. Такая лента, как и кронштейны, не нуждаются во врезке в несущие балки. Крепится конструкция также при помощи обычных гвоздей и шурупов;

Усиленный уголок КР. Такой вид крепления предназначен для несущих элементов стропильно-подстропильной системы деревянного дома. При помощи этого уголка укрепляют стропила на мауэрлате, обеспечить надежность несущей конструкции.

Уголок КР11 и 21. Они представляют собой усовершенствованные типы уголков. Обычно такие уголки используются профессиональными строителями. Риск обрыва болта в случае усадки здания или нагрузки стропильной системы практически нулевой;
Уголок КР5. Такая деталь отлично подойдет для крепления сложных, больших несущих конструкций;
Уголок КР 6. Такой уголок изготавливается из 3-миллиметровой стали. В детали есть овальное отверстие, которое помогает надежно закрепить анкерный болт. Таким образом, с ним ничего не случится во время усадки дома, тяжести кровельной системы;

Этот уголок также широко используется профессионалами. Он предназначен для конструкций с большой массой;

Крепление стропил на мансардной крыше, смотрите на видео:

Такой уголок не нужно врезать в конструкцию, он не нуждается в использовании специального оборудования и инструментов, нужны только шурупы и гвозди;

Уголок усиленный KMRP. Уголок такого типа отлично подойдет для соединений, которые имеют угол в 90 градусов. Кроме того, его можно регулировать. В такой конструкции имеется штамповка, которая может переносить очень большие нагрузки уголку. Установка стропил на мауэрлат при помощи этого уголка сделает конструкцию прочной и надежной. В такой детали есть уникальное отверстие, то есть, уголок можно использовать даже в случае смещения подпорки.
Закладная опора;
Забивной крепеж для стоек;
Перфорированная монтажная лента ТМ. Данный вид ленты способен усилить несущую способность узла конструкции. Она подойдет для крепления вспомогательных элементов, а также их фиксации.

При помощи такой ленты все элементы хорошо, прочно соединяются, отлично прилегают друг к другу. В этом случае также не нужна врезка ленты в несущую конструкцию балки. Монтажной перфорированной лентой пользуются не только профессиональные строители, так как при ее использовании не нужны специальные инструменты, оборудование. Для ее крепления подойдут гвозди, шурупы;

Саморезы;
Ершеные оцинкованные гвозди с конической головкой.

Таким образом, можно сделать вывод, что для крепления стропил к мауэрлату сегодня существует множество деталей и специальных приспособлений. Все они продаются в строительных магазинах по приемлемым ценам. Стоит отметить, что приспособление в этом случае может быть доступно каждому, либо быть профессиональным, то есть, для его крепления потребуется специальное оборудование и, конечно, определенный опыт работы, знания ( «Как крепить мауэрлат к газобетону»).

В любом случае, устройство кровельной системы является одним из самых серьезных и трудоемких процессов в строительстве дома. Поэтому такие работы лучше доверить настоящим знатокам своего дела.

Блок: 10/11 | Кол-во символов: 4593
Источник: https://astgift.ru/kreplenie-stropil-k-balkam-2/

Крепление стропил к стене

Но далеко не во всех стропильных конструкциях используется мауэрлат. Тогда как же крепить стропила к самой стене? Все просто: находим замену мауэрлату и работаем уже с ней.

Например, в каркасном строительстве в качестве мауэрлата выступают балки каркаса, на которую делают обшивку:

Если же вам по каким-то причинам приходится крепить стропила прямо к стене, без мауэрлата, тогда обязательно нужно сделать затяжку – доску или брус, которые соединят стропила в одно и возьмут на себя часть напряжения.

Не всегда такое крепление вообще возможно. Например, пено- и газоблоки плохи не только тем, что легко передают свою влагу деревянным стрпоилам. Они вообще не удерживают в себе крепления. Тот же гвоздь, забитый в блок на 10 см, вы легко сможете вытянуть руками – тогда как закрепить стропила? Плюс немалое давление от стропильной системы крыши на такие хрупкие стены. А потому здесь уже без мауэрлата не обойтись никак.

Блок: 6/7 | Кол-во символов: 951
Источник: https://KrovGid.com/montazh/kak-zakrepit-stropila.html

Крепление скользящего типа

Подвижное соединение применяется для домов из бруса, бревен и других материалов, дающих усадку. Если в таком доме сделать жесткий стык стропильных ног с мауэрлатом, с течением времени вся конструкция может завалиться. При ошибках в строительстве деформация начинается со стен домов и передается дальше.

Для скользящего соединения в любом строительном магазине неплохо приобрести специальный крепежный элемент, называемый «салазками». Также вы можете приобрести уголки с необычными отверстиями для соединения (продолговатой формы). Ко всем элементам крыши стропила крепятся при помощи хомутов и скоб.

Блок: 6/11 | Кол-во символов: 627
Источник: https://astgift.ru/kreplenie-stropil-k-balkam-2/

Принцип расчета

На подготовительном к строительству этапе нужно заранее выполнить расчет стропил с балками перекрытия. В проектировании каркаса кровли учитываются климатические и другие особенности конкретного региона, характерная для него снеговая, ветровая нагрузка. На основании этих данных и СНиПа, определяющих относительные и допустимые прогибы, и будет выполняться расчет сечения для всех элементов системы: кровельных балок, стропил, других частей фермы. Требуется также выполнить и конструкционные вычисления, определяющие шаг укладки для балок. А межбалочное расстояние в свою очередь определяет шаг для размещения стропильных ног.

Как видим, возвести систему стропил крыши вполне реально и своими руками, если изучить весь процесс пошагово: от покупки материала до определения выдерживаемой конструкцией здания нагрузки и способов крепления стропил к балкам перекрытия.

Блок: 8/8 | Кол-во символов: 902
Источник: https://viascio.ru/krovlya/kreplenie-stropil-k-balkam-perekrytiya
