      Расчёт ферм — калькулятор — Курилка

      #1 Глобул

      Отправлено 23 December 2017 09:25


      Популярное сообщение!

      Ну как бы для тех кто сопромат изучать не желает, а фермочку хоть примерно посчитать хочет, давно должны быть какие-то решения, однако.

      Я полез гуглить это дело, и нагуглил кучу сайтов с одним и тем же текстом. Самого расчёта в онлайн калькуляторе нет (не нашёл).

      Я понимаю  это дело не очень то подходит для онлайн калькулятора сразу по двум причинам: во первых оно прибыльное, во вторых сложновато для адаптации под совсем неподготовленного человека. Посему, я так полагаю, что не найду.



      Но кое что всёж таки нарыл https://dwg.ru/dnl/12564(для тех кто в теме это аналог кристаллу).



       Расчет ферм.zip   7.32МБ   2776 скачиваний





      Прошу простить меня сразу, но свои темы я, на правах хозяина, модерирую жесточайшим образом, не в смысле наказаний, а в плане последующей зачистки, для удобочитаемости. Так что давайте сделаем что-нибудь полезное для сварных.


      • Наверх
      • Вставить ник

      #2 Глобул

      Отправлено 23 December 2017 12:25

      Покопался в демоверсии «Кристалла».

      Коэффициенты использования прочности элементов в демоверсии он не даёт, зато работает кнопка «Подбор». То есть творчески подойти к проектированию мы не сможем, но вполне можем представить себе из каких труб её городить можно, а из каких не можно.



      Мне нужна была именно треугольная односкатная фермочка с довольно противными размерами: длинна 7 метров, а высота пол метра.

      Ах да. ссылка на «Кристалл» http://www.softsalad…e/kristall.html

      На офсайте не понятно чо надо скачать чтоб был «Кристалл», поэтому привожу ссыль с более менее приличного сайта программ для винды.


      • Наверх
      • Вставить ник

      #3 G_Kar

      Отправлено 07 April 2019 08:58

      Довольно интересный ресурс: https://prostobuild….lkulyatory.html



      Все калькуляторы бесплатные, проверил!

      Расчет ферм.

      Лесенки, балки…

      И многое другое!


      Мои работы в инстаграм: @MOV_engineering
      Тел./Вацап.:+7-999-62O-1O-3O

      • Наверх
      • Вставить ник

      #4 saper24

      Отправлено 07 April 2019 10:48

      Довольно интересный ресурс: https://prostobuild. …lkulyatory.html

      Все калькуляторы бесплатные, проверил!
      Расчет ферм.
      Лесенки, балки…
      И многое другое!

      Давно знаю про это место, соблазн выложить на обозрение сходил на нет из за результатов по сечениям. Если по резульиату сварить ферму из того что предлагает калькулятор — выйдет жуткий дикобраз! При попытке свести все к одному, даже большему, сечению допуски улетают за нормы. Че то они там не додумали.

      Из виденных мной, а я видел не мало, ферм сечения имеют разбежку не хаотично, а строго по видам элементов( верхний пояс, нижний пояс, заполнение).
      По факту же, ферма из 60*40*2 длинной 5.5 метра, высотой полметра при довольно жидком заполнении держит тонну распределенной нагрузки играючи.

      • Наверх
      • Вставить ник

      #5 Глобул

      Отправлено

      08 April 2019 05:54

      сечения имеют разбежку не хаотично, а строго по видам элементов( верхний пояс, нижний пояс, заполнение).

       И ещё бывает крайние стержни, или распорки.

      • Наверх
      • Вставить ник

      #6 BAN

      Отправлено

      26 July 2019 10:25

      Собираюсь сделать ферму такого плана (как на картинке) но с другими размерами. Профиль верхнего пояса-100/50,3мм. Нижнего-80/40,3мм. Заполнение как на картинке, профиль 40/40,2мм. Общая длинна фермы-14 метров, шаг заполнения-50см. Нагрузка-односкатная крыша навеса, площадью 56кв. Хотелось бы услышать мнение специалиста, так как сам не спец по фермам.

      Прикрепленные изображения

      Сообщение отредактировал BAN: 26 July 2019 10:26

      • Наверх
      • Вставить ник

      #7 saper24

      Отправлено 26 July 2019 12:30

      Я конечно специалистом себя не считаю, но замечу что такую ферму(14метров) нужно делать не менее метра высотой. А выбранные сечения верхнего и нижнего пояса, при таком сечении заполнения, подразумевают их вертикальное расположение. Иначе если сороковку вваривать в сотую стенку, в жесткости конструкция потеряет. Так как до ребер будет достаточное расстояние для деформации. При этом если сотку и восьмидесятку поставить ребром, то с заполнением они сварятся более гармонично. Но сама ферма будет как селедка трепыхаться. И без раскрепления врядли будет работать. Да и для высоты от метра, жесткости сороковой трубы в заполнении маловато. Я бы взял 100*100*3 в верхний пояс, 100*50*3 в нижний и заполнение из 100*50*2 при такой длинне. Высота минимум метр и заполнение шагом метр . Как то так.

      Но в целом без сбора нагрузок и рассчета, это гадание на кофейной гуще.

      • Наверх
      • Вставить ник

      #8 BAN

      Отправлено 26 July 2019 12:47

      saper24, Благодарю за содействие! Разделяю мнение о том, что с исходными данными будет ненадёжной.

      • Наверх
      • Вставить ник

      #9 saper24

      Отправлено 26 July 2019 12:53

      saper24, Благодарю за содействие! Разделяю мнение о том, что с исходными данными будет ненадёжной.

      Лучше разбить на две части промежуточной опорой и не городить монстра. На двух по 7 метров озвученные сечения вполне себе понесут. И высоты 0.5-0.6 метра за глаза.

      • Наверх
      • Вставить ник

      #10 BAN

      Отправлено 26 July 2019 13:33

      saper24, насколько я знаю, правило установки такой фермы предполагает опору по краям на верхний ярус, так чтобы при проседании под нагрузкой, ничто не мешало нижней части работать на растяжение и сохранять вертикальность сечения конструкции. Другими словами, чтобы не происходило скручивания. Отсюда вопрос, если сделать цельную ферму длинной 14 м. И после установки поставить посередине опору в виде трубы, сделав в ней паз, для свободного перемещения нижнего яруса и организовав опору на верхний ярус, нужно ли разрезать нижний ярус в точке этой центральной опоры. Если да, то не пришлось бы делать паз в этой трубе.

      • Наверх
      • Вставить ник

      #11 saper24

      Отправлено 26 July 2019 17:17

      saper24, насколько я знаю, правило установки такой фермы предполагает опору по краям на верхний ярус, так чтобы при проседании под нагрузкой, ничто не мешало нижней части работать на растяжение и сохранять вертикальность сечения конструкции. Другими словами, чтобы не происходило скручивания. Отсюда вопрос, если сделать цельную ферму длинной 14 м. И после установки поставить посередине опору в виде трубы, сделав в ней паз, для свободного перемещения нижнего яруса и организовав опору на верхний ярус, нужно ли разрезать нижний ярус в точке этой центральной опоры. Если да, то не пришлось бы делать паз в этой трубе.

      Ферма, это конструкция состоящая из самой простой и жесткой геометрической фигуры — треугольника. Потому правильно и логично опирать ферму или прилагать нагрузку к точкам пересечения элементов фермы( вершинам треугольников). Когда ферма(не зависимо от длинны) оперта верхним поясом и имеет скосы к нижнему поясу, это только потому, что те два элемента дополняющие её до прямоугольника никак не нагружены, а значит нет смысла их делать. Это больше от конструктива здания зависит, а не от нагрузок. При любой форме нагруженной с верху фермы — верхний пояс сжат, нижний растянут. Незначительное удлиннение нижнего пояса компенсируется прогибом. В виду чего крайние точки не имеют большого хода. Концы ферм могут быть шарнирно закреплены, а могут и зажаты. Это то же влияет на выбор сечения элементов ферм.
      Если очень хотите опереть ферму верхним поясом то операйте в месте схождения раскосов и спокойно вынимайте нижний сегмент. Паз в столбе резать не нужно. Но можно столбом и нижний пояс подпереть , в работе фермы ничего не изменится.

      • Наверх
      • Вставить ник

      #12 BAN

      Отправлено 26 July 2019 18:38

      saper24, Благодарю за столь развёрнутый ответ. Надеюсь что это будет на пользу не только мне.

      • Наверх
      • Вставить ник

      #13 saper24

      Отправлено 26 July 2019 19:04

      saper24, Благодарю за столь развёрнутый ответ. Надеюсь что это будет на пользу не только мне.

      Пожалуйста, лучше бы конечно схемку нарисовать, но художник из меня так себе.

      • Наверх
      • Вставить ник

      #14 Глобул

      Отправлено 26 July 2019 20:19

      для свободного перемещения нижнего яруса и организовав опору на верхний ярус, нужно ли разрезать нижний ярус

       …для свободного перемещения нижнего пояса и организовав опору на верхний пояс, нужно ли разрезать нижний пояс…

      Привыкайте к правильной терминологии.



      Какой смысл делать 14 метровую ферму, и опирать её по середине? Тем более опирать верхним поясом, это уже две семи метровые.



      и сохранять вертикальность сечения конструкции.

      Для сохранения правильного положения фермы делают горизонтальные и вертикальные связи. Эдакие кресты, видели наверное. Если крест лежит между фермами, то это горизонтальная связь, а если стоит между колоннами, или связывает верхние и нижние пояса соседних ферм — вертикальная.



      В небольших конструкциях обычно крестами связывают две фермы, и к получившемуся жёсткому участку привязывают остальные фермы прямыми растяжками.

      Так же и колонны — связывают крестом две соседние любые, а от этого креста по верхам колонн уже проходит просто прямая труба привязывая верхушки к кресту.



      (колонна — стоит, балка — лежит) если вы поставили трубы стоймя, то они колонны, если вы на них положили трубу, и на неё опирается груз, то она уже балка, когда вы заливаете фундамент в землю, у вас получается фундаментная балка)



      Если уж мы тут гадаем на кофейной гуще, то жёстко защемлять пояс фермы на колоннах лучше не надо. По хорошему оно там должно быть шарнирное, то есть посадили на два болтика, и пусть себе прогибается наздоровье.


      • Наверх
      • Вставить ник

      #15 saper24

      Отправлено 26 July 2019 21:26

      Если уж мы тут гадаем на кофейной гуще, то жёстко защемлять пояс фермы на колоннах лучше не надо. По хорошему оно там должно быть шарнирное, то есть посадили на два болтика, и пусть себе прогибается наздоровье.

      Жестко что либо защемить в быту нереально. Даже приваренная ферма преспокойно работает за счет изгиба колонны. Если бы чисто гипотетически представить наличие двух » мертвяков» по краям, то проблемку легко бы решил толстый трос. Как пример — подвесные мосты.

      • Наверх
      • Вставить ник

      #16 BAN

      Отправлено 26 July 2019 21:47

      Пожалуйста, лучше бы конечно схемку нарисовать, но художник из меня так себе.

      Спасибо, уже набрел на пояснения с чертежами.




      • Наверх
      • Вставить ник

      #17 BAN

      Отправлено 26 July 2019 21:48

      Глобул, речь шла об одной ферме, не с чем её там связывать.

      • Наверх
      • Вставить ник

      #18 Глобул

      Отправлено 27 July 2019 06:08

      речь шла об одной ферме, не с чем её там связывать.

      А придётся.
      Под нагрузкой нижний пояс стремится уйти в сторону, и дать ферме сложиться. Его надо держать на месте.
      Для верхнего пояса ровно те же условия, ибо кровля не может считаться связующим элементом, хотя несущим считается.





      Даже приваренная ферма преспокойно работает за счет изгиба колонны.

      Лучше сделать лучше.
      Это будет проще и удобнее.

      • Наверх
      • Вставить ник

      #19 saper24

      Отправлено 27 July 2019 22:38

      К стати ,совсем забыл, кому интерестно как работают фермы, как они начинают деформироваться, как разрушабтся — милости прошу. Вводите в поиске ютуба — pasta bridge

      И смотрите что то вроде этого. Мы такого на учебе не делали, а жаль.

      • Наверх
      • Вставить ник

      #20 saper24

      Отправлено 27 July 2019 22:45

      Очень показательно.


      • Наверх
      • Вставить ник

      Расчет ферм онлайн. Пять бесплатных программ для разработчика металлоконструкций

      ГлавнаяРазноеРасчет ферм онлайн


      Расчёт треугольной фермы — онлайн калькулятор

      Инструкция для калькулятора расчета треугольной фермы

      Введите значения размеров в миллиметрах:



      X – Длина треугольной стропильной фермы зависит от размера пролета, который необходимо накрыть и способа ее крепления к стенам. Деревянные треугольные фермы применяют для пролетов длиной 6000-12000 мм. При выборе значения X нужно учитывать рекомендации СП 64.13330.2011 «Деревянные конструкции» (актуализированная редакция СНиП II-25-80).

      Y – Высота треугольной фермы задается соотношением 1/5-1/6 длины X.

      Z – Толщина, W – Ширина бруса для изготовления фермы. Искомое сечение бруса зависит от: нагрузок (постоянные – собственный вес конструкции и кровельного пирога, а также временно действующие – снеговые, ветровые), качества применяемого материала, длины перекрываемого пролета. Подробные рекомендации о выборе сечения бруса для изготовления фермы, наведены в СП 64.13330.2011 «Деревянные конструкции», также следует учитывать СП 20.13330.2011 «Нагрузки и воздействия». Древесина для несущих элементов деревянных конструкций должна удовлетворять требованиям 1, 2 и 3-го сорта по ГОСТ 8486-86 «Пиломатериалы хвойных пород. Технические условия».

      S – Количество стоек (внутренних вертикальных балок). Чем больше стоек, тем выше расход материала, вес и несущая способность фермы.

      Если необходимы подкосы для фермы (актуально для ферм большой протяженности) и нумерация деталей отметьте соответствующие пункты.

      Отметив пункт «Черно-белый чертеж» Вы получите чертеж, приближенный к требованиям ГОСТ и сможете его распечатать, не расходуя зря цветную краску или тонер.

      Нажмите «Рассчитать».

      Треугольные деревянные фермы применяют в основном для кровель из материалов требующих значительного уклона. Онлайн калькулятор для расчета деревянной треугольной фермы поможет определить необходимое количество материала, выполнит чертежи фермы с указанием размеров и нумерацией деталей для упрощения процесса сборки. Также с помощью данного калькулятора Вы сможете узнать общую длину и объем пиломатериалов для стропильной фермы.

      perpendicular.pro

      Как рассчитать ферму онлайн?

      Продолжаем серию статей о расчетах сопромата онлайн. В этой статье я хочу поделиться онлайн-сервисами, которые позволяют рассчитывать фермы. С помощью сайтов, указанных в этой статье, Вы узнаете, как произвести расчет фермы онлайн: определить реакции в опорах и узнать усилия, возникающие в стержнях.

      В такой отрасли, как строительство, ферма — элемент, который ничем нельзя заменить. Ее используют для построения мостов, ангаров, стадионов. Без нее не обойдется строительство павильонов, сцен, подиумов. Кузов автомобиля, корпус корабля, самолета также считают фермой. Что немаловажно, при создании проекта корабля или самолета расчеты прочности производят так же, как и при подсчете силы действия на структуру.

      Данная система уникальна тем, что она неизменна под действием факторов внешней среды. Нагрузки на нее приходятся очень больше, но благодаря своему строению она заслужила особого внимания. Ферма — это огромное количество стержней, соединенных в одну систему. Давление приходится на места, в которых соединяются детали. На сегодняшний день в строительной отрасли отдают предпочтение жесткому скреплению, а не шарнирному.

      Free Truss and Roof Calculator

      Данный сервис расположен по адресу — skyciv.com/free-truss-calculator

      Авторы данного проекта позиционируют свой онлайн-калькулятор как инструмент для проектирования ферм, который позволяет рассчитывать продольные усилия в стержнях, определить реакции, возникающие в опорах фермы и д.р.

      Создатели также отмечают, что данный софт особенно полезен для проектирования мостовых ферм и стропильных систем деревянных крыш.

      Сразу оговорюсь, бесплатный функционал программы имеет определенные ограничения: можно добавить не более 12-ти стержней, 2-ух опор и 5-ти сосредоточенных внешних сил. В платной версии ограничений нет. Для расчета простых ферменных конструкций, бесплатного функционала вполне хватает.

      Пример расчета фермы онлайн

      В этом разделе я покажу как создать расчетную схему простейшей фермы и получить результаты расчета.

      Задаем узлы фермы

      Первым делом необходимо задать узлы будущей фермы, которые дальше будут учитываться в расчете как простые шарниры. Для создания нового узла нужно выбрать кнопку – «Nodes».

      Каждый задаваемый узел имеет свой уникальный идентификатор, к которому по ходу формирования расчетной схемы будем обращаться: при создании стержней фермы и приложении нагрузок. Для того чтобы создать новый узел, нужно задать его координаты по X и Y:

      Примечание: рекомендуется первый узел задавать с координатами (0;0), так легче будет высчитывать координаты всех последующих узлов.

      Создаем стержни фермы

      Стержни задаются достаточно просто. Для создания нового стержня нужно выбрать кнопку — «Members». Далее нужно будет указать идентификатор узла, с которым будет соединятся стержень в начале и в конце. Вот что получилось у меня:

      Назначаем опоры

      Для того, чтобы задать связи (опоры) фермы нужно выбрать кнопку – «Support». Эта программа имеет в своем функционале 6 видов связей. Я выберу классическую шарнирно-подвижную и неподвижную опору. Для того чтобы установить опору, нужно выбрать вид опоры и указать узел где ее нужно установить.

      Прикладываем нагрузку

      В данной программе на ферму можно накладывать все виды нагрузок: сосредоточенные силы (Point Loads) и моменты (Moments), распределенную нагрузку (Distributed Loads). Например, для приложения сосредоточенной силы, нужно выбрать узел и задать ее численное значение.

      Получаем результаты расчета

      После выполнения всех вышеописанных шагов, можно получить результаты расчета. Для этого нужно нажать кнопку – «Solve». Бесплатно можно вывести реакции в опорах фермы, значения продольных усилий. Также для каждого стержня указывается растянут он или сжат:

      Вот такая есть полезная программа для расчета фермы онлайн!

      Также для расчета фермы можно воспользоваться программой, описываемой на этой страничке.

      sopromats.ru

      Пять бесплатных программ для разработчика металлоконструкций

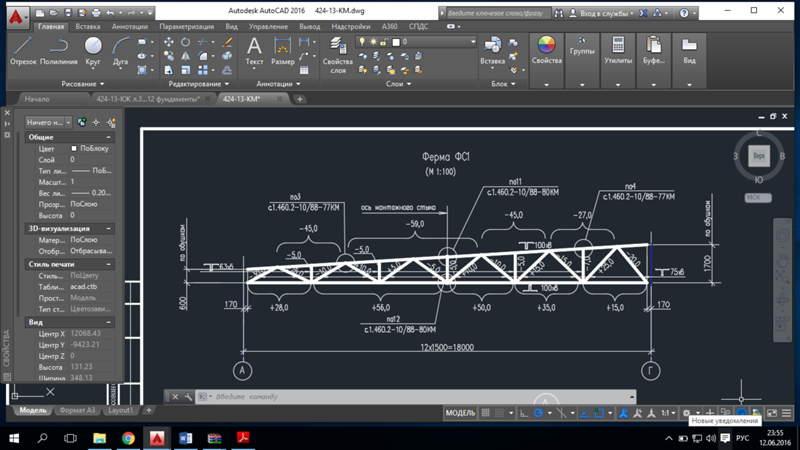

      Проектирование металлических конструкций – одно из важнейших направлений строительной деятельности. Для определения требуемых параметров профилей используется дорогостоящее лицензионное программное обеспечение, требующее наличия профильного образования и навыков работы с конкретным программным комплексом.

      При этом бывают ситуации, когда нужно сделать чертеж «на коленке», подобрать нужный прокат, подсчитать вес балки для определения стоимости и заказа металла. В тех случаях, когда воспользоваться специальными программами нет возможности, удобными помощниками при расчете металлоконструкций могут стать бесплатные онлайн- и десктоп- программы:



      • калькулятор металлопроката Арсенал;
      • онлайн калькулятор Metalcalc;
      • онлайн-программа sopromat. org для расчета балок и ферм;
      • расчет балок в Sopromatguru онлайн;
      • desktop-программа «Ферма».

      1. Калькулятор металлопроката Арсенал

      Компания Арсенал предоставляет всем желающим возможность сэкономить свое время, воспользовавшись фирменной десктоп-программой для подсчета  теоретического  веса металлического профиля любых видов, в том числе – из черной и нержавеющей, а также — из цветного металла. На сайте доступна и онлайн-версия программы.

      Для того чтобы выполнить расчет профиля нужно ввести информацию о толщине металла, длине отрезка, высоте и ширине. Можно также выбрать марку прокатного профиля из сортамента и задать требуемую длину. В этом случае программа определит его габаритные размеры и вес автоматически.

      2. Онлайн-калькулятор металлопроката Metalcalc

      Онлайн-калькулятор Metalcalc  — удобный ресурс для определения веса и длины металлопроката. При задании основных технические параметров изделия (номер сортамента или габаритные размеры профиля, его длина) программа определит его вес. Расчеты выполняются на основании действующих ГОСТов и отличаются максимальной точностью.

      Программа имеет также и функцию обратного пересчета. Если указать массу и типоразмер профиля – сервис высчитает его длину. Ресурс абсолютно бесплатен и удобен в использовании.

      3. Бесплатная онлайн-программа sopromat.org для расчета балок и ферм

      На сайте Sopromat.org представлена бесплатная онлайн-программа для расчета балок и ферм методом конечных элементов. Расчет может быть выполнен, в том числе, для статически неопределимых рам.

      Сервис может быть полезен как студентам для выполнения курсовых работ, так и практикующим инженерам для определения параметров реальных металлоконструкций. Онлайн-ресурс позволяет:



      • определить перемещения в узлах;
      • рассчитать реакции опор;
      • построить эпюры Q, M, N
      • сохранить результаты расчетов и схему нагрузок;
      • экспортировать результаты в формат чертежа DXF.

      На сайте всегда находится самая свежая версия программы. Имеется версия Mini для скачивания и работы на мобильных устройствах. Мобильная программа обладает всеми преимуществами полноценной версии.

      4. Расчет балок в Sopromatguru

      Sopromatguru – частично бесплатная онлайн-программа, служащая для расчета балок. Ресурс подходит как для выполнения курсовых работ студентами, изучающими сопромат и строительную механику, так и для инженеров, задействованных в реальных проектах. На данном онлайн-сервисе можно:



      • рассчитать статически определимую систему;
      • определить перемещения в узлах;
      • рассчитать реакции опор;
      • построить эпюры реакций опор;
      • сохранить ссылку на результаты расчетов.

      В ближайшее время авторы планируют добавить в программу функцию расчета ферм. На сегодняшний день онлайн-ресурс позволяет бесплатно задать параметры балки, опоры, нагрузки и получить эпюру. За получение доступа к подробному расчету авторы программы просят перечислить символическую оплату. Стоит отметить, что онлайн-сервис красиво оформлен и оборудован понятным интерфейсом.

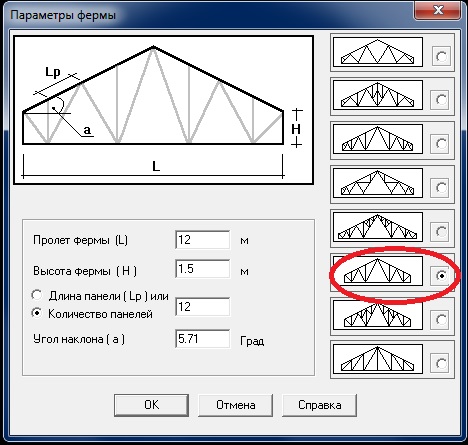

      5. Бесплатная desktop-программа «Ферма»

      Небольшая программа Ферма позволяет рассчитать плоскую статически определимую ферму и сохранить результаты. Для начала работы необходимо задать геометрические параметры фермы (размеры стержней, высоты, положения раскосов, нагрузки).

      Расчет выполняется по методу вырезания узлов. Определяются усилия в стержнях фермы, а также реакции опор. Максимальное число панелей фермы – 16, число нагрузок – не более 20.   Программный комплекс может также применяться и для расчета статически неопределимых ферм.

      maistro.ru

      Расчет усилий в стержнях фермы

      Сервис ЭПЮРЫ ОНЛАЙН / РАСЧЕТ ФЕРМЫ может помочь Вам расчитать любую ферму, а если она является статически определимой (а фермы в большинстве случаев делают статически определимыми) — то и расписать уравнения равновесия во всех узлах фермы, как показано на рисунке.

      Кроме этого, сервис выдает усилия в стержнях фермы в табличном виде

      Поскольку количество стержней бывает большое, расстояния неудобные, то напрямую вводить данные в расчетчике долго. Для упрощения мы создали ГЕНЕРАТОР ОДНОСКАТНОЙ ФЕРМЫ, в котором достаточно указать основные размеры фермы — и расчетная схема будет создана автоматически.

      Если уж Вы решили самостоятельно расчитать ферму (даже с помощью этого сайта), неплохо бы ознакомиться с основными понятиями в теории расчета ферм 🙂

      Фермой называется конструкция, состоящая из стержней, соединённых между собой шарнирами, которые называются узлами фермы. Внешняя нагрузка на ферму передаётся через эти узлы. Каждый стержень в ферме находится в условиях простого осевого растяжения – сжатия, но общая деформация фермы – изгибная, то есть ферма работает на изгиб.



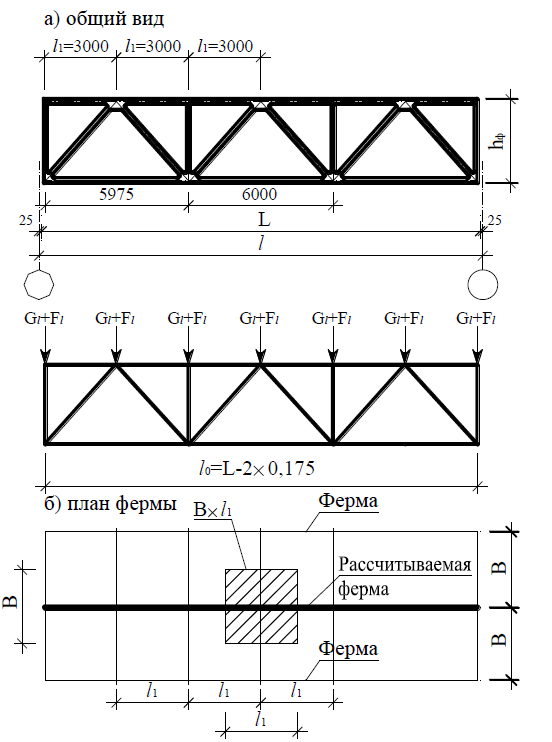

      Пролет фермы — это расстояние  между опорами. Расстояние между узлами фермы по горизонтали называется панелью фермы и обозначается d.

      Выполнить расчет фермы, это значит, что в первую очередь нужно определить  усилия в стержнях фермы. Общепринятые обозначения усилий в стержнях фермы:

      O – усилие в стержнях верхнего пояса,

      U – усилие в стержнях нижнего пояса,

      V – усилие в стойках,

      D – усилие в раскосах.

      Расчет фермы начинают с определения опорных реакций. Опорные реакции в ферме определяются как в простой балке, работающей на изгиб.

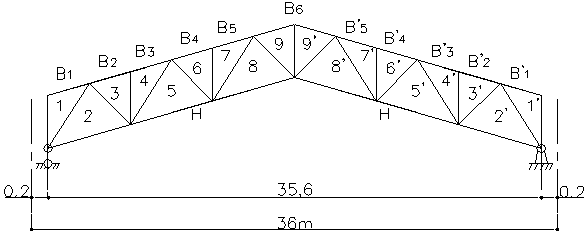

      Для определения усилий в стержнях ферм существуют несколько способов. Рассмотрим некоторые из них (аналитические):

      а) Способ моментной точки. Применяется, когда можно разрезать ферму на две части так, чтобы в разрез попало три стержня. Для нахождения усилия в одном из них необходимо найти точку пересечения двух других разрезанных стержней (моментная точка) и записать уравнение равновесия (сумма моментов всех сил вокруг этой точки)  любой отсечённой части фермы.

      б) Способ проекций. Применяется, когда можно разрезать ферму на две части так, чтобы в разрез попало три стержня. При нахождении  усилия в одном  из них  два  других  стержня   оказываются  параллельны  (т.е. моментная точка оказывается в бесконечности). Записывается  сумма проекций сил на вертикальную ось У любой отсечённой части фермы. Способ проекций чаще всего применяется для нахождения усилий в раскосах или стойках фермы с параллельными поясами.

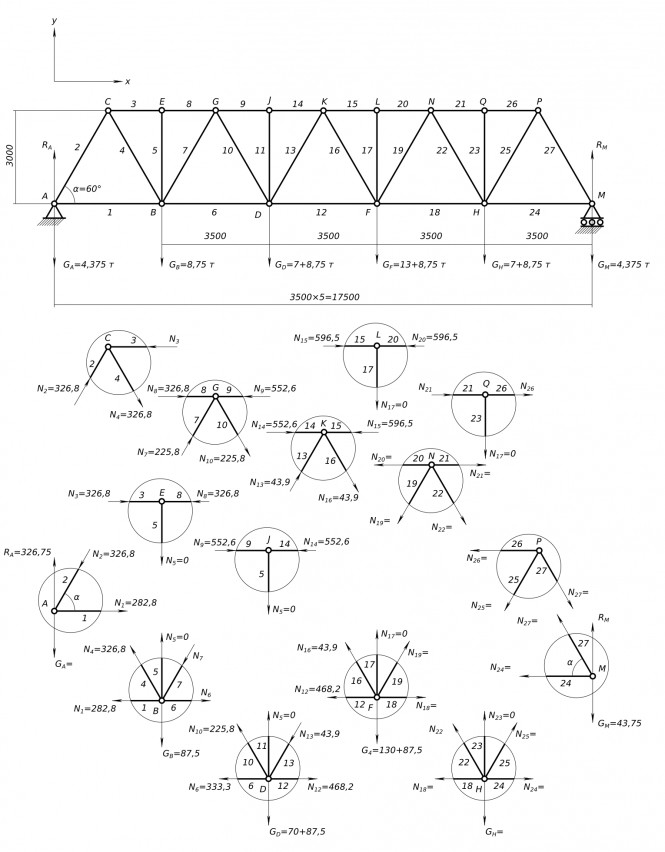

      в) Способ вырезания узлов. Применяется, когда два предыдущих способа не неприменимы, т.е. нельзя провести сечение через три стержня. Данный способ заключается в вырезании узла, к которому принадлежит искомый стержень и рассмотрении равновесия этого узла.

      ПЕРЕЙТИ К РАСЧЕТУ ОДНОСКАТНОЙ ФЕРМЫ >>

      sopromat.xyz

      Расчет рамы онлайн

      В данной статье, из серии о расчетах сопромата онлайн, будет посвящена рамам. Рассмотрим отличный сервис, который позволяет рассчитывать и строить эпюры: продольных и поперечных сил, а также изгибающих моментов.

      rama.sopromat.org — сервис расчета рам в режиме онлайн

      Рассчитать раму онлайн можно по адресу rama. sopromat.org. В основе  этой программы, как и в любой современной CAE системе, лежит метод конечных элементов. Что позволяет рассчитать любую раму, какой бы сложной она не была. Также это дает возможность рассчитывать статически неопределимые системы.

      Отдельно хотелось бы отметить, что этот онлайн сервис дает возможность рассчитывать системы с врезными шарнирами. Есть возможность вывода решения МКЭ.

      Преимущества онлайн сервиса
      • Возможность расчета любой стержневой системы. То есть, помимо рамы можно рассчитать балку, ферму и т.д. Как статически определимую, так и неопределимую систему;
      • Можно определить перемещение любого сечения: прогиб, угол поворота;
      • Можно узнать опорные реакции;
      • Построить эпюры внутренних силовых факторов: продольных сил, поперечных сил и изгибающих моментов;
      • Создать несколько расчетных схем в одном окне;
      • Сохранить и восстановить расчетную схему;
      • Экспортировать результаты в формат чертежа.
      Недостатки онлайн сервиса:
      • Неудобство пользования сервисом на мобильных устройствах;
      • Бесплатно программой можно определить перемещения, опорные реакции и построить эпюры продольных сил. А вот самое нужное, эпюры поперечных сил и изгибающих моментов, можно получить, заплатив 20р. за 1 день пользования сервисом.

      Несмотря на это, данный сервис, пожалуй, один из лучших по расчету рам и ферм, который есть в интернете. Лучше может быть только профессиональный софт, такой как CAE система ANSYS и ему подобные программы.

      Порядок расчета рамы онлайн

      Первом делом нужно сформировать стержневую систему. Для этого на вкладке «Построение» нужно выбрать «Добавить стержень», после чего согласно своим размерам построить схему рамы:

      После построения расчетной схемы рамы на вкладке «Элементы» появятся все созданные стержни и узлы этих стержней. Для приложения распределенной нагрузки, нужно выбрать интересующий элемент и задать интенсивность этой нагрузки. Чтобы создать сосредоточенный момент или силу, нужно выбрать соответственно узел. Там же в узлах накладываются связи на схему: задаются опоры или жесткие связи:

      После формирования расчетной схемы можно получить расчеты выбрав одну из опций на вкладке – «Расчет». Причем, реакции опор и эпюру продольных сил можно получить бесплатно. Для вывода эпюры поперечной силы и изгибающего момента, а также получения подробного хода решения методом конечных элементов нужно заплатить 20р. Вот такой удобный сервис существует для расчета рам в режиме онлайн.

      sopromats.ru

      Сопромат онлайн

      На портале sopromats.ru, рассказано о самых популярных онлайн программах и сервисах по сопромату, используя которые можно очень быстро, на контрольной работе или на экзамене, посчитать, скажем, балку или раму, определить прогиб или угол поворота, рассчитать геометрические характеристики и т.д. Также представленные в этом материале ресурсы, будут полезны студентам при выполнении домашней работы, инженерам при выполнении простеньких расчетов. Конечно, не каждую задачу можно решить с помощью сервисов, которые существуют в интернете. С помощью них, можно выполнять типовые и простые расчеты, с более сложными задачами, где для решения нужен комплексный подход, рекомендуем заказывать онлайн-помощь у профессионалов, которые за считанные минуты могут решить любую задачу по сопромату. Авторы данного проекта решают сопромат онлайн, причем имеют большой опыт в этом деле, о чем подробно будет также рассказано в этой статье.

      Элементы конструкций, изучаемые в сопромате – онлайн расчет

      В этом разделе расскажем, как рассчитать такие простейшие элементы конструкций как балка, рама и ферма, расчеты которых подробно изучаются в сопромате. Точнее укажем на специальные странички на сайте, где очень подробно, для каждого элемента, описываются способы расчета онлайн.

      Сервисы для выполнения расчетов балок-онлайн

      Если вам нужно рассчитать балку онлайн, изучите этот материал.

      Там рассматриваются 3 отличных сервиса, с помощью которых можно:

      • рассчитать реакции в опорах;
      • рассчитать и построить эпюры;
      • подобрать поперечное сечение балки;
      • определить прогиб или угол поворота поперечного сечения.
      Программы для выполнения расчетов рам-онлайн

      Для расчета рам в режиме онлайн, наша команда рекомендует использовать сервис, о котором подробно рассказано здесь.

      Вкратце если рассказывать, то сервис имеет следующие особенности:

      • расчет статические определимых и неопределимых систем;
      • возможно использовать простые шарниры в расчетной схеме;
      • расчет выполняется методом конечных элементов;
      • есть возможность создания отчета и экспорта результатов в формат чертежа.
      Программы для расчета ферм-онлайн

      Ферму в режиме онлайн можно рассчитать программой, описываемой в этой статье.

      Там рассказано, что может программа и есть пошаговая инструкция как создать расчетную схему фермы.

      Заказать онлайн-помощь по сопромату

      Если на контрольной или на экзамене предстоит решать какие-то необычные, сложные задачи по сопромату, или у вас не будет возможности вбивать условие задачи в выше описанные онлайн программы, Вы всегда можете заказать онлайн-помощь у меня, создателя этого ресурса.

      Онлайн-помощь осуществляется в реальном времени. Данный вид услуги во многом схож с репетиторством.  В оговоренное время, я работаю только с вами, решаю задачи, отвечаю на вопросы.

      Договаривайтесь заранее об онлайн-помощи

      Предварительно, желательно за день, особенно во время сессии, нужно договориться о времени, об особенностях решения и его оформления. Во время сессии, все студенты активизируются, всем нужна помощь и срочно. Но я один и всем помочь не смогу, так как не успею. Поэтому, если вы хотите точно сдать экзамен или зачет, в определенный день и время, пишите заранее. Кто-нибудь более шустрый, будет писать экзамен в тот же день, что и вы, застолбит время раньше вас, и я не смогу вам помочь.

      Желательно, знать, что вообще будет на экзамене, контрольной, зачете. Хотя бы примерно. Некоторые студенты присылают примерные билеты до экзамена, это идеальный вариант. Это нужно мне, во-первых чтобы назвать цену, во-вторых обговорить некоторые особенности решения, так как в сопромате можно решить одну и ту же задачу разными методами. Или я захочу, к примеру, уточнить некоторые моменты по оформлению, взять те же эпюры, на одной кафедре, больше заточенной под машиностроителей, эпюры изгибающих моментов откладывают со стороны сжатых волокон, а строители откладывают со стороны растянутых. Если на экзамене вы нарисуете эпюры не так как вас учили, скорей всего это сочтут за ошибку. Поэтому перед онлайн-помощью максимально узнайте все о предстоящем экзамене, сходите на консультацию, потом пишите мне, будем беседовать.

      Решаю преимущественно практические задания

      Я, в основном, помогаю с решением практических задач. На теоретические вопросы можно и без моей помощи найти ответы в интернете. Таким образом, мы сможем распределить время, отведенное на написание экзамена более рационально, пока я буду работать над задачами, вы так же будете при деле. Хотя можно, и об этом договорится, к примеру, если будут тесты какие-нибудь, ответы в интернете будет найти сложнее.

      Помощь оказывается только при полной предоплате

      Теперь по оплате. Минимальная стоимость помощь составляет — 500р. Ориентировочно это одна хорошая задача. Но так как задачи по сопромату сильно дифференцированы по сложности, то цена за одну задачу также может варьироваться, все решается в индивидуальном порядке. Онлайн помощь осуществляется строго при полной предоплате. Не нужно мне писать, «да вот потом перечислю», «сразу после экзамена» и т.д. После экзамена вы забудете про свои обещания, решите сэкономить.

      Как же быть, если вам не удастся выйти со мной на связь? Отберут телефон или, быть может, он разрядится, преподаватель будет ходить по рядам и т.д. В этом случае я возвращаю вам 60% от уплаченной суммы, и оставляю себе не более 500р. Все-таки я сижу, жду вас, естественно не бесплатно. Также если вдруг мне не удастся выйти на связь, что бывает очень редко, практически никогда, вдруг отключат свет, и на 2-х компьютерах сядет батарейка, то я верну вам полностью сумму и несколько раз извинюсь.

      Для заказа онлайн-помощи напишите мне по контактам указанным в этой статье. Также Вы можете узнать больше подробностей, про онлайн-помощь, на нашем новом сайте – tekhnar.com.

      sopromats.ru

      Расчёт фермы для навеса: формулы, которые понадобится использовать

      Содержание статьи:

      Навес является простой архитектурной конструкцией, которая применяется в самых различных целях. В большинстве случаев его изготавливают при отсутствии гаража с накрытием на даче или для того, чтобы защитить площадку для отдыха от сильных лучей солнца. Для обеспечения надежности и прочности подобной постройки небольших размеров понадобится произвести расчет навеса. В конечном итоге можно будет получить данные, которые смогут показать, какие фермы будут использоваться и как их нужно будет варить.

      Схему закрепления профильных труб можно увидеть на рис. 1.

      На рисунке 1 изображена схема закрепления труб

      Как рассчитать фермы для навеса своими руками?

      Для того чтобы произвести расчет подобной конструкции для навеса, понадобится подготовить:

      • Калькулятор и специальное программное обеспечение;
      • СНиП 2.01.07-85 и СНиП П-23-81.

      При проведении расчетов надо будет выполнить следующие действия:

      1. Прежде всего понадобится выбрать схему фермы. Для этого определяются будущие контуры. Очертания нужно выбирать исходя из основных функций навеса, материала и других параметров;
      2. После этого надо будет определить габариты изготавливаемой конструкции. Высота будет зависеть от типа кровли и используемого материала, веса и других параметров;
      3. Если размеры пролета превышают 36 м, понадобится произвести расчет для строительного подъема. В данном случае имеется ввиду обратный погашаемый изгиб от нагрузок на ферму;
      4. Необходимо определить размеры панелей сооружения, которые должны соответствовать расстояниям между отдельными элементами, которые обеспечивают передачу нагрузок;
      5. На следующем этапе определяется расстояние между узлами, которое чаще всего равняется ширине панели.

      При произведении расчетов следуйте таким советам:

      1. Понадобится все значения высчитать в точности. Следует знать, что даже малейший недочет приведет к ошибкам в процессе произведения всех работ по изготовлению конструкции. Если нет уверенности в собственных силах, то рекомендуется сразу же обратиться к профессионалам, которые имеют опыт в проведении подобных расчетов;
      2. Для облегчения работы можно использовать готовые проекты, в которые останется лишь подставить имеющиеся значения.

      На этом фото изображено металлическое укрытие

      В процессе выполнения расчета фермы следует помнить, что в случае ее увеличивающейся высоты будет увеличиваться и несущая способность. В зимнее время года снег на подобном навесе практически не будет накапливаться. Для того чтобы увеличить прочность конструкции, следует установить несколько прочных ребер жесткости.

      Для сооружения фермы лучше всего использовать трубу из железа, которая имеет небольшой вес, высокую прочность и жесткость. В процессе определения размеров для подобного элемента понадобится учитывать следующие данные:

      1. Для конструкций небольших размеров, ширина которых составляет до 4,5 м, понадобится использовать трубу из металла 40х20х2 мм;
      2. Для конструкций, ширина которых составляет менее 5,5 м, нужно использовать трубу с размерами 40х40х2 мм;
      3. Если ширина фермы составит более 5,5 м, лучше всего применить трубу 60х30х2 мм или 40х40х3 мм.

      В процессе планирования шага ферм следует учитывать, что максимально возможное расстояние между трубами навеса составляет 1,7 м. Только в таком случае можно будет сберечь надежность и прочность конструкции.

      Пример расчета ферм для навеса
      1. В качестве примера будет рассмотрен навес шириной 9 м уклоном в 8°. Пролет сооружения составляет 4,7 м. Нагрузки снега для региона находятся на уровне 84 кг/м²;
      2. Вес фермы составляет приблизительно 150 кг (следует взять маленький запас на прочность). Вертикальная нагрузка составляет 1,1 т на стойку с высотой 2,2 м;
      3. Одним концом ферма будет опираться на стенку постройки из кирпича, а вторым — на колонну для опоры навеса с помощью анкерных болтов. Для изготовления фермы используется квадратная труба 45х4 мм. Следует заметить, что с подобным приспособлением достаточно удобно работать;
      4. Лучше всего изготавливать фермы с параллельными поясами. Высота каждого из элементов составляет 40 см. Для раскосов используется труба сечением 25х3 мм. Для нижнего и верхнего пояса применяется труба 35х4 мм. Козырьки и другие элементы нужно будет сварить друг с другом, потому толщина стенки будет 4 мм.

      В конечном итоге можно будет получить следующие данные:

      • Расчетное сопротивление для стали: Ry = 2,45 T/см²;
      • Коэффициент надежности — 1;
      • Пролет для фермы — 4,7 м;
      • Высота фермы — 0,4 м;
      • Число панелей для верхнего пояса конструкции — 7;
      • Углы нужно будет варить через один.

      Все нужные данные для расчетов можно будет найти в специальных справочниках. Однако профессионалы рекомендуют производить расчеты подобного типа с помощью использования программного обеспечения. Если будет допущена ошибка, то изготавливаемые фермы сложатся под воздействием нагрузок снега и ветра.

      Как рассчитать ферму для навеса из поликарбоната?

      Навес является сложной конструкцией, поэтому перед приобретением определенного количества материала понадобится смета. Каркас для опоры должен иметь возможность выдерживать любые нагрузки.

      Для того чтобы произвести профессиональный расчет конструкции из поликарбоната, рекомендуется обратиться за помощью к инженеру с опытом подобной работы. Если навес являет собой отдельную конструкцию, а не пристройку к частному дому, то расчеты усложнятся.

      Уличная кровля состоит из столбиков, лаг, ферм и покрытия. Именно эти элементы и нужно будет рассчитывать.

      Если планируется изготовить навес из поликарбоната арочного типа, то не получится обойтись без использования ферм. Фермы являются приспособлениями, которые связывают лаги и опорные столбики. От подобных элементов будут зависеть размеры навеса.

      Навесы из поликарбоната, в качестве основы которых применяются металлические фермы, изготавливать достаточно сложно. Правильный каркас сможет распределять нагрузку по опорным столбикам и лагам, при этом конструкция навеса не будет разрушаться.

      Для монтажа поликарбоната лучше всего использовать профильные трубы. Основной расчет фермы — учет материала и уклона. К примеру, для односкатной навесной конструкции с маленьким уклоном применяется неправильная форма фермы. Если конструкция имеет маленький угол, то можно использовать металлические фермы в форме трапеции. Чем больше радиус структуры арки, тем меньше существует возможностей задержки снега на кровле. В данном случае несущая способность фермы будет большой (рис. 2).

      На рисунке 2 изображен будущий навес покрытый поликарбонатом

      Если используется простая ферма домиком размерами 6х8 м, то расчеты будут такими:

      • Шаг между столбиками для опоры — 3 м;
      • Количество металлических столбиков — 8 шт;
      • Высота ферм под стропами — 0,6 м;
      • Для устройства обрешетки крыши понадобится 12 профильных труб с размерами 40х20х0,2 см.

      В некоторых случаях можно сэкономить путем уменьшения количества материала. К примеру, вместо 8-ми стоек можно установить 6. Можно также сократить обрешетку каркаса. Однако не рекомендуется допускать потерю жесткости, так как это может привести к разрушению сооружения.

      Подробный расчет фермы и дуги для навеса

      В данном случае будет производиться расчет навеса, фермы которого устанавливаются с шагом 1 м. Нагрузка на подобные элементы от обрешетки передается исключительно в узлах фермы. В качестве материала для кровли используется профнастил. Высота фермы и дуги может быть любой. Если это навес, который примыкает к основной постройке, то главным ограничителем является форма кровли. В большинстве случаев сделать высоты фермы больше 1 м не получится. С учетом того, что понадобится делать ригеля между колоннами, максимальная высота составит 0,8 м.

      Схему навеса по фермам можно увидеть на рис. 3. Голубым цветом обозначаются балки обрешетки, синим цветом — ферма, которую нужно будет рассчитывать. Фиолетовым цветом обозначаются балки или фермы, на которые будут опираться колонны.

      В данном случае будет использоваться 6 ферм треугольной формы. На крайние элементы нагрузка будет в несколько раз меньше, чем на остальные. В данном случае металлические фермы будут консольными, то есть их опоры располагаются не на концах ферм, а в узлах, которые изображены на рис. 3. Такая схема позволяет равномерно распределять нагрузки.

      На рисунке 3 изображена схема укрытия по фермам

      Расчетная нагрузка составляет Q = 190 кг, при этом снеговая нагрузка равна 180 кг/м². Благодаря сечениям возможно произвести расчет усилий во всех стержнях конструкции, при этом нужно учитывать тот факт, что ферма и нагрузка на данный элемент является симметричной. Следовательно, понадобится рассчитывать не все фермы и дуги, а лишь некоторые из них. Для того чтобы свободно ориентироваться в большом количестве стержней в процессе расчета, стержни и узлы промаркированы.

      Формулы, которые понадобится использовать при расчете

      Понадобится определить усилия в нескольких стержнях фермы. Для этого следует использовать уравнение статического равновесия. В узлах элементов шарниры, потому значение моментов изгиба в узлах фермы равно 0. Сумма всех сил по отношению к оси x и y тоже равна 0.

      Понадобится составить уравнение моментов по отношению к точке 3 (д):

      М3 = -Ql/2 + N2-a*h = 0, где l — расстояние от точки 3 до точки приложения силы Q/2, которое составляет 1,5 м, а h — плечо действия силы N2-a.

      Ферма имеет расчетную высоту 0,8 м и длину 10 м. В таком случае тангенс угла a составит tga = 0,8/5 = 0,16. Значение угла a = arctga = 9,09°. В конечном итоге h = lsina. Из этого следует уравнение:

      N2-a = Ql/(2lsina) = 190/(2*0,158) = 601,32 кг.

      Таким же образом можно определить значение N1-a. Для этого понадобится составить уравнение моментов по отношению к точке 2:

      М2 = -Ql/2 + N1-a*h = 0;

      N1-a*h = Ql/2;

      N1-a = Q/(2tga) = 190/(2*0,16) = 593,77 кг.

      Проверить правильность вычислений можно путем составления уравнения сил:

      EQy = Q/2 — N2-asina = 0; Q/2 = 95 = 601,32 * 0,158 = 95 кг;

      EQx = N2-acosa — N1-a = 0; N1-a = 593,77 = 601,32 * 0,987 = 593,77 кг.

      Условия статистического равновесия выполнены. Любое из уравнений сил, которые использовались в процессе проверки, можно использовать для того, чтобы определить усилия в стержнях. Дальнейший расчет ферм производится таким же образом, уравнения не изменятся.

      Стоит знать, что расчетную схему можно составить, так чтобы все продольные силы направлялись от поперечных сечений. В таком случае знак «-» перед показателем силы, который получен при расчетах, покажет, что подобный стержень будет работать на сжатие.

      Для того чтобы определить усилие в стержне з-и, понадобится первым делом определить значение угла у: h = 3siny = 2,544 м.

      Подробную информацию о том как рассчитать навес с помощью программы вы сможете узнать просмотрев это видео:

      Ферма для навеса своими руками рассчитывается несложно. Понадобится лишь знать основные формулы и уметь их использовать.

      vashibesedki.ru

      • Расчет ферм онлайн
      • Небольшая печь
      • Точечная застройка это
      • Точечная застройка это
      • Из каких материалов лучше строить дом для постоянного проживания
      • Как в частном доме утеплить входную дверь
      • Как в частном доме утеплить входную дверь
      • Красивые ворота и калитки из металла фото
      • Домик для детей на дереве своими руками
      • Домик для детей на дереве своими руками
      • Монтаж стеклянных дверей

      Изготовление ферм из профильной трубы для навеса своими руками – фото и видео инструкции процесса и расчета

      Содержание:

      1. Что собой представляет данная металлоконструкция?
      2. Важные моменты при проведении расчетов
      3. Процесс соединения отдельных элементов своими руками
      4. Рекомендации по процессу установки
      5. Возведение арочной фермы
      6. Установка односкатного навеса (расчеты и рекомендации)

      При строительстве помещения большой площади огромное внимание стоит уделить прочности кровли. Для этого во время перекрытия используют фермы.

      Правильный расчет и изготовление ферм из профильной трубы — главное условие качественного монтажа будущей кровли.

      В статье представлена пошаговая инструкция с видео материалами как соорудить конструкцию своими руками.

      Что собой представляет данная металлоконструкция?

      Читайте так же как сделать навес из профтруб самостоятельно. В статье представлены чертежи и видео уроки.
      Процесс изготовления конструкции является довольно трудоемким, но более экономичным сравнительно с использованием сплошных балок.

      В строительстве применяется парное количество составляющих элементов, которые соединяются между собой посредством косынок. А все составляющие данной металлоконструкции соединяются между собой либо при помощи сварочного аппарата, либо специальными клепками.

      Таким образом можно сделать вывод что данная конструкция является своего рода каркасом (или скелетом) будущего сооружения, обшитая снаружи облицовочным материалом.

      Так же металлическая ферма из профильного трубопроката является идеальным перекрытием для пролета любой длины, но чтобы правильно ее установить потребуется провести грамотные подсчеты.

      Качественное изготовление конструкции при помощи сварки проводится на земле и только после этого переносится наверх и монтируется уже в собранном виде по верхней обвязке по ранее установленной разметке.

      Только в этом случае можно говорить о надежности конструкции и о длительном времени ее эксплуатации. Фермы пространственного вида нуждаются в закреплении, потому что конструкция является жесткой и может нести высокие нагрузки.

      Важные моменты при проведении расчетов

      Перед тем как приступить к расчетам нужно решить, какой вид крыши будет оптимальным в данном случае. Выбор напрямую зависит от ее размера и наклона самой кровли.

      Также выбор может зависеть от контура поясов. Все вышеперечисленные составляющие зависят от функциональных возможностей строения, материала перекрытия и угла скоса кровли. Посчитать общий вес каркаса можно нашим онлайн калькулятором.

      Далее нужно определиться с размерами. Длина определяется углом скоса крыши, а ее высота зависит от вида материала, который будет использоваться для перекрытия, метода перевозки и общей массы металлоконструкции.

      Если расчет фермы из профильной трубы показал, что ее общая длина должна быть больше 36 метров, то дополнительно рассчитывается строительный подъем.

      Далее определяются размеры панелей. Проведение подсчетов зависит от нагрузки, что по плану должна на нее возлагаться. Если архитектура кровли планируется треугольного вида, тогда ее скос будет составлять 45 градусов.

      Итоговым этапом расчетов считается определение оптимального расстояния между узлами металлоконструкции.

      Если вы не уверены в своих силах, тогда лучше доверить подсчеты специалистам, которые владеют специальными компьютерными программами и смогут гарантировать качество предоставляемых услуг.

      Перед началом строительства стоит несколько раз перепроверить все результаты с учетом возможной максимальной нагрузки на строение. Также запомните, что помимо расчетов на качество монтажа влияет наличие плановых чертежей.

      А теперь мы вам представим несколько бесплатных программ которыми можно воспользоваться для расчета.

      На этом сайте вы найдете бесплатную онлайн — программу для расчета балок и ферм способом конечных элементов. Данный калькулятор отлично подойдет как студентам так и инженерам. Интуитивно понятный интерфейс калькулятора поможет без проблем произвести все необходимые действия.

      Можно так же воспользоваться следующей программой.

      Находиться тут, с ее помощью так же можно произвести все необходимые действия. Обращу внимание что данная программа является частично бесплатной.

      Так же можете скачать с нашего сайта бесплатную десктопную программу чтобы произвести всю калькуляцию своими руками. Данная программа не требует установки и имеет интуитивно понятный интерфейс. Скачать ferm06.rar

      Процесс соединения отдельных элементов своими руками


      Изготовление фермы из профильной трубы своими руками предполагает в процессе объединения всех составляющих использование таких соединительных элементов как спаренный уголок или прихватка.

      При сборке верхнего пояса оптимальным соединительным элементом считается пара тавровых уголков, что соединяются друг с другом меньшей стороной. Нижний пояс соединяется уголками с ровными сторонами.

      В случае соединения фермы больших размеров обязательно используются накладные пластины, а чтобы равномерно распределить давление по всей конструкции применяются двойные швеллеры.

      Установка раскосов осуществляется под наклоном в 45 градусов, тогда как стойки монтируются перпендикулярно к основанию. Для установки фермы в качестве соединителей используются крестообразные или тавровые уголки, которые хоть и имеют ровные стороны, но дополнительно поддерживаются пластинами.

      После того так конструкция собрана можно переходить к осуществлению сварочных работ. Как сварить ферму из профильной трубы? Приветствуется как использование ручной сварки, так и автоматической, а тут можете по видео урокам посмотреть как нужно варить профтрубы.

      Немного про фермы, электроды и Форсаж 180


      Смотрите это видео на YouTube

      После того как сварка завершена все полученные швы аккуратно зачищаются после чего все строение обрабатывается антикоррозийным раствором и покрывается несколькими слоями краски.

      Рекомендации по процессу установки

      Для того чтобы уменьшить давление конструкции при минимальном скате кровли лучше применять дополнительные решетки. Если уклон не более 25 градусов, то для уменьшения массы рекомендуется изготовить нижний пояс ломаного вида.

      Во время изготовления фермы большой длины применяйте только парное количество панелей. А если ее длина превышает два десятка метров, то желательно использовать фермы Полонсо.

      Выбор диаметра профиля обусловлен размером будущего навеса и градуса его уклона, но в любом случае расстояние от одной фермы до другой не должно превышать 1,7 м.

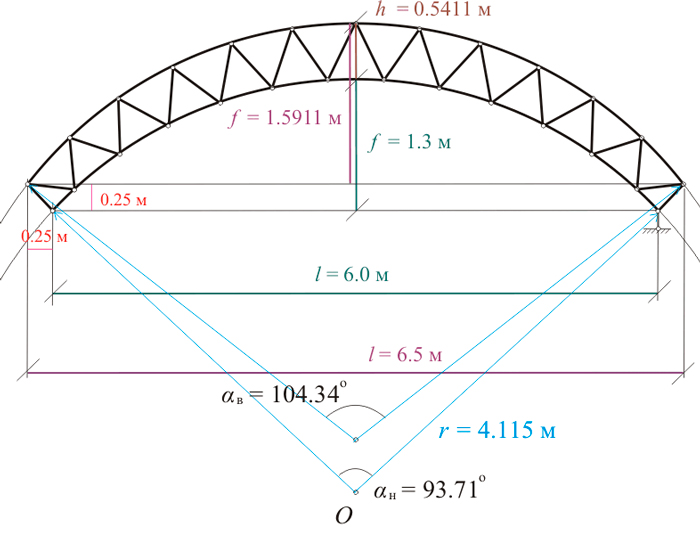

      Возведение арочной фермы

      При планировании изготовления каркаса арочного вида использование ферм является обязательным условием. Ее изготовление из профильной трубы по технологии несколько сложнее создания обычного каркаса.

      Данные конструкции служат связующим звеном для лаг, столбов и опор. Если она правильно собрана, то это добавит ей надежности и предупредит его преждевременное разрушение и деформацию.

      Изготовление арочных ферм из профильной трубы является самым лучшим решением, так как этот материал отличается прочностью и хорошо соединяется с листами поликарбоната, что используются для перекрытия.

      Проект типового каркаса здания с треугольными фермами с пролетами 12, 18, 21м


      Смотрите это видео на YouTube

      При выборе конструкции нужно учесть факт, что для навеса важно использовать такую форму, которая позволит не задерживать на себе осадки.

      В противном случае большое скопление воды или снега может спровоцировать деформацию или даже поломку. От величины радиуса арки зависит, будут ли на ней задерживаться осадки.

      Односкатные виды из профильной трубы часто используются при создании навеса. Его особенностью является то, что более высокой стороной такой навес присоединяется к основному строительному объекту. Его покрытие подбирается исходя из внешних характеристик и конструктивных особенностей.

      Установка односкатного навеса (расчеты и рекомендации)

      Давайте подробнее рассмотрим устройство односкатного навеса, для которого будет использоваться ферма односкатная на 12 метров из профильной трубы, чертежи конструкции также должны прилагаться к расчетам и другой строительной документации.

      Для перекрытия односкатного навеса лучше использовать листы поликарбоната двухметровой ширины. Конструкция должна собираться таким образом, чтобы край кровельного материала попадал именно на ферму.

      Сегодня существует большое количество программ, которые позволяют не только провести все нужные подсчеты, но и наглядно увидеть каждый элемент будущей постройки. Ведь она станет хорошим решением для создания летней веранды или летнего гаража для личного автотранспорта.

      Solidworks.Двухскатная ферма. Проектирование, расчет в Solidworks Simulation, чертеж


      Смотрите это видео на YouTube

      В процессе строительства рекомендуется использовать профиль с диаметром сечения 3х3 см, а для наклонных распорок, которые привариваются под углом 25 градусов можно использовать образцы меньшего диаметра сечения 2х2 см. Они привариваются зигзагом между верхним и нижним основанием строения.

      Основой металлического каркаса служит пара профилей с сечением 3х3 см. Между фермами обязательно использование полуметровых продольных перемычек, которые направлены на снижение снеговой нагрузки.

      Для вертикальных стоек используется профиль большего сечения. Стойки устанавливаются с обеих сторон возле каждой фермы. Они закапываются в землю не менее чем на полметра и дополнительно заливаются бетоном. Таким образом, каркас укрепляется и приобретает способность выдерживать большое давление.

      как сварить ферму своими руками часть 2


      Смотрите это видео на YouTube

      Заметьте, что к сварочным работам можно допускать лишь человека, который имеет соответствующее образование и опыт работы сварщиком, так как от его профессионализма зависят эксплуатационные характеристики навеса.

      В любом случае изготовление ферм из профильной трубы любого вида и их использование является важным моментом в строительстве навесов любого вида, поэтому неплохо будет изучить несколько схем изготовлений по фотографиям и просмотреть пример расчета для любой формы. После чего можно приступать к своим расчетам.

      Практический анализ и проектирование стальных крышных ферм

      Наиболее распространенной альтернативой для строительства крыш в Нигерии является использование ферм, из которых в первую очередь выбираются древесина и сталь. Преимущество использования ферм для крыш заключается в том, что воздуховоды и трубы, необходимые для работы инженерных систем здания, могут быть установлены через полотно фермы. Однако следует уделить особое внимание конструкции элементов фермы и их соединению (которое может быть сварным или болтовым), поскольку их выход из строя может быть катастрофическим как с точки зрения гибели людей, так и с точки зрения экономики.

      Крыша здания церкви в Уйо, штат Аква-Ибом, Нигерия, рухнула 10 декабря 2016 года, в результате чего погибло более 60 верующих и многие получили ранения. Это должно показать, насколько важно и почему инженеры должны уделять пристальное внимание таким проектным ситуациям. Цель этой статьи — максимально наглядно показать, как стальные элементы фермы могут быть спроектированы в соответствии со стандартом проектирования EN 1993-1-1-:2005 (Еврокод 3).

      Ферма представляет собой систему треугольных элементов, соединенных между собой и предназначенных для восприятия нагрузки. Ферма по своей природе стабильна по форме и сопротивляется нагрузке, развивая в основном осевые силы, которые могут быть растягивающими или сжимающими по своей природе. Соединения в фермах всегда предполагаются номинально штифтовыми. Когда соединение ферм жесткое, в элементах фермы возникают вторичные эффекты, такие как изгибающий момент и поперечная сила.

      Для хороших конструктивных характеристик ферм крыши отношение пролета к высоте фермы должно быть в диапазоне от 10 до 15. Однако следует отметить, что архитектурный проект здания определяет его внешнюю геометрию и регулирует заданный уклон до верхнего пояса фермы.

      При расчете элемента, работающего на сжатие, в ферме крыши необходимо учитывать несколько режимов потери устойчивости. В большинстве элементов фермы необходимо оценивать только изгиб сжатых элементов в плоскости конструкции фермы и вне плоскости конструкции фермы. Потеря устойчивости при изгибе по Еврокоду 3 достигается за счет применения понижающего коэффициента к сопротивлению сжатию.

      Пример конструкции стальных ферм крыши

      Чтобы проиллюстрировать это, был представлен простой пример конструкции. Каркасная конструкция кровельной системы (18,0 м в длину и 7,2 м в ширину) показана на рисунке ниже. Ферма состоит из конфигурации Howe Truss, расположенной с интервалом 3 м. Желательно указать соответствующие угловые секции, которые будут безопасно выдерживать ожидаемую нагрузку, с использованием кода конструкции Еврокода (указанная марка стали S 275).


      Идеализированная 2D-модель типичной конфигурации нагрузки фермы крыши показана ниже;

      Расчет нагрузок
      Пролет фермы крыши = 7,2 м
      Шаг ферм = 3,0 м
      Узловое расстояние между фермами = 1,2 м кровельный лист (толщиной 0,55 мм) = 0,019 кН/м 2
      Вес потолка (используется 10-мм изоляционная волокнистая плита) = 0,077 кН/м 2
      Вес коммуникаций = 0,1 кН/м прогона (предполагается, что CH 150 x 75 x 18 кг/м) = (18 x 3 м)/(1,2 x 3) = 15 кг/м 2 = 0,147 кН/м 2
      Собственный вес ферм (предположим) = 0,2 кН/м 2
      Суммарная нагрузка на створку (г k ) = 0,536 кН/м 2 9000 нагрузка (g k ) = 0,536 кН/м 2 × 1,2 м × 3 м = 1,9296 кН

      Переменная (навязанная) нагрузка ремонт (Таблица 6. 9 EN 1991-1-1:2001)
      Нагрузка на крышу (q K ) = 0,75 кН/м 2
      Следовательно, узловая переменная нагрузка (Q K ) = 0,75 кН/м 2 × 1,2M × 3M = 2,7 кН

      Ветровой нагруз скоростное давление (динамическое) принимается равным = q p(z) = 1,5 кН/м 2
      При ветре справа налево результирующий коэффициент давления на наветренном и подветренном склонах с положительным внутренним давление ( c pe ) принимается равным −0,9
      Следовательно, внешнее давление ветра по нормали к крыше равно;
      Q E = Q P C PE = -1,5 × 0,9 = 1,35 кН/м 2
      Vertical Component P EV =
      Q = = 33033033131313131313 гг. 1,35 × cos 36,869 = 1,08 кН/м 2 действующая вверх ↑
      Следовательно, узловая ветровая нагрузка (W k ) = 1,08 кН/м 2 × 1,2 м × 3 м = 3,888 кН
      Посмотреть, какова ветровая нагрузка проанализировано с использованием Еврокода, нажмите ЗДЕСЬ

      Расчет фермы на внутренние силы
      N/B: Обратите внимание, что внутренние силы в элементах обозначаются F i-j , что также равно F j-i , например. Ф 2-3 = Ф 3-2 ; Также любезно отличайте это от других числовых элементов

      Dead Load

      Состав 1

      θ = TAN -1 ⁡ (2,7/3,6) = 36,869
      Let ∑F Y = 0
      5.79999
      Let ∑F y = 0
      = 77999999918
      . – 0,956 + F 1-2 (sin θ) = 0
      F 1-2 = (-4,834)/sin⁡36,869 = -8,0568 кН (СЖАТИЕ)

      Пусть ∑F ​​ x 1 = 80 0 90 1-2 (cos θ) + F 1-3 = 0
      F 1-3 = -(-8,0568 ×(cos⁡36,869)) = 6,445 кН (НАТЯЖЕНИЕ)

      СОЕДИНЕНИЕ 3

      2 Пусть ∑F ​​ y = 0
      F 3 – 2 = 0 (БЕЗ СИЛЫ)

      Пусть ∑F ​​ x = 0
      F 3–5 – F 8 0 521 90 3–1 = F 3–5 = 6,445 кН (натяжение)

      соединение 2

      ϕ = tan -1 ⁡ (0,9/1,2) = 36,869 = θ
      Let ∑f Y = 0
      -θ
      Let ∑f Y = 0
      -θ
      . 1,93 + F 2-4 (sin θ) – F 2–3 – F 2-5 (sin θ) – F 2-1 (sin θ) = 0
      -1,93 + F 2 -4 (sin 36,869) – 0 – F 2-5 (sin 36,869) – [-8,0568(sin 36,869)] = 0
      0,6 F 2–4 – 0,6F 2–5 9,0904 = -2 ———- (1)

      Пусть ∑F ​​ x = 0
      F 2-4 (cos θ) + F 2-5 (cos θ) – F 2-1 (cos θ) = 0
      F 2-4 (cos 36,869) + F 2-5 (cos 36,869) – [-8,0568(cos 36,869)] = 0
      0,8 F 2–4 + 0,8 F 2–5 = -6,4455———- (2)

      Решение уравнений (1) и (2) одновременно;
      F 2-4 = – 6,448 кН (СЖАТИЕ)
      F 2-5 = -1,608 кН (СЖАТИЕ)

      СОЕДИНЕНИЕ 5

      = 9051F8 F 5-2 (sin ϕ) + F 5–4 = 0
      -1,608 (sin 36,869) + F 5–4 = 0
      F 5–4

      2 = 0,9646 кН

      Пусть ∑F ​​ x = 0
      –F 5–3 – F 5–2 (cos ϕ) + F 5–7 = 0
      -6,445– [–1,608 (cos 9) +36,86,86] F 5–7 = 0
      F 5–7 = 5,1586 кН (натяжение)

      Состав 4

      α = TAN -1 (1,8/1,2) = 56,309 °
      . = 0
      -1,93 – F 4–2 (sin θ) – F 4–5 – F 4–7 (sin α) + F 4–6 (sin θ) = 0
      -1,93 – [ -6,448(sin 36,869)] – 0,9646 – F 4-7 (sin 56,309) + F 4–6 (sin 36,869) = 0
      -0,832 F 4–7 + 0,1 F 4–9605 = -0,9742 ——– (3)

      Пусть ∑F ​​ x = 0
      F 4–7 (cos α) + F 4–6 (cos θ) – F 4–2 (cos θ) = 0
      F 4-7 (cos 56,309) + F 4-6 (cos 36,869)) – (-6,448(cos36,869)) = 0
      0,5547 F 4–7 + 0,8 F 4–6 = – 5,1584 ——– (4)

      Решение уравнений (3) и (4) одновременно ;
      F 4-7 =-2,319 кН (сжатие)
      F 4-6 = -4,8398 кН (сжатие)


      соединение 6

      let ∑f x = 0
      – -6 (cos θ) + F 6-8 (cos θ) = 0
      -(-4,8398 cos 36,869) + F 6-8 (cos 36,869) = 0
      F 6-8 = ( -3,87184)/cos ⁡36,869= – 4,8398 кН (СЖАТИЕ)

      Пусть ∑F ​​ y = 0
      -1,93 – F 6–4 (sin θ) – F 6–7 – F 6–8 ) = (sin 0
      -1,93 – [-4,8398(sin 36,869)] – F 6–7 – [–4,8398(sin 36,869)] = 0
      F 6–7 = 3,8777 кН (НАТЯЖЕНИЕ)

      02 РЕЗУЛЬТАТЫ ДЛЯ СТАТИСТОЙ НАГРУЗКИ       (G K )

      ПОЯС НИЖНИЙ
      F 1-3 = 6,445 кН (T)
      F 04-5 9 кН0018 F 5-7 = 5,158 кН (T)

      ВЕРХНИЙ ПОЯС
      F 1-2 = -8,0568 кН (C)
      F 2-4 F 2-9018 = -004 (-004) 4-6 = -4,839 кН (C)

      ВЕРТИКАЛЬНЫЕ
      F 2-3 = 0 (БЕЗ СИЛЫ)
      F 4-5 = 0,9646 кН (T) 5-90
      F 3,877 кН (T)

      ДИАГОНАЛЬ
      F 2-5 = -1,608 кН (C)
      F 4-7 = – 2,319 кН (C)

      Аналогично, сводка результатов анализа прилагаемой нагрузки (вопрос к ) приведен ниже;

      Нижний аккорды
      F 1 — 3 = 8,992 кН (T)
      F 3 — 5 = 8,992 кН (T)
      F 5 — 7 = 7. 198 кН (T)

      Top COP CORP.
      F 1 -2 = -11,241 кН (C)
      F 2 -4 = -8,998 кН (C)
      F 4 -6 = -6,748 кН (C)

      Verticals 9008
      F (C)

      . 2 – 3 = 0 (БЕЗ СИЛЫ)
      F 4 – 5 = 1,346 кН (Т)
      F 6 – 7 = 5,391 кН (T)

      ДИАГОНАЛЬ
      F 2 – 5 = -2,242 кН (C)
      F 4 – 7 = – 3,238 кН (T)

      Сводка результатов для ветровой нагрузки (T) 9 W K )

      Нижний ход
      F 1 -3 = -12,948 кН (C)
      F 3 -5 = -12,948 кН (C)
      F 5 -70052 = -12,948 кН (C)
      F 5 -70052 = -12,948 кН (C)
      F 5 -70052 = -12,948 кН (C)
      F 5 -70052 = -12,948 кН (с) 5 -5 = -12,948 кН (с). -10,365 кН (C)

      ВЕРХНИЙ ПОЯС
      F 1 – 2 = 16,187 кН (T)
      F 2 – 4 = 12,957 кН (T)
      F 4 — 6 = 9,717 кН (T)

      Вертикали
      F 2 — 3 = 0 (нет силы)
      F 4 — 5 = — 1,938 KN (NO)
      F 4 — 5 = — 1,938 KN. C)
      F 6 -7 = -7,763 кН (C)

      Диагонали
      F 2 -5 = 3,228 кН (T)
      F 4 -7 = 4,662 кН (T)
      2 in in. все случаи, (T) – растягивающая сила; (C) – Сила сжатия

      Конструктивный расчет ферм крыши по Еврокоду 3

      Вся конструкционная сталь, используемая в конструкции, имеет следующие свойства;
      f y (Предел текучести) = 275 Н/мм 2
      f u (предел прочности при растяжении = 430 Н/мм 2 )

      2

      ВАРИАНТ НАГРУЗКИ 1 : СТАТИСТИЧЕСКАЯ НАГРУЗКА + ПРИЛОЖЕННАЯ НАГРУЗКА только
      Fu = γ Gj Gk + γ Qk Qk

      Предельная расчетная сила (Н Ed)

      51 k

      + 1.5Q k
      N Ed = 1.35(6.445) + 1.5(8.992) = 22.189 kN (TENSILE)

      LOAD CASE 2: DEAD LOAD + WIND LOAD acting simultaneously

      Partial factor for постоянные воздействия (DK) = γGj = 1,0 (благоприятные)
      Частный коэффициент для опережающих переменных воздействий (W k ) = γW k = 1,5

      Следовательно, предельная расчетная сила в стержне = Fu = γ Gj Gk + γ Wk Wk = G k + 1,5W к .
      N Ed = 1,0(6,445) – 1,5(12,894) = -12,896 кН (СЖАТИЕ)

      Следовательно, все элементы нижнего пояса должны выдерживать осевую растягивающую нагрузку в 22,189 кН и возможное изменение направления напряжений с сжимающая нагрузка 12,896 кН

      Длина самого длинного нижнего пояса = 1200 мм

      Учитывать РАВНЫЕ УГЛЫ UA 50 X 50 X 6
      Общая площадь = 5,69 см
      С учетом одного болта M12 (допуск на диаметр 14 мм) – эквивалентная площадь натяжения = 3,72 см 2
      Эквивалентная площадь растяжения для сварного соединения = 4,88 см 2

      N t,Rd меньшее из;
      (A net × Fy)/γ M0 и (0,9A net × fu)/γ M2
      f u = 430 Н/мм 2 ; f y = 275 Н/мм 2
      N t,Rd = (3,72 × 10 2 × 275)/1,0 × 10 -3 ) = 102,3 кН 90; (0,9 × 3,72 × 10 2 × 430)/1,25 × 10 -3 = 115,17 кН

      Следовательно;

      N Sd /N t,Rd = 22,189/102,3 = 0,216 < 1,0 (Сечение подходит для сопротивления растяжению)

      Сопротивление сжатию и продольному изгибу
      Толщина сечения t = 6 мм. Поскольку t < 16 мм, расчетный предел текучести f y = 275 Н/мм 2 (таблица 3.1 EC3)

      Класс сечения
      ε = √(235/f y ) = 5/2(2)3 √2 = 0,9244
      ч/т = 50/6 = 8,33.
      Согласно таблице 5.2 (лист 3) Еврокода 3, часть 1-1, для классификации класса 3,
      h/t ≤ 15ε и (h + b)/2t ≤ 11,5ε. В нашем случае
      5ε = 15 × 0,92 = 13,8 > h/t (8,3) ОК
      (h + b)/2t = 8,33 < 10,8 (11,5 × 0,92) ОК

      Таким образом, сечение удовлетворяет обоим условиям.

      Сопротивление элемента всестороннему сжатию
      Н C,Rd = (A х Fy)/γ M0 = (5,69 х 10 2 х 275)/1,0 = 156475 Н = 10009 Н = 156,475 Ed /N C,Rd = 12,896/156,475 = 0,0824 < 1 Следовательно, сечение подходит для равномерного сжатия.

      Сопротивление продольному изгибу элемента
      Поскольку элемент закреплен на обоих концах, критическая длина потери устойчивости одинакова для всех осей; L CR = 1200 мм
      Соотношение тонкости λ = L CR /(R I × λ ​​ 1 )
      λ 1 = 93,9ε = 93,9 × 0,9244 = 86,801 = 93,9ε = 93,9 × 0,9244 = 86,801 = 93,9ε = 93,9 × 0,9244 = 86,801 = 93,9ε = 93,9 × 0,9244 = 86,801 . и у-у)
      λ = 1200/(15 × 86,801) = 0,9216

      Кривая потери устойчивости b подходит для всех уголков согласно таблице 6.2 Еврокода 3
      α = 0,34 для кривой потери устойчивости b
      Φ = 0,5 [1 + α(λ – 0,2) + λ 2 ]
      Φ = 0,5 [1 + 0,34 (0,9216 — 0,2) + 0,9216 2 ] = 1,0473

      x = 1/[φ + √ (φ 2 — λ 2 )]
      x = 1 /0473). + √(1,047 2 – 0,9216 2 )] = 0,6473 < 1

      Следовательно, N b, Rd = (X × A × f y )/γ M1 = (0,6473 × 5,69 × 10 2 × 275) /1,0 = 101286,2675 N = 101,286 КН
      N ED /N B, RD = 12.868/10.1128/12.868/10.1128/12.868/10.1128/12.868/10.1128/12.868/12.1128/12.868/100018/12.868/12.868/12.868/12.868/12.868/12.868/12.868/12.868/12.868/12.868/12.868/12.868/12.868/12.868/12.868/100018 <100051. Таким образом, секция пригодна для потери устойчивости

      Следовательно, UA 50 x 50 x 6 i подходит для сопротивления всем осевым нагрузкам на нижний пояс фермы.
      Следуя методу, показанному выше в разделе 4.0, можно эффективно спроектировать другие элементы фермы.

      Благодарим вас за посещение
      ЧТОБЫ СКАЧАТЬ ПОЛНУЮ ПРОЕКТНУЮ БУМАГУ В ФОРМАТЕ PDF ДЛЯ ПЕЧАТИ, НАЖМИТЕ ЗДЕСЬ

      Бесплатный калькулятор ферм — Краткое руководство | Силы и отклонения членов

      доктора Шона Кэрролла

      |

      Опубликовано: 29 января 2022 г.

      |

      Учебник

      Это краткое руководство по использованию нашего бесплатного онлайн-калькулятора ферм. Следуйте этому краткому текстовому руководству или посмотрите видеоролик «Приступая к работе» ниже. Мы рассмотрим процесс анализа простой ферменной конструкции. К концу вам будет удобно использовать калькулятор ферм для быстрого анализа ваших собственных ферменных конструкций. Чтобы перейти непосредственно к бесплатному приложению для расчета ферм, перейдите по ссылке ниже.
