Сегодня мы погрузимся в мир теоретической физики, чтобы разобраться с тем, как работает громоотвод. На самом деле, это неправильное название, так как гром является звуковым эффектом — отвести его от здания не только нельзя, но и не имеет никакого смысла. Правильное название конструкции «молниеотвод», и оно наиболее точно отражает суть данного устройства.

Громоотвод — как работает

Содержание статьи

• 1 Что такое громоотвод и как он функционирует
  • 1.1 Немного физики
  • 1.2 Цены на молниезащиту и заземление
• 2 Принцип действия молниеотвода
• 3 Как правильно устроить молниеотвод на здании
  • 3.1 Цены на держатели для токоотвода
  • 3.2 Видео — Громоотвод в действии

Что такое громоотвод и как он функционирует

Итак, молниеотвод – это устройство, предназначенное для защиты зданий и сооружений от удара молний. Представляет собой заостренный металлический штырь, который устанавливается в вертикальном положении на крыше зданий или на отдельно стоящей высокой мачте. От нижнего конца штыря идет проводник, который уходит в землю – заземление.

Принцип действия молниеотвода

Большинство людей думают, что основная функция молниеотвода заключается в том, что при прямом попадании молнии во время грозы он отводит заряд по проводнику в землю, где тот рассеивается, не повреждая здание. Да, это утверждение верное, и при попадании молнии именно так и произойдет.

Однако так бывает только в случае прямого попадания, что случается крайне редко. В прочих ситуациях громоотвод работает по-другому. Удивлены? На самом деле, все не так сложно и объяснимо, и сейчас вы в этом убедитесь.

Молния крайне редко попадает в громоотвод

Молниезащита тросовая

Немного физики

При образовании грозовых облаков происходит разделение зарядов. Мельчайшие капли воды приобретают отрицательные и положительные заряды, при этом отрицательные заряды скапливаются преимущественно в нижней части кучевого облака.

1. На поверхности земли, а также на зданиях и сооружениях под заряженным облаком скапливаются индуцированные заряды противоположного знака, то есть положительные.

   Нюансы разделения зарядов

2. Между землей и облаками увеличивается напряженность электрического поля. Появляется разность потенциалов, достигающая миллионов вольт. Данной разницы достаточно для образования разряда, коим и является молния.
3. Разряд молнии начинается со ступенчатого лидера. Под этим понимается слабосветящийся разряд, который движется по направлению от облака к земле со скоростью 50 000 км/сек. Путь молнии прокладывается по воздуху — он неоднороден, а значит, есть места с более высокой электропроводностью (больше количество заряженных частиц). По ним-то молния и проходит. По-другому можно сказать, что молния выбирает наименьший путь сопротивления.

   Разряд молнии

4. Приближаясь к земле, лидер направляется в те участки, где в данный момент имеется наибольшее количество индуцированных зарядов противоположного знака. Когда лидер достигает земли, все отрицательные заряды, находящиеся в ионизированном канале, устремляются в землю – сначала заряды из нижней части канала, а затем и из облака. Таким образом, основной разряд идет снизу-вверх.

   Молния выбирает наименьший путь сопротивления

Наверное, всем известно, что молния поражает высокие объекты: деревья, вышки, мачты, дома. Но происходит так не всегда, так как многое зависит от электропроводности этих объектов. Например, ствол дерева содержит влагу, что позволяет образующимся в земле индуцированным зарядам перетекать на верхушку дерева, а значит, расстояние до нисходящего ступенчатого лидера сокращается. Ему нужно проделать меньший путь, поэтому удар с высокой долей вероятности придется в рассматриваемый объект. Так будет, если рассмотреть одиноко стоящее дерево.

Совет! Именно поэтому нельзя прятаться во время грозы под деревьями, которые стоят особняком. В относительной безопасности вы будете только в зарослях, да и то – не факт.

Большинство специалистов рекомендует поднимать молниеотвод на высоту до 18-20 м, особенно если здание находится в плотной застройке частного сектора

Справедливо перетекание зарядов также для высоких сооружений и зданий, однако если поблизости находится объект с более высокой электропроводностью, он накопит в себе больше индуцированных зарядов, и молния поразит именно его — несмотря на то, что оно может быть намного ниже.

Единственным проверенным средством, помогающим уберечься от удара атмосферного разряда, является молниеотвод

Данный эффект полностью объясняет поведение молнии. Иногда люди недоумевают, почему заряд поражает не высокое строение, а какой-нибудь маленький сарай, находящийся поблизости. Причиной может быть то, что он стоял на водоносном слое почвы, а вода, как мы знаем, является прекрасным проводником и однозначно будет содержать большее количество индуцированных зарядов.

Молниезащита загородного дома

Можно часто наблюдать деревья, пораженные молнией, около рек. Как известно, в силу гравитации реки протекают в самых низких участках рельефа, но так как вода в реке – это хороший проводник, содержащий много зарядов, в этой области создаются самые оптимальные условия для попадания молнии.

История молниеотвода

Совет! По этой причине во время грозы стоит держаться подальше от рек и водоемов.

Цены на молниезащиту и заземление

Молниезащита и заземление

Принцип действия молниеотвода

Итак, мы разобрались с поведением молнии, но до сих пор непонятно, как функционирует громоотвод. Сейчас мы объясним и этот вопрос.

1. Как уже было сказано, на земле появляется большое количество индуцированных зарядов, возникает сильное электрическое поле, которое будет усиленно у заостренных предметов, коим и является молниеотвод.

   Принцип работы молниеотвода сводится к тому, чтобы переключить электрический удар на специальную проводную шину, отправляющую заряд молнии глубоко в землю

2. В результате этого на верхушке устройства возникает коронный разряд, через который разряды из земли стекают вверх по воздуху в направлении грозового облака. Это означает только одно – индуцированные заряды не могут накапливаться на здании, а значит, молния в него бить не будет, так как наверняка поблизости найдутся более заряженные объекты.
3. Вероятность того, что молния попадет в здание с громоотводом, падает практически до нуля. Именно поэтому случаи ударов в громоотводы такие редкие.

   Принцип действия активного громоотвода

Согласитесь, все очень просто и понятно, если понимаешь суть явления. Мы уже давно живем в информационном веке, поэтому быть невеждой современному человеку не к лицу.

Как правильно устроить молниеотвод на здании

Разобрав принцип работы громоотвода, будет неправильно оставить без внимания способ его устройства. Во второй части статьи мы расскажем, как своими руками смонтировать качественную защиту для вашего дома, чтобы уберечься от ударов молнии.

ГРОМООТВОДЫ. Фигура 1) Платиновый наконечник громоотводного стержня. 2) Проволочный кабель, зажатый наконечником. 3) Проволочный кабель с наконечником. 4) Соединение верхней части стержня а, который для сбережения места укорочен и обломан на чертеже. 5, 6) Пучки из стержней. 7, 8, 9 и 10) Скрепления основания стержня с деревянными частями крыши. 11 и 12) Муфты для соединения проводников. 13) Скрепление основания стержня с проводником, загибающимся вниз. 14) Конец подземного проводника, опущенный в воду колодца. 15, 16, 17) Подземные части проводника. 18) Якорь и корзина с углем — подземная оконечность проводника.

Существует множество вариантов исполнения молниеотвода, начиная с самых простых самодельных вариантов и заканчивая профессиональными системами от именитых производителей. Мы настоятельно советуем использовать заводские решения, так как они гарантированно будут работать (при правильном монтаже) и, что немаловажно, выглядят намного привлекательнее с эстетической точки зрения.

В качестве примера мы разберем, как монтируется молниезащита от белорусского производителя «ТерраЦинк». Данная система включает в себя широкий ассортимент аксессуаров и комплектующих, позволяющих выполнять монтаж на строениях разной формы и сложности. Основу системы составляет молниеприемник, который в зависимости от габаритов может представлять собой молниеприемную мачту или молниеприемный стержень. Всего насчитывается более 20 видов элементов.

Молниезащита «ТерраЦинк»

В комплект будут входить основание, треноги и держатели токоотвода. Токоотводов компанией представлено 30 видов, что позволяет подобрать оптимальный вариант под любой фасад здания. Также система включает в себя 15 видов соединителей и зажимов токоотвода.

Держатель треугольной формы

Интересно знать! В качестве токоотвода для частных домов чаще всего используют 8-миллиметровый оцинкованный прут.

Система «ТерраЦинк» хороша еще и тем, что для установки вам не потребуется специальных инструментов. Монтаж выполняется за очень короткое время при том, что его можно осуществлять на эксплуатируемые здания. Комплектующие имеют небольшие размеры, что делает их незаметными на фоне строения.

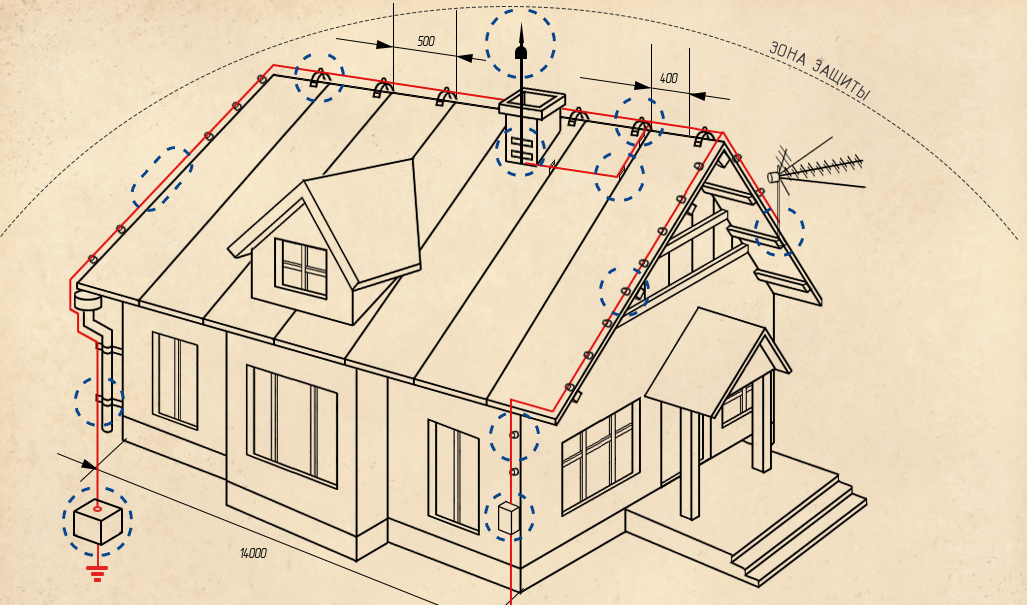

Расположение элементов молниезащиты

Таблица. Как происходит установка такой молниезащиты?

Шаги, фото	Описание работ
Шаг 1. Установка держателей под токоотвод	Работа начинается с того, что на конёк кровли монтируются регулируемые держатели с металлическим стержнем. Фиксируются они очень просто — за счет затягивания крепежного винта.
Шаг 2. Монтаж остальных держателей	Токопровод у нас пройдет по всей крыше, поэтому держатели устанавливаются по всему коньку с шагом 1 м.
Шаг 3. Прокладка токопровода	Фиксируем в держателях токопровод диаметром 8 мм при помощи пластиковой защелки на верхушке держателя. Комментарий. Некоторые держатели имеют иное крепление токопровода, поэтому обязательно изучите перед монтажом прилагаемую инструкцию.
Шаг 4. Торцевой загиб токопровода	Чтобы увеличить площадь покрытия молниезащиты, свободный конец токопровода, выступающий за край конька, рекомендуется загнуть вверх под углом 45 градусов. Делаем это с двух сторон.
Шаг 5. Монтаж держателя токоотвода	На следующем этапе необходимо закрепить держатель под токоотвод. Монтируется он под черепицу или иные кровельные материалы, поэтому в месте установки придется произвести небольшой демонтаж, чтобы добраться до деревянной стропильной системы и обрешетки. Держатель фиксируется при помощи саморезов, после чего элементы кровли возвращаются на место. Образовавшееся отверстие дополнительно герметизируется, чтобы не допустить попадания внутрь воды во время дождя.
Шаг 6. Установка держателей на скате	Далее аналогичным образом крепятся держатели прямо по кровле до самой нижней части. Шаг установки также составляет 1 м.
Шаг 7. Дальнейшая разводка токопровода	В держатели 42202, идущие по кровле, устанавливается токопровод. Фиксация элемента аналогична той, что выполнялась ранее с коньковыми держателями.
Шаг 8. Соединение токопровода	Подведенные с боков токопроводы необходимо соединить с центральным. Делается это при помощи зажимов №51515 при затягивании болтов.
Шаг 9. Монтаж держателя под молниеприемник	Далее начинается процесс монтажа молниеприемника. Первым делом устанавливаем держатель. Проще всего его закрепить к вертикальной поверхности, например, стенке дымохода. 1. Для этого в ней просверливаются отверстия, в которые вставляются пластиковые дюбеля. 2. В них вкручиваются кронштейны до надежной фиксации. 3. Ставится стержень (молниеприемник), который фиксируется скобами, прикручиваемыми к кронштейну на болтовые соединения.
Шаг 10. Соединения молниеприемника с токопроводом	С нижнего конца у стержня имеется резьба, на которую накручивается зажим прута №55422. Высоту расположения этого элемента стоит отрегулировать так, чтобы он находился на одном уровне с коньковым токопроводом. Далее происходит соединение по уже рассмотренному принципу.
Шаг 11. Монтаж фасадных держателей	По фасаду, снизу-вверх, устанавливаются пластиковые держатели. Их монтаж аналогичен тому, как мы ранее крепили держатель молниеотвода. Шаг установки также составляет 1 м.
Шаг 12. Закрепление токопровода на вертикали	Далее соединяем токопровод со стеновыми держателями. Свес кровли при этом необходимо обогнуть так, чтобы нигде не было контакта с кровлей и прочими элементами, особенно металлическими. Если при прокладке необходимо обойти водоотлив коттеджа, то используйте держатели для водостока. Токопровод при этом можно пропустить по водосточной трубе, используя специальные крепежные элементы.
Шаг 13. Установка контрольного зажима	Токопровод должен заканчиваться на высоте 70 см от земли. На его конец крепится контрольный зажим
Шаг 14. Копка траншеи	Далее необходимо выкопать траншею, по которой будут проложены металлические шины заземления. Длина траншеи составляет 1 м, а глубина – 50 см.
Шаг 15. Установка держателя полосы	Под контрольным зажимом устанавливаем держатель полосы.
Шаг 16. Установка полосы заземления	Затем прикрепляем полосу заземления. Она погружается в траншею с загибом и проходит по ее дну.
Шаг 17. Установка контрольно-измерительного колодца	Устанавливаем контрольно измерительный колодец на край траншеи.
Шаг 18. Сборка штырей для заземлителя	Осуществляем сборку комплекта штырей для заземлителя. Тут все просто – на резьбу накручивается переходная муфта, через которую элементы легко соединяются друг с другом. Внимание! Количество штырей, а соответственно, и глубина их погружения в почву, рассчитываются при составлении проекта.
Шаг 19. Подготовка инструмента	По мере наращивания штыри забиваются в землю. Для этого вам понадобится специальная насадка на перфоратор и ответный ударный винт, который вкручивается в муфту, после чего удаляется и на его место становится следующий элемент штыря.
Шаг 20. Установка штыря	Забиваем штырь перфоратором на расчетную глубину. Обязательно при соединении его частей пользуемся антикоррозионной токопроводящей смазкой. Также используем антикоррозионную ленту, которой обматываются все соединения, находящиеся под землей.
Шаг 21. Соединение штыря и полосы заземления	Далее устанавливаем на конец штыря зажим для прута, после чего выполняем стыковку с полосой заземления. При этом зажим разворачивается перпендикулярно, как показано на картинке.

Виды расположения молниезащиты кровли

Цены на держатели для токоотвода

Держатели для токоотвода

На этом работа заканчивается. Вам останется лишь засыпать траншею и красиво все замаскировать. Если монтаж выполнен правильно, то система образует вокруг дома зону, при попадании в которую, молния уйдет в землю.

Видео — Громоотвод в действии

Принцип действия и особенности монтажа молниеотвода

Молниеотвод или, как его называют в быту, громоотвод — это инженерная конструкция, которая предотвращает попадание молнии во время грозы в близлежащие здания, сооружения, воздушные кабели для подачи энергии, инженерные конструкций. Он используется для строительства систем молниезащиты промышленных, торговых, жилых объектов. Необходимость установки молниеотводов обусловлена требованиями действующих стандартов противопожарной безопасности для конкретных объектов.

Основным нормативным документом для систем молниезащиты является СО 153-34.21.122-2003, в которой прописаны правила молниезащиты зданий, сооружений и коммуникационных линий.

Продукция

Молниеотвод

Молниеотвод

Opora Engineering

ВГМ Молниеотводы на базе высокомачтовых опор с мобильной короной

Молниеотводы на базе высокомачтовых опор с мобильной короной

Опоры: AMIRA

МОГК, МОТ Молниеотводы гранёные и трубчатые

Молниеотводы гранёные и трубчатые

Опоры: AMIRA

Стальная молниеотводная мачта

Стальная молниеотводная мачта

Опоры: Valmont

Если у вас есть вопросы, которые требуют немедленного решения, позвоните или напишите нам!

Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Константин Нефериди +7(495)649-86-94 доб. 108

Мы свяжемся с вами в ближайшее время

Ответственный менеджер:
Константин Нефериди +7(495)649-86-94 доб.108

Впишите Тип опоры:

Впишите свое название или выберите из спискаОГКОГКССФГОККмачты освещения МГФмачты освещения МГФ-Ммачты освещения МГФ-СРмачты освещения ВМО

Высота:

м

Количество:

шт

+Дополнительные характеристики (показать)

Силовая Несиловая

Прямостоечная Фланцевая

Подвод кабеля: низ верх

Ответственный менеджер по запросу:
Константин Нефериди
+7(495)649-86-94 доб.108

Конструктивные особенности молниеотвода

Наиболее распространенным способом строительства систем молниезащиты является использование стержневых молниеотводов. Такая конструкция состоит из следующих деталей:

• Молниеприемник — имеет вид стального штыря большой длины, который принимает электрический разряд во время грозы. Чаще всего он делается из меди, имеет толщину в 15 мм и заостренную вершину. Она должна располагаться выше объектов, которые защищает молниеотвод.
• Токопровод — имеет вид толстого провода, проложенного внутри корпуса молниеотвода. Он соединяет молниеприемник и контакт системы заземления. Токопровод обязательно изолируется полимерными материалами, чтобы исключить контакт с корпусом ствола. Для соединения элементов системы используются муфты.
• Заземление — особый проводник, который находится в грунте или соединен с закладными элементами, размещенными в земле. Обычно закладные элементы имеют вид стальных стержней, соединенных друг с другом и установленных особым образом, что гарантирует утилизацию электрического заряда.

Корпусом молниеотвода может служить несиловая опора освещения. Она имеет вид конического ствола с граненым поперечным сечением. Высота корпуса и длина штыря определяется технической документацией. От высоты установки кончика молниеприемника зависит площадь защищаемого пространства.

Также в качестве молниеотводов используются стальные тросы или сетки, которые предотвращают попадание молнии в протяженные инженерные коммуникации или крыши без уклона.

Принцип действия конструкции

Система защиты от ударов молний с помощью молниеприемника основана на принципе действия конденсатора, накапливающего электрический разряд. Облака над землей и мокрая земля являются его обкладками, которые электризуются во время грозы. Как только разница зарядов достигнет величины пробоя, возникает разряд (молния).

Молниеотвод предотвращает накопление заряда и выступает как замыкатель. Он отводит напряжение в землю, поэтому обкладки в виде облаков и грунта не могут накопить заряд большой мощности.

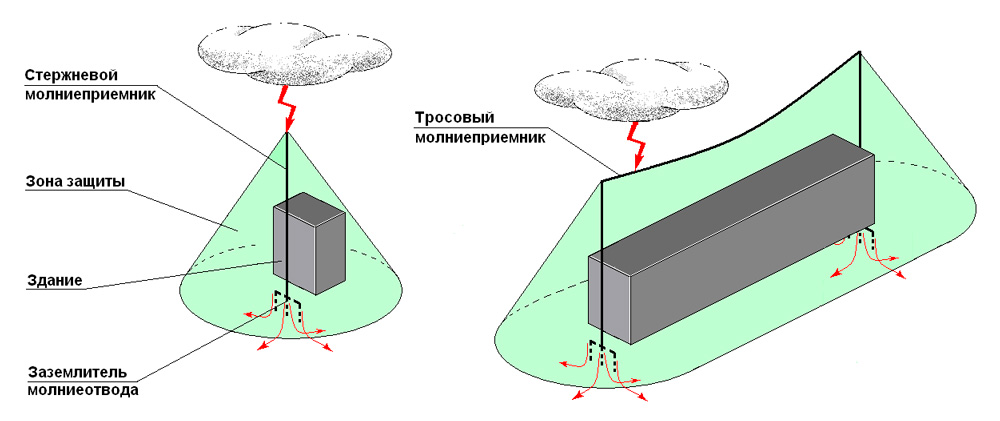

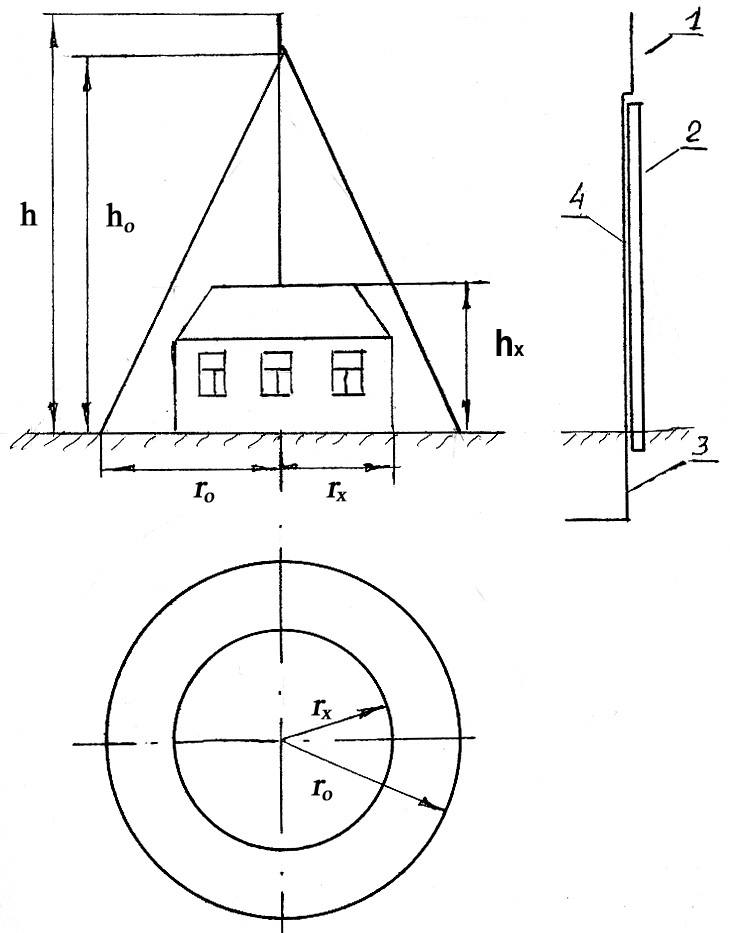

Защищаемое пространство

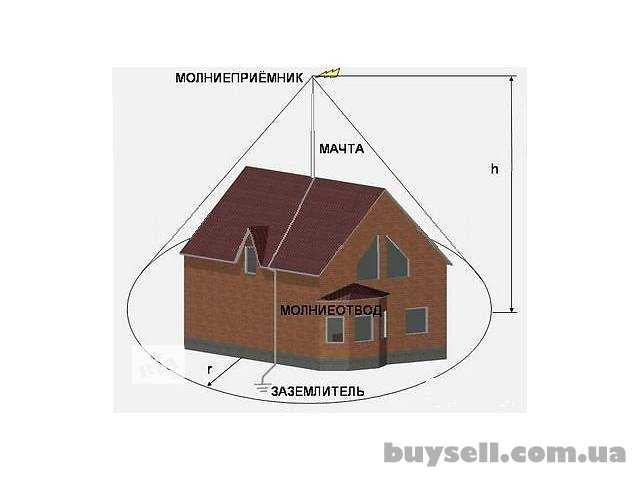

Один молниеотвод может защитить от удара молнии ограниченное пространство, которое имеет форму конуса. Вершина конуса совпадает с верхушкой штыря молниеприемника. Более точно границы защиты следующие:

• Для надежности защиты минимального уровня при высоте молниеотвода до 100 метров высота конуса составит 85% от высоты молниеотвода, а площадь защищаемого пространства — окружность с радиусом в 1,2 высоты.
• Для надежности среднего уровня высота конуса составит 70% от высоты молниеотвода, а защищаемая окружность будет иметь диаметр 0,7 от высоты.
• Для максимальной надежности принимается высота конуса в 0,7 от высоты размещения штыря. Радиус защищенной окружности составляет 0,6 от высоты. Более точные расчеты выполняются инженерами-светотехниками по специальным формулам.

Места установки

Молниеотвод может монтироваться на крыше здания или другой инженерной конструкции либо на земле. Чаще всего применяются конструкции на базе опор МОГК, которые имеют фланец для крепления на закладной детали.

Контур заземления соединяется с контактом системы заземления согласно требованиям РД 34. 21.122-87. После окончания работ проверяется сопротивление заземляющего контура, которое должно быть не более 10 Ом. Этот параметр постоянно контролируется с помощью специального оборудования. Раз в 12 лет производится частичное вскрытие грунта для визуального контроля штырей системы заземления.

Куда обратиться?

Приобрести молниеотводы, заказать проектирование и услуги по строительству системы молниезащиты можно в нашей компании.

Стальные опоры и мачты

Опоры освещения

Мачты прожекторные

Парковые декоративные опоры

Кронштейны, оголовники

Закладные детали фундамента

Молниеотводы

Флагштоки

Светофорные опоры

Мачты телекоммуникационные

Если у вас есть вопросы, которые требуют немедленного решения, позвоните или напишите нам!

Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Константин Нефериди +7(495)649-86-94 доб. 108

Мы свяжемся с вами в ближайшее время

Ответственный менеджер:
Константин Нефериди +7(495)649-86-94 доб.108

Впишите Тип опоры:

Впишите свое название или выберите из спискаОГКОГКССФГОККмачты освещения МГФмачты освещения МГФ-Ммачты освещения МГФ-СРмачты освещения ВМО

Высота:

м

Количество:

шт

+Дополнительные характеристики (показать)

Силовая Несиловая

Прямостоечная Фланцевая

Подвод кабеля: низ верх

Ответственный менеджер по запросу:
Константин Нефериди
+7(495)649-86-94 доб.108

ОГК / НФГ Несиловые опоры освещения на объектах

Перейти в галерею

Статьи по теме #молниеотводы

Молниезащита промышленных объектов с помощью отдельно стоящих молниеотводов

#молниеотводы

Системы молниезащиты производственных объектов препятствуют попаданию молнии в близлежащие здания и промышленные сооружения, защищают их от повреждений.

Молниеотводы на базе мачт освещения

#молниеотводы

Молниеотводы на высокомачтовых опорах размещаются на высоте до 50 метров, поэтому они защищают большую территорию вокруг и высокие конструкции рядом с корпусом мачты.

Молниезащита объектов с помощью отдельно стоящих молниеотводов

#молниеотводы

Системы молниезащиты объектов предотвращают попадание молнии в инженерные конструкции и здания, строятся с использованием молниеотводов на базе стальных опор.

Читать все статьи

Громоотвод своими руками: материалы, расчет и монтаж

Молниеотвод представляет собой защитное устройство, в котором система проводников отводит электрический разряд в землю. Молниезащита — важнейший элемент обеспечения безопасности жильцов и имущества, находящихся в здании. При желании и наличии определенных знаний, вполне реально соорудить громоотвод своими руками.

Содержание

• Принцип действия и устройство
  • Молниеприемник
  • Токоотвод
  • Заземлитель
• Подготовительные мероприятия
  • Формула расчета
  • Материал для громоотвода
  • Место установки
• Установка тросового молниеотвода
• Установка стержневого молниеотвода
• Дерево в качестве громоотвода
• Уход за конструкцией

Принцип действия и устройство

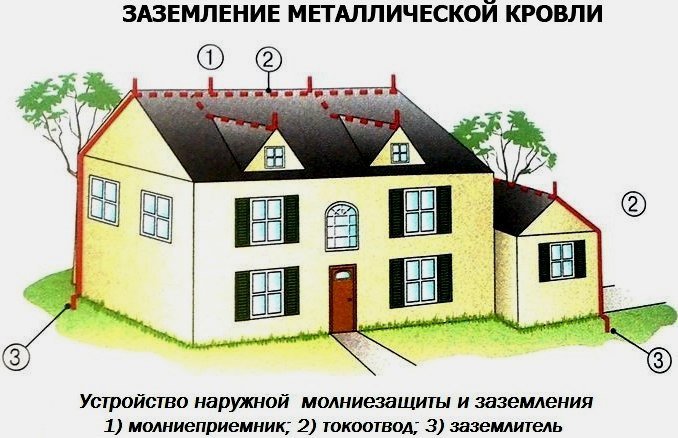

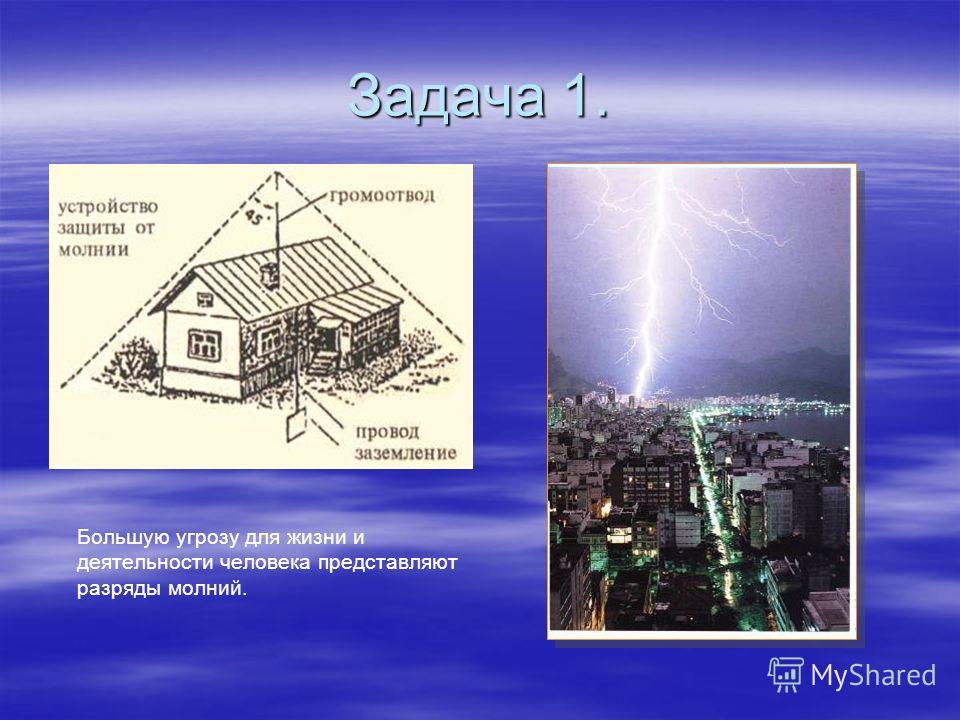

Система защиты от молнии состоит из трех компонентов:

• молниеприемник;
• токоотвод;
• заземлитель.

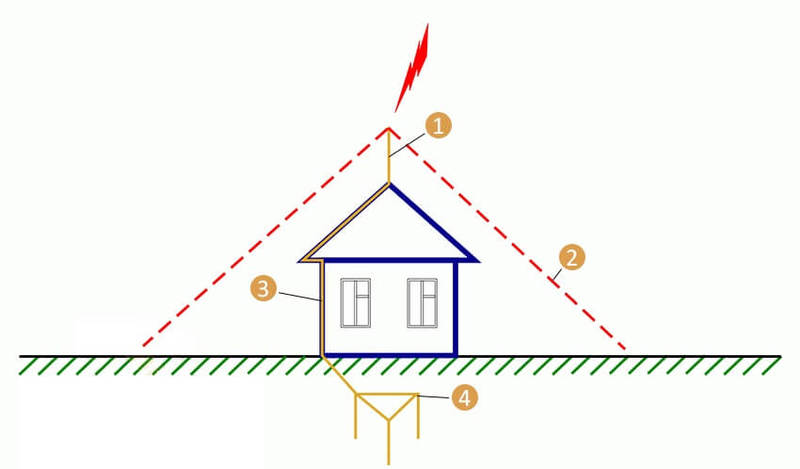

Схема устройства представлена на рисунке ниже.

Функция приема разряда молнии возлагается на молниеприемник. По токоотводам электричество поступает в заземлительный контур, который передает разряд в грунт.

Молниеприемник

Существует три разновидности молниеприемников:

• стержневой;
• штыревой;
• сетчатый.

Также в качестве приемника может выступать сама крыша.

Стержневой приемник представляет собой металлический штырь, установленный на станине (на кровле, рядом со зданием, на высоком дереве). С помощью токоотвода (проводника) штырь соединяется с заземлительным контуром. Для изготовления громоотводов применяют медь, алюминий или сталь. Причем первая— оптимальный вариант с точки зрения качества защиты, а самые дешевые приемники производятся из стали.

Сечение молниеприемника стержневого типа должно составлять не менее 35 кв. мм, если речь идет о меди, и 70 кв. мм — для стальных устройств. Длина штыря колеблется от 50 до 200 см.

Стержневые приемники обычно выглядят эстетично, однако площадь их покрытия не слишком большая. Для расчета покрываемой территории от наивысшей точки штыря прочерчивают мысленную линию к уровню земли под углом 45 градусов. Защищенным является все пространство, оказавшееся в треугольнике по периметру. Ввиду маленькой зоны действия, стержневые громоотводы используют для защиты небольших домов, банных построек, гаражей и т.п.

Обратите внимание! Молниезащиту можно как сделать своими руками, так и приобрести готовую.

Сеточные молниеприемники выполняются в виде металлических сеток и представляют собой арматурный каркас с ячейками размером от 3 до 12 м. Толщина арматуры — в среднем 6 мм. Сетку размещают на определенной высоте над материалом кровли, оставляя зазор не менее 15 см. Наиболее подходящие объекты для применения сеточных систем — большие кровли (многоквартирные дома, торговые центры, промышленные и складские здания и т.п.).

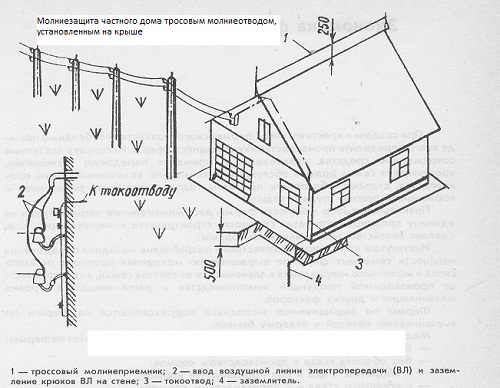

Тросовый приемник располагается на двух или четырех мачтах, связанных друг с другом проволокой из стали или алюминия. Трос протягивают по коньку крыши, используя деревянные бруски, которые выступают в качестве опор. Наименьший рекомендуемый диаметр троса — 5 мм.

По сравнению со стержневыми описываемые устройства покрывают гораздо большую площадь. С точки зрения эффективности тросовые системы лучше, чем стержневые или сеточные приемники справляются с задачей защиты от молнии. Особенно распространены такие системы на шиферных кровлях.

Иногда в качестве молниеприемника используют саму крышу. Это возможно, когда кровля изготовлена из профнастила, металлической черепицы и любых других материалов, в основе которых есть металл. Существуют требования, которые дисквалифицируют конструкционный материал кровли, если его толщина меньше 4 мм (иначе возможно его прожигание молнией). Также не допускаются какие-либо горючие материалы, способные легко воспламениться.

Токоотвод

Для изготовления проводников применяют шестимиллиметровую медную, стальную или алюминиевую проволоку. Соединения с другими элементами системы — молниеприемником и заземлительным контуром — выполняют посредством болтов или сварных швов. Токоотвод нуждается в качественном изолировании от окружающей среды (подойдут кабель-каналы). Еще одно требование — выбор для токоотвода самого краткого пути от молниеприемника к заземлительному устройству.

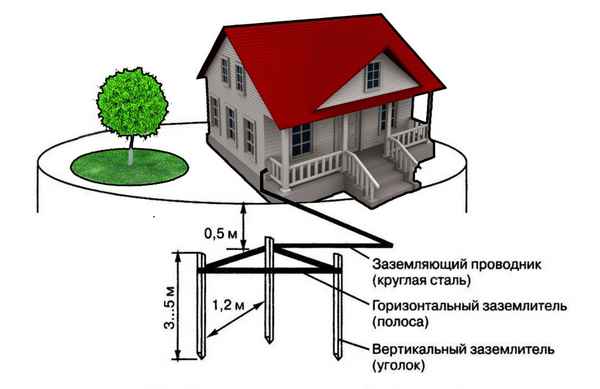

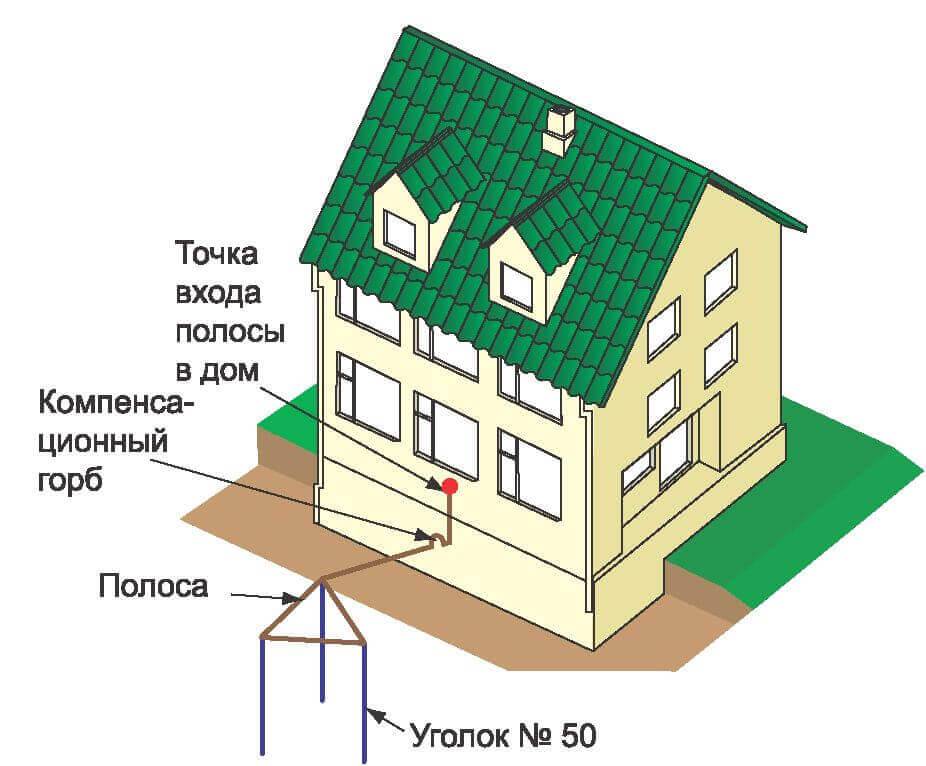

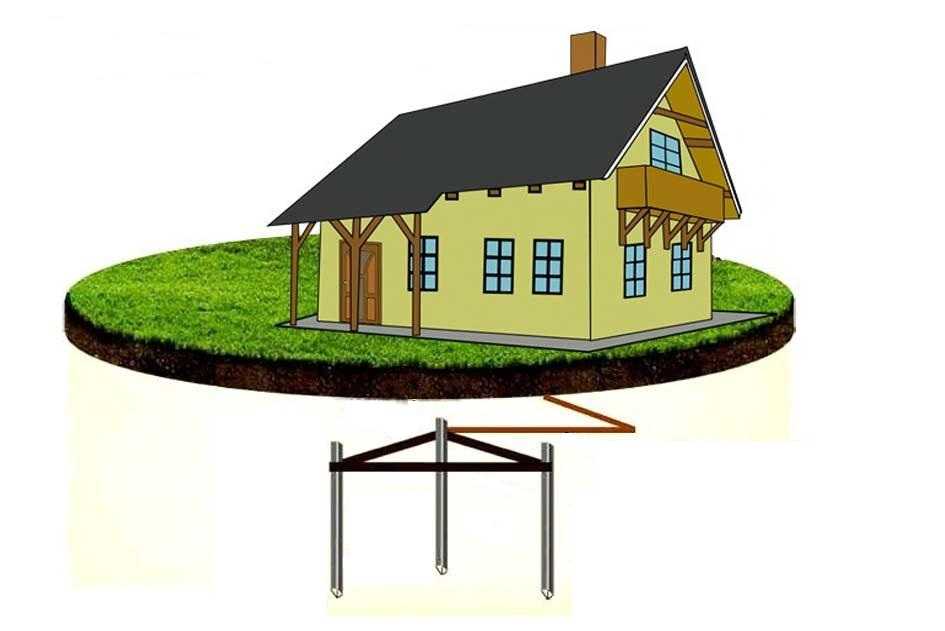

Заземлитель

Заземлительный контур располагают неподалеку от здания. При этом выбирают место, находящееся вне прогулочной территории и поближе к какому-либо ограждению. Электрический заряд, поступающий к заземлительному контуру через токоотвод, через металлические стержни отводится в грунт. Стержни вкапывают в землю на глубину примерно 80-100 см. Их размещают таким образом, чтобы они при соединении формировали треугольник.

Подготовительные мероприятия

Перед тем как сделать громоотвод необходимо провести подготовку. Причем по важности этот этап ничем не отличается от собственно процесса установки молниезащитной системы. Понадобится произвести расчеты согласно формуле, подобрать материалы и найти правильное место для установки молниезащиты.

Формула расчета

Молниезащита — достаточно сложная и ответственная в силу выполняемых задач система. При ее планировании необходимы точные расчеты и оценка потенциальных рисков. В то же время необходимости в чрезмерно сложных математических вычислениях нет. Нужно лишь определить зону действия системы, исходя из формул. Для стержневого молниеотвода существуют коэффициенты, применяемые для расчета нужной высоты устройства. Используется такая формула:

Она подходит для громоотводов высотой до полутора метров, что вполне достаточно для обеспечения защиты частного дома от ударов молнии.

Материал для громоотвода

Для создания защитной системы понадобятся конструкционные материалы. Придется сделать выбор из стали, меди или алюминия. При этом площадь необходимого поперечного сечения будет отличаться, что продиктовано разным сопротивлением каждого вида из перечисленных металлов. Чтобы объяснить сказанное более наглядно, внизу приведена таблица, в которой указаны минимальные требования к компонентам молниезащиты, исходя из вида металла:

Исходя из данных, представленных в таблице, оптимальный выбор материала — медь. Однако наиболее дешевым вариантом громоотвода, изготовленного своими руками, является сталь.

Токоотвод отличается меньшим сечением в сравнении с другими компонентами защитной системы. Рекомендуется постепенно увеличивать его толщину от приемника к заземлительному контуру.

Совет! При создании молниезащиты желательно применять один и тот же вид металла для всех элементов конструкции.

Для изготовления молниезащиты необходимы такие материалы и инструменты:

1. Молниеприемник. В случае со стержневой системой понадобится металлический заостренный штырь. Также подойдет ТВ-мачта или антенна для приема радиосигналов. В продаже имеются готовые приемники, например, GALMAR или SCHIRTEC.
2. Металлическая проволока нужного сечения.
3. Устройства для заземления (металлические штыри, трубы или лента).
4. Пластиковые фиксаторы, скобы, болты.
5. Инструменты для выполнения работы (сварочный аппарат, электродрель, молоток, лопата).

Место установки

Громоотвод следует располагать на наиболее высокой точке из имеющихся на участке. При этом нужно помнить про защитную конусообразную зону. Громоотвод должен находиться в таком месте, чтобы здание полностью было покрыто защитой. Получается, что, чем более отдален громоотвод от дома, тем выше он должен быть.

По финансовым соображениям предпочтительнее разместить молниеприемник на кровле здания. В этом случае не понадобится сооружение высокой опоры, которая к тому же вряд ли будет эстетически привлекательной.

Совет! Не рекомендуется установка громоотвода в центральной части крыши. Лучше поставить приемник с краю кровли и зафиксировать его к стене. При таком подходе уменьшается риск попадания молнии в какую-либо часть кровли.

Отдельный вопрос — правильное размещение заземлительного устройства. При ударе молнии высокомощный разряд проходит в землю и в этот момент рядом с заземлителем не должны находиться живые существа. Поэтому разработаны требования к минимальным расстояниям от заземления к стене дома — 1 м и до пешеходных дорожек — 5 м. Заземляющее устройство должно быть установлено в таком месте, где нет вероятности нахождения людей. К тому же, вокруг заземлителя следует установить ограждение и поставить рядом предупреждающий знак.

Обратите внимание! Эффективная работа заземления возможна только во влажном грунте. Это нужно учитывать при выборе места для заземлительного контура. Если постоянно мокрый участок отсутствует, следует задуматься об искусственном орошении.

Установка тросового молниеотвода

Прежде всего нужно протянуть проволоку по коньку кровли. Она будет выступать в качестве приемника для молнии. Если крыша изготовлена из пожароопасных материалов (древесина, пластиковая черепица и т.п.), проволоку следует расположить на высоте не менее 15 сантиметров от материала. При этом поддерживающую для нее функцию будут выполнять пластиковые фиксаторы. Концы проволоки закрепляют на металлических мачтах (их называют горизонтальными приемниками).

Токоотвод фиксируют к приемнику с помощью сварочного аппарата болтовыми соединениями или заклепками. На смежные участки наносят изоляцию. На кровле токоотвод закрепляют скобами, а на стенах — пластиковыми фиксаторами. Проводник лучше разместить в кабельном канале, чтобы избежать пагубного воздействия на него влажности.

Заземление создают так:

1. Копают траншею глубиной от 80 см.
2. Забивают в дно ямы металлические штыри.
3. Соединяют их стальной трубой или лентой. Для этого используют сварочный аппарат.
4. Отводят ленту к участку соединения с токоотводом.
5. Состыковывают токоотвод с заземлителем.

Установка стержневого молниеотвода

Для монтажа стержневой системы понадобится высокая станина. Ее функции сможет выполнять, например, мачта ТВ-антенны. Приемник фиксируют к ней сварным или болтовым соединением.

Установка токоотвода и заземлителя осуществляется так же, как описано выше, когда речь шла о тросовой молниезащите. После завершения установки следует протестировать сопротивление системы. Максимально допустимый показатель — 10 Ом.

Дерево в качестве громоотвода

Для создания молниеотвода своими руками подойдет обычное дерево. При этом его высота должна превышать уровень крыши здания примерно в 2,5 раза. Расстояние до дома не должно быть меньше 3 м.

Один конец пятимиллиметровой проволоки приваривают к заземляющему устройству и закапывают соединение в землю. Оставшийся конец будет приемником. Его подводят к верхушке дерева.

Уход за конструкцией

Металлические устройства чувствительны к отрицательным воздействиям окружающей среды. Чтобы избежать развития коррозийных процессов и сохранить рабочие свойства металлов, необходимо регулярно проводить осмотры системы защиты от молнии.

С наступление весны — перед началом грозового сезона — необходимо провести визуальное исследование всех компонентов системы. В процессе эксплуатации металл бывает настолько поврежден, что не обойтись без замены деталей.

Особое внимание следует уделять контактам. Некачественный контакт приводит к размыканию системы и возгоранию. Если нужно, их прочищают от окиси.

Подземную часть молниезащиты также нужно проверять. Однако ввиду трудоемкости процесса, разрешается делать это не каждый год, а один раз в трехлетний период.

Молниезащита – настолько важный элемент обеспечения безопасности жильцов и здания, что браться за ее создания стоит только при полной уверенности в своих знаниях и опыте. Если этого чувства недостаточно, лучше поручить выполнение работы профессионалам.

Молниеотвод: устройство, разновидности и принцип работы

Содержание статьи:
Молниеотвод: разновидности и их конструкции
Молниеотвод в частном доме и его контур заземления
Устройство молниеотвода: как соединить заземление и приемник молний

В большинстве случаев молния действует предсказуемо, несмотря даже на полную непредсказуемость этого природного явления – она не выбирает цель, а бьет непосредственно в самый высокий предмет. В общем, если ваш дом является самым высоким строением в радиусе 200-300м, то молниеотвод окажется не лишним дополнением к вашему дому. Именно он убережет вас от неприятных, а иногда очень опасных исходов, связанных с прямым попаданием молнии в дом. О нем и пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы ответим на следующие вопросы: какие бывают молниеотводы, как они устроены и как изготавливаются своими руками?

Молниеотвод фото

Молниеотвод: разновидности и их конструкции

В принципе, конструкция молниеотвода представляет собой бесхитростный механизм, состоящий из трех простейших частей, изготовить которые самостоятельно и собрать в единую систему не представляет никаких сложностей.

1. Приемник молнии – это железный элемент, поднимаемый на несколько метров выше крыши строения. Размещаться он может как непосредственно на самом строении, так и рядом с ним, неподалеку.
2. Токоотвод. По сути, это толстая стальная или медная жила, по которой ток, полученный от разряда попавшей в приемник молнии, передается в контур заземления.
3. Заземляющий контур. Его назначение простое – именно с его помощью разряд молнии передается в землю, где он и гаснет, не причиняя постройкам и человеку никакого вреда.

Так устроены все виды молниеотводов без исключения. Причем два элемента этого устройства все время остаются неизменными – это токоотвод и контур заземления. На разновидности этих приспособлений оказывает влияние исключительно конструкция приемника молний, о которых мы и поговорим дальше.

1. Стержневой молниеприемник. Это устройство знакомо практически всем жителям частного сектора – оно представляет собой обыкновенную металлическую мачту, поднятую на пару метров над верхним краем крыши. Такая мачта может стоять как на крыше дома, так и немного в стороне от постройки или рядом, вдоль стены дома. Фактически отдельно стоящий молниеприемник в плане изготовления более простой – сама мачта одновременно является и приемником грозовых разрядов и токоотводом. Она напрямую подключается к контуру заземления самым что ни на есть жестким способом (сваркой).

   Стержневой молниеотвод фото

2. Линейный, или, как его еще называют, тросовый молниеотвод. Чтобы проще было понять о чем идет разговор, этот молниеприемник можно представить в виде натянутой между двумя небольшими мачтами проволоки или троса – отсюда и его название. В чем основное отличие такого устройства от обычной мачты? В возможности полностью улавливать все разряды молнии, не позволяя даже малой их части попадать на металлические элементы строения. В большинстве случаев такой молниеприемник соединяется с контуром заземления посредством отдельной мощной токоотводящей жилы – это может быть либо медный кабель большого сечения, либо металлическая полоса или прут.

   Тросовый молниеотвод фото

3. Сетчатый приемник молний. Его суть заложена в самом названии – такой токоприемник укладывается непосредственно на крышу дома. Сверху кровельного материала из толстых токопроводящих жил создается полноценная сетка, которая и принимает на себя все разряды молнии. Дальше все стандартно – посредством токоотводящего кабеля или толстой стальной полосы (либо прутка) разряды статического напряжения направляются в контур заземления, где и рассеиваются, не причиняя вреда строению.

   Сетчатый молниеотвод фото

Этих основных конструкций улавливателей молнии вполне достаточно для того, чтобы полностью защитить свой дом от такого природного явления, как молния.

Молниеотвод в частном доме и его контур заземления

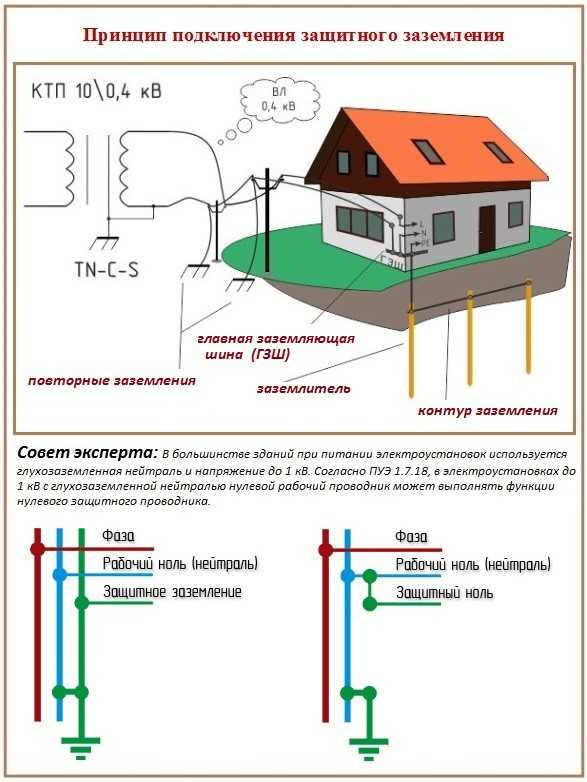

По большому счету, заземление молниеотводов устроено аналогичным образом, как и контур заземления самого дома – здесь следует сразу понять один момент, что эти два контура не должны быть связаны между собой – это два отдельных элемента. Подключив молниеотвод к контуру заземления дома, вы рискуете в один момент потерять не то что все электрооборудование, а и вообще весь дом целиком – для защиты от грозовых разрядов придется оборудовать отдельное заземление.

Изготавливается оно практически точно так же, как и заземление дома, за исключением некоторых отличий.

1. Глубина (или длина) заземляющих электродов – она не может быть менее 3000мм.
2. Сами электроды должны иметь сечение не менее 25мм и представлять собой цельный металлический прут.
3. Если контур заземления дома может иметь линейное расположение электродов, то здесь важно соблюсти именно их треугольное расположение.
4. Расстояние между вершинами этого треугольника должно составлять 3000мм.
5. Шина, соединяющая электроды в единый контур, должна иметь диаметр не менее 12мм (если это прут или арматура) и 50х6мм, если речь идет о металлической полосе.
6. Самое главное – это качественные сварные соединения, которые по своей длине должны составлять не менее 200мм.

   Заземление молниеотводов фото

Как видите, между контуром заземления дома и такой же частью молниеотвода общий только принцип – требования к этим элементам защиты разнятся. Еще один момент, объединяющий эти две системы, заключается в глубине их залегания – верхняя часть контура располагается на глубине 500-800мм над поверхностью грунта.

Устройство молниеотвода: как соединить заземление и приемник молний

Токоотводящая или, правильнее сказать, токопередающая часть молниеотвода является не менее важным элементом, чем его заземление и сам приемник молний – вы только представьте, что случится с домом, если этот элемент устройства просто не выдержит нагрузку и сгорит. В таком случае все грозовые разряды попадут в дом, и тогда от беды может спасти только чудо. Именно по этой причине к токопроводящей шине следует отнестись не менее серьезно, чем ко всему другому. Здесь имеется всего два важных момента, которые нужно соблюсти, как говорится, беспрекословно.

1. Сечение токоотвода – оно не должно быть менее 6мм, если речь идет о цельной (монолитной) медной жиле и не менее 10мм, если для отведения грозовых разрядов используется стальной прут.
2. Соединение токоотводящей шины с заземлением и приемником молний. В значительной мере дело облегчается, если система целиком изготавливается из стали – в такой ситуации все соединения производятся с помощью сварки. Опять же, здесь важна длина сварного соединения – при стыковке токоотводящей шины к контуру заземления и приемнику провар должен иметь длину не менее 600мм. Если речь идет о медной жиле, то здесь придется действовать с помощью специальных клемм, которые представляют собой пластины с ложбинками для кабеля, соединяющиеся друг с другом посредством винтов.

   Монтаж молниеотвода фото

Что же касается крепления токоотводящей жилы к стенам строения, то здесь используются пластиковые клипсы. В идеале, чтобы сохранить молниепровод в целостности в течение долгого времени, его лучше изолировать от окружающей среды, поместив в обыкновенный кабель канал.

В принципе, это все, остается добавить не так уж и много. А именно о таких моментах, как молниезащита отдельных элементов крыши. Если имеется дымоход, то вокруг него нужно намотать хотя бы пару витков отводящей ток жилы и соединить ее с общим молниеотводом. Также в защите нуждаются и все элементы кровли, изготовленные из металла – к примеру, отводящие воду желоба и трубы. Только в таком случае изготовленный самостоятельно молниеотвод будет являться надежной защитой дома от грозовых разрядов.

Автор статьи Александр Куликов

Защищаем частный дом от молнии – обзор хорошего громоотвода. Как сделать громоотвод на даче своими руками Заземление громоотвод и молниезащита деревянного дачного дома

Надежный громоотвод на дачном участке позволит не только защитить человека от поражения молнией, но и дом от возгорания, особенно если он деревянный. Состоит хорошая система молниезащиты из заземлителя, токоотвода и молниеприемника. Далее мы расскажем читателям о том, какими должны быть все элементы системы и как сделать громоотвод в частном доме своими руками!

Принцип работы системы

Для начала разберемся с тем, как работает молниезащита частного дома и что нужно для ее создания. Наглядно увидеть все составляющие элементы системы Вы можете на данной схеме:

Как Вы уже поняли, металлические стержни на крыше являются молниеприемниками, которые отводят опасный разряд на землю через токоотвод и специальное .

Бытует мнение, что если рядом с домом установлена телефонная вышка, можно не делать громоотвод в частном доме. Это неправильно, т.к. лучше потратить чуть-чуть времени и обеспечить себе полную защиту от удара молнией. Чтобы Вы знали, каким должен быть молниеотвод и как его правильно сделать своими руками, ниже мы по отдельности рассмотрим особенности выбора каждого из элементов системы.

Краткий обзор по монтажу молниезащиты

Составляющие элементы защиты

Молниеприемник

Основная задача – правильно подобрать молниеприемник, который должен обеспечить полную защиту дачного домика в зоне своего действия. На сегодняшний день в качестве приемника молнии может выступать штырь, сетка, трос либо сама крыша. Подробно рассмотрим особенности применения каждого из вариантов в частном доме.

Что касается штыря, существуют уже готовые изделия от производителей, которые имеют подходящую форму и удобное крепление. Как правило, металлом изготовления молниеприемника является медь, алюминий либо сталь. Наиболее подходящим и эффективным является первый вариант. Для того, чтобы приемник хорошо справлялся со своей задачей, его сечение должен быть не меньше 35 мм 2 (если медь) либо 70 мм 2 (стальной стержень). Что касается длины стержня, в бытовых условиях рекомендуется применять приемники длиной от 0,5 до 2 метров. Штыри удобно использовать для того, чтобы сделать громоотвод на садовом домике, бане либо другой, небольшой постройке.

Металлическая сетка также может продаваться в уже готовом виде. Как правило, сетчатый молниеприемник представляет собой ячеистый каркас из арматуры, толщиной 6 мм. Размер ячеек может составлять от 3 до 12 метров. Чаще всего такой вариант молниезащиты используется в многоквартирных домах и больших зданиях, к примеру, торговых центрах.

Трос более практичен в домашних условиях и справляется с задачей лучше, чем сетка. Чтобы сделать громоотвод в частном доме с помощью троса, нужно растянуть его вдоль крыши (по коньку) на деревянных брусках, как показано на фото ниже. Минимальный диаметр троса для молниезащиты здания должен быть 5 мм. Как правило, такой вариант используют, если хотят своими руками сделать молниеотвод на доме с шиферной крышей.

Ну и последний вариант – кровля в качестве приемника, может использоваться в том случае, если крыша жилого дома крыта профнастилом, металлочерепицей либо другим металлическим кровельным материалом. При таком варианте громоотвода к крыше предъявляются два важных требования. Во-первых, толщина металла должна быть не менее 0,4 мм. Во-вторых, под кровлей не должно быть легковоспламеняющихся материалов. Сделать громоотвод в частном доме с металлической крышей можно намного быстрее и при этом сэкономив на покупке специальных молниеприемников.

Обращаем Ваше внимание на то, что если Вы будете использовать сетку, ее монтаж должен осуществляться на высоте не менее 15 см над самой крышей!

Токоотвод

Заземлитель

Ну и последний элемент громоотвода – заземляющий контур. Чтобы не делать материал слишком объемным, мы выделили под данный вопрос отдельную статью – . Рекомендуем ознакомиться с информацией, чтобы Вы знали все тонкости данного этапа.

Вкратце можно сказать, что контур заземления должен находиться рядом с домом, но не в прогулочной части участка, а, наоборот, ближе к ограждению. Отвод заряда на землю осуществляется металлическими стержнями, закопанными в почву на глубину 0,8 метров. Все стержни лучше размещать по схеме , которая как раз и показана на фото:

Большинство владельцев частных домов, коттеджей и дач стараются создать внутри и снаружи своего жилья максимально комфортные и безопасные условия для проживания. Вполне понятное стремление, но чаще всего собственники такой недвижимости полностью забывают о таком природном явление, как разряд статического атмосферного электричества, который в одно мгновение может нанести огромный вред жилым постройкам и здоровью людей. По своей природной сути, атмосферная молния — это очень мощный разряд электрической энергии, который способен при точном попадании непосредственно в частный дом, уничтожить не только всю бытовую технику и электроприборы, но и само строение в целом.

Если ваше частное владение расположено рядом с высоким зданием, то вам не следует беспокоиться. Система громоотводов многоэтажного объекта обеспечит надежную защиту вашего жилья от поражающих факторов атмосферного электрического разряда. Но такое расположение коттеджей, частных домов и дач практически не встречается в современной действительности. В основном такие объекты недвижимости строятся вдали от высоких зданий, поэтому их необходимо защищать от молний, оснащая современными блоками грозозащиты.

Молния, чаще всего разряжается на самую высокую точку, но даже растущее рядом с домом огромное дерево не способно защитить его от разряда. Только устройство грозозащиты способно полностью защитить от атмосферного разряда ваше жилье с бытовой техникой, а также присутствующих в нем людей. В этой статье мы рассмотрим все вопросы, касающиеся видов молниезащиты и способов их монтажа для любых типов домов, дач и коттеджей. А также в сжатой форме расскажем, как установить громоотвод своими руками, но сначала расскажем о поражающих факторах молний.

Поражающие факторы разрядов атмосферных разрядов

Технология создания защиты от грозы напрямую связана с поражающими факторами атмосферных электрических разрядов. Любое природное явление влияет на окружающую среду с той или иной степенью воздействия. Молния не является исключением и ее поражающие факторы можно разделить на следующие два вида.

Защитить свою собственность от вторичного поражающего фактора можно простым отключением электроприборов от питающей сети на весь период времени прохождения грозового фронта. Для эффективной защиты от прямого попадания молнии необходимо выполнить монтаж молниезащиты в коттедже, частном доме или на даче.

Установка громоотвода и дополнительного защитного оборудования позволит избежать негативных последствий от воздействия разряда на вашу жилую собственность и на проживающих в ней людей, независимо от типа поражающего фактора. Далее мы рассмотрим виды и категории молниезащиты.

Категории и виды внешней защиты от молний

Атмосферная молния — это мощный разряд электричества, подчиняющийся основным законам физики. Всем известно, что электрический ток движется по пути с наименьшим сопротивлением. Главной задачей блока грозозащиты любого вида создать именно такой путь для прохождения электроэнергии, минуя конструкцию строения. При ударе молнии в частный дом, оснащенным таким блоком, вся мощь электрического заряда просто-напросто уйдет в поверхность земли, не нанеся ущерба постройкам, электроприборам и человеку.

В народном сленге такой виды защиты частных строений называется по-разному: заземлением загородного дома, системой молниеотводов, а также громоотводами. Последний вариант наименования совершенно некорректен, ведь гром — это звук удара молнии и отводить его никуда не нужно. Но термин давно прижился и используется в разговорной речи. Независимо от того, как называется защита дома от молний, она предназначена для выполнения одной задачи — отвода энергии атмосферного электрического разряда в землю. Блоки грозозащиты делятся на три категории: по методу и виду защиты, а также по конструктивным особенностям.

Выбрать лучшую защиту от разряда атмосферного электричества для своего дома вам поможет следующая глава статьи, в которой мы расскажем о конструкции наиболее популярной пассивной внешней молниезащите, в дополнение к которой необходимо устанавливать и внутреннюю защиту от вторичного поражающего фактора.

Конструкция пассивной внешней защиты от молний

Конструкция внешнего громоотвода на даче, в коттедже или частном доме довольна проста. Она состоит из трех составляющих частей: приемника молний, токоотводов и заземляющего контура. Токоотводы и заземлители имеют стандартную конструкцию. В отличие от них, молниеприемники пассивных систем защиты можно разделить на три типа, которые мы подробно рассмотрим ниже.

Какой тип молниеотвода использовать — выбирать вам! Каких-либо строгих рекомендаций дать на этот счет невозможно. Все три типа молниеприемников способны надежно защитить частный дом от первичного поражающего фактора молнии.

Следующими элементами в системе молниезащиты являются токоотводы. Главная их задача — это передача энергии атмосферного разряда от молниеприемника к заземляющему устройству. Токоотводы можно изготовить из стальной проволоки диаметром не менее 6 мм, специального медного или алюминиевого кабеля или стальной ленты шириной от 30 мм и толщиной более 2 мм. Любой токоотвод закрепляется на концах молниеотводов с помощью резьбового соединения, сварки или пайки. В частных домах, построенных из негорючих материалов, этот элемент грозозащиты крепится на стенах в незаметном месте с использованием металлического крепежа. Нельзя размещать токоотводы вблизи с окнами и дверями.

Особые требования предъявляются к монтажу токоотводов молниезащиты деревянного дома. При попадании молнии в систему молниезащиты в частном дома, провода токоотводов могут разогреться до высоких температур. Чтобы исключить возгорание деревянных стен строения необходимо правильно установить токоотводящую часть системы грозозащиты. Токоотводы необходимо располагать на расстоянии не менее 10 см от стен постройки. Для одного стержневого молниеприемника необходимо установить один токоотвод, а для тросовых и сетчатых приемников разряда два токоотводящих элемента. Количество токоотводов зависит от количества концов молниеприемников и площади и конструкции кровли.

Последним элементом в системе внешней защиты частного дома от атмосферных электрических разрядов является заземляющее устройство. Простейший заземлитель — это два металлических прутка диаметром не менее 30 мм, забитые в почвенный слой на 2–3 метра и соединенные между собой перемычкой из металлической ленты. Расстояние между этими заземляющими элементами должно быть не менее 3 метров. К этой конструкции присоединяется токоотвод исключительно путем сварного соединения.

Мы рассмотрели конструкцию внешней пассивной молниезащиты. Она способна эффективно защитить частный дом от первичного поражающего фактора молнии. Для защиты дома, коттеджа или дачи от перенапряжений в сети, возникающих при воздействии второго поражающего фактора грозового разряда, необходимо устанавливать дополнительное оборудование. Эти приборы обеспечивают внутреннюю защиту от молний.

Внутренняя молниезащита

Бытовую технику и электроприборы в частном доме следует защищать от воздействия мощного индукционного поля, которое возникает в результате атмосферного разряда. Внешняя молниезащита не способна справиться с этой задачей. Для защиты от грозовых перенапряжений необходимо использовать специальные электротехнические устройства. Они называются устройствами защиты от импульсного перенапряжения (УЗИП) и устанавливаются в распределительные щиты на входе электрических линий в частный дом. В настоящее время на рынке присутствует большой ассортимент таких приборов, с разными возможностями и уровнем защиты от импульсных скачков напряжения.

Только после установки УЗИП в распределительный щиток и монтажа внешней молниезащиты вы с уверенностью сможете сказать, что ваш дом надежно защищен от всех поражающих факторов молнии. Мы рассмотрели конструкцию защиты от молний для частного дома как внешней, так и внутренней. В следующей части статьи будет дан ответ на вопрос: как сделать громоотвод на даче, в коттедже или частном доме своими руками.

Самостоятельный монтаж молниезащиты

Исходя из вышесказанного, можно сделать вывод, что монтаж защиты от молний можно осуществить своими руками без привлечения наемных работников. Конечно, если вы обладаете элементарными навыками монтажных работ. В противном случае следует пригласить специалиста. Если вы все же решили осуществить монтаж громоотвода собственными руками, то сначала следует выполнить проектирование и расчет молниезащиты. Этот процесс не вызовет затруднений. Мы коротко расскажем о проектировании молниезащиты и ее самостоятельном монтаже на примере установки громоотвода со стержневым молниеприемником. Это самый популярный вариант защиты от грозы загородной недвижимости.

Громоотвод со стержневым приемником молний обеспечивает защиту в виде воображаемого конуса, c вершиной на конце молниеприемника. Во внутреннюю зону этого конуса, для обеспечения надежной защиты строения от молний, должен попадать весь объект.

На приведенном рисунке мы видим, что часть дома не попала в зону защиты, поэтому необходимо перенести молниеприемник на середину дома или увеличить его высоту. Лучшим местом для монтажа штыря молниеприемника является конек крыши или печная труба. Расчет высоты стержневого приемника рассчитывается по следующей формуле.

• Rx — нижний радиус защиты воображаемого конуса, который необходимо замерить рулеткой на поверхности земли;
• Ha — высота активной зоны защиты от молний, которая замеряется от земли до наивысшей точки воображаемого конуса;
• Hx — самая высокая точка частного дома, которая может находиться на коньке кровли, печной трубе или на других элементах конструкции;
• H — высота стержня молниеприемника.

После расчета длинны стержня молниеприемника следует определиться с его местоположением и проложить воображаемую трассу монтажа токоотвода от стержня до места установки заземлителя. На этом проектирование и расчет молниезащиты закончен и можно приступить непосредственно к монтажу громоотвода.

Монтаж заземлителя

В первую очередь следует смонтировать заземляющий контур. Для выполнения работ вам понадобится следующий инструмент и материалы:

• болгарка с отрезными кругами, сварочный аппарат, кувалда, молоток и лопата;
• стальной уголок 40×40 для вертикальных штырей и полоса 40×5 для перемычек.

Заземлитель следует монтировать недалеко от стены дома. Выбираем место и выкапываем равностороннюю треугольную траншею глубиной 70 см со сторонами 1.2 метра. До стены дома также необходимо прокопать траншею для укладки токоотвода. В углах треугольника забиваем отрезки стального уголка на глубину 2 метра.

К концам штырей приваривается полоса. К одному углу контура приваривается стальная полоса и выводиться на стену дома, где к ней будет присоединен токоотвод от молниеприемника. Траншея закапывается и утрамбовывается. Заземлитель готов к подключению токоотвода.

Монтаж приемника молний

Лучшим местом для крепления стержня молниеприемника является печная труба, расположенная вблизи конька кровли. Крепить мачту удобнее всего кронштейнами с хомутами на концах.

Альтернативным вариантом крепежа штыря молниеприемника является его установка на специальную опору на коньке дома.

На заключительном этапе монтажа к нижнему концу стержня крепится токоотвод при помощи хомута с резьбовым соединением.

Монтаж токоотводов

Токоотвод, металлический провод диаметром не менее 6 мм прокладывается непосредственно по кровле и стене дома, к месту выхода соединительной стальной полосы от контура заземления. Вся конструкция крепится к кровле и стенам дома пластиковыми или металлическими хомутами с опорой.

Нижний конец провода токоотвода закрепляется на металлической полосе заземлителя с помощью резьбового соединения.

На этом монтаж внешней грозозащиты закончен, но если не установить блок внутренней защиты от перенапряжений, то ваша система защиты от молний будет неполной.

Установка УЗИП

Устройство защиты от импульсных перенапряжений полностью обесточивает электрическую сеть дома при возникновении мощного индукционного поля, то есть вторичного поражающего фактора молнии. Модуль устанавливается в распределительный щиток по следующей схеме.

После установки УЗИП ваша молниезащита частного дома получает полностью законченный функциональный вид. С этой системой ваша недвижимость и бытовая техника надежно защищены от атмосферных электрических разрядов.

Заключение

Качественный монтаж громоотвода обеспечит вам комфортное проживание в своем доме. В этом случае защита от всех поражающих факторов молнии будет обеспечена. Но следует заметить, что молниезащиту необходимо периодически проверять на наличие повреждений. Главное внимание при профилактическом осмотре нужно уделять всем соединениям. Только при условии работоспособности громоотвода, ваш дом будет надежно защищен от попаданий молний.

Видео по теме

Необходимость установки системы молниезащиты для частного дома определяется собственником здания исходя из вероятности поражения объекта молнией и возможного материального ущерба. Национальные нормативные документы не предъявляют требования к обязательному выполнению системы МЗ для индивидуальных жилых домов.

Вероятность удара молнии в объект зависит в первую очередь от продолжительности гроз в районе его расположения.

Увеличить

Для дома прямоугольной формы размерами 10х12 м и высотой в коньке 8 м эта зависимость приведена в таблице:

Среднегодовая продолжительность гроз в часах	Вероятность удара молнии в дом 10х12х8 м*
10-20	1 удар в 332 года
20-40	1 удар в 166 лет
40-60 (Москва и обл. )	1 удар в 83 года
60-80	1 удар в 60 лет
80-100	1 удар в 47 лет
100 и более	1 удар в 39 лет

Комплекс средств молниезащиты зданий включает в себя устройства защиты от прямых ударов молнии (внешняя молниезащитная система) и устройства защиты от вторичных воздействий молнии (внутренняя молниезащитная система). В частных случаях молниезащита может содержать только внешние или только внутренние устройства.

Система внешней молниезащиты защищает непосредственно от прямого попадания молнии в объект. Данное воздействие опасно в первую очередь высокой температурой канала молнии, которое может привести к возгоранию горючих конструкций здания.

Более подробно об опасностях, которые несет грозовой разряд молнии можно узнать в цикле статей «Молниезащита для новичков» профессора Э. М. Базеляна.

Состав и исполнение компонентов внешней системы молниезащиты

Система внешней молниезащиты состоит из трех компонентов: молниеприемников, воспринимающих прямой удар молнии; заземляющего устройства, обеспечивающего растекание тока в земле, и токоотводов, осуществляющих связь между двумя первыми элементами.

Молниеприёмники

Выбор количества и высоты молниеприемников должен производиться с помощью расчета зон защиты. В расчетную зону защиты установленных мачт должен входить весь объем защищаемого объекта.

Зона защиты стержневого молниеприемника представляет собой конус, вершина которого совпадает с вертикальной осью мачты. Размеры данного конуса зависят от значения требуемой надежности.

Размеры конуса защиты согласно СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» для надежности 0,9 определяются формулами:

Установка отдельно стоящей мачты для защиты дома не будет целесообразна, в силу того, что ее высота должна быть солидной (до 30 метров). Это не только дорого, трудозатратно, но и увеличивает полное количество ударов молнии в рассматриваемый участок земли. Оптимальным будет размещение мачт непосредственно на защищаемом объекте.

Установки одной мачты может быть достаточно только для дома с вальмовой (пирамидальной) кровлей при размещении мачты на вершине крыши.

Для дома прямоугольной формы с двухскатной кровлей (угол ската кровли не менее 35°) для надежной защиты необходима установка двух мачт высотой 2 метра по краям конька кровли. Для дома более сложной формы нужно производить расчет с учетом конструктивно возможных мест установки молниеприемных мачт.

Молниеприемники должны быть выполнены из материалов и размеров (площадь сечения, толщина), соответствующих ГОСТ Р МЭК 62561.2-2014.

Токоотводы

Диаметр токоотводов, выполненных из круглого проката должен быть не менее 8 мм. Токоотводы нужно располагать таким образом, чтобы между точкой поражения и землей ток растекался по нескольким параллельным путям, и длина этих путей была минимальна. Рекомендуется прокладывать токоотводы на максимальном отдалении от дверей и окон.

Непосредственный контакт токоотвода требуемого сечения с материалом стен и кровли не может привести к возгораниям, в силу того, что повышение температуры токоотвода под воздействием тока молнии недостаточно даже для начала процесса обугливания дерева, не говоря уже о других малогорючих материалах. Кроме того, тепловое воздействие очень кратковременно.

Заземляющее устройство

В качестве заземляющего устройства во всех возможных случаях необходимо использовать металлические сваи фундамента или соединенную между собой арматуру железобетонных фундаментов здания. Данное решение примененимо при возможности подключения (наличие выпусков арматуры) и при использовании в качестве гидроизоляции битумных и битумно-латексных покрытий. Эпоксидные и другие полимерные покрытия препятствуют электрическому контакту фундамента с землей, и, следовательно, данный фундамент в качестве естественного заземлителя использоваться не может.

Искусственные заземлители следует располагать под асфальтовым покрытием или в редко посещаемых местах на удалении от пешеходных дорог.

Заземляющее устройство, к которому подключен стержневой молниеприемник, должно иметь следующую минимальную конструкцию:

Три и более вертикальных электрода длиной не менее 3 метров, объединенных горизонтальным электродом, при расстоянии между вертикальными электродами не менее 5 метров.

Заземляющие электроды должны располагаться за пределами защищаемого объекта и быть как можно более распределенными. Предпочтительная глубина залегания электродов не менее 0,5 м, расстояние от стен объекта — 1 метр.

Размеры заземлителей должны соответствовать требованиям коррозионной и механической стойкости. В нормативных документах (ГОСТ Р 50571.5.54-2011) приведены минимальные размеры электродов в зависимости от материала, из которого они изготовлены.

Примечания

* Вероятное число ударов молнии в год для объекта рассчитывается по следующей формуле:

Где:
А — длина здания, м
В — ширина здания, м
Н — высота здания, м
n — среднегодовое число ударов молнии в 1 км 2 земной поверхности, 1/(км 2 *год)

Удельная плотность ударов молнии в землю n определяется исходя из среднегодовой продолжительности гроз в часах следующим образом:

Период попадания молнии:

Комплектующие внешней молниезащиты

Традиционный вертикальный молниеприёмник в виде двухметровой (GL-21101G) или четырёхметровой (GL-21103G) мачты, поставляется с прикручиваемым острым наконечником.

Мачта изготовлена из нержавеющей стали в виде трубы с толщиной стенки 2 мм.

Зажим позволяет быстро прикрепить проволочный токоотвод диаметром 8 мм к фасаду / стене здания.

Зажим с резиновой уплотняющей втулкой позволяет быстро закрепить проволочный токоотвод диаметром 8 мм на крыше, покрытой металлическим профилем / профнастилом.

В комплекте НЕТ винта (на фото — пример).

Зажим с возможностью отключения системы внешней молниезащиты (токоотводов) от заземляющего устройства (например, для проведения замеров). Позволяет соединить по прямой линии токоотводы из проволоки D8.

ZANDZ и GALMAR

Стержни заземления GALMAR и ZANDZ изготавливаются из стали с нанесенным защитным медным покрытием толщиной не менее 0.250 мм, которое обеспечивает гарантированный срок службы устройства до 100 лет.

Конструкция стержней, которые можно соединять между собой и погружать в почву на глубину до 40 метров, обеспечивает достижение низкого сопротивления заземления на небольшой площади. Монтаж производится силами одного человека без использования строительной и специализированной техники.

Модульное заземление можно приобрести и в виде готовых комплектов, и в виде отдельных комплектующих.

Ознакомиться с подробной информацией о технологии модульного заземления можно на отдельной странице .

Пример выполнения молниезащиты частного дома на основе изделий GALMAR и ZANDZ

В правой части страницы приведен список изделий, используя которые, можно организовать полную систему внешней молниезащиты. Все предложенные изделия соответствуют требованиям национальных нормативных документов к минимальным размерам, качеству контактного соединения, механической прочности, сроку службы и т.д.

Молниеприемные мачты крепятся на вертикальных поверхностях стен или дымовых труб, вентиляционных шахт. При размещении мачт следует учитывать размер вылета ската кровли над стенами и проверять возможность применения держателей 21101G/21102G.

Большая часть зажимов для токоотводов представлена в двух исполнения: оцинкованная крашенная сталь и медь. Крепление токоовода с помощью зажимов выполняется с шагом 1 метр. Тип зажимов выбирается исходя из поверхности размещения (кровля: плоская, скат, конек; фасад и т.д.) и его материала (металлопрофиль, натуральная черепица и т.д.). Следует обратить внимание, что у фасадных и кровельных зажимов нет в комплекте анкерных болтов. Их тип и длину необходимо выбирать в зависимости от материала основания.

Также возможен вариант крепления токоотводов к водосточной системе дома (крепление к водосточному желобу, трубе).

Заземляющее устройство собирается из компонентов системы модульного заземления.

Материал кровли — металлочерепица, материал стен — брус деревянный.
А=10 м; В=8 м; Н=8 м; α=35°;
Нкр=3,5 м; Нст=4,5 м; Lск=6,1 м

Молниеприемники соединяются между собой для организации двух токоотводов от каждого молниеприемника.

Молниеприемник
GL-21101G	GALMAR Молниёприемник вертикальный (молниеприёмник-мачта)	2 шт.
GL-21202	GALMAR Держатель для молниеприёмника — мачты GL-21101G к стене (нержавеющая сталь)	2 шт.
GL-20022	GALMAR Зажим к молниеприёмнику — мачте GL-21101G для токоотводов (нержавеющая сталь)	2 шт.
Токоотвод
GL-11149-10/20/50	GALMAR Проволока омеднённая (D 8 мм / S 50 мм²; бухта 10/20/50 метров)	40 м
GL-11551A	GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь)	6 шт.
Зажимы для крепления токоотводов на кровле
GL-11564A	GALMAR Зажим на конёк для токоотвода с его возвышением над зажимом на 15 мм (крашенная оцинкованная сталь)	11 шт.
GL-11747A	GALMAR Зажим на крышу, покрытую металлическим профилем / профнастилом, для токоотвода (крашенная оцинкованная сталь)	12 шт.
Зажимы для крепления спусков токоотводов
GL-11703A	GALMAR Зажим к фасаду для токоотвода с возвышением 15 мм (крашенная оцинкованная сталь)	10 шт.
GL-11562A	GALMAR Зажим контрольный для соединения токоотводов проволока + полоса (крашенная оцинкованная сталь)	2 шт.
Заземляющее устройство
GL-11075-10/20/50	GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 10/20/50 метров)	20 м
ZZ-001-065	ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м)	6 шт.
ZZ-002-061	ZANDZ Муфта соединительная резьбовая	4 шт.
ZZ-003-061	ZANDZ Наконечник стартовый	3 шт.
ZZ-004-060	ZANDZ Головка направляющая для насадки на отбойный молоток	1 шт.
ZZ-005-064	ZANDZ Зажим для подключения проводника	5 шт.
ZZ-006-000	ZANDZ Смазка токопроводящая	1 шт.
ZZ-008-000	ZANDZ Насадка на отбойный молоток (SDS max)	1 шт.

В случае, если у вас возникли какие-либо сложности в расчете или подборе комплектующих, вы всегда можете обратиться за помощью в наш технический центр.

Дачный участок должен быть местом отдыха, а настоящий отдых невозможен без ощущения безопасности. Оно должно присутствовать постоянно, даже в непогоду. Одним из приспособлений, которое позволит обезопасить себя и семью от удара молнии, является громоотвод. Соорудить его не составит особого труда, если точно придерживаться всех рекомендаций, которые будут изложены в статье.

Подготовительные расчеты

Стоит понимать, что каждое устройство имеет свои ограничения по способу и зоне действия. Это относится и к громоотводу. Последний способен защитить только определенную территорию, которую важно правильно рассчитать при проектировании. Чаще всего громоотвод представляет собой мачту определенной высоте. Если посмотреть на нее сверху, то верхушка мачты будет центром окружности, которая и является зоной защиты громоотвода. Это зона имеет максимальную площадь только на уровне земли и уменьшается к верхушке мачты, образуя при этом конус. В расчет берется и вторая окружность, которая образуется на уровне кровли и должна покрывать всю верхушку здания. Зная, что собой представляет зона покрытия, можно легко произвести расчеты требуемых параметров громоотвода для конкретных условий.

Принято считать, что громоотвод обеспечивает защиту в двух зонах. Одна считается наиболее надежной, а вторая имеет уровень безопасности в 95%. Для каждой из этих зон есть свои формулы, которые позволяют получить требуемые цифры. Переменными, которые берутся во внимание является высота воображаемого конуса, которая обозначается как hy. Выше было сказано, что необходимо знать зону защиты на уровне кровли, поэтому в формулах фигурирует также высота конструкции, которую можно обозначить как hc. Радиус зоны защиты громоотвода на уровне земли можно обозначить как Rс, а на уровне кровли Rз. Для проведения расчетов не хватает переменной, которая бы указывала на общую высоту мачты громоотвода, она обозначается как hг. Имея все данные, можно вывести высоту воображаемой фигуры:

• hy=0,85×hг.

Зная общую длину мачты, легко определиться с окружностью, которая находится под защитой громоотвода на уровне земли:

• Rс=(1,1-0,002)×hг.

Также есть простая формула для определения безопасной окружности на уровне кровли здания:

• Rз=(1,1-0,002) × (hг-hc÷0,85).

Для второй зоны безопасности с меньшим процентом защиты формулы немного отличаются:

• hy=0,92×hг;
• Rс=1,5×hг;
• Rз=1,5×(hг-hc÷0,92).

Для каждого этапа расчетов необходимо уделить достаточно времени, чтобы конструкция громоотвода выполняла свою роль.

Процесс монтажа

Если постараться просто описать строение громоотвода, то общую схему можно наблюдать на иллюстрации выше. Предусмотрено наличие трех основных составляющих системы громоотвода. Первым из них является молниеприемник. Его задача полностью отражена в названии. Он принимает на себя первый удар. Полученный импульс не может быть накоплен, поэтому его необходимо рассеять и делается это в землю, куда закладывается заземляющий контур. Оба этим модуля соединяются проводником подходящего сечения.

Контур

Первым делом можно смонтировать заземляющий элемент для громоотвода, т. к. для этого не нужно находиться на высоте. Общая схема сборки такого рассеивателя для громоотвода схожа с той, которая используется для обычного заземления в доме на даче. Первым делом выбирается место, где будет расположена конструкция. Этого нельзя делать впритык к зданию, т. к. импульс от громоотвода может оказаться настолько сильным, что уйдет в сеть питания на даче. Если один контур заземления уже есть, то от него также необходимо удалиться хотя бы на четыре метра. При этом стоит следить за тем, чтобы контур заземления находился по кратчайшему пути по отношению к молниеприемнику громоотвода. Чтобы еще больше обезопасить посетителей дачи, лучше выполнить небольшое ограждение или оставить указатель, который будет предупреждать о том, где лучше не ходить во время грозы.

Процесс монтажа конструкции контура заземления простой и понятный. Первым делом необходимо определить примерное расположение грунтовых вод вокруг дачи, где будет установлен громоотвод. Если до них больше трех метров, тогда сооружается стандартная конструкция заземления для громоотвода, которая представляет собой три больших прута с диаметром в 12 мм и длиной в 3 метра. Перед тем как их смонтировать, необходимо сделать небольшой приямок на глубину в 0,8 метра. Только после этого пруты забиваются практически на всю свою длину. Расположить их нужно треугольником. Небольшая часть прута остается на поверхности, чтобы к ней можно было приварить полоску металла.

Если точно известно, что грунтовые воды на даче находятся близко к поверхности, тогда монтаж заземления для громоотвода осуществляется без использования длинных штырей. Из металлической планки изготавливается прямоугольник, который вкапывается в землю на глубину в 0,8 метра. Стоит сказать, что металлическая шинка в этой конструкции должна иметь площадь сечения не меньше 100 мм 2 .

Молниеприемник

Следующим элементом громоотвода, который можно смонтировать является мачта. Ее высоту можно определить с помощью формул, которые приводились выше. Так как установка мачты осуществляется на крыше, то работать необходимо в сухую погоду без ветра. Для установки молниеприемника необходимо выбрать высшую точку на кровле. В некоторых случаях высота громоотвода получается большой, что требует дополнительного укрепления мачты. Сделать это можно с использованием обычных тросов, которые монтируются в качестве растяжек для громоотвода.

Важным требованием к молниеприемнику громоотвода является его монтаж точно в вертикальной плоскости. Для этого можно использовать один или несколько пузырьковых уровней. Установить громоотвод можно на мачту, но стоит понимать, что металлическая часть мачты должна быть изолирована от кровли, т. к. разряд может уйти не в том направлении, куда это нужно. Для молниеприемника можно использовать круглую или прямоугольную арматуру. Значение имеет только ее сечение, которое не должно быть меньше 60 мм 2 . Если сечение будет занижено, тогда сопротивление проводника возрастет и он может не выполнить своего предназначения.

Токоотвод

Две крайние составляющие громоотвода готовы, теперь их необходимо объединить в общую систему. Для этого потребуется установка токоотвода. Лучшим материалом для токоотвода является медь, но найти изделие требуемого сечения проблематично и довольно дорого, поэтому чаще всего используется стальная проволока, покрытая цинком. Последний защищает ее от быстрой коррозии, причиной которой являются осадки. В этом случае потребуется проволока с диаметром в 6 мм.

Совет! Допускается использование квадратного или прямоугольного проводника, но площадь его сечения должна быть не меньше той, что у стальной проволоки с указанным диаметром.

Проще всего и правильнее всего прокидывать токоотвод по выступу кровли, которым является конек. Если молния ударит не в мачту, а в саму кровлю, то с большой вероятностью она попадет именно в токоотвод. На фотографии выше видно, что размещать проводник громоотвода нельзя впритык к настилу кровли. Для него применяются специальные держатели, которые способны приподнять проволоку над кровлей на 20 см. Сами стойки фиксируются к настилу через диэлектрические прокладки, которые исключают уход разряда в кровельный настил или стропильную систему.

Совет! При работе на крыше во время установки элементов громоотвода важно позаботиться о личной безопасности, используя страховочные тросы.

Лучше не выполнять монтаж громоотвода самостоятельно. Помощник может подавать требуемые элементы, а также следить за страховочными тросами. Важно также правильно подобрать обувь, которая не будет скользить по кровельному настилу.

Когда токоотвод будет полностью протянут по кровле, его необходимо соединить с контуром заземления. Опускать токоотвод лучше по стене здания, используя для этого какой-либо изолятор, чтобы закрыть его хотя бы на рост человека. После соединения всех элементов систему можно считать рабочей. Наглядно процесс монтажа показан в видео ниже.

Исключением для монтажа громоотвода может стать случай, когда дом на даче находится вблизи какой-либо вышки или другого высокого здания. Если рядом с дачей проходят линии электропередач, то они также могут стать естественной защитой от попадания молнии. Но в этом случае важно позаботиться о хорошем заземлении вместо громоотвода. Последнее должно быть спроектировано так, чтобы разряд, который может пойти по линии питания ушел в землю. Кроме того, потребуется установка специальных блоков молниезащиты. Они представляют собой плавкие предохранители, которые перегорают при прохождении большого электрического разряда.

Резюме

Громоотвод является важной мерой предосторожности, которую стоит предусмотреть даже в тогда, когда неизвестны конкретные случаи попадания молнии в жилые дома в конкретной местности. За металлической конструкцией требуется периодический уход. Если основным материалом для сооружения служила сталь, тогда ее можно окрасить «Гальванолом». Каждый сезон необходимо проверять места соединения каждого из модулей, чтобы быть уверенным, что разряд уйдет в требуемом направлении. Если нет желания возиться с размещением громоотвода на крыше, то его можно соорудить на дереве, если оно расположено на подходящем расстоянии от дома. В этом случае прокладка всех коммуникаций осуществляется по стволу.

Устройство защиты от молнии позволяет обезопасить дом и людей, проживающих в нем от удара молнией.

Абсолютно каждому дому необходима индивидуальная защита от молний, которая будет зависеть от его вида, строительного материала и прочих показателей.

Для того, чтобы защита от молнии была более надежной во время грозы, перед ее установкой следует хорошо изучить механизм появления молнии и принцип ее действия.

Молния — это импульс электрического тока, поражающий деревья, дома, животных и людей. При переходе молнии через предметы она образует тепловую энергию, в результате которой и возникают пожары.

Именно поэтому, для защиты дома от удара молнией, необходимо обеспечить молниеотводную систему.

По своему принципу действия, молниезащита частного дома бывает следующих видов:

1. пассивной;
2. активной.

В первом варианте она более традиционна и популярна . В ее составе есть молниеприемник, специальный токоотвод и система заземления. Цель такой молниезащиты заключается в улавливании молниевых разрядов при помощи молниеприемника, направлению его к заземлению и погашению разряда в земле. При установке этой молниезащиты учтите материал, из которого сделана кровля.

Во втором типе молниезащита дома работает по принципу ионизации воздуха вокруг молниеприемника и перехватом электрических разрядов. Данная молниезащита отличается увеличенным радиусом работы, он составляет примерно 95 м.

И в результате чего, от удара молнией можно защитить не только жилище, но и близко расположенные постройки. Цена данной молниезащиты на много выше пассивной, из-за этого ее популярность очень низкая.

Основные показатели защиты загородного дома

Первым показателем молниезащиты выступает молниеотвод, он состоит из следующих элементов:

1. молниеприемник;
2. токоотвод;
3. заземляющий контур.

Молниеприемник — компонент молниезащиты, выполняющий функцию улавливания электрических разрядов.

Такой элемент выполняется из металла, и его установка идет непосредственно . При устройстве молниезащиты для большого частного дома, необходимо позаботиться об установке сразу нескольких приемников.

По своим конструктивным особенностям, молниеприемники можно разделить:

1) Приемники в виде металлического штыря длиной от 20 см до 160 см . Как правило, они монтируются в вертикальном положении, и возвышаются над всей площадью дома. Дымовую трубу используют в качестве места для молниеприемника. Диаметр такого молниеприемника равен как минимум 5 см. Молниеприемник данного типа обеспечивает молниезащиту дома с крышей из металлочерепицы.

2) Приемник в виде троса, выполняется из металла — устанавливается в натянутом положении между двумя деревянными опорами. Используется при проведении работ в устройстве защиты от молний деревянной кровли.

3) Приемники в виде молниезащитной сетки создают самую качественную защиту, потому что покрывают почти всю поверхность крыши. Хороший вариант для . Любой из молниеприемников обязательно должен быть соединен с любым стальным предметом, находящимся на крыше.

Не менее важным показателем системы молниеотвода является отвод тока. Данная часть защиты отвечает за своевременную передачу электрического заряда на заземляющий контур. Этот элемент производится из металлической проволоки с толщиной 0,6 см.

Для качественного соединения молниеприемника с отводом тока применяется сварка. Швы, после сварки должны быть качественными, чтобы под действием атмосферных факторов не разорваться.

Токоотводный элемент располагается на крыше и по стенам переходит на землю.

Чтобы зафиксировать его на поверхности стен, рекомендуется применять скобы. Если есть несколько токоотводов, расстояние между ними должно быть минимум 20 м.

Такие элементы не должны быть изогнутыми, чтобы при передаче электрического заряда не наступило возгорание. Токоотвод должен быть максимально коротким.

Молниезащита в частном доме содержит контур заземления. Это механизм обеспечения качественного контакта между электрическим зарядом и поверхностью земли. В составе этого контура есть компоненты, состоящие из трех соединенных друг с другом электродов, находящихся в земле.

Заземление молниезащиты частного дома и электрических приборов идет с помощью одного контура. Для того, чтобы сделать заземление нужно использовать медный либо стальной предмет. Предварительно вырыть яму, длиной около 300 см, а глубиной около метра.

Интервал между заземлением и стенами дома должен составлять как минимум 100 см. Помимо этого, нужно располагать заземляющий контур вблизи проходных участков, и расстояние между ними должно быть не меньше 500 см.

Способы установки молниевой защиты дома

Можно различить два типа установки проводов для отвода электрического разряда и приема молнии:

1. натяжные детали;
2. конструкция по типу зажимного механизма.

В первом варианте применяют жесткие анкерные механизмы, которые устанавливаются на основные части, и дома, и между ними натягивают троса.

Для их жесткой фиксации устанавливают специальные зажимы. При для оборудования молниеприемников применяют пластиковый кронштейн, способный удерживать их на заданном расстоянии по отношению к крыше.

На плоскую кровлю и лучше устанавливать детали в виде самозабивных зажимов. Если кровля дома покрыта керамической черепицей, тогда могут возникнуть определенные сложности фиксации зажимов. Поэтому рекомендуют применять специальные механизмы, которые обеспечивают надежное крепление и простую установку конструкции.

Винтовые зажимы соединяют элементы молниеприемника и токоотвода. Для их производства используют латунь, медь либо оцинкованную сталь.

Защищаемся от молний дома своими руками

Молниезащиту своими руками сделать вполне реально.

Для выполнения молниезащитной сетки вам потребуется стальная проволока диаметром 0,5 мм. Для крепления проволоки между собой, нужна сварка. При этом все стыки должны быть прочными и надежными.

После изготовления сетку нужно уложить на крышу и соединить с токоотводом и заземляющим контуром. Данную сетку применяют только в том случае, если крыша вашего дома не изготовлена из металла.

Использование молниезащитной проволоки актуально в том случае, если крыша здания не металлическая.

Работа молниеприемника состоит из следующего: нужно установить два изолятора и надеть на них металлический трос. Эту конструкцию расположить на коньковой зоне, выше самого конька на 30 см. Диаметр проволоки должен быть равен шести миллиметрам.

После жесткой фиксации проволоки вокруг одной из труб, сделайте петлю, которая будет соединяться с молниеприемником. Для их соединения воспользуйтесь сваркой.

Для выполнения токоотвода необходима будет такая же проволока. В конечном итоге, у вас должна получиться конструкция в виде защитной зоны, которая обезопасит от молнии любую не металлическую крышу.

Еще один вариант молниеприемника – это приемник в виде штыря.

Форма данного молниеприемника бывает разной: прямоугольной, круглой, овальной, квадратной и прочее. Нужно выбирать очень прочные штыри, способные принять на себя мощную нагрузку от удара молнией.

Материал, из которого изготовлен штырь, не должен поддавался окислению. Ни при каких условиях нельзя окрашивать молниеприемник. Его сечение должно составлять как минимум 1,2 см. При применении трубы пустой изнутри, один ее конец обязательно заваривается.

Основной функцией токоотвода считается передача импульса в землю. Для соединения с молниеприемником применяют сварку. Такой вариант хорошо применяется на металлических крышах.

Защита и заземление дома

Хорошее заземление способно защитить дом от молнии . Для обеспечения правильной работоспособности всей системы молниезащиты нужно придерживаться технологических моментов по устройству заземляющего контура.

Неправильно устроенное заземление дома повредит не только близко расположенные предметы, но и сам дом.

Для качественного обеспечения молниезащиты жилых домов нужно придерживаться следующих рекомендаций:

1) При покупке материалов, обращайте внимание на их качество. Хорошо если заземление будет идти из латунных, медных или алюминиевых предметов. Можно заменить эти предметы обычной сталью, но она со временем может заржаветь и потеряет свойства.

2) При использовании стали заземление нужно периодически проверять или менять, если есть большие участки коррозии.

3) Устанавливайте в землю больше одного металлического стержня. Благодаря этому улучшится качество молниезащиты. Для обустройства молниезащиты в доме, заземляющий контур будет состоять из трех стержней.

4) Длина стержня зависит от глубины промерзания грунта в конкретном регионе. Она должна превышать этот показатель примерно на 25 см.

5) Используйте тонкопроводящие материалы для соединения стержней вместе.

6) Запрещено при соединении штырей накручивать проволоку на их поверхность. Нужно применять обжимные гильзы и сварку. Такой тип соединения особо прочный и надежный.

7) Обустройте токоотводы и заземление в местах, недоступных для детей и домашних животных.

Располагают заземление в месте скапления влаги.

Стандартные советы по уходу за молниезащитой:

1) В начале весны проверяйте все элементы молниезащиты на работоспособность.

2) Посмотрите степень ржавчины на поверхностях металлических предметов. Если нужно, замените их.

3) Окрашивайте определенные участки защиты раз в два года, проверяйте соединения, подтягивайте проволоку и зачищайте контакты.

4) Раз в пять лет, вскрывайте заземление и проводите полную проверку и техническое обслуживание.

Делаем самый простой громоотвод с деревянным шестом. Создание громоотвода своими руками в частном доме. Монтируем молниезащиту своими руками

Владельцы частных жилых домов постоянно задаются вопросом об обеспечении их недвижимости различными видами защиты, в том числе и от молнии. Необходимость возведения поглощающего устройства обычно продиктовано климатом в определенном регионе, и если в конкретной местности наблюдается высокий уровень осадков с грозами, тогда установка громоотвода считается целесообразной. Так как покупки и установка этого приспособления может быть весьма дорогостоящей, то лучше сделать это своими руками.

Выбор типа планируемой молниезащиты должен проходить не тогда, когда постройка частного жилого дома уже закончена, а на стадии разработки проекта. Это позволит сделать поглощающее устройство по всем правилам, а также сэкономить впоследствии время и финансовые ресурсы. Принцип работы громоотвода заключается в том, что попавший на приемник мощный электрический заряд направляется в землю для погашения, защищая сооружения от разрушений.

Если частный дом находится на открытом месте вдали от соседних сооружений, если он расположен на возвышенности или рядом есть даже небольшой водоем, то молниеотвод нужно делать обязательно. При этом само устройство должно быть надежным, с учетом всех факторов, которые могут повлиять на поглощение высокого электрического разряда. В данном случае можно сделать выбор в пользу вышки-громоотвода. Такой тип защиты от молний будет иметь наивысшую точку на достаточной высоте, и предотвратит удар молнии в сам дом. Такой тип устройства более затратный, но в его надежности можно не сомневаться.

Если дом будет располагаться возле высоких башен, зданий или возле линии электропередач, то это место в меньшей мере подвержено такому природному воздействию. В этом случае молниезащиту можно сделать на доме со специальным контуром и заземлением под домом. Оба типа сооружений можно сделать своими руками. Для этого нужно получить специальные познания о выполнении подобных видом работ, приобрести расходные материалы для возведения молниезащитного устройства, сделать схему его расположения и место заземления.

При выборе типа устройства для защиты здания от молнии следует учесть вид грунта, на котором стоит дом. Различные виды грунтов имеют разную проводимость электричества, а также уровень сопротивления. В зависимости от сопротивления почвы подбирается сечение металлического листа для заземления и размер заглубленного контура. Также тип молниезащиты будет зависеть от исходного состояния здания. Обычно молния попадает в наивысшую точку дома или ближайшее высокое дерево. Антенны, столбы, деревья служат экраном при ударе молнии. В таком случае в эту зону поражения могут попасть люди, автомобили или другие объекты.

Видео “Плюсы и минусы молниеотвода”

Как сделать самостоятельно

Полноценная система предохранения дома от высокого разряда состоит из внешней и внутренней защиты. Внутренняя нужна для предотвращения резкого скачка напряжения в электросети. Ограничитель перенапряжения может сработать даже в том случае, если молния ударила в нескольких километрах от дома. Внешняя защита обеспечит безопасность самого жилого здания и людей в нем. Для того чтобы сделать грозозащиту своими руками нужно знать, что эффективное приспособление должно состоять из обязательных элементов – молниеприемника, токоотвода, а также контур заземления. При необходимости можно использовать опору.

Молниеприемник. Эта часть является обычным металлическим стержнем. Его длина может быть от 25 см до 1,5 метров. Обычно он устанавливается на крыше, образуя самую высокую точку на доме и прилегающей территории. Также монтаж молниеприемника может быть сделан на дымовой трубе или на телевизионной антенне. Любая самая высокая точка здания подойдет для закрепления металлического стержня. Этот способ подходит для домов с металлической кровлей. В качестве материала подойдет полосовая сталь или 60 мм 2 при круглом сечении стержня. При монтаже молниеприемника своими руками следует знать, что он должен размещаться только в вертикальном положении.
Если же крыша выполнена из шифера или обожженной черепицы, то такой приемник можно сделать своими руками из металлического гибкого троса толщиной в 6-7 мм. Его натягивают на деревянные опоры высотой 1,5-2 метра, а затем защищают изоляторами.

Токоотвод. Эта часть молниезащитной конструкции может представлять собою толстую проволоку от 5 мм в диаметре. Для проволоки хорошо подойдет оцинкованная сталь, так как имеет хорошие характеристики. Токоотвод размещается в месте, куда молния может ударить с наибольшей вероятностью. Например, это может быть фронтон частного дома. Он не должен крепиться вплотную к стене, а находиться на расстоянии от 15 до 20 сантиметров. Особенно осторожным нужно быть, если кровля или другие части здания выполнены из легковоспламеняющихся материалов. Для крепления можно использовать гвозди, хомуты или скобы.

Заземление. Последний элемент молниезащиты необходим для того чтобы увести мощный электрический заряд в землю. Выбор материала должен быть сделан в пользу такого металла, который имеет хорошую проводимость электричества с низким значением сопротивления. Размещается заземление на расстоянии около 5 метров от стен дома или крыльца, не меньше. Не рекомендуется его устанавливать возле дорожек или других мест, где могут находиться люди. Это место можно оградить забором для большей безопасности (не менее 3 метров от заземлителя).

Затем нужно определить глубину, на которую будет помещено заземление. Это значение обычно более индивидуально, чем другие показатели. На это может влиять тип почвы, а также наличие в этом месте грунтовых вод. Подземные воды делают заземление более эффективным. В сухую почву заземление нужно делать на глубину от 2 до 4 метров. Можно сделать своими руками 2 стержня, соединить их широкой перемычкой, и закрепить заготовку при помощи сварки на токоотводе. Затем закапать заземлитель в землю.
Во влажный или торфяной грунт заземление можно сделать на глубине от 80 см.

Решение соорудить отдельно расположенную вышку для защиты здания от удара молнии обычно принимают в том случае, если для этого есть место на территории, и в окружении нет подобных приспособлений. Этот метод может быть более затратным, но не менее эффективным. Также он достаточно прост в понимании конструкции.

Выбираем место под молниеотвод

Специалисты рекомендуют возводить громоотвод на расстоянии нескольких метров от дома. Например, окраина земельного участка. В этом месте он не будет мешать, но не потеряет своего предназначения. Не стоит размещать такой вид молниезащиты на расстоянии более 100 метров. Подобную проблему можно решить скооперировавшись с владельцами соседних участков, так как громоотвод может обеспечить защиту от молнии одновременно нескольким домам, а то и десятку сразу.
Молниеотвод должен размещаться так, чтобы его наивысшая точка возвышалась над домами минимум на 2 метра. В данной ситуации существует прямо-пропорциональная зависимость – чем выше, тем лучше. Но чтобы не притягивать лишние заряды, не стоит делать ее слишком высокой.

Устанавливаем вышку

Материалом для монтажа вышки могут послужить металлические уголки, которые можно сварить между собой. Если вы делаете конструкцию своими руками, то ее внешний вид – индивидуальное решение. Самое главное, чтобы в сердцевине была пустота, куда будет помещен проводник для заземления.

К молниеприемнику привариваются хомуты для крепления медных и алюминиевых стержней. Затем они соединяются отдельным проводником, который впоследствии нужно будет соединить с контуром заземления. Затем выкапывается яма глубиною в 2-2,5 метра и вкапывается сама вышка. Если высота дома будет около 5 метров, то вышка со стержнем-приемником должна быть не ниже 7 метров.

Заземление

При монтаже вышки заземление делается несколько другим способом. На земле можно начертить условный равносторонний треугольник (сторона 1,2-1,5 м). На месте углов треугольника в землю должны входить вертикальные заземлители, нижний конец должен входить в землю на 2,5 метра и глубже, а верхний на полметра от поверхности земли. Заземлители могут быть из арматуры или медных стержней с ровной поверхностью (что очень дорого). Вертикальные элементы заземления соединяются между собой горизонтальными под землей. В центре этого треугольника устанавливается сама вышка.

Последний этап установки молниеотвода в частном доме – соединение контура с заземлением. Этот момент очень важен. Для того чтобы сам проводник не окислялся, его нужно покрыть гофрой. Это позволит снизить проходимость заряда. Стержень-приемник можно регулярно зачищать своими руками тогда, когда будут заметны признаки окисления его поверхности.

В последнее время мы все чаще сталкиваемся с ситуациями, когда в дома попадает молния и из-за отсутствия соответствующей защиты происходит возгорание. Чтобы такого не допустить и себя обезопасить, можно сделать громоотвод своими руками.

При этом такое устройство будет достаточно функционально и продуктивно, если, конечно же, правильно его смонтировать. Стоит сказать, что хотя громоотвод имеет достаточно простую конструкцию и при наличии свободного времени и необходимых материалов каждый может его изготовить, тем не менее понадобиться учесть множество факторов для определения правильных параметров монтажа, так как важно не просто иметь защиту для своего дома и электрических приборов, но и быть уверенным в правильном ее функционировании.

Как работает громоотвод дачного дома

Громоотвод — это специальная установка, которая притягивает к себе электрический заряд молнии и перенаправляет его от дома по проводнику в землю. Таким образом, молния не причинит никаких разрушений и не принесет вреда. Громоотвод состоит из двух блоков:

• наружного;
• внутреннего.

Наружный блок представляет собой токоприемник (молниеприемник), соединенный с токопроводом (токоотводом), которые вместе выполняют роль приема и распределения заряда молнии, а также заземлитель , рассеивающий этот заряд в земле.

Внутренний блок защитит ваш дом от скачков напряжения, а, следовательно, предотвратит выход из строя электроники. Наверное, каждый слышал, что если электрический заряд молнии имеет большую силу, то все электрические приборы в доме сгорают.

Так что появляется еще одна причина сделать громоотвод.

Правила устройства громоотвода

Для правильного выбора схемы устройства дачного громоотвода предварительно необходимо изучить конструкцию здания и в соответствии с «Инструкцией по устройству молниезащиты зданий и сооружений» (Инструкция РД 34.21.122-87) определить необходимый уровень защиты. Невысокие и небольшие по площади частные дома обычно относятся к III категории молниезащиты .

Эффективной грозозащитой является та, что надежно оберегает здание и все что находится внутри него от прямого попадания в него молнии и от вторичных ее разрядов в электрических сетях. Дачный громоотвод обычно представляет собой молниеприемник, который соединен с заземлением с помощью системы токоотводов.

Молниеприемник

Устройство, которое непосредственно принимает удар молнии на себя, называют молниеприемником. Это наиболее заметный и значимый элемент схемы промышленного или дачного громоотвода. Существуют стержневые, тросовые, сетчатые приемники.

Самым популярным и известным благодаря Бенджамину Франклину является стержневой молниеприемник, который представляет собой металлический штырь из нержавейки, алюминия или меди. Он устанавливается обычно на 2 м выше самой высокой точки защищаемого здания. Этот вид молниеприемников наиболее простой в исполнении и достаточно дешевый.

Тросовый молниеприемник представляет собой две мачты, установленные по периметру защищаемого объекта, и натянутых стальных тросов между ними. Молниеприемная сеть — это сетка, из металлических прутьев уложенная на крыше здания с определенным шагом.

Для небольших частных домов отличным приемником молний может стать металлическая крыша. Если кровля дома сделана из другого материала, то для устройства защиты лучше выбрать молниеприемную сетку, а для деревянных дачных домиков чаще применяют активную защиту.

Токоотводы

К заземляющему устройству ток поступает по токоотводам. В соответствии с вышеуказанной Инструкцией РД 34.21.122-87 токоотводами в жилом доме могут быть различные конструкции здания из стали, алюминия или меди (рамы, пожарные лестницы, арматура железобетонных плит). Специальные токоотводы обычно укладываются снаружи по периметру здания с шагом 25 м. Эффективность токоотводов зависит от непрерывности электрической сети. Обычно с молниеприемником и заземляющими устройствами они соединены сваркой.

Заземление

Заряд молнии в почве рассевается с помощью заземляющих устройств. Ими в соответствии с Инструкцией РД 34.21.122-87 чаще всего являются железобетонные фундаменты или вертикальные электроды, глубоко уходящие в грунт. Последний вид заземления обязательно защищается от коррозии (поэтому выполнен как правило из омедненной или оцинкованной стали), а электроды надежно соединяются с горизонтальной шиной и друг с другом посредством специальных соединителей.

Изготовление громоотвода на даче своими руками

Итак, если вы пришли к выводу, что хотите сделать громоотвод для дачного дома своими руками, то вам необходимо знать, как изготавливается это устройство. Для начала необходимо изготовить стержневый токоприемник, к которому затем будет крепиться токопровод , который можно сделать из обычной железной проволоки. Только выбирайте проволоку как можно большего сечения, например 6-8 мм. Также токопровод соединяет токоприемник с контуром заземления.

Контур заземления можно изготовить из полосы железа размером примерно 4х50 мм. Электрод следует выполнить из стального прута, выбрав для этого диаметр не менее 18 мм. Учитывайте, что все соединения следует проводить лишь при помощи сварочного аппарата. Если же у вас нет такой возможности то можно использовать стальные хомуты на болтах, но такие соединения будут менее эффективны.

2) Материал крепежа кустарного производства при прохождении тока молнии с большой долей вероятности может не выдержатиь огромных температур и просто расплавится. Поэтому всегда необходимо знать параметры используемых материалов и выполнить необходимые расчеты. Но проще купить готовые комплектующие у производителей молниезащиты, тем более, что цены на элементы крепления, особенно отчественные, приемлемые. Плюс вы получите необходимую консультацию специалистов по грамотному монтажу.

3) Есть такое правило: вы либо делаете изолированную молниезащиту и выдерживаете необходимое расстояние пробоя, либо соединяете все металлические элементы вместе и выводите на заземление. Здесь автор использует изоляторы и соответственно первый способ, а значит воздушный промежуток между приемником/токоотводом должен быть не меньше минимального расстояния R, которое конкретно в данном варианте должно равняться 300-400 мм, чего не заметно. Без заземления еще и кровли здесь гарантированно будет возникать опасная разность потенциалов.

4) Вариант заземлителя в виде единственного воткнутого в землю штыря не может считаться надежным ни при каком сопротивлении грунта, тем более что токоотвод, по которому приходит разряд от молниеприемника, тоже единственный. Даже во времена еще СССР при полном отсутствии знаний и расчетных параметров сопротивления грунта всегда делали очаговое заземление в форме треугольника или П-образного контура.

Основные типовые схемы дачных громоотводов

Еще раз, уже подробнее, расскажем о трех известных типах устройств защиты, устанавливаемых на кровле зданий сооружений.

Вид выбранного для дачного громоотвода молниеприемника определяет тип и схему его защиты. К типовым схемам относят организацию:

• молниезащитной сетки;
• стержневые громоотводы;
• тросовые молниеприемники.

Для плоских и двускатных крыш коттеджей независимо от материала кровли специалисты рекомендуют использовать молниприемную сетку. Для ее организации применяют стальные, медные или алюминиевые прутья диаметром до 8 мм. Сетка устанавливается непосредственно на крыше или под утеплителем, если основание кровли не горючее (Инструкция РД 34.21.122-87).

В зависимости от уровня защиты токоотводы монтируются непосредственно к сетке по всему периметру с шагом от 10 до 25 см.

Стержневая схема молниезащиты представляет собой металлический штырь, прикрепленный к дымоходу или другим конструкциям кровли как минимум на 2 м выше самой высокой ее точки.

Установка стержня выполнена правильно, если в основание конуса с вершиной в крайней точке молниеприемника полностью попадает защищаемый объект. Увеличение высоты стержня расширяет защищаемую зону. Такой вид громоотвода подходит и для частных и для промышленных объектов со сложными крышами.

Для двухскатных крыш невысоких зданий можно применять и тросовую схему дачного громоотвода. Для этого между опорами, установленными на коньках, натягивается стальной трос. К его концам обычно примыкают по одному токоотводу, передающему ток к заземлению в грунте, внешне похожему на «куриную лапку». Если схема дачного громоотвода исполнена грамотно, разряды молнии уходят в почву за пределами защищаемого дома. При обустройстве молниезащиты данного типа важно учитывать провисание троса.

На выбор схемы организации дачного громоотвода влияет множество факторов, параметров и условий. Поэтому это достаточно сложное и ответственное мероприятие требующее определенных профессиональных знаний и опыта. Наша компания поможет выполнить проектирование, а также установку наиболее эффективной молниезащиты для вашего дома. Кроме того, мы предоставляем услуги по обустройству громоотвода под ключ. В разделе «Наши объекты» представлены фото громоотводов и описание наших реализованных проектов.

Как и где купить громоотвод

Громоотвод, защищающий от прямого попадания молнии, будет работать как часы, если грамотно и правильно выбрать необходимые материалы для создания эффективной и надежного молниезащиты здания. На цену дачного громоотвода влияют следующие параметры:

• уровень защиты;
• схема молниеотвода;
• технические сложности реализации проекта;
• вид применяемых материалов и объем работ.

Сегодня многочисленные интернет — магазины предлагают большой выбор стержней и тросов из стали, меди и нержавейки, а также держателей и зажимов и дают прекрасное описание своих товаров. Однако самостоятельно трудно изготовить громоотвод безупречного качества. Кроме того, никто не даст гарантию на работу системы, собранной из материалов с разными эксплуатационными характеристиками.

Наша компания предлагает со склада в Москве купить комплектующие для громоотводов известных и прекрасно зарекомендовавших себя производителей из Германии, России, Франции, Турции и других стран: OBO Bettermann, J. Propster, BS-Technic, DEHN+SOHNE, Voltstream, Элмашпром, Duval Messien, Citel, Forend и другие.

Наши услуги

Специалисты нашей компании помогут выбрать наиболее надежный и эффективный дачный громоотвод по приемлемой цене с учетом всех особенностей вашего дома. Наши консультанты подробно ответят на любые интересующие вопросы и составят смету.

У нас можно заказать выполнение необходимых замеров переходных сопротивлений, сопротивления заземляющих устройств, проверку наличия цепи заземления и заземляемых элементов. Опытные профессионалы компании могут также выполнить проектирование и установку громоотвода «под ключ». Мы предоставляем услуги по сервисному обслуживанию различных систем защиты от молний перед началом сезона гроз и по договоренности с клиентом производим их ремонт.

Историческая справка или Кто изобрел громоотвод? Громоотвод (или молниеотвод) — механизм, который устанавливается на сооружения и выполняет функцию защиты от удара молнии. В простонародье также известный как «громоотвод».

Общепринято, что громоотвод это изобретение Бенджамина Франклина, которое он сделал в 1752 году, однако также есть доказательства, что подобные конструкции существовали и до этой даты (например, высокие мачты древних храмов в Древнем Египте, также были сооружения и у храма царя Соломона в Иерусалиме, Невьянская башня, бумажные змеи Жака Рома). В России первые громоотводы были созданы М. В. Ломоносовым и Г. В. Рихманом в 1753 г.

В данной статье мы расскажем о том, что такое громоотвод и как он работает, кто изобрел громоотвод и как сделать громоотвод для дачного дома своими руками.

Разряды молний крайне опасное явление природы, в особенности, в ситуации, когда сооружения находятся на открытых территориях, именно потому, чтобы обеспечить спокойствие и безопасность своей семьи, необходимо установить громоотвод. Установка громоотвода не потребует огромных временных затрат, но, в конечном итоге, вы будете уверены, что постройки надежно защищены от различных погодных неприятностей.

Необходимые средства и строительные материалы

Для монтажа громоотвода в частном доме потребуется:

• штырь для молниеприемника;
• металлическая проволока из меди или алюминия сечением 6 мм и гофра для токоотвода;
• нержавеющая сталь для подготовки заземления;
• сварочный аппарат;
• пила с диском по металлу;
• дрель- электрическая;
• мультиметр;
• кувалда или молоток;
• лопата штыковая;
• гаечные ключи;
• болты М8 или М10;
• дюбеля;
• хомуты для крепежа;
• мощный деревянный шест;
• держатели.

Этап подготовки

Планирование надо начинать с определения высоты конструкции. Верх стержня молниеприемника необходимо расположить до 12 метров над землей.

Необходимо учесть, что сооружения, предназначенные для защиты строений от ударов молний, охраняют здания только на ограниченном участке. Защищенным может считаться пространство вокруг самого сооружения. Поэтому при постройке громоотвода необходимо это учитывать и строить их так, чтобы под защиту попадали все объекты, располагающиеся на участке.

Существует два типа конструкций:

• Тип А
• Тип Б

Громоотводы типа А создают защиту на 99%, что делает их наиболее эффективными по защите от молний конструкциями.

Сооружения типа Б по сравнению с сооружениями типа А обладают меньшей эффективностью и в результате защищают строение только на 95%.

Важно! Зона безопасности, которую создает молниеприемник, будет в радиусе 1,5 размеров высоты мачты.

То есть, при высоте 10 метров громоотвод прикроет площадь в диаметре в 30 метров. Если необходима защита большего по размерам участка с постройками, то постройка двух или трех мачт, равномерно расположенных по территории участка, поможет решить проблему молниеотведения. Громоотводу необходимо быть на высоте более 2 –х метров от поверхности , для эффективного выполнения функции защиты дома от молний.

Подбор места установки заземления

Контур заземления необходимо расположить на расстояние до 1-го метра от фундамента постройки, которую будет защищать громоотвод, и в нескольких метрах от тротуаров и крыльца. Место заземления во время грозы представляет опасность, потому необходимо расположить его так, чтобы не подвергать риску домочадцев и гостей. Лучше всего будет найти место для нее у стены или забора, огораживающего дом. Один из вариантов — это расположить вокруг зоны заземления какую-либо клумбу или другую композицию из валунов, камней и т.д.

Наиболее подходящие материалы для составляющих:

Также необходимо заранее определить и пометить места расположения всех элементов конструкции.

Установка конструкции

• Установка заземлителя.

После проведения разметки, при помощи лопаты создается яма в форме треугольника – каждая сторона которой должна быть не менее 1200 мм, глубиной – 600 — 700 мм. От вершины треугольника по направлению к стене дома прокладывается траншея. В конечной точке будет подходить окончание токоотвода.

На окончаниях вертикальных частей элементов заземления срезаются болгаркой уголки, затем заостренными концами вгоняются в грунт на глубину от 2-х метров тяжелой металлической кувалдой. При вкапывании заостренных концов заземления в землю необходимо наносить удары кувалдой строго вертикально дабы не погнуть контрукции.

С использованием сварочного аппарата привариваются куски из того же материала, из которых и формируют металлический треугольник в траншеях.

• Установка молниеприемника (Громоотвода).

Для установки молниеприемника можно использовать два способа:

Токоприемник укладывается на крышу, а затем на стену вертикально вниз и крепится к крыше и стене полукруглыми пластиковыми или металлическими зажимами. Нижняя часть токовой мойки должна быть закреплена на заземлении, выведенном из стены дома.

Для этого в заземляющей пластине делается дырка, в которую устанавливается болт с шайбой, гайкой и контргайкой. Зачищенный (острый) конец токоотвода зажимается при помощи шайбы, гайки и болта, вместе с обмотанной витой парой вокруг болта. Затем ямы закапываются.

Проверка

Установленная система должна быть проверена мультиметром. Выполните измерение сопротивления — прибор должен иметь значение не выше 10 ом. Если показания прибора отличаются от нормативных — проверьте все стыки конструкции – по всему контуру конструкции должна быть хорошая электропроводность.

Заключение

Правильно установленный громоотвод на крыше способен защитить дом и близлежащие здания от молнии.

Важно отметить, что в случае частных домов вопрос с громоотводом решает владелец. Существует ряд факторов при размещении зданий, которые минимизируют в принципе вероятность удара молнии в дом:

• в случае, если дом находится в низине, то вероятность удара молнии в дом во время грозы крайне мала;
• в случае, если рядом с домом находится более высотное здание, то, скорее всего, в него ударит молния. Таким образом, опасность удара молнии нивелируется наличием более высокого строения рядом с ним;
• если громоотвод установлен на соседнем доме, то ваш дом тоже может подпадать в зону действия соседского громоотвода.

Таким образом, в ряде случаев острой необходимости в установке громоотвода может и не быть. Целесообразность установки необходимо оценивать в зависимости от вышеуказанных факторов.

Для предотвращения таких последствий в ходе строительных работ выполняется молниезащитный контур . Частные дома классифицируются СНиПом как здания третьего класса пожарной безопасности и подлежат молниезащите в обязательном порядке. Молниеотвод планируется не тогда, когда дом сияет новенькой черепицей, а еще на стадии разработки проекта. Тогда он составляет с ним единое архитектурное решение.

Выбор типа

Тип планируемой молниезащиты зависит от исходного состояния дома и условий, в которых он находится. Молния, как правило, бьет в самую высокую точку дома или соседнее дерево. Деревья, антенны, столбы при ударе молнии создают эффект экрана и соседние здания, автомобили могут попасть в зону поражения.

Вторым условием при устройстве защиты является тип грунта , разные виды которого имеют неодинаковою токопроводимость и сопротивление, которое учитывается при выборе сечения металлической полосы и величины заглубления контура.

Если ваш дом рядом с водоемом или ключами, то риск поражения разрядом максимален, особенно если по климатическим условиям число грозовых периодов превышает 40 часов в год.

Устройство молниезащиты частного (загородного) дома

Принцип громоотвода простой — защита дома от разрушений путем отведения электрического разряда в землю. Эффективна молниезащита только в случае комплексного решения. Полноценная система включает в себя внутреннюю защиту и внешнюю.

Первая защищает оборудование от скачков напряжения при грозе. Даже если разряд молнии ударил в нескольких километрах, требуется ограничитель перенапряжения.

Установить готовый разрядник не сложно, но если у вас нет такой защиты, воспользуйтесь самым надежным способом — отключите электроприборы, если грозовой фронт в пределах 3 км . Разница во времени между громом и молнией должна составлять меньше 10 секунд.

Наружная защита от молнии обеспечивает безопасность дома и находящихся в нем людей во время грозы. Устройство простейшего молниеотвода: опора, молниеприемник, токоотвод и контур заземления.

Молниеприемник — металлический проводник длиной до 1,5 м, принимающий разряд молнии. Устанавливается на крыше, дымовой трубе, телевизионной антенне — любом самом высоком месте дома. Такой способ подходит для металлической кровли.

Если крыша из шифера, натягивают металлический трос на деревянных опорах длиной 1-2 м и защищают его изоляторами.

Для черепичных крыш по коньку натягивают молниезащитную сетку с отходящими от нее токоотводами. Токоотвод соединяет молниеприемник с заземлительным контуром. Эта стальная проволока прокладывается по стене дома и приваривается к молниеприемнику и контуру заземления.

Заземление молниезащиты — 2 связанных и забитых в землю электрода. Если контур есть, уже хорошо, но по правилам заземление бытовых приборов и молниезащиты дома должны быть общими. Радиус защитного действия молниеотвода определяется формулой R=1, 732 h, где h — высота молниеотвода.

Как это устройство работает? Электрический ток всегда уходит по цепи наименьшего сопротивления, а грозовая молния — колоссальный разряд электроэнергии с силой тока 100 000 А.

И правильно сделанный молниепровод будет представлять собой это наименьшее сопротивление, по которому разряд молнии уйдёт в землю, защитив ваше жилище.

На этом рисунке один из вариантов устройства молниезащиты вашего дома.

А в этом видеоролике рассказано про природу молний и о защите от них.

Молниезащита деревянного дома своими руками

Разобравшись с устройством молниеотвода, не так сложно самому защитить свой дом или дачу. С типом крыши определились, поговорим о каждом способе защиты детально.

Молниезащитная сетка — сетка из металлической проволоки диаметром 6 мм, изготовленная путем сварки в местах пересечения. Укладывается на крышу и соединяется несколькими тоководами с контуром заземления.

Подходит для неметаллических крыш, когда нужно защитить одно здание, потому что соседние постройки по уровню ниже. Иногда эту сетку укладывают на кровлю еще при строительстве дома.

Молниезащитная проволока — трос натягивается на изоляторах между двумя металлическими или деревянными опорами. Устанавливают их на коньке, на высоте 0,25 м. Диаметр проволоки не менее 6 мм.

Вокруг трубы из этой проволоки делается петля и присоединяется к молниеприемнику. Соединение лучше делать при помощи сварки или пайки. Из этой же проволоки и токоотвод изготавливается. Получается защитная зона в виде шалаша и подходит для всех неметаллических крыш.

Штыревой молниеприемник представляет собой металлический штырь круглой, квадратной или прямоугольной формы сечения и длиной не менее 0,25 м и площадью сечения 100 кв. мм. Он принимает на себя основной удар и должен выдерживать разные тепловые и динамические нагрузки.

Изготавливается из материала, не поддающегося окислению (медь, оцинкованная сталь), так как красить его нельзя. Минимальный диаметр сечения прута или газовой трубы — 12 мм. Если труба полая, конец нужно заварить. Устанавливается на конек крыши на мачте нужной длины.

Токоотвод служит для направления принятого разряда в землю. Присоединяем его сваркой, пайкой или крепим болтами. Площадь контакта в этом случае должна быть не меньше двукратной площади сечения соединяемых деталей.

Такой вид защиты подойдет для металлических крыш, причем саму крышу тоже нужно заземлить. Он создает своеобразный защитный зонт. Прикрепить его можно гвоздями, скобами, хомутами.

И, наконец, защитное заземление . Заземлитель отводит ток молнии в землю и имеет малую долю электрического сопротивления. Укладывается в отдаленности от крыльца и дорожек на 5 м. Если грунт влажный и глубина залегания грунтовых вод меньше 1,5 м, используются горизонтальные заземлители. Его можно сделать так :

1. Выкопать вдоль дома канаву на ширину лопаты длиной 6 м и глубиной до 1 м.
2. Забить три оцинкованные водопроводные трубы диаметром 20 мм и длиной 2 м на дно канавы через каждые три метра. На поверхности оставляем 5 см.
3. Проволоку диаметром не менее 8 мм проложить и приварить к трубам. К средней трубе нужно еще приварить токоотвод. Можно приварить к трубам болты и соединить трубы медным кабелем.
4. Смазать болты солидолом и закопать трубы.

Если грунт сухой и подземные воды находятся глубоко, можно соорудить вертикальный заземлитель из двух стержней длиной 2-3 м, которые вбиваются в землю на глубину 0,5м и расстоянием друг от друга 3 м. соединяются перемычкой с сечением 100 кв. м

Это заземление можно использовать и для защиты электроприборов, электрощитов в доме. Во время грозы опасно находиться рядом с заземлением в радиусе 4 м (можно попасть под шаговое напряжение). Молниезащиту можно устроить и на деревьях. Это возможно, если дерево выше дома вместе с антенной в 2-2,5 раза и удалено от дома на 3-10 м. Изготавливается она из куска проволоки, диаметром 5-8 мм, имеет односторонний спуск и одно заземление в виде петли.

Молниеотводы, применяемые для защиты от линейной молнии, неэффективны при шаровой. Для предотвращения попадания в дом такой молнии при грозе нужно плотно закрывать окна, двери, дымоходы, а вентиляционные блоки должны иметь сетку из медной или стальной проволоки с ячейками 3-4 см и надежным заземлением.

И, наконец, несколько советов . Для заземления металлической крыши в качестве токоотводов можно использовать ливнестоки. Для удобства забивания трубы вначале можно соорудить подмостки. Если размеры неизвестны, то защитную зону можно определить с помощью обычного прямоугольного равнобедренного треугольника. Прицельтесь по длинной стороне (гипотенузе) в молниеприемник. Короткая сторона (катет) при этом параллельна земле.

Если точка прицела ниже верхушки молниеприемника, значит вы в зоне защиты. Не располагайте рядом с дверями спуски токоотводов. Все металлические конструкции на крыше тоже заземляются. Состояние молниезащиты требует ухода и систематической проверки соединений. Лучше всего, если они будут сварочными.

Можно соорудить два токоотвода для надежности. Нельзя допускать коррозию, регулярно очищайте его от окалины. Каждые пять лет вскрывайте заземляющие электроды, проверяйте и при необходимости меняйте. И ваш молниеотвод на долгие годы обеспечит вам безопасное проживание.

в этом видеоролике вы можете посмотреть на примерный монтаж молниезащиты.

«От сумы да от тюрьмы» не застрахован никто, а от удара молнии – тем более. После ослепительной вспышки и оглушительного грохота самое приятное — отделаться легким испугом и восторгом от пережитых впечатлений. Нехорошо, если сгорит электроника в доме. Еще хуже, когда случится пожар. Совсем недопустимо – поражение человека ударом молнии. Вывод простой: делаем молниеотвод!

Удар молнии в дом нельзя назвать красивым

Откуда берется молния?

Всему причиной веселые облачка, которые при приближении грозы постепенно нарастают и превращаются в темные громады кучевого типа. Верхние слои влаги в воздухе превращаются в мелкие кристаллики льда, а нижние остаются в виде капель воды. Так и получились две пластины гигантского конденсатора.

Громадные структуры движутся в воздухе и заряжаются в результате трения: верхние слои накапливают положительные ионы, нижние – отрицательные электроны. Всему есть предел, и накопленный потенциал превращается в электрический разряд. В итоге, «пробивает» там, где наименьшее сопротивление: высокие деревья, крыши домов и … громоотводы!

Как устроена защита от молнии

Из вышеизложенного следует стратегия устройства молниезащиты: направить вероятный электрический разряд по безопасному для нас пути и застраховаться, таким образом, от неприятностей. С этой целью на достаточной высоте устанавливается молниеприемник, который предназначен для захвата грозового разряда.

Схема устройства молниеотвода

Далее электрический ток величиной порядка 100000А проходит по токоотводу к заземлителю. Последний обеспечивает связь защитной системы с грунтом. Таким образом, удар молнии минует защищаемые объекты и поглощается землей.

Данная система защиты повсеместно распространена и носит название пассивной. Существует активные молниеотводы, которые имеют ионизатор, провоцирующий удар молнии. Это увеличивает вероятность защиты объекта от поражения. Стоит такого вида молниеотвод немало, и его монтаж сложно сделать своими руками.

Варианты молниеприемника для частного дома

Можно назвать три основных вида молниеприемника по типу конструкции:

• стержневой молниеприемник;
• в виде сетки;
• тросовой молниеприемник;
• покрытие крыши в качестве молниемника.

Штыревой молниеприемник можно приобрести или сделать самому

Молниеприемник в виде стержня наиболее известен и распространен. Существуют промышленные изделия с готовым крепежом. Любителям творить своими руками реально изготовить изящную конструкцию, украшающую здание. В любом случае штырь из стали должен иметь сечение не менее 70мм2, а для изделия из меди достаточно 35мм2. Таким образом, его диаметр может составлять 7-10мм.

Длина стержня может варьироваться в пределах 0,5-2м, при этом он должен выступать хотя бы на полметра над всеми объектами в окружении здания. Стержневой молниеприемник принимает заряд в одной точке и особенно эффективен при защите небольших строений.

Молниеприемник в виде сетки удобен для большой крыши

Молниеприемник в виде сетки изготавливается из проволоки диаметром порядка 6мм. На фото можно оценить, как выглядит на практике конструкция подобного рода. Существуют уже готовые конструкции с размером ячейки 3-12м. Защита от молнии такого рода удобна в применении на крыше большой площади. Для предотвращения возгорания обрешетки молниеприемник монтируют на расстоянии 0,15м от поверхности кровли.

Тросовый молниеприемник удобно разместить на коньке

В условиях частного дома более удобен в применении молниеприемник в виде троса. Его монтируют на коньке кровли, закрепив за две опоры на противоположных фронтонах. Возможен и комбинированный вариант, когда на упомянутых опорах дополнительно к тросу установлены штыревые молниеприемники.

Трос должен иметь диаметр более 5мм и монтироваться на безопасной высоте от кровли. Конструкция такого типа обычно применяется на крыше с неметаллическим покрытием.

Фальцевая кровля в качестве молниеприемника

Металлическая кровля крыши, при определенных условиях, может также выступать в качестве молниеприемника. При этом толщина металлочерепицы, профнастила или оцинкованного листа должны быть не менее 0,4мм. Заманчиво выполнить защиту от грозы, не применяя дополнительных материалов.

На практике это сделать непросто, так как под настилом не должно быть легковоспламеняющихся материалов, тогда как обрешетка чаще всего делается из дерева.

Более того, придется обеспечить соединение токоотвода с каждым отдельным листом покрытия, что трудоемко. Такой вариант подходит для фальцевой кровли, где листы металла уже надежно соединены. Воспламенение обрешетки при этом невозможно, если покрытие уложено на обрешетку из металла.

Как работает токоотвод

В идеале, для конструкции, изготовленной своими руками, материал молниеприемника, токоотвода и заземлителя должен быть один и соединен с помощью сварки, то есть — сталь. Такое решение обеспечивает надежность и долговечность защиты. На практике возможно использование оцинкованных и омедненных элементов, а также различных материалов. Их соединение обеспечивают применением зажимов с болтами и гайками.

Токоотвод на крыше, на стене и цоколе дома

Токоотвод из стали в виде прута или полосы должен иметь сечение не менее 50мм2, проводник из алюминии допускает размер 25мм2, а медный провод можно применять с площадью сечения 16мм2, что примерно соответствует диаметру 8,6 и 5мм соответственно.

Токоотвод размещают так, чтобы он соединял молниеприемник и заземлитель по кратчайшему пути.

При этом не допускается выполнение острых изгибов, что может привести к искровому разряду и воспламенению на данном участке. С этой же целью проводник размещают на расстоянии не менее 100мм от поверхностей горючих материалов стен и других элементов постройки.

Требования к заземлителю

Так выглядит готовый к проверке контур заземления

Заметим, что не рекомендуется использовать защитный контур заземления для подключения молниеотвода. В случае применения общего заземлителя при грозовом разряде на поверхностях бытовых приборов может возникнуть опасное напряжение. Для защиты электропроводки и бытовой техники в частном доме от удара молнии на вводном щите устанавливаются устройства защиты от импульсных помех (УЗИП).

Заземление для молниеотвода размещают не ближе 5м от крыльца и дорожек и заглубляют горизонтальный соединитель не менее 0,8м. Это необходимо для уменьшения вероятности поражения людей в случае грозового разряда.

Защитная зона громоотвода

Не следует питать иллюзии, что громоотвод на соседнем доме или расположенная недалеко металлическая вышка полностью обезопасят Ваше жилище от удара молнии. Защитная зона громоотвода имеет вполне конкретные границы. В любом случае на даче придется устроить собственную молниезащиту.

Размер защищаемой зоны определяется высотой размещения молниеприемника

Конус безопасности, создаваемый стержневым молниеприемником, имеет угол 45-50°. Указанное правило действует при высоте размещения молниезащиты до 15м. Вышеприведенный эскиз демонстрирует, что при угле 45° радиус защитной зоны равен высоте верхней точки стержня над уровнем земли. При значении 50° зона защиты будет чуть больше.

Таким образом, чем выше мы разместим молниеприемник, тем больше получится площадь защищаемой поверхности.

В любом случае, частный дом должен попадать полностью в зону конуса защиты. Очень желательно, чтобы все постройки во дворе были защищены по тому же правилу. Таким образом, удобно разместить молниеприемник на крыше дома. Закрепить штырь бывает проще на одной из сторон здания чем по центру, при этом вероятность попадания молнии в кровлю снижается.

В случае большого участка может возникнуть необходимость установки еще одного громоотвода. Его можно смонтировать на специальной мачте.

Монтируем молниезащиту своими руками

В первую очередь, необходимо выбрать молниеприемник в соответствии с вышеизложенными рекомендациями и имеющимися под рукой материалами. На крыше дачного дома проще всего монтировать обыкновенный стальной штырь. Оцинкованная труба или алюминиевый стержень будут работать еще лучше. При использовании патрубка его верхний конец следует заглушить.

При наличии куска троса нужной длины и диаметра не составит труда протянуть его вдоль конька. На крыше большой площади эффективнее использовать вариант в виде сетки. Молниеприемник любой конструкции следует закрепить так, чтобы его не нарушило ветром.

Учтите: электрический контакт всей системы проще обеспечить, изготовив все три составляющие молниеотвода из одного материала.

Если не иметь в виду сварку, токоотвод проще выполнить из толстого медного провода в соответствии с рекомендациями выше. Надежное соединение с молниеприемником можно обеспечить с помощью оцинкованных зажимов с болтами и гайками. Практично закрепить проводник к опорам водосточных труб.

Размеры контура заземления в виде треугольника

Заземляющий контур лучше всего обустроить там, где вероятность нахождения людей наименьшая. Также выгодно разместить его в месте, где всегда присутствует влага. Это улучшит контакт заземлителя с землей. Не будет лишним, если рядом с ним установить предупреждающий знак. Болтовое соединение с заземлителем лучше выполнить над землей на цоколе здания, а контакт в земле обеспечить сваркой.

После монтажа всей системы электрическое соединение от молниеприемника до заземления можно проконтролировать мультиметром. Сопротивление заземляющего контура можно проверить только специальным прибором. Его величина должна быть не более 10Ом в том случае, если неподалеку возможно присутствие людей. Для отдельного молниеприемника, установленного вдалеке от дома, сопротивление заземления не должно превышать 50Ом.

Стандартный прибор для измерения сопротивления заземления

Хотя бы раз в год имеет смысл проверить целостность всей системы визуально. Раз в несколько лет следует откопать заземление и оценить степень коррозии металла. Если стержни в земле стали заметно тоньше, их необходимо заменить.

Высокое дерево нам поможет

Чтобы обустроить громоотвод на даче, можно использовать в качестве мачты высокое дерево, растущее неподалеку. Молниеприемник следует закрепить на его макушке так, чтобы он выступал не менее 0,5м над кроной. При этом не следует забывать, что дерево растет и меняет свои размеры.

Пирамидальный тополь защитит дом от грозы

Это означает, что молниеприемник и токоотвод следует крепить пластиковыми хомутами, которые не испортят ствол. Провод лучше использовать медный многожильный гибкий и проложить его следует с запасом дины. Кроме того, раз в несколько лет придется забираться наверх и переставлять молниеприемник выше макушки.

Как работает громоотвод?

08.06.2020

Когда кто-то спрашивает нас, как работает громоотвод? Поясним, что громоотвод – это внешняя оконечная защита здания или других сооружений от прямых ударов молнии.

Индекс:

1. Что такое громоотвод?
2. История громоотвода
3. Эффекты ударов молнии
4. Операция
5. Внешние системы молниезащиты
6. Проектирование и монтаж
7. Как узнать, нужна ли вам внешняя система молниезащиты

Что такое громоотвод?

Осветительный стержень    – это внешний терминал, установленный в здании или сооружении, предназначенный для привлечения молнии в контролируемую точку удара и предотвращения ее попадания в нежелательные зоны или людей.

Существует несколько типов молниеотводов с различными характеристиками. Но они состоят из металлических материалов, и их морфология основана на одной или нескольких выступающих точках, на которые воздействует разряд.

Вся установка называется Система молниезащиты, она в основном состоит из:

• Системы захвата (громоотводы)
• Токоотвод.
• Системы заземления.
• Ограничители перенапряжения.

Прежде чем объяснить, как работает громоотвод , мы хотели бы рассказать об этом в контексте истории и представить вам возможные последствия ударов молнии.

История громоотвода

15 июня 1752 года, в ненастный день в Филадельфии, ученый-изобретатель по имени Бенджамин Франклин взорвал воздушного змея с металлическим каркасом, привязанного шелковым шнуром, в который он предварительно вставил металлический ключ. , положив его рядом с рукой. Благодаря этому опыту он смог наблюдать, как по шелковой нити электричество достигало ключа и летели электрические искры.

Он смог подтвердить, что металлический ключ был заряжен электростатическим электричеством, и продемонстрировал, что облака были электрически заряжены и что удары молнии были сильными электростатическими разрядами.

Франклин обнаружил, что если удар молнии или электрический огонь, как он это называл, когда он выходит из облаков и находит на своем пути к земле металлический канал, чтобы попасть внутрь, он остается там и рассеивается. В результате этого безумного эксперимента, год спустя, в 1753 году, он открыл громоотвод типа Франклина, и этот воздушный змей стал самым известным в истории.

Эффекты ударов молнии

Среди некоторых различных эффектов, которые могут вызвать удары молнии, мы можем упомянуть такие, как тепловые, физиологические, электродинамические, электрохимические эффекты и т. д. Из-за их важности мы подчеркнем тепловые и физиологические эффекты.

Термические эффекты возникают из-за высокой температуры, достигаемой каналом, по которому протекает ток молнии, она может достигать до 20 000 °С, что вызывает большие повреждения при поражении электрическим током, например, дерева или ударов о конструкцию .

С другой стороны, физиологические эффекты, они в основном влияют на живые существа и возникают из-за шаговых и контактных напряжений, возникающих при разряде молнии на землю. Для борьбы с этими эффектами и смягчения их последствий правила защиты от молнии устанавливают меры безопасности для людей и животных, такие как те, которые изложены в Приложении D к стандарту UNE 21186: 2011.

Существуют также международные нормы, касающиеся воздействия тока молнии на организм человека и домашний скот (IEC TR 60479-4: 2011). И другие правила, которые устанавливают процедуры безопасности для снижения риска, когда мы находимся вне конструкции или здания (IEC/TR 62713).

Удар молнии также имеет два очень характерных сопутствующих эффекта: молния, являющаяся ее световым эффектом из-за сильной циркуляции тока (до 200 кА), и гром, являющийся звуковым эффектом из-за расширяющейся воздушной волны, которую он создает. нагревается за несколько микросекунд до очень высоких температур.

Операция

Когда люди спрашивают нас Как работает громоотвод ? Укажем, что это молниеприемник, дающий внешнюю защиту зданию или сооружению от прямых ударов молнии. Таким образом, громоотвод всегда должен быть установлен над самой высокой точкой здания или сооружения, которое мы должны защитить, он будет отвечать за улавливание и безопасное проведение грозового разряда на землю.

Для улавливания этого разряда молниеотвод имеет наконечник и металлический корпус, которые соединены токопроводящей сетью с системой заземления с низким импедансом (менее 10 Ом), в которой рассеивается разряд молнии.

В условиях грозы между системой облако-земля возникает высокое напряжение из-за большого количества электрических зарядов, присутствующих как в основании облака, так и на земле. Это высокое напряжение является спусковым крючком для запуска лидера, спускающегося с луча, который будет просверливать диэлектрический воздух между облаком и землей. Возникающее в этой зоне очень сильное электрическое поле Е (кВ/м) вызывает циркуляцию восходящих электрических зарядов по телу молниеотвода противоположного знака, инициируя восходящий трассер, который встретится и рекомбинирует с нисходящим лидером , захватывая его и выгружая на землю.

Внешние системы молниезащиты

В настоящее время существует 4 системы внешней защиты, которые одобрены правилами:

• Молниеотводы Franklin
• Клетки Фарадея
• Молниеотводы Early Streamer Emission
• Воздушные кабели

Благодаря своим преимуществам по сравнению с другими системами внешней защиты в настоящее время наиболее часто используется молниеотвод ESE (Early Streamer Emission), он обеспечивает больший радиус защиты, чем другие системы (радиус до 80 м на уровне защиты I). ) и его установка очень проста, поскольку в некоторых случаях требуется только токоотвод для передачи тока молнии и заземление для рассеивания всей его энергии. Вследствие всех этих факторов установка системы молниеотводов ESE проста, легка, быстра и имеет очень низкую стоимость по сравнению с другими системами.

Проектирование и установка

Для правильного проектирования системы молниезащиты в здании мы должны сначала провести анализ риска того же самого, чтобы определить, необходима ли ее защита. В утвердительном случае, что молниезащита необходима, мы должны рассчитать, какой уровень защиты или коэффициент безопасности следует применить к этой конструкции (I, II, III или IV). На веб-сайте INGESCO есть бесплатное онлайн-программное обеспечение для расчета и оценки этого риска.

После того, как будет рассчитан уровень защиты конструкции, мы выберем из этих 4 систем внешней молниезащиты, которая наилучшим образом соответствует вашим потребностям в каждом проекте.

Если в качестве внешней системы молниезащиты выбран молниеотвод ESE, мы будем соблюдать все рекомендации, установленные международными стандартами (UNE 21186:2011, NFC 17.102:2011, NP 4426:2013)

В статье установка громоотводы вы найдете дополнительную информацию о том, как установить молниеотвод ESE в соответствии с указанными правилами.

Как узнать, нужна ли вам внешняя система молниезащиты

Решение об установке внешней системы защиты от поражения электрическим током зависит от действующих в каждой стране правил. Покупка громоотвода – это выбор владельцев здания или дома.

Мы должны помнить о риске, создаваемом молнией для людей или инфраструктуры, а также о важности соблюдения правил, экономия на отсутствии адекватной системы защиты может обернуться большими затратами в самый неожиданный момент. Качество водосборной системы имеет решающее значение.

Вы можете проконсультироваться непосредственно с инженерным отделом INGESCO, чтобы провести бесплатное исследование в соответствии с действующими нормами и подробностями в техническом отчете, если необходима установка внешней системы молниезащиты, или вы можете провести исследование самостоятельно с INGESCO. программного обеспечения.

Учебник по физике: Молния

Возможно, самым известным и мощным проявлением электростатики в природе является гроза. Грозовые бури неизбежны от внимания человечества. Они никогда не приглашаются, никогда не планируются и никогда не остаются незамеченными. Ярость удара молнии разбудит человека посреди ночи. Они посылают детей мчаться в родительские спальни, плача, чтобы убедиться, что все будет в безопасности. Ярость удара молнии способна прервать полуденные разговоры и занятия. Они являются частой причиной отмены игр с мячом и игр в гольф. Дети и взрослые толпятся у окон, наблюдая за молниями в небе, трепеща перед силой статических разрядов. Действительно, гроза — это самое мощное проявление электростатики в природе.

В этой части Урока 4 мы обсудим два вопроса:

• Какова причина и механизм, связанные с ударами молнии?
• Как громоотводы служат для защиты зданий от разрушительных последствий удара молнии?

Научное сообщество давно размышляет над причиной ударов молнии. Даже сегодня она является предметом множества научных исследований и теоретизирования. Детали того, как облако становится статически заряженным, до конца не изучены (на момент написания этой статьи). Тем не менее, есть несколько теорий, которые имеют большой смысл и демонстрируют многие концепции, ранее обсуждавшиеся в этом разделе «Урока физики».

Предвестником любого удара молнии является поляризация положительных и отрицательных зарядов в грозовом облаке. Известно, что вершины грозовых туч приобретают избыток положительного заряда, а нижние части грозовых туч приобретают избыток отрицательного заряда. Два механизма кажутся важными для процесса поляризации. Один механизм включает в себя разделение заряда в процессе, напоминающем зарядку трением. Известно, что облака содержат бесчисленные миллионы взвешенных капель воды и частиц льда, движущихся и вращающихся турбулентным образом. Дополнительная вода с земли испаряется, поднимается вверх и образует скопления капель по мере приближения к облаку. Эта поднимающаяся вверх влага сталкивается с каплями воды внутри облаков. При столкновениях электроны отрываются от поднимающихся капель, вызывая отделение отрицательных электронов от положительно заряженной капли воды или скопления капель.

Второй механизм, способствующий поляризации грозового облака, включает процесс замерзания. Поднимающаяся влага сталкивается с более низкими температурами на больших высотах. Эти более низкие температуры заставляют скопление капель воды замерзать. Замерзшие частицы имеют тенденцию к более плотному скоплению и образуют центральные области скопления капель. Замерзшая часть скопления поднимающейся влаги заряжается отрицательно, а наружные капли приобретают положительный заряд. Воздушные потоки внутри облаков могут отрывать внешние части от скоплений и уносить их вверх к вершине облаков. Замерзшая часть капель с их отрицательным зарядом имеет тенденцию притягиваться к нижней части грозовых облаков. Таким образом, облака становятся еще более поляризованными.

Считается, что эти два механизма являются основными причинами поляризации грозовых облаков. В конце концов, грозовое облако становится поляризованным: положительные заряды переносятся к верхним частям облаков, а отрицательные части притягиваются к нижней части облаков. Не менее важное влияние на поверхность Земли оказывает поляризация облаков. Электрическое поле облака пронизывает окружающее его пространство и вызывает движение электронов на Земле. Электроны на внешней поверхности Земли отталкиваются отрицательно заряженной нижней поверхностью облака. Это создает противоположный заряд на поверхности Земли. Здания, деревья и даже люди могут испытывать накопление статического заряда, поскольку электроны отталкиваются нижней частью облака. С облаком, поляризованным на противоположности, и с положительным зарядом, индуцированным на поверхности Земли, сцена готова для второго акта драмы удара молнии.

По мере увеличения накопления статического заряда в грозовом облаке электрическое поле, окружающее облако, становится сильнее. Обычно воздух, окружающий облако, был бы достаточно хорошим изолятором, чтобы предотвратить выброс электронов на Землю. Тем не менее, сильные электрические поля, окружающие облако, способны ионизировать окружающий воздух и делать его более проводящим. Ионизация включает в себя отрыв электронов от внешних оболочек молекул газа. Таким образом, молекулы газа, из которых состоит воздух, превращаются в суп из положительных ионов и свободных электронов. Изолирующий воздух превращается в проводящий плазма . Способность электрических полей грозового облака превращать воздух в проводник делает возможным перенос заряда (в виде молнии) от облака к земле (или даже к другим облакам).

Молния начинается с разработки ступенчатого лидера . Избыточные электроны на дне облака начинают путешествие по проводящему воздуху к земле со скоростью до 60 миль в секунду. Эти электроны следуют зигзагообразными путями к земле, разветвляясь в разных местах. Переменные, которые влияют на детали фактического пути, недостаточно известны. Считается, что присутствие примесей или частиц пыли в различных частях воздуха может создавать области между облаками и землей, которые обладают большей проводимостью, чем другие области. По мере роста ступенчатого лидера он может подсвечиваться пурпурным свечением, характерным для ионизированных молекул воздуха. Тем не менее, лидер шага не является настоящим ударом молнии; он просто обеспечивает дорогу между облаком и Землей, по которой в конечном итоге пройдет молния.

По мере приближения электронов ступенчатого лидера к Земле происходит дополнительное отталкивание электронов вниз от поверхности Земли. Количество положительного заряда, находящегося на поверхности Земли, становится еще больше. Этот заряд начинает мигрировать вверх через здания, деревья и людей в воздух. Этот поднимающийся вверх положительный заряд, известный как стример , приближается к ступенчатому лидеру в воздухе над поверхностью Земли. Стример может встретить лидера на высоте, эквивалентной длине футбольного поля. Как только происходит контакт между стримером и лидером, намечается полный проводящий путь, и начинается молния. Точка контакта между наземным зарядом и облачным зарядом быстро поднимается вверх со скоростью до 50 000 миль в секунду. Целый миллиард триллионов электронов может пройти этот путь менее чем за миллисекунду. За этим первоначальным ударом следует несколько вторичных ударов или всплесков заряда в быстрой последовательности. Эти вторичные всплески разнесены во времени так близко друг от друга, что могут показаться единым ударом. Огромный и быстрый поток заряда на этом пути между облаком и Землей нагревает окружающий воздух, заставляя его сильно расширяться. Расширение воздуха создает ударную волну, которую мы наблюдаем как гром.

Высотные здания, фермерские дома и другие конструкции, подверженные ударам молнии, часто оснащаются молниеотводами . Крепление заземленного молниеотвода к зданию является защитной мерой, которая предпринимается для защиты здания в случае удара молнии. Концепция громоотвода была первоначально разработана Беном Франклином. Франклин предложил, чтобы громоотводы состояли из заостренного металлического столба, который поднимался вверх над зданием, которое он должен защищать. Франклин предположил, что громоотвод защищает здание одним из двух способов. Во-первых, стержень служит для предотвращения разряда молнии заряженным облаком. И, во-вторых, громоотвод служит для безопасного отвода молнии в землю в случае, если облако разрядит свою молнию через молнию. Теории Франклина о работе громоотводов продержались пару столетий. И только в последние десятилетия научные исследования предоставили доказательства, подтверждающие, как они работают для защиты зданий от повреждений молнией.

Первую из двух предложенных Франклином теорий часто называют теорией рассеяния молнии . Согласно теории, использование громоотвода в здании защищает здание, предотвращая удар молнии. Идея основана на том принципе, что напряженность электрического поля вокруг заостренного объекта велика. Интенсивные электрические поля, окружающие заостренный предмет, служат для ионизации окружающего воздуха, повышая тем самым его проводящую способность. Диссипативная теория утверждает, что по мере приближения грозового облака между статически заряженным облаком и громоотводом устанавливается проводящий путь. Согласно теории, статические заряды постепенно мигрируют по этому пути к земле, что снижает вероятность внезапного и взрывного разряда. Сторонники теории рассеяния молнии утверждают, что основная роль молниеотвода состоит в том, чтобы разряжать облако в течение более длительного периода времени, тем самым предотвращая чрезмерное накопление заряда, характерное для удара молнии.

Вторая из предложенных Франклином теорий о работе громоотвода лежит в основе теории отвода молнии . Теория отвода молнии утверждает, что громоотвод защищает здание, обеспечивая проводящий путь заряда к Земле. Громоотвод обычно прикрепляется толстым медным кабелем к заземляющему стержню, закопанному в землю внизу. Внезапный разряд из облака будет направлен к поднятому громоотводу, но безопасно направлен на Землю, что предотвратит повреждение здания. Громоотвод, прикрепленный к нему кабель и заземляющий столб обеспечивают путь с низким сопротивлением от области над зданием к земле под ним. Отводя заряд через систему молниезащиты, здание избавлено от ущерба, связанного с прохождением через него большого количества электрического заряда.

Исследователи молний в настоящее время в целом убеждены, что теория рассеяния молнии дает неточную модель работы молниеотводов. Действительно, кончик громоотвода способен ионизировать окружающий воздух и делать его более проводящим. Однако этот эффект распространяется только на несколько метров выше кончика громоотвода. Несколько метров повышенной проводимости над кончиком стержня не способны разрядить большое облако, растянувшееся на несколько километров. К сожалению, в настоящее время не существует научно проверенных методов предотвращения молнии. Кроме того, недавние полевые исследования показали, что кончик громоотвода не обязательно должен быть заостренным, как предполагал Бен Франклин. Было обнаружено, что молниеотводы с тупыми наконечниками более восприимчивы к ударам молнии и, таким образом, обеспечивают более вероятный путь разряда заряженного облака. При установке молниеотвода на здании в качестве меры молниезащиты обязательно, чтобы он был поднят над зданием и соединен с землей проводом с низким сопротивлением.

Используйте свое понимание, чтобы ответить на следующие вопросы. Когда закончите, нажмите кнопку, чтобы просмотреть ответы.

1. ВЕРНО или НЕВЕРНО:

Наличие громоотводов на крышах зданий препятствует тому, чтобы облако с накопленным статическим зарядом передало свой заряд на здание.

2. ВЕРНО или НЕВЕРНО:

Если вы поместите громоотвод на крыше своего дома, но не заземлите его, то ваш дом все равно будет в безопасности в маловероятном случае удара молнии.

Как работают системы молниезащиты

Автор: ДЭН РОБИНСОН Редактор/фотограф Системы молниезащиты представляют собой современное развитие инновации, впервые предложенной Бенджамином Франклином: громоотвода. Сегодня системы молниезащиты используются в тысячах зданий, домов, фабрик, башен и даже на стартовой площадке космического корабля «Шаттл». В этой статье будет рассмотрено, зачем нужна молниезащита и что могут и чего не могут сделать системы. В этой статье: — Компоненты системы молниезащиты — Системы молниезащиты — Что они делают и чего не делают — Как работает система молниезащиты — Молниезащита и защита от перенапряжений/устройства ИБП — Мифы о рассеянии/устранении молнии — Факты молниезащиты Компоненты системы молниезащиты Громоотводы или «молниеприемники» являются лишь небольшой частью полной системы молниезащиты. На самом деле стержни могут играть наименее важную роль в установке системы. Система молниезащиты состоит из трех основных компонентов: Стержни или «воздушные клеммы» — небольшие вертикальные выступы, предназначенные для использования в качестве «терминала» для разряда молнии. Стержни можно найти в различных формах, размерах и конструкциях. Большинство из них увенчаны высокой заостренной иглой или гладкой полированной сферой. Функциональность различных типов молниеотводов и даже необходимость в них вообще являются предметом многих научных дискуссий. Токопроводящие кабели — Тяжелые кабели (справа), которые передают ток молнии от стержней к земле. Кабели проложены по вершинам и по краям крыш, затем вниз по одному или нескольким углам здания к заземляющим стержням. Заземляющие стержни — Длинные, толстые, тяжелые стержни, зарытые глубоко в землю вокруг защищаемой конструкции. Токопроводящие кабели подсоединяются к этим стержням, чтобы создать безопасный путь для разряда молнии вокруг конструкции. Токопроводящие кабели и заземляющие стержни являются наиболее важными компонентами системы молниезащиты, выполняя основную задачу безопасного отвода тока молнии мимо конструкции. Сами «громоотводы», то есть заостренные вертикально ориентированные клеммы по краям крыш, не играют большой роли в функционировании системы. Полная установка защиты, при хорошем покрытии кабеля и хорошем заземлении, по-прежнему будет достаточно работать без молниеприемников. Системы молниезащиты. Что они делают и чего не делают Единственная цель системы молниезащиты состоит в том, чтобы обеспечить безопасность здания и его обитателей, если молния попадет прямо в него , и эта задача достигается за счет обеспечения хорошего и безопасного пути к земле, по которому молния может следовать. Вопреки мифам, системы молниезащиты: Не привлекать молнию Не и не может рассеять или предотвратить молнию, «истощая» грозу ее заряда Большинство не обеспечивают защиту от перенапряжений для чувствительной электроники Do обеспечивает противопожарную защиту и защиту от структурных повреждений, предотвращая прохождение горячего взрывоопасного канала молнии через строительные материалы. Этот сайт стал возможен благодаря поддержке CIS Internet . Как работает система молниезащиты Незащищенная конструкция [ анимация перезапуска ] Без обозначенного пути для достижения земли удар молнии может вместо этого использовать любой проводник, доступный внутри дома или здания. Это могут быть телефонные, кабельные или электрические линии, водопроводные или газовые трубы или (в случае здания со стальным каркасом) сама конструкция. Молния обычно следует по одному или нескольким из этих путей к земле, иногда прыгая по воздуху через боковая вспышка , чтобы добраться до проводника с лучшим заземлением (см. анимацию выше). В результате молния представляет несколько опасностей для любого дома или здания: Пожар — Пожар может начаться в любом месте, где открытый молниеотвод соприкасается, проникает или приближается к легковоспламеняющимся материалам (дереву, бумаге, газовым трубам и т. д.) в здании, включая конструкционные пиломатериалы или изоляцию внутри стен и крыш. Когда молния следует за электропроводкой, она часто перегревает или даже испаряет провода, создавая опасность возгорания в любом месте затронутых цепей. Боковые вспышки — Боковые вспышки могут прыгать по комнатам и ранить любого, кто окажется на пути. Они также могут воспламенить такие материалы, как канистра с бензином в гараже. Повреждение строительных материалов — Взрывная ударная волна, создаваемая разрядом молнии, может разрушить секции стен, фрагментировать бетон и штукатурку, а также разбить близлежащие стекла. Повреждение электроприборов — Телевизоры, видеомагнитофоны, микроволновые печи, телефоны, стиральные машины, лампы и почти все, что подключено к поврежденной цепи, может быть повреждено и не подлежит ремонту. Электронные устройства и компьютеры особенно уязвимы. Добавление системы защиты не предотвращает удар, но обеспечивает лучший и более безопасный путь к земле. Молниеприемники, кабели и заземляющие стержни работают вместе, чтобы отводить огромные токи от конструкции, предотвращая пожар и большинство повреждений оборудования: Защищенная конструкция [анимация перезапуска] Грозозащитные устройства и устройства защиты от перенапряжения / ИБП Устройства защиты от перенапряжений и ИБП не являются подходящими устройствами молниезащиты. Эти приборы обеспечивают некоторую степень защиты от скачков напряжения от повседневных скачков напряжения и удаленных ударов молнии. Но когда молния попадает в конструкцию прямо или очень близко к ней, с системой молниезащиты или без нее, все ставки сняты. Обычный сетевой фильтр просто не может оказать никакого влияния на сильный, катастрофический всплеск тока от очень близкого или прямого удара молнии. Прямой ток молнии просто слишком велик, чтобы его можно было защитить с помощью небольшого электронного устройства внутри удлинителя или даже массивного ИБП. Если ваш ИБП или устройство защиты от перенапряжений находится на пути молнии, вся молния или ее часть просто вспыхнет над устройством или сквозь него — независимо от количества задействованных конденсаторов и аккумуляторных батарей. Даже «разъединители» или устройства, которые физически отключают питание устройства, активируя набор контактов, не гарантируют защиту. Небольшой воздушный зазор не остановит молнию, которая уже перепрыгнула километры воздуха. Он не будет думать дважды, прежде чем прыгнуть еще на несколько дюймов или даже еще на несколько футов, особенно если «путь наименьшего сопротивления» к земле проходит через контакты разъединителя. Мало того, даже не полноценная система молниезащиты со стержнями, тросами и заземлениями гарантирует отсутствие повреждений электроники и компьютеров. Чтобы любая система обеспечивала 100% защиту, она должна отводить почти 100% тока молнии от прямого удара, что практически невозможно физически: Закон Ома гласит, что для набора сопротивлений, соединенных параллельно, ток будет распределен через ВСЕ сопротивления, на уровнях, обратно пропорциональных различным значениям сопротивления. Дом или здание — это не что иное, как набор резисторов, «соединенных» параллельно — электрическая проводка, водопровод, телефонные линии, стальной каркас и т. д. (даже если водопровод и электропроводка, например, могут быть физически будет использовать боковые вспышки поперек воздушных зазоров для их эффективного соединения). При прямом ударе молнии ток не будет следовать только по одному пути — он будет распределяться по всем путям к земле в зависимости от сопротивления каждого пути. Сила тока молнии часто достигает 100 000 и более ампер. Имея это в виду, подумайте, установлена ​​ли у вас система молниезащиты, и в ваш дом прямо ударила молния. Если система защиты забирает даже 99,9% тока, то ваша электропроводка может забирать оставшиеся 0,1%. 0,1% от 100 000 ампер — это скачок в 100 ампер в ваших линиях, которого может быть достаточно, чтобы вывести из строя ваш компьютер. Нередки случаи «боковых вспышек» внутри дома или здания, когда вся молния или ее часть перескакивают через всю комнату, чтобы достичь земли, например, от системы электропроводки к хорошо заземленным водопроводным трубам. Если ваш компьютер мешает, самое время купить новый, даже если у вас установлена ​​самая дорогая система защиты. Гарантии на упаковке ИБП/устройств защиты от перенапряжения несколько вводят в заблуждение, когда речь идет о молниезащите, подразумевая, что устройства могут предотвратить любые последствия удара молнии. В некоторых случаях они будут — до тех пор, пока они не находятся на прямой линии огня или рядом с ней. Но на самом деле ничто не может гарантировать абсолютную защиту от прямого или очень близкого удара. Все это не означает, что вы не должны использовать сетевой фильтр, ИБП, разъединитель или полноценную систему молниеотвода. Любое устройство обеспечит или степень защиты от ежедневных скачков напряжения в сети и удаленных ударов молнии. Но когда молния бьет рядом или прямо, все ставки снимаются. Лучший и самый дешевый способ защитить вашу стереосистему, телевизор, компьютер или любое электронное устройство — отключить все источники питания, телефон, кабель (модем) и антенну .0253 связи во время грозы. Кто-то может возразить, что риск прямого удара по тому или иному дому слишком низок, чтобы оправдать отключение всего и вся при каждой грозе, проходящей над головой. В этом есть доля правды. Поэтому разумно убедиться, что страховка вашего домовладельца или арендатора покрывает ущерб от молнии, а все ваши устройства инвентаризированы и покрываются полисом. Ведь застрахованную дорогую электронику можно заменить. Однако подумайте о незаменимых ресурсах, таких как данные, сохраненные на вашем компьютере (фотографии, видео, рабочие файлы и т. д.). Вы можете уменьшить этот риск, выполняя частое резервное копирование за пределы площадки и/или сохраняя данные на внешнем жестком диске, который можно отключить при необходимости. Мифы о рассеянии/устранении молнии Продукты, называемые устройствами «устранения молнии» или «рассеивания молнии», возникли в результате двух мифов: во-первых, что заряд грозы может быть истощен или иным образом затронут объектами на земле, и во-вторых, разряды молнии от облака к земле начинаются. с земли. Эти продукты, которые все еще продаются сегодня, утверждают, что способны предотвратить прямой удар молнии в любой объект, на котором они установлены. Устройства имеют самый разный внешний вид, но обычно характеризуются металлическим каркасом с сотнями остроконечных щетинок, игл или тонких стержней. Конструкции оправ варьируются от гребенчатых до зонтиковидных. Утверждается, что устройства предотвращают или уменьшают прямые удары молнии в объекты, на которых они установлены, используя коронный разряд для выполнения одного или нескольких из следующих действий: 1.) истощать грозу от ее заряда до того, как может произойти молния, 2.) для создать локализованный «пространственный заряд» над защищаемой зоной, отводящий удары молнии, или 3.) затруднить инициирование восходящих лидеров от объекта, тем самым уменьшив вероятность прямого ступенчатого соединения лидера с землей. Как мы обсуждали в нашей статье о рассеивании грозового заряда, проблема с этими устройствами заключается в том, что, хотя они и создают коронный разряд, скорость «утечки» заряда совершенно незначительна по сравнению со скоростью генерации заряда в 10-мильной высоте. , над головой гроза диаметром от 15 до 25 миль! Никакое количество искусственных коронных разрядов в таких малых масштабах не имеет ни малейшего шанса истощить заряд быстрее, чем его производит гигантское грозовое облако. И хотя маломасштабная корона действительно помогает предотвратить инициирование искр, генерируемых в лаборатории (например, от генераторов Ван де Граафа), это нельзя экстраполировать на полноразмерные грозовые разряды, которые в несколько тысяч раз больше, чем искусственные аналоги ( см. нашу статью о сравнении искусственного и естественного освещения). Коронный разряд от небольших «рассеивающих устройств» незначителен для полноразмерной грозы и никак не изменит возникновение или поведение молнии в ее окрестностях. Удары молнии от облака к земле начинаются высоко во время грозы, в милях над поверхностью, где наземные объекты не оказывают никакого влияния. Даже после начала разряда движущийся вниз ступенчатый лидер «слеп» к объектам на земле, пока не окажется очень близко к земле, в пределах 50–100 футов. На таком расстоянии молния ударит в очень маленькую область, в которую она уже нисходит, независимо от любых устройств поблизости, которые утверждают, что отклоняют или предотвращают удар. Например, существует фотография удара молнии в здание Merchandise Mart в центре Чикаго. Merchandise Mart находится очень близко к Sears Tower высотой 1700 футов, но даже Sears Tower не повлияла на наземную связь этого близкого удара облака по земле. В дополнение к очевидным научным недостаткам концепции устройств «рассеивания» и «устранения» молнии было доказано, что они неэффективны в реальных установках. Многие устройства «рассеивания молнии» на башнях и зданиях были поражены прямым ударом. Несмотря на очевидность, их продолжают продавать, устанавливать и продвигать. Информация о молниезащите Стержни и системы защиты не притягивают молнию и не влияют на то, куда ударит молния. Стержни или системы защиты не предотвращают и не могут предотвратить молнию, а также не могут «разрядить» грозу. Системы молниезащиты (включая размещение стержней, кабелей и заземления) разрабатываются индивидуально для отдельных конструкций и требуют сложной инженерии для правильного функционирования. Их должны устанавливать только квалифицированные подрядчики. Системы молниезащиты не всегда предотвращают повреждение электроники или компьютеров. Вы все равно должны отключать такие устройства во время грозы, чтобы обеспечить достаточную защиту. < Назад в библиотеку погоды Связанные темы молнии: Обеспечивают ли устройства защиты от перенапряжения полную защиту от молнии? Обсуждаем мифы о сетевых фильтрах, устройствах ИБП и молниезащите для чувствительной электроники. Что происходит, когда в дом попадает молния? Воздействие молнии на дома, в которые попали напрямую. Удары молнии в небоскребы Чикаго Часто задаваемые вопросы, фото и видео об ударах молнии в самые высокие здания Чикаго. Молниезащита Краткий инструктаж по молниезащите. Молния и деревья Последствия ударов молнии в деревья. Перекрытия и удары по ЛЭП Обычно наблюдаемое, но часто неправильно идентифицируемое явление, наблюдаемое при ударе молнии в линию электропередач, находящуюся под напряжением. Lightning и iPod, Walkman и наушники Привлечет ли айпод и наушники молнию? Этот веб-сайт стал возможен благодаря поддержке СНГ Интернет . ВПЕРЕД: Дом | Штормовые экспедиции | Фотография | Библиотека экстремальных погодных условий | Стоковая видеозапись | Блог Христианство и вера >> Библиотека экстремальных погодных условий >> Штормовая экспедиция Журналы и фотографии >> Фотографии Сент-Луиса >> Dan’s TV & Media Credits >> Recent Posts June-August roundup Plains logs Giant hail May roundup March-April roundup March 1 post February roundup Музыка с дороги 10 Обзор за декабрь-январь Обзор музыки с дороги 9 Торнадо в Честерфилде Обзор за сентябрь-октябрь Музыка с дороги 8 Августа Обзор . Быстрые ссылки — Библиотека погоды — Журнал погоды — Фотография — Дом блога — Google+ — Архив сообщений в блоге — Христианство и вера — Фотогалерея Сент-Луиса — Архив кадров — видео DashCam — Дом Бизнес-страницы St. Телевидение РУС редакционных страниц Клиенты и кредиты Безопасность на обледенелых дорогах Personal Pages The Message Extreme Weather Gallery Weather Logs Dan’s Blog Photography Weather Data Dan’s Links Contact Information / Email / Phone Главная Подачи: Кормушка Дэна Избранная библиотека погоды Статья: Часто задаваемые вопросы о молнии Все, что вы хотели знать о молнии! Другие статьи библиотеки

Типы и работа молниезащиты

Привет друзья, в этой статье я собираюсь обсудить типы молниезащиты и принцип работы молниезащиты. Вы найдете эту статью очень интересной и информативной, я надеюсь на это.

Грозозащитные разрядники используются для защиты энергосистемы от скачков высокого напряжения. Разрядник не поглощает молнию и не останавливает молнию. Он отводит молнию, ограничивает напряжение и защищает параллельно установленное оборудование.

В системах переменного тока они могут использоваться для защиты почти всего, например, трансформаторов, генераторов, автоматических выключателей, сборных шин и т. д. В то время как в системах высокого напряжения постоянного тока они в основном используются для защиты фильтра, реактора блока и шин.

Наиболее часто используемые типы молниезащиты:

• Arrester Arrester
• Horn Gap Arrester
• Multi Gap Arrester
• Высыпание типа Lightning Arrester
• Тип клапана. проводник достигает точки, в которой установлен молниезащитный разрядник, он на мгновение разрушает изоляцию разрядника, позволяя скачку напряжения сбрасываться на землю.

  Как только напряжение в сети падает ниже заданного значения, изоляция между проводником и землей восстанавливается и дальнейшее протекание тока на землю прекращается. Для удовлетворительного выполнения этой защитной функции разрядники должны:

  • Не допускать протекания тока на землю, пока напряжение в системе остается нормальным.
  • Обеспечьте путь к земле, когда напряжение в системе поднимается до заданного значения клапана выше нормального, чтобы рассеять энергию от перенапряжения без повышения напряжения, при котором работает цепь.
  • Прекратите подачу тока на землю, как только напряжение в системе упадет ниже заданного значения, и восстановите изоляционные свойства между проводником и землей.
  • Не повреждаться при разряде и иметь возможность частого автоматического повторения процесса разряда, когда это необходимо.

  Эффективность любого разрядника зависит от надежного соединения с землей. Разрядники не будут работать без надлежащего заземления; они совершенно бесполезны. Разрядник должен располагаться как можно ближе к защищаемому оборудованию, а провода, соединяющие разрядники с землей, должны быть как можно короче. Он подключается через линию и клемму заземления. Для каждого линейного провода используется отдельный разрядник.

  Типы молниеотводов

  Грозовой разрядник с разрывом стержня : Это простейший тип грозозащитного разрядника. Он состоит из двухстержневых электродов, один из которых подключается к линии, а другой к земле. Они обычно используются для защиты трансформаторов.


  При нормальных условиях эксплуатации зазор остается непроводящим. Когда происходит выброс высокого напряжения, разрядник перекрывается, и импульсный ток стекает на землю. Такие разрядники имеют следующие недостатки:

  • На работу влияют климатические условия.
  • После окончания помпажа за счет ионизации воздуха дуга в промежутке сохраняется даже при нормальном напряжении питания.
  • Повышенная вероятность неисправности птиц.
  • Из-за вышеперечисленных недостатков ОПН используются только в качестве «резервной» защиты с основными ОПН.

  Разрядники с зазором в рупор : Разрядник с зазором в рупор состоит из двух металлических стержней в форме рога, закрепленных на керамических изоляторах. Расстояние между этими двумя стержнями регулируется и регулируется в зависимости от напряжения питания.

  Одна сторона разрядника подключается к линии через сопротивление и дроссельную катушку, а другая сторона надлежащим образом заземляется.

  Разрядник с рупорным разрядником

  Дроссельная катушка обеспечивает путь с низким реактивным сопротивлением к току короткого замыкания на переходных частотах, в то время как обеспечивает высокое реактивное сопротивление при нормальной частоте сети. А дроссельная катушка защищает систему, отводя переходный ток на землю.

  Разрядники с несколькими зазорами : Эти разрядники имеют последовательность металлических цилиндров, которые изолированы и разделены воздушными промежутками друг с другом. Первый металлический цилиндр подключается к линии, а последний цилиндр подключается к земле последовательным сопротивлением.

  Многозазорный разрядник

  При возникновении переходных напряжений из-за удара молнии происходит ионизация воздуха между промежутками, происходит коронный разряд между цилиндрами и переходный ток отводится в землю.

  Молниезащитный разрядник выталкивающего типа: Состоит из дугогасительной камеры, последовательно соединенных с воздушным зазором. Камера гашения дуги выполнена в виде волокнистой трубки, которая прерывает дугу после разряда импульса за счет образования газов.

  При возникновении скачка напряжения, достаточного для возникновения искры в последовательном промежутке и зазоре в волоконной трубке, ток разряда течет на землю. Дуга в трубке воздействует на некоторые волокна стенок трубки, высвобождая большое количество относительно холодного непроводящего газа.

  Газ, образующийся в волоконной трубке, не только гасит дугу, но и создает высокое давление и выбрасывается через нижний полый электрод. Когда газ с силой покидает трубку, он уничтожает ионизированный воздух вокруг дуги. Из-за этого сильного эффекта деионизации дуга гаснет в текущий нулевой момент и не восстанавливается.

  Грозозащитный разрядник выталкивающего типа помимо номинального напряжения имеет номинальный ток. Максимальный номинальный ток должен быть равен току короткого замыкания, доступному в месте установки. Они обычно используются на башнях для защиты линий электропередачи.


  Молниезащитный разрядник клапанного типа : Он состоит из внешнего керамического корпуса, содержащего набор последовательно соединенных сопротивлений (клапанов) и искровых промежутков. Сопротивления изготовлены из специальной карбидокремниевой керамики.

  Он обладает свойствами изолятора при одном напряжении, а затем становится отличным проводником при более высоком напряжении; переход происходит только из-за изменения напряжения, а не из-за нагрева, как в других материалах клапана. В воздушном зазоре возникают искры высокого напряжения, и разрядный ток течет через клапан на землю.

  Поскольку клапан имеет низкое сопротивление при высоком напряжении и высокое сопротивление при нормальном напряжении, то, как только напряжение в системе становится нормальным, ток прекращается. Дуга гаснет, и разрядник возвращается в исходное состояние.

  Разрядники клапанного типа широко используются для защиты электростанций, подстанций, воздушных линий, кабелей и вращающихся машин.


  Они рассчитаны только на напряжение и обозначаются как разрядники 70%, 80% и 100%. Разрядники 80% подходят для систем с глухим заземлением. Принимая во внимание, что 100-процентные разрядники используются в системах с изолированной нейтралью или с заземлением через импеданс. Разрядники клапанного типа подразделяются на четыре типа:

  • Вторичный тип
  • Распределительный тип
  • Линейный тип
  • Станционный тип

  Вторичный молниезащитный разрядник типа используется с аппаратами среднего напряжения, где оборудование установлено на фермах и в других местах с грозовой опасностью.

  Ограничители распределительного типа используются на линиях и подстанциях до 22 кВ.

  Ограничители линейного типа обычно используются для напряжений до 66 кВ, хотя их можно использовать и для более высоких напряжений.

  Разрядники подстанции обеспечивают наивысшую степень защиты и должны использоваться там, где стоимость защищаемого оборудования или важность бесперебойной работы оправдывают дополнительные инвестиции.


  Металлооксидный молниезащитный разрядник: Металлооксидный варистор (MOV) состоит из ряда металлооксидных варисторных блоков. Эти блоки MOV действуют как переключатели, управляемые напряжением.

  Когда приложенное к разряднику напряжение превышает номинальное напряжение разрядника, MOV начинает проводить ток, и избыточная энергия отводится на землю. Этот процесс продолжается до тех пор, пока система не достигнет нормального напряжения. Как только напряжение в системе становится нормальным, проводимость прекращается.

  Разрядник MOV является одним из наиболее часто используемых разрядников для защиты современной энергосистемы. У них нет пробелов. Такая «беззазорная» конструкция исключает выделение избыточного тепла при работе разрядника.

  Они обеспечивают наилучшие характеристики, так как передача импульсного напряжения начинается и очень быстро прекращается при точном уровне напряжения. Это снижает вероятность отказа разрядника и повышает надежность и защиту системы.

  Когда металлооксидный разрядник отсоединен от линии под напряжением, он может иметь небольшой статический заряд. Поэтому в качестве меры предосторожности его следует правильно разрядить, подключив на некоторое время к земле.

  Преимущества разрядника молнии

  Преимущества разрядника молнии

  • Они уменьшают ущерб от ударов молнии.
  • Они способны защитить наружное оборудование.
  • Снижают скачки напряжения.
  • Уменьшают электромагнитные помехи.
  • Они очень просты в использовании.

  Что такое громоотвод?

  Металлический стержень, установленный на верхней части конструкций, таких как здания, опоры линий электропередач и т. д., для защиты их от ударов молнии, известен как громоотвод. Он надлежащим образом заземлен в системе заземления. Он обеспечивает безопасный путь токов молнии к земле.

  Громоотвод

  Что такое ограничитель перенапряжения?

  Ограничитель перенапряжения — это устройство, установленное в домашнем распределительном щите для защиты электрической системы от скачков напряжения или скачков напряжения при переключении. Он также известен как ограничитель переходных процессов или ограничитель перенапряжений.

  Переходные процессы, вызванные молнией или коммутационными перенапряжениями, создают скачки напряжения питания. Эти всплески могут повредить электронные устройства, подключенные к источнику питания. Ограничитель перенапряжения подавляет эти всплески и защищает наши электронные устройства.

  Ограничитель перенапряжения имеет низкое номинальное напряжение и малое рассеивание энергии. Поскольку уровень энергии удара молнии очень высок, ограничитель перенапряжений не может защитить электрическую систему от ударов молнии. Таким образом, выбросы от ударов молнии могут быть подавлены только молниезащитными разрядниками.

  Спасибо, что прочитали о типах молниеотводов и принципах их работы. Для получения более подробной информации посетите веб-сайт eaton.com.

  Автоматические выключатели | Все сообщения

  • Дифференциальная защита генератора и генератора переменного тока
  • Типы и работа молниезащиты
  • Типы поглотителей перенапряжения
  • АКБ | Воздушный автоматический выключатель
  • ВЦБ | Принцип работы вакуумного выключателя
  • Принцип работы элегазового выключателя
  • Принцип работы автоматического выключателя
  • Минимум | Автоматический выключатель низкого уровня масла
  • Масляный выключатель

  Часто задаваемые вопросы — Институт молниезащиты

  Что такое система молниезащиты и как она работает?

  Высокопроводящие медные и алюминиевые материалы, используемые в системе молниезащиты, обеспечивают путь с низким сопротивлением для безопасного заземления опасного электричества молнии. Эти материалы и компоненты внесены в список UL и специально изготовлены для защиты от молнии. При наличии заземляющей сети молниезащиты удар перехватывается и направляется в землю без воздействия на конструкцию, людей или содержимое. Система молниезащиты, соответствующая национальным стандартам безопасности NFPA 780 и UL 9.6, UL96A включает в себя устройства отключения удара, токоотводы, соединения и защиту от перенапряжения. Несоблюдение Стандартов или использование не перечисленных материалов или методов может привести к неадекватной защите.

  Притягивают ли молниеотводы молнии?

  Нет. Это распространенное заблуждение относительно молниезащиты. Системы молниезащиты и устройства прекращения удара молнии (стержни) просто перехватывают удар молнии и обеспечивают безопасный и эффективный путь, который отводит вредное электричество молнии на землю.

  Дороги ли системы молниезащиты?

  В то время как цена обычно составляет менее 1% от стоимости конструкции, стоимость систем молниезащиты варьируется в зависимости от размера конструкции, местоположения, конструкции, типа крыши и условий заземления. Молниезащита, как правило, дешевле, чем другие строительные системы и удобства, такие как безопасность, сантехника, генераторы и специальные осветительные приборы.

  Специалист, сертифицированный LPI, может предоставить полезную информацию о ценах для вашего проекта и региона.

  Могу ли я установить собственную молниезащиту?

  Молниезащита — это не самодельный проект. Только опытные и авторитетные подрядчики по молниезащите, сертифицированные LPI, должны устанавливать системы молниезащиты. Квалифицированные специалисты используют материалы, внесенные в список UL, и следят за тем, чтобы методы установки соответствовали общепризнанным стандартам безопасности LPI, NFPA и UL. Проектирование и установка, как правило, не входят в компетенцию домовладельцев, электриков, генеральных подрядчиков или кровельщиков. Только обученные специалисты, такие как сертифицированные LPI подрядчики, специализирующиеся на молниезащите, должны устанавливать эти системы.

  Защищают ли деревья строения от молнии?

  Нет. Дерево не является подходящим материалом для молнии. Во многих случаях молния может ударить сбоку от дерева и поразить соседнее сооружение. Кроме того, молния, проходящая вдоль корней деревьев, может проникнуть в строение, прыгнув на близлежащие телефонные, кабельные и электрические линии, вызывая вредные перенапряжения. Молния также может повредить дерево от прямого удара, что может привести к тому, что тяжелые ветки расколются и упадут на соседнюю конструкцию.

  Являются ли устройства защиты от перенапряжения достаточной защитой от молнии?

  Нет. Защита от перенапряжения — это только один элемент полной системы молниезащиты. Сеть заземления для молнии (система молниезащиты) должна быть реализована для обеспечения структурной защиты.

  Защищают ли заземленные флюгеры или антенны от молнии?

  Нет. Одного пути к земле недостаточно для проведения тока, связанного с грозовым разрядом. Установка частичной молниезащиты, обеспечиваемой заземленным флюгером, антенной, куполом и даже шпилем церкви, может быть более опасной, чем полное отсутствие защиты. Как и в случае с деревьями, молния может ударить в одно из этих устройств сбоку.

  Покрывает ли страховка защиту от молнии?

  Системы молниезащиты обычно считаются «защитой всего внешнего периметра» и, как таковые, часто рассматриваются как кредиты. Политика, связанная со скидками на молниезащиту, зависит от страховой компании. Поскольку у некоторых поставщиков нет установленных правил в отношении кредитов или поощрений, домовладелец должен обратиться к своему агенту или брокеру за помощью, чтобы определить право на скидку.

  Нужна ли заземленная конструкция в молниезащите?

  Электрическое заземление, установленное вашим электриком, предназначено для защиты внутренней работы электрической системы в вашем здании, чтобы обеспечить ежедневное потребление электроэнергии. Электрическое заземление не предназначено для обработки мегаэлектричества (100 миллионов + вольт мощности или 200 кА электрической энергии), которое может накапливаться при типичном ударе молнии.

  Как выглядит система молниезащиты?

  Доверив проектирование и установку вашей системы молниезащиты профессионалу, сертифицированному LPI, вы получите безопасную и эффективную систему без ущерба для эстетики. В большинстве ситуаций системы молниезащиты аккуратны и незаметны. При правильной установке такие компоненты, как устройства прекращения разряда, проводники и заземление, едва видны неопытному глазу. Существует ряд конструктивных и монтажных мер, позволяющих сделать молниезащиту еще менее заметной.

  Когда лучше всего устанавливать молниезащиту?

  Молниезащита может быть установлена ​​для существующих конструкций и нового строительства, так как доступны опции для установки практически на любом этапе строительства. Однако молниезащита, указанная на этапе планирования и проектирования, может предоставить больше возможностей для сокрытия компонентов и материалов. Раннее планирование также может обеспечить лучшую координацию работы с другими профессиями. Такая координация может быть полезной при подготовке каналов для внутренних проводников, расположения на земле и использовании совместимых кровельных компонентов и клеев. Специалисты, сертифицированные LPI, могут предоставить услуги по проектированию, составлению спецификаций, консультациям и установке для разработки плана, который наилучшим образом соответствует потребностям вашего проекта.

  Требуют ли обслуживания системы молниезащиты?

  Стандарты безопасности LPI 175, NFPA 780 и UL 96A рекомендуют периодические проверки систем молниезащиты для обеспечения безопасности, непрерывности системы и надлежащего обслуживания. Технический осмотр особенно важен, если произошли изменения в вашей конструкции, в том числе: ремонт крыши, обновление электрической системы, установка спутниковой антенны или изменение ОВКВ. Техническое обслуживание может также потребоваться, если кабельное телевидение или телефонные системы обслуживались в последние годы. Специалисты, сертифицированные LPI, могут проконсультировать относительно планов технического обслуживания и отраслевых требований, чтобы обеспечить непрерывную работу вашей системы молниезащиты.

  Защита от молнии | Wisconsin Public Service

  Национальный совет пожарной безопасности сообщает, что молния является основной причиной пожара. фермерских пожаров. Молнии также являются причиной более 80 процентов всех потерь скота из-за несчастным случаям и ущербу сельскохозяйственных построек и оборудования на миллионы долларов ежегодно.

  Система, защищающая вашу семью, домашний скот и имущество фермы от ударов молнии предотвращает или значительно уменьшает эти опасности. Системы молниезащиты должны быть устанавливается только квалифицированными лицами, имеющими необходимые полномочия и оборудование. Тем не менее, практическое знание принципов молниезащиты поможет вам общаться с этими экспертами и следить за надлежащим обслуживанием вашей системы один раз установлены.

  • Быстрая грунтовка
  • Как ведет себя молния
  • Подробнее о системах ограждений
  • Компоненты системы молниезащиты
  • Типовой аэровокзал
  • Материалы и установка
  • Обслуживание вашей системы

  Краткое руководство

  • Молния — это неконтролируемая массивная электрическая искра с огромным напряжением и сила тока
  • Молния всегда старается идти по кратчайшему и легкому пути к земле, и часто идет по нескольким путям одновременно.
  • Основной принцип молниезащиты заключается в обеспечении прямого и легкого пути для удар молнии, чтобы войти или выйти из земли, не проходя через неметаллический или непроводящая часть конструкции или другого объекта.
  • Эффективная система молниезащиты включает в себя множество основных частей.
  • Как правило, система защиты зданий должна включать молниеприемники, проводники, вторичные проводники, разрядники и заземляющие соединения, со всей системой компоненты связаны между собой.
  • Наиболее надежным выбором является система мастер-этикеток, отвечающая минимальным требованиям. учреждена Underwriter Laboratories Inc. (UL).

  Вернуться к началу

  Как ведет себя молния

  Молния — это видимый разряд статических зарядов, который может возникнуть в облаке. между облаками или между облаком и землей. Накопление противоположных зарядов (один отрицательный и один положительный), разделенные изолирующим воздушным зазором, могут вызвать заряды устремляются навстречу друг другу, производя внезапный выброс энергии. молния разряд будет иметь 10 000 000-100 000 000 вольт и 1 000-300 000 ампер. Болт обладает таким высоким напряжением, что может прыгнуть по воздуху на милю или больше. Удары молнии здания или другие объекты, потому что материалы в них обеспечивают более легкий путь к земле чем воздух. Молния с большей вероятностью ударит в выступающие предметы, такие как деревья, столбов, проводов или строительных шпилей, чем на больших, плоских поверхностях, выступающих в той же высоты или ниже. Одинокие здания также являются основными целями.

  Когда молния использует здание или другой объект в качестве электрического проводника, обычно он следует по металлической дорожке к земле. «Боковые вспышки» также могут возникать, когда ток прыгает со своего основного пути на сантехнику, приборы, водопровод, человека или животное. Боковые вспышки опасны, потому что они могут вызвать пожар или привести к поражению электрическим током. Молния может попасть в здание при прямом попадании в металлический предмет. прикрепленный к зданию, перепрыгнув на здание после удара по ближайшему дереву, или следуя по линии электропередач или незаземленному проволочному забору, прикрепленному к зданию. Полезность распределительные системы используют несколько заземлений на милю и другие защитные устройства для помогите рассеять удары молнии и направить их на землю.

  Наверх

  Подробнее о системах ограждений

  Вы можете получить копию публикации Установка и эксплуатация ограждений, Дрессировщики коров и ворота для толпы от Электрического совета фермы Висконсина. Это как публикация объясняет правильное заземление и молниезащиту для систем ограждения. Чтобы запросить копию, посетите Совет по сельской энергетике Среднего Запада или позвоните по номеру 608-262-5062 в Мэдисоне.

  Вернуться к началу

  Компоненты системы молниезащиты

  (1) Проволочное ограждение с заземлением (2) удлинить систему для пристройки (3) (4) (5) проложить вторичные проводники к подстилке, металлической двери и направляющим для сена (6) установить клеммы на купола, вентиляторы и т. д. (7) предусмотреть не менее двух площадок для амбара (8) стяжку из металла стоек 9) установить разрядники на ВЛ

  (10) предусмотреть не менее одной клеммы на каждом купольном силосе и не менее двух на каждом бункер с плоской крышей или без крыши (11) наземный бункер (12) соединяется с металлической водопроводной трубой; а также защитить все постройки — ценные или нет — в пределах 50 футов от амбара.

  Система молниезащиты должна быть установлена ​​для всех важных хозяйственных построек, в том числе амбары, сараи для бездельников, дома и другие постройки. Защита также может быть Гарантируется для деревьев, проволочных заборов и небольших построек.

  Вернуться к началу

  Типовой молниеприемник

  Хорошая система молниезащиты защищает все места, куда может попасть молния. удар и все предметы, на которые может ударить ток.

  Пять ключевых частей системы:

  1. Молниеприемники (громоотводы)
  2. Токоотводы (или главные)
  3. Вторичные проводники
  4. Молниеотводы
  5. Заземляющие соединения или стержни

  Молниеприемники или молниеотводы предназначены для приема любого удара молнии, который может удар в непосредственной близости. Устанавливаются в высоких точках, молниеприемники выполнены из остроконечного металла. стержни или трубки. Надлежащая высота и расстояние между клеммами зависит от здания конфигурация. Терминалы устанавливаются вдоль крыш и на всех выступах, таких как дымоходы, флагштоки, башни, слуховые окна, вентиляторы и резервуары для воды. Вниз (или основной) проводники безопасно проводят разряд молнии от места удара до земли. Они соединяют аэровокзалы между собой и с площадками. Каждый токоотвод должно быть отдельное основание.

  Вторичные проводники соединяют между собой металлические части здания. Электрический связь, которую это создает, предотвращает вспышку молнии через зазор между металлом части. Все вторичные проводники подключаются к основным проводникам. Многочисленные металлическим частям, которые являются частью здания или прикреплены к нему, может потребоваться такая защита. Металлическая кровля является распространенным проблемным местом, если она не заземлена должным образом. Другие примеры включают металлические сенокосы, дверные дорожки, желоба, резервуары для хранения, киоски, стойки, доильные линии, водоводы, трубы, конвейеры, длинные металлические каналы, арматура бетона и более.

  Разрядники защищают электропроводку здания от опасных перенапряжений электричество, связанное с ударами молнии.

  Обычные автоматические выключатели не могут выдержать скачок напряжения, вызванный молнией. разрядники защитить проводку и электрооборудование, отключив питание от горячего провода и безопасно направляя его на землю. Каждый разрядник подключается к молниезащите здания. наземная система. Разрядники могут использоваться для защиты дорогостоящего электрооборудования и твердотельные панели управления в системах сушки зерна, доильном/кормовом оборудовании и компьютерах. Заземление для системы освещения имеет важное значение, так как грозовые разряды рассеяться, не причинив вреда. Правильная установка заземления зависит от глубина грунта и его проводимость.

  Надлежащее заземление зависит от глубины залегания почвы и ее электропроводности. В песчаном грунтов, два или три заземляющих стержня устанавливаются параллельно и соединяются.

  Все заземляющие проводники должны быть соединены вместе, включая телефонные и электрические площадки обслуживания, площадки антенн, все подземные металлические трубы и молниезащита системы. Это предотвращает опасные боковые засветы между заземляющими проводниками, расположенными близко друг к другу. вместе.

  Для глинистых почв часто используется один заземляющий стержень. Заземляющие стержни забиваются на глубину 10 футов и на расстоянии не менее 2 футов от стены фундамента. В неглубоком верхнем слое почвы заземление может быть достигается путем скручивания проводника и закапывания его в длинную траншею или прикрепления к медная пластина заземления.

  Вернуться к началу

  Материалы и монтаж

  Материалы, используемые в системах молниезащиты, должны быть устойчивы к коррозии. Медь и алюминиевый кабель является наиболее распространенным, в то время как медные сплавы и сталь с медным покрытием также используются. утвержденные материалы. Алюминиевые проводники подвергаются коррозии при контакте с землей. Им следует заканчиваться не менее чем на один фут над уровнем земли и соединяться с коррозионно-стойкими, медные жилы с использованием специальных биметаллических соединителей или соединителей с оксидированием ингибитор. В других ситуациях комбинации материалов, подвергающихся электролитическому действий следует избегать.

  Правильная установка также имеет решающее значение и должна выполняться только квалифицированным специалистом. Перед тем, как выбрать установщик, проверьте ссылки и убедитесь в опыте установщика. уровне с аналогичными проектами. Ваша страховая компания может порекомендовать квалифицированного установщик. Чтобы получить одобрение Underwriters Laboratories Inc. для мастер-этикетки, специальная форма заявки должна быть подписана владельцем, установщиком и оборудованием производитель. Если все материалы и качество изготовления соответствуют минимальным требованиям, установленным UL идентификационная табличка Master Label будет выдана непосредственно владельцу.

  Если у вас старая ферма с существующей системой молниезащиты, проконсультируйтесь с установщику об обновлении системы для включения более современных материалов и актуальных методы молниезащиты. Хотя ни одна система не может гарантировать 100% защиту от непредсказуемость ударов молнии, эффективная система молниезащиты может пройти долгий путь к защите вашей семьи, домашнего скота, зданий и оборудования от эти опасные погодные условия. Молниезащита — это форма страховки без фермы должно быть без.

  Вернуться к началу

  Обслуживание вашей системы

  Даже самая лучшая система молниезащиты со временем может стать неэффективной, если он не поддерживается должным образом. Не забудьте предпринять эти важные шаги и проконсультироваться ваш установщик для дополнительных указателей обслуживания.
