Наружные и внутренние водостоки: Устройство наружных и внутренних водостоков: отличия и особенности

Внутренняя ливневка

• проектирование
• реализация проекта
• эксплуатация

Дождевые и талые воды с кровли зданий могут удаляться сбросом воды со свесов или организованным отводом по наружным или внутренним водостокам.

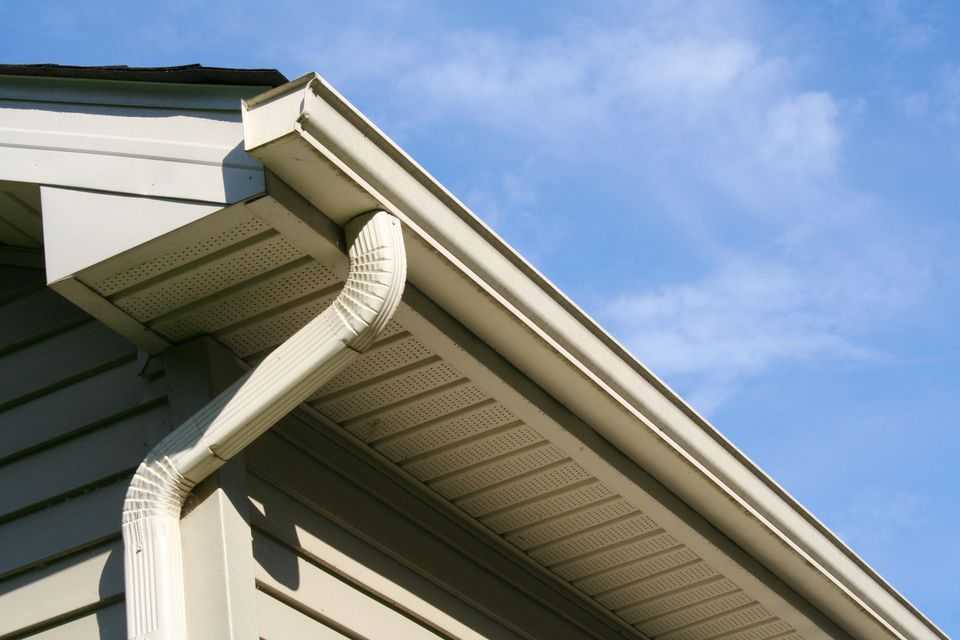

Наружные водостоки состоят из желобов, которые собирают воду со ската крыши и водосточных труб с воронками, сбрасывающих воду на отмостку около здания. В связи со строительством многоэтажных зданий с плоскими большепролетными и многоскатными кровлями со световыми фонарями и сложным рельефом стали широко внедряться системы внутренних водостоков. Внутренние водостоки отводят воду по трубопроводам, расположенным внутри здания в наружные сети дождевой или общесплавной канализации (закрытый выпуск) . Присоединение водостоков к хозяйственно-бытовой системе канализации не допускается. При отсутствии дождевой канализации выпуск предусматривается в лотки около здания(открытый выпуск) .

Классифицируют внутренние водостоки в зависимости от трассировки и схемы сети: с перпендикулярной и пересеченной схемами.

По пересеченной схеме на чердаке здания устраивают отводные сборные подвесные линии или сборные подпольные коллекторы, размещаемые в подвале или техническом подполье здания. Сборные подвесные трубопроводы объединяют все или часть водоприемных воронок и отводят воду в один стояк и выпуск. Сборный коллектор собирает воду от группы стояков и отводит ее в один общий выпуск.
Внутренние водостоки состоят из водосточных воронок, отводных труб, стояков, выпусков, устройств для прочистки.

Водосточные воронки должны обеспечивать быстрый прием, отвод атмосферных вод и задерживать все, что может загрязнить систему(листья, ветки). Водосточные приемные воронки размещают с учетом рельефа кровли и допускаемой на одну воронку площади водосбора. Максимальное расстояние между воронками48 м. На плоской кровле в ендове устанавливают не менее двух водоприемных воронок. В секционных зданиях на плоских кровлях допускается располагать по одной воронке на каждую секцию. Уклон участков кровель и ендов в сторону приемных воронок должен быть не менее0,01–0,015. Воронки присоединяют к стоякам с помощью компенсационных раструбов с эластичной заделкой. Конфигурация воронок зависит от ската крыши, от площади водосбора.

Воронки бывают двух типов: плоские и колпаковые(рис.60). Воронки с решетками(плоские) (рис.60а) устанавливают на плоских эксплуатируемых кровлях. Воронки с колпаком(колпаковые) (рис. 60б) применяют на скатных, а также плоских неэксплуатируемых кровлях.
Водосточные воронки состоят из корпуса1, устанавливаемого в перекрытии, рамы2, под которую заводится гидроизоляция, решетки3 или колпака4 для задержания мусора. Воронки герметично соединяют с кров-лей, чтобы атмосферные воды не просачивались и не разрушали перекрытие. Слой гидроизоляции зажимают болтами между корпусом и рамой и заливают сверху мастикой.

Отводные трубы выполняются в виде подвесных линий. Отводные тру-бы, соединяющие воронки, прокладываются на чердаке на расстоянии1,0-1,5 м от кровли. Сеть горизонтальных отводных трубопроводов проклады-вается параллельно линиям колонн или стен с уклоном imin=0,005. Боковые присоединения подходят под прямым углом, что позволяет упростить мон-таж. Диаметр отводных труб принимают не менее диаметра выпуска во-ронки и проверяют расчетом.

Водосточные стояки прокладывают в отапливаемых помещениях вдали от наружных стен, около колонн, стен так, чтобы длина подземных линий была минимальной. Замоноличивать стояки в строительные конструкции не рекомендуется, т.к. на стенках труб образуется конденсат во время тая-ния снега. Наиболее целесообразно прокладывать стояки в нишах, в лест-ничных клетках, коридорах у стен, не граничащих с жилыми комнатами. Для предотвращения замерзания стояка необходимо обеспечить постоян-ную подачу в него теплого воздуха. При закрытом выпуске воздух посту-пает из наружной сети. При открытом выпуске с гидрозатвором движение воздуха в стояке не происходит. Воронки не получают достаточного коли-чества тепла и обмерзают, поэтому воздух подается в стояк из подвала че-рез тройник, который закрывается при положительной температуре возду-ха, или из хозяйственно-бытовой канализации через перемычку.

Выпуски служат для отвода воды за пределы здания. Открытые выпус-ки выполняются в виде стальной или чугунной трубы, выходящей за стены здания на150-200 мм, на высоте не менее150 мм над отмосткой здания или лотком, предотвращающим размыв грунта около здания. Для исклю-чения промерзания выпуска зазор между стенкой и трубой заполняется слоем теплоизоляции и оштукатуривается цементным раствором. В рай-онах с расчетной зимней температурой t

Закрытые выпуски собирают воду от одного или нескольких стояков и через сеть горизонтальных трубопроводов, проложенных в земле, подвале, отводят ее за пределы здания.

Для устройства водосточной сети применяют напорные стальные, ас-бестоцементные, чугунные и пластмассовые трубы. Для прочистки ис-пользуются на стояках ревизии на высоте1 м от пола; на горизонтальных участках при изменении направления трубопроводов– прочистки. Диаметры труб выпуска принимаются не менее наибольшего диаметра присоединяемого стояка и проверяются расчетом.

Для уменьшения глубины заложения сеть следует прокладывать с наи-меньшим уклоном, а именно:

Глубина заложения принимается в зависимости от материала труб, конструкции полов от0,4 до1,0 м.

наружный и внутренний способы устройства

Без грамотной организации водосточной системы плоской крыше быстро потребуется внеплановый ремонт. Застои дождевой и талой воды на поверхности постепенно размоют защитный внешний слой покрытия. В результате оголенная основа станет стремительно разрушаться от солнечных лучей. А при замерзании кристаллы воды запросто разорвут материал.

Предупредить и предотвратить негативные воздействия сможет правильно сооруженный водосток плоской кровли. Правила и принципы устройства столь важной системы водоотведения стоит внимательно изучить хозяину, заботящемуся об эффективной и долгой службе загородной собственности.

Цель сооружения водосточной системы плоской кровли заключается в полноценной организации отвода дождевых и талых вод с чувствительной к их действию поверхности. Эффективно действовать она обязана круглый год без образования пыльных засоров, ледяных и лиственных пробок.

Невзирая на показания термометров и объем осадков, водосток должен принять и оперативно вывести влагу в канализацию, в емкость для сбора дождевой воды или банально в грунт.

Классификация систем отвода осадков

Чтобы транспортировка воды происходила без помех и препятствий, следует точно знать, какой тип системы выбрать для обустройства загородной собственности:

• Наружный неорганизованный. Предполагающий самопроизвольное стекание атмосферной воды. Применяют для обустройства небольших хозяйственных построек высотой не более двух этажей.

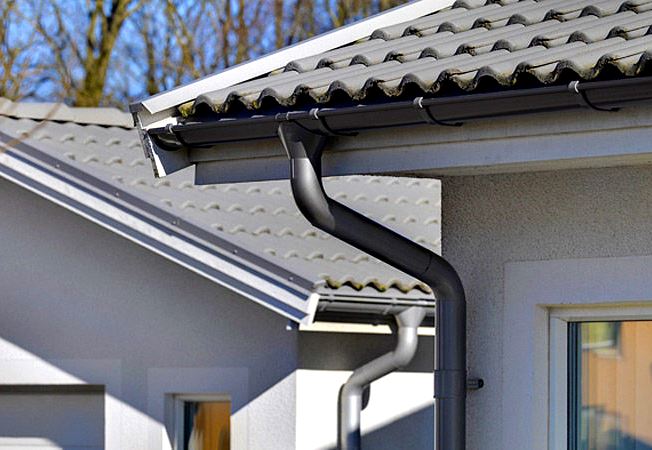

• Наружный организованный. Предполагающий сбор воды с помощью желобов или желобов вкупе с воронками с последующей передачей в водосточный трубопровод. Система прокладывается по карнизным свесам и наружной стороне несущих стен. Используется в обустройстве жилых и нежилых строений, в основном малоэтажных, но схема допустима для организации стока с крыш домов высотностью до пяти этажей.
• Внутренний. Прием воды производится созданными специально для плоской кровли водосточными воронками, вмонтированными в кровельную систему. Отвод воды осуществляется по стоякам, расположенным внутри здания.

Водосточные системы наружного типа отлично работают в южных регионах, где вода в трубах замерзает крайне редко или не замерзает вовсе в течение всего холодного периода. Для районов отечественной умеренной климатической полосы наружные водостоки рекомендованы, как правило, для скатных кровель.

На крышах без чердака снег будет подтаивать практически без перерыва всю зиму, потому что перекрытие постоянно подогревается поступающим изнутри теплом. Попадая в холодные трубопроводы, талая вода будет формировать ледяные заторы.

Если у плоской крыши есть чердак, то процесс снеготаяния можно регулировать. Путем открывания слуховых окон температуру на кровле можно существенно снизить, благодаря чему снег будет таять гораздо медленнее или совсем перестанет.

В северных областях существует угроза разрыва покрытия при резком похолодании. В трубах может сформироваться пробка, препятствующая току оставшейся на крыше воды. Кристаллизующаяся жидкость ощутимо увеличивается в объеме, что и приводит к повреждению впитавшей ее кровли. Потому в северных и умеренных отечественных широтах наружными водостоками оснащают только нежилые, т.е. неотапливаемые постройки.

Холодные складские сооружения, например, оборудуют выносной ж/б плитой с бортиком и водосточным стояком. Внушительная площадь подобного сооружения способствует уравниванию температур системы и окружающей среды, благодаря чему не образуются ледяные пробки.

Жилые дома с плоскими крышами, построенные в районах северной и умеренной полосы, обустраивают водостоками внутреннего типа. Сооружение обходится дороже, но безотказно действует круглый год. Расположенные внутри зданий стояки постоянно обогреваются внутренним теплом, что препятствует возникновению в трубопроводах ледяных заторов. В южных широтах лидируют водостоки наружной разновидности.

Конструктивные компоненты водостоков

В устройстве водостоков наружного и внутреннего типа много общего. Каждая система, сооружаемая для плоских крыш, включает схожие по назначению и конструкции элементы, это:

• Водоприемные воронки и желоба, предназначенные для приема стоков и передачи их в водосточную магистраль.
• Стояки, обеспечивающие в точках приема максимальную скорость тока воды за счет сил гравитации.
• Водосточные трубопроводы, требующиеся для отвода атмосферных осадков.

Основной ориентир проектирования водосточной системы – минимальная протяженность магистрали от точек приема воды до точек разгрузки системы. Самый короткий и дешевый наружный вариант включает стояк с воронкой или желобом в вершине и коротким выпуском у основания.

Выпуск располагают под незначительным углом на расстоянии 20 – 45 см от поверхности над ливневой канализацией или просто над защищенной от размыва отмосткой. Однако оснастить дом водостоком подобной схемы зачастую мешают непреодолимые обстоятельства: отсутствие дренажной системы, слабые грунты, старый фундамент, соседство которого с водой нежелательно.

Если проложить наименьшую магистраль невозможно, ищут иные пути для отвода воды: от стояка отводят наземный или подземный трубопровод, ведущий к наиболее удобному месту разгрузки.

Схема с трубопроводом безоговорочно используется в сооружении плоских кровель с внутренним водостоком, ведь определенно система обязана транспортировать воду за пределы здания.

Специфика формирования уклона

Для стимуляции самостоятельного тока воды в требующемся направлении на плоских крышах формируют уклоны в 1-2%:

• Для организации наружного типа водостока вся плоскость должна быть наклонена к участку установки водосборного желоба. Чаще всего это задняя стенка постройки.
• Для организации тока воды по внутренней схеме уклон создается к месту установки водоприемной воронки. Формируется он по конвертному принципу так, чтобы вокруг каждой водоприемной точки было понижение в радиусе 50 см.

Водоприемные воронки внутренних водосточных систем могут устанавливаться не только в центральной зоне крыши, но и возле наружной стены, на расстоянии не меньше 60 см от нее. Поэтому у конвертной схемы устройства наклонов довольно много разнообразных вариантов.

В любом случае наклонная плоскость должна быть направлена в сторону водоприемника. А если на крыше установлено несколько воронок, между ними должен быть создан своеобразный «водораздел» — миниатюрное подобие горной гряды, склоны которой направляют ток воды в направлении ближайшей воронки.

Для решения задачи формирования уклонов есть несколько проверенных на практике способов:

• Устройство наклона в процессе строительства посредством установки перекрытия под требующимся углом.
• Засыпка керамзита в форме клиновидного слоя с последующей заливкой цементно-песчаной стяжки.
• Организация уклона путем укладки клиновидных плит минераловатного утеплителя.

Уклон крупногабаритных плоскостей выполняется с помощью специальных, формирующих угол металлоконструкций. В частном строительстве их применяют редко.

Как положено любому сооружаемому объекту, водосточная система частного дома должна быть заранее рассчитана и запроектирована. Необходимо заранее выбрать кратчайший из возможных путь прокладки трубопровода и предусмотреть наиболее удобное место подключения его к ливневой канализации.

Организации внутренних водостоков подлежат разнообразные плоские кровельные конструкции. Их устраивают на крышах с чердаками и без, эксплуатируемой и неэксплуатируемой категории. С учетом планировочной специфики дома самостоятельному проектировщику нужно учесть, что:

• Водосточные стояки принято располагать в районе лестничных клеток возле стен, колонн, перегородок. Желательно вблизи жилых помещений для самопроизвольного обогрева в холодные периоды года. Замуровывание стояков в стенах категорически воспрещается. Можно устанавливать в штробах, шахтах, коробах. Рекомендовано располагать их в чуланах или подобных подсобных отсеках.
• При организации водосточной системы неотапливаемой постройки необходимо предусмотреть способы искусственного обогрева воронок и стояков. Для повышения температуры наружных элементов плоской крыши устанавливают электрический греющий кабель или монтируют стояки рядом с паровым отоплением.
• Плоскую крышу с чердаком лучше всего оборудовать трубопроводом, проходящим в пределах чердачного пространства. Он выполняется в виде подвесной сети. Для обеспечения стока горизонтальные участки труб подвесной системы устанавливают под наклоном. На каждый погонный метр трубы должно приходиться 5 мм понижения в сторону водосброса.
• При прокладке подвесных трубопроводов участок водостока в зоне чердака требуется утеплить.
• Если устройство подвесной системы невозможно, проводится подземная прокладка трубопровода. Регламентов по углу наклона подземных веток нет. Главное, чтобы было обеспечено подключение к ливневой канализации. Правда, подземная схема значительно дороже, существенно неудобней в плане контроля и производства ремонтных работ. К тому же ее реализации может помешать слишком мощный фундамент.
• При проектировании по возможности следует избегать изгибов.
• Стояк на расстоянии около метра от поверхности земли следует оборудовать ревизией для прочистки.

По сути, водосток с плоской крыши должен быть организован как стандартная водосливная система: со смотровыми колодцами, ревизиями и т.д. В сооружении подвесного водосточного трубопровода используются керамические, пластиковые, чугунные, асбестоцементные трубы, выдерживающие напор при засорах.

Для прокладки подземных частей используют трубы из тех же материалов, но без требований к гидростатическому режиму. Стальной длинномерный трубопрокат применяется только на производственных объектах с характерными проявлениями вибрации.

Согласно технологическим предписаниям одна водосборная воронка может принимать атмосферные стоки с крыши площадью до 1200 м², расстояние между соседними водоприемниками должно быть не меньше 60 м. Согласитесь, обозначенные масштабы для малоэтажного строительства не слишком свойственны. Короче, на крыше небольшого частного дома должна быть хотя бы одна воронка.

Увеличить число водоприемных приспособлений потребуется если:

• Площадь кровли превышает указанные ГОСТом пределы.
• Дом поделен на секции. Тогда каждый отсек следует оснастить собственной воронкой.
• В пределах одной кровельной конструкции есть элементы, разделенные парапетами, температурными или деформационными швами. Каждый сектор такой крыши должен иметь по два водоприемника.

Водосборные воронки выпускают для эксплуатируемых и неэксплуатируемых плоских крыш, для совмещенных конструкций и систем с чердачным пространством. Есть модели, применяемые в обустройстве бетонных перекрытий с битумным покрытием и деревянных аналогов, покрытых профнастилом. Для всех применяемых в строительстве вариантов производятся водоприемники из чугуна, керамики, оцинкованной стали, полимеров.

Водоприемные устройства производятся разнообразных типоразмеров. Стандартная конструкция состоит из непосредственно самой воронки с широкими бортами и съемного колпака с отверстиями, обеспечивающими ток воды.

Более сложные представители класса кровельных воронок оснащаются в дополнение зонтом, защищающим сток от засорения, съемным стаканом и прижимным кольцом, предназначенным для зажима краев мягкого покрытия в устройстве. Все модели должны допускать возможность обслуживания и прочистки.

Независимо от модели воронки и назначения здания ко всем водоприемникам предъявляются равные требования:

• Чаши водосборников жестко прикрепляются к покрытиям или несущим настилам. Для фиксации используются хомуты в количестве не менее двух штук.
• После монтажа воронка обязана обеспечивать герметичность кровли на участке установки.
• Патрубки воронок соединяются со стояками с помощью компенсаторов, позволяющих сохранить герметичность соединений при усадке строительных конструкций.
• К подвесным системам воронки присоединяются фасонными отводами.
• Чаша водоприемника устанавливается ниже уровня финишной кровли, чтобы исключить вероятность застоя воды. Колпаки водоприемников на неэксплуатируемых крышах в плане имеют округлую форму, обычно они возвышаются над покрытием. Колпаки воронок для эксплуатируемых крыш устанавливаются вровень с покрытием, в плане они чаще всего квадратные, чтобы проще было укладывать плитку вокруг устройства.

Для повышения герметизации и надежности в области пересечения воронкой кровельной конструкции допускается использование теплоизоляции. Кровельные системы обычного типа оснащают одноуровневыми воронками.

Инверсионные системы и крыши, сооружаемые с помощью механического крепежа, оборудуют двухуровневыми водоприемниками, обеспечивающими сбор воды над гидроизоляцией и над парозащитой.

Кровельные конструкции с полимерным мембранным покрытием принято обустраивать водоприемниками с полимерным прижимным фланцем, который приклеивается или приваривается к кровле.

Таким методом достигается максимально возможная гидроизоляция в районе установки водоприемного устройства. Участки приклейки фланцев водоприемников необходимо усиливать дополнительными слоями гидроизоляционного наплавляемого материала. Заменить его можно приклеенным на мастику стеклохолстом.

Сооружение наружных разновидностей водостоков для плоской кровли производится в южных регионах. Их устройство в жилых и офисных зданиях рекомендовано в областях с незначительным выпадением осадков, объем которых не превышает 300 мм за год.

Класс наружных систем водоотведения дождевой и талой воды включает:

• Неорганизованные водостоки, рекомендованные для устройства в засушливых районах. Согласно указанной схеме вода отводится самотеком по карнизным свесам.
• Организованный водосток, рекомендованный для оборудования нежилых построек в северных и умеренных широтах, жилых домов в южных регионах с незначительными показателями выпадения осадков. Принцип работы заключается в систематизированном сборе осадков в наружную водосточную воронку с примыкающими к ней направляющими бортиками или в желоб с последующим отводом стоков в ливневую канализацию или в грунт.

Остроумное решение системы наружного типа предложено рачительными народными умельцами. Идея заключается во включении в водопроводную сеть песчаного фильтра для очистки дождевой воды, который устанавливается после водоприемника.

Для разгрузки водостока и приема очищенной воды установлены емкости. Значит, благодаря чему упраздняется участок подключения системы к канализации. Интересная схема позволяет выгодно решать сразу две проблемы: получать воду питьевого качества и защищать плоскую крышу от застоев воды.

Неорганизованный тип водосточной системы требует усиления карнизных свесов. Их необходимо обить оцинкованной кровельной сталью, а затем сверху оклеить двумя слоями рулонного кровельного покрытия. Дополнительные слои укладываются с нахлестом.

Ширина усиления 60 см, что равняется рекомендованной ширине самого свеса плоской крыши с неорганизованным водостоком. Хотя в технической литературе встречаются более мягкие требования: не меньше 30 см.

Усиление  свеса мастичной плоской кровли усиливают по аналогии. Только вместо наклеиваемых слоев битумного или битумно-полимерного материала наносят слои мастики, чередуя их с армирующими прослойками из стеклоткани или геотекстиля. Основной слой усиления с армированием обязан перекрывать край металлической обивки карниза.

Фиксация наружного водостока на карнизе плоской крыши производится по традиционной схеме. В продаже масса готовых наборов с подробным инструктажем по сборке систем. Сначала к лобовой доске прикрепляются кронштейны, в которые просто укладывается желоб, собранный из пластиковых или металлических модулей.

В удобном для дальнейшей транспортировки воды месте устанавливается водоприемная воронка желоба с патрубком, к которому подводится стояк. Труба фиксируется на стене с помощью кронштейнов. Края системы закрывают заглушками, и завершают ее установкой сливного колена.

Подробно с принципами устройства систем внутреннего и наружного водостоков и спецификой их установки можно ознакомиться в наших видео.

Сборка и монтаж системы наружного водостока:

Устройство уклонов на плоской крыше:

Установка водоприемной воронки внутреннего водостока

Сведения об ориентирах выбора оптимальной системы водостока помогут грамотно обустроить крышу надежной защитой от разрушающего действия воды.

Знать технологические принципы устройства полезно самостоятельным мастерам и владельцам загородной недвижимости, желающим обратиться к услугам сторонних исполнителей. Грамотно сооруженный водосток предотвратит порчу покрытия и разрушение стройматериалов, служить будет долго, не создавая проблем.

Будьте в курсе!

Подпишитесь на новостную рассылку

Внутренние водостоки — презентация онлайн

Внутренние водостоки предназначены для отвода атмосферных
и талых вод с кровель зданий
Основные элементы системы внутренних водостоков
— водосточные (приемные) воронки
— отводные водосточные трубопроводы (стояки,
подвесные и подпольные участки)
— устройства для осмотра и очистки сети
(ревизии, прочистки)
— выпуски из зданий
Воду из систем внутренних водостоков следует отводить
в наружные сети дождевой или общесплавной
канализации.
При обосновании допускается предусматривать отвод
воды из систем внутренних водостоков в систему
производственной канализации незагрязненных или
повторно используемых сточных вод.
Не допускается отвод воды из внутренних водостоков в
бытовую канализацию и присоединение к системе
внутренних водостоков санитарных приборов.
Схемы внутренних водостоков
с открытым выпуском
с закрытым выпуском
1. воронка
2. стояк
3. ревизия
4. отступ
5. выпуск
6. колодец
7. гидрозатвор
8. открытый выпуск
Схемы внутренних водостоков
перпендикулярная
пересеченная
Отсутствие сборных
водосточных трубопроводов –
система с «одиночными»
стояками
Во избежание переохлаждения трубопроводов и образования
наледей при отрицательной температуре наружного воздуха
открытые выпуски оборудуют гидрозатвором высотой 100
мм.
Для обеспечения полного и быстрого удаления дождевых и
талых вод кровля здания должна иметь уклон к приемным
водосточным воронкам не менее 0,005
Водосточные воронки на кровле размещают с учетом
ее рельефа, допустимого расхода воды на воронку (в
Назависимости
плоских от
кровлях
секционных
жилых
зданий
ее диаметра),
конструкции
здания
и
предусматривается
по одной воронке на каждую жилую
интенсивности дождя.
секцию, размещая их по внутренней продольной оси
здания
(рис).
Максимальное
расстояние между воронками при
любых видах кровли не должно превышать 48 м.
Конструкции водосточных воронок принимают в
зависимости от назначения здания и конструкции кровли:
— для жилых и общественных зданий с плоскими
неэксплуатируемыми кровлями рекомендуется
применять колпаковые воронки с патрубком
диаметром 80 мм
— для промышленных зданий – диаметром 100 мм.
— на плоских эксплуатируемых кровлях применяют
плоские воронки
Воронки присоединяют к стоякам с помощью
компенсационных раструбов с эластичной заделкой
Плоская воронка
Колпаковая воронка
1. Сливной патрубок
3. Колпак
2. Прижимной фланец
4. Крепеж
Допускается присоединение к одному стояку
воронки, расположенные на разных уровнях, в
случаях, когда общий расчетный расход по стояку не
превышает нормативных величин
Таблица
Диаметр водосточного стояка, мм
Расчетный расход дождевых вод
на водосточный стояк, л/с
85
10
100
20
150
50
200
80
Минимальные уклоны отводных трубопроводов
принимаются равными:
— для подвесных трубопроводов – 0,005;
— для подпольных – по расчету с учетом самоочищающей
скорости не менее 0,7 м/с при максимальном наполнении
0,8 – 0,9.
Для прочистки сети внутренних водостоков
следует предусматривать установку ревизий,
прочисток и смотровых колодцев
На стояках ревизии необходимо устанавливать в
нижнем этаже зданий, а при наличии отступов —
над ними (рис).
Материал труб в системах внутренних водостоков
Для
водосточных
стояков и отводных
трубопроводов
Чугунные
канализационные
Сети
при давленииследует
до
принимать трубы, выдерживающие гидростатическое
10 м вод.ст.
давление при засорах и переполнениях
Чугунные водопроводные
напорные
Сети при давлении
более 10 м вод.ст.
Пластмассовые канализационные
Стальные
Стояки при давлении до 10 м
вод.ст, подвесные участки
Подвесные участки при наличии
вибрационных нагрузок
Расчет системы внутренних
водостоков
Расчетный расход дождевых вод с водосборной площади
(кровли) определяется по формуле:
— для плоских кровель с уклоном менее 1,5 %
F q20
Q расч
10000
— для скатных кровель с уклоном 1,5 % и более
F q5
Q расч
10000
F – водосборная площадь, м2;
q20 – интенсивность дождя, л/с с 1 га (для данной местности),
продолжительностью 20 мин при периоде однократного
При определении
расчетной
водосборной
превышения
расчетной
интенсивности,
равнойплощади
1 году
следует дополнительно учитывать 30 % суммарной
q5 – интенсивность дождя, л/с с 1 га (для данной местности),
площади вертикальных стен, примыкающих к кровле
продолжительностью 5 мин при периоде однократного
и возвышающихся над ней.
превышения расчетной интенсивности, равной 1 году
q5 4 n q20
n – параметр, принимаемый по табл. 9 СП 32.13330.2012
Расчетный расход дождевых вод, приходящийся на
водосточный стояк, не должен превышать величин,
приведенных в табл. 10 (СНиП), а на водосточную
воронку определяется по паспортным данным
принятого типа воронки.
Значение величин интенсивности дождя q20
СП 32.13330.2012 Канализация. Наружные сети и сооружения. Актуализированная
редакция СНиП 2.04.03-85
Район
Значение n при
Р≥ 1
Р< 1
mr
y
Побережье Белого и Баренцева морей
0,4
0,35
130
1,33
Север Европейской части России и Западной Сибири
0,62
0,48
120
1,33
Равнинные области запада и центра Европейской части России
0,71
0,59
150
1,33
Возвышенности Европейской части России, западный склон Урала
0,71
0,59
150
1,54
Низовье Волги и Дона
0,67
0,57
60
1,82
Нижнее Поволжье
0,65
0,66
50
2
Наветренные склоны возвышенностей Европейской части России и Северное
Предкавказье
0,7
0,66
70
1,54
Ставропольская возвышенность, северные предгорья Большого Кавказа,
северный склон Большого Кавказа
0,63
0,56
100
1,82
Южная часть Западной Сибири
0,72
0,58
80
1,54
Алтай
0,61
0,48
140
1,33
Северный склон Западных Саян
0,49
0,33
100
1,54
Средняя Сибирь
0,69
0,47
130
1,54
Хребет Хамар-Дабан
0,48
0,36
130
1,82
Восточная Сибирь
0,6
0,52
90
1,54
Бассейны рек Шилки и Аргуни, долина р. Среднего Амура
0,65
0,54
100
1,54
Бассейны рек Охотского моря и Колымы, северная часть Нижнеамурской
низменности
0,36
0,48
100
1,54
Побережье Охотского моря, бассейны рек Берингова моря, центральная и
западная части Камчатки
0,36
0,31
80
1,54

CE Center — Архитектурные линейные водостоки для внутреннего и наружного использования

Различные предложения продукции подходят для многих ситуаций, помимо ванных

Питер Дж. Арсено, FAIA, NCARB, LEED AP

Посмотреть PDF-файл Начальный тест

Цели обучения :

1. Определить и признать необходимость и варианты надлежащего водоотвода для обеспечения безопасности и доступности в зданиях и на площадках.
2. Изучите возможности дизайна для создания привлекательных, безопасных и хорошо дренированных дорожек на открытом воздухе.
3. Оценка средств для обеспечения различных типов открытых пространств эффективными и безопасными дренажными системами.
4. Укажите архитектурные линейные дренажные системы в зданиях в местах, выходящих за пределы душевых.

Кредиты:

1 AIA LU/HSW

1 IDCEC CEU/HSW

0.1 IACET CEU*

1 AIBD P-CE

AAA 1 Структурный час обучения

Это курс может быть самостоятельно. к AANB, в соответствии с их рекомендациями CE

AAPEI 1 час структурированного обучения

MAA 1 час структурированного обучения

Об этом курсе можно самостоятельно сообщить в NLAA.

Об этом курсе можно самостоятельно сообщить в NSAA

NWTAA 1 час структурированного обучения

OAA 1 час обучения

Об этом курсе можно самостоятельно сообщить в AIBC в соответствии с их рекомендациями CE.

Этот курс одобрен как структурированный курс
Этот курс может быть самостоятельно представлен в AANB в соответствии с их рекомендациями CE
Утверждено для структурированного обучения
Утверждено для базового обучения
Этот курс может быть предоставлен самостоятельно NLAA
Курс может претендовать на количество часов обучения с NWTAA
Курс соответствует требованиям часов обучения OAA
Архитектурный институт Британской Колумбии

Вы не вошли в свою учетную запись CE Center. Войдите в систему, чтобы просмотреть и ответить на вопросы викторины, встроенные в эту статью.

Многие проекты коммерческих и жилых зданий предусматривают очень желательные связи между внутренними и внешними пространствами. Ключевым аспектом этого подхода к проектированию является предотвращение просачивания или миграции дождевой воды или таяния снега в нежелательные места. Обычно для сбора и отвода такой воды от здания устанавливаются некоторые утилитарные водостоки. Однако многие архитекторы уделяют более пристальное внимание качеству водосточной продукции и переходят от товарных решений к архитектурным. Это особенно верно, когда речь идет о более высоких удобствах, таких как открытые площадки, оздоровительные центры, душевые комнаты, балконы и т. д., где требуется хороший внешний вид, но также требуется соблюдение требований к производительности, таких как доступность. В этом курсе архитектурные или декоративные дренажные решения рассматриваются как очень жизнеспособное решение для создания влажных пространств, которые являются более безопасными, более доступными, более гигиеничными, простыми в очистке и экономически эффективными. Хотя такие архитектурные водостоки обычно используются в душевых кабинах, они также предлагают отличные дизайнерские и функциональные преимущества во многих других областях строительства и площадок. Они могут помочь смягчить ущерб от воды, обеспечить безопасный и доступный путь для гостей, продлить срок службы полов или балконов, а также могут помочь архитекторам избежать дорогостоящих постоянных проблем с водой.

Фото предоставлено компанией Infinity Drain

Архитектурные водостоки помогают сделать визуальный акцент в дизайне, а также обеспечивают отвод воды, безопасность и гигиену, необходимые в различных местах здания.

При проектировании и строительстве зданий и площадок, если присутствует вода (а она почти всегда есть), то этой водой необходимо управлять и контролировать ее. Обычно думают о том, как вода подается (т. е. подается по водопроводу или оросительной системе) или откуда она может поступать естественным путем (например, грунтовые воды, осадки и т. д.). Однако не менее важно определить, как он дренируется и уносится из районов, где он присутствует. Отсутствие надлежащего слива означает, что в системе слишком много воды, и это может привести к тому, что вода будет застаиваться в небольшом или большом количестве. Эта вода может нанести структурный или косметический ущерб зданиям, ландшафту или другим областям. Это также проблема безопасности человека, поскольку мокрые поверхности более скользкие и могут привести к тому, что люди, идущие по ним, поскользнутся, упадут и получат травмы. Таким образом, цель проектирования надлежащей дренажной системы состоит в том, чтобы обеспечить долгосрочное, постоянное устранение избытка воды и опасностей, которые это может повлечь за собой.

Конечно, стоки обычно закрыты решеткой или решеткой, которая видна на полу или наружных поверхностях. В некоторых условиях может быть уместна чисто функциональная и утилитарная сливная крышка. Однако во многих местах строительства желательно, чтобы водостоки и их покрытия сочетались с более высоким уровнем дизайна. Это означает, что в игру вступают форма водостока, глубина водосбора, материал покрытия и другие факторы. Чтобы быть уверенным, что внешний вид дренируемого пространства не будет скомпрометирован, выбор подходящих архитектурных водостоков и их интеграция в общую схему имеют решающее значение. Это означает, что эти элементы предназначены не только для инженеров-механиков и сантехников. Скорее, они требуют обзора, вклада и совместного процесса принятия решений архитекторов, ландшафтных архитекторов и дизайнеров интерьеров. Только таким образом общий дизайн способен удовлетворить эстетические и эксплуатационные потребности проекта.

В следующих разделах мы рассмотрим некоторые аспекты проектирования архитектурных дренажных систем.

Типы дренажа

Не все дренажные решения одинаковы. Некоторым требуются очень стандартные компоненты, а другим лучше подходят специальные предметы. Как правило, обсуждается три типа стоков, а именно:

• Центральные трапы Скорее всего, это то, о чем думает большинство людей, рассматривая возможность использования трапа в полу. В этом случае площадь пола, будь то комната, душ или открытая поверхность, имеет пологий уклон с каждой стороны к низкой точке в центре. Дренажный водосборник, обычно квадратный или круглый, соединяется с водосточной трубой подходящего размера, по которой собранная вода отводится с участка к соответствующему следующему месту назначения (например, канализации, ливневой канализации, пруду-накопителю и т. д.). Механизм водосбора обычно покрыт решеткой или решеткой какого-либо типа, которая позволяет воде проникать, но не пропускает другие предметы, такие как мусор. Крышка также обеспечивает необходимую безопасность для людей, так что их ноги приземляются на гладкую плоскую поверхность, а не падают в открытую зону водосбора. Форма центрального стока обычно бывает квадратной или круглой и доступна в стандартных размерах, подходящих для различных распространенных условий.

Фото предоставлено компанией Infinity Drain

Центральные трапы основаны на наклоне окружающего пола или другой поверхности к центральной точке, через которую вода поступает в водосборник с защитным покрытием.

• Архитектурные линейные водостоки Другой и часто более элегантный подход к проектированию водостока заключается в простом наклоне всей поверхности в одну сторону. Затем по длине нижнего конца поверхности заглубленно устанавливается линейный трап для отвода воды. В этом случае зона водосбора (также называемая узлом канала) имеет длинную и прямоугольную форму с вертикальным или горизонтальным сливом. Это сливное отверстие может быть соответствующим образом соединено с подходящим дренажным трубопроводом, расположенным в узле пола или в системе наружной поверхности. Узел дренажного канала закрыт длинной прямоугольной решеткой или решеткой, которая функционирует так же, как и центральная сливная крышка, позволяя воде поступать, не допуская попадания мусора и обеспечивая безопасную поверхность для ходьбы людей.

Фото любезно предоставлено Infinity Drain

Архитектурные линейные водостоки представляют собой элегантное дренажное решение, основанное на наклоне поверхности пола в одну сторону и отводе воды вдоль нижней части.

• Индивидуальные решения для дренажа В некоторых случаях ни центральные, ни чисто линейные водостоки не являются правильным архитектурным решением для условий проекта. В таких ситуациях полезно знать, что пользовательские стоки действительно возможны. Они могут иметь форму изогнутых или круглых стоков вокруг поверхности аналогичной формы, где вода должна собираться и перенаправляться. Или они могут быть прямолинейными, объединяя несколько линейных водостоков вместе, чтобы соответствовать геометрии пространства. Существует множество различных вариантов и конфигураций, но, как и в случае любого индивидуального решения, лучше всего проконсультироваться с производителем во время разработки проекта, чтобы определить возможные параметры изготовления и допуски, а также факторы, влияющие на управление затратами.

Фото предоставлено компанией Infinity Drain

Индивидуальные дренажные решения могут принимать различные формы и формы, которые подлежат согласованию с производителем.

Например, специальный дренаж может соответствовать уникальным требованиям к производительности, таким как процент открытой или свободной площади верхней решетки или больший диаметр выпускного отверстия, который может потребоваться в географических районах с более высоким уровнем осадков. Индивидуальные дренажные решетки также могут быть разработаны для удовлетворения определенных требований к нагрузке, которые могут иметь место для наружных стоков, таких как оборудование для интенсивной очистки или технического обслуживания вокруг бассейна.

Вопросы производительности

Производительность измеряется несколькими различными способами, когда речь идет о напольных и поверхностных трапах. Вот некоторые из общих элементов производительности.

• Дренаж Напольные и поверхностные дренажи предусмотрены в первую очередь потому, что существует потребность в отводе воды. Все дренажи будут иметь пропускную способность, определяющую, сколько воды можно слить за заданный промежуток времени (т. е. галлонов в минуту). Размер дренажного трубопровода обычно определяется инженером-консультантом в соответствии с потребностями дренируемой области на основе расчетного объема и скорости управляемой воды. Точно так же любая дренажная система, особенно водосборный бассейн, должна оцениваться с точки зрения пропускной способности воды, которую она может принимать и отводить с течением времени. Если площадь водосбора слишком велика по сравнению с трубопроводом, то существует риск скопления воды в канализации, поскольку вода захватывается быстрее, чем ее можно слить. Если площадь водосбора слишком мала, вода может снова скапливаться за пределами стока, потому что она не может надлежащим образом улавливать всю имеющуюся воду. Для линейных дрен размером дрены является не только длина, но и глубина водосборного желоба, которая может варьироваться. Следовательно, для достижения наилучших характеристик дренажа необходимо учитывать расчеты расхода воды для всего, что не является небольшим или типичным условием дренажа, например, для душа в ванной комнате. Таким образом, в частности, следует учитывать проекты наружного дренажа, поскольку обилие дождевой воды иногда может перекрыть любое дренажное решение.
• Безопасность Везде, где выполняется дренаж пола или наружной поверхности, обязательно есть люди, занимающие эти места. Следовательно, необходимо убедиться, что дренажная система не создает угрозы безопасности и не ставит под угрозу способность кого-либо ходить или путешествовать по ней. Надлежащий дренаж области является первоочередной задачей безопасности, так как нет опасности избытка воды, вызывающего состояние, которое приводит к несчастному случаю скольжения и падения. После этого важно, чтобы установка была спроектирована и выполнена таким образом, чтобы слив находился на одном уровне с соседними отделочными материалами. Это требует надлежащей детализации, чтобы обеспечить правильную глубину углубления для канала и дренажной крышки, чтобы избежать опасности споткнуться. Поверхность чехла также необходимо учитывать, чтобы убедиться, что в нем нет слишком больших отверстий или отверстий, из-за которых пятка или носок могут застрять. Большинство чехлов стандартизированы производителями и, вероятно, уже прошли испытания на безопасность, но если есть какие-либо опасения, следует провести проверку любых испытаний на безопасность. Существует множество вариантов типов и стилей обложек, поэтому вполне вероятно, что подходящий вариант доступен для большинства ситуаций.
• Гигиена Наличие воды всегда является проблемой для чистоты и здоровья людей, поскольку она может быть питательной средой для бактерий, плесени и других нежелательных условий. Следовательно, важно, чтобы любую дренажную систему можно было быстро и легко чистить по мере необходимости. Это лучший способ быть уверенным в том, что любой рост устранен, а также убедиться, что любые посторонние предметы или мусор, которые могут попасть внутрь, также могут быть удалены. К счастью, большинство сливных крышек являются съемными, поэтому их можно чистить и дезинфицировать по мере необходимости. Это удаление также позволяет получить доступ к зоне водосбора или желобу для удаления любых нежелательных предметов, а также для очистки и дезинфекции этой области.
• Безбарьерная доступность Независимо от того, продиктована ли она кодексом или необходима для ожидаемого образа жизни, безбарьерная доступность является очень типичным требованием к характеристикам всего, что является частью пешеходной поверхности. Возможность сделать архитектурные водостоки на одном уровне с окружающей поверхностью и выдержать нагрузку людей, идущих или едущих в инвалидных колясках, означает, что они имеют преимущество в обеспечении доступной поверхности. На самом деле, они могут облегчить доступ. Например, часто можно увидеть доступные душевые кабины, в которых используются линейные стоки для сбора дренажной воды, в то же время позволяя инвалидной коляске плавно въезжать в душевую — пол просто имеет небольшой наклон (обычно подъем на ¼ дюйма на 12 дюймов), чтобы направить воду в канализацию и при этом обеспечить доступ для инвалидных колясок.

Фото Infinity Drain

Безбарьерный доступ можно поддерживать или создавать с помощью утопленных линейных желобов.

Первоначально опубликовано в Architectural Record

Подпишитесь на Architectural Record.

Первоначально опубликовано в июне 2022 г.

Как найти канализацию или очистку сантехники

Удостоверьтесь, что вы знаете, где находится канализация на случай чрезвычайных ситуаций.

По

Тимоти Дейл

Тимоти Дейл

Тимоти Дейл — эксперт по ремонту домов и писатель с более чем десятилетним практическим опытом строительства и благоустройства дома. Он имеет опыт в жилых, коммерческих, промышленных и институциональных сантехнических, электрических, столярных работах, установке, ремонте и управлении проектами.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 15.06.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Ана Кадена

Обзор проекта

Прочистка канализации — это точка прямого доступа к основной канализационной линии внутри или снаружи дома. Его также можно назвать главной домашней ловушкой, если она находится внутри дома, или очисткой канализации, когда она находится за пределами дома.

Несмотря на небольшую разницу в терминах, функция этой прочистки остается прежней: это дополнение к домашней водопроводной системе предназначено для того, чтобы дать специалистам по сантехнике удобный доступ, через который они могут добраться до засоров и резервуаров сточных вод в основной канализационной линии. который простирается от фундамента дома под землей и выходит к муниципальной канализационной системе, частному септиктенку или части основного дренажного трубопровода дома ниже по течению от ловушки дома.

Только профессиональные сантехники должны использовать прочистку канализации, но знание местоположения этой точки доступа может сэкономить время во время аварийного засора или резервного копирования, потенциально сэкономив тысячи на очистке и восстановлении. Сантехнические компании также могут взимать меньшую плату за свои услуги, если сантехнику не нужно беспокоиться о местонахождении места прочистки канализации.

Труба для очистки слива имеет диаметр 3, 4 или 6 дюймов и обычно белого или черного цвета. Стало обычной практикой изготавливать канализационную линию, прочистку слива, заглушку и крышку из АБС-пластика, хотя в Америке около 76 миллионов домов до сих пор имеют чугунные канализационные линии с латунными или чугунными прочистками для слива. В некоторых домах также могут быть латунные или медные дренажные трубы, хотя они встречаются гораздо реже. Помните о материале своей канализационной линии, выполняя эти простые шаги для поиска основного стока или очистки сантехники.

Прежде чем начать

Прежде чем начать, важно отметить, что общее место прочистки канализации зависит от местного климата.

• Стандартные дома в более холодном климате обычно имеют отверстия для прочистки канализации, расположенные внутри дома.
• В домах с более холодным климатом, которые были построены на плитном фундаменте, может быть прочистка наружного стока, или он может быть расположен в ванной, гараже или подсобном помещении, поэтому людям с этим типом дома может потребоваться поиск как внутри, так и снаружи .
• В домах с более теплым климатом устройство для очистки наружной канализации обычно находится во дворе.

Оборудование/инструменты

• Фонарик
• Трубный ключ
• Отвертка

Материалы

• 1 пара одноразовых резиновых перчаток

Обнаружение мест прочистки внутренней канализации

1. Следуйте по дренажным трубам к главной канализационной линии

   Дренажные трубы внутри дома проходят к каждой раковине, унитазу и водопотребляющим приборам, таким как посудомоечная и стиральная машины, поэтому найти дренажную трубу не должно быть слишком сложно. Ищите черные или белые дренажные трубы из АБС-пластика, чугуна, меди или бронзы, которые ведут от раковины, унитаза или прибора. Следуя этим дренажным трубам, вы обычно можете найти основную канализационную линию.

2. Ищите Т-образный или Y-образный фитинг с крышкой или заглушкой

   Когда очиститель канализации устанавливается в помещении, его обычно можно найти на основной канализационной линии, расположенной непосредственно перед тем, как основная линия встречается с фундаментом дома. Прочистка слива осуществляется на Т-образном или Y-образном трубном фитинге с резьбовой заглушкой с квадратной гайкой. Он также может иметь пластиковый колпачок, закрывающий эту гайку.

   Однако очиститель стока не всегда устанавливается на основной магистрали. В некоторых домах могут быть альтернативные точки доступа к канализации, поэтому вам нужно будет осмотреться, чтобы найти черную или белую трубу с резьбовой заглушкой и квадратной гайкой.

3. Проверка ванных комнат, подсобных помещений и гаража

   Если очистка канализации не находится на основной канализационной линии, вам нужно будет осмотреть альтернативные места вокруг дома. Возьмите фонарик, чтобы лучше видеть в плохо освещенных местах. Прочистка канализации часто будет проходить рядом с скоплением дренажных труб, например, в полной ванной комнате со стоками для раковины, туалета и душа. Осмотрите каждую ванную комнату в доме, ища сливную линию из черного или белого АБС-пластика с крышкой.

   Если прочистка канализации не в ванных комнатах, рекомендуется проверить подсобное помещение или гараж. В некоторых случаях нынешние или предыдущие владельцы могли провести ремонт, который скрыл очистку основного стока. Если вы подозреваете, что это так, рекомендуется обратиться к сантехнику, чтобы он помог найти место для прочистки канализации, не причиняя чрезмерного ущерба дому.

4. Проверка заглушки для очистки слива

   После того, как вы найдете средство для очистки слива, рекомендуется проверить заглушку, чтобы убедиться, что заглушка не заедает из-за неиспользования. Наденьте пару одноразовых перчаток и с помощью разводного ключа или пары больших каналов зажмите квадратную гайку на заглушке для очистки слива. Постепенно начинайте поворачивать гайку ключом, полностью ослабляя ее. Очистите всю скопившуюся грязь с резьбы, затем замените заглушку.

   В редких случаях прочистка может быть закрыта раздвижной заглушкой, которую можно ослабить, повернув винт в центре заглушки. Еще реже прочистной фитинг может быть закрыт резиновой крышкой и закреплен трубными хомутами.

   Предупреждение

   Когда вы начинаете открывать пробку и видите воду или чувствуете давление под пробкой, пришло время вызвать специалиста. Это означает, что засорение линии привело к заполнению трубопровода, выходящего за пределы дома. Как только вы вытащите вилку из розетки, ваша дренажная яма, двор или дом могут заполниться неочищенными сточными водами в этой локализованной области.

Расположение очистных сооружений наружной канализации

1. Прогулка к септиктенку или городской канализационной линии

   Чтобы найти очистку наружной канализации, во-первых, вам нужно будет пройти либо к септиктенку, если недвижимость находится в септической системе, либо к муниципальной канализационной линии. Канализационная линия обозначена ближайшим люком или бордюром с большой буквой S, выбитой на бетоне.

2. Оценка направления дренажной линии

   Септические системы, как правило, имеют канализацию, расположенную рядом с домом, на одной линии с септиктенком. Просто идите от аквариума к дому, ища пластиковую трубу, торчащую из лужайки или сада.

   Точно так же очистка канализации в муниципальной системе сточных вод обычно проводится недалеко от дома. Он должен быть на одной линии с муниципальной канализационной системой, но, поскольку на самом деле дренажная линия не видна, вам нужно будет проложить широкий путь через двор, чтобы найти трубу для прочистки канализации.

   Труба обычно черного или белого цвета и закрывается резьбовой заглушкой с квадратной гайкой, которая может иметь маркировку S, CO или cleanout. Хотя в некоторых случаях этот штекер закрыт пластиковым колпачком или металлической крышкой. Имея это в виду, ищите любые предметы, которые могли бы покрыть или вместить 3-, 4- или 6-дюймовую трубу.

3. Перемещение газонных украшений, листвы и других препятствий

   Если вы все еще не можете найти место для прочистки канализации, возможно, оно случайно закрыто или намеренно скрыто от глаз. Очистку канализации следует проводить недалеко от дома, на участке вдоль основной канализационной или септической линии, на что могут указывать группы дренажных труб в полных или частичных ванных комнатах.

   Начните перемещать любые украшения для лужайки, которые затемняют двор, за пределы ванных комнат, расширяя область поиска по мере продвижения. Имейте в виду, что уборка может быть зарыта в саду или скрыта листвой. Переросшая трава также может быть проблемой, поэтому вы можете подстричь газон, чтобы облегчить поиск.

   В некоторых случаях канализация полностью заглублена во дворе, и в этом случае вам нужно будет оценить, где входит дренажная линия, и использовать длинную отвертку, чтобы углубиться примерно на 1 дюйм в землю, прощупывая верхнюю часть трубы. . Тем не менее, этот метод, по сути, основан на методе проб и ошибок, даже при правильном обоснованном предположении, поэтому вы можете подумать о том, чтобы нанять профессионала, чтобы найти место прочистки канализации.

4. Маркировка и проверка устройства для очистки слива

   Обнаружив место для прочистки канализации, используйте металлический стержень с ярко окрашенным флажком, чтобы отметить место, чтобы у вас был быстрый ориентир в случае чрезвычайной ситуации.

   Пробка для очистки слива также должна быть проверена, чтобы убедиться, что ее можно снять, если это необходимо. Используйте трубный ключ или набор больших замков канала, чтобы медленно отвинтить гайку от трубы. Гайка должна легко вывинчиваться, но если вы видите воду или чувствуете давление в линии, снова затяните гайку и вызовите сантехника, чтобы устранить засор в линии.

Предупреждение

Даже опытные домашние мастера могут серьезно повредить канализационную систему дома. Это может привести к попаданию сточных вод в септическую систему, во двор или даже в дом. Сэкономьте время, усилия и, возможно, тысячи долларов на сборах за очистку и восстановление дома, нанимая только лицензированных профессиональных сантехников для устранения засоров и ремонта основной дренажной линии и очистки канализации.

Знакомство с типами наружных душевых дренажей

Наружные души — это практичное, приятное и привлекательное дополнение к дому. Тем не менее, есть две проблемы, связанные с водой, с которыми лучше столкнуться: водопровод в душ на открытом воздухе и сточные воды. Летние душевые, как правило, не нуждаются в сложных дренажных системах, особенно если вы размещаете их на расстоянии от дома или если естественный уклон местности отводит воду от конструкции дома.

Однако есть важные соображения, которые будут определять тип дренажа, который вы собираетесь установить в своем уличном душе. В зависимости от местоположения, типа почвы и местных правил существует несколько возможностей дренажа. Однако у каждого из них есть преимущества и ограничения, которые следует учитывать. Вопросы, которые мы освещаем в этом посте, заключаются в том, куда должна идти вода и как она туда попадет.

Перед установкой наружной душевой системы необходимо принять во внимание различные факторы. Например, тип почвы, объем образующихся сточных вод и близость к существующим сооружениям. Если вы устанавливаете душ на стене своего дома или поблизости, вам необходимо отвести воду от фундамента.

Местные строительные нормы и правила различаются в отношении удаления сточных вод; таким образом, вам лучше проконсультироваться с местными властями о правилах, касающихся конструкции дренажной системы, используемой для вашего летнего душа. Кроме того, спросите поставщиков коммунальных услуг, прежде чем копать, чтобы избежать контакта с любыми закопанными коммуникациями. Плохой дренаж может привести к затоплению зданий, причинению ущерба ландшафту или строениям, а также загрязнению грунтовых или поверхностных вод.

Серая вода из душа на открытом воздухе обычно стекает в сад или на траву. Это наиболее распространенный способ слива уличного душа, потому что он экологически чистый. Вы экономите воду, которую использовали после душа, для полива растений.

Основание для душа следует строить немного выше уровня земли, чтобы можно было провести трубу снизу к клумбе или траве с наклоном. Эта установка позволяет сточной воде свободно течь от вашей базы в сад.

При определенных условиях сточные воды могут падать на землю. Это был бы подходящий вариант, если почва проницаема, и вода может быстро просачиваться без накопления. Точно так же, когда вы не слишком часто пользуетесь душем или он не расположен близко к фундаменту вашего дома.

Вы можете проверить, как быстро вода просачивается в почву будущей душевой, вылив большое ведро воды и замерив, сколько времени потребуется, чтобы она исчезла. Если вода остается на поверхности в течение пяти или более минут, вы можете подумать о подключении ее к дренажной системе дома через сухой колодец или французский слив.

Поддон для душа представляет собой вариант слива для душа, который включает в себя сбор и отвод сточных вод из душа. Расположение душевых поддонов ниже уровня пола. Он может быть изготовлен из пластика, стекловолокна, футерован резиной или металла. Поддон стекает через трубу, которая либо соединяется с системой сточных вод, либо с трубами, которые орошают растения или продовольственные культуры.

В районах вблизи озер, ручьев или других водоемов местные власти требуют или рекомендуют, чтобы сточные воды попадали непосредственно в септические или муниципальные канализационные линии, а не в свободный слив.

Процесс установки труб упрощается, если выход для слива легко доступен из места расположения душа. Тем не менее, вам необходимо знать правила вашего города в отношении сточных вод. Если вы не можете получить доступ к дренажной системе вашего дома по финансовым или юридическим причинам, у вас есть другие варианты.

Сухой колодец является стандартным вариантом дренажа, если почва недостаточно пористая, чтобы противостоять прямому стоку. Сухой колодец представляет собой слой гравия, через который сточные воды должны просачиваться и фильтроваться. Местные постановления определяют строительство сухих колодцев. Тем не менее, рекомендуемый размер — это площадь, которая выходит примерно на 16 дюймов за периметр душа со всех сторон на глубину около 4 футов.

Французский дренаж представляет собой траншею, вырытую с уклоном в том направлении, в котором должна течь вода. Общее правило для французского водостока — уклон в один дюйм на каждые восемь футов длины. Траншея содержит водосточные трубы, обмотанные садовой тканью, перфорированной с нижней стороны, лежащие на слое гравия. Над трубами находится еще один слой гравия и последний слой почвы и травы.

Вода вытекает из душа, проходит по трубам и просачивается на землю.
