Водостоки Grand Line: характеристики, правила установки

• Виды водостоков Grand Line
• Преимущества Grand Line
• Монтаж водостока Гранд лайн

Сохранить привлекательность внешнего вида здания и защитить от преждевременного разрушения его цоколь, отмостку и фасад можно только, если каким-то образом предотвратить скопление осадков на поверхности крыш. Оптимальный вариант – организовать управляемый сток и последующий отвод воды на грунт или в систему дождевой канализации. Вот почему скатные крыши рекомендуется обязательно обустраивать водосточной системой.

Эксплуатационные особенности функционирования той или иной системы водостока, как правило, продиктованы местными климатическими условиями. И как, не как отечественному производителю знать все тонкости российского климата. Разрабатывая водостоки Grand Line, специалисты компании с одноименным названием позаботились не только об этом. Продукция, выпускаемая сегодня пятью крупнейшими заводами на территории РФ, ничем не уступает по своей конструкции аналогичным западным образцам, к тому же – универсальна, ее можно устанавливать на кровлях с любой геометрией, и полностью соответствует системе евростандартов международных стандартов EN 612. (Оф.сайт www.grandline.ru.)

Виды водостоков Grand Line ↑



На рынке водостоки Гранд Лайн представлены в трех вариантах:

• двух размерных линейках с круглым сечением;
• системы с прямоугольным сечением.

Такая вариантность конструкций позволяет использовать их в различных сферах строительства, в частности, 125×90 – в малоэтажном, а 150×100, соответственно, в промышленном, а также строительстве объектов гражданского назначения.

На заметку

Но в любом случае систему для каждого объекта комплектуют индивидуально – это позволяет обеспечить ей максимальную надежность и долговечность.

Помимо различий в типоразмерах, эти аксессуары для кровли различают также по виду покрытия.

Двустороннее полиуретановое покрытие ↑

Водостоки Grand Line изготовлены из холоднокатаной стали горячего оцинкования с нанесением с обеих сторон полиуретана. Такая обработка существенно улучшает эксплуатационные характеристики материала, обеспечивая:

• повышенную стойкость к воздействию ультрафиолета;
• высокая устойчивость к химическим воздействиям, типичным для атмосферы в крупных городах, в частности, к кислотным дождям, азотной, соляной и серной кислот.
• высочайшую стойкость к механическим повреждениям и коррозии;

На заметку

Кстати, полиуретановое (пурал) по защитным характеристикам превосходит такие распространенные покрытия, как пластизол и полиэстер.

водосточная система Grand Line с полиуретановым покрытием

Двустороннее покрытие пуралом позволяет расширить цветовую гамму. Она не теряет на протяжении десятилетий интенсивности цвета и блеска. Для этой продукции предусмотрена гарантия, причем фирменная письменная, на внешний вид – 10 лет и до 25 – на технические характеристики.

Алюцинковое покрытие ↑

При производстве систем, только типоразмера 125×90 используют также импортную сталь той же толщины – 0,6 мм с покрытием Aluzinc®. Оно имеет достаточно высокие показатели стойкости, которые позволяют защитить сталь в течение всего эксплуатационного периода от воздействия агрессивной среды, от коррозии, потемнения, выцветания и т. д. Нанесенное тонким слоем органическое покрытие Antifinger (Easyfilm S), следов от пальцев на нем не остается, защищает изделие при транспортировке и установке. Гарантия на изделие с покрытием Aluzinc® немного меньше – 7 лет. (данные на Wiki)

Рекомендуем

Компания предлагает также ряд сопутствующих товаров, с описанием которых можно ознакомиться, перейдя на  официальный сайт Гранд Лине – www.grandline.ru.

Преимущества Grand Line ↑



• Увеличенная пропускная способность. Глубина желоба увеличена по сравнению с аналогичными изделиями у других производителей примерно на четверть. Это позволяет противостоять значительным нагрузкам при ливневых осадках, а также и механическим, вызванным сползанием толстого снежного слоя. Благодаря тщательно подобранному соотношению между глубиной желоба и диаметром трубы, водосточная система Grand Line имеет  максимально высокую пропускную способность.
• Герметичность. Конструкция соединителя желоба с кольцом позволяет с максимальной точностью фиксировать его на трубе, а наличие резинового уплотнителя обеспечивает герметичность стыка. Замок допускает многократное смыкание и размыкание.
• Большая толщина стали, чем у других водостоков. Такой показатель делает изделие более прочным и долговечным, снижает вероятность повредить их в процессе транспортировки и установки.
• Отсутствие разнооттеночности. Использование высококачественных материалов обеспечивает однородность цвета полиуретанового покрытия на протяжении всего эксплуатационного периода.
• Цветовая гамма. Среди 11 вариантов цветовых решений можно подобрать подходящий к каждой кровле.
• Особая конструкция желоба. Она позволяет заворачивать от верхнего края поток воды в центральную часть дна. Таким образом, водосток Грандлайн исключает попадание воды на отмостку или фасад здания.
• Независимость от климатических условий. Изделие подходит для использования практически в любых регионах, так как имеет достаточно широкий диапазон рабочей температуры: начиная от -60°С и до +120°С.
• Экономичность. Возможность устанавливать по одной воронке на 15 метров карниза, позволяет снизить расходы на колена и трубы.

Монтаж водостока Гранд лайн ↑

Перед установкой изделия необходимо приготовить следующие инструменты: киянку (деревянную или резиновую), ножовку (можно и ножницы по металлу), губцевый инструмент, отвертку, линейку и маркировочный шнур.

Важно

Использование «болгарки» может повредить защитное покрытие водосточной системы, из-за чего металл в дальнейшем начнет корродировать.

Монтаж выполняют в определенной последовательности.

Основные правила установки ↑


• Монтаж крюков



• Длинные крюки желоба устанавливаются еще до монтажа материала для кровли – либо на стропила, либо на карнизную доску, обеспечивая системе большую прочность и надежность.
• При установке крюков после завершения устройства кровли используют короткие, они крепятся на лобовую доску.
• И в том, и в другом случае шаг установки – 600-900 мм.
• Чтобы улучшить сток воды в воронки, крюки монтируют с вертикальным смещением.
• Монтаж воронок и заглушек

Количество воронок рассчитывают с учетом одного из условий:



• На желобе в местах, где предполагается их разместить, вырезается V-образное отверстие. Для систем 125х90 ширина составляет 100-110 мм, а для 150х100 – 120-130 мм.
• Между вырезом и верхним краем должно быть по крайней мере 15 мм, а расстояние от торца желоба до воронки – 150 мм.
• Воронку надевают на желоб и завальцованной стороной закрепляют в замке с внешней его стороны, после чего фиксаторы отгибают внутрь него.
• Заглушки должны быть установлены на торцы желоба, несмежные с другими элементами.
• Стыки герметизируют, используя силиконовый герметик, а в случае необходимости и заклепки.
• Соединение уплотняют при помощи резиновой киянки.
• Установка желобов



• Желоб вставляют в крюк. Для этого его внутренний край заводят в фиксатор, а внешний край фиксируют, накидывая пластинчатый фиксатор.

Важно

Нижний край располагают на 6 мм выше внутреннего, чтобы предотвратить попадание воды на фасад, особенно во время сильного ливня.

• Затем устанавливают карнизную планку, заводя ее нижней кромкой в желоб, чтобы предохранить лобовую доску от намокания.
• Гидроизоляцию выводят под планкой и обеспечивают тем самым сток воды.
• Для соединения этого элемента используют специальный соединитель встык. Соединитель снабжен резиновой прокладкой, обеспечивающей герметичность, а также компенсирующей температурное расширение.
• Установка труб



• Кронштейны трубы устанавливают с максимальным шагом в метр, но меньше чем два на одну трубу.
• В первую очередь кронштейны крепят непосредственно в местах, где трубы стыкуются между собой или с коленами.
• Длина водосточной трубы должна позволять устанавливать колено стока, не доходя примерно 200 мм до отмостки/земли. Это необходимо для того, чтобы вода не разбрызгивалась.
• Для организованного стока оборудуют ливневую канализацию.

Рекомендуем

При установке водосточных труб обжим должен смотреть вниз, иначе обязательно образуются протечки.

© 2019 stylekrov.ru

stylekrov.ru

Элементы и чертежи водосточных систем Grand Line 150×100

		скачать (pdf)
Элементы водосточной системы Grand Line		скачать (pdf)
	Полукруглый желоб, 3 м Предназначен для сбора дождевой воды с кровли. Желоб фиксируется на крюках, установленных с промежутком 600-900мм и обеспечивающих уклон 5 мм на погонный метр	чертеж (jpg)
	Соединитель желоба Уплотнитель обеспечивает герметичное соединение желобов или желоба с углами, компенсирует температурное расширение.	чертеж (jpg)
	Заглушка желоба Устанавливается на торцах желоба. Конструкция обеспечивает постоянную фиксацию, герметичность и жесткость желоба. Может быть дополнительно зафиксирована герметиком или заклепками. Заглушка является универсальной — ее можно использовать как с правого, так и с левого края желоба.	чертеж (jpg)
	Угол желоба, внутренний и внешний, 90° Используются для изменения направления потока воды, монтируются на внешних и внутренних углах кровли. Выполнены бесшовным способом (глубокой вытяжкой металла), что обеспечивает жесткость, эстетичность, герметичность и отличную гидродинамику.	чертеж (jpg)
		чертеж (jpg)
	Угол желоба, внутренний и внешний, 135° Используются для изменения направления потока воды, монтируются на внешних и внутренних углах кровли в условиях, когда угол на 90° неприменим: сложная кровля, эркеры и т.п.	чертеж (jpg)
		чертеж (jpg)
	Воронка желоба Переходный элемент, организующий слив воды из желоба в водосточную трубу.	чертеж (jpg)
	Воронка водосборная Предназначена для сбора воды в том случае, когда сток не организован посредством желоба, а осуществляется по ендовам (сложные формы крыш).	чертеж (jpg)
	Крюк длинный Служит для подвеса желоба на стропила, устанавливается до монтажа кровельного материала. Выполнен из оцинкованной стали с покрытием на основе полиуретана. Облегчает монтаж водосточной системы за счет расположения фиксатора с внешней стороны крюка, что позволяет устанавливать желоб и после монтажа кровельного материала.	чертеж (jpg)
	Крюк длинный (полоса) Новый крюк из полосы производится из горячеоцинкованной стали толщиной 4 мм с последующим нанесением полимерного покрытия, что гарантирует защиту от коррозии. Полимерное покрытие крюка из полосы наносится на высокотехнологичной автоматизированной покрасочной линии с девятью стадиями предварительной подготовки поверхности, обеспечивая максимальную стойкость покрытия к механическим повреждениям, УФ излучению, и прочим воздействиям окружающей среды. На крюке из полосы отсутствуют пластинчатые фиксаторы, их место занимают технологические гибы, выполненные методом штамповки, геометрически точно повторяющие форму желоба. Такая конфигурация крюка позволяет зафиксировать желоб в крюке без дополнительных операций.	чертеж (pdf)
	Крюк короткий (полоса) Предназначен для крепления желоба на лобовую доску или торцевую часть стропил. Не требует демонтажа кровельных листов. Выполнен из оцинкованной стали толщиной 4 мм. Полимерное покрытие крюка из полосы наносится на высокотехнологичной автоматизированной покрасочной линии с девятью стадиями предварительной подготовки поверхности, обеспечивая максимальную стойкость покрытия к механическим повреждениям, УФ излучению, и прочим воздействиям окружающей среды. На крюке из полосы отсутствуют пластинчатые фиксаторы, их место занимают технологические гибы, выполненные методом штамповки, геометрически точно повторяющие форму желоба. Такая конфигурация крюка позволяет зафиксировать желоб в крюке без дополнительных операций.	чертеж (jpg)
	Тройник трубы Предназначен для соединения двух водосточных труб в одну.	чертеж (jpg)
	Тройник трубы Предназначен для соединения двух водосточных труб в одну.	чертеж (jpg)
	Круглая труба, 3 м Организует вертикальный сток дождевой воды. Внешний фальцевый шов обеспечивает ровную внутреннюю поверхность трубы, что препятствует замусориванию и заторам.	чертеж (jpg)
	Круглая труба соединительная, 1м Используется как соединительный элемент водосточной системы между коленами трубы и как дополнительный элемент водосточной трубы в случае, если в системе нерационально применение трубы длиной 3 метра. Обжата с двух сторон, что позволяет использовние трубы по 0,5 метра.	чертеж (jpg)
	Колено трубы, 60° Предназначено для изменения направления стока по трубе. Не имеет поперечных швов, складок и гофр, снижающих надежность и долговечность. Обеспечивает плотное соединение и легкий монтаж.	чертеж (jpg)
	Колено стока Обеспечивает водоотвод от фасада, в т.ч. в систему ливневой канализации. Защищает фасад, цоколь и отмостку от разрушений из-за попадания влаги. Гладкое формование препятствует скоплению мусора и обеспечивает долговечность.	чертеж (jpg)

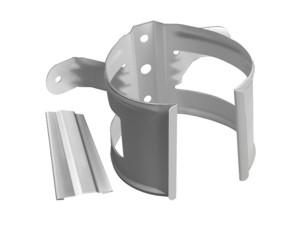

	Кронштейн трубы (на дерево) Предназначен для фиксации трубы на деревянные и прочие легкие стены с помощью саморезов. (в комплект поставки не входит)	чертеж (jpg)

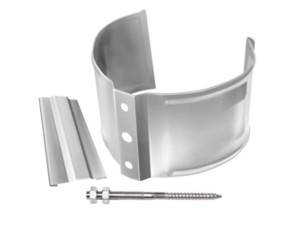

	Кронштейн трубы (на камень) Предназначен для фиксации трубы на кирпичную, бетонную или каменную стену. Поставляется в комплекте с метизом (под ключ / биту Torx T25, общая длина метиза — 160 мм), дюбелем и декоративной накладкой.	чертеж (jpg)

www.grandline.ru

Монтаж — Производитель стройматериалов — Компания Grand Line

Даже самые лучшие материалы для кровли, фасада, ограждений требуют грамотного монтажа. Только при правильном выполнении работ и использовании качественного инструмента ваш дом прослужит долго.

При этом, экономия на качестве рабочей силы приводит к плачевным последствиям. Некачественно положенная кровля рано или поздно начнет протекать, но заметно это станет лишь посте того, как намокнет вся стропильная система, утеплитель и другие элементы.  Это приведет к ремонту. а то и к полной замене всего кровельного пирога.

Зная о подобных проблемах, мы разработали для вас сервис по быстрому поиску монтажной бригады.

Вам будут рекомендованы только опытные бригады, способные качественно, быстро и надежно выполнить «под ключ» монтаж любой сложности. Все специалисты регулярно проходят обучение, имеют высокую квалификацию и серьезный опыт работы в данной области.

Помощь в подборе квалифицированной бригады вам окажут как специалисты фирменных магазинов Grand Line, так и специалисты партнеров нашей компании.

Не смотря на то, что мы настоятельно рекомендуем воспользоваться услугами профессиональных монтажных бригад, при несложных конфигурациях кровли, фасада и прочего можно произвести монтаж самостоятельно.

Для более тщательного контроля над бригадой или самостоятельного монтажа мы рекомендуем вам ознакомиться с инструкциями по монтажу продукции Grand Line® в разделе Строителям.

Рекомендованные нами бригады выезжают на объект полностью укомплектованные всем необходимым оборудованием и инструментом. Для тех, кто решил произвести монтаж самостоятельно или воспользоваться сторонней рабочей силой, советуем ознакомиться с нашим ассортиментом инструмента для монтажа.

Стоимость монтажных работ рассчитывается индивидуально.

Если вы не смогли получить контакты монтажных бригад в нужном вам регионе/городе или у вас есть нарекания к работе данного сервиса, позвоните нам по номеру +7 (495) 748-38-38 или закажите обратный звонок.

www.grandline.ru

обзор технических характеристик водостоков и инструкция по расчету и монтажу

Кровельная водосточная система – комплекс, ответственный за своевременный отвод воды с крыши и ее последующий перевод в грунт или канализационную систему. Грамотный водоотвод позволяет не только сохранить эстетичность здания, но и его надежность, оберегая конструкцию от преждевременного износа. На рынке водостоки представлены в обширном ассортименте, в который входит и продукция торговой марки Grand Line, предлагающая отличные технические характеристики по приемлемой стоимости.

Компания Grand Line является одним из немногих представителей на отечественном и европейском рынке, занимающихся выпуском не только ПВХ-изделий, но и продукции из стального профиля. Становление бренда началось в 2005 году, когда на базе одного из старых комбинатов были открыты новые производственные мощности, по сути, и давшие толчок ко всему последующему развитию компании.

Водостоки для зданий разных типов и предназначенности

Модернизация и совершенствование производственного процесса не прекращается и по сей день – активно внедряются новейшие технологические разработки, инженеры вносят постоянные дополнения в технологию изготовления водостоков, что дает возможность получать на выходе продукт, не имеющий аналогов в своем рыночном сегменте.

Здесь ведется строгий контроль качества за всем спектром выпускаемой продукции – это одно из приоритетных направлений функционирования Grand Line. Нельзя не отметить и сырье – только лучшая сталь, высококачественный поливинилхлорид, красители, пластификаторы – в комплексе все это способствует производству таких водостоков, которые пригодны к эксплуатации в наиболее сложных климатических и эксплуатационных условиях.

Водосток с нестандартной геометрией

Для производства водостоков используется особый стальной сплав, полученный методом холодного катания с последующим оцинкованием поверхности, что обеспечивает дополнительную защиту от всевозможных внешних воздействий. Толщина изделий составляет 0,6 мм, а сверху они покрываются полиуретановым веществом, нанесение которого позволяет улучшить такие характеристики:

• стойкость к влиянию лучей ультрафиолета;
• защиту от ржавчины;
• устойчивость к химическим воздействиям;
• прочность и жесткость.

Полиуретан обеспечивает надежную защиту от внешних воздействий

Полиуретан по своим техническим параметрам на порядок превосходит аналогичные свойства полиэстера и пластизола и обеспечивает беспроблемную эксплантацию в обширном температурном диапазоне -60° – +120°С. Для большей надежности водостоки «Гранд Лайн» покрывают полиуретаном сразу с двух сторон.

Производитель дает гарантию на свою продукцию, причем одновременно по двум аспектам:

• сохранность внешнего вида гарантируется на протяжении 10 лет с момента начала эксплуатации;
• неизменность технических характеристик – в течение 25 лет использования.

Кроме полиуретанового покрытия, применяется еще одна разновидность защитного слоя – Aluzinc. Это гальваническое вещество, нанесение которого на поверхность изделий обеспечивает дополнительную коррозионную стойкость и цветовую устойчивость на протяжении всего периода службы.

Использование Aluzinc предусматривает покрытие водостоков органическим веществом EasyfilmS, благодаря которому на изделиях не остаются отпечатки после прикосновения, а сами они обретают дополнительную механическую защиту, исключающую повреждение в процессе транспортирования или установки. Температурный диапазон эксплуатации подобных водостоков варьируется в пределах -60 – +315°С.

Согласно данным, которые предоставляет официальный сайт «Гранд Лайн», потребителю доступны следующие варинаты водостоков производителя:

Цветовое решение под любой тип и вид кровли

1. Grand Line 125×90 – оптимальное решение для малоэтажного строительства и негабаритных строений. Имеет более углубленный желоб, примерно на треть больше, чем у конкурентных предложений, что обеспечивает эффективный водоотвод в любых условиях. Такой водосток представлен в семи цветовых решениях: белый, зеленый, шоколад, два оттенка красного, мокрый асфальт и темно-коричневый, а также покрытие Aluzinc.
2. Grand Line 150×100 – идеален для средних и крупных объектов, обеспечивая помимо прочего значительную экономию. Уникальная конструкция допускает использование всего одной воронки на 15 м.п. карниза, позволяя снизить затраты на колена и трубы. Продукция представлена тремя цветами: белый, темно-коричневый и шоколад.
3. RohrfitMeister – пластиковые изделия, обладающие хорошими техническими данными и небольшой стоимостью. Подходят для малых по площади частных зданий и производственных объектов. Основа таких водостоков «Grandline» выполнена из улучшенной модификации ПВХ, что обеспечивает отличную прочность к химическим влияниям, стойкость геометрии, невосприимчивость к внешним агрессивным воздействиям и восстановление формы при незначительном деформировании. Цвет: коричневый и белый.
4. Optima – водостоки, имеющие прямоугольное сечение всех компонентов. Доступны с цинковым покрытием, гарантийный срок службы которого составляет пять лет и полиуретановым, с толщиной в 25 мкм. В этом случае гарантия достигает одного года. Для изделий с полиуретановым напылением доступнопять цветов: белый, зеленый, красный, шоколад, темно-коричневый.

Схема водосточной системы

В независимости от типа, каждый водосток Grand Line имеет в комплекте такие комплектующие:

• желоб и соединитель к нему;
• заглушку для желоба;
• внутренний и внешний угол на 90° и 135°;
• воронку под желоб;
• длинный и короткий крюк;
• тройник под трубу;
• трубу обычную;
• соединительную трубу;
• колено под сток и под трубу с углом в 60°;
• крепежный кронштейн для дерева и камня.

Кронштейн для установки в кирпичные стены

При расчете водостоков Grand Line следует придерживаться таких рекомендаций:

• углы желоба рассчитывают исходя из углов крыши – их число идентично;
• число желобов получают делением длины всех скатов на длину одного желоба с округлением итога в большую сторону;
• число заглушек и соединителей в замкнутой системе одинаковое. В незамкнутой от числа соединителей отнимают один;
• число крюков подбирают исходя из шага монтажа в 0,6 м и общей протяженности кровли. Важно помнить и о дополнительных крюках, монтируемых по концам желобов, а также по обеим сторонам стыков – не только между желобами, но и в местах их соединения с углами;
• воронки устанавливают из расчета 1 шт. примерно на 50 м.кв. кровли. Как правило, одному скату достаточно 1-2 воронок, в зависимости от его габаритов;
• число труб вычисляют делением высоты здания на длину трубы с последующим умножением итога на количество воронок;
• колена подбирают исходя из того, что одному стоку требуется два колена стока и одно колено трубы;
• число кронштейнов зависит от количества труб – на одну трубу требуется минимум два элемента. В местах стыка для двух труб достаточно одного кронштейна.

Расчет воронок

Водосток Grand Line может быть установлен своими руками, чему во многом способствует простота его конструкции и подробная инструкция, которой производитель сопровождает каждую единицу товара. Что касается инструментов, то в работе понадобится резиновая (деревянная) киянка, ножницы по металлу или ножовка, измерительный инструментарий, пассатижи, отвертка и шнур для маркировки.

Порядок и нюансы монтажа крюков ↑

Установку крюков проводят в таком порядке:

1. Монтаж длинных крюков под желоба выполняют еще до момента укладки кровельного материала, используя для фиксации стропила или карнизную доску. Все зависит от пожеланий владельца и конфигурации самой кровли.
2. Если кровля уже обустроена, вполне можно обойтись и короткими крюками, фиксируя их на лобовой доске.
3. Шаг установки в любом случае неизменен – 0,6 м.
4. Для более удобного стока воды в воронки, для крюков следует предусмотреть небольшое вертикальное смещение.

Схема монтажа

Грамотная установка воронок и заглушек ↑

Для установки заглушек и воронок в водосток «Гранд Лайн» проводят такие действия:

1. Вырезают V-подобные отверстия в желобах, там, где планируют размещать воронку. Ширина отверстия для систем 125х90 составляет 100-110 мм, для 150х100 порядка 120-130 мм. Обратите внимание: расстояние между воронкой и торцом желоба должно быть не менее 150 мм, промежуток от верхнего края до выреза – минимум 15 мм.
2. Воронку ставят на желоба, фиксируя ее посредством специального замка с последующим отгибом фиксаторов внутрь элемента.
3. Заглушки располагают по тем торцам желоба, которые несмежны с иными компонентами системы.
4. Для герметизации стыков используют герметик, а при потребности и заклепки.
5. Уплотнение соединений выполняют резиновой киянкой.

Монтаж заглушки на специальные фиксаторы

Очередность монтажа желобов ↑

Для этой операции предусмотрена такая очередность действий:

1. Устанавливают желоб внутри крюка, заводя его внутреннюю сторону в фиксатор и закрепляя внешнюю с помощью крепежа пластинчатого типа. В инструкции водостока «Гранд Лайн» советуют размещать низ желоба минимум на 6 мм выше его внутренней стороны, что исключит попадание воды на фасад.
2. Ставят на место карнизную планку, заводя ее снизу внутрь желоба для предотвращения промокания лобовой доски.
3. Гидроизолятор выводят под планку, обеспечивая беспрепятственный водоотвод.
4. Для соединения желобов используют специальные стыки с резиновой прокладкой для лучшей герметичности и компенсации температурного расширения.

Крепление труб и их установка ↑

Работу выполняют в следующем порядке:

1. Устанавливают кронштейны согласно указанным выше рекомендациям. Обязательно их расположение на стыках труб, стоит помнить об этом.
2. Закрепляют водосточные трубы, следя за тем, чтобы расстояние до земли составляло порядка 20 см – это предотвратит разбрызгивание воды.
3. Если имеется потребность в организованном стоке, дополнительно возводят ливневую канализацию.

Обратите внимание: трубный обжим обязательно должен быть направлен вниз – в противном случае не удастся избежать протечек.

Расстояние до земли не должно быть слишком большим

Что касается преимуществ, то на официальном сайте Grand Line выделены такие:

• Коррозионная стойкость – двустороннее покрытие на основе полимера гарантирует изделиям отличную сопротивляемость влаге на протяжении всего периода службы.
• Отличная пропускная способность – продуманная эргономика желобов и грамотная их реализация позволяют практически на четверть повысить показатели пропускной способности в сравнении с конкурентными предложениями.
• Цветоустойчивость – изначальный цвет изделия сохраняется на протяжении всего использования водосточной системы без утери своей гаммы и насыщенности.
• Универсальность – эти водостоки пригодны к эффективному использованию в независимости от климатических и температурных условий, неизменно демонстрируя при этом отличную функциональность и работоспособность.
• Прочность и надежность – стальная основа прекрасно справляется даже со значительными внешними нагрузками и воздействиями, не утрачивая при этом свою форму и геометрию.
• Ассортимент – разнообразие доступных цветовых решений позволяет без особых усилий выбрать оптимальный вариант для любого строения, в независимости от его типа, дизайна и архитектуры.
• Гарантия – на всю свою продукцию производитель распространяет комплексные гарантийные обязательства.

Возможность собрать водосток любой степени сложности

Водостоки Grand Line – оптимальный вариант для зданий различного типа и предназначенности. Их монтаж может быть проведен своими силами, благо конструкция особой сложностью не отличается. Что до расчетов, то лучше доверить их профессионалам – это позволит избежать лишних трат материала и финансов, а кроме этого сбережет драгоценное время.

goodkrovlya.com

Элементы и чертежи пластикового водостока Grand Line

	Водосточный желоб Для сбора дождевых и талых вод с крыши.	чертеж (jpg)
	Труба водосточная Для сбора дождевых и талых вод с крыши.	чертеж (jpg)
	Составной угол Соединяет два желоба как на внешних, так и на внутренних углах фасада.	чертеж (jpg)
	Заглушка желоба Герметично замыкает желоб на его концах.	чертеж (jpg)
	Колено трубы 45° Соединяет две трубы под углом 45°.	чертеж (jpg)
	Колено трубы 67° Соединяет две трубы под углом 67°.	чертеж (jpg)
	Колено сливное Конечный элемент системы.	чертеж (jpg)
	Муфта соединительная Соединяет две трубы.	чертеж (jpg)
	Кронштейн Для надежного крепления желоба к лобовой доске.	чертеж (jpg)
	Хомут трубы Kliker ПВХ Grand Line Premium Фиксирует трубу к стене здания.	чертеж (jpg)
	Пластиковый хомут трубы Фиксирует трубу к стене здания.	чертеж (jpg)
	Воронка желоба Обеспечивает герметичный отвод дождевой воды с желоба в водосточную систему.	чертеж (jpg)
	Соединитель желоба Соединяет два желоба и компенсирует температурные расширения системы.	чертеж (jpg)
	Угол желоба 90° Соединяет два желоба под углом 90° как на внешних, так и на внутренних углах фасада.	чертеж (jpg)
	Угол желоба 135° Соединяет два желоба под углом 135° как на внешних, так и на внутренних углах фасада.	чертеж (jpg)
	Металлический хомут трубы на дерево Фиксирует трубу к стене здания.	чертеж (jpg)
	Металлический хомут трубы на камень Фиксирует трубу к стене здания.	чертеж (jpg)
	Кронштейн желоба металлический Для надежного крепления желоба на стропила (до монтажа кровли).	чертеж (jpg)

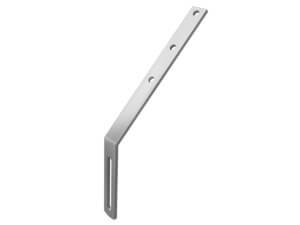

	Удлинитель кронштейна желоба металлический Для крепления кронштейна желоба к стропилам крыши.	чертеж (jpg)

www.grandline.ru

Инструкция по монтажу металлочерепицы Гранд Лайн (Grand Line)

1. Главная
2. Справочная информация
3. Металлические кровли
4. Инструкция по монтажу металлочерепицы Гранд Лайн

Режим работы Центрального офиса и склада в праздничные дни:
31 декабря, 1, 2, 3, 7 января — выходные.
Розничные филиалы работают по режиму Торговых Центров.

Немного о кровельном «пироге»

Говоря об устройстве кровли, специалисты часто пользуются словосочетанием «кровельный пирог». Это название возникло потому, что современная кровля представляет собой многослойную конструкцию, каждый слой которой выполняет определенную роль. Совокупность этих слоев, при условии правильного подбора материалов и профессионального монтажа, обеспечит надежность и долговечность кровельной конструкции. Неважно, заказываете ли вы услуги профессиональных монтажных рабочих или устанавливаете кровлю сами, необходимо понимать, что кровельный «пирог» представляют собой сложную конструкцию, монтаж которой должен выполняться в соответствии с требованиями производителей кровельных материалов, а также существующих строительных нормативов. Весь процесс монтажа крыши необходимо тщательно контролировать, ведь результат некачественно выполненных работ по установке кровельного материала может сказаться не сразу, а по прошествии некоторого времени. К примеру, неправильный монтаж паро- и гидроизоляции неизбежно приведет к скоплению конденсата, что, в свою очередь, вызовет снижение теплоизоляционных характеристик утеплителя, а затем и разрушение деревянных элементов кровли. Существует и возможность того, что монтаж кровли осуществляется в соответствии со всеми требованиями, а нарушение слоя пароизоляции происходит в процессе внутренних отделочных работ.

Структура кровельного «пирога»

1. стропило
2. контррейка, дист. брусок
3. гидроизоляционная пленка Folder
4. обрешетка вертикальная
5. начальная обрешетина горизонтальная
6. обрешетка горизонтальная
7. дополнительные бруски обрешетки
8. лобовая доска
9. крюк водосточного желоба
10. карнизная планка
11. лист металлочерепицы
12. вентилируемый конек
13. уплотнитель
14. слуховое окно
15. утеплитель
16. пароизоляционная пленка Folder
17. потолочный настил (мансарда)
18. саморез
19. планка примыкания
20. планки ендовы
21. кронштейн трубчатого снегозадержателя
22. заглушка
23. лента Folder Bond Tape
24. завершающая планка особая
25. J-фаска
26. J-профиль (завершающая сложная)
27. софит
28. планка обвода трубы
29. торцевая планка
30. торцевая доска

Порядок монтажа:

1. Производится расчет материалов, необходимых для устройства кровли (кровельный материал, утеплитель, гидро- и пароизоляция, саморезы).
2. Возводится стропильная система. Работы включают в себя проверку горизонтального положения конька, прямоугольности стропил, а также расположения скатов.
3. Под крюк желоба устанавливается карнизная доска.
4. Устанавливается лобовая доска. Свес кровли подшивается.
5. Устанавливаются крюки желобов системы водостоков.
6. Укладывается гидроизоляционный материал. По стропилам устанавливается контробрешетка.
7. Устанавливается обрешетка. Вокруг дымоходов, мансардных окон, в местах конька, ендовы, крепления мостиков и снегозадержателя устанавливаются дополнительные усиливающие планки.
8. Устанавливается карнизная планка.
9. Устанавливается нижняя ендова. Под ней укладыв

www.vestmet.ru

Сравнение водосточных систем — фото и описание в каталоге Grand Line на официальном сайте

Недавно я обратил внимание на публикацию в интернете о пластиковой водосточной системе (ПВХ) от компании Grand Line. Публикация мне показалась интересной, особенно сравнительная таблица, где водосточная система от Grand Line сравнивалась с аналогичными системами от других Российских производителей. Я посмотрел образцы, пообщался с продавцами и мне пришла в голову мысль, что будет также интересно сравнить водосточные системы Grand Line с аналогичными системами от ведущих британских и немецких производителей. Около 10 лет я занимался продвижением пластиковых водосточных систем Hunter (Компания Hunter Plastics/Aliaxis UK) и Terrain (Компания Polypipe Terrain) в Восточной Европе и странах СНГ и знаю все достоинства данных систем, как говорится «изнутри», также я решил включить в перечень сравниваемых систем водостоки от компании Floplast (Великобритания) и Marley (Aliaxis Deutschland) производства Германии. Я намеренно исключил из списка Восточно-Европейских производителей, а также т.н. «Канадские» и «Немецкие» водосточные системы, производимые в РФ.

В данной статье мы рассмотрим водосточные системы Grand Line в сравнении с только вышеупомянутыми Западно-Европейскими производителями.

Прежде всего, какие требования предъявляются потребителями к современным пластиковым водосточным системам? Отвод осадков с поверхности крыши — одна из важнейших задач при проектировании и строительстве зданий. Профессионально выполненный монтаж водосточной системы позволяет защитить фасад, цоколь и фундамент от действия влаги, а значит — от разрушения. Благодаря водосточной системе, вокруг дома не образуются лужи из воды, стекающей с крыши, и в целом фасад приобретает законченный и привлекательный вид.

Общие требования к водосточным системам:

• Выполнение основной функции — отвод естественных осадков в дренажную систему
• Сохранение стен и фундамента здания от влияния осадков (сырость и т.п.)
• Декоративная Функция
• Легкость сборки и простота в обслуживании и ремонте или замене какого-либо элемента.

Специальные требования к водосточным системам из ПВХ:

• Устойчивость к УФ-излучению
• Устойчивость к атмосфернным воздействиям
• Ударопрочность
• Наличие гарантии

Производство желобов и труб водосточных систем ПВХ

Современные пластиковые водосточные системы производятся из поливинилхлорида (или ПВХ) – экологически безопасного полимера, отличающегося к тому же отличными технически-эксплуатационными характеристиками. Большинство желобов и труб для водосточных систем ПВХ, произведенных как в России, так и за рубежом, производятся методом простой экструзии — т.е. выдавливании расплавленного полимера сквозь форсунки нужной конфигурации под большим давлением с последующим охлаждением полученных деталей в особых условиях. Также для улучшения физических характеристик конечного продукта в пластик еще на этапе его приготовления и расплавления добавляются специализированные добавки, которые могут немного различаться у каждого отдельного производителя.

Впоследствии была разработана новая технология, получившая название ко-экструзия. Ко-экструзия подразумевает использование дополнительного экструдера для создания внешней оболочки (см. Рисунок 1). Как правило, эта внешняя оболочка, называемая «кожа», изготавливается из специально разработанного материала очень высокого качества и обладает более высокими параметрами устойчивости, имеет более глянцевую поверхность и не выцветает на солнце, что позволяет производителям предоставлять гарантию на цвет до 10 лет.

Не стоит также забывать, что европейские производители обязательно учитывают такие факторы, как «environmentally friendly production” и “production cost & stability”, то есть «производство, дружелюбное к окружающей среде» и «фактор стоимости и стабильности проиводства». Процесс ко-экструзии более «дружелюбен» в первую очередь благодаря более оптимальному энергопотреблению. А также, благодаря более сложному оборудованию (т.н. Sophisticated Extruder), облегчается и улучшается процесс контроля качества. Процесс самого производства также более стабилен. К минусам данной технологии можно отнести более высокую стоимость оборудования для производственной линии, но здесь каждый производитель решает сам, насколько он готов инвестировать в качество.

Рис. 1 Схема ко-эктрузионного производства

Производство фиттингов (элементов) водосточных систем ПВХ

Остальные элементы (т.н. фиттинги) водосточных систем ПВХ производятся методом формового литья под давлением (injection moulding). В процессе литья, специально подготовленный материал поступает в зону шнека машины, где плавится и гомогенизируется, а затем под высоким давлением впрыскивается в пресс-форму через литниковые каналы, заполняя с высокой скоростью её полость, а затем, остывая, образует отливку. Отвердение материала происходит сначала у холодных стенок полости формы, а затем распространяется вглубь тела отливки.

Теперь сравним следующие водосточные системы ПВХ, более или менее сопоставимые по основным показателям:

Бренд	Система	Параметры
Grand Line (Россия)	Полукруглый желоб Система 120 Grand Line	120/87
Marley (Aliaxis Германия)	Полукруглый желоб Система RG 125	125/90
Hunter Plastics (Aliaxis Великобритания)	Полукруглый желоб Система 125 Bravo	125/82
Floplast (Великобритания)	Полуэллиптический желоб Система 115 Hi-Cap	115/80
Terrain (Polypipe Terrain Великобритания)	Полукруглый желоб Система 131 Rapidflow	131/82

Безусловно, все водосточные системы от рассматриваемых Европейских компаний произведены по стандартам EN 607 и ISO 2001 и являются примерами выского качества продукции и дизайна.

Производитель	Grand Line	Marley Deutschland	Hunter Plastics	Floplast	Polypipe Terrain
Cтрана	Россия	Германия	Англия	Англия	Англия
Диаметр Желоба	120 мм	125 мм	125 мм	115 мм	131 мм
Диаметр трубы	87 мм	90 мм	82 мм	80 мм	82 мм
Продольные направляющие желоба	Есть	Нет	Есть	Нет	Нет
Технология пр-ва	ко-экструзия	ко-эскструзия	ко-экструзия	экструзия	экструзия
Контроль качества	EN 607	EN 607	EN 607	EN 607	EN 607
Контроль качества	ISO 2001	ISO 2001	ISO 2001	ISO 2001	ISO 2001
Толщина фиттингов	2.4 мм	2.2 -2.4 мм	2.4 – 3.2 мм	2.2 — 2.4 мм	2.2 — 2.4 мм
Нагрузка на кронштейн	96.5 кг	до 80.0 кг	76.5 кг	до 80.0 кг	до 80.0 кг
Уплотнители	ТPE-V	EPDM	EPDM	EPDM	EPDM
Гарантия (срок)	30 лет	30 лет	25 лет	25 лет	25 лет
Гарантия (цвет)	10 лет	5-10 лет	5-7 лет	10 лет	1 год
Все элементы одинакового оттенка	Да	Да	Нет	Нет	Нет

Теперь давайте разберем таблицу подробнее.

Желоба и трубы

Традиционно на российском рынке были популярны водосточные трубы больших диаметров- 110мм и более, на самом деле нет никакой необходимости в таких трубах, так как трубы меньшего диаметра прекрасно справляются даже при очень интенсивных осадках, при этом стоят меньше и выглядят более изящно. Практика показывает, что для Российского климата диаметра трубы 82-87 мм более, чем достаточно. На пропускную способность водосточной системы влияет прежде всего особенности желоба, его форма, а также размещение и конструкция воронки. Англия- страна очень дождливая, сказываются особенности морского климата, поэтому к разработке и дизайну водосточных систем, и особенно желобов здесь всегда подходили основательно. Поэтому т.н. «английская» полукруглая форма желоба одно из наиболее удачных технических решений и эстететически выглядит безупречно.

В пластиковой водосточной системе Grand Line используется классический полукруглый желоб, распространенный в Англии – стране, пионере в области производства пластикового водостока. Данная форма отличается красотой, лаконичностью и при этом прекрасно собирает и отводит дождевую воду.

Для улучшения внешнего вида продукта, повышения его устойчивости в УФ-излучению и другим атмосфернным воздействиям , некоторые Британские и Немецкие производители (например Hunter Plastics и Marley) первыми перешли на производство водосточных желобов методом ко-экструзии. Методом ко-экструзии производятся также водосточные системы Grand Line. По моему мнению, это на сегодняшний день лучшее технологическое решение для ПВХ систем. Остальные рассматриваемые нами компании по-прежнему производят свои желоба и трубы методом простой экструзии.

Также, Grand Line и Hunter Plastics применили решение продольных направляющих для своих желобов. Наличие продольных направляющих позволяет улучшить характеристики потока,а также увеличивают его плотность и исключают верятность образования заторов.

Кронштейн

Наличие в водосточных системах надежных систем крепления- это критически важный момент. По Европескому стандарту EN 1462:2004 один кронштейн подвесных водосточных желобов, должен выдержать нагрузку до 76,5 кг. Кронштейны всех рассматриваемых производителей естественно соответствуют или немного превосходят данный стандарт, а лидером безусловно является Grand Line, производитель гарантирует, что кронштейн выдержит нагрузку до 96.5 кг, а наличие каплевидных выступов служит дополнительной защитой от деформации желоба. Данное инновативное решение отсутствует у всех прочих производителей (см. Рисунок 2).

Рис. 2 Стандартный кронштейн желоба (слева) и кронштейн желоба Grand Line (справа)

Компенсация температурного расширения

Очень важна система компенсации температурного расширения желобов. Особенно для резко континентального климата России. Перепады температур в течение суток могут быть значительны, а материал ПВХ имеет свойства расширятся при повышении температуры, и отсутствие «скользящего крепления» может привести к значительной деформации желоба. Обычно производители, в том числе и в европейских странах, ограничиваются нанесением рисок “insert to here”(Hunter и Floplast) или на воронке имеются специальные ограничители установки как у продукции компании Polypipe Terrain. Kомпания Marley Germany предлагает систему «выступ — паз». Очень разумное решение предлагает Grand Line. Как было указано выше- кронштейн желоба снабжен специальными каплевидными выступами для более свободного скольжения желоба при температурных расширениях.

Гарантия

Все водосточные системы рассматриваемых производителей соответствуют европейским стандартам EN607, EN ISO 9001, EN ISO 14001, EN 1462.

Тем не менее, предоставляемая гарантия отличается у разных производителей. Поскольку все западные производители имеют большой опыт производства ПВХ систем, то обычно нет проблемы с предоставлением гарантии на срок службы около 25 лет. Немецкий производитель Marley и Российский Grand Line гарантируют срок службы 30 лет. Слабым местом британских водостоков всегда было выцветание, проблемы возникали особенно с системами коричневого цвета. Некоторые производители просто перестали предоставлять официальную гарантию на стойкость цвета, некоторые, например Hunter перешли на ко-экструзионный способ производства, что позволило предоставить гарантию на стойкость цвета от 5 до 7 лет, как обычно на высоте немецкое качество — гарантия от Marley от 5 до 10 лет в зависимости от цвета, также как и от британского Floplast. Отдельно отмечу 10-летнюю гарантию от компании Grand Line — это показатель очень высокого качества.

Соответствие цвета

Одной из главных проблем пластиковых водостоков является некоторое несоответствие по цвету и уровню глянца между желобами и трубами с одной стороны, и фиттингами- с другой, происходит это из-за разницы в технологии производства. Особенно это заметно при ко-экструзионном производстве, так как желоба в этом случае отличаются большим глянцем. В настоящее время я знаю только двух производителей, решивших эту проблему – Marley (Германия) и Grand Line (Россия). Этим производителям удалось добиться максимального визуального совпадения цвета и уровня глянца в желобах труб и фитингов.

Уплотнители

Уплотнители гарантируют водонепроницаемость стыков, при этом они должны позволять необходимое тепловое движение при тепловом расширении. Важно, чтобы качество уплотнителей обеспечивало износостойкость, при многократном движении желоба за счет теплового линейного расширения, и герметичность водосточной системы не нарушалась со временем. До ближайшего времени лучшим материалом для уплотнителей считалась ЭПДМ резина.

ЭПДМ (этилен-пропилен- диен-мономер) — это довольно современный материал, являющийся аналогом каучуковой смеси. Его используют в тех местах, где необходимо обеспечить герметичность соединений. Считается, что материал является абсолютно водонепроницаемым, не подвержен разрушению при воздействии климатических факторов. Некоторые производители (как Polypipe Terrain, например) использовали заранее пропитанные ЭПДМ уплотнители, не требовавшие использование любриканта перед сборкой. (Рис. 3) Используют уплотнители на основе ЭПДМ и все остальные британские и немецике производители. Но данный материал имеет ряд недостатков, а именно:
1) не обладает высокой мягкостью и эластичностью
2) в качестве наполнителей часто используется сажа или угольная пыль с добавлением масла
3) в течение довольно короткого времени, уплотнители на основе ЭПДМ ссыхаются и трескаются (Рис. 4)

Тем интереснее было ознакомиться с уникальными уплотнителями из термопластичного эластомера TPE-V необычного для уплотнителей красногог цвета от Grand Line.

TPE-V — представляет из себя материал, сочетающий свойства каучука и традиционного пластика, обладает свойствами, характерными для вулканизированной резины. Данные уплотнители более мягкие и эластичные, обладают высокой прочностью и износостойкостью. Волокна имеют «сшитую» структуру и при многокрактном расширении/сжатии не деформируются. Уплотнители от Grand Line производятся в красном цвете, что гарантирует отсутствие в уплотнителе дешевого наполнителя: сажи и угольной пыли (Рис. 5)

Рис. 3

Рис. 4

Рис. 5

Резюме

Суммируя все выше сказанное, мы приходим к выводу, что пластиковые водосточные системы Grand Line по своему качеству и инновативности не просто соответствуют аналогичным системам лучших Британских и Немецких производителей, но по ряду параметров даже превосходят их.

Притом что цена на водосточные системы Grand Line значительно ниже цен от европейских компаний, благодаря более низкой стоимости производства и транспортировке, а также отсутствие в цене таможенных пошлин. Кстати о последнем факте – в любом современном обществе совершенно естественно гордиться качественным продуктом, произведенным в своей стране. Движения «Покупай британское» или «Покупай немецкое» набирают популярность, ведь фраза «поддержи отечественного производителя» это не просто лозунг.

Устанавливая на своем доме водосточные системы Grand Line, потребитель не только получает высококачественное и надежное изделие, по весьма достойной цене, он получает дополнительный эмоциональный бонус от осознания поддержки отечественной индустрии и от понимания того, что бренд Made in Russia заслуживает уважения, благодаря таким производителям, как Grand Line.

www.grandline.ru
