Крепление балки деревянной: Крепление балок перекрытия к стене, виды и способы крепежа

Содержание

видео-инструкция по монтажу своими руками, особенности установки лестницы, балок перекрытия к стене, к армопоясу, стоек к бетонному основанию, к металлу, цена, фото

Статьи

В процессе строительства часто возникает потребность в креплении деревянных элементов к конструкциям из кирпича, бетона, газобетона и металла. Чтобы результат работ был надежным и долговечным, необходимо знать виды крепежных элементов и особенности использования того или иного варианта.

Современные технологии позволили разработать множество решений, которые обеспечивают высокую прочность и позволяют провести монтаж самостоятельно, именно этому вопросу и будет посвящена данная статья.

На фото: крепление деревянных балок перекрытия к армопоясу может производиться разными способами, но использование перфорированных уголков – один из самых популярных вариантов

Что следует знать о данном виде работ

Перед тем, как начать монтаж, необходимо ознакомиться с несколькими важными нюансами, которые позволят обеспечить высочайшую надежность:

Свойства древесины	Не забудьте о том, что данный материал при перепадах температуры и влажности может расширяться, поэтому обязательно оставляйте зазор для того, чтобы компенсировать линейные изменения размеров. Это позволит избежать множество неприятностей в дальнейшем и избавит от неприятных сюрпризов в виде трещин на финальной отделке
Соответствующая защита конструкций	Для того чтобы конструкции служили как можно дольше, обязательно обработайте их перед установкой специальным составом, который защитит материал от плесени и вредителей, а также значительно снизит вероятность возгорания. Лучше использовать трудновымываемые варианты, которые глубоко проникают в структуру
Использование качественных материалов	Не рекомендуется применять дерево с высокой влажностью, так как после установки элементы может повести, что нарушит геометрию конструкции. Кроме того, при высыхании в ненадлежащих условиях на поверхности могут образовываться трещины, что снижает надежность конструкций
Правильный выбор способа крепления	Для разных ситуаций могут подходить различные варианты проведения работ, универсального решения не существует, поэтому следует разобраться в плюсах и минусах того или иного способа. Это позволит подобрать оптимальный крепеж

Важно!
Иногда приходится исходить из существующей ситуации, когда стены возведены, но даже в таких случаях можно добиться отличного результата работ.

Нужно не экономить на крепежных элементах для деревянных констуркций и выбирать самые надежные из них.

Крепление балок в деревянном доме в наше время производится с помощью специальных высокопрочных опор

Обзор основных вариантов крепления

Выбор того или иного решения зависит от основания, к которому будет осуществляться крепеж, веса конструкций и их расположения. Существует множество способов, мы рассмотрим самые широко распространенные и популярные из них и отталкиваться будет от материала, к которому будет присоединяться деревянное изделие.

Бетон и кирпич

Тут все зависит от того, какие элементы необходимо установить:

Крепление деревянного бруса к бетонной стене осуществляется с помощью дюбелей быстрого монтажа либо специальных металлических анкеров. Работы довольно просты и производятся следующим способом: в деревянном бруске сверлятся отверстия через определенное расстояние, диаметр которых должен быть равен размеру крепежа, в стене также высверливаются отверстия определенной глубины, для надежности длина элемента в стене должна быть в два раза больше толщины бруска.

Дюбели – удобный вариант, который очень просто использовать: в стену вставляется пробка и в нее забивается гвоздь, который распирает хвостовик и надежно держит элемент

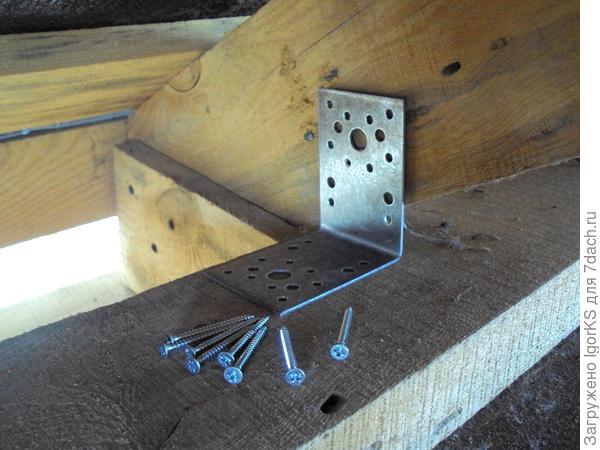

Крепление деревянных балок перекрытия к стене лучше осуществлять с опорой на перегородку или стену, но в крайнем случае можно использовать специальные опоры, которые надежно крепятся к бетону и передают нагрузку стене, что обеспечивает высокую надежность конструкции. Самое важное в этом случае – использование массивных анкеров, ведь они будут держать всю систему.

Опоры бруса используются очень широко и хорошо зарекомендовали себя, как и другие металлические крепления для дерева

Крепление деревянных стоек к бетонному основанию проще всего производить с помощью специальных анкерных оснований. Под них высверливается отверстие, и элементы аккуратно забиваются, после чего вы получаете готовый соединительный узел, который надежно фиксирует элемент, не позволяя тому сдвигаться под воздействием нагрузок в процессе эксплуатации. Для сложных случаев можно использовать специальную регулируемую опору, которая оснащена резьбовым узлом.

Регулируемые опоры позволяют выставить конструкцию максимально точно, крепление деревянной стойки к бетону с их помощью – очень простой и быстрый процесс

Важно!
Что касается опорных узлов, то они могут применяться на разных видах оснований, единственная разница —конфигурация крепления к поверхности, это может быть площадка (для всех типов материалов) или штырь (для бетона и кирпича).

Металл

Крепление дерева к металлу имеет свои особенности, рассмотрим их более подробно:

Так выглядит саморез для крепления деревянных элементов к металлу

Важно!
Если толщина металлических элементов велика или они имеют повышенную твердость, то рекомендуется предварительно делать отверстия с помощью сверла, диаметр которого должен быть на 2 мм меньше саморезов, используемых при работе.

Газобетон

Этот материал имеет свои особенности, поэтому для него используется следующий крепеж:

Специальные нейлоновые дюбели, которые могут иметь разные конфигурации, для их использования необходимо ознакомиться с рекомендациями, которые дает инструкция на упаковке, там будет указано, каким сверлом и какой глубины нужно делать отверстие и какие саморезы использовать для фиксации. Это самый простой и быстрый вариант, и ниже на фото показаны некоторые конфигурации изделий данного типа.

Для блоков необходимы специальные крепежные элементы

Для более массивных конструкций рекомендуется использовать крепления из металла, они имеют зубцы, которые при закручивании самореза нужного диаметра расходятся и врезаются в газобетон, обеспечивая высочайшую надежность.

Металлический крепеж отличается повышенной надежностью

Если производится крепление деревянной лестницы к перекрытию из газобетона, то может понадобиться дополнительное укрепление с помощью резьбовой шпильки, которая идет насквозь и обеспечивает высочайшую надежность.

Гипсокартон

Сразу отметим, что к этому материалу нельзя крепить тяжелые конструкции, но небольшие элементы можно зафиксировать очень надежно с помощью следующих изделий:

Дюбель «дрива» представляет собой узел со сверлом на конце или без него, первый вариант предпочтительнее, так как не нужно сверлить отверстие.

Дюбель «бабочка» вставляется в отверстие, с помощью самореза распирается изнутри и держит элемент. Его цена невелика, зато работы проводить очень удобно.

Дерево к гипсокартону крепится легко и быстро

Вывод

Видео в этой статье расскажет дополнительную информацию по данной теме. В целом стоит отметить, что соблюдение простых рекомендаций и использование качественного крепежа являются главными слагаемыми надежности соединений.

Крепление к стене деревянных балок перекрытия. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

Содержание

Крепление к стене деревянных балок перекрытия. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок
Крепление балок перекрытия к армопоясу. Деревянное перекрытие дома из газобетона
- Межэтажное перекрытие
- Цокольное перекрытия
- Чердачное и мансардное перекрытия
Способы крепления деревянных балок. Гвозди
- Виды гвоздей по дереву
- Как правильно забивать гвозди?
Деревянные перекрытия. Типовая конструкция перекрытия на балочных опорах
Крепление лаги к стене. Крепление лаг к бетонному основанию
Расстояние от балки до стены. Расчет балок, выполненных из дерева
- Определение величины балок
- Расчет нагрузки на деревянную балку
- Расчет величины сечения и шага монтажа балок
Видео монтаж деревянных балок перекрытий

Крепление к стене деревянных балок перекрытия. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

При строительстве крыши всегда особое внимание уделяется конструкции чердака. Ведь важно, чтобы его перекрытие было сделано технологически правильно, не оказывало излишнего давления на стены и было способно вынести нагрузку от хранящихся под крышей вещей и порой целого набора мебели.

Поэтому в этой статье мы подробно с вами разберемся, как правильно должно быть устроено чердачное перекрытие по деревянным балкам: особенности его монтажа, расчета нагрузок и крепления. А в помощь вам будут наши подробные иллюстрации.

Для начала предлагаем вам посмотреть небольшой

Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.

Крепление балок перекрытия к армопоясу. Деревянное перекрытие дома из газобетона

Деревянное перекрытие является наиболее экономичным видом из всех типов перекрытий и отличается простотой монтажа. Деревянное перекрытие дома из газобетона устраивается по деревянным балкам и бывают межэтажные,,.

Межэтажное перекрытие

Составляющие межэтажного перекрытия : деревянные балки, межбалочный заполнитель (теплоизоляция), пароизоляция, пол, подшивка и слой отделки потолка. В качестве балок используют деревянный брус или бревна. Длинна пролета балок перекрытия не должна превышать 6-ти метров, прогиб -1/300 общей длины перекрытия, межосевое балочное расстояние должно быть в пределах 0,6 м. -1,0м. Размер сечения балок зависит от величины пролета и типа самой балки.

Деревянные балки необходимо укладывать перпендикулярно длинной стороне дома. Расстояние между балками зависит от ширины пролета и от нагрузки на еденицу площади и составляет 60, 80, 100 или 120 сантиметров. Чем меньший пролет, тем больший можно делать шаг.

Опорной зоной для балок служит армированный пояс, выполненный по несущим стенам из газобетона. Зона опирания должна составлять не менее 150 мм. Крайние балки необходимо зафиксировать и, выполняя контроль горизонтального уровення и параллельности, закрепить остальные, направляясь внутрь.

Крепление балок к армопоясу выполняют при помощи специальных анкерных пластин, имеющих антикоррозионное покрытие.

Концы балок помещаются в закрытые ниши в несущей стене. Между стенками ниши и балкой следует оставлять зазор шириной 2-3 см., а на концах балок делают срез под углом 70, необходимый для удаления влаги. Деревянные балки обязательно необходимо защищать от появления грибка и насекомых, а также от возможного возгорания. Для этого боковые стороны и торец балок покрывают, биозащитными антисептиками и огнезащитными средствами. Не рекомендуется обрабатывать торцы балок маслянистыми антисептиками так как они ухудшают испарение влаги.

На боковые грани, конца балки, которые находятся в нише (за исключением торца), наносится битумная мастика и плотно обматывается рубероидом. Если используются самоклеющие мембраны, балку следует загрунтовать и выполнить обмоточную гидроизоляцию.

Для избегания образования точки росы в теле балке, что приведет к ее увлажнению и появлению грибка, в нишу кладется теплоизоляция.

Для обеспечения паропроницаемости узла сопряжения балка-стена, предотвращения конденсации влаги в опорной части балки и ее гниения, зазор между боковыми поверхностями балки и стенками ниши, заполняется пенополителеновым жгутом и герметиком (можно использовать акриловый, силиконовый, полиуретановый).

Между крайними балками перекрытия и стеной должен оставаться зазор 2 см -4 см. , примыкания вплотную быть не должно. Зазор следует заполнить минеральной ватой.

Балки, имеющие пролет более 4,5 м, обладают значительным прогибом, и в процессе деформаций могут разрушать примыкающую к ним кладку. Поэтому с краев U-образных или простеночных газобетонных блоков (в зависимости от того, каким способом изготавливался армопояс) следует снять 5 мм фаски, для предотвращения их разрушения.

Следующий шаг — это укладка наката и утеплителя. К боковым поверхностям балок закрепляют бруски (50х50 мм.) и на них укладывают щиты из досок 50х150 мм. Снизу выполняют подшивку перекрытия (гипсокартоном, ДСП, доской и т. п.). На накат укладывают утеплитель, который будет выполнять и роль звукоизоляции. В качестве утеплителя рекомендуется использовать маты из минеральной ваты, толщиной от 100 мм. После этого на балки укладывают лаги с шагом 500-700 мм, а сверху доску пола. Между настилом и полом оставляют вентиляционный зазор, для циркуляции воздуха.

Цокольное перекрытия

Цокольное перекрытие над обогреваемым подвалом конструкционно не отличается от междуэтажного.

Если перекрытие устраивается над необогреваемым подвалом, для предотвращения потерь тепла и обеспечения комфортной температуры поверхности пола, необходимо укладывать более толстый слой теплоизоляции от 200 мм. Для предотвращения накапливания конденсата и увлажнения теплоизоляции, над ее поверхностью следует укладывать пароизоляцию. Такое расположение пароизоляции обусловлено тем, что диффузия водяных паров направлена из обогреваемого помещения первого этажа в холодный подвал.

Чердачное и мансардное перекрытия

Чердачное перекрытие имеет такую же конструкцию, как и междуэтажное, отличие заключается в отсутствии пола и, для уменьшения теплопроводности, большей толщиной теплоизоляции. Мансардное перекрытие отличается от чердачного наличием пола.

Способы крепления деревянных балок. Гвозди

Разумеется, первое, о чем стоит позаботиться застройщику частного дома — приобрести в достаточном количестве гвоздей. Это основной тип крепежа, который пригодится для соединения деревянных конструкций друг с другом.

Разумеется гвозди подойдут не везде. С помощью них можно прибить друг к другу простые плоские доски, а вот более сложные конструктивно элементы лучше прикручивать с помощью шурупов. Длинные винты со специальной резьбой и небольшой головкой идеально подходят для монтажа массивных балок и стропил. Для еще более сложных работ пригодится специальная строительная фурнитура.

Гвозди считаются самым примитивным крепежным элементом. Они же и самые дешевые. Их достаточно легко забить в дерево, и также вытащить. Еще один несомненный плюс гвоздей — возможность их многоразового использования. Их достаточно легко вытащить из дерева при помощи плоскогубцев или задней части головки молотка и использовать снова.

Однако, при работе с этим, казалось бы, простым крепежным элементом, тоже нужно иметь некоторый опыт. Неправильно забитый гвоздь может повредить древесину или выпирать, нарушив ее внешний вид. К тому же стоит учитывать, что лучше покупать гвозди из нержавеющей стали. Да, разумеется, они стоят дороже обычных стальных, однако последние быстро ржавеют, что испортит вид конструкции и может привести даже к изменению цвета древесины.

Виды гвоздей по дереву

Сегодня чаще всего, для стропильных и плотнических работ, используют:

Гладкие оцинкованные закаленные стальные гвозди , с круглым поперечным сечением и плоскими головками. Как правило, их длина составляет от 2,5 до 30 см, а толщина: от 2 до 9 мм. Гвозди меньшего размера практически не используются в строительстве, как правило их покупают лишь для каких-то вспомогательных задач;
Скрытые гвозди (без головки) . Они получили название скрытых, потому что после забивания они практически не заметны;
Гофрированные гвозди — это нечто среднее между винтом и традиционным гвоздем. Они лучше вклиниваются в древесину, однако их сложнее вытянуть. Такой крепеж рекомендуется выбирать для крепления досок пола, чтобы со временем швы не ослабли и пол не начал скрипеть.

Кроме того, гвозди подбирают, исходя из толщины древесины. Оптимальное соотношение толщины гвоздя к толщине материала должно составлять 1 к 5. Для сухой или твердой древесины, можно выбрать 1 к 10.

Как правильно забивать гвозди?

Головка гвоздя должна быть полностью утоплена в дерево, однако не слишком глубоко (чтобы ее можно было почувствовать, проведя по ней рукой). При работе с особенно твердыми частями дерева, перед тем, как забить гвоздь, можно сделать тонкое отверстие сверлом.

Имейте ввиду, что забитие гвоздя в уже проделанные швы может ослабить их. В этом месте лучше использовать шуруп или болт. Также учитывайте, что гвоздь лучше всего держится, когда он вбивается перпендикулярно в ту плоскость дерева, по которой идут волокна (вдоль ствола). Если забить гвоздь таким образом не представляется возможным, для большего укрепления соединения можно забивать гвозди под небольшим углом — до 15 градусов.

Есть также среди плотников еще одно правило: на каждое соединение должно быть минимум 4 гвоздя. Это не относится к конструкциям из элементов с небольшим поперечным сечением. Если гвоздь проходит через такой элемент, вы можете согнуть его молотком, отрезать выступающую часть металлической пилой или отшлифовать. Конечно, в этом случае может появится изгиб, но так крепление будет более надежным.

Деревянные перекрытия. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
Подшивка фанерой или плитами ОСБ потолочной поверхности;
Система лагов с досками пола верхнего этажа;
Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Крепление лаги к стене. Крепление лаг к бетонному основанию

Шуруп для крепления лаг и реек

Использование балок и столбов на бетонной поверхности отпадает, потому как лаги будут укладываться и крепиться на поверхность бетона напрямую. Справиться с данной задачей можно одному. Порядок выполняемых действий будет следующим:

На бетонное основание необходимо уложить слой гидроизоляции. В качестве изолирующего влагу материала можно использовать рубероид или обычную полиэтиленовую пленку. При этом стыки должны быть герметичными, потому они проклеиваются скотчем.
Выбор шага укладки лагов будет напрямую зависеть от того, какой чистовой материал будет использован. Например, для половых досок с сечением в 35–40 мм можно использовать шаг в 60–70 см.
Использование одной лаги по всей длине помещения не всегда возможно. Поэтому необходимо осуществить ровный стык двух частей, чтобы горизонтальный уровень в месте соединения совпадал с общим уровнем. Для этого могут использовать железные уголки или специальные надрезы в шип-паз. Если это делается по всей ширине помещения, то соединения лаг лучше осуществлять в шахматном порядке, чтобы впоследствии нагрузки не вызвали излом и деформацию на данном участке.
Первым делом закрепляются крайние лаги. Они будут служить маячками для выравнивания остальных брусков по уровню. Для выставления двух брусков на больших расстояниях друг от друга необходимо использовать лазерный уровень.
Крепят лаги к бетонному основанию в зависимости от того, какая у них высота. Тонкие бруски закрепляются насквозь дюбелями и распорками, которые выставляются в заранее подготовленные отверстия. А высокие опоры – специальными уголками.

Расстояние от балки до стены. Расчет балок, выполненных из дерева

Планируя монтировать деревянное перекрытие, нужно рассчитать необходимое число балок и их габариты.

Для этого надо:

знать расстояние между стенами, на которые они будут монтироваться;
вычислить предполагаемую нагрузку на балки после того, как они будут установлены;
зная указанные величины, рассчитать величину сечения и шаг их установки.

Монтаж деревянных балок перекрытия

Определение величины балок

Величина балки складывается из суммарных величин. Эти величины включают:

расстояние между стенами;
длину балки, которая будет встроена в глубину стены.

Величина пролета определяется при помощи измерительных принадлежностей, например, рулетки. В зависимости от материала, из которого изготовлена стена (дерево, бетон, кирпич и т.д.), будет зависеть глубина укладки балок.

Деревянные балки являются конструкционными элементами с несущими функциями

Если здание кирпичное, то запас под деревянные балки должен быть более 10 см. Если здание построено из дерева, то под балочный пролет для второго этажа делают специфические пазы, которые имеют глубину 6-10 см. В случае, когда деревянным конструкциям предназначено стать основой для стропильной системы, они должны быть длиннее, чем пролет здания, на 5-7 см.

Важно!

Перекрытие деревянными балками должно находиться в пределах от 2,5 до 4 м. Максимальная длина пролета не должна превышать шести метров. Если перекрытие превышает эту величину, то устанавливаются конструкции из клееного бруса.

Установка балок перекрытия – важный и ответственный этап стройки

Расчет нагрузки на деревянную балку

Нагрузка, как и величина балок, состоит из суммы нескольких элементов. Это суммарная масса элементов пролета и деталей интерьера, которые будут расположены в комнате верхнего этажа. К элементам, которые входят в перекрытие между этажами, можно отнести деревянные балки , лаги, утеплитель, напольное и потолочное покрытие, паро- и гидроизоляцию. К элементам интерьера относится мебель, бытовая техника. Сюда же включается возможное количество жильцов, которые будут постоянно пользоваться этажом. Зачастую, расчет нагрузок проводится специальными учреждениями.

Для самостоятельного расчета несущей способности применяется схема:

Перекрытие чердачного помещения с подшивкой. Если в качестве утеплителя применяется минвата, то собственная нагрузка лежит в пределах 50 килограмм на квадратный метр. Стандарты СНиП обозначают нормативную нагрузку для перекрытия в пределах 70 килограмм на квадратный метр и запас прочности для него с коэффициентом 1,3. Общая нагрузка рассчитывается просто: 70 кг х 1,3+50 кг = 130 килограмм на метр квадратный.
Утеплителем служит не минвата, а материал с большим весом. Или при подшивке применялись толстые доски. В этом случае нормативная нагрузка увеличивается до 150 килограмм на квадратный метр. Соответственно, изменится общая нагрузка: 150 кг х 1,3+50 кг = 245 килограмм на квадратный метр.
Для мансарды нормативная нагрузка будет составлять 350 кг на квадратный метр.
Для балок, которые выполняют функцию перекрытия между первым этажом и вторым норматив составляет 400 кг на метр квадратный.

Конструкция деревянного перекрытия

Расчет величины сечения и шага монтажа балок

Определившись с величиной нагрузки, которая ляжет на балку и, посчитав ее длину, можно рассчитать шаг монтажа и величину сечения (или же диаметр). Эти величины связаны относительно друг друга и обозначаются по установленным стандартам:

Сечение балок находится в соотношении ширины и высоты, как 1 к 1,4. В зависимости от нагрузки, балка должна иметь ширину от 5 до 20 см и высоту от 10 до 30 см. Если для перекрытия применяется бревно, то диаметр сечения должен быть в пределах от 10 до 30 см. Кроме этого, существуют специальные таблицы, которые дают точные размеры сечения в зависимости от длины и предполагаемых нагрузок.
При расчете сечения необходимо учесть, что наибольший прогиб балок перекрытия между этажом и чердаком не должен быть более 1/200, а между нижним и вторым этажом не превышать 1/350.
Монтаж балок проводиться с шагом, который лежит в пределах от 30 до 120 см. В основном применяют шаг укладки перекрытия через каждые 60, 80, 100 см. Зачастую, шаг выбирают по величине утеплительного материала. Если здание каркасное, то шаг проводят с учетом расположения каркасов.

Видео монтаж деревянных балок перекрытий

к стене, мауэрлату, армопоясу, а также особенности присоединения к двускатной крыше, виды крепежа и правила установки

Крепить балки к основной конструкции (перекрытия, кровля) необходимо для ее многолетней устойчивости и дополнительной поддержки.

Поэтому особенности крепления балок перекрытия относят к важному этапу строительства, ведь от него зависит надежность всей постройки.

Укрепляют перекрытие различными балками – деревянными, металлическими, железобетонными. Какие нюансы нужно знать при обустройстве перекрытий балками, как они крепятся и чем, существует ли возможность допущения ошибок, и как их избежать, читайте подробнее в представленной статье.

Содержание

1 Особенности процесса
2 Правила установки
3 Как и чем крепить: виды крепежей
4 Монтаж к разным конструкциям
5 Сложности и ошибки
6 Заключение

Особенности процесса

Качественно укрепленная основа перекрытия – залог долговечности эксплуатации помещения, где установлены балки. Здесь имеет огромное значение крепеж и техническая составляющая монтажа (особые способы крепления + правила выполнения работ).

Элементы балочного крепежа выполняют из качественной стали или алюминия, они представлены уголками, анкерами, стальными пластинами, навесами, лагами, винтами, шурупами, гайками, стержнями. Также для некоторых типов балок, например, деревянных, используют специальную технику врубки и врезки. Встречаются также смешанные способы крепления изделий.

Независимо от использованной техники и материалов, на который крепятся балки, они всегда соединяются со стеной по типу плавающей системы. Главное при работе с ними – это качество монтажа, так как он влияет на надежность перекрытий и поддержку всей потолочной и кровельной конструкции.

При этом, в процессе самого монтажа используются следующие типы балочных конструкций:

двутавровые;

швеллерные;
ЖБ, с длинными армированными прутьями внутри;
деревянные.

Знать особенности крепления балок перекрытия к разным поверхностям важно потому, что это позволит правильно подобрать элементы крепежа, рассчитать нагрузку, которую будут выдерживать опоры. Одновременно надежно закрепятся каркасы для кровли и чердака, и не возникнет никаких проблем с обустройством гидроизоляции, пароизоляции и утепления, так как поверхность с балками будет готова.

Способ присоединения балочных изделий зависит во многом от типа используемой постройки

. Так, например, некоторые дома каркасного типа и СИП-панелей уже имеют установленные балки, и крепятся наглухо еще в условиях производства. В стандартных постройках (кирпичных, монолитных, бетонных) балки ставят вслед за образованием армированного пояса.

В строительстве для перекрытий используют чаще стандартные балки, представленные разрезом сечения 150 x 150 (мм) или 200 x 200 (мм), но могут быть и другие габариты, которые создаются при индивидуальных заказах в условиях производства.

Все работы, связанные с балочными креплениями, изготовлением и монтажом самих балок, основаны на применении основных технических нормативов:

ГОСТ 27017-86 — изделия для крепежа.
ГОСТ 4981-87 — деревянные балки.
ГОСТ 19425-74 и ГОСТ Р 58966-2020 — металлические балки (двутавровые и стальные).
ГОСТ 20372-2015 и ГОСТ 20372-90 — ЖБ-балки.

Нормативы дают отсылки ко всем возможным положениям и нормам, которых нужно придерживаться на всех этапах подготовки и работы. Все они гарантируют в итоге получение крепкой надежной постройки, с укрепленным каркасом чердака и кровли.

Важные особенности, характеризующие балки, связаны не только с типом здания, но и с составом материала, из которых их изготавливают:

Деревянный брус , выполненный чаще всего из бревен, может использоваться в различных домах, в том числе, газобетонных и пеноблочных.
Но их всегда крепят к стенам, с условием обустройства продольного люфта.
Деревянные брусья не оказывают дополнительной нагрузки на фундамент, работать с ними легко и быстро. Также, они доступны по стоимости.
Современные балки тщательно пропитываются антисептическими и полимерными средствами, которые делают их более устойчивыми к атмосферным перепадам. Но, несмотря на это, концы балок и их поверхность, при обустройстве слоев чердачных перекрытий, рекомендуется оборачивать гидроизоляцией и пароизоляцией (холодные чердаки), для продления сроков эксплуатации.
Металлические балки для перекрытий – это двутавровые изделия, в разрезе сечения, напоминающие букву «Н». Изготавливается данная группа из высококачественных марок стали. Двутавры отличаются прочностью, крепостью, выдерживают большие нагрузки и не склонны к деформации.
Единственный их минус – большой вес. Поэтому их чаще всего используют для монолитных и кирпичных строений, а укладывают при помощи подъемных механизмов.
ЖБ-балки подходят для панельных домов, которые представлены таким же составом (железобетонным), как и панели (бетон + армировка). Больше всего они востребованы для многоэтажек.
Они отличаются прочностью, долговечностью, равномерным распределением нагрузки. Их можно заказать не только стандартной, но и нужной (индивидуальной) длины. В условиях предприятия их формируют из прочных марок цемента и армированных прутьев от 12-15 (м).

Важно! Из всех перечисленных типов балок перекрытий, самыми лучшими считаются деревянные, изготовленные из сухой качественной древесины.

На рынке представлен большой выбор этих изделий, они имеют хорошее соотношение цены и качества, а грамотно проведенные расчеты по использованию этих стройматериалов не потребуют для перекрытий нового ремонта несколько десятилетий.

Правила установки

Как было указано в предыдущем разделе, технические особенности монтажа различных балок указаны в нормативах ГОСТов, СНиПов и отсылок от них к другим документам. Важные правила крепления балок к чердачной, лестничной или межэтажной конструкции, согласно нормам, заключаются в следующем:

Крепление можно выполнять специальными (перфорированными) пластинами, создающими идеальную геометрию и устойчивость перекрытия.
Монтажные приспособления данного типа выполнены из качественного металла, дерева, ЖБ.
Они способны создать геометрическое равенство креплений, и сгладить появляющиеся неровности. Перфорированные пластины устанавливают вдоль верха крепления продольной балки каркаса стен, и надежно фиксируют их специальными уголками.
Соответствие крепления балок принятой схеме проекта.
Специалисты выполняют работы в точном соответствии с расчетами. Любые отхождения от плана чреваты нарушениями в конструкции и возникновением строительных ошибок. Например, нежелательно крепить балки к стойкам каркаса, если это не предусмотрено для конструкции по плану. При монтаже изделий, от стоек немного отступают – они не должны упираться в них.
Соответствие нагрузок возможностям самих балочных креплений.
Здесь в работе больше всего опираются на СНиП 2.01.07-85, согласно которому все перекрытия в жилых строениях должны выдерживать нагрузку не меньше 200 кг/м².
Данный показатель перемножают с величинами, которые определяют площадь, и от получившегося результата отнимают предположительные нагрузки, которые должно будет выдерживать перекрытие (сюда входит обустройство слоев пирога + мебель, вещи или приспособления, которые расположатся на нем).
Использование в работе качественных материалов, а также поддерживающих элементов.
Чтобы повысить жесткость перекрытия балок, например, из дерева, их укрепляют распорками. Покупка качественного материала от проверенных производителей – залог успешного строительства. Поэтому важно обращать внимание на маркировку изделия, наличие сертификата качества, сопровождающие документы и гарантии.
Глубина укладки опоры.
Согласно нормативам, данный показатель должен быть не менее 150 (мм). Это очень важная цифра, которая используется также в расчетах проекта. Глубину формируют с помощью специальных строительных инструментов и приспособлений, в точном соответствии с принятой схемой проекта.
Работа без ошибок.
Важно правильно выполнять рабочий процесс по плану, в соответствии с расчетами и установленным показателем распределения нагрузки. Особое внимание при монтаже балок уделяется прежде всего стропильной системе, которая способна привести к обрушению кровли. Также, если будут строительные ошибки, то будут образовываться постоянные протечки.

В проекте особое внимание уделяется и форме кровли, расходным материалам, внутренним опорам, углам расположения скатов крыши, расстоянию между стенами, мауэрлату и его габаритам, так как они полностью формируются за счет балок конструкции.

Внимание! Лучше всего работы с расчетами и распределением нагрузок креплений доверить профессиональным инженерам. В составленном проекте специалистами будут полностью учтены все технические требования, которые касаются балочных перекрытий.

Как и чем крепить: виды крепежей

Независимо от того, к какой конструкции крепится балка (к стене, мауэрлату, армированному поясу) крепежи представлены в следующих наиболее популярных вариациях:

Болты. Здесь используются крупные заводские изделия, произведенные по ГОСТам, в виде глухарей, или обычных широких болтов, закрученных крупными гайками, подходящими по размеру.
Глухари можно закрутить через балку по верхней части стеновой конструкции, с помощью специального ключа-трещотки.
Крепежами для болтов служат также отверстия в двутаврах и швеллерах. Стандарт изделий по сечению 25 (мм), но он может быть увеличен, как и длина изделий, которая начинается от 28-30 (мм).
Врезка. Данный тип соединения с частью стены наиболее приемлем для деревянных балок. Здесь важно, чтобы торец балочного крепления не выходил за пределы наружной стены. Также его обязательно нужно оборачивать гидроизолированным материалом, чтобы защитить от перепадов температуры и попадания конденсата и влаги.
Сама по себе врезка – это рубленое соединение, которое осуществляется по заранее размеченной разметке. Строители называют процесс врезки – формированием «ласточкиного хвоста», так как в стеновой конструкции формируется своеобразный клин.
Врубка. Отличие данного процесса от врезки состоит в том, что она проходит на всю длину стены, при этом балка несколько выходит за ее пределы. Техника врубки больше всего используется в тех случаях, когда балочными перекрытиями нужно закрыть большие пролеты. Процесс врубки не сложен, и требует самых простых плотницких инструментов.

Крепление на болты:

Тип соединения — врезка:

Крепление в виде врубки:

Крепления на пластины при помощи анкеров и болтов – самое наиболее часто встречающееся соединение, так как оно накладывается прямо на обернутые в гидроизоляцию лаги, и цепляется прямо по несущим стенам и армированному поясу, зачастую являясь продолжением мауэрлата.

Совет. Закреплять деревянные и металлические балки можно анкерами. ЖБ-балки укладываются на заливку с раствором цемента, и, при наличии боковых торцовых концов армировки привариваются к прутьям стеновой конструкции.

Монтаж к разным конструкциям

Балки перекрытий крепятся к стенам, мауэрлату, двухскатной крыше и армированному поясу. Для этого, как уже указывалось выше, используют соединение частей с лагами, монтажные кольца, которые привариваются к уложенным частям армированных прутьев, анкеры, крупные металлические уголки, болты и шурупы.

Подготовка к работе начинается с закупки нужного расходного материала, очистки поверхности от мусора, приобретения инструмента, аренды механизмов (крана для ЖБ), разметки места монтажа, согласно плану.
Торцы и концы балок оборачивают гидроизоляторами, при необходимости, обрезают, затем укладывают на накат, закрепленный в гнезде стены, и надежно механически фиксируют его.
В стенах для укладки деревянных балок заранее формируют специальные гнезда (врубка, врезка), куда и будет крепиться балка. Дополнительно она фиксируется широкими болтами и пластинами.
На армированный пояс балки кладут равными шагами, отмеряя их, в соответствии с принятым планом. На месте крепления оборачивают концы балок, которые вставляются по заранее установленным металлическим лагам. Чтобы не ошибиться в разметке шагов, используют лазерные линейки –дальномеры.
К мауэрлату балки крепят жестким соединением вдоль стен, с помощью болтов и крупных дюбелей. Используют также самые крупные скобы, анкеры и седла.

Лаги всегда помещают на ребро, перпендикулярное балочным изделиям, с минимальным шагом, в 60 (см). Сечение лаг по стандарту составляет 150 x 50 (мм). А подвесной брус опирается только на металлический крепеж, при этом строители рекомендуют его заменять на врубки и формирование гнезда опирания. Жесткие стропила смогут выдержать любую нагрузку.

Также, для мауэрлатов рекомендуются вырубки, а используемые в работе анкеры всегда поддерживаются стальной пластиной.

Накладки из дерева могут применяться вместе с древесными балками. Понятно, что их применяют для создания перекрытий и каркасов в бревенчатых домах.

Для их плотного крепления пользуются врубкой, иногда – врезкой, а также крепежами – саморезами, анкерами и гвоздями.

На кирпичные и монолитные стены для балок используют стальные опоры. Здесь есть важный нюанс – между торцом и балочным изделием обязательно формируют зазор для вентиляции.

Укрепленные концы можно приваривать и укреплять плотным крепежом, а затем сделать заливку раствором, для достижения наибольшей прочности каркаса, не забыв заизолировать концы изделий.

Важно! Выбор метода крепления бруса перекрытий выбирают, в зависимости от типа постройки, а также от того, какая именно нагрузка ей предназначена.

Сложности и ошибки

Появление различных ошибок и сложностей может возникнуть при неправильном выборе балки, несоблюдении техники и нормативных правил монтажа, использовании некачественной продукции. Если не придерживаться этих правил, то это может закончиться быстрой изнашиваемостью и сокращением срока эксплуатации балок, обрушением кровли и конструкции.

К самым распространенным ошибкам, помимо перечисленных, относят также:

Недостаточная жесткость балки, особо ощутимая для длинных пролетов. Балка прогибается, отсутствует геометрическая устойчивость. Конструкция постоянно смещает свой угол наклона. При сейсмических или природных катаклизмах балочная конструкция может полностью разрушиться. Это касается больше деревянных изделий.
Неправильное расположение балок, резко отличающееся от схемы проекта. Здесь вместо ряда опор вдоль короткой стены цепляют несколько балок, предназначенных для длинной стены. Это неправильно, так как приведет к колебаниям собственного веса балки, которая при эксплуатации конструкции будет ощутимой.
Недостаточное закрепление балок по стенам, использование точек, вместо пазов. Такой подход, особенно с деревянными балками также не будет способствовать прочности чердачного перекрытия и кровельной конструкции, и каждые несколько лет будут необходимы ремонты, из-за их зыбкости.
Отсутствие дополнительной обработки балок может приводить к коррозии, появлению грибка на поверхностях, размоканию поверхностных слоев.
Деревянное изделие обязательно обрабатывается несколькими слоями антисептиков, а затем и полимерными веществами.
Можно также покрыть поверхность краской или лаком (если финансы позволяют). Металлические балки желательно обрабатывать грунтовкой от ржавчины, и, по возможности, защищать поверхность краской. ЖБ-балки обрабатывают грунтовкой и полимерными веществами с укрепляющей основой.

В постройках, где рядом балками устроены дымоходы, помещение часто разделяют специальными металлическими коробами. Балки (особенно, деревянные) не должны соприкасаться с дымоходами, чтобы не возник пожар.

Некоторые строители разделяют пространство между ними теплоизоляционными материалами, которые не склонны к самовозгоранию. Для этого используется минеральная вата или пенополистирол.

Также не нужно забывать оборачивать балочные изделия материалами для паро- и гидроизоляции, так как это продлевает сроки их эксплуатации, защищает от конденсата и атмосферных перепадов, особенно на чердаке. Оборачивать можно как концы балок по лагам, так и всю поверхность балки.

С приобретением и монтажом балочных перекрытий прекрасно справятся строительные компании. Они напрямую сотрудничают с производителями, имеют возможность покупок материалов по оптовым ценам. А монтажные работы выполнят профессионально, качественно, с предоставлением прайса за выполненные услуги и гарантии на них.

Заключение

Балки перекрытия, которые используются при обустройстве строений, представлены тремя основными видами: деревянными, металлическими и ЖБ. Каждое изделие имеет стандартные размеры, и предназначается для определенного типа зданий.

При покупке балок обращают внимание на их маркировку и наличие всех необходимых сертификатов. Балки являются основой каркасов, перекрытий чердаков, балконов, межэтажных пролетов поэтому они должны не только сами быть хорошего качества, но и крепиться на добротные крепежные элементы.

Схему крепления балок, составление проекта и выполнение работ лучше всего доверить профессионалам. В процессе работ строго соблюдаются технические нормы, так как ошибки строительства могут привести к обрушениям каркасов и перекрытий.

Крепление балок перекрытия к мауэрлату: технология выполнения работ

Установка
Нужен ли мауэрлат, если есть балки
Последовательность крепления

Как закрепить

Многие домовладельцы стремятся строить свои дачные дома самостоятельно. Приходит момент, когда они сталкиваются с вопросом, возможно ли возвести крышу собственноручно и как это сделать. В любом случае важно помнить, что работа эта довольно трудоемкая, требует грамотного подхода и четкого следования определенной последовательности.

Одним из важных этапов возведения крыши считается правильная установка и закрепление мурлата. Это определенная опора, которая воспринимает часть усилия, создаваемого конструкцией крыши.

Установка ↑

Для устройства мурлата используют деревянные брусья, которые укладывают в плоскости, параллельной будущему коньку. Его начинают устанавливать в процессе возведения стен. К примеру, в случае кирпичной кладки можно поступить следующим образом:

ближе к верху, примерно на 4–6 рядов ниже края, с периодичностью в 1 м прокладывают толстую проволоку;
проволоку прочно закрепляют внутри кладки по центру;
длины свободных концов должно хватить, чтобы впоследствии без проблем охватить и обвязать опорный брус;
после завершения строительства видимые части крепежа прячут, к примеру, нанеся слой штукатурки.

На заметку

Мауэрлат устанавливают с минимальным отступом от кромки стен. Он должен быть больше 10 см.

Чтобы не допустить загнивания балок мурлата, их гидроизолируют, прокладывая рулонный материал типа рубероида.

Устраивая мауэрлат вдоль периметра стен, необходимо проконтролировать не только надежность фиксации, но и горизонтальность опорного бруса.

Нужен ли мауэрлат, если есть балки ↑

Когда висячие стропила опираются на брусья перекрытия, которые уложены прямо на стену, то при таком устройстве возникают серьезные точечные усилия, воздействующие на строительные конструкции. Как правило, подобный подход практикуют при возведении деревянного дома. В этом случае это оправдано, поскольку благодаря горизонтальному расположению бревен и брусьев, использованных при строительстве стен, нагрузки, которые они испытывают, равномерно распределяются.

Для кирпичной кладки или при использовании ячеистых блоков нераспределенное давление может оказаться губительным – в местах, где расположены брусья перекрытия, стены с краю начинают крошиться. Именно по этой причине давление следует рассредоточить. Для этого на ее гребень рекомендуется укладывать мурлат, который выполняют из толстого деревянного бруса. Таким образом, положительный ответ на вопрос, нужен ли мауэрлат под балки перекрытия в подобных конструкциях, не подлежит сомнению.

Если кровельная конструкция предусматривает сопряжение стропил и перекрытия, то прежде необходимо обеспечить надежное крепление балок перекрытия к мауэрлату. На последний фактически будет возложена разгрузочная функцию.

Последовательность крепления ↑

После обустройства мурлата переходят к укладке и креплению потолочных балок к мауэрлату.

Такие параметры, как сечение брусьев конструкции и шаг установки, рассчитывается при проектировании дома на основе оптимального сечения и шага стропил. К примеру, если стропила предполагается изготавливать из досок 5 на 15 см, то расстояние между этими элементами выбирают, равным 0,6 м. Это оптимальный вариант, тем более что ширина теплоизоляционного материала тоже равняется 0,6 м.

Чаще всего они имеют сечение 200 на 100 либо 150 на 100. Итоговую же длину подбирают с учетом ширины будущего карниза. Вынос составляет порядка 0,4–0,5 м.
Как правило, их устанавливают в одном направлении – преимущественно поперек помещения.
На закрепленном мауэрлате выполняют небольшие пазы (достаточно глубины в 20–300 мм) под элементы перекрытия.
Вначале монтируют крайние из них, расположенные у противоположных стен, отступив от их внутреннего края на 0,5–0,6 м.
Далее между ними натягивают веревку и по полученному уровню раскладывают остальные брусья на расчетном расстоянии друг от друга. Следуя этому правилу, можно обеспечить ровную горизонтальную плоскость потолка.
Следует обязательно проконтролировать места крепления балок к мауэрлату. В случае необходимости их можно слегка подчистить, подтесать мурлат либо, наоборот, подложить небольшие плашки из кусочков фанеры.
Затем монтируют поперечные брусья с шагом в 1 м.

Как закрепить ↑

Элементы перекрытия после врезки в мурлат закрепляют друг с другом, используя гвозди, стальные перфорированные уголки под шурупы или саморезы.

Для начала балки временно фиксируют. Сделать это достаточно просто. Недалеко от их концов в поперечном направлении укладывают доску, лучше даже две, и прибивают, используя гвозди. Если уложить рядом две доски, то передвижение по перекрытию в процессе устройства крыши значительно упростится.

Как закрепить балки перекрытия к стене

Крепление балок перекрытия к мауэрлату: технология выполнения работ

Установка ↑

Нужен ли мауэрлат, если есть балки ↑

Последовательность крепления ↑

После обустройства мурлата переходят к укладке и креплению потолочных балок к мауэрлату.

Такие параметры, как сечение брусьев конструкции и шаг установки, рассчитывается при проектировании дома на основе оптимального сечения и шага стропил. К примеру, если стропила предполагается изготавливать из досок 5 на 15 см, то расстояние между этими элементами выбирают, равным 0,6 м. Это оптимальный вариант, тем более что ширина теплоизоляционного материала тоже равняется 0,6 м.

Как закрепить ↑

Временная фиксация повышает надежность основной, так как не дает детали смещаться.

В завершение посмотрите, как крепить балки к мауэрлату видео:

Устройство деревянных перекрытий в доме из газобетонных блоков

Если строительство дома ведется из газобетона, наилучшим перекрытием для него является деревянное. Это наиболее экономичный вариант, который может изготавливаться своими руками.

Для его установки требуется присутствие всего двух человек. Еще одно преимущество дерева заключается в его небольшом весе, что очень важно для газобетона.

Деревянные перекрытия в доме из газобетона бывают межэтажные, цокольные и чердачные. Принципиальная разница между ними невелика, но имеются некоторые особенности их обустройства.

Материалы для перекрытия

Рекомендуется предварительно подготовить необходимые материалы для обустройства перекрытий. К ним относятся:

Деревянные балки. Материал — цельная древесина или клееный брус. Их размеры не должны быть менее 50х150 мм. Они не должны иметь ослабленных зон или крупных сучков, которые могли бы повлиять на их несущую способность. Древесина в момент установки должна быть сухая. Конкретные размеры балок зависят от длины перекрываемого пролета и шага их укладки. При этом обеспечивается расчетная нагрузка в 400 кг на один квадрат перекрытия.

Таблица размеров балок в зависимости от длины перекрываемого пролета и шага их укладки

Шаг, м	Пролет, м
Шаг, м	2,0	3,0	4,0	5,0	6,0
0,6	75х100	75х200	100х200	150х200	150х225
1,0	75х150	100х175	125х200	150х225	175х250

Доски для перекрытия и пола.
Деревянные лаги.
Бруски деревянные 5х5 см.
Рулонная и обмазочная гидроизоляция для исключения контакта древесины и газобетона. Если между данными материалами будет прямой контакт, разница теплотехнических характеристик приведет к образованию конденсата, в результате чего дерево будет гнить.
Утеплитель типа минеральной ваты.
Материал для внутренней подшивки перекрытия. Может использоваться OSB, фанера, вагонка, гипсокартон и т. д.
Антисептические и жаропрочные пропитки. Они необходимы для пропитки балок и досок. Пропитки препятствуют гниению дерева, повреждению его вредителями, а также возгоранию.
Цемент и песок для создания армопояса.

Изготовление армопояса

Поскольку газоблоки имеют относительно хрупкую структуру, перед обустройством перекрытия на стенах необходимо сформировать армирующий пояс из железобетона. Он равномерно распределит давящие нагрузки по всей площади стен, а также дополнительно укрепит стены дома.

Для создания армопояса используются U-образные газоблоки, которые укладываются в качестве верхнего ряда. При отсутствии таких блоков, их можно изготовить самостоятельно, вырезав углубления в обычном газобетоне. После укладки U-образных блоков, в углублениях формируется силовой каркас из арматуры. Он состоит из четырех продольных прутов, связанных между собой в единую конструкцию. Под нижнюю арматуру подкладываются кусочки древесины для создания под металлом монолитного слоя бетона.

После этого производится заливка в блоки бетона. Поверхность для укладки перекрытия готова. Армопояс можно изготовить и без U-образных блоков, просто произведя заливку бетона в закрепленную поверх стен опалубку, но такой способ слишком трудоемок.

Устройство межэтажного перекрытия

Перечислим порядок выполнения работ по созданию межэтажного перекрытия из дерева.

Укладка балок

Формирование перекрытия начинается с укладки на стены силовых балок. Они укладываются перпендикулярно к длинным стенам дома. Шаг укладки обычно не превышает 1 м. Балки должны заходить на стены не менее 15 см. Вначале устанавливаются крайние балки, которые выводятся по уровню, посредством длинной и ровной доски, поставленной на торец. Плотного примыкания крайних балок к стенам быть не должно. Между ними следует оставить зазор около 3–4 см. Впоследствии этот зазор будет заполнен утеплителем.

Крайние балки крепятся на стене, после чего производится установка остальных балок. Контролируется не только их уровень, но и горизонтальность расположения. Если длина опорных балок оказалась недостаточной, допускается их наращивание таким же материалом. Для этого два бруса соединяются внахлест от 0,5 м до 1 м, после чего крепятся болтами. Такое соединение считается вполне надежным.

Крепление бруса к армопоясу выполняется посредством анкерных пластин в следующем порядке:

Торцы балок обрезаются под углом около 70 градусов для обеспечения удаления влаги.
Дерево со всех сторон и с торцов покрывается антисептической и жаропрочной пропитками.

Совет: торцы балок нельзя покрывать маслянистыми пропитками или краской. В этом случае будет нарушено испарение влаги из древесины.

Части балок, заходящие на стену, обмазываются слоем битумной мастики, и обматываются несколькими слоями рубероида.
Балки крепятся анкерными пластинами к армопоясу.
Внешние торцы балок с наружной стороны стен утепляются пенополистиролом.

Утепление балок

Производится заполнение пустот между уложенными балками. Это можно делать и кирпичем, но предпочтительнее газоблоками. Между блоками и деревом необходимо оставить зазоры 2–3 см. Эти пустоты плотно забиваются минеральной ватой. Тем самым предотвращается образование конденсата и отсыревание дерева от контакта со стенами.

Укладка наката и утепление перекрытия

Для утепления перекрытия необходимо изготовить накат. Вдоль низа уложенных балок крепятся бруски 5х5 см. Их можно закрепить длинными саморезами. На них укладываются щиты из досок, но можно использовать и отдельные вырезанные куски досок. На доски плотно укладывается утеплитель (минеральная вата или пенополистирол). Рекомендованная толщина утеплителя — от 10 см.

Укладка лаг и настил пола

Поверх созданной конструкции, перпендикулярно балкам, укладываются лаги, которые также предварительно обрабатываются специальными пропитками. Лаги обычно имеют меньшее сечение, нежели балки. Шаг укладки лаг — 50–70 см. Лаги крепятся к балкам. Поверх закрепленных лаг настилаются доски пола. Снизу перекрытие обшивается плитами OSB, ДСП, гипсокартоном или многослойной фанерой.

Устройство перекрытия цокольного этажа

Если перекрытие изготавливается над отапливаемым цокольным этажом, его конструкция ничем не отличается от устройства межэтажного перекрытия. Если же цокольный этаж холодный, типа подвального помещения, имеются некоторые особенности его обустройства.

Поскольку водяным парам свойственно циркулировать из теплого помещения в холодный подвал, теплоизолятор будет впитывать много влаги. Чтобы этого не допустить, поверх него прокладывается слой пароизоляции. Также рекомендуется увеличить толщину слоя утеплителя до 20 см. Все балки, а также прочие деревянные элементы перекрытия должны быть защищены от гниения специальными составами.

Со стороны холодного подвала не рекомендуется устанавливать гипсокартон и ДСП ввиду их гигроскопичности. Рекомендуется подшивать потолок в цокольном этаже влагостойкими плитами OSB.

Устройство чердачного перекрытия

Отличие чердачного перекрытия от межэтажного заключается в отсутствии пола, а также в использовании более толстого слоя теплоизоляции. Если же сверху обустраивается мансарда, то изготавливается и пол.Деревянное перекрытие для стен из газобетонных блоков, при правильной установке, обеспечит надежность и долговечность построенному дому. При этом себестоимость работ и материалов будет гораздо ниже, чем при использовании перекрытий из железобетона.

Как выполнить крепление балок перекрытия своими руками: схема и инструкция

Для разделения этажей между собой, отделения подвального и чердачного помещения устанавливаются специальные перекрытия. В основе перекрытия может находиться монолитная плита или система балок. Как произвести крепление балок для получения прочной конструкции, читайте далее.

Каркас из балок для монтажа перекрытия

Виды балок. Их преимущества и недостатки

Для обустройства перекрытий могут использоваться:

железобетонные балки;
металлические балки;
деревянные балки.

Основным преимуществом железобетонных балок является долговечность конструкции, так как материал не подвержен гниению, коррозии, воздействию температур и химических сред. Среди недостатков можно отметить:

высокую стоимость изделий;
сложность монтажа;
невозможность установки в деревянных домах.

Балки для перекрытий из железобетона

Металлические балки можно установить своими силами без специальных приспособлений. Стоимость таких устройств достаточно высока, но этот недостаток перекрывается прочностью получаемой конструкции. Наиболее существенным недостатком металлических балок является подверженность коррозии, которая с течением времени может привести к разрушению опорной решетки.

Балка для перекрытий из металла

Отличительными особенностями деревянных балок являются:

невысокая стоимость по сравнению с иными видами;
простота монтажа, который можно осуществить без подъемных механизмов;
долговечность, достигаемая путем дополнительной обработки дерева;
высокие показатели теплоизоляции.

Деревянные балки могут быть изготовлены:

из бруса. Применяются для строительства перекрытий между этажами;
из бревна. Преимущественно используются для обустройства перекрытий чердака и подвала, так как бревно отличается повышенным показателем устойчивости к изгибам;
из досок (двутавровые балки). Чаще всего используются при каркасном строительстве.

Балки для перекрытий двутавровые

Установка балок

Перед обустройством балочного перекрытия требуется выбрать схему установки балок и ознакомиться с последовательностью выполнения работ.

Схемы монтажа

Крепление балок перекрытия может быть произведено по одной из следующих схем:

фиксация балок в стене;
фиксация подвесным методом.

Крепление балок методом вмуровывания в стену производится, как правило, на начальном этапе строительства дома, то есть при возведении коробки. Установка балочного перекрытия таким способом выполняется по следующей схеме:

конец балки обрезается под углом 60º – 70º для получения достаточного уровня вентиляции;
торцы балочного перекрытия защищаются от влаги рубероидом, толем или битумной смолой. При выборе битумной смолы в нишу дополнительно укладывается слой гидроизоляции;
балка устанавливается в подготовленную нишу на расстоянии 20 – 25 мм от стены. Это ограничение также служит для увеличения вентиляции деревянного бруса;
фиксация балки производится при помощи болтов;
узел крепления балки в нише утепляется, например, минеральной ватой.

Правила установки балки в паз на стене

Подвесной метод крепления балок является более простым, но не позволяет достичь уровня максимальной нагрузки. Таким методом, например, производится крепление балки к колонне.

Схема крепления подвесным способом осуществляется так:

на стене при помощи болтов фиксируются специальные крепежные кронштейны, которые могут быть изготовлены различной формы, например, в виде квадрата без одной стороны;
в крепежный узел вставляется балка и фиксируется болтами.

Фиксация балок подвесными кронштейнами

Метод установки балок с помощью кронштейнов представлен на видео.

Для сооружения перекрытий рекомендуется использовать балки, длина которых равна соответствующему параметру дома. Однако стоимость цельных балок достаточно высока, что привело к использованию иных методов:

соединения балок на стене. Такой способ используется и при необходимости установки в перекрытие окон, люков;
укладка балок короткими прогонами.

Наиболее простым способом стыковки является соединение балок на внутренней стене дома, например, на стене, разделяющей комнаты. Такой способ соединения производится по следующей схеме:

на стене обустраивается место для расположения балок путем укладки слоя гидроизоляционного материала;
балки устанавливаются таким образом, чтобы концы перекрытий находились в одном месте и четко соотносились друг с другом;
связывание балок между собой производится болтами.

Обустройства перекрытий из балок недостаточной длины

Способ укладки балок прогонами следующий:

в первую очередь устанавливаются центральные балки, которые будут выполнять функции удерживающих элементов. Центральные балки могут быть цельными или срощеными предыдущим способом;
между центральными балками подвесным методом устанавливается обрешетка.

Способ установки коротких балок

Последовательность установки

После выбора схемы установки работа выполняется в следующем порядке:

производится подготовка элементов в соответствии с размерами. Если выбрано способ укладки перекрытий в стену, то длина балок должна быть на 20 – 25 см больше длины помещения. При укладке подвесным способом длина балок и помещения равны;
распиленные балки подлежат обработке специальными составами, предотвращающими гниение, скопление влаги и подверженность поедания дерева мелкими насекомыми;
укладку лучше производить вдоль более короткой стены помещения;
на первом этапе устанавливаются крайние балки.

Состояние деревянного балочного перекрытия необходимо постоянно контролировать на наличие трещин и своевременно устранять выявленные проблемы. Это позволит значительно продлить срок службы конструкции.

Укладка балок перекрытий в стену

Укладка балок перекрытий в стену не менее важный процесс, чем расчет самих конструкций и от того насколько все будет сделано правильно зависит не только целостность всего дома, но порой и жизнь его обитателей. Причем это касается как деревянных балок перекрытия, так и металлических: и те, и другие подвержены в местах стыковок выпадению конденсата, образования плесени и грибков (для деревянных балок), усиленной коррозии в торцах балок из металла.

Все это способствует ослаблению материала и может привести к его разрушению, повлекшее за собой обвал межэтажного перекрытия дома. Поэтому все действия по защите торцов балок перекрытий, включая и балки (лаги) при устройстве пола, сводятся к тому чтобы защитить эти части от конденсата и пагубного влияния жучков-паразитов (для деревянных балок).

Укладка деревянных балок перекрытий в стену

В большинстве случаев деревянные балки заводятся в стену в специально подготовленные для этого гнезда, которые сооружаются в процессе кладки. Размер опорных участков балок должен быть не менее 150 мм. Концы, опирающиеся на стены, срезаются по углом в 60º, обжигаются, обрабатываются антисептиком и оборачиваются в два слоя рубероидом.

Крепление деревянных балок перекрытия к стене

Однако, торцы балок оставляют обязательно оставляют открытыми для того чтобы они постоянно обтекались потоками воздуха, предотвращая таким образом образования конденсата на поверхности торцов. Кроме того, концы балок должны находиться в гнездах чтобы со всех сторон между стеной и балкой оставалось свободное пространство в 40–50 мм, которое по окончанию монтажа заполняется утеплителем, например, минеральной ватой.

Диффузия водяного пара в деревянной балке

В домах из сруба или оцилиндрованного бревна концы балок заводят в гнезда на размер не менее 70 см для чего в стенах вырезаются специальные пазы. Во избежание скрипов в места укладки балок перекрытий в стену закладывается гидроизоляционный материал. Следует отметить, что в случае подрубки концов балок допускается уменьшение размера на одну четвертую высоты балки, иначе под нагрузкой в этом месте могут образоваться трещины что существенно ослабит прочность перекрытия. В случае с каркасными домами концы балок крепятся к брусу обвязки с помощью гвоздей или металлических скоб.

Укладка металлических балок перекрытий в стену

В отличие от деревянных балок концы металлических балок перед заделкой их в стену покрывают горячим битумом или суриком после чего их (концы) оборачивают минеральной ватой или войлоком, защитив их таким образом от промерзания. При возведении стен из керамического кирпича, дойдя до уровня балок, определяют места и укладывают опорные подушки, установку которых проверяют по уровню или нивелиру. Концы металлических балок после укладки крепят металлическими анкерами Т-образной формы.

Опирание металлических балок

В качестве опорных подушек используют листовой металл толщиной около 20 мм или крупный уголок величиной 160 х 160 х 12. Не исключено применение опорных подушек сверху и снизу конца металлической балки. В принципе конструкций опорных подушек может быть много, но предназначение во всех одинаковое: уложить и надежно закрепить металлическую балку (балки) перекрытий в стену.

Технология установки балок перекрытия своими руками

В малоэтажном строительстве, где пролеты между несущими стенами небольшие, установка балок перекрытия — рациональное решение. Здесь нет смысла монтировать тяжелое железобетонное сборное или монолитное перекрытие. Реконструкция или ремонт здания часто подразумевает замену перекрытий. Тут также без балок не обойтись. Но какие класть конструкции, чтобы построить безопасное перекрытие и не потратить лишние деньги? Рассмотрим все по порядку.

Схема заделки перекрытия в наружную стену: 1 – стена, 2 – подкладка, 3 – заделываемый конец балки, 4 – плита перекрытия.

Виды балок перекрытия

Железобетонные.
Металлические.
Деревянные.

Железобетонные балки перекрывают большие пролеты, но устанавливают их только с применением тяжелой грузоподъемной техники. Металлические конструкции практически не имеют ограничений по ширине пролета, но их недостаток — подверженность коррозии и высокая теплопроводность и звукопроводность. Деревянные балки перекрытия лишены этих недостатков, поэтому и получили широкое применение.

Преимущества деревянных балок перекрытия

Схема балки перекрытия.

Малый вес конструкций. Его легко выдерживают стены и фундамент, а при монтаже можно обойтись без грузоподъемных механизмов.
Простота монтажа. Работа посильна для людей без высокой строительной квалификации.
Высокие теплоизоляционные свойства.
Хорошая надежность, прочность и долговечность.
Меньшая стоимость по сравнению с конструкциями из других материалов.

Для изготовления брусьев можно применять древесину как хвойных, так и лиственных пород дерева. Но особое внимание надо обратить на качество древесины:

Отсутствие сучков и трещин. Брус работает на изгиб, и любая трещина снижает несущую способность. Это приводит к прогибу перекрытия или его полному разрушению.
Отсутствие гнили или поражения паразитами. Эти факторы постепенно распространяются в теле конструкции даже после обработки защитными средствами и уменьшают возможность выдерживать нагрузки;
Влажность. Деревянные брусья должны быть просушены на открытом воздухе в течение не менее 3 месяцев при высокой температуре и низкой влажности воздуха.

Подбор сечения бруса

Крепление деревянных балок к стенам сруба.

Балки применяют прямоугольного или квадратного сечения. У прямоугольного бруса широкая сторона должна располагаться вертикально. Это повышает жесткость конструкции и уменьшает прогиб перекрытия. Наиболее распространенные сечения: 100×100 мм, 100×250 мм, 150×150 мм, 150х250 мм.

Исходя из проектного расчета, могут использоваться и другие сечения. Чтобы правильно подобрать сечение балки, надо рассчитать нагрузку на ее погонный метр. Она будет состоять из веса самого бруса, элементов конструкции перекрытия, мебели и предметов верхнего этажа, а также веса людей. Нагрузки надо округлять в большую сторону, создавая определенный запас прочности конструкции.

Нагрузки, кг/пог.м	Сечение балок при длине пролета, м
Нагрузки, кг/пог.м	3,0	3,5	4,0	4,5	5,0	5,5	6,0
150	5×14	5×16	6×18	8×18	8×20	10×20	10×22
200	5×16	5×18	7×18	7×20	10×20	12×22	14×22
250	6×16	6×18	7×20	10×20	12×20	14×22	16×22
350	7×16	7×18	8×20	10×22	12×22	16×22	20×00

Монтаж балок перекрытия

Деревянные изделия используют для пролетов до 5 м при междуэтажном перекрытии и до 6 м при перекрытии чердачном. Концы должны опираться только на несущие стены. Шаг балок принимают в пределах 0,6 — 1 м. В прямоугольном помещении конструкции укладывают параллельно короткой стене, если длинные стены несущие.

Схема монтажа балок перекрытия.

Начинают монтаж перекрытия с установки 2 балок у противоположных стен. Их располагают на расстоянии более 5 см от края стены. Расположение изделий в одной горизонтальной плоскости проверяют водным уровнем. Натягивают между крайними брусьями маячный шнур и, ориентируясь по нему, укладывают остальные изделия на равномерном расстоянии друг от друга, но не больше расчетного.

Для регулировки балок по высоте ее конец можно подтесать, если надо опустить вниз, или подложить цельный кусок древесины при необходимости поднятия вверх. Подкладывать щепки нельзя, поскольку при усыхании древесины они могут сместиться и выпасть. Чтобы конструкции не двигались, их можно временно закрепить до обустройства настила. Пространство между концами на стене закладывают кирпичом или блоками.

Торец балки междуэтажного перекрытия не должен доходить до наружного края стены 20-30 см.

Схема металлической балки.

Это позволит положить изделие в сухой зоне, не проходя «точку росы», где образовывается конденсат, пагубно действующий на древесину. Для защиты концы брусьев закрывают рубероидом или обрабатывают специальным защитным раствором. Но в случае установки балок чердачного перекрытия их концы могут быть выпущены за пределы наружных стен и служить основанием карниза крыши.

При строительстве деревянного дома из брусьев балки перекрытия могут крепиться к стенам с помощью специальных упорных кронштейнов, не нарушая целостности стены. Если сквозь перекрытие проходит труба печного или каминного отопления, то в целях пожарной безопасности расстояние от трубы до балки должно быть не менее 40 см.

Изготовление сборных балок

Если идет ремонт и требуется установка или замена балок, но нет конструкций необходимой длины или сечения, то их можно изготовить самостоятельно из досок. Подбираем доски таким образом, чтобы их ширина соответствовала высоте балки, а толщина доски была не менее 1/3 ширины балки. Составляем вместе три доски, смещая среднюю на 1 м. Образовавшееся пространство заполняем такой же доской длиной 1 м. Сращивание элементов таким способом дает возможность получить конструкцию требуемой длины и сечения.

Решение вопроса о том, как крепить доски, следующее: на расстоянии 10 см от места состыковки досок вкручивают 6-8 саморезов по дереву с каждой стороны стыка, располагая их вертикально в 2 ряда. Использовать гвозди нежелательно. Со временем древесина усохнет, и гвоздевое соединение ослабнет, чего не происходит при креплении саморезами.

Примечание: обработка защитным средством от гниения досок перед сборкой дает больший эффект, чем обработка цельного бруса. Такие сборные конструкции можно эффективно использовать для подвального перекрытия.

Установить балки перекрытия технически не очень сложная работа. Несколько рабочих без проблем справятся с этой задачей. Строительство нового дома или ремонт существующего пройдет согласно плану без проблем и задержек.

установка и крепление к мауэрлату, фото +видеопримеры

Если в частных домах используют деревянные стропила, то в общественной застройке используют стропильные жб балки.

Двутавровые деревянные балки — это конструктивный материал, который применяют для строительства зданий по каркасной технологии, а также для устройства перекрытий. У них отсутствуют недостатки, присущие древесине, а благодаря наличию двутаврового сечения достигнуты высокие прочностные характеристики. Стыковка двутавровых балок производится при помощи плотницкого инструмента.

На сегодняшний день основные варианты установки стропил и крепления их к стенам домов следующие:

Для сборки стропильной конструкции используют деревянные элементы и металлические изделия. К деревянным крепежам относятся: бруски; треугольники; нагели и т.д.

В случае применения древесины твердых лиственных пород, специалисты рекомендуют делать в балке надрез – она вместе со сделанной в стропильной ноге прорезью будет создавать упорный замок. Когда мауэрлат изготовлен из хвойной древесины, прорези делать нежелательно, так как они приведут к ослаблению конструкции. От способа, каким выполнено крепление балок к мауэрлату зависит состояние кровли в разных погодных условиях (прочтите ещё: «Чем и как крепить стропила к мауэрлату»).

Соединение балки со стропильной ногой

Крыша дома под действием на нее нагрузок стремится разъехаться в стороны и вниз. Чтобы этого не допустить, используют различные конструктивные решения, препятствующие смещению элементов каркаса кровли.

Так было придумано вырезание выемок в ноге стропил, которое можно выполнить с помощью таких соединений как:

зуб с одним упором;
зуб с шипом и упором;
опирание стропил на балки перекрытия.

Крепление стропил к мауэрлату, смотрите на видео:

Врубку с одним зубом используют, когда у крыши большой угол уклона. Это означает, что крепление стропил к балкам перекрытия производится под углом больше 35 градусов. В ноге вырезают зуб с шипом, а в балке для входа шипа создают гнездо. При этом глубина выемки не может быть более 1/3 или 1/4 части толщины балки, в противном случае происходит ослабление элемента. Врубку производят, отступив от края балки 25 – 40 сантиметров, тогда удастся избежать вероятности сколов. Чтобы не допустить сдвига соединения в бок, одинарный зуб необходимо создавать вместе с шипом.

Врубку с двойным зубом выполняют для пологих кровель, когда угол между элементами соединения не превышает 35 градусов, ее выполняют одним из таких способов:

два шипа;
упор без шипа;
упор, дополненный шипом;
соединение по типу замка с двумя шипами и другие варианты.

Для обоих зубов глубина врезки обычно одинаковая. Но в ряде случаев первый дополненный шипом зуб врубают на 1/3 толщины балки, а второй – на 1/2.

При создании крыш встречается такой способ устройства стропил, когда соединяют стропильные ноги и деревянные потолочные балки перекрытия, но его используют редко. В данном случае в ноге вырезается зуб-упор так, что одна из его плоскостей ложится на плоский край балки, а другая плоскость упирается в запил, сделанный глубиной в 1/3 часть толщины балки. Для надежности помимо врубки выполняют дополнительное соединение при помощи хомутов, болтов, проволочных петель или полосок металла.

Соединение стропил на коньке крыши

В настоящее время в сфере строительства при создании стропильной системы используется 3 способа соединения стропил на коньке:

соединение встык;
установка на коньковый прогон;
крепление внахлест на коньковый прогон.

Чтобы понять, какой вариант предпочтительнее, необходимо разобраться, как их выполняют.

Соединение встык. Верхнюю часть ноги стропила обрезают под углом, который равен углу наклона кровли и упирают ее в другую стропильную ногу, на которой также выполнена обрезка только в противоположном направлении. Такую работу выполняют согласно предварительно выполненному шаблону. В ряде случаев для обеспечения в упоре большего напряжения, обрезку выполняют при проведении монтажа, при этом пропил делается через оба бруска, в результате чего две плоскости плотно прилегают одна к другой. Затем стропила между собой соединяют при помощи длинных гвоздей.

Когда используется данный способ, для дополнительного крепления применяют металлическую или деревянную накладку – ее устанавливают при помощи болтов или забивают гвозди в месте стыка.

Установка на коньковый прогон. Этот способ во многом похож на предыдущий метод. Отличие заключается в монтаже коньковой балки. Подобная деревянная конструкция крыш отличается надежностью, но ее не всегда можно использовать, поскольку здесь требуется дополнительный монтаж опорных балок и тогда чердаком не очень удобно пользоваться.

Этот вариант позволяет выполнять работу по установке каждой пары стропильных ног непосредственно на месте без предварительных работ и применения шаблонов. Верхний край ноги в данном случае упирается в коньковую балку, а нижний — на мауэрлат.

Крепление внахлест на коньковый прогон. Выполнение работ проходит аналогично предыдущему варианту, только верхний стык стропил осуществляется внахлест. Они соприкасаются вверху не своими торцами, а боковыми сторонами. Крепежными элементами являются болты или шпильки.

Ремонт стропильной конструкции

Частный дом эксплуатироваться может не один десяток лет и часто возникает ситуация, когда необходимо отремонтировать элементы стропильной конструкции. Состояние каркаса крыши и кровельного покрытия необходимо постоянно контролировать, поскольку их разрушение приводит к большим неприятностям. При обнаружении дефектов надо принимать экстренные меры.

Проблема: начал загнивать конец стропильной ноги, опирающийся на мауэрлат. В такой ситуации на перекрытие чердака помещают бревно, оно должно опираться на несколько балок (установка балок перекрытия должна быть надежной). Под ремонтируемую стропильную ногу подкладывают подкосы – надо, чтобы они упирались в бревно. Между крайним подкосом и местом загнивания расстояние должно превышать 20 сантиметров. После того как поврежденный отрезок удален путем выпиливания, на его место монтируют предварительно подготовленный вкладыш.

Проблема: в середине стропильной ноги обнаружено гниение древесины. С целью усиления стропильной конструкции по обеим сторонам поврежденного элемента прибивают деревянные накладки из досок толщиной 50-60 миллиметров. Гвозди для крепления забивают по их краям в неповрежденную часть стропила.

Проблема: поврежден мауэрлат. Когда это незначительный участок, специалисты советуют установить подкосы с прикрепленной к ним при помощи скоб стропильной ногой. Подкосы монтируют с опорой на неповрежденную часть мауэрлата. В том случае, если область повреждения мауэрлата значительна, тогда к стропильной ноге прибивают накладку из досок, их в свою очередь крепят в новый мауэрлат, устанавливают который немного ниже поврежденного. Монтируют дополнительный мауэрлат в стену с использованием штырей, при этом монтаж мауэрлата выполняют в соответствии проекта.

Проблема: в стропильной ноге появилась трещина, в результате чего произошел прогиб кровли. Для проведения ремонта надо заготовить 2 доски, одна из них станет отжимной стойкой, а вторая — для нее опорой. Опорную доску крепят перпендикулярно несущим балкам перекрытия чердака. Отжимную стойку устанавливают на ранее закрепленную опору и подводят ее под прогиб ноги. Между концом отжимной стойки и опорной доской вбивают 2 клина один навстречу другому. Их продолжают забивать, пока прогиб не будет устранен. На место, где располагается трещина, накладывают две доски, длина которых не менее, чем на метр превышает размер поврежденного участка. Их закрепляют болтами. Затем клинья выбивают, убирают опорную доску и временную стойку.

Проблема: требуется усиление стропильной системы, поскольку новый кровельный материал тяжелее прежнего. Для этого увеличивают основное сечение стропил, наращивая его досками. Какую величину необходимо нарастить (но не более 5 сантиметров) определяют при помощи расчетов (читайте также: «Расчет деревянной балки перекрытия»). Прокладку и стропильную соединяют с использованием гвоздей.

Крепление дерева к стальной двутавровой балке

Руководства по проекту изящного домостроения

Обрамление

Строительные навыки

Забудьте об упаковке паутины; прикрепите древесину к верхней части и повесьте каркас пола с помощью подвесных балок с верхним креплением.

Джон Спайер Выпуск 180

Краткое описание: Стальные балки могут выдерживать гораздо больший вес, чем массивные или инженерные пиломатериалы, поэтому они часто используются в жилищном строительстве. Но крепление дерева к стали может занять много времени. Джон заменил самый распространенный метод — упаковывание полотна пиломатериалами — гораздо более быстрым методом, включающим вешалки на балках, устанавливаемые сверху. Прикрепив болтами кусок пиломатериала к верхнему фланцу двутавровой балки и прибив к нему кронштейны балки, вы можете уменьшить количество используемого пиломатериала, количество отверстий, которые вы просверливаете, и количество болтов, которые вы устанавливаете. Кроме того, для вешалок с верхним креплением требуется меньше гвоздей.

Современные планы этажей ориентированы на широкие открытые пространства. Несмотря на достижения в области инженерных деревянных балок, бывают случаи, когда требуется что-то более прочное. Многие плотники избегают стали, потому что крепление пиломатериалов к стали может быть сложным. Резка стальной балки на месте еще сложнее. Однако иногда лучшим выбором является стальная двутавровая балка. Конструкционная сталь стоит меньше, чем сопоставимые LVL, она прочная и доступна у местных поставщиков. Если вы закажете его нужного размера с пробитыми отверстиями для крепежа, вашей единственной проблемой будет прикрепление пиломатериала.

Сталь имеет несколько ограничений

Хотя стальной элемент выдерживает большую нагрузку на более длинном пролете с меньшей толщиной, чем любой другой строительный материал, у стали есть некоторые недостатки. Во-первых, он очень тяжелый. Вы должны быть уверены, что сможете доставить его туда, куда нужно, либо с помощью людей, либо с помощью машины. Во-вторых, вы не найдете диаграмм стальных пролетов в кодовой книге; размер стали обычно должен определяться инженером. Сталь должна быть защищена от влаги, чтобы предотвратить ржавчину и износ. Кроме того, стальная балка выйдет из строя намного быстрее и катастрофичнее, чем аналогичная деревянная балка при пожаре.

Верхние балочные подвесы наиболее практичны.

В самом простом случае двутавровая балка укладывается в углубления, отлитые в фундаментных стенах, а сверху на нее устанавливаются балки перекрытия. Однако чаще к паутине прикручивают древесину; затем балки или стропила крепятся к дереву с помощью стандартных подвесок для балок. Сверление и болтовое крепление, необходимые для этого метода, настолько непрактичны, что их стоит изменить до начала строительства. Еще один способ крепления — приварить верхние подвески к двутавровой балке. Однако этот вариант встречается редко не потому, что он не работает, а потому, что у большинства каркасных бригад нет сварщика на месте.

Я думаю, что лучший способ — прикрутить 2 бруска болтами к верхнему фланцу двутавровой балки, а затем прибить к брусу подвески верхней балки. Я использую 1⁄4 дюйма. на 1 1/2 дюйма. затяните болты через нижнюю часть верхнего фланца. Поскольку вешалки для верхних балок не будут сопротивляться скручиванию так же хорошо, как вешалки для лицевой установки, я использую обвязку внизу или блокировку между балками. Если требуется сопротивление подъему, я прибиваю пиломатериал на место с помощью порохового инструмента для забивания гвоздей, а затем вбиваю сквозные болты после того, как фанерный пол опущен, утапливая головки болтов в фанеру.

Стальные двутавровые балки, которые чаще всего встречаются на строительных площадках, имеют форму W (широкая) и S (стандартная), в зависимости от ширины полки. Стальные балки обозначаются по форме, глубине и весу. Например, балка W8x35 имеет W-образную форму глубиной около 8 дюймов и весом 35 фунтов на лин. ft.

Поскольку сталь трудно резать и сверлить на месте, вашему поставщику требуется точная длина вместе с эскизами, показывающими расположение и размеры всех отверстий. Если вам нужно разрезать балку, ацетиленовая горелка — самый простой способ, но лезвия для резки металла в циркулярных пилах и сабельных пилах тоже подойдут.

From Fine Homebuilding #180

Для получения дополнительных иллюстраций и подробностей нажмите кнопку View PDF ниже:

View PDF

Предыдущий: Обрезка балок пола по длине Следующий: Умное решение для провисшего пола

Направляющая

Каркас

Глава

Каркасные перекрытия

Обрамление

Каркас

Надежное подробное руководство от профессионалов по созданию прочного дома, соответствующего нормам

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая Руководство по каркасному проекту.

Начать бесплатную пробную версию

Введение в каркас

Концепции каркаса дома, советы и многое другое

Инструменты, методы и материалы для обрамления

Инструменты
Техники
Обрамление пиломатериалов
Стали

Каркасные полы

Каркасные стены

Каркас лестницы

План лестницы
Строительные лестницы

Каркас крыши

Эффективные методы кадрирования

Расширенное кадрирование
Двойные стены

Деревянный каркас

Деревянно-каркасное строительство
Деревянно-каркасный дизайн

Разница между деревянным каркасом и стойкой и балкой

0007

В чем разница между деревянным каркасом и стойкой и балкой? Многие люди с трудом различают два метода строительства из тяжелых бревен. В первую очередь разница в соединениях.

И в деревянном каркасе, и в конструкции стоек и балок используются прочные тяжелые бревна, а не мерные пиломатериалы, которые можно купить на любом складе пиломатериалов. Габаритные пиломатериалы были обрезаны до заранее определенных стандартных размеров, таких как 2×4 и т. Д. Тяжелые бревна, используемые как в стойках, так и в балках и деревянном каркасе, намного больше и обычно остаются открытыми в здании, создавая честное выражение конструкции и придавая это солидный вид. Когда он спроектирован и построен с заботой и умением, красота самого каркаса создает художественный характер здания. Органическая красота дерева подчеркивается открытыми деревянными конструкциями, будь то столбы и балки или деревянный каркас.

Сходство стоек и балок и деревянного каркаса

И деревянный каркас, и стойки и балки представляют собой методы строительства, в которых структурный каркас является самонесущим и несет вес дома. Это означает, что для обоих методов внутренние несущие стены не нужны, что делает возможными большие открытые внутренние пространства и высокие сводчатые потолки. Когда рама остается открытой (как это обычно бывает), органическая красота подчеркивает здание. Оба типа рам обычно предварительно изготавливаются в защищенном помещении, затем маркируются и доставляются на место работы, где их можно быстро поднять.

Деревянный каркас, стойки и балки являются примерами устойчивого строительства. Довольно часто древесина в этих рамах повторно используется из существующих конструкций или заготавливается из стоячих мертвых лесов. А из-за того, как собраны бревна, их можно разобрать и перепрофилировать в будущем здании.

Различия между стойкой и балкой и деревянной рамой

Основное различие между этими двумя системами заключается в способе соединения бревен. Деревянный каркас восходит к средневековью, и есть строения, построенные тогда, которые стоят до сих пор. В деревянных рамах используются традиционные столярные изделия, такие как врезные и шипы. В них очень мало металлических деталей — в основном скрытые структурные винты там, где это абсолютно необходимо, например, для крепления стропил к коньку. В стоечно-балочных зданиях брусья обычно соединяют металлическими крепежными элементами и соединителями, которые могут быть как скрытыми, так и декоративными.

Стойки и балки обычно используют столярные изделия с полунахлестом. Крепления, крепящие брусья, могут быть скрыты в соединениях или открыты и декоративны. В деревянном каркасе используются врезные и шиповые соединения, шарфы, шлицевые соединения и другие столярные изделия, закрепленные деревянными штифтами. Стоимость квалифицированной рабочей силы для резки и подгонки стыков в доме с деревянным каркасом намного выше, чем в стойке и балке. Однако металлические соединители в стоечно-балочном здании могут быть значительным фактором затрат.

Процесс подъема (возведения) для деревянного каркаса отличается от процесса строительства из стоек и балок. Секции деревянного каркаса собираются на земле, а затем возводятся по отдельности, пока не будет завершен весь каркас. В конструкции стойки и балки рама строится с нуля, а части добавляются друг к другу.

Характеристики деревянного каркаса

Традиционные столярные изделия в деревянном каркасе сложны и иногда должны быть спроектированы таким образом, чтобы выдерживать нагрузки, возникающие в разных местах внутри здания. Конструкция деревянного каркаса зависит от плотно прилегающих столярных изделий, целостности материалов и критической геометрии для создания самонесущего здания.
Столярные изделия для деревянного каркаса требуют точности и должны выполняться квалифицированными мастерами. В последнее время была разработана автоматизация для резки столярных изделий с использованием фрезерных станков с ЧПУ (ЧПУ).
Деревянные рамы проектируются и строятся как отдельные конструкции без использования каких-либо дополнительных рамных опор.
Каркас обычно оставляют открытым, так что сама конструкция является важным фактором, определяющим стиль здания.
Деревянные рамы скрепляются с помощью деревянных штифтов или клиньев. Штифты вбиваются в слегка смещенные отверстия в частях соединения, что позволяет деревянному каркасу стягивать детали вместе для создания прочных соединений.

Характеристики стоек и балок

Каркасы стоек и балок могут быть как структурными, так и декоративными. Металлические соединители могут быть полностью скрыты внутри рамы или открыты и декоративны.
Столбчатые и балочные конструкции дают проектировщику большую свободу в разработке как внутреннего, так и внешнего пространства.
Стойка и балка похожи на деревянную раму, так как размеры элементов одинаковы. Затраты на рабочую силу меньше, так как не используются сложные столярные изделия.
При возведении стоечно-балочного здания компоненты каркаса, стены и крыши собираются последовательно.
Каркасы стоек и балок обычно используются в сочетании с дополнительными конструктивными элементами, такими как панели сдвига и каркас заполнения, для создания надежного здания.

Каркас стойки и балки

Соединение стойки и балки с помощью T-Rex

Преимущества деревянной рамы

Часто более художественно и элегантно, чем стойка и балка.
Традиционные деревянные столярные изделия, если их держать в сухом состоянии, могут служить не одному поколению.
Традиционные деревянные столярные изделия являются гибкими, то есть они могут прогибаться и немного двигаться под нагрузкой без поломок

Недостатки деревянного каркаса

Традиционные столярные изделия могут потребовать немного больше навыков для изготовления. Это приводит к более высоким трудозатратам.

Преимущества стоек и балок

Каркасы стоек и балок могут быть как структурными, так и декоративными. Металлические соединители могут быть полностью скрыты внутри рамы или открыты и декоративны.

Недостатки стойки и балки

Если влага конденсируется на стальных поверхностях, они могут ржаветь и вызывать гниение соседней древесины. Если металлические соединительные пластины сложные, эти элементы могут заметно увеличить материальные затраты. Разрозненные материалы, такие как металлические соединители и деревянные балки, со временем могут ослабнуть.

Деревянные соединения

Деревянный каркас — это метод строительства, который веками использовался нашими предками, и они принесли в Соединенные Штаты навыки, которые они разработали в Европе и других странах (например, в Японии). Эти мастера используют традиционные методы изготовления столярных изделий из дерева, чтобы собрать воедино большие, обычно квадратные бревна. Соединения вырезаются, как правило, вручную, чтобы соединить каждый кусок дерева замком. Примером такого соединения является врезное и шиповое соединение. При соединении обычно используются деревянные штифты, потому что использование металла обычно не практикуется с деревянным каркасом. Колышки видны на стыках, и их наличие является хорошим признаком того, что конструкция имеет деревянный каркас. Резка и подгонка традиционных столярных изделий отнимает много времени и требует высокого уровня квалификации. Есть школы, которые предлагают курсы для обучения этим методам, такие как те, которые можно найти здесь.

Стойки и балки, в отличие от деревянного каркаса, не включают врезные и шиповые столярные изделия. В этом методе каркаса также используются тяжелые бревна, однако соединения намного проще; крепежные элементы в виде металлических шурупов, болтов и пластин используются для соединения деревянных деталей. Иногда соединения усиливают и украшают металлическими накладками. В других случаях соединители скрыты, поэтому конструкции очень похожи на конструкции с деревянным каркасом, за исключением отсутствия видимых штифтов. Эти более простые соединения обычно требуют меньше времени для создания. Такой бизнес, как Simpson Strong Tie, предлагает пластины и распорки, которые обеспечивают функциональное решение в линейке продуктов Architectural Connector.

Система соединения стоек и балок от Rothoblaas

Одна компания, которая предлагает альтернативу каркасу с врезным и шиповым соединением, а также каркасу с угловыми/угловыми распорками или стальными пластинами, — это Rothoblaas с их соединительной системой. Большинство Rothoblaas разъемы скрытого типа.

Rothoblaas предлагает соединители из экструдированного алюминия, установка которых не требует специальных навыков, а также множество других соединителей для вашего проекта. Благодаря своему международному опыту, Rothoblaas создала простые соединения, которые уравновешивают искусство деревянного каркаса с современными разработками в области стоек и балок. С Rothoblaas нет необходимости тратить время и приобретать навыки, необходимые для традиционных методов. С этими соединителями не нужны большие металлические пластины и угловые распорки, обычно используемые в конструкциях стоек и балок. Каркас с помощью соединителей стоек и балок Rothoblaas представляет собой жизнеспособную альтернативу с минимальным металлическим внешним видом, одобренную инженерами и экономичную. Планы с использованием этих соединителей доступны у нас здесь, и вы можете найти соединители в нашем интернет-магазине.

Деревянный каркас и строительство стоек и балок требуют плотных, хорошо обработанных соединений, но изготовление стоек и балок обычно менее трудоемко. Часто бывает очень трудно отличить деревянный каркас от качественной конструкции из стоек и балок. Оценка традиционного мастерства по сравнению со стоимостью являются определяющими факторами при принятии решения о том, какой подход использовать. Деревянный каркас может добавить 25% к стоимости дома, построенного из палочек. Деревянный каркас может стоить на 10-15% дороже, чем стоечно-балочная конструкция. Столбчатые и балочные конструкции, а также деревянные каркасы воспевают красоту дерева, но столбчатые и балочные конструкции отличаются от чисто традиционных столярных изделий.

В заключение, строительство из более крупных бревен поощряет выбор индивидуального дизайна, демонстрируя либо ручную работу в деревенском стиле, либо гладкий и более современный внешний вид.

Рекомендации по проектированию и установке деревянных балок :: Weyerhaeuser

By Jerad Bankston, P.E.

Успешное проектирование и установка деревянных балок, таких как Microllam® LVL, TimberStrand® LSL и Parallam® PSL, выходит за рамки простого поиска элемента в таблице. Знание того, как балка будет нагружена (боковая или верхняя) и общее применение элемента, поможет определить, какой продукт использовать для обеспечения успешной установки.

Соединения балок

Нам часто задают вопрос, как соединить многослойную балку. Соединения балок основаны на способе приложения нагрузки (будь то верхняя, боковая или точечная нагрузка) и величине нагрузки. Боковые нагрузки и точечные нагрузки на балки обычно требуют наиболее агрессивных схем соединения, чтобы передать нагрузку на все слои балки. TJ-9000 предоставляет таблицы соединений для боковых, верхних и точечных нагрузок на балки.

Если вы используете наше программное обеспечение Forte для расчета размеров балки с одним стержнем, теперь оно позволяет проектировать и сообщать о требуемом соединении для балки на основе величины нагрузки и того, как она применяется к балке. Нажмите здесь, чтобы просмотреть видеоруководство по использованию этой функции в Forte.

Боковые нагрузки на одну сторону балки

Плоские балки с нагрузками, приложенными только к одной стороне, требуют особого внимания, особенно если ширина элемента составляет 7 дюймов. Наша литература рассматривает это условие, утверждая, что балки шириной 7 дюймов должны быть загружены сбоку только тогда, когда нагрузки приложены к обеим сторонам элементов (чтобы свести к минимуму вращение). Возможность вращения балки увеличивается по мере того, как нагрузка прикладывается дальше от центральной линии балки (чем шире балка, тем больше потенциал вращения). На рис. 1 показано, как образовался зазор между балками и балкой, нагруженной сбоку, из-за вращения балки под нагрузкой.

Рис. 1. Балка, вращающаяся из-за боковой нагрузки

Один из способов противодействия вращению — установить натяжную ленту соответствующего размера снизу полки балки через нижнюю часть и вверх по задней стороне плоской балки. Натяжной ремень будет сопротивляться вращению и будет удерживать балку вместе с балкой.

Связывание сжатой кромки (длина без связей)

При проектировании балки необходимо также учитывать, как элемент будет скреплен (в частности, как будет скреплена сжатая кромка), чтобы предотвратить боковое перемещение балки. Для простых пролетных балок сжатая кромка обычно находится в верхней части балки (см. рис. 2), однако для многопролетных балок сжатая кромка изменяется сверху вниз по мере пересечения промежуточных опорных точек (см. рис. 3).

Рис. 2. Простая пролетная балка — сжатая кромка выделена синим цветом

эта балка крыльца с простым пролетом показана на рис. 4.

Рис. 4. Изгиб балки под нагрузкой

Установка перегородок поверх опущенных перемычек гаражных ворот является обычной практикой (см. рис. 5). Степень крепления, обеспечиваемая стеной с пони, варьируется в зависимости от элементов дизайна, таких как высота стены и тип обшивки стены. Боковая устойчивость опущенной балки, такой как показанная ниже, зависит от размера проема, размера балки и высоты стены пони.

Рис. 5. Нижняя стенка поверх перемычки гаражных ворот

Наше руководство для спецификаторов TJ-9000 содержит рекомендации по конструированию сводчатой стены и перемычки в зависимости от типа балки, размера и ширины проема.

На рис. 6 показан пример, когда стена с пони не обеспечивала надлежащего крепления, и балка начала изгибаться (или выгибаться) из стены.

Рис. 6. Изгиб в балке из-за неадекватного крепления

Эту проблему можно было решить на этапе проектирования, указав, что балка плотно прилегает к двойным верхним плитам. В качестве альтернативы, вместо составного коллектора можно было бы использовать более устойчивый в боковом направлении сплошной коллектор, такой как Parallam® PSL или TimberStrand® LSL (см. рис. 7).

Рис. 7. Перемычка плотно прилегает к верхним плитам

Балки с несколькими пролетами, такие как эта сплошная перемычка гаражных ворот, показанная на рис. луч.

Рис. 8. Непрерывный коллектор гаражных ворот

В результате недостаточного закрепления этого сплошного коллектора гаражных ворот стена прогибалась примерно на 1 дюйм (см. Рис. 9).

Рисунок 9. Изгиб стены

Самым простым решением этой проблемы была бы установка перемычек гаражных ворот в виде отдельных (простых пролетов) балок вместо одного сплошного элемента. Использование твердого элемента, не требующего промежуточных раскосов, также было бы решением.

Рассмотрение того, как балка будет нагружена и как балка будет закреплена окружающей конструкцией, поможет выбрать подходящий продукт для применения. Если у вас возникнут вопросы по вашему следующему дизайну, не стесняйтесь обращаться в нашу службу технической поддержки по телефону 888-453-8358 или по электронной почте [email protected].

Джерад Бэнкстон, ЧП — инженер Weyerhaeuser, поддерживающий Trus Joist Engineered Wood Products, базирующийся в Сент-Поле, штат Миннесота. В течение 14 с лишним лет работы в Weyerhaeuser Джерад оказывал техническую поддержку и обучение для жилых, многоквартирных и промышленных приложений.

Посмотреть наши планы | Structural Wood Systems, Inc.

См. наши планы

План каркаса первого этажа

План каркаса второго этажа

План стены жесткости

First Floor Framing Plan

Steel Beams

Балки маркируются либо номером балки, либо аналогичной этикеткой, на которой четко указано, где должна быть установлена каждая балка. Каждая балка перед поставкой четко маркируется, чтобы избежать путаницы при установке. В нашем плане для каждой балки есть обозначение балки с указанием ее имени, размера и того, является ли она плоской или опущенной, что предотвращает путаницу в отношении того, где ее необходимо установить.

Вернуться к началу

Лаги перекрытия LVL имеют несколько существенных преимуществ:

Лаги для перекрытий LVL делают пол более прочным, жестким и устойчивым, чем обычные пиломатериалы (2×10 — 2×12)
Балки LVL не требуют какой-либо системы противопожарной защиты, связанной с системой перекрытий IRC (раздел 302.13 IRC)
Нет необходимости в гипсокартоне, минеральной вате, спринклерных системах.

Системы перекрытий LVL обозначены на наших чертежах выносными точками. независимо от «o.c.» интервал материала.

Блоки обозначены на наших планах шестиугольным символом B1

культура 3

Вернуться к началу

На каждом плане SWS каждая балка обозначена по номеру. Требования к креплению каждой балки также указаны на плане.

урожая 4

Вернуться к началу

Сборные изолированные коллекторы SWS имеют одно из самых высоких значений «R», доступных на рынке сегодня. Каждый изолированный коллектор предварительно изготавливается с использованием лицевой стороны LVL с обеих сторон панели, чтобы создать заголовок, который прочнее, чем (3) 2×10, но имеет значение «R» R-20.

Урожай 5

Вернуться к началу

Часто практически отсутствует координация между структурными планами и механическими планами (сантехника/ОВКВ/электричество).

Когда возникают конфликты, SWS предоставляет примечание к плану каркаса с инструкцией по перемещению балки во избежание конфликта.

укороченный 6

Вернуться к началу

Компания SWS теперь предлагает открытые лаги для перекрытий Tri-Force различной глубины и длины. Tri-Force Open Web Joist — отличный вариант для любого проекта, где механические системы представляют собой проблему.

урожай 7

Наверх

Для несущих стен / стен жесткости иногда обычной схемы забивания недостаточно, чтобы противостоять высоким ветровым нагрузкам. В этих случаях SWS предоставляет дополнительный лист с описанием схем забивания гвоздей, а также мест крепления, необходимых для соблюдения местных строительных норм и правил. Часто в вашем проекте есть несколько разных схем забивания гвоздей. Планы SWS с цветовой кодировкой Braced Wall / Shear Wall позволяют очень легко следовать дизайну.

шаблон для фанерного гвоздя jpeg

Вернуться к началу

Стены сдвига часто требуют «прижимов» (HDU) для крепления деревянной стены к стене под ней (деревянной или бетонной). Анкерные болты могут нести большую часть нагрузок. Когда требуется более мощная система крепления, SWS сообщит о местоположении и размере каждого HDU.

Каждый необходимый HDU показан в виде розового треугольника на странице жесткой стены.

hdu jpeg

Наверх

SWS предлагает полный пакет услуг по интеграции стали в ваше деревянное каркасное здание. SWS обеспечивает инженерный проект, а также сборные стальные компоненты, доставляемые непосредственно на строительную площадку. Все стальные изделия поставляются предварительно изготовленными, загрунтованными и готовыми к соединению болтами. Если требуются сварные швы с полным проплавлением, SWS предлагает услуги сварки «на месте».

стальная балка jpeg

Вернуться к началу

колонна из труб jpeg

кроп 15

Добавить название

Опишите ваше изображение

трубчатая колонна jpeg

Вернуться к началу

портальная рамка jpeg

Вернуться к началу

Балка с шарниром jpeg

Наверх

Компания SWS самостоятельно проектирует все фермы для крыш и перекрытий. Внутренний дизайн обеспечивает полностью интегрированный дизайн от вершины крыши до бетонной стены.

Каждый проект уникален. SWS будет использовать стратегию, которая часто сочетает в себе как обычный каркас, где это имеет смысл, так и инженерную систему пиломатериалов, где это имеет смысл.

Стропильные фермы jpeg

Вернуться к началу

Часто упускают из виду размер и расположение фундамента.

SWS предоставит план фундамента с указанием местоположения, размера и потребности в арматуре для всех внутренних фундаментов.

SWS не предоставляет планы фундамента.

план фундамента в формате jpeg

Вернуться к началу

Иногда обычной схемы забивания недостаточно, чтобы выдержать высокие ветровые нагрузки. В таких случаях SWS предоставляет дополнительные листы с описанием схемы забивания гвоздей, а также мест прижима, необходимых для сопротивления этим боковым нагрузкам. В редких случаях может потребоваться моментная рама (также известная как стальная портальная рама).

Схемы несущих стен и стен SWS с цветовой кодировкой позволяют очень легко следовать дизайну.

Дизайн в формате jpeg

Вернуться к началу

Как добавить деревянные балки на потолок: руководство «Сделай сам»

Декоративные балки могут преобразить потолок и комнату, придав дому теплоту, характер и атмосферу декор помещения. Сводчатые потолки выглядят особенно потрясающе с добавлением деревянных балок и помогают улучшить внешний вид большого пустого полотна.

В большинстве случаев потолочные балки не используются для поддержки и могут быть установлены домовладельцем. Особенно это касается потолочных балок из искусственного дерева. Балки из искусственного дерева выглядят так же, как настоящие, так как они все еще сделаны из настоящего дерева, но состоят из трех или четырех частей, чтобы создать пустую «коробку» на потолке. Эти искусственные потолочные балки намного легче и способны скрыть провода или трубы.

Готов узнать больше?

Ваш следующий проект не за горами. Получите больше вдохновения, доставленного прямо в ваш почтовый ящик.

Просмотрите нашу продукцию

Если вы планируете самостоятельно установить деревянные балки, убедитесь, что вы знаете свой уровень комфорта, и при необходимости обратитесь за помощью к профессионалу. Настоящие деревянные балки можно установить в течение от нескольких часов до нескольких дней, и они мгновенно преобразят ваш потолок, придав ему свежий вид. Мы предоставляем пошаговые инструкции, которые помогут вам в вашем следующем проекте по благоустройству дома.

Сбор материалов

Независимо от того, устанавливаете ли вы старинные потолочные балки или искусственные потолочные балки, вам нужно убедиться, что у вас есть подходящие инструменты для работы:

Подготовка

Балки из натурального дерева должны акклиматизироваться к температуре и относительной влажности помещения, в котором они будут установлены, чтобы получить наилучшие результаты. Это означает, что в течение 6–7 дней до установки в помещении должна поддерживаться постоянная температура и уровень влажности. Балки следует оставить в комнате, в которой они будут установлены, примерно на 72 часа до установки, чтобы дать им возможность должным образом акклиматизироваться.

Помимо того, что необходимо убедиться, что балки готовы, вы также должны убедиться, что ваш потолок способен выдержать балки. Проверьте потолочные шпильки или добавьте раму, если необходимо. Измерьте потолок и создайте желаемый рисунок для балок.

Установка

Если вы устанавливаете балки из искусственного дерева, их необходимо собрать перед установкой на потолок:

Определите различные части балок; они должны быть помечены для облегчения сборки.
Измерьте и отметьте все детали, которые нужно будет отрезать, чтобы они подходили к потолку.
Сделайте надрезы на циркулярной или торцовочной пиле и дважды проверьте, чтобы все детали, из которых будет сделана балка, были обрезаны до одинакового размера.
Поместите первый кусок дерева на сборочный стол и нанесите полоску столярного клея на край, где он будет сцепляться со следующим куском.
Вставьте следующую деталь (или детали) и убедитесь, что они плотно прилегают к своим соединениям.
Сотрите лишний клей, который мог выступить из стыков.
При желании используйте отделочные гвозди, чтобы скрепить части коробчатой балки друг с другом.
Повторите для остальных балок.
Подождите, пока клей высохнет, прежде чем начинать установку.

Когда балки будут готовы, подготовьте потолок:

Измерьте и отметьте потолок в том месте, где вы собираетесь установить балки.
Протяните линию мелом по потолку и защелкните ее, чтобы линии были ровными, и чтобы отметить необходимые сетки.
Установите на потолке «гвоздезабиватели», чтобы упростить установку балок из искусственного дерева. Гвоздезабиватели представляют собой тонкие деревянные планки, на которые плотно прилегает балка. Они легко прибиваются к потолочным балкам и позволяют надежно установить над ними самодельную искусственную балку без использования болтов. Следуйте шаблону, который вы наметили, чтобы прикрепить гвоздезабиватели к потолку.
Установите искусственные потолочные балки, надвинув их на гвозди и временно закрепив скобой.
Прибейте края балок из искусственного дерева непосредственно к гвоздезабивателям, чтобы закрепить их, и снимите кронштейны.

Советы по лучшей установке

Всегда проверяйте наждачной бумагой, проволочной щеткой или другими порезами или материалами невидимую область, чтобы проверить ее внешний вид.

Никогда не прикрепляйте балки непосредственно к гипсокартону или потолочной штукатурке; всегда убедитесь, что есть балка, которая может поддерживать балку.

Убедитесь, что вы можете безопасно поднимать и поддерживать балки, пока они прибиваются на место. Используйте помощь по мере необходимости.

Заручитесь помощью профессионала для установки балок из цельного дерева, для установки которых потребуются шурупы и, возможно, дополнительная потолочная опора.

Установка балок своими руками

Деревянные балки красивы и неподвластны времени, они придают характер и индивидуальность любой комнате, от обычной гостиной до столовой. Их также довольно легко установить для способного домовладельца, который чувствует себя комфортно, собирая и поднимая балки. Следуйте этим пошаговым инструкциям для своего проекта «сделай сам» и преобразите внешний вид любой комнаты в вашем доме. Выбор деревянных балок для вашего интерьера – это первый шаг! Свяжитесь с нашей командой специалистов, чтобы подобрать подходящие балки для вашего дома и задать любые дополнительные вопросы по установке.

Свяжитесь с нами

Имя*
Фамилия*
Электронная почта*
Номер телефона
Комментарий

Готов узнать больше?

Ваш следующий проект не за горами. Получите больше вдохновения, доставленного прямо в ваш почтовый ящик.

Get Inspired

Как прикрепить деревянный каркас к стальной балке [6 шагов]

Стальные балки, несмотря на их большой вес, являются прочным практичным вариантом, способным выдерживать вес в жилищном строительстве. Возможно, вы занимаетесь обрамлением нового дома, включающего стальную балку, или, может быть, вы добавляете реконструкцию, требующую крепления каркаса к стальной балке. В любом случае, вам интересно, как лучше всего прикрепить этот деревянный каркас к стальной балке. В этом посте мы используем новейшие исследования, чтобы подробно ответить на ваш вопрос.

Раскрытие информации: мы можем получать комиссионные за покупки, сделанные по ссылкам в этом посте.

Существует несколько различных способов крепления деревянного каркаса к стальной балке. Тем не менее, прикрепить древесину к верхней части балки с помощью шурупов, а затем использовать для каркаса подвески для балок с верхним креплением, это самый простой и эффективный способ. Для этого выполните следующие общие шаги.

Отрежьте верхнюю панель
Выберите размер болта
Просверлите отверстия в стальной балке
Прикрепите деревянную доску к верхней части стальной балки
Верхние вешалки на деревянном каркасе
Прикрепите стропила/лаги пола к подвесам

Прочтите оставшуюся часть этого поста, чтобы получить подробные инструкции по каждому из вышеперечисленных шагов. Эти шаги особенно применимы к подвешиванию стропил или балок перекрытия к стальной балке, поэтому мы также советуем, как изменить эти указания для других применений. Далее упомянем еще несколько менее оптимальных способов крепления деревянного каркаса к стальной балке. В заключение приведем ответы на несколько связанных вопросов.

Как прикрепить стропила или балки перекрытия к стальной балке

Стальные балки обычно имеют двутавровую форму, поэтому они известны как двутавровые балки. В верхней части I имеется область тонкой стали, которую можно просверлить для болтов с запаздыванием. Это позволяет легко прикрепить древесину к стали. Затем эта древесина служит удобной точкой крепления для дополнительного каркаса.

1. Отрежьте верхнюю доску
Верхняя доска сконструирована так, чтобы опираться на балку и соответствовать ей как по длине, так и по ширине. Используйте кусок пиломатериала размером 2x, который соответствует ширине двутавровой балки (обычно 2 x 6 дюймов или 2 x 8 дюймов). Возможно, вам придется разорвать пиломатериал или использовать более одного куска.
2. Выберите размер стяжных болтов
Нажмите здесь, чтобы найти на Amazon стяжные болты нужного размера.
Обычно плотники используют болты размером 1/4 дюйма на 1 1/2 дюйма. Они выглядят и действуют больше как большие винты с шестигранными головками. Можно использовать более толстые болты для большей прочности на сдвиг, но для болтов большей длины требуется более толстая доска. Сначала выберите размер шурупов, чтобы убедиться, что отверстия в стали имеют правильный размер.
3. Схема расположения ригеля
Просверлите отверстия через каждые 12 дюймов или около того. К сожалению, стальные балки очень трудно просверлить. Хотя можно просверлить необходимые отверстия на месте работы, это не идеально. Если есть возможность, закажите балку с предварительно просверленными отверстиями.
Если балка изготовлена по специальному заказу, у производственного цеха не должно возникнуть проблем с добавлением отверстий там, где вы хотите. Тем не менее, найдите время, чтобы выяснить желаемое расположение болтов с запаздыванием, чтобы вы были готовы, когда размещаете заказ балки.
2. Просверлите отверстия в балке
Щелкните здесь, чтобы получить набор сверл по стали от Amazon.
Если вы сверлите отверстия самостоятельно, вам понадобится стальное сверло и дрель. Учитывая твердость стальных балок, возможно, стоит взять дополнительную насадку, чтобы использовать ее, как только первая затупится. Кроме того, обычно проще просверлить отверстия, пока балка все еще находится на земле.
3. Прикрепите деревянный каркас к верхней части стальной балки
Теперь с помощью болтов прикрепите доску к верхней части балки. Вы можете избавить себя от некоторых усилий, предварительно просверлив доску. Однако убедитесь, что вы не просверливаете слишком широко. Вы должны убедиться, что резьба болтов полностью входит в древесину. Затяните стяжные болты с помощью отвертки с шестигранной головкой или храповика.
4. Верхние подвесы на деревянном каркасе
Верхние подвесы предназначены для подвешивания на верхнюю часть каркаса или дерева. Таким образом, они легко крепятся к доске, которую вы только что прикрепили к стальной балке. Используйте гвозди для вешалок балок (обычно называемые тико-гвоздями), чтобы убедиться, что вешалки правильно прикреплены. Убедитесь, что вы тщательно расположили вешалки, прежде чем прибивать гвоздями.
Нажмите здесь, чтобы получить 2 x 8 верхних вешалок от Amazon.
Потратьте время на поиск и покупку подвески с максимально возможным количеством отверстий в местах, которые будут касаться древесины доски поверх двутавровой балки. Чем больше у вас точек соединения между вешалкой и доской, тем лучше. Кроме того, убедитесь, что ваши вешалки соответствуют размеру рамы, которую вы собираетесь использовать в следующий раз (например, 2 x 4, 2 x 6 и так далее).
5. Прикрепите стропила/лаги пола к подвескам
Теперь пришло время поместить горизонтальный каркас в подвески. Обрежьте каркас до нужной длины и установите его на вешалки. Прибейте каркас, используя как можно больше гвоздей для подвески балки со стороны двутавровой балки, и теми способами, которые вы обычно прибиваете к каркасу с другой стороны.
Нажмите здесь, чтобы купить гвозди для подвесных балок на Amazon.
Подвесные балки обеспечивают существенную вертикальную поддержку элементам каркаса. Тем не менее, подвесы могут привести к перекручиванию балок. Чтобы избежать этого, либо заблокируйте навесной каркас рядом с балкой, либо пропустите металлическую полосу по нижней части балки.
Использование металлических ремешков
Щелкните здесь, чтобы получить катушку с металлическим ремешком на Amazon.
Эти оцинкованные стальные ленты шириной примерно 2 дюйма продаются в большинстве магазинов товаров для дома. Закрепите их вдоль нижней части всех стропил/лаг пола рядом с подвесками на стальной двутавровой балке. Если вы покупаете предварительно нарезанные скобы, вам, возможно, придется смещать каждую вторую планку примерно на дюйм. Если вы используете катушку с обвязкой, вам понадобятся стальные ножницы, чтобы обрезать обвязку, когда это необходимо.
Используйте гвозди для подвески балок, чтобы прикрепить ремни к каркасу. Стальная полоса вдоль нижней части рамы обеспечивает натяжение, предотвращающее коробление или скручивание рамы.
Используя блокировку
Обрежьте пиломатериалы точно по ширине между каждой балкой каркаса/стропилом. Для достижения наилучших результатов используйте обрезки, соответствующие размерам элементов каркаса. Прибейте блоки на место ручными гвоздями или пистолетом для гвоздей. Блокировка — это дешевый способ гарантировать, что стропила/балки не будут скручиваться или прогибаться.
Как изменить эту технику для других элементов каркаса (не стропил/лаг пола)
Обычно к балке нужно прикрепить горизонтальные элементы каркаса. Однако иногда вам может понадобиться прикрепить вертикальные элементы каркаса, такие как стены и лестницы. Общие рекомендации, изложенные здесь, работают и для этих других типов кадрирования.
Как прикрепить каркасную стену к стальной балке?
Например, вы можете просверлить отверстия в нижней части стальной двутавровой балки, чтобы прикрепить верхнюю пластину к стене. Просто используйте ту же стратегию и график отставания болтов, описанные в предыдущих шагах. Однако обычно вам нужно только прикрепить кусок пиломатериала, который соответствует размеру вашей стены, а не ширине балки. После того, как вы прикрепите верхнюю пластину, установите остальную часть стены под балку.
Как сделать нетиповые элементы каркаса к стальной балке?
Для несплошных на нетипичных каркасах, таких как лестницы, фальшпотолки или опоры для гипсокартона/шкафов, вам, возможно, придется проявить творческий подход к точке крепления. Однако общие шаги, описанные выше, работают почти во всех ситуациях.
Используя отверстия в балке и болты в каркасе, вы сможете прикрепить дерево к стали практически в любой ситуации. Иногда вам может понадобиться просверлить центральную (и, следовательно, более толстую) часть парового двутавра. Однако избегайте этого из-за повышенной сложности и потому, что обычно вы всегда можете использовать верхнюю или нижнюю часть двутавровой балки.
Другие способы крепления каркаса к стальной балке
Другие способы крепления каркаса к стальной балке включают приваривание подвесов к балке и закрепление балки деревом и болтами. Каждый из этих методов работает, но он сложнее или требует дополнительных инструментов.
Приварка подвесов к стальной балке
Если у вас есть сварочное оборудование, лучше всего приварить подвесы к стальной балке, чтобы использовать их в качестве точек крепления каркаса. Однако, поскольку у большинства подрядчиков или домовладельцев нет необходимого опыта и оборудования, вместо этого рекомендуется метод стягивания болтами.
Прежде чем приступать к этой технике, убедитесь, что вы полностью разбираетесь в надежном соединении металла и в том, какую технику сварки использовать. Потратьте время на тщательное исследование или наймите опытного сварщика, который сделает эту работу за вас.
Сэндвичирование стальной балки
Когда-то обычной практикой было просверливать отверстия в самой толстой части двутавровой балки, а затем склеивать древесину с обеих сторон. Обычно древесину необходимо складывать вдвое, чтобы заполнить все пространство между верхом и низом балки.
Подрядчики использовали очень длинный болт с шайбами с обеих сторон и одну гайку, чтобы затянуть древесину на месте. Этот метод дает много места для крепления каркаса, но требует сверления самой толстой и трудной части балки. Кроме того, для этой техники требуется в два-четыре раза больше пиломатериалов.
Как прикрепить деревянный каркас к металлическому зданию?
Для крепления деревянного каркаса к металлическому зданию, деревянного каркаса к зданию. Просверлите отверстия в здании и дереве и используйте гайки и болты, чтобы закрепить его на месте. Обязательно используйте достаточно широкие шайбы, чтобы точки контакта не погнулись и не изнашивались на металлическом корпусе. В качестве альтернативы можно использовать деревянные болты с обеих сторон металлической стены, чтобы распределить усилие болтов по большей площади.
Чтобы было легче прикрепить дополнительную древесину к оригинальной опоре, утопите головки болтов в древесине. После этого относительно простого шага вы должны быть готовы смонтировать остальную часть конструкции с новой точки крепления.
Можно ли вкрутить стальную балку?
Да, можно. Существуют специальные винты, предназначенные для завинчивания непосредственно в закаленную сталь, например стальную балку. Эти винты обычно имеют самонарезающий наконечник, который помогает вытягивать сталь. В некоторых ситуациях использование этих саморезов может оказаться подходящим вариантом.
Как прикрепить дерево к металлу без шурупов?
Без использования шурупов можно прикрепить дерево к металлу с помощью болтов, сварки или специального клея для дерева к металлу.

Деревянный дом чем красить: Покраска деревянного дома снаружи. Чем и как правильно покрасить фасад деревянного дома

Рельефный валик для штукатурки: Валик фактурный Pqtools с эффектом «Бамбук», 180 мм

23 декабря, 2020 alexxlab

Искусственный камень дикий камень – Форлэнд — искусственный камень купить в Москве, легкий облицовочный дикий камень, продажа искусственного камня под кирпич, дикий камень, облицовочные материалы для фасада.

Содержание Искусственный дикий камень: что это такое, сфера примененияГде применяетсяОсновные разновидностиВиды отделокСфера использованияДикий камень искусственный в Казани от 1550 р./м2Выбор дикого камняВиды дикого камняПрименение дикого камняУкладка дикого камняДикий камень в интерьереПродажа дикого камняДикий камень своими руками для облицовки«Красный камень»Искусственный камень (облицовочный фасадный) от производителяИскусственный облицовочный камень. Почему «РокПрестиж»? Искусственный дикий камень: что это такое, сфера […]

Читать далее

13 февраля, 2020 alexxlab

Как срастить доски по длине – Сращивание досок по длине своими руками. Соединение досок между собой по ширине и длине. Основные требования к рабочему процессу

Содержание Как срастить две доски по длине — MOREREMONTAОсновные требования к рабочему процессуВарианты проведения работСоединение по ширинеСоединение по длинеВыводКак правильно соединять доски по длине вставной планкойИспользование фанерыСоединение встык по длинеКак правильно соединять доски по длине вставной планкойИспользование фанерыСращивание древесины по длине и толщине: автоматическая линия, ручные способыТехнологические особенности сращиванияОсновные виды дефектовВыбор схемы сращивания в зависимости […]

Читать далее

1 ноября, 2018 alexxlab

Состав антисептика для древесины – Водорастворимые антисептики для древесины — Энциклопедия wiki.MPlast.by

Содержание Антисептики для древесины: виды, характеристики, правила выбораВидыСоставСвойства и характеристикиТребования нормативных документовРасход для обработки древесиныСводная таблицаклассификация и защита древесины антисептиками — СтройфораКлассификация антисептиков для древесиныПодразделение антисептиков по основеАнтисептические средства на водной основеАнтисептики на основе маселОрганические антисептикиАнтисептики комбинированныеВиды антисептиков по области применения Растворы для наружной обработкиРастворы для внутренней обработкиКлассификация антисептиков по воздействию на древесинуСоставы для лечения […]

Читать далее
