Кирпичная кладка | Статьи

Кирпичная кладка – это конструкция из уложенных в определенном порядке и скрепленных между собой строительным раствором кирпичей. Кирпичная кладка может выполняться как из керамического, так и из силикатного кирпича. Силикатный кирпич обладает более высокой теплопроводностью и гигроскопичностью. Кроме того, различают полнотелый и пустотелый кирпич. Пустотелый имеет сквозные или закрытые полости, что уменьшает его теплопроводность и вес выполненных из него конструкций. Кирпич различается и по размерам. Наиболее распространенным является кирпич обыкновенный (одинарный), его размеры – 250х120х65 мм, и кирпич модульный (утолщенный) – 250х120х88 мм.

При кладке стен толщиной в кирпич, т. е. 250 мм наружу будут обращены как ложковые, так и тычковые части кирпичей. Толщина кирпичных стен может быть и в полкирпича (наружу обращена ложковая часть), и в четверть кирпича (наружу обращена постель), что уменьшает расход материала и потери площади.

Например, при длине 4 метра разница в потере площади помещения при стенах, возведенных в кирпич и в полкирпича, достигает почти 1 кв. м, а при стенах, выполненных в кирпич и в четверть кирпича, – более 1,5 кв. м.

Строительный раствор

Для скрепления кирпичей между собой применяется строительный раствор. Обычно это раствор, приготовленный из смеси цемента и песка (песок при этом необходимо тщательно просеять). Чем больше доля цемента в растворе, тем менее он пластичен (подвижен).

По сравнению с известковыми или смешанными цементно-известковыми и цементно-глиняными растворами, цементный раствор менее подвижен. Применение высокопластичного раствора при выполнении кладки из пустотелого кирпича неэкономично, так как раствор затекает в пустоты, имеющиеся в теле кирпича. Вместе с тем, чем менее подвижен раствор, тем труднее его расстилать и разравнивать.

Подвижность строительного раствора для кирпичной кладки определяется погружением в него специального эталонного конуса (на 7–14 см осадки конуса). При кладке пустотелого кирпича применяется раствор с подвижностью не более 7–8 см осадки конуса.

При кладке полнотелого кирпича в жаркую погоду подвижность раствора следует доводить до 12–14 см осадки конуса. Перед использованием раствор необходимо тщательно перемешать, так как с течением времени тяжелые частицы оседают, раствор расслаивается и приобретает неоднородность.

Перевязка швов

С целью придания кирпичной кладке прочности и монолитности используется система перевязок – определенный порядок укладки кирпичей относительно друг друга. Различаются перевязки вертикальных, продольных и поперечных швов.

Перевязка продольных швов необходима для предотвращения «расслаивания» стены по вертикали и для более равномерного распределения нагрузок по длине стены. Перевязка поперечных швов выполняется для создания продольной связи между кирпичами. Кроме того, поперечная перевязка служит для распределения нагрузки по всей толщине кирпичной кладки.

Наиболее часто встречающиеся системы перевязки – однорядная (цепная) и многорядная. Однорядная перевязка характеризуется чередованием ложковых и тычковых рядов кирпичной кладки.

При этом поперечные швы в соседних рядах сдвинуты на четверть кирпича относительно друг друга, а продольные – на полкирпича. Вертикальные швы нижележащего ряда перекрываются кирпичами верхнего ряда. При многорядной перевязке кирпичной кладки тычковые ряды кладутся через несколько ложковых рядов.

Существуют ограничения по количеству ложковых рядов между тычковыми в зависимости от толщины кирпича. Для кладки из одинарного кирпича (65 мм) – один тычковый ряд на шесть рядов кирпичной кладки. Для кладки из утолщенного кирпича (88 мм) – один тычковый ряд на пять рядов кирпичной кладки.

При этом вертикальные швы в четырех ложковых рядах перекрываются ложками смежных рядов на полкирпича, а швы верхнего ряда перекрываются тычками шестого ряда на четверть кирпича. Подобная кирпичная кладка называется пятирядной. Однако такая перевязка осуществима лишь при толщине стены не менее, чем в кирпич.

Если кирпичная кладка выполняется в половину или в четверть кирпича, ее необходимо армировать. Для этого используются металлическая сетка или арматурная проволока, которые укладываются в швы через 4–6 рядов.

Инструменты

Основные инструменты, используемые при ведении кирпичной кладки, – кельма (мастерок). , молоток-кирочка и расшивка. Кельма – стальная лопатка с деревянной ручкой. Она применяется для разравнивания раствора, заполнения им вертикальных швов кирпичной кладки и подрезки лишнего раствора.

Если возникает необходимость разрубить целый кирпич на части, используют молоток-кирочку. Расшивки различных видов служат для выполнения одноименных операций.

Для контроля качества кирпичной кладки применяются отвес, правило, уровень, шнур-причалка и порядовка . Отвес служит для проверки вертикальности кирпичной кладки. Уровень применяется для контроля горизонтальности кирпичной кладки.

С помощью правила (гладкой деревянной рейки длиной 1,2–2 метра) контролируется лицевая поверхность кирпичной кладки. Шнур-причалка – крученый шнур (диаметром 3 мм), который натягивается между порядовками. Он используется для обеспечения прямолинейности и горизонтальности рядов кирпичной кладки, а также для контроля толщины горизонтальных швов.

Порядовка – это две деревянные или металлические рейки, на которые через 77 мм (для одинарного кирпича) нанесены засечки. Это расстояние складывается из толщины кирпича (65 мм) и толщины шва (12 мм).

Применяется порядовка для разметки рядов кирпичной кладки, а при наличии проемов – для определения их габаритов. На кирпичной кладке порядовка закрепляется специальными стальными держателями-скобами с поперечной планкой.

Порядок кирпичной кладки

Для качественного выполнения кирпичной кладки необходимо обратить особое внимание на равномерность распределения раствора на постели. От правильного расстилания раствора зависит плотность и прочность шва. При выполнении ложкового ряда раствор расстилается слоем (грядкой) шириной 80–100 мм, для тычкового – 200–220 мм. Толщина грядки должна составлять 15–20 мм, что обеспечивает толщину шва 10–12 мм.

Перед кладкой кирпичи на некоторое время замачивают в воде, так как сухой кирпич забирает воду из раствора, что приводит к снижению прочности кирпичной кладки.

Способы ведения кирпичной кладки

Существует несколько способов ведения кирпичной кладки. Основные из них – вприжим и впритык. Они определяются степенью пластичности раствора.

Способ вприжим пригоден для кладки с использованием жесткого раствора (7–9 см осадки конуса) с полным заполнением и последующей расшивкой швов. В этом случае раствор расстилается с отступом 10–15 мм от лицевой поверхности стены и затем разравнивается кельмой по направлению от ранее уложенного кирпича с цель подготовки растворной постели для нескольких кирпичей. После чего ребром кельмы часть раствора подгребается к ранее уложенному кирпичу и прижимается к его вертикальной грани.

Очередной кирпич опускается на постель и прижимается к полотну кельмы. После этого кельма резко вынимается, и раствор фиксируется между вертикальными гранями кирпичей. Далее кирпич осаживается на постели, и лишний раствор подрезается кельмой. В результате получается прочная кирпичная кладка с полным заполнением швов.

Способ впритык применяется при кладке на подвижном растворе (12–13 см осадки конуса) с неполным заполнением швов с лицевой стороны стены, т. е. впустошовку. При этом раствор загребается с грядки непосредственно гранью кирпича, начиная на расстоянии 8–12 см от ранее уложенного кирпича.

Кирпич прижимается к постели, и часть раствора, снятая с нее, заполняет вертикальный шов. Далее кирпич осаживается на постели. Раствор при этом расстилается с отступом 20–30 мм от лицевой части стены и при кладке не выжимается наружу.

Способ впритык с подрезкой является комбинацией двух вышеописанных методов кирпичной кладки. При этом стена получается с полным заполнением швов. Раствор расстилается так же, как при кладке вприжим, но сама кладка производится впритык. Необходимая для этого подвижность раствора составляет 10–12 см осадки конуса. Наиболее трудоемкой является кладка вприжим, наименее – впритык. Способ впритык с подрезкой по сложности находится между ними.

Расшивка швов кирпичной кладки

После укладки некоторого количества рядов, но до засыхания раствора, производится расшивка швов. Это необходимо для придания поверхности кирпичной кладки четкого рисунка и уплотнения раствора в швах кирпичной кладки. Для таких операций применяются расшивки с рабочей частью различной конфигурации. При этом получаются прямоугольная заглубленная, выпуклая, вогнутая, треугольная двухсрезная и др. формы швов кирпичной кладки (см. рис. 8).

После окончания кладки и расшивки швов кирпичная стена может быть дополнительно облицована. Простейший вариант такой облицовки – покрытие штукатуркой с последующей огрунтовкой и окраской. Кроме того, возможно применение различных декоративных отделочных материалов.

Кирпичная кладка: возведение стен из кирпича

Кирпичные постройки окружают нас повсюду. Использовать этот материал для строительства научились еще в древности. Дома из кирпича-сырца были обнаружены в древнейшем поселении людей эпохи неолита – Чатал-Гуюке. Технология по возведению сооружений из кирпича получила название кладка. Кирпичная кладка используется при массовой застройке и в частном секторе. Люди, которые профессионально занимаются кладкой, называются каменщиками. Обучиться этому ремеслу можно и самостоятельно, тогда при работах на даче не придется прибегать к услугам профессионалов.

Процесс обучения ремеслу каменщика сложен и требует многих часов практики. В этой статье мы постараемся раскрыть все основные вопросы, относящиеся к кирпичной кладке. Знание технологических процессов и инструментов будет полезно не только для тех, кто на практике собирается осваивать кладку из кирпича, но и для тех, кто планирует строить дом с привлечением наемных бригад.

Для тренировки в кладке собственными руками лучше всего начать с небольшого объекта, такого как кирпичная коптильня, мангал или небольшой сарай. Очень важно освоиться с основными инструментами каменщика. Все инструменты можно условно разделить на те, которые используются для приготовления раствора, для нанесения раствора на кирпич и измерительные приспособления.

• Бетономешалка (бетоносмеситель) – строительное оборудование для приготовления строительных смесей. Чтобы не тратить много времени и усилий на приготовления растворов, используют бетономешалки. Бетономешалки бывают ручные (приводятся в движение с помощью вращения ручки) и электрические (с приводным механизмом от электродвигателя). Электрические мешалки могут работать без участия человека. Постоянное вращение не дает раствору застывать. Вращаться может сам барабан, а лопасти при этом остаются неподвижными. В некоторых конструкциях лопасти вращаются, а барабан неподвижен.

Рама с колесами облегчает транспортировку мешалки по территории стройки или дачного участка

В конструкции бетономешалки в качестве приводного механизма используется мотор-редуктор или венец.

• Дрель-миксер облегчает работы по смешиванию раствора. Дрель может работать на низких оборотах с высоким крутящим моментом и имеет специальную насадку-мешалку.
• Мастерок (кельма) – ручной инструмент в виде лопатки, предназначенный для манипуляций с веществами густой субстанции – растворами. Кельма каменщика состоит из отшлифованного с двух сторон полотна. Ручка выполняется из пластмассы или из дерева. С полотном ручка соединяется специальным кронштейном. На конце ручки может присутствовать специальный боек для подстукивания кирпичей при кладке. Размеры мастерка зависят от специфики работы от 150х100 мм до 200х100 мм.

Кельма с деревянной ручкой и стальным бойком на конце

От рукоятки кельмы зависит удобство работы с инструментом. Наклонная ручка на кронштейне 4 – 5 см позволяет избежать попадания остаточного раствора на руки при обстукивании.

• Кирка каменщика – инструмент для раскалывания и усадки кирпичей. С одной стороны головки находится боек, с другой – острое лезвие. Рукоятка бывает деревянной или пластиковой с резиновыми вставками. Резина обеспечивает защиту руки от вибрации, деревянная более приятна на ощупь, но при интенсивной работе быстро приходит в негодность и требует замены.

Резиновое покрытие позволяет снизить вибрации при работе киркой каменщика

• Расшивка – инструмент, предназначенный для расшивки швов. Расшивки оснащаются пластиковыми и деревянными рукоятками. Они имеют узкое перо, которому придаются различные формы (выпуклая, прямая наклонная, треугольная и др. ). Перо расшивки позволяет проникать в шов и разравнивать его после кладки.

Расшивка служит для затирания шва

• Растворная лопата предназначена для подачи раствора на кладку или для приготовления смеси. Клинок имеет форму совка, что облегчает перемешивание раствора. Черенок выполняется из дерева или фибергласса. На конце черенка иногда ставят D-образную рукоятку для удобства работы.

Большой объем ковша облегчает подачу раствора

• Емкости для раствора – контейнеры для приготовления смеси. В зависимости от размеров бывают нескольких видов. Емкости из пластика могут быть круглой или прямоугольной формы, обычно их объем не превышает 100 л. Для приготовления большого количества раствора подойдет металлическая тара от 200 л.

Тара для раствора оснащена строповочными кольцами для перемещения с помощью кранов или другой грузоподъемной техники

• Емкость для воды – для приготовления раствора потребуется вода, для удобства её можно налить в специальную емкость. Для этого подойдут ведро или пластиковая тара.
• Шнуровой отвес – относится к измерительным приборам для проверки прямых вертикальных линий (отвесная линия) на углах, стенах и столбах. Отвес представляет собой стальной конусовидный груз на веревке.

Вес шнурового отвеса каменщика достигает 1 – 2 кг, более легкие изделия используются в безветренную погоду

• Уровень – измерительный прибор для определения линии горизонта. Внутри уровня находится пузырек воздуха, которые своим перемещением показывает, насколько поверхность отклонилась от горизонтали или вертикали
• Правило представляет собой рейку со шкалой измерения. Правило изготавливается из дерева или из алюминия. Правило используется для измерения ровности стен.

Нельзя использовать только один измерительный прибор и пренебрегать другими. Уровень, отвес и правило используются вместе, дополняя друг друга.

• Порядовка – стальная или деревянная рейка для измерения рядов кладки. Порядовка крепится на углах и позволяет отмерить высоту следующего ряда вместе со швом.
• Причалка – капроновая нить или леска, которая натягивается между двумя углами для контроля прямых линий в рядах кладки.

Перед тем, как начать разговор о самой кладке, нужно сказать несколько слов о терминологии. Промежутки между кирпичными блоками называются швами, швы заполняются раствором и связывают все элементы постройки в монолитную конструкцию. Швы бывают вертикальными и горизонтальными. Горизонтальные швы делаются непрерывными, в большинстве стенных кладок они располагаются параллельно земле и линии горизонта. Исключение составляют только специфические виды кладок (арки). Вертикальный шов не должен быть непрерывным, если в стене есть непрерывный вертикальный шов, значит технология кладки была нарушена. Способ размещения кирпичей профессионалы называют перевязкой швов.

Все поверхности кирпича имеют свои названия. Все эти термины используются профессиональными каменщиками. Постель – это верхняя и нижняя плоскости кирпича. Ложок – две длинные боковые плоскости. Тычок располагается с торцов изделия. Ряды, в которых кирпичи стыкуются тычками называются ложковыми (по названию поверхности с лицевой стороны). Если кирпичи соприкасаются тычками, то такой ряд называется ложковым.

Перевязка швов позволяет образовать монолитную конструкцию. Верхние ряды фиксируют нижние. Существует большое количество разных систем перевязки, но самыми распространенными являются однорядные, трехрядные и многорядные.

• Однорядная перевязка способ создания монолитной конструкции из кирпича, когда происходит чередование ложковых и тычковых рядов.
• Трехрядная перевязка – подходит для строительства столбиков, которым необходимо придать устойчивость. При этом способе кладки три ряда ложковых рядов перевязываются одним тычковым.
• Многорядная перевязка отличается от трехрядной количеством связываемых рядов, их может быть 5 или 6.

Декоративная кладка – кирпичи ложковые и тычковые чередуются, при этом тычковый кирпич имеет другой цвет

На лицевой стороне допускается декоративная кладка, когда кирпичи разных цветов образуют определенный рисунок.

Швы между блоками кирпичей бывают выполнены по-разному в зависимости от назначения кладки.

• Пустошовка – черновой вариант швов, рассчитанный на последующую штукатурку. Между кирпичами оставляют незаполненное цементом пространство. При штукатурке раствор попадает в это пространство и улучшает сцепление с поверхностью.
• Подрез применяется при создании гладкой поверхности из кирпича. Раствор заполняет полностью все пространство до края. Подрез используется при облицовке.
• Расшивка – дополнительная обработка шва, которая включает в себя придание шву определенной формы. Часто для этого используется специальный инструмент – расшивка. Профессиональные каменщики изготавливаются расшивку самостоятельно. В зависимости от формы инструмента шов получается, выгнутый, вогнутый, косой, треугольный или двухсрезной.

На кладку влияет толщина возводимых стен. В центральном и северном регионе нашей страны для внешних стен домов используется кладка в два или в два с половиной кирпича. Если здание двухэтажное, то толщину стен на втором этаже можно делать уже. При этом вариаций кладок разной толщины бывает большое количество.

Разновидности кладки в зависимости от толщины стен

• В полкирпича (15 см) – кирпичи укладываются в ряд друг за другом. Такая толщина допускается при строительстве перегородок внутри дома, чтобы разделить пространство на комнаты. При этом стена не должна быть несущей. Кладку в один кирпич можно укрепить с помощью армирования.
• В один кирпич (25 см) – бруски примыкают друг к другу ложками. Такая кладка используется для несущих стен во внутренней части дома или пристройки.
• В полтора кирпича (38 см) можно возводить внешние стены дома для одноэтажных конструкций. В этом виде кладки используется два слоя кирпичей. Внутренний смыкается ложками, наружный – тычками, как при кладке полкирпича. При таком способе постройки стен между двумя слоями может идти слой утепляющего или звукоизолирующего материала.
• В два кирпича (51 см) – друг за другом идут два слоя кирпичной стены. В обоих случаях бруски смыкаются ложками.
• В два с половиной кирпича (64 см) – стена состоит из трех слоев кирпича. Два ряда смыкаются ложками, один – тычками. Такая толщина стен подходит для капитальных частных домов. Для наружного слоя может использоваться облицовочный кирпич, а для внутренних – строевой. Стена может обеспечить качественную теплоизоляцию и прочность, но из-за большого расхода кирпича и раствора дом будет стоить значительно дороже.

Кирпич в кладке – это только половина дела. Раствор – субстанция, выполняющая связующую функцию. После нанесения густое вещество застывает и приобретает прочность. В зависимости от состава различают виды растворов.

• Цементный – самый часто используемый вид раствора, в состав входит вода, песок и цемент для кладки. Приготовление раствора обычно происходит прямо на месте строительства, в этом случае на помощь приходят вспомогательные инструменты (бетономешалки, дрели-миксеры). Применение цементного раствора позволяет создавать монолитные прочные конструкции, при этом некачественные ингредиенты или нарушение технологии могут привести к трещинам и повреждению целостности материала.

Технологии производства цемента различаются, наиболее востребованная разновидность – портлендцемент. В его состав входит гипс, измельченный цементный клинкер и силикаты кальция. Название цемента связано с английским островом Портленд, где добывается похожий по цвету камень.

• Известковый готовится из песка, воды и негашеной извести. Материал используется для возведения перегородок внутри помещений, так как вещество имеет плохую устойчивость к влаге. При этом получившийся раствор обладает высокой пластичностью.

Растворы для зданий в древнегреческих и римских городах создавались на основе известняка. Римляне добавляли к растворам извести дополнительные ингредиенты, которые повышали устойчивость к влаге. Некоторые из этих построек сохранились до наших дней.

• Известково-цементный раствор включает в себя одновременно и цемент, и известь. Сочетает полезные свойства двух видов растворов.
• Печной раствор предназначен для печной кладки, а также для кладки уличных печей грилей-барбекю. Обычно печной раствор используется для внутренней части топки. Для приготовления используется смесь из песка и глины, которая подвергается длительному предварительному вымачиванию.
• Сухие кладочные смеси – фактически представляют собой готовый раствор – развел водой и можно работать. Компоненты находятся в оптимальной пропорции, поэтому сложно нарушить технологию приготовления. В кладочных смесях присутствуют дополнительные ингредиенты, которые увеличивают характеристики конечного продукта (прочность, плотность, пластичность, морозостойкость).

При использовании цемента нередко пропорция может изменяться в пользу песка. При попытке сэкономить в раствор не докладывается цемент. В результате смесь теряет прочность и застывший раствор может пойти трещинами. С готовой смесью такого перекоса произойти не может.

Соблюдение правильных пропорций – важная составляющая хорошего раствора. Универсальных рецептов не существует, смешивать приходиться в зависимости от состава. Для смесей с известью обычно используется 4 части песка 1 части извести. Для цементного раствора важна марка цемента. Марка обозначается буквой «М», цифра – прочность при сжатии. Для М 500 потребуется сделать пропорцию из 1 части цемента и 4 – песка. Для M 300 – 1:3. Количество жидкости влияет на консистенцию раствора. Мастер исходит из климатических условий – в жаркую погоду делают более жидкий цемент, чтобы дольше не схватывался. Также густота раствора подбирается под конкретную кладки и разновидности кирпича. Новичкам рекомендуется добавлять воду в будущий раствор небольшими дозами, чтобы проще подобрать нужную консистенцию.

Для получения растворов разных оттенков, в него могут добавляться различные дополнительные ингредиенты. Например, для раствора черного цвета при замешивании добавляется сажа.

Сама процедура приготовления может проводится как вручную, так и привлечением специализированной техники и инструмента. Ручное замешивание обычно производится с помощью обычных лопат. Все ингредиенты должны быть очищены. Песок должен иметь фракцию более 2 мм и предварительно пройти процесс просева. Непросеянный песок может содержать камушки и мусор, что будет создавать проблемы для каменщика. Готовый раствор должен периодически перемешиваться, чтобы замедлить процесс схватывания.

На расход раствора оказывает влияние много факторов. На 1 кв.м кладки потребуется 75 литров раствора, если толщина кладки составляет один кирпич. Увеличить расход может непрофессионализм работника и структура кирпича (в пустотелом кирпиче раствор утекает в отверстия). Также влияет качество кирпича и трещины, неровности потребуют больше смеси.

Кладка кирпича может производится по-разному. Каменщиками выработано два основных метода: впритык и вприжим.

• Впритык – при таком методе кладки, раствор укладывается на постель лежащего ниже кирпича. Кирпич верхнего ряда кладется и при помощи своего веса нагоняет раствор на вертикальную плоскость соседнего бруска. Излишки раствора убираются с помощью кельмы. При нанесении раствора необходимо сделать отступ от лицевой стороны.
• Вприжим – метод, при котором раствор загоняется на вертикальную поверхность соседнего кирпича с помощью ребра кельмы. На постель раствор кладется с отступом 10 мм от лицевой стороны, при этом разравнивается по постели. Существует версия этого метода, когда раствор наносится на тычок укладываемого кирпича (при кладке тычок к тычку в ложковых рядах)

Кладка впритык Кладка вприжим

Профессиональные каменщики иногда практикуют такой способ кладки, когда раствор наносится сразу в расчете на 3-4 кирпича. Новичкам рекомендуется наносить смесь для одного кирпича, так как из-за отсутствия навыков нанесенный раствор успеет подсохнуть.

Технология возведения стены из кирпича

Возведение стены начинается после завершения работы над фундаментом, укладка первого слоя требует большого опыта и является ответственным мероприятием, от которого будет зависеть все дальнейшее строительство.

• Выкладка кирпичей – этап, который рекомендуется пройти новичкам. Профессиональные каменщики обычно обходятся без него. Первый ряд кирпичей выкладывается без раствора на фундамент.

Между фундаментом и кирпичом настилается рубероид.

• Выравниваем уровни – для выравнивания используют веревку или леску – причалку, она натягивается между двумя углами и обеспечивает равнение по лицевой стороне. Иногда причалку натягивают и по внутренней и по внешней стороне. С углов закрепляют порядовки – это шкала, которая позволяет отмечать ряды кирпичей со швами.
• Кладка первого ряда корректируется с помощью уровня. Чтобы каждый раз не отмерять отступ от лицевой стороны, на край кирпича кладут стальной пруток.

Полезно иметь в запасе несколько прутков разной длины. Длинный пруток укладывается по лицевой стороне. Короткие можно использовать для заполнения вертикального шва.

• Кладка последующих рядов производится от угла. Причалка перетягивается на новый уровень. Каждый кирпич контролируется с помощью уровня. Усадка производится тыльной стороной мастерка или молотком каменщика.
• Армирование – каждые 2-3 ряда в кладку добавляется арматура. Она не должна по диаметру превышать ширину шва.
• После завершение кладки при работе с внешним слоем стены проводится расшивка швов.

Кирпичная кладка – сложная и трудоемкая процедура. Сложность кладки зависит от толщины стен и способов перевязки. Осваивать ремесло каменщика лучше с простых видов, тренируясь на стенах в половину кирпича. Браться за строительство дома, не имея опыта в кладке, не рекомендуется, в этом деле лучше обратиться к профессионалам. Знания о специфике работы и инструментах пригодятся при проектировании и составлении сметы расходов на строительство.

Как выполняется армированная кирпичная кладка?

Оглавление:

• Принципы ведения работ
• Кирпичная стена: поперечный тип армирования
• Сетки для поперечного типа армирования
• Стержневое армирование поперечного типа
• Продольное армирование
• Подведение итогов

При строительстве любых сооружений важнейшими являются прочностные характеристики. Порой огромные нагрузки воздействуют на несущие кладки стен и колонн, в том числе кирпичные. Требования безопасности эксплуатации таких сооружений приводят к необходимости упрочения этих элементов конструкции. Армированная кирпичная кладка это один из распространенных способов увеличения прочности зданий.

Виды кладки кирпича.

Технология армирования конструкции отрабатывалась веками. В частности, вопрос: как армировать кирпичную кладку, решался еще нашими предками. Использование такого приема вполне оправдано для ответственных сооружений, к которым предъявляются повышенные прочностные требования. В целом армированная кладка стен, хоть и усложняет конструкцию, вполне выполняет свое предназначение.

Принципы ведения работ

Принципиально усиливающие элементы конструкции могут располагаться как по плоскости стены, так и в поперечном направлении (вглубь кладки). Разное расположение элементов определяется направлением нагрузки, воздействующей на стену при эксплуатации здания.

Армирование кирпичной кладки производится с помощью проволочной арматуры, при этом кладка кирпича значительно укрепляется.

Арматура, равномерно установленная на стене, перераспределяет нагрузку, не допуская локальных перегрузок. Кроме того, она, принимая на себя нагрузку, устраняет недостаточную прочность и хрупкость кирпича и связующего вещества. Соответственно, кирпич увеличивает свою несущую способность.

В зависимости от направления размещения арматуры армирование подразделяется на поперечный и продольный типы. В свою очередь, продольное делится по виду размещения элемента по поверхности стены на вертикальное и горизонтальное.

Для того чтобы самостоятельно выполнить кладку, потребуются:

• вязальная проволока,
• уголок металлический,
• планки из металла,
• сетка под кладку,
• арматурные стержни,
• стальные стержни,
• краска по металлу.

Кирпичная стена: поперечный тип армирования

Схема армирования кирпичной кладки.

Армирование поперечного типа осуществляется путем наложения армирующих элементов на поверхность слоев кирпича для повышения ее прочности на сжатие и изгиб. Особое значение такой тип имеет при изготовлении наклонных кладок, например, арочного вида. В качестве закрепляющих частей может использоваться специальная арматура (стержни) или стальная арматурная сетка.Допускается применять как стандартную, заводского исполнения, так и сваренную из проволоки непосредственно в процессе строительства.

Поперечное армирование производится при укладке кирпичных стен, колонн и перегородок. Армирующие элементы, в зависимости от их конструкции, укладываются через определенное количество слоев кирпича и покрываются дополнительным слоем раствора толщиной не менее 2 мм. Для надежной защиты от коррозии стали и обеспечения необходимых связующих свойств общая толщина слоя должна достигать 14-15 мм. Для работ применяется один из типов армирующих элементов, использование и стержней, и сетки в одной конструкции одновременно нежелательно.

Сетки для поперечного типа армирования

Армировать кирпичную кладку в поперечном направлении принято сетью или стержнями. Наиболее распространены сетчатые элементы, которые по форме ячейки условно можно подразделить на квадратную, прямоугольную, зигзагообразную.

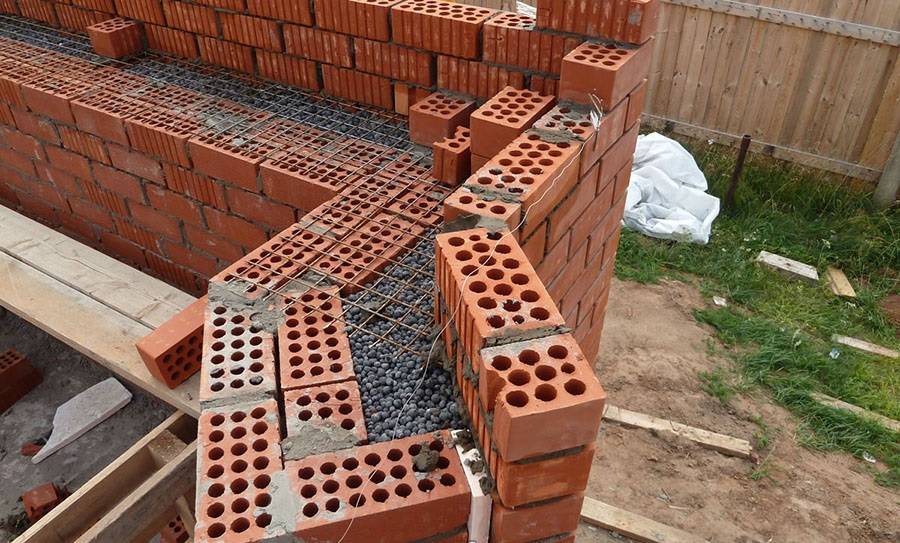

Армирование кирпичной кладки.

Прямоугольные (квадратные) варианты изготавливаются из стальной арматуры (проволоки) диаметром до 5 мм. Размер стороны ячейки в зависимости от диаметра арматуры и назначения колеблется в пределах от 30 до 100 мм. Обычно такая сетка укладывается через каждые пять слоев кирпича. При использовании утолщенного кирпича сетка накладывается через каждые четыре слоя. Сетку накладывают так, чтобы концы проволоки выходили на внутренней стороне стены наружу на длину 2-3 мм. Вывод концов наружу позволяет контролировать наличие сетки на нужных слоях кладки. В последующем такие припуски заделываются штукатуркой или обрезаются.

Зигзагообразные сетки сделаны из стальной арматуры (проволоки), предварительно искривленной в виде зигзага через каждые 50-100 мм в зависимости от диаметра арматуры.

Размер стороны ячейки составляет от 50 до 120 мм. Арматура используется диаметром 5-8 мм. Принято укладывать такой материал через каждые два слоя кирпича попарно с условием взаимной перпендикулярности направления арматуры в смежных слоях.

Из современных видов стандартных сеток можно выделить цельнометаллическую просечную или вытяжную сетку, которая используется взамен зигзагообразной и находит все более широкое применение. Такой материал удобен при производстве работ и имеет повышенные прочностные характеристики.

Стержневое армирование поперечного типа

Для стержневого армирования используется прямая или зигзагообразная стальная арматура. Зигзагообразные стержневые элементы изготавливаются аналогично сетке, то есть с искривлением в виде зигзага через каждые 50-100 мм длины. Укладывают стержни через 3-5 слоев кирпича.

Прямые стержни применяют в правильной рядовой кирпичной кладке. По ширине размещается несколько стержней на расстоянии 30-120 мм друг от друга. Арматура располагается в поперечном направлении и вминается в шов между кирпичами на глубину до 20 мм. Армирование прямыми стержнями производится через каждые 2-3 ряда кирпича. Диаметр такой арматуры выбирается в пределах 3-8 мм в зависимости от толщины шва между кирпичами.

В случаях когда необходимо обеспечить повышенную прочность кирпичной кладки, вместо круглых стержней может использоваться стальная полоса или стальная арматура некруглого профиля. Размер таких элементов выбирается исходя из параметров кладки и требований по прочности.

Продольное армирование

Армирование продольного типа может быть как внешним, так и внутренним, в зависимости от того, на какой стороне стены располагаются упрочняющие элементы.

Наиболее часто в качестве элементов продольного армирования используются стержни. При внешнем расстояние между стержнями, как правило, не превышает более, чем в пятнадцать раз диаметр арматуры, при внутреннем 25 раз.

При вертикальном стержни замуровываются в основании кирпичной кладки и направляются вертикально вдоль кирпичных стен. Диаметр стержня обычно составляет 10-15 мм, а для крупных зданий он может превышать 30 мм. В последнем случае для горизонтальной обтяжки применяется стальной уголок.

Горизонтальное армирование предназначено для упрочнения всего армирования продольного типа. Оно обеспечивает связку вертикальных стержней. В качестве горизонтальных элементов может использоваться стальная арматура, проволока, полоса, уголок. Размеры элементов зависят от размеров вертикальной арматуры.

Для защиты элементов продольного армирования от внешней среды они покрываются слоем раствора. При внешнем расположении толщина слоя выбирается в пределах 10-12 мм, при эксплуатации в условиях повышенной влажности 20-30 мм.

Подведение итогов

Армирование кирпичных стен, колонн, арок, перегородок не является очень сложным процессом. Оно может быть выполнено практически в любых условиях строительства. В то же время, армированная кладка из кирпича это прочность и долговечность всего сооружения.

Следует помнить, что укрепление несущих конструкций включается в категорию строительных работ, обеспечивающих безопасность строения при эксплуатации. Проведение такой работы надо начинать с изучения основных норм и требований. Несмотря на дополнительные финансовые затраты для ведения строительных работ, армировать кирпичную кладку целесообразно.
