Как запилить ендову: Видео установка ендовы и стропил кровли

Стропильная система крыши с ендовой: особенности конструкции, монтаж

• Виды ендовы
• Монтаж для мягкой кровли
• Подготовительные работы
• Монтаж открытым способом
• Монтаж способом «подреза»
• Устройство
• Стропильная система с ендовами Г-образной кровли

Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.
Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.

Ендова практически не видны, но они могут как испортить вид фасада, так и подчеркнуть его достоинства. Стропильная система крыши с ендовой, таким образом, не только позволяет разрешать функциональные задачи, но также обеспечивает неповторимый дизайн.

Ендова называют место схождения скатов крыши, образующего внутренний угол. Она является обязательным элементом зданий, имеющих Т-, Г- или крестообразную форму, или имеющих ярко выраженные скаты. К этому списку нужно добавить также изгибы, образующиеся на слуховых или выступающих окнах мансарды.

Она обеспечивает равномерное стекание собранных на углу осадков, некий аналог сточного желоба, то есть находятся под значительным воздействием влаги. Вот почему стропильная система сложной крыши требует особого внимания.

Внутренний угол конструкции образует две планки, и каждая из них выполняет важную функцию:

• нижняя (ПЕН) представляет собой специальную пластину, которую сгибают в соответствии с углом сопряжения скатов кровли. Ее крепят к нижней стороне карнизной доски саморезами. ПЕН ограждает и защищает от затекания осадков в место сопряжения скатов. Монтаж ендовы нижней выполняют до устройства обрешетки и укладки покрытия кровли;
• верхняя (ПЕВ) – несет художественно-эстетическую нагрузку и устанавливается после укладки покрытия.

На заметку

Как правило, для изготовления используют тот же материал, что и для кровли. Его нередко заменяют на металлические листы, желательно, из оцинкованной стали, так как она продлевает эксплуатационный срок кровли. А чтобы готовая кровля не утратила свою привлекательность, нужно правильно подобрать оттенок материала.

Виды ендовы ↑

Любая, даже малая, погрешность в расчете или ошибка в монтаже стропильной системы с ендовами чревата непоправимыми последствиями, включая обрушение конструкции. Зимой в течение длительного времени они находятся под воздействием колоссальных нагрузок.

В зависимости от способа монтажа различают

:
• Закрытые и сочлененные конструкции – характерны для крыш с крутыми скатами или для определенных кровельных покрытий, где элементы кровли переплетаются между собой, как, скажем, в случае битумной черепицы. Для этих конструкций необходима прокладка дополнительного слоя гидроизоляции.
• Открытые. Скаты в этом случае примыкают друг к другу. Это учитывается еще, когда устанавливается стропильная система. Промежуток между скатами закрывают особым желобом, по которому эффективно отводятся осадки. Дополнительной гидроизоляции в этом случае не требуется.

Монтаж для мягкой кровли ↑

Остановимся на основных принципах устройства конструкции в случае мягкой кровли.

Подготовительные работы ↑

Оформить отрицательный излом сложной крыши можно, по крайней мере, в двух вариантах:

• открытый;
• метод подреза.

Основание подготавливают в зависимости от выбранного варианта.

• Открытый. По длине ендовы на подкладочный барьер укладывают ендовый ковер (КЕ), сместив по горизонтали на 20–30 мм. С изнанки по всему периметру его промазывают мастикой, скажем, битумной ТехноНиколь полоской шириной 100 мм. Толщину слоя подбирают в соответствии с нормой расхода. По лицевой стороне ковер фиксируют при помощи кровельных гвоздей с шагом 200–250 мм с отступом от краев в 20–30 мм.

Важно

Если нет возможности уложить его сплошным полотном, что очень желательно, то укладку выполняют с продольным нахлестом в 300 мм, тщательно проклеивая.

• При использовании варианта «подрез» КЕ не нужен.

Монтаж открытым способом ↑

• рядовую черепицу укладывают на КЕ до центральной оси;
• все черепицы, которые накрывают внутренний угол между скатами, дополнительно закрепляют за верхнюю вершину, используя для этого гвозди.
• расстояние от оси до крепежного элемента должно быть больше 0,3 м;
• далее, используя мелованный шнур, отбивают две линии, по ним будут прорезать рядовую черепицу;
• гидроизоляционный ковер можно повредить при подрезке, поэтому под каждую черепицу в процессе работы подкладывают дощечку;
• перед окончательным креплением на места без самоклеящегося слоя наносят битумную мастику;
• если разница между уклонами скатов большая и, соответственно, заметно разнится и поток воды, желоб смещают по направлению меньшего водопотока. В противном случае вода будет подмывать стык между ковром ендовы и рядовой черепицей;
• ширина желоба колеблется в пределах 50–150 мм. Выбор зависит от особенностей места расположения объекта. Если он построен в лесной чаще, рекомендуется ширину желоба увеличить, чтобы листва могла беспрепятственно смываться.

Монтаж способом «подреза» ↑

• укладку рядовой черепицы начинают со ската, имеющего меньший угол наклона. При этом предполагается заход на второй скат, более крутой. Он не должен быть меньше 300 мм.
• аналогично предыдущему случаю необходима дополнительная фиксация каждой панели в верхнем углу.
• после того как будет укрыт первый скат, у которого угол наклона меньше, на другом на расстоянии 70–80 мм от оси «отбивают» меловую черту. Это место будущего подреза черепицы.
• это касается каждой черепицы, и прежде, чем их окончательно закреплять, места где с изнаночной стороны отсутствует самоклеящийся слой наносят мастику.

На заметку

Переплетенной способ предполагает выполнение тех же этапов, что и при «подрезе» с той лишь разницей, что рядовую черепицу при укладке на примыкающий скат переплетают.

Устройство ↑




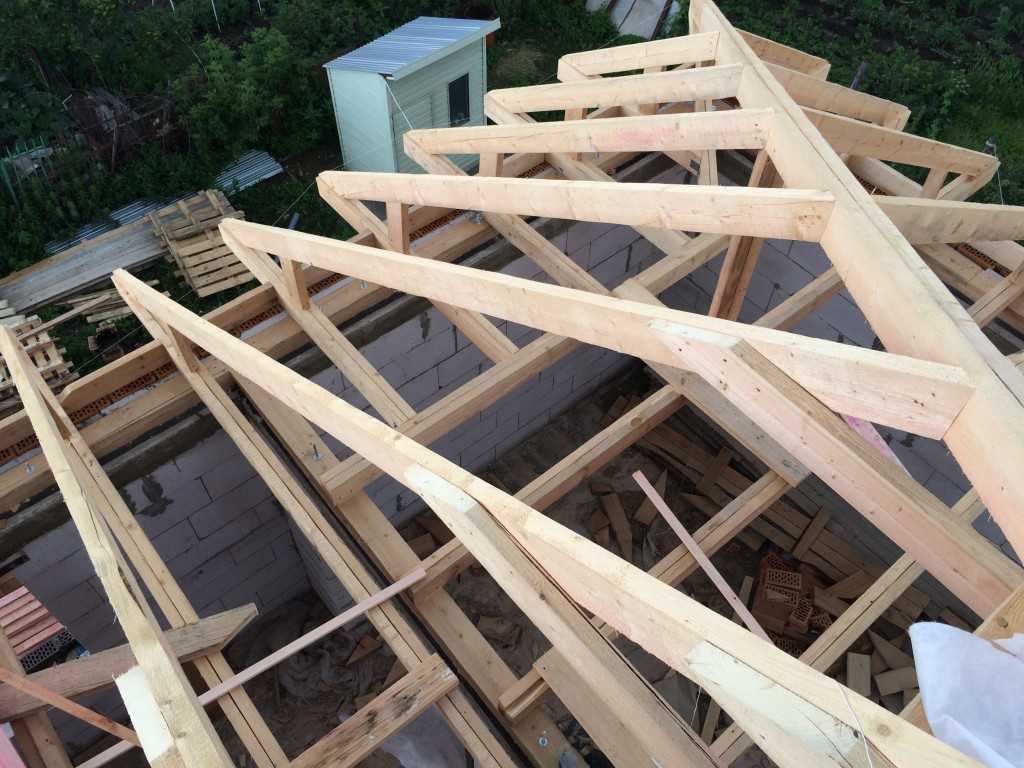

Стропильная система ендовы чаще всего состоит из накосных стропил. Причем поскольку предполагается, что коньковые элементы имеют одинаковую высоту, то накосные стропила в конструкции ендова нижней частью будут упираться в мауэрлат, а противоположной – в коньковый прогон.

Для формирования различных типов крыш: щипцовой, шатровой вальмовой и полувальмовой, нужно обеспечить различную геометрическую форму и высоту конька, причем не только основного сооружения, но и второстепенного.

Совет

Чтобы изменить геометрическую форму крыши достаточно удлинить или укоротить длину прогонов.Что же касается высоты конька, то ее регулируют, изменяя уклон ендов.

Стропильная система с ендовами Г-образной кровли ↑

• Стойки подстропильной конструкции основной крыши и кровельные прогоны второстепенных соединены между собой. При этом опорой для последних служат прибоины.
• Кровельные прогоны второстепенных кровель связаны.
• Какова бы ни была высота прогона у основной крыши, соединение выполняется через гвоздевой бой.

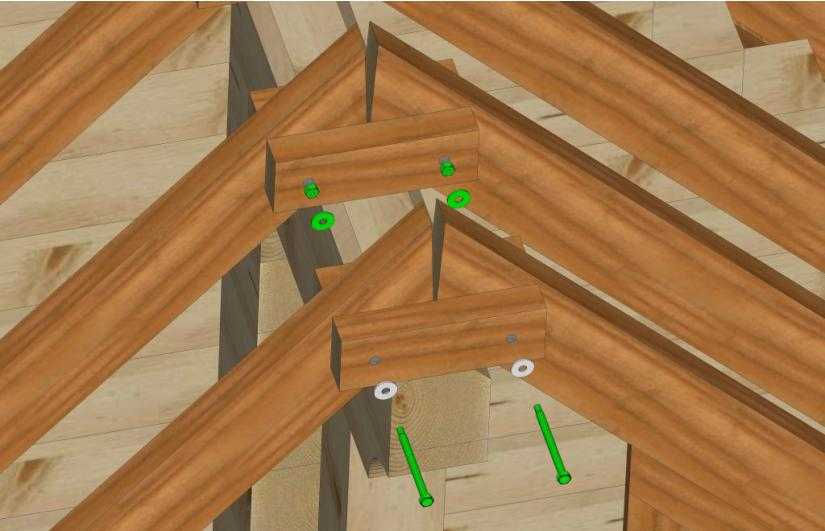

• По накосным стропилам в шахматном положении устанавливают нарожники, которые соединяются друг с другом в коньковом узле. Они аналогично вальмовой кровле опираются на бруски, которые предварительно нашивают на стропила.

Диагональные стропильные ноги в зависимости от устройства могут работать как распорные, так и безраспорные. Как уже было отмечено, нарожники упираются в диагональную стропилину. При этом они передают ей значительное сжимающее напряжение. Стропилина, в свою очередь, упираясь нижним концом в мауэрлат, старается распрямить угол, под которым стыкуются мауэрлатные балки. Чтобы снять возникший распор, нужно накосное стропило и закрепленную стойку соединить затяжкой. Если же это Г-образная кровля, то соединяют диагональные стропила ендова и противоположной вальмы.

Если нижний узел диагональной стропилины вместо упора будет опираться, то о распоре на стены речь больше не пойдет. Что же касается затяжки, которую в данном случае уместнее будет называть схваткой, то она будет функционировать как элемент, который при просадке конька или других аварийных ситуациях, перехватит распор.

Внимание!

Отметим, если расположить схватку высоко, то она будет действовать как сжатый ригель, что помешать схватке полноценно выполнить свою функцию.

Так выполняется сборка. Видео «Монтаж ендовы крыши» ознакомит вас с особенностями работы с металлочерепицей.

© 2022 stylekrov.ru

г образная крыша чертеж стропила в ендове

Содержание статьи

«Врезание» крыш друг в друга. Г- и Т-образные крыши. Ендовы

Архитекторы называют крышу пятым фасадом — это один из самых выразительных элементов дома. Однако здесь необходимо выдержать баланс между дизайнерским решением и функциональностью крыши. С инженерной точки зрения чем проще крыша, тем меньше хлопот она доставит в строительстве и последующей эксплуатации. При проектировании крыши по бюджетному варианту следует, по возможности, избегать большого количества ендов, высотных перепадов конька, башенок и арочных форм.

На рисунках представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

Как построить план крыши? Рассмотрим это на примерах (рис. 49). Современные загородные дома редко имеют план прямоугольника, чаще всего они строятся в виде букв Г, Т или в форме креста. Бывают и другие планировочные решения, нам сейчас важнее разобраться с основными принципами построения плана крыши. Планировку дома можно мысленно разбить на прямоугольники. Самый большой прямоугольник условно назовем основным помещением, а прямоугольники поменьше — пристройками.

рис. 49. Построение плана крыши

Нарисовав план стен, отступают от линий стен на 50 см (нормативный свес крыши) и в масштабе рисуют внешний периметр крыши. Затем на основной крыше рисуем прогон ab, перпендикулярно ему рисуем прогоны на пристройках cd. Теперь если соединить углы смыкания основной крыши и пристроек, то получим линию ендовы — внутреннего угла пересечения крыш. Здесь будет сделаны накосные стропильные ноги.

При одинаковой высоте коньков крыши накосные стропила устанавливаются на всю длину ендовы и будут опираться на мауэрлат и прогон основной крыши, углы скатов основной крыши и пристроек будут разными. Скаты получатся одного уклона только если ширина пристроек будет равна ширине основного помещения.

Укорачивание прогонов cd со стороны точки с изменяет линии ендовы. Расположение ее в плане под углом 45° приводит к тому, что скаты основной крыши и пристроек получатся с одинаковым наклоном, но конек пристройки станет ниже конька основной крыши. Изменением угла наклона ендовы (в плане) можно изменить высоту конька пристройки до требуемой величины. Накосное стропило, установленное в ендове, в этом случае, будет опираться на мауэрлат и прогон пристройки.

Укорачивание прогона со стороны точки а или b либо с обеих сторон приводит к образованию на крыше вальм. То же самое можно сделать с прогоном cd, укорачивая его со стороны точки d получим вальму на пристройке. Кстати, можно и удлинять прогоны, тогда на крыше получим треугольные, увеличенные на коньке, свесы крыши. Если полностью «согнать» прогон, например, прогон ab, в одну точку, получим шатровую крышу, в которой накосные стропила будут сходиться и опираться на единственную стойку.

В чердачных крышах, на любой высоте конька, прогоны пристроек стыкуются со стойками подстропильной конструкции основной крыши и опираются на прибоины (рис. 50). Гвоздевое соединение прибоин со стойками рассчитывается на срез гвоздей либо прибоина делается на всю высоту стойки.

рис. 50. Вариант стыкования двух крыш. Ендовы

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила. Нарожники в ендовах, как все остальные стропила могут быть выполнены по безраспорному и распорному варианту. Распорные стропила соединенные между собой в коньковом узле, низом упираются в накосную стропилину ендовы и отдают на нее распор. Сама же накосная стропильная нога получает дополнительное сжимающее напряжение, которое при упирании ее низом в мауэрлат, а верхом в коньковый узел, дает на мауэрлат распор. Этот распор старается «распрямить» угол стыкования мауэрлатных балок. Распор можно снять схваткой расположенной по низу накосного стропила и стойки либо, в случае Г-образной крыши, по низу накосных стропилин ендовы и вальмы расположенной с другой стороны. Если схватка будет расположена выше, она будет сжатым ригелем и распора не снимет. При изменении нижнего узла накосной стропильной ноги ендовы с упора на опирание, распор на стены не пойдет, а схваткой можно перехватить распор, возникающий в аварийных ситуациях при просадке конька.

Иными словами диагональные стропила крыш (вальмовые или ендовые) ничем особенным от обычных стропил не отличаются. Если встать к ним фронтально, то мы увидим все те же рядовые стропила, только длиннее и немного по-другому загруженные. Следовательно, их нужно проектировать и устанавливать по тем же правилам, что и рядовые стропила, только рассматривать их проекцию и схватки устанавливать соответствующим образом.

Источник: «Конструкции крыш. Стропильные системы» Савельев А.А.

Г-образная крыша дома с равными фронтонами.

Все коробки домов в форме буквы «Г» можно поделить на две группы:

1 – ширина основания фронтонов одинаковая;

2- ширина основания фронтонов различная.

Г-образная крыша в зависимости от этого фактора строится в различной последовательности.

Итак, давайте пойдём по порядку. В этой статье мы рассмотрим коробку дома с одинаковой шириной фронтонов (см. рис.1). Эти размеры показаны на рисунке синим цветом. Дом наш из бруса. Балки перекрытия уже установлены. Стропила будут висячие с опиранием на верхний венец коробки (мауэрлат).

Рисунок 1

В принципе, стропильная система Г-образной крыши будет представлять собой две двухскатные крыши, врезающиеся друг в друга. Как рассчитываются стропила двухскатной крыши , мы уже видели, поэтому на этом я не останавливаюсь.

ШАГ 1: Ставим временные стойки и коньковую доску. Они расположены строго посередине (см. рис.2):

Рисунок 2

Временные укосины поддерживающие стойки в вертикальном положении на рисунке не показаны. Стойки мы сделали из досок 50х150 мм, конёк – 50х200 мм. Стропила также будут из досок 50х200 мм.

ШАГ 2: Устанавливаем стропила скатов. Шаблон стропил мы размечаем точно также, как было описано в статье «Четырехскатная вальмовая крыша» .

Кстати на эту статью я буду ссылаться и дальше.

В первую очередь ставим стропила показанные на рис.3:

Рисунок 3

Это стропила на фронтонах, стропила на изломе конька и стропила во внутреннем углу коробки дома с противоположными им.

Как стоят стропила во внутреннем углу коробки дома также показано на рис.4. Указанные размеры (0,5 м) – это ширина карниза:

Рисунок 4

Далее с шагом не более рассчитанного устанавливаем остальные стропила (см. рис. 5):

Рисунок 5

ШАГ 3: Устанавливаем угловое стропило на наружный угол коробки дома. Как это делается, во всех подробностях описывается в статье о вальмовой крыше, на которую я ссылался выше. Там же Вы найдёте описание того, как устанавливаются нарожники.

ШАГ 4: Устанавливаем угловое стропило в ендове (внутренний угол). Оно также будет состоять из двух сшитых досок с сечением стропил скатов.

Для начала закрепим в углу небольшой равносторонний треугольный брусок, сделанный, например, из бруска 100х100 мм распиленного по диагонали (см. рис.6):

Рисунок 6

Натягиваем шнурку между точками «А» и «В» (см. рис.7):

Рисунок 7

С помощью малки измеряем угол ʺβʺ (см. рис.8):

Рисунок 8

Из небольшого обрезка доски с сечением стропил (50х200 мм) делаем шаблон. Сначала запиливаем конец под углом ʺβʺ. Затем полученную заготовку прикладываем к макушке вдоль натянутой шнурки и размечаем второй запил параллельно коньковой доске (см. рис.9):

Рисунок 9

По полученному шаблону мы будем размечать верхние запилы углового стропила. А перевернув шаблон ʺвверх ногамиʺ, разметим нижние запилы.

Помимо этого нам нужно определить ещё один размер. Снова прикладываем шаблон к макушке и замеряем расстояние показанное на рис.10. В данном примере оно получилось равным 3 см:

Рисунок 10

Именно на столько нам нужно будет стесать верхние грани всех досок, из которых будет сшито угловое стропило (см. рис.11).

Сделать это можно либо обычным топором, либо бензопилой.

Рисунок 11

Итак, для изготовления первой половинки углового стропила ендовы берём доску необходимой длины, запиливаем с помощью шаблона верхний и нижний концы. Стёсываем по всей длине доски наши 3 см. Теперь осталось сделать запил в месте опирания стропила на мауэрлат. Для этого придерживая доску параллельно натянутой шнурке, делаем разметку (см. рис.12):

Рисунок 12

Шнурка на рисунке показана синим цветом. Мы замеряем расстояние на которое нам нужно опустить стропило, чтобы оно совместилось со шнуркой. Это расстояние (5 см) и будет искомой глубиной запила. Сделав его ставим стропило на место.

Вторая половинка углового стропила делается аналогично. Она является зеркальным отображением первой. Что в результате получается показано на рис.13:

Рисунок 13

ШАГ 5: Для усиления под угловые стропила устанавливаем стойки через шпренгели (см. рис.14):

Рисунок 14

Шпренгели у нас из бруса 100х200, как и балки перекрытия.

ШАГ 6: Изготавливаем и устанавливаем нарожники (см. рис.15):

Рисунок 15

ШАГ 7: Все последующие шаги уже были неоднократно описаны в предыдущих статьях, поэтому я просто их перечислю: ставим затяжки (затяжкой также связываем между собой угловые стропила), если нужно, убираем стойки под коньковой доской (стропила будут висячие, об этом мы говорили в начале главы), обшиваем фронтоны , делаем обрешётку и карнизы.

Стропильная система крыши с ендовой: характерные особенности и трудности монтажа

Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.
Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.

Ендова практически не видны, но они могут как испортить вид фасада, так и подчеркнуть его достоинства. Стропильная система крыши с ендовой, таким образом, не только позволяет разрешать функциональные задачи, но также обеспечивает неповторимый дизайн.

Ендова называют место схождения скатов крыши, образующего внутренний угол. Она является обязательным элементом зданий, имеющих Т-, Г- или крестообразную форму, или имеющих ярко выраженные скаты. К этому списку нужно добавить также изгибы, образующиеся на слуховых или выступающих окнах мансарды .

Она обеспечивает равномерное стекание собранных на углу осадков, некий аналог сточного желоба, то есть находятся под значительным воздействием влаги. Вот почему стропильная система сложной крыши требует особого внимания.

Внутренний угол конструкции образует две планки, и каждая из них выполняет важную функцию:

• нижняя (ПЕН) представляет собой специальную пластину, которую сгибают в соответствии с углом сопряжения скатов кровли. Ее крепят к нижней стороне карнизной доски саморезами. ПЕН ограждает и защищает от затекания осадков в место сопряжения скатов. Монтаж ендовы нижней выполняют до устройства обрешетки и укладки покрытия кровли;
• верхняя (ПЕВ) – несет художественно-эстетическую нагрузку и устанавливается после укладки покрытия.

Виды ендовы ↑

Любая, даже малая, погрешность в расчете или ошибка в монтаже стропильной системы с ендовами чревата непоправимыми последствиями, включая обрушение конструкции. Зимой в течение длительного времени они находятся под воздействием колоссальных нагрузок.

В зависимости от способа монтажа различают:

• Закрытые и сочлененные конструкции – характерны для крыш с крутыми скатами или для определенных кровельных покрытий, где элементы кровли переплетаются между собой, как, скажем, в случае битумной черепицы . Для этих конструкций необходима прокладка дополнительного слоя гидроизоляции.
• Открытые. Скаты в этом случае примыкают друг к другу. Это учитывается еще, когда устанавливается стропильная система. Промежуток между скатами закрывают особым желобом, по которому эффективно отводятся осадки. Дополнительной гидроизоляции в этом случае не требуется.

Монтаж для мягкой кровли ↑

Остановимся на основных принципах устройства конструкции в случае мягкой кровли.

Подготовительные работы ↑

Оформить отрицательный излом сложной крыши можно, по крайней мере, в двух вариантах:

• открытый;
• метод подреза.

Основание подготавливают в зависимости от выбранного варианта.

• Открытый. По длине ендовы на подкладочный барьер укладывают ендовый ковер (КЕ), сместив по горизонтали на 20–30 мм. С изнанки по всему периметру его промазывают мастикой , скажем, битумной ТехноНиколь полоской шириной 100 мм. Толщину слоя подбирают в соответствии с нормой расхода. По лицевой стороне ковер фиксируют при помощи кровельных гвоздей с шагом 200–250 мм с отступом от краев в 20–30 мм.

• При использовании варианта «подрез» КЕ не нужен.

Монтаж открытым способом ↑

• рядовую черепицу укладывают на КЕ до центральной оси;
• все черепицы, которые накрывают внутренний угол между скатами, дополнительно закрепляют за верхнюю вершину, используя для этого гвозди.
• расстояние от оси до крепежного элемента должно быть больше 0,3 м;
• далее, используя мелованный шнур, отбивают две линии, по ним будут прорезать рядовую черепицу;
• гидроизоляционный ковер можно повредить при подрезке, поэтому под каждую черепицу в процессе работы подкладывают дощечку;
• перед окончательным креплением на места без самоклеящегося слоя наносят битумную мастику;
• если разница между уклонами скатов большая и, соответственно, заметно разнится и поток воды, желоб смещают по направлению меньшего водопотока. В противном случае вода будет подмывать стык между ковром ендовы и рядовой черепицей;
• ширина желоба колеблется в пределах 50–150 мм. Выбор зависит от особенностей места расположения объекта. Если он построен в лесной чаще, рекомендуется ширину желоба увеличить, чтобы листва могла беспрепятственно смываться.

Монтаж способом «подреза» ↑

• укладку рядовой черепицы начинают со ската, имеющего меньший угол наклона. При этом предполагается заход на второй скат, более крутой. Он не должен быть меньше 300 мм.
• аналогично предыдущему случаю необходима дополнительная фиксация каждой панели в верхнем углу.
• после того как будет укрыт первый скат, у которого угол наклона меньше, на другом на расстоянии 70–80 мм от оси «отбивают» меловую черту. Это место будущего подреза черепицы.
• это касается каждой черепицы, и прежде, чем их окончательно закреплять, места где с изнаночной стороны отсутствует самоклеящийся слой наносят мастику.

Устройство ↑

Стропильная система ендовы чаще всего состоит из накосных стропил. Причем поскольку предполагается, что коньковые элементы имеют одинаковую высоту, то накосные стропила в конструкции ендова нижней частью будут упираться в мауэрлат, а противоположной – в коньковый прогон.

Для формирования различных типов крыш: щипцовой , шатровой вальмовой и полувальмовой, нужно обеспечить различную геометрическую форму и высоту конька, причем не только основного сооружения, но и второстепенного.

Стропильная система с ендовами Г-образной кровли ↑

• Стойки подстропильной конструкции основной крыши и кровельные прогоны второстепенных соединены между собой. При этом опорой для последних служат прибоины.
• Кровельные прогоны второстепенных кровель связаны.
• Какова бы ни была высота прогона у основной крыши, соединение выполняется через гвоздевой бой.
• По накосным стропилам в шахматном положении устанавливают нарожники, которые соединяются друг с другом в коньковом узле. Они аналогично вальмовой кровле опираются на бруски, которые предварительно нашивают на стропила.

Диагональные стропильные ноги в зависимости от устройства могут работать как распорные, так и безраспорные. Как уже было отмечено, нарожники упираются в диагональную стропилину. При этом они передают ей значительное сжимающее напряжение. Стропилина, в свою очередь, упираясь нижним концом в мауэрлат , старается распрямить угол, под которым стыкуются мауэрлатные балки . Чтобы снять возникший распор, нужно накосное стропило и закрепленную стойку соединить затяжкой. Если же это Г-образная кровля, то соединяют диагональные стропила ендова и противоположной вальмы.

Если нижний узел диагональной стропилины вместо упора будет опираться, то о распоре на стены речь больше не пойдет. Что же касается затяжки, которую в данном случае уместнее будет называть схваткой, то она будет функционировать как элемент, который при просадке конька или других аварийных ситуациях, перехватит распор.

Обрамление ендовы на крыше – Высококачественное жилищное строительство

Руководства по проектам изысканного жилищного строительства

Обрамление

How-To

Посчитайте на калькуляторе, чтобы вы могли сосредоточиться на том, что важно: на правильной установке стропил.

Рик Арнольд Выпуск 161

Краткий обзор: Если вы начнете с точных, фактических измерений и используете строительный калькулятор для расчетов, вы сможете вырезать все стропила для большинства крыш на земле всего одним выстрелом. Здесь пишущий редактор Рик Арнольд шаг за шагом знакомит читателей с процессом.

Устройство сложной крыши является одним из самых сложных этапов строительства дома. Но это не обязательно. Если вы начнете с точных, фактических измерений и используете строительный калькулятор для выполнения математических расчетов, вы сможете вырезать все стропила для большинства крыш на земле всего за один раз.

Этот ендов на крыше является прекрасным примером. Чтобы понять концепцию и то, как все части расположены и вырезаны, я изображаю крышу в двух измерениях в плане. Затем я использую строительный калькулятор, чтобы найти правильную длину каждого стропила.

Для начала мне нужно знать только две вещи. Во-первых, это уклон крыши. В этом проекте крыша представляет собой 12-скатную или 12-в-12. Второе, что мне нужно знать, это общий пробег обычных стропил.

Поскольку дом является каркасным, размеры могут немного отличаться от проектных, поэтому я игнорирую планы при нахождении прогона обычных стропил, а вместо этого провожу собственные измерения. Сначала я измеряю ширину здания, включая обшивку. Прогон рядовых стропил равен половине этого измерения, за вычетом половины толщины коньковой доски. Когда у меня есть прогон обычных стропил, я использую калькулятор, чтобы найти длины всех стропил.

Развальцовочное стропило имеет другой шаг

Прогон ендовного стропила длиннее, чем прогон обычных стропил, поэтому требуется 17 дюймов прогона ендовного стропила, чтобы подняться на то же расстояние, что и обычные стропила подъем на 12 дюймов. Таким образом, шаг стропила ендовы составляет 12 дюймов 17.

Первый пропил, который я делаю как на обычных стропилах, так и на стропилах ендовы, — это вертикальный пропил, где стропила стыкуются с коньковой доской. На обычных стропилах срез по отвесу помечен квадратом каркаса для уклона 12 дюймов 12 (45 °) и квадратом среза (т. Е. Без скоса). Стропила долины размечаются с шагом 12 дюймов 17, а затем обрезаются с двойным скосом, чтобы соответствовать пересечению конька. Поскольку большинство пиломатериалов для каркаса не идеально прямые, я проверяю каждую деталь и отмечаю вершину перед тем, как начать резать пиломатериал на стропила. Если все венцы направлены вверх, волны не испортят готовую крышу.

Для получения дополнительных фотографий и подробностей об обрамлении ендовы нажмите кнопку View PDF ниже.

From Fine Homebuilding #161

Посмотреть PDF

Предыдущий: Каркас крыши из инженерных пиломатериалов Следующий: Подход без математики к тарелкам долины

Направляющая

Каркас

Глава

Каркасные крыши

Обрамление

Каркас

Надежное подробное руководство от профессионалов по созданию прочного дома, соответствующего нормам

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая Руководство по каркасному проекту.

Начать бесплатную пробную версию

Введение в каркас

• Концепции каркаса дома, советы и многое другое

Инструменты, методы и материалы для обрамления

• Инструменты
• Техники
• Обрамление пиломатериалов
• Стали

Каркасные полы

Каркасные стены

Каркас лестницы

• План лестницы
• Строительные лестницы

Каркас крыши

Эффективные методы кадрирования

• Расширенное кадрирование
• Двойные стены

Деревянный каркас

• Деревянно-каркасное строительство
• Деревянно-каркасный дизайн

Как вырезать долину в существующей крыше? [Пошаговое руководство]

Разжелобки похожи на каналы, через которые сбрасываются сточные воды с двух наклонных секций крыши. Иногда воду в такой ситуации обычно сбрасывают, используя черепицу внахлест, но это лишь временное решение, которое часто приводит к протечкам.

Елобы на крыше — это более постоянное и долговечное решение. Но, , как вырезать ендову в существующей черепице крыши, может быть вопросом.

Ничего страшного, если вы не имеете представления о порядке работы. Эта статья, мы надеемся, поможет вам получить краткие знания о работе. Итак, начнем.

Необходимые инструменты

Чтобы выполнить этот процесс, вам необходимо управлять некоторыми инструментами. И вот список этих инструментов.

• Nail gun
• measuring tape
• utility knife
• caulking gun
• caulk line
• tin snips
• composition shingles
• roofing cement
•  roofing nails
• flashing boards
How to cut a valley into an Существующая крыша: Пошаговая инструкция

Вырезать ендову на существующей крыше несложно, как кажется, но лучше работать с помощником или попросить кого-нибудь, чтобы он придержал ваши гидроизоляционные доски или провел линию. Таким образом, эта работа может быть более точной и эффективной.

Ниже приведены шаги, которые необходимо выполнить, если вы думаете о вырезании ендовы в имеющейся черепице.

Этап 1

Для существующей крыши сначала удалите черепицу в области стыка двух крыш.

Если вы собираетесь установить долину, второе, что нужно сделать, это скатить ледяной щит. Ледяной щит похож на наклейку, вы тянете его за заднюю часть и приклеиваете к деревянной крыше.

Этап 2

После того, как ледяной щит полностью приклеен к дереву, следующая часть — установка долины.

Убедитесь, что ваши долины прямые, прежде чем прибить их. Нарисуйте линию примерно в полутора дюймах от центра. Проведите контрольную линию до другого конца, два человека должны держать оба конца.

Обычно ендовы имеют длину 12 футов, поэтому очевидно, что они не покрывают всю секцию крыши. В результате происходит перекрытие, в таком случае вы должны быть особенно осторожны, чтобы не было утечки воды или чего-либо, что может повредить вашу секцию крыши.

Шаг 3

Убедитесь, что ендовная плита отрезана на один или несколько дюймов длиннее по краям крыши, чтобы вода могла проходить через доску и стекать прямо по крыше без засорения и протечек.

Шаг 4

Теперь пришло время уложить гонты поверх ендовы, укладка гонтов будет выполнена позже. Выровняйте черепицу через долину по начерченной линии и прибейте ее гвоздями.

Вы должны начать крепление гонта снизу и положить один слой поверх каждого гонта, закрепив его гвоздями.

Шаг 5

Наконец, отрежьте лишнюю часть черепицы и придайте ей чистый и красивый вид.

Важность ендов

Во многих традиционных домах ендовы покрыты слоями кровельной бумаги, которая со временем может испортиться.

В других случаях черепица укладывается внахлест, образуя желоб, и дождевая вода может попасть под плитку. Таким образом, очень важно установить ендову на крыше для правильного управления водой с крыши.

Если вы живете в очень дождливом районе, то перед началом процесса укладки рекомендуется нанести немного кровельного цемента поверх ендовы на край с каждой стороны. Это делается для того, чтобы свести к минимуму утечку воды в крышу.

Меры безопасности
• Будьте очень осторожны при использовании лестницы.
• Так как при установке ендовы необходимо работать на крыше, убедитесь, что у вас есть достаточная опора. В противном случае вы можете упасть.
• Развальцовки необходимы для размещения на скатах двух стыков крыши, поэтому всегда держитесь крепко.
• Всегда работайте в солнечный день, так как в снежный или дождливый день крыша становится более скользкой.
• Плавно прибивайте гвозди, чтобы не пораниться. Если какой-либо гвоздь нужно забить правильно, вытащите его ломом и снова забейте.
Заключительные слова

Установка разжелобка на крыше продлит срок службы вашей крыши, предотвратив протечки, повреждения и другие проблемы.
