Гараж из профильной трубы своими руками

Некоторые люди возводят капитальные постройки для своих машин из различных блоков или кирпича, иногда предусматривая место для стоянки прямо под домом. Но лучше и проще изготовить своими руками каркас гаража из профильной трубы и обшить его листовым материалом. Этого хватит для защиты автомобиля от агрессивных явлений природы.

Содержание

• 1 Свойства профильной трубы как материала
  • 1.1 Характеристики
  • 1.2 Размеры
  • 1.3 Толщина стенок
• 2 Плюсы и минусы
• 3 Составление проекта и сметы расходов
• 4 Материалы и инструменты для работы
• 5 Расчёт
• 6 Пошаговая инструкция по возведению гаража из профильной трубы
  • 6.1 Подготовка фундамента
  • 6.2 Пол в гараже
  • 6.3 Монтаж каркаса
  • 6.4 Изготовление ворот
  • 6.5 Описание технологии обшивки
  • 6.6 Утепление гаража
    • 6.6.1 Минеральной ватой
    • 6.6.2 Пенопластом
    • 6.6.3 Полиуретаном
• 7 Уход и эксплуатация за гаражом из профтрубы

Свойства профильной трубы как материала

Схема профильной трубы в разрезе

Любые трубы из металла подразделяют по нескольким параметрам, из которых наиболее существенный – поперечное сечение. Трубы по сечению бывают всего двух разновидностей – круглые и с определённым профилем, и от этого напрямую зависят некоторые характеристики материала.

К примеру, профильное сечение (чаще всего в прямоугольной форме) намного прочнее «на излом» по сравнению с круглой трубой. Особенно это заметно при нагрузках на сгиб – но одновременно с тем они заметно меньше весят (на 20-25%). Дополнительный плюс в том что профтрубы благодаря своей форме удобнее в использовании, особенно при соединении элементов с помощью болтов.

Характеристики

Регламентирует характеристики профильной трубы ГОСТ 13663-86. Он говорит, что этот материал делится на 3 вида:

• Холоднодеформированные трубы. Другими словами, холоднотянутые трубы.
• Горячедеформированные трубы. Изготавливаются под воздействием высокой температуры.
• Электросварные трубы. Их производят, используя сварные технологии.

Горяче и холоднокатанные трубы не имеют швов, поэтому они надёжнее и используются не только при изготовлении металлоконструкций, но и при устройстве трубопроводов.

Размеры

Геометрические габариты влияют на стоимость материала, они регламентируются ГОСТами, к ним относятся, кроме высоты, ширины и сечения профиля, размеры стенок и длина материала. Хотя размеры определяются ГОСТом, не запрещено производство нестандартного материала со своими габаритами.

Таблица размеров прямоугольных профильных труб

Сечение профильной трубы может изменяться в пределах 10-180 мм при толщине 1-14 мм. Стандартная длина изделий зависит от способа производства и может изменяться в пределах 1,5-12,5 мм. Кроме того, любая профтруба регламентируются по составу металла.

Таблица размеров квадратных профильных труб

Толщина стенок

Эта характеристика определяет надёжность и долговечность материала, вес и область его использования. Определяется ГОСТом с учётом вида труб:

• Для холоднодеформированных – 1-8 мм;
• Для горячедеформированных – 4-14 мм;
• Для электросварных – 1-5 мм.

На вес трубы влияет толщина её стенок. Знание удельной массы изделий и наружных размеров даёт возможность высчитать толщину стенок в труднодоступных местах.

Плюсы и минусы

Профильная труба, помимо прочего, хороша универсальностью и надёжностью

Металлическая профильная труба — универсальное изделие, применяемое для изготовления всевозможных конструкций. Её популярность обусловлена множеством положительных свойств:

1. Универсальность использования. Такие изделия можно применять для любых построек. Есть множество видов профильной трубы, её используют везде – от элементов декора помещений до мощных несущих конструкций. Распространено её использование в качестве нагрузочно-декоративных частей дизайна, таких как ножки стола, перила, видимый каркас мебели.
2. Пластичность и лёгкость. Эти свойства дают возможность при необходимости согнуть элемент конструкции. Для этого нужен только трубогиб. Используют механические, электрические и гидравлические устройства – их выбирают с учётом бюджета, задач, которые нужно выполнить, и объёма работ.
3. Стоимость материала. Металл – доступный и прочный материал. Его стоимость окупается продолжительным сроком службы и эффективностью использования.
4. Надёжность. Изготовленные из профтрубы конструкции могут выдержать значительные нагрузки длительное время.
5. Разнообразие изделий. Можно подобрать и использовать трубу подходящих для вас параметров.
6. Простота устройства конструкций. Удобная и простая форма и монолитная структура упрощают как перевозку, так и использование материала.
7. Длительный срок службы. При качественном монтаже и правильном уходе детали из профильной трубы способны служить не один десяток лет.
8. Стойкость к повреждениям. Хотя металл и боится коррозии, он прекрасно противостоит механическим повреждением. Кроме того, в наше время существует множество составов для защиты материала от воздействия окружающей среды.
9. Стойкость к воздействию температур. Металлические конструкции нормально функционируют почти без изменения своих технических характеристик даже при очень высоких или низких температурах.
10. Могут использоваться вместо арматурных элементов. Прочность и надёжность профильной трубы позволяют использовать ее даже при возведении мостов и башен.

Но, помимо множества положительных свойств, профильная труба имеет и недостатки:

1. Сложность в изготовлении.
2. Не имеет защиты от атмосферных воздействий и коррозии (но можно приобрести более дорогие оцинкованные профильные трубы).
3. Её всё же сложнее гнуть, чем круглую трубу, но, как говорилось выше, с помощью специальных приспособлений можно решить эту проблему.

Составление проекта и сметы расходов

На стадии проектирования необходимо просчитать все нюансы будущей постройки

Перед началом строительства необходимо подготовить чертёж гаража. Он позволит точнее рассчитать и приобрести необходимое количество материала и даст возможность правильно провести важные этапы работы.

В проекте следует указывать не только его размеры, но и варианты соединения частей каркаса, а также способ его крепления к фундаменту.

Любые точки соединений нужно просчитывать максимально точно, так же, как и места расположения рёбер жёсткости.

Традиционный и очень надёжный способ соединения профильных труб — электросварка. Она способна обеспечить качественное соединение всех элементов, которое прослужит много лет. Если вы хотите изготовить разборный гараж из профильной трубы, который можно впоследствии установить в другом месте, то его каркас нужно соединять на резьбовом крепеже, и все точки установки болтов и шпилек должны указываться в готовом проекте. Кроме того, разборные соединения дадут возможность при необходимости увеличить габариты гаража.

Варианты соединения частей каркаса и способ крепления к фундаменту обязательно стоит учесть в проекте гаража

При проектировании постройки необходимо учитывать особенности материала. Желательно обратить внимание на:

1. Длину гаража. Необходимо выбрать такие размеры гаража, при которых потребуется минимум соединений.
2. Способ сборки. Возможно, у вас будет гараж с разъёмными элементами, сварная или модульная конструкция.

Сварной каркас позволит вам сберечь немало времени и денег, но потребуется найти сварочный аппарат и уметь пользоваться ним.

При выборе модульной конструкции вы можете возвести гараж в любом месте

Модульную конструкцию можно легко поставить даже в чистом поле. В этом случае вы получите несколько дополнительных преимуществ:

• Такую постройку несложно собрать даже одному человеку.
• Возможно разобрать конструкцию и установить её в другом месте.
• При необходимости можно увеличить размеры гаража, присоединяя дополнительные модули.

Гараж, собранный с помощью резьбовых соединений, обладает большинством преимуществ модульной конструкции.

Материалы и инструменты для работы

Подготовив подробную схему будущего гаража, несложно точно рассчитать, сколько потребуется труб, облицовочного материала, соединительных элементов и т.д.

По окончании проектирования можно покупать необходимые материалы. Конкретные рекомендации по выбору материала дать невозможно. К примеру, выбирать сечение профильных труб для изготовления каркаса гаража нужно с учётом общих габаритов сооружения. Можно использовать квадратные или прямоугольные профильные трубы.

Профильные трубы сечением 10х10 см — самый ходовой вариант

Удобно использовать материал сечением 10х10 см — такие трубы способны выдержать почти любую массу обшивки гаража: как профлисты, так и более тяжёлый материал. Остальные части каркаса (элементы кровли, рёбра жёсткости, и т.д.) можно изготовить из трубы сечением 6х6 см.

Для постройки гаража необходимо подготовить:

• Профилированные трубы нужного сечения;
• Профнастил;
• Если запланированы сварные соединения – сварочный аппарат;
• Крепёжные элементы;
• Набор гаечных ключей;
• Шуруповёрт или электродрель;
• УШМ с дисками для резки металла;
• Маркер для разметки.

При возведении кровли рекомендуется остановить выбор на профилированных листах

Для обшивки постройки удобно использовать профилированные листы, не рекомендуется применять вагонку и фанеру.

Эти материалы придётся дополнительно защищать от влаги и красить.

Не удастся выполнить работу без таких обязательных инструментов, как:

• 10-метровая рулетка, так как придётся измерять длинную профилированную трубу;
• Электродрель с комплектом свёрл по металлу;
• Болгарка;
• Маркер.

Не забудьте инструменты и материалы, которые потребуются для подготовки фундамента:

• Щебень и песок;
• Облицовочный материал;
• Отвес;
• Строительный уровень;
• Лом;
• Штыковая лопата.

Важно! Всегда при работе с металлом используйте защитные перчатки и очки. Не стоит рисковать своим здоровьем.

Расчёт

Схема гаража в первом приближении

Во время проведения расчётов нужно учитывать 2 важных фактора:

• Количество свободного места на вашем участке. Необходимо сразу определить, какую площадь вы можете отвести под гараж. Его нужно установить так чтобы постройка не препятствовала проезду или проходу людей. Учитывайте любые коммуникации, проложенные в почве (канализационные трубы, водопровод). Они не должны попасть под постройку
• Габариты автомобиля и ваши потребности. Необходимо оставить достаточно места для удобного ремонта машины. Часто хозяева гаражей сносят туда старые вещи, хранят велосипед и т.д. Если гараж будет недостаточного размера, то через некоторое время в нём станет тесно и неудобно.

С учётом потребностей хозяина гаража и имеющегося места определяются размеры помещения — их указывают при составлении чертежей. Есть 2 распространённые модели гаражей с каркасом из профильной трубы: прямоугольная постройка с односкатной кровлей (чердак не предусмотрен) и конструкция такой же формы, но с двухскатной кровлей (можно сделать чердачное помещение).

Оба гаража имеют следующие стандартные габариты:

• Длина — 6 м;
• Ширина – 3,5 м;
• Высота фронтона- 2,9 м;
• Высота задней части – 2,45 м.

При необходимости размеры можно сделать больше или меньше.

Постройку с двухскатной крышей возводят по таким же размерам, только принимают высоту от пола до потолка 2,5 м и 1 м — от перекрытия до конька.

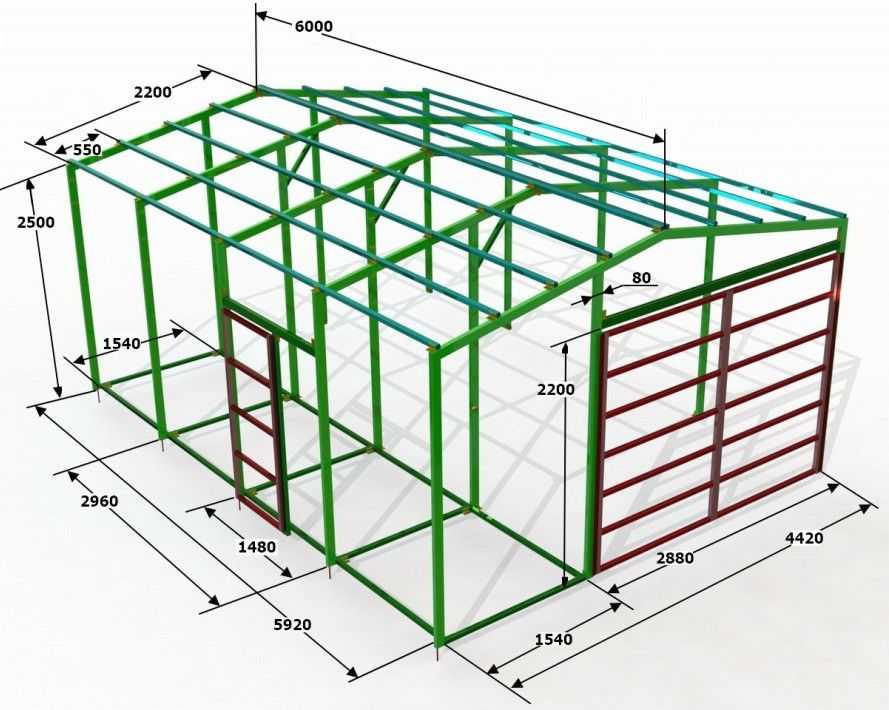

Расчёт гаража из профильной трубы на схеме

Пошаговая инструкция по возведению гаража из профильной трубы

Подготовка фундамента

Работы по возведению фундамента следует начать с выкапывания ям под столбы

Дешевле всего изготовить для такого гаража свайный или плитный фундамент. Но проще будет вместо свайного фундамента сделать столбчатое основание из шлакоблока. Сначала подготавливают на углах основания ямы примерно 1 м глубиной, в них выкладывают столбы из шлакоблоков.

Перед установкой столбов необходимо в яме насыпать подушку из мелкого щебня или крупнозернистого песка. Подушку хорошо утрамбовывают, проливая водой – это необходимо для предотвращения просадки основания, что грозит перекосом всего гаража и возможным его разрушением. Опорные столбы необходимо устанавливать выше поверхности почвы на высоту одного шлакоблока.

Внимание! Не забудьте о постройке смотровой ямы в гараже, она поможет проводить ремонт автомобиля. Для этого подготавливают прямоугольную яму посреди гаража, в ней уплотняют почву и после этого бетонируют.

Пол в гараже

Кажется, что нет разницы, какой пол вы сделаете в своем гараже. Но когда вникаешь в суть вопроса, появляется множество нюансов. У разных покрытий есть свои недостатки и положительные свойства.

Для этих построек чаще всего используют полы двух разновидностей:

• Земляные. Наиболее бюджетная технология, но у неё множество минусов. Это утрамбованная почва. Польше пол ничем не покрывают.
• Бетонное покрытие. Надёжный и прочный материал, но такое покрытие стоит недёшево и отнимает много времени на работу: необходимо изготовить песчано-гравийную подушку, создать надёжный гидроизоляционный слой. Можно использовать армирование и утеплить пол, сделать черновую стяжку, на которую настилают финишное покрытие. Оно бывает нескольких видов:
  • Финишная стяжка;
  • Укладка керамогранита или напольной плитки;
  • Создание наливного пола;
  • Резиновые полы;
  • Настил деревянного пола.

Сделав в гараже бетонный пол, через определённый срок хозяин гаража понимает, что это неплохой вариант но у него немало недостатков. При уборке в помещении поднимается пыль, при том она очень мелкая и проникает в маленькие щели, тонким налётом покрывая все незащищённые поверхности. Кроме того, жидкости, попавшие на поверхность бетонного пола, быстро впитываются, и после этого их очень сложно удалить. Если вы пролили масло, то в этом месте начнёт налипать грязь, а спустя время пол будет постоянно грязным.

Монтаж каркаса

Когда основание готово, можно приступить к каркасу

Постройка каркаса из профильной трубы – самый ответственный этап после заливки фундамента. Целесообразно и удобно его собирать прямо на уже подготовленном основании.

1. Из 2 коротких и 2 длинных отрезков труб собирают нижнюю обвязку и соединяют её анкерным креплением с фундаментом.
2. Вертикальные стойки устанавливают по углам, после этого соединяют их горизонтальными элементами.
3. Дальше монтируют верхнюю обвязку.
4. Когда будет изготовлена прямоугольная основа каркаса, крепят укосины (диагональные распорки) и рёбра жёсткости.
5. Вверху конструкции монтируют фермы, на них настилают кровельное покрытие.

Изготовление ворот

Для гаражей из профильной трубы лучше всего подходят распашные ворота

В гараже с каркасом из профильной трубы можно установить обычные распашные ворота из такой же трубы с обшивкой из окрашенного или профилированного оцинкованного листа. Для такой конструкции нужно использовать специальные петли.

Перед креплением створок ворот нужно изготовить специальную раму в виде 2 прямоугольных элементов шириной 1/2 и такой же высоты как проём для ворот. Раму усиливают рёбрами жёсткости, закреплёнными по диагонали створок, и нашивают листы обшивки. Монтируют готовую раму на петли, установленные на профиль, который предварительно закреплён на обеих сторонах проёма.

Важно! Если позволяет бюджет, можно не тратить время на самостоятельное изготовление ворот, а купить готовые рулонные (рольставни) или секционные ворота.

Описание технологии обшивки

При обшивке очень важно правильно разместить первый лист

Кровлю крепят на заранее установленные фермы — она бывает односкатной или двускатной. Плоскую крышу не стоит делать, так как в зимний период на неё воздействуют серьёзные снеговые нагрузки.

Как крышу, так и стены, желательно покрыть профилированным листом. Для этого используют саморезы или болты.

Необходимо выбрать подходящий профилированный лист. Для обшивки гаража подойдёт профнастил С и НС. Цифры, указанные сразу после букв, указывают высоту «волны» материала в миллиметрах.

Несложно понять, что чем больше толщина листа и высота профиля, тем прочнее листы, но одновременно с этим и выше стоимость. По этой причине не стоит покупать для облицовки недорогой материал С-8-С-10. Для крепления таких листов потребуется увеличить количество опорных стоек, и листы от неосторожного обращения сразу деформируются. Оптимальный вариант – материал 5 мм толщиной марки НС-20.

Важно! Необходимо укладывать кровельный материал так, чтобы листы выступали за стены на 30-40 см. Это нужно, чтобы талая и дождевая вода не попадала на фундамент.

Схема обшивки гаража из профильной трубы

Во время обшивки каркаса важно правильно расположить первый лист материала. Нужно, чтобы он находился возле любой угловой стойки. Проверяют расположение листа с помощью нивелира, строительного уровня и отвеса. Следующий лист крепят, делая нахлёст на первый лист в 1 волну с использованием саморезов для профнастила. Так покрывают все стены строения, кроме передней, где будут установлены ворота.

Рекомендация! Перед вворачиванием самореза желательно просверлить в листах отверстие необходимого диаметра.

Утепление гаража

Утепление нужно проводить с внутренней стороны постройки. Сначала на стены монтируют обработанные антисептиком деревянные рейки 25х40 мм, к ним строительным степлером крепят полиэтиленовую плёнку в качестве гидроизоляции. После этого устанавливают обрешётку (подойдут тонкие деревянные бруски толщиной, равной утеплителю). Между ними укладывают теплоизоляционный материал – пенопласт, полистирол или минеральную вату. Сверху утеплителя крепят ещё один гидроизоляционный слой, после этого производят финишную отделку поверхности стен с помощью пластика, фанеры или ДСП.

Не забывайте, что при утеплении металлического гаража «съедается» солидное количество свободной площади – часть занимает сам утеплитель, пространство для проветривания и внутренняя обшивка, всего на это уйдёт 7-10 см по всему периметру помещения.

Минеральной ватой

Если решили утеплять гараж минеральной ватой, позаботьтесь о том, чтобы материал не промок

Крепление минеральной ваты производят только на обрешётку – хотя современные плиты этого материала жёсткие, они не способны держаться самостоятельно, без дополнительной опоры. Обрешётку изготавливают из реек такой же ширины, как и толщина теплоизолирующего материала, или собирают из оцинкованного профиля. Размещают опорные рейки с шагом меньше ширины плит минваты на 2-3 см. При таком расположении реек теплоизолирующий материал укладывается враспор, плиты устанавливаются прочно, и их не нужно дополнительно крепить. Хотя при желании для страховки можно закрепить дополнительно «саморезами- зонтиками».

Когда минеральная вата будет закреплена, из реек 3 см толщиной изготавливают контробрешётку. Рейки нужно набивать перпендикулярно планкам первой обрешётки. Зазор в 3 см необходим в качестве вентзазора, он служит для удаления конденсата, собирающегося в утеплителе (он появляется из-за разницы в температуре на улице и в гараже). Если не будет вентиляционного зазора, то теплоизолятор не прослужит и одного сезона.

Если в минеральной вате появится влага, то в зимний период она может замерзнуть, а когда замёрзшая вода растает, то утеплитель разрушается. Если у вас гараж топится изредка, то несколько таких периодов погубят теплоизолирующий материал. По этой причине для минваты вентзазор обязателен или нужно использовать другой утеплитель.

Для защиты минеральной ваты от влаги, поступающей изнутри гаража, необходимо сверху контробрешётки закрепить пароизоляционную мембрану. С её помощью вы перекроете путь влаге из помещения, но она не будет задерживать влагу, выходящую из теплоизолирующего материала. Крепить пароизоляцию необходимо обязательно герметично, для этого нужно накладывать полосы материала одну на другую минимум на 10 см и в конце работы проклеивать места соединения двусторонним скотчем.

Поверх получившегося пирога крепятся листы внутренней отделки. Для этого используют листы ОСБ или влагостойкую фанеру, но можно отделать гараж другими подобными материалами.

Пенопластом

В жаркую летнюю погоду в условиях гаража из профильной трубы пенопласт может начать выделять токсичные вещества

Пенопласт зарекомендовал себя хорошо как утепляющий материал, но для такой постройки он подходит плохо. Гараж с каркасом из профильной трубы в летнее время будет сильно нагреваться, а пенопласт при сильном нагреве начинает выделять токсичные вещества. Кроме того, его сложно крепить в такой конструкции. Обычно пенопласт фиксируют на стенах саморезами с широкими шляпками, но такое крепление не подойдёт для стен из профнастил — саморезы будут делать отверстия в облицовочном материале.

Можно закрепить этот материал с помощью монтажной пены или герметика. Монтажная пена хорошо удерживает пенопласт, но она одновременно отлично поглощает влагу. Если нет вентзазора, то влажная пена станет прекрасным местом для размножения насекомых, различных грибков и плесневых бактерий.

Герметик влагу не поглощает, но он потребует больших затрат, ведь необходимо использовать герметик с возможностью службы в большом температурном диапазоне. Он должен обладать высокой стойкостью к низким температурам и хорошо выдерживать летнюю жару.

Ещё один способ закрепить пенопласт на металлических листах – изготовить из оцинкованного профиля с шагом 1 метр обрешётку. Этот шаг удобен тем, что он кратен ширине листов утеплителя. Их можно просто устанавливать в пустоты и крепить к обрешётке.

Полиуретаном

Утепление гаража полиуретаном возможно только при наличии специального оборудования

Приобретает популярность теплоизоляция металлического гаража вспененным полиуретаном, его наносят на металлические листы сплошным слоем с помощью специального аппарата. Проблем в этом случае не возникает, но за эту услугу придётся заплатить – специальное оборудование для разового использования приобретать не стоит. Зато у вас не будет сложностей с монтажом утеплителя.

Уход и эксплуатация за гаражом из профтрубы

Чтобы построенный гараж служил долго и не потерял привлекательность, за металлопрофилем и облицовкой нужно ухаживать.

Профнастил – «мягкий» материал, он деформируется и покрывается вмятинами даже от ударов средней силы. Необходимо защитить облицовку от механического воздействия. Независимо от вида покрытия стен и кровли гаража его можно испортить острыми предметами, на профнастиле в поцарапанных местах металл ржавеет. По этой причине царапины и сколы защитного покрытия нужно сразу обработать антикоррозийным составом. Внутри гаража стены и потолок утепляют, после чего отделывают пластиковым профилем, плитами ОСБ или фанерой.

Иногда нужно дополнительно улучшать защиту гаража от шума с улицы. Но новые шумозащитные материалы стоят дорого. Необходимо уделить внимание дверям — их устанавливают по уровню так, чтобы они самостоятельно (под своим весом) не закрывались и не открывались.

Гаражи, в основе которых используется металлический каркас из профильной трубы, получаются очень прочными. Его можно построить (при наличии слесарных навыков) без привлечения специалистов. До работы необходимо определиться с конструкцией и набором нужных деталей и конструктивных элементов.

чертеж каркаса своими руками, как построить из профтрубы, фундамент

Содержание:

Достоинства и недостатки металлических гаражей
Монтаж гаража из труб
Проектирование гаража из профильной трубы
Материалы и инструменты
Обустройство фундамента
Создание каркаса из профильных труб
Дополнительные работы
Особенности конструкции гаража

Основной элемент любого гаража из труб – это каркас, к которому будут крепиться все остальные детали конструкции. Готовый каркас должен без проблем выдерживать существенные нагрузки на протяжении всего периода эксплуатации гаража. Если это требование выполняется, то итоговая конструкция получится одной из самых надежных.

Как правило, для монтажа каркаса используются профильные трубы, позволяющие добиться максимальной прочности. О том, как сделать гараж из профильной трубы, и пойдет речь в данной статье.

Достоинства и недостатки металлических гаражей

Использование металлических элементов при постройке гаража сопряжено с немалым количеством плюсов, среди которых:

• Небольшая стоимость материалов;
• Отсутствие необходимости создания прочного фундамента;
• Простота монтажа;
• Высокая прочность готовой конструкции;
• Возможность демонтажа и перемещения всего гаража.

Небольшой вес деталей при доступной цене позволяет обойтись без основательного фундамента. Помимо непосредственных плюсов, в этом есть еще и небольшое косвенное достоинство – после завершения работ не придется тратить уйму времени на уборку строительного мусора.

Из недостатков металлических гаражей в глаза первым делом бросаются:

• Необходимость утепления всей конструкции;
• Плохая устойчивость к коррозии.

Нельзя сказать, что эти недостатки присущи исключительно гаражам из металлических труб – даже самую массивную кирпичную конструкцию приходится утеплять. Зато гараж из профтрубы в целом обходится дешевле, поэтому затраты на теплоизоляцию не покажутся столь существенными, как могли бы в ином случае.

От воздействия коррозии тоже можно защититься – например, используя металл, не поддающийся ее влиянию. Неплохо зарекомендовал себя на практике метод покрытия металлических деталей конструкции краской или антикоррозионными веществами. Чтобы еще сильнее снизить риск возникновения ржавчины, можно обустроить в гараже хорошую вентиляционную систему.

Монтаж гаража из труб

Чтобы собрать гараж из профильной трубы, необходимо провести работу, включающую в себя следующие шаги:

• Проектирование конструкции;
• Обустройство фундамента;
• Создание каркаса;
• Обшивка каркаса;
• Установка ворот;
• Монтаж теплоизоляции.

Проектирование включает в себя не только создание чертежа, но и определение участка, отведенного под строительство, и расчет габаритов гаража. Оптимальный вариант размеров постройки – 6 метров в длину, 3,5 в ширину и 2,5 в высоту. Чертежи гаража из профильной трубы своими руками нужно готовить заблаговременно, чтобы выполнять работу спокойно и поэтапно.

Фундамент, несмотря на небольшой вес конструкции, все же требуется. Подбирать конструкцию фундамента нужно в зависимости от особенностей грунта на участке. Для прочной и устойчивой почвы подойдет небольшой свайный фундамент, собранный из профильных труб, залитых бетоном. К верхним краям полученной конструкции привариваются металлические пластины – опоры для каркаса.

Далее производится монтаж и обшивка каркаса. Материалом для обшивки чаще всего является профнастил, который можно использовать и для кровли. Его листы прикручиваются к трубам каркаса посредством саморезов и резиновых прокладок. Каркас обшивается с трех сторон.

Последним этапом является установка ворот и утепление гаража, если в этом есть необходимость.

Проектирование гаража из профильной трубы

Перед тем, как сделать гараж из труб, необходимо создать проект, согласно которому и будут проводиться все работы. В проекте отображаются не только габариты и расположение конструкции, но и способы крепления каркаса к основанию. Все точки соединений должны рассчитываться максимально точно, равно и как места установки ребер жесткости. Детальный чертеж гаража из профильной трубы позволит грамотно выполнить все работы и точно рассчитать количество необходимого материала.

Также чертеж каркаса гаража из профильной трубы должен учитывать метод соединения элементов каркаса. Самым надежным и традиционным методом считается сварка, обеспечивающая качественное соединение металлических элементов, способное продержаться немало лет. Если гараж будет соединяться при помощи разборных крепежных соединений, то все точки их использования также должны учитываться в проекте. Разборные соединения позволят в дальнейшем перенести весь гараж на новое место или увеличить его габариты.

Материалы и инструменты

Перед работой нужно запастись необходимыми материалами и инструментами. Для сборки каркаса лучше всего использовать квадратные профильные трубы. На рынке можно найти изделия с прямоугольным сечением, которые тоже вполне подойдут для создания гаража, но работать с ними будет немного тяжелее.

Чтобы стойки каркаса могли выдерживать необходимую нагрузку, для их создания стоит использовать трубы со 100-мм стенкой – такие трубы имеют достаточную прочность, за счет которой получится достичь хорошей устойчивости постройки. Ребра жесткости обычно собираются из широких деталей, имеющих 60-мм стенку.

Кроме самих труб потребуется еще и набор инструментов, который выглядит так:

• Электродрель и сверла по металлу;
• Рулетка;
• Болгарка;
• Набор ключей;
• Маркер.

Дрель нужна для создания крепежных отверстий на профиле. Болгарка позволяет нарезать трубы на отрезки необходимой длины. Маркер необходимо для разметки деталей при работе. Ключи с набором головок дают возможность закрепить элементы конструкции.

При обработке металлических деталей всегда обильно летит стружка, которая может нанести серьезный вред человеческому организму. Чтобы этого не произошло, при работе стоит использовать средства индивидуальной защиты – маску, защитные очки и перчатки.

Обустройство фундамента

Фундамент требуется любой крупной постройке, чтобы предотвратить ее проседание в грунт. Основание фундамента стоит поднимать над уровнем земли хотя бы на 20 см, чтобы защитить конструкцию от заливания и возможных проблем, которые иногда возникают во время атмосферных осадков.

Есть несколько традиционных способов обустройства фундамента:

1. Цельная железобетонная плита. Этот способ является одним из самых простых, но и наиболее затратных, ведь железобетонную плиту нужно привезти и установить на свое место. К тому же, для качественного фундамента обычно требуется несколько плит. Кроме того, придется заранее провести некоторые работы по подготовке участка.
2. Монолитная армированная стяжка. Такой вариант считается самым дешевым и не очень сложным. Дождавшись затвердевания раствора, можно смело устанавливать на него любой металлический каркас – фундамент вполне подходит даже для больших нагрузок.
3. Бетонная стяжка, накрытая тротуарной плиткой. Этот фундамент для гаража из трубы тоже неплохо подходит, но не очень популярен.

Создание каркаса из профильных труб

Когда фундамент готов, можно приступать непосредственно к возведению гаража. Первым шагом будет сборка каркаса в соответствии с проектом (прочитайте также: «Как сделать каркас из профильной трубы для дома – теория и практика»). Профильные трубы необходимо положить горизонтально на сваи и приварить так, чтобы получился цельный каркас из профильной трубы для гаража по всему его периметру.

Потом можно приступать к монтажу стоек конструкции. Для соединения вертикальных опор используются все те же горизонтальные трубы, которые нужно приварить примерно на середине высоты стоек (естественно, конкретную величину должны учитывать рассчитанные своими руками чертежи гаража из профтрубы). Когда вертикальные опоры зафиксированы, можно заняться верхней обвязкой, чтобы устанавливать кровлю. Читайте также: «Как сделать гараж из профтрубы своими руками – проектирование, выбор материалов, инструментов, инструкция по монтажу».

При постройке гаража из профильной трубы лучше всего остановиться на стандартном варианте односкатной крыши. Чтобы создать такую конструкцию, нужно удлинить одну сторону каркаса и смонтировать на верхней обвязке несколько несущих. При работе стоит следить за качеством сварных швов и прочих соединений – если нет уверенности в качестве, лучше воспользоваться обычными креплениями. Читайте также: «Как построить дом из профильной трубы по технологии каркасного строительства».

Дополнительные работы

Если гараж изначально создавался только для хранения автомобиля под крышей, то для завершения работы достаточно будет поставить ворота. Совсем другое дело, если в гараже будут проводиться различные работы – в таком случае постройка должна обязательно утепляться. Самый простой и эффективный способ утепления гаража – это внутренняя обшивка пенопластовыми плитами, которые не боятся влаги и отлично выдерживают изменения температуры. Чтобы добиться максимальной надежности, пенопласт можно зашить профнастилом.

Чтобы сохранить свободное пространство в гараже без увеличения его площади, можно использовать теплоизолирующие материалы с отражателями, которые хорошо защищают помещение от перегрева. Защититься от холодной зимы можно при помощи печки с хорошим сочетанием расхода топлива и эффективности. Из остатков профильной трубы можно сделать скамейку. Перед тем, как сделать скамейку из профтрубы своими руками, нужно лишь определиться с размерами и конструкцией.

Несколько реже, чем утепление, гаражи также дополнительно оборудуются звукоизоляцией. Конечно, такой материал обходится дорого, да и пользы гораздо меньше, чем от теплоизоляции – но иногда хозяева гаражей находят целесообразным и защиту от шума.

Заканчивая постройку гаража, нужно особое внимание уделять дверям и воротам. При их монтаже нужно пользоваться строительным уровнем и тщательно следить за тем, чтобы конструкция была ровной – в противном случае двери могут двигаться из-за собственного веса. Читайте также: «Как сделать лестницу из профильной трубы своими руками».

Особенности конструкции гаража

Есть два способа, позволяющие создать каркас гаража из профильной трубы:

1. Сборка на месте. Такой вариант выполнения работ используется при самостоятельной работе без привлечения дополнительной рабочей силы.
2. Модульная сборка. Если есть возможность пригласить помощников, то стоит задуматься и о возможности модульной сборки, которая подразумевает соединение стенок гаража в отдельном месте с последующим переносом и установкой на фундамент.

Модульную сборку стоит использовать и при установке двухскатной крыши гаража – так будет гораздо проще монтировать ее элементы. При проектировании кровли нужно учитывать маленький выпуск материалов за периметр стен, чтобы вода не текла прямо по ним, а падала на землю. Лучшим решением данной проблемы будет установка водоотливов.

Выбирая ворота для гаража, приходится выбирать из следующего списка:

• Секционные;
• Роллетные;
• Распашные;
• Подъемно-поворотные.

Крепить ворота лучше всего перед тем, как будет монтироваться внешняя обшивка. Сама же обшивка может выполняться как из профнастила, так и из сайдинговых панелей – правда, в последнем случае потребуется предварительный монтаж плит OSB, являющихся одновременно опорой для обшивки и неплохим тепло- и звукоизоляционным материалом.

Заключение

Построить гараж из профтрубы своими руками не очень-то и сложно. Конечно, потребуется определенный опыт и навыки, но в минимальном объеме. Если грамотно подойти к работе и на каждом этапе стараться делать все правильно, то в итоге получится конструкция, способная прослужить несколько десятилетий.

Гараж из профильной трубы своими руками

Содержание

• Что собой представляет гараж из листового металла и профильной трубы
• Строим гараж из профильной трубы
  • Какой проект гаража из трубы выбрать
  • Подготовка к основным работам
  • Собираем каркас из профильной трубы
  • Сборка гаража и завершающие операции
• Заключение

Проблема с местом хранения средства передвижения существовала всегда. Чтобы не говорили разного рода знатоки автомобильного дела, гараж нужен автомобилисту как воздух. Иначе машина медленно, но уверенно будет превращаться в ржавый кусок железа. Можно купить гараж в кооперативе или арендовать, ценность гаража всегда определялась его удаленностью от вашего дома, поэтому лучше всего построить гараж из стальной профильной трубы своими руками.

Что собой представляет гараж из листового металла и профильной трубы

Самой доступной и простой в реализации конструкцией своими руками является каркасная схема гаража. По сути, это стальной остов или каркас из металлопрофиля, обшитый тонким листовым железом. Сделать каркасный гараж из профильной трубы своими руками относительно несложно, если у вас есть навыки слесарных работ и хотя бы начальное умение работать со сваркой. Возможно, это не самый лучший вариант помещения для хранения автомобиля, но преимуществ у такого гаража из профильной трубы предостаточно:

• Такая конструкция при правильном изготовлении будет считаться временной бесфундаментной постройкой, поэтому ее проще установить или «вписать» на придомовой территории многоэтажного дома, необходимо только договориться с фирмой-хозяином и оформить аренду;
• Каркас гаража из профильной трубы при желании можно выполнить в разборном виде, что позволит перевезти его или переустановить на
  новом месте без существенных затрат в течение одного рабочего дня;
• Несмотря на определенный уровень недоверия к прочности и надежности такого гаража, можно сказать, что это не печально известная «ракушка». Самое главное – автомобиль в таком помещении из профильной трубы полноценно защищен от солнца, осадков и возможного покушения злоумышленников, пространство отлично вентилируется и сушится.
• Кроме того, каркасный гараж из профильной трубы и своими руками обойдется вам значительно дешевле покупного изделия, и, главное, — качество постройки будет заметно выше.

Важно! Изготовление и сборка гаража из профильной трубы потребует не менее трех полных рабочих дней, большой площадки и возможности выполнять работу по чертежу гаража из профильной трубы без спешки и отвлечения на другие дела.

Строим гараж из профильной трубы

Постройка гаража в любом случае происходит в несколько этапов, поэтому перед началом работ необходимо спланировать и продумать последовательность операций, чтобы в самый ответственный момент окончательной сборки не пришлось «замораживать» стройку из-за непредвиденных обстоятельств.

Какой проект гаража из трубы выбрать

Лучше всего ограничиться наиболее простой схемой гаража. Более сложные варианты особых преимуществ не дают, разве что позволяют разместить в помещении больше автомобильных принадлежностей и вспомогательного оборудования. Но стоимость изготовления и трудоемкость постройки гаража возрастает очень существенно. Если вы не планируете проводить сутки напролет в гараже, выбирайте наиболее простой и прочный вариант каркаса с двухскатной крышей.

Кроме того, для гаража из профильной трубы необходим фундамент. Лучше всего подойдет комбинированный мелкозаглубленный ленточный фундамент с винтовыми сваями, глубиной в  метр – полтора, установленными в углах фундаментной коробки. Проще всего такой фундамент изготовить заливкой бетона и укладкой бутового камня.

Совет! Фундамент необходимо делать по всем правилам с гидроизоляцией и дренажем, после того как будет изготовлен каркас гаража из металлической профильной трубы и будет ясно, в каких местах необходимо заделывать анкерные крепления всей конструкции гаража к фундаменту.

Подготовка к основным работам

Чаще всего работы по строительству гаража из профильной трубы выполняют в следующем порядке:

1. Оформляем свои идеи и задумки по форме и размерам гаража в виде эскизов, которые переводим в чертежи с расчетом точных данных и размеров профильной трубы, количества профиля, общей длины металлопроката, способов крепления и подробной деталировки изделия. Составляем смету и бюджет проекта гаража, увеличиваем расчетные данные на 7-10%;
2. Выбираем место, где будет производиться нарезка металлопрофиля, предварительное сметывание, подгонка отдельных элементов и сварочные работы. Для этого понадобится абсолютно ровная бетонная площадка, размером 5х7 м, место хранения запасов трубы и листа и сеть, позволяющая работать с мощным электросварочным аппаратом;

3. Нарезаем болгаркой отрезки и свариваем боковые стены, вертикальные каркасные стойки, фронтоны под двухскатную крышу, конек и стропильные элементы, заднюю стенку и стальную раму для навешивания дверей;
4. Собираем каркас из профильных труб на болтовых соединениях, устанавливаем передний и задний фронтоны крыши, нарезаем стропильные отрезки труб, устанавливаеми подгоняем все части по размеру, нумеруем и маркируем места креплений с отметкой информации на чертеже;
5. Покупаем и навешиваем ворота, лучше использовать покупной вариант или заказать индивидуально конструкцию ворот по размерам в свой гараж. Очень важно сделать ворота тяжелыми и прочными, на усиленных навесах и с дополнительной системой вертикальных запоров и ригелей;
6. Обмеряем и рассчитываем потребное количество листов профнастила, которым будет зашиваться каркас из профильной трубы. Профилированный лист будем устанавливать после окончательной сборки и сварки всех элементов каркаса на фундаменте.

Остается правильно разобрать конструкцию, упаковать и перевезти к месту окончательной сборки.

Собираем каркас из профильной трубы

Для начала постараемся соблюдать два простых правила:

• Во-первых, не следует сразу разрезать весь запас профилированной трубы на заготовки, отрезать каждый раз кусок от новой нитки металлопрофиля следует, только если из имеющихся обрезков невозможно выбрать подходящий по длине образец.
• Во-вторых, при сверлении вырезанных заготовок под соединение болтом с гайкой куски трубы необходимо тщательно выравнивать так, чтобы они находились в одной плоскости. Это гарантирует, что собранная вами рама боковой стенки будет плоской, а не выгнутой пропеллером.

Для изготовления основных частей горизонтальных элементов и вспомогательных распорных элементов каркаса используем профильную трубу: пустотелый квадрат с гранью в 60 мм или прямоугольный профиль размером в 70х20 мм. Для угловых вертикальных стоек и рамы для ворот гаража используем квадрат с ребром в 100 мм.

На первом этапе вырежем и соберем на болтах боковые стенки. Для увеличения жесткости проема рамы боковой стенки через каждые 70-80 см закрепим вертикальные стойки. При их креплении необходимо учитывать, что в дальнейшем на эти элементы будет крепиться профильный лист, поэтому наружная плоскость рамы и внутренние распорки должны находиться в одной плоскости. Лучше всего для этих целей подходит не квадратный, а трубчатый профиль, с вырезанными на концах опорными полками.

Из-за большой длины и высоты боковых стеноких сложно поднимать и транспортировать. Поэтому, кроме распорных вертикальных труб, необходимо добавить накладки в углах и в центре каркаса стенки. Аналогичным образом собираем на болтах заднюю и переднюю стенки гаража. Переднюю стенку усиливают вертикальными стойками, которые устанавливают по присоединительным размерам гаражных ворот.

Из-за используемого болтового соединения жесткость боковых и задней стенок еще недостаточна, только после сварки жесткость конструкции возрастет в разы. В процессе предварительной сборки и «сметывания» каркаса боковые стенки поднимают в вертикальное положение максимально аккуратно, в несколько приемов, чтобы избежать деформации трубы под собственным весом в центральной части рамы. Иногда для увеличения поперечной жесткости рамы боковой стенки внутри сборки временно крепят доски или горбыль.

Совет! Не следует пытаться сразу зашивать плоскость любой из стенки профилированным листом. Эта мера отчасти повышает жесткость рамы, но даже при слабеньком ветерке вся конструкция из профильной трубы превращается в подобие паруса и становится неуправляемой.

Аналогичным способом собираются треугольные фронтоны крыши гаража. Для увеличения жесткости внутри рамы фронтона нужно обязательно установить V-образный силовой элемент. Фронтоны устанавливаются на собранную коробку из боковых, задней и передней стенок и далее соединяются между собой продольной коньковой балкой из профильной трубы. Из легкой трубы прямоугольного сечения 50х15 мм набирается потолочное перекрытие гаража, и устанавливаются стропильные несущие элементы.

Сборка гаража и завершающие операции

Перед установкой каркаса гаража на готовый фундамент необходимо убедиться в правильном расположении анкерных болтов, заделанных в бетонное основание, если проблем нет, то монтаж каркаса начинают с установки боковых стенок и элементов потолочного перекрытия. Для увеличения жесткости сборки в местах каждого болтового соединения отдельных фрагментов профильной трубы стыки усиливают нанесением нескольких точек сварки.

После установки задней и передней стенки каркаса гаража, фронтонов и стропильных элементов крыши приступают к регулировке зазоров в соединениях. Иногда приходится сбивать точечную сварку и молотком подбивать соединения для достижения необходимых размеров и зазоров, обеспечивающих нормальную работу входных ворот. После этого приступают к сварочным операциям. Переходя от передней стенки и ворот к угловым стойкам, задней стенке, крыше проваривают электросваркой все швы в болтовых соединениях.На завершающем этапе каркас из профильной трубы равномерно фиксируется на анкерных креплениях фундамента.

Остается обработать профильную трубу фосфатным антикоррозионным преобразователем, прогрунтовать и покрасить, после чего можно переходить к укладке на каркас гаража металлопрофиля. Внутреннюю поверхность потолка и стен гаража облицовывают пенопластом и зашивают пластиковым профилем. Очень редко для теплоизоляции стен гаража применяют волоконные материалы на основе минеральной или базальтовой ваты, степень утепления для такой конструкции не так важна, а влагу они набирают очень хорошо, что может создать проблемы для несущей профильной трубы из-за повышенной влажности в помещении.

Пол гаража рекомендуют углубить на 15-20 см, гидроизолировать, уложить геотекстилем и засыпать песком и керамзитовой крошкой, поверх которого укладывают обычную тротуарную плитку или деревянную доску.

Заключение

Смета на строительство такого гаража в среднем колеблется от 400 до 800 долл. Но при финансовых расчетах следует помнить, что это неплохое вложение денег, так как срок службы гаража из профильной трубы составит не менее 10-15 лет. Несмотря на использование сварки для сборки гаража, такую конструкцию из профильной трубы можно реально разобрать и упаковать в грузовую длинномерную «Газель» в течение 5-6 часов.

• Строительство туалета на даче своими руками
• Баня из клееного бруса своими руками
• Детский деревянный домик своими руками
• Строим погреб своими руками

Беседка с профильной трубой своими руками (56 фото) строительные чертежи, как сделать металлопрофиль, каркас из профиля

Беседка на дачном участке уже давно перестала быть диковинкой, практически все хозяева стараются сделать эту нехитрую постройку. Он не только служит декоративным элементом, но и является местом, где в благоприятную погоду все члены семьи проводят много свободного времени, в нем обедают и готовят еду. Стоит подробнее рассмотреть такое простое и практичное изобретение, как беседка из профильной трубы своими руками и чертежи ее конструкций.

Особенности

Беседка на загородном участке в большинстве случаев представляет собой навес с крышей и полуоткрытыми стенками, оборудованный скамейками. Помимо этих обязательных деталей внутренний стол, печь или мангал, клумбы и лозы, остекление и другие приятные мелочи – все зависит от фантазии и возможностей хозяев дачи.

Каркас из профильной трубы для такой уличной застройки может иметь следующие преимущества:

• прочный и устойчивый к деформации, механическим повреждениям;
• металл профиля прочный;
• постройка такой беседки может быть дешевле, чем из натурального дерева и тем более из натурального камня; Металлопрофиль
• благодаря простоте обработки позволяет создавать любые сложные конструкции;
• дополнительно металлический каркас можно обшить деревом, пластиком, поликарбонатом, другими материалами.

Металлический профиль подвержен коррозии, но этот недостаток легко исправить, покрасив его поверхность любой краской на выбор или нанеся защитную шпаклевку.

Для изготовления таких беседок обычно берутся полые трубы, имеющие в профиле прямоугольное или квадратное сечение, изготовленные из обычной или оцинкованной стали. Размеры и толщина стен могут быть разными, главное рассчитать, чтобы вся конструкция выдержала вес кровли и других пристроенных элементов. Несущие профили обычно имеют большее сечение, а перемычки — меньшее.

Преимущества металлических профилей еще и в том, что они полые, то есть при достаточной прочности имеют небольшой вес. Элементы в сборе обеспечивают равномерное распределение нагрузок на все части конструкции и на связанные с ней элементы. Прямоугольный профиль легко вырезать, просверлить в нем отверстия, сопоставить, изготовить необходимые детали. Следует учитывать, что при создании надежных беседок из профильной трубы могут понадобиться сварочные работы.

Проекты

Доступность материала и простота обработки позволяют создавать множество интересных проектов беседок из профильной трубы. Они существенно различаются по внешнему виду, но чертежи несущих рам примерно одинаковы.

Одним из самых простых примеров является конструкция беседки в форме квадрата в профиль высотой 2,7 м. Благодаря небольшим размерам такую ​​конструкцию можно поставить даже на крохотном дачном участке, тем не менее это полноценная зона отдыха, которую можно оборудовать водонепроницаемой крышей, защищающей от ветра и дождя.

В качестве несущих профилей принимают пустотелые балки сечением 80х80 мм и толщиной стенки 2,5 мм. Для перегородок, крыш, заборов и скамеек можно взять более тонкие металлические рейки, например, 20х50 мм.

Есть два варианта установки данной конструкции. Если он размещается на открытом грунте, то под его стойки необходимо заложить ленточный фундамент. Под 4 несущие опоры выдвигают ямку чуть шире самих профилей, и заливают их бетонным раствором. Другой вариант – если беседка будет стоять на прочном основании, например, на тротуарной плитке или бетонной плите. Тогда фундамент не потребуется, сама конструкция будет достаточно устойчивой, чтобы не рухнуть при сильном ветре.

Вертикальные несущие стойки соединяются горизонтальными перемычками в 3 — 4 ряда с трех сторон беседки, в четвертой из тонких реек делается дверной проем. Ширина одной стороны площади чуть больше двух метров. Верх основания также герметизирован перемычками, крыша выполнена четырехскатной и симметричной. Для соединения всех элементов используется сварка; после сборки всей конструкции ее можно обшить любым понравившимся материалом: деревом, фанерой, ДСП или пластиком, крышу можно покрыть металлочерепицей, шифером или ондулином.

Интересный проект — переносная беседка из профильной трубы размерами 1920х1660 мм и высотой 2300 мм.

Вы можете легко собрать его за 1 день и разместить где угодно. , при необходимости передать в любое удобное место. Для уменьшения веса берутся профильные трубы 20х40 мм с толщиной стенки 2,5 мм из оцинкованной стали. Полукруглая крыша держится на двух арочных профилях, сверху ее можно закрыть прозрачным поликарбонатом, а если хочется тени, можно использовать металлический профильный лист.

Для скамеек в беседку с полукруглой крышей можно брать шлифованные доски, окрашенные или покрытые лаком, для облегчения всей конструкции лучше использовать пластиковые сиденья. Для того, чтобы можно было опереться, стоит удобно сложить бортик сбоку. Посреди беседки стоит стол, за которым легко поместятся несколько человек. Вся конструкция спроектирована таким образом, чтобы ее можно было легко переносить руками: вдвоем или втроем.

В последнее время в нашей стране стали чрезвычайно популярны шестигранные или восьмигранные крытые беседки. создан в финском стиле. В центральной части могут иметь кирпичную печь для внутреннего отопления и приготовления пищи, дымоход выводят через центр скатной крыши. Стены таких построек прочные, хорошие, можно дополнительно утеплить, внутри есть возможность провести электрическое освещение. Подобие финской беседке можно создать на своем дачном участке, используя металлический каркас.

Чертеж каркаса шестигранной беседки в финском стиле очень прост, включает всего несколько металлических элементов.

Для несущих опор необходимо выбирать профили 100х100 мм, которые заделываются в землю и заливаются бетоном под столбчатый фундамент. Высота от низа до основания кровли может быть от 1200 до 1500 мм, перекрытие кровли состоит из профилей 50х50 мм. Боковые стены для дополнительной жесткости скрепляются горизонтальными перемычками из более тонких труб, а затем наращиваются каркасы ограждения, внутренние скамейки, дверной проем.

Все работы по резке профиля и сварке каркаса шестигранной беседки выполняются за один день. Затем можно придумать, какой кровельный и отделочный материал использовать, и приступить к его обустройству. Такие прочные постройки хорошо устанавливать на прочный фундамент, заливать под ними бетонный пол или укладывать бордюрную плитку. Преимущество в том, что в дальнейшем такую ​​беседку можно сколько угодно модернизировать: можно соорудить каменную печь с духовкой внутри, сделать остекление, обложить дно кирпичом и так далее.

Первоначальный проект большой прямоугольной беседки с двускатной крышей.

Вариант открытый, но при желании такой рисунок можно изменить, а стены максимально закрыть любым доступным материалом. Для вертикальных стоек используются те же полые профили 50х50 мм, нижняя часть и кровля скрепляются горизонтальными и наклонными коньками. Пологие склоны пропускают дождевую воду, дают хорошую тень. В качестве кровельного покрытия могут использоваться различные материалы: шифер, ондулин, оцинкованный профильный лист.

Внутреннее пространство такой беседки позволяет свободно разместить печь с жаровней, мангал, кухонный уголок, обеденный стол со скамьями. Крышу можно оборудовать таким образом, чтобы через нее мог выходить дымоход или вытяжка. Саму конструкцию лучше всего устанавливать на бетонное основание, предварительно необходимо разметить и подготовить место заливки, столбчатый фундамент под несущие металлические опоры беседки. После монтажа пола и несущих конструкций можно подключить другие необходимые элементы, обустроить крышу, сделать красивые ограждения и скамейки, другие детали декора.

Дизайн

Сам по себе каркас из профильной трубы имеет множество достоинств, он прочный, негорючий, прочный, но не имеет приятного вида. Поэтому после создания основы нужно приступить к декору. Вариантов оформления беседок на даче огромное количество, главное – проявить свою фантазию и воплотить идеи в жизнь.

Во-первых, профиль можно красить.

Металлическая поверхность не имеет естественного приятного оттенка. к тому же подвержен коррозии, что со временем придаст еще более неблагоприятный вид. Для покраски используют водостойкие, водоэмульсионные марки – масляные, акриловые, полиуретановые, эпоксидные, аэрозольные. Главное требование – они устойчивы к солнечным лучам, воде, перепадам температур. Что касается цвета, то здесь необходимо подобрать такие оттенки, чтобы они гармонично сочетались с остальными деталями декора беседки.

Металлический каркас удачно сочетается с коваными или сварными сетками, которые в исполнении мастеров могут стать настоящими произведениями искусства. Ими можно обустроить ограждение по периметру, пространство под крышей, дверной проем. Из металла могут быть изготовлены и другие элементы декора и быта: скамейки, столы, урны и клумбы, мангалы.

Единственный минус — металлические детали значительно увеличивают вес беседки.

Полированное, покрытое лаком дерево всегда хорошо сочетается с текстурой темного металла. Из него, помимо беседок, можно делать внутренние скамейки со спинками, столешницы, клумбы, столы из профильных труб. Резьбовые болты с гайками или анкерами можно использовать для крепления массивных деревянных планок к металлу. Для отделки хорошо использовать деревянные наличники, ограждения, резные коньки под крышу.

Самые популярные породы дерева для обустройства металлических беседок – сосна, бук, дуб, береза. Дерево должно быть хорошо высушено, отшлифовано, покрыто бесцветным лаком. Прочные и легкие деревянные конструкции уменьшают общий вес беседки, она меньше проседает на земле, а если она переносная, то ее легче перенести в другое место.

Очень популярным материалом при обустройстве металлических беседок в последнее время является поликарбонат.

Это многослойный профнастил из полимерных материалов, легкий и удобный в обращении. Крепится к профилям на болты или шурупы, так как легко снимается. Поликарбонат – это прозрачный или полупрозрачный материал, как правило, бесцветный, но есть различные цветовые варианты. Если вы хотите сделать внутри беседки больше естественного света, то крыша из этого материала – наиболее подходящий вариант.

Односкатная или двускатная крыша на беседке из профильной трубы может быть оснащена листами цветного профнастила. Это прекрасный легкий материал, который не боится влаги и деформации. Есть возможность выбрать любой цвет, с такой крышей беседка всегда будет смотреться гармонично. Кровля из цветного металлочерепицы также очень популярна, ею можно закрыть и шестигранную беседку. К каркасу крыши просто крепятся металлические листы, из которых легко вырезать кусок нужного размера и формы, и они прослужат не один сезон.

Дизайн беседки будет очень эффектно смотреться, если каркас снабдить вьющимися растениями. Сделать сетку или направляющий столб из металлических прутьев очень просто; в основании разместить клумбы из любого доступного материала: камня, кирпича, дерева. Через несколько сезонов можно получить потрясающую живую изгородь из густых зарослей, которые будут давать тень внутри здания.

Стройка

Сделать садовую беседку из профильной трубы своими руками очень просто за счет дешевого материала и наличия инструментов. В первую очередь стоит поэтапно распределить все этапы этой работы. На своем приусадебном участке выбираем место для будущей постройки, оно должно быть максимально ровным с устойчивым сухим грунтом. Нелишним будет выбрать расположение относительно солнца, пешеходных дорожек, источников шума. Место для беседки должно быть удобным.

Затем разрабатывается чертеж конструкции с размерами, желательно в двух-трех проекциях, из которого будет видно, сколько нужно подготовить материала и крепежа. Если беседка стационарная, то сразу подготовьте ровную площадку и место для заливки фундамента. Для опорных стоек из трубопровода достаточно залить столбик максимальной глубиной 0,5 м.

Скважины для заливки выкапывают вручную или садовым буром, в качестве раствора можно использовать смесь песка и портландцемента, а для усиления использовать щебень, гравий, мелкие камни.

В фундаменте закреплены основные опоры из металлического профиля. После этого необходимо изготовить и собрать каркас из металлических элементов.

Для работы потребуются следующие инструменты:

• дрель со сверлами по металлу;
• болгарский;
• рулетка и маркер;
• винты и болты по металлу;
• сварочный аппарат.

Все профили измеряются и вырезаются в соответствии с размерами на чертежах, затем необходимо сварить каркас боковых стен, опоры крыши и другие металлические элементы. После сборки железной основы приступайте к отделке, обустройству и украшению.

Возможна обшивка стены и крыши любым из доступных материалов: профлистом, поликарбонатом, фанерой, деревом.

Здесь могут потребоваться другие инструменты:

• ножовка по дереву;
• малярный нож;
• отвертка; гвозди
• ;
• саморезы.

Все зависит от планируемого проекта обустройства беседки.

Построить уютную и красивую беседку из профильных труб, а затем украсить ее любым декором очень просто, главное иметь желание, терпение и небольшой опыт строительных работ.

Прекрасные примеры

Элегантный и очень простой шестигранник с деревянными скамейками, столом и дощатым полом. Может комплектоваться дополнительными элементами.

Беседка из профильной трубы с крышей и стенками из прозрачного поликарбоната.

Красивый дизайн с крышей из металлочерепицы и декором из дерева. Он подходит для любого загородного участка.

Беседка из профилированных труб с декоративными элементами из кованого железа.

Элегантный дизайн из окрашенного профиля со столом и скамейками, облицованными цветным поликарбонатом.

О том, как построить беседку из профильной трубы самостоятельно, смотрите в следующем видео.

Наборы сборных стальных конструкций: 4 вещи, которые нужно знать

Покупайте наш выбор доступных сборных стальных строительных комплектов

26 сентября 2019 г.

Eagle National Steel — поставщик стали с полным спектром услуг. Естественно, мы также предоставляем сборные металлические строительные комплекты. Нам задают много вопросов об этих строительных наборах, поэтому мы решили ответить здесь на четыре самых распространенных! Конечно, если у вас все еще есть вопросы, мы будем рады поговорить с вами и помочь вам понять, что именно вам нужно, чтобы сделать ваш следующий проект действительно потрясающим.

Свяжитесь с нами сегодня

4. Что такое сварное стальное здание?

Сварное сборное стальное здание — настоящий проект «сделай сам» (хотя в этом случае буква «Y», вероятно, должна включать несколько других). С этим набором вы получите все детали, необходимые для создания сборного дома, включая стеновые панели, панели крыши, стальной каркас и многое другое. Но это потребует изрядного количества работы на рабочем месте. Это связано с тем, что сталь поступает неразрезанной и несваренной. Вам нужно будет измерить, вырезать и пробить сталь, а также сварить детали вместе (отсюда и название). Сборный характер этих зданий по-прежнему упрощает строительство, но вам, вероятно, понадобится подрядчик и бригада для возведения здания.

Что касается первоначальных затрат, то сборные дома, как правило, дешевле, чем другие сборные варианты. Однако дополнительная работа, необходимая на строительной площадке, может немного увеличить ваш общий бюджет. Кроме того, время доставки часто сокращается в случае сварных зданий, поскольку производственному отделу не нужно резать и сваривать все в соответствии со спецификацией.

3. Является ли сборное здание лучшим выбором?

Сборное здание на болтах — это более быстрый и простой способ получить необходимую конструкцию. Как и в наборах для сварки, вы получите все компоненты, необходимые для сборки здания. Но, в отличие от комплектов для сварки, компоненты сборного комплекта для болтового соединения поставляются разрезанными до нужных размеров с предварительно пробитыми отверстиями для болтов. Кроме того, все необходимые сварочные работы уже будут выполнены. Все, что вам нужно сделать, это скрепить детали вместе, чтобы создать прочную конструкцию! Скорость и простота строительства делают этот тип строительства популярным выбором среди многих. Благодаря устранению необходимости в резке и сварке на месте, здания на болтах делают всю сборку менее трудоемкой.

На самом деле, если вы строите что-то вроде сарая или небольшого навеса для машины, вполне возможно собрать сборное здание самостоятельно или с несколькими приятелями. Тем не менее, мы рекомендуем всегда сначала поговорить с подрядчиком. Это особенно важно, если вы строите большое стальное здание, например складское помещение или жилой дом. В таких случаях, возможно, все же лучше, чтобы подрядчик и бригада позаботились о строительстве.

Сборные стальные здания на болтах могут использоваться для самых разных целей. Как вы видели выше, вы можете сделать что угодно, от небольшого сарая до жилого дома и не только. Одноэтажные и многоэтажные здания возможны с помощью комплектов болтовых соединений. Нередко можно найти офисные здания и ангары для самолетов, сделанные из комплектов стальных болтов!

2. Насколько индивидуальны сборные стальные здания?

Термин «сборный» может подразумевать жесткую, неизменную конструкцию, но это не так. Приходите и просмотрите некоторые из предлагаемых нами комплектов, и вы обнаружите, что существует огромное разнообразие вариантов. В дополнение к выбору размера и стиля сборного дома вы получите выбор цветов, стальных профилей и уровней солнечной отражательной способности. Есть также множество аксессуаров, в том числе домкраты, изоляция, раздвижные двери и многое другое. Вы можете выбрать стандартный вариант или изменить его так, как вам хочется.

Но на этом возможности настройки не заканчиваются. Хотя Eagle National Steel предлагает полные сборные комплекты для болтового и сварного монтажа, мы также можем продавать отдельные компоненты. Это может пригодиться несколькими способами. Если вы хотите внести коррективы в текущее сборное здание или вам нужно сделать ремонт, эти компоненты идеально подходят для этой работы. На самом деле, если вы хотите построить свое собственное здание с нуля, вы обнаружите, что у нас есть конструкционная сталь, кровля, прогоны и другие строительные компоненты, которые вам понадобятся. Если вы принесете нам чертежи для вашего нестандартного здания, наш производственный отдел может вырезать все детали, которые вам нужны, точно по спецификациям. Наш инженер также проверит и убедится, что все именно так, как нужно, чтобы вы могли без проблем получить здание.

1. Почему я выбрал сталь в качестве материала для своего здания?

Используете ли вы комплект для болтового соединения, комплект для сварки или свою собственную конструкцию, одно остается неизменным: сталь — великолепный выбор для вашего проекта. Конечно, есть сборные деревянные дома с готовыми каркасами, которые легко собрать. Однако вы обнаружите, что сталь имеет определенные преимущества как для жилого, так и для нежилого строительства.

Сталь требует меньшего ухода, чем дерево. Он достаточно прочен, чтобы противостоять непогоде, и не восприимчив к термитам и другим вредителям. Его долговечность и большая устойчивость к огню делают его отличным выбором для различных зданий.

Преимущества стали выходят за рамки простой полезности. Благодаря ее пластичности, точности и прочности вы получаете гораздо больше возможностей для проектирования вашего здания. Кроме того, сталь на 100% пригодна для вторичной переработки. Это означает, что сырье может быть сохранено, так как при переработке стали ничего не теряется.

20 потрясающих идей для крепления велосипедов своими руками, которые вы просто должны увидеть

Автор: Simona Ganea | Опубликовано 3 марта 2021 г.

Купить сейчас

Каждый, у кого есть велосипед, знает, как важно иметь правильное решение для хранения велосипеда , а также всего, что с ним связано, например, шлема, бутылки с водой, перчаток и снаряжения в целом. В настоящее время я изо всех сил пытаюсь найти лучшее решение для хранения велосипеда в квартире, и идея DIY стойки для велосипедов начинает звучать все более и более привлекательной. Мы собрали для вас 10 вдохновляющих идей, и мы надеемся, что каждая из них найдет среди них идею для своего следующего проекта «сделай сам».

Посмотреть в галерее

В идеале у вас должно быть достаточно места для ваших велосипедов, независимо от того, храните ли вы их в помещении или на улице. Давайте пока предположим, что снаружи для них есть место. Вы можете построить стойку для велосипедов из дерева, которая также может включать в себя несколько крючков для шлемов. Стойка может выглядеть примерно так. Мы нашли этот проект на Added2diy, и нам нравится, насколько он прост и прямолинеен. Кроме того, нам нравится тот факт, что его можно покрасить в любой цвет или цвет и что он может быть как маленьким, так и большим по мере необходимости.

Посмотреть в галерее

Скорее всего, вам нужна только стойка, которая может вместить один велосипед, и в этом случае конструкция немного отличается. На самом деле, существует множество различных дизайнерских идей на выбор. Одна из самых простых в этом смысле стоек для велосипедов своими руками представлена ​​в инструкциях и сделана из деревянных досок. По сути, это просто небольшая подставка, которая удерживает переднее колесо велосипеда в вертикальном и устойчивом положении. Вы должны сначала измерить ширину велосипедной шины, прежде чем делать что-либо еще, чтобы убедиться, что подставка действительно поддерживает велосипед. Не стесняйтесь морить или красить дерево, как только вы закончите сборку подставки.

Посмотреть в галерее

Настенная подставка для велосипедов — отличная идея, если у вас есть только один велосипед, и вы хотите хранить его в небольшом помещении. Стойка в этом случае также позволит вам превратить велосипед в стену. По сути, вы бы выставили его на обозрение и при этом освободили бы немного места на полу. Есть действительно крутой учебник по инструкциям, который покажет вам, как собрать настенную стойку для велосипедов, которая очень похожа на тонкую и простую полку. Одна из лучших вещей в нем — это то, что у него есть крючки, которые могут удерживать ваш шлем и другие аксессуары для велосипеда.

Посмотреть в галерее

Когда на самом деле не так много места для работы, важно сохранить как можно больше места, и в этом случае вертикальная стойка для велосипедов может быть очень полезной. С точки зрения дизайна он может быть простым, без каких-либо лишних функций или украшений. В этом случае проект из instructables кажется идеальным. Чтобы построить такую ​​же, вам понадобится всего несколько вещей: деревянные доски, пила, клей, струбцины и лак. Если вы хотите, вы можете покрасить стойку, чтобы она соответствовала вашему домашнему декору.

Посмотреть в галерее

Если вам нужно хранить несколько велосипедов, вам действительно следует рассмотреть этот проект, который мы нашли на одиночных трассах. Эта стойка для велосипедов очень проста с точки зрения дизайна, а также очень проста в сборке. Самое замечательное в этом то, что вы можете добавить больше слотов, если это необходимо, как только все будет сделано. В основном багажник растет вместе с вашей коллекцией велосипедов. Вы можете создать столько слотов, сколько захотите, и расположить их на любом расстоянии друг от друга.

Посмотреть в галерее

Поскольку вы не можете использовать свой велосипед круглый год, по крайней мере, на открытом воздухе, вы можете построить свою собственную подставку для велотренажера, чтобы вы могли крутить педали, даже когда на улице слишком холодно или сыро прямо из уют вашего дома. Мы нашли хороший урок для такой подставки на tidybrownwren. Рама сделана из дерева, а к задним осям прикреплен набор штифтов. Штифты вставляются в прорези, просверленные в подставке.

Посмотреть в галерее

Крытая стойка для велосипедов не может быть слишком большой, она должна быть простой в использовании и маневренной. Очевидно, вам решать, где вы хотите хранить свой велосипед. Это может быть балкон, гараж или даже дом, если у вас есть свободная комната или если вы не возражаете оставить ее в своем жилом пространстве. В любом случае, мы считаем, что эта идея стойки для велосипедов своими руками от minipennyblog идеально подходит для помещений. Это небольшая настенная стойка с двумя крючками, которые удерживают велосипед в подвешенном состоянии. Конечно, это не работает для всех типов велосипедов, поэтому обязательно проверьте раму своего велосипеда, прежде чем что-либо создавать.

Посмотреть в галерее

Еще одна крутая и в то же время компактная идея — подвесить велосипед к потолку. Звучит так, как будто это может быть очень весело и, как показывает нам учебник от самодельного современного, очень легко собрать и супер-удобно для пользователя. Чтобы сделать потолочную стойку для велосипедов, подобную этой, вам понадобятся медные тройники, медная труба, войлок, стальная вата и эпоксидная смола. Вам также понадобится дрель, угловая шлифовальная машина, резак для жестких труб и паяльная лампа.

Посмотреть в галерее

Мы хотели бы показать вам еще одну вертикальную стойку для велосипедов, сделанную своими руками, на этот раз посвященную лайв-велосипеду. Он экономит пространство и поддерживает чистоту стен. Вот что вам нужно, если вы хотите изготовить свою собственную стойку в соответствии с этим дизайном: фитинги для труб из черного железа (фланцевые фитинги для пола, 90-градусный начальный коленчатый фитинг, два стартовых 90-градусных коленчатых фитинга, ниппельные фитинги, заглушка, деревянная доска , прозрачная виниловая трубка, шурупы и морилка или краска. При желании вы можете улучшить или изменить дизайн.

Посмотреть в галерее

Крепление для велосипедов, сделанное из переработанных частей велосипеда, насколько это круто? Посмотрите на эти удивительные вещи, которые мы нашли на behance. Они очень веселые и красивые, и они выглядят потрясающе. Вы можете использовать их не только как вешалки для велосипеда, но и для пальто, перчаток, шлемов и даже зонтов. Это одна из лучших идей вторичного использования, которые мы когда-либо видели.

Посмотреть в галерее

Эта самодельная велосипедная стойка немного громоздка по сравнению с другими, но ее сборка занимает всего несколько минут, что компенсирует все остальное. Все, что вам нужно, это несколько кусков дерева, несколько шурупов и дрель или отвертка. Это хорошая стойка для велосипедов для крытых открытых площадок, потому что ее очень легко собрать и использовать. Ознакомьтесь с учебным пособием на двенадцати онмайне для получения более подробной информации.

Посмотреть в галерее

Настенные стойки великолепны, потому что они поднимают велосипеды с пола и занимают мало места. Этот дизайн от instructables очень практичен, если у вас есть несколько велосипедов, которые нужно хранить и организовывать, а не только один. Это позволяет вам размещать их на стене вертикально и смещать их, чтобы вы могли разместить больше на одной стене.

Посмотреть в галерее

Даже два велосипеда могут занимать много места, особенно если держать их в помещении. Требуется практичное решение для хранения, которое обычно представляет собой настенную стойку для велосипедов. Этот от Instructables очень похож на тот, но он разработан как автономный модуль. Это позволяет вам перемещать его, а также означает, что вам не придется делать постоянные отметки на стенах.

Посмотреть в галерее

Вы можете проявить творческий подход к дизайну стоек для велосипедов своими руками и попытаться создать гибриды, подобные этому, из инструкций. Это и стойка для велосипедов, и книжный шкаф/модуль для хранения всех сопутствующих аксессуаров, таких как шлемы, перчатки, плащи и так далее. Велосипеды прикреплены к боковой стороне книжного шкафа, который достаточно прочен и крепок, чтобы их поддерживать.

Посмотреть в галерее

Если вы ищете компактную, но в то же время простую в использовании, практичную и простую в изготовлении подставку для велосипедов своими руками, обратите внимание на этот дизайн от buildsomething. Он сделан из дерева и не занимает много места. Он также может быть окрашен или окрашен в соответствии со стеной или выглядеть определенным образом, и вы можете установить несколько таких элементов рядом для любого количества велосипедов, которое у вас есть. Добавить больше — всегда вариант.

Посмотреть в галерее

Вероятно, вы не очень склонны тратить много денег на такой проект, особенно если в этом нет необходимости. Стойки для велосипедов, сделанные своими руками, могут быть очень дешевыми, особенно если вы используете переработанные материалы. Подставка для велосипедов из поддонов, подобная той, что представлена ​​в ландшафтном журнале, очень практична и очень недорога в изготовлении. Это также легко сделать, и это выглядит красиво. Вы можете использовать небольшой выступ вверху, чтобы показать несколько маленьких цветочных горшков или в качестве полки для хранения.

Посмотреть в галерее

Во многих случаях очень удобно хранить велосипеды в гараже , но если у вас нет гаража или если вы предпочитаете иметь отдельное место только для велосипедов и других подобных вещей, рассмотрите возможность создания сарай для хранения. Есть отличный туториал по 3x3custom. Это то, что вы можете построить на своем заднем дворе, чтобы у вас было особое место для всего вашего велосипедного снаряжения, скутеров и всего, что вы можете себе представить.

Посмотреть в галерее

Большинство велосипедных стоек предназначены для фиксированного размещения. Они либо прикреплены к стене, либо к чему-то еще, и есть довольно много отдельно стоящих моделей, которые вы можете построить сами. Еще меньше тех, которые можно считать портативными. Таким образом, проект от letscampsmore совершенно особенный.
