Флюгер ветряк: Что такое флюгер. Как сделать флюгер своими руками – видео (фото, чертежи).

Кованные флюгеры и ветряки, ветруны и флюгарки

Кованый флюгер,ветряк,флюгарка или ветрун это прекрасное декоративное украшение и практичное изделие, которое придаст нарядный вид и подчеркнет индивидуальность здания.  Помимо того что он всегда указывает направление ветра, еще и является талисманом дома. Не даром в далекие старые времена, кованый ветряк, делался в форме какого то животного или божества, которое защищало от нечистой силы. Очень часто кованый флюгер изображал петуха, так как считалось что петуха боялась нечистая сила и своим видом он отпугивал нечистую силу.
Сейчас, в век технологий очень много «штамповок» под видом кованого изделия. Мы же предлагаем действительно кованое изделие, которое будет в единственном экземпляре и только у вас, так как это все же ручная работа.



Ниже расположены схемы кованых флюгеров, ветряков и ветрунов которые мы можем вам предложить. Каждая кованый ветряк, под своим уникальным номером. Выберите себе понравившийся рисунок и мы его изготовим. Так-же вы можете найти огромное количество схем или рисунков в интернете из которых вы тоже можете выбрать и прислать нам на изготовление. Но не забывайте, что готовое изделие будет чем то отличаться от эскиза в каталоге, так как все же это ручная работа.



Эскизы кованых флюгеров и ветряков.

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»

• Каталог «Кованые флюгера и ветряки»



Самодельный ветряк, ветряная установка своими руками

Приветствую всех любителей самоделок и тех, кто просто заглянул на сайт в поисках интересных идей для творчества.

Наверняка многим из вас частенько приходилось испытывать неудобства, связанные с

Читать далее

Привет сегодня я поделюсь с вами своим опытом по созданию ветряков или не опытом а историями попыток создания ветряков. Ну пожалуй приступим к созданию. Надо Для начала нам понадобилось из

Читать далее

Решил собрать небольшой ветряк, посмотреть, пощупать, сколько он выдает крутящего момента. В будущем планируется сделать подобный более крупный ветряк с небольшим генератором, а потом может и с

Читать далее

С развитием технологий, альтернативная энергетика все больше входит в жизнь современного общества. Солнечная энергетика, ветрогенераторы, гидрогенераторы и даже геотермальное отопление для

Читать далее

Эй,диджей поставь мой компакт-диск, да? /Народная мудрость/ Наверное самый маленький в мире действующий ветряк с генератором. А не поставить ли нам за окна мини-турбинки для нужной генерации?

Читать далее

Для питания изготовленной аккумуляторной светодиодной лампы, описание которой приведено на сайте, был изготовлен и используется по настоящее время, ветрогенератор на базе двигателя постоянного тока

Читать далее

Если вас волнует вопрос получения альтернативной энергии, можете собрать для себя вот такой вот простой ветрогенератор. Основная часть используемых запчастей – это детали от велосипеда. С помощью

Читать далее

Если у вас сломался корпус гироскутера не спешите его выбрасывать. После небольшой переделки из него можно сделать ветрогенератор. Именно его и попробовал сделать автор-самодельщик. Что из этого

Читать далее

Такая конструкция ветряка позволяет вырабатывать энергию из ветра независимо от направления, с которого ветер дует. Лопасти ветряка представляют собой своего рода паруса. Собирается все из доступных

Читать далее

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором мастер-класса вы узнаете, как можно самостоятельно сделать полноценный флюгер и установить его на конек вашего дома для

Читать далее

Есть множество случаев, когда проживая за городом, Вам может понадобиться небольшое количество электроэнергии для питания маломощного устройства. Например, для работы компактной метеостанции,

Читать далее

Для привода ветрового генератора изготовлена турбина роторного типа с вертикальной осью вращения. Этот тип ротора очень прочен и долговечен, имеет относительно небольшую скорость вращения и легко

Читать далее

Идея изготовления ветрогенератора появилась при наступлении ранних осенних ночей. Решил попробовать использовать энергию ветра для хозяйственных нужд. Пусть ветер заряжает аккумулятор, от которого

Читать далее

Совершенно не сложно своими руками сделать небольшой ветряк, выдающий до 250 ватт мощности. Его стоимость получается около 200$ — значительно дешевле, чем использовать достаточно дорогую солнечную

Читать далее

Все самоделки | Флюгер из пластиковых бутылок (ветряк)

С наступление весны, все начинают наводить порядок и красоту во дворе, на даче. Хочется, что нибудь сделать интересное и своими руками. Как вариант, это может быть  флюгер, но не из дерева, как в давние времена, а из пластиковых бутылок.

Флюгер самолето-звездолет.

Материалы и инструменты:
• Пластиковые бутылки 1,5 л. 4 шт. и 0,5л. 2 шт.
• Болгарка.
• Термо клей с пистолетом.
• Ножницы, нож, отвертка, саморезы 3 шт.
  Шаг 1. Изготовление пропеллеров.
Для обладателя механизма для распускания бутылок в термоусадочный шнурок это будет дополнительная идея для утилизации накопившихся донешек от бутылок. Для тех кто не вкурсе о чем я, просто берем три п. бутылки 1,5-2,5 л.и отрезаем у них донешки как на фото.

Если вы сразу найдете бутылки с оригинальным цветом, то дальнейшая прокраска нитро краской вам не понадобится.

На полученных донышках чертик разметку для вырезания.

По этим линиям вырезаем пропеллеры. Резать можно ножом, ножницами, но легче всего болгаркой, т.к. центральное утолщение прорезать очень тяжело.

До вырезания можно запланировать в какую сторону будет крутиться будущий пропеллер и изменить зарание рисунок. После вырезания болгаркой будут очень большие края запеченной стружки, которые надо срезать ножом и ножницами.

Получаются вот такие вертушки (пропеллеры).

Теперь проделываем по центру каждой виртушки отверстие для самореза, на котором она будет вращаться.  Для этого удобно использовать нагретое шило или можно сразу просверлить дрелью.

Вертушки готовы.

Шаг 2. Корпус самолета.

Теперь из двух маленьких и одной большой бутылок сделаем корпус самолета.

А из куска поликарбоната крыло 400Х40 мм.

На корпусе большой бутылки намечаем два отверстия под прорисовывание  крыла насквозь, прорезаем.

Примеряем как проходит крыло, если надо подрезаем лишнее.

На маленьких бутылках прорезь делаем только с одной стороны.

Собираем самолет и клеем из пистолета герметично все проклеиваем.
Конструкция должна получиться жесткой.

Находим точку равновесия и просверливаем отверстие под шпильку, на которой будет флюгер поворачиваться по ветру. Сверлим сперва тонким затем толстым сверлом.

Для оси используем старую гелиевую ручку или другую.
Вставляем ее до упора и закрепляем жестко термо клеем.

По центру крышек проколем шилом отверстия, для вкручивания саморезов.
Хорошие саморезы такого типа.

Прикручиваем вертушки на крышки, не затягиваем, проверяем чтобы легко вращались от легкого дутья.

Из ровной части бутылки вырезаем два прямоугольника 50х120 мм., для хвоста самолета, он будет поворачивать самолет навстречу ветру. Прямоугольники слаживаем пополам и приклеиваем оба хвоста, сверху и снизу, на зад фюзеляжа.

Если донышко пропеллера имеет провал, неудачную форму для вращения, наденьте кусочек трубки.

Проверяем как все вращается и закручиваем пробки с пропеллерами на бутылки.

Из горлышка бутылки сделаем выхлопную трубу, приклеиваем на т.клей.

Флюгер-самолет почти готов, выносим его на улицу и проверяем как все работает, если все хорошо крутится и вращается, то можно приступать к покраске. Если есть проблемы, надо их устранить, возможно понадобится добавить дополнительный груз для равновесия, это можно сделать с помощью вкручивания саморезов с нужной стороны в корпус бутылки.

Шаг 3. Покраска.

Красим корпус эмалью для наружных работ, можно еще разукрасить на свой вкус.

Шаг 4. Установка.

Устанавливаем флюгер в хорошо продуваемом месте. Для оси можно использовать стальную вязальную спицу, ее можно немного забить в черенок и сверху надеть флюгер.

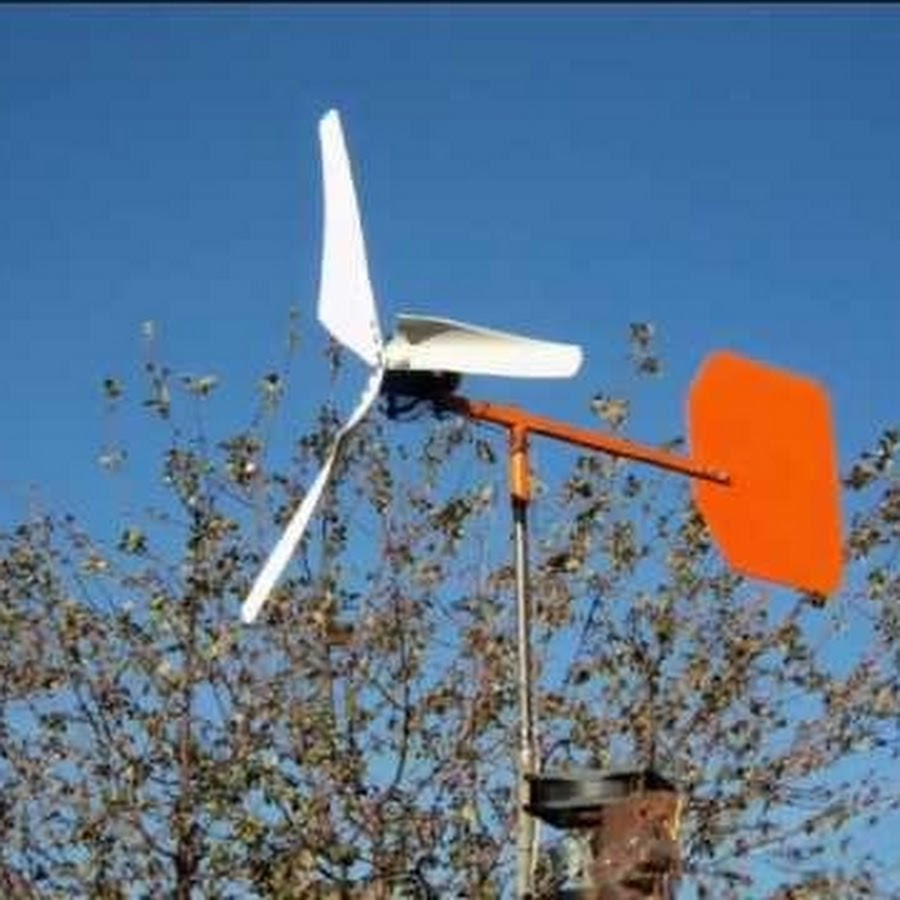

Как из ПЭТ бутылки за 5 минут сделать простой ветряк

Чтобы украсить участок, можно сделать садовый декоративный ветрячок из пластиковых бутылок. Это совсем несложно и увлекательно. Такую самоделку можно изготовить вместе с детьми. Если использовать цветные яркие насыщенные пластиковые бутылки, то ветряк получится не хуже покупного.

Материалы:

• пластиковые бутылки 2 л – 2 шт.;

• длинная трубка или жердь;

• бамбуковая шпажка.

Процесс изготовления ветряка

У пластиковой бутылки на 2 л срезается горловина поближе к середине и распускается на 8 лучей.


Она разрезается вдоль, не доходя 2 см до крышечки. Затем лучи выгибаются наружу, чтобы получить перегиб, и выравниваются под прямым углом.


Далее их нужно подогнуть по диагонали захватив только верхний уголок.

Это позволит придать им характерную форму лопасти ветряка. За счет изгиба они получат ребро жесткости, будут держать форму и лучше реагировать на ветер.
У второй пластиковой бутылки вырезается середина. Для этого срезается дно и горловина. Оставшаяся часть распускается вдоль, для получения листа.

Лист складывается вдвое и из него вырезается хвост для ветряка.

В дальнейшем если зафиксировать ветрячок на стойке не жестко, то за счет хвоста при воздействии ветра он сможет поворачиваться по направлению движения воздушного потока. Чтобы так получилось, хвост нужно сделать достаточно широким. Между стенками хвоста вкладывается бамбуковая шпажка, затем листы пластика скрепляются канцелярским степлером.


В длинной трубке или жерди проделывается отверстие под диаметр шпажки. Затем в него вставляется шпажка с хвостом.

В крышке горловины бутылки с лопастями также проделывается отверстие, но немного большего диаметра, и она надевается на шпажку.


Затем ветряк фиксируется еще одной крышкой с отверстием. Чтобы она не слетела, ее нужно вклеить термоклеем. При такой фиксации конструкция не может поворачиваться за ветром, поэтому хвост будет просто декоративным элементом. Если же предусмотреть на стойке ветряка такую же ось вращения, как шпажка на лопастях, только вертикальную, то при изменении направления ветра ветряк будет подстраиваться под него, поэтому сможет вращаться без остановки. Чем выше его разместить, тем активней он будет оборачиваться.


Ветряк из пластиковых бутылок помимо декоративной и развлекательной цели также может использоваться для отпугивания птиц от участка, если те расклевывают клубнику, вишню, черешню, персики и т.д. В таком случае его нужно привязать выше кроны дерева или устанавливать на грядках.

Смотрите видео

Самодельный зеркальный ветряк флюгер — Секрет Мастера

Автор admin На чтение 12 мин. Просмотров 21. 8k. Опубликовано 14.02.2011

Дорога у нас у всех одна — только к свету, ибо свет всегда побеждает тьму, но в этом должен убедится каждый на собственном примере и опыте.

Давно известно, что всякая нечисть предпочитается прятаться в тени. Бороться с нечистью можно разными способами, например с помощью молитвы, крепкого слова или света. Опустим первых два способа и остановимся на третьем. У кого другие способы борьбы (в пределах толерантности) пишите в комментарии. Итак, я предлагаю освещать тень и создавать для нечисти неудобства. Используя это предположение, посмотрим какими подручными средствами можно воспользоваться. Наобум  в голову пришло:

 1. Фотовспышкой цифромыльницы

2. Сотовым телефоном

3. Зеркалом, направив солнечный зайчик в тень

4. Включить свет

У первых трех способов существенный недостаток — нет вас на месте, нет и борьбы с тенью. В четвертом способе свет можно и не выключать, но это будет стоить денег и ресурса ламп. В интернетн видел самодельные ветряки из CD дисков. Такие ветряки, которые в солнечную погоду весело раскидывали солнечные зайчики. Чем не устройство по борьбе с нечистью. Главное, что устройство работает в автоматическом режиме. Вот этим и займемся – изготовлением своими руками такого устройства. Выдумывать нечего не буду, поделюсь опытом скорейшего изготовления ветряка в стиле сделай сам. Так как война с тенью ведется уже много лет, то технология проверена опытом и временем и ей можно доверять.

Итак, за основу берем колесо от роликовых коньков или самоката. У меня, например, с олимпиады-80 остался маленький запас колес.  За неимением колес в запасе, можно приобрести колеса в спортивном магазине или снять со своих или соседских роликов.
Пошаговая инструкция самоделки с практически всеми ответами на вопрос как сделать своими руками приводится ниже.

Самодельный ветряк флюгер из CD дисков своими руками / Поделки Sekretmastera

Watch this video on YouTube

Делай раз

Размечаем колесо для изготовления прорезей под лопасти. Для сложной разметки прилагаю файлы трафареты (gif1,gif2,gif3).

Делаем пропил в колесеКолесо в тискахРазметка колеса под четыре лопасти

Делаем риски на колесе, например, шариковой ручкой. Если это первый ветряк, то лучше начать с двух или четырех лопастей. Итак, разметили. Конструкции колес разные, если есть съемные накладки на подшипники, то их демонтируем и кладем в надежное место. Дальше лучше придерживаться приведенной технологии, для этого потребуются тиски и ножовка по металлу. Если предложите другой разумный способ делать пропилы – опубликую. Зажимаем колесо в тиски, зажимать лучше так, чтобы опилки резины не попадали на подшипники. На фотографии опилки попадают на подшипник! Это неправильно! Выбираем угол наклона ножовочного полотна (30-45°) и начинаем пилить от верхней точки колеса. Пилим неспеша пилой по металлу и аккуратно. Если будете спешить, могут быть травмы и поломанные ножовочные полотна. Пилим на глубину от половины до двух третей толщины резины, в моем случае до стальных накладок.

Пропил сделанРезультат работыРазметка колеса

Сделав первый пропил, перезажимаем колесо в тисках и делаем второй пропил и так далее. В результате должно получиться что-то подобное. Если вы левша то можно пилить левой рукой в другом направлении.

Делай два

Для отражения света нужна зеркальная поверхность. Самая дешевая поверхность CD, DVD диски. Конечно, не надо бежать за ними в магазин. Если у кого возникли проблемы с приобретением дисков – вперед на форумы. Опыт эксплуатации ветряков заставил найти альтернативные источники зеркальных поверхностей – блины от жестких дисков. Как их извлекать — отдельная тема. Итак, у нас есть много дисков и надо их закрепить на колесе. Опять о технике безопасности. Если нет опыта – покупаем одноразовые перчатки. Одеваем перчатки и, не прикладывая больших усилий (для этого не надо быть амбалом накачанного стероидами, слегка покачивая диск всовываем его в пропил. Делать это надо аккуратно, не изгибая диск. Получилось? Диск треснул? Выкидываем его. Следующий. Соберем ветровое колесо — турбину и разберем пару раз. Навык есть? Разбираем колесо. Теперь надо намертво установить лопасти.

ТермоклейМолекулярный клейКлей момент

Делать это будем при помощи клея. Опыт показал, что клей «Момент» во всех модификациях, мгновенные секундные клеи, резиновый клей и термоклей не обеспечивают надежного крепления лопасти к колесу, а молекулярный клей еще и повреждает диск создавая зону хрупкости на границе крепления. Рекорд по живучести ветровых колес показал способ крепления с помощь эпоксидной смолы. Принимаем этот клей как самый надежный.

Диск вставленНамазываем край дискаЭпоксидный клей

Клеить лучше на воздухе. Рабочую поверхность застелите газетой, журналом. Испарения от клея к дури не приведут, но и здоровья не добавят, а только отнимут. По инструкции разводим компоненты клея. Намазываем край диска в месте контакта с колесом. Много клея не стоит наносить, контакт плотный и лишний клей будет стекать на руки и одежду. Опасайтесь попадания клея на подшипники. Вставляем намазанный край диска в пропил. Постарайтесь, чтобы центр диска находился в плоскости симметрии колеса. Так же поступаем с другими лопастями. Аккуратно промажем клеем все пустоты от пропилов. Чередование зеркальной стороны и незеркальной стороны повысит шансы работы устройства при неблагоприятном расположении ветряка относительно солнца, то есть отражение солнца будет происходить при освещении турбины как спереди, так и сзади. В итоге должно получится что-то такое.

Склеенное ветровое колесоПятилопастное колесоДвухлопастное колесоТрехлопастное колесо

Кладем турбину стол и аккуратно поправляем лопасти. Колесо должно быть параллельно поверхности стола и все лопасти должны касаться поверхности. Получилось – отлично. Не получается – плюньте, крутиться всё равно будет, правда с вибрациями.   Кладем ветровое колесо в надежное место для просыхания. Осторожно! С колеса могут капать излишки клея. Время высыхания клея зависит от температуры. Мой клей затвердел только на второй день. В тот жаркий день лета было +14°. На фотографиях приведены фотографии колес и с другим числом лопастей. Мне удавалось склеить восьми лопастное колесо.

Делай три

Изготовление коромысла ветряка – детали, к которой крепится ветровое колесо и хвостовая лопасть. Хвостовая лопасть необходима для направления колеса на ветер. Ищем брусок сечением сторон 1.5-3 см и длиной 35-65см. Подойдет обрезок от доски, или кусок деревянной палки от швабры. С одной стороны бруска необходимо сделать пропил для закрепления диска.

Делаем пропилОпасный способСверлим отверстие

Можно воспользоваться пилой по металлу или нормальной ножовкой. Пилить можно зажав заготовку в тисках или использовать более опасный способ. Получилось – отлично! Другой конец коромысла должен иметь ровный срез. Просверлим отверстие тонким сверлом (2-2.5мм) в центре среза. Это отверстие облегчит крепление колеса и снизит шансы образования трещины в заготовке вдоль крепежного винта. Полезно края вокруг отверстия срезать под углом, чтобы не допустить возможное касание колесом коромысла. Заготовка готова? Поехали дальше.

Делай четыре

sekret-mastera.ruСтяжки

Теперь надо определиться, где будет установлено устройство. Это важный момент для достижения цели. Солнце должно падать на ветряк, а он в свою очередь должен пускать зайчики в места, где нет солнца. Рационально разместить ветряк с северной стороны (если вы проживаете в северном полушарии). На рисунке показан пример размещения ветряка. Итак, с местом определились. Необходимо найти заготовку для крепления ветряка. Это может быть шест длиной 2-6 метров, если предполагается установка на земле, или остаток черенка швабры для крепления на балконе, коньке крыши или на столбе и т.п. В моих условиях ветряк устанавливался на шесте. Верхний конец шеста должен иметь ровный срез, также в центре среза просверлим отверстие. Позаботимся о способе крепления шеста к поверхности или к дереву. Примеры крепления шестов показаны на фотографиях. Намертво крепить не надо. Ветряк требует обслуживания. Для крепления хорошо подойдут стяжки или подручные материалы.

Крепление шестаКрепление шестаКрепление шеста

Делай пять

Заготовки ветряковДиск

Итак, позаботились о шесте, продолжим работу. Все операции выполняем с осторожностью, чтобы не повредить диски. Падение ветряка с небольшой высоты, либо неудачное задевание собранной конструкции может привести к поломке дисков. Вставляем диск в разрез коромысла, для большей отражающей способности в пропил от ножовки по металлу вставляем диск с двухсторонней зеркальностью. А вот в пропил от ножовки по дереву можно вставить два диска повернутых зеркальными сторонами наружу. Вставляем осторожно, стараясь не сломать диски, расколоть вдоль коромысло или повредить пальцы. Вставить удалось, прекрасно! Желательно чтобы диск полностью вошел в паз. Приклеивать диски не будем. Просто просверлим, АККУРАТНО, коромысло в месте крепления диска и зафиксируем диск проволочкой.

Сверлим коромыслоЗакрепляем дискКрепим колесоПлоский выступ

Далее, если вынимали подшипники из колеса, ставим их обратно. Длинным саморезом закрепим турбину, если есть помощник, то пусть помогает. Cаморез закручиваем полностью, если в вашей конструкции он проваливается в отверстие колеса воспользуйтесь шайбой. После закрепления колесо должно свободно вращаться на подшипниках. Ставим коромысло на плоский выступ, например стопку учебников, системный блок, табуретку и переходим к следующему шагу.

Делай шесть

Важный этап. Балансировка колеса. Из-за разного веса дисков (если они разные), неточности монтажа (нарушение симметрии пропилов, разные глубины крепления лопастей), избытка клея на какой-нибудь лопасти, колесо получает дисбаланс. Дисбаланс вреден появлением вибраций при вращении и от него будут страдать узлы крепления и может появиться сильный механический шум. Если все сбалансировано, то повернув колесо на любой угол, оно не станет дальше вращаться.

Колесо ветряка

Если колесо после любого поворота стремится вернуться в прежнее положение, то лопасть расположенная снизу после успокоения вращения более тяжелая относительно других. Устраняем это приклеиванием небольших утяжелителей на край противоположной лопасти или лопастей. Работа эта требует навыка и наличия небольшого количества мелкого металлического или иного хлама. Иногда достаточно прикрепить кусок жвачки на край лопасти. В моих краях она уже никогда не сползёт с лопасти, а вот, где пожарче, я ничего не гарантирую. Балансировка удалась – хорошо. Не получается – не беда. Вращаться будет. При сильном ветре разбитый ветряк работает на одной лопасти!



Делай семь

Сверлим коромыслоИщем цент тяжести

Также важный шаг. Берем коромысло с закрепленным ветровым колесом и хвостовой лопастью и ищем центр тяжести на коромысле, точку, при опоре на которую, наша конструкция займет горизонтальное положение, без наклона вперед или назад. Выполняйте центровку аккуратно, соскальзывание с опоры может привести к поломке лопастей. Для этого подкладываем под коромысло тонкий брусок, карандаш, авторучку и пытаемся найти искомое положение. Отмечаем найденное место.  Далее сверлим коромысло. Диаметр сверла должен быть чуть больше(2-3мм)  диаметра шейки самореза. Я для закрепления применяю вот такой саморез, у него достоинство – нет резьбы на шейке.Точно подгонять не стоит, если коромысло из дерева (при дожде

Вид саморезаКоромысло прикреплено

древесина намокнет и разбухнет, что затруднить отслеживание ветряком направления на ветер). Ось сверления должна быть параллельна плоскости хвоста! Просверлили – здорово. Диски еще не поломаны? Хорошо. Для крепления коромысла к шесту необходимо подобрать несколько шайб. Я воспользовался одной гайкой. Вставляем саморез в отверстие коромысла, прокладываем гайки (шайбы) и прикрепляем коромысло к шесту. Закручивать саморез в шест всей резьбовой частью. Коромысло должно свободно вращаться на оси. Результат на фотографии.

Делай восемь

Устройство  в действии

Устанавливаем шест в заранее выбранное место. Сначала проиграйте подъем в уме, оцените свои возможности. Поднимаем аккуратно, главное, не разрушить ветряк ударами о посторонние предметы. После установки надежно закрепляем шест. Ура! Готово. Дом, дача защищены от темных сил ;)!
Видео работы ветряка.
Видео зайчиков.

Согласно фен-шуй злые силы концентрируются в темных углах, ветряк при правильной установке может закидывать солнечные зайчики в самые неожиданные места темных углов и помещений. О положительном воздействии конструкции в деле защиты от тёмных сил 🙂  пишите в комментарии.

Ветряк из дисков DVD

vectr
Загрузка

07.02.2020

2281

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Подписаться

7

Сконструировал свой вариант (с твинга не понравились).

Наконец то установлен и проходит первый день испытаний на даче.

Жаль ветра почти нет.

Подшипники 6900zz (10х22х6).

Диски вклеил на жидкие гвозди.

Если интересно, модель выложу, как вернусь.

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Подписаться

7

Комментарии к статье

Лучшие распечатанные модели

amforma
Загрузка

23.03.2021

607

17

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Подписаться Масштаб 1:10.

Высота слоя 35 мк.

Фотополимер Harzlabs, INDUSTRIAL…

Читать дальше amforma
Загрузка

25. 03.2021

797

15

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Подписаться Масштаб 1:43.

Фотополимер: Harzlabs, INDUSTRIAL ABS.

Высота…

Читать дальше jeka_tm
Загрузка

10.03.2018

20921

124

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Подписаться Привет.

Давно хотелось собрать что нибудь на гидравлике, и на Ютубе хватае…

Читать дальше

Ветрогенератор или дорогой флюгер? Как не попасть впросак или унесённые ветром. Отзывы.

К сожалению многие продавцы и производители ветрогенераторов размещая на своих страницах карты или таблицы среднегодовых скоростей ветра приукрашивают показатели, а независимые сайты и СМИ их тиражируют.

Этому подвергаются и характеристики ветрогенератора.

Помимо того, что показания снимаются в аэротрубе, при неизменных направлении и скорости ветра. Отсутствует эффект разгон и торможение.

Когда мне довелось спросить, казалось бы независимого обозревателя одного интернет ресурса, где он взял показатель среднегодовой скорости ветра для Москвы 4м/с, а для Санкт-Петербурга 5 м/с? Он с чистой совестью указал сайт известного разработчика и производителя ветрогенераторов.

Каково же было его смущение, когда я представил академическую карту Гидрометцентра, на которой показатели для этих городов были в два раза ниже. После уточнения высоты, на которой происходят замеры скорости ветра, этот человек просто удалил из сети указанный обзор.

И к чести своей принес извинения читателям, за публикацию не проверенной информации.

Я не призываю к сплошному недоверию, или доверию к нашему сайту. Мы хотим, чтобы Вы пользовались достоверной информацией, из академических источников, не ангажированных вольно или невольно.

Перепроверяйте и нас и того парня, дабы не постигло разочарование.

В этом случае не придётся говорить о деньгах: «Унесённые ветром».

И так:

Ветроэлектрическая установка (ветрогенератор), которая в Санкт-Петербурге и Ленинградской области, при среднегодовой скорости ветра 2 м/с, малоэффективна.

При нынешних ценах на землю, и без того малых участках, монтировать ветрогенератор с растяжками на высокую мачту – накладно и неудобно, устанавливать на крышу – чревато.

Также необходимо установить надёжную молниезащиту (громоотвод) со значительным подъёмом, иначе ветрогенератор являясь наивысшей заземлённой точкой, привлечёт разряды на себя. В результате «погибнет» сам, прихватит с собой все внутренние цепи и потребители. Удача, если не случится возгорание.

Не буду сочинять, просто помещу  отзыв — выдержку из эл. письма приятеля:

-Долго выбирал я ветрогенератор. «Ветросвет» посетил (это наша, «питерская» фирма), в «аэротрубе» вместе с их «ветряком» постоял, по сети «пошуршал».

И купил в итоге «AIR-X» американический.

Дизайн на пятёрочку, электроника тоже (не знаю, правда, сколько проживёт), всё остальное — реквием.

Ветра у нас (из многих «заинтересованных» источников)* не менее 3 м/с (среднегодовая). Февраль, март — самые активные 5-6 м/с. И по всем их американическим графикам он должен отдавать мне 10-20 квт/мес. Ни-хре-на!

Отнимите нули от этих цифр, а летом умножьте на ноль. Да и заявленная мощность достигается только при 12 м/с, редко при 10 м/с, что у нас если бывает, то только порывами, несколько секунд, и уходит в сторону.

Но зато, как только подует ветер (особенно ночью) впечатление — лёжа в троллейбусе еду.

Максим Галкин так не пародирует. Причём мой «Чубайс» и по децибелам не уступит (с «восторгом» жду дачный сезон — соседей порадовать, жаль пулемёта нет).

«Чубайсом» я его сознательно  называю, «динамит» не хуже.

Что касается «Ветросвет», то впечатление удручающее.

Сидит дядя, и собирает на коленках эти самые ветряки. Аэротрубу  включили, сунулся я туда — нет, думаю, таких ветров у меня на крыше не бывает. Но испугало то, что стоит ветряк в этой «трубе», и так его «колбасит» на любых оборотах. Вес 25 кг при 250 вт.

Не вынесет моя крыша такое удовольствие, а «AIR-X» — 6 кг при 500 вт, балансировка отличная. Это и явилось решающим аргументом (хотя стоит как три солнечные батареи).**

Предложили мне лампы энергосберегающие и насос небольшой (вода 1 куб/час) всё 12 вольт, и то и другое хочу, но прайс «гуманным» не назовёшь.

2005 г.

Так что, если кто живёт не в горах или на дамбе,

самый дорогой флюгер из ветрогенератора получается.

Продолжение…

* Видимо из скромности, не указывают, что замеры делаются  на высоте 50 метров. Карта ветров России тоже не помогает.

** Есть техническая возможность доработать указанный образец ещё тремя лопастями,  но кардинально вопрос не решается.

Сделайте и используйте флюгер для определения направления ветра

Сделайте и используйте флюгер для определения направления ветра

Сделайте и используйте флюгер для определения направления ветра

---

Обзор
Знание направления ветра является важной частью прогнозирования погоды, поскольку ветер приносит нам нашу погоду. Флюгер , также называемый флюгером, представляет собой инструмент для измерения направления ветра и, вероятно, был одним из первых погодных инструментов когда-либо использовался.Чтобы определить направление ветра, флюгер вращается и указывает в направлении откуда дует ветер и обычно имеет две части или конца: обычно имеет форму стрелы и поворачивается навстречу ветру, а один конец шире, поэтому что он ловит ветерок. Стрелка укажет направление, в котором дует ветер. from so, если он указывает на восток, это означает, что ветер дует с востока. Кроме того, направление ветра — это то место, откуда дует ветер. Поэтому запад ветер дует с запада.Чтобы использовать флюгер, вы должны знать, где север, юг , восток и запад.

Сделайте флюгер
(если у вас уже есть флюгер, вы можете перейти к Используйте флюгер для определения направления ветра)

---

1. Материалы

• Доска тегов или папка для файлов в манильском стиле
• Штифт прямой
• Ножницы
• Клей
• Карандаш с новым ластиком
• Пластиковая трубочка для питья
• Глина для лепки
• Тарелка бумажная


Порядок действий

1. Вырежьте стрелку длиной 5 см.
2. Вырежьте хвост стрелы длиной 7 см.
3. Сделайте надрезы шириной 1 см на концах каждой соломинки.
4. Вставьте острие стрелки и конец стрелки в прорези в соломе.
5. Вставьте прямую булавку через середину соломинки в ластик. конец карандаша.
6. Воткните острый конец карандаша в кусок глины для лепки; это будет будь твоей базой.
7. Отметьте на бумажной тарелке север, юг, восток и запад.
8. Положите глину на бумажную тарелку.
9. Проверьте свой флюгер: подуйте на флюгер и убедитесь, что стрелка может вращаться свободно.

На двух фотографиях ниже показаны ученики четвертого класса миссис Кларицио. в Гарфилде, штат Нью-Джерси, прикрепляя флюгеры к модельным домам, они построили. Щелкните изображение, чтобы просмотреть увеличенное изображение.

Используйте флюгер для определения ветра Направление

---

1. Материалы

Порядок действий

1. Поместите бумажную тарелку на плоскую поверхность и поместите на нее флюгер.
2. Используйте компас, чтобы показать ученикам, где находится север, чтобы они могли установить вверх свои тарелки в правильном направлении. Если у вас есть доступ к асфальту отметьте мелом точки компаса, чтобы учащимся было легче читать направление ветра.
3. Студенты будут наблюдать за флюгером. Если очень свежо, один студент должен удерживайте бумажную тарелку, пока другой измеряет направление. Стрелка будет указывать на направление, откуда дует ветер.
4. Проверьте направление на бумажной тарелке.

Copyright 2007 Технологический институт Стивенса,
Центр инноваций в области инженерии и естественнонаучного образования (CIESE). Все права защищены.

Что такое флюгер

Флюгер (также известный как флюгер) — это инструмент, который сообщает вам направление ветра. В частности, флюгер позволяет узнать, с какого направления дует ветер.Другими словами, значение «юго-запад» на флюгере означает, что ветер дует к юго-западу от вашего местоположения и движется в северо-восточном направлении.

Как работает флюгер?

В то время как многие погодные инструменты могут иметь довольно сложную конструкцию, флюгеры обычно довольно просты. В большинстве случаев плавник будет располагаться сверху или свисать под шпинделем, который позволяет плавнику вращаться в горизонтальной плоскости. Как и анемометры (которые измеряют скорость ветра), размещение флюгера в горизонтальной плоскости позволяет ему измерять активность независимо от направления ветра.

Сам плавник обычно имеет острие на одном конце и длинную и широкую форму на другом. Это гарантирует, что плавник всегда будет указывать в том направлении, откуда дует ветер.

Какие типы флюгеров?

Существует три основных типа флюгеров: классический флюгер, ветряк и цифровой флюгер.

Флюгер — Используемый веками, этот тип часто можно увидеть на крышах сараев, соборов и множества других зданий.Поскольку флюгеры также используются в декоративных целях (в дополнение к функциональным применениям), они могут принимать различные формы и стили. В классическом стиле плавник имеет форму петуха, но могут быть представлены и другие формы плавников. Они могут включать в себя силуэт заслуживающего внимания человека, корабля, рыбы, трактора или простой стрелы.

Как правило, под плавником вы видите четыре горизонтальных столбика с буквами «N», «S», «E» и «W» (север, юг, восток и запад), чтобы помочь наблюдателю определить ветер. направление.Читать флюгер легко. Какое бы направление ни указывал плавник, вы укажете, откуда дует ветер.

Wind Sock — Этот тип флюгера обычно используется в аэропортах, возле взлетно-посадочных полос. Хотя ветровой носок определяет направление ветра, он обычно не указывает направление север / юг / восток / запад. Однако по тому, насколько надут носок, зритель может оценить силу ветра.

Это полезно, потому что, например, пилоту необходимо знать направление и силу ветра, чтобы помочь ему или ей приспособиться к ветру при посадке или взлете.Ветрозащитный носк также может быть полезен на поле для гольфа, пристани для яхт, бейсбольном поле или в любом другом месте, где знание направления и силы ветра полезно при участии в какой-либо деятельности.

Цифровая флюгер — Цифровая флюгер имеет много общих элементов дизайна с классическим флюгером, но значительно более сложен. Довольно часто цифровой флюгер рассматривается как компонент метеостанции, которая также измеряет такие условия, как скорость ветра, температура, влажность, атмосферное давление, а иногда и количество осадков.

Цифровая флюгер может либо висеть на нижней стороне датчика метеостанции, либо располагаться на столбе или каком-либо кожухе и вращаться на шпинделе. На конце шпинделя обычно находится оптический датчик, который позволяет цифровому процессору определять направление ветра, обычно до 16 позиций. Показания отправляются на цифровой дисплей, где направление ветра отображается на круглом графике, который называется розой ветров. Часто роза ветров показывает (в виде стрелок) текущее направление ветра, а также два предыдущих значения.

Почему полезно иметь флюгер?

Флюгер может использоваться в самых разных целях. Они могут включать в себя большее удовольствие от рекреационной деятельности, безопасность, защиту собственности и общее удовольствие от наблюдения за погодой.

• Безопасность — Ветровые условия играют важную роль во время суровых погодных явлений. Если в вашем районе шторм, флюгер может помочь вам определить, движется ли он к вам или от вас.Эта информация может дать вам дополнительное время, чтобы принять меры и доставить своих близких в безопасное место.
• Защита собственности — Еще одно преимущество знания направления ветра во время шторма — это возможность определить, может ли ваше личное имущество пострадать. Это может дать возможность подготовиться к дому, автомобилю, двору и т. Д., Чтобы устранить повреждения.
• Катание на лодках, самолет с дистанционным управлением, гольф и т. Д. — Знание направления ветра может помочь вам точно настроить тройник на длинном фарватере или отрегулировать угол наклона парусной лодки. Если на деятельность влияет ветер, есть вероятность, что знание направления ветра может оказаться полезным.
• Обнаружение и погоня за штормами — Обнаружители и преследователи штормов работают с такими организациями, как Национальная метеорологическая служба и SKYWARN, чтобы предоставлять важную информацию в реальном времени во время суровых погодных явлений. Это помогает местным властям обеспечивать безопасность своих сообществ.Поскольку направление шторма жизненно важно для отчета преследователя или корректировщика, знание направления ветра является ключевой информацией.
• Наблюдая за погодой — Любители погоды действительно любят следить за погодными условиями просто для удовольствия. Наличие флюгера дает еще одну ключевую точку данных, неотъемлемую часть наблюдений за погодой.

Соответствующая статья

Связанный: Как анемометр измеряет скорость ветра?

Почему флюгер указывает на ветер (с шаблоном Дарта Вейдера)

Внутри вы узнаете, как сделать простой флюгер Дарта Вейдера и узнаете науку о флюгерах ( почему флюгер указывает в том направлении, откуда дует ветер , стороны света и пространственные рассуждения, и какое отношение история Средневековья имеет к флюгерам)

Недавно я наткнулся на этот разговор, который записал в блокноте несколько лет назад примерно в это время года.

Мой 3-летний ребенок: «Мама, можно мне новые летние сандалии?»

Я: «Не знаю, дорогая. Узнай погоду ».

Мой трехлетний ребенок: «Как?»

Я: «Выгляни через заднюю дверь».

Мой трехлетний ребенок: «Да. Я увидел птицу. Но погоды не видел ».

В тот день за ужином, когда мы обсуждали погоду, мои старшие дети предложили сделать ему флюгер (или флюгер). Это было то, что я проделал с ними годом ранее.

Так или иначе, это стало нашей семейной традицией. С тех пор мы делаем флюгеры каждый апрель.

Что мне нравится в флюгере , так это то, что ее очень легко сделать из вещей, которые у нас уже есть в доме — бумаги, карандаша, соломинки для питья и булавки. Это оно!

Если вы хотите иметь тематический флюгер, то вам также понадобится шаблон, картинка из журнала или рисунок. В этом году мои дети выбрали флюгер Дарта Вейдера.

Если вы хотите превратить это в урок площади и измерения, тогда добавьте линейку для хорошей меры.

Что такое флюгер?

Флюгер или флюгер — это инструмент для измерения направления ветра. Он состоит из двух частей: хвоста и указателя (обычно стрелка, но не обязательно). Он вращается на ветру и указывает направление, откуда дует ветер, из .

Почему не указывает направление ветра с на ? Мы узнаем ниже после того, как сделаем флюгер и протестируем его на улице.

Записка о Дарте Вейдере

Этот Дарт Вейдер является частью набора, который я купил несколько лет назад и использовал во множестве проектов. К счастью для вас, в комплекте идет полная лицензия, так что я могу поделиться ею со своими читателями. Я разместил шаблон в нашей библиотеке ресурсов только для подписчиков, поэтому оставьте свой адрес электронной почты ниже, и я пришлю вам пароль.

Что вам понадобится

Бумага (плотная бумага лучше обычной, но подойдет и то, и другое)

Карандаш школьный с ластиком

Соломинка для питья

Ножницы

штырь

Клей

Шаблон Дарта Вейдера (необязательно)

Линейка для измерений (опция)

Заявление об отказе от ответственности : этот пост содержит партнерских ссылок Amazon .Для получения дополнительной информации прочтите мою политику полного раскрытия информации.

Что делать

1. Распечатайте шаблон Дарта Вейдера (наш размер 3,5 x 5) и вырежьте его. Затем положите его поверх черной бумаги и обведите его. Вырежьте его и склейте обоих Вейдеров вместе. Дарт Вейдер будет хвостом нашего флюгера.

2. Теперь сделаем стрелку для переднего конца лопатки. Вырежьте 2 или 3 треугольника, которые примерно на половину размера Дарта Вейдера, и склейте их все вместе.Если детям интересен урок по измерениям, они могут использовать линейку, чтобы сделать вычисления более точными. В противном случае приблизительная оценка — это нормально.

Уловка

Флюгер работает благодаря двум факторам: (1) масса равна с каждой стороны, и (2) неравная площадь . Количество треугольников, которые вам нужно использовать, будет определяться размером ваших треугольников и плотностью бумаги, которую вы выбрали для своего проекта.В этом проекте нам понадобились два треугольника из плотной бумаги.

3. Сделайте прорези по полдюйма на обоих концах соломинки.

4. Вставьте Дарта Вейдера и стрелу в прорези. Примечание: если по какой-то причине он кажется шатким, приклейте их или скотчем на месте с обоих концов (это сохранит равномерное распределение веса на обоих концах). Но у вас не должно возникнуть этой проблемы, если вы используете плотную бумагу.

5. С помощью булавки прикрепите соломинку к верхней части ластика.Убедитесь, что она находится по центру и есть равное пространство под и над соломинкой для удобного вращения.

Выйдите на улицу в ветреный день и спросите детей, в каком направлении, по их мнению, дует ветер из . Затем воткните флюгер в землю и внимательно наблюдайте, чтобы подтвердить или опровергнуть их предположение.

Наша флюгер теперь находится в цветочном горшке, который мы можем видеть из окна нашей кухни. Мы всегда знаем направление ветра, прежде чем отправиться в путь.

Компас

Мы уже знаем стороны света в нашем районе, поэтому мы не предпринимали никаких специальных шагов, чтобы это выяснить.Но если вы не знаете, вы можете использовать компас, чтобы понять это.

Распечатайте нашу карту, на которой отмечены не только стороны света, но и межкардинальных точек точка ( т.е. ., Северо-восток, северо-запад…). Положите ее на землю в соответствии с показаниями компаса. Затем проденьте флюгер через его центр. Эта таблица находится в нашей библиотеке ресурсов, защищенной паролем только для подписчиков. Оставьте здесь свой адрес электронной почты, и я пришлю вам пароль.

Пространственное мышление

Чтобы помочь детям запомнить точки компаса, вы можете использовать мнемоническое устройство, например, N ever E at S weet W heat. Мы в основном безглютеновая семья, но вы можете придумать что-то еще, например, N ever E ducate S ad W arthogs.

Вы также можете говорить о точках компаса, когда гуляете по соседству.«Поверните на восток за углом». «Мы сейчас идем на север». «Пекарня находится к югу отсюда». Это разовьет пространственное мышление ваших детей. Согласно статье National Geographic, которую я недавно прочитал, эксперты считают, что даже в мире GPS очень важна способность разобраться в нашем мире без специальных устройств. Дело не только в навигации. Пространственное мышление играет активную роль в широком спектре действий, от понимания метафор до понимания молекул и геометрии.

Почему флюгер указывает в том направлении, ОТ которого дует ветер, а НЕ в том направлении, где он дует?

Если вы когда-либо делали флюгер и ветроуказатель и ставили их рядом друг с другом в ветреный день, вы, возможно, были бы очарованы, обнаружив, что, хотя ветроуказатель указывает в направлении ветра с на , флюгер делает все возможное. противоположный.Он указывает в направлении дует ветер из !

Значит, если ветер дует с севера. Флюгер будет указывать на север, а ветроуказатель — на юг.

Почему?

Возможно, вы помните концепцию пути наименьшего сопротивления из школьного урока физики. Здесь действует тот же принцип. Точка наименьшего сопротивления указывает на ветер. Хвостовая часть флюгера больше передней, поэтому передняя часть является точкой наименьшего сопротивления.

Для правильной работы флюгера вес с каждой стороны лопасти должен быть одинаковой массы! Однако площадь орнаментов на противоположных сторонах лопасти должна быть неравной, заставляет точку наименьшего сопротивления смотреть навстречу ветру.

Историческая справка

У флюгера много названий.Вы могли слышать флюгер или флюгер.

Слово «лопасть» происходит от древнеанглийского слова «флаг», потому что оригинальные лопасти были тканевыми знаменами, прикрепленными к средневековым башням, чтобы указывать направление ветра.

Это один из первых погодных инструментов, когда-либо использовавшихся. Пока были фермеры и флот, рыбаки и армии, нужно было знать, откуда дует ветер. Спросите детей, как знание направления ветра может помочь фермерам и морякам.

Заключительные слова

Вы думаете, о чем я думаю? Ветровые лопасти — лучший урок по весу, площади, балансу и истории Средневековья. Кроме того, они являются отличным введением в физику, и дети действительно будут просить вас о большем. Мы до сих пор не сделали флюгера для кошек и мышек (большая кошка на хвосте гоняется за маленькой мышкой впереди). Вы когда-нибудь делали флюгер? Делитесь в комментариях ниже! Мы хотели бы услышать о вашем опыте.


Недавние Посты



История ветряных лопастей

До появления современных технологий у древних людей было несколько способов определить, в какую сторону дует ветер. На протяжении веков флюгеры служили простым средством определения скорости и направления ветра, что сделало их важным инструментом для судоходства, путешествий, сельского хозяйства и прогнозирования погоды. Сегодня эти флюгеры выполняют в основном декоративную функцию, вызывая богатое ощущение истории, но при этом служат практическим инструментом для тех, кому нужно отслеживать ветер.

Обзор флюгера

Флюгер следует располагать в самой высокой точке здания и как можно дальше от близлежащих конструкций, которые могут помешать его работе. Эти устройства состоят из вращающейся горизонтальной стрелки или другой конструкции, установленной на неподвижном вертикальном стержне. Когда дует ветер, горизонтальный элемент вращается, показывая направление и скорость ветра. Самая легкая и самая маленькая часть горизонтального элемента, например, стрелка, направлена ​​против ветра.

Первые флюгеры

Греческий астроном Андроник создал первый зарегистрированный флюгер около 48 г. до н. Э. Он находился на вершине Башни Ветров в Афинах и был спроектирован как дань уважения Тритону.

Построенный из бронзы флюгер с изображением головы и туловища человека и хвоста рыбы. Жезл в руке Тритона указывал направление ветра. В этот период богатые греки и римляне украшали свои дома флюгерами в форме древних богов.

Флюгер и флюгеры 9-го века

Начиная с 9-го века скандинавы начали использовать флюгеры на кораблях и крышах церквей. Скандинавские юниты имели форму четверти круга и вращались вокруг вертикальной оси. Их часто помещали на носу кораблей викингов, и многие из них были украшены животными или другими рисунками.

Девятый век также принес с собой использование флюгера в форме петуха, который можно найти во многих исторических церквях. Согласно Smithsonian Magazine, Папа Николай I постановил, что каждая церковь должна быть увенчана флюгером в форме петуха как напоминание о библейском пророчестве, в котором говорится о предательстве Петра Иисуса.

Средневековая Европа

В средние века общественные здания в Европе обычно украшались флюгерами в форме стрелы или вымпела. Слово флюгер происходит от слова «фане», что означает «флаг». В этот период лучники использовали тканевые флажки, чтобы определять скорость и направление ветра по флюгеру. Эти флаги на протяжении многих лет вдохновляли на создание флюгеров.

American Designs

Первым производителем флюгеров и флюгеров в Северной Америке был Шем Дроун, который производил флюгеры в начале 1700-х годов.Он разработал знаменитую лопасть кузнечика, которая когда-то стояла на вершине Фанейл-холла в Бостоне в 1742 году, вместе со многими другими хорошо известными лопастями того периода.

В ознаменование Войны за независимость Джордж Вашингтон приказал установить голубя мира с флюгером на крыше своего дома. К 1800-м годам патриотические конструкции флюгеров были довольно распространены, и многие из них производились серийно. Конец 19 века ознаменовал собой викторианский стиль дизайна, и флюгеры стали более изысканными и величественными.

К 20 веку эти элементы приобрели в основном декоративную функцию, многие из которых были вдохновлены спортом или природой.

Самые большие ветряные флюгеры в мире

Самый большой в мире функциональный флюгер можно найти в Монтегю, штат Мичиган. Его высота составляет 14,6 метра (48 футов), а длина стрелы — 7,9 метра (26 футов). Он имеет традиционную форму стрелки с декоративным кораблем наверху.

Менее традиционный флюгер большого размера можно найти в Уайтхорсе на Юконе. Он сделан из бывшего в употреблении самолета CF-CPY, который настолько идеально сбалансирован, что для его поворота требуется скорость ветра всего 2,6 метра в секунду (5 узлов). Носовая часть этого самолета направлена ​​в сторону ветра, как и более традиционные лопасти меньшего размера.

Как работает флюгер?

Обновлено 22 ноября 2019 г.

Автор: Julia Fuller

Конструкция

При конструировании флюгера необходимо спланировать его конструкцию таким образом, чтобы можно было свободно перемещаться вокруг вертикальной оси. Площадь поверхности конструкции должна быть асимметричной, неравномерной, чтобы меньшая площадь могла разворачиваться против ветра. Однако вес должен быть равномерно распределен по обеим сторонам оси вращения, чтобы флюгер мог свободно вращаться.Маленькие конечные точки указывают направление, откуда дует ветер, а большие конечные точки — в направлении ветра. Человек, устанавливающий флюгер, должен будет выровнять указатели направления с географическими направлениями на север, юг, восток и запад. Указатели направления позволяют наблюдателям легко определять направление ветра.

Размещение

Чтобы точно отображать направление ветра, флюгеры должны быть расположены достаточно высоко, чтобы избежать помех от ветра от других объектов, зданий и деревьев.Вот почему они обычно сидят на столбах или башнях, которые устанавливаются на крыше здания в самой высокой точке. Наблюдение за ветром и изменением направления может позволить наблюдателям сделать простой прогноз при рассмотрении других погодных показателей.

История

Оригинальный дизайн флюгера представлял собой флюгер Triton, но после обращения Римской империи в христианство был заменен на флюгер. Флюгер свидетельствует о падении святого Петра и наводит на мысль о необходимости бдительности.Орнаментальные указатели украшали кончики ранних флюгеров. Однако использование современных технологий устранило необходимость вручную считывать показания флюгера, и поэтому со временем подсказки были уменьшены до простых стрелок. Слово vane произошло от раннего англосаксонского слова fane, означающего флаг.

Ограничения

Если современный флюгер не имеет необходимой балансировки веса, он не может показать реальное направление ветра. Поэтому современный флюгер сложной конструкции часто является просто архитектурным украшением.

Научный проект «Сделай флюгер»

Примечание для родителей: этот эксперимент предназначен для детей от 10 лет и старше. Для проекта может потребоваться некоторая поддержка для сбора материалов, использования прямой шпильки и склейки частей флюгера.

Дополнительное примечание. Этот эксперимент займет примерно 1 час.

Обзор эксперимента:

Ветер — это форма кинетической энергии , которая представляет собой энергию движения. Поскольку солнце нагревает различные поверхности планеты, это происходит несколько неравномерно.В наиболее теплых местах (например, на экваторе) воздух поднимается вверх, оставляя меньше воздуха у поверхности Земли, чем в прилегающих районах, которые не были такими теплыми. В местах, где теплый воздух поднимается вверх, молекулы воздуха становятся более плотно упакованными, что увеличивает давление воздуха. Воздух перемещается из мест с высоким давлением в места с более низким давлением. Поскольку воздух перекатывается с места на место из-за изменений давления, мы называем это ветром! Вы не можете видеть ветер, но иногда вы можете почувствовать его, когда он движется, или увидеть, как листья на деревьях шелестят, когда он дует.

Ветер дует по всей планете из-за изменений давления, упомянутых выше, но в некоторых областях есть особенности суши, из-за которых ветер дует быстрее или чаще или медленнее и реже. В некоторых местах наблюдается разница в силе ветра днем ​​и ночью, в то время как в других районах сезонные колебания сильно различаются от лета к зиме. В таких местах, как прерии, горы и побережья, часто дуют более сильные ветры. Местные ветры также могут внезапно изменить направление и скорость, если поверхность земли станет неровной или если им встретятся большие леса или высокие здания и небоскребы. Преобладающий ветер — это типичное направление, в котором ветер дует в определенном месте в определенное время года. В некоторых областях характер ветра более предсказуем, чем в других.

Информация о том, в какую сторону дует ветер, важна для таких вещей, как прогноз погоды, авиация и производство энергии ветра. В метеорологии (изучение погоды) ветры часто упоминаются в зависимости от их силы и направления, с которого дует ветер. Флюгер — это прибор для измерения направления ветра.Чтобы найти хорошее место для ветряной электростанции, ученые должны знать, каковы ветровые условия в конкретном месте. Собирая такие данные о ветре за более длительный период времени, можно узнать преобладающие ветровые условия для разных сезонов и в течение года.

В этом упражнении вы сделаете самодельный флюгер, чтобы узнать о ветровых условиях вокруг вашего дома. Вы также будете использовать онлайн-ресурсы, чтобы сравнить результаты своих наблюдений и узнать больше о преобладающих ветровых условиях в вашем районе.

Прежде чем начать, подумайте над следующими вопросами и запишите свои прогнозы:

1. Не заглядывая в Интернет или какие-либо другие ресурсы, посмотрите на улицу и сделайте прогноз о том, в каком направлении сейчас дует ветер: ____________.
2. Какие подсказки вы использовали, чтобы сделать это предсказание?

Экспериментальные материалы:

• 2 бумажных тарелки
• Ножницы
• Доска для плакатов
• 1 пластиковая трубочка для питья
• 1 прямой штифт
• 1 карандаш с новым ластиком
• Глина для моделирования или пластилин
• Клей
• Цветные карандаши или мелки
• 1 Компас
• 1 Линейка

Выводы:

Из-за изменений преобладающих ветровых условий в течение года некоторые районы лучше подходят для ветряных электростанций, чтобы обеспечивать большое количество электроэнергии. Лучшее место для установки ветряной электростанции — это место с довольно постоянными ветрами. Анализ данных о ветре может многое сказать нам о том, насколько хорош тот или иной район для ветряной электростанции.

Проведите онлайн-исследование, чтобы узнать больше о преобладающих ветровых условиях в разное время года в вашем районе. Воспользуйтесь этой интерактивной картой, чтобы увидеть изменения в ветрах в вашем районе в течение года: https://iridl.ldeo.columbia.edu/maproom/Global/Climatologies/Vector_Winds.html. ( Совет: на этой карте стрелки указывают направление, в котором дует ветер, а длина стрелок указывает, насколько сильно дует ветер.)

Добавочный номер:

На основании того, что вы узнали о ветровых условиях в течение года в том месте, где вы живете, считаете ли вы, что ваш город является хорошим местом для использования большого количества энергии ветра? Почему или почему нет?

• Если да, поищите в Интернете, есть ли уже ветряная электростанция поблизости от вашего места жительства.
• Если нет, то какой еще один хороший альтернативный источник энергии в вашем районе?

Погода и климатическая активность для детей

Погода и климат.Климатическая деятельность для детей — Флюгер своими руками

1%

Обработка, пожалуйста, подождите …

Обработано успешно!

Обработано успешно!

Ой! Похоже, ваши настройки безопасности блокируют это видео 🙁

Если вы находитесь на школьном компьютере или в сети, попросите своего технического специалиста внести в белый список эти URL-адреса:
* .wistia.com, fast.wistia.com, fast.wistia. net, embedwistia-a.akamaihd.net

Иногда простое обновление решает эту проблему.Если вам нужна дополнительная помощь, свяжитесь с нами.

Wind Vane DIY

• Продолжительность: 30-60 мин
• Сложность: Средняя
• Стоимость: От 0 до 5 долларов США

Создайте устройство, которое подскажет вам, как дует ветер!

Список материалов

• 1 Пластиковая соломка
• 2 Бумажные тарелки
• 1 Маркер
• 1 Карандаш с новым ластиком
• 1 Ножницы
• 1 Рулон лента
• 1 Доска для плакатов
• 1 Прямой стержень (только для взрослых!)
• 1 Линейка
• 1 Тюбик из пластилина
• 1 Настольный вентилятор

Инструкции

• 1 На нижней части бумажной тарелки маркером напишите N, E, S, W (по часовой стрелке).
• 2 Вырежьте острие и хвост стрелки из плаката. Хвост должен быть намного больше острия.
• 3 Сделайте продольные надрезы длиной 1 дюйм на обоих концах соломинки.
• 4 Вставьте кончик и хвост стрелки в прорези.
• 5 По отдельности раздавите большой глиняный шар между двумя пластинами.
• 6 Протолкните карандаш через пластину, на которой вы написали N, E, S, W, чтобы он встал прямо и стал устойчивым.
• 7 Попросите взрослого слегка протолкнуть булавку через центр соломинки в ластик карандаша.
• 8 Протестируйте флюгер, используя вентилятор для представления ветра.
• 9 Если вы выйдете на улицу, используйте компас, чтобы выровнять север на пластине для точности.

Как это работает

Флюгер — это инструмент, который может измерять направление ветра. Ветер перемещает воздух, и он давит на хвостовую часть флюгера, заставляя его поворачиваться так, что стрелка указывает в направлении, откуда дует ветер.Вы можете проверить это с помощью вентилятора. Эта флюгер показывает направление ветра, но пользователь должен записать эту информацию. Наряду с температурой, давлением и осадками (дождь), скорость и направление ветра являются важными показателями для понимания и прогнозирования погоды.

«Моим ученикам понравились видео. Я начал подписку на видео в мае и использовал их в качестве обзора перед государственным тестом, который, как я знаю, помог 100% моего класса пройти государственный тест».

Rhonda Fox Учитель 4-го класса, Окала, Флорида

Получите бесплатный доступ на 1 месяц

• Кредитная карта не требуется •

Информация об учетной записи

Платежная информация

Начать бесплатную пробную версию

Бесплатно в течение 14 дней, тогда всего 10 канадских долларов в месяц.
