Расчет снегозадержателей для металлочерепицы

Содержание

• 1 Расчет количества снегозадержателей
  • 1.1 Калькулятор расчета снегозадержателей
  • 1.2 Алгоритм расчета снегозадержателей:
• 2 Расчет количества снегозадержателей
• 3 Расчет количества снегозадержателей на крышу
  • 3. 1 Как рассчитать трубчатые снегозадержатели перед покупкой
  • 3.2 Пример расчета числа снегозадерживающих устройств
• 4 Расчет количества и выбор снегозадержателей
  • 4.1 Расчет количества
  • 4.2 Какие снегозадержатели использовать?
• 5 Как рассчитывать снегозадержатели

Расчет количества снегозадержателей

При расчете системы снегозадержания нужно не только установить снегозадержатели во всех необходимых местах, но и учесть снеговые нагрузки. В противном случае при наличии чрезмерного количества осадков защита от схода «снежной лавины» будет недостаточной. Оптимальный вариант монтажа снегозадержателей – по периметру кровли.

Для обеспечения комплексной защиты от схода снега и льда с кровли в большинстве случаев достаточно установки 1 ряда снегозадержателей. В таком случае расчет требуемой длины не представляет большой сложности. В отдельных случаях (при большой длине ската или очень снежных зимах) требуется установка снегозадержателей в 2 или даже 3 ряда. Для расчета количества рядов снегозадержателей нужно опираться на СНиП 2.01.07-85* “Нагрузки и воздействия”.

Калькулятор расчета снегозадержателей

Алгоритм расчета снегозадержателей:

Шаг 1. Оцените длину свеса кровли. Это поможет определить требуемую общую длину кровельных снегозадержателей. Идеальный вариант установки СЗТ – по всему периметру кровли.

Шаг 2. Определите угол наклона кровли. Для этого удобно использовать угломер.

Шаг 3. Оцените длину ската кровли.

Шаг 4. Определите, к какому снеговому району относится регион, в котором вы проживаете (см. приложение 5 к СНиП 2.01.07-85).

Шаг 5. Сопоставьте информацию о параметрах вашей кровли с таблицей – это даст возможность определить количество рядов снегозадержания и требуемое расстояние между кронштейнами. Если длина ската вашей кровли больше, чем табличное значение, необходимо 2 и более рядов. Если меньше – достаточно 1 ряда. Только в таком случае снегозадержатели на ондулиновую крышу, кровлю из профнастила, гибкой, композитной и металлочерепицы будут максимально эффективны.

Шаг 6. Вычислите общую длину снегозадержания и рассчитайте, сколько снегозадержателей длиной 3 м и 1 м нужно для каждого ската кровли.

Шаг 7. Просуммируйте резльтаты для всех скатов кровли с учетом требуемого количества рядов снегозадержателей.

При возникновении затруднений при расчете системы снегозадержания рекомендуется обратиться к специалистам. Также нужно учесть, решения Borge являются универсальными, то есть, снегозадержатели на крышу из ондулина (еврошифера) подходят для профнастила, гибкой, композитной и металлочерепицы (разница только в комплектации).

Пример расчета

• Москва, 3 снеговой регион,
• угол наклона кровли 35°,
• длина ската – 7 м.

Смотрим значения на пересечении – 7,2 м. В данном случае достаточно 1 ряда снегозадержателей при монтаже кронштейнов через каждые 800 мм. При установке кронштейнов на большем расстоянии, потребуется 2 и более рядов. При этом вид кровельного материала значения не имеет. Так, расчет снегозадержателей для металлочерепицы, гибкой черепицы и профнастила абсолютно одинаков.

Расчет количества снегозадержателей

Техническая информация

При расчете системы снегозадержателей нужно не только установить снегозадержатели во всех необходимых местах, но и учесть силовые нагрузки. В противном случае при наличии чрезмерного количества осадков, защита от схода снежной лавины будет недостаточной. Оптимальный вариант монтажа снегозадержателей — по периметру кровли.
Для обеспечения комплексной защиты от схода снега и льда с кровли в большинстве случаев достаточно установки 1 ряда снегозадержателей. В таком случае расчет требуемой длины не представляет большой сложности. В отдельных случаях (при большой длине ската или очень снежных зимах) требуется установка снегозадержателей в 2 или даже 3 ряда. Для расчета количества рядов снегозадержателей нужно опираться на СНиП 2. 01.07 «Нагрузки и воздействия».

Алгоритм расчета снегозадержателей:
1. Оцените длину свеса кровли. Это поможет определить требуемую общую длину кровельных снегозадержателей. Идеальный вариант установки — по всему периметру кровли.
2. Определите угол наклона кровли. Для этого удобно использовать угломер.
3.Оцените длину ската кровли.
4. Определите к какому снеговому району относится регион, в котором Вы проживаете.(см приложение к СНиП 2.01.07).
5. Сопоставьте информацию о параметрах Вашей кровли с таблицей — это даст возможность определить количество рядов снегозадержания и требуемое расстояние между кронштейнами. Если длина ската Вашей кровли больше, чем табличное значение, необходимо 2 и более рядов. Если меньше — достаточно 1 ряда. Только в таком случае снегозадержатели на ондулиновую крышу, кровлю из профнастила, гибкой композитной и металлочерепицы будут максимально эффективны.
6.Вычислите общую длину снегозадержания и рассчитайте, сколько снегозадержателей длиной 3 м и 1 м нужно для каждого ската кровли.

Расчет количества снегозадержателей на крышу

Перед тем как установить снегозадержатели, необходимо рассчитать их количество. Пример расчета, все необходимые данные, нормативы и требования.

Согласно СП 17.13130.2011 «Кровли», если здание имеет кровлю уклоном 5% и более, ее необходимо оборудовать специальными снегозадерживающими устройствами. Их закрепляют к фальцам, прогонам, обрешетке или несущим конструкциям.

Сегодня наиболее распространены трубчатые снегозадержатели (СЗТ). Чтобы они максимально эффективно выполняли свою функцию по препятствию схода снега с крыши, сначала необходимо определить их количество. Для этого используется специальный метод расчета с применением нормативных документов.

Как выглядит трубчатый снегозадержатель

Как рассчитать трубчатые снегозадержатели перед покупкой

Общая инструкция по расчету количества СЗТ для скатной кровли:

1. Измерить длину (A) и ширину (B) ската кровли, учитывая размеры свесов.
2. Используя угломер, определить угол наклона кровли (Y).
3. Определить принадлежность города к снеговому региону, где находится дом. Для этого необходимо использовать карту №1 в Приложении Е СП 20.13330.2016.

Карта снеговых районов России

Пример расчета числа снегозадерживающих устройств

В качестве исходных данных для примера расчета возьмем следующие значения и параметры:

• Город, в котором расположен дом – Москва.
• Длина ската кровли (A) – 6,6 м.
• Ширина ската кровли (B) – 7,2 м.
• Уклон кровли – 35°.

Основные этапы расчета длины и количества снегозадержателей:

1. По карте снеговых регионов Москва принадлежит к региону III.
2. По таблице угол наклона кровли 35° входит в 3-ий диапазон – 26-37°.
3. Если принять за расстояние между кронштейнами величину 800 мм, то на пересечении этого столбца со строкой «26-37°» получится значение 7,2 м.

Расчет количества и выбор снегозадержателей

Система снегозадержания будет работать эффективно при условии правильного выбора и расчета количества снегозадержателей.

Расчет количества

При расчете количества учитывают параметры:

• снеговой район (определяет снеговую нагрузку, количество выпадающего снега),
• угол наклона ската,
• длина ската,
• расстояние между опорами, точками крепления снегозадержателей.

Результат расчета — количество рядов снегозадержателей и рекомендуемое расстояние между их опорами.

Для трубчатых и решетчатых снегоуловителей расчет выполняется по одному принципу. Для него используются справочные данные из приложения к СНиП 2.01.07-85 «Нагрузки и воздействия». Согласно ему, Москва и Московская область относятся к третьему снеговому району. Нормативное значение снеговой нагрузки — 180 кгс/м 2 . При расчете снеговой нагрузки для кровельных конструкций нормативное значение рекомендуют использовать без понижающих коэффициентов.

Крепления трубчатых и решетчатых снегозадержателей могут располагаться с шагом около 80 или 110 см.

Для установки с шагом в 110 см длина кровельного ската не должна превышать:

• 12,2 м при наклоне до 15°,
• 7,5 м при наклоне 15-25°,
• 5,2 м для скатов 26-37°,
• 4,5 м для наклона 38-45°,
• 3,9 м для ската 46-60°.

При наклоне больше 60° снег не задерживается на кровельных скатах, и использовать систему снегозадержания не требуется. Если установка выполняется с шагом в 80 см, допустимая длина кровельного ската увеличивается в два раза. Если даже в этом случае количества снегозадержателей недостаточно (скат слишком длинный или наклонен слишком сильно), их устанавливают в два и более рядов.

Пластинчатые снегоуловители устанавливают в две или три линии. Чтобы нагрузка распределялась равномернее, их располагают в шахматном порядке, на небольшом расстоянии друг от друга. Компания «Вестмет» рекомендует использовать их при наклоне скатов до 30°.

Точечные снегозадержатели монтируют в шахматном порядке с шагом в 50-70 см. Количество рядов определяется углом наклона ската:

• до 40° — 2 ряда, на 1 м пог. используется 4-5 снегозадержателей,
• до 60° — не менее 3 рядов (от 6 шт. на 1 м пог.),
• от 60° при условии скопления снега на крыше — по всей поверхности кровли.

Количество снегозадержателей рассчитывают по длине кровельных свесов. Трубчатые и решетчатые конструкции имеют длину 1 или 3 м, комплектуются двумя или четырьмя опорами соответственно, при установке в один ряд стыкуются друг с другом. Для окончательного расчета общую длину свесов делят на длину снегоуловителей, округляют в большую сторону. Результат — количество элементов для одного ряда. Если нужно установить два или три ряда, полученное количество умножают на 2 или 3.

Количество пластинчатых или точечных элементов рассчитывается аналогично: с учетом количества рядов, длины кровельных свесов, шага установки.

Какие снегозадержатели использовать?

Выбор зависит от характеристик кровельного покрытия, угла наклона скатов, конфигурации кровли, фактической снеговой нагрузки.

Для металлочерепицы. Поверхность материала — гладкая, минимально задерживает снег. Лучше использовать трубчатые или решетчатые конструкции. Их поставляют со специальными опорами для монтажа на металлочерепицу (плоскими для установки в прогиб волны, вогнутыми для крепления на гребень). Желательно, чтобы система снегозадержания могла пропускать снег вниз небольшими порциями. Для этого выбирают либо трубчатые модели с достаточным расстоянием между трубками, либо решетчатые конструкции с большим размером ячейки.

Для фальцевой кровли. Поверхность такого покрытия — гладкая, металлическая. Снег на ней не задерживается, и потому элементы кровельной безопасности нужны даже при небольшом наклоне скатов. При использовании решетчатых или трубчатых снегозадержателей их опоры должны иметь специальную конструкцию: сдвоенную, с креплением на фальцы с обеих сторон. Точечные элементы устанавливаются в произвольных точках, на гладкую поверхность (не на фальцы).

Для битумной черепицы. Это — почти гладкое, без выраженного профиля покрытие с шероховатой поверхностью. Она хорошо удерживает снег, поэтому даже при большом наклоне скатов решетчатые и трубчатые снегозадержатели используются редко. Чаще устанавливаются пластинчатые или точечные снегоуловители . При установке точечных снегозадержателей их монтажные пластины должны располагаться под гонтом битумной черепицы, поэтому монтаж возможен только на этапе обустройства кровли.

Для композитной, цементно-песчаной, натуральной черепицы. Лучше удерживает снег покрытие с неглазурованной поверхностью. Если она покрыта глазурью или слоем акрилового лака, снежная масса будет соскальзывать. Для таких крыш используют решетчатые либо трубчатые снегозадержатели, с опорами, которые подходят для профилированных покрытий.

Для профнастила. Для крыш с покрытием из профлиста выпускаются трубчатые снегозадержатели с фигурными опорами специальной формы. Они устанавливаются поверх гребня и по бокам крепятся в точках прогиба профиля. Также возможно использование точечных или пластинчатых элементов. Поверхность профлиста — гладкая, скользкая, снег на ней не задерживается, и потому система снегозадержания должна быть достаточно надежной.

На выбор снегозадержателей влияют не только характеристики кровельного покрытия, но и конструкция кровли. Для длинных или наклоненных под большим углом скатов лучше использовать более прочные трубчатые или решетчатые. Если крыша имеет небольшую площадь, скаты наклонены под углом до 45°, достаточно эффективными будут точечные либо пластинчатые изделия.

Сотрудники интернет-магазина компании «Вестмет» помогут рассчитать количество снегозадержателей, выбрать их тип, расположение на крыше.

Как рассчитывать снегозадержатели

От правильной установки снегозадержателей зависит их надежность, долговечность и функциональность, поэтому очень важно не только правильно выбрать место их установки, соответствующий кровельному покрытию вид конструкции и крепежных элементов, провести их грамотный монтаж, но и правильно рассчитать их количество. Для этого следует учитывать снеговую нагрузку, которая будет приходиться на единицу конструкции. Обычно снегозадержатели для кровли устанавливаются по всему ее периметру, но если скат длиннее 5м, для максимальной эффективности имеет смысл установить два или более рядов, в зависимости от архитектурных особенностей кровли и количества снега, которое приходится на определенный участок ската.

Расчет нужного количества снегозадержателей осуществляется в соответствии со СНиП 2.01.07-85 и включает в себя следующие этапы:

1. Оценить длину кровельного свеса. Чтобы упростить расчет, лучше всего устанавливать снегозадерживающие элементы по периметру кровли.

2. Рассчитать угол наклона ската кровли. Процедура проводится с использованием угломера или расчетным путем, с применением специальных формул.

3. Рассчитать длину кровельного ската.

4. Принять во внимание погодные условия в данном регионе. Для этого нужно посмотреть количество осадков зимой, просмотрев статистические данные.

5. Определить количество рядов установки конструкций. Для этого имеется специальная таблица, где указывается снеговой регион (1й, 2й и так далее), угол наклона кровли, длина ската и расстояние между кронштейнами. В соответствии с ней легко определиться, сколько рядов нужно устанавливать при определенных условиях, имея такие величины, как длина ската и угол наклона, а также регион. И какой шаг установки допускается – 80 см или 1,10 м.

6. Проводится расчет длины конструкции. Вычисляется общая длина линии и количество снегозадерживающих конструкций для каждого ската в отдельности. Рассчитывается количество конструкций длиной 1м и 3м.

7. Подводится итог и суммируется количество конструкций различной длины с учетом дополнительных рядов, если требуется их монтаж.

Таким образом, если расчет проведен правильно, в процессе монтажа не должно возникнуть проблем, связанных с недостаточным количеством крепежей или конструктивных элементов. Также не должно быть излишков, так как все это – дополнительные расходы.

Теги: #Расчет снегозадержателей для металлочерепицы

расчет снегозадержателей для профнастила

Содержание статьи

Расчет количества снегозадержателей

При расчете системы снегозадержания нужно не только установить снегозадержатели во всех необходимых местах, но и учесть снеговые нагрузки. В противном случае при наличии чрезмерного количества осадков защита от схода «снежной лавины» будет недостаточной. Оптимальный вариант монтажа снегозадержателей – по периметру кровли.

Для обеспечения комплексной защиты от схода снега и льда с кровли в большинстве случаев достаточно установки 1 ряда снегозадержателей. В таком случае расчет требуемой длины не представляет большой сложности. В отдельных случаях (при большой длине ската или очень снежных зимах) требуется установка снегозадержателей в 2 или даже 3 ряда. Для расчета количества рядов снегозадержателей нужно опираться на СНиП 2.01.07-85* “Нагрузки и воздействия”.

Калькулятор расчета нагрузки на снегозадержатели

К мысли о необходимости установки на скатах кровли систем снегозадержания приходят все больше хозяев частных домов. Действительно, это очень удобно, когда снежные наносы не грозят свалиться лавинообразно вниз, а постепенно тают на крыше, и уже водой отводятся в систему ливневой канализации или просто подальше от дома. Массовый же сход снега и льда представляет собой вполне реальную угрозу для людей и животных. Кроме того, это нередко заканчивается деформацией или полным срывом водосточных желобов, а иногда такая лавина «прихватывает с собой» еще и материал кровельного покрытия.

Калькулятор расчета нагрузки на снегозадержатели

Многие владельцы домов стараются установить такие системы самостоятельно, не прибегая к вызову специалистов. Это – вполне доступная операция для хорошего хозяина. Но важно, чтобы параметры снегозадержателей и их расположение на крыше соответствовали реальным условиям эксплуатации. Нет никакого смысла тратить время и деньги на монтаж приспособлений, которые просто не выдержат обычной для местного климата снеговой нагрузки. И чтобы правильно определиться и с конкретной моделью, и со схемой ее монтажа, требуется провести определенные вычисления. Поможет нам в этом калькулятор расчета нагрузки на снегозадержатели .

Ниже будет приведено несколько пояснений по проведению таких расчётов.

Любые системы удержания снега на кровле имеют определённый запас прочности. Поэтому очень часто предлагаемые в продаже модели сопровождаются таблицами, по которым можно определить шаг установки кронштейнов и количество линий, в зависимости от климатических условий региона и от особенностей самой крыши.

Но бывает и так, что приходится проводить вычисления снеговой нагрузки самостоятельно. Это не столь сложно – формула довольно проста. Приводить ее здесь полностью не имеет особого смысла – она уже заложена в программу калькулятора.

Исходными данными будут для вычислений являются следующие параметры:

• Вся территория РФ разбита на семь зон по уровню снегового давления. Эти данные получены на основании многолетних метеорологических наблюдений. Каждой из зон присуще свое суммарное количество выпадающего за зиму снега. Для расчетов достаточно просто указать номер зоны – количественное значение уже внесено в базу программы.

Карта зонирования территории России по уровню снегового давления

• Значение нагрузки для каждой из зон дается на квадратный метр. Но на снегозадержатель , расположенный практически вдоль карниза, будет давить масса снега, скопившаяся по всей линии ската до конька. Значит, необходим и этот параметр – длина ската кровли от карнизной до коньковой линии.
• Наконец, для правильного разложения вектора приложения силы необходимо знать и угол уклона скатов.

На пологих крышах, примерно до 10 градусов, нанесенный снег не будет сползать вниз и оказывать сколь-нибудь существенное давление на барьер. А на слишком крутых, свыше 60 градусов, снежные сугробы попросту не скапливаются.

• Полученный результат выражен в килограммах на метр.

Каково его практическое применение?

Допустим, планируется установка простейшего уголкового снегозадержателя с допустимой нагрузкой 100 кг/м. А расчёты показали , что на данной крыше снеговая нагрузка по линии карниза достигает величины в 280 кг/м. понятно, что установка в одну линию желаемого результата не даст – скопившийся снег своей массой или вырвет крепления, или изогнет уголок. Значит, необходимо установить барьеры в три линии, равномерно распределив их по длине ската от карниза к коньку.

Другой пример – планируется установка вдоль линии карниза трубчатой системы снегозадержания с кронштейнами, рассчитанными на нагрузку в 110 кг. При длине карниза, скажем, 8 метров общая нагрузка на такую систему составит 280 × 8 = 2440 кг. Несложно определить количество кронштейнов, которые справятся с такой нагрузкой: 2440 / 110 = 22,18 ≈ 23 штуки. Чтобы их равномерно расставить по всей длине потребуется шаг 8 / 22 ≈ 0,367 м. Однако, делать шаг менее 450 мм – не рекомендуется, так как это значительно ослабляет конструкцию обрешетки . Не рекомендуется и завышать шаг, делая его боле 1000 ÷ 1100 мм.

Выход – устанавливать снегозадержатели в два ряда. Или же – применить более мощные кронштейны, рассчитанные, например, на 300 кг. Простой расчет покажет, что их уже потребуется всего 9 штук (2440 / 300 = 8,13 ≈ 9), а встанут они со вполне приемлемым шагом в 1000 мм.

Сложно ли установить снегозадержатель самостоятельно?

Технология монтажа — довольно проста и понятна, но требует внимательности, точности разметки, аккуратности и, безусловно, повышенной осторожности, так как основные операции будут выполняться на высоте. Подробнее об этом можно прочитать в специальной публикации нашего портала, посвященной монтажу снегозадержателей на крыше из металлочерепицы .

Расчет количества снегозадержателей

При расчете системы снегозадержания нужно не только установить снегозадержатели во всех необходимых местах, но и учесть снеговые нагрузки. В противном случае при наличии чрезмерного количества осадков защита от схода «снежной лавины» будет недостаточной. Оптимальный вариант монтажа снегозадержателей – по периметру кровли.

Для обеспечения комплексной защиты от схода снега и льда с кровли в большинстве случаев достаточно установки 1 ряда снегозадержателей. В таком случае расчет требуемой длины не представляет большой сложности. В отдельных случаях (при большой длине ската или очень снежных зимах) требуется установка снегозадержателей в 2 или даже 3 ряда. Для расчета количества рядов снегозадержателей нужно опираться на СНиП 2.01.07-85* “Нагрузки и воздействия”.

Калькулятор расчета снегозадержателей

Алгоритм расчета снегозадержателей:

Шаг 1. Оцените длину свеса кровли. Это поможет определить требуемую общую длину кровельных снегозадержателей. Идеальный вариант установки СЗТ – по всему периметру кровли.

Шаг 2. Определите угол наклона кровли. Для этого удобно использовать угломер.

Шаг 3. Оцените длину ската кровли.

Шаг 4. Определите, к какому снеговому району относится регион, в котором вы проживаете (см. приложение 5 к СНиП 2.01.07-85).

Шаг 5. Сопоставьте информацию о параметрах вашей кровли с таблицей – это даст возможность определить количество рядов снегозадержания и требуемое расстояние между кронштейнами. Если длина ската вашей кровли больше, чем табличное значение, необходимо 2 и более рядов. Если меньше – достаточно 1 ряда. Только в таком случае снегозадержатели на ондулиновую крышу, кровлю из профнастила, гибкой, композитной и металлочерепицы будут максимально эффективны.

Шаг 6. Вычислите общую длину снегозадержания и рассчитайте, сколько снегозадержателей длиной 3 м и 1 м нужно для каждого ската кровли.

Шаг 7. Просуммируйте резльтаты для всех скатов кровли с учетом требуемого количества рядов снегозадержателей.

При возникновении затруднений при расчете системы снегозадержания рекомендуется обратиться к специалистам. Также нужно учесть, решения Borge являются универсальными, то есть, снегозадержатели на крышу из ондулина (еврошифера) подходят для профнастила, гибкой, композитной и металлочерепицы (разница только в комплектации).

Пример расчета

• Москва, 3 снеговой регион;
• угол наклона кровли 35°;
• длина ската – 7 м.

Смотрим значения на пересечении – 7,2 м. В данном случае достаточно 1 ряда снегозадержателей при монтаже кронштейнов через каждые 800 мм. При установке кронштейнов на большем расстоянии, потребуется 2 и более рядов. При этом вид кровельного материала значения не имеет. Так, расчет снегозадержателей для металлочерепицы, гибкой черепицы и профнастила абсолютно одинаков.

Как использовать онлайн-калькулятор защиты от снега

С помощью нашего калькулятора защиты от снега с уклоном крыши после ввода нескольких ключевых данных наша система быстро рассчитает точное количество необходимых защит от снега и рекомендуемое расстояние от защиты от снега для вашего инженерного применения. . Калькулятор экономит ваше время и деньги в процессе планирования. Существует также возможность получить недорогую печать сертифицированного инженера на ваших расчетах. Прочтите первую часть о том, зачем использовать калькулятор снегозадержателей, здесь.

С-5! Система удержания снега ColorGard®

Системы удержания снега не являются безотказными. И все крыши не одинаковы. Вот почему вы никогда не должны подвергать продукт воздействию сил, превышающих его известную точку отказа, особенно когда эти силы предсказуемы и могут быть точно рассчитаны для любого конкретного применения. Силы снеговой нагрузки должны быть рассчитаны и должным образом применены к фактически испытанным характеристикам продукта, чтобы обеспечить правильное применение для правильных условий. Это то, что подразумевается под «инженерной» системой, и это то, что делает наш калькулятор защиты от снега.

Чтобы начать работу с нашим Калькулятором защиты от снега, нажмите здесь , чтобы создать профиль. Давайте войдем в систему и пройдемся по проекту:

Слева вы найдете размеры, которые необходимо ввести в калькулятор снегозадержателя.

ШАГ ПЕРВЫЙ: Для этого руководства мы собрали некоторые фактические измерения и другие данные для конкретной работы. Вот номера, которые вам нужны:

1. Снеговая нагрузка на крышу. (Снеговая нагрузка на крышу может быть определена по строительным нормам или у квалифицированного специалиста).
2. Уклон крыши (Единицы подъема по вертикали в дюймах на каждые 12 единиц по горизонтали).
3. Длина крыши – от карниза до конька
4. Длина защищаемой крыши снегозадержателем
5. Ширина панелей на вашей крыше

Совет. Не знаете, что запрашивает раздел? Щелкните знак вопроса внутри квадрата, чтобы открыть расширенное определение. Все еще застряли? Контакт [email protected] .

Нажмите кнопку New  Project , чтобы начать работу.

ШАГ ВТОРОЙ: Нам нужно Добавить Крышу в наш проект. Затем введите сведения о проекте (название проекта, город и штат, а также измерения в формате «имперские» (США) или «метрические»).

Совет: важна точность измерений.

ШАГ ТРЕТИЙ: Наши измерения:

Совет. Сохраните проект для возможных будущих изменений.

ШАГ ЧЕТВЕРТЫЙ: Введите ширину панелей крыши (расстояние между центрами швов). Затем выберите производителя панели и используйте соответствующие данные тестовой нагрузки калькулятора. (Компания S-5 провела более 3000 испытаний под нагрузкой почти всех кровельных панелей на рынке. Эти данные вводятся в калькулятор).

Совет: Для различных производителей панелей можно выбрать конкретный продукт, толщину, высоту шва и ориентацию. Многие панели идентичны, но могут продаваться под другим названием.

ШАГ ПЯТЫЙ: В зависимости от выбранного продукта могут быть запрошены дополнительные параметры прочности и элементы дизайна. Используйте наш онлайн-инструмент Clamp-to-Seam  , чтобы просмотреть самые популярные кровельные профили, а также их размеры и зажимы, которые подходят к этим профилям.

Нажмите Сохранить крышу и продолжить

ШАГ ШЕСТОЙ: Расчеты завершены! С-5! Калькулятор предоставит вам глубокий анализ потребностей вашего проекта. Он будет систематически разделять количество деталей, необходимых для каждого из четырех вариантов системы.

Работа с новой системой удержания снега может показаться такой же тревожной, как и куча снега, ненадежно взгромоздившаяся на косяк вашей двери. Наш онлайн калькулятор для установки 9Снегозадержатели 0013 поднимут этот проект на вашу крышу. Снег никого не ждет, готовь крышу .

Метки: снегозадержатели, металлическая крыша, хомуты металлические кровельные

установка своими руками по инструкции.

Климат большей части России славится морозными, снежными зимами, поэтому у нашего народа выработалось особое отношение к холоду. Поэтому снег – непременный участник детских игр и зимних забав. Однако снег может быть не таким безобидным, особенно когда он летит с крыши на голову. Неорганизованные, лавинообразные снежные массы со скатов крыш часто становятся причиной травм, увечий, повреждений припаркованных рядом автомобилей и заторов на проездах. Комплексным решением этих проблем является установка снегозадержателей.

Кровли из металлочерепицы особенно требуют установки снегозадерживающих элементов, так как гладкая поверхность скатов облегчает соскальзывание снежной шапки. Ледяная корка, образующаяся при прогреве нижней поверхности профлиста теплым воздухом, при отрыве оставляет на нем глубокие царапины. В поврежденных местах, где нарушен защитный гальванический слой, появляются очаги коррозии. Для предотвращения преждевременного выхода из строя и протечек кровли применяются снегозадержатели, работающие по следующим принципам:

Важно! Подбор устройств для удержания снега осуществляется с учетом трех критериев: количества осадков зимой, угла наклона ската и кровельного покрытия. Выбирая снегозадержатели для металлочерепицы, обратите внимание на модели, работающие по принципу снегореза. Благодаря тому, что снег самостоятельно убирается с крыши безопасным способом, можно не бояться оставить ее без уборки даже в сильные снегопады.

Типы снегозадержателей

Снегозадержатели для металлочерепицы доступны в виде снегозадерживающих и снегопроницаемых конструкций. Изготавливаются из прочного качественного металла, так как каждый элемент подвергается значительным нагрузкам. Наиболее популярны следующие виды снегозадерживающих элементов:

Важно! Стоимость одной или решетчатой ​​конструкции длиной 3 м составляет 1000-1500 рублей, что может негативно сказаться на семейном бюджете домовладельца. В целях экономии элементов для защиты от падающего снега их устанавливают только над местами, где спуск доставляет наибольшие неудобства: над крыльцом, дорожками, парковкой.

Монтаж

Монтаж снегозадерживающих элементов планируется при проектировании кровли, так как они увеличивают снеговую нагрузку на стропильный каркас и фундамент. Заранее нужно определиться с конструкцией и принципом работы устройств, так как некоторые из них требуют особых условий. Сама установка достаточно проста и производится вручную в следующем порядке:

Внимание! Обычно одного ряда трубчатых устройств достаточно для сдерживания снежных масс на крыше. Но если количество осадков зимой в районе, где ведется строительство, выше среднего, а длина ската превышает 5 м, то профессиональные кровельщики рекомендуют установить дополнительный ряд, снижающий скорость таяния снега.

Видео-инструкция

Металлическая кровля должна быть практичной, прочной, красиво выполненной и, конечно же, безопасной. Для выполнения последнего требования на крыше должны быть установлены подходящие снегозадержатели, представляющие собой специальные конструкции, отвечающие за безопасное таяние снега. Они также необходимы для того, чтобы крыша не деформировалась под массой обледенелого снега.

Вес снежных масс может быть значительно больше веса самой кровли, поэтому атмосферные нагрузки представляют собой серьезную проблему, которую следует решать еще при расчетах фундамента.

Сохранность крыши напрямую зависит от падающей на нее массы снега. Трудно предсказать, как он будет распределяться по крыше. Все зависит от уклона кровли, направления ветра и т.д. При этом в первую очередь следует учитывать нагрузку снежных масс.

Расчет снеговой нагрузки на крышу

Для этого расчета необходима специальная формула:

Q = G * s, где

Q — снеговая нагрузка
G — вес снега на плоской крыше, который определяется из стол
S — поправочный коэффициент в зависимости от угла наклона кровли:

> 25° — 1
Если 25-60° — 0,7
Более 60° — снеговая нагрузка не учитывается, так как снег при таком наклоне будет нельзя задерживаться на крыше.

Как определить G? Эта информация содержится в таблицах и картах зон снежного покрова на территории Российской Федерации.

Максимальная длина склона при установке 1 ряда снегозадержателей

Функции снегозадерживающих систем

• Предотвращение неожиданного схода льда и снежных отложений с кровли
• Легкая уборка снега с крыши
• Защита кровли от сильного ветра при отрыве листов черепицы
• Защита водостоков от засорения снегом, который при обледенении может сломать трубу
• Предотвращение деформации фасада катящимся снегом и падающими сосульками

Основные типы систем снегозадержания

Трубчатые системы

Обычно в основе таких снегозадержателей лежит труба, установленная вдоль крыши. На металлочерепицу трубы закрепляют там, где проходит соединение кровли и несущей стены.

К таким конструкциям нельзя прикрепляться, так как вся система может разрушиться.

Если скат кровли достаточно длинный, то монтаж трубчатых снегозадержателей на металлочерепицу следует производить в несколько рядов. На крыше трубы монтируются либо в шахматном порядке, либо встык.

Если в доме есть мансарда, трубную систему необходимо установить и над ее оконными проемами. Достаточное расстояние от края крыши – 40-50 см, т.е. примерно, куда уходит 3-4 черепицы.

Решетчатые снегозадержатели

Такие конструкции считаются наиболее эффективными, чем и объясняется их популярность. Они могут быть двух видов – обычные и «королевские». Особых различий между ними нет. Деление производится по опорам, а также по сложности изготовления решетки.

Чтобы сделать выбор, вы можете выбрать универсальные модели, которые подходят к обеим задержкам.

Благодаря тому, что решетки достаточно высокие, они демонстрируют свою безопасность как зимой, так и летом, когда необходимо проводить кровельные работы. От возможного падения будут спасены как материалы и инструменты, так и рабочие.

Снегозадержатели угловые

Выступают в роли тонкого стального листа, который покрыт полимерным материалом, предотвращающим коррозию. Благодаря простой конструкции они являются самым недорогим вариантом защиты от скатывания снега с крыши.

Угловые системы можно найти абсолютно любого цвета, что позволяет легко подобрать их под плитку.

Крепление угловых снегозадержателей к металлочерепице осуществляется с помощью саморезов и обычных уголков. Защитные системы крепятся к верхней волне листа.

Хомут снегозадерживающий

Хомуты не являются отдельной снегозадерживающей конструкцией, так как являются дополнительными элементами.

Вилки можно использовать с любым из вышеперечисленных снегозадержателей.

В процессе установки снегозадержателей на металлочерепицу хомуты должны быть равномерно прикреплены ко всем скатам крыши, учитывая, что их эффективность низкая и они могут удерживать только нижний слой снега.

Нет смысла использовать бугели как единственную систему удержания снежных отложений.

Снегозадерживающие бревна

Это старейшая система удержания льда и снега. Первые бревна на крыше стали использовать на баварских и альпийских домах, но и сегодня эта конструкция не теряет своей актуальности.

Преимуществом бревенчатых снегозадержателей является их надежность, так как большая труба не только хорошо удерживает снег по всей своей площади, но и выдерживает значительные нагрузки.

Современные бревенчатые снегозадержатели изготавливаются не из дерева, а из металлических труб диаметром 140 мм. Несущая конструкция для таких систем обычно выполняется из стальных листов.

Когда устанавливать снегозадержатели

Наиболее оптимальное время для установки снегозадерживающих систем – обустройство или ремонт кровли.

Лучше всего подбирать подпорные конструкции в зависимости от типа крыши. При этом выбор должен основываться на таких факторах, как климатические особенности местности и особенности кровли.

Если кровля мягкая, то чаще всего устанавливаются точечные снегозадержатели или снегозадержатели. Эта система представляет собой узкую стальную полосу, согнутую на конце в треугольник. Для изготовления снегозадержателя вам понадобится оцинкованная сталь или металл с порошковым покрытием.

Монтаж производить во время укладки кровельного материала, прикрепляя снегозадержатели к основанию и закрывая место крепления другим кровельным листом.

Если такие снегозадержатели уже установлены на готовую крышу, то следует использовать резиновые уплотнители во избежание протечек в будущем.

• Если зима долгая и снежная, то система снегозадержания должна быть максимально эффективной. Когда снег редкость или он всегда успевает растаять до очередных осадков, то можно подобрать недорогие, но в то же время эффективные угловые конструкции или, как их еще называют, барьеры
• При сильных снегопадах оптимальным вариантом будут сетчатые и трубчатые снегозадержатели, которые решат проблему не только со снегом и сосульками, но и будут удобны при сбросе снежно-ледяных отложений с крыши
• Важно помнить, что очищать от налипшего льда и снега необходимо не только крышу, но и снегозадерживающие устройства, так как на них скапливается много льда, препятствующего нормальному таянию снега

Перед установкой снегозадержателей на крышу из металлочерепицы установите другие элементы. Требуется для завершения. Потому что это значимый элемент кровли, обеспечивающий ее вентиляцию.

Установка мансардных окон в металлочерепицу должна производиться до монтажа конька. Неправильный монтаж или плохая гидроизоляция таких окон сведет на нет все усилия по сооружению крыши. Браться за установку мансардных окон лучше тем, у кого уже есть опыт строительных работ, и только при условии соблюдения инструкций и правил.

На Западе ни один дом не будет принят в эксплуатацию, если на его крыше не установлены снегозадерживающие устройства. В нашей стране тоже стали следить за безопасностью, и многие разумные хозяева в процессе строительства своего дома устанавливают подобные системы, чтобы в будущем, когда станет ясно, что они просто необходимы, не пришлось переделывать крыша.

Можно сказать, что снегозадерживающие системы для кровли – очень практичный и нужный элемент. Они защищают людей и автомобили от падающих сосулек и снежков, сохраняя при этом всю задуманную эстетику крыши.

Видео по установке снегозадержателей на металлочерепицу

Видео инструкция по снегозадержателям на металлочерепицу, как сделать правильный выбор и как их установить на крышу.
Сравнение трубчатых снегозадержателей разных производителей

Установка снегозадержателей трубчатого типа на металлочерепицу

Снег, равномерно покрывающий крышу, постепенно оттаивает в результате воздействия тепла с кровли, после чего замерзает от холода воздуха и превращается в ледяную массу. Падающий снег и лед опасны для находящихся внизу людей. Во избежание схождения снежной массы с крыши, а также падения каких-либо предметов применяют специальные конструкции, которые называются снегозадержателями.

Зачем нужны снегозадержатели на металлической кровле и какие функции они выполняют

Назначение снегозадерживающих систем не только в обеспечении безопасности прохожих под крышей конкретного здания: снегозадержатели снижают вероятность механических повреждений кровельного материала, не допускать появления на нем мелких трещин и царапин, исключать провисание и деформацию кровли под воздействием большой снежной массы.

Особое значение имеет оборудование металлических кровель снегозадержателями, которые изготавливаются из металлочерепицы, профнастила и др. Кроме того, снегозадержатели необходимо устанавливать на многоуровневых крышах, а также под световыми фонарями. Для климата средней полосы России около 900 кг снежной массы может скапливаться на одном погонном метре защитного сооружения.

Снегоудерживающие устройства способствуют удержанию снега на крыше и препятствуют его лавинообразному схождению

Снегоудерживающие системы могут иметь разные названия, в связи с выполнением этих устройств для разных функций:

1. Снегозащитные барьеры. Они предназначены для полного удержания слоя снега на крыше. В этом случае недопустим даже частичный выход. Что касается таяния, то оно происходит естественным образом.
2. Снегорезы, предназначение которых – разрезать слой снега на более мелкие куски. В результате энергия снежного слоя в момент падения будет намного меньше, чем при схождении массы в целом. Таким образом обеспечивается безопасность нахождения под крышей.

Расчет снеговой нагрузки

Для исключения повреждения конструкции крыши при сильных осадках необходимые расчеты выполняются еще на этапе создания проекта крыши. Средний вес снега можно принять равным 100 кг/м³, а мокрых осадков — 300 кг/м³. С этими значениями можно легко рассчитать снеговую нагрузку. Однако более точно этот показатель можно определить с помощью специальной региональной карты. Его берут за основу при расчете норм проектирования.

По региональной карте можно определить толщину снежного покрова для конкретного региона

Снеговая нагрузка рассчитывается по формуле S=S g *μ, где S — давление снега на 1 м² кровли, S г – нормативная снеговая нагрузка для конкретного региона, µ – коэффициент, зависящий от угла наклона кровли:

• µ=1 при уклоне кровли менее 25˚;
• μ=0,7 при уклоне крыши 25–60˚;
• при уклоне более 60˚ снеговая нагрузка не учитывается (μ=0).

Необходимо обратить внимание на наветренную сторону дома, хотя уровень снега там будет меньше, чем на подветренной стороне.

Наветренная сторона – та, с которой дует ветер, подветренная – та, с которой дует.

Основные типы систем удержания снега

Перила, задерживающие снег, могут быть самыми разными. Разница заключается как в форме, размерах и материалах, так и в надежности. В первую очередь выбор той или иной конструкции зависит от количества снега, которое она должна препятствовать.

Трубчатая

Система выполнена в виде трубчатых элементов, которые входят в отверстия держателей с последующей установкой на поверхность кровли. Количество снега, которое может выдержать такая конструкция, напрямую зависит от удаленности элементов друг от друга. Кроме того, важную роль играют габариты снегоуловителя, а именно параметры трубы – длина и диаметр. Преимуществом данной конструкции является возможность увеличения длины и снеговой нагрузки за счет установки дополнительных креплений и труб.

Конструкция трубчатых снегозадержателей позволяет увеличить их общую длину и, как следствие, снеговую нагрузку за счет установки дополнительных элементов

Сегодня при установке трубчатых снегозадержателей используется оцинкованная конструкция, окрашенная в цвет часто используется крыша, которая отличается повышенной коррозионной стойкостью.

решетка

Решетчатые перила по конструкции аналогичны лестнице, уложенной на ребро и закрепленной поперек крыши. По аналогии с трубчатыми элементами их также легко усилить или удлинить. Конструкции в виде решеток и труб являются одними из самых надежных и универсальных. Их можно устанавливать на кровли из листового кровельного материала или натуральной черепицы. Снегозащитные ламели отличаются эффективностью благодаря наличию отверстий для снеготаяния и высокой несущей способности.

Снегозадержатели очень эффективны благодаря своей сетчатой ​​конструкции.

Уголок

Угловые защитные конструкции обустраивают те крыши, для которых характерно накопление снега в малых объемах, то есть покрытые профнастилом или металлочерепицей. Эти элементы изготавливаются из того же материала, что и крыша. Монтаж системы осуществляется непосредственно на кровельное покрытие. Монтаж осуществляется вдоль конька, при этом элементы располагаются рядами в шахматном порядке. Расстояние между рядами должно быть 0,5–1 м. Лучше всего использовать их в малоснежных регионах.

Угловые снегозадержатели лучше всего использовать в малоснежных регионах.

Веревочные устройства в основном предназначены для дополнительного удержания снега. Применяются в сочетании с решетчатыми и трубчатыми системами, а также на малоугловых кровлях, покрытых мягкими материалами. Как правило, на последних уже задерживается снег из-за шероховатой поверхности. Если крыша имеет небольшой угол наклона, то снегопад маловероятен. При этом для подстраховки монтируют точечные хомуты в шахматном порядке с промежутком 50 см друг от друга.

Недра устанавливаются на кровлях с малым углом наклона или покрытых мягкими кровельными материалами.

Также следует учитывать, что хомуты устанавливаются только при монтаже кровли. Эти элементы выполнены в виде треугольника и длинной пластины, которая располагается под кровельным материалом и крепится к обрешетке. Сверху укладывается мягкий материал, который скрывает место установки. В результате крыша имеет полную защиту от возможных протечек.

Бревна для удержания снега используются достаточно редко. Их можно встретить, например, на деревянных крышах. В этом случае лаги крепятся на специальные крюки, которые крепятся к обрешетке или к конструкции крыши. Чем толще ствол дерева, тем больше снега он может удержать. Над крышей бревно размещают на высоте 2–3 см. Это обеспечивает беспрепятственный снегопад во время таяния. Остальная снежная масса задерживается на крыше до полного таяния.

Лаги крепятся с помощью специальных элементов в виде крюков, которые крепятся к обрешетке или стропильной конструкции.

Установка снегозащиты на металлочерепицу

Установка снегозадерживающей системы не столько сложна, сколько требует внимания и осторожности, а также соблюдения определенных правил.

Правила установки снегозадержателей на металлочерепицу

Для правильного подбора и установки конструкции необходимо разобраться, как она крепится на кровле из металлочерепицы. Имеются следующие рекомендации:

1. Устройство трубчатых систем осуществляется в местах стыка кровли с несущим элементом конструкции.
2. Недопустимо крепление труб к карнизному свесу, иначе возникает риск деформации и разрушения кровельной системы.
3. Крепление труб должно производиться в шахматном порядке или встык.
4. Первый ряд снегозадерживающей системы необходимо монтировать в 50 см от края крыши.
5. Продольные (трубчатые, решетчатые и угловые) снегозадержатели устанавливаются в районе карниза, а точечные — вдоль ската крыши.

Если длина ската кровли превышает 5,5 м, специалисты рекомендуют устанавливать снегозаборные системы в несколько рядов, оставляя между ними зазор в 2–3 м.

Видео: правила установки снегозадерживающих систем

Снегозадерживающее устройство

Снегозадерживающие системы улавливают скопившийся снег и разделяют его на куски. Кроме того, нет необходимости монтировать элементы по периметру всей крыши. Монтаж осуществляется в тех местах, где зимой скапливается большая снежная масса. Также стоит учитывать, что современные снегозадерживающие системы отлично сочетаются с эстетикой кровли и никак ее не портят, так как обычно подбираются точно под цвет финишного покрытия. Таким образом, можно найти наиболее подходящие элементы практически для любого строения. При установке кровельных ограждений на этапе возведения дома и крыши потребуется меньше финансовых и трудовых затрат.

Крепление снегозадержателя к металлочерепице

После выбора необходимого типа снегозадержателя приступают к подготовке инструментов и материалов. Их перечень, вне зависимости от типа конструкции, будет практически одинаковым:

Для резки материала нежелательно использование болгарки . Это объясняется тем, что снегозадерживающие системы изготавливаются из металла и покрываются полимерами. При резке электроинструментом покрытие оплавляется и разрушается, что впоследствии приводит к образованию коррозии и снижению прочности конструкции.

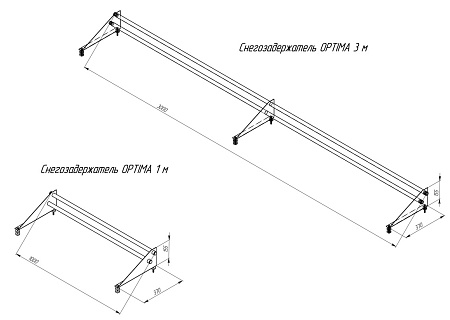

Крепление трубчатых систем

Снегоуловители трубчатого типа для металлической кровли поставляются в комплекте, состоящем из следующих позиций:

Крепление снегозадерживающей конструкции осуществляется следующим образом:

1. Установить кронштейны. Для этого, отступив 30 см от бокового среза крыши, сверлят отверстия для монтажа первого кронштейна, при этом его верхний конец должен упираться в срез предыдущего ряда черепичных форм.
2. Установите гидроизоляционные прокладки: 7 мм на верхнее отверстие, 14 мм на нижнее отверстие. Эта разница компенсирует разницу в высоте, которая возникает из-за особенностей профиля металлочерепицы.

   Гидроизоляционные прокладки позволяют компенсировать разницу высот за счет профиля металлочерепицы

3. Крепление кронштейна.

   Кронштейн монтируется в сделанные отверстия

4. Отступив от первого элемента 1100 мм, аналогичным образом крепится второй кронштейн.
5. В отверстия установленных кронштейнов продевается труба. ИЗ Свободный конец трубы должен выступать за крайний крепеж не более чем на 30 см.

   Трубы вставляются в отверстия кронштейнов

6. При необходимости удлинения труб элементы соединяются и фиксируются саморезами по металлу.

   Для удлинения трубы элементы сращивают между собой

7. Секции трубы герметизируют путем расплющивания концов или установки специальных заглушек.

   Концы труб уплотнены заглушками или сплющиванием

Описанным способом осуществляется и установка решетчатых снегозадержателей.

Видео: установка трубчатых снегозадержателей

Монтаж углового снегозадержателя

Угловые снегозадержатели при креплении размещаются над несущей стеной, где обеспечивается наибольшая механическая прочность кровли.

На практике место наибольшей прочности соответствует, как правило, второй или третьей волне металлочерепицы.

Ширина монтируемого уголка равна длине одного ряда рубероида. Верхний край снегозадерживающего элемента – это тот, из которого образован прямой угол к поверхности крыши. После установки уголка в ряд металлочерепицы его фиксируют саморезами. Большая часть нагрузки будет приходиться на верхнюю часть элемента, поэтому для крепления следует использовать крепеж длиной 50–70 мм. Такой размер позволяет надежно закрепить конструкцию к обрешетке крыши. Более короткие саморезы подходят для крепления нижнего края уголка. Объясняется это тем, что нет высоких нагрузок.

При установке углового снегозадержателя в верхней части используются более длинные саморезы, а в нижней — более короткие.

Монтаж буксировочных систем снегозадержания

Веревочные (точечные) снегозадержатели равномерно распределяются по крыше. Их расположение зависит от конкретной конструкции крыши. Крепление элементов осуществляется с помощью саморезов. Листы рубероида недостаточно прочны, чтобы удерживать хомуты. Поэтому в тех местах, где будут устанавливаться точечные элементы, дополнительно кладут деревянные бруски.

Установка планок компенсирует перепад высот профиля плитки.

Крепежная часть снегозадержателя фаркопа находится под кровельным материалом

Общая стоимость работ

Важным моментом при обустройстве снегозадержателей является окончательная стоимость работ. Это зависит, как правило, от размеров элементов выбранной конструкции, а также от типа кровли и производителя. Поскольку наиболее популярны трубчатые снегоуборщики, учитывайте стоимость именно этой конструкции.

Комплект элементов длиной 3 м со всем необходимым крепежом будет стоить в среднем 1100–5500 руб. На самом деле установка снегозадержателей не очень сложный процесс, поэтому вы можете сделать это своими руками. Однако следует учитывать, что неправильный монтаж элементов может привести как к повреждению кровли, так и к другим негативным последствиям.

Стоимость установки снегозадерживающей системы зависит от типа кровли, размеров и стоимости самой конструкции.

Если работы проводят специалисты, то установка одного снегозадержателя будет стоить 2000–5000 руб. В эту сумму входит:

• приезд на объект, составление чертежа, снятие необходимых замеров;
• закупка комплектующих;
• установка системы.

Необходимость снегозадержателей определяется климатическими особенностями нашей страны, которые зимой способствуют активному образованию массивных сосулек и огромных «снежных шапок» на участках кровли, которые в любой момент могут обрушиться и стать причиной серьезных вред не только транспорту, стоящему под стеной дома, но и человеку.

Поэтому при ремонте кровли, а также в процессе нового строительства все кровли оборудуются системами снегозадержания. В развитых странах даже не получится сдать дом в эксплуатацию, если его крыша не оборудована такими устройствами. На отечественном строительном рынке предложение снегозадерживающих элементов чрезвычайно велико, поэтому грамотному хозяину обязательно стоит в нем разобраться, чтобы сделать правильный выбор и обезопасить свой дом.

В первую очередь абсолютно все системы снегозадержание на кровле из металлочерепицы выполняют следующие функции .

1. Предотвращают самостоятельный и неожиданный сход снежной шапки с крыши.
2. Облегчить уборку снега с крыши.
3. Защита от падения кровельного материала во время штормового ветра или во время кровельных работ.
4. Защита стоков от засорения.
5. Предотвратить повреждение фасада здания падающими сосульками и снегом.

Где 9Системы удержания снега 0266 могут быть следующих типов , как:

• трубчатые;
• решетка;
• в виде бревна;
• в виде снегозадерживающего уголка;
• хомут.

Кроме того, существует классификация снегозадержателей и по принципу их действия : КПП и барьеры. Первые чрезвычайно эффективно удерживают снежную шапку значительной высоты. Поэтому именно варианты доступа задержанных чаще всего можно встретить на наших домах. К проходным снегозадержателям относятся трубки, решетки и др. Примером барьерного типа оттяжек является снегозадерживающий уголок.

Понимание конструктивных особенностей и работы каждого из них поможет не запутаться в этих типах.

Трубчатые снегозадержатели для металлочерепицы. Фото

Чаще всего в основе трубчатых снегозадержателей лежит труба, протянутая вдоль крыши. Стандартные диаметры таких труб 1″, 10 или 15 мм. Изначально трубчатые снегозадерживающие системы создавались для использования совместно с фальцевыми кровлями, однако при соблюдении определенных правил монтажа они неплохо справляются со своей задачей и на металлической кровле. Суть этих правил (как крепить снегозадержатели на металлочерепицу) заключается в следующем.

1. На металлочерепицу крепятся трубчатые фиксаторы на стыке несущей стены и кровли.
2. Не рекомендуется крепить трубы к свесу карниза, так как это может разрушить всю конструкцию.
3. При достаточно большой длине ската крыши (более 5,5 м) снегозадержатели целесообразно устанавливать в несколько рядов. Расстояние между рядами 2,5-3,5 м.
4. Закрепить трубы на крыше можно двумя способами: либо встык друг к другу, либо расположив их в шахматном порядке.
5. Если есть чердак, над его окнами также понадобятся трубы для удержания снега.
6. Оптимальное расстояние от края кровли 400-500 мм, т.е. где-то на уровне 3-4 черепицы.

Установка снегозадержателей на металлочерепицу своими руками не так уж и сложна. Видео инструкция как установить снегозадержатели на металлочерепицу.

Снегозадержатели

Такие снегозадержатели для металлочерепицы на сегодняшний день признаны наиболее эффективными, что является основной причиной их массового распространения. Существует два вида снегозадерживающих решеток: обычные и так называемые «королевские». Конструктивных различий между ними практически нет, деление осуществляется по особенностям опор и сложности исполнения самой решетки. Чтобы не ошибиться с выбором опор, лучше всего ориентироваться на универсальные модели, подходящие для обоих типов ОПН.

Благодаря тому, что все виды решеток имеют относительно большую высоту, они успешно обеспечивают безопасность в летнее время. При проведении ремонтных работ на крыше они гарантированно предотвратят не только падение инструментов и материалов с крыши, но и уберегут от такой опасности самого человека.

Снегозадержатели-брёвна

Самый старый тип устройства для предотвращения схода снега с крыши. Первые бревна на крышах появились много лет назад на альпийских и баварских домах, но технология сохранилась до наших дней и не перестала быть востребованной.

В современном варианте бревенчатые снегозадержатели редко создаются на основе деревянных бревен. Чаще всего в качестве предохранительного элемента выступают металлические трубы большого диаметра, около 140 мм. Конструкция опор для таких оттяжек самая простая, в большинстве случаев из листовой стали.

К преимуществам снегозадержателей для бревен следует отнести, в первую очередь, их надежность. Труба большого диаметра не только эффективно задерживает снег за счет большой площади контакта с настом, но и способна выдерживать очень значительные нагрузки.

Снегозащитные уголки

Представляют собой уголки из листовой стали, покрытые слоем полимерного материала для предотвращения коррозии. Благодаря простоте своей конструкции снегозадержатели для металлочерепицы углового типа являются наиболее дешевым вариантом обеспечения защиты от снежных лавин. При этом, благодаря разнообразию цветов защитного полимерного покрытия, такие оттяжки очень легко подобрать к металлочерепице буквально любого цвета.

Крепление на крышу угловых снегозадержателей выполняется с помощью простых уголков 50×50 и саморезов. Место установки снегозадержания для металлочерепицы – верхняя волна листа.

Снегозадерживающая скоба

На самом деле дуги не являются самостоятельной системой удержания снега. По сути, это просто дополнительные снегозадерживающие элементы. Хомуты можно использовать с абсолютно любым типом снегозадержателей, в том числе угловыми, трубчатыми, бревенчатыми и решетчатыми. Есть и другое название хомутов — снегозадерживающие.

При монтаже хомуты необходимо располагать на расстоянии 80 см от края кровли, распределяя при этом равномерно по всей площади ската. При этом следует учитывать, что эффективность фаркопов относительно невелика, они способны удерживать на месте только нижний слой снега. Поэтому использовать их как единственную систему удержания снега практически нет смысла.

Оптимальный момент, когда проще всего установить снегозадержатели на металлочерепицу – это работы по обустройству кровли или ее ремонт. Поэтому выбирать тип оттяжек и покупать их элементы необходимо вместе с покупкой самой кровли. Выбор должен основываться на двух факторах: климатических условиях и характеристиках самой кровли.

Чем длиннее и снежнее зима, тем эффективнее должна быть система удержания снега. Если снега сравнительно мало и он чаще всего успевает растаять до следующего снегопада, то в этом случае оптимальным выбором могут стать недорогие, но эффективные в таких условиях угловые снегозадержатели (барьеры).

Когда снежные зимы не редкость, лучше всего обратить внимание на более серьезные системы: трубчатые или сетчатые снегозадержатели. Их установка не только решит проблему с сосульками и снегопадом с крыши, но и обеспечит удобство работы и безопасность при ручном сбросе снежного наста.

Как правило, снегозадержатели для металлочерепицы являются чрезвычайно практичным элементом конструкции крыши. Они полностью избавляют от сосулек и «снежных шапок», падающих на головы и автомобили, поднимают на новый уровень безопасность работ на крыше и при этом совершенно не портят эстетику. Еще одним преимуществом снегозадержателей является их низкая цена вне зависимости от типа, а также простота установки на крышу.

Чтобы правильно установить снегозадержатели на металлическую крышу, необходимо внимательно прочитать инструкцию в этой статье. Важность этого заключается в том, что снегозадержатели обеспечивают удержание не только зимних снежных масс, но и весенне-осеннего наледи, образующейся на кровле при таянии снега.

При неправильной установке удерживающие элементы могут выйти из строя, соскользнуть с крыши и упасть на землю. Качество монтажа напрямую влияет на безопасность людей и целостность находящихся под ними объектов. Кроме того, правильно подобранные и установленные снегозадержатели обеспечивают не только безопасность, но и оригинальный внешний вид кровли любого строения.

В этой статье

Снегозадержатели

Это специально разработанные дополнительные элементы кровли, обеспечивающие безопасное удаление снега и льда при их скоплении на кровле из металлочерепицы в период осадков.

Кровля из металлосайдинга – один из лучших вариантов защиты здания от дождя. Прочные и окрашенные металлические листы обеспечивают отличную защиту от дождя, снега и ветра.

Установленные снегозадержатели на крыше обеспечивают:

1. дополнительную жесткость крыши;
2. облегчение уборки крыши после сильного дождя;
3. задержка накапливающихся осадков от неожиданного падения большой массы;
4. защита дренажных систем от скопления льда и снега в период таяния и замерзания воды;
5. декоративная функция.

Виды снегозадержателей для металлочерепицы и особенности монтажа
Чтобы правильно установить все элементы, необходимо определиться, какой тип снегозадержателя вам нужен.

По конструктивным особенностям устройства и установки выделяют 4 основных типа.

Трубчатый

Трубчатый. Он состоит из металлической трубы диаметром до 1,5 сантиметров. Который может быть установлен в соответствии со следующими требованиями:

• для обеспечения прочности всех элементов крепления производятся в месте соединения кровли и стены;
• запрещается устанавливать элементы на карниз, так как при скоплении осадков возможно даже обрушение конструкции;
  при наличии световых люков трубчатые элементы устанавливаются над ними для защиты стеклопакета;
• монтаж трубчатых элементов может выполняться как в одну линию, так и в шахматном порядке для обеспечения многоступенчатой ​​задержки;
• при длине крыши более 4 метров необходимо будет установить снегозадержатели в несколько рядов с расстоянием между ними от 2 до 3 метров;
• крепление первого нижнего ряда осуществляется на расстоянии 0,5 метра от края кровли;
• метизы пропускают через самую нижнюю точку волны металлочерепицы и обязательно используют уплотнительные резиновые прокладки.

Решетка

Решетка. Это ограждение достаточной высоты, чтобы удержать на крыше взрослого человека. Монтаж осуществляется с учетом следующих условий:

• потребуются усиленные крепления к стропилам, чтобы снегозадержатель выдерживал вес более 100 кг;
• желательно установить по контуру вашей кровли.

уголок

Состоит из металлических уголков из тонколистовой стали. Это самый простой и дешевый вариант защиты от осадков. При монтаже учитывают следующее: метизы

• длиной до 5 сантиметров для крепежа пропускают через самую высокую точку волны металлочерепицы при условии сохранения целостности гидроизоляции; 9необходимо использовать прокладки 0030
• для сохранения герметичности в месте крепления;
• обратите внимание на наличие дополнительных ребер жесткости, чтобы уголок не прогибался под нагрузкой.

Бревно

По внешнему виду напоминает трубчатый вариант, но диаметром более 10 сантиметров. Такой элемент способен выдержать значительную нагрузку. Но требует некоторых особенностей при установке:

• крепления для каждого сегмента снегозадержателя выполняются на расстоянии от 0,5 до 0,75 метра.

Но также при установке любого типа устанавливается дополнительный элемент снегозадержания:

бугельный. Их размещают для того, чтобы обеспечить многоступенчатую задержку скапливающихся осадков по всей площади кровли.

Главное учитывать следующее:

• независимо от формы и размера соблюдать дистанцию ​​от 0,75 до 1 метра;
• уплотнительные шайбы или прокладки используются в оборудовании.

Порядок установки снегозадержателей

1. сделать чертежи с указанием всех размеров;
2. в зависимости от угла наклона кровли и площади необходимо решить, какой тип нужен;
3. подобрать подходящий цвет, чтобы элемент не выделялся на фоне всей кровли;
4. подберите метизы по длине и уплотнительные прокладки с шайбами ​​под цвет всех элементов;
5. при установке первого ряда снегозадержателя до края крыши должно оставаться не менее 0,5 метра;
6. каждый следующий ряд крепится на расстоянии от 2 до 3 метров;
7. в каждой фурнитуре используйте уплотнительный элемент через шайбу.
8. дополнительно устанавливается лестница в удобном месте для обслуживания всей кровли.

Условия эксплуатации

При установке снегозадержателей в соответствии с вышеуказанной инструкцией на крышу из металла необходимо ежегодно проводить профилактический осмотр с использованием специальной лестницы и соблюдением техники безопасности.

На внешней части крыши проверяется целостность всех элементов конструкции. При наличии деформации и трещин необходимо отремонтировать или заменить поврежденный участок.

С внутренней стороны кровли проверяется герметичность стыков.

Ключевые выводы

Не пытайтесь экономить на необходимых материалах. Если вы попытаетесь купить товары по более низкой цене, возможно, качество дизайна будет низким. И в этом случае снегозадержатели могут не выдержать нагрузки. А это уже может быть опасно.

В случае неуверенности в себе не пытайтесь выполнить установку самостоятельно. При необходимости обращайтесь за услугами к профессионалам.

Стальные трубчатые снегозадержатели для металлической крыши

• Описание
• Перевозка и доставка
• Цвет

Описание

Надежные и прочные снегозадержатели с овальными трубками для крыш из обычной черепицы и открытых металлических крыш (металлочерепица, ребристые панели и металлическая черепица). Из-за овальной формы трубы снегозащитного барьера труба прочнее и может выдерживать более высокую снеговую нагрузку.

Как установить Tubular Snow Guard на металлическую крышу?

Максимальное расстояние между кронштейнами 1,2 м (4 фута). Рекомендуется устанавливать снегозадержатели на линии стены или выше этой линии.

1	Bracket	4
2	Oval tube 3. 0 m / 118”	2
3	Screw 7*50 mm	12
4	Sealing gasket	4
5	Plastic hub	4
6	Lumber strapping
7	Bolt M8*35	4
8	Гайка	4
9	Уплотнительная прокладка с двумя отверстиями	4

СНЕЖНОЗАДЕРЖАЮЩАЯ СИСТЕМА

РАСЧЕТ СНЕЖНОСТЕЙ

Скачать PDF

Снегозадержатели должны быть установлены по всей длине крыши:

• Равномерное распределение снеговой нагрузки по крыше
• Защита от снега, падающего по всей длине крыши

Максимальное расстояние между кронштейнами снегозадержателей 1,2 м.
Снегозадержатели выдерживают снеговую нагрузку 500 кг/м (5 кН/м), каждый кронштейн выдерживает нагрузку 300 кг (по результатам статических испытаний по шведскому стандарту SS 831367).

Система удержания снега устанавливается над несущей стеной или выше. При установке снегозадержателя вплотную к карнизу важно убедиться, что конструкция выдержит возможную нагрузку.

ПРАВИЛЬНАЯ УСТАНОВКА СНЕЖНОЗАДЕРЖАЮЩЕЙ СИСТЕМЫ

Защита по всей длине крыши

Чрезмерная снеговая нагрузка может привести к серьезному повреждению конструкции крыши и травмам!

НЕ РЕКОМЕНДУЕМ ИСПОЛЬЗОВАТЬ КОРОТКИЕ РЯГИ СНЕГОЗАТОРА

При таком способе установки нагрузка на кронштейны может превышать расчетные показатели более чем в 4 раза (до 2000 кг).

Согласно приведенным в таблице оценкам, на длинных склонах может потребоваться установка снегозадержателей в несколько рядов.

Пример расчета:

Уклон крыши 1:1,5 (~ 33° )

Установка одного ряда снегозадержателей, если расстояние от снегозадержателя до конька не превышает 6,8 м

При большей длине ската крыши второй ряд снегозадержателей устанавливают на уровне половины длины ската, , но не более 6,8 м между линиями снегозадерживающей системы.

Расстояние до системы удержания снега при максимальном расстоянии между кронштейнами 1,2 м

Снегозадержатели изготовлены по ГОСТ 831335:2014 и испытаны снеговой нагрузкой 5 кН/м

При фактической снеговой нагрузке на кровля превышает расчетные значения, необходимо дополнительно убрать лишний снег.

Калькулятор снегозадержателей

Для расчета стоимости снегозадержателей заполните форму ниже.

Ваше имя*

Ваш адрес электронной почты

Телефон

Адрес

Адрес*

Город

Штат/провинция

Почтовый индекс

Тип панели optgroup-Внешний крепеж Металлическая панель:Металлическая черепицаПрямая ребристая панельМеталлическая черепица/металлическая стальПрофнастилendoptgroupoptgroup-Фальцевая панель:Замок-защелкаОдин замокДвойной замокТ-панельendoptgroupUnsure

Только изображения: png, jpg, jpeg, pdf

Примечания к проекту

Что больше, 25 или 19?

Доставка и доставка

После размещения заказа наш отдел доставки доставит его к вам в течение 2–7 рабочих дней в зависимости от вашего местонахождения и местонахождения товара. Как только ваш заказ будет отправлен, вы получите подтверждение по электронной почте с номером отслеживания, чтобы вы могли следовать за ним прямо к вашей двери. В случае задержки по вашему заказу мы уведомим вас и сообщим предполагаемое время доставки ваших товаров.

Обратите внимание, что если продукт, который вы заказываете на сайте SafeRoofExperts.com , неисправен, мы оплатим все расходы на обратную отправку и любую замену. Однако, если вы измените свое мнение о продукте, вам будет выставлен счет за стоимость как исходящей, так и обратной доставки. Мы вычтем эти расходы из вашего возмещения, как только товар будет возвращен нам. а потом отправить.

БЕСКОНТАКТНАЯ ДОСТАВКА НА ДОМ

Мелкие предметы (например, зажимы):  Ваш заказ будет отправлен через FedEx или UPS. Задержки зависят от местоположения, обычно от 2 до 7 рабочих дней. Номер для отслеживания будет предоставлен для каждого заказа.

Более крупные предметы (комплекты снегозадержателей):  Все заказы, содержащие крупногабаритные, тяжелые или хрупкие предметы, будут отправлены одной из наших специализированных транспортных компаний.
