    Двухскатная крыша своими руками: основные принципы монтажа

    Двухскатная крыша пользуется самой большой популярностью. Простота конструкции и сравнительно небольшая стоимость позволяют сэкономить средства как на материале, используемом при строительстве, так и на выполнении самих работ по монтажу.

    двухскатная деревянная крыша навеса

    Самостоятельное возведении такой конструкции посильно двум-трем мастерам. Рекомендую предварительно потренироваться на пристрое, веранде, гараже или хоз.блоке.

    Наклонная крыша

    Она в основном применяется в жилых домах, но часто встречается и на сопутствующих строениях. Так же может быть составляющим элементом в покрытии со сложной структурой.

    наклонная односкатная крыша

    Схема обязки односкатной крыши

    Строительство наклонной крыши подразумевает следующий порядок действий:

    1. На несущие стены строения по внутреннему срезу укладывается мауэрлат, представляющий собой брус 100*100 или 150*150мм. Он располагается параллельно коньку. Между мауэрлатом и стеной необходимо проложить гидроизоляцию из рубероида или подобного материала. После этого брус прикручивается к несущей поверхности анкерными болтами. Не лишним будет усилить крепление и боковыми пластинами с внутренней стороны стен.двухскатная крыша
    2. Если в здании имеется внутренняя несущая стена, то на нее укладывается лежень. Он кладется параллельно мауэрлату, имеет тот же размер и прикручивается своими руками аналогичным образом. Предназначен для установки коньковых стоек, которые крепятся к нему вертикально с помощью скоб или металлических уголков.лежень в двухскатной крыше
    3. Расстояние между стойками обычно составляет 1,5-2м. Их высота выравнивается по горизонтальному уровню, и затем сверху укладывается коньковая балка, которая крепится металлическими пластинами, а потом прибивается гвоздями 150-200мм. Если длина конька больше стандартного размера бруса, то стык кусков балок делается на одной из стоек. Их концы необходимо также закрепить между собой. Чтобы стойки конька оставались неподвижными, их фиксируют временными укосами в двух плоскостях.расстояние между стропильными ногами
    4. Перед установкой вертикальных стоек на мауэрлат и лежень перпендикулярно им укладывается перекрытие, представляющее собой либо брус 100*150мм, либо обрезную доску 50*150мм. Расстояние между балками обычно делается 0,6-1м, такое же расстояние оставляют между стропилами. Балки необходимо выпустить по краям на такую длину, какой впоследствии будет ширина подшивной планки. Крепятся балки своими руками к мауэрлату при помощи металлических уголков и скоб, причем острые края скоб должны быть развернуты по отношению друг к другу на угол 90°, т.е. один острый конец вбивается в стропильную ногу, а второй, вывернутый – в мауэрлат. После закрепления желательно постелить черновой пол из любых необрезных досок или щитов. Это очень облегчит передвижение по конструкции, и, следовательно, уменьшит время исполнения работ. Кроме того, работы будут более безопасными, и это вполне осуществимо сделать своими руками.Крепление стропил двухскатной крыши
    5. Затем начинают монтаж стропил. Их можно изготовить своими руками из обрезной доски 50*100мм, равной длины (если ширина скатов одинакова). Потом стропила прикладываются к коньку, и на них отмечаются места запилов. Глубина запилов не должна превышать 1/3 ширины стропила. В области конька доски скрепляются между собой гвоздями и стягиваются при помощи шпильки и гаек. Это придаст необходимую прочность конструкции. По краям, к перекрытию, стропила крепятся шпилькой.подкосы стропильной системы двухскатной крыши

      Подкосы стропильной системы изготавливаются в противоположность наклону стропильной ноги и служат для придания жесткости конструкции и распределения веса

    6. После установки стропил конструкцию необходимо усилить подкосами. Они представляют собой стоящие под перекрытием упоры, нижний конец которых на балках, а верхний – на стропилах. Подкос придает двухскатной конструкции жесткость фермы и равномерно перераспределяет предполагаемую снеговую нагрузку. Закрепляется так же, своими руками, при помощи металлических пластин.

    Висячая крыша

    Принцип строительства висячей крыши мало чем отличается от наклонной. Самое главное — отсутствует конек и несущие его вертикальные стойки. При небольших размерах постройки элементы стропильной системы можно своими руками собирать на земле, после чего поднимать и устанавливать готовые треугольники по месту. Это значительно уменьшает трудозатраты.

    стропильная система висячей крыши

    После установки стропильной системы выполняется обрешетка крыши. Она, в зависимости от вида кровли, может быть сделана из обрезной доски 25*100мм, многослойной фанеры или подобного материала.

    ондулин в качестве кровли

    Если планируется своими руками накрывать дом ондулином, волнистым шифером или металлопрофилем, то обрешетка выполняется в соответствии с кратностью длины листа. Причем расстояние между продольными осями досок не должно превышать 0,5м.

    пример висячей кровли с металлочерепицей

    При использовании металлочерепицы должно выдерживаться расстояние 0,35м. Набивается она снизу вверх, а последняя, коньковая доска прибивается без учета расстояния. Используемая мягкая кровля предполагает создание сплошной обрешетки. Для этого можно использовать как доски, так и различного вида фанеры или древесно-стружечные плиты. Стыки листов должны располагаться на стропилах или специально укрепленных между ними поперечных брусках. После необходимо на свесы перекрытия прибить ветровые и подшивные планки, а на свесы обрешетки – карнизные планки. В случае нехватки длины, стропила продолжают такими же досками, прибитыми на 10-15-сантиметровые гвозди, после чего подровнять их и теперь можно начинать своими руками делать кровлю.

    При использовании таких материалов, как ондулин или волнистый шифер, листы укладываются слева направо, снизу вверх. При укладке слева направо напуск должен быть не меньше одной волны, а снизу вверх – не менее 10см. Металлопрофиль желательно укладывать целыми листами. Если ширина скатов двухскатной крыши не позволяет этого сделать, то должны выполняться все предыдущие условия.

    укладка металлочерепицы на обрештку

    Кровля крепится с некоторыми особенностями:

    • металлопрофиль прикручивается к обрешетке кровельными саморезами в нижнюю волну листа, а шифер и ондулин прибиваются специальными гвоздями в верхнюю;
    • после крепления кровельного материала верхний стык скатов накрывается коньковой планкой. Она укладывается на специальный резиновый уплотнитель с нахлестом не менее 5см, и прикрепляется в верхнюю волну;
    • при использовании металлочерепицы все действия аналогичны применению металлопрофиля.

    Ветровые планки крепятся к верхней волне покрытия. Если делается металлическая кровля, то карнизные, лобовые и подшивные планки зашиваются металлом. Это может быть как гладкий лист, так и нарезанный по размеру профиль. Стыки закрываются металлическим уголком.

    Гидроизоляция двухскатной крыши

    После обрешетки стропильной системы конструкцию необходимо гидроизолировать. Изоляция выполняется либо из рубероида и подобных ему материалов, либо из специально предназначенных для этого пленок. Покрытие натягивается слева направо и снизу вверх, и прикрепляется к обрешетке скобами. Стыки проклеиваются строительным скотчем. Как правило, на двухскатной кровле предусматривается водоотводящая система. Если таковая присутствует, то кронштейны водоотводящих желобов крепятся к обрешетке перед укладыванием кровельного покрытия своими руками.

    пирог двухскатной кровли с гидроизоляцией

    Висячая система наиболее популярна в небольших легких строениях, так как ставится быстрее и проще первого варианта, который используется в зданиях, на которые предполагается сильная нагрузка.

    domikarkas.ru

    Двухскатная крыша каркасного дома | Всё о строительстве и ремонте – Domity.ru

    Вступление

    В прошлой статье, мы выбирали оптимальную конструкцию и уклон каркасного дома. Остановились на двухскатной крыше с уклоном 45˚. В этой статье посмотрим, как сделать крышу каркасного дома с кровлей из битумного шифера.

    Конструкция двускатной крыши

    Крыша каркасного дома конструкция сборная и для разбора её устройства, разумно выделит следующе основные элементы:

    • Стропила;
    • Кровля;
    • Утепление.

    В упрощённом описании, стропила образуют остов крыши, кровля это отделка крыши, утепление крыши это её внутренне устройство.

    Стропильная система

    Напомню, мы смотрим двухскатную крышу каркасного дома. Пожалуй, это простой вариант устройства крыши, однако он в полной мере дает представление, как собирается крыша простого каркасного дома.

    Стропильная система крыши это набор стропильных ферм, которые собираются, условно, на земле, после сборки поднимаются на остов дома и устанавливаются с заранее рассчитанным  шагом.

    Для крепления стропильных ферм, используются различные решения, но обязательно во всех решениях присутствуют коньковый брус и обрешетка. Коньковый брус он же прогон, связывает вершины ферм, а обрешетка связывает стропильные ноги по всей их длине.

    dvuhskatnaya kryisha karkasnogo doma 2

    Выбор стропильной системы

    О выборе и типах стропильных систем я писал статье тут. Здесь кратко напомню, если пролёт вашего дома более 10 метров, выбирается конструкция крыши называемая наслонной.

    Фермы наслонной крыши не имеют опорной балки, стропила упираются в обвязку каркаса, обязательно делается опорная вертикальная стойка, для которой нужна опорная стена в доме. Фермы наслонной крыши собираются по месту.

    Висячая крыша состоит из треугольных ферм, которые собираются на земле или фабрике и устанавливаются в собранном виде. Треугольник фермы, условно говоря, кладется на стены дома, отсюда название, висячая конструкция.

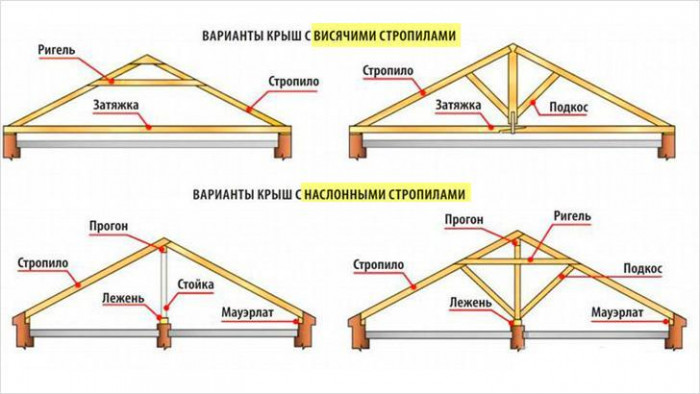

    Части конструкции двускатных крыш

    Посмотрим на элементы наслонной крыши. В данной конструкции больше элементов, чем у висячей крыши и отчасти названия элементов повторяются:

    class=»eliadunit»>

    dvuhskatnaya kryisha karkasnogo doma 5

    • Мауэрлат. Это опорный элемент стропильной системы. Обычно мауэрлатом служит балочная обвязка каркаса.
    • Стропильная нога. Это доски образующие покатые плоскости крыши. Опорные элементы, упирающиеся в мауэрлат. Вверху образуют конёк крыши, соединяясь на прогоне конька.
    • Ригели. Это доски, возможно балки, которые связывают верх ферм для усиления.
    • Прогоны. Связующие элементы каркаса крыши. Связывают фермы между собой. Обязателен коньковый прогон, связывающий фермы на стыке стропильных ног.
    • Затяжки. Тоже связующие элементы, связывающие стропильные ноги одной фермы на мауэрлате.
    • Стойки. Опорные элементы, поддерживающие стропильные ноги ферм.

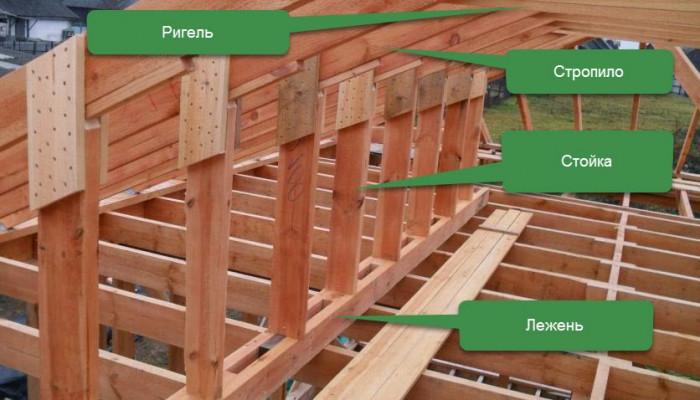

    • Лежень.  Специальная опорная балка, в которую упираются стойки конструкции;
    • Обрешетка. Доски, связывающие стропила с внешней стороны скатной плоскости. Служат основой для закрепления кровельного материала.

    dvuhskatnaya kryisha karkasnogo doma 3

    Утепление крыши

    Утепление крыши делается, если планируется проживание в под крышном (чердачном) пространстве. Как вариант, устройство мансарды. Если мансарда не делается, утепляется только потолок верхнего этажа.

    Техника утепления каркасного дома не отличатся от утепления стен. Используются одинаковые материалы, а в случае мансарды, часть понятия крыша и стена весьма условны.

    В технике утепления используют или наружное или внутреннее утепление или оба варианта утепления сразу.

    Внешнее утепление двухскатной крыши

    Внешнее утепление крыши удобно по исполнению, так как утеплитель укладывается на сплошную подшивку из досок, которые прибиваются на внутреннюю сторону стропильных ног. На подшивку укладывается слой пароизолятора. На него один или два слоя  негорючего утеплителя. На него слой  паро диффузионной мембраны. Весь пирог прижимается контр обрешёткой. Завершает конструкцию обрешетка, выбор которой зависит от выбора кровельного материала.  Для мягкой битумной кровли делается сплошной настил из влагостойкой фанеры или плит ОСБ.

    dvuhskatnaya kryisha karkasnogo doma 4

    Утепление кровли с внутренней стороны

    Удобство утепления кровли с внутренней стороны, заключается в последовательности работ. В этом варианте, нужно сначала  покрыть кровлю материалом, а потом её утеплить.  На стропила крепиться слой гидроизоляции, на него делается обрешетка, и покрывается кровельный материал.  Теперь спокойно можно утеплять крышу изнутри.

    Этапы работ не меняются. Сначала слой пароизоляции, потом укладка негорючего утеплителя. Утеплитель закрывается пленкой, которую крепят к стропилам стиплером. Отделка крыши делается по желанию: фанера, плиты ОСБ, другой материал.

    Вывод

    Разобрав устройство двухскатной крыши каркасного дома, хочется завершить статью оптимистичным лозунгом, что эта конструкция самая простая и доступна своими руками. Однако каждый элемент и узел этой «простой» конструкции имеет свои особенности, и собрать даже такую крышу без навыков будет трудно.

    Еще статьи



    class=»eliadunit»>

    domity.ru

    Стропила двухскатной крыши — устройство, монтаж и расчет

    Двускатную крышу используют для различных деревянных домов. Собрать конструкцию можно даже своими руками, так как она простая, в отличие от четырехскатной или мансардной. Основные строительные материалы для монтажа это доски и балки из бруса или бревна. Прочтя статью до конца, читатели узнают, какие основные элементы имеет каркас двухскатной крыши, и как собрать ее своими руками и сделать расчет сечения и длины балок. Про устройство других видов крыш деревянного дома можете узнать тут.

    Основные элементы, из которых состоит каркас двухскатной крыши

    Стропильная система двухскатной крыши под строительство дома из бруса состоит из: стропильной ноги, мауэрлат, кобылки, конька, подкосов, стоек и обрешетки. Для того чтобы собрать своими руками нужно представлять конструкцию полностью. Подробнее о каждом элементе поговорим ниже.

    Мауэрлат

    Мауэрлат в каркасе двухскатной крыши

    Мауэрлат- это основная несущая часть конструкции каркаса двускатной крыши. Состоит она из бруса, располагающегося по всему периметру дома, на несущих стенах.Под строительство дома из клееного бруса или другого вида пиломатериалов крепиться при помощи привязки и металлических скоб.

    Через мауэрлат нагрузка со всей стропильной системы переходит на несущие стены дома. Размер мауэрлата для деревянного дома подойдет 100х100 мм или 150х150 мм. Используют для этого узла хвойные породы древесины. Перед укладкой брус обрабатывают антисептиком и гидроизолируют при помощи битумной ленты.

    Стропильная нога

    Из стропильных ног собирается основной контур будущей крыши. Для каркаса крыши деревянного дома используют материал сечением 50х150 или 100х150 мм. Укладываются стропильные ноги в форме треугольника. На стропильных ногах держится вся система, и от качества материала зависит, выдержит ли крыша ветровые и снежные нагрузки.

    Вес всей конструкции крыши через ноги передается на мауэрлат. Стропильные ноги монтируют с шагом 60-120 см, в зависимости от тяжести и крепления будущей кровли. Чем она тяжелее, тем чаще шаг монтажа ног стропильной системы.

    Конек

    Конек — это соединительная балка двух стропильных частей ската в верхней части. Он монтируется строго горизонтально на соединении ног.

    Для деревянной двускатной крыши в качестве конька используют брус сечением 100х100 мм. Его предварительно обрабатывают антисептиком.

    Кобылка

    Кобылка в стропильной системе

    Кобылка это элемент, который играет роль свеса крыши. Эту часть крепят к стропильной ноге, если ее длины не хватит для формирования свеса минимум 200 мм. Если стропильной ноги хватит, то можно не монтировать кобылку.

    Для монтажа используются доски меньшего размера и сечения чем ноги. Кобылка делает монтаж каркаса проще, так как балки для ног уже не нужны большой длины. Если крыша собирается своими руками, то специалисты рекомендуют выбрать именно такой вариант.

    Лежень

    Это брус, который располагают на внутренних несущих стенах сруба горизонтально. На лежень приходиться основная нагрузка от стоек стропильной системы, а он передает ее несущей стене.

    В монтаже используется материал сечением в 100х100-150х150 мм.

    Стойки

    Стоки крепятся вертикально от конька к внутренней несущей стене. Для их изготовления используют материал сечением 100х100-150х150 мм после расчетов. В стропильной системе они играют роль перераспределения нагрузки от конька к несущей стене.

    Затяжки

    Затяжки, соединенные с ногами каркаса имеют форму треугольника. Это крепежный элемент в системе. Именно благодаря затяжкам ноги не разбегаются в разные стороны под давлением конструкции и кровли.

    Подкосы

    Подкосы состоят из кусочков досок монтированных под углом. С помощью подкосов нагрузка от стропильных ног перераспределяется к несущим стенам. В соединение с затяжками подкосы образуют фермы. Ферма состоит из нескольких подкосов и одной затяжки. Используют фермы для передачи нагрузки, если пролеты слишком большие.

    Обрешетка

    Устройство обрешетки крыши

    Делают обрешетку из досок или не толстых брусков. В стропильной системе обрешетка крепиться перпендикулярно ногам к ним. При помощи обрешетки нагрузка от кровельной конструкции (кровля, утепление, пароизолятор — как правильно утеплить крышу дома читайте тут), ровно распределяется по всем стропильным ногам. Еще одна функция обрешетки это соединение стропильных ног между собой в единую систему. В качестве обрешетки подойдет даже не обрезная доска. Но предварительно нужно счистить с нее кору.

    Если кровля будет рулонная, например битумная, то вместо досок в качестве обрешетки используют листы фанеры. Так подложка под кровлю приобретает жесткую и ровную поверхность, по которой легко раскатать тот же рубероид.

    Все перечисленные части каркаса двухскатной конструкции перед монтажом просушивают и обрабатывают антисептическими пропитками, делать это можно своими руками. В противном случае стропильная система быстро загниет.

    Какой бывает стропильная система для двухскатной крыши

    Контракция стропила для двускатной крыши под строительство дома из профилированного бруса может использоваться насланная или висячая.

    Висячая конструкция

    Эта система имеет конструкцию, опирающуюся на боковые несущие стены сруба. Но при этом стропила негативно взаимодействуют со стенами, распирая их. Чтобы избежать этого в каркасе двухскатной крыши ноги стягиваются специальными затяжками. Затяжки и ноги формируют треугольное крепление, которое имеет жесткие ребра, и конструкция не деформируется со временем.

    В стропильной конструкции роль затяжек могут играть балки перекрытия. Так конструкцию можно будет использовать как мансарду. Для большей прочности сверху стропильной части тоже устанавливают затяжку не ниже 50 см от конька крыши.

    Делать такую конструкцию нужно если пролет между несущими стенами сруба не более 10 см. Если этот пролет больше и между ним есть несущая стена, которая делит его на пополам, то висячую систему можно монтировать

    .

    Наслонные конструкции

    Наслоная система стропил устанавливается на сруб с любым пролетом. Ее особенность в опорной балке, которую располагают посередине в пролете стен. Использовать такую конструкцию целесообразно при расстоянии между несущими стенами более 10 м.

    Если между основными несущими стенами есть несущая колонна, то можно использовать чердачный вариант наслоных стропил. При этом стропила будут присоединены к колонне, а между колоннами делают дополнительные стропила. Но делать ее без определенных навыков сложно.

    Как рассчитать стропила крыши

    Перед тем как начать делать каркас крыши своими руками, нужно высчитать длину и толщину балок.

    Расчет сечения балок

    Сечение стропильных балок напрямую связано с их длиной и шагом крепления. Для определения соотношения этих показателей существуют специальные калькуляторы с помощью которых не сложно произвести расчет и ГОСТы.

    Расчет соотношение длины и сечения балок в виде таблицы:

    Длина стропильной балки, мСечение используемого материала, ммШаг стропильной ноги, м
    Брус или доскаБревно
    От 1-380х100, 90х100, 90х160100, 150, 1601 – 1,35
    От 3-480х160, 80х180, 90х180160, 1801,40 – 1,70
    От 4-580х200, 100х2002001,40 – 1,75
    От 5-5,8100х2002001,10 – 1,40
    От 5,9-6,5120х2202401,10 – 1,40

    Судя по цифрам, если длина стропила большая, то расстояние межу ними уменьшается, а сечение увеличивается. Если взять стропила меньшего сечения и не произвести нужный расчет, то с годами крыша просядет.

    Отпиливать балки- ноги после того как сделан расчет нужно одной длины и монтировать каждую пару стоит на оной прямой линии.

    Тонкости монтажа двухскатной крыши

    Основные этапы строительства каркаса крыши своими руками состоят из:

    1. Крепление мауэрлата
    2. Монтаж стропильных ног
    3. Монтаж конька
    4. Связка ног
    5. Обрешетка

    Как делают монтаж крыши профессионалы можно посмотреть на предоставленном видео:

    На видео можно увидеть готовый каркас из бруса и его описание, каждого узла наглядно. Читатели найдут на видео мауэрлат, стропильные ноги, их крепление и т.д.

    Крепление мауэрлат

    В деревянных домах можно не монтировать дополнительно мауэрлат. Его роль сыграют верхнее бревно или брус. Но если конструкция крыши должна быть выше, то нужно выполнить привязку бруса.

    Укладку бруса начинают с его изоляции, для этого стены сверху устилают двойным слоем рубероида. Брус обрабатывается и укладывается. В углах его соединяют своими руками при помощи металлических скоб и выпилок в половину сечения.

    Мауэрлат располагают строго параллельно противоположной стене, чтобы стропильные ноги впоследствии были одинаковыми.

    Подробнее о том как крепить стропила к мауэрлату, можно увидеть на видео ниже:

    Видео наглядно показывает как должно выглядеть крепление ног — балок к брусу от профессионалов.

    Монтаж стропильных ног

    Монтаж двухскатной крыши

    Для точного расположение стропильных ног на мауэрлат делаются отметка карандаша и метра. Но перед этим необходимо составить схему или расчет их расположения.

    Подготовку стропильных ног начинают с распила с нижней стороны на 1/3 в ширину делают распил. Им нога будет опираться на мауэрлат. От того, из какого материала будут стропила зависит вариант их крепления.

    От того под каким углом закрепить балки- ноги будет зависеть наклон будущей крыши. Делать его нужно не очень пологим и крутым. Лучше перед этим произвести расчет согласно показателям региона. Если на территории проживания ветровые нагрузки большие, то угол не может быть больше 20°С. При высоких нормах осадков уклон делают на 35-40°С. Так снег и осадки не будут скапливаться, и кровля станет самоочищаться.

    В верхней части стропильные ноги связывают с коньком при помощи железных скоб в единую конструкцию.

    Связка стропильных ног у висячей конструкции

    Балки — ноги собирают между собой еще до их монтажа. Соединительными элементами могут служить болты или гайки с железными пластинами. После окончания сбора треугольных креплений со стропильными ногами устанавливать начинают с двух крайних. Затем устанавливают две последующие за ними. Фиксировать каркас нужно временными укосинами. В конце монтажа их убирают.

    После полного монтажа ног к ним прикрепляют кобылки. От их длины будет зависеть размер свеса будущей крыши. Для деревянного дома это расстояние берется максимальным, чтобы предотвратить попадание воды на стены.

    Монтаж стропил у наслонной конструкции

    При таком монтаже стропила начинают монтировать с лежена, на который устанавливают две опоры. Сверху на опоры монтируется коньковый брус. Дополнительную жесткость конструкции придают укосины.

    К коньковому брусу крепят стропильные ноги. Если при этом брать длину стропильных ног немного больше и подпиливать их дисковой пилой после скручивания, то работа будет более производительной.

    Монтаж обрешетки

    После того как монтаж стропильных ног закончен начинают крепить обрешетку. При этом начинают крапление с конька, где вначале монтируют две массивные широкие доски.

    Монтировать обрешетку нужно по всей длине двускатной крыши с шагом под определенную кровлю.

    Когда стропильная система полностью собрана, зашивают свес и фронтоны крыши. После этого укладывают кровельный материал и утепляют конструкцию. О том, как правильно сделать утепление крыши мы говорили ТУТ.

    Как видно из статьи выполнить работу своими руками не сложно, а представляя, как выглядит конструкция двухскатной крыши легко можно сделать план и расчет для своего сруба. А материал, который будет использован при монтаже, желательно выбирать самый лучший и качественный.

    o-bruse.ru

    Крыша каркасного дома — особенности монтажа и виды кровли

    Крыша каркасного дома – финишный этап строительства, но расслабляться на этом шаге недопустимо. Мелкие просчеты приведут к необходимости преждевременного ремонта, а если сделать серьезную ошибку, может разрушиться все здание. Узнайте, какие материалы подходят для выбранного проекта, продумайте тип кровли, решите, нужно ли в строении чердачное помещение и будет ли оно эксплуатироваться. Изучите краткую инструкцию по монтажу, чтобы сделать все самому или проконтролировать работу мастеров.

    Монтаж крыши каркасном доме

    Монтаж крыши каркасном доме

    Подготовительные работы

    Крышу каркасного дома с плоской кровлей можно построить своими руками, но за более сложные проекты в одиночку лучше не браться. Еще на этапе проектирования дома важно продумать:

    • Форму крыши.
    • Уклоны, которые потребуется выполнить для скатов.
    • Кровельный материал.
    • Устройство стропильной системы.
    • Расстояние между стропилами и их сечением.
    • Шаг обрешетки.
    • Материалы для утепления, пароизоляции, гидроизоляции.

    Крыша дома с мансардой

    Крыша дома с мансардой

    Виды крыш по форме

    По форме крыша каркасного дома бывает:

    • Плоская односкатная – самая дешевая и простая в монтаже.
    • Двускатная – подходит для одноэтажных и двухэтажных домов с небольшой площадью и прямоугольных зданий.
    • Ломаная – идеальная для проектов с мансардой.
    • Четырехскатная – используется для строений любого типа, устойчива к ветряным нагрузкам.
    • Многощипцовая – сложная конструкция, состоящая из нескольких скатов. Подходит для проектов многоуровневых домов.
    • Шпилеобразная – оригинальная, идеальная для снежных регионов, но требует сложных расчетов.

    Виды скатных крыш

    Виды скатных крыш

    Выбирая форму крыши, учитывают:

    • Площадь, этажность, общий проект и дизайн дома.
    • Выбранный кровельный материал.
    • Климатические условия региона (ветер, снег).
    • Бюджет.

    Следует отметить, что самым безопасным признается уклон скатов, составляющий от 30 до 45 градусов.

    Основные критерии выбора материала

    Для крыши каркасного дома можно выбирать различные кровельные материалы, но предпочтение нужно отдавать более легким. Это правило особенно важно, если фундамент не рассчитан на большие нагрузки.

    Монтаж мягкой кровли

    Монтаж мягкой кровли

    Строители рекомендуют:

    • битумную черепицу;
    • полимерпесчаную черепицу;
    • профнастил;
    • шифер;
    • металлическую черепицу;
    • цементно-песчаную черепицу.

    Кровельный пирог под металлочерепицу

    Кровельный пирог под металлочерепицу

    Для тяжелых кровельных материалов следует делать обрешетку более частой. Дополнительно нужно использовать слой гидроизоляционного материала. Необходимо следить за шагом крепления основного материала кровли. Если сделать его чаще, то вероятность протекания крыши удастся свести к минимуму.

    При монтаже кровельных материалов важно придерживаться следующих углов наклона:

    • Минимум 10 градусов для профнастила.
    • От 12 и 60 градусами для шифера.
    • Для еврошифера нижний показатель составляет 6 градусов.
    • Для керамической плитки – от 18 до 60 градусов. Такого же показателя следует придерживаться при закреплении полимерпесчаной черепицы.
    • Для битумной черепицы – более 12 градусов.
    • Металлочерепица требует монтажа под углом свыше 15 градусов.

    Устройство крыши под мягкую кровлю

    Устройство крыши под мягкую кровлю

    Особенности монтажа кровли

    Проще всего своими руками сделать односкатную кровлю, другие варианты потребуют знаний и опыта.

    Строительство крыши включает этапы:

    • Монтаж стропильной системы.
    • Установка материала для утепления, пароизоляции и гидроизоляции.
    • Обрешетка и контробрешетка.
    • Монтаж кровельного материала.

    Схема монтажа

    Схема монтажа

    Устройство стропильной системы

    Стропильная система крыши каркасного дома должна быть грамотно рассчитана. Для этого анализу подвергается сечение, шаг и непосредственно сама длина. Строители отмечают, что в первую очередь прочность конструкции зависит от следующих параметров:

    • Длина стропильной ноги и ее шаг.
    • Углом наклона ската. Следует отметить, что чем он меньше, тем меньше нагрузка на поверхность.
    • Климатические условия региона.
    • Масса материала для кровли.Устройство кровлиУстройство кровли

    Сечение можно подобрать по специальным строительным таблицам или выполнить все расчеты своими руками.

    Монтаж стропильной системы

    Крыша каркасного дома прослужит долго в том случае, если правильно и прочно зафиксировать потолочные балки. Для этого рекомендуется использовать брус с сечением 50 на 150 (200) мм.

    Устройство стропильной системы

    Устройство стропильной системы

    На первом этапе потребуется создать особый шаблон стропильных ног. Для этого все манипуляции следует совершать по схеме:

    1. Взять две доски и расположить их по отношению друг к другу под прямым углом. Для прочной фиксации допускается использовать обычные гвозди.
    2. Полученный элемент дополнительно закрепить на одном крае мауэрлата.
    3. Посредством перемещения досок выставить угол, который в дальнейшем будет использоваться в качестве ската.
    4. От края стены отступить не менее 40 сантиметров. Полученное пространство будет использоваться для водяного стока.
    5. После получения необходимого угла надежно зафиксировать балку. Строители советуют отмечать линию среза простым карандашом.

    После приготовления нескольких шаблонов потребуется соединить между собой две пары стропил. Закрепление производится по обе стороны. При необходимости в дальнейшем могут быть также отдельно наращены ноги.

    Для состыковки вполне подойдут обычные толстые болты. Такой вариант в несколько раз безопаснее, особенно если провести сравнение с креплением гвоздями. Между двумя соседними ногами дополнительно потребуется установить поперечный вариант крепления.

    Соединение элементов

    Соединение элементов

    Далее нужно поднимать стропила на крышу. Операция проводится с целью дальнейшего закрепления на балках. Для обеспечения высокой прочности дополнительно потребуется внизу разместить упорный брусок.

    Односкатный каркасный дом будет защищен от непогоды в том случае, если все элементы кровли правильно установить. Для этого между боковыми стропилами натягивают веревку. Она будет служить маяком и ориентиром, по которому проверяется уровень. Закрепление дальнейших элементов производится на расстоянии 60 или 80 сантиментов. Такой шаг рекомендуется соблюдать постоянно.

    Предварительно делаются расчеты, необходимые для определения количества стропил. Между отдельными элементами стропильной фермы потребуется прибить две доски. Они обеспечат необходимую фиксацию. Для дополнительной защиты от атмосферных осадков следует установить диффузную мембрану.

    Расчет шага обрешетки

    Расчет шага обрешетки

    Размер и шаг обрешетки можно рассчитать самостоятельно, используя формулы. При этом следует учесть в обязательном порядке уклон и особенности конкретного материала. Для возведения обрешетки допускается выбрать брус, сечение которого составляет от 40 до 50 мм.

    Укладка кровельного материала

    На первом этапе монтируется карнизная планка. Для этого целесообразно использовать саморезы. Только после этого допускается поднимать на крышу металлочерепицу. Она также закрепляется на карнизной планке при помощи саморезов.

    Монтаж металлочерепицы

    Монтаж металлочерепицы

    Бывают ситуации, когда одного листа не хватает. В таком случае целесообразно нарастить длину. Для этого закрепление делают внахлест. По такой технологии укладывается весь материал.

    Подробно и доступно о монтаже кровли рассказано в видео.

    Закладка Постоянная ссылка.

    pro-karkas.ru

    стропильная система, каркас двухскатной кровли, устройство мауэрлата, стропил своими руками, крепление, монтаж

    Содержание:

    Крыша каркасного дома имеет достаточно простую конструкцию, на строительство которой не требуется больших затрат времени и сил. Чтобы сделать такую крышу своими руками, необходимо изучить рекомендации специалистов, как правильно выбрать материал, какие элементы имеет конструкция и чем следует руководствоваться в процессе работы.

    стропильная система каркасного дома

    Самостоятельное устройство крыши в каркасном доме предполагает точное определение следующих моментов:

    • Тип крыши и угол наклона скатов.
    • Используемый кровельный материал.
    • Форма, сечение и длина стропильных ног, а также шаг между ними.
    • Сечение и длина элементов обрешетки, расстояние между ними.
    • Вид теплоизоляционного материала.

    Типы крыш, возводимых над каркасными домами

    Стропильная система каркасного дома может быть следующих видов:

    • Плоская с уклоном 2-3 градуса.
    • Скатная, имеющая один, два и более скатов.
    • Двухскатная или четырехскатная крыша мансардного типа.
    • Щипцовая, многощипцовая или коническая.

    стропильная система двухскатной крыши каркасного дома

    Тип крыши определяется предполагаемым внешним видом строения с учетом функциональных возможностей конструкции, а также всех ее положительных и отрицательных сторон.

    Крыша плоского типа

    Частные застройщики очень редко используют плоскую крышу. Несмотря на простоту монтажа, такая конструкция имеет один весомый недостаток: ей требуется постоянный уход. Незначительный уклон приводит к застаиванию воды на поверхности, а в зимний период снег вообще не скатывается с нее. Поэтому необходимо постоянно очищать поверхность крыши, чтобы предотвратить проникновение влаги внутрь помещения. Кроме того плоская крыша не позволяет обустроить жилое помещение на чердаке.

    Плоская кровля каркасного дома отлично подходит для тех, кто имеет ограниченный бюджет строительства, так как в этом случае есть возможность сэкономить на строительных материалах.

    Крыша с одним или несколькими скатами

    Такие конструкции имеют уклон скатов более 10 градусов, при этом количество скатов может быть от 1 до 4.

    Скатные крыши каркасного дома являются наиболее популярным вариантом, благодаря большому количеству преимуществ:

    • Наличие пространства для обустройства дополнительной жилой площади.
    • Беспрепятственное стекание талой и дождевой воды.
    • Отсутствие скоплений воды и снега позволяет снизить нагрузку на кровлю и предотвращает образование протечек.

    Крыша мансардного типа

    Такие крыши могут быть полувальмовыми и вальмовыми. В первом случае каркас крыши дома имеет два основных ската и два маленьких, заменяющих фронтоны. Второй вариант подразумевает возведение четырех скатов.

    Такие крыши обладают набором следующих положительных качеств:

    • Образование дополнительного места под крышей.
    •  Возможная установка окошек.
    • Своеобразный внешний вид всего строения.
    • Снижение снеговой нагрузки на несущие стены дома.

    каркас крыши дома

    Как недостаток, можно выделить следующий момент:

    • Мансардная крыша требует больших материальных затрат и дополнительного отопления.
    • Недостаточная циркуляция воздуха приводит к преждевременному разрушению стропильной системы.
    • Зимой на оконных конструкциях может отмечаться большое скопление снега.

    Многощипцовые крыши

    Такую конструкцию также можно назвать популярной. В отличие от других типов она имеет много скатов и ендов, что позволяет выдерживать значительные нагрузки. В большинстве случаев используется над строениями сложной планировки.

    Из преимуществ многощипцовой крыши можно назвать уникальность внешнего вида и возможное обустройство жилого помещения в чердачном пространстве.

    В качестве недостатков отмечается сложный монтаж, большие финансовые вложения и повышенный расход материалов.

    Коническая форма крыши

    Крыша в виде конуса возводится над строением круглой формы, поэтому в российских регионах такие конструкции встречаются очень редко.

    Преимуществом такой крыши является своеобразный внешний вид и простой уход. Недостатком конструкции является сложный монтаж и более точные расчеты.

    Для тех, кто желает сэкономить на возведении крыши, оптимальным вариантом может стать каркасный дом с двускатной крышей. А для ценителей красоты и тех, кто не привык экономить, доступен вариант любой сложности и формы.

    Оптимальный уклон скатов

    Устройство кровли в каркасном доме должно начинаться с определения угла наклона скатов. Безопасной и долговечной считается крыша, скаты которой имеют уклон 30-45 градусов. При этом значении ветер и снег не оказывают сильной нагрузки на кровлю, а внешний вид крыши от этого только выигрывает.

    Как выбрать материал для кровли

    Для соблюдения требований безопасности и увеличения эксплуатационного срока всей конструкции крыши необходимо выбирать кровельное покрытие на основании уклона скатов. В противном случае возникает необходимость усиления стропильной системы и уменьшению шага между элементами обрешетки. Помимо этого потребуется более плотная гидроизоляция и увеличения частоты крепежных элементов.

    кровля каркасного дома

    Для каждого кровельного материала существует определенный уклон ската, который необходимо соблюдать при выполнении монтажных работ:

    • Для профнастила необходим уклон более 10 градусов.
    • Шифер можно укладывать на крышу с уклоном 12-60 градусов.
    • Ондулин может безупречно эксплуатироваться на скате, уклон которого составляет более 6 градусов.
    • Для керамической черепицы требуется скат с уклоном от 18 до 60 градусов.
    • Битумная черепица может укладываться на крышу, уклон скатов которой более 12 градусов.
    • Для металлочерепицы подходит кровля с уклоном 15 градусов.

    устройство кровли в каркасном доме

    При выборе кровельного материала необходимо придерживаться следующих правил:

    • Материал подбирают с учетом типа кровли и ее формы.
    • Эксплуатационный период покрытия должен соответствовать сроку годности всей кровельной конструкции.
    • Выбирать материал нужно в соответствии с эстетическими и экономическими критериями. При этом учитывается сложность монтажа и стоимость покрытия для кровли.
    • Для кровельного материала очень важно наличие максимально выгодных характеристик, таких как долговечность, устойчивость к различным воздействиям, простота ухода, возможность эксплуатации в любых климатических условиях.

    Выбор стропил для каркаса

    Среди основных параметров стропильных ног можно выделить сечение, длину и шаг.

    Сечение стропилин зависит от следующего:

    • Вид кровельного материала, его вес и размер.
    • Угол наклона скатов.
    • Нагрузка от ветра и снега (определяется индивидуально для каждого региона).
    • Длина стропилин и расстояние между ними.

    Параметры элементов обрешетки и контробрешетки

    Большое значение при определении размеров обрешетки и шагом между элементами имеет уклон кровли и тип кровельного покрытия. Например, на крыше с уклоном 45 градусов расстояние между элементами обрешетки должно составлять 37 см, для уклона 20 градусов — 33,5 см. На размер обрешетки также влияет шаг между стропилинами. При расстоянии 60 см элементы обрешетки должны иметь сечение 2*10 см, при шаге между стропилами 90 см размер  может составлять 5*5 см. Если шаг увеличивается до 1,2 метра, то для изготовления обрешетки необходимо использовать материал сечением 5*7,5 см.

    мауэрлат в каркасном доме

    Для контробрешетки можно выбрать материал с аналогичными параметрами, что и у обрешетки. При этом шаг должен соответствовать расстоянию между стропильных ног.

    Монтаж крыши каркасного дома выполняется в несколько этапов.

    Устройство стропильной системы

    Устанавливать стропила каркасного дома можно только после надежной фиксации потолочных балок. Для изготовления стропилин потребуется брус, сечение которого может составлять 5*15 или 5*20 см.

    Чтобы изготовить стропила каркасного дома своими руками, необходимо предварительно сделать шаблон из досок, для чего выполняют следующие действия:

    • Две доски прикладывают кромками перпендикулярно друг другу и скрепляют с помощью гвоздя или самореза.
    • Конструкцию поднимают вверх и ставят нижними кромками на мауэрлат. Чтобы определить уклон ската, нужно ровно установить собранный элемент, при этом нижние кромки досок вывести на 40-60 см за уровень стен.
    • После того, как будет найден оптимальный уклон скатов, между досками прибивают поперечину, фиксируя величину угла. На этом же этапе отмечают линии среза стропилин при соединении встык и прямоугольных срезов в местах стыковки с мауэрлатом.
    • Расчет элементов должен проводиться с особой точностью.

    стропила каркасного дома своими руками

    По готовому шаблону собирают две стропильные фермы, которые будут установлены по краям крыши. Между стропильными ногами обязательно устанавливают поперечину.

    Если длина стропилин не соответствует высоте крыши, то их можно нарастить одним из способов:

    • Сращиванием бруса.
    • Соединением стропилин внахлест.
    • Соединением встык.
    • Спариванием стропил.
    • Соединением с помощью стального уголка и опорного подшивного бруса.
    • Скользящим соединением.

    Готовая стропильная ферма поднимается на крышу и крепится к мауэрлату каркасного дома.

    Между установленными стропилами натягивают веревку или строительный шнур, который будет выступать в качестве ориентира при установке промежуточных стропильных ферм.

    Для определения количества стропильных ферм расстояние между крайними элементами делят на установленный шаг между стропилинами, который в большинстве случаев равен 60-80 сантиметров.

    По основному шаблону собирают нужное количество стропильных ферм и поднимают их наверх, где устанавливают на определенном расстоянии друг от друга и надежно закрепляют. Крепление стропил в каркасном доме выполняется с помощью скоб или уголков. Между стропильными ногами прибивают по две доски, фиксирующие элементы между собой.

    Укладка теплоизоляционного материала своими руками

    Для сохранения тепла в чердачном пространстве и во всем доме необходимо провести работы по утеплению стропильной системы двухскатной крыши каркасного дома.

    Вначале крепят слой пароизоляционного материала, который защитит утеплитель от паров поднимающегося теплого воздуха. Фиксация выполняется на внутренней стороне стропилин с помощью строительного степлера. Места стыков проклеивают двухсторонним скотчем.

    стропила каркасного дома

    Между стропилинами укладывают теплоизоляционный материал.

    Чтобы предотвратить проникновение атмосферных осадков к утеплителю, необходим слой гидроизоляции, который укладывают поверх утеплителя. Рекомендуемый материал — диффузионная мембрана. При использовании армированной пленки между гидроизоляцией и утеплителем необходимо делать зазор около 2 сантиметров.

    Монтаж контробрешетки и обрешетки

    Поверх стропил прибивают контробрешетку, которая позволит свободно циркулировать воздуху в подкровельном пространстве и закрепит гидроизоляцию. В качестве контробрешетки могут использоваться бруски сечением 25*30 или 30*50 см.

    Следующим этапом будет монтаж обрешетки, для изготовления которой можно взять доски 2,5*10 см или бруски 4*5 см. Расстояние между элементами определяется типом кровельного покрытия. Прибивают обрешетку с помощью оцинкованных гвоздей, длина которых превышает толщину элементов обрешетки.

    Укладка покрытия для кровли

    Большой популярностью у частных застройщиков пользуется металлочерепица, поэтому стоит рассмотреть этот вариант подробнее.

    Начальной точкой укладки металлочерепицы является установка карнизной планки, ее крепление выполняется с помощью саморезов. Укладывать материал следует в направлении снизу-вверх, выдвигая кромку кровельного материала на 0,4 метра за край карниза. Первый лист крепят к карнизной планке с помощью саморезов, причем в этом месте крепежные элементы располагаются в каждой выемке. Дальнейшая фиксация выполняется в каждой второй выемке. При недостаточной длине листа можно выполнить наращивание с помощью свободных кусков. В этом случае укладка выполняется внахлест с фиксацией саморезами.
