Вентиляция на крыше многоквартирного дома: принцип работы, устройство и обслуживание – Вентиляция в многоквартирном жилом доме: схема, устройство, расчет

принцип работы, устройство и обслуживание

Правильная работа системы вентиляции – важная составляющая комфортного проживания в квартире. Вентиляция в многоквартирном доме позволяет организовать правильную циркуляцию воздуха: удаление загрязненного и приток с улицы свежего воздуха в достаточных объемах. Для этого важно не только хорошо понимать как должны функционировать системы вентиляции в доме, но и обеспечить ее надлежащее обслуживание.

Содержание статьи

Назначение вентиляции

Недостаточная вентиляция оказывает непосредственное влияние на здоровье и самочувствие жильцов, проживающих в квартире. Недостаток свежего воздуха провоцирует головную боль, подавленность, сонливость, быструю утомляемость.

В каждой многоэтажке согласно строительным нормам существует централизованная система вентиляции, представляющая собой совокупность вентиляционных шахт и каналов, выводящих отработанные воздушные массы из комнат на чердак или на улицу. Воздуховоды располагаются в перекрытиях, а их установка производится на стадии строительства.

Различают три подхода к организации вентиляции в многоэтажных постройках:

• Естественная система притока и вытяжки воздуха. Используется в большинстве типовых многоэтажек. Явное преимущество такого решения – работа без подключения к электропитанию.
• Принудительная вентиляция с использованием специальных установок. Применяется там, где мощности естественного воздухообмена оказывается недостаточно.
• Комбинированные вентиляционные системы используют сочетание механической и естественной вентиляционных систем.

Также возможно добавление домовую вентсистему дополнительных узлов.

Например, установка рекуператора (устройство, способное аккумулировать тепло от вытягиваемого воздуха и отдавать его приточному) позволяет сэкономить немало средств на отоплении.

Или другой элемент – дефлектор, который устанавливается на крыше, над выходным отверстием шахты. Выполняет две функции: защиту вентиляционной шахты от попадания атмосферных осадков и усиление тяги посредством энергии ветра.

Принцип работы и варианты устройства вентиляции

Приток уличного воздуха в помещения проходит через неплотно прилегающие оконные притворы или предусмотренные для этого в стеклопакетах из металлопластика каналы и клапаны.

Вытяжка производится через вертикальные шахты (как правило, проходят в санузлах и в кухонных помещениях), идущие от квартиры на крышу или чердачное помещение. Благодаря разности температур в помещении и на улице, в шахте возникает тяга, обеспечивающая движение воздуха.

Обратите внимание! В холодное время года тяга выше, чем летом. В жаркую безветренную погоду, напротив, осуществление естественной вентиляции фактически не происходит.

Поток свежего воздуха продвигается по комнатам, постепенно смешиваясь с отработанными воздушными массами, после чего через вытяжные каналы и удаляются из помещения.

Если поток воздуха перекрывается, нормальная циркуляция воздуха в квартире становится невозможной.

К нарушению этого процесса ведут такие действия:

• Установка глухих оконных рам.
• Монтаж дверных проемов без зазора между полом и дверным полотном.
• Постоянно закрытые межкомнатные двери.
• Установка периодически включающихся вентиляторов на входах в вентиляционные шахты.

Разумеется, это ни в коем случае не должно явиться поводом для отказа от межкомнатных дверей или удобных пластиковых окон. Для нормального воздухообмена достаточно установить в дверные полотна переточные решетки, в окна врезать специальные клапаны, а при установке вентиляторов следить, чтобы они не блокировали полностью вытяжной канал.

О неправильной работе вентсистемы свидетельствуют образование конденсата на стенах, запотевшие окна, образование плесени.

Для многоквартирных домов допускается несколько вариантов устройства вентиляции:

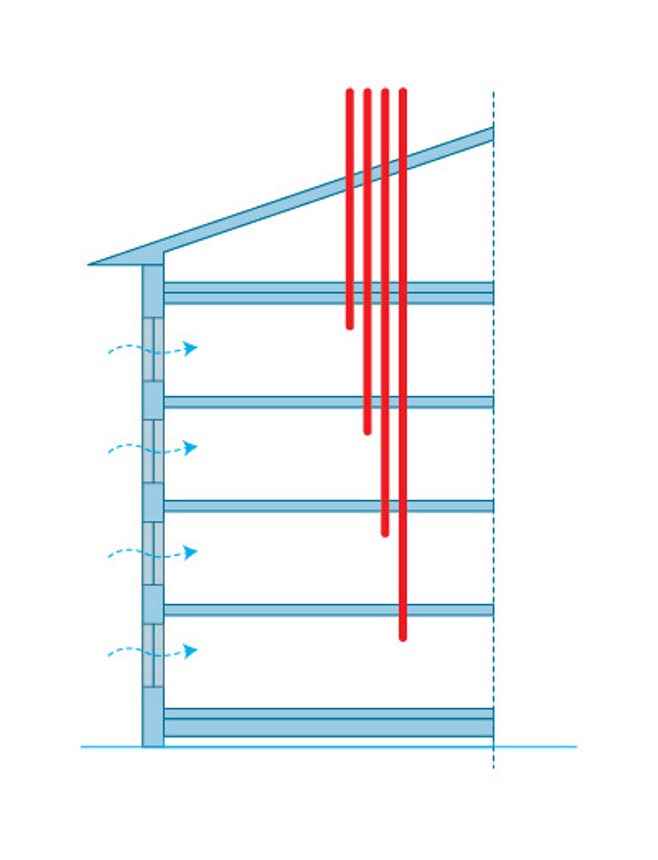

• От каждого помещения в каждой квартире на крышу идет отдельная шахта. Способ удобен тем, что в квартиру ни при каких условиях не проникнут запахи от соседей. Тяга здесь также сильнее и стабильнее. Застройщики используют такой способ нечасто, поскольку его реализация требует большого количества труб и дополнительных трудозатрат. Кроме того, в многоэтажных постройках для такой системы вентиляции потребуется слишком много места.

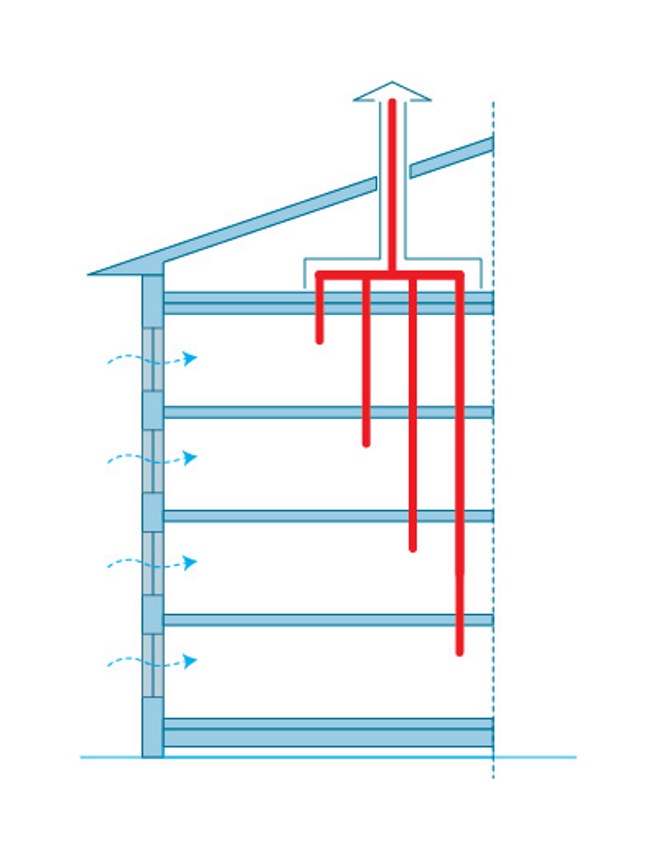

• Вытяжные каналы из отдельных помещений подходят к общему сборному каналу на чердаке, откуда выводится на улицу. При недостаточном диаметре вентканала, отработанные воздушные массы способны проникать в помещения, расположенные на верхних этажах. Из-за этого верхние этажи часто подсоединяют к шахте напрямую, минуя коробтсборника.

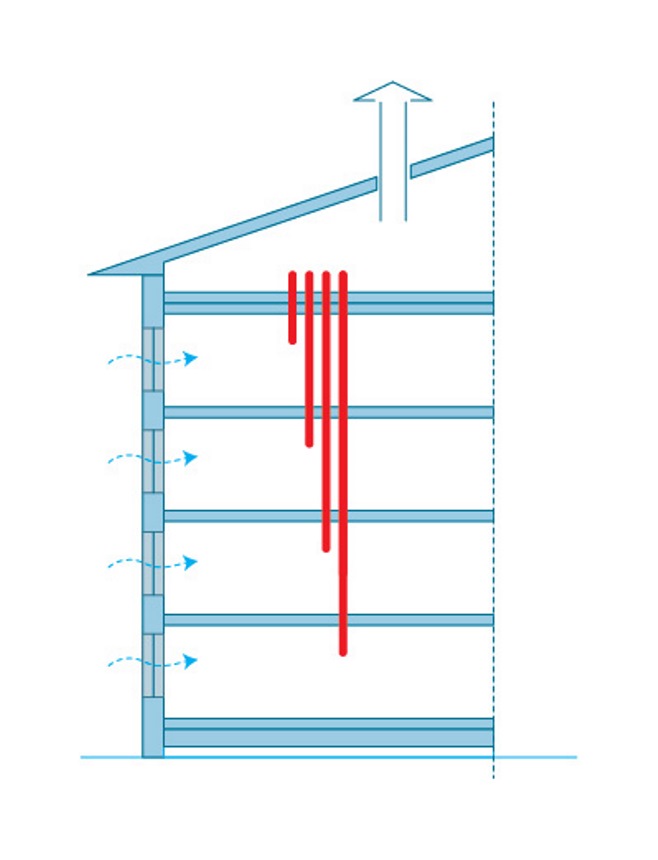

• Вентиляционные каналы выводятся непосредственно на чердак, который выполняет роль своеобразной промежуточной вентиляционной камеры. Оттуда через сборный канал отработанный воздух уходит на улицу. Не очень удобный способ, поскольку на чердаке будут скапливаться не только всевозможные запахи, но и обилие влажного воздуха. Это приведет к образованию конденсата, появлению плесени и ускоренному разрушению строительных материалов. Для уменьшения конденсата каналы должны иметь хорошую теплоизоляцию.

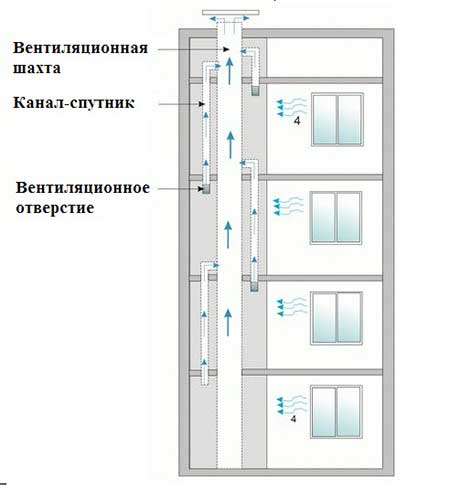

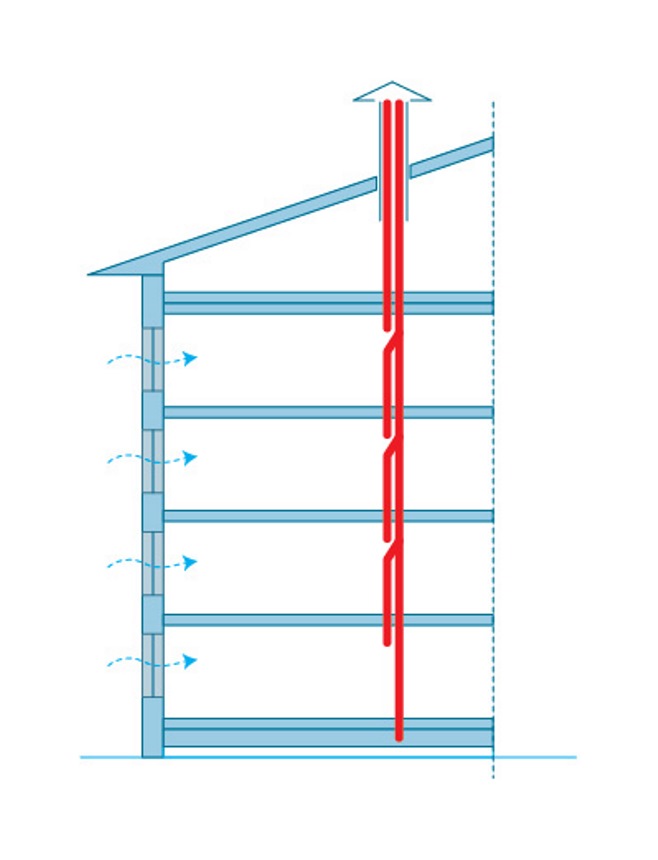

• Древообразная структура системы вентиляции. К общему вертикальному стволу подходят мелкие каналы от отдельных помещений. Способ экономный, а посему и самый распространенный. Главная проблема такого решения – при нарушении тяги запахи из одной квартиры будут проникать в соседние.

Обратите внимание! Независимо от способа организации вентиляции наиболее уязвимы к нарушениям в ее работе квартиры на верхних этажах. Здесь минимальное расстояние до выхода вытяжного канала и, следовательно, самая малая тяга. Возможные способы решения – использование принудительной вентиляции или отдельных вентиляционных каналов большей высоты.

Обслуживание

В процессе эксплуатации любая вентиляционная система неизбежно засоряется. В нее может попадать пыль с улицы, частицы жира из кухни, строительный мусор и т.п.  Вентиляционная решетка в квартире может также засориться.

Проверить уровень тяги в шахте вентканала легко. Достаточно приблизить язык пламени зажженной спички или зажигалки к решетке. Когда с тягой все в порядке, огонь начнет дрожать и заметно устремляться в сторону шахты. Если этого не происходит, необходимо снять решетку и повторить тест еще раз. Если снова пламя остается неподвижным – шахта нуждается в прочистке.

Это важно! С огнем следует обращаться осторожно – открытое пламя способно оплавить пластиковую решетку и даже воспламенить скопления пыли в сильно засоренной шахте. Альтернативный способ определения засоренности – прикладывание к вентиляционному отверстию тонкого листа бумаги или салфетки. Правильно работающая вентиляция должна без проблем удерживать лист на месте.

Иногда пламя и вовсе отклоняется в другую сторону, сигнализируя о наличии обратной тяги – неприятного явления, способствующего проникновению в квартиру не самого полезного для здоровья воздуха и не самых приятных запахов из вентиляционной шахты. Избежать этого поможет установка решеток с обратным клапаном, пропускающих воздушные потоки только в одном направлении.

Полную и эффективную очистку вентиляционных шахт в многоэтажных домах выполняют только профессиональные организации, имеющие специальное оборудование: пневматические ерши с утяжелителями, специальные гири, видеооборудование, иные приспособления. Подобную процедуру рекомендуется проводить не реже одного раза в 3-5 лет. Помимо механической очистки производится дезинфекция.

Прочистить вентиляционную шахту собственными силами практически невозможно. Все что получится сделать из квартиры – прочистить канал вверх и вниз на расстояние вытянутой руки.

Естественная поквартирная приточно-вытяжная вентиляция

Главное правило естественной вентсистемы – без постоянного притока свежего воздуха не будет работать и вытяжка. Более того, важно, чтобы приток воздуха шел в достаточном объеме. Так, через узенькую щель в окне в комнату не сможет попасть достаточно воздуха для эффективного проветривания. Чтобы шел нормальный процесс воздухообмена, окно необходимо держать приоткрытым, либо использовать дополнительные элементы конструкции:

• Проветриватель. Встраивается в стеклопакет и обеспечивает достаточный приток воздуха даже с закрытыми рамами.
• Бризер. Более эффективное устройство. Имеет ряд дополнительных функций: очистку от аллергенов, пыли и иных вредных примесей, подогрев воздуха до нужной температуры.

  Бризер

Обратите внимание! Важно помнить, что для создания достаточной тяги расстояние от вентиляционного отверстия до выхода шахты должно составлять не меньше 2 м.

Вентиляция подвала и цокольного этажа

Вентиляция нужна не только в квартирах, но и в подвальных помещениях, где часто располагаются всевозможные коммунальные приборы, складские помещения, спортзалы и т.п. Цокольный этаж по сути представляет собой фундамент дома, поэтому влажность воздуха здесь во многом зависит от типа грунта.

Вентиляция подвала многоэтажки чаще организуется посредством специальных отверстий в стенах – продухов. Они располагаются чуть выше уровня земли, а их количество и диаметр непосредственно зависят от площади подвального помещения.

Вентиляция в многоквартирном жилом доме: схема, устройство, расчет

От того, насколько эффективно функционирует вентиляция в многоквартирном доме, зависит качество воздушной среды в помещениях, а значит, и здоровье проживающих там людей. Многие жильцы, сами того не понимая, нарушают воздухообмен, хотя на самом деле стремятся улучшить условия и повысить комфорт своего проживания. Цель нашей статьи – пояснить, как действуют различные схемы вентиляции многоквартирных домов и указать на нюансы, нарушающие их работу. Также мы затронем вопрос обслуживания и периодической очистки систем для подачи и удаления воздуха.

Содержание статьи:

Как устроена вентиляция в панельных домах?

Большинство граждан стран СНГ проживают в многоэтажных домах, построенных во времена советского союза, хотя за последние годы некоторая часть населения переместилась в квартиры новостроек. Но большинство новых зданий по уровню комфорта ненамного лучше советских. Соответственно, и воздухообмен в них организован по бюджетному принципу.

В более дорогих новостройках отопление и вентиляция устроены по современным стандартам и с учетом использования новых материалов и конструкций. На данный момент можно встретить следующие виды вентиляции в жилых домах:

• с естественным притоком и вытяжкой;
• с принудительным движением воздуха посредством вентиляционных установок.

Примечание. Встречаются и комбинированные системы, где задействована естественная приточная вентиляция и механическая вытяжка.

Если вести речь о жилье панельного типа, то в нем используется только естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным малобюджетным зданиям. Приток в помещения должен осуществляться через неплотности притворов деревянных окон либо специальные каналы и клапаны, сделанные в металлопластиковых стеклопакетах.

Соответственно, вытяжка происходит благодаря природной тяге, возникающей внутри вертикальной шахты, выходящей над кровлей или на чердак. Свежий воздух, попадая в комнаты через окна, под воздействием тяги в шахте устремляется к ее выходу на кухне или в ванной. Таким образом, он проходит через всю квартиру, постепенно загрязняясь, после чего удаляется наружу через вентканалы. Как это происходит, хорошо отражает схема системы вентиляции квартиры:

Если перекрыть путь этому потоку в любом месте, то обновление воздуха в квартире прекратится. Это и делают многие жильцы в процессе ремонтных работ, ошибочно полагая, что вытяжка сможет работать без притока. Вот перечень типичных ошибок, приводящих к нарушению воздухообмена:

• установка глухих стеклопакетов из металлопластика;
• устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
• монтаж периодически работающих осевых вентиляторов в туалете.

Чтобы работа вентиляции с естественным побуждением не нарушалась, нельзя перекрывать путь приточному воздуху. В новые окна надо врезать специальные клапаны или организовать подачу с улицы отдельно. В полотна межкомнатных дверей ставятся переточные решетки, а вентилятор не должен перекрывать сечение всего вытяжного канала.

Схемы систем

Очень хорошо, когда в панельном доме вентиляция устроена с индивидуальными вытяжными каналами. То есть, из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. Тогда нет перетекания запахов от соседей, тяга более стабильна и не склонна к опрокидыванию. Другой вариант – вертикальные каналы из всех квартир собираются в один горизонтальный коллектор, расположенный на чердаке, а уж из него воздух попадает на улицу. Ниже на рисунке изображены разные способы, как может быть организована схема вентиляции панельного дома:

Самый неудачный способ показан на варианте «б», где из каждой квартиры выходит небольшой канал – спутник, входящий выше в общую вертикальную шахту. Данный метод позволяет экономить полезную площадь комнат и дешев в реализации, но при эксплуатации создает массу проблем проживающим в доме людям. Самая распространенная из них – перетекание запахов из квартиры в квартиру. Нагляднее подобное устройство вентиляции показано на картинке:

Способы «в» и «г» встречаются в панельных домах небольшой этажности, имеющих чердак. Их тоже нельзя назвать безупречными, так как в первом случае коллектор создает дополнительное сопротивление тяге, а во втором все запахи из квартир собираются на чердаке. Поэтому наилучшие варианты — это современные схемы вентиляции с механической подачей и удалением воздуха. Такие применяются в новых домах, пример проиллюстрирован ниже:

Здесь имеется приточная установка, находящаяся в подвале и подающая очищенный и подогретый (или охлажденный) воздух во все помещения. На кровле здания размещен вытяжной вентилятор такой же производительности, исправно удаляющий загрязненную воздушную смесь из квартир. Это самая простая схема, вентиляция в многоэтажном доме может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Их задача – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Расчет вентиляции жилого дома

Необходимо отметить, что принудительная и естественная вентиляция многоэтажного дома рассчитывается серьезными проектными организациями. Жильцам же она достается в готовом виде и что-то в ней поменять без вмешательства в строительные конструкции здания не удастся. Тем не менее с помощью различного дополнительного оборудования можно улучшить воздухообмен, для чего потребуется простой расчет.

К примеру, вентиляция в панельном доме работает плохо, а вы хотите иметь в пределах своего жилища благоприятную для здоровья воздушную среду. Тогда вам следует запомнить одну закономерность: количество приточного воздуха должно быть не меньшим, чем удаляемого всеми вытяжками. Имеется в виду, что для повышения тяги на выходах в шахту уже установлены осевые вентиляторы. Чтобы они не молотили воздух на месте и вытяжная вентиляция функционировала нормально, следует поставить агрегаты той же производительности на приток.

Совет. Не устанавливайте на кухне и в ванной слишком мощные вентиляторы. Для однокомнатной квартиры хватит производительности 50 м3/ч для каждого, двух – или трехкомнатной – до 100 м3/ч.

Организовать принудительный приток с очисткой и подогревом можно с помощью небольших установок, встраиваемых в стену. Обычно система вентиляции жилого дома состоит из нескольких подобных агрегатов, расположенных в разных комнатах. Своей работой они обеспечивают баланс воздушной среды в помещениях и ее чистоту. Кстати, количество притока может даже преобладать над вытяжкой в пределах 15%, вреда от этого не будет.

Как чистят вентиляцию в многоквартирном доме?

Нередко бывает, что причиной слабой вытяжки является засорение вентиляционной шахты вообще и решеток в квартире – в частности. Обнаружить это поможет простая проверка вентиляции: надо зажечь спичку или свечу и поднести пламя к решетке. При наличии тяги оно должно уверенно отклоняться в сторону потока, в противном случае надо снять решетку и повторить проверку. Если и теперь пламя не отклоняется, надо попробовать прочистить шахту.

Совет. Есть еще способ испытания с помощью листа бумаги, но он неточен, поскольку часто тяга вентиляции не в состоянии удержать бумагу на решетке. Лучше производить проверку пламенем.

Обычно в панельных домах полную очистку каналов выполняют профессионалы, используя различные средства и оборудование. К ним относятся специальные гири, ерши с грузом и прочие приспособления. Рядовым жильцам этим заниматься не рекомендуется, дабы по незнанию не навредить вместо того, чтоб принести пользу. Вы можете, сняв решетку, очистить стенки вентиляционной шахты в пределах, куда дотянется рука с веником или другим инструментом.

Заключение

Необходимо отметить, что естественная вентиляция многоквартирных домов не слишком эффективна, но и засоряется не так уж часто. Правда, иногда каналы забивались строительным мусором еще на стадии возведения здания и это создавало большую проблему впоследствии. В обычных условиях очистка шахты от налета и паутины производится 1 раз в несколько лет.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» (НИУ «МГСУ»).

Рекомендуем:

Вентиляция в многоквартирном доме

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Устройство вентиляции

В каждом многоквартирном доме (МКД) есть вентиляционная шахта. Ее можно сравнить с венозной системой человека — именно по шахте воздушные массы движутся из разных точек (комнат) в одну — на чердак или на улицу.

Шахты занимают много места, поэтому в малоэтажных домах вместо них часто устанавливают компактные воздуховоды.

Вентиляционная шахта в панельном доме состоит из бетонных блоков, которые накладываются друг на друга. Швы между ними заделываются цементным раствором. В новостройках воздушные магистрали делают из металлических или пластиковых коробов. На крыше шахта заканчивается специальным зонтом — он защищает трубы от попадания осадков, листьев и мусора.

Виды воздуховодов:

• Встроенные. Бывают прямоугольного или квадратного сечения. Закладываются при строительстве в несущих стенах высотного здания. Их делают из кирпича или бетонных блоков.
• Накладные/подвесные. Устанавливаются уже после окончания стройки и отделки помещений. Чаще всего производятся из листовой оцинкованной стали. Главный недостаток — подверженность коррозии, поэтому важно защитить их от повышенной влажности. Такие воздуховоды нужно шумоизолировать — иначе движение воздуха внутри металлической шахты может сопровождаться гулом.
• Наружные. Монтируются на внешней стороне здания. Их изготавливают из всех вышеупомянутых материалов.

В каждом многоэтажном жилом здании вентиляционные системы разные. Создание вентиляции проходит через следующие этапы:

1. Специалисты производят расчет вентиляции в жилом доме исходя из площади квартир и отдельных комнат.
2. Составляется схема вентиляции. В ней указывают способ распределения воздушных потоков, площадь сечения каналов, уровень шума оборудования, тип вентиляции и другие ее особенности.
3. По схеме разрабатывается чертеж с детальным описанием, который согласуют технические службы. После согласования подготавливают необходимую документацию.
4. Начинается монтаж вентшахт во внутренних стенах здания. После окончания работ систему проверяют на соответствие всем требованиям.

Требования к вентиляции жилого дома:

• герметичность;
• высокая производительность;
• пожаробезопасность;
• соответствие санитарным нормам. Для России санитарно-гигиенические нормативы для вентиляции указаны в СНиП 41-01-2003.

Нормы

СНИПы

СП 60.13330.2012 «Отопление, вентиляция и кондиционирование. Актуализированная редакция»

СНиП 41-01-2003» — является основным для разработки систем воздушной среды здания. Кроме основных общих требований содержит расчетные формула для расчета воздуха и требования к толщине воздуховодов.

СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» — норматив, в котором отражены условия по обеспечению пожарной безопасности.

СП 54.13330.2016 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003» — не распространяется на сблокированные жилые дома, которые подчиняются требованиям проектирования индивидуальных (частных) одноквартирных домов.

СП 73.13330.2016 «Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85». Настоящий свод правил применяется к строительным работам. Расписаны необходимые этапы, технология монтажа, включает перечень итоговой документации по итогам работ.

Под ней понимается обмен потоков воздуха, при котором из помещений удаляется избыточное тепло и влажность, а также неприятные запахи, пыль и вредные вещества.

Хорошо работающие вентканалы в многоквартирном доме способствуют очистке воздуха и созданию в помещениях благоприятного микроклимата. Отсутствие нормально работающего воздухообмена в помещениях, в которых постоянно находятся люди, не только доставляет неудобства, но и несет потенциальный вред здоровью. Застаивающийся воздух в жилье провоцирует развитие аллергических реакций, а также различные заболевания органов дыхания. Если помещение не проветривается, то в нем поддерживается высокая влажность, что пагубно сказывается на мебели и декоративной отделке.

ГОСТы

ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»

ГОСТ 21.602-2016 «Система проектной документации для строительства. Правила выполнения рабочей документации систем отопления, вентиляции и кондиционирования

Санитарные нормы и правила

СанПиН 2.1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях»

Б. Необязательные для исполнения – в них можно встретить варианты систем, их особенности и расчет. Эти рекомендации или методические указания созданы сообществами инженеров. Они основаны на обязательных к исполнению документах, но шире раскрывают вопросы создания комфортной воздушной среды. Описывают расчетный метод определения требуемых объёмов воздуха по выделяющимся вредностям. Приводят методы достижения наиболее эффективной и стабильной работы систем.

Р НП«АВОК» 5.2-2012 Технические рекомендации по организации воздухообмена в квартирах жилых зданий.
СТО НП «АВОК» 2.1-2008 «Здания жилые и общественные. Нормы воздухообмена»

Для помещений, которые не принадлежат к основному функционалу объекта, применяют дополнительные нормы, подходящие их назначению.

В вышеприведенных нормах отражены все существенные вопросы, в том числе и безопасность эксплуатации систем вентиляции. И при любом вмешательстве в системы после постройки непременно проверить их соответствие актуальным специализированным нормам.

Схемы систем

Очень хорошо, когда в панельном доме вентиляция устроена с индивидуальными вытяжными каналами. То есть, из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. Тогда нет перетекания запахов от соседей, тяга более стабильна и не склонна к опрокидыванию. Другой вариант – вертикальные каналы из всех квартир собираются в один горизонтальный коллектор, расположенный на чердаке, а уж из него воздух попадает на улицу. Ниже на рисунке изображены разные способы, как может быть организована схема вентиляции панельного дома:

Самый неудачный способ показан на варианте «б», где из каждой квартиры выходит небольшой канал – спутник, входящий выше в общую вертикальную шахту. Данный метод позволяет экономить полезную площадь комнат и дешев в реализации, но при эксплуатации создает массу проблем проживающим в доме людям. Самая распространенная из них – перетекание запахов из квартиры в квартиру. Нагляднее подобное устройство вентиляции показано на картинке:

Способы «в» и «г» встречаются в панельных домах небольшой этажности, имеющих чердак. Их тоже нельзя назвать безупречными, так как в первом случае коллектор создает дополнительное сопротивление тяге, а во втором все запахи из квартир собираются на чердаке. Поэтому наилучшие варианты — это современные схемы вентиляции с механической подачей и удалением воздуха. Такие применяются в новых домах, пример проиллюстрирован ниже:

Здесь имеется приточная установка, находящаяся в подвале и подающая очищенный и подогретый (или охлажденный) воздух во все помещения. На кровле здания размещен вытяжной вентилятор такой же производительности, исправно удаляющий загрязненную воздушную смесь из квартир. Это самая простая схема, вентиляция в многоэтажном доме может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Их задача – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Работа вентиляции в подвале

Шахта, которая отводит воздух и осуществляет его подачу в квартиры, начинается на цокольном этаже. Из подвального помещения тоже необходимо отводить застоявшийся воздух и влажность, и делается это при помощи общей вентиляционной шахты. Она за счет каналов-спутников соединяется с каждой квартирой. Нормальная вентиляция подвала в многоквартирном доме препятствует появлению грибка и плесени. Дополнительно здесь предусматриваются специальные продухи в стенах, располагающиеся выше уровня земли. Число этих отверстий зависит от площади подвала.

Порядок работы вентиляции на примере типового проекта

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

• установка герметичных пластиковых окон;
• межкомнатные двери с уплотнителем;
• монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

8(495) 118-26-34

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Схема и устройство вентиляции в многоэтажных домах

От того, как выполнено устройство вентиляции в многоэтажных домах, будет зависеть состав воздуха и здоровье находящихся там жителей.

Многие люди желают свое проживание сделать более комфортным и уютным. Но происходит все наоборот. Не задумываясь о последствиях или по незнанию, они нарушают воздухообмен, что приводит к негативным последствиям. Цель этой статьи – разъяснить, как функционирует система вентиляции в многоквартирном доме, какие факторы нарушают ее работу и к каким проблемам это приводит.

Критерии выбора, типы и элементы вентилирования в многоквартирном доме

Наличие тех или иных элементов будет напрямую зависеть только от типа системы. Но, независимо от выбранного варианта, будет содержать в себе такие обязательные составляющие:

• воздушные каналы;
• вентиляционную шахту;

Не зависимо от типа, она будет обязательно приточно-вытяжной. Соответственно, нужно обеспечить не только вытяжку, но и приход в том же объеме.

В зависимости от типа побуждения начала тяги, такие системы принято разделять на:

• естественную — тяга появляется за счет разницы температур и давления на улице и в помещении;
• комбинированную — вытяжка или нагнетание осуществляется электромеханическим способом;
• принудительную — тяга и нагнетание происходит при помощи специальных вентиляторов и прочих устройств.

Если в многоэтажном доме применяется естественная вентиляция жилых зданий — наличие вентшахты обязательно.

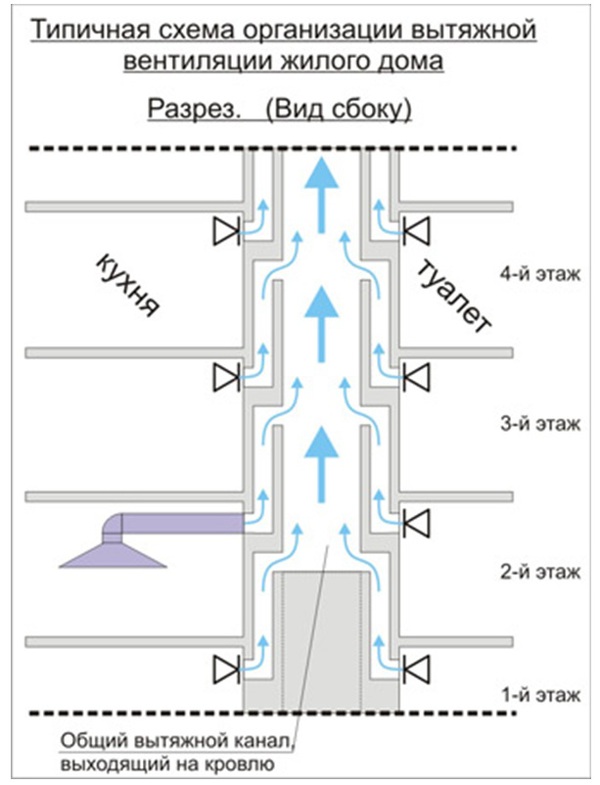

Схема типичной общедомовой вентшахты

Требования к ее обустройству просты и едины для всех зданий:

• герметичность;
• пропускная способность соответствует проектному объему;
• соответствие санитарно-гигиеническим нормативам;
• пожаробезопасность.

Также, в зависимости от схемы воздухообмена, система может быть с перемешиванием или с вытеснением. Первый способ характерен для непроницаемых стен с пароизоляцией. Приток идет через вентиляционные отверстия и различные щели. По причине относительно высокой начальной скорости, уличный свежий смешивается с загрязнённым воздухом. При неправильной организации потоков, вытянуть загрязненный с примесями воздух таким способом будет сложно.

Для выбора типа вентиляции необходимо учитывать все факторы, такие как:

• количество этажей;
• место расположения относительно других сооружений;
• уровень внешних шумов;
• загрязнённость окружающей среды.

Для домов с внутриквартальным расположением и шумностью до 51 дБА рекомендуется установка вентиляции естественного типа. Если здание расположено в особо загрязненном месте, или уровень шума более 51 дБА, необходимо применять приточную систему и желательно осуществлять фильтрацию.

Обустройство элементов вентиляции в высотном здании

Месторасположение забора воздуха с улицы оборудуется в определенных местах, в зависимости от того, как устроена вентиляция в многоквартирном доме. Если нагрев втягиваемого воздуха в рассматриваемой системе не предусмотрен, его необходимо завести как можно ближе к потолку помещения. Это обеспечит его полное перемешивание с более теплым воздухом комнаты.

Чтобы проникающий воздух подогревался под воздействием отопительных приборов, установленных в квартире, ввод осуществляют около этих приборов.

Когда подогрев происходит непосредственно в нагнетателях, подача оборудуется внизу помещения.

Несмотря на тип системы, приток происходит только в жилых комнатах, а вытяжка в кухне и санузле. Отверстие для вытяжки обустраивают на высоте не менее 2 метров от пола. Схема вентиляции в многоэтажном доме предполагает отсутствие движения воздуха из санитарных и дополнительных помещений в комнаты проживания.

Вентканалы разных помещений с естественной вытяжкой загрязненного воздуха рекомендуется предусматривать раздельными, исключая одноуровневые сборки. Если такая возможность в многоквартирном здании отсутствует, необходимо предусмотреть подведение отдельных труб в одну вертикальную шахту.

Они присоединяются к такой шахте преимущественно раз в два этажа. Вентиляция на последнем этаже выводится отдельно, подсоединять ее к шахте не рекомендуется.

Особенности обустройства и функционирования в панельных домах

Если говорить о таком распространенном виде домов, то там воздухообмен устроен по естественному принципу. Точно так же устроена система и в старых домах из кирпича, а так же в низкобюджетных новостройках. Всасывание уличного воздуха происходит сквозь щели и неплотности в старых рамах или через особые отверстия, предусмотренные в современных пластиковых.

Отвод в них происходит за счет наличия постоянной тяги, присутствующей внутри вентиляционной шахты-канала, которая возвышается над коньком крыши или выходит в чердачное помещение. Уличный воздух, попадая в жилые помещения через окна, благодаря тяге в канале, стремится к вытяжному отверстию в санузле или вытяжке на кухне. Получается, что воздух, проходя через все помещения квартиры, постепенно вытесняет загрязненный на улицу.

Порядок работы вентиляции на примере типового проекта

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

• установка герметичных пластиковых окон;
• межкомнатные двери с уплотнителем;
• монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

Возможные варианты обустройства вентиляции в многоэтажках

Современная вентиляция в панельном доме обустраивается с одинарными вытяжными трубами. Из сантехпомещений, с каждого этажа на крышу идет своя труба. В таком варианте отсутствует возможность проникновения посторонних запахов и вся система функционирует равномерно и надежно.

Еще один неплохой вариант, когда все вертикальные каналы приходят в общий горизонтальный сборный коллектор, который располагается на чердаке. Воздух из него выходит на улицу через одну общую трубу.

Самым нестабильным способом можно назвать вариант, когда маленький канал–спутник из каждой квартиры входит в общую вентшахту. Такая схема вентиляции в панельном доме существенно дешевле в обустройстве и увеличивает жилую площадь, но постоянно приносит кучу проблем жителям. Наиболее часто встречающаяся — это перетекание различных запахов из одной квартиры в другую.

Вент. шахта с каналом-спутником

Лучшим вариантом вентиляции являются электромеханические системы принудительной подачи и вытягивания воздуха. Они применяются в современных новостройках, кроме низкобюджетных. Приточная установка такой системы находится в подвальном помещении или сбоку основного здания. Она подает отфильтрованный и подогретый, либо охлажденный, воздух во все комнаты и помещения. На крыше, в свою очередь, установлен вытяжной электровентилятор точно такой же расчетной мощности, как и приточный. Он призван удалять загрязненную смесь из квартир через вытяжки.

Это одна из примитивных схем устройства. Более сложная, которой можно оборудовать современный высотный дом, обустраивается с применением новых энергосберегающих технологий. Например, рекуператоры — устройства, позволяющие отбирать тепло или холод от вытягиваемого воздуха и отдавать его приточному.

Рекомендации по вентиляции

Последствием установки современных герметичных окон и дверей является неудовлетворительная работа элементов вентиляции и ее несоответствие рекомендациям СНиП. Мало кто готов в любое время года для притока необходимого количества воздуха держать окна приоткрытыми, даже в холода. В условиях отсутствия эффективной работы вытяжки повышается показатель влажности, растет насыщение воздуха углекислым газом, а кислородом — падает. В таком микроклимате помещения, когда влажность воздуха выше нормы, отлично размножаются плесень и различные грибки. Это очень вредно для человеческого организма и не эстетично на вид.

Выход из ситуации достаточно прост. Необходимо обзавестись принудительной системой вентиляции. Она позволит устранить проблемы обновления воздуха, а применение системы рекуперации позволяет сохранять комфортный микроклимат и свежий воздух при минимальных затратах энергии.

Как создается схема вентиляции в многоэтажном доме

Многоквартирный дом (МКД) – сложное инженерное сооружение, предназначенное для проживания большого количества людей. Отсутствие в черте города свободного места для строительства, совершенствование технологий и материалов стимулируют увеличение этажности. Стандартные пятиэтажные панельные и девятиэтажные кирпичные дома больше не актуальны. На смену приходят высотные строения 15-20 этажей, поэтому появляются новые технологи устройства вентиляции, отопления и других инженерных сетей. Схема вентиляции в многоэтажном доме меняется, но задача остаётся та же, а именно — качественное проветривание квартир. Создание полноценного проекта, способного пройти государственную экспертизу — нетривиальная задача. Выполнить все условия строительных норм и правил под силу только профессиональным проектировщикам.

Важность вентиляции многоквартирного дома

Вентиляционная система выполняет несколько функций:

1. Обеспечивает поступление свежего воздуха через окна, двери и вентиляционные решётки.
2. Удаляет отработанные воздушные массы через вентиляционные решётки и вытяжки.
3. Поддерживает кратность воздухообмена.
4. Регулирует относительную влажность.

Без качественного воздухообмена жить в квартире станет невозможно. Тепловые выделения от людей, пыль, неприятные запахи и влага – все эти факторы ухудшают микроклимат внутри помещения. Поэтому так важно спроектировать и смонтировать полноценную, правильно функционирующую вентсистему.

Вентиляция обеспечивает тепловой баланс. Это особенно актуально для панельных домов старой постройки, где ограждающие конструкции изготавливались из материалов с высокой теплопроводностью. Современные кирпичные и панельные строения состоят из качественных конструкций, обеспечивающий низкий коэффициент теплопроводности и совершенно другой баланс температур. Плюс стационарные кондиционеры, берущие на себя часть функций естественно вентиляции.

Нормативные требования

Большая часть нормативных параметров и данных для расчёта изложена в СНиП 31-01-2003 «Здания жилые многоквартирные», СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». А также СНиП 2.09.04-87*, СНиП 2.08.02-89*.

Для расчёта используется несколько параметров:

1. Температура воздуха внутри помещений: для жилых комнат +20-22⁰С; кухни с электрической и газовой плитой 16-18⁰С; ванной +25⁰С; уборной +18⁰С; совмещенного санузла +25⁰С; коридора (вестибюля) +16⁰С; кладовой +12⁰С; машинного отделения лифтовой +5⁰С
2. Кратность воздухообмена: варьируется от 25 до 90 м³/ч на одного человека.
3. Расход наружного воздуха определяется исходя из площади помещения: для жилых комнат он равен 3 м³/ч на один квадратный метр площади.

Это все обобщенные параметры, и каждый регион может варьировать значения, исходя из особенностей климатических условий.

У проектировщиков есть определённый запас свободы:

• Согласно СНиП в одной из спален квартиры из нескольких комнат расчётная температура воздуха закладывается +22⁰С.
• В квартирах, адаптируемых для проживания инвалидов, бреется максимальное значение температуры.
• Вентиляция угловых квартир рассчитывается по нормативным параметрам плюс 2⁰С, но не выше +22⁰С.

На сегодняшний день пластиковые оконные конструкции и герметичные стальные входные двери полностью обнуляют эффект микропроветривания через зазоры, поэтому проектировщикам сложно добиться нормативных параметров по микроклимату. В элитных домах идут по пути монтажа принудительной приточной вентиляции, а в бюджетных МКД всё сложнее: надо увеличивать интенсивность работы, а значит размеры вентканалов. Но это не всегда возможно с точки зрения конструкции здания.

Нормы внутриквартирного устройства

Строительные нормы предъявляют несколько требований к конструктивному устройству вентсистемы:

• Наличие хотя бы одного окна с выходом на улицу. Необходимо для правильной работы естественного проветривания.
• Окна или приточные решетки первого этажа должны быть на высоте не менее 1000 мм от опоясывающего снежного покрова, а в летний период — 2000 мм от отмостки.
• Площадь сечения воздуховодов для кухни 150 см², совмещённого санузла и раздельных туалета с ванной по 100 см.
• Направление движении воздуха строго от жилых помещений к служебным, далее через общий воздуховод на крышу.
• Внутри вентиляционных каналов запрещается протягивать электрическую проводку.
• Вентиляционные трассы не должны пересекаться между собой и с кабель-каналами.

Естественная вентиляция МКД

Жилые дома массовой застройки (типовые) традиционно оборудуются естественной приточно-вытяжной вентиляцией. Принцип работы основан на разности давления и температуры внутреннего/наружного воздуха. Для приточки используются окна, вытяжка осуществляется через вентшахты, расположенные в стенах здания.

В советское время использовалась громоздкая, не всегда оправданная схема вентилирования: от каждой решётки отходил свой канал до чердака, а там они объединялись в один большой, выходивший в вытяжную шахту.

В современном строительстве метод индивидуальных каналов используется для МКД до 4 этажей.

Современные МКД выше четырех этажей оборудуются вентиляцией по схеме «ствол-спутник». Это оптимальное решение, удовлетворяющее требования нормативной документации.

Схема «ствол-спутник»

Вентиляция по данной схеме состоит из вертикального сборного канала (ствол) и его боковых ответвлений (спутники). Такая система обеспечивает вытяжку из кухонь, туалетов и ванн. Через вытяжное отверстие воздух поступает в боковой канал, на уровне межэтажного перекрытия он попадет в магистральный сборный канал. Данная схема отличается повышенной аэродинамической устойчивостью и проходит по всем требованиям противопожарной безопасности.

Существуют два вариант исполнения: первый предусматривает отдельное боковое ответвление для каждой заборной точки; второй позволяет запитать кухню и санузел через одно боковое ответвление (но только, когда оно находится не мене, чем на 2000 мм выше обслуживаемых комнат). Это требование продиктовано аэродинамическими свойствами.

Один или два последних этажа могут быть подключены по отдельной схеме. Это вызвано невозможностью подключения боковых ответвлений к основному стволу из-за конструктивных особенностей здания.

На чердак воздух поступает из нескольких сборных вертикальных каналов. Так что чердачное помещение – горизонтальный отрезок общедомовой вентсистемы. Через вентиляционные шахты, одну или несколько для каждой секции, он удаляется в атмосферу. Чтобы уменьшить теплопотери, чердак должен быть утепленным.

Воздуховоды выполняются в двух вариантах. Для типовых многоквартирных домов используется поэтажный вентблок, он бывает кирпичный или железобетонный (панельные дома 86 и 800 серии). Элитное жилье, а также многие современные МКД оборудуются стальными вытяжными воздуховодами.

Основное положительной свойство схемы вентилирования «ствол-спутник»» – отсутствие энергетических затрат. Движение воздушных масс происходит за счёт физических и аэродинамических законов.

Строение вентблока

Вентиляционный блок состоит из центрального канала с одним или несколькими ответвлениями и переходного клапана. Практически все схемы вентилирования многоквартирных домов предусматривают подключение боковых ответвлений на каждом этаже. Но так было не всегда, раньше узлы соединения ставились через 2-5 этажей.

Между собой блоки соединяются цементно-песчаным раствором, это быстрый, но ненадёжный способ герметизации: может шов сместиться или раствор заполнить внутренне пространство, тогда интенсивность работы вентиляции уменьшится. Для предотвращения нежелательных последствий швы герметизируются силиконовым клеем.

Пример вентиляции 9 этажного дома

В стандартном жилом доме советской эпохи 9 этажей. Приточно-вытяжная вентиляция с естественным побуждением, приток осуществляется через окна и двери, а вытяжка работает по схеме «ствол-спутник». В большей части проектов чередование боковых отводов происходит через два этажа, но иногда встречается и поэтажная схема. Из квартир последних двух уровней воздух вытягивается по отдельным каналам, а не в общую шахту.

Расчёт мощности вентсистемы ведётся по партерам без ветра, принимая среднюю температуру снаружи, равную +5⁰С.

Недостатки в работе естественной вентиляции

Вентблок схожей конструкции применяются в 10-этажном и 25-этажном домах. Это приводит к просадке воздушных масс: они не успевают набрать достаточную скорость для выброса отработки из ответвлений квартир последнего уровня. Если нет ветра или он дует на противоположный фасад, то жильцы последних этажей могут ощущать запах из нижележащих квартир.

В сильную жару, даже если все окна открыты, интенсивность проветривания при классической схеме естественного вентилирования значительно падает, поэтому для создания комфортных условий микроклимата рекомендуется устанавливать кондиционеры.

Вентиляция подвала

Вытяжное вентилирование подвальных помещений осуществляется по одинаковой с основным зданием схеме. Если нет окон, то подача свежего воздуха осуществляется через отдушины и отверстия в цокольной части здания. Снаружи они закрываются решетками.

В последнее время наблюдается тенденция, когда жильцы многоквартирного дома заделывают отдушины. Это строго запрещается и является нарушением условий эксплуатации.

Вентиляция квартир

Схема движение воздушных масс при естественном способе проветривания выглядит так: более холодный воздух через открытые окна или зазоры между рамой и стеной, а также дверным полотном и косяком попадает внутрь. За счёт тяги он движется к вентиляционным решёткам. Так как он более холодный, то вытесняет теплый отработанный вверх, где тот уходит через вентиляционные отверстия ванной комнаты, кухни и санузла.

Это идеальная схема, где не учитываются современные герметичные пластиковые окна и металлические двери. В деревянных окнах инфильтрации происходит через открытые форточки, что носит кратковременный характер и негативно сказывается на общем микроклимате. Поэтому для улучшения вентиляции квартир используется несколько дополнительных устройств:

• Кухонные вытяжки. Это локальные системы механического отсоса, устанавливающиеся над электрическими или газовыми плитами. Они вытягивают воздух в вентиляционную шахту. Существует вариант вывода отработанного воздуха через окно на улицу.
• Вытяжные вентиляторы. Монтируются в вентиляционные отверстия на кухне, санузле или форточку. Дополнительно стимулируют удаление отработанного воздуха.
• Приточные клапаны. Специальные механизмы, вмонтированные в ограждающие конструкции. Позволяют регулировать объём подаваемого приточного воздуха. Эффективная система естественного вентилирования.

• Аэроматы. Устанавливаются на пластиковые окна. Благодаря высокому аэродинамическому сопротивлению не пропускают шум. Относятся к дополнительным устройствам естественной вентиляции квартир.

В многоквартирных жилых домах, построенных по индивидуальному проекту, а также некоторых серийных, естественная приточно-вытяжная вентсистема дополняется механической. Для этого на крыше МКД устанавливаются автономные блоки вентиляторов, которые могут работать на приточку и вытяжку. Это энергозатратная, сложная в исполнении схема и для типового строительства применяется редко.

Очистка вентиляционных каналов многоквартирных домов

Вентиляционные шахты, решётки и боковые отводы засоряются, поэтому объём забираемого воздуха падает, и их надо периодически чистить.

Есть два способа очистки:

• Профессиональная чистка. Вызывается специалист, который удаляет засоры и растворные наплывы из сборного канала и боковых ответвлений.
• Самостоятельная чистка. Состоит из промывки вентиляционной решётки и удаления загрязнения бокового ответвления. Добраться до сборного канал без специального оборудования не получится.

Вентиляционная система МКД представляет собой сложную сеть из основных и боковых вентканалов и дополнительных устройств. Рассчитать проектную мощность под силу только профессиональным проектировщикам.

Компания «Мега.ру» предоставляет услуги в сфере вентиляционного проектирования. Наши специалисты помогут решетить проблемы любой сложности, расскажут, как устроена система вентилирования любого объекта. Мы работаем в Москве и области, также предлагаем свои услуги в соседних регионах. Практикуем удалённое сотрудничество. По всем интересующим вопросам обращайтесь к нашим специалистам. Способы связи вы найдете на странице «Контакты».

Вентиляция в многоквартирном доме: устройство, схема

Вентиляция жилых зданий – один из ключевых пунктов в обеспечении комфортной воздушной среды для людей. Плохая циркуляция воздуха в доме может не только отрицательно сказаться на здоровье жильцов, но и потребовать растрат на дополнительные вытяжные системы. Действующие воздуховоды – это также один из главных пунктов обеспечения противопожарной безопасности. В этом материале мы объясним, как устроена вентиляция в многоквартирном доме и какие мероприятия могут увеличить эффективность её работы.

Назначение общедомовой вентиляции

Воздух в жилой квартире всегда подвержен загрязнениям. Дым от приготовления еды, испарения из ванной, неприятные запахи и пыль – все это оказывается в воздухе и создает неблагоприятные условия для жизни людей. Застоявшийся воздух может даже привести к развитию болезней – астмы и аллергии. Именно поэтому каждый многоквартирный дом должен быть оборудован общей системой вентиляции.

Функции вентиляции в жилом помещении:

• обеспечивать проникновение чистого воздуха в квартиры;
• вместе с отработанным воздухом выводить пыль и другие вредные для здоровья примеси;
• регулировать влажность в жилых и подсобных помещениях.

Бо́льшая часть городского населения нашей страны живёт в панельных домах, построенных ещё в советское время, другие – переселяются в новостройки. Обеспечение вентиляции жилых зданий по СНиП является обязательным требованием при строительстве домов. Тем не менее уровень вентиляции многоквартирных жилых зданий остаётся довольно низким. На системах воздуховодов при строительстве принято экономить.

На данный момент можно встретить следующие виды вентиляции в жилых домах:

• с естественным притоком и вытяжкой;
• с принудительным движением воздуха посредством вентиляционных установок.

В современных домах элитного класса системы отопления и вентиляции соотносятся с новейшими стандартами и создаются с применением специальной техники и материалов. Для вентиляции многоэтажных жилых зданий панельного типа используют естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным зданиям бюджетного класса. Воздух должен поступать через отверстия между дверьми и полом, а также специальные клапаны на пластиковых окнах.

Вентиляция в панельном доме работает следующим образом. Вывод воздуха производится по вертикальным шахтам вентиляции вверх, благодаря естественной тяге. Он вытягивается за пределы дома через трубу, расположенную на крыше или чердаке. Когда воздух попадает в квартиру через открытые окна или двери, он устремляется к вентиляционным решёткам, расположенным в кухне и ванной комнате – где больше всего требуется очищение от дыма и влаги. Таким образом, застоявшийся воздух выводится в трубу, а чистый поступает в помещение через окна.

Если приостановить приток свежего воздуха, вентиляция будет работать неэффективно. Жильцы квартир в многоквартирных домах часто забывают о естественном проветривании помещения, когда устанавливают дополнительные вытяжные системы. Вот перечень типичных ошибок во время ремонта, которые приостанавливают циркуляцию воздуха:

• установка глухих стеклопакетов из металлопластика;
• устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
• монтаж осевых вентиляторов в туалете (сказывается на вентиляции соседних квартир).

При отделке жилых комнат стоит помнить о создании естественных путей для проветривания. Можно установить пластиковые окна со специальными клапанами, которые будут автоматически подавать воздух с улицы.

Межкомнатные двери стоит подбирать по размеру так, чтобы они не стояли вплотную к полу. При установке дополнительных вентиляторов, можно настроить их и на приток.

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

Самая удачная схема вентиляции в панельном доме – индивидуальная, когда каждая квартира имеет отдельный канал с выходом на крышу.

В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

• поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
• быстрое загрязнение общей трубы вентиляции;
• отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Расчёт вентиляции квартиры

Естественная или искусственная вентиляция жилого дома рассчитывается при строительстве здания специалистами, а жильцы дома получают квартиры с системой проветривания «по умолчанию». Изменить схему системы вентиляции в хрущёвке не получится, для этого будет необходимо серьёзное вмешательство в структуру здания. Однако с помощью различных устройств можно улучшить циркуляцию воздуха в своей квартире. Для этого необходимо провести расчёты.

Если вас не устраивает вентиляция в квартире, можно установить дополнительные вытяжки на кухню и вентиляторы на решётках в ванной. При этом следует запомнить основное правило – количество вытягиваемого воздуха не должно превышать количество поступающего в квартиру. В этом случае системы проветривания будут работать максимально эффективно. Некоторые модели вытяжек и вентиляторов могут работать на приток воздуха – их стоит установить, если комната недостаточно проветривается через окна и двери.

Особое внимание стоит уделить мощности вытяжных устройств, для небольших квартир будет достаточно производительности от 50 до 100 м³ воздуха в час. Чтобы точно определить, какая нагрузка для прибора будет оптимальной, можно измерить количество воздушных масс в комнате. Для этого площадь квартиры суммируется и умножается втрое. Полученные объёмы воздуха и должны полностью проходить через вентиляторы в течение часа.

Организовать дополнительный приток воздуха можно с помощью кондиционеров, вытяжек и вентиляторов. В комплексе эти приборы будут выполнять основные задачи по вентиляции помещений:

• вытяжка в кухне будет очищать помещение от неприятных запахов, жира и дыма, наполняя его чистым воздухом;
• вентилятор в ванной — удалять влажный воздух;
• кондиционер — охлаждать и осушать воздух в помещении.

Эти устройства будут обеспечивать хорошую циркуляцию воздушных масс в разных комнатах и регулировать их чистоту – в ванной и кухне они просто незаменимы.

Количество приточного воздуха может превышать объёмы выводимого на 15–20%, но не наоборот.

Уход за домашней вентиляцией

Зачастую из-за засорения воздуховода или решётки выходного отверстия не работает вентиляция. Прочистить вентиляционные каналы самостоятельно можно в пределах своей квартиры, сняв решётку и почистив стенки трубы щёточкой, веником или пылесосом. Особое внимание необходимо уделить сетке, закрывающей вход в шахту – она работает как фильтр, на котором остаются все загрязнения.

Полная очистка общедомовой вентиляции проводится специальной службой по запросу жильцов.

Сначала проводится диагностика работоспособности вытяжных каналов и составляется план работ. Для проверки чистоты шахт зачастую используют видеокамеру на тросе – она позволяет определить места скопления грязи и места деформации трубы.

После этого начинается прочистка воздуховода. Профессионалы используют гири, пневматические щётки, ерши с грузом и другие инструменты. Рядовым жильцам не стоит заниматься такими работами – этим можно навредить целостности трубы.

Естественная вентиляция в многоэтажном доме не очень эффективна по сравнению с механической, но она реже требует чистки. Бригаду специалистов стоит вызывать раз в несколько лет при возникновении явных признаков загрязнения воздуховода. Автоматические системы проветривания испытывают большие нагрузки и требуют более тщательной очистки. Обслуживанием таких систем зачастую занимаются фирмы, которые их устанавливают.

Отслеживание работоспособности и увеличение эффективности домовой вентиляции – один из ключевых пунктов в создании здорового микроклимата в вашем доме. Проведя ряд мероприятий по улучшению проветривания своего жилища, вы избавите себя от пыли, неприятных запахов, продуктов работы кухни или ванной в воздухе.

Вентиляция верхних этажей МКД: как решить проблему

Вентиляция – это такой элемент квартирного комфорта, необходимость которого отрицать просто невозможно. Это и приток свежего воздуха, и отвод воздуха отработанного. Это непреложное условие поддержания здорового микроклимата в квартире. Системы естественной вентиляции многоквартирных домов, как правило, без проблем справляются со своей задачей. Однако порой возникают и некоторые проблемы. С ними могут сталкиваться жильцы различных этажей. Однако особенная трудность зачастую возникает у тех, кто проживает на самом верху.

Чтобы понять суть возникающих проблем и определить возможности их разрешения, давайте рассмотрим, в соответствии с какими схемами производится монтаж вентиляции в МКД и какие особенности имеются в каждой из этих схем.

Вытяжная вентиляция в МКД и схемы, применяемые для ее обустройства

Вентиляция в доме, а точнее вентиляционная шахта МКД обустраивается по одной из следующих четырех схем:

1. Отдельная шахта индивидуально для кухни и санузла.

   Данная схема привлекательна тем, что в квартиры не проникают соседские запахи. Тяга стабильна и вентиляция в доме не вызывает нареканий. Однако такой способ не устраивает застройщиков ввиду высокой стоимости и значительного места, занимаемого трубами в домовой конструкции.
2. Вывод квартирных вытяжных каналов в горизонтальный сборный короб, расположенный на чердаке.

   Собравшийся в коробе отработанный воздух выводится наружу. Недостаток схемы состоит в том, что зачастую воздух из чердачного короба с обратной тягой попадает в квартиры верхнего этажа.
3. Сбор отработанного воздуха в чердачном объеме.

   Данная схема напоминает предыдущую, но чердачный сборный короб в ней отсутствует. Чтобы отработанные газы не стали причиной конденсата и плесени на чердаке, а значит, и причиной разрушения конструкций, на вентканалах должна быть добротная теплоизоляция.
4. Центральная вентшахта, окруженная каналами-спутниками.

   Данная схема подобна дереву, квартирные ветки-каналы которого входят в основной ствол – общую вертикальную шахту. В случае использования подобной системы удается экономить на пространстве и на расходах. Но основная ее проблема состоит в том, что при нарушении тяги запахи попадают из квартиры в квартиру.

О том, как установить вытяжной вентилятор в санузле, вы можете узнать вот из этой статьи.

В чем состоит проблема вентиляции верхних этажей и пути ее решения

Вентиляция в доме жителей верхних этажей имеет сразу несколько проблем. Об одной из них я уже написал, описывая схему со сборным потолочным коробом: отработанный воздух из него попадает в квартиры верхнего этажа.

Другая проблема, фундаментальная, проистекает из самого принципа функционирования вентиляции: достаточная тяга развивается лишь тогда, когда воздух в вентшахте проходит по вертикали не менее 2 м. В применяемых ныне схемах реализация этого принципа для квартир верхнего этажа невозможна: они находятся совсем рядом с выходом вентиляционной системы. Поэтому-то вытяжная вентиляция в верхних квартирах зачастую практически отсутствует.

Решением перечисленных проблем могут стать следующие действия:

• в случае сборного чердачного короба обратную тягу можно исключить, расширив короб или заведя вентканалы верхних квартир в шахту над коробом;
• чтобы усилить тягу в вентканалах верхних квартир, эти каналы наращивают и выводят отдельно на высоту одного метра над крышей и более.

Другим универсальным способом решения проблемы вентиляции верхних этажей является обустройство в каждой из квартир индивидуальной принудительной приточно-вытяжной вентиляционной системы.

Вы не пропустите ни один наш материал, если оформите подписку. Оформить ее очень легко: достаточно лишь ввести свой e-mail в форму под этой статьей и нажать на кнопку «Подписаться на рассылку». И вы всегда будете в курсе наших публикаций!

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.
