Расчет кровли двухскатной крыши: Онлайн калькулятор односкатной крыши, обрешетки и стропильной системы

3D Расчет двухскатной крыши – Онлайн-калькулятор

Также можно рассчитать

Выберите проекцию:

• Чертеж расстояний между стропилами двускатной крыши
• Чертеж, шаблон обрешетки двускатной крыши
• Чертеж размеров стропила двускатной крыши
• Чертеж размеров стропила двускатной крыши в положении для установки

{{#isCovered}}

{{/isCovered}} {{/drawings}}

Расстояние: 0

Результаты расчета

Крыша

• Угол: 43.44 °

• Длина: 468.25 см

• Ширина: 900 см

• Площадь: 84.284 м²

Стропило

• Угол спила: 46.56 °

• Размер спила: 14.2 см

• Длина: 482.45 см

• Ширина: 15 см

• Толщина: 5 см

• Длина по скату крыши: 468. 25 см

• Длина от конька до запила: 413.16 см

• Длина снизу от конька до запила: 406.27 см

• Длина от запила до конца свеса: 55.09 см

• Глубина запила по опоре (горизонтально): 5 см

• Глубина запила вдоль стены (вертикально): 4.73 см

Мауэрлат

• Ширина: 15 см

• Толщина: 15 см

• Длина: 900 см

Пароизоляция

• Итоговая длина: 10000 см

• Количество полос: 11 шт

Расстояния между стропилами

• S 1: 40 см

• S 2: 30 см

• S 3: 60 см

• S 4: 60 см

• S 5: 60 см

• S 6: 60 см

• S 7: 60 см

• S 8: 60 см

• S 9: 60 см

• S 10: 60 см

• S 11: 60 см

• S 12: 60 см

• S 13: 60 см

• S 14: 15 см

• S 15: 30 см

• S 16: 40 см

Расстояния между досками обрешетки

• L 1: 50 см

• L 2: 50 см

• L 3: 50 см

• L 4: 50 см

• L 5: 50 см

• L 6: 50 см

• L 7: 50 см

• L 8: 28. 25 см

Материалы конструкции

Листы кровельные

• Ширина: 125 см

• Длина: 250 см

• Листы: 32 шт

• Площадь: 100 м²

Стропила

• Ширина: 15 см

• Длина: 482.45 см

• Толщина: 5 см

• Количество: 34 шт

• Объём: 1.23 м³

Контр-обрешетка

• Ширина: 5 см

• Длина: 468.25 см

• Толщина: 3 см

• Количество: 34 шт

• Объём: 0.239 м³

Обрешетка

• Ширина: 10 см

• Длина: 900 см

• Толщина: 2. 5 см

• Количество: 18 шт

• Объём: 0.405 м³

Мауэрлат

• Ширина: 15 см

• Длина: 900 см

• Толщина: 15 см

• Количество: 2 шт

• Объём: 0.405 м³

Пароизоляция

• Ширина: 100 см

• Длина: 1000 см

• Рулоны: 10 шт

• Площадь: 100 м²

Утеплитель

• Толщина: 15 см

• Объём: 8.366 м³

Указанные «Размеры»

Отображение

• Единицы измерения: см

• Цвет чертежа: цветной

Тип кровли

• Жёсткая:  selected

Крыша

• Высота: 300 см

• Свес: 40 см

• Выпуск: 50 см

• Установить стропилу на краю:  selected

• Установить стропилу у стены:  selected

Дом

• Ширина: 600 см

• Длина: 800 см

• Толщина стены: 30 см

• Высота стены: 400 см

Мауэрлат

• Ширина: 15 см

• Толщина: 15 см

Стропило

Пароизоляция

• Ширина: 100 см

• Длина: 1000 см

• Нахлест сверху: 15 см

• Нахлест сбоку: 15 см

Контр-обрешетка

• Толщина: 3 см

Обрешетка

Листы ОСП

• Ширина: 125 см

• Длина: 250 см

• Толщина: 1. 4 см

Листы кровельные

• Ширина: 125 см

• Длина: 250 см

• Нахлест сверху: 15 см

• Нахлест сбоку: 10 см

{{/fields}}

{{/groups}} {{#isCaption}}

Обратите внимание:

• Зеленым выделены допустимые значения расчета.
• Оранжевым выделены значения, имеющие незначительные отклонения от нормы.
• Красным выделены значения, подвергающие конструкцию риску разрушения или делающие пользование изделием неудобным.

{{/isCaption}}

Расчёт двухскатной крыши — онлайн калькулятор

Для начала расчета двухскатной кровли, укажите масштаб чертежей.

Выберите необходимый вариант крыши: 1 – простая двухскатная крыша, 2 – кровля с примыкающим элементом (т.н. слуховое окно). Учтите, второй вариант в реализации сложнее и дороже первого, а место сочленения (т.н. ендова) это потенциально опасное место для возникновения протечек, которое требует особого внимания при монтаже.

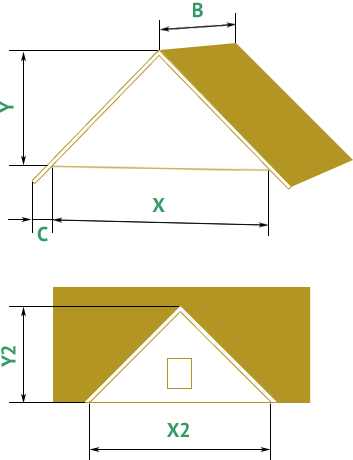

Значения размеров заполняйте в миллиметрах (мм):

Y – Высота кровли, расстояние от перекрытия чердака до конька. Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм). В любом случае нужно также учитывать требования СП 20.13330.2011 (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше с небольшим углом наклона (маленькой высотой) могут задерживаться осадки, что негативно влияет на ее герметичность и долговечность.

Однако, высокая крыша становится более уязвима к порывам сильного ветра. Оптимальный угол наклона находится в пределах 30-45 градусов.

X – Ширина здания.

C – Размер свеса. Свес защищает стены и фундамент дома от атмосферных осадков. Для одно- и двухэтажных домов с системой водоотвода минимальный размер

C – 400 мм (согласно СНиП II-26-76*), без организации наружного стока воды не меньше 600 мм. Оптимальная величина свеса равна примерно 500 мм. Учитывайте особенности климата Вашего региона согласно СП 131.13330.2012 «Строительная климатология» (Актуализированная редакция СНиП 23-01-99*).

B – Длина крыши, с учетом свесов за пределы фронтонов.

Если Вы выбрали вариант кровли №2 (со слуховым окном), введите также следующие значения:

Y2 – Высота примыкающего треугольного элемента;

X2 – Ширина основания;

C2 – Выступ, т.е. расстояние от основания до края свеса.

Стройматериалы кровли:

S1 – Ширина стропила.

S2 – Толщина стропила.

С3 – Шаг стропил, т.е. расстояние между соседними стропилинами.

S1 и S2 – важные параметры определяющие надежность всей стропильной системы. Сечение стропила (ширины S1 и толщины S2) зависит от действующих на него нагрузок. Собственный вес стропильной системы, обрешетки, кровельного пирога – это постоянные нагрузки; временные – снеговые, ветровые; особые – сейсмические воздействия, промышленные взрывы). Также на выбор ширины и толщины стропила влияет качество и вид используемого материала (доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Примерное сечение бруса и шага стропил (

С3) для разной длины приведено в таблице.

Длина стропилины, мм	Шаг стропил, мм	Сечение стропила, мм
До 3000	1200	80х100
До 3000	1800	90х100
До 4000	1000	80х160
До 4000	1400	80х180
До 4000	1800	90х180
До 6000	1000	80х200
До 6000	1400	100х200

При выборе сечения стропил обязательно учитывать рекомендации СП 64. 13330.2011 «Деревянные конструкции» », СНиП II-26-76* «Кровли» и устанавливать расчетом на нагрузки несущую способность в соответствии СП 20.13330.2011 «Нагрузки и воздействия».

С4 – Выпуск крыши (свес) со стороны фронтонов. Оптимальное значение С4 примерно 500 мм.

O1,

O2  – ширина и толщина доски обрешетки набиваемой на стропила. Согласно СНиП II-26-76* «Кровли» обрешётка выполняется из брусков с минимальным сечением 30×50 мм.

В зависимости от шага стропил рекомендуемое сечение обрешётки принимают по таблице.

Шаг стропил (межосевой размер), мм	Сечение обрешётки, мм×мм
≤ 750	30×50
≤ 900	40×50
≤ 1100	40×60 или 50×50

R – Расстояние между досками обрешетки зависит от применяемого кровельного материала (например шага волны черепицы). Значение величины R рекомендовано СНиП II-26-76* «Кровли».

В частности основанием под кровлю из асбестоцементных волнистых листов – шифера гражданских зданий с чердаком должна быть обрешетка из рядовых брусков сечением 60х60 мм. Для обеспечения плотной продольной нахлестки все нечетные бруски обрешетки должны иметь высоту 60 мм, а четные 63 мм. Шаг брусков обрешетки должен составлять не более 750 мм. Для брусков обрешетки применяют древесину хвойных пород в соответствии с требованиями СНиП II-25-80 “Деревянные конструкции”.

L1 и L2 –  Длина  и соответственно Ширина листа кровельного материала, зависит от его вида и особенностей производства. Обращайте внимание на соответствие заявленных производителем параметров регламентирующим документам (например, ГОСТ 30340-95 для шифера, ГОСТ Р 56688-2015 для керамической черепицы, ГОСТ 24045-2010 – профнастил).

Ориентировочные значения длины и ширины кровельных материалов, для двухскатной крыши, приведены в таблице.

Вид кровельного материала	Высота L1, мм	Ширина L2, мм
Профнастил	1000-1400	800-1200
Шифер (ГОСТ 30340-95)	1750	980, 1125, 1130
Керамическая черепица	310, 333, 347	190,190, 208
Битумная черепица	1000	317
Металлочерепица	1120, 1180	1040, 1100
Рубероид	1000	750, 1005, 1025
Еврошифер (Ондулин)	2000	950
Оцинкованая сталь	720-1800	2000, 2500
Кровельное железо	510-1000	710-2000

L3 – Нахлест листа кровли в процентах. Значение нахлеста зависит от вида кровельного материала, угла наклона крыши и регламентированы СП 17.13330.2011 «Кровли» (Актуализированная редакция СНиП II-26-76). Необходимый нахлест кровельного материала часто указывается производителем на упаковке.

Нажмите «Рассчитать».

Калькулятор позволяет рассчитать размеры двухскатной кровли: длину и ширину полотна крыши для каждого ската, и площадь крыши. Необходимую длину и количество стропил и обрешетки для постройки стропильной системы двускатной крыши. Объем пиломатериалов для изготовления стропил и обрешетки. Количество рядов досок обрешетки. Также калькулятор выполнит расчет фронтона и высоты конька двухскатной крыши. Подсчитать нужное для двухскатной крыши количество кровельного и подкровельного изоляционного материала (необходим для обеспечения пароизоляции, защиты утеплителя и кровельного материала от конденсата, рассчитывается с учетом 10 % нахлеста). Обладая такими данными, Вы сможете узнать цену постройки двускатной крыши, более точно определите объем нужного материала.

Обратите внимание, чем качественнее материалы для стропил, обрешетки вы сможете заказать, тем ниже будут Ваши расходы на крышу (меньшее количество отбракованной древесины). Также желательно проконсультироваться у квалифицированного кровельщика (особенно если выбрали второй вариант крыши с примыкающим элементом), лучше не допустить ошибку, чем ее потом исправлять.

Калькулятор двухскатной крыши и расчёт стропильной системы онлайн

Крыша является одним из главных элементов дома, поэтому стоит уделить особое внимание правильному расчету каркаса крыши. Который будет выполнять функции скелета в вашем доме. Неправильный расчет всех нагрузок может привести к плачевным результатам в виде деформации кровли с последующим ее обрушением.

Содержание

• 1 Из чего состоит крыша двускатного типа?
• 2 Двускатная крыша: виды и преимущества
• 3 Результаты расчетов
• 4 Выбираем стропильную конструкцию
• 5 Онлайн калькулятор расчета двухскатной крыши, угла наклона ската и количества обрешетки
• 6 Стропильная система — размеры узлов
• 7 Расчет шага в зависимости от кровельного материала
  • 7. 1 Профнастил
  • 7.2 Керамическая черепица
  • 7.3 Металлочерепица
  • 7.4 Ондулин
• 8 Зависимость шага стропил от материала кровли
  • 8.1 Стропильная конструкция для крыш из шифера
  • 8.2 Шаг между стропилами для металлочерепицы
  • 8.3 Шаг стропил под профнастил
  • 8.4 Шаг стропил кровли из ондулина
• 9 Конструктивные элементы двухскатных крыш
  • 9.1 Стропильная нога
  • 9.2 Конек крыши
  • 9.3 Свес крыши
• 10 Монтаж двускатной крыши
  • 10.1 Крепление мауэрлата
  • 10.2 Устройство висячих стропил
  • 10.3 Варианты крепления висячих стропил к мауэрлату
  • 10.4 Устройство наслонных стропил
  • 10.5 Монтаж обрешетки
• 11 Расстояние между стропил
• 12 Как составить проект будущей крыши?
  • 12.1 Определяем угол наклона крыши: рассчитываем нагрузки
  • 12.2 Постоянные и переменные нагрузки на крышу
  • 12.3 Показатели стропил на прогиб
• 13 Крепеж мауэрлата
• 14 Расчет параметров стропил
• 15 Калькулятор расчета длины стропильных ног
• 16 Особенности устройства и расчет площади крыши
• 17 Как правильно закрепить стропила к мауэрлату
• 18 Элементы усиления
• 19 Стропильная система двухскатной крыши: элементы

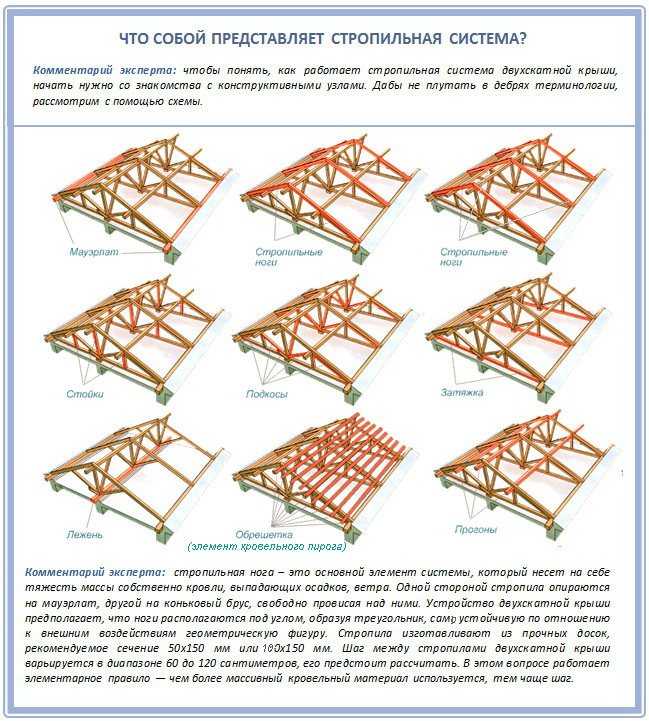

Из чего состоит крыша двускатного типа?

Двускатная крыша представляет собой две наклонные поверхности, образующие прямоугольную форму. Именно благодаря такой конструкции все осадки в виде дождевой или талой воды не скапливаются, а стекают вниз. Крыша двускатной конструкции имеет довольно сложное устройство, которое включает в себя несколько важных узлов, таких как:

Расчет для двускатной крыши – угол наклона ската, стропильная система, площадь и нагрузки Расчет стропильной системы двухскатной крыши: примеры, нюансы, советы Расчет для двускатной крыши – угол наклона ската, стропильная система, площадь и нагрузки Стропильная система двухскатной крыши: расчет, монтаж Стропильная система двухскатной крыши – расчет, монтаж, установка стропил своими руками

1. Мауэрлат, который используется для перераспределения стропильной нагрузки на несущие стены здания. Данный элемент изготавливается из бруса, желательно из дерева хвойных пород. Квадратное сечение мауэрлата должно быть не менее 10х10 сантиметров и не более 15х15 сантиметров. Размещается этот важный элемент по периметру всего здания и крепится к внешним стенам. В качестве скрепляющих элементов нужно использовать специализированные анкера либо стержни.
2. Стропила, из которых формируется основной костяк любой крыши. Для двускатных они должны устанавливаться в виде треугольника. Функциональная роль стропил заключается в передаче нагрузки от веса кровли, осадков и порывов ветра на мауэрлат. Стропильные ноги необходимо изготавливать из досок, сечение которых должно быть примерно 10х15 сантиметров или 5х15 сантиметров. Средний шаг стропильных ног должен быть примерно 65-120 сантиметров, но если предполагается использование довольно тяжелого перекрытия, то рекомендуется размещать стропилы чаще.
3. Конек – это результат соединения двух скатов крыши. Он образуется при соединении всех стропил.
4. Кобылки являются продолжением стропильных ног, которые формируют свес крыши. Чаще всего кобылки устанавливаются при недостаточно длинных стропилах. Для того чтобы изготовить данный элемент конструкции, понадобится доска меньшего сечения, нежели стропильная нога. Применение кобылок оправдано в случае использования коротких стропильных ног.
5. Свес отводит дождевую воду от стен строения. Благодаря свесу они не намокают и не разрушаются под действием влаги. Рекомендуется делать свес с отступом от стены в 400 миллиметров.
6. Лежень предназначен для того чтобы равномерно распределить нагрузки, возникающие от стоек. Для его изготовления используется брус с сечением 15х15 сантиметров.
7. Стойки предназначены для правильного распределения нагрузки от конька на внутренние стены. Для его изготовления желательно использовать брус с квадратным сечением и размером 15х15 сантиметров.
8. Подкосы предназначены для равномерного распределения нагрузок от стропильных ног к несущим стенам. В сочетании с затяжками подкосы образуют прочный конструктивный узел, который называется ферма. Ферма предназначена, прежде всего, для того чтобы конструкция выдерживала нагрузки при образовании больших пролетов.
9. Затяжка используется для того чтобы предупредить расползания стропильных ног в разные стороны. Именно этот элемент в сочетании со стропильными ногами образует треугольный вид двускатной крыши.
10. Обрешетка изготавливается из брусьев и досок, которые монтируются перпендикулярно по отношению к стропильным ногам. Данная конструкция предназначена для равномерного распределения массы перекрытия и других нагрузок крыши на стропильные ноги. Также обрешетка придает крыше жесткость, так как она скрепляет между собой стропила. Если предусматривается перекрытие мягкой кровлей, то для изготовления обрешетки должна использоваться влагоустойчивая фанера.

Двускатная крыша: виды и преимущества

Напомним, что двускатная крыша – это вид кровли, состоящий из двух плоскостей (скатов), соединенных под углом определенного градуса. Она может быть простой (симметричной либо ассиметричной) и сложной – ломанной.

Рациональность выбора кровли из двух скатов определяется такими ее преимуществами:

• Экономичность и простота возведения, в сравнении с другими кровельными конструкциями.
• Легкость и доступность обслуживания в любое время года.
• Надежность и прочность при ветре, снегопаде, граде и прочих природных воздействиях.
• Возможность обустройства мансарды.
• Более качественная гидро- и теплоизоляция.

Результаты расчетов

Крыша: Угол наклона крыши: 0 градусов. Угол наклона подходит для данного материала. Угол наклона для данного материала желательно увеличить! Угол наклона для данного материала желательно уменьшить! Площадь поверхности крыши: 0 м2. Примерный вес кровельного материала: 0 кг. Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.Стропила: Нагрузка на стропильную систему: 0 кг/м2. Длина стропил: 0 см. Количество стропил: 0 шт.

Обрешетка: Количество рядов обрешетки (для всей крыши): 0 рядов. Равномерное расстояние между досками обрешетки: 0 см. Количество досок обрешетки стандартной длиной 6 метров: 0 шт. Объем досок обрешетки: 0 м3. Примерный вес досок обрешетки: 0 кг.

Выбираем стропильную конструкцию

Прочность крыши определяется не только материалом, из которого сделаны стропильные ноги, но и схемой их сборки. К примеру, кто-то может решить, что металлические фермы будут самым надежным решением для настила кровли, однако следует помнить, что это создаст добавочную нагрузку на стены и фундамент, которые придется усиливать. Поэтому зачастую для стропил используют пиломатериалы, среди которых можно выделить брус, доски, а также планки разного сечения для обрешетки. Реже применяется кругляк.

Древесина достаточно прочна, но очень важно соразмерять площадь кровли с длиной и сечением опорных элементов. Именно поэтому мауэрлат (опорные горизонтальные балки по верхнему краю стен вдоль всего периметра дома) выбирается с большим запасом прочности. Кроме того, все части стропильной системы рассчитываются так, чтобы они выдерживали их собственный суммарный вес вместе с кровлей и дополнительной временной нагрузкой (длительной или непродолжительной). Все это должно быть учтено непосредственно в проекте дома.

Стропильная система двухскатной крыши – расчет, монтаж, установка стропил своими руками Как рассчитать длину стропил двухскатной крыши и размер свесов Как рассчитать длину стропил двухскатной крыши: расчет кровли, нагрузка и правила проектирования Стропила для двухскатной крыши своими руками: расчёт, установка, пошаговый монтаж Стропила для двухскатной крыши своими руками: расчёт, установка, пошаговый монтаж

Независимо от конструкции в ней используются только определенные элементы, а именно: стропильные ноги, стойки, устанавливаемые под углом подкосы, коньковая балка. Также необходимы ригели и подбалочники, которые обеспечивают жесткость каркаса крыши. Но поскольку основополагающим фактором является площадь кровли и ее наклон, расчеты ведутся только относительно стропил: их длины, сечения и угла к горизонту, а также расстояния между ними. Известно, что лучше всего оказывает сопротивление нагрузкам треугольник, поэтому именно эта фигура образуется с помощью ригелей, устанавливаемых в качестве поперечин между стропилами двускатной кровли.

Расчет стропильной системы Введите расстояние от мауэрлата до центральной опоры Введите высоту до конька

Онлайн калькулятор расчета двухскатной крыши, угла наклона ската и количества обрешетки

Перед выбором кровельного материала, обязательно проконсультируйтесь со специалистами, подходит ли данный материал для ваших условий.	Кровельный материал	МеталлочерепицаПрофнастил С20
выбранная толщина металла напрямую влияет на прочность и долговечность кровли	Толщина металла
если не нашли в списки нужного цвета, свяжитесь с нашими менеджерами	Цвет металла	шоколад (RAL 8017)зеленый мох (RAL 6005)красное вино (RAL 3005)сигнально синий (RAL 5005)бархат шоколад
Ширина основания крыши без учета свеса. Единицы измерения – сантиметры.	Ширина основания A:		см.
Длина основания крыши без учета свеса. Единицы измерения – сантиметры.	Длина основания D:		см.
Высота подъема от начала заложения крыши до конька. Единицы измерения – сантиметры.	Высота подъема B:		см.
Рекомендуемое минимальное значение – 50 см, для предотвращения попадания осадков на поверхность стен.	Длина свеса C:		cм.

Расстояние между стропилами + ширина сечения. Единицы измерения – сантиметры.	Шаг стропил:		cм.
Сорт древесины для стропил:	123	сорт.

Ширина доски обрешетки :		мм.
Толщина доски обрешетки :		мм.
Расстояние между досками обрешетки :		мм.

Выберите регион по представленной карте снеговых нагрузок по регионам России, либо уточните данный параметр в региональном гидрометцентре. По умолчанию указан регион Ивановской области (4)

Выберите регион:

1 (80/56 кг/кв.м)2 (120/84 кг/кв.м)3 (180/126 кг/кв.м)4 (240/168 кг/кв.м)5 (320/224 кг/кв.м)6 (400/280 кг/кв.м)7 (480/336 кг/кв.м)8 (560/392 кг/кв.м)

Взять в рассрочку

Место доставки:	Без доставкиИвановоКохма и отдаленные районы от базы (ул. Красных Зорь, 73)межгород

Стропильная система — размеры узлов

Стропильная система двухскатной крыши

Стропильная система крыши дома является несущей конструкцией, состоящей из самих стропильных ног, вертикальных стоек и наклонных подкосов. Стропила соединяются в систему при помощи различных элементов: ригелей, стоек, подкосов, распорок. Стропильная система может возводиться из любого материала: металла, железобетона, дерева и других.

В основе конструкции всей стропильной систему крыши с двумя скатами лежит треугольник. Суть в том, что именно треугольник является наиболее устойчивой и жёсткой геометрической фигурой.

Для стропил рекомендуемое сечение бруса варьируется от 4на 15 см до 10 на 25 см. Данный показатель напрямую зависит от шага устанавливаемых стропил, длины стропильных ног, а так же величины ветровых и снеговых нагрузок, рассчитываемых для конкретного региона.

Рекомендуемое сечение бруса, используемого для стропильной системы крыши с двумя скатами.

Все значения приведены в сантиметрах.

Мауэрлат:  10х10, 10х15, 15х15.

Енды и диагональные ноги:  10х20.

Калькулятор стропил кровли. Калькулятор двухскатной крыши и расчёт стропильной системы онлайн. Достоинства двускатной крыши Стропильная система двухскатной крыши: расчет, монтаж Расчет стропильной системы двухскатной крыши: примеры, нюансы, советы Стропильная система двухскатной крыши – расчет, монтаж, установка стропил своими руками Стропильная система двухскатной крыши: расчет, монтаж

Прогоны: 5х15.

Стойки: 10х10, 15х15.

Опорные ригели для укрепления стоек:  10х 15, 10х20.

Доски карнизного короба, подкосы, кобылки:  5х15.

Подшивочные и лобовые доски:  15х25.

Затяжки:  5х15.

Угол наклона стропильных ног равен необходимому углу наклона скатов крыши. Стропильная доска в поперечном сечении должна быть не менее 5 см. ширина зависит от длины. Так, например, если длина используемой доски 6 м, то её ширина должна составлять 15 см. соответственно, чем длиннее доска, тем большую ширину необходимо выбирать.

Соединение всех элементов конструкции стропильной системы является заключающим этапом монтажа. Для этого используются скобы или металлические уголки. Произвести расчёт необходимого количества данных элементов  — не сложно. Достаточно рассчитать, сколько всего элементов в конструкции, и умножить полученное число на количество необходимых креплений для одного элемента.

Расчет шага в зависимости от кровельного материала

Для каждого покрытия разрабатываются собственные нормы и размеры, предъявляемые к стропильной системе. Основными факторами являются прочность материала, его вес и устойчивость к внешним нагрузкам. Рассмотрим основные виды покрытий.

Профнастил

Что такое висячие стропила и расчет конструкции

Шаг стропил под профнастил может колебаться от 0,6 до 0,9 м. Конечный результат зависит от дополнительных условий, о которых поговорим ниже. Если по каким-то причинам шаг должен быть больше, добавляют поперечную доску с большим сечением. При этом обычно сами стропила выбирают размерами 50х100 или 50х150 мм.

Помимо стропилин, применяют обрешетку 30х100 миллиметров. Промежуток между досками должен быть около 0,5 метра. Он может быть и больше, все зависит от типа профнастила и высоты волны. Доски обрешетки, выступающие за границы карниза, должны иметь толщину на 1,5 см больше обычного. Это делается из расчета необходимости крепления вентиляции, дымохода или водостока.

Керамическая черепица

Главной сложность проектирования стропильного каркаса под керамическую черепицу является большой вес материала ля крыши. Он тяжелее профнастила в 10 раз и на квадратный метр приходится от 40 до 60 кг.

Под такое покрытие используют сухие балки, с влажностью всего 15%. Их сечение должно быть либо 50х150, либо 60х180 мм. При таких показателях максимально допустимое расстояние между стропилами может быть 1,3 метра. Минимальный допустимый шаг, через который можно ставить стропила, составляет 0,8 м. На окончательное решение влияет уклон кровли: при 15° шаг делают 0,8 м, при 75° — 1,3 м.

В расчет также принимается длина стропильной ноги, чем она короче, тем больший промежуток, и наоборот. Кроме того, если уклон меньше 45°, и планируется передвижение по поверхности, балки ставятся с шагом не больше 0,85 м.

Расстояние между досками обрешетки подбирается так, чтобы каждое пересечение черепицы имело собственное основание. Стандартная длина материала равна 400 мм, а величина нахлеста при монтаже колеблется между 55 и 90 мм. Получается что расстояние между центральными осями обрешетки может быть либо 310, либо 345 миллиметров.

Металлочерепица

Устройство и размер шага обрешетки под металлочерепицу

В последние годы особо остро стоит вопрос: как определить расстояние между стропилами под металлочерепицу?. Она имитирует более дорогой керамический материал, но при этом имеет положительные свойства профнастила. Монтаж такого покрытия прост и не требует больших финансовых затрат. Все это делает материал привлекательным для крыш частных домов.

Масса металлочерепицы меньше керамической, поэтому требуется более простой каркас. Уменьшается сечение балок до 50х150 мм и увеличивается шаг между обрешеткой. Шаг стропил под металлочерепицу колеблется между 0,6 и 0,95 м.

Для металлочерепицы специалисты рекомендуют использовать утеплитель толщиной метра. Все же, если планируете сделать жилую мансарду установите маты или плиты толщиной 0,2 м.

Ондулин

Допустимый шаг для покрытия из ондулина составляет 0,6—0,9 метра. Стандартное сечение стропил — 50х200 миллиметров. Такие размеры позволят выдержать создаваемую нагрузку кровельного пирога на двускатную крышу.

Поверх контробрешетки крепят обрешетку из брусков размерами 40х50 миллиметров. Шаг между центральной осью составляет 600 мм.

Зависимость шага стропил от материала кровли

Самыми распространенными кровельными материалами являются шифер, металлочерепица, профнастил, ондулин, мягкая кровля.

Стропильная конструкция для крыш из шифера

Шифер имеет широкое применение как кровельный материал, благодаря своей невысокой стоимости, устойчивости к перепадам температур. Из-за тяжести материала, необходимо устанавливать мощную стропильную систему. Расстояние между стропилами в этом случае будет зависеть от сечения бруса. Оптимальным значением является расстояние в 80 см, которое позволит не только выдержать повышенный вес, но и значительные снежные, ветровые нагрузки. Обрешетку в этом случае выполняют доской шириной не менее 3 см. В зависимости от вида шифера, обрешетку выполняют сплошной для гладких листов или разреженной для волновых.

Важно: шифер должен иметь не менее трех точек опор по краям и центру.

Шаг между стропилами для металлочерепицы

Все большее распространение среди кровельных материалов приобретает металлочерепица. Которая характеризуется простым процессом монтажа, а также поможет создать вашему дому свой уникальный вид. Листы металлочерепицы имеют малый вес, которые позволяют увеличить расстояние между стропилами от 600 до 950 мм, при сечении бруса 150х50 мм. Обрешетка в этом случае будет зависеть от шага волны листа. Так для волны в 350 мм возможно расстояние между досками в 30-40 см.

Важно: на свесах карнизов, ребрах скосов шаг обрешетки делается минимальным для большей надежности кровли.

Шаг стропил под профнастил

Профнастил – это оцинкованный лист стали, покрытый специальным покрытием, защищающим его от вредного воздействия окружающей среды. Большой выбор цветового решения, ширины гофры, позволит создать надежную и эстетически привлекательную крышу. Шаг стропил под профнастил будет напрямую зависеть от характеристики применяемого вида профиля, угла наклона кровли, ее конфигурации. Так же следует учитывать тот факт, что обрешетка под профлист крепится перпендикулярно. Стропильную систему изготавливают из брусьев сечением 50-75 мм либо из доски толщиной 20-50 мм и шириной – не более 15 см. Обрешетка может быть – сплошной с зазором между досками не более 10 мм, с обычным шагом – 20-40 см, и разреженная – расстояние между досками 50-75 см. Шаг стропил под профнастил рассчитывается по общей схеме и составляет 60-90 см.

Шаг стропил кровли из ондулина

Ондулин представляет собой волнистые листы, которые имеют высокую прочность и долговечность. При такой кровле стропильная система выполняется из сосновых досок сечением 50х200 мм, с шагом – 60-90 см. Сверху выполняется разреженная обрешетка 40х50 см.

Важно: если крыша имеет угол наклона больше 50 градусов, то обрешетка должна быть сплошной.

Конструктивные элементы двухскатных крыш

В общем-то, все эти элементы двускатных крыш представляют собой доски, бруски и балки различной длины, формы и сечения. Рассмотрим их все по порядку.

Это хвойный брус квадратного сечения, размер которого обычно составляет 10 или 15 сантиметров. Его кладут вдоль каждой из несущих стен, прикрепляя к ним стержнями на резьбе или анкерами. Предназначение данного элемента – равномерная передача нагрузки от ног стропил к несущим стенам.

Стропильная нога

Это брус, в разрезе имеющий размеры 15 сантиметров на 5 (или 10) сантиметров. Именно из таких элементов собирается наш треугольный контур кровли, который несет всю тяжесть ветра, града, снега и прочих превратностей погоды. Чтобы достойно выдерживать эти нагрузки, стропильные ноги располагают с шагом от 0,6 до 1,2 метра.

Квадратный брус для этого элемента имеет такое же сечение, как и для мауэрлата – 10/10 или 15/15 сантиметров. Его горизонтально кладут на внутреннюю несущую стену, дабы равномерно распределить нагрузку от кровельных стоек.

Данный элемент применяется для висячих стропильной системы. Он завершает треугольник стропильных ног, не позволяя ему расползаться.

Брус для них берется квадратный, такой же, как для предыдущего элемента. Стойки размещаются вертикально, беря на себя нагрузку от конька и передавая ее несущей стене внутри дома.

Толщина стропил двускатной крыши Расчет стропил двухскатной крыши – Расчет стропильной системы двухскатной крыши — СлавПромСтрой Расчет стропильной системы двухскатной крыши: стропила двускатной кровли, площадь, нагрузка Расчет стропильной системы двухскатной крыши калькулятор – Домашний мастер MoyDom-irk.ru Расчет стропильной системы двухскатной крыши: примеры, нюансы, советы

Эти элементы выполняют роль передаточного звена между ногами стропил и несущими элементами. Соединив затяжку и подкосы, получают ферму – весьма крепкий элемент. Даже при наличии большого пролета ферма стойко вынесет все нагрузки.

Перпендикулярно ногам стропил кладут бруски (или доски) обрешетки. Передавая всю тяжесть кровли стропильным ногам, данный элемент конструкции дополнительно их скрепляет. Предпочтительнее для обустройства обрешетки брать обрезные бруски или доски. Но за неимением лучшего сгодится и доска необрезная – но со снятой корой.

Конек крыши

Конек это верхнее место крыши соединяющее два ската крыши. Образуется он путем соединения стропильных ног в верхней части крыши. Он расположен горизонтально.

Свес крыши

Данный элемент, выступающий от стен на расстояние примерно 40 сантиметров, не дает дождевым потокам намочить эти стены.

И вновь «лошадиное» название. Эти элементы конструкции стропильной системы двухскатной крыши нужны для организации свеса крыши. Необходимость в них появляется лишь тогда, когда стропильные ноги слишком короткие, и для свеса их не хватает. Тогда эти ноги удлиняют кобылками, которые представляют собой доски несколько меньшего сечения.

Монтаж двускатной крыши

Лучше будет, если проект кровли включит в себя и подробный план работ: расположение на стене несущего устройства – мауэрлата, порядок установки стропильной системы, монтаж обрешетки, порядок укладки пирога кровли.

Крепление мауэрлата

Несущие брусья из сосны, лиственницы иди дуба чаще всего имеют стандартную длину – 6 м. Для большинства построек их нужно соединять между собой.

Наиболее надежный способ – с запилом бруса (выборки древесины) и присоединением концов друг к другу внахлест. Половинки крепятся с помощью шайб и болтов М14, М12 и таким же способом соединяются по углам.

К стене крепится несколькими способами или их комбинацией:

Устройство висячих стропил

Стропильная конструкция такого типа нужна, когда в помещении под крышей не должно быть перегородок. Стропила не имеют поддержки в центре и опираются друг на друга или коньковую балку – висят.

В качестве креплений используются пластины из металла, анкеры, гвозди или прорезные шипы. Основная нагрузка передается на распорки у основания и затяжку, высота расположения которой зависит от величины сдерживаемого усилия.

Балки, горизонтально расположенные между стропилами, осуществляют усиление и стягивание стропильных ног. Возле конька крыши устанавливают дополнительные элементы из прочного бруса – ригели. Они выполняют функцию компенсации растягивающих воздействий.

Равномерно распределить нагрузку на стены и фундамент здания помогает мауэрлат.

Чтобы поддержать длинные затяжки, в конструкцию встраивают элементы, называемые бабками. Они располагаются под самым коньком кровли.

Большие пролеты нуждаются в дополнительных подкосах и стойках, поддерживающих стропила. Конструкции собирают в арки разных форм.

Варианты крепления висячих стропил к мауэрлату

Стропильные ноги крепятся к мауэрлату рядом способов:

1. Врубка стропил в несущий брус по заранее подготовленному шаблону.
2. Если наклон ската больше 35°, можно использовать «двойной зуб». В месте расположения на балке крайнего упора вырезается шип. На самой балке устанавливается 2 упора, а в стропильной ноге делается отверстие.
3. Крепление с помощью хомутов и болтов. На балке делают выемку, в которую ставится срезанная по торцу стропилина.

Независимо от способа, лучше придерживаться следующих рекомендаций:

• глубина, на которую допустимо зарубать стропила, не должна превышать 1/3 ширины;
• для надежного соединения в каждом узле лучше применять 2 способа крепежа;
• не всегда допустимо использовать шаблонные варианты, бывает, что требуется подогнать отдельно каждую ногу.

Устройство наслонных стропил

Если в постройке имеются промежуточные опоры и внутренние несущие стены, то для того, чтобы сделать крышу, применяют наслонную стропильную систему. Она отличается от висячей тем, что содержит опорные стойки под коньковым брусом и стропилами (подстропильные элементы).

Конструкции могут быть как симметричными, так и несимметричными. Кроме того, существуют:

• безраспорные системы, в которых распирающее горизонтальные усилия не передается на стены, а стропильная нога работает только на изгиб;
• распорные системы – они содержат распор, передающий нагрузку на стены при прежних напряжениях изгиба и сжатия.

Возможно использование гибридных конструкций, объединяющих наслонные и висячие.

Монтаж обрешетки

Обрешетка бывает разреженной и сплошной, одно- и двухслойной. Выбор зависит от материала кровли.

Для изготовления сплошной обрешетки используют:

• ДВП;
• ДСП;
• ОСП;
• фанеру повышенной влагостойкости.

Разреженную делают из доски или бруса, металла.

Элементы крепятся к стропильным ногам с помощью гвоздей и саморезов. Шаг обрешетки зависит от материала покрытия и толщины доски. Для 20 мм он составляет 30 см, для 30 мм – 120 см.

Расстояние между стропил

Шаг стропил — это расстояние между стропильных ног. Среднее значение данного параметра при частном строительство, обычно составляет один метр, однако точная цифра выбирается исходя из полного расчета несущих способностей выбранной системы кровли.

Чтобы самостоятельно вычислить расстояния между стропил, необходимо следовать следующему алгоритму:

• Нужно определиться будет ли утеплено междустропильное пространство. Если да, то шаг стропил будет равен ширине утеплителя за вычетом 2 см. Если нет, то шаг принимается произвольный в пределах 1 метра.
• Исходя из конструктивной схемы стропильной системы, определяем длину стропилы.
• Далее воспользуемся программой «Расчет деревянных балок» и подставим в нее данные: суммарную нагрузку, шаг и размер поперечного сечения (исходное значение 150х50 мм). Смотрим на результаты, если в программе указано, что данного сечения недостаточно, то изменяем высоту балки (ширина незначительно влияет на результат), например до 200х50 мм. Также можно изменять расстояние между стропил, если нет утеплителя или используется рулонный материал.

На первый взгляд расчет стропил крыши кажется сложным и не понятным, но потратив всего несколько часов можно во всем разобраться, тем самым точно подобрать нужный размер стропильных ног.

Как составить проект будущей крыши?

Действует в строительстве крыш золотое правило – семь раз отмерять, и лишь раз отрезать.  И в первую очередь вам важно понять, что у каждой стропильной ноги свое индивидуальное расположение. А потому сначала обязательно составьте подробный проект, и лучше в специальной программе. Только после этого по своей ЗД модели будущей крыши отметьте, где именно и какие именно будут соединения стропил с мауэрлатом и между собой.

Важно максимально точно определить угол наклона стропил и под каким углом им нужно делать срезы. А о том, как сделать все эти стропила для двускатной крыши самостоятельно, не беспокойтесь: вам все лишь понадобится обычный станок.

Определяем угол наклона крыши: рассчитываем нагрузки

Угол наклона двускатной крыши делают от 5° до 90°. Но самый проверенный и стандартный вариант – 35°-40°, где наиболее рационально распределяются нагрузки и расходуются строительные материалы.

Прямые скаты строят тогда, когда под крышей в будущем будет находиться только нежилой чердак, главная функция которого – вентиляция и регулирование теплообмена. А вот когда подкровельное пространство планируется жилым, мансардным, изначально планируют так называемую ломаную двускатную крышу. Ее отличие в том, что скаты посередине имеют как бы излом, который меняет их угол на более крутой. И для обустройства мансарды, и для защиты всего дома от непогоды такая конструкция вполне подходит.

Обратите внимание, что под большинство кровельных материалов подходит только угол наклона более 45°.

Постоянные и переменные нагрузки на крышу

Важно максимально точно рассчитать общую нагрузку будущей крыши, которая будет состоять из постоянной, куда входит вес стропильной системы и кровельного покрытия, и временной – ветровой и снеговой.

От этих же нагрузок зависит, какой нужно делать шаг стропил для вашей двускатной крыши. Подобрать нужное сечение стропильных ног вам поможет эта таблица:

Показатели стропил на прогиб

Даже крепкие на вид стропила могут не подойти для строительства крыши жилого дома из-за того, что у них недостаточны показатели на прогиб. Существуют отдельные пункты в разделе СНиПов, которые называются «Нагрузки и воздействия».

А самый простой способ увеличить прочность стропил на прогиб – сделать больше сечение. Немного сложнее – усилить специально балкой, выводя ее край на подкос.

Крепеж мауэрлата

Каркасная конструкция из стропил закрепляется к балкам перекрытий. Однако в этом случае нагрузка на стропильную конструкцию распределяется в местах крепления балок. Такой подход при установке кровельной конструкции возможен для небольших и легких строений. Мауэрлат нужен для равномерного распределения нагрузки кровли в верхней части стен. Мауэрлат монтируют параллельно коньку будущей кровли. Так составляется основной каркас. На изготовление мауэрлата уходит деревянный брус сечением 150х150, 100х100 или 100х150 мм.

Есть разные способы крепежа мауэрлата к стене

1. Для монтажа используются специальные металлические шпильки, которые вмурованы в металлическую балку (она залита по всей длине стенки). Шаг крепления в этом случае составляет до 120 см. Крепеж выполняется в шахматном порядке. При этом выбирается резьба шпилек М12. Элемент может выступать над бетоном до 30 мм. Высота бруса мауэрлата может быть превышена с учетом гидроизоляционного слоя из рубероида. В деревянном брусе должны быть просверлены отверстия, через которые материал крепится (притягивается) к балке (гайками с шайбами).
2. Если планируется выполнить монтаж двускатной кровли площадью меньше 250 кв. м, то шпильки, с помощью которых мауэрлат крепится к стене, закладываются в сами стены еще при возведении. Для обеспечения большей прочности и надежности будущий деревянный каркас крепится шпильками, замурованными на достаточную глубину (больше, чем в бетонной балке).
3. Проволока-катанка, которая вмонтирована в кладку из кирпича, позволяет осуществить установку мауэрлата. Этот метод хорош тем, что при монтаже кровли учитывается небольшая площадь.

Рассчитать стропильную систему двухскатной крыши калькулятор. Калькулятор расчета стропил двускатной крыши. Выбираем стропильную конструкцию Толщина стропил двускатной крыши Как рассчитать стропильную систему двухскатной крыши – Клуб Мастеров Расчет стропильной системы двухскатной крыши: размеры, сечение, толщина Расчет стропильной системы двухскатной крыши – Кровля крыши для дома

Важная часть кровельной конструкции – фронтон – представляет собой продолжение стены со скатами кровли. На двускатной крыше возводят фронтоны в виде треугольника. Монтаж стропильной системы в этом случае подразумевает установку крайних ферм, которые будут служить их каркасом. Для грамотного возведения каркаса обязательно проверяется вертикальность конструкций с одинаковой высотой. Сверху фронтоны крепятся на конек (прогон), дальше производится монтаж остальных элементов стропильной конструкции.

Установка стропильной системы выполняется на обрешетку с шагом, рассчитанным на установку определенного кровельного материала (учитываются размеры, степень жесткости, способ монтажа). Для гибких материалов (битумная черепица, ПВХ-пленка, рулонный битумный кровельный материал) делается ровный настил сплошным слоем. Утепление кровли – обязательный этап при возведении конструкции, так как нужно позаботиться о минимизации возможных теплопотерь. Это может быть листовой материал, который укладывают на каркас с определенным шагом исходя из расчетов.

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

• Узнать длину ската;
• Разделить на выбранный параметр шага;
• К результату прибавить 1;
• Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

• Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
• Следующая величина – это половина от ширины дома, в данном случае – 3м.
• Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Стропила можно изготовить своими руками, как это сделать, вы можете прочитать здесь.

Для такого параметра нужно учитывать:

• Нагрузку крыши;
• Тип древесины, выбранной для конструкции;
• Длину стропила;
• Расстояние шага расположения стропил.

Расчет параметров стропил

Калькулятор расчета длины стропильных ног

Для расчета длины стропильных ног удобнее воспользоваться специальным онлайн-калькулятором – в сети Интернет есть множество сервисов с подобными возможностями. В его основе заложена известная всем теорема Пифагора, которая позволяет определить длину гипотенузы по известным катетам.

Одним из катетов (для всех типов крыш) является высота конька, конькового уза в шатровой кровле, превышение высоты одного края для односкатных конструкций. Второй катет определяется типом стропильной системы, что детально изображено на рис. 13.

где 1 – односкатная кровля;

2 – двускатная крыша;

3 – вальмовая конструкция;

4 – шатровая стропильная система.

Рисунок 13. Количество и расположение стропил в разных конструкциях крыш

Для расчета нужно выбрать тип кровли, ввести значения высоты конька и ширины здания – все расчеты выполнит онлайн-калькулятор, учитывающий все вышеприведенные зависимости.

Металлочерепица Grand Line Kredo, Полиэстер, мокрый асфальт (RAL 7024) 0,45 ммМеталлочерепица с закругленной формой гребня и мягкими и ровными линиями, отражающими Сред…

От 545 руб/м²Подробнее

Металлочерепица Grand Line Modern, Полиэстер, сигнально-синий (RAL 5005) 0,4 ммМеталлочерепица в профиле Modern, форма которого приближена к классической керамической че…

От 438 руб/м²Подробнее

Металлочерепица Grand Line Classic, Полиэстер, сигнально-синий (RAL 5005) 0,45 ммМеталлочерепица в профиле Classic, форма которого приближена к классической керамической ч…

От 532 руб/м²Подробнее

Металлочерепица Grand Line Classic, Velur20, мокрый асфальт (RAL 7024) 0,5 ммМеталлочерепица в профиле Classic, форма которого приближена к классической керамической ч…

От 1015 руб/м²Подробнее

Металлочерепица Grand Line Classic, Полиэстер, зеленый мох (RAL 6005) 0,45 ммМеталлочерепица в профиле Classic, форма которого приближена к классической керамической ч…

От 532 руб/м²Подробнее

Металлочерепица Grand Line Classic, Satin, красное вино (RAL 3005) 0,5 ммМеталлочерепица в профиле Classic, форма которого приближена к классической керамической ч…

От 592 руб/м²Подробнее

Металлочерепица Grand Line Kamea, Полиэстер, красное вино (RAL 3005) 0,45 ммМеталлочерепица в стильном и современном профиле Камея с покрытием Полиэстер с гладкой гля…

От 545 руб/м²Подробнее

Металлочерепица Grand Line Kvinta plus, Полиэстер, зеленый мох (RAL 6005) 0,45 ммМеталлочерепица с симметричным профилем и оригинальными канавками, повышающими жесткость и…

От 562 руб/м²Подробнее

Особенности устройства и расчет площади крыши

При устройстве двускатной крыши основная нагрузка приходится на две противоположные стены, обычно расположенные на одном уровне. Пространство под крышей имеет треугольное сечение и располагается между двумя скатами. Стороны неопорных стен поверхности называются фронтонами. Обычно двускатные крыши своими руками зашиваются досками или другим строительным материалом. Устройство крыши зависит от предполагаемого использования чердачного пространства. При использовании в качестве жилого помещения необходимо предусмотреть утепление всех стен помещения и окна. Мансарду часто устраивают со скошенными вверху стенами. Такой вариант позволяет значительно сэкономить на материалах.

Расчет общей поверхности необходим для определения количества приобретаемых материалов. Недостаток материалов приведет к задержке в работе и дополнительным затратам, излишек — к нерациональному расходованию средств. Чтобы не усложнять процесс строительства, желательно при проектировании воспользоваться следующими правилами:

• длина крыши должна соответствовать длине конька;
• длина скатов должна равняться расстоянию от карниза до конька;
• не нужно экономить на отверстиях для вентиляционных труб и дымоходов.

Полученные размеры необходимо перемножить между собой. Умножение длины конька на длину ската даст площадь одного ската. При одинаковой длине скатов их площади будут равны.

При устройстве более сложной (ломаной) крыши необходимо разделить конструкцию на прямоугольные элементы и аналогичным образом рассчитать их площадь. Если в конструкции присутствуют треугольные и другие элементы, их площадь нужно рассчитывать по соответствующим геометрическим формулам.

При приобретении материала для кровли необходимо учитывать дополнительную площадь для напуска листов. Во многих специализированных компаниях по продаже строительных материалов имеются специальные калькуляторы для расчета необходимого количества кровельного материала.

Как правильно закрепить стропила к мауэрлату

Иногда может случиться так, что длины стропильных брусьев могут быть недостаточными. Это может произойти в том случае, если, например, возводят крышу, так называемой, Т-образной формы. В таком случае, чтобы предотвратить, а лучше всего исключить вовсе провисание кровли по длине, из за осадков или под своим весом, тогда нужно значительно укрепить кровлю, чтобы этого не произошло.

Устранить проблему можно двумя способами: установить в стропильную систему, в ее середину, прогон, который будет более равномерно распределять нагрузку. Либо воспользоваться другим способом, а именно, установить дополнительные балки поперечного типа, а также распорки, которые будут достаточно эффективно распределять всю нагрузку.

В данном случае второй способ является более практичным, и сегодня он применяется довольно часто при постройке мансардных крыш.

Рассчитать стропильную систему двухскатной крыши калькулятор. Калькулятор расчета стропил двускатной крыши. Выбираем стропильную конструкцию Расчет стропильной системы двухскатной крыши: примеры, нюансы, советы Расчет стропильной системы двухскатной крыши: стропила двускатной кровли, площадь, нагрузка Как рассчитать стропильную систему двухскатной крыши – Калькулятор стропил кровли. Калькулятор двухскатной крыши и расчёт стропильной системы онлайн. Достоинства двускатной крыши

Когда весь монтаж стропильной системы своими руками уже завершен, необходимо произвести обрезку всех стропил, которые есть на крыше по всему уровню карниза. А потом уже можно приступать, при необходимости, к гидроизоляционным работам.

Итак, дерзайте! Создавая стропильную систему своими руками, вы приобретаете бесценный опыт, самоуважение и значительную экономию расходов на строительство вашего дома.

Элементы усиления

Для большей прочности и жёсткости конструкции, особенно в климате, предрасположенном к сильным ветрам, или при большой площади постройки, а значит, и большой длине стропильных ног, основные элементы конструкции дополняются элементами усиления.

Вариант усиления стропильной конструкции

По оси здания в противоположные брусы мауэрлата (1) врезан дополнительный брус — лежень (2). Основу конструкции, как и прежде, составляют центральные (4), укороченные (нарожники) (5) и накосные (3) стропила. Накосные стропила усиливают черепные бруски (6), закреплённые понизу. Это усиление и для накосных ног и для нарожников, на них опирающихся. Стяжки (7) скрепляют противоположно расположенные стропила и служат базой для установки стоек (8). Они закреплены поверх мауэрлата и поверх леженя и опираются на них.

При особо больших длинах стропильных ног применяют подкосы — опоры, располагаемые не вертикально, а под углом в 45-60°. На практике подкосы ставят при длине стены более 9 м (для двускатной или четырёхскатной).

Система усиления основных элементов способствует и экономии пиломатериалов. Сечение основных элементов в такой конструкции можно принимать уменьшенным. Ещё один способ экономии — образование свесов доращиванием стропил, оканчивающихся на мауэрлате, кобылками — брусками или досками меньшего сечения.

Стропильная система двухскатной крыши: элементы

При обустройстве каркаса двухскатной крыши используют элементы:

• Мауэрлат. Элемент, который крепится к несущей стене. К нему монтируется вся конструкция стропильного каркаса;
• Прогон. Брус, соединяющий стропильные ноги по бокам и в коньковом элементе;
• Затяжка. Балка, прикрепленная к стропильным ногам, препятствующая их расхождению;
• Бабка. Брус, расположенный вертикально и закрепленный у конька и затяжки;
• Подкос. Планка, соединяющая под наклоном лежень и стропило;
• Стойка. Вертикально упирается в лежень и стропило;
• Конек. Балка соединения верхних оснований стропил;
• Кобылка. Наращиваемая часть стропила для свеса;
• Свес. Дополнительная конструкция, служит для защиты от дождя наружной стены;
• Обрешетка. Решетка, установленная на стропильный каркас для прикрепления покрывного слоя.

Совокупность нескольких элементов (стропил, стоек, раскосов) в одной плоскости называется фермой.

Чертеж элементов стропильной системы

Онлайн калькулятор – Расчет стропильной системы двухскатной крыши быстро и точно!

Калькулятор двухскатной крыши позволяет выполнить комплексный расчет стропильной системы и кровли, а также предоставляет комплект чертежей и 3D-проект.

Двускатная крыша – это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.

Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.

Устройство двухскатной крыши

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

В стропильной системе мансарды имеются следующие элементы:

1. Мауэрлат. Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.
2. Стропила. Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.
3. Конек. Это обозначения места схождения стропил в верхней части.
4. Ригели. Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.
5. Стойки. Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.
6. Подкос. Элементы, располагающиеся под углом к стропилам для отвода нагрузки.
7. Лежень. Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.
8. Схватка. Брусок, расположенный вертикально между опорами.
9. Обрешетка. Конструкция для установки кровли.

1️⃣ Параметры стропил

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:

• нагрузку крыши;
• шаг между стропилами.
• вид кровельного покрытия

2️⃣Рекомендуемая ширина доски стропил:

• 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
• 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.

Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м.

Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)

3️⃣ Параметры обрешетки

Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.

Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины.

При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.

4️⃣ Параметры кровельного покрытия

• Чтобы выполнить расчет кровли двухскатной крыши, нужно знать размеры кровельного материала и величину нахлестов.
• Металлочерепицу для жесткой кровли выпускают шириной 118 мм (рабочая 110), а вот длина может быть разной. Завод-изготовитель под заказ может нарезать любую длину.
• Гибкая черепица для мягкой кровли имеет разные размеры, поэтому нужно смотреть конкретный материал
• Что касается выбора утеплителя, то для России рекомендуется толщина минимум 100 мм, а правильная будет 150-200мм.

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

• Узнать длину ската;
• Разделить на выбранный параметр шага;
• К результату прибавить 1;
• Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

• Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
• Следующая величина – это половина от ширины дома, в данном случае – 3м.
• Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Для такого параметра нужно учитывать:

• Нагрузку крыши;
• Тип древесины, выбранной для конструкции;
• Длину стропила;
• Расстояние шага расположения стропил.

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

• Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
• Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
• Для профнастила угол может быть не меньше, чем 12 градусов;
• Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т. к. прикрепление материала проводят на мастику;
• Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Важно: минимально допустимое значение угла ската равно 5 градусов.

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила.  Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

Виды нагрузки:

1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м².
2. Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м² не должен брать на себя вес, больше 50 кг.

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

Чтобы рассчитать нагрузку, производимую снегом, нужно:

• Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м².;
• Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

ВНИМАНИЕ! Если угол наклона ската больше 45 градусов, то расчет снеговой нагрузки не проводят, поскольку такой скат обеспечит сползание снега.

Рекомендации

Крыша является одной из наиболее сложных конструкций при строительстве дома своими руками, поэтому перед началом работ необходимо тщательно подготовиться к предстоящим трудностям – изучить соответствующие нормативные документы, создать качественный проект сооружения и ознакомиться с технологиями сборки и монтажа.

Основные требования по эксплуатационным характеристикам крыш изложены в СНиП II-26-76 (СП 17. 13330.2011) «Кровли», СП 31-101-97 «Проектирование и строительство кровель», СНиП 2.01.07-85* (СП 20.13330.2010) «Нагрузки и воздействия», СНиП 3.03.01-87 (СП 70.13330.2011) «Несущие и ограждающие конструкции», СНиП II-25-80 (СП 64.13330.2017) «Деревянные конструкции», ГОСТ 11047-90 «Детали и изделия деревянные для малоэтажных жилых и общественных зданий», ГОСТ 30547-97 «Материалы рулонные кровельные и гидроизоляционные», ГОСТ 25772-83 «Ограждения лестниц, балконов и крыш стальные».

В таблицах ниже представлены оптимальные параметры элементов для типовых конструкций на которые можно ориентироваться при использовании калькулятора двухскатной крыши.

Параметр, характеристика	Оптимальный диапазон
Угол наклона крыши	20-45°
Свес карнизный	50-100 см
Свес фронтонный / Выпуск	40-70 см
Размер мауэрлата	100х150 мм 150х150 мм
Размер стропил	50х150 мм 50х200 мм
Соотношение глубины запила и ширины стропил	1/4 1/3
Шаг стропил	60-100 см
Размер обрешетки	25х100 мм 40х150 мм
Шаг обрешетки в зависимости от типа кровли (мягкая, черепица, профнастил)	1-10 см 30-40 см 30-65 см
Размер контробрешетки	30х50 мм
Нахлест гидроизоляции	10-20 см
Толщина теплоизоляции	10-15 см

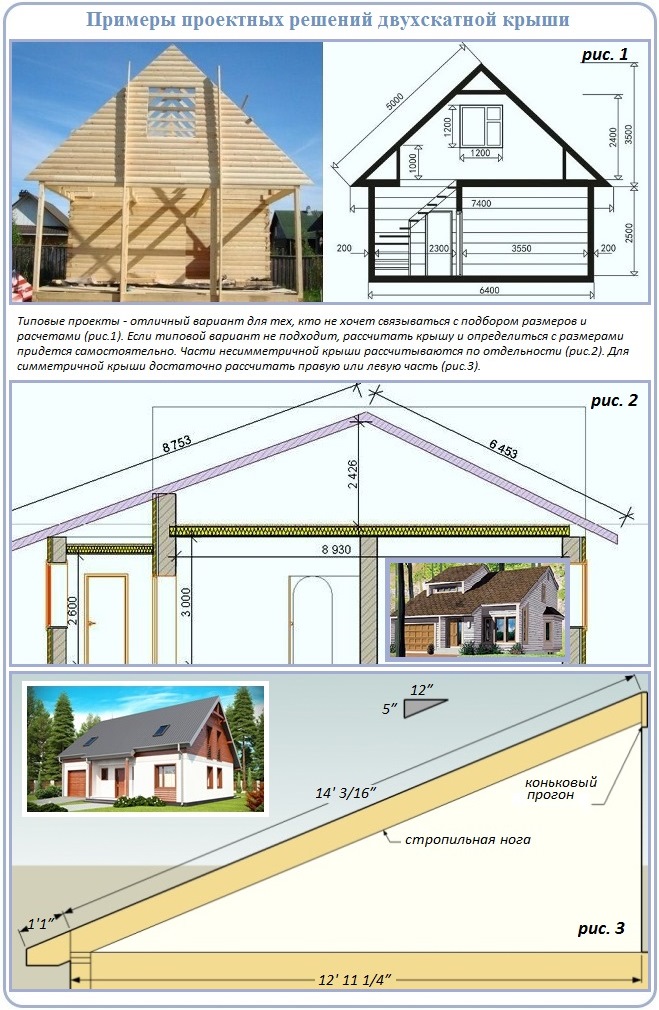

Полезные схемы и таблицы при работе с двухскатной крышей:

Информация по назначению калькулятора

Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком ❗

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов

1. Угол наклона крыши — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.

2. Площадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса.

3. Примерный вес кровельного материала — Вес выбранного кровельного материала на всю площадь крыши.

4. Количество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

5. Длина стропил — Длина каждого стропила от конька до основания ската

6. Минимальное сечение стропил — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.

7. Количество стропил — Общее количество стропил при заданном шаге на всю стропильную систему.

8. Количество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлю.

9. Равномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.

Загрузка…

Понравилось? Поделись с друзьями!

Расчет двухскатной крыши: кровли и площади

расчет двускатной кровли

Как известно, современный строительный рынок буквально кишит всевозможными материалами и технологиями строительства. Поэтому широкое применение различных инновационных технологий позволяет проводить любые работы, связанные с возведением объектов капитального строительства. И это возведение происходит в максимально сжатые сроки – практически без ущерба качеству. Тем не менее качественным показателем, в первую очередь, является точный  расчет двухскатной крыши, куда входит определение проектных нагрузок и других показателей и характеристик.

Расчеты при проектировании

Для правильного проектирования зданий любого назначения необходимо провести правильный расчет кровли и ее расходного количества. И основными моментами при расчете являются :

Угол наклона ската. Традиционно величина данного параметра (не забываем, что в качестве примера берется «типовая» двускатная кровля) находится в пределах 11-45 градусов. И конечно, не забывайте о том, что величина угла наклона ската обратно пропорциональна величине нагрузок на конструкцию кровли (от ветра, снега и дождя).

расчет наклона двухскатной крыши

Кстати, чем больший угол наклона принимать во время расчета кровли двухскатной крыши, тем больше будет парусность – величина оказания нагрузки ветровых потоков на всю конструкцию кровли в целом. Другими словами, кровля с более «крутым» скатом обойдется вам дороже, нежели кровля со скатом, имеющим небольшой угол наклона, поскольку затраты на обустройство обрешетки, стропильной системы и пр. будут больше. Кроме того, больший угол наклона ската влечет за собой повышение величины общей площади кровли.

Расчет нагрузок

Расчет двухскатной крыши предусматривает определение нагрузок оказываемых на кровлю.  Если обустраивается крыша стандартного одноэтажного дома/коттеджа, то нагрузка кровли будет складываться из веса самой кровельной конструкции  плюс величины нагрузки от внешних факторов (снега, ветра, дождя).

Вес кровельной конструкции можно высчитать путем сложения веса каждого из слоев «кровельного пирога» (гидро-, тепло- и пароизоляции, стропильной системы, обрешетки, кровельного материала) на 1 м2. Полученное значение при расчете двухскатной крыши увеличиваю на 10% (или с поправочным коэффициентом К=1,1).

Кстати, если вы в будущем собираетесь изменять кровельную конструкцию, увеличивая угол наклона скатов крыши, то конструкцию желательно сооружать с показателями более высокими, нежели показатели на момент расчета нагрузок. Опытные строители-кровельщики отталкиваются от величины в 50 кг.

Нагрузку от «атмосферных явлений» рассчитывают, исходя из соображений учета климатических особенностей местоположения строения. При этом учитывается показатель угла наклона ската. К примеру, если брать план двухскатной крыши, имеющей угол наклона  в 25 градусов, снеговая нагрузка принимается равной 1.

При большей величине угла наклона (25-60 градусов) величина поправочного коэффициента составит уже на четверть больше, т.е. к=1,25. А вот для кровель с углом наклона более 60 градусов снеговая нагрузка и вовсе не будет учитываться.

Расчет стропильной системы кровли

Пожалуй, расчет стропильной системы является не менее важным, чем расчет нагрузок на скаты кровли. А все потому, что стропильные ноги передают общую нагрузку от конструкции обрешетки к несущим стенам объекта строительства. Параметры стропильных «ног» – сечение и длину – подбирают в зависимости от действующих нагрузок на кровлю (это общий вес «пирога» плюс вес опорных элементов) и угла наклона ската. Некоторые строители советуют увеличивать полученные результаты на 50% – для того, чтобы обеспечить нужный запас прочности.

расчет стропильной системы для двухскатной кровли

Общий расчет стропильной конструкции будет проводиться по двум основным критериям – прочности и деформации. Первый показатель определяет сохранение целостности конструкции при нагрузках, второй определяет величину прогиба кровельного материала.

После определения параметров прочности и деформации следует рассчитать шаг стропил и необходимость дополнения стропильной конструкции промежуточными элементами – растяжками или раскосами. Эти промежуточные элементы позволяют распределять общую нагрузку на стропильные «ноги». А чтобы увеличить надежность конструкции кровли, в отдельных «критических» местах используют металлические опоры или скобы.

Далее необходимо просчитать конструкцию обрешетки, на которую будет укладываться кровельный материал. И шаг обрешетки, и материал, из которого она будет изготавливаться – все это будет зависеть от типа и материала крыши, а также от величины угла двухскатной крыши.

Как рассчитать площадь двухскатной крыши?

расчет площади крыши

В данном случае, расчет параметров крыши является не столько сложным, сколько кропотливым – ведь необходимо правильно и точно произвести все расчеты для того, чтобы верно составить смету на строительство всего дома. Согласитесь, никому не захочется отдавать лишние деньги «за воздух».

В отдельных случаях расчет площади двухскатной крыши может быть осложнен наличием таких «препятствий», как мансардные элементы, форма кровли и даже количество скатов. Ниже приведен пример расчета площади кровли в классическом варианте щипцовой крыши (с двумя скатами):

• Определить длину одного ската крыши. Эта величина определяется путем замера расстояния от самой крайней точки карниза до нижнего края конька крыши
• Учесть все различные элементы кровли: свесы, брандмауэрные стены, парапеты и т.п.
• Точно определить разновидность кровельного материала, для которого будет производиться расчет
• Не принимать во внимание «пятна» кровли: дымоходные трубы, вентиляционные отверстия, слуховые и мансардные окна
• Помнить, что при покрытии крыши рулонными и черепичными видами материалов длина скатов уменьшается – примерно на 0,7 м.
• После вычисления площади каждого из скатов (в нашем случае их два) рассчитать уклоны. Для этого элементы ската умножаются на косинус общего угла уклона крыши. А сам расчет площади производится только по свесам.

Небольшой совет. Если вы хотите произвести расчет площади крыши двухскатной самостоятельно, то лучше разбить всю площадь на зоны/участки, высчитывая каждый по отдельности, а затем просто суммировать результаты.

Так, если площадь простая (к примеру, обычный прямоугольный скат, имеющий уклон в 30 градусов), то ее величина умножается на косинус угла уклона ската. При более «сложной» крыше придется прибегнуть к специализированным программам, поскольку только с их помощью можно получить верный ответ на вопрос, как рассчитать двухскатную крышу, имеющую различные дополнительные элементы в виде мансардных помещений и т.п.

Несложный расчет стропильной системы крыши. Как выполнить расчёт стропильной системы двухскатной крыши — онлайн калькулятор не понадобится. Существуют четыре основных типа двускатных кровель

Кровля является одним из основных элементов крыши, которая принимает на себя все удары, поступающие с атмосферы.

Главная функция заключается в отводе воды и рассредоточения нагрузки на верхушку здания после выпадения снега.

Качественная кровля ценится за длительную эксплуатацию и приятный внешний вид.

Расчет крыши онлайн (калькулятор с чертежами) — поможет вам произвести надежный расчет количества кровельного покрытия, стропил и обрешетки.

В строительстве различают несколько видов покрытий , которые в свою очередь делят еще на подвиды. К самым распространенным поверхностям зданий относят плоскую (бывает эксплуатируемой и неэксплуатируемой) и чердачную (сюда входит целая группа кровель: , конические и другие). Без сомнения, когда речь идет о выборе вида крыши, актуальным становится дальнейшее определение поверхностного материала.

Среди популярнейших типов упоминают:

• , алюминиевый фальц и другие металлические кровли;
• сланцевое покрытие;
• крыша, созданная на основе природных материалов.

Кровельные материалы

В состав стропильной системы входит множество строительных «запчастей», но главными в этом широком списке являются:

• скаты (наклонные плоскости),
• обрешетка,
• стропила,
• брус мауэрлат.

Кроме того, определенную роль в процессе укрытия и дальнейшего функционирования крова занимает , желоб, аэратор, труба для водоотвода и другие.

Стропильная система представляется в виде несущей системы , в основе которой наклонные стропильные ноги, вертикальные стойки, а также наклонные подкосы. В некоторых случаях возникает необходимость использования подстропильных балок, которыми «свяжут» стропильные ноги. Различают стропила висячие и наслонные . В первой группе отдельно выделяют фермы со шпалами.

Устройство кровли

Следующих слоем в конструкции мансардной крыши служит обрешетка , которая настилают поверх ног стропильной системы. Таким образом появляется некий фундамент для кровельного настила, а также существенно расширяется пространственная составляющая стрехи. Чаще всего данный элемент изготавливают либо из дерева, либо из металла.

Своей ниши ответственности придерживается и мауэрлат. Он выполняет функцию опора для стропил по краям , а укладывают его на наружную стену по периметру. Брус обычно является пиломатериалом (тобишь сделанный из древесины), но вполне разумно, если в случае наличия специального каркаса из металла будет применяться аналогичное содержимое для подготовки мауэрлата.

Расчет кровли онлайн калькулятор

Как рассчитать крышу дома и как рассчитать материал на крышу быстро и без ошибок? В этой вам может специально разработанный сервис — строительный калькулятор для расчета кровли частного дома. Калькулятор рассчитывает количество , вес, и многое другое.

Обозначения полей калькулятора

Укажите кровельный материал:

Выберите материал из списка — Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2) Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2) Волнистые целлюлозно-битумные листы (6 кг/м2) Битумная (мягкая, гибкая) черепица (15 кг/м2) Из оцинкованной жести (6,5 кг/м2) Листовая сталь (8 кг/м2) Керамическая черепица (50 кг/м2) Цементно-песчаная черепица (70 кг/м2) Металлочерепица, профнастил (5 кг/м2) Керамопласт (5,5 кг/м2) Фальцевая кровля (6 кг/м2) Полимер-песчаная черепица (25 кг/м2) Ондулин (еврошифер) (4 кг/м2) Композитная черепица (7 кг/м2) Натуральный сланец (40 кг/м2) Указать вес 1 кв метра покрытия (? кг/м2)

кг/м 2

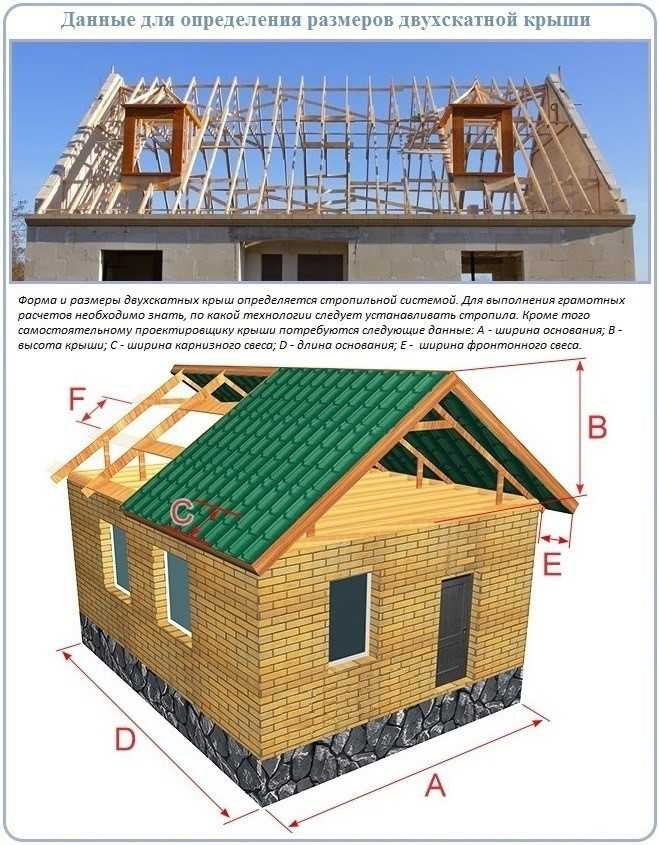

Введите параметры крыши (фото выше):

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов С (см)

Длина переднего и заднего свеса E (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
F (см)

Расчёт снеговой нагрузки (на фото ниже):

Выберите ваш регион

1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Ia I II III IV V VI VII

Высота до конька здания

5 м от 5 м до 10 м от 10 м

Тип местности

Открытая местность Закрытая местность Городские районы

Результаты расчетов

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м 2 .

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м 2 .

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м 3 .

Примерный вес досок обрешетки: 0 кг.

Регион снеговой нагрузки

Расшифровка полей калькулятора

Нагрузки, воздействующие на крышу

Вероятно, что когда дело доходит до выбора типа крыши и кровли, следует руководствоваться не только визуальными требованиями. В первую очередь необходимо уделить внимание изучению вопроса нагрузки на вальму.

ОБРАТИТЕ ВНИМАНИЕ!

На кровлю влияют не только осадки и их объемы — температурная нестабильность и всевозможные причины физико-механического происхождения также оказывают серьезное давление на поверхность.

Причин и источников воздействия много, но ведущими является снег и ветер. Что уж говорить, если строительные нормы требуют в обязательном порядке высчитывания на будущий навес. Расчет имеет ярко выраженную индивидуальность в виду различий объемов снегового покрова, который выпадает в том или ином регионе.

Ветровая нагрузка не такая уж безобидная, как может показаться на первый взгляд. В некоторых случаях приходится говорить и о нагрузке из-за веса одного из элементов вальмы. Чаще всего в роли утяжелителя выступает обрешетка или кровля.

Актуальным вопрос нагрузки предстает перед теми, кто собирается использовать чердачное помещение круглогодично . В таком случае необходимо масштабное утепление (скаты, боковые стены и др.), что приводит к существенному увеличению силы давления на поверхность стен. Когда же чердак не планируют переводить в жилое помещение, тогда утеплять нужно одно лишь перекрытие.

Несущая конструкция стрехи также может оказывать ощутимую нагрузку собственным весом. В сложившейся ситуации показатели нагрузки определяют принимая во внимание усредненную плотность материалов и проектные значения параметров конструктивного и геометрического характера.

Все вышеперечисленные факторы воздействия не так просты в анализе, но к счастью, уже давно разработаны все необходимые СНиПы , к нормам которых можно обратиться в любой момент.

Расчет площади покрытия

Неминуем в любом проектирования навеса. Если поверхность дома будет отображена в односкатной плоскостью, тогда Вам крупно повезло с вычислениями.

В подобных условиях измерьте длину и ширину сооружения, сложите показатели условных свесов и затем два результата умножьте один на другой.

Когда же дело касается кровли, тогда следует использовать в расчете еще несколько позиций, среди которых угол наклона того или иного элемента. Прежде всего, рекомендуем все емкие детали покрытия разделить на определенные части (к примеру на треугольники).

В случае с двускатной поверхностью, следует умножить площадь каждой наклонности по отдельности на косинус наклонного угла. Наклонный угол — это цифра, взятая с пересечения ската и перекрытия. Что касается измерения длины одной наклонной, то упомянутый параметр следует фиксировать на имеющемся расстоянии от конька до края карниза.

Расчет площади кровли

Следовательно, алгоритм решения во всех проектах, в которых используются скатные стрехи — аналогичен. По завершению отмеченных действий, для того чтобы узнать площадь домового купола Вам понадобится просуммировать полученные результаты.

На стройскладах и в соответствующих магазинах могут продавать скаты с формой неправильного многоугольника. В таком случае вспомните совет, который уже звучал в материале — разделите плоскость на одинаковые геометрические фигуры и после окончания расчетов просто прибавьте их между собой.

Расчет количества материалов для кровли на примере металлочерепицы

Металлочерепицу следует начать рассматривать с угла наклона, о котором уже вспоминали в предыдущем пункте. Если говорить о крайностях, то есть все теоретические основания говорить об интервале 11-70 градусов . Вот только практика, как известно, вносит свои коррективы и не всегда они совпадают с теорией.

Специалисты утверждают, что 45 градусов — это оптимальный угол наклона.

Тем более, если речь идет о крыше дома, которая находится в местности с минимальным количеством осадков, что не требует значительных наклонов. Если же снег является довольно частым гостем, тогда 45 градусов окажется самым оптимальным вариантов, вот только из-за повышения ветрового давления нужно будет укрепить обрешетку и стропильную систему. К тому же, чем больше наклон, тем больше материала уйдет на стреху.

Рассмотрим алгоритм вычисления на примере двускатной крыши:

1. Пускай наклонный угол будет выражен буквой А, а ½ покрываемого пролета — В, высота будет Н.
2. Вводим действие по нахождению тангенса, которое решается путем деления Н на В. Упомянутые величины мы знаем, поэтому используя таблицу Брадиса находим значение угла наклона А через арктангенс (Н/В).
3. Лучше для решения столь серьезных действий применить калькулятор, способный вычислять обратные тригонометрические функции. Затем умножив В на длину покрытия найдем площадь каждой наклонности.

Касательно расходов материала, то к подобным расчетам обращаются уже на завершающей стадии проектирования. Для начала необходимо рассчитать площадь поверхности, которую будут настилать и непосредственно размеры кровельного материала. В качестве примера приведем металлочерепицу.

Площадь крыши

Итак, параметр реальной ширины равен 1180 мм, эффективной — 1100 мм. Теперь переходим к вычислению длины покрытия дома, о котором мы уже рассказывали. Поскольку разбираем выдуманный расчет в качестве примера, пусть упомянутый показатель будет равен 6 метрам.

Это число делим на эффективную ширину и получаем 5,45. Решение действия отображает количество нужных листов и поскольку число вышло не целым, по понятным причинам округляем в сторону увеличения.

Таким образом, нам понадобится 6 листов металлочерепицы для настила одного ряда по длине стрехи. Переходим к расчету количества листов по вертикали.

Для измерения вертикального ряда следует учитывать размер нахлеста (обычно принимают в значении 140-150 мм), расстояние между коньком и карнизом, а также длину карнизного свеса.

Пусть расстояние составит 4 метра, а свес — 30 см. Совершив несложное приплюсование получим размер 4,3 метра. Возьмем условную длину листа металлочерепицы в качестве 1 метра. С учетом нахлеста эффективная длина одной кровельной единицы составит 0,85 м.

После этого результат 4,3 м поделим на эффективную длину и на исходе получим 5,05 листа. В таком небольшом отклонении от целого числа советуем округлить на уменьшение.

Расчет паро- и гидроизоляции

— и считается очень просто. Для этого нужно просто покрываемую площадь поделить на аналогичный параметр кровельного настила. К примеру, речь идет о двускатном навесе.

Условно берем длину ската 5 метров, а ширину 4 м. Следовательно площадь одной единицы равна 20 кв. м, а общий показатель для двух скатов составит 40 кв. м. Паро- и гидроизоляционный материал принято считать по рулонам.

Полезное видео

Видео инструкция по расчету крыши:

Вконтакте

1.
2.
3.
4.

Во время возведения нового дома часто возникает вопрос о количестве пиломатериалов для крыши. И этот вопрос действительно важен. Ведь различные материалы для крыши стоят совсем не дешево и если купить слишком много, то деньги просто вылетят в трубу. В то же время, если материала будет недостаточно, то это станет причиной простоя строительства и, возможно, дополнительных затрат на доставку новой партии. Именно поэтому расчет материалов для крыши является животрепещущим вопросом, от которого зависит финальный этап возведения дома.

Как известно, проектируя дом, производится предварительный расчет леса на крышу. На данном этапе работ определяется прочность конструкции, ее стойкость к климатическим условиям. Если не было проведено расчетов прочности конструкции, то крыша в итоге может получится неустойчивой к действию ветра и снега, что может привести к неотвратимым последствиям.

Что же, давайте более детально рассмотрим расчет материала на крышу дома. В предварительных подсчетах обязательно учитывают толщину и тип утеплителя, материал для создания обрешетки.

Виды крыш, материалы

Крыши могут выполняться как в классической форме, так и в совсем фантастической, но в основном это:

• классическая одно- или многоскатная;
• ломанная;
• вальмовая, полувальмовая, шатровая;
• косая;
• куполообразная;
• складчатая;
• крестообразная;
• плоская;
• сферическая;
• шпилеобразная.

На стропила воздействуют различные нагрузки — собственный вес и вес кровельного материала, ветровые нагрузки и воздействие осадков. Для обустройства стропил, обрешетки и мауэрлата используется качественный и хорошо просушенный пиломатериал из хвойных пород дерева. Именно такая древесина является наиболее устойчивой к влаге и гниению.

На стропила укладывается кровля расчет материалов и метод крепления которой зависит от выбранного типа. Это могут быть гвозди, дюбеля или специальный клей. В качестве кровли можно использовать разные материалы — алюминий, медь, ондулин, керамическую или металлическую черепица, битум, полимеры и т. д. В качестве утеплителя наиболее часто используется пенопласт и стекловата.

Как рассчитать материалы на крышу

После того, как стропила установлены на гидроизоляцию, можно приступать к укладке контробрешетки. Она предназначена для стока конденсата и циркуляции воздуха. может быть как сплошной, так и с определенным шагом. Все зависит от выбранного материала кровли и угла ее наклона. Шаг следует считать внимательно, так чтобы избежать деформаций или обрушения крыши.

Расчет пиломатериала на крышу

На расчет материала для крыши дома влияет шаг или расстояние между брусьями. Для того, чтобы определить его, необходимо предварительно (основную и второстепенную). В этом деле основной момент — это обеспечение некоторого запаса прочности для сохранения целостности крыши в экстремальных условиях (сильный снегопад, ураган).

Основной нагрузкой называют вес элементов крыши и вес кровельного пирога. Второстепенная нагрузка — это сила ветра, дождь, снег и т. д.

Расчет кровли проводят по следующей схеме:

Расчет кровельного материала для крыши и основных нагрузок лучше проводить с помощью калькулятора или программы Excel. Это поможет избежать ошибок. Также в сети Интернет можно найти различные программы-калькуляторы, которые помогают рассчитать различные характеристики крыши.

Ниже мы приведем некоторые примеры расчетов различных параметров крыши для нескольких типов материалов. Предположим, что мы уже посчитали параметры мауэрлата, также мы , уклон и высота крыши. Используя нормативную таблицу можно определить, что полная нагрузка на конструкцию крыши составит 2400 кг/м, при этом допустимая нагрузка на 1 погонный метр древесины составляет 100 кг. Таким образом, можно сделать , высчитав необходимый метраж стропил. Для этого просто делим первый показатель на второй: 2400/100 = 24 м.

Если длина одного стропила равна 3 метра, то общее их количество составит: 24/3 = 8 шт. Естественно количество пар тогда составит 8/2 = 4. Максимальный шаг рассчитывается исходя из длины крыши (в нашем случае это 4,5 м) и количества пар: 4,5/(4-1) = 1,5 м. В данной формуле мы отняли от количества пар самую первую, то есть всего выходит три промежутка между стропилами.

Для того, чтобы обеспечить крышу большей стабильностью и прочностью, стропила устанавливаются на меньший шаг. Для этого можно добавить к расчетному количеству стропил еще несколько пар так, чтобы расстояние между ними не превышало 100 см.

Расчет материалов для строительства, подробное видео:

Исходя из этого, для заполнения одного ряда необходимо использовать 6 листов металлочерепицы. Далее высчитывается количество рядов материала от конька к карнизу.

• измеряется расстояние от карниза к коньку;
• высчитываются свесы карниза;
• определяется значение вертикального нахлеста (не более 15 см).

К примеру, ширина ската составляет 4 м, а свесы равны 30 см. Таким образом, общее расстояние от нижнего края крыши до верхнего составляет 4,3 м. Стандартная длина листа металлочерепицы составляет 1 м. Значит, эффективный показатель этого параметра составит 85 см (вычитаем величину нахлеста). Делим показатель общей длины крыши на эффективную длину одного листа и получим, что для укладки необходимо использовать 4,3/0,85 = 5,05 листов. Так как округлив в нижнюю сторону у нас будет нехватка материала, то в реальности придется использовать 6 рядов.

Перемножаем показатель количества листов по вертикали и по горизонтали и получаем общее количество материала на один скат: 6*6 = 36 листов.

Простой онлайн калькулятор расчета двухскатной крыши дома сделает расчет стропил, расчет стропильной системы двухскатной крыши, расчет площади крыши, расчет обрешетки, расчет кровельного листа, расчет материала на крышу.

Дом с двускатной крышей. Устройство двухскатной крыши дома

Самой экономичной в финансовом плане среди скатных крыш считается двускатная крыша, двухскатную крышу своими руками может изготовить строитель, который не имеет специального образования и навыков. Конструкция крыши дома будет зависеть от цели использования площади второго этажа, как чердака или же в качестве жилого пространства – мансарды. Разное назначение – разное сечение стропил, их обработка и утепление кровли.
Двускатная мансардная крыша требует наличие дымоходов в комнатах мансарды, туалетные ванные комнаты должны находиться над нежилыми зонами, исключая и зону кухню. Также нужно обрабатывать деревянные брусья антисептическими и огнезащитными растворами, защищая от плесени и возгорания. Следовательно, стоимость двухскатной крыши возрастает, если второй этаж дома делать жилым.

Чертеж двухскатной крыши

Программа для расчета крыши нарисует чертеж двускатной крыши дома
рассчитает точное количество строительных материалов для стропильной системы и кровли. Начните расчет крыши сейчас!

Мы предлагаем профессиональный бесплатный расчет стропильной системы двухскатной крыши с помощью онлайн калькулятора сайт, визуализацией 3D и подробными чертежами. Детальные расчеты крыши и кровли, всех материалов, обрешетки, стропил, мауэрлата. Попробуйте расчет двускатной крыши прямо сейчас!

Наш онлайн калькулятор стропильной системы произведет расчет двускатной крыши:

• расчет длины стропил двускатной крыши
• количества стропил и шага
• расчет площади двухскатной крыши и угла наклона
• расчет обрешетки на крышу
• количество листовых кровельных материалов (например, профнастила, металлочерепицы, шифера)
• параметры пароизоляции и утеплителя

Для формирования расчета калькулятора двускатной крыши вам нужно измерить и ввести в соответствующие окошки следующие размеры:

Сечение (толщина x ширина) и шаг стропил зависят от угла наклона крыши, ее вида, длины стропильной ноги, максимально выдерживаемых основных нагрузок, а также от типа и веса покрытия кровли, и даже в какой-то степени от ширины утеплителя. Если не знаете, где взять стандартные параметры стропил и обрешетки, вам поможет наша статья « Оптимальное сечение, шаг обрешетки и стропильных ног в зависимости от типа кровли ».

Калькулятор выполняет расчет материалов на крышу, отталкиваясь от введенных вами размеров кровельного листа и от расчетной величины площади кровли. Количество кровельных материалов для крыши, досок и бруса для стропильной системы мы советуем покупать все же с небольшим запасом, всегда лучше сдать остатки в строительный магазин, чем доплачивать кучу денег за доставку не хватающей пары досок.

Будьте внимательны! От того, насколько точные величины вы внесете, настолько достоверно онлайн калькулятор сможет рассчитать двускатную крышу.

Упростите себе подсчеты и сэкономьте время, программа сама нарисует план стропил двускатной крыши и выведет результаты расчета двускатной крыши по введенным вами данным в виде чертежа двускатной крыши в разных углах обзора, и ее интерактивной 3d модели.

На закладке « 3 D — Просмотр » вы можете лучше разглядеть свою будущую двускатную крышу в объемном представлении. На наш взгляд, визуализация в строительстве — очень нужная возможность.

Если у вас в проекте двускатная крыша с разными скатами, вам следует произвести расчет с помощью калькулятора дважды — для каждого ската в отдельности.

Крыша – важная конструктивная часть дома, выполняющая ряд наиважнейших функций. Она защищает от атмосферных напастей и отводит осадки, обеспечивает изоляцию и вносит солидный вклад в формирование собственного стиля строения. Для того чтобы столь значимое сооружение на «отлично» справлялось с доверенной работой, необходимо досконально продумать проект и скрупулезно разобраться с размерами.

Тщательный разбор и расчет двухскатной крыши требуется и самостоятельным мастерам, и владельцам загородной собственности, прибегающим к услугам строительных организаций. Давайте разберемся, как это правильно сделать.

Крыша, напоминающая в разрезе перевернутую литеру V, неспроста лидирует в списке скатных конструкций. По простоте сооружения и экономичности у двухскатной крыши практически нет соперников. Столетиями проверяемые на практике заложены в основе возведения большинства кровельных сооружений.

Незатейливые скатные плоскости не требуют сложного раскроя покрытия и прочих материалов, результатом которого становится внушительное количество отходов. Не нужны специфические ухищрения для воплощения замысловатых конфигураций. Осадки не задерживаются на наклонных поверхностях, поэтому нет необходимости в усилении гидроизоляции. В итоге устройство двухскатной крыши зачастую обходится дешевле односкатной.

Крыша с двумя скатами может быть самостоятельным объектом или частью комплекса сооружений аналогичной или отличной формы. Самый простой вариант ее не имеет встроенных слуховых окон и навесов над входным крыльцом, т.е. нет дополнительных переломов, хребтов и сопутствующих им ендов.

Отсутствие выпуклых и вогнутых углов лишает мастера «наслаждения» помучиться с рядом затруднительных операций. Опять же хозяева не получат мнимого удовольствия от протечек, нередко появляющихся в стыках скатных элементов крыши.

В принципе, любителям причудливой архитектуры никто не мешает оснастить два ската многочисленными встроенными конструкциями. Правда есть ограничения по климатическим признакам: в областях с высоким объемом зимних осадков возведение крыш с многочисленными составляющими нежелательно. В сформированных излишествами разжелобках создаются благоприятные условия для накапливания снежных залежей. Счищать их придется резвее обычного, а лишнее усердие в сфере удаления снега может стать причиной повреждения покрытия со всеми вытекающими.

Однако приверженцам простых и ясных форм тоже не стоит расслабляться. Конфигурация крыши углом должна быть идеально подобрана и рассчитана, иначе не сможет безупречно выполнять доверенную работу.

Несмотря на обманчивую элементарность, в определении оптимальной формы конструкции есть подвохи. Преодолеть и обойти их невозможно без знания технологических тонкостей, ведь все параметры сооружения взаимосвязаны:

• Ширина двухскатной крыши зависит от габаритов коробки и вида покрытия, которое в свою очередь влияет на подбор крутизны скатов.
• Уклон крыши зависит от климатических особенностей района строительства и от типа кровельного материала.
• Совокупность перечисленных обстоятельств, ширины и уклона, определяет высоту конструкции, которая в итоге может не соответствовать архитектурным требованиям и эстетическим соображениям.

У безукоризненно спроектированной крыши все пропорции подобраны идеально. Ширина и высота ее определяют подъем и уклон, необходимый для отвода осадков в конкретной местности. Ниже нельзя по техническим причинам, выше дорого и неразумно, если этого не требует уникальная архитектура.

Заметьте, что вкупе с увеличением крутизны растет бюджет строительства. Согласно уклону подбирают кровельный материал. Ориентируясь на его вес и специфику, проектируют и рассчитывают стропильный каркас. Расчет стропильного каркаса производят с учетом перечисленных параметров и с учетом нагрузок, действующих извне на конструкцию.

Взаимозависимость пропорций крыши, сложности устройства стропильного каркаса и нюансов подбора покрытия заставляет определять наилучшую форму путем банального подбора. Если что-то не подходит, заменяют или укрепляют несущие конструкции. Благо, и ассортимент на строительном рынке сейчас предостаточный, и для усиления сооружения разработаны всевозможные способы.

Если пугают предстоящие вычисления и перетасовка данных, лучше прибегнуть к беспроигрышному решению – типовому проекту. Не зря же за рубежом все дома одного населенного пункта оснащают крышами равной высоты и покрывают равнозначным по цвету и характеристикам материалом. Типизация позволяет выдержать ландшафтную идентичность и сократить расходы на проектировку.

Однако даже типовое проектное решение – не панацея от технических бед и эстетических недочетов. Нельзя забывать об индивидуальных габаритах коробки, над которой планируется возвести крышу. Соотечественниками отрицается уравниловка в высоте и крутизне, потому нам все же желательно разобраться с пропорциями кровельного сооружения.

Пошаговое проведение расчетов

Конфигурацию и габариты любой скатной крыши задает стропильный каркас. На ребра стропильных ног укладываются скаты, образующие двухгранный угол. Сооружают стропильные системы из металлопроката и древесины, используют в строительстве конструкции индустриального изготовления и пиломатериалы.

Давайте рассмотрим варианты, доступные для приложения усилий самостоятельного мастера, т.е. построечный метод возведения каркаса крыши из пиломатериалов.

Этап #1 – выбор вида стропильной системы

Способ сооружения двухскатной крыши связан с размерами опосредованно, но без учета разницы в устройстве конструкций трудно будет разобраться с геометрическими параметрами.

В строительстве двухскатных крыш используются две традиционные технологии:

• Наслонная , согласно которой у верха и низа стропилин есть прочная точка опоры. Нижней опорой служат стены дома, оснащенные мауэрлатом. Верх наслонных стропильных ног опирается на прогонную балку, формирующую конек. Прогонную балку опираются на сооруженную специально для нее опорную систему, на внутреннюю стену или на каменные фронтоны коробки, возведенные до устройства крыши. Наслонный способ преимущественно используют при обустройстве крупных домов с внутренней несущей стеной или рядом колон.
• Висячая , согласно которой стропила верхами упираются лишь друг в дружку. Опорой для низа служат стены, как и в предыдущем случае. Висячие стропильные ноги формируют равносторонний треугольник, основание которого называется затяжкой. В совокупности такая система не создает распор, т.е. не передает распирающую нагрузку на стенки коробки. Стропильные треугольники устанавливаются либо в готовом к монтажу, т.е. собранном на земле виде, либо сооружаются из отдельных стропилин на месте. Отсутствие верхней опоры вносит коррективы в сферу использования: висячий метод применяется в обустройстве только небольших строений с малыми пролетами.

Схемы стропильных систем обоих типов включают минимум конструктивных элементов при перекрытии коробок шириной до 8-10м.

При обустройстве пролетов крупнее возникает опасность деформации стропильных ног. Чтобы исключить провисание и прогиб деревянных деталей из пиломатериалов, устанавливают укрепляющие элементы: подкосы, схватки, боковые прогоны и др.

Дополнительные детали обеспечивают жесткость и устойчивость крупного сооружения, но увеличивают нагрузку. Как определяется суммарная нагрузка и производится , мы уже разбирали.

Этап #2 – расчет ширины

Оба типа деревянных стропильных систем сооружаются по балкам перекрытия или по мауэрлату. От типа основы зависит, как вычисляется ширина крыши:

• При монтаже на балки перекрытия именно они формируют карнизный свес, т.е. определяют габариты крыши.
• При установке на мауэрлат ширина крыши определяется путем сложения трех величин. Суммировать нужно ширину коробки и две проекции ширины карнизного свеса. Однако в расчетах используется только несущая часть ширины крыши, равная ширине коробки.

Функцию мауэрлата в каркасных постройках выполняет верхняя обвязка, заодно соединяющая разрозненные элементы в единый каркас. В деревянном строительстве мауэрлатом служит верхний венец, сложенный брусом или бревном.

В случае применения «балочной» схемы устройства используются так называемые матицы – брусья или бревна, уложенные под верхним венцом стопы в качестве перекрытия.

Карнизные свесы крыш, установленных на мауэрлат, могут быть сформированы непосредственно стропильными ногами, пришитыми к ним кобылками или кирпичным выступом. Последний вариант, естественно, применяется при возведении кирпичных стен. Выбор ширины свеса продиктован типом кровельного покрытия и материалом, из которого сложены стены.

• Для шиферной кровли не более 10см;
• Для битумной черепицы в интервале 30-40см;
• Для металлочерепицы 40-50см;
• Для профлиста 50см;
• Для керамической черепицы 50-60см.

Стены из бревна и бруса требуют усиленной защиты от косых дождей, потому свесы над ними обычно увеличивают на 10-15см. При превышении предельного значения ширины свеса, рекомендованного производителем, необходимо предусмотреть мероприятия по его укреплению.

Возможна установка наружных подкосов на стены или опорных столбов, которые одновременно смогут играть роль конструктивных элементов террасы, крыльца, веранды.

Этап #3 – определение уклона

Углу наклона скатов дозволено варьировать в широчайших пределах, в среднем от 10º до 60º с допустимыми отклонениями в обе стороны. Традиционно обе плоскости двухскатной крыши имеют равные углы наклона.

Даже в несимметричных конструкциях для жилых домов их в основном располагают под равным углом, а эффекта асимметрии добиваются путем сооружения разно-размерных скатов. Чаще всего различия в уклоне основных частей крыши наблюдаются при строительстве дачных домиков и бытовых объектов.

На процедуру определения оптимальной крутизны двухскатной крыши существенное влияние оказывают три фактора:

• Тип покрытия вкупе с весом предназначенной для него обрешетки. Вид кровельного материала определяет технологию монтажа и способ устройства основания для его крепления. Чем плотнее получается кровля, тем меньшее значение может быть у уклона. Чем меньше нахлестов и стыков между элементами покрытия, тем ниже разрешено быть крыше. И наоборот.
• Вес кровли вместе с . Расположенное под углом к горизонту тяжелое покрытие давит на основание только своей проекцией. Короче, чем выше уклон, тем меньшая масса передается на перекрытие. Т.е. под тяжелую кровлю нужно строить крутую крышу.
• Климатическая специфика региона. Высокий уклон способствует быстрому отведению снега и воды, что крайне желательно в областях со значительным уровнем выпадения осадков. Однако высокие скаты очень чувствительны к воздействию ветров, стремящихся их опрокинуть. Потому в регионах с характерными сильными ветрами принято строить пологие конструкции, а в районах с изобильными осадками – крыши с высоким уклоном.

В нормативной документации, применяемой в расчетах углов для возведения двухскатных крыш, встречаются единицы, способные сбить с толку неопытных в кровельном деле домашних строителей. Самая простая величина выражена в безразмерных единицах, самая понятная – в градусах.

Вторая версия передает соотношение высоты крыши к половине ее ширины. Для ее определения проводится линия от центральной точки перекрытия к вершине кровельного треугольника. Реальную линию проводят на схеме дома, воображаемую на объекте. Обозначается величина или в процентах, или в виде математического отношения типа 1: 2,5… 1: 5 и др. В процентах мудренее и неудобней.

Этап #4 – определение высоты конька

У крыши с двумя скатами по желанию хозяина может быть или не быть чердак. В чердачных пространствах двухскатных крыш не положено устраивать полезные помещения. Для этого существует . Однако высота чердака, применяемого для обслуживания и осмотра крыш углом, не является произвольной.

Согласно предписаниям противопожарной службы от вершины до перекрытия должно быть не меньше 1,6м. Верхний предел продиктован эстетическими убеждениями проектировщиков. Они утверждают, что если высота крыши больше высоты короба, то она словно «давит» на постройку.

Высоту расположения коньковой вершины для устроенных по балкам висячих крыш легче всего определить чертежным методом:

• Чертим схему коробки дома в масштабе.
• Ищем середину верхнего перекрытия.
• От середины вверх прокладываем ось симметрии.
• В любую из сторон от середины откладываем половину ширины крыши – получаем крайнюю точку свеса.
• С помощью транспортира от крайней точки свеса вычерчиваем прямую под углом, рекомендованным производителем кровельного покрытия. Точка ее пересечения с осью будет вершиной крыши. Измерим расстояние от вершины до перекрытия, получим высоту.

Чтобы получить полную картину, на схеме нужно аналогичным способом вычертить второй скат. Параллельно линиям вычерченных скатов надо провести еще две линии на расстоянии, равном толщине стропильных ног в том же масштабе.

Если не устроит конфигурация крыши, можно «поиграть» с высотой на бумаге, изменяя положение точки вершины и уклон крыши в разумных пределах. Те же манипуляции можно провести в одной из чертежных программ.

При вычерчивании абриса крыши, сооружаемой по наслонной технологии, следует учитывать толщину прогонной балки. При внушительной мощности она несколько сдвинет положение скатов.

Народные умельцы считают, что расчеты элементов стропильной системы для строительства двухскатной крыши можно вообще свести к вычислению только сечения прогона. Это самый нагруженный элемент, все остальные имеют право быть тоньше. К примеру, если расчеты покажут, что для конькового прогона потребуется материал 100×150мм, то для стропилин, опор, подкосов достаточно доски 50×150мм.

Процесс поиска высоты конструкций со свесами, сформированными кобылками, немногим отличается от описанной методы. Просто угол уклона вычерчивается не от крайней точки свеса, а от нижнего узла крепления стропилины к мауэрлату. В любом случае вариации с крутизной и размерами запланированной к строительству двухскатной крыши лучше подобрать на «бумаге», чем на стройплощадке.

Этап #5 – расчет расхода материала

Нормальный хозяин загодя задумывается о бюджете строительства. Правда, в предварительной смете по определению будут неточности. Процесс возведения двухскатной крыши наложит свои коррективы на первоначальный расчет материала, но выяснить объем основных трат поможет.

Предварительная смета должна включать:

• Брус для устройства мауэрлата. В жилищном строительстве используют пиломатериал сечением от 100×150мм до 200×200мм. Метраж рассчитывается по периметру коробки с 5% запасом на обработку и соединения. Аналогичный материал приобретается для устройства лежня, если он запроектирован.
• Доска для изготовления стропилин. Чаще всего для изготовления стропильных ног используют материал сечением от 25×150мм до 100×150мм. Метраж определяется путем умножения длины внешнего ребра на количество. Материал приобретают с запасом 15-20%.
• Доска или брусок для выполнения подкосов, затяжек и опор сечением 50×100, 100×100мм в зависимости от проекта. Тоже нужен запас примерно 10%.
• Материал для устройства обрешетки. Расход его зависит от типа финишного покрытия. Обрешетку сооружают либо сплошной, если будет производиться , либо разреженной под профнастил, металлочерепицу, обычную черепицу, шифер и пр.
• Рулонная гидроизоляция, метраж которой определяет вид кровли и крутизна. Высокие крыши покрывают водоизоляционным ковром только вдоль свесов, конька и в выпуклых или вогнутых углах. Пологие покрывают сплошным ковром.
• Финишное покрытие. Его количество вычисляют, суммируя площади скатов. Если имеются врезанные слуховые окна, то их площади тоже подсчитывают. Только вычисляют как прямоугольник, а не по факту. Количество запаса для укладки рекомендовано производителями покрытия.
• Материал для обшивки фронтонов и свесов.
• Уголки, пластины, саморезы, скобы, гвозди. Нужны анкера и шпильки, их количество подскажет проект.

Еще потребуются фасонные элементы для обустройства сквозных проходов через крышу, ендов, свесов, конька. Представленный набросок сметы действителен для холодной конструкции. Для утепленной крыши надо будет приобрести утеплитель и пароизоляционную пленку, брусок для контрообрешетки и материал для обшивки крыши изнутри.

Калькулятор каркаса двускатной крыши — дюймы

Полноэкранный режим

?

Всегда показывать полное меню

Прилепленное меню

Новый Расстояние между полками Смотрите завершенные проекты!

Свяжитесь с нами

Есть идея для нового калькулятора или улучшения/дополнения к существующим?
Или нужна помощь с использованием наших калькуляторов?
Пожалуйста, дайте нам знать!

?

Создание и печать полномасштабных PDF-файлов с диаграммами на этой странице (шаблоны)

Калькулятор каркаса двускатной крыши — с бегущими точками разбивки — дюймы

? От внешней стороны стены к внешней стороне стены (длинная сторона) Длина стены Толщина стропил ? От внешней стороны стены к внешней стороне стены (короткая сторона) Ширина стены Глубина стропила ? Введите угол в градусах напрямую или выберите шаг из раскрывающихся списков, чтобы рассчитать и ввести угол Угол крыши ° _11. 522.533.544.555.566.577.588.599.51010.51111.51212.51313.5141415.515.51616.51717.51818.51919.52021222324 в 12 Толщина хребта Свес (уровень) _1’2’3′ Глубина хребта Свисающий фронтон _1’2’3′ Точное расстояние между стропилами Сетин концевых стропил Сиденье Бердсмут ? ? Точное расстояние сохраняет введенное расстояние и при необходимости корректирует 2 расстояния между крайними ребрами Точное расстояние ? Equal Spacing настраивается до ближайшего UNDER или равного введенному интервалу Равный интервал Высота стены Футы, дюймы, метрика Толщина стены Расширить хребет Рейки

? Создает ссылку для сохранения или обмена текущим расчетом Поделитесь этим расчетом Все измерения являются фактическими размерами в готовом виде. Весы

Для хорошей прямой фасции добавьте дополнительный дюйм или 2 к концам всех ваших стропил (общая длина). После того, как они будут готовы, вы можете щелкнуть линией, чтобы отметить и обрезать хвосты по красивой прямой линии, чтобы компенсировать любую деформацию гребня или ошибки маркировки, обрезки и исправления.

Все погонные замеры выполняются «включено», от начальной точки до ближней стороны стропила.
Бегущий хребет: разметить

Бегущая стена: разметить

Щелкните левой кнопкой мыши, отпустите и перетащите для измерения в масштабе на диаграмме ниже. Увеличьте масштаб диаграммы для более точных измерений.

Угол Масштаб

Калькулятор каркаса двускатной крыши — Метрика

Полный экран

?

Всегда показывать полное меню

Прилепленное меню

Новый Расстояние между полками Смотрите завершенные проекты!

Свяжитесь с нами

Есть идея для нового калькулятора или улучшения/дополнения к существующим?
Или нужна помощь с использованием наших калькуляторов?
Пожалуйста, дайте нам знать!

?

Создание и печать полномасштабных PDF-файлов с диаграммами на этой странице (шаблоны)

Калькулятор каркаса двускатной крыши — с бегущими точками разметки — метрическая система

? От внешней стороны стены к внешней стороне стены (длинная сторона) Длина стены Толщина стропил ? От внешней стороны стены к внешней стороне стены (короткая сторона) Ширина стены Глубина стропила Угол крыши Толщина хребта Свес (уровень) Глубина хребта Свисающий фронтон Макс. расстояние между стропилами Концевые стропила Высота стены ? Equal Spacing настраивается до ближайшего UNDER или равного введенному интервалу Равный интервал ? Точное расстояние сохраняет введенное расстояние и при необходимости корректирует 2 расстояния между крайними ребрами Точное расстояние Толщина стены Сиденье Бердсмут ? Баттенс Расширить хребет

? Создает ссылку для сохранения или обмена текущим расчетом Поделитесь этим расчетом Весы Возможные альтернативные равные центры стропил

Для хорошей прямой фасции добавьте дополнительно 20 мм или около того к концам всех ваших стропил (общая длина). После того, как они будут готовы, вы можете щелкнуть линией, чтобы отметить и обрезать хвосты по красивой прямой линии, чтобы компенсировать любую деформацию гребня или ошибки маркировки, обрезки и исправления.

Все погонные замеры выполняются «включено», от начальной точки до ближней стороны стропила.
Бегущий хребет: разметить

Бегущая стена: разметить

Щелкните левой кнопкой мыши, отпустите и перетащите для измерения в масштабе на диаграмме ниже. Увеличьте масштаб диаграммы для более точных измерений.

Угол Масштаб

Деталь стропила (новое окно)

Калькулятор каркасной крыши Gable — шаблоны стропила, планы кровела, высота +3D

также см.

Дисплей

Единиц длины:

DU

Технические рисунки Цвет:

CL

UH

HARD (например, черепица или металлическая кровля)

US

Soft (например, мембранная кровя)

Крыша

Высота крыши:

TH

EAVE (

TH

EAVE (SOFFIT): TH

EAVE (SOFFIT): TH

(

TH

. 0003

TC

Рейбл.

HW

Длина дома:

HL

Толщина стены:

HC

Высота стены:

HH

Стена.0002 Width:

MW

Height:

MT

Rafter

Birdsmouth seat cut:

RG

Rafter depth:

RW

Rafter thickness:

RT

РАЙКА РАФТЕРСКИХ СТАВКИ:

RS

Кровяная подложка

Ширина:

DW

Длина:

DL

Headlap:

83838

. 0339

Sidelap:

DS

Counter-batten (lath)

Thickness:

CT

Roofing battens (lath)

Width:

LW

Thickness:

LT

Расстояние Battens:

LS

Плата Sheating OSB

Ширина:

OW

Длина:

OL

(

.0002 Width:

SW

Length:

SL

Headlap (overlap from above):

ST

Sidelap:

SS

Choose Drawing:

• Gable roof Схема расстановки стропил
• Схема расстановки обрешетки крыши
• Схема расстановки стропил
• Стропила двускатной крыши, вид спереди

{{#isCovered}}

{{/isCovered}} {{/drawings}}

Distance: 0

Calculation results

Roof

• Roof angle (pitch):  43. 44 °

• Length from ridge to eave:  468.25 cm

• Total roof width with rake overhangs :  900 cm

• Roof area (square):  84.284 m2

Rafter

• Rafter cut angle:  46.56 °

• Rafter plumb cut depth:  14.2 cm

• Total rafter lumber length:  482.45 cm

• Rafter depth:  15 cm

• Rafter thickness:  5 cm

• Total длина стропила со свесом: 468,25 см

• Длина стропила от конька до H.A.P (высота над птичьим ртом): 413,16 см

• Длина от отвеса конька до посадочного места 406.27 cm

• Tail or eave length (tail cut — birdsmouth heel cut):  55. 09 cm

• Seat cut (level):  5 cm

• Plumb cut (heel cut): 4,73 см

Настенная пластина (нижняя Purlin)

• Ширина: 15 см

• : 15 CM

• 392

  9000

2
2
• 9054 2
• 9054 2
• 9054 2
• 9054 2 9054 2 9054 2 9054 2 9054 2 9054 2 9054 2 9054 2 9054 2 9054 2 9054 2 9054 2

2

• .0002 Подкровельный слой

  • Общая длина:  10000 см

  • Количество полос:  11 шт.

  Rafter spacing

  • S 1:  40 cm

  • S 2:  30 cm

  • S 3:  60 cm

  • S 4:  60 cm

  • S 5:  60 см

  • S 6:  60 см

  • S 7: 60 CM

  • S 8: 60 CM

  • S 60 CM

  2 9: 60 CM

  2 9: 60108

  2 9: . 11:  60 cm

  • S 12:  60 cm

  • S 13:  60 cm

  • S 14:  15 cm

  • S 15:  30 cm

  • S 16: 40 CM

  Расхождение Batten

  • L 1: 50 см

  • L 2: 50 CM

  • 3

    L 2: .

    L 4:  50 cm

  • L 5:  50 cm

  • L 6:  50 cm

  • L 7:  50 cm

  • L 8:  28.25 см

  Материалы для строительства

  Материалы для покрытия крыши (листы или кусочки)

  РАФТЫ

  • Глубина стропила: 15 см

  • Длина: 482. 45 CM

  : .

  • Количество: 34 шт.

  • Объем древесины:  1,23 м3

  Контробрешетка (рейка)

  Кровельная рейка (рейка)

  Стеновая пластина (нижний пурлин)

  Кровяная подложка

  • Ширина: 100 см

  • Длина: 1000 CM

  • 667107 10107 100003

  • 6666667 10107.

  • Область: 100 M2

  Материалы для изоляции крыши

  • .0003

    Display

    Type of roofing material

    Roof

    • Roof height:  300 cm

    • Eave overhang (soffit):  40 cm

    • Rake overhang:  50 cm

    • Установка стропил (баржи): выбрано

    • Установка стропил близко к стене (параллельно): выбрано

    Дом

  • 1

    Ширина дома: 600 см

  • Длина дома: 800 см

  • Толщина стены: 30 см

  • Высота стены: 4008

  • . )

    • Width:  15 cm

    • Height:  15 cm

    Rafter

    • Birdsmouth seat cut:  5 cm

    • Rafter depth:  15 cm

    • Rafter thickness:  5 cm

    • Rafters spacing:  60 cm

    Roofing underlayment

    • Width:  100 cm

    • Длина: 1000 см

    • HEADGLAP: 15 CM

    • Стокол: 15 СМ

    Стравутся (lath)

  (Lath)

(Lath)

(Lath)0541

Толщина: 3 см

Кровяные батты (Lath)

heating osb плата

• . 1,4 см

Кровельные материалы (листы или куски)

{{/fields}}

{{/groups}} {{#isCaption}}

Обратите внимание:

• Значения выделены значком0107 зеленый цвет являются допустимыми значениями.
• Значения, выделенные оранжевым цветом, имеют незначительные отклонения от нормы.
• Значения, выделенные красным цветом , представляют собой значения, которые подвергают конструкцию риску разрушения или делают ее использование неудобным.

{{/isCaption}}

Калькулятор площади крыши

Калькулятор площади крыши

Калькулятор площади крыши
преобразования дюйма ./images/row_house_bg.jpg»> футов 1 .08 2 .17 3 .25 4 .33 5 .42 6 .50 7 .58 8 0,67 9 ./images/row_house_bg.jpg»> .75 10 .83 11 .92		Этот калькулятор поможет вам определить количество квадратных футов, необходимое для замены черепицы. Черепица фигурная по количеству квадратов. 10’x10′ = 100 футов (1 квадрат) Калькулятор площади крыши: Фронтон и HIPSHED Для каждого типа крыши, изображенного ниже, Д = горизонтальная длина, Ш = горизонтальная Ширина и H = Высота по вертикали, все введено в футах . Уклон в дюймах на фут может заменить H. (Если вы не знаете, как измерить наклон, см. эти инструкции .) Шатровые крыши могут представлять проблему для измерения высоты, и метод уклона может быть заменен вместо измерения высоты. Поскольку современная архитектура допускает наличие смешанных склонов в одном конструкции, калькулятор позволяет вводить различные уклоны для пересекающихся крыш. Для многих крыш размеры можно снимать с земли или с лестницы. Убедитесь, что ваши измерения включая любой выступ на карнизе. Высоту часто можно измерить на торцевой стене в центре фронтона. Сложные кровли могут иметь многочисленные повторения этих форм – для каждого участка выполняйте отдельный расчет, затем сложите результаты вместе (на бумаге), чтобы получить общую площадь крыши. Крыша « ящик для соли » с неравные стороны могут быть рассчитаны как две отдельные формы односкатной крыши. А-образная рама «Крыша просто фронтон с высоким наклоном.

---

ДВУСЦОВАЯ ИЛИ ВАЛЬМОВАЯ КРЫША: У двускатной и вальмовой крыш одинаковой длины и уклона будут одинаковые площади.		Введите ниже размеры крыши для вашей крыши в футах (или уклон как дюймов подъем на фут.) Если ввести только L-1, W-1 и H-1, результатом будет площадь односкатная прямая крыша. Если ввести все шесть значений, результатом будет фактическая открытая площадь обеих крыш. Вы не можете ввести значения только для области 2. Значения, рассчитанные для крыш 1 и 2, независимы. Сумма не будет равна их добавленные значения, так как калькулятор вычитает скрытую область из крыши 1 на пересечении, и отображает только фактическую открытую площадь крыши для общего количества.

	L-1W-1H-1 наклон1 -ИЛИ- /12	Зона 1 = фут 2		Всего открытых, Области 1 и 2 Комбинированные: футов 2		Крыша 1 Скрытая футов 2 Длина конька крыши 2 футов
	Л-2В-2 H-2slope2 -ИЛИ- /12	Зона 2 = фут 2

---

./images/row_house_bg.jpg»> Односкатная крыша:
		Соберите размеры вашей односкатной крыши и введите ниже в футах (или уклон дюймов подъем на фут.)
			L-5W-5H-5 наклон5 -ИЛИ- /12	Зона 5 = фут 2

---

Вернуться к Строительные калькуляторы

Измерение уклона и ската крыши

Ник Громицко, CMI® и Бенджамин Громицко

И уклон, и уклон указывают на наклон крыши, выраженный как отношение вертикали к горизонтали. В этой статье описывается как уклон крыши, так и уклон крыши, а также различия между ними, поскольку они не совпадают. Поскольку уклон влияет на то, как устанавливаются кровельные системы, в том числе определяет, какой тип материала кровельного покрытия может быть применен, понимание того, как измерить уклон крыши, может быть ценным для домашнего инспектора.



Геометрия

На приведенном выше рисунке показана простая двускатная крыша и общая взаимосвязь между подъемом, уклоном и пролетом. Каркас крыши представляет собой практическое применение геометрии, а уклон крыши в значительной степени основан на свойствах прямоугольного треугольника.



В каркасе крыши основание прямоугольного треугольника называется прогоном. Пробег — это расстояние от внешней стороны верхней пластины стены до точки, расположенной непосредственно под центром конька. Вертикальная сторона треугольника называется подъемом и представляет собой расстояние, на которое стропильная доска поднимается вверх над верхней пластиной стены.

Уклон

Уклон — это уклон крыши, выраженный как отношение вертикального подъема к горизонтальному прогону, где прогон — это часть пролета. Это соотношение всегда выражается в дюймах на фут.

Коэффициент уклона

Говорят, что крыша, которая поднимается на 4 дюйма на каждый 1 фут или 12 дюймов пробега, имеет уклон «4 из 12». Если подъем составляет 6 дюймов на каждые 12 дюймов пробега, то уклон крыши равен «6 из 12».

Наклон может быть выражен численно в виде отношения. Коэффициент уклона представляет собой определенный подъем по вертикали на каждые 12 дюймов горизонтального участка. Например, наклон «4 из 12» можно выразить как отношение 4:12. Наклон «6 из 12» выражается как 6:12.





Треугольный символ над линией крыши на этом архитектурном фасаде предоставляет информацию о ро склоне .

Уклон выражается:

• как отношение; и
• в дюймах на фут.

Уклон

Уклон — это уклон крыши, выраженный как дробь, полученная путем деления подъема на пролет, где пролет крыши — это расстояние между наружной поверхностью верхней плиты одной стены и другой.

Доля ската

Исторически слово «скат» означало отношение высоты конька ко всему пролету/ширине здания или отношение длины стропил к ширине здания. А тогда конек обычно находился посередине пролета. В современной строительной практике это уже не так. Конек может быть размещен в любом месте пролета, от середины до любой конечной точки пролета.

Крыша, возвышающаяся на 8 футов над 24-футовым пролетом, имеет уклон «от 1 до 3». Если подъем составляет 4 фута над 24-футовым пролетом, то уклон крыши считается «от 1 до 6».

Высота звука может быть выражена численно в виде дроби. Доля шага представляет собой определенную величину вертикального подъема по всему пролету. Например, для крыши с подъемом 4 фута и пролетом 24 фута шаг составляет «от 1 до 6», что может быть выражено как доля 1/6. Шаг «от 12 до 24» выражается как 1/2.

Термины «шаг» и «наклон» часто используются взаимозаменяемо, что неверно. Они не означают одно и то же. А наклон дает более ценную информацию, чем шаг, как определено в этой статье.





Используя приведенную выше иллюстрацию и информацию, которую мы только что узнали об уклоне и уклоне, мы можем видеть, что уклон 2:12 может быть выражен как 1/12 шага, если предположить, что пролет в два раза превышает длину участка. Если уклон составляет 4:12, шаг для 24-футового пролета составляет 1/6. Если шаг 1/3, наклон 8:12. Помните, уклон выражается в виде отношения и в дюймах на фут. А шаг – это дробь, полученная путем деления подъема на весь пролет.

Минимальный уклон для различных кровельных покрытий

Международный жилищный кодекс (IRC) устанавливает минимальные требования к кровельным покрытиям и предписывает использовать инструкции по установке кровельного покрытия от производителя.

• Битумная черепица должна укладываться на скаты крыши 2:12 или больше (2015 IRC R905.2.2).
• Глиняная и бетонная черепица должна укладываться на скаты крыши 2,5:12 или больше (2015 IRC R905. 3.2).
• Металлическая черепица должна укладываться на скатах крыши 3:12 или больше (2015 IRC R905.4.2).
• Рулонная кровля с минеральной поверхностью должна укладываться на скаты крыши 1:12 или больше (2015 IRC R905.4.2).
• Сланцевая черепица должна укладываться на скаты крыши 4:12 или больше (2015 IRC R905.6.2).
• Деревянная черепица должна укладываться на скаты крыши 3:12 или больше (2015 IRC R905.7.2).
• Деревянные распорки следует устанавливать на скатах крыши 3:12 или больше (2015 IRC R905.8.2).
• Сборные крыши должны быть установлены на скате крыши 0,25:12 или больше (2015 IRC R905.9.1), за исключением кровель из каменноугольной смолы, которые имеют минимальный уклон кровли, равный одной восьмой единице по вертикали и 12 единицам по горизонтали (уклон 1%).
• Металлические кровельные панели должны быть установлены на скатах крыши в соответствии с определенными швами (2015 IRC R905.10.2):
  • минимальный уклон крыши 3:12 для металлических крыш с непропаянными швами внахлест без нанесения герметика внахлест
  • минимальная крыша уклон 0,5:12 для металлических крыш с непайкой внахлест с нанесенным внахлест герметиком
  • минимальный уклон крыши 0,25:12 для кровельных систем со стоячим фальцем
• Модифицированная битумная кровля должна укладываться на уклонах крыши 0,25:12 или больше (2015 IRC R905. 11.1).
• Однослойная кровля из термореактивного материала должна укладываться на скаты крыши 0,25:12 или больше (2015 IRC R905.12.1).
• Однослойная кровля из термопласта должна укладываться на скатах крыши 0,25:12 или больше (2015 IRC R905.13.1).
• Кровля из напыляемого пенополиуретана должна укладываться на скате крыши 0,25:12 или больше (2015 IRC R905.14.1).
• Жидкая кровля должна укладываться на скаты крыши 0,25:12 или больше (2015 IRC R905.15.1).
• Фотогальваническая черепица должна укладываться на скаты крыши 2:12 или больше (2015 IRC R905.16.2).



Битумная черепица

Наклон крыши влияет на отвод воды с поверхности и может определить тип материала кровельного покрытия, который необходимо установить. Битумную черепицу следует использовать только на крышах с уклоном 2:12 или больше. Крыши из битумной черепицы предназначены для отвода воды, а не в качестве водонепроницаемого барьера. Уклон крыши влияет на ее способность отводить воду и определяет пределы использования битумной черепицы.

Большинство битумных гонтов можно использовать на скатах крыш с 4:12 до 21:12, используя стандартные методы укладки. Асфальтовую черепицу можно использовать на уклонах от 2:12 до 3,9:12, если соблюдаются специальные процедуры укладки на малых уклонах. Инспектор обычно находит рулонные кровельные материалы, установленные на уклонах менее 4:12.

Измерение уклона

Вам понадобится столярный уровень, рулетка и карандаш.

Отмерьте 12 дюймов от одного конца уровня и сделайте отметку.

Вы можете снять мерки с незавершенного чердачного помещения под крышей или в районе скоса, или поверх кровельных материалов. Измерение уклона от поверхности крыши может быть не самым точным из-за изначально неровной поверхности кровельного покрытия.

Ползите на недостроенный чердак. Найдите легкодоступную доску для стропил крыши. Приложите конец уровня к нижнему краю стропила крыши и держите его идеально ровно. Измерьте от 12-дюймовой отметки на уровне по вертикали до нижнего края стропила. Это измерение представляет собой количество дюймов, на которые поднимается крыша за 12 дюймов.

Найдите легкодоступную доску для граблей. Держите столярный уровень идеально ровно, удерживая его конец у нижнего края доски граблей. Измерьте от 12-дюймовой отметки на уровне по вертикали до того места, где рулетка касается нижнего края доски граблей. Это измерение представляет собой количество дюймов, на которые поднимается крыша за 12 дюймов.

Измерение уклона крыши с поверхности крыши будет неточным без использования чего-либо, чтобы сделать плоскую поверхность, от которой будет измеряться уклон. Использование 48-дюймового столярного уровня или прямой доски 2×4 может оказаться полезным для создания гладкой поверхности, отражающей наклон крыши.



Инспектор может счесть полезным использование мобильных технологий. Существуют приложения для мобильных устройств, которые точно измеряют уклон крыши, в том числе с возможностью делать цифровые снимки уклона с земли.

Резюме

Шаг и наклон не означают одно и то же. Уклон – это отношение, измеряемое в дюймах на фут. Поскольку уклон влияет на то, как вода сбрасывается с поверхности крыши, и определяет пределы использования битумной черепицы, понимание того, как измерить уклон крыши, может быть ценным для домашнего инспектора.



Как рассчитать площадь вашей крыши?

Распечатать/Сохранить как PDF

Пришло время заменить крышу? Вы пытаетесь выяснить, сколько вам придется инвестировать в вашу новую крышу?

Если это так, вы, вероятно, перегружены попытками узнать все, что входит в стоимость замены вашей крыши. Чтобы помочь вам понять размер ваших инвестиций в крышу, вам сначала нужно знать размер вашей крыши. Вот почему мы собираемся разобрать, как измерить квадратные метры вашей крыши.

Команда Bill Ragan Roofing занимается ремонтом и заменой крыш в Нэшвилле и прилегающих районах с 1990 года. Мы очень гордимся всем, что мы делаем, особенно нашим мастерством.

К концу этой статьи вы узнаете, как рассчитать площадь вашей крыши, а также еще 3 вещи, влияющие на стоимость вашей крыши.

Как измерить площадь вашей крыши в квадратных футах

Площадь вашей крыши оказывает огромное влияние на стоимость замены. Это влияет на ряд факторов стоимости, включая количество используемых материалов, труда и времени.

Имейте в виду, что единственный способ получить 100-процентно точные измерения — это вызвать местного кровельного подрядчика , который профессионально измерит вашу крышу, и предоставит вам расчет стоимости . Тем не менее, я могу дать вам расчеты, чтобы получить приблизительное представление о площади вашего дома в квадратных футах.

Определите площадь вашего дома

Если вы используете площадь своего дома в квадратных футах, вы получите лишь смутное представление о площади вашей крыши в квадратных футах. Вот почему вы должны выяснить площадь вашего дома.

Шаг человека среднего роста составляет от 2 до 2,5 футов. Чтобы определить площадь вашего дома, вы можете отступить (вы также можете использовать измерительную ленту) от размеров вашей крыши, посчитав шаги, которые вы делаете, чтобы получить длину вашего дома. Затем вы отступите от ширины вашего дома.

Отсчитав длину и ширину вашего дома, вы умножите два числа, чтобы получить площадь вашего дома.

Длина x ширина = площадь вашего дома

Ваши расчеты будут ошибочными, но измерение таким образом может дать вам общее представление о площади вашего дома. Имейте в виду, площадь дома не равна площади крыши.

Учитывайте наклон и сложность вашей крыши

Вы должны помнить о конструкции вашей крыши при расчете площади в квадратных футах. Крутизна и сложность изменят число, на которое умножается след.

Например:

Для легко поднимаемой двускатной крыши, по которой можно ходить, умножьте площадь основания на 1,3, чтобы получить площадь вашей крыши в квадратных футах.

Для вальмовой крыши с небольшим уклоном площадь основания крыши умножается на 1,4, чтобы получить площадь вашей крыши в квадратных футах.

Для крутой и сложной крыши умножьте площадь основания на 1,6, чтобы получить площадь крыши в квадратных футах.

Рассчитайте площадь вашей крыши

Теперь, когда вы подумали об уклоне и сложности вашей крыши, вы готовы узнать, как рассчитать квадратные метры вашей крыши.

Чтобы получить приблизительную оценку квадратных метров вашей крыши, используйте следующее уравнение:

(длина дома) x (ширина дома) = (площадь вашего дома)

(площадь вашего дома) ) x (уклон и сложность) = (квадратные футы площади крыши)

Например, если у вас есть легко поднимаемая двускатная крыша, по которой можно ходить, и дом размером 56 футов в длину и 28 футов в ширину, ваш расчет будет выглядеть вот так:

  56 футов (длина)

x 28 футов (ширина)

1568 футов = (площадь вашего дома)

x 1,3 (для легко поднимаемой двускатной крыши, по которой можно ходить)

2,038 = квадратные футы площадь крыши

Использование этого уравнения не будет на 100% точным, но знание квадратных метров вашей крыши — отличная отправная точка, чтобы узнать, сколько вам придется инвестировать в замену.

Еще 3 фактора, которые влияют на стоимость замены

Квадратные метры оказывают огромное влияние на стоимость вашей новой крыши. Однако есть и другие факторы, влияющие на стоимость замены кровли.

1. Тип крыши, которую вы хотите

Тип крыши, который вы хотите, будет иметь большое влияние на стоимость замены вашей крыши. Существует множество различных типов крыш на выбор в зависимости от вашего бюджета и желаемого внешнего вида.

Если у вас ограниченный бюджет и вы ищете недорогую крышу, вам может подойти крыша из битумной черепицы. Но если вы хотите перейти на более долговечную и остро выглядящую крышу, есть металлическая кровля со стоячим фальцем.

Асфальт и металл — два наиболее часто встречающихся типа крыш, но есть и высококачественные гонтовые крыши, которые продаются по более высокой цене. Эти крыши дают вам уникальный внешний вид, который действительно выделяется. Эти крыши премиум-класса включают кедровую тряску, шифер и черепицу.

Крыши из гонта премиум-класса могут быстро подорожать и быть более чем в три раза дороже кровли из битумного гонта.

2. Трудозатраты и время на выполнение работ

Трудозатраты и время являются двумя основными факторами, которые подрядчик по кровельным работам учитывает при расчете стоимости вашей новой крыши. Если что-то требует времени и труда, это отразится в окончательной стоимости замены вашей крыши.

Стоимость рабочей силы каждого человека в бригаде зависит от уровня его квалификации, опыта и того, сколько он может сделать за день. Стоимость рабочей силы будет варьироваться от подрядчика к подрядчику.

Время, необходимое для завершения работы, также имеет значение. Чем больше времени кровельщик проводит на вашей крыше и собственности, тем больше будет влиять на цену новой крыши.

Если крыша сложная и труднодоступная, ее выполнение займет больше времени и больше труда. От срыва вашей старой крыши до уборки вашей собственности после завершения работы, если это требует рабочей силы и времени, это повлияет на стоимость вашей новой крыши.

3. Эксплуатационные расходы вашего кровельного подрядчика

Каждый кровельный подрядчик несет операционные расходы для поддержания своего бизнеса. Эти эксплуатационные расходы всегда будут учитываться в цене любых необходимых кровельных работ.

Некоторые общие эксплуатационные расходы:

• Затраты на строительство и коммунальные услуги, магазин и автопарк
• Реклама и продвижение по службе
• Транспортные средства (топливо и страхование)
• Страхование гражданской ответственности
• Страхование компенсации работникам
• Лицензии и облигации
• Обучение
• Заработная плата и налоги с заработной платы
• Налоги (федеральные и местные органы власти)

Это лишь некоторые из постоянных операционных расходов, необходимых для ведения бизнеса. Независимо от того, выполняет ли кровельная компания простой ремонт или заменяет 10 крыш, это расходы, которые приходится оплачивать каждый день. Независимо от того, какую работу вы выполняете или какие услуги вам нужны, операционные расходы всегда будут учитываться при оценке или окончательной стоимости.

Что еще влияет на стоимость вашей новой крыши?

Теперь вы знаете, как приблизительно рассчитать площадь вашей крыши и еще 3 фактора, влияющих на стоимость. Помните, что единственный способ получить 100-процентно точные измерения — это обратиться к местному подрядчику по кровельным работам для профессионального измерения вашей крыши.

Зная площадь в квадратных футах и ​​3 других фактора стоимости, вы закладываете основу для определения размера ваших инвестиций в крышу. Однако есть еще несколько факторов, влияющих на стоимость вашей новой крыши, помимо тех, что перечислены в этой статье.

Чтобы понять, куда уходят ваши с трудом заработанные деньги, когда вы инвестируете в новую крышу, мы разбили 9 факторов, влияющих на стоимость вашей новой крыши.
