      Название элементов крыши: Элементы крыши. Названия. Подробное описание

      Содержание

      Элементы крыши. Названия. Подробное описание

      Выбор конкретной крыши и кровли необходимо делать еще на стадии проектирования строения. Современные технологии и стройматериалы позволяют архитекторам создавать огромное разнообразие решений как по конструкционным особенностям, так и по используемым покрытиям и технологиям. Во время выбора конкретного решения принимается во внимание большое количество факторов, влияющих на элементы крыши. Несмотря на такое разнообразие типов и конструкций крыш все они имеют несколько общих элементов.

      Элементы крыши. Названия

      Название элемента крышиКраткое описание

      Стропильная система

      		Может быть плоской односкатной, двускатной, многоскатной вальмовой, сложной, купольной и т. д. Сами стропила могут быть наслонными и висячими, целыми или наращиваемыми.

      Обрешетка

      		В зависимости от типа кровельных материалов бывает сплошной или решетчатой. Некоторые крыши имеют специальную вентиляционную контробрешетку.

      Кровельный пирог

      		Используется во время обустройства теплых крыш, состоит из пароизоляционного слоя, утеплителя и ветрозащиты.

      Кровельное покрытие

      		Может быть рулонным или штучным, из натуральных или искусственных материалов. Материалы кровли оказывают существенное влияние на ее стоимость и сложность кровельных работ.

      В таблице приведены только общие названия, каждый вид кровли имеет свои дополнительные элементы. На крышах могут быть окна и фронтоны, водостоки и иные инженерные конструкции.

      Содержание статьи

      • 1 Элементы крыши и их названия
        • 1.1 Фронтоны
        • 1.2 Скат
        • 1.3 Эркер
        • 1.4 Мауэрлат
        • 1.5 Лежень
        • 1.6 Цены на брус
        • 1.7 Балки перекрытия
        • 1.8 Карниз
        • 1.9 Опорная рама
        • 1.10 Конек
        • 1.11 Цены на различные виды кровельных коньков
        • 1.12 Центрирующее ядро
        • 1. 13 Стропилины основной крыши
        • 1.14 Кобылки
        • 1.15 Короб для софитов
        • 1.16 Угловые стропилины
        • 1.17 Нарожники
        • 1.18 Стропилины эркера
        • 1.19 Нижний подкос
        • 1.20 Вертикальная стойка
        • 1.21 Верхний подкос
        • 1.22 Горизонтальная затяжка
        • 1.23 Ендовы
        • 1.24 Подвесы конькового прогона
        • 1.25 Обрешетка
        • 1.26 Контробрешетка
        • 1.27 Ветровые доски
        • 1.28 Карнизные доски
        • 1.29 Цены на доски строительные
        • 1.30 Кровельное покрытие
        • 1.31 Кровельный пирог
        • 1.32 Водостоки
        • 1.33 Цены на водостоки
        • 1.34 Снегозащита
        • 1.35 Чердачные помещения
      • 2 Заключение
        • 2.1 Видео – Узлы стропильной системы

      Элементы крыши и их названия

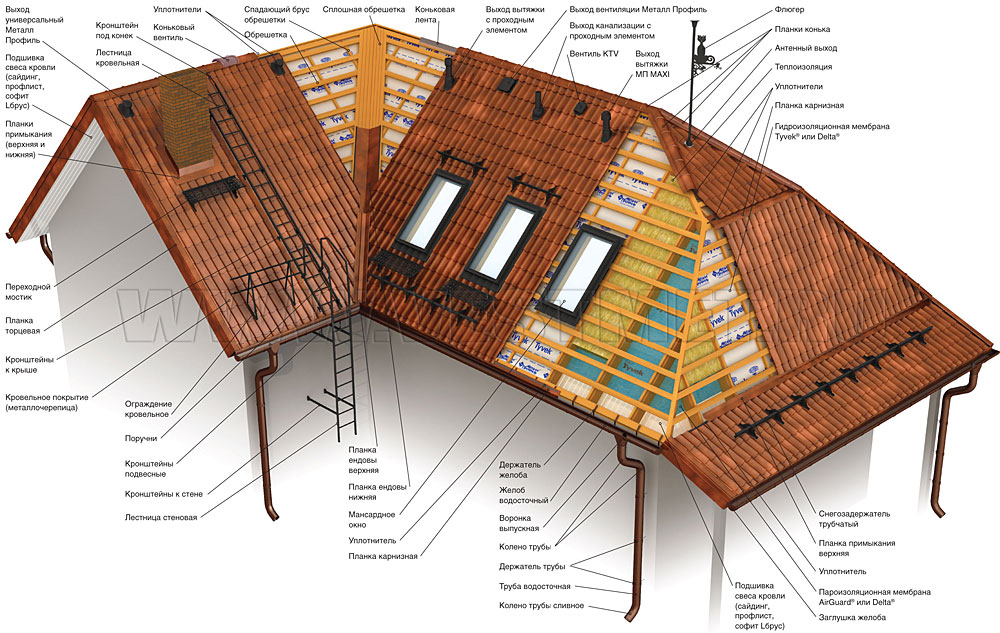

      Наиболее часто используемые элементы крыши рассмотрим на примере одной из самых сложных конструкций – вальмовой кровле с эркером.

      Вальмовая крыша с эркером

      Далее поговорим о тех элементах, которые на вальмовой крыше использованы не были. Сразу по ходу описания будем давать краткие объяснения к названиям элементов.

      Рассматриваемая крыша не имеет фронтонов, основная часть перекрывается двускатной вальмовой, эркер имеет шатровое покрытие.

      Фронтоны

      Фронтон – передняя часть стены различной формы. По бокам ограничивается двумя скатами, в нижней части карнизом. Фронтоны чаще всего изготавливаются из тех же стройматериалов, что и фасадные стены, но есть и иные варианты строительства этих элементов.

      В последнее время существенно расширился геометрический вид фронтонов, теперь можно встретить следующие их формы:

      • килевидную – напоминают перевернутый корабль;
      • лучковидную – форма лука;
      • полукруглую – вершина с циркульным завершением;
      • прерванную – имеется горизонтальный карниз для вставки окна;
      • самцовую – сложенную из бревен в качестве продолжения венцового участка стены;
      • ступенчатую – размеры ступенек уменьшаются кверху;
      • трапециевидную – фронтон в виде правильной трапеции.

      Фронтон в архитектуре

      На обыкновенных зданиях фронтоны чаще всего имеют традиционную треугольную форму.

      Треугольный фронтон

      Скат

      Часть крыши, располагающаяся между крайними стропильными ногами. Может иметь форму трапеции, прямоугольника, треугольника и т. д.

      Скат

      В многоквартирных домах крыши чаще всего односкатные плоские, скат – бетонная плита перекрытия. Такие крыши имеют рулонные покрытия, в некоторых случаях могут быть эксплуатируемыми. На них делают зимние сады, площадки для отдыха, бассейны и прочие элементы для повышения комфортности проживания.

      Плоская крыша с бассейном

      Эркер

      Выступающая за проекцию фасада часть здания со своей отдельной кровлей. Крыша эркера может быть полукруглой, прямоугольной или многогранной. В нашем примере эркер симметричен и расположен точно посредине фасадной стены. Размеры здания 11×13,5 м. Стропильные ноги и вертикальные опоры упираются на мауэрлаты и лежни.

      Эркер

      Мауэрлат

      Изготавливается из досок или бруса, фиксируется по периметру фасадных стен или к специально подготовленному армирующему поясу. На мауэрлат упираются нижние концы стропильных ног. Элемент должен прочно фиксироваться, если кладочные материалы фасадных стен не отличаются высокими показателями физической прочности, то под мауэрлат обязательно обустройство армирующего пояса. В брусчатых домах в качестве мауэрлата используется верхний венец. Для предупреждения расползания стен применяются металлические или деревянные нагели большого диаметра и длины, они связывают между собой несколько венцов дома.

      Мауэрлат

      Лежень

      Изготавливается из бруса или доски, крепится к несущим межкомнатным перегородкам сразу к кладочным материалам или армопоясу, служит опорой для различных упоров стропильной системы.

      Лежень

      Между стенами и деревянными элементами всегда следует укладывать гидроизоляцию, универсальным и самым оптимальным вариантом считается обыкновенный рубероид. Есть лишние деньги и желание их потратить – можно покупать современные мастики на основе модифицированного битума. Строительный эффект тот же, финансовый намного отличается от варианта с рубероидом.

      Цены на брус

      Брус

      Балки перекрытия

      Этот архитектурный элемент можно относить как к потолку, так и к крыше. Дело в том, что на эти балки упираются многие упоры стропильной системы, без них строительство сложных кровель невозможно.

      Балки перекрытия

      Расстояние между балками выбирается с учетом стандартных размеров утеплителей. Во время установки этих элементов следует принимать во внимание особенности крыши эркера, балки должны держать все стропильные ноги. Угловые балки эркера располагаются на биссектрисе угла, в противном случае крыша и вылет карниза будут несимметричными. Укладываются на мауэрлаты и лежни или на стены.

      Карниз

      Элемент, который отделяет вертикальную плоскость стены от плоскости крыши, называется карнизом.

      Подшивка карниза

      Может иметь несколько разновидностей.

      1. Ордерный карниз. Резко выходит вперед и сильно нависает над частями фасада, выполняет функцию их защиты от атмосферных осадков.
      2. Гезимс. Карниз имеет вид полосы, расчлененной на несколько продольных выступов и впадин, может располагаться как непосредственно под крышей, так и между этажами как декоративный элемент фасада здания.

      Если строение имеет деревянный карниз, то его рекомендуется подшивать досками сразу после монтажа балок, это намного упрощает работы по дальнейшему строительству стропильной системы. Кроме того, сам карниз также намного проще подшивать сразу после установки балок. После того как балки перекрытия и карниз готовы, можно приступать к установке опорной рамы.

      Подшивка карниза доской

      Опорная рама

      Один из самых важных несущих элементов крыши. Состоит из вертикальных опор, прибитых к лежням, и горизонтальных коньковых прогонов. Размеры опорной рамы зависят от размеров крыши, сложные варианты могут иметь несколько опорных рам: одна устанавливается под коньком, остальные в самых слабых местах стропильных ног.

      Опорная рама

      Конек

      Линия стыка верхних частей скатов крыши. Простые крыши имеют только один конек, у сложных таких элементов несколько.

      Коньковый элемент кровли

      На опорной раме крыши эркера устанавливается специальное приспособление – центрирующее ядро.

      Цены на различные виды кровельных коньков

      Конек кровельный

      Центрирующее ядро

      На нем сходятся все стропила крыши эркера. Это центрирующий элемент высотой примерно 50 см м толщиной около тридцати сантиметров. Делается он из сплошной чурки или клееных досок, служит упором для стропилин, фиксируется на вертикальной опоре рамы эркера.

      Центрирующее ядро

      Стропилины основной крыши

      Самый важный и самый известный элемент кровли. Воспринимают на себе все усилия кровли, изготавливаются из досок различных размеров. Расчет делается на стадии проектирования дома. Вверху стропилины фиксируются друг к другу или к коньковой доске, могут упираться о коньковый прогон или иметь отдельную опорную раму.

      Стропила

      Внизу стропильные ноги упираются о мауэрлат, могут быть висячими наслонными.

      1. Висячие стропилины. Используются на небольших зданиях и сооружениях, имеют только две точки опоры. Вверху упираются друг о друга или в коньковую доску, расположенную между стропильными ногами. Внизу упираются о мауэрлат. Для усиления конструкции могут применяться затяжки. Это обыкновенные доски, фиксирующие две стропильные ноги в верхней части, таким образом подготавливаются простейшие фермы.
      2. Наслонные стропилины.
        Название элемента обозначает, что стропильные ноги наслоняются на любые дополнительные опоры. Они могут размещаться в различных местах, быть вертикальными или угловыми.

      Особенности стропильных систем

      Кобылки

      Крепятся на стропилах, удлиняют эти элементы, позволяют уменьшать стоимость стропильной системы и улучшать ее эксплуатационные характеристики. Для изготовления кобылок могут использоваться тонкие доски, на них не воздействуют значительные усилия. Кобылки позволяют выводить скат за пределы стены на значительное расстояние и дополнительно защищать фронтонные стены от негативного воздействия естественных осадков.

      Стропила с кобылками

      Короб для софитов

      Назначение – улучшение внешнего вида свесов скатов крыши, минимизация рисков подрыва кровли резкими порывами ветра. Изготавливается из досок, в дальнейшем зашивается деревянными или пластиковыми софитами.

      Короб для софитов

      Угловые стропилины

      Используются только в сложных многоскатных крышах, самые длинные элементы стропильной системы. Требуют особенного внимания во время изготовления и установки.

      Нарожники

      Специальные элементы для увеличения жесткости фиксации угловых стропилин. Могут опираться о балки перекрытия или специально установленные элементы.

      Нарожники

      Стропилины эркера

      Самые большие по размерам элементы сложной кровли, закрывают эркер. Одним концом упираются о центрирующее ядро, там сходится верхний край, а вторым концом на балки.

      Стропила эркера

      Это общая начальная конструкция крыши, в дальнейшем нужно устанавливать различные вертикальные, горизонтальные и наклонные связи для увеличения жесткости конструкции и повышения ее несущей способности. Количество рассчитывается индивидуально для каждой крыши, каждый вариант фермы может иметь существенные различия. Но есть общие виды элементов стропильных систем.

      Нижний подкос

      Устанавливается под углом к вертикали, один конец упирается о стропилину, второй о вертикальную опору и балку перекрытия.

      Нижний подкос

      Вертикальная стойка

      Поддерживает стропильную ногу, устанавливается вертикально, нижний конец упирается о балку перекрытия.

      Стойка

      Верхний подкос

      Монтируется в верхней трети стропильной ноги, устанавливается под углом, нижний конец упирается о горизонтальную затяжку.

      Верхний подкос

      Горизонтальная затяжка

      Фиксирует две стропильные ноги в конструкцию фермы.

      Стойки, затяжки и подкосы изготавливаются из досок, длинные вертикальные опоры и прогоны из бруса. Проектировщики часто предлагают эти элементы изготавливать из спаренных досок, так дешевле и надежнее. Спаренные доски всегда имеют более высокие показатели сопротивляемости на изгиб, чем брус такой же толщины.

      Горизонтальная затяжка

      Ендовы

      Места стыка скатов под тупым углом. Наиболее опасный элемент крыши, именно здесь чаще всего возникают протечки. В ендовах устанавливается специальный брус или доска, которая называется ендовной. Во время строительства ендов нужно использовать лишь качественные пиломатериалы, обязательно делать мероприятия по их защите от гниения и повреждения вредителями.

      Ендова кровли из металлочерепицы

      Подвесы конькового прогона

      Используются для усиления конструкции на больших по размеру крышах, изготавливаются из брусков или досок.

      Подвесы конькового прогона

      Все элементы стропильной системы должны между собой жестко фиксироваться. Делать это можно как при помощи современных металлических перфорированных пластин и уголков, так и обыкновенными гвоздями или металлическими скобами. После того как все работы закончены, можно приступать к изготовлению обрешетки.

      Обрешетка

      Удерживает кровельный материал, технические параметры зависят от физических характеристик кровельных покрытий. Обрешетка может быть сплошной или решетчатой. Очень важный с точки зрения длительности эксплуатации крыши элемент. Обрешетка должна гарантировать, что кровельное покрытие не будет прогибаться под весом снежного покрова, листы металлочерепицы прочно зафиксированы и не оторвутся резкими порывами ветра.

      Обрешетка

      Делать обрешетку можно как из новых, так и из бывших в употреблении пиломатериалов. Главное требование к ним – отсутствие гнилостных повреждений. Внешний вид никакого значения не имеет, обрешетка всегда скрывается кровельными покрытиями.

      Контробрешетка

      Монтируется на теплых кровлях, обеспечивает надлежащие условия естественной вентиляции для удаления влаги. Увеличивает время эксплуатации крыши, предупреждает преждевременный выход из строя нагруженных элементов стропильной системы. Линейные параметры контробрешетки имеют строгие нормированные значения. Несоблюдение рекомендаций профессионалов становится причиной нарушения эффективности естественной вентиляции, последствия такой ситуации очень неприятные.

      Обрешетка и контробрешетка

      Ветровые доски

      Фиксируются на обрешетке со стороны фронтонов. Выполняют две функции: предупреждают подрыв кровли и улучшают внешний вид дома. Могут быть деревянными, металлическими или пластиковыми.

      Монтаж ветровой доски

      Карнизные доски

      Улучшают дизайнерский вид крыши, предупреждают намокание стропильной системы. Изготавливаются из металла или пиломатериалов.

      Лобовая планка для софитов

      Цены на доски строительные

      Доски строительные

      Кровельное покрытие

      Главная задача – создавать герметичное покрытие крыши, защищать внутренние помещения от ветра, дождя и снега. В настоящее время существует много видов кровли, каждый элемент крыши имеет свои технические характеристики. Во время выбора нужно смотреть не столько на стоимость, сколько на время эксплуатации. Дешевая кровля служит примерно десять лет, экономично очень дорого полностью менять кровлю через такой короткий срок эксплуатации.

      Кровельные материалы

      Кровельный пирог

      Элемент присутствует только в теплых крышах, состоит из нескольких слоев.

      1. Парозащита. Назначение – предупреждать попадание влаги в утеплители. Этот элемент кровли обязателен только в тех случаях, когда для теплозащиты используется минеральная вата или эковата. Эти материалы способны впитывать большое количество влаги, а во влажном состоянии существенно увеличиваются показатели теплопроводности. Эффективность теплозащиты кровли уменьшается, деревянные элементы стропильной системы длительное время контактируют с влажным утеплителем. Как следствие – ускоренная порча пиломатериалов.
      2. Утеплительный слой. Чаще всего используется минеральная вата. Реально имеет всего два преимущества – не выделяет в воздух вредные химические соединения и не боится открытого огня. Недостатки – высокая стоимость, довольно большая масса, значительные показатели гигроскопичности и продуваемость ветром. Утеплительные материалы на основе полимеров этих недостатков не имеют. Что касается выброса вредных веществ, то современные пенопласты по этим показателям считаются безопасными для здоровья и санитарными организациями допущены к использованию в жилых помещениях.
      3. Ветрозащита. Предупреждает выдувание теплого воздуха из утеплителя. Применяется только в том случае, когда в качестве утеплителя использовалась минеральная вата. Для ветрозащиты используются высокотехнологичные современные мембраны, они пропускают пар из минваты, защищают ее от ветра и попадания конденсата.
      4. Капельник.         Специальный элемент теплых крыш, собирает капли конденсата с кровли и ветрозащиты и направляет их в водосточную систему.
      5. Контробрешетка. Обязательный элемент теплой кровли, устанавливается между ветрозащитой и кровельными покрытиями. Контробрешетка обеспечивает функциональность естественной вентиляции подкровельного пространства. За счет этого быстро отводится влага, не допускается гниение деревянных элементов стропильной системы.
      6. Кровельное покрытие. Могут применяться как дешевые рулонные материалы для плоских односкатных крыш, так и дорогая натуральная штучная черепица для сложных дизайнерских кровель.

        Пирог крыши под металлочерепицу

        Кровельный пирог под мягкую кровлю

      Элементы теплой крыши могут иметь различные названия используемых материалов, но от этого не изменяется их конструкционная функция.

      Водостоки

      Назначение – отвод талой и дождевой воды со скатов крыши, недопущение чрезмерного увлажнения почвы под фундаментом здания, защита цоколя от переувлажнения. Эти элементы крыши могут изготавливаться из пластика или металла, имеют различную стоимость и форму. Но всегда состоят из одинаковых элементов.

      1. Желоб принимает воду со скатов и направляет ее к вертикальным элементам водоотвода. Желоб имеет торцевые заглушки, комплектуется соединительными и поворотными элементами.

        Желоб водосточный

      2. Воронка. Может устанавливаться на желоба, по ней вода попадает из желоба в вертикальные трубы. Есть воронки, которые крепятся у ендов в тех местах, где монтаж обыкновенных желобов по каким-либо причинам невозможен. Такие воронки для сбора воды из ендов сразу подключаются к индивидуальным трубам.

        Воронка

      3. Крепежные элементы. Фиксируют трубы к фасадным стенам и желоба к стропильной системе. Позволяют регулировать углы наклона и расстояния, могут быть металлическими и пластиковыми.

        Держатель водосточной трубы

      4. Круглые трубы. Отводят воду от дома, комплектуются концевиками, соединителями, тройниками.

        Труба водосточная оцинкованная

        Тройник водосточной трубы

        Колено трубы

      Водостоки – важный элемент крыши любого типа и на любом сооружении.

      Цены на водостоки

      Водостоки

      Снегозащита

      Этот элемент кровли выполняет две функции: защищает водостоки от чрезмерных усилий во время весеннего схода снега со скатов крыши и не допускает травмирования пешеходов. Снегозадержатели изготавливаются из металлических труб или листовой стали. Обязательно должны фиксироваться к стропилам или обрешетке, запрещается прикручивание только к кровле в местах ее провисания. Выбор конкретного типа снегозадержателей и мест их установки зависит от климатической зоны расположения здания.

      Трубчатый снегозадержатель

      Снегозадержатель для кровли

      Чердачные помещения

      Элементы крыши могут быть жилыми и нежилыми. В последнее время жилые чердачные помещения называются мансардами, но под такие цели они использовались и ранее. К сожалению не так часто, как хотелось многим владельцам домов. Проблема была в крайней отсталости советских строительных технологий и материалов. Как только на отечественном рынке появились импортные товары, мансарды стали очень популярными в нашей стране.

      Мансарда с балками

      Спальня на мансардном этаже

      Нежилые чердачные помещения чаще всего используются в различных пристройках и хозяйственных сооружениях. Они применяются только для хранения различных вещей, в сельской местности переоборудуются для хранения урожая.

      Заключение

      В статье приведены названия элементов согласно терминологии строительных норм и правил, на практике строители могут называть те или иные конструкции различными словами, но их назначение от этого не меняется. Рекомендуется всегда пользоваться правильной терминологией, это предупредит неизбежную путаницу и возникновение досадных ошибок.

      Видео – Узлы стропильной системы

      Детали крыши дома названия

      Содержание

      • 1 Конструктивные элементы крыши, устройство стропил
        • 1.1 Сечение стропил
      • 2 Конструкция и элементы крыши: названия и назначения
        • 2.1 Конструкционные характеристики
        • 2.2 Эксплуатационные характеристики
        • 2.3 Ограждающие конструкции крыши
        • 2.4 Элементы кровли
        • 2.5 Несущие конструкции крыши
      • 3 Конструкция и элементы крыши: названия и назначения
        • 3.1 Конструкционные характеристики
        • 3.2 Эксплуатационные характеристики
        • 3.3 Ограждающие конструкции крыши
        • 3.4 Элементы кровли
        • 3.5 Несущие конструкции крыши
      • 4 Конструкция и элементы крыши: названия и назначения
        • 4. 1 Конструкционные характеристики
        • 4.2 Эксплуатационные характеристики
        • 4.3 Ограждающие конструкции крыши
        • 4.4 Элементы кровли
        • 4.5 Несущие конструкции крыши
      • 5 Какие элементы крыши дома используются в конструкции кровли
        • 5.1 Конструктивные особенности крыши
        • 5.2 Названия элементов и частей кровли
        • 5.3 Геометрия строения крыши
        • 5.4 Стропильная система
        • 5.5 Обрешетка крыши
        • 5.6 Назначение и необходимость элементов конструкции

      Конструктивные элементы крыши, устройство стропил

      Составляющими крышу элементами являются стропила, обрешетка и ограждение, то есть кровля.

      Скаты и ребра — это наклонные поверхности. К горизонтальным составляющим относятся конек, ендова и разжелобок. Чтобы у нижнего края ската организовать сток, в ряде случаев применяют желоба. Нижняя часть ската, расположенная между желобком и обрезом, называется спуском. Можно назвать это основным элементом крыши.

      Деревянный каркас крыши представлен следующими конструктивными элементами: основными и обязательными — мауэрлатами, стропилами и обрешеткой, а также вспомогательными — затяжкой, стойкой и подкосами.

      Мауэрлат, в народе именуемый «матка», «матица», представляет собой брус, имеющий сечение минимум 10 х 10 см или обтесанное с нижней стороны бревно. Мауэрлат должен быть опорой для стропил, а также в его функции входит равномерное распределение нагрузки на наружные стены. На стены, выполненные из облегченной кладки, легких бетонов, каркасные и панельные, следует по всей их длине уложить непрерывный мауэрлат.

      Если стены массивные, выполненные из камня или кирпича, то под каждую стропильную ногу необходимо подложить имеющий длину 0,5 м отрезок бруса или бревна. При этом концы хомутов прикрепляют к металлическим крюкам, при кладке стен заделываемым на 2—3 ряда кирпича.

      Стропила из деревянных брусьев, досок, брусков по сути своей являются несущим каркасом крыши, ее основой.

      Крепление к стене

      К тому же стропила — это несущая конструкция, выдерживающая вес кровли, снега и напор ветра. Именно поэтому древесина, служащая для изготовления стропил, должна быть лишена каких бы то ни было изъянов: червоточин, выпадных сучков, гнили, трещин в зонах соединения и вне их длиной более 0,25 длины бруса и глубиной более 0,25 его толщины.

      На изготовление стропил подходят доски хвойных пород, имеющие толщину 40—60 мм, или брусья. Пиломатериал должен быть лишен дефектов, хорошо просушен, с минимальным количеством сучков. Допускается использовать и бревна, но следует учитывать, что они значительно тяжелее.

      Дощатые стропила характеризует простота сборки, поскольку все соединения осуществляют на гвоздях с использованием вкладышей и накладок или без них. Врубки, ослабляющие брусовые и бревенчатые конструкции, в данном случае используют лишь для соединения стоек с прогоном и лежнем в наклонных стропилах.

      Сечение стропил

      Обусловлено рядом факторов, таких как:

      • нагрузка, вызываемая весом кровли и снега,
      • шаг стропил, размер пролета,
      • уклон кровли.

      Размер сечения стропил необходимо подбирать с учетом их длины и расстояния между ними.

      Можно закрепить стропила прямо на мауэрлате. Однако в том случае, когда нужно перекрыть большой пролет, лишь основных элементов каркаса будет недостаточно.

      В подобной ситуации помогут затяжка, стойка и подкосы, причем как все вместе, так и по отдельности.

      Важно учитывать, что в любой конструкции крыши есть две основные составляющие части: ограждающая, представленная кровлей, и несущая, или стропила, которые делятся на висячие и наслонные.

      Характерной особенностью наслонных стропильных систем является их долговечность, ввиду эксплуатации под сквозным проветриванием, что предотвращает возможное загнивание деревянных наслонных стропил и их выход из строя. Относительная простота устройства и выполнения также играют немаловажную роль.

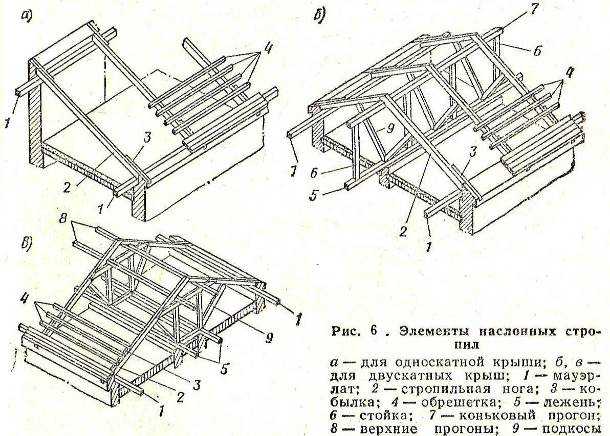

      Система наслонных стропил состоит из следующих конструктивных элементов:

      • стропильная нога,
      • подстропильные элементы,
      • обрешетка (настил).

      Наслонная стропильная система односкатной крыши включает в себя отдельные стропила, опирающиеся своими краями на противоположные стены сооружения. В случае с двухскатной крышей, стропильная система состоит из пары наклонных стропильных ног, которые упираются нижними краями на стены, а верхними краями на прогон, который поддерживается стойками.

      Конструкция и элементы крыши: названия и назначения

      Крыша – верхняя изолирующая и ограждающая часть здания, которая служит для защиты здания от неблагоприятных воздействий окружающей среды.Состоит из водоизолирующего слоя и основания (обрешетки, сплошного настила), укладываемого по несущим конструкциям крыши.

      Крыша состоит из несущей и ограждающей конструкций. Огораживающие конструкции – это кровля и фронтон/щипец. Несущая конструкция – стропильная система.

      Чердак – это пространство между поверхностью покрытия (крыши), наружными стенами и перекрытием верхнего этажа.

      Конструкционные характеристики

      По конструкционным характеристикам:

      • крыша может иметь чердак или может быть безчердачной (такую крышу называют – покрытие),
      • по уклону крыша может быть плоской или скатной,
      • крыша может иметь надстройки (мезонин, слуховые окна и т. п.),
      • самые распространенные крыши по геометрии бывают следующие: плоские, двухскатные, двухскатные ломаные, двухскатные со слуховым окном, складная (конверт), многощипцовая, шатровые, вальмовые, полувальмовые.

      Скат – грань, наклонная поверхность крыши.

      Уклон – показатель крутизны крыши, определяется тремя способами: в градусах угла между скатом крыши и перекрытием верхнего этажа, в процентах – отношение высоты крыши (H) к проекции ската крыши на перекрытие верхнего этажа (L), умноженное на 100 = (H/L)⋅100, в пропорциях (H:L).

      Скатная крыша – крыша, имеющая уклон более 6° (10%). С меньшим уклоном называют – плоская крыша.

      Мезонин – надстройка небольшой высоты над частью, обычно центральной, малоэтажного жилого дома, имеющая собственную крышу, возвышающуюся над общей.

      Слуховые окна – проемы для освещения и проветривания чердачных помещений, а также для выхода на крышу.

      Типы крыш по геометрии

      Эксплуатационные характеристики

      По эксплуатационным характеристикам:

      • крыша может иметь нежилой чердак и жилой (мансарда),
      • эксплуатируемую кровлю и не эксплуатируемую.

      Мансарда (этаж мансардный) – жилой чердак. Мансарда может быть не утеплённой (утепляется только перекрытие верхнего этажа) и утепленной (утепляются скаты крыши).

      Кровля эксплуатируемая – плоская кровля, используемая как по прямому назначению, так и в других эксплуатационных целях: зона отдыха, спортивная площадка, газон и т.п.

      Ограждающие конструкции крыши

      Кровля – верхнее ограждение (оболочка) крыши, непосредственно подвергающееся атмосферным воздействиям. Предохраняет здание от проникновения атмосферных осадков.

      Фронтон – торцевая часть крыши, часть фасада здания, ограждающая конструкция между скатами крыши. Служит для создания замкнутого помещения под крышей (чердака) и для его защиты от неблагоприятных воздействий окружающей среды. Фронтон отделен от от нижней части стены карнизами и, как правило, изготовлен из другого материала, чем стена, например, стена из бруса или кирпича, фронтон из досок.

      Щипец (вимперг) – верх торцовой стены строения, имеющий остроугольную форму и находящийся между двумя скатами крыши, но, в отличие от фронтона, щипец не отделён от стены карнизом и образует с фасадом единую плоскость и изготовлен из одного материала. Если сравнивать щипец с фронтоном, то отличие будет, в отсутствии карниза, визуально разделяющего стену и фронтон, и материал фронтона может отличаться от материала стены.

      Козырёк – мини крыша, которая располагается над торцевыми стенами под фронтонами и служит для предохранения стен от атмосферной влаги.

      Свес крыши – наружная полоса ската крыши, выступающая за линию стены. Служит для предотвращения попадания атмосферных осадков на стены и составляет не менее 75-80 см. Свес крыши разделяют на фронтонный и карнизный.

      Карниз крыши – это конструкция состоящая из свеса крыши и её закрывающей части снизу и сбоку. Карниз отличается от свеса тем, что полностью закрывает все элементы стропильной конструкции выходящие за линию стен. Карниз оберегает не только от атмосферных осадков, но и препятствует проникновению сырости и разной живности на чердак и в подкровельное пространство. Карнизы могут быть не только полностью частью крыши, но и частью стены. Карниз опоясывающий весь периметр стены называют – венчающий карниз. Например, когда карниз крыши переходит в козырек, отделяющий фронтон от стены. Софит – подшивная карнизная доска.

      Элементы кровли

      Конёк – самый верхний элемент кровли в виде уголка, служащий для закрытия стыка скатов крыши.

      Вальма – треугольный скат 4-х скатной крыши, расположенный с торца дома, крытый сверху упирается острым концом.

      Полувальма – вальма, длина которой по уклону укорочена со стороны конька крыши или со стороны торца здания.

      Ендова (разжелобок) – внутренний угол крыши в виде желоба, образованный соединением двух скатов.

      Хребет (ребро) – линия пересечения двух скатов, образующих внешний угол.

      Продухи – вентиляционные отверстия в скатной кровле.

      Аэраторы – продухи плоских кровель, механические приспособления для вентиляции в слоях полного пирога плоских кровель. Обязательно использовать при устройстве нового ковра по старому.

      Выкружка – переходной бортик от основания плоской крыши к примыканию, обычно устраивается под углом 45° для сглаживания углов сопряжений.

      Разуклонка – устройство стяжки на плоской кровле с приданием кровле малых уклонов и образованием коньков и ендов.

      Подкровельные пленки – применяются для защиты теплоизоляции и несущих конструкций крыши от попадания влаги.

      Основной гидроизоляционный (или кровельный) ковер – слои рулонных материалов или слои мастик, армированных стекло- или синтетическими материалами, последовательно выполняемые и по основанию под кровлю.

      Балластная система – система крепления мягкой кровли на плоских крышах с высокой несущей способностью, а также в эксплуатируемых крышах. Доступна, проста в устройстве и не повреждает основной гидроизоляционный ковер, а кроме того, обеспечивает его дополнительную защиту от механических повреждений и ультрафиолетовых лучей.

      Воротник – защитная окантовка кровельным железом выступающих элементов кровли.

      Капельник – элемент стального покрытия парапетов, брандмауэрных стен в виде загнутого вниз края.

      Водосборный желоб – элемент скатной кровли с наружным водостоком, предназначенный для сбора воды и принудительного сброса в водосточную трубу атмосферной воды.

      Водосточная труба – труба, служащая для стока воды.

      Несущие конструкции крыши

      Стропильная система – конструкция, состоящая из стропил и других элементов, воспринимающая и противостоящая всем видам нагрузок и передающая их на стены строения. Состоит из стропильных ферм.

      Ферма – конструкция из скрепленных между собой брусьев или стержней.

      Стропило (стропильная нога) – элемент стропильной фермы, воспринимающий, все виды нагрузок и передающий их на стены, и верхнее перекрытие строения, служат опорой для кровли. Нижним концом упирается в стену, а верхним соединяется под углом с противоположной стропильной ногой.

      Стропила наклонные – имеют упор на концах и средней частью (в одной или нескольких точках).

      Стропила висячие – опирающиеся в нижней части на затяжку или мауэрлат и в верхней коньковой части опираются друг на друга или на подконьковый прогон (без промежуточных опор).

      Конёк – верхнее горизонтальное ребро крыши, соединяющее стропильные фермы.

      Коньковая схватка – кусок доски/фанеры или металлической накладки соединяющий стропила в коньке.

      Мауэрлат – брус, расположенный по периметру стены, на который опираются нижние концы наклонных стропил. Мауэлат позволяет распределить сосредоточенную нагрузку от стропил на весь участок стены.

      Стойка – отрезок доски/бруса опирающийся на затяжку и поддерживающий стропильную ногу, служит для разгрузки стропил и для организации стен мансарды.

      Бабка – центральная стойка, которая упирается в конёк.

      Подкос – стойка под углом.

      Ригель – отрезок доски, соединяющий стропильные ноги между собой. Служит для увеличения жёсткости стропильной фермы и препятствует разъезжанию стропильных ног.

      Затяжка – бревно/брус/доска соединяет стропильные ноги между собой. Отличается от ригеля тем, что затяжка опирается на мауэрлат и лежни.

      Кобылка – отрезок доски, удлиняющий стропильную ногу для организации свеса крыши.

      Слега – направляющая под натуральную черепицу.

      Основание кровли – поверхность, на которую укладывается кровельное покрытие. Обычно выполняется в виде обрешетки или сплошного настила.

      Обрешётка – подкровельный настил из досок или брусков, прикрепляемые к стропилам и служащие основанием для кровельного покрытия. Обрешётка воспринимает всю весовую нагрузку от кровли и через контробрешётку и черновой настил передаёт её на стропильную систему.

      Контробрешётка – бруски минимальным сечением 30×50 мм, располагающиеся под обрешёткой, перпендикулярно ей и обеспечивающие вентиляцию подкровельного пространства и служащие для закрепления гидроизоляционной пленки.

      Черновой настил – настил из досок, ДСП, ДВП или других видов плит, которые прибиваются непосредственно к стропильной системе и служит основой для гидроизоляционного материала и основанием для крепления контробрешётки.

      Обрешётина – элемент обрешетки, который изготовляется из деревянных брусков, реек или планок из хвойных пород (без обзола и проходных сучков) не ниже второго сорта, на который укладывается черепица. Минимальное сечение бруска – 30×50 мм.

      Все материалы, представленные на сайте, носят исключительно справочный и ознакомительный характер и не могут считаться прямой инструкцией к применению. Каждая ситуация является индивидуальной и требует своих расчетов, после которых нужно выбирать нужные технологии.

      Не принимайте необдуманных решений. Имейте ввиду, что то что сработало у других, в ваших условиях может не сработать.

      Администрация сайта и авторы статей не несут ответственности за любые убытки и последствия, которые могут возникнуть при использовании материалов сайта.

      Сайт может содержать контент, запрещенный для просмотра лицам до 18 лет.

      Конструкция и элементы крыши: названия и назначения

      Крыша – верхняя изолирующая и ограждающая часть здания, которая служит для защиты здания от неблагоприятных воздействий окружающей среды.Состоит из водоизолирующего слоя и основания (обрешетки, сплошного настила), укладываемого по несущим конструкциям крыши.

      Крыша состоит из несущей и ограждающей конструкций. Огораживающие конструкции – это кровля и фронтон/щипец. Несущая конструкция – стропильная система.

      Чердак – это пространство между поверхностью покрытия (крыши), наружными стенами и перекрытием верхнего этажа.

      Конструкционные характеристики

      По конструкционным характеристикам:

      • крыша может иметь чердак или может быть безчердачной (такую крышу называют – покрытие),
      • по уклону крыша может быть плоской или скатной,
      • крыша может иметь надстройки (мезонин, слуховые окна и т.п.),
      • самые распространенные крыши по геометрии бывают следующие: плоские, двухскатные, двухскатные ломаные, двухскатные со слуховым окном, складная (конверт), многощипцовая, шатровые, вальмовые, полувальмовые.

      Скат – грань, наклонная поверхность крыши.

      Уклон – показатель крутизны крыши, определяется тремя способами: в градусах угла между скатом крыши и перекрытием верхнего этажа, в процентах – отношение высоты крыши (H) к проекции ската крыши на перекрытие верхнего этажа (L), умноженное на 100 = (H/L)⋅100, в пропорциях (H:L).

      Скатная крыша – крыша, имеющая уклон более 6° (10%). С меньшим уклоном называют – плоская крыша.

      Мезонин – надстройка небольшой высоты над частью, обычно центральной, малоэтажного жилого дома, имеющая собственную крышу, возвышающуюся над общей.

      Слуховые окна – проемы для освещения и проветривания чердачных помещений, а также для выхода на крышу.

      Типы крыш по геометрии

      Эксплуатационные характеристики

      По эксплуатационным характеристикам:

      • крыша может иметь нежилой чердак и жилой (мансарда),
      • эксплуатируемую кровлю и не эксплуатируемую.

      Мансарда (этаж мансардный) – жилой чердак. Мансарда может быть не утеплённой (утепляется только перекрытие верхнего этажа) и утепленной (утепляются скаты крыши).

      Кровля эксплуатируемая – плоская кровля, используемая как по прямому назначению, так и в других эксплуатационных целях: зона отдыха, спортивная площадка, газон и т. п.

      Ограждающие конструкции крыши

      Кровля – верхнее ограждение (оболочка) крыши, непосредственно подвергающееся атмосферным воздействиям. Предохраняет здание от проникновения атмосферных осадков.

      Фронтон – торцевая часть крыши, часть фасада здания, ограждающая конструкция между скатами крыши. Служит для создания замкнутого помещения под крышей (чердака) и для его защиты от неблагоприятных воздействий окружающей среды. Фронтон отделен от от нижней части стены карнизами и, как правило, изготовлен из другого материала, чем стена, например, стена из бруса или кирпича, фронтон из досок.

      Щипец (вимперг) – верх торцовой стены строения, имеющий остроугольную форму и находящийся между двумя скатами крыши, но, в отличие от фронтона, щипец не отделён от стены карнизом и образует с фасадом единую плоскость и изготовлен из одного материала. Если сравнивать щипец с фронтоном, то отличие будет, в отсутствии карниза, визуально разделяющего стену и фронтон, и материал фронтона может отличаться от материала стены.

      Козырёк – мини крыша, которая располагается над торцевыми стенами под фронтонами и служит для предохранения стен от атмосферной влаги.

      Свес крыши – наружная полоса ската крыши, выступающая за линию стены. Служит для предотвращения попадания атмосферных осадков на стены и составляет не менее 75-80 см. Свес крыши разделяют на фронтонный и карнизный.

      Карниз крыши – это конструкция состоящая из свеса крыши и её закрывающей части снизу и сбоку. Карниз отличается от свеса тем, что полностью закрывает все элементы стропильной конструкции выходящие за линию стен. Карниз оберегает не только от атмосферных осадков, но и препятствует проникновению сырости и разной живности на чердак и в подкровельное пространство. Карнизы могут быть не только полностью частью крыши, но и частью стены. Карниз опоясывающий весь периметр стены называют – венчающий карниз. Например, когда карниз крыши переходит в козырек, отделяющий фронтон от стены. Софит – подшивная карнизная доска.

      Элементы кровли

      Конёк – самый верхний элемент кровли в виде уголка, служащий для закрытия стыка скатов крыши.

      Вальма – треугольный скат 4-х скатной крыши, расположенный с торца дома, крытый сверху упирается острым концом.

      Полувальма – вальма, длина которой по уклону укорочена со стороны конька крыши или со стороны торца здания.

      Ендова (разжелобок) – внутренний угол крыши в виде желоба, образованный соединением двух скатов.

      Хребет (ребро) – линия пересечения двух скатов, образующих внешний угол.

      Продухи – вентиляционные отверстия в скатной кровле.

      Аэраторы – продухи плоских кровель, механические приспособления для вентиляции в слоях полного пирога плоских кровель. Обязательно использовать при устройстве нового ковра по старому.

      Выкружка – переходной бортик от основания плоской крыши к примыканию, обычно устраивается под углом 45° для сглаживания углов сопряжений.

      Разуклонка – устройство стяжки на плоской кровле с приданием кровле малых уклонов и образованием коньков и ендов.

      Подкровельные пленки – применяются для защиты теплоизоляции и несущих конструкций крыши от попадания влаги.

      Основной гидроизоляционный (или кровельный) ковер – слои рулонных материалов или слои мастик, армированных стекло- или синтетическими материалами, последовательно выполняемые и по основанию под кровлю.

      Балластная система – система крепления мягкой кровли на плоских крышах с высокой несущей способностью, а также в эксплуатируемых крышах. Доступна, проста в устройстве и не повреждает основной гидроизоляционный ковер, а кроме того, обеспечивает его дополнительную защиту от механических повреждений и ультрафиолетовых лучей.

      Воротник – защитная окантовка кровельным железом выступающих элементов кровли.

      Капельник – элемент стального покрытия парапетов, брандмауэрных стен в виде загнутого вниз края.

      Водосборный желоб – элемент скатной кровли с наружным водостоком, предназначенный для сбора воды и принудительного сброса в водосточную трубу атмосферной воды.

      Водосточная труба – труба, служащая для стока воды.

      Несущие конструкции крыши

      Стропильная система – конструкция, состоящая из стропил и других элементов, воспринимающая и противостоящая всем видам нагрузок и передающая их на стены строения. Состоит из стропильных ферм.

      Ферма – конструкция из скрепленных между собой брусьев или стержней.

      Стропило (стропильная нога) – элемент стропильной фермы, воспринимающий, все виды нагрузок и передающий их на стены, и верхнее перекрытие строения, служат опорой для кровли. Нижним концом упирается в стену, а верхним соединяется под углом с противоположной стропильной ногой.

      Стропила наклонные – имеют упор на концах и средней частью (в одной или нескольких точках).

      Стропила висячие – опирающиеся в нижней части на затяжку или мауэрлат и в верхней коньковой части опираются друг на друга или на подконьковый прогон (без промежуточных опор).

      Конёк – верхнее горизонтальное ребро крыши, соединяющее стропильные фермы.

      Коньковая схватка – кусок доски/фанеры или металлической накладки соединяющий стропила в коньке.

      Мауэрлат – брус, расположенный по периметру стены, на который опираются нижние концы наклонных стропил. Мауэлат позволяет распределить сосредоточенную нагрузку от стропил на весь участок стены.

      Стойка – отрезок доски/бруса опирающийся на затяжку и поддерживающий стропильную ногу, служит для разгрузки стропил и для организации стен мансарды.

      Бабка – центральная стойка, которая упирается в конёк.

      Подкос – стойка под углом.

      Ригель – отрезок доски, соединяющий стропильные ноги между собой. Служит для увеличения жёсткости стропильной фермы и препятствует разъезжанию стропильных ног.

      Затяжка – бревно/брус/доска соединяет стропильные ноги между собой. Отличается от ригеля тем, что затяжка опирается на мауэрлат и лежни.

      Кобылка – отрезок доски, удлиняющий стропильную ногу для организации свеса крыши.

      Слега – направляющая под натуральную черепицу.

      Основание кровли – поверхность, на которую укладывается кровельное покрытие. Обычно выполняется в виде обрешетки или сплошного настила.

      Обрешётка – подкровельный настил из досок или брусков, прикрепляемые к стропилам и служащие основанием для кровельного покрытия. Обрешётка воспринимает всю весовую нагрузку от кровли и через контробрешётку и черновой настил передаёт её на стропильную систему.

      Контробрешётка – бруски минимальным сечением 30×50 мм, располагающиеся под обрешёткой, перпендикулярно ей и обеспечивающие вентиляцию подкровельного пространства и служащие для закрепления гидроизоляционной пленки.

      Черновой настил – настил из досок, ДСП, ДВП или других видов плит, которые прибиваются непосредственно к стропильной системе и служит основой для гидроизоляционного материала и основанием для крепления контробрешётки.

      Обрешётина – элемент обрешетки, который изготовляется из деревянных брусков, реек или планок из хвойных пород (без обзола и проходных сучков) не ниже второго сорта, на который укладывается черепица. Минимальное сечение бруска – 30×50 мм.

      Все материалы, представленные на сайте, носят исключительно справочный и ознакомительный характер и не могут считаться прямой инструкцией к применению. Каждая ситуация является индивидуальной и требует своих расчетов, после которых нужно выбирать нужные технологии.

      Не принимайте необдуманных решений. Имейте ввиду, что то что сработало у других, в ваших условиях может не сработать.

      Администрация сайта и авторы статей не несут ответственности за любые убытки и последствия, которые могут возникнуть при использовании материалов сайта.

      Сайт может содержать контент, запрещенный для просмотра лицам до 18 лет.

      Конструкция и элементы крыши: названия и назначения

      Крыша – верхняя изолирующая и ограждающая часть здания, которая служит для защиты здания от неблагоприятных воздействий окружающей среды.Состоит из водоизолирующего слоя и основания (обрешетки, сплошного настила), укладываемого по несущим конструкциям крыши.

      Крыша состоит из несущей и ограждающей конструкций. Огораживающие конструкции – это кровля и фронтон/щипец. Несущая конструкция – стропильная система.

      Чердак – это пространство между поверхностью покрытия (крыши), наружными стенами и перекрытием верхнего этажа.

      Конструкционные характеристики

      По конструкционным характеристикам:

      • крыша может иметь чердак или может быть безчердачной (такую крышу называют – покрытие),
      • по уклону крыша может быть плоской или скатной,
      • крыша может иметь надстройки (мезонин, слуховые окна и т. п.),
      • самые распространенные крыши по геометрии бывают следующие: плоские, двухскатные, двухскатные ломаные, двухскатные со слуховым окном, складная (конверт), многощипцовая, шатровые, вальмовые, полувальмовые.

      Скат – грань, наклонная поверхность крыши.

      Уклон – показатель крутизны крыши, определяется тремя способами: в градусах угла между скатом крыши и перекрытием верхнего этажа, в процентах – отношение высоты крыши (H) к проекции ската крыши на перекрытие верхнего этажа (L), умноженное на 100 = (H/L)⋅100, в пропорциях (H:L).

      Скатная крыша – крыша, имеющая уклон более 6° (10%). С меньшим уклоном называют – плоская крыша.

      Мезонин – надстройка небольшой высоты над частью, обычно центральной, малоэтажного жилого дома, имеющая собственную крышу, возвышающуюся над общей.

      Слуховые окна – проемы для освещения и проветривания чердачных помещений, а также для выхода на крышу.

      Типы крыш по геометрии

      Эксплуатационные характеристики

      По эксплуатационным характеристикам:

      • крыша может иметь нежилой чердак и жилой (мансарда),
      • эксплуатируемую кровлю и не эксплуатируемую.

      Мансарда (этаж мансардный) – жилой чердак. Мансарда может быть не утеплённой (утепляется только перекрытие верхнего этажа) и утепленной (утепляются скаты крыши).

      Кровля эксплуатируемая – плоская кровля, используемая как по прямому назначению, так и в других эксплуатационных целях: зона отдыха, спортивная площадка, газон и т.п.

      Ограждающие конструкции крыши

      Кровля – верхнее ограждение (оболочка) крыши, непосредственно подвергающееся атмосферным воздействиям. Предохраняет здание от проникновения атмосферных осадков.

      Фронтон – торцевая часть крыши, часть фасада здания, ограждающая конструкция между скатами крыши. Служит для создания замкнутого помещения под крышей (чердака) и для его защиты от неблагоприятных воздействий окружающей среды. Фронтон отделен от от нижней части стены карнизами и, как правило, изготовлен из другого материала, чем стена, например, стена из бруса или кирпича, фронтон из досок.

      Щипец (вимперг) – верх торцовой стены строения, имеющий остроугольную форму и находящийся между двумя скатами крыши, но, в отличие от фронтона, щипец не отделён от стены карнизом и образует с фасадом единую плоскость и изготовлен из одного материала. Если сравнивать щипец с фронтоном, то отличие будет, в отсутствии карниза, визуально разделяющего стену и фронтон, и материал фронтона может отличаться от материала стены.

      Козырёк – мини крыша, которая располагается над торцевыми стенами под фронтонами и служит для предохранения стен от атмосферной влаги.

      Свес крыши – наружная полоса ската крыши, выступающая за линию стены. Служит для предотвращения попадания атмосферных осадков на стены и составляет не менее 75-80 см. Свес крыши разделяют на фронтонный и карнизный.

      Карниз крыши – это конструкция состоящая из свеса крыши и её закрывающей части снизу и сбоку. Карниз отличается от свеса тем, что полностью закрывает все элементы стропильной конструкции выходящие за линию стен. Карниз оберегает не только от атмосферных осадков, но и препятствует проникновению сырости и разной живности на чердак и в подкровельное пространство. Карнизы могут быть не только полностью частью крыши, но и частью стены. Карниз опоясывающий весь периметр стены называют – венчающий карниз. Например, когда карниз крыши переходит в козырек, отделяющий фронтон от стены. Софит – подшивная карнизная доска.

      Элементы кровли

      Конёк – самый верхний элемент кровли в виде уголка, служащий для закрытия стыка скатов крыши.

      Вальма – треугольный скат 4-х скатной крыши, расположенный с торца дома, крытый сверху упирается острым концом.

      Полувальма – вальма, длина которой по уклону укорочена со стороны конька крыши или со стороны торца здания.

      Ендова (разжелобок) – внутренний угол крыши в виде желоба, образованный соединением двух скатов.

      Хребет (ребро) – линия пересечения двух скатов, образующих внешний угол.

      Продухи – вентиляционные отверстия в скатной кровле.

      Аэраторы – продухи плоских кровель, механические приспособления для вентиляции в слоях полного пирога плоских кровель. Обязательно использовать при устройстве нового ковра по старому.

      Выкружка – переходной бортик от основания плоской крыши к примыканию, обычно устраивается под углом 45° для сглаживания углов сопряжений.

      Разуклонка -стройство стяжки на плоской кровле с приданием кровле малых уклонов и образованием коньков и ендов.

      Подкровельные пленки – применяются для защиты теплоизоляции и несущих конструкций крыши от попадания влаги.

      Основной гидроизоляционный (или кровельный) ковер – слои рулонных материалов или слои мастик, армированных стекло- или синтетическими материалами, последовательно выполняемые и по основанию под кровлю.

      Балластная система – система крепления мягкой кровли на плоских крышах с высокой несущей способностью, а также в эксплуатируемых крышах. Доступна, проста в устройстве и не повреждает основной гидроизоляционный ковер, а кроме того, обеспечивает его дополнительную защиту от механических повреждений и ультрафиолетовых лучей.

      Воротник – защитная окантовка кровельным железом выступающих элементов кровли.

      Капельник – элемент стального покрытия парапетов, брандмауэрных стен в виде загнутого вниз края.

      Водосборный желоб – элемент скатной кровли с наружным водостоком, предназначенный для сбора воды и принудительного сброса в водосточную трубу атмосферной воды.

      Водосточная труба – труба, служащая для стока воды.

      Несущие конструкции крыши

      Стропильная система – конструкция, состоящая из стропил и других элементов, воспринимающая и противостоящая всем видам нагрузок и передающая их на стены строения. Состоит из стропильных ферм.

      Ферма – конструкция из скрепленных между собой брусьев или стержней.

      Стропило (стропильная нога) – элемент стропильной фермы, воспринимающий, все виды нагрузок и передающий их на стены, и верхнее перекрытие строения, служат опорой для кровли. Нижним концом упирается в стену, а верхним соединяется под углом с противоположной стропильной ногой.

      Стропила наклонные – имеют упор на концах и средней частью (в одной или нескольких точках).

      Стропила висячие – опирающиеся в нижней части на затяжку или мауэрлат и в верхней коньковой части опираются друг на друга или на подконьковый прогон (без промежуточных опор).

      Конёк – верхнее горизонтальное ребро крыши, соединяющее стропильные фермы.

      Коньковая схватка – кусок доски/фанеры или металлической накладки соединяющий стропила в коньке.

      Мауэрлат – брус, расположенный по периметру стены, на который опираются нижние концы наклонных стропил. Мауэлат позволяет распределить сосредоточенную нагрузку от стропил на весь участок стены.

      Стойка – отрезок доски/бруса опирающийся на затяжку и поддерживающий стропильную ногу, служит для разгрузки стропил и для организации стен мансарды.

      Бабка – центральная стойка, которая упирается в конёк.

      Подкос – стойка под углом.

      Ригель – отрезок доски, соединяющий стропильные ноги между собой. Служит для увеличения жёсткости стропильной фермы и препятствует разъезжанию стропильных ног.

      Затяжка – бревно/брус/доска соединяет стропильные ноги между собой. Отличается от ригеля тем, что затяжка опирается на мауэрлат и лежни.

      Кобылка – отрезок доски, удлиняющий стропильную ногу для организации свеса крыши.

      Слега – направляющая под натуральную черепицу.

      Основание кровли – поверхность, на которую укладывается кровельное покрытие. Обычно выполняется в виде обрешетки или сплошного настила.

      Обрешётка – подкровельный настил из досок или брусков, прикрепляемые к стропилам и служащие основанием для кровельного покрытия. Обрешётка воспринимает всю весовую нагрузку от кровли и через контробрешётку и черновой настил передаёт её на стропильную систему.

      Контробрешётка – бруски минимальным сечением 30×50 мм, располагающиеся под обрешёткой, перпендикулярно ей и обеспечивающие вентиляцию подкровельного пространства и служащие для закрепления гидроизоляционной пленки.

      Черновой настил – настил из досок, ДСП, ДВП или других видов плит, которые прибиваются непосредственно к стропильной системе и служит основой для гидроизоляционного материала и основанием для крепления контробрешётки.

      Обрешётина – элемент обрешетки, который изготовляется из деревянных брусков, реек или планок из хвойных пород (без обзола и проходных сучков) не ниже второго сорта, на который укладывается черепица. Минимальное сечение бруска – 30×50 мм.

      Все материалы, представленные на сайте, носят исключительно справочный и ознакомительный характер и не могут считаться прямой инструкцией к применению. Каждая ситуация является индивидуальной и требует своих расчетов, после которых нужно выбирать нужные технологии.

      Не принимайте необдуманных решений. Имейте ввиду, что то что сработало у других, в ваших условиях может не сработать.

      Администрация сайта и авторы статей не несут ответственности за любые убытки и последствия, которые могут возникнуть при использовании материалов сайта.

      Сайт может содержать контент, запрещенный для просмотра лицам до 18 лет.

      Какие элементы крыши дома используются в конструкции кровли

      Одним из этапов проектирования дома является определение конструкции крыши и вида кровельного покрытия. Большое значение при этом имеет дизайн строения, его назначение и конструктивные особенности. Однако наличие того или иного элемента кровли, материал для его изготовления и вид крыши зависит от множества других факторов. В частности, речь идет о климатических условиях, географическом положении и степени капитальности. К примеру, крыша бани или хозяйственной постройки имеет конструкцию, отличную от крыши дома. Для частного застройщика очень важно знать, из каких элементов состоит крыша, какие виды кровли подойдут именно в его случае.

      В целом крыша состоит из следующих частей:

      • Стропильный каркас.
      • Обрешетка.
      • Защитная часть или кровля.
      • Дополнительные горизонтально расположенные части: конек, ендова или разжелобок.
      • Наклонные поверхности: скаты и ребра.
      • Водосточные желоба по нижнему краю скатов для отвода талых и дождевых вод.

      Конструктивные особенности крыши

      Перед началом строительства крыши необходимо тщательно изучить строение крыши и непосредственно кровли. Ни одно цивилизованное строение невозможно представить без верхнего перекрытия, которое может быть двух видов:

      • Потолочное или чердачное перекрытие защищает строение от потерь тепла.
      • Крыша защищает весь дом от различных природных явлений, таких как ветер, солнце и осадки.

      Названия элементов и частей кровли

      Все конструктивные элементы крыши предназначены для выполнения своей функции:

      • Скат – главный элемент, представляющий собой наклонную плоскость, по которой осадки беспрепятственно отводятся с кровли. В какой-то степени скат гарантирует водонепроницаемость крыши.
      • Ребра – выступающие углы в местах пересечения скатов.
      • Ендова – внутренний угол, также образующийся при пересечении скатов.
      • Спуск – нижняя часть ската.
      • Капельник – низ спуска, предназначенный для защиты карниза и стены от воды.
      • Карнизный свес – часть ската, расположенная горизонтально за плоскостью наружной стены.
      • Фронтальный свес – часть ската, выступающая за фронтон.
      • Желоб – элемент крыши, в котором собирается талая и дождевая вода. Располагается вдоль горизонтальной нижней кромки ската.

      Собранная вода отводится по водосточной трубе, которая может располагаться у внешних стен здания (наружный водосток) или внутри стен (внутренний водосток). Второй вариант чаще всего используют при обустройстве плоской кровли.

      Строения небольшой высоты и незначительной площади можно строить без водосточной системы, в этом случае вода со скатов стекает непосредственно на землю.

      Используемое кровельное покрытие может укладываться вдоль ската или поперек него. Соединение листов может выполняться внахлест или в замок.

      Большое значение имеет угол наклона скатов, который может выражаться в градусах или процентах. Уклон не позволяет осадкам собираться на крыше в большом количестве, особенно это относится к снежной массе. Это препятствует преждевременной деформации кровельного покрытия и продлевает срок его службы. По этому показателю определяют вид кровельного материала, соответствующие элементы крыши дома и способ водоотведения.

      Геометрия строения крыши

      Форма крыши может иметь различную геометрию, которая в большинстве случаев определяется видом строения:

      • Крыша с одним скатом возводится над простыми строениями, например, баней, туалетом или беседкой, или постройками, примыкающими одной стороной к основному зданию. Такой вид кровли не требует большого количества материалов, но характеризуется долгим сроком эксплуатации.
      • Двухскатная или щипцовая крыша состоит из двух скатов, имеющих определенный уклон. Треугольник, образуемый скатами, называют щипцом или фронтоном. Такая крыша пользуется огромной популярностью, возводится над многоэтажными домами и коттеджами.
      • Крыша с четырьмя скатами может быть вальмовой или шатровой, используется при строительстве дачных домов.
      • Крыша в виде купола является одним из самых старых видов, чаще всего такой вариант встречается над гостиницами или павильонами.
      • Мансардная крыша является разновидностью двускатной конструкции.
      • Сводчатые крыши используются в качестве перекрытий над промышленными или общественными зданиями прямоугольной формы.
      • Коническая крыша лучше всего смотрится над зданиями круглой формы.
      • Крыша в форме пирамиды возводится над квадратными или многоугольными строениями.

      Кроме этого крыши могут быть чердачными и бесчердачными. В первом случае чердак может быть холодным или утепленными. Крыша без чердака служит перекрытием верхнего этажа здания, при этом допускается полная или частичная вентиляция, а также ее отсутствие.

      Климатические условия местности во многом определяют угол наклона скатов конструктивные особенности крыши. В районах с преобладанием температуры воздуха выше ноля градусов крыша над домом может иметь небольшой уклон. В регионах, характеризующихся сильной ветреностью, лучше строить дома с пологими крышами. Там, где большую часть года холодно, а осадков выпадает большое количество, скат должен быть крутым, а свес маленьким. В этом случае осадки будут беспрепятственно скатываться с крыши.

      Стропильная система

      Основанием крыши любого типа служит стропильная система, для изготовления которой в большинстве случаев используют доски или деревянные бруски. На эту конструкцию ложится вес кровли, поэтому для работы лучше выбирать высококачественную древесину, на которой нет большого количества сучков, трещин и гнили. Чаще всего стропильный каркас возводится из древесины хвойных пород. Предварительно пиломатериал тщательно просушивают. Иногда для работы используют бревна, но на высоте с таким материалом работать неудобно из-за его тяжести.

      Опорой для стропилин служит мауэрлат, для его изготовления необходимо брать брус сечением 10*10 см или бревно, стесав перед укладкой его нижнюю часть. В домах из бруса или бревен в качестве этого элемента используется верхний венец коробки дома. Мауэрлат предназначен для распределения нагрузки на несущие стены дома.

      Рассчитывать сечение стропильных ног нужно очень внимательно с учетом нескольких критериев:

      • Нагрузка от кровли и снежной массы.
      • Расстояние между стропилинами.
      • Параметры пролета.
      • Угол наклона скатов.

      Выделяют два вида стропильной системы: висячая и наслонная. В первом случае стропильные ноги опираются на наружные стены здания, второй вид подразумевает установку дополнительных опор на внутренних несущих стенах, перегородках или колоннах.

      Обрешетка крыши

      Назначение обрешетки – основание для кровельного материала, которое не позволяет ему прогибаться и деформироваться. Для некоторых покрытий делают сплошную обрешетку, но в большинстве случаев между элементами оставляют определенное расстояние в зависимости от кровельного материала.

      Изготовление обрешетки необходимо выполнять по следующим правилам:

      • Все элементы должны быть надежно зафиксированы на стропильном каркасе.
      • Соединение элементов над стропилинами располагают в шахматном порядке.
      • Сплошное основание лучше всего применять под рулонные кровельные материалы или плоские асбестоцементные плитки.
      • На разреженную обрешетку укладывают асбестоцементные листы, черепицу и тонколистовую сталь.
      • Шаг между элементами обрешетки, независимо от материала, должен иметь одинаковое значение по всей крыше.

      Назначение и необходимость элементов конструкции

      Независимо от степени сложности крыши, каждый элемент предназначен для выполнения своей функции. Строение кровли, форма и конструкция крыши определяется на одном из этапов проектирования дома или при составлении плана ремонтных работ.

      Надежность и долговечность крыши зависит от правильной установки всех составляющих, включая основные части, кровельный материал, места примыкания к дополнительным элементам крыши. Покрытие для кровли станет хорошей защитой стропильной системы и всего строения только при условии приобретения кровли и дополнительной фурнитуры от одного производителя. В этом случае монтажные работы будут выполнены без лишних сложностей.

      Составлять проект любого строения, особенно жилых домов, должен грамотный специалист. Этим могут заниматься только частные архитекторы или проектировщики, имеющие специальное разрешение. В готовом проекте содержится план дома, крыши с указанием всех узлов и деталей конструкции. Непосредственно строительством также должны заниматься профессиональные мастера, так как они знают названия частей крыши, их назначение и правильное расположение, выполнят работу на высшем уровне и в короткие сроки, а также предоставят гарантию.

      Теги: #Детали крыши дома названия

      детали стропильной системы, в том числе, стойки, состав пирога, конструкция основания кровли

      Крыша – это основной барьер на пути проникновения внутрь дома атмосферных осадков, ветров, низких температур и прочих негативных явлений окружающего пространства.

      Несмотря на множество элементов, из которых слагается стропильный каркас и кровельный пирог, ни один из них не бывает лишним.

      Застройщик, прежде чем заняться строительством собственного дома, должен понимать, для чего нужен, из чего сделан и как устанавливается каждый элемент крыши. Данная статья поможет разобраться в этом деле.

      Содержание

      • 1 Общий состав любой кровли
      • 2 Части стропильной системы
        • 2. 1 Мауэрлат
        • 2.2 Стропильные ноги
        • 2.3 Кобылки
        • 2.4 Нарожники
        • 2.5 Прогоны
        • 2.6 Лежень
        • 2.7 Конёк
        • 2.8 Затяжки, стойки, подкосы
        • 2.9 Шпренгели
        • 2.10 Обрешётка и контробрешётка
        • 2.11 Карниз
      • 3 Конструкция основания
      • 4 Состав пирога
      • 5 Кровельное покрытие
      • 6 Заключение

      Общий состав любой кровли

      Крыша – это верхняя несущая и ограждающая конструкция строения или сооружения, предназначеная для защиты внутренних помещений от внешних климатических и иных воздействий.

      Крыша состоит из основных частей:

      • несущей жесткой конструкции — стропильного каркаса для скатной крыши или горизонтального основания для плоской;
      • влагозащитного внешнего покрытия — непосредственно кровли;
      • изолирующей прослойки, состоящей из нескольких слоев кровельного пирога (может быть влаго- или тепловлагоизолирующей).

      Кровля – это элемент крыши, который включает в себя водоизоляционный слой (само кровельное покрытие), основание под этот слой, элементы для создания вентиляции, снегозадержания, примыканий, безопасного перемещения и эксплуатации и др.

      У скатных конструкций отличают:

      • скаты — боковые поверхности;
      • фронтоны — торцевые поверхности;
      • ендовы — внутренние углы, формирующиеся на стыке сопряженных скатов;
      • свесы — части, выступающие за границу стены наружу;
      • вальмы — треугольный скат от карниза до вершины в вальмовых крышах;
      • слуховые окна — проемы, обустроенные в крыше строения;
      • ребра — пересечение двух скатов крыши, образующие внешний угол.

      Горизонтальное ребро крыши называется коньком.

      Части стропильной системы

      Стропильная система — это опорный каркас, состоящий из множества деревянных элементов, представляет своеобразный скелет кровли.

      Через кровельную оболочку каркас принимает на себя внешние нагрузки от выпавших атмосферных осадков, ветра, собственного веса, кровельного пирога, водосточной системы и различного технического оборудования, установленного на крыше.

      Задача стропильной системы равномерно распределить и передать вышеперечисленные нагрузки на несущие стены дома. Примером для разбора элементов стропильной системы могут стать двускатные, вальмовые и многощипцовые кровли. Эти крыши обладают практически всеми видами деревянных опорных элементов стропильного каркаса.

      Несущие детали стропильных каркасов можно отразить в следующем перечне:

      1. Мауэрлат.
      2. Стропильные ноги и нарожники.
      3. Прогоны.
      4. Кобылки.
      5. Лежни и шпренгели.
      6. Затяжки, стойки, подкосы.
      7. Обрешётка и контробрешётка.
      8. Свесы.

      О способах и правилах крепления элементов стропильной системы рассказано на видео:

      Мауэрлат

      Происхождение названия от двух немецких слов «Mauer» и «Latte», что означает стеновой брус. Мауэрлат — брус или бревно, уложенное сверху по периметру внешних ограждений дома. Конструктив служит опорой для нижних концов стропил и нарожников. Он представляет собой горизонтальный брус обычным сечением 150 х 150 мм или сдвоенную балку из двух брусьев 150 х 75 мм. Бывают исключения, зависящие от сложности строения стропильного каркаса.

      Назначение мауэрлата заключается в привязке крыши к дому и равномерном распределении нагрузки на стены от узлов стропильной системы с кровельным покрытием.

      Под мауэрлат устраивают подготовку из цементной или бетонной стяжки по поверхности кладки стен. Стяжку покрывают слоем рулонной гидроизоляции из рубероида или другого модифицированного материала. Брус крепят к стене шпильками или анкерными болтами. К срубу его прикручивают проволокой.

      Стропильные ноги

      Стропилами называют наклонные деревянные балки, опирающиеся на коньковый прогон (ригель) и мауэрлат. Длинномеры могут быть частью деревянных ферм или отдельно стоящими элементами кровельного каркаса.

      Принимая на себя внешнюю нагрузку от кровли, стропила работают совместно со стойками, затяжками, подкосами и другими элементами.

      В зависимости от длины пролёта между несущими стенами используются балки двух видов – это наслонные и висячие стропильные ноги.

      • Наслонные. Наслонные стропила образуют с мауэрлатом жёсткие узлы. Обычно такие балки применяют на зданиях с пролётом от 6 до 15 метров.

        Верхние концы стропил сходятся на коньке, где их крепят гвоздями и перфорированными металлическими пластинами и уголками. На мауэрлат балки опирают врубкой (запилами) или болтами через металлические накладки.

      • Висячие. Двухскатные крыши с пролётами между несущими стенами до 6 метров, где нет внутренних стен и коньковых прогонов, наиболее подвержены деформациям от усадки домов. Чтобы усадка происходила мягко и постепенно, узлы крепления стропил к мауэрлату делают подвижными.

        Наклонные балки называют висячими стропилами. Узлы скольжения делают по-разному. Главное, чтобы стропильные ноги, передавая нагрузку на стены, могли скользить вдоль своей оси, сохраняя свою целостность.

      Кобылки

      Их крепят к нижним концам стропил. Тонкими досками наращивают стропильные ноги с целью выноса края ската крыши за пределы периметра стен. Кровельное покрытие с кобылками, ветровой доской и подшивкой образуют свес или карниз крыши.

      Нарожники

      Этот особый элемент стропильной системы вальмовых, полувальмовых и шатровых крыш является стропильной балкой переменной длины. Нарожниками заполняют пространство между накосными (диагональными) стропилами вальмы.

      Внизу нарожники крепят к мауэрлату точно так, как и стропильные ноги. Вверху балки крепят к накосным стропилам врубом, подпиливая под их скос, либо через черепные бруски, прошивая узлы соединений гвоздями, шпильками и усиливая металлическими накладками. Чем дальше от центра вальмы, тем короче становятся нарожники.

      Прогоны

      Горизонтальные деревянные балки, которые опираются на несущие элементы стропильной системы, называют прогонами. Их подразделяют на два вида – это коньковые и боковые балки.

      Центральный коньковый прогон — это горизонтальный брус, который устанавливается на вершине скатной крыши.

      Боковые прогоны являются промежуточными поперечными опорами стропильных ног, которые сами подпираются стойками. Их монтируют, когда расстояние между несущими стенами составляет 12 метров и больше. Также они могут быть боковыми коньковыми прогонами в ломаном стропильном каркасе.

      Лежень

      Это деревянная балка, которая уложена наверх внутренней стены. Через стойки лежень разгружает коньковый прогон, на который опираются стропильные ноги. Лежень изготавливают из бруса такого же сечения, что и балки мауэрлата. Лежни располагают на стенах, которые находятся строго под коньковыми прогонами.

      Конёк

      Это несущая балка, которая держит на себе верхние концы стропильных ног. Она же является верхним горизонтальным ребром – коньком, образованным сопряжением двух щипцов скатной крыши. Конёк может быть самонесущей замковой балкой для стропил.

      В большепролётных домах коньковый прогон опирается через стойки на лежень. Коньковый ригель изготавливают из цельного или клееного бруса сечением 150 х 150 мм. В небольших строениях верхний прогон делают из сдвоенных досок сечением каждой 120 х 50 мм. Стропила опирают на конёк вырубом или крепят торцами встык металлическими уголками.

      Затяжки, стойки, подкосы

      Эти дополнительные балки играют важную роль в укреплении стропильного каркаса. Их количество и места установки определяют специальными расчётами для деревянных конструкций проектировщики.

      Затяжками из бруса или досок стягивают смежные стропильные ноги, значительно снижая распорные усилия в кровельных фермах. Стойки разгружают наклонные балки большой длины, а раскосы снимают часть нагрузки с узлов стропильного каркаса.

      Шпренгели

      По-немецки слово Sprengwerk означает несущий стержень. От него произошло название детали стропильной системы – шпренгель. Конструкция представляет собой горизонтальный раскос в углу мауэрлата со стойкой, поддерживающей накосное стропило вальмовой крыши.

      Обрешётка и контробрешётка

      Это две перпендикулярные друг к другу конструкции. Обрешёткой называют рейки, уложенные параллельно коньковому прогону. Брус контробрешётки укладывают, наоборот, вдоль ската крыши.

      Перед их монтажом стропила укрывают специальной плёнкой пароизоляции, фиксируя её гвоздиками или скрепками степлера. Затем прибивают гвоздями контробрешётку и к ней крепят рейки обрешётки. Обрешётка может быть сплошной из досок, если кровельное покрытие будет состоять из штучных элементов (черепица, битумная плитка и пр. ).

      Карниз

      Карнизом называют свес кровли, который представляет собой довольно сложный узел скатной крыши. Он закрывает нижнюю пограничную область кровли, защищая внутреннее пространство стропильной системы от проникновения влаги, ветра и внешних низких температур.

      Ветровая (лобовая) доска закрывает собой торцы нижних концов стропил или кобылок. На доске защёлкивают джей-фаску или закрывают другим материалом. Сверху устанавливают планку-капельник. На часть ширины капельника заводят край гидроизоляции. После набивки контробрешётки прибивают рейки обрешётки. Крепят крюки, на которые укладывают водосточный жёлоб. Снизу свес подшивают листовым материалом.

      J-фаска представляет собой фартук из полимерного материала с пластиковым профилем с продольным замковым карманом. Сверху фаску защёлкивают в кармане, а снизу крепят к низу свеса шурупами. Благодаря этой новой детали, значительно сокращается время монтажа карниза.

      Конструкция основания

      Жесткое основание обустраивают для плоской кровли. Чаще всего основой являются ж/б плиты или металлопрофиль, реже – основание из пиломатериалов (досок, ОСП, ЦСП, фанеры по деревянным балкам). При необходимости основание дополняют уклонообразующим слоем, задающим направление стока воды с кровли.

      Подробнее об устройстве плоской кровли по деревянным балкам читайте тут. А здесь мы рассматривали отличия ж/б и деревянных оснований плоских крыш.

      Состав пирога

      Кулинарным термином скатной крыши называют всё то, что находится между стропилами, обрешёткой и кровельным покрытием. Сюда относятся теплоизоляционные маты, пароизоляция и гидроизоляция.

      Применяется для обустройства тёплых кровель с целью создания комфортных условий проживания в мансардах. В некоторых случаях сюда же относят обязательные элементы холодной кровли – обрешётку, контробрешётку и кровельное покрытие.

      В плоской кровле пирог имеет более сложное устройство:

      • Последовательность слоев утепленной неэксплуатируемой кровли: основание → уклонообразующий слой (при необходимости)  → пароизоляция  → утеплитель  → гидроизоляция (кровельное покрытие).
      • Последовательность слоев утепленной эксплуатируемой кровли: основание  → уклонообразующий слой (при необходимости)  → пароизоляция  → утеплитель  → гидроизоляция  → разделительный и фильтрующий слой (геотекстиль)  → тротуарная плитка по подготовке.
      • Последовательность слоев инверсионной (обратной) кровли: основание  → уклонообразующий слой (при необходимости)  → гидроизоляция  → утеплитель  → дренажный слой  → геотекстиль  → защитный финишный слой – щебневый или гравийный балласт, плитка, террасная доска и др.

      Кровельное покрытие

      Ассортимент кровельных материалов состоит из штучных, листовых и рулонных материалов. Это черепица разных видов, ондулин и профнастил, фальц и рубероид, его модификации и пр.. Скатные крыши покрывают такими материалами:

      Заключение

      Современные технологии и стройматериалы позволяют создавать самые разнообразные решения для крыш. Чтобы выбрать подхлодящий вариант и построить его своими руками, важно разбираться как в конструкционных особенностях, так и в используемых покрытиях и технологиях.

      20 частей крыши | Терминология запчастей | Схема крыши | Диаграмма конструкции крыши

      Крыша — Essent Часть здания ОБОСЛОВАНИЕ Это , охватывающая Верхняя часть или здание , а крыша поддерживается на стена дома .

      Существуют различные Части Крыши, такие как Карниз , Прилавок, Курс , Eaves , Mlassing , Gable , Hip , Fascia , Weel , Boyist и т. Д.

      Крыша

      Крыша . ветер , дождь , солнечный свет и крайние значения температуры .

      Кроме того, крыша увеличивает стоимость здания до невообразимой уровень . Крыша гораздо больше, чем просто декоративный верхний слой дома.

      внешний слой крыши варьируется в зависимости от несущей конструкции и наличия материалов.

      Наконец, процесс строительства и обслуживание крыш называется Кровля .

      Подробнее: Мансардная крыша | Дизайн мансардной крыши | Типы мансардных крыш | Как построить мансардную крышу

      POST Содержание

      Различные типы крыш

      Следующие несколько типов крыши составляют

      • Плоская крыша
      • . Крыша
      • Skillion Roof
      • Крыва Gable
      • Крыша бедер
      • Крыва солодной коробки
      • СВЯТАЯ КРУПЛА 0004
      • Arched Shaped Roof

      Types of Roofing

      The following different types of roofing based on the materials:

      • Solar Tiles
      • Asphalt Shingles
      • Metal Roofing
      • Сталь с каменным покрытием
      • Шифер
      • Резиновый шифер
      • Глиняная и бетонная плитка
      • Green Roofs
      • Built up Roofing

      Parts of Roof Or

      Roof Terminolog y

      The following major parts of roof are,

      Roof Diagram
      • Built up Roof
      • CORNICE
      • Страклом Мигает
      • Курс
      • EAVE0004
      • Hip
      • Fascia
      • Felt
      • Joist
      • Rafter
      • Ridge
      • Rack
      • Soffit
      • Purlins
      • Pitch
      • Обшивка
      • Черепица
      • Фризовая доска

      Сборная крыша

      A Застроенный слой крыши состоит из слоев гравия асфальта горячей швабры и состоит из чередующихся слоев обоих.

      Карниз

      Самая верхняя часть крыши выступает из боковых стен дома .

      Как правило, используются три типа карниза , а именно: коробчатый карниз , открытый карниз и Закрыть карниз .

      Ответная планка

      Эта планка встроена сверху в стену или другую вертикальную конструкцию и уложена внахлест вниз поверх черепицы 9004.

      Ряды

      Ряды означают горизонтальных ряда плитки или гонта . Это одна из важных частей крыши в доме.

      Капельник

      A Капельник представляет собой металлическую полосу, которая выходит за пределы стоек или карнизов для предотвращает попадание дождевой воды накатывая черепицу вокруг 900

      Карниз Карниз, софит, фасция, водосточная труба

      Карниз означает Нижний край Крыши и обычно выступающий за край дома 4

      3

      9. 004

      Подробнее: Крыша с малым и крутым уклоном: какие существуют варианты?

      Софит

      Софит части крыши означает что-то закрепленное под крышей .

      Лицевая панель

      Обшивка за карнизом и желобом . Это одна из важных частей крыши.

      Мигание

      Как правило, это непроницаемая металлическая полоса , используемая для предотвращения проникновения воды в стык между покрытием крыши и другими частями крыши.

      Накладки предусмотрены для предотвращения протечек из стены и крыши через стыки в карнизах , парапетной стене с.

      Войлок

      Обычно изготавливается из комбинация из асфальт и либо тряпки либо бумага . Толь использовал кровельщик .

      Фронтон

      Фронтон означает треугольную верхнюю часть стены, которая является замыкающим концом коньковой крыши .

      Вальмовое

      Вальмовое средство , поддерживающее стену, примыкающую к внешнему углу на стыке двух сторон крыши.

      Балка Балка, стропила, прогоны, стеновая плита, обрешетка на крыше

      Балка представляет собой горизонтальный элемент конструкции , к которому прибита обшивка .

      Стропила

      Стропила представляют собой наклонный элемент конструкции , к которому прибита обшивка .

      Прогоны

      Представляет собой горизонтальный элемент , который укладывается на основные стропила от стены до стены .

      Основной целью является поддержка общего стропила крыши . Когда пролет большой

      Прогоны состоят из стали , дерева и верхней поверхности прогона плоскости и однородной . Это нарисовано до того, как закрепит на их позиции .

      Грабли

      Рейк — это наклонная поверхность двускатной крыши, которая выступает за пределы стены конца здания .

      Ridge Point

      Две наклонные крыши сходятся на верхнем краю крыши и называются Ridge Point .

      Подробнее: Руководство по конструкции и функциям зеленой крыши

      Обшивка Части крыши

      Обшивка состоит из частей крыши , которые имеют прочный слой из компонентов древесины досок , которые прикреплены к вашей балке крыши и ферме.

      Кроме того, ваши кровельщиков прикрепите свои черепицы к этому квадрату дерева .

      Кровля обшивка также известна как Кровельный настил .

      Преимущество обшивки крыши,
      • Обшивка крыши добавляет прочность вашей крыши .
      • Дает поддержку Крыши.
      • Он предотвращает пожар.

      Фасадная доска

      Это деревянная доска , прикрепленная к ножкам обычного стропила на карнизе. Концы нижнего – самого кровельного материала опираются на него.

      Шаг

      Шаг означает уклон крыши и определяется как отношение между подъемом и пролетом 90.004 крыши. Кроме того, он дает угол наклона .

      Часто задаваемые вопросы:

      Что такое

      Различные типы крыш ?

      Плоская крыша
      Скатная крыша
      Скатная крыша
      Мансардная крыша
      Skillion Roof
      Крыша Gable
      Крыша бедер
      Крыша солодной коробки
      Крыша в форме бабочки
      Кровяная крыша

      , что является типом

      4444444.shiped Roof 9

      , что является

      444444444.

      Следующие типы кровли в зависимости от материалов:
      Солнечная черепица
      Битумная черепица
      Металлическая кровля
      Сталь с каменным покрытием
      Шифер
      Резиновый шифер
      Глиняная и бетонная черепица
      Зеленые крыши
      Сборная кровля

      Что вы подразумеваете под крышей?

      Крыша является основной частью здания оболочка это покрытие самая верхняя часть дома или здание и крыша опирается на стену

      0 4

      дом       .

      Какие разные части крыши?

      Ниже приведены некоторые важные части крыши,
      1. Сканальная крыша
      2. Cornice
      3. Унтерс.
      7. Gable
      8. HIP
      9. ФАССИЯ
      10. ЧЕЛОВЕК
      11. БОЛЬЯ
      12. РАФТЕ
      13.
      12. РАФТ
      13.
      0003 Конек
      14. Стойка

      Вам также может понравиться

      • Мансардная крыша | Дизайн мансардной крыши | Типы мансардных крыш | Как построить мансардную крышу
      • Что такое стекловата | Свойства стекловаты | Стекловата | Изоляция из стекловаты
      • Крыша с малым и крутым уклоном: какие существуют варианты?
      • Руководство по конструкции и функциям зеленой крыши
      • Наклонная крыша | Наклонная крыша Деталь | Преимущества наклонной крыши
      • 13 типов домов в Индии | Типы домов в Индии
      • 10 самых популярных типов ограждений | Типы заборов | Различные стили ограждений
      • Типы стен | Типы внутренних стен | Типы материалов для стен , вы собираетесь начать запутанный и дорогостоящий процесс. Поскольку вы собираетесь вложить свои с трудом заработанные деньги в замену, вам нужно узнать как можно больше.

        По правде говоря, попытка узнать все о крыше и ее замене может оказаться ошеломляющим опытом. Вот почему вы должны начать с основ, которые начинаются с понимания различных частей крыши.

        За более чем 30-летний опыт работы в кровельной отрасли компания Bill Ragan Roofing видела, как слишком много домовладельцев приступали к процессу замены кровли без каких-либо знаний. Это приводит к тому, что вас могут использовать в своих интересах или принимать неправильные решения о покупке из-за плохого совета.

        Мы хотим, чтобы этого не случилось с вами, поэтому давайте приступим к основам понимания кровли, изучив 9 основных частей крыши.

        1. Кровельный настил (обшивка крыши)

        Кровельный настил (также известный как обшивка крыши) — это деревянные доски (фанера или доски), из которых состоит каркас вашей крыши.

        Это основа всей вашей кровельной системы и то, на что укладываются ваши кровельные материалы. Если настил вашей крыши прогнил или не выдерживает установки материалов, его необходимо заменить при установке новой крыши.

        К сожалению, вы не узнаете, потребуется ли замена и в каком объеме, пока ваша старая крыша не будет сорвана.

        2. Капельница

        Капельница представляет собой металлическую планку, устанавливаемую по краям крыши (карнизы и скосы), чтобы вода не попадала на фасцию и не попадала под элементы кровли.

        Без водосливной кромки вода попадает за желоба и приводит к гниению как фасадной доски, так и настила крыши.

        Кроме того, в соответствии со строительными нормами и правилами на крыше должен быть установлен водослив, и он должен быть установлен правильно. Если на вашей крыше нет капельницы, будет намного сложнее пройти проверку дома, потому что ваша крыша не соответствует нормам.

        3. Защита от льда и воды

        Защита от воды и льда представляет собой водонепроницаемую мембрану, используемую для защиты крыши от повреждений льдом и водой.

        Его основная цель – защитить настил крыши в случае попадания воды под кровельный материал (битумную черепицу, металлическую кровлю и т. д.).

        Крайне важно установить защиту от льда и воды на определенных участках крыши или вокруг них, таких как ендовы, вокруг проходов и на крышах с уклоном 2/12, 3/12 или 4/12. Из-за его важности он должен быть на каждой крыше.

        4. Подкровельный слой

        Подкровельный слой представляет собой войлочный (15 фунтов, 30 фунтов или синтетический) кровельный материал, который укладывается между настилом крыши и черепицей.

        Подложка – это последняя линия защиты настила вашей крыши, если под кровельные материалы попадет вода.

        Он устанавливается непосредственно над настилом крыши и обеспечивает дополнительный уровень защиты от непогоды. Из-за его важности вам необходимо инвестировать в наилучшую подложку.

        5. Стартовая черепица

        Стартовая черепица представляет собой предварительно нарезанный ряд кровельного материала, который укладывается под первый ряд гонтов до их укладки.

        Обеспечивает наличие кровельного материала между стыками, где черепица стыкуется друг с другом по краям крыши.

        Стартовая черепица также имеет клей, обеспечивающий герметизацию первого ряда черепицы на карнизе и вдоль скосов. Это уплотнение помогает повысить устойчивость вашей крыши к сильному ветру.

        6. Тип кровельного материала, который вы выбираете

        Самая большая часть вашей крыши – это используемый кровельный материал. Это может быть битумная черепица, металлическая кровля, кедровая кровля, синтетическая кровля или любой другой тип кровельного материала.

        Выбранный вами кровельный материал оказывает огромное влияние на цену, срок службы вашей крыши и многое другое. Если вы не уверены, какой тип крыши соответствует вашим потребностям, пройдите этот тест по типу крыши, чтобы найти подходящий кровельный материал для вас.

        7. Кровельный отлив

        Кровельный отлив представляет собой тонкий металлический (алюминий, сталь или медь) материал, который отводит воду от определенных участков (стен, дымоходов, ендов) вашей крыши.

        Это важнейший кровельный компонент, который должен быть на каждой крыше и устанавливается одновременно с черепицей.

        Независимо от того, из какого металла он сделан, ваша кровельная обшивка должна пережить оригинальную крышу, на которой она была установлена. Тем не менее, крайне важно, чтобы оклад вашей крыши проверялся в рамках ежегодного технического обслуживания крыши, чтобы предотвратить или выявить потенциальные утечки.

        8. Коньковая накладка

        Коньковая накладка – это накладка, устанавливаемая в верхней части стыка двух скатов крыши.

        Устанавливается на коньке после укладки всех гонтов.

        Коньковая черепица толще, чем обычная черепица, и предварительно согнута, поэтому она может образовывать коньки на крыше. Некоторые кровельные подрядчики используют битумную черепицу с 3 выступами в качестве покрытия конька, чтобы сократить свои расходы на замену асфальтовой крыши.

        Это приведет к протечке крыши, потому что они не предназначены для такого использования. Крайне важно использовать аксессуар для покрытия конька производителя при получении размерной или роскошной асфальтовой крыши.

        9. Вентиляционные отверстия

        Вентиляционные отверстия позволяют вашему чердаку и дому дышать правильно.

        Без надлежащей системы вентиляции срок службы вашей крыши резко сократится из-за скопления горячего или холодного воздуха.

        Две вентиляционные системы (активная и пассивная) имеют разные вентиляционные отверстия на крыше на выбор. Если у вас есть активная система вентиляции, вы выберете турбинные вентиляционные отверстия, силовые вентиляционные отверстия, ребристые вентиляционные отверстия с перегородкой или вентиляционные отверстия на солнечной энергии.

        Для системы пассивной вентиляции вы можете выбрать статические вентиляционные отверстия (коробчатые вентиляционные отверстия), коньковые вентиляционные отверстия без перегородки или фронтонные вентиляционные отверстия. Я рекомендую активную систему вентиляции из соображений производительности.

        Дополнительная терминология по кровле, которую вам необходимо знать

        Теперь вы знаете 9 основных частей крыши. Тем не менее, есть еще некоторые термины, которые вам необходимо знать, чтобы понять кровельный жаргон, когда вы разговариваете с кровельным подрядчиком или проводите дополнительные исследования.

        Рейки и карнизы

        Грабли и карнизы относятся к краям вашей крыши. Грабли — это край крыши, идущей под уклоном.

        Карнизы — это край крыши, идущий горизонтально; думайте об этом как о линии желоба.

        Фаски крыши

        Фаски крыши относятся к различным секциям или сторонам крыши.

        (Многогранная крыша)

        Чем сложнее ваша крыша, тем больше граней она будет иметь.

        ендовы и вальмы

        Долины крыш — это когда две грани крыши встречаются на склоне, образуя внутренний угол. Долины позволяют воде правильно стекать по крыше.

        Вальм – это когда две грани крыши сходятся под наклоном, образуя внешний угол.

        Фронтон

        Фронтон представляет собой треугольную секцию внизу, где две грани крыши нависают над стеной.

        Это обычно используется для обозначения популярного места вентиляции, вентиляционного отверстия на фронтоне.

        Лицевая панель

        Лицевая панель расположена прямо под скатами и карнизами вашей крыши.

        Он служит в декоративных целях, но может также использоваться и в практических целях в качестве капельницы.

        Софит

        Софит устанавливается прямо под фасцией, где крыша нависает над стеной.

        Кровельщики обычно устанавливают воздухозаборник прямо на месте софита.

        Мансардное окно

        Слуховое окно — это часть крыши, которая выступает наружу и образует отдельную маленькую часть мини-крыши.

        Обычно на большинстве крыш мансардное окно используется как окно.

        Что нужно знать о замене крыши?

        Теперь вы знаете базовую терминологию кровли. Если вы хотите узнать еще больше терминов, которые помогут вам лучше понять своего подрядчика, ознакомьтесь с терминами и определениями кровли: терминология кровли, которую вам нужно знать.

        Прочитав эту статью, вы готовы перейти к следующему этапу своего исследования, узнать, что такое замена крыши. Вам нужно не только знать, что это такое, но вам нужно узнать некоторые важные вещи о нем.

        Чтобы помочь вам еще больше, мы написали еще одну статью, в которой рассказывается, что такое замена крыши, и 6 вещей, которые вам нужно знать, прежде чем ее делать.

        С 1990 года команда Bill Ragan Roofing предоставляет высококачественные услуги по кровельным работам и проводит обучение по кровельным работам для домовладельцев в Нэшвилле и прилегающих районах. Независимо от того, используете вы нас или нет, мы по крайней мере можем предоставить вам информацию, необходимую для принятия правильных решений.

        Проверить Что такое замена крыши? (6 вещей, которые нужно знать перед покупкой), чтобы продолжить свое исследование кровельной отрасли.

        24 Названия частей крыши, их назначение и подробная схема, которые необходимо знать

        Из всех составных элементов дома части крыши являются одними из самых сложных. Без хорошей структуры эти компоненты, безусловно, не могут обеспечить наилучший комфорт и защиту для всех находящихся внутри.

        Вот почему в крыше ровно двадцать четыре компонента. Каждый элемент, безусловно, имеет различную форму и функцию.

        Он начинается с конструктивных элементов, слоев, внешних частей и заканчивается другими дополнительными элементами, такими как дымоход и световой люк.

        Кроме того, не только строители должны разбираться в этих частях и элементах крыши. Домовладелец также должен знать некоторую терминологию конструкции крыши.

        Кроме того, это поможет выявить проблемы при повреждении одной из них. В результате вам будет проще сделать ремонт самостоятельно, не нанимая профессионалов.

        Таким образом, в этой статье вы найдете названия этих двадцати четырех частей крыши дома вместе с их формой, функциями и схемой, чтобы вам было легче найти их точное местоположение.

        Действительно, разные типы крыш будут иметь разное расположение конструкций. Но не волнуйтесь, потому что большинство из них имеют схожие компоненты и функции.

        Ниже приведен глоссарий запасных частей крыши, которым обычно владеют.

        Схема маркированных частей крыши для облегчения поиска точного местоположения компонентов

        На приведенной выше схеме видно, что крыша имеет сложную анатомию, которая включает в себя:



        1. Ригельные балки как элементы пересечения крыши две стороны стропил.

        Элементы ригельных балок представляют собой части каркаса крыши, которые пересекают коньковую доску. Как правило, хомуты, прикрепленные к нижней части стропил, заменяют стяжной балкой, чтобы предотвратить расхождение этих двух элементов.

        2. Стропила для несущих элементов над кровельной системой

        Стропила представляют собой части стропильной фермы, установленные по диагонали, которые сходятся в вершине рамы и также имеют треугольную форму.

        Эти элементы служат в качестве опорных компонентов для системы настила, а также удерживают нагрузки над ним.

        3. Облицовка, система блокировки от влаги

        Облицовка – это часть крыши, которая обычно изготавливается из дерева. Однако в настоящее время его часто изготавливают из винила или алюминия, который служит защитным покрытием на конце стропил.

        Фасция — одна из нескольких частей крыши, которую можно увидеть снаружи дома. Этот компонент в основном служит для блокировки входа воды в ваш дом, чтобы помещение и кровельная система были свободны от влаги.

        Кроме того, эта секция также может быть эстетической частью дома, поскольку она обеспечивает ровный вид со всех сторон крыши.

        4. Смотровые площадки в качестве дополнительных опорных частей крыши

        Смотровые площадки или смотровые площадки представляют собой части крыши, состоящие из горизонтальных деревянных соединений, которые, кажется, выходят за пределы стен вашего дома.

        Как правило, эти компоненты используются для поддержки системы обшивки, а также для удержания поверх них других кровельных материалов.

        5. Разнесенные обшивки представляют собой элементы крыши, напоминающие лестницу

        Другими важными частями крыши являются разнесенные обшивки. Это система установки плоских деревянных панелей, расположенных последовательно, образуя лестничный узор.

        Кроме того, эта часть фермы монтируется над смотровой площадкой и обычно называется пропущенным настилом.

        Кроме того, здесь будет прибит массивный настил. Если эту секцию установить не прочно и регулярно, то ваша кровельная система быстро рухнет.

        6. Рейки для покрытия верхней кромки

        Рейки — это части крыши, которые имеют наклонные края, прикрепленные к концам фронтона. Этот компонент, безусловно, образует покрытие для верхнего края вашего дома, именно на стене, которая переходит в крышу.

        Эта конструкция полезна для защиты нижней части от потока дождевой воды.

        7. Коньковая доска как критическая точка в кровельной системе

        Коньковая доска является ключом ко всем секциям фермы. Это горизонтальная основная опора, которая обычно изготавливается из дерева или металла. В этом компоненте два конца стропил встречаются друг с другом.

        Без этой коньковой доски все части крыши не образуют прочного каркаса для защиты вашего дома.

        8. Сплошной настил в качестве первого слоя над каркасом крыши

        Сплошной настил — это первый процесс покрытия каркасной системы с использованием прочных материалов, таких как фанера, полистирол, бетон или металл.

        В этом компоненте все остальные части крыши будут уложены и прибиты гвоздями в надлежащем порядке, чтобы обеспечить стабильный и привлекательный внешний вид.

        9. Войлочная подложка, слой для двойной защиты

        Подложка представляет собой слой, который крепится прямо поверх бетонного настила. Как правило, используемый материал представляет собой войлок, водонепроницаемую бумагу, которая обеспечивает двойную защиту частей крыши под ним.

        Установка войлочной подложки впоследствии спасет ваш дом от поломки гонта.

        10. Долины, Канал для мусора

        Долина — это одна из частей крыши дома, представляющая собой канал, напоминающий V-образную форму, уходящий внутрь вашего дома.

        Обычно изготавливается из металла. Это также место, где собираются опавшие листья или другой мусор из-за пределов вашего дома. Если вы не будете регулярно чистить эту часть крыши, это приведет к некоторым проблемам.

        11. Подложка Valley, водонепроницаемая пленка над V-образным каналом

        Подложка Valley — это следующий слой материала для покрытия поверхности канала мусора от протечек.

        Покрытие долины водонепроницаемой бумагой поможет защитить ее от повреждений из-за смены сезона или других внешних причин.

        12. Оклад Valley, водонепроницаемый слой из уплотнителя

        Уже в который раз люди используют процесс наслоения для защиты частей крыши от различных факторов, которые могут повредить, а также снизить надежность существующей кровельной системы.

        Защитный элемент на этот раз поставляется с гидроизоляцией, которая представляет собой листовой слой из металла, обычно алюминия, для покрытия любых пересечений или зазоров в каркасе крыши.

        Как правило, этот компонент блокирует попадание и поглощение воды в вашем здании и ее попадание в водосточную часть.

        13. Черепица, внешние части крыши, защищающие ваш дом от непогоды и солнечного света

        Когда вы спрашиваете: «Как называется верхняя часть крыши?» тогда ответ — опоясывающий лишай.

        Черепица представляет собой покрытие наружных частей крыши, которое обычно имеет плоскую форму и изготавливается из различных твердых материалов, таких как пластик, дерево, плитняк, металл, шифер и асфальт.

        Помимо использования в качестве защитного слоя от погодных изменений и солнечного света, черепица также может быть эстетической частью законченного вида кровельной системы вашего дома.

        14. Обшивка вентиляционной трубы, водопроводная система, которая торчит на крыше

        Обшивка вентиляционной трубы — это длинная труба на внешней кровельной системе.

        Этот компонент полезен для предотвращения попадания воды в здание, снижения температуры, а также для регулирования циркуляции воздуха, чтобы в вашем доме не было влаги.

        15. Световой люк как улавливатель солнечных лучей в вашем доме

        Одна из многих частей крыши, которую вы можете легко найти благодаря ее уникальному расположению, — это световой люк. Некоторые также называют эту секцию слуховым окном.

        Световой люк — это часть крыши в виде окна, которое выходит на вашу крышу, покрытую черепицей.

        Этот элемент играет роль в захвате и направлении солнечного света в течение дня, чтобы он попадал на чердак и обеспечивал достаточную вентиляцию.

        В дополнение к вышеперечисленным функциям световой люк также полезен для придания кровельной системе вашего дома привлекательного вида.

        16. Дымоход, внешний компонент, выступающий вертикально на крыше

        Дымоход — еще один вертикальный элемент крыши, который так же легко найти, как световой люк. Функция этого компонента состоит в том, чтобы помочь отвести дым и газ, выходящие из вашего дома, наружу.

        Кроме того, существует множество стилей дымоходов для домов, начиная от квадратных, круглых и даже комбинированных.

        17. Обшивка дымохода, водонепроницаемое уплотнение для предотвращения проникновения влаги в дом

        Обшивка дымохода представляет собой уплотнение, обеспечивающее водонепроницаемость, которое обычно устанавливается вокруг нижней части этого компонента.

        Кроме того, его можно найти на стыке между кровлей и дымоходом, препятствуя попаданию влаги в дом.

        В этом разделе также следует обратить внимание, если возникнут проблемы, будь то сохранение старого или необходимость обновления для обслуживания вашей кровли.

        18. Желоб, длинная труба, крепящаяся к крыше для предотвращения просачивания воды на стену

        Водосточный желоб – еще одна важная точка секции крыши. Потому что это канал из длинной трубы, проходящей вдоль линии крыши.

        Кроме того, водосточный желоб способствует попаданию воды в водосточную трубу, не просачиваясь на стены вашего дома.

        Хорошо функционирующий желоб защитит ваш дом от просачивания воды. Однако, если вы обнаружите, что часть вашей стены все еще мокрая, попробуйте проверить этот раздел.

        Также немедленно подумайте о ремонте или замене на новый, если это необходимо. Очень важно избегать проблем, которые вызывают долговременное повреждение водой.

        19. Нижний патрубок, вертикальная труба под желобом

        Посмотрите на схему частей крыши в начале этой статьи. Тогда вы обнаружите, что водосточная труба представляет собой элемент длинной узкой трубы, непосредственно соединенной с водосточным желобом.

        Эта труба устанавливается вниз к земле, чтобы эффективно и безопасно отводить поток воды из желоба, не разбрызгивая его повсюду.

        20. Брызговик, горизонтальная труба под сливным патрубком

        Что касается трубопроводов, брызговик представляет собой нижнюю часть водосточного патрубка, которая начинается с изогнутого участка, за которым следует горизонтальная труба-продолжение, отходящая от водосточного желоба. дом.

        Этот блок водосточной трубы может сливать воду из водосточной трубы, чтобы она не увлажняла дом. Он направлен на предотвращение просачивания воды в нижние стены дома.

        Некоторые условия могут вызвать блокировку, например, скопление листьев на наматывающей стороне. Вот почему вы должны регулярно чистить эту трубу, особенно в дождливые дни.

        21. Фронтон, треугольная стена под стропилами

        Фронтоны — это части крыши, представляющие собой оставшиеся стены треугольной формы, которые обычно соединяются непосредственно с краями кровельной системы вашего дома, например, под стропилами.

        22. Вальма, внешняя долина Версия

        В отличие от впадин, выступающих внутрь, вальмы представляют собой части крыши, где две стороны крыш встречаются друг с другом, образуя восходящий внешний угол. Не во всех домах есть эта часть. Лишь немногие приняли такую ​​модель.

        23. Плоскость крыши, самая заметная среди других частей крыши

        Плоскость крыши – это плоская часть, именно поверхность крыши, которая хорошо видна снаружи. Деталь имеет четыре ребра, соединенные с другим в косом стиле, соединенные коньковой доской посередине.

        24. Софит, нижние части крыши

        Многие задаются вопросом: «Какой частью крыши является софит?» Ответ заключается в том, что это компонент крыши, видимый, если вы стоите на земле, где он находится, в отличие от других частей крыши, которые вы можете быстро увидеть.

        Проще говоря, софит — это конструкция крыши, которая находится между карнизами крыши и является местом, где фасция и водосточный желоб прикрепляются к стене. Не все кровельные системы имеют софиты. Лишь немногие с выступами имеют его.

        Заключительные мысли

        После разбора частей крыши, образующих систему покрытия вашего дома, начиная с конструктивных элементов, секций слоев и заканчивая внешними компонентами, вы, наконец, можете обнаружить, что все они поддерживают друг друга.

        Если есть один поврежденный элемент, это также может вызвать другие проблемы, которые снижают надежность системы защиты вашего дома.

        Поэтому, зная форму, находя точное место и правильно понимая его назначение, надеюсь, вы не сделаете неверный шаг при выполнении или ремонте элементов покрытия вашего дома.

      Related Articles

      12 мая, 2019 alexxlab

      Дома прямая крыша: преимущества и недостатки, устройство и материалы

      Содержание что это такое и в чем особенности инверсионной кровли, устройство и монтаж в частном жилище, плюсы и минусыОписаниеПринцип и виды конструкцииДостоинства и недостаткиИз чего делать?Варианты проектированияИнструкции по установке Примеры эффектного дизайнаПлюсы и минусы дома с плоской крышей Преимущества плоской крыши Недостатки плоской крыши Материалы для плоской крышиТехнология строительства плоской крышиПроекты домов с плоской кровлей […]
      Читать далее
      10 февраля, 1977 alexxlab

      Установка фронтона на крыше: Установка фронтона крыши своими руками.

      Содержание Установка фронтона крыши своими руками.Установка фронтона крыши своими руками из блоков и кирпича.Кладка блоков и кирпича, должна осуществляться в следующейУстановка фронтона крыши своими руками каркасного типа.Обшивка свесов своими руками.как рассчитать, высота мансарды с двумя фронтонами из кирпича, как сделать кирпичный фронтонНазначениеВидыКак рассчитать и сделать фронтоныМонтаж фронтона двухскатной крышиУтепление фронтона Как реализовать металлическую двускатную крышу […]
      Читать далее
      5 мая, 1975 alexxlab

      Покраска металлической крыши: краска для кровли из железа, металлическую крышу, из черного металла, кровельная краска для железной крыши, чем покрыть

      Содержание краска для кровли из железа, металлическую крышу, из черного металла, кровельная краска для железной крыши, чем покрытьНеобходимость покраски металлической крышиВыбор краски для железной крыши — чем лучше покраситьПодготовительные работыВыбор инструментов для нанесения кровельной краски по металлуПокраска крыши дома из железакакая лучше по ржавчине, акриловая резиноваяКраска для крыши из металла по ржавчине — особенностиТребования, предъявляемые […]
      Читать далее

      Добавить комментарий

      Ваш адрес email не будет опубликован. Обязательные поля помечены *

      Search for:
