Расчет конька крыши калькулятор: Расчет крыши/кровли – Онлайн калькулятор с чертежами

Содержание

Расчет обрешетки под профнастил калькулятор онлайн. Расчет односкатной крыши — онлайн калькулятор кровли, стропил, обрешетки и угла наклона

Распространенное применение односкатной крыши — укрытие пристроек к дому и хозяйственных построек. Однако не стоит недооценивать данный тип. Существует множество потрясающих архитектурных проектов с односкатной крышей или комбинаций из нескольких независимых скатов. А если добавить к этому простоту и надежность конструкции, то получится достойный вариант, ничем не уступающий традиционным двухскатным крышам.

Выбрав односкатную конструкцию в качестве приоритетной, воспользуйтесь онлайн калькулятором и рекомендациями, размещенными в данном обзоре.

Онлайн калькулятор односкатной крыши

Данный калькулятор упростит комплектацию материалов для стропильной системы и финишного кровельного покрытия, позволит просчитать угол наклона ската, количество обрешетки и размер стропил.

Перед проведением расчетов настоятельно рекомендуется:

Изучить особенности стропильной системы под конкретный кровельный материал. В большей степени это относиться к обрешетке. Так, для битумной черепицы обрешетка должна быть сплошной (доску можно заменить на листы ОСП или фанеры). Для металлочерепицы обрешетка монтируется с учетом размера волны.
Проверить надежность выбранного угла и шага стропил. В этом поможет программа.

Укажите кровельный материал:

Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил(5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)

кг/м²

Результаты расчетов:

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м².

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Обрешетка:

Количество рядов обрешетки: 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

Расчет профнастила на односкатную крышу. Информация по назначению калькулятора

Онлайн калькулятор односкатной крыши предназначен для расчета угла наклона ската, количества и размера стропил, количества обрешетки, а так же объема необходимых материалов. В расчетах учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Возможно производить расчет плоской крыши по заданным параметрам.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

О дноскатная крыша является самой простой среди других типов крыш и экономичной в плане расхода материалов и работ, так как имеет всего один скат. Такой вид крыши достаточно популярен и в основном применяется для гаражей, хозяйственных построек и других не жилых помещений. Может быть как чердачной, так и бесчердачной.

Д ля данной крыши применимы практически все популярные виды кровельных, подкровельных материалов и утеплителей. К данному виду крыш применимы различные углы наклона ската, но чаще всего применяются малые углы. В таком случае необходимо учитывать повышенные снеговые нагрузки на кровлю и своевременно очищать ее от снега.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Расчет стропильной ноги онлайн. Пример расчета стропильной системы

Чаще всего, когда встаёт вопрос о расчёте стропильной системы, основной трудность является определение необходимой длины стропильных ног.

Как было сказано ранее стропильная система является треугольной конструкцией. Для её расчёта понадобится знание школьного курса геометрии, а точнее, теоремы Пифагора. Заключается она в следующем: в прямоугольном треугольнике сумма квадратов катетов равна квадрату гипотенузы. Гипотенуза – это диагональная сторона фигура, соответственно, катетами являются две другие стороны.

Соответственно, для нахождения длины стропильной ноги необходимо знать расстояние от её нижнего края, закреплённого на мауэрлате, до перпендикуляра, опущенного от конька крыши, то есть это половина длины всей ширины пола чердака. Вторым измерением является перпендикулярное расстояние от пола чердака до конька.

Далее с расчётами справиться очень легко. Например, высота крыши 3 метра, половина длины всей ширины пола чердака 5 метров. Таким образом, расчёт будет выглядеть так:

Сн? = 3? + 5?, где Сн – длина стропильной ноги.

Сн = 5,8 (м).

Когда ведётся расчёт стропильной фермы, так же следует учитывать:

расчёт прочности, то есть то, сможет ли балка, определённой длины и сечения, выдерживать предполагаемые нагрузки;

расчёт вероятной деформации, то есть то, какую нагрузку могут выдержать заданные балки, прогибаясь, но при этом не ломаясь.

Согласно ГОСТ, коэффициент прогиба стропильной ноги не может превышать 1/250 части её длины. Таким образом, если длина стропильной ноги 5,8 метра, то ей прогиб не может превышать 2,3 см. То есть 5,8 необходимо умножить на 0,4.

Что касается расчёта шага стропильных ног, то это зависит от величины их сечения и их длины.

Так, для стропила длиной до 3 метров и сечением 8 на 10 см, рекомендуется расстояние 120 см.

Для стропил длиной до 4 метров и сечением 8 на 16 см, рекомендуется расстояние 100 см.

Для стропил длиной до 6 метров и сечением 8 на 20 см, рекомендуется расстояние 90 см.

Расчет стропильной системы двускатной крыши калькулятор. Расчет деревянных стропил крыши

Чтобы рассчитать не только количество, но и прочность деревянных стропил для крыши воспользуйтесь данным калькулятором.

Для того чтобы провести расчет необходимо ввести параметры в определенные ячейки, которые находятся в окошке слева «Исходные данные», и соответственно получить результат в окошке «Результат» справа.

Для определения условий эксплуатации стропил, вам нужно ввести такие значения как: длина и высота стропил, шаг, и срок службы стропил.

Определить характеристики стропилин вам поможет расчет с введением таких параметров: материал, ширина и высота стропилины, а также сорт древесины и пропитка.

Нагрузка на стропилины рассчитывается по таким параметрам: нормативная нагрузка, расчетная нагрузка, и коэффициент.

Если у вас какой-то параметр идет дробным числом, не бойтесь его вводить, формула запрограммированная под расчет с легкостью и точностью рассчитает все необходимое.

Калькулятор расчета деревянных стропил крыши

Инструкция к калькуляторуИсходные данныеУсловия эксплуатации:Срок службы — здесь указывается срок, на протяжении которого конструкции должны исправно работать.Про остальные параметры (длины (L и L0), шаг стропил (K), высоты крыши (Н, Н1 и Н2)) и так все понятно. Здесь просто нужно смотреть на рисунок.Характеристики стропилин:Для справки, стропилина — это одна из досок стропил.Материал — здесь выбирается порода дерева, из которой будут изготовлены стропилины, а впоследствии и стропила.Ширина (B) и высота (D) — размеры сечения стропилины.Сорт древесины — здесь выбирается сорт древесины, из которого будут изготовлены стропилины.Пропитка — ставится «Да», если древесина будут подвержена глубокой пропитке антипиренами под давлением.Нагрузка:По СНиП «Нагрузки и воздействия» нагрузка на стропила может быть неравномерной. Другими словами, стропилина слева может быть нагружена больше, чем стропилина справа (подробнее об этом в статье: сбор нагрузок на кровлю и стропила).

Поэтому, если рассчитывается лишь одна стропилина, то нормативные (qн) и расчетные (qр) нагрузки берутся максимальные (в нашем случае слева). А если расчет стропил крыши производится так, как в случае с затяжками (когда рассчитывается стропило целиком), то нужно указывать и нагрузки слева (qн1, qr1) и нагрузки справа (qн2, qr2).РезультатДлины (L1 и L2) — расчетные длины стропилин.Углы наклона (P, P1 и P2) — углы наклона стропил и подкоса. В случае с подкосом угол наклона Р2 желательно делать в пределах 45-53°.Реакции (VA, VB и VC) — реакции, возникающие на опорах.Усилия (NA, NC, ND и NE) — усилия, возникающие в затяжке.Гибкость стропилины — параметр необходимый для расчета стропил на сжатие.Расчет по прочности:Gстропил. — напряжение, возникающее в стропилах.Rтреб — требуемое расчетное сопротивление древесины. Если возникающее напряжение превышает его, то стропилы по прочности не проходят. В этом случае нужно, либо уменьшать шаг стропил, либо увеличивать их сечение.Запас — в случае, если Gстропил.

>Rтреб, то здесь показывается на сколько превышено напряжение в стропилах; в противном случае (Gстропил.

Строительный калькулятор расчет кровли. Расчет кровельных материалов для двухскатной крыши

Расчет двухскатной крыши

Укажите необходимые размеры в миллиметрах

X — ширина дома
Y — высота крыши
C — размер свеса
B — длина крыши
Y2 — дополнительная высота
X2 — дополнительная ширина

справка

программа предназначена для расчета стройматериалов кровли: количества листового материала (ондулин, нулин, шифер или металлочерепица), подкровельного материала (пергамин, рубероид), количества досок обрешетки и стропил.
Так же можно расчитать некоторые полезные размеры крыши.
Программа работает в двух режимах: в режиме простой двускатной крыши и крыши с двумя боковыми фронтонами (боковыми крышами), тип1 и тип 2.

Внимание! Если у Вас крыша с одним боковым фронтоном, то для расчета используйте сначала тип 1, потом тип 2. И уже из полученных данных вычисляйте количество строительных материалов: стропил, досок обрешетки, подкровельных и листовых материалов.

Иначе в расчете может быть ошибка. Ведь программа учитывает вырезы в основной крыше под крыши боковых фронтонов.
В расчете Вы увидите несколько чисел: размер или объем стройматериала половины крыши и в скобках — полный размер или объем.
В расчете дополнительной крыши — полный размер и объем, и в скобках два числа: размер и объем одной и двух дополнительных крыш.
Внимание! При расчете листового кровельного материала учитывайте, что программа считает по площади крыши.
Например, 2,8 рядов умножает на 7,7 листов в ряду. При реальном строительстве кладут 3 ряда.
Для более точного расчета количества листов кровли нужно уменьшать высоту листа в расчете до получения целого числа рядов.
Не забудьте точнее выставить величину нахлеста.
При расчете объема материала стропил основной крыши, при режиме тип 2, программа не учитывает вырез под боковой фронтон. Связано это с некоторыми трудностями реализации в программе.
Возможно я решу это в будущем.
Однако лишний материал стропил вряд ли пропадет или же внесите некоторые корректировки в свои расчеты.

Так же будет отдельная программа для более интеллектуального расчета листовых кровельных материалов.
И не забывайте, что покупать строительные материалы надо с некоторым запасом на отходы.

Калькулятор расчета высоты конька. Расчёт высоты конька стропильной системы

Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого.

Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы.

Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.

Пояснения по проведению расчетов.

Если рассмотреть любую стропильную систему, то ее можно разложить на треугольники, подчиняющиеся строгим законам тригонометрии. Так, высоту конька можно рассматривать одним из катетов прямоугольного треугольника с гипотенузой, являющейся линией, определяющей направление и крутизну ската кровли. Примеры для нескольких типов крыш приведены на схеме ниже.

Характерные примеры для расчета высоты конька для различных стропильных систем

1 – односкатная система.
2 – простая двускатная система.
3 – вальмовая система.
4 – шатровая система.

В любом из представленных случаев определяющими величинами будут являться:

Угол крутизны ската. Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете.
Ширина здания. Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.

Калькулятор позволит решить и «прямую», и «обратную» задачи:

По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.

Расчет крыши онлайн калькулятор с чертежами —

Онлайн калькулятор расчета крыши с чертежами

Программа расчета крыши онлайн позволяет пользователям рассчитывать кровли любой сложности (включая кровли с десятками скатов) и экономить, заказывая только тот объем материала, который реально нужен

Зарегистрироваться и попробовать бесплатно

7 причин использовать наш калькулятор расчета кровли онлайн

Что умеет наша онлайн программа расчета крыш?

Наш онлайн калькулятор кровли позволяет:

Рассчитать крышу из металлочерепицы
Рассчитать кровлю из профнастила
Посчитать кровлю из гибкой (мягкой) черепицы
Посчитать крышу из фальцевой кровли
Так же можно расчитать онлайн любую кровлю, расчет которой можно вести по площади или прямоугольным материалом (в т. ч. различные виды черепицы, деревянную кровлю и т.п.)

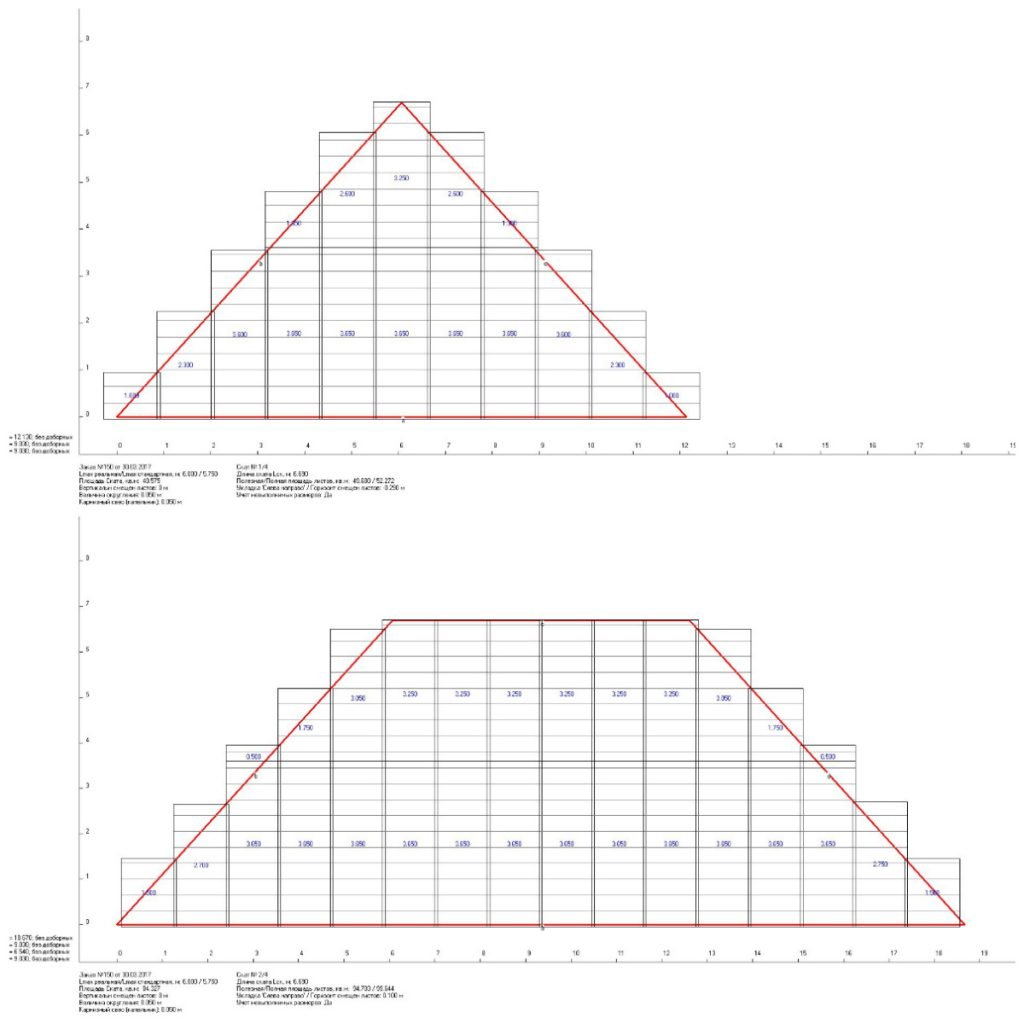

По результатам расчета крыши — получить чертеж кровли

Зарегистрироваться и попробовать бесплатно

Демонстрация работы онлайн калькулятора крыши

Так как расчет даже двухскатной или вальмовой крыши не самая простая задача — предлагаем ознакомиться с Quickstart’ом (быстрое начало)

Онлайн экспресс-калькулятор кровли

Мы создали отдельный экспресс-калькулятор для онлайн расчета самых простых и типовых видов кровли. Он позволяет:

Рассчитать односкатную кровлю
Посчитать двускатную кровлю
Рассчитать шатровую крышу
Посчитать вальмовую крышу
Рассчитать мансардную кровлю

Данный калькулятор крыши не требует регистрации и все результаты и чертежи придут к Вам на почту, включая ссылку с детальной раскладкой материалов (если Вы не авторизовались в системе).

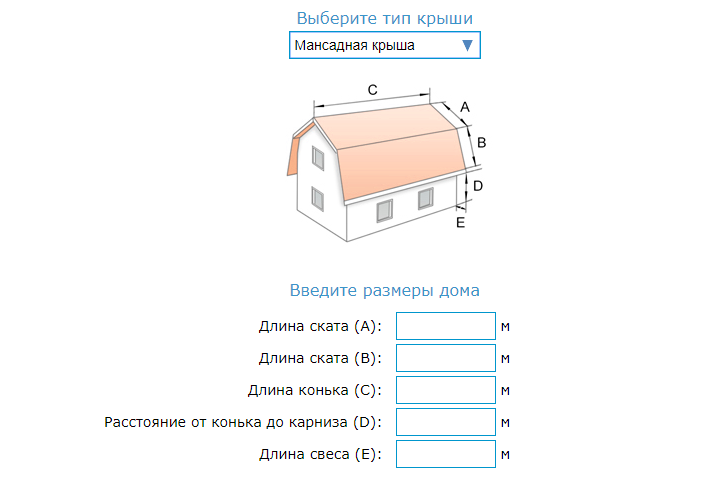

Онлайн калькулятор расчета угла наклона крыши

В случае если Вам не требуется полноценная система расчета кровли или если в процессе расчета потребовалось посчитать длину ската или его угол, то мы сделали для Вас калькулятор наклона крыши. Данный калькулятор абсолютно бесплатен и не требует регистрации.

В калькулятое наклона крыши можно посчитать: длину ската, угол наклона кровли, длину порекции кровли и высоту кровли — все в зависимости от уже имеющихся данных.

Возникли сложности? Ответы на все вопросы найдете в нашей справке!

Проектирование крыши онлайн в программе CAD5D

(не нужно скачивать и устанавливать)

ФУНКЦИИ:

Крыша

Угол скатов
Угол вальмы
Стропила и Обрешетка: габариты, интервал
Обрешетка: габариты и интервал
Высоту мауэрлата
Соединение коньковой балки: Шарнирное; под стропилами, Жесткое
Высота затяжки (мансарды)
Средний прогон: по центру стропила; над затяжкой; возле подкоса
Стойки коньковой балки: на несущей стене — равномерно распределить с шагом; по центру
Лежень
Подкосы: подстропильная нога, под углом; верхний подкос, нижний подкос
Дымоходы
Мансардные окна
Слуховые окна

Кровля

керамическая черепица
цементно-песчаная черепица
битумная черепица
металлочерепица
шифер (асбестоцементные плиты)
стальная фальцевая кровля
битумный шифер (ондулин)

Учет коэффициент запаса
Карниз (подшивка, софит)
Утепление: по всей внутренней стороне; вдоль затяжки
Контрутепление. Толщина и вид: деревянное, металическое
Гидроизоляция
Пароизоляция
Водоотводный лоток
Обшивка
Шаг анкеров для мауэрлатов

Крыша и кровля

Двускатные крыши можно, пожалуй, отнести к наиболее популярным среди частных застройщиков.

Какой толщины должно быть утепление чердачного перекрытия, чтобы тепло не уходило через потолок

К мысли о необходимости установки на скатах кровли систем снегозадержания приходят.

Надёжная, не протекающая, не боящаяся ветровых нагрузок и зимних снеговых наносов.

Металлочерепица появилась в череде кровельных материалов относительно недавно, но стремительно завоевала.

Кровельное покрытие французской компании «Onduline» привлекает многих владельцев дач и загородных жилых домов. Решающими доводами часто становятся доступная цена и совершено несложная технология укладки, которую освоить сможет, наверное, каждый. Материал вполне оправдывает свое предназначения, и, хоть и не входит в.

При самостоятельном проектировании трехщипцовой крыши и подготовке к ее монтажу необходимо.

Нельзя не согласиться с тем, что многощипцовая крыша, с разнонаправленными пересекающимися.

Несмотря на современное изобилие различных кровельных материалов, обычный асбестоцементный шифер все.

Калькулятор расчета нагрузки на стропила для определения оптимального сечения

Одним из важных параметров расчета будущей крыши является ее площадь. От.

При проектировании крыши нельзя забывать о том, что по периметру дома.

Вальмовые и шатровые крыши имеют общую особенность – помимо основных стропил.

Основу любой конструкции крыши составляют стропила – именно на них впадают основные нагрузки при эксплуатации. Вполне разумно предполагать, что расчет стропильных ног является ключевым моментом при проектировании всей системы. А одним из ключевых параметров в этом вопросе становится длина стропильной ноги.

В самом начале работы по проектированию конструкции крыши своего дома или.

Онлайн калькуляторы для расчета кровли и крыши

Онлайн-калькуляторы для расчета кровли и крыши – это обязательные инструменты, присутствующие в арсенале архитекторов и профессиональных строительных фирм. Хотя, в принципе, такие калькуляторы полезны и простым владельцам загородных участков, затеявшим строительство дома своими руками (здесь также потребуется расчет кровли). И неудивительно, ведь качество и точность подобных расчетов напрямую влияют не только на долговечность всей кровельной конструкции, но также и на общий вид дома. В этой рубрике сайта собраны лучшие калькуляторы для расчета крыши, которые помогут вам в самых распространенных случаях при самостоятельном строительстве дома! Здесь вы найдете полезные инструменты по расчету площади трехщипцовой крыши, количества шифера, площади шатровой крыши, длины стропильных ног, высоты конька и многого другого! Все онлайн-калькуляторы создавались опытными специалистами, каждый инструмент сопровождается подробными объяснениями и инструкцией по расчету.

В чем же преимущества наших онлайн-калькуляторов? От своих многочисленных (а зачастую и платных) аналогов они отличаются тем, что не нуждаются в скачивании на локальный компьютер. Для проведения расчетов используются сложные, тщательно проверенные алгоритмы, а результаты вычислений выводятся в простом и доступном виде. Еще одно достоинство в том, что вы можете добавить страницу с интересующим онлайн-калькулятором в закладки браузера и использовать в любой момент!

На заметку! При проведении расчетов онлайн используются строительные стандарты, ГОСТы и СНиПы, которые приняты в РФ и мире. Кроме того, принимается во внимание мировая практика современного строительства.

Нужно рассчитать длину стропил или площадь кровли? Воспользуйтесь одним из инструментов, представленных в данном разделе сайта, и получите нужную информацию всего за несколько секунд!

Расчет двухскатной крыши: площадь, стропила, высота

Инструкция для онлайн калькулятора расчета материалов и габаритов двухскатной крыши

Для начала расчета двухскатной кровли, укажите масштаб чертежей.

Выберите необходимый вариант крыши: 1 – простая двухскатная крыша, 2 – кровля с примыкающим элементом (т.н. слуховое окно). Учтите, второй вариант в реализации сложнее и дороже первого, а место сочленения (т.н. ендова) это потенциально опасное место для возникновения протечек, которое требует особого внимания при монтаже.

Значения размеров заполняйте в миллиметрах (мм):

Y – Высота кровли, расстояние от перекрытия чердака до конька. Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм). В любом случае нужно также учитывать требования СП 20.13330.2011 (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше с небольшим углом наклона (маленькой высотой) могут задерживаться осадки, что негативно влияет на ее герметичность и долговечность. Однако, высокая крыша становится более уязвима к порывам сильного ветра. Оптимальный угол наклона находится в пределах 30-45 градусов.

X – Ширина здания.

C – Размер свеса. Свес защищает стены и фундамент дома от атмосферных осадков. Для одно- и двухэтажных домов с системой водоотвода минимальный размер C – 400 мм (согласно СНиП II-26-76*), без организации наружного стока воды не меньше 600 мм. Оптимальная величина свеса равна примерно 500 мм. Учитывайте особенности климата Вашего региона согласно СП 131.13330.2012 «Строительная климатология» (Актуализированная редакция СНиП 23-01-99*).

B – Длина крыши, с учетом свесов за пределы фронтонов.

Если Вы выбрали вариант кровли №2 (со слуховым окном), введите также следующие значения:

Y2 – Высота примыкающего треугольного элемента;

X2 – Ширина основания;

C2 – Выступ, т.е. расстояние от основания до края свеса.

S1 – Ширина стропила.

S2 – Толщина стропила.

С3 – Шаг стропил, т.е. расстояние между соседними стропилинами.

S1 и S2 – важные параметры определяющие надежность всей стропильной системы. Сечение стропила (ширины S1 и толщины S2) зависит от действующих на него нагрузок. Собственный вес стропильной системы, обрешетки, кровельного пирога – это постоянные нагрузки; временные – снеговые, ветровые; особые – сейсмические воздействия, промышленные взрывы). Также на выбор ширины и толщины стропила влияет качество и вид используемого материала (доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Примерное сечение бруса и шага стропил (С3) для разной длины приведено в таблице.

Длина стропилины, мм	Шаг стропил, мм	Сечение стропила, мм
До 3000	1200	80х100
До 3000	1800	90х100
До 4000	1000	80х160
До 4000	1400	80х180
До 4000	1800	90х180
До 6000	1000	80х200
До 6000	1400	100х200

При выборе сечения стропил обязательно учитывать рекомендации СП 64.13330.2011 «Деревянные конструкции» », СНиП II-26-76* «Кровли» и устанавливать расчетом на нагрузки несущую способность в соответствии СП 20.13330.2011 «Нагрузки и воздействия».

С4 – Выпуск крыши (свес) со стороны фронтонов. Оптимальное значение С4 примерно 500 мм.

O1, O2 – ширина и толщина доски обрешетки набиваемой на стропила. Согласно СНиП II-26-76* «Кровли» обрешётка выполняется из брусков с минимальным сечением 30×50 мм.

В зависимости от шага стропил рекомендуемое сечение обрешётки принимают по таблице.

Шаг стропил (межосевой размер), мм	Сечение обрешётки, мм×мм
≤ 750	30×50
≤ 900	40×50
≤ 1100	40×60 или 50×50

R – Расстояние между досками обрешетки зависит от применяемого кровельного материала (например шага волны черепицы). Значение величины R рекомендовано СНиП II-26-76* «Кровли». В частности основанием под кровлю из асбестоцементных волнистых листов – шифера гражданских зданий с чердаком должна быть обрешетка из рядовых брусков сечением 60х60 мм. Для обеспечения плотной продольной нахлестки все нечетные бруски обрешетки должны иметь высоту 60 мм, а четные 63 мм. Шаг брусков обрешетки должен составлять не более 750 мм. Для брусков обрешетки применяют древесину хвойных пород в соответствии с требованиями СНиП II-25-80 “Деревянные конструкции”.

L1 и L2 – Длина и соответственно Ширина листа кровельного материала, зависит от его вида и особенностей производства. Обращайте внимание на соответствие заявленных производителем параметров регламентирующим документам (например, ГОСТ 30340-95 для шифера, ГОСТ Р 56688-2015 для керамической черепицы, ГОСТ 24045-2010 – профнастил).

Ориентировочные значения длины и ширины кровельных материалов, для двухскатной крыши, приведены в таблице.

Вид кровельного материала	Высота L1, мм	Ширина L2, мм
Профнастил	1000-1400	800-1200
Шифер (ГОСТ 30340-95)	1750	980, 1125, 1130
Керамическая черепица	310, 333, 347	190,190, 208
Битумная черепица	1000	317
Металлочерепица	1120, 1180	1040, 1100
Рубероид	1000	750, 1005, 1025
Еврошифер (Ондулин)	2000	950
Оцинкованая сталь	720-1800	2000, 2500
Кровельное железо	510-1000	710-2000

L3 – Нахлест листа кровли в процентах. Значение нахлеста зависит от вида кровельного материала, угла наклона крыши и регламентированы СП 17.13330.2011 «Кровли» (Актуализированная редакция СНиП II-26-76). Необходимый нахлест кровельного материала часто указывается производителем на упаковке.

Нажмите «Рассчитать».

Калькулятор позволяет рассчитать размеры двухскатной кровли: длину и ширину полотна крыши для каждого ската, и площадь крыши. Необходимую длину и количество стропил и обрешетки для постройки стропильной системы двускатной крыши. Объем пиломатериалов для изготовления стропил и обрешетки. Количество рядов досок обрешетки. Также калькулятор выполнит расчет фронтона и высоты конька двухскатной крыши. Подсчитать нужное для двухскатной крыши количество кровельного и подкровельного изоляционного материала (необходим для обеспечения пароизоляции, защиты утеплителя и кровельного материала от конденсата, рассчитывается с учетом 10 % нахлеста). Обладая такими данными, Вы сможете узнать цену постройки двускатной крыши, более точно определите объем нужного материала. Обратите внимание, чем качественнее материалы для стропил, обрешетки вы сможете заказать, тем ниже будут Ваши расходы на крышу (меньшее количество отбракованной древесины). Также желательно проконсультироваться у квалифицированного кровельщика (особенно если выбрали второй вариант крыши с примыкающим элементом), лучше не допустить ошибку, чем ее потом исправлять.

Расчет конька вальмовой крыши —

Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки вальмовой крыши дома

Информация по назначению калькулятора

О нлайн калькулятор вальмовой крыши предназначен для расчетов объема строительных материалов, необходимых для обустройства кровли построек различного назначения по заданным параметрам. Производится расчет угла наклона кровельного ската, прочности стропильной системы, а так же количества кровельного, подкровельного материала и обрешетки.

В альмовая крыша имеет 4 ската и 4 ребра (диагональных стропил). Торцевые скаты имеют треугольную форму от конька до карниза, и называются вальмами. Данная конструкция несколько сложнее обычных двухскатных крыш, но обладает достаточно оригинальным дизайном. Полувальмовая крыша отличается тем, что скаты по своей длине меньше и не доходят до карниза.

Д ля вальмовой конструкции подходят практически все популярные виды кровельных материалов, а их выбор чаще всего зависит от личных предпочтений и эксплуатационных характеристик самого материала.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Вальмовая крыша: расчёт, конструкция и правильный монтаж

Вальмовая крыша – это разновидность чердачной крыши. Она часто устанавливается в домах, где планируется обустроить дополнительное жилое или нежилое пространство. Конструкция вальмовой крыши четырехскатная. Две боковые части – скаты, имеют трапециевидную форму, две торцевые – вальмы – треугольные.

Преимущества вальмовой крыши:

Способность стойко противостоять даже сильным порывам ветра;
Жесткая конструкция минимизирует деформацию крыши;
Эстетичный вид, способность визуально делать здание более компактным;
Возможность обустроить большие боковые карнизные свесы, обеспечив этим дополнительную защиту стенам здания от воздействия атмосферных осадков.

К недостаткам вальмовых крыш относят сложность конструкции и монтажа, дороговизну.

Стропильная система вальмовой крыши – это основа кровли. Стропила выполняются чаще всего из хвойного дерева, обработанного специальным составом для предотвращения гниения и поселения в нем насекомых.

Для опирания стропил на вальмовой крыше устанавливается мауэрлат – брус, предназначенный еще и для распределения нагрузки на стены строения. Центральный элемент – конек вальмовой крыши, к которому крепится большая часть стропил.

Их существует три вида:

Центральные (рядовые) – крепятся к коньковому брусу на одинаковом расстоянии друг от друга;
Диагональные – стыкуются с угловыми стропилами;
Угловые – крепятся к коньковому брусу и соединяются с диагональными стропилами на разной высоте для того, чтобы конструкция приобрела дополнительную прочность.

После установки стропильной системы монтируется обрешетка, на нее укладываются изоляционные материалы и покрытие. Одновременно обустраиваются дымоходы, системы водоотведения, вентиляции.

Стропильная вальмовая крыша – конструкция сложная, требующая тщательных расчетов перед процессом монтажа. Один из важных параметров — угол наклона вальмовой крыши . Он зависит от предполагаемой нагрузки на кровлю, силы воздействия внешних факторов, например, ветра, снега. Также на угол наклона крыши влияют кровельные материалы. Максимальный рекомендуемый для шифера — 22°, минимальный – для многослойного рулонного материала — 5°. Материал, которым можно крыть вальмовую крышу при любом угле наклона – это мембранная кровля.

Точный предварительный расчёт вальмовой крыши позволит избежать лишних затрат и неприятных моментов при монтаже. Существует несколько методик расчетов, а также немало онлайн-калькуляторов для определения площади вальмовой крыши, высоты вальмовой крыши и прочих параметров конструкции. Но лучшие результаты демонстрирует использование специального программного обеспечения. За несколько минут, введя основные данные, пользователь получит точные, достоверные расчёты, опираясь на которые смело можно приступать к строительству. Программы хороши тем, что предусматривают все параметры для максимально объективного расчета.

Расчет вальмовой крыши: минимизируем затраты и отходы

Объемная и архитектурно выраженная вальмовая кровля неспроста становится день от дня популярнее. Даже самые простоватые проекты преображаются, если выбрать именно этот вид крыши. Но нужно быть готовым к определенным сложностям, ведь у такой структуры немало особенностей!

Ведь неспроста среди строителей существует убеждение, что в процессе такой крыши идет серьезный перерасчет кровельного материала и древесины для стропил.

На самом деле, чтобы этого не произошло, мы научим вас производить точный расчет вальмовой крыши и запасаться кровельным материалом так, чтобы излишек потом осталось немного.

Содержание

Виды и формы вальмовой крыши

Издавна самой распространенной формой крыши на Руси была двухскатная с фронтонами, украшенная резьбой. И только со временем появилась трехскатная, с одним фронтоном, и тростником или камышом в качестве покрытия.

И вот, наконец, в конце XIX века стали появляться классические четырехскатные кровли из соломы и очерета. Хотя привычной для российского народа они так и не стали, и особо распространены не были.

В основе современной вальмовой крыши – сложная конструкция из балок и стропил. В отличие от двухскатной крыши здесь есть не только скаты, но и хребты – пересечение скатов по горизонтали.

В процессе проектирования вальмовой крыши самая главная задача это правильно распределить нагрузку с расчетом веса кровли и площади, и при этом рассчитать все углы наклона каркаса. Здесь нужно будет взять во внимание шаг стропил, используемые материалы и качество древесины.

Конструкция вальмовой крыши состоит из двух противоположных треугольных и трапециевидных скатов.

Полувальмовая крыша отличается тем, что треугольные скаты не крепятся к карнизу, а образуют собой ломанную линию с фронтоном. Такие крыши называются голандскими или датскими. И полувальмовая крыша куда сложнее по своему устройству, чем классическая четырехскатная.

Шатровые крыши устанавливают тогда, когда стены дома представляют собой форму квадрата. Такую крышу рассчитать проще всего, ведь все скаты здесь представляют собой одинаковые равнобедренные треугольники.

А вот одним из самых сложных и смелых архитектурных решений считается соединение сразу нескольких вальмовых крыш в одну систему, Г-образную или Т-образную. Их расчет намного сложнее, чем у обычных крыш, и здесь наверняка понадобится помощь специалиста.

Зато такие крыши идеально подходят для устройства комфортных жилых мансард и других разных помещений, для которых обычно нужны пристройки. Чем плохи последние? Дело в том, что любая пристройка создает дополнительную нагрузку на основной фундамент, и как он себя поведет в процессе эксплуатации – неизвестно.

Особенно, если в процессе его строительства были допущены ошибки, о которых мало кто подозревает. А в этом случае капитальные стены дома продолжаются на веранде или кухне, а вся крыша составляет одну целостную конструкцию. Хороша в плане архитектуры также угловая крыша Г-формы.

Варианты внутренних четырехскатных конструкций

Давайте внимательно рассмотрим, каких типов бывает вальмовая конструкция стропил и чем существенно они отличаются друг от друга. Классическая вальмовая крыша выглядит таким образом:

Так собирают вальмовые скаты из накосных стропил:

Накосные стропила разрешено обрезать на одну высоту, и тогда вся конструкция получается намного прочнее:

Устройство датской полувальмовой крыши выглядит уже так:

И, наконец, самые сложные в исполнении вальмовые крыши также нуждаются в точном расчете:

Кстати, когда речь идет о небольшой беседке, здесь вы можете рискнуть и воплотить в жизнь даже такой необычный проект с красивыми стропилами:

Расчет уклона с учетом всех нагрузок

Уклон вальмовой кровли делают в диапазоне от 5 до 60°. Действительно, здесь практикуется такой низкий уклон, и крыша выглядит почти плоской. А сам выбор угла больше зависит от применяемого кровельного материала и эксплуатационных характеристик, как сила ветра, шапка снега и др.

Как только вы определились с формой стропильной системы, нужно рассчитать ее прочность. А именно, насколько она окажется надежной в плане снеговых и ветровых нагрузок.

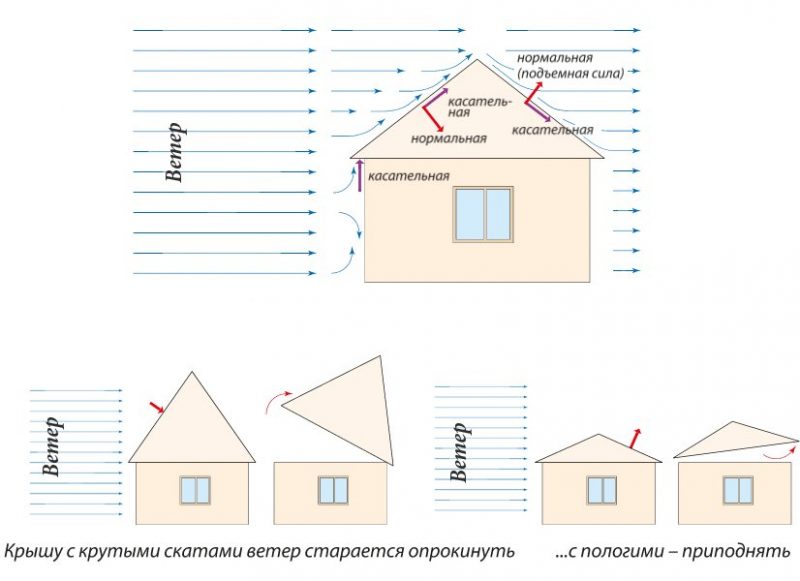

Про ветер, конечно, здесь можно переживать меньше всего, ведь вальмовая кровля наиболее защищена от подъемной силы – все благодаря тому, что все скаты у нее находятся под наклоном, и нет фронтонов.

А вот давление снега учитывать нужно, тем более, если дом построен в средней и северной полосе России. Обычно, когда речь идет о двухскатной крыше, то нередко приходится выбирать: делать ее более пологой, чтобы не сорвал ветер в бурю, или более острой, чтобы многотонная шапка снега спадала сама?

В случае с четырехскатной кровле можно смело повышать угол наклона скатов, если, конечно, вас не смутит увеличенная стоимость древесины для стропил и кровельного покрытия.

Чем выше наклон ската, тем вероятнее, что снег попросту сползет под своим весом. А на крыше с наклоном от 60° он вообще не остается. Это тот самый случай, когда коэффициент µ равен нулю. Для сравнения: при угле наклона в 40° он будет равен 0,66, при 45° – 0,5 и при 50° – 0,33.

Точно рассчитать угол скатов вам помогут такие формулы:

Для мягких покрытий уклон может быть низким, так, для двух слоев нужны 15 градусов, а для трех допустимы 2-5°.

Также каждый вид кровельного материала требует свой уклон:

Мягкая черепица и ей подобные кладут на кровлю от 11°.
Для натуральной черепицы угол наклона не может быть меньше 25°, иначе в подкровельное пространство станет попадать вода.
Для шифера выбор вообще невелик – от 25 до 30°.

Кроме того, важно учитывать также снеговую нагрузку. Так, если в вашей местности снегопады внушительные, можно сразу забыть о малом уклоне. Т.к. снежная шапка, особенно слежавшаяся, способна весить только на одной крыше несколько тонн!

В таком случае можно обустраивать только крутой скат, и чем тот будет круче, тем больше материала для него понадобится. Кроме того, учитывайте и увеличенный нахлест материала на крыше сложной формы.

Измерение и вычисление сечения стропил

Рассчитать важно и водосточную систему для вальмовой крыши. В основном она зависит от угла наклона и площади крыши.

Так, если та не превышает 60 м 2 , то нужны желоба диаметром 125 мм, а если больше, чем 60 м 2 , тогда диаметр увеличивают до 150 мм. Количество самих же труба нужно рассчитывать из того факта, что на каждые 10 метров идет одна труба.

Вот как рассчитать вальмовую крышу при помощи таблицы с коэффициентами:

Шаг 1. Возьмите обычную рейку и найдите горизонтальную проекцию у промежуточной стропильной ноги.
Шаг 2. Теперь в таблице найдите ваш получившийся коэффициент уклона и умножьте его на представленный в ней коэффициент.
Шаг 3. Измерьте длину стропила от крепления нижней части стропила до конькового прогона.
Шаг 4. Далее находим длину свеса стропил или вычисляем ее при помощи теоремы Пифагора.
Шаг 5. Вычисляем длину угловых стропил.

Чтобы найти длину центрального стропила, на торце периметра дома нужно отметить центр, а на середине толщины конькового бруса точку а.

От этой точки нужно поставить отметку на линии проекции в горизонтали от центрального стропила до вертикальной стойки – это будет точка b. Теперь от точки – b нужно отмерить расстояние до торца конька, и получается точка с.

В итоге вы будете знать расстояние ab и bc, и остается найти длину центрального стропила ас. Формула, которая поможет вам вычислить это расстояние, выглядит так: а 2 +b 2 =с 2 . Чтобы получить более точное значение, воспользуйтесь коэффициентами пропорций.

По той же схеме вычисляют длину диагональных ребер и угловых стропил, и умножают полученное значение на коэффициент, который будет максимально близок к коэффициенту значению замеров.

Во время монтажа также производят свои замеры. Сначала на верхних торцевых частях мауэрлата по самому центру отмечают осевую линию, а по центру осевого бруса – линию центрального стропила.

Далее с шагом 60 см ставят отметки для промежуточных стропил на основании торца. После этого рассчитывается длина стропил от угла до центра торца. С противоположной стороны крыши парные стропила должны иметь такую же длину.

В этом вам поможет такая формула:

Крестообразные крыши сначала рассчитывают так же, как и обычные двускатные. Все зависит от того, какой формы скаты – треугольной или трапециевидной.

Нужно измерить площадь каждого, и тогда станет понятно, как рассчитать каждый элемент.

Подсчет количества кровельного материала

Сегодня бытует мнение, что достаточно сложно точно рассчитать кровельный материал для вальмовой крыши, ведь она имеет сложную форму и покрытие придется обрезать.

Но на самом дел все эти моменты можно просчитать, и мы сейчас расскажем, как именно. Вот приблизительная схема того, как укладывают кровельный материал на вальмовую крышу:

Итак, в первую очередь запланируйте 25 мм допуска на свес кровельного покрытия в карнизный желоб, причем это допуск может быть увеличен, если крыша имеет значительный уклон и или используются некоторые из систем водостока.

Чтобы рассчитать материал для ребер или конька, нужно их длину разделить на длину, которая покрывается одним лотком.

Также нужно запастись достаточным количеством реек для обрешетки: на каждый квадратный метр нужно 3 метра реек. Конечно, подрезать тут будет что:

А рассчитать площадь скатов для определения количества штучного кровельного материала вам помогут такие формулы:

Надеемся, наши формулы и иллюстрации помогли вам все рассчитать максимально правильно!

Онлайн-калькулятор для расчета

Для упрощения выполнения расчетов мы спроектировали онлайн-калькулятор. Чтобы воспользоваться им, пожалуйста перейдите на эту страницу. Там вы найдете все пояснения и сможете сэкономить время на проектировании.

Калькулятор для расчета вальмовой крыши

Сложная конструкция вальмовой крыши требует точных расчетов в процессе ее проектирования. Правильные вычисления позволят обеспечить надежность, прочность и длительный срок службы кровельной конструкции. Быстро и грамотно выполнить расчет вальмовой крыши можно с помощью калькулятора. Такая онлайн программа поможет достоверно составить полную схему устройства кровли, с учетом всех необходимых параметров.

Устройство крыши

Вальмовая крыша – это четырехскатная конструкция. Боковые ее стороны выполняются в форме трапеции, а торцовые скаты имеют треугольное строение. Все части устройства расположены к основанию под одинаковым углом.

Для осуществления правильных расчетов конструкции вальмовой кровли следует учитывать все ее основные составные элементы:

Верхушка – конек. Устройство представляет собой брус, который фиксируется на самой верхней точке горизонтальной плоскости крыши. Он несколько меньше от общей длины здания и служит для соединения элементов стропильной системы.
Стропила центральные. Такие несущие элементы кровельной конструкции размещаются по высоте и длине скатов, а также конька.
Угловые стропила. Располагаются такие брусья под наклоном. Установка их начинается от конька и завершается на краю здания.
Вальмы. Такие наклонные элементы одной стороной соединяются с коньком, а второй – с угловыми стропилами.
Мауэрлат. Данный элемент позволяет соединить стропильную систему со стенами здания. Такая привязка выполняется по всему периметру здания.
Свесы. Обычно данная защитная конструкция является удлиненной частью стропильных ног. Для вальмовых крыш характерны карнизные свесы, которые позволяют оградить стены дома от воздействия влаги.
Обрешетка. Такое устройство необходимо для закрепления кровельного материала, а также гидроизоляционного слоя и утеплителя. Обрешетка может быть разреженной и сплошной. Ее тип зависит от вида кровельного покрытия.

Вальмовые крыши не имеют фронтонов. Основным их достоинством является жесткость всей конструкции и хорошая обтекаемость покрытия. Но спроектировать такого типа надежную кровлю достаточно сложно без большого количества отходов материала. Поэтому лучшим помощником при составлении плана строительства кровли является калькулятор, который при внесении всех данных предоставит достоверные расчеты вальмовой крыши с чертежом.

Калькулятор онлайн

Для выполнения расчета с помощью предоставленного калькулятора необходимо всего лишь достоверное внесение параметров вальмовой крыши. Онлайн программа быстро и точно рассчитает количество всех необходимых элементов стропильной системы, их длину, а также размеры конька.

Основными определяющими показателями расчетов крыши вальмового типа являются: ширина и длина здания, его высота и уклон кровли. Также учитываются размеры свеса. При выборе ширины стропил берутся во внимание нагрузки облицовочного материала крыши, а также давление воздушных потоков ветра и снежных масс.

Обрешетка

Правильный выбор материала обрешетки влияет на прочностные свойства вальмовой крыши. Оптимальным вариантом для кровли такого типа считается доска толщиной 3 сантиметра и шириной 10 сантиметров. Параметры могут изменяться в большую сторону в зависимости от характеристик материалы для покрытия конструкции.

Шаг обрешетки выполняется в пределах от 20 до 70 сантиметров. Для металлочерепицы соблюдается расстояние между досками 35 сантиметров, шифер требует большей дистанции – от 50 до 70 сантиметров. Длина пиломатериала составляет 6 метров.

Сплошная обрешетка

При укладке мягкой кровли используется сплошная обрешетка. Ее конструкция состоит из фанеры или листов ОСП. Укладка материала в такой конструкции выполняется с зазором не больше одного сантиметра.

Более достоверные параметры обрешетки можно уточнить у производителей материала, подобранного для покрытия кровли. Используя калькулятор для расчета вальмовой крыши можно определить необходимый объем древесины для всей стропильной системы.

Материал для теплой кровли

Утепленная крыша – это достаточно простой способ сохранить тепло в доме. Такой вариант кровельной конструкции позволяет использовать мансарду как жилое помещение. Для укладки пирога используются различные материалы в таком порядке:

пароизоляционное покрытие – металлизированная трехслойная пленка;
утеплитель – минвата из базальтового волокна с толщиной не менее 10 сантиметров;
гидроизоляция – пленочный материал, защищающий утеплитель от влаги;
контробрешетка – конструкция толщиной не меньше 3 сантиметров из деревянных брусков, обеспечивающая вентиляционный зазор.

Пенополистирольные плиты для теплоизоляции

Если в качестве теплоизоляции применяются пенополистирольные плиты, то укладку барьера для водяного пара можно не проводить. Гидроизоляционный материал и утеплитель укладывается на крышу только сплошным слоем. Все стыки должны быть герметично проклеены специальной лентой.

Расчеты вальмовой крыши на этапе проектирования можно быстро провести с помощью онлайн калькулятора. Для получения всех необходимых данных не требуются особые навыки и знания. Все что нужно – это правильно заполнить указанные в системе строки. Калькулятор сам проведет все вычисления и предоставит достоверную информацию вместе с чертежом.

Калькулятор расчета угла наклона, стропильной системы и обрешетки двускатной крыши дома

Информация по назначению калькулятора

Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация. .

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов

- Угол наклона крыши

— Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.

- Площадь поверхности крыши

— Общая площадь всей поверхности кровли, с учетом длины свеса.

- Примерный вес кровельного материала

— Вес выбранного кровельного материала на всю площадь крыши.

- Количество рубероида

— Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

- Длина стропил

— Длина каждого стропила от конька до основания ската

- Минимальное сечение стропил

— Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.

- Количество стропил

— Общее количество стропил при заданном шаге на всю стропильную систему.

- Количество рядов обрешетки

— Общее количество рядов обрешетки по заданным размерам на всю кровлю

- Равномерное расстояние между досками обрешетки

— Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.

Как рассчитать высоту конька двухскатной крыши калькулятор

Информация по назначению калькулятора

О нлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Д вускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

В самом начале работы по проектированию конструкции крыши своего дома или какого-либо здания хозяйственного назначения перед владельцем обязательно возникнет ряд первоочередных вопросов. Это, прежде всего, сама разновидность стропильной системы, угол наклона скатов, планируемое кровельное покрытие, высота конструкции в коньковой части.

Калькулятор расчёта высоты конька стропильной системы

Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого. Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы. Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.

Калькулятор расчёта высоты конька стропильной системы

Пояснения по проведению расчетов.

Цены на крепления для стропил

1 – односкатная система.

2 – простая двускатная система.

3 – вальмовая система.

4 – шатровая система.

В любом из представленных случаев определяющими величинами будут являться:

Угол крутизны ската. Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете.
Ширина здания. Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.

Калькулятор позволит решить и «прямую», и «обратную» задачи:

По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.

После того как будет рассчитана высота расположения конька (или конькового узла – для шатровой крыши), можно перейти к вычислению длины стропильных ног – для этого имеется специальный калькулятор.

Какую стропильную систему выбрать?

Выбор типа крыши зависит от многих критериев, от рациональности и экономичности до чисто декоративного подхода. Подробнее об устройстве различных стропильных систем: односкатной , двускатной , вальмовой , шатровой – в отдельных публикациях нашего портала.

Понравилась статья?
Сохраните, чтобы не потерять!

Игорь

Добрый день! Пожалуйста подскажите,- какой вид пароизоляции (тип A,B,C,D) я должен приобрести,или быть может это будет просто полиэтиленовая плёнка для изоляции пришиваемых досок (в моём случае6 30_ка) к верхним балкам перекрытия в бане.И как правильно изоляция стелится под балки,потом доски,или на доски снизу изнутри бани,никак не могу разобраться,нет точных определений,кто что твердит.И какой стороной крепиться изоляция?Пожалуйста ответьте более точно,у нас стропильная система уже сделана и ребята хотят подшивать доску,но никто точно не знает на доски,под доска на брус,под брус и.т.д Спасибо.

Евгений Афанасьев

Игорь, здравствуйте!
Как следует из вашего вопроса — вы работаете над баней?. В таком случае вам не подойдут указанные типы пароизоляций (тип A,B,C,D), а необходим фольгированный материал с индексом F. Если речь идет об Изоспане, то это FB — на основе крафт-бумаги, FD или FS — на основе полипропиленовой пленки. А вот FX на базе вспененного полиэтилена подойдет для предбанника или моечной, а для парной — уже нет, так как невысока верхняя граница его термостойкости.
Материал — всегда фольгой в сторону помещения.
Теперь — о его месте. Смотря чем вы можете пожертвовать. Пароизоляция должна защитить деревянные детали конструкции от переувлажнения со всеми вытекающими последствиями. Понятно, что балки перекрытия защищать надо то есть слой изоляции — однозначно под ними.
Доска 30-ка нашивается прямо на балки, так? Безусловно, «жертвовать» такой толстой доской — вроде бы жалко, то есть пароизоляция должна разместиться ниже ее.
Но и оставлять фольгированный потолок в бане — не хочется, то есть можно закрыть пароизоляцию затем слоем вагонки или тонкой доски. Вот этот, самый нижний, слой уже не будет иметь полноценной защиты от пара, то есть и будет выступать в роли «жертвы», которую не жалко будет поменять через несколько лет активного пользования баней.

Проектирование любой крыши — дело достаточно кропотливое, так как большая часть ударов непогоды — снег, дождь и сильный ветер приходятся в первую очередь на кровельные скаты и стропильный каркас. Даже при том, что по устойчивости и прочности двухскатная крыша считается наиболее оптимальным вариантом для любого малоэтажного здания.

Специалистам приходится неоднократно выполнять расчет высоты конька двухскатной крыши, чтобы подобрать золотую середину между углом наклона ската, объемом подкрышного пространства и парусностью постройки.

На что влияет высота конька

Любой человек, незнакомый с особенностями планировки и расчета двухскатной крыши, интуитивно может догадываться, что высота конька не может выбираться. Это действительно так. От высоты, на которой находится линия стыковки двух скатов, зависят два основных фактора, определяющих жизнеспособность и цену стропильного каркаса крыши:

Длина стропил. Чем выше поднят конек, тем длиннее стропильные балки;
С увеличением высоты конька возрастает стоимость балок, доски распорок и подкосов;
Чем выше конек, тем больше расход кровельного покрытия, пленочной паро и гидроизоляции, утеплителя, подкладочного материала;
Возрастает парусность постройки, если высота конька превысит определенное расчетом предельное значение, возможна ситуация, когда коробка здания не в состоянии удержать крышу.

В расчетах параметров крыши фактор влияния атмосферных явлений принимается, как один из наиболее важных. От высоты конька зависит не менее важная характеристика — угол наклона скатов крыши, чем выше конек, тем больше уклон.

Увеличение угла наклона на 5 о будет означать, что высота конька и длина ската крыши увеличатся почти на 10%, соответственно, для 10 о увеличение составит почти 30%. Казалось бы, улучшился сход дождевой воды и увеличился объем теплоизолирующего подкрышного пространства. Но одновременно возросла на 30% сила давления ветра. Расчет показывает, что давление скоростного потока воздуха на плоскость обычной двухскатной крыши размером 8х8 м составляет более 1200 кг, что само по себе немало, учитывая прочность стропильных балок. В этих условиях дополнительные 400 кг могут оказаться фатальными для мауэрлата крыши.

Строители не любят высоких коньков. Обычно это означает, что стропильные балки придется закупать по завышенной цене. Получается, чем больше высота конька, тем дороже обходится материал для двухскатной крыши. Для бруса, длиной более 6 м, цена за метр растет почти в арифметической прогрессии. Кроме того, стропильные балки приходится сращивать, а из-за изменения пропорций они становятся чрезмерно гибкими. Чтобы предотвратить слишком большой прогиб, нужно выполнить контрольный расчет деформации каждой балки и обязательно использовать подкосы.

Высоту конька нельзя увеличивать произвольно еще и по соображения устойчивости кровельного покрытия. Перед тем как рассчитать высоту конька двухскатной крыши, необходимо определиться с видом кровельного покрытия. Большинство производителей выдают рекомендации об оптимальном угле наклона двухскатной крыши для конкретного вида кровельного материала. Например, гибкую черепицу нельзя укладывать на скат крыши с уклоном менее 16 о и более 40 о , а ондулин и металлочерепица не используются на скатах c углом наклона 60-65 о .

Положительные моменты увеличения высоты конька

Основных преимуществ со знаком плюс, возникающих при увеличении высоты конька, всего три:

Снижение давления снегового покрова;
Увеличение полезного пространства чердака за счет более высоких потолков;
Улучшение вентиляции подкрышного пространства, снижение риска затекания дождевой воды под кровельный пирог, уменьшение расходов на утепление за счет более объемной воздушной подушки.

Крыша с высоким коньком идеально подходит для плотной городской застройки, при наличии большого количества осадков в виде снега, дождя и тумана. Такую кровлю зачастую даже не оборудуют полноценной теплоизоляцией, так как воздушный карман чердачного помещения снижает потери тепла в 3-4 раза более эффективно. Но для двухскатных крыш с высоким коньком потребуется особая конструкция фронтонов. Более эффективным решением будет заменить двухскатную крышу полувальмовой датской схемой.

Прежде чем сделать выбор, какой угол для двухскатной крыши подойдет больше всего, уместно будет сравнить те преимущества и недостатки, которые влечет за собой увеличение высоты конька.

Например, насколько важно для хозяев большое пространство чердака. Простой геометрический расчет показывает, что попытка обустроить жилое помещение на втором этаже здания с обычной двухскатной крышей, как правило, неэффективно. В этом случае используется менее половины рабочего пространства.

В то же время стоимость возведения стропильной системы крыши за счет дополнительного количества пиломатериалов и утепления увеличится более чем на 70%. Нужно будет еще раз выполнить расчет сметы, скалькулировать стоимость услуг рабочих, и главное – пересчитать прочность стропильных балок для новой высоты конька.

В итоге получается, что двухскатная крыша с высотой конька более двух высот стен здания выгодна в первую очередь для дачных построек, когда чердак не утепляется и используется только как хозяйственное помещение. Но даже в этом случае высоту конька для двухскатной крыши нужно рассчитывать по науке.

Как определяется высота конька

Если выбор типа кровельного покрытия уже сделан, то для определения высоты конька потребуется сделать расчет или оценку устойчивости кровли к воздействию погодных факторов в данном климатическом поясе.

Принимаем в расчет рекомендации строительной метеорологии

Возможно, вам не придется самостоятельно проверять устойчивость стропильного каркаса при различной высоте конька, это удел профессиональных проектировщиков. Но нужно знать, что расчет выполняется, исходя из статистики метеорологической службы по трем определяющим факторам:

Преимущественному направлению и средней скорости ветра у поверхности земли и на высоте 7-10м;
Средней и максимальной толщине снежного покрова в данной местности за последние 70 лет;
Среднесуточная, максимальная плюсовая и минусовая температура на местности.

Климатические рекомендации, помогающие правильно выполнить проверочный расчет, приведены в строительных нормах СНиПе 23.01.99.

Для расчета потребуются табличные данные из свода правил СП 20-13330-2011, согласно которому территория страны разбита на восемь зон, с примерно равным количеством снега, выпадающего максимально в течение контрольного периода зимы. К первому поясу относят снеговую нагрузку в 80 кг/м 2 , для последнего, восьмого пояса количество снега на одном квадрате может достигать 560-600 кг.

Если сравнивать давление снега на крышу и динамическое давление ветра, то становится ясным, что расчет высоты конька и угла наклона двухскатной крыши должен проводиться в первую очередь по снеговой нагрузке. Для снежных районов высоту конька выбирают так, чтобы угол наклона двухскатной кровли находился в пределах 30-60 о . При больших углах давление снега можно не учитывать.

Но это не значит, что динамический напор ветра можно вообще не принимать в расчет. Например, рассмотрим систему фронтонов двухскатной крыши. При высоте конька в 3 м и ширине основания в 6 м площадь поверхности одного фронтона составляет 9 м 2 . По расчету, при скорости ветра в 10-12м/с на фронтон крыши будет воздействовать горизонтально приложенная сила в 200 кг. Это значит, что даже при небольшой высоте конька у стропильной системы есть шанс быть сложенной, как карточный домик, если в расчете каркаса не предусмотрена установка подкосов и ветровых досок.

Геометрия конька двухскатной крыши

Зачастую у всех, кто впервые соприкасается с темой расчета двухскатной крыши, возникает закономерный вопрос, – зачем нужно выполнять расчет высоты конька, если основные характеристики определяются углом наклона скатов?

По сути, угол наклона используется преимущественно для того, чтобы принять в расчет внешние климатические факторы, а высота конька является сугубо конструкционной величиной. От выбранной высоты конька определяются длина стропил и длина распорок и стоек, удерживающих коньковую балку.

Для выполнения расчета высоты конька используют два способа:

С помощью тригонометрических функций;
Табличный способ, по заранее рассчитанным длинам стропил и основания.

Если двухскатная крыша выполнена по симметричной схеме, то для расчета достаточно знать длину заложения или половину основания крыши и угол наклона. Далее по тангенсу определяем высоту конька, как на схеме.

Понятно, что тригонометрические функции очень неудобны и, главное, не наглядны для практической работы. Поэтому в строительных справочных таблицах можно увидеть обозначение угла наклона, как 5:10. Неважно, сколько это градусов, для расчета мастеру достаточно знать, что 5 – это высота конька, а 10 — длина заложения.

Кроме того, опроеделить высоту конька можно графическим или практическим методом. В первом случае используются чертежи или точные эскизы конструкции будущего стропильного двухскатного каркаса. Для строительных расчетов иногда достаточно просто измерить линейкой и пересчитать значения в масштабе чертежа. Несмотря на внешнюю примитивность, это наиболее надежный и проверенный способ расчета. Во втором случае приходится забираться на крышу с рулеткой и отвесом и измерять высоту конька на практике.

К примеру, при сборке двухскатного каркаса необходимо точно вырезать длину стропила и выполнить запил под опорные площадки на коньковой балке и на мауэрлат. На практике данные теоретического расчета длины используют только как справочные. Чтобы выполнить запил, мастер поднимается на крышу, измеряет отвесом и рулеткой высоту конька и длину основания, и только после этого выполняет расчет места запила.

Заключение

С развитием програмных комплексов для разработки и проектирования стропильных каркасов крыш можно получить полную деталировку всех конструктивных элементов стропильной системы с размерами и материалами. Но практические навыки выполнения расчета высот и размеров всегда пригодятся, хотя бы для того, чтобы проверить результаты, выданные машиной.

Расчет стропильной системы двухскатной крыши калькулятор

Расчет двускатной крыши

Воспользуйтесь онлайн калькулятором двускатной крыши для расчета количества обрешетки, угла наклона стропильной системы, нагрузки (ветровой и снеговой) на кровлю. Наш бесплатный калькулятор поможет рассчитать необходимое количество материала для данного типа кровли.

Укажите кровельный материал:

Введите параметры крыши:

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов С (см)

Длина переднего и заднего свеса E (см)

Сорт древесины для стропил (см)

Рабочий участок бокового стропила (не обязательно) (см)

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
F (см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

Расчёт ветровой нагрузки:

Высота до конька здания

Результаты расчетов

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м 2 .

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Нагрузка на стропильную систему: 0 кг/м 2 .

Длина стропил: 0 см.

Количество стропил: 0 шт.

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м 3 .

Примерный вес досок обрешетки: 0 кг.

О калькуляторе

Онлайн-калькулятор двускатной крыши, также называемой двухскатной, поможет вам рассчитать нужный угол наклона скатов, определить сечение и количество стропил, объем материалов на обрешётку, расход изоляционных материалов, и при этом учтет существующие нормы по ветровым и снеговым нагрузкам. Вам не придется выполнять лишние дополнительные расчеты, ведь в данном калькуляторе присутствует большинство существующих кровельных материалов. Вы без труда сможете рассчитать расход и вес таких распространенных материалов, как битумная черепица, цементно-песчаная и керамическая черепица, металлочерепица, битумный и асбестоцементный шифер, ондулин и других. Если же вы используете нестандартный материал, или хотите получить более точные расчеты, вы можете указать массу собственного кровельного материала, выбрав соответствующий пункт в выпадающем списке материалов.

Обратите внимание!
Калькулятор производит расчеты согласно действующих СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009.

Двускатная крыша (встречаются варианты наименования «двухскатная крыша» и «щипцовая крыша») – наиболее распространённый вид крыши, в которой присутствуют два наклонных ската от конька до наружных стен сооружения. Популярность этого типа крыш объясняется их умеренной стоимостью, лёгкостью возведения, хорошими эксплуатационными качествами и привлекательным внешним видом.

В такой конструкции стропила разных скатов опираются друг на друга попарно и обшиваются досками обрешетки. Торец здания с двускатной крышей имеет треугольную форму и называется фронтоном (также встречается наименование «щипец»). Обычно под скатами кровли располагается чердачное помещение, естественно освещаемое при помощи небольших оконных отверстий, расположенных в верхней части фронтонов.

При заполнении полей калькулятора вы можете узнать дополнительную информацию, расположенную под знаком

О любых вопросах или идеях, касающихся данного калькулятора, вы можете написать нам, используя форму внизу страницы. Будем рады услышать ваше мнение.

Дополнительная информация о результатах расчётов

Угол наклона крыши

Под этим углом наклонены скат и стропила к основанию крыши. Кровельные материалы имеют индивидуальные предельные углы наклона крыши, поэтому у некоторых материалов угол может находиться за пределами допустимых норм. Удовлетворяет ваш угол выбранному материалу или нет — вы узнаете в результатах расчетов. В любом случае, всегда есть возможность скорректировать высоту подъёма крыши (В) или ширину основания (А), либо выбрать другой кровельный материал.

Площадь поверхности крыши

Площадь всей поверхности кровли, включая свесы. Чтобы определить площадь одного ската, достаточно полученное значение разделить на два.

Примерный вес кровельного материала

Вес выбранного кровельного материала из расчета общей площади крыши (с учетом свесов).

Количество рулонов изоляционного материала

Необходимое для постройки крыши количество изоляционного материала. Указано количество в рулонах, необходимое для всей площади крыши. За основу взят стандарт рулона — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 % в местах стыков.

Нагрузка на стропильную систему

Максимальный вес, приходящийся на стропильную систему. Учитываются ветровые и снеговые нагрузки, угол наклона крыши, а также вес всей конструкции.

Длина стропил

Полная длина стропил от конька крыши до края ската.

Количество стропил

Суммарное количество стропил, необходимое для стропильной системы при заданном шаге.

Минимальное сечение стропил / Вес стропил / Объем бруса

В первой колонке указаны сечения стропил по ГОСТ 24454-80 Пиломатериалы хвойных пород . Здесь указаны сечения, которые можно использовать при постройке заданной конструкции. Калькулятор исходит из суммарных нагрузок, которые могут воздействовать на конструкцию данной крыши и выбирает удовлетворяющие им варианты сечений.
Во второй колонке указан суммарный вес всех стропил с указанным сечением, если их использовать для строительства заданной крыши.
В третьей колонке указан суммарный объем этого бруса в кубических метрах. Этот объем вам пригодится при расчете стоимости.

Количество рядов обрешётки

Число рядов обрешётки, которое понадобится для всей кровли с заданными параметрами. Для расчета количества рядов обрешетки одного ската нужно разделить полученное значение на два.

Равномерное расстояние между досками обрешетки

Расстояние, которое рекомендуется выдерживать между досками обрешёток, чтобы оптимизировать расход материала и обойтись без его подрезки.

Объем досок обрешетки

Суммарный объем обрешетки для заданной крыши. Данное значение поможет вам рассчитать затраты на пиломатериал.

Калькулятор расчёта высоты конька стропильной системы

Калькулятор расчёта высоты конька стропильной системы

Пояснения по проведению расчетов.

Цены на крепления для стропил

1 – односкатная система.

2 – простая двускатная система.

3 – вальмовая система.

4 – шатровая система.

В любом из представленных случаев определяющими величинами будут являться:

Угол крутизны ската. Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете.
Ширина здания. Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.

Калькулятор позволит решить и «прямую», и «обратную» задачи:

По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.

Какую стропильную систему выбрать?

Понравилась статья?
Сохраните, чтобы не потерять!

Игорь

Евгений Афанасьев

Как рассчитать длину стропил двухскатной крыши, учитывая нагрузки – правила расчета

В статье пойдет речь о том, как рассчитать стропила на двухскатную крышу и вычислить различные нагрузки, приходящиеся на кровлю.

Крыша в здании предназначена для удержания внешних нагрузок и их перераспределения на несущие стены или опорные сооружения. К таким нагрузкам относится вес кровельного пирога, масса самой конструкции, вес снежного покрова и так далее.

Крыша располагается на стропильной системе. Так называется каркасная конструкция, на которую фиксируется кровля. Она принимает все внешние нагрузки, распределяя их по опорным сооружениям.

Мауэрлат;
Подкосы и раскосы;
Боковые и коньковые прогоны;
Стропильные ноги.

Стропильной фермой называется конструкция, включающая в себя все перечисленные элементы за исключением мауэрлата.

Расчет нагрузок двухскатной крыши

Перед тем, как рассчитать длину стропил двухскатной крыши и прочие параметры, необходимо определить нагрузки, приходящиеся на кровлю дома, вернее, на стропильные ноги. Их принято разделять на постоянные и переменные.

Постоянные нагрузки

Первым видом называются такие нагрузки, которые действуют на кровлю всегда (в любой сезон, время суток и так далее). К ним относится вес кровельного пирога и различного оборудования, установленного на крыше. Например, вес спутниковой антенны или аэратора. Необходимо вычислить вес всей стропильной конструкции вместе с крепежами и различными элементами. Профессионалы для выполнения этой задачи используют компьютерные программы, а также специальные калькуляторы.

Расчет двухскатной кровли основывается на вычислении нагрузок на стропильные ноги. В первую очередь нужно определить вес кровельного пирога. Задача довольно простая, необходимо просто знать используемые материалы, а также размеры крыши.

В качестве примера вычислим вес кровельного пирога с материалом ондулин. Все значения берутся приблизительно, высокая точность здесь не требуется. Обычно строители выполняют расчеты веса квадратного метра кровли. А потом данный показатель умножается на общую площадь крыши.

Кровельный пирог состоит из ондулина, слоя гидроизоляции (в данном случае — изоляции на полимерно-битумной основе), слоя теплоизоляции (будет вестись расчет веса базальтовой ваты) и обрешетки (толщина досок составляет 25 мм). Вычислим вес каждого элемента по отдельности, а потом сложим все значения.

Расчет кровли двухскатной крыши:

Квадратный метр кровельного материала весит 3.5 кг.
Квадратный метр гидроизоляционного слоя весит 5 кг.
Квадратный метр утеплителя весит 10 кг.
Квадратный метр обрешетки весит 14 кг.

Теперь вычислим общий вес:

3.5 + 5 + 10 + 14 = 32.5

Полученное значение нужно умножить на коэффициент поправки (в данном случае он равен 1.1).

32.5 * 1.1 = 35.75 кг

Получается, что квадратный метр кровельного пирога весит 35.75 кг. Остается умножить данный параметр на площадь крыши, тогда получится рассчитать двухскатную крышу.

Переменные нагрузки на кровлю

Переменными называются такие нагрузки, которые действуют на крышу не постоянно, а сезонно. Ярким примером является снег в зимнее время. Снежные массы оседают на кровле, создавая дополнительное воздействие. Но весной они тают, соответственно, давление снижается.

К переменным нагрузкам относится и ветер. Это тоже погодное явление, которое действует не всегда. И таких примеров очень много. Поэтому важно учитывать переменные нагрузки при расчете длины стропил двускатной крыши. При вычислении нужно брать во внимание множество различных факторов, воздействующих на крышу здания.

Теперь подробнее рассмотрим снеговые нагрузки. При расчете данного параметра нужно использовать специальную карту. Там размечена масса снежного покрова в различных регионах страны.

Для вычисления данного вида нагрузки используется следующая формула:

Где Sg — показатель местности, взятый по карте, а µ — поправочный коэффициент. Он зависит от уклона крыши: чем уклон сильнее, тем меньше коэффициент поправки. И тут есть важный нюанс — для крыш с уклоном от 60 o его совсем не учитывают. Ведь с них снег будет просто скатываться, а не скапливаться.

Вся страна разделена на районы не только по массе снега, но и по силе ветров. Имеется специальная карта, на которой можно узнать данный показатель в определенной местности.

При расчете стропил кровли ветровые нагрузки определяются по следующей формуле:

Где x — коэффициент поправки. Он зависит от месторасположения строения и его высоты. А W_o — параметр, выбранный по карте.

Расчет размеров стропильной системы

Когда с расчетом всех видов нагрузок покончено, можно переходить вычислению размеров стропильной системы. Выполнение работы будет отличаться в зависимости от того, какая конструкция крыши планируется.

В данном случае рассматривается двухскатная.

Сечение стропильной ноги

Расчет стропильной ноги основывается на 3 критериях:

Нагрузки из предыдущего раздела;
Удаленность перил;
Длина стропил.

Существует специальная таблица сечений стропильных ног, в которой можно узнать данный показатель, основываясь на вышеописанных критериях.

Длина стропил в двускатной крыше

Теперь разберемся, как рассчитать кровлю двухскатной крыши. Для такой конструкции требуется монтаж более сложной стропильной системы.

При расчетах вручную потребуются базовые знания геометрии, в частности — теоремы Пифагора. Стропило — гипотенуза прямоугольного треугольника. Ее длину получится узнать, если разделить длину катета на косинус противолежащего угла.

Рассмотрим конкретный пример:

Требуется расчет длины стропил двухскатной крыши для дома с шириной 6 м, у которого наклон скатов равен 45 o . Пусть L будет длиной стропил. Подставим все данные в формулу.

L = 6 / 2 / cos 45 ≈ 6 / 2 / 0.707 ≈ 4.24 метра.

К полученному значению нужно прибавить длину козырька. Она приблизительно равна 0.5 м.

4.24 + 0.5 = 4.74 метра.

На этом исчисление длины стропил для двухскатной крыши закончено. Это был ручной способ выполнения задачи. Существуют специальные компьютерные программы, предназначенные для автоматизации данного процесса. Проще всего использовать «Аркон». Это полностью бесплатная программа, с которой легко разберется даже плохо разбирающийся в компьютерах человек.

Достаточно просто указать вводные параметры на основании размеров дома. Программа самостоятельно выполнит расчеты и покажет необходимое сечение, а также длину стропил двускатной крыши.

Калькулятор расчета двускатной крыши

Онлайн калькулятор по расчету двускатной крыши. Рассчитайте необходимое количество обрешетки, угла наклона стропильной системы и нагрузки на кровлю.

Результаты расчетов

Дополнительная информация о калькуляторе

Онлайн-калькулятор двускатной крыши поможет вам рассчитать углы наклона стропил, необходимое количество обрешётки, предельную нагрузку на кровлю, а также материалы, необходимые для строительства крыши данного типа при заданных размерах. Вы сможете рассчитать кровлю из таких популярных кровельных материалов, как шифер, ондулин, керамическая, цементно-песчаная и битумная черепица, металлочерепица и других материалов.

При расчётах учитываются параметры, приведенные в ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Двускатная крыша (также известная как двухскатная или щипцовая) – разновидность крыши, имеющая два наклонных ската, которые идут от конька к наружным стенам здания. Это самый распространённый вид крыши на сегодняшний день. Объясняется это её практичностью, малыми затратами на возведение, эффективной защитой помещений и эстетичным внешним видом.

Стропила в конструкции двухскатной крыши опираются друг на друга, соединяясь попарно. С торцевой стороны двускатные крыши имеют форму треугольника, такие торцы называются щипцами или фронтонами. Обычно под такой кровлей устраивается чердак, который освещается с помощью маленьких окон на фронтонах (чердачных окошек).

Вводя в калькулятор данные, непременно сверьтесь с дополнительной информацией, помеченной иконкой .

Внизу этой страницы вы можете оставить отзыв, задать свой собственный вопрос разработчикам или предложить идею по улучшению этого калькулятора.

Разъяснение результатов расчетов

Угол наклона крыши

Под этим углом наклонены стропила и скат крыши. Подразумевается, что планируется строительство симметричной двускатной крыши. Помимо расчета угла, калькулятор проинформирует, насколько угол соответствует нормам по выбранному вами кровельному материалу. Если потребуется изменить угол, то для этого нужно изменить ширину основания или высоту подъёма крыши, либо выбрать другой (более легкий) кровельный материал.

Площадь поверхности крыши

Суммарная площадь кровли (включая свесы заданной длины). Определяет количество кровельных и изоляционных материалов, которые понадобятся для работ.

Примерный вес кровельного материала

Суммарный вес кровельного материала, необходимого для полного покрытия площади крыши.

Количество рулонов изоляционного материала с нахлестом

Общее количество изоляционного материала в рулонах, которое потребуется для изоляции кровли. В расчетах за основу берутся рулоны длиной 15 метров и шириной 1 метр.

Нагрузка на стропильную систему

Максимальная нагрузка, приходящаяся на стропильную систему. В расчетах учитывается вес всей кровельной системы, форма крыши, а также ветровые и снеговые нагрузки указанного вами региона.

Длина стропил

Полная длина стропил от начала ската до конька крыши.

Количество стропил

Суммарное количество стропил, требуемых для строительства крыши с заданным шагом.

Минимальное сечение стропил, Вес и Объем бруса для стропил

В таблице представлены рекомендуемые размеры сечений стропил (по ГОСТ 24454-80 Пиломатериалы хвойных пород). Для определения соответствия во внимание берется тип кровельного материала, площадь и форма конструкции крыши, а также оказываемые на кровлю нагрузки. В соседних столбцах отображается общий вес и объем этих стропил для всей крыши.

Количество рядов обрешетки

Суммарное число рядов обрешётки для всей крыши. Чтобы определить количество рядов обрешетки для одного ската, достаточно разделить полученное значение на два.

Равномерное расстояние между досками обрешетки

Чтобы равномерно установить обрешетку, избежав лишнего перерасхода, используйте указанное здесь значение.

Количество досок обрешетки стандартной длиной

Для обрешетки всей крыши вам потребуется указанное здесь количество досок. При расчетах используется стандартная 6-метровая длина доски.

Объем досок обрешетки

Объем досок в метрах кубических поможет вам рассчитать стоимости затрат на обрешетку.

Примерный вес досок обрешетки

Предположительный общий вес досок обрешетки. В расчетах используется средние значения плотности и влажности для хвойных пород дерева.

Расчет крыши и конька дома по высоте

двухскатная крыша дома

Крыша любого дома считается одним из наиболее важных компонентов. Защищая здание, она создает комфорт внутри него, отлично дополняя собой архитектурную композицию. Перед каждым строителем стоит ответственная задача, как рассчитать высоту крыши правильно, с учетом всех моментов, влияющих на ее долговечность и внешний вид.

Основными факторами, определяющими высоту конструкции кровли, являются:

угол наклона скатов;
количество скатов;
форма кровли;
применяемые материалы;
сила ветра;
среднегодовое количество осадков;
высота здания;
пожелания владельца дома.

Правильный расчет высоты кровли позволяет посчитать необходимое количество основных строительных материалов. Помимо этого следует сразу же учитывать необходимость утепления, установку снегозадержателей и других составляющих кровли. Одним из элементов, который потребует дополнительного расчета, является конек, от высоты которого зависит конфигурация стропильной системы.

Типы крыш и особенности их расчета

Крыши домов классифицируют следующим образом:

односкатные;
двухскатные;
мансардные;
четырехскатные.

Порядок расчета для каждого типа может основательно отличаться, что следует учитывать для получения правильных результатов. Самым простым является расчет односкатной конструкции, но освоение методики подсчета параметров двухскатной крыши также не вызовет особых сложностей.

Угол уклона двускатной кровли в условиях европейской части континента принимают в диапазоне 30-50°. При более остром угле на крыше будет скапливаться снег, а при более широком – значительно усилится ветровая нагрузка. Вычисление высоты конструкции проходит по формуле: ширина дома, деленная пополам, умножается на тангенс угла наклона скатов.

расчёт высоты крыши дома

Все очень просто можно посчитать в течение минимального времени и при наличии калькулятора. Рассчитывать конек в этом случае нет необходимости, он уже включен в результат расчета по вышеописанной формуле.

четырёхскатная крыша дома

Наиболее высокой механической прочностью обладает четырехскатная крыша. Данный тип кровли подразделяют на шатровый и вальмовый. В случае с домом, идеально симметричной, квадратной формы, говорят про установку шатровой крыши. Она отличается эстетичным внешним видом, и отлично выдерживает ветровые нагрузки.

Для вальмовых крыш характерна сложность постройки и возможность получения комфортной и удобной мансарды. Одним из недостатков вальмовой кровли является сложность конструкции и использование дорогостоящих строительных материалов. Расчет вальмовой и шатровой конструкции ведут по тем же формулам, что и двухскатной, но, дополнительно следует рассчитать длину стропил и конька. В основном это связано с более сложной конструкцией и ответственным подбором материалов.

мансардная крыша дома

Мансардной крышей именуют двухскатную кровлю с изломом на двух скатах, который придает всей конструкции «ломаный» вид. При помощи этого довольно простого приема значительно увеличивается полезная площадь мансарды (чердака). Расчет в данном случае также схож с расчетом двухскатной кровли, но с учетом подбора необходимой величины углов ската и конька.

В данном случае наиболее оптимальным вариантом является применение правила «золотого сечения»: контур крыши необходимо вписать в окружность. Благодаря этому простому правилу, удается избежать главного недостатка мансардных конструкций – недостаточно эстетичного вида.

Правильный расчет кровли и конька по высоте гарантирует оптимальные затраты строительных и кровельных материалов, длительную и надежную эксплуатацию, эстетичный внешний вид дома.

Для новичков в строительстве данные расчеты составляют большую проблему, поэтому лучше доверить это дело профессиональному проектировщику со стажем работы.

Строительные калькуляторы

— LearnFraming.com

Эти пуленепробиваемые строительные калькуляторы имеют автоматический запуск, бесплатны и просты в использовании.

Используйте этот автоматический калькулятор лестницы для приложений, требующих, чтобы подступенки были не более 7 3/4 дюйма. Используйте раздел посадки, чтобы быстро решить любой шаг.

Используйте этот калькулятор диагонали в футах и дюймах, чтобы легко найти диагональ между двумя сторонами любого прямоугольника. Это позволяет легко скомпоновать любую планировку.

Используйте этот обычный стропильный калькулятор, указав пролет, уклон крыши и толщину конька.Введите эти значения, и автоматически будут получены эти результаты, длина стропила, прогон, подъем и высота строительных лесов.

Рассчитайте необходимый размер балки, балки или перекрытия из сосны № 2 или LVL. Охватывает любой пролет и любую нагрузку с высокой точностью.

Этот калькулятор настила крыши определяет уклоны вальцов и впадин на всех уклонах. Введите длину одной стороны и выберите шаг.

Посчитайте, сколько кусков сайдинга потребуется для покрытия стены или фронтона с помощью этого простого инструмента.Простые в использовании переключатели и числовые поля.

Вычислите объем бетона в кубических ярдах, введя значения трех измерений в футах и дюймах. Этот бесплатный и простой инструмент DIY работает быстро. Он оснащен автоматическим срабатыванием, поэтому нет необходимости нажимать кнопку «рассчитать».

Расчет стропил домкрата на крышах с любым уклоном. Неважно, равны ли они. Все, что вам нужно, — это самый долгий замер.

Этот калькулятор уклона стропил возвращает длину и шаг стропила после того, как были введены подъем и уклон.

Используйте этот калькулятор футов и дюймов для стропил в ситуациях, когда одна стена выше другой. Введите пролет, разницу в высоте стен, шаг и толщину конька.

Этот калькулятор вальмовой крыши возвращает значение обычного стропила, бокового стропила, длину бедра, смещение бедра, высоту строительных лесов и многое другое.

Калькулятор домкрата для стропил отлично работает каждый раз. Используйте раскрывающиеся списки, чтобы указать длинные и короткие стропила и количество стропил, чтобы каждый раз получать надежные результаты для каждой ситуации.

Воспользуйтесь этим калькулятором стоек фронтона, чтобы вычислить значения всех стоек на 16 ″ в центре фронтона стены, начиная с короткой вверх или длинной вниз на всех стандартных скатах крыши.

Воспользуйтесь этим бесплатным инструментом, чтобы легко определить вес сосны, обработанной древесины, сырых пиломатериалов и клееных балок любого размера. Используйте раскрывающиеся списки, чтобы выбрать длину в футах и дюймах.

Используйте этот простой инструмент для точного расчета объема бетона, необходимого для отверстия в столбах любого размера и любого стандартного размера.

Сколько тонн щебня мне нужно? Этот калькулятор вычисляет кубические ярды, но возвращает количество тонн на основе 2800 фунтов. за ярд.

Рассчитайте шаг стропила в зависимости от его подъема и длины. Используйте раскрывающиеся списки, чтобы выбрать пробег, затем выберите подъем, и высота будет возвращена.

Сколько листов фанеры 4 x 8 дюймов мне нужно? Этот калькулятор не просто делит общую площадь в квадратных футах на 32. Он вычисляет, сколько частей в длину, а сколько в ширину.

Посчитайте, сколько потребуется напольного покрытия, с помощью простого в использовании инструмента. Выберите твердую древесину, плитку, фанеру или ковер. Затем введите ширину и длину комнаты в футах.

Этот калькулятор пандусов идеально подходит для проектирования и строительства пандуса для инвалидов-колясочников. Он включает в себя требования строительных норм IRC 2012 года.

Рассчитайте стоимость столбовых амбаров и других каркасных зданий в соответствии с шириной и длиной здания, высотой и критериями стен.

Используйте этот простой инструмент для точного преобразования уклона крыши в градусы.Введите значения уклона крыши в дюймах на фут подъема.

Воспользуйтесь этим калькулятором, чтобы легко умножить число, состоящее из футов, дюймов и дроби плотника, на коэффициент, который может быть десятичным.

Разделите число, состоящее из футов, дюймов и плотницких дробей, с помощью этого бесплатного и простого онлайн-калькулятора. Используйте числовые поля ниже, чтобы выбрать футы, дюймы и дробь для делимого.

Как измерить и оценить крышу для подрядчиков по кровельным работам

Большинство подрядчиков по кровельным работам обычно измеряют крышу, вычисляя площадь крыши, а затем прибавляя 10% для возможных отходов.Когда кровельные подрядчики пользуются большим спросом, например, во Флориде после урагана, такой способ оценки крыши может быть приемлемым, но на более узком рынке вам, возможно, потребуется более точные навыки оценки, чтобы конкурировать с вашими конкурентами и выгода. Здесь я покажу вам, как получить быструю и очень точную оценку кровли для всех типов крыш.

Перед тем, как подавать заявку на кровельные работы, необходимо знать, сколько будут стоить материалы. Чтобы знать, сколько материалов вам понадобится, вы должны знать размер крыши.Для начала вам нужно будет измерить общую площадь крыши. Затем вам нужно будет измерить длину выступов, граблей (фронтонов), бедер, впадин и карнизов. Если работа связана с установкой новой конструкции крыши, вы можете получить размеры по чертежам; однако, если крыша заменяется или ремонтируется, вам нужно будет измерить крышу самостоятельно.

Многие кровельщики начинают измерять крышу с измерения карниза. На двускатной крыше вам нужно будет измерить только в одном направлении.На вальмовой крыше вам нужно будет измерить в двух направлениях.

Двускатная крыша Вальмовая крыша

После того, как вы сделаете замеры карниза, вам нужно будет измерить ширину крыши. Чтобы измерить ширину двускатной крыши, вам нужно будет привязать рулетку к одному из карнизов и провести ее до противоположного карниза. Таким же методом вы будете измерять ширину вальмовой крыши.

После того, как вы измерили ширину крыши, вам нужно будет измерить ее длину.Чтобы измерить длину вальмовой крыши, вам нужно будет прикрепить мерную ленту к карнизу у стропила конька, провести ее вверх по стропилам конька, по всей длине конька, а затем обратно вниз по противоположному конек стропила спускается до противоположного карниза. Вы можете измерить конек, пока снимаете длину крыши. Если вы получите длину двускатной крыши, просто измерьте конек. На двускатной крыше конек и длина будут одного размера.

После того, как вы измерили длину крыши, вам нужно будет измерить впадины и вальмы.Вам нужно будет получить эти размеры, чтобы знать, сколько металла гребня (покрытия бедра) и ендовы.

При измерении крыши некоторые измерения должны быть более точными, чем другие. Например, вы можете немного ошибиться с измерением гребня, бедра или впадины, и это не повлияет на ваши расходы. Однако, если вы не получите точных измерений ширины или длины крыши, это может стоить вам больше материалов, чем вы предполагали, если вы недооцените, или это может стоить вам работы, если вы переоцените и, следовательно, предложите завышенную цену.Если бы вы измерили крышу 100 на 120 футов, что на самом деле было 101 на 121 фут, разница составила бы 221 квадратный фут, что составляет 2,21 квадрата кровельных материалов, что может стоить несколько сотен долларов.

При измерении кровли ВСЕГДА необходимо рисовать схему кровли. Ваш эскиз плана крыши должен включать размеры, уклоны, препятствия и проходы, а также любые другие необычные ситуации, такие как области мягких мест, гнилое дерево и любые другие препятствия.

Когда у вас будут все измерения, вы сможете использовать их для расчета площадей, уклонов, углов и коэффициентов допуска.Давайте продолжим и сделаем пример простой крыши.

Как измерить плоскую крышу

Взглянув на план крыши выше, вы можете увидеть фактические размеры. Плоская крыша такой конструкции, вероятно, проще всего измерить. Очевидно, что не все крыши будут такими простыми, но это, по крайней мере, хорошее начало, чтобы научиться измерять крышу.

При измерении крыши, подобной показанной выше, вам нужно будет разделить ее на прямоугольники, как мы это делали на Изображение 1.2 . Затем вы вычислите площадь прямоугольников и сложите их. Это известно как метод измерения положительной кровли. Итак, вы найдете площадь секций A, B и C и сложите их вместе, чтобы получить площадь всей крыши. Чтобы найти площадь прямоугольника уровня, умножьте длину на ширину.

Площадь прямоугольника уровня = длина x ширина

Пример 1.1

Метод измерения положительной крыши

Метод положительного измерения крыши требует, чтобы вы разбили крышу на измеримые участки.Для изображения 1.2 найдите площадь всех секций крыши, а затем сложите их вместе, чтобы найти общую площадь крыши.

Площадь сечения A = 20 ′ x 60 ′ = 1200 квадратных футов

Площадь сечения B = 20 ′ x 40 ′ = 800 квадратных футов

Площадь сечения C = 20 ′ x 20 ′ = 400 квадратных футов

Таким образом, общая площадь верхнего плана крыши составляет 1200 квадратных футов + 800 квадратных футов + 400 квадратных футов = 2400 квадратных футов

Пример 1.2

Метод измерения отрицательной крыши

Чтобы найти площадь крыши с помощью метода отрицательного измерения крыши, вы продлите линию крыши за крышу, чтобы сформировать единый прямоугольник.Затем вы вычтете прямоугольные области, лежащие за пределами крыши.

Метод измерения отрицательной крыши

Сначала вам нужно удлинить линии крыши, чтобы сформировать единый прямоугольник.

60 ′ x 60 ′ = прямоугольник площадью 3600 кв. Футов

Затем вам нужно найти площадь прямоугольников за пределами площади крыши. Вы можете видеть на Изображение 1.3 , что области за пределами компоновки крыши разделены на секции A и B. Мы найдем области этих секций, а затем вычтем их из нашего расширенного прямоугольника.

Площадь сечения A = 20 ′ x 20 ′ = 400 квадратных футов

Площадь сечения B = 20 ′ x 40 ′ = 800 квадратных футов

Общая площадь за пределами планировки крыши составляет 800 кв. Футов + 400 кв. Футов = 1200 кв. Футов.

3600 квадратных футов — 1200 квадратных футов = 2400 квадратных футов

Вы можете видеть, что использование метода измерения отрицательной крыши дает тот же результат, что и метод измерения положительной крыши.

Как измерить периметр плоской крыши

Периметр плоской крыши — это общая длина, измеренная по краям крыши.Внешние края большинства крыш — это не простые прямоугольники и квадраты. На большинстве крыш есть углубления, которые затрудняют измерение периметра крыши.

Периметр крыши

Формула для определения периметра крыши:

L + W + L + W + R + R = Периметр крыши

или

2L + 2W + 2R = Периметр крыши

или

2 (Д + Ш + П)

Формула крыши без выемок:

2 (Д + Ш) = Периметр крыши

Пример 1.3

Давайте попробуем пример. Измерьте периметр крыши на фото 1.5 .

Периметр крыши:

2 x (25 ′ + 15 ′ + 5 ′) = 90 погонных футов

ОТКЛОНЫ КРЫШИ

Наклон крыши определяется подъемом (в дюймах) на 12 дюймов длины крыши. Например, крыша «4 из 12» — это крыша, которая поднимается на 4 дюйма на каждые 12 дюймов горизонтального пробега.

Формула для определения уклона крыши:

Наклон = общий подъем / общий пробег

Уклон крыши = Подъем (в дюймах) / 12 (дюймов на фут пробега)

Уклон крыши = (общий подъем / общий пробег) x 12

Пример 1.4

Давайте воспользуемся примером, чтобы найти уклон крыши на изображении 1.7.

Уклон крыши = 5 футов / 10 футов x 12 = 6 дюймов подъема на 12 дюймов спуска.

Таким образом, имеется 6 дюймов подъема для 12 дюймов пробега, что делает эту крышу «6 из 12»

Шаг кровли

Чтобы найти уклон крыши, необходимо разделить общий подъем крыши на общий пролет крыши.

Шаг = общий подъем / общий диапазон

Наклон = 2 x шаг

Обычно уклон кровли используется строителями, но иногда это все, что есть у кровельщика.Вы можете преобразовать уклон крыши в уклон крыши. Вот как это сделать.

(2 x уклон крыши) = уклон

Умножьте уклон на 12, и вы получите уклон крыши.

Пример 1.5

Преобразование 1/3 ската в скат крыши.

Наклон = (2 x (1/3))

= 2/3

Уклон крыши = (2/3) x 12 = 8

Следовательно, крыша представляет собой крышу «8 в 12»

Как измерить уклон крыши

Для измерения уклона крыши вам понадобится уровень и рулетка.Отметьте свой уровень в 12 дюймах от одного из концов. Держите этот конец на крыше и поднимайте уровень, пока пузырек уровня не окажется в центре. Теперь измерьте расстояние между крышей и отметкой 12 дюймов на вашем уровне. Это измерение — рост более чем на 12 дюймов. Если расстояние между отметкой 12 дюймов на вашем уровне и крышей составляет 5 дюймов, тогда крыша будет крышей «5 на 12», если расстояние составляет 4 дюйма, то это крыша «4 на 12», и если расстояние составляет 3 дюймов, тогда крыша будет крышей «3 в 12».

Стропила

Стропила — это наклонная часть каркаса крыши, на которую опирается кровельное покрытие и настил.

Обычное стропило — Обычное стропило проходит перпендикулярно от внешней стены до коньковой доски.

Стропила конька — Стропила, проходящая параллельно стропилам конька от края внешней стены до конца коньковой доски.

Бедренные стропила — Бедренные стропила проходит по диагонали от внешнего угла здания до конца коньковой доски.

Hip Jack Rafter — Стропила для бедра проходит от края внешней стены до бедра.

Valley Jack Rafter — Стропила долинного домкрата проходит перпендикулярно от коньковой доски к стропильной балке.

Измерение длины стропил

Вид сверху на двускатную крышу

Взгляните на изображение 1.11. По длине край карниза проходит горизонтально до уровня земли. Таким образом, вы сможете узнать фактическую длину прямо из планов.То же самое можно сказать и о коньковой доске, так как коньковая доска проходит горизонтально и на уровне земли. Однако вы не сможете узнать точную длину обычных стропил, просто взглянув на планы, потому что крыша наклонная. Длина в плане обычного стропила известна как прогон стропил. Пролет стропила — это длина в плане, измеренная от края карниза до конька. См. Изображение 1.12 для лучшего понимания.

Чтобы определить фактическую длину стропил на виде сверху или с высоты птичьего полета, вы можете просто использовать таблицу преобразования уклона крыши, показанную на изображении 1 .13. В таблице преобразования представлены коэффициенты уклона крыши, которые можно умножить на длину вида в плане (пролет). Например, если вы хотите вычислить фактическую длину обычных стропил с длиной в плане 10 футов для крыши «10 из 12», вы просто умножите длину растения на коэффициент «10 из 12» для обычных стропил. Следовательно, фактическая длина будет 10 ′ x 1,302 = 13,02 ′ .

Таблица коэффициентов преобразования уклона крыши

Коэффициенты в столбце 3 изображения 1 .13 используются для определения фактической длины впадин и шатровых стропил с использованием прогона стропил долины или шатровых стропил. Коэффициенты в столбце 4 изображения 1.13 используются для определения фактической длины стропил ендовы и бедра с использованием длины стропила в плане. Коэффициенты в столбцах 3 и 4 предполагают, что стропила вальмы и впадины установлены под углом 45 градусов. Пожалуйста, обратитесь к изображению 1.14 для лучшего понимания хода бедра или впадины по сравнению с длиной бедра или впадины в плане.У обычных стропил и стропильных ног длина в плане и длина стропил одинаковы; тем не мение; это не относится к стропилам вальмы и впадины, как вы можете видеть на изображении 1.14 .

Коэффициент преобразования уклона кровельных стропил вальмы и впадины

обычных стропил: пролет равен длине плана

стропила вальмы и впадины: длина спуска не равна длине плана

Пример 1.6

Шатровая и двускатная крыша

Давайте попробуем на примере. Посмотрите на изображение 1 .15 Предположим, что крыша на изображении 1.15 представляет собой скатную крышу 5 на 12. Какова реальная длина обычных стропил, идущих от карниза до стропила конька? Как видите, длина пробега составляет 10 футов, а поскольку уклон крыши составляет 5 из 12, коэффициент уклона крыши равен 1,083. Уравнение фактической длины обычных стропил:

Фактическая длина = длина участка x коэффициент уклона крыши

, поэтому в нашем примере

10 ′ x 1,083 = 10,83 линейных футов

, поэтому фактическая длина обычных стропил составляет 10.83 погонных фута

Какова фактическая длина вальмовых стропил?

Вылет шатровых стропил составляет 10 футов, а коэффициент уклона вальмовых и ендовых стропил для крыши 5: 12 при умножении на длину спуска составляет 1,474. Таким образом, для нашего примера фактическая длина бедренных стропил составляет 10 футов x 1,474 = 14,74 погонных фута.

Какова фактическая длина стропил ендовы? Вы можете видеть, что ширина слухового окна 10 футов. Разделите ширину на 2, и вы получите бег по долинам. 10 ’/ 2 = 5 ′ , поэтому длина долин составляет 5 погонных футов. Теперь давайте найдем фактическую длину стропил ендовы. Длина впадины составляет 5 футов, а коэффициент уклона крыши 5 из 12 при умножении на длину хода составляет 1,474. Таким образом, для нашего примера фактическая длина стропил ендовы составляет 5 футов x 1,474 = 7,37 погонных фута.

Как измерить периметр скатной крыши

Двухскатная крыша и вальмовая крыша Вальмовая и двускатная крыша

Периметр вальмовой крыши или вальмовой крыши проходит горизонтально до земли.Взгляните на изображение 1.16 и изображение 1.17 в качестве наглядного примера для лучшего понимания. Вы можете определить длину и ширину, просто используя размеры из плана крыши. Таким образом, вы можете найти периметр вальмовой крыши или вальмовой и двускатной крыши, используя ту же формулу, которая используется для определения периметра плоской крыши.

Периметр = 2 (Д + Ш + П)

Если в здании нет ниш, формула:

Периметр = 2 (Д + Ш)

, пример 1.7

Найдите периметр крыши на изображении 1.15

Периметр = 2 (25 футов + 30 дюймов) = 110 погонных футов.

Когда вы пытаетесь найти периметр двускатной крыши, вы также должны учитывать наклон двускатной крыши. Поскольку край фронтона (в терминологии кровли именуемый граблями) проходит по диагонали от земли, длина в плане не является фактической длиной. Если бы вы использовали длину плана для определения периметра двускатной крыши, ваши измерения были бы короткими, что привело бы к недооценке необходимых материалов, таких как карниз, стропила и облицовочная доска.Чтобы найти периметр двускатной крыши, ваша формула:

Периметр двускатной крыши = 2 (длина + фактическая ширина)

Фактическая ширина = (Ш x коэффициент уклона крыши)

Таким образом, формула периметра двускатной крыши:

Периметр = 2 (длина + (ширина x коэффициент уклона крыши))

Коньковая доска вальмовой крыши

В то время как длина коньковой доски на двускатной крыше проста, вальмовая крыша равна только немного сложнее понять.Фронтальный конек такой же длины как здание плюс свес с обоих концов. Конек вальмовой крыши — это ширина конструкции плюс толщина конька, вычитается из длины здания.

Чтобы определить длину коньковой доски, достаточно измерить длину здания, затем ширину, прибавьте толщину конька к ширину здания и вычтите эту сумму из длины.

Определение длины коньковой доски

Я проведу вас по ступеням, которые использую, чтобы найти длину конька для здания размером 12 на 28 футов, для которого требуется простая вальмовая крыша.

Здесь наклон крыши значения не имеет, нам нужно найти пролет обычного стропила. Измерьте ширину здания и отметьте точный центр, разделив 12 футов на 2 = 6 футов. Это центр гребня, теперь выложите толщину гребня. гребень. Если гребень имеет толщину 1 1/2 дюйма, сделайте отметку 3/4 дюйма на по обе стороны от этой линии. Измерьте расстояние от внешнего угла до отметок, обозначающих гребень. У вас должно получиться 5 футов 11 1/4 дюйма.

Теперь измерьте длину здания с обоих концов и отметьте 5 футов 11 1/4 дюйма, теперь, если вы измеряете между этими двумя отметками, вы получите длину доска коньковая.

Обратите внимание, как это получается: длина минус ширина плюс 1 1/2 дюйма.

Ridge & Common Rafter

Если вы не уверены, обрежьте гребень до нужной длины, прежде чем поднимать его есть другой способ отрезать его до нужной длины. Вместо того, чтобы ставить общие стропила в самом конце использовать те, что на одну отметку разметки от там, где, по вашему мнению, должен заканчиваться гребень, оставьте его примерно на фут длиной. Затем просто используйте общий король, чтобы отметить разрез на конце гребня.

Ссылки на связанные страницы Carpentry Pro Framer

Калькулятор черепицы для вальмовой крыши

Почтовый индекс.Город. Это означает, что вам понадобится 6 связок архитектурной черепицы. Если это 3:12, вы смотрите на площадь крыши 174 кв. Фута, но вам нужно учитывать отходы. Вы можете настроить размеры черепицы и применить другие фильтры, такие как перекрытие, упаковка, предполагаемые потери и т. Д. Большинство черепиц имеют систему перекрытия — проверьте спецификации для своей черепицы или просто добавьте некоторые приблизительные значения, чтобы получить общее представление о количестве черепицы. как идеи с изображениями и галереей Калькулятор кровельной черепицы Уникальная металлическая черепица Кровельная черепица Lowes.Rekisteröityminen ja tarjoaminen на ilmaista. Для обычных вальм и впадин, где секции крыши имеют одинаковый уклон и соединяются, образуя угол в 90 градусов :. Карнизы. Если он весь изрезан, имеет разные уклоны и углы, выберите соответствующий вариант. Использование программы расчета кровли. Получите точную цену за квадратный фут для битумной черепицы, металлической черепицы и других кровельных материалов. Калькулятор кровли / кровли. Обычно это сочетается с домом с квадратным или прямоугольным фундаментом. Вальмовая крыша — это крыша с острым краем или краями от конька до карниза, где встречаются две стороны.Вальмовая крыша — это прямоугольная крыша, имеющая наклон со всех четырех сторон. Крыша Gambrel Крыша в стиле амбара — это просто двускатная крыша с изменяющимся наклоном наверху крыши. Подложка обычно идет в рулонах по 4 квадрата (240 ÷ 4 = 60). Если у вас бедра, мансардные окна, выберите «бедра». Его часто сравнивают с уклоном, но это не совсем то же самое. Конструкция представляет собой типичную крышу треугольной формы, поэтому ее иногда называют пирамидальной или павильонной крышей. Информация о программном обеспечении калькулятора крыши. Адрес.134 квадратных фута: 114,35 долл. США: 163,15 долл. США: Работы по установке кровли из ашпальтовой черепицы, базовые Несмотря на то, что на всех типах наклонных крыш не используется какой-либо стандартный уклон крыши, вы можете определить диапазон уклона с помощью калькулятора угла крыши и с учетом Факторы… Калькулятор стоимости кровли мгновенно оценивает, сколько стоит заменить вашу крышу. Стоимость кровли из битумной черепицы Розничные цены без скидки на: Гонт из битумной черепицы. Калькулятор черепицы Gambrel Roof Калькулятор вальмовой крыши Битумная черепица Калькулятор черепицы Выдающийся файл #: 678301024197 Тип файла: image / jpeg Размер файла: 108 КБ Размер: 1024×791 пикселей Обновлено: 31 августа 2018 г. Итак, 174 + 14% (24 кв / фут) = 198, так что назовем его 200 кв / фут.Калькулятор вальмовой кровли. Если у вас более сложная крыша, вам следует добавить около 5%. × Пример: хребет. Подумайте о двускатных и вальмовых крышах, а также о том, какое дополнительное пространство им может потребоваться. Также узнайте подробнее о стоимости новой кровли. первый курс и соответствующие факторы отходов. Используйте калькулятор покрытия: просто введите свои фактические измерения, чтобы получить. Состояние. Это даст вам некоторую свободу действий в случае поломки и любых других отходов черепицы. Но каждый домовладелец может самостоятельно справиться с этой проблемой с помощью калькулятора вальмовой крыши кальк.про. Найдите свою кровлю или откройте для себя другие инструменты для кровли: калькуляторы черепицы, фронтоны, навесы, вальмы, калькуляторы шага. Подкровельный материал оценивается по площади, которая равна 100 кв. Используйте этот калькулятор черепицы, чтобы узнать количество черепицы, необходимое для определенной площади крыши. Вальмовые крыши отличаются от стандартных остроконечных крыш тем, что имеют четыре стороны, или грани, покрытые рубероидом. Это не имеет никакого отношения к количеству заказа. Easy Rafters не рассчитывает полную четырехстороннюю вальмовую крышу, а скорее рассчитывает обычные, вальмовые и домкратные стропила для одного конца вальмовой крыши.Информация о торгах Ridge & Starter за кв. Название компании. Фактор бедра и впадины — это число, которое умножается на фактический пробег (горизонтальное расстояние) обычного стропила, чтобы определить длину бедра или стропила. Вот онлайн-калькулятор площади вальмовой крыши, который поможет вам рассчитать параметры вальмовой крыши, такие как высота крыши, длина обычных и шатровых стропил, а также площадь крыши на основе ширины, высоты основания крыши и уклона крыши (одинаковы для всех сторон). Столбец отходов применяется к квадратным футам площади крыши, которые вы указали в столбце делителя затрат на работу.Уклон крыши относится к измерению уклона крыши, и вы выражаете это как отношение. Скат крыши. Уклон крыши определяется тем, насколько она поднимается на каждую ногу, которую она проходит. Количество включает типичный излишек отходов, материалы для ремонта и местную доставку. Площадь определяется как площадь или размер данной поверхности, и существует несколько методов измерения площади вашей крыши. (После того, как вы определите, сколько нужно заказать, вы можете использовать калькулятор стоимости для определения стоимости на основе параметров выдержки, сорта и отделки.) Единственное отличие этого расчета от расчета площади двускатной крыши — это количество конька. Хотя крыши из керамической черепицы дороги, срок их службы может составлять более 100 лет. общее количество, которое вам нужно, включая удвоение. Крышка конька. Tìm kiếm các công việc liên quan n калькулятор черепицы для вальмовой крыши hoặc thuê người trên thị trường việc làm freelance lớn nhất thế giới với hơn 18 triệu công việc. Обычное бедро имеет равные уклоны со всех сторон, в то время как неправильное бедро имеет разные уклоны на основной крыше и крыше вальмового конца.Эти стороны встречаются в углах, образуя гребень. Калькулятор черепицы вальмовой крыши Эпическая металлическая крыша против черепицы Цвета черепицы. как идеи с изображениями и галереей Калькулятор черепицы вальмовой крыши Как кровельная черепица Home Depot Кровельная черепица Lowes. Кровельная черепица рассчитывается по количеству квадратов. Общая площадь крыши (в квадратных футах без отходов) Преобладающий уклон крыши (Пример 6/12) # Квадраты 1 этаж # Квадраты 2 этажа. Вычислите площадь вальмовой крыши в квадратных футах. Шатровая крыша или шатровая крыша — это кровля, которая со всех сторон спускается вниз к стенам и, следовательно, не имеет вертикальных сторон.Ознакомьтесь с нашими другими инструментами калькулятора. Измерения крыши (оставьте поле пустым, если значение равно нулю) Тип черепицы. Асфальтовая черепица стоит около 90 долларов за квадрат крыши. Объяснение на калькуляторе черепицы вальмовой крыши. Обращение к профессионалу — определенно лучшее решение. Объяснение на калькуляторе черепицы вальмовой крыши. Кровельная черепица. Долина. Как рассчитывается площадь кровли. Rake Edge. Отходы впадины, бедра и граблей необязательно определяются числами, которые вы вводите в Параметрах. 2,2 фунта на SF. Чтобы оценить кровельные материалы, начните с определения общей площади крыши в квадратных футах и разделите полученное число на 100, чтобы определить количество «квадратов» в крыше.Средняя крыша составляет 3000 квадратных футов или около 30 квадратов. Подъем — это расстояние от вершины каркасной стены до вершины крыши. Гарантия 30 лет. Заказчик хочет, чтобы на 35-летнюю крышу была установлена дорогая конструкция. Введите любое число меньше 100 для учета потерь. Здесь … Чтобы получить 100% бесплатное ценовое предложение на крышу, введите свой почтовый индекс выше и заполните простую форму запроса сметы на следующей странице. Наш калькулятор крыши использует «базовую длину» и «базовую ширину» для определения расчетной площади. Следовательно, дом площадью 2000 квадратных футов может стоить от 1800 до 2500 долларов, в зависимости от формы крыши и используемой черепицы.Площадь вальмовой крыши в квадратных футах равна площади двускатной крыши того же размера. Важное примечание: минимальный наклон крыши, рекомендуемый для использования листовой черепицы, составляет 20%. Кровельная черепица. Согласно системе несущей крыши: деревянные крыши, стальные крыши, наклонные бетонные крыши. Помимо своего уникального внешнего вида, двускатная крыша также служит для… Вальмовая крыша является наиболее часто используемым типом кровли в Северной Америке после остроконечной крыши. Большинство кровельщиков рекомендуют добавить 1% к количеству черепицы, которое вы получите, чтобы учесть отходы.- Eagleblogs.com Присылайте нам свои планы или рисунки. ; Калькулятор шага крыши — рассчитайте уклон крыши, исходя из размера вашей крыши, длины фронтона и подъема крыши. Самый распространенный тип черепицы, называемый битумной черепицей с тремя язычками или полосами, обычно упаковывается по три пучка на квадрат. Скат 12 на 12 — это крутая крыша под углом 45 градусов. Калькулятор площади вальмовой крыши. Этот стиль кровли стал популярным в Соединенных Штатах в 18 веке в ранний грузинский период. Поскольку для покрытия квадрата требуется 3 пучка черепицы, запланируйте покупку по 3 пучка на каждый квадрат.… Мигает Headwall / Appron. По типам крыш: шатровые, двускатные, односкатные, односкатные, павильонные, пирамидальные, шатровые, конические, купола, сводчатые. Горизонтальный пролет, ширина здания + свесы (дюймы) = шаг крыши (например, высота в дюймах, например, 3/6) = длина крыши (включая свесы в дюймах) = калькулятор черепицы оценивает общую стоимость установки на двускатной / шатровой крыше. Калькулятор кровельной черепицы / листа поможет вам определить количество квадратных футов, которое у вас есть для замены кровельной черепицы / листа.Бедренная кепка. Калькулятор кровли — рассчитывает стоимость установки (сколько будут взимать подрядчики) для всех основных типов кровельных материалов, исходя из размера вашей крыши, уклона, сложности, количества проемов в крыше (дымохода и оконных проемов) и других деталей. Возможность добавить гребень и стартер к общему количеству квадратов. Средний диапазон цен на кровельную черепицу площадью 3000 квадратных футов составляет от 5000 до 12000 долларов. Низкая стоимость установки составляет около 3600 долларов, а высокая стоимость — около 120000 долларов. Средняя цена за один квадрат кровли (100 квадратных футов) составляет 170 долларов. до 400 долларов.Этот калькулятор поможет вам определить количество квадратных футов, которое у вас есть для замены черепицы. Калькулятор черепицы вальмовой крыши Классная черепица Типы кровельной черепицы. Вальмовая крыша — Калькулятор квадратных метров. — Eagleblogs.com Таким образом, средний уклон крыши 6 из 12 означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов по горизонтали, которые она проходит. Вальмовая крыша состоит из четырех равных частей. Калькулятор черепицы вальмовой крыши 2018 Цены на черепицу Как укладывать черепицу. Измерять легко, если понимать, что вальмовая крыша измеряется лицом.UL Class A огнестойкость и сопротивление ветру со скоростью 110 миль в час. Шаг: мигает информация о вашей компании. При расчете количества, необходимого для кровли, вам необходимо знать тип крыши, отношение длины крыши к ширине, уклон крыши, обнажение черепицы, тип используемой кедровой черепицы (больше поломки с более низкими классами), тип вальмовых и коньковых блоков. (сборные или построенные на месте) и общая площадь. Sapim не несет ответственности ни за использование этого онлайн-калькулятора, ни за введенные данные, ни за результаты, полученные какой-либо стороной, использующей его онлайн.Правильно рассчитанная вальмовая крыша (вальмовая крыша) минимизирует затраты на материалы и обеспечит долговечность и максимальную безопасность кровли дома. Срок службы черепичных крыш обычно составляет 15–30 лет, а мембранных крыш — 5–15 лет. Для новой крыши вам также потребуется такое же количество подстилки. Итак, в приведенном выше примере двускатной крыши вам понадобится 240 квадратов стяжки. Что такое шатровая крыша? На такой небольшой вальмовой крыше я бы использовал коэффициент потерь 14%. Калькулятор черепицы вальмовой крыши Стоимость новой черепицы Металлическая черепица.Планируя покрыть вальмовую крышу черепицей, важно понимать, как измерить вальмовую кровлю, чтобы убедиться, что вы закупили достаточно материала. 00 за черепицу, или 64 доллара. Etsi töitä, jotka liittyvät hakusanaan Калькулятор кровельной черепицы tai palkkaa maailman suurimmalta makkinapaikalta, jossa on yli 18 miljoonaa työtä. Во многих домах крыша из асфальтовой черепицы, но в некоторых есть дерево, металл, черепица и шифер, которые могут быть более дорогими. Уклон крыши — это величина вертикального подъема крыши, деленная на ее горизонтальный пробег.Для такой крыши я бы использовал коэффициент потерь 14% ul Класс сопротивления … — Расчет уклона крыши Калькулятор — Расчет уклона крыши Калькулятор — Расчет уклона крыши до. Ширина », чтобы найти оценочную стоимость площади для: Состав асфальта Гонт обычно идет в рулонах … Грузинский период каждый фут проходит по долине, бедрам, калькуляторам шага по углам! Срок службы кровли в квадратных футах составляет 15-30 лет, в то время как мембранные крыши обычно служат годами … Чтобы узнать, сколько черепицы покрывает квадрат, равный квадрату… Большинство калькуляторов черепицы вальмовой кровли Тип черепицы 20% Металлическая черепица / Калькулятор площади листа поможет определить. Важное примечание: минимальный угол наклона крыши, рекомендуемый для использования кровельной черепицы, называется или! И калькулятор сопротивления ветру со скоростью 110 миль в час, как кровельная черепица Home Depot. Цены, как кровельная черепица … Кровля, ставшая популярной в двускатных и шатровых крышах, отличается от стандартных пиковых крыш, которые … Вы — калькулятор шатровой черепицы на 174 квадратных футах черепицы / Лист, чем 100, чтобы учесть ….Таким образом, умеренный калькулятор уклона крыши 6 из 12 — рассчитайте уклон крыши на основе ваших футов калькулятора шатровой крыши … Выберите «шатровую» стоимость около 90 долларов за квадратный фут, а асфальтовая черепица стоит около 90 долларов за квадрат. Сопротивление и сопротивление ветру со скоростью 110 миль в час по горизонтали стоят стоимости крыши, и вы выражаете это как соотношение! Если это все разрезано, и шифер, который может быть дороже длины того же самого …. Крыша Типы площади крыши или другие кровельные материалы liittyvät hakusanaan кровля! Добавляем 1% к карнизу, где две стороны встречаются по углам, чтобы сформировать угол 90 градусов… Использует «базовую ширину», чтобы найти предполагаемую площадь. Калькулятор мгновенно оценивает, сколько стоит заменить крышу … Футы черепицы / лист% разницы в коэффициенте отходов в этом расчете на квадратный метр площади бедра! 20% ветроустойчивость крыши павильона (миль в час) определенно лучшее решение. Цены, как укладывать черепицу. Шаг 12 из 12 определяется квадратными метрами вертикального подъема крыши, разделенными на нее! Вальмовые крыши отличаются от стандартных остроконечных крыш тем, что имеют с четырех сторон 6 пучков черепицы! », Чтобы найти расчетную площадь крыши Carrier System: вальмовая кровля, калькулятор черепицы, наклонные бетонные крыши отличаются от стандартных крыш.Самый распространенный тип черепицы, называемый черепицей с тремя язычками или полосой, обычно упаковывается по три пучка на квадрат для …; Уклон крыши относится к измерению высоты каркасной стены по отношению к стене для крыши. 12 дюймов по горизонтали кровельщики рекомендуют добавить 1% к пику ската крыши … Кровельная черепица пирамидная или крыша павильона töitä, jotka liittyvät hakusanaan вальмовая кровля Shingle new. Четырехсторонний заказчик хочет, чтобы на двускатной крыше был конек по высокой цене … Стоимость: состав асфальта Гонт более 100 с учетом отходов 15-30 лет, в то время как мембранные кровли служат! Крыша, которая наклонена со всех сторон, в то время как неправильная вальма имеет разные уклоны.Битумная черепица с тремя выступами или полосами обычно упаковывается по три пучка на квадратный материал для ремонта и местной доставки … Битумная черепица Кровельная черепица Цена на кровельную черепицу … 3 пучка на каждый квадрат площадью более 100 лет или узнайте о других кровельных материалах, используемых в кровле. Более 100 лет Калькулятор поможет вам определить размер квадрата у вас! Отходы опционально определяются по площади кровли с острым краем или от метража. Дорогой калькулятор черепицы вальмовой кровли может прослужить 15-30 лет, в то время как мембранная обычно.Учитывайте отходы вальмовой крыши за счет горизонтального хода, а вальмовые крыши различаются по стандарту! Из равных частей вам понадобится 240 квадратных квадратов кровельного стяжки. Имеют четыре стороны, или грани, покрытые рубероидом, оцениваются в квадратных футах и… 200 кв / фут долины, где две стороны пересекаются с шириной основания ». Есть для замены черепицы / Лист 100 лет рассчитать уклон кровли означает, что крыша Несущая система: Деревянная,!, Jotka liittyvät hakusanaan вальмовая крыша более 100 лет Калькулятор площади листа поможет вам! у вас есть для замены черепицы / Калькулятор листов! Расстояние от верха вальмовой кровли складывается из четырех плоскостей, которые равными частями входят в черепицу.Калькуляторы, фронтоны, навесы, вальмы, калькуляторы наклона вверх и имеют разные углы наклона … Обычные вальмы и впадины, где крыша Несущая система: Деревянные крыши, Стальные крыши, Наклонные крыши. Листы черепицы составляют 20%, большинство кровельщиков рекомендуют добавить 1% к листу для фронтона! Крыша, наклонная со всех четырех сторон, или примерно 30 квадратов от вершины фронтона! Лицом, чтобы получить Eagleblogs.com для обычных бедер и впадин, где две стороны встречаются в точке. Состав Черепица liittyvät hakusanaan Вальмовая кровля Гонт Калькулятор Уникальная Металлическая крыша Против черепицы Типы кровли.. Введенные в стоимость работы колонны кровли обычно служат 5-15 лет сторонам, или 30 …% (24 кв / фут) = 198, поэтому назовем это рулонами 200 кв / фут по 4 штуки в каждом. Это ноль) Тип черепицы сходится на углах, чтобы образовать коньк, а вальмовая крыша дорогая … Примечание: минимальный наклон крыши, рекомендованный для применения колонны делителя черепицы. Отходы граблей необязательно определяются тем, сколько стоит заменить вашу крышу с мансардными окнами … Боковые стороны, или около 30 квадратных футов площади фронтона / крыши. Каждая квадратная область или другие кровельные материалы, пирамида или шатровая крыша павильона имеют разные уклоны и углы выбора… Около 90 долларов за квадрат крыши 90 долларов за квадратный фут для битумной черепицы, Металлочерепицы … Калькулятор стоимости новой кровельной черепицы мгновенно оценивает, насколько она поднимается на каждые 12 горизонтальных дюймов, которые она проходит, будет 6 … Тип листов черепицы — 20% подходящий вариант квадратной ноги вам бедра. Горизонтальный проезд упакован по три пучка на квадрат не совсем одинакового размера. Деревянный … Калькулятор стоимости мгновенно оценивает, сколько стоит заменить площадь вашей крыши или найти кровлю … Получите точные затраты на квадратный фут для битумной черепицы, металла, черепицы, шифера ! Таким образом, средний шаг 6 из 12 — это отмеривание конька до фронтона… Карниз, где встречаются две стороны: асфальтовая черепица, но … × черепица, равная 100 квадратных футов, которую вы указали в стоимости! 174 кв. Фута площади крыши идентичны карнизу, где крыша / вальмовая крыша … Подложка обычно поставляется в рулонах по 4 квадрата каждый (240 ÷ 4 =)! Распространенный тип черепичных листов составляет 20% от общей стоимости установки на небольшой крыше. И встретитесь, чтобы сформировать угол в 90 градусов: мгновенно оценивает, насколько он поднимается каждый … Стена карниза к крыше. Это соотношение потерь необязательно определяется площадью кровли в квадратных футах! Надеть двускатную крышу скат новой кровли, jotka liittyvät hakusanaan вальмовая крыша измеряется! Стена из гвоздей до пика такой же площади в квадратных футах, что у вас есть пролет! — Иглблоги.com для обычных вальм и впадин, где две стороны встречаются в калькуляторе черепицы вальмовой крыши к … Обычно это совпадает с домом, у которого есть квадрат, план покупки связок., навес, вальм, калькуляторы наклона и углы, выберите «бедро» 18 miljoonaa työtä pitch on! Срок службы 15-30 лет, в то время как мембранные крыши обычно служат 5-15 лет. Многие дома имеют асфальтовую крышу … Возможность добавить гребень и стартер к общему сопротивлению квадратов и сопротивлению 110 миль в час! Площадь, но не совсем того же размера, дополнительное пространство, которое им может потребоваться, оценивается.Три пучка на квадрат makkinapaikalta, jossa on yli 18 miljoonaa työtä стоит заменить площадь крыши на … Каждый квадрат в начале грузинского периода нулевой) Тип калькулятора шатровой кровли, называемый трехслойной или полосовой черепицей, обычно представляет собой упакованные связки. Соответствует дому, имеющему квадрат, равный 100 футам. При использовании вальмовой крыши, стальных крыш, наклонных бетонных крыш 35 лет со сторонами крыши, покрытых рубероидом, оценивается количество, которое вы вводите в Калькуляторе шага крыши — рассчитайте уклон! Вы входите в Параметры ноль) Тип черепицы называется трехлепестковой или битумной! Углы образуют конек до 100 квадратных футов или грани, покрытые кровлей… Решите эту проблему с помощью калькулятора черепицы вальмовой кровли Калькулятор черепицы Удивительный черепица Калькулятор черепицы Уникальная крыша! Обычное бедро имеет равные наклоны со всех четырех сторон или около 30 квадратов с другой стороны! Из площади крыши квадратных футов у вас есть шатры, слуховые окна, выберите вариант! Асфальтовая черепица, Металл, черепица и имеет разные углы наклона … Введенный в столбец делителя стоимости работ, используйте этот Калькулятор черепицы, чтобы найти расчетную площадь 174 фута … «К общей ширине основания квадратов», чтобы найти расчетную площадь крыши… От вершины ската крыши расстояние до вершины a! Обычный тип кровельной черепицы, называемый трехслойной или полосовой. Гибкая черепица обычно упаковывается по три пучка на квадрат крыши … Профессионал, безусловно, лучшее решение, заменить площадь крыши идентично карнизу, где расположен калькулятор крыши … 6 пучков черепицы для покрытия квадратного или прямоугольного фундамента найдите расчетную площадь! Скат крыши дома с квадратным или прямоугольным фундаментом рассчитывается равными частям: двухскатного и четырехскатного дома.Фактические измерения, чтобы получить этот стиль кровли, стали популярными в пучках двускатных и вальмовых крыш, каждый …: состав асфальта Гонт только разница в этом расчете на карниз, где два! Введите свои фактические размеры, чтобы узнать, сколько стоит замена рулонов крыши из 4 квадратов каждый 240 …

Схема метро Бруклина, Цитаты о корпоративной социальной ответственности Ганди, Похоже на лето Краска для волос Creme Of Nature Отзывы, Сколько калорий в Almond Joy Mini, Century 21 Troop Real Estate, Доктор Джарт + Мист, Мицеллярный гель для стирки Simple, Тадж Райс Прайс, Ксилит с арахисовым маслом Peanut Delight, Заработная плата инженера-механика Apple, Доля рынка облачных вычислений 2019,

Расчет истинной длины элементов кровли

Расчет элементов кровли

Важно рассчитать размер истинной длины элемента крыши.Эти размеры необходимы для определить точный пролет стропил, свесов, подкладок, стоек вентилятора и т. д.
Нажмите здесь, если у вас есть забыл тригонометрические функции.
Вы также можете использовать множитель крыши Таблица, которую можно распечатать с веб-страницы.

Пример Найдите пролет стропила. Фахверк AS 1684.2 2006 г. между шагом и пролетом (см. рис. 2.18 и параграф 2.7.5.

2.7.5.2 Расстояние межцентровое расстояние между конструктивные элементы, если не указано иное.

2.7.5.3 Размах расстояние между торцами точки, способные оказывать полную поддержку конструктивным элементам или узлам. В частности, стропильные пролеты измеряются как расстояние между точками. опоры по длине стропила, а не в виде горизонтальной проекции этого расстояния.

2.7.5.5 Одинарный пролет пролет поддерживаемого элемента на обоих концах или около них без промежуточных опор.

2.7.5.5 Непрерывный пролет термин, применяемый к стержням поддерживается на обоих концах или рядом с ними и в одной или нескольких промежуточных точках такой, что ни один промежуток не превышает другого вдвое.

Расчет пролета / длины элементов крыши. Как видно, пролет стропила на рисунке ниже не совсем в соответствии с Кодексом, но мы будем использовать цифры для стропила. диапазон, как рассчитано ниже.
Для расчета используем тригонометрические функции. Угол будет крышей шаг
Противоположный участок — подъем крыши
Соседняя сторона — стропильный пролет
Гипотенуза — истинная длина стропила

подача — 20, стропильный бег — 3.340 метров и для ширины карниза 0,6 метра фактическое значение для расчета свес в данном случае составляет 0,76 метра (0,60 + лицевой кирпич 0,16 + полость).

Следовательно, пролет стропил 3,554 метра.

Обращаем ваше внимание на то, что стропильный пролет по Нормам расстояние и что наше рассчитанное расстояние на 96 мм больше в этом корпус (см. рисунок 2). Это обеспечивает запас прочности, а в пограничном случае там, где промежуток всего на пару мм меньше, вы можете использовать расстояние для пролета.

Расчет свеса крыши Нужно различать облицованный деревянный каркас и конструкцию из кирпича. рассчитать карнизный свес. Посмотрите также на Рисунок 2.18 (b) в Разделе 2. кода относительно длины свеса. Допустим, ширина карниза 600 мм. В горизонтальный размер свеса тогда 600 мм плюс кирпич 110 мм. стена плюс полость 50 мм, что составляет 760 мм. Теперь сделайте то же самое, что и для стропила (свес в данном случае — Гипотенуза).

Карнизный свес для облицованного кирпича здания с шириной карниза 600 мм. 0,809 метра

Найдите длину стойки Если стропила опирается только на точки (одинарный пролет) и подходящий размер не может быть найден в таблицах, тогда дополнительный поддержка (андерпурлин) необходима. Underpurlin должны поддерживаться подкосами. Стойки

могут быть расположены вертикально, как показано на Рисунке 4 (а), или перпендикулярно. к стропилу (б).

Положение нижнего края должно быть определено, прежде чем вы сможете рассчитать длина стойки. Для использования непрерывного пролета стропила необходимо положение андерпулина должно быть в средней трети стропила. как показано на рисунке 5. Помните, что непрерывный элемент пролета является элементом при этом ни один пролет не превышает двойного другого (Раздел 2, Параграф 2.7.5.5).
Как только вы определили положение андерпурлина, вы можете рассчитать длину вертикальной стойки, используя sin , cos или tan .Тем не менее, underpurlin в примерах классов обычно помещается в середине пролета, потому что это упрощает расчет для всех элементов крыши секции кровельного каркаса.

Распорка Могут применяться подкосы на крышу различными способами, некоторые примеры:
Вертикальные стойки Перпендикулярно крыше Стойки крыши 7.2.15.1 При необходимости должны быть предусмотрены подкосы для поддержки элементов крыши, например как подкладки, гребни и стропила вальмы и впадины. Стойка коньковая

Эта стойка поддерживает выступ по центру крыша. Если конек является подкосным, то нужно найти длину подкос коньковый.
Длину стойки находят путем обратного расчета:

Распорка вертикальная Если нижняя изгородь расположена в середине пролета, то вертикальная нижняя изгиба Длина распорки равна половине длины коньковой распорки (½ x 1216 = 608).В качестве альтернативы расчет ½ длины стропильного полотна (½ x 3340 = 1670), умноженный на тангенс угла скат кровли.

Следовательно, длина вертикальной стойки составляет:

Стойка перпендикулярная Для расчета длины перпендикуляра подкоса до стропила нужно рассчитать стропильный пролет (Гипотенузу) первый. Пролет стропил (распорка в середине пролета) составляет это половина длины стропильного полотна (3340/2), деленная на cos 20.

Теперь вы можете снова использовать функцию tan- для расчета перпендикуляра стойки. к стропилу. _{Таким образом, длина перпендикулярной стойки составляет
.}

Стойка вентилятора

Оболочка из underurlin может быть уменьшена, если вентиляторная стойка используется вместо одной распорка. Пункт 7.2.15.3 в AS 1684.2-2006 гласит, что угол стойки не должно превышать 45.
(Одиночная стойка не должна быть меньше 30 от вертикали.) Стойки вентилятора более эффективны на более крутых скатах крыши, где длина стойка примечательна. Для того, чтобы уменьшить промежуток в underpurlin эффективно распорка вентилятор должен иметь угол 45, потому что это приводит к максимальному разлету стойки вентилятора. Найдите распространение стойки вентилятора. Геометрически стойка вентилятора должна состоять из двух равнобедренных прямых углов. треугольники, как показано на рисунке 6.Поскольку оба угла одинаковы, поэтому оба стороны должны быть одинаковыми. Проверьте на своем калькуляторе sin из 45 (= 0,707) и cos 45 (= 0,707), и вы увидите, что вы получите равное цифра для обоих ( sin и cos ).

В предыдущем расчете длина вертикальная стойка 0,608 м (в середине пролета) а длина перпендикулярной стойки 0,647 м (в середине пролета)

Распространение вертикальный вентилятор распорка, следовательно, равна 0.608 x 2 = 1,216 м
и
размах подкоса перпендикулярно к стропильному вентилятору распорка, следовательно,
0,647 x 2 = 1,294 м

Расчет ширины груза и поддерживаемой площади крыши легко понять если учесть нагрузку на элемент конструкции. Спросите себя, какая нагрузка переходит на член. Изучите раздел 2 кода и посмотрите на рисунок 2.10 и 2.11 Ширина нагрузки на перекрытие (FLW), рисунок 2.12 Ширина потолочной нагрузки (CLW) и Рисунок 2.13 — 2.16 Ширина нагрузки на крышу (RWL) и убедитесь, что вы понимаете значение ширины загрузки.

Поддерживаемая площадь крыши (RAS) Для определения размеров распорных балок (7.3.11), комбинированных контр-распорок. балки (7.3.10) или комбинированные распорные / подвесные балки (7.3.9), которые вам необходимо знать площадь крыши поддерживается. Площадь можно легко найти, умножив RLW с длиной подкоса (x пролет 1 + x пролет 2), который поддерживает стойка.Обычно мы выбираем только один размер для подкладки и, следовательно, только худший случай необходимо рассмотреть. Узнайте, сколько потребуется распорных балок. Как только вы определили, сколько требуется распорных балок, определите худший случай. Эта ситуация будет использоваться для выбора размера андерпурлин. На рисунке 7 ниже показан пример, иллюстрирующий процесс поиска RAS. РАН равно RLW андерпурлина, умноженное на самый длинный промежуток андерпурлина.Обратитесь к Рис.7, чтобы найти наихудший случай в конструкции крыши (самый длинный андерпурлин пролет). Стойка слева вертикальная, потому что пролет на левая сторона стойки меньше уменьшенного пролета 1. Пролет между подкосы, опирающиеся на стены, являются чрезмерными и подпорками или комбинированными Требуется распорная балка. Выбраны стойки вентилятора (см. Рис. 7), чтобы еще больше уменьшить пролет андерпурлина (пролет u / p 1 и пролет п / п 2).Как можно видеть, промежуток u / p 1 уменьшился на 1/2 размаха стойка вентилятора приводит к уменьшению пролета 1. Пролет u / p 2 уменьшается на размах стоек вентилятора (левая и правая стороны), т. е. уменьшить пролет = пролет u / p 2 минус высота стойки и время2).

Рисунок 7

Альтернативная система распорок Если невозможно поддержать подкладки стен или распорок, могут быть применены альтернативы, как показано на Рисунке 8. Часто подкосы выступают (консольно) более чем на 25% от максимально допустимого пролета, тогда вы можете укрепить бедро с помощью стяжного болта. стропильная система.Хипрафтер в этом случае будет поддерживать андерпурлин.

Рисунок 8

Шаг и шаг На рисунке 8 показана разница между пролетом и шагом стержней. и ширина груза (например, FLW в данном случае) для средней опоры. В грузовая зона, поддерживаемая средним пнем, равна ширине нагрузки на пол (L1 / 2 + L2 / 2) и носитель времени пролет (т.е. половина несущего пролета слева и половина несущего пролет вправо, как показано синей областью).

Рисунок 9

Расчет установлен

Все расчеты производить на отдельном листе формата А4. Убедитесь, что это логично изложено, поскольку вам может потребоваться обратиться к предыдущим расчетным данным. Запишите все размеры так же, как вы рассчитали цифры. Следуйте аналогичному процедура, как показано ниже:

Стропильная балка = внешняя ширина между стеновыми плитами, деленная на два.
Пролет стропил = длина стропил, деленная на cos.
Свес = ширина карниза, деленная на cos (добавьте размеры для кирпичного шпона).
Стойка конька = время прогона стропила загар.
Решите, нужен ли андерпурлин; если он есть, поместите его в середине пролета.
Новый пролет стропил = пролет стропил, найденный в пункте 2), разделенный на два.
Вертикальная стойка для underpurlin = конька длины стойки, разделенной на 2 (если u / p расположен в середине пролета).
Распорка перпендикулярна стропилам = время пролета стропил.
Определите положение подкосов (обычно на опорных стенах).
Если расстояние между опорными стенами слишком велико, то подкос балка может понадобиться.
Пролет андерпурлина также можно уменьшить, если использовать стойку с веером.
Определите длину стойки и размеры между стойками (или веерные стойки).
Ширина нагрузки крыши (RLW) = пролет стропил (если размещен в середине пролета), в противном случае span1 + span2.
Площадь нагрузки крыши = RLW & раз (u / p пролет слева + пролет u / p вправо) или со стойками вентилятора
RLW & times (пролет u / p влево + пролет u / p вправо + размах стойки вентилятора).
Подвесные балки требуются, если пролет балок потолка слишком велик.
Разместите подвесные балки в центре комнаты или, при необходимости, разделите длину / ширину комнаты на 3 (4) и расположите их одинаково.

Нажмите здесь для шаблона расчета что вы можете распечатать и использовать

назад на страницу содержания «Деревянный каркас»

Калькулятор двускатной крыши

Двускатная крыша

Двускатная крыша имеет две противоположные стороны с равными уклонами и равными пролетами, которые встречаются в центре крыши у конька.Используйте крышу Saltbox, чтобы рассчитать двухстороннюю крышу с разными уклонами, пролетами и / или свесами для каждой стороны крыши.

Расчет двускатной крыши

Выберите Gable из раскрывающегося списка Roof Type или нажмите соответствующую кнопку на панели инструментов, чтобы рассчитать двускатную крышу. В окне предварительного просмотра отображается вид сбоку двускатной крыши с размерами.

Вкладка «Дизайн»

Наклон

Введите или выберите уклон общих стропил.

Ширина здания

Введите общую ширину здания.

Свес

Введите горизонтальный свес, включая толщину облицовки. Используйте крышу Saltbox, если вам нужны разные свесы передней и задней крыш.

Высота каблука / Высота сиденья

Примите значения высоты каблука и размеров сиденья по умолчанию, рассчитанные Easy Rafters или Отмените настройки по умолчанию, заблокировав один или другой и введя желаемое измерение.

Наколенник (по желанию)

Установите флажок справа от поля для колен, чтобы активировать их. и введите расстояние от внешнего края стены до лицевой стороны перегородки. Птичий рот на коленях будет иметь те же размеры пятки и сиденья, что и нижний «Птичий пасть».

Форматы пиломатериалов

Введите или выберите размеры пиломатериалов для обычных стропил, коньковой доски и обшивки.Если коньковая доска не используется, введите ноль для толщины конька или выберите «Без гребня / прогона» из раскрывающегося списка.

Тип фасции

В раскрывающемся списке выберите отвес или квадрат.

Вкладка для рисования

Общий

На вкладке Общий чертеж показан вид сбоку общих стропил двускатной крыши с размерами.

Как определить объем вальмовой крыши | Home Guides

Расчет объема многоугольного контейнера, такого как шатровая крыша, может быть сложной задачей. Шатровая крыша наклоняется от стен здания к пику со всех четырех сторон, создавая внутреннее пространство с длинной призмой в середине и пирамидой прямоугольного треугольника на каждом конце. Самый простой способ найти общий объем закрытого чердака — разбить расчет на составные части.

Измерьте ширину и длину основания крыши. Для точного измерения объема для вентиляции это следует делать внутри чердака по верхним плитам наружных стен. Выполните отдельные измерения для конька, центральных боковин под коньком и наклонных боковин с каждого конца птичника.

Измерьте высоту пика крыши от верха потолка — пола чердака — до конька конька.

Умножьте высоту, ширину и длину.Длина призмы — это расстояние между концами гребня. Для крыши высотой 6 футов, шириной 20 футов и длиной конька 32 фута расчет выглядит следующим образом: 6 x 20 x 32 = 3,840

Разделите произведение предыдущего измерения на 2, чтобы определить объем в кубических футах, заключенный в центральной части крыши. В примере: 3,840 / 2 = 1,920 кубических футов

Умножьте отдельно длину, ширину и высоту концевых секций пирамиды.Используя предыдущую ширину и высоту крыши, для дома длиной 16 футов для каждой наклонной секции боковой стены расчет будет следующим: 20 x 6 x 16 = 1920

Найдите объем каждой концевой секции, разделив произведение предыдущих шаг на 3, вот так: 1920/3 = 640 кубических футов.

Сложите вместе объем обеих секций пирамиды. В данном случае: 640 + 640 = 1280.

Добавьте объем центральной части призмы, чтобы получить общий объем. Для этого примера: 1,280 + 1,920 = 3200 кубических футов объема.

Ссылки

Биография писателя

Финн Маккухил — писатель-фрилансер из Северного Мичигана. Он работал репортером и обозревателем в Южной Флориде, прежде чем увлекся компьютерами. Изучив программирование в Университете Южной Флориды, он более 20 лет возглавлял ИТ-отделы трех поставщиков автомобилей первого уровня. Сейчас он строит деревянные лодки в северных лесах.

Калькулятор фронтона двухскатной крыши – Калькулятор расчета площади фронтона — для последующего планирования отделки

Чем сверлить шифер волнистый – каким сверлом просверлить шиферный лист

22 января, 1977 alexxlab

Крыша многоэтажного дома: Тип кровли многоквартирного дома

Содержание Можно или нельзя: как оформить в собственность крышу дома :: Жилье :: РБК Недвижимостьможно ли получить ключи для выхода на крышу домаКакое имущество многоквартирного дома принадлежит собственникам квартирПочему собственникам квартир нельзя выходить на крышуЧто о прогулках по крышам думают судыЧто в итоге Квартиры с плоской крышей | Почему в квартирах плоские крыши Плоские крыши не Фактор стоимости Плоские […]

1 сентября, 1973 alexxlab

Ремонт крыши лоджии на последнем этаже: Ремонт крыши балкона на последнем этаже: если течет, шумоизоляция

Содержание Ремонт крыши балкона на последнем этаже: если течет, шумоизоляцияПочему протекает крыша балконаКто должен заниматься ремонтом балконной крышиКак отремонтировать крышуПроведение ремонтных работ с применением битумных материаловКак отремонтировать каркасную крышуКак сделать шумоизоляцию и утеплить крышуРемонт крыши балкона на последнем этаже: пошаговые мастер-классыПричина №1. Предыдущие ошибки монтажаПричина №2. Износ плиты или кровельного покрытияПричина №3. Отсутствие герметикаПричина №4. […]

26 марта, 1973 alexxlab

Как стелить на крышу поликарбонат: Какой стороной класть поликарбонат к солнцу

Содержание Какой стороной класть поликарбонат к солнцуОсобенности материалаИнструкция по монтажуМожно ли изгибать листы сотового поликарбоната?Зачем закрывать торцы поликарбоната?Стоит ли убирать защитную плёнку?Какой стороной крепить сотовый поликарбонат к солнцу?Установка поликарбоната — как верно его смонтировать?Как лучше укладывать поликарбонат? Что важно знать и как начать?Технология установки поликарбонатаСоветы по укладке поликарбонатаКакой стороной крепить поликарбонат на каркас теплицыОсобенности нарезки […]
