Металлочерепица появилась в череде кровельных материалов относительно недавно, но стремительно завоевала популярность. Это объясняется просто – при правильной укладке такое прикрытие обеспечивает надежную защиту дома от атмосферных осадков, одновременно придавая крыше достоверную имитацию натуральной классической черепицы.

Калькулятор расчета пиломатериалов для обрешетки под металлочерепицу

Популярность этого покрытия основана еще и на том, что его укладка не представляет особого труда, и с ней хозяин дома должен справиться даже самостоятельно, естественно, имея помощника, но не прибегая к найму бригады. Четкий профиль металлочерепицы позволяет без особого труда совмещать соседние листы, и совершить ошибку даже при желании – весьма сложно. Но все это будет справедливым лишь в том случае, если под такую кровлю смонтирована качественная обрешетка . Разобраться, сколько досок иди бруса потребуется для ее создания поможет калькулятор расчета пиломатериалов для обрешетки под металлочерепицу.

Ниже будет приведено несколько комментариев о работе с программой.

Калькулятор расчета пиломатериалов для обрешетки под металлочерепицу

Пояснения по проведению расчетов

В отличие, например, от профнастила или ондулина , металлочерепица даже на небольших углах крутизны скатов не требует сплошной обрешетки . Это объясняется геометрией ее профиля – в любом случае опора на основу приходится только «ступенькой», то есть нижней частью каждого модуля, имитирующего отдельную черепицу. Ниже расположена схема, демонстрирующая этот принцип. Видно, что в промежутке между ступеньками, даже если смонтировать сплошную обрешетку , кровельное покрытие в нее все равно опираться не будет.

Цены на обрезную доску

А это, в свою очередь, означает, что шаг обрешетки должен строго соответствовать длине модуля выбранной металлочерепицы. Большинство моделей имеют шаг 350 мм, но есть разновидности с шагом 400 мм, а некоторые профили вообще отличаются мелкими «черепичными плитками» длиной в 300 и даже 200 мм.

Итак, для расчетов необходимо указать в соответствующих полях ввода следующие данные:

• Площадь кровли, которую придется предварительно подсчитать самостоятельно. Это не так сложно — скаты обычно представляют собой простые геометрические фигуры, размеры которых известны. Может предложить и несколько готовых решений на этот счет :

Как правильно подсчитать площадь кровли?

На страницах нашего портала можно найти калькулятор расчёта площади трехщипцовой крыши , программу определения

площади вальмовой м шатровой крыши . Если кровля имеют сложную форму, и ее скаты образую какие-то нестандартные геометрические фигуры, вызывающие затруднения, попробуйте поискать ответ в специальной статье нашего сайта, полностью посвящённой расчетам площадей .

Следующим шагом потребуется указать продольный шаг металлочерепицы, то есть длину ее модуля.

Цены на металлочерепицу

• Переходим к некоторым нюансам. Вдоль карнизного веса рекомендуется усилить обрешетку , добавив еще одну «внеплановую» доску – это облегчит в дальнейшем монтаж ветровых досок по фронтонным свесам. Аналогично поступают и вдоль линии конька. Поэтому потребуется указать общую длину карнизов и суммарную длину коньковой линии.
• Если сооружается многощипцовая крыша, то обязательно будут ендовы – линии пересечения скатов с образованием внутреннего угла. В районе ендов для крепления желобов и гидроизоляции потребуется обрешетку выполнить сплошной. Значит, необходима добавить досок и на эти цели.
• И, наконец, необходимо выбрать материал, из которого будут монтироваться направляющие обрешетки .

— Доска толщиной 25 мм обычно применяется при расстоянии между стропилами не более 600 мм.

— При шаге стропильных ног от 600 до 800 мм надёжнее будет себя вести обрешетка из доски толщиной 32 мм.

— При расстоянии между стропилами более 800 мм лучше использовать не доски а брус 50×50 мм – он в меньшей степени подвержен изгибу.

• Итоговый результат будет показан в кубометрах, в «чистом виде» и с учетом 10 процентом необходимого запаса. Кроме того, для удобства пользователей результат сразу пересчитывается в погонную длину, а также в количество досок или брусков , исходя из их стандартной длины в 6 метров.

Важные нюансы оборудования обрешетки под металлочерепицу.

Безусловно, в приведенном выше описании рассказано далеко не все. И если по монтажу

обрешетки под металлочерепицу есть невыясненные вопросы, то перейдите по ссылке к соответствующей публикации нашего портала.

Чтобы рассчитать не только количество, но и прочность деревянных стропил для крыши воспользуйтесь данным калькулятором.

Для того чтобы провести расчет необходимо ввести параметры в определенные ячейки, которые находятся в окошке слева «Исходные данные», и соответственно получить результат в окошке «Результат» справа.

Для определения условий эксплуатации стропил, вам нужно ввести такие значения как: длина и высота стропил, шаг, и срок службы стропил.

Определить характеристики стропилин вам поможет расчет с введением таких параметров: материал, ширина и высота стропилины, а также сорт древесины и пропитка.

Нагрузка на стропилины рассчитывается по таким параметрам: нормативная нагрузка, расчетная нагрузка, и коэффициент.

Если у вас какой-то параметр идет дробным числом, не бойтесь его вводить, формула запрограммированная под расчет с легкостью и точностью рассчитает все необходимое.

Калькулятор расчета деревянных стропил крыши

Длина (L1)м.

Угол наклона (P)град.

Гибкость стропилины

Расчет по прочности:

Gстропил.(кг./м. 2)(

Rтреб(кг./м. 2)

Запас(%)

Расчет по прогибу:

Fстропил.(см.)

Fmax(см.)

Запас(%)

Инструкция к калькуляторуИсходные данныеУсловия эксплуатации:Срок службы — здесь указывается срок, на протяжении которого конструкции должны исправно работать. Про остальные параметры (длины (L и L0), шаг стропил (K), высоты крыши (Н, Н1 и Н2)) и так все понятно. Здесь просто нужно смотреть на рисунок.Характеристики стропилин:Для справки, стропилина — это одна из досок стропил.Материал — здесь выбирается порода дерева, из которой будут изготовлены стропилины, а впоследствии и стропила.Ширина (B) и высота (D) — размеры сечения стропилины.Сорт древесины — здесь выбирается сорт древесины, из которого будут изготовлены стропилины.Пропитка — ставится «Да», если древесина будут подвержена глубокой пропитке антипиренами под давлением.Нагрузка:По СНиП «Нагрузки и воздействия» нагрузка на стропила может быть неравномерной. Другими словами, стропилина слева может быть нагружена больше, чем стропилина справа (подробнее об этом в статье: сбор нагрузок на кровлю и стропила). Поэтому, если рассчитывается лишь одна стропилина, то нормативные (qн) и расчетные (qр) нагрузки берутся максимальные (в нашем случае слева). А если расчет стропил крыши производится так, как в случае с затяжками (когда рассчитывается стропило целиком), то нужно указывать и нагрузки слева (qн1, qr1) и нагрузки справа (qн2, qr2).

РезультатДлины (L1 и L2) — расчетные длины стропилин.Углы наклона (P, P1 и P2) — углы наклона стропил и подкоса. В случае с подкосом угол наклона Р2 желательно делать в пределах 45-53°.Реакции (VA, VB и VC) — реакции, возникающие на опорах.Усилия (NA, NC, ND и NE) — усилия, возникающие в затяжке.Гибкость стропилины — параметр необходимый для расчета стропил на сжатие.Расчет по прочности:Gстропил. — напряжение, возникающее в стропилах.Rтреб — требуемое расчетное сопротивление древесины. Если возникающее напряжение превышает его, то стропилы по прочности не проходят. В этом случае нужно, либо уменьшать шаг стропил, либо увеличивать их сечение.Запас — в случае, если Gстропил.>Rтреб, то здесь показывается на сколько превышено напряжение в стропилах; в противном случае (Gстропил. Запись опубликована в Калькуляторы, Крыша и кровля, Строительные калькуляторы. Закладка ссылка.

Добавить комментарий

Отменить ответ

КОНТАКТЫ КОМПАНИИ

Костромская Строительная компания ©
✆ телефон: +7(4942) 46-74-94

☑ пн-пт 9:00-19:00 ☑ сб-вс 10:00-17:00

Обычно в частном строительстве для устройства крыши дома используется деревянная стропильная система, которая обычно состоит из стропил (верхний пояс стропильной системы), обрешетки, подкосов, затяжек, стоек и прогонов. Основным элементом из них являются стропила. Именно от их надежности зависит «сложится» ли ваша крыша или нет. Поэтому для того, чтобы этого не случилось данные конструкции необходимо рассчитывать — делать подбор минимально допустимого сечения по прочности и прогибу.

Сделать это Вы можете на данной странице, где Вам предлагается произвести расчет деревянных стропил крыши

(расчет обрешетки см. другой калькулятор) для восьми типов стропильной системы:

• Тип 1 — односкатная крыша, в которой стропила опираются на две опоры.

• Тип 2 — в основе стропильной системы лежит треугольник, стропилины которого опираются по двум точкам.

• Тип 3 — двухскатная крыша, состоящая из треугольной стропильной системы, в которой используются подкосы.

• Тип 4 — треугольная арка с затяжкой на опорах.

• Тип 5 — стропила крыши с шарнирным опиранием по концам и жестким защемлением в области конька.

• Тип 6 — в стропильной системе каждая стропилина опирается на три опоры.

• Тип 7 — стропильная система, в которой стропилины соединены приподнятой затяжкой.

• Тип 8 — стропильная система мансардной крыши, которая опирается на четыре опоры и имеет затяжку в области верхних опор.

Примечание: Данный список можно было еще долго и долго продолжать. Но даже если Ваша крыша точно не соответствуют перечисленным типам, благодаря данному калькулятору Вы все равно сможете ее рассчитать. Просто нужно подобрать наиболее подходящий из предложенных.

Инструкция для калькулятора расчета материалов и габаритов двускатной крыши

Все параметры нужно указать в миллиметрах

B — Длина крыши.

Y — Высота.

C — Расстояние свеса.

X — Ширина крыши.

Y2 — Высота дополнительная.

X2 — Ширина дополнительная.

Данная программа поможет Вам выполнить точный расчет стройматериалов для возведения кровли: количество стропил и досок обрешетки, подкровельного материала (рубероид, пергамин), количества листового материала (металлочерепица, шифер, нулин или ондулин).
Наш онлайн калькулятор рассчитает и другие полезные размеры кровли.

Представленная программа выполняет расчет в двух вариантах: тип 1 – простых двускатных крыш, тип 2 – двускатные кровли с 2-мя боковыми фронтонами.

Если проектируемая крыша всего с одним боковым фронтоном, то в этом случае выполняем расчет по типу – 1, а после по типу – 2. По результатам вычислений, Вы сможете определить нужный объем материалов: подкровельный, листовой, стропила и доска обрешетки.

В противном случае, Вы допустите при расчете ошибку, так как программа при вычислении параметров основной крыши берет в учет вырезы для боковых фронтов.

По результатам подсчета, Вы получаете объем и размер материала для одного ската кровли, а весь объем и размер будут указаны в скобках.

При вычислении объема и полезных размеров дополнительной крыши, Вы получаете два параметра в скобках: объем и величину одной или двух дополнительных кровель.

Важно! Стоит учесть, что программа выполняет расчет по всей площади кровли, при определении количества листов кровельного материала.

К примеру, на ряд уходит 7,7 листов, и всего 2,8 ряда. По результатам подсчета Вы получите 3 реальных строительных ряда.

В том случае, если Вы хотите получить точное число листов для будущей кровли необходимо уменьшить их высоту до тех пор, пока Вы не получите целое число рядов.

Не забываем выставить точно длину нахлеста.

Важно! В режиме тип 2, в процессе вычисления объема материала для стропил главной кровли, программа не берет в учет вырезы под фронтоны боковые. Данный расчет стропильной системы двускатной крыши связан с устройством самой программы.

Также оставшийся стройматериал для стропил, Вы сможете использовать для возведения или ремонта дома, в противном случае можно внести исправления в расчеты.

Точный расчет примерной стоимости крыши зависит от правильных основных замеров.

Важно! Не забываем, приобретать стройматериалы с запасом 5-10% на отходы.

Двускатная крыша своими руками

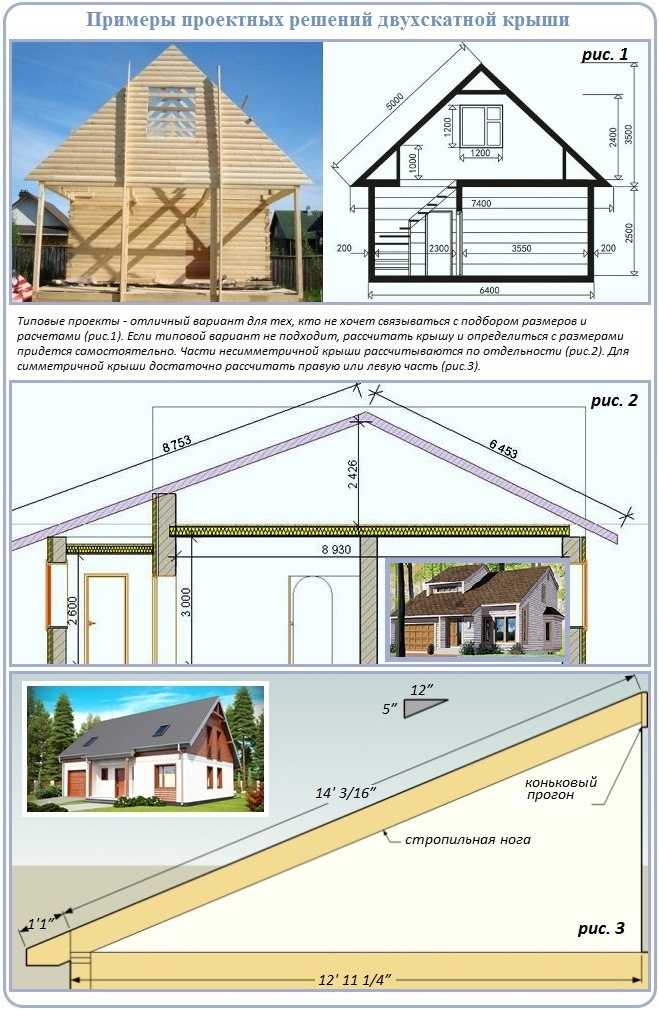

В первую очередь, нам понадобиться схема (чертеж или конструкция) двускатной крыши, согласно которой будем производить все вычисления (указана выше).

Процедура возведения кровли достаточно проста, однако следует соблюдать последовательность определенных этапов.

Перед тем, как установить балки или переводы для будущего перекрытия, нужно определить, будет ли обустраиваться мансарда или просто чердачное помещение. Как правило, для простого чердака достаточно выбрать доску 150х150 мм. В том случае, если Вы планируете построить мансарду, то правильней всего выбрать брус с таким же размером. Чтобы увеличить прочность каркаса, следует монтировать брусья или доски исключительно на стены.

Процесс фиксации балок производится с учетом выпуска от внешнего края примерно на 400 мм, чтобы предотвратить попадания осадков или ветра под кровлю.

Доску, обрезную под 50Х150 мм будем использовать при обустройстве каркаса мансарды, а фиксация осуществляется кровельными гвоздями. Для придания двускатной крыше устойчивости, необходимо выполнять все замеры правильно, стараясь исключить погрешность.

Теперь переходим к сборке стропильной конструкции, начиная установку с фронтонов, уже вышеописанным методом. При этом отпиливаем нижние части досок, что придаст нашей стропильной конструкции дополнительную устойчивость.

Когда конструкция полностью возведена для двухскатной кровли, начинаем выполнять перекрытие кровельными материалами.

Достоинства двускатной крыши:

• Данная конструкция является достаточно простой в постройке, что позволяет выполнить все работы самостоятельно без дорогостоящей помощи специалистов;
• Применяемые стройматериалы являются доступными;
• Большой угол наклона кровли великолепно отводит воду при осадках;
• Отсутствие сложных конструкций и изломов, значительно облегчают возведения и облицовку кровли.

Программа расчета крыши онлайн позволяет пользователям рассчитывать кровли любой сложности (включая кровли с десятками скатов) и экономить, заказывая только тот объем материала, который реально нужен

Зарегистрироваться и попробовать бесплатно

7 причин использовать наш калькулятор расчета кровли онлайн

Что умеет наша онлайн программа расчета крыш?

Наш онлайн калькулятор кровли позволяет:

• Рассчитать крышу из металлочерепицы
• Рассчитать кровлю из профнастила
• Посчитать кровлю из гибкой (мягкой) черепицы
• Посчитать крышу из фальцевой кровли
• Так же можно расчитать онлайн любую кровлю, расчет которой можно вести по площади или прямоугольным материалом (в т.ч. различные виды черепицы, деревянную кровлю и т.п.)
• По результатам расчета крыши — получить чертеж кровли

Зарегистрироваться и попробовать бесплатно

Демонстрация работы онлайн калькулятора крыши

Так как расчет даже двухскатной или вальмовой крыши не самая простая задача — предлагаем ознакомиться с Quickstart’ом (быстрое начало)

Онлайн экспресс-калькулятор кровли

Мы создали отдельный экспресс-калькулятор для онлайн расчета самых простых и типовых видов кровли. Он позволяет:

• Рассчитать односкатную кровлю
• Посчитать двускатную кровлю
• Рассчитать шатровую крышу
• Посчитать вальмовую крышу
• Рассчитать мансардную кровлю

Данный калькулятор крыши не требует регистрации и все результаты и чертежи придут к Вам на почту, включая ссылку с детальной раскладкой материалов (если Вы не авторизовались в системе).

Онлайн калькулятор расчета угла наклона крыши

В случае если Вам не требуется полноценная система расчета кровли или если в процессе расчета потребовалось посчитать длину ската или его угол, то мы сделали для Вас калькулятор наклона крыши. Данный калькулятор абсолютно бесплатен и не требует регистрации.

В калькулятое наклона крыши можно посчитать: длину ската, угол наклона кровли, длину порекции кровли и высоту кровли — все в зависимости от уже имеющихся данных.

Возникли сложности? Ответы на все вопросы найдете в нашей справке!

Применение строительного калькулятора по расчету кубатуры досок

Как часто бывает, что вы приходите с работы в пятницу вечером и понимаете, что вас всё достало и вы хотите, чтобы у вас было такое место, где можно отдохнуть и расслабится? Такое состояние после работы, к сожалению, присутствует у многих граждан нашей страны. Это всё происходит от того, что некоторые из нас вынуждены работать на давно осточертевшей им работе, у других — аврал, на кого-то наорал начальник, а кто-то просто устал после трудного рабочего дня.

Вот немного погодя к вам пришла идея построить себе загородный дом (мне почему-то кажется, что вам эта идея пришла в голову именно при таких обстоятельствах, так что не судите строго). Итак, прошёл небольшой промежуток времени, и вы узнали всю информацию, подготовили деньги на оплату бригады и уже наняли профессиональную смету. Инженеры провели все крупные подсчёты, забрали деньги и ухали восвояси. Вопрос что же вам делать с мелкими подсчётами такими как например подсчёт кубатуры досок или глины на фундамент. Я думаю, что это будет довольно-таки досадно, если вы купите избыточное количество материала или же наоборот недостаточное. Чтобы избежать таких проблем предлагаю вам воспользоваться нашим строительным онлайн калькулятором для расчёта кубатуры досок и другими полезными приспособлениями для облегчения строительства вашего дома.
В данной статье я хотел бы рассказать вам о преимуществах нашего калькулятора, а также о методе его использования, например, для расчета пола или потолка дома.

Преимущества:

1. Доступность. Не нужны никакие гайды для его использования так как всё просто и понятно. Разберётся даже 3-х летний ребёнок.
2. Точность. Он позволяет с точностью до рубля определить расходы на любое количество объема досок реек или брусьев для самых разных домов.
3. Скорость. Система по проверенным формулам в кратчайшие сроки выдаст вам результат вычислений, на которые вам потребовалось бы намного больше времени и усилий.

Метод использования

Для расчёта кубатуры досок нужно:

1. Узнать количество пиломатериалов и ввести их в калькулятор.
2. Узнать их параметры (длину толщину высоту) и ввести их туда же.
3. Нажать кнопку рассчитать. И вы сможете получить точную цифру расхода на каркасный дом, на крышу или даже на забор. Все зависит только от точности расчетов.

Двухскатная крыша встречается в строительстве очень часто. Популярность ее объяснима: это на первый взгляд простейшая конструкция с двумя наклонными скатами, венчающая наружные стены дома.

Рассчитать такую строительную конструкцию не так просто. Вот на этом этапе придет на помощь предлагаемый ниже инструмент.

Онлайн калькулятор расчета стропильной системы двухскатной крыши

Результаты расчетов

Как работать с этим калькулятором кровли?

• Указать материал кровли крыши. Калькулятор позволяет сделать любой выбор из обширного списка материалов кровли. Это может быть шифер, битумная черепица, оцинковка, керамическая черепица, металлочерепица, ондулин и т.п.
• Далее необходимо ввести параметры геометрии крыши — длину, высоту и т.д.
• Определиться с шагом стропил.
• Ввести данные по параметрам обрешетки.
• Указать преобладающую в данном регионе снеговую и обязательно ветровую нагрузку.

По этим данным онлайн калькулятор моментально произведет расчет двускатной крыши с учетом стропильной системы.

Какие конкретно данные получаются на выходе калькулятора?

1. Рекомендуемый угол наклона крыши (с учетом выбранного материала кровли).
2. Площадь ее поверхности.
3. Вес и количество рулонов материала кровли.
4. Параметры стропильной системы — длину стропил и их количество.
5. Количество рядов обрешетки.
6. Расстояние между ними.
7. Объем пиломатериалов и вес досок (брусков) обрешетки.

С необходимостью произвести расчет площади кровли двухскатной (или любой иной) крыши неизбежно сталкивается на начальном этапе строительства любой частный застройщик. При помощи предложенного онлайн калькулятора рассчитать и получить все необходимые данные можно легко и быстро.

Углы наклона двухскатной крыши, геометрию стропильной системы, а также количество и вес стройматериалов — все эти сведения вычисляются мгновенно предложенным калькулятором.

Ибо в каждом регионе возможны некоторые отклонения и особенности (климатические, финансовые и пр.).
